Монтаж анкерных болтов: Как установить анкер? Пошаговая инструкция – интернет-магазин ВсеИнструменты.ру

Содержание

Изготовление анкерных болтов для фундаментов в Калининграде

Для обеспечения прочного устройства несущих стен на фундаменте в строительстве используют специальный крепеж — анкерные (фундаментные) болты. Они необходимы для качественного соединения фундамента здания с несущими стеновыми конструкциями. Данный тип крепежа изготавливается из стали и применяется при возведении жилых и промышленных построек, опор ЛЭП, при монтаже трубопроводов.

Кроме фундаментных болтов в строительстве применяют анкерные блоки. Эти крепежи относятся к более сложным закладным деталям и представляют собой болты из стали, приваренные друг к другу посредством металлопрокатных изделий. Анкерный блок для фундамента применяется, как и болт, для крепления стен к основанию конструкции. Разница заключается в надежности соединения: блок обеспечивает лучшую фиксацию и упрощает процесс крепежа.

Заказать фундаментные болты и блоки из стали разных типов и в любом количестве в Калининграде можно в промышленной группе «Промстрой». Позвоните нам, и менеджер проконсультирует вас по вопросу выбора крепежей для вашего строительства.

Типы анкерных болтов для фундамента

В зависимости от типа фундамента, толщины стен и ряда других характеристик возводимого здания рассчитывается необходимый тип крепежных фундаментных болтов. Существует несколько основных типов анкерных болтов:

  • изогнутые изделия с двумя гайками и шайбой, ГОСТ 24379.1-2012. Шпилька фундаментного болта представляет собой штырь из стали с замкнутым концом, напоминающим крюк, и имеет максимальную длину 180 мм. Изогнутый крепеж применяют для соединения железобетонных конструкций. Чтобы обеспечить фиксацию штыря в отверстиях значительного диаметра, применяют увеличенные шайбы. Для монтажа изогнутых болтов готовят специальные колодцы, которые затем заливают бетонным раствором;
  • болты с анкерной плитой. Данные изделия должны соответствовать ГОСТ 24379.1. Их максимальная длина — 5 м. Материалом для изготовления крепежа служит качественная сталь. На конце изделия с помощью резьбы или методом сварки фиксируется анкерная плита, которая обеспечивает возможность многократного увеличения нагрузки на крепеж;
  • составные изделия, ГОСТ 24379.1-80. Применяются для соединения двух элементов конструкции. Для объединения отдельных частей крепежа имеется соединительная муфта. Нижняя часть изделия остается в бетоне, верхняя часть вкручивается в муфту;
  • съемные крепежи, ГОСТ 24379.1. Представляют собой штырь из стали, который оснащен анкерной конструкцией. Съемные изделия подходят для кирпичного и каменного фундамента. Нижняя часть крепежа устанавливается в фундамент, шпилька вкручивается внутрь нижней части уже после завершения бетонных работ;
  • прямые болты, ГОСТ 24379.1-2012. Это простые штыри из инструментальной стали, максимальная длина которых составляет 14 см. Установить прямой штырь можно в готовый фундамент. Для закрепления потребуется цементный раствор или эпоксидный клей (силоксановый гель).

Выбор типа фундаментного болта зависит от длины изделия и конструкции строения. Чтобы обеспечить необходимую крепость соединения стен и фундамента, важно правильно подобрать крепеж и корректно выполнить монтажные работы.

 Сталь для производства анкерных болтов

Процентное содержание углерода, наличие легирующих добавок и качество защитного покрытия определяют технические и эксплуатационные характеристики фундаментных болтов. Марка стали соответствует назначению и конструктивным особенностям изделия:

  • сталь СтЗ по ГОСТ 14637 — самая популярная сталь для изготовления металлопроката. Из нее производят болты, рассчитанные на небольшие нагрузки при плюсовой температуре;
  • марки стали 30-45 по ГОСТ 1577 — углеродистые конструкционные стали с хорошими показателями пластичности и прочности. Они подходят для производства прочных и долговечных фундаментных болтов составного типа;
  • сталь 09Г2С — легированная конструкционная сталь., Ее применяют для изготовления болтов, рассчитанных на эксплуатацию в условиях перепадов температур, высокой влажности и экстремальных нагрузок.

Чем качественнее сталь, тем выше стоимость крепежа. Экономия в данном случае неуместна, ведь от качества фундаментных болтов будет зависеть прочность строения.

ГК «Промстрой» — производство анкерных болтов в Калининграде

Изготовление анкерных болтов для фундаментов — сложный процесс. Качество готовой продукции зависит от сырья, технологичности оборудования и опыта специалистов. В промышленной группе «Промстрой» производственный процесс продуман и отлажен до мелочей. Мы гарантируем соответствие представленных изделий стандартам ГОСТ и предлагаем оптимальные решения для любого бюджета. Среди наших клиентов есть частные заказчики и крупные строительные организации Калининграда. Наше производство готово обеспечить ЖБИ и металлопродукцией стройки любого масштаба.

Получите консультацию по вопросам приобретения фундаментных крепежей из стали и узнайте об индивидуальных скидках по телефону компании.



Нужно ли дополнительно учитывать постановку анкерных болтов

При выполнении работ по техническому перевооружению промышленного предприятия к железобетонной фундаментной плите с помощью анкерных болтов крепятся рамы коробчатого сечения. Стоимость работ по монтажу рам коробчатого сечения Подрядчик определяет по расценке 09-03-037-01 «Монтаж рам коробчатого сечения пролетом до 24 м». Отдельной строкой в смете учитывается стоимость самой рамы по ТССЦ. Дополнительно учитываются болты анкерные и сверление вертикальных отверстий в железобетонной фундаментной плите перфоратором по расценкам табл. 46-03-014.


Нужно ли дополнительно учитывать постановку анкерных болтов для крепления металлоконструкций к железобетонному основанию?


Если нужно, то следует ли учитывать постановку болтов по ТЕР 09-05-003-01 «применительно» или по ТЕР 06-01-015?


Так как в расценке 09-03-037-1 в составе работ учтена установка и крепление рам, то подразумевает это крепление металлоконструкций рам к железобетонному основанию?

Ответ


Нормами к расценке 09-03-037-01 «Монтаж рам коробчатого сечения пролетом до 24 м» учтены затраты труда по установке высокопрочных болтов (в данном случае — анкерных болтов). В смете отдельной строкой следует учесть только стоимость самих анкерных болтов. Кроме того, в смете нужно учесть дополнительно затраты по сверлению отверстий под анкерные болты в железобетонном фундаменте, так как расценками Сборника № 9 «Металлические конструкции» предусмотрен крепеж к стальным опорам, где уже предусмотрены отверстия под болты.


Монтаж металлоконструкций на железобетонные и каменные опоры, где допуски более грубые по сравнению со стальными опорами, приводит к увеличению затрат труда на выверку, монтаж и закрепление конструкций в проектное положение, что компенсируется применением к нормам затрат труда (оплате труда) рабочих-строителей коэффициента К = 1,1 по пункту 2 приложения 9.3 «Коэффициенты к нормам на дополнительные условия производства работ».

Фундаментные анкерные болты: виды, как выполняется монтаж

Что собой представляют болты анкерного типа

Подобный болт исполнен в виде металлического штыря. С резьбой на одном конце и анкером на другом. Анкер – это крюк, которым болт как якорем задерживается в толще фундамента. Застывший бетон крепко держит метиз, погруженный на определенную глубину при бетонировании фундамента дома.

Размер фундаментных болтов, применяемых в строительстве, зависит от габаритов возводимого здания. Производителями выпускаются стандартные крепежные детали, длина которых варьируется от 150 до 5000 мм, а диаметр резьбы от 12 до 140 мм. Стандартом разрешается применять болты, размеры которых значительно больше. Их изготавливают на заказ.

Основные виды

Фундаментные болты, выпускаются в нескольких видах исполнения.

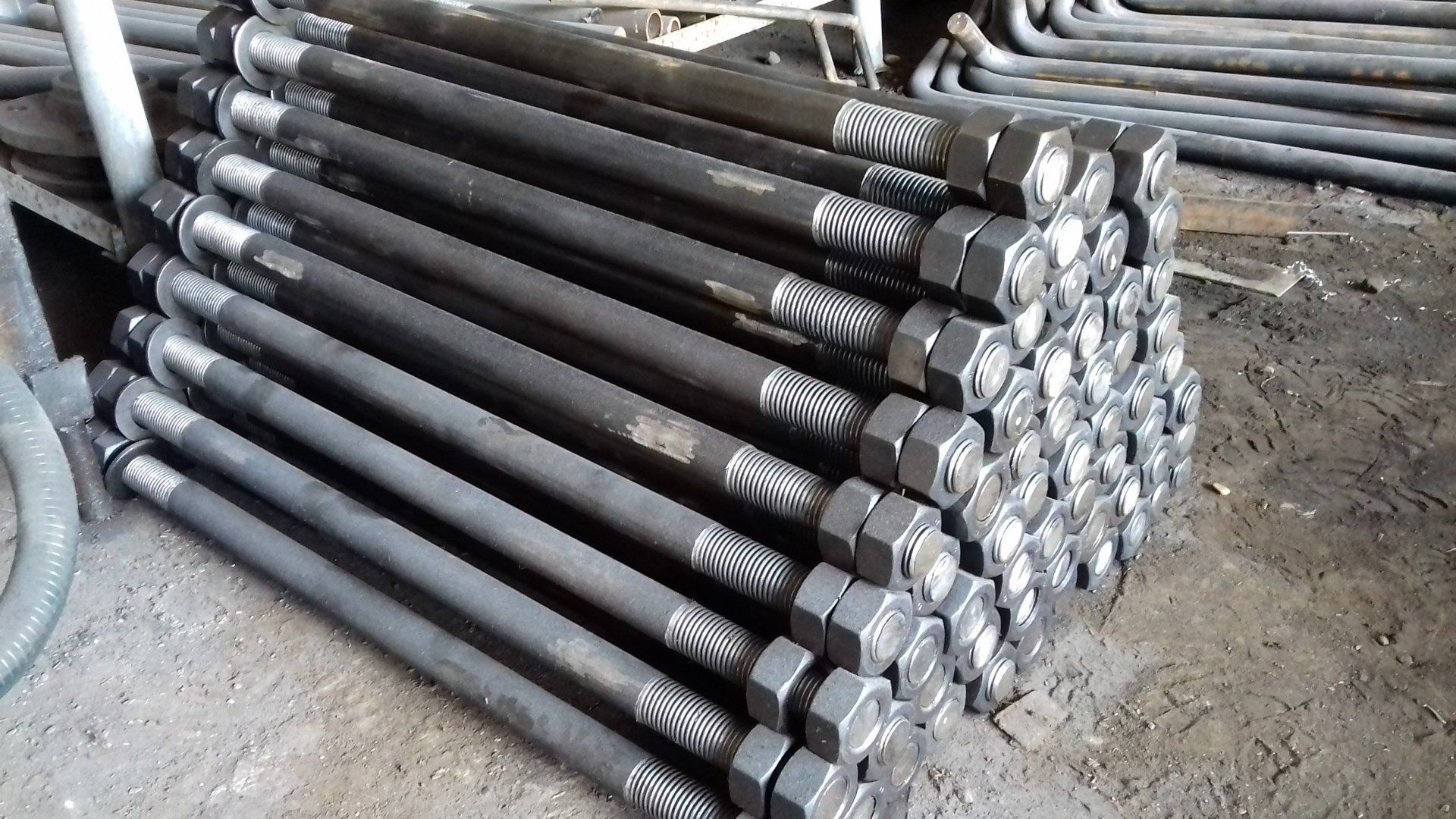

Прямые

Прямой фундаментный болт исполнен в виде металлического штыря без какого-либо анкерного крепления. По этой причине при установке в отверстие, проделанное перфоратором в затвердевшем фундаменте, для их фиксации применяют клеящие составы или песчано-цементный раствор.

С анкерной плитой

Изделие этого вида представляет собой прямой металлический штырь длиною до 5 м. На его концах имеется наружная резьба. Верхняя резьба позволяет накручивать гайку с накинутой шайбой. На нижней резьбе с помощью гаек фиксируется анкерная плита, благодаря которой крепежная деталь удерживается в затвердевшем бетоне. Монтируют болты с анкерной плитой в опалубке фундамента перед ее заливкой.

Изогнутые

У изделий этого вида анкерная часть стержня выполняется в виде крюка («лебедя»). В данном исполнении болт устанавливается в опалубке фундамента перед его бетонированием. Согласно ГОСТу длина крепежных деталей этого вида не может превышать 1800 мм, а диаметр резьбы 48 мм. Данная деталь рассчитана на средние динамические нагрузки.

Составные

Изделие этого вида собирается из нескольких элементов. Две шпильки с резьбой соединены муфтой. На конце нижней шпильки с помощью гаек зафиксирована анкерная плита. Сборная конструкция позволяет заделывать крепеж на большую глубину. Нижнею шпильку с муфтой и анкерной плитой устанавливают в опалубку перед заливкой фундамента. После его затвердевания монтируют верхнюю часть крепежного болта. Составными болтами стягивают элементы конструкций.

Съемные

Болты этого вида состоят из металлических шпилек с резьбой и анкерной арматуры, которая выпускается в трех исполнениях: составной, литой и сварной. Анкерная арматура монтируется в основании перед бетонированием, а после застывания бетона в нее вкручивается шпилька. Съемные болты анкерного типа применяют для крепления оборудования. Они позволяют без нарушения целостности элемента крепежа выполнить демонтаж станка и установку нового, если совпадают места соединений.

Как выполняется монтаж

Перед установкой болтов анкерного типа на фундамент необходимо предусмотреть следующее:

  1. Потребуется рассчитать несущую способность фундаментных болтов на срез с учетом трения о фундамент.
  2. Подбирать фундаментные болты нужно с учетом длины анкерной части. Она должна быть меньше, чем высота фундамента. Иначе ее невозможно полностью зафиксировать в бетоне.
  3. Выбранные крепежные изделия нужно внимательно осмотреть и убедиться в их исправности.

Для надежной фиксации анкерных болтов в материале фундамента их установка выполняется в следующей последовательности:

  1. В первую очередь определяют места установки деталей крепежа на фундаменте. Лучше это сделать по плану дома, поскольку их необходимо установить только для стен возводимого строения. В местах расположения дверных проходов будущего здания фундаментные болты не потребуются.
  2. После завершения работ по бетонированию фундамента можно монтировать крепежные болты. Их погружают в не застывший бетон посередине будущей стены. При этом надо контролировать уровень погружения и вертикальное положение крепежной детали. Глубина погружения анкерной тяги не превышает высоты фундамента.
  3. Крепежные болты анкерного типа устанавливают на фундамент с шагом, не превышающим двух величин глубины их погружения.
  4. После погружения крепежных деталей анкерного типа в бетонную смесь и фиксации их в вертикальном положении фундаменту дают отстояться и полностью затвердеть.
  5. На окончательно отвердевшем фундаменте из верхних частей болтов формируют блок. На их концы, которые остались над фундаментом, накладывают металлическую пластину с перфорационными отверстиями.

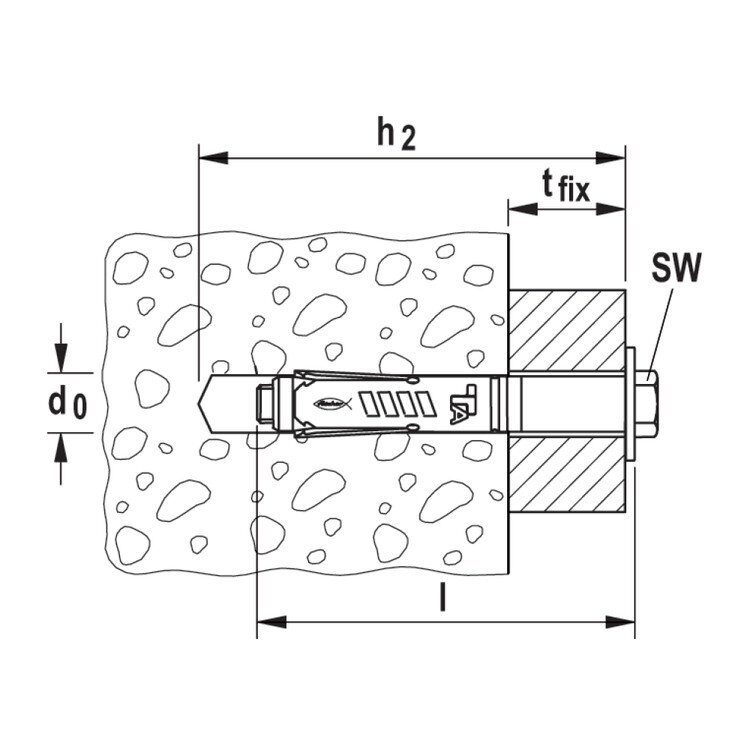

Как было упомянуто отдельные виды фундаментных болтов устанавливают после того как фундамент затвердеет. В этом случае последовательность монтажных работ будет следующей:

  1. Определяются места, где будут монтироваться детали крепежа и рассчитывается шаг их расположения.
  2. На поверхности бетона просверливаются отверстия, размером превышающим диаметр крепежных болтов. Отверстия проделывают на глубину, не превышающую высоту фундамента.
  3. Готовые отверстия наполняют клеевой массой или песчано-цементным раствором. Помещают в них крепежные детали, которые выставляют вертикально.
  4. Дают клею застыть и формируют блоки по выше описанному методу.

Как видим, установку фундаментных болтов можно проводить не только во время бетонирования основания дома, но и на уже застывшем фундаменте. Правильный выбор и монтаж деталей крепежа позволят обеспечить надежное соединение строительной конструкции с основанием.

Монтаж колонн быстровозводимых конструкций — Техинформатор

Строительство быстровозводимых зданий


Это вид быстрого и экономичного строительства ангаров, производственных и административных зданий; спортивных сооружений; автомобильных салонов, сервисов и автомоек; предприятий торговли; складов различного назначения; модульных зданий.


Высокоскоростной монтаж здания обеспечивается благодаря применению при сборке металлокаркаса высокопрочных болтовых соединений и отсутствию на стройплощадке сварочных работ.


Сначала происходит монтаж основного несущего каркаса здания, который затем обшивается сэндвич панелями, профлистом, гипсокартоном или обкладывается кирпичом, в зависимости от проекта.


Несущий металлический каркас состоит из плоских рам, которые, как правило, представляют собой вертикально стоящие колонны связанные сверху ферменными конструкциями описывающими по сути кровлю будущего здания.


Колоны и фермы формируют рамы, которые между собой скреплены распорками, ригелями, горизонтальными и вертикальными связями для обеспечения прочности и устойчивости конструкции. Все элементы состоят из стальных прокатных профилей или сварных балок. Форма и толщина профиля зависит от размера, назначения и нагрузок здания.


Крепление колонн к основанию осуществляется анкерными болтами.

Типы болтов и область их применения


ЦНИИпромзданий разработало «Пособие по проектированию анкерных болтов для крепления строительных конструкций и оборудования» (к СНиП 2.09.03). В нем предложена следующая классификация анкерных болтов.

  1. По конструктивному решению болты подразделяются на следующие типы: изогнутые; с анкерной плитой; составные с анкерной плитой; съемные с анкерным устройством; прямые; с коническим концом
  2. По способу установки болты подразделяются на устанавливаемые до бетонирования фундаментов и устанавливаемые на готовые фундаменты или другие конструктивные элементы в просверленные или готовые «колодцы».


Для монтажа анкерных болтов, устанавливаемых в просверленные скважины готовых конструкций, а так же в «колодцах», заранее предусмотренных в фундаментах применяется закрепление раствором «Микролит» или «КТтрон-9 Л800 подливочный» способом вибропогружения.

Монтаж колонн


Колонны монтируются на крепления фундамента с помощью анкерных болтов или закладных деталей, с последующей бетонной подливкой в основание.


Следует отметить, что анкерные болты могут выполнять установочную функцию, фиксируя положение колонны в процессе монтажа. Для этого на анкерный болт ставят две гайки и шайбы – выше и ниже плиты.


После установки колонны в проектное положение производится подливка под плиту раствора «КТтрон-3 Л600» через заранее предусмотренные отверстия в плите диаметром 100 мм (одно отверстие на 0,5 м2 плиты) .


При размере зазора между плитой и фундаментом менее 10 мм, рекомендуется для подливки использовать состав «Микролит»
