Дюбеля для бетона: выбор и монтаж

Дюбеля для бетона – оптимальный вариант крепления разнообразных конструкций к основанию, характеризующийся прочностью, надежностью, способностью выдерживать значительные нагрузки. Чтобы такой крепеж обеспечил качественное и долговечное крепление, дюбель нужно правильно выбрать среди большого разнообразия конструкций, а также верно смонтировать.

Классический дюбель-гвоздь для бетона представляет собой пластмассовую втулку в виде цилиндра с расположенными по всему корпусу насечками и выступами (они предотвращают выпадение и расшатывание, проворачивание крепежа), в которую вставляется гвоздь или саморез из металла.

Но сегодня на рынке можно найти очень много разновидностей данного типа крепежа, выполненных из тех или иных материалов, предназначенных для определенных поверхностей, нагрузок.

выбор типа крепежа

выбор типа крепежа

Дюбель по бетону может быть выполнен с манжетой из металла и его сплавов, разных видов пластмассы (нейлон самый прочный, также используются полиэтилен, полиамид), с защитными покрытиями. Пластмассовые крепежи не боятся коррозии, выступают в роли диэлектриков, но обеспечивают менее надежное и прочное крепление, чем металлические аналоги.

Крепежи для бетонной стены

Определяя, какой дюбель лучше для бетона, необходимо рассматривать крепежи только для этого материала, так как они отличаются определенными особенностями. Так, дюбель для кирпича не подойдет для крепления в бетонный монолит и наоборот. Также значение имеет структура поверхности – обязательно учитывают пористость монолита, наличие в нем полостей.

установка анкера

установка анкера

Дюбель-гвоздь по бетону и кирпичу отличается втулкой – в бетон классический гладкий крепеж можно просто вогнать (забить) в монолит, качественно и быстро, без применения особых методик и затрат времени, сил, финансов. В кирпиче или газобетоне, к примеру, втулка без распорных элементов попросту разрушит посадочное отверстие из-за наличия полостей, рыхлости материала.

Маркировка дюбеля всегда включает описание типа материала, для которого подходит крепеж: для бетона нужно выбирать соответствующие элементы и никак иначе.

Материал для изготовления крепежа

Дюбель для бетона может быть сделан из металла, пластмассы. Металл гарантирует прочность и жесткость, отличается большей несущей способностью. Пластмассовые крепежи не подвержены коррозии, обладают большей эластичностью и вязкостью, поэтому легко деформируются и даже при таких воздействиях крепеж не разрушается.

Все пластмассовые нагели горят даже после того, как источник пламени удален. Поэтому на пожароопасных объектах данный тип крепежа не используется.

дюбель гвоздь по бетону

дюбель гвоздь по бетону

Пластмассовые дюбели для бетона:

  • Полиэтиленовые – стойкие к кислотам, легкие, обеспечивают прекрасную вязкость, не боятся деформации, выступают диэлектриком. Со временем материал может стареть, растрескиваться. Холодостойкий – крепежи можно использовать при морозе до -40 С.
  • Полипропиленовые – к холоду менее стойкие, но дают большую износоустойчивость и твердость. Материал стойкий к нагреву – деформируется лишь при температуре от +140 С. Тоже может растрескиваться.
  • Полиамидовые (нейлоновые) дюбеля по бетону – прочные, жесткие, вязкие, стойкие к вибрациям, не боятся механических повреждений, обладают хорошей износостойкостью. Такие дюбеля считаются наиболее надежными и прочными, но обладают одним недостатком – гигроскопичностью, поэтому исключают возможность монтажа в мороз и при высокой влажности.

Дюбеля металлические для бетона по строению и форме мало чем отличаются от крепежей из пластика, но представлены в меньшем ассортименте. Металл отличается жесткостью и прочностью, но вязкость и упругость у него меньше, поэтому при деформациях теряет свойства.

Металлические дюбель-гвозди по бетону:

  • Оцинкованная и нержавеющая сталь– не боятся коррозии, обеспечивают надежное жесткое соединение.
  • Специальные сплавы с хромом, титаном, бронзой, латунью – долговечны, отличаются особой стойкостью к коррозии, стоят дорого, поэтому актуальны лишь для отдельных случаев, особо важных крепежей.

Особенности монтажа

Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

Основные этапы выполнения крепления:

  • Место установки намечается после тщательного проектирования.
  • Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
  • Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
  • Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
  • Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).

дюбель по бетону

дюбель по бетону

Выбор дюбеля

При выборе дюбелей для бетона учитывают условия эксплуатации, предполагаемые нагрузки, тип материала, другие особенности крепежа.

Как выбрать дюбеля по бетону:

  • Для конструкций с большим весом выбирают дюбеля с глубиной крепления минимум 85 миллиметров.
  • Горизонтальная фиксация требует глубины крепления минимум в 30 миллиметров, диаметра дюбеля снаружи от 7 до 11 миллиметров.
  • При обустройстве подвесных потолков, осветительных приборов, где основная нагрузка идет снизу, крепежи должны быть выполнены с поперечными насечками и разной длины распорными усиками.
  • При выборе дюбеля в готовое отверстие нужно следить за тем, чтобы диаметр (мм) крепежа и отверстия был одинаков. Если диаметр отверстия больше и дюбель войдет без усилия, крепеж может расшататься.
  • В слабых стенах дюбели выступают в качестве смягчающей прокладки. Крепление должно плотно прилегать к крепежу, чтобы нагрузка равномерно распространялась по изделию.
  • В зависимости от нагрузки выбирают размеры дюбель-гвоздей для бетона – чем больше диаметр и длина, тем надежнее крепление. Точные параметры можно просмотреть в специальных таблицах или в маркировке изделия.
  • Для старого бетона лучше применять универсальное крепление, так как в монолите могут быть пустоты.

дюбеля для бетона и кирпича

дюбеля для бетона и кирпича

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

дюбель

дюбель

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

саморезы

саморезы

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

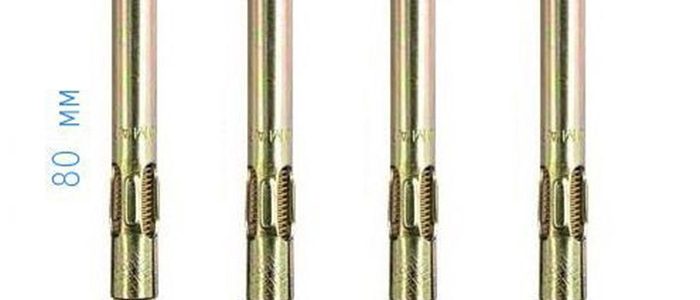

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

анкера для бетона

анкера для бетона

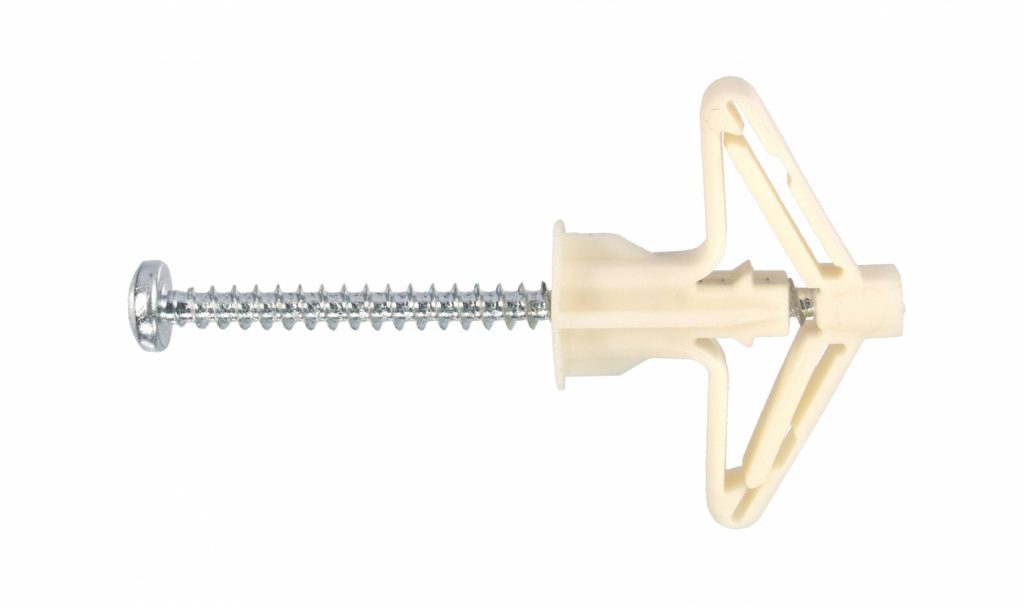

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

болт молли

болт молли

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

универсальный дюбель

универсальный дюбель

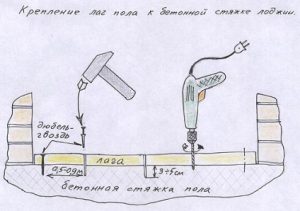

Гвоздь

Обычный крепеж, просто забивается в стену молотком либо специальным пистолетом.

гвоздь по бетону

гвоздь по бетону

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

фасадный

фасадный

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

химический анкер

химический анкер

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

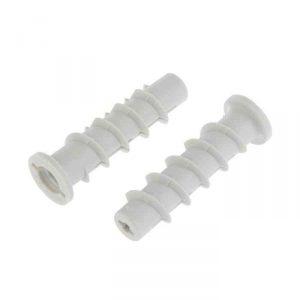

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

GB дюбель по бетону

GB дюбель по бетону

Особенности демонтажа

Выбирая, какой дюбель хороший, а какой не подходит для поставленной задачи, необходимо учитывать и возможность демонтажа. Если есть вероятность, что в будущем крепление нужно будет удалить, желательно об этом подумать до его монтажа.

Чтобы быстро и правильно выполнить демонтаж, понадобятся самые разные инструменты, которые обычно есть в арсенале любого мастера. Некоторые виды дюбелей (химический, к примеру) демонтировать невозможно).

химический анкер

химический анкер

Как демонтировать дюбель:

  • Для удаления обыкновенного пластмассового дюбеля достаточно найти саморез соответствующего размера. Саморез вворачивают на 2/3 в сам дюбель, головку шурупа аккуратно зажимают плоскогубцами, потом вместе с дюбелем вытаскивают из монолита. В некоторых случаях достаточно будет и штопора.
  • Шляпку самореза, который вставлен в дюбель, можно поддеть гвоздодером. Тут нужно следить за тем, чтобы рабочая часть самореза в самом отверстии прилегала плотно.
  • Самодельные дюбели из дерева вынимают по частям – сначала дробят кусок древесины (проще всего вдоль волокон) на отдельные куски, используя стамеску (лучше с тонким лезвием) и молоток. После того, как дюбель разрушен, его поддевают шилом, острым ножом либо гвоздем и вытаскивают из гнезда.
  • Прочно сидящий в монолите дюбель в некоторых случаях проще не демонтировать вообще – лучше срезать выходящую на поверхность часть, тщательно замазать углубление гипсом и аккуратно выровнять.
  • Если в дюбеле застряла часть шурупа, понадобится нагретый паяльник. Сначала пластиковая основа дюбеля аккуратно плавится, потом обломок крепежа поддевают круглогубцами либо кусачками и удаляют.
  • Металлический дюбель, который в бетон забивался строительным пистолетом, сначала обрабатывают сильными частыми ударами молотка, воздействуя на выступающую часть изделия с разных сторон. Обычно в процессе анкерный дюбель расшатывается и его легко можно удалить. Если же расшатать трудно, рядом можно сделать углубление сверлом с наконечником из твердого сплава или металлическим пробойником. Благодаря круговой воронке площадь сцепления крепежа со стеной уменьшится, удалить его будет легче.

перфоратор и бетон

перфоратор и бетон

Дюбеля для бетона сегодня на строительном рынке Москвы и области, других регионов представлены в большом разнообразии, поэтому найти крепеж, точно соответствующий требованиям и условиям эксплуатации, не составит труда. Главное – выбирать надежных поставщиков и ориентироваться на качество продукции.

Крепление анкерами и дюбелями

Таблица применяемости анкеров, дюбелей, химических анкеров и инжекционных масс


Типы анкеров и дюбелей Бетон Природный камень Полнотелый кирпич Пустотелый кирпич Газобетон Керамзитовые блоки Гипсокартон
Анкер М8, М12, М16 для бетона Суперплюс BLS
Анкер-шпилька
Анкер для высоких нагрузок
макс М8

Анкерный болт
макс М8

макс М8

Анкер со шпилькой PFG SB
макс М8

макс М8

Распорный анкер-гильза PFG ES
макс М8

макс М8

Анкер-крюк PFG HBF
макс М8

макс М8

Анкер с кольцом (рым-болтом) PFG EBF
макс М8

макс М8

Анкер клиновой S-KA с гайкой
макс М8

Анкер нержавеющий S-KAH, S-KAH HCR
макс М8

Анкер для бетона
макс М8

Анкер для кирпича, бетона S-CS S
Анкер-шуруп по бетону S-CS F
Анкер забивной стальной с клином LA, LAH, LAL
макс М8

Анкер латунный забивной разрезной MSA
макс М8

Анкер винтовой RA, RAH
Гвоздь по бетону Confix
Анкер-гвоздь быстрофиксирующий PKN
Анкерный гвоздь LN
Анкер рамный KRH
Регулировочный анкер-шуруп для оконных и дверных коробок


Типы анкеров и дюбелей Бетон Природный камень Полнотелый кирпич Пустотелый кирпич Газобетон Керамзитовые блоки Гипсокартон
Инжекционная масса
Химический анкер-капсула KEMLA, KEM-VE, SVA, SHP
Химический анкер для бетона ITH
Дюбель металлический для газобетона
Дюбель-саморез для пенобетона KBT
Дюбель-гвоздь пластиковый LIT
Дюбель-гвоздь 6х40 LYT
Дюбель-гвоздь LYT LK SP
Дюбель-гвоздь LYT LK RST
Дюбель-гвоздь LYT UK KP
Дюбель распорный пластиковый NAT, NAT L ○(L) ○(L) ○(L)
Дюбель NAT 10 L
Дюбель фасадный (анкер) S-UF
Дюбель фасадный 10х100 S-UF А2
Дюбель фасадный с шурупом S-UF MG
Дюбель S-UP 8
Дюбель рамный S-UP
Дюбель рамный распорный S-UP MG
Дюбель для гипсокартона пластиковый KLA (DRIVA)
Дюбель DRIVA KLA M металлический для гипсокартона
Анкер пластиковый OLA для гипсокартона
Дюбель Молли (MOLA) для гипсокартона
Дюбель универсальный YLT
Дюбель пластиковый Gripper
Изображение Типы анкеров и дюбелей Бетон Природный камень Полнотелый кирпич Пустотелый кирпич Газобетон Керамзитовые блоки Гипсокартон

Дюбеля для бетона: виды и монтаж

Дюбель — качественный элемент для крепления бетона. Может применяться не только к бетону — рассчитан также на камень, кирпич. Дюбели вместе с анкерами считаются наиболее оптимальным вариантом для настенного крепления бытовых предметов. Анкерное изделие имеет отличие от дюбельного: оно является комбинированным элементом для крепежа, в то время как дюбель закрепляется лишь в основании. Вместе с самозакреплением анкерный элемент также имеет свойство надежно удерживать конструкцию, поэтому подходит для более массивных предметов.

Дюбельные элементы способны удерживать менее тяжелые сооружения, чем анкерные, однако они отлично подходят для крепления полок, шкафчиков, небольшой настенной техники.

Классические дюбеля для бетонных поверхностей

Естественно, дюбельный крепеж разнообразных предметов на бетоне должен быть качественным. Классическим вариантом считается втулка из пластмассы с наличием насечек по длине и так называемыми «усами», используемыми, чтобы не допустить проворачивания крепежа через отверстие. Главный элемент подобного крепления – специальный стержень, способствующий прочности закрепления в стене, ибо при его использовании происходит расширение втулки в отверстии для монтажа. Классическое крепление также довольно легко демонтировать. Насечки, имеющиеся на стержне, облегчают выкрутку отверткой.

Вернуться к оглавлению

Область применения

Настенные полки крепятся к стене с помощью дюбелей.

Применение подобного типа крепежа целесообразно в различных сферах. Он является той важной деталью, которой сложно отыскать замену. При ремонте в квартире множество бытовых устройств и предметов интерьера – вытяжка, настенные шкафы, мебель для кухни – должны быть подвешены и укреплены именно на стене. Держатся они как раз благодаря применению дюбелей — надежных монтажных элементов.

Вернуться к оглавлению

Отличительные особенности

У дюбеля для бетона немало отличий от кирпичного. Необходимо ознакомиться с ними, ведь ответственное отношение к работе, анализ информации о дюбелях повлияют на итог монтажа. Дюбели для твердых материалов желательно не использовать на кирпичных поверхностях. Для подобных кладок существует крепеж с определенными особенностями и отличиями от бетонного. Размеры втулки в данном случае удлинены, она состоит из двойного распора – для увеличения надежности крепления, ведь хотя бы один распор гарантированно попадет на твердую поверхность и зафиксируется на ней.

Бетонные конструкции предполагают гвоздь в качестве стержня, в кирпичных конструкциях используются шпилька, саморез либо другие составляющие дюбельного крепежа. Длина стержня имеет большое значение. Слишком длинный крепежный элемент может стать причиной монтажных трудностей.

Гвоздь, использующийся для бетонных сооружений, работает по-другому. Принцип подразумевает забивание гвоздя в отверстие, и это простейший способ работы с бетоном, который экономит много времени. Если же использовать данную методику с кирпичными сооружениями или конструкциями из других рыхлых материалов, поверхность просто-напросто разрушится, и желаемого эффекта такой способ не даст.

Вернуться к оглавлению

Особенности монтажа

Если тщательно изучить методику, можно сделать качественные крепежи на бетоны в домашних условиях. Естественно, непросто заниматься этим, если не имеется должного опыта, однако есть простой и эффективный способ монтажа дюбеля, применяемый к кирпичным конструкциям. Монтажники тяжелых конструкций успешно используют данный способ.

Для подготовки понадобятся некоторые инструменты: перфоратор, сверло для него, сухой клей, дюбель. Может пригодиться электродрель.

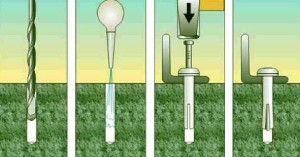

Схема монтажа дюбель-гвоздя.

Сначала необходимо аккуратно просверлить круглое отверстие ( размер сверла должен обязательно совпадать с размером дюбельного крепежа). После нужно тщательно прочистить «дыру», где могли остаться куски материала и строительная пыль, избавиться от всевозможных препятствий, с которыми может столкнуться входящий в отверстие дюбель. Затем следует нанести клей, воспользовавшись либо гвоздем, либо длинным карандашом, и после того, как клея будет достаточно, вставить дюбель. Необходимо подождать около суток, чтобы клей схватился вокруг крепления.

Когда высохнет клей, нужно заняться непосредственно монтажом. Крепеж должен плотно прилегать к стенкам отверстия, чтобы болт, используемый для монтажа, закручивался с некоторыми усилиями. Это гарантирует прочность такого типа соединения. Подобный способ конструирования крепежа успешно употребляется и в работе с другими материалами. Например, если к газобетону приклеить металлические дюбеля, они замечательно продержатся на данной поверхности.

Вернуться к оглавлению

Виды дюбелей

Есть довольно большое количество дюбелей для бетона, но следует рассказать о самых известных и эффективных:

  • распорный;
  • бабочка;
  • универсальный;
  • гвоздь;
  • фасадный;
  • химический;
  • КВТ;
  • GB.

Вернуться к оглавлению

Распорный

Распорный тип дюбеля действенно работает при монтаже жестких сооружений. Данный вид отличается от других формами и величиной шурупов. Чаще всего они имеют форму шифера, что способствует забиванию дюбелей в бетонную поверхность с помощью молотка.

Гильзы, то есть крепежные детали трубчатой либо цилиндрической формы, также бывают разнообразными. Некоторые имеют два распора, некоторые – три. В большинстве случаев они содержат шипы, являющиеся залогом надежного фиксирования.

Вернуться к оглавлению

Бабочка

Обычно такой тип используется для работы с тонкими стеновыми покрытиями. Гильзу вставляют в отверстие, и ее тыльная сторона сворачивается вследствие вставки шурупа в бетон. Таким образом дюбель фиксируется в стене.

Вернуться к оглавлению

Универсальный

Этот крепеж имеет много общего с распорным типом, фиксация осуществляется по типу «бабочки». Его особенностью является распространенность использования для разнообразных стеновых поверхностей.

Вернуться к оглавлению

Гвоздь

Такой крепеж предназначается для приклеивания к бетону конструкций из разных материалов. Конструкция гвоздя подразумевает забивание его в стену. Вколачивание гвоздя часто проводят при помощи молотка, однако лучше сделать это специальным пистолетом.

Вернуться к оглавлению

Фасадный

Фасадный вид используют для монтажа теплоизоляционных конструкций. Имеет нечто общее с распорным типом, однако такой дюбель несколько длиннее, его «шляпка» больше. Гильза и стержень произведены из материалов, стойких к ударам.

Вернуться к оглавлению

Химический

Подобный тип крепежа не совсем обычен. В его состав входит специальная капсула, содержащая химические вещества, и, соответственно, шуруп из металла. Используется при работе с пенобетоном. При вкручивании данного дюбеля химикаты выполняют функцию клея, поэтому необходимо ждать, пока основа застынет. Обычно на это уходит от пары часов до суток.

Вернуться к оглавлению

КВТ

Работает исключительно с газобетонными поверхностями. Необычен такой тип своей широкой резьбой, гарантирующей прочность при использовании подобных дюбелей на пористых поверхностях.

Вернуться к оглавлению

GB

Данное крепление используется со стеновыми блоками из полистиролбетона. Гильза похожа на распорную, но спиралевидного вида. GB выдерживает серьезные нагрузки. По этой причине его эффективно применяют с такими конструкциями, как подвесные шкафы, вытяжки, полки и другими и тяжелыми бытовыми предметами.

Вернуться к оглавлению

Вывод

Для того, чтобы выбрать подходящий крепеж, необходимо тщательно изучить предоставляемый рынком выбор, узнать, какому дюбелю стоит отдать предпочтение. Также следует разобраться с технологией монтажа и внимательно следовать ей согласно основным строительным правилам.

Дюбель для бетона: металлический, распорный, химический

Чтобы закрепить в бетонной стене шуруп или анкер, нужно крепежное основание, в противном случае выбранный расходник выпадет. Дюбель для бетона надежно фиксирует выбранный крепеж, предупреждая его расшатывание. Выбирают дюбеля в зависимости от прочности бетонной конструкции, с которой проводится работа, и от веса предметов, которые нужно закрепить на стене.

Особенности креплений для бетона

Выбирая крепеж для бетонных конструкций, следует учитывать возможность со временем вытащить дюбель и перевесить нужный предмет в другое место.

Монтаж дюбелей в стены из кирпича отличается от работы с бетоном. ЖБК позволяют применять гвозди в виде стержней. Для кирпича чаще используются шпильки, саморезы или подобные вкладки. Важно учитывать длину крепежа, так как из-за большой длины затрудняется установка. Крепления по бетону используются в разных областях, и им сложно найти замену. Дюбеля позволяют зафиксировать бытовую технику и предметы интерьера: вытяжку, настенные шкафы и полки.

Какие бывают виды креплений?

Химический

Специальный клей в таком крепеже и является его фиксатором.

Этот тип фиксации отличается от остальных. В набор крепежной системы входят металлические шурупы и ампулы с химическим клеящим веществом. При установке дюбеля крепеж не просто вкручивается в стену, но еще и вклеивается в нее. Клей становится единым целым с бетоном и сорвать крепеж невозможно. Если его нужно удалить, то придется выбивать вместе с частью стены. Металлический стержень нельзя использовать сразу после введения в бетон. Установка занимает 2—48 часов, которые необходимы для затвердения клея.

Зачастую используется химический дюбель для легкого бетона. У пористых блоков низкая плотность, и даже небольшая вырывающая сила приводит к тому, что стена начинает крошиться, а крепление выпадает. Для ячеистых строительных материалов также рекомендуется химический вариант дюбелей. С его помощью пустотелый блок не разрушится, а зафиксированный предмет останется на месте. Недостатком химических креплений считают длительность монтажа. Широкое распространение получили анкера фирмы «Хилти».

Распорный

Для более крепкого сцепления гильзы со стеной, ее оснастили специальными шипами.

Этот вид крепления хорошо себя зарекомендовал при фиксации тяжелых предметов. Все варианты дюбелей, кроме химического типа, подходят для полнотелого строительного материала. Распорные крепления отличаются формой и размером вставных шурупов. В большинстве случаев они похожи на шифер, благодаря чему можно забить дюбель в бетонную стену молотком. Внешняя часть крепежной системы имеет форму трубки или цилиндра, но встречаются другие варианты. Для крепления они оснащены распорками, которых может быть две или три. Чтобы гильза лучше держалась в стене, на ней предусмотрены шипы.

Металлический гвоздь

В бытовых целях используют полипропиленовые и нейлоновые дюбель-гвозди. Они фиксируют предметы весом до 75 кг. Расходники из стали чаще применяются в промышленности.

Конструкция данного крепежа позволяет зафиксировать им предметы, имеющие большую массу.

Крепежи этого типа применяют для фиксации на стены предметов из разных материалов, что сказывается на их весе. Гвозди по бетону бывают пластиковыми, но этот вариант, хоть и отличается дешевизной, не позволяет крепить тяжелые вещи. Расходники из металла обладают высокой прочностью и пожарной безопасностью. Их рекомендуют для крепления подвесного потолка, так как при возгорании пластик плавится и возникает угроза обрушения потолочной конструкции. Забить гвоздь в бетонную стену можно молотком, но лучше взять предназначенный для этого пистолет.

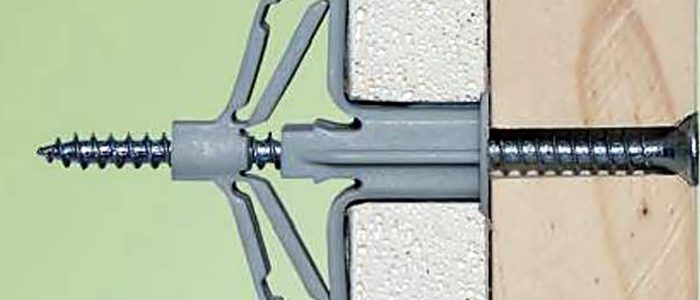

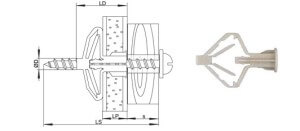

В форме бабочки

Отличительная черта крепежа — конструкция. Это нераспорной расходник, оснащенный продольными выступами, которые предупреждают проворачивание дюбеля в стене. Чтобы установить бабочку, нужно просверлить отверстие под дюбель и вложить в него гильзу. При монтаже, когда шуруп вкручивается, тыльная сторона сворачивается. Так происходит фиксация. Складные ребрышки, которыми оборудован крепеж, увеличивают площадь соприкосновения с бетоном, и они цепляются за него как крючком. Типичные размеры бабочки — 14×35 и 5×25 мм. Это хорошие дюбеля для крепления плинтусов, полочек и светильников.

Такой крепеж обладает особым внешним видом, благодаря которому он идеально фиксируется в нужной поверхности.

Фасадные гвозди

Фасадные расходники используются для создания каркаса на стенах из кирпича и бетона. Имеют ряд свойств, подобных распорным вариантам, но отличаются большей длиной и крупным размером шляпки. Гильза и прилагающийся к ней стержень изготавливается из сплавов, отличающихся стойкостью к ударам. Их применяют для оформления теплоизоляционных конструкций.

Универсальный

Данный вид крепежа подходит как для домашних работ, так и для производственных.

Крепежная система допускается к применению в быту и на производстве. Имеет схожие свойства с распорными вариантами. Фиксатором универсальные дюбеля по бетону подобны «бабочкам». Преимущества креплений:

  • высокие технические параметры;
  • технологичность;
  • удобство монтажа.

Крепления GB

При необходимости оформить стену, в которой использовался бетон В25, применяют дюбеля быстрого монтажа с дополнительными воротниками. Кроме бетонных плит, они подходят для полнотелых кирпичей и естественных камней.

Этот вид крепежной системы применяется при работе со стенами из полистеролбетонных блоков. Основная гильза подобна распорной, но имеет спиралевидную форму. GB хорошо себя зарекомендовали при необходимости зафиксировать тяжелые предметы. Их используют для устойчивого крепления на стенах подвесных шкафов, вытяжек, полок, бытовой техники и мебели.

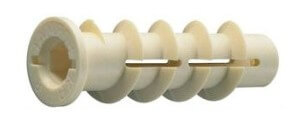

Дюбеля КВТ

Конструкция крепежа оптимально подходит для работы с пористым материалом.

Предназначены для работы с конструкциями из газобетона. Отличительная особенность расходников в их широкой резьбе, за счет которой они надежно фиксируются. Газобетон имеет низкую прочность, так как его структура пронизана пузырьками воздуха. Тонкий анкерный гвоздь не удержится в газо- и пенобетоне, начнет расшатываться и выкрашивать стену. Потому для пористых материалов нужны дюбеля и анкера с широкими удерживающими частями.

Какой вариант лучше выбрать?

Крепления подбирают по следующим параметрам:

  • вес нагрузки;
  • материал стены;
  • вероятность демонтажа.

На выбор вида данных приспособлений может повлиять вес, который они выносят.

Если нагрузка минимальная, подбирают недлинные варианты из синтетических материалов. При необходимости избежать сверления стен используют жидкие гвозди для бетона. Чем больше нагрузка на крепление, тем прочнее и длиннее оно должно быть. Для правильного выбора расходника рекомендуется придерживаться следующих правил:

  • Для массивных конструкций применяют крепежи с глубиной крепления от 85 мм.
  • Подвесные потолки и бра крепят дюбелями с распорками.
  • Дюбель нужно вбить, а не вложить. Отверстие под него не должно быть больше диаметра крепежа.

Как проводится установка?

В целом способы монтажа разных видов дюбелей похожи. На стене карандашом отмечается место введения крепежной системы. Отверткой или любым подходящим предметов на отмеченной точке делается углубление, чтобы было удобнее поставить сверло дрели. Электродрелью просверливается отверстие требуемой ширины и глубины. Важно из получившейся дыры устранить пыль пылесосом. Дюбель вводится в стену, в него помещается шуруп и закручивается до нужного уровня.

Анкера для бетона: размеры крепления, как выбрать

Для обеспечения надежной фиксации разных предметов на бетонной поверхности используются анкера для бетона. Такие металлические болты являются самостоятельной деталью, они состоят из распорной части и шпильки. Крепежные элементы выполняют одновременно две функции — удерживают и закрепляют бетонные блоки.

Фиксируется анкер для бетона в любых отверстиях за счет упора либо силы трения. Возможна фиксация и химическим способом.

Виды анкеров

Дюбель представляет собой цилиндрическую деталь, которая содержит неизменную часть — основу и муфту, что, деформируясь, изменяет ширину и упирается в стенки отверстия. К тому же установка болтов в бетон осуществляется вручную. Анкера по бетону можно различать в зависимости от способа крепления:

Крепеж можно вбить только тогда, когда в поверхность стены был забит цилиндр.

  • Забивной. Для его установки сначала делают отверстие, в которое вставляется специальный цилиндр с внутренней резьбой. Далее вбивается крепеж.
  • Клиновый. Использует расширение втулки при вкручивании и держится за счет хорошего сцепления. Некоторые могут иметь зубцы для улучшения результата.
  • Распорный анкер. Вбивается, разжимая втулку, тем самым улучшая крепление. Подходит для тяжелых предметов.
  • Химические анкерные болты отличаются от предыдущих тем, что во время эксплуатации не нарушается структура материала, нет внутреннего напряжения. Причиной является полимерная смола, входящая в состав клеевого состава. Такая смесь заливается заранее в отверстие, а затем помещается деталь.

Размеры крепления

Величина крепежа определяется тремя его параметрами.

Для обозначения величины анкерный болт для бетона имеет особую формулировку. Например, М10 12×90 означает, что диаметр резьбы цилиндра равен 10, а отверстия в материале — 12. 90 — это длина анкера. Размеры варьируются в зависимости от потребностей исполняемой работы, материала и веса конструкции. Опытные застройщики и подрядчики рекомендуют использовать в быту металлический анкер с резьбой от М6 до М12 и длиной от 55 до 160 мм. От длины зависит прилагаемая сила, которая может повлиять на исправность фиксации. Существует соответствующая таблица параметров.

Сила нагрузки, прикладываемая для вырывания конструкции
Обозначение анкера Рекомендуемая нагрузка на вырыв, kN Разрушающая нагрузка на вырыв, kN
М8 10×80 8,5 21,5
М8 10×160 17,1 43
М10 12×90 13,4 33,8
М10 12×200 29,9 75,4
М12 14×100 21,0 52,9
М12 14×240 50,2 126,6

Как подобрать крепление?

Особое внимание следует обратить на то, с чего сделан анкерный бот для бетона. Это должна быть нержавеющая сталь, а в идеале — химическая деталь. Эксперты считают, что только такой крепежный элемент можно использовать в строении, что подвергается сырости.

Главным критерием при выборе крепления является количество нагрузки, которое деталь может выдержать. Чтобы правильно подобрать размер анкера для бетонных поверхностей, следует проанализировать материал, из которого сделан объект, вес, прочность и хрупкость. Для пористой структуры подойдет химический болт, а для тяжелых деталей — распорный. К тому же чем сложнее структура сооружения, тем больше должен быть болт. Не следует забывать о соответствии длины детали и ширины конструкции, которая требует фиксации. Они должны соотноситься, ведь в ином случае можно насквозь пробить материал.



Крепление к бетону: виды крепежей, способы монтажа

Наиболее надежным и оптимальным крепежом к твердой бетонной поверхности является металлический анкер. Крепление опалубки для монолитного бетона обязательно должно выполняться с соблюдением всех правил, в противной ситуации готовая конструкция выйдет ненадежной и может разрушиться. Существует несколько видов анкерных крепежей, каждый из которых предназначен для конкретных целей и задач.

Особенности крепления предметов

Способ крепления к бетону какого-либо предмета из дерева или металла отличается от метода монтажа этого же изделия к стене из кирпича. Соответственно, и анкерные дюбеля по бетону будут отличимыми от других видов крепежей.

Такие дюбеля изготавливаются из пластика либо металла, а устанавливают их, забивая молотком либо монтируя с помощью строительного пистолета. Дюбелированные гвозди используются в качестве основного крепежа, если есть необходимость в монтаже люстры к потолку из бетона. Металлическими анкерами осуществляется крепление бруса к бетону, деревянных балок, столбов, а также металлоконструкций для дальнейшего обустройства заборного ограждения.

Виды крепежей

Различают следующие разновидности дюбелей для бетона:

Существуют специальные фиксаторы, которыми пользуются при проведении фасадных работ. Не менее известный тип фиксатора — дюбель-бабочка.

  • распорные;
  • бабочка;
  • универсальные;
  • фасадные;
  • химические;
  • КВТ и GB.

Прежде чем решить, какой именно дюбель подойдет для конкретной задачи, необходимо рассчитать нагрузку, которая будет оказываться на бетонную поверхность и сам крепеж. Если планируется крепление деревянной стенки, к примеру, шведской или навесного тренажера похожей конструкции, рекомендуется воспользоваться дюбелем, имеющим глубину крепления от 85 мм. А вот крепление стоек или швеллера в вертикальном положении специалисты советуют выполнять анкером длинной от 30 мм и диаметром 7—11 миллиметров.

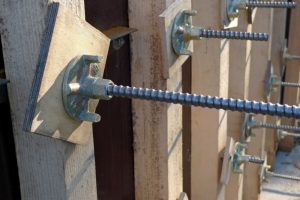

Стяжки-шпильки пригодятся при выполнении опалубочных работ.

Если осуществляется крепление профиля для навесного потолка, следует выбрать распорные дюбеля со специальными насечками. Крепеж деревянных ступеней к бетону удобно проводить с применением универсальных болтов диаметром от 6 мм. А вот для устройства несъемной опалубки для монолитного бетона используются специальные анкерные стяжки-шпильки, отличающиеся повышенной прочностью и устойчивостью к усиленным нагрузкам.

Какие потребуются инструменты?

Для монтажа металлического либо пластикового дюбеля выбранной разновидности потребуется подготовить такой инвентарь:

  • электродрель;
  • победитовое сверло;
  • острый гвоздь;
  • изоляционная лента;
  • молоток.

Способы и этапы монтажа

Выбранный дюбель фиксируется в стене после проделывания в ней отверстия дрелью.

Если планируется крепление утеплителя, к примеру, пенополистирола или пенопласта к бетону, рекомендуется придерживаться следующих правил:

  1. На месте установки анкера с помощью карандаша делается метка.
  2. Используя гвоздь или другой острый предмет, сделать углубление, куда потом установить сверло.
  3. Далее, применяя электродрель, аккуратно сверлить отверстия, стараясь держать инструмент максимально перпендикулярно полу.
  4. Из полученного углубления следует убрать крошку и пыль. Далее в дырку устанавливается дюбель и вбивается в стену молотком до упора. Если в конструкцию входит шуруп, то его тоже следует винтить.

Таким же способом проводится монтаж дюбелей в бетон для сэндвич панелей. Для крепления закладных в основание лучше взять специальные анкерные болты, используемые для строительства и укрепления конструкций, на которые оказываются огромные нагрузки. Крепление лаг к бетонному основанию проводится так:

С помощью данных фиксаторов может быть проведена укладка лаг на пол.

  1. Сначала с помощью дрели сверлятся доски. Через полученное отверстие на бетонном полу делаются отметки. Такие же отверстия нужно сделать в лагах, чтобы потом в них можно было скрыть шляпки анкеров.
  2. Дюбелями скрепить балки, а отверстия скрепить запорными элементами. Важно правильно подобрать длину крепежа. В зависимости от толщины балок размер дюбеля варьируется в пределах 45—200 мм.

Для более надежной фиксации лаг, помимо анкерных болтов рекомендуется воспользоваться специальными уголками. Одна сторона уголка с помощью шурупов будет крепиться к деревянной основе, а другая анкерами к бетонному основанию. Готовая конструкция получается надежной, долговечной. Но не стоит забывать, что на прочность устройства влияет вид крепежа, размеры которого подбираются с учетом толщины бруса.

их отличия, размеры и устройство

При проведении ремонта в квартире или установке и монтаже различных шкафчиков и полочек не обойтись без использования креплений различного типа. Когда речь идёт о надёжном креплении в монолитных зданиях, часто используют дюбель-гвозди для бетона. При правильном монтаже и соответствии предполагаемой нагрузки характеристикам выбранного крепежа ими можно надёжно зафиксировать металлические двери, различные предметы интерьера и прочие навесные конструкции.

Отличия и материал креплений

Самый распространённый вид дюбель-гвоздя состоит из цилиндрического корпуса, выступающего распорной частью, и шурупа или гвоздя.

На корпусе зачастую присутствуют дополнительные элементы, которые обеспечивают надёжную фиксацию и предотвращают прокручивание при установке. По краю расположена манжета, благодаря которой корпус не западает в просверленное отверстие во время монтажа.

По способу установки такие крепления делятся на устанавливаемые вручную при помощи молотка либо фиксируемые строительным пистолетом.

В зависимости от вида материалом для крепления могут выступать:

  • пластмасса и различные ее виды: полиамид, полиэтилен, нейлон;
  • металл и различные сплавы. Некоторые имеют защитное покрытие — оцинковку.

Изделия из пластмассы устойчивы к коррозии, являются диэлектриками, но несколько уступают металлическим по прочности и выдерживаемым нагрузкам.

Виды дюбель-гвоздей

Существует несколько видов креплений дюбель-гвоздями, и они имеют существенные отличия. Устройство металлического дюбеля для бетона отличается от крепления для стен из пенобетона. Когда речь идёт о стене из цельного кирпича, допустимо использовать дюбель-гвоздь по бетону, но для пустотелого кирпича такое крепление будет ненадёжным.

Существующие варианты крепежа:

  1. Фасадный, он же «зонтик». Имеет большую шляпку и большую длину, так как рассчитан ещё и на слой изоляционного материала — минваты, пенополистирола и других. Сердцевина может быть изготовлена из металла или ударопрочных видов пластмассы — полипропилена, армированного полиамида.
  2. Химический. Фиксируется при помощи капсул с клеевым составом. Бывает ампульного и инжекционного типа. В первом случае в отверстие вставляется ампула и вбивается дюбель, из повреждённой ампулы выходит состав, застывающий при контакте с воздухом. Использование креплений инжекционного типа требует специального клеевого пистолета, так как подобные составы являются двухкомпонентными. Срок застывания вирируется от нескольких часов до суток.
  3. Для газобетона, иначе именуется как КВТ-крепёж. При его установке нарезается резьба, при этом не разрушается сам материал стены, чем и обеспечивается надёжное крепление. По заявленным характеристикам такой дюбель выдерживает нагрузку до 450−600 кг.
  4. Универсальный. Этот вид можно использовать как для цельных поверхностей, так и для пустотелых. В момент установки гильза сворачивается и образует узел в пустотелой среде, что обеспечит максимальное сцепление и надёжную фиксацию.
  5. Крепёж-бабочка. Втулка крепежа, чаще всего металлическая, при установке складывается, отчего этот вид и получил своё название. Используется для тонкотелых и пустотелых стен.
  6. Распорный. Гильза такого крепления может быть трёх-, четырёх- и шестираспорной, иметь дополнительные усики. Резьба шурупа позволяет не вкручивать его, а вбивать молотком.
  7. Рамный. Отличается удлинённой формой нераспорной части. Применяется при монтаже фасадов, окон. Используется также для кирпичных и бетонных стен.
  8. Металлический дюбель для бетона. Чаще всего крепление таких дюбель-гвоздей к бетонной стене осуществляется с помощью пистолета, но также его можно установить с помощью молотка. К этому виду относятся дюбеля из латуни с резьбой, которые вкручиваются в просверленные заранее отверстия.

Параметры металлических креплений

В зависимости от размеров дюбелей для бетона варьируется и допустимая нагрузка на крепление. Значение имеет и материал, в котором оно установлено.

Таблица параметров.

Размеры H мин.(мм) D макс.(мм) Срез. сила (кН)
5х35 30 5 1.3
5х45 30 15 1.3
6х40 30 10 1,8
6х60 30 30 1,8
6х80 30 50 1,8
8х60 40 20 2,9
8х80 40 40 2,9
8х100 40 60 2,9
8х120 40 70 2,9
8х140 40 80 2,9
8х160 40 90 2,9
10х100 50 50 4
10х120 50 85 4
10х140 50 110 4

H мин. — минимальная глубина отверстия. D макс. — максимальная толщина фиксируемого материала. 1 кг = 0.009 кН.

Порядок установки

Чтобы установить дюбель-гвоздь в бетонную стену, потребуется дрель или перфоратор со сверлом по бетону, молоток или отвёртка, гвоздь или керно, а также пылесос или небольшая кисточка. Сверло требуется со специальным наконечником.

Определившись с местом, где необходимо установить крепление, при помощи керна или гвоздя делается отметка, чтобы при сверлении отверстия само сверло не ушло в сторону. Глубина отверстия должна быть на 5–7 мм больше используемого дюбеля.

Когда отверстие готово, необходимо очистить его от пыли с помощью кисти или пылесоса и вставить (вбить) втулку. Затем, в зависимости от типа используемого дюбеля, его вкручивают отвёрткой или вбивают.

Анкерные болты, перила и арматура в бетоне с анкерной эпоксидной смолой

Инструкции по проекту

Шаг 1
Просверлите отверстие на 1/16 — 1/4 дюйма больше, чем диаметр стержня с резьбой или перил
вы устанавливаете.

СОВЕТ: глубина отверстия должна быть как минимум в 4 1/2 раза больше диаметра болта (для стержня с резьбой 1/2 дюйма потребуется
глубина отверстия 2 1/4 дюйма).

ПРИМЕЧАНИЕ: для тяжелых условий эксплуатации, которые подвергаются большим нагрузкам или вибрации, рекомендуется, чтобы глубина
отверстия можно увеличить как минимум до 9 диаметров стержня с резьбой (стержень с резьбой 1/2 дюйма
требуется глубина 4 1/2 дюйма).

Step 2
Выдуйте пыль со дна отверстия баллончиками со сжатым воздухом.

Шаг 3
Удалите оставшийся мусор из отверстия нейлоновой щеткой. Поверните куст на четверть
оборота при извлечении из отверстия. Используйте сжатый воздух, чтобы удалить оставшуюся пыль после чистки щеткой.

Шаг 4
Вставьте фиксирующий картридж с эпоксидной смолой в пистолет для герметика.

СОВЕТ: настоятельно рекомендуется использовать высококачественный высокопрочный пистолет-дозатор из-за значительных
величина усилия, необходимого для распределения двухкомпонентной эпоксидной смолы через сопло статического смесителя.

Шаг 5
Снимите пластиковый колпачок с наконечника картриджа.

Step 6
Вылейте небольшое количество эпоксидной смолы в одноразовый контейнер, пока не получите ровную
поток как черного, так и белого материала.

Шаг 7
Прикрепите сопло статического смесителя к картриджу и нанесите достаточно эпоксидной смолы в
одноразовый контейнер до получения однородного серого цвета без разводов.

Шаг 8
Поместите наконечник дозирующей насадки на дно отверстия и заполните отверстие
примерно на 5/8 при медленном извлечении сопла.

Шаг 9
Вставьте резьбовой стержень или арматурный стержень на дно отверстия, вращая по часовой стрелке.

Step 10
Удалите излишки эпоксидной смолы вокруг отверстия с помощью шпателя или куска картона.

Шаг 11
Не трогайте анкер, пока не пройдет время отверждения.

Шаг 12
Снимите и выбросьте сопло статического смесителя и закройте крышку картриджа.

Список покупок

.

горячих пластин дюбелей анкерного болта рыб сбываний для бетона

Уважаемые покупатели,

Чтобы обеспечить правильную информацию о заказе, пожалуйста, свяжитесь со мной перед размещением заказа.

Большое спасибо от Yuyao Shellyn Trading Co., Ltd!

Название продукта Нейлоновый молотковый анкер
Сырье PA / PE Нейлон и сталь Q195
Диаметр М5, М6, М8, М10
Длина 30-160 мм
Резьба DIN
Марка НЕТ
Обработка поверхности НЕТ
Цвет Серый
Стандартный ISO9001
Вместимость

Сильный

1 кв.Есть ли у вашей компании морской порт или аэропорт?

RE: Да, морской порт — это порт Нинбо или порт Шанхая. А аэропорт — это Нилнгбо Лише, Ханчжоу Сяошань или Шанхайский международный аэропорт Пудун.

Q2.Как вы отправляете товар?

RE: Экспресс-доставка, авиаперевозки или морские перевозки, учитываемые по объему, весу и фрахту.

Q3. принимаете ли вы OEM или ODM или нашу особую конструкцию?

RE: Да, мы принимаем OEM и индивидуальные товары.

Q4. Как вы упаковываете товар?

RE: 1. Оптовые коробки, затем на поддон.

2. Маленькие белые коробки в картонную коробку, затем на поддоны.

3. Маленькие красочные коробки в картонную коробку, затем на поддоны.

4. По желанию заказчика

Q5. Можете ли вы предоставить образцы?

RE: Да, бесплатные образцы могут быть предоставлены.

Q6. Как насчет времени выполнения заказа?

RE: Заказ образца занимает 7-10 дней, время массового производства — 20-45 дней.

Q7: Что делать с неисправным?

RE: Во-первых, наши продукты производятся в строгой системе контроля качества, и процент брака составляет менее 0,2%. Во-вторых, в течение гарантийного периода мы отправим новые светильники с новым заказом на небольшое количество. В случае дефектных серийных продуктов мы отремонтируем их и повторно отправим вам, или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.

Q 8: Как вы контролируете качество?

RE: У нас есть полный файл системы контроля качества.Если вам это нужно, мы можем вам выслать.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
