Армопояс для газобетона: инструкция по монтажу

Газобетон – материал теплый, недорогой и простой в укладке. Именно поэтому он считается очень неплохой альтернативой кирпичу. Однако по прочности блоки из такого материала, последнему, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет некоторые свои нюансы. Во-первых, она должна производиться на очень надежном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третьим условием надежности газобетонных стен является устройство сверху по всему периметру железобетонного армопояса. О нем и поговорим в этой статье.

Назначение конструкции

Заливается армопояс для газобетона специально для того чтобы предотвратить растрескивание стен под давлением кровли. Помимо этого данная конструкция используется для более надежного крепления мауэрлата. Одним из недостатков газобетона является то, что он не слишком хорошо удерживает крепежные элементы. Разумеется, устраивать армопояс следует, строго придерживаясь предписанной технологии.

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами – при помощи деревянной опалубки или специальных доборных блоков. Первый вариант заливки сложнее технологически. Устройство конструкции с помощью блоков – процедура очень простая, однако обойдется дороже.

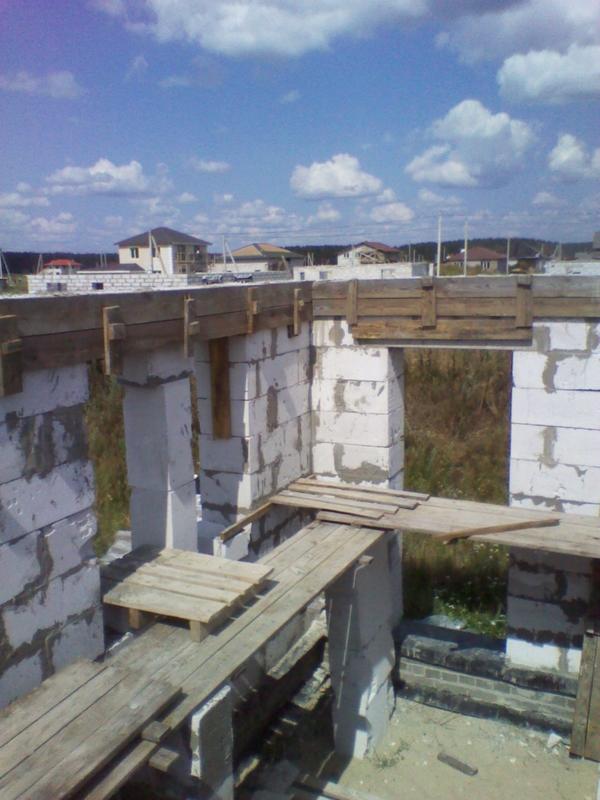

Как сделать армопояс с использованием опалубки?

При таком способе устройства укрепляющей конструкции нужно будет приготовить следующие материалы:







Материал Характеристики Для чего нужен
Доска обрезная Толщиной минимум 2.5см Изготовление опалубки
Брус 40х40мм Изготовление опалубки
Гвозди   Крепление досок к стене
Проволока Гибкая Для придания жесткости конструкции опалубки
Пенополистирол 20мм Утепление армопояса



Из инструментов понадобится дрель и ножовка

Высота армопояса составляет обычно 40 см. Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20см. Вместо досок можно использовать и толстую фанеру.

Важно: Устанавливать опалубку нужно сразу по всему периметру стены. Горизонтальных стыков в бетоне быть не должно.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Крепят щиты опалубки к стенам саморезами, либо просто прибивают элементы длинными гвоздями. Сверху между щитами устанавливают распорки из бруса 40х40, выпиливают распорки одинаковой длины, равной ширине армопояса. Устанавливают их между щитами с шагом в 1.5 метра. Чтобы армопояс на газобетон получился абсолютно ровным, следует придать конструкции жесткости. Для этого противоположные брусья, скрепляющие щиты (они должны выступать над поверхностью примерно на 20см), перехватывают проволокой и скручивают ее железным прутом, плотно придавливая стенки к распоркам.

Совет: С внутренней стороны дома, щит опалубки (изнутри) можно проложить листами пенополистирола. Бетон имеет намного большую степень теплопроводности, чем газобетон и поэтому без утепления, армопояс станет мостиком холода, что ухудшит эксплуатационные характеристики здания. После заливки армопояса и снятия щита опалубки пенополистирол можно будет закрепить к бетону дюбелями-«грибками» или каким-нибудь другим способом.

Заливка

Устраивается армопояс для здания из газобетона с обязательным его армированием. Для придания конструкции большей надежности используется прут 12мм. Каркас из него связывается с помощью вязальной проволоки. Сварку применять не допускается, так как металл внутри бетона быстро начнет ржаветь.

Устанавливается каркас внутрь опалубки на брусочки 30мм или специальные пластиковые подставки. Саму заливку необходимо производить за один раз. Если этого сделать не удается, предварительно заливают слой по всему периметру опалубки без перерывов. Следующий нужно будет залить не позднее чем через 12 часов.

Устройство армопояса с помощью блоков

При таком монтаже армопояса все предельно просто. Блоки устанавливаются на стены в обычном порядке. Далее их центральная пустая часть армируется и также заливается бетоном.

Ну что ж, надеемся, теперь вам понятно, как сделать армопояс для газобетона. Конструкция эта для домов такого типа обязательная. Залить ее, как видите, несложно, стены же при этом получатся гораздо более надежными и долговечными.

Видео по теме «Как сделать армопояс на газобетон своими руками»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Армопояс на газобетоне. Как сделать армопояс в газобетонной стене

Что такое –  армопояс на газобетонной стене? Виды, советы, как его сделать с учётом типа фундамента и ассортимента стенового материала. Предназначение и характер взаимодействия этого конструктивного элемента со стеной из газоблоков.

Одно из достоинств стеновых блоков из газобетона – большой габарит элемента. Но это черевато  уязвимостью кладки к неравномерным осадкам фундамента. При этом может происходить не только раскрытие вертикального шва, но и разрушение лежащих выше блоков. Это происходит по причине того, что, газобетон весьма плохо противостоит изгибающим и растягивающим нагрузкам.

Для чего нужен армопояс пояс на газобетоне?

Армированный пояс на газобетоне,это  элемент усиления массива стены. Он в свою очередь воспринимает на себя нагрузки, возникающие при неравномерной осадке фундамента здания. Обычно каменная кладка выполняется из штучных блоков, связанных между собой тонкими клеевыми швами. Приемущество же армированного пояса в том, что он делается из монолитного бетона который усилен продольным и поперечным армированием.

Смонтированный арматурный пространственный каркас в полости стены.

Бетон обладает очень высокой прочностью на сжатие. Арматура в свою очередь, отлично работает на растяжение. Армированный бетон способен выдерживать колоссальные изгибающие нагрузки, превышающие нормативные – без деформаций. Стена, находящаяся над армопоясом, испытывает нагрузки, соответствующие незначительным деформациям пояса. Поэтому она не трещит и не разрушается. Это своего рода мощный каркас для сооружения.

Как это делают на легкобетонных блоках

Устройство усиленного арматурой пояса на стенах, в которых штучный камень связывается толстым слоем раствора, довольно очевидно. Но газобетонная стена кладётся на тонкую клеевую прослойку. В нее невозможно утопить толстую арматуру. Поэтому армопояс для газобетона, делается в виде отдельного конструктивного элемента который составляет монолитный участок стены из блоков.
Возникает проблема со значительной разницей градиента теплопередачи между бетоном и газоблоком. Благодаря этому монолитный пояс станет не просто мостиком, а воротами холода.

Важной частью армопояса на газобетоне является теплоизоляционная обвязка по внешней стороне. Она приводит к уменьшению ширины элемента. Производители газоблоков предлагают элементы коробчатого профиля. Они предназначены специально для теплоизоляционных целей.Но можно обойтись и  использованием традиционных теплоизолирующих материалов, например:

  • листового пенополистирола;
  • пенополиуретана;
  • жёсткой базальтовой или каменной ваты.

Газоблок с полостью для армирования.

Минимальная толщина утеплителя должна составлять десять сантиметров, это при наименьшем показателе теплопроводности. Таким образом, ширина пояса будет равна толщине стены минус утеплитель.

Где делается сплошное армирование стен из газобетона

Наиболее критичным сечениями стены в габаритах одного этажа является первый ряд блоков и последний. На него  укладываются элементы перекрытия или кровли. Если  вы приняли решение на их устройство, то стена из газобетона должна иметь не менее двух армированных поясов.   А так же конструция армирования стен –  должна быть  более лёгкая. Высота сечения пояса принимается в зависимости от его конструкции и грунтовых условий.

Схема опалубки армопояса.

С учетом нагрузки на стены

Используя стандартные элементы коробчатой формы, высота пояса окажется равной их глубине. В остальных же случаях, нужно учитывать, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне по ленточному сборному фундаменту можно сделать повыше, сантиметров двадцать – тридцать. Верхний же пояс, в основном распределяющий нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

В случае если в качестве основания под газобетонную коробку принята монолитная железобетонная плита, мелкозаглублённый фундамент с верхним и нижним армированием, железобетонный ростверк свай, или монолитная лента с арматурным каркасом в верхнем сечении. То необходимость устраивать нижний пояс армирования стен, отсутствует. Достаточно армировать верхний срез под потолком этажа.

Армирование кладки коробки из газобетона.

Устройство монолитной бетонной балки которая не является сплошным контуром, например, в среднем сечении стены, разорванном оконными и дверными проёмами, также не имеет смысла. В этих местах нужно выполнять конструктивное армирование кладки при помощи сетки и специальных каркасов для укладки в тонкий слой раствора .Либо утапливая арматуру в прорезанные штрабы газоблоков. Такое усиление не создаёт неразрезного пояса. Но в то же время значительно повышает устойчивость кладки к локальным нагрузкам и местным деформациям.

Устройство армопояса на газобетоне

Конструкция изготавливается из марки бетона М-200 и выше и арматурных стержней периодического профиля, диаметром от 12 миллиметров. Из них собирается каркас, связываемый поперечной арматурой диаметром 4–6 миллиметров. Каркас состоит из верхнего и нижнего ряда стержней с зазором по высоте в 10–15 сантиметров. Они размещаются в одной плоскости, с шагом в поперечном направлении около десяти сантиметров. Стержни стыкуются по длине внахлёст вязальной проволокой с напуском около пятнадцати сантиметров. Ей же скрепляются, с элементами поперечного армирования.

Пояс может делаться и из одного слоя арматуры. Это можно сделать без сборки пространственного каркаса, а лишь связывая стержни продольного армирования с поперечными. В местах поворота и перелома контура стены, стержни перехлёстываются и связываются в точках пересечения.

Схема пояса под мауэрлат.

Укладка каркаса в опалубку

Каркас укладывается в опалубку или полость коробчатого блока. При этом необходимо обеспечивать зазор между внешней гранью любого арматурного элемента и внутренней гранью полости или опалубки. Он должен быть не менее трёх – пяти сантиметров. Это нужно для создания защитного слоя бетона который предотвратит коррозию арматуры. Облегчить эту задачу помогут специальные пластиковые элементы в виде опорных столиков и звёздочек. Они позволят фиксировать стержни на необходимом удалении от опалубки.  Приобрести их можно у всех поставщиков, занимающихся продажей материалов для бетонирования.

Установите в опалубку арматурный каркас, а при необходимости и теплоизоляционный фасадный слой. Далее нужно заплнить её бетоном, тщательно утрамбовывая. Применение вибробулавы ограничивается незначительной глубиной армопояса на газобетоне. В него могут быть установлены требуемые закладные детали. Например, для крепления мауэрлата или крыши. Поверхность уложенного материала выравняйте при помощи правила и кельмы.

После набора начальной прочности бетона в течение двух — трёх суток, можно продолжать начатый цикл работ. Примерно через неделю опалубку можно снимать. В жару, бетон проливается водой несколько раз и защищается полиэтиленом. При заморозках бетон укрывается от замораживания.

Мауэрлат, смонтированный на армопоясе.

Аналогичным способом изготавливают монолитные перемычки над оконными и дверными проёмами, с той лишь разницей, что вместо подстилающего слоя кладки, используется днище опалубки, фиксируемой в проектном положении.

Как залить армопояс на газобетон. Армопояс в доме из газобетона: зачем он нужен и как его правильно сделать?

Как залить армопояс на газобетон. Армопояс в доме из газобетона: зачем он нужен и как его правильно сделать?

У газобетонных блоков есть много преимуществ по сравнению с обычными строительными материалами (бетоном, деревом, кирпичной кладкой). Они легкие, удобные в работе и теплые . Но у газобетона есть один недостаток — хрупкость . Он не выдерживает точечных нагрузок, капризен к деформациям при изгибе. Поэтому при строительстве жилого дома из газобетонных блоков принято делать несколько «поясов»: поверх фундамента, под плиты междуэтажных перекрытий (если этажей несколько) и, наконец, армопояс под балки перекрытия для обустройства кровли.

Роль армопоясов следующая:

  • повысить прочность дома,
  • равномерно распределить нагрузку,
  • сохранить целостность конструкции.

Армированный пояс необходим при строительстве одноэтажного дома; при возведении особняка с мансардой или двухэтажного без него также не обойтись. Он гарантирует отсутствие трещин , надежное крепление крыши, наружного и внутреннего декора. Также в дальнейшем именно дополнительные ребра жесткости позволят сделать в газобетонных стенах необходимые технологические отверстия, вентиляцию, балконы, слуховые окна.

Как сделать армопояс на стены из газобетона?

Армированный пояс — это своеобразная лента, опоясывающая по периметру все здание и скрепляющее стены единым монолитным кольцом. Существует несколько способов сделать армопояс:

1) выложить «стенки» из кирпичей, залить внутреннее пространство бетоном с добавлением армирующих элементов;

2) сделать деревянную (пластиковую) опалубку, поместить внутрь арматуру, залить бетоном;

3) выложить «оболочку» армопояса из специальных полых внутри газоблоков (U-блоков или П-блоков), сделать заливку бетонным раствором;

4) комбинированный способ.

Чаще всего каркас для армированного пояса делают из газобетона толщиной 5-10 см. В таком случае армопояс представляет собой двойную газобетонную кладку. Пространство между двумя слоями заливают бетоном, добавляя в него армирующие элементы (стержни, прутья, металлическую сетку). Стандартная высота армопояса: 2-3 кирпича, поставленных на ребро, то есть 25 −35 см.

Внимание! Если армированный пояс будет служить опорой для мауэрлата, в него закладывают вертикальные резьбовые шпильки для крепления кровельного основания.

Как сделать армопояс по газобетону без кладки?

Изготовление армированного пояса без тонкостенного газобетона напоминает обустройство ленточного фундамента. По всему периметру здания возводится временная опалубка армопояса (как правило, из дерева), которая заполняется металлическими прутьями и заливается бетоном. Толщина армопояса соответствует толщине стены. При этом диаметр арматуры не менее 5 мм.

Армопояс 10 см. Варианты устройства армопояса

Армопояса на стенах из газобетона выполняются высотой 30-40 см, иногда достаточно 20 см. В ряде случаев допустимо увеличение толщины бетонного слоя, но с включением большего числа прутьев в каркас. Из-за различной теплопроводности блоков и обычного бетона, требуется укладка утеплителя по всей длине пояса, иначе здесь обязательно образуется «мостик холода».

В качестве утеплителя используется пенополистирол, базальтовая вата высокой плотности толщиной 5-10 см. Если предполагается внешнее утепление, то допускается уменьшение толщины листов внутри линии жесткости.

Армопояс на газобетоне можно сделать несколькими способами:

  • с помощью деревянной опалубки,
  • с тонкими блоками для перегородок,
  • из U-образных блоков.

Первый вариант устройства армопояса дешевле, но и самый трудоемкий. Чтобы съемная опалубка выдержала немалый вес, ее нижняя часть прикрепляется саморезами к блокам стены, а верх параллельных сторон стягивается прутьями с болтами.

Если толщина стены равна или превышает 40 см, для устройства армопояса можно использовать перегородочные блоки толщиной до 10 см. Они закрепляются по внешнему и внутреннему периметру кладки. Оставшееся пространство заполняется арматурой, теплоизолятором и бетоном. Допустимо комбинировать 2 варианта, когда с внешней стороны укладывается перегородочный материал, а с внутренней – доски опалубки.

Наиболее простой вариант обустройства армопояса в доме из газобетона – использовать U-блоки.

В этом случае не нужно тратить усилия на съемную опалубку, легче следить за ровностью укладки, сокращается время простоя за счет более тонкого слоя бетона. Чтобы внутрь конструкции поместился утеплитель, стоит выбрать блоки с минимальной толщиной стенок. Если часть конструкции проходит над открытым проемом (оконным, дверным), то потребуется монтаж опалубки, поддерживающей конструкцию снизу в проеме.

Источник: https://gorizont-pro.ru/novosti/dlya-chego-nuzhen-armopoyas-dlya-sten-iz-gazobetona-armirovannyy-poyas-pod-fundament

Армопояс для газобетона под балки перекрытия. Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс . А необходимость его устройства кроется в следующих причинах:

    Армопояс для газобетона под балки перекрытия, связывает конструкцию всего дома в единое целое и выполняет функции своеобразной жесткой рамы. Другими словами, благодаря ему, здание получает дополнительную прочность и стойкость против ветровых нагрузок, грунтовых подвижек, хорошую устойчивость при сейсмической активности и обеспечивает равномерную усадку дома.

  1. Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
  2. Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
  3. Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание . Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

  • Фундамент расположен на прочной скальной породе .
  • Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

  1. Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл . Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
  2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

Правильный армопояс. Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делаетсяиз полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из нашихдля расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
  • под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Как залить армопояс частями. Как залить армированный пояс?

 – специальная строительная конструкция, которая укрепляет здание, фиксируя кладку из кирпича. Сейсмопояс незаменим при строительстве архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и кровлю.

Заливка армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала, обладающего недостаточной прочностью. К хрупким строительным материалам проблематично закрепить брусья для установки стропил. Если правильно залить армопояс, вы обеспечите надежность крепления элементов перекрытия. Пояс представляет собой расположенный между этажами объекта фундамент, повышающий устойчивость возводимого объекта строительства. Он перераспределяет усилия, создаваемые элементами строения. Сейсмопояс повышает сопротивляемость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая применяется для надежной фиксации кирпичной кладки

Если объект строительства представляет собой двухэтажный дом, то заливаются два идентичных армопояса. Устройство первого выполняется, когда завершено строительство контуров нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания возведения второго этажа. Он – основа для крепления стропил.

Целесообразность сооружения усиленного пояса

В каких случаях требуется усиление строения, можно ли без него обойтись? Заливают сейсмопояс в следующих ситуациях:

  • недостаточно заглубленный фундамент;
  • расположены в непосредственной близости овраги и водоемы;
  • здание построено в условиях горного рельефа;
  • возможна усадка грунта под постройкой;
  • объект расположен в сейсмической зоне.

Для чего предназначен опорный каркас?

Ряд современных материалов, применяемых при строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они отрицательно воспринимают точечные усилия. Не допустить разрушения можно, выполнив устройство армопояса. Это мероприятие – оправданная необходимость для современных сооружений, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на постройку двумя видами усилий:

  • Вертикально действующей нагрузкой, передаваемой массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими. Точечное воздействие стропильной фермы преобразуется в равномерно распределенное.
  • Распорным воздействием, передающимся на основание опирающимися стропилами. Кровля пытается усилием раздвинуть постройку. Этому противодействует армированный стальным прутком пояс.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

  • сохранение контура и предотвращение деформации стен при усадке почвы и землетрясениях;
  • выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
  • обеспечение жесткости строящегося здания;
  • распределение локальных или точечных усилий по опорной плоскости несущих поверхностей;
  • фиксация замкнутой линии, являющейся основанием для крепления кровли.

Независимо от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что необходимо позаботиться об усилении строения!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться в стену, в накладку кладке на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезное требование при сооружении армированного стальными прутками пояса – соблюдение размеров. Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не меньше 250 миллиметров. Если возведение постройки осуществляется из газобетона, то укладка завершающего ряда производится специальными блоками U-образной конфигурации. Эта цепь представляет собой опалубку для заполнения бетонным раствором. В ситуации, когда строительство дома осуществляется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний – выполняется из досок.

Где вы предпочли бы жить: в частном доме, или квартире?

Видео заливка армопояса дома из газоблоков // FORUMHOUSE

Как сделать армопояс из газобетона и кирпича?

Технология создания армопояса на газобетонных стенах

А А А

В данной статье мы разберемся, зачем нужен армопояс на газобетонных зданиях. Будут детально рассмотрены основные требования к данному конструкционному элементу, также вы узнаете, как правильно сделать армирующий пояс своими собственными силами.

Монолитный бетонный армопояс внутри газобетонной стены

Армирующий пояс – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока данный пояс является необходимым элементом, который значительно улучшает прочностные характеристики всего здания.

Зачем нужен армопояс?

Правильно сделанный монолитный армопояс будет защищать ваш дом от любых нагрузок, возникающих как под влиянием внешних и внутренних факторов.

Негативных воздействий, которые испытывают стены дома из газоблока весьма большое количество, это и сезонные деформации грунта в результате пучения, и сильные порывы ветра, и повышенная сейсмическая активность. Особенно важным армпояс является для домов, построенных на наклонной почве.

Армопояса на газобетоне устанавливаются либо на середине кладки стены и под крышей, если речь идет об одноэтажном доме, либо между этажами, если говорить о двухэтажных зданиях.

Монолитный армопояс из бетона в разрезе

Как было сказано выше, армпояс значительно увеличивает сопротивления стен здания внешним и внутренним нагрузкам. Он выполняет связывание отдельных стен дома в единую конструкцию, выступая своеобразным ребром жесткости.

Наличие такого ребра дает возможность обустраивать большие оконные проемы, которые невозможно создать при отсутствии армпояса, ввиду недостаточных прочностных характеристик пеноблоков и газоблоков.

Наличие данного несущего элемента сводит к минимуму возможность полного разрушения дома вследствие нарушения целостности отдельных его частей.

Рассмотрим основные причины, которые обуславливают необходимость обустройства армпояса:

Потребность в несущей конструкции для крыши дома

Пеноблок, хоть и является достаточно прочным строительным материалом, в отличии от кирпича, очень плохо переносит разнообразные точечные нагрузки, которые могут вызывать растрескивание и разрушение отдельных блоков, что негативно скажется на прочности все стены.

Учитывая, что стропильная система дома, выступающая основой для крыши, монтируется на газобетонные стены посредством анкеров и строительных шпилек, которые и оказывают не пеноблоки точечную нагрузку, возникает потребность в  обустройстве дополнительной несущей конструкции.

Укладка арматурного каркаса для последующей заливки бетоном

Перенос распирающей нагрузки со стены дома на армопояс

Одним из часто встречающихся вариантов обустройства крыш на газобетонных и пеноблочных домах является технология висячих стропил. Данный метод обладает рядом определенных преимуществ, однако он оказывает предельную распирающую нагрузку, которая для неукрепленных пеноблоков может быть чрезмерной.

Согласно строительным нормам, висячие стропила в пеноблочном доме сделать можно только при наличии армпояса, который будет принимать, компенсировать и равномерно распределять распирающую нагрузку.

Препятствие деформациям

Наличие армпояса сводит к минимуму возможность деформации стен обладающих разными коэффициентами упругости, или испытывающих неравномерные нагрузки, которые нередко возникают при неправильном обустройстве крыши.

Описанный алгоритм создания армопояса позволяет сделать его своими руками не только на доме из пеноблоков и газоблоков. Технология создания армопояса в доме из кирпича и керамзитоблока ничем не отличается.

Как свидетельствуют отзывы, большинство строителей, предпочитающих использовать в качестве строительного материала шлакоблок, также склоняются к необходимости обустройства армпояса, так как шлакоблок по своим техническим характеристикам аналогичен любым материалам из вспененного бетона.

Характеристики качественного армопояса

Габариты армопояса для стены из пеноблоков определяются от размеров самой стены. Если при строительстве дома выполнялась кладка однослойных стен, шириною в 30 сантиметров, то достаточно будет внутреннего армпояса шириною в 25 сантиметров.

При этом по внутренней стороне стены дома, для предотвращения создания мостиков холода (элементов, теплопроводность которых больше, чем у основной конструкции здания), рекомендуется уложить утеплитель и закрыть армпояс пеноблоком соответствующей толщины.

Высота армопояса в идеале должна является его толщине, поскольку равносторонние конструкции обладают большей прочностью, чем прямоугольные. Не рекомендуется делать армирующие пояса высотой больше 30 сантиметров.

Опалубка для армопояса из деревянных досок

Если вы строите здание, проект которого предусматривает наличие легкого перекрытия, то можно сделать плоский армпояс, высотою около 10 сантиметров. Как свидетельствуют отзывы, такая конструкция хорошо справляется со своими функциями за счет наличия внутри пояса арматурных прутьев.

В плоские армпояса, как правило, устанавливаются 2 продольных арматурных стержня (если стены широкие 3, либо 4), которые соединяются между собою поперечными перемычками из стержней меньшего диаметра. Шаг перемычек составляет около 50-ти сантиметров.

Если при строительстве дома из пеноблоков будут использоваться тяжелые бетонные плиты перекрытия, то необходимо обустраивать монолитный армпояс с объемным арматурным каркасом, состоящим из 4 либо 6 продольных прутьев.

При укладке арматурного каркаса, важно следить за тем, чтобы арматура была утеплена в бетон как минимум на 5 сантиметров. Чтобы поднять нижнюю арматуру над блоками необходимо использовать кирпичные подпорки соответствующего размера.

В объемных каркасах, по прямому контуру стены, поперечная и продольная арматура соединяется между собой с помощью вязальной проволоки. Это необходимо для придания достаточного сопротивления динамическим нагрузкам армопояса.

Однако в местах, где внешние стены соединяются с внутренними, и на углах дома, арматура соединяется с помощью сварки.

Из чего лучше делать армопояс?

Армпояса под потолочные перекрытия и стропильные системы должны изготавливаться из бетона марок М200 и выше. Бетон можно как приобретать в уже готовом виде у производителей, так и делать собственноручно из цемента М400.

Соотношение раствора должно быть 1:3:5, где 1 – цемент, 3 – песок, 5 – щебень.

Если вы хотите получить армопояс максимальной прочности, то не лишним будет после заливки уплотнить бетон. Для этого нужен перфоратор со специальной насадкой. Также уплотнить бетон можно просто интенсивно потыкав его куском арматуры, чтобы на поверхность вышли все внутренние пузырьки воздуха.

Кладка армирующего пояса из кирпича

Для усиления стены из вспененного бетона также может использоваться армпояса из кирпича. Кладка кирпича выполняется непосредственно на пеноблок, при кладке пояса для армирования используется металлическая сетка с проволоки диаметром 4-5 мм.

Сетка укладывается на каждый ряд кирпича. Общая высота такого армпояса может составлять от 20 до 40 сантиметров, ширина – равная ширине стены.

Стоит понимать, что армпояс из кирпича не обладает прочностью, сравнимой с монолитным бетонным поясом, такой армпояс, как свидетельствуют отзывы, может с успехом использоваться для небольших хозяйственных построек из шлакоблока, либо других вспомогательных зданий.

Нужно ли утеплять армопояс?

Одним из важнейших свойств вспененного бетона, принесших данному материалу широкую популярность, является низкая теплопроводность. Из пенобетона строятся теплые, не промерзающие даже при самых низких зимних температурах дома.

Чтобы правильно построить аромопояс, который бы вместе с укреплением стены не ухудшал теплоизоляционных свойств дома, необходимо предусмотреть качественно утепление пояса.

Для того чтобы армирующий пояс не являлся слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняется утеплителями, и закрывается подогнанным по размеру пеноблоком.

Зеленым цветом на схеме изображен теплоизоляционный материал

Приведем и отзывы строителей, специализирующихся на возведении домов из вспененного бетона, которые помогут вам составить полную картину об необходимости обустройства армирующего каркаса:

Игорь, 49 лет, Москва:

Уже на протяжении семи лет моя бригада использует в качестве основного строительного материала пенобетон, от клиентов слышал  исключительно положительные отзывы о нашей работе.

Количество поклонников у данного материала, с момента его появление на отечественном рынке, выросло в разы. Армопояса на газобетоне устанавливаем в каждом возведенном нами доме.

Я считаю, что армокаркас обязательно нужен для пенобетона, а заявления производителей о том, что прочности блоков и так достаточно для монтажа любых перекрытий, не соответствуют реальности. Как по мне, лучше лишний раз перестраховаться, чем потом кусать локти.

Олег, 45 лет, Ростов:

Строим дома из газоблоков. Армокаркас устанавливаем в обязательном порядке, особенно для висячих стропил и под перекрытия из бетонных плит. Недавно строил  у себя на дачном участке хозяйственное помещение для домашней птицы, в качестве стройматериала использовал шлакоблок.

На нем обустроил армокаркас из кирпича, поскольку уверен, что «доктор прописал» его всем зданиям из стройматериалов на основе вспененного бетона.

Обустройство армопояса своими руками (видео)

По материалам сайта: http://popenobloky. ru

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора.

Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

    Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см.

Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон.

Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см.

Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см.

Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя.

После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки.

Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм.

Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне.

Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором.

Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

    Цемент — 1 часть. Песок — 3 части.Щебень — 5 частей.Вода — до густоты.Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия?

Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Прежде чем сделать армопояс из кирпича на стены из газобетона, потребуется произвести расчеты. Чтобы создать армированный пояс, рекомендуется купить арматуру, вязальную проволоку, песок, бетонный раствор М200. Армированный пояс из кирпича для дома — обычная кладка, усиленная арматурой.

Правильно построенный армопояс защитит дом от различных нагрузок, возникающих под влиянием внешних и внутренних факторов.

Предназначение конструкции

Внешне армопояс напоминает армированную ленту из бетона. При выполнении строительных работ специалисты советуют организовать несколько таких поясов.

Нижним слоем конструкции является ростверк. Его создают за счет бетонирования траншеи, подготовленной для ленты основания. Его высота колеблется в пределах 30-40 см, а ширина — 70-120 см.

Ростверк, в отличие от других поясов, обустраивается под несущими конструкциями из газобетона. От этого слоя конструкции зависит прочность армопояса. Следующий слой конструкции устанавливается на фундамент наружных стен.

Схема армопояса.

Такой армопояс распределяет давление веса на всю площадь фундамента дома.

Этот пояс менее мощный, чем ростверк. Для армирования второго пояса потребуется арматура диаметром в 10-12 мм. Этот слой всей конструкции обустраивается при возведении любого здания.

Другой армопояс обустраивается по кладке под перекрытием. Он предназначен для:

    стягивания стен;распределения и принятия нагрузки на кладку из кирпича и проемы.

Четвертый кирпичный монолитный пояс делается ниже перекрытия второго этажа.

Характеристики конструкции

Параметры кирпичного армопояса для стены из газобетона зависят от размеров самой стены.

Если в процессе возведения здания выполнялась кладка однослойных стен с шириной в 30 см, тогда ширина внутреннего армопояса должна равняться 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в здании предусматривается обустройство легкого перекрытия, делают плоский армопояс высотой в 10 см. В плоскую конструкцию можно установить 2 продольных арматурных стержня (если ширина стены из газобетона превышает 3 см). Перемычки укладывают с шагом в 50 см.

Если при возведении здания из пеноблоков предусматривается установка тяжелых бетонных плит перекрытия, потребуется обустроить монолитный армопояс с объемным каркасом из металлических прутьев.

Устройство каркаса армопояса.

Кладка такого каркаса производится с учетом утопления в бетон арматуры на 5 см. Для поднятия нижней арматуры над блоком используют подпорки подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяется проволокой. Это позволит придать достаточное сопротивление динамическим нагрузкам армированного пояса.

Но в местах соединения внешних и внутренних стен, а также на углах здания прутья соединяются сваркой.

Изготовление ростверка

Чтобы определить глубину заложения основания, учитываются климатические и прочие условия.

Затем потребуется вырыть канаву под наружными газобетонными стенками дома. Если земельные работы выполняются с помощью спецтехники, то после нее вручную выравнивают стенки. Глубина траншеи доводится до нужного уровня.

На дне обустраивается песочная подушка в 5-10 см.

Если слой подушки толще 10 см, то дополнительно укладывают щебень или граншлак. К плюсам последнего сыпучего материала относят способность «перехода» в бетон. В процессе трамбовки траншея поливается водой.

Армирование производится с помощью сетки из прутьев толщиной в 1,2 см. Нельзя допустить контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Схема сборно-монолитного ростверка.

Если грунтовые воды находятся вблизи поверхности, то потребуется увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток. Их устанавливают у нижнего и верхнего краев армопояса.

Для соединения элементов арматурной сетки используют проволоку. Нельзя выполнять такую работу сварочным аппаратом.

Для бетонирования траншеи используется раствор М200. Для контроля высоты заливки используют металлические маячки.

Изготовление 2, 3 и 4 слоя конструкции

Второй армопояс обустраивают на фундаментные блоки под стены из газобетона. Такая конструкция возводится под внешними стенами с помощью бетона прочностью более М200 и арматурой диаметром 10-12 мм. Ее высота — 0,2-0,4 м.

Для усиления однослойной сетки используют прутья большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что позволяет не обустраивать опалубку, а использовать кирпич.

По краям выкладываем бортик в 1/2 кирпича, укладываем арматуру, бетонируем. Важным условием в обустройстве второго армопояса является наличие первого слоя. В противном случае первая конструкция будет бесполезной.

Чтобы установить опалубку для 3 и 4 армопояса, используют несколько методов:

    крепление щитков снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;деревянные щиты фиксируют к кирпичам, предварительно в опалубке делают отверстия под грибки, при этом соблюдается шаг в 70 см, затем ввинчивают саморезы, верхние части щитков опалубки закрепляют досками соответствующего размера.

Армопояс перед заливкой проверяется на прочность. В противном случае он сломается в процессе бетонирования.

Источники:

  • fix-builder.ru
  • kamedom.ru
  • kubkirpich.ru

Армопояс на газобетоне дома и его крепление: как сделать из кирпича?

Что такое армопояс и для чего он нужен? Сама конструкция армопояса представляет собой армированную бетонную ленту, которая охватывает все здание. На эту ленту опираются перекрытий, как по внутренним, так и по внешним стенам. Армопояс выполняет важную функцию по укреплению стен строения, которые выполнены с помощью газобетона.

Стены лучше оказывают сопротивление имеющимся и возможным нагрузкам, помимо этого в конструкции не возникает деформации и перепадов температуры.

С помощью армопояса здание фактически связывается в единую конструкцию. У него появляются ребра жесткости, что естественно делает строение более крепким и выносливым к горизонтальным воздействиям. В тот момент, когда у здания появляются ребра жесткости, и оно становится более крепким, на нем появляется возможность делать проемы, которые впоследствии станут дверями и окнами.

Важно! При строительстве из газобетона обязательно необходимо делать армопояс.

Основные причины установки армопояса:

  • Армопояс защищает газобетон от точечного воздействия, которое на него отрицательно воздействует. Такое воздействие возникает в том месте, где крепится крыша к стене (крепление производится с помощью шпилек и анкеров).
  • С помощью армопояса компенсируются распирающие нагрузки, которые возникают, если используется система висячих стропил. Нагрузка распределяется на весь дом пропорционально.
  • Также выравнивается деформация стен, с помощью армопояса они нивелируются.

Если в строении несколько этажей и перекрытий, то армопояс устанавливается на каждом. Также он устанавливается и на уровне стропильной системы. Бывают случаи, когда появляется необходимость установки армопояса по фундаменту строения.

Установка деревянной опалубки для армопояса

Установка деревянной опалубки не вызовет никаких сложностей при строительстве:

  1. Первоначально необходимо выполнить установку опалубки из деревянных досок. Необходимо учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см. друг от друга. Вся эта процедура производится для того, чтобы бетон не разбил деревянную опалубку вод воздействием своей массы.
  2. После того, как бетон залит, необходимо уложить арматуру диаметром 12.
  3. После того, как арматура уложена, ее необходимо перевязать и уложить на специально предназначенные звездочки. С помощью такой укладки получается активный нижний слой.
  4. Когда все действия проделаны, остается выровнять бетон и уплотнить его. Армопояс полностью готов.

К готовому армопоясу крепятся шпильки, которые необходимы для закрепления перекрытия. Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек будет закреплено перекрытие и крыша.

Арматурный каркас для армопояса

Армопояс представляет собой конструкцию из четырех стержней арматуры, которые соединяют перемычками, которые представляют собой кольцевой арматурный каркас. Соединения перемычек в поперечном разрезе представляют собой прямоугольник и квадрат. Для изготовления арматурного каркаса необходима арматура, которая должна быть продольной ребристой.

Армопояс для газобетона с использованием U-блоков

U-блоки укладываются следующим образом:

  • Укладка производится на верхний ряд кладки, которая обработана клеевой смесью.
  • В сам U-блок укладывается теплоизоляция, делается это ближе к наружной стене;
  • Укладывается арматура и заливается бетонная смесь;

Армопояс из перегородочных блоков

  • Первоначально укладываются перегородочные блоки на саму кладку, которая покрыта клеевой смесью;
  • В наружные блоки укладывается теплоизоляция
  • Укладывается арматура и заливается бетон.

Плюс данного способа заключается в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки

Существует способ изготовления съемной щитовой деревянной опалубки, которая будет служить армопоясом. Данный способ применим при строительстве дома из газобетонных блоков, толщина которых составляет от 200 до 300 мм.

Данная опалубка выполняется либо из досок, либо из фанеры, которые с внешней стороны крепятся перемычками. Ширина такого армопояса не должна превышать толщины стены.

Крепление происходит следующим образом: нижняя часть каркаса закрепляется к стене, выполнить это возможно с помощью саморезов, далее остальное соединяется поперечными стяжками.

Для предотвращения разрыва конструкции внутрь укладывается арматура, а уже затем заливается бетонный раствор.

Армопояс из перегородочных блоков и деревянной опалубки

Установка данной конструкции производится по стандартной схеме установки армопояса, и происходит на верхний ряд кладки на клейкую основу.

Заливка армопояса бетоном

Армопояс можно заливать бетонным раствором, когда он полностью установлен на место и в него заложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундаментных работ.

Важно! Необходимо выполнить работы по заливке бетонного раствора за один раз. Если за один раз выполнить заливку что-то препятствует, то устанавливаются деревянные перегородки и заливка выполняется по отсекам. Когда перемычки убираются,  остаются места стыков, которые необходимо обильно обработать водой, а затем обработать бетоном.

Когда бетон залит, его уплотняют и убирают пустоты, если такие образовались. Их убирают с помощью протыкания, и они заполняются раствором.

Если бетонный раствор заливается в жаркую погоду, то его необходимо закрыть пленкой, которая предотвратит быстрое высыхание влаги, а вследствие этого образование трещин. При хороших погодных условиях время полной готовности армопояса составляет 4 дня, после чего можно продолжать строительные работы.

Крепление армопояса к газобетону

Для того чтобы начать заливку необходимо произвести геометрические расчеты всех характеристик. Определиться с шириной и высотой, ширина в свою очередь, соответствует ширине стены, а высота должна быть около 300 мм. Для того чтобы начать работу по заливке бетона, необходимо изготовить опалубку из досок. Закрепление щита производится с помощью саморезов к внутренней и внешней частям стены.

В опалубку закладывается арматурный каркас, а уже затем заливается бетон. В растворе необходимо оставить желоб, который будет проложен утеплителем, и будет улучшать теплопроводность, не позволяя выходить теплому воздуху из помещения.

Во время строительства понадобится следующий инструмент:

  • Саморезы;
  • Бетономешалка;
  • Выбровочная машина;
  • Шпильки и болты;
  • Дистанцеры;
  • Кельма зубчатая;
  • Киянка;
  • Рулетка.

При наличии всех инструментов работа выполняется быстро и качественно. Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.

Процесс заливки бетона в опалубку

Данный процесс, в глобальном строительстве, происходит с использованием строительного рукава и бетономешалки. Но данный метод нельзя применять повсеместно, так как из рукава бетон подается с большой высоты и может разрушить опалубку. В данном случае необходимо либо сделать крепкую опалубку, либо производить погрузку вручную.

Важно! Изготовлением цемента можно заняться самостоятельно, для этого необходимо произвести смешивание следующих предметов: цемент, щемень и песок (пропорция 1-3-5) + вода.

Ну и главное, производить заливку цемента необходимо за один раз. В случае если это не возможно, то необходимо устанавливать перегородки, которые будут препятствовать прохождению бетона. Места стыков заливают водой и укладывают следующий отсек.

Свойства материала и особенности работы с ним

Данный материал обладает рядом положительных качеств, к которым можно отнести и стоимость, и строительные характеристики, а самое главное простоту работы с ним. Во многих характеристиках газобетон превосходит кирпич. Единственное в чем уступает газобетон, это в своей прочности.

Именно по этой причине необходимо учитывать нюансы при строительстве из газобетона:

  1. Для такого дома должен быть хороший фундамент.
  2. Ровная поверхность для строения.
  3. Для строений из газобетона необходимо устройство армопояса, который обязателен.

Армопояс предусмотрен для газобетона, чтобы предотвратить разрушение стен, которое может произойти под давлением кровли. Также эта конструкция упрощает возможность крепления мауэрлата. Сам материал – газобетон, недостаточно прочно удерживает крепежные элементы. Для строительства строений из газобетона необходимо придерживаться существующей технологии.

Для установки армопояса можно применять два способа. В первом способе используется деревянная опалубка, во втором – доборные блоки. Если рассматривать оба случая, то точно можно сказать, что первый сложней в исполнении, второй проще, но более дорогостоящий.

Технология и причины создания армопояса над проемами

Часто при строительстве дома, где происходит переход первого этажа во второй, получается перекрытие, и оно нависает над открытым пространством (нет ни одной стены). Стены строения утепляются при помощи пенопласта и кирпича, кирпич выполняет дизайнерскую функцию.

В таком строении необходимо возведении опор перекрытий:

  1. Для этого в строении возводятся вертикальные столбы из кирпича. Каждый столб выполняется в полтора кирпича. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
  2. Каждая труба почти на метр углубляется в землю и приваривается к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит выдержать большую нагрузку. Промежуток между столбами должен составлять около двух метров.
  3. В дальнейшем на эти столбы опирается армированный пояс. Они помогают конструкции быть более крепкой и надежной. Не будет провисаний, и газобетон не будет деформироваться под воздействием давления из вне, создаваемые как давлением от крыши, так и окружающей средой.

    Если конструкция полностью не укреплена, она может в короткий промежуток времени потребовать ремонта и реконструкции.

  4. Ширина и высота армированного пояса рассчитывается по следующим параметрам: высота балки должна быть равна или быть больше длины проема.
  5. Над проемами сооружается армопояс, который по ширине соответствует ширине блока. Арматурная конструкция представляет собой  четыре продольных прута, диаметр которых 14 мм. Располагают их по следующей схеме: два прута сверху и два снизу. Их необходимо скрепить между собой с помощью проволоки, либо сварить между собой.

При соблюдении всех правил и тонкостей строительства выполненное строение прослужит долгие годы и не доставит его обладателю проблем.

Устройство армопояса в доме из газобетона

При строительстве дома из газосиликатных блоков необходимым условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всего строения. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Для чего нужен

армопояс в доме из газобетона

Многие начинающие строители до конца не понимают, зачем нужен армопояс для стен дома. Особенно, если строение одноэтажное. На самом деле, необходимость его возведения исходит из следующих причин:

  • Пояс связывает воедино всю конструкцию, являясь своеобразным ребром жесткости. Тем самым повышается сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без наличия такого усиления повышается вероятность образования трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря армопоясу появляется возможность изготавливать оконные и дверные проемы любой ширины.
  • Закрепить стропильную систему на крыше необходимо очень надежно, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от габаритов самой стены:

  • Армопояс проходит по всему периметру здания, в том числе по внутренним стенам.
  • Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее более 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же, будет наблюдаться повышенная нагрузка на стены.
  • Толщина армопояса для газобетона может равняться толщине стены, а может быть, меньше.
  • Рекомендуется сечение армопояса делать квадратным. Существует правило сопромата: квадратное сечение является более стойким к механическим нагрузкам, нежели прямоугольное.

Варианты изготовления армопояса

Некоторые строители, в целях экономии, делают армопояс из кирпича. Он представляет собой 4–5 рядов кирпича, между которыми проложена арматура или арматурная сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно применять для строительства небольших построек или хозблоков.

Разберем, как правильно сделать армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приводятся ниже:

Использование готовых U-блоков

Такие изделия имеются в продаже. В сечении каждого U-блока имеется вырез, куда закладывается арматура и заливается бетон. Толщина одной стенки составляет — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный клей для газобетона вначале по углам стены, а затем соединяются в один ряд. Блоки ставятся более толстыми сторонами на наружную стену строения.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Данный способ отличается легкостью и быстротой монтажа, но не обладает популярностью ввиду дороговизны U-блоков. Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них ножовкой средние части.

Использование доборных блоков

Можно использовать для изготовления армопояса доборные блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам должен примыкать утеплитель. В промежуток между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним доборным блоком

Применяются доборные блоки толщиной 10 см. Они устанавливаются на клей с наружной части стены. Непосредственно около блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для уменьшения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в нее заливается бетонный раствор.

С наружной стороны дома бетонный пояс не будет виден, поэтому можно выполнять любую внешнюю отделку одним и тем же материалом.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем производится заливка бетона внутрь опалубки. После застывания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит наружу здания, требуется возведение обязательной опалубки. Она может изготавливаться из ровных досок, OSB, листов фанеры, ламинированных плит ДСП. Крепится опалубка непосредственно к газобетонным стенам при помощи саморезов по дереву. Если применяются доски, то необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаков по своей толщине. Тогда ряд блоков, который будет на него укладываться, не изменит геометрию стены дома.

Поверху опалубки крепятся горизонтальные перемычки, фиксирующие ее с обеих сторон. Перемычки прикручиваются саморезами или прибиваются гвоздями через каждые 80–100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стены пока что не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стену. После снятия опалубки остается впадина глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Тем самым обеспечивается заливка армопояса за 1 заход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стекловолоконная арматура сечением 8–12 мм. Обычно достаточно четырех прутов арматуры, уложенных вдоль стен. Арматура связывается между собой вязальной проволокой через каждые 50 см с формированием квадратного или прямоугольного каркаса. Сварку для соединения прутов применять не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в проваренных местах.

Армирующий каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые фиксаторы для арматуры. Удобнее выполнять вязку каркаса внутри опалубки.

Заливка армопояса

Рассмотрим, как правильно залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до густоты.
  • Пластификатор — по рекоммендации производителя.

Бетонный раствор перемешивается вручную или при помощи бетономешалки. После этого раствор заливается внутрь опалубки. Используя металлический штырь, бетон уплотняется с удалением из него пузырьков воздуха.

Совет: заливать армопояс рекомендуется за один заход, чтобы не допустить расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхности залитого слоя устанавливают деревянные перемычки. После их снятия поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон окончательно застынет. Опалубку можно будет снять. В течение этих дней армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

О необходимости обустроить армопояс на газобетоне между этажами мы поговорили. А нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими поясами? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как данный материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сместится со своего места.

Кроме того, будут укреплены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжелят всю конструкцию, поэтому можно не беспокоиться за сохранность стен. Следовательно, армопояс необходим, но имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса пояса часто используется всего 2 арматурных прута.

Мауэрлат должен надежно крепиться к армопоясу. С этой целью, еще до заливки бетонного раствора, поднимают вертикально вверх шпильки с гайками. Деревянный брус мауэрлата крепится к бетону именно этими шпильками и сверху фиксируется гайками.

Других отличий у такой конструкции не имеется.

Сделанный по всем правилам бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление усиленного бетонного пояса 2–3 дня, вы продлите срок эксплуатации дома в несколько раз.

Армопояс на газобетоне — нужен ли он и как сделать из кирпича

Вступление

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Значение армопояса

Армированным поясом называется монолитная конструкция, расположенная по всему периметру здания. Армопояс защищает стены дома от разрушения и деформации под влиянием нагрузок. Технология укрепления стеновой поверхности объекта подразумевает укладку разгрузочного пояса между перекрытиями каждого этажа и в месте кровельной укладки.

Для обеспечения функциональности армопояса, его структура должна быть:

  1. Непрерывной.
  2. В кольцевом стиле.
  3. Замкнутой.

Основные компоненты армопояса:

  • Арматурный каркас.
  • Бетонная смесь.
  • Опалубка или блоки.

Предназначение конструкции заключается:

  • В распределение несущей нагрузки от дополнительных этажей или кровли на стены с целью придания им прочности.
  • В защите фундамента и стен от трещин.
  • В увеличение пространственной жёсткости здания.

Конструкция обеспечивает прочность и надёжность несущих стен, увеличивает сопротивление строения воздействию ветра, температурных перепадов, сейсмических колебаний, усадке грунта и самого строительного объекта.

Габариты армопояса

Габариты армопояса зависят от конструктивной особенности строительного материала, к которому необходимо его прикрепить. Стена может быть внутренней или наружной. Для каждой категории строителями рассматриваются свои конкретные требования относительно размеров сооружения.

  1. Внутренняя конструкция укрепляется армопоясом с показателем значения ширины соответствующим толщине стены.
  2. При укреплении дома с наружной стороны, ширина защитного пояса должна соответствовать ширине стены без учета утеплителя и опалубки.
  3. Минимальная величина высоты сооружения соответствует сто пятьдесят миллиметров. Данный показатель не может быть больше ширины стены.

Варианты создания армопояса

Установить разгрузочный пояс для стен, изготовленных из газобетонных блоков возможно несколькими способами:

  1. При помощи деревянной опалубки.
  2. Используя доборные блоки.

При сравнении этих двух методов, можно отметить, что оборудование стен армопоясом при помощи деревянной опалубки технологически сложнее осуществить. Второй способ, при помощи доборных блоков намного проще, однако придётся вложить в него большее количество средств по причине использования дорогостоящего строительного материала.

Не прокладывается разгрузочный пояс:

  • Под цельную железобетонную конструкцию.
  • Под деревянные перекрытия, опирающиеся на блоки.

В случае использования деревянных перекрытий, достаточно под балки залить площадки из бетона толщиной пять сантиметров, играющие опорную роль, которые надежно защитят строительные блоки от продавливания.

В железобетонных конструкциях нет смысла в дополнительной защите по причине равномерной распределения нагрузки на стены

Создание армопояса при помощи опалубки

Опалубка для разгрузочного пояса представляет собой деревянный каркас. Изготавливается он из обрезок досок, скреплённых между собой по внешней стороне.

После осуществления полной сборки опалубки, ее нижняя часть прикрепляется к стене саморезами, а верхняя – поперечными досочными стяжками с промежутком от восьмидесяти до ста сантиметров. Стяжка необходима для придания надёжности конструкции, иначе при заливке бетона, она может быть деформирована или раздавлена.

Предварительно перед возведением конструкции следует побеспокоиться о приобретении необходимых строительных материалов:

  1. Доски обрезные, минимальной толщиной в три сантиметра и брус 40х40 для изготовления опалубки.
  2. Гвозди для крепления досочной конструкции к стене.
  3. Гибкая проволока для придания жесткости сооружения.
  4. Арматурные стержни диаметром двенадцать миллиметров.
  5. Пенополистирол для утепления.

Перед началом работ рекомендовано начертить схему будущего сооружения с указанием планируемых размеров. На основании чертежа рассчитывается необходимое количество строительных материалов.

Используемые строительные инструменты:

  1. Дрель.
  2. Ножовка.

Технология сооружения опалубки

Технологический процесс подразумевает выполнение работ в несколько этапов:

  1. Подготовка деревянных щитов.
  2. Прокладка слоя полистирола между стеной дома и деревянным щитом для утеплительных целей.
  3. Крепление конструкции к стене саморезами или длинными гвоздями.
  4. Дополнительный крепеж элементов деревянной конструкции при помощи саморезов и проволоки.
  5. Сборка арматурного каркаса. Первонально следует произвести укладку арматурных штырей внутрь деревянных щитов. Для соединения в каркас арматуры применяется гибкая проволока. Не рекомендуется осуществлять крепление арматуры друг к другу сварочным методом по причине ржавления материала внутри бетона.
  6. Заливка цементным раствором.

Армирование

Армирование производится из прутьев арматуры диаметром от восьми до двенадцати миллиметров.

Принцип процесса заключается:

  1. В горизонтальной укладке прутьев.
  2. В скреплении их внахлёст гибкой вязальной проволокой по всему периметру стены.
  3. В обвязывании стыков кольцами из проволоки диаметром шесть миллиметров.

Вязку арматурных прутьев следует производить непосредственно в опалубке. В готовом виде арматурный каркас тяжёлый. При раздельной сборке конструкции, поднять и разместить ее будет сложно. Между газобетонными блоками и каркасом разгрузочного пояса рекомендуется прокладывание слоя камней или кирпичей.

1. Заливка бетона

При приобретении сухой бетонной смеси необходимо использовать маркировку материала не ниже М200.

В случае отсутствия продукции требуемой характеристики в магазине можно приготовить ее самостоятельно, применяя следующие пропорции в соотношении составляющих:

  • Щебень – 4,8 части.
  • Цемент – 1 часть.
  • Песок – 2,8 части.

Для увеличения плотности состава щебень можно заменить на гравий. После перемешивания сухих элементов следует небольшими порциями добавить воду, количество которой должно соответствовать двадцати процентам от общего количества смеси.

В технологии заливки бетона предусмотрены нормы выполнения работ, которые для получения желаемого функционального результата следует выполнять:

  1. Заливку необходимо осуществлять за один цикла без прерываний, не допуская частичного засыхания бетонного слоя.
  2. Следует избегать в растворе для заливки пузырьков с пустотой, которые в дальнейшем при засыхании смеси будут уменьшать прочностные характеристики конструкции.
  3. После заливки рекомендуется произвести уплотнение бетона при помощи перфоратора со специальной насадкой. Также для ликвидации пустот в растворе применяют вибровочную машинку, а в случае ее отсутствия придётся удалять пузырьки воздуха, проштыковывая раствор арматурой.

2. Сооружение разгрузочного пояса с использованием блоков

Опалубкой могут служить не деревянные конструкции, а блоки из газобетона U-образной формы Обязательным условие к такому строительному материалу является наличие внутренней полости, которая необходима для закладки каркаса из арматуры и заливки бетона.

Блоки лоткового вида укладываются такой же ширины, как и стены. Такой пояс удобно устраивать к наружным стенам по причине выполнения им дополнительной утеплительной функции, при этом исключающей образование «мостиков» холода.

3. Что потребуется

Способ прост и требует предварительного приобретения строительного материала – доборных блоков толщиной десять сантиметров. Перед покупкой следует произвести расчет необходимого количества материала исходя из планируемой высоты конструкции и периметра объекта.

Процесс изготовления конструкции армопояса с использованием доборных блоков

  1. Установка доборных блоков на стену в обычном порядке.
  2. Армирование центральной части строительного материала.
  3. Заливка цементным раствором полученного сооружения.

Армопояс из кирпича

Загрузочный пояс можно сконструировать с помощью кирпичной кладки, усиленной арматурной сеткой. Он менее надежный, чем бетонный и применим только для небольших хозяйственных построек. Для увеличения показателей прочности кирпичной конструкции рекомендовано применение арматуры или металлической сварной сетки.

Особенности сооружения:

  1. При использовании арматурной сетки с диаметром сечения в пять миллиметров рекомендовано ее укладка через четыре ряда кирпичей.
  2. Ширина конструкции должна соответствовать толщине стены обрабатываемого здания.
  3. Высота сооружения зависит от типа строительного материала стен дома и от вида кровли. Средняя величина конструкции для стены из газобетонных блоков составляет сорок сантиметров.

Укрепление стен с помощью кирпичей с встроенной арматурной сеткой не может полноценно заменить придание надежности конструктивным элементам с применением железобетонного аналога.

Утепление армопояса

Важнейшей особенностью газобетона является низкая тепловодность, обеспечивающая отсутствие фактора промерзания построенной из него конструкции даже при самой низкой температуре окружающего воздуха. Поэтому при сооружении укрепляющей конструкции важно, чтобы она не нарушала теплоизоляционных свойств дома.

В холодное время года, а также в периоды резких температурных перепадов на армированном поясе может возникнуть конденсат. Для того чтобы избежать этого явления рекомендуется провести работы по утеплению конструкции.

В качестве утепляющих теплоизолирующих элементов можно применять пенополистерол, пенопласт и минеральную вату. В некоторых случаях используют газобетонные блоки с перегородками. При применении минеральной ваты следует оставить небольшой вентиляционный зазор между утеплителем и облицовочной поверхностью.

Советы организационных работ по утеплению объекта:

  1. При сооружении конструкции с целью последующего ее утепления следует выполнять ее с отступом от наружной грани стены, а не на всю ее ширину.
  2. Минимальная ширина разгрузочного пояса должна составлять двадцать сантиметров при использовании монолитного бетона и двадцать пять сантиметров в случае применения кирпича.
  3. Образовавшееся свободное пространство после заливки армопояса следует заполнить утеплителем и закрыть пеноблоком, предварительно вырезанным в соответствии с нужными размерами.

Блиц-советы

  1. При заливке цементным составом следует следить, чтобы элементы армированной сетки не касались стенок опалубки.
  2. Для увеличения функциональности армопояса каркас из арматуры устанавливается на поверхности при помощи уровня.
  3. Прочности бетона после его заливки способствует периодическое его увлажнение, особенно в жаркую погоду. Рекомендуется увлажнять конструкцию каждый на день на протяжении пяти дней. Лучший эффект достигается при покрытии увлажненной поверхности полиэтиленовой пленкой.
  4. Снимать опалубку можно через неделю, однако функционировать по назначению она будет только через две недели, когда произойдет полное застывание цементной смеси.
  5. Если планируется утепление разгрузочного пояса, то не стоит его делать заподлицо со стеной. Специалисты рекомендуют произвести смещение опалубки вглубь с дальнейшей целью заполнения получившейся ниши утепляющим теплоизолирующим материалом.
  6. Не нужно тратиться на армированный пояс, если под фундаментом расположен прочный не насыщенный водой грунт, стены из кирпича, а также при возведении одноэтажного дома с деревянными балками, а не железобетонными панелями.

Статья была полезна?

0,00 (оценок: 0)

Заливка армопояса бетононасосом. Армопояс для дома из газобетона

Армопояс функций

Использование газобетона при строительстве домов связано с устройством армированного пояса.

Схема армирующего пояса в газобетоне: 1 — стена, 2 — перекрытие, 3 — арматурный пояс, 4 — мауэрлат, 5 — элементы кровли.

Монолитный пояс, расположенный по всему периметру здания, еще называют сейсмическим поясом, разгрузочным поясом, бронепоясом.Эта конструкция круглая, замкнутая и непрерывная.

Если разработан проект на строительство двухэтажного дома, то потребуется проложить не менее двух бронепоясов, которые будут располагаться на стыке первого и второго этажей, а также второго этажа и крыша. Чаще всего при строительстве дома из газоблоков не обходятся двумя поясами, так как может понадобиться и третий монолитный пояс — для фундамента.

Газобетон имеет свои достоинства и недостатки.Достоинства:

  1. Стоимость строительства. почти в три раза дешевле кирпичного.
  2. Газобетонные блоки легкие, морозостойкие, влагостойкие. Они устойчивы к биологическим воздействиям, огнестойки.
  3. Срок службы жилья не менее ста лет.

Все необходимые материалы перечислены ниже:

  1. Газоблоки.
  2. Клей.
  3. Арматура.
  4. Доски.
  5. Такелаж из газобетона.
  6. Бетонная смесь.
  7. Вода.
  8. Скала.
  9. Осколки щебня или кирпича.
  10. Нарезчики стен (ручные, электрические).
  11. Поперечные сечения.
  12. Изоляция.

Создание опалубки

Для устройства опалубки используется вязальная проволока и распорки из дерева, представляющие собой бруски, длина которых составляет 15 см. Стягивать арматурные стержни сваркой не рекомендуется. Сварку можно применять на углах контура и в местах пересечения стен.Стягивать стержни необходимо прямо в опалубке, иначе каркас будет сложно поднять. Их устанавливают внутрь опалубки и заливают бетоном. В опалубку устанавливают каркас из арматурных стержней диаметром 10-20 мм.

В разрезе пространственный арматурный каркас для бетонной конструкции может быть либо треугольником продольной арматуры, либо квадратом, то есть с двумя нитями снизу и одной вверху, или двумя снизу и двумя сверху.Иногда используют две нити, например, в коттеджах с светлым полом: получается плоский арматурный каркас.

Поперечная арматура должна проходить на расстоянии 20-25 см и иметь диаметр 8 мм. Сама рама должна находиться на расстоянии от газобетона внутри опалубки, которая поддерживается крепежными звездочками, размещенными под нижними стержнями арматуры. Для этой цели можно использовать камни или кирпич, при условии, что расстояние от арматуры до каждого края конструкции должно быть не менее 5 см.

После того, как каркас собран и опалубка готова, их выравнивают с помощью уровня. Перед бетонированием опалубки укладываются шпильки диаметром 10 — 12 мм, которые устанавливаются на расстоянии 1 м, фиксируются вязальной проволокой к каркасу арматуры. Для наилучшего сочетания блоков и армированного ремня перед заливкой можно вбить ряд гвоздей в верхний ряд газоблоков.

Наполнение армопояса

После завершения всех работ по опалубке можно приступать к заливке конструкции монолитного пояса бетоном.Товарный бетон можно приобрести заранее, он должен быть марки М200 и выше. Процесс создания бетонной смеси трудоемок, но не сложен; в него обязательно должны входить цемент, песок и щебень в соотношении 1/3/5. Разбавив эти компоненты водой, весь раствор следует тщательно перемешать до необходимой консистенции с помощью бетономешалки.

Опалубку заливают единовременно, а не по частям, либо можно установить перемычки между слоями бетона из досок или частей газоблоков.При следующей заливке бетона требуется удалить перемычки из бетона, залить швы водой и залить раствором опалубку.

При заливке бетона необходимо удалить все пустоты, которые в нем есть, с помощью куска арматурного стержня, который должен пробить бетон, уплотняя его структуру. Если погода благоприятная, то на пятые сутки опалубку снимают, получается уже готовый армированный пояс.

Создаваемый по периметру здания требует утепления, чтобы перекрыть мост холода.Лучше всего продвинуть опалубку глубже в стену, заполняя образовавшиеся ниши материалом для теплоизоляции. После заливки бетона его необходимо накрыть пленкой, чтобы влага не испарялась быстро. Так бетон быстрее схватится и станет прочнее. После очистки ремня от строительного мусора требуется покрыть его грунтовкой с помощью жесткой кисти. Утеплить пояс можно с помощью листов экструдированного пенополистирола «ТехноНиколь», а также других утеплителей.Монолитный пояс утепляют листами, склеивая специальным клеем для пенополистирола, не доходя до 1 метра от входа в помещение. Этого будет достаточно, но можно со всех сторон, предварительно рассчитав площадь утепления.

Армопояс для газобетона, являясь обязательной монолитной конструкцией, придаст строительной конструкции дополнительную прочность. Более того, если после процедуры заливки бетонной смеси раствор подвергнуть вибрации с помощью вибромашины, чтобы исключить образование пустот.

Армопояс на газобетоне — это железобетонная конструкция, служащая для укрепления стен домов. На газобетон по всему периметру зданий и сооружений устанавливают бронепояс, чтобы он повышал устойчивость к перепадам температур, проседанию грунта под конструкцией и противостоял силе ветра. Также желательно использовать бронепояс по газобетону при строительстве домов на наклонной местности.

Армопояс применяется для усиления дома по всему периметру, а также:

  • В том случае, когда конструкция из газобетона не способна выдерживать нагрузки при использовании точечных креплений для каркаса крыши.На плитах образуются трещины и сколы.
  • В конструкции с подвесным каркасом крыши нагрузка воспринимается на кирпичные и газобетонные стены. В этом случае армирующая стяжка играет важную роль и не даст дому «лопнуть по швам».
  • Когда балки навесных крыш, прикрепленных к газобетонному материалу, несут точечную нагрузку, что приводит к ослаблению прочностных характеристик зданий и сооружений. Образуются трещины, сколы, разрушения.Чтобы этого не произошло, точки с нагрузками и место под кровлей укрепляют бронепоясом.

Армирующий пояс из железобетона применяется при:

  • деформации стен из-за движения и неровностей грунта;
  • необходимость придания зданиям дополнительной прочности;
  • необходимость разложить нагрузки по стенам;
  • предотвращение точечных нагрузок за счет крепления балок к фрезам зданий и сооружений с помощью шпилек и анкерных болтов.

Армопояс для газобетона должен быть прочным, так как он играет большую роль в долговечности построек, а значит, должен повышать устойчивость стен к различным нагрузкам.

Где это установлено?

Крепить бронепояс на газобетон начинают с определения его местоположения. Район применения следует выбирать исходя из его основной функции — повышения прочностных характеристик построек, в которых присутствуют отрицательные бытовые условия и проходимость грунта.

Моноблочная железобетонная конструкция состоит из нескольких поясов. Для изготовления первого пояса устанавливается верхняя часть фундамента. Начинка проходит под лентой. При использовании второго ремня установка происходит поверх опор. Эта конструкция является основанием для несущего фундамента.

Первый ростверк имеет высоту 350 мм и ширину 1000 мм. Эти размеры являются приблизительными, так как они зависят от условий окружающей среды:

  • влажность;
  • температурный режим;
  • смена почвы.

После установки винтовых свай они соединяются между собой ростверком — поперечными стальными стержнями.

Должен располагаться по периметру конструкций и под несущими стенами. Такой фундамент обеспечит надежность зданий и сооружений. Установите вторую армирующую ленту высотой 300 мм и такой же ширины, как стена. Второй слой необязательный.

Третий слой укладывается под барьерные плиты. Обеспечивает стяжку стен и предотвращает растрескивание.Четвертый применяется при возведении кирпичных и газобетонных конструкций и устанавливается для плит заграждений второго этажа.

Методы устройства

Строительные работы начинают с расчета размеров и формы бронепоясов. Изготовить армированный пояс для газобетона можно двумя способами:

  • с использованием опалубки;
  • с использованием газоблоков.

При установке натяжных конструкций используются следующие материалы и инструменты:

  • рулетка;
  • Бетономешалка

  • ;
  • досок;
  • фитингов;
  • молоток;
  • оборудование при работе с газобетоном;
  • крепежные изделия;
  • Клей

  • ;
  • Бетономешалка

  • ;
  • бетонный раствор и ингредиенты для его приготовления;
  • изоляция;
  • камень.

С опалубкой

Перед началом работы сделайте деревянную опалубку … После ее установки монтируется арматурная конструкция и все заливается бетоном. Опалубка используется в виде блоков П-образной формы. По окончании работ получившуюся конструкцию покрывают слоем утеплителя, за счет чего снижается теплоотдача через арматуру.

Материалы и инструмент

Для изготовления опалубки используются следующие материалы:

  • Доски с ровной поверхностью.
  • Фанера, которая должна быть влагостойкой. Для этого поверхность фанеры обрабатывают покрытием на основе полимерных материалов.
  • Изоляционный материал. Которая имеет низкую насыпную плотность и устойчива к механическим воздействиям.

Необходимые инструменты:

  • строительный уровень;
  • молоток;
  • Рулетка

  • ;
  • ножовка;
  • досок разных размеров;
  • Отвес

  • ;
  • дрель;
  • Саморезы

  • ;
  • проволока;
  • крепление.
Установка опалубки

Приступают к установке опалубки одновременно по всему периметру конструкции. Начинают крепить опалубку саморезами или гвоздями. После этого к щиткам прикрепляется распорка и для увеличения прочности они соединяются между собой проволокой. Для обеспечения тепла в здании внутренний слой опалубки укладывается изоляционным слоем.

После сборки каркаса применяют строительный уровень для обеспечения ровности конструкций.Для получения хорошей связки газоблоков с бронепоясом еще до этапа заливки в их верхний слой вбивают ряд гвоздей.

Установка арматуры

Установка арматуры возможна с двух и четырех стержней. При первом варианте бетонные плиты устанавливаются с шагом в полметра. В конечном итоге каркас будет напоминать ступеньки. Такая конструкция подходит для фундаментов с небольшими нагрузками.

Для более сложных и тяжелых вариантов используется база из четырех стержней, которая также соединяется перемычками.В результате конструкция будет в виде четырехгранной фигуры. При установке фурнитуры необходимо соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов осуществляется проволокой, предназначенной для привязки арматуры, но ни в коем случае не сваркой.

Заливка

Заливка опалубки бетоном.

Как только работы по установке опалубки закончены, начинают заливку бетонного раствора в монолитный каркас.Бетонная смесь включает следующие компоненты:

  • песок;
  • щебень;
  • цемент;
  • вода.

С помощью бетономешалки тщательно перемешайте ингредиенты до образования однородной структуры. Заливается опалубка за один прием. После этого образовавшиеся пузырьки воздуха удаляются с помощью трамбующих механизмов. Монолитный слой укладывается изоляционным материалом.

Использование газоблоков

Установка бронепоясов с помощью блоков не требует больших усилий.Установка проста и не занимает много времени. На стены укладывают газоблоки, оставляя пустоту в центре рядов, после чего этот зазор заполняют бетоном.

Применение газоблоков для армопояса обеспечивает надежность и долговечность построек.

Материалы и инструмент

Для установки армопояса необходимы следующие материалы:

  • клеевой раствор;
  • Слой гидроизоляции

  • ;
  • Саморезы

  • ;
  • дюбелей и анкеров;
  • гвоздей.

Для изготовления армопояса вам понадобятся следующие инструменты:

  • строборез;
  • кв .;
  • пила;
  • вагон;
  • Молоток резиновый

  • ;
  • Зубчатый шпатель

  • .
Установка блоков

При установке бронепояса газоблоки устанавливаются с помощью клеевого раствора. Укладка происходит по отметкам на блоках и балках. Затем устанавливается арматурный каркас и заливается бетон. Чтобы избежать появления пузырьков воздуха, применяют тромбирование бетона. Армопояс годен к применению после набора прочности бетона. Используя U-блоки, они сокращают трудозатраты и увеличивают теплопроводность конструкции.

Арматура

Для предотвращения появления трещин при строительстве крупного объекта. Для этого в наиболее уязвимых местах закрепляется армирующий материал:

  • Каркас, состоящий из 2-х рядов проводов, которые соединяются перемычками.Каркас укладывается в один слой.
  • Стальная арматура, с помощью которой два ряда укладываются параллельно друг другу.

Перед началом работ по установке арматуры вырезаем пазы в газобетоне и заливаем клеевым составом … После этого в них вставляется арматура и удаляются остатки клея.

Заполнение

Важно правильно заполнить емкости на этапе наполнения. Раствор заливается в половину формы, так как бетонная смесь способна подниматься.Затем выпуклость над емкостью срезается металлической нитью и оставляется раствор для затвердевания. При заливке необходимо исключить появление сквозняков в помещении.

Особенности установки

Для того, чтобы армопояс выполнял необходимые функции, важно правильно его установить:

  • произвести геометрические расчеты и подготовить необходимые инструменты и материалы;
  • закрепить опалубку;
  • маркировать стены;
  • готовят раствор непосредственно перед его применением, используют бетон марки до М200;
  • для бронепояса нужно выложить кирпичи так, чтобы между ними был зазор;
  • использовать ростверк при строительстве дома из блоков.

Перед тем, как сделать армопояс из кирпича в газобетонную стену, необходимо будет произвести расчеты. Для создания армированного пояса рекомендуется покупать арматуру, вязальную проволоку, песок, бетонный раствор М200. Армированный кирпичный пояс для дома — кладка обыкновенная, армированная арматурой.

Правильно построенный армопояс защитит дом от различных нагрузок, возникающих под воздействием внешних и внутренних факторов.

Внешне армопояс напоминает железобетонную ленту.При проведении строительных работ специалисты советуют организовать несколько таких поясов. Нижний слой конструкции — ростверк. Он создается путем бетонирования траншеи, подготовленной для ленты основания. Его высота колеблется в пределах 30-40 см, а ширина 70-120 см.

Ростверк, в отличие от других поясов, устраивается под несущие конструкции из газобетона. От этого слоя конструкции зависит прочность армопояса. Следующий слой конструкции устанавливается на фундамент наружных стен.

Такой бронепояс распределяет весовое давление по всей площади фундамента дома. Этот пояс менее мощный, чем ростверк. Для армирования второго пояса потребуется арматура диаметром 10-12 мм. Этим слоем всей конструкции оборудована конструкция любого здания.

Еще один армопояс оборудован кладкой под потолок. Предназначен для:

  • снос стен;
  • Распределение и прием нагрузки на кирпичную кладку и проемы.

Четвертый кирпичный монолитный пояс выполнен под перекрытием второго этажа.

Строительные характеристики

Параметры кирпичного армированного пояса для стены из газобетона зависят от габаритов самой стены. Если в процессе возведения здания были уложены однослойные стены шириной 30 см, то ширина внутреннего бронепояса должна быть 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в здании предусмотрено устройство легкого перекрытия, делается плоский бронепояс высотой 10 см. В плоскую конструкцию можно установить 2 продольных арматурных стержня (если ширина газобетонной стены превышает 3 см). Джемперы укладываются с шагом 50 см.

Если при строительстве здания из пеноблоков планируется установка тяжелых бетонных плит перекрытия, необходимо будет оборудовать монолитный бронепояс объемным каркасом из металлических прутков.

Укладка такого каркаса производится с учетом углубления арматуры в бетон на 5 см. Чтобы поднять нижнюю арматуру над блоком, используются подпорки подходящего размера.

При изготовлении объемного каркаса продольную и поперечную арматуру соединяют проволокой. Это обеспечит достаточное сопротивление динамическим нагрузкам армированного ремня.

Но на стыке внешней и внутренней стен, а также на углах здания стержни соединяют сваркой.

Приготовление ростверка

Для определения глубины фундамента учитываются климатические и другие условия. Затем нужно вырыть котлован под наружными газобетонными стенами дома. Если земляные работы производятся с помощью специальной техники, то после них стены выравниваются вручную. Глубина траншеи доводится до нужного уровня.

Внизу устраивается песчаная подушка 5-10 см. Если слой подушки толще 10 см, то дополнительно укладывается щебень или гранулированный шлак.К преимуществам последнего насыпного материала можно отнести способность «переходить» в бетон. В процессе утрамбовки траншею поливают водой.

Армирование производится сеткой из прутьев толщиной 1,2 см. Не допускать контакта арматуры с грунтом. Для этого рекомендуется над песчаной подушкой приподнять сетку с помощью кирпичей.

Если грунтовые воды находятся близко к поверхности, необходимо будет увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток.Устанавливаются на нижнем и верхнем краях армопояса.

Для соединения элементов арматурной сетки используют проволоку. Эту работу нельзя выполнять сварочным аппаратом.

Для бетонирования траншеи применяют раствор М200. Металлические маяки используются для контроля высоты заполнения.

Изготовление 2-х, 3-х и 4-х слойной конструкции

Второй армопояс оборудуется на фундаментных блоках под стены из газобетона. Возводится такая конструкция под наружные стены из бетона прочностью более М200 и арматуры диаметром 10-12 мм.Его высота 0,2-0,4 м.

Для усиления однослойной сетки используются стержни большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что дает возможность не обустраивать опалубку, а использовать кирпич. По краям выкладываем сторону в 1/2 кирпича, укладываем арматуру, бетонируем. Важным условием при устройстве второго бронепояса является наличие первого слоя. В противном случае первая конструкция окажется бесполезной.

Для установки опалубки для 3-го и 4-го армопояса применяют несколько способов:

  • крепление щитов снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;
  • К кирпичам крепятся деревянные щиты

  • , в опалубке проделываются отверстия под грибок, при этом соблюдается шаг 70 см, затем вкручиваются саморезы, верхние части щитов опалубки закрепляются досками соответствующего размера.

Армопояс проходит испытание на прочность перед заливкой.В противном случае он сломается в процессе бетонирования.

Устройство армопояс повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и предметов, ветровому воздействию, сейсмическим колебаниям и перепадам температур.

Армопояс фото прибора

Опалубка для армопояса. Виды и способы устройства

Армопояс — монолитная железобетонная конструкция. Ремень имеет кольцевой контур, плотно прилегает к стенкам, не имеет разрывов (щелей) в теле.Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки — доска. Опалубка для армопояса выполняется либо из отдельных досок, либо из готовых деревянных панелей, соединенных между собой снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг завязок — 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются одинаковой ширины со стеной и имеют внутри полость для укладки соединенного арматурного каркаса и бетона. Особенно выгодно расположить пояс с такой «опалубкой» вдоль внешних стен, поскольку боковые стенки П-образных блоков выполняют функции утеплителя и исключают образование «мостиков холода».Недостаток лотков-блоков — высокая цена.

Как правильно сделать армопояс

Геометрические и технические характеристики монолитного сооружения определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см. Поскольку опора сборного или монолитного пола на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять как меньший размер. Рекомендуемая высота армопояса — 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоского каркаса. Каркас лестницы готовится прямо на стене, прямо в опалубке. Он состоит из 2 стержней (3 стержня на широкую стенку) периодического профиля (расчетный диаметр), соединенных между собой поперечными стержнями. Шаг стержней — 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делается объемным из 4 или 6 продольных арматурных стержней и обвязывается поперечными хомутами.

Армопояс по газобетону

Каркас со всех сторон должен иметь защитный слой из бетона 4-5см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Следует отметить, что на газобетоне не только по наружным стенам, но и по несущим внутренним стенам устраивают бронепояс … А если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой. , то в углах конструкции и в местах ответвлений каркаса к внутренним несущим стенам соединение продольной арматуры и поперечных элементов выполняется сваркой.Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При установке стропильной конструкции крыши ее нижний ряд — мауэрлат крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает разрывную нагрузку, которая может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполнен так же, как и процедура установки монолитного пояса под полом.Армопояс под мауэрлат служит как для распределения нагрузки по всей поверхности стены, так и для прокладки в ней крепежа для самого мауэрлата.

Как заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитного строительства. Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант — бетонирование на стройплощадке. Цемент М400, песок и щебень берутся в соотношении 1: 3: 5.Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не по частям. Чтобы удалить пузырьки воздуха из смеси, после заливки бетонной смеси встряхните или интенсивно проткните бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике, как вариант усиления стеновых конструкций, иногда делают армированный пояс для газобетона из кирпича.Это обычная кладка из полнотелого кирпича, усиленная арматурой. Армирование выполняется кладочной сеткой из проволоки: 4-5 мм через каждый ряд кладки по высоте. В качестве раствора используется цементно-песчаный раствор в соотношении 1: 4. Высота кирпичной ленты принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, но может быть уже. Конечно, кирпичный армопояс нельзя назвать эквивалентным по прочностным характеристикам железобетонному поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или при строительстве подсобных помещений и хозяйственных построек.

Утеплитель армопояс

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования конденсата на нем, необходимо утеплить армированный пояс. Поэтому монолитный или кирпичный пояс чаще всего выполняется не по всей ширине стены, а с отступом от ее внешнего края. Важно выдержать армированный пояс шириной не менее 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом — это перегородки из газобетонных блоков, уложенные на ложках (10см), плиты пенополистирола и другие материалы.

Армированный монолитный или кирпичный пояс дает строительную конструкцию домов из газобетонных блоков повышенной прочности. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого проживания в новом доме.

Армопояс представляет собой монолитную железобетонную конструкцию, которая проходит по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен.Армопояс для газобетона обычно устанавливается между перекрытиями под балками перекрытия и непосредственно под крышей, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались трещины.


Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

  • При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене. При этом возникает точечная нагрузка, которую газобетон не выдерживает.
  • Если укладывать балки стропильной системы прямо на газобетон, не создавая армированного пояса, то это может привести к множеству проблем. Если произойдет малейшее отклонение уровня кровли, появятся трещины.
  • Сейсмический пояс — это жесткий каркас, который также равномерно распределяет нагрузку на весь дом. Это важно при использовании подвесных стропил.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая множество правил.

Материалы, инструмент, последовательность работ

Для создания такого устройства вам потребуются следующие материалы:

  • Вода.
  • Газоблоки, например.
  • Доски.
  • Арматура.
  • Скала.
  • Бетонная смесь.
  • Сетка.
  • Осколки кирпича или щебня.
  • Изоляция.
  • Штроборезы электрические и ручные.
  • Поперечные сечения.
  • Такелаж из газобетона.

Также потребуются следующие инструменты:

  • Рулетка.
  • Саморезы.
  • Молоток.
  • Анкерные болты или шпильки.
  • Вибрационная машина.
  • Бетономешалка.
  • Зубчатый шпатель.
  • Уровень.
  • Проставки, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмопояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки, диаметр арматуры и ее необходимое количество.

Опалубка

Для заполнения конструкции бетонной съемной опалубкой чаще всего ее делают из досок, толщина которых составляет 2 см и более. Подойдут и П-блоки, кирпич, но мы остановимся на классическом варианте.

Арматура укладывается и крепится в опалубку, которая заливается бетоном, ее легко приготовить своими руками с помощью бетономешалки, ведь потребуется большое количество раствора.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см.Простым вариантом опалубки считается каркас из досок. Их сращивают вместе с внешней стороны деревяшками. Сверху короб нужно соединить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Низ всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которую засыпают утеплителем. Это необходимо для того, чтобы потери тепла через нагнетательную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата). Вы можете рассчитать это исходя из того, какой будет нагрузка. Если в здании нет тяжелых бетонных блоков перекрытия, то двух стержней может хватить. Для крепления арматуры не рекомендуется использовать сварку. Лучше всего обвязать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично.Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.

Заливка

Большое значение имеет правильное наполнение разгрузочной ленты, она монолитна, поэтому заполняется за один раз. Многие заказывают готовый бетон, но он должен быть марки не ниже М200. При изготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в соотношении 5: 3: 1, и довести раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку. .

Самое главное, что бетон заливается только один раз, многослойная заливка невозможна. Если невозможно сразу приготовить необходимое количество раствора, то устанавливаются отсечки по вертикали. Когда следующая порция готова к заливке, перегородку снимают, а стык необходимо обильно смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — несколько раз протыкают раствор куском арматуры.Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

Чтобы быстро и качественно создать бронепояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества сотрудников. Армирование стен из газобетонных блоков иногда бывает обязательным; без монолитного пояса конструкция может быстро разрушиться.

Изготовление Армопояса своими руками.Аропоа в доме из пенобетона

Дома из газобетона пользуются заслуженной популярностью благодаря достоинствам этого строительного материала. Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габариты газобетонного блока — имеет обратную сторону медали. Постройки, построенные из таких крупных блоков, очень чувствительны к основанию фундамента, при этом не только разрушаются вертикальные швы, но и сами блоки могут ломаться, потому что пенобетон не любит деформаций растяжения и изгиба.

Для решения этой проблемы разработана специальная железобетонная конструкция — армированный пояс (армопояс). Он укрепляет стены и сглаживает нагрузки, возникающие из-за неравномерного отложения фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами клея или раствора, то в конструкцию Армопояса входит монолитный бетон и арматура, уложенная в поперечном и продольном направлениях. При этом бетон отлично выдерживает сжатие, а составляющие арматуры великолепно противостоят растяжению, поэтому такая конструкция, абсолютно не деформируясь, выдерживает очень большие нагрузки.Поэтому стена, возведенная на армированном поясе, подвергается очень незначительным воздействиям и не разрушается, так как железобетонная конструкция принимает на себя все основные нагрузки.

Поскольку газобетонные блоки кладутся на очень тонкий крепежный слой, в нем невозможно разместить арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема — из-за большой разницы в теплоотдаче бетона и АРМО-бетонного блока Аропояш становится температурным мостом (участком, имеющим низкое термическое сопротивление), следовательно, внешний имеет место теплоизоляция армированного ремня.Чаще всего утеплитель выполняют минеральной ватой, пенополистиролом или пенополиуританом. Для эффективных теплозащитных экранов минимальная толщина слоя утеплителя должна составлять 10 см, следовательно, армопояс уже должен быть наружной стеной для этого значения.

В стене газобетонного дома должно быть построено не менее 2-х армопоясов — перед первой вертикалью, по верхнему периметру фундамента и над последней вертикалью у перекрытия. Однако, если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армоджоя.Кроме того, для каждого межэтажного перекрытия рекомендуется усиленный пояс. Вертикальная укрупненность Армопояса зависит от характеристик грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, т.е. ширина Армоплея принимается равной его высоте, но при этом следует учитывать, что более высокий армурам способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм.Стержни собираются из стержней, которые в поперечном направлении вяжут арматуру с площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, разделенных высотой 10-15 см. Стержни расположены в одной плоскости на расстоянии около 10 см друг от друга. Их соединяют между собой на длине металлической проволоки и укладывают пантомом примерно 15 см. Такая же катанка связана с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки.Зазор нужен для создания внешней заливки стержней из бетона. Затем снаружи каркаса укладывается утеплитель, заливается бетонный раствор в опалубку. В процессе заливки бетон тщательно утрамбовывается. В Аропоясе при необходимости могут быть установлены дополнительные детали, например, для крепления крыши. После завершения заливки поверхность дизайна необходимо выровнять с мастерской.

Бетону дают постоять 3-4 дня, чтобы он набрал первоначальную прочность, после чего можно продолжить кладку стен.Через 7-10 дней опалубку можно будет демонтировать. В процессе созревания бетон следует защищать от воздействия внешних климатических факторов — зимой его утепляют утеплителем, а в жаркую погоду поливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и в несколько раз увеличит срок службы дома.

Фотоинструкция по заливке Армопояса по газобетону

Изготавливаем опалубку.

Для опалубки делаем пирог с улицы: пеноблоки 10 см, утеплитель 3-5 см, место для армопанели, съемная опалубка из досок или фанеры. Доски и Phaneur прикручиваются длинными шурупами по дереву. Шпильки диаметром 12 ставят на каждый метр с шагом. Для каркаса используем четыре ряда арматуры диаметром 10.

Для стыковки фурнитуры используем вязальную проволоку, пластиковые зажимы в труднодоступных местах и ​​квадраты из гладкой проволоки диаметром 6

.

Эти детали можно гнуть руками например на таком приспособлении из уголка и трубы

Залить армопояс ручным или бетононасосом.Штифт с армированием или вибрирующим вибратором. Перед заливкой шпильки обматываются скотчем для коренных зубов.

Покройте пленкой Aropoyas

Снимите опалубку за несколько дней


Время чтения ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блочного дома. Это делается в конце каждого этажа. Аропояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если сомневаетесь в собственных силах и навыках, можете пригласить для этих целей специалистов, но те, кто больше ориентирован на строительный бизнес, вполне способны заполнить Армопояс, следуя пошаговой инструкции.

Как сделать Армопояс по газобетону?

Для этого необходимо купить добровольные блоки толщиной 10 см. С наружной стороны дома блоки укладываются клеем, затем из экструдированного пенополистирола или из минеральной ваты устраивается тепловой контур.Затем изнутри дома кладут блоки толщиной 5 см или опалубку в виде фанеры. В итоге получается самодельный блок, укладывается арматура для Армопояса, от 8 до 12 диаметров.

Укладывается в виде прямоугольника, при этом каркас вяжется — сверху и снизу двумя стержнями. На любом рынке можно приобрести специальные застежки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе — создается так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно вспоминается и получается готовый ароматизатор под плитой перекрытия. Более подробное описание можно посмотреть на видео, также на фото представлены чертежи, схемы и пошаговые инструкции по проектированию.

Если внимательно посмотреть по всему периметру, то видны шпильки, к которым потом будут крепиться внахлест, чтобы кровля поскорее держалась и не смещалась в стороны. Длина улицы зависит от толщины перекрытия.Как правило, элементы метра берут и пополам.

Как наполнить ароматы своими руками? Этот вопрос беспокоит многих, особенно начинающих мастеров. Вполне вероятно, что многие знакомые картинки, когда бетон заливается из рукава — специальный бетононасос подает материал в нужное место. Но в большинстве случаев устройство Армопояс не позволяет выполнить эту задачу, так как под давлением бетон будет падать с большой высоты, а опалубка может просто лопнуть. Поэтому часто приходится прибегать к ручной работе, какой бы тяжелой она ни была.

При заливке Армопояса в доме из газобетона следует рассчитать последующую нагрузку. Если ожидается не слишком большой, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет ее сужения, а за счет уменьшения толщины. Опытные мастера знают, как грамотно рассчитать размер армоплеа и удешевить его изготовление, не потеряв при этом качества всей конструкции, что очень важно.

По поводу заливки есть еще один важный совет.Этот процесс должен производиться для одной, а не для нескольких целей. Если такой возможности нет, рекомендуется установить специальные деревянные перемычки. Когда приходит время заливать новую деталь, перекрытие снимается, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

По окончании кладки нужно сделать бетонную смесь, чтобы исключить пустоты. Для этого возьмите кусок арматуры и загадывайте к ним бетон. Если работы производятся летом, при высоких температурах, то аропояс для маурилалата рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

В этой статье мы разберемся, зачем мне Армопояс на газобетоне. Подробно будут рассмотрены основные требования к этому элементу конструкции, также вы узнаете, как сделать Армопояс для газобетона.

Армопояс для газобетона — это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В домах из газоблока этот пояс — необходимый элемент, значительно улучшающий прочностные характеристики всей постройки.

Для того, чтобы армирующий пояс не являлся слабым уровнем дома с точки зрения теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом с ее внутренней стороны.

При этом минимальная ширина пояса должна составлять 25 сантиметров для кирпича и 20 сантиметров для бетона. Свободное пространство, образовавшееся после заливки Армопояса, заполняется утеплителем, и закрывается подогнанным пеноблоком.

Мы также даем отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут составить полное представление о необходимости арматурного каркаса под керамзитобетонные блоки:

Игорь, 49 лет, Москва:

Вот уже семь лет моя бригада использует пенобетон в качестве основного строительного материала, отзывы о нашей работе я слышал только положительные.

Количество поклонников этого материала с момента его появления на отечественном рынке выросло в разы. Армопояса на газобетоне устанавливают в каждом возведенном доме.

Я считаю, что Армокаркас обязательно нужен для пенобетона, а заявления производителей, что прочности блока и так достаточно для устройства любых перекрытий, не соответствуют действительности. Как по мне, лучше еще раз усилить и закрепить работу, чем потом локти грызть.
Олег, 45 лет, Ростов:

Строим дома из газоблоков.Армокаркасы устанавливают в обязательном порядке, особенно для подвешивания стропил и для закрепления перекрытий из бетонных плит. Недавно на даче построили птичник, в качестве стройматериалов использован шлакоблок.

Был оборудован кирпичный Армокаркас, потому что уверен, что «врач прописал» его для консолидации всех построек из стройматериалов на основе пенобетона.

2.3 Устройство армопояша своими руками (видео)


Армопояс — железобетонная конструкция, предназначенная для усиления стен дома от различных нагрузок, возникающих в результате деформации под воздействием как внешних, так и внутренних факторов.К внешним факторам можно отнести влияние ветра, плавучего грунта, дома, установленного на наклонной местности или холме, и, конечно же, сейсмической активности Земли. К внутренним факторам можно отнести установку в стене каркасов и других бытовых строительных устройств дома при внутренней отделке. В результате этих явлений стены из газобетона могут не выдерживать нагрузок и просто подпитывать или гадить. Чтобы не случилось таких неприятностей, профессиональные строители делают армопуа, чтобы увеличить прочность дома.

Армопояс устанавливается по всей площади дома, если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед установкой кровли, это делается для того, чтобы стены не прогибались под действием нагрузки на стены кровли. Таким образом, крыша не отколется от дома при правильной установке Армопоя.

Установка Армопояса своими руками

Армопояс может быть установлен с использованием деревянных отливок и с помощью произвольных блоков (около 10 см) толщиной.Давайте сначала рассмотрим этап установки Армопоя со вторым вариантом. Итак: В нашем случае покупаем блоки Dobly, делаем с внешней стороны (со стороны улицы) блок 10 см и приклеиваем на клей, затем из минеральной ваты делаем тепловой контур, изнутри дома делаем сделать блок 5 см и тоже нанести на клей.

Возможно для сцены третьего блока 5 см использовать опалубку, это делается для увеличения площади бетона, но это зависит от конструкции стены.

Установка деревянной опалубки для Armoo ​​

Деревянная опалубка для Армопоя устанавливается очень просто. Сначала устанавливается опалубка из деревянных досок, вполне хватит высоты опалубки около 30 см, затем доску принимаем к стене и через каждые 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы деревянная опалубка не исчезает под воздействием массы составного бетона.

Затем внутри арматура диаметром от 8 до 12.Самым оптимальным является диаметр 12, но это в том случае, если на ваш дом влияют внешние факторы. Далее привязываем арматуру и надеваем на специальные звездочки, таким образом делаем активным нижний слой. После этого бетон хорошо расплавляется, уплотняем и получаем готовые ароматы.

Следующим шагом будет установка шпилек для крепления внахлест. Шпильки устанавливаются через каждые 60 см по всему периметру стен. Шпильки нужны, чтобы закрепить перекрытие и, соответственно, крышу, чтобы она держалась плавно.

Соответственно, после заливки бетона брус просверливается и устанавливается на шпильки. Кстати, шпильки можно взять любой длины, мы взяли разрезанные пополам шпильки 1,5 метра и вставили в аропояс.

Заливка бетона в опалубку

Вы, наверное, видели, когда бетон заливали из специальной гильзы с помощью бетононасоса. Но в некоторых случаях заливка бетоном из автобетононасоса невозможна из-за того, что бетон будет падать с большой высоты под давлением, в результате чего опалубка может просто не выдержать и сломаться, поэтому нужно либо закрепить опалубку или заливку бетона с помощью ручного труда.Лучше всего использовать бетон марки М200 или выше, как мы здесь описали. Бетон можно сделать самостоятельно, для этого несложно смешать цемент, песок и фенометр в пропорции 1: 3: 5 и тщательно перемешать с добавлением воды.

Заливку бетоном производить 1 раз по-разному, целостность конструкции может быть нарушена!

Но если заливку бетона не удалось выполнить 1 раз, то отчаиваться не стоит. При заливке необходимо установить газоблок — деревянную опалубку, которая должна перейти внахлест и при следующей заливке бетона смочить кромку воды и продолжить заливку бетона.

Через 3-5 дней Аропояс для газобетона готов только к схватыванию, чтобы снять опалубку и продолжить строительство кровли.

Видео — Заливка дома Армопояс из газоблоков

Любой застройщик, задумывающийся построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его еще называют сейсмопояс). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, насыпанную по периметру стен (между первым и вторым этажом и т. Д.)). Этот элемент необходим для равномерного распределения нагрузки и соединения стен между собой. Это снижает риск появления трещин при неравномерной усадке здания. Также под мауэрлат укладывается армопойс под устройство кровли.

Форум-хаус пользователей Максима Пана, Москва.

Крепление бруса (мауэрлата) непосредственно к пенобетону на шпильке невозможно. Если это сделать, то со временем под действием ветровой нагрузки происходит разъединение крепежа.Когда пол Armopoyas укладывается на деревянный залив, точечная нагрузка от перекладины по всей стене будет перераспределяться.

Показательный пример участника с ником mAD-MAX, , который исчерпывающе отвечает на вопрос
когда аропояс нужен в доме из газобетона .
Не успел залить мауэрлат под Аропояс, и дом ушел на «зиму». Уже на морозе арочные петли под окнами в доме потрескались ровно посередине.Сначала трещины были небольшие — около 1-2 мм, но постепенно они стали увеличиваться и большей частью раскрылись до 4-5 мм. В итоге после зимы форумчанин залил пояс 40х25 см, в котором перед заливкой бетона был установлен анкер под Маурилалат. Решил проблему с увеличением трещин.

mad-Max Форум пользователей.

Хочу добавить, что фундамент под дом у меня ленточный — монолитный, грунт каменистый, цоколя фундамента, до того как я начал строить дом, не было.Считаю, что причиной появления трещин стало отсутствие Армопояса под мауэрлат.

Дом из газобетона, а тем более дом в два этажа нужен Армопоясу. При его изготовлении следует помнить такое правило:

Главное условие правильной «работы» Армопояса — его непрерывность, непрерывность и скольжение по всему периметру стен.

Есть несколько вариантов устройства Армопояса в газобетонном доме.Изготовление Армопояса начинается с расчета его сечения и выбора типа опалубки — съемная или неизвестная, а также «пирога» всей конструкции.

Eyeonenow Дом пользователей форума.

У меня дом из газобетона толщиной 37,5 см, с облицовкой под кирпич и вентилируемым зазором 3,5 см. Использовать специальные П-образные блоки заводского изготовления под заливку Армопояс не хочу. Увидел на нашем форуме следующую схему при строительстве дома, как утеплить Армопояс — на стеновой блок устанавливается перегородка толщиной 10 см, затем утеплитель (ЭППС), а изнутри монтируется дом. съемной опалубкой.Также видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме пояс большей ширины.

Чтобы понять, в каком варианте остановиться, обратитесь к опыту специалистов Forumhouse.

44Алекс. Форум пользователей.

Построил дом из газобетона толщиной 40 см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, чтобы оптимально оставить зазор 5 см. Если посмотреть на «пирог» Армопояси изнутри, то он был таким:

  • опалубка съемная;
  • бетон 20 см;
  • EPPS 5 см;
  • перегородка 15 см.

Армопояс для газобетона своими руками

Армопояс для газобетона

Армопояс — железобетонная конструкция, предназначенная для усиления стен дома от различных нагрузок, возникающих в результате деформации под воздействием как внешних, так и внутренних факторов. К внешним факторам можно отнести воздействие ветра, плавающий грунт, дом, установленный на наклонной местности или на холме, и, конечно же, сейсмическая активность земли.К внутренним факторам можно отнести установку в стене шпилек и другой бытовой техники, необходимой для внутренней отделки дома. В результате этих явлений стены из газобетона не выдерживают нагрузок и просто раздвигаются или трескаются. Чтобы не допустить подобных неприятностей, профессиональные строители делают армопояс, повышающий прочность дома.

Армопояс устанавливается по всей площади дома, если дом состоит из блочных элементов. Обычно его устанавливают между этажами и непосредственно перед установкой кровли, это делается для того, чтобы стены не разошлись под действием нагрузки на стены массы кровли.Таким образом, крыша не оторвется от дома при правильной установке арматуры.

Монтаж армопояса своими руками

Армопояс можно установить как с помощью деревянной опалубки, так и с помощью дополнительных блоков (около 10 см) толщиной. Для начала разберем этап установки армопояса по второму варианту. Итак: в нашем случае покупаем дополнительные блоки, делаем с внешней стороны (со стороны улицы) блок 10см и приклеиваем на клей, затем из минеральной ваты делаем термоконтур, изнутри дома делаем блок 5см и также нанесите на клей.

1. 10-сантиметровый блок уложен на клей 2. Слой минеральной ваты или утеплитель 3. Блок 5 см

Кстати

Можно использовать опалубку для места третьих 5 см блока, это делается для увеличения площади бетона, но это зависит от конструкции стена.

Установка деревянной опалубки для архипояса

Деревянная опалубка для армопояса очень проста в установке. Сначала делается опалубка из деревянных досок, достаточно высоты опалубки около 30 см, затем просверливаем доски до стены и каждые дополнительные 60-70 см вбиваем дополнительные стяжки, это делается для того, чтобы опалубка из бруса не опускалась. деталь под воздействием массы заливаемого бетона.

Деревянная опалубка для армопояса

Затем вставляем внутрь арматуру от 8 до 12 диаметров. Самым оптимальным считается диаметр 12, но это в том случае, если на ваш дом влияют внешние факторы. Далее привязываем арматуру и укладываем ее на специальные звездочки, таким образом делаем активным нижний слой. После этого бетон хорошенько разравнивается, уплотняется и мы получаем готовый армопояс.

Фурнитура укладывается на специальные звездочки

Следующим шагом является установка шпилек для крепления пола.Шпильки устанавливаются через каждые 60 см по всему периметру стен. Шпильки нужны для того, чтобы закрепить потолок и, соответственно, крышу, чтобы она ровно держалась.

Шпильки лучше всего обернуть салафоном, чтобы не испортить их при заливке бетона

. Соответственно после заливки бетона брус сверлится и устанавливается на шпильки. Кстати, шпильки можно взять любой длины, мы взяли разрезанные пополам шпильки 1,5 метра и вставили в армопояс.

Заливка бетона в опалубку — последний этап процесса

Вы наверняка видели, как бетон заливается из специальной гильзы с помощью бетононасоса. Но в некоторых случаях заливка бетона из бетононасоса невозможна, потому что бетон будет падать с большой высоты под давлением, в результате чего опалубка может просто не стоять и ломаться, поэтому нужно либо хорошо закрепить опалубку, либо заливать бетон с помощью ручной труд. Лучше всего использовать бетон марки м200 и выше, о том, как выбрать марку бетона, мы рассказали здесь.Кстати, вы можете сделать бетон самостоятельно, для этого нужно смешать цемент, песок и шену в пропорции 1: 3: 5 и тщательно перемешать, добавив воды.

Кстати

Заливку бетона нужно производить 1 раз иначе, целостность конструкции может быть нарушена!

Но если у вас не получилось залить бетон 1 раз, то не стоит отчаиваться. Необходимо установить газоблок, деревянную опалубку, при заливке, которая должна стать перекрытием, а при следующей заливке бетона смочить кромку водой и продолжить заливку бетона.

Через 3-5 дней армопояс для газобетона можно только установить опалубку и продолжить строительство кровли.

Видео — литье армопояса в домашних условиях из газовых агрегатов

Назначение, размеры и характеристики Армопояс для пеноблоков под Маурилалат

Как крепить мауэрлат к газобетону без армированного бетона?



На сайтах производителей встречаются противоречивые утверждения относительно необходимости возведения конструкции из газобетонных блоков.Кто-то утверждает, что они вполне способны выдержать расчетную нагрузку. Другим наоборот предлагается прогрессировать. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечную нагрузку. Поэтому необходимо распределить его равномерно. Если по каким-либо причинам устройство Армопоя невозможно, его необходимо использовать. Это продлит срок службы.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двухсторонний) или дерева (брус)

Что такое мауэрлат

Это особая конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он выполняется из деревянного бруса. Именно на мауэрлате крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Маурилалат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость конструкции увеличивается в разы. К тому же крепление стальных деталей намного сложнее деревянных.

Функции мауэрлата:

  • равномерное распределение веса кровли по стенам;
  • надежная фиксация стропильной системы;
  • защита и предотвращение точечных нагрузок на блоки из газобетона.

Минимальный размер бруса, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал большего сечения. Допустимо использовать и бревно, но нужно торопиться той стороной, которая будет ложиться на газобетон.

Стропильные ноги в точках содержимого передаются нагрузкой мауэрлата, которая, трансформируясь и распределяя, передает его на стены.

Лучше всего выполняет эти функции бруса.Чтобы он дольше служил, его необходимо обработать антисептиками и пропиткой, не допуская гниения и поражения насекомых. Brussia должна полностью и равномерно закрыть стены. Между собой они крепятся гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, с внутренней стороны стен укладывают мауарелалат. Расстояние до внешнего края должно быть не менее 5 см. Также допускается кладка кирпича снаружи здания.

Между газобетонной стеной и деревянным мауэрлатом должен быть слой гидроизоляции.

Методы крепления Moerolat

Мауэрлат

можно крепить непосредственно к газобетону или с помощью Армопояса. Существуют такие способы соединения деревянного бруса со стеной:

  • со стальной проволокой;
  • с помощью анкеров;
  • стилей.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать конструктивных сдвигов.

В частном домостроении деревянный брус является основным материалом для обработки мауэрлата

.

Как закрепить стальную проволоку мауэрлата

результаты
Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Стальная проволока может надежно закрепить Маурилалат.Он забивается в кладку на несколько рядов до верха стены. Достаточно 2-4 блока в высоту. Необходимо закрепить проволоку посередине, а ее длины — чтобы хватило не только на верх стены, но и натянуть и закрепить Маурилалат. Количество связок не ограничено. Но обычно они равны стропильным ногам.

Анкерное крепление

В этом случае рекомендуется использовать Армопуа. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для блоков из газобетона крайне нежелательно.Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетона можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропила.

Анкеры устанавливаются на стадии насыпи. Их закрепляют в пазу, который при помощи проволоки будет заполнен бетонной смесью. Это необходимо для того, чтобы якорь стоял ровно.Для этого можно дополнительно натянуть шнуры. Анкеры должны стоять строго вертикально. Количество узлов крепления не регламентируется, но их количество должно быть не меньше количества стропил. Когда бетон застынет, они буквально закроются в нем.

Крепеж улучшает несущие характеристики и увеличивает прочность узлов, исключает смещение стропила под действием высоких нагрузок

Для готовых ароматов с уложенными стержнями на болтах. По деревянному материалу стучать молотком или сваей.На стержне от анкеров образовывались вмятины. В этих местах нужно просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем на бетон укладывают брус так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный Армопояс можно небольшими бетонными подушками. Устанавливаются в местах крепления Мауролата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно использовать как специальную мастику, так и простой бегунок.

С помощью металлических шпилек

Установка Maurolalat на металлические стойки может осуществляться двумя способами: по мотивам стены или бетона пролета в Aropoyase. Чтобы не ошибиться с застежкой, можно воспользоваться следующим правилом: она вставляется в раму на глубину 2 мауэрлатов.Если используется ГРМ 10 * 10 см, то шпилька должна входить на 20 см в стену или армуку.

Крепеж монтируется в стене за 1-2 ряда до конца стены. При этом следует учитывать, что длины шпилек должно хватить не только на блоки, но и на мауэрлат. Также должен быть небольшой запас для затяжки гаек с шайбами.

Вопрос, как крепить мауэрлат к газобетону без Армопоя, достаточно редко, потому что такое соединение в строительстве — скорее нонсенс.Чтобы понять это, нужно разобраться, зачем нужен Армопояс, и что представляет собой Маурилалат и его назначение.


Газобетон есть?

Но прежде всего отметим, что строительство домов из газобетона на пике популярности, и спрос на этот стройматериал растет. Так что многие сталкиваются с ним, когда едят в собственном доме. Что нужно знать о газобетоне:

  • относится к категории пористых материалов;
  • хорошие теплоизоляционные качества;
  • не самое низкое влагопоглощение;
  • хорошая несущая способность;
  • низкая прочность.

Это последняя характеристика, определяющая возможность или невозможность укладки мауэрлата на газобетон. Потому что пористая структура материала не позволяет сильно его нагружать, особенно точечную.

Что касается самого мауэрлата, это конструкция, которая размещается на верхних поверхностях стен. Фактически он выполняет функции ленточного фундамента, распределяя равномерную нагрузку с крыши на стены дома. Изготавливается в основном из деревянного бруса с минимальным сечением 100х100 мм.Следует добавить, что этот элемент кровли упрощает крепление стропильной системы к стенам.

Армопояс: особенности конструкции

Теперь об Армопоясе. Его основная задача — это гора мауэрлата. А если в конструкции дома нет, то есть определенные проблемы, связанные именно с застежкой Mauerlat Brous. Есть несколько способов крепления. Их хорошо используют строители, если дома возводятся из более прочных материалов: кирпича, камня, бетонных блоков.

Способы крепления

Итак, с основными элементами, обозначенными вопросом, как крепить Маурилалат к газобетону, ознакомился. Осталось разобраться со способами и понять одну важную идею. Есть мысль, что к предлагаемому крепежу стоит отнестись с большим количеством оговорок. Потому что установка Мауролалата на блоки из газобетона без заливки с армирующим поясом — мероприятие достаточно сомнительное.

А сколько бы вы не искали технологий, все они окажутся как минимум доступными.И при каждом варианте есть огромное количество противопоказаний. И хотя есть много информации о некоторых порталах, которые кладут Маурилалат на газобетон и уплотняют его, все в один голос уверяет, что есть определенные критерии, которые необходимо учитывать.

Например:

  • Вы можете использовать этот метод (без армопоя), если построены конструкции небольших размеров;
  • , если крыша простой конструкции, покрытая легкими кровельными материалами;
  • , если в конструкции стропильной системы используются висячие стропила, которые натягиваются надежными стяжками между собой;
  • , если втулки установлены, ведущие вдоль оси укладки конька.

Кстати, последний вариант как нельзя лучше подходит для данной ситуации. Поскольку часть нагрузки от крыши будет ложиться на опору под коньком, это снизит нагрузку на стены. И все же перед тем, как устанавливать мауэрлат на газобетон, необходимо хорошо подумать, а стоит ли проводить этот процесс без заливки Армопояса.

Вариант № 1

Крепление мауэрлата к газобетону без армопояша лучше всего проводить с помощью стальной проволоки диаметром 4-5 мм, которую скручивают в 2-4 слоя.Этот метод часто используется при укладке бруса Мауэрлант на кирпичную кладку. Как проходит этот процесс. Есть несколько жестких требований:

  • в кладку из газобетонных камней в третьем или четвертом ряду до конца кладки нужно уложить проволоку, то есть поверх проволоки уложить 3-4 ряда блоков;
  • Длина скрутки должна быть такой, чтобы с двух сторон она заходила на лестничный мауэрлат, он его перегибал и закручивал, создавая крепление;
  • Шаг укладки проволочной скрутки равен шагу монтажа стропильных ног.

Пример крепления мауэрлата Броус на проволоку

Перед укладкой мауэрлата без армопояса на стены из газобетона необходимо полить стены для гидроизоляции. Самый простой способ — разложить каучукоид в два слоя. После этого брус укладывается в штабель. Он должен быть выровнен либо на внешней поверхности стены, либо на внутренней. Определяется горизонталь. После этого проволочные оплетки затягиваются с монтажом. Главное, чтобы стяжка была прочной и плотной.

Пример правильно протянутой проволочной оплетки с креплением

Вроде как решение проблемы. Но поговорим толково. Сильная затяжка газосиликатных блоков может привести к растрескиванию материала, особенно это будет заметно при эксплуатации кровли, когда на нее будут действовать ветровые нагрузки. От них проволока будет работать как пила. Но именно этим инструментом нарезаются блоки, когда их нужно подогнать под требуемые размеры.

То есть такой вариант при кажущейся правильности использования вызывает большие сомнения.И чем сильнее мауэрлат затянет проволоку, тем быстрее он будет резать блоки.

Вариант №2.

Установка мауэрлата брю без армопояса с помощью анкеров и дюбелей. Для крепления здесь предлагается использовать анкер длиной не менее 30 см, лучше 50. Внешний вид у них такой:

Как происходит этот процесс:

  1. На стенах после гидроизоляции их верхних концов, Маурилалат укладывается в стопку.
  2. Через каждые 1-1,2 м в нем, а также одновременно в газобетонных блоках проделываются отверстия бура и сверла, диаметр которых подбирается под диаметр дюбеля для анкера.
  3. Петушиные дюбели.
  4. Вкручивают анкерные болты.

Для крепления мауэрлата к газобетону без армопояса лучше использовать анкер диаметром не менее 12 мм. И еще — под гайку подберите шайбу большего диаметра.

Итак, сам метод можно считать надежным. Если это касалось армирующего пояса из бетонного раствора, сомнений не было. Это стопроцентно надежное крепление. С газобетоном даже при использовании длинномерного анкера нет уверенности, что крепление такого типа выдержит серьезные нагрузки, исходящие от конструкции кровли.Одно дело закрепить на газобетонной полке, шкафу или телевизоре, другое дело, когда нагрузка с кровли составляет не одна тонна различных материалов.

Вариант № 3.

Крепление мауэрлата к топливобетонной стене с разливом. В нем используется шпилька диаметром не менее 12 мм. Укладывается стенами при кладке блоков ниже последнего ряда на 2-3 блока. Получается, что стенки шпилек будут зацепляться за стенку с двух сторон. Поэтому его длина выбирается в ширину стены из газобетона.

В этом случае мауэрлат на газобетон укладывают так же, как и в предыдущих случаях. Но крепление производится методом скрутки проволоки. На концах стальных «косичек» делают петли, которые надевают на концы шпильки. Т.е.:

  • сначала надеть одну петлю, например, на внешний конец застежки;
  • затягивается гайкой М12 с уложенной под нее широкой шайбой;
  • витая

  • проволока проедает стену соответственно и маурилалат;
  • Свободная петля на противоположном конце вставляется в свободный конец шпильки;
  • затяжка с гайкой и шайбой;
  • Требуется крепление, которое выполняется закручиванием скрутки по бруску мауэрлата, то есть притягивается последняя к стене.

Надо отдать должное такому способу крепления Maurolat к стене, построенной из газоблоков. По многим позициям он надежнее. Во-первых, проволока не контактирует с обедненным материалом. Таким образом, нет никакой нагрузки от ее скручивания, которая могла бы ее разрезать. Во-вторых, шпилька укладывается, не нарушая целостности блоков, что очень важно для топливобетонного материала. Но даже такой вариант не гарантирует стопроцентной надежности крепежа.

Вариант № 4.

Сегодня необходимо говорить об инновационных способах крепления, ведь научно-технический прогресс не стоит на месте и предлагает нам новые материалы, повышающие прочность крепления. Это так называемые химические якоря. По сути, это все тот же металлический прибор, который вставляется в стену. Но вместо металлического дюбеля в отверстие заливается двухкомпонентный клеевой состав, который при контакте с воздухом быстро полимеризуется, образуя твердый состав.В него вставляется стальной анкер, пока материал не затвердел.

На сегодняшний день производители предлагают две разновидности химических дюбелей:

  1. Готовый двухкомпонентный состав в колпаке, который для удобства подачи смеси наносится на пистолетную насадку.
  2. Состав в стеклянной капсуле, которую нужно вставить в подготовленное отверстие. Затем в него вставляется якорь, который может сломать капсулу, тем самым смешав два компонента между собой и создав условия контакта с воздухом.

Процесс крепления мауэрлалата таким способом в точности повторяет технологию с обычными анкерами и металлическими дюбелями, которая рассматривалась в варианте 2. Только вместо стального дюбеля в подготовленное отверстие вставляется либо капсула, либо состав навеса. льется. Самое главное в последнем случае — вставить анкер сразу после заполнения монтажного отверстия двухкомпонентным химическим составом.

Следует добавить, что химические анкеры сегодня предлагают разновидности именно для газобетонных материалов.Именно их нужно использовать для крепления.

Теперь по поводу надежности крепежа. Это один из самых надежных вариантов. Но никакой информации о том, что кому-то это уже понравилось, нет. Следовательно, вы можете строить только догадки. Хотя теоретически все должно работать.

Вариант № 5.

Здесь все те же шпильки, только они будут устанавливаться вертикально и выполнять функции анкеров. Он сварен стальными полосами толщиной 5 мм, шириной 50 мм, длиной равной ширине стены.Устройство устанавливается на этапе устройства стены ниже верхней плоскости торца на 2-3 блока. Поэтому важно точно определить длину шпилек. Указание по установке — лента поперек стены. Вариант лучше использовать, если стены поднимаются из двух блоков, поэтому между блоками будут предусмотрены стойки, не нарушая их целостности.

Хороший вариант крепления, один из лучших, но при одном условии — масса крыши не должна быть большой.Нагрузка на стены в этом случае наклонная, поэтому крепеж работает на изгиб. Чем шире будет полоска в конструкции крепления, тем лучше.

Обобщение по теме

Есть несколько вариантов крепления мауэрлата без заливки армуоа. Сложно сказать, как поведет себя вся конструкция, будут ли крепежи надежными. Поэтому не стоит рисковать и избегать трат. Залейте Армопояс и все ваши проблемы решатся одновременно.


    Maurylalat, своего рода «посредник» между зданием и крышей, играет неоценимую роль в надежности и прочности конструкции.Поэтому его конструкции и устройству уделяется самое пристальное внимание.

    Профессионалы склонны рекомендовать прибор Армопояс под мауэрлат, благодаря которому последний не смещается. Армопой под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

    Назначение и функции

    Такое армирование — довольно важный этап в процессе строительства. Для начала разберем, для чего нужна установка армированного ремня.

    Конструкция воздействует на различные усилия:


    • вертикальные, создаваемые весом кровли, а также внешними воздействиями типа снега, ветра и др .;

    • При проектировании стропил на стене возникает распорное усилие, в результате чего стены здания стремятся раздвинуться. В этом случае распорка нарастает по мере увеличения усилия на крыше.

    Для некоторых современных строительных материалов точечная нагрузка может быть разрушительной.Поэтому для них, в частности, стены из керамзитобетона, Армопояс для мауэрлата — крайняя необходимость. Таким образом, на вопрос, нужен ли Армопояс под Маурилалат на стенах из таких материалов, есть однозначный ответ.

    На заметку

    В тех редких случаях, когда армирование невозможно, монтаж мауэрлата на керамзитоблокаторы, пеноблок без армопояша производится с помощью химических анкеров.

    Действительно,

    Что касается стен из кирпича, то они обладают отличной механической прочностью.Для устройства мурлата в этом случае достаточно использовать анкеры или закладные элементы. Тем не менее, в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать Армопуа под Маурилалат из кирпича.

    Армированный пояс на практике выполняет следующие функции:


    • Не допускает деформаций стен при обработке почвы или в случае их неравномерной усадки, тем самым сохраняя строгую геометрию конструкции.

    • Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить ошибки при кладке.

    • Применяет дополнительную жесткость.

    • Равномерно распределяет любую нагрузку на несущие стены.

    • Благодаря механической прочности позволяет надежно крепить все важные конструкции, в том числе мауэрлат.

    Размеры и характеристики

    Для обеспечения прочности и надежности конструкции необходимо правильно подобрать габариты Армопояса под Маурилалат:


    • Высота Армопояса под мауэрлат обычно составляет 20 см (минимум 15), но в любом случае не больше ширины стены;

    • Ширина — максимально приближенная к ширине стены;

    • Длина — до соответствующих стен;

    • Минимальное сечение 250 на 250 мм.

    В этом случае необходимо добиться преемственности конструкции. Также необходимо учитывать, что по возможности он должен иметь такую ​​же прочность. Бетонный пояс делают монолитным. Заливка Армопояса под мауэрлат производится единовременно, а армирующий слой вставляется внутрь. Металлическую арматуру подбирают диаметром не менее 10 мм, прочно скрепляют и стягивают между собой.

    Размер армопоя для керамзитобетонных блоков под Маурилалат зависит от толщины используемых блоков.Проведем небольшой расчет для таких конструкций. Согласно СНиП армирующий пояс выполняется несущей стенкой примерно на треть своей толщины. Следовательно, если предположить, что стена имеет толщину 40 см (одна треть — 133 мм), то армпья уже не может быть 300 мм (округленное значение 267). Таким образом, при стене 400 мм 300 она станет с внутренней стороны П-образного блока, служащего опалубкой, а снаружи блоков 80 и 20 мм.

    Если стена кирпичная, то внешняя опалубка встраивается в Поллипич, внутреннюю часть доски.

    Технология строительства Armplois

    Опалубка монтажная

    Опалубка может быть выполнена различными способами с использованием:


    • Деревянные доски (плиты): крепятся к стене с помощью брусков, а также фиксируются сверху. Когда опалубку разбирают, то вынимается верхняя. Что касается нижних планок, то они остаются в монолитной заливке.

    • боковых упоров;

    • Шпильки с резьбой. Их устанавливают в отверстия, заранее просверленные в опалубке.Вырезаются следующие размеры:

    • Соотношение диаметров трубки и шпильки следующее: внутренний первый немного превышает внешний,

    • Долина и ширина Армопояса должны быть равны.

    Затем шпильку помещают внутрь трубки таким образом, чтобы ее концы выходили через заранее подготовленные отверстия. Вся конструкция стягивается гайками, прокладывая большие шайбы. В монолитном бетоне должны остаться только трубы.Для этого после выполнения заливки бетона Армопояс дайте ему предварительную заморозку. Далее вам нужно


    • открутить гайки

    • разобрать

    • выбивают шпильки;

    • Метод с П-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо прорезать углы постройки;

    • С внешней стороны стены кладут из 10-сантиметровых блоков, а внутри — несколько рядов кирпича, уложенного по краю, или заменяют их на доски.

    Внимание!

    Необходимо учитывать, что стена на уровне Армопояса требует утепления, особенно в случае опалубки из досок, так как бетон зимой может промерзать.

    Верхний край опалубки находится строго в горизонтальной плоскости с уровнем воды.

    Монтаж арматурного каркаса

    Сетка армирования:


    • прутков продольных рабочих Ø 10-12 в количестве тех же четырех штук;

    • Промежуточные перемычки в виде навесов из арматуры диаметром от шести до восьми миллиметров, размещенных с шагом 200-400 мм.

    Внимание!

    Использование чрезмерно большого шага при установке хомута чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит правильную работу подмышечной впадины.


    • Проволока, соединяющая их. Следует отметить, что использовать сварку для соединения с соединением нельзя, так как это, с одной стороны, ослабляет арматуру, а с другой — в этих местах создаются благоприятные условия для коррозии.

    В местах сопряжения и по углам стен дополнительно армируют сетку для придания этим участкам жесткости. Для этих целей используют изогнутую арматуру и упрочняют каждую из сторон до 300-400 мм.

    Как заливать аропояс под Маурилалат

    Максимальная прочность конструкции достигается при одноразовой непрерывной заливке марки бетоном не менее М200. Объем таких работ обычно значительный, поэтому готовый бетон лучше заливать бетононасосом прямо в опалубку.

    Однако, если такой возможности нет, бетон можно приготовить. Для обеспечения соответствующих характеристик наполнения возьмите:


    • Цемент М400 — 1 ч;

    • мытый песок — 3 часа;

    • Щебень — 3 ч

    Опалубку снимают примерно через четыре-пять дней, но полное созревание бетона наступает в течение нескольких недель.

    На что обратить внимание при заливке бетона?


    • Во-первых, на пустотах, которые так или иначе образуются в процессе заполнения.Их снимают либо наблюдая за бетонной смесью арматурой, либо увеличивая ее примерно на 1 м.

    • Во-вторых, важность увлажнения бетона. Не все знают, что благодаря этой процедуре повышается прочность бетона. Рекомендуется делать увлажнение ежедневно.

    Варианты крепления мауэрлата к аропоясу: анкеры, шпильки и др.

    Опорный брус перед установкой необходимо обработать, чтобы защитить его от гниения и возгорания.Чтобы мауэрлат получился монолитным, его сращивают особым способом — либо прямым замком, либо косым отверстием. Что касается крепления мауэрлата к Армопоясу, то наиболее распространенные способы используют следующую схему.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армоджоа из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции.Для одноэтажного дома аропояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для

аропояс в доме из газобетона

Многие начинающие строители не до конца понимают, зачем нужны армуки для стен дома. Особенно, если строение одноэтажное. Фактически необходимость его строительства исходит из следующих причин:

  • Ремень скрепляет всю конструкцию, являясь своего рода жесткостью.Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне строительства, усадке строительного материала. Без наличия такого усиления увеличивается вероятность появления трещин на стенах.
  • Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
  • Благодаря Армопоясу появляется возможность изготовления оконных и дверных проемов любой ширины.
  • Крепление системы грузовика на крыше необходимо очень надежное, а газоблоки не предусмотрены.

Армопоя размер

Размеры армоплоев зависят от стен самой стены:

  • Армопояс проходит по всему периметру здания, включая внутренние стены.
  • Высота Армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см. Это неоправданный расход средств при той же степени защиты. К тому же на стены будет повышенная нагрузка.
  • Толщина армопояса для газобетона может быть равна толщине стены, а может и меньше.
  • Поперечный разрез Армопоя рекомендуется сделать квадратным. Есть правило преобразования: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления Армопояш

Некоторые строители в целях экономии делают армопуа из кирпичей. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или арматурная сетка.Поскольку кирпичный пояс уступает бетонному, его можно использовать для возведения небольших построек или хозблоков.

Разберем, как сделать Армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления Армопояса, которые приведены ниже:

Использование готовых U-образных блоков

Такие товары есть в наличии. В секции каждого U-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены 10 см, а второй 5 см.П-блоки устанавливаются на обычный клей для газобетона в начале стен стены, а затем соединяются в один ряд. Блоки простукивают более толстыми сторонами на внешней стене конструкции.

Деревянные перемычки устанавливаются над дверными и оконными проемами, которые крепятся к вертикальным подпоркам. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Этот метод отличается простотой и скоростью монтажа, но не пользуется популярностью из-за высокой стоимости U-образных блоков.Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них средние детали.

Использование хороших блоков

Можно использовать для изготовления Армопояс Доблы блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Их устанавливают на клей сверху предыдущего ряда. К наружным блокам следует подкорректировать утеплитель. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним коротким блоком

Применяются блоки

Dobly толщиной 10 см.Их устанавливают на клей с внешней стороны стены. Списки из экструдированного пенополистирола толщиной 5 см вставляются непосредственно возле блоков. Они необходимы для снижения теплоемкости Армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонная полоса не будет видна, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.

Применение двусторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки, вплотную к ее внешней стороне, вставляется слой утеплителя. После этого монтируется каркас из арматуры, а затем внутрь опалубки заливается бетон. После замораживания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делают одновременно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона Армопоя выходит из здания, то требуется установка обязательной опалубки.Его можно изготавливать из гладких плит, OSB, листов фанеры, плит ЛДСП. Опалубка крепится непосредственно к стенам из газобетона с помощью шурупов. Если используются доски, необходимо предусмотреть вертикальные перемычки, обеспечивающие жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковой по толщине. Тогда ряд блоков, которые на нем поместятся, не изменят геометрию стены дома.

Горизонтальные перемычки, фиксирующие его с обеих сторон, крепятся к опалубке поверх опалубки. Джемперы очаровывают самозатягиванием или гвоздями каждые 80-100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается глубина около 3 см, которой вполне хватит для слоя отделочного материала.

Совет: опалубку устанавливают сразу по периметру стен. Таким образом, приготовление Армопояса обеспечивается за 1 раз.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стеклопластиковая арматура сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса.Не рекомендуется использовать сварку для соединения стержней, так как металл быстро начнет ржаветь даже внутри бетонного слоя в провалившихся местах.

Арматурный каркас не должен лежать на газобетоне. Его нужно поднять примерно на 3 см. Для этого используются специальные пластиковые замки для фурнитуры. Сопрягающий каркас удобнее выполнять внутри опалубки.

Наполнитель Армопояш

Рассмотрим, как правильно залить Армопояс бетонным раствором. Рекомендуется использовать бетон М200 или выше.Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении следует придерживаться пропорций раствора:

  • Цемент — 1 часть.
  • Песок — 3 части.
  • Щебень — 5 частей.
  • Вода — до плотности.
  • Пластификатор — по рекомбинации производителя.

Бетонный раствор смешивается вручную или бетономешалкой. После этого раствор заливается внутрь опалубки.С помощью металлической шпильки уплотняют бетон с удалением из него пузырьков воздуха.

Совет: Pull Armopois рекомендуется для одного подхода, чтобы предотвратить наложение нескольких слоев бетона. Если такой возможности нет, то на поверхность заливаемого слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, после чего продолжают заливку.

Примерно через 5 дней бетон окончательно замерзнет. Опалубку можно снять. В эти дни Армопояс желательно поливать водой для придания бетону повышенной прочности.

Характеристики бетонного пояса под мауэрлат

Поговорили между собой о необходимости оборудовать аропояс на прокладку между этажами. Нужен ли такой слой бетона снизу чердака внахлест? Будет ли слишком громоздкий дом с несколькими поясами? Крепить мауэрлат непосредственно к ряду газоблоков нельзя, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто расшатываются, и брус сдвинется с места.

Дополнительно стены будут усилены, что исключит появление на них трещин.2 бетонных пояса не слишком утяжеляют всю конструкцию, поэтому за сохранность стен можно не переживать. Следовательно, армопояс нужен, но имеет свои особенности.

Аропояс для мауэрлата может отличаться своими габаритами меньшей стороной, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используются всего 2 стержня арматуры.

Мауэрлат должен быть надежно прикреплен к Армопоясу. Для этого еще до заливки бетонного раствора поднимите шпильки с гайками вертикально.Деревянный брус Maurolalat прикреплен к бетону с помощью этих шпилек и закреплен сверху гайками.

Других отличий в такой конструкции нет.

Изготовленный по всем правилам армированный бетон придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление железобетонного пояса 2-3 дня, вы в несколько раз продлите срок службы дома.

Непосвященным в нюансах капитального строительства кровли мало кто знает, для чего нужен мауэрлат, какова конструкция. И вопрос, как сделать мауэрлат на газобетоне, полное непонимание. На самом деле он просто привязан. Главное подготовить все комплектующие: арматурный каркас, крепеж, бруски из дерева и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат — подробное описание

Конструкция изготовлена ​​из деревянных брусков.Выполняет функцию дополнительной поддержки нагрузки от кровли с дальнейшим равномерным распределением по периметру стен.

Если резюмировать все вышесказанное, мы приходим к выводу — мауэрлат отвечает за две важные задачи:

  • равномерное распределение силы тяжести на стене;
  • крепление стропила к коробке конструкции;

Маурилалат может быть изготовлен не только из деревянных брусков, но и из металлического пруда или балок.

В этом варианте стропильную систему тоже нужно сделать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того, насколько надежно крепится мауэрлат к газобетону, зависит прочность и надежность кровли. Поэтому необходимо все правильно посчитать. Минимальные размеры сечения деревянных брусков должны быть не менее 10? 10см.Опытные мастера и дизайнеры рекомендуют использовать более высокие характеристики.

Используется для мауэрлата, это бревна от дерева, одна сторона должна быть стессена. Это необходимо для плотного прилегания к поверхности верхней газобетонной стены.

Что касается породы дерева, то лучше выбирать лиственную. Предварительно перед установкой обязательно обработайте антисептик. Brux укладывают так, чтобы они равномерно покрывали весь верх стен. Прибавьте соседние детали прямым замком, укрепите ногти.

Ширина деревянных брусков меньше, чем у газоблоков, поэтому их необходимо устанавливать, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге следует формировать неразъемную конструкцию с высокой жесткостью и надежной опорой для стропильной конструкции.

Подготовка деревянных брусков перед установкой

Как уже было сказано, бруски перед установкой мауэрлата на газобетон следует обработать антисептиками.Они предотвратят процессы проникновения древесины. Породы брать с сечением 100 мм, а лучше выбирать более прочные от 150 до 150 мм. Оберните их гидроизоляционным материалом, например, битумно-полимерным. Рубероид для этого не используется.

Прочная конструкция способна создавать только качественные материалы, неровностей в бревнах быть не должно. Особого внимания заслуживает влажность древесины — она ​​должна соответствовать нормативным показателям. Если используется влажный материал (имелись в виду стержни), то нужно отрегулировать анкерную гайку.

Обработка орехов Hightail должна выполняться один раз в год в течение 5 лет. Это необходимо, потому что в первые несколько лет древесина подвержена сильной усадке. А по мере высыхания материала гайку нужно все время подтягивать. Через 5 лет эту процедуру придется делать больше и меньше. Mauelalat крепится специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с резьбой М12 или М14.

Согласно европейским и международным стандартам, расстояние между двумя соседними анкерами должно быть не меньше и не больше 1-1.2 метра. Особенно это касается сейсмических регионов.

Крепление мауэрлата к газоблокам без Армопояса и с ним

Для выполнения этой задачи нужно проследить, чтобы мауэрлат был установлен правильно и ненадежно. Разработчики используют две технологии крепления: с усиленным поясом или без него.

Способы крепления конструкции с наличием арму

Выбирая газобетон для возведения стен, нужно понимать, что короб дома из него не справится с тяжестью кровли.Конструкция усиленного пояса поможет ей справиться с этой проблемой.

Размеры Армопояса и его назначение

Armopois — это железобетонная закрытая конструкция, охватывающая конструкцию по периметру (то есть вокруг всего здания). Перед ним поставлено задач:

  • защита от деформации стен;
  • дополнительная жесткость здания истощения;
  • регулировка нагрузки на все поверхности стен осуществляется равномерно.

Армопояс — это своего рода фундамент, предназначенный для кровли здания.Его размеры выбираются в соответствии с шириной стен и составляют примерно 25 см. Крайний ряд следует выложить блоками типа английской буквы U. Они впоследствии будут выполнять задачу опалубки при заливке бетона.

Обязательно, чтобы Армопояс производился сплошной монолитной конструкцией.

Установка Армопояш

Пошаговая технология Армопояса выглядит следующим образом:

  1. Изначально опалубку следует построить по периметру.
  2. Армопояс из монолитных блоков.
  3. Далее идет каркас из стержней арматуры.
  4. Установлены шпильки для крепления.
  5. Теперь все необходимо залить бетонным раствором.
  6. При замерзании опалубку необходимо снять.

После завершения строительства Армопояса и снятия опалубки можно будет приступить к установке Мауролата.

Как установить и починить мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед установкой на газобетон Маурилалат нужно не забыть обработать его антисептическими веществами. Затем оберните тип гидроизоляционного материала: гидроизол, стеклоэсторэластик.

Маурилалат крепится к стеновым конструкциям с помощью шпилек, железной проволоки или анкеров. Если он деревянный, то его можно закрепить специальными металлическими скобами.

После этого необходимо будет заплести мауэрлат Пращу. Компаунд осуществляется методом инсерции, толщиной не более 25%.Фиксированные болты, шурупы, специальные уголки, стальные пластины.

Строительство железобетонных армоустойчивых блоков можно предупредить в случае нежелательной продажи газобетонных блоков. Это будет способствовать равномерному распределению силы тяжести на коробке в доме и действию динамической и статической силы, приходящей на стены.

Монтажная техника без армграмента

В требованиях СНиП сказано, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима.Это разрешено делать только в редких случаях. Это можно прояснить тем, что конструкция из газобетона не справляется с дистанционной снеговой нагрузкой, динамикой и ветром. Armopois служит значительной защитой от деформации. В виде исключения допускается закрепление Маурилалата на конструкции без Армопоя.

Такой вариант ускоряет и сокращает процесс строительства. Но в этом случае необходимо соблюдать требования:

  • для фундамента, легкий, но более крупный брус сечением не менее 20 см;
  • его следует укрепить стальными элементами: металлическим профилем, гвоздями или замками;
  • климат, где строительство ведется не суровыми и есть снеговые или ветровые нагрузки, а незначительная прочность.
  • Мауэрлат следует укладывать по отношению к внешнему краю в несущих стенах на расстоянии 0,5 — 1 см. Химические анкеры Mauelalat, стальная проволока или специальные шпильки.

Очень важно перед установкой мауэрлата на газобетон ,

Точно рассчитайте количество креплений, а также расстояние между двумя соседними креплениями.

Следует понимать, что срок эксплуатации кровли напрямую и во многом зависит от прочности и правильности монтажа Мауролалата.А для этого нельзя допускать ошибок даже, на первый взгляд, незначительных. Только так крыша не будет причиной деформации дома, а послужит надежной защитой от внешних и погодных факторов. Доверить эту работу нужно опытным разработчикам и кровельщикам.

Поделитесь статьей с друзьями:

Похожие статьи

Заливка бронепояса в дом из газобетона.Армопояс. Что это такое и как сделать Из какой проволоки идет армопояс

Что такое армопояс и зачем он нужен?



Современные строительные технологии направлены на обеспечение устойчивости возводимых зданий, увеличение срока эксплуатации. Ведь строительные объекты подвержены воздействию природных факторов, связанных с ветровыми нагрузками, атмосферными осадками и реакцией неустойчивых грунтов. Конструкция возводимых зданий нуждается в надежном армировании, которое обеспечивает армопояс — цельный контур из железобетона, опоясывающий стены по замкнутому периметру.

Армированный пояс вдоль несущих стен обеспечивает высокую прочность конструкции, увеличивает устойчивость здания и компенсирует значительные нагрузки. Цельный железобетонный контур затрудняет деформацию здания из-за усадки основания, температурных и сейсмических факторов, а также снежного покрова и ветровых нагрузок. Создание бетонного пояса, армированного стальными стержнями по периметру здания, позволяет сформировать монолитный каркас, препятствующий появлению трещин и повышающий жесткость конструкции.

Снимите с дома армированный пояс и постройка долго не будет стоять

Не нужно спрашивать, нужен ли армирующий пояс. Он необходим для строительства любых жилых и промышленных объектов, обеспечивающих надежность, устойчивость и долгий срок службы построек. Остановимся подробно на том, для чего выполняется кольцевое армирование, какие материалы требуются. Рассмотрим, как самостоятельно сделать сейсмический пояс.

О целесообразности усиления

Что такое армопояс и зачем он нужен? Что вызвало необходимость формирования железобетонного кольцевого контура по периметру здания? Что это? Разберемся со всеми вопросами по порядку.Армированный пояс по несущим стенам представляет собой монолитный бетонный контур, повторяющий замкнутую конфигурацию здания и армированный арматурным каркасом. Формируется армопояс для решения следующих задач:

  • обеспечение горизонтального уровня блоков в кладке;
  • компенсация дистанционных сил, создаваемых стропильной системой;
  • предотвращает деформацию капитальных стен;
  • пропорциональное распределение действующих усилий;
  • снижение вероятности появления трещин;
  • уменьшают негативные факторы, связанные с неравномерной усадкой здания.

Армопояс — лента из монолитного железобетона, которая укладывается на нескольких уровнях строящегося здания

Есть несколько факторов, которым можно предотвратить армированный пояс вдоль несущих стен:

  1. Крепление элементов стропильной конструкции к стенам здания осуществляется анкерами крепления, которые нарушают целостность блоков из ячеистого бетона. Результат крепления стропил к газобетонным блокам без контура армирования — появление трещин, нарушение целостности, снижение прочности.
  2. Наклоненная к стенам конструкция крыши создает распорные нагрузки, вызывающие деформацию стен здания. Сформировав бронепояс для противодействия силам тяги, можно обеспечить равномерное распределение действующих нагрузок по высоте здания.
  3. Железобетонный контур усложняет деформацию капитальных стен, имеющих оконные и дверные проемы, по-разному воспринимающие действующие силы.

Необходимость усиления периметра здания особенно актуальна при возведении конструкций из газобетона, склонных к обрушению под действием изгибающих сил.Зная, как сделать сейсмический пояс, можно сформировать надежную окантовку, армированную стальным армированным каркасом, который компенсирует действующие нагрузки, обеспечивая целостность конструкции.

Классификация и назначение

Информация о типах схем усиления поможет ответить на вопрос, что такое армопояс и зачем он нужен. Устойчивость конструкции обеспечивают следующие типы разгрузочных лент:

Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта

  • При формировании ленточного фундамента бетонируется основной разгрузочный пояс, который по строительной терминологии называется ростверком.Бетонный пояс, армированный арматурным каркасом, повторяет расположение основных стен. Конструкция поглощает значительные силы от массы конструкции и реакции почвы;
  • окантовка цоколя — второй уровень арматуры, расположенный над фундаментом. Ширина контура соответствует толщине стен, позволяет пропорционально распределить силы, действующие на основание. Конструктивные особенности пояса, расположенного между фундаментом и капитальными стенами, предусмотрены конструкцией здания;
  • третий разгрузочный контур расположен между верхним уровнем стен здания и плитами перекрытия, расположенными между этажами.Цельная конструкция армированного пояса обеспечивает устойчивость несущих стен и предотвращает растрескивание. Пояс обеспечивает пропорциональное распределение нагрузок, действующих от плит перекрытия по контуру здания. Снижает вероятность деформаций в области проемов;
  • последняя разгрузочная лента находится под крышей здания и является основой мауэрлата. Крепление стропильной системы, состоящей из параллельных балок крыши, производится путем анкеровки элементов на конечном уровне армирования здания.Замкнутый бетонный контур компенсирует нагрузки, создаваемые крышей, которая принимает на себя массу снежного покрова, атмосферных осадков и ветровых нагрузок.

результаты
Голосовать

Где бы вы предпочли жить: в частном доме или в квартире?

Вернуться на

Где бы вы предпочли жить: в частном доме или в квартире?

Вернуться на

Освоив технологию, изучив, как сделать бронепояс, можно создать прочный бетонный контур по периметру здания, обеспечивающий надежную защиту от деформаций, вызывающих трещины и нарушение целостности конструкции.

Если на участке есть слабые грунты (пыльный песок, суглинок, глина, лёсс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден

Конструктивные нюансы

Разобравшись с вопросом, что такое армопояс и для чего его формируют, рассмотрим конструктивные особенности устройства для разгрузки бетонных лент. Армированный пояс по несущим стенам изготавливается в различных вариантах:

  • На основе П-образных сотовых блоков, установленных по периметру верхнего слоя кладки.Элементы желоба крепятся к стенам с помощью клея и образуют теплоизоляционный контур. Осталось установить предварительно собранные элементы арматурного каркаса, надежно закрепить их, образуя цельную металлическую конструкцию, подлежащую бетонированию.
  • С применением блоков, предназначенных для использования в качестве перегородок. Элементы перегородки закрепляются клеем, устанавливается арматурный каркас, полость с которым заливается бетоном. В этом варианте элементы перегородки используются как стационарная опалубка для формирования разгрузочной кромки.Клеевая смесь надежно фиксирует перегородки, воспринимая действующие деформации от расширяющихся нагрузок.
  • С помощью деревянной опалубки, демонтируемой после затвердевания бетона. Метод актуален при возведении объектов, стены которых выполнены из газонаполненных блоков, требующих утепления. В качестве материала для панелей опалубки используется толстая фанера и строганные доски, фиксация которых осуществляется перемычками, обеспечивающими жесткость конструкции. Размеры разрядного контура соответствуют толщине капитальной стенки, высота 30 см.
  • Нижняя часть опалубки фиксируется саморезами. Верхний уровень неподвижности деревянного каркаса предусматривает установку поперечин с регулярным интервалом, не превышающим 100 см. Эта деревянная конструкция устойчива к разрывным нагрузкам. После установки арматурного каркаса его заливают бетонной смесью.

Если мы имеем дело со световыми блоками, то армопояса надо будет заливать

После ознакомления с конструктивными особенностями не будет и речи о том, как сделать сейсмический пояс.Все достаточно просто — следует определиться с вариантом схемы разгрузки, изучить последовательность операций.

Что нужно для работы?

Зная, как сделать сейсмический пояс, легко определить, какие инструменты и материалы потребуются для работы. Подготовить:

  1. Цемент, щебень, песок и вода для приготовления бетонного раствора.
  2. Арматура стальная диаметром 6–8, 12–14 мм для изготовления каркасов.
  3. Бетономешалка для смешивания ингредиентов.
  4. «Болгарка» для резки арматуры.
  5. Обвязочная проволока для соединения стальных стержней.

Если фундамент монтируется из блоков ФБС, то армопояс обязательно

Этапы работ

Это несложно, четко соблюдая последовательность строительных работ. Алгоритм действий следующий:

  • Соберите опалубку, которая является основой разгрузочной кромки.Использование пенополистирола в качестве стационарной опалубки позволит дополнительно утеплить здание. Для разборной конструкции используйте фанеру или дерево. Обеспечьте жесткость опалубки, используя распорки и закрепив боковые панели стальной проволокой;
  • нарезать стальные стержни, собрать в отдельные рамы. Как сделать бронепояс прочным? Используйте продольные арматурные стержни диаметром более 12 мм, соедините их перемычками сечением 6–8 мм, образуя квадратную пространственную конструкцию. Используйте вязальную проволоку, чтобы соединить стержни.Установите каркас в опалубку, обеспечив гарантированный зазор в 5 см от брусков до будущей бетонной поверхности;
  • приготовить бетонный раствор к заливке. Необходимая прочность бетона будет обеспечена соотношением цемента и песка 1: 4. Используйте бетономешалку, позволяющую обеспечить однородность состава и приготовление больших объемов;
  • заполнить полость бетоном без остановки в процессе заливки. Удалите воздушные карманы с помощью фитингов
  • или

.

Усиленный пояс, также известный как монолитный пояс или сейсмический пояс, представляет собой специальную конструкцию, предназначенную для решения двух задач.Во-первых, распределить нагрузку с того, что будет сверху, на то, что будет ниже. А, во-вторых, связать всю плоскость, на которой он расположен, в единое целое. С распределением нагрузки справляются как монолитный бетонный бронепояс, так и железобетонный. Оба они отлично справляются с распределением нагрузок, скажем, от плит перекрытия на стены. Если стоит задача еще и связать стены в единое целое, например, от расширяющей нагрузки стропил крыши на стены дома, то здесь нужен железобетонный пояс.

Как сделать армопояс своими руками

Разобрались, что такое армопояс, разберемся, как сделать своими руками. С кирпичным бронепоясом все просто. Обычно его изготавливают из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Также можно армировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным бронепоясом дело обстоит сложнее.

Сначала необходимо установить опалубку.Это может быть и деревянная опалубка, и «поддон», и несъемная опалубка, если речь идет о армопоясе на газобетоне или пенобетонных блоках … Можно использовать П-образные боксы заводского изготовления или поддоны на заказ. Для этого необязательно вырезать П-образный блок из обычного газового блока. Достаточно сделать кладку из тонкого газоблока снаружи и внутри. Пространство между этими блоками можно утеплить экструдированным пенополистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается арматурный каркас.

Достаточное армирование для бронепояса размером 200 на 200 мм представляет собой каркас из 4 нитей арматуры диаметром 12 мм (две вверху и внизу), скрепленных поперечными зажимами диаметром 6-8 мм через каждые 30 мм. -50 см.

Стандартный нахлест арматуры должен быть 30-40 диаметров. То есть если поставить арматуру 12 мм, то наращивать нужно примерно 40 см внахлест.

В углах армирование необходимо загибать так, чтобы угол соединялся неразъемной арматурой.

Арматурный каркас желательно ставить на пластиковые зажимы, равные толщине бетонного покрытия. И наденьте зажимы на вертикальные фиксаторы. Если нет заводских креплений защитного слоя, можно использовать куски камня, кирпича и т. Д.

К арматурному каркасу прикрепляют шпильки под мауэрлат или кусочки арматуры для последующей фиксации плит перекрытия.

Теперь можно переходить непосредственно к заливке арматуры бетоном.

Если будете заливать покупной бетон, выбирайте марку М200-М250. Этой марки прочности хватит для частного строительства.

Если вы планируете самостоятельно готовить бетон для заливки армопояса, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Так же вы можете использовать один из наших для расчета состава бетона. Не забудьте добавить в замес пластификатор для бетона.Это сделает начинку для вас более удобной, а получившийся бронепояс более прочным.

После заливки накройте армированный пояс пленкой, чтобы избежать внезапного высыхания. С этой же целью первые 2-3 дня смочите бетон.

Армопояс будут готовы к загрузке через неделю. Полное созревание бетона завершится через 28 дней после заливки.

Наиболее часто задаваемые вопросы об армированном ремне.

В каких случаях нужен армопояс?

Требуется монолитный железобетонный пояс:

  • на блочном фундаменте
  • на стенах из газобетона, пеноблоков и т. Д. Для перекрытия пустотных плит и деревянных балок (во избежание пробивки). Здесь армопояс может быть кирпич
  • под мауэрлат на крыше, конструкция которого предполагает дистанционную нагрузку на этот самый мауэрлат

Можно ли заправлять армопояс зимой, на морозе?

Заправка армопояса в зимнее время сомнительное занятие.Однако если в холодное время года его действительно нужно заливать, примите все меры для защиты бетона. Добавляйте в бетон специальные антифризы. Для замешивания бетона используйте как можно меньше воды. После заливки обязательно накройте бронепояс для защиты от холода. Например, опилки. При минусовых температурах используйте специальный нагревательный кабель. Продается в любом строительном супермаркете.

Какая минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 х 150 мм.Но не меньше ширины опоры плит или балок перекрытия.

Замирает армопояс, что делать?

Если вы или ваши сотрудники забыли утеплить армопояс перед заливкой, то вам придется утеплить его сейчас. Утепляют армопояс снаружи.

Конденсация на армопоясе. Армопоясь потеет. Что делать?

Изолировать. Еще варианты: повысить температуру в помещении, снизить влажность в помещении.

Можно ли заправить бронепояс деталями?

Банка.Для этого на стыке сделайте скос. И бетон не обязательно должен быть гладким.

Ремень усиленный видео

— особая строительная конструкция, укрепляющая здание за счет фиксации кирпичной кладки. Сейсмический пояс незаменим при возведении архитектурных сооружений. Конфигурация монолитного железобетонного пояса соответствует очертанию дома. Заливка бронепояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется особое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливку армопояса проводят после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала, имеющего недостаточную прочность. Крепить балки для установки стропил к хрупким стройматериалам проблематично. Если правильно залить армопояс, вы обеспечите надежность крепления элементов пола. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строящегося объекта строительства.Он перераспределяет усилия, создаваемые элементами здания. Сейсмический пояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам и усадке.

Ремень усиленный — особая конструкция, которая используется для надежного крепления кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых бронепояса. Устройство первого выполняется, когда завершено возведение контуров нижнего этажа. На него устанавливаются потолочные элементы.Второй уровень армирования выполняется после завершения строительства второго этажа. Он является основанием для крепления стропил.

Возможность строительства армированного ремня

В каких случаях требуется усиление конструкции, можно ли без него? Заливка сейсмического пояса происходит в следующих случаях:

  • недостаточно заглубленный фундамент;
  • находится в непосредственной близости от оврагов и водоемов;
  • дом построен в гористой местности;
  • возможна усадка грунта под здание;
  • объект находится в сейсмической зоне.

Для чего нужна опорная рама?

Ряд современных материалов, используемых в строительстве, имеет ряд преимуществ. Но из-за недостаточной жесткости негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив устройство бронепояс. Это событие является законной потребностью в современных конструкциях, в том числе из кирпича.

Если дом построен из блочных материалов, то он часто подвергается естественным воздействиям

Перекрытие кровли воздействует на здание двумя видами усилий:

  • Вертикальная нагрузка, передаваемая массой кровли и внешними факторами: ветровой нагрузкой, снежным покровом, сейсмическими составляющими.Точечная ударная ферма крыши преобразована в равномерно распределенную.
  • Действие расширения передается на основание за счет опорных стропил. Крыша пытается раздвинуть здание. Этому противодействует пояс, усиленный стальным стержнем.

Функциональное назначение

Усиленный каркас выполняет ряд важных задач:

  • сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
  • Выравнивание возводимой конструкции в горизонтальной плоскости и устранение ошибок при укладке;
  • обеспечение жесткости строящегося здания;
  • распределение местных или точечных сил по опорной плоскости опорных поверхностей;
  • фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов по размещению мансарды, следующего этажа или крыши над первым этажом дома, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть прислоняться к стене, в перекрытии кладки на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляющих собой квадратную конструкцию с размером стороны не менее 250 миллиметров. Если строительство здания ведется из газобетона, то кладку последнего ряда проводят специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетона. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича половинной толщины, а внутренний — из досок.

результаты
Голосовать

Где бы вы предпочли жить: в частном доме или в квартире?

Вернуться на

Где бы вы предпочли жить: в частном доме или в квартире?

Вернуться на

При построении каркаса обращайте внимание на его непрерывность по всему периметру объекта. В общей системе кровли дома предусмотрены специальные элементы: скамейки или коньковые столбы, опирающиеся на другие стены здания, которые не являются постоянными.В этой ситуации на них также следует соорудить арматурный каркас. Проверьте горизонтальность верхнего края с помощью уровня воды.

Последовательность подготовительных операций

Для армопояса своими руками можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно приобрести все необходимое. Этапы установки включают:

  • Подготовка к установке. прочный? Какие материалы нужны? Для обустройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо скрепить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 мм позволяет надежно закрепить опалубку для бронепояса. Осторожно загните выступающие части ногтей. Для надежности конструкции направляющие следует крепить к капитальным элементам здания.

    Армирующий пояс (сейсмостойкий пояс) — повышает надежность дома и предотвращает появление трещин

  • Обеспечение неподвижности. Размеры направляющих элементов из балок или досок должны соответствовать толщине стены. Форма крепится к доскам с помощью гвоздей. Опалубка для бронепояса должна быть жесткой, не расходиться при заливке бетонного раствора.
  • Герметизация стыков. Заклеиваем торцевые щели густым раствором, который не должен вытекать, оставаться внутри периметра. Также можно добавить пенополиуретан или ленту для заделки зазоров.
  • Особенности арматуры

    Для установки арматурного каркаса потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру здания.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом с внутренней стороной стены здания, а другим — с внешней. Как правильно закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно проваривается весь каркас. Это касается всех металлических деталей и соединений. Выступающие углы ремня следует загнуть по всему периметру.

    После армирования конструкция будет окружена двумя прочными стальными кольцами.Перегородки здания, не несущие силовой нагрузки перекрытия, армируют традиционным способом … Обязательно поверх арматуры установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Прикрепляем сетку к арматуре с помощью вязальной проволоки. При креплении по периметру решетчатой ​​конструкции не допускаются зазоры. Убедитесь, что минимальный вертикальный размер усиленного контура составляет 20 сантиметров. Несущие элементы каркаса перекрываются. Это обеспечит прочность пояса после бетонирования.

    Заливка бетоном. В целом этот этап не вызывает затруднений.

    Бетонная подготовка

    Можно использовать раствор для кладки кирпича на основе песчано-гравийной смеси. Для этого используется речной песок, крупная фракция гравия, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень заливаемого раствора контролируется предварительно натянутой строительной нитью.

    Заливка бетонным раствором

    Требуемую прочность можно обеспечить, соблюдая следующие рекомендации:

    • бетонирование опалубки для армопояса по технологии в один прием;
    • выполнять работу непрерывно;
    • желательно наносить раствор бетононасосом прямо в деревянную опалубку;
    • залейте бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
    • предпочтительно использовать бетон марки не ниже М 200;
    • Недопустимы воздушные карманы

    • , негативно влияющие на прочность.Для устранения используйте специальные вибраторы;
    • использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает период твердения бетона;
    • за 3 недели бетонная масса должна выстоять;
    • в жаркий период обильно смочить поверхности водой для предотвращения трещин и прочности застывшего раствора.

    Заключительные операции

    Каркас опалубки следует демонтировать через неделю после оседания бетона.К этому времени он достигнет прочностных характеристик … После затвердевания бетонной стяжки сразу приступайте к укладке плит для будущего перекрытия или устройства кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой плит перекрытия. В местах крепления кровельной системы при необходимости проделываются отверстия для анкеров.

    На стройматериалах экономить нецелесообразно … Если армированный пояс залить по технологическим требованиям, то долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, следуя этим рекомендациям, делать несложно! Вы можете сделать это сами!

Армопояс — незаменимый элемент при строительстве дома, выполняющий множество важных функций. О видах, назначении и технологии изготовления армированного ремня своими руками мы расскажем в нашей статье.

Обычно арматурный пояс представляет собой монолитную железобетонную конструкцию, ограждающую несущие или, по крайней мере, внешние стены здания.Названия этого элемента несколько: сейсмический пояс, разгрузочный пояс, армированный пояс, бронепояс и т. Д. В любом случае это каркас или сетка из арматуры, залитой бетоном. Обязательное условие для любого армопояса — его не следует прерывать, а значит, заливка осуществляется по кругу без перерыва, единовременно.

Армопояс выполняет несколько основных функций:

  1. Укрепляет стены и предохраняет их от «пробора».
  2. Равномерно распределяет нагрузку на стены нижнего этажа от стен верхнего этажа.
  3. Предотвращает неравномерную усадку здания и растрескивание.
  4. Выполняет выравнивание кладки путем распределения жидкого бетона строго в горизонтальной плоскости.
  5. Иногда точечные нагрузки возникают из-за перекосов или ошибок строителей, а использование бронепояса позволяет избежать этих вредных явлений.

В зависимости от способа строительства, этажности здания, типа фундамента и геологических особенностей местности используется от одного до 4 армированных поясов.

Когда армопояс не нужен

Сразу скажем, что межэтажные и подкровельные ремни нужны всегда. При монолитном фундаменте на опорной плите ростверк и цокольный бронепояс не нужны.

Также не используются при строительстве деревянных и каркасно-панельных домов, хотя иногда применяют свайные ростверки, когда дом находится на болотистой почве, а также когда хотят дополнительно укрепить и без того не очень прочную конструкцию.

Свайный ростверк выполняет роль бронепояса подвала, поэтому конструкция его вполне рациональна. Если не делать ростверк под ленточный сборный фундамент, то второй пояс тоже можно не делать, пользы от него не будет, да и долго такой дом простоять не будет.

Виды армированных ремней

Всего существует 4 основных типа бронепоясов:

  1. Ростверк, или подвальный бронепояс, а также свайный ростверк.
  2. Армопояс между фундаментом и стенами здания, армопояс подвал.
  3. Армированный пояс по верхнему ряду стен, на который будут укладываться плиты перекрытия (межэтажный пояс).
  4. Разгрузочный пояс под крышей, к которому будет крепиться мауэрлат.

При увеличении этажности здания количество межэтажных поясов соответственно увеличится. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.

Grillage

Ростверк — нижний, чаще всего подземный бронепояс, на который опираются стены ленточного фундамента.Армопояс еще называют ростверком, который соединяет отдельные столбы или сваи столбчатого или свайного фундамента. В этом случае чаще всего играет роль подвального пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то необходимо вырыть под ним траншею на глубину, которую должен определить инженер, исходя из климатических, геодезических, сейсмических и других исходных данных местности. выбран для строительства. Дно траншеи засыпают песком, смешанным с щебнем, иногда чистым песком, если почва твердая и не водянистая.

Высота ростверка обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других видов ремней ростверк укладывается под все несущие стены конструкции. Нижний пояс должен быть максимально прочным, ведь на нем будет стоять весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и сползанием почвы, воздействием почвенной влаги и т. Д.

Лучше использовать арматуру 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки — не более 200 мм. Сначала укладываем на землю два стержня арматуры длиной 6 метров и свариваем с поперечным куском арматуры по краям и посередине. Остальные поперечные отрезки вяжем проволокой, так как сварка изменяет прочность арматуры за счет температурного воздействия, а проще говоря «отпускает» металл.

Далее делаем такую ​​же «лесенку», после чего свариваем эти лестницы с перекладинами на концах и посередине, как и раньше.Остальные перекладины вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет проложен в ростверке. Размеры (толщину и высоту) следует рассчитывать так, чтобы бетон перекрывал арматуру на 5 см со всех сторон. Если арматура касается земли или «выглядывает», она быстро гниет и прочность конструкции нарушается.

Это фундамент дома и он должен быть прочным. Ростверк лучше делать с запасом прочности 20-30%, не щадя арматуру и не экономя на марке бетона.Это окупится позже.

Столбчатый ростверк также распределяет нагрузку и связывает отдельные стойки вместе, не давая им раздвинуться. Это также не допускает точечной усадки дома, но заставляет здание «врастать» в землю равномерно и одинаково во всех точках.

Однако свайно-столбчатый ростверк часто делают деревянным, называя его обвязкой. Это не считается бронепоясом.

После того, как стены сборного ленточного фундамента, например, из бетонных блоков или кирпичей, возведены на сплошном ростверке, следует заново возвести армированный пояс.Стены фундамента могут выступать над землей, могут быть заподлицо с ней, независимо от этого строим бронепояс.

Считается, что если ростверк сделан правильно и его прочность не вызывает сомнений, то пояс цоколя особо укреплять нельзя. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, но и перерасходовать тоже не нужно.

Например, принято считать, что пояс подвала устраивают только по периметру наружных стен, но если перекрытия — плиты, лучше делать это по всем несущим стенам.Если внешнее утепление стен не планируется, то ширина армопояса равна ширине стены. Если есть утеплитель, то ширину бронепояса нужно делать с учетом утеплителя, либо подготовленные полосы пенополистирола перед заливкой вставить под опалубку.

Арматура в принципе достаточно и сетчатая, то есть без каркаса. Для сетки используем три продольных стержня по 12 мм, шаг поперечных стержней — 10 см.Высота пояса обычно 20-40 см. Лучше сделать 40 или хотя бы 30, так будет прочнее и надежнее. Не забывайте про гидроизоляционные прокладки из двухслойного рубероида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но ее все же используют обязательно.

Межэтажный армированный пояс

Межэтажный пояс предназначен для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома.Именно поэтому этот пояс называют разгрузочным.

Он также предотвращает расщепление стен, которые имеют тенденцию к этому под действием осевых нагрузок. И, в конце концов, выравнивает плоскость короны коробки, по которой может «ходить» даже мастер-каменщик.

Межэтажные ленты лучше всего делать с каркасом из 4-х продольных арматурных стержней 12 мм, высотой 40 см и шириной стены с учетом теплоизоляции. Его необходимо укладывать на все несущие стены.Многие утверждают, что под всеми стенами нужно ставить только ростверк, а плиты перекрытия будут давить на все несущие конструкции, поэтому межэтажный армированный пояс лучше делать вдоль всех стен.

Подкровельный или мауэрлат армопояс

Это тоже довольно важный пояс. Во-первых, распределяет нагрузку со стропильной системы, фронтона и крыши в целом. Во-вторых, позволяет надежно закрепить мауэрлат. В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.

Последний армопояс выполняется по аналогии с предыдущим. Если кладка плит не планируется, то пояс монтируется по периметру наружных стен, а если стропила наклонные, то кладка на среднюю несущую стену, на которой будут стоять коньковые стойки и станина. остальное, мешать не буду.

Опалубка и бетонные работы

Опалубка обычно изготавливается из досок, которые собираются в щиты на земле и прикрепляются к стене для быстрой сборки.Иногда доски сшивают арматурой и сваривают привариванием ручки. Также эту роль может выполнять стальная проволока, которую продевают в предварительно просверленные отверстия и стягивают рычагом из арматуры или металлического стержня.

Сверху доски опалубки соединяют обрезками бруса или досок. В целом способы усиления опалубки зависят от способов заливки: если заливка ведется с достаточной высоты, то следует максимально усилить опалубку.Если бетон будет заливать из ведер, то такое перестрахование не понадобится. Особое внимание следует уделить стыкам, углам и поворотам экрана.

Нижняя часть опалубки принимает наибольшую нагрузку, поэтому иногда ее прибивают арматурой с приварной перемычкой, не позволяющей доске отойти от стены.

Арматурный каркас укладывается таким образом, чтобы стержни были покрыты со всех сторон слоем бетона не менее 5 см.

Так как заливка производится на высоте, рекомендуется использовать бетононасос или специальную воронку с фиксирующим механизмом, которая будет заполняться бетоном и открываться по мере необходимости для заполнения опалубки. Транспортировать такую ​​воронку следует краном.

Основы монолитного литья, вибрация и другие подобные вопросы подробно описаны в других наших статьях, например, «Как правильно залить фундамент под дом». О выборе цемента вы можете прочитать в статье «Как выбрать цемент».Единственное предостережение относительно высотной заливки опалубки — это вопрос безопасности. Также следует осторожно вибрировать, чтобы не повредить опалубку и каркас.

Опалубка снимается ломом или ломом. В жаркую погоду это можно сделать за день, в холодную лучше подождать два-три дня. Марка бетона должна быть не ниже М400.

Итак, вы разобрались:

  1. Армопояс — необходимый элемент системы несущих конструкций.
  2. Армопояса бывают нескольких видов, и все они необходимы при определенных обстоятельствах.
  3. Армопояс не является конструктивно сложным элементом.
  4. Стоимость армированного ремня оправдывает получаемую выгоду.

Конечно, лучше, чтобы все работы по определению параметров, применимости, необходимости и других особенностей этого конструктивного элемента, а также его изготовление выполняли опытные специалисты. Это та деталь, которую переделать практически невозможно, но она выполняет важные функции. Поэтому лучше сэкономить на чем-то другом: обоях или перилах на крыльце, а не на бронепоясе.


Опалубка-армопояс.

  1. Ремни арматурные и их виды.
  2. Первый армопояс
  3. Третий армопояс

При любом строительстве очень важно не только правильно возвести стены здания, но и укрепить их с помощью изготовленного армированного пояса. Благодаря такому армирующему поясу любое построенное здание в несколько раз увеличивает свою прочность, и имеет равномерное распределение нагрузки на .
… Поэтому на этапе создания проекта будущей постройки большое значение необходимо придать такому вопросу, как сделать бронепояс своими руками.

Ремни арматурные и их виды.

В строительстве существует несколько видов армирующих ремней.

Следует отметить!
При построении бронепояса как
довольно часто используются оребренные металлические стержни (арматура) сечением 10 или 15 мм, либо металлическая сетка из тех же стержней.При сооружении каркаса из арматуры для армированного пояса стыки арматурной сетки или стержней не рекомендуется приваривать, так как прочность металла значительно снизится, а значит, снизится и прочность армированного пояса. Поэтому металлическую арматуру следует соединять между собой только при помощи вязальной проволоки.

Первый-армопояс

Первый армопояс

Строительство любого здания всегда начинается с закладки фундамента.И понятно, что чем массивнее построено здание, тем прочнее для него построено основание, поэтому, как сделать бронепояс своими руками и зачем он нам, мы рассмотрим ниже.

Устройство фундамента с армирующим поясом

Второй армопояс

При возведении достаточно прочного фундамента или возведении одноэтажного дома второй армопояс — это скорее условность, чем необходимость.Кстати он больше отвечает за целостность наружных стен.

Укладка-арматура-на-второй-армопояс

Перед тем, как приступить к возведению бронепояса на фундаменте из бетонных блоков, сначала по краю необходимо выложить перегородки высотой 40 см в половину кирпича, между которыми арматура укладывается сетка или металлическая арматура диаметром 15 мм, после чего сверху заливается бетонный раствор.

Укладка-бетон-опалубка-вторая-армопояс

Третий армопояс

Этот армопояс сооружается перед возведением перекрытия и выполняет не менее важную задачу, чем ростверк.Предназначен в основном для усиления внутренних и внешних стен, имеющих дверные и оконные проемы, а также для сохранения целостности всей конструкции.

Планировка кладки дома из газобетона

  • В чем специфика газобетона
  • Какой тип и формат блоков выбрать
  • Фундамент под дом из газобетона
  • Обработка блоков
  • Технология кладки
  • Формирование проемов и устройство перекрытия

В чем специфика газобетона

Газобетон или газосиликат — это мелкошовный кладочный материал, задачей которого является формирование максимально монолитной конструкции стен.Его можно сравнить с оклейкой столярных изделий, но только в масштабе всего дома.

По сути, газобетон — это природный минерал, такой как пемза, воссозданный в искусственных условиях. Химический состав этого процесса достаточно сложен, но технология производства хорошо освоена, что позволяет нам поставлять на стройплощадки материалы очень высокого качества, нужно лишь научиться правильно выбирать. Важно не путать газосиликат с пенобетоном: при всем внешнем сходстве это материалы с совершенно разными качествами.

Газобетон очень хорош как несущий материал для стен: он не дает значительной усадки, имеет высокую прочность на сжатие, но только при достаточно равномерном распределении нагрузки по блоку. Его теплопроводность ниже, чем у дерева, материал не отличается внутренней микроконвекцией, а закрытая система пор исключает капиллярное всасывание влаги на большую глубину.

Газосиликатные блоки

пользуются заслуженной популярностью у тех, кто умеет с ними работать.При правильном обращении этот материал обеспечивает высокую точность и скорость строительства при относительно низкой стоимости. Одна из главных особенностей зданий из газобетона — низкая нагрузка на фундамент, что позволяет строить в сложных геоморфологических условиях. Но для этого нужны знания техники и специальный инструмент для резки блоков и нанесения клея.

Какой тип и формат блоков выбрать

Блоки из газобетона классифицируют по типам и размерам по ГОСТ 21520–89.Установленная им форма обозначения газобетона состоит из типа блока, класса прочности, марки средней плотности и морозостойкости, а также категории применения. Если продавец прямо не указывает номенклатурное обозначение, то, скорее всего, речь идет о продукции сомнительного качества, например, произведенной в местных кустарных условиях.

Для удобства газобетонные блоки обозначают индексом D с трехзначным числом, обозначающим среднюю плотность и условный предел разрывной способности.Это никоим образом не отменяет необходимости указывать точное обозначение по стандарту, однако позволяет выделить отдельные классы блоков: для возведения несущих стен, заполнения ячеек каркасной конструкции или для изоляция. Чем выше цифра в символе, тем выше несущая способность и ниже энергоэффективность блоков.

Размеры блоков можно подбирать по общепринятым нормам с учетом необходимой несущей способности и сопротивления теплопередаче.Производители также готовы разрезать блоки по индивидуальным заказам с определенными объемами поставок. В целом габаритные размеры газобетона определяются схемой раскладки, которую необходимо заранее продумать для нечетных и четных рядов. В процессе расчета планировки особое внимание следует уделить узлам перевязки кладки во внешних и внутренних углах, возможно, здесь потребуются блоки нестандартных размеров. Кстати, их можно сделать локально, вырезав или склеив целый блок с дополнительным элементом.

Фундамент под дом из газобетона

Фундамент под дом из газобетона должен иметь размеры, превышающие размеры коробки на толщину пояса теплозащиты и с учетом определенных допусков на искажение геометрии. При правильной установке этот допуск составляет около 20 мм на 10 метров длины каждой ограждающей конструкции и не более 40 мм разницы в длине диагоналей.

Большинство типов фундаментов подходят для строительства из газосиликата.На самом деле железобетонные фундаменты под газобетон сильно занижены в поперечном сечении по сравнению с кирпичными или деревянными домами, руководствуясь соображениями обеспечения достаточной толщины защитных слоев и правильного распределения арматуры для эффективного восприятия нагрузок. Такой подход приемлем только в гражданском самостоятельном строительстве высотой до 2 этажей; более серьезные объекты требуют детального расчета нагрузок с учетом геоморфологических данных.

Стандартный вариант фундамента под дом из газобетона — МЗЛФ на 80–100 мм шире прогнозируемой толщины стен, которая для средней климатической зоны колеблется в пределах 400–550 мм. Из этого допуска не менее 70 мм отводится на устройство внутреннего выступа под лаг или перевязку стяжкой, оставшиеся 10–30 мм служат поправкой на кривизну геометрии. При этом газобетон можно выпускать за линию фундамента до 1/4 ширины блока, хотя просто из соображений здравого смысла это не рекомендуется.Для более технологичного монтажа утеплителя фундамента или цоколя лучше предусмотреть лишний выступ основания.

Обработка блоков

Газобетон прост в обработке: в общем, каждый блок — это результат распиливания огромного массива. Обработка на месте будет иметь меньшую чистоту поверхности, но даже ручного инструмента часто бывает достаточно для соблюдения технологических правил.

Обычно газобетон режут с помощью ручной пилы со специальным полотном.В этом случае правильность стрижки контролируется на глаз, что нельзя назвать методом уверенного контроля. В более или менее организованных строительных бригадах блоки распиливают с помощью приспособления, которое действует как митра. Правильная обработка газобетона снижает расход клея и позволяет придерживаться основных принципов технологии.

Имеются отличия в работе с блоками с плоскими кромками и специальными изделиями с профильным стержнем, предназначенными для пазово-шипового соединения вертикальных стыков.В этом случае клей не наносится на вертикальную поверхность блоков, но может потребоваться сделать более длинный блок, склеив две части вместе. Обычно в наружной теплоизоляционной облицовке используют блоки паз-гребень, где даже будет кстати небольшой продув.

Обработка блоков не ограничивается их резкой. По оригинальной технологии кладку из газосиликатных блоков необходимо армировать, для чего необходимо выполнить технологические пазы.Нарезать их при производстве блоков — значит существенно удорожать материал, поэтому пазы под арматуру, как правило, делают локально. Это можно сделать либо ручным скребком, либо зуборезом.

Примечание: Несмотря на кажущуюся однородность, структура блоков варьируется от поверхности к ядру. Это связано с технологией изготовления, а именно с процессом резки, из-за которого нарушается структура поверхностного слоя. Благодаря этому блоки могут, например, более интенсивно впитывать влагу на глубину 20–30 мм, что в целом не критично влияет на прочностные характеристики.Тем не менее, для этой технологии предпочтительнее крупный формат блоков, ограниченный только их весом, ведь с элементами кладки в процессе выполнения работ должен свободно обращаться один человек.

Технология кладки

По технике кладки газобетон очень похож на силикатный кирпич. Конечно, есть принципиальные отличия в выполнении стяжных швов, но в целом техника выравнивания аналогична классической двухрядной кладке: можно использовать только швартовные шнуры и «египетские» треугольники.

Существует много споров о том, как правильно связать блоки между рядами. Лучшим ориентиром в этом вопросе будут стандарты оригинальной технологии, согласно которым для надежной склейки требуется смещение вертикальных швов не менее 70% от высоты блока, а при кладке стен толщиной до 200 мм. , не менее 1/3 их длины.

Кладка стен производственно-технических помещений монолитная; Для жилых домов предусмотрена двухслойная схема.Этот метод кладки выгоден не только с точки зрения повышения энергоэффективности, он также помогает независимо формировать геометрию внутренних и внешних стен, благодаря чему точность сравнима с точностью современных домов из бетонных панелей. Внутренний слой газосиликата выполняет основную несущую функцию, его толщина определяется расчетными нагрузками. Наружный слой выкладывается из более легких блоков, достаточная ширина которых устанавливается теплотехническим расчетом.

Сама же техника кладки блока довольно проста. Первый ряд укладывается на более толстый слой клея, чтобы выровнять неровности основания. Когда снимается стартовая плоскость, а это может быть второй или даже третий ряд, кладку продолжают выполнять по технологии мелкого шва. На поверхность уложенных блоков с помощью специального приспособления наносится тонкий шов жидкого клея. Устанавливаемый блок погружается в емкость со сторонами, которыми он будет соприкасаться с другими элементами, и устанавливается на место с допуском около 5 мм.После этого блок необходимо перемещать до появления характерного скрипа между соприкасающимися поверхностями, а затем окончательно выровнять в плоскости стены и по уровню с помощью молотка. Выступающие излишки клея следует с силой затереть шпателем, это ограничивает впитывание влаги через края блоков.

Формирование проемов и расположение внахлестку

Один из типичных недостатков дома из газобетона — армирование перемычек проемов.Их расчет проводится по стандартной методике: перемычку обеспечивают абсолютную жесткость, при этом вес конструкции над проемом не должен превышать допустимую нагрузку на блоки для определенной площади опоры и самонесущую способность конструкции. каменная кладка. Из-за этого перемычки в домах из газобетона длиннее обычных, соответственно, количество зазоров в теплозащите относительно увеличивается. На практике вопрос решается устройством термического разрыва в перемычках: либо за счет использования специальных лотков из пенобетона в качестве несъемной опалубки, либо за счет вставки перегородок из пенополистирола перед заливкой.Боковые края проема можно выложить с формированием четверти, для чего либо используются блоки особой формы, либо приклеивается фланец необходимой толщины.

Газосиликатные блоки полностью проявляют свои несущие свойства только при наличии конструктивного элемента, распределяющего нагрузку. Как правило, для этого используется пояс из железобетона с армированием — высотой 250-300 мм и толщиной всего несущего слоя стены.Армопояс — серьезная уязвимость газобетонных построек с точки зрения теплозащиты. Для устранения мостика холода можно использовать те же приемы, что и при установке перемычек в проемы: разделители из пенопласта или специальные лотки, в случае двухслойной кладки внешняя стена просто закрывает концы пояса и перекрытия.

Правильный монолитный армопояс в доме из газобетона. Самостоятельное изготовление опалубки для Армопояс Армопояс на дом из шлакоблока

.

Устройство Армопояс увеличивает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунта и объекта, ветровому воздействию, сейсмическим колебаниям и перепадам температур.

Фотоаппарат Армопояса

Опалубка для Армопояса. Виды и методы устройства

Армопуа — монолитная железобетонная конструкция. Пояс имеет кольцевую схему, расположен на стенках, не имеет разрывов (щелей) в вашем теле. Решение вопроса: как сделать Армопояс начать с опалубки с устройства. Самый доступный опалубочный материал — доска. Опалубка для Армопояса выполняется либо из отдельных досок, либо из готовых деревянных щитов, соединенных между собой внешней деревянной обшивкой.Нижняя часть доски прикрепляется к стене самозатяжными элементами. Сверху противоположные стены опалубки соединяются деревянными стяжками (на гвоздях). Стяжка ступенчатая — 80 см, но не более 100 см.

Армопуа своими руками

Выполняя Армопояс своими руками, можно использовать еще один вариант его создания, в котором опалубкой являются не деревянные конструкции, а П-образные блоки из газобетона. Блоки лотков уложены по ширине, равной ширине стены, и имеют вход для бронирования вязанного арматурного каркаса и бетона.Пояс с такой «опалубкой» особенно выгодно организовать на наружных стенах, поскольку боковые стенки из П-образных блоков выполняют функции утеплителя и исключают образование «мостиков» холода. Отсутствие блоков лотков — высокая цена.

Как сделать Армопояс качественно

Геометрические и технические характеристики монолитной конструкции определяются расчетом. Обычно ширина пояса равна ширине стены, 30-50см. Поскольку непрозрачность бригады или монолитного перекрытия на стенах составляет всего 120 см (на практике — 150-200см), то исходя из этого ширину пояса можно принять меньшей.Рекомендуемая высота Армопояса — 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в поясе плоского каркаса. Прогон-лестница готовится прямо на стене, прямо в опалубке. Это 2 стержня (на широкую стенку из 3 стержней) периодического профиля (диаметр по расчету), соединенные между собой поперечными стержнями. Пух 50 см. Армопояс под плитой перекрытия пола несет повышенные нагрузки. Поэтому каркас изготавливается объемом 4 или 6 продольных стержней арматуры и связывается поперечными зажимами из проволоки.

Армопояс для газобетона

Каркас со всех сторон должен иметь защитный слой бетона 4-5см. Его кладут снизу на подпорки из кирпичной или бетонной крошки. Стоит отметить, что Армопояса устраивает пенобетон не только на наружных стенах, но и на несущих внутренних стенах. И если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой, то в углах конструкции и в местах разветвления каркаса на внутренних несущих стенах соединение продольной арматуры а поперечные элементы выполняются на сварку.Рамка в уровне ставится строго горизонтально.

Армопуа под Маурилалат

При устройстве быстрого возведения кровли нижний ее ряд — мауэрлат, прикрепляемый к несущей стене специальными анкерами и шпильками. Сама система соло создает движущую нагрузку, которая может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стены, стабильную жесткость кровельной системы. Выполняется аналогично процедуре устройства монолитного ремня внахлест.Аропояс для Маурилалата служит для распределения нагрузки по всей поверхности стены, а для укладки в нее крепежа для самого мауэрлата.

Как залить армооозаи

Задача: Заливка арматуры решается на завершающем этапе устройства монолитной конструкции. Для заливки можно использовать готовую покупную бетонную смесь марки М200 (В15). Другой вариант — изготовление бетона на стройплощадке. Цемент М400, песок и щебень, взятые в соотношении 1: 3: 5.Все компоненты загружаются в бетономешалку, доливается вода до нужной консистенции и перемешивается. Важно, чтобы бетон в опалубке заливался непрерывно, а не частями. Чтобы удалить пузырьки воздуха из смеси, после заливки бетонной смесью следует набить или интенсивно проталкивать бетон по всей длине пояса арматуры.

Аропояс для газобетонного кирпича

На практике, как вариант для усиления стеновых конструкций, иногда выполняют армопуа для газобетона из кирпича.Это обычная кладка из натурального кирпича, усиленная арматурой. Армирование производится проволочной москитной сеткой: 4-5 мм через каждый ряд кладки по высоте. Раствор используется цементно-песчаный в соотношении 1: 4. Высота кирпичного пояса принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, а может быть уже. Конечно, армопояс из кирпича нельзя назвать равноценным по прочностным характеристикам ж / б пояса. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или при строительстве вспомогательных сооружений и войсковых войск.

Армопояш утеплитель

Для того, чтобы армированный пояс был «мостиком» холода и во избежание образования на нем конденсата, необходимо проводить утепление Армопоя. Поэтому монолитный или кирпичный пояс чаще всего выполняется не на всю ширину стены, а с отступом с ее внешней грани. Важно выдержать минимальную ширину армированного ремня, равную 20 см. Для бетона и 25 см для кирпича.Образовавшиеся продольные ниши заполняются теплоизоляционным материалом, которые разделяются ложками (10 см), пластинами из пенополистирола и другими материалами.

Армированный монолитный или кирпичный пояс придает конструкциям дома из газоблоков повышенную прочность. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого проживания в новом доме.

Необходимость создания Армопояса под мауэрлат при возведении кровли не всегда очевидна для начинающих строителей.Часто создают неверное представление об армированном усилении фундамента для строительства кровли как о чем-то ненужном и ненужном. Однако армопояс является важным посредником, распределяющим нагрузку кровли на стену здания. Рассмотрим, зачем Армопояс нужен под кровлю, какие функции он выполняет и как выполнить его обустройство своими руками.

В этой статье


Необходимость Армопояса

Начнем рассматривать усиленное основание под крышу с его основных функций.

Трансформация нагрузки

Стропильные ноги передаются мауэрлатом, основная концентрация которого находится в местах опорных стропил на стенах дома. Задача Мауэрлата и Аропояша трансформировать эту нагрузку, сделав ее однородной. На мауэрлат действуют два типа нагрузок. Это вес самой крыши, на которой скопился снег, влияние на крышу порывов ветра и других природных явлений.

Еще одна нагрузка связана с резкой стен здания.С увеличением веса кровли он значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, по ряду положительных характеристик не способны выдерживать подобную подвесную нагрузку. Перед установкой на них Мауролалат должен создать армированный пояс.

Кирпичные стены больше подвержены точечным нагрузкам, так как для крепления на них мауэлалята достаточно использовать анкерные или закладные детали. Однако специалисты рекомендуют использовать Армопоя и для кирпичных стен, если здание строится в сейсмоопасном районе.

Крепление крыши к дому

Самая главная и главная задача мауэрлата — прочное корневое крепление к дому. Таким образом, сам Маурилалат должен быть надежно смонтирован для постройки.

Основные задачи армированного основания под крышу можно свести к следующим пунктам:

  • Сохранение строгой геометрии здания в любых ситуациях: сезонные колебания грунта, землетрясение, усадка дома и т. Д .;
  • Выравнивание стен в горизонтальной проекции, исправление неточностей и недоработок, допущенных при строительстве стен;
  • Обеспечение жесткости и устойчивости всей конструкции конструкции;
  • Равномерная и распределенная нагрузка кровельной нагрузки на стену здания;
  • Возможность прочного крепления к армированному основанию важных элементов кровли — в первую очередь мауэрлата.

Расчет армированного основания под кровлю

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо произвести расчет размеров Армопояса. По строительным нормам она должна быть шириной, равной ширине стены, и не менее 25 см. Рекомендуемая высота усиленного основания находится в районе 30 см. На нем лежал Армопояс и Маурилалат, смотреть надо на весь дом.

Если конструкция стен из газобетона, то верхний ряд выполнен из камня в виде буквы U, которая образует опалубку. На него нужно уложить армирующие элементы и залить всю конструкцию раствором цемента.

Перед началом строительных работ также необходимо подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под кровлей потребуются:

  • Бетономешалка для качественного перемешивания цементного раствора;
  • Специализированный вибратор, разгоняющий цементный раствор в опалубке, не допуская создания в конструкции пустот из воздуха;
  • Материалы для опалубки;
  • Арматура.

Монтажная техника

Монтаж Армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и укладка арматуры

Первый этап — это опалубка. В зданиях из газобетонных блоков крайний ряд кладки выполняется из блоков в форме буквы U. Если таковых нет, то внешняя часть опалубки создается из пил по 100 мм блоков, и внутренний — из досок.Монтаж производится со строгим соблюдением горизонтального уровня.

Каркас укладывается в опалубку. Его продольная часть образована 4 стержнями арматуры диаметром 12 мм. Поперечные крепления изготавливаются из прутков диаметром 8 мм, если за ними следует не более 25 см. В проекции рамка выглядит как квадрат или прямоугольник. Детали каркаса крепятся клеем до 20 см. Места подключения соединяются вязальной проволокой. В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение определенных правил:

  • Толщина бетона от каркаса до опалубки не менее 5 см;
  • Чтобы соблюсти это правило, под каркас поставьте стойки из брусьев нужной высоты.

Важной частью работ является укрепление каркаса опалубки. Если этого не сделать, то его разносят с твердостью бетона. Это может быть выполнено разными способами:

Установка крепежа для мауэрлата

После работы с опалубкой и укладкой фурнитуры можно переходить к установке крепежа для мауэрлата.Мы рекомендуем использовать шпильки с резьбой. Удобно приобретать шпильки диаметром 12 мм. Длина проливов рассчитывается с учетом того, что их низ крепится к каркасу, а верх выступает над мауэрлатом на 2-2,5 см.

Установка выполняется по:

  • Между двумя стропилами находится минимум одна шпилька;
  • Максимальный шаг настройки не более 1 метра.

Заливка цементного раствора

Главной особенностью армированного основания под мауэрлат является его прочность.Это возможно только при одновременной заливке бетонного раствора.

Для создания бетонной смеси бетон не менее М200. Лучшая смесь для воздействия на пояс готовится по следующей пропорции:

  • на 1 часть цемента М400;
  • 3 штуки мытого песка и столько же щебня.

Прочности и скорости застывания смеси поможет использование пластификаторов.

Так как для создания Армопояса требуется много смеси, для подачи раствора желательно использовать бетономешалку и специальный насос.При отсутствии оборудования потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из возможных воздушных карманов. Для этого можно использовать специальный прибор и несложную фурнитуру, которой смесь зарисовывается по всему периметру.

Монтаж мауэрлата.

Снятие опалубки с Армопояса возможно, как только бетон достаточно затвердеет, а к монтажу на конструкции Мауэрлала можно приступить не ранее, чем через 7-10 дней после наслаждения Армопоясом.

Перед укладкой деталей, Мауролалат необходимо специально подготовить:

  • Брус Мауролалат обработан антисептиками;
  • Соединения его отдельных элементов выполняются прямым замком или косым обучением;
  • Маурилалат наносится на Армопояс и отмечены места для шипов. Просверливаются отверстия для креплений.

Укладке Мауролалата предшествует укрытие армированного основания слоем рулонной гидроизоляции, как правило, для этих целей используется бегункоид.

Мауэрлат крепится на большую шайбу и гайку, контргайки используются для страховочной сетки. После затяжки всех креплений оставшиеся пряди срезаются болгаркой.

Подведем итоги

Усиленное основание для Маурилалата — это скорее необходимость, чем роскошь. Кровельная конструкция довольно сильно влияет на стены дома, которые хоть и распределяются равномерно благодаря мауэрлату, но могут негативно сказаться на прочности всего здания.

Создание Армопояса необходимо в зданиях из газо- и керамзитобетона из-за хрупкости этих материалов, в зонах с повышенной сейсмической активностью.Также укрепление стен под Маурилалат актуально при создании тяжелых кровельных конструкций.

Выполнение армирования верха стен — не сложная работа, требующая привлечения специалистов. При соблюдении ряда правил и привлечении помощников он может выполняться самостоятельно.


Время чтения ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блочного дома. Это делается в конце каждого этажа.Аропояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию воедино и укрепляя весь дом.

Если сомневаетесь в собственных силах и навыках, можете пригласить для этих целей специалистов, но те, кто больше ориентирован на строительный бизнес, вполне способны заполнить Армопояс, следуя пошаговой инструкции.

Как сделать Армопояс по газобетону?

Для этого необходимо купить добровольные блоки толщиной 10 см.С наружной стороны дома блоки укладываются клеем, затем из экструдированного пенополистирола или из минеральной ваты устраивается тепловой контур. Затем изнутри дома кладут блоки толщиной 5 см или опалубку в виде фанеры. В итоге получается самодельный блок, укладывается арматура для Армопояса, от 8 до 12 диаметров.

Укладывается в виде прямоугольника, при этом каркас вяжется — сверху и снизу двумя стержнями. На любом рынке можно приобрести специальные застежки, которые используются в работе.Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе — создается так называемый защитный слой бетона, с зазором по 3 см сверху и снизу.

После этого заливается бетон, тщательно вспоминается и получается готовый ароматизатор под плитой перекрытия. Более подробное описание можно посмотреть на видео, также на фото представлены чертежи, схемы и пошаговые инструкции по проектированию.

Если внимательно посмотреть по всему периметру, то видны шпильки, к которым потом будут крепиться внахлест, чтобы кровля поскорее держалась и не смещалась в стороны.Длина улицы зависит от толщины перекрытия. Как правило, элементы метра берут и пополам.

Как наполнить ароматы своими руками? Этот вопрос беспокоит многих, особенно начинающих мастеров. Вполне вероятно, что многие знакомые картинки, когда бетон заливается из рукава — специальный бетононасос подает материал в нужное место. Но в большинстве случаев устройство Армопояс не позволяет выполнить эту задачу, так как под давлением бетон будет падать с большой высоты, а опалубка может просто лопнуть.Поэтому часто приходится прибегать к ручной работе, какой бы тяжелой она ни была.

При заливке Армопояса в доме из газобетона следует рассчитать последующую нагрузку. Если ожидается не слишком большой, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет ее сужения, а за счет уменьшения толщины. Опытные мастера знают, как грамотно рассчитать размер армоплеа и удешевить его изготовление, не потеряв при этом качества всей конструкции, что очень важно.

По поводу заливки есть еще один важный совет. Этот процесс должен производиться для одной, а не для нескольких целей. Если такой возможности нет, рекомендуется установить специальные деревянные перемычки. Когда приходит время заливать новую деталь, перекрытие снимается, стыки тщательно увлажняются и только после этого можно заливать новую порцию бетона.

По окончании кладки нужно сделать бетонную смесь, чтобы исключить пустоты. Для этого возьмите кусок арматуры и загадывайте к ним бетон.Если работы производятся летом, при высоких температурах, то аропояс для маурилалата рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Аропояс, это еще и арматурный пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопяс — это прочная железобетонная конструкция вокруг дома, повторяющая контур его стен.

Включает в себя каркас из арматуры и проволоки.Каркас погружается в смесь песка, цемента и щебня. Эта смесь называется железобетонной.

Aropois — это тот же фундамент, но он находится между этажами постройки. Правильно залитый пояс используется для придания стенам прочности за счет перераспределения нагрузки от всех элементов здания.

  • с малоплодородным фондом;
  • при строительстве здания на горном склоне или холме;
  • , если рядом есть реки или овраги;
  • , если земля в стадии строительства;
  • в зоне сейсмической активности.

Чаще всего Армопояс заливают, когда на стену кладут последний ряд строительных камней. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс увеличивает стойкость конструкции к ветру, процессу усадки дома, сезонным колебаниям температур.

Если это не обязательно для стен из со-блока армоуристов, то структура пеноблоков и газоблоков должна иметь армоустойчивость.К стене из газосиликатного камня нельзя прикрепить брус, на котором будут установлены рафтинговые ножки. Поможет только усиленный пояс.

Для двухэтажного дома придется залить 2 одинаковых пояса. Первый Армопояс заливается после окончания кладки стен 1 этажа. Позже будут уложены плиты перекрытия потолка. После завершения кладки 2 этажей выполняется следующий Армопояс. К нему будут прикреплены опоры для стропильной конструкции.

Опалубка для Армопояса

Высота армированного ремня обычно 30 см. Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для опалубочных сооружений используются доски толщиной 20 мм. Нижний край досок крепится с внешней и внутренней стороны стены самозатягивающими элементами. Верх связан обрезными досками. Должно получиться своеобразное корыто высотой 30 см. В нескольких местах стены опалубки можно обвязать вязальной проволокой.Через каждые м можно сделать перемычки крепления. Они не дадут доскам прогнуться под тяжестью бетона.

Вернуться в категорию

Создание арматурного каркаса

Каркас собирается из уложенной горизонтально арматуры диаметром 8-12 мм. Они должны быть ребристыми. К таким стержням плотно прилегает бетонная масса. Они выложены в 2 потока. Сверху на продольные стержни накладываются поперечные перекладины в виде лестницы с шагом 70 см.Каркас приваривается или привязывается к вязальной проволоке. В углах здания арматуру можно дополнительно усилить приваренными к ней углами.

Элементы каркаса необходимо утопить в бетоне примерно на 5 см, поэтому фрагменты кирпича кладут под арматуру, чтобы она приподнялась. Если нагрузка предполагается достаточно высокой, в качестве арматуры используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой.Остальные точки соединения правильно соединяются с проволокой, так как сварка ослабляет структуру металла.

Вернуться в категорию

Заливная опалубка

Рекомендуется перед заливкой верхнего армирования в опалубку из проволоки через 80-100 см. Он будет прикреплен к поясу из деревянных брусков, на который устанавливаются стропильные ноги. Для заливки используют обычный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня.Всю опалубку рекомендуется заливать за 1 цикл. Раствор необходимо периодически герметизировать, загадывая в нем штуку для выпуска воздуха.

В жаркое время суток конструкцию необходимо обильно полить и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивного высыхания, а влага не испарялась слишком быстро. Так бетон быстро набирает прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели.Рекомендуется для лучшей связки бетона со стенкой из гвоздей или кусочков своеобразного ёжика, забитых в блоки.

Дома из газобетона пользуются заслуженной популярностью благодаря достоинствам этого строительного материала. Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габариты газобетонного блока — имеет обратную сторону медали. Постройки, построенные из таких крупных блоков, очень чувствительны к основанию фундамента, при этом не только разрушаются вертикальные швы, но и сами блоки могут ломаться, потому что пенобетон не любит деформаций растяжения и изгиба.

Для решения этой проблемы разработана специальная железобетонная конструкция — армированный пояс (армопояс). Он укрепляет стены и сглаживает нагрузки, возникающие из-за неравномерного отложения фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами клея или раствора, то в конструкцию Армопояса входит монолитный бетон и арматура, уложенная в поперечном и продольном направлениях. При этом бетон отлично выдерживает сжатие, а составляющие арматуры великолепно противостоят растяжению, поэтому такая конструкция, абсолютно не деформируясь, выдерживает очень большие нагрузки.Поэтому стена, возведенная на армированном поясе, подвергается очень незначительным воздействиям и не разрушается, так как железобетонная конструкция принимает на себя все основные нагрузки.

Поскольку газобетонные блоки кладутся на очень тонкий крепежный слой, в нем невозможно разместить арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема — из-за большой разницы в теплоотдаче бетона и АРМО-бетонного блока Аропояш становится температурным мостом (участком, имеющим низкое термическое сопротивление), следовательно, внешний имеет место теплоизоляция армированного ремня.Чаще всего утеплитель выполняют минеральной ватой, пенополистиролом или пенополиуританом. Для эффективных теплозащитных экранов минимальная толщина слоя утеплителя должна составлять 10 см, следовательно, армопояс уже должен быть наружной стеной для этого значения.

В стене газобетонного дома должно быть построено не менее 2-х армопоясов — перед первой вертикалью, по верхнему периметру фундамента и над последней вертикалью у перекрытия. Однако, если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армоджоя.Кроме того, для каждого межэтажного перекрытия рекомендуется усиленный пояс. Вертикальная укрупненность Армопояса зависит от характеристик грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, т.е. ширина Армоплея принимается равной его высоте, но при этом следует учитывать, что более высокий армурам способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм.Стержни собираются из стержней, которые в поперечном направлении вяжут арматуру с площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, разделенных высотой 10-15 см. Стержни расположены в одной плоскости на расстоянии около 10 см друг от друга. Их соединяют между собой на длине металлической проволоки и укладывают пантомом примерно 15 см. Такая же катанка связана с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки.Зазор нужен для создания внешней заливки стержней из бетона. Затем снаружи каркаса укладывается утеплитель, заливается бетонный раствор в опалубку. В процессе заливки бетон тщательно утрамбовывается. В Аропоясе при необходимости могут быть установлены дополнительные детали, например, для крепления крыши. После завершения заливки поверхность дизайна необходимо выровнять с мастерской.

Бетону дают постоять 3-4 дня, чтобы он набрал первоначальную прочность, после чего можно продолжить кладку стен.Через 7-10 дней опалубку можно будет демонтировать. В процессе созревания бетон следует защищать от воздействия внешних климатических факторов — зимой его утепляют утеплителем, а в жаркую погоду поливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и в несколько раз увеличит срок службы дома.

Фотоинструкция по заливке Армопояса по газобетону

Изготавливаем опалубку.

Для опалубки делаем пирог с улицы: пеноблоки 10 см, утеплитель 3-5 см, место для армопанели, съемная опалубка из досок или фанеры. Доски и Phaneur прикручиваются длинными шурупами по дереву. Шпильки диаметром 12 ставят на каждый метр с шагом. Для каркаса используем четыре ряда арматуры диаметром 10.

Для стыковки фурнитуры используем вязальную проволоку, пластиковые зажимы в труднодоступных местах и ​​квадраты из гладкой проволоки диаметром 6

.

Эти детали можно гнуть руками например на таком приспособлении из уголка и трубы

Залить армопояс ручным или бетононасосом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
