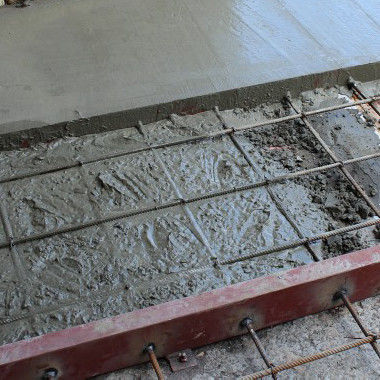

Армированная бетонная стяжка

Чем армированная бетонная стяжка отличается от обычной бетонной стяжки?

Часто перепады высоты полов в квартирах россиян составляют больше 20 мм. Иногда даже больше 50 мм. Для таких полов мы применяем грубое выравнивание, при котором толщина бетона может составлять 50-70 мм. И чтобы придать такой толстой стяжке стабильную форму, мы рекомендуем выполнять армирование бетона.

Для армирования бетонной стяжки используется арматура или армированная сетка.

Армирование бетона арматурой придаёт основанию более жёсткую, а значит, стабильную форму. Даже в случае сильных перепадов влажности, например при заливе пола, металлический арматурный каркас будет удерживать форму основания от деформирования.

Технология подготовки основания с армированной бетонной стяжкой

Дальнейшая работа над подготовкой основания в случае с армированным бетоном практически не отличается от работы с бетонным основанием. Мы окончательно выравниваем основание с помощью шлифовки. Выполняем настил фанеры для полов из штучного паркета, массивной доски или художественного паркета. И шлифуем фанеру для придания основанию идеальной ровности.

Как и в случае с основанием из обычного (неармированного бетона) «Паркет Мастер» использует для подготовки основания только с использованием сыпучего бетона в основной крупной и средней фракции.

И конечно же мы предостерегаем Вас: не используйте сами и не доверяйте фирмам, которые вместо бетона используют для армированной стяжки быстрозастывающие материалы, типа гипс. Такое основание в условиях колебания влажности моментально потеряет форму, не смотря на арматуру.

«Паркет Мастер» не обещает, что укладку паркета на бетонное основание можно выполнить за две недели. Это практически не возможно.

Мы обязательно отслеживаем уровень влажности бетона. Армированное основание, как правило, имеет большую толщину и поэтому высыхает достаточно долго. Наши мастера выезжают на объект и замеряют влажность бетона влагомером. Если она составляет больше 6 % , то укладку паркета мы откладываем как минимум на неделю, а иногда и на две. Итого, основание может высыхать месяц-полтора.

Армирование бетона – цена услуги

Работы по подготовке основания из армированного бетона мы оцениваем так же, как и работы по подготовке обычного бетонного основания. Стоимость услуги без расходных материалов составляет 200 руб/м2 за 10 мм толщины бетона.

← Вернуться к разделу «Подготовка основания»

Статьи | Армированная бетонная стяжка

Монолитный бетон достаточно чувствителен к воздействию высоких механических нагрузок и вибраций. Предотвратить возникновение этих недостатков удается с помощью армирования специальной сеткой. В зависимости от конкретных условий, используют определенный тип сетки, благодаря чему удается существенно увеличить устойчивость к динамическим нагрузкам и вибрациям, которые прикладываются к бетонной стяжке. Кроме этого, сетка армированная для стяжки обеспечивает усиление деформационных швов, что предотвращает их расхождение при последующей эксплуатации.

Типы бетонных стяжек

В настоящее время при выполнении строительных работ используют следующие типы стяжек:

черновая стяжка, которая укладывается на опорную плиту или утрамбованный грунт;
стяжка на перекрытии из плит;
стяжка под наливные монолитные полы;
стяжка для укладки теплоизоляционного слоя.

Черновую стяжку применяют для подвижной или не монолитной основы, поскольку она должна обеспечить отсутствие деформаций при усадке бетонного сооружения. Армирование стяжки в этом случае предназначено для предотвращения образования деформаций от растяжения или смещения основания. В иных ситуациях стяжка предназначена для увеличения механической прочности поверхности без перерасхода строительных материалов.

Виды материалов для стяжки

Использование металлической сетки – это один из самых простых и недорогих способов армирования бетонной стяжки. Толщина и размер ячейки сетки будут полностью зависеть от назначения стяжки и марки бетона.

Для армирования используют следующие типы сеток:

сварные из металлических прутьев;
композитные из стекловолокна;
полипропиленовые.

Профессиональные технологии армирования сеток из различных материалов не имеют отличий, поэтому разница заключается только в их цене.

Преимущества армирования стяжки

Армирование бетонной стяжки с помощью сетки имеет следующие преимущества:

Повышение эксплуатационных качеств бетонного пола за счет увеличения его прочности и устойчивости.
Увеличение стойкости бетонного пола к растягивающим усилиям, что предотвращает образование трещин и разрывов.
Значительное снижение толщины бетонной стяжки без значительного снижения прочности или уменьшения прикладываемых нагрузок.
Возможность осуществления ремонтных работ на поверхности с большим перепадом высоты.
Простота технологической обработки и высокая скорость монтажа.

Учитывая все преимущества армирующей сетки, она получила широкое распространение в строительной сфере, как один из лучших способов для улучшения эксплуатационных характеристик бетонного пола.

Армирование стяжки и бетонной плиты

Перед началом строительного цикла нужно точно определиться с необходимой толщиной стяжки. Ее размер зависит от статических, динамических нагрузок, а также от других конструктивных особенностей. Ее величину нужно подстраивать под уровни полов соседних помещений. Для нормального функционирования минимальная толщина бетона составляет 6 см. Если толщина будет меньше, это приведет к растрескиванию конструкции.

Перед укладыванием сетки на подбетонку нужно подготовить основание:

Готовое основание должно хорошо высохнуть. Чтобы конструкция не пересыхала, на протяжении трех дней иногда смачивается водой или используют защитное средство.

Для подсчета веса арматуры в погонном метре можно использовать таблицу:

Формулы, по которым можно рассчитать точный вес арматуры.

Сразу вычисляется объем тела за формулой:

V = F x L

Где:

V – объем тела, м³

F – площадь сечения арматуры, м²

L – длина тела, м

Для поиска поперечного сечения используем формулу:

F = π x D²/ 4

Где:

D – диаметр арматуры (в метрах)

π = 3. 14 (Неизменная единица равна соотношению диаметра к периметру круга)

Последним расчетом будет определение веса:

M = V x Р

Где:

Р – вес стали который составляет 7850 кг/м3

Пример расчета одного метра арматуры диаметром 8мм

Переводим диаметр арматуры (D) в метры

D= 8/1000= 0.008 м

Находим площадь сечения арматуры

F = π x D²/ 4

F=3.14×0.008×0.008/4=0.00005024 м²

Длинна (L) у нас ровняется 1 метр

Находим объем:

V=0.00005024*1=0.00005024 м3

Определяем вес метра погонного арматуры

M=0.00005024*P=0.00005024*7850=0.394384

Р – вес стали который составляет 7850 кг/м3

Если Вы сравните с таблицей, значений которая находится выше то увидите, что разница не велика. Она идет за счет рифления арматура которое мы в расчет не берем.

Таблица перевода м2 сетки разных диаметров арматуры в кг.

Диаметр арматуры, мм	Объем ячеек, мм	Раскрой, мм	Масса м2, кг.
4	100*100	2тыс.*6 тыс.	1.84
4	150*150	2тыс.*6 тыс.	1.22
4	200*200	2тыс.*6 тыс.	0.92
5	100*100	2тыс.*6 тыс.	2.88
5	150*150	2тыс.*6 тыс.	1.92
5	200*200	2тыс.*6 тыс.	1.44
6	100*100	2тыс.*6 тыс.	4.44
6	150*150	2тыс.*6 тыс.	2.96
6	200*200	2тыс.*6 тыс.	2.22
8	100*100	2тыс.*6 тыс.	7.9
8	150*150	2 тыс.*6 тыс.	5.26
8	200*200	2 тыс.*6 тыс.	3.95
10	100*100	2 тыс.*6 тыс.	12.34
10	150*150	2 тыс.*6 тыс.	12.38
10	200*200	2 тыс. *6 тыс.	6.19
12	100*100	2тыс.*6 тыс.	17.8
12	150*150	2тыс.*6 тыс.	11.84
12	200*200	2тыс.*6 тыс.	8,88

Расчет количества

Для фундаментной плиты нужно значительное число бетона и металла. При его сооружении применяется ребристая арматура. К примеру, можно рассмотреть расход арматурного материала на фундамент здания величиной 6*6 м. Его каркас формирует сетка, которая имеет шаг 20 см в ширину и длину.

Чтобы создать конструкцию, нужно положить в линию 31 отрезок ребристой арматуры (продольная арматура). Наверх под углом 90° следует положить еще ряд (поперечная арматура). Итого 62. Но так как в плите идет двойное армирование: число рядов вырастет до 124.

Имея длину одного из рядов, делаем подсчет арматуры для двух поясов: 6 * 124= 744 м.п. материалов. Верхняя полоса арматуры связывается с нижней. Связные узлы изготовляются в области стыков поперечных и продольных рядов стержня из стали. В результате, выходит такое число узлов: 31 х 8 = 248.

Если толщина плиты фундамента равняется 20 см, то нижнее поле арматуры проходит в 5 см от низа плиты. Таким образом, подсчет длины отрезка будет считаться так: 20 – 10 = 10 см.

Конечный объем материалов для строительства примерно будет считаться 248*0.1=24.8 м. и если на создание двойного армирования нужно 744 м, сплошная длина всего металлопроката подсчитывается так: 744 + 24.8 = 768.8 м.

Виды арматурной сетки

Есть 2 основных вида арматурой сетки, которые используют при армировании:

Связанная.
Сварная.

Зачастую используют связанные рамы, которые содержат в себе множество стержневых или закаленных прутьев, связанных проволокой. Такие конструкции дешевле, чем сварные сетки.

Прутья арматуры ложатся параллельно друг друга на одинаковом расстоянии, сверху по такому же принципу ложится второй слой перпендикулярно первому. В местах пересечения прутья связываются или свариваются. Получается сетка, или, как называют, лист. Он годится для армирования плит перекрытия

В такой ситуации прутья также классифицируют как продольные и поперечные. Разница в них только в их расположении. При квадратном листе разница не заметная и зависит только от положения листа. Если же лист прямоугольный, то продольные прутья длиннее.

Армирование стяжки пола

Армирование стяжки пола выполняется для того, чтобы избежать разрушения бетона, при вибрационных и динамических нагрузках на него. Монтаж армированной сетки повышает эксплуатационные характеристики: он становится намного устойчивее к внешним нагрузкам и жестче. Армирование бетона позволяет избежать образования трещин, а также можно без вреда для качества стяжки уменьшить, таким образом, ее толщину, что позволяет снизить расход материалов.

Материалы для армирования

Армирование стяжки пола может производиться при помощи нескольких типов материалов:

Дисперсным армированием, когда применяется железная, базальтовая или стеклянная фибра.
Протяженной арматурой, а именно железной сеткой, композитной сетью, большим каркасом, приготовленным из стекловолокна или полипропилена.

Нельзя подменять одно на другое, поскольку в каждом отдельном случае применяется один из этих вариантов, но возможна их комбинация. Как правило, индивидуально рассчитывается, какой конкретно типоразмер и материал будет использоваться. Это зависит от планируемых нагрузок на пол. Для примера: стяжка в жилых помещениях толщиной 40-60 мм, которую кладут, используя сухую консистенцию, закрепляют сварной сетью, сделанной из железной проволоки поперечников 4 мм и ячейками 10*10 или 15*15.

Чтобы армирование было качественным и обрело высокие прочностные характеристики, сетку надо устанавливать правильно, чтобы она ни в коем случае не касалась предварительного пола, нужно также проследить, чтобы она была внутри бетонного слоя. Для этого ее размещают на монтажные подставки перед заливкой.

СНиП армирования стяжки пола

Обустройство стяжки пола и предъявляемые им требования указаны в нормативных документах по строительству, таких как, ВСН-9-94 ДС «Инструкция по устройству полов в жилых и общественных зданиях», МДС 31-1. 98 «Рекомендации по проектированию полов, СНиП 2.03.13-88 «Полы» и в других стандартах и нормативах.

Например, в СНиП 2.03.13-88 говорится (п.5.2), что минимальный слой толщины стяжки для уклона в местах примыкания к трапам, каналам и сточным лоткам может составлять: при укладке ее по звуко- или теплоизоляционному слою – 40 мм, по плитам перекрытия – 20 мм. Слой стяжки для укрытия трубопроводов должен быть толщиной на 10-15 мм больше диаметра трубопроводов.

Все вопросы относительно бетонного подстилающего слоя следует решать в каждом конкретном случае в зависимости от технико-экономической целесообразности в соответствии с (МДС 31-1.98, п.10.3). Чаще всего армирование бетонного слоя выполняется при толщине слоя стяжки меньше 40 мм или/и при необходимости повышения прочности бетонного пола, в складском, промышленном помещении, в гараже и других аналогичных помещениях.

Отличия между армированной и обыкновенной стяжкой

Отличия армированной и обыкновенной стяжки довольно значительны. Конечно, армированная стяжка будет отличаться от обычной наличием армированной сетки. Данная стяжка лучше всего подходит для пола, где перепад уровней довольно большой, чаще всего такое встречается в стареньких квартирах.

Стяжка, дополнительно укрепленная железной сеткой, позволяет прекрасно выровнять пол и оптимально распределить вес бетона по всей поверхности. При этом работа с армированной стяжкой не имеет существенных особенностей. Главным преимуществом армированной стяжки является возможность провести грубое выравнивание.

В этом случае слой бетона, который кладется на пол, будет иметь толщину от 5 до 7 см. данная стяжка считается хрупкой, а за счет арматуры становится надёжнее и приобретает твердость. Применение актуально в помещениях, где постоянно присутствуют перепады влажности. Армирующая сетка поддерживает форму бетона даже тогда, когда он на 1005 залит водой. Во время работы ни в коем случае бетон нельзя заменять гипсом, так как данный материал не спасет даже арматура, и он деформируется при завышенной влажности.

Армирование стяжки сетью

Армирование стяжки пола проводится при помощи сетки, состоящей из ячеек в 1-1,5 см, при этом толщина проволоки должна быть 4 мм. Она закрепляется на специальных монтажных подставках, преждевременно установленных на бетонное основание. Если же основание отсыпное, то необходим еще один слой сетки, который монтируется внутрь подушки керамзита, за счет чего повысятся технические характеристики пола.

Армированная стяжка требует в помещениях, где на пол производиться огромная нагрузка. Это может быть, например, большое количество мебели и т.п. Для гаражей и хозяйственных зданий данные работы с напольным основанием также обязательны. Армирование стяжки пола несложная задача. В данном случае цель – достижение совершенно ровной поверхности. Важно сделать сверху еще один слой самовыравнивающейся консистенции после полного высыхания армированной стяжки.

Армирование стяжки пола, способы и материалы

04.07.2014 22:30

Несомненно, бетон считается самым прочным строительным материалом и, соответственно, все, что сделано из него, включая и традиционную цементно-песчаную стяжку пола, будет сделано на века. Это верно, особенно если сделать ее с соблюдением всех норм и правил и выполнить армирование стяжки пола. В этом случае стяжка станет хорошей основой практически для любого финишного покрытия пола.

Зачем армировать стяжку пола

Но после высыхания она может стать хрупкой и разрушаться под воздействием сильного механического давления и вибраций. Бетон очень прочен при сжатии, но более хрупок при динамических нагрузках на него или при растяжениях. Ведь не редкостью становятся такие случаи, когда стяжка дает трещины. Для того, чтобы этого не случилось, делают армирование стяжки пола, используя для этого материалы с более высокими показателями прочности, чем бетон.

Армированная стяжка пола не трескается и способна выдержать существенные нагрузки без ущерба качеству всей конструкции. Кроме того, армирование может сократить требуемую толщину, другими словами, с армированием потребуется более тонкая стяжка.

Это, в свою очередь, сокращает финансовые затраты на покупку материалов и оплату специалистов. Очень часто используют комбинированную стяжку, когда поверх стяжки с армированием для заключительного выравнивания пола делают стяжку самовыравнивающейся смесью.

Несмотря на большое разнообразие видов и технологий стяжки наиболее популярна и предпочтительна при устройстве на плитах перекрытия старая добрая цементно-песчаная. При устройстве традиционной цементно-песчаной стяжки пола специалисты определяют три главных момента:

Какая толщина стяжки должна быть?
Какой состав материала для стяжки должен быть?
Какой способ армирования должен быть?

Толщина будущей стяжки всецело зависит от уровня нагрузки, которая предполагается на новый пол, а также амплитудой перепадов поверхностей. Если пол делается в жилом помещении, то толщина стяжки может быть от 4 до 10 см. При толщине стяжки более 8 см необходимо делать армирование.

Способы армирования стяжки

На данный момент существует два способа армирования стяжки:

Протяжная арматура. В этом случае используют сетку или каркас. Сетка может быть металлическая (стальная) и композиционная, которая изготовлена из стекловолокна, полипропилена и др. Это совершенно универсальный вариант.

Наиболее популярно армирование стяжки пола металлической сеткой. Для этого используют армирующую сетку из стальной проволоки с размером ячейки 10х10 см или 15х15 см и сечением 4 мм. Такая сетка подходит для стяжки толщиной 4 см и более. Важна правильная укладка армирующей сетки именно в середину бетонной стяжки, недопустимо класть ее на основание или сверху. Для этого сетку крепят на специальные монтажные подставки.

Армирование сеткой из композиционных материалов сейчас только набирает популярность. К примеру, сетка из пластика для пола не подвергается разложению влагой и щелочью. Пластиковую сетку легко применять, так как она имеет малый вес и очень пластична. Пластик не создает фоновых помех и совершенно не мешает сотовой связи и беспроводному Интернету.

Кроме того при армировании стяжки пластиковой сеткой может сослужить хорошую службу ее не электропроводность. В том случае, когда выполняется армирование стяжки и затем укладывается теплый пол, а работы выполняет не специалист, использование пластиковой сетки для армирования может повысить безопасность работ. Стоимость пластиковой сетки для армирования ниже.

Дисперсионное армирование с использованием фибры, полученной из стекла, стали и других материалов. Этот вариант армирования применяется как дополнение к первому способу и надежно исключает образование трещин. Стяжка пола с фиброволокном позволяет бетону быстрее созревать и набирать пластичность.


полипропиленовая фибра	пластиковая сетка

К новым технологиям, применяемым в армировании стяжки, можно отнести использование фибры. Она представляет собой особо тонкие волокна, полученные из базальта и полипропилена. Фибра чаще всего используется как дополнение к основному виду армирования, но может быть применена и как основная в том случае, когда общая толщина стяжки невелика и нет больших перепадов и перекосов поверхности.

Использование фибры делает стяжку устойчивой к появлению трещин при небольшом расходе бетонной смеси. Также уменьшается потеря времени, необходимого для созревания бетона. Иногда даже не требуется ждать полного высыхания стяжки, например, при укладке кафельной или керамической плитки на пол. Широкому и повсеместному применению фибры для армирования стяжки мешает высокая стоимость и необходимость очень тщательно рассчитывать концентрацию бетона с фиброй.

Понравилась статья? Поделись с друзьями!

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Армированная стяжка пола с фиброволокном (устройство, цена)

Недостаточная устойчивость бетона к растяжению и сжатию вынуждает строителей использовать армирование. Долгое время для бетонных конструкций, создания бытовых и промышленных полов использовали металлическую арматуру. Но благодаря современным технологиям появился более эффективный метод укладки полов – стяжка с фиброволокном.

Суть данной стяжки заключается в использовании в составе обычной цементно-песчаной смеси специальных синтетических (стальных, стеклопластиковых) добавок, называемых фиброй. Этот материал имеет волокнистую структуру, благодаря чему хорошо распределяется по всему объему бетонной смеси. Один килограмм фибры содержит до 250 млн. волокон, которые при заполнении бетона надежно армируют его по всей толщине.

Преимущества стяжки с фиброволокном

Перед методами армирования металлической сеткой использование фибры «выигрывает» по всем эксплуатационным и технологическим показателям. Так, стяжка, армированная фиброволокном, более устойчива к повышенным нагрузкам, не поддается растрескиванию при усадке, обладает высокой прочностью и ударостойкостью.

Равномерно распределяясь по бетонному раствору, волокна фибры создают своеобразный каркас прочности, который значительно продлевает срок службы бетона. Еще одним преимуществом полипропиленовой фибры перед металлической арматурой является ее устойчивость к коррозии.

Также фибра не дает бетону растрескиваться, что часто происходит вдоль металлических прутков при стандартном методе армирования. В результате стяжка с фиброволокном получается более прочной, надежной и долговечной. Она отлично выдерживает бытовые и промышленные нагрузки, вибрации и влияние усадки.

Экономичный расход фибры также занимает не последнее место в списке преимуществ этого материала. Всего одного пакета достаточно для армирования стяжки на площади до 20 м². Использование фиброволокна значительно ускоряет и облегчает сам процесс стяжки. Бетонный раствор быстрее твердеет, сокращая время для введения пола в эксплуатацию.

Виды стяжки с фиброволкном, особенности и способы проведения

Для выравнивания основания полов принято использовать сухую или полусухую стяжку армированную фиброволокном.

Технология проведения сухой и полусухой стяжки проста и эффективна. Для создания полусухого цементного раствора необходимо минимальное количество воды, что снижает риск протекания смеси. Готовый раствор тщательно утрамбовывается и выравнивается по установленным маякам.

Еще более простым является устройство стяжки с фиброволокном сухим методом. Для этого смесь из цемента, песка, фибры и добавок равномерно распределяют по гидроизоляционному покрытию, затем выравнивают основание и производят укладку листового материала с дальнейшим монтажом напольного покрытия.

Активное применение фиброцементная стяжка получила и в устройстве системы «теплый пол», при укладке наливных полов, а также при традиционном методе бетонной стяжки основания.

Разновидности фиброволокна для стяжки и их преимущества

1. Полипропиленовая фибра чаще других применяется в создании бетонных конструкций и стяжке с фиброволокном. Основные плюсы использования:

Низкая стоимость;

Отлично армирует раствор;

Имеет легкий вес;

Значительно повышает эксплуатационные характеристики стяжки.

2. Стальные фиброволокна позволяют:

Создавать высокопрочные основания: промышленные полы, фундаменты, монолитные конструкции;

Существенно увеличивать ударостойкость полов.

3. Стеклопластиковая фибра:

Придает бетону пластичность;

Позволяет создавать наливные полы;

Облегчает вес раствора.

Наше предложение

Компания «РосФибра» предлагает купить материалы для устройства армированной стяжки пола с фиброволокном по выгодной цене. Мы работаем с 15 производителями стальной фибры и полипропиленового волокна (фиброволокна), поэтому можем предложить широкий ассортимент. На крупные заказы (от 20 тонн) действуют минимальные цены. Звоните, наши специалисты сделают для вас бесплатный расчет проекта и проконсультируют по всем возникшим вопросам.

Бетонная стяжка. Бетонная стяжка пола

Бетонная стяжка от компании ООО «ТэоХим-Урал»
Предлагаем услуги по устройству бетонных стяжек, а также материалы для устройства бетонных полов – комплексные добавки в бетон Эластобетон – в Челябинске и Челябинской области.

Бетонная стяжка пола — назначение

Выравнивание оснований из бетона — бетонные полы, плиты перекрытий, монолит.
Разуклонка бетонного пола.
Устройство пола по теплоизоляции, гидроизоляции или звукоизоляции.
Строгое соблюдение заданного горизонтального уровня при устройстве полов.

Цена бетонной стяжки

Показатели «бетонная стяжка цена» и «бетонная стяжка толщина» находятся в прямой взаимозависимости. Поэтому экономически целесообразно уменьшение толщины стяжки (без ухудшения эксплуатационных характеристик).

От чего может зависеть толщина бетонных стяжек?
Основные факторы, влияющие на толщину стяжки:

характерный размер неровностей бетонного основания;
планируемые нагрузки – характер нагрузок и их интенсивность;
наличие строго заданного уровня пола;
проектная предельно возможная нагрузка на несущую конструкцию;
наличие в помещении внутренних коммуникаций – скрытые коммуникации, лотки, сливы и т. п.

Минимальная толщина стяжек из стандартного бетона – 60-70мм.
Для того, чтобы уменьшить толщину бетонных стяжек, предлагаем применить добавки для бетона Элакор Эластобетон.
Добавки для бетона Эластобетон-А позволяют выполнять стяжки толщиной от 40мм, Эластобетон-Б – от 15мм.

Для улучшения Эксплуатационных, и в частности, прочностных характеристик бетона применяется армированная бетонная стяжка пола. Добавки для бетона Элакор Эластобетон позволят получить данные улучшения без выполнения армирования.

Хотите выполнить бетонные полы с полимерным защитным покрытием, заказать устройство бетонной стяжки, уточнить цену, купить добавки для бетона – свяжитесь с нами.

Нужна консультация? Звоните: +7 902 870 10 94

Разработчик ООО «ТэоХим» — www.teohim.ru бетонная стяжка

Армирование стяжки — Что за трещина

Усадка, скручивание и растрескивание могут привести к проблемам с полом. Использование армирования может уменьшить их воздействие и повысить прочность пола.

Прежде чем мы начнем с этого сообщения в блоге, мы должны четко указать, что существует множество продуктов, спецификаций архитекторов и условий, связанных с проектами, которые необходимо учитывать, и что вам всегда следует обращаться за профессиональной консультацией. Наше намерение здесь — пролить свет на эту тему, и когда мы говорим «усиление», мы не имеем в виду «структурный».

Основная цель армирования стяжек — контролировать усадку, скручивание и растрескивание, которые часто появляются в процессе высыхания, и придает черным полам дополнительную прочность для большей устойчивости к ударам. Когда возникает трещина, арматура отклоняет напряжение, замедляя распространение трещины, сводя к минимуму ее ширину и распространение. Армирование стяжки бывает двух видов: полипропиленовые волокна и армирующая сетка. Некоторые подрядчики по стяжке могут регулярно использовать арматуру в своей работе, если нет веской причины не делать этого.

ПП волокна

Полипропиленовые волокна или полипропиленовые волокна добавляются для того, чтобы стяжка лучше выдерживала напряжения и микротрещины, которые могут возникнуть естественным образом во время высыхания. Повышая устойчивость стяжки к растрескиванию, полипропиленовые волокна предотвращают образование больших трещин, сводя к минимуму опасность преждевременного разрушения стяжки. Равномерно распределенные в стяжках полипропиленовые волокна также повышают устойчивость стяжки к истиранию и ударам, уменьшая при этом проблемы на поверхности и риск расслаивания.Расслоение, определяемое как разделение стяжки пола на слои, происходит, когда вода и / или воздух задерживаются внутри стяжки (например, когда окончательная отделка пола укладывается до оптимального высыхания стяжки). Волокна ПП обычно используются в конструкциях со связанными, несвязанными и плавающими стяжками, а также в стяжках, устанавливаемых поверх труб теплого пола.

Арматурная сетка

Арматурная сетка используется в цементных стяжках для отклонения внутренних напряжений, которые могут привести к растрескиванию на стадии высыхания, а также в приложениях, предназначенных для выдерживания больших нагрузок.Согласно BS 4483, D49 (и проволочная сетка в определенных обстоятельствах) может применяться для увеличения прочности на сжатие и изгиб стяжек, увеличения изгибающего момента (точки, в которой стяжка изгибается под действием внешних сил) и снижения риска. от усадочных трещин вокруг труб и дневных стыков. Чтобы снизить риск растрескивания, необходима арматурная сетка минимальной ширины, а стяжку следует укладывать на минимальную глубину над трубопроводом, детали которого требуют тщательной спецификации и подлежат описанию в технических паспортах продукта.Хотя сетку D49 обычно рекомендуется размещать в дневных швах, наши специалисты предпочитают кирпичные стяжки, которые не только проще в использовании, но и обеспечивают прочную, прочную конструкцию, способную выдерживать широкий диапазон напряжений и нагрузок.

Одна или несколько трещин редко нарушают целостность стяжки пола. Фактически, разравниватель может успешно применить ряд корректирующих мер для устранения трещин и получения высококачественного чернового пола в соответствии со спецификациями. Однако использование армирования может помочь избежать трудоемкого и дорогостоящего ремонта.

Тип армирования всегда следует выбирать в зависимости от типа стяжки, метода смешивания, глубины стяжки и ожидаемых нагрузок. Армирование используется в традиционных и некоторых модифицированных стяжках, но не в ангидритных составах. Хотя полипропиленовые волокна и армирующая сетка могут использоваться в самых разных областях, они не могут заменить конструкционную сталь. В этом случае необходима рекомендация инженера-строителя или архитектора.

ПОЧЕМУ ТЕСТИРОВАНИЕ СТРОИТЕЛЬСТВА МОЖЕТ ЭКОНОМИТЬ ВРЕМЯ И ДЕНЬГИ ВАШЕМУ ПРОЕКТУ?

Загрузите бесплатное Практическое руководство по испытанию стяжки здесь.

Покрытия и стяжки для сборных железобетонных полов

Доска для полов из сборного железобетона используется в различных зданиях, жилых, коммерческих, школах, автостоянках и больницах. Преимущество для проектировщика состоит в том, что сборный пол можно легко использовать в сочетании с каменной кладкой, бетонными или стальными конструкциями и обеспечивает быстрое строительство с неизменным качеством. Использование фибробетона для замены традиционной арматуры стальной сеткой обеспечивает дополнительную экономию времени и средств в дополнение к улучшению здоровья и безопасности.

После того, как сборные доски настила будут размещены, закреплены и залиты раствором, на доски заливается бетонная стяжка или стяжка, действующая как готовая поверхность для неструктурного выравнивания или, в некоторых случаях, для структурных целей.

Поэтому важно четко определить конструкцию и цель покрытия, чтобы гарантировать, что выбран соответствующий тип волокна и дозировка, если они используются для замены традиционного армирования сеткой.

Если к покрытию или стяжке не предъявляются требования к структурным характеристикам, волокна обеспечивают только контроль трещин.Предполагается, что всю нагрузку принимает на себя система сборных перекрытий.

Однако, если покрытие спроектировано так, чтобы демонстрировать структурные характеристики, необходимо провести проверки, чтобы убедиться в его пригодности. В публикации «Покрытия и межфазный сдвиг в пустотных композитных полах», опубликованной Британской федерацией сборных железобетонных полов, следует учитывать следующее:

Напряжение сжатия в кровле
Горизонтальный (дополнительный) сдвиг на стыке между верхним слоем и досками пола.
Требования к прочности бетона.
Растрескивание покрытия из-за усадки и теплового движения во время и после строительства.

Учет вышеизложенного позволит определить напряжение, возникающее в покрытии, включая любое действие диафрагмы. Традиционно в покрытие включается слой армирующей сетки для обеспечения необходимой моментной способности и / или ограничения растяжения.

Подъем, размещение, расстановка и фиксация арматуры из сетки могут оказаться трудными, особенно на перегруженных участках и во время мер по удалению для операторов, что делает строительство покрытия из сетки трудоемкой и обременительной задачей.

Компания

Fiber Concrete Solutions (FCS) может рассмотреть проект структурного покрытия и посоветовать альтернативное волокнистое решение. Любая альтернатива волокна должна соответствовать требованиям стандарта EN14889 «Волокна для бетона» (часть 1 или часть 2 — в зависимости от предлагаемого решения с волокном). Если целью волокон является повышение несущей способности покрытия или обеспечение ограничения на растяжение, важно, чтобы было принято решение структурного волокна и чтобы минимальная дозировка волокон была подходящей. Это можно легко проверить по «Влияние на прочность» для минимальной дозировки на этикетке CE продукта (также установленное законом) и указано в Декларации характеристик (DoP) отдельного продукта.

Использование бетонного покрытия, армированного волокном, вместо традиционного армирования сеткой, устраняет необходимость доставки сетки на площадку с последующим подъемом и сложным размещением сетки на нескольких уровнях. Также устраняются опасения по поводу положения и покрытия арматуры во время укладки бетона.

Fiber Concrete Solutions являются экспертами в области фибробетона и могут предоставить необходимый опыт и технические знания для обеспечения надежных и экономичных решений. Для получения дополнительной информации о том, как мы можем помочь в проектировании армированного волокном покрытия для сборных полов, звоните по телефону 0289 5442612 или по электронной почте [email protected]

Бетонная стяжка

— Руководство по конструкции

Стяжка — это плоская поверхность, созданная из бетона или цементно-песчаной смеси для укладки бетона. В зависимости от спецификации бетонная стяжка может быть уложена в различные смеси, такие как Grade 15, Grade 20 и т. Д.

Неровности натяжной поверхности бетона приводят к развитию трещин растяжения. Есть участки, где бетон подвергается растягивающим напряжениям. Например, в плотном фундаменте нижняя бетонная поверхность вокруг колонны подвергалась более высоким растягивающим напряжениям. Если поверхность неровная, это способствует развитию трещин растяжения, чем ровная гладкая поверхность.На рисунке 01 ниже показан метод развития трещин от растяжения.

Рисунок 01: Развитие трещины на нижней поверхности

Следовательно, необходимо иметь бетонную стяжку под фундаментом. Толщина бетонной стяжки обычно варьируется от 50 до 100 мм в зависимости от области применения. Большая толщина используется для больших фундаментов и при очень слабом грунте. Состояние грунта может быть очень слабым, особенно при строительстве свайной шапки. В таких ситуациях можно использовать более толстый слой стяжки толщиной около 100 мм и более высокий сорт бетона, такой как C20.

Марка стяжки зависит от области применения или типа фундамента. Для легких конструкций и небольших площадей также можно использовать цементно-песчаную смесь. Можно использовать смесь 1: 3 (Цемент: Песок). Однако для других конструкций можно использовать стяжку. Марка стяжки в основном может быть C15 или C20.

Кроме того, если стяжка не укладывается, вода в бетоне впитывается почвой до того, как она затвердеет. Это создаст соты или сухие поверхности с большей пористостью, что может позволить воде проникнуть в арматуру.В результате арматура со временем может подвергнуться коррозии. В конечном итоге это сказывается на прочности фундамента.

Стяжка служит платформой для укладки гидроизоляционной мембраны и защищает мембрану. Замечено, что иногда вместо стяжки кладут политены. Укладка полиэтилена позволит избежать потери воды в бетоне; однако он не создает ровную поверхность для размещения фундамента.

Армирование бетонных стяжек

Фиброармирование бетонных стяжек

Введение

Это техническое обновление содержит дополнительные рекомендации, касающиеся армирования бетона фиброй. Важно, чтобы все работы, выполняемые во время строительства, были выполнены в соответствии с соответствующими допусками, чтобы добиться необходимой отделки.

Наряду с защитой от трещин, фиброармирование часто предлагается разработчиками в качестве альтернативы стальной арматуре в бетонных покрытиях (железобетонных стяжках). На рынке доступно два типа «фиброармирования»: полимерные волокна »и« Макроволокна ».

Типичный сценарий, при котором может быть предложено использование фиброармирования в бетонных покрытиях:

Над системой изолированного пола над конструкцией перекрытия балочного и блочного типа: там, где требуется усиленная стяжка (или структурное бетонное покрытие) поверх изоляции, чтобы выдержать типичные нагрузки на пол (мебель, арматура и т. Д.)), которые должны быть распределены по изоляционным элементам, которые, в свою очередь, поддерживаются бетонными балками внизу.

Гарантийное положение

Из двух типов микрополимерные волокна неприемлемы для использования в качестве альтернативного метода структурного армирования бетонных покрытий.

«Макроволокна» могут использоваться в конструкционных стяжках, но только в следующих случаях:

Производитель системы макроволоконного армирования должен предоставить действующий сертификат одобрения продукта третьей стороной, в котором должны быть указаны точные требования к смешиванию армирующего волокна и процедуры управления качеством, необходимые для этого.
Должны быть предоставлены доказательства того, что альтернативная арматура достигнет срока службы 60 лет.
В утверждении продукции Macro Fibre третьей стороной должно быть указано, что оно может быть использовано « в качестве замены армирования » *, и инженер-конструктор может это доказать. В противном случае мы предположим, что он не подходит в качестве замены реальной стальной арматуры.

* Обратите внимание:

Необходимо тщательно проверить одобрение продукта третьей стороной для армирования волокном, чтобы убедиться, что его можно использовать для этого конкретного приложения: i. е. как альтернатива стальной арматуре.
Обязательно проверьте формулировку в разделе «сфера использования» сертификатов одобрения продукции сторонних производителей. Поскольку в ряде сертификатов на продукцию действительно говорится, что «способствует снижению растрескивания», это не то же самое, что альтернатива стальной арматуре и, следовательно, неприемлемо.

Требования к менеджменту качества

Если продукт из макроволокна одобрен третьей стороной для использования в качестве альтернативы стальной арматуре; дозировку и требования к смешиванию на месте необходимо будет тщательно контролировать.Чтобы удовлетворить требованиям гарантии, утвержденный подрядчик, принятый производителем макроволокна, должен нести ответственность за контроль процесса смешивания волокна с бетоном, чтобы обеспечить соответствие требованиям проекта.

Сводка

Если предлагается армирование волокном: Макроволокна могут использоваться только в качестве замены армирования, если:

Имеется одобрение третьей стороны, аккредитованное UKAS (или эквивалентное в Европе); четко заявив, что он может быть использован для этой цели. Утверждения о том, что «способствует повышению свойств против растрескивания», не являются подтверждением того, что они подходят для использования в качестве альтернативы армированию, И
Использование армирования волокном должно строго контролироваться и
Подтверждено нашим гарантийным процессом приемлемости продукции.

Были приняты все меры, чтобы информация в этой статье была верной на момент написания (ноябрь 2020 г.). Предоставленные инструкции не отменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

A Руководство BSBG по стяжкам пола

Ведущий архитектор-технолог BSBG Ричард Гриффитс (CIAT) представляет это удобное руководство по стяжкам пола для архитекторов и технологов.

Стяжка пола обычно представляет собой цементный материал, состоящий из 1: 3 или 1: 4.5 соотношение цемента к острому песку. Его часто наносят на монолитную плиту первого этажа из монолитного бетона или на сборную железобетонную плиту пола. На рынке представлено множество запатентованных стяжек, информацию о которых можно получить у производителя.

Определения стяжки

Есть определенные определения, касающиеся определения стяжек. В этой статье мы использовали определения из BS 8204 и BS EN 13318:

Выравнивающая стяжка — стяжка, обработанная надлежащим образом для достижения определенного уровня и укладки окончательного пола.Это не влияет на структурные характеристики пола.
Стяжка — стяжка, служащая настилом. Этот термин ранее назывался бетонным покрытием высокой прочности. Он также используется для обозначения структурных покрытий, а также поверхностей износа.
Bonded — стяжка, уложенная на механически подготовленную основу с целью максимального увеличения сцепления.
Несвязанная — стяжка намеренно отделена от основания с помощью мембраны.
Floating — стяжка, уложенная по звуко- или теплоизоляции. Это разновидность несвязанной стяжки.
Цементно-песчаная стяжка — стяжка, состоящая из материала стяжки, содержащего песок с максимальным размером заполнителя до 4 мм.
Мелкая бетонная стяжка — бетонная стяжка с максимальным размером заполнителя 10 мм.
Самовыравнивающаяся стяжка с насосом — стяжка, смешанная до жидкой консистенции, которую можно перекачивать насосом к месту укладки и которая будет течь в достаточной степени (с перемешиванием влажного материала или без него) для обеспечить требуемую точность уровня и ровность поверхности.
Скручивание — деформация краев стяжки вверх из-за дифференциальной усадки

Следует отметить, что самовыравнивающиеся стяжки с перекачкой более известны как «самовыравнивающиеся стяжки».

Устройство стяжки

Стяжку можно приклеивать непосредственно к основанию или укладывать несвязанной на подходящую влагонепроницаемую мембрану, которую кладут поверх плиты. В качестве альтернативы он может быть нанесен как плавающий финиш поверх слоя жесткого изоляционного материала.Это приложение подходит для использования с водопроводными трубами для теплого пола. Если требуется армирование, оно может быть либо в виде мелкой металлической сетки, волокон, которые обычно представляют собой полипропилен, либо в виде мелкой стеклянной сетки.

Стяжку можно оставить как законченную, либо выровнять, чтобы получить гладкую поверхность, на которую можно укладывать указанное напольное покрытие или отделку. Готовые смеси из песка и цемента, которые смешиваются на заводе и затем доставляются на строительную площадку, обеспечивают дополнительную гарантию качества по сравнению со стяжками, смешанными на месте, и обеспечивают более однородную смесь стяжек. Некоторые производители предлагают перекачиваемые стяжки, позволяющие добиться очень ровной отделки.

Какой тип стяжки?

Традиционные цементно-песчаные стяжки

Это традиционные стяжки, подходящие для всех областей применения, если они указаны правильно. Самый большой недостаток — время высыхания; BS 8203 оценивает время высыхания песчано-цементной стяжки как один день на каждый миллиметр стяжки толщиной до 50 мм.

Самовыравнивающиеся стяжки с перекачиваемой системой из сульфата кальция

Эти стяжки можно укладывать приклеенными или несвязанными.Их можно укладывать на гораздо больших площадях, чем цементно-песчаные стяжки, около 2 000 м ² в день. Однако их нельзя использовать с арматурой, поскольку сульфат кальция вызывает коррозию стали во влажных условиях. Эти стяжки также обычно не подходят для использования во влажных условиях или там, где может произойти намокание. Все эти стяжки являются запатентованной продукцией и поэтому варьируются от одного поставщика к другому.

Толщина выравнивающей стяжки

Выравнивающая стяжка может быть выбрана по разным причинам.Это может быть для обеспечения более гладкой и плоской поверхности, чем можно получить с помощью конструкционной плиты. Выравнивающие стяжки также используются для обеспечения водопадов или для создания зоны отделки, в которой могут быть размещены различные типы полов. В наши дни обычное применение — выравнивающая стяжка для подогрева / охлаждения полов.

Стяжка цементно-песчаная

Рекомендации по выравниванию стяжки приведены в BS 8204, часть 1, которая рекомендует минимальную толщину приклеенной выравнивающей стяжки 25 мм.Чтобы учесть возможные отклонения в готовых уровнях конструкционного бетона, указанная толщина обычно должна составлять 40 мм (с допуском ± 15 мм), что обеспечивает минимальную толщину стяжки 25 мм.

Тем не менее, в отчете 184 CIRIA рекомендуется принять допуск ± 10 мм при номинальной глубине 35 мм. Это сводит к минимуму риск отслаивания, но следует отметить, что допуски, указанные для верхней поверхности основного бетона, должны быть совместимыми.Если стяжка должна быть больше 40 мм, доступны следующие варианты для снижения риска отслаивания:

Используйте модифицированную стяжку или добавки для уменьшения возможности усадки.
Используйте тонкую бетонную стяжку, которая снижает вероятность усадки, она успешно используется до 75 мм.

Самовыравнивающаяся стяжка с добавлением сульфата кальция, накачиваемая насосом

Рекомендации по накачиваемым самовыравнивающимся стяжкам приведены в BS 8204, часть 7, в которой рекомендуется, чтобы минимальная толщина стяжки со стяжкой составляла 25 мм.Производители указывают максимальную толщину до 80 мм, поэтому ограничения на общую толщину меньше. Можно удобно указать номинальную глубину 40 мм с допуском ± 15 мм. Рекомендации по износостойкой стяжке приведены в BS 8204, часть 2, которая рекомендует, чтобы минимальная толщина склеиваемой стяжки должна составлять 20 мм (в отличие от 25 мм, указанных для выравнивающей стяжки в части 1).

Для компенсации возможных отклонений в готовых уровнях конструкционного бетона рекомендуемая толщина составляет 40 мм.Однако руководство в отчете CIRIA 1843 рекомендует принять допуск ± 10 мм при номинальной глубине 30 мм. Спецификация базовой бетонной поверхности должна быть совместимой. В некоторых случаях расчетную толщину необходимо увеличить до более 40 мм, но следует отметить, что существует повышенный риск отслоения. Для блоков с полым сердечником, которые часто имеют изгиб вверх, особенно для более длинных пролетов, следует указывать номинальную толщину 75 мм, а не 40 мм.

Риск расслоения снижается, поскольку обычно используют бетон класса C25 / 30 или выше и арматуру сетки.Использование бетона вместо песчано-цементной стяжки снижает возможность усадки, а арматура, в частности, контролирует усадку при высыхании. Это должно обеспечить достаточную глубину в середине пролета (т. Е. Точку максимального развала), чтобы обеспечить притирку арматуры, сохраняя при этом покрытие обеих поверхностей. Даже в этом случае могут потребоваться незакрепленные стержни или сетчатая арматура с «летающими концами», чтобы обеспечить притирку арматуры около точки максимального прогиба.

Стяжка цементно-песчаная несвязанная

Толщина стяжки должна быть не менее 50 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 75 мм.Однако в стандарте BS 8204-1 подчеркивается, что существует высокий риск скручивания стяжки при использовании несвязанных и плавающих выравнивающих стяжек. Чтобы свести это к минимуму, стяжку следует либо укрепить по швам, либо сделать толщиной 100 мм или более.

Самовыравнивающаяся стяжка без связующего с сульфатом кальция, перекачиваемая насосом

Толщина стяжки должна быть не менее 30 мм; поэтому, чтобы учесть отклонения в готовых уровнях, указанная расчетная толщина должна быть минимум 45 мм с допуском ± 15 мм. Толщина стяжки (структурного покрытия) должна быть не менее 100 мм, чтобы минимизировать риск скручивания, следует рассмотреть возможность увеличения глубины до 150 мм для дальнейшего снижения этого риска / дефекта.

Стяжка несвязанная / плавающая

При укладке на сжимаемый слой, такой как звукоизолирующее одеяло, толщина стяжки в любой точке должна быть не менее 75 мм, за исключением бытовых и аналогичных применений, где ожидается небольшая нагрузка, для которых толщина не менее следует использовать более 75 мм.Из-за отклонения базовых уровней заданная расчетная толщина может составлять 100 мм и 90 мм соответственно или больше для сохранения минимальной толщины.

Минимальная толщина в любой точке выравнивающих стяжек, уложенных на теплоизоляционные плиты, которые обеспечивают более прочную опору для уплотнения стяжки, должна быть не менее 65 мм, в зависимости от ожидаемого движения и нагрузки. Выравнивающая стяжка должна быть предпочтительно из мелкозернистого бетона. Изоляционная плита должна быть такой, чтобы выдерживать прилагаемые нагрузки, и она должна быть достаточно жесткой, чтобы стяжка могла быть должным образом уплотнена.

Прочие критерии проектирования стяжек

Основные принципы выбора стяжки сосредоточены на выборе правильной толщины стяжки. Однако это будет зависеть от требований / обстоятельств проекта, другие критерии могут повлиять на дизайн, например:

Сопротивление скольжению, истиранию и ударам
Тип движения по этажу
Уровни и плоскостность
Внешний вид и обслуживание
Тип используемого или применяемого напольного покрытия
Высыхание влаги в стяжке
Расположение деформационных швов

Для получения дополнительной информации по вышеизложенному см. BS 8204, части 1,2,3 и отчет 184 CIRIA для более подробного руководства.

Ссылки / дополнительная литература

Британский институт стандартов, BS 8204: Стяжки, основания и настилы полов. Часть 1: Бетонные основания и выравнивающие стяжки из цементного песка для укладки полов. BSI, 2003.
Британский институт стандартов, BS 8204: Стяжки, основания и внутренние полы Часть 2: Бетонные изнашиваемые поверхности Свод правил, BSI, 2003 г.
Британский институт стандартов, BS 8204: Стяжки, основания и полы в помещении. Часть 7: Самовыравнивающиеся стяжки, набираемые насосом. Свод правил, BSI, 2003 г.
Британский институт стандартов, BS 8203: Свод правил для установки упругих напольных покрытий, BSI, 2001
Gatfield, M J.Отчет 184: Стяжки, полы и отделочные покрытия — выбор, строительство и обслуживание, CIRIA, 1998
Лист данных 22 Ассоциации производителей строительных растворов: Стяжки
http://www.concretecentre.com/Building-Elements/Floors/Floor-Screeds.aspx
http://www.cscreeding.co.uk/screed-systems/screed-constructions/
http://www.mapei.com/public/AE/ Lineocument/QT_MASSETTI%20GB.pdf
http://www. screedscientist.com/floor-screeding/
Бетонирование в жаркую погоду следует проводить в соответствии с BS 8110-1: 1997, 6.2.5 для бетона в соответствии с BS EN 206-1: 2000, 5.2.8 .

Влияние арматуры на усадку бетонных полов жилого дома

Тип пола в строительном объекте определяется требованиями к эксплуатации, техническими возможностями и стоимостью его реализации. Бетонные стяжки, составляющие структурный слой пола, могут быть выполнены без армирования, с дисперсным армированием или армированы сетками из различных материалов.Из-за больших размеров поверхности бетонные стяжки подвержены царапинам в результате возникающих деформаций, эксплуатационных нагрузок и неровностей пола. Есть подробные рекомендации, как делать полы, и по используемым материалам. Однако условия изготовления полов часто отличаются от рекомендуемых. В статье представлены результаты измерений деформаций на поверхностях трех стяжек, составляющих слой пола в жилом доме. Стяжки, изготовленные в идентичных условиях окружающей среды, различались по типу армирования: стальная сетка, дисперсные полипропиленовые волокна, стекловолоконная сетка.Кроме того, измерения деформации проводились на образцах бетона и фибробетона, изготовленных из смеси, использованной для изготовления стяжек. Результаты позволили оценить эффективность используемого армирования, влияние условий окружающей среды на значения, а также проанализировать различия в процессе деформации реальных элементов и образцов.

1 Введение

Основными элементами отделки полов в помещениях здания являются бетонные перекрытия, которые в зависимости от назначения объекта могут быть завершающим отделочным слоем ( у.е.г . промышленные полы с соответствующей абразивной или химической стойкостью и т. д. в помещениях различного назначения) или строительный слой для отделочных слоев (в жилых или общественных зданиях) [1, 2, 3, 4]. Бетонные стяжки в жилых домах производятся по мокрой или сухой технологии [2, 5, 6, 7]. Чаще всего используется цементное или ангидридное связующее. Выбор зависит от типа помещения (сухое или подверженное воздействию влаги) или расположения в здании (на земле, на структурном слое плиты перекрытия) [5].Планируемое решение напольных покрытий также может быть актуальным. Таким образом, на выбор стяжки пола влияют следующие факторы: черный пол, тип и распределение тепло- и влагоизоляции, планируемое наличие системы теплого пола и т. Д. Рекомендации по применению, определяющие правила правильной укладки полов, включают: метод укладки подготовка пола, определение верхнего уровня стяжки, распределение и порядок деформационных швов, разделение на технологические участки (относится к полам с большой площадью поверхности, e.г . в помещениях цеха), приготовление смеси в соответствии с рецептурой, правильное нанесение смеси (адекватное текущим условиям во время работ — в основном термических) и надлежащий уход в первые часы и дни связывания и последующее отверждение используемой смеси [6 , 7, 8, 9]. В любом случае стяжка должна быть спроектирована и изготовлена так, чтобы она была защищена от проникновения пара и воды [10]. Здесь следует отметить, что приведенные выше важнейшие рекомендации по правильному исполнению перекрытий не всегда выполняются на практике [11, 12].Чаще всего это касается полов, сделанных в небольших жилых домах. Бетонные стяжки пола, не имеющие особого значения с точки зрения надежности конструкции, в жилых домах часто делают без должной осмотрительности. Это может быть результатом недостаточной осведомленности подрядчиков и недостатков в надзоре, что является результатом предположения о том, что последствия плохой работы не связаны с большими потерями и не угрожают безопасности использования. Несмотря на то, что повреждение полов очень редко приводит к прямой угрозе серьезного отказа, в конечном итоге они могут снизить эксплуатационные параметры здания и снизить его долговечность.Неправильная конструкция пола, вызывающая разрывы (трещины) и неровность слоя стяжки, видна в процессе эксплуатации здания и приводит к его повреждению, а следовательно, и к необходимости ремонта [12, 13]. Основная причина появления трещин в бетонных стяжках (помимо чрезмерных нагрузок) — усадка бетона. Это происходит как при схватывании (химическая и пластическая усадка), так и при затвердевании бетона (усадка при высыхании) [14, 15, 16, 17, 18]. Усадка, возникающая в результате процессов схватывания и твердения во время процесса гидратации цемента, не может быть полностью подавлена или радикально ограничена и на практике является необратимой.Напротив, усадку в результате чрезмерного высыхания можно уменьшить путем надлежащего ухода за молодым бетоном [14, 15, 18, 19, 20, 21, 22]. Рекомендуется, чтобы деформации усадки в бетонных стяжках не превышали заказанного значения 0,4 ÷ 0,5 мм / м [6, 7, 11, 23].

Следовательно, способ реализации перекрытия следует продумать еще на стадии проектирования. Для достижения достаточной эффективности и долговечности пола при минимизации сложности обработки необходимо принимать во внимание различные решения, доступные в настоящее время.Принимая во внимание возможность ошибок, возникающих из-за неправильного приготовления смеси (в том числе отсутствия пластифицирующих добавок), ошибок производительности и ненадлежащего ухода, а также непредвиденного воздействия условий окружающей среды (в основном температуры и влажности) используется армирование, что значительно снижает усадка и чрезмерные трещины и смещения саморасширяющихся бетонных полов таким образом [11, 24, 25]. В настоящее время для армирования стяжек полов используются армированная стальная сетка (с разным диаметром и расстоянием между стержнями), дисперсные волокна (в основном стальные и полипропиленовые, реже базальтовые) или стеклопластиковые [24, 25, 26, 27, 28].Эффективность этих решений может быть разной. Поэтому желательно напрямую сравнивать эффективность применяемых растворов в сравнимых условиях и в одно и то же время.

С учетом этого, испытания планировались в отдельно стоящем жилом доме в трех смежных комнатах с аналогичной площадью и формой горизонтальной проекции. В каждой комнате был свой тип армирования стяжки. Стяжки изготавливались одновременно и с одинаковым качеством исполнения. В этой статье представлены результаты исследования (частично обсуждаемые в документе конференции [25]), позволяющие напрямую сравнивать эффективность выбранных типов армирования, применяемых в перекрытиях.Приведен анализ результатов испытаний и оценка влияния используемой арматуры на размер и ход усадки от дня нанесения стяжки до начальной фазы их эксплуатации. Кроме того, параллельные лабораторные измерения были проведены на образцах из той же бетонной смеси, которая использовалась для изготовления стяжек.

2 Объем и метод исследования

Испытаны стяжки пола на земле, выполненные в отдельно стоящем жилом доме в трех смежных комнатах.Пол состоит из следующих элементов: готовый бетонный слой толщиной 7 см, пенополистирол толщиной 15 см, два слоя изоляционной пленки, бетон С12 / 15 толщиной 10 см, а также песчано-гравийный слой толщиной 20 см (Рисунок 1). Портландцемент CEM I 32,5R наносился на бетонные полы, а также на песок и воду. На 1 м ³ бетонной смеси были использованы следующие компоненты: цемент 250 кг, песок 1300 кг и вода 100 л.Агрегаты крупной фракции и пластифицирующие добавки не применялись.

Рисунок 1

Устройство напольных покрытий.

В трех отдельных помещениях использовалась арматура:

а)
в первом помещении (Р-С) использовалась стальная сварная арматурная сетка с отверстиями 10х10 см и размером 1х2 м, изготовленная из стержней φ 3 мм,
б)
во второй комнате (Р-ПФ) полипропиленовые волокна BauCon ~ 0. 9 кг / м ³ (длина волокна l _w ≈ 12 мм, диаметр φ ≈ 38 мкм, имеет прямую форму),
в)
в третьей комнате (R-G) использовалась арматурная сетка из стекловолокна Fola 40 × 40 мм, 50 погонных метров.

Бетонные стяжки выполнены в конце октября в закрытом здании, что напрямую повлияло на условия схватывания бетонной смеси. Период схватывания и созревания проходил в первые дни при относительно низкой температуре окружающей среды i.е . в диапазоне примерно 7 ÷ 10 ^∘ ° C при средней влажности более 80% (осадки). Повышенная влажность приводила к медленному высыханию смеси, что было положительным фактором, поскольку стяжки не требовали дополнительного ухода в этот период. Способ выполнения стяжек в отдельных помещениях показан на рисунке 2.

Рисунок 2

Фотографии выполненных строительных работ: а) помещение Р-С (армирование стальной сеткой), б) помещение Р-ПФ (армированное полипропиленовыми волокнами), в) помещение Р-Г (армирование стекловолоконной сеткой).

Для измерения деформации использовался механический экстензометр. Реперы (измерительные базы) приклеивались сразу после затвердевания и достаточного высыхания поверхности стяжки (что необходимо из-за действия клея). Это стало возможным на третьи сутки после укладки полов. Первое измерение было проведено на четвертый день, затем продолжали регистрировать измерения деформаций усадки с интервалами, соответствующими возрасту бетона: в первую неделю измерений ежедневно, в течение следующих трех недель каждые два дня, а затем с интервалами. примерно 7 ÷ 10 дней, также с учетом рекомендаций, содержащихся в инструкции [29].

Расположение измерительных баз в отдельных помещениях показано на рисунке 3 оранжевым цветом.

Рисунок 3

Эскиз размещения реперов (размеры в сантиметрах): а) помещение R-PF, б) помещение R-G, в) помещение R-S

В то же время часть бетонной смеси, использованной для изготовления стяжек, была использована для изготовления образцов. На строительной площадке были изготовлены образцы двух типов: образцы бетона (Sp-C) и образцы бетона с беспорядочно распределенными полипропиленовыми волокнами (Sp-PF).Всего было изготовлено 8 образцов для лабораторных испытаний: 4 образца бетона и 4 образца фибробетона, в том числе один более крупный образец размером 100 × 100 × 300 мм (Sp-CI, Sp-PF-I) и три образца меньшего размера — размер 50 × 50 × 100 мм (Сп-Ц-II, Сп-ПФ-II). Деформации измеряли на каждой из четырех боковых стенок образцов. Эти измерения проводились параллельно с измерениями стяжек.

Для измерений использовались экстензометры Demec

производства W.H.Mayes & Son.На стяжках и образцах Sp-CI и Sp-PF-I использовался экстензометр с основанием 100 мм (постоянная экстензометра: 0,79 × 10 ^-5), а для измерений образцов Sp-C-II и Sp-PF- II использовали экстензометр с 50-миллиметровым основанием (постоянная экстензометра: 1,60 × 10 ^-5). Усадка измерялась с точностью до 0,002 мм.

Во время измерений (каждый раз непосредственно перед следующим измерением) регистрировались температура испытуемых поверхностей и влажность окружающей среды. Температура измерялась бесконтактным инфракрасным термометром в диапазоне -50 ^∘ C ÷ 380 ^∘ C и допуском +/- 0,5 ^∘ C. Влажность окружающей среды измерялась с помощью беспроводной метеостанции MONSUN. 3540 (диапазон измерения 20 ÷ 90% ± 5%).

3 Результаты и анализ

Результаты измерений деформации поверхностей стяжки в обследованных помещениях представлены ниже в виде диаграмм на рисунках 4а-с и 5. На рисунке 4 представлены графики изменений деформаций (измеренных за 310 дней), записанных на отдельных базах измерений в для каждой комнаты, а также среднее значение этих измерений.

Рисунок 4

Графики изменения деформации поверхностей стяжки в каждом помещении: а) помещение R-S, б) помещение R-PF, в) помещение R-G

Рисунок 5

Графики увеличения средней деформации на поверхности стяжки в отдельных помещениях вместе с графиками изменения влажности и температуры

Из графиков видно, что наиболее равномерное увеличение деформаций (независимо от основания и направления измерения) было зарегистрировано в помещении R-PF (в котором использовались полипропиленовые волокна). Наибольший разброс значений деформации, измеренных в этом помещении, произошел в последний день измерений и составил ϵ = 0,3 ÷ 0,55%. Максимальная относительная разница между измеренной деформацией и средним значением в этот день составила ~ 32%. В остальных комнатах то есть . RS и R-G (в которых использовались стальная сетка и сетка из стекловолокна, соответственно) наблюдаемый разброс результатов был больше. В помещении R-G (использовалась сетка из стекловолокна) наибольший разброс результатов был зафиксирован на 126 ^-й-й день измерений и составил ϵ = 0.24 ÷ 0,57%, а максимальное относительное отличие от среднего значения в этот день составило ~ 35% (соответственно в этот день в помещении R-PF было отмечено ϵ = 0,26 ÷ 0,36%, а в помещении RS: ϵ = 0,15 ÷ 0,47%). Однако в помещении RS (использовалась стальная сетка) наибольший разброс результатов (аналогично комнате R-PF) был зафиксирован в последний день измерений и составил ϵ = 0,33 ÷ 0,84%, при этом максимальное относительное отличие от среднее значение в этот день составило ~ 42% (соответственно в этот день в комнате РГ было записано ϵ = 0. 46 ÷ 0,66%).

Наблюдение за ходом изменения величины приращений деформации показывает, что независимо от типа используемой арматуры скорость увеличения деформации не была постоянной на протяжении всего периода. Явно большие деформации каждой стяжки возникали в течение первых 140–150 дней с начала измерений. В последующие дни, до конца исследования, , то есть . до 310 дня приросты были меньше. Среднее значение штаммов через 150 дней было наименьшим в помещении Р-ПФ и составило ϵ = 0.38%. В других комнатах значение штаммов в этот день было соответственно: в комнате R-S = 0,41 ч и в комнате R-G, ϵ = 0,46%. Среднее значение деформации еще через 160 дней (в последний день измерений) также было самым низким в помещении R-PF, ϵ = 0,44 часа, а в остальных: RS, ϵ = 0,49 часа и RG, ϵ. = 0,54% соответственно. Из этого следует известный вывод об изменении величины деформаций усадки в бетоне в зависимости от времени, что наибольшие деформации стяжек возникают в течение первых 140-150 дней после их выполнения. Однако степень деформации может быть ограничена в разной степени. Самым эффективным армированием оказалось полипропиленовое волокно — оно уменьшило конечные деформации примерно на 0,1 часа по сравнению с таковыми в полу, армированном стекловолоконной сеткой, и примерно на 0,05 часа по сравнению с таковыми в полу, армированном стальной сеткой. . Однако в начальный период (при уровне деформации перекрытия примерно 0,15-0,20%) арматура в виде стальной сетки оказалась наиболее эффективной.

На рис. 5 представлены графики средних деформаций поверхностей пола, определенных на основе измерений в трех испытанных помещениях, и параметров, записанных параллельно: влажность окружающей среды и температура испытуемой поверхности. Приведенные выше данные позволили оценить различия в величине усадки в зависимости от используемой арматуры, а также проанализировать влияние изменения условий окружающей среды на увеличение деформаций. Исходя из этого, можно заметить изменение скорости нарастания деформации в результате воздействия изменения температуры после включения нагрева (примерно 98 ^-й-й день измерений). Примерно через 140 дней можно отчетливо увидеть изменение динамики роста измеренных штаммов, упомянутых ранее. С этого момента также заметно снижение и стабилизация влажности воздуха в помещении.

В целом, полученные результаты показывают очень похожие тенденции деформации как функции времени на всех протестированных поверхностях в трех комнатах с одновременной записью изменений температуры и влажности. Однако значения приращений деформации существенно различаются. Наименьшее увеличение усадки в первые три месяца после бетонирования (до 104 ^-го дня измерения) было зафиксировано в помещении R-S (где использовалась стальная сетка).Вероятно, это также связано с тем, что в первые дни после подготовки стяжки температура в этом помещении была примерно на 1 ÷ 2 ^∘ ° C ниже, чем в других помещениях, что замедляло схватывание и высыхание бетона. При влажности выше 80% в начальной стадии созревания бетона отмечалось даже набухание. Как упоминалось выше, первоначальная разница в величине деформации в комнатах R-S по сравнению с деформациями, измеренными в комнатах R-PF и R-G, сохранялась в течение первых четырех месяцев измерений. Затем усадка в комнате R-S стала увеличиваться быстрее, чем в других комнатах.

Изменения влажности окружающей среды очень явно повлияли на значения зарегистрированных деформаций. В первые 21 день после укладки стяжек влажность не опускалась ниже 60% (повторные измерения показали относительную влажность> 80%), что явно ограничивало усадку, вызывая периодические возвратные изменения систолических деформаций. Только более длительный период пониженной влажности после схватывания бетона (между 25 и 46 днями измерений) повлиял на ускорение высыхания бетона и постепенное увеличение деформации.Существенные изменения в увеличении деформаций усадки начались после 98 ^-го-го дня измерений, т.е. . с момента включения нагрева и повышения температуры на ~ 10 ^∘ С, что вначале явно ускоряло процесс сушки. В последующие дни, пока измерения не были завершены, влажность оставалась более или менее постоянной, ~ 65%. За это время ясно видно, что даже небольшие изменения влажности на 5–8% повлияли на размер усадки (рис. 5).

Одновременно с измерениями в жилом доме были измерены деформации усадки на образцах бетона и полипропилена, изготовленных из той же бетонной смеси, которая использовалась для изготовления стяжек. Это позволило сравнить ход и значения деформаций, измеренных на поверхности стяжек, и свободных деформаций, измеренных на образцах. На рисунке 6 представлены усредненные результаты измерений на четырех стенках каждого типа образцов: Sp-C-I, Sp-PF-I, Sp-C-II, Sp-PF-II вместе с измерениями влажности и температуры в лабораторном помещении.

Рисунок 6

График среднего увеличения деформации усадки, измеренной на лабораторных образцах, вместе с графиком изменения влажности и температуры

Деформации образцов уже через несколько дней достигли значения = 0,45%, что после прямого сравнения с деформациями пола показывает желательность использования арматуры и ее положительное влияние на уменьшение усадки. Хотя окончательные деформации полов ( ϵ = 0.44 ÷ 0,49%) и образцы ( ϵ = 0,47 ÷ 0,57%) сопоставимы, их уменьшение хорошо видно (особенно в случае фибробетонных полов). Анализ усадки в образцах бетона и фибробетона показал, что добавление волокон мало повлияло на изменение величины деформаций усадки. В образцах Sp-CI, Sp-PF-I (размеры 100 × 100 × 300 мм) он был практически идентичен (хотя в случае этих образцов результаты менее надежны, потому что был испытан только один образец каждого типа. ).На образцах Sp-C-II, Sp-PF-II (размеры 50 × 50 × 100 мм) видно, что в первые дни измерений значения деформаций усадки также были аналогичными, но примерно через 14 дней после бетонирования. Значения деформации в образцах с добавкой фибры были несколько ниже, чем в образцах из бетона (примерно на 8%).

Также заметно влияние размера образца на получаемые результаты. В первые 21 день измерений у образцов Sp-C-I, Sp-PF-I наблюдалось меньшее увеличение деформации, чем у образцов Sp-C-II и Sp-PF-II. Однако в последующие дни, до конца измерений, деформации в этих более крупных образцах оказались выше, достигнув в последний день измерения значений ϵ = 0,53 ч (Sp-CI) и ϵ . = 0,56h (Sp-PF-I), а у более мелких образцов отмечалось ϵ = 0,50h (Sp-C-II) и ϵ = 0,47h (Sp-PF-II).

Как указано выше, ход деформаций усадки в образцах Sp-C-II, Sp-PF-II характеризовался более быстрым ростом в первые дни после бетонирования.Уже на 14-й ^-й-й день измерений штаммы достигли значений, которые были измерены в образцах Sp-C-I, Sp-PF-I только через семь дней. Однако в последующие дни усадка немного увеличилась, и окончательные значения деформации усадки, измеренные на 310 ^-й день испытаний, составили ϵ = 0,466 ч (Sp-PF-II) и ϵ . = 0,504% (Sp-C-II).

Можно предположить, что наблюдаемые изменения в характере и значениях деформаций усадки были вызваны как размером образцов, так и способом их изготовления, что оказало непосредственное влияние на потерю воды во время схватывания и твердения бетона. смесь, от которой зависит величина усадки.В первые дни после бетонирования потеря воды в образцах Sp-C-II и Sp-PF-II (меньшего объема) была быстрее, чем в образцах Sp-CI и Sp-PF-I, что привело к более быстрое увеличение деформаций. Последующие изменения в повышении деформации (связанные с высыханием затвердевшего бетона) могли быть результатом способа изготовления образцов. Все образцы были отлиты на месте без вибрации. Смесь уплотнялась вручную. По этой причине смесь более крупных образцов (Sp-C-I и Sp-PF-I) может быть менее уплотнена, чем более мелкие образцы (Sp-C-II и Sp-PP-II).Различия в конденсации смеси могли вызвать различную степень испарения воды в момент систолического напряжения.

На следующем графике (рис. 7) показан график деформаций усадки, измеренных на образцах, армированных волокном (Sp-PF-I и Sp-PF-II), которые были оставлены в лаборатории, и на стяжках с армированием полипропиленовым волокном (R- ПФ). Анализ хода диаграмм указывает на явное разнообразие значений деформации в двух типах образцов по сравнению с измеренными на поверхности стяжки в течение первых четырех месяцев измерений, которые (также принимая во внимание предыдущие диаграммы с отмеченными влажностью и температурой значения) также явно зависят от изменений влажности и температуры окружающей среды.

Рисунок 7

График среднего увеличения систолической деформации, измеренной на лабораторных образцах и стяжке с армированием полипропиленовым волокном

4 Выводы

Испытания позволили оценить эффективность арматуры, используемой в бетонных перекрытиях, и определить влияние условий окружающей среды на величину и ход деформаций в реальных элементах и образцах.

Согласно полученным результатам, наиболее эффективным из используемых видов армирования с точки зрения уменьшения усадки (а также из-за простоты изготовления стяжки) было армирование в виде полипропиленовых волокон.Окончательная деформация пола с рассредоточенным армированием была примерно на 0,1h меньше, чем у пола, армированного стекловолоконной сеткой, и примерно на 0,05h меньше, чем у пола, армированного стальной сеткой.
Армирование в виде диспергированных полипропиленовых волокон повысило однородность и изотропность напольного покрытия, о чем свидетельствует наименьший разброс результатов, полученных в помещении R-PF.
Сетка из стекловолокна
оказалась наименее эффективной в снижении усадки среди трех типов арматуры, используемых в стяжках.
Исследования подтвердили, что условия окружающей среды, то есть . влажность и температура окружающей среды оказывают значительное влияние на величину усадки. В начальный период созревания бетона низкая температура в здании замедлила процесс высыхания, что при влажности окружающей среды выше RH = 80% повлияло на подавление усадки и даже набухания бетона. Однако резкое повышение температуры (в результате начального нагрева) существенно повлияло на увеличение скорости нарастания деформации.
Увеличение усадки, измеренной на образцах фибробетона, происходило намного быстрее, чем усадка в здании, что в основном было связано с менее благоприятными условиями окружающей среды — более высокой температурой и низкой влажностью в лабораторном помещении, а также небольшими размерами образцов по сравнению с размер поверхности пола.
Сравнение величины усадки, измеренной на образцах неуплотненного бетона и армированного фиброй бетона, показало небольшое уменьшение усадки из-за использования полипропиленовых волокон.
Размеры образцов повлияли на измеренные значения деформации.

Список литературы

[1] Chmielewska B, Czarnecki L. Uszkodzenia i naprawy posadzek przemysłowych. Ход работы. XXVI Ogólnopolska Konferencja Warsztat Pracy Projektanta Konstrukcji. 2011; 1: 239-279 Искать в Google Scholar

[2] Neal FR. Руководство по проектированию и практике: бетонные промышленные полы. ЛЕД. Томас Телфорд. 2002; 62 Искать в Google Scholar

[3] Гарбач А.Raport dotyczący stanu wiedzy i techniki w dziedzinie posadzek przemysłowych. Строительные материалы. 2007; 5: 2-5 Искать в Google Scholar

[4] Чарнецкий Л. Badania i rozwój posadzek przemysłowych. Строительные материалы. 2007; 5: 6-8 Искать в Google Scholar

[5] Giergiczny Z. Podłogi przemysłowe, budowa, eksploatacja, naprawa. PWN, 2009 Поиск в Google Scholar

[6] ACI 302.1 R-04: Руководство по конструкции бетонных полов и перекрытий. Комитет ACI. 2004; 302, 65 Искать в Google Scholar

[7] ACI 360 R-92: Проектирование перекрытий по уклону.Комитет ACI. 1997; 360 Искать в Google Scholar

[8] Pająk Z, Wieczorek M. Posadzki przemysłowe Cz. 2 Posadzki na podłożu gruntowym. Строитель. 2016; 20/8: 76-79 Поиск в Google Scholar

[9] Технический отчет 34. Третье издание: Бетонные промышленные полы — основа их проектирования и строительства. Бетонное общество. 2003; 105 Искать в Google Scholar

[10] Jasiczak J, Szymański P, Nowotarski P. Более широкая перспектива испытания на раннюю усадку бетона, модифицированного добавками с изменяемым соотношением вода / цемент, как инновационное решение в гражданском строительстве.Разработка процедур. 2015; 122: 310-319 Искать в Google Scholar

[11] Jasiczak J, Szymański P. Особенности выполнения и использования полов в жилом доме. Строительные материалы. 2006; 9: 16-19 Поиск в Google Scholar

[12] Остин С.А., Робинс П.Дж., Епископ Дж.В. Поведение и конструкция бетонных промышленных плит первого этажа. Итоговый отчет по гранту EPSRC. Университет Лафборо. 2000 Искать в Google Scholar

[13] Кулас Т. Бленды projektowe и wykonawcze przyczyną uszkodzeń posadzki w budynku filharmoni kaszubskiej.Ход работы. XXIII Ogólnopolska Konferencja Warsztat Pracy Projektanta Konstrukcji. 2008; 2: 295-326 Искать в Google Scholar

[14] Drobiec Ł. Диагностика и uszkodzenia betonowych posadzek przemysłowych, Izolacje. 2017; 22, 1: 52-58 Искать в Google Scholar

[15] Флага К. Усадочное напряжение и подповерхностное армирование в бетонных конструкциях. Wydawnictwo PK 2011; 391 Искать в Google Scholar

[16] Flaga K. Влияние усадки бетона на долговечность армированных элементов конструкции.ПАСТЫ. 2015; 63: 15-22 Искать в Google Scholar

[17] Пяста В. Влияние объема цементного теста и водо-водного соотношения на деформацию усадки, водопоглощение и прочность на сжатие высокоэффективного бетона. Строительные и строительные материалы. 2017; 140: 395-402 Искать в Google Scholar

[18] Рачкевич В., Бачарц М., Бачарц К. Экспериментальная проверка курса бетонных деформаций при усадке в соответствии со стандартом EN 1992-2. AMS. 2015; 15: 22-29 Искать в Google Scholar

[19] Raczkiewicz W, Bacharz M.Экспериментальная проверка усадки из-за высыхания в бетоне при различных условиях влажности в соответствии со стандартом Еврокод2. E3S Web of Conferences 49, 00084. 2018 Поиск в Google Scholar

[20] Silfwerbrand J, Paulsson-Tralla J. Снижение усадочного растрескивания и скручивания плит в зависимости от уклона. Бетон интернациональный. 2000; 22, 1: 69-72 Искать в Google Scholar

[21] Косаковски П.Г., Рачкевич В. Сравнительный анализ измеренной и прогнозируемой деформации усадки в бетоне.2014; AMS. 14: 5-13 Искать в Google Scholar

[22] Бачарц М., Рачкевич В. Влияние выбранных условий окружающей среды на деформации усадки в соответствии со стандартными рекомендациями. Серия конференций IOP «Материаловедение и инженерия». 2019 Искать в Google Scholar

[23] Промышленные бетонные полы. Справочник по проектированию и строительству. Технический отчет Concrete Society. 2003; 34 Искать в Google Scholar

[24] Петри М., Списак В. Посадки из бетона zbrojonego włóknami pipropylenowymi.Строительные материалы. 1998; 9: 20-25 Искать в Google Scholar

[25] Raczkiewicz W, Wójcicki A. Аспекты реализации и использования полов в жилых домах. E3S Web of Conferences 49. 00085. Солина. 2018 Поиск в Google Scholar

[26] Глиницкий М.А. Badania właściwości fibrobetonu z makrowłóknami syntetycznymi, przeznaczonego na podłogi przemysłowe. Цементно-известковый бетон. 2008; 13: 184 Искать в Google Scholar

[27] Альшари Х. Применение и перспективы применения фибробетона в промышленных полах.Открытый журнал гражданского строительства. 2015; 05: 185-189 Искать в Google Scholar

[28] Лёбер П., Хольшемахер К. Конструкционный бетон, армированный стекловолокном, для перекрытий на земле. Всемирный журнал англ. и Тех. 2014; 2: 48-54 Искать в Google Scholar

[29] Инструкция ITB № 194/98: Изучение механических свойств бетона на образцах, взятых из форм. ITB. 1998 Поиск в Google Scholar

Арматурная сетка пола сетка металлическая

Ни один современный ремонт не обходится без укладки на пол керамической плитки, ламината или других напольных покрытий, требующих ровного основания.Часто используются утеплители, теплые полы или разноуровневые дизайнерские решения. Простым и недорогим способом подготовки пола к подобным работам можно назвать бетонную стяжку — процесс заливки основания раствором цемента и песка, производимый в целях:

неровность настила,
повышают свой уровень,
устройство наклонное,
Покрытие тепло-, звуко-, гидроизоляционными слоями.

Важно: для более прочного и качественного слоя необходимо правильно определить марку цемента, толщину и арматуру.

Толщина связующего слоя зависит от:

изменение уровня пола,
прогнозируемых нагрузок на поверхность,
твердость основания,
Высота этажа в остальных помещениях,
наличие связи.

Обычно минимальная толщина бетонного слоя составляет 80 мм, но при смешивании в растворе специальных добавок она может быть уменьшена до 40 мм.

При этом технически правильное и качественное устройство стяжки ровное, прочное и долговечное.

Когда делаете армирование? ↑

Армирование — это процесс усиления плиты материалами с более высокими прочностными характеристиками.

Несмотря на все неоспоримые преимущества бетона, следует отметить, что он способен разрушаться при сильной вибрации или динамических нагрузках. Для предотвращения этого при толщине бетонного покрытия более 80 мм производится усиление стяжек, что делает его прочным, устойчивым к внешним воздействиям, предотвращает образование трещин.За исключением небольшой толщины стоит усилить швы или точечное укрепление на участках, которые могут подвергаться большому давлению.

Материалы для армирования ↑

Выбор материала зависит от многих факторов. Это могут быть свойства базового планового значения толщины стяжки и нагрузки на пол, финансирование и другие.

Процесс упрочнения слоя производится:

металлическая сетка или каркас,
сетка композитная или полипропиленовая,
Армирование из твердых частиц.

Металлический каркас предназначен для сооружения фундамента при возведении высотных зданий или когда строительство ведется на неустойчивом грунте.

Для армирования металлической сетки, сваренной из стальной проволоки квадратной сетки со стороной от 100 мм до 200 мм с шагом 50 мм и стандартным размером листа 150 × 200 см или 50/200 см.

Поскольку сетка должна находиться в слое бетона для предотвращения коррозии, то, в случае выполнения стяжки непосредственно на бетонном фундаменте, укладка производится не на основании, а немного выше, с использованием монтажных подпорок.

Внимание! Если толщина стяжки более 100 мм и есть планы на значительные нагрузки, требуется применение сварного каркаса из прочной сетки. Во всех остальных случаях вентиль или каркас решеток не приваривают, а связывают проволокой.

Композитная сетка для армирования стяжки изготавливается из различных полимеров, удобных в использовании для усиления пятна. Он легкий, пластичный, устойчивый к влаге и щелочным веществам. К плюсам можно отнести быстрый монтаж и относительно недорогую стоимость.

Дисперсная арматурная сетка — это инновационная технология, при помощи песчано-цементной смеси добавляется фибра — специальные волокна из базальта, стали, полипропилена или стекловолокна. Волокна равномерно распределяются в растворе при перемешивании и придают ему не только механическую прочность, но и устойчивость к химическому воздействию, усадочные трещины при высыхании не образуются. Этот метод имеет средние цены и очень хорошо сочетается с армирующей сеткой.

Для работы в помещении должна быть температура около 20 ° С и не должно быть сквозняков.После определения толщины покрытия и армирования приступить к работе.

Подготовка основания ↑

Если стяжка ставится на землю, сначала удаляется поверхностный слой грунта, утрамбовывается субстрат из керамзита и песка высотой 10 см.

При установке на бетонное основание сначала снимается старый слой бетона, грубая поверхность тщательно очищается, удаляется пыль, грязь, масляные пятна, краска. Для лучшего сцепления его наносят на грунтовку в несколько слоев.По периметру помещения закреплена демпфирующая лента толщиной 1 см.

Внимание! Если перепады чернового пола составляют более 30% толщины стяжки, во избежание появления трещин на уровне поверхности бетона, либо компенсационные швы должны проводиться по линиям качелей.

Гидроизоляция, изоляция ↑

Для утепления пола кладут слой пенополистирола, керамзита или минеральной ваты. Для защиты от попадания влаги внутрь утеплителя перед его укладкой, а затем и сверху устраивают слой гидроизоляции.Для этого используется пленка из полиэтилена, рубероида или пароизоляционной мембраны, слои которой накладываются внахлест на 15 см с таким же растением на стену. Затем сверху кладут сетку для армирования.

Связь ↑

На этом этапе вы размещаете различные коммуникации, трубы, электропроводку, выполняете монтаж теплых полов.

Укладка стяжки ↑

Для выполнения работ по укладке стяжки, отступив от стены 20 см, установить маяки из раствора и профиль, который будет выравнивать высоту пола.Расстояние между маяками должно быть на 40 см короче длины правила. Затем доведите раствор до заполнения. Наилучшим считается соотношение цемента к песку 1: 3 с добавлением фиброволокна и пластификаторов.

Заливочная смесь для начала вдали от входа в угол комнаты и изготовления деталей. Затем каждый участок грубо разравнивается лопатой, а затем по правилу проводится окончательное выравнивание на уровне маяков. При заливке больших площадей необходимо несколько компенсаторов.Примерно через полчаса поверхность будет затерта и оставлена сушиться на неделю. Первые три дня поверхность смачивают водой, чтобы она не высыхала и не трескалась. После высыхания удалите маячки, в полости образуется загрунтованный и заделанный раствором.

Через месяц, когда стяжка полностью высохнет, поверхность полируют и защищают слоем стяжки. Этот медленный процесс высыхания бетона необходим для достижения класса прочности М200 (класс В15). Технология заливки позволяет сократить время созревания бетона перед укладкой защитного слоя до двух недель, в раствор которых добавляются специальные модифицирующие добавки.

Технология заливки и обычных армированных стяжек принципиально не отличается, разница только в наличии сетки, которая дает особые преимущества:

в арматуре значительно улучшает характеристики пола не деформируется даже при полном затоплении,
за счет усиления сетки увеличивает сопротивление растягивающему напряжению — образование трещин практически сводится к нулю,
в армировании сетки есть возможность уменьшения толщины бетона и экономии материалов без потери качества бетонного фундамента,

Напольная арматурная сетка

идеальна для полов с большим перепадом уровня,
с помощью железной арматурной сетки равномерно по площади распределил вес бетона.

После завершения всех работ перепады высот на поверхности, измеренные двухметровыми стержнями, должны составить:

не более 4 мм на ровных поверхностях,
с высокой точностью слоев до 2 мм.
No related posts.

Армированная бетонная стяжка

Технология подготовки основания с армированной бетонной стяжкой

Армирование бетона – цена услуги

Статьи | Армированная бетонная стяжка

Армирование стяжки и бетонной плиты

Пример расчета одного метра арматуры диаметром 8мм

Таблица перевода м2 сетки разных диаметров арматуры в кг.

Виды арматурной сетки

Армирование стяжки пола

Материалы для армирования

СНиП армирования стяжки пола

Отличия между армированной и обыкновенной стяжкой

Армирование стяжки сетью

Армирование стяжки пола, способы и материалы

Зачем армировать стяжку пола

Способы армирования стяжки

Армированная стяжка пола с фиброволокном (устройство, цена)

Преимущества стяжки с фиброволокном

Виды стяжки с фиброволкном, особенности и способы проведения

Разновидности фиброволокна для стяжки и их преимущества

Наше предложение

Бетонная стяжка. Бетонная стяжка пола

Бетонная стяжка пола — назначение

Цена бетонной стяжки

Армирование стяжки — Что за трещина

ПП волокна

Арматурная сетка

ПОЧЕМУ ТЕСТИРОВАНИЕ СТРОИТЕЛЬСТВА МОЖЕТ ЭКОНОМИТЬ ВРЕМЯ И ДЕНЬГИ ВАШЕМУ ПРОЕКТУ?

Покрытия и стяжки для сборных железобетонных полов

— Руководство по конструкции

Армирование бетонных стяжек

Фиброармирование бетонных стяжек

Введение

Гарантийное положение

Требования к менеджменту качества

Сводка

A Руководство BSBG по стяжкам пола

Влияние арматуры на усадку бетонных полов жилого дома

1 Введение

2 Объем и метод исследования

Рисунок 1

Рисунок 2

Рисунок 3

3 Результаты и анализ

Рисунок 4

Рисунок 5

Рисунок 6

Рисунок 7

4 Выводы

Список литературы

Арматурная сетка пола сетка металлическая

Когда делаете армирование? ↑

Материалы для армирования ↑

Подготовка основания ↑

Гидроизоляция, изоляция ↑

Связь ↑

Укладка стяжки ↑

Добавить комментарий Отменить ответ
