Фасадная панель бетонная: основные характеристики и особенности монтажа

основные характеристики и особенности монтажа

Содержание:

1. Преимущества бетонного фасада
2. Особенности укладки фасада
3. Обновление зданий

Аккуратный и красивый фасад дома говорит о многом. Подобрав качественный материал и правильную форму, вы преобразите здание и выгодно выделите его на фоне других. Среди фасадных материалов большим спросом пользуются фасадные панели из бетона. Они бывают разных форм и расцветок и будут отличной альтернативой для отделки. У некоторых складывается мнение, что здания из железобетона совершенно невозможно сделать разнообразными. Но это утверждение можно опровергнуть. В качестве доказательства предоставляются фасадные бетонные панели. Они соответствуют всем самым современным тенденциям в архитектуре и сделают дом неповторимым.

На строительных рынках существует широкий ассортимент панелей из бетона.

Многочисленные виды и варианты бетонной отделки продаются по приемлемой стоимости. Можно найти непривычные и интересные варианты оформления. Сегодня есть возможность использовать не просто привычный серый бетон, но и неожиданные варианты по текстуре и конфигурации:

• бетонные под дерево;
• бетон с покрытием под металлик;
• бетон с узорами.

Преимущества бетонного фасада

Использовать бетонные панели можно для разных строений, например:

1. Жилые дома.
2. Гостиницы.
3. Спортивные комплексы.
4. Предприятия.
5. Торговые центры.
6. Развлекательные комплексы.

Если более внимательно присмотреться к бетонным панелям и их преимуществам, то становится понятно, почему их так часто используют для облицовки зданий. Они обладают следующими техническими характеристиками:

• пожаростойкость;
• защита;
• прочность;
• долговечность;
• удобство и быстрота укладки;
• эстетический вид;
• простота в уходе.

Одним из самых важных преимуществ является именно пожаростойкость. Панели из бетона не будут гореть, что разрешает производить их монтаж на объектах, имеющих высокие требования по пожарной безопасности. Защитные свойства заключаются в предохранении самого здания от разных природных факторов. Это может быть снег, лучи солнца, ливень или мороз. Бетонные панели будут неким щитом, который защищает стену под собой. Им не страшны перепады температур и повышенная влажность. Это особенно важно при выборе материала для фасада.

Благодаря использованию бетона панели получаются прочными. Из этого вытекает их долговечность. Даже свой оттенок они не меняют по истечении многих лет. А это позволяет не волноваться за фасад дома долгое время. Необходимо лишь выбрать качественные фасадные панели.

Внешний вид дома заметно меняется в лучшую сторону. Он становится стильным и выглядит несколько дороже. За фасадные материалы легко прячется невзрачная стена здания. Важно правильно подобрать фактуру и оттенок панелей, который соответствует строению. Ухаживать за фасадом легко. Достаточно периодически щеткой сметать пыль. Но когда идет дождь, то он сам все смоет. Они не подвержены грибку и плесени. Поэтому не требуется специальной обработки от этих неприятностей.

Особенности укладки фасада

Хоть укладка бетонного фасада кажется делом простым, но если до этого человек не сталкивался с ней, то стоит обратиться к специалисту. Перед тем как осуществить укладку панелей, необходимо качественно подготовиться к монтажу. Для этого надо измерить все стены под фасадные панели и записать размеры. Затем провести очистительные мероприятия, фасад должен быть чистым, не иметь грязи. И не забыть про каркас.

Для начала стены здания очищаются. Это делается для наилучшего сцепления каркаса со стеной. Также проверяются стены на наличие скрытых трещин. Такая работа простая и не требует больших усилий. Просто прикрепить на стену бетонный фасад не получится. Даже самый умелый строитель не может сделать идеально ровную стену. Это попросту трудно. Поэтому под фасад необходимо сделать каркас. Это обязательно для всех видов кирпичных и бетонных домов, а также для домов с перекосами.

Использовать для каркаса можно дерево или металл. Если используются деревянные детали, то их необходимо обработать специальным антисептиком и средством от насекомых. В ином случае небольшая влага даст дереву разбухнуть и нарушить ровную укладку фасада. В случае сомнения проще использовать каркас из металла.

Вначале крепятся стартовые планки, затем углы (внешние и внутренние). После них следует очередь наличников и самих панелей. Все делается аккуратно и постепенно. Не нужно торопиться. Неправильно прикрученная панель испортит всю структуру фасада. Важно запомнить, что устанавливаются бетонные панели не ниже 15 см над землей. Между окнами и дверными проемами останется зазор около 3-5 мм. В дальнейшем он заполнится мастикой. Нижние прибиваются только четко по горизонтали. Это делается для ровных, без перекосов, следующих слоев. Работать с бетонными фасадными панелями желательно в правильной одежде, а резать их в респираторе. Пыль не попадет на кожу и в дыхательные пути.

Обновление зданий

При использовании для фасада бетонных панелей получится обновленное здание. Хоть бетон несколько тяжеловатый материал, но его прочность внушает доверие. Такое покрытие удобно еще и тем, что его можно красить. Краска легко ложится на поверхность панели. Самый серый и невеселый дом преображается под приятным оттенком краски. Если семья переехала в новый дом, и на нем уже установлены бетонные панели, но неприятного оттенка — их можно перекрасить.

Старый дом омолодится, а торговый центр приобретет лоск, если использовать фасадные панели. Не страшно, если у дома много углов и изгибов, окон и балконов. Квалифицированный специалист справится с монтажом, сделает всю работу быстро и качественно. А новый наряд дома удивит соседей, которые захотят сделать свой дом таким же стильным и эксклюзивным. Но даже если все дома на улице покрыть бетонным фасадом, то они будут выглядеть по-разному. У каждого свой характер и особенности, которые фасадные панели только подчеркнут.

Панели фасадные из бетона

Бетонные панели для отделки фасада

Бетонные панели изготовлены из практичного и долговечного бетона, который может имитировать собой традиционные кладки из облицовочного кирпича или камня.

Особенность материалов заключается в их составе – в процессе производства к ним добавляют оцинкованные пластины из стали, с помощью которых элементы фиксируются на поверхности фасада здания или подготовленную заранее обрешетку. Сегодня используются бетонные панели, как российского (лидирует компания Каньон), так и западного производства.

Особенности монтажа бетонного фасада – что нужно знать?

Крепление изделий следует проводить только после окончания отделочных и фасадных работ, включающих в себя монтаж окон и дверей. Начинают облицовку с установки обрешетки. Бетонные панели удобнее и надежнее крепить именно на каркас, который может быть деревянным или металлическим из оцинкованного профиля.

Решетки устанавливаются параллельно в вертикальном положении, с соблюдением шага, равному отверстиям для крепежа на изделиях. Исключение составляет обрешетка для облицовки цоколя бетонными плитами – в этом случае решетины монтируют в горизонтальном положении.

Крепеж обрешетки подбирают с учетом типа основания. Если фасад дома из дерева, то удобнее использовать саморезы размером от 75 до 100 мм. Для крепления на кирпичных поверхностях используют саморезы размером от 100 и до 140 мм. Дома, возведенные по технологии «несъемная опалубка» и с основанием из пенобетона облицовывают панелями с анкерными креплениями.

Обратите внимание, что перед облицовкой деревянная обрешетка покрывается составами, защищающими ее от грибка, плесени и влаги. Для цокольной части здания уместнее будет каркас из оцинкованного профиля.

В процессе отделки стен бетоном, независимо от типа основания между основанием и обрешеткой монтируют слой гидроизоляции – полосы для решетин. Не помешает устроить такой гидроизоляционный слой и между обрешеткой и панелями.

Область применения и достоинства бетонных плит

Панели из бетона можно использовать для отделки не только жилых домов, но и зданий общественного назначения, таких, например, как отели, спортивные комплексы, торговые центры, склады и промышленные предприятия.

Такая отделка относительно доступна по цене, кроме того имеет целый ряд преимуществ:

• материал пожаростойкий;
• надежно защищает фасад;
• прочный;
• имеет продолжительный срок эксплуатации;
• быстро и просто монтируется;
• неприхотлив в уходе;
• эстетичен;
• может имитировать поверхности камня или кирпича.

Одно из наиболее важных достоинств материала – это именно устойчивость к огню. Бетонные панели не загорятся и не допустят распространения огня, возникшего внутри здания.

Этот фактор позволяет говорить о приспособленности материала для отделки фасадов зданий с повышенными требованиями к пожаробезопасности. Дополнительно стоит отметить что фасадные панели устойчивы к проявлениям атмосферной среды, не разрушаются под воздействием дождей, морозов, уф-лучей.

Бетонный фасад прочный, долговечный, не теряет насыщенности цвета даже спустя много лет. Внешний вид здания, для облицовки которого использовались фасадные плиты из бетона, преображается – оно становится аккуратным, современным.

Панели из бетона позволят замаскировать дефекты поверхности основания, сформируют индивидуальный стиль здания. При желании бетонный фасад можно окрашивать в нужные цвета и оттенки, меняя их со временем при необходимости.

Ухаживать за бетонным фасадом просто с помощью щетки, которой нужно будет удалять пыль и грязевые отложения.

Согласны со статьёй или она вам не понравилась? Оцените:

fasadoved.ru

Фасадные бетонные панели, фактура на выбор

Внешнему виду зданий, будь-то частный дом или многоэтажное строение для коммерческих и бизнесовых целей, сейчас уделяется большое внимание, ведь от этого зависит эстетика и комфортность окружающей человека среды. Каждый владелец старается подобрать отделку по своему вкусу, но чаще все упирается в финансовую составляющую. Среди современных вариантов в этой сфере компания Рикам может предложить самый доступный и недорогой из всех – фасадные бетонные панели. Мы изготовляем сами панели из обычного бетона, фирбоцемента или стеклофибробетона. Последний материал мы считаем вообще идеальным для этой цели, ведь все его эксплуатационные характеристики намного превосходят те, которыми обладают все другие известные отделочные материалы.

• Отличный внешний вид. Бетон и СФБ позволяют придавать лицевой стороне абсолютно любую фактуру или имитировать все известные натуральные и искусственные строительные материалы: камень, клинкерный кирпич, дерево, декоративную штукатурку.
• Уникальная прочность и долговечность панелей – срок службы изделий из обычного бетона – до 50 лет, а из СФБ – 100 лет и больше.
• Малый вес, особенно фасадных бетонных панелей из СФБ, что позволяет выполнять облицовку ими даже высотных зданий без дополнительного усиления конструкций.
• Полная защита стен здания от погодных и климатических факторов. Водонепрницаемость. Устойчивость материала к УФ-старению.
• Быстрый и простой в технологии монтаж.
• Полная пожаростойкость (в отличие от панелей из композитных материалов).
• И многие другие отличные качества.

Если вы ищете, чем недорого, но презентабельно и по-современному отделать фасад здания – рекомендуем рассмотреть вариант с фасадными панелями из бетона или СФБ. Наши специалисты продемонстрируют Вам различные модели панелей, покажут наши готовые работы и произведут расчет стоимости облицовки здания «под ключ».

ri-kam.ru

Фасадные панели из фибробетона

Все чаще для облицовки стали применять фибробетонные фасадные панели. Они придают архитектуре выразительность, ускоряют сроки строительства и минимизируют затраты на создание оригинального и прочного фасада здания. При этом фибробетонные панели сочетаются с остальными отделочными материалами. Популярность фасадного изделия обусловлена такими свойствами, как практичность, удобство монтажа.

Что такое фибробетон?

Плиты или панели из фибробетона представляют собой композиционное изделие для создания вентилируемых фасадных систем. Получают фиброцементные изделия из таких ингредиентов:

• вяжущий компонент — цемент, придающий фасадному изделию высокую влагостойкость и требуемую прочность;
• заполнитель — очищенный песок или другой силикат той же крупности, определяющий высокое качество плиты;
• фиброволокно, как главный компонент, выступает в качестве армирующего элемента, существенно повышающего эксплуатационные характеристики материала;
• специфические добавки, придающие панелям специальные свойства, такие как морозостойкость, влагостойкость, устойчивость к механическим и атмосферным воздействиям.

В качестве фибрового волокна чаще применяют стекловолокно. Это вещество отличается высокими армирующими свойствами, прочностными показателями к растяжению и сродством с другими компонентами фиброплиты по величине линейного расширения.

Плюсы и минусы

Фасадные панели из фибробетона великолепно имитируют кирпичную кладку.

Фибробетонным плитам присущи как положительные, так и отрицательные стороны. К преимуществам относятся:

• высокая прочность;
• малый вес;
• устойчивость к негативных атмосферным влияниям;
• эстетичный внешний вид;
• широкий выбор оттенков и фактур;
• удобство монтажа;
• экологичность;
• негорючесть;
• отсутствие тенденции к усадке и расползанию;
• способность противостоять значительным по силе ударам.

Благодаря прочности и стойкости к механическим повреждениям, фиброволоконные конструкции отличаются долговечностью. При этом они сохраняют внешний вид весь срок эксплуатации. Благодаря легкости, фасадная плита не оказывает большого давления на каркас здания и фундамент. Есть также облегченные модели. Наличие фиброволокон обеспечивает стойкость к коррозии и окислению, поэтому на поверхности не образуется высолов и ржавых подтеков.

К основным недостаткам материала относятся:

• высокая стоимость;
• наличие отходного материала.

Вышеперечисленные недостатки постепенно устраняются путем модернизации технологии производства панелей на фиброволокне. Их цена снижается, а при грамотном проведении монтажных работ удается избежать накопления отходов.

Технология получения

Производство панелей для отделки помещений и фасадов зданий.

Технология получения фибробетона осуществляется в четыре этапа:

1. В жидкий бетон добавляется краситель. Полученная масса смешивается до однородного состояния.
2. Осуществляется заливка приготовленного бетонного раствора в формы. Стекловолокно добавляется в бетон в пятикратном объеме. Это позволяет распределить волокна в растворе в хаотичном порядке. Благодаря такому армированию, бетон приобретает высокую прочность.
3. Стадия затвердевания и укрепления бетона в формах длится 28 дней. В течение всего времени поддерживаются особые условия окружающей среды: выдерживаются температура и влажность в соответствии с нормативными показателями.
4. Обработка готовых форм укрепляющими веществами и гидрофобизаторами, которые придают плитам свойства влагостойкости и морозостойкости.

Особенности монтажа

Обустройство фасадов фиброволоконными панелями отличается простотой и легкостью. Однако при монтаже следует учитывать некоторые нюансы. Основание под облицовку должно быть максимально очищено от пыли, мусора и грязи. Все трещины, видимые повреждения следует заделать соответствующими материалами.

Для монтажа фасадных изделий на стену крепятся специальные кронштейны. Их длина должна быть подобрана с учетом толщины утепляющего слоя, укладываемого под фасадную систему. В качестве утеплителя лучше использовать минеральную вату. Этот материал отличается высокими теплоизоляционными характеристиками. Крепится утеплитель на дюбелях. Сверху материала укладывается паронепроницаемая мембрана для дополнительной защиты от влаги.

Теперь можно приступить к монтажу фасадной системы. Для этого нужно соорудить каркас из стальных профилей. Первыми на стене закрепляются горизонтальные части, затем вертикальные. На профили накладываются фибробетонные панели. Если необходима корректировка размеров изделия, используются алмазные круги для резки железобетонных конструкций. Для сверления отверстий в панелях рекомендуется применять алмазное бурение.

Все стыки и щели заполняются герметиком.

Способы крепежа

При установке плит необязательно использовать цементный раствор или различные клеящие составы.

Фибробетон крепится к стенам двумя способами:

• саморезами;
• замками-клямерами.

Выбор варианта крепления зависит от толщины панелей. Например, изделия до 1,4 см можно монтировать на саморезы. Образовавшиеся отверстия от шляпок заполняют мастикой. Более толстые изделия, от 1,4 см, закрепляются замками-клямерами. Технология подобна монтажу бетонного сайдинга. Этот способ — более технологичный.

Особенности монтажа:

• Способ крепежа и тип направляющих должны соответствовать друг другу.
• Шаг направляющих выбирается по особенностям фасада, толщине и размерам панелей. Как правило, оптимальная величина — 40-60 см.
• Фиброволоконные материалы должны комплектоваться дополнительными элементами: уголки для стыков изнутри и снаружи, откосы, вспомогательные крепежи.
• Крепеж всех частей фасада должен быть надежным.

Области использования панелей

Фибробетон предназначен для проведения строительных работ с целью снижения общей массы конструкции, предотвращения появления и расширения трещин на стенах, повышения прочности стеновой конструкции. Благодаря применению в составе фасадных панелей фиброволокна, материалы используются при сооружении зданий с очень тонкими стенами. Конструкционные особенности и легкий вес обеспечивают возможность применять новые, более совершенные технологии строительства. Применение фибробетонных панелей не ограничивается выполнением фасадной отделки. Материал подходит для внешней облицовки балконов, внутренней отделки интерьера.

Вывод

Достаточно легкие и тонкие фиброволоконные панели наделены большим количеством достоинств, поэтому фасадные системы гарантированно наделяются высокими прочностными характеристиками, максимальной стойкостью к любым разрушительным факторам и долговечностью.

kladembeton.ru

Бетонные фасадные панели – простой способ сделать здание привлекательным

Фасадные фибробетонные панели пользуются устойчивым спросом среди покупателей благодаря целому ряду достоинств, которые делают такой вариант отделки очень привлекательным. Несмотря на то, что данный материал получил широкое распространение относительно недавно, технология его производства была разработана более 30 лет назад. В данном обзоре мы рассмотрим основные свойства фасадных панелей и особенности работы с ними.

На фото – фибробетон, позволяющий воплотить в жизнь практически любые замыслы для оформления фасадов

Особенности данного вида изделий

Чтобы понять причины популярности использования панелей из армированного бетона в системах вентилируемых фасадов, необходимо знать из чего и как изготавливаются изделия, и каковы их основные свойства. Именно этому и будет посвящен данный раздел. (См. также статью Отделка фасада дома из газобетона: особенности.)

Из чего сделаны панели и особенности производственного процесса

Производство данного вида изделий достаточно длительно, это обусловлено тем, что процесс созревания бетона составляет 4 недели, и выпускать изделия раньше просто-напросто нет технологической возможности.

Рассмотрим все стадии производства и используемые в данном процессе материалы:

• Первая и самая важная составляющая – высококачественный бетон, который тщательно перемешивается до получения однородной структуры. В процессе в раствор добавляется краситель нужного цвета, и размешивание прекращается только тогда, когда пигмент равномерно окрасит весь состав. Консистенция бетона при этом достаточно жидкая, и это обусловлено некоторыми особенностями, которые будут описаны ниже.
• Далее бетон наливается в формы нужной конфигурации, после чего в раствор погружается пять слоев стекловолокна, при этом волокна в материале расположены в хаотическом порядке, что обеспечивает высокую стойкость к деформационным воздействиям.

Стеклофибра – важный компонент, обеспечивающий непревзойденную прочность материала

• Следующий цикл самый длительный: в течение 28 дней бетон затвердевает и набирает оптимальные показатели прочности и устойчивости к деформационным воздействиям. Естественно, в этот период поддерживаются нужная влажность и температурный режим, чтобы на выходе получилось изделие самого высокого качества.
• Последняя стадия производственного процесса – обработка поверхности укрепляющими составами и растворами-гидрофобизаторами, которые делают материал устойчивым к влаге. Это позволяет увеличить стойкость изделий к неблагоприятным атмосферным условиям.

Одним из показателей качества бетонных изделий является стойкость цвета на протяжении всего периода эксплуатации. Добиться этого можно, применяя только натуральные красители на основе окиси железа, они способны сохранять свои свойства в течение длительного времени.

От красителя во многом зависит качество всего изделия, ведь внешнему виду изделий уделяется основное внимание

Достоинства и недостатки рассматриваемой группы материалов

Как отмечалось выше, фасадные панели из стеклофибробетона обладают целым рядом преимуществ:

• Долговечность: срок эксплуатации таких изделий превышает 30 лет, что является очень внушительным показателем. Очень немногие фасадные материалы могут похвастаться такой долговечностью.

Такая облицовка будет служить вам на протяжении многих лет

• Прочность: бетон, усиленный фиброволокном, устойчив к деформационным воздействиям и способен выдерживать нагрузки без вреда для структуры материала. Кроме того, поверхность устойчива к истиранию, что также является немаловажным фактором.
• Экологичность также относится к неоспоримым преимуществам, ведь материал абсолютно безопасен для здоровья человека и животных и не наносит вреда окружающей среде. Такие облицовочные панели можно применять на зданиях любого назначения в любом климатическом поясе.
• Благодаря фиброволокну вес бетонных изделий невелик, что значительно упрощает погрузочно-разгрузочные работы, транспортировку и монтаж панелей. Этот фактор очень важен, так как не все здания могут выдержать высокие нагрузки на фасад,а небольшая масса позволяет не перегружать конструкции.
• Пожаробезопасность: изделия не воспламеняются и не поддерживают горение, что позволяет повысить уровень безопасности зданий и гарантирует надежную защиту от возгорания. Согласно технической документации изделия без какого-либо вреда для структуры выдерживают температуры до 350 градусов.
• Фасад обладает не только привлекательным внешним видом, но и улучшает теплоизоляцию и звукоизоляцию стен, что повышает эксплуатационные характеристики всего здания.
• Обработка материала различными составами делает бетонные панели влагостойкими, а также устойчивыми к перепадам температур и другим неблагоприятным атмосферным факторам.
• Довольно широкий выбор вариантов фактуры и цвета позволяет подобрать оптимальный вариант для вашего здания.

Совет! Многие продавцы утверждают, что продукция зарубежных производителей намного качественнее, чем отечественных.

На самом деле свойства изделий практически не различаются, и огромная разница в стоимости оправданна далеко не всегда.

Производитель предложит вам внушительный выбор вариантов

• Последний фактор, который нельзя не отметить – простота монтажных работ: провести работы с изделиями данной группы гораздо проще, чем с большинством альтернативных вариантов.

Недостатков как таковых нет, можно отметить разве что характерный внешний вид бетона, который нравится не всем. Цена также не относится к бюджетным, но если сравнить ее с аналогичными вариантами, то можно убедиться, что она достаточно невысока для своего сегмента.

Особенности процесса монтажа

Это структура правильно установленной фасадной системы

Как отмечалось выше, работы по установке панелей не относятся к сложным, тем не менее, нужно знать некоторые особенности, чтобы провести их в соответствии с технологией и обеспечить максимально высокие эксплуатационные свойства.

Подготовительный этап

Чтобы разобрать рабочий процесс более детально, разобьем его на два этапа – выполняя их, вы без труда справитесь с работой.

В рамках первой стадии проводятся следующие работы:

• Поверхность необходимо очистить от грязи, если на ней есть трещины и повреждения, их необходимо заделать цементным раствором. Не стоит слушать тех, кто говорит, что подготовка не нужна: холод проникает именно через повреждения в стене, и чем их меньше, тем теплее здание.
• Следующий этап – крепление кронштейнов под будущую систему, их длина должна выбираться с учетом толщины утеплителя, который будет закладываться под фасадную систему. Лучше всего подойдет минеральная вата, этот материал отличается долговечностью и отличными теплоизоляционными свойствами. Крепление материала производится посредством специальных дюбелей для теплоизоляции.

Минеральная вата позволяет сделать здание гораздо теплее

• Если следовать технологии, то необходимо закрыть утеплитель специальной паропроницаемой мембраной. Это позволит защитить утеплитель от впитывания лишней влаги.

Совет! Лучше использовать качественные крепежные элементы: для кронштейнов подойдут дюбели, а для минваты — специальные «зонтики», при этом важно выбрать вариант из качественного пластика, который не будет трескаться при монтаже.

Как показала практика, лучше использовать варианты с пластиковым гвоздем, железный вариант служит мостиком холода, поэтому применять его не рекомендуется

Монтаж фасадной системы

Далее работы проводятся так, как того требует инструкция производителя. Некоторые нюансы могут отличаться в зависимости от размера панелей и их толщины, поэтому стоит ознакомиться с рекомендациями предприятий-изготовителей.

Основные этапы процесса следующие:

• Вначале устанавливается каркас, который состоит из металлических профилей, изготовленных специально для подобных целей. Сначала укрепляются горизонтальные элементы, после них – вертикальные.
• Далее можно крепить фасадные панели из бетона, процесс достаточно прост, и справиться с ним можно и своими руками.

Многие знают, что такое резка железобетона алмазными кругами, именно таким способом режутся и фибробетонные панели. Иногда требуется алмазное бурение отверстий в бетоне, для панелей не нужно применение специального оборудования, достаточно использовать определенные коронки и электродрель.

Не забудьте заполнить стыки специальным герметиком, это позволит создать надежный защитный покров на фасаде.

Панели большой толщины крепятся посредством специальных кляймеров

Вывод

Если вам необходима долговечная отделка фасада, то бетонные панели — это именно то, что вам нужно. Если у вас остались вопросы по рабочему процессу, посмотрите видео в этой статье, оно наглядно покажет некоторые важные нюансы монтажа.

rusbetonplus.ru

Фасадные панели

Для заказа фасадных фиброцементных панелей просьба связаться с нашими менеджерами по почте [email protected] или по телефону 8(495)7967045

Стоимость изделий от 3500 руб/м2, минимальная партия 30 м.кв.

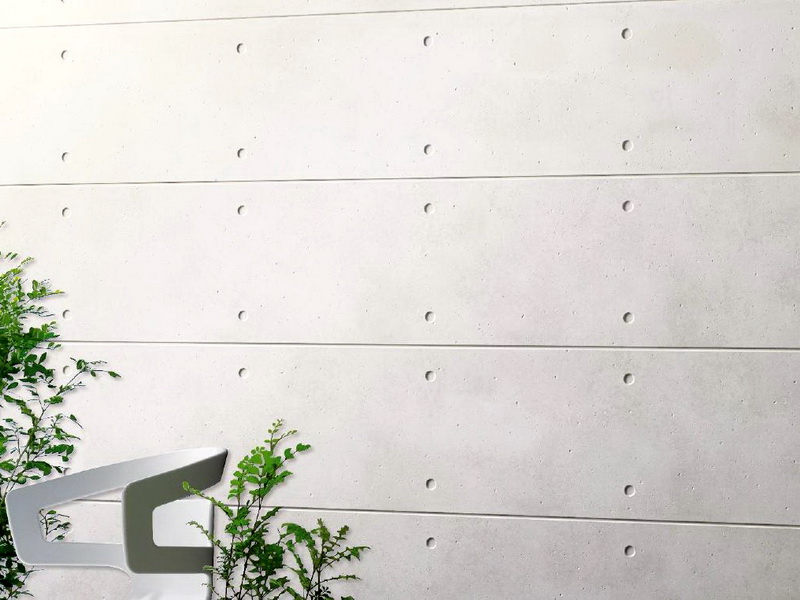

Фиброцементные панели — это панели изготовленные из фибробетона для наружней отделки фасадов зданий. Обладают повышенной прочностью, влагостойкостью, а так же морозостойкостью. Изготавливаются по новейшей технологии получения сверхвысокопрочных бетонов Ductal.

Примеры использования

Фиброцементные панели

Размеры панелей

Толщина панелей 12 мм.

Варианты цвета

Применение в экстерьере

Использование лофт панелей из бетона в экстерьере возможно по средствам введения в бетонную смесь добавок повышающих морозостойкость от -30С до +30С, а так же внутренних и внешних гидрофобизаторов. Которые не дают возможность проникать влаге в толщу бетона и со временем его разрушать. Благодаря чему панели из декоративного бетона можно применять в экстерьерной отделке как то фасады зданий, заборы и прочие. Для изготовления панелей, которые будут применяться в экстерьерной отделке необходимо перед согласованием с менеджером обязательно отметить, что изделия необходимо выполнить в морозостойком и гидрофобном исполнении.

Облицовка фасадов

Отделка заборов

В последнее время, стало очень популярным изготавливать заборы в минималистическом лофт стиле, в котором по, мимо стандартных материалов в них используют дерево, и панели из декоративного бетона.  Наша компания с удовольствием берётся за проекты по реализации экстерьерных панелей из бетона для отделки заборов.

Технология монтажа loft панели из бетона

Открытый монтаж

На панели из высокопрочного бетона для открытого монтажа с помощью фрезы по камню и шуруповёрта высверливаются декоративные отверстия. Которые используются при монтаже панелей из бетона к стене, с использованием «дюбель-гвоздей». При этом заказчик сам в праве решать каким образом технические отверстия будут закрыватся. Так же закрытие технических отверстий возможно с использованием декоративных заглушек, которые приобретаются отдельно.

Закрытый монтаж

Панели из бетона могут выполнены без технических отверстий под закрытый монтаж. Который выполняется по системе «вентилируемый фасад» с использованием кляммеров, или с помощью декоративных держателей из нержавеющей стали.

Скрытый монтаж на твёрдое основание

Скрытый монтаж по системе «вентилируемый фасад»

Техническая информация

Декоративный бетон представляет собой своеобразный уплотнённый бетон, верхний слой которого великолепно передаёт неповторимую текстуру бетона. Панели из декоративного бетона GkerStudio служат для декорирования различных помещений. С недавних пор и всё чаще в дизайне интерьера можно встретить применение интерьерного бетона. Который своей утончённостью и грацией, а так же рисунком линий смотрится поистине великолепно. Чаще всего для подобного декорирования, применяются именно панели для стен, которые совсем не сложно смонтировать на стене.

Фото от наших клиентов

Перейти в Галерею

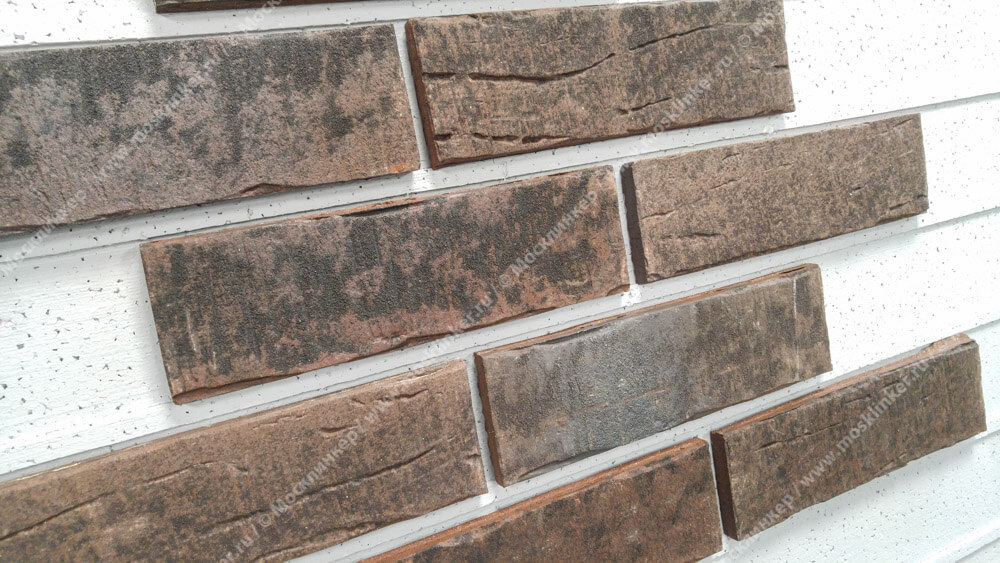

Фасадная облицовочная бетонная панель — «каменный кирпич» старый кирпич

Фасадные облицовочные бетонные панели . http://www.gornyikamen.com

— Бетонная  армированная  продукция ― срок службы больше 50 лет.

— Легкий монтаж. Крепится на шурупы либо дюбель-нагели (без применения клеевых растворов и профилей)

— 7000 цветов и оттенков

— Крепится как напрямую на поверхность стены без профилей так и через профиля, с утеплителем пеноплекс, пенопласт, мин. плита.

— Крепятся: на кирпичные стены; бетонные стены; стены из газоблока, теплоблока, пеноблока; шпальные и деревянные стены; OSB и SIP ― панели, ЛСТК;  легкость продукции, позволяет крепить ее на быстровозводимые каркасные, сендвич-панельные здания и дома.

ФАСАДНЫЕ ПАНЕЛИ от Горного Камня ПОД КИРПИЧ:

1) Фасадная панель ― облицовочный кирпич

2) Фасадная панель ― каменный кирпич

3) Фасадная панель ― старый кирпич

Используются для наружной и внутренней облицовки стен.  Все панели  Горного камня крепятся на  дюбель-нагели и шурупы.

        Бетонная продукция, выпускаемая Горным камнем, изготавливается по современной и уникальной технологии на европейском оборудовании и является экологически чистым и безвредным для здоровья человека продукцией, вся продукция имеет сертификат соответствия и качества РК.  Продукция обладает повышенной прочностью, износо- и  морозостойкостью, характеристиками, которые намного превышают стандарты обычного бетона. Такая бетонная продукция Вам прослужит, как минимум более 50 лет!!!

      При покупке панели мы    бесплатно   предоставим Вам на весь Ваш закупаемый объем следующие материалы, необходимые для монтажа:

  —   Грунтовка (праймер) необходим для обработки  поверхности панели под покраску.

  ―   Шпатлевка, необходима для затирки примыканий панелей и мест креплений на шурупы.

   —   Краска фасадная (немецкое качество производства), для покраски  и кирпичей на поверхности панели.(с высокими показателями паропроницаемости, атмосферостойкой, эластичной, стойкой к истиранию, не выгорающаяся на солнце и которая прослужит Вам десятки лет).  7000 цветов и оттенков на Ваш выбор

— Доставка по г. Алматы от 50 кв.м.

      Фасадные облицовочные панели от Горного Камня могут крепиться на кирпичные стены, брус, пенобетон, газоблок, отштукатуренные стены, на фанеру и OSB толщиной от 100мм, SIP панели и некоторые другие поверхности. Легко монтируется через ПЕНОПЛЕКС. Желательно крепить панели на выровненную поверхность стены.

      Облицовочный кирпич и природный камень всегда придавал дому благородный, красивый и статусный вид. Наши панели сделаны из бетона, с применением качественной красочной продукции, что дает нам возможность добиться такого же эффекта нашими панелями,  как визуально так и на ощупь, при этом раза в три дешевле по цене.

            Наши преимущества:

-Собственное производство;

-Самые низкие цены на рынке Казахстан на данную продукцию;

-Быстрые сроки монтажа. Монтаж круглогодичный;

-Легкий монтаж ― вся продукция монтируется на шурупы и прямо на поверхность . Без применения клеевых растворов, без чистовой подготовки, без применения несущих профилей и каркасов;

-Гарантированное качество;

-За счет тонкости панелей Горного камня, их можно применять для внутренних работ, без боязни потерять в объем свободного пространства. Особенно хорошо смотрятся в интерьере панели-декоративный кирпич;

-Неограниченная палитра цветов. Изготовим в любой желаемой Вами расцветке

№57488253 — стройматериалы в Алматы — Маркет

О товаре

Описание от продавца

АКЦИЯ! АКЦИЯ! АКЦИЯ! Акция! Здравствуйте Уважаемые Клиенты! Компания KAZFACADE обявляет о приеме заказов на фибробетонные фасадные панели (для облицовки стен, фундамента. ) по предоплате по акционной цене 2200 за 1кв. М. Основная панель. Количество заказов ограничено! Это шанс купить качественный и долговечный облицовочный материал со скидкой. Прием заказов и детали по номеру

Фасадная бетонная панель под кирпич для облицовки любых зданий, крепится на дюбель-нагель или на шурупы. Армированная фибровалакном и 2, 8мм проволкой.
Фасадная бетонная панель рванный камень для фундамента или можно использовать для облицовки фасада. Армированная фибровалакном и 2, 5ммпроволкой! Имитация облицовочный кирпич, колотый камень, булыжник и т. Д.

с 1 февраля 2022 г.

Увеличить количество просмотров и продать быстрее

В горячие

Отправить в «ТОП»

кирпич и пенополистирол по низкой цене на OLX.kz

Фасадная бетонная панель — Облицовочный кирпич — фасадные панели — портфолио

Фасадные облицовочные бетонные панели . http://www.gornyikamen.com



Используются для наружной и внутренней облицовки стен. Все панели Горного камня крепятся на дюбель-нагели и шурупы.

Бетонная продукция, выпускаемая Горным камнем, изготавливается по современной и уникальной технологии на европейском оборудовании и является экологически чистым и безвредным для здоровья человека продукцией, вся продукция имеет сертификат соответствия и качества РК. Продукция обладает повышенной прочностью, износо- и морозостойкостью, характеристиками, которые намного превышают стандарты обычного бетона. Такая бетонная продукция Вам прослужит, как минимум, 25-30 лет!!!

При покупке панели мы бесплатно предоставим Вам на весь Ваш закупаемый объем следующие материалы, необходимые для монтажа:

— Грунтовка (праймер) необходим для обработки поверхности панели под покраску.

— Шпатлевка, необходима для затирки примыканий панелей и мест креплений на шурупы.

— Краска фасадная высокого качества, для покраск и кирпичей на поверхности панели.(с высокими показателями паропроницаемости, атмосферостойкой, эластичной, стойкой к истиранию, не выгорающаяся на солнце и которая прослужит Вам десятки лет). 7000 цветов и оттенков на Ваш выбор

Фасадные облицовочные панели от Горного Камня могут крепиться на кирпичные стены, брус, пенобетон, газоблок, отштукатуренные стены, на фанеру и OSB толщиной от 100мм, SIP панели и некоторые другие поверхности. Легко монтируется через ПЕНОПЛЕКС. Желательно крепить панели на выровненную поверхность стены.

Облицовочный кирпич и природный камень всегда придавал дому благородный, красивый и статусный вид. Наши панели сделаны из бетона, с применением качественной красочной продукции, что дает нам возможность добиться такого же эффекта нашими панелями, как визуально так и на ощупь, при этом раза в три дешевле по цене.

Наши преимущества:

-Собственное производство;

-Самые низкие цены на рынке Казахстан на данную продукцию;

-Быстрые сроки монтажа. Монтаж круглогодичный;

-Легкий монтаж — вся продукция монтируется на шурупы и прямо на поверхность . Без применения клеевых растворов, без чистовой подготовки, без применения несущих профилей и каркасов;

-Гарантированное качество;

-За счет тонкости панелей Горного камня, их можно применять для внутренних работ, без боязни потерять в объем свободного пространства. Особенно хорошо смотрятся в интерьере панели-декоративный кирпич;

-Неограниченная палитра цветов. Изготовим в любой желаемой Вами расцветке
Фасадные облицовочные бетонные панели . http://www.gornyikamen.com



Используются для наружной и внутренней облицовки стен. Все панели Горного камня крепятся на дюбель-нагели и шурупы.

Бетонная продукция, выпускаемая Горным камнем, изготавливается по современной и уникальной технологии на европейском оборудовании и является экологически чистым и безвредным для здоровья человека продукцией, вся продукция имеет сертификат соответствия и качества РК. Продукция обладает повышенной прочностью, износо- и морозостойкостью, характеристиками, которые намного превышают стандарты обычного бетона. Такая бетонная продукция Вам прослужит, как минимум, 25-30 лет!!!

При покупке панели мы бесплатно предоставим Вам на весь Ваш закупаемый объем следующие материалы, необходимые для монтажа:

— Грунтовка (праймер) необходим для обработки поверхности панели под покраску.

— Шпатлевка, необходима для затирки примыканий панелей и мест креплений на шурупы.

— Краска фасадная высокого качества, для покраск и кирпичей на поверхности панели.(с высокими показателями паропроницаемости, атмосферостойкой, эластичной, стойкой к истиранию, не выгорающаяся на солнце и которая прослужит Вам десятки лет). 7000 цветов и оттенков на Ваш выбор

Фасадные облицовочные панели от Горного Камня могут крепиться на кирпичные стены, брус, пенобетон, газоблок, отштукатуренные стены, на фанеру и OSB толщиной от 100мм, SIP панели и некоторые другие поверхности. Легко монтируется через ПЕНОПЛЕКС. Желательно крепить панели на выровненную поверхность стены.

Облицовочный кирпич и природный камень всегда придавал дому благородный, красивый и статусный вид. Наши панели сделаны из бетона, с применением качественной красочной продукции, что дает нам возможность добиться такого же эффекта нашими панелями, как визуально так и на ощупь, при этом раза в три дешевле по цене.

Наши преимущества:

-Собственное производство;

-Самые низкие цены на рынке Казахстан на данную продукцию;

-Быстрые сроки монтажа. Монтаж круглогодичный;

-Легкий монтаж — вся продукция монтируется на шурупы и прямо на поверхность . Без применения клеевых растворов, без чистовой подготовки, без применения несущих профилей и каркасов;

-Гарантированное качество;

-За счет тонкости панелей Горного камня, их можно применять для внутренних работ, без боязни потерять в объем свободного пространства. Особенно хорошо смотрятся в интерьере панели-декоративный кирпич;

-Неограниченная палитра цветов. Изготовим в любой желаемой Вами расцветке

Бетонная продукция, выпускаемая Горным камнем, изготавливается по современной и уникальной технологии на европейском оборудовании и является экологически чистым и безвредным для здоровья человека продукцией, вся продукция имеет сертификат соответствия и качества РК. Продукция обладает повышенной прочностью, износо- и морозостойкостью, характеристиками, которые намного превышают стандарты обычного бетона. Такая бетонная продукция Вам прослужит, как минимум, 25-30 лет!!!

Бетонные фасады | Фасадные системы

Все о бетонных фасадах

Бетонные фасады, пожалуй, один из наиболее часто выбираемых вариантов архитектурных фасадов на сегодняшний день. Материал, который создается путем грубого затвердевания и жесткой отделки, называется бетонным фасадом. Прежде чем бетон будет отлит, он полностью разжижается, чтобы обладать другой характеристикой, открывающей прекрасные возможности для дизайнеров. Бесконечный выбор отделки помогает определить основной характер здания.Бетонные конструкции обладают способностью стабилизировать внутреннюю конструкцию от жаркой погоды. Это, в свою очередь, снижает внутреннюю температуру.

Использование бетонных фасадов имеет множество преимуществ: различные типы фасадов включают раствор ржавчины, опалубку из тюков сена, сборные перфорации и складные плоскости и т. д. Сборные железобетонные фасады оживляют здания. Технология сборного железобетона предлагает бесконечные возможности с точки зрения внешнего вида и дизайна. Бетонные фасады могут не выглядеть визуально привлекательными как единое целое, но когда они размещены в едином и герметичном узоре, на первый план выходит визуально приятный результат.

Бетонные фасады известны своей способностью выдерживать экстремальные холодные и жаркие климатические условия, даже нулевые температуры. Существуют яркие бесконечные возможности с различной обработкой поверхности. Бетонная сборная конструкция оставляет след и придает форме совершенно другой вид. Форма может быть изготовлена ​​из таких материалов, как древесина, стекловолокно, пластик, резина и т. д., при этом каждый материал дает уникальную отделку. Бетонные фасады допускают различные виды обработки поверхности, такие как прокатка или чистка щеткой и троллинг, а также несколько типов промывки, которые можно выполнять, когда бетон свежий.Для упрочнения бетона можно применять ударную обработку, полировку и пескоструйную очистку. Сборные стены также могут быть покрыты штукатуркой или краской, кирпичом, керамической плиткой или натуральным камнем, чтобы сделать их более долговечными. Техническое обслуживание становится простым и экономичным.

Помимо гладкой поверхности фасада можно придать уникальный вид. В оштукатуренных сэндвич-стенах фасадные швы не видны. Стыки можно скрыть, спроектировав расположение окон, балконов и дверей.Также можно использовать бесшовное соединение. Наряду с навесными стенами и сборными железобетонными фасадами существует также сэндвич-метод, в котором используются сталежелезобетоны и текстильные армированные бетоны.

Фасады из бетона, изготовленные компанией, предпочтительнее, так как практически нет ограничений по форме форм, а также по материалам конструкции. Помимо создания прямых стен, их также можно построить изогнутыми. Сборный железобетон превосходит любую другую фасадную конструкцию в отношении свободы выбора.Архитекторы знают об эффективных способах производства качественных фасадов из сборного железобетона с выдающимся внешним видом.

Компания Spotlight : Graphic Concrete Ltd

Базирующаяся в Финляндии компания Graphic Concrete Ltd уже более 15 лет является одним из ведущих производителей и экспертов по маркетингу бетонных конструкций и отделочных материалов. Имея более 600 проектов в 25 странах мира, они преобразовывали архитектуру общественных, жилых и промышленных объектов во что-то потрясающее с эстетической точки зрения и очень надежное.

Лучшие бренды бетонных фасадов на Archello

Независимо от того, являетесь ли вы архитектором или инженером, подрядчиком или строителем, мы приглашаем вас изучить наш выбор продуктов, чтобы получить вдохновение и поддержку при выборе бетонных фасадов в вашем следующем проекте.

сборные железобетонные фасадные панели

производители бетонных фасадных элементов

Помимо строительных компаний, принявших участие в выставках типовых домов (т.г. Delmulle, Elbeko, Declerck en Zonen, Rhodius-Deville, R. Maes, Roosen, Caroni-Lecomte, Van Den Bogerd-Elst, Van De Kerckhove’s Prefa, Usidour и Koramic), многие другие бельгийские компании производили фасадные панели из архитектурного бетона ( не обязательно с целым домом за ним) в 1960-х и 1970-х годах. В 1975 году в каталоге UACB был указан 31 производитель фасадных рам, парапетов и плоских панелей из архитектурного бетона. Одними из наиболее значительных игроков на рынке были Antwerpse Machinesteenbakkerijen, CBR-Ergon, Eurobeton, Marbra-Lys, Seghers Prefalith Beton и Kunststeenfabriek Vandewalle.Большинство этих производителей специализировались на разнообразии, а это означает, что все они пытались предложить как можно более широкий ассортимент продукции, вместо того, чтобы сосредоточиться на одном конкретном стиле или элементе. Каталог 1975 года показывает, что большинство компаний производили различные типы панелей, как несущие, так и ненесущие, которые представляли собой одиночные стеновые элементы или сэндвич-элементы, с изоляцией между слоями или без нее. Четыре основных варианта поверхности: гладкий, промытый, обработанный кислотой и пескоструйный бетон.Производители также предлагали фасадные элементы с различными соединениями и деталями, изготовленные из бетона с различным химическим составом. Наполнители и добавки, такие как пластификаторы, ускорители или замедлители схватывания, воздухововлекающие агенты, цветные пигменты, стекловолокно и т. д., позволяли производителям манипулировать прочностью; тепловая и акустическая изоляция; масса; цвет; текстура; и даже прозрачность материала. Путем (небольших) вариаций в материалах, формах, пропорциях и технологиях были произведены бесчисленные типы бетонных панелей.Казалось бы, бесконечное количество вариантов выбора было тем, что индустрия явно использовала в своей рекламе.

Компания Antwerpse Machinesteenbakkerijen занимает особое место в этом списке, поскольку специализируется на производстве кирпича, а не бетона. Тем не менее компания Pandal изготовила композитную панель, сочетающую в себе кирпич и бетон. Панель состояла из предварительно напряженного бетонного внешнего слоя и внутреннего ядра из каменных блоков. Он выдерживал усилие сжатия до 34.32 Н/мм², а пустотелая сердцевина обеспечивает хорошие изоляционные свойства по сравнению с обычными бетонными панелями (1,63 Вт/м²K). Внешние поверхности могут быть из белого бетона с гладкой поверхностью или текстурированы открытым кремнем. Панели обычно имели ширину 4, 5 или 6 м (максимум 10 м), высоту 60 см и толщину 12 см и весили 165 кг/м². Необычной особенностью этой панели было то, что ее можно было демонтировать и использовать повторно: обычно их устанавливали, укладывая одну на другую (с помощью шпунтового соединения) и прикрепляя к стальному, бетонному или деревянному каркасу с помощью реверсивных, крючки из оцинкованной стали.Другой вариант установки заключался в том, чтобы вставить их в профилированные колонны и заполнить швы раствором; в этом случае их нельзя было демонтировать.

CBR-Ergon, дочерняя компания производителя цемента CBR, была основана в 1963 году для производства сборных железобетонных изделий. CBR-Ergon в основном сосредоточилась на стандартизированных конструкционных изделиях, таких как балки, колонны и многопустотные плиты, но почти сразу после своего основания компания также наладила исследовательскую и производственную линию для фасадных элементов из декоративного и архитектурного бетона. Исследования, связанные с этими элементами, были сосредоточены на составе смеси, уплотнении влажного бетона, опалубке, текстуре и отделке элементов. С несколькими замечательными офисами из архитектурного бетона, спроектированными в сотрудничестве с архитектором Константином Бродским, Ergon стал одним из основных игроков в этой области. Наиболее яркие реализации CBR-Ergon были реализованы в офисных зданиях, а не в жилых домах.

Компания Eurobeton, основанная в 1964 году в Массенховене, стала важным производителем архитектурного сборного железобетона.Ассортимент фирмы в основном состоял из фасадных рам, парапетов и плоских панелей для офисов, общественных зданий и т. д. Для изготовления своей продукции компания «Евробетон» использовала как деревянную, так и металлическую опалубку, закрепленную на вибростолах, а также переносную опалубку из пластика и металла.

Компания Marbra-Lys, основанная в Кортрейке в 1913 году, изначально занималась поставкой строительных материалов. В 1950-х годах компания переехала в Харелбеке, и ее акцент сместился на промышленное производство плитки, клаустры и лестниц из мраморной мозаики, искусственного камня и искусственного мрамора Marbralyth.С 1960-х годов компания добавила в свою линейку продукции фасадные элементы из архитектурного бетона, особенно для применения в офисных и жилых домах. Сборка архитектурного бетона производилась в производственном цехе длиной 150 м, оборудованном оборудованием для вибрирования и пропаривания бетона. В конце 1990-х годов компания Decomo в Мескроне приняла на себя управление отделом архитектурного бетона Marbra-Lys.

Seghers Prefalith Beton в Алтере начала свою деятельность с производства архитектурного бетона в 1956 году.Приобретение новых производственных площадок в 1967-1968 годах в Алтере совпало со значительным расширением, в том числе обширными новыми мощностями по производству архитектурного бетона и фибробетона с использованием новейшего научного и промышленного оборудования. Он стал одним из крупнейших производителей архитектурного бетона в Бельгии, а также экспортировал его в Нидерланды и Францию. Процесс производства архитектурного бетона был организован по 24-часовому циклу. Опалубка заполнялась на полностью автоматизированном смесительном заводе.После уплотнения элементов на тяжелых вибрационных столах их транспортировали в климатический туннель для отверждения. В конце туннеля элементы были извлечены из формы и прошли поверхностную обработку. Компания опубликовала свои собственные строительные спецификации с конкретными рекомендациями для архитектурного сборного железобетона. К ним относятся спецификации, связанные с изоляцией, соединениями, соединениями, анкерами, обработкой поверхности и выполнением прототипа. Типичная фасадная панель из архитектурного сборного железобетона состояла из двух слоев: сначала отливали декоративный слой толщиной не менее 10 мм (с катаным или дробленым кварцем или порфиром), а затем слой обычного бетона.Панели имели толщину 7 см и длину до 2,50 м; для более крупных панелей предусматривались ребра жесткости или гребни. Seghers Prefalith Beton также производит сэндвич-панели, состоящие из 5-сантиметровой панели из декоративного бетона, 2 или 3 см из полистирола и 5 см из легкого бетона. Эти (изоляционные) панели использовались для строительства офисных, жилых и общественных зданий, таких как школы и муниципальные административные центры. В 1985 году компания была передана Ловелду из Алтера.

Компания по производству искусственного камня Kunststeenfabriek Vandewalle была основана в 1960 году в Руселаре той же семьей, которая уже в 1920 году основала фабрику по производству плитки.Продукция Vandewalle развивалась от относительно небольших декоративных элементов из искусственного камня до несущих, высококачественных и полностью готовых элементов, простирающихся от пола до этажа. Одним из их продуктов был кварцолит, особый тип бетона на основе природного кварцевого камня, который был водонепроницаемым и морозостойким. Из кварцолита изготавливали облицовку фасадов (обычно толщиной 4 см), пороги, дверные коробки, замковые камни и многое другое.

Четыре главных фактора, которые необходимо учитывать при проектировании сборного фасада

ЛИНДЫ ХИРВОНЕН
23.02.2019

Сборный фасад расскажет историю места, компании или самой строительной площадки уникальным способом, особенно если вы также используете легкодоступную технологию графического бетона. Но с чего начать? Как и любой дизайн, он начинается с идеи и переходит к концептуальному дизайну, поиску возможных материалов и многому другому. Возможно, вы уже рассматриваете сборный железобетон. Если мысль о сборном фасаде вызывает у вас трепет, у нас есть непосредственный опыт реализации 800 проектов по всему миру.На самом деле задача заключается не в проектировании сборного фасада или элемента. Наоборот, самое сложное — сузить ваши идеи для выражения до одной. Однако также важно принимать во внимание технические характеристики и передовой опыт используемого метода.

Ниже приведены 4 основных фактора, которые следует учитывать при проектировании сборного фасада:

1. Начните с самого важного – АРХИТЕКТУРЫ
Успех проекта зависит от конструкции здания в целом.Для сборного фасада как никогда важно иметь уверенную руку в выражении архитектурной темы или, как мы говорим, истории здания. Чего вы хотите достичь? Вы поклонник минималистской гармонии, слоев и текстур или смелого выражения? Даже если вы думаете о произведении искусства на сборном фасаде, здание — это гораздо больше, чем холст.

2. Узнайте, как тема трансформируется в КОМБИНАЦИЯ ФОРМЫ И ДИЗАЙНА
После того, как вы определились с темой или сюжетом и разработали концептуальный дизайн, требования к сборному железобетону и/или графическому бетону в качестве носителя повлияют на его выражение .Вам необходимо учитывать:

• форма здания и ритм фасада с учетом рисунка
• расположение бетонных панелей и любое мозаичное покрытие панелей
• бетонный цвет и контраст рисунка

3. Обратите внимание на стыки панелей в сборном фасаде
Особенностью сборного фасада являются стыки панелей. Некоторые считают их кошмаром и делают все возможное, чтобы скрыть стыки. Это может сработать хорошо, но для достижения еще большего эффекта мы предлагаем вам спроектировать фасад с учетом ритма панелей и стыков.

4. Улучшите техническую сторону, чтобы обеспечить мощный результат и экономическую эффективность
Излишне говорить, что технические характеристики играют роль в проектировании с помощью Graphic Concrete. Хотя размеры панелей могут быть любыми, которые вам нужны, следует помнить, что максимальная ширина печати на графической бетонной бумаге составляет 3200 мм (10 футов 6 дюймов). Длина безгранична.

Для больших панелей бумага может быть соединена.Однако, если вы хотите облегчить жизнь себе и всем остальным заинтересованным сторонам, вы примете это во внимание.

Дополнительные технические соображения:
 – размеры и масштаб панелей, соотношение и мозаичность
 – тип узора, размер и расположение на панелях и фасаде
 – детали; углы, проемы

Мы можем помочь вам со всеми техническими аспектами, чтобы результат был действительно потрясающим и в то же время отвечал требованиям экономической эффективности.

Вы рассматриваете сборный фасад?
Нажмите здесь, чтобы связаться с нами, потому что даже после одного разговора вы получите гораздо лучшее представление о том, подходят ли сборный железобетон и полиграфический бетон для вашего проекта!

Конструктивные характеристики полупрозрачных бетонных фасадных панелей

Энергосбережение является новой глобальной проблемой устойчивого развития инфраструктуры.Спрос на энергию в строительном секторе составляет примерно 34% мирового спроса на энергию, а искусственное освещение потребляет около 19% от общего объема поставляемой электроэнергии в мире. Разработка нового вида строительного материала, который может снизить потребность в энергии искусственного освещения, имеет жизненно важное значение. В этом исследовании делается попытка решить такие проблемы путем разработки полупрозрачного бетонного фасада с использованием местных материалов, которые можно использовать в качестве энергосберегающего строительного материала. Исследовали объемную плотность, прочность на сжатие и прочность на изгиб светопрозрачного бетона, содержащего 2%, 4% и 6% объемных соотношений пластиковых оптических волокон (ПОВ).Кроме того, была также исследована прочность на изгиб полупрозрачных бетонных фасадных панелей, содержащих 6% объемной доли POF. Результаты экспериментов показали, что использование пластиковых оптических волокон в объемной доле до 6% не оказало отрицательного влияния на объемную плотность светопрозрачного бетона. Полупрозрачные образцы бетона показали относительно более низкую прочность на сжатие и изгиб по сравнению с эталонным бетоном. Однако очевидно было замечено, что прочность на сжатие светопрозрачного бетона увеличивается с увеличением объемной доли POF.Было замечено, что прочность на изгиб полупрозрачного бетона снижается с увеличением объемного соотношения POF. Результаты показали, что полупрозрачные бетонные панели имеют лучшую прочность на изгиб, пластичность и способность поглощать энергию, чем эталонная бетонная панель. Энергосбережение, сохранение окружающей среды, а также эстетические и структурные улучшения, связанные с применением полупрозрачных бетонных фасадных панелей в качестве архитектурных стен, будут способствовать развитию экологичных и устойчивых зданий, а также будут способствовать устойчивому строительству.

1. Введение

Устойчивое строительство становится все более серьезной проблемой в строительной отрасли во всем мире. Развитие устойчивого строительства сводит к минимуму истощение сырья и энергии и играет важную роль в защите окружающей среды. Это также способствует практике и проектированию конструкций экологически безопасным образом [1]. Бетон является наиболее важным и широко используемым строительным материалом в строительной отрасли. Плотность и непрозрачность компонентов бетона препятствует передаче света и, следовательно, приводит к непрозрачности материала.Однако бетон можно превратить из непрозрачного в полупрозрачный, интегрировав оптические волокна в бетонную матрицу. Светопрозрачный бетон (ТС) — это новый энергосберегающий строительный материал, который позволяет передавать свет в помещение через встроенные оптические волокна. Помимо светопропускания полупрозрачный бетон способен показать силуэты любых ближайших объектов, расположенных на более светлой стороне стены; таким образом, его также можно использовать для применения в архитектуре тюрем, банков и музеев для обеспечения безопасности, надзора и охраны [2].

Жилые и коммерческие здания являются одним из наиболее энергозатратных секторов, связанных с электрическим освещением. Спрос на энергию в строительном секторе составляет примерно 34% мирового спроса на энергию [3]. Искусственное освещение потребляет около 19% всей поставляемой электроэнергии во всем мире [4]. Потребность в электрическом освещении постоянно увеличивается с ростом населения, урбанизацией и строительством высотных зданий. Когда высотные здания построены близко друг к другу, естественный солнечный свет не проходит из-за препятствия со стороны близлежащих построек. В дневное время яркость внутренней среды зданий полностью поддерживается за счет искусственного освещения, на которое расходуется большое количество электроэнергии. Использование естественного солнечного света в помещении снижает потребность в искусственном освещении и затраты на энергию, а также способствует созданию более комфортных условий для жильцов. Было доказано, что внутренняя среда с адекватным естественным освещением снижает стресс находящихся в помещении людей, улучшает визуальный комфорт и способствует лучшему удержанию сотрудников [5].Разработка нового вида строительного материала, который может снизить потребность в энергии искусственного освещения, имеет жизненно важное значение. В этом исследовании предпринимается попытка решить такие проблемы путем разработки полупрозрачного бетона с использованием местных материалов, которые можно использовать в качестве энергосберегающего строительного материала в различных архитектурных стенах зданий без ущерба для основных инженерных свойств материала. Полупрозрачный бетон — это эстетически приятный бетон, который обеспечивает схему дневного света в зданиях и в целом способствует развитию экологичных зданий и устойчивому строительству.

Светопрозрачный бетон на основе цемента представляет собой комбинацию обычных компонентов бетона, таких как цемент, мелкий заполнитель и вода, и около 2–6 % оптического волокна в процентах от общего объема образца. Несущие и ненесущие светопрозрачные бетонные панели или фасады должны соответствовать требованиям прочности, эксплуатационной пригодности и долговечности, чтобы выдерживать ожидаемые предельные нагрузки с допустимым прогибом [6]. Кроме того, характеристики светопропускания должны быть достаточными, чтобы соответствовать минимальному уровню освещенности для оптической активности людей в помещении и соответствовать таким стандартам, как Австралийский/Новозеландский стандарт [7].

Венгерский архитектор Арон Лозонци представил первую концепцию светопропускающего бетона в 2001 году, а первый прототип светопрозрачной бетонной панели был успешно разработан в 2003 году [8]. TC является новым экологически чистым строительным материалом, и ранее проводилось несколько экспериментальных исследований. Альтомейт и др. [9] изучали прочность и светопропускание ТС, содержащих ПОФ диаметром 0,3 мм, 0,5 мм, 0,75 мм и 1,5 мм. Результаты показали, что включение POF оказывает различное влияние на прочность на сжатие.Результаты теста скорости прямого ультразвукового импульса (UPV) показали, что качество TC было превосходным, несмотря на включение POF. Ли и др. [10] исследовали прочность на сжатие и изгиб ТС на основе цемента, содержащего полиметилметакрилатные (ПММА) волокна. Как прочность на сжатие, так и прочность на изгиб ТК уменьшались при увеличении объема волокон. Кроме того, прочность всех образцов ТС была ниже, чем у эталонного бетона, и, таким образом, включение волокон ПММА привело к снижению прочности на сжатие и изгиб, несмотря на объемную долю волокон.Ли и др. [11] сообщили, что прочность на сжатие ТЦ на основе сульфоалюминатного цемента линейно снижается по мере увеличения объема оптических волокон при различных условиях отверждения. Салих и др. [12] исследовали ТС, приготовленные с использованием самоуплотняющегося раствора (ССМ) и ПОФ в качестве армирования. Включение POF обычно снижает прочность на сжатие и изгиб TC. Однако варьирование диаметра и объема ПОВ показало флуктуирующее влияние на прочностные свойства ТК. Было обнаружено, что волокна из ПММА диаметром 2 мм производят ТС с более высокой прочностью на изгиб и сжатие по сравнению с волокнами диаметром 1 мм и 2 мм.Еще одним исследованием, проведенным Тутикяном и Маркетто [6], было исследование полупрозрачных бетонных стен, изготовленных с произвольным расположением оптических волокон для использования в сборных конструкциях в Бразилии. Результаты экспериментов показали, что прочность на сжатие и растяжение при изгибе ТС уменьшалась по мере увеличения процентного содержания оптических волокон.

Научная работа по проектированию, строительству и применению светопрозрачного бетона в Восточной Африке и Африке отсутствует.Это исследование призвано повысить осведомленность о полупрозрачном бетоне в строительной отрасли Африки и получить представление о разработке полупрозрачных бетонных фасадных панелей с использованием местных материалов, которые в последние годы получили большой импульс в вопросах устойчивого строительства и эффективности зданий во всем мире. . Более того, влияние пластикового оптического волокна на конструкционные характеристики полупрозрачных бетонных панелей не было всесторонне изучено. В этом исследовании также изучалось влияние ударной вязкости на изгиб при включении пластикового оптического волокна в бетонные панели.

2. Материалы и методы

2.1. Материалы

В состав материалов, используемых для производства полупрозрачного бетона, входят цемент, известняковая мука, мелкий заполнитель, переработанный стеклянный заполнитель, вода, суперпластификатор Sika ViscoCrete-3088 и пластиковые оптические волокна. В данном исследовании использовался обычный портландцемент типа I (CEM I 42,5N), соответствующий требованиям EN 197-1 [13], с содержанием щелочи 0,15%. В качестве наполнителя использовали известняковую муку (ПП) с массовой долей CaCO ₃ 85,5 %, что соответствовало стандартному требованию (≥75 %) EN 197-1 [13].Крупность известняковой муки, прошедшей через сита 185  мкм мкм, 75  мкм мкм, 45  мкм мкм и 2  мкм мкм, составила 100%, 90,85%, 75,77,0% и . В качестве мелкого заполнителя использовали речной песок насыпной плотностью 1610 кг/м ³ , просеянный через сито №8 (2,36 мм). Кроме того, дробленое известково-натриевое силикатное стекло, отвечающее требованиям ASTM C33 [14] к гранулометрическому составу, использовалось для замены природного мелкого заполнителя в смеси.Химический состав, определенный с помощью рентгеновской флуоресценции (РФА), и физические свойства входящих в его состав материалов подробно представлены в таблице 1. Кривая гранулометрического состава мелкозернистого заполнителя и заполнителя из вторичного стекла представлена ​​на рисунке 1. Sika ViscoCrete-3088, поликарбоксилат В качестве химической добавки для улучшения удобоукладываемости и поддержания реологических свойств свежих самоуплотняющихся растворных смесей (ССМ) применялся высокоэффективный водоредуцирующий суперпластификатор на основе высокоактивного суперпластификатора. Плотность и значение рН суперпластификатора составляли 1.06 кг/л (при +20°С) и 5,5 ± 0,5 соответственно. Пластиковое оптическое волокно (POF), изготовленное из полиметилметакрилата (ПММА), с показателем преломления сердцевины и числовой апертурой 1,49% и 0,5 соответственно использовалось в качестве среды передачи света в испытуемых образцах. Спецификация POF подробно описана в таблице 2.

Cement 3 15535 0.30 9 O C 3 A — Свойства Материал LP RGA RGA Химический (%)          CaO 63.37 47,86 4,17 10,67 SiO 2 20,61 12,2 79,96 81,98 Аль 2 О 3 5,05 0,60 8.65 0.86 0.86 Fe 2 O 3 3 0. 30 1.53 0.23 MgO 0.81 0.90 0,00 5,63 SO 3 2,75 0,00 1,27 0,19 К 2 О 0,52 — 2,82 0,23 Na 2 O 0.15 — — — P 2 O 5 0 — — 0,15 0.79 0.12 Бесплатные CAO 0.63 — — — 791 — — — — Нерастворимый остаток (IR) 1,00 0,20 — — потери при прокаливании (LOI) 2,90 37,65 — — Физический Удельный вес 3. 15 2.80 2.80 2.37 2.37 2.32 2.32 Массовая плотность (кг / м 3 ) 1433 1365 1365 1610 1545 Удельная поверхность (см 2 / г) 3197 1029 — — — Звукостность (мм) 0.30 — — — — Нормальная консистенция (%) 25.65 — — —

° C~ + 70 ° C 140 Описание недвижимости числовая апертура 0.5 Базовый материал полиметилметакрилат (ПММА) Облицовка флюорорин 2 мм и 3 мм 2 мм и 3 мм Внешний вид / цвет Гладкий Refractious Index Profield Step-index Core Core Refractive Idex (%) 1. 49 Тепловая передача № Проводимость № Наружная оболочка No Рабочий диапазон температур -40 ° C~ + 70 ° C допустимый радиус изгиба ≥10Ø ≥4

2.2. Приготовление светопрозрачного бетона

Самоуплотняющаяся растворная смесь (SCM) использовалась при прототипировании светопрозрачного бетона и светопрозрачных бетонных фасадных панелей [15]. Смесь SCM включала порошок известняка и переработанный стеклянный заполнитель (RGA) в качестве 30% и 20% замены цемента и мелкого заполнителя соответственно. Смесь SCM была разработана и оценена на основе японского метода разработки смеси и EFNARC [16] соответственно (таблицы 3–5).

6 60141 Обозначение смешивания W / C Цемент (кг / м 3 ) Известняковый порошок (кг / м 3 ) Вода (кг / м 3 ) ) тонкий совокупность (кг / м 3 ) RGA (кг / м 3 ) Суперпластификатор (кг / м 3 ) SCM 0 . 46 547,42 208,54 251,74 948,00 237,00 6,80 Образец Обозначение (%) диаметр ПОФ (мм) Соотношение объема POF (%) № п. Ø2-TC2 2 2 16 10 Ø2-TC4 2 4 32 7 Ø2-TC6 2 6 48 6 Ø3-TC2 3 2 7 12.5 Ø3-ТС4 3 4 14 10 Ø3-ТС6 3 6 21 8 9 9 9.5 Обозначение образца (%) POF Диаметр (мм) Соотношение объема POF POF № POF INCORPORY Среднее расстояние (мм) RC-0 — — — — — Ø2-Tc2 2 2 41 10. 5 9 2 4 8 2 8 2 2 6 122 6.5 Ø3-TC2 3 2 18 18 Ø3-TC4 3 4 36 11 Ø3-TC6 3 6 54 9.5 Прочность светопрозрачного бетона на сжатие определяли на образцах, изготовленных на формах 3 размерами 50 × 50 ×50 мм через 7 дней и 28 дней отверждения в соответствии со стандартом ASTM C109 [1].Среднее значение трех измерений было сообщено как прочность на сжатие полупрозрачных образцов бетона. Направление нагрузки было перпендикулярно расположению и рисунку включенных оптических волокон с постоянной скоростью нагрузки 0,25  МПа/сек. Модуль разрыва светопрозрачных образцов бетона определяли через 7 дней и 28 дней в соответствии с процедурами, изложенными в ASTM C348 [16]. Бетонная смесь заливалась в трехганговые формы размерами 40 × 40 × 160 мм 3 без уплотнения.Затем после 24-часовой отливки образцы извлекали из формы и отверждали в воде при температуре 20 ± 1°С до выдержки испытаний. Образцы-призмы подвергались трехточечному нагружению на разрыв с постоянной скоростью 50 ±10 Н/с. Типичные образцы полупрозрачного бетона и пластиковое оптическое волокно показаны на рис. 2. 2.3. Процесс изготовления полупрозрачных бетонных панелей Для исследования конструкционных характеристик полупрозрачных бетонных панелей были изготовлены сборные железобетонные панели с объемным соотношением POF 6%.Объемное соотношение 6% POF было выбрано для производства светопрозрачных бетонных панелей из-за достаточной светопропускной способности, полученной в результате экспериментального испытания светопропускания, проведенного в [18]. Панели изготовлены из сборного железобетона, армированного пластиковыми оптическими волокнами. Размер каждой панели составлял 100 × 150 × 300 мм 3 . Общая длина панелей составляла 400 мм при эффективной длине пролета 300 мм. В листах полиэтилена низкой плотности (LDPE) были просверлены ортогональные отверстия в соответствии с объемным соотношением включенных оптических волокон, и оптические волокна были расположены в пространственном распределении.Затем подготовленные листы ПВД закреплялись в фанерных формах. Смесь СКМ заливалась в формы без применения внешней вибрации. После 24 ± 2 часов литья образцы извлекали из формы и отверждали в воде при температуре 20 ± 1°С до возраста испытаний. Как правило, три образца были подготовлены для трех различных панелей, включая эталонную бетонную панель и полупрозрачные бетонные панели, содержащие POF диаметром 2 мм и 3 мм с объемным соотношением 6%. Подробная информация о светопрозрачных бетонных панелях представлена ​​в Таблице 6. Обозначение панели RCP представляет собой эталонную бетонную панель без оптических волокон, тогда как TCP-2 и TCP-3 относятся к полупрозрачным бетонным панелям с оптическими волокнами диаметром 2 мм и 3 мм соответственно. — 9 135 3 Обозначение панели Размеры панели (мм) Диаметр POF Коэффициент объема POF POF (%) Количество POF INCORCED Среднее расстояние (мм ) RCP 100 150 300 — — — TCP-2 100 150 300 2 6 860 7 TCP-3 100 150 300140 100 150 300140 6 382 10 2. 4. Испытательная установка и приборы для полупрозрачных бетонных панелей Каждая панель была испытана на трехточечный изгиб в возрасте 28 дней в соответствии с исследованием [19]. Испытательная установка состояла из двух рам стальных колонн, прикрепленных болтами к реакционному полу, и горизонтальной стальной балки, действующей в качестве нагрузочной рамы, прикрепленной болтами к двум колоннам. Стальная пластина была помещена на бетонный пол в центре несущей рамы. Две стальные реакционные ролики были прикреплены к стальной пластине, где панели отдыхают. Гидравлический домкрат и тензодатчик были размещены между панелью и нагрузочной рамой.Приложенная к панелям нагрузка измерялась с помощью тензодатчика, расположенного непосредственно над гидравлическим домкратом. Прогиб панелей в середине пролета определялся с помощью 100-мм линейного регулируемого дифференциального преобразователя (LVDT), расположенного на нижней грани. Деформация в середине пролета измерялась с помощью тензорезистора электрического сопротивления, установленного в середине пролета панели. Экспериментальная тестовая установка показана на рисунке 3. 2.5. Анализ нагрузки полупрозрачных бетонных панелей Несущая способность и момент, напряжение изгиба, напряжение сдвига и нормальное напряжение светопрозрачных бетонных панелей были экспериментально проанализированы с использованием результатов испытаний трехточечной изгибной нагрузки.Опорное состояние панели принималось как свободно опертая система. Исходя из этого предположения, определялись результирующий изгибающий момент в середине пролета и опорная реакция. По результатам экспериментальных испытаний определяли напряжение изгиба, нормальное напряжение, напряжение сдвига и модуль упругости. 3. Результаты и обсуждение 3.1. Механические свойства полупрозрачного бетона Результаты испытаний механических свойств (прочность на сжатие и изгиб) светопрозрачного бетона представлены в таблице 7. 9.19 (0.31) Обозначение образца (%) Массовая плотность (кг / м 3 ) Прочность на компрессию (МПа) Прочность изгиба (МПа) 7 дней 28 дней 7 дней 7 дней 28 дней RC-0 2401. 33 (0.88) 36.78 (0,96) 40,66 (0,76) 6.66 (0.16) 7 .97 (0.17) Ø2-TC2 2396.00 (0,76) 29.15 (0.54) 31.16 (0.64) 5.94 (0,17) 7.03 (0.10) Ø2-TC4 2373.33 (0,98) 33.10 (0,83) 34.65 (0,89) 5.70 (0.15) 5.70 (0.15) 6.64 (0,06) Ø2-TC6 2345.33 (0,83) 35.37 (0,91) 36.14 (0,59) 5,23 (0,15) 6,17 (0,23) Ø3-TC2 2382.67 (1.09) 34.38 (0,87) 35.11 (0,71) 6.19 (0.49) 7.19 (0.31) Ø3-TC4 2349.33 (0,92) 32.62 (0,94) 35.66 (0,98) 5.65 (0,01) 6.80 (0.10) Ø3-TC6 2320,00 (1.02) 30.54 (0,92) 37.01 (1.05) 5. 31 (0.12) 6.05 ( 0.14) Примечание. В скобках указано среднее значение для трех повторных образцов и стандартное отклонение. 3.1.1. Объемная плотность На рис. 4 показано значение объемной плотности затвердевшего полупрозрачного бетона в возрасте 7 и 28 дней. Плотность светопрозрачного бетона (Ø2-TC и Ø3-TC) была ниже, чем у эталонного бетона (RC-0%). Плотность полупрозрачного бетона снижалась с увеличением объемной доли POF, независимо от диаметра оптических волокон. Это снижение было результатом более низкой плотности оптических волокон, чем у цементной матрицы.Плотность полупрозрачного бетона уменьшилась примерно на 0,22%, 1,17% и 2,33% для Ø2-TC и на 0,78%, 2,17% и 3,39% для Ø3-TC по сравнению с эталонным бетоном. Значения плотности, полученные в этом исследовании, согласуются с наблюдениями, опубликованными ранее в [12]. Как правило, значения плотности светопрозрачного бетона лежат в пределах 2320–2400 кг/м 3 . 3.1.2. Прочность на сжатие Результаты испытаний на относительную прочность на сжатие светопрозрачного бетона (Ø2-TC и Ø3-TC) по сравнению с эталонным бетоном (RC-0%) представлены на рисунке 5.Было четко замечено, что все образцы полупрозрачного бетона показали прочность на сжатие ниже, чем у эталонного бетона, независимо от диаметра оптических волокон. В среднем прочность на сжатие через 28 дней у светопрозрачного бетона была на 8-24% ниже, чем у эталонного бетона. Эти данные согласуются с наблюдениями, сделанными Salih et al. [12], которые пришли к выводу, что 28-дневная прочность на сжатие светопрозрачного бетона, содержащего POF диаметром 1,5 мм, 2 мм и 3 мм, составляет 7.на 12–28,50 % ниже, чем у эталонного бетона. Однако было также очевидно, что прочность на сжатие светопрозрачного бетона увеличивается с увеличением объемной доли POF. По сравнению со светопрозрачным бетоном, содержащим 2% объема POF (диаметр 2 мм), прочность на сжатие светопрозрачного бетона, содержащего 4% и 6% объемных соотношений POF диаметром 2 мм, увеличилась на 11,21% и 15,99% соответственно. Однако прочность на сжатие образцов светопрозрачного бетона с 4% и 6% объема POF (диаметр 3 мм) по сравнению с образцами, содержащими 2% объема POF (диаметр 3 мм), увеличилась на 1.56% и 5,41% соответственно. Выводы о влиянии POF согласуются с результатами исследования, проведенного Altlomate et al. [9], которые сообщили, что включение POF улучшает прочность бетона на сжатие. Прочность на сжатие всех образцов увеличивалась с увеличением возраста отверждения. На рисунке 5 также показано, что прочность на сжатие была немного ниже в светопрозрачном бетоне, содержащем POF диаметром 2 мм, чем в соответствующем светопрозрачном бетоне, содержащем POF диаметром 3 мм.Эффект кажется значительным при 2% объемного отношения POF. Относительно меньшее расстояние между 2-мм POF, чем 3-мм POF, может привести к меньшему расстоянию соединения цементной матрицы, окружающей поверхность POF, что, следовательно, ускоряет образование макротрещин во время сжимающей нагрузки [9]. Значения прочности на сжатие эталонного бетона и светопрозрачного бетона находились в пределах 31–40 МПа. 3.1.3. Прочность на изгиб Результаты испытаний на прочность на изгиб эталонного бетона (RC-0%) и светопрозрачного бетона (Ø3-TC и Ø2-TC) графически показаны на Рисунке 6.Результаты показывают, что прочность на изгиб всех образцов Ø3-TC и Ø2-TC была ниже, чем прочность образцов RC-0%. Кроме того, было ясно замечено, что прочность светопрозрачного бетона на изгиб снижается с увеличением объемной доли POF независимо от разницы в диаметре POF. Это может быть связано с уменьшением сцепления между цементной матрицей и POF во время изгиба. Было замечено, что разрушение образцов на изгиб произошло в межфазной переходной зоне вдоль поверхности POF и окружающего цементного теста.Явление можно объяснить тем, что при разрыве образцов в межфазной переходной зоне образуются микротрещины, что приводит к разрыву связи и разрушению. Результаты, полученные в этом исследовании, подтверждают выводы, о которых сообщалось в [10, 12], в которых сообщалось, что включение POF снижает прочность на изгиб. Основываясь на среднем значении трех измерений, 28-дневная прочность на изгиб для светопрозрачного бетона была на 9–24 % ниже, чем для эталонного бетона. Относительное процентное снижение прочности на изгиб для образцов Ø3-TC с объемными соотношениями POF 2%, 4% и 6% составило 9.80 %, 14,71 % и 24,02 %, а для образцов Ø2-ТС – 11,76 %, 16,67 % и 22,55 % соответственно. Аналогичные результаты были также получены Salih et al. [12], которые наблюдали снижение модуля прочности на разрыв на 17–40 % для образцов, содержащих POF диаметром 1,5 мм, 2 мм и 3 мм при объемных соотношениях 2 %, 3 % и 4 %. 3.2. Прочность на изгиб полупрозрачных бетонных панелей Нагрузка-прогиб () полупрозрачных бетонных панелей, а также эталонной бетонной панели, полученной в результате эксперимента, показана на рисунке 7.В результате экспериментального исследования было установлено, что предельная нагрузка при изгибе, переносимая ТСР-2 и ТСР-3, составляла 11,38 кН и 11,69 кН соответственно. Предельный прогиб промежуточного пролета ТСР-2 и ТКП-3 составил 1,60 мм и 1,84 мм соответственно, в то время как для RCP предельная нагрузка и предельный прогиб промежуточного пролета составили 23,23 кН и 1,43 мм соответственно. Результаты показывают, что ТСР-2 и ТСР-3 несут предельную нагрузку на 51,02 % и 49,66 % меньше, соответственно, чем RCP. Однако предельный прогиб среднего пролета, наблюдаемый в RCP, составлял 10.на 64% и 22,22% меньше, чем в ТКП-2 и ТКП-3 соответственно. Параметры вязкости при изгибе (коэффициент вязкости при изгибе и вязкость при изгибе) определялись по графику (рис. 7) в соответствии с JSCE-SF4 на основе предела пригодности к эксплуатации или критерия разрушения. АОКЭ-СФ4 утверждает, что железобетон работоспособен до прогиба δ tb  = /150 пролета с учетом тяжелых условий эксплуатации. На основе этой философии была определена прочность на изгиб полупрозрачных и эталонных бетонных панелей, подробности приведены в Таблице 8. По результатам экспериментальных испытаний было ясно отмечено, что TCP продемонстрировал большую деформацию без заметного падения нагрузки, что указывает на лучшую пластичность и поглощение энергии по сравнению с RCP. Это снижение характера хрупкости бетона или улучшение пластичности было результатом включения POF. Прочность на изгиб была на 11,01% и 21,15% выше у ТСР-2 и ТСР-3, соответственно, чем у RCP. Этот вывод согласуется с результатами исследований, проведенных Salih et al.[20], которые сообщили, что включение POF улучшает пластичность бетона. Результаты также показывают, что панели, содержащие POF, демонстрируют более высокий коэффициент прочности на изгиб по сравнению с RCP. Состояние отказа в RCP было внезапным после превышения предельной грузоподъемности без появления какой-либо трещины и предупреждения об отказе, в то время как полупрозрачные бетонные панели выдерживают значительную нагрузку, когда прогиб увеличивается, и появляется трещина при изгибе, перпендикулярная выравниванию оптических волокон ниже нейтральная ось до отказа. 14 141 9014 Густойчивость изгиба (кн · мм) Фекс-фактор вязкости (N / мм 2 ) RCP 8.27 0.55 TCP-2 9.29 9.29 0.62 TCP-3 10.49 0,70140 3.3. Экспериментальный анализ нагрузки светопрозрачных бетонных панелей Результаты экспериментального анализа нагрузки светопрозрачной и эталонной бетонных панелей представлены в таблице 9. Напряжение-деформация при изгибе и нормальное напряжение-деформация бетона, армированного POF, и RCP показаны на рисунках 8 и 9 соответственно. 0 Результаты испытаний экспериментальных нагрузок (при неудаче) Назначение панели RCP TCP-2 TCP-3 28 -дневная прочность на сжатие 40. 66 36,14 37,01 Масса Плотность (кг / м 3 ) 2401,33 2345,33 2320.00 Предельная нагрузка (кН) 23,23 11,38 11,69 Максимальное отклонение (мм) 1.43 1.60 1.84 0,0030 0,0036 0,0034 0,0034 Устойчивый к изгибающимся моментом (кн · мм) 1741.95 853.20 853.20 876.90 876.90 Максимальная поддержка реакции (KN) 11.61 5.69 5.69 5.85 Максимальный гибкий стресс (N / мм 2 ) 4.28 2.34 Максимальный нормальный стресс (N / мм 2 ) 1.55 0,76 0,76 0,78 0,78 Максимальное напряжение сдвига (N / мм 2 ) 2. 32 1.14 1,17 Эластичность модуля (ГПа) 32,26 29,36 29,23 Модуль сдвига (ГПа) 15,82 14,39 14,33 Результаты показали, что предельный изгибающий момент, воспринимаемый ТСР, был меньше момента, воспринимаемого РЦН, на 51,02% для ТСР-2 и 49,66% для ТСР-3.Аналогичная тенденция также наблюдалась для опорной реактивной нагрузки, напряжения изгиба, нормального напряжения и напряжения сдвига, которые выдержала эталонная панель, и ее конструктивные характеристики лучше, чем у панелей, армированных POF. Однако экспериментально измеренные деформации показали, что деформации панелей, армированных POF, были выше, чем у панелей без POF. Ясно, что все панели продемонстрировали максимальную поперечную деформацию величиной более 0,0030 мм/мм. Деформация для полупрозрачных панелей была на 13-20% выше, чем для эталонной панели. Это указывает на то, что, несмотря на грузоподъемность, включение POF улучшает рассеивание энергии и позволяет предупреждать об отказе из-за значительного чрезмерного отклонения. Пластичный характер оптических волокон объясняется улучшенным рассеиванием энергии TCP. Кроме того, характер отказа и общий отклик панелей зависели от волокнистого материала. Выход из строя панелей произошел до достижения предельного отклонения среднего пролета / 150, обычно используемого для архитектурных элементов. Модуль упругости и модуль сдвига RCP, оцененные ACI 318, были на 9% выше, чем TCP. Упругость и модуль сдвига находились в пределах 29,2–32,2 ГПа и 14,3–15,8 ГПа соответственно. Модуль упругости и модуль сдвига являются основными параметрами при проектировании бетонных конструкций. Более высокий модуль упругости указывает на то, что бетонная панель может выдерживать более высокие нагрузки, но становится хрупкой и быстрее появляются трещины, в то время как более низкий модуль упругости указывает на то, что бетонная панель может легко деформироваться и изгибаться. С точки зрения модуля упругости эталонная бетонная панель была более хрупкой, чем полупрозрачные бетонные панели. 4. Выводы По результатам испытаний, полученных в отношении механических свойств и структурных характеристик светопрозрачного бетона, можно сделать следующие выводы: эталонный бетон. В среднем прочность на сжатие через 28 дней у светопрозрачного бетона была на 8-24% ниже, чем у эталонного бетона.Прочность на сжатие полупрозрачного бетона увеличивалась с увеличением объемного соотношения пластиковых оптических волокон (POF). (2) Было обнаружено, что включение POF в бетон значительно снижает прочность на изгиб. Наблюдаемая общая тенденция указывает на снижение прочности на изгиб с увеличением объемного отношения POF. Прочность на изгиб через 28 дней у полупрозрачного бетона была на 9–24 % ниже, чем у эталонного бетона. (3) Из результатов экспериментальных испытаний было очевидно, что светопрозрачные бетонные панели демонстрировали большую деформацию без значительного падения нагрузки, что указывает на лучшее пластичность и поглощение энергии по сравнению с эталонной бетонной панелью. (4) Прочность на изгиб полупрозрачных бетонных панелей была на 11-22% выше, чем у эталонной бетонной панели. Таким образом, включение POF улучшает характеристики ударной вязкости бетона. (5) Предельная нагрузка, изгибающий момент, напряжение сдвига, нормальное напряжение и несущая способность изгибающего напряжения полупрозрачных бетонных панелей были на 49–51% ниже, чем у эталона. панель. (6) Как правило, с точки зрения предельного состояния пригодности к эксплуатации и пластичности полупрозрачные бетонные панели работают лучше, чем эталонные бетонные панели.(7) Полупрозрачные бетонные панели, разработанные в этом исследовании, подходят для применения в архитектурных стенах зеленых зданий, станций метро, ​​в структурных фасадах банков, стенах тюрем и музеев для повышения безопасности и контроля, а также безопасности. Его также можно использовать в аэропортах, метро и дорожных знаках для повышения видимости. Доступность данных Авторы заявляют, что данные, подтверждающие результаты этого исследования, доступны в файлах статьи и дополнительной информации. Конфликт интересов Авторы заявляют об отсутствии конфликта интересов. Благодарности Это исследование финансировалось Комиссией Африканского союза (AUC) и Японским агентством международного сотрудничества (JICA) в рамках гранта на инновационные исследования Африки, Японии и Японии 2017/2018 (номер проекта: JKU/ADM/10B) через Африку. -ai-Japan Project (Африканский союз-Африканские инновации-JKUAT и сетевой проект PAUSTI). Дополнительные материалы Рис. 1: деталь установки структурных характеристик полупрозрачной бетонной панели.Рис. 2: Определение прочности на изгиб и коэффициента вязкости по стандарту JSCE-SF4. Рисунок 3: профиль нормального напряжения несущей панели/фасада. Рисунок 4: профиль напряжения сдвига несущей панели/фасада. Дополнительная таблица 1: Расчет POF для полупрозрачных образцов бетона (кубы для испытаний на прочность при сжатии (Ø2 мм POF)). Дополнительная таблица 2: Расчет POF для полупрозрачных образцов бетона (кубики для испытаний на прочность на сжатие (Ø3 мм POF)). Дополнительная таблица 3: Расчет POF для полупрозрачных образцов бетона (кубики для испытаний на прочность при изгибе (Ø2 мм POF)).Дополнительная таблица 4: Расчет POF для полупрозрачных образцов бетона (кубики для испытаний на прочность при изгибе (Ø3 мм POF)). Дополнительная таблица 5: расчет POF для светопрозрачной бетонной панели (6% об./об.). Дополнительная таблица 6: анализ экспериментальной нагрузки эталонной бетонной панели. Дополнительная таблица 7: экспериментальный анализ нагрузки светопрозрачной бетонной панели (Ø2 мм, 6% POF). Дополнительная таблица 8: экспериментальный анализ нагрузки светопрозрачной бетонной панели (Ø3 мм, 6% POF). Дополнительная таблица 9: прочность на изгиб эталонной бетонной панели.Дополнительная таблица 10: прочность на изгиб светопрозрачной бетонной панели (Ø2 мм, 6% POF). Дополнительная таблица 11: прочность на изгиб светопрозрачной бетонной панели (Ø3 мм, 6% POF). (Дополнительные материалы) Фасадная бетонная панель | Панель | Продукция нанотехнологий Строительство Конструкционные материалы Панель Приложения В целом, нет никаких ограничений для применения бетонных панелей, так как такой продукт можно использовать для нескольких атмосфер при любом использовании. Использование в любом стиле оформления интерьера, особенно в современных местах или внешней архитектуре строения Возможность использования в торговых центрах, арт-центрах, ресторанах, фуд-кортах, кофейнях, фасадах зданий и даже внутренней отделке дома Использование 3D-панелей для экранирования стен, особенно при формировании фокуса Ресторан Дизайн интерьера Коммерческий Арт-центры Фуд-корты Кофейни Фасады зданий Свойства Возможность рисовать Моющаяся Высокое сопротивление Быть легким Водонепроницаемый Физическая красота Разумная цена Простота установки Увеличенный срок службы благодаря высокой износостойкости Иранская компания Aptus создала фасадную панель на бетонной основе, состоящую из наночастиц и покрытия на водной основе, в которой используются наночастицы для повышения устойчивости к водопоглощению с помощью нанотехнологий. Моющаяся Легкий Износостойкость Водонепроницаемый Долгая жизнь Окрашиваемый Высокое сопротивление Описание производителя Фасадная панель на бетонной основе — это продукт, который широко используется в строительном бизнесе, в частности, для современной внутренней отделки. Бетонная панель – это готовое бетонное изделие, имеющее множество разнообразных режимов работы. Хотя эти декоративные панели сделаны из бетона, они не такие тяжелые, как бетон. Из-за смешения других материалов с бетоном на протяжении всего производства этот продукт не такой тяжелый, как бетон.Малая масса материалов, используемых при внутренней отделке стен, полов и фасадов, является одним из наиболее важных показателей безопасности. Эти износостойкие сборки вызываются к панелям как простым, так и трехмерным образом, которые используются для длительного срока службы и украшения интерьера. (PDF) Стандартизация и диверсификация сборных железобетонных фасадных панелей 6-я Международная конференция по экологии и гражданскому строительству IOP Conf.Series: Earth and Environmental Science 455 (2020) 012108 IOP Publishing doi:10.1088/1755-1315/455/1/012108 2 Ограждающая система представляет собой общее единство, состоящее из фасада здания, крыши, наружные двери, окна и другие компоненты, используемые для разделения внутренней и внешней среды здания. После промышленной революции применение системы рамных конструкций отделило систему ограждений от структурной системы, и модернистская архитектура стала иметь то, что Корбюзье назвал «свободным фасадом».Появление сухих висячих зданий при монтаже фасадов позволило демонтировать один компонент , что не только облегчает переработку компонентов, но и отвечает требованиям устойчивого использования . Фасадная панель из сборного железобетона является наиболее часто используемым компонентом в системе ограждения, , которая устанавливается на основной конструкции в качестве ненесущей наружной стеновой плиты для ограждения и украшения.Высокая пластичность и разнообразные эффекты обработки поверхности сборных железобетонных фасадных панелей могут создать огромное напряжение производительности и обогатить архитектурное семантическое выражение. Кроме того, со стабильными характеристиками, непростым изменением цвета, появлением пятен или трещин, сборные железобетонные фасадные панели завоевывают все большую популярность у архитектурных дизайнеров и производственных предприятий. Конструкция сборных железобетонных фасадных панелей сборных зданий ограничена многими факторами, включая стандартизированный дизайн, заводскую сборку, строительство на месте и т. д.[1]. Появление стандартизации делает возможным крупномасштабное промышленное строительство, в то время как диверсифицированный дизайн представляет собой дальнейшее исследование дизайна промышленного продукта на основе стандартизации [2]. В 1970-х годах монотонных строительных компонентов ограничивали гибкость архитектурного моделирования, и во всем мире возникали стереотипные квадратных зданий международного стиля, которые подвергались резкой критике из-за отсутствия индивидуальных и региональных характеристик, что побудило архитекторов задуматься. на диалектическом отношении между стандартизацией и диверсификацией.Если рассматривать только вариации компонентов, , существует противоречие между стандартизацией и диверсификацией. Путем балансирования оппозиции между ними, избегая ограничений, налагаемых стандартизацией на характеристики фасада, изучения потенциала производительности сборных железобетонных фасадных панелей и дизайнерского творчества архитекторов и продвижения применения цифровых технологий, предоставляется больше возможностей для моделирования фасадов. из быстровозводимых зданий [3].Важнейшей задачей при разработке системы ограждений сборных зданий в Китае является изучение стандартизированных и разнообразных методов проектирования сборных железобетонных фасадных панелей , подходящих для Китая, с целью снижения затрат, упрощения производства и сложности строительства, а также улучшения качества . , эффективность и преимущества, благодаря исследованиям сборных железобетонных фасадных панелей в стране и за рубежом [4]. 2. Разработка сборных железобетонных фасадных панелей в Китае и за рубежом После третьей промышленной революции быстровозводимые здания вошли в историю.Рынок- ориентирован и социализирован, разработка сборных железобетонных фасадных панелей и других компонентов за рубежом имеет полные стандарты и спецификации с высокой степенью стандартизации, сериализации, и обобщения. Принцип разделения на производство и строительство компонентов обычно выполняется . С созданием общей технической системы был сформирован общий каталог продукции для продвижения крупномасштабных приложений, снижения затрат и повышения эффективности.Программное обеспечение «система конструктивной логики» было разработано, чтобы предоставить архитекторам ряд компонентов и правил комбинирования , помочь в проектировании и быстро определить стоимость проекта [5]. Фасад из сборного железобетона панельные компоненты отличаются индивидуальностью, разнообразием и изысканным дизайном. Между тем, поскольку технология производства достигла профессионального уровня, непрерывная оптимизация и совершенствование строительных технологий и машин создали объективные условия для разнообразного проектирования архитекторов. Из-за низкой концентрации промышленности и масштабов малых предприятий по производству сборных железобетонных фасадных панелей в Китае сложно организовать стандартизированное и крупносерийное производство, что приводит к низкому уровню массового производства и «высокой стоимости». Трата времени, труда и плесени из-за диверсифицированной настройки привела к увеличению себестоимости продукции и увеличению производственного цикла [6]. Существующие фасадные панели из сборного железобетона в основном соответствуют изменениям внешнего вида одного модуля , в то же время не исследуя диверсифицированный дизайн. Инженерные приложения, основанные на знаниях, для поддержки проектирования сборных железобетонных фасадных панелей / The Design Society DS 87-6 Proceedings of the 21st International Conference on Engineering Design (ICED 17) Vol 6: Design Information and Knowledge, Vancouver, Canada, 21-25.08.2017 Год: 2017 Редактор: Аня Майер, Станко Шкец, Харрисон Ким, Майкл Кокколарас, Йозеф Омен, Жорж Фадель, Филиппо Салустри, Майк Ван дер Лоос Автор: Монтали, Якопо; Оверенд, Мауро; Пелкен, П. Майкл; Саучелли, Микеле Серия: ICED Учебное заведение: 1: Кембриджский университет, Великобритания; 2: Laing O’Rourke Plc, Великобритания Раздел: Информация и знания о дизайне Страница(ы): 131-139 ISBN: 978-1- 0-94-0 ISSN: 2220-4342 Аннотация Фасадные панели из сборного железобетона, несмотря на то, что они гарантируют более высокие экологические характеристики, качество и более быструю установку, по-прежнему разрабатываются исходя из концептуального, относительно свободного от ограничений решения, детали которого включаются по мере разработки проекта.Этот традиционный подход не снижает риски при принятии решений, а, скорее, увеличивает вероятность разработки решения, которое трудно изготовить и/или которое не соответствует требованиям к производительности, что приводит к неэффективному использованию времени и человеческих ресурсов. В этой статье показано, как специальное цифровое инженерное приложение, основанное на знаниях (KBE), может поддерживать проектирование одностворчатых ненесущих сборных железобетонных панелей. Приложение включает в себя информацию о предпочтительных конструктивных и производственных ограничениях, а также о доступности цепочки поставок конкретного производителя фасадов.Результатом этого исследования стало цифровое приложение, которое информирует проектные группы о «конкурентности» выбранного решения, его примерных затратах и ​​ожидаемой производительности. Будущая работа будет включать в себя дополнительные функции, разработку конкретных показателей для оценки воздействия в реальных проектах и ​​последующую проверку. Ключевые слова: Ранние этапы проектирования, Архитектура продукта, Дизайн для X (DfX), Моделирование ограничений, Визуализация Скачать . No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email *
