Гост лестничные марши и площадки железобетонные: размеры, ГОСТ 9818-2015, особенности, типы конструкций

Лестничные марши

Серия 1.151.1 -6, 1.151.1-7 , 1.251.1 -4, 1.251.1-5с, ГОСТ 9818-85

Характеристики:
Лестничные марши предназначены для строительства внутренних L лестниц в жилых зданиях, в несейсмических районах и с расчетной сейсмичностью до 9 баллов.

Наименование	Марка бетона	Объем бетона
с 1,151.1-7 в 1
1ЛМ30-12-15-4	300	0,68
1ЛМ30-11-15-4	300	0,59
1ЛМ30-12-15-4-с	300	0,68
1ЛМ30-11-15-4-с	300	0,59
с 1,151. 1-6 в 1
1ЛМ27-11-14-4	300	0,531
1ЛМ27-12-14-4	300	0,607
1.251.1-5с в1(сейсмостойкий)
ЛМФ39.14.17-5-с	300	0,6
1.251.1-4 в1
ЛМФ39.14.17-5	300	0,6
ЛМФ36. 14.17-5(ЛМФ39 укороченный на 1 ступень)	300	0,53

Лестницы

Серия ИИ-04-7 выпуск 1,2

Характеристики:
Лестничные марши  применяются  при строительстве многоэтажных общественных  и промышленных зданий, строящихся в обычных районах и в районных сейсмичностью 7,8 и 9 баллов, в условиях неагрессивной, слабо и среднеагрессивных  газовых средах. Лестничный марш устанавливается в цокольном этаже.

Серия ИИ-04-7 выпуск 1

Характеристики:
Лестничные марши  применяются  при строительстве многоэтажных общественных  и промышленных зданий, строящихся в обычных районах и в районных сейсмичностью 7,8 и 9 баллов, в условиях неагрессивной, слабо и среднеагрессивных  газовых средах. Лестничный марши ИИ-04-7 выпуск 1 запроектированы  двухмаршевые для зданий высотой этажа 3,3 м, и трехмаршевые для зданий высотой этажа 4,2 м. Лестничный марши ИИ-04-7 выпуск 2 запроектированы  двухмаршевые для зданий высотой этажа 3,6 м

Марка изделия	Размеры, мм				Высота этажа, м	Марка бетона (Класс бетона)	Объем бетона, м3	Масса изделия, т
	а	b	c	h
Серия ИИ-04-7 в.1
ЛМ58-14-14	1235	3000	1535	1400	4,2	М200 (В15)	0,88	2,20
ЛМ58-14-17	1085	3300	1385	1650	3,3		0,92	2,30
Серия ИИ-04-7 в. 2
ЛМ58-14-18	935	3600	1285	1800	3,6	М200 (В15)	1,11	2,76

Серия 1.050.1-2 выпуск 1

Характеристики:
Лестничные марши  применяются  при строительстве многоэтажных общественных  и промышленных зданий, строящихся в обычных районах и в районных сейсмичностью 7,8 и 9 баллов, в условиях неагрессивной, слабо и среднеагрессивных  газовых средах. Лестничный марши запроектированы  двухмаршевые для зданий высотой этажа 3,0 м.

Марка изделия	Размеры, мм				Высота этажа, м	Марка бетона (Класс бетона)	Объем бетона, м3	Масса изделия, т
	а	b	c	h
ЛМ57. 11.15-5	1025	3000	1625	1500	3,0	М300 (В22.5)	0,92	2,20

ЛМФ 42-12-18-5 по стандарту: ГОСТ 9818-85

Лестничные марши ребристые с фризовыми ступенями ЛМФ 42-12-18-5 — изделия, используемые в современном строительстве. В настоящее время не найдено достойных аналогов, сходных по свойствам с железобетоном. Лестничные марши также изготавливаются из этого материала и отвечают высоким эксплуатационным характеристикам. Прочность, надежность и долговечность это основные параметры каждого изделия.

Лестничные марши ЛМФ 42-12-18-5 это наклонная часть лестницы, по которой происходит движение людей между этажами здания. Фризовая ступень это стыковочный элемент с верхней и нижней лестничными площадками. Ребристые марши это оптимальное решение для соединения этажей в кирпичных и блочных домах. Кроме того, это доступные изделия для широкого использования.

1.Варианты написания маркировки.

Обозначение лестничных маршей с фризовыми ступенями ЛМФ 42-12-18-5 производится согласно действующему Стандарту ГОСТ 9818-85 и включает буквенное обозначение тип изделия, цифровое основные параметры по размерам и унифицированным вертикальным нагрузкам. Маркировочные знаки могут быть записаны следующими вариантами:

1. ЛМФ 42-12-18-5.

2.Основная сфера применения.

Марши ребристые тип ЛМФ 42-12-18-5 наиболее часто используют при обустройстве лестниц в зданиях различного назначения. Количество ступеней варьируется и может быть 3-18 штук. При высоком качестве изготовления данные железобетонные изделия способны выдерживать существенные статические и динамические нагрузки, поэтому допускается применение ЛМФ 42-12-18-5 в высотных зданиях, офисных помещениях, торговых центрах, на промышленных объектах и прочих строениях, где требуется соединить лестничным маршем этажи.

Благодаря уникальным свойствам бетона, из которого изготовлены марши с фризовыми ступенями ЛМФ 42-12-18-5 их допускается применять в различных климатических зонах, так морозостойкость достигает не менее 100 циклов полного замораживания и последующего оттаивания. Широкая сфера строительства гражданских и общественных зданий не может обойтись без таких лестничных маршей. Тип лестничных элементов ЛМФ не имеет переходных площадок, однако наклонная часть цельная и при проведении монтажных работ не потребуется производить сборку марша из отдельных элементов.

3.Обозначение маркировки изделий.

Все пункты по производству, приемке и проверке изделии ЛМФ 42-12-18-5 закреплены ГОСТ 9818-85 и обязательны для исполнения. Маркирование включает в себя ряд основных параметров:

1. ЛМФ лестничный марш с фризовыми ступенями;

2. 42 длина, указывается в дц.;

3. 12 ширина изделия, указывается в дц.;

4. 18 высота лестничного марша, указывается в дц.;

5. 5 расчетная нагрузка в кПа;

Рассмотри параметры лестничных маршей с фризовыми ступенями ребристые ЛМФ 42-12-18-5 :

1. Длина 4249 ;

2. Ширина 1200 ;

3. Высота по вертикальной плоскости 1800 ;

4. Масса 1400 ;

5. Геометрический объем изделия 9,1778 ;

6. Объем бетона на один элемент 0,56 ;

7. Буквенные обозначения: «Л» движение против часовой стрелки; «Г» глянцевая поверхность; «П» бетон для изготовления на пористых заполнителях; «С» сейсмоустойчивость.

Маркировка наносится на боковой грани изделия, обращенной к стене. Дополнительно указывают следующие параметры: товарный знак компании-производителя, номер партии и дату производства.

4.Материалы для изготовления и их характеристики.

Изготавливают лестничные марши с фризовыми ступенями ЛМФ 42-12-18-5 из бетонов тяжелых марок или бетонов на пористых заполнителях. За счет высокой прочности и долговечности этого материала обуславливается популярность применения готовых конструкций. Стоит отметить, что ЛМФ 42-12-18-5 не могут использоваться в сильноагрессивных условиях, в среде с температурой ниже -40 градусов и под длительным действием воды. Однако параметры для исходного материала следующие:

1. Марка по прочности на сжатие не менее М200;

2. Класс по прочности на сжатие В15;

3. Морозостойкость F100;

4. Водонепроницаемость W2;

5. Трещиностойкость;

6. Стойкость к атмосферным действиям;

7. Истираемость.

Для получения необходимой механической жесткости изделий, их армируют пространственными сварными каркасами из стальных прутков диаметром 6 мм. класса AIII и Вр-1 тип КП1 в количестве 1 шт. Для крепления ограждающих элементов обустраивают монтажные петли и закладные изделия тип П1 (2 шт.) и МН1 (4 шт.). Все детали подвергаются антикоррозионной обработке.

5.Транспортировка и хранение.

Транспортировка маршей ребристых ЛМФ 42-12-18-5 производится при помощи спецтранспорта. Погрузочно-разгрузочные работы производят с применением подъемного крана. Все изделия укладывают в горизонтальное положение «на ребро» и надежно закрепляют. Хранение производят в штабелях. В местах соприкосновения изделий, а также в области строповочных петель прокладывают изолирующий материал или деревянные доски толщиной не менее 30 см.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

ЛЕСТНИЧНЫЕ МАРШИ И ПЛОЩАДКИ. Описание, технические характеристики – завод по производству ЖБИ ГК РОСАТОМСНАБ

Невозможно представить себе современное строительство многоэтажных зданий без применения железобетонных лестничных маршей и лестничных площадок. Значительная прочность, износоустойчивость, длительный срок службы делают их незаменимыми практически на всех стройплощадках страны. Только железобетон, как материал для изготовления элементов лестниц, отвечает всем основным требованиям, предъявляемым к безопасности и надёжности строительства зданий различного назначения.

Однако не стоит думать, что такие лестничные марши и площадки применяют только при возведении высотных домов или промышленных, общественных зданий. Всё чаще их можно увидеть при постройке частных домовладений. Отличные прочностные качества, относительно невысокая цена, небольшие расходы на последующую эксплуатацию – вот что подкупает любого застройщика. Необходимо отметить, что при наличии просто безграничного количества отделочных материалов и технологий, с виду непрезентабельные конструкции из железобетона, можно превратить в изюминку нового дома. Стильно и оригинально отделанный лестничный марш без труда впишется в любой интерьер.

Существует несколько видов лестничных маршей:
Цокольные,
Междуэтажные,
Подвальные,
Чердачные.

Лестничные площадки бывают:
Этажные (они расположены в уровень с полом этажа),
Межэтажные (промежуточные, расположенные по высоте между этажей)
Элементы лестничных конструкций изготавливают в правом и левом вариантах, для подъёма против часовой и, соответственно, по часовой стрелке.

Лестничный марш – это конструкция, которая состоит из ступеней, косоуров или тетив. Косоур находится под ступенями и держит их, тетива — примыкает сбоку. Вертикальная грань ступени называется подступёнком (их высота колеблется от 150 до 180 мм), горизонтальная грань – проступь (их ширина от 250 до 300 мм). Количество ступеней лестничного марша варьируется от трёх до восемнадцати штук, все они должны быть одинаковой формы и размера. Согласно СНиП марши монтируются под углами, соответствующими этажности зданий и назначению лестниц (1 : 2 – 1 : 1,75 для основных; 1 : 1,25 для вспомогательных). Минимально допустимая высота прохода людей под маршами и площадками может составлять два метра. Не менее 900 мм должна быть ширина лестничного марша в двухэтажных домах, не менее 1200 мм – в домах с тремя и более этажами. Минимальная ширина лестничных площадок основных лестниц – 1200 мм, для остальных – она должна быть просто не менее ширины лестничного марша.
Все эти параметры обусловлены требованиями к надёжности и долговечности конструкций, безопасности передвижения людей, пожарным нормам эксплуатации.

Лестничные марши и площадки из железобетона изготавливаются согласно ГОСТ 9818-85 из тяжёлого бетона или лёгкого (повышенной плотности от 1600 до 2000 килограмм на метр кубический).
Маркировка маршей и площадок начинается буквенными символами, означающими тип элемента лестницы, его место в классификации.

Лестничные марши:
ЛМ – плоские, без фризовых ступеней
ЛМФ – ребристые, с фризовыми ступенями

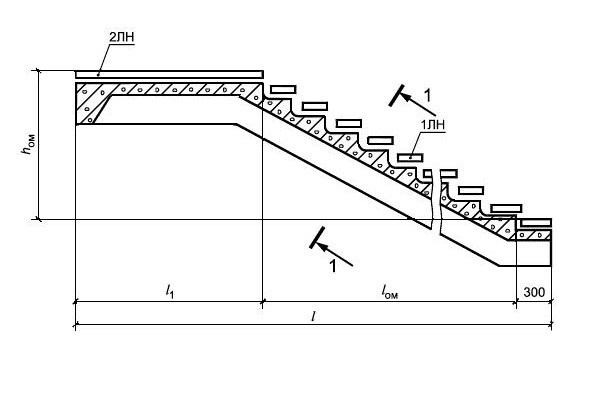

ЛМП – ребристые, с полуплощадками

Лестничные площадки:
1ЛП – плоские для ЛМ
2ЛП – ребристые для ЛМ
ЛПФ – ребристые для ЛМФ
ЛПП – ребристые с полуплощадками для ЛМП

Далее в маркировке идут цифры, обозначающие длину и ширину в дециметрах (для маршей также указывают высоту изделия в смонтированном положении). В следующей группе символов можно увидеть расчётную временную нагрузку, которая обозначается цифрой 4 при нагрузке 3,5 кПа (360 кг с /м2) и 5 при нагрузке 4,7 кПа (480 кг с /м2). Марши и площадки из лёгкого бетона обозначаются буквой «Л». Для изделий, предназначенных для эксплуатации в агрессивной среде, в марке указывают показатель проницаемости бетона.
Согласно ГОСТ, железобетонные элементы лестниц должны соответствовать его требованиям к бетону и маркам стали, используемых при изготовлении лестничных маршей и площадок. В бетоне изделий не должно быть трещин, не считая усадочных и других поверхностных трещин, расположенных на торцевых или нижней поверхностях, и ширина их не должна превышать 0,2 мм. Верхняя поверхность должна быть с ровными плоскостями, гладкой, без каких либо трещин. Отклонения в геометрических размерах изделий также должны соответствовать требованиям ГОСТ.
Транспортировать и хранить марши с площадками следует в горизонтальном положении, в штабелях (высотой на более двух с половиной метров), марши необходимо укладывать ступенями вверх. Марши с полуплощадками располагают «на ребро». В местах расположения монтажных петель и строповочных отверстий необходимо использовать прокладки толщиной 30 мм и более.

Устанавливаются как лестничные марши, так и лестничные площадки в процессе возведения здания, после возведения стен. К месту установки транспортировать их следует осторожно, предварительно хорошо закрепив.

С остальной продукцией, которую производит наш ЖБИ завод, Вы можете ознакомиться на главной странице сайта.

Лестничный марш ЛМ-1(ГОСТ)

RUB

Цена:

дог. руб/шт

в т.ч. НДС

Длина:
2796мм

Ширина:
1050мм

Высота:
1400мм

Вес:
1180кг

Объем:
0,82 м/куб.

Заказать

Доставка:
Организуем доставку

Оплата:
Наличный и безналичный расчет

Позвонить нам:

Написать нам:

Лестничные марши ЛМ-1(ГОСТ) – это сложные бетонные армированные изделия, имеющие конструкцию Z-образной формы с двумя несущими продольными ребрами. Двенадцать ступенек определенной высоты и ширины расположены на пологой железобетонной наклонной их части, соединяющей две горизонтальные разновысокие поверхности, которые традиционно используются в качестве лестничных площадок. Лестничные конструкции устанавливаются на межэтажные несущие перекрытия. Для простоты стыковки с ними на железобетонных маршевых элементах предусмотрены специальные полуплощадки. Надежность этого соединения осуществляется за счет сварки выпусков арматуры и закладных элементов. Ступеньки расположены под определенным углом наклона, обеспечивающим комфортные условия подъема либо опускания по лестнице между этажами. Для простоты монтажа и выполнения погрузочных работ на маршевых элементах предусмотрены четыре строповочные стальные петли. В проектном альбоме Серии ИИ 04-7 приведены различные типовые конструкции лестничных маршей с основными монтажными размерами.
ГК «Энергоресурс» предлагает поставку  железобетонных лестничных маршей с доставкой по Новосибирску и области и городам Сибири.  Купить жби и проконсультироваться по общим вопросам покупки и доставки Вы можете позвонив по телефону компании т.: 8-800-775-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00.

Длина:                    2796 мм

Ширина:                 1050 мм

Высота:                  1400 мм

Вес:                         1180 кг

Объем:                    0,82 м/куб

серия ИИ-04-7

Доставляем железобетонную продукцию на объект Заказчика в Сибирском Федеральном округе.

В том числе: Новосибирск, Новокузнецк, Кемерово,Томск,Омск, Красноярск, Бийск, Барнаул, Абакан,Чита, Иркутск, Улан-Удэ.

Авто доставку осуществляем длинномерами грузоподъемностью 20т, самогрузами 5-10-20 т., железнодорожная доставка .

По данному госту также производятся следующие продукты:

Снип устройства лестничных маршей. Лестница в многоквартирном доме. Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию

Вопросы проектирования лестниц

Тип лестницы и ее расположение определяется исходя из назначения здания или помещения, в котором она должна быть установлена.

При проектировании лестниц, как правило, учитывают следующие основные условия и требования: какой вид передвижения должна обеспечивать лестница, при этом быть безопасной и удобной; какая разница в уровнях; какого размера и какой формы есть место для размещения лестницы; какая технология строительства применима в данных условиях; где и в какой степени можно поддерживать лестничные конструкции; также необходимо учитывать нагрузки, которые будет воспринимать лестница в процессе эксплуатации; а также каким эстетическим требованиям должна отвечать лестница в зависимости от ее функций и окружающего интерьера.

Выбрав тип лестницы, определяются ее параметры, а именно: количество маршей, полезная ширина, длина горизонтальной прокладки каждого марша, количество и длина лестничных площадок.

Требования к лестницам содержатся в ряде нормативных документов, приведем выдержки из некоторых.

Определяет, что количество подъемов в одном лестничном марше или при перепаде уровней должно быть не менее 3 и не более 18. Наименьшую ширину и наибольший уклон лестничных маршей следует принимать по таблице.

По числу подъемов в одном марше между площадками (за исключением криволинейных лестниц) их должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трех- маршевые лестницы в пределах первого этажа, допускается не более 18 подъемов. Ширина лестничной клетки в общественных зданиях должна быть не менее ширины лестничного выхода с наиболее населенного этажа. На путях эвакуации, как правило, не следует предусматривать винтовые лестницы и забежные ступени, а также раздвижные лестницы.

Для архитекторов считается само собой разумеющимся, что проектирование лестниц должно осуществляться на этапе проектирования всего здания в целом. Но на практике часто оказывается иначе.

С такой же проблемой часто сталкиваются проектировщики и строители, работающие в двухэтажных квартирах, частных домах или разноуровневых офисах. Заказчики помнят, что лестница нужна только в период отделочных работ, когда общестроительные работы уже завершены. А вот лестницы являются структурной частью здания …И только на стадии проектирования всех частей здания в целом можно грамотно решить планировочные задачи, а также определить способы крепления лестниц к несущим конструкциям, определить размеры и расположение проемов в этажах. При этом соблюдать требования нормативных документов по уклону, ширине маршей и площадок, количеству футов в марше, нагрузкам и т. д., а также обеспечить удобство пользования лестницей.

И только определив для себя диапазон творческой свободы, дизайнер может приступить к решению эстетических задач.Выполнение пожеланий заказчика по выбору фасона, материала, цветового решения и др.

Только увязав лестницу с общим конструктивным, планировочным и эстетическим решением всего строения, можно создать действительно удобные, безопасные, красивые, долговечные и экономически выгодные сооружения. Отступление от этого правила обернется для заказчика в лучшем случае дополнительными материальными затратами (придется использовать малоэффективные дорогие конструктивные решения), либо придется расплачиваться неудобством эксплуатации лестницы, которая окажется слишком узкой , со слишком большим уклоном или с неудобными ступеньками.

Безопасность

Лестница является зоной повышенного риска. Поэтому при проектировании особое внимание необходимо уделить крутизне или уклону лестниц, ограждений, освещению, расположению площадок, размеру лестничных маршей.

Допустимый уклон лестничного марша определяется на основании нормативных документов (см. выше). При этом уклон должен быть постоянным и не должен изменяться по центральной линии лестничного марша. Высота каждой ступеньки должна быть абсолютно одинаковой; Неравная высота ступеней является причиной многих травм на лестницах.

Ограждения должны выдерживать боковую нагрузку около 100 кг, чтобы на них мог безопасно опереться взрослый человек. Расстояние между вертикальными стойками перил не должно превышать 150 мм, а при наличии в доме детей – 120 мм.

Если в доме есть дети, лестницу также лучше делать с подступенком («глухим»), т. к. высота ступеней обычно не менее 15-17 см, и ребенок может получить травму, если попадет между их.

Особое внимание следует уделить освещению лестницы, нужно заранее продумать, чтобы выключатели были доступны.Первая и последняя ступеньки должны быть особенно хорошо освещены. Хорошо, если свет и тень резко контрастируют на проступи и подступенке. В результате станет четко видна граница, ведь большинство травм происходит из-за соскальзывания стопы именно с края ступени. Удобна система, которая автоматически включает свет на несколько минут, достаточно подняться или опуститься.

При расчете лестницы необходимо учитывать высоту между ступенями и перекрытием (краем плиты, балками и т.п.). Для удобства передвижения она не должна быть меньше 2 м. Это требование также определяет размер лестницы.

Безопасность лестницы также зависит от материала, из которого изготовлены ступени. Если лестница облицована полированным камнем, то на ступени требуется дополнительно прикрепить противоскользящий ковер. Специальные коврики для ступеней используются не только для каменных ступеней, их можно крепить на ступени из любого материала. Они не только предотвращают скольжение, но и защищают лестницу, продлевая срок ее службы.Коврики бывают из разных материалов: сизаль, натуральная шерсть, полипропилен, полиамид или каучук. Каждый коврик прочно фиксируется на любой поверхности, латексная резиновая основа не дает «просачиваться» песку, грязи, воде.

29.10.2013

Чтобы правильно спроектировать лестницу, необходимо не только правильно выбрать ее месторасположение, но и знать, каковы нормы проектирования лестниц. Строительные нормы и стандарты, основы проектирования и изготовления лестниц изложены во второй части специального свода технических регламентов «Строительные нормы и правила» (часть, посвященная проектированию лестниц в СНиП).Они предназначены для предотвращения принципиальных ошибок при проектировании винтовых лестниц, проектировании маршевых лестниц, проектировании лестниц из дерева, проектировании лестниц из других материалов, которые могут привести к небезопасной эксплуатации, нарушению пожарных и санитарно-гигиенических норм. условий пребывания в них человека и к нарушению правил эвакуации людей. на случай пожара и других стихийных бедствий.

Если вы решили построить лестницу в доме самостоятельно, без знания правил проектирования лестницы вам не обойтись.

Ниже приведены основные нормы проектирования лестниц, и правила, которые следует соблюдать при устройстве и проектировании лестниц, требования к лестницам, а также к проектированию маршевых лестниц, проектированию винтовых лестниц и других конструкций:

• В зданиях более двух этажей парадные лестницы, соединяющие этажи, должны иметь один общий пролет.
• Использование трансформируемых лестниц в качестве основных, соединяющих жилые этажи, не допускается.Их используют только для доступа на чердаки или в подвалы.
• Полезная ширина марша парадной межэтажной лестницы для прохода одного человека по нормам проектирования лестниц должна быть не менее 0,8 м, для одновременного прохода двух человек — не менее 1,0 м и в любом случае не менее ширины эвакуационного выхода (т. е. дверей, через которые предусмотрен вход на лестницу). Полезная ширина марша поворотной лестницы и лестницы, соединяющей более двух этажей (при проектировании лестниц по СНиП), должна быть рассчитана на одновременный проход не менее двух человек, т.е.д., быть не менее 1,0 м. Меньшая ширина марша таких лестниц не рекомендуется из-за того, что люди, собирающиеся зайти на поворотную лестницу, могут сделать это одновременно с противоположных ее концов. Тем более, если они не увидят друг друга, и им будет сложно не заметить друг друга при встрече. Переносить крупногабаритные предметы по поворотным лестницам с шириной марша менее 1,0 м весьма проблематично. Полезная ширина лестничного марша, на котором предусмотрены специальные подъемники для инвалидов, должна быть не менее 1.5 м. Это значение также регламентируется стандартами проектирования лестниц.
• Ширина маршей двухмаршевых и многомаршевых лестниц должна быть одинаковой по всей длине лестницы при проектировании лестниц по СНиП.
• Между лестничными маршами, расположенными навстречу друг другу, по нормам проектирования лестниц должен быть зазор не менее 50 мм.
• Марш должен иметь не менее 3 и не более 18 ступеней; количество ступеней в марше, согласно нормам проектирования лестниц по СНиП, целесообразно предусматривать нечетным числом, так как человеку удобнее начинать и заканчивать движение по лестнице одной и той же ногой – право или лево.
• Уклон лестницы должен быть не более 1:1 (угол подъема 45°) и не менее 1:2 (угол подъема 26°40″). Предельные уклоны для лестниц, предназначенных для ходьбы, составляют 1:0,85( 50°), а по низу 1:2,75 (20°).Для подъема по склону выше 1:0,85 применяют лестницы, а при подъеме по уклону менее 5 — пандусы, т.е. тропы с ровной поверхностью 12. Рекомендуемый уклон ступеней находится между 1:2 1:1,75 (26°7″30°).
• Высота ступеней в пределах одного марша не должна отличаться более чем на 5 мм, что обеспечивает равномерный уклон по всему маршу, и должна быть не более 200 и не менее 120 мм. Ширина ступени маршевой лестницы по требованиям к лестницам должна быть не менее 250 мм. Для лестниц, ведущих в нежилые помещения, высота и ширина ступеней должны быть 200 мм.

Рис. 12. Схема угла подъема

• При ширине ступени до 260 мм размер ее выступа (рис. 9, значение С) не должен превышать 30 мм.
• Забежные (клиновидные) ступени на внутренней границе полезной ширины по нормам проектирования лестниц должны иметь проступь шириной не менее 100 мм, а на средней линии марша — не менее 260 мм.
• Радиус кривизны средней линии марша с забежками при проектировании маршевых лестниц должен быть не менее 30 см.
• Полезная ширина лестничных площадок должна быть не менее полезной ширины прилегающих к ней маршей. Длина площадок, расположенных между маршами, должна быть не менее чем в 2 раза больше длины среднего шага взрослого человека, т. е. не менее 1,3-1,4 м. Длина лестничных площадок у входных дверей должна быть не менее 1,0 м, в том числе, если дверь раздвижная или открывается на противоположную от лестницы сторону. Длину и ширину площадок перед дверями, открывающимися в сторону лестницы, при проектировании маршевых лестниц рассчитывают с учетом ширины дверного полотна и безопасного положения человека у двери в момент ее открывания.
• Высота ограждения (перил) межэтажных лестниц должна быть не менее 0,9 м, расстояние в свету между их стойками — не более 0,15 м. Для лестниц, которыми пользуются дети, эти значения должны быть соответственно 1,5 и 0,1 м.Высота ограждения наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 0,8 м.
• Требования к освещению лестниц также регламентированы. Лестница должна быть хорошо освещена, особенно первые и последние ступени маршей. Оконные проемы, расположенные на уровне лестничной клетки в примыкающей стене, должны быть ограждены.

Перечисленные строительные нормы (нормы проектирования лестниц по СНиП) необходимо соблюдать при проектировании винтовых лестниц, проектировании маршевых лестниц и лестниц любых других типов из различных видов материалов.

Тема нашей статьи – нормативные документы, регламентирующие размеры, расположение и другие характеристики лестниц. Разберем несколько ГОСТ и СНиП на виды лестниц различного назначения и из разных материалов. Итак, приступим.

Нормативный документ

Изучение нормативных документов приведет нас к интересному выводу: СНиПов на пожарные лестницы, регламентирующих их размещение, размеры и другие характеристики, не существует. Но есть ГОСТ Р 53254-2009, в котором описаны стационарные наружные пожарные лестницы и кровельные ограждения.

Стоит уточнить: значительная часть пунктов СНиП носит рекомендательный характер. ГОСТ в области производства и размещения пожарных лестниц должен строго соблюдаться.

Основные положения

Давайте бегло взглянем на текст стандарта и выделим основные моменты.

• Лестницы пожарные могут быть вертикальными и маршевыми. Для маршевого обязательно наличие ограждения; для вертикальных необходимо на высоте более 6 метров. Стоит упомянуть, что в старых домах вертикальные лестницы, ведущие на крышу, монтировались без ограждения на любой высоте.
• При высоте здания или перепаде секций кровли более 20 метров (что соответствует шести этажам) используются только маршевые лестницы.

• Материал — металл. Нет вариантов. Деревянные переносные лестницы когда-то использовались при пожаре, но теперь их заменили легкие, прочные и негорючие алюминиевые лестницы.Стационарные конструкции изготавливаются только из стали.
• Ступени должны выдерживать вертикальную нагрузку не менее 180 кгс. Ограждения — горизонтальная нагрузка не менее 54 кгс.
• Окалина, ржавчина, трещины и заусенцы недопустимы.
• Испытания на прочность проводятся не реже одного раза в пять лет. Проверка (внешний осмотр) — не реже одного раза в год. Инструкция вполне понятна: коррозия и другие неблагоприятные воздействия не должны делать эвакуацию при пожаре опасной.
• Ширина вертикальной лестницы с ограждением должна быть не менее 80 см, без ограждения — 60, маршевой — столько же 60 см.
• Высота ограждения маршевой пожарной лестницы 100 см, высота кровли 60.

Стальная лестница

Нормативный документ

СНиП

на металлические лестницы утвержден еще в 1981 году и носит номер II-23-81. Если быть точным, это не только СНиП на лестницы: документ называется «Металоконструкции»; однако значительная часть его пунктов применима и в нашем случае.

Его общие положения указывают на необходимость экономии за счет применения эффективных профилей металлоконструкций (типичным примером является применение двутавровой балки вместо балки квадратного сечения), унификации и стандартизации конструкций за счет использования типовых конструктивных элементов.

Основные положения

• Нормативный документ регламентирует способы соединения элементов конструкций: ручная дуговая сварка и болты. Собственно, других вариантов нет.
• Несущие элементы конструкции изготовлены из углеродистой стали или серого чугуна.

Нюанс: использование чугуна допустимо только там, где нет ударных нагрузок. Однако в строительстве лестниц он практически не используется.

• Все стальные элементы должны быть покрыты цинком или краской для защиты от коррозии.

Кроме того, в СНиП описаны методики расчета прочности конструкций; там же можно найти рекомендации по применению марок стали и чугуна в различных климатических условиях.

Марши и клетки

Правила

Существуют ли СНиПы на лестничные марши?

1. Некоторые требования мы найдем в СНиП 21-01-97, регламентирующем пожарную безопасность зданий различного назначения. Документ распространяет некоторые пункты того же СНиП на лестничные клетки.
2. Более подробно производство, порядок монтажа и демонтажа железобетона описывается ГОСТ 9818.

Основные положения

СНиП 21-01-97

• Ширина марша в общественных зданиях не менее 1,35 м, в зданиях с количеством людей на этаже (кроме, разумеется, первого) 200 и выше — 1,2 м, в случае лестниц, ведущих до отдельного рабочего места — 0,7 м . Во всех остальных случаях минимальная ширина марша составляет 90 сантиметров.
• Максимальный уклон марша — 1:1 (45 градусов) … Марш, ведущий к одиночному рабочему месту, может иметь уклон до 1:2 (60 градусов).
• Ширина проступи не менее 25 см, высота ступени — не более 22 см .

Однако: если лестница ведет в помещение с количеством рабочих мест не более 15, при острой необходимости ширина проступи может быть уменьшена до 12 сантиметров.

• Сайты не должны быть уже маршами … При этом минимальная длина промежуточной площадки, нарушающей прямой марш, составляет 1 метр.
• Двери, выходящие на площадку в открытом положении, не должны уменьшать ширину пути эвакуации … Отсюда практическое следствие: незаконно и опасно отгораживать лестничную клетку деревянной или металлической перегородкой.
• На лестничных клетках не должно быть трубопроводов с горючими газами и жидкостями .

Примечание автора: это требование постоянно нарушается.Во многих домах (в том числе относительно новой постройки) газопровод заводится в квартиры по внутренней лестнице. В разгар хищений цветных металлов в 90-х автору довелось наблюдать частично разобранную запорную арматуру на газопроводе на вводе (к счастью, без фатальных последствий для жильцов).

• В лестничных клетках допускаются только шкафы связи и пожарные краны … Никаких ящиков и шкафов хозяйственного назначения быть не должно.
• Запрещается открытая прокладка электрических кабелей. … Исключением являются слаботочные устройства (освещение в их число не входит).
• Обогрев лестничных клеток по СНиП допускается, если планировка лестничной клетки препятствует задымлению. Однако есть противоречие: на высоте до 2,2 метра от уровня пола никакое оборудование не должно выступать за стены. Компромиссом будет размещение радиатора или регистрация в стенной нише.

ГОСТ 9818

Большая часть текста стандарта посвящена технологии, типоразмерам и допускам при производстве железобетонных маршей, лестниц и подвесных ступеней.

Выделим самое главное.

• Длина марша ограничена 18 ступенями.
• Стандартная ширина проступи 30 см. Варьируется от 13 до 15 см.
• Ширина типовых маршей и площадок от 1050 до 1500 мм.

Стоит уточнить: при строительстве дома своими руками по правилам пожарной безопасности хотя бы одна межэтажная лестница должна иметь ширину не менее 900 мм. Понятно, что цена увеличения размеров лестницы – это уменьшение полезной площади помещения; однако безопасность все же должна быть на первом месте.

• Минимальная расчетная нагрузка на марши и площадки, применяемые в общественных зданиях и промышленных объектах, составляет 480 кгс/м2, в жилых домах — 360 кгс/м2.

Отдельных СНиП на устройство лестничных клеток и площадок нет, хотя порядок работы со сборными железобетонными конструкциями прописан в СНиП 3. 03.01-87. Там же указаны максимально допустимые отклонения от горизонта, вертикали и заданных размеров.

Ограждение

Правила

Существуют ли СНиП по ограждению лестниц и крыш?

1. Требования к ограждениям в жилых многоквартирных домах установлены СНиП 31-01-2003.
2. Частные дома подчиняются СНиП 31-02-2001.
3. СНиП 31-03-2001 актуален для производственных зданий.
4. Нормы строительства общественных зданий описаны СНиП 31-05-2003.

Основные положения

• В многоквартирных домах высота ограждения во взрывоопасных зонах должна быть равна или больше 1200 мм.И марши, и площадки ограждены перилами с поручнями. Конструкция ограждений сплошная, рассчитанная на горизонтальную нагрузку не менее 30 кгс/погонный метр.
• В одноквартирных жилых домах требования к прочности и конструкции перил те же, но высота может быть несколько меньше — 0,9 метра.

Однако: при высоте лестницы более 6 метров минимальная высота ограждения принимается равной 1000 мм.

• Для производственных зданий в нормативном документе указана только минимальная высота ограждений кровли — 0.6 метров. Если крыша окружена парапетом, то минимальная общая высота парапета и установленных на нем перил составляет 60 см.
• Требования к ограждениям в общественных зданиях такие же, как и в частных домах – 0,9 метра при расчетной горизонтальной нагрузке не менее 0,3 кН/метр погонный. При этом в вопросе требований к конструкции ограждений документ отсылает нас к ГОСТ 25772, в котором содержится описание стальных ограждающих конструкций лестниц, балконов и крыш.

Деревянные лестницы

Правила

Есть два СНиПа на. Точнее, есть два нормативных документа, регламентирующих их строительство: словосочетание «деревянная лестница» в названиях не фигурирует.

1. СНиП II-25-80 регламентирует строительство деревянных конструкций.
2. Санитарные нормы и правила № 2.08.01-89 охватывают многие аспекты строительства жилых домов в целом.

Основные положения

Вот подборка ключевых моментов из обоих документов.

Так как приоритетным направлением строительства деревянных лестниц являются частные дома, то и ограничимся ими.

• Лестницы должны иметь естественное освещение.
• Количество ступеней в марше от 3 до 18.
• Требуются ограждения с поручнями. Мы уже коснулись требований к заборам.
• Для двух- и трехэтажных домов минимальная ширина лестницы 1,05 метра; однако для внутриквартирных лестниц он равен 0.9 м.
• Уклон внутриквартирной лестницы не должен превышать 1:1,25 (что соответствует углу к горизонту 40 градусов).
• Для любой деревянной конструкции рекомендуется использовать хвойную древесину; однако для дюбелей, ступеней и других сильно нагруженных элементов должны использоваться твердые породы дерева.

• Древесина не должна иметь сучков и щетины. Влажность – не более 12 процентов. Для пород, не устойчивых к гниению, требуется антисептическая обработка.

Полезно: относительно недорогая лиственница не гниет даже во влажной среде при отсутствии антисептической или лакокрасочной защиты. Однако его древесина очень смолистая (собственно, поэтому она и не гниет) и дает очень болезненные занозы.

Требования для людей с ограниченной подвижностью

Нормативный документ

В СНиП

СНиП 35-01-2001 на лестницы и пандусы установлены требования к их устройству в части доступности для инвалидов и лиц пожилого возраста.

Целями, которые преследуют введенные в нем нормы, являются:

1. Убедитесь, что здания доступны для людей с ограниченной подвижностью.
2. Сделайте передвижение и эвакуацию безопасными.

Основные положения

• Ширина лестниц и пандусов для малоподвижных людей должна быть не менее 1,35 метра. Для ширины 2,5 метра и более требуются дополнительные разделительные перекладины.
• Все ступени в пределах одного марша выполняются одинаковой геометрии и размеров.
• Максимальная высота ступени 15 сантиметров. Минимальная ширина проступи 30 см.
• Ребра ступеней должны быть закруглены. Самая дальняя от стены сторона проступи оснащается двухсантиметровым бортиком.
• Максимальная высота пандуса 0,8 метра, максимальный уклон 8 градусов.

Уточнение: при высоте менее 0,2 метра допускается уклон до 10 градусов.

• Минимальная ширина пандуса при одностороннем движении 1 метр.
• Поручни необходимы с обеих сторон лестницы или пандуса. Для пандуса их делают двойными, высотой 0,7 и 0,9 метра (для инвалидов-колясочников и пешеходов).

На фото — пандус с двойным поручнем.

• По краю ската делается бортик высотой не менее 5 сантиметров.

Выход

В рамках статьи мы изложили только основные пункты перечисленных нормативных документов.В видео, представленном в этой статье, вы найдете дополнительную информацию по этой теме.

Удачи в строительстве!

Чтобы правильно спроектировать лестницу, необходимо не только правильно выбрать ее месторасположение, но и учитывать нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Параметры посадок и полетов.

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов перевозимых вещей.

• Минимальная ширина лестничного марша : для внутриквартирных лестниц — 80 см, для 2-этажных домов — 90 см, для жилых домов большей этажности — 105 см, для зданий общественного назначения — 135 см
• Максимальная ширина марша : для жилых зданий — 140 см, для общественных — 240 см.
• Полезная ширина марша поворотная лестница и лестница, соединяющая более 2 этажей, должна быть не менее 1,0 м для обеспечения одновременного прохода двух человек и переноски крупногабаритных предметов.
• Ширина многомаршевой лестницы должна быть одинаковой по всей лестнице.
• Между лестничными маршами, расположенными навстречу друг другу, должен быть зазор не менее 50 мм.
• Ширина площадки должна быть не менее 120 см и не менее ширины марша.
• Длина площадок между маршами должно быть не менее 1,3 — 1,4 м (это средняя длина двух ступенек для взрослого человека)
• Длина лестничных площадок у входных дверей может быть 1 м, если двери раздвижные или открываются в направлении, противоположном лестнице.В противном случае длина площадки равна ширине дверного полотна + не менее 60см.

Лестничный уклон, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) перемещения по лестнице и минимизация площади, занимаемой лестницей. Безопасность лестницы зависит от ее наклона и параметров ступеней.

• Количество ступеней в одном лестничном марше должно быть не менее 3 и не более 16.При меньшем количестве легко споткнуться, при большем лестница «устает» и требуется промежуточная площадка.
• Целесообразно предусмотреть в марше нечетное количество ступеней, так как человеку удобнее начинать и заканчивать движение по лестнице одной ногой.
• Рекомендуемый уклон лестницы находится в пределах 1:2 — 1:1,75 (от 20 до 26,7 градусов).
• Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
• Минимальный уклон лестницы для ходьбы 1:2.75 (20 градусов)
• Максимальная высота ступеней лестниц : в жилых и общественных зданиях — 19 см, для внутриквартирных лестниц — 20 см, для подвалов и чердаков — 21 см.
• Минимальная высота ступени — 12 см.
• Максимальная ширина ступеней лестниц : в жилых и общественных зданиях — 26 см, для внутриквартирных лестниц — 23 см, для подвалов и чердаков — 21 см.
• Минимальная ширина ступени — 25 см. Для лестниц, ведущих в нежилые помещения (подвал, чердак), минимальная ширина ступеней 20 см.
• Высота ступеней лестницы при переделке одного марша не должна отличаться более чем на 5 мм.
• При ширине ступени до 26 см размер ее свеса не должен превышать 3 см.
• Ступени клиновидные (клинообразные) на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см по средней линии марша.
• Радиус кривизны средней линии марша с забежками должен быть не менее 30 см.
• Расстояние между любой ступенькой лестницы и потолком должно быть не менее 2 метров.

Для проектирования удобной и безопасной лестницы необходимо использовать Формулу уклона марша, определяемую как отношение ширины ступени к ее высоте: k = b/a

При ширине ступени от 26 до 30 см и значении коэффициента от 1,75 до 2 лестница считается удобной. Удобными будут такие соотношения ширины ступени к ее высоте, как 30/15 (к = 2), 31/16 (к = 1.94) и 29/17 (к = 1,70).

Перила (перила) параметры

• Высота ограждения межэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м — 110 см.
• Для детских лестниц рекомендуется высота 150 см.
• Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
• Лестницы с числом ступеней более 5, при ширине марша до 125 см, оборудованные перилами с одной стороны, при ширине марша 125 — 250 см с обеих сторон.Лестницы шириной более 250 см оборудуются дополнительными перилами по центру марша.
• Отсутствие перил допускается для лестниц в 5 ступеней и менее.
• Расстояние между балясинами (стойки перил) не должно быть более 12 см при высоте лестницы от пола более 150 см.
• Лестничные перила должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и ее компонентов

Дизайн лестницы, внешний вид, удобство и безопасность необходимы для любого дома.Удачная конструкция лестницы повышает общий уровень комфорта людей, которые будут ею пользоваться в дальнейшем, а также влияет на уровень эргономики помещения. Учитывая важность и значимость конструкции, регламентированию на законодательном уровне подлежат практически все ее элементы: ширина и длина пролета, размеры ограждений, количество и высота лестничных ступеней (ГОСТ и СНиП).

Значение своевременного расчета параметров

Базовые конструкции рассчитываются еще на стадии разработки проекта дома.Ширина и высота позволяют строителям рассчитать наиболее важные параметры будущего здания.

Часто при разработке проекта лестницы руководствуются действующими нормами и пожеланиями владельца здания. Соблюдение распорядительных документов, регулирующих строительно-ремонтные работы, является обязательным. Ведь нарисовать красивую, удивительную лестницу – полдела. Конструкция должна быть функциональной, надежной, удобной и безопасной.

Особого внимания требуют лестницы в места назначения или учебные заведения.

Как именно регламентируется строительство лестниц

Документами, содержащими стандарты, нормы и правила, в соответствии с которыми должны возводиться все лестницы, являются ГОСТ и СНиП.

Для бетонных и железобетонных лестниц существуют ГОСТ 8717.1-84 и 8717.0-84. Последний документ распространяется и на лестницы из металлоконструкций.

Их отдельные пункты описывают, какой высоты должны быть марши, сколько ступеней в них нужно разместить и какой высоты они должны быть сделаны.Также оговаривается угол, под которым размещается лестничный марш, ширина площадки и тип ограждений.

Некоторые размеры указаны с конкретными значениями, другие представляют собой диапазон, в пределах которого мастера-строители могут выбрать для них подходящие числа.

Что означает «оптимальный уклон лестницы»?

Рекомендуемое значение угла, под которым будет располагаться лестница в частном доме, многоэтажной квартире или общественном здании. Минимальный угол 20 градусов, максимальный 50 градусов.

Меньший угол указывает на то, что лестница низкая, а значит, пологая. Конечно, по таким ступеням довольно легко подниматься и снижается риск падения, но такая конструкция получается в разы длиннее и занимает гораздо больше места. Нередко дизайнеры призывают владельцев экономить пространство, укорачивая длину лестницы. ГОСТ устанавливает максимально допустимый угол наклона на уровне 50 градусов, так как более крутые ступени небезопасны для поднимающегося человека.

Однако есть и исключения, например установка лестниц на чердаки и в подвалы.Здесь могут быть разрешены крутые лестницы из-за их нечастого использования и ограниченного пространства.

Оптимальным (для частного дома) является лестничный марш, наклоненный под углом 30-35 градусов. Этот диапазон показателей соответствует естественным ритмам движений человека.

Какие данные учитываются при разработке проекта

Наиболее важными параметрами, влияющими на лестницу, являются:

1. Высота каждого этажа.
2. Общие площади внутренних помещений.
3. Расположение окон, дверей и проемов.
4. Форма и особенности стен помещений (ниши, выступы).

Эти данные, которые определяются по строительным чертежам, влияют на высоту ступеней лестницы, также обязательно учитывается ГОСТ. Кроме того, полученные цифры позволяют увидеть, какова будет общая высота лестницы, длина маршей, количество и размер поворотных площадок.

Наличие установленных параметров вовсе не означает, что лестницу не нужно рассчитывать.Необходимы индивидуальные проекты, так как на конечные размеры влияет множество факторов (материал изготовления лестниц и ограждений, вид их отделки, материалы, использованные при оформлении интерьера).

Как рассчитывается лестница (ГОСТ)?

Угол наклона конструкции зависит от того, сколько будет ступеней, от их высоты, а также от расстояния между ними.

Стандарты определяют распорядительные документы — ГОСТ и СНиП. Высота ступеней лестницы может быть от 12 см до 22 см.На выбор конкретного размера влияет расположение конструкции и ее назначение. Для тех лестниц, которые используются интенсивно и часто, рекомендуется выбирать значение около 14,5-17,5 см.

Говоря о глубине проступи (горизонтальной плоскости, на которую ступает человек), следует указать ее оптимальный показатель: допустимый диапазон от 25 см до 40 см. Однако наиболее удобными являются ступени, ширина которого 30-37 см.

Обоснованием этих значений является размер стопы среднего человека, а также ширина его шага.Если по каким-то причинам нельзя применить оптимальные параметры или запланированный уклон лестницы не позволяет разместить ступени таких размеров, разработчики проекта уменьшают глубину до 14,5 см. При этом предусматривают выступ, увеличивающий глубину на два-три сантиметра (выступ ступени).

Что такое подступенок и какой должна быть его высота

Высота ступеней любой лестницы напрямую зависит от размеров подступенка и толщины самой ступени.Подступенок представляет собой вертикальный элемент, расположенный между двумя проступями.

Как уже отмечалось, стандартная высота ступени лестницы 14,5-17,5 см. При этом процесс расчета параметров предусматривает обязательную проверку для удобства и безопасности. Для этого складываем ширину проступи и высоту подступенка (согласно чертежу). Если сумма составляет от 44 см до 48 см, то лестницу можно считать безопасной.

Количество ступеней

Стандартный лестничный марш содержит в среднем 12-15 ступеней.Это количество позволяет большинству людей безопасно подняться от начала до конца конструкции или до подъезда.

Чтобы определить, сколько ступеней будет у лестницы, мастера используют следующий метод:

1. Рассчитать или измерить общую длину лестницы (расстояние от первой ступени до пола второго этажа).
2. Полученную длину разделить на приблизительную высоту подступенка.
3. Полученный размер округляется до целого числа и пересчитывается с учетом новых данных.

Этот алгоритм достаточно упрощен, так как в процессе реальных расчетов учитывается множество других факторов (толщина напольного покрытия на первом и втором этажах, тип самой лестницы, отделка ступеней).

Особенности бетонных лестниц

Сегодня выбор лестничной конструкции для многих владельцев домов облегчается наличием готовых модулей из высококачественного бетона (марка не ниже В15).

Их изготовлением занимаются сертифицированные производители, поэтому соблюдаются все требования ГОСТ и СНиП (высота ступеней лестниц, их глубина и ширина, а также угол наклона).

Использование таких конструкций значительно облегчает, ускоряет и удешевляет строительство лестниц. Железобетонные лестницы очень прочны и могут быть декорированы различными материалами и техниками, поэтому их устанавливают как в жилых домах, так и в общественных зданиях.

Некоторые аспекты конструкции лестницы

Высота ступеней лестницы (это предусмотрено ГОСТом) должна быть одинаковой для всех элементов лестницы. Это обязательное требование, которое призвано обеспечить равновесие человека, перемещающегося между этажами.

Кроме того, специалисты отмечают, что людям удобнее завершать подъем или спуск той ногой, с которой они начинали движение по лестнице. Поэтому многие конструкции содержат нечетное количество градусов.

Если площадка между маршами состоит из нескольких уровней, то разница их высоты должна быть равна высоте ступени.

Винтовые лестницы и их ступени

При проектировании винтовых или винтовых лестниц проектировщикам приходится иметь дело с забежными устройствами.Требования к их высоте остаются такими же, как и для прямых, поворотных или комбинированных конструкций.

Однако из-за специфической формы ступеней глубина проступи и ширина самой лестницы подлежат строгому регламентированию.

Это связано с тем, что передвигаться на винтовых конструкциях не так удобно и безопасно, как на традиционных. По этой причине проектировщики не советуют возводить такую ​​лестницу в качестве главной.

Часто винтовые лестницы используются для подъема на чердак или в качестве средства передвижения.Правда, многие современные винтовые конструкции имеют очень красивый дизайн и становятся главным украшением помещения. Для повышения комфорта будущих жильцов их ширина и высота между ступенями лестниц должны быть максимально приближены к оптимальным параметрам.

Винтовые лестницы совершенно непригодны для установки в общественных зданиях и учебных заведениях. Также их следует избегать, если в доме будет проживать человек с ограниченной подвижностью. Правда, если хозяин все-таки очень хочет видеть в своем доме именно такую ​​лестницу, все значимые объекты и помещения (спальню, кухню, гостиную) ему следует размещать на первом этаже.

видов и установка. Монтаж сборных лестниц. Технология монтажа лестниц площадок

Не только многоквартирные дома, но и частные дома часто имеют более одного этажа высоты. Для перемещения между уровнями требуется установка лестничных маршей и платформ. В данной статье даны основные представления о конструктивных элементах лестниц, их характеристиках и стандартах ГОСТ.

Элементы лестницы

При выборе переходной конструкции между этажами обыватель чаще всего отдает предпочтение красоте и эстетике лестничных элементов, однако не следует забывать, что устройство лестницы должно в первую очередь обеспечивать регламентированные ГОСТом утилитарные требования, среди которых безопасность имеет первостепенное значение.

Элементы дизайна лестницы

Ниже приведены определения основных элементов лестницы:

• Тип марша span (марш) — количество шагов между площадками.
• Точка поворота — горизонтальный участок маршевого пролета.
• Косоуры — специальные основания для подчеркивания ступеней.
• Подступенки — вертикальные элементы ступени, перекрывающие пространство под ней.
• Тетива — сплошная деревянная или металлическая балка, соединяющая все ступени марша.
• Балясины — опора, на которую крепятся перила забора.

Материалы для лестниц

В зависимости от того, из каких материалов изготовлена ​​лестница, зависит как цена изделия, так и его характеристики.
  Для маршей и полетов используется:

• дерево – самый распространенный материал, из которого несложно самостоятельно изготовить косы, ступени и ограждения;

металл

• — отличается наибольшей прочностью;

камень

• – прочный и надежный;

стекло

• – современное оригинальное решение;

Бетон и железобетон

• – «классика» современного строительства.

Основные характеристики маршей и площадок

По ГОСТ уклон марша составляет 1:2 — 1:1,75 отношение высоты к длине ступени, для вспомогательного — не круче 1:1,25. Ступени в марше делают одинаковыми, удобными для ходьбы, их количество не менее трех и не более 18. Наиболее распространены марши с 10 — 13 ступенями — такое количество считается наиболее удобным при подъеме или спуске.

Ширина ступеней должна обеспечивать постановку полной стопы (не менее 250 мм), высота должна быть в пределах 130-200 мм.Ограждение площадок и маршей выполняют на высоте 0,9 м. Ширина маршей по ГОСТу не менее 800-1000 мм, а ширина площадки не менее такого же размера, выбранного для марша.

Подготовка к установке

В зависимости от материала работы, выполняемые для возведения лестницы, различаются. Их можно разделить на два этапа: подготовка элемента и установка.

Специалисты монтаж лестничных маршей и площадок начинают с составления проекта, где визуализируют нюансы операций, расположение конструктивных частей и соблюдение ГОСТ.

На основании технической документации закупаются или изготавливаются элементы необходимых размеров: раскосы, ступени, площадки и ограждения. Разметка мест их крепления и, при необходимости, сборка укрупнения. На этом этапе важно соблюдать требования ГОСТ по размерам и конфигурации лестницы.

Сборка основных элементов

Крепление элементов лестницы также зависит от типа материала, который определяет, какими характеристиками должны обладать оплётки и другие составляющие.Неизменно одно – установка должна обеспечивать жесткую фиксацию лестничных маршей и площадок к несущим стенам. Это цена безопасности.

Установка ограждений

Ограждение маршей и площадок – одна из важных составляющих лестницы. Его первостепенная задача – обеспечить безопасность (защитить от возможного падения) и удобство передвижения (служить опорой при подъеме или спуске).

Основные элементы:

1. балясины — вертикальные или горизонтальные опоры ограждения;
2. поручни;
3. заполнение — элемент ограждения, выполняющий как декоративную функцию (благодаря отделке), так и защитную (ограничивая пространство между балясинами).

Требования к ограждениям лестниц регламентируются стандартами ГОСТ, согласно которым их высота для внутренних лестниц составляет не менее 90 сантиметров. Ограждения должны быть без острых углов и выступов и иметь противопожарную обработку.

Особые требования предъявляются к лестницам в учреждениях, где находятся дети (школы или детские сады). Здесь исполнение по ГОСТу должно быть таким, чтобы обезопасить малышей: необходимо установить дополнительные поручни высотой 50 сантиметров.Максимальный зазор между балясинами – 10 см. Если в частном доме есть дети, стоит соблюдать данные требования ГОСТ при устройстве лестничного ограждения.

Существуют различные способы крепления перил забора к маршам и площадкам: сварка, бетонирование, крепление саморезами – для каждого материала свое решение. Главное условие: конструкция лестницы должна быть безопасной.

Собранная информация очерчивает основные вехи «лестницы».Желающим более подробно изучить «узкие» вопросы предлагается найти ответы на нашем интернет-ресурсе или оставить комментарий с предложениями по раскрытию интересующей темы. Например, подробнее о требованиях уже написано в соответствующей статье.

Содержимое

Установка бетонных лестниц востребована в массивных тяжелых зданиях, где легкие деревянные лестницы выглядят недостаточно солидно или не справляются с возложенной на них нагрузкой.Предлагаем вам материал, в котором описано и показано, как производится монтаж бетонных маршей и лестниц.

Крыльцо и лестничный марш можно сделать самостоятельно из бетона. Однако учтите, что этот тип лестницы не рекомендуется устанавливать на слабых, оползневых, песчаных или болотистых грунтах.

Монтаж бетонных маршей на косоурах

Монтаж бетонных маршей осуществляется только профессионалами с привлечением специальной техники.Сначала заливают «обувь» по углам лестничного марша. В их полости устанавливаются соответствующие опоры, которые армируются бетоном. После высыхания раствора на косы и ступени монтируется сварка по закладным. В зависимости от сопряжения с уровнем земли или с нижней площадкой первая ступень может иметь различную конфигурацию. Вместо бетонной оплетки допустимо использовать швеллер или двутавр высотой 150-200 мм.

Лестничное устройство

Возможно и другое лестничное устройство.Монтаж массивных чугунных лестниц осуществляется тремя способами. Первый способ полностью идентичен монтажу на косоурах, где лестничный марш устанавливается на бетонные или металлические балки. При втором способе на подготовленный фундамент по склону и по периметру лестничного марша выкладываются подпорные стенки из кирпича или заливаются из бетона. Третий способ – установка лестничного марша на земляную насыпь, имеющую соответствующий уклон.При этом нижний конец марша путем приварки анкеров и закладных жестко прикрепляют к заранее залитому фундаменту, а верхний — к засыпке верхней площадки.

Установка лестничного марша

Заливка и установка лестничного марша на грунт осуществляется по различным технологиям. Применяемая при этом способе конструкция полностью соответствует конструкции третьего способа по предыдущему варианту, но отличается единой монолитной конструкцией марша с нижней и верхней площадками.

Этот тип лестницы можно засыпать только на участках с естественным уклоном, требующих небольшой раскладки грунта.

Размер ступеней лестничного марша

Также стоит учитывать размер ступеней лестничного марша. Контур лестничного марша, а также верхней и нижней площадок формируют с учетом рельефа площадки и значений из таблицы выше.

У подножия нижней ступени роют траншею шириной и глубиной 40 см, армируют ее и выпускают в траншею концы проволоки, перевязывая арматуру в шахматном порядке. Затем по всей площади планируемого крыльца укладывается сетка МАК, которая приподнимается над землей на 50 мм.Для этого под перекрестия сетки подкладывают мелкие камни, обломки кирпичей и т.п. Концы арматуры привязывают проволокой к фрагментам сетки. На последнем этапе устанавливается опалубка по ширине лестничного марша и в виде ступеней, которая заливается бетоном.

Заливка лестничных маршей и бетонных лестниц на видео

Технология заливки, в том числе верхней площадки, сводится к установке опалубки в виде колодца на каждой ступени.Ширина каждой стены 150 мм. По внешнему периметру крыльца и ступеней укладывается сетка МАК на расстоянии 50 мм от наружной стены и по всей ее площади. Конструкция сооружается на гидроизоляционной платформе, а внешние и внутренние поверхности готовых стен окрашиваются влагостойкими составами. После этого в образовавшиеся лунки засыпается щебень, гравий или керамзит. На завершающем этапе поверх ступеней укладывается цементно-песчаная стяжка. Предлагаем посмотреть бетонные лестницы на видео:

Лестницы и лестничные площадки   Устанавливаются при возведении стен здания.Промежуточная площадка и первый марш устанавливаются вдоль кладки внутренних стен лестничной клетки, вторая (этажная) площадка и второй марш — в конце кладки.

Перед установкой лестничных площадок и маршей проверяют их размеры. Затем разметьте место установки, нанесите на место посадки слой раствора и установите лестницу. Сразу после согласования участка монтируется следующий марш. Это позволяет скорректировать взаимное расположение марша и площадки перед установкой раствора.

Рис. 117. Выравнивание положения лестничных клеток:

1 — плиты перекрытий, 2 — промежуточная площадка, 3 — шаблон, 4 — площадь пола

Способы монтажа лестниц не отличаются от способов укладки панелей перекрытий. Положение площадки выверено по вертикали и в плане. Если отметка верха площадки выше проектной, то тогда придется поднимать отметку напольного покрытия, а это потребует дополнительных трудозатрат и материалов.Для согласования положения лестничных клеток (рис. 117) в плане используют шаблон 3, копирующий профиль несущей части марша.

Рис. 118. Лестничный марш, стропленный двухветвевым стропом с использованием вилки

Лестничный марш обслуживается краном с использованием вил и двух- или четырехветвевой линии с двумя укороченными ветвями ( рис. 118), которые при подъеме придают маршу уклон несколько больший проектного. При установке лестничного марша его сначала опирают на нижнюю площадку, а затем на верхнюю.Если сделать наоборот, марш может упасть с верхней площадки. При такой посадке марш также может заклинить между верхней и нижней платформами.

Перед установкой марша монтажники устраивают на опорных местах лестничных клеток слой раствора, рассыпая и выравнивая его мастерками.

Рис. 119. Последовательность установки лестничного марша:

а — строповка вилами, б — подъем, в — прием и опускание, г — установка в проектное положение

При установке маршей один монтажник располагается на нижней площадке, другой — на вышележащем этаже или на подмостках рядом с лестничной площадкой, первый берет марш и направляет его на лестничную площадку, перемещаясь одновременно на верхнюю площадку.На высоте 300…400 мм от места посадки марша оба монтажника прижимают его к стене, подают сигнал крановщику и укладывают сначала нижний конец марша, затем верхний. Неточности монтажа исправляют ломами, после чего отцепляют стропу, стыки между маршем и площадками цементируют цементным раствором и устанавливают инвентарное ограждение. Последовательность операций показана на рис. 119, а…г.

Допускаемые отклонения от проектного положения сборных лестниц и площадок

• Отклонение отметки верха лестничной площадки от проектной — 5 мм
• Отклонение площадок от горизонтали — 5 мм
• разница в отметках верхней поверхности смежных ступеней 3 мм
• Отклонение от горизонтали ступеней лестничного марша — 5 мм

Лестница в доме – это конструкция, влияющая на надежность и архитектуру всего здания. Поэтому монтаж лестниц и маршей необходимо проводить по определенным правилам и нормам. Нельзя забывать о нагрузках, которые будет нести это устройство.

Основные характеристики

Все устройство лестниц и маршей рассчитывается из потребностей среднестатистического человека, который будет подниматься или спускаться по ним. Поэтому оптимальным уклоном в конструкции принят угол 30-35°.

Удобен для перемещения обычного человека и не затрудняет подъем по лестнице детям и инвалидам, но при установке лестниц под углом 45° и более для увеличения полезной площади помещения этот уже могут вызывать затруднения при передвижении по ним.

Количество ступеней и их высота также планируются исходя из размера шага обычного человека. Оптимальной считается высота 15-20 см, а количество ступенек на марш – 9-12 штук, но не более 15. В зависимости от высоты помещения.

Лестницы почти всегда состоят из:

Косоур — основная, несущая часть лестничного марша. Изготавливается из особо прочного материала или толстой древесины в виде бруса с прямоугольными углублениями для установки составных ступеней. При изготовлении лестничного марша используется 2 раскоса, если ширина одного более 120 см, то добавляется еще и третий. На косоур монтируются перила, высота и форма которых подбирается в соответствии с дизайном дома и вкусом хозяина.

Проступь — часть ступени, расположенная горизонтально и служащая опорой при постановке стопы. Исходя из этого, рассчитывается его ширина (0,25 м и более). При изготовлении из дерева толщина материала должна быть не менее 0.025 м.

Подступенок — часть ступени, устанавливаемая вертикально и поддерживающая горизонтальную часть. При устройстве некоторых лестничных маршей по задуманному дизайну помещения эту часть можно не использовать, что облегчает всю конструкцию лестницы и придает ей визуальный эффект воздушности.

Ширина ступеней марша должна быть такой, чтобы до каждого края проступи оставалось не менее 30 см, т.е. минимальный ее размер 60 см. Это значение установлено практическим путем.Именно такой размер позволяет без труда установить перила и делает проход человека по маршу комфортным.

Площадь между маршами

Классическая высота помещений такова, что в соответствии с принятыми нормами между этажами установлены 2 лестничных марша. Соедините их между собой горизонтально расположенной площадкой. Его размеры рассчитываются исходя из величины шага человека и размаха. Их делают квадратными или прямоугольными, но могут иметь и различную конфигурацию, вплоть до круглых форм.

Это общие правила изготовления лестниц, но в кирпичных и типовых многоэтажках применяют типовые (литые из бетона) лестницы и площадки. Монтаж устройств этого типа осуществляется в соответствии с определенными стандартами.

В таких домах используются готовые элементы лестничных клеток. Их установка осуществляется с четким соблюдением ГОСТов и СНиПов, принятых еще во времена Советского Союза. Расположение лестницы рассчитывается с учетом планировки всего дома.

В жилых домах типовой застройки в 3-5 и более этажей монтаж лестничных маршей и площадок производят с помощью специального грузоподъемного оборудования.

Особенности монтажа

Монтаж лестниц и маршей производится одновременно с возведением всего этажа.

Прежде чем приступить к возведению следующего, монтаж лестничных маршей и установка лестничных маршей уже должны быть выполнены на предыдущем.

Такая строительная схема позволяет надежно установить и установить лестничные клетки, пока еще есть доступ к крану, и не возведены наружные стены.

После их установки в подготовленные монтажные отверстия типовые площадки проверяются уровнем и нивелиром для исключения всех возможных отклонений от проекта. Если все-таки обнаружены несоответствия, то сайт демонтируется и переустанавливается с учетом устранения возможных несоответствий.

Монтаж лестничного марша осуществляется с помощью специальных стропов, которые сначала поднимают верхний конец изделия.При монтаже 2 человека с монтажными ломами должны находиться рядом друг с другом, один на закрепленной площадке вверху, другой у нижнего конца марша. Это позволяет четко попасть в подготовленные к установке монтажные пазы и зафиксировать изделие при подъеме.

Минимальные отклонения и установка перил

Обычная установка лестничных маршей и площадок допускает минимальные отклонения. Длина полученного участка не может отличаться от проектного значения более чем на 0.8 см в большую сторону и 0,5 см в меньшую.

Монтаж лестничного марша производится только в том случае, если ширина лестничной площадки отличается от проектных размеров всего на 0,5 см вверх или вниз. Это же правило действует при устройстве лестничных маршей, для них допускается минимальное отклонение от проекта в 5 мм по длине и ширине.

Видео о монтаже монолитного марша:

После монтажа всей конструкции по краям лестничных маршей, не примыкающих к стенам, устанавливается перила.Его форма и конструкция полностью зависят от фантазии архитектора, единственное условие – их высота не должна быть меньше 80-120 см. Это необходимо для обеспечения безопасности людей, путешествующих по разным пролетам.

Помните, что максимальное совпадение размеров изделия и конструктивных значений обеспечивает долгую и надежную эксплуатацию лестницы, позволяет ей выдерживать не только нагрузку нескольких человек, но и служить прочной опорой при подъеме различных тяжестей на этаж.

В современном строительстве все размеры посадок и маршей строго регламентированы ГОСТами, утвержденными еще во времена Советского Союза и действующими до сих пор — это ГОСТ 9818-85. В основном это касается железобетонных конструкций и их сборки, а также уклонов, размеров ступеней и так далее.

Ниже мы поговорим о таких возможностях и стандартах, а также вам покажут видео в этой статье на эту тему.

При изготовлении и монтаже железобетонных конструкционных блоков для устройства лестниц учитывают такие параметры, как длина, ширина, толщина, количество ступеней и их высота, а также прочностные характеристики готовых изделий.Кроме того, учитываются и параметры здания, где они будут установлены, поэтому их производство имеет разные габариты.

Таблицы размеров LM и LP

Аббревиатура LM используется для обозначения лестничных клеток, а для лестничных клеток LP. За ними следуют цифры, обозначающие различия.

Маркировка лестницы	Соответствие (ГОСТ)	Размеры в мм	Вес в кг	Объем в м 3
ЛМ 19.12.09-5-д	9818	1860x1200x900	1440	0?576
ЛМ 19.13.5.09-5-д	9818	1860x1350x900	1620	0,648
ЛМ 19.13.09-5-д	9818	1860x1300x900	1560	0,624
ЛМ 22. 09.10.5-5-д	9818	2160x900x1050	1250	0,5
ЛМ 10.22.10.5-5-д	9818	2160x1000x1050	1390	0,556
ЛМ 10.28.13.5-5-д	9818	2760x1000x1350	1760	0,704
ЛМ 28.12.5.13.5-5-д	9818	2760x1250x1350	2200	0,88
ЛМ 19.12.5.09-5-д	9818	1860x1250x900	1500	0,6
ЛМ 22.10.5.10.5-5-д	9818	2160x1050x1050	1460	0,584
ЛМ 22. 11.5.10.5-5-д	9818	2160x1150x1050	1595	0,638
ЛМ 22.1110.5-5-д	9818	2160x1100x1050	1525	0,61
ЛМ 22.12.5.10.5-5-д	9818	2160x1250x1050	1735	0,6928
ЛМ 12.22.10.5.-5-д	9818	2160x1200x1050	1655	0,666
ЛМ 22.13.10.5-5-д	9818	2160x1350x1050	1875	0–75
ЛМ 22.13.10.5-5-д	9818	2160x1300x1050	11805	0,722
ЛМ22. 09.12-5-д	9818	2460x900x1200	1415	0,566
ЛМ 25.10.5.12-5-д	9818	2460x1050x1200	1685	0,674
ЛМ 10/25/12-5-д	9818	2460x1000x1200	1575	0,63
ЛМ 25.11.5.12-5-д	9818	2460ч2150ч2200	1845	0,738
ЛМ 11/25/12-5-д	9818	2460x1100x1200	1730	0,692
ЛМ 25.12.5.12-5-д	9818	2460x1250x1200	1965	0?786
ЛМ 12/25/12-5-д	9818	2460x1200x1200	1925	0,77
ЛМ 25. 13.5.12-5-д	9818	2460x1350x1200	2125	0–85
ЛМ 25.13.12-5-д	9818	2460x1300x1200	2045	0,818
ЛМ 20.09.13.5-5-д	9818	2760x900x1350	1585	0,634
ЛМ 28.10.5.13.5-5-д	9818	2760x1050x1350	1850	0?74
ЛМ 28.11.5.13.5-5-д	9818	2760x1150x1350	2025	0,81
ЛМ 11.28.13.5-5-д	9818	2760x1100x1350	1935	0,774
ЛМ 12. 28.13.5-5-д	9818	2760x1200x1350	2110	0,844
ЛМ 28.13.5.13.5-5-д	9818	2760x1350x1350	2375	0,95
ЛМ 28.13.13.5-5-д	9818	2760x1300x1350	2290	0,916
ЛМ 30.10.5.14-5-д	9818	2760x1050x1400	1850	0,74
ЛМ 10.10.14-5-д-2	9818	2760x1950x1400	1710	0,684
ЛМ 30.11.5.14-5-д-2	9818	2760x1150x1400	2025	0,81
ЛМ 11/30/14-5-д-2	9818	2760x1100x1400	1880	0,752
ЛМ 12/30/14-5-д-2	9818	2760x1200x1400	2115	0,846
ЛМ 30. 09.15-5-д	9818	3060x900x1500	1750	0,7
ЛМ 31.10.5.15-5-д	9818	3060x1050x1500	2050	0,82
ЛМ 31.10.15-5-д	9818	3060x1000x1500	1945	0,778
ЛМ 31.11.5.15-5-д	9818	3060x1150x1500	2225	0,89
ЛМ 31.11-15-5-д	9818	3060x1100x1500	2150	0,86
ЛМ 31.12.5.15-5-д	9818	3060x1250x1500	2430	0,972
ЛМ 31/12/15-5-д	9818	3060x1200x1500	2325	0,93
ЛМ 31. 13.5.15-5-д	9818	3060x1350x1500	2575	1,03
ЛМ 31.13.15-5-д	9818	3060x1300x1500	2530	1 012
ЛМ 34.10.5.17-5-д	9818	3360x1050x1650	2235	0,894
ЛМ 34.11.5.17-5-д	9818	3360x1150x1650	2445	0,978
ЛМ 34.12.17-5-д	9818	3360x1200x1650	2550	1,02
ЛМ 34.13.5.17-5-д	9818	3360x1350x1650	2825	1,13
ЛМ 37. 09.18-5-д	9818	3660x900x1800	2085	0,834
ЛМ 37.10.5.18-5-д	9818	3660x1050x1800	2425	0,97
ЛМ 37.10.18-5-д	9818	3660x1000x1800	2320	0,928
ЛМ 31.11.5.18-5-д	9818	3660x1150x1800	2655	1 062
ЛМ 37.11.18-5-д	9818	3660x1100x1800	2550	1,02
ЛМ 37.12.5.18-5-д	9818	3660x1250x1800	2900	1,16
ЛМ 37. 12.18-5-д	9818	3660x1200x1800	2775	1,11
ЛМ 37.13.5.18-5-д	9818	3660x1350x1800	3125	1,25
ЛМ 37.13.18-5-д	9818	3660x1300x1800	3015	1 206
ЛМ 19.09.09.-5-д	9818	1860x900x900	1080	0?432
ЛМ 19.10.09-5-д	9818	1860x1000x900	1200	0,48
ЛМ 19.10.5.09-5-д	9818	1860x1050x900	1260	0,506
ЛМ 19. 11.09-5-д	9818	1860x11100x900	1320	0?528
ЛМ 19.11.5.09-5-д	9818	1860x1150x900	1380	0,552

Лестничные марши (LM)

Маркировка лестничных маршей	Соответствие (ГОСТ)	Размеры в мм	Вес в кг	Объем в м 3
ЛМП 43.11.15-4-1	ГОСТ 9818-85	44250x1050x1500	2500	1,0
ЛМП43.11.15-4-2	ГОСТ 9818	4250x1050x1500	2475	0,99
ЛМП 57. 11.15-5р	ГОСТ 9818	5650x1050x1500	2330	0,032
ЛМП57-11-14-5	Серия 1.050.1.2.в.1.2	5650x1150x1400	2200	0,9
ЛМП 60-11-17-5	II-04-7	5980x1150x150	2600	1,04
ЛМП 60-11-17-5-3	II-04-7	4790x1150x150	2,1	0,84
ЛМП 62-11-15	ГОСТ 9818	6200x1150x240	2450	0,98

Лестничные марши с площадкой (ЛМП)

Маркировка лестничных маршей	Соответствие (ГОСТ)	Размеры в мм	Вес в кг	Объем в м 3
2ЛМФ 39-12-17-5	1. 251.1-4	3913x1200x295	1290	0,52
2ЛМФ 39-14-17-5	1.251.1-4	3913x1350x1650	1420	0,568
2ЛМФ 3914-17-5г	1.251.1-4	3913x1350x1650	1243	0,5
2ЛМФ 42-14-18-5	1.251.1-4	4249x1800x1200	1530	0,612

Лестничные марши с фризовой ступенью (ЛМФ)

Некоторые пояснения к маркировке: 27- длина; 11- ширина; 14- вертикальная высота; 4 — расчетная нагрузка.

Лестницы

Некоторые пояснения к маркировке: LP и LPS — площадки; 1ЛП — для маршей типа ЛМ; 2ЛП — ребристая платформа для ЛМ; LPF — ребристая платформа для LMF; ВОВ — ребристая платформа и п/платформа для ЛМП; ЛПР — ребристая зона; К — консоль для поддержки.

Характеристики ширины

• Кроме уклона и длины лестничные клетки и площадки различаются по ширине , что имеет большое значение не только для удобства перемещения, но и для безопасности людей в аварийных ситуациях при экстренной эвакуации. На изображении выше вы видите три условных параметра, где минимум считается в размере 60-80 см и рекомендуется только для малопосещаемых помещений; стандартный – от 90 до 120 см – рекомендуется для повседневного использования; комфортные — от 125 до 150 см — для элитных жилых домов и общественных зданий.
• При проектировании домов застройщики обычно используют стандартную ширину лестницы. , в чем вы обязательно убедитесь каждый день, заходя в подъезды различных жилых домов и большинства офисных и производственных зданий.
    Но такие лестничные марши и площадки иногда сложно вписать в дизайн собственного дома – речь идет не о материале, а о параметрах. Поэтому частный сектор больше известен узкими лестницами до 60 см, а иногда можно встретить даже пролеты шириной 50 см, что крайне небезопасно в экстренных ситуациях.

• Устройство лестничных клеток и площадок в любом случае должно быть одинаковым по ширине, то есть пролет ни в коем случае не может быть шире площадки и это же правило действует при проектировании лестничных клеток в полэтажа. Высота площадки может быть выше только на одну ступень, не более и такой же уровень перепада допустим для двухуровневых площадок. В тех случаях, когда лестница без поворотов, длина плоскости перехода должна быть не менее 60-64 см (средний шаг человека).

• В большинстве случаев при проектировании лестниц с площадками в частном доме проблема заключается в том, что приходится делать П-образную лестницу (с поворотом на 180°). А это значит, что при обустройстве конструкции необходимо предусмотреть две ширины плюс зазор между ними, который, как минимум, будет 5-10 см – все это требует определенного места в помещении.
    Поэтому в таких ситуациях часто идут на компромисс с удобствами и техникой безопасности, делая более узкие пролеты для экономии места в помещении.

Расчеты для частного дома

• При выполнении монтажа лестничных клеток и маршей своими руками необходимо произвести расчеты уклона и количества ступеней. Так, оптимальный уклон, как правило, составляет 30⁰-35⁰, но при дефиците свободного места в доме его делают значительно круче.

Предупреждение. Крутой скат, которым считается угол 40⁰-45⁰, вполне приемлем для жилых помещений, но чувствовать себя на нем свободно могут только физически крепкие люди с крепким здоровьем.
  Для обычного человека, не говоря уже о детях и стариках, инструкция советует оборудовать более пологие лестницы.

• Представим, что высота первого этажа 3м и нам нужно рассчитать лестничный марш с площадкой . Затем учитываем толщину пола на втором этаже и, например, она будет 0,2м, тогда общая высота будет 3,2м, и в этом промежутке установим 2 марша, высотой 1,6м (площадка будет посередине).Для таких размеров нам будет удобно сделать ступени высотой 16 см – по 10 штук на каждый марш.
• Теперь подбираем нужную ширину проступи и для этого будем отталкиваться от уже известного нам значения среднего шага человека по формуле 2h шагов + d проступи ≈60≈64 см, тогда d проступи будет быть от 28 до 32 см, но остановимся на 30. Итак, отрезок АС получаем 30*10=3,0м.
• Теперь нам нужно узнать длину косоура или отрезка АВ, и для этого воспользуемся формулой d 2 + e 2 = x 2 = 1.6 2 +3 2 = 2,56 + 9 = 11,56. Но теперь извлекаем √11,56=3,4м, то есть это будет длина косы или тетивы лестницы. При расчете площади, которую будет занимать лестница, не забудьте прибавить длину участка, например, (3,0+0,6)*(0,9+0,9+0,1)=6,84 м2.

• При строительстве на ограждения лестниц и площадок распространяется ГОСТ 25772-83 (п.1.2, 1.3), предусматривающий высоту перил не менее 0,9 м вместе с поручнями.Для деревянных конструкций балясины следует устанавливать по одной на каждой ступеньке, а на площадке, а также для защиты второго этажа шаг лучше оставить одинаковым. В нашем случае получится 30 см.

Наконечник. Для расчета длины поручней на маршах можно воспользоваться уже известной нам формулой d 2 +e 2 =x 2 , начертив прямоугольный треугольник нужного масштаба.

Заключение

При обустройстве лестницы ее цена будет зависеть не только от количества материалов, но и от сложности изготовления.В статье рассмотрен вариант попроще, с прямыми площадками, но есть и варианты с забежными поворотными ступенями.

общая информация. Материалы для лестниц

Содержание

Установка бетонных лестниц востребована в массивных тяжелых зданиях, где легкие деревянные лестницы выглядят недостаточно солидно или не справляются с возложенной на них нагрузкой. Предлагаем вам материал, в котором описано и показано в виде, как осуществляется монтаж бетонных маршей и лестниц.

Крыльцо и лестницу можно скрафтить самостоятельно из бетона. Однако учтите, что такой тип лестницы не рекомендуется устанавливать на слабых, оползневых, песчаных и болотистых грунтах.

Установка бетонных маршей на стрингеры

Монтаж бетонных маршей осуществляется только профессионалами с привлечением специальной техники. Сначала заливают «башмаки» по углам лестницы. В их полость устанавливаются соответствующие опоры, которые армируются бетоном.После высыхания раствора на закладные сваркой монтируются косоуры и ступени. Первая ступень может иметь различную конфигурацию в зависимости от сопряжения с уровнем земли или с нижней площадкой. Вместо бетонного косоура допустимо использовать швеллер или двутавр высотой 150-200 мм.

Лестничное устройство

Возможно и другое лестничное устройство. Монтаж монолитных железобетонных лестниц осуществляется тремя способами. Первый способ полностью идентичен установке на косоурах, где лестница устанавливается на бетонные или металлические балки.При втором способе подпорные стенки из кирпича кладут на заранее подготовленный фундамент по склону и по периметру лестницы или заливают из бетона. Третий способ – установка лестничного марша на земляной насыпи с соответствующим уклоном. При этом нижний конец марша жестко крепится к предварительно залитому фундаменту путем приваривания анкеров и закладных, а верхний — к заливке верхней площадки.

Установка лестничного марша

Заливка и установка лестничного марша на грунт осуществляется по разным технологиям… Конструкция, используемая в этом способе, полностью соответствует конструкции из третьего способа для предыдущего варианта, но отличается единой монолитной конструкцией марша с нижней и верхней площадками.

Лестницу этого типа можно заливать только на участках с естественным уклоном, требующим небольшой грунтовой закладки.

Размер ступеней лестницы

Также стоит учитывать размер ступеней лестничного марша. Контур лестницы, а также верхней и нижней площадок формируется с учетом рельефа участка и значений из таблицы выше.

У подножия нижней ступени выкапывают траншею шириной и глубиной 40 см, армируют ее и выпускают в траншею концы проволоки, связывая арматуру в шахматном порядке. Затем по всей площади планируемого крыльца укладывается сетка МАК, которая приподнимается над уровнем земли на 50 мм. Для этого используются мелкие камни, осколки кирпичей и т.п.размещаются под перекрестием сетки. Концы арматуры привязывают проволокой к фрагментам сетки. На последнем этапе по ширине лестничного марша и по форме ступеней устанавливается опалубка, которую заливают бетоном.

Заливка лестниц и бетонных лестниц на видео

Технология заливки, в том числе верхней площадки, сводится к установке опалубки в виде колодца на каждую ступеньку. Ширина каждой стены 150 мм.По внешнему периметру крыльца и ступеней укладывается сетка МАК на расстоянии 50 мм от наружной стены и по всей ее площади. Конструкция построена на гидроизоляционной платформе, а наружная и внутренняя поверхности готовых стен окрашены влагостойкими составами. После этого в сформированные лунки засыпают щебень, гравий или керамзит. На завершающем этапе поверх ступеней укладывается цементно-песчаная стяжка. Предлагаем посмотреть бетонные лестницы на видео:

Основным элементом при строительстве многоэтажных зданий остаются лестничные марши и площадки.Они нужны как в многоэтажных домах, так и в малоэтажных коттеджах и загородных домах. Благодаря их установке значительно ускоряется процесс строительства производственных помещений и домов. Монтаж лестничных маршей и площадок – очень трудоемкий процесс, требующий значительного профессионального опыта.

Устройство лестничных маршей и площадок необходимо определить в самом начале составления проекта дома. Ведь от их правильной установки и учета их особенностей происходит планировка всего помещения.

Наиболее часто используемые металлические лестницы и лестничные площадки. Себестоимость их изготовления невысока, изготавливаются они из разных видов фитингов и профильных труб и квадратов. Железобетонные лестницы и лестничные площадки также часто используются в серийном производстве.

Изделия, поступающие для установки в доме, должны соответствовать положениям, указанным в гостевых лестничных маршах и площадках, что распространяется на изделия, используемые в жилых домах и производственных помещениях… Все лестничные марши и лестничные площадки должны соответствовать положениям ГОСТ 23118-78.

Монтаж

Монтаж лестничных маршей и площадок происходит в несколько этапов:

1. Место установки маркируется.
2. На контрольный участок наносится слой бетонного раствора.
3. На готовое место устанавливается платформа.

Правильность горизонтальной установки проверяют с помощью строительного уровня, для определения расстояния между площадками его контролируют по специально изготовленному деревянному шаблону.

Также монтируются пролеты на межэтажные перекрытия, в процессе работ лестничный марш сразу обустраивается на нижнюю площадку, а затем на верхнюю. Ошибки, возникающие при монтаже изделий, исправляются с помощью лома.

Размеры маршей

Рассчитав марш по ГОСТ, определите его:

1. Количество ступеней.
2. Высота марша.
3. Наибольшая длина.
4. Максимальная ширина.
5. Количество устанавливаемых платформ с указанием их размеров.

Под длиной маршей понимается расстояние между крайними краями ступеней.Высоту можно определить, умножив высоту подступенка на его номер. Аналогичное значение указывает на разницу уровней для выравнивания, которые установлены для марша.

Ширина лестницы — расстояние между поручнями и границами лестницы, которое должно быть не менее 800 мм и не более 1000 мм.

При определении размеров лестничных маршей и площадок необходимо учитывать угол наклона; от этого зависит безопасность и удобство при подъеме по лестнице.По рекомендациям угол наклона лестницы может варьироваться от 22 до 42 градусов, это зависит от высоты помещения и возможностей установки.

Размеры промежуточных площадок

В лестничных конструкциях часто возникает необходимость установки промежуточных площадок. Также существуют определенные требования к их основным размерам:

1. Платформы нельзя делать из смежных ступеней.
2. При установке маршей относительно друг друга, угол 90 градусов, необходимо увеличить размер площадки.
3. Желательно добавить пространство в одном направлении, соответствующем ширине ступени. Если такое дополнение невозможно, необходимо увеличить ширину платформы на 120 мм.

При устройстве прямой лестницы, ведущей на второй этаж, промежуточные площадки делаются с интервалом в 16 — 22 ступени, причем они могут быть различных размеров, но не менее 650 мм. На некоторых лестницах монтируются двухуровневые площадки, и в этом случае высота уровня должна быть в пределах высоты подступенка.

УСТАНОВКА ЛЕСТНИЦ И МАРШЕЙ

Инструменты, приспособления, инвентарь: пояс монтажный (2 шт.), площадка для сварщика и монтажника (2 шт. ), лестница для подъема на следующий этаж, металлолом монтажный (2 шт.), строп четырехветвевой с двумя укороченные ветки, растворная лопата, металлическая щетка, ящик с ручным инструментом, металлический метр (2 шт.), контейнер с раствором, мастерок (2 шт.), ведро с водой, веник, металлическая щетка, лестница для подъема на следующий этаж, шаблон для выравнивания площадки, универсальное подъемное устройство, деревянная рейка длиной 2 м.

Схема организации рабочего места при монтаже лестничных клеток

и лестничные марши:

1 — монтажный лом, 2 — ящик с ручным инструментом, 3 — площадка для сварщика и монтажника, 4 — растворная лопата, 5 — контейнерный ящик с раствором, 6 — лестничные марши, 7 — шаблон для выравнивания площадки, 8 — лестница для подъема на следующий этаж, 9 — монтажная площадка

Подготовка элемента к установке (рис. 1)

Риггер

1.Выезжает к конструкции на складе и осматривает ее, проверяя состояние облицовки, монтажных петель и закладных деталей.

2. При необходимости очищает поверхность металлической щеткой.

3. Дает сигнал крановщику применить захват к конструкции 2.

4. Крюки стропов 2 поочередно заводит в монтажные петли и позволяет стропам натягиваться.

5. Проверив правильность строповки, уходит в безопасную зону.

6. Дает команду крановщику поднять конструкцию 1 на 200…300 мм от поверхности.

7. Подходит к подвесному элементу, еще раз проверяет надежность строповки и дает разрешение на подачу конструкции к месту установки.

Подготовка места установки лестницы,

установка платформы (рис

Монтажники 1-й, 2-й

1. Разложите инструмент, инвентарь и приспособления.

2.Затем к месту установки лестницы на стене подкатывают площадки для сварщика и монтажника и забираются на них (рис. 2).

Рис. 1. Схема подъема платформы:

1 — платформа, 2 — универсальное подъемное устройство, 3 — такелаж

3. Металическими счетчиками отмечается место установки конструкции. один

4. 1-й установщик проверяет точность установки платформы по разметке и в случае отклонений дает команду 2-му установщику на ее перемещение в нужном направлении.

5. 2-й монтажник смещает площадку на необходимое расстояние монтажным ломом.

6. Затем берет шаблон и поднимается на ранее установленную платформу, которая находится ниже установленной (рис. 4).

Рис. 4. Схема выравнивания посадки:

1 — нижняя площадка, 2 — 2-й монтажник, 3 — шаблон для выравнивания площадки,

4 — 1-й установщик, 5 — монтажная площадка

7. 1-й монтажник поднимается по лестнице на навесную платформу.

8. Второй установщик передает первому установщику один конец шаблона 3.

9. Монтажники одновременно накладывают шаблон на площадки в двух точках: на площадку, примыкающую к опорным площадкам на стеновых панелях и в середине площадки.

Рис. 5. Схема стыковки лестницы:

1 — 2-й монтажник, 2 — лестница на верхний этаж, 3 — строп,

4 — 1-й монтажник, 5 — участок

10. При отклонениях 1-й монтажник сдвигает платформу ломом в нужном направлении.

11. Монтажники еще раз проверяют положение платформы по шаблону.

12. 1-й монтажник дает сигнал крановщику ослабить стропы 3 (рис. 5).

13. 2-й монтажник забирается на установленную платформу и вынимает строповые крюки из монтажных петель конструкции.

14. 1-й монтажник уполномочивает крановщика поднять стропы и отвести их в сторону.

15. 2-й монтажник при подъеме стропов следит, чтобы его крюки не зацепились за петли и выступы конструкции.

Подготовка места установки лестницы (рис. 6),

Монтажники 1-й, 2-й

1. 2-й монтажник пересыпает раствор из контейнера-ящика к месту опоры верхнего и нижнего концов лестницы.

2. 1-й монтажник мастерком 2 наносит раствор ровным слоем на верхнюю площадку.

3. Затем разровняйте раствор по нижней платформе.

Монтаж лестничного марша (рис. 7…9)

Монтажники 1-й, 2-й

1. Монтажник 1, находясь на верхней лестнице, подает сигнал крановщику на отправку лестничного марша 3 к месту установки (рис. 7).

2. Затем берет марш на высоте 200…300 мм от уровня верхней площадки (относительно ее конца марша) и ориентирует в нужном направлении.

3. Затем дает разрешение крановщику продолжить опускание конструкции, удерживая ее от раскачивания.

4. При опускании элемента на высоту 300 … 400 мм от уровня нижней площадки подает крановщику сигнал о прекращении опускания.

5. Монтажники прижимают марш к стеновой панели. 1-й монтажник дает сигнал крановщику медленно опустить марш.

6. Сначала 2-й монтажник укладывает на растворную постель нижний конец марша, а затем 1-й монтажник – верхний конец.

7. Монтажники определяют точность установки путем прислонения деревянной рейки к поверхности площадки и одного шага марша.Металлической линейкой измеряют зазор между нижней частью рельса и плоскостью. устанавливаемые конструкции. Если зазор не превышает 5 мм, то монтаж считается завершенным. С приобретением навыка визуально определять точность установки необходимость в рейке отпадает.

https://pandia.ru/text/77/506/images/image007_6.jpg «ширина=»510 высота=279» высота=»279″>

Рис. 7. Схема установки лестницы:

1 — 2-й монтажник, 2 — четырехветвевой строп с двумя укороченными ветвями, 3 — установленная лестница, 4 — 1-й монтажник

Рис.8. Схема лестничного марша

1,5 — монтажный лом, 2 — 2-й монтажник, 3 — лестница, 4 — 1-й монтажник

8. При наличии больших отклонений монтажники корректируют положение марша монтажными ломиками и перепроверяют (рис. 8).

9. 1-й монтажник сигнализирует крановщику ослабить стропы (рис. 9).

10. Монтажники освобождают строповые крюки из монтажных петель.

11. 1-й монтажник уполномочивает крановщика поднять стропы.

12. Второй монтажник удерживает стропы при подъеме.

Рис. 9 Схема расшивания лестницы

1 — 2-й монтажник, 2 — 1-й монтажник

Электронный текст документа

подготовлен ЗАО «Кодекс» и проверен

материалы предоставлены (VITU)

Не только многоквартирные дома, но и частные дома часто имеют более одного этажа в высоту. Для перемещения между уровнями необходимо установить лестницы и площадки.В данной статье даны базовые представления о конструктивных элементах лестниц, их характеристиках и стандартах ГОСТ.

Лестничные элементы

При выборе переходной конструкции между этажами обыватель чаще всего отдает приоритет красоте и эстетике. элементы лестницы, однако не следует забывать, что устройство лестницы должно в первую очередь обеспечивать регламентированные ГОСТом утилитарные требования, среди которых первостепенное значение имеет безопасность.

Лестничные элементы

Ниже приведены определения основных элементов лестницы:

• Пролет походного типа (марш) — количество ступеней между площадками.
• Зона разворота — горизонтальная зона членения маршевых пролетов.
• Косоура — специальные основания для упоров для ступенек.
• Подступенки — вертикальные элементы ступени, перекрывающие пространство под ней.
• Тетива — цельная деревянная или металлическая балка, соединяющая все ступени марша.
• Балясины — опора, на которую крепятся перила забора.

Материалы для лестниц

В зависимости от того, из каких материалов изготовлена ​​лестница, зависит как цена изделия, так и его характеристики.
Для маршей и пролетов используется:

• дерево – самый распространенный материал, из которого несложно самостоятельно изготовить косоуры, ступени и ограждения;

металл

• – самый прочный;

камень

• – прочный и надежный в эксплуатации;

стекло

• – современное оригинальное решение;

Бетон и железобетон марки

• – это «классика» современного строительства.

Основные характеристики маршей и площадок

По ГОСТ уклон марша составляет 1:2 — 1:1,75 отношения высоты к длине ступени, вспомогательных — не круче 1:1,25. Ступени в марше делают одинаковыми, удобными для ходьбы, их количество не менее трех и не более 18. Наиболее распространены марши с 10 — 13 ступенями — такое количество считается наиболее удобным при подъеме или спуске. .

Ширина ступеней должна обеспечивать постановку полной стопы (не менее 250 мм), высота должна быть в пределах 130-200 мм. Ограждение площадок и маршей высотой 0,9 м. Ширина маршей по ГОСТу не менее 800-1000 мм, а ширина площадки не менее того же размера, выбранного для марша.

Подготовка к установке

В зависимости от материала работы, выполняемые для возведения лестницы, различаются. Их можно разделить на два этапа: подготовка элементов и установка.

Монтаж лестничных клеток и лестничных площадок специалистами начинается с составления проекта, где визуализируют нюансы операций, расположение конструктивных частей и соблюдение ГОСТ.

На основании технической документации закупаются или изготавливаются элементы необходимых размеров: косоуры, ступени, площадки и ограждения. Производится разметка места их крепления и, при необходимости, укрупненная сборка. На этом этапе важно соблюдать требования ГОСТ к габаритам и конфигурации лестницы.

Установка основных элементов

Крепление элементов лестницы также зависит от типа материала, который определяет, какими характеристиками должны обладать косоуры и другие комплектующие. Одно неизменно – установка должна обеспечивать жесткую фиксацию лестничных маршей и площадок к несущим стенам. Это цена безопасности.

Установка ограждений

Ограждение маршей и площадок – одна из важных составляющих лестницы.Его первоочередная задача – обеспечить безопасность (защитить от возможного падения) и удобство передвижения (служить опорой при подъеме или спуске).

Основные элементы:

1. балясины — вертикальные или горизонтальные опоры ограждения;
2. поручни;
3. заполнение — элемент ограждения, выполняющий как декоративную функцию (благодаря декорированию), так и защитную (ограничивая пространство между балясинами).

Требования к ограждениям лестниц регламентируются стандартами ГОСТ, согласно которым их высота для внутренних лестниц составляет не менее 90 сантиметров.Ограждения должны быть без острых углов и выступов и иметь огнеупорную отделку.

Особые требования предъявляются к лестницам в учреждениях, где находятся дети (школы или детские сады). Здесь исполнение по ГОСТу должно быть таким, чтобы обезопасить малышей: обязательно нужно установить дополнительные поручни высотой 50 сантиметров. Максимальный зазор между балясинами – 10 см. Если в частном доме есть дети, при строительстве лестничного ограждения стоит соблюдать эти требования ГОСТ.

Существуют разные способы крепления балясин ограждений к маршам и площадкам: сварка, бетонирование, крепление саморезами — для каждого материала есть свое, наиболее правильное, решение. Главное условие: конструкция лестницы должна быть безопасной.

Собранная информация описывает основные вехи «лестничного строительства». Желающих более подробно изучить «узкие» вопросы предлагаем найти ответы на нашем интернет-ресурсе или оставить комментарий с пожеланиями по раскрытию интересующей темы.Например, подробнее о требованиях уже написано в соответствующей статье.

Сборные железобетонные лестницы являются противопожарными конструкциями и устанавливаются в специальном помещении — лестничной клетке. При наличии кранового оборудования для строительства дома такие лестницы позволяют работать качественно и быстро. Сборные лестницы из крупных железобетонных элементов особенно подходят для скоростного строительства.

В практике строительства жилых домов наибольшее распространение получили типовые железобетонные лестницы с уклоном маршей 1:2.Кроме них в коттеджах широко применяются более крутые лестницы с уклоном 1:1,75 и 1:1,5, занимающие значительно меньшие площади.

Лестницы (ГОСТ 9818–85×) изготавливаются нескольких типов: ЛМ — плоские без фризовых ступеней; ЛМФ – ребристые с фризовыми ступенями; ЛМП — ребристая с двумя полуучастками или с одним верхним полуучастком (рис. 18–20). Плоские и ребристые лестницы отличаются друг от друга тем, что в одних ступенях они выполнены на армированной плоской плите, в других на двух железобетонных балках — косоурах.

И те, и другие лестничные марши представляют собой монолитные железобетонные конструкции, ступени в которых отлиты вместе с плитой или косоурами. Лестницы типа ЛМП представляют собой более крупные железобетонные элементы, здесь они объединены в одну конструкцию: ступени, косоуры и одна или две полумаршевые лестницы.

Рис. 18. Лестницы сборные (плоские) железобетонные, применяемые в зданиях с поперечными несущими стенами (площадки торцами или консольными выступами опираются на несущие стены лестницы)

Для всех типовых маршей на заводах ЖБИ изготавливаются лестницы: 1ЛП — плоские для маршей типа ЛМ; 2ЛП — ребристый для полетов типа ЛМ; LPF — ребристый для полетов типа LMF; ЛПП — ребристые концевые полуплощадки для полетов типа ЛМП.

Лестницы, площадки и ступени изготавливаются в двух вариантах: правое и левое — для лестниц с подъемом соответственно против и по часовой стрелке.

Рис. 19. Сборные (ребристые с фризовыми ступенями) железобетонные лестницы, применяемые в зданиях с поперечными несущими стенами; и лестницы с двумя полуплощадками, применяемые в зданиях с продольными несущими стенами

Все железобетонные лестницы должны быть спроектированы и нанесены на поэтажный план дома до начала строительных работ… Это не та лестница, работу над которой можно отнести «на потом». Такие лестницы строятся по рабочим чертежам проекта, где указываются все высотные отметки, горизонтальные размеры и монтажные зазоры.

Монтаж лестницы производится одновременно с возведением стен. На монтаже работают три человека, которые по мере роста стен, замерив горизонтальные и вертикальные размеры, с помощью крана укладывают лестницы и марши.

Рис. 20. Лестницы сборные (ребристые) железобетонные без нижней полуплощадки и концевой полуплощадки для лестниц типа ЛМП

Перед началом монтажа лестниц и маршей их размеры проверяют рулеткой и изготавливают деревянный шаблон, копирующий профиль несущей части лестницы. Затем на стенах лестничной клетки отмечают места для установки площадок, наносят слой раствора и устанавливают площадку.Проверьте положение установленной лестницы по вертикали и в плане.

При необходимости откорректировать положение платформы монтажными ломиками или поднять ее краном и установить заново, добившись проектного положения. Отметка верха площадок должна строго соответствовать проектной, иначе лестничный марш будет подниматься криво или проваливаться между площадками. Для выравнивания участков по высоте и в плане используют деревянный шаблон (рис. 21).

Рис.21. Последовательность монтажа сборной железобетонной лестницы

Лестничные марши питаются краном с помощью четырехветвевого стропа с двумя укороченными ветвями, которые при подъеме придают элементам уклон несколько больше проектного. Лестницы без монтажных петель монтируются вилами.

Перед установкой марша монтажники устраивают подушку из цементно-песчаного раствора в точках опоры лестничных клеток, насыпая и выравнивая ее мастерками. При установке лестничных маршей один слесарь находится на нижней площадке, другой – на верхней или на подмостках рядом с лестницей.

Он первым поднимается по лестнице и направляет его на лестничную клетку. На высоте 30–40 см от места посадки марша оба монтажника прижимают его к стене, подают сигнал крановщику и устанавливают сначала нижний конец марша, затем верхний. Неточности в установке исправляют ломами, после чего отцепляют стропу, стыки между маршем и площадками замоноличивают цементно-песчаным раствором и устанавливают инвентарные ограждения.

Если посадка марша на опорные площадки идет в обратном порядке (сначала вверх, потом вниз), то марш может оторваться от верхней площадки. При такой посадке марш может и между площадками заклинить.

Типовые лестничные конструкции позволяют устраивать двухмаршевые лестницы для большинства стандартных высот этажей (2,7; 2,8; 3; и 3,3 м). В лестничных клетках с поперечными несущими стенами применяют лестницы типов 1ЛП, 2ЛП и ЛПФ, которые своими концами или опорными ребрами (консолями) входят в кладку стен.

Для площадок 1ЛП без опорного ребра может быть использован другой вариант установки, при котором этажные и междуэтажные площадки опираются на стальные «стулья» (консольные кронштейны), жестко закрепленные в стенах лестничной клетки. При этом все стены лестничной клетки могут быть несущими. Лестничные марши типа ЛМП применяются в зданиях с продольными несущими стенами, эти марши, как и полуплощадки ЛПП, представляют собой консольные конструкции.

В малоэтажном коттеджном строительстве железобетонную лестницу можно сооружать в открытом подъезде (в нише).При определенной планировке здания в целях экономии места этажные лестничные площадки не устраивают, а подъем по лестнице и спуск с нее устраивают непосредственно из плит перекрытий пола.

В этом случае лестница должна опираться на несущую перемычку или железобетонную балку (прогон, ригель). Не опирайте лестницу на плиту пола (рис. 22). Высота перемычки (или балки) подбирается так, чтобы высота конечных ступеней была равна рядовым ступеням марша, то есть учитывалась общая толщина настила, устраиваемого на плитах перекрытий.

Рис. 22. Нестандартная опора лестничных маршей

Обычно на строительную площадку приходят лестничные марши с гладкими ступенями из тяжелого бетона. Для придания лестнице элегантного вида (рис. 23) ступени могут быть облицованы мраморными или гранитными проступями, входящими в комплект лестницы.

Лестницы отделаны соответствующим образом (ступенями или другими материалами одинаковой толщины). Толщину проступей следует учитывать при проектировании высоты пола, так как они, уложенные на ступени и площадки, будут поднимать уровень «чистого» пола.

Рис. 23. Накладные ступени

Если вход в здание организован по лестничной клетке под первой промежуточной площадкой, то при высоте этажа 2,8–3,0 м обязателен цокольный марш из 3–6 ступеней, ведущий в зону первого этажа. В этом случае используется конструкция из наборных железобетонных ступеней, уложенных вдоль стальных косоуров или кирпичных стен.

ГОСТ.

Расчет размеров ступеней и уклона лестничного марша

Дизайн лестницы, ее внешний вид, удобство и безопасность необходимы для любого дома.Удачная конструкция лестницы повышает общий уровень комфорта людей, которые будут ею пользоваться в дальнейшем, а также влияет на эргономический уровень помещения. Учитывая важность и значимость конструкции, на законодательном уровне регламентируются практически все ее элементы: ширина и длина пролета, размеры ограждений, количество и высота ступеней лестницы (ГОСТ и СНиП).

Значение своевременного расчета параметров

Основные размеры конструкции лестницы рассчитываются еще на этапе разработки проекта дома.Ширина и высота лестницы позволяют строителям рассчитать наиболее важные параметры будущего здания.

Часто при разработке проекта лестниц руководствуются существующими нормами и пожеланиями владельца здания. Требуется соблюдение распорядительных документов, регламентирующих проведение строительно-ремонтных работ. Ведь нарисовать красивую, поражающую воображение лестницу — полдела. Конструкция должна быть функциональной, надежной, удобной и безопасной.

Особого внимания требуют лестницы в общественных зданиях или учебных заведениях.

Как именно регулируется конструкция лестниц

Документы, содержащие стандарты, нормы и правила, в соответствии с которыми должны возводиться все лестничные клетки – ГОСТ и СНиП.

Для лестниц из бетона и железобетона существуют ГОСТ 8717.1-84 и 8717.0-84. Последний документ распространяется на лестницы, изготовленные из металла.

Отдельные их пункты описывают, какой высоты должны быть марши, сколько ступеней в них должно быть размещено и какой высоты они должны быть выполнены.Также указывается угол, под которым размещается лестница, ширина площадки и тип ограждения.

Некоторые размеры даны с конкретными значениями, другие представляют собой диапазон, в пределах которого мастера-строители могут выбрать для них подходящие числа.

Что означает «оптимальный наклон лестницы»?

Угол, под которым будет располагаться лестница в частном доме, многоэтажной квартире или общественном здании – рекомендуемые значения. Минимальный угол 20 градусов, максимальный — 50 градусов.

Меньший угол говорит о том, что лестница низкая, то есть пологая. Конечно, по этим ступенькам довольно легко подниматься и снижается риск падения, но такая конструкция намного длиннее и занимает гораздо больше места. Часто дизайнеры призывают владельцев экономить жилую площадь за счет уменьшения длины лестницы. ГОСТ устанавливает максимально допустимый угол наклона на уровне 50 градусов, так как более крутые ступени небезопасны для поднимающегося человека.

Правда, есть исключения, например установка лестниц на чердаки и в подвалы.Здесь могут быть разрешены крутые лестницы из-за их нечастого использования и ограниченного пространства.

Оптимальным (для частного дома) считается лестничный марш, наклоненный под углом 30-35 градусов. Этот диапазон показателей соответствует естественным ритмам движений человека.

Какие данные учитываются в процессе разработки проекта

Наиболее важные параметры, влияющие на конструкцию лестницы:

1. Высота каждого этажа.
2. Общая площадь салона.
3. Схема расположения окон, дверей и проемов.
4. Форма и особенности стен комнат (ниши, выступы).

Эти данные, которые определяются строительными чертежами, влияют на то, какой будет высота ступеней лестницы, также обязательно учитывается ГОСТ. Кроме того, полученные цифры позволяют увидеть, какова будет общая высота лестницы, длина маршей, количество и размеры поворотных площадок.

Наличие установленных параметров вовсе не означает, что лестничную конструкцию не нужно рассчитывать.Индивидуальные проекты необходимы, так как на конечные размеры влияет множество факторов (материал, используемый при изготовлении лестниц и ограждений, тип отделки, материалы, используемые при оформлении интерьера).

Как рассчитывается высота ступеней лестницы (ГОСТ)?

Угол наклона конструкции зависит от того, сколько будет ступеней, от их высоты, а также от расстояния между ними.

Стандарты

определяют распорядительные документы — ГОСТ и СНиП.Высота лестницы может быть от 12 см до 22 см. На выбор конкретного размера влияет расположение конструкции и ее назначение. Для тех лестниц, которые используются интенсивно и часто, рекомендуется выбирать значение около 14,5-17,5 см.

Говоря о глубине проступи (горизонтальной плоскости, на которую ступает человек), необходимо указать ее оптимальный показатель: допустимый диапазон от 25 см до 40 см. Однако наиболее удобными являются ступени шириной 30-37 см.

Обоснованием этих значений является размер стопы среднестатистического человека, а также ширина его шага. Если по каким-то причинам оптимальные параметры не могут быть применены или запланированный уклон лестницы не позволяет разместить ступени таких размеров, разработчики проекта уменьшают глубину до 14,5 см. При этом они обеспечивают выступ, увеличивающий глубину на два-три сантиметра (выступ).

Что такое подступенок и какой должна быть его высота

Высота ступеней любой лестницы зависит от размера подступенка и толщины самой ступени.Подступенком называют вертикальный элемент, расположенный между двумя проступями.

Как уже отмечалось, стандартная высота ступеней лестницы составляет 14,5-17,5 см. При этом процесс расчета параметров предусматривает обязательную проверку для удобства и безопасности. Для этого сложите ширину проступи и высоту подступенка (по чертежу). Если сумма находится в пределах от 44 см до 48 см, то лестницу можно считать безопасной.

Количество шагов

Стандартная лестница в среднем содержит 12-15 ступеней.Это количество позволяет большинству людей спокойно подняться от начала до конца конструкции или до площадки.

Чтобы определить, сколько ступеней будет у приподнятой лестницы, мастера используют следующий метод:

1. Рассчитайте или измерьте общую длину лестницы (расстояние от первой ступени до пола второго этажа).
2. Полученную длину разделить на приблизительную высоту подступенка.
3. Полученный размер округлить до целого числа и пересчитать на основе новых данных.

Этот алгоритм довольно упрощен, так как в процессе реальных расчетов учитывается множество других факторов (толщина напольного покрытия на первом и втором этажах, тип самой лестницы, отделка ступеней).

Характеристики бетонных лестниц

Сегодня выбор конструкции лестницы для многих домовладельцев облегчается наличием готовых модулей из качественного бетона (марка не ниже В15).

Изготавливаются сертифицированными производителями, поэтому соблюдаются все требования ГОСТ и СНиП (высота ступеней лестниц, их глубина и ширина, а также угол наклона).

Применение таких конструкций значительно облегчает, ускоряет и удешевляет строительство лестниц. ЖБ-лестницы очень прочны и могут быть декорированы различными материалами и техниками, поэтому их устанавливают как в жилых домах, так и в общественных зданиях.

Некоторые аспекты проектирования лестниц

Высота ступеней лестницы (ГОСТ) предусматривается одинаковой для всех элементов лестницы. Это обязательное требование, которое призвано обеспечить равновесие человека, перемещающегося между этажами.

Кроме того, специалисты отмечают, что людям удобнее завершать подъем или спуск той ногой, с которой они начали движение по лестнице. Поэтому многие конструкции содержат нечетное количество градусов.

Если площадка между маршами состоит из нескольких уровней, разница их высоты должна быть равна высоте ступени.

Винтовые лестницы и их ступени

При проектировании винтовых или винтовых лестниц проектировщики должны иметь дело с вводными ступенями.Требования к их высоте остаются такими же, как и для прямых, поворотных или комбинированных конструкций.

Однако из-за специфической формы ступеней глубина проступи и ширина самой лестницы подлежат строгому регламентированию.

Это связано с тем, что передвигаться по винтовым конструкциям не так удобно и безопасно, как по традиционным. По этой причине проектировщики не советуют возводить такую ​​лестницу в качестве основной.

Часто винтовые лестницы используются для подъема на чердак или как вспомогательное средство передвижения.Правда, многие современные конструкции винтового типа имеют очень красивый дизайн и становятся главным украшением помещения. Для повышения комфорта будущих жильцов их ширина и высота между ступенями лестниц должны быть максимально приближены к оптимальным параметрам.

Винтовые лестницы совершенно не подходят для установки в общественных зданиях и учебных заведениях. Также их следует избегать, если в доме проживает маломобильный человек. Однако если хозяин все же хочет видеть такую ​​лестницу в своем доме, ему следует разместить все значимые объекты и помещения (спальню, кухню, гостиную) на первом этаже.

.
