Содержание

СК 26,1-1,0 по стандарту: ГОСТ 22687.0-85

Стойки конические СК 26,1-1,0 представляют собой железобетонное изделие конусообразной формы (сечение имеет сбег) в виде стержня. Опоры ЛЭП должны быть обустроены по специальным правилам. За счет применения железобетонных изделий данные сооружения получаются прочными и долговечными. Данный материал позволяет обеспечить минимальные вложения по эксплуатации готовых построек. Использование только деревянных опор в настоящее время допускает редко, так как такие изделия экономически не эффективны. От качества и устойчивости стоек зависит функциональность всей системы.


1.Варианты написания маркировки изделий.

Маркировка центрифугированных стоек СК 26,1-1,0 производится согласно ГОСТ 22687-85 (Серия 3.407.1-152), с указанием типа изделия и размерной группы. Написание марки производится следующим образом:

1. СК 26,1-1,0;

2. СК 26.1-1.0.

2.Основная сфера применения.

Железобетонные стойки СК 26,1-1,0 применяют для строительства высоковольтных линий электропередач номинальным напряжением от 35 до 750 кВ. Но этим их использование не ограничивается. В городских условиях с их помощью прокладывают контактную сеть городского электротранспорта и лини наружного освещения. К данным железобетонным изделиям предъявляются особые требования по длительности работы в различных агрессивных и тяжелых атмосферных условиях с большими перепадами по температуре и влажности. Стойки конические СК 26,1-1,0 должны выдерживать зимние холода до — 550C, а также сейсмическую активность до 9 баллов по шкале Рихтера.

Универсальность и высокие требования к изделию позволяют использовать железобетонные столбы на трансформаторных подстанциях в качестве мачт молниеотводов, а также при обустройстве прожекторных мачт и при строительстве порталов ошиновки высоковольтных распределительных устройств напряжением от 220 кВ и выше. Таким образом, центрифугированные стойки нашли применение как основные несущие конструкции в технических сооружениях ЛЭП. Столбы СК 26,1-1,0 ориентированы на применение в слабых минеральных грунтах, поэтому со стороны комля проводят мастичную обработку согласно СНиП 2.03.11-85.

3.Обозначение маркировки.

Стойки конические СК 26,1-1,0 маркируют согласно Серия 3.407.1-152. Общие габаритные размеры составляют 26000х650х410 , где соответственно указаны номинальная высота столба или длина, диаметры сечения: наружный и внутренний. Изменения диаметров по длине изделия варьируется в пределах от 330-440 мм. СК – стойка коническая (тип изделия).

В маркировку входят следующие параметры:

1. Геометрический объем – 6,929;

2. Объем бетона на одно изделие – 2,5 ;

3. Вес – 6896 .

Обозначение наносится на стойку несмываемой краской ближе к оголовку столба, указывают дату изготовления партии и товарный знак производителя.

4.Материалы и основные характеристики изделий.

Высокие требования предъявляются к материалам, из которых изготовлено изделие СК 26,1-1,0 . Используется один из прочнейших бетонов по ГОСТ 22687.2-85 по классу с прочностью на сжатие B40 и выше. Морозостойкость изделия должна быть не менее F150 (то есть не менее 150 циклов на замораживание и размораживание), а водонепроницаемость – не ниже марки W6 (при использовании в агрессивной среде должна быть марка не ниже W8).

Если стойка коническая СК 26,1-1,0 будет использоваться в экстремальных условиях с зимней температурой до -650C и агрессивной к бетону среде, для изготовления применяется бетон с прочностью на сжатие B45. Стойки рассчитаны на горизонтальную и вертикальную нагрузки, а также на вырывающие и сжимающие деформации. Горизонтальная нагрузка создается давлением ветра на провода и саму стойку СК 26,1-1,0 , вертикальная создается весом самой стойки и размещенных на ней изоляторов и проводов. Эти и ряд других требований, предъявляемых к изделию согласно ГОСТ 22687-85, определили специальную технологию производства с использованием центрифугирования.

Обязательно все железобетонные элементы армирование сетками и каркасами из напряженной стали класса А-VI, A-V, A-IV, A-IVC, A-I и канаты К7 (в зависимости от типоразмера конической стойки) согласно ГОСТ 22687.1-85. Закладные изделия стойки располагаются следующим образом: С0 на 100 мм от края, далее С1-С9 через каждые 1000 мм., С10 – 3145 мм., С11 – 55 мм от нижнего края. В качестве армирования используют продольную арматуру и монтажные кольца. Также используют для поперечного армирования проволоку класса Вр-1, В-I. Вводится в тело стойки специальный заземляющий проводник в виде стержневой арматуры.

5.Транспортировка и хранение.

Транспортируют СК 26,1-1,0 спецтранспортом или железнодорожным способом. В виду нестандартной длины для перевозки необходимо получить специальное разрешение, при этом все изделия должны быть надежно зафиксированы специальными средствами. Хранят стойки штабелями.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Инструкция по изготовлению бетонного столба для сборного забора


Сборный бетонный забор состоит не только из панелей для конструкции пролётов. Он требует и специальные столбы для крепления этих пролётов между собой. Завод форм производит пластиковые формы для отливки столбов. Они также изготавливаются по технологии вибролитья. Вы можете сделать их самостоятельно без больших затрат и сложного оборудования.


Подготовительные работы перед изготовлением столба для бетонного забора


Приобретая форму под столб на Заводе, вы заметите, что по краям основного элемента для заливки идут дополнительные, которые нужны для формирования пазов столба, куда вставляются панели забора. Эти дополнительные элементы вы обрезаете от основной формы и дальше используете для создания пазов.



  • В отрезанные вами формы под пазы, внутрь устанавливаются деревянные бруски, и конструкция обматывается стрейч-плёнкой или скотчем.


  • Полученные детали устанавливаются внутри основной формы под столб, с противоположных сторон ближе к тыльной стороне, чтобы сформировать пазы при заливке бетона. Достаточно прикрепить элементы с брусками к основной форме столба саморезами вдоль всей длины.


  • Если столб длинный, то, через края его форму скрепляют каждые 300 миллиметров. Так, чтобы при заливке бетонный раствор не смог раздвинуть края. Пользуясь отдельными элементами с брусками под пазы, вы можете сделать и форму углового столба.


  • Одну из форм паза с помещёнными в неё деревянными брусками, разверните на 90 градусов и поместите посередине вдоль линии столба, при заливке.

Для удобства, можете сделать опалубку для пластиковой формы столба, чтобы застраховать её от деформаций и удобства последующей расформовки готовой детали. Её изготовление несложно. Ваша цель – укрепить стороны пластиковой формы. Она будет помогать строго соблюдать геометрию формы и предотвращать грубые изъяны при заливке столба из бетона.


Оборудование и материалы для изготовления столбов бетонных заборов


Чтобы получить бетонное изделие высокого качества лучше воспользоваться специальным оборудованием для его производства. Можно пренебречь этому и работать на любом доступном вам. Но рекомендуется:

  • Вибросито для очистки сыпучих материалов – минеральных наполнителей. Бетоносмеситель для приготовления бетонного раствора.


  • Виброплощадка для уплотнения смеси в формах.


  • Место для размещения залитых форм.


  • Вспомогательный инструмент – лопата, ведро, шпатель.

Приготовьте:

  • Воду.

  • Пластификатор – Полипласт.

  • Очищенный от посторонних примесей песок.

  • Очищенный гранитный отсев М1400.

  • Цемент М500.

  • Чтобы окрасить изделие в нужный цвет – железоокисный пигмент.

Армирование при заливке заборного столба проходит при помощи металлической арматуры 4-6 миллиметров или специализированной сетки. Центральная — 10-12 миллиметров. В качестве рекомендации — фиброволокно.


Технология изготовления бетонных столбов заборов своими руками


Изготовление бетонных изделий ведётся по технологии вибролитья. Вы можете обучиться ей на Заводе форм. Методики этой технологии распространены и доступны к освоению:

  • На одну часть цемента берут от двух до трёх частей минеральных наполнителей.


  • Для армирования, на 10 кг цемента добавляют 100 г фиброволокна.


  • Для окрашивания, в смесь добавляют железоокисный пигмент нужного цвета.


  • После перемешивания в бетоносмесителе названных ингредиентов до однородной массы, добавляют два литра воды, но надо учитывать влажность песка и гранитной крошки.


  • Дополняется пластификатор, чтобы бетон быстрее набирал прочность (Полипласт или Реламикс – 100 г на 10 кг цемента, пластификатор разводится в воде).

Перемешивается раствор до однородной массы.


Особенности получения цвета готового бетонного столба


При изготовлении бетонного раствора следует учитывать, что на окраску изделия могут влиять:

  • Цветовой оттенок применяемого цемента.


  • Оттенки песка, щебня или гранитного отсева.


  • Последовательность смешения материалов в приготовлении бетонного раствора.


  • Большее введение пигмента усиливает цвет, но резко уменьшает прочность изделия. Лучше применять пропитку по бетону, но не силиконовую. Увеличится срок службы изделия и яркость цветовой гаммы. Осторожно используйте лак, он может дать нежелательный эффект — паутинка на поверхности.

У вас должна получиться равномерно окрашенная бетонная смесь, которую вы будете заливать в формы.


Заливка полученной смеси в формы для столбов

  1. На работающей виброплощадке, располагают формы для столбов забора в готовой опалубке.  Небольшие порции бетонных окатышей (формируются в бетоносмесителе вокруг гранитной крошки) аккуратно раскладывают вдоль формы.


  2. По мере уплотнения и растекания смеси, форма заполняется полностью. Каждая последующая порция накладывается на предыдущую.


  3. Внимательно подойдите к процессу армирования. Он проходит при затапливании в растворе прутов арматуры или специальной сетки по размерам будущего изделия. Чтобы арматура не дошла до дна, после затапливания, виброплощадку отключают.

Обратите внимание: затапливать арматуру необходимо так, чтобы до лицевой поверхности столба оставался защитный слой бетона, не менее 20 мм. Если защитный слой  будет меньше, то на этом месте у готовое изделия, со временем, возникнут ржавые полосы.


Если есть возможность провести сварочные работы, перед заливкой, соедините прутами верхнюю и нижнюю затапливаемые арматуры между собой. Это увеличит прочность столба.


При заливке углового столба, формы с брусками под пазы у вас должны располагаться под 90 градусов. Поэтому, один элемент под паз должен быть уже установлен, а второй вдоль длины вы будете аккуратно затапливать сверху после арматуры. Следите, чтобы расстояние от арматуры до стенок формы было не меньше 20 миллиметров.

Расформовка бетонного изделия из форм для столбов


Через сутки рекомендуется делать расформовку изделия. Остающийся тёплым бетон, будет способствовать простоте процесса:

  1. Аккуратно вынимаете залитую форму из опалубки.


  2. Выкручиваете саморезы, которые держат формы с брусками под пазы.


  3. Снимаете сверху скрепляющие пластиковую форму столба элементы.


  4. Расформовка делается с небольшим отгибом краёв формы. Если столб не выходит из формы, нужно поднять залитое изделие на 20 мм за один из углов формы. Другой угол одновременно нужно опустить. Не допускается подъём более чем на 20 миллиметров. Бетон ещё не успевает набрать достаточной прочности, и могут возникнуть трещины.


  5. Обратите внимание, чтобы вынуть из столба формы с брусками для паза, сначала удалите сами бруски, чтобы форма паза осталась полой.


  6. Слегка, применяя любой удобный для вас способ, сожмите форму паза и извлеките из столба, и у вас получатся в столбе пазовые выемки.

Через шесть суток можно начинать монтаж столбов, когда бетон наберёт для этого достаточную прочность.


Отгрузка и перевозка готовых бетонных столбов


Отгрузка и перевозка готовых столбов производится лицевой частью к лицевой и тыльной к тыльной. Масса изделия большая, поэтому прокладку делают из деревянных брусков и стягивают пп-лентой При погрузочно-разгрузочных работах, рекомендуется укладывать изделия на поддоны.


Что нужно сделать, чтобы заняться самостоятельным изготовлением бетонных столбов для заборов


Надо заказать формы для изготовления бетонных изделий, оборудование и расходные материалы на Заводе форм. Для этого достаточно выбрать в каталоге на сайте вам необходимые. Затем, через кнопку Корзины оформить заказ. Специалисты предприятия откликнутся на ваш запрос и дадут нужные консультации. Подскажут, как оптимизировать по цене транспортировку покупок по России и в Казахстан.

СТОЛБЫ ОСВЕЩЕНИЯ (ОПОРЫ ЛЭП ДО 35КВ). Описание, технические характеристики – ГК РОСАТОМСНАБ

Задать вопрос

Железобетонные опоры – это изделия, из высококачественного бетона и сверхпрочной арматуры из стали, способных противостоять любым натискам непогоды и другим непредвиденным факторам. Данная продукция успешно справляется со слабыми и сильными агрессивными средами, а так же с резкими перепадами температуры до -55 °С, так как имеет повышенную устойчивость к коррозиям.
Где применяется данная продукция? Прежде всего, столбы освещения устанавливают на улицах городов, в парках, скверах, вдоль дорог, там, где необходимо освещение в темное время суток. На столбах освещения крепится вся осветительная аппаратура (прожектора, светильники для наружного освещения, кабели, пускорегулирующая аппаратура). Опоры ЛЭП устанавливаются в населенных пунктах, городах, на предприятиях, там, где необходимо доставить электроэнергию потребителю. Они обеспечивают качество и надежность доставки. Железобетонные приставки ПТ, в свою очередь устанавливаются в местах сейсмической активности до 9 баллов.
Данная продукция позволяет нам с Вами каждый день пользоваться благами цивилизации. Ведь нам невозможно представить мир без электроэнергии и освещения в частности.

Наши столбы освещения, опоры линий электропередач и приставки проходят жесткую проверку специалистами на предмет качества и соответствия всем ГОСТ Российской Федерации. Мы очень трепетно относимся к качеству продукции и стремимся предоставить все условия для бесперебойной поставки электроэнергии по нашим опорам ЛЭП.

Завод железобетонных изделий №1 предоставляет широкий ассортимент опор линии электропередач марок СВ 95, СВ 95-1А, СВ 95-2, СВ 95-3-В, СВ 105-3,5, СВ 105-5, СВ 110-1а, СВ110 3-2а, СВ 110-3,5, СВ 110-5. Столбов освещения СВН 9-1,1-2, СВН 9-1,1-2у, СЦС 08-10, СЦС 1.2-10. А так же железобетонных приставок ПТ-30, ПТ-33-1, ПТ-33-2, ПТ-33-4, ПТ-43-2, ПТ-45, ПТ-60.

Технические характеристики.
Железобетонные опоры линии электропередач предварительно напряженные СВ применяют для проведения линий ЭП напряжением от 0.4кВ до 10кВ и линий связи. Производятся согласно ГОСТ 13015 и ТУ-2863-002-00113557-94 «Стойки железобетонные для опор воздушных линий электропередач » методом вибрирования из тяжелого бетона марки В-25. Марка бетона по влагостойкости W6, морозостойкости F150 с использованием пропарки.

Маркировка производится согласно ГОСТ 23009-78. Марка состоит из букв и цифр. Расшифровка СВ 110-3.5: стойка вибрированная, длиной 11000 мм с расчетным изгибающим моментом 35 кН*м. Применяются при строительстве новых трасс, реконструкции и капитальном ремонте старых, а так же в качестве столбов освещения.

Железобетонные сойки СЦС с кабельным вводом производят по ГОСТ 22687.2-85 «Стойки цилиндрические железобетонные центрифугированные для опор высоковольтных линий электропередачи». Производятся центрифугированным методом из бетона марки В-22,5(М300). Марка бетона по водонепроницаемости W6, морозостойкости F150, с использованием пропарки. В качестве армирования используется стальная проволока.
Приставки ПТ ГОСТ 14295-75 «Приставки железобетонные для деревянных опор воздушных лини электропередач и связи» применяют для опор одноцепных ВЛ напряжением 0,4кВ, 0,6-10кВ, 20кВ, 35кВ. Так же для телефонной и телеграфной связи, а так же радиофикации. Их изготавливают из тяжелого бетона класса В-22,5(М300). Марка бетона по влагостойкости W4, морозостойкости F200 с использованием пропарки. В качестве арматуры применяется сталь классов АIII (А400).























СВ-95
Габариты (Д х Ш х В в мм.): 9500×150/245×175/150
Масса (в кг.): 750




СВ-95-1А
Габариты (Д х Ш х В в мм. ): 9500×150/245×175/150
Масса (в кг.): 750




СВ-95-2
Габариты (Д х Ш х В в мм.): 9500×150/245×175/150
Масса (в кг.): 750




СВ-95-3-В
Габариты (Д х Ш х В в мм.): 9500×150/245×175/150
Масса (в кг.): 750




СВ105-3,5
Габариты (Д х Ш х В в мм.): 10500×280/190×175/205
Масса (в кг.): 1200




СВ105-5
Габариты (Д х Ш х В в мм. ): 10500×280/190×175/205
Масса (в кг.): 1200




СВ110-1а
Габариты (Д х Ш х В в мм.): 11000×185/175×185/175
Масса (в кг.): 1100




СВ 110-3-2а
Габариты (Д х Ш х В в мм.): 11000×280/165×185/175
Масса (в кг.): 1100




СВ-110-3,5
Габариты (Д х Ш х В в мм.): 11000×280/165×185/175
Масса (в кг.): 1100

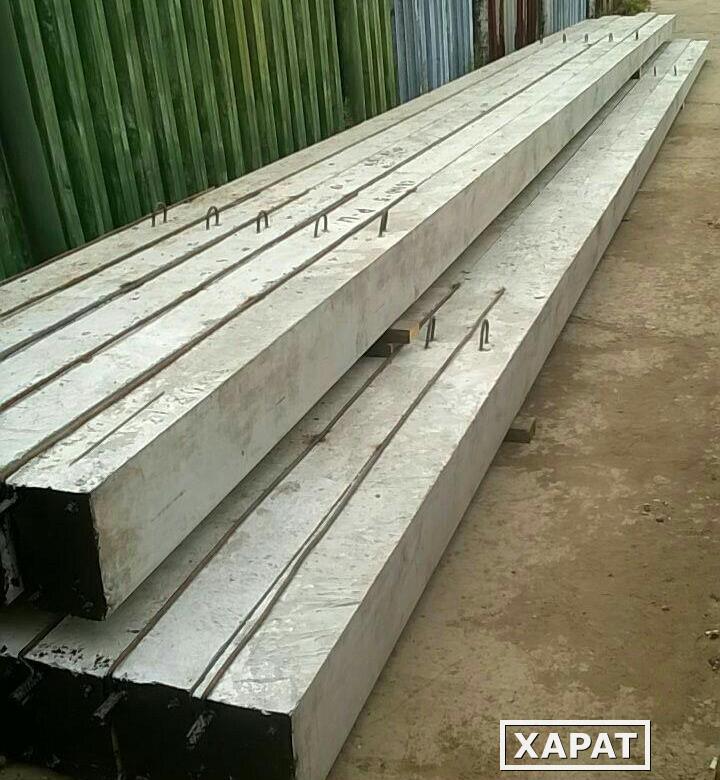

СВ-110-5
Габариты (Д х Ш х В в мм. ): 11000×280/165×185/175
Масса (в кг.): 1100




СВН 9-1,1-2
Габариты (Д х Ш х В в мм.): 9000x
Масса (в кг.): 810




СВН 9-1,1-2у
Габариты (Д х Ш х В в мм.): 9000x
Масса (в кг.): 810




СЦС 08-10
Габариты (Д х Ш х В в мм.): 10000x
Масса (в кг.): 760




СЦС 1. 2-10
Габариты (Д х Ш х В в мм.): 10000x
Масса (в кг.): 780




ПТ 30
Габариты (Д х Ш х В в мм.): 3000x140x170
Масса (в кг.): 152




ПТ 33-1
Габариты (Д х Ш х В в мм.): 3250x140x170
Масса (в кг.): 170




ПТ 33-2
Габариты (Д х Ш х В в мм.): 3250x170x190
Масса (в кг.): 240




ПТ 33-4
Габариты (Д х Ш х В в мм. ): 3250x180x220
Масса (в кг.): 250




ПТ 43-2
Габариты (Д х Ш х В в мм.): 4250x180x220
Масса (в кг.): 330




ПТ 45
Габариты (Д х Ш х В в мм.): 4500x220x265
Масса (в кг.): 510




ПТ 60
Габариты (Д х Ш х В в мм.): 6000x220x265
Масса (в кг.): 675



Задать вопрос

СС 1 по стандарту: ГОСТ 50970-96

Сигнальные столбики служат для размещения табличек, знаков и различных предупреждений на автодорогах и придорожных территориях. Это высокопрочные и надежные железобетонные изделия, которые конструктивно выглядят как столбы прямоугольного сечения. После монтажа на поверхность дорожного элемента наносится специальная разметка при помощи черной и белой краски. На верхний край столбика СС 1 закрепляется знак, образуя техническое изделие специального назначения.

Данные элементы производят согласно жестким требованиям и стандартам ГОСТ 50970-96. Регламент содержит необходимые данные относительно технологического процесса (рабочие чертежи и спецификации), правила маркировки, хранения и транспортировки готовой продукции, а также характеристики и требованиям к материалам, из которых изготавливают сигнальные столбы.

1. Варианты написания маркировки.

Столбики сигнальные тип СС 1 маркируют по условиям действующих стандартов. Обозначение позволяет выполнить еще на стадии производства сортировку готовой продукции по видам и маркам. Обратите внимание, что маркировочные знаки некоторых ЖБИ могут записываться разными вариантами, каждый из которых не является ошибкой. Для сигнальных столбиков это:

1. СС 1;

2. СС.1;

3. СС-1.

2. Основная сфера использования.

Сигнальные столбы СС 1 применяют на автодорогах общего пользования. Допускается их установка на подъездных путях к промышленным предприятиям. Чаще всего их используют для обозначения направления пути в сложных местах дороги – повороты, кривой продольный профиль, высокие насыпи, перекрестки, крутые изменения рельефа местности и многие другие места. Информационный знак позволяет зрительно ориентироваться на местности. Их также используют в качестве удобного указателя в темное время суток или в условиях плохой видимости.

Очень важно, чтобы такое сооружение простояло долгий срок, не разрушаясь и не требуя особых вложений на ремонт и обслуживание. В связи с такими требованиями актуально использовать железобетонные сигнальные столбики. Благодаря прочности железобетона (армированный бетон со стальной арматурой) дорожные элементы служат гарантированно 5 лет, при этом не требует каких-либо затрат. При помощи анкеров и благодаря значительной массе столбы прочно фиксируются в грунте и активно противостоят возникающим ветровым, вырывающим и динамическим нагрузкам, а также защищены от вандализма. Это компактные изделия, которые пользуются популярностью и спросом в дорожном строительстве.

3. Маркировка изделий.

Маркировка ЖБИ позволяет грамотно выбрать нужные железобетонные изделия. Все условия содержит действующий регламентный документ государственного образца – ГОСТ 50970-96. Сигнальные столбики СС 1 в обозначении содержат тип изделия и основной типоразмер. Основные характеристики данного элемента:

1. СС — сигнальный столбик;

2. 1 — типоразмер, непредназначенные для использования после наезда транспортного средства.

Длина = 1500;

Ширина = 120;

Высота = 120;

Вес = 35;

Объем бетона = 0,014;

Геометрический объем = 0,0216.

Знаки наносят на нижнюю часть столбика черной несмываемой краской. Дополнительно указывается информации о производителе, масса изделия и дата выпуска партии ЖБИ. Штамп не должен стираться на протяжении всего срока использования, иметь нечеткие записи и дефекты.

4. Основные характеристики к материалам.

Сигнальные столбики СС 1 изготавливаются из армированных стальными конструкциями тяжелых бетонов. Класс прочности должен быть не менее В30. Это гарантирует надежность, прочность и долговечность готового дорожного элемента в применении в любых условиях агрессивности.

Бетон также должен отвечать следующим требованиям (регламентировано действующим стандартом ГОСТ 50970-96:

— высокая стойкость к действию морозов, так как эксплуатация осуществляется в условиях улицы круглогодично. Марка морозостойкости должна быть не менее F300 – 300 циклов «замораживание-размораживание».

— стойкость к действию грунтовых вод и дождевой влаги. Марка водонепроницаемости – не менее W6, влагопоглощение бетона – не более 4% по объему всего изделия;

— трещиностойкость. Свойство достигается путем введения в состав бетона специальных добавок и пластификаторов.

Усиление конструкции производится путем армирования. Используют гнутые каркасы, изготовленные из стального прутка класса А-100 по схеме каркаса КП 7. Для удобства погрузки столбиков СС 1 имеется одна строповочная петля. Все металлические компоненты проходят обязательную обработку антикоррозионными составами.

5. Хранение и транспортировка.

Транспортировка сигнальных столбиков СС 1 выполняется с применением спецтранспорта достаточной грузоподъемности. Изделия обязательно крепятся, чтобы исключить их скатывание. Крепят ЖБИ стальной проволокой. Погрузо-разгрузочный комплекс работ выполняется грамотно и корректно, так как от этого зависит сохранность продукции и доставка ее потребителю в надлежащем состоянии. Не допускается навал и сброс изделий. Хранение столбиков осуществляется штабелями в горизонтальном положении. Формируют стопки по 1,5 метра высотой, не более. Избежать падения позволяют изолирующие прокладки из деревянных досок или фанерных щитов достаточной толщины.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
