Химические анкера для газобетона: выбор крепежа для газосиликатных блоков

выбор крепежа для газосиликатных блоков

Проблема, связанная с необходимостью обеспечить надежное крепление различных предметов на конструкциях из ячеистого бетона, хорошо известна не только специалистам по строительству, но и тем, кто своими руками выполняет домашний ремонт. Для решения такой задачи обычные крепежные изделия не подойдут, так как они не могут обеспечить достаточную несущую способность, но справиться с ней способен анкер для газобетона.

Надежно закрепленный анкер можно вырвать только с куском газобетонного блока

Подобные крепежные элементы могут работать по различным принципам, однако все они прекрасно справляются со своей основной задачей – обеспечением надежного и долговечного крепления предметов, отличающихся даже значительной массой, на строительных конструкциях из пористого бетона.

Методы крепежа

Принцип действия анкера для газобетона может быть механическим или химическим – в зависимости от типа материала, из которого изготовлен строительный объект, а также от ряда других факторов.

Анкеры, предназначенные для газобетона и работающие по механическому принципу, – это жесткие металлические стержни, которые вбиваются или вкручиваются в конструкцию, на поверхности которой необходимо закрепить определенный предмет. Устройство таких анкеров, что заметно даже по фото, обеспечивает их надежную фиксацию даже в таком пористом материале, как газобетон. При этом нагрузка, воспринимаемая крепежным изделием, распределяется практически равномерно по всей площади его наружной поверхности.

Размещение анкера в газобетоне

Механический анкер, используемый для монтажа в газобетоне, пенобетоне и других пористых материалах, часто называют «бабочкой», что объясняется особенностями его устройства. Рабочий конец такого крепежного изделия, который монтируется в отверстие, расщепляется на отдельные лепестки в процессе вкручивания резьбового элемента, что делает анкер похожим на бабочку (это хорошо заметно по фото) и способствует его надежной фиксации в предварительно подготовленном отверстии.

Болт или резьбовая шпилька, которые вкручиваются в распорную часть такого анкера, могут повредить отверстие, выполненное в газосиликатном блоке или пеноблоке. Чтобы такого не произошло, анкерный крепеж для газобетона, работающий по механическому принципу, имеет специальную манжету или кайму, которые препятствуют продавливанию его резьбового элемента. Механические анкеры типа «бабочка» могут одинаково успешно использоваться для надежного крепления различных предметов на конструкциях, изготовленных из пенобетона, газосиликатных блоков, а также из других материалов, отличающихся пористой структурой.

Анкера для газобетонаа: виды и технология крепежа

Блоки из газобетона давно стали одними из наиболее используемых стройматериалов, в том числе для возведения стен. В процессе декорирования стен жилой комнаты или для хозяйственных целей в подсобном помещении, может появится необходимость вбить гвоздь, что категорически запрещается. Газобетон – хрупкий материал в силу своей пористой структуры и требует использования особых крепежей. Для этих целей производители постоянно пополняют рынок специальными химическими анкерами, которые выдерживают большие нагрузки, легко устанавливаются, не разрушают газобетон.

Плюсы и минусы применения

Химические анкера имеют массу достоинств перед другими видами крепежей, основными из них являются:

• отсутствие разрушающего давления на стенки гильзы – химсостав, напротив, укрепляет конструкцию;
• место размещения крепежа полностью германизируется;
• стоимость намного ниже, чем у привычных механических дюбелей;

В свою очередь, существует несколько недостатков. Во-первых, это время, которое необходимо для застывания химического состава. Есть вероятность, что за это время шпилька несколько отклонится от ровной линии. Во-вторых, для демонтажа анкера после застывания состава необходимо разрушать участок блока. К примеру, для извлечения механического дюбеля, достаточно выкрутить стержень и без труда вытащить пластиковую гильзу.

Вернуться к оглавлению

Сферы использования

Химический крепеж для газобетона используют, если есть необходимость установки крепления в газобетонном блоке. Такие анкеры способны выдержать большую нагрузку, поэтому их смело можно использовать для любых бытовых целей – повесить картину, прикрепить полку или внушительный навесной шкафчик. Так, как извлечение дюбеля – процесс трудоемкий, требующий разрушения материала, то к химическим анкерам обращаются только при необходимости крепления особо тяжелого предмета. Специальный реактив проникает в поры бетона, после застывания намертво фиксирует шпильку.

Вернуться к оглавлению

Разновидности

Существует несколько видов крепежей, принцип монтажа – одинаковый, отличие в том, какая разновидность смолы служит основой для фиксирующего состава. Основой может быть одна из следующих смол:

• Эпоксиакрилатная. Состав на основе этой смолы имеет широкое применение, обладает всеми свойствами описанных ниже смол, кроме того – огнеупорностью (за 2 часа интенсивного горения анкеру не грозит деформация), устойчивостью к морозам. Время полного застывания состава – 15-180 минут.
• Полиэстеровая. Главная сфера использования – крепления элементов фасада, монтаж инженерных сетей, ограждений. Для установки анкера для газобетона преимущественно используют коническое сверло, полиэстеровые реактивы фиксируют исключительно резьбовые стержни. В составе отсутствует стирол, дюбеля пригодны для внешних и внутренних работ. Раствор окончательно затвердевает за 25-180 минут – определяющим фактором является температура воздуха.
• Винилэстеровая. Универсальный состав – подходит для резьбовых и гладких стержней. Можно применять в условиях повышенной влажности, также не содержит стирола – это гарантия повышенной безопасности анкера. Реактив на основе винилэстеровой смолы в пределах 15-24 часов.
• Эпоксидная. Используется при работе с бетонами класса С20/25 и выше. Основные сферы применения – монтаж технического оборудования, дорожных ограждений, работа с балками. Время окончательного застывания – от 7 до 48 часов, зависимо от температуры воздуха. Среди отличительных характеристик стоит указать следующие: влагостойкость, возможность монтажа как снаружи, так и внутри помещения, отсутствие дополнительной нагрузки на газобетон, возможность крепления с гладкой арматурой, отсутствие в составе стирола.

Вернуться к оглавлению

Технология монтажа

Монтирование дюбелей в газобетонные блоки – несложный процесс, достаточно знать основные этапы работы. Для установки анкеров необязательно иметь особые познания в области строительства, достаточно иметь базовые ремонтные навыки. Ниже подробнее описаны все этапы монтажа.

Вернуться к оглавлению

Сверловка отверстий

В случае высверливании коническим сверлом крепление будет намного эффективнее.

Первое, что нужно сделать – просверлить место, куда будет установлено крепление. Отверстие проделывают с помощью обыкновенной дрели, далее цилиндрическую форму нужно изменить на конусообразную с расширением в глубине. С помощью насоса необходимо очистить отверстие от пыли и небольших обломков. С газобетоном следует работать осторожно – одно неаккуратное движение может спровоцировать появление трещины.

Вернуться к оглавлению

Установка гильзы

Отверстие должно соответствовать размеру используемой гильзы. Просто вставьте ее, плотно прижмите – гильза не должна выпадать, а плотно держатся в щели.

Вернуться к оглавлению

Заливка химвещества

С помощью строительного пистолета введите химреактив внутрь втулки – следите, чтобы излишки не растеклись, заливать раствор нужно медленно.

Вернуться к оглавлению

Установка шпильки

Сразу после заливания химраствора в гильзу осторожно вкручивают резьбовую шпильку – стержень, на который непосредственно будет крепиться конструкция.

Вернуться к оглавлению

Застывание

Оставив анкер для застывания, следите, чтобы шпилька не отклонилась от ровной линии. Период схватывания зависит от основы химвещества – обычно занимает от 2 до 15 минут. Через 12-24 часа раствор застывает полностью. Кроме того, на время затвердения влияет температура воздуха и уровень влажности.

Вернуться к оглавлению

Вывод

Несмотря на то, что многие утверждают – на газобетоне невозможно ничего закрепить, использование химических крепежей доказывает обратное. При всей простоте монтажного процесса, анкер для газобетона может зафиксировать конструкцию огромного веса. Для гарантии положительного результата рекомендуется приобретать крепежи у проверенных производителей, желательно в специализированных магазинах.

Химические анкера для бетона: виды, монтаж и производител

Меньше двадцати лет назад крепление с использованием техники соединения синтетическими смолами был дорогой новинкой и использовался как эксперимент в области строительства. С тех времен техника и состав таких анкеров шагнули далеко вперед, что сделало такой вид крепежей более дешевым и преимущественным при работе с непростыми материалами. Его часто называют жидкий или вклеивающий дюбель.

Определение

Химический анкер – двухкомпонентная синтетическая смола, что используется для соединения и фиксации металлических материалов с материалом основания. Он появился не так давно на рынке, но в силу своих свойств успел завоевать своего покупателя. Чаще всего такие химические анкеры используются тогда, когда обычные металлические или пластиковые дюбеля не справляются с удерживанием конструкции. Чаще всего они используются при работе с:

1. Пустотостроительными материалами: эффективным кирпичом, поризованной керамикой.
2. Пористыми материалами: ячеистый бетон, керамзитобетон, ракушечник,  известняк, песчаник.
3. Плотным бетоном.

Вернуться к оглавлению

Преимущества и недостатки использования

Химические анкера для бетона состоят их химической смолы и отвердителя. Несмотря на то, что они считаются одним из самых надежных видов крепления, у них есть как преимущества, так и недостатки.

Начнем из плюсов в применении этих химических анкеров:

• Это высокопрочные крепления.
• Множество компаний производит клеящую смесь без такого токсического компонента, как стирол. Это делает его химически безопасным.
• Применяются для внутренних и внешних работ.
• Отсутствие запаха.
• Применяются в работе со многими материалами.
• При установке такого крепления не возникает растягивания.
• Для установки анкера не требуется много навыков, просты в использовании.
• Большая прочность.
• Выдерживают большое растягивающее напряжение.
• Отверстие, в которое помещается анкер, герметически запечатывается.
• Возможна установка при сильной влажности или под водой (не все).
• Долгий срок службы, больше 50 лет.
• Расширение крепления происходит примерно в тех же температурах, что и основного материала, с которым используется.
• Материал, из которого его производят, стойкий к химическому, атмосферному и коррозийному воздействию.

Как и у любого другого материала, у жидкого дюбеля есть минусы:

• Цена. Этот вид крепления значительно выше в цене, чем обычный дюбель.
• Срок хранения как в открытой упаковке, так и в закрытом виде (до 1 года).
• Срок твердения зависит от температуры. 20 – 20 – 40 минут, -5 – 5-6 часов, при температуре ниже минус 5 по Цельсию полимеризация может не произойти. Данные температуры приведены примерно так как затвердевание еще зависит от фирмы производителя и вида вклеивающего дюбеля.

Вернуться к оглавлению

Виды химических анкеров, монтаж анкеров

Существует два вида химических анкеров:

1. Ампульные: однокомпонентные, двухкомпонентные.
2. Инъекционные или капсульные (в картриджах и тубах).

Вернуться к оглавлению

Монтаж ампульных анкеров

Ампульный химическии анкер.

Жидкий дюбель-ампула имеет вид стеклянного цилиндра, внутри которого смола, что при контакте с воздухом затвердевает. Сверлят отверстие – помещается в отверстие ампула, наполненная полиэрфной смолой – потом туда вкручивают металлический стержень (анкер-шпилька) – ампула разбивается – вытекает клей, который находится в анкерах – клей схватывается. При этом кусочки стекла выполняют функцию армирования. Клей может смешиваться со стиролом, если он двухкомпонентный (2 ампулы). Схватывание смолы зависит от марки химического анкера и температуры воздуха.

Двухкомпонентные жидкие дюбели надежно закрепляют конструкцию с пористыми материалами, особенно, в тех случаях, если их эксплуатация будет проходить во влажной среде (например, в бассейне), так как их класс прочности 5.8.

Минусом ампульных вариантов есть то, что одна ампула приходится на одно отверстие, и если оно большое, то смола не полностью заполняет отверстие, отчего крепость конструкции ненадежна.

Картриджи – это небольшие емкости с носиком, через который выдавливают клей. Тубы – это большие резервуары, объемом 400-800 мл, для работы с которыми используют строительный пистолет. Их стоимость намного ниже, чем ампульных. Также намного шире выбор смольного наполнителя. Они могут иметь в составе не только синтетические смолы, но и быть изготовленными с использованием акрилатов, полиуретанов, и других составов, которые также широко распространены на рынке.

Вернуться к оглавлению

Монтаж инъекционных анкеров

Инъекционные анкера Ischebeck TITAN.

В бетоне сверлят дырку – хорошо ее очищают – выдавливают туда клей анкера – вставляют крепежный элемент – клей затвердевает, заполняя все неровности, поры и т. д. При этом из одного картриджа или тубы можно заполнить как одно отверстие, как и полностью закрепить конструкцию, в зависимости от их глубины и размеров.

Они больше подходят для работы с пустотостроительными материалами. В таких видах анкера дюбеля, как такового нет. В них перед выдавливанием клея вставляют перфорированные гильзы из металла или пластика, чтоб смола не растекалась слишком в пустоту. Это самое надежное крепление для таких материалов, аналогов пока не существует.

Вернуться к оглавлению

Советы по использованию

Исходя из свойств жидких дюбелей, рассмотрим несколько примеров, где целесообразней всего использовать химический анкер для бетона:

1. Установка ограждений на готовое дорожное полотно.
2. Для установки напольных ограждений, лестничных маршей.
3. Крепление инженерных сетей, если их крепление не было предусмотрено заранее.
4. Монтаж арматурных выпусков в уже готовых бетонных сооружениях.
5. Установка монолитных конструкций, кронштейнов на фасадах готовых зданий.

Химическим анкером можно закрепить и замонолитить еще много чего другого, всех его свойств и сфер применения не перечесть.

Вернуться к оглавлению

Примеры производителей

На рынке существует много фирм-производителей химических анкеров, среди них наиболее распространенные: Sormat, Nobex, Tox, Arctic, Hilti, Tecseal TECFIX, BIT United Ltd, Mungo, MKT, Chemofast, INKA, Technox, KEW, Fischer.

Вернуться к оглавлению

Как сделать химический анкер самому?

Если цена химического анкера слишком высока, можно попробовать сделать его самостоятельно. Для этого можно использовать эпоксидную смесь. Она хорошо монтируется в строительные материалы, обладает большой прочностью, адгезией к бетону. Такие смеси обычно состоят из следующих компонентов:

• эпоксидная смола (ЭД-20) – x;
• отвердитель (УП-583) – y;
• наполнитель (цемент, гипс) – z;
• пластификаторы и другие добавки (ДБФ, ДЭГ-1) – w, w2.

Порядок действий: x w (5-10%) = хорошо смешать Z = хорошо смешать y (в соотношении 1:8 – 1:10) = необходимый клеящий состав.

Характеристики такой смеси:

• Имеет высокую прочностью.
• Твердеет 3-4 часа, полностью застывает до 12 часов.
• Работает только в сухой среде.
• Выделение фенола в процессе эксплуатации.
• Температурный режим работы -10 о С- 30 о С.

Вернуться к оглавлению

Заключение

Химические анкеры занимают все большую роль в строительстве и монтажных работах. Благодаря своей прочности и износостойкости, они являются надежным крепящим элементом, особенно в работе со сложными основами: бетоном, пористыми материалами и т. д.

Сфера их использования неограниченная, так как с развитием технологии, они становятся все более доступными и адаптируемыми к материалам. Такие жидкие дюбеля значительно дороже, чем обычные, поэтому их можно сделать самостоятельно.

Химические и механические анкера для газобетона

При монтаже следует использовать анкер для газобетона. Газобетонные блоки являются пористым и хрупким материалом, что приводит к сложностям установки воздуховодных систем, вентиляторов, кондиционеров.

При использовании крепежа, который подходит для применения в газоблоке, можно сделать конструкцию прочной, сформировать вспомогательное армирование.

Анкерный болт — это механизм, созданный, чтобы закрепить его в однородном массиве основания. Модель работы с ним вполне простая: он взаимодействует с материалом, а элемент крепежа, соответственно, с анкером. Модель «крепеж-анкер-материал» считается более крепкой, чем просто «крепеж-материал» или «крепеж-анкер». Чаще всего прочность достигается путем того, что крепление, которое вкручивается или вбивается в пустой внутри анкер, раздвигает в стороны его стенки. А у стенок есть внешняя насечка, фиксирующая крепеж и анкер в материале. Крепление бывает двух видов: механическим и химическим.

Механический крепеж для газобетона

Саморезы, анкеры и дюбели входят в группу механического газобетонного крепежа. Рассмотрим первый тип крепления анкера — механический.

Конструкция становится устойчивой благодаря разным диаметрам элементов: крепежного и распорного. Модель использования следующая: после завершения установки металлического стержня, находящегося внутри, усилие, которое передается через резьбу в процессе выкручивания или клин в процессе забивания, создает необходимое условие, чтобы дюбель был устойчив в блоке. Устанавливая механическое крепление для газобетона, не стоит забывать о таком преимуществе, как возможность его демонтировать.

Лучше всего выбирать крепеж для газобетона от компаний Fisher GB, HILTI, HPD. Выбирая данные фирмы, вы можете не сомневаться в качестве изделий, которые они производят из нержавеющей прочной стали. Единственным недостатком при использовании здесь будет высокая вероятность окисления.

В процессе создания строений из газоблоков, когда используется облицовочный кирпич для фасада, стоит выбирать анкеры — гибкие связи. Крепление облицовочного кирпича к газобетону при использовании анкеров будет крепким и надежным. Анкер — незаменимая вещь, если вы решили заняться облицовкой здания. Изделия российской фирмы «Гален» созданы из стержней из базальтопластика с песчаным напылением, что улучшает адгезию с раствором. Гибкие связи немецкого производителя Bever выполнены из нержавеющей стали. Металлические анкеры DA Welle предназначены для фиксации лицевой кладки с несущей стеной.

Анкеры-бабочки для газобетонных блоков надежно крепятся в пористом материале с помощью сегментов в виде лепестков. Чтобы установить крепление такого типа, не требуется заранее сверлить отверстия. Оцинкованное изделие производит фирма MUPRO.

Рассмотрим, каких видов бывают механические крепежи.

Закладной анкерный болт нужно устанавливать в каркасе сооружения до того, как зальете бетон или возведете каменную стену. Крепеж данного типа надежен, выдерживает большие нагрузки, но имеет высокую цену. Распорный анкер производит соединение благодаря силе трения конического элемента, который распирается поступательным движением болта. Его используют, чтобы закрепить крупную конструкцию на бетон или кирпич. Клиновой крепеж устанавливают в отверстие путем забивания и вкручивания болта с металлической муфтой. Он может выдерживать большие нагрузки.

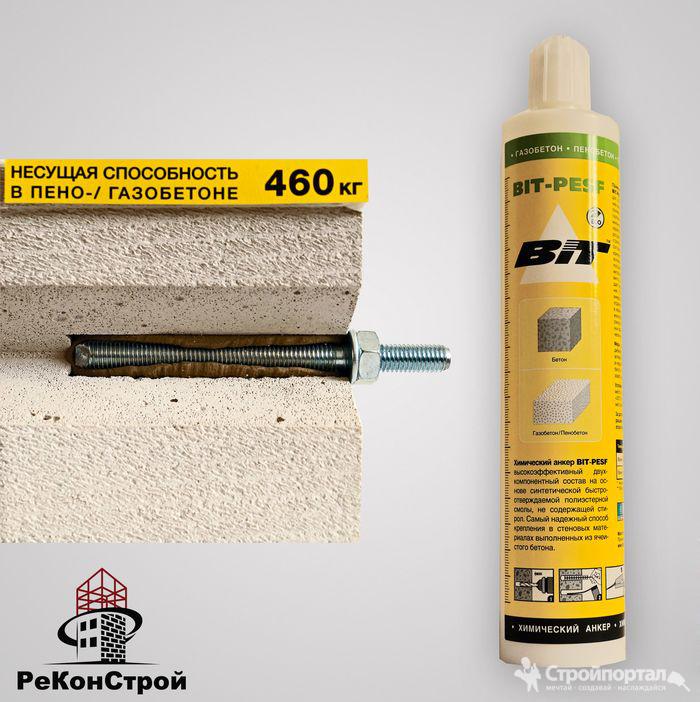

Химический крепеж для газобетона

Химический анкер — это химическая масса, обладающая клеящим эффектом, представляющая собой элемент связи между крепежным элементом из металла и материалом основания.

Принцип работы элементов крепления такого вида базируется на том, что оно проникает в пористый материал связующего вещества, в дальнейшем твердеющего и обеспечивающего соединение, представляющее собой монолит. Капсула включает в себя смолы и органические полимеры. Нужно заранее приготовить отверстие, чтобы потом одновременно ввести в него связующий и металлический элементы. Химические анкера для газобетона обладают широким рядом преимуществ. Прежде всего, делают фиксацию максимально прочной по сравнению с металлическими анкерами.

Они просто незаменимы для такого пористого основания, как газобетон. Можно использовать в минеральных основаниях, в том числе мокрых, и даже под водой. Химический крепеж в газобетонный блок не влечет за собой механического напряжения на стенки отверстия, исключает распирание, хорошо подходит для монтажа в перилах и парапетах. Имеет свойство высокой химической стойкости даже к щелочам. Идеальная герметизация соединения — важный плюс. Анкеры химического типа можно применять для закрепления даже простых арматурных стержней. Крепление с использованием химического крепежа более долговечно по сравнению с остальными типами. Эксплуатировать такой крепеж можно более 50 лет. Но есть и недостаток при работе с химическим анкером — это невозможность демонтажа. Наиболее известными производителями на рынке стали Massa-Henke, HILTI, HIMTEX.

Анкерный крепеж в газобетон такого типа по качествам намного лучше традиционных распорных креплений, а в работе с высокими нагрузками вообще не имеет аналогов. Это основная характеристика, ставшая причиной возрастания популярности химических анкеров. С их помощью образуются очень прочные и надежные соединения. Химические крепления используют в строительстве мостов, балконов и козырьков зданий. Составы разного вида схватываются за различное время, но обычно этот процесс занимает от 12 часов до суток.

металлический или пластиковый «гвоздь», нейлон для газоблоков размерами 6х32 и 10х60, как правильно пользоваться

На чтение 14 мин.

При выборе крепления для газобетонных стен учитывают такие особенности

При выборе метизов учитывают прочность рабочей поверхности, размеры деталей и их устойчивость к коррозии.

Чем выше плотность материала, тем крепче газобетон. Этот показатель устанавливает пределы нагрузки на крепеж. Технические характеристики в цифровом выражении указываются на упаковке строительных блоков после литеры D.

На прочность соединения влияют размеры дюбелей. Так, при фиксации массивных конструкций используют изделия больших диаметров и длины.

Устойчивость креплений к коррозии обеспечивает возможность их применения при монтаже наружных конструкций и обустройстве неотапливаемых помещений.

Гвоздь, вбитый в пористый блок, выдержит вес небольшой картины. Но если к нему приложить малую выдергивающую или переменную силу, он легко теряет прочность крепления.

Крепим к стене из газо- или пеноблоков шурупами уголок для полки.

Не перекрученные шурупы крепче «сидят» в пористом материале, чем гвозди. Но и они не выдерживают средней изменяемой нагрузки.

Спиральное сверло на 10 мм совсем не продавливает газо- или пенобетон и легко выдерживает вес гири 32 кг. Но и оно просто выдергивается из стены одной рукой.

Пластиковые вставки лишь немного усиливают крепеж в пористых материалах.

Шурупы, ввернутые в них, расшатываются вместе со вставкой от веса раскачиваемой гири 32 кг. Немного увеличивает прочность дюбелей их посадка в стену на жидкие гвозди.

Вкручиваем в газо- или пеноблок по направляющему отверстию длинный анкер по бетону, подвешиваем гирю 32 кг и начинаем раскачивать. Скоро анкер расшатается и легко вытащится руками.

Вбиваем в направляющее отверстие гильзу от втулочного анкера, вкручиваем шпильку и навинчиваем гайку. Подвешиваем и раскачиваем гирю и убеждаемся, что этот крепеж держится в пористом материале прочнее всех, до него испытанных.

Вытащить его нелегко даже инструментом из-за того, что расширение анкера постепенно разрушает материал, и создает условия для выхода наружу.

Чтобы неплотный материал не разрушался, в нем высверливают обратный конус и заполняют более прочным материалом. Для этого используем дрель с надетой на сверло пластиной и гайкой для защиты патрона и входа в стену.

Для очистки отверстия-конуса в пористом материале высасываем или выдуваем из него продукты разрушения при сверлении пылесосом, закрепив на конце шланга трубочку-соломинку.

Для лучшего сцепления покрываем отверстия из распылителя грунтовкой. Затем заполняем из пистолета раствором цемента, а одно – плиточным клеем.

Выдержав раствор сутки, высверливаем в них отверстия и вставляем крепеж. Попутно пробуем вариант с «ленивым анкером», требующим меньше времени и денег.

Вместо конуса, сверлим простое отверстие. С помощью трубочки-соломинки выдуваем продукты сверления. Причем вместо анкера используем болт.

Обрабатываем отверстие грунтовкой и заполняем раствором цемента. Пока он не схватился, вставляем болт головкой внутрь и даем высохнуть.

Застывший цемент так прочен, что без режима долбления бур его не берет. В первое отверстие с СХ-5 вкручиваем дюбель-гвоздь, а во все остальные, включая и четвертое с CM-16 – анкеры по бетону.

Тестируем их той же гирей 32 кг. Дюбель-гвоздь при этом не вылезет из стены. Анкеры даже под динамической нагрузкой неподвижны. В клее анкер чуть шевелится, но наружу не лезет. Весь крепеж также выдержал тест на выдергивание при нагрузке в 100 кг (вес взрослого человека).

Хорошо проявил себя и мини-анкер из болта (ленивый анкер). Учитывая, что на него почти не нужно тратить деньги и время, он и выбран победителем.

Ячеистые изделия используются в строительстве как самостоятельный материал, а также для утепления зданий. Виды крепежа, которые обычно используются, для данных видов стен не пригодны. Потому как обычные, к примеру, дюбель-шурупы со слабой раскрываемостью распорной части. Структура газобетона крошится, если на нее оказывается давление либо нагрузка. При этом крепление обычного дюбеля ослабевает, и все что удерживалось на таком креплении — обрушится.

Анкер для газобетонных блоков состоит из:

1. детали распорной, которая меняет геометрию после установки, в химических вариантах жидкая часть заполняет поры, таким образом, обеспечивает жесткую фиксацию;
2. стержня, фиксирующегося в распорной части.

Дополнительно распорная часть снабжена каймой либо манжетой. Параметры конструкции обычно соответствуют:

• в диаметре не больше 30 мм;
• длина может быть от 40 — 50 мм.

Механические крепежные приспособления — это жесткие шпильки-стержни. Из-за способности раскрываться после установки их называют бабочками.

Химический способ крепежа является инновационным. Этот метод является надежным и долговечным вариантом. Химическая крепежная конструкция в пористой стене способна выдержать тяжеловесные изделия.

Ячеистые блоки могут быть разной плотности. Для выбора анкера желательно узнать плотность блоков. К примеру, при плотности 1200 кг/м3 можно использовать стандартные варианты механического крепления. Но для марок, обладающих меньшей плотностью, требуется подбор специальных вариантов крепления.

Отличительные возможности механического крепежа

Механический анкер для газоблока представляет собой металлические стержни. Их вбиваю либо вкручиваются в стену. Конструкция механических анкеров обеспечивает надежный крепеж в пористом газобетоне. Нагрузка, которую получает крепежный механизм, распределяется равномерно по наружной поверхности крепежа.

Анкерный дюбель для газобетона снабжен конструкцией распорной части, которая при вводе в пористую стену меняет форму. Расщепляясь, распорная часть анкера обеспечивает надежное соединение. Надежность крепления обеспечивается разностью диаметров распорного и крепежного частей анкера.

Разновидностей механических анкеров много. Отличаться они могут по типу установки внутреннего металлического стержня. То есть усилие передается:

• через резьбу, если предусмотрено вкручивание;
• либо с помощью клина, если производится забивание.

Таким образом, создается момент нужный для надежной фиксации дюбеля в блоке.

Нержавеющая сталь, которая обеспечивает высокое качество, используется на изготовление импортных изделий как:

• HILTI анкер;
• HPD анкер для газобетона.

Российский производитель Гален предлагает стержни базальтопластиковые с песчаным напылением, которое улучшает адгезию с раствором.

Дюбель

Деталь представляет собой спиралевидную втулку, на поверхности которой имеются ребра. В момент вкручивания шурупа они расширяются, благодаря чему крепко входят в мягкую поверхность основания. Такие крепления могут быть выполнены из оцинкованной стали или пластика.

Первый вариант встречается чаще всего и считается самым дорогим. Его используют при монтаже профилей, установке навесной техники и мебели, фиксации различных трубопроводов. Широкое распространение подобный крепеж получил в пожароопасных пространствах.

Выпускают металлический дюбель для газобетона в 2 модификациях, которые различаются особенностями конструкции и способами монтажа. Детали могут либо вкручиваться в основание, либо вбиваться в него. Последний вариант используют в том случае, если газобетонное перекрытие планируется оснастить цангой.

По форме ребер фиксации выделяют крепежи с классической винтовой спиралью и дюбели в виде конуса, оснащенные спиралевидными лопастями. Конструкция элементов из металла предусматривает также наличие стопорного борта или манжета, благодаря которым деталь не будет проворачиваться.

Устойчивость к коррозии — главное преимущество пластиковых изделий. Материалом для них служат полипропилен и полиэтилен. К положительным характеристикам деталей относят их экономичность, экологичность, невосприимчивость к агрессивной среде. Такие дюбели не предназначены для выполнения наружных работ, поскольку с наступлением холодов пластик может лопнуть.

Отдельную группу составляют крепежи для газобетона из нейлона. Они более износостойки, поэтому их можно применять при облицовке фасадов. Вместе с ними используются оцинкованные винтовые элементы с 2 типами головок — потайными или шестигранными. Недостатком этого вида креплений является высокая цена.

В зависимости от сферы применения выделяют несколько видов дюбелей:

1. Универсальный. Его можно монтировать в любую бетонную поверхность. В полнотелой основе фиксация происходит стандартным способом. В ячеистом покрытии изделие сворачивается в упорный узел. Тем не менее несущая способность универсальных дюбелей ниже, чем распорных элементов.
2. Дюбель-гвоздь, который имеет широкую сферу применения. В момент фиксации в крепеж вставляют гвоздь, а не вкручивают шуруп. Для того чтобы избежать прокручивания детали, используют гильзу.
3. «Блиноподобное» строение рамных дюбелей позволяет снизить нагрузку на пористую поверхность блока.

Для прочности метизы из высокотехнологичной стали покрывают разными защитными слоями, это зависит от дальнейшего применения саморезов. Серебристые оцинкованные считаются универсальными, их используют при любых разновидностях работ. Золотистые оцинкованные используются чаще внутри здания. Черные, покрытые оксидом, применяются только при внутренних работах.

Саморезы подбираются и по цвету, который подходит к цветовым решениям. На расходники золотистого цвета чаще всего крепятся всевозможные элементы (картины, подсвечники, кашпо и другие предметы декора). Производители предлагают для этих целей саморезы по газобетону с разноцветными шляпками, покрытыми антикоррозийным напылением. Для того чтобы скрыть цвет и объемы головки, предлагается специальная маскирующая фурнитура.

Саморезы классифицируются по следующим параметрам:

• диаметр головки;
• шаг (ширина) резьбы;
• длина самореза.

Особенности химического крепежа для газобетона

Этот крепежный элемент необычный. Химический анкер для газобетона представляет собой клеящую массу, которая является связующим элементом между крепежным стержнем и стеной. Принцип действия таков: клеящая масса проникает в пористую стену и затвердевает, создается монолит. То есть распорная часть имеет жидкое состояние. Им заполняют предварительно подготовленное отверстие в стене, куда затем вставляется стержень.

В качестве связующего элемента химического анкера для газобетона могут быть использованы разные виды смол. Каждый вид применим при определенных условиях:

• эпоксидная;
• полиэстровая;
• винилэстеровая;
• эпоксиакрилатная.

Способы крепления химических анкеров

Чтобы закрепить анкер в стене, для него нужно подготовить специальное отверстие. Так как газобетон является хрупким материалом, то для высверливания отверстия ни в коем случае нельзя использовать перфоратор или ударную электрическую дрель. Лучше воспользоваться коловоротом или ручной безударной дрелью.

Способ крепления анкера

Просверленное отверстие нужно тщательно очистить от крошек бетона, пыли и другого строительного мусора. Для этого можно воспользоваться щеткой или продуть насосом. В готовую дыру заливается клеящий состав. По технологиям внедрения клеевого вещества в отверстие химические крепежи подразделяются на 2 типа:

1. Инъекционный – смола продается в специальном картридже. Она вводится в просверленное отверстие при помощи особого пистолета. Перед внедрением клея, по желанию, можно в основание отверстия поместить дополнительную центрирующую втулку, облегчающую впрыскивание смолы.
2. Капсульный – клей выпускается в виде стеклянной капсулы. Такая ампула помещается в подготовленное отверстие, разбивается металлической шпилькой, а содержимое капсулы вытекает и затвердевает.

Установка химического анкера

После вливания химического раствора в отверстие вкручивается резьбовой анкер. Потом созданный крепеж не трогают и оставляют до полного высыхания. Время затвердения материала зависи

Какой крепеж выбрать для пено-газобетона. Самодельный анкер

Газо- и пеноблоки плохо держит крепеж для бетона и кирпича – дюбель-гвозди, анкеры, шурупы и т. д. Это связано с тем, что пористые материалы не выдерживают точечных нагрузок.
Но, высверливая в них конусные отверстия и, заполняя прочными растворами, можно добиться надежного усиления крепежа для бетона и кирпича в газо- и пенобетоне.

Понадобится

Для работы приготовим следующие материалы и изделия:

• монтажный цемент марки «Ceresit СХ-5»;
• гвозди, шурупы и дюбели;
• длинный болт;
• разные анкеры по бетону;
• грунтовку марки «Ceresit CT-17»;
• плиточный клей марки «Ceresit CM-16»;
• уголок для крепления полки и др.

В работе понадобится: дрель, молоток, гиря 32 кг, пылесос с трубочкой-соломинкой, распылитель жидкости, пистолет для подачи растворов и т. д.

Процесс закрепления и тестирования крепежа в пористых материалах

Гвоздь, вбитый в пористый блок, выдержит вес небольшой картины. Но если к нему приложить малую выдергивающую или переменную силу, он легко теряет прочность крепления.

Крепим к стене из газо- или пеноблоков шурупами уголок для полки.

Не перекрученные шурупы крепче «сидят» в пористом материале, чем гвозди. Но и они не выдерживают средней изменяемой нагрузки.

Спиральное сверло на 10 мм совсем не продавливает газо- или пенобетон и легко выдерживает вес гири 32 кг. Но и оно просто выдергивается из стены одной рукой.
Пластиковые вставки лишь немного усиливают крепеж в пористых материалах.

Шурупы, ввернутые в них, расшатываются вместе со вставкой от веса раскачиваемой гири 32 кг. Немного увеличивает прочность дюбелей их посадка в стену на жидкие гвозди.

Вкручиваем в газо- или пеноблок по направляющему отверстию длинный анкер по бетону, подвешиваем гирю 32 кг и начинаем раскачивать. Скоро анкер расшатается и легко вытащится руками.

Вбиваем в направляющее отверстие гильзу от втулочного анкера, вкручиваем шпильку и навинчиваем гайку. Подвешиваем и раскачиваем гирю и убеждаемся, что этот крепеж держится в пористом материале прочнее всех, до него испытанных.
Вытащить его нелегко даже инструментом из-за того, что расширение анкера постепенно разрушает материал, и создает условия для выхода наружу.

Чтобы неплотный материал не разрушался, в нем высверливают обратный конус и заполняют более прочным материалом. Для этого используем дрель с надетой на сверло пластиной и гайкой для защиты патрона и входа в стену.
Для очистки отверстия-конуса в пористом материале высасываем или выдуваем из него продукты разрушения при сверлении пылесосом, закрепив на конце шланга трубочку-соломинку.
Для лучшего сцепления покрываем отверстия из распылителя грунтовкой. Затем заполняем из пистолета раствором цемента, а одно – плиточным клеем.

Выдержав раствор сутки, высверливаем в них отверстия и вставляем крепеж. Попутно пробуем вариант с «ленивым анкером», требующим меньше времени и денег.
Вместо конуса, сверлим простое отверстие. С помощью трубочки-соломинки выдуваем продукты сверления. Причем вместо анкера используем болт.
Обрабатываем отверстие грунтовкой и заполняем раствором цемента. Пока он не схватился, вставляем болт головкой внутрь и даем высохнуть.
Застывший цемент так прочен, что без режима долбления бур его не берет. В первое отверстие с СХ-5 вкручиваем дюбель-гвоздь, а во все остальные, включая и четвертое с CM-16 – анкеры по бетону.

Тестируем их той же гирей 32 кг. Дюбель-гвоздь при этом не вылезет из стены. Анкеры даже под динамической нагрузкой неподвижны. В клее анкер чуть шевелится, но наружу не лезет. Весь крепеж также выдержал тест на выдергивание при нагрузке в 100 кг (вес взрослого человека).
Хорошо проявил себя и мини-анкер из болта (ленивый анкер). Учитывая, что на него почти не нужно тратить деньги и время, он и выбран победителем.

Смотрите видео

источник

Детали конструкции

— Автоклавный газобетон Aercon AAC

Загрузка …

+ 1- (863) -422-6360

info@aerconaac.com

• Español
• Кредиты AIA CEU

• Техническая информация
  • Техническое руководство
  • Введение
    • Общие
    • Что такое Aercon AAC?
    • Что дает Aercon конкурентное преимущество?
    • Приложения
    • Преимущества и преимущества Aercon
    • Дополнительные преимущества
  • Обзор
    • Строительные системы AERCON
    • Стандартные профили стыков
    • Установка
    • Свойства продуктов AERCON
    • Блочные продукты
    • Стандарты и разрешения
    • Экология
  • Экономика
    • Общие
    • Первоначальные капитальные затраты
    • Стоимость жизненного цикла
  • Огнестойкость
    • Общие
    • Противопожарные стеновые системы
    • Противопожарные системы перекрытий и кровли
    • Противопожарные соединительные системы
    • Противопожарные системы проходки сквозь стены
  • Термический КПД
    • Основные принципы
    • Эквивалентное значение R
    • Энергетический код Флориды
  • Архитектурный дизайн
    • Общие
    • Гибкость дизайна
    • Совместимость
    • Поведение влаги
    • Обработка внешней поверхности
    • Обработка внутренней поверхности
    • Акустические характеристики
  • Структурный дизайн
    • Общие
    • Панели пола
    • Панели крыши
    • Диафрагменный анализ
    • Ненесущие стеновые панели
    • Несущие вертикальные стеновые панели
    • Блоки и перемычки
    • Крепежные изделия
    • Обозначение
  • Установка
    • Общие инструкции по установке

% PDF-1. 4
%
290 0 объект
>
endobj
xref
290 112
0000000016 00000 н.
0000002610 00000 н.
0000002815 00000 н.
0000002970 00000 н.
0000003045 00000 н.
0000004331 00000 п.
0000004967 00000 н.
0000005051 00000 н.
0000005139 00000 н.
0000005230 00000 н.
0000005341 00000 п.
0000005411 00000 н.
0000005534 00000 н.
0000005603 00000 п.
0000005767 00000 н.
0000005836 00000 н.
0000005938 00000 н.
0000006067 00000 н.
0000006176 00000 п.
0000006244 00000 н.
0000006313 00000 н.
0000006382 00000 п.
0000006506 00000 н.
0000006575 00000 н.
0000006682 00000 н.
0000006751 00000 н.
0000006864 00000 н.
0000006933 00000 п.
0000007049 00000 н.
0000007118 00000 н.
0000007245 00000 н.
0000007314 00000 н.
0000007422 00000 н.
0000007491 00000 п.
0000007601 00000 п.
0000007670 00000 н.
0000007777 00000 н.
0000007846 00000 н.
0000007963 00000 н.
0000008032 00000 н.
0000008101 00000 п.
0000008150 00000 н.
0000008213 00000 н.
0000008252 00000 н.
0000008394 00000 н.
0000008536 00000 н.
0000008566 00000 н.
0000008946 00000 н.
0000008976 00000 н.
0000009771 00000 п.
0000009800 00000 н.
0000009822 00000 н.
0000010531 00000 п.
0000010553 00000 п.
0000010663 00000 п.
0000010768 00000 п.
0000011424 00000 п.
0000011446 00000 п.
0000012131 00000 п.
0000012153 00000 п.
0000012850 00000 п.
0000012872 00000 п.
0000013517 00000 п.
0000013539 00000 п.
0000013801 00000 п.
0000014596 00000 п.
0000015241 00000 п.
0000015263 00000 п.
0000015762 00000 п.
0000015784 00000 п.
0000020113 00000 п.
0000020936 00000 п.
0000021143 00000 п.
0000021672 00000 п.
0000022098 00000 п.
0000022782 00000 п.
0000022888 00000 п.
0000023572 00000 п.
0000023677 00000 п.
0000024103 00000 п.
0000024787 00000 п.
0000024893 00000 п.
0000025319 00000 п.
0000026003 00000 п.
0000026109 00000 п.
0000026535 00000 п.
0000027219 00000 п.
0000027325 00000 п.
0000027751 00000 п.
0000028435 00000 п.
0000028541 00000 п.
0000028967 00000 п.
0000029651 00000 п.
0000029757 00000 п.
0000030183 00000 п.
0000030867 00000 п.
0000030973 00000 п.
0000031399 00000 п.
0000032083 00000 п.
0000032189 00000 п.
0000032615 00000 п.
0000033299 00000 п.
0000033405 00000 п.
0000113011 00000 н.
0000114216 00000 н.
0000115106 00000 н.
0000116186 00000 н.
0000116954 00000 н.
0000117003 00000 н.
0000117065 00000 н.
0000003293 00000 н.
0000004309 00000 п.
трейлер
]
>>
startxref
0
%% EOF

291 0 объект
>
endobj
292 0 объект

химический анкер — это… Что такое химический якорь?
