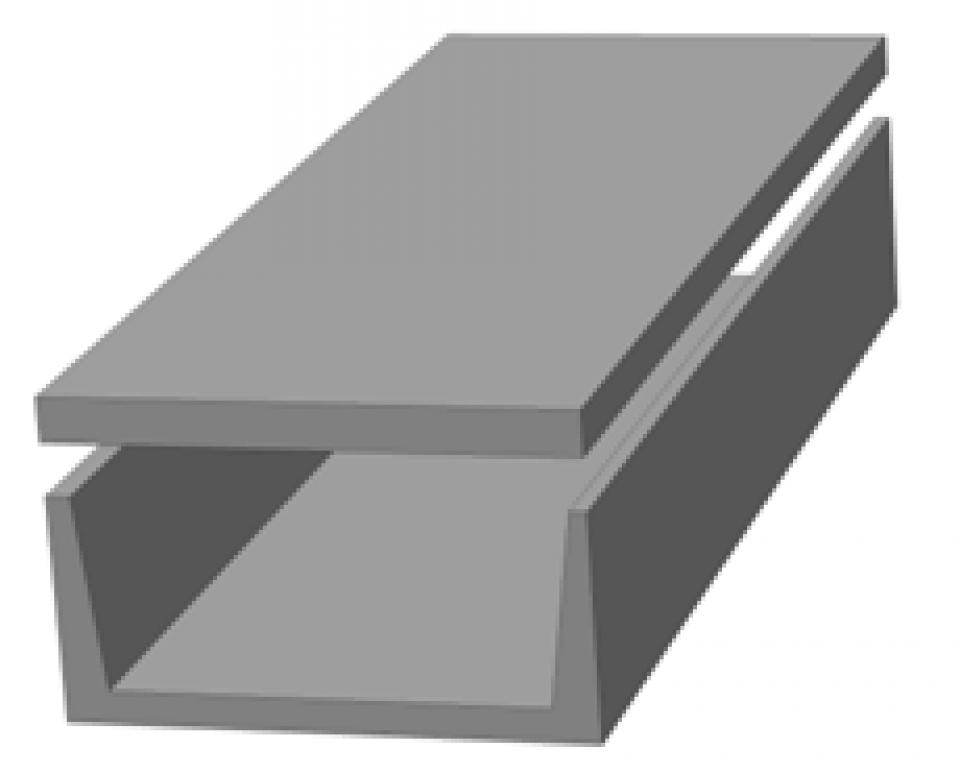

Лотки ЖБИ, Крышки на лотки ЖБИ

Эксплуатация современных зданий невозможна без использования электроэнергии, отопления, водопровода, канализации, связи и других коммуникаций. Наверное, каждый знает, что функционирование всех перечисленных систем осуществляется благодаря их подключению к соответствующим инженерным сетям (общегородским или локальным). Однако далеко не все учитывают тот факт, что в этих случаях необходимо также применять специальные изделия, призванные обеспечивать защиту сетей от воздействия внешних факторов. Для выполнения подобной задачи многие строительные компании и рядовые потребители часто обустраивают коммуникации при помощи железобетонных лотков.

Характеристика лотков железобетонных

В целом, лотки железобетонные представляют собой специализированные изделия, имеющие П-образную форму. Цельная конструкция сочетает в себе тяжелые марки бетона, а также стальную арматуру. Чаще всего подобные лотки применяются в процессе монтажа подземных трубопроводов. Их главной задачей является защита проложенных коммуникаций от механических повреждений, воздействия подземных вод, а также от грунтового давления.

Сфера применения таких приспособлений невероятно широкая; она зависит от вида изделия. Как правило, выделяют следующие типы лотков: водопропускные, водоотводные, кабельные (для телефонов и электричества), дренажные, канализационные, лотки для теплотрасс. В последнем случае продукция должна обладать высокими показателями морозостойкости, прочности и, конечно же, водонепроницаемости.

Отдельного внимания заслуживают водоотводные и дренажные аналоги, т.к. они используются чаще всех.

  • Лотки железобетонные дренажные – используются для сбора и последующего отвода ливневых, а также талых вод. Перед их монтажом тщательно изучается местность, и проводятся точные расчеты, ведь вода сама должна стекать по ним, а для этого лотки надо располагать под наклоном. Иногда подобные аналоги лотков устанавливают на участках загородных коттеджей, но в большинстве случаев их монтируют на АЗС, автостоянках, парковках, на территории заводов, складов, ферм, в аэропортах.
  • Лотки железобетонные водоотводящие – по своей главной задаче (защита от большого количества воды) очень похожи нa дренажные аналоги. Их главное отличие состоит в том, что данные лотки призваны не собирать воду, находящуюся на участке, а вовсе не давать этой воде проникать на конкретную территорию. Подобные изделия монтируют вокруг участка, расположенного в низине. Дело в том, что при таком расположении любая территория играет роль резервуара, в который будет скапливаться вся вода со склонов. В целях предотвращения этих проблем и применяют водоотводящие лотки. Зачастую их приобретают владельцы загородных домов, но иногда они монтируются по периметру промышленных и хозяйственных комплексов, которым не повезло с расположением.

Если вернуться к теме дренажных лотков, то они редко эксплуатируются без использования дополнительных приспособлений, к которым относятся крышки железобетонные.

ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ. Описание, технические характеристики – ГК РОСАТОМСНАБ







































































































НКЛ ЛП-1
Габариты (Д х Ш х В в мм. ): 3000x1080x540
Масса (в кг.): 1090




НКЛ ЛП-1а
Габариты (Д х Ш х В в мм.): 3000x1080x540
Масса (в кг.): 1090




НКЛ ЛД-1
Габариты (Д х Ш х В в мм.): 3000x1090x180
Масса (в кг.): 740




НКЛ ЛП-2
Габариты (Д х Ш х В в мм.): 3000x1460x690
Масса (в кг.): 1600




НКЛ ЛП-2а
Габариты (Д х Ш х В в мм. ): 3000x1460x690
Масса (в кг.): 1600




НКЛ ЛД-2
Габариты (Д х Ш х В в мм.): 3000x1470x180
Масса (в кг.): 980




НКЛ ЛП-4
Габариты (Д х Ш х В в мм.): 3000x2090x920
Масса (в кг.): 2800




НКЛ ЛП-4а
Габариты (Д х Ш х В в мм.): 3000x2090x920
Масса (в кг.): 2800




НКЛ ЛД-4
Габариты (Д х Ш х В в мм. ): 3000x2100x220
Масса (в кг.): 1700




НКЛ ЛП-6
Габариты (Д х Ш х В в мм.): 3000x2610x1140
Масса (в кг.): 4170




НКЛ ЛП-6а-1
Габариты (Д х Ш х В в мм.): 2400x2610x1140
Масса (в кг.): 3340




НКЛ ЛП-6а
Габариты (Д х Ш х В в мм.): 3000x2610x1140
Масса (в кг.): 4170




НКЛ ЛД-6
Габариты (Д х Ш х В в мм. ): 3000x2620x220
Масса (в кг.): 2480




НКЛ ЛП-8а-1
Габариты (Д х Ш х В в мм.): 2400x2610x1140
Масса (в кг.): 4100




НКЛ ЛП-8а
Габариты (Д х Ш х В в мм.): 3000x3000x1480
Масса (в кг.): 5130




НКЛ ЛП-12а
Габариты (Д х Ш х В в мм.): 1980x3000x1860
Масса (в кг.): 5380




Лоток Л2-8
Габариты (Д х Ш х В в мм. ): 2970x570x360
Масса (в кг.): 450




Лоток Л2-15
Габариты (Д х Ш х В в мм.): 2970x570x360
Масса (в кг.): 450




Лоток Л3-8/2
Габариты (Д х Ш х В в мм.): 2970×780/620×380/300
Масса (в кг.): 300




Лоток Л4-4
Габариты (Д х Ш х В в мм.): 1475×780/620×530/450
Масса (в кг.): 180




Лоток Л4-8/2
Габариты (Д х Ш х В в мм. ): 2970×780/620×530/450
Масса (в кг.): 900




Лоток Л4-15
Габариты (Д х Ш х В в мм.): 2970×780/620×530/450
Масса (в кг.): 900




Лоток Л5-8
Габариты (Д х Ш х В в мм.): 2970×780/600×680/600
Масса (в кг.): 1130




Лоток Л5-15
Габариты (Д х Ш х В в мм.): 2970×780/600×680/600
Масса (в кг.): 1130




Лоток Л6-5
Габариты (Д х Ш х В в мм. ): 2970×1160/1000×530/450
Масса (в кг.): 1130




Лоток Л6-8
Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450
Масса (в кг.): 1130




Лоток Л6-15
Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450
Масса (в кг.): 1130




Лоток Л7-5
Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600
Масса (в кг.): 1350




Лоток Л7-8
Габариты (Д х Ш х В в мм. ): 2970×1160/1000×680/600
Масса (в кг.): 1350




Лоток Л7-15
Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600
Масса (в кг.): 1350




Лоток Л8-5
Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900
Масса (в кг.): 1950




Лоток Л8-8
Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900
Масса (в кг.): 1950




Лоток Л8-15
Габариты (Д х Ш х В в мм. ): 2970×1160/1000×1000/900
Масса (в кг.): 1950




Лоток Л9-5
Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200
Масса (в кг.): 2550




Лоток Л9-3/5/8/15
Габариты (Д х Ш х В в мм.): 2970×1480/1280×550/450
Масса (в кг.): 1650




Лоток Л9-8
Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200
Масса (в кг.): 2550




Лоток Л9-11
Габариты (Д х Ш х В в мм. ): 2985×1160/900×1310/1200
Масса (в кг.): 2550




Лоток Л9-15
Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200
Масса (в кг.): 2550




Лоток Л11-3
Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600
Масса (в кг.): 1800




Лоток Л11-5
Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600
Масса (в кг.): 1800




Лоток Л11-8
Габариты (Д х Ш х В в мм. ): 2970×1480/1280×700/600
Масса (в кг.): 1800




Лоток Л11-11
Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600
Масса (в кг.): 1800




Лоток Л11-15
Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600
Масса (в кг.): 1800




Лоток Л12-3
Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900
Масса (в кг.): 2400




Лоток Л12-5
Габариты (Д х Ш х В в мм. ): 2970×1480/1280×1010/900
Масса (в кг.): 2400




Лоток Л12-8
Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900
Масса (в кг.): 2400




Лоток Л12-11
Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900
Масса (в кг.): 2400




Лоток Л12-15
Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900
Масса (в кг.): 2400




Лоток Л13-3
Габариты (Д х Ш х В в мм. ): 2970×1480/1280×1310/1200
Масса (в кг.): 3230




Лоток Л13-5
Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200
Масса (в кг.): 3230




Лоток Л13-8
Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200
Масса (в кг.): 3230




Лоток Л13-11
Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200
Масса (в кг.): 3230




Лоток Л13-15
Габариты (Д х Ш х В в мм. ): 2970×1480/1280×1310/1200
Масса (в кг.): 3230




Лоток Л15-3
Габариты (Д х Ш х В в мм.): 2970x1840x700
Масса (в кг.): 2480




Лоток Л15-5
Габариты (Д х Ш х В в мм.): 2970x1840x700
Масса (в кг.): 2480




Лоток Л15-8
Габариты (Д х Ш х В в мм.): 2970x1840x700
Масса (в кг.): 2480




Лоток Л15-11
Габариты (Д х Ш х В в мм. ): 2970x1840x700
Масса (в кг.): 2480




Лоток Л15-15
Габариты (Д х Ш х В в мм.): 2970x1840x700
Масса (в кг.): 2480




Лоток Л20-3
Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900
Масса (в кг.): 4000




Лоток Л20-11
Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900
Масса (в кг.): 4000




Лоток Л20-15
Габариты (Д х Ш х В в мм. ): 2970×2380/2100×1040/900
Масса (в кг.): 4000




Лоток Л20-5
Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900
Масса (в кг.): 4000




Лоток Л20-8
Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900
Масса (в кг.): 4000




Лоток Л23-3
Габариты (Д х Ш х В в мм.): 2970x2460x720
Масса (в кг.): 3550




Лоток Л23-5
Габариты (Д х Ш х В в мм. ): 2970x2460x720
Масса (в кг.): 3550




Лоток Л23-8
Габариты (Д х Ш х В в мм.): 2970x2460x720
Масса (в кг.): 3550




Лоток Л23-11
Габариты (Д х Ш х В в мм.): 2970x2460x720
Масса (в кг.): 3550




Лоток Л23-15
Габариты (Д х Ш х В в мм.): 2970x2460x720
Масса (в кг.): 3550




ПТ-75-180-16-12
Габариты (Д х Ш х В в мм. ): 1780х740х160
Масса (в кг.): 530




ПТ-75-210-16-9
Габариты (Д х Ш х В в мм.): 740x2080x160
Масса (в кг.): 610




ПТ-75-210-20-12
Габариты (Д х Ш х В в мм.): 2080х740х200
Масса (в кг.): 780




ПТ-75-240-14-3
Габариты (Д х Ш х В в мм.): 2380x740x140
Масса (в кг.): 630




ПТ-75-240-14-6
Габариты (Д х Ш х В в мм. ): 740x2380x140
Масса (в кг.): 630




ПТ-75-240-20-9
Габариты (Д х Ш х В в мм.): 2380х740х200
Масса (в кг.): 880




ПТ-75-240-25-12
Габариты (Д х Ш х В в мм.): 2380x740x250
Масса (в кг.): 1100




ПТ-75-240-25-15
Габариты (Д х Ш х В в мм.): 2380x740x250
Масса (в кг.): 1100




ПТ-75-300-20-6
Габариты (Д х Ш х В в мм. ): 740x2980x200
Масса (в кг.): 1100




ПТ-75-45-6-15
Габариты (Д х Ш х В в мм.): 430х740х60
Масса (в кг.): 48




ПТ-75-60-8-15
Габариты (Д х Ш х В в мм.): 740x580x80
Масса (в кг.): 85




ПТ-75-60-8-3
Габариты (Д х Ш х В в мм.): 740x580x80
Масса (в кг.): 85




ПТ-75-90-10-15
Габариты (Д х Ш х В в мм. ): 740x880x100
Масса (в кг.): 160




ПТ-75-90-10-6
Габариты (Д х Ш х В в мм.): 740x880x100
Масса (в кг.): 160




ЛК-300-180-90-3
Габариты (Д х Ш х В в мм.): 2990x1780x880
Масса (в кг.): 2900




ЛК-300-180-60-3
Габариты (Д х Ш х В в мм.): 2990x1780x580
Масса (в кг.): 2400




ЛК-300-150-120-3
Габариты (Д х Ш х В в мм. ): 2990x1480x1180
Масса (в кг.): 3130




ЛК-300-150-90-3
Габариты (Д х Ш х В в мм.): 2990x1480x880
Масса (в кг.): 2400




ЛК-300-150-60-3
Габариты (Д х Ш х В в мм.): 2990x1480x580
Масса (в кг.): 1700




ЛК-300-120-90-3
Габариты (Д х Ш х В в мм.): 2990x1180x880
Масса (в кг.): 1980




ЛК-300-120-60-3
Габариты (Д х Ш х В в мм. ): 2990x1180x580
Масса (в кг.): 1550




ЛК-300-60-90-4
Габариты (Д х Ш х В в мм.): 2990x580x880
Масса (в кг.): 1420




ЛК-300-60-60-3
Габариты (Д х Ш х В в мм.): 2990x580x580
Масса (в кг.): 850




ЛК-300-60-45-3
Габариты (Д х Ш х В в мм.): 2990x580x430
Масса (в кг.): 680




ЛК-75-180-90-3
Габариты (Д х Ш х В в мм. ): 740x1780x880
Масса (в кг.): 730




ЛК-75-150-120-3
Габариты (Д х Ш х В в мм.): 740x1480x1180
Масса (в кг.): 780




ЛК-75-150-90-3
Габариты (Д х Ш х В в мм.): 740x1480x880
Масса (в кг.): 600




ЛК-75-150-60-3
Габариты (Д х Ш х В в мм.): 740x1480x580
Масса (в кг.): 420




ЛК-75-60-90-4
Габариты (Д х Ш х В в мм. ): 740x580x880
Масса (в кг.): 360




ЛК-75-60-60-4
Габариты (Д х Ш х В в мм.): 740x580x580
Масса (в кг.): 220




ЛК-75-60-45-3
Габариты (Д х Ш х В в мм.): 740x580x430
Масса (в кг.): 180




Плита дорожная ПДН 3х1.20
Габариты (Д х Ш х В в мм.): 3000x920x450
Масса (в кг.): 900




Плита дорожная ПДН6-2
Габариты (Д х Ш х В в мм. ): 3000x930x150
Масса (в кг.): 630



Бетонные лотки для кабеля

Лотки кабельные (ЛК)

УСЛОВНОЕ ОБОЗНАЧЕНИЕ: ЛК 75.30.30 ЛК – лоток кабельный 75 – длина 30 – ширина

30 – высота

Область применения:

ХАРАКТЕРИСТИКИ Лотки кабельные (ЛК):

Наименование Размеры, мм Масса,кг Объём,м3 Цена,руб Длина — l Ширина — b Высота — h

Лотки кабельные (ЛК)
ЛК 75.30.30 740 280 280 80 * 528
ЛК 75.30.45 740 280 430 130 * 910
ЛК 75.45.30 740 430 280 120 * 720
ЛК 75.45.45 740 430 430
150
* 950
ЛК 75.45.60 740 430 580 200 * 1320
ЛК 75. 60.30 740 580 280 130 * 800
ЛК 75.60.45 740 580 430 180 * 1180
ЛК 75.60.60 740 580 580 230 * 1520
ЛК 75.60.90 740 580 880 380 * 2508
ЛК 75.90.45 740 880 430 230 * 1430
ЛК 75.90.60 740 880 580 280 * 1620
ЛК 75.90.90 740 880 880 430 * 2840
ЛК 75.120.45 740 1180 430 340 * 2240
ЛК 75.120.60 740 1180 580 400 * 2320
ЛК 75.120.90 740 1180 880 500 * 3300
ЛК 75. 120.120 740 1180 1180 680 * 4490
ЛК 75.150.45 740 1480 430 400 * 3170
ЛК 75.150.60 740 1480 580 450 * 2600
ЛК 75.150.90 740 1480 880 630 * 3650
ЛК 75.150.120 740 1480 1180 780 * 5150
ЛК 75.180.60 740 1780 580 600 * 3950
ЛК 75.180.90 740 1780 880 730 * 4234
ЛК 75.180.120 740 1780 1180 950 * 5510
ЛК 75.210.90 740 2080 880 880 * 5680
ЛК 300. 30.45 2990 280 430 500 * 3300
ЛК 300.45.30 2990 430 280 450 * 2880
ЛК 300.45.60 2990 430 580 800 * 5120
ЛК 300.60.60 2990 580 580 880 * 5630
ЛК 300.60.90 2990 580 880 1480 * 10200
ЛК 300.90.45 2990 880 430 900 * 5940
ЛК 300.90.60 2990 880 580 1130 * 6780
ЛК 300.120.45 2990 1180 430 1350 * 7830
ЛК 300.120.60 2990 1180 580 1550 * 9300
ЛК 300.120. 120 2990 1180 1180 2700 * 16200
ЛК 300.150.45 2990 1480 430 1630 * 9780
ЛК 300.150.60 2990 1480 580 1850 * 11100
ЛК 300.150.90 2990 1480 880 2500 * 15000
ЛК 300.150.120 2990 1480 1180 3130 * 18780
ЛК 300.180.60 2990 1780 580 2400 * 14400
ЛК 300.180.90 2990 1780 880 2900 * 17980
ЛК 300.180.120 2990 1780 1180 3780 * 22680

ЛК 300.210.90
2990 2080 880 3450 * 21900
ЛК 300. 30.30-1 2990 280 280 330 0,13 2000
ЛК 300.45.45-1 2990 430 430 600 0,24 3240
ЛК 300.60.30-1 2990 580 280 530 0,21 2800
ЛК 300.60.45-1 2990 580 430 680 0,27 3400
ЛК 300.60.60-1 2990 580 580 880 0,35 3400
ЛК 300.60.90-1 2990 580 880 1480 0,59 3400
ЛК 300.90.45-1;3 2990 880 430 900 0,36 3800
ЛК 300.90.60-1;3 2990 880 580 1130 0,45 4500
ЛК 300.90.90-1;3 2990 880 880 1700 0,68 10540
ЛК 300. 120.90-1 2990 1180 880 1980 0,79 11880

*На сайте может быть представлен не весь перечень продукции, подробную информацию, вам подскажут по телефонам+7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула)

Для прокладки электросетей и коммуникаций связи используются специальные лотки кабельные железобетонные. В компании «Технология» вы можете купить кабельные лотки ЛК современной конструкции — собственное производство лотков для кабеля обеспечивает лучшие условия качества, низкую цену на кабельные лотки и быструю доставку любой партии по Москве, Туле и области.

Бетонные кабельные лотки ГОСТ 13015-2003

Лоток кабельный ЛК – это изделие из железобетона U-образной формы, которое обеспечивает изоляцию прокладываемых кабелей, труб и прочих коммуникаций от воздействий грунта, воды, механических повреждений и других факторов. Наиболее часто лоток под кабель используют для прокладки силовых кабелей и проводов компьютерной и телефонной связи. Полную герметичность кабельной трассы обеспечивает Ж Б лоток кабельный с крышкой. Такая сборная конструкция позволяет прокладывать любые кабельные коммуникации с большой скоростью и обеспечивает надежную сохранность: выполняется прокладка кабельных лотков, в них укладываются коммуникации, а сверху всё плотно закрывается бетонной плитой для кабельных каналов.

Железобетонные кабельные лотки выполняются из тяжелых марок бетона и стальной арматуры. При монтаже кабельных лотков необходимо подготавливать подушку из песка, а места стыков качественно обрабатывать бетоном – это обеспечит высокую эффективность и долговечность кабельной трассы. Также необходимо предусматривать деформационные швы примерно каждые 50 метров – это обеспечит сохранность канала даже в случае подвижек грунта. Правильно установленные бетонные кабельные лотки могут служить десятилетия, не теряя своих эксплуатационных характеристик.

Основное различие лотков для кабеля – это их размеры. Кабельный лоток имеет длину, ширину и высоту, которые соответствуют стандартам прокладки подземных коммуникаций. В системах кабельных лотков чаще всего используются кабельные лотки 300 и 75 см длиной. От размера зависит вес кабельного лотка и цена изделия и доставки.

Лотки для кабеля бетонные — купить в компании «Технология»

В каталоге кабельных лотков от компании «Технология» представлен большой выбор размеров – все они соответствуют стандартам ГОСТ 21509-85, выполнены из качественных материалов и проверены временем. Уточнить размеры и стоимость кабельного лотка, получить любую другую консультацию и оформить заказ Вам помогут наши менеджеры по телефонам +7 (495) 789-39-23 (Москва) или +7 (4872) 71-11-73 (Тула).

artgbi.ru

Какие бывают кабельные лотки?

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

  • металл;
  • пластик;
  • бетон (железобетон).

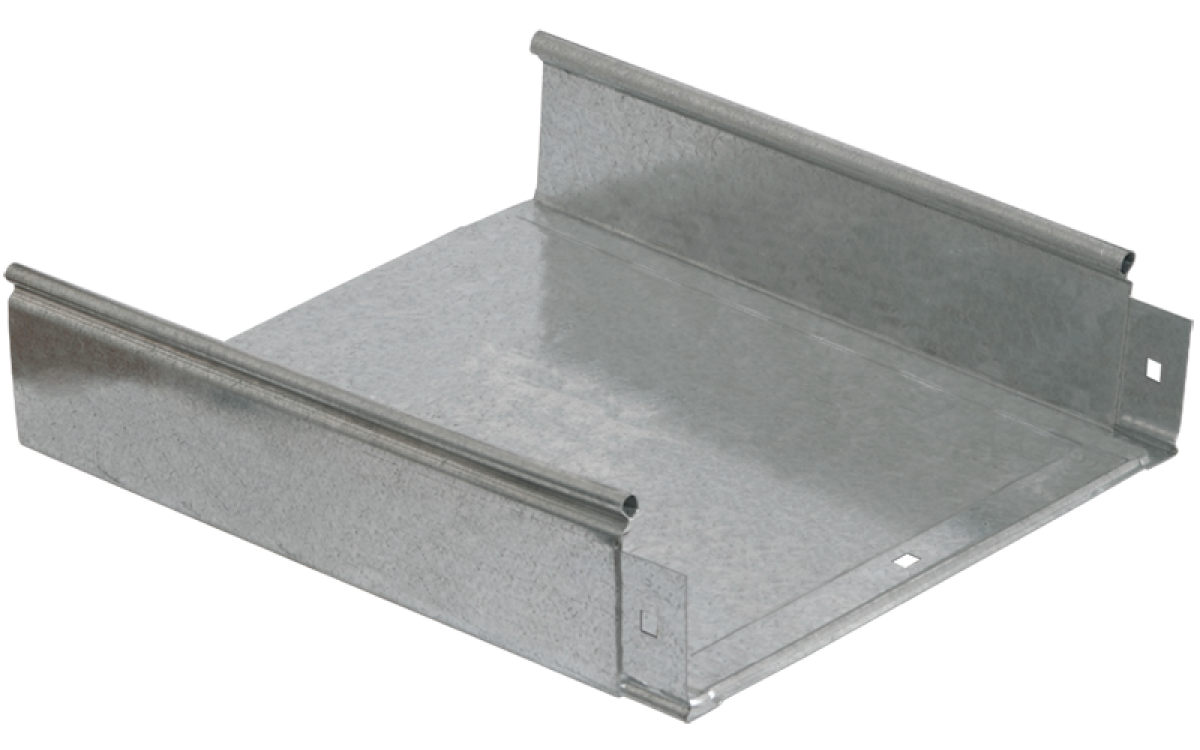

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

  • Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
  • Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
  • Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

  • кабельный лоток из ПВХ сравнительно недорог;
  • конструкции из этого материала имеют небольшой вес;
  • кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
  • изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

  • быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
  • склонность к деформированию при нагревании кабелей;
  • используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

  • открытый лоток;
  • закрытого типа, оснащенный крышкой;
  • перфорированный;
  • неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

Нравится(0)Не нравится(0)

samelectrik.ru

Кабельные лотки

Железобетонные изделия| Лотки| Кабельные лотки

  • Самая большая пропарочная камера в МО — 500 куб. м/сут
  • Собственный автопарк (грузоподъемность более 40 т)
  • Консультации от главного технолога производства
  • Помощь специалиста по телефону или с выездом на объект
  • Мы — завод-производитель. Покупайте без посредников

Бетонные кабельные лотки – это надежные скобообразные конструкции, применяемые для защиты инженерных коммуникаций, линий электропередач, наземных и подземных узлов подстанций. Компания комбинат «ЖБИ 11» занимается изготовлением кабельных лотков согласно требованиям ГОСТа 21509-85 из высококачественного бетона с применением специальных веществ, повышающих прочность и устойчивость продукции к агрессивным факторам.

О компании Наша команда Клиенты Контакты

Изготовление кабельного проходного или непроходного жб лотка осуществляется методом вибрационного прессования. Бетонный материал спрессовывается под действием высокого давления, приобретает однородную структуру и не содержит пустот. Созданный таким способом канал обладает высокой прочностью и служит надежной защитой инженерных коммуникаций от техногенных и природных воздействий. Профили активно используются для прокладки проводов и рассчитаны на максимальное напряжение 35 кВ.

Купить кабельный лоток

Купить кабельный лоток можно на нашем сайте. Перфорированные железобетонные изделия имеют оптимальный баланс – доступная цена и высокое качество.

Цены в таблице указаны в рублях, с учётом НДС (18%).

Наименование изделияРазмеры, ммМассаНорма загрузки (20т), штЦена розницаЦена (мелкий опт) ОТ 100 шт.Длинаширинавысотакгруб, с НДСруб, с НДС
УБК-1а (Л 20.10) 1990 1000 160 270 80 2866.50 2730 договорные
УБК-2а (Л 20.5) 1990 500 160 170 112 1890 1800 договорные
УБК -5 (П10.5) 1000 500 60 73 274 945 900 договорные
БК-11а (Брусок Б-5) 500 100 150 20 1000 371. 70 354 договорные
БК-12а (Брусок Б10) 1000 100 150 40 500 743.40 708 договорные

Лоток позволяет надежно разместить кабель, обеспечив ему нормальные условия эксплуатации. Канал является востребованным железобетонным товаром. У нас представлен перфорированный тип изделий. Их покупка поможет Вам сэкономить расходы на монтаж коммуникаций. Железо в комплексе с бетоном является основой жб продукции, а ее преимущества состоят не только в стоимости:

  • конструкция лотка кабельного канала предполагает наличие бортиков, облегчающих монтаж кабеля;
  • в наличии представлены изделия для широкого спектра применения;
  • продукция подходит для установки на сухих и сыпучих почвах, грунтах с подземными водами;
  • изделия не подвержены разрушениям при сейсмическом воздействии активностью до 9 баллов;
  • конструкции подходят для полуподземной, подземной и открытой прокладки.

Чтобы Вы могли легко выбрать лоток для монтажа кабельного провода, канал железобетонный представлен у нас в нескольких моделях. Изделия из железа и бетона имеют умеренную цену.

Спецпредложения Прайс-лист Шаблоны договоров Расчетные реквизиты

Если Вам необходимо купить кабельные лотки, воспользуйтесь нашим предложением. Чтобы оформить заявку позвоните по указанным номерам. Компания комбинат «ЖБИ 11» принимает заявки по телефонам 8 (800) 555-03-63 (Россия), +7 (495) 788-99-00 (Москва).

Где применяются кабельные лотки?

Прайс кабельных лотков можно найти в соответствующем разделе сайта. Их сортамент широко применяется в строительстве для прокладки инженерных коммуникаций. Они служат надежной защитой от любых повреждений природного и техногенного характера. Подобные профили используются для прокладки проводов с максимальным напряжением 35 кВ.

Установка кабельных лотков из бетона осуществляется в:

  • сухих грунтах;
  • сыпучих и зыбких грунтах;
  • почвах с подземными водами;
  • областях с высокой (до 9 баллов) сейсмической активностью;
  • производственных цехах и промышленных зданиях (полуподземная и открытая прокладка каналов).

Для удобства выбора подходящей модели на сайте был размещен подробный каталог кабельных лотков.

Особенности производства кабельных лотков жби описаны в ГОСТе 21509-85. Создаются они из высококачественного бетона с добавлением специальных веществ, увеличивающих прочность материала и его сопротивляемость агрессивным средам.

Изготовление кабельных лотков осуществляется методом вибрационного прессования. При этом однородная бетонная масса спрессовывается под воздействием высокого давления. Уличный кабельный лоток, как и другие подобные конструкции, не должен содержать пустот. Поэтому созданный с использованием вибрации профиль более прочный, чем просто прессованный.

Технические характеристики

Прежде чем купить напольные кабельные лотки или другую жб форму, стоит определиться с их параметрами.

Размеры железобетонных каналов:

  • Высота бортиков – 160 мм.
  • Ширина колеблется от 500 до 1000 мм.
  • Железобетонный кабельный лоток УБК 2а, как и его аналоги, имеет длину 1990 мм.
  • Вес варьируется от 0,17 до 0,28 т.

Если необходима форма с высоким показателем прочности и долговечности, но меньшей массой, прибегают к покупке оцинкованных кабельных лотков.

Оформляя заказ на приобретение железобетонного канала, вы сможете узнать все параметры модели у нашего консультанта. Ориентировочная стоимость кабельных лотков указана в прайсе.

Особенности кабельных лотков

Преимущества железобетонных каналов:

  • отличная вентиляция трассы, по которой проходит кабель;
  • возможность применения небронированных проводов, что не безопасно в случае использования металлического аналога;
  • относительно легкий доступ к коммуникациям;
  • длительный срок эксплуатации;
  • широкий ассортимент, позволяющий прокладывать любые линии кабелей.

Еще одним плюсом использования таких ЖБК является цена. Кабельный лоток неперфорированный отличается доступной стоимостью по сравнению с перфорированным аналогом, обладающим большей несущей способностью и ребрами жесткости.

Хранение и транспортировка

ЖБИ 11 реализует кабельные лотки по цене за штуку, а также доставляет их по Московской области. Перевозится товар специально оборудованным грузовым автомобильным транспортом. Хранится продукция уложенной в штабеля, на деревянных брусьях. Высота стопки не должна превышать 3 м. Продажа кабельных лотков компанией ЖБИ 11 осуществляется оптом и в розницу.

Как купить кабельные лотки

Оформление заказа

Уточните цену и наличие кабельных лотков, связавшись с менеджерами (заполнить форму обратной связи), или позвоните по указанных на сайте номерам телефонов. После обсуждения деталей заказа оформляется договор поставки.

Оплата

Возможны различные способы оплаты: расчет наличными или перечисление средств на расчетный счет (безнал). Также возможна рассрочка платежа (заключение договора поручительства).

Доставка или самовывоз

Доставка кабельных лотков осуществляется автотранспортом компании или ЖД транспортом. Возможен самостоятельный вывоз со склада в черте МО. Условия и сроки доставки оговариваются в индивидуальном порядке.

Приемка и разгрузка

Стоимость заказа включает 1 (один) час на разгрузку продукции силами покупателя. Отгрузка осуществляется в любой день недели. После разгрузки, покупатель получает свой комплект документов.

О компании

История ООО «ЖБИ 11» берет свое начало в 2001 году, когда в цехах нашего объединения было налажено производство железобетонных изделий в широком ассортименте:

  • Плиты дорожные типа ПДН.
  • Бетонные заборы.
  • Блоки фундаментные типа ФБС.
  • Кольца колодезные и сопутствующие элементы – днища, сегменты и доборы.
  • Колодцы унифицированные.
  • Лотки для широкого применения – водостоки, дренажные сооружения, каналы автодорог, теплотрассы.
  • Люки чугунные литые.
  • Решетки ливневые.
  • Лестничные марши типа ЛС.
  • Элементы коллекторов.
  • Трубы различных типов (асбестоцементные, коллекторные, безнапорные раструбные).

Наши координаты

Офис

123007, г. Москва, ул. Розанова, д.10, стр.1, Многоканальный тел.: +7 (495) 788-99-00 Руководство: [email protected] Коммерческий отдел: [email protected]

График работы: с 8:00 до 18:00

gbi11.ru

ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ. Описание, технические характеристики – ГК РОСАТОМСНАБ

Задать вопрос

Включают в себя:

  • Лотки железобетонные теплотрасс
  • Лотковые элементы сборных каналов
  • Плиты днища каналов
  • Плиты перекрытия каналов

Железобетонные лотки используются в дорожном, жилищном, коммерческом строительстве и других сферах. Их предназначение — прокладка труб и кабелей, отведение и пропуск воды (водоотводные желоба, лотки дождевые и дренажные, прочие подвиды). В современном строительстве создание практически ни одной дороги, многоэтажного здания, гаражного комплекса, парковки, террасы, оранжереи и других видов недвижимости не обходится без железобетонных лотков. Основные и главные достоинства — эффективное использование площадей объекта (крыши и подземных частей), возможность сокращения расходов. С экономической точки зрения использование железобетонных лотков более чем оправдано, т.к. при возведении таких же по конструктиву и реализуемому внутреннему пространству конструкций на месте строительства стоимость лотков ЖБИ ниже в 2-2,5 раза, а экономия времени и занятости рабочих и вовсе и идёт ни в какое сравнение.

Лотки железобетонные – строительные материалы, производимые из тяжелых бетонов на основе каркаса из стальной арматуры. Данные изделия выпускаются согласно ГОСТ 23009-78, на основе портландцемента марки не ниже М400 и арматуры из стали класса А-1, А-3, в качестве наполнителей используются гравий, гранит, отборный песок. Такие лотки железобетонные применяются во всех конструкциях и любых видах грунта, кроме агрессивных к бетону. В случаях, когда окружающая среда агрессивна, в изготовлении таких специализированных изделий используется сульфатостойкий портландцемент.

В любом случае, бетон для изготовления лотков соответствует ГОСТ 10268-80. Чтобы избежать засорения лотков при эксплуатации, применяются плиты перекрытия каналов теплотрасс, которые закрывают лоток сверху, как крышка. Они производятся из тех же материалов, что и сами лотки. Лотки железобетонные в зависимости от функций, конструкции и типа монтажа можно условно разделись на разновидности: • дренажные, тип МЖБЛ; • автодорожные, тип: Л, Б, серия чертежей 3.503.1-66; • водоотводные; • лотки теплотрасс, тип: Л, серия чертежей 3.006.1-8; • непроходные каналы; • межпутевые, междушпальные, тип МПЛ, МШЛ, серия Серия 3.501-68; • кабельные, энергетические, тип: УБК, УБС, серия чертежей 3.006.1-2.87; Лотки железобетонные для теплотрасс применяются для прокладки подземных коммуникаций – магистральных трубопроводов, водопроводных и канализационных сетей в коммунальном хозяйстве. Могут также использоваться в строительстве подземных паркингов, зимних садов, оранжерей и пр. Лотки водоотводные применяются в строительстве гидротехнических сооружений, сооружаемых для отвода ливневых или грунтовых вод от автомобильных дорог, промышленных зон, грузовых терминалов, железнодорожных путей, взлетно-посадочных полос аэропортов и т. п. Лотки дренажные железобетонные применяются, как основной элемент линейного дренажа и водоотвода, сооружаемых для отведения талой и дождевой воды. Такие дренажные системы необходимы для благоустройства территорий производственных предприятий и объектов частного строительства. Дренажные системы делятся на два типа – линейные и точечные. Железобетонные дренажные лотки применяются именно для линейных дренажных систем. Лотки железобетонные кабельные применяются при прокладке кабелей электрических сетей. Они защищают прокладываемую коммуникацию и кабели от агрессивного воздействия внешней среды – влаги и грунта. Такой тип лотков обозначается маркой «УБК». Лотки железобетонные междупутные и междушпальные применяются в строительстве сооружений, отводящих воду от железнодорожного полотна. Все железобетонные лотки, и лотки теплотрасс в частности, должны обладать достаточно высокой термо- и гидроизоляцией, чтобы обеспечивать защиту труб теплотрасс от агрессии внешней среды, коррозии, влаги и утечек термоизолирующего теплотрассу воздуха. Чтобы обеспечить отсутствие зазоров между элементами и герметичность соединений, применяют специальные изолирующие обмазочные мастики. Обмазочная гидроизоляция должна производиться во время укладки и железобетонных лотков в траншеи и их стыковки. Вовремя и качественно произведенная гидроизоляция железобетонных лотков теплотрасс и плит теплотрасс, а особенно, их стыков, увеличивает срок их службы в несколько раз. Теплотрассы, монтируемые из железобетонных лотков, обладают несомненным преимуществом: они практичны в эксплуатации и, легко и быстро укладываются. Такие теплотрассы удобны для плановой ревизии – достаточно раскопать траншею, снять крышку лотка, при необходимости заменить поврежденные трубы теплотрассы, а железобетонные лотки и плиты перекрытия каналов теплотрасс остаются на месте и могут служить еще не одно десятилетие.

Лотки железобетонные штабелируются согласно требованиям техники безопасности и СНИП III-4-80.

НКЛ ЛП-1 Габариты (Д х Ш х В в мм. ): 3000x1080x540

Масса (в кг.): 1090

НКЛ ЛП-1а Габариты (Д х Ш х В в мм.): 3000x1080x540

Масса (в кг.): 1090

НКЛ ЛД-1 Габариты (Д х Ш х В в мм.): 3000x1090x180

Масса (в кг.): 740

НКЛ ЛП-2 Габариты (Д х Ш х В в мм.): 3000x1460x690

Масса (в кг.): 1600

НКЛ ЛП-2а Габариты (Д х Ш х В в мм.): 3000x1460x690

Масса (в кг.): 1600

НКЛ ЛД-2 Габариты (Д х Ш х В в мм.): 3000x1470x180

Масса (в кг.): 980

НКЛ ЛП-4 Габариты (Д х Ш х В в мм.): 3000x2090x920

Масса (в кг.): 2800

НКЛ ЛП-4а Габариты (Д х Ш х В в мм. ): 3000x2090x920

Масса (в кг.): 2800

НКЛ ЛД-4 Габариты (Д х Ш х В в мм.): 3000x2100x220

Масса (в кг.): 1700

НКЛ ЛП-6 Габариты (Д х Ш х В в мм.): 3000x2610x1140

Масса (в кг.): 4170

НКЛ ЛП-6а-1 Габариты (Д х Ш х В в мм.): 2400x2610x1140

Масса (в кг.): 3340

НКЛ ЛП-6а Габариты (Д х Ш х В в мм.): 3000x2610x1140

Масса (в кг.): 4170

НКЛ ЛД-6 Габариты (Д х Ш х В в мм.): 3000x2620x220

Масса (в кг.): 2480

НКЛ ЛП-8а-1 Габариты (Д х Ш х В в мм.): 2400x2610x1140

Масса (в кг.): 4100

НКЛ ЛП-8а Габариты (Д х Ш х В в мм. ): 3000x3000x1480

Масса (в кг.): 5130

НКЛ ЛП-12а Габариты (Д х Ш х В в мм.): 1980x3000x1860

Масса (в кг.): 5380

Лоток Л2-8 Габариты (Д х Ш х В в мм.): 2970x570x360

Масса (в кг.): 450

Лоток Л2-15 Габариты (Д х Ш х В в мм.): 2970x570x360

Масса (в кг.): 450

Лоток Л3-8/2 Габариты (Д х Ш х В в мм.): 2970×780/620×380/300

Масса (в кг.): 300

Лоток Л4-4 Габариты (Д х Ш х В в мм.): 1475×780/620×530/450

Масса (в кг.): 180

Лоток Л4-8/2 Габариты (Д х Ш х В в мм.): 2970×780/620×530/450

Масса (в кг.): 900

Лоток Л4-15 Габариты (Д х Ш х В в мм. ): 2970×780/620×530/450

Масса (в кг.): 900

Лоток Л5-8 Габариты (Д х Ш х В в мм.): 2970×780/600×680/600

Масса (в кг.): 1130

Лоток Л5-15 Габариты (Д х Ш х В в мм.): 2970×780/600×680/600

Масса (в кг.): 1130

Лоток Л6-5 Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450

Масса (в кг.): 1130

Лоток Л6-8 Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450

Масса (в кг.): 1130

Лоток Л6-15 Габариты (Д х Ш х В в мм.): 2970×1160/1000×530/450

Масса (в кг.): 1130

Лоток Л7-5 Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600

Масса (в кг. ): 1350

Лоток Л7-8 Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600

Масса (в кг.): 1350

Лоток Л7-15 Габариты (Д х Ш х В в мм.): 2970×1160/1000×680/600

Масса (в кг.): 1350

Лоток Л8-5 Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900

Масса (в кг.): 1950

Лоток Л8-8 Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900

Масса (в кг.): 1950

Лоток Л8-15 Габариты (Д х Ш х В в мм.): 2970×1160/1000×1000/900

Масса (в кг.): 1950

Лоток Л9-5 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л9-3/5/8/15 Габариты (Д х Ш х В в мм. ): 2970×1480/1280×550/450

Масса (в кг.): 1650

Лоток Л9-8 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л9-11 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л9-15 Габариты (Д х Ш х В в мм.): 2985×1160/900×1310/1200

Масса (в кг.): 2550

Лоток Л11-3 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л11-5 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л11-8 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг. ): 1800

Лоток Л11-11 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л11-15 Габариты (Д х Ш х В в мм.): 2970×1480/1280×700/600

Масса (в кг.): 1800

Лоток Л12-3 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-5 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-8 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-11 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л12-15 Габариты (Д х Ш х В в мм. ): 2970×1480/1280×1010/900

Масса (в кг.): 2400

Лоток Л13-3 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-5 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-8 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-11 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л13-15 Габариты (Д х Ш х В в мм.): 2970×1480/1280×1310/1200

Масса (в кг.): 3230

Лоток Л15-3 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг. ): 2480

Лоток Л15-5 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л15-8 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л15-11 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л15-15 Габариты (Д х Ш х В в мм.): 2970x1840x700

Масса (в кг.): 2480

Лоток Л20-3 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-11 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-15 Габариты (Д х Ш х В в мм. ): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-5 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л20-8 Габариты (Д х Ш х В в мм.): 2970×2380/2100×1040/900

Масса (в кг.): 4000

Лоток Л23-3 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-5 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-8 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-11 Габариты (Д х Ш х В в мм.): 2970x2460x720

Масса (в кг.): 3550

Лоток Л23-15 Габариты (Д х Ш х В в мм. ): 2970x2460x720

Масса (в кг.): 3550

ПТ-75-180-16-12 Габариты (Д х Ш х В в мм.): 1780х740х160

Масса (в кг.): 530

ПТ-75-210-16-9 Габариты (Д х Ш х В в мм.): 740x2080x160

Масса (в кг.): 610

ПТ-75-210-20-12 Габариты (Д х Ш х В в мм.): 2080х740х200

Масса (в кг.): 780

ПТ-75-240-14-3 Габариты (Д х Ш х В в мм.): 2380x740x140

Масса (в кг.): 630

ПТ-75-240-14-6 Габариты (Д х Ш х В в мм.): 740x2380x140

Масса (в кг.): 630

ПТ-75-240-20-9 Габариты (Д х Ш х В в мм.): 2380х740х200

Масса (в кг.): 880

ПТ-75-240-25-12 Габариты (Д х Ш х В в мм. ): 2380x740x250

Масса (в кг.): 1100

ПТ-75-240-25-15 Габариты (Д х Ш х В в мм.): 2380x740x250

Масса (в кг.): 1100

ПТ-75-300-20-6 Габариты (Д х Ш х В в мм.): 740x2980x200

Масса (в кг.): 1100

ПТ-75-45-6-15 Габариты (Д х Ш х В в мм.): 430х740х60

Масса (в кг.): 48

ПТ-75-60-8-15 Габариты (Д х Ш х В в мм.): 740x580x80

Масса (в кг.): 85

ПТ-75-60-8-3 Габариты (Д х Ш х В в мм.): 740x580x80

Масса (в кг.): 85

ПТ-75-90-10-15 Габариты (Д х Ш х В в мм.): 740x880x100

Масса (в кг.): 160

ПТ-75-90-10-6 Габариты (Д х Ш х В в мм. ): 740x880x100

Масса (в кг.): 160

ЛК-300-180-90-3 Габариты (Д х Ш х В в мм.): 2990x1780x880

Масса (в кг.): 2900

ЛК-300-180-60-3 Габариты (Д х Ш х В в мм.): 2990x1780x580

Масса (в кг.): 2400

ЛК-300-150-120-3 Габариты (Д х Ш х В в мм.): 2990x1480x1180

Масса (в кг.): 3130

ЛК-300-150-90-3 Габариты (Д х Ш х В в мм.): 2990x1480x880

Масса (в кг.): 2400

ЛК-300-150-60-3 Габариты (Д х Ш х В в мм.): 2990x1480x580

Масса (в кг.): 1700

ЛК-300-120-90-3 Габариты (Д х Ш х В в мм.): 2990x1180x880

Масса (в кг.): 1980

ЛК-300-120-60-3 Габариты (Д х Ш х В в мм. ): 2990x1180x580

Масса (в кг.): 1550

ЛК-300-60-90-4 Габариты (Д х Ш х В в мм.): 2990x580x880

Масса (в кг.): 1420

ЛК-300-60-60-3 Габариты (Д х Ш х В в мм.): 2990x580x580

Масса (в кг.): 850

ЛК-300-60-45-3 Габариты (Д х Ш х В в мм.): 2990x580x430

Масса (в кг.): 680

ЛК-75-180-90-3 Габариты (Д х Ш х В в мм.): 740x1780x880

Масса (в кг.): 730

ЛК-75-150-120-3 Габариты (Д х Ш х В в мм.): 740x1480x1180

Масса (в кг.): 780

ЛК-75-150-90-3 Габариты (Д х Ш х В в мм.): 740x1480x880

Масса (в кг.): 600

ЛК-75-150-60-3 Габариты (Д х Ш х В в мм. ): 740x1480x580

Масса (в кг.): 420

ЛК-75-60-90-4 Габариты (Д х Ш х В в мм.): 740x580x880

Масса (в кг.): 360

ЛК-75-60-60-4 Габариты (Д х Ш х В в мм.): 740x580x580

Масса (в кг.): 220

ЛК-75-60-45-3 Габариты (Д х Ш х В в мм.): 740x580x430

Масса (в кг.): 180

Плита дорожная ПДН 3х1.20 Габариты (Д х Ш х В в мм.): 3000x920x450

Масса (в кг.): 900

Плита дорожная ПДН6-2 Габариты (Д х Ш х В в мм.): 3000x930x150

Масса (в кг.): 630

Задать вопрос

rosatomsnab.ru

Кабельные лотки: виды, размеры, фото

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

  • металл;
  • пластик;
  • бетон (железобетон).

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

  • Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
  • Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
  • Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

  • кабельный лоток из ПВХ сравнительно недорог;
  • конструкции из этого материала имеют небольшой вес;
  • кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
  • изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

  • быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
  • склонность к деформированию при нагревании кабелей;
  • используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

  • открытый лоток;
  • закрытого типа, оснащенный крышкой;
  • перфорированный;
  • неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

Железобетонные конструкции:

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

Лотки УБК подстанций, Плиты перекрытия

Лотки кабельных каналов УБК 1 это армированная железобетонная скоба, которая производится по серии 3. 407-102. Кабельные лотки должны соответствовать по прочности, надежности и долговечности, так как применяются в стратегически-важных направлениях, как прокладка находящийся под землей коммуникаций и инженерных сетей, и используются в гидротехнических системах водоотведения. Лотки УБК 1 используют для местности с увеличенной сейсмической активностью, включительно до 9 баллов по шкале Рихтера. Материалы изделия представляют собой прочные, простейшие элементы, которые отвечают высочайшим рабочим характеристикам, и обладают простотой монтажа, по этой причине приобрели настолько широкое распространение в строительной сфере. Лотки кабельных каналов УБК  применяют для прокладки кабельных сетей и коммуникаций, и при обустройстве строительных шахт, лифтов, при постройке аэродромных и других сооружений. Да используют в области энергетического сооружения для наземной или подземной прокладки кабелей незначительного потока, в различных системах водоотведения. Использование лотков выполняется совместно с одно типовыми размерными группами плит перекрытий. Брусков БК и плитных блоков, которые образуют канал жби. Главное предназначение лотков УБК 1 обеспечение плотности и безопасности готового канала. Также их зачастую применяют при постройке сортировочных станций, которые функционируют под высоким напряжением, а с помощью лотковых элементов кабельные сети основательно защищены. При прокладке кабелей через электростанций также применяют лотки кабельных каналов. Монтаж выполняется на железобетонные бруски. При обслуживании кабельных каналов, лотки не вынимают, снимают только крышки и производят требуемые тех. работы. Производство лотков УБК подстанций нашей компанией осуществляется в соответствии со всеми государственными стандартами (СНИП, ГОСТ). Продукция изготавливается на высокотехнологичном оборудовании предприятия. В нашем ассортименте широко представлены различные кабельные лотки, в том числе, УБК-1А, УБК2-А, УБК-9А, БК11-А, БК 12-А, а также крышка лотка УБК5-А.

Элементы кабельных лотков и плиты каналов.
Товары и услуги компании «ООО «Энерго Транс ЖБИ»

Унифицированные железобетонные элементы подстанций разработаны и применяются при строительстве электрических подстанций и открытых распределительных устройств (ОРУ) напряжением 35-500 кВ и состоят из следующих элементов:Лотки кабельные УБК-1а используются в энергетическом строительстве при прокладке силового кабеля, размер лотка УБК-1а составляет 1990х1000х160мм. Лоток УБК-1а устанавливается на бруски БК-12а и перекрываются плитами УБК-5.Лотки кабельные УБК-2а используются в энергетическом строительстве при прокладке силового кабеля, размер лотка УБК-2а составляет 1990х500х160мм. Лоток УБК-2а устанавливается на бруски БК-11а и перекрывается плитами УБК-5.Плиты УБК-5 используются в энергетическом строительстве при прокладки силового кабеля, размер плиты УБК-5 составляет 995х195х60 и является монолитным каналом.

Бруски БК-11а используются в энергетическом строительстве при прокладке силового кабеля. Размер бруска БК-11а составляет 500х250х150. Данный брусок устанавливается под лоток УБК 2А.

Бруски БК-12а используются в энергетическом строительстве при прокладке силового кабеля. Размер бруска БК-12а составляет 1000х250х150. Данный брусок устанавливается под лоток УБК 1А.

Лоток кабельный УБК изготавливается по требованиям ГОСТ, предназначен для прокладки инженерных коммуникаций. Выбор марки бетона и добавок (для повышения морозостойкости, водонепроницаемости, долговечности) используемого для производства делают исходя из нескольких факторов:

  • климатические условия в районе, где будет эксплуатироваться лоток УБК
  • степень агрессивности окружающей среды

Учитывая требования к долговечности подобных изделий, лотки УБК производят из тяжелого бетона (марки не ниже М300).

Железобетон, как материал для производства железобетонных кабельных лотков УБК, позволяет быть уверенным в безопасности организованных кабельных каналов практически в любых климатических условиях, что является весомым критерием.

Кабельные желоба и хранилища — C&M Concrete

Кабельные желоба

могут использоваться по разным причинам и становятся все более требовательными из-за их простой установки и легкого доступа для будущего расширения и обслуживания. Кабельные желоба, предоставляемые C&M, имеют множество опций, каждая из которых настраивается в соответствии с потребностями вашего проекта. C&M предлагает два основных типа кабельных желобов различных размеров; Пешеходный переход средней грузоподъемности и тяжелый автомобильный переход H-20. Все кабельные желоба, предлагаемые C&M, выполнены в виде цельной секции различной ширины и глубины (см. таблицы размеров в каждой секции).

Секции кабельных желобов производятся стандартной длины 10 футов. Более короткие длины могут потребоваться для проекта, в котором C&M отливает нестандартный размер для выполнения заказа.

Предлагается в размерах 24″, 30″ и 40″, а также с дополнительной грузоподъемностью как для пешеходов, так и для транспортных средств.
Полная система кабельных желобов C&M Precast включает полную линейку торцевых заглушек, тройников, крестовин и переходников для безграничной гибкости конструкции.

Уголки

Угол отлит с оконным проемом по размеру соседнего кабельного желоба.Углы можно сделать практически любой длины, а отверстие можно переместить практически в любое положение на кабельном желобе.

Кресты

Хотя кресты могут быть редкостью, все же есть некоторые сценарии, в которых это необходимо. Крестовины, как правило, используются в ситуации, когда один кабельный желоб необходимо разделить на три отдельных кабельных желоба. Крестовины также можно использовать для перехода от кормушки одного размера к кормушке другого размера.

Заглушки

Заглушки

обеспечивают простое и чистое окончание кабельного желоба, позволяя при этом расширять его в будущем. Обратите внимание на заглушки при заказе.

Переходники

C&M производит различные размеры кабельных желобов, и часто два кабельных желоба разных размеров размещаются встык.C&M создаст кабельный желоб со встроенными переходниками, чтобы приспособить этот переход.

Тройники

Существует много случаев, когда один кабельный желоб должен быть разделен и идти в двух направлениях, или когда два кабельных желоба должны быть объединены в один. Тройник с кабельным желобом — отличный вариант для выполнения этих требований. Оконный проем в тройнике можно разместить практически в любом месте с одной стороны желоба.

Переходы

На рисунке справа показан кабельный желоб для средних нагрузок на конце кабельного желоба для тяжелых условий эксплуатации. Обратите внимание, что внутренние стены выровнены, а внешние — нет. Кабельные желоба для тяжелых условий эксплуатации обычно располагаются на пересечениях дорог или в местах с интенсивным движением.

Тяговое хранилище

C & M предлагает различные размеры выдвижных хранилищ с настраиваемыми параметрами.Тяговые хранилища доступны в классах средней и тяжелой нагрузки (H-20).

Pulling Vaults высотой до 48 дюймов имеют цельную конструкцию, за исключением крышки. Удлинители стояков можно использовать для сводов высотой более 48 дюймов. Вес и размеры см. в таблице размеров (на следующей странице).

4-дюймовые сливные отверстия входят в стандартную комплектацию; Индивидуальные варианты дренажа доступны по запросу.

Кабельные лотки E3 — климат-контроль

Эти корпуса, также известные как лестничные стойки, представляют собой жесткую систему желобов, стоек или лотков, размер которых обычно составляет 3–36 дюймов. шириной и высотой 4-12 дюймов, имеют решетки или другие отверстия на нижней стороне, которые позволяют быстро рассеивать тепло, и имеют открытые или легкосъемные верхние части, которые позволяют легко прокладывать и модернизировать проводники в любом месте вдоль лотков. На лотки могут быть установлены остроконечные крышки, где мусор или коррозионные пары могут оседать на кабелях, различные фитинги позволяют лоткам проходить горизонтально или вертикально и проходить сквозь стены и полы, а другие системы могут входить в них или ответвляться от них. Лотки обычно изготавливаются из низкоуглеродистой или нержавеющей стали, алюминия, стекловолокна и пластика.Сталь лучше всего подходит для больших глубоких лотков, содержащих много проводников, алюминий проще в установке, а его немагнитная природа снижает потери мощности от высоковольтных проводников, а неметаллические лотки обычно более экономичны для небольших систем.

, апрель 2000 г., стр. 58–62. • Со с. 442: Большая часть данных этого раздела была взята из

Рис. 5-26. Кабельные лотки, фитинги и аксессуары.

Сборник продуктов для распределения и управления электроэнергией (Square D Co., Белый ||

Каждый материал устойчив к одним видам коррозии и очень восприимчив к другим; поэтому дизайн включает в себя соответствие материала среде установки. Лотки должны проходить непрерывно по всей длине установки (но они могут быть прерывистыми при перепадах высот), а кабели с большим разным напряжением не должны прокладываться вместе (барьерные полосы и экранированные лотки используются для проводки управления и сигнализации).

Кабельные лотки устанавливаются под потолками, в технических траншеях и тоннелях, а также под фальшполами.Воздушные установки обычно поддерживаются стеллажами для труб, кронштейнами для полок и трапециевидными креплениями. Лотки не могут пропускать отдельные проводники, вертикальные участки должны быть покрыты не менее чем на шесть футов над полом, они требуют боковых распорок (обычно короткие отрезки трубчатой ​​​​стали, сплющенные на концах и прикрепленные болтами к креплениям лотка) как перпендикулярно, так и параллельно их длине, и их нельзя использовать для поддержки дорожек и других вспомогательных транспортных средств. Кроме того, после землетрясения в Лос-Анджелесе в январе 1994 года было обнаружено, что длинные прямые участки кабельных лотков иногда действовали как тараны по стенам на каждом конце.Кабельная шина похожа на кабельный лоток, за исключением того, что она имеет меньшую раму с решеткой на дне.

Инновационный и экономичный лоток для небольших и средних установок имеет одну стойку с одной стороны, что устраняет половину необходимых опор и упрощает прокладку, поскольку установленные кабели не нужно протягивать между двойными подвесными опорами. Он имеет ширину от 6 до 36 дюймов, поддерживает до 100 фунтов на квадратный дюйм и имеет умный телескопический фитинг, который одновременно соединяет две секции, соединяет их с опорой и действует как компенсатор.Еще одним экономичным лотком для небольших установок являются балки из листового металла или широкие стойки, уложенные на плоскость.

Конструкция кабельного лотка включает (1) выбор типа лотка в зависимости от кабелей, которые необходимо транспортировать, и среды установки, (2) определение метода поддержки и их пролетов (чем тяжелее и глубже лоток, тем длиннее пролет, до 20 футов) и (3) размеры лотков в зависимости от количества кабелей, которые они будут нести. Поскольку существует не менее 16 комбинаций конструкций лотков, уровней напряжения, критериев проводника и коэффициентов использования, приведенные ниже формулы являются оценочными.

O Низкая начальная стоимость, простота установки и обслуживания, низкие потери мощности. Хорош в зданиях, которые могут потребовать ремонта, потому что простая прокладка проводов исключает обрезку старых кабелей, оставление их на месте или их замену. Вода не может скапливаться в лотках, дым не может проходить по ним, как по каналам, и для них требуется меньше опорных пролетов, чем для тросов и желобов.

O Большинство лотков громоздки и требуют больших канавок. Их нельзя устанавливать в шахтах, в агрессивных или опасных средах, а также в зонах, подверженных физическим повреждениям.Обычно они должны быть собраны на месте в соответствии с подробными планами.

Plains, NY, 1994), Section 10. • From p. 444: Большая часть этого раздела была абстрагирована

Кабельный лоток какого размера требуется для проводников 18 4/0 AWG типа XHHW? Чейз какого размера требует лоток?

Ширина лотка: Ш = 5 (q7A7 + . 43,6 дюйма 4 попытки 2 лотка шириной 24 дюйма каждый

Ширина гофра: Ш * 22 + ш С Высота гофра: В * 18 + в +18 (S — 1)

W = расчетная ширина канавки или вала, ? дюйм w = ширина лотка, дюйм. Из шага 1, w = 24 дюйма

H = расчетная высота канавки или вала, ? в2. Между лотками и нижней частью нижней части потолка должен быть зазор 12 дюймов. h = высота каждого лотка в дюймах. Начиная с шага 1, h = 6 дюймов. S = количество установленных лотков в системе. С = 2.

5.Д.4. Фальшполы

Эта гибкая система регулируемых опор, решетчатых опор и готовых панелей пола монтируется над структурным черным полом, чтобы создать пространство с полным доступом под занятыми помещениями.Высота пьедестала варьируется от 4 до 24 дюймов (обычно 6–8 дюймов для общей проводки и 24 дюйма для компьютерных систем), панели пола имеют квадрат 18–36 дюймов (обычно 24 x 24 дюйма), а подпол может служить обратным напором для кондиционированного воздуха (тогда в панели пола врезаются решетки). Вся проводка должна быть проложена в траншеях или лотках, пол должен быть достаточно высоким, чтобы обеспечить достаточный приток воздуха, а пьедесталы должны быть закреплены сбоку в обоих направлениях (обычно с помощью диагональных растяжек и талрепов).Подпольная проводка обычно проходит от больших электрических шкафов (типовая площадь = 120 квадратных футов), а сразу за входной дверью шкафа обычно находится небольшая площадка и короткая лестница, спускающаяся на черный пол, по которому проложены кабели. Система желательна на больших открытых площадках с высокой плотностью электрических операций, которые могут часто меняться.

из сборника продуктов для распределения и управления электрооборудованием (Square D Co., ||

Рис. 5-27. Детали фальшпола.

© Максимальный доступ и гибкость, низкие первоначальные затраты, низкие затраты на техническое обслуживание. Они допускают простые черновые полы, и перед строительством не требуется план размещения.

O Увеличивает высоту новых зданий, уменьшает высоту от пола до потолка при реконструкции. Не выдерживает больших нагрузок на пол.

5.Д.5. Канатные дорожки под полом •

Это сети небольших воздуховодов, расположенных в бетонных плитах или под ними, в которых установлены проводники, идущие к силовым, телекоммуникационным и сигнальным проводам к розеткам в любом месте пола.Если будущие требования изменятся, новые вставки могут быть установлены в любом воздуховоде в плите и установлены новые выпускные отверстия. Эти корпуса обеспечивают большую пропускную способность, универсальность и гибкость при использовании на больших открытых площадках, где настенные розетки недоступны. Поскольку бетонная плита толщиной 2/-5 дюймов является тяжелой статической нагрузкой, эти ограждения обычно интегрируются со структурными системами перекрытий, и выбранный тип обычно зависит от используемой системы перекрытий. Например, лотки под полом лучше всего подходят для монолитных бетонных плит в больших одноэтажных зданиях, лотки из ячеистого пола совместимы с конструкционной сталью, а лотки из ячеистого бетона подходят для сборных железобетонных плит. В бетонных желобах воздуховод проходит параллельно конструкции, в то время как в двух других системах воздуховод и конструкция не зависят друг от друга. Каналы под полом дополнительно определяются как одноуровневые и двухуровневые. В одноуровневом

White Plains, NY, 1994), стр. 10–18–10–20 и стр. 9-12. • Часть этого раздела

ЭЛЕКТРООБОРУДОВАНИЕ

Рис. 5-28. Дорожки под полом.

был абстрагирован от Механического и электрического оборудования для зданий, 7-й ||

лотков, питающие и боковые ответвления находятся на одном уровне, типичная схема имеет неглубокие коллекторные траншеи, расположенные под главными коридорами, а боковые ответвления разветвляются на занятые помещения с каждой стороны.В двухуровневых системах фидеры и отводы проходят под углом 90° друг к другу на разных уровнях, а их пересечения представляют собой соединительные коробки, в которых фидеры подразделяются.

Каналы под полом

используются в офисах, музеях, торговых залах и на промышленных предприятиях, где большие открытые площади требуют высокой плотности электропитания, которые могут часто меняться. Они предлагают больше проводки и более легкое разделение и лучше всего подходят для произвольной расстановки мебели, но они требуют более глубоких бетонных покрытий и создают более тяжелые полы.В этих системах расположение электрических шкафов имеет решающее значение.

O Большая вместимость, высокая универсальность, незначительное вмешательство в работу других вспомогательных транспортных средств, возможность гибкой компоновки стен и мебели, упрощение отделки пола. Электропроводку можно прокладывать, не дожидаясь возведения стен и установки оборудования и встроенной мебели, что приводит к сокращению сроков строительства. Хорош там, где требуется большое количество электрических розеток на больших площадях и где часто меняется расстановка мебели.

O Дорогой, часто малоиспользуемый, обычно низкая рентабельность. Нельзя устанавливать там, где присутствуют коррозионно-активные пары или в помещениях с опасностями II и III.

Продолжить чтение здесь: Подвесные дорожки E6

Была ли эта статья полезной?

Кабельные лотки — обзор

Заземление оборудования

Как правило, все крышки, кабелепроводы, кабельные лотки и другие нетоконесущие металлические части электрических систем должны быть заземлены в соответствии со статьей 250 NEC. Есть исключения из этого общего правила, и их следует проверять.

Необходимо соблюдать осторожность, чтобы целостность системы заземления не была нарушена. Заземляющие проводники и те, которые обеспечивают соединение между частями, не должны прокладываться через коммутационное устройство, которое тем самым создает возможность нарушения непрерывности системы.

Из этого правила также существует исключение. Если используется автоматический выключатель, одновременно разрывающий все токоведущие проводники при размыкании заземлителя, то это допускается.Электромонтеру необходимо дальнейшее изучение требований к заземлению.

Я имел уникальное «удовольствие» столкнуться с ситуацией, когда статья 250 кодекса не была соблюдена. Показательный случай произошел в Японии.

Дополнительная новая проводка для системы межофисной связи устанавливалась в подвесном потолке, в котором была существующая проводка для освещения и питания. Пространство для ползания в потолке составляло примерно 2,5 фута, а сам потолок был способен выдержать вес человека. Подвесной потолок находился примерно в 12 футах от палубы, и для входа в него требовалась 10-футовая стремянка.

Работа велась планомерно в течение нескольких часов. Проводка была проведена в точке на потолке, где опорная балка препятствовала проходу в другую часть комнаты, где должна была быть завершена проводка. Между балкой и подвесным потолком было пространство примерно от 2 до 3 дюймов, через которое мог пройти провод. Нужно было спуститься с потолка и передвинуть лестницу на другую сторону балки.

Сразу после того, как я вошел в потолок по другую сторону луча, планеты и все звезды на небе закружились в моей голове, и я на короткое время потерял сознание. Придя в сознание, я обнаружил свою голову у отверстия в потолке. Пот обильно струился по моему телу. Насколько я помню, я не знал, что произошло, и потребовалось несколько секунд, чтобы осознать мою ситуацию. В этот момент мной овладел чистый страх.Я боялся пошевелиться в ожидании повторения шока. Мой фонарик погас, и я почти ничего не видел из того, что меня окружало.

Прошло несколько минут, прежде чем я набралась смелости, чтобы пошевелить пальцами ног. Наконец, я начинаю двигаться дюйм за дюймом назад, отталкиваясь пятками. Я выбрался из дыры в потолке головой вниз по лестнице.

Когда я сообщил об инциденте, был вызван местный электрик для определения причины неисправности. Электрик был гражданином Японии и сообщил мне: «В Японии такого никогда не бывает.”

На карту поставлена ​​моя честность, и я спросил его, что он имеет в виду, говоря, что это никогда не может произойти в Японии. В этот момент он начал объяснять мне системы заземления и почему в Японии такая авария никогда не могла произойти.

«Видите ли, — сказал он, — в Японии все трубопроводы соединяются вместе и уходят в землю. Никогда не бывает так, чтобы ты был шокирован».

Будучи расстроенным, молодым, неопытным и пережившим этот опасный опыт, я предположил, что, возможно, он хотел бы подняться в потолок, чтобы доказать свою точку зрения Теперь, будучи старше, опытнее и терпимее к людям, я бы не стал принять этот подход.

Не долго думая, местный электрик залез по лестнице в потолок. Раздался очень громкий крик, и мужчина упал с потолка. Я поймал его на руки, когда он головой вниз спустился по лестнице. Японский электрик посмотрел на меня и сказал: «Это произошло в Японии».

Короче говоря, произошло короткое замыкание балласта люминесцентного светильника. Трубопровод, питающий светильник, имел разрыв цепи и не был заземлен в соответствии со статьей 250 Кодекса.После того, как необходимый ремонт был сделан, работа по внутренней связи была завершена без дальнейших происшествий, но не без некоторого беспокойства с моей стороны.

Из этого инцидента можно извлечь несколько уроков. Самый важный из них — не торопитесь, чтобы выполнить работу с самого начала. Возможно, вы ставите ловушку для кого-то, кто будет работать с оборудованием в будущем. Во-вторых, поверьте, если кто-то скажет вам, что обесточенная часть электрической системы горячая. Проверьте его, прежде чем прикасаться к нему.

Кабельные лотки

GRP решают вопросы безопасности в контейнерном порту

Армированные стекловолокном кабельные лотки использовались для повышения безопасности козловых кранов в контейнерном порту Южной Африки.

Национальный порт Транснет в Кейптауне, Южная Африка, является загруженным портом, и количество контейнеровозов, использующих его причалы, быстро растет. Администрация порта поручила местным инженерам-строителям расширить существующие причальные сооружения, чтобы порт мог обрабатывать больше грузов.

Чтобы соответствовать стандартам безопасности на причале, в рамках модернизации порта необходимо было быстро спроектировать и установить новую альтернативу для размещения силовых кабелей и системы рельсов для массивных козловых кранов на участке протяженностью более 1200 м (3936 футов). Новая композитная система силовых кабельных лотков была определена как лучшее решение для решения серьезной проблемы безопасности.

Он был изготовлен из прессованных, а затем нарезанных по размеру панелей из армированного стекловолокном пластика (GRP), формованных с использованием изофталевой полиэфирной инфузионной смолы Crystic ® 783 LVLR, ступенчатых «ножек» из GRP и выравнивающих прокладок, стержней из пултрузионного стеклопластика и Crestomer . ® 1152PA структурный клей.Более безопасная система кабельных лотков из стеклопластика шириной 3 м (~10 футов), устанавливаемая заподлицо, которая в настоящее время находится в эксплуатации, заключает в себе рельсы и силовые кабели, проходящие под козловыми кранами. Новый кабельный лоток должен выдерживать ежедневное воздействие морской воды и яркого солнечного света, а также быть достаточно жестким и прочным, чтобы выдерживать контейнеры весом до 36 метрических тонн (~80 000 фунтов), которые помещаются и иногда даже падают на зону кабельного лотка. при погрузке и разгрузке.

На ранней стадии проекта инженеры-строители сообщили администрации порта о необходимости повышения безопасности персонала, поскольку первоначально установленная система козловых кранов на рельсовом ходу представляла серьезную потенциальную опасность споткнуться о причал.Администрация порта быстро согласилась с тем, что эту опасность необходимо устранить. Впоследствии инженеры-строители провели тщательную оценку и программу испытаний, чтобы оценить все возможные альтернативные конструкции кабельных лотков и варианты материалов, которые необходимо было модернизировать для существующей системы рельсов козлового крана. Окончательно одобренный проект системы панелей из стеклопластика был разработан компанией Aerontec, хорошо зарекомендовавшим себя местным поставщиком и дистрибьютором композитных материалов, базирующимся в Кейптауне, обладающим обширным техническим опытом в области строительных проектов такого типа.

Инновационная конструкция панели силового кабельного лотка Aerontec из стеклопластика была выбрана вместо бетона или других строительных материалов, поскольку композитная система была самой легкой, экономичной и быстрой в установке системой, но при этом обеспечивала все физические свойства, необходимые для такой конструкции. требовательная внешняя среда; любые дополнения к причалу должны были соответствовать ограничениям по весу конструкции. Это было достигнуто с помощью варианта кабельного лотка из композитной стеклопластиковой панели, общий вес которого, по расчетам, составлял всего 226 метрических тонн (~ 498 000 фунтов), что составляло четверть веса первоначально предложенного варианта сталежелезобетонного и, таким образом, находится в пределах максимального ограничение по весу.

Инновационная конструкция кабельного лотка из стеклопластика сочетает в себе прямоугольные панели толщиной 32 мм (1,5 дюйма), армированные стекловолокном, которые изначально были сформованы в виде «мастер-плит» из стеклопластика размером 3×6 м с использованием процесса полного термотрансферного формования (RTM). Следующим шагом было нанесение устойчивого к ультрафиолетовому излучению изо-NPG (неопентилгликоля) финишного покрытия, а также специального «нескользящего» покрытия на верхнюю поверхность плит из стеклопластика. Спецификация ламината для каждой стеклопластиковой плиты представляла собой комбинацию изофталевой полиэфирной смолы, такой как Crystic® 783 LVLR, армированной 1080 г/кв.м стеклотканых ровингов; для облегчения потока смолы во время инфузии также использовалась сетка с открытым плетением, покрытая клеем.

Грэм Блайт из Aerontec прокомментировал: «Смола Crystic 783 LVLR исключительно хорошо впитывается и дает очень хорошие результаты для такого большого и толстого ламината. Было важно, чтобы смола работала стабильно хорошо, давала нам достаточно долгое время гелеобразования для вливания за один раз, а затем хорошо отвердевала. Выбор смолы Crystic был удачным, и мы будем использовать ее в будущем для инфузий».

После пост-отверждения мастер-плиты из стеклопластика были разрезаны гидроабразивной струей на панели различных размеров, необходимые для этой новой, изготовленной по индивидуальному заказу системы кабельных лотков, и в каждой из секций панели из стеклопластика были просверлены дренажные отверстия.Инжекция, нанесение покрытия, гидроабразивная резка, сверление и сборка секций стеклопластиковых панелей были выполнены компанией MMS Technology, расположенной в Центурионе, недалеко от Претории; Всего для этого проекта была поставлена ​​1161 отдельная вырезанная по размеру и пронумерованная (для простоты установки) стеклопластиковая панель. Помимо необходимости обеспечения канала шириной 300 мм (~ 12 дюймов) между секциями панели для прохождения роликов козлового крана на переднем рельсе, ряда препятствий на причале, таких как большие чугунные швартовные тумбы, техническое обслуживание люки доступа и пожарные гидранты также должны были размещаться через равные промежутки времени, что требовало множества различных секций панелей в разных точках набережной.

Важнейшим аспектом этой новой конструкции панели из стеклопластика была ее способность преодолевать проблему опасности спотыкания. Задача проектирования заключалась в том, как справиться с разницей в высоте первоначальной пристани, которая варьировалась до 80 мм (3,15 дюйма) в любую сторону на протяжении всей 1200-метровой длины причала, где проходили рельсы козлового крана. Чтобы преодолеть это изменение высоты и создать безопасную поверхность кабельного лотка, установленную заподлицо, практически на одном уровне с крановыми рельсами, во время установки каждую панель нужно было поднять на точную высоту, необходимую с помощью прокладок из стеклопластика.Прокладки были сначала размещены, а затем приклеены на место под ступенчатыми сплошными «ножками» из стеклопластика, уже прикрепленными к секциям панели. Помимо секций панелей, MMS Technology также изготовила и прикрепила ножки из стеклопластика. Каждая ступенчатая опора была заполнена сердцевиной в центре, а затем был вставлен вертикальный пултрузионный стержень из стеклопластика, который приклеен к нижней стороне панелей из стеклопластика, вырезанных по размеру.

Скотт Бадер говорит, что компания Aerontec выбрала Crystic Crestomer 1152PA для всего этого проекта из-за его ударной вязкости, высокой прочности и его проверенного использования в других строительных и морских приложениях для склеивания стеклопластика; Ассортимент Crestomer был специально разработан Скоттом Бадером для структурного склеивания подложек из стеклопластика, где прочность соединения, полученная с помощью химии уретанакрилата, используемого для Crestomers, обеспечивает линию склеивания, намного более прочную, чем подложки из стеклопластика.На строительной площадке Crestomer 1152PA был использован для приклеивания прокладок из стеклопластика на место, чтобы сделать готовые секции кабельных лотков прочными и ровными. Он также использовался для приклеивания болтов из нержавеющей стали к бетонному настилу причала. Эти стальные болты использовались для закрепления каждой панели на месте и предотвращения их перемещения.

По данным Aerontec, это первый в своем роде проект причала в мире, а также крупнейший проект строительства из композитных материалов из стеклопластика, когда-либо реализованный в Южной Африке.



Телекоммуникационная горизонтальная кабельная и опорная конструкция — UIT

4.1

Горизонтальная кабельная система — это часть телекоммуникационной кабельной системы,
простирается от телекоммуникационной комнаты до телекоммуникационной розетки рабочей зоны.
Горизонтальная кабельная разводка должна быть проложена по топологии «звезда». это предпочтительно
что телекоммуникационная комната должна располагаться на том же этаже, что и рабочие зоны
служил.Максимальное горизонтальное расстояние должно составлять 76 метров (250 футов). Для удобства
прокладка кабеля и дальнейшее расширение в коридоре или на основных распределительных трассах, кабель
лотки являются предпочтительным методом разводки горизонтальной проводки от телекоммуникационных
помещение до коммуникационных розеток. Когда требуются кабелепроводы, минимальный диаметр кабелепровода составляет 1 дюйм.
должен быть запущен к каждому домкрату; гирляндное подключение разъемов недопустимо.J-образные крючки, разнесенные
через каждые 4 фута, может использоваться для распределения небольших пучков кабелей над подвесными
пространства под потолком, от основных путей распределения до мест выхода из помещения. Кабельные лотки
должны быть рассчитаны на максимальный расчетный коэффициент заполнения от 40% до максимального
внутренней глубины 6 дюймов, чтобы учесть будущие кабельные установки. Изделия для кабельных лотков
должны быть марки B-Line или Flex Tray.Запрещается прикреплять кабель к кабелепроводу, трубам,
другое подсобное сооружение или укладывается поверх потолочной плитки. Водосточные трубы должны быть установлены
над стойкой или вертикальной прокладкой кабеля, чтобы соответствовать радиусу изгиба.

Все пути кабелепроводов должны иметь натяжные шнуры.

4,2

J-образные крюки должны быть прикреплены к строительным элементам с помощью крепежа, соответствующего материалу.Для дерева следует использовать шурупы или стяжные болты, шурупы с пластиковыми или свинцовыми анкерами.
следует использовать для штукатурки и бетона, саморезы должны использоваться для листового
металл. Следует избегать крепления только к гипсокартону.

4,3

Unistrut или аналогичный можно использовать, где необходимо обеспечить точки крепления для
канал или кабельный лоток.Все резьбовые стержни должны быть закреплены на резьбовых анкерах.

4,4

Иногда можно использовать большие крюки, способные нести вес многих тросов, и
надежно прикреплены болтами, металлическими бетонными анкерами или металлическими анкерами с эпоксидной смолой.

4,5

Крюки должны быть установлены на расстоянии не более четырех (4) футов друг от друга.Может потребоваться более близкое расстояние
в местах, где кабели проложены за углами или находятся в непосредственной близости от других
механические или электрические системы.

4,6

При использовании кабелепроводов, кабельных лотков и кабелепроводов их размеры должны соответствовать
список ниже. Минимальный размер кабелепровода и кабелепровода составляет 1 дюйм в диаметре или эквивалент.Используйте кабельные лотки Flextray или B-Line. Допускается не более двух поворотов на 90 градусов.
между горизонтальными точками протяжки кабеля, хотя изгибы под углом 90 градусов не предпочтительны. Использовать
продукты с широким изгибом, когда требуются 90-е годы. Количество кабелей, которые можно установить
в кабелепроводе ограничивается допустимым максимальным натяжением кабелей. Максимум
предпочтительнее заполнение 40%, чтобы учесть будущие добавления кабеля.

Трасса проводки связи не используется ни для какой другой отрасли (пожарной, HVAC и т.д.).
Другие профессии, которым требуются низковольтные кабелепроводы, должны обеспечить свои собственные трассы.

4,7

Поверхностный канал, кабельный лоток и кабелепровод EMT

Таблица размеров кабелепроводов ЕМТ

Размер кабелепровода EMT Максимальное количество кабелей
1 дюйм 4
1-1/4 дюйма 6
1-1/2 дюйма 8
2 дюйма 14
2-1/2 дюйма 17
3 дюйма 20
Кабельный лоток — продукция B-Line
КОМПЛЕКТ ШАЙБЫ SPL Соединительный узел
FTA6HD Вешалка
FT4X8X10 ЭЛГ Гибкий лоток Кабельный лоток
FT4X4X10 ЭЛГ Гибкий лоток Кабельный лоток
БЧ42 J-образные крючки Bline
БЧ42-РБ

J-образные крюки Bline с монтажным кронштейном

БЧ64 J-образные крюки Bline

Никакая секция внутреннего трубопровода не должна быть длиннее 100 футов между точками натяжения. Ни один участок трубопровода не должен содержать более двух изгибов под углом 90 градусов или эквивалентных между ними.
тяговые точки. Для кабелепроводов с внутренним диаметром 2 дюйма или менее внутренняя
радиус изгиба трубы должен быть не менее шестикратного внутреннего диаметра. Для трубопроводов
с внутренним диаметром более 2 дюймов, внутренний радиус изгиба трубопровода
должен быть не менее 10-кратного внутреннего диаметра.Размер кабелепровода напрямую связан
к планируемому диаметру пучка кабелей, включая известные будущие установки,
и максимальное натяжение, которое можно приложить к кабелю без ухудшения
характеристик передачи по кабелю. Трубы должны быть рассверлены для устранения заусенцев
и острые края. Натяжной шнур или канат должны быть размещены в установленных каналах.

  • Гибкий кабелепровод (металлический или пластиковый) не допускается.
  • Поверхностные кабельные системы не должны заставлять кабель изгибаться с радиусом менее 1,21 дюйма.
    при условии максимального заполнения.

4,8

При прокладке кабелей в неизолированной стене из гипсокартона коробка не требуется; вместо
монтажный кронштейн устройства можно надежно закрепить на стене.

4,9

Если коробка для кабелепровода и наземного канала используется как в качестве домкрата, так и в качестве тяговой коробки, минимальная
глубина коробки должна быть 3-1/8 дюйма.

4.

10

Кабель в открытых готовых помещениях (например, открытые потолки) должен быть проложен в кабелепроводе ЕМТ,
или подходящую дорожку.Предпочтительно не использовать кабелепровод, который сочетает в себе электрические
и разводка коммуникаций; однако при необходимости для этого можно использовать опоры электропередач.

Кабельный канал

: поверхность, стена и пол — укладка кабелей

Накладной кабельный канал используется для прокладки проводов через незаметный настенный укрыватель шнура, который улучшит внешний вид практически любой комнаты и является отличным и доступным способом скрыть и защитить кабели. как дома, так и в офисе.Наши пластиковые кабельные лотки доступны во многих различных стилях, включая защелки (1 часть), скользящую крышку и J-образные версии, а установка проста. Многие стили кабельных трасс имеют самоклеящуюся основу, их можно обрезать до любого желаемого размера и окрашивать в соответствии с вашим декором. Аксессуары для крышки настенного шнура помогут вам добавить порты питания и данных или соединительные узлы для изменения направления и/или разделения кабельных трасс.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: проволочные ограждения для опор электропередач, сплошные кабельные лотки для чувствительных волоконно-оптических кабелей, напольные кабельные каналы, соответствующие требованиям ADA, и многое другое!

Поломка кабельного канала

Канатная дорога, на языке управления кабелями, — это, по сути, любой жесткий закрытый или полузакрытый канал, который защищает, прокладывает и скрывает кабели и провода.Поверхностный кабельный канал — отличный выбор для сокрытия неприглядных проводов в ряде помещений: домашних кинотеатрах, офисах, конференц-залах, рабочих станциях и т. д.
Но какой тип подходит для вашего приложения? Мы рассмотрим различные стили гоночных дорожек, которые мы предлагаем, и расскажем вам о преимуществах каждого из них.

Поверхностная дорожка

Поверхностный кабельный канал используется для прокладки проводов через незаметный настенный укрыватель шнура, который улучшит эстетику практически любой комнаты и является отличным и доступным способом скрыть и защитить кабели как дома, так и в офисе.Наш пластиковый кабельный канал доступен в различных исполнениях, включая версии с защелкой (1 часть), сдвижной крышкой и версиями с J-образным каналом, а установка проста.
Многие стили кабельных трасс имеют самоклеящуюся основу, их можно обрезать до любого желаемого размера и окрашивать в соответствии с вашим декором.
Аксессуары для крышки настенного шнура помогут вам добавить порты питания и данных или соединительные узлы для изменения направления и/или разделения кабельных трасс.

Существует также несколько разновидностей специальных кабельных каналов для промышленного, коммерческого или наружного применения: проволочные ограждения для опор электропередач, сплошные кабельные лотки для чувствительных волоконно-оптических кабелей, напольные кабельные каналы, соответствующие требованиям ADA, и многое другое!

Канатная дорожка с фиксатором

Кабельный канал с защелкой можно узнать по откидной или сдвижной крышке, которая полностью закрывает кабели внутри канала. Чтобы добавить или удалить провода, просто откройте люк или снимите крышку.
Он доступен во многих различных размерах и отлично подходит для проводов по дому, таких как провода для колонок или телевизионные шнуры.
Клей позволяет ему прилипать к плоским поверхностям, таким как стены или столы. Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.

1-компонентный кабельный канал с фиксацией и аксессуары
Экономичный кабельный канал со сплошной стеной

Канал J

Каналы качения J или J Hook названы так потому, что поперечное сечение имеет форму буквы «J».Кабели вставляются, опуская их через верхнюю часть, где изгиб буквы «J» зацепляется, чтобы удерживать их на месте.
Это обеспечивает легкий доступ к кабелям, когда это необходимо, но также означает, что кабели не полностью закрыты.
Из-за открытого характера их нельзя использовать вертикально, например, с защелкой, и обычно они используются на столах для аккуратной прокладки компьютерных кабелей и других связанных проводов на достаточном расстоянии от земли.
Как и фиксирующие дорожки качения, они часто имеют клейкую основу для простоты установки.

J Channel Raceway
Настольные кабельные организаторы NeatLinks Unxer в масштабе человека

Угловой воздуховод

Угловой воздуховод похож на защелкивающийся канал, но имеет уникальную четверть круглую форму, которая позволяет ему сливаться со стеной и/или потолком для придания завершенного и завершенного вида.
В нем используется раздвижная крышка, чтобы полностью скрыть кабели, и его можно использовать горизонтально или вертикально практически в любом углу, даже имитируя внешний вид лепного украшения короны, чтобы еще больше скрыть свое назначение.Они подходят для мультимедийных кабелей, кабелей динамиков и домашнего кинотеатра, расположенных в углу комнаты, или для кабелей, свисающих с потолка.

Угловой канал

Power Raceway

Power raceway включает источник питания непосредственно в кабелепровод.
В то время как обсуждавшиеся ранее кабельные каналы обычно изготавливаются из ПВХ, силовые кабельные каналы могут быть изготовлены из пластика или металла.
В отличие от других типов кабелепроводов, в которых обычно размещаются обычные силовые кабели или провода громкоговорителей, в кабельных лотках обычно проходят коммуникационные кабели, включая проводку для передачи голоса/данных, оптоволокно или другие низковольтные кабели.Это делает его идеальным для лабораторий, офисов, школ и других коммерческих приложений, хотя для его установки часто требуется более опытный установщик, в отличие от большинства других каналов, которые может легко установить любой самостоятельный мастер.

Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway

Специальные беговые дорожки

…И остальные.
Есть много других типов кабельных каналов, которые называются «кабелепроводами», но не вписываются в опрятные ниши, определенные выше.Такие, как проволочные ограждения для столбов электропередач или наружных стен зданий, например,
или системы поддержки кабелей, такие как Cable Runway или Fiber Runner от Panduit.
Направляющие из экструдированного алюминия долговечны и прочны для наружного промышленного использования,
и металлические кабельные каналы над полом предлагают полупостоянное решение для низковольтных кабелей, которое имеет дополнительное преимущество:
Совместимость с ADA, позволяющая пешеходам, инвалидным коляскам, тележкам и другим транспортным средствам катиться прямо по нему.

Резьбовые вставки для бетона — Pupco

Бетонные вставки предназначены для поддержки труб и кабелей.
лотки.Их помещают в бетонные стены, полы и потолки, чтобы обеспечить
гибкость крепления в любом месте канала. У нас есть несколько
различные типы бетонных вставок доступны в нашем огромном ассортименте.

PUPCO является главным дистрибьютором оптовых продаж электрооборудования.
дистрибьюторы по всей территории США

У нас есть обширные объекты в самом сердце Шарлотты, Северная Каролина, и
в Северном Джексоне, штат Огайо. На каждом складе имеются распорные каналы, распорные
аксессуары, системы поддержки крыши, подвески для труб и кабельные лестницы. Наш
инвентарь также включает труднодоступные материалы для кабельных лотков. У нас есть уникальные
отделки, которые трудно найти, такие как горячее цинкование, алюминий,
и нержавеющая сталь.

Для тех работ, которые требуют действительно специфических материалов, мы предлагаем
программы изготовления. Мы можем создавать продукты по индивидуальному заказу клиента
конкретные потребности. Индивидуальное изготовление может быть сделано для всех продуктовых линеек, в том числе
канальные фитинги, лестничные кабельные лотки, балочные зажимы и подвески для труб.

Доставка бетонных вставок в тот же день

Мы стремимся сделать заказ в PUPCO простым и беспрепятственным процессом. Там
всегда будет сотрудником отдела продаж, готовым ответить на ваш звонок и помочь вам
завершить свой заказ. Наш опытный персонал по продажам имеет более чем столетний опыт работы.
совместный опыт. Мы всегда предлагаем конкурентоспособные цены, а также в тот же день
доставка по всей стране для заказов, размещенных до 15:00 по восточному поясному времени.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
