Кабельные лотки железобетонные серия: Л 20-5-1 по стандарту: Серия 3.407.1-157

Л 20-5 по стандарту: Серия 3.407.1-157

Компания «Ассортимент ЖБИ» г. Хабаровск производит и реализует лотки кабельных каналов, которые относятся к унифицированным железобетонным изделиям и применяются при строительстве электрических подстанций 35 — 500 кВ. Это изделие называют также «лотком электротехническим». Данная продукция используются в строительстве объектов электроэнергетики для устройства и защиты кабельных линий высокого напряжения, и представляет собой специальные плиты из высококачественного бетона, которые имеют конструктивные полости, каналы или углубления для укладки кабеля.

Производство лотков кабельных каналов регламентируется документом «Типовые конструкции, изделия и узлы зданий и сооружений. Серия 3.407. 1-157, который содержит проектную документацию и чертежи унифицированных железобетонных изделий подстанций и указания по их применению. В этом документе содержатся также требования к металлическим изделиям, применяемым в качестве арматуры, цементам и материалам для изготовления бетонной смеси, описаны особенности производственного процесса.

Данные изделия, лотки железобетонные кабельные, изготавливаются из особых износостойких и долговечных бетонов. Такие конструкции обладают повышенной морозостойкостью и способны противостоять агрессивному воздействию окружающей среды. Известно, что основным врагом конструкций из бетона является пористость этого материала. В поры на поверхности бетона попадают частички влаги и, расширяясь при замерзании, разрушают верхний слой. Многократно повторяясь, этот процесс может приводить в негодность многотонные бетонные конструкции.

Применение при производстве электротехнических лотков высококачественных материалов и специальных присадок позволяет получать «тяжелый» бетон, имеющий высокие нагрузочные характеристики и стойкость к воздействию влаги. В целях обеспечения защиты от подвижек и вспучивания грунта, при прокладке линий лотки кабельные укладываются на предварительно уложенные, специальные электротехнические бетонные бруски. После прокладки кабельных сетей лотки накрываются съемными крышками — плитами покрытия, которые обеспечивают полную защиту кабельных магистралей. Они же обеспечивают возможность доступа, ревизии состояния и замены кабелей в случае необходимости.

Лотки железобетонные применяются в Хабаровске для прокладки подземных кабельных электрических сетей, систем сигнализации и связи, для электрификации возводимых зданий жилого и промышленного назначения. Тип применяемых лотков кабельных каналов в каждом конкретном случае определяют, исходя из условий эксплуатации и особенностей грунтов в данной местности, а также высоты грунтовых вод и степени промерзания почвы в холодное время года. Производимые нашей компанией кабельные лотки цена которых самая низкая в Хабаровске, позволяют осуществить любой проект электрификации.

Особенности производства электротехнических лотков

Кабельные лотки и каналы относятся к IV группе изделий данной серии. Для этой группы предусмотрено использование в процессе производства тяжелого бетона класса B15. Марка бетона по морозостойкости должна быть не ниже F100. Производство изделий IV группы разрешается не только в заводских условиях комбината ЖБИ, но и на специально подготовленных полигонах. Материалы, которые применяют при изготовлении бетонной смеси, должны удовлетворять требованиям, изложенным в существующих государственных стандартах:

П% Портландцемент ГОСТ 01178-85.

П% Сульфатостойкий портландцемент ГОСТ 22266-78.

П% Песок ГОСТ 8736-85.

П% Щебень ГОСТ 8267-82 и ГОСТ 10260-82.

П% Гравий ГОСТ 8268-82.

П% Вода ГОСТ 23732-72.

Применяемая в производстве лотков стержневая горячекатаная гладкая арматура должна соответствовать ГОСТ 5781-82, а обыкновенная арматурная проволока ГОСТ 6727-80. Каркасы и сетки, применяемые в производстве лотков, изготавливаются методом контактно-точечной сварки во всех местах пересечения стержней. Перед установкой в опалубку закладные детали привариваются в нужных местах к рабочим стержням арматуры. При контроле качества готовой продукции проверяются следующие параметры и характеристики:

П% Отсутствие трещин более 0.1 мм.

П% Отсутствие наплывов, раковин и впадин более 3-6 мм.

П% Отсутствие выступающих элементов арматуры.

П% Соответствие прочности бетона паспортному значению.

П% Соответствие габаритных размеров лотка паспортным значениям.

Нужные вам лотки кабельные купить можно в Хабаровске по наличной и безналичной форме оплаты. На партию приобретаемых изделий будет выписан технический паспорт, в котором обязательно отражается следующая информация:

П% Марка бетона изделия по прочности и его плотность.

П% Марка бетона по морозостойкости.

П% Марка бетона по водонепроницаемости.

П% Соответствие качества государственному стандарту.

П% Количество штук в данной партии.

П% Дата изготовления.

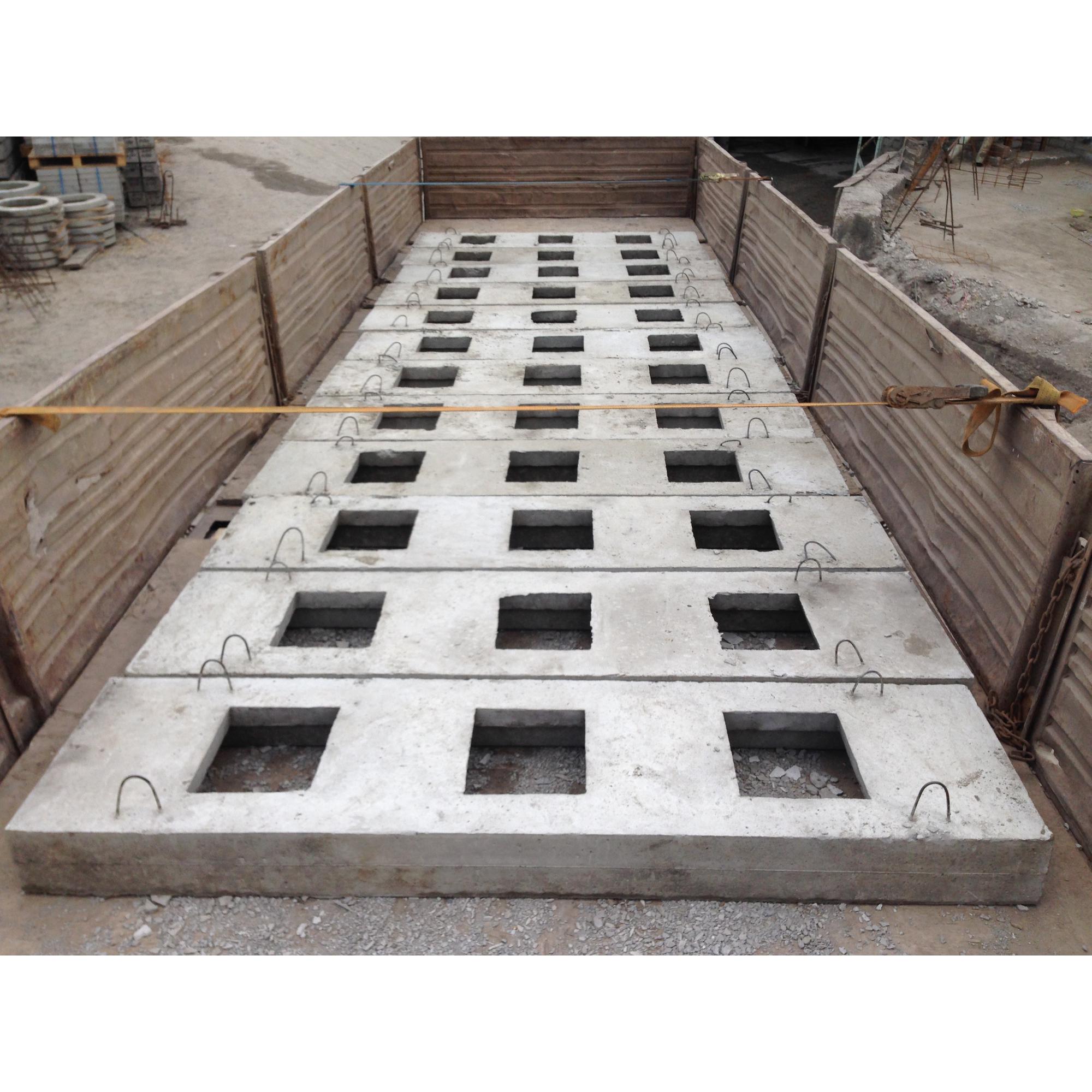

При хранении готовой продукции на складе лотки можно укладывать в штабель друг на друга, но не более чем в три ряда. При штабелировании необходимо соблюдать аккуратность и проложить мягким материалом места выхода монтажных петель. Погрузка изделий для перевозки производится в один ряд. Лотки кабельных каналов перевозятся в Хабаровске открытым автотранспортом достаточной грузоподъемности при соблюдении всех положенных мер безопасности.

Лоток кабельных каналов Л20-5

RUB

Цена:

дог. руб/шт

в т.ч. НДС

Длина:
1990 мм

Ширина:
500 мм

Высота:
160 мм

Вес:
175 кг

Объем:
0,07 м/куб

Заказать

Доставка:
Организуем доставку

Оплата:
Наличный и безналичный расчет

Позвонить нам:

Написать нам:

Стандарт изготовления изделия: Серия 3. 407.1-157


Лотки кабельных каналов Л 20-5 – это обязательный атрибут технических сооружений для прокладки кабельных и прочих инженерных сетей. Как правило, Л 20-5 используется для энергетического строительства. Данное изделие – бетонная плита, которая имеет особую конструкцию. На сегодня лотки – это лучшее решение для оптимальной защиты проложенных коммуникаций. Строительство теплотрасс должно проводиться согласно определенным правилам, что позволяет обеспечить сохранение изоляции сетей от атмосферных воздействий. Именно поэтому к лоткам Л 20-5 предъявляют жесткие требования. Рассмотрим составляющие характеристики.

Примеры обозначения:
1.Л 20-5;
2.Л 20.5.
Л 20.5, ЛК 20.5 (УБК-2а)
Хранение и транспортировка.
На складских помещениях лотки хранят штабелями, при этом укладывают не более чем 3 ряда изделий. Между каждым слоем прокладывают деревянные доски. Норма загрузки в машину 20 т. готовых лотков Л 20-5.
ГК «Энергоресурс» предлагает поставку лотков кабельных каналов железобетонных с доставкой по Новосибирску и области и городам Сибири.   Купить жби и проконсультироваться по общим вопросам покупки и доставки Вы можете позвонив по телефону компании т.: 8-800-775-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00

Длина:                              1990 мм

Ширина:                           500 мм


Высота:                            160 мм


Вес:                                   175 кг


Объем:                              0,07 м/куб

Серия 3.407.1-157

Доставляем железобетонную продукцию на объект Заказчика в Сибирском Федеральном округе.

В том числе: Новосибирск, Новокузнецк, Кемерово,Томск,Омск, Красноярск, Бийск, Барнаул, Абакан,Чита, Иркутск, Улан-Удэ.

Авто доставку осуществляем длинномерами грузоподъемностью 20т, самогрузами 5-10-20 т., железнодорожная доставка .

По данному госту также производятся следующие продукты:

Железобетонный кабельный лоток ЖБИ в Екатеринбурге со склада оптом и в розницу — ПКФ Цвет

Кабельные железобетонные лотки

Нашли применение кабельные железобетонные лотки в строительстве. По ним прокладывают различные виды кабеля. Благодаря прочной основе конструкций содержимое отлично защищено от техногенных и природных факторов.

Процесс производства ЖБ-лотков

Приобрести в наши дни железобетонные кабельные лотки в любом количестве не составляет особого труда. Что касается производства данных изделий, то оно включает в себя следующие этапы:

  1. Сборка каркаса. Сборка осуществляется из арматуры А1 и А3 классов. Благодаря ей каждый железобетонный кабельный лоток может похвастаться повышенной прочностью и надежностью. К каркасу крепятся проушины. Последние упрощают процесс загрузки, выгрузки изделий, а также их размещение на месте посредством крана-манипулятора;
  1. Заполнение цементной смесью формы. Формы могут иметь различные габариты. За счет этого в продаже представлены лотки всевозможных размеров. Цементная смесь изготавливается из цемента марки М400. В качестве наполнителя применяют гравий, гранит и отборный песок;
  1. Извлечение готового изделия из формы и отправка на склад. Хранить железобетонные кабельные лотки можно под открытым небом.

Преимущества

Обладают ЖБ-лотки следующим перечнем положительных сторон:

  • увеличение срока службы коммуникаций. Они защищены от осадков, повышенной влажности, ультрафиолетовых лучей, механических повреждений и влаги. Отсутствие перечисленных факторов позволяет на порядок увеличить срок службы коммуникаций;
  • естественная вентиляция канала;
  • простой доступ к содержимому. Достаточно лишь удалить защитную крышку;
  • универсальность. Внутри лотков можно прокладывать абсолютно любые кабельные линии. В том числе и небронированные кабели.
Установка кабельных лотков

Прокладываются лотки под землей. Специально для них организуется песчаная «подушка». Швы между элементами заливают цементом М-50. Деформационные стыки заполняют битумом. Срок службы кабельных лотков составляет не менее 100 лет. Возможно повторное использование после демонтажа.

Кабельные лотки серии СТ

Кабельные лотки серии СТ

Кабельные лотки серии СТ








Разрез/Фото Тип Теоретический вес, кг/шт
СТ 60х60 – 3000 3,345
CT 100х80 — 3000 4,002
CT 200х80 — 3000 5,781
CT 300х80 — 3000 11,040
CT 400х80 — 3000 12,855

Крышки кабельных лотков и прижимные скобы не входят в комплект поставки!

КАБЕЛЬНЫЕ ЛОТКИ ПЕРФОРИРОВАННОЙ СЕРИИ СТР








Разрез/Фото Тип Теоретический вес, кг/шт
СТР 60х60 — 3000 3,345
СТР 100х80 — 3000 4,002
СТР 200х80 — 3000 5,781
СТР 300х80 — 3000 11,040
СТР 400х80 — 3000 12,855

Крышки кабельных лотков и прижимные скобы не входят в комплект поставки!

BHW45 Поворот 45° горизонтальный







Разрез/Фото Тип Теоретический вес, кг/шт
BHW45 100 0. 929
BHW45 200 1.106
BHW45 300 2.126
BHW45 400 2.988

Крышки кабельных лотков и прижимные скобы не входят в комплект поставки!

BHW90 Поворот 90° горизонтальный







Разрез/Фото Тип Теоретический вес, кг/шт
BHW90 100 1.254
BHW90 200 1.612
BHW90 300 3.648
BHW90 400 5.120

Крышки кабельных лотков и прижимные скобы не входят в комплект поставки!

BVW90v Подъем 90°, вогнутый








Разрез/Фото Тип Теоретический вес, кг/шт
BVW90v 60 0,704
BVW90v 100 1. 310
BVW90v 200 1.718
BVW90v 300 3.219
BVW90v 400 3.873

Крышки кабельных лотков и прижимные скобы не входят в комплект поставки!

BVW90x Подъем 90°, выпуклый








Разрез/Фото Тип Теоретический вес, кг/шт
BVW90x 60 0,711
BVW90x 100 1.304
BVW90x 200 1.711
BVW90x 300 3.205
BVW90x 400 3. 856

Крышки кабельных лотков и прижимные скобы не входят в комплект поставки!

TMW90 Т-образный ответвитель
























Разрез/Фото Тип Теоретический вес, кг/шт
ТМW90 60/60 0,560
TMW90 100/100 1.078
TMW90 200/200 1.274
TMW90 300/300 2.808
TMW90 300/400 3.252
TMW90 400/400 3.818
TMW90 100/200 1.182
TMW90 100/300 2. 032
TMW90 100/400 2.402
TMW90 300/200 1.788
TMW90 400/300 3.300
TMW90 200/100 1.216
TMW90 400/200 2.109
TMW90 200/300 2.124
TMW90 200/400 2.494
TMW90 100/100/200 0.695
TMW90 100/100/300 0.823
TMW90 100/300/400 1.128
TMW90 100/200/300 0.788
TMW90 200/200/300 0.927
TMW90 200/200/400 1. 100

Крышки кабельных лотков и прижимные скобы не входят в комплект поставки!

Snake Tray Настенный лоток Snake серии 201

Обратите внимание: продукты Snake Tray доставляются в течение 5–7 дней, и в случае возврата взимается комиссия за пополнение запасов в размере 30 %.

Часть # Предварительный просмотр изображения Высота длина Лоток

Лоток Ширина Кабельная емкость Цена
CM-201-24-8 3 » 98 дюймов 2 дюйма 4 дюйма 3.80 фунтов / футов

Производитель Direct

4-7 / 8 « 98″ 3 « 3″ 450 фунтов / футов

Производитель Прямой

CM-201-425-8 6-1 / 4 « 98″ 4-1 / 4 « 4-1 / 4″ 8,80 фунтов / FT

Быстрый корабль

CM-201-6-8 6-3 / 4 « 98″ 4 « 6″ 11. 75 фунтов/фут

Напрямую от производителя

Масса кабелей согласно испытаниям на погонный фут при 100% заполнении

Аксессуары

Part # Part Product Описание Подробнее Количество Price

3

CM-CB-10 Универсальный лоток Разъем BOLT Предварительный просмотр Пункт 1

Производитель Direct

Универсальный встроенный разъем Болт Предварительный просмотр товара 1

Производитель прямого

Part # Part # Product Описание Подробнее Дополнительные данные

Бетоно-якорь Предварительный просмотр товар 1

Производитель Direct

CM-TR-1 Threaded Rod 3/8 «x 12» Предварительный просмотр товара 1

Быстрый корабль

7

6

Part # Product Product Описание Количество Price
CM-ST-201 Pedestal Mount для 201 серии Одноместный поднос 1

Производитель

CM-WBN-201

Настенный кронштейн для серии 201 серии Only Tray 1

Производитель Прямой

CM-CBN-201 Кронштейн кабинета для кабинета на 2013 Одинокий лоток 1

Производитель Direct

Rack Mount Bracket для 201 серии Only Tray 1

Производитель прямого

2 Просмотр аксессуаров | Просмотр перекрестков   | Просмотр оборудования   | Монтажные кронштейны для серии 201

Лоток Snake серии 201 доступен в четырех размерах и имеет конструкцию с одним карманом, которая может вместить до 24 квадратных дюймов кабеля, что эквивалентно 12-дюймовой универсальной корзине или лотку лестничного типа, или 250 кабелей с . Внешний диаметр 25 дюймов в соответствии со статьей 318-9(b) NEC. Стандартная длина 98 дюймов .

Монтажные кольца Snake Eyes™
, расположены вдоль стержня Snake Tray, что позволяет легко прикреплять резьбовые стержни для подвешивания. Для соединения двух лотков требуется только один соединительный болт (CM-CB-10), внесенный в список UL. Разнообразные варианты монтажа позволяют адаптировать Snake Tray к вашим конкретным потребностям: простые и удобные настенные кронштейны позволяют подвешивать Snake Tray к вертикальным поверхностям, а напольные кронштейны ST крепят Snake Tray к опорные стойки пола для создания кабельных трасс в центрах обработки данных с фальшполом.Университеты, компании из списка Fortune 500 и правительство США уже выбирают продукт Snake Tray для упрощения и экономии средств при установке кабельных лотков… теперь можете и вы!

  • Доказанная экономия до 85 % затрат на установку
  • Согните вручную кабельный лоток в любом направлении или вокруг любого препятствия — инструменты не требуются
  • Без острых краев, поэтому монтажник или кабель не поранятся
  • Создание поворотов за 10 секунд по сравнению с 20 минутами при использовании других методов
  • Изготовлен из оцинкованной (ASTM B633C2) холоднокатаной стали (ASTM A510)
  • Соедините лотки Snake Tray только одним соединительным болтом из списка UL
  • Лотки подключаются всего за 15 секунд по сравнению с 10 минутами при использовании других методов
  • Встроенное подвесное оборудование
  • Лотки складываются вместе для снижения стоимости перевозки
  • Отгружается из запасов в течение дня
  • Сделано в США
  • Нет необходимости тратить время на определение используемого оборудования
  • Подвешивание в одной точке для снижения трудозатрат
  • Конструкция позволяет кабелям входить и выходить в любой точке и в любом направлении
  • Монтажное оборудование простое и может использоваться как для доступа к компьютеру на полу, так и для потолочной установки
  • Модель с одним карманом
  • Внесен в список UL для грузоподъемности
  • Соответствует EIA/TIA и NEC
  • Соответствует NFPA 708 (NFPA 708)
  • Одобрен, указан и используется университетами, компаниями из списка Fortune 500 и правительством США
  • Адаптируется к работе любого размера
АРТИКУЛ № Чертеж Размер
Высота х Ширина
Область лотка Заполнение кабеля (заполнение на 50 %) ** Опорный пролет
Фунт/фут (макс. )
CAT5E * КАТ6 * КАТ6А * 4′ 5′ 6′ 8′
СМ-201-24-8 2 x 4 дюйма 8 дюймов² 114 82 59 16 13 11 ***
СМ-201-3-8 3″ х 3″ 9 дюймов² 129 92 66 19 15 12 ***
СМ-201-425-8 4-1/4″ x 4-1/4″ 18 дюймов² 257 185 132 37 30 24 ***
СМ-201-6-8 4 x 6 дюймов 24 дюйма² 343 250 176 49 59 32 ***

* CAT5e 4 емкости PL приблизительно равен 0. 19 дюймов2 в диаметре, кабель CAT6 с 4 ведрами PL диаметром приблизительно 0,25 дюйма2 и 4-парный кабель CAT6a PL приблизительно 0,30 дюйма2

** Допустимые коэффициенты заполнения основаны на правиле NEC, согласно которому площадь поперечного сечения всего кабеля, проложенного в кабельном лотке, не должна превышать 50 % площади поперечного сечения кабельного лотка (ширина x глубина). TIA предлагает коэффициент заполнения 40%.

*** Snake Tray серии 201 рекомендуется поддерживать через каждые пять (5) футов. Однако можно использовать и большие пролеты.



кабельных лотков: классификация NEMA | Юниструт Сервис Ко

В этой статье Tech Talk мы обсудим классификацию NEMA для кабельных лотков Cope. Классификация NEMA для кабельных лотков была создана для упрощения и стандартизации спецификаций кабельных лотков.

Эта классификация основана на рабочей нагрузке (общий вес тросов) и пролете опоры (расстоянии между опорами).

Нагрузка на кабель/рабочая нагрузка — Нагрузка на кабель или рабочая нагрузка представляет собой общий вес кабелей, укладываемых в лоток. Классы NEMA основаны на кабельных нагрузках 50#, 75# и 100# на погонный фут. Это общий вес кабелей в лотке. Для выбора подходящего лотка этот вес следует округлить до следующего большего значения рабочей (допустимой) нагрузки NEMA.

Пролеты опор — Пролет опор — это расстояние между опорами. Стандартные опорные пролеты NEMA основаны на 8 футах, 12 футах, 16 футах и ​​20 футах.

Классы NEMA — В следующей таблице приведены классы NEMA в зависимости от кабеля/рабочей нагрузки и расстояния между опорами, описанных ранее.



В тех случаях, когда нагрузку на кабель невозможно определить до спецификации или покупки, может потребоваться оценка веса кабеля. В следующей таблице указан максимальный вес изолированных медных проводников, которые могут находиться в линейной опоре лотка с указанными значениями ширины и глубины загрузки. Национальный электротехнический кодекс (NEC) сильно ограничивает площадь прокладки кабелей, и фактические нагрузки будут меньше. Например, вес многожильного кабеля управления и/или сигнального кабеля близок к указанным в таблице; однако статья 318-8 (3) (b) ограничивает заполнение 50% поперечного сечения лотка, при этом максимальная глубина, используемая для расчета, составляет 6 дюймов.Поперечное сечение глубиной 6 дюймов и шириной 36 дюймов разрешается нагружать только до 130 фунтов на погонный фут, используя приведенную ниже таблицу. По мере увеличения размеров кабелей и увеличения промежутков между кабелями общий вес уменьшается. Общий вес кабеля редко превышает категории NEMA.

Прочие факторы нагрузки — Важно отметить, что при определении требований к нагрузке существуют другие факторы нагрузки, которые необходимо учитывать помимо фактических нагрузок кабеля.

Грузоподъемность при разрушении — Общий вес лотка, при котором лоток разрушается, называется «несущей способностью при разрушении». Когда тарелки разрушаются, обычно это происходит из-за преждевременного бокового изгиба (сжатия) верхнего фланца.

Сосредоточенные нагрузки — Сосредоточенная нагрузка представляет собой статический вес, приложенный между боковыми балками в середине пролета. Если указано, эти сосредоточенные статические нагрузки могут быть преобразованы в эквивалентную равномерную нагрузку (We) в фунтах на погонный фут по следующей формуле: Эта нагрузка (We) затем добавляется к статическому весу кабеля перед выбором соответствующего NEMA. обозначение пролета нагрузки.Обратите внимание, что в соответствии с рекомендациями NEMA VE-1 все кабельные лотки Cope имеют следующую маркировку:

.



Щелкните здесь, чтобы узнать больше о кабельном лотке Cope.

Товары — Чалфант

Лоток для лестницы

Когда металлические лестничные кабельные лотки созрели, они использовались для поддержки новых бронированных экранированных силовых кабелей, которые разрешалось использовать вне кабелепровода. Коммунальные службы и промышленные компании начали использовать лотки из просечно-вытяжного листа и сплошных желобов для поддержки силовых и контрольных кабелей.

Кабельные лотки

быстро зарекомендовали себя как безопасное, надежное и экономичное решение для прокладки и поддержки кабелей. Экономия затрат на установку более чем на 50% от проекта к проекту привела к тому, что рынок металлических кабельных лотков превысил 80 миллионов долларов.

Кабельный лоток

НЕ ЯВЛЯЕТСЯ ПРОВОДОМ и рассматривается как опора для кабелей. Это дает дизайнеру и пользователю множество преимуществ.

— Полная оценка кабелей на открытом воздухе приводит к меньшим размерам проводников по сравнению с кабелепроводом

.

— Больший допустимый объем заполнения приводит к меньшему пространству

— Используется во всех местах, кроме шахт лифтов (единственный запрет на использование кабельных лотков)

— Используется в качестве заземляющего проводника оборудования (по классификации UL)

— Меньшая нагрузка на кабели во время установки и эксплуатации

— повышенная безопасность, отсутствие проблем с конденсацией влаги и передачей коррозионно-активных или взрывоопасных газов, как в кабелепроводе

— Упрощенное техническое обслуживание благодаря гибкости добавления или замены цепей

— Упрощенное проектирование и строительство. Добавлять, изменять, модифицировать проще

— Используется с другими методами подключения

— Более длинные опорные пролеты до 55 футов (стандартная система Chalfant до 40 футов)

Выбор правого лотка лестницы

  1   Определение типа лотка — Кабельный лоток лестничного типа может поддерживать тяжелые силовые кабели или коммуникационные кабели небольшого размера для передачи данных управления и телефонные кабели или их сочетание.

            — Расстояние между звеньями : Одножильные кабели более 4/0 и MC следует использовать с расстоянием между звеньями 12 или 18 дюймов.Кабели меньшего диаметра требуют расстояния между звеньями 6 или 9 дюймов.

            —   Нижний лоток : желобчатые, сплошные или вентилируемые лотки обеспечивают защиту и лучшую поддержку для небольших легких кабелей инструментов или кабелей данных.

            — Перегородки и крышки : Перегородки можно использовать для разделения кабелей питания или силовых кабелей и кабелей управления, чтобы избежать затрат на добавление второго или отдельного лотка для каждого из них. Крышки не требуются NEC, но их следует учитывать для защиты персонала и любого мусора или других материалов, которые могут упасть в лоток.

  2   Выбор металла и/или отделки материала –  Место проведения работ и окружающая среда определяют, какой металл и/или отделка требуется. Проверьте, где используется лоток. Существуют ли необычные коррозионные условия (например, на некоторых химических и бумажных предприятиях)?

            — Алюминий (высокопрочный профиль 6063T6, лист 5052х44) — Большинству условий удовлетворяет алюминиевый лоток, что и обуславливает его популярность. Он дешевле и проще в установке, чем оцинкованная сталь, а его поверхность гладкая и однородная.Лотки с более длинным пролетом также доступны из алюминия. Он идеально подходит для морского побережья, шельфа и большинства нефтехимических и целлюлозных заводов.

            — Оцинкованная сталь (прокатное цинкование ASTM 653A / горячее цинкование погружением после изготовления ASTM 123-B2) — Горячеоцинкованная сталь используется на открытом воздухе, в средах с хлором, кислотой и щелочью. Оцинкованная мельница дешевле и рекомендуется только для внутренних помещений.

            — Нержавеющая сталь (304L и 316L) — Лотки из нержавеющей стали используются в особо агрессивных средах и выгодно отличаются от лестничных лотков из стекловолокна.

  3   Определение типа опоры — Просмотрите различные методы и варианты опор и рассчитайте расстояние между опорами, известное как «промежуток опоры».

Вы можете поддерживать свою систему кабельных лотков:

            — от стен или вертикальных колонн с полками или консольными кронштейнами

            — с трапециевидными или одинарными опорами с использованием резьбовых стержней, подвешенных непосредственно к строительной стали

            — на трубных эстакадах, эстакадах или мостах или под ними

            — в инженерных траншеях, туннелях или непосредственно на крышах

Совет. Вы можете сэкономить деньги, используя более прочный лоток, который увеличивает пролеты и сокращает количество дорогостоящих опор и время установки. Лоток для тяжелых условий эксплуатации также обеспечит большую глубину загрузки и более прочную, менее деформируемую опору с большим пролетом.

  3   Определение нагрузки на кабель   – Проверьте количество и тип кабеля (кабелей) в должностных инструкциях и требованиях. «Заполнение кабеля» в лотке рассчитывается с использованием данных и критериев, указанных в NEC 392. Чтобы определить общий «вес кабеля», сложите все кабели в фунтах на фут.

            — Данные, телефонный и инструментальный кабели должны быть рассчитаны на заполнение лотка на 50 % от площади заполнения поперечного сечения лотка (40 % для лотка со сплошным дном).в действительности из-за пустот, перекрывающих круглую форму кабеля, будет казаться, что 50% заполнения полностью заполняют кабельный лоток.

            — Кабель MC 4/0 или больше, номинальное напряжение 2000 В или меньше, может быть проложен только в один слой (сумма диаметров кабеля равна ширине лотка).

            — Одножильный кабель на 2000 В или менее, более 1000 км может быть проложен только в один слой (сумма диаметров кабелей равна ширине лотка).

            — Прочие силовые кабели и комбинации размеров рассчитываются по сумме площадей кабелей и допустимого заполнения, см. таблицу в NEC 392.9, чтобы определить ширину лотка. NEC 392 подробно описывает типы кабелей, напряжения, допустимую нагрузку и т. д.

Прочие нагрузки, подлежащие расчету —

            — Снег: Добавьте 13,3 фунта/кв. фут для 20-дюймового глубокого мокрого снега.

            — Лед: Добавьте 4,7 фунта/кв. фут

            – Сосредоточенная нагрузка: добавьте эффект сосредоточенной нагрузки от коробок для сращивания, отводов тяжелых кабелей и концевиков кабелепроводов, поддерживаемых вне лотка.

После того, как вы определили наибольшую нагрузку, добавьте ее к другим расчетам нагрузки на кабель.Теперь у вас есть максимальная нагрузка, которую должен выдержать лоток.

Поднос для лестниц Chalfant Каталог

Оценка сейсмической хрупкости кабельного лотка, включая вязкое разрушение холодногнутой стальной секции при изгибе ОЦЕНКА СЕЙСМИЧЕСКОЙ ХРУПКОСТИ

ВКЛЮЧАЯ ВЯЗКОЕ РАЗРУШЕНИЕ ХОЛОДНОФОРМОВАННОЙ СТАЛИ

ИЗГИБ РАЗРЕЗА

Майкл Дж. Perkins1, Frederic F. Grant2

1 Штатный инженер, Simpson Gumpertz & Heger, Ньюпорт-Бич, Калифорния, США ([email protected])

2 Старший руководитель проекта, Simpson Gumpertz & Heger, Ньюпорт-Бич, Калифорния, США (ffgrant @sgh.com)

РЕФЕРАТ

В этом документе представлен пример недавней оценки сейсмической устойчивости кабельных лотков на атомной электростанции

в США. Оценка была начата из-за наличия незазубренных гаек в опорах кабельных лотков

по всему заводу, что делало кабельные лотки потенциально уязвимыми при сейсмическом событии, превышающем проектное

.Методология оценки уязвимости включала процесс выбора ограничивающего случая, разработанный

специально для этой оценки. При оценке учитывались и применялись результаты полномасштабных испытаний кабеля

на вибростенде для конкретных заводов, а также испытания на растяжение незазубренных гаек распорки. Результаты испытаний были использованы

для определения сейсмостойкости выбранных конфигураций опор ограничивающих кабельных лотков, включая срез

скольжение гаек стоек.

Несколько элементов траектории нагрузки в заводской конфигурации, в том числе несколько холодногнутых стальных профилей,

, не были представлены в испытанной конфигурации. Таким образом, результаты испытаний на вибростенде были дополнены

путем проведения новых испытаний на предел прочности при изгибе холодногнутых профилей, подобных тем, что проводились в поле

. Этот эмпирический подход оказался экономически эффективной и надежной альтернативой более теоретическим методам

аналитического проектирования, доступным в Американском институте черной металлургии (2013 г.) для оценки поведения

после предела текучести этих холодногнутых стальных профилей.Наконец, результаты испытаний на изгиб были использованы для оценки применимых предельных состояний пластичности

, реалистичных предельных нагрузок и соответствующей изменчивости для холодногнутых стальных профилей

.

Сейсмическая хрупкость была обусловлена ​​разрушением изгиба холодногнутой стальной опоры, хотя

несущая способность незазубренных гаек распорки была лишь немного выше. В будущем результаты испытаний на предельную прочность

могут быть использованы непосредственно или расширены для расчета коэффициентов поглощения неупругой энергии для оценок хрупкости

, включающих разрушение при изгибе холодногнутых стальных профилей.10 CFR 50.54(f) Относительно рекомендаций 2.1 Краткосрочной целевой группы

Обзор результатов аварии на Фукусиме Дай-Ити. Важным компонентом любого такого SPRA является

оценка сейсмической неустойчивости распределительных систем, необходимая для безопасного останова электростанции.Эти системы

включают трубопроводы, кабельные лотки, кабелепроводы и воздуховоды HVAC. Цель этой статьи состоит в том, чтобы представить

тематическое исследование одной конкретной оценки неустойчивости распределительной системы, из которого можно извлечь более общие выводы для поддержки будущих оценок.

Проволочный кабельный лоток Kable Kontrol™

Технические характеристики изделия

Мы не нашли нужную вам спецификацию? Перейдите на страницу «Контакты» и отправьте нам свой вопрос или позвоните по телефону 1-877-284-7760

.

Кабельные лотки профессионального качества для прокладки кабелей в вашем здании.Система кабельных лотков с проволочной сеткой Kable Kontrol поставляется в четырех вариантах ширины (4 дюйма, 6 дюймов, 8 дюймов, 12 дюймов), глубине 2 дюйма и длине 9,84 фута (3 м) с толщиной проволоки 0,197 дюйма. Все стальные кабельные лотки имеют покрытие, устойчивое к гальванопокрытию, и одобрены NEC

  • Покрытие, устойчивое к гальванопокрытию, защищает кабельные лотки от атмосферных воздействий и химической коррозии. Идеально подходит для сети, волоконно-оптики, минеральные изолированные и металлические CLAD Cabling
  • NEC Утверждены
  • , могут быть размерены, чтобы соответствовать вашим потребностям с болтами
    кабельный лоток 40028

    Нагрузки в фунтах/футах на пролет Макс. Количество кабелей 2 5 ‘

    3 6′
    7 ‘ 8′ Cat 5e 4-пара Пленум (0,17 «) Cat 5e 4 пары без пленума (0,19 дюйма) Кат. 6e, 4 пары без пленума (0,22 дюйма) Кат. x 4 дюйма x 9,83 фута 8,06 дюйма 39,4 22,3 16.4 15,9 177 142 106 41 2” х 6” х 9,83′ 12.09″ 46,5 27,6 20,3 19,1 266 213 159 62 2” х 8” х 9,83′ 16.12″ 54,2 36,4 26,7 24,7 355 284 212 83 2” х 12” х 9. 83′ 24,18″ 71,6 47,1 34,6 31,7 532 426 318 125

Global Арматурный Детектор рынка 2021 Статус развития, топ-Вендоры , тип и применение к 2027 году – Sox Sphere

Отчет, опубликованный MarketsandResearch.biz в последнем исследовании Global Rebar Detector Market с 2021 по 2027 , представляет охват конкретной отрасли и ключевые тенденции рынка с прогнозами и историческими рыночными данными.Во-первых, в отчете представлен критический обзор бизнеса, который охватывает определения и приложения.

В отчете размер рынка разбивается на количество и стоимость, в основном в зависимости от области применения, типа и географии. В отчете также рассматриваются факторы, способствующие росту рынка, потенциальные возможности для использования, проблемы, с которыми сталкиваются производители, и другие макро- и микроэкономические параметры.

СКАЧАТЬ БЕСПЛАТНЫЙ ОБРАЗЕЦ ОТЧЕТА: https://www.marketsandresearch.biz/sample-request/160561

В отчете представлен профиль ключевых членов компании, а также краткий анализ их позиций в соответствии с глобальным ландшафтом.Он включает в себя углубленную оценку каждого параметра и позволяет нашим клиентам определить наиболее вероятную или даже лучшую тенденцию, торжествующую в текущей ситуации. Кроме того, форма файла выбрана, чтобы показать будущие разработки и возможности на мировом рынке Rebar Detector в ближайшие годы.

Приложения, включенные в отчет:

Строительство, связь, прочее

Типы, включенные в отчет:

КПК, Ноутбук,

Отчет о рынке состоит из уникальных движущих сил и ограничений, возможностей и проблем, которые рынок будет изучать после прогнозируемого периода с 2021 по 2027 год.

Затем сегмент регионального анализа включает в себя регионы, которые показывают огромную емкость каждого участника на мировом рынке Rebar Detector, а также их размер и объем. Наши аналитики сохранили высочайший уровень прозрачности и точности в отчете.

Отчет включает следующие разделы:

Северная и Южная Америка (США, Канада, Мексика, Бразилия), Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Юго-Восточная Азия, Индия, Австралия), Европа (Германия, Франция, Великобритания, Италия, Россия), Ближний Восток и Африка (Египет, Юг Африка, Израиль, Турция, страны Персидского залива)

Активные игроки на рынке:

HILTI, Bosch, Proceq, Elcometer, ZBL, Zircon Corporation, James Instruments, Beijing Concrete, Beijing TIME High Technology, ELE International, NOVOTEST, Wuhan Sinorock Technology,

ДОСТУП К ПОЛНОМУ ОТЧЕТУ: https://www.marketandresearch.biz/report/160561/global-rebar-detector-market-growth-2021-2026

Часто задаваемые вопросы:

Каковы прогнозы размера рынка и увеличения рыночной цены Детектор арматуры?

Что важно для Elements для расширения рынка Детектор арматурных стержней?

Кто является ведущим игроком на рынке Детектор арматуры?

Какие сегменты включены в отчет о рынке Детектор арматуры?

Настройка отчета:

Этот отчет можно настроить в соответствии с требованиями клиента.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
