Содержание

Как правильно штробить газобетон


В любом доме рано или поздно возникает необходимость устройства каналов (штроб) в стене – будь это готовый дом или строящийся, ИЖС или многоэтажка. Цели могут быть разные – прокладка электропроводки, укладка арматуры, водопровод и др. И проще подобные углубления сделать в газобетонной стене. Газоблоки хорошо поддаются обработке – резке, выравниванию, штроблению. Однако важно сделать все по технологии, во избежание разрушения этого стенового материала.

Основные правила штробления газобетона


Напомним, что газобетонные блоки имеют хорошую прочность на сжатие, но недостаточную на растяжение и изгиб. Нарушение целостности блока ухудшает прочностные характеристики за счет перераспределения несущей способности по оставшемуся объему материала, и при неправильной обработке он может разрушаться. Именно поэтому важно соблюдать ряд требований к обработке газобетона:


  • Ровное, устойчивое, сухое основание, на котором будут производиться работы;


  • Исправный инструмент;


  • Допускается прорезывание штроб как в отдельно взятых блоках, так и в кладке;


  • Штробление блока можно проводить строго по вертикали или горизонтали;


  • В длину борозда не должна превышать 3000 мм, а в ширь и глубь – не более 25 мм;


  • При штроблении стен важно учитывать минимально допустимые интервалы до пазов: от оконных и дверных проемов min 150 мм, а от места прокладки газопровода – min 400 мм, штробы под армирование кладки должны располагаться не ближе, чем в 60 мм от краев блока;


  • Для газоблоков шириной 200 мм и менее допустима лишь одна штроба с одним прутом арматуры, блоки 250-400 мм в ширину должны быть армированы 2 параллельными прутами – каждый в своей штробе.





Создавать каналы и углубления в газобетоне можно разными режущими инструментами. Но наиболее просто, быстро и удобно это сделать специальным ручным инструментом под названием штроборез.


На сайте БлокСПб Вы можете по лучшей цене приобрести штроборез и другие инструменты для газобетона в этом разделе >>

Электропроводка в доме из газобетона: видео, фото, схема

Проводка в доме из газобетона – преимущества газобетонных блоков

Неавтоклавный газоблок сочетает в себе высокую прочность и малую плотность. Благодаря этому ускоряется и удешевляется не только само строительство домов из газобетонных блоков, но и прокладка в них внутренних инженерных сетей.

Сквозное сверление, фрезерование или штробление газоблоков проводится без лишних усилий с минимальным набором простого инструмента.

Проводка в газобетоне прокладывается в штробы, которые прорезаются электрическими штроборезами и фрезами. Преимущество газобетонных блоков заключается в возможности прорезки таких штроб своими руками, без наличия дорогостоящего электрооборудования.

Прорезка штробы в газобетоне под проводку возможна ручным штроборезом. Этот недорогой, в сравнении с электрическим аналогом, инструмент не требует от мастера больших усилий и навыков. Последовательные продольные срезы с поверхности газоблока приводят к образованию ровного канала прямоугольного сечения.

Преимущества газобетонных блоков вывели этот стройматериал в лидеры по популярности среди частных и крупных застройщиков. Производство газобетона стало одной из наиболее перспективных сфер стройиндустрии в России и в странах СНГ, в том числе в Казахстане и Узбекистане.

Электропроводка в газобетонном доме: виды, схемы

Перед прокладкой электропроводки в газобетонном доме или коттедже необходимо сначала рассчитать суммарную мощность потребления всех электроприборов  и оборудования, и отдельно для каждой комнаты. Предполагается, что для каждой комнаты будет прокладываться своя линия. Далее мы сможем получить характеристики кабеля, прибора учета и устройств защиты, которые будут установлены в доме. Также мы добавили видео-уроки, в которых наглядно объясняется, как именно необходимо проводить монтаж электропроводки в доме из газобетона.

Схема подключения

Для начала необходимо определить схему подключения. После этого станет понятно, сколько необходимо кабеля, в каком количестве нужны комплектующие, а также насколько надежна и безопасна будет будущая проводка. Можно рассмотреть три основные схемы электрической проводки в газобетоне:

  • все линии (розеточные + освещение) подключены к одному устройству защиты;
  • все розеточные линии подключены через один автомат, а линии освещения – через другой;
  • все розеточные линии каждой комнаты подключены к отдельному автомату, все линии освещения – к другому (но мощные электроприборы, такие как электроплита или бойлер все равно подключаются отдельно).

Как правило, оптимальным является третий вариант. На рисунке ниже наглядно представлена схема электропроводки в доме из газобетона:

Теперь нужно решить, каким способом будет прокладываться проводка – открытым или скрытым.

Скрытый способ прокладки

Газобетон – достаточно простой в обработке строительный материал, поэтому с долблением штроб проблем возникнуть не должно. Это можно сделать как специальным штроборезом, так и знакомой всем «болгаркой». Какой-либо дополнительной подготовки для этой работы не требуется.

Далее следует разметить маршруты, по которым будут прокладываться провода, а также отметить места монтажа розеток и выключателей освещения

Здесь следует соблюдать одно важное правило: прокладка может проводиться либо горизонтально, либо вертикально. Никаких наклонных участков

Опираясь на проведенную разметку, электромонтажник выдалбливает штробы, в нужных местах вырезает участки под установку выключателей, розеток и т. д. Прокладываемые в штробах кабели и провода крепятся с помощью хомутов, как это видно на фото ниже. После завершения прокладки пустоты заполняются раствором и выравниваются.

Отдельно следует рассмотреть прокладку кабеля в штробах с использованием гофротруб и кабель-каналов. Это более затратный и трудоемкий способ, необходимость в нем есть лишь тогда, когда постоянно приходится менять электропроводку. Дополнительный минус при использовании гофры – необходимость в более глубоких штробах. При этом при неполадках нет никакой уверенности в том, что с помощью той же гофры получится восстановить электропроводку.

Помимо стен проводку можно проводить и по потолку. В зависимости от типа потолка (монолитный, ж/б, деревянные перекрытия) подбирается способ подводки проводов к люстрам, лампам и потолочным светильникам. Так, если потолок монолитный, то еще на этапе строительства там должны быть проложены каналы для электропроводки. Если же потолок сделан из заводских ж/б перекрытий, тогда можно попробовать прокладку через технологические отверстия. В случае, когда потолок деревянный, следует предпочесть открытую прокладку с соблюдением всех правил ПУЭ.

И наконец, последний возможный вариант разводки электрики в доме из газобетона – по полу.

При такой прокладке кабель необходимо защитить той же гофрой, как это сделано на фото ниже:

Открытый способ прокладки

Прокладка в открытую проще, быстрее и позволяет обойтись без долбления штроб. Провода или кабели, прокладываемые в открытую, должны иметь двойную изоляцию. Розетки, выключатели освещения крепятся на стенах. Под ними устанавливаются небольшие дощечки из дерева, с прокладкой из негорючего материала (асбеста и т.д.)

В большинстве случаев оптимальным кабелем для открытой прокладки в доме является ВВГ нг. Он имеет оболочку и изоляцию из ПВХ, не распространяющего горение при групповой прокладке.

Провода прокладывают по поверхности стен в гофре, а также в кабель-плинтусах, в некоторых случаях – на изоляторах. Соединение проводов между собой должно производиться с применением клеммных колодок, сварки или опрессовки. Использовать метод скрутки в настоящее время считается недопустимым.

Проводка в каркасном доме

Выполняя монтаж электропроводки в каркасном доме, необходимо сохранить целостность покрытия. Для этого возможно два варианта: снаружи и внутри стен. Первый способ осуществляют за счет применения кабель-каналов. При этом сохраняется прочность конструкции, она не теряет эстетический вид. Такой же принцип укладки подойдет для обустройства электропроводки в панельном доме

Следует с осторожностью штробить стены, чтобы не нарушить их несущую способность. Плюсы этого варианта:

  • доступность для осмотра;
  • оперативность внесения необходимых изменений;
  • простота ремонта.

Обустройство скрытой электропроводки в строениях каркасного типа также имеет свои преимущества. Главное: подключения спрятаны от глаз внутри стен. Снаружи остаются только выключатели, розетки. Минусом способа считают невозможность быстро организовать дополнительное подключение, ремонт потребует демонтировать конструкции.

Монтаж электропроводки в каркасном доме начинают с наметки линий расположения проводов, распределительных коробок. Если решено защитить сеть гофротрубой или другим приспособлением, сначала закрепляют основу. При открытом монтаже элементов проводки своими руками ее часто располагают вдоль плинтуса. Затем укладывают провод, монтируют распределительные коробки.

Как правильно развести проводку в каркасном доме. Тонкости и нюансы работы

Вычисляем общую мощность электроприборов

Основной задачей, с которой приходится сталкиваться мастерам при установке новой проводки, является выбор материалов, сечения проводов, характеристики автоматов. От этого зависит надежность и безопасность работы электроприборов.

Для освещения суммарная мощность обычно составляет 10 или 16 А. Для группы розеток ее принимают от 16 до 40 А. Учитывая это, электромонтаж дома начинают с расчета мощности потребителей, подсоединенных к одной линии. Полученное значение делят на мощность сети, которая составляет 220 Вт. Например, если суммарно потребителям требуется 4 кВт, то необходимая мощность сети равна 4000/220=18,2 А.

Проводя расчет, следует учесть, что одновременного включения всех электроприборов практически не бывает. Поэтому вводят поправочный коэффициент, который зависит от общей мощности:

  • до 14 кВт его принимают 0,8;
  • до 20 кВт – 0,65;
  • до 50 – 0,5.

Применение коэффициента поможет избежать ненужных расходов на приобретение дорогостоящего оборудования. При этом безопасность сети остается на должном уровне. Любые сомнения по монтажу в панельном или любом другом доме лучше развеять, проконсультировавшись со специалистами.

Для многих мастеров электромонтаж в частном строении становится сложной задачей. Упростить ее, избежать множества ошибок позволяет программа для разработки проекта электрической части. Она справится с такими вопросами:

  • расчет мощности электроснабжения;
  • вычисление потерь напряжения;
  • определение длины и сечения кабеля;
  • подбор материалов.

Еще один немаловажный бонус: применение программы для монтажа любого вида проводки обеспечит точный расчет необходимого количество приборов освещения, подбор места их оптимальной установки. Она станет надежным помощником человеку, имеющему минимальные знания по электротехнике. Кроме того, программа дает возможность без финансовых вложений рассмотреть варианты, изучить особенности, преимущества, недостатки подключений. При этом минимизируется вероятность ошибки.

Таблица сечения медного и алюминиевого кабеля по мощности и току

Выбор схемы

От того, какая выбрана схема подключения, будет зависеть общая длина проводки, количество деталей, входящих в комплектацию, практичность и комфорт в использовании разводки. Есть три стандартных схемы, которые чаще всего используются в газобетонных домах:

  • Для всех розеток и освещения используется один автомат;
  • Для розеток используется один автомат, а для освещения — другой;
  • Для розеток и освещения каждой комнаты применяются отдельные автоматы.

Кроме того, нужно помнить, что для таких приборов, как плита, бойлер и т.д. используется отдельное подключение. Из перечисленных выше вариантов предпочтительным является последний.

Проводка в доме из газобетона

Работу начинают с расчета мощности электроприборов. Его делают отдельно по каждому помещению, а затем для всего здания. Монтаж электропроводки в доме из газобетона выполняют скрытым и открытым способом. Минусом открытого варианта является то, что электросети остаются на виду. Если к эстетике помещения предъявляются высокие требования, то от него лучше отказаться.

Преимуществом газобетона является легкость обработки. Он легко поддается резке болгаркой или штроборезом. Причем это вполне по силам проделать в доме своими руками. Предварительно делают разметку, нанося на поверхности две параллельные линии, затем штробят стены. Процесс шумный, пыльный, трудоемкий. Для защиты тела потребуются перчатки, очки, респиратор. Штробление требует аккуратности: газобетон достаточно хрупкий, от сильного усилия может расколоться.

Первым делом размечают местоположение кабеля, розеток, выключателей, подготавливают посадочные места, потом закладывают комплектующие детали. Линии располагают вертикально или горизонтально. Их разрешено поворачивать только под прямым углом.

Нередко хозяева газобетонных строений задаются вопросом: нужно ли пользоваться кабель-каналом или электротехнической гофрой. Использование дополнительных приспособлений требуется, если дальнейшие мероприятия предполагают изменение схемы. При других условиях это не обязательно. Кроме того, укладка гофры или других элементов потребует глубокого штробления, которое увеличит время проведения и трудоемкость работ.

Много вопросов вызывает монтаж электропроводки в доме из газобетона на потолке, полу. Выбор варианта определяется типом перекрытия:

  • монолитное – отверстие предусматривают на этапе изготовления плиты;
  • железобетонное – пользуются имеющимися технологическими отверстиями;
  • деревянное – только открытым способом, защитив кабель гофрорукавом.

Если по каким-либо причинам от монтажа скрытой проводки в доме из газобетона необходимо отказаться, на помощь придет открытая прокладка. При выборе комплектующих учитывают максимальную нагрузку, приобретают провода с двойной изоляцией. Фурнитуру крепят к поверхности на деревянную дощечку, подложив подкладку из негорючего материала (фторопласта, асбеста).

Этапы устройства открытой электропроводки в панельном доме или газобетонном строении такие же, как для скрытой. Отличие лишь в месторасположении сетей: стена, плинтус, желоб, гофра. Между собой провода соединяют опрессовкой, сваркой или клеммниками. От возгорания здание и его жителей обезопасят комплектующие из негорючих материалов.

Как сделать электрику в доме из газобетона по уму — практические рекомендации эксперта

Использование гофры

Гофра является дополнительной защитой кабеля и применяется в электропроводке довольно часто. Но всегда ли оправдано ее применение? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, чтобы увеличить себе объем работ и общую стоимость. Но давайте подойдем к этому вопросу логически.

Подумайте, если используется хороший кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? С точки зрения пожаробезопасности гофра в этом случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далеко не факт, что это получится.

Гофру нужно использовать, если часть кабеля проводится в бетонной стяжке.

Использование гофры обязательно для открытой проводки, и особенно при использовании горючих облицовочных материалов, таких как пластик и дерево.

Открытый электромонтаж

Прокладка открытой электропроводки в доме из газобетона проводится в случае ограничения по времени и нежелании пылить. Этот вид выполнения работ намного проще и может применяться для стен как из газоблока, так и деревянных, согласно требованиям ПУЭ. Все комплектующие приобретают для открытой проводки, провода должны быть рассчитаны на максимальную расчетную нагрузку и иметь двойную изоляцию. Все розетки, выключатели, соединительные коробки устанавливают на поверхность стены и закрепляют их. Под них устанавливают деревянные дощечки, с прокладкой из асбеста или подобного несгораемого материала (асбест, фторопласт), или готовые сегменты из негорючего материала. Кабель для для рекомендуем выбрать ВВГнг, он является негорючим, что дополнительно обезопасит ваш жилой дом от возгорания. Вся разводка и монтаж выполняется подобно монтажу скрытой электропроводки в газобетоне, за исключением того, что провод прокладывают по поверхности стены в плинтусе, желобах, гофре или на диэлектрических изоляторах. Соединение проводников выполняет электрик с помощью клеммников, сварки или опрессовки.

Выполнение работ по монтажу проводки в доме из газоблока должен проводить специально обученный персонал — электрик, во избежание возможных неисправностей в процессе эксплуатации. На видео примерах ниже доступно рассмотрены все этапы прокладки электрики в газобетонном доме:

Проводка в кирпичном доме

Кирпичные строения остаются символом надежности и достатка. Поэтому монтаж электропроводки в жилом помещении тема, которая интересует многих мастеров. Существует два основных способа прокладки в кирпиче:

  • открытый – с применением специальных коробов;
  • скрытый – чаще всего под штукатуркой.

Первый вариант подходит для подсобных помещений, где не требуется создавать изысканный интерьер. К преимуществам относят простоту реализации, оперативность. Способ менее трудоемкий, так как позволяет отказаться от штробления поверхностей. Его недостаток – кабель остается снаружи, возможно его повреждение механическим путем. Избежать этого поможет применение гофрорукавов, специальных каналов.

Чаще всего монтаж электропроводки в частном доме своими руками выполняют под штукатурку. Для этого на кирпичную стену пластиковыми скобами крепят провода, заглубляют короба, распределительные коробки. Их фиксируют алебастром. Чтобы иметь возможность замены электропроводки в доме своими силами, специалисты рекомендуют воспользоваться пластиковыми трубами, закрепленными на стене. При необходимости старый кабель извлекают, а вместо него протягивают новый. Такой подход позволяет не демонтировать отделку.

Когда все комплектующие электросетей закреплены, приступают к оштукатуриванию. Слой штукатурки должен закрывать коммуникации. Если штукатурку наносят тонким слоем, то основание предварительно штробят. При облицовке кирпичных стен гипсокартоном коммуникации можно спрятать под ним.

Способы укладки проводки в кирпичном доме

Делаем крышу

Мауэрлат у нас уже смонтирован. Пришло время установить стропила. На этом этапе все индивидуально – ориентируйтесь на особенности выбранной кровельной конструкции.

Доступно несколько вариантов:

  • односкатная крыша. Для жилых домов используется редко. Преимущественно такой кровлей перекрывают сараи и прочие хозяйственные постройки;
  • двускатная крыша. Подойдет для дачного дома;

  • мансардная, вальмовая и прочие сложные конструкции. Лучший выбор для полноценного жилого дома из газобетонных блоков.

Вне зависимости от выбранной конструкции кровли, ее нужно укомплектовать изоляционными слоями: гидро-, тепло- и пароизоляцией. В отдельных случаях (к примеру, когда обустраивается жилая мансарда) монтируется слой шумоизоляционного материала.

УтеплениеУтепление

Поверх стропил закрепляем гидроизоляционный материал. Удобнее всего это делать с помощью деревянных реек. Одновременно рейки будут играть роль контробрешетки, к которой в дальнейшем зафиксируются рейки обрешетки для кровельного материала.

Под гидроизоляцию в пространство между рейками обрешетки укладываем утеплитель. Чаще всего используется минеральная вата. При желании можете выбрать другой материал (пенополистирол, пенопласт и пр.).

Пароизоляция и обрешетка

Теплоизоляцию закрываем слоем пароизоляционной пленки. Ее крепим к стропилам с помощью деревянных реек.

В завершение укладываем финишное кровельное покрытие. В этом моменте ориентируйтесь на доступный бюджет и личные предпочтения. Самые популярные материалы:

  • шифер;
  • битумная черепица;
  • профнастил;
  • металлочерепица;
  • керамическая черепица.

Любой кровельный материал укладываем, начиная снизу. В результате листы будут закреплены так, что осадочная влага сможет стекать, не проникая под кровельный настил.

Монтаж ондулинаМонтаж ондулинаМонтаж ондулинаМонтаж ондулинаОбустройство мансардыУстановка окон

Цены на различные виды бруса

Брус

На этом коробка из газоблоков с крышей готова. Далее вас ожидают работы по монтажу инженерных коммуникаций и отделке, но это уже тема для отдельного руководства.

Дом из газобетона своими рукамиДом из газобетона своими руками

Удачной работы!

Выбор схемы

Итак, начнем с выбора схемы подключения потребителей. От нее зависит расход провода для электропроводки, количество комплектующих, а так же надежность и удобство эксплуатации смонтированной разводки. Можно рассмотреть три основные схемы проводки в газобетоне:

  • все розетки и осветительные приборы включены через один автомат;
  • все розетки включены через один автоматический выключатель, а освещение через другой;
  • все розетки одной комнаты включены через отдельный автомат, все освещение через другой (не надо забывать, что бойлер, стиральная машина, электроотопление, электроплита — включаются отдельно от других потребителей).

Наиболее подходящий третий вариант. Более подробно вопрос рассмотрен в статье: как разделить проводку на группы. Схема электропроводки в газобетонном доме может выглядеть так:

Далее нужно определиться с видом прокладки проводки: скрытый или открытый. В каждом случае своя специфика выполнения работ и набор комплектующих для электромонтажа.

Штроба в газобетоне под проводку

Соблюдение правил штробления под проводку в газобетонном доме снижает до минимума риск потери несущей способности строительных конструкций.

  • Сечение штробы не должно превышать 25 мм по ширине и глубине.
  • Штробить необходимо на расстояние >150 мм от края стены, дверей и окон.
  • Длина одной штробы не должна превышать трех метров.

Следуя таким инструкциям, удается предотвратить обрушение крупных фрагментов газобетона при слишком близком размещении каналов друг к другу или к краю газобетонных блоков. Прокладывать каналы необходимо только в одном направлении: вертикальном или горизонтальном.

Как провести электропроводку в доме из газобетона, статья VSE-E.COM / Новости

Прежде чем делать монтаж электропроводки в доме из газобетона, понадобится осуществить вычисление мощности потребления всей постройки и каждого отдельного её помещения. Получив общую мощность, будет понятно, какое потребление у жилья в целом, а значит и возможные варианты вводного провода, всей автоматики и электросчетчиков, их расположение относительно комнат. Как выполнить электропроводку в газобетонном жилом строении – рассмотрим в нашей обзорной статье.

Электропроводка в доме из газобетона – какую схему выбрать

Речь идет о схеме подключения потребителей. От этого будет зависеть метраж применяемого кабеля для проводки, необходимые аксессуары, а также исправность, долговечность и практичность монтажа проводки.

На практике применяется несколько основных вариантов:

  • Схема, где подразумевается подключение всех розеточных групп и источников освещения через один общий автоматический выключатель.
  • Схема, при которой для розеток берется свой автомат и отдельно автомат для системы освещения.
  • Для каждой комнаты есть свой автомат для розеток и свой автомат для освещения. При этом такая высокомощная электротехника, как электрочайники, плиты, бойлеры, электрического отопление, будет запитываться отдельно.
    Профессионалы рекомендуют выбирать третью схему подключения, как наиболее безопасную и надежную.

Виды прокладки проводки

Следующим шагом после определения со схемой, является выбор способа прокладки электропроводки.

Как известно, монтаж бывает двух видов:

  1. Скрытый
  2. Открытый.

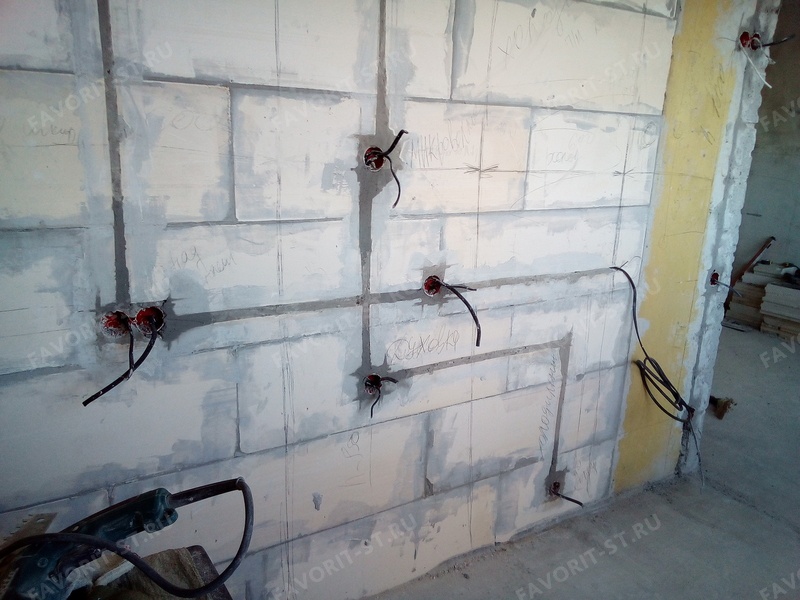

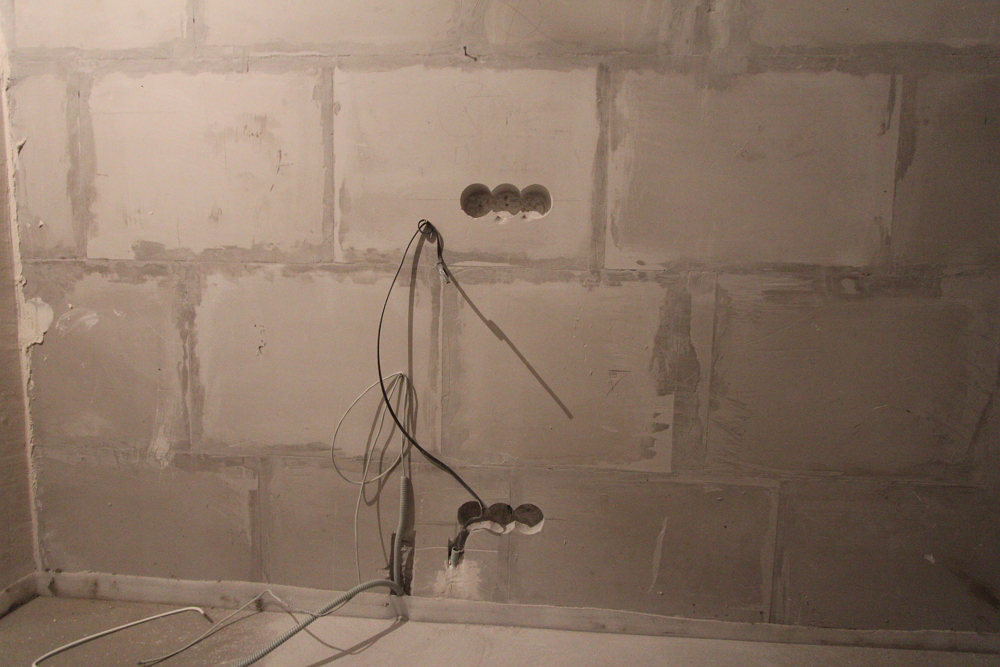

Скрытый монтаж проводки в газобетонном доме

Специалисты-электрики могут подтвердить, что газобетон – это материал, с которым работать легко и быстро, в особенности если сравнивать со стенами из бетона. Для монтажа в помощь будут такие инструменты, как штроборез и болгарка. Выполнить этап штробления стен можно самостоятельно.

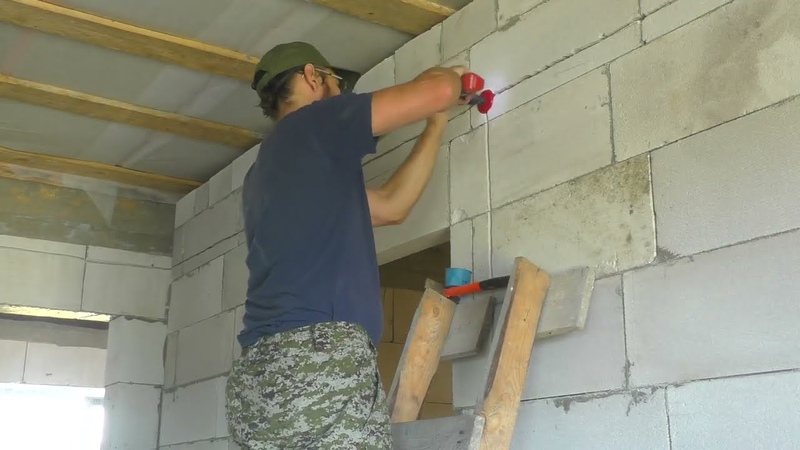

Далее производится разметка прокладки проводки, монтаж розеточных групп и выключателей для всех помещений. Основные правила на данном этапе работ: соблюдение прокладки проводки только под прямыми углами в вертикальном или горизонтальном направлении. Ни в коем случае не допускается прокладка на диагонали! Впоследствии это может привести к повреждению проводки при любых ремонтных работах.

Итак, имея готовую схему электропроводки, специалист проделывает ряд работ:

  • штробление стен;

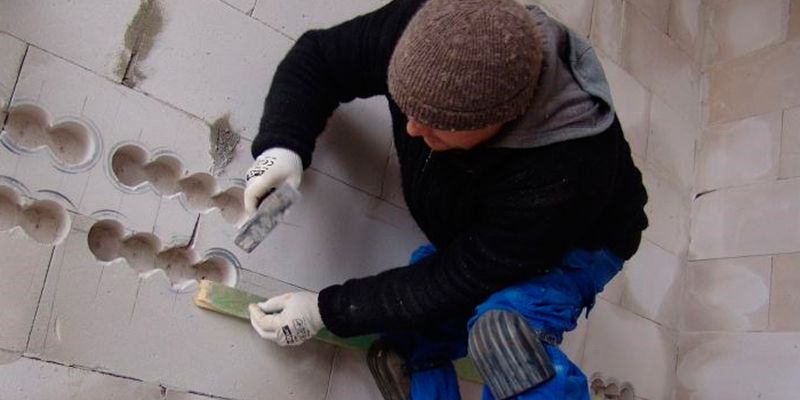

  • вырезание мест для выключателей и розеток, настенных и потолочных светильников;
  • в местах прокладки вкладываются электропроводники, крепятся специальными хомутами, и тщательно замуровываются строительным раствором.

Распространенный вопрос от владельцев квартир со стенами из газобетона: насколько актуальна прокладка провода в гофрированных трубах или кабельных каналах? Такой способ актуален в том случае, если в будущем планируется часто менять расположение электропроводки. Если же схема продумана заранее с учетом всех нюансов и особенностей, прокладку в каналах для кабеля или электротехнической гофре можно не делать.

Еще один минус прокладки проводки в гофре – потребуется штробить каналы более глубокие и широкие по размеру, а значит будет затрачено больше усилий. Если какая-то часть проводки выйдет из строя, у вас не будет никаких гарантий, что при помощи гофры и кабель-каналов, замурованных в стеновое перекрытие, можно будет восстановить электросеть.

Что касается потолка и проводки, как правило, если стены газобетонные, то потолочное перекрытие делается из монолитных железобетонных плит или деревянных перекрытий.

Часто при производстве монолитных плит учитываются каналы для кабелей освещения. Если таковые каналы есть, можно просто использовать их и смонтировать проводку. Если же на заводе каналы не сделали, можно посмотреть, если ли там технологические отверстия и проложить кабель там.

Потолок из дерева подразумевает открытый монтаж кабеля, соблюдая все нормы и правила безопасного пользования.

Иногда проводку в доме из газобетона делают на полу. Предварительно проводники помещают в прочную гофру.

Открытый монтаж проводки в газобетонном доме

Когда используют монтаж кабеля открытым способом в доме с газобетонными стенами? Как правило, причинами являются желание сэкономить время и избежать пыльных работ. Кроме этого, осуществить такие работы гораздо проще.

Все аксессуары, устройства для проводки должны иметь двойную изоляцию и предусмотрены для максимально допустимой нагрузки в помещении. Розетки и выключатели, коммутационные коробки монтируются на стеновую поверхность. В качестве электропроводника лучше выбрать кабель ВВГнг – негорючий, чтобы максимально повысить электробезопасность помещения. В целом весь процесс монтажа проводки открытым способом аналогичен скрытому, и отличается он только отсутствием необходимости делать штробы в стене. Кабель и аксессуары крепятся на поверхности, при этом используются гофрированные трубы, плинтуса, чтобы спрятать проводник. Соединение проводов осуществляется путем сварки или опрессовки, а также применяя клеммники.

Все вышеперечисленные работы в строениях из газобетона должен осуществлять исключительно специалист – квалифицированный электрик, чтобы предупредить любые нарушения электробезопасности и обеспечить исправное функционирование проводки. А вот купить всё необходимое для монтажа, в том числе кабель и провод, электрофурнитуру, крепления, счетчики, автоматику по оптимальным ценам со склада Вы можете в гипермаркете электротехники VSE-E. Мы на связи, обращайтесь!

Штробление стен под проводку специалистом – залог спокойствия в доме! Как и чем штробить стены под проводку без пыли? Как правильно делать штробы под электропроводку

Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.

Правила штробления


Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных , но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:

Это общие правила, которые касаются штробления стен под проводку.

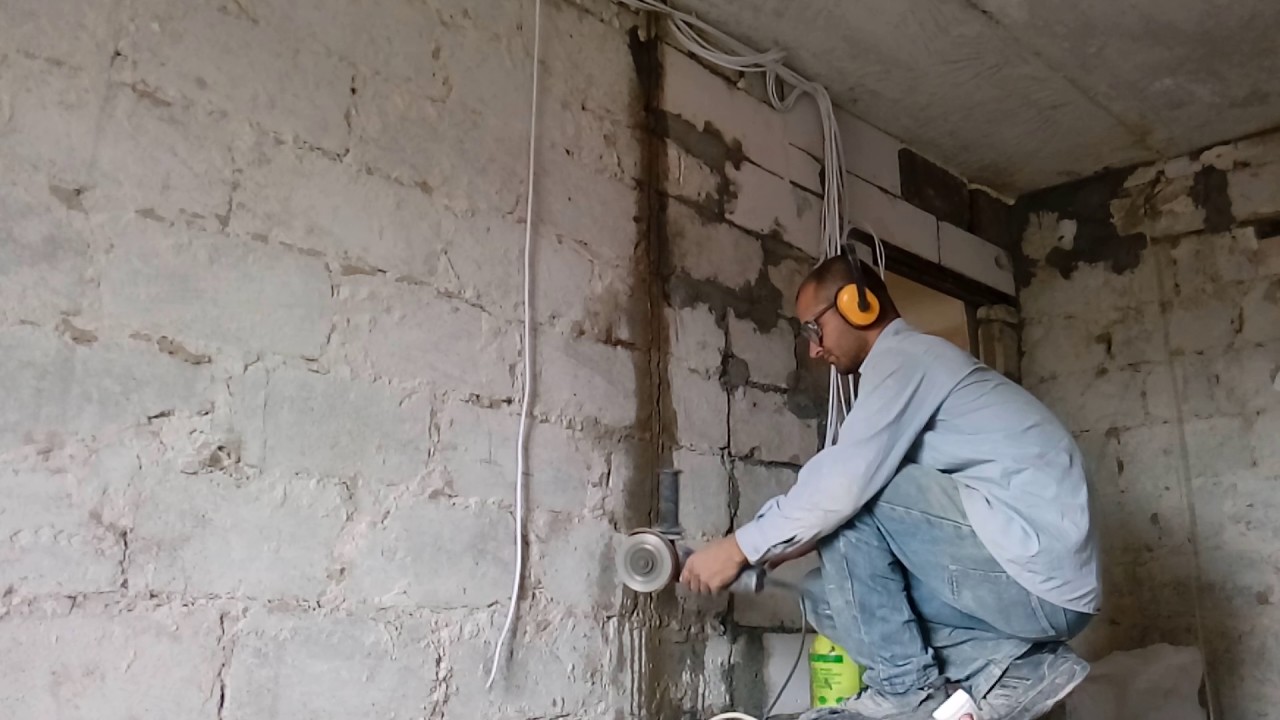

Инструмент для штробления и техники выполнения

Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала. Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.

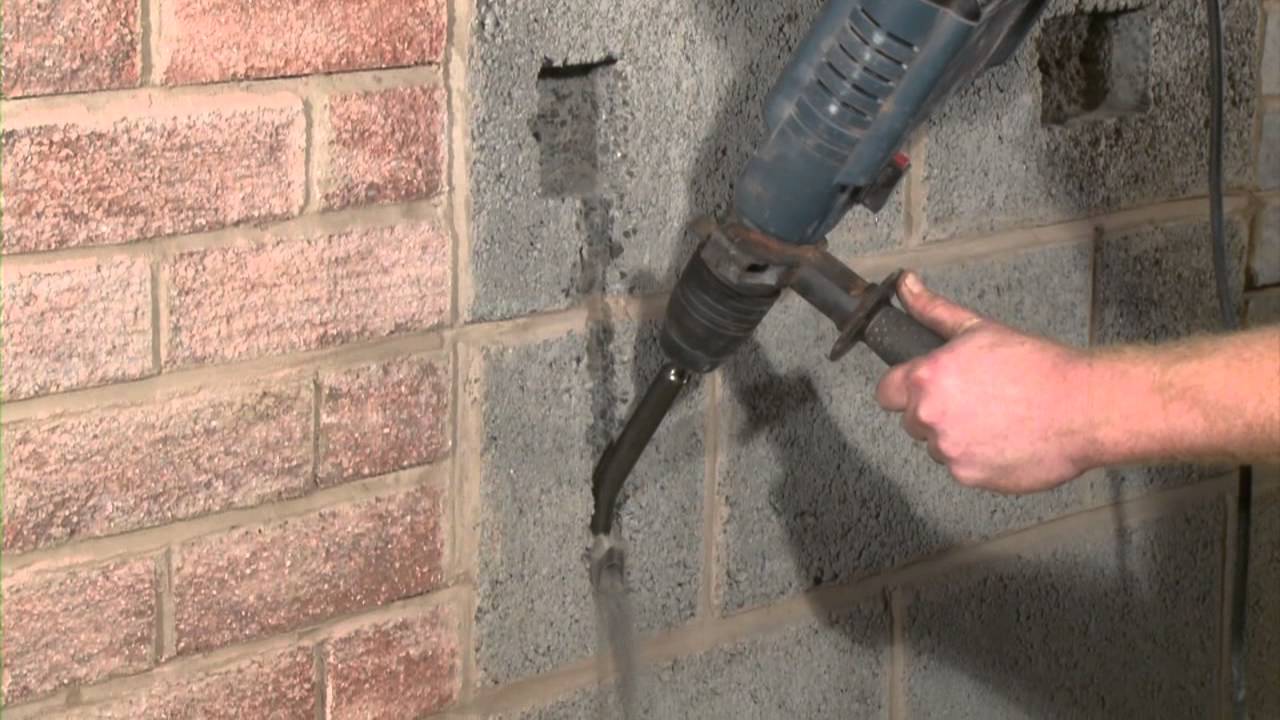

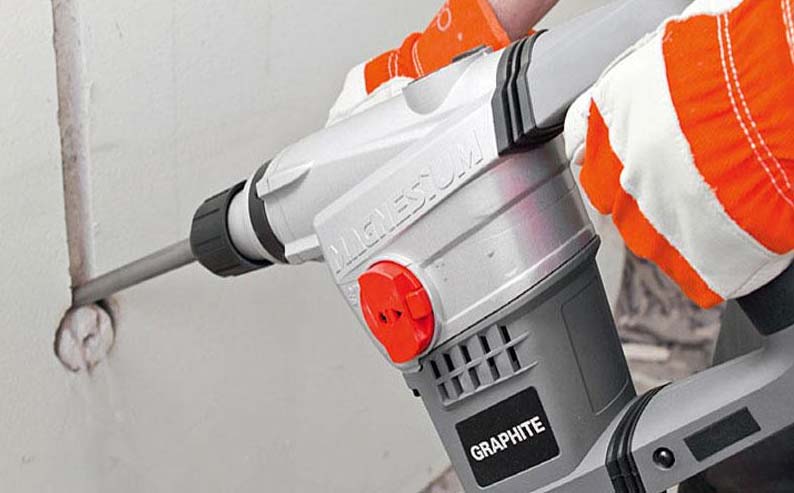

Быстрее работа пойдет с электроинструментом:

Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.

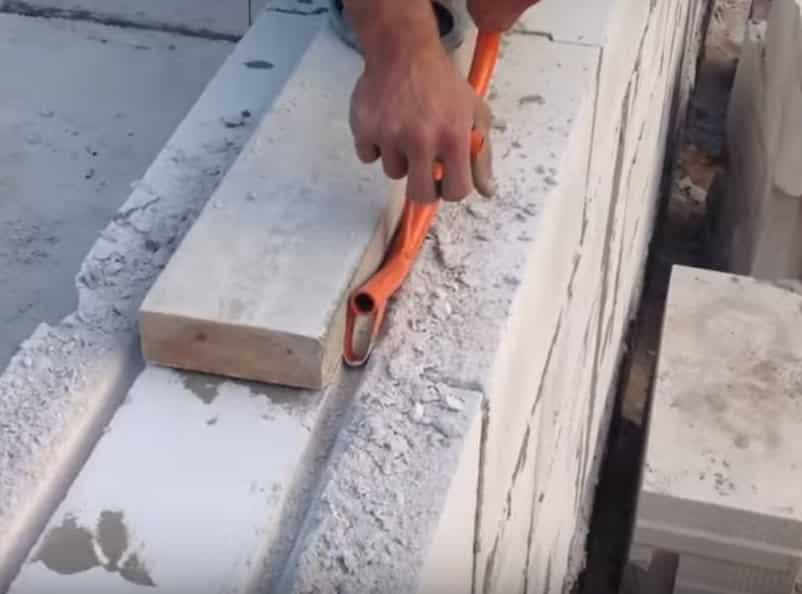

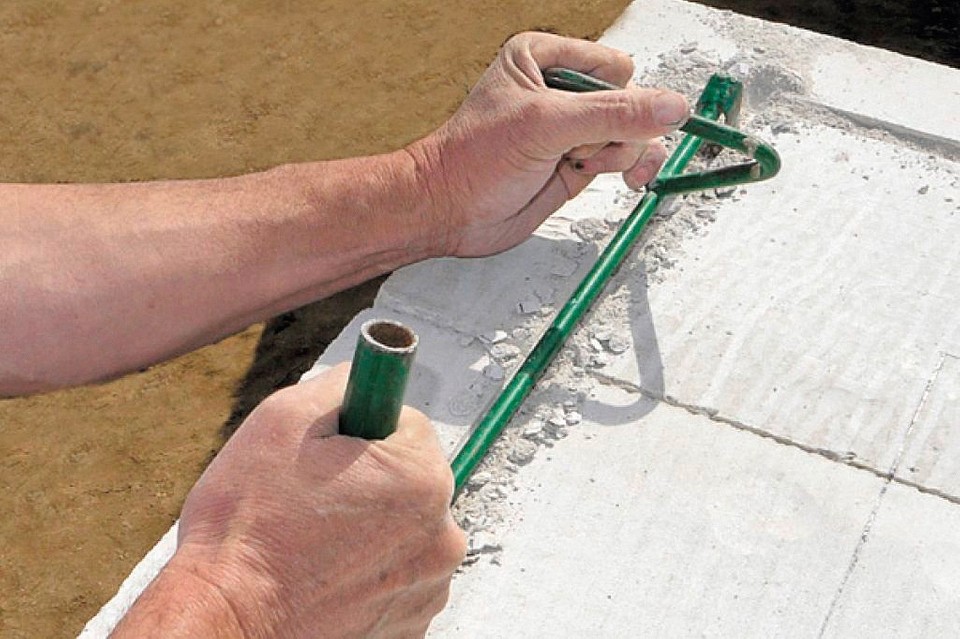

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

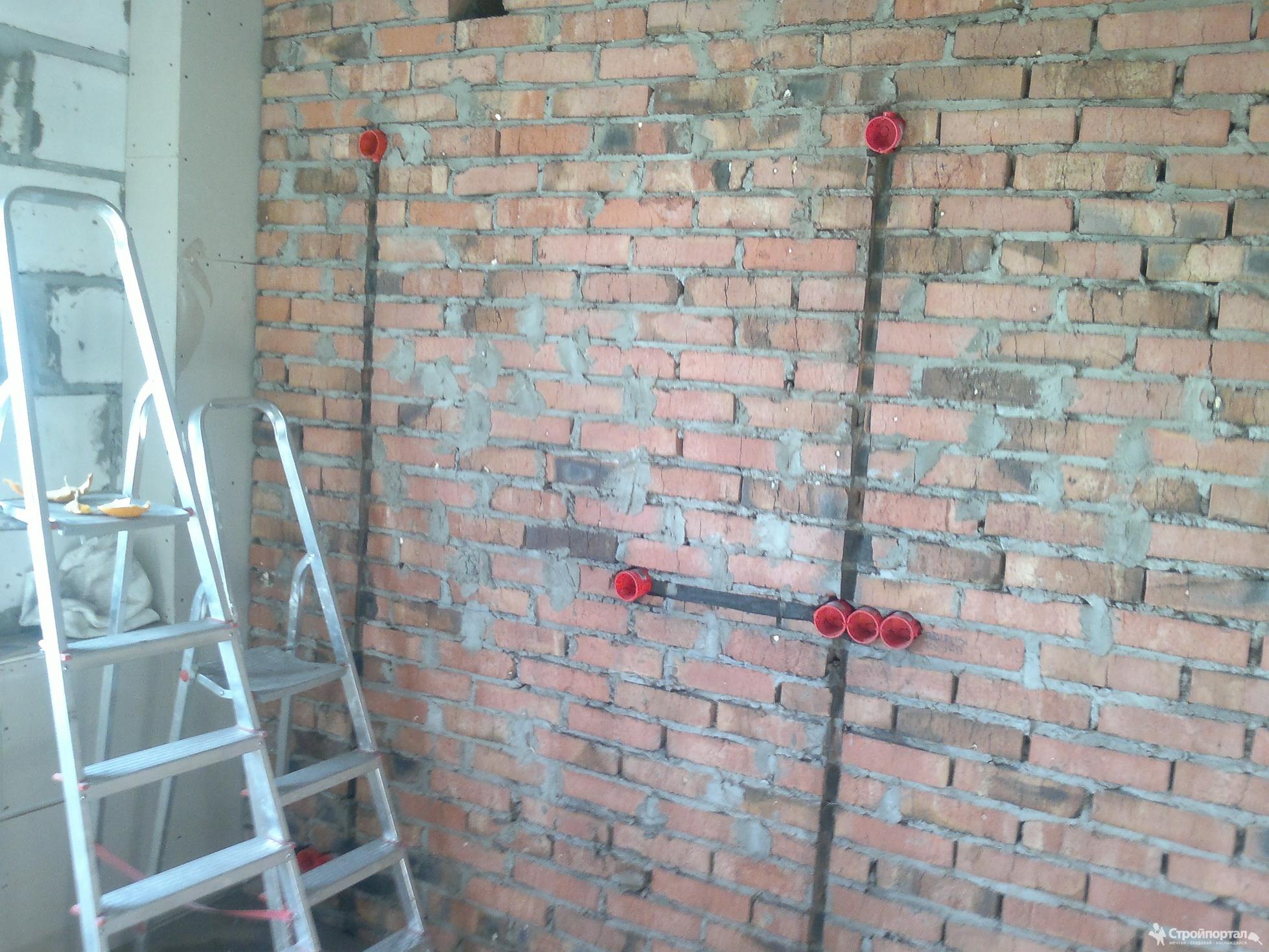

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных , а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

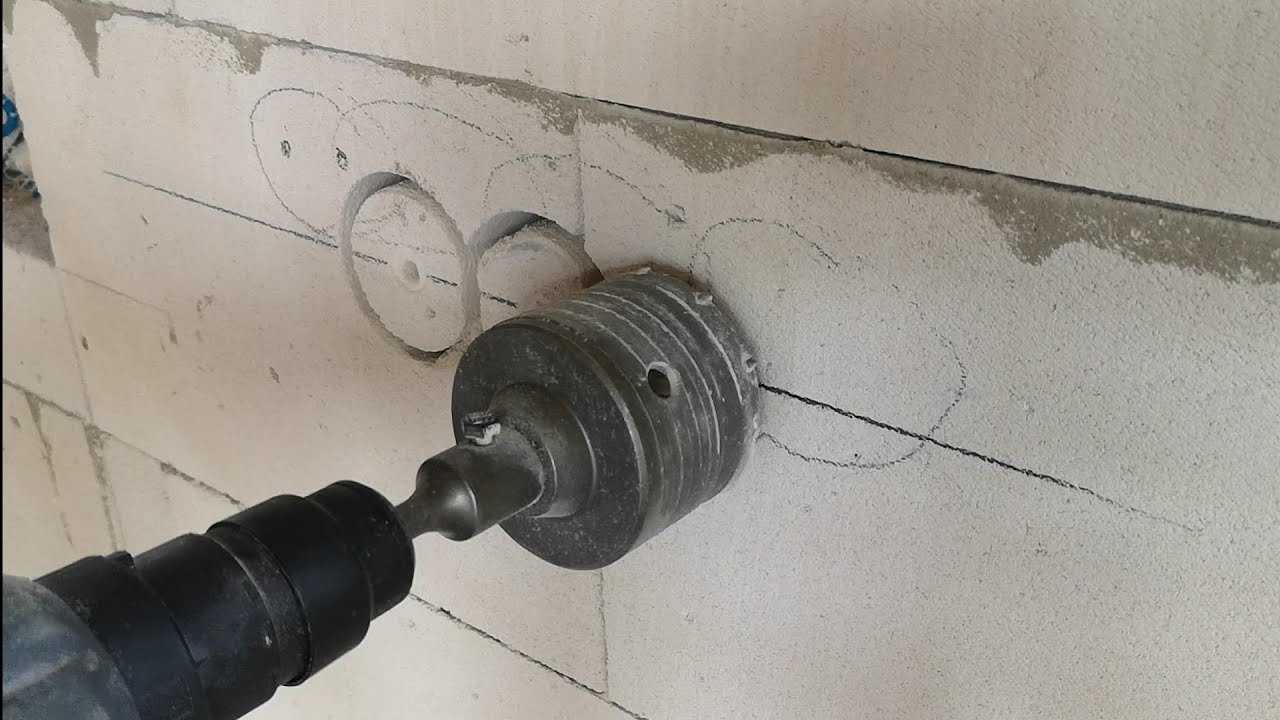

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.

Перед началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.

Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.

Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план. Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.

Как штробить стены под проводку без пыли? Этот вопрос актуален для тех, кто только собирается сделать ремонт в помещении.

Потребность в работе со стенами возникает при замене электросетей. Владельца помещения может не устроить то, как расположены розетки и светильники. Если возникла необходимость их переноса, то нужно штробить стены под новую проводку.

Каналы, по которым будет проходить электропроводка, должны быть достаточных ширины и глубины. Важным моментом станет выполнение работ таким образом, чтобы в процессе не появлялось большое количество строительной пыли.

Есть несколько способов проложить электрический провод. Можно перечислить следующие:

  • при помощи перфоратора;
  • болгаркой;
  • штроборезом.

Новичок в строительном деле должен знать, что строительная пыль будет при любом способе. Можно лишь немного снизить ее количество, выполнив защитные мероприятия. Уменьшить загрязнение помещения можно, используя профессиональное оборудование.
 Хорошим вариантом станет применение штробореза с подключенным к нему пылесосом. Это самый эффективный метод.

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

  1. Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
  2. На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
  3. В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
  4. В помещении образуются мусор и осколки.

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Использование штробореза для проведения работ

Электрический штроборез позволит быстро сделать борозды в стене. На ремонт не потребуется много времени, а кромки будут высокого качества. Этот прибор хорош тем, что после его применения не потребуется дополнительно снимать материал в промежутке между бороздами. Физических усилий прикладывать не нужно, но при работе прибора образуется большое количество пыли.

Работающие в строительной отрасли специалисты решают эту проблему путем использования в работе штробореза с промышленным пылесосом. Но стоимость устройства велика, поэтому при ремонте квартир он применяется редко.

Может быть выполнено вручную. Но этот процесс отличается трудоемкостью и большими затратами труда. Для ускорения ремонтных работ лучше использовать оборудование.

Как предотвратить распространение пыли

Решив сделать ремонт своими силами, важно позаботиться о том, чтобы пыль не попадала в другие помещения. Самым доступным способом можно назвать обильное смачивание рабочей поверхности водой. Возможно использование домашнего пылесоса для улавливания мелкой пыли.

Следующие шаги помогут уменьшить распространение пыли:

  1. Защита полов. Их закрывают строительной пленкой. Когда работы по устройству штробов будут завершены, ее можно аккуратно свернуть и вынести из помещения.
  2. Перед началом работ необходимо закрыть вход в помещение, в котором будут ремонтные работы. Проем можно защитить специальной промышленной шторой либо завесить влажной тканью.
  3. Перед входом нужно положить влажную тряпку, тогда грязь не будет распространяться по помещению.

После ремонта нужно сделать уборку. После того как штробы будут полностью сделаны, их следует очистить. Пыль можно смести веником, а после этого пройти по каналам пылесосом. Перед укладкой электрического провода канал грунтуют. Затем в его помещают кабель и тщательного закрепляют. Поверхность заделывают гипсом или штукатуркой.

Штроборез отличается от болгарки тем, что резка материала осуществляется 2 алмазными кругами. Они изолируются кожухом, перекрывающим место контакта с поверхностью. Увеличение или уменьшение степени перекрытия дает возможность делать борозды разной глубины.

Всасывающая труба промышленного пылесоса может быть установлена в специальный отвод, который сделан в кожухе. В результате срезы и дно канала получаются ровными. Электрический кабель не будет поврежден при укладке.

Недостаток у такого инструмента есть: он заключается в высокой стоимости оборудования. Для домашнего использования его покупать не стоит, а вот профессиональным строителям без него не обойтись.

Всегда ли нужно штробление

Этот процесс может быть выбран теми собственниками квартир, которые не желают заниматься полноценным ремонтом. Выбор этого метода обусловлен желанием сэкономить на стройматериалах и найме специалистов.

Замена проводки без штробления может быть сделана следующими способами:

  • открытый метод;
  • использование старых штроб;
  • старая проводка.

В первом случае провод помещают в плинтусах. В процессе ремонта широко используют гофры и кабель-каналы; устанавливают коробы. Проводку в квартире без штробления может сделать специалист за небольшую плату. А вот прокладка в стене каналов под электрический провод повлечет за собой существенные финансовые расходы. Кроме того, придется выделить средства на покупку отделочных материалов. Работа профессионального штукатура также потребует расходов.

Использование старых штроб станет хорошим вариантом, если не придется менять местоположение розеток. В этом случае проводку можно провести самостоятельно.

Сделать штробы можно вручную и при помощи оборудования. Лучше всего использовать штроборез с подключенным к нему промышленным пылесосом. Недостатком такого прибора является его высокая стоимость, поэтому в домашних условиях можно воспользоваться для прокладки каналов болгаркой с алмазным диском. Возможна проводка без штробления стен. Многих владельцев квартир этот вариант привлечет отсутствием пыли.

При капитальном ремонте или отделке новостроя все мастера сталкиваются с необходимостью подвода коммуникаций и маскировки проводов. Лучший способ прокладки инженерных сетей – размещение их в стене. Работа достаточно трудоемкая, требует определенных навыков и наличия специальных инструментов.

Мы подскажем вам, как и чем штробить стены под проводку, когда можно обойтись подручным инвентарем, а когда лучше использовать профессиональное оборудования. Также мы опишем особенности подготовки борозды на разных стенах, приведем пошаговое руководство по штроблению и заделки каналов.

Прежде чем выбирать инструмент и приниматься за работу, необходимо составить чертеж разводки электрики или с учетом строительных норм (требования регламентирует СНиП 3.05.06-85).

На схеме нужно указать месторасположение всех осветительных приборов, распределительных коробок, розеток, выключателей и трассу, по которой будут проходить соединительные провода.

Важные нюансы:

  1. Глубина борозд не должна превышать 2-3 см, а ширина – 3 см.
  2. Максимальная длина одного канала от распределительной коробки до выключателя или прибора – 3 м.
  3. Провода и, соответственно, штробы под них можно вести только по вертикали и горизонтали, выверяя уровнем параллельность с основными конструкциями здания. А вот сокращать расстояние «напрямую» с помощью косых и тем более волнистых линий – нельзя. Исключением из этого правила может стать только разводка проводов в мансардной комнате – в этом случае бороздки пробивают параллельно линиям наклона стен.
  4. Минимальный отступ от плит перекрытия до горизонтальных штроб должен быть не менее 15 см, а от тепло- и газотрасс – минимум 40 см.
  5. По вертикали проводка должна проходить на расстоянии 10 см и больше от дверных и оконных проемов.
  6. Важно спланировать разводку так, чтобы у проводов было как можно меньше изгибов на пути от распределительных коробок к осветительным приборам или розеткам. В идеале, вести путь нужно по прямой от коробки или использовать не более одного перехода под прямым углом.
  7. На несущих стенах, плитах перекрытиях и по углам штробить нельзя – это может ослабить прочность конструкций всего здания и привести к аварии.

Оговоренные в ПУЭ ограничения наглядно продемонстрирует следующая фото-подборка:

Галерея изображений

Но если в помещении бетонные или кирпичные стены, от намерения сделать канавки молотком и зубилом лучше отказаться, а использовать более эффективные методы штробления.

Галерея изображений

При капитальном ремонте есть необходимый вид работ, без которого не обойтись — это штробление стен под проводку. Процесс ускорится, если знать характеристику используемых инструментов, а также иметь представление, насколько они эффективны в каждом отдельном случае. Штробить болгаркой или перфоратором, штроборезом или молотком и стамеской, прокладывая каналы в стенах из кирпича и бетона — это нюансы, которые отразятся на результате выполненных действий по разводке электропровода. Чтобы не возникли какие-либо затруднения, следует правильно подобрать инструмент.


Приступая к выполнению штроб, нужно составить план расположения кабеля и точек его подключения. Полученную схему перенести на плоскости стен, обозначив линиями места прохождения борозд. Отметить, где будут располагаться розетки, выключатели и распределительные коробки.

Работы по подготовке каналов для прокладки электрокабеля должны соответствовать нормативным требованиям СНиП 3.05.06−85
:

  1. Нельзя подвергать долблению несущие стены.
  2. Прокладывание канала выполнять параллельно конструктивам: в вертикальном или горизонтальном положении. Запрещено штробить по диагонали.
  3. Наибольшее расстояние между бороздой и потолком должно быть до 15 см.
  4. Запрещено изготавливать борозду на расстоянии менее 40 сантиметров от газовой трубы.
  5. Глубина не должна быть более 25 мм.
  6. Необходимо осмотреть внимательно места, где будет прокладываться новая электропроводка, на наличие старой. Для обследования нужно взять отвёртку-индикатор.

Если потолок железобетонный, то нужно класть кабель только по стенам. Штробление в этом случае категорически воспрещается. Бетон отличается хрупкостью, поэтому даже небольшое углубление может предопределить будущий раскол.

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть
:

  • штроборез;
  • молоток и зубило;
  • перфоратор;
  • болгарка.

Штроборез является самым эффективным инструментом
. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине. При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения
:

  1. До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
  2. Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
  3. В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Изготовление борозды по бетону

Чтобы проложить штробу в бетонной стене, лучше применить штроборез, перфоратор и зубило. При этом соблюдать осторожность, чтобы не нарушить арматуру, которая находится внутри плиты для усиления конструкции.

При выполнении работ по бетонной стене происходит выделение большого количества пыли. Поэтому можно воспользоваться перфоратором, эксплуатируя его в ударном режиме. Остальной ход процесса происходит аналогично выполнению работ по кирпичной стене.

При отсутствии штробореза можно использовать болгарку. Лучше снабдить её алмазными дисками, диаметр которых 105−125 мм. Чтобы выбрать глубину канавки, следует учесть диаметр прокладываемого кабеля, а также толщину слоя замазки. Резать кромку борозды нужно пошагово: сделать углубление сначала на 1 см и обратить внимание на то, как инструмент справляется с нагрузкой. Если бетон достаточно хорошо поддаётся, выполнить до конца надрез нужной глубины.

Работа по древесине и газобетону

При прокладывании штробы под электропроводку в стене из дерева можно пользоваться всеми инструментами, исключая перфоратор. Долото можно заменить стамеской, которая поможет избавиться от лишней древесины между краями борозд, выполненных болгаркой.

По дереву применяется не алмазный, а циркулярный диск. Вместо пыльных образований, образуется небольшое количество опилок.

Газобетонные блоки легко поддаются обработке, поэтому они вполне подойдут для обустройства канавок ручными штроборезами. Используются они в двух ситуациях
: для штробления на горизонтальных и на вертикальных поверхностях.

Оба вида ручных инструментов имеют общие достоинства: низкая цена, небольшой вес, простая конструкция и надёжность в эксплуатации, а также минимальное пылеобразование и бесшумность. Возможно использование болгарки с циркулярной насадкой.

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Штробление без пыли

Во время ремонта или при замене проводки придётся прокладывать штробы или делать отверстия в стенах.

При этом образовывается большое количество строительной пыли, оседающей по всему помещению.

Чтобы проштробить стену под проводку без пыли, можно воспользоваться советами специалистов
:

  1. Хорошо увлажнить поверхность, на которой будет выполняться канал для проводки.
  2. Использовать бытовой пылесос для улавливания пыли.
  3. Лучше всего взять штроборез с подключённым к нему специальным пылесосом. Тогда выполнение отверстий в стенах будет проходить в комфортной обстановке.

Ещё существует такой метод штробления каналов болгаркой без пыли, как мокрая резка бетона. Осуществляется этот способ при помощи шланга, беспрерывно подающего воду на режущий диск и площадь резки. Нужно быть очень внимательным, иначе жидкость может попасть на электроинструмент, что приведёт его в негодность.

После окончания штробления каналы следует обработать грунтовкой и закрепить в них кабель. Штробы заделать гипсом, раствором или шпаклевочной массой.


Многие из вас в детстве отдыхали у бабушки в деревне. Практически в каждом колхозном доме, электропроводка прокладывалась накладным способом: с использованием изоляторов, на некотором расстоянии от стены. Провод использовался качественный, с матерчатой изоляцией: не страшно прикоснуться.

Такой способ применяется до сих пор: в деревянных домах и банях, и просто так, «в стиле ретро».

Однако, с точки зрения рациональности, метод прокладки не самый надежный. Во-первых, есть вероятность повреждения проводки любым острым предметом. А если в доме есть маленькие дети, или домашние животные с крепкими зубами, провода превращаются в источник опасности. Во-вторых, эстетика мягко говоря спорная.

В деревянных домах проблема решается достаточно просто: существуют специальные монтажные короба для проводки. Разных цветов, размеров, с пожарной защитой. А как быть в домах с бетонными (кирпичными, гипсовыми и прочими) стенами?

Прокладка кабеля в штробах

Вне зависимости от способа отделки стен (гипсокартон, штукатурка, фигурные обои…), кабель, в котором находится напряжение, опасное для жизни, следует прятать в капитальную стену. При постройке типовых панельных домов, у электриков вообще не болела голова по поводу проводки. В стенах заранее было организованы углубления: укладывай кабель, прихватывай алебастром, и можно штукатурить.

А как быть при строительстве нового дома? Можно заранее спроектировать маршруты прокладки кабеля, и даже вмонтировать в кирпичную кладку кабельные каналы. Это прогрессивный способ, обеспечивающий прочность и безопасность электропроводки.

Но в реальности, кабель укладывается после окончания строительства, перед чистовой отделкой стен (а зачастую и после нее). Та же ситуация, если вы купили новую мебель, и шкаф традиционно закрыл розетку.

Еще один повод переложить провода: проведение ремонта в квартире. В старых домах, кабели питания в стенах имеют алюминиевую жилу. Не то чтобы это совсем плохо, но учитывая старость проводов и новые требования ПУЭ (правил устройства электроустановок), лучше проложить другие провода, с прочной изоляцией и медным проводником. Да и стандартное расположение розеток-выключателей, мягко говоря далеко от совершенства.

Приобретение мощных электроприборов, таких, как бойлер, кондиционер, электроплита, требует прокладки силовой линии для подключения.

Итак, штробление стен под проводку своими руками — насколько это реально?

Важно! Укладывать кабель на глубину штукатурки недопустимо. Нарушаются требования по пожарной безопасности (при возгорании проводки, могут «заняться» бумажные обои), да и вероятность повреждения извне возрастает. Только внутрь стены.

Правильная укладка проводки в штробы

Замечания по безопасности:

При желании, можно уложить кабель в гофр. Это даст возможность замены проводки, не вскрывая стену.

Способы штробления стен

Самодельный пылеуловитель для болгарки

Разумеется, в продаже есть готовые приспособления, превращающие вашу болгарку в эффективный штроборез. Вот только стоимость подобных насадок приближается к цене самой УШМ.

Опять же, решение принимается, исходя из объема предстоящих работ.

Однако, нет повода для расстройства. Самодельный пылеуловитель можно сделать буквально из строительного мусора.

Несколько обрезков ламината, кусок канализационной трубы из пластика, и бытовой пылесос (желательно циклонного типа).

Можно приспособить даже колесики, просторы для творчества не ограничены. Кроме основного предназначения, насадка (пусть даже и самодельная) повышает безопасность работ. Современные отрезные диски уже не разлетаются в стороны, как было раньше. Да и ломаются они не часто. А вот вылетающие из-под болгарки камни, могут нанести травмы оператору.

При наличии пылеуловителя, штробление будет комфортным и безопасным.

Укладка кабеля и монтаж распределительных коробок (розеток, выключателей)

Мы разобрались, как правильно штробить стены под проводку: разумеется, все начинается с правильной разметки.

Совет: при разметке мест установки коробок, старайтесь выносить линии как можно дальше. После штробления, вся ваша разметка центров отверстий исчезнет.

Теперь рассмотрим, как правильно укладывать кабель.

После формирования штробы, она вычищается с помощью пылесоса. Затем рукой в перчатке, либо прикладывая тонкую рейку, проверяется равномерность глубины и отсутствие выступающий частей в полости штробы. Это важно: если провод будет выпирать над стеной, в этом месте безопасность будет нарушена.

Коробки нет смысла устанавливать заранее, если предстоит финишная отделка стен (толщина изменится). Поэтому, сначала укладываются провода, но перед входом в ниши для коробок, остается 10–15 см свободного хода кабеля, без замазки. Для монтажа оставляем 15–20 см провода. Экономить нельзя, если что-то пойдет не так, придется выполнять укладку заново.

Сам провод можно зафиксировать традиционно, с помощью асбеста (гипса), либо закрепить специальными клипсами внутри штробы.

Затем производится замазка в уровень стены. При этом, сохраняется свободный ход кабеля перед местом установки коробочек.

Совет: перед укладкой кабеля, нанесите на концы маркировку (откуда пришел, куда подключать), особенно, если в коробочку заводится несколько проводов. При прокладке нескольких кабелей в одной штробе, они укладываются параллельно, а не друг на друга. Не допускается закручивание одного провода вокруг другого.

Перед окончательной заделкой штроб, нарисуйте схему укладки, с точными замерами относительно углов.

Это позволит избежать проблем при сверлении стен в дальнейшем.

Важно! Все работы, связанные с подачей напряжения на кабели, производятся только после полного высыхания замазки (штукатурки). Перед нанесением финишного слоя, также дождитесь полного высыхания замазки в штробах.

Видео по теме



Могу ли я проложить электрический провод рядом с газопроводом?

Когда дело доходит до DIY, чистота и порядок становятся главным приоритетом. От завершения вашего проекта до фундамента, на котором он лежит, все должно быть опрятно. Существует также вопрос безопасности, который становится все более важным, когда речь идет об электрических системах и газопроводах.

Обычный вопрос, который часто задают мастера, заключается в том, безопасно ли прокладывать электрический провод рядом с газопроводом. Этот вопрос связан с тем фактом, что не существует правил по газу или электричеству, которые бы рассматривали эту проблему или классифицировали ее как опасность.Значит, нам нужно беспокоиться?

Ответ на этот вопрос и да, и нет. Да, вы можете , но нужно ли? Когда вы протягиваете провод, это может быть безопасно из-за резиновой изоляции вокруг. Но вредители могут повредить изоляцию и привести к тому, что газопровод окажется под напряжением. В таком случае это ожидающая катастрофа. Однако в этой истории есть нечто большее, чем кажется на первый взгляд.

Прокладка электрического провода рядом с газопроводом; Сложности

Прокладка электрического провода рядом с газопроводом

Как упоминалось выше, не существует кода, определяющего, могут ли линии проходить вместе в одном кабелепроводе или кабелепроводе.Однако есть рекомендации. Эти рекомендации предполагают, что вы должны соблюдать расстояние не менее 3 футов между инженерными сетями.

Эта рекомендация по дистанцированию служит для того, чтобы провода могли «дышать» даже в случае аварии. Именно из-за этой меры предосторожности электрические провода высокого напряжения имеют гораздо более толстую изоляцию.

При прокладке кабелепроводов электрические провода рекомендуется прокладывать отдельно, особенно от водопровода и газопровода. Сами по себе они не представляют угрозы. Однако, если они подвергаются воздействию и вступают в контакт друг с другом, результаты могут быть довольно разрушительными.

Правильно установленный газопровод, соединенный с землей (в соответствии с требованиями сердечника) и проводкой (в кабелепроводе или кабелепроводе), значительно снижает опасность . Но это не значит, что риска нет. Если вы завершаете проект и у вас ограниченный бюджет, и вы планируете провести обе утилиты по одной и той же трубе, мы рекомендуем вам попробовать найти другой способ.Труба из ПВХ — лучший способ снизить риски.

Электрические провода рядом с газопроводами в траншеях, потолках и стенах

Траншеи

Копаем небольшую траншею

Когда дело доходит до траншей, у вас может не быть 3 футов, чтобы разделить ваши коммуникации. Когда это произойдет, у вас может возникнуть соблазн провести одни и те же провода через один и тот же кабелепровод. Если кабелепровод изготовлен из ПВХ, вы можете уменьшить потенциальную опасность. Однако это не рекомендуется.

Траншеи подвержены воздействию любых погодных условий и поэтому могут привести к ухудшению состояния труб и трубопровода в целом. Это, в свою очередь, может привести к эрозии электрических проводов. Если эти провода соприкоснутся с газопроводом, это может привести к тому, что весь трубопровод окажется под напряжением.

Вот почему при прокладке обеих линий вместе в траншеях убедитесь, что кабелепровод устойчив к атмосферным воздействиям, газовая линия имеет пластиковые трубки вместо стальных/металлических, а электрический провод имеет собственный канал.Электропроводка должна быть проводом TW, THW, THHN/THWN или другим погодо- и влагостойким проводом.

Потолки и стены

Здесь основное внимание должно уделяться материалу, из которого сделан ваш потолок. Если есть гипсокартон или дерево, и в случае, если эти две утилиты объединятся, вы столкнетесь с проблемой перегрева, которая, в свою очередь, может привести к пожарам.

При надлежащей изоляции вы можете прокладывать электрические провода рядом с газопроводом в потолке.Просто помните, что эти провода также будут подвергаться воздействию сильной жары или холода и в тяжелых случаях; влага. В помещении у вас есть преимущество в том, что плавкие выключатели присматривают за вами, поэтому есть вероятность, что в случае контакта вы можете просто получить сработавший выключатель.

Удлинение электрических проводов и газопроводов – как правильно сделать своими руками?

Допустим, вы построили отдельно стоящий гараж или патио и хотите провести к нему электрический провод и газовую магистраль.Первое, что вам нужно знать, это то, что не существует кода, определяющего, насколько глубокой должна быть ваша траншея или как далеко друг от друга должны быть ваши линии.

Однако, поскольку вы делаете это самостоятельно, у вас есть множество вариантов без дополнительных затрат. Вам останется только инвестировать свое время. Для начала:

  • Выкопайте траншею или две. Хотя лучше копать отдельные траншеи для обеих линий, вы также можете выбрать более короткий маршрут, просто выкопав одну траншею.
  • Если вы копаете только одну траншею, попробуйте купить траншейный канал.Эти каналы имеют два (или более) отдельных отсека, через которые проходят линии. Тем не менее, белый трубопровод из ПВХ тоже подойдет, хотя он в основном используется для водопровода.
  • Протяните заземляющий провод 6/3 к субпанели 60 ампер, 240 вольт.
  • Выкопайте траншею глубиной 1-2 фута для электрических проводов.
  • Газовые трубы должны иметь глубину 1-1,5 фута.
  • Хорошая глубина для обеих труб 18 дюймов.
  • Если у вас есть водопровод, копайте для этого немного глубже. Мало того, что он защитит ваши газовые и электрические провода от воды, ваша труба также не лопнет так легко.
  • После того, как вы проложили необходимые линии, положите сверху влагостойкий брезент. Однако этот шаг является необязательным.
  • Подсоедините провода и газопровод, проверьте на наличие утечек или деформаций и закройте кабелепровод.

Готово!

Вы заметите, что у вас есть возможность проложить электрический провод рядом с газопроводом, если вы этого хотите. Вполне возможно, просто не рекомендуется.

(PDF) Прочность и поведение сэндвич-блоков из легкого ферроцементно-пористого бетона

Malaysian Journal of Civil Engineering 18(2): 99-108 (2006) 107

• Облицовка из ферроцемента поверх газобетона изменяет хрупкий

способ разрушения газобетона в пластичный материал за счет наличия в ферроцементном коробе проволочной сетки

.

• Готовые сэндвич-блоки из ферроцемента и газобетона, протестированные в этом исследовании

, соответствуют спецификациям кладочных блоков из легкого несущего бетона.

Благодарность

Авторы выражают благодарность Совету по развитию строительной индустрии

(CIDB) за финансовую поддержку.

Ссылки

Abdullah and Takiguchi, K (2003) Исследование поведения и прочности железобетонных колонн

, усиленных железоцементными оболочками.Цементные и бетонные композиты,

25: 233-242.

Комитет ACI 549, (1997) Отчет о современном состоянии ферроцемента, ACI 549-R97, в руководстве по бетонной практике

, ACI, Фармингтон-Хиллз, Мичиган.

Аль-Кубайси, М.А. и Джумаат З. (2000) Поведение при изгибе железобетонных плит с покрытием зоны растяжения из ферроцемента

. Строительство и строительные материалы, 14(5): 245-252.

Аль-Рифаи В.Н. и Мохаммад К.А. (2000) Прочность железоцементно-кирпичных композитных колонн.

Журнал ферроцемента, 30(1):69-83.

Арафа Мохаммед и Балагуру, П.Н. (2006) Поведение многослойных многослойных балок с высокой прочностью и высокой температурой

при изгибе, Труды Ferro-8, 8-й Международный симпозиум

и семинар по ферроцементу и тонким армированным цементным композитам, Бангкок, Таиланд,

, стр. 189-201.

Аррешвина, (2002) Применение легкого газобетона на основе шлакоцемента в ненагруженных несущих стеновых панелях

, магистерская диссертация, UTM, Малайзия.

Эль-Дебс М.К., Мачадо, Э.Ф. младший, Де Ханай Дж.Б. и Текея. Т. (2000) Ферроцементный сэндвич

стены. Журнал Ферроцемента, 30(1): 45-58.

Йорг Хоэ, Л. Либреску и Ю.О. Санг (2006) Динамическое выпучивание плоских и изогнутых сэндвич-панелей

с поперечно сжимаемой сердцевиной. Композитные конструкции, 74: 10–24.

Кошик С.К., Сингх К.К., Кумар Р. и Шарма Т.П. (1996) Эксплуатационные характеристики железобетонных колонн

в условиях пожара.Журнал Ферроцемента, 26 (3).

MS1064: Часть 8: (2001) Руководство по модульной координации в зданиях: согласование размеров и

предпочтительных размеров для кирпичной кладки и блоков, стандарты Малайзии, отдел стандартов,

Малайзия.

Нааман А.Е., (2000) Ферроцемент и многослойные цементные композиты, Techno press 3000,

Анн-Арбор, Мичиган.

Нанни А. и Чанг В.Ф. (1986) Ферроцементные сэндвич-панели на изгиб и поперечное сжатие

.Журнал Ферроцемента, 16(2): 129-140.

Нараянан Н. и Рамамурти К. (2000) Структура и свойства газобетона: Обзор A

, Cement and Concrete Composites, 22: 321-329.

Нур Ахмед М. и Салихуддин Р.С. (2006) Ферроцемент: универсальный композитный конструкционный материал

. Исследовательский журнал Университета Мехрана в области инженерии и технологий, 25 (1): 9-18.

Нур Ахмед М. Салихуддин Р.С. и Махьюддин Р. (2006) Прочность и поведение газобетона

, заключенного в ферроцементную коробку, Труды Ferro-8, 8th International

Что нужно и что нельзя делать при прокладке кабеля Ethernet

С каждым годом кабельная проводка Ethernet становится все более важной в нашем мире постоянно развивающихся технологий, особенно из-за Интернета вещей (IoT), а теперь и промышленного Интернета вещей (IIoT).Концепция IoT предполагает развитие Интернета, в котором повседневные объекты имеют сетевое подключение, что позволяет им отправлять и получать данные.

Правильно установленный сетевой кабель Ethernet сокращает время простоя и обеспечивает непрерывный поток данных, соединяя ваши системы данных и сетевые устройства, такие как маршрутизаторы, модемы, адаптеры или любые другие «вещи», которые необходимо подключить по всему вашему объекту.

Учитывая, что вы заранее определили центральное место, где будут заканчиваться все ваши кабели, вы можете приступить к планированию установки сетевого кабеля.Имейте в виду, что это центральное место для вашего кабеля должно быть достаточно большим, чтобы вместить ваш текущий проект, а также любые будущие планы расширения сети передачи данных на вашем предприятии. Если кабель будет подвергаться воздействию каких-либо суровых условий, выберите кабель, обладающий свойствами промышленной прочности, такими как длительный срок службы при изгибе и устойчивость к ультрафиолетовому излучению, порезам, истиранию, воздействию масла, химикатов и экстремальных температур.

Выбор Проводка Ethernet

  • PROFINET: В этом промышленном кабеле Ethernet используется экран из фольги и оплетки для защиты сигналов от помех, ожидаемых на заводских этажах.
  • CAT6: Эти кабели обратно совместимы со всеми предыдущими кабелями CAT, имеют провода большего сечения, могут иметь большую длину, поддерживают пропускную способность до 10 Гбит/с и полосу пропускания 250 МГц и имеют более длительный срок службы.
  • CAT6A: Этот кабель Ethernet удваивает пропускную способность CAT6, работая на частоте до 500 МГц, и может работать на больших расстояниях — до 100 метров.
  • CAT7A : Кабель CAT7A Ethernet поддерживает 10-гигабитный Ethernet, частоты до 1000 МГц и является реальной альтернативой оптоволоконным кабелям.

Как установить кабель Ethernet

Выполнение: Перекрестите кабель под углом 90 градусов

Если вам необходимо пересечь кабели вашей сети передачи данных, их следует держать под углом 90 градусов, чтобы избежать помех.

Не прокладывайте кабель в небезопасных местах

  • В какой-то момент вам может понадобиться провести кабель по потолку или стене. Убедитесь, что кабель не касается потолочной плитки, и не прокладывайте кабель по электропроводке, водопроводным трубам или любым другим трубам, так как это небезопасно и может не пройти проверку.
  • Не прокладывайте кабели передачи данных под полом.

Сделать: использовать разные цветовые схемы

  • Разделение кабелей по цветам удобно и позволяет организовать линии передачи данных.

Не следует: связывать кабели слишком туго

  • Перекрученный кабель может отрицательно сказаться на сети и снизить качество кабеля.
  • Кабели, которые связаны слишком туго, трудно устранить, если когда-либо возникнет проблема.

Сделать: Маркировать кабель

Задайте себе следующие вопросы, чтобы помочь в процессе маркировки:

  • Для какого места предназначен кабель?
  • Как это было прекращено?
  • Кабель для Ethernet или разъем?

Не протягивайте стойки через кабели

Наличие слишком большого количества кабелей в вашем центре обработки данных приведет к избыточному нагреву, что не очень хорошо, поскольку стойки должны оставаться прохладными.

Сделать: использовать эффективную систему управления проводами

  • Используйте безопасное и эффективное устройство для связывания проводов (например, Velcro® или кабельные стяжки ) для прокладки соединительных кабелей между стойками.
  • Разместите провода в коммутационной панели.
  • Оденьте кабели, не ныряя и не пересекая кабели.
  • Создайте простую карту расположения кабелей, которая будет служить быстрой и простой справочной информацией для поиска кабелей для ремонта или замены.

Не оставляйте провода незащищенными от разъемов

Если оставить проводку кабеля Ethernet незащищенной от заделки, существует риск повреждения провода внутри заделки и поломки внутри вилки.

Необходимо: приобрести соединительный кабель

Покупка предварительно подготовленного кабеля облегчает установку plug-and-play и обеспечивает необходимую сборку.

Подготовьте свои системы данных к более разумному будущему

IoT описывает мир, в котором (в значительной степени) все может быть подключено и будет интеллектуальным образом взаимодействовать. Сократите время простоя и подготовьте системы данных вашего предприятия к гораздо более разумному будущему коммуникаций.Начните свой план установки сетевого кабеля сегодня, загрузив лист «Что нужно и чего нельзя делать при установке кабеля Ethernet» компании TPC Wire & Cable®, включая лист «Создайте собственные комплекты кабелей Ethernet».



372-ячеистые бетонные полы | Solar365

372.1 Объем. В этой статье рассматриваются проходы полов из ячеистого бетона, полые пространства в полах, построенных из сборных плит из ячеистого бетона, а также подходящие металлические фитинги, предназначенные для обеспечения доступа к ячейкам пола.

372.2 Определения.

Сотовый. Единое замкнутое трубчатое пространство в перекрытии из сборных плит ячеистого бетона, направление ячейки параллельно направлению элемента перекрытия.

Заголовок. Поперечные металлические проходы для электропроводов, обеспечивающие доступ к заранее заданным ячейкам сборного ячеистого бетонного пола, тем самым позволяя прокладывать электрические проводники от распределительного центра к ячейкам пола.

372.4 Использование запрещено. Проводники не должны прокладываться в лотках сборных ячеистых бетонных полов следующим образом:

(1) При наличии агрессивных паров

(2) В любом опасном (классифицированном) месте, за исключением случаев, разрешенных другими статьями настоящего Кодекса

(3) В коммерческих гаражах, за исключением подачи потолочных розеток или надставок в пространство под полом, но не выше

FPN: см. 300.8 для установки проводников с другими системами.

372.5 Заголовок. Коллектор должен быть установлен по прямой линии под прямым углом к ​​ячейкам. Коллектор должен быть механически закреплен к верхней части сборного ячеистого бетонного пола. Торцевые стыки должны закрываться металлической запорной арматурой и герметизироваться от проникновения бетона. Коллектор должен быть электрически непрерывным по всей своей длине и должен быть электрически соединен с ограждением распределительного центра.

372.6 Соединение со шкафами и другими корпусами.Соединения коллекторов со шкафами и другими корпусами должны выполняться с помощью перечисленных металлических каналов и фитингов.

372.7 Соединительные коробки. Распределительные коробки должны быть выровнены по уровню пола и герметизированы от свободного проникновения воды или бетона. Распределительные коробки должны быть металлическими и механически и электрически непрерывными с коллектором.

372.8 Маркеры. Для будущего расположения ячеек должно быть установлено подходящее количество маркеров.

372.9 вставок. Вставки должны быть выровнены и герметизированы от входа бетона. Вставки должны быть металлическими и снабжены розетками с заземлением. Заземляющий проводник должен соединять вставные розетки с положительным заземляющим контактом, предусмотренным на коллекторе. При прорезании стенки ячейки для установки вставок или других целей (например, для создания отверстий доступа между коллектором и ячейками) стружка и другая грязь не должны оставаться в дорожке качения, а используемый инструмент должен быть сконструирован таким образом, чтобы предотвратить инструмента от попадания в ячейку и повреждения проводников.

372.10 Размер проводников. Нет проводника больше

1/0 AWG должен быть установлен, если нет специального разрешения.

372.11 Максимальное количество проводников. Суммарная площадь поперечного сечения всех проводников или кабелей не должна превышать 40 процентов площади поперечного сечения ячейки или коллектора.

372.12 Соединения и ответвители. Стыки и отводы должны выполняться только в узлах доступа или распределительных коробках.

Для целей настоящего раздела так называемая петлевая проводка (непрерывный непрерывный проводник, соединяющий отдельные розетки) не должна рассматриваться как сращивание или отвод.

372.13 Снятые с производства торговые точки. Когда

Воздушное уплотнение Электрическая проводка | Building America Solution Center

Вкладка «Соответствие» содержит информацию как о программе, так и о коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.



Сертифицированные дома ENERGY STAR, версия 3/3.1 (Ред. 09)

Национальный полевой контрольный список оценщиков

Тепловой корпус.
4. Герметизация воздухом (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой / гидроизоляцией по мере необходимости.

Пожалуйста, ознакомьтесь с графиком внедрения домов, сертифицированных ENERGY STAR , чтобы узнать версию и редакцию программы, применимую в настоящее время в вашем штате.



Дом с нулевым энергопотреблением DOE (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы строительства домов, соответствующих требованиям ENERGY STAR, или программы строительства многоквартирных домов ENERGY STAR.



2009 Международный кодекс энергосбережения (IECC)

Раздел 402.4.1. Тепловая оболочка здания должна быть прочно герметизирована, чтобы ограничить проникновение… включая инженерные коммуникации.

2012, 2015, 2018 и 2021 МЭКС

Таблица R402.4.1.1 Воздушный барьер и установка изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымоходы, выходящие наружу или в некондиционируемое пространство, герметичны. Таблица R402.4.1.1 Воздушный барьер и установка изоляции, водопровод и электропроводка: Изоляция размещается между наружной стеной и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.



2009 Международный жилищный кодекс (IRC)

Раздел N1102. 4.1. Тепловая оболочка здания должна быть прочно герметизирована, чтобы ограничить проникновение… включая инженерные коммуникации.

2012, 2015, 2018 и 2021 IRC

Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, шахты/проходы: Шахты воздуховодов, инженерные проходки и дымовые шахты, выходящие наружу или в некондиционируемое пространство, герметичны. Таблица N1102.4.1.1 Воздушный барьер и установка изоляции, водопровод и электропроводка: Изоляция размещается между наружной стеной и трубами. Войлочная изоляция вырезается и устанавливается вокруг проводки и водопровода, или для изоляции, которая при установке легко соответствует доступному пространству, такая изоляция должна заполнять все пространство между стеной и трубопроводом/проводкой.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J

регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Исторический участок бетонной и проволочной линии изгороди печально известного концлагеря Освенцим-Биркенау

Исторический участок бетонной и проволочной линии из печально известного концентрационного лагеря Аушвиц-Биркенау – первые артефакты, размещенные на предстоящей выставке Холокоста Union Station

Канзас-Сити, Миссури — 12 мая 2021 г. — Четыре массивных оригинальных бетонных столба вместе с колючей и высоковольтной проволокой, используемые в качестве ограждения, окружающего и разделяющего концентрационный лагерь Аушвиц-Биркенау, являются первыми из более чем 700 артефактов, установленных как часть передвижная выставка, Освенцим.Не так давно. Не далеко., представлен Bank of America.

Первоначально использовавшиеся для предотвращения побега заключенных из Освенцима, эти исторические и внушительные столбы имеют высоту более 13 футов. Высоковольтное электричество и колючая проволока гарантировали их эффективность, наряду с гвардейцами СС, обученными стрелять в любого заключенного, приблизившегося к забору.

«Сегодня эти артефакты — наряду с другими — служат визуальными символами лагерей смерти, созданных во время Второй мировой войны нацистской Германией», — сказал Джордж Гуастелло, президент и главный исполнительный директор Union Station.«Они также напоминают и предупреждают мир о том, что эти человеческие злодеяния произошли не так давно и недалеко ».

Четыре массивных бетонных столба являются оригинальными артефактами из Государственного музея Аушвиц-Биркенау. Основанный в 1947 году благодаря усилиям выживших, музей хранит две самые большие части комплекса концлагерей и лагерей смерти: Освенцим I и Освенцим II-Биркенау общей площадью около 500 акров со 155 историческими зданиями и около 300 руин, в том числе руины газовой камеры и крематории.Помимо уникальных коллекций и сохранившихся фрагментов послелагерных архивов, эти реликвии, в том числе участок линии забора, представляют собой осязаемый, непреходящий след трагедии одного миллиона трехсот тысяч человек, в основном евреев, но также поляков, цыган. и синти, а также советских военнопленных и многих других.

«Пространство Освенцима, в том числе аутентичное и выставочное пространство, нельзя рассматривать просто с исторической точки зрения», — сказал д-р Петр М. А. Цивинский, директор Государственного музея Аушвиц-Биркенау.«Это потому, что это не просто историческое повествование. Это история о людях, об их возможностях, ограничениях, выносливости или человеческом выборе в ситуациях, выходящих за рамки мыслимых крайностей. Это история о людях. Речь идет о жертвах тех времен и жестокости преступников, но это также мощное предупреждение нам, послевоенному и нынешнему поколению. Таким образом, только так можно понять всю глубину возгласа «Никогда больше». Несомненно, можно оставить выставку, подобную той, что проходит в Канзас-Сити, более исторически информированной.Это само по себе представляет некоторую ценность. Однако уйти из нее можно и с чувством нравственной тревоги, огромной обязанности взять и принять на себя ответственность за окружающий мир – и ближний, и дальний. Ведь мы все — одно человечество».

Освенцим. Не так давно. Не далеко. откроется 14 июня 2021 года и исследует двойную идентичность лагеря как физического места — крупнейшего задокументированного места массовых убийств в истории человечества — и как символа безграничного проявления ненависти и человеческого варварства.На выставке представлено более 700 оригинальных артефактов и 400 фотографий, многие из которых никогда не были в открытом доступе. История будет разворачиваться в обширной галерее Bank of America площадью 20 000 кв. Футов на Union Station и знакомить с объектами и свидетельствами выживших в 20 тематических галереях. Аудиогиды будут доступны и включены в стоимость входного билета.

В очередной раз Bank of America – представляющий спонсор – продолжает свою традицию рассказывать очень важные истории и истории местной, региональной и национальной аудитории, которая посещает Union Station.Гости из 38 разных штатов уже приобрели билеты на открытие перед этой уникальной и очень важной презентацией.

Все входные билеты предлагаются на зарезервированную дату и время и в настоящее время доступны только в билетной кассе Union Station или онлайн на unionstation.org.

###

О СВЯЗИ Union Station Kansas City — некоммерческой организации 501 (c) 3 — является исторической достопримечательностью, которой уже 107 лет, и знаменитым общественным достоянием, отреставрированным и вновь открытым для публики в 1999 году.Недавно получившая награды «Любимая достопримечательность», «Любимая достопримечательность для всей семьи» и «Любимая историческая достопримечательность», организация, занимающаяся научным образованием, прославлением сообщества и сохранением истории, является домом для наукограда Канзас-Сити, получившего международную награду; новый планетарий Арвина Готлиба; Театр экстремального экрана Ренье; популярная модель железной дороги; City Stage с живым театром, а также набором уникальных магазинов и ресторанов. Union Station также является домом для известных местных общественных организаций и предприятий, а также регулярно проводит передвижные выставки мирового уровня. Награжденный журналом KC Business Journal «Лучшим банкетным залом в KC», в этом заведении ежегодно проводятся сотни общественных мероприятий и частных торжеств всех размеров. Посетите WWW.UNIONSTATION.ORG для получения подробной информации. Кроме того, следите за нами на FACEBOOK, TWITTER, INSTAGRAM и YOUTUBE.

О MUSEALIA
Musealia — это глобальный испанский производитель крупномасштабных исторических выставок, которые представлены в музеях и образовательных центрах по всему миру.Его видение заключается в создании и управлении выставками, которые отличаются сильным повествовательным характером, исторической строгостью, эмоциональным воздействием и образовательной ценностью.

О ГОСУДАРСТВЕННОМ МУЗЕЕ Аушвиц-Биркенау
Исполняя желание выживших, 2 июля 1947 года польский парламент создал Государственный музей Аушвиц-Биркенау на месте двух сохранившихся частей бывшего немецкого нацистского лагеря: Аушвиц I и Освенцим II-Биркенау. Сегодня Мемориал включает в себя архив и отдел коллекций, а также занимается исследовательской, консервационной и издательской деятельностью.Это, прежде всего, образовательный центр, который знакомит посетителей с историей Освенцима и Холокоста. В 2018 году Государственный музей Аушвиц-Биркенау посетило более 2 миллионов человек.

Артефакты и изображения из десятков учреждений и частных коллекций со всего мира будут представлены на Union Station. Эти источники включают:

Государственный музей Аушвиц-Биркенау, Освенцим
Еврейский центр Аушвиц, Освенцим
Мемориал Бухенвальда, Веймар
Бундесархив, Берлин
Канадский военный музей, Оттава
Музей Кристиана Шада, Ашаффенбург
Берлин Музей и библиотека Чарторыйских, Немецкий музей и библиотека, Краков 19 Historchest19
Дом-музей бойцов, кибуц Лохамей Хагетаот
Образовательно-мемориальный центр замка Хартхейм, Альковен
Центр человечества Холокоста, Сиэтл
Дом конференции Ванзее, Берлин
Имперский военный музей, Лондон
Institut für Zeitgeschichte, Мюнхен
Институт национальной памяти, Варшава
Еврейский исторический музей, Амстердам
Еврейский музей Греции, Афины
Мемориал Маутхаузен, Маутхаузен
Мемориал и музей Заксенхаузен, Ораниенбург
Мемориальный центр Вестерборк, Хоогхален (Нидерланды)
Монреальский музей Холокоста, Монреаль
Военно-морское управление истории и наследия, Вашингтон , Д. C.
NIOD Институт изучения войны, Холокоста и геноцида, Амстердам
Словацкий национальный архив, Братислава
Терезинский инициативный институт, Прага
Мемориальный музей Холокоста США, Вашингтон, округ Колумбия
Библиотека изучения Холокоста и геноцида Винера, Лондон
Яд Вашем, Иерусалим

Цветовые коды для маркировки инженерных сетей

Обозначение подземных инженерных коммуникаций — это процесс идентификации и маркировки подземных коммуникаций. Эти коммуникации могут включать в себя линии электроснабжения, телекоммуникаций, природного газа, воды, канализации, ливневых стоков и т. д.

Они обычно отмечаются на поверхности земли аэрозольной краской и флажками соответствующих цветов. Цветовые коды для знаков обычно соответствуют рекомендациям, рекомендованным Американской ассоциацией общественных работ (APWA):

.

Красный

 Линии электропередач, кабели, кабелепроводы и кабели освещения

Желтый

 Природный газ, нефть, пар, нефть или другие газообразные или легковоспламеняющиеся материалы

Зеленый

Санитарно-технические коллекторы и дренажные линии

Оранжевый

Телекоммуникационные, сигнальные или сигнальные линии, кабели или трубопроводы

Синий

Питьевая вода

  • Подземные коммуникации, отмеченные красным или желтым цветом, представляют наибольшую опасность, если не отнестись к ситуации серьезно, так же, как и при столкновении с красными или желтыми сигналами светофора. Вы действительно должны держаться как можно дальше от высоковольтных электрических кабелей или труб природного газа, когда проводите бурение, копание, раскопки или другие работы, связанные с землей. Стоит отметить, что некоторые газопроводы представляют собой небольшие пластиковые трубы, и их легко сломать даже одним ударом лопаты.
  • Зеленые метки предназначены для канализационных и водосточных труб. Канализационные и ливневые магистрали обычно имеют люки для доступа с определенными интервалами вдоль их трассы.
  • Оранжевые метки обычно используются для телефонных, телевизионных и других линий связи.Хотя в целом повреждение этих линий не приводит к немедленным опасным для жизни событиям, стоимость ремонта может быть очень высокой. Ежегодные затраты на ремонт телекоммуникационных кабелей из-за наземных работ только в США оцениваются в сотни миллионов долларов. Кроме того, доход, потерянный для пользователей из-за простоя, может быть намного выше, чем стоимость самого ремонта, особенно для этих волоконно-оптических кабелей большой емкости.
  • Синие метки относятся к питьевой/питьевой воде.Водопроводные трубы обычно имеют клапаны, доступные на поверхности земли вдоль их основных трасс и коммуникаций.
  • Другие цвета, такие как пурпурный и розовый, иногда используются для обозначения неизвестных/неопознанных подземных коммуникаций. Кроме того, родственным цветом в обозначении / расположении подземных коммуникаций является белый, который обычно используется для обозначения предполагаемых участков для земляных работ или других работ, связанных с землей.

Чтобы помочь вам запомнить цветовые коды подземных коммуникаций, используйте символические обозначения и пояснения в таблице ниже:

Код цвета

Символическое представление

Пояснение

Красный

Красный светофор

Стоп! Поражение электрическим током представляет непосредственную опасность!

Желтый

Желтый светофор

Внимание! Ограниченное время для реагирования в такой ситуации, как утечка газа !

Зеленый

Зеленый светофор

Отпустить канализационные и дождевые воды.

Оранжевый

Безопасность дорожного движения

Оранжевый цвет — это способ визуального общения для обеспечения безопасности, как показано на оранжевых знаках, конусах и спасательных жилетах: Я здесь, не бей меня!

Синий

Голубое небо

Как воздух под голубым небом, питьевая вода под синими метками жизненно необходима для нашего выживания.

Лучшая политика — убедиться, что у вас есть опытный локатор частных коммунальных служб!

Все технические специалисты Utility Survey Corp. имеют многолетний опыт поиска подземных коммуникаций и следуют нашему запатентованному «10-шаговому протоколу поиска инженерных сетей™» .

Нажмите на изображение ниже, чтобы узнать, что это такое!



.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
