Узнаем как правильно установить розетку в бетонную стену? Выбор инструмента и крепление для устройства

Установка розетки в бетон — задача достаточно ответственная. При ее выполнении понадобятся аккуратность, внимательность, определенные навыки и соблюдение техники безопасности.

Рабочий процесс включает несколько этапов, среди которых: разметка поверхности, проделывание штроб, прокладка проводки, монтаж подрозетника и фурнитуры, а также проведение отделочных работ.

Рассмотрим, как правильно установить в бетонную стену розетку.

Проведение подготовительных работ

Установку розеток в бетон проводят в такой последовательности:

• Подготавливают необходимые материалы и инструменты.
• Определяют участки, где будут устанавливаться розетки.
• Чертят схему, где предусмотрены места расположения линии проводов и нахождения розеток и выключателей.

При монтаже розеток в жилых помещениях их устанавливают, как правило, на высоте примерно 40 см от пола. В коридоре, ванной комнате или иной комнате утилитарного назначения фурнитуру располагают на любой удобной высоте.

Перед тем как в бетонную стену установить розетку, нужно знать правила по прокладке проводки.

Некоторые правила по укладке проводов

• Проводку нужно располагать на расстоянии от потолка 15-20 см.
• Разводка проводов должна производиться только горизонтально или вертикально. Строительными нормами запрещена диагональная прокладка, создание скруток или зигзагов проводов.
• Расстояние между газовыми трубами и штробами должно быть минимум 35 см.

Материалы и инструменты

Перед тем как установить в бетонной стене внутреннюю розетку, необходимо подготовить следующие инструменты и материалы:

• Перфоратор. Это самый удобный инструмент для высверливания отверстий в стене под крепление приборов.
• Инструменты для проделывания штроб (штроборез или болгарка).
• Коронка для работ с бетоном, насадка в виде лопатки, победитовое сверло.
• Кусачки, нож, отвертка.
• Молоток с зубилом.
• Любой уровень.
• Рулетка.
• Шпатель.
• Алебастр, гипс, цемент или иную замазку.
• Грунтовка глубокого проникновения.
• Подрозетник, выполняющий роль каркаса и обеспечивающий изделию большую жесткость.
• Провода.
• Карандаш или маркер для разметки в бетоне места сверления отверстия.

Выполнений разметки

Перед тем как установить внутреннюю розетку в бетонной стене, нужно правильно и точно просверлить отверстие. Для этого делается разметка. Выполняется она следующим образом:

• Отмечают на поверхности стены центр оси для размещения отверстий и прокладки проводки. Делается это при помощи карандаша и рулетки.
• Если будет проводиться монтаж блока устройств или смежных розеток, нужно соблюдать между элементами определенную дистанцию. Желательно выбирать среднее межосевое расстояние – 7 см.
• Затем вычерчивают по центру две оси: горизонтальную и вертикальную. Эти линии должны быть достаточными, чтобы установить подрозетник как можно ровнее.

Проделывание отверстий

Перед тем как установить в бетонную стену розетку, необходимо сделать в стене отверстия. Существует 3 способа:

• При помощи коронки по бетону.
• Используя ударную дрель, перфоратор и победитовое сверло.
• Применяя болгарку (угловую шлифмашину).

Сверление коронкой по бетону

Этот способ считается самым распространенным. Проделывание в бетоне отверстий производится при помощи специального устройства — коронки, которая надевается на перфоратор. Режущий элемент – коронка с алмазным напылением. Используются также насадки победитовые. При помощи такого прочного материала можно легко разрушить твердую поверхность из бетона. Нужно отметить, что пропил получается округлым и очень ровным. Внутри насадки расположено сверло, которое режущий элемент центрирует.

Насадка должна быть больше в диаметре, чем устанавливаемый подрозетник.

Сверло ставят на отмеченную точку и погружают коронку в материал. По завершении пропила выдалбливают зубилом и молотком остатки бетона.

Рассмотрим далее, как установить розетку в бетонную стену без коронки

Сверление дрелью, перфоратором и победитовым сверлом

При отсутствии насадки-коронки, отверстие для розетки можно сделать при помощи победитового сверла, используя перфоратор или ударную дрель. Но последний вариант более трудоемкий и сложный.

Окружность просверливают по заранее отмеченной линии. Шаг делают минимальный. Для того чтобы контролировать глубину погружения, можно использовать изоляционную ленту, прикрепленную к сверлу. Дорабатывают отверстие молотком и зубилом.

Использование болгарки

Болгарка — далеко не лучший вариант проделывания отверстий круглой формы. Он более подходит для выполнения квадратов. Но в случае необходимости и при отсутствии иных инструментов может использоваться.

Работу выполняют следующим образом:

1. Подбирают специальный диск для выполнения работ по бетону.
2. Вычерчивается вместо окружности квадрат.
3. Делают по начерченным на стене линиям четыре пропила. Их глубина чуть больше размера подрозетника.
4. Убирают зубилом и молотком остатки бетона.

Подгонка отверстия под подрозетник

После того как отверстие будет сделано, проверяют, насколько подходит к нему подрозетник. Так как изначально диаметр отверстия делался больше подрозетника, с шириной проблем быть не должно. В основном приходится подгонять требуемую глубину. Для этого:

• Глубину отверстия доводят до такой величины, чтобы подрозетник был утоплен в нише на 5 мм.
• Такой запас глубины необходим для закладки в отверстие фиксирующих материалов (цементного или гипсового раствора). Также место будет занимать изгиб провода, который идет к розетке.
• За счет подгонки глубины вмонтированный подрозетник будет полностью спрятан в отверстии с внешней юбкой. Кроме того, устройство будет находиться в одной плоскости со стеной. Если же не утопить юбку, образуется зазор между рамкой розетки и стеной до 2 мм.

Прокладка проводки

Работу выполняют в следующей последовательности:

• Проверяют жилы проводов и изоляцию на наличие дефектов.
• Снимают крышку с распределительной коробки.
• Один конец кабеля заводят в распределительную коробку, второй — в установочную.

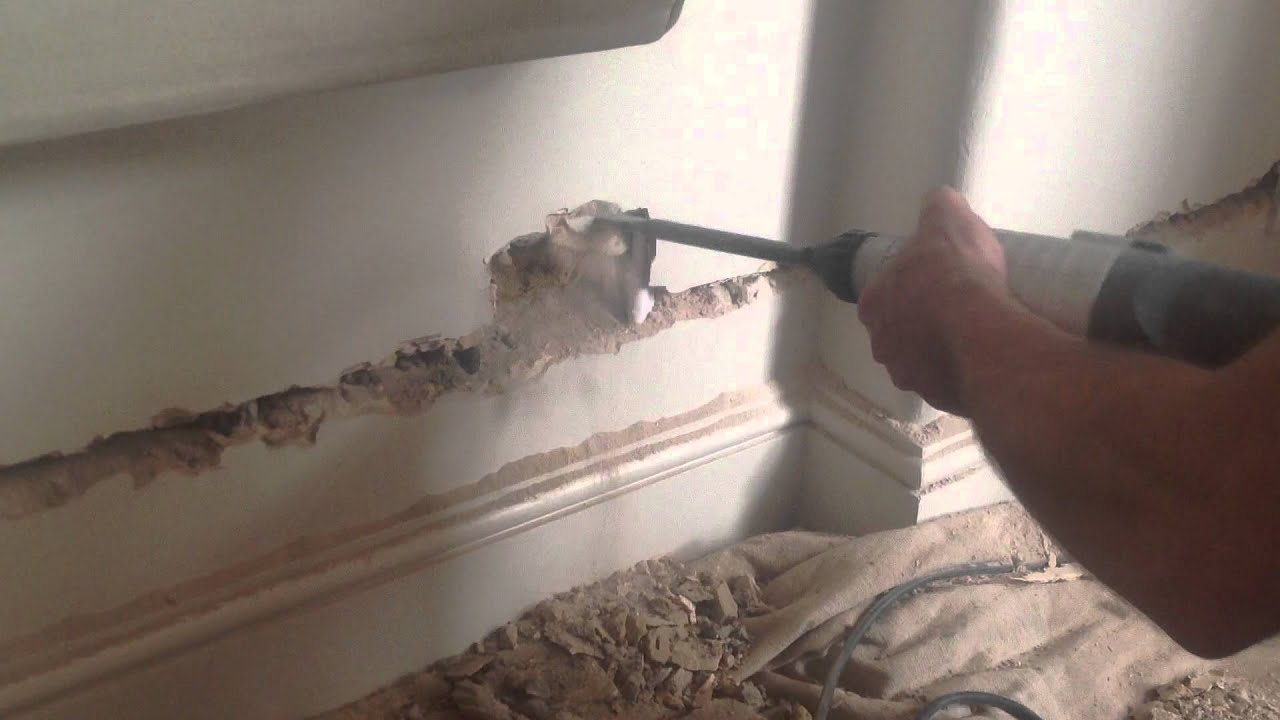

• Вверху отверстия подготавливают штрабу под провод. Делают это при помощи зубила и молотка либо перфоратора с ударной насадкой.
• Укладывают провода в штрабу. В нишах они должны лежать свободно, не мешая при этом подрозетнику. Для размещения провода на обратной его стороне есть специальная прорезь.
• Кабель фиксируют при помощи алебастрового раствора или гипса.
• Дефекты замазывают шпаклевочным составом.

Монтаж подрозетников

Работу выполняют в следующей последовательности:

• Отключают подачу электроэнергии.
• Примеряют к просверленному отверстию коробку. При этом должны отсутствовать любые препятствия для установки подрозетника на уровне с поверхностью. Лишние элементы обрезают и удаляют.
• Очищают от пыли и грязи дно отверстия, затем грунтуют. Это нужно для обеспечения хорошей адгезии фиксирующего состава с поверхностью стены. Дают грунтовке высохнуть.
• Выдавливают пластмассовый фрагмент в коробке, через него протягивают кабель.
• Обрабатывают раствором дно и стенки углубления, наружную часть подрозетника.
• В раствор устанавливают устройство либо блок. Выравнивают с уровнем стены верхний край подрозетника.
• Проверяют строительным уровнем горизонтальность проушин.
• Лишний раствор, попавший в коробку, удаляют.

Как установить блок розеток в бетонную стену? Подключение выполняют звездой или шлейфом. В первом варианте – провода от всех розетки идут в общую так сказать «точку сбора», где соединяются – ноль к нолю, фаза к фазе. Во втором случае к контактам одной розетки подводят провода от предыдущей, затем отводят на следующую.

Отделка

Приступают к отделочным работам только после того как фиксирующий состав полностью высохнет. Если начать штукатурить отверстия и штробы раньше, есть риск смещения установленного устройства.

Отделку выполняют следующим образом:

• Обрабатывают все заметные дефекты (неровности, сколы) грунтовочным составом. Еще раз подравнивают поверхность возле подрозетника.
• После того, как высохнет стена, приступают к шпатлеванию поверхности. Когда шпаклевки высохнет, зашкуривают покрытие. В результате должна получиться ровная бетонная поверхность.
• Наносят еще один грунтовочный слой и дожидаются его высыхания.

Установка фурнитуры

После того как будут окончены отделочные работы, приступают к установке механизмов розетки. Прежде всего, проверяют отсутствие в сети питания. Желательно перекрыть подачу электроэнергии в распределительном щите. Для этого необходимо отключить защитные автоматы. Провода подключают в розетку в зависимости от ее вида (пружинная, винтовая). Рассмотрим, как производится установка прибора с пружинными клеммами:

1. Подготавливают провода, удаляя с них защитную внешнюю оболочку. Зачищают концы жил на 10 мм.
2. Направляют жилы в клеммы розетки.

Как установить розетку в бетонную стену с заземлением? На розетке имеется три клеммы: одна – заземления, две –токоведущих контактов. Их зажимают болтами. Если используют проводку с цветовой маркировкой, тогда провод желто-зеленого цвета идет на контакт заземления, синего — на ноль, а оставшийся на фазу. Заземление подключают только к предназначенному для нее контакту, а фазу с нулем – к оставшимся (порядок любой).

Для работы с проводкой необходима определенная квалификации, и браться за ее выполнение неспециалистам не стоит. Однако при наличии базовых знаний по электротехнике, нужного инструмента и при точном соблюдении техники безопасности можно справиться с установкой розеток в бетонную стену самостоятельно.

Как установить розетку в бетонную стену на фартук

Современная кухня сегодня является местом, где не только готовится пища. В этой комнате ежедневно собираются все члены семьи поужинать, очень часто здесь принимают гостей. Именно поэтому каждой хозяйке нужны самые разнообразные бытовые приборы, которые способны упростить и даже украсить повседневную жизнь.

Кухонным фартуком называется зона, расположенная над рабочей поверхностью. Она достаточно функциональная, так как служит не только для прикрытия стены от брызг. На ней чаще всего размещают розетки для подключения электроприборов, которые используются для приготовления различных блюд: электроплитки, электрической мясорубки, мультиварки, блендера, миксера, и т. п.

Но перед тем как установить розетку в бетонную стену на фартук из любых материалов, необходимо определиться с их количеством, а это большей частью зависит от того, сколько электрических приборов запланировано в перспективе иметь. Поэтому, прежде всего необходимо выполнить проект кухни с подробным описанием их количества и расположения. Но при установке розеток следует также учитывать и визуальное размещение, и на какой высоте удобнее всего ими будет пользоваться.

Существуют правила, как установить розетку в бетонную стену с кафелем правильно:

• За столешницами кухонные розетки устанавливают на высоте прблизительно 10 см.
• Под вытяжки розетки монтируют на высоте около 50-60 мм от кухонных шкафов.
• Для небольших бытовых приборов необходимо производить установку на высоте от 1 до 1,4 м от пола.

Последовательность монтажных работ та же, что и при установке приборов в бетонную стену.

Как установить подрозетник в кирпичную стену, советы

Как установить подрозетник в кирпичную стену, пошаговая инструкция.

После возведения стен кирпичного строения, наступает пора позаботиться о правильном энергоснабжении здания, главная цель которого – обеспечить безопасное подключение бытовой техники и электрооборудования.

Для быстрого подключения используются розетки, прочно и надёжно закреплённые в стене. Однако, в соответствии с правилами по устройству электроустановок, каждая розетка должна быть оснащена специальным корпусом.

Это обеспечит защиту окружающих от удара электрическим током. Данный защитный корпус, в который вставляется розетка, называется подрозетником.

Однако, не все знают, как установить подрозетник в кирпичную стену и какие материалы применяются для монтажа.

Данная статья является пошаговой инструкцией по установке, а также подробно описывает как закрепить подрозетник в стене из кирпича.

Выбор электрооборудования

Прежде всего следует правильно выбрать коробку под розетку. Каких-либо особых правил, предъявляемых к коробкам для скрытых установок, нет. Поэтому, следует опираться на здравый смысл и технику пожарной безопасности.

В прежние времена подрозетники изготавливались исключительно из железа. Это было не совсем удобно, так как они пропускали электрический ток, плохо крепились в стене.

Сейчас металлические подрозетники используют лишь при монтаже розеток в деревянных домах. Во всех других случаях используют пластиковые коробки.

Технические параметры подрозетника должны соответствовать следующим требованиям:

• Особое внимание уделяйте прочности изделия. Не стоит приобретать дешёвый, тонкий или хрупкий подрозетник, который рассыпается от небольшого усилия.
• Не менее важен такой показатель как устойчивость к горению. Негорючий материал – идеален для монтажа электрооборудования. Конечно, кирпичная стена не загорится, в случае замыкания. Но, если пластик начнёт гореть, то огонь может перекинуться на обои, занавески, мебель или ковровое покрытие пола.
• Следующее, на что стоит обратить внимание – это наличие на внешней стороне подразетника отлитых рёбер, пазов и зацепов, которые будут прочно фиксировать коробочку в застывшем растворе. Если внешняя поверхность коробки ровная и гладкая, то она может выскользнуть со стены при небольшом усилии.
• То есть, потянув за шнур, вытягивая вилку из розетки, можно выдернуть всё устройство из стены. Не лишним элементом являются посадочные отверстия для винтового крепления подрозетника, которые расположены внутри коробок, в специально отформованных рёбрах.
• Если вы собираетесь устанавливать несколько розеток в ряд, то не лишним будет заранее приобрести изделия, оснащённых стандартными фиксаторами. Они надёжно скрепляют коробки друг с другом, соединяя их в единую конструкцию.

То есть, выбирайте качественные изделия, которые прослужат долгие годы.

Необходимые материалы для монтажа

Для того, чтобы установить подрозетник в кирпичную стену, понадобятся следующие материалы:

1. Для сверления кирпичной стены нужен подходящий инструмент. Это может быть электродрель, перфоратор и так далее;
2. Насадка на инструмент – коронка по кирпичу или победитовое сверло;
3. Сделать разметку можно при помощи строительного уровня и маркера;
4. Гипсовой шпаклёвкой, алебастром или другой строительной смесью, и шпателем подрозетник надёжно фиксируется и закрепляется в кирпичной стене;
5. При помощи молотка и зубила или шлямбура можно выбить сердцевину, убрать сколы, выступы, неровности при создании отверстий для установки подрозетника.

Это набор самых необходимых инструментов, необходимых для реализации такой задачи, как установка подрозетника в кирпичную стену.

Как установить подрозетник в кирпичную стену, разметка

Установка подрозетника в кирпичную стену начинается с нанесения разметки. Наносится разметка при помощи строительного уровня и отмечается маркером.

Следует заранее продумать и определить места расположения розеток в кирпичной стене. Ещё до того, как будет составлена схема электропроводки.

Конечно, всё рассчитать и предусмотреть нереально, поэтому следует придерживаться следующих правил:

1. Для жилых комнат, в которых используются различные электроприборы, розетки располагают на высоте тридцати сантиметров от пола;
2. На кухне или ванне, где будут использоваться холодильник, стиральная машинка и другое электрооборудование, розетки располагают на высоте одного метра от пола;
3. В спальне монтируют розетки под тумбочками, для включения настольных ламп или торшеров. Есть строгое ограничение – они не должны располагаться ниже десяти сантиметров от пола.

Конечно при перестановке мебели розетки понадобятся уже в других местах, но, в принципе, в таких случаях могут выручить удлинители.

При составлении схемы электропроводки следует учесть следующие нюансы:

1. Расстояние от углов, потолка и дверных проёмов до розеток и электрических кабелей, должно быть не менее пятнадцати сантиметров;
2. До отопительных устройств – не менее пятидесяти сантиметров;
3. Запрещено размещать розетки над кухонными плитами, печками или вблизи огня;
4. Запрещена прокладка проводов и установка розеток на несущих стенах, выходящих на улицу.

Монтаж подрозетников в кирпичной стене

После разметки наступает этап высверливания отверстий в стене, для монтажа подрозетников. Небольшой совет: при нанесении разметки, постарайтесь попасть точно на кирпич.

Сделать отверстие в кирпиче легче, чем в местах стыков, в междурядье. Таким образом будет меньше разрушений в месте сверления.

Получить отверстия можно несколькими способами:

1. Самый удобный и практичный способ получить аккуратное, круглое отверстие заданного размера – вырезать его при помощи коронки по кирпичу и бетону;
2. Если нет нужного инструмента, то можно вырезать углубление в стене с помощью болгарки;
3. Самый не практичный способ получить дыру в кирпичной стене – воспользоваться перфоратором, как отбойным молотком.

Ваша конечная цель получить углубление в стене, нужного размера, куда без труда поместится коробка для установки розетки.

При этом подрозетник не должен выпирать наружу. Самый идеальный вариант, чтобы он утопал в стене на несколько миллиметров вглубь.

Высверленное отверстие следует выровнять от лишнего при помощи молотка и зубила, зачистить щёткой и загрунтовать.

Как закрепить подрозетник в кирпичной стене

В подготовленную нишу вставляется подрозетник, выводится провод. Оставляется конец провода длиной до пятнадцати сантиметров, остальное обрезается.

Подрозетник крепится к направляющей, для того, чтобы он не смог сдвинуться со своего места. Пространство вокруг коробочки заполняется любой строительной смесью.

Вся закреплённая конструкция оставляется до полного застывания раствора. Снять крепление и приступать к монтажу розетки можно только после того, как раствор схватился и зафиксировал подрозетник.

Как установить подрозетник в кирпичную стену, видео

Установка блока подрозетников в кирпичную стену (от и до)

как правильно выбрать, разместить и установить — Блог — EKF

В России используются розетки на 16 А с круглыми гнездами.

Перед началом работы с любой розеткой отключите электропитание на щитке или отключите автомат конкретной цепи. Затем убедитесь в отсутствии напряжения в розетке с помощью пробника.

Типы розеток

Хотя все розетки функционально одинаковы, есть несколько нюансов, которые нужно учитывать при выборе.

Розетки без заземления следует применять в домах старого фонда с двухпроводными сетями. В новых, а также реконструируемых зданиях прокладываются трехпроводные сети, поэтому для обеспечения должного уровня электробезопасности розетки должны быть с заземляющим контактом.

Современные нормы требуют, чтобы розетки, устанавливаемые в квартирах, были оснащены защитными шторками, автоматически закрывающими гнезда розетки при вынутой вилке.

Количество розеток в помещениях также нормировано. В жилых комнатах квартир должно быть установлено не менее одной розетки на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир — не менее одной розетки на каждые полные и неполные 10 м² площади коридоров. В кухнях квартир следует предусматривать не менее четырех розеток. Розетки могут устанавливаться на поверхности стены (основание таких накладных розеток, или розеток наружной установки, крепится шурупами к стене) или встраиваться в стену в установочной коробке заподлицо с поверхностью, так что видна только лицевая панель (встраиваемые розетки, или розетки скрытой установки).

Размещение розеток

Выберите наиболее удобные места для аудиоцентра, компьютера, настольных ламп, телевизора и т. п., где и располагайте розетки.

Чтобы не пришлось применять тройники и удлинители, равномерно распределите розетки по периметру комнат, а где возможно, сделайте двойные.

Не забудьте про розетки для пылесоса в коридорах и на лестничных площадках.

Оптимальной высотой для розетки считается 225–300 мм над полом. Для людей в инвалидной коляске рекомендуется устанавливать розетки на высоте 450–1200 мм от пола.

Если вы желаете сделать дополнительные розетки на этом уровне, просто проведите короткие вертикальные ответвления от существующих розеток. Над кухонным рабочим столом установите, по крайней мере, четыре розетки на высоте примерно 150 мм от его поверхности. Кроме того, сделайте розетки для напольных электроприборов, таких как холодильник и посудомоечная машина.

Установка розеток

Накладные розетки проще устанавливать, но встраиваемые розетки не только выглядят привлекательнее, но и менее подвержены механическим повреждениям, например, пылесосом или детскими игрушками.

Установка накладной розетки

Снимите корпус изделия.

Маленькой отверткой удалите одну из тонких пластиковых заглушек, закрывающих отверстия для подвода кабеля на задней стороне основания (при скрытой проводке), и пропустите через него кабель. (В случае открытой проводки кабель подводится через отверстие в боковой стороне розетки.)

Плотно прижмите основание к стене, одновременно выровняв его с помощью небольшого пузырькового уровня. Шилом через крепежные отверстия разметьте положение крепежа на стене.

Просверлите соответствующие отверстия и вставьте в них дюбели, закрепите основание с механизмом на стене шурупами (1).

Подсоедините провода (2) и соберите розетку (3).

Установка встраиваемой розетки

Кирпичные или бетонные стены

1. Приложите монтажную (установочную) коробку к стене и обведите ее карандашом, разметьте паз для проводки

2. Зубилом срубите штукатурку до кладки внутри линий разметки. Внутри разметки коробки сверлом по камню сделайте несколько рядов отверстий на глубину коробки, затем зубилом удалите материал между ними так, чтобы коробка была заподлицо с поверхностью штукатурки

3. Уложите кабель в паз и подведите его к месту установки коробки с запасом по длине. Вставьте кабель в монтажную коробку, предварительно удалив в ней заглушку с нужной стороны

4. Заполните углубление раствором алебастра и установите коробку, выровняв ее по горизонту. Нанесите на стену штукатурку вокруг монтажной коробки и поверх проводки в пазу стены

5. После схватывания раствора подсоедините розетку

6. Установите саму розетку…

7. …а потом декоративную рамку

Монтаж в гипсокартон

1. Разметьте положение монтажной коробки и с помощью дрели с коронкой диаметром 67–68 мм вырежьте отверстие. При вырезании отверстия работайте на низких оборотах дрели

2. Подведите и вставьте кабель в монтажную коробку, предварительно удалив заглушку с нужной стороны. Фиксируйте монтажную коробку крепежными винтами. В заключение подсоедините и установите саму розетку, как при установке в кирпичную или бетонную стену (см. выше 5, 6, 7)

Электропроводка в гараже на бетонной стене

Электропроводка гаража
[ad#block] Электропроводка Вопрос №1: Должна ли электропроводка гаража быть защищена кабелепроводом?

• Я хочу добавить распределительную коробку и электропроводку к бетонной стене в моем гараже.
• У меня в гараже из бетонной стены выходит трехжильный электрический кабель.
• Я хочу поставить распределительную коробку, а также разместить розетку GFI после крана.
• Может ли этот провод просто войти в распределительную коробку без специальной крышки?
• Нужно ли надевать на провод защитный рукав?

История: Эрик, разнорабочий из Линнфилда, Массачусетс.

Электрический вопрос №2:

Электрический код для панели заземляющего выключателя для пристроенного гаража.

• Заземление коробки выключателя внутри дома. У меня бетонный пол, а мой выключатель находится на внутренней стене. Как мне заземлить коробку и шину заземления в коробке?

Этот вопрос по электропроводке поступил от Лоуренса из Пи-Ридж, штат Арканзас.

Ответ Дейва:
Спасибо за вопросы по электрике.

Установка электропроводки на бетонную стену

Применение: добавление к существующей цепи в гараже.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный подрядчик или сертифицированный электрик.
Необходимые инструменты: Зависит от точного объема работ. Инструменты электрика, включая ручные инструменты и тестер напряжения.
Расчетное время: Зависит от личного опыта и умения работать с инструментами и доступом к проводке.
Меры предосторожности: Определите существующую цепь, выключите ее, а затем пометьте ее примечанием перед выполнением каких-либо подключений.
Примечание. Установка дополнительной электропроводки должна осуществляться через местную строительную комиссию, в соответствии с применимыми местными и национальными электротехническими нормами, при наличии разрешения и при наличии необходимых проверок.

Электропроводка на бетонной стене

• Там, где электрический кабель проходит через стену, над кабелем и в отверстии коробки, такой как четырехугольная коробка или коробка 4S, следует поместить защитный рукав или пластиковую втулку, которую затем следует прикрепить к стене с помощью бетонных анкеров.
• Затем он будет служить точкой подключения для желаемой проводки для обслуживания вашего GFI.
• Для защиты проводки и соединений необходимо установить защитную крышку.
• Электрический кабелепровод, монтируемый на поверхности, может затем использоваться для расширения цепи для дополнительных электрических устройств.

Установка электрического кабелепровода для поверхностной электропроводки

• EMT, Электрические металлические трубы — наиболее популярный метод прокладки поверхностной электропроводки с помощью:
  • Утвержденные фитинги для кабелепроводов
  • Опорные ремни
  • и металлические распределительные коробки в составе сборки
    • Металлические соединительные коробки включают 4 квадратных и 5 квадратных (четырехдюймовых и четырехдюймовых и одиннадцати шестнадцатых).

Подробнее об электропроводке в гараже
Как установить электропроводку в гараже

Электропроводка гаража

Полностью поясненные фотографии и схемы электропроводки гаража с кодовыми требованиями для большинства новых или реконструируемых проектов.

Электрическое заземление

Методы и требования к электрическому заземлению

Перечень электрических кодов заземления с примерами электрических кодов заземления для домашней электропроводки.

Для получения дополнительной информации об электрическом коде
Электротехническом коде

• Коды электропроводки и заземления гаража
  • Справочник электрических норм, охватывающий электрическое заземление, розетки GFCI и электропроводку в гараже.

Вам также может быть полезно следующее:

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы и рекомендации Tapcon

Установка шурупов Tapcon для каменной кладки: пошаговые инструкции

Купить Tapcons

Для многих домовладельцев, ландшафтных дизайнеров и предприятий поддержание газона в здоровом, зеленом и подстриженном состоянии является основной задачей при благоустройстве территории.Другие домовладельцы выращивают овощи, фрукты и травы, выращенные в домашних условиях. А другие выращивают всевозможные растения, кустарники и цветы.

Независимо от того, какова ваша цель для вашего двора, одно можно сказать наверняка. Вам понадобится вода — и вам понадобится шланг.

Катушки для шлангов бывают разных стилей, от утилитарных до декоративных. Крепление катушки для шланга к внешнему кирпичу или бетонной плите означает, что шланг всегда будет там, где вам нужно, и вы не рискуете попасть под машину или загромождать двор.

Для крепления шланговой катушки к кирпичу, как и во многих других проектах, предпочтительным крепежным элементом может быть строительный шуруп Tapcon.

Шурупы для каменной кладки Tapcon

Кладочные шурупы Tapcon

предназначены для легкого крепления. Они изготавливаются со специальной резьбой, которая ввинчивается в предварительно просверленное отверстие в кладочном материале, таком как бетон, бетонный блок и кирпич.

Эти винты ввинчиваются в материал путем «нарезания резьбы» в материале, окружающем отверстие.Врезка резьбы в монтажные материалы требует правильной нарезки резьбы. Удаление пыли и мусора из отверстия имеет важное значение для правильной установки.

1. Подготовьтесь к установке

• Перед установкой шурупа Tapcon для кладки необходимо просверлить отверстие в кладке.
• Используйте перфоратор, чтобы убедиться, что отверстие имеет надлежащий допуск.
• Перед началом сверления переключатель ударной дрели должен находиться в режиме удара и вращения.Движение молотка разрушает материал кладки, а вращение удаляет пыль из отверстия.
• Используйте сверло с твердосплавной напайкой соответствующего размера.
• Убедитесь, что бит соответствует стандартам ANSI. Это обеспечит соответствие отверстия соответствующему допуску.
• Диаметр твердосплавной насадки для винта 3/16” составляет 5/32”. Для винта 1/4” необходимо использовать биту с твердосплавным наконечником 3/16”.
• Допуск отверстия имеет решающее значение; использование стандартного сверла ANSI правильного диаметра с ударной дрелью обеспечит надлежащий размер отверстия, что позволит винту Tapcon достичь желаемой удерживающей силы.
• Перед установкой определите правильную длину винта. Минимальная длина винта для любого конкретного применения определяется путем прибавления толщины закрепляемого материала к минимальному заглублению в 1 дюйм. Максимальная длина используемого винта определяется добавлением толщины скрепляемого материала к 1-3/4 дюйма.

2. Просверлите отверстие нужной глубины

• Очень важно просверлить отверстие нужной глубины.
• Установите ограничитель глубины, прилагаемый к перфоратору, на требуемую глубину. Если глубиномер недоступен, оберните биту лентой на нужной глубине анкеровки.
• При установке ограничителя глубины или использовании ленты убедитесь, что сверло находится в наиболее выдвинутом положении в патроне.
• Минимальная глубина посадки для винта Tapcon составляет 1 дюйм, а максимальная — 1-3/4 дюйма.
• Глубина отверстия должна быть просверлена так, чтобы минимальное пространство на дне отверстия составляло 1/2 дюйма.
• Минимальная глубина отверстия равна 1 дюйм плюс 1/2 дюйма или 1-1/2 дюйма.
• Максимальная глубина отверстия равна 1-3/4 дюйма плюс 1/2 дюйма или 2-1/4 дюйма.

3. Подготовьте отверстие для установки

• Перед тем, как вставить винт, очистите отверстие от пыли и мусора, образовавшихся в процессе сверления.
• Используйте проволочную щетку того же диаметра, что и отверстие.
• Вращайте, поворачивайте и двигайте кистью вверх и вниз.Пропылесосьте отверстие и повторите.
• Для очистки отверстия от пыли можно использовать сжатый воздух, но он создает много пыли в воздухе и может не подходить для всех ситуаций.

5. Установите Tapcon

• Вставьте шуруп через приспособление в предварительно просверленное отверстие в бетоне.
• Медленно ввинтите винт в отверстие вращающейся дрелью. Требуется очень небольшое давление.
• Для плоской головки Phillips требуется отвертка №2 для винта 3/16 дюйма и отвертка №3 для винта 1/4 дюйма.
• Шестигранная головка 3/16 дюйма устанавливается с шестигранной отверткой 1/4 дюйма, а для головки 1/4 дюйма используется отвертка 5/16 дюйма.

Полезные советы

• Не перетягивайте Tapcon, так как это может привести к его вращению в отверстии, что приведет к потере значения удержания. Поворот винта вручную на последние пару оборотов может помочь предотвратить эту ситуацию.
• Во время установки следите за тем, чтобы анкер плотно прилегал к поверхности закрепляемого материала.Это можно сделать, повернув винт вручную на последние пару оборотов.
• Остерегайтесь стрижки головы. Стрижка головы вызывается любой комбинацией следующих факторов:
• Отверстие просверлено недостаточно глубоко; каменный шуруп доходит до дна в отверстии. Просверлите отверстие глубже.
• Отверстие не очищено, мусор забивает отверстие, анкер заходит в отверстие до упора. Очистите отверстие.
• Прилагается слишком большой крутящий момент. Поверните винт рукой последние пару оборотов.
• Основной материал настолько твердый, что сверло изнашивается, а отверстие становится меньше. Попробуйте использовать более мелкую анкеровку или используйте другой тип крепежа, например, анкер с молотковым приводом или анкер с разъемным приводом.
• Глубина анкеровки слишком велика для основного материала. Попробуйте использовать более короткий якорь.

Как установить видеодомофон

Шаг 1: Найдите и отключите автоматический выключатель для существующего дверного звонка
Отключение автоматического выключателя, питающего дверной звонок, позволит вам безопасно обращаться с электропроводкой.Если вы не уверены, на каком выключателе стоит дверной звонок, попробуйте отключать по одному, чтобы посмотреть, звонит ли дверной звонок, когда вы нажимаете на него. У вас есть правильный выключатель, когда дверной звонок не звонит.

Шаг 2: Найдите и осмотрите трансформатор дверного звонка
Вы хотите убедиться, что ваш трансформатор обеспечивает необходимое напряжение для вашего нового дверного видеозвонка, которое обычно составляет от 16 до 24 вольт. Если оно слишком низкое (ниже 16 вольт), мощности не хватит для работы дверного звонка.Если оно слишком высокое (выше 24 вольт), это может привести к перегрузке и повреждению дверного звонка.

Чтобы найти трансформатор, откройте коробку дверного звонка и попробуйте проследить, куда идет провод, подключенный к клемме «транс». (Если вы не уверены, где находится звонок вашего дверного звонка, включите автоматический выключатель, позвоните в дверь и следуйте звуку до звонка. Просто не забудьте выключить автоматический выключатель, когда закончите.) Если это не так. не работает, Дейтрик рекомендует проверять рядом с автоматическим выключателем, потому что там часто устанавливаются трансформаторы.Вы также можете осмотреть незавершенные части вашего дома, такие как подвалы и подвалы, где иногда прячутся трансформаторы.

Ваш трансформатор должен иметь маркировку типа «16-24V AC», чтобы указать напряжение. Если вы не видите никаких маркировок, проверьте напряжение мультиметром (от 20 до 40 долларов). Если напряжение вашего трансформатора выходит за пределы диапазона от 16 до 24 В, вам придется заменить его. Вы можете сделать это самостоятельно, купив новый трансформатор в хозяйственном магазине (около 20 долларов) и подключив провода от старого трансформатора к соответствующим клеммам на новом трансформаторе, или вы можете нанять электрика.

Шаг 3. Осмотрите и пересоедините проводку дверного звонка
Снимите крышку звонка (возможно, потребуется открутить винты) и загляните внутрь, чтобы увидеть, механический это звонок или цифровой. В механических звонках есть небольшой молоток, который бьет в физический звонок всякий раз, когда вы нажимаете на дверной звонок. Цифровые куранты — это, по сути, небольшие динамики, которые воспроизводят мелодию. Этот шаг важен, потому что он определит, что вам нужно сделать, чтобы ваш новый дверной звонок звонил в ваш существующий звонок.

Если у вас есть цифровой звонок, вам может понадобиться установить специальный диод на концах проводов, которые подключаются к дверному звонку, как в случае с Ring Video Doorbell 2. (Провод, который соединяет звонок с дверным звонком, обычно помечен как «спереди» в звонке.) Некоторые дверные видеозвонки, такие как Google Nest Hello и Ring Video Doorbell Pro, поставляются со специальным адаптером, который необходимо установить в звонок. сам по себе, независимо от того, является ли звонок механическим или цифровым. Вам нужно будет проверить инструкции, чтобы узнать, что требуется для вашего видеодомофона.

Шаг 4. Снимите существующий дверной звонок
Отвинтите имеющийся дверной звонок снаружи дома и отсоедините провода от двух клемм на задней стороне дверного звонка.Просто убедитесь, что провода не упадут обратно внутрь стены, иначе вам будет трудно их вытащить. Несколько раз я чуть не потерял эти самые провода; Наконец-то я научился приклеивать провода к стене, продолжая работать. Если провода слишком короткие для работы с ними, вам может потребоваться добавить удлинительные провода с помощью скручиваемых, обжимных или вставных соединений. Вы можете найти эти расширения в Интернете или в местном хозяйственном магазине.

Шаг 5. Установка нового дверного видеозвонка
Как и в случае дверных видеозвонков с батарейным питанием, сначала вам необходимо прикрепить монтажный кронштейн в том месте, где вы хотите разместить дверной звонок.Просто убедитесь, что вы протянули два провода дверного звонка через отверстие в центре кронштейна, прежде чем прикреплять кронштейн к стене. Опять же на помощь приходит скотч. Просверлите направляющие отверстия и прикрутите кронштейн к стене. Установив монтажный кронштейн, подключите провода к двум клеммам на задней панели видеодомофона. (Неважно, какой провод идет к какой клемме.) Затем забейте лишний провод в стену и прикрепите дверной звонок к кронштейну. И последнее, но не менее важное: закрутите все защитные винты.

Шаг 6. Включите питание и настройте дверной звонок с помощью приложения для смартфона
Теперь вы готовы снова включить питание на автоматическом выключателе и настроить новый видеодомофон. Загрузите приложение дверного звонка для смартфона, создайте учетную запись и следуйте инструкциям по настройке дверного звонка. (Вы можете загрузить приложение на несколько устройств.) Он подключит дверной звонок к вашему Wi-Fi. (Вам может понадобиться удлинитель, если ваш сигнал слабый.)

Как и в случае с моделями с батарейным питанием, вы можете настроить чувствительность к движению в настройках (обычно снижая ее, чтобы предотвратить срабатывание предупреждения из-за шелеста деревьев) и включить интеллектуальные предупреждения, такие как обнаружение человека или обнаружение пакета.И последнее, но не менее важное: Consumer Reports настоятельно рекомендует настроить двухфакторную аутентификацию, если она доступна, чтобы защитить вашу учетную запись от взлома.

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мике Гарретту, который покажет вам несколько быстрых и простых способов прокладки электропроводки в стенах ICF.

Стенограмма видео:

Привет, я Мика Гаррет из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки.Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые сделают установку быстрой и легкой.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые коробки, один из лучших стилей — с фланцем сбоку. Или вы можете использовать металлические ящики. Это стиль, который вы можете установить непосредственно на бетон. Оба хороши и эффективны, вопрос лишь в том, как их установить.

Одним из инструментов, которые можно использовать для быстрой и эффективной работы, является горячий нож, который позволяет очень быстро и эффективно вырезать пенопласт.Вы также можете просто захотеть использовать простую ручную пилу. Это может сделать все, что может сделать горячий нож, просто требуется немного больше грубой работы. Вы также можете подумать о покупке электрической бензопилы. Вы можете найти их в своем крупном магазине, в магазине Do It Best, в LBM. Это покупка на сумму около 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы будем монтировать пластиковую коробку. Я собираюсь поставить это прямо рядом с настоящей паутиной. И вот я как бы нарисовал, куда пойдет эта коробка.Я измерил это так, чтобы основание этой коробки находилось примерно между 12 и 13 дюймами, а затем мы прорежем. В этом разделе мы нарисовали это немного слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Этот довольно недорогой инструмент позволяет нам делать простые пропилы на самой стене. Что я собираюсь сделать прямо здесь, так это то, что я собираюсь разрезать прямо рядом с этой перемычкой, чтобы фланец можно было установить прямо на эту перемычку.Нагрев занимает всего секунду, и вы видите, что здесь начинает нагреваться. Это делает очень простым просто вставить этот нож и вырезать именно там, где я уже отметил, и это очень быстро и просто вырезать эти коробки. Я просто хочу убедиться, что обойду все углы здесь.

Итак, теперь у нас есть этот вырез, теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межблочном соединении, торчит немного бетона.Я могу взять простой инструмент, подобный этому, и выбить его молотком, и это позволит мне установить коробку чуть более заподлицо здесь, сзади, если мне нужно.

Теперь этот ящик готов к установке. Итак, в этом случае мы собираемся установить металлическую коробку, и я собираюсь вырезать ее горячим ножом. Видите, это просто идет прямо туда, очень легко вырезать это. Теперь, если у вас нет горячего ножа, вы также можете использовать обычную ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы дошли до задней части стены, там вы можете видеть, что это не займет слишком много времени, чтобы отрезать один из них.Я возьму здесь рычаг, ослаблю его и потяну прямо вперед.

И мы немного тугие, так что мы просто вытащим немного этой пены здесь, сверху. Итак, теперь, когда у меня есть моя коробка, я собираюсь прорваться к этой коробке с обеих сторон, поэтому я хочу выбить пару этих маленьких кусочков, чтобы убедиться, что я могу провести свой провод прямо в нее. Это немного облегчит работу электрика в дальнейшем.

Я ставлю свою коробку на место, а затем, что я собираюсь сделать, используя дрель и сверло по каменной кладке, я собираюсь просверлить отверстие в задней части.Я хочу убедиться, что я хороший и на уровне здесь. Я получил коробку именно там, где я хотел, и теперь моя коробка красивая и надежная.

Итак, я возьму электрическую цепную пилу, чтобы перепилить свои электрические втулки от коробки к коробке. Я буду резать прямо здесь, на межсоединении, потому что это место, где нет паутины. Бензопила делает это быстро и легко, позволяя мне разрезать это и пройти весь путь от коробки к коробке.

Итак, теперь у нас есть погоня, перерезанная от одной электрической коробки к другой.Это то место, куда я теперь могу вставить электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм и правил. Так что я могу взять свой провод и вставить его прямо сюда. Поместите его обратно здесь, а затем, чтобы закрепить его на месте, я могу время от времени капать немного пены, чтобы убедиться, что этот провод не выйдет из строя, и вы можете видеть, что он соединяется на всем протяжении от коробка к коробке и крепится к стене здесь, где теперь может спуститься провод.

Исайя Вернер 6 июня 2019 г.
/   FieldNotes, обучение, видео

Должны ли электрические коробки быть заподлицо с гипсокартоном? – Руководство по домашней эффективности

Если вы много работаете по дому или считаете себя любителем делать все своими руками, в какой-то момент вам может понадобиться установить или переместить электрический блок в стене.

Независимо от того, ремонтируете ли вы комнату или делаете полную реконструкцию дома, электрические коробки должны быть установлены должным образом, чтобы ваши светильники сияли, а электрические устройства работали после завершения работ.

Электрические коробки должны быть установлены так, чтобы внешние края были заглублены не более чем на одну четверть дюйма (6 мм) от поверхности гипсокартона. Причина не в эстетике, а в том, чтобы свести к минимуму риск дугового разряда и электрического возгорания в целях безопасности.

Хотя стандартный гипсокартон, изготовленный из гипса (наиболее распространенный материал для гипсокартона), достаточно огнестойкий, на самом деле он не является огнеупорным.(Источник: Angie’s List – Центр решений)

Таким образом, при установке электрических коробок в стены необходимо соблюдать определенные меры предосторожности, в том числе устанавливать их так, чтобы они были заподлицо с поверхностью гипсокартона. Это не только хорошая практика, но и национальный электрический стандарт США.

Должны ли электрические коробки устанавливаться заподлицо с гипсокартоном?

Электрические коробки предназначены для безопасного размещения электропроводки для таких вещей, как электрические розетки и выключатели света. Они могут различаться по размеру и форме, но чаще всего конфигурируются для одного (одинарный) или двух (двойной) электрических соединений.

Таким образом, электрические коробки выполняют жизненно важную функцию, а также обеспечивают электрическую и пожарную безопасность в доме или строении.  (Источник: Этот старый дом)

В соответствии со статьей 314.20 Национального электротехнического кодекса, электрические коробки, устанавливаемые в стены или потолки с поверхностными материалами, состоящими из «бетона, плитки, гипса, гипса или другого негорючего материала», должны располагаться таким образом, чтобы передняя (внешняя ) край коробки утоплен не более чем на четверть дюйма.

В случае использования горючих материалов, таких как деревянные панели, края электрической коробки должны быть полностью заподлицо с поверхностью стены или потолка. (Источник: Национальная ассоциация подрядчиков по электротехнике — NECA)

Что такое Национальный электротехнический кодекс?

Национальный электротехнический кодекс (NEC) является «официальным» сводом правил для США (и большей части мира) в отношении установления и соблюдения стандартов электробезопасности. NEC охватывает практически все, что касается жилых, коммерческих и промышленных электрических приложений.

Также известный как NFPA 70, NEC публикуется Национальной ассоциацией противопожарной защиты, а обновления выпускаются каждые три года. Последней версией является NEC 2020 года, и четыре штата в США соответствующим образом обновили свои правила.

Тем не менее, подавляющее большинство штатов (31 из 50) имеют электрические коды, основанные на версии NEC 2017 года, а остальные штаты полагаются на еще более старые версии. (Источник: Национальная ассоциация противопожарной защиты — NFPA)

Как установить электрические коробки заподлицо с гипсокартоном

При установке электрических коробок они обычно крепятся к шпилькам или балкам для большей устойчивости.Эта фаза работы выполняется перед установкой гипсокартона, поэтому важно правильное расположение, чтобы при установке гипсокартона края электрической коробки оказались на одном уровне с поверхностью гипсокартона.

К счастью, есть несколько простых советов и шагов, которые избавят вас от догадок при установке электрических коробок на нужной глубине стены:

• Стандартная толщина гипсокартона составляет 3/8 дюйма или 1/2 дюйма (также доступны гипсокартон толщиной 1/4 дюйма и 5/8 дюйма, но это нестандартная толщина).
• С установленной электрической коробкой, но еще не закрепленной на стойке или балке, возьмите кусок гипсокартона той же толщины, что и устанавливаемый, и приложите его к боковой стороне электрической коробки.
• Отрегулируйте глубину электрической коробки относительно стойки или балки так, чтобы внешние края были заподлицо с куском гипсокартона, когда он прижат к боковой стороне коробки.
• После того, как будет проверено правильное положение, вы можете приступить к постоянному креплению электрической коробки к стойке или балке.

Многие электрические коробки, доступные сегодня, поставляются со встроенными глубиномерами , поэтому вы можете быстро определить правильное положение коробки и быстро закрепить их, не выполняя дополнительный шаг измерения глубины с помощью куска гипсокартона. (Источник: Better Homes & Gardens)

Измерители глубины выпускной коробки, используемые для обеспечения правильной посадки гипсокартона.

Одна вещь, которую следует учитывать при определении надлежащей глубины электрических коробок, заключается в том, будет ли дополнительный материал наноситься поверх гипсокартона.Например, декоративная плитка, клейкие панели из искусственной плитки и подобные настенные покрытия добавят дополнительную толщину нижележащему гипсокартону.

Поэтому, если вы планируете добавить к стене дополнительный материал, края электрической коробки должны выступать дальше, чем толщина гипсокартона, чтобы учесть дополнительный материал стены.

Почему установка электрических коробок заподлицо с гипсокартоном имеет значение?

Если вам интересно, почему правильная установка электрических коробок имеет такое большое значение, то причина в том, что некачественные электромонтажные работы являются фактором, способствующим тысячам пожаров в домах каждый год, что приводит к ущербу и убыткам на миллиарды долларов и, к сожалению, к сотням смертей. .

Данные отрезвляют и подчеркивают постоянную потребность в жестких электрических стандартах и ​​строгом соблюдении электрических норм.

Вот несколько цифр для рассмотрения:

• Каждый год более 50 000 пожаров вызваны проблемами с электричеством, в результате которых погибает около 500 человек, более 1400 получают травмы и материальный ущерб составляет более 1,3 миллиарда долларов.
• Третьей ведущей причиной домашних пожаров являются электрические распределительные сети.
• Ежегодно более 28 000 пожаров в домах происходят из-за электрической дуги.
• Неисправные электрические розетки ежегодно становятся причиной более 5300 пожаров.

(Источник: Международный фонд электробезопасности)

Ключевым моментом в отношении установки электрических коробок является то, что, установив их заподлицо с поверхностью гипсокартона, можно свести к минимуму возможность возникновения дуги от проводов к основанию стены, что снижает риск электрического возгорания.

Это особенно важно, когда на поверхности стен используются легковоспламеняющиеся материалы, такие как деревянные панели или синтетические материалы, такие как наклейки из искусственной плитки, которые наносятся поверх гипсокартона.

Ваша электрическая коробка не заподлицо с гипсокартоном?

Иногда, даже если вы все делаете по инструкции, не всегда получается так, как задумано. А когда дело доходит до ремонта дома своими руками, это делают редко.

В случае с электрическими коробками, если гипсокартон поднялся и вы обнаружите, что электрическая коробка утоплена более чем на четверть дюйма, что разрешено Национальным электротехническим кодексом, нет необходимости паниковать.

Это происходит чаще, чем вы думаете.

Так часто случается, что именно для таких случаев существует легкодоступное средство, известное как удлинитель электрической коробки .

Купите удлинитель электрической коробки онлайн (ссылка на Amazon)

Этот недорогой гаджет действует как электрическая коробка, которая скользит внутри настоящей (и неправильно установленной) электрической коробки, позволяя установить ее край заподлицо с поверхностью гипсокартона, сохраняя при этом электрическую проводку.

В этом видео на YouTube рассказывается, как использовать удлинители электрических коробок:

Имея под рукой несколько удлинителей электрических коробок, определенно можно квалифицировать как профессиональный шаг, особенно в крупном проекте. (Источник: Майк Холт – General Electrical Forum)

Заключение

Выполнение электромонтажных работ в вашем доме самостоятельно может быть выполнено безопасно и с удовлетворительными результатами, если вы привержены изучению надлежащих методов.

При планировании электрических коробок края должны быть заподлицо или утоплены не более чем на четверть дюйма от поверхности стены, чтобы ваша работа соответствовала нормам. Это также приведет к завершению работы, выполненной с учетом требований электробезопасности.

Связанные чтения:

Как установить проводку камеры видеонаблюдения (наружная и внутренняя)

Существует два разных способа прокладки проводки камеры видеонаблюдения: проводка камеры безопасности POE и проводка беспроводной камеры наблюдения.Этот пост представляет собой пошаговое подробное руководство по установке, которое поможет вам установить проводку камеры видеонаблюдения как в помещении, так и на улице. Вы можете быстро и легко установить камеру видеонаблюдения на переднюю/заднюю дверь, приемную, передний/задний двор, цех, спальню, гараж, склад, подвал, парковку, ферму, вход, даже наверх и т. д.

Содержание

Ниже приведена общая информация обо всех материалах, которые вам понадобятся при прокладке проводов для вашей камеры видеонаблюдения.

Основные элементы, необходимые для подключения камер видеонаблюдения

Когда вы собираетесь прокладывать провода камеры безопасности снаружи или внутри, вам следует подготовить следующие необходимые предметы.

Для камер безопасности PoE:

• Провода камеры видеонаблюдения категории 5/6
• Дрель
• Рыбная лента
• PoE-инжекторы

Для беспроводных камер наблюдения (без аккумулятора):

• Электрические провода
• Дрель
• Рыбная лента
• Удлинитель провода камеры видеонаблюдения

Для аналоговых камер видеонаблюдения:

• Разъемы RG-59 BNC
• Обжимной инструмент RG-59
• Инструмент для снятия изоляции RG-59
• Коаксиальные провода РГ-59/сив-75-5
• Ствол BNC
• Кусачки
• Стандартный инструмент для обжима проводов
• Изолента

Прежде чем прокладывать кабели, вы можете взглянуть на схему проводки камеры безопасности ниже.

Схема подключения IP-камеры безопасности Wi-Fi и PoE

Примечание : Некоторые подробные инструменты здесь не упоминаются. Если вам нужно проложить подземные провода для камер видеонаблюдения, чтобы контролировать ваш сад, подъездную дорожку и т. д., необходимы трубы из ПВХ/металла.

Часть 1. Как проложить провода камеры видеонаблюдения в доме: с подробными инструкциями и видео по установке

Установка проводов камеры видеонаблюдения внутри вашего дома, например, на чердаке, потолке, сайдинге и т. д.гораздо проще, чем работа на стороне.

Вы можете следовать этому руководству по установке проводов камеры видеонаблюдения, чтобы спрятать или проложить провода в своем доме.

Шаг 1. Спроектируйте центральный узел наблюдения, прежде чем прокладывать кабели камеры безопасности. Место, где вы размещаете свой NVR/DVR — центральный узел наблюдения — в вашем доме, определяет маршрут проводки. Грамотное размещение NVR/DVR в вашем доме может помочь вам избавиться от грязной проводки.

Место должно быть легкодоступным, чтобы вы могли удобно подключить камеру видеонаблюдения из любой точки вашего дома. Чердаки и ваш интернет-роутер — идеальные места для NVR/DVR.

Примечание : здесь вы можете получить полезные советы по размещению камер (систем) безопасности.

Шаг 2 . Отключите питание при подключении проводов камеры безопасности, что может защитить вашу личную безопасность и избежать повреждения ваших устройств.

Шаг 3 . Просверлите отверстие в том месте, где будет розетка (для беспроводной камеры наблюдения и аналоговых камер наблюдения), и используйте выпрямленную металлическую вешалку, чтобы нащупать внутри стены любые непредвиденные препятствия.

Сверление, несомненно, является одним из лучших и самых простых способов провести провода камеры видеонаблюдения через стены, потолки, виниловый сайдинг и т. д.

Если вы используете Ethernet-кабель категории 5/6 для вашей камеры видеонаблюдения, вы можете просто просверлить отверстие для прокладки кабеля Ethernet от камеры к домашнему маршрутизатору или сетевому видеорегистратору. Если расстояние между вашей камерой и маршрутизатором/NVR слишком большое, вы можете добавить инжектор PoE.

Шаг 4 . Зазор/отверстие должно быть больше, чем максимальное количество проводов, которое вы ожидаете когда-либо проложить.Оставьте несколько футов дополнительного провода внутри как для заделки, так и для будущей реорганизации, если это необходимо. Маркировка концов кабелей поможет вам понять, какая камера слежения работает с каким кабелем.

Шаг 5 . Перейдите туда, где вы хотите установить камеры безопасности, например, на чердаке, потолке, подвале или в подполье, и просверлите отверстие в верхней или нижней стеновой пластине в той же полости стены.

Шаг 6 . Прикрепите провода с помощью рыболовной ленты, чтобы ловить провода вашей камеры безопасности.

Шаг 7 . Протяните провода или кабели камеры видеонаблюдения к месту назначения (вам может понадобиться партнер, который протянет провода за вас). Не забудьте использовать защитную крышку или кабелепровод камеры безопасности для защиты кабелей.

Надеюсь, приведенное выше пошаговое руководство ответило на такие вопросы, как Как провести провода домашней камеры безопасности через чердак/стену? Как запустить камеры видеонаблюдения для моего двухэтажного дома?

Как спрятать провода камеры видеонаблюдения внутри дома

Если вы не хотите, чтобы провода камеры слежения испортили декор вашего дома, вы можете воспользоваться приведенными ниже советами, чтобы спрятать провода камеры слежения внутри.

Решение 1. Когда вы просверлите отверстие для проводки IP-камеры, например, для проводки камер через потолок, вы можете скрыть кабель камеры безопасности с помощью ограждений проводов.

Вставьте кабель в ограждение и прикрепите ограждение к стене внутри вашего дома или прикрепите их к задней части вашей мебели. Так что никаких проводов не видно.

Решение 2. Покрасьте провода. Вы можете прикрепить провода к углу и покрасить их в тот же цвет, что и стены.

Решение 3. Проложите провода камеры безопасности за плинтусом в вашей комнате.

Решение 4. Еще один возможный способ спрятать кабели видеонаблюдения — использовать пластиковую трубку, которая позволяет скрыть провода камеры слежения от посторонних глаз и защитить их от пыли и внешних повреждений.

Любитель рукоделия разместил на YouTube видео, в котором демонстрирует руководство по установке камеры видеонаблюдения в своем доме. (Он прячет провода камеры слежения под столом. Какая умная идея!) Вы можете посмотреть видео ниже.

Если вам нужно установить проводку наружной камеры видеонаблюдения, вы можете получить подробное руководство ниже, чтобы проложить провод камеры наружного наблюдения.

Bump: Если вы хотите узнать, как спрятать провода камеры видеонаблюдения снаружи, перейдите к части 2.

Часть 2. Как проложить провода камеры безопасности снаружи

Когда вам нужно установить IP-камеры на открытом воздухе, ключевым процессом является прокладка кабелей для наружной камеры видеонаблюдения.

Вы можете ознакомиться с инструкцией по подключению камер видеонаблюдения от вашего дома к удаленной собственности, например, к подъездной дорожке, изолированному гаражу, палисаднику и т. д.и шаги по прокладке кабелей камеры видеонаблюдения изнутри вашего дома снаружи, например, на крыльце.

1. Как запустить камеры видеонаблюдения из вашего дома в отдаленный пункт назначения

2. Как проложить кабель камеры видеонаблюдения от вашего дома до близкой точки

3. Как спрятать провода камеры видеонаблюдения снаружи

1. Как проложить и спрятать провода камеры видеонаблюдения снаружи: проект на большие расстояния

При прокладке проводов камеры безопасности снаружи (особенно при работе на большом расстоянии) вы можете закопать кабели, чтобы защитить провода от закалки.

Шаг 1 . Спланируйте маршрут проводов камеры видеонаблюдения. Найдите довольно короткий и простой маршрут, чтобы закопать ваши трубопроводы, чтобы работа по захоронению могла быть проще.

Шаг 2 . Вам необходимо использовать проволочную защиту, ПВХ или металлические трубы для защиты проводов домашней камеры видеонаблюдения от вмешательства как людей, так и животных — белок (прочитайте этот пост, чтобы узнать, как избавиться от них), птиц и т. д.

Совет редактора: Если вы не используете кабелепроводы снаружи или не закапываете провода камер видеонаблюдения, не забудьте оставить капельные петли, чтобы вода не попадала в розетки через отверстия.

Шаг 3 . Если вам нужно подключить камеру безопасности PoE снаружи, вы можете просто поймать кабель CAT5/6, поскольку кабели PoE могут обеспечивать как передачу данных, так и электропитание для ваших камер безопасности PoE. Что касается беспроводных камер видеонаблюдения, вам просто нужно проложить провода к розетке, обеспечивающей питание для беспроводных камер видеонаблюдения. (Розетка должна быть водонепроницаемой и защищенной от атмосферных воздействий.)

Шаг 4 . Отметьте место, где вы хотите вырезать отверстие.

Шаг 5 .Просверлите отверстие, чтобы вывести провода камеры видеонаблюдения из вашего дома. После того, как отверстие в стене будет вырезано, вставьте сверло, чтобы просверлить отверстие, чтобы через него можно было провести провода. Не забудьте использовать угловую дрель с коронками для сверления больших отверстий.

Держите отверстия по центру шпилек. Просверлить отверстие в стене гораздо проще, чем в полу. Все, что вам нужно сделать, это медленно сверлить и не нажимать слишком сильно. Остановитесь, когда почувствуете, что сверло проникает в стену.

Шаг 6 .Закопайте электрические провода/сетевые кабели. Прежде чем вам нужно будет проложить провода для ваших камер видеонаблюдения, вам необходимо закопать кабелепровод из ПВХ как минимум на 18 дюймов, а для металлического кабелепровода — на 6 дюймов в соответствии с Национальным электрическим кодексом (NEC).

Шаг 7 . Теперь отверстия уже сделаны. Следующим идет прокладка проводов. Ловить провода довольно легко, если вы прикрепите их с помощью рыболовной ленты или троса. Оберните оголенный провод через ушко для рыбьей ленты и закрутите конец провода вокруг себя.Наденьте изоляционную ленту на конец ушка и проволоку. Теперь вы готовы тянуть провода.

Шаг 8 . Потяните провода камеры безопасности. Когда один человек будет кормить провода, равномерно потяните за все провода. Держите провода распутанными. Что касается человека, тянущего провода на другом конце, тяните провода медленно, например, с интервалом в 2–3 фута. Если тянуть слишком быстро, можно порезать провода и защемить пальцы вашего партнера.

Вы также можете прочитать этот пост, чтобы получить более подробную информацию о том, как установить камеры безопасности (написано Амандой, старшим техническим редактором Reolink, которая действительно увлекается проектами DIY).

Некоторые операторы задавали вопросы на форумах, например, «Как проложить кабели для уличных камер безопасности PoE или как установить провода питания для уличных беспроводных камер безопасности?» . Надеюсь, приведенное выше подробное руководство будет полезным.

2. Как проложить провода камеры видеонаблюдения изнутри наружу

Если вы просто прикрепите камеру слежения к кирпичу за пределами вашего дома, например, проложите провода камеры слежения к жесткому диску, процесс установки будет довольно простым.

Шаг 1 . Решите, где разместить камеру.

Шаг 2 . Просверлите отверстие от камеры до маршрутизатора или сетевого видеорегистратора (для подключения камеры PoE).

Для наружных беспроводных камер безопасности вам просто нужно просверлить отверстие для прокладки силовых кабелей.

Шаг 3 . Как упоминалось выше, вы можете скрыть провода камеры безопасности с помощью защитных ограждений.

Совет редактора: После прокладки проводов для камер наблюдения снаружи не забудьте скрыть отверстия.Или же влага может стекать по поверхности кабеля видеонаблюдения и попадать прямо в места электрических соединений, что приводит к большим неприятностям, требующим дорогостоящего ремонта.

Вот несколько полезных советов, как закрыть отверстия для проводов камеры видеонаблюдения в стене:

• Заполните отверстие водонепроницаемыми материалами, такими как силикон, и герметиком.

• Используйте водонепроницаемые наружные крышки или проходные втулки, чтобы скрыть отверстия.

3. Как спрятать провода камеры видеонаблюдения снаружи

Один из лучших способов скрыть камеры наблюдения снаружи — это проложить погребальную проволоку.

Вы можете попробовать следующие шаги, чтобы скрыть провода для ваших камер наблюдения.

Шаг 1. Спланируйте маршрут прокладки проводов для вашей IP-камеры на открытом воздухе. Сделайте маршрут как можно короче, что облегчит работу по захоронению.

Шаг 2. Подготовьте трубы для электропроводки, такие как металлические трубы, ПВХ и т. д.

Шаг 3. Отметьте точки, в которых вам нужно будет просверлить отверстия.

Шаг 4. Закопать трубы.Согласно Национальному электрическому кодексу, трубопровод из ПВХ должен быть заглублен не менее чем на 18 дюймов, а для металлических труб — на 6 дюймов.

Шаг 5. Пришло время проложить кабели камеры наблюдения. Используйте рыбную ленту, чтобы стянуть провода.

Теперь вы можете спрятать провода камеры видеонаблюдения снаружи и защитить кабели видеонаблюдения от неблагоприятных погодных условий и внешних повреждений, таких как вандализм.

Обновление: Пользователь Reolink рассказывает, как он устанавливает купольную камеру безопасности и прячет провода камеры безопасности снаружи в распределительной коробке. И это выглядит красиво!

Обновление , 11 июня: Если вы хотите узнать, как спрятать кабели камеры видеонаблюдения на открытом воздухе в распределительной коробке, ознакомьтесь с этим подробным руководством прямо сейчас!

«Прокладывайте провода камеры безопасности» Осторожно

Национальный электротехнический кодекс требует, чтобы отверстия, содержащие неметаллический кабель (часто называемый Romex) или гибкий кабель с металлической оболочкой, располагались на расстоянии 1–1/4 дюйма или более от края стойки (рис. A) для защиты проводов. из гвоздей и шурупов.(Винты и гвозди 1-1/4 дюйма, используемые для крепления гипсокартона толщиной 1/2 дюйма, проникают в шпильки примерно на 3/4 дюйма.)

Если вам нужно закопать провода камеры видеонаблюдения, сначала прочитайте примечания по установке подземных проводов, чтобы избежать возможных проблем в будущем.

Часть 3. Руководство по установке камеры видеонаблюдения: включены все типы

Работа по подключению камеры видеонаблюдения является ключевым процессом установки камер видеонаблюдения. Есть еще несколько мелких шагов, чтобы завершить всю работу по установке.

Вы можете проверить следующие шаги, чтобы настроить беспроводные, PoE, беспроводные и аналоговые камеры безопасности.

1. Беспроводные камеры видеонаблюдения

2. Камеры безопасности PoE

3. Беспроводные камеры наблюдения

4. Аналоговые камеры видеонаблюдения

1. Как установить беспроводные камеры слежения с питанием от батарей

Беспроводные камеры безопасности питаются от батарей и передают данные через Wi-Fi, что делает этот тип камеры безопасности полностью беспроводной сверху донизу.

В качестве типичного примера мы возьмем камеру видеонаблюдения Reolink Argus 2 с питанием от батареи.

Шаг 1 . Загрузите приложение Reolink из App Store (для iPhone) или Google Play (для смартфонов Android).

Шаг 2 . Установите аккумулятор в камеру, после чего вы услышите устную инструкцию, которая поможет вам настроить камеру.

Шаг 3 . Выберите имя и установите пароль для камеры.

Если вы хотите получить камеру слежения без сверления или установки, попробуйте эту.

2. Как установить камеры безопасности PoE

Камеры безопасности

PoE используют только кабель Ethernet Cat 5/6 для реализации передачи данных и питания, что упрощает настройку камер этого типа.

Здесь мы берем IP-камеру безопасности RLC-410 PoE, чтобы показать вам общий процесс настройки.

Шаг 1 . Установите камеру в желаемое положение.

Шаг 2 . Проложите кабель Ethernet от камеры к маршрутизатору или Reolink NVR.

Шаг 3 . Загрузите и запустите приложение Reolink на своих мобильных телефонах.

Когда ваш смартфон и камера находятся в одной сети, просто скажем, в локальной сети, камера будет автоматически добавлена ​​в ваш телефон.

Когда ваш мобильный телефон и камера находятся в разных сетях (WAN), вы можете отсканировать QR-код на камере или ввести UID камеры для удаленного просмотра в реальном времени.

3. Как установить беспроводные камеры безопасности

Беспроводные камеры видеонаблюдения используют сигнал Wi-Fi для передачи данных, а для подачи питания требуется кабель.

Вы можете ознакомиться с приведенным ниже руководством по установке, чтобы получить полную информацию о процедуре установки беспроводных камер видеонаблюдения.

Шаг 1.  Устанавливайте камеру рядом с розеткой.

Если розетка находится немного далеко, вы можете проложить кабель питания для своих беспроводных камер наблюдения.

Шаг 2 . Включите камеру в розетку.

Вам также необходимо подключить камеру к маршрутизатору с помощью сетевого кабеля для первоначальной настройки. После этого сетевой провод можно удалить.

Шаг 3 . Загрузите и запустите приложение Reolink на своем мобильном телефоне iPhone или Android.

Камера будет автоматически добавлена ​​на ваш смартфон при подключении к локальной сети. Отсканируйте QR-код или введите UID камеры, чтобы получить доступ к прямой трансляции из глобальной сети.

4. Как установить аналоговые системы видеонаблюдения

Аналоговые камеры видеонаблюдения должны подключаться к цифровому видеорегистратору для работы. Другими словами, этот тип камеры безопасности не может работать автономно.

Аналоговые камеры видеонаблюдения более сложны в установке по сравнению с IP-камерами, поскольку для питания камер требуются кабели, а также их необходимо подключать к цифровому видеорегистратору с помощью коаксиальных проводов.

Вы можете ознакомиться с руководством по подключению аналоговой камеры безопасности ниже, чтобы получить более подробную информацию.

Шаг 1 . Определите положение цифрового видеорегистратора и монтажное положение ваших аналоговых камер видеонаблюдения.

Место для цифрового видеорегистратора должно находиться недалеко от маршрутизатора и розетки.

Шаг 2 . Подключите камеру к видеорегистратору коаксиальным кабелем. А также подключите камеру к розетке, чтобы получить питание.

Шаг 3 . Подключите камеру к маршрутизатору, чтобы вы могли получать удаленную прямую трансляцию.

Вы также можете подключить цифровой видеорегистратор к монитору с помощью кабеля HDMI для локального просмотра в реальном времени.

Вы можете установить камеры видеонаблюдения на потолке, одно- или двухэтажном доме, оштукатуренной стене, виниловом сайдинге и т. д. с помощью приведенных выше пошаговых руководств.

Помимо приведенного выше подробного пошагового руководства по прокладке проводов камеры видеонаблюдения внутри и снаружи, вы можете узнать более подробную информацию о настройке проводов камеры видеонаблюдения в приведенной ниже части.

Часть 4. Подробные ответы на самые популярные часто задаваемые вопросы «Прокладка кабелей камеры видеонаблюдения»

Некоторые читатели отправили нам электронные письма с просьбой предоставить более подробную информацию о прокладке проводов для камер видеонаблюдения, например, схему проводки камеры видеонаблюдения, сращивание, типы и т. д.

Мы решили добавить часть, целью которой является решение проблем наших читателей с камерами видеонаблюдения и системными проводами. Вам предлагается добавить свои собственные идеи в комментарии ниже! Мы опубликуем ваше мнение в этой статье!

В 1. Как долго

и как далеко можно прокладывать провода камеры видеонаблюдения

A 1 : Ну, это зависит от источника питания камеры безопасности и диапазона сетевого подключения.

Вообще говоря, вы можете прокладывать провода для камер видеонаблюдения в пределах 330 футов, не беспокоясь о падении напряжения.Чтобы убедиться, что беспроводные камеры безопасности работают со стабильным сетевым подключением, прокладывайте кабели видеонаблюдения в пределах рекомендуемого диапазона 250 футов.

После прокладки проводов камер видеонаблюдения снаружи вы можете добавить каркас для проводов камер видеонаблюдения, чтобы защитить наружные камеры от взлома или кражи ворами.

Совет редактора: Если вы планируете прокладывать провода камеры безопасности за пределами рекомендуемого диапазона, примите во внимание следующие советы:

• Добавьте удлинитель WiFi для усиления сигнала WiFi.

• Используйте удлинительные кабели питания.

• Установите беспроводные аккумуляторные камеры слежения для наблюдения за удаленными от сети местами.

Q 2. Как соединить провода питания камеры видеонаблюдения

Можно ли сращивать провод камеры слежения?

A 2 : Да, сращивание проводов камеры видеонаблюдения будет простым с приведенным ниже подробным руководством по установке.

Шаг 1 . Используйте нож или кусачки для кабеля, чтобы разделить 2 изолированных провода и снять изоляцию на полдюйма с концов проводов.Будьте осторожны, чтобы не поранить пальцы при разрезании проводов.

Шаг 2 . Соедините кабели вместе (с помощью проволочных гаек), скрутив открытые медные концы. Убедитесь, что вы скрутили положительный провод с одного провода на другой (так же, как отрицательный кабель).

Шаг 3 . Соедините 2 силовых кабеля вместе, используя разъемы для проводов камеры видеонаблюдения, а затем вставьте оголенный медный провод от положительного проводника в один конец разъема. Сделайте то же самое для другого положительного провода и двух отрицательных проводов.

Не забудьте использовать датчик камеры наблюдения, чтобы проверить количество электрического тока, которое может провести провод, чтобы избежать возможного перегорания схемы.

Обратите внимание, что неправильное сращивание проводов камеры видеонаблюдения может привести к ее неисправности. Прочтите этот пост, чтобы найти возможные решения, когда ваши камеры видеонаблюдения не будут работать.

В 3. Какие бывают типы проводов для камер слежения

A 3: При прокладке проводов для ваших камер видеонаблюдения использование подходящего типа кабеля избавит вас от головной боли и звонков в службу технической поддержки для решения проблем, которые не должны были произойти.

Типы проводов

камеры безопасности обычно включают 3 основных типа: Ethernet-кабели Cat 5/6, сиамские кабели и кабели plug-and-play.

Ethernet-кабели Cat 5/6 — этот тип проводов для камер безопасности передает данные видео/изображения и питание по одному кабелю. Кабели Cat 5/6 могут передавать видеосигнал на расстояние до 1500 футов. Этот тип кабелей используется для IP-камер PoE, что предлагает вам более простое решение для прокладки проводов по сравнению с традиционными проводными камерами видеонаблюдения.

Дополнительная литература: Проверьте этот пост, чтобы узнать больше об IP-камерах безопасности Cat 5/6.

Сиамские кабели — этот вид проводов для камер безопасности обычно включает 2 типа: провода RG59 и 18/2. Кабели RG59 представляют собой специальный коаксиальный провод, используемый для подключения камер к цифровому видеорегистратору. Провода 18/2 — это 2 отдельных провода 18-го калибра, которые используются для передачи питания от источника питания к камерам.

Провода Plug-and-play — этот тип кабелей для камер безопасности имеет разъемы как для видео, так и для питания.Длина передачи данных по проводу камеры безопасности доступна в 25, 50, 100 и 150 футах.

Недостатком проводов камеры безопасности PnP является то, что они не могут обеспечить высококачественную передачу видео и питания по сравнению с двумя вышеуказанными типами. И кабели не могут передавать данные сигнала дальше, чем на 150 футов.

Q 4. Как установить проволочные ограждения для камер видеонаблюдения (запрошено читателем в комментарии)

A 4 : Существует 2 основных типа проволочных ограждений для камер безопасности.

Один из типов выглядит как клетка, которая обычно используется для защиты камеры слежения от закалки.

Другой, как правило, имеет форму длинной полосы и используется для защиты проводки камеры видеонаблюдения от дождя, яркого света и т. д.

Пожалуйста, выполните следующие действия, чтобы установить защиту проводов для защиты проводки вашей камеры видеонаблюдения.

Шаг 1 . Свяжите провода камеры видеонаблюдения резиновым кольцом.

Шаг 2 .Используйте защитный кожух, чтобы зафиксировать жгут проводов.

Шаг 3 . Закрепите защитный кожух несколькими винтами.

Готово!

Если у вас есть какие-либо вопросы или идеи о том, как установить провода камеры видеонаблюдения, оставьте их в комментариях ниже! Мы опубликуем ваши вопросы и идеи в этой статье !

Лучшие усилители беспроводного сигнала на 2022 год

Из-за того, что многие из нас работают из дома из-за коронавируса, во многих домах в США установлено больше приложений, чем когда-либо, в сетях Wi-Fi. И некоторые из них требуют не только хорошей пропускной способности, но и стабильной пропускной способности. Когда они этого не понимают, ваш разговор с вашим начальником по телефонной системе вашей компании с передачей голоса по IP (VoIP) внезапно звучит так, как будто один из вас находится под водой. То же самое касается многих потребительских приложений, особенно сервисов потокового видео, таких как Netflix, и, конечно же, новейших игр.

Большинство людей считают, что в такой ситуации им необходимо обновить свой Wi-Fi, поэтому они либо покупают новый беспроводной маршрутизатор, либо обновляют свой интернет-сервис (или и то, и другое).Что ж, подождите, прежде чем делать это, потому что в большинстве случаев менее чем за 100 долларов у вас есть другой вариант. Скорее всего, расширитель диапазона выполнит свою работу. Расширители диапазона, названные удачно, улавливают сигнал Wi-Fi вашего маршрутизатора, усиливают его и ретранслируют усиленный сигнал.

Вы можете доверять нашим обзорам

С 1982 года PCMag протестировала и оценила тысячи продуктов, чтобы помочь вам принимать более обоснованные решения о покупке. (Читайте нашу редакционную миссию.)

Что делает их привлекательными, так это то, что они просты в установке и недороги.В сочетании с недорогим маршрутизатором вы можете создать тандемную систему, которая обеспечивает такое же хорошее покрытие, а возможно, и лучшее, чем то, что вы получили бы от одного дорогого маршрутизатора. Расширители диапазона бывают разных форм, размеров и скоростей, но у них есть свои ограничения; обычно они в два раза медленнее вашего основного маршрутизатора и создают отдельную расширенную сеть, что затрудняет бесшовный роуминг.

В зависимости от размера и планировки вашего дома маршрутизатор среднего и высокого класса может обеспечить все необходимое покрытие Wi-Fi.Но для домов, построенных из плотных материалов, таких как кирпич, бетон, штукатурка и металл, некоторое ухудшение сигнала почти неизбежно. Аналогично, дома с несколькими этажами и множеством стен более подвержены потере сигнала, чем одноэтажные дома с открытой планировкой. В некоторых случаях вы можете переместить маршрутизатор в центральное место, чтобы обеспечить более сильный сигнал в тех мертвых зонах, которые ранее были вне досягаемости. Однако в большинстве домов местоположение маршрутизатора привязано к комнате, в которой Интернет входит в дом, а это означает, что для перемещения маршрутизатора, вероятно, потребуется проложить кабель Ethernet в нужное место.Расширители диапазона обеспечивают относительно простой способ доставки Wi-Fi без необходимости прокладывать кабели.

Лучшие предложения усилителей беспроводной связи на этой неделе*

*Предложения выбираются нашим партнером TechBargains

Как подобрать расширитель, подходящий для вашего маршрутизатора

При покупке расширителя диапазона важно найти тот, который соответствует характеристикам вашего маршрутизатора. Например, если у вас есть двухдиапазонный маршрутизатор AC1900, приобретите двухдиапазонный удлинитель AC1900 (или лучше). Если ваш маршрутизатор поддерживает многопользовательскую потоковую передачу данных с несколькими входами и несколькими выходами (MU-MIMO), которая обеспечивает повышенную производительность за счет отправки данных совместимым клиентам одновременно, а не последовательно, ищите расширитель, поддерживающий эту технологию, если вы хотите расширить свой MU-MIMO. сеть MIMO.

То же самое касается новейшей технологии Wi-Fi 6. Если вы недавно купили новый маршрутизатор, поддерживающий этот стандарт, вы, безусловно, захотите убедиться, что любые расширители диапазона поддерживают его.

Вам нужен удлинитель рабочего стола или подключаемый модуль?

Существует два типа расширителей диапазона: настольные и подключаемые. Большинство удлинителей для настольных компьютеров выглядят как беспроводные маршрутизаторы и обычно оснащены внешними регулируемыми антеннами, несколькими портами LAN для подключения к таким устройствам, как телевизоры и игровые приставки, и портами USB для подключения к периферийным устройствам, таким как накопители и принтеры.

Съемные удлинители намного меньше своих настольных аналогов и вставляются прямо в настенную розетку. Некоторые модели имеют внешние антенны, в то время как другие используют внутренние антенны, чтобы создать ненавязчивый профиль. Из-за своего размера подключаемые удлинители обычно имеют только один порт LAN и не имеют возможности подключения USB, что делает их менее универсальными, но более доступными, чем удлинители для настольных ПК. Если вы не можете обойтись без настенной розетки, поищите подключаемую модель со сквозной розеткой.

Также стоит отметить, что если у вас есть довольно специфическая проблема с подключением компьютера к Wi-Fi в определенной части вашего дома, вам лучше подойдет USB-адаптер Wi-Fi.Всего за 15 долларов эти адаптеры по сути представляют собой антенны, которые подключаются непосредственно к вашему компьютеру, чтобы улучшить качество сигнала Wi-Fi.

Как настроить повторитель беспроводной сети

Не так давно для настройки повторителя диапазона требовалось немного технических знаний и много терпения, чтобы найти лучшее место (в идеале на полпути между маршрутизатором и мертвой зоной). . Но большинство современных маршрутизаторов и расширителей диапазона поддерживают Wi-Fi Protected Setup (WPS), что позволяет связать их так же просто, как нажать пару кнопок, назвать новую расширенную сеть и создать сетевой пароль.

Более того, почти все производители предлагают веб-мастеры настройки и иллюстрированные инструкции, которые помогут вам настроить основные параметры беспроводной сети. Некоторые (но не все) расширители оснащены светодиодными индикаторами состояния, которые сообщают вам, находится ли повторитель слишком далеко от маршрутизатора. Расширители также могут предлагать расширенные функции, подобные маршрутизаторам, такие как гостевая сеть, планирование доступа и возможности медиасервера.

Чего не могут удлинители беспроводной сети?

Несмотря на простоту настройки, расширители диапазона имеют свои ограничения.Они часто используют отдельный сетевой SSID, в который вам нужно входить, когда вы перемещаетесь по дому, а скорость Wi-Fi обычно составляет половину скорости, которую вы получаете от своего основного маршрутизатора. Большинство двухдиапазонных расширителей используют оба радиодиапазона для передачи данных на маршрутизатор и от него, что означает, что устройства, подключающиеся к повторителю, конкурируют за полосу пропускания с маршрутизатором. Чтобы уменьшить перегрузку сети, некоторые производители позволяют выделить полосу для связи между маршрутизатором и расширителем. Хорошими примерами являются технология Fastlane от Netgear и технология BoostBand от Amped Wireless.

Рекомендовано нашими редакторами

Тем не менее, возможно, вам нужна максимально возможная пропускная способность. Это может быть связано с тем, что вы запускаете бизнес-приложения в своей сети, или потому, что вы ищете игровой маршрутизатор или особенно маршрутизатор Wi-Fi 6. Если это так, обязательно проверьте соединение между вашими конечными точками, чтобы убедиться, что вы получаете максимально возможную скорость трафика. PCMag тщательно тестирует все маршрутизаторы и расширители диапазона, которые проходят через его двери, поэтому вы будете иметь хорошее представление о том, чего ожидать, прежде чем покупать.

Беспроводные удлинители и ячеистые системы Wi-Fi

Если вы планируете модернизировать свою сеть с помощью всего нового оборудования, стоит изучить систему Wi-Fi на основе ячеистой сети, прежде чем тратить деньги на традиционный маршрутизатор. Системы Wi-Fi предназначены для покрытия вашего дома беспроводным покрытием и состоят из нескольких сетевых компонентов, включая основной маршрутизатор и ряд спутниковых модулей или узлов, которые вы размещаете по всему дому. Все они являются частью единой беспроводной сети и используют один и тот же SSID и пароль, что означает, что вы можете перемещаться по всему дому без необходимости входа в расширенную сеть.

В то время как расширители диапазона взаимодействуют с маршрутизатором через радиодиапазоны 2,4 ГГц или 5 ГГц, большинство спутников системы Wi-Fi используют ячеистую технологию для связи с маршрутизатором и друг с другом. Каждый узел служит точкой перехода для других узлов в системе, что помогает узлам, наиболее удаленным от маршрутизатора, доставлять сильный сигнал Wi-Fi, когда они разговаривают с другими узлами и не полагаются на связь один на один с маршрутизатором. маршрутизатор.

Ячеистые системы Wi-Fi идеально подходят для пользователей с небольшими техническими знаниями или без них. Их можно установить за считанные минуты, и обычно они поставляются с удобным мобильным приложением, которое проведет вас через процесс установки с помощью простых иллюстрированных инструкций. И цены на них тоже снижаются.

Итак, какой беспроводной удлинитель мне купить?

Ознакомьтесь с нашим выбором лучших удлинителей, которые мы протестировали ниже. Чтобы получить еще больше от домашней сети Wi-Fi, ознакомьтесь с нашими руководствами по настройке маршрутизатора, усилению сигнала и защите сети Wi-Fi.

.
