Анкер для бетона

Бетон на сегодняшний день является одним из наиболее распространенных базовых материалов для анкерных креплений. Анкер для бетона подбирается на основании прочности и состава бетона

Перед началом работы и созданием анкеровки важно правильно выбрать тип крепежной системы, которая обеспечит прочное и надежное крепление элементов к базовому материалу. Особое внимание следует уделять опции крепежа, показатели которой варьируются от 1 до 12, где от 1 до 6 говорят о возможности использования в любой зоне бетона, а от 7 до 12 только в сжатой.

Техническая документация крепежных элементов содержит все сведения и особенности применения анкеров. Немецкий производитель МКТ разработал специальную таблицу анкерных креплений, позволяющую подобрать изделие в зависимости от базового материала.

Бетонное основание предусматривает использование практически всех типов анкеров. При этом выбор крепежа будет зависеть от растянутой либо сжатой зоны бетона, несущей способности и других особенностей конструкционных элементов (в том числе подверженность вибрациям, погодным явлениям и прочее).

Базовый материал в виде сжатой зоны бетона предусматривает использование анкеров следующих типов от производителя МКТ:
• Анкера для высоких нагрузок класса SZ, SL, SL4;
• Клиновые класса BZ, BZ A4, BZ HCR, B, B fvz, B A4, B HCR,
• Забивной E, E A4;
• Для пустотелых плит перекрытия Easy;
• Забивная капсула VE-P;
• Клеевой V, V A4;
• Технология инъецирования VM-SF, VM-ME, VM-MA Polar.

Выбор крепежа для растянутой зоны бетона предоставляет некоторую сложность, особенно при воздействии на конструкцию сейсмических, динамических и вибрационных нагрузок. Для таких строений и креплений следует подбирать анкерное приспособление, способное сохранять устойчивость даже в базовом материале с трещинами, размерами до 0,3 мм.

Производитель МКТ предусмотрел технологии, специально предназначенные для растянутой зоны бетона, а также для материала с трещинами. К их числу относятся анкерные системы класса:
• Анкера для высоких нагрузок SZ;
• Клиновые анкера BZ, BZ A4, BZ HCR;
• Технология инъецирования VM-ME.

Что касается креплений в пенобетоне и газобетоне, то для таких легких материалов следует применять химические анкерные системы, поскольку именно они обеспечивают максимальную надежность и прочность узлов.

Среди креплений данного подтипа производитель МКТ предлагает:
• Забивную капсулу VE-P;
• Клеевой анкер V, V A4;
• Технология инъецирования VM-SF, VM-ME, VM-MA Polar.

Помимо зоны бетонного основания анкерные системы подбираются с учетом прочности базового материала, зависящего от вида используемых наполнителей. При сверлении отверстий для монтажа следует уделять особое внимание процессу, дабы не нарушить целостность арматурных стержней. Пористый бетон с пониженной прочностью уменьшает возможность креплений выдерживать большие нагрузки.

При выборе крепежного элемента стоит получить консультацию у менеджеров компании, которые владеют более детальной и подробной информацией. В зависимости от предпочтений креплений, типа сооружения и базового материала, специалисты подберут подходящие анкерные системы для Вашего строительства или реконструкции.

Доставка крепежных систем осуществляется по всей России посредством транспортных компаний и поставляется в неограниченных объемах. О стоимости доставки в пункт назначения и оптово цене Вы можете ознакомиться, связавшись с менеджерами компании.

химические и пластиковые изделия для газоблока

Известно, что газобетон – это достаточно легкий стройматериал и к тому же пористый. Легкость и пористость считаются основными и самыми главными достоинствами. Но все же данная структура обладает и своими недостатками – например, в таком блоке совершенно не будет держаться саморез, невозможно даже закрепить гвоздь. Поэтому для решения вопроса с крепежом в газобетон нужно забить анкер.

Особенности

Анкерный крепеж составляют две главных детали.

• Распорная часть, то есть та, что после монтирования меняет собственную геометрию, обеспечивая, таким образом, сильную фиксацию анкера прямо в толщу материала с пористой структурой. Если говорить о химических анкерах, то часть, находящаяся в не твердом состоянии, а жидком, легко просачивается внутрь пор, способствуя достаточно надежной фиксации.
• Стержень внутри, то есть та часть, что фиксируют в самой распорной части.

У распорной детали есть кайма и манжет, благодаря которым крепление не сможет провалиться в высверленные отверстия. Конструкция по длине своей бывает различной – начиная с 40 мм и заканчивая 300 мм. По диаметру же обычно не больше 30.

Разновидности

Анкера, которые используются для газобетона, по методике крепления разделяют на несколько отдельных типов:

• химические;
• механические.

Каждая из разновидностей имеет свои преимущества и недостатки, а также способы крепежа. Стоит отдельно остановиться на особенностях обоих типов.

Химические

По принципу фиксации каждый химический элемент основан на следующем, в такой пористый материал, как пенобетон или газобетон проникает связующий тип вещества, далее это вещество застывает и образует при застывании монолитное соединение. Данная система применяется нечасто, и все же без нее просто не обойтись, когда анкерам необходимо выдержать достаточно большую нагрузку. Одна капсула содержит полимеры с органическими смолами.

Рассмотрим, как провести грамотный монтаж.

• Для начала в пористом газобетонном стройматериале просверливают отверстие. Задействовать в этой работе лучше обыкновенную дрель.
• Ампулы вставляют в заранее просверленные отверстия, где содержатся специализированные химические составы.
• Необходимо разбить ампулы, а затем вставить в это же отверстие стержень из металла.
• Теперь остается дождаться момента застывания связующего элемента. Обычно на это выделяют несколько часов, а иногда и сутки.

Данная система обладает собственными достоинствами:

• возможность выдержать колоссальную нагрузку;
• под анкер совершенно не проникает сырость и влага;
• в месте крепления не возникнет мостиков холода;
• соединение получается герметичным.

Если перечислять недостатки данной конструкции, то отнести сюда можно невозможное осуществление демонтажа анкеров. Также стоит отметить, что подобная продукция достаточно дорога по сравнению с другими видами креплений.

Massa-Henke и HILTI – самые известные производства по выпуску химических крепежей. У изделий мировых изготовителей цена соответственно больше, зато здесь можно оставаться полностью уверенным в том, что качества монтажной системы останется на уровне.

Эпоксидные

Химические анкерные болты, созданные на основе эпоксидной смолы, используются во время монтажа на прочнейшую основу или основание, к примеру, на бетон. Эти болты со схожим эффектом могут удержать подвесные конструкции, которые прикреплены к бетонным поверхностям и не только, также болты отлично удерживают подвесную конструкцию, прикрепленную на балке перекрытия из железобетона. Нередко применяют эти изделия для крепления разнообразного оборудования.

Эпоксидный тип анкерных болтов обладает своими достоинствами.

• Осуществлять монтаж данных элементов возможно даже в воде либо при существовании влаги.
• Установку при помощи данных болтов можно производить внутри помещения или изнутри.
• В отверстии крепления локальный тип напряжения минимизируется, поэтому трещин в зоне анкерного соединения нет.
• В смоле не содержится стирола.
• Изделия используют как для закрепления гладких шпилек, так и для резьбовых. Данное свойство постоянно применяется при монтировании арматурного стержня.

На монтирование анкеров, изготовленных на «эпоксидке», также будет влиять воздух, вернее, его температура. Первое схватывание происходит в течение 10 минут, а далее время может затянуться до 180 минут. Полное затвердевание происходит через 10-48 часов. Только по истечении 24 часов конструкции могут нагружаться.

Полиэстровые

Такой тип достаточно обширно применяют для фиксации различных деталей подвесного фасада на газобетонную основу, также используют для монтирования светопрозрачного фасада, коммуникационной сети и инженерной. В виде стержня используют лишь шпильки резьбового типа, они могут быть металлическими или пластиковыми.

Чтобы получить ещё более прочное соединение, рекомендуют применять при сверлении отверстия специальное сверло конической формы. В полиэстровых смолах совершенно не содержится стирол, соответственно, такие смолы можно с уверенностью использовать для фиксирования подвесных деталей, расположенных в здании.

Механические

Достичь надежной фиксации при установке механических анкеров помогает распорка крепежных элементов, которая крепко удерживает тело анкера внутри пористого стройматериала. Обычно состоит такой крепеж из специальной трубочки, которую вставляют в отверстия. Она меняет собственную геометрическую форму в итоге вкручивания или в момент забивания внутреннего стержня.

Среди достоинств данного крепежа:

• анкера устанавливаются в твердь газобетона достаточно просто;
• много времени на монтирование системы не уходит;
• вся нагрузка в дальнейшем будет распределяться равномерно;
• после монтирования анкера к выполнению установки навесных элементов можно переходить сразу же;
• крепежная система всегда может быть демонтирована, когда появляется необходимость.

Несложно выполнять и установку стержней:

• для начала высверливают отверстие необходимого диаметра;
• далее вставляют трубочку внутрь готового отверстия;
• по завершении работ, нужно самостоятельно установить распорный вид стержня, то есть тот, что в любой момент можно и вкрутить, и забить.

Большинство крупных производителей, к примеру, HPD, HILTI или же Fisher GB, утверждают, что поставляют изделия с гарантированным качеством. Обычно такой тип анкеров изготавливают из достаточно прочных материалов – нержавеющей стали. И все равно эти изделия могут подвергаться окислению, а это, пожалуй, самый основной недостаток.

Если при возведении домов, которые строят из газоблока, необходимо использовать анкера, то есть гибкие связи. Отечественные компании-производители занимаются изготовлением данных крепежей.

Изготавливаются анкера из базальтопластикового стержня. Песчаное напыление на анкере позволяет добиться наилучшего сцепления с цементом. Кроме этого, гибкая связь, создаваемая из стального материала (нержавейки), выпускается немецкой компанией Bever.

К распространенному виду крепежей, которые применяются при работе с газобетоном, относят также анкер-бабочку. Фиксация данного изделия осуществляется при помощи сегментов-лепестков, они крепко фиксируются на газобетонном пористом стройматериале. Данный тип изделия поставляется производителем MUPRO.

Выводы

Несмотря на существующее мнение, по утверждению которого на пористом бетоне нельзя ничего зафиксировать, применение анкеров способно обеспечить действительно надежное монтирование. При этом химические системы крепежа могут выдержать довольно большие нагрузки. Вот только покупать изделия следует все же у проверенного производителя, который дает гарантию на всю свою продукцию.

Далее смотрите обзор анкера для газобетона Fischer FPX – I.

виды, преимущества, сфера применения, монтаж

Дата: 1 марта 2017

Просмотров: 3187

Коментариев: 0

Широко используются при строительстве зданий ячеистые бетоны, хрупкость и пористость которых создает трудности с монтажом бытовых устройств и инженерных сетей. Повышенная концентрация воздушных полостей пористого массива снижает прочностные характеристики газобетона, в котором не фиксируется традиционный механический крепеж. Получившие широкое распространение химические анкера для бетона, обеспечивают надежное крепление кондиционеров, вентиляторов, навесной мебели и воздушных магистралей.

Химический анкер для ячеистых бетонов – это специальная масса на основе органических полимеров и смол, которая обеспечивает прочную фиксацию металлического крепежного элемента. Связующий химический состав одновременно с металлической резьбовой шпилькой вводится в полость газосиликата, пенобетона или газобетона. После затвердевания достигается монолитное соединение, характеризующееся высокой прочностью, герметичностью и невозможностью демонтажа.

Меньше двадцати лет назад крепление с использованием техники соединения синтетическими смолами был дорогой новинкой и использовался как эксперимент в области строительства

Рассмотрим подробно особенности анкерного соединения на основе синтетических смол, которое еще пару десятков лет назад было новинкой, требовало значительных затрат, а сегодня активно применяется в строительной отрасли.

Сфера использования

Анкер химический обеспечивает повышенную несущую способность соединения и актуален для следующих ячеистых материалов, характеризующихся уменьшенной плотностью:

• Блоков из пенистого бетона.
• Ракушечника.
• Газобетонных изделий.
• Кирпича на клинкерной основе.
• Пустотелых бетонных блоков.

Также, обеспечивается высокая прочность соединения с:

• армированным бетоном;
• кирпичом;
• камнем;
• бетонными конструкциями.

Его часто называют жидкий или вклеивающий дюбель

Анкер химический незаменим для обеспечения надежной фиксации. Он применяется:

1. В ветхих стенах.
2. Во влажной среде.
3. В пористых массивах.

Затвердевший состав с металлической арматурой может устанавливаться вблизи от края конструкции. Он позволяет обеспечить крепление:

• подвесных потолков;
• осветительных конструкций;
• расположенных на фасадах зданий рекламных баннеров;
• конструктивных элементов бассейнов.

Анкер для пеноблоков, как и других видов ячеистых бетонов, обеспечивает гидроизоляцию и надежно сохраняет тепло.

Преимущества

Химический анкер для ячеистых бетонов обладает множеством достоинств:

• Позволяет выполнить установку массивного оборудования.

Химический анкер – двухкомпонентная синтетическая смола, что используется для соединения и фиксации металлических материалов с материалом основания

• Используется для крепления внутри помещения и с уличной стороны.
• Формирует монолит, имеющий высокую адгезию с основным материалом.
• Быстро твердеет.
• Применяется для единичного и массового крепления.
• Стойкостью к вибрационным процессам.
• Устойчивостью к повышенной температуре.
• Универсальностью, позволяющей применять состав для различных строительных материалов.
• Экологичностью, связанной с безопасностью для здоровья людей и отсутствием вредных соединений.

Специфика применения химического крепежа требует соблюдения технологической дисциплины, наличия специального оборудования (дрели, пистолета).

Разновидности анкеров

Анкер химический представляет серьезную альтернативу механическим анкерным креплениям. Он способен обеспечить повышенную несущую способность и обеспечить надежную фиксацию без возникновения в ячеистом массиве деформационных напряжений.

Химические анкера для бетона состоят их химической смолы и отвердителя

Анкер для газобетона предлагается производителями в различной расфасовке, представляющей:

• индивидуальные капсулы или ампулы, предназначенные для однократного использования;
• картриджи увеличенного объема, которые могут комплектоваться специальным пистолетом, и применяются многократно.

Химический анкер для ячеистых бетонов обладает различными свойствами, зависящими от используемых составов, которыми заполняется высверленное отверстие. Применяются:

• Смолы на эпоксидной основе.
• Составы из винилэстера.
• Полиэстерные связующие.
• Эпоксиакрилатные наполнители.

Остановимся детально на характеристиках смол.

Смолы на эпоксидной основе используются для обеспечения фиксации элементов технологического оборудования и крепления балок. Они характеризуются:

• возможностью применения в среде с повышенной влажностью;
• продолжительностью твердения, составляющей от 8 часов до 2 суток;
• отсутствием внутренних напряжений газобетона при твердении состава.

Множество компаний производит клеящую смесь без такого токсического компонента, как стирол. Это делает его химически безопасным

Винилэстеровые составы применяются для обеспечения фасадного крепления. Отличительные особенности:

• Устойчивость к влиянию отрицательной температуры.
• Эффективное крепление резьбовых элементов и гладкой арматуры.
• Отсутствие вредных веществ, позволяющих безопасно выполнять работы.
• Затвердевание происходит на протяжении суток.

Крепеж на базе полиэстера обеспечивает надежное крепление конструкций ограждения, элементов фасадов и инженерных коммуникаций. Основные свойства:

• обеспечение крепления только резьбовой арматуры, установленной в конические отверстия;
• обеспечение эффективного крепления анкера в отверстиях, имеющих шероховатость;
• ускоренное твердение, позволяющее эксплуатировать крепеж на протяжении 3 часов.

Химические наполнители на основе эпоксиакрилата применяются для различных целей и отличаются:

• Повышенным уровнем огнестойкости, обеспечивающим отсутствие деформаций крепежа на протяжении 2 часов при воздействии открытого огня.
• Возможностью применения при температуре не ниже -5 градусов Цельсия.
• Достижением эксплуатационных характеристик на протяжении суток.

Материал, из которого его производят, стойкий к химическому, атмосферному и коррозийному воздействию

Остановимся на особенностях использования.

Последовательность действий

Рассмотрим, как пользоваться химическими анкерами, чтобы обеспечить надежную фиксацию:

• выполните отверстие цилиндрической формы, используя дрель;
• сформируйте расположенное в глубине полости коническое углубление;
• очистите отверстие от остатков материала;
• установите, при необходимости, втулку для центрирования, называемую анкерной гильзой;
• введите с помощью пистолета химический состав или вставьте ампулу;
• ввинтите резьбовую шпильку;
• обеспечьте неподвижность анкера до полного твердения раствора.

При использовании стеклянных капсул, наполненных полиэфирным составом, его твердения происходит после разрушения шпилькой оболочки ампулы. Стеклянные осколки обеспечивают дополнительное армирование. Анкер для газобетона может состоять из двух компонентов и обеспечивать эффективное соединение с ячеистым материалом, который эксплуатируется при повышенной влажности, например, в бассейнах.

При введении клеящего состава из картриджа применяются различные крепежные элементы (болты, шпильки, шурупы, прутки арматуры), использование которых определяется конкретными задачами. Инструкция по применению твердеющей смеси регламентирует продолжительность твердения состава.

Заключение

Химические анкера для бетона – перспективное направление. Профессиональные строители подтверждают, что такое соединение обеспечивает удобство крепления с различными материалами, сокращает продолжительность выполнения работ и отличается высокой нагрузочной способностью.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Анкера для бетона: химические крепежи, металлические

На бетонные основания для фиксирования конструкций используют анкера для бетона. Существующий ассортимент представлен крепежной продукцией из алюминия, латуни, стали с противокоррозийным покрытием. Анкерным болтом или винтом производится монтаж бытовых приборов, предметов интерьера, подвесных конструкций для потолка, балок, бруса, дверей, окон. С их помощью крепятся трубы, осуществляется анкеровка арматуры в бетоне. Пластиковый тип крепежной продукции для бетона не используется. Разновидности анкеров отличаются способами крепления, техническими показателями, которые содержит специальная таблица параметров, разработанная согласно СНИП.

Виды анкеров

Металлические

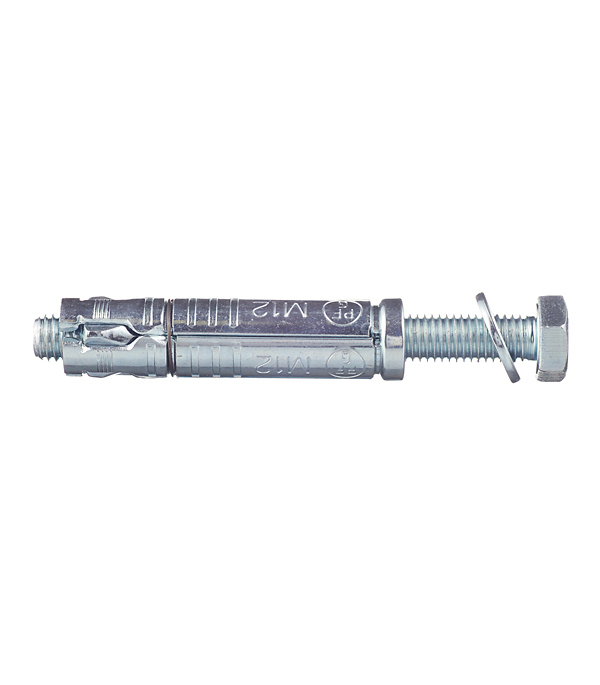

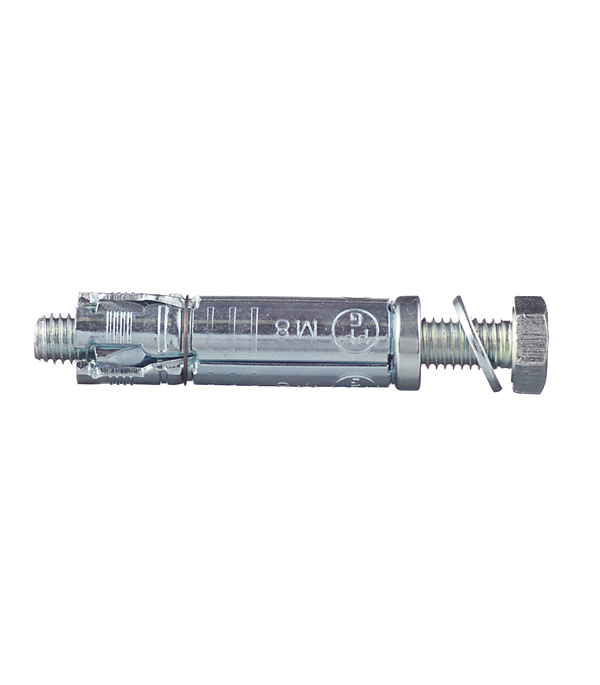

Их работа основана на механическом принципе. У них есть внутренняя распорная часть, расширяющая наружную и помогающая надежно установить крепеж при закручивании или забивании анкеров в бетон молотком. Вкручивание осуществляется с помощью перфоратора. Необходимо огромнейшее усилие, чтобы вытащить крепление. Лучше всего проявили себя металлические крепежные изделия компании «Фишер», а также марка Hilti. Цена изделий «Хилти» соответствует качеству. Пример продукции:

Крепежом можно пользоваться при наличии трещин на материале, в который он монтируется.

• Анкерное крепление Hilti HTS. Применяется на бетоне с растяжениями и трещинами.

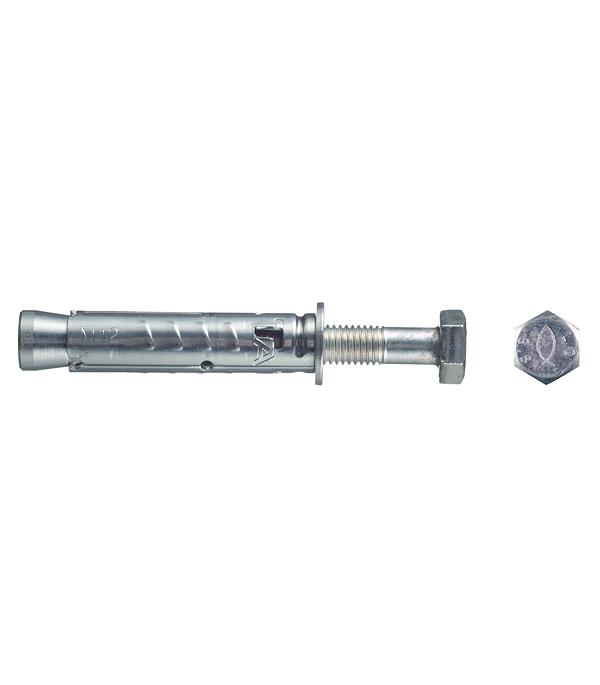

• Крепежная продукция «Хилти» HSL. Выдерживает наибольшую нагрузку на вырыв.

Анкерные винты по бетону тоже выдерживают вес на отрыв и срез. Винт возможно демонтировать и применить повторно. А также применяются дюбеля для бетона. Наиболее популярны типы:

• бабочка;
• зонтик.

Рамные крепежные изделия

При монтаже окон или дверей этот крепеж очень удобен.

В бетоне сквозное монтирование осуществляется с использованием рамных анкеров, например, для крепления бруса к бетону при установке дверных и оконных конструкций. Отличительная черта рамного болта — наличие на его теле и около шляпки 2-х участков расклинивания. Болт также имеет скрытую головку, скрывающую узлы соединения. Рамный анкер бывает с парой распорных втулок, гарантируя более прочное крепление и возможность удерживать тяжелый вес.

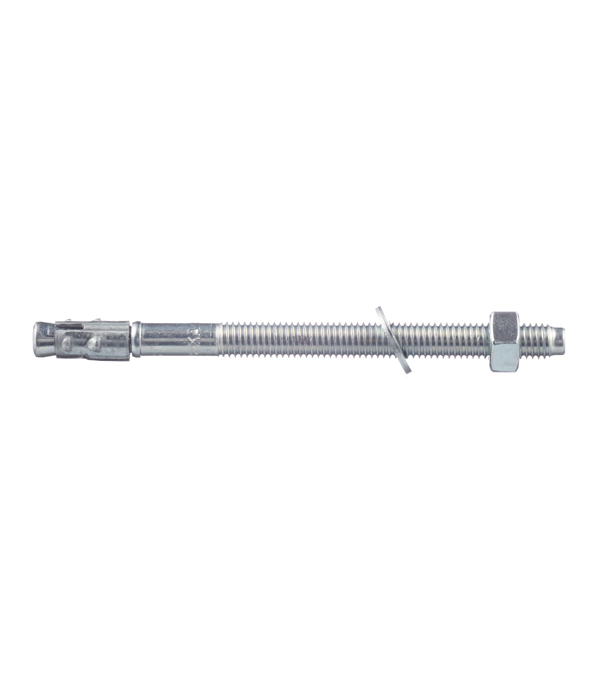

Клиновой крепежный вид

Различается вариациями конструктивного исполнения. Молотком расклинивается внутренняя втулка. Вспомогательное приспособление изымается из анкера. В него вкручивается крепежный болт, который затем нужно извлечь, при этом распорная юбка расклинивается конусовидным хвостовиком. Другой тип клинового анкера оснащен резьбовой шпилькой с конусообразным концом. Затягивая гайку с установленным в нее крепежом, конусной частью анкера разжимается распорная втулка и прочно закрепляется в отверстии. В отдельных образцах клинового анкера втулка имеет зубчики, сцепляющие намного лучше.

Забивной анкер

Для использования такого крепежа необходимо иметь молот.

Вид механического крепежа, которым легче всего пользоваться. У забивного анкера распорная втулка сконструирована в виде пустотелого цилиндра с прорезями и бойком внутри, расширяющимся при проталкивании. Затем в полость вкручивается стержень с наружной резьбой. Такая конструкция забивного крепежного изделия обеспечивает надежное фиксирование. Для забивания применяется подходящих размеров молот. Им ударяют по клину, установленному в основании или по телу анкера.

С кольцом и крюком

Анкерные крепления отличаются наличием стержня с наружной резьбой и колечком взамен болта, а у второго вида изделий нераспорная часть крепления представляет собой крюк. Крепежное изделие с кольцом применяется при растяжке кабеля либо троса, с ним производится установка подвесных конструкций. Такой металлический крепеж обеспечивает жесткое соединение, позволяющее закреплять на нем тяжелые элементы. У крепежного изделия с крюком жесткость фиксирования не очень высока, а подвешенные предметы остаются подвижными. На креплении подвешивают тросы, шарниры, цепи, люстры. Если не обеспечивается расчетная длина анкеровки арматуры в бетоне, то крепежные изделия в форме крючков устанавливаются на ее концах.

Закладной крепеж

Крепеж нашел свое применение в фундаментных работах.

Представляет из себя арматурный стержень, оснащенный резьбой и фланцем либо растяжкой. Закладные анкера используются при строительстве поверхностей из камня и другого твердого материала. Заделка крепления арматуры с бетоном осуществляется в каркасе постройки. После заливки нагружать крепление можно, дождавшись, когда бетонный раствор застынет.

Химические

Анкерный шуруп по бетону фиксируется составом на клеящей основе, например, на эпоксидной смоле. В готовое отверстие можно вставлять стеклянную капсулу с порцией клея, а затем вводить болт. Крепление предмета осуществляется после окончательного застывания. При безошибочном монтаже выдергивание конструкции невозможно. Химический анкер — лучший вариант при выполнении крепления на поверхности из ячеистого бетона, подходит для пустотелого бетонного блока. Жидкие анкера Hilti используются при установке крепежей, выдерживающих самые мощные нагрузки. Для «Хилти» характерно быстрое высыхание.

Мощные нагрузки — не преграда для данного крепежа.

Какой выбрать?

Анкера по бетону выбираются, учитывая расчет нагрузки и такие показатели, как:

• тип крепления;
• материал поверхности;
• металл болта.

Опытные строители рекомендуют выбирать вид анкера соответственно свойствам материала, к которому он будет крепиться. Стальной анкер прочнее алюминиевого и латунного.

Посмотреть «ГОСТ 27751-2014» или cкачать в PDF (0 KB)

При расчете силы тяжести, действующей на элемент крепления для бетонной плоскости, учитывается, что нагрузка не должна превосходить 25% показателя, указанного в ГОСТе 27751–2014. Выбирая крепления, важно правильно подобрать размеры анкеров для бетона согласно СП: диаметр, длину, параметры резьбы. Дополнительные показатели для расчета: вырывающая сила, изгибающий и крутящий момент.

Применение

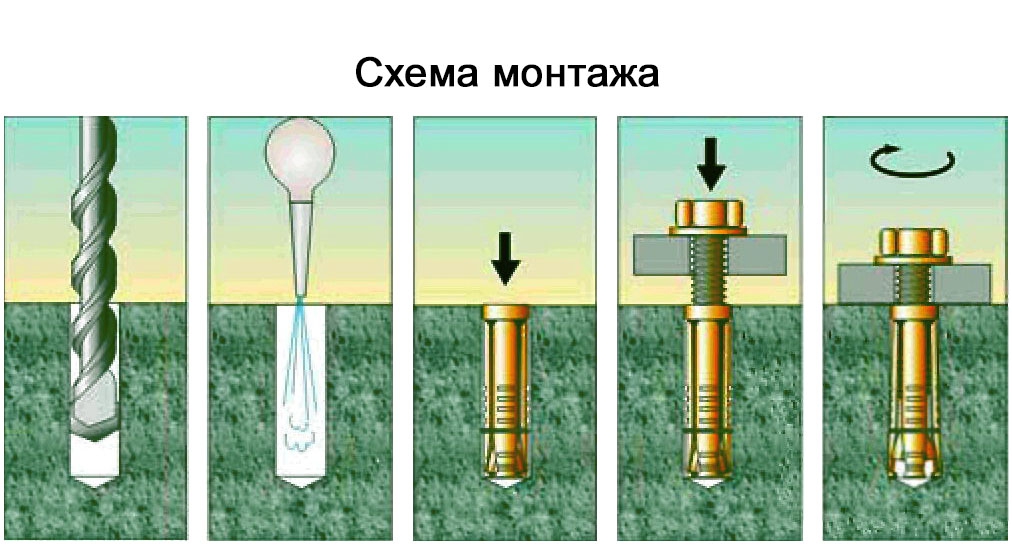

Устанавливать анкера следует со следующим набором инструментов:

Для работы с таким видом крепежа у мастера должен быть перфоратор.

• перфоратор;
• сверло по бетону;
• гаечный ключ;
• молоток;
• строительный пылесос.

Последовательность действий:

1. Нанести разметки для сверления, учитывая расстояние между осями анкеров.
2. Сделать отверстия, у которых глубина должна быть равна длине распорного сегмента болта. Для придерживания требования на сверле ставится ограничитель. Минимальное расстояние от края поверхности должно превышать глубину сверления в 2,5 р.
3. Почистить просверленные дыры.
4. Всунуть распорную часть болта и забить молотом так, чтобы ее краев не было над поверхностью.
5. Ввести болт или резьбовую шпильку.
6. Затянуть гайку, пока она не перестанет поворачиваться. Для недопущения разрушения нельзя до конца затягивать, особенно работая с пенобетоном.

Такими изделиями легко пользоваться, если соблюдать инструкцию.

Применение химических креплений осуществляется тем же набором инструментов, кроме молотка, а также используются клеевые ампулы либо клей и монтажный пистолет. Капсулы применяются при небольшом количестве креплений, иначе необходим клеевой состав. Резьбовая шпилька устанавливается в просверленное, очищенное и наполненное клеем на 2/3 отверстие и вкручивается постепенно для равномерного его распределения. Гайку затянуть ключом после высыхания клея.

Крепеж для бетона: распорный анкер, дюбель, нагель

Самым распространенным и надежным креплением для бетона считается металлический анкер и дюбель. С помощью этих крепежно-строительных элементов возможен монтаж на стену тяжелой конструкции в виде шкафчиков, полок и других навесных элементов. На строительном рынке представлен широкий выбор дюбельных и анкерных болтов. Каждая разновидность отличается эксплуатационными характеристиками и сферой использования.

Характеристики

Главный элемент анкерного изделия — шпилька. На часть шпильки, оснащенную резьбой, накручивается гайка. Другим важным элементом считается втулка, внутренняя поверхность которой оснащена прорезями, похожими на лепестки. Чтобы крепежный элемент прочно удерживал конструкцию, смонтированную на стену, помимо использования качественных анкеров и дюбелей, важно учесть и такие факторы:

• Насколько качественный материал, к которому крепятся изделия.
• Типы и размеры крепежных элементов, каждый из которых выбирается с учетом эксплуатационных особенностей и нагрузки.
• Правильность выбора места для устройства крепежа.
• Соблюдение технологических правил установки крепежных болтов.
• Прочностные характеристики самого изделия.

Данный тип крепежа нередко используется, когда нужно зафиксировать на стене какой-то металлический элемент.

Болты анкерного типа используются для крепления деревянных, металлических и других конструкционных объектов к поверхностям, изготовленным из прочного бетона. Сюда относятся:

• бетонный пол и основание;
• стены, перегородки;
• бетонный потолок, изготовленный из ЖБ плит.

С помощью таких болтов проводится крепление балок из металла к стене. Кроме этого, крепежные элементы позволяют надежно закрепить напольные лаги либо потолочные перекрытия. Без дюбеля для бетона не удастся качественно осуществить монтаж светильника или люстры к потолку. А еще с его помощью проводится крепление бруса к бетону. Дюбеля надежно скрепляют металлические трубы и другие элементы лестничных конструкций к бетонной основе. Крепежные изделия специального предназначения позволяют зафиксировать железнодорожные рельсы к перемычкам из бетона, установленным на земле.

Для кирпича, а также для ячеистого бетона используется другой комплект крепежа, который отличается конструкцией и способом установки.

Механические виды

Распорный анкер

Фиксирующая способность данных элементов обеспечивается наличием у них специального клина.

Используется для крепления к бетонной основе предметов, обладающих внушительной массой, к примеру, столбов, стоек для ворот из металла или профнастила, габаритных промышленных установок и пр. Эти строительно-крепежные элементы оснащены специальным клином, обеспечивающим надежность крепления. Чтобы надежно закрепить оконные или дверные рамы к бетонной основе, используется рамный анкер. Это длинный крепежный элемент, оснащенный двумя зонами расклинивания, благодаря чему крепко удерживает конструкцию. Для сэндвич панелей рекомендуется использовать распорный дюбель, изготовленный из высококачественного нейлона.

Металлический, полимерный или нейлоновый забивной

С помощью такого крепежа осуществляется быстрый монтаж лаг, деревянного бруска, металлического швеллера и других конструкционных элементов к бетонной поверхности. Сначала бетонный пол или плиту необходимо просверлить, затем анкер забивается в полученное отверстие молотком. После на это место монтируется то, что требовалось установить. С помощью шпилек, которые фиксируются гайками, проводится окончательная фиксация. Специалисты не советуют использовать забивные крепежи для старого пористого бетона, а также для легких бетонов, к примеру, газо- и пеноблоков.

Крепеж PFG

Такие элементы целесообразно использовать, когда поверхность, к которой что-то будет фиксироваться, не отличается высоким качеством.

Применяются для работы с сооружениями из бетонов низкого качества. Кроме этого, такой крепеж подойдет для фиксации элементов, таких как профиля, на потолках и стенах в ветхих зданиях. Метиз отличается от остальных большей площадью расширения. Существуют PFG дюбеля, которыми к поверхности фиксируются тросы, веревки. Такие разновидности крепежей оснащены специальным кольцом, которое часто используется для установки люстр, светильников. Анкерные PFG элементы, которые выглядят как буква «Г» в основном применяются для монтажа на стеновую поверхность водонагревателей.

Нагель по бетону

Это специальные гвозди, используемые для крепления необходимых объектов в сложных участках — у краев бетонной вертикальной поверхности. Нагелю не требуется дополнительной фиксации, потому что крепеж вкручивается непосредственно в просверленное заранее отверстие. Чтобы крепление приобрело большую прочность, перед вкручиванием нагеля рекомендуется залить в отверстие немного эпоксидного клея.

Клиновой крепеж

Прочность фиксации элемента обеспечивается клином, который становится шире в момент его вбивания.

Такой тип болтов используется для фиксации к бетону тяжелых элементов, к примеру, металлической стойки, бетонного столба, укрепленного с помощью арматуры, строительных лесов. Перед установкой клинового дюбеля предварительно просверливается отверстие, при этом крепление крепежа осуществляется без рубашки. Во время вкручивания клин, расположенный по центру втулки, постепенно расширяется. Когда дюбель будет забит, важно не забыть хорошо затянуть гайку, которая фиксирует болт после расширения пробки.

Дюбель для крепления провода и гофры

Крепеж кабеля или гофры осуществляется специальными болтами-клипсами, имеющими форму хомута, причем сам хомут бывает 2 разновидностей — для плоских и круглых кабелей, например, таких как KLD и RG 6. Сначала в бетоне высверливается отверстие, после в хомут закладывается кабель, затем дюбель проталкивается в отверстие. Боковые стороны клипсы оснащены специальными насечками, надежно удерживающими крепеж.

Хомут вместе с кабелем фиксируется в уже готовом отверстии в стене.

Химические

Представляют собой шуруп для бетона, для надежной фиксации которого используется специальный затвердитель. Перед монтажом дюбеля предварительно сверлится отверстие, куда вставляется ампула с клеем. Далее вкручивается шпилька, после элементы оставляют на указанное в инструкции время для полного высыхания. Нагрузка на крепежную систему противопоказана, пока клеящий состав полностью не подсохнет. Важно помнить, что длительность высыхания зависит от многих факторов, в том числе от погодных условий, температуры окружающей среды.

Химические дюбеля часто используются, если есть необходимость надежно прикрепить дерево к бетону, к примеру, лаги, на которые потом лягут доски для пола. Для фанеры под ламинат, помимо дюбелей, рекомендуется дополнительно применять специальный клей. Укладка утеплителя и ламината проводится только после полного высыхания клеевой прослойки.

Применение

Прежде чем установить дюбель с гайкой, сначала следует проделать в бетонном основании отверстие, размер которого должен быть таким, чтобы втулка входила туда с применением небольшого усилия. Для формирования отверстия рекомендуется воспользоваться перфоратором или буром со специальными насадками. После необходимо очистить отверстие от мусора и вставить туда болт. Гайку важно затягивать до тех пор, пока распорка качественно не зафиксирует крепежную систему. Затем гайку скручивают, оставив свободным резьбовый конец, чтобы потом на него установить закрепляемый предмет. В конце нужно надеть шайбу, после чего накрутить гайку.

Как правильно сделать расчет анкерного болта. WikiСтатья.

Анкерный болт, клиновой анкер, рамный анкер — это эффективные крепёжные изделия, которые должны прочно закрепляться в несущем основании и удерживать прикрепляемую конструкцию.

Для быстрого перехода на крепеж анкерной техники указываем доп.ссылки здесь:
клиновой анкер, анкерный болт, с гайкой и крюком, рамный анкер

Применение анкерного болта и возможные разрушения при эксплуатации

Вот только несколько примеров применения анкеров:

• установка металлической обрешётки или других конструкций к бетонной кирпичной поверхности
• монтаж различных элементов к стене, которая представляет из себя сэндвич из нескольких по своей структуре и плотности оснований
• надежное крепление конструкций, на которые подразумевается воздействие как на скручивание, так и на вырывание

Подбирая тип и размер анкера, надо учитывать следующие факторы: характеристики несущей поверхности и ожидаемые нагрузки

В первом случае возможны такие разрушения, когда анкер выдергивается вместе с куском стены из-за её хрупкости. Следовательно, при монтаже надо подбирать достаточно длинный анкерный болт, который нанизывает на себя длину хрупкого материала и прочно зафиксируется в плотном (бетон, кирпич).

Например, нередко, вбив клиновой анкер на треть его длины в твердую рабочую поверхность, две третьи способны держать нагрузку от прикрепляемой конструкции (из газобетона, древесины). В то же время анкерный болт не имеет свободной длины и применяется для фиксирования, например, металлических листов до 5 мм, которые уже сами по себе создают большую нагрузку из-за удельного веса материала.

Ниже приведена таблица для расчета клинового анкера, где учитывается толщина прикрепляемого элемента и необходимая глубина анкеровки, при которой крепёж будет выдерживать соответствующую вырывающую силу.

Размер клинового анкера	Резьба	Длина анкера, мм	max толщина прикрепл. материала, мм	Диаметр сверла	Глубина анкеровки, мм	min вырывающая сила, kН (бетон В25)	Вес 1000 шт, кг
6х40	М6	40	5	6	35	1,4	9,98
6х60	М6	60	30	6	35	1,4	14,00
6х80	М6	80	50	6	35	1,4	18,00
8х50	М8	50	10	8	40	1,6	22,00
8х80	М8	80	40	8	40	3,3	34,00
8х90	М8	90	55	8	40	3,3	34,60
8х105	М8	105	65	8	40	3,3	44,00
8х120	М8	120	80	8	40	3,3	49,30
10х65	М10	65	15	10	45	5,0	43,00
10х80	М10	80	35	10	45	5,0	53,00
10х95	М10	95	50	10	45	5,0	62,00
10х120	М10	120	75	10	45	5,0	77,00
10х130	М12	130	70	10	45	5,0	84,00
12х100	М12	100	45	12	55	5,0	93,00
12х120	М12	120	65	12	55	6,0	111,00
12х135	М12	135	75	12	55	6,0	125,00
12х150	М16	150	95	12	55	6,0	138,00
16х105	М16	105	45	16	60	7,5	174,00
16х140	М16	140	80	16	60	9,4	229,00
16х180	М16	180	120	16	60	9,4	292,00
16х220	М16	220	160	16	60	9,4	355,00
20х160	М20	160	40	20	100	12,3	406,00
20х200	М20	200	130	20	75	12,3	505,00
20х300	М20	300	225	20	75	12,3	751,00

Второй вид разрушения, который может встречаться при неправильном подборе типа и размера анкера, — это разрушение по телу крепежа. То есть происходит деформация самого анкера, когда его часть остается в стене, а другая — снаружи.

Немаловажно здесь и качество материала, из которого изготовлен крепёж.

Если нагрузки заведомо высокие или речь идёт об ответственном строительстве, лучше сразу рассматривать высокопрочные анкеры

Много лет на рынке крепеж представлен в китайском и европейском исполнении. Разница колоссальная! Безусловно, есть множество конструкций, где применение наиболее доступных анкеров будет вполне достаточно. Если же Вы строите «для себя» или прописаны строгие требования по эксплуатации в заключенном Вами договоре на выполнение работ, то качественный крепеж будет надежен и гарантирует результат.

На сайте ГОСКРЕП они представлены в разделе «Профессиональный крепёж / Анкеры».

Расчеты при определении размера анкерного болта

Итак, важно учитывать все нагрузки. Их разделяют на два типа: статические и динамические. К первым относим вес самой конструкции; вторым характерны импульсивные, ударные нагрузки, применимые в зависимости от протяженности по времени, точки приложения, направления.

Для обеспечения надежности конструкции рабочая нагрузка на крепёж не должна превышать 25% от расчётной нагрузки на анкер (вырывание/срез).

Рассмотрим самый простой пример.

Необходимо повесить кухонный шкаф. Его масса вместе с духовкой, коробкой и всякой утварью составит 100 кг. Анкерный болт при этом необходим такой, чтобы выдержать нагрузку равной четырём массам этого шкафа:

Р = m (масса, кг) × 4 (чтобы соблюсти правило выше) × g (Ускорение свободного падения = 9,81 м/с²)

P = 100 кг × 4 × 9,81 м/с² = 3 924 кг х м/с²,

а кг × м/с² = Н (Ньютон), что в итоге и составляет 3,924 кН

Если несущая поверхность имеет трещины или иные допустимые повреждения, то вычисленную нагрузку надо умножить на 0,6. То есть один и тот же анкерный болт в плотной поверхности выдержит 3,924 kН, а с дефектами — только 2,35 kН.

Чтобы вычислить нагрузку на узел, которую создает, например, подвешенный элемент массой m (кг) на расстоянии l
(плечо силы, м), воспользуйтесь формулой

M = m x g x l

Технические характеристики крепежа из анкерной техники

Ниже приведены таблицы для анкерного болта и клинового анкера, где указаны расчетные усилия на вырыв и срез в зависимости от материала несущей поверхности и диаметра крепежа.

Технические характеристики клинового анкера

Параметры монтажа клинового анкера

Технические характеристики анкерного болта

Третье разрушение характерно при неправильном выборе рамного анкера и других узлов, где возможна деформация по границе сцепления крепежа с базовым материалом, то есть анкер фактически выдергивается из отверстия под воздействием постоянных динамических нагрузок. В этом случае крепежу не хватает длины, чтобы прочно удерживать прикрепленную конструкцию, даже если её вес невелик.

Из таблиц ниже Вы можете подобрать размер рамного анкера, зная толщину прикрепляемой конструкции, а также при наличии данных о нагрузках на вырыв или срез.

Параметры монтажа анкерного болта

Технические параметры рамного анкера

Итак, чтобы ответить на вопрос «как правильно подобрать анкерный болт», надо учесть материал и особенности поверхности, к которой прикрепляется метиз, и нагрузки, их характер воздействия на узел. А данные таблиц и формулы в данной статье помогут сделать элементарные расчеты.

Выбор лучшего анкера для крепления к бетону

Купить якоря

Что является основным материалом?

В чем разница между цементом и бетоном?

Слова «бетон» и «цемент» часто ошибочно используются как взаимозаменяемые термины. Цемент — это ингредиент бетона. Бетон представляет собой смесь воды, заполнителей (то есть мелких камней), песка и портландцемента. Портландцемент — это не торговая марка, а, скорее, общий термин для обозначения типа цемента, используемого в большинстве бетонов.Цемент и вода со временем затвердевают и связывают заполнители в твердую массу в результате процесса, называемого гидратацией. Гидратация укрепляет бетон на долгие годы, а это означает, что бетон становится прочнее с возрастом. Люди ошибочно называют тротуары «цементными» и указывают на «цементовозы» и «бетономешалки». Правда в том, что существуют только бетонные тротуары и смесители!

Сколько лет бетону?

Зеленый бетон, возраст которого менее 28 дней, нельзя просверливать или закреплять.Чем старше бетон, тем он тверже и, следовательно, его труднее просверлить. В некоторых случаях бетон также становится более абразивным с возрастом. В
Винт Tapcon® может не работать в очень старом бетоне, так как ведущая резьба изнашивается и не позволяет вставить винт минимум на один дюйм. Большинство других крепежных элементов для бетона будут успешно работать в бетоне независимо от возраста. Однако причина того, что существует множество крепежных элементов для бетона, заключается в том, что также существует множество различных видов бетона.Определенный бетонный анкер или крепеж может работать не во всех случаях.

Какова прочность бетона на сжатие?

Прочность бетона на сжатие измеряется в фунтах на квадратный дюйм или фунтах на квадратный дюйм. Измерение рассчитывается путем заливки бетона в цилиндр и последующего измерения силы, необходимой для разрушения бетона после его затвердевания. Например, бетон, обозначенный как бетон 3000 фунтов на квадратный дюйм, — это бетон, который способен выдерживать напряжение сжатия 3000 фунтов на квадратный дюйм через 28 дней.Стандартный бетон имеет давление менее 7000 фунтов на квадратный дюйм, а высокопрочный бетон — от 7000 до 14 500 фунтов на квадратный дюйм.

Какая толщина у бетона?

Все бетонные анкеры имеют минимальную заделку, которая определяется диаметром используемого анкера. Как показывает практика, чем меньше диаметр, тем короче будет минимальная глубина заделки. Тогда имеет смысл, что чем больше диаметр, тем больше минимальная глубина заделки. Важно избегать того, чтобы рабочий конец бетонного анкера располагался слишком близко к основанию бетона.Это создаст неподдерживаемую кромку, которая уменьшит удерживающие значения бетонных анкеров.

Есть ли в бетоне стальная арматура?

Бетон, армированный арматурой, может вызвать проблемы. Арматурный стержень может мешать при попытке глубоко вставить бетонный анкер или может вызвать проблемы при сверлении отверстия. Существуют специальные насадки для резки арматуры, которые можно использовать, когда арматура находится в местах, где необходимо разместить анкер. Хотя эти специальные насадки для арматуры работают хорошо, они довольно дороги и требуют дополнительных усилий при установке анкеров.Как правило, чем глубже заделка бетонного анкера, тем лучше будут значения вытягивания / удержания. Повышенные значения удержания также будут достигнуты, когда рабочий конец бетонного анкера находится на дальней стороне арматурного стержня.

Какой вес должен быть закреплен?

Важно определить необходимый диаметр анкера, исходя из веса объекта, который будет крепиться к бетону. Самым слабым звеном бетонного анкера является бетон, в который он помещен.В большинстве случаев выходит из строя бетон, а не анкер. Наилучшие показатели прочности достигаются, когда бетон твердый и заделка в бетон глубокая. Чем больше диаметр, тем выше будет удерживающая способность анкера. Например, анкер диаметром 3/4 дюйма имеет минимальную глубину заделки 3-1 / 4 дюйма, а анкер 1/4 дюйма имеет минимальную глубину заделки 1 дюйм. Разница в этих минимальных заделках приводит к более сильному удерживанию бетонного анкера 3/4 дюйма по сравнению с удерживающим значением анкера 1/4 дюйма.

Это потолок на стене или бетонное крепление к полу?

Место размещения объекта является важным фактором из-за различных значений нагрузки. Размещение объекта наверху критично по ряду причин. Во-первых, считается, что нагрузка является оттягивающей или растягивающей, т. Е. Сила веса направлена ​​прямо вниз. Во-вторых, установка на потолке имеет решающее значение, потому что отказ может быть катастрофическим, то есть объект может упасть и кого-то поранить или убить. Объект, помещенный на стену, помещает крепежный элемент в ситуацию нагрузки сдвига (нагрузка находится под углом 90 ° к анкеру).Значения сдвига основаны на диаметре анкера и не зависят от глубины заделки. Чем больше диаметр, тем лучше будут значения сдвига. Значения не меняются с глубиной заделки до тех пор, пока анкер находится на минимальном уровне заделки или глубже. Чтобы закрепить объекты на бетонном полу, необходимо удерживать объект на месте, чтобы он не двигался. Диаметр анкера обычно определяется размером отверстия в приспособлении. Глубина заделки должна быть минимальной или больше.

Вибрирует ли прибор?

Вибрационная нагрузка — это нагрузка, которая находится в постоянном движении, то есть вентилятор, конвейерная лента или знак на ветру. Бетонные анкеры механического типа обеспечивают свои удерживающие свойства за счет трения. Как только трение нарушается, анкер постепенно теряет свои удерживающие свойства. Бетонные анкеры при приложении вибрационной нагрузки могут ослабить или разрушить бетон в отверстии, в которое он помещен. Рабочий конец анкера может упираться в стенки отверстия в бетоне.Затем этот процесс ухудшает значения удержания якоря, тем самым уменьшая его значения удержания, что приводит к потере якоря и, возможно, уменьшению значений удержания до нуля.

Приложение для ударной нагрузки?

Ударная нагрузка — это нагрузка, значения которой меняются со временем. Примером ударной нагрузки может служить бампер док-станции. Анкеры механического типа обеспечивают свои удерживающие характеристики за счет трения. Как только трение сломано, анкер может постепенно потерять свои удерживающие свойства.Бетонные анкеры при ударной нагрузке ослабляют или разрушают бетон в отверстии, в которое он помещен. Рабочий конец анкера упирается в стенки ямы. Этот процесс ухудшает удерживающие значения конкретного анкера, уменьшая удерживающие значения, заставляя анкер терять и, возможно, уменьшая его удерживающие значения до нуля.

Постоянное крепление к бетону?

Как правило, бетонные анкеры предназначены для того, чтобы входить в отверстие в бетоне, а не выходить наружу.Некоторые анкеры предназначены для снятия приспособления в будущем, например, стойки для поддонов или столба забора. Другие приложения разработаны таким образом, что удаление невозможно. Эти приложения включают электрическую распределительную коробку или небольшой указатель направления.

Нужно ли выровнять и / или установить регулировочную прокладку?

Если приспособление, устанавливаемое на бетон, необходимо выровнять или установить прокладку, важно убедиться, что анкер для бетона выступает достаточно высоко и имеет соответствующую резьбу, позволяющую перемещать анкер вверх и вниз.В этом случае клиновой анкер для бетона является единственным анкером, который обеспечивает все необходимые функции, необходимые для выравнивания и установки регулировочных шайб.

Отверстие какого размера нужно закрепить в приспособлении?

Часто отверстие в приспособлении определяет, какой диаметр анкера необходимо использовать. Важно знать, что диаметр бетонного анкера и диаметр отверстий не совпадают. Бетонный клиновой анкер 1/2 дюйма не пройдет через отверстие 1/2 дюйма в приспособлении.Резьбовая часть анкера пройдет через отверстие 1/2 дюйма, но не через рабочий конец. Диаметр бетонного анкера соответствует размеру отверстия, которое необходимо просверлить в бетоне, чтобы анкер мог выступать через приспособление. диаметры анкера и соответствующий размер отверстия под крепеж:

Какую длину бетонного крепежа следует использовать?

Если это анкер с наружной резьбой или шпилькой, длина анкера определяется путем сложения толщины закрепляемого материала плюс минимальная глубина заделки для диаметра анкера и толщины гайки и шайбы (практическое правило диаметр анкеров).Если используется анкер с внутренней резьбой, в анкер необходимо вставить отдельный болт или винт. Длина болта или винта определяется путем сложения толщины скрепляемого материала плюс любые шайбы плюс количество витков резьбы в анкере и заделки анкера в бетон.

Требуется законченный вид?

Некоторые бетонные анкеры сконструированы таким образом, что стальной стержень проходит сквозь гайку. Длина шпильки над гайкой будет разной высоты в зависимости от того, как гайка была установлена ​​на анкер перед тем, как забить ее в бетон.Длина также будет зависеть от того, сколько раз повернута гайка, чтобы установить анкер в основной материал. Этот неровный вид может быть не тем, что требуется для приложения, поэтому требуется анкер с готовой головкой. Эти типы бетонных анкеров будут
Tapcon®, анкерные муфты с плоской или круглой головкой или анкеры с внутренней резьбой, для которых можно выбрать конкретную головку болта для вставки в анкер. Эти анкеры с внутренней резьбой будут включать в себя: забивной анкер, анкер с винтовым креплением, анкеры двойного и одинарного расширения.

Все эти соображения будут играть важную роль в выборе типа бетонного анкера, который лучше всего подойдет для вашего конкретного применения.

Анкер клиновой

Оцинкованные клиновые анкеры

Горячеоцинкованные клиновые анкеры

Клиновые анкеры из нержавеющей стали 304

Клиновые анкеры из нержавеющей стали 316

Анкер-гильза

Анкеры с цинковым покрытием

Анкеры с гильзой из нержавеющей стали 304

Купить якоря

29 марта 2009 Майк Писторино

лучших анкеров для кирпича — Concrete Fastening Systems, Inc.

Мужской или женский якорь?

• Анкеры с внутренней резьбой потребуют установки анкера, а затем надеть приспособление на отверстия. Когда используется более одного анкера, может быть трудно правильно выровнять все отверстия для установки. Анкеры с внутренней резьбой также требуют просверливания большого отверстия, потому что размер отверстия равен внешнему диаметру анкера. Анкер с внутренней резьбой придаст более законченный вид, потому что болт с головкой и типом используемого болта не будет выступать на большом расстоянии от поверхности.
• Анкеры с наружной резьбой позволяют просверлить отверстие, не вставляя приспособление. Крепеж, который будет вставлен в приспособление, можно закрепить непосредственно в просверленном отверстии в кирпиче. Поскольку размер отверстия равен размеру анкера, для диаметра используемого анкера с наружной резьбой требуется меньшее отверстие по сравнению с отверстием большего размера, требуемым для анкера с внутренней резьбой. Доступен широкий выбор головок в зависимости от диаметра и типа выбранного крепежа.

Типы анкеров для кирпича

• Анкеры-гильзы — это анкеры с наружной резьбой , которые производятся с диаметром от 1/4 дюйма до 3/4 дюйма и доступны разной длины для приспособления к разной толщине материала.Анкерные гильзы универсальны и могут использоваться в полнотелом кирпиче, кирпиче с отверстиями или в строительном растворе. Анкеры с гильзой обеспечивают самый широкий выбор стилей головок и бывают с круглой головкой с прорезью, плоской потайной головкой Phillips, головкой желудя или стандартной шестигранной гайкой. Анкеры с оцинкованными гильзами следует использовать в сухих помещениях, а анкеры с гильзами из нержавеющей стали следует рассматривать для использования вне помещений. Все анкеры-гильзы поставляются предварительно смонтированными и готовыми к использованию. Отверстие, которое необходимо просверлить в кирпиче, имеет тот же диаметр, что и используемый анкер-гильза.Для просверливания отверстия в кирпиче необходимо использовать перфоратор с твердосплавным наконечником.

• Tapcons® — это торговая марка и наиболее широко известное название самореза для кирпича, производимого в Соединенных Штатах. Они бывают с шестигранной шайбой, шлицевой головкой и плоской потайной головкой Phillips, и доступны в диаметре 3/16 дюйма и диаметром 1/4 дюйма. Оба диаметра имеют длину 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма, 3-1 / 4 дюйма, 3-3 / 4 дюйма и 4 дюйма. ”; диаметром 1/4 дюйма также имеет длину 5 и 6 дюймов. Перед тем, как вставить винт, необходимо просверлить в кирпиче отверстие. Резьба тапкона обеспечивает отличную фиксацию. Единственная проблема, которая может возникнуть при использовании тапкона в кирпиче, заключается в том, что когда используется очень твердый абразивный кирпич, способность выводной резьбы постукивать по кирпичу может быть уменьшена до того, как головка тапкона будет плотно прижата к закрепляемому приспособлению. Когда это происходит, ответвитель прекращает постукивание, и, если приложить постоянный крутящий момент, ответвитель может срезаться.Отверстие, которое просверливается в кирпиче, имеет диаметр немного меньше диаметра устанавливаемого тапкона; кран 3/16 дюйма требует отверстия 5/32 дюйма, а кран 1/4 дюйма требует отверстия 3/16 дюйма. Шурупы по бетону марки Tapcon выпускаются со стандартным синим покрытием Climaseal® или из нержавеющей стали 410 с серебряным покрытием Climaseal®. При установке Tapcon необходимо использовать перфоратор с битой с твердосплавным наконечником.

• Nylon-Nail-its- — это кирпичный анкер облегченного типа, имеющий нейлоновый корпус со стальным гвоздем.Они устанавливаются в кирпич путем вбивания гвоздя с молотком в корпус анкера, и тело анкера расширяется относительно стенок отверстия в кирпиче. Нейлоновый гвоздь — его легко установить. I t доступен в двух диаметрах: 3/16 дюйма и 1/4 дюйма и длиной от 3/4 дюйма до 3 дюймов. Нейлоновые гвозди бывают трех типов: грибовидная, плоская и круглая. Не все стили головок бывают обоих диаметров или любой длины. Некоторые размеры доступны с нейлоновым или алюминиевым гвоздем. Нейлоновый гвоздь с нейлоновым гвоздем или алюминиевым гвоздем отлично подходит для использования там, где критически важна устойчивость к ржавчине.Имейте в виду, что нейлоновый гвоздь — это анкер для очень легкого режима работы, и его следует использовать только в тех случаях, когда закрепляемое приспособление не имеет большого веса.

• Hammer Drive Anchor — похож на нейлоновый гвоздь, потому что он работает по тем же принципам. Корпус анкера изготовлен из сплава цинка, алюминия, магния и меди с гвоздем из стали или нержавеющей стали. Якорь для привода молота имеет грибовидную головку, которая представляет собой низкопрофильную головку диаметром около 1/2 дюйма, обеспечивающую превосходную опорную поверхность для закрепляемого материала.Корпус анкера относительно мягкий и податливый, что позволяет ему прилегать к неровной поверхности отверстия в кирпиче. После установки анкеры привода молота не снимаются. Головка имеет такую ​​конфигурацию, чтобы гвоздь после установки находился на уровне верхней поверхности головки анкера. Молотковые приводы бывают двух диаметров: 3/16 дюйма и 1/4 дюйма. Набор молотков диаметром 3/16 дюйма поставляется только одной длины — 3/4 дюйма. Диаметр 1/4 дюйма бывает разной длины от 3/4 дюйма до 3 дюймов.

Одинарные и двойные распорные анкеры
• – это анкеры с внутренней резьбой , которые подходят для любых болтов с крупной национальной резьбой диаметром 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Анкер одинарного расширения используется в более твердом кирпиче, а анкер двойного расширения в основном используется в кирпиче, который может быть не самого высокого качества. Единственное расширение работ по одной гайке расширения, который вытягивается вверх расширяет тело якоря против кирпича в одной точке. Анкер двойного растяжения имеет две гайки, которые расширяют корпус анкера по всей его длине. Как одинарный, так и двойной распорный анкер хорошо работают как в кирпичном, так и в строительном шве. Единственный отрицательный аспект обоих анкеров касается диаметра отверстия, которое требуется просверлить в основном материале, т.е.е. для 1/4 дюйма необходимо просверлить отверстие 1/2 дюйма в кирпиче.

• Lag Shields– доступны в короткой или длинной версии. Короткая версия предназначена для очень плотного и твердого кирпича, а более длинная версия — для менее плотного и мягкого кирпичного материала. Дополнительная длина экрана с удлиненной изоляцией позволяет более глубоко врезаться в кирпич, что создает потенциал для более высоких показателей удержания. Оба лаги экраны бывают диаметр 1/4” , 3/8” , 1/2” , 5/8” , 3/4” и требуют использования лаг винта, чтобы расширить якорь после установки в кирпич.Экраны могут быть установлены в кирпич или растворный шов и, поскольку конструкция универсальна, они допускают широкий диапазон расширения. Имейте в виду, что для расширения анкера необходимо использовать стопорный винт, а стопорные винты доступны только с шестигранной головкой.

Вы можете узнать больше обо ВСЕХ наших
кирпичные и бетонные анкеры.

21 февраля 2019 Майк Писторино

Как закрепить бетонные элементы крепления к блочной стене

Закупка анкеров
Во многих случаях строительства бетонные анкеры должны быть прикреплены к бетонному блоку, чтобы удерживать приспособление или какой-либо предмет.При установке этих бетонных анкеров необходимо соблюдать особую осторожность, чтобы обеспечить безопасное и правильное крепление. При креплении к бетонным блокам необходимо учитывать ряд специфических соображений. Они включают в себя, в какую часть блока сверлить, а также какой тип привязки лучше всего подойдет для конкретного приложения.

Что такое бетонный блок?

Бетонный блок, цементный блок, фундаментный блок или бетонная кладка (CMU) — это большой прямоугольный блок, используемый в основном для возведения стен.Бетонные блоки изготавливаются из сборного железобетона, то есть портландцемента, воды и заполнителя. Заполнитель, используемый для блоков высокой плотности, обычно представляет собой песок и / или мелкий гравий. Блоки с более низкой плотностью, более известные как шлакоблоки, можно производить с использованием огарки в качестве заполнителя. Затем эти блоки укладываются слоями и штабелируются вертикально, образуя стену, и скрепляются бетонным раствором.

Определите, где в блоке следует разместить анкер

Перед тем, как выбрать подходящий анкер для конкретного применения, необходимо подумать, где в блоке должен располагаться крепеж.Будет ли крепеж размещен в (а) шве из раствора, (б) в твердой части блока или (в) в полой части бетонного блока? В некоторых приложениях каждый крепеж может быть размещен в одной и той же части блока, в то время как другие установки требуют, чтобы каждый фиксатор был размещен в разных частях блока.

Технический совет:
Все анкеры, за исключением винтов по бетону, действуют наружу. Якорь, оказывающий это давление на неподдерживаемую кромку, уменьшает значения удержания якоря.

Каждая секция имеет уникальные преимущества и недостатки. Крепление в растворный шов может быть отличным вариантом в зависимости от качества и количества раствора, использованного для установки блока на место. Сплошные секции блока обычно обеспечивают наилучшее качество крепления. Это будет зависеть от расстояния крепежа до неподдерживаемого края полости и качества материала, из которого изготовлен блок. Полая часть блока — наименее желательная секция блока, которую нужно закреплять, но иногда ее нельзя избежать.При установке в полую часть блока следует учитывать несколько факторов:

(1) При сверлении блока перфоратором блок выкрашивается. Это приводит к конусообразному пространству, при этом конец конуса находится ближе всего к поверхности блока.
(2) При установке анкера в эту область, будь то крепеж, оказывающий давление, или бетонный винт, вбивающий резьбу в основной материал, значения удержания будут уменьшены или исчезнут.
(3) Крепеж не должен проникать через стену в полость.

Определите тип груза, прикрепляемого к

Следующим шагом в этом процессе является определение типа нагрузки, которая будет закреплена. Технический совет:
Вибрационная нагрузка: Приложение, которое имеет постоянное движение. Пример: вывеска, вывешенная на блочной стене снаружи на ветру.
Ударная нагрузка: Приложение, в котором нагрузка будет добавляться и сниматься. Пример: бампер док-станции, где грузовик подъезжает к доку и врезается в бампер.Есть три вопроса, которые помогут определить тип нагрузки, которую создает каждое приложение:

(1) Насколько тяжел элемент, который крепится к блочной стене?
(2) Будет ли нагрузка вибрационной?
(3) Будет ли нагрузка размещена там, где может возникнуть ударная нагрузка?

Определите необходимый тип анкера

Наконец, необходимо определить тип застежки, необходимой для данного применения. Доступны четыре варианта, которые можно использовать в бетонном блоке:

(1) Анкер-шпилька: где шпилька будет выступать из стены.Пример: Анкер-гильза
(2) Анкер молоткового типа: где шпилька не выступает из стены для придания законченного вида. Пример: Hammer Drive, Nylon Nail-It
(3) Анкер с внутренней резьбой: винт вставляется в анкер для придания законченного вида. Пример: Машинный болт, анкер с защитным экраном, одинарный распорный анкер, двойной распорный анкер, винтовой анкер из свинцового дерева
(4) Винт по бетону: вкручивается непосредственно в блок для придания законченного вида

При использовании анкера с шпилькой, анкера с внутренней резьбой или шурупа для бетона приспособление или закрепляемый элемент можно удалить в любое время с незначительным повреждением бетонного блока или без него.Однако молотковые анкеры устанавливаются постоянно. Удаление этих креплений сильно повредит бетонный блок и, возможно, крепление.

Типы анкеров, которые можно использовать в бетонных блоках

Анкер-шпилька — крепление будет съемным
Анкеры-гильзы бывают самых разных размеров для применений, которые попадают в эту категорию. Анкеры диаметром от 1/4 «до 5/16» достаточно для большинства применений в легких условиях, тогда как диаметры 3/8 «и 1/2» подходят для большинства ситуаций средней нагрузки.Анкеры с рукавами диаметром 5/8 дюйма и 3/4 дюйма обычно считаются усиленными анкерами. Каждый раз, когда бетонные анкеры используются для тяжелых нагрузок, следует консультироваться с инженером. Этот анкер очень универсален, потому что существует широкий диапазон доступных длин, позволяющих прикреплять материалы различной толщины к блочной стене. Якорь с гильзой также выпускается с различными типами головок — с шестигранной головкой, плоской потайной головкой, желудь или круглой головкой для эстетики.

Молотковый анкер — крепление будет несъемным
Молотковый привод и нейлоновые анкеры с гвоздем — это два крепежных элемента, которые подпадают под категорию молоткового типа.Ни один из этих анкеров не приводит к выступанию стойки из стены. Оба эти анкера в основном несъемные. Они просты в использовании, но их следует использовать только в легких условиях, потому что единственный доступный диаметр составляет 1/4 дюйма. Якорь с ударным приводом изготавливается с низким профилем с грибовидной головкой, а нейлоновый анкер с гвоздем доступен в трех вариантах. стили — грибовидная, круглая и плоская с потайной головкой.

Анкер с внутренней резьбой — крепление будет съемным
Существует несколько анкеров с внутренней резьбой.Выбор анкера будет зависеть от типа болта, вставляемого в анкер, а также от качества основного материала. Размеры этих анкеров определяются внутренним диаметром анкера, который представляет собой размер болта, который будет в него вставлен. Различные анкеры с внутренней резьбой и их уникальные характеристики перечислены ниже:

Для анкера с машинным винтом требуется болт с машинной резьбой и крупной национальной резьбой. Например, для крепежных винтов 1/4 «-20 требуется болт 1/4» с 20 резьбой на дюйм.Этот анкер также необходимо установить в основной материал с помощью установочного инструмента подходящего размера. Винтовые анкеры 1/4 «и 5/16» следует использовать для легких условий эксплуатации, а 3/8 «и 1/2» — для средних. Крепежные винты диаметром 5/8 «и 3/4» обычно предназначены для тяжелых условий эксплуатации.

Для анкеров с отстающими экранами требуется использование винта с отстающимися шайбами. Анкеры Lag Shield доступны короткой и длинной длины. Длина защитного экрана обычно определяется качеством основного материала.Экран с длинной задержкой обычно используется, когда качество основного материала вызывает сомнения. Дополнительная длина щита с длинной задержкой увеличивает его способность работать должным образом. Анкеры с отстающимися экранами 1/4 «и 5/16» могут использоваться в легких условиях, 3/8 дюйма и 1/2 дюйма для средних условий и 5/8 дюйма и 3/4 дюйма для тяжелых условий.

Одинарный распорный анкер и двойной распорный анкер требуют использования крепежа с машинной резьбой и крупной национальной резьбой. Оба анкера хорошо работают с большинством основных материалов.Двойной распорный анкер следует использовать в приложениях с сомнительным качеством основного материала. Как одинарные, так и двойные распорные анкеры бывают разных диаметров, что позволяет использовать их в самых разных областях. 1/4 «и 5/16» следует использовать для легких типов нагрузок, 3/8 «и 1/2» для средних нагрузок и 5/8 «и 3/4» для более тяжелых нагрузок.

Анкеры-шурупы Leadwood изначально изготавливались из свинца. Эти бетонные анкеры теперь производятся из материала под названием Zamac — более мягкого, неагрессивного металла.Этот крепеж используется в легких условиях, поскольку он доступен только диаметром до 5/16 дюйма. Анкер-шуруп для свинцового дерева требует использования шурупа для листового металла. Как и шурупы для листового металла, эти анкеры также обозначаются используемым калибром проволоки. для изготовления винта — № 6, № 8 и т. д. Доступны разные длины для каждого диаметра и могут использоваться в приложениях с множеством требований к заделке.

Шуруп по бетону — крепление будет съемным
Шурупы по бетону предназначены для вбивания резьбы в основные материалы из бетона, кирпича или блоков.Они хорошо работают в строительных швах, а также в сплошных и пустотелых секциях блока при малых нагрузках. Они доступны в широком диапазоне длин диаметров 3/16 дюйма и 1/4 дюйма. Доступны головки двух различных стилей — шестигранная и плоская крестообразная головка для зенковки.

Все описанные выше крепежные детали подходят для использования в бетонном блоке — будь то сплошная секция блока, пустотелая секция или шов из раствора. Эти крепежные детали могут использоваться в приложениях для легких или средних нагрузок с невибрационной, неударной нагрузкой .

Хотя некоторые из перечисленных выше креплений могут подходить для тяжелых нагрузок, не рекомендуется крепить тяжелый груз к бетонному блоку . Прочность и целостность блока будут ограниченными и, скорее всего, выйдет из строя при слишком большой нагрузке. Сверхмощные, невибрационные, неударные нагрузки потребуют крепежа с помощью сквозных болтов или бетонного крепежа на основе эпоксидной смолы. Вибрационные и ударные нагрузки также потребуют системы крепления со сквозными болтами, анкера из бетонной эпоксидной смолы или монолитного крепежа.Инженеру всегда следует проконсультироваться с , если в вашем приложении требуется какой-либо из этих методов крепления.

Дополнительная информация

Многие строительные объекты и приложения требуют крепления к бетонному блоку. Прежде чем приступить к работе, важно выбрать правильный тип бетонного анкера, а также определить, в какой части блока закрепить нагрузку. Если вы потратите время на принятие правильных решений, это обеспечит безопасное и эффективное закрепление. Существуют анкеры, которые можно использовать в широком спектре приложений.Тип нагрузки также будет определяющим фактором при установке бетонных анкеров. При наличии необходимых знаний, исследований и немного терпения закрепление бетонных креплений к блоку может оказаться простым процессом.

Закупка анкеров
Во многих строительных приложениях бетонные анкеры необходимо прикреплять к бетонному блоку, чтобы удерживать приспособление или какой-либо предмет. При установке этих бетонных анкеров необходимо соблюдать особую осторожность, чтобы обеспечить безопасное и правильное крепление. При креплении к бетонным блокам необходимо учитывать ряд специфических соображений.Они включают в себя, в какую часть блока сверлить, а также какой тип привязки лучше всего подойдет для конкретного приложения.

Определите, какой бетонный анкер / крепеж использовать

Анкерные поручни и болты в бетоне

СПРОСИТЕ СПЕЦИАЛИСТОВ
Ответы на ваши вопросы по бетону и кладке

Вопрос: Металлический поручень на моих задних ступенях оторвался и стал
реальная угроза безопасности, особенно для моих маленьких детей.Как лучше всего закрепить поручень
прежде, чем кто-нибудь пострадает?

Ответ: Незакрепленные поручни могут быть очень опасными, так что здорово, что вы обращаетесь
проблема быстро. QUIKRETE® Anchoring Cement — проверенный продукт для этого проекта,
но применяется анкерная эпоксидная смола QUIKRETE® FastSet ™ или высокопрочная анкерная эпоксидная смола QUIKRETE®
пистолетом для герметика облегчить работу. Посмотрите видео ниже:

Отличный способ просмотреть и понять ваш проект строительства или ремонта, прежде чем вы начнете. Узнай просто
обо всем, что вам нужно знать, посмотрев видео ниже.

Установка перил, болтов или металлических столбов в существующий бетон никогда не была такой простой, с помощью QUIKRETE
Анкерный цемент.

Инструкции по проекту

При работе с продуктами на основе цемента всегда надевайте защитные очки и водонепроницаемые перчатки.

Шаг 1
Создайте отверстие с помощью корончатого сверла по камню, которое как минимум на 1 дюйм больше
диаметр перил или болта; отверстие должно быть от 2 до 4 дюймов в глубину.

СОВЕТ: увеличивая глубину заделки стойки, усилие отрыва увеличивается.

Шаг 2
Смешайте анкерный цемент, добавив около 5 частей анкерного цемента к 1 части чистого
вода.

СОВЕТ: анкерный цемент QUIKRETE — это быстро схватывающийся материал, поэтому смешивайте столько, сколько можно использовать примерно в 10
минут.

Шаг 3
Используйте краевой шпатель, чтобы тщательно перемешать материал до жидкой консистенции.
похож на сироп.Убедитесь, что смесь однородная и без комков. Если смесь слишком влажная, добавьте еще
Закрепите цемент и тщательно перемешайте; если смесь слишком сухая, добавьте небольшое количество воды.

СОВЕТ: для вертикальных работ просто добавьте меньше воды и перемешайте до густой консистенции шпатлевки.

Шаг 4
Перед заливкой анкерного цемента удалите весь свободный мусор и увлажните
отверстие, но не оставляйте стоячую воду.

Шаг 5
Медленно залейте цемент для фиксации в отверстие вокруг стойки до уровня.
немного выше поверхности. (Анкерный цемент достигает более 4000 фунтов на квадратный дюйм за 24 часа и может выдерживать тяжелые
вес всего за 2 часа.)

Список покупок

Как удалить бетонные анкеры: полное руководство

Наш веб-сайт собирает некоторую информацию о вас, автоматически используя фоновое локальное хранилище и
технологии хранения сеансов («Cookies») для улучшения взаимодействия с пользователем.Файлы cookie маленькие
файлы или другие данные, которые загружаются или хранятся на вашем компьютере или другом устройстве, которые
могут быть связаны с информацией об использовании вами веб-сайта (включая определенные сторонние службы и
функции, предлагаемые как часть нашего веб-сайта). Примеры информации этого типа — ваш IP-адрес,
браузер, который вы используете, операционная система, которую вы используете, страницы веб-сайта, которые вы
посещение и детали вашей транзакционной активности, такие как сумма, дата и время для каждого
сделка.Когда мы используем файлы cookie, мы можем использовать «сеансовые» файлы cookie, которые действуют, пока вы не закроете свой
браузер или «постоянные» файлы cookie, которые сохраняются, пока вы или ваш браузер не удалите их. Вы можете изменить свой
настройку браузера для отказа от использования файлов cookie.

Пиксельные теги или прозрачные GIF-файлы, также известные как веб-маяки, представляют собой прозрачные графические изображения, размещаемые на
Веб-сайт. Мы используем эти элементы на нашем Сайте, чтобы позволить нам, например, подсчитывать пользователей, которые посетили
те
страниц или открыли электронное письмо, а также для другой связанной статистики веб-сайта (например, записи
популярность
определенного содержимого веб-сайта и проверки целостности системы и сервера).

Мы можем использовать сторонние компании, чтобы помочь нам адаптировать контент для пользователей или показывать рекламу или сообщения на
наш
от имени.
