Что такое лестничный марш: виды, требования, расчет

Невозможно представить многоэтажный жилой дом либо другое высотное здание без разделяющих этажи специальных конструкций, именуемых лестничный марш. Все эти элементы кажутся банальными, и многие просто не уделяют особенностям их конструкции никакого внимания.

Что такое маршевая лестница?

Если говорить простым языком, то это определенная последовательность ступеней, идущих одна за другой, позволяя человеку подняться либо спуститься. Движение по любым ступеням напоминает марш, отсюда такое название. Любая конструкция лестницы не отличается сложностью.

Благодаря особенностям конструкции в многоэтажных домах лестничные марши с площадкой позволяют отдохнуть во время подъема.

Требования к лестничным маршам

Расчет размеров и прочих параметров всех конструкций лестниц начинается еще на этапе проектирования высотного здания. При этом, перед возведением такой конструкции, как маршевая лестница, необходимо учесть некоторые нюансы:

  • наиболее распространенная величина уклона маршей в высотных зданиях составляет 24-37 градусов;
  • допускается уклон пролетов до 70 градусов, если они будут изготовлены из железобетона для обеспечения доступа в подвальные помещения;
  • средний вес железобетонной маршевой лестницы на второй этаж составляет примерно 1000 кг;
  • минимальное количество ступеней – 3, максимальное – 18;
  • чем меньше угол уклона маршевой лестницы, тем больше ее длина, и наоборот;
  • оптимальная ширина одной ступеньки составляет 270-300 мм, высота – 150 мм;
  • если ширина марша менее 1200 мм, государственная комиссия по принятию строительных объектов в эксплуатацию вправе отказать в выдаче соответствующего разрешения на эксплуатацию здания. Однако это касается лишь высотных жилых домов. Ширина маршевой лестницы в частном доме не должна быть менее 800 мм.

Поскольку безопасная эксплуатация любого многоэтажного здания зависит от прочности его составных элементов, при расчете исходных параметров маршей необходимо учитывать следующие факторы:

  • частоту эксплуатации пролета;
  • среднее количество жильцов, которые будут ежедневно использовать лестничные клетки для передвижения;
  • материал изготовления и тип конструкции;
  • частоту перемещения тяжелых, габаритных грузов между этажами.

Необходимо понимать, что ширина ступеней не имеет ничего общего с шириной пролета. Это две абсолютно разных величины. Оптимальная ширина лестничной клетки составляет 1200 – 1500 мм. Только при выполнении всех перечисленных выше требований получится спроектировать максимально соответствующую всем параметрам безопасности конструкцию лестницы.

Разновидности маршей

В зависимости от места расположения и особенностей здания, в котором будет использоваться маршевая лестница, определяют материал ее изготовления. Категорически не рекомендуем использовать деревянные ступени на открытых участках постройки либо в местах с повышенной влажностью. Влияние природных факторов на дерево является прямой причиной повреждения материала. Со временем подобный лестничный марш с площадкой становится не безопасным для дальнейшей эксплуатации. В том случае если вы все-таки приняли решение устанавливать деревянную конструкцию, обязательно нанесите на нее защитное покрытие для предотвращения быстрого разрушения и потери красивого внешнего вида. Идеальным вариантом для помещений с повышенной влажностью и улиц станет возведение бетонных либо металлических конструкций.

Существует несколько видов лестничных маршей, каждый из которых отличается своим внешним видом и конструкционными особенностями:

  • Прямолинейные – стандартные и наиболее распространенные типы маршей, которые можно встретить в любом здании.
  • Косые – зачастую такие марши изготавливаются по индивидуальным чертежам, поскольку отличаются непрямолинейным направлением оси.
  • Винтовые – используются для экономии пространства помещений. Функциональность таких лестниц несколько ограничена.
  • Поворотные – в своем роде это прямолинейные лестничные марши с поворотной площадкой, которая может быть заменена забежными ступенями.

Лестничные марши с площадкой отличаются типом сборки. Согласно этой классификации они могут быть как монтируемыми непосредственно на месте, так и монолитными.

Как правильно выполнить расчет?

Расчет параметров лестничного марша это довольно трудоемкая задача, которую необходимо выполнить без ошибок. Спроектированный лестничный марш должен иметь чертеж, на котором будут отражены все размеры конструкции.

Основными параметрами лестничного марша являются:

  • длина;
  • ширина;
  • угол наклона.

Для определения длины марша используем теорему Пифагора:

А222.

Ширина марша определяется в зависимости от назначения лестницы и потребностей. Основное, что необходимо помнить:

  • Не рекомендуется использовать марш уже 80 см.
  • Максимальная ширина может быть достаточно большой, но нужно помнить, что для этого требуются дополнительные элементы усиления конструкции, которые используются при ширине более 150 см.

Угол наклона лестницы будет зависеть от доступного места для ее размещения, а также от того, для каких целей устанавливается лестница.

Статья о бетонных лестницах, чертежах опалубки и армировании монолитной лестницы

Бетонная лестница своими руками. Чертежи опалубки и армирование монолитной лестницы.


Лестница – архитектурное сооружение, служащее для перемещения между этажами. Лестница может быть как внутренняя (расположенная внутри дома), так и наружная. Кроме этого к лестнице предъявляют такие требования как надежность, долговечность, безопасность, удобство пользования и эстетический дизайн. Именно благодаря своим качествам долговечности и дизайна бетон получил такое широкое распространение.


Для удобства статья разбита на разделы:

  • Преимущества бетонных лестниц;
  • Расчеты и чертежи лестницы;
  • Правильная установка опалубки, чертежи опалубки для лестницы;
  • Монолитная лестница, армирование.


Преимущества бетонных лестниц.


Технологическое преимущества. Бетонная лестница возводиться на этапе возведения дома, что облегчает дальнейшее строительство и поднос материалов.


Надежность при эксплуатации. Правильно армированная лестница имеет огромный срок службы и не требует ремонта. Кроме того, железобетонная лестница будет составным элементом вашего дома и надежно свяжется с фундаментом и плитой перекрытия, усилив тем самым конструкцию здания.


Эстетика и дизайн. При работе с бетоном возможно воплощение любых задумок заказчика, от обычных маршевых лестниц, до сложных винтовых. Широкий выбор материалов для отделки.


Расчеты и чертежи лестницы.


Каждая лестница индивидуальна, ее размеры, форма и количество ступеней зависят от конкретного дома. Поэтому при проектировании дома необходимо определиться с местом расположения лестницы, ее размерами и формой, чтобы понять какого размера будет проем в плите перекрытия, и где будет находиться основание лестницы. Размер лестницы напрямую зависит от угла наклона. Рекомендуемый угол для удобного подъема 25 – 35 градусов. Исходя из угла наклона лестницы, рассчитывается высота ступени от 150 до 180 мм и ее длина от 280 до 300 мм (рисунок 1). Рекомендуемая ширина лестницы, для удобного прохода одного человека, проноса вещей – не менее одного метра.


Рисунок 1 – Размеры ступеней лестницы.


При проектировании лестницы все расчеты лучше производить на бумаге, при этом хорошо, если вы сделаете рабочий чертеж конструкции. При расчетах надо учитывать высоту полов в чистоте, с учетом отделки полов и лестницы(рисунок 2, 3).


Рисунок 2 – Чертеж посадки монолитной лестницы.


Рисунок 3 – Пример посадки первой ступени лестницы с учетом последующей отделки.

Армирование монолитной лестницы.


Армирование лестницы обычно осуществляется при помощи арматуры диаметром 10мм, делается это после выставления опалубки. Арматура режется по длине и по ширине лестничного марша и связывается в сетку с квадратом 150-200мм. Сверху над ней вяжется вторая сетка. Расстояние между сетками 100 – 120 мм. Сетки надо обязательно связать с выпусками, которые идут из основания (пола) и из плиты перекрытия (рисунок 4). Выпуска должны быть длиной не менее 400 мм.


Рисунок 4 – Связь монолитной лестницы и плиты.


Площадка так же армируется в 2 сетки. При армировании площадки обязательно надо сделать закрепление к несущей стене (рисунок 5). Если конструкция дома не позволяет закрепить площадку к несущей стене, то следует делать дополнительную колонну, которая будет служить опорой площадке.


Рисунок 5 – Дополнительное закрепление лестничной площадки.


После завершения армирования надо приподнять сетку над опалубкой на 25 – 30 мм, обеспечив этим защитный слой для арматуры.


Правильная установка опалубки, чертежи опалубки.


После всех расчетов, чертеж на бумаге надо перенести на стену (лучше прям на стене начертите, как будут идти ступени, это исключит возможные ошибки). Когда у вас есть чертеж вашей лестницы можно приступать к работе. При установке опалубки для лестницы надо учитывать «чистовой пол дома», то есть первая ступень должна быть выше на толщину стяжки и типа полового покрытия (рисунок 2). Для опалубки под лестничный марш лучше использовать фанеру, под несущие направляющие брус 150х50 мм. Подпорки можно делать из бруса или использовать телескопические стойки. Чтобы лестница была гладкой, без выступов, щели в опалубке запениваются монтажной пеной. Для вашего удобства будут рассмотрены примеры нескольких лестниц с описанием и чертежами.


Прямая одномаршевая лестница. Наиболее простая для сборки лестница. Используется не часто, из-за большой длины (4,5 – 5,5 метров) ее трудно разместить в жилом доме. Такая лестница менее безопасная из-за отсутствия площадки, которая может остановить падение споткнувшегося человека. Для  сборки такой лестницы требуется одно длинное фанерное основание, на которое ложатся ровные хлысты арматуры и увязываются в 2 сетки, затем монтируются борта и ступни. Нижняя ступень интереснее выглядеть, если будет с закруглением (рисунок 6).


Рисунок 6 – Опалубка под прямую лестницу.


Ровная 2-х маршевая лестница с одной площадкой. Благодаря своей простоте, удобству в эксплуатации и безопасности это самая удобная конструкция лестницы получила широкое распространение в многоэтажном и частном строительстве. Основой для лестницы служит фанера или щит из доски. Сборка начинается с установки площадки, на которую потом опираются щиты (основы лестничных маршей). Вся конструкция подпирается телескопическими стойками или брусом. Затем выставляется борт лестницы, к которому, после армирования, крепятся ступени. Опалубка для ступеней режется из бруса 150 на 50 мм, при необходимости получения большей высоты ступеней к брусу прикручиваются фанерные рейки. (рисунок 7).





Рисунок 7 – Лестница с двумя маршами. Высота потолка — 2800 мм, длина ступени — 300 мм, высота ступени — 165 мм, количество ступеней = 2800 / 165 = 17 шт.


Ровная лестница с винтовым изгибом для подъема. Отличается от предыдущей тем, что не имеет площадки (рисунок 8). Такая конструкция менее удобна при заносе мебели, но имеет более привлекательный дизайн. Больше подходит для частного дома, так как занимает меньше места и позволяет максимально увеличить полезную площадь.





Рисунок 8 – Полувинтовые лестницы.


При монтаже опалубки первым делом выставляются щиты (основы) прямых лестничных маршей, к которым крепиться основа для поворота, собранная тонкой фанеры 8 – 10 мм. После сборки основы лестницы производят ее армирование. Для связки сеток следует использовать длинные хлысты арматуры на всю длину, не прерывая их в месте поворота лестницы. Затем устанавливаются борта для ступеней.


Лестницы со скругленными ступенями. Скругленные ступени можно сделать на любой лестнице, однако красивее они смотрятся на лестнице с  широкой ступенью или входной группе. При небольшой ширине лестницы под ступень делается фанерный шаблон, по которому изгибается более тонкая (толщиной 6 мм) фанера ступени. Скручивается фанера шурупами (рисунок 9). Армирование такой лестницы не отличается от стандартного. Бетон заливается в специально оставленные технические отверстия.


Рисунок 9 – Сборка опалубки для монолитной лестницы.


Рисунок 10 – Входная группа с закругленными ступенями.


Входную группу с широкими ступенями делают без верхней крышки. Для ступеней можно использовать дюймовую доску. Главное четко выдержать радиус и скрепить ступени между собой. (рисунок 10) Если входная группа опирается на колонны, то между опорами надо проложить дополнительное арматурное усиление.


Винтовая лестница. Наиболее сложная в монтаже конструкция. Из-за закругления ступеней такая лестница занимает больше всего полезной площади, порядка 9,5 квадратных метров. Больше подходит как украшение интерьера в большой зале или как наружная лестница.Винтовая лестница крепиться только к полу и потолку и не имеет дополнительных опор. При армировании нельзя допускать разрыва арматуры. В последнее время для винтовых лестниц используется специальная железная опалубка (рисунок 11, 12).


Рисунок 11 – Сборка винтовой лестницы.


Рисунок 12 – Бетонная лестница после отделки.

Заливка бетона.


Бетон для заливки лестницы можно готовить на месте (самостоятельно) или заказать готовый. Часто, для облегчения работы на втором этаже, лестницу заливают сразу вместе с плитой перекрытия. Заливать лестницу надо в один этап, начиная с нижней степени и идя вверх. Желательно, чтобы бетон был густой и не сползал. Для уплотнения бетона используют вибратор (работать им надо аккуратно, чтобы бетон не сполз вниз). После заливки ступени надо аккуратно загладить мастерком. (рисунок 13).


Рисунок 13 – Заливка лестницы.


Монолитная лестница, как и любое сооружение из бетона, в первые дни после заливки, требует ухода (пролива водой). Опалубку со ступеней можно будет снять через 3 дня, полностью опалубка разбирается не раньше, чем через 2 недели после заливки.

как облагородить лестничный марш своими руками (фото и видео)

Обычные лестничные марши из железобетона знакомы каждому из нас по многоквартирным домам. Однако из этого материала можно сооружать куда более сложные конструкции: тетивные, консольные и винтовые бетонные лестницы прекрасно выглядят и обладают великолепной несущей способностью.

Довольно изящно, не правда ли?

В статье мы постараемся выяснить, насколько сложно создавать такие изделия.

Достоинства и недостатки

Начнем с краткого анализа свойств железобетона в качестве материала для лестниц.

Плюсы

  • Великолепная несущая способность. Бетон крайне прочен по отношению к нагрузкам на сжатие: для  марки М200 разрушающая нагрузка составляет 200 кгс/см2.
  • Однако: нагрузка на излом куда более деструктивна. Способность железобетонной конструкции противостоять ей зависит от качества и плотности ее армирования.
  • Долговечность. Бетонный лестничный марш внутри помещения будет служить не меньше века. Даже на улице, где деструктивных факторов куда больше, на полвека эксплуатации можно смело рассчитывать.
  • При изготовлении своими руками стоимость бетонной лестницы окажется довольно скромной. Материалы более чем недороги. Основная сложность — изготовление опалубки, особенно в случае сложной формы конструкции.

Минусы

  • В отличие от дерева благородных пород, внешний вид бетона… скажем так, не впечатляет. Если красота является приоритетной, в отделку лестницы придется вложить довольно много сил и времени.
  • Бетон набирает большую часть полной прочности примерно за месяц. Снять опалубку и пользоваться лестницей можно будет лишь через несколько дней. Для сравнения — стальные и деревянные лестницы могут использоваться сразу после сборки и даже в процессе нее.

Железобетонные лестницы — красивый и практичный архитектурный элемент

Скорость или красота

Наша статья посвящена, прежде всего, монолитным конструкциям. Бетон хорош тем, что ему можно придать практически любую форму; цена этого уже упомянута — сложность сборки опалубки (особенно с криволинейными поверхностями) и длительный набор прочности.

Однако есть и сравнительно простое решение. Те самые бетонные лестничные марши, которые используются в строительстве многоквартирных домов, ничто не мешает применить и при возведении коттеджа. Длина пролета достигает 5,6 метров, высота в свету — 2,7; впрочем, сборная бетонная лестница на второй этаж чаще монтируется из двух коротких мершей — в этом случае расходуется куда меньше полезной площади.

Монтаж несложен, но невозможен без автокрана: масса одного марша составляет от 1 до 2,5 тонн. Как монтируется железобетонный марш?

  • К моменту его установки должны быть подготовлены площадки или колонны с опорными зубьями. Расстояние между опорами должно быть выверено по длине марша с небольшим запасом.
  • Железобетонный лестничный марш цепляется пауком (разветвленным стропом) с помощью широких лент или, что куда разумнее, специальных П-образных захватов. Длина строп должна позволять поднять элемент конструкции с небольшим уклоном к нижней ступени.

Железобетонные лестничные марши: основные факты и области использования

  • Низ марша устанавливается в растворную постель. Для корректировки положения подвешенного изделия используются обыкновенные монтажные ломы.
  • Затем, опять-таки с корректировкой ломами, в растворную постель садится верх лестницы.

Сборная лестница обходится несколько дороже самостоятельно изготовленной монолитной; кроме того, ее внешний вид будет вполне заурядным. Зато она готова к использованию сразу после установки всех маршей.

Монолитные лестницы

Размеры

Проект любой лестницы сколь угодно сложной формы отталкивается от базовых размеров ступени, продиктованных человеческой анатомией.

  • Наиболее комфортным считается уклон 1:2 (30 градусов к горизонту).
  • Сумма проступи и удвоенной высоты ступени должна быть равна средней длине шага (для человека среднего роста 60-64 см).
  • Ширина проступи должна позволять поставить на нее стопу полностью. Нормой считаются 30 см, минимумом — 26. Идеальная ступень, таким образом, имеет размер 30х15-17 см.
  • Оптимальный радиус поворота забежных ступеней или спиральной лестницы равен сумме ширины лестничного марша и удвоенной ширины проступи. Так, для лестницы шириной 90 см с 30-сантиметровыми проступями радиус будет равен 90+(30*2)=150 см.
  • Бетонная винтовая лестница не должна иметь диаметр менее двух метров. Речь идет не только об удобстве, но и о безопасности ее использования.

Наружная винтовая лестница.

Опалубка

Понятно, что чем сложнее форма лестницы, тем сложнее будет и устройство опалубки. Компании, специализирующиеся на коммерческом строительстве бетонных конструкций, обычно используют многоразовую металлическую опалубку со сборными винтовыми стойками. Однако стоимость их услуг достаточно велика, чтобы поискать альтернативные решения.

Можно ли дать какие-то рекомендации по самостоятельному изготовлению опалубки?

  • Лучший материал для наших целей — шлифованная фанера, пропитанная олифой или оклеенная плотным полиэтиленом. В этом случае щиты не поведет от влаги, а поверхность бетона будет практически идеальной.
  • Масса квадратного метра бетонного марша толщиной 20 см будет примерно равной 400-500 кг. Опалубка требует прочных подпорок. Обычно используется брус сечением 50х100 — 100х100 миллиметров. Шаг подпорок — 40-60 см.

Полезно: по той же причине приходится возводить лестницы на бетонном основании — либо на достаточно прочном перекрытии (монолитном или плитном), либо на отдельном фундаменте.

  • Опалубка ступеней обычно выполняется из доски толщиной не менее 30 мм: при большой ширине марша фанера может прогнуться под тяжестью бетона. Боковые торцы, напротив, делаются фанерными: жесткость им придает крепление к опалубке ступеней.
  • Для сборки опалубки используются саморезы и уголки: такой способ крепления сделает конструкцию прочной и легко разбирающейся.

1 — несущий щит. 2 — торцевые щиты. 3 — несущие стойки.

Армирование

И тип арматуры, и форма армирования сильно зависят от формы и размеров изделия. Для коротких прямых маршей инструкция проста: на дно опалубки на невысоких проволочных стойках (3-5 сантиметров) выкладывается сетка из проволоки толщиной 5-6 мм с ячейкой 10 см.

Для более сложных и нагруженных конструкций применяется рифленая арматура толщиной 12-14 миллиметров. Если опалубка имеет сложную форму, короткие отрезки связываются друг с другом отожженной проволокой; при этом перехлест отрезков должен составлять не меньше 8 их диаметров.

Сколько арматуры должно быть в конструкции? Единого мнения на этот счет не существует; однако мы вполне можем ориентироваться на требования к лестничным маршам, изложенным в ГОСТ 9818. Согласно им, на кубометр бетона приходится от 70 до 90 килограммов армирования.

На фото — арматурный каркас двухмаршевой лестницы с забежными ступенями.

Приготовление бетона

Для изготовления монолитной бетонной лестницы своими руками требуется бетон марки не ниже М200. Чем сложнее форма и чем меньше толщина нагруженных элементов, тем более жесткие требования предъявляются к прочности бетона и плотности армирования.

Зачастую бетон готовится на месте самостоятельно. Каким должен быть его состав, чтобы соответствовать той или иной марке?

Приведем соотношение компонентов для цемента М400.

  • Для приготовления бетона М100 необходимо смешать одну часть цемента, 4,6 частей песка и 7 частей щебня.
  • Для бетона М150 соотношение цемента, песка и щебня — 1 : 3,5 : 5,7.
  • М200 — 1 : 2,8 : 4,8.
  • М250 — 1 : 2,1 : 3,9.
  • М300 — 1 : 1,9 : 3,7.
  • М400 — 1 : 1,2 : 2,7.

Практикуется, разумеется, и заливка бетонных лестниц с применением цементно-песчаной смеси без крупнофракционного заполнения; однако это увеличит стоимость кубометра бетона и снизит его прочность.

Пара нюансов:

  • Для приготовления бетона подходит лишь сухой и чистый речной песок без примесей глины. В противном случае есть риск появления трещин еще при схватывании бетона.
  • Оптимальный размер щебня — 10 — 20 миллиметров. Более крупная щебенка может сделать поверхность лестницы неровной, не поместившись в опалубке.

Порядок приготовления смеси в бетономешалке сильно отличается от ручного замешивания.

Бетонная лестница своими руками: советы и рекомендации

  • В бак запущенной бетономешалки заливается небольшое количество воды (обычно 4-5 литров) и засыпается щебень (одно или два  ведра).
  • Затем в бак высыпаются цемент и песок. Лучше добавлять их в бак постепенно; по мере необходимости подливается вода.

Важно: вода подливается небольшими порциями. Лишний полулитр — и вместо пластичного бетона мы получим жидкий.

  • Затем досыпаются остатки щебня.

Почему порядок именно таков? Дело в том, что попытка перемешать сухую песчано-цементную смесь даст такое количество пыли, что придется работать в респираторе. При попытке замешать цемент с водой образуется большое количество твердых комков. Если же начать со щебня, то он благополучно перетрет образующиеся комки в однородную массу.

Заливка

Единственная проблема, общая для всех железобетонных конструкций — раковины, воздушные пузыри, которые остаются в толще бетона.

Как она решается?

  • Для импровизированной виброукладки можно использовать обычный перфоратор в ударном режиме.
  • Штыкование арматурой или кельмой — еще более простой способ избавиться от каверн.
  • Наконец, опалубку часто бывает достаточно просто простучать киянкой или резиновым молотком.

Отделка

Как облагородить бетонную лестницу? Есть несколько способов различной сложности.

  • Накладные проступи из дерева благородных пород могут укладываться поверх несущей конструкции. В качестве прокладок может использоваться вспененный полиэтилен и/или фанера.
  • Накладные проступи могут быть изготовлены и из шлифованного бетона. Он готовится на основе белого декоративного цемента с добавлением гранитного щебня и мраморной крошки. Набравшая прочность проступь шлифуется до получения идеальной поверхности.

Шлифовка бетона.

  • Наконец, на вертикальных поверхностях хорошо смотрится имитация дикого камня — мелкие сколы, сделанные зубилом.

Вывод

Самостоятельное изготовление лестниц из бетона — достаточно трудоемкий процесс. Как обычно, в представленном видео в этой статье вы сможете увидеть дополнительную информацию по этой теме.

Успехов в строительстве!

ЛЕСТНИЧНЫЕ МАРШИ И ПЛОЩАДКИ. Описание, технические характеристики – завод по производству ЖБИ ГК РОСАТОМСНАБ

Невозможно представить себе современное строительство многоэтажных зданий без применения железобетонных лестничных маршей и лестничных площадок. Значительная прочность, износоустойчивость, длительный срок службы делают их незаменимыми практически на всех стройплощадках страны. Только железобетон, как материал для изготовления элементов лестниц, отвечает всем основным требованиям, предъявляемым к безопасности и надёжности строительства зданий различного назначения.

Однако не стоит думать, что такие лестничные марши и площадки применяют только при возведении высотных домов или промышленных, общественных зданий. Всё чаще их можно увидеть при постройке частных домовладений. Отличные прочностные качества, относительно невысокая цена, небольшие расходы на последующую эксплуатацию – вот что подкупает любого застройщика. Необходимо отметить, что при наличии просто безграничного количества отделочных материалов и технологий, с виду непрезентабельные конструкции из железобетона, можно превратить в изюминку нового дома. Стильно и оригинально отделанный лестничный марш без труда впишется в любой интерьер.

Существует несколько видов лестничных маршей:
Цокольные,
Междуэтажные,
Подвальные,
Чердачные.

Лестничные площадки бывают:
Этажные (они расположены в уровень с полом этажа),
Межэтажные (промежуточные, расположенные по высоте между этажей)
Элементы лестничных конструкций изготавливают в правом и левом вариантах, для подъёма против часовой и, соответственно, по часовой стрелке.

Лестничный марш – это конструкция, которая состоит из ступеней, косоуров или тетив. Косоур находится под ступенями и держит их, тетива — примыкает сбоку. Вертикальная грань ступени называется подступёнком (их высота колеблется от 150 до 180 мм), горизонтальная грань – проступь (их ширина от 250 до 300 мм). Количество ступеней лестничного марша варьируется от трёх до восемнадцати штук, все они должны быть одинаковой формы и размера. Согласно СНиП марши монтируются под углами, соответствующими этажности зданий и назначению лестниц (1 : 2 – 1 : 1,75 для основных; 1 : 1,25 для вспомогательных). Минимально допустимая высота прохода людей под маршами и площадками может составлять два метра. Не менее 900 мм должна быть ширина лестничного марша в двухэтажных домах, не менее 1200 мм – в домах с тремя и более этажами. Минимальная ширина лестничных площадок основных лестниц – 1200 мм, для остальных – она должна быть просто не менее ширины лестничного марша.
Все эти параметры обусловлены требованиями к надёжности и долговечности конструкций, безопасности передвижения людей, пожарным нормам эксплуатации.

Лестничные марши и площадки из железобетона изготавливаются согласно ГОСТ 9818-85 из тяжёлого бетона или лёгкого (повышенной плотности от 1600 до 2000 килограмм на метр кубический).
Маркировка маршей и площадок начинается буквенными символами, означающими тип элемента лестницы, его место в классификации.

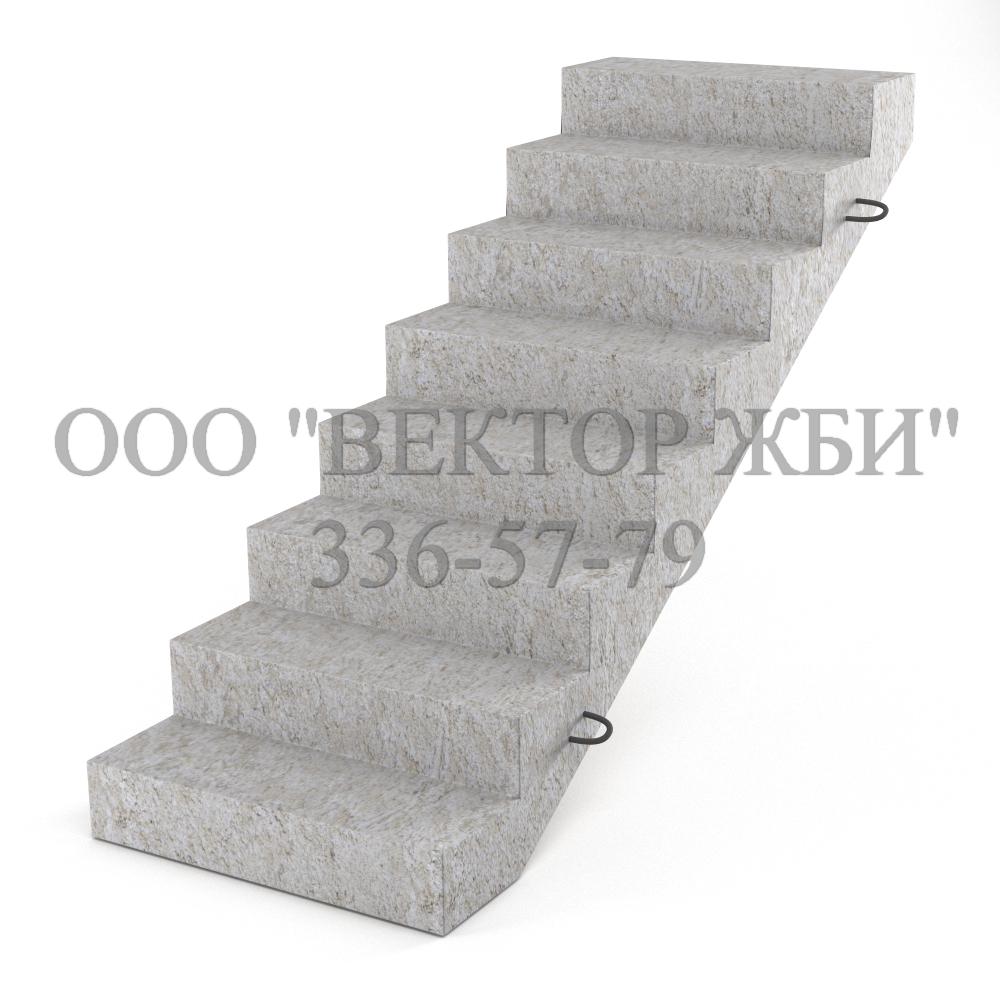

Лестничные марши:
ЛМ – плоские, без фризовых ступеней
ЛМФ – ребристые, с фризовыми ступенями
ЛМП – ребристые, с полуплощадками

Лестничные площадки:
1ЛП – плоские для ЛМ
2ЛП – ребристые для ЛМ
ЛПФ – ребристые для ЛМФ
ЛПП – ребристые с полуплощадками для ЛМП

Далее в маркировке идут цифры, обозначающие длину и ширину в дециметрах (для маршей также указывают высоту изделия в смонтированном положении). В следующей группе символов можно увидеть расчётную временную нагрузку, которая обозначается цифрой 4 при нагрузке 3,5 кПа (360 кг с /м2) и 5 при нагрузке 4,7 кПа (480 кг с /м2). Марши и площадки из лёгкого бетона обозначаются буквой «Л». Для изделий, предназначенных для эксплуатации в агрессивной среде, в марке указывают показатель проницаемости бетона.
Согласно ГОСТ, железобетонные элементы лестниц должны соответствовать его требованиям к бетону и маркам стали, используемых при изготовлении лестничных маршей и площадок. В бетоне изделий не должно быть трещин, не считая усадочных и других поверхностных трещин, расположенных на торцевых или нижней поверхностях, и ширина их не должна превышать 0,2 мм. Верхняя поверхность должна быть с ровными плоскостями, гладкой, без каких либо трещин. Отклонения в геометрических размерах изделий также должны соответствовать требованиям ГОСТ.
Транспортировать и хранить марши с площадками следует в горизонтальном положении, в штабелях (высотой на более двух с половиной метров), марши необходимо укладывать ступенями вверх. Марши с полуплощадками располагают «на ребро». В местах расположения монтажных петель и строповочных отверстий необходимо использовать прокладки толщиной 30 мм и более.

Устанавливаются как лестничные марши, так и лестничные площадки в процессе возведения здания, после возведения стен. К месту установки транспортировать их следует осторожно, предварительно хорошо закрепив.

С остальной продукцией, которую производит наш ЖБИ завод, Вы можете ознакомиться на главной странице сайта.

Как рассчитать количество бетона для лестницы

Подсчитать количество бетона для лестницы немного аккуратно, поскольку она наклонная и имеет геометрическую форму. Но мы можем легко это сделать, используя некоторые формулы.

Давайте сначала познакомимся с лестницей.

Лестница и ее части

Лестница — это неотъемлемая часть здания, предназначенная для перехода между двумя этажами.

Лестница в основном состоит из двух частей — Шаг и Площадка .

Шаг : Ступенька обычно представляет собой часть лестницы треугольной формы, которая находится на наклонной плите (поясной плите). Ступенька также состоит из двух частей — Riser и Tread .

Подступенок : Подступенок — это вертикальная часть ступеней. Обычно высота подступенка составляет шесть дюймов .

Проступь : Это горизонтальная часть ступени. Ширина протектора обычно составляет десять дюймов .

Площадка: Это горизонтальная плита, которая предусмотрена между маршами лестницы. В основном это предусмотрено для изменения направления движения лестницы. Это также дает пользователям удобство для лазания.

Рейс : лестница обычно имеет два пролета. Один находится под площадкой, а другой — над площадкой.

Полет ниже посадки называется первый полет , а полет над площадкой называется 2-й полет .

Это что-то вроде анатомии лестницы.

Чтобы рассчитать количество бетона для лестницы, необходимо рассчитать все эти части лестницы.

Давайте посмотрим, как мы можем это сделать.

Как рассчитать количество бетона для лестницы?

Для расчета количества бетона на лестнице необходимо рассчитать бетонный объем для,

  • Ступеньки и поясная плита 1-го пролета
  • Ступеньки и поясная плита 2-го пролета и
  • Посадка.

План лестницы выглядит следующим образом:

Теперь рассчитаем бетонный объем лестницы.

Бетонный объем 1-го марша лестницы

Из двух изображений выше —

Подступенок = 6 дюймов

Протектор = 10 дюймов

Длина ступени = 4 футов

Количество ступеней = 9

Толщина поясной плиты = 6 дюймов

Бетонный объем поясной плиты

Чтобы узнать объем бетона поясной плиты, нам нужно рассчитать наклонную длину поясной плиты.

Наклонная длина поясной плиты на чертеже обычно не показана. Но мы можем рассчитать это по архитектурному плану.

давайте посчитаем.

Длина поясной плиты по горизонтали,

= количество ступеней x проступь

= 9 x 10 дюймов

= 7′-6 ” .

Высота лестничной клетки от пола

= количество подступенков x высота подступенков

= 10 x 6 дюймов [количество подступенков = количество ступеней = 1]

= 5 футов.

Таким образом, наклонная длина поясной плиты составляет

.

= √ {(длина по горизонтали) 2 + (высота) 2}

= (7’-6 дюймов) 2 + (5 ’) 2

= 9 ’(округлить)

Итак, объем бетона поясной плиты составляет

.

= наклонная длина поясной плиты x ширина поясной плиты (ширина ступеньки) x толщина поясной плиты

= 9 х 4 х 6 дюймов

= 18 кубических футов

Бетонный объем для ступеней

Так как ступени имеют треугольную форму, объем ступени составляет

= ½ x проступь x подступенок x длина ступени

= ½ x 10 дюймов x 6 дюймов x 4

= 0.84 кубических футов

Поскольку у нас есть 9 номеров шагов в пролете, поэтому конкретный объем для шагов первого полета равен

= 9 х 0,84

= 7,56 кубических футов

Таким образом, общий объем бетона для 1-го марша лестницы составляет

.

= Бетонная плита + ступеньки бетонные

= 18 + 7,56

= 25,56 кубических футов

Бетонный объем 2-го марша лестницы

Поскольку 1-й и 2-й полеты в нашем примере чертежа (изображение выше) одинаковы, то конкретный объем будет одинаковым.То есть

= 25,56 кубических футов

Теперь нам нужно рассчитать бетонный объем для посадки.

Бетонный объем лестничной площадки

Из нашего примера чертежа,

Длина посадки = 8’-6 ”

Ширина посадки = 4’-6 ”

Толщина посадки = 6 ”

Итак, бетонный объем для лестничной площадки,

= 8-6 дюймов x 4-6 дюймов x 6 дюймов

= 19.12 кубических футов

Итак, общий бетонный объем по лестнице,

.

= бетон 1-го пролета + бетон 2-го пролета + бетон приземления

= 25,56 + 25,56 + 19,12

= 70,24 кубических футов

Оценить объем бетона для лестницы не так уж и сложно. Нам просто нужно применить какую-то геометрическую формулу.

В настоящее время получить конкретный объем для любой формы конструкции в AutoCAD можно всего несколькими щелчками мыши.

Но в строительном проекте у нас не всегда есть доступ к компьютерам. Так что часто нам приходится делать это вручную.

Что дальше?

Загрузите этот «БИБЛИОГРАФИЧЕСКИЙ ПАСПОРТ» для расчета материалов для различных строительных работ.

Связанные

15 Конструкция наружной бетонной лестницы

Бетонные ступени широко используются на открытом воздухе, поскольку они долговечны, просты в обслуживании и универсальны.Многие дизайнеры предпочитают использовать бетон для экстерьера, потому что с ним можно делать все, что угодно, например, красить, окрашивать, накладывать плитку или даже формировать его так или иначе, и дает дизайнерам возможность включить окружающую среду в дизайн. Кроме того, они служат долго, экономично и легко вписываются в внешний стиль и концепцию ландшафтного дизайна.

В этой статье мы представляем 15 наружных бетонных лестниц с различными конструкциями и концепциями. Бетонные внешние ступени часто используются, чтобы усилить и дополнить ландшафт и внешний фасад дома.Они также добавляют дому ценности и элегантности. Итак, найдите время, чтобы выбрать то, что вам больше всего нравится, и получайте удовольствие, читая эту статью.

Поместье Саратога

Эта грандиозная внешняя лестница в средиземноморском стиле спроектирована для дома Saratoga Estate. Светло-коричневый внутренний двор с кирпичным узором, брусчатка разных цветов и выложенная плиткой лестница придают ему испанский вид, который соответствует усадьбе.

Резиденция в каньоне Санта-Моника

грифонаправо архитекторов.com

Бетонные ступени с металлическими перилами, гравийный ландшафт, костровище в сочетании с мягким освещением снаружи придают дому современный вид. Это просто, но остроумно.

Резиденция Русская Хилл

charliebarnettassoc.com

Внешние бетонные ступени в этом доме, The Russian Hill Residence завершают внешний вид дома. Это идеальное сочетание современного и современного.

Leasure Residence

Весь облик этого дома оформлен в разных стилях.Современный бассейн, каменный внутренний дворик и бетонная лестница за стеной просты, но придают дому элегантность.

Дуб дикий

Архитектура Leanarch

Внешний вид этого дома выглядит современным, но изысканным. Бетонный цементный дворик, бетонные лестницы и металлические перила, бассейн — все в современном стиле, простое, но красивое.

Бетонные ступени Bullnose с витражным крыльцом

Klein’s Lawn and Landscaping Inc.

Коричневые бетонные ступени в этом доме гармонируют со всем домом, они простые, но привлекательные. Разве это не мило?

Земля — ​​Современная ландшафтная архитектура

Заземленный — Ричард Риснер RLA, ASLA

Бетонно-деревянная терраса этого современного внутреннего дворика — еще один простой, но красивый внешний вид.

Классический современный микс

Ag- Trac Enterprises

Длинные бетонные ступени, ведущие к камину и обеденной зоне в этом патио, каким-то образом идеально подходят для традиционного, но современного ландшафтного дизайна.

The Logan Residence

Строительная зона, ООО

Внешний вид дома современного художника. Парящие ступени, бетонные ступеньки и металлические перила придают интерьеру современный вид.

Presidio Heights Pueblo Revival

gastarchitects.com

Совокупность этого внутреннего дворика подразумевает расслабление и отдых. Мебель, мягкий и нежный цвет ступеней, цветовая гамма и внешнее освещение просты, но расслабляют.

Battaglia Construction Stonework: лестница

Battaglia Construction

Эта красивая каменная дорожка у входа в этот дом просто гармонирует с внешним видом и придает ему немного средиземноморский вид.

Большие блоки для бетонных ступеней

Реди-Рок Интернэшнл

Эта бетонная ступенька с большими блоками нейтральных цветов выглядит грубо, но красиво. Идеально подходит для ландшафтного дизайна и внешнего дизайна, создавая традиционный вид ландшафта.

Boulder Contemporary

186 Группа дизайнеров освещения — Грегг Маккелл

Красота этой бетонной современной лестницы достигается за счет светодиодной подсветки под ступенями, которая светится ночью, создавая «парящий» эффект. Идеально подходит для домов с темным фасадом, чтобы вы могли смотреть на свои шаги и не упасть.

Современный Кардифф

Коричневая студия

Прохладный экстерьер в сочетании с бетонными ступенями с чистыми линиями и ландшафтом передает все современное в этом доме.Это еще один простой, но красивый внешний вид, который дополняет весь дом.

Дом Санта-Инес

Fernau & Hartman Architects

Эта внешняя бетонная ступенька в доме, спроектированная Fernau и Hartman Architects, завершает внешний вид этого дома. Внешняя лестница имеет перегородку, разделяющую дом, мягкое освещение и поручни.

Как вы видели выше, эти внешние бетонные ступени действительно очень помогают в обеспечении красоты в доме.Некоторые из них довольно просты, но все же могут дополнять внешний вид дома. Шаги могут быть простыми, но они гармонируют с ландшафтом. Это не только для повседневного использования, но и для красоты. Вы также можете взглянуть на конструкции внутренней лестницы из бетона.

Выбор между бетонной и стальной лестничной конструкцией

СОДЕРЖАНИЕ ПРЕДОСТАВЛЯЕТСЯ BISCA STAIRCASES

Какая разница в стоимости?

При составлении бюджета нельзя просто сравнить стоимость бетонной лестницы и стальной лестницы на бумаге.Вы также должны учитывать такие переменные, как отделка, качество, точность, облицовка, балюстрада, перила, монтаж и время до окончательной стоимости, чтобы иметь возможность принять обоснованное решение.

Если вам нужна визуально легкая конструкция, то тонкая стальная конструкция придаст вам желаемый вид, а также возможность выбора открытых ступеней для увеличения потока света.

Бетонные конструкции иногда могут выглядеть неуклюже в основных жилых помещениях и поэтому часто используются для лестниц в подвал.Для любой лестницы важно, чтобы дизайн соответствовал доступному пространству, а не занимал его.

Жидкий бетон зависит от многих переменных, включая температуру, консистенцию, смесь и опыт вашего строителя, не говоря уже о точности его деревянной опалубки.

Бетонные конструкции сложно отлить точно. С другой стороны, сталь можно контролировать с помощью методов проектирования и производства с точностью до миллиметра.

Сделанная на заказ лестница из Биски (Изображение предоставлено Bisca)

Как она будет выглядеть со стороны?

Стальные стрингеры могут быть облицованы массивной древесиной, фанерованы, окрашены или отделаны специальным металлическим покрытием.Большинство бетонных лестниц просто оштукатуривают и окрашивают или требуют стрингера из МДФ для покрытия грубого бетона.

Является ли освещение частью вашего плана?

Специалист по лестницам предпочтет включить освещение в саму конструкцию лестницы и будет рассматривать этот аспект как неотъемлемую часть конструкции лестницы.

Винтовая лестница с первого этажа на второй из дуба и стали из Bisca (Изображение предоставлено: Bisca)

Освободите своего строителя для работы на других участках

С бетонной лестницей ваши строители потратят значительное количество времени будут потрачены на создание, опалубку и усиление перед заливкой лестницы.Если время ограничено или проект отстает от графика, выбор стальной конструкции у специалиста по лестницам освободит вашего строителя для работы над другими областями вашего проекта.

Специалисты по лестницам могут разделить установку лестницы на две части — предоставив вашей рабочей группе удобную структуру для доступа на ранних этапах проекта, если это необходимо; вернуться, чтобы закончить участок и облицевать лестницу ближе к концу, когда большая часть строительных работ будет завершена и опасность повреждения материалов будет небольшой.

Не забывайте о отделке

Бетонные и стальные конструкции могут быть облицованы любым материалом — деревом, камнем, мрамором или даже корианом. Облицовка лестницы — это область, где можно выиграть или потерять время, а качество гарантировать или поставить под угрозу.

Стальную конструкцию намного безопаснее и легче облицовывать, поскольку ответственность за проектирование и установку ложится на специалиста по лестницам, который предоставляет данные САПР поставщику камня. Поставщик камня выполнит точную резку всех компонентов на станке с ЧПУ, чтобы сократить время установки и значительно улучшить качество установки.Поскольку данные передаются от программы к программе, вероятность ошибки человека значительно снижается.

Бетонные лестницы должны быть спроектированы на месте каменотесом, который затем отправит шаблоны для изготовления ступеней и подступенков перед возвратом на место для установки. Установка каменных ступеней на неточные бетонные конструкции никогда не бывает прямой, и высокое качество отделки обычно ставится под угрозу, потому что буровой камень на месте имеет неотъемлемый риск растрескивания, что влечет за собой удаление, переделку и перестановку.

Современная полувинтовая лестница из Биски (Изображение предоставлено: Bisca)

Помните о скрытых опасностях

Сверление бетонных конструкций с целью облицовки или крепления балюстрады занимает много времени и рискованно из-за опасности поражение скрытых арматурных металлических конструкций, скрытых в бетоне. Просверливание бетона и непреднамеренное попадание в одну из этих металлических балок может повредить их и ослабить конструктивную целостность всей лестницы.

Винтовая лестница из Биски (Изображение предоставлено: Bisca)

Не начинайте строить лестницу, пока не будет закончен дизайн

Проконсультируйтесь с дизайнером лестницы

Консультации дизайнера лестницы всегда принесут вам наилучшие результаты. Специалист по лестницам рассмотрит лестницу и зону лестницы как с формальных, так и с функциональных аспектов и будет работать с другими членами вашей проектной группы, чтобы лестница стала неотъемлемой частью процесса строительства.

Вырезание специалиста и переход непосредственно от архитектора к строителю / производителю может преподнести несколько сюрпризов на этом пути; впоследствии ограничивая ваши возможности и ставя под угрозу результат. Посетите Bisca Staircases www.bisca.co.uk

То, как все это сочетается и взаимодействует с вашей недвижимостью, является частью дизайна. Начало строительства до того, как ваш проект будет завершен, может привести к тому, что лестница не будет соответствовать собственности или каким-то образом будет нарушена конструкция балюстрады.

Разделение лестницы и балюстрады между поставщиками, как правило, нерентабельно

В действительности вы, вероятно, в конечном итоге заплатите больше, не говоря уже о дополнительных хлопотах, связанных с совместной координацией сделок и решением элементов дизайна компонентов у нескольких поставщиков.Производитель лестницы автоматически считает перила и балюстраду частью лестницы; не так с некоторыми архитекторами или строителями.

Бетонные винтовые лестницы | Изогнутая бетонная лестница

Бетонные лестницы — ваши возможности

Spiral UK может посоветовать вам лучший подход к созданию вашей бетонной лестницы:

  • Лестницы из сборного бетона изготавливаются в формах на нашем заводе.
  • Лестницы из литого бетона отливаются на месте, а не изготавливаются заранее, и этот метод часто используется для изогнутых бетонных лестниц.

Все наши лестницы являются железобетонными. , где бетонный материал усилен сталью

Знаете ли вы?

Бетонные лестницы предлагают большие практические преимущества:

  • Бетонные винтовые лестницы и изогнутые бетонные лестницы можно использовать как снаружи, так и внутри вашего дома
  • Бетонные лестницы очень прочные и долговечные
  • Бетонные винтовые лестницы и изогнутые бетонные лестницы не гниют, не выгорают или не деформируются со временем
  • Бетонные лестницы требуют очень небольшого обслуживания
  • Их можно использовать для заполнения большого пространства с минимальными затратами
  • Бетон по своей природе устойчив к пожару
  • Бетонные лестницы тихие, поскольку не создают скрипов и эхо
  • Бетонные лестницы могут помочь улучшить звукоизоляция между этажами в здании
  • Бетон может сочетаться с цветом ваших стен и полов

Настройте вашу бетонную лестницу с помощью этих прекрасных отделок от Spiral UK

Многие люди удивлены разнообразием вариантов отделки, которые Spiral UK может включать для создания дизайнерского эффекта, который вы ищете для своей бетонной винтовой лестницы или изогнутой бетонной лестницы.

  • Ступени могут быть вставлены из контрастных материалов, таких как дерево или камень.
  • Наши бетонные ступени могут иметь чистую поверхность (гладкую) или внешнюю отделку (грубая галька) снаружи.
  • Поручни для бетонных лестниц могут быть выполнены в полированном исполнении. стекло, дерево, стекло или кожа.
  • Балюстрады для бетонных лестниц также могут быть изготовлены из вышеуказанных материалов. Для бетонных плавающих лестниц очень популярны стеклянные и стальные балюстрады, поскольку они подчеркивают «плавающий» эффект.

Следует отметить, что бетон — это самый тяжелый материал, который вы можете использовать для лестницы, поэтому вам нужно подумать о том, как лестница будет поддерживаться основной конструкцией здания.

SpanWright — Решения для сборного железобетона

Переключить навигацию

  • +44 (0) 179 344 1474
  • www.spanwright.co.uk
  • Продукты
    • Жилая
      • Пустотный бетонный пол
      • Полы из композитных плит
      • Бетонные лестницы и опорные плиты
      • Бетонные решения на заказ
      • Настенные панели по индивидуальному заказу
      • Предварительно напряженные стеновые панели
      • Бетонные бордюры
      • Строительные изделия
    • Коммерческий
      • Пустотный бетонный пол
      • Полы из композитных плит
      • Бетонные лестницы и опорные плиты
      • Предварительно напряженные стеновые панели
      • Настенные панели по индивидуальному заказу
      • Сборные железобетонные балки и колонны
      • Бетонные решения на заказ
      • Бетонные бордюры
      • Строительные изделия
    • Строительные работы
      • Инфраструктура
        • Железнодорожные инфраструктурные проекты
        • Сервисные бетонные плиты
        • Бетонные решения на заказ
        • Бетонные лестницы и опорные плиты
        • Пустотный бетонный пол
        • Полы из композитных плит
        • Предварительно напряженные стеновые панели
        • Настенные панели по индивидуальному заказу
        • Бетонное ограждение
      • Отходы, переработка и возобновляемые источники энергии
        • Вентиляция на биомассе
        • Бетонные решения на заказ
        • Предварительно напряженные стеновые панели
        • Настенные панели по индивидуальному заказу
        • Пустотелый бетонный пол
        • Полы из композитных плит
      • Вода и сточные воды
        • Крыши резервуаров
        • Бетонные решения на заказ
        • Сборные железобетонные балки и колонны
        • Пустотный бетонный пол
        • Полы из композитных плит
        • Предварительно напряженные стеновые панели
        • Настенные панели по индивидуальному заказу
      • Общие / Другое
        • Предварительно напряженные стеновые панели
        • Настенные панели по индивидуальному заказу
        • Пустотелый бетонный пол
        • Бетонные лестницы и опорные плиты
        • Полы из композитных плит
        • Бетонные решения на заказ
    • Сельское хозяйство
      • Свинья / Овца
        • Решетки для свиней / настил для скота
        • Сборные балки и колонны

Лестничные плиты — бетонный дизайн

Обычную форму лестниц можно разделить на два типа: (1) пролегающие горизонтально в поперечном направлении и (2) пролегающие в продольном направлении.

8.8.1 Лестницы с горизонтальным пролетом

Лестницы этого типа могут поддерживаться с обеих сторон или консольно опираться на несущую стену.

На рис. 8.17 показана лестница, поддерживаемая с одной стороны стеной, а с другой — балкой. Каждый шаг обычно проектируется с шириной b и эффективной глубиной d = D / 2, как показано на лигурке: более строгий анализ раздела редко бывает оправданным. Распределительная сталь в продольном направлении размещается над основной арматурой.

Детали консольной лестницы показаны на рисунке 8.18. Эффективная глубина элемента принимается как средняя эффективная глубина секции, и основная арматура должна быть размещена в выступе лестницы и закреплена в опоре. Легкая арматурная сетка помещается на нижнюю поверхность для предотвращения растрескивания при усадке.

Рисунок 8.18

Консольные лестницы

Рисунок 8.18

Консольные лестницы

Основная арматура

Легкая сетка h-

Пролет

8.8.2 Лестничная плита с продольным пролетом

Лестничная плита может перекрывать площадки, которые простираются под прямым углом к ​​лестнице, как на рисунке 8.19, или она может перекрывать опорные балки, как на рисунке 8.20 в примере 8.10.

Постоянная нагрузка рассчитывается по длине ската лестницы, а переменная нагрузка зависит от площади плана. Можно предположить, что нагрузки, общие для двух пролетов, которые пересекаются под небольшим углом и окружают открытый колодец, поровну распределяются между пролетами. Эффективный пролет (/) измеряется по горизонтали между центрами опор, а толщина перетяжки (h) принимается за толщину плиты.

Основная арматура

Легкая сетка

Раздел B-B

Легкая сетка

Раздел B-B

Лестничные плиты, которые являются непрерывными и сконструированы монолитно с опорными плитами или балками, могут быть рассчитаны на изгибающий момент, скажем, Fl / 10. где F — полная предельная нагрузка. Однако во многих случаях лестницы изготавливаются из сборного железобетона или строятся после основной конструкции, при этом в опорных балках оставляют карманы с дюбелями для размещения лестницы, и при отсутствии заметного торцевого ограничения расчетный момент должен быть Fl / 8.

Конструкция лестничной плиты

Лестницы такого типа, как показано на рис. 8.20, простираются в продольном направлении и вставляются в карманы двух опорных балок. Эффективный пролет составляет 3 м, а высота лестницы — 1,5 м, ступени 260 мм и подступенки 150 мм. Переменная нагрузка составляет 3,0 кН / нВ, а характерная прочность материала составляет / ck 30 Н / мин и /> * = 500 Н / мин.

Попробуйте пояс толщиной 140 мм, эффективная глубина. <1115 мм. Это дало бы начальную оценку отношения эффективной глубины пролета 26.1 (3000/115), который из таблицы 6.10. лежит немного выше базового значения для «слегка напряженной» плиты с простой опорой.

Рисунок 8.20

Лестница на балках

Была ли эта статья полезной?

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
