Лоток бетонный водоотводной (ливневый желоб)

Фирма DRENLINE является производителем качественных систем линейного водоотвода, бетонных лотков для водоотведения серии Стандарт. Мы предлагаем вам продукцию с рекордно большим сроком эксплуатации и по выгодным ценам. Множество строителей уже сделали выбор в нашу пользу и не пожалели об этом!

Бетонные лотки Стандарт от компании …

Фирма DRENLINE является производителем качественных систем линейного водоотвода, бетонных лотков для водоотведения серии Стандарт. Мы предлагаем вам продукцию с рекордно большим сроком эксплуатации и по выгодным ценам. Множество строителей уже сделали выбор в нашу пользу и не пожалели об этом!

Бетонные лотки Стандарт от компании DRENLINE

Грамотный проектировщик, перед тем как приступить к возведению здания, проводит обязательную планировку системы водоотведения. Если этого не сделать, постройка будет подвергаться систематическому подтоплению.

Основным элементом системы является бетонный лоток, который и служит водоотводом. Наша компания обладает обширными производственными мощностями. Это позволяет нам выпускать бетонные конструкции, имеющие класс нагрузки до С250 (до 25 тонн).

Применение и производство

Лотки бетонные Стандарт, относящиеся к этому типу бетонных изделий, прекрасно подходят для монтажа в области парковой зоны, стоянки или вспомогательных подъездных дорогах. С их помощью вы сможете соорудить эффективную систему водоотвода на придомовой территории.

Данный вид лотков производится с применением метода вибролитья. Это обстоятельство позволяет получать изделия с достаточно малым количеством внутренних дефектов и с высокими показателями прочности и морозоустойчивости.

Почему вам стоит выбрать нашу продукцию?

Наша продукция пользуется широким спросом, как на отечественном рынке, так и просторах ближнего зарубежья. Лотки производства DRENLINE активно используют в промышленном и гражданском строительстве.

Благодаря высокой устойчивости к нагрузкам и погодным условиям, лотки от DRENLINE являются оптимальным решением при проведении благоустройства территории. Экологически чистые, безопасные и долговечные конструкции прослужат вам верой и правдой не один год.

Мы предлагаем вам сэкономить деньги и при этом не потерять в качестве. Приобретите продукцию от прямого производителя DRENLINE по доступной цене!

ЛОТКИ ВОДООТВОДНЫЕ ЖЕЛЕЗОБЕТОННЫЕ, ЛОТКИ МПЛ-0.75, ЛОТКИ Б-6, ЛОТКИ БЕТОННЫЕ, ЛОТКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНА, ЛОТКИ ОТ ПРОИЗВОДИТЕЛЯ, ЛОТКИ ДРЕНАЖНЫЕ, ЛОТКИ ПРИКРОМОЧНЫЕ, ЛОТОК Б-6 ОТ ПРОИЗВОДИТЕЛЯ, ЛОТОК МПЛ, ЛОТОК БЕТОННЫЙ ВОДООТВОДНЫЙ

ЛОТКИ ВОДООТВОДНЫЕ ОТ ПРОИЗВОДИТЕЛЯ ПО СПЕЦИАЛЬНОЙ ЦЕНЕ ! ! !

ЦЕНЫ НА ЗИМУ 2018-2019 ГОД

Современные лотки водоотводные из железобетона – это лотки железобетонные нескольких видов и размеров, которые изготавливаются по нескольким различным технологиям. При использование железобетонных (водоотводных, дренажных, телескопических) лотков в строительстве авто и ж/д дорог облегчило выполнение многих трудоемких задач. Лотки водоотводные железобетонные производятся из высококачественных материалов, обладают высокой пропускной способностью, долговечностью и практичностью, что соответствует полностью требованиям нормативно-технологической документации, предъявляющиеся к подобным изделиям. Технология укладки железобетонных лотков различная. В зависимости от условий применения, модификации лотка, и условий в которых лоток железобетонный (телескопический, дренажный и т.п.) должен выполнять свои функции.

Лотки водоотводные железобетонные существуют разных видов и размеров:

— лоток железобетонный дренажный

— лоток железобетонный водоотводный телескопический

— лоток железобетонный  прикромочный

— лоток железобетонный водоотводный

Все перечисленные выше лотки бетонные и лотки железобетонные имеют общее название – лотки водоотводные железобетонные и применяются…

В настоящее время ООО «СКП Снаб-СТ» имеет собственную современную производственную линию. Качество производимых и поставляемых нами железобетонных изделий всегда на самом высоком уровне. У нас жесткий контроль качества. Обратившись в нашу компанию ООО «СКП Снаб-СТ», Вы можете заказать любые железобетонные лотки и лотки бетонные, например, МПЛ-0,75, бетонные крышки Кр-3 и т. д. Продукция отпускается как с доставкой, так и на самовывоз.

Цены на железобетонные лотки

ДРЕНАЖНЫЕ ЛОТКИ (ЦЕНЫ>>>) . ЛОТКИ ПРИКРОМОЧНЫЕ (ЦЕНЫ>>>)

..      .

ЛОТКИ ТЕЛЕСКОПИЧЕСКИЕ (ЦЕНЫ>>>)…  ЛОТКИ ДЛЯ ДОРОЖНОГО СТРОИТЕЛЬСТВА (ЦЕНЫ>>>)

……………………

Выпускаемая продукция нашем предприятием обладает высокой надежностью и долговечностью, отвечает всем санитарно-гигиеническим нормам, высокое качество. Изготавливаются лотки водоотводные железобетонные методом вибролитье.  Приобретая наши лотки водоотводные Вы без всяких сомнений можете быть уверены в их качестве т.к. в каждая партия проходит жесткий контроль качества. Каждый покупатель всегда может приехать к нам на предприятия и убедится в качественной продукции. Наши лотки водоотводные дренажные МПЛ и МШЛ, телескопические Б-6, Б-7, лотки дорожные водоотводные, лотки прикромочные, а также крышки КР-3 и КР-1 к лоткам дренажным надежны и долговечны.


ЗВОНИТЕ!!! Отдел продаж: (495) 727-59-97 многоканальный. Будем рады ответить на любые интересующие Вас вопросы!

Е-mail адрес:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript

Схема проезда на завод: раздел Контакты…

Мы готовы предложить Вам наиболее выгодные условия сотрудничества,

исходя из наших возможностей!!!


ВСЕГДА РАДЫ НОВЫМ КЛИЕНТАМ и НИКОГДА НЕ ЗАБЫВАЕМ О СТАРЫХ

железобетонные с решеткой и дренажные полимербетонные

Бетонные конструкции и изделия повсеместно используются в строительстве различных зданий и обустройстве территорий. Материал обладает массой преимуществ, благодаря чему внешние приспособления, эксплуатируемые при непосредственном контакте с водой, тоже предпочитают изготавливать из этого сырья. К такой продукции можно отнести водоотводные лотки.

Конструктивные особенности

Жилые строения и строения общего назначения для эффективного функционирования нуждаются в определенной коммуникации как внутренней, так и внешней, которая решает вопросы, касающиеся благоустройства территории при воздействии факторов окружающей среды. Одной из таких задач является отведение дождевой либо талой воды, доставляющей массу неудобств людям, а также технике и строениям разного типа. Накопившуюся влагу необходимо своевременно вывести в канализацию либо в места, где она не будет служить препятствием и не сможет нанести вред конструкциям и объектам.

Для подобных целей широко используются специальные системы для отвода воды, благодаря которым лишняя вода поступает в водосточные каналы. Главным элементом конструкции является водоотводный лоток, который чаще всего изготавливается из бетона. Его дополнительно укомплектовывают различными крышками и решетками. Подобные дополнительные элементы обеспечивают защиту от загрязнения мусором и листвой.

Лотки могут быть с решеткой, выполненной из разного сырья. Подбор приемлемого материала производится исходя из области эксплуатации водоприемного изделия и степени механической нагрузки. Монтаж решеток выполняется при помощи специальных винтов, поскольку в некоторых случаях требуется периодическая чистка изделий. Лоток представляет собой продолговатую емкость квадратной, прямоугольной либо округлой формы.

Для изготовления конструкций применяются разные марки фибробетона. Все виды водоотводных лотков производятся в соответствии с ГОСТ. Специфика приготовления рабочего раствора предполагает введение в смесь мелких полипропиленовых волокон, за счет которых появляется возможность минимизировать усадку изделия и увеличить устойчивость к деформации. Помимо волокон, в раствор иногда добавляют металлическую фибру.

Некоторые производители предлагают железобетонную продукцию, для изготовления которой применяется цемент М500. В таком случае лотки укрепляются при помощи армирования.

Предназначение

Как правило, сфера использования изделий предполагает устройство ливневой канализации возле жилых строений или промышленных объектов. Каждый вид лотков наделен определенными характеристиками, исходя из которых определяется степень нагрузки на него. В результате ошибок в расчетах возможны ситуации, когда продукция просто не справляется с нагрузками и ломается. Чтобы исключить возникновение подобных ситуаций, стоит тщательным образом подходить к выбору лотков для ливневки.

В комплектации с отмосткой и дренажем лотки обеспечивают надежную защиту зданиям от сточных вод, пропускная способность продукции позволяет увеличить эксплуатационный срок дорог, тротуаров и других покрытий.

Можно выделить следующие основные области эксплуатации бетонных канализационных лотков:

  • улицы и пешеходные тротуары, покрытие которых выполнено асфальтом либо же тротуарной плиткой;
  • различного рода площадки из бетона, например, спортивного назначения, на аэродромных территориях, военных объектах, автостоянках или заправках, морских вокзалах;
  • лотки располагают на больших по размеру площадях общественного назначения либо территориях, находящихся на предприятиях, например, цехах внутреннего назначения;
  • вблизи разных строений инфраструктуры города;
  • кроме того, ВБЛ применяются для прокладки кабелей и устройства теплотрасс.

Достоинства и недостатки

Водоотводные лотки из бетона имеют ряд положительных особенностей, а именно:

  • свойства сырья противостоять коррозии, положительно сказываются на эксплуатационном сроке изделий, который исчисляется несколькими десятками лет;
  • дорожные лотки отличаются высоким уровнем устойчивости к отрицательным температурам, а также к резким колебаниям в показаниях термометра. Такая особенность дает возможность эксплуатировать изделия в совершенно любых условиях и в любой климатической полосе;
  • структура бетона, имеющая дополнительное укрепление металлом, обеспечивает прочность продукции;
  • несмотря на небольшие размеры конструкции с решеткой имеют внушительный вес, который обеспечивает устойчивость изделию даже в случае выпадения осадков, превышающих средний показатель, что приведет к поднятию уровня сточных вод в системе;
  • материал абсолютно безопасен для здоровья человека и не наносит вред окружающей среде, поскольку в составе имеет исключительно натуральные компоненты;
  • водоотводные лотки легко поддаются монтажу, кроме того, они имеют простую конфигурацию, поэтому практичны в использовании. Изделия не нуждаются в каком-либо специфическом уходе, достаточно регулярно проводить очистку дренажной решетки от скопившегося мусора;
  • все типы бетонных конструкций имеют вполне доступную стоимость.

Как и любая строительная конструкция, водоотводные лотки обладают недостатками. Некоторые специалисты причисляют к минусам изделий их большую массу, что в иногда затрудняет транспортировку продукции к месту установки.

Однако современные возможности доставки грузов и продукции разного назначения с легкостью справятся с подобной задачей.

Разновидности

Принимая во внимание способ производства водоотводных бетонных лотков, их разделяют на такие две группы, как:

  • изделия, процесс выпуска которых осуществляется методом вибролитья. Этот способ предполагает уплотнение сырья при помощи вибрации;
  • продукция, изготовленная вибропрессованием. Такой вариант обеспечивает уплотнение при помощи специального пресса. Желоба, выпущенные с применением данной технологии, не имеют внутри пузырьков воздуха, что исключает риск образования внутренних расколов материала.

Кроме того, существует следующая классификация изделий:

  • дренажные ВБЛ – основным предназначением которых является сбор и отвод грунтовых вод;
  • канализационные конструкции – с помощью таких изделий происходит вывод канализационных стоков;
  • придорожные люки – устанавливается такая продукция для устройства сточных канав, находящихся вдоль проезжей части и дорог;
  • ливневые ВБЛ – их используют для вывода воды с участка.

Водоотводные лотки представляют собой железобетонные или полимербетонные изделия незамкнутого сечения. Учитывая форму, такие конструкции могут быть следующими:

  • в виде трапеции;
  • П-образной формы как прямоугольник в разрезе;
  • U-образными как полукруг в сечении.

Исходя из конструктива изделий, их можно разделить на такие виды, как:

  • обычные каналы;
  • изделия, имеющие слив вертикального типа.

Комплектация водоотводных бетонных лотков позволяет выделить следующие типы изделий:

  • конструкции с чугунными решетками, которые в некоторых случаях могут иметь оцинкованное основание;
  • лотки со стальными решетками. Для таких изделий применяется нержавеющая сталь;
  • ВБЛ с решетками из пластика. В качестве сырья применяются только особо прочные типы сырья.

Исходя из типа самих решеток для лотков, выделяются лотки со щелевой чугунной решеткой либо изделия с решетками ячеистого типа. Первый вариант рекомендуется к установке в местах, где исключаются большие нагрузки на конструкцию. Лотки для водоотведения бывают с внутренним уклоном, обеспечивающим слив вод или без него. Кроме того, существует еще одна классификация изделий.

  • Прикормочные изделия являются наиболее востребованной продукцией для водоотведения. Их применяют для монтажа на трассах и стыках дорог, где объединяется обочина с проезжей частью. Особенностью их расположения считается установка на одном уровне с автотрассой. Такие конструкции укладываются только вручную, а также предполагают определенный подготовительный процесс, предшествующий монтажу. Технология предварительной подготовки включает в себя обустройство места под монтаж лотка с укладкой изоляционного материала, после чего выполняется установка самого лотка.
  • Телескопические ВБЛ. Отличительной чертой такой продукции является тип исходного сырья, используемого для производства продукции. В таких случаях в работе применяются крепкие и тяжелые виды бетонных составов, которым присуща устойчивость к температурным колебаниям. Кроме того, при производстве изделий дополнительно включается в состав стержневая арматура, которая исполняет роль каркаса. Металл проходит специальную обработку, исключающую риск возникновения ржавчины и коррозии. Сферой эксплуатации телескопических водоотводных лотков является работа по строительству тоннелей и мостов. Иногда их применяют в частном строительстве для обустройства линейного отвода воды.

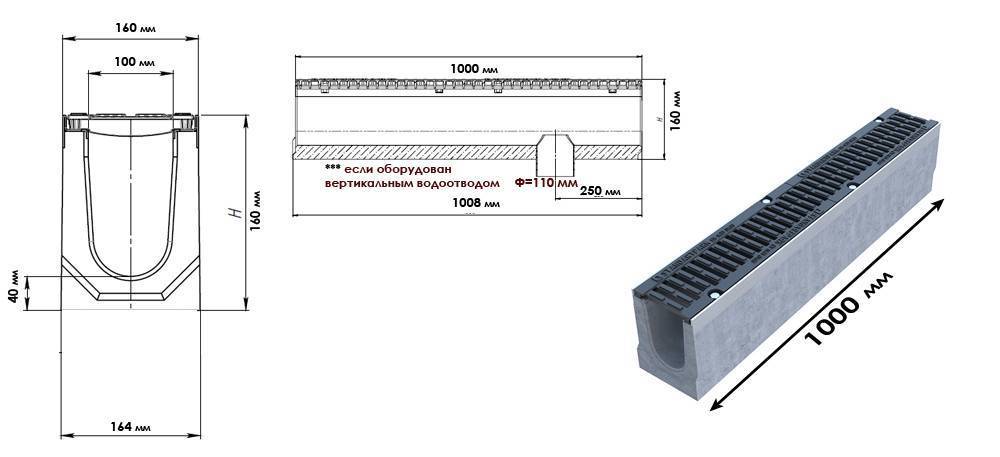

Размеры и объемы продукции могут быть разными. Стандартная длина лотков составляет 1 метр, но исходя из ширины и веса, это значение может быть большим. Ширина конструкций варьируется от 0,14 до 4 м, при высоте от 0,06 до 1,68 м. Что касается объема лотков, стоит выделить конструкции со значением этого параметра в пределах от 0,07 до 0,3 м³.

В продаже также встречаются мелкосидящие лотки, которые используются для неглубокого монтажа. Их установку можно выполнять своими руками.

Лоточные элементы водоотвода изготавливаются в соответствии с европейскими стандартами, которые присваивают продукции определенную маркировку, принимая во внимание вид конструкции, предельную нагрузку на изделие и условия эксплуатации. Исходя из максимальной массы нагрузки, воздействующей на лоток, выделяются следующие виды изделий:

  • класс А15 – рассчитанный на наибольший вес, составляющий 1,5 тонны;
  • класс В125 – где установленное максимальное значение составляет 12,5 тонны;
  • класс С250 – в данной группе максимальный вес составляет 25 тонн;
  • класс D400 – в данном случае наибольшей нагрузкой считается 40 тонн;
  • Е600 и F900 – присваиваются максимальные значения нагрузки, составляющие 60 и 90 тонн.

Последняя разновидность включает в себя такие две группы изделий, как:

  • стандартные лотки, используемые для монтажа на пешеходных дорожках и автомобильных дорогах;
  • усиленные конструкции, которые можно применять на покрытиях с большой нагрузкой, например, на аэродромах или в промышленных цехах.

Этапы установки

Перед тем как приступать к монтажу водоотводных бетонных лотков, необходимо подготовить соответствующую документацию, в которой будут содержаться данные о месторасположении водоотводов, а также информация об их комплектации. Работы по установке каналов для водоотвода включают в себя следующие этапы:

  • в первую очередь выполняется подготовка траншеи. Ее размер должен превышать габариты конструкции, которая будет в ней размещаться. Почву в углублении следует тщательно утрамбовать, чтобы грунт приобрел хорошую плотность;
  • далее, в траншею засыпается песок;
  • сверху на песчаном слое формируется бетонная подушка. Она обустраивается для того, чтобы исполнять роль опоры для водоотводного лотка;
  • при помощи специальной грузоподъемной техники конструкцию опускают в траншею. Слой из бетона позволит надежно зафиксировать лоток, что исключит его смещение при нагрузке в ходе эксплуатации;
  • после укладки желоба необходимо укрепить его раствором бетона по сторонам;
  • чтобы надежно зафиксировать изделия друг с другом, их скрепляют специальными пазами, а для обработки стыков используют герметик. Для таких целей подойдет акриловая или битумная продукция;
  • сверху на конструкцию устанавливаются решетки, а система отвода воды подключается к ливневой канализации;
  • чаще всего в конце образовавшейся системы обустраивают пескоуловитель.

Очень важным моментом при монтаже решетки является уровень ее расположения. Она должна находиться ниже дорожного основания как минимум на 5 мм. Немаловажным фактором также считается соответствующий уклон к колодцу либо другому виду приемника для воды. Монтаж водоотводной системы можно выполнять на уже существующее покрытие или же на заново создаваемое.

При монтаже конструкции на готовое покрытие при его недостаточной толщине выполняются работы по наращиванию бетонного слоя.

Процесс монтажа бетонных водоотводных лотков смотрите в следующем видео.

Прямоугольное кашпо для суккулентов с поддоном для сбора капель — Текстурированный серый цемент

Добавьте контрастного цвета к своему столу, полке или столешнице с помощью этого горшка для цветов. Когда-то наполненный яркими суккулентами или различными травами, этот цементный горшок позволит вашей зелени сиять, а его приглушенные тона и текстурированная поверхность создают вид натурального камня.

В нижней части кашпо сделано небольшое отверстие, чтобы вода могла естественным образом стекать через почву растения и способствовать здоровой жизни растений.Съемный поддон для капель идеально подходит для сбора лишней воды, чтобы она не пролилась на какую-либо поверхность. Так что создайте индустриальную элегантность в любой комнате с этим цветочным горшком цементно-серого цвета.

Особенности кашпо для суккулентов

  • Садовое прямоугольное бетонное кашпо белого и серого цветов.
  • Внешний вид с текстурой, напоминающей камень, со съемным поддоном для сбора капель.
  • Идеально подходит для искусственных растений или растений, требующих минимального полива, таких как суккуленты, травы или кактусы.
  • Съемный лоток предназначен только для декоративных целей. Дренажного отверстия в сеялке нет.
  • Приблизительные размеры (в дюймах): 3,75 В X 8,0 Ш X 3,25 Г.

**Изображенные растения не включены**

Прямоугольное кашпо для суккулентов с поддоном для капель

Предупреждение:  Он рекламируется с дренажным отверстием, но позже описывается, что он не имеет отверстия. Некоторые покупатели говорят, что он не всегда полностью просверлен. Дренаж очень важен для суккулентов.Если вы получили изделие без отверстия, вы можете просверлить его самостоятельно или вернуть товар.

Этот великолепно выглядящий суккулент будет хорошо смотреться в любом доме практически с любым декором. Он также достаточно своеобразен, чтобы отлично вписаться в офис или мужскую пещеру. Естественная текстура, похожая на камень, заставит ваши суккуленты выделяться и выглядеть по-особенному! Это идеально подходит для тех, кто хочет уникальное кашпо для суккулентов, но не хочет, чтобы оно выглядело слишком мило или изысканно.

Нажмите, чтобы увидеть еще 5 фотографий этого цветочного горшка крупным планом.

Купить на Amazon

Садовый миф: гравий в горшках и контейнерах

Цветочным горшкам не нужен гравий на дне.

Мне всегда говорили насыпать на дно цветочного горшка слой гравия перед посадкой. Это действительно необходимо?

Вообще-то это миф, но в него даже я верил много лет. Распространено мнение, что слой гравия на дне горшков улучшит дренаж и предотвратит высыпание почвы, и, кроме того, мы всегда так делали, так что это должно быть правильно.

Вот факты об использовании гравия в горшках.

Почему гравий не улучшает дренаж

Миф о гравии основан на ошибочном представлении о том, что он увеличивает дренаж. Следуйте моей логике и посмотрите, сможем ли мы развенчать эту идею:

Гравий против почвы: Гравий отводит воду — очевидно, вода проходит через гравий быстрее, чем через почву. Однако верно и обратное: почва удерживает воды лучше, чем гравий.

Почва действует как губка: Вода не будет вытекать на гравий, из горшка или куда-либо еще, пока почва не пропитается.Если вы мне не верите, попробуйте положить губку поверх кучи гравия, затем налейте в губку воду. Заставляет ли гравий губку стекать быстрее? Нет, губка наполняется и не будет капать, пока не выдержит еще одну каплю.

Недостаточно почвы: Как и в случае с губкой, вода естественным образом оседает на дно почвы. Но поскольку вы частично заполнили горшок гравием, дно влажной почвы теперь выше (и ближе к корням вашего растения). По сути, это как иметь меньший горшок!

Плохие результаты: Итак, вы получили несчастное, скученное растение, сидящее в слишком влажной почве, и вы потратили впустую ценное место в горшке с гравием, который не приносит пользы.

Дренаж стал проще:

Ваши растения будут счастливее, если вы равномерно увеличите дренаж самой почвы. Выбирайте качественную горшечную почву с хорошим дренажем. И если ваши растения нуждаются в еще большем дренаже, вместо того, чтобы насыпать на дно горшка гравий, попробуйте добавить в почву перлит, PermaTill или органические вещества, чтобы увеличить дренаж по всему горшку.

Совет по садоводству

Если вы беспокоитесь о том, что почва вымывается со дна горшка, закройте отверстия бумажным фильтром для кофе, куском сетки или осколком глиняной посуды, прежде чем добавлять землю.Однако обычно дренажные отверстия достаточно малы, чтобы это не было проблемой.

Как использовать гравий с растениями в горшках

Если вы хотите использовать гравий для выращивания растений в горшках, используйте его вне горшка. Насыпьте слой гравия в дренажный лоток вашего растения или в декоративное кашпо, затем поставьте сверху горшок с растением. Гравий удержит воду и повысит влажность, не давая корням растения попасть в лужу.

Гравий пригодится, если посадить растение в декоративное кашпо.

Гравий в горшках без дренажа

Лучший тип цветочного горшка имеет дренажные отверстия на дне, и вам всегда следует покупать горшки со сливом. Но для горшков без отверстий некоторые люди насыпают на дно горшка гравий, чтобы создать своего рода внутренний «дренажный лоток» для сбора воды из-под земли. Некоторые люди могут заставить это работать, но это может вызвать проблемы, в том числе:

Переувлажнение: Вы не можете видеть гравий, так как же узнать, сколько там воды? Если вода будет скапливаться, почва превратится в сырое месиво, и ваше растение быстро начнет загнивать.

Плохой рост: Вода, питательные вещества и воздух перемещаются через почву с помощью капиллярного действия, вроде соломинки. Если вы заткнете дно соломинки, она перестанет работать, и когда вы заткнете дно почвы вашего растения (поместив его в горшок без слива), оно тоже перестанет работать.

Болезнь: Если вы когда-нибудь открывали контейнер, который слишком долго находился в вашем холодильнике, вы узнали из первых рук, что происходит, когда влага и органические материалы задерживаются в пространстве без доступа воздуха. Заплесневелая каша!

Дополнительная информация

Размеры лотка для ливневой канализации. Водосточные желоба пластиковые ливневые

Ливневая канализация — система канализации для отвода талых, дождевых вод и атмосферных осадков с хозяйственно-бытового или промышленного объекта. При его монтаже одним из основных элементов являются бетонные лотки для ливневой канализации, в которых собирается лишняя жидкость.

Водосточные желоба из высокопрочного бетона от ООО «Аквастрит»

Компания «Аквастрит» предлагает качественные бетонные лотки для ливневой канализации, цена которых (благодаря собственному производству) доступна каждому потребителю.

ООО «Аквастрит» имеет собственные производственные мощности. Это позволяет нашей компании полностью контролировать процесс изготовления продукции, ее качество, надежность и долговечность.

Конструктивные особенности

Дизайн изделия предполагает стилизацию его поверхности. Желоб сверху закрыт специальными решетками. Данная конструкция рассчитана на значительные нагрузки.

Благодаря применению технологии вибропрессования бетона полученные элементы долговечны и прочны, отлично справляются с высокими нагрузками, механическими ударами, не подвержены влиянию влаги и химических элементов.

К основным недостаткам следует отнести только их большую массу, однако, благодаря доставке, которую предлагает ООО «Аквастрит», этот нюанс не создаст особых неудобств нашим покупателям.

Каждый бетонный лоток имеет специальные защелки и пазы, предназначенные для монтажа сточных вод без применения дополнительных материалов, поэтому монтаж ливневой системы происходит достаточно быстро.

Бетон последнего поколения, используемый при изготовлении изделий, позволяет им служить долго, принимая на себя любые механические, атмосферные воздействия.Они совершенно противоположны:

  • вибрации, создаваемые постоянно движущимися по дороге грузовыми автомобилями, легковыми автомобилями;
  • удары стекол, камней, металлических осколков;
  • высокие/низкие температуры.

Кроме того, они хорошо справляются со значительным потоком воды, стекающей с автомагистралей, мостов и улиц, достаточно устойчивы к своему агрессивному химическому составу.

Ливневые лотки изготавливаются из различных материалов:

  • бетон;
  • пластик;
  • полимерно-песчаные композиции;
  • полимербетон;
  • чугун.

Конструктивно желоба водоотводные из любого из перечисленных материалов могут быть двух видов:

  • с решетками;
  • без решетки.

Бетон

Бетонные желоба – это традиционные и давно используемые изделия для ливневой канализации. Имеют несомненные преимущества: высокая прочность, долговечность, износостойкость, недорогая цена. Но есть и недостатки: большой вес, трудоемкость монтажа, гигроскопичность. Со временем бетон, который регулярно контактирует с водой, разрушается.

Если вы решили использовать бетонные лотки для ливневой канализации, вам нужно быть готовым к следующим трудностям: большие затраты на доставку, доставку и монтаж этих изделий. Но у этого вида водосточных желобов есть неоспоримые преимущества: доступность и невысокая цена по сравнению с аналогичными конструкциями из других материалов.

Пластик

Изделия относятся к категории современных прогрессивных конструкций, отличающихся высокой стойкостью к агрессивным жидким средам (в том числе с химическими), долговечностью, простотой монтажа и транспортировки.

Лотки пластиковые для ливневой канализации оснащены решеткой из более прочного материала, чем основная конструкция. По сути, это тот же пластик, но более качественный. Есть производители, предлагающие водосточные желоба с решетками из металла (чугуна). Пластиковые водосточные системы этого типа испытывают значительную нагрузку и имеют меньший расчетный срок службы, но оптимальны для устройства ливневки в местах с высокой проходимостью и на проезжей части.

Полимербетонные и полимерпесчаные конструкции

Полимербетоны

По прочностным характеристикам эти изделия аналогичны бетону, но имеют значительно меньший вес. Это их основное преимущество. Полимербетонные лотки в 1,5-2 раза прочнее пластиковых, в 2 раза легче ЖБИ, дешевле пластиковых и дороже бетонных.

Эти водосточные желоба имеют более привлекательный внешний вид, чем бетон; их широко применяют для устройства водосточной системы от административных зданий. Гладкая поверхность стен из полимербетонных изделий обеспечивает высокую дренажную способность и отсутствие в ней песка и мусора.

Полимерный песок

По внешнему виду и характеристикам дренажный полимерпесчаный лоток аналогичен изделиям предыдущего типа, но отличается непревзойденной долговечностью.Вес этих лотков достаточно небольшой, что гарантирует простоту и удобство монтажа и доставки. Сплав полимера и песка обеспечивает низкую гигроскопичность и безупречную гладкость поверхности изделий.

Чугунные желоба

Чугунные лотки для водоотведения встречаются крайне редко. В основном из этого материала делают решетки для ливневой канализации. Чугунные лотки имеют солидный вес, их установка трудоемка и затратна в материальном плане. Сегодня эти товары не пользуются спросом.

Классификация ливневых лотков

При проектировании водосточной системы важно учитывать класс допустимой нагрузки ее основных элементов — лотков.

Независимо от материала, используемого для их изготовления, все эти изделия подразделяются на следующие виды:

  1. А 15 — номинальная нагрузка: до 1,5 т. Это наиболее часто используемые водостоки. Их устанавливают в пешеходных зонах, на обочинах грунтовых дорог, на велосипедных дорожках, спортивных и детских площадках, в парковых зонах.Лотки этого типа пользуются популярностью у частных домовладельцев.
  2. 125 — рассчитан на нагрузку не более 12,5 тонн. Используется для отвода воды вдоль дорог с твердым покрытием, в гаражных кооперативах.
  3. С 250 — выдерживают нагрузку до 25 тонн. Они отлично подходят для обустройства территории АЗС и стоянок, автомоек.
  4. Д 400 — номинальная нагрузка: 400 тонн. Изделия этого типа используются на автомагистралях, причалах, железнодорожных станциях.
  5. Е 600 — выдерживает нагрузку до 600 тонн.Их устанавливают на различных промышленных предприятиях, военизированных объектах, складах, логистических центрах.
  6. F 900 — изделия повышенной мощности, используемые для оснащения военных баз, аэропортов, космодромов.

Правила выбора лотков для ливневой канализации

При покупке желобов любого типа важно обращать внимание на их класс мощности. Для промышленных предприятий, строительных компаний, административных и военных объектов задачу выбора лотков решают специалисты.Частному застройщику или владельцу дачи пригодятся следующие советы:

  • пластиковые водоотводные лотки для ливневой канализации — лучший выбор для обустройства небольших садовых участков и хозяйственных дворов;
  • для сложных форм рельефа рекомендуется применять конструкции специальной формы: с уклоном для стока воды;
  • лучшее решение – пластиковые водоотводные лотки с решетками, которые придадут ландшафту привлекательный вид и защитят систему от загрязнений;
  • при выборе желобов необходимо обратить внимание на то, снабжены ли они углублениями для плотного соединения.

Если правильно подобрать лотки для ливневой канализации, то это обеспечит высокую пропускную способность водосточной системы, а придомовая территория всегда будет ухоженной и чистой.

Дренажные или дренажные желоба являются основным элементом ливневой канализации. Пластиковые поддоны для воды представляют собой отличную альтернативу бетонным поддонам. Технические характеристики пластика позволяют использовать пластиковые водоотводные лотки практически на любом объекте до класса нагрузки Е600 в любой климатической зоне.

Использование пластиковых лотков

Использование пластиковых лотков для поверхности обусловлено простотой и скоростью монтажа.Пластиковые желоба также используются при обустройстве парков, набережных, автозаправочных станций. Для многоуровневых парковок предусмотрены специальные малогабаритные пластиковые лотки. Наличие водосточных желобов из пластика позволяет использовать их при строительстве любых объектов, кроме тех, где планируется нагрузка класса F900.

Производство пластиковых подносов

Изготовление водоотводных лотков пластиковых из полипропилена с добавками для морозостойкости и УФ-стойкости.В «Гидролике» пластиковые лотки изготавливаются на высокотехнологичном оборудовании, а контроль качества осуществляется на всех этапах производства. Надежность лотков Gidrolica® и их соответствие заявленным характеристикам подтверждено сертификатами качества.

Конструктивные преимущества пластиковых лотков

По конструктивным характеристикам пластиковые лотки имеют ряд преимуществ перед бетонными и полимербетонными каналами для водоотведения:

  • Пластиковые желоба могут быть подключены к канализации.В нижней части лотка предусмотрен вертикальный водосливной фланец для подсоединения канализационной трубы.
  • В конструкции пластикового лотка предусмотрена возможность углового соединения лотков.
  • Водоотводные желоба из пластика имеют подкладочную планку для прочного удержания лотка в бетонном основании.
  • Дренажные каналы (желоба) соединяются между собой с помощью специального соединительного фланца и имеют шов для герметизации соединения. При необходимости эти швы можно заполнить герметиком.Герметичные швы продлевают срок службы дренажной системы.

Преимущества пластиковых дренажных поддонов

Эксплуатационные характеристики лотков дренажных пластиковых:

  • пластиковые лотки имеют малый вес, что упрощает транспортировку и монтаж водосточной системы
  • нулевой коэффициент влагопоглощения пластиковых лотков делает их устойчивыми к высоким и низким температурам
  • гладкая поверхность не задерживает грязь и мусор, пластиковые лотки менее подвержены засорению

Типы дренажных пластиковых каналов

Лотки пластиковые делятся на следующие группы:

  • по внутреннему сечению различают лотки из пластика Ду90, Ду100, Ду150, Ду200, Ду300
  • по классу нагрузки пластиковые швеллеры выдерживают нагрузку 1. от 5 тонн (класс нагрузки A15) до 60 тонн (класс E600)
  • по комплектации дренажные каналы могут быть с армирующими насадками и без. Также доступны лотки с решетками и лотки без решеток.

Монтаж и установка пластиковых лотков

Пластиковые лотки Storm

устанавливаются одним человеком. Они легко соединяются и штабелируются; при необходимости пластиковый лоток можно обрезать обычной ножовкой на нужную длину.

Эксплуатация системы поверхностного водоотвода с пластиковыми лотками не требует больших усилий.Каналы редко засоряются, а в местах водосбросов обычно требуется очистка. Если засорение все-таки произошло, достаточно снять решетку в месте засорения и прочистить ее. Для очистки всей линии лотков необходимо снять по одной решетке в начале, середине и конце линии и промыть линию струей воды под давлением.

Стоимость пластиковых лотков

Цена пластиковых лотков по сравнению с бетонными аналогами не выше, а иногда и значительно ниже, особенно если это лотки для тяжелых грузов классов Д400 и Е600. Но за счет меньших затрат на доставку и установку разница в цене пластиковых лотков ощутимо ощутима.

Купить пластиковые лотки можно в офисах представителей Гидролики. Наши специалисты всегда готовы ответить на все ваши вопросы.

Пластиковый дренажный лоток H95 с пластиковой дренажной решеткой — артикул 8807

Дренажный водоотвод — пластиковые водоотводные лотки с решеткой, размеры канала — 1000х135х95 мм., самый демократичный и экономичный вариант, подходит практически для любого стандартного дачного участка.

  • емкость дренажа при уклоне 1% — 3,5 л. / сек.
  • класс нагрузки А15 — 15 кН (до 1,5 т)
  • ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ:
    если найдете цену ниже (что невозможно) — позвоните и сообщите где нашли.

Пластиковые дренажные лотки H95 со стальной дренажной решеткой — арт.8806

Пластиковые лотки для поверхностного дренажа и дренажа участка. Артикул 8806, габариты — 1000х135х95. Отличный стандартный облегченный вариант, который подойдет практически для любого стандартного дачного участка.

  • проходной участок канала — 54,2 см2
  • пропускная способность лотка с уклоном 0,5% — 2,5 л. / сек.
  • пропускная способность дренажного водоотвода при уклоне 1% — 3,5 л. / сек.
  • Класс нагрузки пластикового водостока А15 — 15кН (до 1,5т)
  • Область применения пластикового швеллера — коттеджи и коттеджи с индивидуальной застройкой, пешеходные зоны, тротуары, скверы, велодорожки.
  • ГАРАНТИЯ ЛУЧШЕЙ ЦЕНЫ:
    если вы найдете цену на этот пластиковый лоток ниже (что невозможно) — позвоните и сообщите, где вы его нашли.

Лотки дренажные для поверхностного водоотвода DN100 H60 — артикул 8060

Лоток водоотводной пластиковый, лотки водоотводные для поверхностного водоотвода экономичные, идет без решетки. Ширина гидравлической секции 100 мм. (DN100), габаритные размеры 1000х145х60мм. Самый недорогой вариант, идеальный для экономии при обустройстве участка.

  • площадь проходного сечения — 42,2 см2
  • Пропускная способность

  • при уклоне 0,5% — 1,8 л. / сек.
  • Пропускная способность

  • при уклоне 1% — 2,6 л./ сек.
  • класс нагрузки C250 — 250 кН (до 25 тонн)
  • Область применения

  • — многоэтажные автостоянки, эксплуатируемые крыши, частные дома и т.п.

Дренажный канал для поверхностного водоотвода DN100 H80 — артикул 8080

Поверхностный водоотвод — водоотвод DN100, арт.8080 (лоток стандартный без решетки), ширина гидравлического сечения 100мм., габариты — 1000х145х80мм.

  • проходная часть лотка — 51,1 см2
  • пропускная способность канала с уклоном 0,5% — 2.4 л/с.
  • пропускная способность дренажного водоотвода при уклоне 1% составляет 3,35 л/с.
  • сфера применения — гаражи, балконы, приусадебные участки, автостоянки, частные дома, дачи и т.д. (практически везде кроме стоянок для танков)

Лотки ливневые пластиковые DN100 h200 арт.8100

Канал пластиковый для поверхностного водоотвода DN100 h200 артикул 8100 — поддоны водоотводные, ширина гидравлического сечения 100мм, габаритные размеры — 1000х145х100мм.

  • проходная часть лотка — 71 см2
  • Емкость канала

  • с наклоном 0.5% — 3,6 л. / сек.
  • пропускная способность дренажной дренажной системы с уклоном 1% — 5,1 л. / сек.
  • Класс нагрузки дренажного канала С250 — 250кН (до 25 тонн)
  • Область применения

  • — гаражи, стадионы, приусадебные участки, дачи, дачи и т.п. (практически везде, кроме парковки для танков)

Поверхностный канал водоотвода DN100 х235 — арт.8135

Лотки поверхностные водоотводные — лоток пластиковый, ширина гидравлического сечения 100мм (DN100), габаритные размеры — 1000х160х135мм.

  • проходной участок пластикового канала — 93 см2
  • Пропускная способность

  • при уклоне 0,5% — 5,15 л/сек.
  • Пропускная способность дренажа

  • при уклоне 1% — 7,3 л. / сек.
  • класс нагрузки лотка — С250 — 250кН (до 25 тонн)
  • Область применения — подъезд автомобилей, стоянки, приусадебные участки, дачи, коттеджи и т.п.

Поддон пластиковый встраиваемый — дренаж поверхностный DN150 h285 арт. 82150

Лотки водоотводные пластиковые DN150 х285 арт.82150, ширина гидравлической секции 150мм (DN150), габаритные размеры — 1000х210х185мм.

  • проходная часть лотка — 240 см2
  • Класс нагрузки дренажного канала — С250 — 250кН (до 25 тонн)
  • Область применения

  • — подъездные пути легковых автомобилей, гаражи, автостоянки, коттеджи, дачные участки и т.п. (везде, кроме стоянок для цистерн).

Водосточная система играет ведущую роль в долговечности, эстетичности и целостности зданий и сооружений.Одним из самых современных и прогрессивных решений является установка пластиковых лотков. Компания «Дренаж» предлагает такое оборудование по самым доступным ценам. Они легкие и мобильные, что делает их популярными не только в коттеджном строительстве, но и при обустройстве парковых зон, промышленных комплексов и транспортных терминалов. Водоотводные лотки – надежное и качественное оборудование, доказавшее свою эффективность.

Типы дренажных лотков

Лотки дождевые

осуществляют сразу несколько видов нагрузки, поэтому должны соответствовать техническим параметрам и характеристикам. Существует несколько видов такого оборудования:

  • Бетонные — имеют прочную тяжелую конструкцию, долговечны. Чаще всего используется для защиты фундамента сооружений.
  • Лотки пластиковые изготовлены из прочного материала. Они легкие, мобильные, быстро монтируются и служат долго.
  • Полимерно-композитные применяются для сточных вод автомобильных, железных дорог и других путей.

Каждый из этих типов может быть дополнительно оснащен решетками для предотвращения попадания мусора в систему и забивания стоков.Такие решетки купить в Москве можно в компании «Дренаж», где представлен большой ассортимент продукции данного профиля. Водоотводные лотки при условии качественного и профессионального монтажа помогают значительно продлить срок эксплуатации и эксплуатации зданий, а также снизить затраты на текущий ремонт и обслуживание конструкции.

Лотки пластиковые

сегодня наиболее распространены, так как они:

  • прочные;
  • высокое качество;
  • легкие;
  • быстро монтируется;
  • не нуждаются в уходе.

Лотки водоотводные

также можно отнести к современному варианту водосточной системы. Изготавливаются методом вибропрессования, это своеобразный подвид пластиковой конструкции. Компания «Дренаж» предлагает такое оборудование высочайшего качества, которое проверено государственными стандартами и нормами. Водоотводные лотки характеризуются отличительной чертой – они имеют перфорированную структуру, не зарастают грязью и плотно крепятся друг к другу.

Конструктивные особенности водоотводных лотков

Ливнеприемники

для системы водоотведения предназначены для эксплуатации в местах с повышенной нагрузкой.Они присоединяются к трубам с помощью отводов, которые при необходимости заделываются или опломбируются. Важно соблюдать все правила и технику монтажа оборудования. Водоотводные лотки следует монтировать под уклоном, чтобы вода могла беспрепятственно стекать из конструкции.


В наших географических широтах ежегодно выпадает огромное количество осадков. Летние дожди, затяжные осенние и весенние дожди, а также снегопады могут серьезно повлиять на целостность искусственных ландшафтов, фундаментов зданий и дорожных покрытий.Чтобы избежать разрушительного воздействия дождевых вод, их необходимо эффективно отводить с помощью продуманной системы ливневой и дождевой канализации. Только так наши дороги не превратятся в бурлящие реки, а фундаменты зданий будут в безопасности от разрушительного воздействия воды.

Лоток ливневый — один из важнейших элементов ливневой канализации

Ливневая канализация в зависимости от назначения может быть разной сложности и включать в себя разные элементы. Дождеприемники, дверной отстойник, песколовка, дренаж, трубы, смотровые колодцы, коллекторы – все эти элементы в системе позволяют эффективно отводить дождевые и ливневые воды.Еще одним ключевым элементом любой канализационной системы являются лотки или желоба. Именно они собирают влагу на поверхности в стоке и выводят ее в подземные канализационные трубы.

Устройство и типы

Лотки являются незаменимым элементом любой серьезной системы ливневой и дождевой канализации. Они служат основой для:

  • дренажные системы на дорогах и вблизи зданий;
  • магистральные канализационные сети;
  • коллекторы и очистные сооружения.

Поскольку желоба находятся на поверхности, они постоянно подвергаются воздействию воды с различными агрессивными примесями, испытывают механические нагрузки, а также пропускают «через себя» грязь, камни, лед и другие посторонние элементы; к ним предъявляется ряд основных требований.Лотки должны иметь:

  1. Высокая износостойкость.
  2. Устойчив к различным химическим веществам.
  3. Низкая чувствительность к экстремальным температурам.
  4. Низкая чувствительность к вибрации.

Для ливневки применяют желоба из следующих видов материалов:

  1. Бетон.
  2. Железобетон.
  3. Пластик.
  4. Полимерные смеси с бетоном или песчаником.
  5. Металл.

Эти материалы отвечают всем требованиям экологичности и при соблюдении технологии способны эффективно выполнять функции в течение многих лет.Определенный тип лотка имеет предпочтительное применение.

Для дорог с высокой степенью загруженности, где водостоки будут подвергаться механическим воздействиям от транспорта, камней, металла, агрессивных химических веществ, а также от воздействия низких или высоких температур в течение длительного времени, бетонные или железобетонные лотки для ливневой канализации выглядят оптимальным вариантом. Пластик и полимеры оптимальны для домашней канализации. В ряде случаев выигрышно выглядит система комбинированного использования материалов.

Бетонный ливневый поддон — самый бюджетный

Бетонный ливневый поддон — самый простой и дешевый материал. Они классифицируются по степени выдерживания механических нагрузок и предпочтительной сфере использования. В зависимости от классификационной группы им присваивается определенная маркировка.

Маркировка бетонных и железобетонных лотков:

  1. А15 — груз 1,5 тонны. Предназначены для пешеходных дорожек, детских площадок в парках, скверах, спортивных комплексах, в городских прогулочных зонах (спуски в метро и т.п.).).
  2. В125 — 12,5 тонн. Дворы, городские дороги, автостоянки.
  3. С250 — 25 тонн. Территория АЗС, автосервисов, автомоек, гаражей и т.п.
  4. Д400 — 40 тонн. Промышленные и промышленные территории, дороги с активным движением грузового автотранспорта.
  5. Е600 — до 60 тонн. Логистические центры, склады, промышленные объекты.
  6. F900 — до 90 тонн. Аэродромы, военные объекты, полигоны.

Помимо нагрузки, важной характеристикой водосточных желобов является коэффициент пропускания.Учет коэффициента пропускания и сечения позволяет обустроить на местности дренажные системы, которые «выдержат» объем водозабора вне зависимости от времени года и сезона. В зависимости от конфигурации лоткам назначаются определенные артикулы:

  1. Арт. 403 — высота — 65 мм, ширина — 142, глубина — 45.
  2. Арт. 400 — 125х142х105.
  3. Арт. 4001 — 205x142x105.
  4. Арт. 0411 — комплект из лотка бетонного Е или Д и колосника чугунного, параметры — 270х200х200.
  5. Арт. 0415 — комплект (лоток + решетка) — 132х255х50.
  6. Арт. 0431 — комплект (лоток + решетка) — 410х400х440.

Артикул используется довольно много, все они предназначены для решения определенных задач и «выдерживают» определенные нагрузки. Средняя длина всех изделий составляет 1 тыс. мм. Основным недостатком бетонных лотков является их большой вес.

С точки зрения массы пластиковые лотки для стока воды выгоднее.

Чаще всего при их производстве в качестве основного сырья используется полипропилен или полиэтилен низкого давления.Полимерные и пластиковые лотки отлично подходят для северных дорог и городов – они выдерживают воздействие агрессивных химических элементов в воде и низких температурах. Кроме веса пластиковые водостоки имеют еще одно весомое преимущество – гладкие внутренние стенки. Такие свойства многократно снижают «засорение» и засорение лотков различными веществами, проходящими вместе с водой.

Пластиковый душевой поддон удобен в транспортировке благодаря своему весу

Небольшой вес (до 20 кг) позволяет легко транспортировать пластиковые конструкции.Кроме того, их жесткость и прочность позволяет использовать их на самых разных объектах. Некоторые модели пластиковых водостоков имеют дополнительные ребра жесткости, значительно повышающие прочность элементов. Помимо повышения прочности, такие ребра повышают устойчивость канализации после монтажа даже при небольших подвижках окружающих слоев грунта. Пластиковые и полимерные лотки имеют следующие варианты:

  1. Длина — до 1 тыс. мм.
  2. Ширина — от 70 до 300 мм.
  3. Высота и глубина — самые разнообразные, в зависимости от местности и размаха.

Пластиковые желоба отлично подходят для установки частных и городских домашних канализационных систем. Монтаж пластиковых лотков менее трудоемок, не требует применения специальной грузоподъемной техники и техники. Современные технологии позволяют производить полимеры и бетоны.

Таким образом, получаются образцы, сочетающие в себе все лучшие качества обоих материалов. Кроме бетона в полимеры добавляют песчаник; такие сочетания позволяют добиться высокой продолжительности эффективной эксплуатации изделий — не менее 50 лет.Полимерный песчаник отлично подходит для замкнутых и небольших пространств.

Сборка и установка

Эффективность использования любых видов желобов зависит от того, насколько правильно выполнен монтаж водоотводных лотков, а также насколько они «интегрированы» в общую систему канализации.

Установка водоотводных лотков может осуществляться следующими способами:

  1. Линейный дренаж. Он предполагает использование обширных коллекторских площадей.
  2. Точный дренаж.Ограниченные пункты сбора в наиболее важных, ключевых и уязвимых районах.
  3. Смешанный дренаж.

Лоток используется только для систем поверхностного водоотвода

Важно помнить, что лотки используются только для отвода поверхностных вод в системах.  По степени сочетания желобов с решетками применяют два способа установки:

  • открытый, без решеток;
  • полуоткрытый, с решетками.

В частных домах оптимальным вариантом отвода дождевой воды является линейный.Работает по следующему принципу:

  1. Система линейных лотков, расположенных вокруг здания, собирает воду из вертикальных труб, по которым вода стекает с крыши. Кроме того, в них попадает вода с близлежащих участков поверхности.
  2. Вода течет по желобам в колодцы.
  3. Из колодцев по трубам, проложенным под землей, вода поступает на очистные сооружения.
  4. После очистки жидкость подается на поля или используется в различных хозяйственных целях.

Обязательно выдерживать уклон желоба в сторону расположения колодца. Уклон канализации зависит от количества осадков и рассчитывается по специальной формуле.

Наклон желобов важен для стока воды, избегая застоя в системе.

Монтаж желобов осуществляется следующим образом:

  1. Готовится план строительства ливневой канализации.
  2. Уклон рассчитывается в зависимости от количества осадков и характеристик лотков.
  3. Разметка производится на участке с помощью уровней, колышков и лески. Уровень позволяет контролировать наклон, а установленные колышки и натянутая между ними леска помогут смоделировать систему в соответствии с планом.
  4. По разметке выкапываются траншеи необходимой ширины и глубины. Траншея засыпана щебнем.
  5. Готовится цементный раствор, который заливается в траншеи. Заливкой цемента и укладкой на него лотков достигается нужная степень прочности и устойчивости системы.Водосточные желоба укладываются на незатвердевший цемент.

BOYSENBÄR Горшок для растений, для дома/улицы, светло-серый, 6 дюймов

don’t hold upThomas R. Я купил около 15 таких горшков разных размеров. Маленькие, кажется, хорошо держатся, но мой любимый, большой размер 9 1/2 дюйма, постоянно трескается. Я внимательно осмотрел горшки перед покупкой, и на 2/3 больших горшков образовались трещины почти на всю высоту внутри. недели, ни разу ничего не ударив и даже не пошевелившись.1

Красиво. Хорошее качество и ценностьSonamBeautiful. Хорошее качество и соотношение цены и качества.5

Отличные кастрюлиДжинаОчень нравятся эти кастрюли, все, что вам нужно сделать, это просверлить сливное отверстие. Я просто хочу, чтобы у них был постоянный запас для соответствующего поддона для капель. Они всегда снабжены либо горшками, либо подносами, но никогда одновременно.5

Love itLuiggiLove it5

Уникальный горшокКимЭтот уникальный горшок действительно красив. Это высокое качество и лучше, чем что-либо еще, что вы можете купить за деньги.Горшок выглядит современно, и я ценю защитную прокладку на дне, чтобы он не царапал все, на что я его ставлю. 5

PlanterbeverlyМне нравится материал. Но надо быть осторожным чипсы легко. Я купил несколько из них для своих комнатных растений. критерии)!!.Только что пересадила огромную диффенбахию ‘Делила’ в самый большой из предложенных размеров.

Я вижу много жалоб на канализацию. Все, что вам нужно сделать, это добавить дренаж, это займет около 5 минут, и вы можете купить приличный набор алмазных коронок разных размеров на Amazon менее чем за 20 долларов. Я добавил три 22-миллиметровых отверстия в днище, прикрыл их экраном и вуаля!

Я собираюсь добавить несколько отверстий к тому, что у меня есть (на следующий размер меньше)

Если добавление собственного дренажа кажется пугающим, вы можете найти бесконечное количество руководств в Интернете…

По цене добавление моего собственного дренажа было далеко не большой проблемой — я не могу дождаться следующего визита к своему сыну, чтобы получить еще несколько.Подумываю об окрашивании нескольких….5

ResilientMarieХорошо сделан, долговечен и отлично выглядит!5

отличный горшок для любого растения!Jo A. отличный горшок для любого растения!5

Хороший товар. Котел для тяжелой воды.ELENANice product. Котел с тяжелой водой. Stable.5

Хороший горшок Tristan S. Выглядит хорошо и функционально.5

Мне нравится вес и EBONYМне нравится его вес и простота. Отличное качество и отличная цена. Я планирую приобрести еще два.5

треснул 3 из этихRonaldтреснул 3 из них, просто переместив их4

Прекрасные кашпо DesireeОни мне так понравились, что я купил еще.Блюдце внизу не нужно. Красивое нескользящее дно.5

Отличная ценаDEBRAОтличная цена5

Горшок для растенийBDНастоятельно рекомендуется. Это выглядит как красивый глиняный горшок ручной работы, но он сделан из цементного материала. Цвет красивый светло-серый. Может использоваться как на открытом воздухе, так и в помещении. Я купил несколько из них.5

OkKarenOk3

большая SOFIA очень нравится размер, форма, цвет и фактура.5

Лоток дренажный бетонный дорожный гост. Лотки железобетонные.

Контроль внешнего вида и качества поверхности 8.1 Требования к средствам измерений и вспомогательным устройствам

Лотки железобетонные — высокопрочные изделия, предназначенные в основном для защиты и изоляции прокладываемых трубопроводов, кабелей и других систем связи от различных воздействий окружающей среды и преждевременного разрушения.

Лотки железобетонные

– одни из самых популярных железобетонных изделий. Простая, но эргономичная и универсальная конструкция позволяет эффективно использовать их во многих областях строительства — дорожном и инженерном строительстве, строительстве мостов, тоннелей и путепроводов, при прокладке трубопроводов различного назначения.Железобетонные лотки служат сливом и проходом для горячей и холодной воды, используются для прокладки трубопроводов теплотрасс и различных электрических кабелей.

Лотки железобетонные применяются как на открытых пространствах, включая дороги, террасы, детские площадки, дворы, стадионы, парковые зоны, линии электропередач и АЗС, так и внутри помещений, где есть необходимость отвода атмосферных или производственных вод.

Широкое применение железобетонных лотков объясняется также дешевизной сырья, простотой изготовления, легкостью монтажа и простотой обслуживания.Добавьте к этому высокую прочность сталежелезобетона, что позволяет изделиям выдерживать значительные нагрузки на протяжении всего срока службы. Железобетонные изделия славятся своей долговечностью, при этом не теряя своих первоначальных характеристик. Таким образом, использование железобетонных лотков позволяет значительно снизить затраты при строительстве дорог, многоэтажных домов и других объектов недвижимости.

В зависимости от назначения железобетонные лотки можно разделить на несколько типов:

    и

  • покрытия теплотрасс;

Лотки для покрытия теплотрасс применяются для обеспечения теплоснабжения между источником теплоты и его потребителем при прокладке систем теплоснабжения в непроходных, полупроходных, проходных каналах.Источником тепла являются трубы, которые расположены в лотке. С помощью лотков между трубой и желобом создается воздушная подушка, которая удерживает тепло, выступая надежным теплоизолятором. Требуемая герметичность и водонепроницаемость достигается добавлением специальных смесей и примесей.

Лотки кабельные

предназначены для прокладки электрических кабелей в толще земли и их последующей бесперебойной работы. Эти лотки требуют закладных деталей, которые крепятся к внутренним стенкам изделия.Закладные детали используются для прочного закрепления электрических кабелей и кабельных конструкций. Использование железобетонных лотков позволяет надежно защитить электрические кабели от влаги, что приводит к коррозии элементов и, в конечном итоге, к разрушению системы электроснабжения.

Лотки водоотводные применяются для перехвата и отвода дождевых и ливневых вод с селитебных территорий, дорог и т.п. для предотвращения застоя воды на территории. Лотки из высокопрочного железобетона способны противостоять агрессивной среде, вызванной климатическими условиями, и постоянным, повышенным уровнем влажности.Например, в городском строительстве водоотводные лотки с высокой степенью надежности защищают фундаменты домов от избытка влаги, значительно продлевая срок эксплуатации зданий. Специальные широко применяются как в автомобильном, так и в железнодорожном строительстве.

Каналы оросительные применяются в оросительных системах при сооружении гидротехнических сооружений в инженерном строительстве. С помощью лотков осуществляется изменение и регулирование водного режима на различных территориях.Лотки оросительных каналов выполняют как функции сбора, приема, так и проведения и отвода воды, обеспечивая бесперебойную работу оросительных систем и их механизмов, постоянно находящихся в среде с повышенным уровнем влажности.

Лотки железобетонные представляют собой удлиненные кронштейны П-образного или параболического сечения. Такая форма обусловлена ​​функцией лотка – трубопровод или другие коммуникационные системы внутри лотка надежно защищены, жидкости не могут покинуть свое русло.Верхняя, открытая часть лотков закрыта швеллерной плитой. Такое решение необходимо для того, чтобы при регулярном техническом обслуживании и ремонте объектов можно было быстро и легко добраться до нужных участков труб и кабелей. Простота обслуживания – основное преимущество использования железобетонных лотков в качестве защитных конструкций.

Лотки железобетонные

изготавливаются в соответствии с требованиями серии 3.006.1-2.87 «Сборные железобетонные каналы и тоннели из лотковых элементов», 3.006.1-8 «Каналы и тоннели сборные железобетонные из лотковых элементов», а также 3.501-68 «Сборные железобетонные шпалы на железнодорожных путях промышленных предприятий». Лотки оросительных каналов изготовляют по ГОСТ 21509-76 «Железобетонные лотки для систем полива. Технические условия», лотки кабельные — по серии 3.407.1-157 «Унифицированные железобетонные изделия подстанций 35-500 кВ. » в качестве дренажных систем и наоборот и т. д. Водоотводные лотки, применяемые в водоотводных сооружениях на автомобильных дорогах, изготовляют в соответствии с серией 3.503.1-66 «Изделия железобетонные сборные для водоотводных сооружений на автомобильных дорогах. Рабочие чертежи».

При производстве лотков используется только тяжелый бетон высоких классов прочности на сжатие В15, В25, В30 и В35. Классы бетона по морозостойкости и водонепроницаемости назначаются в зависимости от гидрогеологических условий строительной площадки, наличия и вида наружной и внутренней гидроизоляции лотков.

Армирование железобетонных лотков производится сварной сеткой и стальными каркасами классов А-IА-III по ГОСТ 6781-82 и класса ВрI по ГОСТ 6727-80.Для изготовления закладных изделий принимают прокат из стали Вст3кп2 по ГОСТ 380-71, анкер закладных изделий изготавливают из стали класса А-I II по ГОСТ 5781-82. Монтажные петли приняты из стали марок А-I марок Вст3сп2 и Вст3пс2. В случае монтажа конструкций при расчетной зимней температуре ниже -40°С применение стали марки Вст3пс2 не допускается.

Маркировка железобетонных лотков по серии 3.006.1-2.87 состоит из букв и цифр, где Л — железобетонный лоток.Цифра после буквы обозначает порядковый номер изделия, цифра после тире — значение вертикальной равномерно распределенной эквивалентной расчетной нагрузки. Клеймо лотка с закладными изделиями содержит дополнительную букву «а». К марке дополнительных лотков добавлена ​​буква «д».

Марка лотков железобетонных по серии 3.006.1-8 имеет буквенно-цифровое обозначение, где: ЛК — лоток, ЛКО — лоток с отверстием. Цифра после букв обозначает номинальный размер лотка по каналу в см.Число после точки – номинальный размер лотка по ширине канала в см. Следующее число после точки – номинальная высота лотка в см. Далее через дефис указывается цифровой индекс, характеризующий тип элемента армирования. После цифрового индекса может быть указан дополнительный буквенный индекс «а», характеризующий элемент отличительных признаков: наличие закладных изделий (кроме строповочных петель).

Маркировка кабельных лотков по серии 3.407.1-157 состоит из групп. В первую группу буквенно-цифровых обозначений входят буква условного наименования изделия, L — лоток и основные габаритные размеры в дм. Вторая группа, число, разделенное дефисом, указывает на несущую способность в кН/м. Третья группа, номер, также разделенный дефисом, обозначает конструктивные особенности (вариант усиления, наличие дополнительных закладных деталей).

Маркировка лотков оросительных систем по ГОСТ 21509-76 состоит из одной буквенно-цифровой группы и содержит обозначение типа лотка и номинальную высоту лотка в дециметрах, значение которой округляется до целого числа, где: ЛР — лотки, построенные на сваях, стоечных опорах и плитах; ЛРГ — лотки, заложенные в землю.

Согласно серии 3.503.1-66 желоба водоотводные железобетонные маркируются буквенным обозначением, где: Л — лоток, Б — узел лотка телескопический. Далее через дефис следует цифра, обозначающая серийный номер изделия.

Лотки серии Б3.300.1-5.04 маркируются буквами ЛБ, за которыми следует цифра, обозначающая серийный номер изделия.

Лотки серии 3.900.1-12 маркируются буквенно-цифровыми индексами, которые означают: буквенный индекс в начале марки — Л — лоток; первая цифра в буквенном индексе — номер типоразмера элемента — аналог серии 3.006.1-2.87; цифра 0 — дополнительный типоразмер; буква «а» — укороченный лоток длиной 3 м; цифра после тире — тип лотка по условиям опоры: 1 — на твердом основании, 2 — на опорах; буква «К» в конце марки – назначение для систем канализации;

Марки сборных лотков серии 3. 903 КЛ-14 состоят из буквенных и цифровых индексов. Буквенный индекс характеризует тип лотка (LT — нагревательный лоток, ULT — нагревательный лоток угловой). Цифры после букв определяют геометрические размеры лотка в дециметрах (длина, ширина, высота), округленные до целых чисел.

Железобетонные лотки проходных и непроходных швеллеров альбома СК 3301-86 маркируются по буквенно-цифровой системе. Буквы обозначают: ЛП — перекрытие лотка, ЛПО — перекрытие лотка с отверстием, ЛД — дно лотка, ЛДО — дно лотка с отверстием для устройства приямка, ЛДП — дно лотка с опорными подушками, ЛУ, ЛПУ, ЛДУ — угловой элемент лотка. для лотковых сопряжений при повороте канала на угол 90° ЛО — облегченный лотковый элемент. На рисунках указан наибольший диаметр трубы, укладываемой в канал, в дециметрах.Индекс «и» отличает элементы оребренной конструкции швеллеров, «у» — выделены усиленные элементы ребристой конструкции швеллеров.

Для защиты коммуникаций от механического и коррозионного разрушения необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки – они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, железобетонные изделия используются для отвода дождевых и талых вод от зданий.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, армируя его стальными стержнями из арматуры класса А-I, А-II или проволокой Вр-I. Технологический процесс вибропрессования позволяет получать плотный железобетон, устойчивый к агрессивным факторам внешней среды. Согласно ГОСТ 21509-85 к нему предъявляются требования по следующим направлениям:

  • морозостойкость и влагостойкость;
  • технические характеристики арматурной стали;
  • толщина слоя бетона;
  • антикоррозионные свойства;
  • сырье для бетонной смеси;
  • однородная структура без пустот;
  • механическая стойкость.

По конструкции, назначению применения, способу установки лотки относятся к трем основным типам:

  • дренажные; кабель
  • ;
  • для теплотрасс.

Лотки водоотводные бетонные

Служат для транспортировки воды, различаются по назначению и конструкции и выполняют следующие функции:

  • водоотвод — отвод грунтовой и дождевой влаги из подвала и фундамента здания;
  • маргинальный — водоотвод с дороги на склоны;
  • телескопический — канальный отвод влаги с мостов и откосов;
  • ливневые воды — сбор и отведение ливневых вод;
  • канализация — движение сточных вод в коллекторы;
  • Водопропускные трубы (водоотводы) — водоотведение самотеком.

Классификация водоотводных лотков по форме:

  • параболические;
  • трапециевидный;
  • U-образный;
  • трапециевидные и П-образные с круглым пазом.

В зависимости от условий, заданных проектом водостока, выбираются сплошные или с отверстием для вертикального водостока. Трапы для дренажа бывают сплошными и сборными, различных типоразмеров (указаны в серии 3.006.1-2/87). Маркировка содержит букву Л и две цифры: первая обозначает номер в серии, вторая – вертикальную нагрузку, на которую рассчитан лоток (чем он больше, тем глубже монтируется).Производители выпускают их различных габаритов, например, ERBA предлагает изделия со следующими параметрами: длина 0,72 – 6 м; ширина 0,4 — 1,84 м; высота 0,38 — 1,32 м.

Трубы теплоснабжения защищают от коррозии, грызунов, теплопотерь путем установки специальных каналов двух типов:

  • КЛп — лотки закрываются съемными крышками;
  • КЛс — конструкция образована верхним и нижним лотками, соединенными швеллерами.

Преимущества современных устройств перед ранее использовавшимися кирпичными конструкциями:

  • простота монтажа;
  • низкая стоимость;
  • высокая несущая способность;
  • возможность установки в сейсмоактивных районах, при слабом грунте и грунтовых водах – это обеспечивается деформационными швами и гидроизоляцией их битумной мастикой.

В маркировке лотка для теплотрасс указывается буква (Л или ЛК), его номер из серии 3.006.1 и расчетная нагрузка. Если длина отличается от стандартной (6 м), проставляют цифру, обозначающую пропорцию стандартного размера (2 соответствует ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков железобетонных

Перед покупкой лотков железобетонных необходимо выбрать товар по расчетным данным: максимальная нагрузка, размер и форма.После этого продукцию выбирают по себестоимости, проверяя наличие на нее сертификатов от производителя. Средние цены на лотки приведены в таблице.

Лотки бетонные применяются для систем сбора поверхностных вод, где имеется небольшой уклон поверхности и ограниченная глубина погружения, например, толщина покрытия террасы, пола в складских, производственных помещениях или покрытие пешеходных дорожек и проездов .


Лотки водоотводные изготавливаются из пластика (ПВХ, полипропилен), композитных материалов и бетона. Последний вариант отличается повышенной прочностью, долговечностью и невысокой стоимостью.

Лотки представляют собой удлиненную емкость с желобом прямоугольной, полукруглой или квадратной формы. Сверху устанавливается решетка, она предотвращает попадание крупного мусора в дренажную систему. В изделиях с небольшой глубиной решетка не устанавливается.

Лотки бетонные применяются для организации линейного водоотвода с территории.

Эта система позволяет:

  1. Уменьшение оседания грунта.
  2. Собрать и отвести поток воды с большой площади.
  3. Подключить систему к ливневой канализации.

Линейный дренаж состоит из заглубленных лотков и песколовок, в которых задерживается мелкий мусор. Здесь используются изделия с декоративными решетками, препятствующими засорению системы и попаданию в каналы листьев и крупного мусора.

Технология производства

Лотки, которые используются для пешеходных зон, имеют самые разнообразные формы, цвета хорошо сочетаются с разными видами тротуарной плитки. .. Они имеют простую форму и легко очищаются от мелкого мусора.

Лотки бетонные изготавливаются на заводах, производящих железобетонные изделия. Их изготавливают из бетона методом вибропрессования, за счет чего повышаются прочность и устойчивость изделий к химическим и механическим воздействиям.

В заводских условиях в форме для прессования под высоким давлением бетонная смесь вибрирует. В результате удаляются пузырьки воздуха, смесь уплотняется и изделие получается более плотным.Бетон дополнительно армирован стекловолокном.

Используйте дренажные поддоны для:

  1. Пешеходные зоны: тротуары, летние площадки кафе и ресторанов, территория частных домов, при организации ландшафта в парках, скверах.
  2. На проезжей части и в местах движения транспорта на АЗС, в помещениях автомоек, крытых наземных или подземных гаражах.

просмотров

Мусорный ящик

По месту использования бывают внутренние и внешние. Комнатные модели чаще всего используются на фабриках и спортивных объектах.

Вне подразделяются на:

  1. Дренажные зоны.
  2. Отвод воды.
  3. С пескоуловителем.

Водоотводные площадки применяются для осушения территории и защиты фундаментов зданий от затопления. Они образуют систему, которая собирает воду с большой площади в одной или нескольких точках.

Лотки сливные предназначены для организации дренажной системы… Собирают и отводят воду с территории в ливневую канализацию или специальные водозаборы.

Мусорные ящики помогают увеличить срок службы дренажной системы, так как собирают крупные частицы мусора.

Также существуют модели с внутренним уклоном 0,5%, что позволяет отводить воду с участков с минимальным уклоном или без него.

При выборе лотка необходимо обратить внимание на соответствие техническим характеристикам
, условия, в которых он установлен.Также учитывают объемы сточных вод и нагрузки, передаваемые от транспортных средств и оборудования.

Технические характеристики

В производстве лотков используются тяжелые марки бетона, что гарантирует их прочность и устойчивость к влажной среде. Некоторые производители покрывают внутреннюю поверхность лотков специальными составами, препятствующими проникновению воды.

Поверхность бетонных лотков, используемых на промышленных предприятиях, покрыта специальным покрытием для предотвращения разрушения.

Морозостойкость бетонных лотков F300 , это означает, что они выдерживают 300 циклов замораживания-оттаивания без потери прочности.

Коэффициент дренажа зависит от угла наклона поверхности и габаритных размеров лотков. Для складских или производственных помещений без уклона можно использовать модели с внутренним уклоном.

По максимально допустимой нагрузке изделия делятся на несколько групп:

  1. А 15 с нагрузкой до 1,5 тонн применяются для загородных домов, пешеходных и велосипедных дорожек.
  2. В 125 с нагрузкой до 12.5 тонн , используются на парковках, небольших гаражах.
  3. От 250 с грузоподъемностью до 25 тонн , используется для заправок, автомоек.
  4. Д 400 с нагрузкой до 40 тонн для автомобильных дорог на любой вид транспорта.
  5. Е 600 с грузом до 60 тонн для промышленных, логистических объектов.
  6. F 900 с грузоподъемностью до 90 тонн , используется для аэродромов и военных объектов.

Преимущества, недостатки и цена

Основные преимущества:

  1. Прочность ЖБИ.
  2. Высокая морозостойкость.
  3. Устойчив к химическому воздействию.
  4. — используются на автомагистралях, терминалах, в промышленности.

  5. Возможность крепления решеток болтовыми соединениями.
  6. Широкий ассортимент продукции различной ширины и сечения.

Основным недостатком бетонных лотков является их вес. Поэтому их укладывают с помощью механизмов, что усложняет процесс.В среднем изделие длиной 1 метр и шириной 13,8 см весит от 14 кг. Изделие шириной от 25 до 40 см и длиной 1 метр весит от 58 до 198 кг. Есть лотки весом около 352 кг.

Стоимость лотка бетонного зависит от его технических характеристик и вариантов использования.

Они сопровождаются сопутствующими товарами:

  1. Стальная накладка , усиливающая изделие.
  2. Решетки водозаборные из оцинкованной или нержавеющей стали, чугуна, меди.
  3. Специальные застежки.
  4. Заглушка , устанавливается на цементный раствор.

Некоторые лотки продаются с решетками, что также влияет на стоимость товара.

ЖБИ Л-1-7

На строительном рынке России большой выбор бетонных лотков:

Сметная стоимость продукции:

  1. Компания ПОЛИТЕП
  2. Завод ЖБИ 11 , модель Л-1-7, применяется для предотвращения переувлажнения почвы, цена 750 руб.
  3. фирма ПОЛИТЕП , модель СД-20 для дороги с решеткой, цена 3800 руб.
  4. фирма ПОЛИТЕП , модель СГ-6 с дренажной системой, без решетки, цена 300 руб.

Размеры и ГОСТ

Самые маленькие лотки доступны в размерах: ширина 14 см, высота — 6 см, длина 50 см. Их используют для отвода воды в частный или малоэтажный дом небольшой площади.

Изделия с размерами: ширина 13.8 см, высота 12,5 см, длина 1 метр, применяются при строительстве загородных домов, на небольших автомойках, заправках.

Лотки с размерами: ширина 65 см, высота 50,5 см и длина 1 метр, применяются для организации дренажа в местах с интенсивным движением легковых и грузовых автомобилей, на производственных и складских объектах, на терминалах.

В строительных нормах России есть несколько нормативных документов, в которых указаны основные параметры бетонных лотков. Основной из них – ГОСТ-21509-76.Здесь указываются форма, предельно допустимые отклонения и особенности перевозки продукции.

ГОСТ-23009-78 представляет собой свод правил, регламентирующих производство железобетонных изделий.

Водоотводные желоба

изготавливаются также с чугунными водоотводными решетками. Их чаще всего называют комплектами, они обладают высокой водоемкостью и выдерживают интенсивные нагрузки. Применяются для организации линейного водоотвода на крупных АЗС, складских и промышленных объектах, в местах интенсивного движения.

Система орошения, отвода ливневых вод и вод талого снежного покрова предусматривает изделие — лоток водоотводной железобетонный. С помощью бетонных лотков и соответствующей инфраструктуры ирригационные и дренажные системы транспортируют полезные или вредные продукты – поливные или сточные воды на поля, ливневые или канализационные коллекторы.


Типы и размеры железобетонных лотков

Существует два типа изделий для «транспортировки» воды: Лотки для оросительных систем и Лотки для дорожного водоотвода, оснащенные защитными решетками. Согласно наименованию, первый тип продукции используется для устройства систем орошения сельскохозяйственных территорий, а второй тип – для обеспечения быстрого отвода дождевых и талых вод с автомобильных дорог, автомагистралей, городских дорог и пешеходных тротуаров.

Основные характеристики и размеры лотков для систем полива регламентируются ГОСТ 21509-76 «ЛОТКИ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ СИСТЕМ ПОЛИВА», а основные характеристики и размеры изделий для комплектации систем водоотвода дорог и пешеходных переходов регламентируются нормативными документ ГОСТ 32955-2014 «Лотки дорожные водоотводные».

Лотки водоотводные железобетонные ГОСТ 21509-76

Лотки данного типа предназначены для сооружения оросительных систем, рассчитанных на перекачку воды в количестве до 5 куб.м в час. Изделие представляет собой железобетонный параболический желоб определенных размеров, который может устанавливаться на опоры или плиты, либо укладываться в грунт.

В зависимости от способа установки лотки для систем полива маркируются как LP или LRG. Лотки LP устанавливаются на опоры или плиты, а изделия LP помещаются непосредственно в почву.

Пример обозначения желоба железобетонного водоотводного серии ЛВ высотой 400 мм: ЛВ4. Заводы ЖБИ предлагают к реализации следующие типы и размеры лотков для строительства оросительных систем, приведенные в таблице 1.

Обозначение Размеры, мм Масса, кг
Длина Высота Ширина Толщина стенки
LR4 5980 400 908 50 1080
ЛРГ4
LR6 600 1084 1420
LRG6
LR8 800 1240 60 1920
LRG8
LR10 1000 1804 75 3310
ЛРГ10

Лотки водоотводные железобетонные ГОСТ 21509-76 изготавливаются из тяжелой, армированной стальной арматурой. Для возможности сборки в единую систему и установки на опоры (плиты) каждое изделие снабжено закладными изделиями под сварку и параболической выемкой для укладки уплотнителя.

Лотки водоотводные железобетонные ГОСТ 32955-2014

Изделия данного типа предназначены для приема поверхностных вод для дальнейшего направления в системы канализации. Это относится к сточным водам, поступающим с проезжей части, пешеходных тротуаров, обочин дороги или поверхности почвы.

При этом в соответствии с требованиями нормативного документа конструкция водоотводных изделий представляет собой комплект — лоток водоотводный железобетонный с решеткой из чугуна.

Нормативный документ определяет конструктивные виды осадочных водоотводных лотков: коробчатые, щелевые, открытые, прямоугольные, П-образные, бордюрные, кольцевые и другие типы.

При этом лотки могут изготавливаться как на заводах сборных железобетонных изделий, так и поставляться на стройплощадки в готовом для монтажа виде, либо изготавливаться непосредственно на стройплощадках путем заливки железобетона.

ГОСТ 32955-2014 не регламентирует жесткие размеры лотков водоотводных железобетонных.Покупателям предлагается широкий выбор размеров лотков в зависимости от конкретных задач и длины водоотводной линии:

  • Длина от 400 до 4000 мм и более.
  • Ширина от 500 мм и более.
  • Высота от 200 мм и более.

Конкретные размеры лотков и решеток могут отличаться от ГОСТ. Другими словами, размеры, конфигурация, типы лотков и решеток дорожного водоотвода оговариваются в проектах конкретных сооружений. Как и в предыдущем случае, для изготовления дорожных лотков используется тяжелый железобетон марки М300, приготовленный на цементе марки не ниже ЦЕМ I 32.5Н ПК.

Заключение

Водоотводные лотки дорожных или оросительных систем, несмотря на кажущуюся простоту конструкции, должны изготавливаться на специализированных заводах, имеющих соответствующую материально-техническую базу, позволяющую выпускать продукцию, соответствующую требованиям действующих нормативных документов .

304,00

Распространяем нормативные документы с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов.Наши клиенты защищены законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем у других, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

  • Курьерская доставка (1-3 дня)
  • Курьерская доставка (7 дней)
  • Самовывоз из московского офиса
  • Почта России

Распространяется на водоотводные лотки из бетона (железобетона) и полимербетона, эксплуатируемые на дорогах общего пользования, и устанавливает методы контроля технических показателей лотков, установленных ГОСТ 32955-2014.

Стандарт не распространяется на методы контроля производственного процесса при изготовлении лотков, а также на методы контроля сырья, используемого для изготовления лотков.

3 Термины и определения

6 Контроль точности результатов измерений

7 Контроль геометрических параметров и размеров

16 Определение удельной эффективной активности природных радионуклидов

  • ГОСТ 26433. 0-85 Общие положения
  • ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила измерения. Сборные элементы
  • ГОСТ 8829-94 Сборные железобетонные и бетонные строительные изделия. Загрузка тестовых методов. Правила оценки прочности, жесткости и трещиностойкости. Заменен ГОСТ 8829-2018.
  • ГОСТ 10922-90 Арматура сварная и закладные изделия, сварные соединения арматуры и закладных изделий железобетонных конструкций.Общие технические условия. Заменен ГОСТ 10922-2012.
  • ГОСТ 17625-83 Конструкции и железобетонные изделия. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры
  • ГОСТ 22904-93 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры
  • ГОСТ 23858-79 Соединения сварные стыковые и тавровой арматуры железобетонных конструкций.Ультразвуковые методы контроля качества. Правила приемки
  • ГОСТ 12730.0-78 Бетон. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водостойкости
  • ГОСТ 12730.3-78 Бетон. Метод определения водопоглощения
  • ГОСТ 13087-81 Бетон. Методы определения истираемости. Заменен ГОСТ 13087-2018.
  • ГОСТ 22690-88 Бетон. Определение прочности механическими методами неразрушающего контроля.Заменен ГОСТ 22690-2015.
  • ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности природных радионуклидов
  • ГОСТ 12.1.007-76Вещества вредные. Классификация и общие требования безопасности
  • ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов взрывозащиты
  • ГОСТ 7502-98 Рулетка измерительная металлическая. Технические условия
  • ГОСТ 166-89 Суппорты.Технические условия
  • ГОСТ 3749-77 Квадраты испытательные 90°. Технические условия
  • ГОСТ 427-75Линейки измерительные металлические. Технические условия
  • ГОСТ 3634-99 Люки смотровых колодцев и дождеприемников. Технические условия
  • ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора штучных изделий
  • ГОСТ 10181-2000 Смеси бетонные. Методы испытаний. Заменен ГОСТ 10181-2014.
  • ГОСТ 12.4.131-83 Халаты женские.Технические условия
  • ГОСТ 12.4.132-83 Халаты мужские. Технические условия
  • ГОСТ 20010-93 Перчатки резиновые технические. Технические условия
  • ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
  • ГОСТ 28846-90 Перчатки и рукавицы. Общие характеристики
  • ГОСТ 8026-92Линейки испытательные. Технические условия
  • ГОСТ 18105-2010 Бетон. Правила контроля и оценки силы.Заменен ГОСТ 18105-2018.
  • ГОСТ 10180-2012 Бетон. Методы определения прочности по контрольным образцам
  • ГОСТ 10060-2012 Бетон. Методы определения морозостойкости
  • ГОСТ 17624-2012 Бетон. Ультразвуковой метод определения прочности
  • ГОСТ 32955-2014 Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования

стр. 1

стр. 2

стр.3

стр. 4

стр. 5

стр. 6

стр. 7

стр. 8

стр. 9

стр. 10

стр. 11

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

Официальная редакция

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Межгосударственные стандарты, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и аннулирования»

Информация о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Прогресс Строй» (ООО «Прогресс Строй»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г.46).

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ISO 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

Азстандарт

Министерство экономики Республики Армения

Беларусь

Государственный стандарт Республики Беларусь

Казахстан

Госстандарт Республики Казахстан

Кыргызстан

Кыргызстандарт

Молдова-Стандарт

Росстандарт

Таджикистан

Таджикстандарт

Туркменистан

Главгослужба «Туркменстандартлары»

Узбекистан

Узстандарт

Министерство экономического развития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2015 г. №1160-ст, межгосударственный стандарт ГОСТ 32956-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2015 года

5 ПРЕДСТАВЛЕНЫ ВПЕРВЫЕ

Информация об изменениях в настоящий стандарт публикуется в ежегодном информационном указателе «Национальные стандарты» (по состоянию на 1 января текущего года), а текст изменений и дополнений публикуется в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты».Соответствующая информация, уведомление и тексты размещаются также в системе публичного информирования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

© Стандартинформ, 2015

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии.

AL редактор. Баканова Технический редактор В.Н. Прусакова Корректор М.С. Кабашова Компьютерная верстка П.А. Циркуляр

Поставлен в набор 15.12.2015. Подписано в печать 18.12.2015. Формат 60х84%. Гарнитура Ариал. Уэл. распечатать л. 1.40. Уч.-ред. л. 0,95. Тираж 38 экз. Зак. 4208.

Издательство и печать ФГУП СТАНДАРТИНФОРМ, 123995 г. Москва, Гранатный пер., д. 4. www.gostinfo.ru [email protected]

ГОСТ 32956-2014

1 Объем ………………………………………… 1

3 Термины и определения………………………………………. 2

4 Требования безопасности и охраны окружающей среды …………………… 2

5 Требования к условиям испытаний ……………………………….. 2

6 Контроль точности результатов измерений …………………………… 3

7 Контроль геометрических параметров и размеров …………………. 3

8 Контроль внешнего вида и качества поверхности . ………………… 4

9 Контроль прочности и трещиностойкости лотков и решеток………………….. 5

10 Определение прочности конструкционных материалов …………………… 5

11 Определение объема вовлеченного воздуха в бетонную смесь……………… 6

12 Определение морозостойкости конструкционных материалов …………………. 6

13 Определение водонепроницаемости конструкционного материала ……………… 6

14 Определение водопоглощения конструкционных материалов ………………… 6

15 Определение стойкости к истиранию конструкционных материалов …………………. 6

16 Определение удельной эффективной активности естественных радионуклидов………. 6

17 Контроль качества арматуры ……………………………….. 6

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Автомобильные дороги общего пользования ЛОТКИ ДРЕНАЖНЫЕ

Методы контроля

Автомобильные дороги общего пользования. Лотки дорожные водоотводные.Методы испытаний

Дата введения -2015-12-01 с правом досрочного применения

1 Область применения

1.1 Настоящий стандарт распространяется на водоотводные лотки из бетона (железобетона) и полимербетона (далее — лотки), применяемые на автомобильных дорог общего пользования, и устанавливает методы контроля технических параметров лотков, установленных ГОСТ 32955.

1.2 Настоящий стандарт не распространяется на методы контроля производственного процесса при изготовлении лотков, а также на методы контроля сырья, используемого для изготовления лотков.

Примечание — Производственно-технологический контроль при изготовлении лотков осуществляется на основании производственной документации изготовителя, а контроль сырья, используемого для изготовления лотков, осуществляется на основании соответствующих стандартов и технических условий на эти материалы.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты: ГОСТ 12. 1.007-76 ССБТ.Вредные вещества… Классификация и общие требования безопасности

4 Требования безопасности и экологии

4.1 При проведении испытаний и измерений должны соблюдаться правила электробезопасности по ГОСТ 12.1.019 и инструкции по эксплуатации оборудования.

4.2 При работе с лотками использовать защитную одежду по ГОСТ 12.4.131 или ГОСТ 12.4.132. Для защиты рук используйте перчатки по ГОСТ 20010 или ГОСТ 28846.

4.3 Образцы, разрушенные при испытаниях, утилизируют как твердые строительные отходы, соответствующие не выше IV класса опасности по ГОСТ 12.1.007, если иное не указано изготовителем в сопроводительных документах или на упаковке.

4.4 После проведения измерений лотки, отобранные для контроля формы и размеров в соответствии с требованиями раздела 7 и/или для контроля качества поверхности в соответствии с требованиями раздела 8, могут быть использованы для контроля других параметров .

5 Требования к условиям испытаний

5. 1 Помещения, в которых проводятся измерения и испытания, должны иметь температуру воздуха (25+10)°С.

5.2 Оценку внешнего вида и качества поверхности лотков проводят при естественном дневном или искусственном освещении.

7.3.2 Отобранные для измерений лотки размещают на ровной очищенной поверхности, исходя из условий обеспечения свободного доступа к ним при проведении измерений.

7.3.3 Поверхность лотков очищают проволочной щеткой и удаляют любые заусенцы и налипшие частицы, которые могут мешать измерению.

7.3.4 Средства измерений проверяют и готовят в соответствии с инструкциями по их эксплуатации.

7.4 Методика измерений

7.4.1 Измерения проводят в соответствии с требованиями ГОСТ 26433.0, ГОСТ 26433.1 и настоящего стандарта.

7.4.2 Измерения наружных и внутренних размеров лотка производят линейкой или рулеткой.

Длина измеряется по наружной и внутренней горизонтальной поверхностям, а также по боковой наружной и внутренней вертикальной поверхностям на расстоянии 10 мм от верхней (нижней) горизонтальной и вертикальной поверхностей лотка.

Ширина измеряется по обоим концам лотка на внешней и внутренней горизонтальных поверхностях на расстоянии 10 мм от верхней и нижней горизонтальных поверхностей.

Высота измеряется на внешней и внутренней вертикальных поверхностях на расстоянии 10 мм от обоих концов.

7.4.3 Отклонение от прямолинейности контролируют по торцевым граням лотка путем измерения отклонений кромки грани от условной прямой линии — прямой грани, уложенной на кромку лотка.

7.4.4 Проверку отклонения от перпендикулярности граней лотка проводят с помощью контрольного угольника и клиновидного щупа или набора щупов.

При проведении измерений короткую сторону квадрата прикладывают к поверхности одной из проверяемых на перпендикулярность граней таким образом, чтобы другая его сторона максимально соприкасалась с сопрягаемой гранью.Максимальный зазор измеряется клиновым щупом или комплектом щупов.

При измерении отклонений от перпендикулярности граней лицевой поверхности, а также основания и вертикальных стенок лотка измерения проводят с обоих краев лотка на расстоянии 10 мм от торцов и посередине поднос.

При определении перпендикулярности торцов измерения выполняются посередине вертикальных стенок.

7.4.5 Плоскостность граней лицевой поверхности лотка контролируют путем измерения зазоров между условной прямой — линейкой, накладываемой по диагоналям каждой проверяемой грани, и поверхностью этой грани.

7.4.6 Результаты измерений заносятся в журнал испытаний. При этом все размеры и отклонения указывают с точностью до 1 мм.

7.5 Обработка результатов измерений

По фактическим значениям геометрических размеров и параметров формы лотков вычисляют среднее арифметическое результатов измерений.

7.6 Регистрация результатов измерений

Дата испытания;

Наименование организации, проводившей испытания;

Наименование и номинальные значения контролируемых параметров, по которым проводились измерения;

Фактические значения контролируемых параметров и их отклонения от номинальных параметров.

8 Контроль внешнего вида и качества поверхности

8.

1 Требования к средствам измерений и вспомогательным устройствам

При выполнении измерений применяют следующие средства измерений и вспомогательные устройства:

Линейка мерная металлическая по ГОСТ 427;

Лупа с измерительной шкалой с делением 0.05 мм по ГОСТ 25706;

Металлическая щетка для очистки поверхности лотка.

8.2 Методы контроля

8.2.1 Оценку соответствия внешнего вида, в том числе отсутствие масляных и ржавых пятен на лицевой поверхности и т.п., проводят визуально.

8.2.2 Контроль качества поверхности лотков осуществляют путем наблюдения и измерения контролируемых параметров и дефектов.

8.3 Подготовка к испытаниям

Подготовку к испытаниям проводят в соответствии с 7.3. Для тестирования используйте образцы, взятые для контроля формы и размера лотков.

8.4 Методика контроля

8.4.1 Наличие технологических дефектов на поверхности изделий в виде трещин, раковин и наплывов, а также повреждений в виде сколов ребер проверяют визуально. При этом отмечают изделия с указанными дефектами.

Ширину раскрытия поверхностных трещин измеряют с помощью увеличительного стекла с мерной шкалой, а длину трещин измеряют мерной линейкой.

8.4.3 Результаты измерений размеров каверн и наплывов, выкрашивания кромок и длины трещин записывают с точностью до 1 мм, а ширины раскрытия трещин — с точностью до 0,1 мм.

8.5 Выражение результатов испытаний

8.5.1 Сравнение размеров раковин, наплывов и глубины спайности ребер с допустимыми значениями.

Рассчитывается общая длина стружки на 1 м каждой кромки лотка и сравнивается с допустимой

значения.

8.5.2 Подсчитывают общее количество трещин на каждой отдельной поверхности и определяют их количество на 1 м 2 каждой поверхности лотка.

8.6 Оформление результатов испытаний

Результаты испытаний оформляются в виде протокола, который должен содержать:

Идентификационный номер теста;

Дата испытания;

Наименование организации, проводившей испытание;

Результаты испытаний.

9 Контроль прочности и трещиностойкости лотков и решеток

9.1 Испытание лотков нагружением для контроля их прочности и трещиностойкости проводят по ГОСТ 8829 и схеме, приведенной на рабочих чертежах, с учетом требований настоящего стандарта.

9.2 Испытание бетонных и железобетонных лотков нагружением проводят после достижения бетоном прочности лотков, соответствующей нормируемому классу бетона по прочности на сжатие и прочности на растяжение при изгибе.

Испытание лотков на отпускную прочность бетона следует проводить не ранее чем через 4 часа и не позднее чем через 2 суток после окончания тепловлажностной обработки.

9.3 Испытание полимербетонных лотков нагружением проводят после достижения полимербетоном нормируемых прочности на сжатие и прочности на растяжение при изгибе, но не ранее чем через 7 суток после их изготовления.

9.4 Допускается применять для испытаний лотки с кавернами, местными провисаниями и выкрашиванием ребер сверх допустимых по ГОСТ 32955, если указанные дефекты поверхности не оказывают существенного влияния на прочность и трещиностойкость лотков.

9.5 Значения контрольной (испытательной) нагрузки при испытании лотков на прочность и трещиностойкость принимают по ГОСТ 32955.

9.6 Лотки типов 2 — 4 укладывают на бетонное основание или укладывают в бетонную облицовку, изготавливаемую в соответствии с требованиями конструкторской документации.

9.7 Загрузка лотка при испытаниях осуществляется поэтапно. Доля нагрузки каждой ступени должна быть не более 10 % от контрольной нагрузки, а двух последних ступеней — не более 5 %.

После приложения каждой ступени испытательной нагрузки лоток выдерживают под нагрузкой не менее 10 минут, а после приложения полной испытательной нагрузки не менее 30 минут.

9.8 Ширину раскрытия трещин измеряют в местах их наибольшего раскрытия по ГОСТ 26433.1 с помощью лупы с измерительной шкалой с ценой деления 0,05 мм.

9.9 Испытание решеток нагружением для контроля их прочности проводят по ГОСТ 3634.Значения контрольной (испытательной) нагрузки принимают по ГОСТ 32955.

10 Определение прочности конструкционных материалов

10.1 Прочность бетона на сжатие и растяжение при изгибе определяют по ГОСТ 10180 на серия образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по ГОСТ 18105.

Допускается определять фактическую прочность бетонных лотков ультразвуковым методом по ГОСТ 17624 в местах, установленных рабочими чертежами, механическими методами неразрушающего контроля по ГОСТ 22690

10.2 Прочность полимербетона на сжатие и растяжение при изгибе определяют по ГОСТ 10180 на серии образцов, изготовленных из полимербетонной смеси рабочего состава.

11 Определение объема увлеченного воздуха в бетонной смеси

Объем увлеченного воздуха в бетонной смеси, используемой для изготовления бетонных и железобетонных лотков и футеровки, определяют по ГОСТ 10181 или в соответствии с требованиями национальных стандартов действующим на территории государств, проголосовавших за принятие стандарта.

12 Определение морозостойкости конструкционного материала

12.1 Морозостойкость бетона определяют по ГОСТ 10060 или в соответствии с требованиями национальных стандартов, действующих на территории государств, голосовавших за принятие стандарта, на серии образцов, изготовленных из бетонной смеси рабочего состава и хранящихся в условиях по ГОСТ 10180.

12.2 Морозостойкость полимербетона определяют по ГОСТ 10060 или в соответствии с требованиями национальных стандартов, действующих на территории государств, голосовавших за принятие стандарта, на серии образцов, изготовленных из полимербетонной смеси рабочего состава.

13 Определение водонепроницаемости конструкционного материала

Водопоглощение бетона и полимербетона определяют по ГОСТ 12730.0, ГОСТ 12730.5

14 Определение водопоглощения конструкционного материала

Водопоглощение бетона и полимербетона определяют по ГОСТ 12730.0, ГОСТ 12730.3 на серии образцов, изготовленных из бетона или полимербетонной смеси рабочего состава.

15 Определение сопротивления истиранию строительного материала

Истирание бетона или полимербетона, из которых изготовлены лотки, определяют по ГОСТ 13087.

16 Определение удельной эффективной активности естественных радионуклидов

Удельную эффективную активность естественных радионуклидов А е материалов определяют по ГОСТ 30108.

17 Контроль качества арматуры

17.1 Контроль качества и испытания сварных арматурные и монтажно-стыковые изделия выполняются по ГОСТ 10922 и ГОСТ 23858.

17.2 Положение арматурных изделий в изделиях, толщину защитного слоя бетона до арматуры определяют по ГОСТ 17625 или ГОСТ 22904 в местах, указанных на рабочих чертежах.

Дороги автомобильные общего пользования лотков Методы дренажа дорог Контроллинглайн. Лотки бетонные Водоотвод на приватной дистанции лоток дренажный бетонный с решеткой ГОСТ

Лотки бетонные

применяются для системы поверхностного сбора, где малый уклон поверхности и ограниченная глубина погружения, например, толщина покрытия террасы, пола в складских, производственных помещениях или покрытие пешеходных дорожек и проездов.


Лотки водоотводные изготавливаются из пластика (ПВХ, полипропилен), композитных материалов и бетона.Последний вариант отличается повышенной прочностью, долговечностью и невысокой стоимостью.

Лотки представляют собой продолговатую емкость с желобом прямоугольного, полукруглого или квадратного сечения. Сверху устанавливается решетка, она предотвращает попадание крупного мусора в дренажную систему. В изделиях с небольшой глубиной решетка не устанавливается.

Лотки бетонные применяются для организации линейного водоотвода с территории.

Эта система позволяет:

  1. Уменьшение просадки почвы.
  2. Собрать и отвести водный поток со значительной территории.
  3. Подключить К. к системе ливневой канализации.

Линейный дренаж состоит из проглоченных лотков и песков, в которых задерживается мелкий мусор. Здесь используются изделия с декоративными решетками, которые предотвращают засорение системы и попадание в каналы листьев и крупного мусора.

Технология производства

Лотки, которые используются для пешеходных зон, имеют широкий выбор форм, цветов, хорошо сочетающихся с различными видами тротуарной плитки.Они просты и легко чистятся от мелкого мусора.

Лотки бетонные производятся на заводах по производству железобетонных изделий. Их изготавливают из бетона вибрационными методами, за счет чего повышается прочность и устойчивость изделий к химическим и механическим воздействиям.

В заводских условиях, в форме для прессования под высоким давлением, происходит вибрация бетонной смеси. В результате выводятся пузырьки воздуха, смесь и продукт получается более плотным. Бетон дополнительно армируется стекловолокном.

Дренажные лотки б/у для:

  1. Пешеходные зоны: Тротуары, летние кафе и рестораны, территории частных домов, при организации ландшафта в парках, скверах.
  2. На проездных участках А в местах расположения транспорта на АЗС, в помещениях автомоек, крытых наземных или подземных гаражах.

просмотров

Песковочитель

По месту применения бывают внутренние и наружные.Модели для помещений чаще всего используются в фабричных мастерских и спортивных сооружениях.

Наружные подразделяются на:

  1. Сбор воды.
  2. Сточные воды.
  3. С песколовкой.

Водосборные предназначены для осушения территории и защиты фундаментов зданий от подтопления. Из них они образуют систему, собирающую воду с большой площади в одну или несколько точек.

Лотки редукционные для воды, используются для организации дренажной системы.Они собирают и отводят воду с территории в ливневую канализацию или спецводохранилище.

Sandochâlves помогают увеличить срок службы системы водоснабжения, Так как собираются крупные частицы мусора.

Также есть модели с внутренним уклоном 0,5%, что позволяет забирать воду с территорий с минимальным уклоном или без уклона.

При выборе лотка нужно обратить внимание на технические характеристики
Условия, в которых он установлен. Также нужно учитывать объем удаляемой воды и нагрузку, передаваемую от транспортных средств и оборудования.

Технические характеристики

В производстве лотков используются тяжелые марки бетона, что гарантирует их прочность и устойчивость к влажной среде. Некоторые производители покрывают внутреннюю поверхность лотка специальными составами, препятствующими проникновению воды.

Поверхность бетонных лотков, используемых на промышленных предприятиях, покрывается во избежание разрушения.

Морозостойкость бетонных лотков F300 Это означает, что они выдерживают 300 циклов замораживания и оттаивания без потери прочности.

Коэффициент дренажа зависит от угла наклона поверхности и размеров лотков. Для складских или производственных помещений без уклона могут применяться модели с внутренним уклоном.

По максимально допустимой нагрузке изделия делятся на несколько групп:

  1. А 15 с нагрузкой до 1.5 тонн Применяется для загородных домов, пешеходных и велосипедных дорожек.
  2. 125 с грузом до 12,5 тонн , Используется на стоянках, небольших гаражах.
  3. С 250 с грузом до 25 тонн Применяется для заправки, мойки автомобилей.
  4. Д 400 с грузом до 40 тонн Для дорог для всех видов транспорта.
  5. Е 600 с грузом до 60 тонн Для промышленных, логистических объектов.
  6. F 900 с грузом до 90 тонн Применяются для аэродромов и военных объектов.

Преимущества, недостатки и цена

Основные преимущества:

  1. Прочность Изделия из бетона.
  2. Высокая морозостойкость.
  3. Стойкость к химическому воздействию.
  4. — Применяются на автомагистралях, терминалах, в промышленности.

  5. Возможность крепления решеток болтовыми соединениями.
  6. Широкий выбор изделий Различной ширины и сечения.

Основной недостаток бетонных лотков — это их вес. Поэтому их размещают с помощью механизмов, усложняющих процесс. В среднем изделие длиной 1 метр и шириной 13,8 см весит от 14 кг. Изделие шириной от 25 до 40 см и длиной 1 метр весит от 58 до 198 кг. Есть лотки, весом около 352 кг.

Стоимость лотка бетонного зависит от его технических характеристик и вариантов использования.

Они сопровождаются сопутствующими товарами:

  1. Стальная накладка Армирующий продукт.
  2. Решетки продувочные из оцинкованной или нержавеющей стали, чугуна, меди.
  3. Специальные застежки.
  4. Пробка лицевая , Сидит на цементном растворе.

Некоторые лотки продаются с решетками, что также отражается на себестоимости изделия.

Рубин Л-1-7

На строительном рынке России большой выбор бетонных лотков:

Ориентировочная стоимость продукции:

  1. Компания Политепр
  2. Комбинат Жбы 11. , Модель Л-1-7, используется для предотвращения заноса грунта, цена 750 руб.
  3. Фирма Политепр , Модель СД-20 для дороги с решеткой, цена 3800 руб.
  4. Фирма Политепр , Модель СГ-6 с водоотводом, без решетки, цена 300 руб.

Габариты и гости

Самые маленькие лотки выпускаются с размерами: ширина 14 см, высота — 6 см, длина 50 см. Применяются для отвода воды на небольшом участке частного или малоэтажного дома.

Изделия с размерами: ширина 13,8 см, высота 12,5 см, длина 1 метр, используются при строительстве загородных домов, на небольших автомойках, АЗС.

Габаритные лотки: шириной 65 см, высотой 50,5 см и длиной 1 метр, применяются для организации водоотвода в местах с интенсивным движением легковых и грузовых автомобилей, производственных и складских помещений, на терминалах.

В строительных нормах России существует несколько нормативных документов, в которых указаны основные параметры бетонных лотков.Главное — ГОСТ-21509-76. Вот форма, максимально допустимые отклонения и особенности перевозки продукции.

ГОСТ-23009-78 представляет собой свод правил, регламентирующих производство железобетонных изделий.

Лотки водоотводные

изготавливаются также с водоотводными решетками из чугуна. Их чаще всего называют комплектами, они имеют высокую пропускную способность по воде и выдерживают интенсивные нагрузки. Применяются для организации линейного водоотвода на крупных АЗС, складских и промышленных объектах, в местах интенсивного движения транспорта.

Лотки железобетонные применяются для прокладки теплотрасс в грунтовых условиях. К показателям прочности таких изделий выдвигаются особые требования, поэтому лотки изготавливают из тяжелого бетона и стали повышенной прочности категорий ВР-1 и А-1. Основная цель использования ходового лотка – прокладка инженерных сетей.

Кроме того, лотки аккумулируют воздух вокруг теплотрасс, способствуя энергосбережению, а также защищают сетки от разрушения под воздействием грунтовых вод.
Классификация таких лотков осуществляется в зависимости от типа конструкции, способа сборки и функционального процесса.

Например, клеевые лотки широко используются для сборных водосточных конструкций, обслуживающих автомобильные магистрали. Из названия этих конструкций легко понять, что они собираются по краям, а основная цель их использования – эффективный отвод воды к отвалам проезжей части.

ГОСТ 32955-2014 — Дороги общего пользования.Лотки дорожные водоотводные. Технические требования.

Целями, наиболее значимыми принципами и ключевыми требованиями в отношении международной работы по стандартизации назначены такие стандарты, как ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизация.Правила разработки, принятия, применения, обновления и отмены »

Где применяется?

Рассматриваемый стандарт регламентирует установку лотков, ширина в свету которых не превышает 100 см.Касается это и тех изделий, которые изготавливаются непосредственно при работе, основной материал – монолитный бетон. Эти лотки монтируются в непосредственной близости от дорог. В данном своде правил и требований описываются нормы защиты, маркировки и транспортировки продукции, кроме того, предлагается ее классификация.
Кроме того, данный ГОСТ устанавливает требования к решеткам, закладным, в том числе закладным, сплошным и сборным конструкциям.
Требования рассматриваемого стандарта касаются и тех деталей судейских и сандвичинговых емкостей, которые являются конструктивными частями линейных водоотводных сооружений.Допустимым считается использование водоотводных лотков на объектах озеленения территорий, удаленных от автомобильных развязок.

Терминология и основные понятия

Рассматриваемый стандарт поглотил такие составы:

  • Колодец из живого камня. Глубинные характеристики такой тары могут быть разными, исходя из предполагаемых условий использования. Присоединить такой колодец к ливневым системам.
  • Скважина для песколовки. Этот контейнер используется для сбора песка, элементов почвы и других твердых остатков. Пескоселектор выполнен из нескольких частей, герметично смонтированных в единой конструкции. Часто встречаются песочницы, состоящие из одной части.
  • Корзина для мусора. Съемный элемент, относящийся к прицепу для отходов и шлифовальному колодцу. Именно в этой корзине, проходя через колодцы, находятся твердые остатки. Чтобы удалить остатки, корзину извлекают и очищают.
  • Номинальная ширина лотка. Ширина лотка в свету – конструктивный параметр, соответствующий максимальному целочисленному размерному размеру горизонтального лотка в миллиметрах.
  • Лоток с опорной поверхностью. На него устанавливается увеличивающая насадка, дополнительные детали, в некоторых случаях — водозаборная решетка.
  • Армирующая насадка. Отдельный элемент конструкции необходим для защиты открытых элементов от повреждений при взаимодействии с транспортными средствами.
  • Контактная поверхность. Верхняя часть наложения улучшения.

Типовые конструкции армирующих накладок

  1. Демпфирующая прокладка. Изготавливается из гибкого материала, размещается на контактной поверхности, служит для достижения устойчивого положения решетки в лотке.
  2. Глубина посадочной решетки. Размер, при соблюдении которого решетка расположена правильно.

  • Площадь просвета лотка. Площадь свободной поверхности, расположенной между опорными стенками или краями прорезей (площадь верхней поверхности короба коробчатого лотка или среза прорези в прорезном лотке).

Квадрат Лета = СО · Л, Л = Л + Л + Л. + Л.

  1. Ширина просвета. Этот параметр указывает расстояние между каждой из эталонных стенок лотка.
  2. Суммарная площадь просвета в корпусе щелевого лотка или в решетке. В этот параметр входит суммарная площадь всех щелей и отверстий в решетках. В зависимости от срочной необходимости показатель может измеряться в миллиметрах или сантиметрах.
  3. Размер выступа в дне смежных лотков. Разница вертикальных отметок дна застенных лотков.

  1. Испытательная нагрузка. Измеряется в килонутах, обязательно крепится к лотку или решетке после испытания деталей под нагрузкой.
  2. Лимит. Также измеряется в килонутах, но в отличие от предыдущего параметра указывает на нагрузку, которая разрушит деталь.
  3. Полимерный шарик. Для получения этого материала в промышленных условиях смешивают полимерные вяжущие и заполнители.
  4. Полимерные вещества. Неорганические и органические, аморфные, а также вещества кристаллического типа, состоящие из мономерных звеньев, синхронизированных в длинные макромолекулы химическими или координационными связями.

Основные показатели, оценивающие качество лотков и решеток, а также сырья, из которого они изготовлены, выглядят так:

  • Визуальное состояние и структура поверхности деталей.
  • Общая прочность и устойчивость к образованию трещин.
  • Показатели прочности при сжатии.
  • Показатели прочности материала на растяжение при изгибе.
  • Объем кислорода, входящего в состав бетонной смеси.
  • Устойчивость продукта к разрушительному воздействию низких температур.
  • Степень водонепроницаемости.
  • Степень водопоглощения.
  • Устойчивость к истиранию.
  • Толщина слоя материала над арматурой.

Внешний вид и оптимальная структура поверхности

Для лотков из бетона и его производных лицевая конструкция должна соответствовать требованиям не ниже выдвигаемых по категории А6.Наружные поверхности должны соответствовать категории А7 или стандартам, действующим на территории производителя.

Прочность и сопротивление образованию трещин

Лотки

должны соответствовать требованиям ГОСТ, а те их разновидности, которые изготовлены из железобетона, должны соответствовать требованиям по трещинообразованию. Изделие в процессе проверки должно выдерживать нагрузки, заявленные в действующем стандарте.

Ширина обнаружения трещин при проверке на стойкость к образованию трещин на наружных стенках лотков, каменноугольных и пескоприемных емкостей, отлитых из железобетона, должна быть не выше 0.2 мм.

Изделие, на поверхности которого в процессе контрольных испытаний появились хотя бы незначительные трещины, годным к эксплуатации не считается. Решетки должны выдерживать контрольные нагрузки при испытаниях на прочность.

Морозостойкость конструкционных материалов

Стойкость к воздействию низких температур бетонных лотков, каменных и пескоструйных колодцев, а также вьющихся лотков должна быть не ниже марки F200 при испытании вторым основным методом. Стойкость к воздействию низких температур полимербетонных лотков не может быть ниже марки F200 при проверке методом основания NO2.

Толщина защитного слоя над арматурой

В тех случаях, когда речь идет о бортовых и щелевых лотках, минимальная толщина защитного слоя бетона не может быть ниже 30 мм.

Решетки чугунные марки

Решетки изготавливают из чугуна марки не ниже сч 20 по ГОСТ 1412, ГОСТ 7293.

Бетонные водоотводные лотки с решеткой.

В случаях, когда земельный участок не имеет естественных условий для отвода осадков или наоборот, участок нуждается во влаге, возникает необходимость использования дополнительных систем.Оптимальным решением становится обустройство отвода нечистот, оборудованное бетонными лотками.

Для чего нужен бетонопровод?

Трубопроводы

, смонтированные из деталей ПВХ, давно и заслуженно популярны, но их применение не всегда эффективно. В тех случаях, когда применение труб ПВХ невозможно, отличным выходом из сложившейся ситуации становится использование бетонных запасов.

Лотки бетонные

– самые популярные основные направляющие, которые широко используются для устройства дренажных каналов с территории участка или наоборот на участок.Применение таких эффинов в едином комплексе с дренажными колодцами и другим вспомогательным оборудованием, такие элементы составляют полноценную дренажную канализацию.

Если сравнивать бетонные лотки с аналогами из других материалов (пластик, металл), то в первую очередь можно выделить следующие преимущества:

  1. Бетонные изделия не подвержены коррозии.
  2. Если жидкость замерзнет в бетонопроводе, это не нанесет ему никакого ущерба.
  3. Гарантийный срок эксплуатации таких конструкций не менее 50 лет.
  4. Еще одним важным преимуществом является безусловная доступность такой продукции.

Разновидности и особенности.

Можно предположить, что такие лотки 100% неверны, так как для увеличения прочностных показателей обязательным условием является металлическое армирование. С технической точки зрения такие лотки представляют собой простую и надежную конструкцию, основу которой составляет открытая труба. На сегодняшний день наиболее популярны такие разновидности лотков:

  • Приманка.Так как такие каналы отличаются небольшим диаметром, их используют для отвода небольших объемов воды. В большинстве случаев их используют для просушки дорог, троп или создания дренажной системы по периметру дома.
  • Гаражного типа. Они отличаются минимальной высотой (обычно не более 100 мм), что обуславливает их использование на участках, где не возникает потребности в больших объемах воды. Основное преимущество таких конструкций в том, что их внутренняя структура гладкая, что позволяет им не забиваться при заборе воды твердым мусором (песком, камнями, грязью).
  • Коттедж. Их высота обычно достигает 150 мм, что обеспечивает большую эффективность, по сравнению с гаражными моделями.
  • Дорожная система используется при стабильных средних объемах воды. Его минимальная глубина составляет 190 мм, а ширина – 160. Основное преимущество в том, что на активной фазе эксплуатации такая дренажная конструкция прогибается в одной точке, а не на всем отрезке. Это позволяет не терять работоспособность системы, в том числе в экстремальных условиях: при весеннем паводке, проливных дождях или росте уровня воды на данном участке местности.
  • Наконец, система с самым большим сечением – лотки канального типа. Нередко такие конструкции называют межтрубными, так как ими обустраивают те участки железнодорожного полотна, которые страдают от избыточной влаги. Глубина таких сооружений значительно варьируется в промежутке от 300 до 600 мм, а ширина неизменно составляет около 300 мм. Любопытной особенностью этой системы является то, что она не нуждается в покрытии.
  • Телескопические лотки. От разновидностей, которые были описаны выше, телескопические системы отличаются значительным разнообразием в разрезе одного направления.Применение таких систем наиболее актуально на участках, расположенных под уклоном.

Как сделать поднос? Пошаговая инструкция.

Если вы решили сделать водоотводной лоток своими руками, то действуйте в разрезе следующей схемы:

  1. Начать следует с подготовки форм к заполнению. Вопреки распространенному мнению, они могут быть не только металлическими, но и полимерными. Крайне важно тщательно обработать внутренние стенки формы машинным маслом.После смазывания формы необходимо закрепить в ней арматуру;
  2. Крепление деталей арматуры должно быть не только относительно формы, но и относительно друг друга. Как правило, этот этап работ реализуется газовой или электросваркой.
  3. Фикс формы необходимо фиксировать до начала заливки, даже незначительная подвижность выбранной тары считается недопустимой и может не лучшим образом сказаться на качестве готового продукта.
  4. Через неделю необходимо аккуратно вытащить образовавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любого антикоррозийного состава, не отличающегося после высыхания.Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

На этом видео — кустарный способ изготовления

Даже при полном соблюдении описанной технологии срок службы лотка, изготовленного в домашних условиях, может существенно отличаться от срока эксплуатации заводского изделия, что само по себе логично. Однако при соблюдении описанной схемы изготовленный вами лоток не уступит по степени эффективности в процессе работы изготовленному в заводских условиях.

Смотрим как сделать П-образный узел водоотвода

Дороги для автомобилей и вспомогательных агрегатов на их территории серьезно страдают от разрушительного воздействия осадков и других атмосферных факторов. Осадки в виде дождя серьезно меняют работу дорог, поэтому их эффективное и своевременное удаление играет основополагающую роль.

Максимальный вред стабильности конструкции становится т.н. Бесплатная вода. Процесс эксплуатации сопровождается значительной усталостью дорожных покрытий, разрушением температурных швов, появлением трещин.Для того чтобы максимально задержать этот процесс, применяют дренажные конструкции.

Как осуществляется установка водоотводных лотков? Процесс установки от А до Я.

Видео об установке бетонных лотков на пути

Оптимальное исполнение лотков определяется расчетными условиями эксплуатации. При этом классический вариант установки выглядит следующим образом:

  • 1. На первом этапе отбрасываются транши. Их размер должен обеспечивать место не только для лотков, но и для последующего заполнения бетоном с обеих сторон.
  • 2. Дно траншеи укрепляется смесью песка и щебня.
  • 3. Поверх песчаной подушки заливается сырой бетон.
  • 4. Контейнеры укладываются поверх бетона и сразу заливаются бетоном слева и справа для дополнительной фиксации.
  • 5. Лотки фиксируются в единой конструкции с помощью пазов.

Порядок дренажа из разделительной полосы

Отвод поверхностных вод с автомобильных дорог, полигонов испытаний и насыпей, подверженных воздействию грунтовых вод, характеризуется перечнем индивидуальных признаков.Чаще всего они обусловлены строго индивидуальными контурами направленных направлений в плане, наличием закольцованных участков течения и съездов с масштабными разнонаправленными уклонами, соседством и взаимодействием с территорией города и др.

Разветвления транспортных артерий требуют максимально эффективного натяжения воды и перенаправления ее за пределы дорожного полотна. Дренажные системы должны обеспечивать стабильный, беспрепятственный сток жидкости, направляя ее по продольному откосу в требуемом направлении.Если съезды союза автомобильных дорог пересекают набережную, то для водоотвода используют специальные пропускные трубы.

На данный момент особой популярностью пользуются такие схемы при обустройстве водоотвода с участка дороги и мостов:

1. Схема НО1 применяется для содержания участков автомобильных дорог, общее количество полос на которых не превышает шести. В рамках этого варианта поверхностные водоотводящие потоки движутся параллельно тротуарам и сбрасываются в суггестивные емкости, реже — в канализацию закрытого типа.

2. Вторая схема широко применяется на больших мостах и ​​эстакадах со значительной шириной полотна, предполагает систему водоотвода с использованием поперечных выпусков через специальные каналы и блоки на тротуарах под мостом или эстакадой, а в ряде случаев и через водопакеты с дальнейшей транспортировкой в ​​сбросную сеть.

Важно понимать, что система водоотведения подбирается и назначается в каждом отдельном случае индивидуально, с учетом той специфики, которая наблюдается в данной сфере.

При пересечении железных дорог или автомобильных дорог необходимо срочно сбросить воду в канализацию во избежание загрязнения транспортных магистралей. В районах, где наводнения являются частым явлением, очень важно обеспечить максимальную устойчивость конусов откосов. Как правило, для их укрепления используют цемент или железобетон.

Таблица 1 – Классы лотков

В Московской области в качестве армирующего материала достаточно широко используется асфальтобетон. Конструкция этого типа обладает отличными гидроизоляционными качествами и в этом смысле значительно превосходит конструкции из бетонных плит.

Кроме указанных способов укрепления достаточно широкое распространение получили речи-желобные, долговременные лотки и каркасные лотки. В большинстве случаев они представлены и производятся только в заводских условиях. Особая необходимость в применении таких лотков возникает в тех случаях, когда грунт в районе объекта пропитан жидкостью и неустойчив. Важно отметить, что такие элементы применяются только для дренажа и использовать их для укрепления недопустимо.

Поверхностные дрены, играющие заметную роль в формировании и восполнении дождевого стока, характеризуются минимальными односторонними и двойными уклонами, не имеющими русла.Вопреки распространенному мнению, их происхождение может быть не только искусственным, но и естественным. Коэффициент водопоглощения определяется типом покрытия, укреплением покрытия, разделительными полосами и типами грунтов естественных откосов прилегающей территории. Говоря о покрытиях искусственного происхождения, стоит сказать, что в абсолютном большинстве случаев их форма получается прямоугольной, что само по себе вполне логично.

Таблица 2 — геометрические размеры лотков и предельные отклонения

В миллиметрах

Наименование внутреннего размера

Предельное отклонение

Высота наружного лотка до 500 Включить.

Лоток напольный высотой св. 500.

до 1000 включительно.

от 1000 до 4000 включительно.

до 500 включительно.

Высота (диаметр):

до 200 включительно.

Кроме гидротехнических сооружений на территории Российской Федерации существуют агротехнические и лесные сооружения, однако каждое из них имеет существенные недостатки. Первые действуют только на тех склонах, крутизна которых не превышает 4 градусов, а вторые вступают в силу не менее чем через 12 лет после обустройства.

Отвод жидких отложений и грунтовых вод через верхние точки оврагов скоростным и водоподачей консольного типа. Регулировка осуществляется земляными валами, для отвода воды от задерживающих конструкций используются специально оборудованные каналы.

В процессе закрепления оврагов, а также при вынужденном пересечении оврагов и транспортных магистралей требуется оборудование донных объектов для борьбы с эрозией.По предотвращению размытия, запруд и дамб и вообще эти сооружения себя оправдывают, демонстрируя высокую эффективность в течение всего срока службы.

Домашние животные железобетонные: как выглядят и что это за приспособления?

Лоток — Устройство открытого типаСоосное сечение. Приложения используются для безнапорной воды и гидравлического удаления. Изготавливаются лотки из дерева, железобетона, металла, большого количества других материалов. Сечение таких конструкций может быть:

Если классифицировать такие конструкции по области применения, то они могут быть:

  • Лотки для теплотрасс.Переезд из железобетона.
  • Лотки для каналов оборудования.
  • Плиты для укладки на дно каналов.
  • Пластины для перекрытия каналов.

Их основное назначение — защита кабелей и труб, водоотведение. Вопреки распространенному мнению, без применения таких конструкций невозможно строительство не только транспортных магистралей, но и терассов, гаражно-парковочных комплексов, высотных зданий других объектов. Главными и главными преимуществами являются рациональное использование территории строения (кровля и помещения земельного участка), реальная перспектива снижения затрат.

С финансовой позиции применение лотков полностью себя оправдывает, т.к. при монтаже конструкций другого типа, но с аналогичными лотками, лотки гораздо надежнее и дешевле.
Железобетонные конструкцииИсходя из технического назначения, разновидности сборки и порядок монтажа могут быть:

  1. Дренажный тип.
  2. Для обустройства дорог.
  3. Тип стирки.
  4. Для обслуживания теплотрасс.
  5. Каналы не проходящего типа.
  6. Интерпортовый, межсудовой, для нужд железнодорожного хозяйства.
  7. Для прокладки кабеля.

Если речь идет о лотках для трубопроводов, то они активно используются для монтажа коммуникаций, проложенных под землей. Наиболее востребованы в жилищно-коммунальном хозяйстве. Водоотводные лотки применяются при строительстве гидротехнических сооружений, предполагается их применение для эффективного отвода грунтовых вод и атмосферных осадков.

Активно применять для обеспечения полноценной работы ВПП, автомобильных дорог, железнодорожного полотна.

А вот водоотводные железобетонные изделия активно используются в качестве основного элемента отливки водоотводных и дренажных конструкций. Эти системы достаточно универсальны и широко используются для благоустройства как крупных, промышленных объектов, так и частных участков.
Лотки кабельные железобетонные, как следует из их названия, применяются для прокладки линий электропередач.

Общепринятое обозначение данного типа лотков — УББ, основное их назначение — защита элементов электросистем от механических повреждений при возможном попадании влаги и грунта.Межпортовые и межкорабельные лотки используются для эффективного отвода воды с железнодорожного полотна.
К основным преимуществам трубопроводов, собранных с помощью таких лотков, традиционно и хорошо относят:

  • Безупречная надежность на протяжении всего срока службы.
  • Предельная простота и, как следствие, низкая стоимость установки.
  • Простота планового обслуживания.

Именно этими факторами незаменимы рассматриваемые изделия.

С повышенной влажностью на дорогах и тротуарах помогают бороться качественные системы набережных.Неотъемлемой их частью являются лотки дренажные бетонные. Они работают в виде сборных дренажных каналов, концентрирующих различные стоки.

Монтаж данных конструкций осуществляется в наиболее приспособленных для этого местах:

  • ниже патрубка канализации;
  • рядом с границей дороги;
  • на стороне торцов кольцевых заболеваний.

Благодаря наличию водоотводных лотков можно избавиться от образования лужи на проезжей части.Это способствует увеличению срока службы пешеходных и автомобильных площадок.

Разновидности конструкций

Бетонные лотки принято делить на две большие группы:

  • для инженерных коммуникаций;
  • используется в дорожной инфраструктуре.

В первую группу входят как элементы ливневой канализации всевозможных производственных зданий и хозяйственных построек. Она способствует отведению избыточной влажности из подвалов и фундаментов.Для этой операции монтируемый поддон представляет собой железобетонный дренаж, направляющий жидкость в напорные краны или канализационную систему.

Качество дорог и срок их службы напрямую зависит от использования дренажных систем

Если рядом с сооружением нет бетонного лотка для отвода воды, то излишняя жидкость, поступающая из атмосферы, будет впитываться в фундамент, что способствует образованию различных грибков, плесени и т. д.

Вторая партия используется в процессе отвода грунтовых ливневых стоков с тротуара, железной или автомобильной дороги, небольших дорожек в парке или саду.

Рядовой дренажный комплекс включает установку из трех компонентов:

  • транспортные каналы для поступающей жидкости;
  • мест сосредоточения или сбора воды;
  • Фильтры грубой очистки в виде металлических решеток.

Технические характеристики изделий

Современные кондитерские изделия предъявляют эксплуатационные и дизайнерские требования:

  • Требует высокой степени надежности. Срок эксплуатации лотков Рубин исчисляется интервалом 35-40 лет.Не должно быть механических разрушений от концентрированной влажности, воздействия ультрафиолета и сезонных температурных перепадов.
  • Производители выбирают доступные технологии производства, позволяющие без потери качества снизить себестоимость готовой продукции. Конструкции из дождевого бетона в основном используются на дорогах гражданского строительства.

Минимальная стоимость лотков общестроительных — 160 рублей, что позволяет устанавливать их везде, где есть такая необходимость

  • Важно обеспечить легкую и быструю стыковку элементов, образующих бетонный водоотвод, в каналы.

Основными конкурентами лотков бетонных для дренажа являются изделия из следующих материалов:

  • пластик;
  • полимеры

  • ;
  • полимербетон;
  • керамзит;
  • чугун

  • ;
  • сталь

  • и др.

Выбирая брусчатку или правильную подачу, нужно брать максимальную нагрузку на нее и пропускную способность. В первом случае важен материал, во втором – форма и размер изделия.

Типовая серия бетонных водоотводных лотков

Допустимое усилие на готовом изделии исчисляется в тоннах.Есть несколько типов:

Область применения

Не более 1,5

Устанавливается под пешеходной зоной или детской площадкой, также используется при строительстве велодорожек на дачном участке

Не более 12,5

Ставится на путях для легкового транспорта, возле дачного гаража или на стоянках

Лотки водоотводные бетонные с решетками востребованы под автосервис, на АЗС, на автомойке

Не более 40.

Груз позволяет размещать продукцию в пути, предназначенном для любого вида транспорта, на современных крупных АТП, в промзонах

Максимум 60.

Лотки с решетками, попадающие в эту группу, принято ставить в районе логистических центров, складских помещений, вблизи промышленных предприятий

Удерживать до 90.

Специфика аналогичной продукции предназначена для монтажа на аэродромах или на специальных военных базах

При изготовлении по отечественным ГОСТам, к которым относятся:

  • ГОСТ 21509 — 85,
  • ГОСТ 13015.0-83,
  • ГОСТ 26633-91,
  • ГОСТ 17608-91,
  • европейский стандарт EN1433.

Согласно этим документам лотки бетонные для ливневой канализации изготавливаются в виде профильной П-образной или П-образной конструкции. Верхняя часть покрыта сеткой.

Наиболее популярны следующие сорта:

Бетонные водоотводные лотки с прямым профилем

Лоток для сточных вод с прямолинейным профилем и приемом воды по всей длине.Есть два спектакля. Когда первый не используется, используется значок или основа. Во втором случае накладывается подпапка и готовится подушка фундамента.

П-образная конструкция короба закрыта съемной решеткой. Он отфильтровывает крупные мусорные элементы, способные затарировать центральный канал.

Взятка со съемной сеткой, предохраняющей от засорения ливневой канализации

Щелевая конструкция предполагает квадратную балку с радиусным отверстием по центральной оси.В верхней части имеется продольная щель, служащая для проникновения стока. Она может быть сплошной или прерывистой. Является аналогом коробчатой ​​конструкции с решетками.

Подносы для словечек

Бордовая разновидность лотка, имеющая желоб в виде М-образного выступа, закрывающего прорезь.

Оформление границы

Пользуются спросом специальные конструкции, включающие бетонный водоотвод и телескопические лотки. Монтаж первых осуществляется вручную.Их обрабатывают специальным раствором, например, защитной битумной мастикой. Должно быть холодно. После его высыхания осуществляется монтаж.

Под телескопические лотки необходимо провести дополнительное укрепление насыпи щебнем. Стыковые седла подгоняются под герметизацию системы.

Методы производства

Лотки водоотводные бетонные изготавливаются методом вибропрессования. Техника следующая:

    Емкость

  • заполняется подготовленным бетоном выбранной марки;
  • установите заготовку под печать;
  • в процессе нагнетания из массы удаляется излишняя влага и пузырьки воздуха.

В состав вибробетона входят цемент и мелкосыпучий заполнитель. Армирование осуществляется в зависимости от технологии одного из материалов:

  • стальной канат;
  • полимерное волокно

  • ;
  • стекловолокно.

Металлические элементы проходят обязательную антикоррозионную обработку. В результате лотков железобетонные водостоки получают положительные характеристики:

  • устойчивость к заданным параметрам динамических нагрузок;
  • устойчивость к термопрокладкам;
  • рабочая поверхность с минимальной шероховатостью, обеспечивающая быстрый зоб.

Недостатки лотков для капель дождя:

  • значительная масса каждого продукта;
  • относительная хрупкость, влияющая на условия перевозки;
  • самая высокая стоимость перевозки, в пересчете на единицу товара.

Менее затратным является производство с применением вибрационной технологии. Однако готовые изделия имеют некоторые недостатки. Бетонные лотки в результате имеют меньшую стойкость к агрессивным химическим составам и способны длительное время слабо противостоять влаге.

Ориентировочная стоимость лотка бетонного полуметрового типа Супер Макси ДН-110 составляет около 160-170 рублей. На цену влияют габаритные и прочностные параметры.

Видео: Изготовление водоотводных лотков BURBY

Процесс установки

Способ укладки жгутов зависит от места, где их планируется использовать. Чаще всего это классический способ:

Так выглядит прокладка элементов ливневой канализации

  1. Подготовка траншей глубиной 30 см над самим лотком.
  2. Дно бутового слоя и песчаного слоя обваливают, плотно их утрамбовывают — их демпферная подушка, которая удержит тяжелый продукт и снизит нагрузку.
  3. Бетонный раствор заливают на днище марок М400 или М500 на глубину 150 мм.
  4. Лотки расположены строго перпендикулярно и ровно по отношению к краю траншеи.
  5. Между лотком и стенками траншеи заливается бетонный раствор. Оставляют на мороз на 10 дней, после чего закрывают взятками с мусора.

Между собой элементы монтируются акриловым герметиком или пазовыми соединениями, если такие крепления предусмотрены в производстве.

Видео: Монтаж систем поверхностного водоотвода

Лотки железобетонные — высокопрочные изделия, предназначенные в основном для защиты и изоляции трубопроводов, кабелей и других коммуникационных систем от различных воздействий. окружающее и преждевременное разрушение.

Лотки железобетонные

являются одним из самых популярных изделий из железобетона.Легкая, но эргономичная и универсальная конструкция позволяет эффективно применять их во многих областях строительства – это дорожное и инженерное строительство, строительство мостов, тоннелей и путепроводов, запуск разноплановых трубопроводов. Дома железобетонные служат для отвода и пропуска горячей и холодной воды, используются для прокладки трубопроводов теплотрасс и различных электрических кабелей.

Лотки железобетонные применяются как на открытых пространствах, в том числе на дорогах, террасах, площадках, дворах, стадионах, парковых зонах, линиях электропередач и АЗС, так и внутри помещений, где есть необходимость в отведении атмосферных осадков или технической воды.

Широкое применение железобетонных лотков объясняется также дешевизной сырья, простым способом изготовления, простотой монтажа и удобством обслуживания. Добавьте к этому высокую прочность железобетонной стали, позволяющую изделиям выдерживать значительные нагрузки на протяжении всего срока службы. Железобетонные изделия славятся долговечностью, при этом не теряя своих первоначальных характеристик. Таким образом, использование железобетонных лотков позволяет значительно снизить затраты при строительстве дорог, многоэтажных домов и других объектов недвижимости.

В зависимости от назначения железобетонные лотки можно разделить на несколько типов:

Лотки для покрытия теплотрасс применяются для обеспечения теплоснабжения между источником теплоты и его потребителем при прокладке систем теплоснабжения в неблагополучных, полупроходных, проходных каналах. Источником тепла являются трубы, которые расположены в лотке. С помощью лотков между трубой и желобом создается воздушная подушка, которая удерживает тепло, выполняя роль надежного теплоизолятора. Требуемая герметичность и водонепроницаемость достигаются добавлением специальных смесей и примесей.

Лотки кабельные предназначены для устройства электрических кабелей в толще горных пород и их последующей бесперебойной работы. Эти лотки предполагают наличие закладных деталей, которые крепятся к изделиям межкомнатных перегородок. Закладные детали применяются для прочной фиксации электрических кабелей и кабельных конструкций. Применение железобетонных лотков позволяет надежно защитить электрические кабели от воздействия влаги, приводящего к коррозии элементов и, в конечном итоге, к выведению из строя системы электроснабжения.

Лотки водоотводные применяются для перехвата и отвода дождевых и ливневых вод с жилых территорий, дорог и т.д. Для предотвращения застоя воды на территории. Лотки из высокопрочного железобетона способны выдерживать воздействие агрессивных сред, вызванных климатическими условиями, и постоянный высокий уровень влажности. Например, в городском строительстве водоотводные лотки с высокой степенью надежности защищают фундаменты домов от абразивного воздействия влаги, значительно продлевая срок эксплуатации зданий. Спец. находят широкое применение как в автомобилестроении, так и в железнодорожном строительстве.

Лотки оросительных каналов применяются в оросительных системах при сооружении гидротехнических сооружений в инженерном строительстве. С помощью лотков осуществляется изменение и регулирование водного режима на различных территориях. Лотки оросительных каналов выполняют как функции сбора, ограждения, так и проведения воды, обеспечивая бесперебойную работу оросительных систем и их механизмов, постоянно находящихся в среде с повышенным уровнем влажности.

Лотки для ограждений представляют собой удлиненные кронштейны с П-образным или параболическим поперечным сечением. Такая форма обусловлена ​​функцией лотка – трубопровод или другие коммуникационные системы внутри лотка надежно защищены, жидкости не могут покинуть свое русло. Верхняя, открытая часть лотков закрывает плитное перекрытие каналов. Такое решение необходимо для того, чтобы было регулярное техническое обслуживание и ремонт объектов, чтобы можно было быстро и легко добраться до нужных труб и кабелей. Простота обслуживания – основное преимущество использования железобетонных лотков в качестве защитных конструкций.

ПЭТ железобетонные в соответствии с требованиями серии 3.006.1-2.87 «Сборные железобетонные каналы и тоннели из лотковых элементов», 3.006.1-8 «Каналы и тоннели Сборные железобетонные изделия из лотковых элементов», а также 3.501-68 «Лотки железобетонные сборные межконтактные на железнодорожных путях промышленных предприятий» Лотки оросительных каналов изготавливают по ГОСТ 21509-76 «Лотки железобетонные оросительных систем. Технические условия», лотки кабельные — по серии 3.407.1-157 «Унифицированные железобетонные изделия подстанций 35-500 кВ». Конструкция конструкции железобетонных лотков заключается в том, что они многофункциональны, поэтому часто, например, лотки, предназначенные для кабельных устройств, применяют в качестве водоотводных и наоборот и т. д. Водоотводные лотки, применяемые в водоотводных сооружениях на дорогах, изготавливают в соответствии с серией 3. 503.1-66 «Изделия сборных железобетонных водоотводных сооружений на автомобильных дорогах. Рабочие чертежи».

При производстве лотков используется только тяжелый бетон высоких классов по прочности на сжатие В15, В25, В30 и В35.Классы бетона по морозостойкости и водонепроницаемости назначают в зависимости от гидрогеологических условий строительной площадки, наличия и вида наружной и внутренней гидроизоляции лотков.

Арматура лотков железобетонных изготовляется сварными сетками и каркасами из стали классов А-I, А-III по ГОСТ 6781-82 и класса ВРИ по ГОСТ 6727-80. Для изготовления закладных изделий прокат стальной ЭСТА3КП2 по ГОСТ 380-71, анкер закладных изделий — из стали класса А-III по ГОСТ 5781-82.Монтажные петли приняты из стали класса А-I марок ЭНГСП2 и ЭСТА3ПС2. В случае монтажа конструкций при расчетной зимней температуре ниже -40°С использование марки Vault не допускается.

Маркировка железобетонных лотков по серии 3.006.1-2.87 состоит из букв и цифр, где Л — лоток железобетонный. Цифра после буквы обозначает порядковый номер изделия, цифра после тире — значение вертикальной равномерно распределенной эквивалентной расчетной нагрузки.Марка лотка с закладными изделиями содержит дополнительную букву «А». К марке хороших лотков добавляется буква «Д».

Марка железобетонных лотков серии 3.006.1-8 имеет буквенно-цифровое обозначение, где: ЛК — лоток, ЛКО — лоток с отверстием. Цифра после букв обозначает номинальный размер лотка по каналу в см. Цифра после точки – номинальный размер лотка по ширине канала в см. Далее после номера рисунка — номинальная высота лотка в см.Далее через дефис указывается цифровой индекс, характеризующий тип элемента арматуры. После цифрового индекса может быть указан дополнительный буквенный индекс «А». Отличительные особенности Элемента: наличие закладных изделий (кроме троповых петель).

Маркировка кабельных лотков по серии 3.407.1-157 состоит из групп. В первую группу буквенно-цифрового обозначения входит литр условного наименования продукта, L – лоток, а также основные размеры в дм. Вторая группа, цифра через дефис, указывает грузоподъемность в кН/м. Третья группа, цифра также через дефис, указывает на конструктивные особенности (вариант усиления, наличие дополнительных закладных частей).

Маркировка лотков оросительных систем по ГОСТ 21509-76 состоит из одной буквенно-цифровой группы и содержит обозначение типа лотка и номинальную высоту лотка в дециметрах, значение которой округляется до целого числа, где: Лотки ЛП, построенные на сваях, рейдах и плитах; LRG — лотки, уложенные в землю.

По серии 3.503.1-66 лотки водоотводные железобетонные маркируются буквенным обозначением, где: Л — лоток, б — блок водоподъемного телескопического лотка. Далее через дефис цифрой указывается порядковый номер товара.

Лотки серии Б3.300.1-5.04 маркируются буквами ЛБ, далее цифра обозначает порядковый номер изделия.

Лотки серии 3.900.1-12 маркируются буквенно-цифровыми индексами, которые обозначают: буквенный индекс в начале марки — Л — лоток; Первая цифра с буквенным индексом — номер элемента элемента — аналог ряда 3. 006.1-2.87; цифра 0 — дополнительный размер; Литера «А» — укороченный лоток длиной 3 м; Цифра после тире — тип лотка по условиям содержания: 1 — на твердом основании, 2 — на подставке; Буква «К» в конце марки — назначение для систем канализации;

Марки лотков серии 3903 КЛ-14 состоят из буквенного и цифрового индексов. Буквенный индекс характеризует тип лотка (НТ — тепловой лоток, УНТ — угловой лоток тепловой).Цифры после букв определяют геометрические размеры лотка в дециметрах (длина, ширина, высота), округленные до целых чисел.

Железобетонные лотки проходных и невольных каналов альбома СЦ 3301-86 маркируются по буквенно-цифровой системе. Буквы обозначают: ЛП — перекрытие лотка, ЛПО — перекрытие лотка с отверстием, ЛД — дно лотка, ЛДА — дно лотка с отверстием для устройства отвода, ЛДП — дно лотка с опорными подушками, ЛУ, ЛПУ, ЛДУ — угловой элемент лотка. для сопряжения лотков При повороте канала на угол 90° Lo представляет собой облегченный элемент лотка.Цифры показывают наибольший диаметр трубы, развернутой в канале, в дециметрах. Индекс «и» отличает элементы оребренной конструкции швеллера, «у» — армированные элементы конструкции ребристого швеллера.

Для быстрого отвода талых или сточных вод применяют специальные дожди. Но для повышения эффективности водоотведения желательно использовать дренажные системы, состоящие из бетонных лотков. Лотки водопадные бетонные, ГОСТ которых полностью соответствует всем требованиям, представляют собой отрезки линейно-дренажной системы отвода сточных или талых вод от основных сооружений или объектов, позволяющие направлять воду в канализацию.

Виды водоотводных лотков различают в зависимости от сырья, из которого они производятся. Различают железобетонные, бетонные и изготовленные из их пластика лотки.

А также лотки дренажные бетонные, ГОСТ которых тщательно соблюдает наша компания, отличаются геометрической формой. Он может быть параболическим, похожим на букву «П» или в форме трапеции. В зависимости от того, какие используются водоотводные лотки, различают лотки накрывные, телескопические, а также лотки для линейной системы.

Существует два типа изготовления железобетонных и бетонных водоотводных лотков: вибропрессование и вибропрессование, которое считается более эффективным и менее затратным.

Лотки дренажные. Лотки водоотводные бетонные: типовые размеры и цены

Железобетонные лотки  , используемые в дорожном, жилищном, коммерческом строительстве и других областях. Их назначение – прокладка труб и кабелей, водоотвод и водовод (водоотводные желоба, дождевые и водоотводные лотки, другие подвиды).В современном строительстве создание практически без дорог, многоэтажных домов, гаражей, паркингов, террас, теплиц и других видов недвижимости не обходится без железобетонных лотков. Основными и главными преимуществами являются эффективное использование площадей объекта (кровельной и подземной частей), возможность снижения затрат.

С экономической точки зрения применение железобетонных лотков более чем оправдано, так как при возведении на стройплощадке конструкций одинаковой конструкции и строительной площади стоимость железобетонных лотков составляет 2–2. В 5 раз ниже, а экономия времени и труда рабочих вообще не идет ни в какое сравнение.

Лотки железобетонные — строительные материалы из тяжелого бетона на основе стального арматурного каркаса. Эти изделия выпускаются по ГОСТ 23009-78, на основе портландцемента марки не ниже М400 и стальной арматуры класса А-1, А-3, в качестве наполнителей используются гравий, гранит, отборный песок. Такие железобетонные лотки применяются во всех конструкциях и любых типах грунтов, кроме агрессивных к бетону.В случаях, когда среда агрессивна, при изготовлении таких специализированных изделий используется сульфатостойкий портландцемент.
 В любом случае бетон для изготовления лотков соответствует ГОСТ 10268-80.
  Во избежание засорения лотков в процессе эксплуатации используются перекрывающиеся нагревательные каналы, закрывающие лоток сверху, как крышкой. Изготавливаются они из тех же материалов, что и сами подносы.

Лотки железобетонные в зависимости от функций, конструкции и типа установки условно можно разделить на разновидности:
  . водоотвод типа МЖБЛ;
. дорога, тип: Л, Б, серия чертежей 3.503.1-66;
. дренаж;
. лотки теплотрассы, тип: Л, серия чертежей 3.006.1-8;
. непроходимые каналы;
. межпатовые, межостистые, типа МПЛ, МШЛ, серия Серия 3.501-68;
. кабель силовой, тип: УБК, УБС, серия чертежей 3.006.1-2.87;

Лотки железобетонные для теплотрасс применяются для прокладки подземных коммуникаций — магистральных трубопроводов, водопроводных и канализационных сетей в коммунальном хозяйстве.Также они могут применяться при строительстве подземных автостоянок, зимних садов, теплиц и т.п. Лотки водоотводные
применяются при строительстве гидротехнических сооружений, предназначенных для отвода ливневых или грунтовых вод с автомобильных дорог, промышленных зон, грузовых терминалов, железных дорог, взлетно-посадочных полос аэропортов, и др.
Лотки водоотводные железобетонные применяются в качестве основного элемента линейного водоотвода и дренажа, сооружаются для отвода талых и дождевых вод. Такие дренажные системы необходимы для озеленения промышленных предприятий и частных строек.Водоотводные системы делятся на два типа – линейные и точечные. Железобетонные водоотводные лотки используются специально для линейных водосточных систем.

Лотки кабельные железобетонные применяются для прокладки кабелей электрических сетей. Они защищают проложенные коммуникации и кабели от агрессивного воздействия внешней среды – влаги и почвы. Этот тип лотков обозначается маркой «UBC».

Лотки железобетонные межпутные и межшпальные применяются при строительстве сооружений, отводящих воду от железнодорожного пути.
 Все железобетонные лотки, и лотки теплотрасс в особенности, должны иметь достаточно высокую тепло- и гидроизоляцию для защиты труб теплотрассы от агрессии внешней среды, коррозии, влаги и утечек теплоизолирующего воздуха из теплотрассы. Для обеспечения отсутствия зазоров между элементами и герметичности стыков используются специальные изолирующие обмазочные мастики.
Обмазочная гидроизоляция должна выполняться при укладке ж/б лотков в траншеях и их стыковке.Своевременная и качественная гидроизоляция железобетонных лотков теплотрасс и плит теплотрасс, а особенно их стыков, увеличивает срок их службы в несколько раз.
Теплотрассы, смонтированные из железобетонных лотков, имеют несомненное преимущество: они практичны в эксплуатации, легко и быстро монтируются. Такие теплотрассы удобны при плановых ревизиях – достаточно выкопать траншею, снять крышку лотка, при необходимости заменить поврежденные трубы теплотрассы, а железобетонные лотки и плиты перекрытий каналов тепломагистралей остаются на месте и может служить еще десятилетие.
Железобетонные лотки укладываются в соответствии с требованиями безопасности и СНиП III-4-80.

Установка дренажной системы необходима не только для частных домов, но и является непременным условием строительства путей сообщения и дорог.

Основными узлами при устройстве ливневой канализации являются конструкции для транспортировки воды к месту хранения или вывода их на землю — водоотводные лотки.


Дренажная система состоит из нескольких составных элементов – транспортных каналов, по которым движется вода, накопительных емкостей (опционально) и фильтровальных решеток.

В сочетании они образуют эффективный механизм удаления атмосферной влаги с поверхности почвы.

Конструктивно лоток железобетонный состоит из бетонного основания с желобом и решетчатого покрытия, предохраняющего от попадания крупных предметов в водосточную систему.

Фото: Лоток железобетонный состоит из бетонного основания с желобом и сетчатым покрытием

Основные требования к данной конструкции следующие:

  • высокая степень надежности.Срок службы железобетонных водосточных желобов составляет около 35-40 лет. Однако они не должны разрушаться под воздействием влаги, перепадов температуры и прямых солнечных лучей;
  • простая технология изготовления и доступная стоимость. Основное применение железобетонных лотков – гражданское дорожное строительство. Поэтому они должны иметь доступную цену в сочетании с упрощенным циклом производства;
  • нетрудоемкий способ соединения элементов дренажного канала, состоящего из лотков.

С учетом этих факторов бетонные изделия оптимальны для дренажа как в гражданском, так и в частном строительстве.

Однако появление новых производственных материалов внесло свои коррективы – вместо традиционных железобетонных все чаще устанавливаются дешевые полимерные изделия.

При этом не учитываются их относительно низкая механическая прочность и деформация под воздействием высоких и низких температур. Пенобетон по техническим параметрам ближе к железобетонным конструкциям.

Но он чувствителен к перепадам температур и имеет большую пористость, что влияет на механическую прочность.

Существует 2 основных метода изготовления водоотводных лотков:

  • вибропресс. Исходный материал заливается в форму и подвергается давлению. При этом вибростол способствует равномерному распределению материала и гарантирует равномерный показатель плотности по всей структуре изделия;
  • вибрационное литье. Практически полностью аналогичен вышеописанному, за исключением отсутствия пресса. За счет вибрации цементный раствор распределяется по форме.

Недостатком является неоднородная плотность — внешняя часть будущей конструкции подвергается большему давлению, чем внутренняя. В результате эксплуатационные свойства лотка будут хуже, чем у изготовленного методом вибропрессования.

Независимо от технологии необходим металлический каркас, который изготавливается из стальной арматуры. Технология изготовления выбирается в зависимости от области применения.

Важно! Если лотки установлены вдоль трассы — постоянная вибрация от транспортных средств не должна приводить к их разрушению.Наоборот, в городских парках и на приусадебных участках можно устанавливать вибролитые модели.

Виды

Основная функция лотков – улучшение дренажной системы. Но так как условия напрямую зависят от рельефа местности и параметров будущего водоотводного сооружения, различают следующие типы водоотводных лотков:

Фото: для линейной ливневой и бытовой канализации

Это стандартные конструкции, которые могут различаться по ширине, высоте борта и полезному внутреннему объему.Являются одним из самых распространенных видов железобетонных каналов, которые можно использовать как в частном строительстве, так и в коммерческом.

  Фото: телескопические водоотводные лотки

Необходимы для проведения дорожек на местности с небольшими перепадами высот. Это трапециевидные конструкции.

Для монтажа узкая часть изделия устанавливается широким раструбным способом. Чаще всего их используют при строительстве автомобильных и железных дорог.

Фото: лотки краевые водоотводные

Конструкции с небольшим углублением для стока воды, но большой толщиной. Установите на обочине дороги для удаления осадков. Их устойчивость к внешним воздействиям необходима для длительной эксплуатации.

Кроме того, лотки различаются по форме:

  Фото: трапециевидные водоотводные лотки

  Фото: U-образные водоотводные лотки

  • с круглым или плоским желобом.

  Фото: лотки водоотводные круглые и плоские

В процессе производства конструкции проходят специальную термообработку поверхности для обеспечения должного уровня защиты от влаги.

Важно! Снижение гигроскопичности необходимо для сохранения целостности конструкции зимой. Вода, попадая во внутренние поры бетона при замерзании, разрушает его.

Плюсы и минусы

Эксплуатационные свойства лотков водоотводных железобетонных определяются их техническими показателями. Для полноценного анализа необходимо знать их положительные и отрицательные стороны.

Квалифицированный подход к этой задаче заключается в систематическом анализе следующих показателей:

  • транспортировка и установка

Безусловным минусом является вес конструкций — он может колебаться от 300 кг до 1. 5 тонн. Перевозка блоков такого размера осуществляется на специальных платформах, а их вместимость обычно ограничивается 8-10 шт.

Для погрузки и разгрузки требуется крановое оборудование. При монтаже следует строго придерживаться стыков одной конструкции с другой.

В противном случае произойдет утечка. По этому параметру железобетонные лотки уступают изделиям из пенобетона или полимеров.

  • плановое техническое обслуживание и замена;

После установки обслуживание сводится только к периодической очистке каналов.Несомненным преимуществом железобетонных лотков является их повышенная прочность и длительный срок службы.

Однако при замене любого элемента водосточной сети необходимо специальное оборудование и учет затрат на дорогостоящую транспортировку.

Цена лотков напрямую зависит от технологии изготовления, формы и габаритных размеров. Однако если сравнивать его с аналогичными изделиями из других материалов, то он будет самым высоким.

При этом стоит учитывать срок эксплуатации и текущие затраты на обслуживание.Для железобетонных конструкций это более 50 лет при минимальных усилиях по обеспечению нормальной работы водосточной системы.

Как правильно выбрать

Основным критерием выбора лотков являются параметры проектируемой дренажной системы. По ним подбирается оптимальный размер изделия, учитываются его форма, габариты.

Размер лотка считается одним из важнейших параметров.

  Фото: размер лотка считается одним из важнейших параметров

Габаритные размеры могут быть самыми разнообразными.Показатель ширины варьируется от 40 см до 4 м . Длина напрямую зависит от массы лотка — для изделий массой менее 9,9 т она может быть не более 5,97 м . Для мелких изделий нормируемая длина 2,97 м .

Эти настройки напрямую влияют на пропускную способность лотка. Он должен соответствовать номинальной максимальной нагрузке системы. Учитывается только полезный внутренний объем.

Метод производства и качество

Для организации отвода бытовой канализации желательно установить лотки, изготовленные методом вибропрессования.Их поверхность должна пройти термообработку для улучшения гидроизоляционных свойств.

Также следует знать, из какого цемента изготовлен лоток, какое армирование использовалось в процессе производства.

Продукция высокого качества изготавливается из цемента марки М 500 и выше. Они обеспечат конструкции должный уровень жесткости и механической прочности.

Стоимость

Напрямую зависит от качества товара и его технических параметров.При проектировании ливневой канализации в частном доме можно установить небольшие конструкции, изготовленные методом вибролитья.

Важно! Если в воде присутствуют агрессивные элементы, характерные для работы автомоек и промышленных объектов, то следует выбирать лотки с более плотной структурой.

ГОСТ

Существует несколько нормативных документов, определяющих качество и форму железобетонных водоотводных лотков. Основное считается.

По нему лотки делятся на следующие виды:

  • LR — изделия, устанавливаемые на сваи;
  • LRG — установка производится в грунт.

В зависимости от этого выбираются различные типы продуктов. Типоразмеры и технические параметры лотков указаны ниже:

  Фото: типоразмеры и технические параметры лотков

В данном нормативном документе указаны форма изделия, предельно допустимые отклонения при изготовлении и порядок транспортирования. Однако при изготовлении следует придерживаться правил, изложенных в п.

.

Как установить лотки

В зависимости от формы торца различают 2 способа соединения конструкций — встык и паз.На рисунке показаны примеры таких лотков.

  Фото: способы соединения конструкций

С одной стороны модели Л-20-3 и Л-23-5 имеют монтажную подножку, а с другой — соответствующее свободное пространство. При монтаже друг с другом пазы лотков плотно стыкуются, создавая герметичное неразъемное соединение.

  Фото: установка дренажного поддона

Монтажные работы состоят из следующих этапов:

  • подготовительный.Если установка в земле, то вырывается траншея, по размерам лотков и необходимому уклону для самотечной воды. На дно насыпается плотный слой песка, который затем утрамбовывается. Лотки расположены вдоль траншеи, что упрощает дальнейшую работу;
  • дно траншеи заливается слоем бетона, на который производится установка лотков. Место установки лучше всего выбирать с самой высокой точки системы. Отталкиваясь от него, начинается укладка блоков на еще остывшую бетонную подушку.Важно соблюдать уровень установки и вес лотков;
  • после установки первой пары изделий стыки заделывают мягкой полимерной паклей и заливают бетоном.

  Фото: установка

По завершении боковые части лотков засыпаются песчано-гравийной смесью и тщательно утрамбовываются. После полного остывания бетона на верхнюю часть магистрали устанавливаются защитные конструкции – бетонные покрытия или решетки.

Видео: монтаж

Цена

Для потребителя помимо эксплуатационных характеристик лотков важна их стоимость. Оно сильно отличается, так как многие предприятия, специализирующиеся на их производстве, закрылись.

Но в связи с увеличением заказов стали появляться новые производственные линии. Часто они оснащены современным оборудованием, а в производственном процессе применяются инновационные технологии, которые напрямую влияют на себестоимость продукта.

В таблице указан примерный порядок цен на лотки различной конфигурации.

Маркировка Размеры, см Масса, кг Стоимость, руб.
Л15д-11 72x184x72 630 4500
Л18д-11 72x184x164 1180 8500
L21d-5 72x216x134 1100 8000
Л30д-15 297x278x166 6450 47000

Стоит ли устанавливать такие изделия на приусадебном участке? Все зависит от условий эксплуатации.

Если ливневая канализация проходит через проезд гаража, оптимальным будет установка железобетонных водоотводных лотков. В остальных случаях можно монтировать стандартные полимерные изделия.

Компания «Бетон24» предлагает водоотводные лотки из железобетона различных типов по доступным ценам. Эти инженерные сооружения предназначены для приема сточных, дождевых и талых вод, поступающих в фундаменты зданий и цокольные этажи. Они имеют прямоугольную форму и правильно рассчитанный профиль желоба.В дренажной системе могут использоваться дренажные лотки с решетками для сбора влаги с поверхности земли. Могут быть установлены для приема осадков:

  • на территории торговых центров;
  • в парковых зонах;
  • на парковках;
  • в пешеходных зонах и других местах.

Функции дренажных лотков

Благодаря высокой прочности такие конструкции можно использовать на участках, где на них может оказываться значительное давление и где нельзя ограничиться стандартным рвом. Например, в складских и производственных помещениях, возле автомагистралей, по краям дорог.

Железобетонные водоотводные лотки, устанавливаемые по краям дорог, часто называют краевыми — по месту установки. Они не только отводят стекающие по откосам жидкости с поверхности, но и служат для укрепления полотна.

Основной задачей сооружений является предотвращение застоя стоков на определенной территории. Это отличает их от дренажных систем, предназначенных для сбора грунтовых вод.Водоотводные лотки из железобетона являются наиболее удобными и предпочтительными благодаря устойчивости к низким температурам и повышенной влажности.

Выгоды от использования бетонных изделий

Основные преимущества железобетонных водоотводных лотков:

  • высокая механическая прочность;
  • долгий срок службы;
  • большой выбор типоразмеров, предназначенных для различных целей;
  • низкая чувствительность к агрессивным средам и повышенной влажности.

Компания «Бетон24» предлагает купить лотки водоотводные в Москве, с решетками и без, на выгодных условиях.У нас доступные цены, гибкая система скидок, удобная система оплаты и доставки по столице и области.

Для отвода воды с дорог и зданий, прокладки различных видов коммуникаций и теплотрасс применяют специальные защитные конструкции — лотки из качественных антикоррозийных материалов. Важным преимуществом железобетонных изделий является их доступная цена, значительная экономия времени на выполнение строительно-монтажных работ.Ознакомление с классификацией защитных изделий поможет правильно выбрать тип и размер железобетонных лотков для решения конкретной инженерной задачи.


Материал — бетон плотностью не менее 2400 кг/м3, армированный арматурой класса А-I, А-II или арматурной проволокой В-I. По способу изготовления различают вибролитые и вибропрессованные лотки. Второй вид более устойчив к агрессивному воздействию внешней среды, бетон на вибропрессе получается плотным, с однородной структурой и малой водопроницаемостью. Стенки изделий иногда упрочняют пластинами из оцинкованной стали.

Лотки по ГОСТ 13015.0-83, 10268-80 предъявляют следующие требования:

  • прочность бетона на сжатие — не менее М300;
  • размер частиц заполнителя бетонной смеси — не более 15 мм;
  • Портландцемент б/у марки не ниже М400;
  • толщина слоя бетона над арматурой не менее 15 мм;
  • на рабочей поверхности не должно быть наплывов бетона, раковин глубиной более 2 мм и диаметром более 3 мм;
  • усадочные трещины не толще 0.1 мм возможен на внешней поверхности.

По выполняемым функциям защитные железобетонные изделия классифицируют следующим образом:

1. лотки водоотводные (тип Л, серия 006.1-2/87) — применяются для создания дренажных, канализационных и коллекторных сетей, применяются для транспорта сточные воды, грунтовые и дождевые воды;

2. кабель (типа УБК, УБС, серии чертежей 3.006.1-2,87) — защищают кабельные каналы (электрические, информационные, связи) и сборные шины, проложенные под землей, от повреждений, а также являются надежными электрическими изоляторы, предотвращающие контакт высоковольтных линий электропередач с грунтом;

3. лотки нагревательные (тип Л, серия 006.1-8) — защищают трубы, заполненные паром или горячей водой, от потерь тепла, давления и смещения грунта, коррозионных повреждений, грызунов;

4. дренажные (МЖБЛ) — для удаления грунтовой, талой и дождевой влаги с фундаментов домов, автостоянок, пешеходных зон, автомобильных дорог, железнодорожных путей;

5. дорожные (тип Л, Б; серии 503.1-66) — отводить воду с дорог на откосы;

6. межшпальные, межшпальные (МПЛ, МШЛ, серии 501-68) — для водоотвода от железнодорожных путей.

Лотки водоотводные железобетонные могут выполнять различные функции. В зависимости от цели применения, исполнения и способа установки их делят на следующие группы:

  • ливневые — для сбора и отвода большого объема воды, образующейся при проливных дождях;
  • канализационные — транспортные стоки к коллекторам;
  • телескопические — для сбора воды на склонах и насыпях и сброса ее в специально отведенном месте; при строительстве дорог с их помощью создают поперечный водоотвод;
  • водопропускные трубы — желоба для обеспечения самотёка воды.

Разновидности лотков

Промышленность выпускает изделия с прямоугольным, треугольным, трапециевидным, эллиптическим, параболическим сечением. Нужная форма выбирается в зависимости от решаемых технических задач.

1. Квадратный или прямоугольный. Самый распространенный вид – П-образный короб, напоминающий водосточный желоб. Швеллерные лотки имеют такой профиль: в них укладываются пучки кабелей, зазоры заполняются бетонной смесью, а гидроизоляция делается с помощью мастики.В дренажных системах также чаще всего применяют железобетонные водопропускные трубы прямоугольного сечения.

2. Треугольный. Это лучший вариант для ливневой канализации, проложенной вдоль дорог, предпочтительнее треугольный профиль.

3. Трапециевидный. Такая форма характерна для телескопических водоотводных лотков: укладываясь вдоль ската, они вставляются друг в друга. Это позволяет выдерживать напор воды, возникший из-за разницы высот.

4. Параболический. Они служат для водоотвода, дренажа, дренажа и дополняются решетками из чугуна, нержавеющей стали, пластика.Ограждения обеспечивают безопасность, выполняют эстетическую роль и являются преградой для мусора. Лотки ЖБИ параболического сечения устанавливаются на «подушку» из бетона, стыки заделываются раствором.

В каждой из этих групп есть разные модификации — сплошные, сборные, широкие, узкие, дополнительные.

Размеры лотка

Размер изделия зависит от его функционального назначения, марки и конструктивной нагрузки.Длина, ширина, высота, толщина стенки, объем варьируются. Условно лотки делятся на две категории: стандартные и нестандартные. Наиболее востребованы ЖИБ ГОСТ с размерами:

  • прямоугольные и квадратные — 2970х420х360; 2970x1840x570; 2970х2780х1060 мм;
  • трапециевидные — 2990х280х280; 2990x1180x430; 2990х2080х880 мм;
  • параболический — 720х420х360; 720x1160x1310; 720х2780х1060 мм.

Нестандартные лотки имеет смысл заказывать для крупногабаритных объектов, чтобы окупить затраты на проектирование и изготовление оборудования. При этом основные параметры должны соответствовать общим техническим требованиям.

Как маркируются продукты?

Каждая серия имеет определенное обозначение, которое представляет собой комбинацию букв и цифр. Маркировка, регламентированная государственными стандартами, шифруется типом, размером, конструктивными особенностями, индексом грузоподъемности. Ниже приведены некоторые примеры обозначений сборных железобетонных изделий.

1. Для изоляции теплотрасс (например, Л-12-8/2). Буква Л с цифрой из ряда (12) обозначает размер, цифра 8 – расчетную нагрузку в тс/м2.Цифра 2 после штриха указывает на то, что длина не совпадает со стандартным размером (6 м), а составляет ½ этого показателя – 3 м.

2. Водопропускные трубы. Они маркируются буквами B или LT. Серия В включает изделия со следующими габаритами: длина – 1000-2500 мм, ширина – 375-750, высота – 215-450 мм. Размер ЛТ несколько больше: длина — 1000-5980, ширина — 360-1700, высота — 80-1000 мм.

3. Кабель (например, УБК.2А). Буквенный код указывает на принадлежность изделия к универсальному кабелю, цифра 2 — размер (1990х500х160 мм).Буква А означает наличие закладных элементов (сетки и стержней).

Стоимость

Железобетонные изделия являются наиболее доступным вариантом для обустройства дренажной или дренажной системы. Цена зависит от конструктивных особенностей, номинального класса нагрузки, пропускной способности (ширины гидравлической секции), технологии изготовления. Желательно приобретать продукцию у производителя: в этом случае можно избежать таможенных и логистических надбавок. Чтобы убедиться в качестве товара, следует ознакомиться с сертификатом на него и гарантиями качества от поставщика.

Средние цены на лотки, реализуемые в Московской области, приведены в таблице.

Фирма Маркировка Размеры, мм Цена, руб.
Железобетонный центр Л-1-7 1100x390x370 1 150
Л-300 2950x540x430 3 930
Комбинат ЖБИ-11 Л-1-7 1100х390х370 750
Л-23-5 2300x540x300 3 070
КЗБИ Л-1-8/2 740х420х360 3 800
Л-15-8/2 2980х1840х7200 15 200
Одинцовский ЖБК Лоток телескопический Б-7 1500х890х400 3 350
Дорога Л-23-5 2360х530х300 3 110
МСХЛ-0. 7 1500x400x800 3 920

Для защиты коммуникаций от механических и коррозионных повреждений необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки – они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, железобетонные изделия используются для отвода дождевых и талых вод от зданий.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, А-II или проволокой Вр-I.Технологический процесс вибропрессования позволяет получать плотный железобетон, устойчивый к агрессивным факторам внешней среды. По ГОСТ 21509-85 к нему предъявляются требования по следующим направлениям:

  • морозостойкость и влагостойкость;
  • спецификации арматурной стали;
  • толщина слоя бетона;
  • антикоррозионные свойства;
  • сырье для бетонной смеси;
  • однородная структура без пустот;
  • механическая стойкость.

По конструкции, назначению использования, способу установки лотки бывают трех основных типов:

  • дренажные; кабель
  • ;
  • для теплотрасс.

Лотки водоотводные ЖБИ

Служат для транспортировки воды, различаются по назначению и исполнению и выполняют следующие функции:

  • водоотвод — отвод грунтовой и дождевой влаги с цокольного этажа и фундамента здания;
  • маргинальный — водоотвод с дороги на склоны;
  • телескопические — канальные для удаления влаги с мостов и откосов;
  • ливневые воды — сбор и отвод ливневых вод;
  • канализация — движение сточных вод в коллекторы;
  • Водопропускные трубы (желоба для стока) — самотечной водоотвод.

Классификация водоотводных лотков по форме:

  • параболические;
  • трапециевидный;
  • U-образный;
  • трапециевидные и П-образные с круглым пазом.

В зависимости от условий, заданных проектом канализации, выбираются сплошные или с отверстием под вертикальный слив. Лотки водоотводные бывают цельнолитыми и сборными, различных размеров (указаны в серии 3.006.1-2/87). Маркировка содержит букву Л и две цифры: первая обозначает номер в серии, вторая – вертикальную нагрузку, на которую рассчитан лоток (чем он больше, тем глубже монтируется).Производители выпускают их различных размеров, например, компания ЭРБА предлагает изделия со следующими параметрами: длина 0,72 – 6 м; ширина 0,4 — 1,84 м; высота 0,38 — 1,32 м.

Трубы теплоснабжения защищены от коррозии, грызунов, теплопотерь за счет установки специальных каналов двух типов:

  • КЛп — лотки закрыты съемными крышками;
  • КЛС — конструкция образована верхним и нижним лотками, соединенными швеллерами.

Преимущества современных устройств перед ранее применявшимися кирпичными конструкциями:

  • простота кладки;
  • низкая стоимость;
  • высокая несущая способность;
  • возможность установки в сейсмоактивных районах, при слабом грунте и грунтовых водах – это обеспечивается деформационными швами и гидроизоляцией их битумной мастикой.

В маркировке нагревательного лотка указывают букву (Л или ЛК), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), проставляют цифру, обозначающую долю стандартного размера (2 означает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков железобетонных

Перед тем, как купить лотки ЖБИ, необходимо выбрать товар по расчетным данным: максимальная нагрузка, размер и форма.После этого продукцию выбирают по стоимости, проверяя наличие сертификатов от производителя. Средние цены на лотки приведены в таблице.

Обозначение

Размеры, мм

Цена, руб.

350 х 350 х 2970

360 х 570 х 2970

ЛК 300.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
