Лазы по бетонным опорам: универсальные и монтерские

В комплекте страховочного снаряжения для работ на бетонной опоре особую роль играют монтерские лазы. Данный элемент экипировки позволяет монтажнику быстро, без привлечения специальной техники подняться на железобетонную опору. Отличаются удобством в использовании, надежностью.

Лазы универсальные.

Строение

Монтерские лазы (когти) – конструкция из двух основных деталей:

  • металлический крюк;
  • ремень.

Крюк имеет форму трапеции, прямоугольника. Для прочного сцепления с опорой оснащен зубцами, саморегулирующимися шипами. Ремни сделаны из натуральной кожи, сшитой в два слоя. Общий вес конструкции – от трех до пяти килограмм.

Лаз работает при помощи момента импульса: разный уровень шипов позволяет сильнее фиксироваться крюкам под воздействием веса человека. Чем больше вес – тем лучше сцепление. Тяжесть тела, какой бы она ни была, создаст необходимый момент импульса, позволяющий удержать нужную массу.

Вернуться к оглавлению

Основные виды

Для бетонных столбов трапецеидального сечения используют такие виды монтажных лазов (для СВ-105 линии электропередачи 10 кВ и СВ-95 ЛЭ 0,4 кВ): ЛМ-1, ЛМ-1М, ЛМ-1У, ЛМ-3, ЛМ-3М, ЛМ-3У.

Вернуться к оглавлению

Универсальные

Подходят для бетонных опор трапециевидной в сечении формы любой высоты. Имеют такую конструкцию: подножка, скоба зацепления, регулировочная вставка, крепежный ремень. Крюк производится из металлической трубы, оснащенной элементами крепежа. Подножка имеет специальные пластины с углублениями для фиксации двух слоев кожаных хомутов. Пряжки легко, быстро расстегиваются.

Вернуться к оглавлению

Монтерские когти – лазы

Когти-лазы.

С их помощью выполняют обслуживание электросетей на трапециевидных опорах. Являются конструкцией, сочетающей основные особенности кошек и лаза. Элементы изделия: крюк с крепежами, подножка с металлической основой, двойной слой кожи. Крюк – металлический, с крепежным хомутом, оснащенным шпорами.  Делятся на два вида:

  • КЛМ-1 раствором 168 мм;
  • КЛМ-2 раствором 190 мм.

Вернуться к оглавлению

Монтерские лазы КРПО

С их помощью осуществляется поднятие на бетонные опоры прямоугольной в разрезе формы (140х240, 180х300). Ширина охвата – от 160 до 203 мм, вес – меньше четырех с половиной килограмм.

Вернуться к оглавлению

Монтерские когти-лазы КЦО

Используют для подъема, если опора имеет круглую форму в разрезе. Комплектация включает шпоры твердого металлического сплава, кожаные хомуты. Подходят для работы на центрифугированных столбах линий электросети: СКЦ11-2.5-2, С2\11.1, С1.85\10.1. Когти имеют раствор 315 мм. Вес – не больше пяти килограмм.

Вернуться к оглавлению

Правила пользования

К лазам применяют такие критерии:

  • соответствие нормативам;
  • наличие логотипа фирмы-производителя, краткого значения вида когтей, даты выпуска, технических данных, серийного номера;
  • прохождение регулярной проверки безопасности статической нагрузкой. Периодичность – один раз в полгода.

В самом начале подъема когти проверяются работником и руководителем. Дополнительно выдается пояс для поддержки. Осмотр включает проверку:

  • даты прохождения испытания;
  • исправности узлов, деталей;
  • состояния шпор;
  • состояния швов хомута;
  • прочности застежек;
  • если предусмотрены гаечные замки, шплинты – их присутствие.

Лазы должны применяться вместе с предохранительным поясом, который обеспечивает дополнительную поддержку рабочему на высоте.

Металлические элементы должны быть в идеальном состоянии, без повреждений, вмятостей, сколов, расщелин, острых краев. А места сварочных стыков – ровные, для безопасного передвижения по бетону. Дополнительно проверяют техсостояние:

  • фиксации С-образной части с подножкой;
  • резьбы;
  • переменных пластин;
  • прочности крепления стопорных гаек.

Шипы меняют на новые, если найдены дефекты, повреждения, снизилась заостренность. После ремонта когти проходят дополнительную проверку. Быть уверенным в лазах можно после проведения испытания: на протяжении пяти минут придавать статической нагрузке крепежный ремень вдоль середины подножки. Дополнительно проверяют кошки нагрузкой 1350Н, ремни – растягивают на протяжении минуты с силой 675Н. Процесс проведения проверки описывается в инструкции.

Дальше конструкция проходит осмотр. Поврежденные во время проверки когти больше не используются. Раствор и подъем кошки измеряется перед испытанием и после него, фиксируется специальной документацией. Монтерские когти для передвижения по бетонным столбам электропередач используют специалисты старше 18 лет. От них требуют:

  • наличие документов, подтверждающих право проводить верхолазные работы;
  • наличие справки о медосмотре;
  • допуск к работе или присутствие контролирующего опытного специалиста в первый рабочий год.

Лазы по бетонным опорам: виды, правила выбора

Для подъема электромонтеров наверх используются лазы по бетонным опорам. Работа отличается риском травм, поэтому оборудование нужно не только проверять перед началом электроремонта, но и подбирать качественные модели, предназначенные для определенного вида опор. Когти, применяемые для подъема на деревянные столбы, не подходят для ЖБ конструкций ЛЭП.

Что это такое?

Благодаря специфике изготовления лазов, оборудование применяется при температуре окружающей среды от -30 до +55˚С.

Лазами или когтями называют специальные приспособления для подъема рабочего на столб линии электропередачи. Они фиксируются на ногах человека и дают возможность закрепиться на опоре, находиться в одном положении нужное количество времени. Строение лазов усовершенствуется, чтобы повысить надежность оборудования и скорость подъема наверх. Существует три группы подобных приспособлений:

По круглым столбам удобно подниматься на универсальном снаряжении.

  • Лазы. Предназначены для подъема ЖБ конструкции круглой и трапециевидной формы в разрезе.
  • Универсальные крюки. Монтерские приспособления подходят для круглых столбов из бетона или дерева. Последние потеряли актуальность.
  • Когти-лазы. Отличаются строением. Оснащены специфическим регулирующим раствором, особенно эффективным по отношению к трапециевидным ж/б опорам.

Чаще других видов используются последние устройства, потому что их специфика позволяет применять это приспособление для работы со всеми типами стандартных опор. Применение лазов допускается в том случае, если эта возможность подтверждается сопроводительными документами. Каждая фирма, специализирующаяся на электромонтаже, имеет свой набор инструментов для обслуживания ЛЭП.

Область применения

Такое оборудование позволяет работникам обходиться без вызова спецтехники для устранения неполадок с ЛЭП.

Крюки по бетону предназначаются для быстрого подъема рабочего по бетонному или деревянному столбу ЛЭП к его верхнему отделу. Использование личного оборудования дает возможность выполнить работу проще и быстрее, чем с помощью автомашины с башней. Специальную технику не всегда удается использовать. Это зависит от особенности местности и плотности застройки городов.

На лазах электрик способен проводить монтаж и прокладку кабеля, осуществлять срочные ремонтные работы, менять лампочки фонарей на деревянных столбах. Замена ламп зачастую проводится посредством лазов, так как из-за большого числа фонарных опор использовать специальную технику финансово не выгодно. Электрику проще и быстрее подниматься наверх самостоятельно.

Виды и их особенности

Принцип работы лазов заключается в моменте импульса. Крюки фиксируются под тяжестью человека из-за разницы в уровнях шипов на оборудовании. Чем выше масса тела рабочего, тем надежнее сцепление.

В зависимости от вида опоры, применяют следующие варианты электромонтерского оборудования:

Модель КЛМ-2 — один из вариантов таких изделий.

  • Универсальный. Разработан для бетонной опоры формы трапеции. Позволяет подняться на любую высоту. На крюке, выполненном из металлической трубы, предусмотрены элементы крепежа.
  • Коготь-лаз. Совмещает в себе функции обоих видов устройств. Его два вида КЛМ-1 и КЛМ-2 различаются раствором (168 и 190 мм).
  • Лаз КРПО. Используется для прямоугольной в сечении ЖБ конструкции. Обхват от 160 до 203 мм. Вес устройства до 4,5 кг.
  • Коготь-лаз КЦО. Применяется, если ЖБК в разрезе круглая. Допускается для работы с центрифугированными опорами ЛЭП. Раствор когтя 315 мм. Масса лаза до 5 кг.

Правила выбора

Рассматривая модели, предлагаемые производителями, нужно оценить следующие детали:

На качественную продукцию у продавца должен быть соответствующий сертификат.

  • Ценовой сегмент. Экономить на монтажном оборудовании опасно. Небольшая цена может быть признаком плохого качества материалов, из которых изготовлено оборудование. Рекомендуется рассматривать модели из средней и высшей ценовой категории.
  • Фирма-производитель. Не стоит выбирать модель неизвестного изготовителя. Лучше отдать предпочтение проверенной компании.
  • Качественные показатели. Изделие любого вида должно иметь сертификат соответствия ТУ и ГОСТам. Детали из металла не должны иметь повреждений. Важно проверить, чтобы швы были ровные, а толщина ремней не меньше 3 мм. Строчки на кожаных элементах должны иметь надежное закрепление.

На готовом оборудовании указывается дата выпуска изделия, товарный знак и номер партии. Раз в полгода проводятся проверки приспособлений на предмет износа. На лазе оставляют соответствующую маркировку с результатом. Если эксплуатация инструментов проводится без ошибок, то ими разрешено работать не меньше года. Чем больше повреждений на крюках, тем ниже уровень безопасности.

Применение

Особенности хранения

Использование монтерского оборудования для лазания по опорам без страховочного ремня запрещается.

Такое оборудование используется только в комплексе со страховочным ремнем.

Разрешается хранить оборудование при температуре от -20˚С до +30˚С. Нельзя оставлять инструменты вне помещения под открытым небом, так как осадки негативно отражаются на их качественных показателях. Недопустимо хранение в помещениях с повышенной влажностью или под прямыми солнечными лучами. Рекомендуемые условия — проветриваемый склад и средняя температура воздуха. Запрещено проводить ремонт самостоятельно, без знаний и опыта. Если на крюках появились дефекты, их нельзя использовать.

Контроль исправности крюков

Перед началом работ оборудование испытывают следующим образом:

  • Проводится осмотр всех деталей. Уточняется крепость ремней, состояние шипов.
  • Шипы тестируются на деревянной опоре соответствующего диаметра.
  • Возникновение деформации проверяется с помощью измерения шипов и раствора до и после испытания.
  • Лазы изымаются из эксплуатации, если они деформировались.

Для проверки оборудования необходима деревянная опора.

Проведение работ

Любые ремонтные работы проводятся после отключения питания сети. Монтерские кошки используют для тех опор, которые указаны в документах к оборудованию. В противном случае не удастся достичь необходимого сцепления, что грозит несчастным случаем. Нельзя использовать лазы на конструкциях с линией заземления, так как можно насквозь пронзить кабель шипами.

Эксплуатация когтей для лазания по столбам: виды, выбор, хранение

В процессе эксплуатации линий электропередач часто возникают непредвиденные ситуации, из-за чего приходится заниматься их ремонтом. И в таких случаях очень важно, чтобы эти работы были проведены как можно скорее. Для оперативного решения возникших проблем необходимо специальное снаряжение. В первую очередь, здесь не обойтись без такого приспособления, как кошачьи когти или монтерские лазы.

Наличие подобного снаряжение для любой организации, в ведении которой находится обслуживание и монтаж линий электропередач, является обязательным, поскольку без этого невозможно обеспечить длительную работу линий электропередачи.

Цель и назначение

Основное назначение монтерских лазов сводится к созданию условий для быстрого подъема на вертикальный столб, где необходимо выполнить определенные работы. Довольно часто к этому приспособлению прибегают ситуации, когда необходимо провести ремонтные, монтажные или профилактические работы.

Основу когтей для лазания образуют два крючка, к которым зафиксированы зубчатые ремни, обеспечивающие крепление этого устройства на ноге. Ввиду того что это приспособление изготовлено из металла, этот инструмент отличается высокой жесткостью, что позволяет обеспечить безопасность при проведении работ.

Крючок у этого приспособления имеет диаметр, который превышает размер столба. Для того чтобы ногу можно было перемещать вверх или вниз, крючок необходимо разместить под прямым углом относительно оси столба. Если же он будет расположен под углом к оси, то это не позволит перемещаться обслуживающему персоналу. Однако именно такое положение позволяет работникам обеспечить надежное крепление к опоре для безопасного выполнения работ на высоте.

Какие материалы применяются для когтей?

Сегодня уже мало осталось опор электропередач, изготовленных из дерева. И в этом нет ничего удивительного, учитывая, что у них имеется более привлекательная альтернатива в виде железобетонных конструкций, которые обладают повышенной прочностью и длительным сроком службы.

Такое новшество заставило модернизировать и лазы для обслуживания линий электропередач. В конструкции появились особые твердосплавные вставки, благодаря которым уменьшается риск соскальзывания и увеличивается ресурс инструмента. По своему виду эти элементы похожи на кошачьи лапки. В подавляющем большинстве случаев для создания лазов применяют качественную высокопрочную сталь. При этом, чтобы придать дополнительную прочность металлу, на него наносят антикоррозионное покрытие.

В результате это приспособление не только становится более твердым, но и получает большую долговечность. Используемые ремни имеют многослойную структуру, а материалом для них выступает юфть и сыромять. Для большей надежности ремни прошивают сверхпрочными капроновыми нитями.

Виды и их характеристики

Чтобы наиболее эффективно выполнять необходимую работу с помощью этих когтей, необходимо понять, для каких целей предполагается использовать. Если работы будут выполняться на деревянных столбах, то необходимо выбирать приспособление для лазания, которое рассчитано для опор этого типа. Если приходится заниматься обслуживанием бетонных опор, то потребуется купить когти другого исполнения.

Предлагаемые сегодня лазы монтерские могут быть классифицированы на несколько типов:

  • Монтерские когти. Они предназначены для выполнения работ на столбах круглой формы, выполненных из металла и дерева. Сегодня они являются редкостью, а потому почти не используются.
  • Лазы монтерские по бетону. С их помощью можно выполнять необходимые работы на бетонных столбах, имеющих круглую и трапециевидную форму. Именно этот тип когтей для лазания является наиболее востребованным.
  • Лазы монтерские. Основное их назначение — выполнение работ на железобетонных опорах, имеющих трапециевидный вид. Этот инструмент также довольно часто используется, наличие возможности настройки раствора лазов дает возможность работнику применять их для любых опор.

Дополнительное снаряжение

Также специалист, занимающийся обслуживанием линий электропередач, должен иметь в своем арсенале и другое снаряжение.

  • Следует позаботиться о наличии защитной каски, которая поможет защитить голову от неприятных воздействий.
  • Также в обязательном порядке у электромонтера должен присутствовать страховочный строп. Благодаря страховочной привязи специалист может произвести охват своего тела, тем самым избежав случайного падения.

Рекомендации по выбору

Ввиду особой специфики когтей для лазания выбрать подходящий вариант не так-то просто человеку, который не имеет представления о том, на какие особенности нужно обращать внимания. Поэтому, чтобы не разочароваться в своем решении, будет полезно ознакомиться со следующими рекомендациями:

  • Стоимость. Помня о том, что вам приходится выбирать монтажное оборудование, не стоит ориентироваться на цену, как определяющий критерий выбора. Обычно недорогие когти подразумевают низкое качество металла, используемого для этого приспособления. Поэтому, используя такой инструмент, работник будет подвергать себя опасности получить травму. Поэтому лучше всего рассматриваются когти, представляющие средний или высокий ценовой диапазон этих приспособлений.
  • Производитель. Этот параметр также способен повлиять на то, насколько безопасным и удобным будет обслуживание линий электропередач. Лучше всего останавливать выбор на изделиях от проверенных производителей, поскольку выпускаемая ими продукция обладает высоким качеством, надежностью и прочностью.
  • Качество. Приобретаемый инструмент будет считаться подходящим для безопасного использования в обслуживания линий электропередач лишь при его соответствии нормам ТУ, ГОСТов. Все должно быть подтверждено наличием соответствующего сертификата качества. Обязательным для металлических элементов является отсутствие дефектов, а также наличие ровных швов. Минимальная толщина используемых ремней должна составлять 0,3 мм. Особое внимание следует обратить на строчки на коже, которые должны идти в виде ровной линии и быть тщательно закреплены.
  • При выборе инструмента для лазания необходимо обращать внимание на информацию, которая указывается на инструменте: дата изготовления, товарный знак, номер партии.
  • Немало полезной информации можно узнать из маркировки изделий, где содержатся сведения о результатах регулярных проверок на уровень износа. Эта информация наглядно демонстрирует, насколько надежным является приспособление.

Имейте в виду, что, если грамотно пользоваться монтерскими лазами, то они смогут на протяжении 1 года обеспечить условия для безопасного обслуживания линий электропередач.

Уход, хранение, сроки эксплуатации

Одним из значимых преимуществ лазов является их универсальность применения, за счет чего они подходят для обслуживания опор на любой территории в независимости от климатической зоны. Эти приспособления рассчитаны на эксплуатацию при температуре от — 40 до + 50 градусов, что позволяет их использовать с одинаковой эффективностью на линиях электропередач в северных областях, а также в регионах, в которых большую часть времени сохраняется жаркая погода.

Каждое изделие предусматривает определенный срок эксплуатации, о чем должно быть указано в маркировке. Точкой его отсчета является момент, когда приспособление впервые было использовано по назначению. Однако по истечении года активного использования инструмента эксплуатацию прекращают, и инструмент отправляют на переработку или утилизацию. Для всех лазов предусмотрен предельный срок службы, который равен 60 месяцам. Для безопасного выполнения работ на линиях электропередач необходимо регулярно менять комплектующие. При соблюдении всех требований к технологии производства такое приспособление способно эффективно работать на протяжении года с момента ввода его в эксплуатацию.

Хранение лазов

Серьезно повлиять на эксплуатационные характеристики устройства могут условия хранения: оптимальными для них является температура от — 20 до + 30 градусов. Размещать на хранение лазы необходимо там, где они будут защищены от воздействия осадков, поскольку из-за этого может пострадать качество этих приспособлений.

Недопустимо оставлять на хранение когти под открытым солнцем и в помещениях, где поддерживается влажный режим. Чтобы и по истечении неактивного периода эксплуатации лазы сохранились свои качественные характеристики, их необходимо держать на складе, где поддерживается средний температурный режим и обеспечивается вентиляция.

Если какая-то деталь вышла из строя, то специалист не должен заниматься их ремонтом, если не обладает необходимым опытом и знаниями. Если какой-то элемент инструмента вышел из строя, то использовать его недопустимо.

Для того чтобы монтерские лазы одинаково эффективно выполняли свою задачу, им не нужно обеспечивать специальный уход. Для этого достаточно после каждого применения очищать их от загрязнений, используя для этого любую ветошь, после чего их помещают на место хранения. Использовать для уборки когтей влажный материал недопустимо.

Заключение

Когти для лазания по столбам являются необходимым снаряжением для персонала, который занимается обслуживанием линий электропередач. Важными требованиями, которым должны соответствовать такие приспособления, являются надежность и качественное исполнение. Только в этом случае можно будет гарантировать безопасность их применения при выполнении высотных работ. Не менее важно узнать, как правильно пользоваться этим инструментом, поскольку только при соблюдении правил по эксплуатации когтей для лазания можно исключить ситуации, которые могут повлечь травмы.

Оцените статью: Поделитесь с друзьями!

Монтёрские когти км-1, км-2, км-3 для деревянных и железобетонных опор

Монтаж и техническое обслуживание подвесных электрических и слаботочных сетей, особенно в сельской местности, невозможен без использования незатейливых приспособлений, называемых монтёрскими когтями. Наличие подобного инструмента позволяет обойтись без дефицитных и энергозатратных самоходных подъёмников или автовышек.

Конструкция и принцип действия

Самые простые лазы по бетонным опорам представляют собой 2 элемента для крепления на обувь, каждый из которых состоит из таких основных составных частей:

  • Овальная опорная площадка для ноги с поперечными усилителями;
  • 2 ремня, удерживающие ногу на площадке;
  • «Серп» – прикрепляемый под углом примерно 600 к опорной площадке захват прямоугольной формы с 4 коническими шипами.

Подъем на железобетонный столб с использованием подобного приспособления происходит следующим образом:

  • Электрик при помощи ремней надежно фиксирует лазы на своей обуви;
  • Подойдя к столбу, он обхватывает его захватами каждого из элементов когтей;
  • Поднимается электрик по столбу, благодаря тому, что попеременно переставляемые им в вертикальной плоскости захваты когтей, расположенные под углом к опорным площадкам, вгрызаются своими шипами в бетон и предотвращают проскальзывание.

По аналогичному принципу помогают подняться на деревянный столб когти электромонтажные, предназначенные для такого вида опор. Единственными их отличиями от применяемых для бетонных столбов кошек являются полукруглая форма захватов и более мягкие шипы.

Конструктивные элементы приспособлений

Конструкцию приспособлений составляют два элемента:

  • стальных частей, расположенных друг к другу перпендикулярно либо изогнутых полукругом;
  • шипов, при помощи которых устройство сцепляется с поверхностью столба.

Элементы присоединяются к специальной платформе для ног, оснащенной фиксирующими стопы работника ремнями. Для поддержания тела работника в вертикальном положении комплекте к приспособлениям поставляются стропы и привязь, не допускающие падение человека при сползании или повреждении конструкции.Такое приспособление может быть использовано с целью поднятия лишь одного монтера. Для работ попарно либо в составе звена из нескольких работников, следует воспользоваться автовышкой.

Виды кошек для лазания

Как произвести грамотный монтаж уличного освещения

В зависимости от конструкции и предназначения, все подобные приспособления подразделяются на когти для бетонных столбов, лазы для деревянных опор, древолазы (приспособления, используемые для подъема на деревья).

Лазы, когти-лазы для железобетонных столбов

Кошки для железобетонных столбов

Это самый распространённый вид данных приспособлений, широко применяемый современными электриками и монтажниками.

Состоят из двух овальных опорных площадок с крепежными ремнями для ног и прямоугольными захватами длиной до 190-200 мм, имеющими по 2 конических шипа с каждой из коротких сторон.

Когти для деревянных столбов

Кошки для деревянных опор

Менее распространенные и реже применяемые современными электриками лазы, несут одно существенное отличие от предыдущих – их захваты имеют полукруглую форму с диаметром до 220-315 мм и по 5 шипов на каждом. Самой известной моделью подобного приспособления являются когти монтерские марки км 1.

Древолазы

Древолазы

Древолазы – когти для лазания по стволам деревьев. Представляют собой изогнутую «г»-образную шину с полукруглым кожухом для голени и расположенным на наружной части острым треугольным шипом и ремнем для фиксации стопы. Используют подобное приспособление высотники, занимающиеся обрезкой деревьев, и охотники.

Сферы применения КЛМ2

Кошки модели КЛМ-2

Когти лазы монтерские с маркировкой клм 2 – наиболее популярные и распространение приспособления. Применяются для подъемов на железобетонные трапециевидного или прямоугольного сечения опоры с диаметром до 190 мм.

На заметку. Также существует универсальный вид данных приспособлений, имеющий захваты, позволяющие подниматься на большинство современных опор электропередач. Наиболее известной моделью таких лазов является ЛУ-2.

Когти-лазы для бетонных, металлических, круглых и многогранных опор ВЛ и связи

Профессиональные когти-лазы оборудованы удобным винтовым механизмом регулировки ширины алюминиевой опорной площадки подставки под ноги с резиновыми накладками и дублеными хромовыми ремням.

Надежное сцепление с железобетонной опорой обеспечивают профильные, дугообразные, стальные лапы покрытые резиновыми, противососкальзывающими шлангами.

Когти-лазы Carabelli Srl произведены из высокопрочных материалов, благодаря которым не гнутся под весом и не соскальзывают со столбов.

Регулируемые когти-лазы модель 3005

Размеры Ø ОПОРЫ Вес, кг
мин. Ø, см макс. Ø, см
1 9 22 6,5
2 14 27 6,7
3 16 33 7,1
3S 14 30 7,1
4 26 40 7,4
5 28 46 7,7

Нерегулируемые когти-лазы модель 3020

Размеры Ø ОПОРЫ Вес, кг
мин. Ø, см макс. Ø, см
1 8 16 4,2
2 12 20 4,3
3 16 24 4,5
4 18 28 4,7
5 22 34 5,1

carabelli-cis.com

Правила использования когтей

Нормирование уличного освещения

Порядок использования лазов состоит из следующих манипуляций:

  • При работе на линиях электропередач необходимо иметь соответствующее образование и допуск для ремонта подобных коммуникаций;
  • Работая на линиях электропередач, необходимо заранее позаботиться об их обесточивании;
  • Перед началом работ обязательно проверяют целостность удерживающих ремней, опорных площадок для ног, захватов и расположенных на них шипов;
  • Желательно работать вдвоем – это необходимо для того, чтобы в случае поражения электрическим током при работе на не обесточенной линии или падении с высоты при несоблюдении техники использования когтей второй человек мог своевременно оказать первую доврачебную помощь и вызвать медиков.

Важно! Лазы определенной модели и вида могут использоваться для определенных указанных в паспорте опор. Применение подобных приспособлений для подъема на опоры, имеющие диаметр больше указанного в паспорте, категорически запрещается.

Правила выбора

Рассматривая модели, предлагаемые производителями, нужно оценить следующие детали:

На качественную продукцию у продавца должен быть соответствующий сертификат.

  • Ценовой сегмент. Экономить на монтажном оборудовании опасно. Небольшая цена может быть признаком плохого качества материалов, из которых изготовлено оборудование. Рекомендуется рассматривать модели из средней и высшей ценовой категории.
  • Фирма-производитель. Не стоит выбирать модель неизвестного изготовителя. Лучше отдать предпочтение проверенной компании.
  • Качественные показатели. Изделие любого вида должно иметь сертификат соответствия ТУ и ГОСТам. Детали из металла не должны иметь повреждений. Важно проверить, чтобы швы были ровные, а толщина ремней не меньше 3 мм. Строчки на кожаных элементах должны иметь надежное закрепление.

На готовом оборудовании указывается дата выпуска изделия, товарный знак и номер партии. Раз в полгода проводятся проверки приспособлений на предмет износа. На лазе оставляют соответствующую маркировку с результатом. Если эксплуатация инструментов проводится без ошибок, то ими разрешено работать не меньше года. Чем больше повреждений на крюках, тем ниже уровень безопасности.

Безопасность при проведении работ

2 группа по электробезопасности кому присваивается

Как монтер, так и другое лицо, использующее когти, должно соблюдать следующие правила безопасности:

  • Для того чтобы минимизировать риск падения, необходимо использовать страховочный (предохранительный) пояс, с помощью которого работник должен пристегнуться к столбу;
  • Во избежание поражения электрическим током и травм головы обязательно необходимо использовать защитную каску, специальные диэлектрические перчатки, комбинезон;
  • Обувь, к которой пристегиваются лазы, должна плотно сидеть на ногах: перед тем, как одеть лазы, ее тщательно зашнуровывают или застегивают;
  • Перед тем, как начать подъем, обязательно проверяют устойчивость опоры.

При использовании древолазов обязательно наличие закрепленного на крепкой ветви страховочного троса.

Для физических лиц:

1. Связаться с нами по телефону или отправить заявку на нашем сайте

2. Приехать к нам в офис или склад для заключения договора и получения оборудования

3. При наличии местной прописки предъявить паспорт и водительское удостоверение или ВУ и тех.паспорт на автомобиль для заключения договора аренды

4. При отсутсвии местной прописки или отсутствия вышеуказанных документов, оборудование выдается под небольшой денежный залог

5. Заключить договор, оплатить прокат, забрать оборудование.

Условия эксплуатации оборудования

Использование лазов допускается при соблюдении следующих условий:

  • Целостность всех элементов: металлической рамки, опорных площадок, захватов, удерживающих ремней;
  • Обязательная поверка лазов – подобное оборудование в обязательном порядке каждые два года проходит поверку в специализированных лабораториях. В ходе поверки производится определение значений прочностных характеристик основных конструкций лазов заявленным, выдается заключение о безопасности использования подобного оборудования. На поверенном оборудовании обязательно должно стоять клеймо с указанием даты поверки;
  • Нежелательно использование лазов сомнительного происхождения: не имеющих логотипов производителей, отметок о первичной поверке;
  • Требуется наличие соответствующего образования или прохождение обучения по использованию подобного оборудования;
  • Отсутствие посторонних элементов – для безопасного использования заводских моделей лазов запрещается производить их самостоятельную модернизацию, замену конструктивных элементов и шипов самодельными.

Все тонкости работы с лазами описывает специальная инструкция для электриков, высотных монтажников.

Лазы электрика электромонтажные по бетонным опорам

Работа на высоте всегда сопровождается большим риском, поэтому нужно использовать только проверенное оборудование и соблюдать все нормы техники безопасности. Существует множество приспособлений и механизмов для подъема специалиста на бетонную или деревянную опору линии электропередач, но самым быстрым из них считаются когти, сделанные специально для лазания по столбам, которые бывают фабричного или собственного производства. В данной статье рассмотрены вопросы по использованию данных предметов, а также виды когтей и их назначение.

Когти для монтера

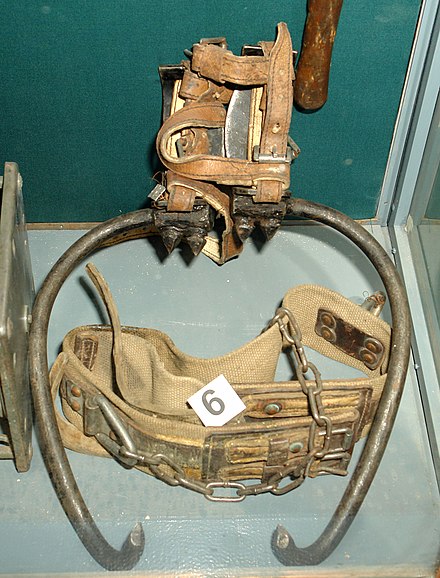

Виды когтей монтерских КМ

Электромонтажные когти на основании классификации по их предназначению бывают следующих видов:

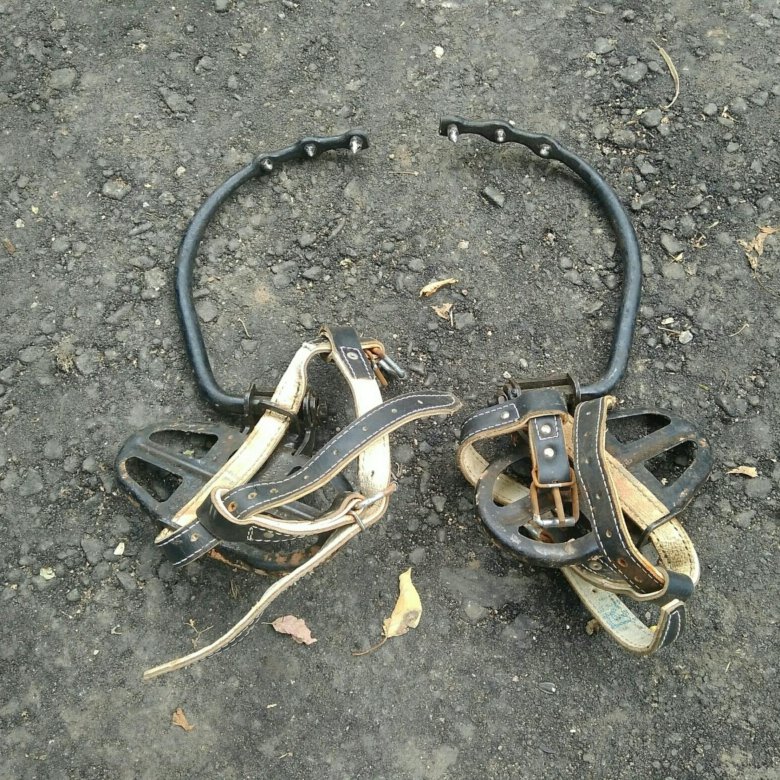

  1. Серповидные изделия имеют вид полукруга, с плоской площадкой у основания. В эту плоскость человек вставляет ноги и фиксирует их специальными ремнями, которые скрепляют носки и пятки вокруг стопы. Еще указанные изделия называют когтями для лазания по деревьям, так как обычно их применяют для подъема на деревянные опоры с круглым сечением;

Серповидные лазы

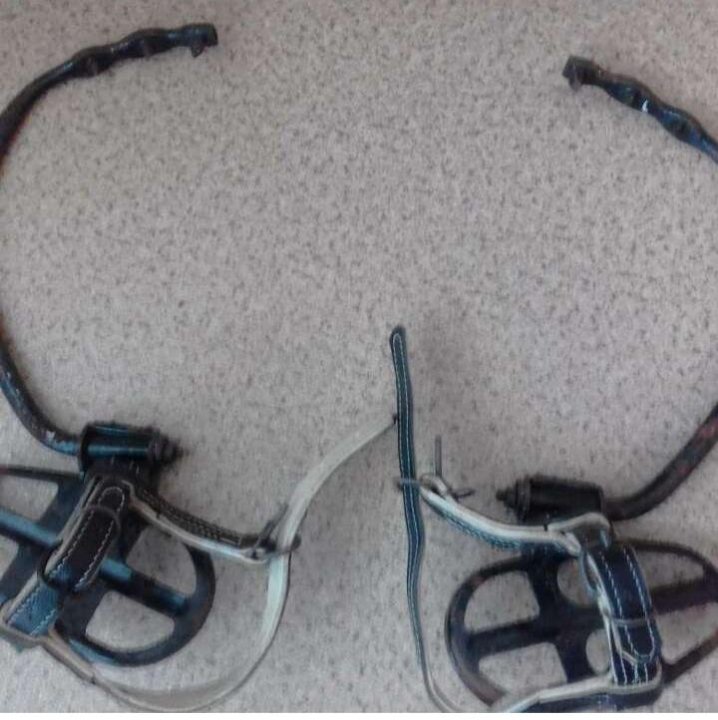

  1. Когти лазы монтерские или клм 2 – данные детали в корне отличаются от серповидных своей формой. Здесь элементы зацепа имеют вид прямых участков с выступами, которые плотно обжимают плоскость столба, и за счет давления веса монтажника на основание площадки вся конструкция надежно фиксируется на опоре. Данный инструмент является универсальным и подходит для использования на любого типа столбах как деревянных, так и железобетонных, так как их размер можно регулировать за счет выдвижения планки вперед. Бетонные опоры бывают различной формы: в виде трапеции, прямоугольника, шестигранника или конической, поэтому при выборе лазов нужно подбирать их по размеру в соответствии с сечением.

Лазы универсальные

Несмотря на такое количество разновидностей опор для электрического кабеля, типов когтей всего два, поэтому если нет возможности использовать один из предложенных вариантов, то необходимо воспользоваться специальной автовышкой, оборудованной монтерской люлькой. Данная машина способна поднять на узел работ сразу несколько человек, ее стоимость, а также время выполнения работ велики. Лазы монтерские по бетону – это отличная альтернатива автовышке, к тому же позволяет устранить аварию на линии за гораздо меньший срок.

Сферы применения КЛМ2

Основным назначением указанного изделия является быстрая доставка работника к верхней части опоры линии электропередач, например, во время монтажа и прокладки кабеля, а также для проведения срочного ремонта. Гораздо проще и быстрее доставить ремонтника наверх с помощью когтей, так как не всегда есть возможность подогнать специальный транспорт, например, в условиях горной местности или тесной городской застройки.

Вышка автомобильная

Часто лазы по деревьям используются на столбах с круглым сечением для замены ламп освещения на улицах, так как фонарей бывает очень много, и перегонять специальный транспорт постоянно слишком дорого, поэтому проще работнику самому подняться на лазах и произвести ремонт.

В комплект когтей для электромонтёра входят две стопы, а также специальный поясной ремень, который обводится вокруг опоры и пристегивается к поясу карабином. Таким образом, исключается возможность рабочего отклониться от столба и нарушить зацеп платформы. Когти монтерские наименования км 1 свободно вставляются и вынимаются из профиля опоры простым движением ноги, сцепка усиливается за счет наличия шипов на П-образной рамке, при давлении на площадку весом монтажника штыри втыкаются в бетон и увеличивают контакт с поверхностью.

Правила использования когтей, техника безопасности

Производители подобных изделий четко регламентируют нормативы использования когтей и выпускают специальную инструкцию, которой необходимо следовать во время проведения работ. Согласно данному документу, для правильной эксплуатации монтажных лазов нужно:

  1. Провести согласование плана мероприятий и детально проработать все действия на земле. У монтажника должны быть все допуски к работам, пройден инструктаж по технике безопасности;
  2. Ремонт линии должен проводиться при отключенном питании с использованием изолирующих перчаток и других резиновых изделий;
  3. Монтерские лазы применяются только для работы на опорах, к которым они предназначены, запрещается пользоваться когтями не подходящей формы, так как контакт с поверхностью будет неточный;
  4. Перед началом пользования когтей для электрика необходимо проверить дату последних испытаний, а также все сварные швы на наличие коррозии и трещин. Болтовые соединения также нужно внимательно осмотреть и протянуть. Разрушение площадки на высоте может спровоцировать падение монтажника, что приведет к травмам;
  5. По нормативу производителя, раз в шесть месяцев когти должны проходить технические испытания, в результате которых составляется акт с указанием даты следующей проверки;
  6. Важно всегда использовать страхующий пояс, который идет в комплекте с лазами. Запрещается залезать на опору без данного устройства или с поврежденным механизмом;
  7. Ремни и пряжки, фиксирующие стопу электромонтёра, также необходимо проверять перед каждым подъемом на предмет вытягивания или разрыва кожи. Если указанные дефекты обнаружены, то использование когтей не рекомендуется;
  8. Категорически запрещается осуществлять подъем по бетонным опорам, по которым проложена линия заземления, так как шипы могут воткнуться в кабель и прошить его насквозь.

Данные правила – это основы техники безопасности при работе на высоте с использованием когтей для электрического монтажа, поэтому их нарушение может привести к негативным последствиям. Рекомендуется применять только лазы фабричного производства, так как самодельные изделия не проходят проверок и испытаний, а также периодической аттестации.

Таким образом, когти для лазания по бетонным и деревянным опорам – это отличная альтернатива автомобильной вышке с монтажной люлькой, к тому же они обходятся гораздо дешевле, и работы проводятся в разы быстрее.

Видео

Оцените статью:

elquanta.ru

Дефекты монтажных когтей

К основным дефектам, которые могут быть обнаружены у когтей электрика, относятся следующие:

  • Трещины – к таким повреждениям относится нарушение целостности металлических конструкций опорной площадки, захвата;
  • Заусенцы – острые края трещин металлических частей, которые, соприкасаясь с ремнями, могут вызвать их повреждение;
  • Разрывы и разлохмачивания удерживающих ремней – при длительном использовании материал ремней, постепенно теряя прочность, начинает рваться и разделяться на волокна, что визуально проявляется в виде махровости и хорошо заметных поперечных надрывах;
  • Деформация и снижение прочности шипов – вызванный естественной усталостью металла данный дефект проявляется в частичной или полной утрате данным элементом своих основных функций.

Обратите внимание! При обнаружении одного из вышеописанных дефектов в моделях заводского производства специалисты рекомендуют не производить их самостоятельное устранение, а сдать на ремонт в специализированную мастерскую. Использовать подобное монтерское оборудование даже с минимальными повреждениями запрещено.

Для юридических лиц:

1. Связаться с нами по телефону или отправить заявку на нашем сайте

2. Выслать на электронную почту копии учредительных документов и реквизиты организации для формирования договора и выставления счета

3. Подписать договор аренды со своей стороны и оплатить счет за услуги аренды

4. Явиться к нам в офис или склад с доверенностью от организации, забрать оборудование.

Оплата принимается:

  • Наличный расчет
  • На карты Сбербанк, Тиньков
  • Безналичный расчет с НДС
  • Безналичный расчет без НДС

Доставка

Доставка осуществляется в пределах города по стоимости от 150 руб в одну сторону.

Доставка за пределы города и межгород осуществляется по договоренности.

Условия правильного хранения

После каждого использования когти в обязательном порядке очищают от грязи, ржавчины, бетонной пыли или крошки.

Хранят когти для лазания по столбам в подвешенном состоянии (на крюках или специальных подвесах), в хорошо проветриваемых сухих помещениях без доступа детей и домашних питомцев.

К еще одному достоинству подобного оборудования для монтажников и электриков относится возможность его самостоятельного изготовления – в интернете легко можно найти как наглядный чертеж, так и видео инструкцию по сборке когтей из подручных материалов своими руками.

Применение

Особенности хранения

Использование монтерского оборудования для лазания по опорам без страховочного ремня запрещается.

Такое оборудование используется только в комплексе со страховочным ремнем.
Разрешается хранить оборудование при температуре от -20˚С до +30˚С. Нельзя оставлять инструменты вне помещения под открытым небом, так как осадки негативно отражаются на их качественных показателях. Недопустимо хранение в помещениях с повышенной влажностью или под прямыми солнечными лучами. Рекомендуемые условия — проветриваемый склад и средняя температура воздуха. Запрещено проводить ремонт самостоятельно, без знаний и опыта. Если на крюках появились дефекты, их нельзя использовать.

Контроль исправности крюков

Перед началом работ оборудование испытывают следующим образом:

  • Проводится осмотр всех деталей. Уточняется крепость ремней, состояние шипов.
  • Шипы тестируются на деревянной опоре соответствующего диаметра.
  • Возникновение деформации проверяется с помощью измерения шипов и раствора до и после испытания.
  • Лазы изымаются из эксплуатации, если они деформировались.

Для проверки оборудования необходима деревянная опора.

Как залезть на дерево: разные методы для сложной работы

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Профиль Группа: Старики Сообщений: 2693 Пользователь №: 22022 На форуме с: 28.11.2011

Имеет предупреждений: (0%)

Цитата
(jin850 @ 12.10.2015 — 00:43)
Про то, что это должен делать электрик, и у него должен быть допуск и когти — я в курсе, сам на столб лезть не собираюсь.

Опоры (столбы) действительно разные.

Круглые деревянные — нужны когти и монтажный пояс с ремнем. На деревянную в когтях можете и сами попробовать залезть, ничего особенного кроме страха высоты и трепета бокового ветра (если душа высоту и ветер не принимает, то вниз без помощников, блочке, спуститься будет трудно).

Круглые бетонные — у нас использовались под осветительные фонари. На них подниматься в когтях категорически нельзя, только вышка.

«Квадратные» бетонные — нужны лазы и монтажный пояс в цепью (дабы не порвался ХБремень в аварийном случае и монтер не повыворачивал ступни ног вывернувшись на лазах). «Квадратные» бетонные опоры 0.4 кВ могут быть двух видов (размеры уже не помню), но в отличии от применяемых были и так называемые «хрущевские» — тонкие опоры (периода экономичной экономики). На них в стандартных лазах конечно можно подняться. но сам подъем дает ощущение которое испытывает камикадзе в начале своего становления на высокий путь самопожертования ради блага государства. и это трепетное ощущение может продолжиться еще и после спуска вниз если раскопать сантиметров на 20-30 ту опору и осмотрев узнать что она держиться только на проводах (проверяется на кольцевые трещины, а некоторые и вообще одна арматура в земле осталась). В конечном итоге, в конце 90х на них категорически запретили подниматься.

Читать также: Площадочный вибратор эв 98 технические характеристики

На применяемые сейчас бетонные опоры подниматься без надлежащего опыта тоже нельзя (и так же»опытным», но в старых лазах с тупыми шипами) ибо в лучшем случае отделаешься «проездкой» лица о поверхность бетона. Хотя я видел как монтировали линию 10 кВ не очень трезвые спецы вообще без лазов (только пояс), но то были профи на всю голову. краном, стрелой, забрасывался монтер на ВЛ. кран шел к другой опоре с другим монтером. а в это время первый монтер закрепив провода опускался по бетону вниз просто «на ногах». типа цирк. и т.д.

Вообщем, не ломайте голову. найдите специалиста с опытом, трезвого, он сам что нужно сделает без всяких лишних разговоров. У многих старых нормальных электриков есть когти/лазы/пояс или возможность взять их на время. (Для справки — вся эта амуниция проходит проверку на профпригодность в строго установленнй период, плюс осматривается опытным специалистом при начале работы. Растянутый ремень на лазах/вылетевший шип с херовой резьбы. может обойтись дорого. Да, там много еще нюансов. ). То есть просто все это купить и сразу лезть на опору — чревато.

Когда возникает необходимость залезть на столб без лестницы или дерево без веток, приходится использовать различные методы. Профессионалы используют для этого комплекс приспособлений.

Существует несколько надежных способов решить проблему: 1. Лестница. 2. «Балерина» специализированный подъемник корзины на стреле. 3. Пригласить профессионала.

Если надежные способы невозможны, рассмотрим как самому залезть на дерево. Перед тем, как залезать на дерево или столб позаботьтесь о страховке. Если страховка веревкой, закрепленной выше невозможна, постарайтесь одеть что-либо из грубой ткани. Можно одеть куртку пуговицами на спину, чтобы не травмировать грудь, живот или еще что-нибудь важное при неверных движениях. Основа лазания – это обеспечить необходимое сцепление с поверхностью дерева.

Читать также: Срок годности газового баллона 5 литров

Разновидности когтей

Монтерские когти бывают различной конструкции. Это зависит от разновидностей опор линий электропередач. Они различаются по типу сечения и форме. ЖБ столбы бывают круглой, прямоугольной, цилиндрической, трапецеидальной, многогранной и конической формы. Также встречаются деревянные опоры округлой формы. Так какие же бывают виды приспособлений? Их всего 2 (основных):

  1. Серповидные (КМ-1, КМ-2 и другие). Применяются при подъеме на деревянные столбы, даже на те, которые имеют железобетонные приставки. Такая конструкция не регулируется, так как серп, которым работник цепляется за строение, обладает фиксированным стандартным размером.

  2. Лазы (универсальные – ЛУ-1 и другие). Отличаются от предыдущих областью применения и конструкцией. Элемент, с помощью которого работник цепляется за опору, называется лаз. Изогнут он под прямым углом. Используется для подъема по железобетонному столбу с сечением в форме трапеции и прямоугольника. Отличительной особенностью считается то, что такие монтерские когти можно регулировать и подбирать под любые размеры ЖБ столба.

Такое изделие используется для подъема на столбы линии электропередач с напряжением 0,4/6/10/35 кВ. Также существуют улучшенные модели, которые используют при подъеме на опору линии электропередач от 110 кВ.



Набойки

При необходимости залезать на высоко дерево, напиливают деревянный брус на отрезки длиной 15-25 см, вколачивают в каждый два гвоздя и вбивают их в ствол дерева на необходимом расстоянии друг от друга. При этом получается подобие лестницы, которая избавляет от необходимости когтей или шпор. Способ достаточно трудоемкий, поэтому использовать его лучше, когда есть необходимость несколько раз залезать на дерево или невозможно обеспечить достаточную безопасность другими способами.

Веревка, перекинутая через высокую ветку, позволит легко взбираться на любое дерево. В данном способе есть сложность – перекинуть веревку. Для облегчения можно воспользоваться легкой веревкой или леской, а уж затем с ее помощью протянуть основной трос. Закинуть веревку можно кошкой, спиннингом, луком/арбалетом или рогаткой, построенной на земле.

Специализированные лазы по бетонным опорам

Работа на большой высоте всегда сопровождается определённым риском травмирования работника. Нужно использовать исключительно проверенное снаряжение и придерживаться правил безопасности.

На сегодняшний день существует множество инструментов для подъёма, но лучше всего себя зарекомендовали лазы по бетонным опорам, сделанные специально для лазания по высоким столбам.

Но даже это снаряжение нужно уметь выбирать, чтобы не допустить самых распространённых ошибок.

Краткое описание оборудования

Современные производители изготавливают качественные лазы для быстрого и безопасного выкарабкивания на бетонные опоры. Все они имеют не только положительные свойства, но и отличительные эксплуатационные характеристики. Именно поэтому специалисты делят такое снаряжение на три основные группы:

  1. Лазы по бетону. Предназначены для круглых и трапециевидных опор.
  2. Универсальные монтерские когти. Используются для круглых металлических и деревянных столбов (стоит отметить, что в современном мире деревянные опоры практически не используются).
  3. Когти-лазы. Оснащены специфическим регулирующим раствором, который особенно эффективен по отношению к трапециевидным железобетонным столбам.

Наиболее востребованными считаются когти-лазы, так как их функциональность может быть использована по отношению ко всем стандартным опорам. Однако лазы применяются только на тех столбах, которые указаны в сопроводительной документации. Конечно, любая электромонтажная компания должна иметь в своём распоряжение качественные когти, особенно если она занимается установкой и обслуживанием ЛЭП.

Современные лазы изготавливаются исключительно из качественных материалов, благодаря чему могут эксплуатироваться практически в любых климатических условиях. Они хорошо переносят резкие перепады температуры (от -30˚С до +55˚С).

Сферы использования

Многофункциональные лазы по бетонным опорам предназначены для быстрой доставки монтажника к повреждённой линии электропередачи.

Без такого оснащения просто не обойтись во время прокладки и обслуживания кабеля, особенно если нужен срочный ремонт электросети.

У бригады не всегда есть возможность задействовать крупногабаритный транспорт, именно поэтому лазы считаются просто незаменимым вариантом. Основные сложности часто связаны с тесной застройкой и сложным ландшафтом.

Довольно часто лазы используются для быстрой замены ЛЭД освещения на уличных столбах. Такая тенденция связана с тем, что работы бывает очень много, а использовать специализированную технику нецелесообразно.

Огромное преимущество такого оснащения в том, что в комплект входят две прочные стопы, а также универсальный поясной ремень, который обязательно обводится вокруг основного столба и фиксируется на поясе мастера с помощью мощного карабина.

Благодаря этому просто исключается возможность того, что монтажник каким-то образом отклонится от опоры и нарушит необходимый зацеп платформы.

Отдельно стоит отметить, что современные когти без каких-либо усилий вставляются и вынимаются из основной части опоры, достаточно лишь простого движения ноги. Наличие специальных шипов существенно усиливает итоговое сцепление. В тот момент, когда вес монтажника давит на площадку, то каждый штырь цепляется за бетон, что увеличивает контакт с поверхностью.

Плановая проверка

Каждая разновидность снаряжения, которая используется мастерами для проведения электромонтажных манипуляций, должна подвергаться плановой проверке и испытаниям большой нагрузкой. В эту категорию входят также и лазы для столбов.

Когда изделие проходит проверку статистической нагрузкой, то к фиксирующим ремням прилагается определённое усилие (более 1350 Н). В этом случае важно отметить, что линия нагрузки обязательно должна проходить сквозь центр подножки.

Помимо этого, специалисты разработали пошаговое руководство, которое поможет начинающим мастерам правильно проводить обслуживание кошек:

  • Прежде всего необходимо провести осмотр лазов. Мастер должен проверить крепление всех деталей (серп, шипы), а также надёжность прошивки ремней и прочность пряжек. Стоит отметить, что каждый шип должен быть зафиксирован специальной стопорной гайкой, которая зажимается до упора и затачивается в правильном направлении.
  • Проверка надёжности шипа должна осуществляться на обычном столбе, диаметр которого должен быть равен номеру когтя.
  • Специалисты уверяют, что качественный шип спокойно выдерживает нагрузку до 140 килограммов без каких-либо деформаций и нарушений в сварных швах. Кроме этого, под воздействием такой нагрузки не должны повреждаться пряжки и ремни.
  • Что касается возможных деформаций, их нужно проверять исключительно замером подъёма шипа и раствора оснащения до и после прохождения плановых испытаний.
  • На завершающем этапе все лазы, на которых образовались дефекты после механических нагрузок, подлежат изъятию.

Производители отмечают, что именно лазы по бетону считаются обязательным снаряжением для монтажников, которые на профессиональном уровне занимаются установкой и ремонтом ЛЭП. При покупке такого оснащения всегда нужно обращать внимание на то, что такие приспособления должны быть не только качественными, но и полностью безопасными для эксплуатации.

Работник обязательно изучает все нормативные документы, где в подробностях описаны требования и правила использования кошек. Не стоит пренебрегать этими правилами, так как такое поведение чревато серьёзной травматизацией и повреждением конечностей.

Конструктивные отличия

Стандартные монтерские лазы представлены в виде обычных кошек, которые ещё совсем недавно активно использовались для деревянных столбов, а сейчас подходят для любых опор. Такое оснащение отличается своей надёжностью и долговечностью. Состоят лазы из двух основных элементов:

Что касается ремней, то для их изготовления может использоваться сразу несколько слоёв люфты или сыромяти (каждый слой обязательно прошивается прочной капроновой ниткой) либо двухслойная кожа, которая сшивается в два слоя. Стоит отметить, что для высотной работы на бетонных столбах используются когти универсальной конструкции. Монтажный крюк имеет весьма необычную форму, которая может быть похожа на трапецию, серп или же прямоугольник.

Для прочного сцепления с поверхностью опоры крюк оснащается специальными шипами. Изготавливаются такие лазы из качественной стали, которая дополнительно может обрабатываться антикоррозийной краской. Засчет этого существенно увеличивается эксплуатационный срок кошек.

Современные лазы для бетонных столбов могут использоваться для опор трапециевидной формы.

В зависимости от производителя такие модели могут быть оснащены специальными вставками твердосплавного типа, которые уменьшают возможное проскальзывание и износ когтей.

Стоит отметить, что общий вес лазов может составлять 5 кг. Конструктивно такое оснащение выглядит следующим образом: регулировочная вставка, подножка, крепёжный ремень, скоба зацепления.

Для изготовления монтажного крюка используется металлическая труба, эта конструкция обязательно оснащается надёжными крепёжными элементами. А вот подножка имеет пластины с углублениями, которые предназначены для фиксации двух слоёв хомутов.

Использовать монтерские когти довольно просто — нужно только обхватить ремнями обувь, надёжно зафиксировав их. Монтажник вскарабкивается по опоре благодаря самофиксации, где крюки с шипами цепляются за столб.

Стоит отметить, что чем больше припадает веса на площадку когтей, тем надёжнее будет фиксация на опоре. Оснащение будет считаться качественным, если будет изготовлено в соответствии с нормами ГОСТ или ТУ.

Помимо этого, профессиональные лазы должны иметь соответствующие сертификаты качества.

Альтернативный вариант оснащения

Производители чаще всего обращают внимание своих клиентов на то, что максимальный эксплуатационный срок такого снаряжения составляет 5 лет. Через год лазы обязательно должны быть осмотрены на наличие повреждений и деформаций. В случае надобности могут быть заменены некоторые детали.

Именно поэтому многие мастера часто решают приобрести лаги по бетонным опорам с рук.

Чтобы не допустить самых распространённых ошибок, мастер обязательно должен быть осведомлен в том, как правильно испытывать на прочность такое оснащение.

Несмотря на то, что бывшие в употреблении когти не имеют какой-либо маркировки и сведений по эксплуатации, они должны отвечать ряду требований:

  • Быть прочными и долговечными.
  • Выдерживать вес монтажника.
  • Обладать съёмными шипами.
  • Отличатся лёгким типом регулировки.

Правила эксплуатации

Отечественные и заграничные производители чётко регламентируют основные нормативы использования когтей. Ознакомиться со всеми правилами можно в прилагаемой инструкции. Как показывает практика, для правильной эксплуатации лазов необходимо придерживаться следующих рекомендаций:

  • Предварительно всегда проводится согласование каждого пункта предстоящих мероприятий, а также детально прорабатываются все действия на земле. У исполнительного лица обязательно должна присутствовать разрешительная документация, которая подтверждает его допуск к высотным работам.
  • Ремонт любой электролинии должен проходить исключительно при отключённом питании. Мастер должен использовать специализированные изолирующие перчатки и заземляющие резиновые приспособления.
  • Современные монтерские лазы предназначены для высотной работы на опорах, которые указаны в сопроводительной документации. В связи с этим строго запрещено использовать когти неподходящей формы, так как контакт с поверхностью будет неточным, что чревато травмированием мастера.
  • Прежде чем приступить к использованию лаг, мастер обязательно должен проверить дату последнего осмотра на наличие повреждений. Помимо этого, нельзя оставить без внимания сварные швы, которые нужно проверить на наличие трещин и коррозии. Все болтовые соединения тщательно осматриваются и протягиваются. Всегда нужно помнить, что на большой высоте разрушенные площадки могут спровоцировать падение, а это чревато травмированием или даже гибелью.
  • Те ремни и пряжки, которые фиксируют ногу мастера, тоже должны проверяться перед каждым подъёмом (на них не должны присутствовать разрывы или вытягивания). Если же какие-либо дефекты обнаружены, то использовать лазы категорически запрещено.
  • В соответствии с нормами производителей минимум раз в полгода лазы должны проходить тщательное техническое обслуживание, после которого должен составляться соответствующий акт, где обязательно указывается дата последующего осмотра.
  • Не стоит пренебрегать страховочным поясом, который всегда идёт в комплекте с лазами. Это связано с тем, что залезать на опору без такого снаряжения строго запрещено, так как мастер может просто упасть.
  • Опытные мастера категорически запрещают подниматься по тем опорам, где проложена линия заземления, так как шипы кошек могут просто вонзиться в кабель и прошить его насквозь.

Учитывая многие преимущества лазов для бетонных опор, специалисты считают их альтернативой автомобильным вышкам с люлькой. Такая тенденция связана с тем, что работы проходят гораздо быстрее и требуют меньше финансовых затрат.

Все приведённые выше правила — это своего рода основа техники безопасности, которая должна быть соблюдена при работе на высоте с использованием когтей для электромонтажа.

Любые нарушения целостности такого оснащения чреваты негативными последствиями. Опытные специалисты рекомендуют не рисковать и использовать лазы только фабричного производства.

Основные опасности могут быть связаны с тем, что самодельное оснащение не проходит каких-либо проверок на прочность.

Как устроен коготь?

Прежде чем переходить к самостоятельному подстриганию, есть необходимость понять каково строение когтя, чтобы при стрижке уберечь птицу от излишних чувств боли.

Когти волнистых попугаев представляют собой продукты роговых образований, которые имеют кожное происхождение. Расположены они на концах пальцев пернатого питомца. Птичьи когти и человеческие ногти имеют серьезное отличие. В когтях волнистых попугаев есть кровеносные сосуды, у нас же в ногтях их нет.

Увидеть кровеносный капилляр можно через свет. Например, используя обычную лампу накаливания. Поэтому, когда будете стричь когти, следите за тем, чтобы в результате ваших действий не были задеты кровеносные сосуды. В противном случае, возможно причинение боли и занесение инфекционных заражений вашему пернатому другу.

В условиях естественной среды обитания у волнистых попугаев когти сами стачиваются, когда птички лазают по веткам деревьев или двигаются по земле. Домашние птицы не могут лазить по деревьям, передвигаться по земле и, соответственно, не имеют возможностей стачивать когти естественным образом. Они, как правило, гуляют на гладких поверхностях, сидят на плечах или руках хозяина. Все это не способствует стачиванию когтей, поэтому им необходимо их подстригать.

Нужно ли подстригать когти волнистому попугаю?

Посмотрите за тем, как ваша птичка ходит. Если при ходьбе её пальцы и поверхность полностью соприкасаются, то когти имеют нормальную длину и птичка может спокойно передвигаться. Чрезмерно отросшие когти мешают передвижению питомца, постоянно цепляются за неровности поверхности при ходьбе и, как следствие, могут становиться причиной серьёзных травм. Если у попугайчика треснет коготь, то образуется обильное кровотечение и появится резкая боль. Поэтому на вопрос «нужно ли стричь когти волнистому попугаю» ответ однозначный — всегда следует делать, причём вовремя, чтобы не сталкиваться с перечисленными выше проблемами.

Высота столба ВЛИ 0,4 кВ

Линия электропередач загородного участка проектируется из деревянных или бетонных опор, реже металлических столбов высотой 9-9,5 метров. (читать об опорах ЛЭП). При установке такого столба он заглубляется в землю на 2-2,5 метра. (читать об установке опоры). Нетрудно посчитать, что над землёй остаётся конец столба около 7 метров. Понятно, что подниматься на его верхушку никому не нужно. Для работы достаточно подняться на рабочую высоту, не превышающую 6 метров. Как залезть на столб 6 метров высотой.

Статьи по теме: Установка бетонной опоры линий электропередачи

О когтях электромонтера

Если деревья нужно завалить полностью, а не отпилить макушки, то подойдет следующий способ. На дерево можно залезть по сучкам и так, а можно приставить длинную лестницу. Обычно в верхней части сучки расположены плотнее. Привязать три веревки выше центра тяжести дерева (определить можно на глазок, обычно, чуть выше трети высоты) Растянуть треугольником и зафиксировать за окружающие деревья или за вбитые в землю, прочные колья (трубы, рельсы и т.п). «Мертвыми» узлами не вязать, лучше использовать двойной схватывающий узел. Пилить снизу, как обычно. Пенек оставить повыше. Запил и выборка ствола в сторону планируемого «падения». Если пилу жмет, следует поработать топором. Дать небольшую слабину веревке (противоположной направлению падения). Ломом (трубой) сдвинуть ствол с пенька. Подтянуть растяжки. Отпилить следующий кусок. Так, потихонечку, укорачиваем снизу ствол. ПРИМЕЧАНИЯ. Пилить лучше осенью, когда не дереве будет меньше листвы. Веревку использовать капроновую (плетеную) диаметром не меньше 8 мм. Лучше «десятку». Веревка должна быть тестирована. Работу лучше проводить не в одиночку, а с грамотными (понимающими задачу) помощниками. Способ неоднократно применял на деревьях с толщиной комля до 30 см. Более толстые таким способом пилить не приходилось.

Монтерские когти для лазания по столбам

Для того, чтобы производить работы на высотных столбах, необходимы когти для лазания по столбам. Это позволяет не использовать автовышки для поднятия на нужную точку. Когти электромонтажные позволяют обеспечить безопасность электромонтеров и снижать эксплуатационные расходы. В этой статье мы рассмотрим монтерские когти, лазы монтерские по бетону и другие разновидности такого необходимого снаряжения.

Конструкция монтерских когтей

Монтерские лазы и похожие конструкции состоят из стальных частей, которые располагаются полукругом или перпендикулярно, а также шипов, позволяющих цепляться с поверхностью столба. Они присоединяются к особой платформе для ног, где имеются ремни для фиксации стоп работника. Чтобы он оставался в вертикальном положении, в комплекте имеются стропы и привязь, предотвращающие падение человека при сползании или падении провода. Однако поднять такое устройство сможет только одного работника. Если требуется поднять двух и более работников, то необходимо пользоваться услугами автовышки. Далее рассмотрим основные виды таких приспособлений в зависимости от его предназначения.

Главные виды приспособлений

Электромонтажные когти имеют немало модификаций. Однако наиболее используемыми и практичными являются следующие конструкции:

  • Универсальные когти;
  • Монтерские когти-лазы;
  • Монтерские лазы КРПО;
  • Монтерские когти-лазы КЦО.

Универсальные когти подходят для трапециевидных бетонных опор любой высоты. Конструкция состоит из следующих элементов: подножка, зацепляющая скоба, вставка для регулирования, крепежный ремень. Крюк изготавливается из металлической трубы с крепежными элементами. В подножках располагаются специальные пластины с углублениями, позволяющие фиксировать два слоя кожаных хомутов. Пряжки в таких когтях расстегиваются быстро и без проблем, что делает их особенно ценными в работе.

Монтерские разновидности когтей и лазов, а также соединенного вида, предназначены для работ с опорами любого сечения, весом от 3 до 5 килограммов и охватом от 168 до 315 миллиметров. Подходят также для работы на столбах линий электрических сетей центрифугированного вида. В комплекте идут твердосплавные металлические шпоры и кожаные хомуты. Рассмотрев основные виды таких конструкций, перейдем к некоторым моментам, которые помогают грамотно с ними работать.

Правила использования когтей

Все электромонтажные лазы должны отвечать следующим критериям:

  1. Соответствие установленным нормативам;
  2. Наличие маркировки производителя;
  3. Технические данные, включая дату изготовления и серийный номер;
  4. Регулярная проверка безопасности с применением статической нагрузки.

До подъема когти должны быть проверены работником совместно с руководителем. Дополнительно выделяется пояс для поддержки. В ходе осмотра фиксируют дату прохождения испытания, исправность всех узлов и деталей, состояние шпор и швов хомута, прочность всех застежек и присутствие замков гаечного плита со шплинтами.

Элементы из металла должны быть в идеальном состоянии, без различных дефектов, включая вмятины, сколы и острые края. Места сварочных стыков обязательно ровные, это позволит безопасно перемещаться по бетону. Также нужно дополнительно проверить техническое состояние таких элементов:

  • Фиксация С-образной части с подножкой;
  • Резьба различного вида;
  • Переменные пластины;
  • Прочность крепления гаек стопорного вида.

Затем нужно осмотреть конструкцию. Поврежденные когти не подлежат дальнейшему использованию. Раствор и подъем кошки замеряется перед испытанием и после него и фиксируется специальной документацией. Разрешается использовать приспособления для перемещения по столбам лицами старше 18 лет. Для этого они должны иметь при себе следующие документы:

  1. Разрешение на проведение верхолазных работ;
  2. Справка о прохождении медицинского осмотра;
  3. Допуск к работе либо присутствие контролирующего опытного специалиста, если для работника это первый год на должности.

Только после проведения всех необходимых процедур и проверок можно проводить работы на столбах электрических сетей с применением электромонтажного оборудования, включая когти и лазы по бетону.

Когти для лазания по столбам являются незаменимыми элементами, позволяющими проводить монтаж работнику и экономить на эксплуатационных затратах. Однако перед началом действий надлежит произвести тщательную проверку на предмет исправности оборудования, а также наличие у работника всех необходимых документов и подтверждение его совершеннолетия. В противном случае, проведение подобных работ будет небезопасным как для монтажника, так и для его начальства, поскольку можно получить достаточно серьезное наказание. Помните об этом перед началом всех электромонтажных действий!

Лазы монтерские / ЛМ-3М / для бетонных столбов

Вы можете забрать товар у нас в офисе по адресу: Киевская область, смт. Коцюбинское, ул. Пономарева, 32 (район метро Академгородок).

Режим работы склада Пн.-Пт. с 9:00 до 18:00.

ДОСТАВКА ПО УКРАИНЕ СЛУЖБОЙ ДОСТАВКИ

Осуществляем доставку в отделение «Нова пошта» и других курьерских служб.
Оплата за доставку товара по тарифам службы доставки.

ДОСТАВКА ТОВАРА «ДО ДВЕРЕЙ« СЛУЖБОЙ ДОСТАВКИ ПО УКРАИНЕ

Стоимость доставки составляет приблизительно 30-50 гр., в зависимости от службы доставки и объема заказа. Товар доставляется по указанному Вами адресу. Стоимость доставки Вы оплачиваете курьеру при получении товара.

ДОСТАВКА ПО КИЕВУ

Доставка курьером по адресу осуществляется на следующий после заказа день. Стоимость доставки 50 грн для негабаритного груза (до 10 кг). Для груза весом более 10 кг, стоимость доставки определяется в индивидуальном порядке.

СПОСОБЫ ОПЛАТЫ

Безналичными
Оплата по безналичному расчету производится в кассе отделения любого банка или с расчетного счета Вашей компании

При выборе безналичного способа оплаты доставка заказа возможна после поступления средств на наш расчетный счет

Хотим также проинформировать Вас, что в связи с высоким спросом на такие товары, как:

  • Защитные костюмы;
  • Латексные и нитрильные перчатки;
  • Респираторы;
  • Защитные очки;
  • Антисептики и другие дезинфицирующие средства.

Эти товары могут временно отсутствовать у нас на складе. И в первую очередь обрабатываются заказы от государственных и медицинских учреждений.

При заказе этой группы товаров, Ваш заказ сохраняется в нашей базе.
В случае наличия или поступления этих товаров на склад, наш менеджер свяжется с Вами.

Спасибо за понимание!

Если есть вопросы, обращайтесь к нам на странице Контакты.

Как залить опору для подъездной колонны | Home Guides

Столбы проезжей части для въездных ворот или вдоль сторон проезжей части подчеркивают въезд и подъезд. Типичные столбы состоят из изготовленных из стекловолокна колонн или каменных пилястр на бетонных основаниях. Хотя заливка бетона относительно проста, важно, чтобы опора должным образом поддерживала столб в случае движения грунта или чрезмерного количества воды. По этой причине опора должна включать арматурные стержни и стальную основу колонны для обеспечения устойчивости.Заливка фундамента столба требует базовых навыков, материалов и необходимых инструментов.

Земляные работы и формы

Используйте рулетку и планку для копания, чтобы очертить 18-дюймовый квадрат на земле в месте расположения колонны. Выкопайте опору глубиной 36 дюймов внутри квадрата, используя перекладину и лопату.

Создайте бетонную форму квадрата 18 дюймов, используя пиломатериалы для обрамления размером два на четыре и гвозди для обрамления 16d. Для этого отрежьте две стороны формы длиной 21 дюйм дисковой пилой.Обрежьте оставшиеся более короткие стороны по длине. Расположите детали на краю. Прикрепите концы более длинных частей к концам более коротких частей, забивая молотком по паре гвоздей на каждом угловом соединении.

Положите форму на землю и совместите внутренние грани с соответствующими сторонами основания. Выровняйте форму в каждом направлении и от угла к углу с помощью 4-футового уровня. С помощью стального молотка вытолкните колья наружу из форм под углом 45 градусов с каждой стороны. Прикрепите колья к формам с помощью двойного гвоздя 6d на каждом столбике.

Установите гравийную подушку толщиной 3 дюйма в основание основания с помощью лопаты.

Сталь и бетон

Обратитесь к спецификациям производителя на изготовленную стекловолоконную или деревянную опору или попросите подрядчика по кладке указать это и получить подходящее стальное основание колонны.

Измерьте глубину основания от поверхности гравийного слоя до 5 дюймов ниже верха форм и удвойте это измерение. Вычтите 6 дюймов из внутренней ширины опоры.Сложите размеры и отрежьте два куска 3/8-дюймовой стальной арматуры до нужной длины, используя ножовку. С помощью устройства для гибки арматуры согните каждую деталь в трехстороннюю прямоугольную форму — прямоугольную U-образную форму — которая будет установлена ​​так, чтобы две стороны были вертикальны в основание. Разложите кусочки поблизости.

Смешайте четыре 60-фунтовых мешка с бетонной смесью в тачке. Налейте в тачку примерно 1 галлон воды и добавьте смесь. Замесить замес лопатой. При необходимости добавьте столько воды, чтобы смесь была густой, как арахисовое масло, а не легко перемешивалась.При необходимости добавьте еще бетона, чтобы смесь загустела.

Зачерпните несколько дюймов смешанного бетона в основание и полностью засыпьте гравий. Установите одну из конфигураций арматуры с вертикальными сторонами и отцентрируйте ее по центру в основании. Вставьте нижний плоский конец в бетон так, чтобы верхние концы каждой стороны находились на расстоянии 4 дюймов от верха формы с каждой стороны. Установите еще один дюйм бетона в опору и установите арматуру другой конфигурации в противоположном направлении и по центру из стороны в сторону.Вдавите его в бетон так, чтобы верхние концы были примерно на 3 дюйма ниже верха формы.

Попросите помощника держать верхние концы арматурного стержня вертикально. Зачерпните достаточное количество твердого бетона в основание, чтобы арматурный стержень оставался вертикальным. На данный момент в верхней части фундамента нет бетона.

Залейте в тачку примерно 2 галлона воды. По мере замешивания засыпайте пять 60-фунтовых мешков с бетонной смесью. При необходимости добавьте небольшое количество воды, чтобы смесь была средней консистенции, а не густой.Зачерпните бетон в основании примерно на 12 дюймов от верха формы.

Поместите стальную основу колонны в основание так, чтобы вертикальные стойки были направлены вверх, а квадратная петля на нижней стороне у влажного бетона. Выровняйте основание так, чтобы оно было по центру основания из стороны в сторону, а опорная пластина была на одном уровне с верхом форм. Попросите помощника удерживать основание в этом положении.

При необходимости укладывайте бетон в основание, чтобы заполнить основание до верха опалубки.Выровняйте верхние стержни основания вертикально, используя уровень в качестве направляющей. Разгладьте поверхность бетона до однородной поверхности деревянным шпателем. Сгладьте края бетона там, где он встречается с формами, используя инструмент для обрезки кромок бетона. Дайте бетону застыть в течение ночи, прежде чем извлекать двойные гвозди, поднимать колья и снимать формы.

Справочные материалы

Советы

  • Для столбов, у которых есть осветительная арматура, перед заливкой фундамента обратитесь к электрику для установки электропроводки.
  • Перед тем, как рыть фундамент, обратитесь в местный строительный департамент, чтобы определить, может ли потребоваться разрешение и проверка.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Лучшие методы крепления дерева к бетону

Бетон — не самый простой материал для работы, особенно если вы пытаетесь построить конструкцию (например, дом), в которой используются как бетон, так и изделия из дерева. К счастью, существует множество способов перехода от бетонных полов и стеновых каркасов к деревянным и гипсокартонным. У большинства строительных подрядчиков есть свои фавориты, когда дело доходит до крепления дерева к бетону, но у более новых членов бригады может не быть.Ниже приводится разбивка преимуществ и недостатков четырех универсальных крепежей, которые чаще всего используются для крепления дерева к бетону.
Обрезать гвоздь

Гвоздь

Самый простой способ — просто прибить дерево к бетону. Ниже показаны два распространенных варианта гвоздя: отрезанный гвоздь и гвоздь по бетону.

Отрезанный гвоздь имеет квадратную коническую форму с квадратным кончиком. Эти гвозди вбиваются через доску и в бетон под ней, как при прибивании деревянной доски к деревянному полу.Эти гвозди дешевы, хорошо держатся (пока они проникают в бетон не менее чем на дюйма) и их чрезвычайно трудно вытащить.
Бетонный гвоздь

Бетонный гвоздь имеет форму толстых обычных гвоздей. Вал окружен бороздками для улучшения удерживающей способности, а сталь закалена, так что она не сгибается при ударе о бетон. Как и остриженные ногти, они доступны по цене, очень хорошо держатся и их трудно удалить. Оба типа требуют прочного, точного удара и имеют сопротивление сдвигу от 500 до 600 фунтов.

Винты

Закаленные винты можно вбивать в бетон, если предварительно просверлить отверстие подходящего размера. Эти винты бывают самых разных диаметров и длин хвостовиков, а также головок различных конструкций, включая крестообразную, шлицевую и усиленную шестигранную. Обычно в комплект этих винтов входит сверло по камню, размер которого соответствует диаметру винта.
Перекидные болты

Чтобы установить их, установите деревянную деталь на место. Просверлите отверстие с зазором в древесине и в бетоне с помощью сверла по камню.Обычно это намного проще, чем забивать гвозди вручную. Прочность на сдвиг также намного выше — примерно в два-четыре раза, в зависимости от диаметра и длины.

Стопорные болты

Из-за преобладания конструкции из бетонных блоков крепежные элементы для полых стен используются во многих работах. Они устанавливаются путем просверливания отверстия в блоке до тех пор, пока внутри блока не будет достигнута пустота. Затем два боковых крыла на болте сжимаются и вставляются в отверстие.Когда они входят в пустоту блока, крылья снова расправляются, и их уже нельзя вытащить из отверстия.

Эти болты также используются для подвешивания деревянных деталей (вместе с осветительными приборами и штангами для штор для душа) в областях между деревянными элементами каркаса внутри стен. Стопорные болты прочнее гвоздей и имеют предел прочности на сдвиг от 550 до 1700 фунтов, но они не так прочны, как шурупы для бетона.
Стальной анкер

Анкер для тяжелых условий эксплуатации

Когда крепежные детали используются для поддержки горизонтальных балок на вертикальных поверхностях, таких как ригели, поддерживающие каркас настила сбоку от бетонной стены, они должны быть прочными.Лучшим вариантом для этой работы является использование стальных анкеров и подходящих шурупов.

Подходящий стягивающий винт

У этих крепежных элементов предел сдвига намного выше, чем у других вариантов — в некоторых случаях до 7000 фунтов. Анкеры устанавливаются в предварительно просверленные отверстия в бетоне, соответствующие размеру используемого шурупа. На упаковке анкера указан правильный размер винта.

Поскольку эти анкеры имеют относительно большой диаметр, стандартное сверло VSR с битой для бетона не подходит для этой работы.Ударная дрель ½ дюйма — гораздо лучший выбор. Эти инструменты превосходят обычные сверла, потому что они имеют ударную особенность, которая заставляет долото совершать возвратно-поступательное движение во время вращения. Этот ударный эффект помогает разбивать бетон на пути сверла, что облегчает просверливание лишнего бетона при прикреплении дерева к бетону.
Спиральное сверло по бетону и аккумуляторная дрель 7 дюймов

Просверливание отверстий в бетоне

Сверло по бетону и типичное сверло VSR — это все, что требуется для установки гвоздей и шурупов по бетону и даже некоторых коленчатых болтов малого диаметра.На упаковке крепежа будет объяснено, какого диаметра следует использовать насадку для правильной работы крепежа.
Кирпичная коронка большого диаметра и перфоратор ½ дюйма

Отверстия большого диаметра необходимы для больших болтов с коленчатым рычагом и почти всех анкеров. Обычно эти долота имеют твердосплавные наконечники для продления срока службы инструмента и приводятся в движение мощным перфоратором. Этот инструмент поворачивает сверло, как и другие сверла. Но у него также есть ударная функция, которая облегчает сверление бетона.

Самый быстрый и простой способ прикрепить большинство деревянных деталей к бетону — использовать порошковый пистолет.Чтобы использовать его, вставьте в ствол специальный гвоздь и патрон 22-го калибра. Прижмите носик к заготовке, нажмите на спусковой крючок, и снаряд вбьет крепеж прямо в бетон. Для размещения крепежа не требуется предварительное сверление или сложные измерения и разметка — просто прижмите доску к бетону и выстрелите из инструмента.

Гвоздь, патроны и пороховой пистолет

Этот пистолет стоит больше, чем приличная дрель (на 200 долларов больше), но он легко справляется с большинством работ.Прежде чем брать этот инструмент, внимательно прочтите руководство оператора. Это гарантирует, что вы используете правильное количество порошка и застежки нужного размера. При использовании порохового пистолета всегда надевайте очки и средства защиты слуха.

С помощью подходящих инструментов и крепежа можно легко прикрепить дерево к бетону при строительстве дома.

Вибро-камень и бетонные колонны

Этот метод включает строительство несущих колонн из гравия или щебня с вибратором для укрепления всех грунтов в зоне обработки и уплотнения окружающих гранулированных грунтов.Это метод, впервые разработанный основателем нашей компании Иоганном Келлером, с тех пор мы использовали его в тысячах проектов.

Процесс

В процессе влажной верхней подачи вибратор проникает на расчетную глубину за счет веса и вибрации вибратора, а также водяных струй, расположенных в наконечнике. Затем камень (щебень или переработанный бетон) добавляется на уровне земли в пространство вокруг вибратора, создаваемое струей воды. Камень падает через пространство к кончику вибратора и заполняет пустоту, образовавшуюся, когда вибратор поднимается на несколько сотен миллиметров.Затем вибратор опускается, уплотняя и смещая лежащий под ним камень. Этот процесс виброзамещения повторяется в лифтах до тех пор, пока плотный каменный столб не будет построен на поверхности земли.

Процесс сухой подачи снизу аналогичен, за исключением того, что не используются водяные струи, а камень подается на наконечник вибратора через присоединенную подающую трубу. Для проникновения вибратора на расчетную глубину может потребоваться предварительное бурение плотных пластов.

Установка

Vibro может быть полностью оснащена бортовой системой сбора данных.Данные системы, такие как сила тока и скорость подъема, затем могут быть записаны и отображены в реальном времени вместе с заданными целевыми значениями на мониторе в кабине. Этот мониторинг позволяет оператору корректировать любые отклонения в режиме реального времени в процессе строительства, чтобы поддерживать виброуплотнение в рамках проектных требований.

Разновидности продукта включают в себя вибробетонные колонны, в которых бетон закачивается в землю через вибратор, и каменные колонны с цементным раствором, где заполнитель смешивается с цементным раствором при установке.

Преимущества

Универсальный метод улучшения почвы, который можно адаптировать к широкому спектру почвенных условий и требований к фундаменту.

Предлагает экономичное решение для улучшения почвы

Проводится практически на любую глубину

Относительно быстрое выполнение, поэтому последующие строительные работы могут последовать очень быстро

Улучшение почвы позволяет использовать стандартные мелкие опоры, что может привести к экономии

Экологически чистый, поскольку использует натуральные материалы и материалы на месте

Чрезвычайно тихий и низкий уровень вибрации

Во время процесса необходимо удалить только небольшое количество почвы, что позволяет избежать затрат на удаление грунта, связанных с непрерывным шнеком и системами буронабивных свай

Гарантия качества

Виброоборудование, которое мы используем, разработано и изготовлено нашим собственным производителем оборудования исключительно для использования компаниями Keller.

Внутреннее программное обеспечение для управления производством позволяет нам собирать и анализировать данные в режиме реального времени и проверять эффективность проводимых улучшений.

Во время выполнения обычно регистрируются различные производственные параметры, включая глубину, силу тока, прижимную силу, последовательность подъема / опускания, время и дату и номер элемента.

Полевые испытания могут также использоваться для проверки производственных параметров колонны, наряду с испытаниями статической нагрузкой, одиночными или групповыми испытаниями прочности материала колонны на сжатие и проверкой диаметра колонны.

BASIS-Система для монтажа на стойке | Соединители Knapp

Система BASIS представляет собой соединитель для прямого монтажа на твердых поверхностях, таких как бетон, камень, кладка.

Система BASIS является расширением системы ACRO. Разъем ACRO монтируется на оцинкованной стальной пластине и поставляется уже собранным. Крепеж можно привинтить к твердой поверхности, например, стяжке, плитке, камню и т. Д. Ответная часть крепится к колонне. Это делает практически незаметным (видна лишь небольшая щель) и очень прочное крепление колонн к земле.
Примечание *, система BASIS не предназначена для отдельно стоящих колонн.

Система BASIS доступна в двух размерах.

  • Невидимый — скрытые, самозатягивающиеся соединители колонн и балок.
  • Удобство в использовании — при необходимости возможна разборка
  • Самозатягивающийся — регулировкой винтов.
  • Эффективный — высокая предварительная подготовка.
  • Простая транспортировка — компоненты можно транспортировать в разобранном виде и просто собирать на месте.
  • Fast — экономия времени на производстве.
  • Сейф — протестирован HFA (Holzforschung Austria)
  • Регулируемый — разъем можно отрегулировать по мере необходимости.

Приложения:
Система BASIS представляет собой соединительную систему для прямого монтажа балок, колонн и столбов на твердых поверхностях, таких как бетон, камень или кладка.

Дизайн интерьеров, выставочное строительство, солярии.

Обработка — Фрезерование:
Для углубления соединителя в торцевом или торцевом волокне выполняется канавка. Канавка имеет глубину 13 мм и выполняется ручным фрезером или обрабатывающим центром с ЧПУ с пазом Ø 15 мм. Размер зависит от размера разъема. Доступны сверлильные и фрезерные приспособления для простой и точной обработки.
Соответствующая система BASIS состоит из нескольких идентичных соединителей, изготовленных из высокопрочной, устойчивой к атмосферным воздействиям стали, оцинкованной синим цветом, и производится в Австрии.
Выбор правильного соединителя BASIS System зависит от размера древесины. Фрезерные операции могут выполняться на ручном фрезерном станке или на обрабатывающем центре с ЧПУ. Система протестирована и доступна в семи различных размерах.

Фрезерование: См. Руководство по сборке.

ОСНОВА 62/62

ОСНОВА 90/90

ОСНОВА 62/62

ОСНОВА 90/90

869.664-010 — БЕТОННО-СТРОИТЕЛЬНЫЙ МОНТАЖНИК (мф. Корп.)

869.664-010 — СБОРНИК БЕТОННЫХ СТРОИТЕЛЬСТВ (mfd. Bldgs.) — Словарь профессиональных названий DOT Описание работы

КОД: 869.664-010 Купить DOT: Скачать

НАЗВАНИЕ (а):

СБОРНИК БЕТОНА (мф. Корп.)

Выполняет любую комбинацию следующих обязанностей, связанных со сборкой бетонных зданий на
строительная площадка, работает в составе бригады: Позиционирует шаблоны расположения столбцов в указанных
места на подготовленном бетонном фундаменте для установки опорных колонн стеновых панелей.Шаблон для ногтей
к полу, используя цементные гвозди и молоток. Увеличивает площадь углубления вокруг выступа стержня арматуры
от пола в месте установки колонны, чтобы обеспечить надлежащую высоту колонны при установке, используя
молоток и зубило. Смачивает поверхность водой для закрепления раствора и наносит раствор шпателем.
Устанавливает колонну в мокрый раствор так, чтобы конец трубы колонны выступал вниз над штангой. Выравнивания и подтяжки
столбец вертикально, используя рычаг пузыря, доску, гвозди и молоток. Гвозди опора верхней стойки
шаблоны для верхней части столбцов с помощью молотка и измерения расстояния между столбцами с помощью ленты.Устанавливает наружные и внутренние стеновые панели с пазом и гребнем при помощи пневмоподъемника.
Вставляет штифт через крюки подъемника и отверстия в бетонных стеновых панелях для подъема и позиционирования панелей
между столбцами. Подает сигнал рабочему управлять подъемником, чтобы переместить панель через неровности в канавках
столбцы. Удаляет препятствия в канавках молотком и зубилом. Заделывает дыры, трещины и стыки
в собранных участках здания, используя раствор и шпатель.

GOE: 05.12.12 ПРОЧНОСТЬ: H GED: R2 M2 L2 SVP: 4 DLU: 77

ПЕРЕКРЕСТОК ОНЕТ: 87899D Строительные рабочие, кроме торговли

Предыдущий
Следующий
Содержание
ОНЕТ
Около


КОД: 869.664-010 Купить DOT: Скачать
НАЗВАНИЕ (а):

СБОРНИК БЕТОНА (мф. Корп.)

Выполняет любую комбинацию следующих обязанностей, связанных со сборкой бетонных зданий на
строительная площадка, работает в составе бригады: Позиционирует шаблоны расположения столбцов в указанных
места на подготовленном бетонном фундаменте для установки опорных колонн стеновых панелей. Шаблон для ногтей
к полу, используя цементные гвозди и молоток. Увеличивает площадь углубления вокруг выступа стержня арматуры
от пола в месте установки колонны, чтобы обеспечить надлежащую высоту колонны при установке, используя
молоток и зубило.Смачивает поверхность водой для закрепления раствора и наносит раствор шпателем.
Устанавливает колонну в мокрый раствор так, чтобы конец трубы колонны выступал вниз над штангой. Выравнивания и подтяжки
столбец вертикально, используя рычаг пузыря, доску, гвозди и молоток. Гвозди опора верхней стойки
шаблоны для верхней части столбцов с помощью молотка и измерения расстояния между столбцами с помощью ленты.
Устанавливает наружные и внутренние стеновые панели с пазом и гребнем при помощи пневмоподъемника.
Вставляет штифт через крюки подъемника и отверстия в бетонных стеновых панелях для подъема и позиционирования панелей
между столбцами.Подает сигнал рабочему управлять подъемником, чтобы переместить панель через неровности в канавках
столбцы. Удаляет препятствия в канавках молотком и зубилом. Заделывает дыры, трещины и стыки
в собранных участках здания, используя раствор и шпатель.

GOE: 05.12.12 ПРОЧНОСТЬ: H GED: R2 M2 L2 SVP: 4 DLU: 77

ПЕРЕКРЕСТОК ОНЕТ: 87899D Строительные рабочие, кроме торговли


© 1995–2015 Photius Coutsoukis and Information Technology Associates (Все права защищены).Редакция 26 мая 2003 г.

Вибробетонные колонны | Keller UK

Этот метод включает строительство бетонных колонн с глубинным вибратором с подачей снизу для передачи нагрузок через слабые пласты на твердый нижележащий пласт.

Процесс

Забойный вибрационный зонд опускается через слабые пласты к нижележащим твердым пластам и зернистым несущим грунтам, уплотненным вибратором. Затем бетон перекачивается через трубу с донной подачей.Вибратор поднимается и опускается несколько раз, чтобы сформировать расширенное основание или баллон, а затем поднимается на поверхность, когда бетон заполняет пустоту, образовавшуюся во время экстракции. Вибратор может повторно проникать в верхнюю часть колонны, образуя увеличенный напор, что часто требуется под полом складских помещений и насыпями дорог / железных дорог. После завершения колонны можно обрезать и при необходимости разместить арматуру.

Установка

Vibro может быть полностью оснащена бортовой системой сбора данных. Данные системы, такие как сила тока и скорость подъема, затем могут быть записаны и отображены в реальном времени вместе с заданными целевыми значениями на мониторе в кабине.Этот мониторинг позволяет оператору корректировать любые отклонения в режиме реального времени в процессе строительства, чтобы поддерживать виброуплотнение в рамках проектных требований.

Связаться со специалистом | Дерек Тейлор — [email protected] — +44 (0) 7769 654163

Преимущества

Образуется небольшое количество грунта

Универсальная техника, которую можно адаптировать к широкому спектру почвенных условий и требований фундамента

Предлагает экономичную альтернативу свае

Может проводиться на глубину до 15 метров

Относительно быстрое выполнение, поэтому последующие строительные работы могут последовать очень быстро

Чрезвычайно тихий и низкий уровень вибрации

Гарантия качества

Виброоборудование, которое мы используем, разработано и изготовлено нашим собственным производителем оборудования исключительно для использования компаниями Keller.

Внутреннее программное обеспечение для управления качеством производства позволяет нам собирать и анализировать данные в режиме реального времени и проверять эффективность проводимых улучшений.

Во время выполнения обычно регистрируются различные производственные параметры, включая глубину, силу тока, прижимную силу, последовательность подъема / опускания, время и дату и номер элемента.

Полевые испытания могут также использоваться для проверки производственных параметров колонны, наряду с испытаниями статической нагрузкой, одиночными или групповыми испытаниями прочности материала колонны на сжатие и проверкой диаметра колонны.

Легенда удаления:

[1- По умолчанию Не связано с расчетом ветроустойчивости конструкции]

[2- Пожарная безопасность]

[3- Включено в базовый код модели]

[4- Модификация цикла кода должна быть отправлена ​​в раздел забастовки и
см. соответствующие разделы FBC, B]

РАЗДЕЛ
4407

[4- Модификация цикла кода должна быть отправлена ​​в раздел забастовки и
см. соответствующие разделы FBC, B]

ВЫСОКАЯ СКОРОСТЬ
КЛАДКА УРАГАНОВ

R4407.1 Каменная кладка должна быть спроектирована методом
допущение рационального анализа, основанного на установленных принципах механики.

РАЗДЕЛ
R4407.2

ВЫСОКАЯ СКОРОСТЬ
КАЧЕСТВО, ИСПЫТАНИЯ И УТВЕРЖДЕНИЯ ЗОНЫ УРАГАНОВ

R4407.2.1
Качественный.
Качество
материалов, собираемых в кладку, а также способ и способ их сборки
должны соответствовать требованиям настоящего раздела.

R4407.2.1.1
Качество изготовления.
Кладка
конструкция должна соответствовать допускам, качеству и методам
конструкции, как указано в стандартах, упомянутых в этом разделе; то
Справочник Портландцементной ассоциации по бетонной кладке, ANSI A41.1, A41.2 и
Нормы AWS по сварке конструкций: арматурная сталь (D1.4).

R4407.2.1.2
Другие материалы.
А
материал кладки, отличный от указанного в данном документе, негорючий и
в противном случае в достаточной мере воплощает характеристики и удовлетворяет
Требования к одному из материалов в данном документе могут быть утверждены зданием
официальный, при условии проведения таких тестов, которые могут быть предписаны.

R4407.2.2
Тесты.

R4407.2.2.1 Строительный чиновник может потребовать
материалы должны быть подвергнуты испытаниям для определения их качества, когда есть
причина полагать, что материал больше не соответствует стандартам, по которым
одобрение было основано. Стоимость таких испытаний несет лицо или
лица, предлагающие использовать или продолжать использовать такой материал или продукт.

R4407.2.2.2 Материалы должны быть испытаны в
в соответствии со стандартными спецификациями ASTM International (ASTM) как
такие стандартные спецификации указаны в этом разделе.

R4407.2.3
Утверждения.

R4407.2.3.1 Только такие блоки, как
одобрение строительного чиновника и производятся или производятся заводами
имеющий свидетельство о компетентности, выданное уполномоченным органом,
считается приемлемым для строительства зданий или других
конструкции.

R4407.2.3.2 Утверждение каменных блоков и
заводов-изготовителей или заводов-изготовителей не должно быть больше одного года
и может быть получен после подачи заявления и представления сертификатов
испытания в соответствии с положениями этого раздела.

R4407.2.3.3
Положения для
испытания для утверждения блоков каменной кладки не должны рассматриваться как замену любых
тесты, в противном случае требуемые в соответствии с этим разделом.

R4407.2.3.4 Несостоятельность производителя кладки
единиц для получения одобрения или проведения испытаний, как требуется в этом разделе, или
такие дополнительные испытания, которые может потребовать строительный чиновник, должны быть причиной для
отказ от таких блоков кладки.

R4407.2,4
Кирпич.

R4407.2.4.1
Общий
. Кирпич должен
включают блоки каменной кладки, как правило, толщиной 21/4 дюйма (57 мм), 33/4 дюйма (95 мм)
шириной и длиной 8 дюймов (203 мм) и твердостью не менее 75 процентов.

R4407.2.4.2
Тесты.
Испытания должны быть
проведено в соответствии со Стандартными методами испытания кирпича, ASTM C 67.

R4407.2.4.3
Качественный.

R4407.2.4.3.1 Обожженный глиняный или сланцевый кирпич должен
соответствуют либо стандартным Спецификациям для строительного кирпича (сплошная кладка
Установки из глины или сланца), ASTM C 62, Стандартные спецификации для
Облицовочный кирпич (сплошные блоки из глины или сланца), ASTM C 216 или
Стандартные спецификации для пустотелого кирпича (пустотелые блоки из глины или
Сланец), ASTM C 652.

R4407.2.4.3.2 Кирпич силикатный должен соответствовать
Стандартные спецификации для бетонного строительного кирпича, ASTM C 55.

R4407.2.4.3.3 Бетонный кирпич должен соответствовать
Стандартные спецификации для бетонного строительного кирпича, ASTM C 55.

R4407.2.5
Камень.
Камень для
кладка должна быть прочной и прочной.

R4407.2.6
Литой камень.
В ролях
камень должен быть из портландцемента, заполнителей и воды с добавками или без них.Литой камень для несущей кладки или в местах, подверженных воздействию погодных условий, должен иметь
средняя прочность на сжатие через 28 дней не менее 3000 фунтов на квадратный дюйм (20,7 МПа)
и должен иметь не более 7 процентов водопоглощения по массе.

R4407.2.7
Бетонные блоки.

R4407.2.7.1
Общий.

R4407.2.7.1.1 Бетонные блоки должны быть изготовлены из
Портландцемент, вода и разрешенные заполнители. Материалы должны соответствовать
требования к материалам бетона, указанные в разделе R4405, и
готовые блоки должны соответствовать требованиям этого раздела.

R4407.2.7.1.2 Бетонные блоки, используемые для
огнестойкие стены, рассчитанные на 2 часа и более, или используемые для несущих или
наружные стены должны иметь минимальную толщину лицевой оболочки 11/4 дюйма (32
мм), минимальная толщина стенки 1 дюйм (25 мм) и сетка
площадь поперечного сечения не менее 50 процентов от общего сечения.

R4407.2.7.1.3 Блоки бетонные для других целей
должна иметь толщину стенок и перегородки не менее 3/4 дюйма (19 мм).

R4407.2.7.1.4 Если кладка стен требуется
этот код должен иметь толщину 8 дюймов (203 мм), блоки из пустотелых бетонных блоков могут быть
Модульный размер 75/8 на 75/8 на 155/8 дюймов (195 на 195 на 398 мм) с
соответствующие ширины анкерных колонн и анкерных балок.

R4407.2.7.2
Качественный.
Стандарт
блоки пустотелых бетонных блоков должны соответствовать Стандартным техническим условиям на
Полые несущие бетонные блоки, ASTM C 90, за исключением
влажность не должна превышать 50 процентов от общего поглощения.

R4407.2.8
Конструкционная глиняная черепица.

R4407.2.8.1
Ограничения.
Все
полая плитка для стен из обожженной глины, используемая для огнестойких стен, рассчитанная на 2 часа или
Более того, несущие или внешние стены должны быть из несущей плитки.

R4407.2.8.2
Тесты.
Испытания должны быть
проводится в соответствии со Стандартными методами отбора проб и испытаний
Плитка из структурной глины, ASTM C 212.

R4407.2.8.3
Качественный.

R4407.2.8.3.1 Несущая стена из конструкционной глины
плитка должна соответствовать Стандартным техническим условиям на конструкционную глину.
Несущая настенная плитка, ASTM C 34.

R4407.2.8.3.2 Конструкционная плитка для пола из глины
соответствуют Стандартным техническим условиям для конструкционной глиняной напольной плитки, ASTM C
57.

R4407.2.8.3.3 Плитка конструкционная глиняная ненесущая
должны соответствовать Стандартным техническим условиям для конструкционной глины, не несущей нагрузки
Плитка, ASTM C 56.

R4407.2.9
Гипсовая плитка.

R4407.2.9.1
Ограничения
. Сборный
гипс нельзя использовать в несущей кладке или в кладке, которая будет
подвержен влиянию погоды.

R4407.2.9.2
Тесты.
Испытания должны быть
сделано в соответствии с химическим анализом гипса и гипса.
Продукты, ASTM C 471, Физические испытания гипсовых штукатурок и гипсового цемента,
ASTM C 472 и физические испытания изделий из гипсокартона и гипсовых перегородок
Плитка и блок, ASTM C 473.

R4407.2.9.3
Качество
. Гипс
перегородочная плитка или блок должны соответствовать Стандартным техническим условиям на гипс.
Плитка или блок, ASTM C 52, Химический анализ испытательного гипса и гипса
Продукты, ASTM C 471, Физические испытания гипсовых штукатурок и гипсового цемента,
ASTM C 472 и физические испытания изделий из гипсокартона и перегородочной плитки
и Блок, ASTM C 473.

R4407.2.10
Обычный бетон
. Простой
бетон — это бетон, залитый на месте, а не армированный, или армированный только для
усадка или изменение температуры.Обычный бетон необходимо смешать, уложить и
отвержден, как указано для бетона в Разделе R4405. Минимальная сила
обычный бетон должен иметь давление не менее 2000 фунтов на квадратный дюйм (13,8 МПа) в течение 28 дней. В
минимальная прочность легкого заполнителя бетона должна быть не менее 500
фунтов на квадратный дюйм (3,5 МПа) через 28 дней.

R4407.2.11 Гипсобетон простой. Обычный гипс
бетон — это гипсобетон, монолитный на месте, неармированный или армированный
на усадку.

R4407.2,12
Миномет.

R4407.2.12.1
Общий.
За исключением
в противном случае, изложенном в настоящем документе, все растворы и материалы в них должны соответствовать
к Стандартным техническим условиям для строительного раствора для каменных блоков, ASTM C 270.

R4407.2.12.1.1 Градация агрегатов для
кладочный раствор должен быть таким, чтобы модуль дисперсности составлял от 1,20 до 2,35.
при определении в соответствии со Стандартными техническими условиями на заполнитель
для кладочного раствора, ASTM C 144.

R4407.2.12.1.2 Заполнители должны добываться или
промывают пресной водой и должны содержать не более 1/20 1% соли
масса.

РАСТВОР
СПЕЦИФИКАЦИЯ НА ПРОЧНОСТЬ

Тип
Минимальная средняя прочность

(фунт / кв. Дюйм) (МПа)

М 2500 (17,2)

S 1800 (12,4)

N 750 (5,2)

О 350 (2.4)

R4407.2.12.1.3 Строительный раствор, используемый для приклеивания каменной кладки
должны быть типа M, S, N или O и соответствовать либо свойству
спецификации, изложенные ниже, или спецификации пропорций
стандарт, изложенный в R4407.2.12.1.

Р4407.2.12.1.4 Тип миномета на основе
с учетом расположения блочной кладки:

ИСПОЛЬЗОВАНИЕ
ТИП РАСПОЛОЖЕНИЯ РАСТВОРА

Фундамент ниже уровня земли
и стены M

Стенки бассейна и
подпорные стены M

Противопожарные стены
оценено 2 часа и более M или S

Наружные стены и нагрузка
несущие стены M или S

Причалы менее 32
ширина в дюймах M или S

Разделы M, S или N

Каменная кладка На одну классификацию меньше, чем выше

Раствор или затирка под
сосредоточенные нагрузки M

Заборы M, S, N или O

Гипс Гипс

Для SI: 1 дюйм = 25.4
мм.

R4407.2.12.1.5 Должна быть уложена вся сплошная кладка.
в полных грядках с полными стыками. Вся кладка пустотелых блоков должна быть уложена с
полное растворение облицовочных панелей как в горизонтальных, так и в вертикальных швах.

РАЗДЕЛ
R4407.3

ВЫСОКАЯ СКОРОСТЬ
УРАГАНОВЫЕ ЗОНЫ

ДОПУСТИМО
НАПРЯЖЕНИЯ НА БЛОК КЛАДКИ

R4407.3.1
Сжатие.

R4407.3.1.1 Допустимое рабочее сжатие
напряжения в кирпичных стенах не должны превышать предельные значения в фунтах на квадратный дюйм
(МПа) общей площади в следующей таблице:

ЕДИНИЦА
РАСТВОР ТИПА N ИЛИ СОЕДИНИТЕЛЬ ТИПА M ИЛИ S

Кирпич 200 (1,4) 300
(2,1)

Камень 450 (3,1) 600
(4,1)

Щебень 200 (1,4) 300
(2,1)

Бетонные блоки 100 (0.7) 150 (1,0)

Глиняная плитка 80 (0,55) 100 (0,7)

R4407.3.1.2 Максимально допустимое рабочее напряжение
в обычном бетоне должен быть следующий процент от предела прочности
бетон на сжатие:

Компрессия 0,20 f ‘c

Сдвиг и диагональ
натяжение 0,02 f ‘c

Где f ‘c представляет
максимальная прочность на сжатие.

R4407.3.2 Сдвиг в блочной кладке не должен
превышают 1/10 допустимого напряжения сжатия.

R4407.3.3 Неармированная кладка блока должна быть
Предполагается, что не имеет значения в сопротивлении осевому растяжению (поднятию). Изгибное напряжение
допускается в неармированной кладке согласно ACI 530.

R4407.3.4
Концентрации.
Стены
пустотных блоков кладки не должны напрямую выдерживать сосредоточенные нагрузки.

РАЗДЕЛ
R4407.4

ВЫСОКАЯ СКОРОСТЬ
УРАГАНОВЫЕ ЗОНЫ

СТРОИТЕЛЬСТВО
ДЕТАЛИ

R4407.4.1
Общий.

R4407.4.1.1 Кладка пустотелых или массивных стен
блоки или простой бетон должны быть построены, как указано в этом разделе.

R4407.4.1.2 Спроектированные железобетонные стены,
колонны и балки должны соответствовать требованиям Раздела R4405, за исключением того, что такие
проектируемые колонны и балки должны быть не менее эквивалента
указанные здесь минимумы.

R4407.4.1.3 Железобетон, необходимый для этого
сечение должно соответствовать Разделу R4405 «Железобетон».

R4407.4.1.4 Б / у кирпичи не должны использоваться
если они не соответствуют требованиям этого кодекса, являются надежными и
тщательно очищены и одобрены для использования служащими здания.

R4407.4.1.5 Связь должна обеспечиваться притиркой концов в
последовательные вертикальные курсы.

R4407.4.1.6 Горизонтальный стык минимального калибра № 9
усиление на каждом альтернативном ходу (расстояние 16 дюймов), лестничного типа для
Для всех остальных должна быть предусмотрена усиленная кладка и тип фермы.Этот
арматура должна выходить на 4 дюйма (102 мм) в анкерные колонны или быть привязана к
несущие колонны с утвержденными методами, где несущие колонны заменяют
связать столбики.

R4407.4.2
Наружные стены.

R4407.4.2.1
Общий.

R4407.4.2.1.1 Наружные стены блочной кладки должны
иметь минимальную толщину 8 дюймов (203 мм), если иное не указано в
Разделы R4407.2.7.1.4 и R4407.4.2.11

R4407.4.2.1.2 Крыша или другие элементы не должны
размещены для создания прямой горизонтальной нагрузки на стены, если такие стены не
специально разработан.

R4407.4.2.1.3 Максимальная площадь стеновых панелей 8
дюймовая (203 мм) кирпичная кладка толщиной, измеренная между бетонными элементами
которые обрамляют панель, такую ​​как балки и анкерные колонны, не должны превышать 240
квадратных футов (22,3 м2), за исключением случаев, указанных в Разделе R4407.4.2.2.

R4407.4.2.2
Связать столбики.

R4407.4.2.2.1 Бетонные анкерные колонны должны быть
требуется в наружных стенах блочной кладки. Бетонные анкерные колонны должны быть
требуется на всех углах, с интервалом не более 4,9 м (16 футов)
от центра к центру колонн, рядом с любым угловым проемом, превышающим 4 фута
(1219 мм) в ширину, а на концах отдельно стоящих стен превышают 2 фута (610 мм) в ширину.
мм) в длину. Когда проемы превышают 8 футов (2.4 м) шириной, стяжные колонны должны
быть предусмотрены с каждой стороны всех таких отверстий. Все углы фронтона и навеса
должны иметь связующие столбики.

R4407.4.2.2.2 Когда проемы от 3 футов до
8 футов (914 мм и 2438 мм) в ширину, такие отверстия должны иметь одно вертикальное отверстие №5.
арматурный стержень с каждой стороны. Вертикальные стержни должны быть помещены в бетон.
заполнены ячейки и должны доходить до опор и анкерных балок. Все такие бары
должен быть непрерывным от основания до анкерной балки.Все стыки, где это необходимо, должны
быть не менее 30 дюймов (762 мм).

R4407.4.2.2.3 Связующие столбики должны быть не менее 12
дюймов (305 мм) в ширину. Стяжные колонны, имеющие высоту свободного покроя не более
15 футов (4,6 м) должны быть не меньше толщины стены или
номинально 8 дюймов (203 мм), и, где более 15 футов (4,6 м) в свободном состоянии
высота должна быть не менее 12 дюймов (305 мм). Свободный
высота должна приниматься в точке положительной боковой поддержки в направлении
рассмотрения, или колонна может быть спроектирована так, чтобы противостоять применимым боковым
нагрузки на основе рационального анализа.

R4407.4.2.2.4 Анкерные стойки должны быть усилены
не менее четырех вертикальных полос №5 для столбцов 8 на 12 дюймов (203 на 305 мм)
не менее четырех вертикальных полос №6 для столбцов 12 на 12 дюймов (305 на 305 мм)
арматурной стали не менее 0,01 площади поперечного сечения колонн
другой размер или меньше, чем может потребоваться для противодействия осевым нагрузкам или изгибу
силы. Вертикальная арматура должна быть прикреплена шпонками к основанию, и стыки должны
притирка 30 диаметров стержня.Столбцы связываются пяльцами №2 с шагом не более
более 12 дюймов (305 мм) друг от друга.

R4407.4.2.2.5 Установленные бетонные анкерные колонны
здесь указан минимум для ограничения площади каменных панелей и обеспечения интегрированного
каркас для кладки. Расстояние между бетонными колоннами каркаса каркаса
конструкция, спроектированная в соответствии с Разделом R4405, может превышать расстояние
здесь указано при условии, что кладочные панели имеют площадь менее 240 кв.
стопы (22.3 м2), а конструктивная система предназначена для передачи горизонтальных
ветровые нагрузки на колонны.

R4407.4.2.2.6 Бетонные анкерные колонны, предназначенные для
Ограничение площади кладки панелей может быть смещено на анкерных балках или других горизонтальных
элементы, чтобы избежать отверстий, но не должен превышаться максимальный интервал.

R4407.4.2.2.7 Бетонные колонны в несущих
стены следует заливать только после того, как будет установлена ​​кладка. Где кладка
стены каркасной каркасной конструкции кладут после того, как каркас
должно быть установлено надлежащее крепление, спроектированное профессиональным инженером.
при условии.Если стальные конструкционные элементы выполнены огнеупорными с помощью кирпичной кладки
единиц, стенки панели должны быть приклеены к огнестойким материалам.

R4407.4.2.2.8 Где минимальное расстояние между стяжками
столбцы, как указано в Разделе R4407.4.2.2.1, удовлетворены и где
несущие колонны каркасной конструкции разнесены, как указано в
Раздел R4407.4.2.2.5, положение о сопротивлении горизонтальному и вертикальному
нагрузки на кромки кладочных панелей, примыкающих к дверным и оконным проемам в
кладка стен там, где проемы не ограничены таким железобетоном
колонны должны учитываться и, при необходимости, передавать силы через
материалы сборки на землю.

R4407.4.2.3
Связать балки.

R4407.4.2.3.1 Анкерная балка железобетонная
должны быть размещены во всех стенах каменной кладки, на каждом уровне пола или крыши, и
на таких промежуточных уровнях, которые могут потребоваться для ограничения вертикальной высоты
блоки каменной кладки до 16 футов (4,9 м). Хорошо уплотненный и замкнутый грунт внизу
уклон может считаться боковым ограничением, но только выше 1 фута (305
мм) ниже уровня, на котором начинается такое ограничение.

R4407.4.2.3.2 Если иное не предусмотрено конструкцией,
все анкерные балки должны иметь четыре стяжки №3 на 12 дюймов (305 мм) o.c. по углам и
на каждом изгибе и на 48 дюймов (1219 мм) o.c. в другом месте. Анкерный брус не должен быть
меньше по размеру или армированию, чем требуется для условий нагрузки, ни
меньше следующих минимумов: Анкерная балка должна иметь ширину не менее
чем номинальный 8 дюймов (203 мм), должен иметь высоту не менее 12
дюймов (305 мм) и должны быть усилены не менее чем четырьмя арматурами №5.
брусья поместили две вверху и две внизу балки, кроме галстука
балка с использованием балки типа «U» может использоваться со следующими
ограничения:

1.Ограничено одноэтажной группой R3
заполняемость.

2. Ограничено до 7 футов без опоры.
(2,1 м).

3. Балочный блок усилить одним
Полоска №7 вверху и одна полоса №7 внизу заливки.

4. Балочный блок должен обеспечивать не менее
14 дюймов (356 мм) по вертикали или менее 41/2 дюйма (114 мм)
горизонтальный размер поперечного сечения монолитной балки.

5. Если используются балочные блоки,
рассмотрение сопротивления поднятию, вызванному ветровыми силами, должно основываться на
только та часть статической нагрузки, которая находится над самым верхним швом из раствора в стене.

R4407.4.2.3.3 Анкерная балка должна быть неразрезной.
Сплошность арматуры на прямых участках обеспечивается притиркой.
стыки не менее 30 дюймов (762 мм). Обеспечение преемственности при
углы, сгибая по две планки в каждом направлении вокруг угла 30 дюймов
(762 мм) или путем добавления двух изогнутых стержней №5, которые выступают на 30 дюймов (762 мм) в каждую сторону
из-за угла. Непрерывность в столбцах обеспечивается продолжением
горизонтальное армирование колоннами или изгибом горизонтального армирования в
столбцы на расстоянии 18 дюймов (457 мм).

R4407.4.2.3.4 Анкерная балка не требуется
где напольные или кровельные системы обеспечивают жесткую диафрагму из железобетона
с минимальной толщиной 4 дюйма (102 мм) или там, где система пола или крыши
имеет эквивалентный коэффициент жесткости не менее 0,5 кубических дюймов, поскольку
определяется моментом инерции, деленным на длину. (На фут ширины,
измеряется перпендикулярно плоскости диафрагмы и надежно закреплен).

R4407.4.2.3.5 Изменения уровня лучей или
конструкционные бетонные балки (балки) должны выполняться на анкерных колоннах или конструкционных
бетонные колонны и указанные анкерные колонны или конструкционные бетонные колонны должны быть
непрерывно от балки к балке.

R4407.4.2.3.6 Анкерная балка может следовать за граблями
конец фронтона или навеса, если уклон не превышает 3:12 и требования
Разделы R4407.4.2.1.2 и R4407.4.2.1.3 соблюдены.

R4407.4.2.3.7 Бетон в анкерных балках должен быть
размещены для приклеивания к каменным блокам непосредственно ниже и не должны
отделены от них деревом, войлоком или любым другим материалом, который может препятствовать склеиванию.Допускается использование войлочной бумаги шириной не более ширины ячеек блока.
при условии, что он вдавлен минимум на 2 дюйма (51 мм) в одной ячейке каждого
блокировать.

R4407.4.2.3.8 Анкерные балки, подверженные подъему и
боковые силы ветра должны быть рассчитаны и рассчитаны на сопротивление всем таким силам. Галстук
балки над проемами должны быть рассчитаны и рассчитаны таким образом, чтобы выдерживать постоянные и временные нагрузки.
в сочетании с ветровыми нагрузками, в зависимости от того, что действует.

R4407.4.2.4 Фронтальные торцевые и односкатные торцевые стены. Все
каменные конструкции с двускатным торцом и односкатным торцовым (полуфабричным) стенами должны иметь
такие торцевые стены возводятся из кирпича только в соответствии с данным разделом. А
горизонтальная поперечная балка должна быть предусмотрена на уровне нижних концов фронтонов
и навесы, кроме разрешенных в Разделе R4407.4.2.3.6 выше, и спроектированных в
в соответствии с Разделами R4407.4.2.1.2 и R4407.4.2.1.3, а также требованиями к нагрузке
как указано в Разделе R4403. Бетонный колпак после граблей
фронтона площадью не менее 64 квадратных дюймов (413 см2), усиленного двумя # 5
должны быть предусмотрены решетки.Должны быть предусмотрены анкерные колонны на концах фронтона и навеса.
Любые промежуточные анкерные колонны, необходимые внутри фронтона, должны доходить до
копирующая балка. Несущие балки, опирающиеся на кирпичную кладку, не подверженные подъему и
боковые ветровые нагрузки должны быть предусмотрены в соответствии с Разделом R4407.4.2.3.2.

R4407.4.2.5
Парапетные стены.

R4407.4.2.5.1 Кладка стен парапета не должна
толщиной менее 8 дюймов (203 мм) должны быть усилены минимальными стяжными колоннами
и должен быть уложен бетонной балкой не менее 64 квадратных дюймов (413
см2) в поперечном сечении, усиленный двумя арматурными стержнями №4.

R4407.4.2.5.2 Парапетная стена, превышающая 5 футов (1524
мм) по высоте над анкерной балкой или другой точкой боковой опоры.
специально разработан, чтобы противостоять горизонтальным ветровым нагрузкам.

R4407.4.2.6
Пирс.

R4407.4.2.6.1 В любом сечении кладки стены
замкнутая конструкция, в которой отверстия расположены так, чтобы оставлять участки стен
менее 16 дюймов (406 мм), такие секции должны быть стальными или усиленными
конкретный.

R4407.4.2.6.2 Изолированная кладка простенков незамкнутых
конструкции должны быть сконструированы таким образом, чтобы высота опор не превышала
превышают в 10 раз наименьший размер, в котором ячейки заполнены цементом
затирки и армировать не менее чем двумя стержнями №5, прикрепляющими балку к
Фонд.

R4407.4.2.7
Стены полостей.

R4407.4.2.7.1 Стенки полости, состоящие из двух
отдельные стены с воздушным пространством не менее 2 и не более 6 дюймов (51
до 152 мм) могут быть выполнены из сплошной или полой кладки при условии
стены соответствуют особым требованиям к анкерным колоннам и балкам, изложенным в
этой секции и склеиваются вместе с интервалом не более 24 дюймов (610
мм) друг от друга по вертикали и горизонтали с помощью кладочных стяжек или прочных, жестких
металлические стяжки 0.10 квадратных дюймов (64,5 мм2) в поперечном сечении.

R4407.4.2.7.2 Минимальная толщина отдельного
стены конструкции с полой стенкой должны быть 4 дюйма (102 мм), а блоки должны
укладывать в полные слои портландцементного раствора с полными стыками.

R4407.4.2.8
Кирпичные и каменные стены.

Стены из кирпича и камня должны поддерживаться сбоку анкерными колоннами и балками,
или его эквивалент, как предусмотрено в этом разделе, и должны соответствовать этим
дополнительные требования:

1.Во всех кирпичных стенах не реже каждого шестого
по обеим сторонам стены должен быть коллектор или должен быть
по крайней мере, один полный коллектор на каждые 72 квадратных дюйма (465 см2) каждой поверхности стены.

2. В стенах более 12 дюймов (305 мм)
толстый, внутренние стыки рядов жатки должны быть закрыты другим жаткой
Конечно, это сломает стыки с курсом ниже.

3. Монолитная кладка должна соответствовать
Стандартные Строительные нормы и правила для кладки, ANSI A41.1.

4. Стены из бутового камня должны быть 4 дюйма.
(102 мм) толще, чем требуется для полнотелых кирпичных или бетонных стен того же
соответствующие высоты, но не менее 16 дюймов (406 мм).

R4407.4.2.9
Замены.

R4407.4.2.9.1 Где по архитектурным причинам или
в противном случае желательно уменьшить площадь любой необходимой стяжки или стяжки.
балка ниже указанных требований, строительное должностное лицо может предоставить такие
уменьшение при условии, что пропущенная площадь бетона должна быть заменена на
арматурная или конструкционная сталь в соотношении 1: (n-1), где «n» —
определяется как модульный коэффициент эластичности (Esteel / Econcrete).

R4407.4.2.9.2 Где желательно заменить
арматура №5 в соответствии с требованиями этого раздела, три стержня №4 могут быть
заменены на замену двух стержней №5.

R4407.4.2.10
Пристройки к стене.
Где
новые стены соединяются с существующими стенами, такое соединение должно быть
усилена стартовая колонна размером минимум 8 на 8 дюймов (203 на 203 мм)
с двумя стержнями №5.

R4407.4.2.11
Пазы, выемки и отверстия.

R4407.4.2.11.1 Кирпичные стены блока должны быть
толщиной не менее 8 дюймов (203 мм), например, наружные стены, противопожарные стены и
несущие стены, могут иметь выемку или углубление не глубже половины стены
толщиной для площади не более 8 квадратных футов (0,74 м2) при условии, что
горизонтальный размер паза или углубления не превышает 4 футов (1219 мм)
и при условии, что чеканка не уменьшит размер анкерных балок и стяжек
столбцы меньше, чем требуется, за исключением следующего:

Исключение: Четыре дюйма (102 мм) глубокие пазы или
углубления в кирпичной кладке 8 дюймов (703 мм) могут быть выполнены с 4-дюймовыми
(102 мм) блочная кладочная панель при условии, такая — дюймовая (102 мм) блочная кладочная панель
не превышает 5 футов (1524 мм) в ширину, не превышает 8 футов (2.4 м) в
высота, приклеивается с одной вертикальной стороны к кирпичной кладке 8 дюймов (203 мм) или стяжке
колонна, и не несущая. Если такая панель превышает 2 фута (610 мм) в
ширина в местах на высоте 20 футов (6,1 м) или более над уровнем земли в наружных стенах,
устойчивость к ветровой нагрузке должна быть учтена при проектировании, и минимум
Стяжная колонна размером 4 дюйма на 8 дюймов (102 мм на 203 мм) с двумя вертикальными стержнями №5 должна
быть обеспечен на свободном конце такой 4-дюймовой (102 мм) стены.

R4407.4.2.11.2 Отверстия должны иметь перемычки
железобетон. Если такая перемычка сборная или изготовлена ​​отдельно от
анкерная балка, она должна выдерживать не менее 8 дюймов (203 мм) на кладке,
на каждом конце, за исключением случаев, когда может быть одобрено иное для соответствия этому кодексу
по утверждению продукта или после рационального анализа, но не менее 4 дюймов
(102 мм). Если такая перемычка выполнена за одно целое с анкерной балкой за счет углубления
анкерная балка над проемом, и сама анкерная балка способна безопасно
выдерживая все нагрузки, балка может пролететь до 6 футов (1.8 м) в длину и может
углубление не должно превышать 8 дюймов (203 мм) без дополнительного усиления.
Если анкерная балка заглублена более чем на 8 дюймов (203 мм) с пролетом меньше
длиной более 6 футов (1,8 м), а сама анкерная балка способна поддерживать
все нагрузки, упавшая часть должна содержать горизонтальную планку №3 внизу,
загнуты вверх с каждого конца и прикреплены к верхней стальной балке или двум №4
турники. На упавшей части должно быть не менее 4 дюймов (102 мм)
кладка на каждом конце.Если пролет превышает 6 футов (1,8 м),
Усиление главной балки должно быть внизу балки.

R4407.4.2.12
Стеклоблок.

R4407.4.2.12.1 Кладка стеклопакета возможна
используется в ненесущих внешних или внутренних стенах и в проемах, которые в противном случае
быть заполненными окнами, изолированными или непрерывными полосами, при условии
кладки стеклопакетов имеют толщину не менее 31/2 дюйма (89 мм)
на стыке раствора и заделанные поверхности блоков удовлетворительно
обработаны для склеивания строительным раствором.

R4407.4.2.12.2 Стеклопакет для кирпичной кладки
внешние стены должны иметь одобрение продукта.

R4407.4.2.12.3 Кладка фасадных панелей должна быть
установить в углублениях на косяках, а для панелей, превышающих 10 футов (3 м) в
горизонтальный размер между опорами, а также у головы, чтобы обеспечить
опорная поверхность шириной не менее 1 дюйма (25 мм) по краям панели; Кроме этого
при утверждении должностным лицом здания для панелей, не превышающих 100 кв.
ноги (9.3 м2) ни 10 футов (3 м) ни по горизонтали, ни по вертикали
размер, и расположен четыре этажа или меньше, и менее 52 футов (15,8 м)
выше уровня земли, анкерное крепление может быть обеспечено с помощью не подверженных коррозии
перфорированные металлические полосы.

R4407.4.2.12.4 Кладки стеклопакетов должны иметь
арматура в швах раствора на расстоянии не более 2 футов (610 мм) друг от друга
вертикально, а также под и над любыми отверстиями в панели. Подкрепление
состоит из двух параллельных продольных стальных оцинкованных проволок №9 калибр
или больше, на расстоянии 2 дюймов (51 мм) друг от друга и приварены к крестовине № 14 или более тяжелой
провода с интервалом не более 8 дюймов (203 мм) или эквивалентный утвержденный
у здания чиновника.

R4407.4.2.12.5 Кладка стеклопакета укладывается в
только раствор типа M или S или аналогичный утвержденный материал. И вертикальные, и
горизонтальные швы раствора должны быть не менее 1/4 дюйма (6 мм) и не более
3/8 дюйма (9,5 мм) толщиной и должен быть полностью заполнен.

R4407.4.2.12.6 Кладка каждого внешнего остекления
панель должна быть снабжена компенсаторами по бокам и сверху. Расширение
швы должны быть полностью свободны от строительного раствора и должны быть заполнены упругим
материал.

R4407.4.2.12.7 Стеклянные блоки, необходимые для
обеспечить рейтинг огнестойкости, должен соответствовать Разделу R4407.4.1.12.8 или
должны пройти испытания на огнестойкость и внесены в список для использования по назначению.

R4407.4.2.12.8 View панели в 1-часовой огнестойкости
стены должны быть ограничены панелями из стеклопакета, установленными в стали
каналы или анкерный каркас панели можно использовать там, где предел огнестойкости составляет 3/4 часа.
требуется. Стеклянная кладка толщиной три и семь восьмых дюйма (98 мм) должна
быть ограниченным 120 квадратных футов (1,1 м2) с размером не более 12 футов
(3,7 м) для строительства каменной стены или до 94 квадратных футов (8,7 м2) без
размер более 10,75 футов (3.3 м) для не кладки
стеновая конструкция. Стеклянные блоки толщиной три и одна восьмая дюйма (79 мм)
должен быть ограничен до 100 квадратных футов (9,3 м2) с размером не более 10
футов (3 м) для строительства каменной стены или до 94 квадратных футов (8,7 м2) без
размер больше 10,75 футов (3,3 м) для кирпичной кладки не
стеновая конструкция. Стеклянные блоки толщиной три дюйма (76 мм) должны быть
не более 100 квадратных футов (9,3 м2) и не более 12 футов (3.7
м) для строительства каменной стены или до 94 квадратных футов (8,7 м2) без
размер более 10 футов (3 м) для кирпичной кладки не
стеновая конструкция.

Видовые панели в огнестойких стенах на 2 часа
ограничивается стеклопакетами, установленными в стальных каналах и с
водяная завеса в соответствии с NFPA 13 с каждой стороны на внутренних стенах или
интерьер наружных стен. Три и семь восьмых дюйма (98 мм) толщиной
стеклянная кладка не должна превышать 100 квадратных футов (9.3 м2) без
размер более 10 футов (3 м).

Смотровая панель в сборе
не должны превышать 25 процентов стены, отделяющей помещение от коридора, или
коридор из закрытого вертикального проема или одна огнестойкая зона от
еще одна пожароопасная зона.

Максимум 3/4 часа
при возведении стен из кирпича не применяется конструкция из огнестойких стеклопакетов. Панельные анкеры
должно быть предусмотрено на пороге и косяках в стене без кладки
строительство с использованием панельного анкерного каркаса.Необходимо использовать огнезащитный герметик.
на всем канальном и панельном анкерном каркасе. Расширитель у головок и косяков
из стекловолокна или минеральной ваты. Вся огнеупорная стеклянная кладка
блоки и панели должны соответствовать UL № 9 и ASTM E 163.

R4407.4.2.12.9 Панели внутренней стеклянной кладки
имеющая толщину 37/8 дюйма (98 мм) не должна превышать 250 квадратных футов (23,2
м2) неподдерживаемая поверхности стены и внутренних панели стеклопакета кладки, имеющая
толщина 31/8 дюйма (79 мм) не должна превышать 150 квадратных футов (13.9 м2) из
поверхность стены без опоры длиной не более 25 футов (7,6 м) и не более
20 футов (6,1 м) в высоту между опорами.

R4407.4.2.13
Блок гриля.

R4407.4.2.13.1 Декоративные решетки или ширмы
построенный из блочной кладки, уложенной с ячейками, открытыми через стену, должен иметь
изложенные в настоящем документе, или конструкции должны быть основаны на рациональном анализе сопротивления
применимые нагрузки и расчеты должны быть представлены строителю
для утверждения.

R4407.4.2.13.2 Блоки каменных решеток или экранов как
описанные в этом параграфе не должны быть несущими.

R4407.4.2.13.3 Кладка блока в наружной стене должна
укладываться в раствор типа M или S.

R4407.4.3
Внутренние несущие стены.

Внутренние несущие стены должны быть сконструированы в соответствии с Разделом R4407.4.2.
для наружных стен, за исключением внутренних несущих стен в одноэтажном доме г.
Заполнение группы H или I, где не требуется более 1 часа
огнестойкий, может быть изготовлен из бетонного блока 4 дюйма (162 мм), не
более 9 футов (2.7 м) высотой, перекрытый железобетонной балкой не
менее 4 дюймов (102 мм) в ширину и не менее 12 дюймов (305 мм) в
высота, усиленная двумя стержнями 1/2 дюйма (12,7 мм), и такие стены должны
поддерживать только крышу или потолок, не превышающие 700 фунтов на линейный фут
(10,2 кН ​​/ м) без пазов и углублений.

R4407.4.4 Противопожарные стены.
Брандмауэры должны быть сконструированы в соответствии с Разделом R4407.4.2 для внешних
стены.

[2- Пожарная безопасность]

R4407.4.5
Панельные стены.

R4407.4.5.1 Панельные стены блочной кладки должны быть
не менее 8 дюймов (203 мм) толщиной и должен быть ограничен по размеру панели
как указано в Разделе R4407.4.2.

R4407.4.5.2 Панельные стены из железобетона
должен быть не менее 4 дюймов (102 мм) в толщину и не менее, чем предусмотрено конструкцией
как указано в Разделе R4405.

R4407.4.6
Шпонированные стены.

R4407.4.6.1
Основа кладки.

R4407.4.6.1.1 Облицовка или облицовка кладки
основание не считается добавлением прочности таким стенам и должно
быть ограниченным по высоте над фундаментом или между надлежащими и адекватными опорами
до 30 футов (9,1 м). Облицовка должна быть надежно прикреплена к кладке с помощью
средства существенного, не корродирующего
металлические стяжки, расположенные на расстоянии не более 16 дюймов (406 мм) по вертикали, или
24 дюйма (610 мм) по горизонтали.

R4407.4.6.1.2 Облицовка плиткой, не более 1 дюйма
(25 мм) с отдельными блоками, не превышающими 20 дюймов (508 мм) в любом
размером и площадью не более 200 квадратных дюймов (1290 см2)
с гофрами или насечками на задней стороне, не нужно закреплять в
в соответствии с вышеуказанными требованиями, но должны быть прочно приклеены к
подложка из портландцементного раствора, чтобы обеспечить непрерывный цельный
поддержка поддержки.

R4407.4.6.2
Деревянная основа.

R4407.4.6.2.1 Во всех случаях перед нанесением кладки
шпон, прочная водонепроницаемая бумага или войлок, пропитанный асфальтом, весом
должно применяться не менее 14 фунтов на 100 квадратных футов (0,68 кг / м2)
по горизонтали, под гальку, поверх диагональной обшивки. Горизонтальные швы в
бумага или войлок должны быть нахлестаны не менее 4 дюймов (102 мм) по вертикали
концевые соединения не менее 6 дюймов (152 мм).

R4407.4.6.2.2 Кладка облицовки должна быть не менее
33/4 дюйма (95 мм) толщиной и должен быть прикреплен к основе с помощью
существенные не корродирующие металлические стяжки
расстояние не более 16 дюймов (406 мм) по вертикали и 24 дюймов (610 мм) по вертикали.
мм) по горизонтали.

R4407.4.7 Разделы.

R4407.4.7.1 The
указанные здесь требования распространяются на ненесущие внутренние перегородки,
кроме брандмауэров, блочно-каменного строительства.

R4407.4.7.2 The
боковое расстояние между вертикальными опорами ненесущих межкомнатных перегородок
кирпичной кладки не должна превышать 72-кратную фактическую толщину
перегородка, в т.ч. штукатурка.

R4407.4.7.3 The
высота каменных перегородок не должна превышать 36-кратную фактическую
толщина, включая гипс.

R4407.4.7.4 Все
Перегородки из кладки внутреннего блока должны быть рассчитаны на
требования к нагрузке с соответствующими опорами анкерного крепления по периметру, в
в соответствии с Разделом R4403.7.8.

[1- По умолчанию Нет
относящиеся к конструктивному проектированию ветрозащиты]

R4407.4.8
Заборы.

R4407.4.8.1 Кладка ограждений, расположенных на
собственность, что такой забор, на предлагаемой высоте или будущей пристройкой к
высота, может использоваться как стена здания, должна быть построена с
фундаменты и анкерные колонны, как предусмотрено для внешней стены. Такой забор должен
быть ограничен с копинг пучка не менее 64 квадратных дюймов (413 см2) в
поперечное сечение, усиленное как минимум двумя стержнями № 4, если не превышает
высота 5 футов (1.5 м), или должно быть закрыто анкерной балкой, как предусмотрено
внешние стены, если они превышают высоту 5 футов (1,5 м).

R4407.4.8.2 Кирпичные заборы, расположенные на
свойство, что согласно правилам зонирования такой забор нельзя использовать в качестве стены
здание, должно быть построено следующим образом:

R4407.4.8.2.1 Заборы высотой не более 5 футов (1,5 м)
по высоте должен иметь толщину 8 дюймов (203 мм) и не требуется
связующие колонны, но должны иметь колпачок, как предусмотрено здесь; или такой
заборы могут быть толщиной 4 дюйма (102 мм) с анкерными колоннами и перекрытием не менее
Толщина 8 дюймов (203 мм).

R4407.4.8.2.2 Заборы высотой более 5 футов (1,5 м) в
высота должна быть не менее 8 дюймов (203 мм) толщиной и иметь стяжку
колонны и анкерные балки, необходимые для наружных стен.

R4407.4.9
Другая кладка стен.

Стены из каменных материалов или другие конструкции из каменных блоков
конкретно изложенное в этом разделе, должно соответствовать общим
положения этого кодекса, могут быть отнесены к предмету всех или любого из
требования к ним и любые такие дополнительные требования, как здание
чиновник может прописать.

РАЗДЕЛ
R4407,5

ВЫСОКАЯ СКОРОСТЬ
УРАГАННЫЕ ЗОНЫ УСИЛЕННАЯ КЛАДКА

R4407.5.1
Стандарты.
Положения TMS 402 / ACI 530 / ASCE 5 , и TMS 602 / ACI
530.1 / ASCE6 приняты как минимум для проектирования и изготовления
армированная блочная кладка. В дополнение к TMS 402 / ACI 530 / ASCE 5 и TMS
Армированные каменные конструкции 602 / ACI 530.1 / ASCE6 должны соответствовать
Разделы R4407.2

Исключение:
Если иное не указано в
архитектор-проектировщик или инженер, где проводится обзор плана и инспекции
выполняется местным строительным отделом в соответствии с Разделами 106 и
109, положения TMS 402 / ACI 530 / ASCE 5 / TMS 402, глава 1, раздел 1.18
и TMS 602 / ACI 530.1 / ASCE 6 / разделы 1.5 и 1.6 не применяются.

R4407.5.2
Общий.
Зарезервировано.

R4407.5,3 Конструкция
зданий и сооружений из армированной блочной кладки должны быть выполнены
профессиональный инженер или зарегистрированный архитектор.

R4407.5.4 Специальный инспектор. Архитектор, зарегистрированный во Флориде, или
профессиональный инженер должен провести осмотр всей армированной кирпичной кладки
конструкции.

R4407.5.5
Прочность бетонной кладки.
Бетон
прочность кладки должна определяться методом удельной прочности из TMS 602 / ACI.
530.1 / ASCE 6 Раздел 1.4 или в соответствии с ASTM C 1314.

R4407.5.6.
Армирование.
Армирование должно
соответствуют TMS 402 / ACI 530 / ASCE 5 и TMS 602 / ACI 530.1 / ASCE 6 за исключением
изменено здесь.

R4407.5.6.1
Развитие стержней на растяжение и сжатие должно соответствовать
с TMS 402 / ASCE 530 / ASCE5 Раздел 2.1.9.3 со следующими изменениями в
коэффициент y уравнения 2-12.

y = 1.0 для No.Стержни от 3 (M # 10) до № 5 (M # 16);

y = 1,04 для № 6 (M № 19) по № 7 (M № 22)
бары; и

y = 1,2 для № 8 (M № 25) по № 11 (M № 36)
бары

Если используются стержни с эпоксидным покрытием, длина нахлеста
увеличивается на 50 процентов.

R4407.5.6.2
Соединения арматуры должны соответствовать TMS 402 / ACI 530 /
ASCE 5. Соединения внахлестку, сварные соединения или механические соединения разрешены в
в соответствии с положениями TMS 402 / ACI 530 / ASCE 5 Раздел 2.1.9.7.
Сварка должна соответствовать AWS D1.4.

R4407.5.6.3
Соединения внахлестку должны соответствовать
с TMS 402 / ACI 530 / ASCE 5, раздел 2.1.9.7.1.1 с модификациями
Раздел 2122.4.1 на множитель y уравнения 2-12. Ни в коем случае длина
внахлестку должны быть менее 48 диаметров стержня, но не менее 12
дюймов.

R4407.5.6.4
Совместное армирование.
горизонтальный
усиление стыков должно быть предусмотрено на всех остальных курсах.Совместное
арматура должна быть не менее 9 калибра и соответствовать TMS.
602 / ACI 530.1 / ASCE 6 Разделы с 2.4C по 2.4F. Совместное армирование должно быть
размещены в соответствии с TMS 602 / ACI 530.1 / ASCE 6, раздел 3.4 B.7.

R4407.5.7
Сосредоточенные нагрузки должны быть в
в соответствии с TMS 402 / ACI 530 / ASCE 5, разделы 1.9.7.2 и 2.1.8 и
не должны считаться распределенными по непрерывным вертикальным швам, включая
стыки стыковки штабелей, если только армирующие элементы не предназначены для
распределять такие нагрузки.

R4407.5.8 Усиленный
несущие стены из кладки должны иметь номинальную толщину не менее 8 дюймов.
(203 мм).

R4407.5.9
Требования к креплению.
Крепление должно соответствовать TMS 402 / ACI
530 / ASCE 5. Нагрузка должна соответствовать TMS 402 / ACI 530 / ASCE 5, раздел 1.7 и
следующее.

R4407.5.9.1
Стены из каменной кладки должны быть
надежно закреплены на соседних элементах конструкции, таких как крыши, полы,
колонны, пилястры, контрфорсы и пересечения стен.

R4407.5.9.2
Стены кладки должны быть прикреплены к
все перекрытия и крыши, обеспечивающие боковую поддержку таких стен.

R4407.5.9.3
Такое крепление должно обеспечивать
прямое прямое соединение, способное противостоять горизонтальным силам, как
требуется в Главе 16 (Зоны сильных ураганов), или минимальная сила
200 фунтов на линейный фут (2919 Н / м) стены, в зависимости от того, что больше.

R4407.5.9.4
Необходимые анкеры должны быть встроены
в армированных залитых раствором ячейках.Анкерные болты должны устанавливаться в соответствии с
TMS 602 / ACI 530.1 / ASCE 6 Раздел 3.4 D

R4407.5.9.5
Деревянный каркас соединенный гвоздями
не считается приемлемым креплением.

R4407.5.10 Раствор и затирка.

R4407.5.10.1
Строительные растворы должны соответствовать
TMS 602 / ACI 530.1 / ASCE 6 Раздел 2.1. Затирочные материалы должны соответствовать ТМС.
602 / ACI 530.1 / ASCE 6 Раздел 2.2.

R4407.5.10.2
Заливаемые вертикальные ячейки должны
обеспечить d вертикальное выравнивание, достаточное для сохранения свободного пространства,
непрерывные вертикальные жилы размером не менее 2 на 3 дюйма (51
мм на 76 мм) для мелкозернистого заполнителя и 3 дюйма на 3 дюйма для крупнозернистого
заполнитель раствора, как определено ASTM C 476. Архитектор или инженер могут указать
Допускаются помещения для заливки других размеров, если они соответствуют TMS 402 /
ACI 530 / ASCE 5 Раздел 1.19 и TMS 602 / ACI 530.1 / ASCE 6, раздел 3.5C.

R4407.5.10.3
Укладка строительного раствора и кладки
должны соответствовать TMS 602 / ACI 530.1 / ASCE 6, раздел 3.3.

R4407.5.10.4
Заливка раствора.
Заливка раствора
должны соответствовать TMS 402 / ACI 530 / ASCE 5 и TMS 602 / ACI 530.1 /
ASCE 6.

R4407.5.10.5 Конфайнмент. Нанесите раствор на участки
указано на чертежах проекта. Используйте материал для удержания раствора, который позволяет
связь между каменными блоками и раствором.

R4407.5.10.6
Если не требуется иное, перемешать
затирка, отличная от самоуплотняющейся затирки, до консистенции с проседанием
от 8 до 11 дюймов (от 203 до 279 мм). Самоуплотняющаяся затирка должна соответствовать
с TMS 602 / ACI 530.1 / ASCE 6

R4407.5.10.7
Затирка должна быть помещена перед любым
начальное схватывание произошло, но ни в коем случае не позднее, чем через 1-1 / 2 часа после
добавлена ​​специально разработанная вода.

R4407.5.10.8 Заливка швов должна производиться непрерывно в
подъемники не более 5 футов (1,5 м) и максимальная высота подъема 12 футов 8 дюймов (3,8
м). Укладка раствора должна соответствовать TMS 602 / ACI 530.1 / ASCE 6.

R4407.5.10.9
Затирка уплотнительная
между подъемниками из-за луж, ударов или механической вибрации.

R4407.5.10.10 . Шпонки для раствора должны формироваться между заливками раствора. Ключи для затирки должны быть
образуется между подъемниками раствора, когда первый подъемник успевает схватиться до
размещение последующего подъемника.

1. Сформируйте шпонку для раствора, завершив раствор минимум на 1 дюйм (38,1
мм) ниже ступичного шва.

2. Не создавайте шпонки для раствора внутри балок.

3. На балках или перемычках, проложенных с блоками с закрытым дном, заделать раствор.
заливать по низу балки или перемычки без образования шпонки.

R4407.5.11
Несущий.
Сборный пол и крыша
блоки, опирающиеся на каменные стены, должны обеспечивать минимальную опору 3 дюйма (76
мм) и крепления в соответствии с Разделом R4407.5.9.4.

R4407.5.12 Пересекающиеся стены должны соответствовать
TMS 402 / ACI 530 / ASCE 5 Раздел 1.9.4.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
