Перемычки для зданий с кирпичными стенами 1.038.1-1 выпуск 1
Перемычки брусковые
Серия 1.038.1-1, выпуск 1, 4, 5, ГОСТ 948-84
Характеристики:
Перемычки брусковые железобетонные изготовлены из тяжелого бетона, предназначены для перекрытия проемов в кирпичных стенах зданий различного назначения.
Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней
Наименование | Размеры, мм | Объем бетона, м3 | Вес, тн | ||
длина,
мм
|
ширина,
мм
|
высота,
мм
| |||
1. 038.1-1 в1 Перемычки брусковые для зданий из кирпича толщиной 65мм | |||||
2ПБ10-1п | 1030 | 120 | 140 | 0,017 | 0,0425 |
2ПБ13-1п | 1290 | 120 | 140 | 0,022 | 0,055 |
2ПБ16-2п | 1550 | 120 | 140 | 0,026 | 0,065 |
2ПБ17-2п | 1680 | 120 | 140 | 0,028 | 0,070 |
2ПБ19-3п | 1940 | 120 | 140 | 0,033 | 0,083 |
2ПБ22-3п | 2200 | 120 | 140 | 0,037 | 0,093 |
2ПБ25-3п | 2460 | 120 | 140 | 0,041 | 0,103 |
2ПБ29-4п | 2850 | 120 | 140 | 0,048 | 0,120 |
2ПБ30-4п | 2980 | 120 | 140 | 0,05 | 0,125 |
3ПБ13-37п | 1290 | 120 | 220 | 0,034 | 0,085 |
3ПБ16-37п | 1550 | 120 | 220 | 0,041 | 0,103 |
3ПБ18-37п | 1810 | 120 | 220 | 0,048 | 0,120 |
3ПБ18-8п | 1810 | 120 | 220 | 0,048 | 0,120 |
3ПБ21-8п | 2070 | 120 | 220 | 0,055 | 0,138 |
3ПБ25-8п | 2460 | 120 | 220 | 0,065 | 0,163 |
3ПБ27-8п | 2720 | 120 | 220 | 0,072 | 0,180 |
3ПБ30-8п | 2980 | 120 | 220 | 0,079 | 0,198 |
3ПБ34-4п | 3370 | 120 | 220 | 0,089 | 0,223 |
3ПБ36-4п | 3630 | 120 | 220 | 0,096 | 0,240 |
3ПБ39-8п | 3890 | 120 | 220 | 0,103 | 0,258 |
5ПБ18-27п | 1810 | 250 | 220 | 0,1 | 0,250 |
5ПБ21-27п | 2070 | 250 | 220 | 0,114 | 0,285 |
5ПБ25-37п | 2460 | 250 | 220 | 0,135 | 0,338 |
5ПБ25-27п | 2460 | 250 | 220 | 0,135 | 0,338 |
5ПБ27-37п | 2720 | 250 | 220 | 0,15 | 0,375 |
5ПБ27-27п | 2720 | 250 | 220 | 0,15 | 0,375 |
5ПБ30-37п | 2980 | 250 | 220 | 0,164 | 0,410 |
5ПБ30-27п | 2980 | 250 | 220 | 0,164 | 0,410 |
5ПБ31-27п | 3110 | 250 | 220 | 0,171 | 0,428 |
5ПБ34-20п | 3370 | 250 | 220 | 0,185 | 0,463 |
5ПБ36-20п | 3630 | 250 | 220 | 0,2 | 0,500 |
1. 038.1-1 в4 Перемычки брусковые для зданий из кирпича толщиной 88мм | |||||
8ПБ10-1п | 1030 | 120 | 90 | 0,011 | 0,028 |
8ПБ10-1 | 1030 | 120 | 90 | 0,011 | 0,028 |
8ПБ13-1п | 1290 | 120 | 90 | 0,014 | 0,035 |
8ПБ13-1 | 1290 | 120 | 90 | 0,014 | 0,035 |
8ПБ16-1 | 1550 | 120 | 90 | 0,017 | 0,043 |
8ПБ16-1п | 1550 | 120 | 90 | 0,017 | 0,043 |
8ПБ17-2п | 1680 | 120 | 90 | 0,018 | 0,045 |
8ПБ17-2 | 1680 | 120 | 90 | 0,018 | 0,045 |
8ПБ19-3п | 1940 | 120 | 90 | 0,021 | 0,053 |
9ПБ22-3п | 2200 | 120 | 190 | 0,05 | 0,125 |
9ПБ25-3п | 2460 | 120 | 190 | 0,056 | 0,140 |
9ПБ26-4п | 2590 | 120 | 190 | 0,059 | 0,148 |
9ПБ29-4п | 2850 | 120 | 190 | 0,065 | 0,163 |
9ПБ30-4п | 2980 | 120 | 190 | 0,068 | 0,170 |
9ПБ13-37п | 1290 | 120 | 190 | 0,029 | 0,073 |
9ПБ16-37п | 1550 | 120 | 190 | 0,035 | 0,088 |
9ПБ18-37п | 1810 | 120 | 190 | 0,041 | 0,103 |
9ПБ18-8п | 1810 | 120 | 190 | 0,041 | 0,103 |
9ПБ21-8п | 2070 | 120 | 190 | 0,047 | 0,118 |
9ПБ25-8п | 2460 | 120 | 190 | 0,056 | 0,140 |
9ПБ27-8п | 2720 | 120 | 190 | 0,062 | 0,155 |
10ПБ18-27п | 1810 | 250 | 190 | 0,086 | 0,215 |
10ПБ21-27п | 2070 | 250 | 190 | 0,098 | 0,245 |
10ПБ25-37п | 2460 | 250 | 190 | 0,117 | 0,293 |
10ПБ25-27п | 2460 | 250 | 190 | 0,117 | 0,293 |
10ПБ27-37п | 2720 | 250 | 190 | 0,129 | 0,323 |
10ПБ27-27п | 2720 | 250 | 190 | 0,129 | 0,323 |
1. 038.1-1 в2 Перемычки плитные для зданий из кирпича толщиной 65мм | |||||
2ПП14-4п | 1420 | 380 | 140 | 0,076 | 0,190 |
2ПП17-5п | 1680 | 380 | 140 | 0,089 | 0,223 |
2ПП18-5п | 1810 | 380 | 140 | 0,096 | 0,240 |
2ПП21-6п | 2070 | 380 | 140 | 0,11 | 0,275 |
2ПП23-7п | 2330 | 380 | 140 | 0,124 | 0,310 |
2ПП25-8п | 2460 | 380 | 140 | 0,131 | 0,328 |
5ПП14-5п | 1420 | 510 | 140 | 0,101 | 0,253 |
5ПП17-6п | 1650 | 510 | 140 | 0,12 | 0,300 |
5ПП23-10п | 2330 | 510 | 140 | 0,166 | 0,415 |
3ПП14-71 | 1420 | 380 | 220 | 0,119 | 0,298 |
3ПП16-71 | 1550 | 380 | 220 | 0,130 | 0,325 |
3ПП18-71п | 1810 | 380 | 220 | 0,151 | 0,378 |
3ПП21-71п | 2070 | 380 | 220 | 0,173 | 0,433 |
3ПП27-71п | 2720 | 380 | 220 | 0,227 | 0,568 |
3ПП30-10п | 2980 | 380 | 220 | 0,249 | 0,623 |
1. 038.1-1 в5 Перемычки плитные для зданий из кирпича толщиной 88мм | |||||
8ПП17-5п | 1680 | 380 | 190 | 0,121 | 0,303 |
8ПП18-5п | 1810 | 380 | 190 | 0,131 | 0,328 |
8ПП21-6п | 2070 | 380 | 190 | 0,149 | 0,373 |
8ПП23-7п | 2330 | 380 | 190 | 0,168 | 0,420 |
8ПП25-8п | 2460 | 380 | 190 | 0,178 | 0,445 |
8ПП30-10п | 2460 | 380 | 190 | 0,215 | 0,538 |
5ПБ 27-27 п по стандарту: Серия 1.038.1-1
Перемычки брусковые 5ПБ 27-27 п являютяся специальными элементами для перекрытия в жилых зданий или технических сооружений из кирпича различных проемов. Благодаря 5ПБ 27-27 п в такие проемы можно вставлять двери и окна без последствий обрушения конструкции. Железобетонные бруски используют при обустройстве ненесущих стен с целью создания надежных и долговечных конструкций.
Железобетонные элементы 5ПБ 27-27 п имеют специальные монтажные петли, что существенно облегчает их монтаж на объект. Прочность сооружения достигается путем воспринятия основных нагрузок на перемычки от вышерасположенных стен и прочих элементов, гарантируя тем самым надежность всего строения. Стоит отметить, что это абсолютно негорючие и экологически чистые изделия, поэтому применение в жилых домах полностью безопасно и экономически оправдано.
1.Варианты написания маркировки.
Данные железобетонные брусковые перемычки 5ПБ 27-27 п маркируют согласно Серии 1.038.1-1, согласно которой указывают порядковый номер группы, тип изделия и его размерные ряды. Марка может быть написана разными вариантами:
1. 5ПБ 27-27;
2. 5ПБ 27-27 п;
3. 5ПБ 27-27 а;
4. 5ПБ 27-27 ап.
2.Основная сфера применения.
Брусковые перемычки 5ПБ 27-27 п применяют в гражданском и административном строительстве при обустройстве оконных и дверных проемов размером от 1,2 до 2, 8 метров. Стены из кирпича для данной марки перемычек должны иметь толщину не более 65 см. Перемычка рассчитана на то, чтобы воспринимать вес от вышерасположенных стен, кровельной конструкции, а также на нагрузки от собственного веса.
Железобетонные изделия рассчитываются также на работу под статическими и динамическими нагрузками при изгибающих и сжимающих деформациях. На перемычки 5ПБ 27-27 п опирание перекрытий не предусмотрено, при этом расчетная нагрузка составляет 400 кгс/м (данная нагрузка не рассчитана на работу в конструкции несущих стен). Таким образом, брусковая перемычка – это основная опора, используемая для укрепления стен в оконных и дверных проемах. При укладке брусков все швы заполняют цементным раствором.
Железобетонные элементы 5ПБ 27-27 п могут быть использованы в различных агрессивных средах. За счет того, что данные изделия изготовлены из армированного железобетона, их можно применять в условиях воздействия агрессивной среды, как сильный ветер, низкие температуры, а также с расчетной сейсмоактивностью до 7 баллов по шкале Рихтера.
3.Обозначение маркировки изделий.
Условная маркировка брусковой перемычки 5ПБ 27-27 п производится согласно Серии 1.038.1-1 и включают обозначение, по которому можно определить тип изделия и его основные размерные группы, а также технические характеристики и основное предназначение.
Расшифровка 5ПБ 27-27 п включает в себя:
1. 5 – порядковый номер поперечного сечения бруска;
2. ПБ – перемычка брусковая;
3. 27 – размерная группа, расчетная длина, в дм.;
4. 27 – расчетная нагрузка в кн/м. В маркировке указывается с округлением до целого числа, для удобства написания;
5. Дополнительно могут быть указаны следующие параметры: «П» – наличие строповочных петель в изделии; «А» – анкерные выпуски, для крепления балконов; геометрический объем одного изделия – 0,1496 , объем бетона- 0,15 .
Перемычки 5ПБ 27-27 п имеет следующие габаритные размеры – 2720х250х220 , где соответственно указаны длина или номинальная высота изделия, ширина и высота (сечение прямоугольное). Маркировку наносят на боковые грани специальной краской и дополнительно указывают дату изготовления партии и массу изделия (375).
4. Материалы для изготовления и основные характеристики.
Основными материалами для изготовления брусковых перемычек 5ПБ 27-27 п являются тяжелые бетоны. За счет высоких марок достигается большая прочность готовых изделий. Так, используют бетон марки М200 с классом по прочности на сжатие не менее чем В15. Данные материалы характеризуются также высокой морозостойкостью (используются марки на 150 циклов замораживания-размораживания) и определенной водонепроницаемостью – марка W2, изделие воздействию водной среды, как правило, не подвергается. Плотность такого бетона составляет порядка 2200-2500 кг/м3. Бетонная брусковая перемычка относится к разряду несгораемых конструкций, которые имеют предел огнестойкости в 1 час.
Армируют железобетонные бруски 5ПБ 27-27 п горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм. Для этого изготавливается стальной каркас тип КР22 контактно-точечной сваркой. Это позволяет достичь примерно 70% нормируемой прочности бетона для изготовления железобетонных перемычек. Для удобства монтажа бруски имеют закладные детали или строповочные отверстия. Все элементы проходят антикоррозионную обработку.
5.Хранение и транспортировка.
Транспортировка перемычек 5ПБ 27-27 п производится при помощи спецтранспорта в контейнерах в уложенном горизонтальном положении. Во избежание растрескивания брусков, их прокладывают деревянными досками. Хранят изделия в штабелях высотой до 2,5 метров. Прокладочный материал укладывается по концам перемычек.
Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
№ | Наименование | Тип/марка | Высота (H, мм) | Длина (L, мм | Ширина (B, мм) | Вес (кг) |
1 | Перемычка железобетонная | 2ПБ 10-1-п | 1030 | 120 | 140 | 43 |
2 | Перемычка железобетонная | 2ПБ 13-1-п | 1290 | 120 | 140 | 54 |
3 | Перемычка железобетонная | 2ПБ 16-2-п | 1550 | 120 | 140 | 65 |
4 | Перемычка железобетонная | 2ПБ 17-2-п | 1680 | 120 | 140 | 71 |
5 | Перемычка железобетонная | 2ПБ 19-3-п | 1940 | 120 | 140 | 81 |
6 | Перемычка железобетонная | 2ПБ 22-3-п | 2200 | 120 | 140 | 92 |
7 | Перемычка железобетонная | 2ПБ 25-3-п | 2460 | 120 | 140 | 103 |
8 | Перемычка железобетонная | 2ПБ 26-4-п | 2590 | 120 | 140 | 109 |
9 | Перемычка железобетонная | 2ПБ 29-4-п | 2850 | 120 | 140 | 120 |
10 | Перемычка железобетонная | 2ПБ 30-4-п | 2980 | 120 | 140 | 125 |
11 | Перемычка железобетонная | 3ПБ 13-37-п | 1290 | 120 | 220 | 85 |
12 | Перемычка железобетонная | 3ПБ 16-37-п | 1550 | 120 | 220 | 102 |
13 | Перемычка железобетонная | 3ПБ 18-8-п | 1810 | 120 | 220 | 119 |
14 | Перемычка железобетонная | 3ПБ 18-37-п | 1810 | 120 | 220 | 119 |
15 | Перемычка железобетонная | 3ПБ 21-8-п | 2070 | 120 | 220 | 137 |
16 | Перемычка железобетонная | 3ПБ 25-8-п | 2460 | 120 | 220 | 162 |
17 | Перемычка железобетонная | 3ПБ 27-8-п | 2720 | 120 | 220 | 180 |
18 | Перемычка железобетонная | 3ПБ 30-8-п | 2980 | 120 | 220 | 190 |
19 | Перемычка железобетонная | 3ПБ 34-4-п | 3370 | 120 | 220 | 222 |
20 | Перемычка железобетонная | 3ПБ 36-4-п | 3630 | 120 | 220 | 240 |
21 | Перемычка железобетонная | 3ПБ 39-8-п | 3890 | 120 | 220 | 257 |
22 | Перемычка железобетонная | 8ПБ 13-1-п | 1290 | 120 | 90 | 35 |
23 | Перемычка железобетонная | 8ПБ 16-1-п | 1550 | 120 | 90 | 42 |
24 | Перемычка железобетонная | 8ПБ 17-2-п | 1680 | 120 | 90 | 45 |
25 | Перемычка железобетонная | 8ПБ 19-3-п | 1940 | 120 | 90 | 52 |
26 | Перемычка железобетонная | 9ПБ 13-37-п | 1290 | 120 | 190 | 74 |
27 | Перемычка железобетонная | 9ПБ 16-37-п | 1550 | 120 | 190 | 88 |
28 | Перемычка железобетонная | 9ПБ 18-8-п | 1810 | 120 | 190 | 103 |
29 | Перемычка железобетонная | 9ПБ 18-37-п | 1810 | 120 | 190 | 103 |
30 | Перемычка железобетонная | 9ПБ 21-8-п | 2070 | 120 | 190 | 118 |
31 | Перемычка железобетонная | 9ПБ 22-8-п | 2200 | 120 | 190 | 125 |
32 | Перемычка железобетонная | 9ПБ 25-3-п | 2460 | 120 | 190 | 140 |
33 | Перемычка железобетонная | 9ПБ 25-8-п | 2460 | 120 | 190 | 140 |
34 | Перемычка железобетонная | 9ПБ 26-4-п | 1590 | 120 | 190 | 148 |
35 | Перемычка железобетонная | 9ПБ 27-8-п | 2720 | 120 | 190 | 155 |
36 | Перемычка железобетонная | 9ПБ 29-4-п | 2850 | 120 | 190 | 162 |
37 | Перемычка железобетонная | 9ПБ 30-4-п | 2980 | 120 | 190 | 170 |
38 | Перемычка железобетонная | 10ПБ 18-27-п | 1810 | 250 | 190 | 215 |
39 | Перемычка железобетонная | 10ПБ 21-27-п | 2070 | 250 | 190 | 246 |
40 | Перемычка железобетонная | 10ПБ 25-27-п | 2460 | 250 | 190 | 292 |
41 | Перемычка железобетонная | 10ПБ 25-37-п | 2460 | 250 | 190 | 292 |
42 | Перемычка железобетонная | 10ПБ 27-37-п | 2720 | 250 | 190 | 323 |
43 | Перемычка железобетонная | 10ПБ 27-27-п | 2720 | 250 | 190 | 323 |
Что такое перемычка | Высота и размер перемычки
Что такое перемычка | Высота и размер перемычки , привет ребята в этой статье мы знаем о том, что такое перемычка | стандартная высота уровня перемычки | размер балки перемычки | цель использования перемычки | уровень перемычки в домостроении | толщина балки перемычки.
◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube
Вам также следует посетить:-
1) что такое бетон, его виды и свойства
2) Расчет количества бетона для лестницы и его формула
Перемычка означает , балка представляет собой горизонтальный элемент, установленный на проемах в стенах, таких как окна и двери, чтобы выдерживать нагрузку или давление надстройки стены над ними и безопасно передаваться по сторонам проемов.
Что такое перемычка | Высота и размер балки перемычки
Она может быть выполнена в различных формах, таких как перемычки из железобетона, стальные перемычки, перемычки из армированного кирпича, каменные перемычки, деревянные перемычки, а также предварительно напряженные перемычки, также доступные в зависимости от функциональности.
Перемычка предусмотрена через проем кирпичной стены, такой как окно и дверь, а также используется в декоративных и декоративных целях. Вблизи проема конструкция слабая, испытывает большее напряжение, вызванное нагрузкой надстройки, действующей на оконную и дверную раму.Предусмотрена нагрузка, действующая на раму оконной и дверной перемычки, если она не предусмотрена, что вызывает растрескивание кирпичной стены из-за большего напряжения или давления.
Что такое перемычка | Высота и размер перемычки
Использование перемычки : — как и железобетонная балка, передающая нагрузку от перекрытия и стены, перемычка используется для безопасной передачи нагрузки от надстройки, действующей на нее, на боковую стену.
Что такое перемычка? Балка-перемычка представляет собой горизонтальный изгибаемый элемент конструкции, имеющий пролет над проемом в стене для оконных, вентиляционных и дверных проемов.Он может быть спроектирован в различных формах, таких как железобетонные перемычки, стальные перемычки, перемычки из армированного кирпича, каменные перемычки, деревянные перемычки, даже предварительно напряженные, также доступные в зависимости от функциональности.
Стандартная высота перемычки :- Высота между уровнем пола и уровнем перемычки называется высотой перемычки. Согласно строительным нормам и правилам, для жилых зданий стандартная высота перемычки должна составлять 7 футов (2,1 м), а для коммерческих зданий — 7 футов.5 футов (2,3 м).
Высота перемычки в футах :- Согласно строительным нормам и правилам, для жилых зданий высота перемычки должна быть 7 футов, а для коммерческих зданий принята 7,5 футов.
Высота балки перемычки в метрах :- Согласно строительным нормам и правилам, для жилых зданий высота перемычки должна быть 2,1 м, а для коммерческих зданий принята 2,3 м.
Высота перемычки в мм:- Согласно строительным нормам и правилам, для жилых зданий высота перемычки должна быть 2100 мм, а для коммерческих зданий принята 2300 мм.
Высота балки перемычки в мм: – Согласно строительным нормам и правилам, для жилых зданий высота перемычки должна быть 210 см, а для коммерческих зданий принята 230 см.
Уровень перемычки в домостроении: — В соответствии со строительными нормами и правилами, для жилых зданий уровень перемычки в домостроении должен находиться на высоте 7 футов (2,1 м) над уровнем пола, а для коммерческих зданий — на высоте 7,5 футов (2,3 м). м) выше.
2D и 3D Ghar ka Naksha banane ke liye sampark kare
Какова стандартная высота перемычки? Высота между уровнем пола и уровнем перемычки называется высотой перемычки. Согласно строительным нормам и правилам, для жилых зданий стандартная высота перемычки должна составлять 7 футов (2,1 м), а для коммерческих зданий – 7,5 футов (2,3 м).
Для чего используется перемычка? Цель использования балки-перемычки над проемом в стене, например дверью и окном, чтобы выдержать нагрузку, действующую на нее со стороны надстройки здания.Нагрузка от кирпичной кладки над оконным и дверным проемом безопасно передается на стену за счет изгиба перемычки, так что рама двери и окна не испытывает больших нагрузок и предотвращает растрескивание стены. Нагрузка надстройки безопасно передается на боковую стену с помощью перемычки. Поэтому он предусмотрен в проеме стены.
Почему перемычка предусмотрена в проеме стены? Перемычка — это один из типов горизонтальной балки, которая используется для поддержки вышеуказанной стены при проемах, таких как двери, окна и т. д.необходимы для создания строительной конструкции. Основная функция перемычки – воспринимать нагрузки, поступающие от верхней стены надстройки здания, и безопасно передавать ее нагрузку на боковые стены.
Какой размер торцевой опоры перемычки? Размер торцевой опоры для перемычки должен быть не менее 200 мм, а ширина перемычки должна быть такой же, как и толщина стены, всегда обеспечивается адекватная опора на конце перемычки. Следует соблюдать рекомендации производителя, но для жилых зданий это 150 мм (6 дюймов) на каждом конце.если вы недостаточно выдержите нагрузку, перемычка выйдет из строя под нагрузкой или давлением надстройки здания.
Высота перемычки от уровня пола: – высота между уровнем пола и уровнем перемычки известна как высота перемычки, в соответствии с законами и инструкциями по строительству, высота перемычки от пола составляет 7 футов (7 футов) для жилых зданий и 7,5 футов (7,5 футов) для коммерческих зданий. строительство.
Высота перемычки для стандартной двери: — высота между уровнем пола и уровнем перемычки известна как высота перемычки, в соответствии с законами и инструкциями по строительству, высота перемычки для стандартной двери составляет 7 футов (2.1 м) должен быть принят для жилого здания и 7,5 футов (2,3 м) для коммерческого здания.
Высота перемычки над окном:- высота между уровнем пола и основанием окна известна как высота подоконника, то есть около 3 футов, а высота перемычки от уровня пола составляет около 7 футов, высота перемычки от уровня подоконника составляет 7-3= 4 фута, поэтому высота перемычки над основанием окна составляет 4 фута. Над окном установлена перемычка толщиной 150 мм.
Размер перемычки: — Спецификация размера перемычки состоит из ширины и глубины, ширина перемычки должна быть равна ширине проема, если ширина кирпичной стены составляет 5 дюймов, тогда ширина перемычки должна быть 5 дюймов (125 мм), 9 ″ толстая кирпичная стена имеет ширину перемычки 9″ (225 мм), а для блочной перемычки ширина перемычки должна быть от 4″ до 8″.Глубина перемычки колеблется от L/12 до L/8 чистого пролета, L/10 для каменной перемычки и толщиной около 20 см для кирпичной перемычки.
Толщина перемычки: – Согласно строительным нормам и правилам, для жилых зданий толщина перемычки для строительства дома составляет от 100 мм до 200 мм, обычно для жилых и коммерческих зданий следует использовать перемычку толщиной 150 мм.
Расчет размера глубины и ширины перемычки:- предположим, что мы дали проем равный 1 метру и концевую опору 200 мм на обоих концах с кирпичной стеной толщиной 9 дюймов, ширина перемычки равна толщине стены, поэтому ширина перемычка равна 9 дюймов, а глубина перемычки должна быть L/12, эффективный пролет L=1+0. 2 + 0,2 = 1,4 м, поэтому глубина перемычки = 1,4 / 12 = 116 мм, должно быть 120 мм.
видов перемычек | Их использование в жилищном строительстве
Джейдутт Тейлор в 2012 году получил степень магистра в области проектирования гражданских сооружений в Лондонском университете. Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданское строительство и структура) в SDCPL. Он старший редактор и основной член редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, новым дизайном и разработками в GharPedia.Он также занимается структурным проектированием некоторых крупных проектов в SDCPL. У него есть дополнительная склонность к фотографии, чтению и путешествиям. Он легко доступен в LinkedIn, Twitter, Quora.
Двери и окна являются не только важными компонентами конструкции здания, но и представляют собой уязвимые места в его внешней оболочке. Создание проема в здании требует тщательного проектирования, поскольку при этом необходимо обеспечить сохранение структурной и термической стабильности. Вот где перемычка вступает в игру.
Перемычки представляют собой изгибаемые элементы (балки) и части конструктивной системы. Они являются горизонтальными (элементами), необходимыми для поддержки стены над проемами в стене, такими как дверь, окно или жалюзи.
Типы линтинок на основе материалов строительства:
(а) деревянные линтины
(b) каменные линтины
(C) кирпич линтели
(d) армированные кирпичные линтинки
(e) Бетонные перемычки
01. простые бетонные льнины
02. железобетонные линтины
01 (а) PECAST LINTEL
02 (b) in in situ Lintels
(f) стальные линтины
- стандартная полость сталь Перемычки
- Стальные перемычки с широким внутренним листом
- Стальные перемычки с широким наружным листом
- Стальные перемычки с коротким наружным листом
(g) Специальные перемычки – Catnic
(h) Полые перемычки
Это самый старый тип перемычек, но они используются даже сегодня. Деревянные перемычки обычно используются в холмистых районах, где древесина в изобилии дешева. На равнинах деревянные перемычки редко используются из-за их высокой стоимости, подверженности возгоранию и подверженности гниению из-за гниения или термитов.
Читайте также: Освободите свой дом от термитов с помощью этих советов по предотвращению появления термитов!
Деревянные перемычки могут состоять либо из цельного бруса (для малых пролетов), либо из сборных секций из двух или более частей, скрепляемых болтами через соответствующие промежутки.См. рисунок выше. Эти сборные перемычки обычно используются для больших пролетов. Деревянные перемычки размещаются с надлежащей опорой на концах так, чтобы они перекрывали проемы. Позже над ним сооружают каменную кладку. Деревянные перемычки сравнительно слабы; поэтому над ними предусматривают разгрузочные или разгрузочные арки из кирпича или камня. Пространство между перемычкой и аркой заполняется кирпичной или каменной сердцевиной.
Следует уделить должное внимание следующим аспектам деревянных перемычек:
- Деревянные перемычки должны быть изготовлены из прочной и твердой древесины, такой как тик, палисандр или соль.В противном случае они, скорее всего, сгорят и сгниют или могут погнуться под большой нагрузкой.
- Величина опоры концов перемычки должна быть адекватной (обычно от 15 до 20 см). Эта горизонтальная конструкция должна опираться на раствор, чтобы обеспечить твердую и равномерную поддержку конструкции.
- Глубина должна составлять 1/12 пролета или 15 см, в зависимости от того, что больше. Его ширина выдерживается равной толщине стены.
Рекомендуются только в тех местах, где камень доступен в изобилии, а конструкция построена из каменной кладки.Каменные перемычки также можно использовать в зданиях, состоящих из каменной облицовки. Каменные перемычки изготавливаются из плит камней достаточной длины без изъянов как в цельном виде, так и в соединении нескольких кусков. Толщина каменной перемычки должна быть 80 см, или 4 см на каждые 30 см пролета, в зависимости от того, что больше.
Использование каменных перемычек, как правило, не рекомендуется по следующим причинам:
- Камень, обладая низкой прочностью на растяжение, не может выдерживать поперечные напряжения.Следовательно, каменные перемычки никогда не должны использоваться для проема, превышающего 1 метр пролета, если только они не снабжены разгрузочными арками наверху, иначе для них потребуется ненормально глубокая перемычка.
- Трудно получить плиты камней достаточной длины и глубины, свободные от дефектов или изъянов. Более того, каменные перемычки оказываются дорогостоящими, поскольку из-за их веса требуется много времени на добычу, транспортировку на стройплощадку, перевязку и специальную обработку на стройплощадке.
Используются для перекрытия небольших проемов (менее одного метра) с небольшой нагрузкой.Как правило, они состоят из кирпичей, которые обычно укладывают на торец, а иногда и на ребро.
Кирпичная перемычка сооружается на временной деревянной опоре (т. е. действует как центрирующая), известной как поворотная деталь. Кирпич с крестовиной больше подходит для возведения перемычек, так как при скреплении образует жонглирование и, следовательно, обладает большим сопротивлением сдвигу в торцевых стыках (большая прочность). Структура, образованная с использованием лягушачьих кирпичей, называется «кирпичной перемычкой».
Следует уделить должное внимание следующим моментам:
- Кирпичи должны быть твердыми, хорошо обожженными, без дефектов, таких как комки, трещины и дефекты, с острыми и прямыми краями.
- Глубина кирпичных перемычек, которая зависит от размера проема и внешнего вида кирпичной кладки, должна быть кратна ряду кирпичей. Обычно это 10 см, 20 см и так далее.
- Для склеивания лягушачьих кирпичей следует использовать смесь цементного раствора в пропорции 1:3.
- Дверные и оконные рамы следует крепить с отступом 2,5 см от внешней стороны стены.
(d) Перемычки из армированного кирпича
Когда необходимо использовать кирпичные перемычки на больших пролетах, их усиливают стальными стержнями.Эти перемычки строятся по тем же принципам, что и перемычки из железобетона, с той лишь разницей, что вместо бетона используется кирпич хорошего качества. Кирпичи укладываются параллельными рядами (либо ребрами, либо плашмя) таким образом, чтобы оставалось пространство шириной от 2 см до 4 см по длине для вставки арматуры, т. е. стальных стержней или стержней. Эти пространства с армированием затем заполняются или заливаются богатым цементным раствором или цементным бетоном. Но их не рекомендуется использовать в местности с высокой интенсивностью дождя или повышенной влажностью.Это связано с тем, что стержни могут подвергаться коррозии с течением времени, что ослабляет перемычку.
Читайте также: Причины коррозии арматурной стали в бетоне
В настоящее время наиболее часто используемыми типами перемычек являются бетонные перемычки, изготовленные из цементного бетона. Они бывают двух типов.
01. простые бетонные льнины
02. железобетонный линтел
01. Простые бетонные льнины
- Они готовы к простым бетонным балкам.Они лишены стальных стержней; следовательно, они не подходят для тяжелых нагрузок.
- Они изготавливаются только для пролета до одного метра.
- Бетон прочен на сжатие, но слаб на растяжение. Следовательно, эти перемычки не используются для более длинного пролета.
Читайте также: Как производится бетон?
02. Железобетонные перемычки
В настоящее время широко используются железобетонные перемычки.
- Перемычки из железобетона заменили все другие строительные материалы по следующим причинам и преимуществам: огнеупорные, долговечные, прочные, экономичные и простые в изготовлении.
- Разгрузочные арки исключаются, если используются железобетонные перемычки.
- Эти перемычки можно использовать для различных пролетов и условий нагрузки.
- Скорость строительства увеличивается при использовании сборных железобетонных перемычек.
ЖБТ-перемычки изготавливаются обычно из бетонной смеси в соотношении 1:2:4 (1 цемент: 2 песок: 4 щебень, по объему), армированной стержнями из мягкой стали.
Простой бетон непригоден для перемычек, так как он сравнительно слаб на растяжение.Следовательно, перемычки обычно укрепляют с помощью стержней из мягкой стали или какой-либо другой формы армирования. Количество армирования зависит от факторов, а именно ширины проема, пролета перемычки и общей нагрузки, которую должна нести перемычка.
В настоящее время большинство перемычек снабжаются погодными навесами или «чхайджа». При этом нужно соблюдать много мер предосторожности. Прочтите здесь, чтобы понять меры предосторожности, которые вы должны принять.
Читайте также: Что такое железобетонная каркасная конструкция?
Перемычки из железобетона могут быть сборными или монолитными:
01(a) Сборные железобетонные перемычки метров или около того. Их отливают в деревянные формы и заранее отверждают. Сборные перемычки оказались экономичными, поскольку одна и та же форма может использоваться для изготовления нескольких перемычек. Более того, использование сборных перемычек из железобетона обеспечивает быстрое строительство, поскольку не требует дополнительного времени для отверждения или удаления опор. Однако при укладке сборной перемычки следует проявлять особую осторожность, чтобы убедиться, что отмеченная поверхность находится на верхней или верхней стороне.
Все сборные перемычки маркируются смолой или краской сверху после заливки бетона в форму, чтобы отличить ее от нижней.Это важно, потому что, если грани перевернуты в положении или арматура перевернута, произойдет разрушение конструкции, что поставит ее под угрозу.
Читайте также: Что такое сборный железобетон?
Согласно «М. М. Гояля, для большинства обычных дверных и оконных проемов общепринятой практикой является изготовление сборных перемычек, преимущество которых состоит в том, что сразу же установка перемычки над проемом позволяет возводить над ней кирпичную кладку, тогда как монолитная перемычка должна дать затвердеть, прежде чем над ним можно будет возводить кирпичную кладку. Сборные перемычки должны иметь четкую маркировку буквой «Т», указывающую на верхнюю часть перемычки, чтобы они правильно прилегали к стальной арматуре в нижней части перемычки.
02(b) Монолитные бетонные перемычки
Для больших пролетов перемычки следует отливать на месте. Для монолитных железобетонных перемычек возведение центровки, укладку арматуры и бетонирование производят как обычно. Концы стержней зацеплены для увеличения сцепления или связи между ними и бетоном.Для перемычек требования по глубине и армированию можно сравнить, как показано ниже:
Читайте также: Разница между сборным и монолитным бетоном
- Для обычных нагрузок примите глубину 15 см для пролетов до 1,2 м. Добавляйте еще 2,5 см на каждые дополнительные 40 см пролетов.
(ii) Армирование в перемычках
Количество основных стержней зависит от нагрузки, которую нужно нести от стены выше, и ширины проема. Как правило, при толщине стены 10 см (полкирпича) принимают 2 бруска и на каждые дополнительные 10 см толщины прибавляют по одному основному бруску.Диаметр стержня зависит от пролета и принимается следующим образом, как правило (чередующиеся центральные стержни загнуты вверх)
- 6 мм Φ для пролетов до 1 метра.
- 8 мм Φ для пролетов от 1 до 1,5 метров.
- 10 мм Φ для пролетов от 1,5 до 2 метров.
- 12 мм Φ для пролетов от 2,0 до 3,0 метров.
В соответствии с «IS 9893 (1981)» армирование перемычек должно состоять из стержней из низкоуглеродистой и среднепрочной стали, соответствующих IS: 432 (Часть I) 1966, или жесткотянутой стальной проволоки, соответствующей IS: 432 (Часть II). )-1966 или горячекатаный деформированный прокат в соответствии с IS: 1139-1966 или высокопрочный деформированный прокат в соответствии с IS: 1786-1979.На арматуре не должно быть отслоившейся прокатной окалины, рыхлой ржавчины, слоев краски, масла, грязи и любых других покрытий, которые могут уменьшить сцепление между бетоном и сталью. Легкая пленка ржавчины не должна считаться вредной, но сталь не должна быть покрыта ржавчиной.
Читайте также: Плюсы и минусы стальных арматурных стержней
В случае полых стен над проемами может быть предусмотрена загрузочная перемычка из железобетона (L-образная перемычка), детали которой показаны выше на рис.Они лучше по внешнему виду и экономичнее. Но мы всегда должны следить за тем, чтобы его носок был достаточно прочным, чтобы выдерживать вышеуказанные нагрузки. Также следует предусмотреть гибкий гидроизоляционный слой (D.P.C).
Эти перемычки, состоящие из катаных стальных балок, встроенных в бетон, используются над большими проемами, особенно когда они должны выдерживать большие нагрузки сплошных стен, например, витрины магазинов и эркеры. Их иногда называют брессуммерами. Иногда перемычки, состоящие из стальных уголков или швеллерных секций в бетоне, применяют для небольших пролетов и малой нагрузки, особенно когда сверху нет места для установки арки или для выполнения разгрузочной арки. Будучи очень дорогостоящими, они ограничены только в особых случаях.
Они обычно состоят из сборных секций из трех катаных стальных балок или швеллерных секций, которые удерживаются вместе на надлежащем расстоянии с помощью трубчатых сепараторов или поперечных болтов. Стальные сборные секции залиты бетоном для защиты от воздействия коррозии и огня. Перед бетонированием на дно стальной секции укладывают полосу металлической обрешетки или проволочной сетки, чтобы увеличить сцепление или сцепление между ними и бетоном.Вся эта система лечится как перемычка ПКР.
Читайте также: Что такое Lintel? | Определение, типы и цель!
01. Стандартная полая стальная перемычка
Чаще всего используется в строительстве. Средний диапазон размеров будет составлять около 98 мм, состоящих из блоков или кирпичей. Они являются лидерами в мире строительства по своей несущей способности. Они специально разработаны, чтобы нести тяжелые нагрузки каменной кладки. Они известны своей силой и стабильностью.Вопреки распространенному мнению, они просты в установке и имеют привлекательную оцинкованную поверхность. Еще одной хорошей особенностью является его стойкость к температурным изменениям. Термическая эффективность является важным фактором, который следует учитывать для областей, подверженных экстремальным колебаниям температуры.
02. Стальные перемычки с широким внутренним листом
Эти типы камней имеют особую дополнительную особенность, заключающуюся в наличии внутреннего листа, который может удерживать дополнительную кладку из блоков, требующую поддержки.Эти типы перемычек известны тем, что поддерживают блочную кладку длиной около 160 мм. Они довольно популярны в области каменной кладки. Они доступны в различных длинах с различными шагами в различных диапазонах размеров.
Читайте также: Разница между перемычкой и балкой в конструктивной системе!
03. Стальные перемычки с широким наружным листом
Этот тип перемычки поставляется с наружным листом. Преимущество, которым они обладают, заключается в том, что они поддерживают камень на внешнем листе.Камень шире кирпичной кладки. Комбинированные перемычки могут поддерживать дополнительную ширину, которая достигается за счет использования камня. Он очень легко устанавливается, а также может быть отсоединен, когда в нем нет необходимости. Этот внешний лист специально разработан, когда используется внешний камень.
04. Короткие стальные перемычки с внешним листом
Они имеют внешний лист с диапазоном около 75 мм и специально разработаны для поддержки каменной, а не кирпичной кладки, в отличие от других аналогов. Реконструированная каменная кладка на строительных площадках обычно поддерживается этим типом перемычки.Максимальная общая длина начинается с диапазона размеров 600 мм, а в некоторых случаях и выше, предлагая столь необходимую дополнительную длину. Гальваническое покрытие дополнительно повышает надежность конечного продукта. Широко известно, что эти типы перемычек выдерживают нагрузки на бетонный пол и точечные нагрузки, что делает их чрезвычайно ценными в области каменной кладки.
(g) Специальные перемычки – Catnic
В большинстве случаев не требуется ничего, кроме бетонной перемычки или стандартной стали.Однако существуют различные типы проемов, для которых может потребоваться специальная перемычка. Они доступны на рынке как катновые перемычки, названные в честь компании-производителя.
Эти типы перемычек включают антикоррозийное покрытие и теплоизоляцию, чтобы уменьшить потери тепла через эти неизбежные разрывы в конструкции стены. Перемычки Catnic предназначены для широкого спектра применений, в том числе под карнизом, полой стены, угла, деревянного каркаса, а также перемычки для тяжелых или экстремальных нагрузок.
Полые перемычки предназначены, как следует из названия, для установки в полость наружной стены и могут использоваться для перекрытия как дверных, так и оконных проемов.Форма клина помогает выводить любую воду из полости наружу, а не позволяет ей проникать внутрь.
Среди всех перемычек в настоящее время для перекрытия проемов наиболее широко используются железобетонные перемычки. Это связано с тем, что другие материалы устарели из-за множества недостатков. Например, деревянные склонны к гниению, каменные дорогие и могут иметь дефекты, а стальные секции расточительны и расшатываются под воздействием солнца, а также не свободны от коррозии.
Помните, что перемычки необходимы в строительстве. Если не предусмотреть перемычку, то в стенах появятся направленные вверх диагональные трещины, которые потом сложно заделать.
Рекомендуем прочитать:
Почему современные здания подвержены трещинам по сравнению со старыми?
Изображение предоставлено: Изображение 1, Изображение 3, Изображение 4, Изображение 6, Изображение 7, Изображение 8, Изображение 11, Изображение 12, Изображение 13
( Мы получаем комиссию за продукты, приобретенные по некоторым ссылкам в этой статье )
Отказ от ответственности
Продукты, показанные/рекомендованные выше в статье, предназначены только для ознакомления/понимания. Из-за Covid-19 все сторонние партнерские программы были остановлены, поэтому продукт может быть недоступен для покупки. Мы в Gharpedia не продаем эти предметы напрямую. Следовательно, Gharpedia не несет ответственности за доставку этих предметов. В этот период мы просим вас сотрудничать с нами до дальнейшего уведомления.
Джейдутт Тейлор получил степень магистра в области проектирования гражданских сооружений в 2012 году в Лондонском университете. Он возглавляет и возглавляет команду GharPedia. Он является старшим менеджером (гражданское строительство и структура) в SDCPL.Он старший редактор и основной член редакционной группы GharPedia. Он опытен и увлечен управлением группой творческих людей, технологиями, новым дизайном и разработками в GharPedia. Он также занимается структурным проектированием некоторых крупных проектов в SDCPL. У него есть дополнительная склонность к фотографии, чтению и путешествиям. Он легко доступен в LinkedIn, Twitter, Quora.
Продемонстрируйте свои лучшие разработки
Навигация по сообщениям
Еще из тем
Используйте фильтры ниже для поиска конкретных тем
Что такое Lintel? | Размер балки перемычки | Назначение перемычки | Типы перемычек
Представление Lintel
Различные части конструкции здания включают фундамент, балку, колонну, стену, плиту и т. д.Точно так же перемычка также является компонентом надстройки.
Перемычка веками использовалась в качестве декоративного строительного элемента в архитектурных традициях и стилях древних культур. Эта форма перемычки создается с использованием без каких-либо структурных работ.
Строительная каменная перемычка в южном мексиканском городе майя Йешчилан специализируется на резьбе по камню в качестве декоративной перемычки.
Древние египтяне использовали перемычки для распределения веса крыши своих зданий.Эта техника позволила ему строить конструкции с большими пролетами.
Перемычка используется для создания проема в стене или между двумя вертикальными опорами в качестве горизонтального конструктивного элемента здания. Используется на окнах и дверях в любом здании. Таким образом, их можно определить как слабые элементы в конструкции здания.
Перемычка используется исключительно в несущих целях. Но иногда перемычка используется в здании в декоративных целях.
Что такое перемычка?
Перемычка представляет собой балочный тип конструкции здания для обеспечения проемов для дверей, окон и для поддержки верхней стены.Перемычка обычно используется для передачи нагрузки от верхней стены к боковым стенам.
Перемычки обычно размещаются на каменной стене здания. Ширина этой перемычки сохраняется равной кладке стен.
Балки перемычки прямоугольные соответствующего плана и сечения в соответствии с требованиями здания.
Перемычки можно найти в домах вокруг вас, сделанных из многих материалов, таких как дерево, камень, кирпич, армированная кирпичная кладка, железобетон или сталь.
Читайте также: Что такое опалубка? | Требования к хорошей опалубке | Тип опалубки | Тип опалубки | Преимущества и недостатки опалубки
Размер балки перемычки
Ширина перемычки обычно равна толщине проема и глубине в пределах от 1/12 до 1/8 пролета проема здания.
Минимальная ширина перемычки для любого здания составляет 4 дюйма (100 мм).
Назначение перемычки
Некоторые из целей перемычки следующие:
- Перемычка обычно устанавливается в уязвимой части здания для защиты окон и дверей.
- облегчает фиксацию окон, дверей и т. д. в здании.
- Перемычка устанавливается, чтобы выдерживать нагрузки, исходящие от верхних блоков или кирпичей.
- Перемычка предназначена для передачи нагрузки над ней на боковые стены.
- Перемычка устраняет необходимость в дополнительных пространствах для открытия арок. Например, для дверей, окон и т. д.
- Назначение перемычки в том, что ее можно использовать в декоративных целях.
Перемычка
Читайте также: Что такое Skillion Roof? | Типы крыш Skillion | Использование Skillion Roof | Преимущества и недостатки Skillion Roof | Стоимость Skillion Roof
Типы перемычек
- Деревянная перемычка
- Кирпичная перемычка
- Каменная перемычка
- Армированная кирпичная перемычка
- Стальная перемычка
- Железобетонная перемычка
- Сборная перемычка
1.
Деревянная перемычка
Древесина или деревянная перемычка использовались в домах с древних времен. деревянная перемычка чаще используется в холмистой местности. Там, где древесина легкодоступна.
Использование деревянной перемычки в качестве перемычки дорого, менее долговечно и чувствительно к огню. Деревянная перемычка крепится к стене с помощью стальных болтов.
Если длина проема двери или окна больше, их можно использовать в качестве перемычки, соединив вместе два куска дерева.
Деревянные бруски можно использовать в качестве перемычки, соединяя вместе два или более бруска с помощью набивки.Кроме того, этот тип перемычки иногда можно использовать, установив пластину из мягкой стали сверху и снизу.
Деревянная перемычка имеет некоторые недостатки.
Деревянные перемычки менее прочны, чем другие материалы, и деревянные перемычки могут гнить, если за ними не ухаживать должным образом.
Деревянная перемычка очень чувствительна к огню. И этот тип перемычки имеет меньшую прочность.
Читайте также : Что такое гидравлический цемент? | Использование гидравлического цемента | Смешивание гидравлического цемента | Как применять гидравлический цемент » вики полезно Преимущества и недостатки гидравлического цемента
2.Кирпичная перемычка
Кирпичная перемычка закрепляется на растворе кирпичом в верхнем проеме дверной коробки. Этот тип перемычки обеспечивает слабую поддержку верхней стены.
Кирпичная перемычка обычно называется «солдатской аркой» или «кирпичной аркой».
Кирпич и солдатская арка традиционно использовались в облицовке фасада, чтобы создать видимость поддержки.
Толщина их кирпичной перемычки выдерживается от 10 см до 20 см в зависимости от пролета дверного и оконного проема.В этом типе кирпичной перемычки кирпичи с заполненной раствором крестовиной на боковом конце обеспечивают большее сопротивление сдвигу.
Читайте также: Что такое двускатная крыша? | Дизайн двускатной крыши | Типы двускатных крыш | Преимущества и недостатки двускатной крыши
3.
Каменная перемычка
Каменная перемычка обычно используется в местах, где много камня легко доступно.
Каменная перемычка используется в строительстве в горных районах. Потому что камень легко найти в такой области.
Каменные перемычки могут быть предусмотрены в кирпичных стенах выше.
каменная перемычка является распространенным типом перемычки. Толщина каменной перемычки важна для ее формирования. Каменные перемычки иногда крепят к кирпичной стене в виде цельного куска или более чем одного куска.
Минимальная толщина каменной перемычки этого типа составляет 10 см. Боковая опора этого типа перемычки сведена к минимальной опоре 15 см.
Читайте также: Что такое парапетная стена? | необходимость парапетной стены | Использование парапетной стены | Типы парапетных стен | Примечания о важности конструкции парапетной стены
4.Армированная кирпичная перемычка
Этот тип перемычки используется при пролете проема более 1 м. Глубина армированной кирпичной перемычки 15 см. Или более 10 см.
Кирпичи расположены таким образом. 2-3 см между кирпичами для вставки арматурных хомутов. Остается место по ширине. Эти зазоры заполняются в пропорции 1:3 цементным раствором.
В этом типе перемычки диаметром 6 мм вертикальные хомуты крепятся перед каждым 3-м кирпичным швом. Этот тип перемычки предусмотрен в качестве основного арматурного стержня диаметром от 8 до 10 мм вверху и внизу.
Читайте также: Что такое система Well Point? | Типы системы Well Point | Преимущества и недостатки системы Well Point
5. Стальная перемычка
Перемычка из стали
использовалась редко. Этот тип перемычки используется там, где наложенная нагрузка велика и имеет очень большой пролет для открывания.
В этом типе перемычек секции канала фиксируются как перемычки. В этом типе перемычки мы можем использовать одну и ту же секцию или разные секции по мере необходимости.
Для этого типа перемычки боковая вертикальная стена должна быть выровнена и выровнена. Чтобы стальные секции на нем можно было зафиксировать в нужном положении.
Некоторые преимущества стальной перемычки
Стальные перемычки
выдерживают чрезмерные нагрузки. Кроме того, его можно легко закрепить в кирпичной кладке.
Перемычки стальные не имеют характера ржавчины, эрозии и деформации.
Для стальной перемычки не требуется специальной опалубки.
Читайте также: Что такое ложная работа? | Виды фальши | Причины ложных отказов
6.Железобетонная перемычка
RCC завоевал место, заменив все другие материалы, обычно используемые для перемычки. Перемычки такого типа пожаробезопасны, долговечны и обладают хорошей прочностью.
Для перемычки используется бетонная смесь
1:2:4. Которая обычно делается в виде перемычки с пролетом 800 мм. В этом типе перемычки количество и диаметр арматуры определяются в зависимости от нагрузки на нее.
Может использоваться в качестве перемычки при больших нагрузках и больших пролетах.Этот тип перемычки увеличивается из расчета 8 см на каждый метр. Этот тип может быть таким продуктом, как сборный или монолитный перемычка.
Перемычки из железобетона
легко натягиваются на длину до 2 м. Этот тип перемычки может увеличить скорость строительства.
В этом типе перемычки основное армирование предусмотрено в нижней части перемычки для сопротивления нагрузкам.
Читайте также: 23 различных типа дверей | Функции дверей
Ниже перечислены некоторые преимущества железобетонной перемычки
- Этот тип перемычки прочнее, жестче и долговечнее, чем другие типы перемычек.
- Железобетонные перемычки обычно обладают огнезащитными свойствами.
- RCC сохраняет свою прочность в любом размере и форме.
- Этот тип перемычки прост в изготовлении. Это может длиться долго.
- Перемычка используется для решения менее эффективной проблемы в бетоне с использованием арматуры по мере необходимости.
- Этот тип конструкции чаще всего использует перемычки.
Перемычка

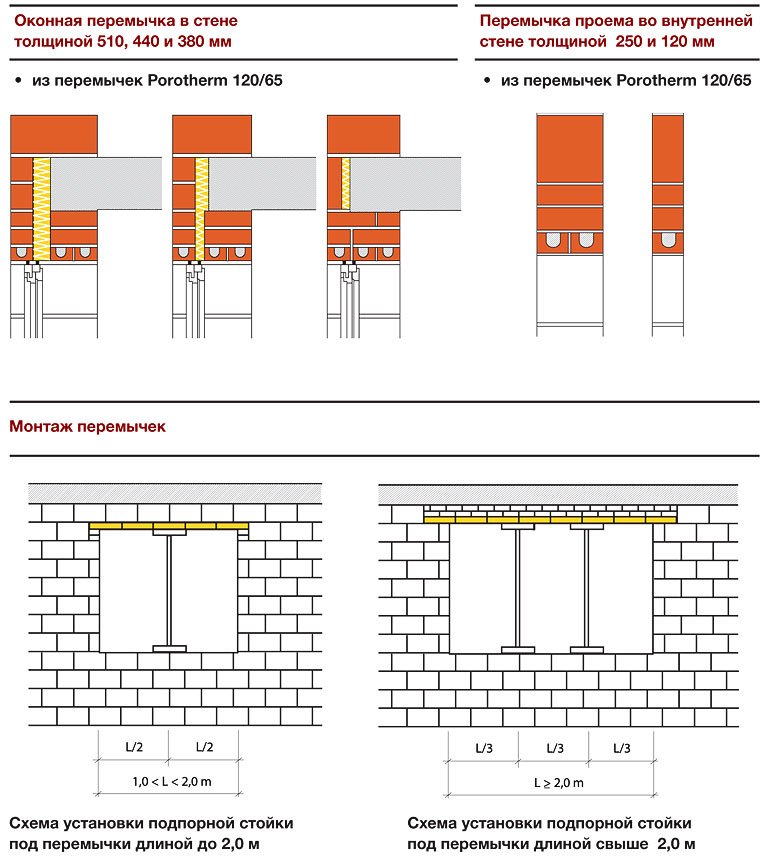

6(Б). Сборная перемычка
Сборная железобетонная перемычка специально используется в блочных стенах.Так что строительство может быть сделано быстро и легко. Этот тип перемычки обеспечивает надежную поддержку дверей и окон.
Предварительно напряженные сборные перемычки, как правило, могут быть легко использованы для строительства жилых и коммерческих зданий. Он легко доступен в различных размерах на рынке.
Читайте также: Что такое лестничный марш? | Требование хорошей лестницы | Тип лестницы
Преимущества перемычки
Некоторые из основных преимуществ перемычек заключаются в следующем:
- Перемычку можно легко построить.Сборная перемычка может использоваться в качестве перемычки.
- Перемычка не обязательно образуется повсюду. Перемычки в здании обеспечивают поддержку двери и окна.
- Перемычка обеспечивает платформу для формирования стены над ней.
- Перемычка создает проем в стене для двери и окна.
Читайте также: Что такое Zero Force Member? | Идентификация элементов нулевой силы в ферме | Преимущество Zero Force Member
Нравится этот пост? Поделитесь этим с вашими друзьями!
Рекомендуемое чтение –
Как подобрать размер каменной перемычки? — Ричардвиджилантебукс.ком
Как подобрать размер каменной перемычки?
Должна быть указана модульная длина перемычки, равная пролету в чистоте плюс не менее чем двукратная высота перемычки, чтобы обеспечить надлежащую опору на каждом конце. Ширина перемычки или ширина комбинации соседних перемычек должна равняться ширине поддерживаемой кладки.
Как рассчитать бетонную перемычку?
Как рассчитать количество стали перемычки — изгиб стержня…
- Длина одного стержня = 1.2+ (2 х 0,150) – 0,025 = 1,475 м.
- Длина 5 стержней = 1,425 x 5 = 7,125 м.
- Вес стали для стержня 10 мм = D²L/162 = 10² x 7,125/162 = 4,398 кг.
- Общая длина хомутов = 0,632 x 11nos = 6,952 м.
Каково минимальное значение несущей способности перемычки?
Стальные перемычки
должны быть установлены с минимальной торцевой опорой 150 мм, залиты раствором и выровнены по длине и ширине.
Каков максимальный пролет бетонной перемычки?
1200 мм
Для пролетов более 1200 мм перемычки должны быть надлежащим образом закреплены во время строительства на расстоянии не более 1200 мм от центра.
Являются ли бетонные перемычки несущими?
Перемычки обычно используются в несущих целях, но могут быть и декоративными. Наиболее распространенными материалами для перемычек являются дерево, сталь и бетон. Сборные железобетонные перемычки экономичны и обеспечивают надежную поддержку таких конструкций, как кирпичная кладка над дверными и оконными проемами.
Какой толщины должна быть бетонная перемычка?
Стальные угловые перемычки должны иметь толщину не менее 1/4 дюйма (6 мм) с горизонтальной ногой не менее 3 1/2 дюйма. (90 мм) для использования с кирпичом номинальной толщиной 4 дюйма (100 мм) и 3 дюйма
Какой вес может выдержать бетонная перемычка?
900-мм SL50 имеет высоту 95 мм и вес 6,2 кг на метр. Глядя на цифры SWL, вы можете видеть, что если нагрузка на пол составляет 1:1 (то есть одинаковая нагрузка применяется как к внутренней, так и к внешней створке, то этот SL50 при 900 мм может выдержать нагрузку 8 кН на каждую створку.
Что такое ж/б перемычка?
Железобетонные перемычки В настоящее время перемычки R.CC широко используются для проемов дверей, окон и т. д. в конструкции из-за их прочности, жесткости, огнестойкости, экономичности и простоты конструкции. Ж/б перемычки подходят для всех нагрузок и для любого пролета.
Какова минимальная толщина перемычки?
Можно ли сверлить бетонные перемычки?
При сверлении бетонной перемычки следует начинать с самого маленького сверла по каменной кладке, которое есть в вашем наборе. Сверло диаметром 3 мм — хорошее место для начала, а затем вы можете работать с ним, чтобы получить нужный размер отверстия. Когда дело доходит до бетона, чем меньше сверло, тем легче оно будет проникать.
Для чего используются бетонные перемычки?
Перемычка представляет собой структурную горизонтальную опору, используемую для перекрытия проема в стене или между двумя вертикальными опорами. Он часто используется на окнах и дверях, которые представляют собой уязвимые места в конструкции здания. Перемычки обычно используются в несущих целях, но могут быть и декоративными.
Какова минимальная арматура для бетонной перемычки?
Минимальная площадь армирования перемычек As min = 3 (f’c) ½bd/fy, но не менее 200 bd/fy.Кроме того, коэффициент армирования ограничен 75% сбалансированного коэффициента армирования, ρmax = 0,75ρ b.
Как модуль упругости кирпичной кладки связан с другими свойствами?
По данным Wolde-Tinsae et al. (1993), модуль упругости каменных стен не зависит от свойств кирпичных блоков, растворных швов, раствора или соотношения h/t (образцов) в отдельности; но является функцией всех упомянутых параметров.
Какой должна быть масса перемычки?
Учитывайте нагрузки на балки перекрытия, расположенные на расстоянии 16 дюймов.(406 мм) по центру, так как равномерно распределены. Используйте собственный вес перемычки 61 фунт/фут (0,89 кН/м) и вес 77,9 фунта/фут² (3,73 кПа) для соединительной балки в верхней части стены над перемычкой (ссылка 4).
Какой размер перемычки мне нужен для цокольного окна?
Стена подвала жилого дома, показанная на рис. 3, нуждается в перемычке над оконным проемом. Временная нагрузка на пол составляет 400 фунтов (1,8 кН) на балку, а статическая нагрузка на пол составляет 100 фунтов (0,44 кН) на балку. Учитывайте нагрузки на балки перекрытия, расположенные на расстоянии 16 дюймов.(406 мм) по центру, так как равномерно распределены.
Расчетные материалы для вашей перемычки – Секреты строительного подрядчика
После фундамента и надземного/немецкого бетона следующей областью внимания является перемычка, когда вы подняли блок на нужный уровень. Перемычка просто упоминается как конструктивный элемент, который используется в ходе строительства, как правило, в верхней части окон и дверей или других проемов, но под крышей, который также используется для перевозки груза / блоков, которые впоследствии размещаются сверху.Перемычка может быть из разных элементов, но в нашем случае для обсуждения взята обычная бетонная перемычка. Бетонная перемычка может быть сборной (отливается с моделью, сформированной перед размещением или подъемом в правильном положении) или отливается на месте (заливается на месте, поскольку строительство продолжается непосредственно поверх блоков). Необходимые материалы: гранит, цемент, острый песок, дерево и железные стержни. . Чтобы определить, как будет размещена перемычка, вы должны учитывать расстояние, которое она должна покрывать дверью, окнами или арками, а также вы должны учитывать, что бетон будет лежать на некоторой части блоков.Для бетонной перемычки половину или треть длины можно использовать в качестве припуска, где перемычка будет расширяться, чтобы иметь возможность легко опираться на опору, а также нести дополнительные блоки, идущие сверху. Например, для двери шириной 900 мм общая бетонная перемычка должна быть 1800 мм, то есть припуски по 450 мм с обеих сторон. Для большинства перемычек железные стержни будут состоять из четырех штук, обычно для этого подходят 12-миллиметровые стержни, а те, которые образуют кольца вокруг каждой перемычки, будут сделаны из 10-миллиметровых. Расстояние между кольцами может быть от 150 мм до 300 мм, но давайте использовать 200 мм в качестве среднего.Для обшивки этой бетонной перемычки также понадобятся доски и древесина 2 на 3, чтобы она могла нести влажную бетонную смесь, которая будет залита на нее для формирования перемычки. -Используя приведенный выше план в качестве образца для расчета количества материала, необходимого для нашей бетонной перемычки. Из-за большого количества отверстий по периметру мы собираемся провести перемычку вокруг всего здания как ВАРИАНТ А, чтобы рассчитать ЖЕЛЕЗНЫЕ стержни-
Добавить весь периметр -12,925м+12,925м+21,0м+21,0м=67,85м
Для дверей пусть каждая дверь будет равна 0. 9 м вместо 1,8 м, т.е. 0,45 м свесов с обеих сторон, которые будут опираться на стены по бокам. 16 дверей = 16 х 1,8 м = 28,8 м.
Таким образом, общая длина перемычки здания составляет 67,85 м + 28,8 м (двери) = 96,65 м. Помните, что 12-миллиметровые железные стержни, которые являются полозьями, имеют четыре номера.
Следовательно, умножьте 96,65 на 4 = 386,6 м. Разделите полученное значение на 12 м, что соответствует длине железных стержней в расчете на единицу на рынке.
Общая длина направляющей для 12-мм стержней = 386,6 м/12 = 44 длины/шт. 12-мм стержней для покупки на рынке.
Для ВАРИАНТА B- Для окна давайте возьмем в среднем 1,2, чтобы получить 2 м для 13 окон = 26 метров (м для метров) Для окна 0,6 м пусть каждый 1 м (плюс свес с двух сторон) Для 8 окон = 8 м
Таким образом, общая длина перемычки здания составляет 26 м + 8 м + 28,8 м (двери) = 62,8 м. Помните, что 12-миллиметровые железные стержни, которые являются полозьями, имеют четыре номера.
Следовательно, умножьте 62,8 на 4 = 251,2 м. Разделите полученное значение на 12 м, что соответствует длине железных стержней в расчете на единицу на рынке.
Общая длина направляющей 12 мм = 251.2 м / 12 = 21 длина / штука стержней 12 мм для покупки на рынке.
Не забывайте, что для колец мы используем интервал в 200 мм (см. изображение «а»), чтобы узнать количество колец, необходимое в ВАРИАНТЕ А: 96,65 м,
96,65 м разделить на 0,2 м = 483,25 кольца.
Для каждого кольца ширина и высота перемычки принимается за размер блока, который составляет 225 мм или 0,225 м. Таким образом, 0,225 м x 4 = 0,9 (не забывайте, что должен быть допуск на пересечение железных стержней друг с другом, но это рассматривается как незначительное и игнорируется, также залитый бетон должен покрывать железные стержни, поэтому кольца не обязательно будут иметь длину 225 мм).0,9 x 483,25 колец = 435. Затем разделите на 12 = 36 длин 10-миллиметровых железных стержней.
ДЛЯ ВАРИАНТА B
Для колец не забывайте, что мы используем интервал 200 мм (см. изображение «a»), чтобы узнать количество колец, необходимых в ВАРИАНТЕ B длиной 62,8 м,
62,8 м разделить на 0,2 м = 314 колец.
Для каждого кольца ширина и высота перемычки принимается за размер блока, который составляет 225 мм или 0,225 м. Таким образом, 0,225 м x 4 = 0,9 (не забывайте, что должен быть допуск на пересечение железных стержней друг с другом, но это рассматривается как незначительное и игнорируется, также залитый бетон должен покрывать железные стержни, поэтому кольца не обязательно будут иметь длину 225 мм).0,9 x 314 колец = 283 м. Затем разделите на 12 = 24 длины 10-миллиметровых железных стержней, чтобы купить их на рынке.
Для расчета мешков с цементом, гравием/гранитом и песком используйте объем 522,6 x 0,225 x 0,225. Проверьте эти статьи, а также прочитайте комментарии, они очень полезны. http://buildingcontractorsecrets.com/2011/07/how-to-calculate-the-numbers-of-bags-of-cement-in-the-foundation-of-a-simple-bungallow-from-a-building- план/ http://buildingcontractorsecrets. com/2009/08/how-to-calculate-materials-in-concrete/
Перемычка — Проектирование зданий
Перемычка представляет собой структурную горизонтальную опору, используемую для перекрытия проема в стене или между двумя вертикальными опорами.Он часто используется на окнах и дверях, которые представляют собой уязвимые места в конструкции здания. Перемычки обычно используются в несущих целях, но могут быть и декоративными.
Наиболее распространенными материалами для перемычек являются древесина, сталь и бетон.
Древесина дешева, легкодоступна и может быть легко раскроена по размеру на месте. Однако, как правило, он подходит только для небольших проемов с низкой нагрузкой.
Сборные железобетонные перемычки экономичны и обеспечивают надежную поддержку таких конструкций, как кирпичная кладка над дверными и оконными проемами.Они способны принимать широкий спектр отделки поверхности.
Сталь Перемычки обычно изготавливаются из предварительно оцинкованной стали, которая нарезается и либо прокатывается, либо прессуется до требуемой формы. Сталь имеет преимущество перед бетоном в том, что перемычки обычно легче и с ними проще обращаться на месте. Перемычка может иметь такую форму, чтобы ее не было видно над проемом. Сталь также универсальна и может быть изготовлена на заказ в соответствии с конкретными требованиями здания, будь то арка, угол, эркер и так далее.
Чтобы определить тип требуемой перемычки , необходимо рассчитать характер поддерживаемой нагрузки. Сюда входят как постоянные, так и вынужденные нагрузки. Собственные нагрузки относятся к статической массе компонентов здания, таких как напольные покрытия, черепица, каменная кладка и т. д., тогда как приложенные нагрузки относятся к весу мебели, арматуры, людей и т. д.
Перемычки должны иметь достаточную поддержку на каждом конце, и, как правило, длина перемычки для каменной стены рассчитывается путем измерения общей ширины структурного проема и добавления 150 мм для концевых опор на каждом конце. Если перемычки или концевые опоры указаны неправильно, они могут вызвать растрескивание декоративных элементов или самой конструкции и, в конечном счете, привести к разрушению конструкции и ее обрушению.
Перемычки также важны с точки зрения их роли в снижении потерь тепла из здания и возникновения сырости и конденсата. Перемычки должны быть тщательно спроектированы и изготовлены, чтобы избежать теплового моста (прямое соединение между внутренней и внешней частью через элементы, которые обладают большей теплопроводностью, чем остальная часть ограждающей конструкции).Это может включать создание полости в стене над перемычкой и вставку изоляции.
В перемычках может также потребоваться поддон для полости или влагонепроницаемая мембрана для направления воды из стены или полости наружу через дренажные отверстия. Стопорные концы на обоих концах перемычки предотвращают стекание воды с конца перемычки обратно в полость, где она может увлажнить внутреннюю стену.
Бетонные перемычки — CMQ Consulting Engineers
Бетонные перемычки
в настоящее время очень популярны.В этом случае армирование используется для компенсации низкой пластичности бетона. Они эволюционировали в сегодняшние структуры. Они могут выдерживать огромные нагрузки и имеют более длинные пролеты. Их держат толщиной до 8 миллиметров на метр. Перемычки из железобетона могут быть сборными или монолитными. Когда пролет перемычки меньше, обычно используются сборные железобетонные перемычки. Ширина перемычки и стены должна быть одинаковой. Глубина перемычки определяется длиной пролета и величиной нагрузки.
Поскольку бетон слаб при растяжении, но прочен при сжатии, в нижней части используются первичные арматурные стержни для противодействия растягивающему напряжению. Концы половины этих стержней изогнуты. Стремена сдвига доступны, чтобы помочь уменьшить напряжение сдвига. Цементно-бетонный раствор обычно изготавливают путем смешивания цемента, песка и заполнителей в соотношении 1:2:4. Эта перемычка имеет несколько преимуществ:
- Прочные, надежные и прочные.
- Перемычка железобетонная обладает огнеупорными свойствами.
- Они экономичны и просты в конструкции.
- Основным преимуществом ж/б перемычек является возможность адаптации под любой размер и форму.
Зачем использовать бетонные перемычки?
В определенных ситуациях есть веские причины, по которым вам нужно выбрать бетонную перемычку вместо других типов перемычек.
Стоимость
Самая очевидная и веская причина выбрать бетонную перемычку – это стоимость.Поскольку бетон, по сути, является товаром, бетонная перемычка обычно обходится строителю или установщику значительно дешевле, чем стальная перемычка. Мы всегда советуем всем, кто покупает и использует перемычки, узнать о значениях нагрузки, но если единственным соображением являются деньги, бетон обычно является лучшим вариантом.
Прочность
То, что стальные перемычки прочнее бетона, не миф; это обычно так, но это немного сложнее.
При определенной длине перемычка из высокопрочного предварительно напряженного бетона, как правило, обеспечивает превосходные несущие свойства по сравнению с соответствующим стальным вариантом, а также является значительно менее дорогой.Прежде чем выбрать перемычку, рекомендуется свериться с таблицами несущей способности перемычки или связаться с техническим персоналом производителя.
Тепловые свойства
Стальные перемычки
используются с полистироловой внутренней частью для уменьшения мостиков холода в стенах. Однако бетонные перемычки могут обладать превосходными тепловыми свойствами и при определенных обстоятельствах могут почти полностью устранить мостики холода. Этого можно достичь за счет использования комбинированной перемычки из стали и бетона, стоимость которой значительно ниже, чем у стальной перемычки с термическим разрушением.
