Канализация дома с помощью септика из колец

Выгребную яму как составную часть автономной канализации всерьез рассматривать не стоит, разве что применительно к небольшому дачному участку в плане организации отхожего места. Но недостатки такого простого решения со временем оборачиваются множеством проблем. Если же речь идет о полноценной сточной системе, безальтернативный вариант – септик. Это общее название разнообразных очистных сооружений локального типа, но почему именно версия из бетонных колец приобретает такую популярность, и не только в частном секторе?

Преимущества

Долговечность

Кольца из железобетона способны выдержать значительную нагрузку и не поддаются деформации. Такие септики инертны к сезонным подвижкам грунта, давлению подземных пластов воды. Их, при грамотной организации работ, можно монтировать на почвах с разными характеристиками. Потому и эксплуатационный период очистного сооружения данного типа составляет десятки лет.

Экономичность

Этот показатель определяется совокупностью нескольких факторов:

• Небольшие затраты при монтаже. Главное, что привлекает собственников объектов – возможность практически все технологические операции выполнить самостоятельно. Весомый плюс в том, что услуги профессионалов оплачивать не придется. Нужно лишь доставить бетонные кольца на участок (транспортные расходы) и установить их в котлован (для этого необходим автокран). С учетом невысокой стоимости ЖБИ общие финансовые затраты (приобретение + монтаж) сравнительно небольшие.




• Простота эксплуатации. Обслуживание бетонного септика проводится ежегодно и не является чем-то сложным. Как правило, собственник все делает сам, а количество пунктов в перечне рекомендуемых операций небольшое. Гладкие стенки колец упрощают их избавление от наслоений, и, по сути, все сводится к чисто механической работе. Если монтаж септика произведен грамотно, использовались качественные материалы (мастика, утеплитель, гидроизоляция), то его ремонтом лет 10 заниматься не придется.

Удобство установки

В этом плане заводские резервуары имеют некоторые ограничения в монтаже. В первую очередь такое относится в присоединении трубы канализационной системы – ее ввод в емкость производится в строго определенном, заранее подготовленном месте. Применительно к бетонному септику отверстие в кольце проделывается где угодно. Потому и планировка трассы сточной коммуникации несколько упрощается.

Энергонезависимость

Данная особенность септика их ЖБ колец привлекает в основном дачников. В садовых товариществах одна из наболевших проблем – качество энергоснабжения участков. Нехватка мощности подстанции, изношенность эл/сетей, периодические обрывы проводов – причин, вызывающих регулярное отсутствие напряжения, достаточно. В конструкции бетонного септика, в отличие от станций глубокой очистки, не предусмотрены какие-либо устройства, нуждающиеся в электропитании. Это и добавляет популярности сооружениям из колец.

Но все ли озвучивают продавцы ЖБИ и фирмы, предлагающие услуги по монтажу бетонных септиков? Ведь версий локальных очистных сооружений достаточно много, а потому считать, что кольца – лучшее решение, не совсем верно. В плане экономии и удобства они выигрывают, но не всегда. А потому нелишне отметить и проблемы, с которыми может столкнуться собственник.

Недостатки

Они связаны с особенностью конструкции. В простейшем исполнении бетонный септик – это шахта из колец, установленных друг на друга. У нее отсутствуют донная часть, вместо которой обустраивается дренажный слой. В готовый котлован загружается фильтрующий материал: смесь крупнофракционного песка с мелкой щебенкой, ПГС и тому подобное. По сути, это септик с дренированием.

• В плане его монтажа имеется ограничение. При высоком УГВ такое очистное сооружение устанавливать на участке нельзя. Иначе все, что попадает в септик, окажется в подземных слоях воды. Так как в частном секторе в основном автономные системы водоснабжения (колодец, неглубокая скважина), жидкость из них будет пригодна лишь для технических целей, а вот для питья вряд ли. Выход один – монтировать многосекционный септик. Это несколько колодцев, соединяемых системой труб (переливами). Такая многоуровневая очистка намного эффективнее, но для ее установки понадобится значительно больше места. И если речь идет о нескольких сотках земли на даче, то данное решение в принципе неприемлемо.




• Дренирующий слой постоянно забивается взвесями, содержащимися в сточной воде. Ил, постепенно образующийся в донной части септика из колец, является хорошим удобрением, и с успехом используется на садовых участках для подкормки почвы. Но вот процесс замены самого фильтрующего слоя вызывает много проблем. Придется полностью опорожнять септик, иначе постепенно уровень жидкости в кольцах начнет повышаться, и возможно затопление прилегающей территории.

Прежде чем выбрать для обустройства системы канализации тип очистного сооружения, необходимо тщательно проанализировать множество факторов: особенности грунта, УГВ, климат в регионе, размеры территории и ряд иных. Ориентироваться лишь на стоимость септика и работ по его установке – значит, получить в перспективе большие проблемы. Без консультации с профессионалом грамотно выбрать версию резервуара, рассчитать его пропускную способность, определиться с особенностями монтажа вряд ли получится. Чтобы потом не тратить деньги и время на устранение последствий аварийных ситуаций в системе стоков, лучше проконсультироваться со специалистом.

«АЛЬФАТЭП» реализует различные версии септиков для автономной канализации по ценам заводов-изготовителей. Продукция только известных марок, сертификаты качества прилагаются. При желании обустроить очистное сооружение из ЖБ-колец наши специалисты сделают необходимые расчеты с учетом требуемой пропускной способности объекта, предложат дополнительное оборудование и материалы, нужные для монтажа системы. Ознакомиться с сортаментом можно на страницах сайта alfatep.ru. В случае отсутствия чего-либо в разделе «Контакты» или по телефону 8 (495) 109 00 95 достаточно оставить заявку, и она будет реализована в кратчайшие сроки. Звонки по России бесплатные, представительства компании – во всех регионах.

Вставка в бетонные кольца ОНИКС —

Вставка в бетонные кольца ОНИКС может применяться на любых объектах с локальной канализационной системой. Такой резервуар обеспечит экологичность участка и сделает систему канализации более совершенной в целом.

Бетонные кольца сами по себе, даже при условии нанесения на их поверхность современной гидроизоляции, не могут обеспечить надёжную защиту экологичности участка, на котором они устанавливаются.

Бетон может со временем растрескаться, чему способствует также и сезонное движение грунта, перепады температур и т.д.

Создать герметичный колодец помогает специальный резервуар из полипропилена, устанавливаемый внутрь колец.

Вставка в бетонные кольца ОНИКС изготавливается в стандартных размерах, по диаметру бетонных колец, при этом высота резервуара варьируется от 1 до 4,5 метров. Существуют также модели с круговым (кольцевым) армированием по стенкам, что придаёт им большую
прочность и жёсткость, предотвращая деформацию.

При необходимости вставка в бетонные кольца ОНИКС может быть дооснащена пластиковой крышкой, плотно закрывающей резервуар. В базовой комплектации такая крышка отсутствует, но её можно заказать дополнительно.

Материал изготовления, полипропилен, обладает высокой прочность, износостойкостью, надёжностью. Он не подвержен коррозии, воздействию негативных факторов окружающей среды и агрессивных химических веществ.

Кроме того, вставка в бетонные кольца ОНИКС не позволяет проникать сточным водам в грунт, тем самым поддерживая экологическую чистоту участка и прилегающих территорий.

Даже в том случае, когда проблем с санэпидемстанций можно не опасаться, загрязнение почвы сточными водами весьма нежелательно, ведь оно может негативно сказаться на собственном здоровье.

В данном случае герметичный колодец стабильно удерживает сточные воды внутри, монтируясь внутрь бетонных колец.

• Надёжность и долговечность

  — Гарантийный срок эксплуатации составляет не менее 50-ти лет;
• Простое обслуживание

  — Обслуживание резервуара максимально простое, оно не требует специальных знаний и навыков;
• Экологичность— Бактерии не попадают в почву участка;

• Легкость транспортировки

  — За счёт малого удельного веса полипропилена ёмкость легко транспортировать;
• Широкий модельный ряд— Широкий модельный ряд позволяет подобрать оптимальный вариант для объекта с любыми спецификациями;
• Простота монтажа и обслуживания;

Звуковая функция ограничена 200 символами

*Все вставки поставляются без крышки, при необходимости поставляются
отдельно

Возможно изготовление по индивидуальным размерам

Автономная канализация из бетонных колец нового поколения!

Типа привет)

Какие ассоциации возникают у тебя когда ты слышишь про автономную канализацию из бетонных колец? Полагаешь, что вся эта ботва давно устарела и предназначена исключительно для разведения зловонного запаха на твоём загородном участке. Позволь не согласиться. Если тебе нужна по настоящему надёжная автономная канализация, которая не только соответствует санитарным нормам и правилам эксплуатации очистных сооружений, но и решает проблемы всех современных септиков из пластика не проходи мимо и познакомься с автономной канализацией из бетонных колец нового поколения!

Почему канализация из бетонных колец нового поколения лучше чем станции биоочистки из пластика :

Качественная биологическая очистка за разумные деньги!

Канализация из бетонных колец нового поколения сертифицирована с допуском отвода очищенных стоков в грунт. ГОСТ Р и ТР ТС. ТУ 4850-001-305504226400025-2017.

Степень очистки стоков на песчано-щебеночной загрузке поглощающего колодца или траншеи при параметрах входящих стоков по БПК5 не более 375 мг/литр, по взвешенным веществам не более 325 мг/литр. Сброс в водоёмы составляет: не более 3 мг/литр; по взвешенным веществам не более 3 мг/литр (что удовлетворяет требованиям ГОСТ 25298-82 п. 10).

Полное отсутствие запаха в зоне работы оборудования!

Прочность и долговечность

Прочный корпус в сочетании с простым техническим устройством канализации из бетонных колец нового поколения, обеспечивают продолжительную, без хлопотную и бесперебойную эксплуатацию автономной канализации летом и зимой.

Непревзойдённый комфорт

Не требует консервации при сезонной эксплуатации. Не боится перебоев в электроснабжении! Канализация из бетонных колец нового поколения продолжит работать ни смотря ни на что, месяцами может работает без электричества в режиме септика из бетонных колец.

Самое важное!!!

Простое, редкое техническое обслуживание. Если канализацией пользуются максимальное количество пользователей, лучше обслуживать 1 раз в 3 года. При минимальном количестве пользователей, обслуживать канализацию можно 1 раз в 7-10 лет.

Если вода в аэрационном колодце прозрачная и без запаха, то обслуживание автономной канализации для дачи не требуется. Даже если она работала без перерыва несколько лет.

Современный рынок предлагает множество очистных сооружений, от простых септиков для дачи (которые работают без электричества, такие как септик из колец, септик танк и им подобные), до более «сложных» энергозависимых станций биологической очистки. Например Топас, Тверь и другие.

Септики выходного дня из пластика!

Но все ли они так хороши, как говорит нам об этом реклама?

Хочешь разобраться в этом вопросе и выбрать самую лучшую автономную канализацию для своего загородного дома или дачи? Читай мою статью до конца, становись умнее и делай правильный выбор!

Итак. Для того чтобы выбрать правильную автономную канализацию для частного дома, которая будет простой и надёжной в процессе эксплуатации, а также в сервисном обслуживании. Необходимо хотя бы поверхностно понимать принцип действия таких систем. Любая автономная канализация для дачи состоит из двух неотделимых частей:

1. Непосредственно само очистное сооружение;
2. Системы отвода очищенных канализационных стоков от очистного сооружения.

Необходимо отметить, что обе системы очень важны и зависят друг от друга. При неправильной работе одной, сразу страдает другая. Ну что, начнём пожалуй по порядку с очистного сооружения канализационных стоков. В настоящее время на рынке представлены два вида очистных сооружений:

1. Септики для дачи которые работают без электричества;
2. Энергозависимые станции биологической очистки.

Канализация для частного дома электро зависимая или нет?

Если у тебя небольшой дачный домик и ты приезжаешь туда на выходные пожарить шашлык, в общем стоков совсем немного и ты хочешь дёшево и сердито, тогда твой выбор проверенный временем септик из бетонных колец и не в коем случая не стоит переплачивать за «говно-септики» из пластика. Единственное, порекомендую сразу выбирать объём септика побольше.

Правильные схемы септиков из колец для дачи:

• Септик 3+3 из колец кс 10-9

  Распродажа
  Продаваемый товар

  43,990.00 ₽ 37,990.00 ₽

• Септик 4+4 из колец кс 10-9

  Распродажа
  Продаваемый товар

  54,990.00 ₽ 49,990.00 ₽

• Септик 3+3+3 из колец кс 10-9 материал+работа+доставка

  Распродажа
  Продаваемый товар

  64,900.00 ₽ 57,990.00 ₽

• Септик 2+2 из колец кс 15-9 материал+работа+доставка

  59,990.00 ₽

• Септик 3+3 из колец кс 15-9 материал+работа+доставка

  69,990.00 ₽

• Септик 4+4+4 из колец кс 10-9

  Распродажа
  Продаваемый товар

  79,990. 00 ₽ 74,990.00 ₽

Септики которые работают без электричества имеют низкий показатель степени очистки стоков, примерно 50-70 % и не являются законченной системой автономной канализации.

Согласно действующей редакции СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» определено использование септиков для дачи совместно с методом дальнейшей почвенной доочистки канализационных стоков.

Именно эти так называемые поля фильтрации (а в случае септика из колец это дренажный колодец), довольно быстро заиливаются при большом количестве слабо очищенных канализационных стоков, тем самым превращая все без исключения септики в выгребные ямы которые необходимо постоянно откачивать.

А если мой дорогой читатель ты собираешься жить в своём доме постоянно и хочешь построить самую практичную систему автономной канализации, которую не придётся переделывать, тогда твой выбор станция биологической очистки которая работает от электричества.

Современный рынок полон таких станций биоочистки из пластика, но все они на мой взгляд имеют серьёзные недостатки. Такие как:

• высокую стоимость;
• непрочный корпус;
• маленький объём;
• низкую производительность.

А самое неприятное это то что придётся несколько раз в год поковыряться в дерьмеце своими ручками, обслуживая станцию или платить с трудом заработанные денежки квалифицированным специалистам.

Поэтому прямо сейчас я расскажу про самую практичную автономную канализацию из бетонных колец нового поколения, которая сделана для людей.

Чтобы не быть голословным, давайте вместе разберёмся, как работает канализация на даче на основе станции биоочистки и сделаем проект автономной канализации из бетонных колец для твоего частного дома.

В основе работы таких сооружений лежит принцип поэтапной, пяти-ступенчатой биологической очистки. Рассмотрим по ступеням:

1. Осаждение твёрдых частиц в процессе гравитационного отстаивания;
2. Разложение органических соединений анаэробными бактериями без участия кислорода;
3. Доочистка осветлённых стоков колониями аэробных бактерий;
4. Отделение активного ила;
5. Почвенная доочистка.

Теперь зная как устроена схема биологическая очистки канализационных стоков, давайте создадим проект самой практичной автономной канализации из бетонных колец для твоего частного дома с расчётом до 5 человек с постоянным проживанием.

Ну что начнём? Заходим на сайт Википедии и читаем, что такое септик. Из этой статьи становится понятно, что септик идеально подходит для первых двух ступеней биологической очистки. Самый лучший септик, это септик из бетонных колец. Вы спросите почему? А я отвечу потому что:

• Стоит недорого
• Имеет крепкий корпус
• Легко набрать нужный объём.

Рассчитать объём септика из колец очень просто. На одного пользователя необходимо два метровых кольца марки кс 10-9. В нашем случае до 5 человек это 8 колец. Смотри картинку ниже:

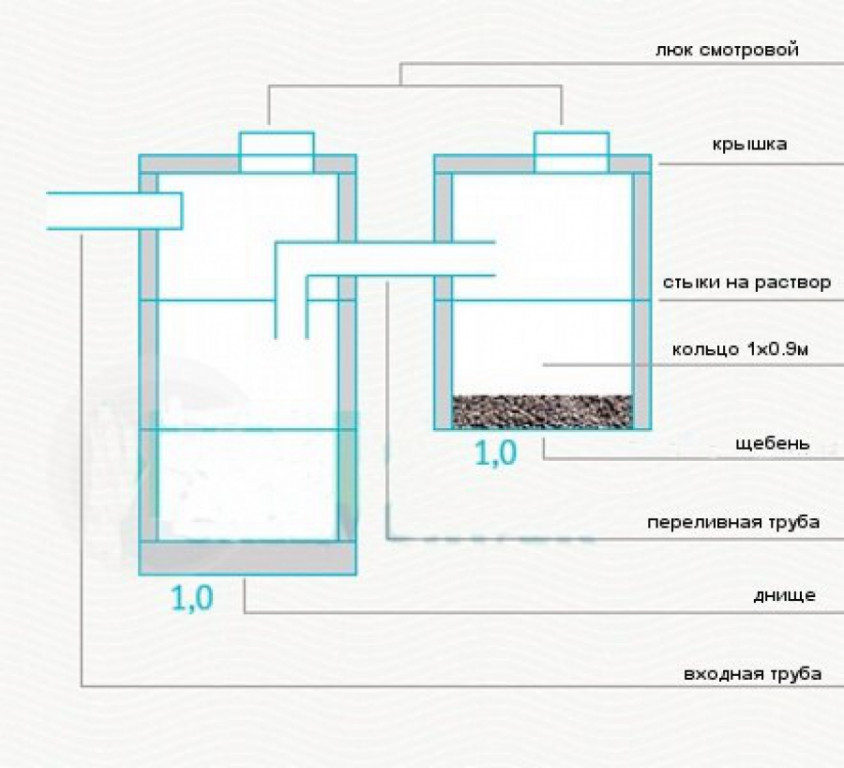

Двухкамерный септик из бетонных колец

Ну что, круто? Мы с помощью септика уже очистили канализационные стоки примерно на 50-75 процентов. Две ступени очистки уже позади. Переходим к следующим двум.

Для осуществления 3 ступени очистки нам понадобятся колонии аэробных бактерий. Где их взять? На самом деле, в естественной среде эти бактерии живут в плодородном грунте. Они участвуют в естественном процессе разложения органических веществ. Нам остаётся их только пригласить в наше очистное сооружения. А точнее создать для них благоприятные условия и они сами туда заселятся.

Так как мы строим надёжную автономную канализацию из бетонных колец, которая не будет выносить нам мозг, а не септик выходного дня типа «топас», наша канализация на даче обязана быть максимально простой и надёжной. Для решения этого вопроса идеально подходит био реактор из бетонных колец (ещё один колодец из 4 бетонных колец плюс комплект для аэрации септика). Пример на рисунке ниже:

В третьем колодце канализационные стоки обогащаются кислородом с помощью специального компрессора и становятся благоприятной средой для аэробных бактерий. Растворенные в этих стоках вредные органические соединения, которые как раз и являются причиной заиливания полей фильтрации, аэробные бактерии используют как пищу и разлагают их в процессе своей жизнедеятельности до безопасных для окружающей среды нитратов и активного ила, который скапливается на дне колодца био-реактора.

На выходе из третьего колодца канализационные стоки очищены примерно на 85-98 %. Имеют абсолютно прозрачный вид  и не истощают неприятного запаха.

Самая практичная автономная канализация из бетонных колец для частного дома готова!

Но как же так, ведь нет 5 ступени очистки.

Да, всё верно 5 завершающая ступень глубокой биологической очистки проходит в плодородном слое грунта.  Именно туда я рекомендую отводить очищенные автономной канализацией из бетонных колец стоки, для обеспечения максимальной автономности очистного сооружения летом и зимой.

Так же не будет лишним предусмотреть систему аварийного сброса воды, так на всякий случай, вдруг пригодится.

Схема монтаж септика из бетонных колец

При возведении локальных очистных сооружений для загородных домов их владельцы стремятся по возможности минимизировать расходы, применяя более недорогие, но при этом эффективные решения. Одним из них является устройство септика из бетонных колец.

Достоинства и недостатки септиков из колец

Основным достоинством устройства септика из колец является низкая стоимость. В настоящее время такие локальные очистные сооружения являются одним из самых дешевых вариантов обустройства канализации загородного дома. Кроме того, имеется возможность провести все работы собственными силами. Ну и, конечно же, нельзя не отметить простоту и неприхотливость в обслуживании и эксплуатации.

Однако, на этом достоинства септиков из бетонных колец заканчиваются, уступая место целому ряду существенных недостатков. Прежде всего, это запах, поскольку септик из колец является негерметичной конструкцией. Кроме того, довольно часто требуется очищать резервуар от отложений, для чего приходится пользоваться услугами ассенизаторов. Конечно же, можно использовать специальные биоактиваторы. Но эти добавки лишь ускоряют процесс разложения бытовых отходов и уменьшают количество твердых отложений. В этом случае без услуг ассенизаторов также не обойтись.

Еще одним существенным недостатком является недостаточно высокая герметичность стыков между бетонными кольцами, в результате чего жидкие стоки могут проникнуть в грунт. Однако в случае качественного устройства септика из колец можно предотвратить такое развитие событий.

Схема устройства септика из колец

Устройство септика из колец представляет собой многоэтапную процедуру, которая состоит из следующих операций:

• подбор места монтажа;
• устройство котлована;
• установка бетонных колец;
• укладка и присоединение труб;
• герметизация стыков между кольцами;
• монтаж перекрытий;
• обратная засыпка септика из колец.

Однако перед началом работ следует определиться с конструктивными особенностями и произвести расчеты производительности. Как правило, схема септика из колец содержит одну или две отдельные камеры, в которых загрязненные воды, отстаиваются и очищаются, после чего направляются для дополнительной очистки в поля фильтрации либо в фильтрационный колодец. Выбор между одна-, и двухкамерной конструкцией зависит от количества жильцов и сантехнического оборудования. Впрочем, целесообразнее всего сделать выбор в пользу септика из колец с двумя камерами, поскольку он обеспечит неплохой запас производительности, что самым благоприятным образом скажется на качестве очистки.

Что касается расчетов производительности, то они должны производиться, исходя из суточного расхода. Как известно, один человек в день в среднем потребляет около 200 литров воды.

В то же время строительные нормы, предъявляемые к очистным сооружениям, очень жестко описывают емкость камер. Она должна вмещать не менее трех суточных объемов потребления воды, т.е. не менее 600 литров. При наличии большего числа потребителей это число должно быть увеличено кратно количеству проживающих.

Еще одним нюансом строительства септиков из бетонных колец является подбор места. Согласно действующим строительным и санитарно-гигиеническим нормам, такие очистные сооружения должны располагаться на расстоянии не менее 5 метров от жилых построек, а также не ближе 50 метров от источников водоснабжения. Кроме того, септики из колец могут возводиться только в местности с низким уровнем грунтовых вод.

На сегодняшний день бетонные септики являются одним из самых эффективных очистных сооружений, применяемых в загородном малоэтажном строительстве, отличаясь при этом низкой себестоимостью. Среди других достоинств следует отметить высокую механическую прочность, вместительность и простоту в обслуживании и повседневном применении. В отличие от септиков из бетонных колец, такие очистные сооружения обладают заведомо большей герметичностью за счет полного отсутствия соединительных швов.

По сравнению с пластиковыми, септики из бетона для дачного дома также обладают целым рядом преимуществ. Прежде всего, их можно сооружать в местах с высоким уровнем грунтовых год. Кроме того, при сопоставимым сроком службы эти очистные сооружения более безболезненно переносят агрессивное воздействие внешней среды.

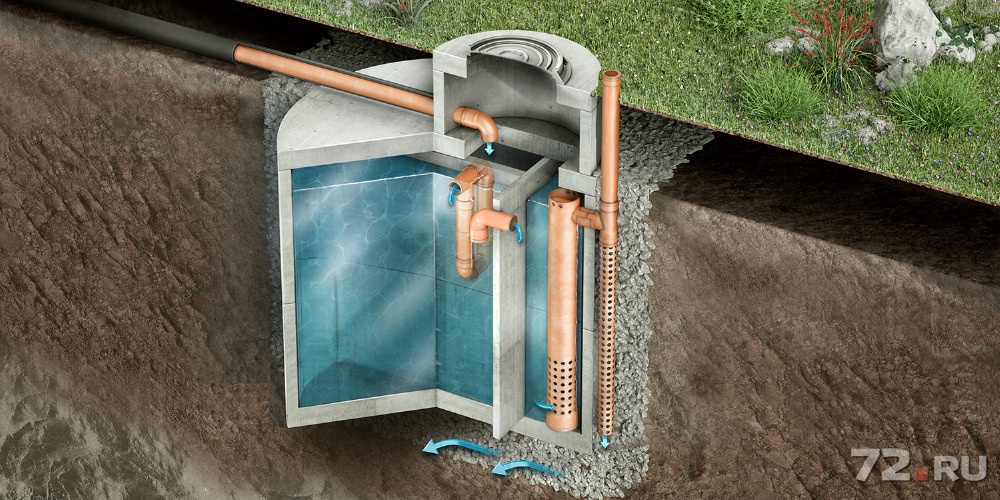

Типовые варианты монолитных бетонных септиков для дачи

Самым простым вариантом является однокамерный бетонный септик. Он представляет собой резервуар из бетона, внутри которого протекают процессы отстаивания и осветления канализационных стоков. Содержащиеся в них посторонние включения постепенно оседают на дно, где со временем превращаются в ил, выделяя при этом некоторое количество теплоты, метана и сероводорода.

При этом более легкие вещества и газы всплывают наверх, образуя слой пены. Постепенно засыхая, она превращается в так называемую флотационную корку. Чтобы предотвратить засорение системы, на входных и отводных трубах бетонных септиков для дачи устанавливаются тройники.

Несмотря на низкую себестоимость и простоту конструкции, односекционный бетонный септик для дачи обладает одним, но довольно существенным недостатком – высокая вероятность выброса твердых частиц в трубы поля фильтрации, из-за чего они засоряются. Именно поэтому наибольшей популярностью пользуются двухкамерные бетонные септики для дачи.

Двухкамерные бетонные септики для дачи

Ключевой особенностью конструкции двухкамерного бетонного септика является перегородка, разделяющая его на две неравные части. Это позволяет свести к минимуму вероятность выталкивания твердых осадков в поле фильтрации либо фильтрационный колодец. Кроме того, за счет разделения на две камеры, такой септик требует менее частого обслуживания. При интенсивной эксплуатации очистку камер следует проводить не чаще одного раза в течение 3-5 лет.

Сравнивая двухкамерные бетонные септики для дачи с их однокамерными аналогами, нельзя не отметить более высокое качество очистки канализационных стоков. На выходе их степень чистоты составляет не менее 60-70%. Проходя через поля фильтрации, сточные воды удается очистить на 85-90%, что значительно снижает риск загрязнения окружающей среды.

Помимо этого, во второй камере можно соорудить дополнительный щебеночный фильтр. В качестве фильтрующего элемента применяется гранитный щебень фракции 20 мм. Основным его функциональным назначением является снижение вероятности заброса не растворившихся твердых частиц в дренажные трубы фильтрационного поля, где происходит доочистка канализационных стоков.

Единственным недостатком двухкамерного бетонного септика является более высокая стоимость возведения и повышенная трудоемкость работ. Однако, на фоне вышеназванных достоинств их нельзя признать существенными.

Монтаж септика для частного дома

Владельцы частных домов в большинстве дачных посёлков и малых населённых пунктах не имеют возможности подключиться к городской канализации. Решить проблему утилизации стоков поможет обустройство на участке очистной камеры из бетонных колец. Такой вариант потребует минимальных временных и материальных затрат при высокой эффективности и экологичности. Здесь https://beton-v-anape.ru можно приобрести все необходимые материалы и комплектующие с доставкой по Анапе.

Принцип работы сооружения

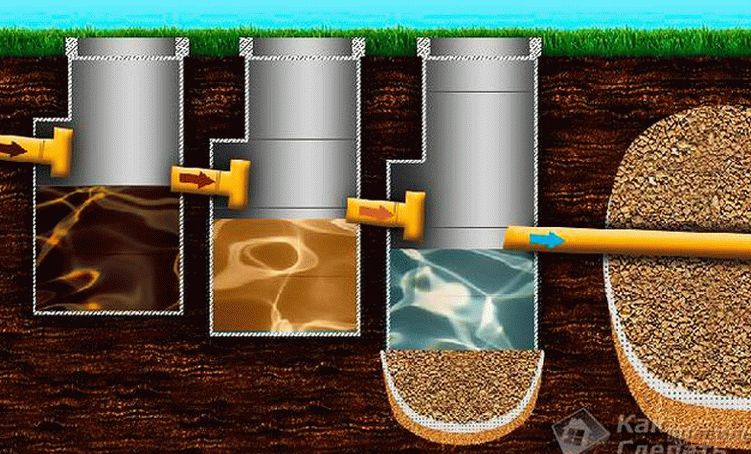

Септик из 3-х камер – надёжная конструкция для сбора и переработки биологических отходов. Сооружение представляет собой систему сообщающихся сосудов, внутри которых нечистоты разлагаются на твёрдые и жидкие компоненты. Каждый из резервуаров выполняет определённые функции:

• Первый отсек принимает отходы из дома по канализационной трубе. После отстаивания твёрдые отходы оседают в виде отложений, которые нужно периодически откачивать. Жидкость перетекает через соединительную трубу в следующий колодец.
• Вторая камера служит для дальнейшей биологической очистки. Здесь при доступе кислорода микроорганизмы разлагают нечистоты на составляющие.
• Третья служит дренажным устройством. На дно колодца насыпается слой щебня или гравия, при протекании через подушку сточные воды очищаются до безопасного экологического уровня и уходят в грунт.

Подготовительные работы

Прежде чем приступить к строительству септика из бетонных колец, потребуется определить объём резервуара и выбрать место для его размещения. Наружная камера канализации располагается на удалении от значимых объектов. По санитарным нормам должны быть выдержаны минимальные расстояния от:

• дома – 5 м;
• скважины, колодца, другого источника питьевой воды – 30 м;
• деревьев – 3 м, кустарников – 1 м.

Очистная камера должна вмещать 3-дневные отходы домохозяйства. Средняя суточная норма потребления воды на каждого человека составляет 200-250 л, т. е.

на семью из 4-х членов потребуется очистное сооружение минимального объёма 250 л*3 суток*4 человека= 2,4 куб.м.

По полученным результатами необходимо рассчитать количество деталей для конструкции. Как правило, потребуется:

• по 3 бетонных кольца для каждой камеры;
• 3 люка;
• бетонные основания для первых 2-х отсеков;
• щебень (гравий) для 3-го отделения;
• цементный раствор для герметизации стыков.

Купить бетонные кольца в Анапе разного размера и другие материалы предлагает компания «Мир бетона».

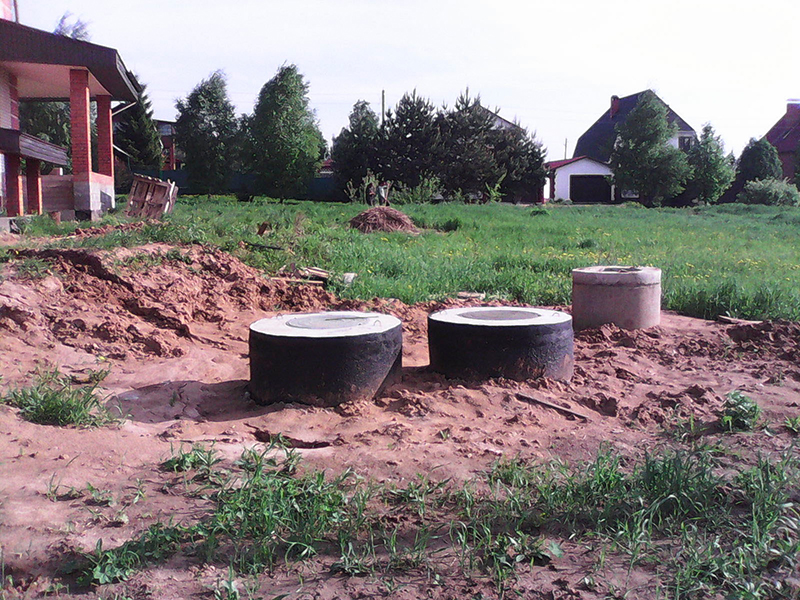

Монтаж септика: технология и правила

Работы ведутся с привлечением крана-манипулятора, поэтому к месту размещения септика должен быть обеспечен свободный доступ строительной техники. Лучшее время для строительства – сухое лето или первые заморозки, когда уровень грунтовых вод находится на самом низком уровне.

Последовательность работ:

• Выкопать котлован для расположения 3-х стоковых колодцев. Сделать яму на 35-40 см глубже и 60-79 см шире, чем суммарный размер колец для облегчения монтажа и герметизации.
• Для 1-го и 2-го отсеков уложить основания.
• Установить бетонные кольца.
• Загерметизировать швы между деталями цементным раствором снаружи и внутри конструкции. Сооружение должно быть надёжно защищено от протекания и проникновения внутрь грунтовых вод.
• Уложить канализационные и проточные трубы между резервуарами в соответствии с проектной схемой.
• На дно 3-го отсека насыпать дренаж из щебня.
• Расстояние между колодцами засыпать землёй.

Современный уровень комфорта в частном доме невозможно добиться без функционального устройства для очистки отходов и сточных вод. Септик из бетонных колец – один из немногих доступных способов сделать независимую канализацию на участке, когда нет доступа к центральному коллектору.

Устройство бетонного септика (из бетонных колец) в Сочи. Схема очистных сооружений канализации

Автономная канализация, подчас, является единственно возможным вариантом обустройства загородных домов. Чтобы она работала эффективно и бесперебойно, нужно подобрать оборудование, которое будет соответствовать эксплуатационным условиям. Ключевым элементом канализационной системы является септик. Бетонный вариант – один из самых популярных. Он подходит даже для тяжелых почв. Кроме того, вы можете установить его своими руками. Такой септик можно использовать как накопительный резервуар – тогда потребуется периодическая откачка содержимого. Также возможно применение в качестве очистного сооружения – в этом случае, услуги ассенизаторской машины будут требоваться реже. Повысить эффективность очищения можно, подключив систему к фильтрационным колодцам. За счет своей простоты, практичности и Бетонные септики в Сочи очень востребованы за счет сочетания в них таких характеристик, как:

• автономность работы;
• простота использования;
• отсутствие затрат на электроэнергию и монолитность;
• доступная цена.

Однако специалисты рекомендуют герметизировать стыки и не устанавливать такие септики на участках, где грунтовые воды находятся слишком высоко. Также важно учесть, что для установки бетонных колец потребуется спецтехника. Вы можете заказать ее услуги отдельно или в комплексе с проектированием канализационной системы и поставкой необходимых составляющих.

Особенности устройства септиков из бетонных колец и схема установки

Модульный принцип устройства таких септических установок позволяет обустроить резервуар нужного диаметра, заранее освободив участок под вкапывание колец. Для маленьких по площади или загроможденных постройками территорий такой вариант вряд ли подойдет, но, если места достаточно, данное решение полностью оправдает себя.

Улучшить работу простейшего септика из бетонных колец поможет обустройство фильтрационного слоя, избавляющего стоки от шлаков. Для этого можно использовать широко доступный материл – щебень. Более сложный, но эффективный вариант – применение в блоках водорослей и бактерий, обеспечивающих разложение вредных вещества.

Именно простота конструкции таких септиков (несколько колодцев, соединенных трубой для слива в виде перемычки) делает их очень востребованными.

Первый колодец — самый вместительный и служит для сбора всех стоков. Здесь твердые вещества перерабатываются и образуют осадок. Резервуар второго уровня уже менее вместительный, и здесь отстаивания уже не происходит. Третий, заключительный, не обязателен, но специалисты рекомендуют все же обустраивать его, чтобы обеспечить постепенный уход уже очищенной воды в землю. Устройство можно соорудить своими руками и расходы быстро окупятся.

Чтобы процесс обустройства септика не вызвал проблем, необходимо выполнить точные расчеты, выкопать колодец нужной глубины и диаметра и забетонировать дно. Также можно купить кольца уже с готовым дном. Далее выполняется поочередный монтаж всех частей с герметизацией швов цементно-песчаной смесью. Когда все кольца на месте, подготавливают отверстия для входа и выхода сточных вод. Однако в продаже есть такие элементы с уже проделанными окошками. Когда все готово, устанавливаются трубы (с соблюдением угла наклона, который зависит от диаметра и длины труб), а сверху монтируется крышка или кладется обычная плита. Если у вас есть колодец с питьевой водой, то очистное сооружение должно находиться от него как можно дальше.

Еще раз обратим внимание на важность того, насколько точно выполнены расчеты, а также отметим: лучше купите все комплектующие заранее, а не в последний момент. Это позволит спокойно изучить и выбрать наиболее подходящие по цене и параметрам заглушки, люки, днища с перепадами. Специалисты компании «РостИнпром» готовы предоставить профессиональную консультацию и помочь подобрать аэрационные системы, канализационные насосные станции, биопрепараты, жироуловители и многое другое.

Если нужен септик без откачки для дачи или загородного дома, наша компания предлагает производство, проектирование и установку оборудования в Сочи.

Мы установим дачный септик (для дачи или загородного дома) в Сочи с использованием оборудования европейского качества, выполняем полный цикл работ.

Септики из бетонных колец — оборудование и монтаж канализации под ключ

Септики из бетонных колец — оборудование и строительство канализации под ключ

Несмотря на то, что сегодня появляется все больше легких и удобных готовых септиков из полипропилена и других разновидностей пластика, продолжают пользоваться популярностью бетонные колодезные кольца, которые используются для устройства систем автономной канализации уже несколько десятилетий. Они изготавливаются в заводских условиях, полностью отвечают требованиям ГОСТа, имеют стандартный диаметр, но могут отличаться по размерам.

В сравнении с пластиковыми конструкциями, септик из бетонных колец обладает следующими преимуществами:

• полная автономность, отсутствие необходимости в подключении к электрической сети, использовании дренажного и прочего насосного оборудования;
• простота в эксплуатации и минимальное обслуживание. Чистка бетонного септика осуществляется не чаще, чем один раз в десятилетие;
• низкая цена материалов и работ по строительству.

К недостаткам можно отнести лишь сложность в устройстве автономной канализации в местности с высоким уровнем почвенных вод, а также достаточно сложный монтаж, который может занимать около недели, а то и больше.

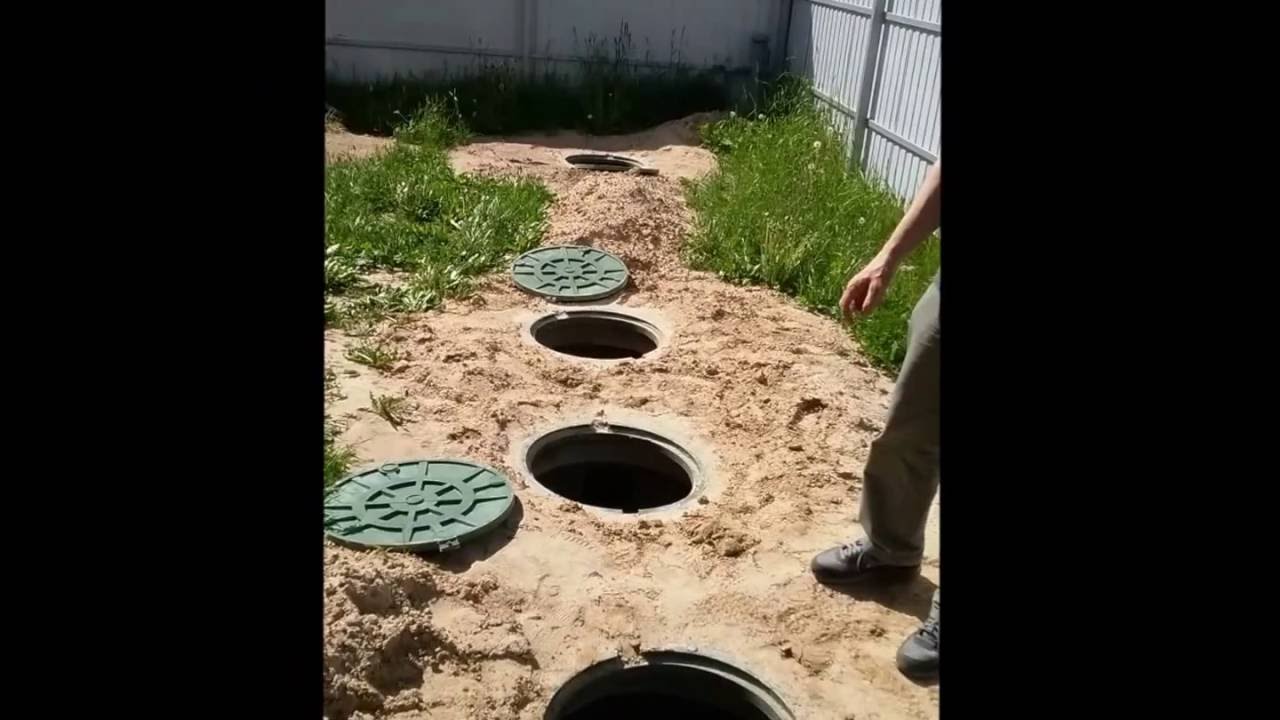

Конструкция септика из бетонных колец

Основное назначение бетонного септика для загородного дома или дачи – сбор стоков, их осветление и очистка для использования в технических целях. Для этой цели в нем используется три основных компонента:

• большой первый колодец, дно которого бетонируется. В некоторых случаях для повышения эффективности очистки в него добавляются специальные бактерии, которые осуществляют расщепление твердых загрязнений. Размер этого колодца должен быть таким, чтобы обеспечить вместимость половины объема всех имеющихся стоков;
• герметичный колодец из железобетонных колец, который соединяется с первым посредством специального перелива. В нем осуществляется дополнительная фильтрация сточных вод. Дно его также бетонируется;
• последний колодец также соединяется переливом с предыдущим, но его дно выполняется из песка и щебня – фильтрующие материалы, сквозь которые окончательно очищенная вода уходит в грунт.

Чтобы снизить стоимость бетонного септика для дачи или коттеджа, можно установить всего два колодца, которые соединяются между собой трубами из пластика, используемыми для работ снаружи зданий. От дома к ним подключается специальная канализационная труба – ее необходимо подводить под небольшим уклоном, чтобы обеспечить беспрепятственное перемещение стоков.

Строительство септика из бетонных колец

Наша компания предлагает септики из бетонных колец под ключ. В этом случае вам будет гарантирован быстрый монтаж конструкции, использование качественных материалов, точность расчетов объема автономной канализации. Мы используем бетонные канализационные кольца, которые предотвращают замерзание системы в холодное время года, могут использоваться круглогодично. Все работы ведутся с применением специальной техники, поэтому обходятся недешево, однако такой подход обеспечивает высокую скорость строительства и его качество. Мы осуществляем устройство канализации в несколько этапов:

• расчет объема и количества бетонных колец для септика. Он зависит от количества санитарных узлов в здании, либо от количества людей, проживающих в доме;
• подготовка котлована. Для этой цели используется экскаватор. Бетонные кольца на канализацию должны свободно входить в него и легко устанавливаться на свои места. Ни в коем случае нельзя допускать, чтобы кольцо заклинило в котловане, так как это создает дополнительные сложности;
• установка бетонных колец и специальной крышки;
• гидроизоляционные работы;

Устройство выгребной ямы из бетонных колец заканчивается монтажом переливных и канализационных труб и засыпкой оставшегося пространства.

Устройство септика из бетонных колец для канализации можно выполнять и самостоятельно. В этом случае вы сами будете определять, на каком этапе использовать технику, монтировать две или три емкости для очистки воды. Наша компания осуществляет продажу бетонных колец по

разумной стоимости, оказывает помощь в определении размеров, которые подойдут в конкретно вашем случае. Мы также всегда готовы дать вам консультацию по всем вопросам монтажа бетонных колец.

Обслуживание септика из бетонных колец

Как уже упоминалось, очистка бетонного септика может осуществляться один раз в десять лет. Но если его строительство приводилось без утепления, использования современных технологий, лучше вызывать ассенизаторскую машину для очистки с началом холодов – это позволит избежать замерзания стоков зимой. После откачки необходимо тщательно утеплить крышку, которая устанавливается для облегчения процедуры обслуживания конструкции.

В нашей компании вы можете не только купить кольца бетонные для канализации нужных вам размеров, но и заказать полный комплекс работ по монтажу и обслуживанию системы. Мы осуществляем установку бетонных колец и засыпку колодцев с соблюдением всех технологических требований, что позволяет обеспечить его бесперебойную эксплуатацию. Кроме того, сотрудничество с нами позволит вам получить следующие преимущества:

• грамотный расчет септика, подбор нужного количества бетонных колец ЖБИ;
• использование всей необходимой техники, высокая скорость работ;
• доступная стоимость бетонных колец и проведение комплексных работ по строительству под ключ.

Звоните нам прямо сейчас, и наши специалисты в самое ближайшее время начнут работу по устройству автономной канализации в вашем загородном доме или на даче.

Станция очистки бытовых бетонных сточных вод

Описание

Biocell Domestic Concrete + — одна из самых популярных установок очистки бытовых сточных вод компании Biocell Water. Эта впечатляющая домашняя система очистки сточных вод объединяет железобетонный септик с трехступенчатым процессом очистки в единую бытовую сборную установку. В отличие от многих других бытовых септических систем, представленных на рынке, железобетонный резервуар подходит для установки под землей в любых почвенных условиях.Благодаря надежной и прочной конструкции бетонного резервуара он также подходит для установки в зонах движения транспортных средств или домашнего скота.

Как и все домашние очистные сооружения Biocell, Concrete + сертифицирован по стандартам EN12566-3 и SR66 и одобрен British Water. Инновационная конструкция включает прочный водонепроницаемый резервуар из железобетона с плоским дном для легкой установки. Этот неглубокий котлован не требует засыпки бетоном, что позволяет сэкономить время и деньги на дорогостоящих монтажных работах.Он может похвастаться очень высоким качеством сточных вод в сочетании с низкими эксплуатационными расходами и огромной камерой хранения ила для очень длительных интервалов удаления шлама. В дополнение к стандартной модели доступны модели с самотечным и насосным выходом.

Идеальная установка для очистки бытовых бетонных сточных вод для домовладельцев и строителей

Успех Biocell Domestic Concrete + объясняется многими причинами. Это прочная, долговечная и надежная система домашней канализации с отличной ценой. Строителям, установщикам и профессионалам отрасли мы предлагаем торговую скидку.

Мы хотим максимально упростить задачу, доставив резервуар в котлован с помощью крана-манипулятора и разместив его внутри котлована. Там, где высокий уровень грунтовых вод, этот бак проще всего установить. После этого он подключается и работает со всеми компонентами, встроенными в систему.

После размещения заказа мы предлагаем быстрое выполнение заказа и быструю службу доставки по всей стране, поэтому свяжитесь с нами сегодня для получения бесплатного предложения.

Для дополнительного душевного спокойствия мы обеспечиваем общенациональную службу поддержки клиентов, а для долгосрочного ухода мы предлагаем пакеты обслуживания с хорошим соотношением цены и качества, чтобы поддерживать вашу новую домашнюю систему очистки сточных вод в рабочем состоянии.

Часто задаваемые вопросы

Могу ли я модернизировать мой септик с помощью бетона +?

В ситуациях, когда существующая бытовая септическая система устарела или выходит из строя, Biocell Concrete + одобрен для замены. Это готовое к работе устройство со всеми необходимыми компонентами для очистки бытовых сточных вод внутри железобетонного резервуара.

Что происходит с илом?

Шлам накапливается внутри Concrete + с течением времени.Как и все очистные сооружения, отстой должен регулярно удаляться профессиональной компанией по удалению сточных вод, которая откачивает его и уносит на утилизацию. Это наиболее экономичный способ избавиться от отложений в системах очистки бытовых сточных вод.

Как купить Concrete +?

Наша опытная техническая команда по продажам поможет вам в этом процессе и задаст необходимые вопросы. Просто свяжитесь с нами, используя контактную форму, или позвоните нам.Мы рады предоставить вам бесплатное предложение или дополнительную информацию о любых наших очистных сооружениях и продуктах. Мы с нетерпением ждем вашего ответа.

Загрузки

Бетон для внутренних работ Biocell + Brochere

Бетон для дома Biocell + Сертификат EN12566-3 SR66

Внутренний бетон Biocell + план на 8 человек

Внутренний бетон Biocell + план на 12 человек

Свяжитесь с нами:

Как установить очистные сооружения

Нужна установка для очистки сточных вод? Считаете, что вы можете сделать установку своими руками? Дважды проверьте это руководство, чтобы получить все, что вам нужно знать об установках очистных сооружений.

Мы все хотим, чтобы наши сточные воды просто исчезали, когда мы промываем цепь или вытаскиваем заглушку, не задумываясь об этом еще раз. Для большинства из нас это именно то, как это работает, однако становится все более распространенным, что объекты недвижимости требуют наличия автономной дренажной системы, потому что они находятся слишком далеко от подключения к сети, или, возможно, сеть электроснабжения в этом районе достигла мощности. Одно из решений этой проблемы — установка очистных сооружений.

Что делать, если вы владеете или переезжаете в существующую недвижимость со старой автономной системой, которую необходимо заменить? Что делать, если вам нужно установить очистные сооружения в вашем новом доме? Можно ли самому установить очистные сооружения? Это вопросы, на которые данное руководство попытается ответить.

Примечание : В этой статье предполагается, что вы полностью осведомлены обо всех доступных вам решениях с автономным питанием и выбрали септик как наиболее подходящий. Если вы не уверены в чем-либо из этого, мы рекомендуем сначала ознакомиться с нашим руководством по дренажной статье вне сети.

Будучи искренними и честными, мы не рекомендуем устанавливать очистные сооружения самостоятельно, если вы не уверены на 100% в своих способностях. При неправильной установке отключенная от сети канализация может оставить вас в неприятном беспорядке; как физически, так и юридически. Наем профессионального подрядчика для выполнения установки — лучший способ убедиться в том, что ваша система соответствует вашим потребностям, надежна и соответствует требованиям законодательства.

При неправильной установке система канализации вне сети может оставить вас в неприятном беспорядке; как физически, так и юридически. Наем профессионального подрядчика для выполнения установки — лучший способ убедиться в том, что ваша система соответствует вашим потребностям, надежна и соответствует требованиям законодательства. Неправильная установка часто является причиной большинства проблем с дренажем септика.

Однако, если у вас есть навыки и опыт для самостоятельной установки, следующее руководство проведет вас через различные шаги и этапы, связанные с планированием и подготовкой к установке.

Примечание. Данное руководство представляет собой рекомендацию по пунктам, которые следует учитывать при планировании установки очистных сооружений. Он не предназначен для использования в качестве юридической консультации и не охватывает все аспекты установки для всех типов очистных сооружений. Всегда следует обращаться за советом к профессионалам, чтобы лучше понять законность установки вашей системы, а рекомендации и указания производителя всегда следует брать во внимание, если они противоречат тем или иным образом упомянутым в этой статье.

Шаг 1. Знакомство с законодательством

Установка дренажной системы вне сети может быть пугающей перспективой, когда вы начинаете изучать все юридические аспекты. Существуют правила и нормы для всего, от типа резервуара, подходящего для собственности, до места его установки, места слива и приемлемых условий грунта.

Соблюдение всех этих правил имеет первостепенное значение, поскольку невыполнение этого может иметь катастрофические последствия для окружающей среды и подвергнуть вас, как владельца собственности, судебному преследованию.Ваш местный орган власти и / или соответствующее агентство по охране окружающей среды имеют право протестировать любую автономную / частную дренажную систему, которая, по их мнению, не соответствует нормативным требованиям, и могут в конечном итоге предпринять судебные действия, если это / будет продолжаться.

Поэтому крайне важно, чтобы вы полностью понимали и соблюдали все правила, которые влияют на установку и работу очистных сооружений. Это исключительная ответственность владельца собственности, и к ней следует отнестись очень серьезно.

По этой причине пересмотр Общих обязательных правил всегда должен быть отправной точкой для любой неосновной дренажной системы в Англии. Это должно регулировать планирование вашей системы и указывать на то, потребуется ли разрешение от Агентства по охране окружающей среды.

Эта статья посвящена правилам и нормам по установке очистных сооружений в Англии. Для установок в Северной Ирландии, Шотландии и Уэльсе существуют разные правила. Для получения более подробной информации обратитесь в соответствующие национальные органы по охране окружающей среды.

Следующие пункты предлагают краткий обзор основных правил для очистных сооружений:

• Все очистные сооружения должны быть проверены на соответствие стандарту EN12566-3 и утверждены для продажи и установки, чтобы считаться законными в Великобритании.
• Слив (или выпуск) из резервуара должен быть на расстоянии не менее 10 метров от любых водотоков или зданий
• Если для работы электростанции требуется электричество, она должна работать без электричества до 6 часов, или на ней должен быть установлен источник бесперебойного питания

В идеале, если выполняются условия Общих обязательных правил, ваша станция очистки сточных вод должна иметь возможность сброса в местный водоток (если условия не соблюдены, вы все равно можете обратиться в национальное агентство по окружающей среде для получения согласия на сброс) . Однако, если условия не соблюдаются (и / или в согласии на сброс было отказано), тогда из вашего очистного сооружения потребуется сброс в дренажное поле / водосборник. Дренажное поле (или дренажная система) состоит из ряда перфорированных / щелевых труб, которые обеспечивают дополнительный этап обработки сбрасываемых отходов. Следующие дополнительные правила будут применяться, если вам все же потребуется установить один:

• Никакая часть дренажного поля не должна находиться в пределах 2 метров от соседней границы
• Он должен находиться на расстоянии не менее 15 метров от любого здания.
• Он должен находиться на расстоянии не менее 50 метров от водопровода (напр.грамм. скважина или скважина)
• В пределах территории не должно быть подъездных дорог, проездов или площадок с твердым покрытием.

Если вы обнаружите, что дренажное поле является вашим единственным вариантом сброса, вы также можете рассмотреть установку септика как более экономичную альтернативу очистным сооружениям. Ознакомьтесь с нашим руководством по установке септика, чтобы сравнить необходимые шаги.

Мы подчеркиваем, что это лишь некоторые из основных моментов, которые мы здесь выбрали.Прежде чем двигаться дальше, необходимо полностью прочитать Общие обязательные правила. Если вы не понимаете правил, вам не следует самостоятельно устанавливать очистные сооружения. Если вы намереваетесь произвести сброс в водоток, мы настоятельно рекомендуем поговорить с членом нашей технической команды независимо от того, поскольку они могут предложить экспертные советы по сложным правилам, которые связаны с этой возможностью.

Если, однако, вы усвоили всю соответствующую информацию из Общих обязательных правил, например, что хорошая почва поглощает очищенные сточные воды, и уверены, что понимаете, как наилучшим образом обеспечить соответствие вашей системы всем нормам, следующим этапом процесса будет: для выполнения обзора сайта.

Шаг 2: Исследование участка

Прежде чем вы сможете даже подумать о покупке и установке очистных сооружений, вам необходимо сначала оценить область установки, чтобы знать, какой тип системы вам понадобится.

Важное примечание: Если какая-либо часть здания, которое будет обслуживать ваша очистная установка, находится в пределах 30 метров от общественной канализации, вам нужно будет обратиться в национальное агентство по охране окружающей среды за разрешением на сброс в альтернативную систему, и у вас будет веская причина. за желание сделать это.Как правило, они не разрешают использование частной системы, если доступна общедоступная, в соответствии с Общими правилами привязки. Чтобы узнать, есть ли рядом с вашим домом общественная канализация, обратитесь в местное управление водоснабжения.

К сожалению, когда дело доходит до очистки сточных вод, не всегда бывает достаточно просто выбрать продукт «с полки» и установить его. Есть много факторов, которые будут влиять на пригодность любого резервуара для вашей собственности, включая тип сточных вод, которые будут очищаться, необходимое качество сточных вод, близость предполагаемой точки установки к любым зданиям, расположение точки сброса, пористость земли, если необходимо дренажное поле, и наличие доступа к участку для обслуживания.

Но как вы все это узнаете? Что ж, первое, что нужно сделать, это проверить, будет ли ваша предлагаемая система соответствовать Общим правилам привязки, как указано выше. Если по какой-либо причине этого не произойдет, вам нужно будет подать заявление о согласии на выписку. Вам также нужно будет дать согласие, если ваша запланированная точка сброса будет находиться в пределах 500 метров от любого:

Вам также потребуется разрешение, если новый сброс будет в пределах или в пределах:

• 200 метров местного водного заповедника
• 50 метров меловой реки или местного водного заповедника

Если вы не на 100% уверены, что ваша система будет соответствовать этим критериям, настоятельно рекомендуется связаться либо с технической группой JDP, либо напрямую с вашим национальным агентством по охране окружающей среды, чтобы проверить, находитесь ли вы в указанной чувствительной зоне или рядом с ней, и узнать, вам нужно разрешение.

Также важно проверить, потребуется ли вам утверждение строительных норм и / или разрешение на строительство вашей станции очистки сточных вод, прежде чем идти дальше. Несоблюдение или приобретение любого из них может полностью помешать вашей установке.

Предполагая, что вы выполнили все эти юридические проверки и что ваша собственность действительно подходит для частной канализационной системы, вы можете перейти к … проведению еще большего количества проверок — никто не сказал, что установка автономной системы была простой!

Прежде чем приступить к планированию системы, вам необходимо выполнить все следующие действия:

• Обыск охранной зоны источника подземных вод
• Проведение оценочного испытания скважины на пробной площадке (если необходимо установить дренажное поле)
• Проведение тестов на просачивание (если необходимо установить дренажное поле)
• Убедитесь, что резервуар и дренажное поле (если оно используется) могут быть расположены достаточно далеко от жилых домов в соответствии с Общими обязательными правилами

См. Нашу специальную статью о том, как выполнять тест на перколяцию, чтобы получить более подробное описание того, как выполнять эти тесты и проверки.

После того, как все эти тесты и поиски завершены, и вы проверили, что предлагаемое место вашего резервуара будет соответствовать Общим обязательным правилам, все, что вам нужно сделать, это взять рулетку и убедиться, что вы можете установить установку для очистки сточных вод. на вашей собственности, не нарушая правил дистанции. Ниже приводится краткое изложение рекомендуемых руководящих принципов, но убедитесь, что вы внимательно ознакомились с ними самостоятельно:

• На расстоянии не менее 3 метров от любой границы участка
• На расстоянии не менее 3 метров от любых значимых корневых систем (т.е. от деревьев и кустов)
• Не менее 10 метров от любого жилого дома
• Не более 30 метров от твердой площадки, подходящей для доступа к танкерам для удаления шлама

Предполагая, что все вышеперечисленное горит зеленым светом, теперь вы можете перейти к стадии проектирования вашей системы.

Шаг 3. Проектирование системы

Все результаты опроса вашего сайта повлияют на дизайн вашей системы.От того, какой тип разгрузки вы можете выбрать, до какой глубины можно установить ваш резервуар и где он может быть расположен, ваши доступные варианты уже должны быть ориентированы на поиск наиболее подходящей для вас системы. Пришло время начать поиск очистных сооружений, соответствующих вашим критериям.

Но прежде чем вы исчезнете, чтобы ознакомиться с нашим обширным каталогом ассортимента очистных сооружений, вам необходимо сделать еще несколько расчетов и принять во внимание то, что поможет вам найти правильный вариант.К ним относятся:

• Подбор емкости под ваши нужды
• Выбор подходящего бака
• Расчет дренажного поля

Как определить размер установки для очистки сточных вод?

Учитывая, что большинство очистных сооружений классифицируются по численности населения, которую они могут обслуживать, вы можете подумать, что это простой случай сопоставления категории с количеством людей, проживающих на территории. К сожалению, немного сложнее рассчитать, какого размера вам нужна установка для очистки сточных вод.Вам необходимо учитывать все потенциальное население объекта, исходя из его размера и количества спален. В доме с 4 спальнями вас может быть всего два человека, но если вы установите STP только в соответствии с вашими текущими потребностями, вы можете оказаться в затруднительном положении, если к вам приедет семья на неделю или две во время праздников.

Вы также можете столкнуться с трудностями при последующей продаже своей собственности без предварительного обновления STP до более подходящего размера. По этим причинам мы настоятельно рекомендуем вам прочитать нашу статью о том, как выбрать размер септика или очистного сооружения, чтобы убедиться, что вы выбираете правильную емкость для своей собственности.

Как выбрать подходящую установку для очистки бытовых сточных вод?

К сожалению, на этот вопрос нет однозначного и простого ответа. Лучшая установка для очистки сточных вод для вас будет зависеть от множества факторов, начиная от тех, которые связаны с ограничениями (например, насколько глубоко вы можете установить резервуар и варианты слива), и заканчивая более личным выбором (например, стремлением к низкому уровню воды). эксплуатационные расходы или минимальные эстетические неудобства для вашего сада). В связи с этим очень сложно дать совет, как выбрать лучшую очистную станцию, не зная конкретных деталей проекта.

Мне нужна установка для очистки сточных вод самотеком или насосная?

Большинство очистных сооружений предназначены для работы с постепенной подачей гравитационной системы. Однако, если бак должен быть установлен в месте, где нет естественного падения силы тяжести из выпускной трубы, может потребоваться помощь насоса для достижения требуемого уровня нагнетания. Иногда это может иметь место при сбросе в водоток. Гравитационная система является предпочтительным вариантом, если это вообще возможно, поскольку добавление насоса к системе добавляет дополнительную движущуюся часть, которая требует обслуживания, чтобы предотвратить отказ системы.Использование насоса также делает систему еще более зависимой от источника бесперебойного питания, иначе резервуар может быстро заполниться в случае отключения электроэнергии. Если вы не уверены, потребуется ли вашей системе помпа, настоятельно рекомендуется обратиться за профессиональной консультацией.

Мне нужна установка для очистки сточных вод самотеком или насосная?

Септические дренажные поля (иногда называемые септическими дренажными полями, выщелачивающими полями или отстойниками для грязной воды) — это подземные очистные сооружения, которые используются для удаления загрязняющих веществ и примесей из сточных вод, выходящих из септика или очистных сооружений.Обычно они состоят из траншей, содержащих перфорированные трубы и гравий, расположенных под мягким ландшафтным дизайном, например газоном. Если вам нужно дренажное поле для вашего очистного сооружения (предположительно, потому что вы не можете сбросить его в водоток), определение размера, необходимого для вашей системы, будет зависеть как от размера вашей собственности / количества жителей, так и от результатов ваших тестов на просачивание. . Ознакомьтесь с нашей специальной статьей, посвященной определению размеров дренажного поля для септического дренажа, чтобы получить руководство по выполненным расчетам.

Шаг 4: Установка

К настоящему времени вы станете экспертом по всем законам, требованиям и правилам, связанным с установкой системы очистки бытовых сточных вод. Вы разработали указанную систему так, чтобы она идеально подходила для вашей собственности, при этом оставаясь полностью совместимой с указанными правилами и положениями, и разместили заказ на наиболее подходящую установку для очистки сточных вод. Теперь наступает тяжелая работа … установка всего этого!

Здесь мы должны повторить нашу рекомендацию о том, что установка очистных сооружений всегда должна выполняться соответствующим образом обученным и квалифицированным специалистом.Если какая-либо часть вашей частной канализационной системы установлена ​​неправильно, вы можете столкнуться с расходами на ремонт и, возможно, большими штрафами, которые будут намного больше, чем первоначальная стоимость найма профессионального установщика. Однако, если вы все еще чувствуете, что справляетесь с задачей самостоятельной установки, производитель выбранного вами резервуара предоставит вам подробное руководство, в котором будут приведены пошаговые инструкции о том, как это сделать, а также все советы. необходимые меры по охране труда и технике безопасности.Ниже приведен список общих шагов, но, пожалуйста, убедитесь, что вы соблюдаете инструкции производителя во время фактической установки, так как некоторые шаги могут отличаться, и вам потребуются более подробные инструкции, чем те, которые приведены здесь.

В качестве краткого руководства следующий список общих шагов должен дать вам представление о том, что будет происходить.

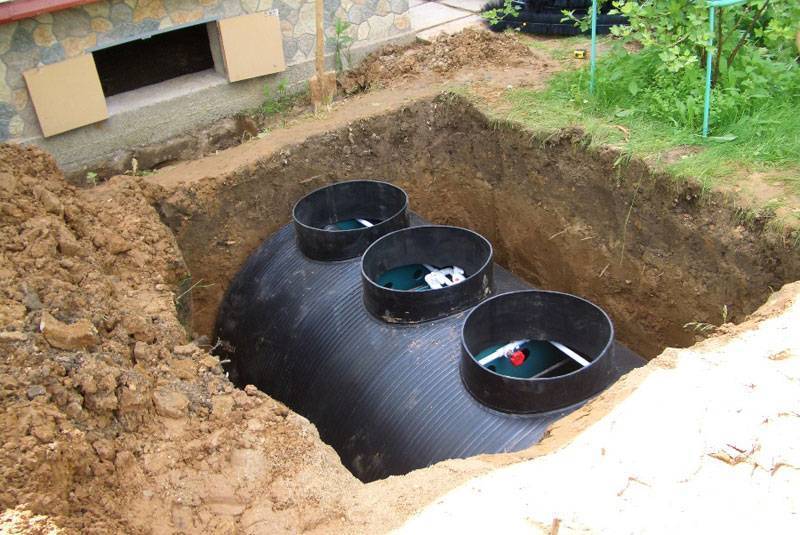

Этапы монтажа очистных сооружений сточных вод

• Осмотреть резервуар на предмет повреждений

  Цистерны

  обычно проходят полное тестирование и проверку перед отправкой вам, но нередки случаи, когда они повреждаются во время транспортировки и разгрузки.Обязательно внимательно осмотрите резервуар по прибытии, так как после установки резервуара большинство производителей не принимают претензии о повреждении.

• Проверьте правильность установки глубины инвертирования

  Вы уже должны были проверить глубину входящего трубопровода во время обследования площадки и стадии проектирования вашего проекта и заказать резервуар с соответствующими уровнями переворота. Тем не менее, стоит проверить это еще раз, чтобы убедиться, что поставленный физический резервуар будет по-прежнему подключаться к существующим трубопроводам и оставаться в пределах максимально допустимой глубины.

• Размещение резервуара

  Дважды проверьте планируемое место установки на соответствие рекомендациям в руководстве по установке, поскольку они могут рекомендовать дополнительные условия и минимальные расстояния, характерные для их резервуара.

• Выкопать яму

  Убедитесь, что он достаточно большой для резервуара и любой рекомендуемой засыпки, затем установите основание правильного типа (часто бетонное), на котором будет стоять резервуар.Убедитесь, что вы следуете подробным инструкциям производителя по охране труда и технике безопасности, которые будут предоставлены в руководстве при рытье ямы.

• Учитывать дренажный водопад

  Это уже должно было быть частью вашего планирования, но стоит дважды проверить, особенно для гравитационной системы. Обычно они составляют 1 из 60/70 между птичником и резервуаром и максимум 1 из 200 для дренажного поля.

• Поместите бак

  Осторожно опустите резервуар в отверстие, используя рекомендованную подъемную систему, при этом убедитесь, что входное и выходное отверстия правильное, а резервуар выровнен.

• Использовать правильную засыпку

  Бетон, гравий или песок являются наиболее распространенными рекомендациями, но ознакомьтесь с руководством по эксплуатации, чтобы узнать, что советует производитель, и следуйте его шагам по добавлению засыпки на стройплощадку.

• Установить впускной и выпускной

  Должно быть несложной задачей, если все идет по плану, но если вы в чем-то не уверены, следует проконсультироваться с квалифицированным сантехником.

• Установить впускной и выпускной

  Если предположить, что до сих пор все шло по плану, подключение трубопровода должно быть довольно простым. Тем не менее, стоит отметить, что некоторые производители рекомендуют дополнительно устанавливать смотровые камеры до и после очистных сооружений для облегчения доступа для обслуживания в случае возникновения проблем в будущем.

• Подключите электрические соединения

  Если вы сами не являетесь квалифицированным электриком, доверьте все электромонтажные работы профессионалу.В руководстве по установке подробно описаны необходимые шаги, но мы настоятельно не рекомендуем делать это самостоятельно.

• Установите правильную крышку и раму

  Предполагая, что вы предоставили поставщику / производителю установки для очистки сточных вод правильные данные о вашем участке, наиболее подходящие крышка и рама уже должны быть предоставлены. Однако стоит отметить, что производители всегда предполагают, что установка будет установлена ​​в зоне, свободной от движения транспорта.Если это не так, настоятельно рекомендуется обратиться к инженеру-строителю перед установкой системы.

• Рассмотреть вентиляционные устройства

  Часто это можно упустить из виду, но важно обеспечить хорошую вентиляцию системы, чтобы предотвратить появление неприятного запаха на месте. В идеале на очистных сооружениях должны быть вентиляционные отверстия, а если у вас есть дренажное поле, вентиляционные отверстия также должны быть на концах просачиваемых траншей.Обратитесь в нашу техническую команду за советом, если вы не уверены в том, что лучше всего подходит для вашего сайта.

Это базовый вид того, что вам нужно сделать при установке очистных сооружений. Это ни в коем случае не исчерпывающее руководство, для этого и предназначено руководство по установке от производителя, но оно должно дать вам представление об общих этапах работы. В дополнение к этим шагам вам также может потребоваться установка дренажного поля / отстойника для завершения вашей системы (если сброс в водоток невозможен или допустим).Однако для этого этапа у нас есть отдельное специальное руководство по установке дренажного поля, которое вы должны прочитать.

В заключение, вот несколько ключевых вещей, которые вы не должны делать при установке системы.

НЕ

• Подвергнуть резервуар ударам или контакту с острыми краями
• Добавьте удлинители горловины к резервуару и не строите кирпичный люк над горловиной резервуара (так как это увеличивает глубину заглубления резервуара), так как не рекомендуется расширять горловину резервуара ни при каких обстоятельствах.
• Установите резервуар глубже, чем позволяет установленная горловина
• Установка в местах с интенсивным движением транспорта без подходящей засыпки
• Установите резервуар так, чтобы он подвергался избыточному давлению на грунт (например,грамм. наклонный грунт) или приложенные нагрузки, которые могут создаваться автомобильным движением
• Заполнить неподдерживаемый резервуар
• Заливка пустой емкости

Итак, вот наше руководство по всему, что вам нужно подумать и сделать при установке очистных сооружений. Надеюсь, вы понимаете, что ни один здравомыслящий человек не должен решать эту задачу без профессиональной помощи. Мы не можем переоценить важность, по крайней мере, обращения за советом к специалисту, который поможет в вашем планировании.

Если учесть, что стоимость профессиональной установки очистных сооружений иногда может быть равна стоимости самой установки, вы можете подумать, что это лучший вариант сделать это самостоятельно и сэкономить деньги, но это будет только экономия в краткосрочной перспективе. Если система не установлена ​​зарегистрированным профессионалом, вы можете обнаружить, что предложения по гарантиям автоматически аннулируются. Если система была установлена ​​неправильно или выйдет из строя из-за необнаруженного повреждения или непроизводственного сбоя, вы вряд ли будете застрахованы, и вам придется нести полную стоимость ремонта системы самостоятельно.

Мы рекомендуем сделать это правильно, предусмотреть дополнительные расходы в вашем бюджете и нанять надежного установщика очистных сооружений.

Что бы вы ни выбрали, физическая установка системы — это еще не конец этого пути. Как только резервуар окажется в земле и все подключено, вам нужно обратить внимание на его эксплуатацию и техническое обслуживание.

Шаг 5: Операция

Процесс биологической очистки на очистных сооружениях, как правило, саморегулируется и не требует специальных знаний для работы.Однако важно знать, как это работает, и понимать, что существуют некоторые ограничения в использовании по сравнению с обычным подключением к сети канализации.

Очистные сооружения используют колонии живых естественных микроорганизмов (также известных как биомасса) для разложения загрязняющих веществ в сточных водах, которые вы смываете, смываете и сливаете. Эта биомасса может быть повреждена или разрушена определенными химическими веществами, содержащимися в бытовых чистящих средствах, особенно если они используются в чрезмерных количествах. Это может привести к появлению неприятных запахов и, в крайнем случае, к окончательному выходу из строя очистных сооружений.По этой причине важно следовать инструкциям производителя о том, что следует и не следует смывать в резервуар.

Ниже приводится список вещей, которые могут быть затронуты:

• Моющие средства (стиральные и посудомоечные машины) и средства для мытья посуды. Обычно их можно использовать в обычных концентрациях для типичного домашнего применения. Однако могут возникнуть проблемы, если, например, вам придется стирать одежду необычно часто.В этом случае рекомендуется распределить дополнительную очистку на несколько дней на всякий случай. Чрезмерное использование стиральных порошков Biological может вызвать разложение биомассы. Другие способы защитить биомассу аквариума — это перейти на небиологические моющие средства без ферментов или использовать жидкие моющие средства вместо порошка. Всегда избегайте чрезмерного использования.
• Средства для мытья полов, дезинфектанты и отбеливатели. В целом безопасно использовать в соответствии с рекомендациями производителей, но рекомендуется делать это в минимально необходимых концентрациях.Однако ни в коем случае нельзя выливать чистое дезинфицирующее средство или отбеливатель в раковины или наружные канавы, так как это может повредить биомассу. Запах, исходящий из канализации, обычно указывает на проблему в системе, которую необходимо устранить профессионалом.
• Средства для дезинфекции подгузников и жидкости для стерилизации бутылочек. Их все еще можно использовать, но вы должны убедиться, что использованная жидкость хорошо разбавлена ​​водой, прежде чем сливать ее в канализацию.
• Установки для захоронения отходов. Использование устройства для удаления отходов не приведет к повреждению биомассы, но может создать значительную дополнительную нагрузку на установку для очистки сточных вод, как с точки зрения содержания органических веществ, так и жидкости, поскольку измельченный материал смывается в установку. Если вы собираетесь использовать один из них с вашей системой очистки сточных вод, обратитесь к производителю выбранного резервуара, чтобы узнать, сможет ли его продукт справиться с дополнительными нагрузками.

Некоторые вещи НИКОГДА нельзя сбрасывать в канализацию, если у вас есть очистные сооружения.К ним относятся:

• Моторное масло, консистентная смазка, антифриз, тормозная жидкость и т. Д.
• Масло и жир растительное
• Убийцы сорняков, инсектициды, фунгициды и другие химические вещества для садоводства
• Краска, разбавители, уайт-спирит, скипидар, креозот и др.
• Химические очистители канализации / коммерческие чистящие средства
• Средство для мытья полов на основе кислоты и кирпича / камня
• Лекарства (вернуть неиспользованные лекарства фармацевту для безопасной утилизации)
• Жидкости для проявки фотографий
• Подгузники, гигиенические полотенца, туалетные салфетки и т. Д.(даже биоразлагаемые, поскольку они не полностью разлагаются на очистных сооружениях и могут привести к блокировкам и сбоям в работе)

Шаг 6: Техническое обслуживание

Перед установкой очистных сооружений вы должны заранее спланировать будущие потребности в техническом обслуживании. Такие вещи, как обеспечение подходящего доступа для очистки от шлама и защита укрытий от препятствий (т. Е. Не засыпать их землей или травой, чтобы попытаться спрятать их). Но как только система будет установлена, что вы можете сделать, чтобы поддерживать ее в хорошем рабочем состоянии и без проблем?

Прежде всего, вам нужно заключить какое-то соглашение о техническом обслуживании и план обслуживания либо с производителем, если таковой имеется, либо с соответствующей квалифицированной компанией по техническому обслуживанию.Ежегодная очистка от шлама и обслуживание критически важны для работы вашей системы, но могут быть дорогостоящими. Однако использование плана обслуживания во время покупки резервуара может сэкономить вам деньги в долгосрочной перспективе и, безусловно, избавит вас от необходимости помнить о том, чтобы сделать это самостоятельно.

Ежегодное обслуживание, которое должен проводить квалифицированный специалист, обычно проверяет такие вещи, как:

• Возврат ила
• Функциональность нагнетателя и / или насоса
• Давление насоса
• Замена фильтров помпы
• Мембрана насоса
• Функции сигнализации
• Функция вентиляции
• Крышки и замки

Между этими службами есть несколько проверок, которые вы можете выполнить самостоятельно, чтобы убедиться, что система работает правильно.К ним относятся:

• Проверка всех вентиляционных отверстий, чтобы убедиться, что они не заблокированы или закрыты
• Проверка работы воздуходувки, прислушиваясь к легкому гудению, стоя рядом с растением

В руководстве по установке, предоставленном производителем, скорее всего, есть другие рекомендации по проверкам, которые вы можете выполнить самостоятельно. Пожалуйста, убедитесь, что вы всегда следуете их рекомендациям по охране труда и технике безопасности при проведении любого планируемого обслуживания.

Если у вас есть какие-либо вопросы или вам нужен дополнительный совет по установке, эксплуатации или техническому обслуживанию очистных сооружений, свяжитесь с нами сегодня.Наша техническая команда всегда готова помочь со всеми вашими проблемами дренажа.

Строительство улучшенной станции очистки сточных вод | Журнал Concrete Construction

Строительство комбинированной системы перелива канализации на очистных сооружениях Нашуа поможет контролировать ливневые стоки.

Когда начался дождь на юго-востоке Нью-Гэмпшира, беспокойство городских властей Нашуа возрастало, поскольку угроза комбинированного перелива канализации (CSO) возрастала с каждой каплей дождя.

Переполнение канализации в этом районе стало настолько распространенным явлением, что городские власти в Нашуа, штат Нью-Хэмпшир, обратились к инженерной фирме Metcalf & Eddy с просьбой помочь решить проблемы ОГО, от которых страдает их город в последние годы.

После мониторинга городской канализационной системы до, во время и после ливня, Меткалф и Эдди предложили план CSO, который не только лучше использует существующую инфраструктуру города, но и поможет управлять ливневыми водами на очистных сооружениях в контролируемом режиме. снизить риск ОГО.В результате Metcalf & Eddy спроектировала очистное сооружение CSO на 16 миллионов галлонов в день (мг / сут), которое в настоящее время строится. Этот объект включает в себя ряд бетонных конструкций: отстойник, насосную станцию ​​и пристройку к существующей территории, где находится резервуар с хлором, используемый для очистки сточных вод завода.

По завершении строительства в 2009 году очистные сооружения Нашуа немедленно увеличат свою общую мощность очистки до 110 мг в сутки, и угроза со стороны ОГО в этом районе будет устранена.

Что вызывает ОГО?

Поскольку он не контактирует напрямую со сточными водами, традиционная арматура была включена в конструкцию бетонных сооружений.

Комбинированная канализационная система предназначена для отвода бытовых и ливневых сточных вод по одной и той же системе трубопроводов.

CSO возникает, когда ливневая вода заполняет комбинированную канализационную систему так быстро, что инфраструктура не может справиться с этим объемом. Поскольку комбинированная канализационная система не может справиться с избыточным стоком, неочищенная ливневая вода часто попадает прямо в местные ручьи и реки.В этот перелив входит не только ливневая вода, но и канализация.

Проект модернизации ОГО, построенный на очистных сооружениях Нашуа, является необходимой мерой, которая стала довольно распространенной для муниципальных очистных сооружений по всей стране. Многие из оригинальных комбинированных канализационных систем страны все еще существуют и просто не соответствуют требованиям, когда дело доходит до перекачивания излишков ливневой воды.

Бетонные конструкции

Для бетонных конструкций, построенных в рамках плана CSO города Нашуа, для более крупных участков проекта, включая фундаментные плиты и стены, была выбрана смесь под давлением 4000 фунтов на квадратный дюйм с заполнителем толщиной 1½ дюйма.Крупный заполнитель был выбран, чтобы уменьшить усадочные эффекты бетонной пасты. Меньшие размеры заполнителя использовались для более тонких стержней или там, где возникла проблема с перегрузкой арматуры или трубопроводов. Параметры смеси были заранее определены Metcalf & Eddy, включая водоцементное соотношение, максимальные осадки и тип цемента.

По словам Грегори Гэлбрейта, менеджера проекта генерального подрядчика Methuen Construction Co. Inc., Салем, штат Нью-Хэмпшир, «водоцементное соотношение определено как 0,44, что требует использования водоредуцирующей добавки для бетона под давлением 4000 фунтов на квадратный дюйм.”

Для строительства бетонных заводов Aggregate Industries, Согус, Массачусетс, предоставляет чуть более 10 000 кубических ярдов бетона, а Baker Steel производит около 1300 тонн арматурной стали.

В частности, отстойник будет вмещать 4300 кубических ярдов; насосная станция 4800 куб. и резервуар для контакта с хлором 1300 кубических ярдов бетона. Работы по монолитному бетону начались ранее в этом году, а завершение ожидается в начале 2008 года.

Что касается строительства, которое в настоящее время ведется, Северо-восточная бетононасосная корпорация, Портленд, штат Мэн, укладывает бетон с помощью бетононасоса Putzmeister. Примерно 20% проекта завершено.

Каждая партия бетона, поставляемая Aggregates Industries, тщательно проверяется на месте. «Компания Aggregate Industries очень последовательно поставляла бетон на строительную площадку, — говорит Ф. Дуглас Ньюман, президент Newman Concrete Services, Ричмонд, штат Мэн, подрядчика, ответственного за выполнение всех работ по опалубке для проекта.

Испытания бетона проводятся перед укладкой для определения осадки и содержания воздуха, а образцы цилиндров отбираются на регулярной основе.

«Каждый грузовик перед размещением проходит испытания независимым агентством», — говорит Рик Сеймур, директор общественных работ города Нашуа, штат Нью-Хэмпшир.

Как работает очистка сточных вод?

Парень, запустивший змею в нашу канализацию, выглядит как ни в чем не бывало. Наши сточные воды давили на задний план.Прямо рядом с трубой, соединяющей наш дом с канализационной линией, идущей по нашей улице, стоит 70-летний ивовый дуб, и я беспокоюсь, что корни этого дерева во время засухи прошлого года попали в нашу линию. Он пожимает плечами: может быть, это корни деревьев, может, это обрушившаяся труба, может быть, это йо-йо. Змея вошла всего на дюжину футов или около того и нашла сабо, и теперь маленький коготь на конце крутится. Как только он его вытащит, мы лучше поймем, что происходит. Я оставляю его наедине с его делами, хотя бросил раздраженный взгляд на дуб.Канализационные трубы просто соединяются друг с другом, с раструбом, и крошечные корневые волоски попадают в поток, богатый питательными веществами, затем становятся больше и в конечном итоге становятся достаточно большими, чтобы разрушить стекловидную глиняную трубу, которая образует так много коммуникационных линий, или сместить соединение, если трубы чугунные. Никто не знает, из чего сделаны наши 70-летние трубки, но, боюсь, мы скоро узнаем.

Пятнадцать минут спустя он снова заводит змею, пишет счет и освобождает дуб.

«У тебя есть ребенок?» он спрашивает.Мы делаем.

«Вы пользуетесь смываемыми салфетками?» Мы делаем.

«Не надо», — говорит он. Вся бумажная промышленность в последние годы работала над созданием все большего и большего количества смываемых предметов: детских салфеток, влажных салфеток для взрослых, антибактериальных скрубберов для ванной, прокладок для пеленок, подгузников. Он качает головой: если он не развалится в ваших руках, не смывайте его. Все, что ему нужно, — это сохранять форму в течение часа или около того, и он может найти место, чтобы зацепиться: стык, корень, прыщик на внутренней стороне трубы, один из небольших скоплений ржавчины, называемых бугорками.Затем, как коряга в реке, она начинает ловить другие предметы, и у вас возникает ситуация — либо для вас, либо для всего вашего района. Мы как нация годовалых детей, выбрасывающих все в унитаз. «Туалетная бумага и что из тебя выходит», — говорит он. «Вот что должно идти в туалет». Вынесите золотую рыбку на улицу и закопайте ее; в противном случае, в лучшем случае, он просто попадет в сетку на очистной установке. Он не разлагается по пути вниз и может вызвать проблемы.И давайте даже не будем упоминать об этих мусорных свалках — шесть месяцев назад у нас был еще один парень, и он выкопал достаточно аккуратно обработанной моркови, чтобы мы с достаточным терпением могли ее восстановить. Люди говорят мне, что канализация предназначена для сточных вод.

Ваше любимое упоминание канализации в поп-культуре может включать в себя Арта Карни в роли Эда Нортона, поющего: «Вместе мы стоим, с лопатой в руке, чтобы все двигалось вперед». Или, может быть, это одна из сцен из «Призрака оперы» или «Les Mis», где всевозможные французские высокие драмы происходят среди атмосферного потока.Я предпочитаю Карла Спаклера из Caddyshack, кудахтанья, создавая пластиковых взрывчатых животных на фоне мешков с обычным удобрением для полей для гольфа Milorganite. Вы вряд ли замечаете это, но я расшифровываю это: Milorganite — это сокращение от MILwaukee ORGAnic NITrogEn, средства для обработки почвы, производимого на очистных сооружениях города Милуоки с 1925 года и теперь используемого на лужайках по всей стране. Это конечный результат их очистки сточных вод, и они отправляют тысячи тонн их ежегодно.

Дело не столько в том, что то, что происходит с нашими сточными водами, проникает в каждую щель нашей культуры.Дело в том, что как только вы справляетесь с этим, а не желаете избавиться от него, канализация оказывается довольно хорошей вещью.

В Государственном архиве Северной Каролины в Роли, наверху некоторых шкафов, просто висит дополнительный комплект плановых карт площадью 4 фута, сделанных в 1922 году — первых плановых документов в истории Роли. Они делают отличные исследования в свободное время: «Места пожаров в зданиях: одно из серии предварительных исследований зонирования», — говорится в одном из них. На другом изображена система распределения воды, 16-дюймовая и 14-дюймовая линия, идущая от насосной станции вниз по Уолнат-Крик к городской водонапорной башне; на другом изображено мощение с твердым покрытием; четвертый демонстрирует «Барьеры на пути расширения улиц и роста жилых и коммерческих помещений».«

Безусловно, мне больше всего нравится« Канализационные магистрали и боковые стенки »с толстыми коричневыми, синими и желтыми полосами, нанесенными цветным карандашом, показывающими расположение подземных канализационных труб разного размера — начиная с диаметров 6 дюймов в таких районах, как шахты до самой большой водопроводной сети в то время, 24 дюйма. Что мне нравится в карте, так это водостоки — в Крэбтри-Крик к северу от города и Уолнат-Крик на юге (безопасно ниже по течению от насоса, доставляющего питьевую воду в город), полосы цветного карандаша просто прекращаются.Вот куда стоки уходят: в реку.

Те дни сейчас кажутся почти абсурдно причудливыми, но в конце концов они не так давно прошли. В 1940 году в некоторых из крупнейших городов США — Бостоне, Питтсбурге, Цинциннати, Сент-Луисе, Канзас-Сити — каждая капля того, что вы смывали в унитаз, без обработки сбрасывалась в ближайшую гавань, реку или озеро. . В 1940 году в Нью-Йорке была обработана примерно четверть сточных вод, а в 1986 году они достигли 100 процентов. До тех пор, если бы вы посетили свою тетю Луизу в Верхнем Вест-Сайде, все ваши дела перетекли бы прямо в Гудзон.

По оценкам историков, до того, как водопровод в помещениях стал широко распространенным, средний человек потреблял менее 5 галлонов воды в день; В настоящее время хорошая круглая (и низкая) оценка домашнего потребления воды в США составляет 100 галлонов в день на человека. Часть этой воды поливают на лужайках и немного моют машины и домашних животных, но в целом мы используем эту воду либо для мытья себя, а также для мытья посуды и одежды, и в этих случаях она уходит в канализацию, либо для питья, в этих случаях она заканчивается тем, что спускается в туалет.Каждый день каждый из нас превращает около 100 галлонов воды в сточные воды. Это много сточных вод, требующих большой обработки — и очень мало из них фекалий.

По крайней мере, теперь лечим. Хотя люди прокладывают канализационные трубы на протяжении тысячелетий, фактической очистке сточных вод едва ли исполнилось столетие. Людям нужно было сначала выяснить, что человеческие отходы не только вредны, но и вредны для здоровья, а затем понять, что они вредны для здоровья, прежде чем они смогут начать выяснять, что с ними делать. Как только они это сделали, они начали спешить; вы почти можете пить большую часть воды, которая поступает с западных очистных сооружений, а большая часть твердых биологических веществ, удаляемых в процессе, используется для удобрения сельскохозяйственных культур и обработки почвы.Система не безупречна — твердые биологические вещества иногда загрязняют воду; засорения смазки вызывают разлив сточных вод или отказы системы; тяжелые металлы, фармацевтические препараты и средства личной гигиены накапливаются в твердых биологических веществах, но в целом это работает отлично.

Возможно, первые письменные инструкции по санитарии взяты из Библии, которая, написанная кочевым народом и для кочевников, использует подход «маленькое — красиво»: Второзаконие призывает вас выкопать яму и «прикрыть то, что исходит от тебя». Примерно к 3000 году до нашей эры жители Оркнейских островов изобрели туалеты: в существующих каменных стенах хижин того периода есть небольшие ниши с отверстиями, которые стекали в подземные каналы.Историк канализации Джон Шладвайлер говорит, что тысячу лет спустя цивилизации по всему древнему Средиземноморью и Ближнему Востоку использовали трубы для отвода ливневых и человеческих сточных вод от домов и городов и, как правило, в водные пути. Примерно к 1500 г. до н.э. в критском дворце в Кноссе был настоящий унитаз со смывом — сиденье, унитаз и раб, который наливал воду, чтобы слить то, что компании по производству одноразовых подгузников называют «оскорблением» канализации в полу. Критские методы отвода воды и сточных вод распространились по всей Греции, и к 5 веку до нашей эры афиняне отводили сточные и ливневые воды в водохранилище за пределами города и использовали его для орошения сельскохозяйственных культур.

Римляне улучшили даже это: рассмотрев многие достижения Рима, Плиний Старший назвал канализацию «величайшим достижением из всех». (Слово «канализация» происходит от латинского exaquare, «уносить воду».) Постоянный поток воды, поступающий в город из акведуков, питал общественные фонтаны и бани, и римляне пришли к выводу, что воду в общественных банях следует менять. пару раз в день. «Они построили общественные туалеты непосредственно рядом с банями», — говорит Шладвайлер, и промыли туалеты, направив использованную воду из ванн под них.Однако большая часть человеческих отходов просто выбрасывалась на улицы; Вода из акведука использовалась для мытья улиц и вывоза мусора в канализацию. Поскольку в римских канализационных коллекторах не было вентиляции, единственным выходом для канализационного газа были те же канализации и туалеты. С другой стороны, римляне также изобрели переносные туалеты, установив урны на обочине дороги у въездов в город (продавцы сдавали вам то, что Шладвейлер называет «накидкой скромности»). Кроме того, император 1-го века Веспасиан приказал рабочим собирать содержимое писсуаров, которые он затем обложил налогом и продал торговцам, которые чистили и красили одежду римлян — они выяснили, что аммиак в моче обладает очищающими свойствами.

После падения империи римляне продолжали разбрасывать улицы грязью, но их никто не мыл. В Риме пришли в упадок многие канализационные трубы. Везде люди обходились без них, как всегда: в лучшем случае использовали туалеты (ямы без покрытия) или выгребные ямы (ямы, выложенные перфорированной каменной кладкой, которые позволяют жидкости стекать в почву, а твердые частицы накапливаются для возможного удаления) и в худшем случае выбрасывают свои отходы на улицу и оставив его там. В 13 веке французский король Филипп II вымостил улицы Парижа, чтобы уменьшить зловоние, в результате чего отходы оседали на камнях, а не просачивались в почву.В XIV веке один из его преемников, Филипп VI, приказал парижанам подметать перед своими домами и вывозить мусор на свалку; Были организованы бригады санитарных рабочих, чтобы убрать все, что осталось. Вернувшись к технологиям Римской империи, в 1370 году Париж открыл серию дренажных каналов, которые также переносили отходы — самый большой из них был выложен каменной кладкой и назван Grand Egout, или Великий сток. К 16 веку один британский королевский замок должен был вывесить знаки, напоминающие людям не «загрязнять лестницы, коридоры или туалеты мочой или другой грязью».»Когда Версальский дворец открылся в 17 веке, в нем были прекрасные брызги фонтанов, но не было ванных комнат и канализации.

Мир изменился в 1842 году, когда город Гамбург после ужасного пожара решил проложить канализационные трубы во время восстановления. Новые трубы выходили через канализацию дома и имели механизм смыва приливной водой. Система была эффективной, не воняла и стала всемирной моделью. (До введения этих коллекторов брюшной тиф, передаваемый через воду, загрязненную сточными водами, вызывал 48.5 из каждых 1000 смертей в Гамбурге; Сразу после этого парижане начали превращать свою канализационную систему XIV века в чудо света, строя сотни миль огромных кирпичных туннелей, чтобы отводить ливневую воду и все остальное, о чем парижане заботились. шлюз внутри.

Когда ранние американские города, такие как Бостон и Филадельфия, начали вымощать свои улицы булыжником в 17 веке, в число улучшений были включены водостоки и даже некоторые подземные коллекторы.Частные лица построили первые системы Бостона, такие как Cloaca Maxima и Grand Egout, для осушения подвалов и болот. Бостонцы вскоре устали от постоянного ремонта тех деревянных канализационных линий, которые требовались, и вступили в своего рода государственно-частное партнерство, выдав разрешения на строительство канализационных сетей; Все, кто хотел подключить водосток, должны были участвовать в стоимости, а в договорах оговаривались требования по реконструкции дорожного покрытия. К 1750 году в Филадельфии была система водопропускных труб и несколько подземных коллекторов, а в Нью-Йорке несколько позже в этом столетии начали прокладывать под землю несколько коллекторов.Однако человеческие отходы оставались в основном личным делом выгребных ям и уборных.

Канализация действительно стала популярной в 1854 году, когда Джон Сноу обнаружил, что эпидемия холеры в Лондоне была вызвана загрязненной сточными водами питьевой водой. С достижениями микробиологии люди начали понимать, что человеческие отходы переносят болезни в виде микробов, и все чаще они хотели защитить себя от сточных вод. Более того, введение надежной системы водоснабжения в 19 веке и распространение современных туалетов со смывом (Закон о здравоохранении Великобритании 1848 года, который требовал, чтобы в каждом доме было какое-то санитарное устройство, санузел был указан как один из альтернативы зольнику или унитазу) значительно увеличили количество сточных вод, образующихся в домохозяйствах.Из выгребных ям и уборных, которые уже создавали неприятные неприятности, теперь образовывались огромные, отвратительно пахнущие просачивания, затопленные новым объемом воды. И это были не только туалеты — соединения, выводящие воду из раковин и ванн, тоже стали перегружать канализационные трубы; В 1844 году Бостон буквально попытался замедлить прилив, приняв закон, требующий назначения врача для принятия каждой ванны.

По мере того, как во время промышленной революции города росли в размерах и плотности, им всем приходилось строить больше канализационных сетей лучшего качества. Эпидемия холеры не была достаточной мотивацией для Лондона, но «Великая вонь» 1858 года, когда Темза пахла настолько плохо, что Парламент рассмотрел вопрос о переезде, привлекла внимание городского правительства; в 1850-х и 60-х годах она построила новые канализационные коллекторы для вывоза отходов вниз по течению из центра Лондона.В Бруклине появилась канализация в 1857 году, а вскоре после этого — в Чикаго. Бостон, все еще в основном строящий канализацию в частном порядке, в 1869 году имел около 100 миль канализации; к 1885 году он увеличился до 226 миль, и ожидалось, что новые дома будут подключены к системе как для отходов насосов и умывальников, так и для отходов жизнедеятельности человека, которые теперь собираются в смывные туалеты, а не в унитазы.

У каждого города были свои проблемы и свои особенности. В некоторых из коллекторов Бостона водостоки перекрывали прилив 12 часов каждые 24 часа; другие, построенные недобросовестными подрядчиками в проектах по мелиорации земель, таких как Бэк-Бэй, просели и потеряли склон, вызывая оседание, засорение и резервное копирование.Сильван Сиэтл имел трубы, сделанные из деревянных посохов, и столкнулся с такой серьезной проблемой прилива, что в определенное время дня туалеты превращались в грязные гейзеры; в конце концов город просто перестроился выше канализационных труб. В Чикаго выпускные отверстия канализации сделали озеро Мичиган таким беспорядком, что во время сильных ливней шлейф испорченной воды полностью стекал к водозабору системы водоснабжения. В ответ инженеры построили серию каналов и изменили направление течения реки Чикаго, превратив его из дренажа в озеро Мичиган в поток из озера Мичиган в сторону Миссисипи.Также они перенесли водозабор подальше в озеро.

Все эти «решения» просто сдвинули проблему. Как сказал один историк, описывая, как Бостон прикрывал ручей, наполненный сточными водами, и направлял его к реке Чарльз, а не непосредственно в бостонскую гавань, это «несколько уменьшило причиняемые им неудобства или, по крайней мере, перенесло их в другое место». Старые города на побережье построили комбинированные системы, отводящие как сточные, так и ливневые воды, тогда как новые и небольшие города строили отдельные системы — как ливневые стоки, так и системы гораздо меньших по размеру труб, которые обрабатывали только сточные воды — таким образом предотвращая переполнение сточных вод во время штормов.Леннокс, штат Массачусетс, построил первую такую ​​систему в 1875 году, а Мемфис построил ее в 1880 году. С тех пор это то, что строили все.

Роли проложил первые канализационные трубы в 1890 году. Фейетвилл-стрит, главная дорога Роли, не была заасфальтирована до 1886 года, как раз в то же время, когда были проложены первые водопроводные трубы; там, где идут водопроводные трубы, вскоре следуют канализационные трубы. Уборные с населением Рэли, насчитывающим всего 10 000 человек, почти наверняка еще не загрязнили почву настолько, чтобы загрязнить колодцы, а новые канализационные трубы, идущие на север к Крэбтри-Крик и на юг к Уолнат-Крик, не могли бы сбросить больше, чем ручьи могли бы поглотить.(Ручей, протекающий со скоростью около 6 кубических футов в секунду, может поглотить отходы около 1000 человек, поэтому для поддержки 10000 человек два ручья вместе должны были бы иметь поток около 60 кубических футов в секунду. В настоящее время в засушливый день в засушливый месяц, их скорость составляет около 75 кубических футов в секунду.) Теперь, когда 2300 миль труб направляются примерно на юго-восток к водоочистной станции Роли, канализационная система оказывается единственным потоком инфраструктуры, который следует за тем естественным образцом деревьев, который я ожидал найти. везде.Листья — это дома, соединенные 4-дюймовыми коммуникационными линиями с 6- или 8-дюймовыми магистралями, которые проходят в основном под улицами, а затем с 18-, 24- или 30-дюймовыми коллекторами, которые начинаются вдоль улиц, но направляются вниз к ручью. бассейны, ведущие к все большим и большим трубам и, наконец, к заводу. Я сел с дружелюбным ГИС-экспертом, чтобы проверить это.

Карта ГИС легко показала мне путь моих собственных сточных вод: 4-дюймовая боковая часть моего двора — та же труба, которую засорила «промываемая» салфетка — впадает в 8-дюймовую магистраль, которая спускается вниз по моей улице, пока он пересекает филиал Голубиного дома, у бассейна, у которого я люблю посидеть.Он проходит вдоль Голубиного дома, пока не соединяется с 24-дюймовым ПВХ к востоку от города (к тому времени тропа идет по рекам, а не по дорогам), а затем соединяет все большие и большие трубы — некоторые из ПВХ, некоторые из железобетона, некоторые ковкого чугуна. В конце концов, этот поток попадает в двойные 72-дюймовые железобетонные трубы, которые направляются прямо к канализационной установке, хотя иногда они разделяются на три или четыре трубы для простоты обслуживания. Это просто и, особенно после спагетти-клубка водных линий, довольно удовлетворительно.Это очень похоже на систему ливневой канализации, если бы все ущелья в каждом водосборном бассейне оставались трубопроводами, и все они собирались в одном месте перед входом в Нойз.

Чтобы узнать, что происходит в этих трубах, я поговорил с начальником отдела канализации Рэли Хантером «Джином» Стэнли. «Мы не такие, как Нью-Йорк», — сразу же говорит Стэнли. «Через некоторые из них можно проехать на грузовике». В Нью-Йорке есть комбинированная канализационная система, которая должна быть готова к перекачке миллиардов галлонов воды, которые сильный шторм может сбросить на город, а не только сравнительный поток сточных вод, который город генерирует ежедневно.Комбинированные системы управляют переливом с помощью относительно простых механических узлов, называемых регуляторами: в основном плотины в трубах или распределительных коробках. Водослив — это не что иное, как низкий барьер для рулевой воды. Когда поток является обычным, плотина направляет его по трубам на очистные сооружения; во время сильных дождей поток смешанных ливневых и сточных вод поднимается высоко, преодолевает плотины и течет прямо через устья к рекам или озерам. Такое событие называется КСО, или комбинированным переливом сточных вод.Нью-Йорк сбрасывает около 40 миллиардов галлонов ОГО в свои реки и гавани каждый год.

Но прежде чем вы почувствуете себя слишком комфортно из-за того, что система Рэли должна отводить только сточные воды (установка обрабатывает около 45 миллионов галлонов в день, которые вырабатываются примерно 400000 клиентов, подключенных к системе; она рассчитана на 60 миллионов галлонов, и это расширен до 75), учтите следующее: увеличение потока, вызванное не чем иным, как дождем и уличным потоком, проникающим через вентиляционные люки в низколежащих районах, может почти удвоить поток на очистные сооружения.Действительно? «О да, да, — говорит Стэнли. «Тысяча галлонов в день [на люк], если весь день идет дождь». Добавьте негерметичные стыки, трещины и ямы, оставленные корнями деревьев, страдающих от жажды, и вы можете получить значительную инфильтрацию воды во время ливня. Хотя обнаружение и устранение перерывов и переполнений — неизбежная часть его работы, Стэнли по-прежнему сосредоточен на профилактическом обслуживании.

Стэнли вырос в сельской местности Северной Каролины и назвал свое управление профилактическим обслуживанием «старой системой работы деревенских мальчишек» — он копирует страницы из картографической книги своей системы и раздает их своим командам.Когда команда промыла и проверила каждую линию на карте, она возвращается. Отдел регистрирует свое техническое обслуживание в футах в день, и ему нравится достигать 300 000 футов в месяц, если это возможно, а это означает, что каждую трубу в системе осматривают раз в несколько лет. ГИС, конечно, обновляет карты, но система Стэнли работает, так как они не использовали ничего, кроме чертежей и построенных съемок; обнаружение того, что 8-дюймовая труба на карте на самом деле 6-дюймовая, — это лишь часть того, чтобы быть в курсе происходящего.Вот почему вы перевозите в грузовике пильные полотна разного размера.

Стэнли говорит, что канализация — это простая вещь: труба должна опускаться примерно на полфута на 100 футов длины, наклон 0,5 процента, что достаточно быстро, чтобы все двигалось, но не так быстро, чтобы жидкость устремилась прочь от нее. твердые тела. Более крупные трубы — 30 дюймов или больше — могут иметь еще меньший уклон. Но все они должны течь под гору под действием силы тяжести, поэтому канализационные трубы так часто пересекают ливневые стоки: директор департамента коммунальных услуг Роли Дейл Крисп называет все канализационные коллекторы, идущие в определенном канале, «канализацией», которая на какое-то время стала мое любимое новое слово.

Конечно, если бы канализационные трубы проходили только по естественным оврагам, магистраль в конечном итоге должна была бы идти параллельно реке, и по многим причинам, от эстетики до катастрофических последствий разлива, это никому не нужно. Система обычно движется под гору, но иногда трубы должны пересекать подъемы. Таким образом, в городе имеется более 100 подъемников, где содержимое труб перекачивается, чтобы присоединиться к другим потокам, или где сточные воды из низменностей собираются в отстойники. Когда вода становится достаточно высокой, она включает поплавковый клапан, включается насос и поднимает его на холм — вроде вашего унитаза, только этот поплавковый клапан запускает смыв, а не останавливает его.Я посетил одну станцию ​​подъемника, прямоугольник с электрическими коробками размером 10 на 20 футов, которые выглядят как центральная система кондиционирования воздуха за сетчатыми заборами между двумя домами, контролирующая подземный отстойник; даже когда он качает, если вы будете на расстоянии более 10 футов, вы не услышите его. Станция имеет резервный насос и генератор для ее питания, а также небольшую антенну для передачи информации туда и обратно в систему диспетчерского управления и сбора данных (SCADA) на очистной установке; это много оборудования, но все равно, если бы вы его не искали, вы бы не узнали, что оно там есть.На магистрали расположена гораздо более крупная станция, которая поднимает практически все отходы Роли на пути к заводу. Он находится под съездом на шоссе, и хотя некоторые люди предполагали, что я могу найти его, проследив за своим носом, он не пахнет, когда я выходил его навестить.

Стэнли передает хвалебный профиль отдела обслуживания канализации Рэли в недавнем выпуске журнала Municipal Sewer and Water, затем передает меня Роберту Смиту, начальнику отдела наблюдения за канализацией, и просит его показать мне окрестности.

Обо всем по порядку: гуляем по двору, проверяем грузовики. Специалисты по канализации в основном делают три вещи: они выполняют техническое обслуживание, они реагируют на кризисы, и они «телепортируют» трубы, отправляя крошечные машинки с камерами на них вверх по трубам, чтобы проверить как их состояние в рамках общего технического обслуживания, так и то, будут ли бригады, заявившие, чтобы поддерживать их недавно, действительно сделали это.

Смит демонстрирует различные грузовики отдела. У грузовиков Rodder есть катушка соединенных стержней, своего рода длинная цепь, которую рабочие протягивают в люк, а затем вращают, точно так же, как кто-то чистит корни или засор из водостока дома.У некоторых удилищ есть режущие лезвия или спиральные захватные приспособления для очистки от корней или мусора. Машины для промывки несут огромные резервуары для воды для подачи воды в шланги высокого давления с вращающейся головкой на конце: рабочие заправляют шланг в систему, обычно мимо следующего люка, а затем включают насос. Под давлением воды голова начинает вращаться, разбрызгивая воду под давлением в тысячи фунтов на квадратный дюйм обратно в сторону грузовика, когда грузовик тянет назад шланг, чистя трубы по пути. Стандартным теперь является комбинированный грузовик, который несет баки с водой для промывки и бак размером с мусоровоз для воды после промывки, которую грузовик пылесосит с помощью огромной трубы, которая свисает с вышки над кабиной, как хобот слона.Смит объясняет, что в конце концов водитель выливает бак на площадку на стоянке; вода стекает в канализацию, а очищенный мусор — тампоны, кирпичи, гравий, корни, предположительно пригодные для смывания материалы — раз в неделю загружают в самосвал и отправляют на свалку. Смит направляет эти вакуумные грузовики, когда в Роли тоже происходит переполнение сточных вод. У другого грузовика, который он называет блокбастером, есть гидравлический удар — труба, в которой вода ритмично стучит и разбивает большие засоры. Наконец, он показывает мне своего рода усиленную тележку для гольфа, которая обеспечивает доступ ко многим частям системы, до которых нелегко добраться на обычных грузовиках, поскольку они движутся по оврагам, а не по дорогам.

Но мы стоим на стоянке, а люди в поле роют канализацию. «Эй, — говорит он. «Хочешь выстрелить в линию?» Вы делаете ставку.

Наша первая остановка — выезд на шоссе, где за оранжевыми конусами припаркованы два грузовика для смыва и пикап. Несколько мужчин в касках, зеленых сетчатых жилетах и ​​перчатках с резиновыми ладонями управляют шлангом, который соскальзывает с катушки на задней части одного из грузовиков и бежит к люку на 20 футов вниз по крутому ущелью. В сотне ярдов от нас двое парней стоят у другого люка, глядя на вращающуюся головку водяной струи, которую, по словам Смита, называют бородавочником.Как только он миновал, ребята, все еще стоявшие у грузовика, включают водомет и катушку, чтобы начать наматывать его обратно. Пересекая рев двигателя грузовика, Смит объясняет, что по пути оттуда на голову распыляется своего рода предварительное замачивание; «на обратном пути это как метла». Подобная водоструйная очистка является стандартной для очистки корней, песка и, особенно, жира: «Мы сталкиваемся с некоторыми линиями, [где] вы думаете, откуда в мире взялась вся эта смазка? Похоже, вы распыляли пену на эта труба «. Поскольку раструбные соединения в канализационных трубах предоставляют места для проникновения крошечных корней деревьев, и поскольку деревья сильно страдали от жажды во время засухи, бригады обычно пропускают пилу через трубопровод после очистки, чтобы убедиться, что у них есть все.Там, где вакуумные грузовики не могут добраться до люка, бригада смывает мусор вниз по потоку к тому, до которого грузовик может добраться.

Это промывка канализации, и санитарный отдел занимается этим весь день. С тех пор, как гамбургские коллекторы сначала улавливали приливную воду, а затем сразу выпускали ее, чтобы вымыть мусор, основная идея не сильно изменилась: вы используете воду для промывки, вы используете стержни или крючки для борьбы с засорами и, как сказал Эд Нортон пел, ты продолжаешь дела.

Смит упаковывает нас обратно в свой пикап, и мы едем на стоянку и к фургону с изображением рыбы.Трое парней в грузовике собираются смотреть трубку: Майк готовит камеру и экраны в кузове грузовика, в то время как Уэйн и кто-то, представившийся только как «Преподобный», открывают люк, легко открывая крышку. металлический крючок. Затем Уэйн и Преподобный забирают камеру из грузовика. С шестью крошечными резиновыми колесами и любопытным единственным глазом он немного похож на марсоход, только крошечный и болтающийся на конце провода. Когда они возвращаются к люку, Уэйн и преподобный в шоке обнаруживают, что он внезапно заполнен сточными водами.Этот вид резервирования указывает на наличие блока в 6-дюймовой трубе на дне люка, хотя он стекает так же быстро, как и резервное копирование.

Несколько моментов наблюдения показывают две вещи: резервная копия приходит и уходит ритмично, что означает, что выше по потоку находится насосная станция, которая посылает импульс сточной воды каждые пару минут, а засорение представляет собой кучу кусков какого-то твердого вещества, которое никто не может идентифицировать. . Выходят ложки — крючковатые перфорированные лопаты на концах 12-футовых ручек. Уэйн, Роберт Смит и Эдди, еще один прибывший начальник, по очереди черпают, толкают предметы взад и вперед между порывами из насоса и вытаскивают их неловким движением руки за руку, при котором мусор едва уравновешивается на краю. ложки, если вы не ударите ручкой о нависающую ветку дерева.Это все равно, что выловить оливковые косточки ложкой для чая со льдом из кувшина с отбеливателем в задней части шкафа. «И люди думают, что это Тай-Ди-Бол поддерживает чистоту в ванных комнатах», — говорит Уэйн.

Оказывается, что это застывшая смазка, и ее кусочки достаточно твердые — и достаточно далеко вверх по 6-дюймовой трубе, — что они блокируют продвижение камеры каждый раз, когда Rev болтает ее туда и пытается достать он работает. Вакуумная форсунка может прочистить люк, но не может вытягивать смазку из трубы, и она сопротивляется всему остальному, что у них есть, поэтому экипаж, наконец, отказывается от просмотра этой трубы в течение дня, пока они не смогут очистить трубу … — возможно, с помощью ковшовой тележки (которая протягивает кабель мимо обломков и перетаскивает ведро из одного люка в другой, вытягивая перед ним песок и крупный мусор, которых просто не смыть) или, возможно, отправив кого-нибудь туда в надежде, что простой совок в трубу уберет мусор.(Чтобы отправить кого-нибудь в люк, хотя его глубина составляет всего около 8 футов, требуется подготовка в замкнутом пространстве, дополнительный надзор и вентиляционное оборудование — канализационный газ содержит метан и сероводород, и это привело к гибели рабочих совсем недавно, в 2008 году.)

Смит показывает мне видеозапись другой телеэкспедиции, на которой показаны длинные переходы по блестящим трубам, наполовину заполненные тусклой серой водой. Цвет имеет смысл — его гораздо больше исходит от стиральной машины и душа, чем от туалета. «Первое, что люди говорят, — это« Ю », — говорит Смит; «они думают, что я хожу в фекалиях.»Но даже сточные воды, заполнившие люк в тот день, пахли скорее стоками, чем фекалиями.

Хотя большинство засоров вызвано жиром или корнями, разговор, естественно, превращается в незабываемые засоры, и я слышал о швабрах, клюшках для гольфа, дровах, каменной наброске и даже о холодильнике, который приходилось вытаскивать из люков. Однажды остатки ковра образовали настолько неприятный блок, что на его расчистку ушла большая часть дня. Если вы по вызову, и кто-то вызывает разлив, особенно тот, где перелив пробивается к водному пути, то пришло время шоу.«Вы бежите за ним, как будто это русский шпион», — говорит Уэйн. «Вы преследуете разлив, протягивая шланг, четыре, пять, шесть миль». Сначала команда находит конец разлива в водном пути — там, где вода все еще чистая — и устанавливает блок, используя тюки сена, которые перекрывают поток и фильтруют любую воду, которая может просочиться через него. Насос немедленно начинает подавать загрязненную воду в ближайший люк ниже по потоку. И пока бригада работает над очисткой самого засора, другие бригады преследуют разлив, поливая из шланга стенки и дно ручья.Смит говорит, что вы можете определить, когда неочищенные сточные воды попали в ручей, по порошкообразным налетам, которые они оставляют: «Это похоже на серую пыль в воде», покрывающую камни и палки. Шланги очищают дно от накипи и размешивают грязь. «Эта мутная вода действует как клей для всего этого — она ​​скользит по грязи». Затем выкачиваете его по окончании разлива. «После того, как мы проходим, этот ручей выглядит так, как будто в него никто никогда не попадал. Он довольно аккуратный».

Однажды я остановился на главной автомагистрали, чтобы посмотреть, как канализационная бригада ремонтирует протекающую трубу, используя так называемую трубу отверждения на месте: длинный лайнер, пропитанный смолой, проталкивается в трубу водой, затем они прокачивают пар через труба для застывания смолы, и престо — труба хоть и чуть уже, но почти новая.Бригада прокладывает вспомогательную трубу, а устраняет утечку. Рабочие могут найти утечки, закупорив трубы мешками с песком, закачав дым в люк, а затем увидев, где дым начинает выходить из-под земли. Ясно, что люди много думали об этом.

«Это попадает в твою кровь», — сказал старший инженер и инспектор по имени Дэйв, который руководил строительной площадкой возле моего дома. Я остановился у канализационного грузовика, чтобы посмотреть, как пара парней вылизывает воду из трубы, по которой они проследовали к люку на заднем дворе нескольких домов.«Мне это не нравится», — сказал один из них, когда, вычерпывая песок из ямы, раскапывал куски глиняной трубки. Вместо того, чтобы раскапывать частную собственность нескольких людей, город решил отказаться от линии, проходящей между домами, и перенаправить поток к концу улицы, где он мог бы присоединиться к большей магистрали и спуститься вниз. Но поскольку поток должен был идти вниз, инженеры должны были заставить сточные воды уходить из люка в другом направлении. Это означало просто рыть траншею глубже в том направлении, в котором они хотели, чтобы она шла.Им пришлось проделать то же самое на линии, которая получила новый поток, поэтому они копали на двух улицах в течение нескольких недель, и я иногда останавливался.

Я наблюдал, как они осторожно спускают новые зеленые трубы из ПВХ и проверяют уклон. Они используют лазер для измерения, а на конце — что-то вроде мишени-мишени. Красная точка в центре означает, что труба имеет правильный уклон. «Мы использовали строковые линии, длина за длиной», — сказал мне Дэйв. «Это облегчает задачу. Намного проще». Они кладут трубу на подушку из гравия, поддерживая ее камнями и кусками кирпича для поддержания уклона, в отличие от водопроводной трубы, которую под давлением можно просто проложить в траншее и закопать.Любая труба ниже 12 футов должна быть из высокопрочного чугуна, чтобы выдерживать вес земли сверху; то же самое с любой трубой, которая пересекает русло ручья, свисает под мостом или делает что-либо, кроме как лежать прямо на земле. Несмотря на то, что канализационные трубы начинаются с низкого уровня и должны опускаться ниже, в городе без системы метро не так много другой инфраструктуры на пути; 12 футов — это довольно большая глубина для Роли.

Станция очистки сточных вод реки Нойз, к юго-востоку от Роли, сбрасывает большую часть из 40 с лишним миллионов галлонов воды, которую она обрабатывает каждый день, в штате, граничащем с питьевой.Растение, раскинувшееся на площади более 300 акров (и окруженное 1200 акрами сельскохозяйственных полей для внесения твердых биологических веществ), достаточно велико, чтобы его увидеть, вам придется возиться в фургоне; Вы не можете пройти его, как водоочистную станцию ​​за много миль вверх по течению. Суперинтендант Т. Дж. Линч начал мой тур с поездки к головному сооружению, где сита и вихревые фильтры удаляют плавающий мусор и песок из выходных потоков двух 72-дюймовых стволов, текущих из канализационной системы. Плавающий материал более очевиден, но Линч подчеркивает бассейны, которые осаждают песок: в процессе, тяжелом для насосов и труб, песок является проклятием.«Подумайте о песке», — говорит он. «Это абразивный материал. Он буквально изнашивает ваше оборудование». Они заполняют по три мусорных контейнера в день песком и мусором, пойманным при сортировке, и все это отправляется на свалку.

Примечательно, что воздух хоть и имеет некоторый привкус, но не воняет. «Девяносто девять и девять десятых процента этого объема — просто вода», — говорит Линч. «Нам просто нужно получить эти 0,1 процента».

Снаружи здания Линч указывает на бетонный бассейн, почти точный по размеру и форме с бейсбольным полем, спускающийся вниз от дальнего поля к нижней точке дома: уравнительный резервуар на 32 миллиона галлонов.В канализационной системе нет водонапорных башен или резервуаров для хранения воды, которые могли бы выдерживать регулярные колебания объема сточных вод (пики потока во время завтрака и снова сразу после полуночи), поэтому она сохраняет воду в уравнительном резервуаре в периоды высокого потока и, особенно, во время штормов: Линч говорит: «Для нас не редкость во время сильного дождя видеть, как наш поток удваивается». Уравнительный бак дает Lynch место для отвода этого избыточного потока. Когда поток снова замедляется, он использует четыре огромных винтовых насоса, чтобы подтолкнуть воду к вершине склона, на котором построена установка — остальную часть пути через установку гравитация выполняет всю работу.Он гордо демонстрирует насосы. Их называют «вертикальные турбинные насосы для перекачки твердых частиц», но он отмечает, что в них используется технология, практически не изменившаяся со времен Архимеда: вращение винтов для подъема воды.

От головных уборов вода течет в первичные отстойники — резервуары, через которые сточные воды проходят очень медленно, в отличие от бассейнов отстойников на водозаборе, и с той же целью: позволить твердым частицам осесть на дно, создавая «первичный» одеяло отстоя », хотя здесь жир и масло тоже всплывают.Скребки делают круговой цикл по поверхности, зачерпывая смазку в небольшой желоб, а затем перемещаясь на дно, где они направляют отстой к собственным насосам. Чистота воды измеряется биохимической потребностью в кислороде (БПК) — количеством кислорода, которое бактерии в воде используют для удаления органических примесей. Чем ниже BOD, тем меньше могут быть следующие бассейны и тем ниже эксплуатационные расходы завода. Это очень важный момент, учитывая, сколько энергии уходит на следующий шаг. Этот шаг — то, что Линч называет «абсолютным сердцем и душой» своего завода: процесс активированного ила.

Итак, через несколько часов в резервуаре для осветления вода поступает в аэротенки, шесть бетонных бассейнов по несколько миллионов галлонов каждый, дно которых пересекаются воздушными форсунками. Эти огромные резервуары с чем-то похожим на бурые бурые сточные воды — это именно то, что вы представляете, когда думаете о «очистке сточных вод». Но это не кипение: происходит аэрация, обеспечивающая кислород, в присутствии которого бактерии любят есть фекалии. «Мы занимаемся разведением насекомых», — говорит Линч. Бактерии в тазах быстро размножаются, как закваска для хлеба на закваске.Сточные воды обеспечивают пищу, насадки — кислород, и бактерии чувствуют себя так, как будто они в круизе: ничего, кроме дыхания, еды и размножения, с бесплатной едой в течение всего дня.

Этот процесс удаляет из воды все вредные химические вещества, кроме нитратов, которыми питаются водоросли в реках. Эти водоросли быстро размножаются и затем погибают. «И разложение поглощает весь кислород в реке, убивая рыбу. Итак, теперь мы идем в одни и те же резервуары, и мы ставим там стены, и у нас есть разные зоны, где мы стимулируем бактерии делать разные вещи», которые удаляют азот.Примерно через день вода в течение 2 дней очень медленно течет через вторичные осветляющие бассейны: дюжину больших круглых резервуаров, каждый размером с надземный бассейн. «Здесь очень тихо, — говорит Линч. «Бактерии оседают и создают то, что мы называем слоем ила», который опускается на дно и выкачивается. Вода просачивается через водосливы с V-образным вырезом в верхней части резервуара, благодаря чему она имеет едва желтоватый оттенок и не имеет никакого запаха.

Мы перейдем к следующему этапу фильтрации воды, но на этом этапе более интересным является то, что происходит с илом.Большая его часть превращается в RAS (возвратный активный ил) и присоединяется к новым сточным водам в бассейнах аэрации, обеспечивая стартер для совершенно новой реакции очистки. По словам Линча, бактерии могут совершать цикл полдюжины раз, но в конечном итоге они превращаются в WAS — активный ил отходов. В потоке WAS бактерии попадают в четыре больших закрытых резервуара, называемых аэробными варочными котлами, в которых вместо питательных веществ сточных вод они поедают друг друга. Мы забрались на вершину одной из бассейнов и заглянули внутрь через иллюминатор: почти слышен был крик.Ладно, не совсем; это просто резервуар для ила. «Если это хороший осадок, он имеет приятный коричневый цвет — он насыщен кислородом, и здесь не возникает неприятного запаха», — говорит Линч. Если он черный, что-то вышло из строя — вероятно, ему нужно больше кислорода.

Аэробное сбраживание, говорит Линч, на самом деле неэффективно — оно стоит денег, поскольку растение должно перекачивать кислород; анаэробное сбраживание, на которое завод надеется перейти, является противоположным: он генерирует метан, который завод может использовать для выработки электроэнергии для работы своих насосов и воздуходувок; Отработанное тепло от генераторов может даже помочь обеспечить тепло, которое необходимо анаэробным метантенкам для поддержания оптимальной температуры поедания насекомых.«Сейчас есть заводы, которые полностью вырабатывают энергию из этого метана», — говорит он. «Они не берут энергию из сети».

Из варочных котлов мы едем в здание обезвоживания — так же, как и на водоочистных сооружениях, на очистных сооружениях используются ленточные прессы для отжима воды из последней стадии осадка, которая называется «жучки-клопы». Гигантские винтовые конвейеры измельчают большие куски обезвоженного материала, как миксеры в промышленной пекарне. Линч протягивает мне кусок того, что они называют пирогом.У него совсем нет запаха, и он очень похож на резину толщиной в дюйм, которая используется для изготовления игрового оборудования. Вводятся полимеры, которые способствуют коагуляции и добавляют ощущения эластичности. «Не забывайте мыть руки», — говорит Линч.

Выходим из ила и возвращаемся в воду. Первичная обработка механическая — отстаивающая; вторичная очистка биохимическая — сбраживание активного ила. Третичная очистка сочетает в себе механическую и фотохимическую очистку: вода поступает к дюжине глубоких песочных фильтров, которые удаляют оставшиеся мелкие частицы.Последнее препятствие, которое очищает вода, — это обработка ультрафиолетом. Мы подходим к небольшому невысокому бетонному зданию, перед которым Линч поднимает плоский кусок алюминия, чтобы открыть канал шириной 4 или 5 футов для воды, плавно протекающей мимо рядов светящихся зеленым ультрафиолетовых ламп. Они очень похожи на люминесцентные лампы, хотя имеют механизм самоочистки, чтобы поддерживать их в чистоте. «Он не убивает [патогены]», — говорит он о свете. «Он просто шифрует их РНК. Стерилизует их». Он упоминает прохождение открытого бетонного канала между фильтрами и УФ-обработкой, в котором плавает тилапия.«Это подавляет ряску», — говорит он. Как только рыба поплывет в очищенных сточных водах, вы должны почувствовать, что делаете свою работу.

За зданием УФ мы, наконец, достигаем готового продукта: сточные воды, вытекающие сильными широкими дугами в канал из дюжины каналов УФ. Кажется, что вода имеет зеленоватый оттенок, но когда Линч наполняет маленькую бутылку с водой и поднимает ее, она выглядит совершенно прозрачной. Затем мы едем к концу линии, где сточные воды впадают в реку Нойс.Там, на крохотной зеленой поляне у подножия холма, река переходит в бухту, у берега которой несколько пузырей на поверхности выдают наличие подземной трубы. Линч говорит, что если вы не знаете, где находится трубка, вы можете последовать за Шедом вверх по течению, чтобы найти ее: «Вода теплая и насыщенная кислородом», поэтому рыбам она нравится.

Линч говорит, что река в любом случае является естественным местом для воды. Каждая капля воды Роли поступает из водораздела Нойза и должна вернуться туда. «Все, что мы делаем, — говорит он, — это то, что делает река.«То есть реки естественным образом самоочищаются, и Нойс будет поглощать отходы, учитывая время и расстояние. Отходы на земле будут рассеиваться дождем, а вода будет фильтроваться через землю, попадая в систему грунтовых вод чистой; Попадая в ручей, он заболачивается и тонет. «На каменистом дне живут бактерии, — говорит он, — питаясь питательными веществами из отходов.« То, что происходит на нашем заводе, точно то же самое, что происходит в ручье. Именно отсюда и появился процесс.Мы только что сконцентрировали его, — говорит Линч. — Реке может потребоваться пара сотен миль, чтобы выполнить то, что мы делаем за пару дней. Мы говорили об очистке сточных вод в течение 2 часов — об обезвоженном кеке и песке. экраны, активный ил и УФ-фильтры — и вдруг я понял.

Река делает то же самое, что и очистные сооружения, и до начала Первой мировой войны большинство людей действительно не думали, что растения вообще нужны. Было понятно, что водотоки в какой-то степени самоочищаются, что «решение проблемы загрязнения — это разбавление».«Но по мере увеличения численности населения, особенно ниже по течению, разбавление перестало предлагать большую часть решения. Чикагцы были довольны своим знаменитым изменением направления течения реки Чикаго, направляя свои сточные воды в Миссисипи, а не в их собственный водопровод озера Мичиган. Как и ожидалось, жители Сент-Луиса были не в таком восторге. Их недовольство в конечном итоге привело их к Верховному суду. В конце 1940-х годов сосед Смитфилд подал в суд на самого Роли.Смитфилд победил, и в 1956 году открылась первая станция очистки сточных вод в Роли, обрабатывающая 12 миллионов галлонов в день. Нынешний завод заменил его в 1977 году; с тех пор он расширился, а теперь снова расширяется.

Очистка сточных вод Роли будет ограничиваться не пространством, а азотом. В 1995 году штат Северная Каролина установил ограничения на азот на основе общего количества азота за этот год. Завод Роли выпустил 1,3 миллиона фунтов азота в Нойз в 1995 году, и его текущий предел составляет 49 процентов от этого общего количества, или 676 496 фунтов.В 2007 году он выпустил 233 061 фунт, это самый низкий показатель за всю историю. Тем не менее, установленный государством лимит будет продолжать снижаться, и способность Роли очищать сточные воды, вероятно, наконец достигнет своего предела в фунтах азота, а не в миллионах галлонов в день.

Современная очистка сточных вод, конечно, благо, но создает новую проблему. Если вы обрабатываете сточные воды настолько эффективно, что к тому времени, когда вода покидает растение, они становятся почти пригодными для питья, тогда что вы будете делать со всем очищенным от них илом? Люди удобряли сточными водами еще со времен древних афинян, но современные американцы, похоже, не доверяют этому процессу.Совсем недавно, в 2006 году, когда Сан-Диего, страдающий от нехватки воды, рассмотрел меры по экономии воды, чтобы повторно ввести сточные воды из его очистных сооружений в свой резервуар — из которого, конечно, городская вода все еще будет очищаться перед использованием — Union-Tribune По мнению авторов, «ваш золотистый ретривер может пить воду из туалета без каких-либо побочных эффектов. Но это не значит, что люди должны делать то же самое». Практика сделала бы водохранилище ничем не отличающимся от Миссисипи или Нойза или любого другого источника воды, в который были слиты сточные воды из городов, расположенных выше по течению (менеджеры по водным ресурсам любят извергать достаточно правдивую для обсуждения статистику, что к тому времени Лондонцы пьют воду из Темзы, она прошла через семь наборов почек выше по течению; другие повторяют тот же каштан о Новом Орлеане и Миссисипи).Два года спустя мэр Сан-Диего заявил, что эта мера по повторному использованию является пустой тратой денег, и наложил на нее вето. Городской совет отменил его вето, но ясно: даже на выжженном юго-западе люди боятся повторного использования сточных вод.

(В 2008 году, когда Роли представил план по экономии воды за счет повторного использования сточных вод с завода в Нойзе — путем подачи их по трубам только крупным пользователям, таким как университеты, бизнес-городки и загородные клубы, и только для орошения — Некоторые политики сопротивлялись и заявляли, что возражают против «субсидирования» крупных пользователей за счет снижения тарифов на повторное использование воды.К счастью, достаточно много людей вспомнили о засухе; система была построена с использованием труб, предусмотрительно проложенных почти десятью годами ранее.)

Учитывая, что люди чувствуют себя устойчивыми к сильно очищенной воде, что, черт возьми, делать со всем этим илом? Нью-Йорк сбрасывал ил далеко в океан — практика, которая не представляла собой значительного улучшения по сравнению со сбросом неочищенных сточных вод, пока это не было объявлено вне закона в 1992 году, после чего город начал отправлять ил поездом на полигон в Техасе. Многие города до сих пор вывозят свой осадок на свалки.Роли предпочитает следовать примеру Милуоки: более 90 процентов его ила повторно используется в качестве твердых биологических веществ (по всей стране повторно используется около 50 процентов ила). Некоторая часть навоза Рэли сгущается на гравитационных ленточных прессах и наносится непосредственно на поля в виде твердых биологических веществ класса B (согласно EPA, для этого использования требуется буфер между полями и населением, и они не могут использоваться на сельскохозяйственных культурах для потребления человеком). Часть этого в последние годы была переброшена на сельхозугодья в Роли, окружающие завод; ряд некачественных методов привел к загрязнению грунтовых вод вблизи завода, поэтому эта практика была прекращена, хотя завод в настоящее время имеет самый высокий уровень сертификации Национального партнерства по твердым биотопам (NBP — это некоммерческая организация, состоящая из трех национальных групп: две представляют промышленность по очистке сточных вод , который может быть не самым объективным источником для оценки практики твердых биологических веществ, и третьим является Агентство по охране окружающей среды, что, вероятно, так и есть).

Некоторая часть первичного ила обезвоживается и продается компании по компостированию, которая обрабатывает его и продает компаниям, производящим сельскохозяйственную продукцию, как более безопасные твердые биологические твердые вещества класса A с более высокой степенью обработки. Остальное смешивают с известью, которая поднимает температуру достаточно высоко, чтобы пастеризовать ее, и продают фермам, учреждениям и общественности как Raleigh Plus, собственную версию Milorganite, разработанную Роли. Может, я использую немного на лужайке. Ни у кого нет статистики о том, как это влияет на сусликов.

Перепечатано из На сетке: участок земли, средний район и системы, которые заставляют наш мир работать Скотт Хулер.© 2010 Скотт Хулер. С разрешения Rodale, Inc., Emmaus, PA 18098

Глава 10: Очистка сточных вод на месте | Справочное руководство по здоровому жилищу

Загрузить версию руководства для Adobe Acrobat Cdc-pdf [PDF — 6,65 МБ]

«Благодаря технологиям стало возможным большое население; теперь большая часть населения делает технологии незаменимыми ».

Джозеф Вуд Крутч, 1932

Введение

Считается, что французы первыми использовали подземную систему септиков в 1870-х годах.К середине 1880-х годов в Соединенных Штатах стали устанавливать двухкамерные системы септиков с автоматическим сифоном, подобные тем, которые используются сегодня. Даже сейчас, более века спустя, системы септиков представляют собой один из основных способов очистки бытовых сточных вод. От четверти до одной трети домов в США используют такую ​​систему [1] .

Местные системы отвода сточных вод используются в сельской местности, где дома расположены так далеко друг от друга, что установка канализационной системы будет слишком дорогой, или в районах вокруг городов, где городские власти еще не предоставили канализационные трубы, к которым можно подключать дома. .В этих районах люди устанавливают собственные частные очистные сооружения. Поскольку население продолжает расти за пределами досягаемости муниципальных канализационных систем, все больше семей полагаются на индивидуальные системы очистки сточных вод и частные системы водоснабжения. Непосредственная близость к местным системам водоснабжения и канализации в подразделениях и других развитых районах, зависимость от маргинальных или бедных почв для удаления сточных вод на месте, а также общее непонимание домовладельцами надлежащего обслуживания системы септических резервуаров представляют значительную угрозу для здравоохранение.Экспертиза по проверке, обслуживанию и установке этих систем обычно возлагается на персонал по гигиене окружающей среды местного окружного или городского департамента здравоохранения.

Эти частные системы утилизации обычно называют системами септиков. Септик — это устройство для сбора сточных вод, сделанное из бетона, стали, стекловолокна, полиэтилена или другого одобренного материала, цистерна, закопанная во дворе, которая может вместить 1000 галлонов или более сточных вод. Сточные воды стекают из дома в резервуар с одного конца и покидают резервуар с другого (Рисунок 10.1 [2]) .

Правильное обслуживание септиков является необходимостью общественного здравоохранения. Кишечные заболевания, такие как криптоспоридиоз, лямблиоз, сальмонеллез, гепатит А и шигеллез, могут передаваться через экскременты человека. Исторически сложилось так, что основные эпидемии холеры и брюшного тифа были вызваны в первую очередь неправильным сбросом сточных вод. Самый ранний урок эпидемиологии был усвоен благодаря усилиям доктора Джона Сноу из Англии (1813–1858) во время разрушительной эпидемии холеры в Лондоне [3] . Доктор Сноу, известный как отец полевой эпидемиологии, обнаружил, что городское водоснабжение было загрязнено из-за неправильной утилизации человеческих отходов. Он опубликовал краткую брошюру О способах передачи холеры , в которой предположил, что холера — это заразное заболевание, вызываемое ядом, который воспроизводится в организме человека и обнаруживается в рвотных массах и стуле больных холерой. Он считал, что основным, хотя и не единственным, средством передачи была вода, зараженная этим ядом.Это отличалось от общепринятого в то время мнения о том, что болезни передаются при вдыхании паров.

Обработка отходов жизнедеятельности человека
Безопасное, гигиеничное и беспрепятственное удаление сточных вод является приоритетом общественного здравоохранения для всех групп населения, малых и больших, сельских или городских. Сточные воды следует утилизировать таким образом, чтобы гарантировать, что

• общественные или частные источники питьевой воды не находятся под угрозой;
• прямое воздействие на человека невозможно;
• отходы недоступны для переносчиков, насекомых, грызунов или других возможных переносчиков;
• соблюдаются все экологические законы и постановления; и
• не создает запаха или эстетических неприятностей.

В Рис. 10.2 , прямая труба из соседнего дома выводит неочищенные сточные воды, которые стекают из неглубокой дренажной канавы в придорожный горный ручей, в котором многие дети и некоторые взрослые ходят вброд и ловят рыбу. Чистая вода (рис. 10.3) довольно обманчива с точки зрения представляемой опасности для здоровья. Прогулка на 4 мили вдоль ручья обнаружила еще 12 труб, по которым также сбрасывались неочищенные сточные воды. Сообщается, что некоторые люди в этом районе считают этот ручей источником питьевой воды.

Неочищенные или неочищенные бытовые сточные воды (сточные воды) — это в основном вода, содержащая только 0,1% примесей, которые необходимо обрабатывать и удалять. Бытовые сточные воды содержат биоразлагаемые органические материалы и, скорее всего, патогены. Основная цель очистки сточных вод — удалить примеси и выпустить очищенные сточные воды в землю или в ручей. Для этого существуют различные процессы:

• Централизованная очистка — Государственные очистные сооружения (POTW), которые используют первичную (физическую) очистку и вторичную (биологическую) очистку в больших масштабах для обработки потоков до миллионов галлонов или литров в день,
• Обработка на месте — Септики и абсорбционные поля или их варианты, и
• Стабилизационные пруды (лагуны) —Централизованная обработка населения численностью 10 000 человек или меньше, когда почвенные условия являются маргинальными, а площадь земли достаточно велика.

Не включены выгребные ямы и компостные туалеты. Исторически системы водоотведения делятся на водоносные и неводящие. Фекальные отходы человека, не переносимые водой, могут быть собраны и разложены на месте, основными примерами являются выгребная яма или компостный туалет. Эти системы не подходят для индивидуальных жилых домов, потому что они неудобны и подвергают пользователей воздействию неблагоприятных погодных условий, укусов насекомых и запахов. Из-за большой глубины ямы для унитаза они могут сбрасывать отходы непосредственно в грунтовые воды.Следует отметить, что эти типы систем часто используются и могут быть приемлемы в условиях с низким уровнем водопотребления, например, в небольших кемпингах или вдоль природных троп. [ 4–6 ] .

Системы очистки сточных вод на месте
По мере того, как городское разрастание продолжается и население увеличивается в сельской местности, стоимость строительства дополнительных систем отвода сточных вод увеличивается. Одна из основных причин аннексии — увеличение налоговой базы без увеличения расходов муниципальных властей.Участвующие правительства часто покупают краткосрочные налоговые выгоды за счет огромных долгосрочных затрат на возможное улучшение инфраструктуры в аннексированных общинах. Установка систем септика — обычное дело для создания систем удаления отходов на месте, но в лучшем случае это временное решение. Поскольку размер собственности должен быть достаточным, чтобы оставить место для замены септической системы, затраты муниципалитета на установку централизованной канализационной системы будут значительно увеличены из-за большого размера участка.

Во всех методах разложения бытовых сточных вод происходят два микробиологических процесса: анаэробное (бактерии, которым не нужен кислород) и аэробное (бактерии, которым нужен кислород) разложение.Обычно предпочтительнее аэробное разложение, потому что аэробные бактерии разлагают органические вещества (сточные воды) намного быстрее, чем анаэробные бактерии, и запахи менее вероятны. В централизованных очистных сооружениях используются аэробные процессы, как и в большинстве лагун. В системах септиков используются оба процесса.

Системы септических резервуаров
Приблизительно 21% американских домов обслуживается местными системами удаления сточных вод. Из них 95% — это полевые системы септиков. Системы септиков используются в качестве средства очистки сточных вод на месте во многих домах, как в сельских, так и в городских районах США.Если они обслуживаются и эксплуатируются в пределах приемлемых параметров, они способны должным образом очищать сточные воды в течение ограниченного количества лет и потребуют как планового обслуживания, так и, в конечном итоге, капитального ремонта. Правильное размещение и установка являются ключом к успешной работе любой системы очистки сточных вод на объекте, но системы септиков имеют ограниченный срок службы, и все такие системы в конечном итоге выйдут из строя и потребуют замены. Рисунок 10.4 показывает типичный сельский дом с колодцем и септикой.

Системы септиков обычно состоят из септика, распределительной коробки, поля поглощения (также известного как дренажное поле почвы) и поля выщелачивания. Септик служит трем целям: осаждение твердых частиц в сточных водах, хранение твердых частиц и анаэробное разложение органических материалов.

Чтобы разместить септик и абсорбционное поле таким образом, чтобы не загрязнять колодцы, грунтовые воды или ручьи, система должна находиться в 10 футах от дома и других сооружений, по крайней мере, в 5 футах от границ участка, в 50 футах от колодцев. , и 25 футов от ручьев.Вся системная область должна легко идентифицироваться. Были случаи, когда владельцы вымощали или застраивали территорию. Необходимо проконсультироваться с местными органами санитарного кодекса относительно необходимых расстояний в их районе из-за проблем с почвой и грунтовыми водами.

Аэробные или аэрируемые септические системы используют процесс очистки сточных вод с взвешенными растениями и могут удалять взвешенные твердые частицы, которые не удаляются простым осаждением. В соответствующих условиях аэробные установки могут также обеспечивать нитрификацию аммиака, а также значительное снижение количества патогенов.Как правило, перед аэрированным резервуаром предшествует какая-либо первичная обработка. Резервуары содержат аэрационную камеру с механическими аэраторами или нагнетателями или воздушными диффузорами, а также зону для окончательного осветления / осаждения. Аэробные установки могут быть спроектированы как системы с непрерывным или периодическим потоком. Типы непрерывного потока являются наиболее коммерчески доступными. Сточные воды из аэрированного резервуара транспортируются либо самотеком, либо перекачкой либо на процессы дальнейшей обработки / предварительной обработки, либо на окончательную очистку и утилизацию в подземной системе захоронения почвы.Перед аэробными установками можно использовать различные типы предварительной обработки, в том числе септики и ловушки для мусора.

Система периодического действия собирает и обрабатывает сточные воды в течение определенного периода времени, а затем сбрасывает осевшие сточные воды в конце цикла [8] .
Аэробные установки могут использоваться отдельными или сгруппированными жилыми домами и предприятиями для очистки сточных вод перед дальнейшей очисткой / предварительной обработкой или окончательной подземной обработкой и удалением на месте. Эти установки особенно применимы там, где важна усиленная предварительная очистка, и где имеется ограниченное количество земель, пригодных для окончательного удаления сточных вод на месте.Из-за необходимости регулярного технического обслуживания для обеспечения надлежащей работы и производительности аэробные установки могут хорошо подходить для многоквартирных домов или коммерческих приложений, где экономия на масштабе имеет тенденцию снижать затраты на обслуживание и / или ремонт в расчете на одного пользователя. Более низкое содержание органических и взвешенных твердых частиц в сточных водах может позволить снизить требования к земельным площадям для подземных систем захоронения.

Правильно функционирующий септик удалит из сточных вод примерно 75% взвешенных твердых частиц, масла и жира.Поскольку время содержания в резервуаре составляет 24 часа или меньше, не происходит серьезного уничтожения патогенных бактерий. Бактерии удаляются в поле поглощения (дренажном поле). Однако существуют почвы и почвенные условия, которые не позволяют дренажному полю поглощать сточные воды из септика.

Септики рассчитаны на удержание общего объема сточных вод, производимых домашним хозяйством за 24 часа. Обычно минимальный размер резервуара составляет 1000 галлонов. Государственные или местные нормы обычно требуют резервуаров большего размера, поскольку потенциальная заполняемость дома увеличивается (например,g., 1250 галлонов для четырех спален) и может потребоваться два бака подряд, если для плохих почв требуется установка альтернативной системы. Рисунок 10.5 показывает типичный септик.

Распределительные коробки

не требуются большинством местных правил водоснабжения или Агентства по охране окружающей среды США. При использовании распределительные коробки представляют собой удобный смотровой порт. Кроме того, если установлено поле поглощения сплит-системы (две отдельные системы траншеи поглощения), распределительная коробка является удобным местом для установки отводного клапана для ежегодно меняющихся полей поглощения.

Оценка участка поля поглощения
Поле поглощения имеет множество названий, включая поле выщелачивания, поле плиток, поле дренажа, поле захоронения и поле нитрификации. Сточные воды из септика направляются в поле абсорбции для окончательной обработки. Пригодность почвы, наряду с другими факторами, указанными ниже, определяет наилучший способ надлежащей очистки и утилизации сточных вод.

Большинство, но, к сожалению, не все, штаты требуют, чтобы районы, не обслуживаемые государственной канализацией, были предварительно одобрены для удаления сточных вод на месте до начала строительства дома через процесс разрешения.Этот процесс обычно требует оценки участка местным специалистом по гигиене окружающей среды, почвоведом или, в некоторых случаях, частным подрядчиком. Чтобы помочь в процессе оценки участка, можно использовать карты обследования почв из местного офиса службы охраны почв, чтобы предоставить общую информацию о почвах в этом районе.

Форма, показанная на рис. 10.6 , типична для тех, которые используются при проведении оценки почвы.

Участки для удаления сточных вод на месте сначала оцениваются на предмет использования с традиционной системой септических ям.Факторы оценки включают топографию участка, положение ландшафта, текстуру почвы, структуру почвы, внутренний дренаж, глубину скалы или других ограничивающих горизонтов и полезную площадь. Если критерии соблюдены, выдается разрешение на установку обычной системы септика. Области, которые не соответствуют критериям для традиционной системы, могут соответствовать менее строгим критериям для альтернативного типа системы.

Многие участки не подходят для любого типа системы удаления сточных вод из-за серьезных топографических ограничений, плохой почвы или других критериев оценки.Такие площадки не следует использовать для сброса сточных вод на месте из-за высокой вероятности отказа системы.

В некоторых штатах и ​​населенных пунктах может потребоваться проверка на просачивание как часть процесса оценки площадки. Как основной метод оценки, тесты на просачивание являются плохим показателем способности почвы очищать и перемещать сточные воды в течение года. Однако информация, полученная с помощью тестов на просачивание, может быть полезна при использовании в сочетании с комплексным анализом почвы.

Канавка поля поглощения
Обычная траншея поля поглощения (Рисунок 10.7) , также известная как боковая система горных пород, является наиболее распространенной системой, используемой на ровной земле или земле с умеренным уклоном с достаточной глубиной почвы над уровнем грунтовых вод или другими ограниченными горизонтами. Сточные воды из септика проходят через твердые трубопроводы в распределительную коробку или, во многих случаях, прямо в поле поглощения. В традиционной системе и в большинстве альтернативных систем сточные воды проходят по перфорированным трубам в траншеи, заполненные гравием, а затем просачиваются через гравий в почву.

Следует проконсультироваться с местным регулирующим органом о приемлемой глубине траншеи поля поглощения. В некоторых штатах требуется до 4 футов разделения под дном траншеи и грунтовых вод. Траншеи с глубиной поля поглощения должны быть не менее 18 дюймов, а в идеале — не более 24 дюймов. Труба абсорбционного поля должна быть проложена ровно, без наклона. Под дном траншеи до любой коренной породы, уровня грунтовых вод или ограничивающего горизонта должно быть не менее 12–18 дюймов приемлемого грунта.Длина траншеи не должна превышать 100 футов для систем, использующих распределительную коробку. Змеевидные системы могут иметь длину в несколько сотен футов и должны быть заполнены дробленой или раздробленной чистой скалой или гравием на дне 6 дюймов траншеи. Перфорированная труба диаметром 4 дюйма укладывается поверх гравия, затем покрывается дополнительными 2 дюймами камня и выравнивается на 12 дюймов. Перед засыпкой траншеи необходимо положить геотекстильный материал или биоразлагаемый материал, например солому, на гравий, чтобы почва не забивала пространства между камнями.

Одно или несколько контрольных отверстий должны быть установлены в зоне поглощения, доходящей до дна гравия, чтобы можно было измерить фактическую глубину жидкости в гравии. Это важно для последующего тестирования адекватности системы.

Как правило, использование более длинных и узких траншей для удовлетворения требований к площади в квадратных футах позволяет получить более эффективную и долговечную систему абсорбции канализационных стоков. Исследования показали, что по мере старения септических систем большая часть поглощения стоков почвой обеспечивается за счет бокового движения через боковые стены траншеи.Более длинные и узкие траншеи (например, 400 футов в длину и 2 фута в ширину вместо 200 на 4 фута для получения 800 квадратных футов) значительно увеличивают площадь боковой стенки системы для бокового движения сточных вод.

Альтернативные системы септических резервуаров
По мере того, как стоимость земли для жилищного строительства увеличивается, а доступность земли уменьшается, земли, которые когда-то считались непригодными, разрабатываются. Эта земля часто имеет плохие почвенно-дренажные свойства. Такие объекты требуют значительных инженерных навыков для проектирования приемлемой системы удаления сточных вод.Во многих случаях сайты неприемлемы для систем фильтрации по разумной цене. Эти системы в основном регулируются государственными и местными органами власти, и перед использованием необходимо получить одобрение соответствующих регулирующих органов. Даже если сайт одобрен в юрисдикции одного штата или округа, аналогичный сайт может быть не одобрен в другом.

Основная трудность с системами септических резервуаров — обработка сточных вод в медленно проницаемых или маргинальных почвах. Установленные устройства с низким потреблением воды могут позволить использовать небольшой процент систем септических ям в маргинальных почвах.Однако устройства с низким потреблением воды обычно требуются в рамках более масштабных усилий по разработке пригодной для использования альтернативной системы удаления сточных вод. Альтернативные методы удаления сточных вод, которые могут использоваться, если регулярное подземное удаление не подходит, — это многочисленные [11] . Некоторые из наиболее распространенных альтернативных систем описаны ниже.

Система насыпей
Система насыпей (Таблица 10.1) возвышается над естественной поверхностью почвы для достижения желаемого вертикального отделения от уровня грунтовых вод или непроницаемого материала.Подъем достигается за счет размещения песчаного материала на верхней части лучшего естественного слоя почвы. Для правильного функционирования насыпной системы требуется не менее 1 фута (304,8 мм) естественной почвы. Сведение к минимуму использования воды в доме также имеет решающее значение для предотвращения просачивания сточных вод через стенки насыпи (рис. 10.8) .

Когда сооружается насыпная система, в септик обычно сточные воды из дома поступают самотеком. Подъемная станция расположена во втором отсеке или в отдельном резервуаре для перекачки сточных вод до распределительного трубопровода в насыпи.Поплавки в подъемной станции контролируют размер перекачиваемой дозы сточных вод. Следует установить сигнализацию, чтобы предупредить домовладельца о неисправности насоса, чтобы можно было произвести ремонт до того, как резервуар насоса переполнится.

Трубопроводные системы низкого давления
Трубопроводные системы низкого давления (LPP) также могут использоваться там, где профиль почвы неглубокий. Эти системы похожи на насыпи, за исключением того, что в них используется естественный грунт в том виде, в каком он существует на территории, вместо того, чтобы поднимать поле для захоронения с материалом для засыпки грунтом.Системы LPP устанавливаются с помощью траншейной машины на глубине от 12 до 18 дюймов (от 304,8 до 457,2 мм). Система LPP состоит из септика, сигнализатора паводка, перекачивающего резервуара, линии подачи, коллектора, боковой линии и погружного насоса для сточных вод (рисунок 10.9) .

Когда сток септика поднимается до уровня, установленного насосом в перекачивающем баке, насос включается, и стоки перемещаются по подающей линии и отводам распределения. Боковые стенки содержат небольшие отверстия и обычно находятся на расстоянии от 3 до 8 футов друг от друга.Из траншей стоки попадают в почву, где их обрабатывают. Насос отключается, когда сток падает до нижнего регулятора. Дозирование происходит от одного до двух раз в день, в зависимости от количества образующихся стоков. Неисправности насоса вызывают сигнал тревоги, чтобы предупредить домовладельца. Промежуток времени между дозами позволяет стокам абсорбироваться в почву, а также позволяет кислороду повторно проникать в почву для разложения твердых частиц, которые могут остаться. Если насос неисправен, аварийный сигнал уведомляет домовладельца о необходимости связаться с квалифицированным подрядчиком по установке септических систем.Насос необходимо быстро отремонтировать или заменить, чтобы не допустить переполнения бака насоса. Таблица 10.2 показывает преимущества и недостатки систем LPP.

Системы фильтрации «завод-камень» (построенные водно-болотные угодья)
Считающиеся экспериментальными в некоторых штатах, системы фильтрации «завод-камень» с большим успехом используются в Кентукки, Луизиане и Мичигане. Фильтры завод-камень обычно состоят из септика (двухкамерного), каменного фильтра и небольшого бокового (абсорбционного) поля перелива.Перелив из септика направляется в каменный фильтр. Каменный фильтр представляет собой длинную узкую траншею (шириной от 3 до 5 футов и длиной от 60 до 100 футов), облицованной герметичным поливинилхлоридом или бутилпластом, в который добавлен камень. Порода диаметром от 2 до 4 дюймов используется ниже линии потока сточных вод, а более крупная порода — выше (рис. 10.10) .

Системы фильтрации «завод-порода» обычно имеют размер, обеспечивающий 1,3 кубических фута площади породы на галлон общего суточного потока отходов. Типичный размер дома с тремя спальнями составляет 468 квадратных футов внутренней площади.Для получения необходимой площади в квадратных футах можно использовать различные соотношения ширины к длине в пределах перечисленных выше параметров. Траншеи могут иметь даже L-образную форму для размещения небольших участков под застройку.

Лечение начинается в септике. Частично очищенные сточные воды попадают в ячейку фильтра с футеровкой «завод-камень» по сплошному трубопроводу, где она распределяется по ячейке. Растения, входящие в систему, вводят кислород в сточные воды своими корнями. Когда сточные воды насыщаются кислородом, полезные микроорганизмы и грибки процветают на корнях и вокруг них, что приводит к перевариванию органических веществ.Кроме того, большое количество воды теряется из-за эвапотранспирации. К видам растений, наиболее широко используемых в этих системах, относятся рогоз, камыш, кувшинки, многие разновидности ириса и нутграсс. Зимние температуры имеют незначительный эффект, потому что корни делают работу в этих системах, и они остаются живыми в течение зимних месяцев. Сбросы из систем водно-болотных угодий могут потребовать дезинфекции. Преимущества и недостатки системы фильтрации «завод-камень» показаны в Табл. 10.3 .

Обслуживание систем очистки сточных вод на объекте

Что можно и чего нельзя делать в доме:

• Берегите воду. Заливка слишком большого количества воды в септическую систему может в конечном итоге привести к отказу системы. (Типичное потребление воды составляет около 60 галлонов в день на каждого члена семьи.) Стандартное водосливное поле рассчитано на пропускную способность 120 галлонов на спальню. Если емкость близка, системы могут не работать. Экономия воды продлит срок службы системы и снизит вероятность отказа системы.
• Почините подтекающие краны и протекающие туалеты.
• Избегайте длительного душа.
• Используйте стиральные и посудомоечные машины только при полной загрузке.
• Не позволяйте воде постоянно течь при чистке зубов или во время бритья.
• Не выбрасывайте в канализацию раковины или туалеты следующие предметы: химикаты, гигиенические салфетки, бумажные салфетки, окурки, жир, растительное масло, пестициды, наполнитель для кошачьего туалета, кофейную гущу, одноразовые подгузники, чулки или нейлон.
• Не устанавливайте вывоз мусора.
• Не используйте добавки или чистящие средства для септиков. В них нет необходимости, а некоторые химические вещества могут загрязнять грунтовые воды.

Что можно и чего нельзя делать при внешнем техническом обслуживании:

• Поддерживайте адекватный растительный покров над полем поглощения.
• Не позволяйте поверхностным водам стекать над резервуаром и дренажным полем. (Для отвода воды из системы можно использовать отводные канавы или подземные плитки.)
• Не позволяйте тяжелому оборудованию, грузовикам или автомобилям проезжать через любую часть системы.
• Не копайте в зоне поглощения и не строите пристройки рядом с септической системой или местом ремонта.
• Убедитесь, что бетонный стояк (или люк) установлен над резервуаром, если не в пределах 6 дюймов от поверхности, обеспечивая легкий доступ для измерения и перекачки твердых частиц. (Примечание: все резервуары должны иметь два люка, один из которых расположен над впускным устройством, а другой — над выпускным.)

Нет необходимости добавлять какие-либо коммерческие вещества для «запуска» или чистить резервуар, чтобы он работал должным образом. Они могут фактически препятствовать естественному бактериальному действию, которое происходит внутри септика. Фекалии, зерно злаков, соль, пищевая сода, растительное масло, моющие средства и витаминные добавки, которые обычно попадают из дома в резервуар, намного превосходят любые добавки.

Симптомы проблем с септической системой
Эти симптомы могут означать, что у вас серьезная проблема с септической системой:

• Резервуар для сточных вод в канализации или туалете (часто черная жидкость с неприятным запахом).
• Медленный смыв туалетов. Многие стоки будут стекать намного медленнее, чем обычно, несмотря на использование поршней или средств для очистки сточных вод. Это также может быть результатом засорения водопровода или непроветриваемой арматуры.
• Поверхностный сток сточных вод. Иногда жидкость просачивается по поверхности земли возле вашей септической системы. Он может иметь, а может и не иметь сильный запах и иметь цвет от очень прозрачного до черного.
• Сочная зеленая трава над полем поглощения даже в сухую погоду.Часто это указывает на то, что чрезмерное количество жидкости из системы движется вверх через почву, а не вниз, как должно. Хотя некоторое движение жидкости вверх из области поглощения — это хорошо, слишком много может указывать на серьезные проблемы.
• Присутствие нитратов или бактерий в колодце с питьевой водой указывает на то, что жидкость из системы может течь в колодец через землю или по поверхности. Анализ воды, который можно получить в местном отделе здравоохранения, покажет, является ли это проблемой.
• Накопление водных сорняков или водорослей в озерах или прудах, прилегающих к вашему дому. Это может указывать на то, что богатые питательными веществами отходы септической системы вымываются в поверхностные воды, что может привести как к неудобствам, так и к возможным проблемам со здоровьем.
• Неприятный запах в доме. Часто неправильно вентилируемая водопроводная система или неисправная септическая система вызывают накопление неприятных запахов.

Таблица 10.4 — это руководство по поиску и устранению неисправностей септика.

Проверка септика
Первым приоритетом в процессе проверки является безопасность домовладельца, соседей, рабочих и всех, для кого этот процесс может создать опасность.

• Не заходить в септики и выгребные ямы.
• Не работайте с этими резервуарами в одиночку.
• Не наклоняться и не наклоняться над септиками или выгребными ямами.
• Обратите внимание на небезопасные крышки бака и примите соответствующие меры.
• Обратите внимание на антисанитарные условия или необходимость технического обслуживания (наличие сточных вод, запах, просачивание).
• Не приносите в дом одежду, загрязненную сточными водами.
• Сделайте текущие прививки от столбняка, если работаете в отделении септики.

Метан и сероводород образуются в септике. Они одновременно токсичны и взрывоопасны. Сероводород весьма обманчив. Одно мгновение может иметь очень сильный запах, но после воздействия запах может быть не замечен.

Процесс проверки
Когда сточные воды попадают в септик, скорость потока снижается, и тяжелые твердые частицы оседают, образуя осадок.Жир и другие легкие твердые частицы поднимаются на поверхность, образуя пену. Шлам и накипь (рис. 10.11) задерживаются и разрушаются, пока осветленный сток (жидкость) сбрасывается в поле абсорбции.

Ил со временем накапливается на дне всех септиков. Накопление в теплом климате происходит медленнее, чем в более холодном. Единственный способ определить глубину осадка — это измерить осадок с помощью зонда, вставленного через смотровое отверстие в крышке резервуара. Не откладывайте эту работу до тех пор, пока резервуар не наполнится, а унитаз не переполнится.Если это произойдет, может произойти повреждение поля поглощения, и ремонт будет дорогостоящим.

Измерение накипи
Толщину плавающей накипи можно измерить с помощью датчика. Также можно измерить толщину накипи и расстояние по вертикали от низа накипи до низа входного отверстия. Если нижняя часть накипи окажется в пределах 3 дюймов от выпускного отверстия, накипь и жир могут попасть в поле поглощения. Если смазка попадает в поле поглощения, просачивание ухудшается, и поле может выйти из строя.Если накипь находится у низа тройника, септик необходимо прочистить. Толщину накипи лучше всего измерить через большое смотровое окно. Накипь никогда не должна быть ближе 3 дюймов к нижней части перегородки. Толщину накипи наблюдают, пробивая ее зондом, обычно шестом.

Измерение осадка
Для измерения осадка сделайте палку для измерения осадка, используя длинный стержень с не менее чем 3 футами белой ткани (например, старого полотенца) на конце.Опустите мерную линейку в резервуар за выпускной перегородкой, чтобы избежать попадания частиц накипи, пока она не коснется дна резервуара. Лучше всего перекачивать каждый резервуар каждые 2–3 года. Рекомендуется ежегодно проверять уровень осадка. Уровень осадка никогда не должен подниматься более чем на 6 дюймов от дна выпускной перегородки. В двухкамерных баках обязательно проверяйте оба отсека. Когда перекачивается септик, нет необходимости намеренно оставлять какие-либо остаточные твердые частицы. После откачки останется достаточно, чтобы возобновить биологические процессы.

Список литературы

1. Кооперативное расширение Калифорнийского университета, округ Калаверас. Септики: настоящие корма. Сан-Андреас, Калифорния: Кооперативное расширение Калифорнийского университета, округ Калаверас; без даты. Доступно по URL: http://cecalaveras.ucdavis.edu/realp.htm.
2. Университет Небраски-Линкольн. Очистка бытовых сточных вод: обслуживание септических систем и дренажных полей. Линкольн, штат Невада: Университет Небраски-Линкольн; 2000. Доступно по URL: http: // ianrpubs.unl.edu/wastemgt/g1424.htmExternal.
3. Розенберг CE. Холерные годы. Чикаго: Издательство Чикагского университета; 1962.
4. Сальвато Дж., Немеров Н.Л., Агарди Ф.Дж., редакторы. Инженерия окружающей среды. 5-е изд. Нью-Йорк: Джон Уайли и сыновья; 2003.
5. Современные системы компостирования. Компостная туалетная система Phoenix. Whitefish, MT: Современные системы компостирования; без даты. Доступно по адресу: http: //www.compostingtoilet.comExternal.
6. BioLet USA, Inc. Компостные туалеты.Ньюкомерстаун, Огайо: BioLet USA, Inc.; без даты. Доступно по адресу: http: //www.biolet.comExternal.
7. Манкл К., Слейтер Б. Обслуживание септических систем. Колумбус, Огайо: Расширение государственного университета Огайо; без даты. Доступно по URL: http://ohioline.osu.edu/aex-fact/0740.html.
8. Hutzler NJ, Waldorf LE, Fancy J. Аэрированные баки (аэробные блоки). В кн .: Характеристики установок аэробной обработки. Мэдисон, Висконсин: Университет Висконсина — Мэдисон; без даты. Доступно по URL: http: //www.ci.austin.tx.us/wri/treat5.htm.
9. Центр контроля заболеваний. Базовое обследование жилья. Атланта: Министерство здравоохранения и социальных служб США; 1976.
10. Исследовательский фонд Purdue. Серия программ экологического образования. Вест Лафайет, Индиана: Исследовательский фонд Пердью; 1989. Доступно по URL: http://www.inspect-ny.com/septic/trench.gifExternal.
11. Кооперативная служба поддержки Северной Каролины. Веб-сайты по очистке сточных вод. Джексонвилл, Северная Каролина: Кооперативная служба поддержки Северной Каролины; 2002 г.Доступно по URL: http://onslow.ces.ncsu.edu/content/sepsites.
12. Клэй Тауншип Региональный округ отходов. Септические системы. Индианаполис: региональные отходы городка Клэй; 2004. Доступно по URL: http://www.ctrwd.org/septics.htm.
13. Jackson Purchase Resource Conservation and Development Foundation, Inc. Септические системы: обзор. Синтиана, Кентукки: Фонд сохранения и развития закупок ресурсов Джексона, Inc.; без даты. Доступно по URL: http://www.jpf.org/LRV/septic.htm.

Дополнительные источники информации

Агентство регистрации токсичных веществ и заболеваний. Страница науки, Офис заместителя администратора по науке. Атланта: Министерство здравоохранения и социальных служб США; без даты. Доступно по адресу: http://www.atsdr.cdc.gov/science/.

Американское общество инженеров-строителей. Доступно по адресу: http: //www.asce.orgExternal.

Burks BD, Миннис MM. Системы очистки сточных вод на месте. Мэдисон, Висконсин: Hogarth House, Ltd.; 1994. Учебно-справочное пособие по всем аспектам выездного лечения.

Международный кодовый совет. Международный кодекс по удалению частных сточных вод, 2000 г. Фоллс-Черч, Вирджиния: Совет Международного кодекса; 2000.

Национальная ассоциация по переработке сточных вод (NOWRA). Доступно по URL: http://www.nowra.org или 1-800-966-2942.

Национальный информационный центр малых потоков. Доступно по URL-адресу: http://www.nesc.wvu.edu/nsfc/nsfc_index.htm или 1-800-624-8301.

Инженерный корпус армии США.Доступно по URL: http: //www.usace.army.milExternal.

Таблица 10.1. Достоинства и недостатки системы Mound

Таблица 10.2. Преимущества и недостатки трубопроводных систем низкого давления

Таблица 10.3. Преимущества и недостатки системы фильтров Plant-Rock

Таблица 10.4. Поиск и устранение неисправностей системы септика

Установка резервуара

| Бетонная засыпка

Бетон неправильно понимают

Невозможно использовать бетон, чтобы сделать слабый резервуар достаточно прочным для места с высоким уровнем грунтовых вод, что бы ни предлагали производители.Слабые резервуары всегда будут повреждены высокими грунтовыми водами, независимо от бетонного покрытия.

Бетонные засыпки не являются водонепроницаемыми — поэтому под бетонными полами необходимо использовать водонепроницаемые мембраны. Все, что происходит, — это то, что грунтовые воды пробиваются сквозь воздушные пространства в бетоне и все равно сгибают резервуар. За наш многолетний опыт мы видели, как все резервуары деформировались, изгибались и разрушались из-за давления воды, создаваемой между резервуаром и бетоном.

Цистерны окружены бетоном на высоких участках грунтовых вод, чтобы они действовали как весовой балласт . Это необходимо для того, чтобы резервуар не поднимался, если уровень грунтовых вод выше, чем вода в резервуаре.

Можно ли сделать бетон водонепроницаемым?

Бетон можно сделать водонепроницаемым, используя:

1. Влажную бетонную смесь
2. Стальную арматуру для предотвращения растрескивания бетона
3. Гидроизоляционные добавки
4. Вибрация для удаления всех воздушных зазоров

Однако вышеуказанное невозможно для установка резервуара, потому что:

1. Для всех установок резервуара должен использоваться только сухой / полусухой бетон.(Влажный бетон слишком тяжелый и изгибает или треснет резервуар.)
2. Полусухой бетон всегда будет иметь небольшие пустоты, как пемза
3. Вода может легко проникнуть в эти пустоты и, следовательно, оказывать полное давление на резервуар, как если бы бетон там не было.
4. Вибрационные кочерыжки нельзя использовать при установке резервуаров из-за опасения растрескивания или повреждения резервуара, и они в любом случае не удалят небольшие воздушные пространства в сухом или полусухом бетоне.

Есть ли другой способ гидроизоляции ямы?

Некоторые производители рекомендуют облицовывать отверстие пластиком, чтобы не допустить проникновения грунтовых вод, но вода все равно может выливаться через зазоры, через которые проходит впускная и выпускная трубы, если она поднимается выше этих уровней.

Большинство производителей рекомендуют вам нанять инженера-строителя для проектирования установки для участков с высоким уровнем грунтовых вод, но действительно ли вы хотите заплатить еще 1000 фунтов стерлингов за эту привилегию? Это только способ аннулировать их гарантию на бак, напечатанную мелким шрифтом, если вы решите проигнорировать совет.

Если что-либо из вышеперечисленного содержится в руководстве по установке, значит, самого бака недостаточно — ОСТОРОЖНО!

Люки и водосборные бассейны | Городская канализация и водоснабжение

Вас интересуют канализационные люки?

Получайте статьи, новости и видео про люки прямо в свой почтовый ящик! Зарегистрироваться сейчас.

Люки

+ Получать оповещения

Раздвижные кольца поднимают люк класса

Проблема

Город Уинстон-Сейлем, Северная Каролина, ежегодно поднимает до уровня около 100 люков. «Подступенки было довольно сложно установить, потому что они имели установочные винты, плохо сидели, а крышки иногда дребезжали и выскакивали», — говорит уличный инспектор Ларри Каутен. «Нам был нужен продукт, который уменьшил бы наши материалы, время и труд.”

Решение

Город закупил кольца люков фаркопа у компании American Highway Products. Установщик устанавливает кольцо из оцинкованной стали в обод люка, затем с помощью отвертки поворачивает поворотную стяжную муфту на плюс или минус 0,5 дюйма. Сила в 60 фунтов создает тангенциальную силу в 5600 фунтов, блокируя кольцо против отверстия и предотвращая дребезжание. Установка моноблочного узла занимает пять минут и обеспечивает плоскую поверхность для установки крышек люков.Кольца не сломаются из-за неровностей посадки или монтажных усилий.

Результат

«Кольца легче и проще в обращении, чем старые подступенки», — говорит Каутен. «Мы также экономим около 30 долларов на материалах на каждый люк, а наши затраты на установку меньше, потому что они входят в систему так быстро». Городу еще предстоит пройти ринг. 888 / 272-2397; www.ahp1.com.

Система подкладки добавляет новую жизнь

Проблема

54-дюймовая магистраль из ковкого чугуна в Монро, штат Луизиана., переносит 70 процентов городских сточных вод на очистные сооружения. Хотя труба была в хорошем состоянии, 30 бетонных люков и пять распределительных коробок были сильно повреждены сероводородом. В некоторых местах бетон полностью отсутствовал. После восстановления конструкций город искал способ защитить новый бетон от агрессивной среды.

Решение

Должностные лица пригласили метро Gulf Coast Underground в Форт-Майерс, штат Флорида., чтобы продемонстрировать многокомпонентную систему облицовки стеновых панелей SpectraShield от CCI Spectrum Inc. После того, как рабочие очистили и отшлифовали стенки люков, они просверлили их и применили быстродействующий SpectraGrout, чтобы остановить серьезные утечки. Второстепенные заделали быстросхватывающимся гидроцементом.

Первый слой системы SpectraShield — это грунтовка, предназначенная для насыщенного бетона. Тонкая пленка обеспечивает адгезию к основанию. После того, как грунтовка высохла в течение необходимых четырех часов, бригада распылила слой полимочевины, модифицированной силиконом, а затем слой плотной полиуретановой пены с закрытыми ячейками, чтобы заполнить пустоты и восстановить расположение.

Пена высыхает и теряет липкость за 8–12 секунд. Затем бригада нанесла вторую тонкую пленку из модифицированной силиконом полимочевины в качестве окончательного антикоррозионного барьера. Он так же быстро высох.

Результат

«Единственный способ узнать, что будет работать в такой коррозионной среде, как эта, — это увидеть продукт в действии», — говорит руководитель проекта Артур Холланд. «Реальными преимуществами были быстрая установка и время отверждения». Все отремонтированные люки и распределительные коробки город облицовал системой SpectraShield.904 / 704-9786; www.spectrashield.com.

Затирка для стабилизации коробчатых водопропускных труб

Проблема

Вода проложила пути потока под железобетонной водопропускной трубой в Панама-Сити-Бич, штат Флорида, в результате чего конструкция осела и повредила проезжую часть наверху. Городские бригады залили пустоты бетоном, но капитальный ремонт быстро затонул в рыхлом грунте, в результате чего водопропускная труба продолжила оседать.

Решение

Директор Stormwater Уильям Скраггс позвонил Эду Паради, региональному менеджеру De Neef Construction Chemicals Inc. по юго-востоку.Он осмотрел водопропускную трубу и рекомендовал залить в пустоты полиуретановый раствор Hydro Active Cut. После обучения Паради городские бригады проехали два ряда зондов на трехфутовых центрах глубиной 6 футов на верхней стороне дороги. «Нам не нужно было останавливать движение или настраивать байпасную перекачку», — говорит Скраггс. Легкий водостойкий раствор заполнил пустоты и пути потока под водопропускной трубой и стабилизировал окружающие почвы. Мужчины выполнили работу за два дня.

Результат

Последующая проверка, проведенная городом через два года, не выявила никаких признаков предыдущих проблем.800 / 732-0166; www.deneef.com.

Система инспекции люков соответствует целям оценки

Проблема

Служба охраны окружающей среды общественных работ города Такома (штат Вашингтон) потребовала, чтобы бригады осматривали 100 люков в неделю для достижения целей оценки и сбора данных для принятия эффективных решений по реабилитации. В городе более 12 тысяч канализационных люков.

Решение

В январе 2010 года компания Atlas Inspection Technologies из Сиэтла продемонстрировала систему 360-градусного осмотра люков Panoramo SI от RapidView IBAK North America.За считанные секунды две цифровые камеры высокого разрешения со специально разработанными широкоугольными объективами без искажений отсканировали внутреннюю часть люка за один вертикальный проход. Система позволяла операторам останавливать сканирование в любом положении, выполнять панорамирование на 360 градусов, делать снимки и создавать развернутый вид конструкции. Функция трехмерного облака точек позволяет измерять практически любые объекты, а затем экспортировать данные в программу САПР.

Результат

Демонстрационная группа проинспектировала 41 люк за 4 часа 22 минуты, в среднем 9.46 люков в час и доказательство городу, что его цель достижима. 800 / 656-4225; www.rapidview.com.

Замена люка без выемки

Проблема

Люки возле мэрии в Хэмптоне, штат Вирджиния, серьезно пострадали из-за высокого уровня сероводорода. Городские власти протестировали жидкий консервант для бетона ConMICShield от AP / M Permaform в сравнении двух колодцев.

Решение

Городские бригады собрали легкие стальные панели внутри люков, а затем залили вибрирующий высокопрочный бетон AP / M Permaform в 3-дюймовое пространство между опалубкой и стеной.Они добавили в смесь для первого колодца антибактериальный агент, зарегистрированный Агентством по охране окружающей среды США. Жидкость убивает бактерии, продуцирующие серную кислоту, при контакте, а ее молекулы связываются с частицами цемента, поэтому она не может смыться, отколоться, отслоиться, расслоиться или образоваться точечное отверстие.

Результат

Спустя пять лет люк с защитой от коррозии не обнаружил никаких признаков разрушения, но незащищенный имел серьезные структурные повреждения. 877 / 543-2094; www.conshield.com.

Бетон восстановленный эпоксидной футеровкой

Проблема

Джексонвилл (штат Флорида.) Авиационная база ВМС на реке Сент-Джонс имеет высокий уровень грунтовых вод. Вода, протекающая в проржавевшие водопропускные трубы, своды водосборных бассейнов и ливневые стоки, размывала окружающую почву, вызывая проседание дорог и образование выбоин. Проникновение песка и грязи ограничивало потоки, создавая резервные копии, которые затопляли парковки, а иногда и здания. Не желая закрывать дороги с интенсивным движением, военно-морской флот засыпал воронки и вымощал их, чтобы транспорт продолжал движение.

Решение

Чиновники начали обширную программу, которая включала восстановление конструкций с помощью Epoxytec CPP (бетонная полимерная паста) от Epoxytec International Inc.Покрытие не содержит летучих органических соединений, которые могли бы загрязнить реку. Он также обладает высокой устойчивостью к влаге, прилипает к влажному бетону и затвердевает в воде.

Бригада из двух человек из Engineered Lining Systems Inc. (ELS) в Джексонвилле удалила поврежденные футеровки, а затем подготовила нижележащий бетон в соответствии со спецификациями. В рамках процесса шлифовки некоторые участки были затерты быстросохнущей гидравлической пастой Hydrxx-3 для заполнения больших пустот. После высыхания строительного раствора мужчины натирали слой CPP толщиной 1/8 дюйма.Двухкомпонентный эпоксидный лайнер высыхает за 30 минут.

Результат

Реабилитация конструкций позволила уменьшить количество I&I, эрозию и провалы в основании. «Стены конструкции не должны быть сухими перед нанесением Epoxytec CPP», — говорит вице-президент ELS Гэри Пендер. «Наличие влагостойких продуктов очень важно во влажной среде Флориды». 877 / 463-7699; www.epoxytec.com.

Структурная облицовка останавливает наценки и инфильтрацию

Проблема

Проникновение и новая услуга в канализации в Палм-Бич, Флорида., вызвало дополнительную плату за поврежденный кирпичный люк. Рабочие обнаружили, что газообразный сероводород разрушил скамейку и перевертыши. Городские власти хотели быстро отремонтировать люк.

Решение

Компания SAK Construction из Пальметто, штат Флорида, обратилась к SprayWall, самовсасывающемуся полиуретановому покрытию без летучих органических соединений от Sprayroq Inc. гладкая основа для вагонки.Он также создал новую скамейку и желоб для плавного переходного канала.

Чтобы остановить приток и инфильтрацию, техник просверлил отверстие диаметром 1 дюйм в точках проникновения, затем закачал акриламидный раствор с верхним слоем раствора Octoplug от IPA Systems. После смешивания компонентов A и B технический специалист нанес покрытие на стенки люка. Покрытие загустевает примерно за 8 секунд и теряет липкость через одну минуту. Первоначальное лечение произошло через 30 минут, когда люк был возвращен в эксплуатацию.Процесс отверждения продолжался от 4 до 6 часов.

Результат

Люк имеет монолитную поверхность, устойчивую к коррозии и истиранию. Стены достаточно жесткие, чтобы выдерживать трубы вакуумных грузовиков и рабочие, роняющие на них острые инструменты. 800 / 634-0504; www.sprayroq.net.

Система лайнеров останавливает серьезную инфильтрацию

Проблема

Проникновение происходило вокруг стыков райзера и уступа сборного колодца в районе Уилсонвилля, штат Орегон.Город нанял нескольких подрядчиков для ремонта конструкции с помощью химического раствора, но ремонт оказался временным.

Решение

Городские власти связались со специалистом по восстановлению канализационных сетей Джимом Атчисоном из SunCoast Environmental Northwest в Ванкувере, штат Вашингтон. Он предложил облицовку люка трехслойной подкладкой из стекловолокна Poly-Triplex от Poly-Triplex Technologies. Рабочие остановили инфильтрацию с помощью химического раствора и гидравлического цемента, затем очистили и подготовили стены люков.Изготовленный на заказ лайнер PTLS-6800 имеет внутренний непористый мембранный слой из ПВХ, который команда пропитала двухкомпонентной эпоксидной смолой, которая затвердевает даже во влажных условиях.

После того, как футеровка была на месте, они применили давление воздуха, достаточное для компенсации гидростатического напора, и впрыснули пар при температуре 300 градусов по Фаренгейту для ускорения отверждения. В ходе процедуры был расширен съемный надувной баллон, который вдавил подкладку в зазоры и прикрепил ее к стенам и скамьям. Прокладка затвердела менее чем за два часа, и мочевой пузырь был удален.

Результат

Прекращение инфильтрации сэкономило городу тысячи долларов на лечении. Проблема больше не повторялась. 850 / 547-9999; www.poly-triplex.com.

Затяжка насосной станции наработки

Проблема

У одной трети из 400 или более насосных станций в городе Вирджиния-Бич, штат Вирджиния, комбинированная система транспортировки сточных и ливневых вод имела чрезмерное время работы из-за притока и инфильтрации. После проведения дымовых испытаний, испытаний красителей и затопления, осмотра камеры и гидравлического анализа городские власти подсчитали, что 85 процентов притока ливневых вод приходилось на неисправные отводы.

Решение

Используя информацию SCADA насосной станции, город ранжировал их по времени работы и количеству обращений в службу поддержки. Ремонтные работы включали установку очистных сооружений магистрали и боковых сторон и вставок для колодцев Rainstopper от WBE Dorcas Inc.
