Типы плит перекрытия.

Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

1. Многопустотные плиты перекрытия

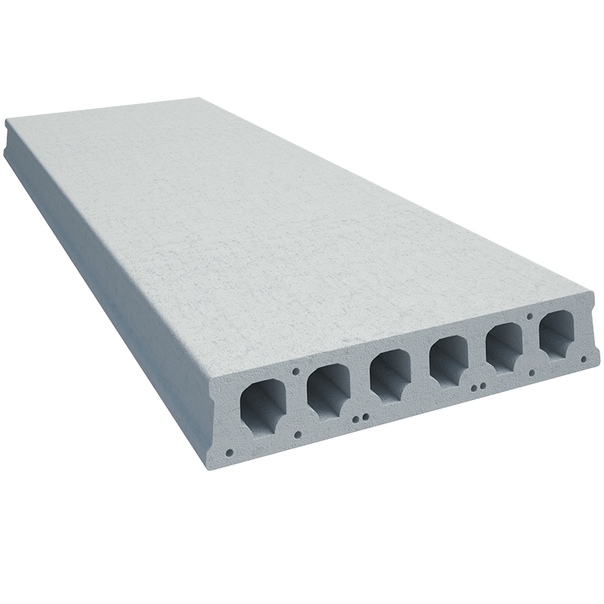

Многопустотные плиты перекрытия

Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине. Они практически всегда имеют круглое сечение (хотя существуют плиты и с овальным сечением, ПГ, например). Также характерно изготовление углубленных пазов по боковым граням. Производство многопустотных плит перекрытия четко определяется ГОСТом. Регламентируется длина и ширина плиты. Также существуют определенные требования к армированию. Возможно, использовать арматуру только определенного класса. И она обязательно должно иметь антикоррозийное покрытие.
Многопустотные плиты перекрытия имеют широчайшую сферу применения и могут быть использованы во всех типах сооружений (как жилых, так и нежилых).
Чтобы разобраться, для чего предназначена та или иная плита, достаточно обратить внимание на ее маркировку, которая обычно наносится сбоку или сверху плиты. Это группы цифр и букв, в которых первое значение указывает тип плиты, размеры в дециметрах, второе – номер несущей способности или расчетную нагрузку в килопаскалях, класс стали арматуры, вид бетона и третье – дополнительные параметры, если оны важны.
К примеру, существуют многопустотные плиты перекрытия (ПБ, ПК, НВ) высотой 220 мм. Их маркировка будет выглядеть следующим образом: П 63-12-8, h=220мм, L=6270мм, В=1290мм, рассчитана на нагрузку 800кг/м2.

1.1 Многопустотные плиты маркировки ПБ

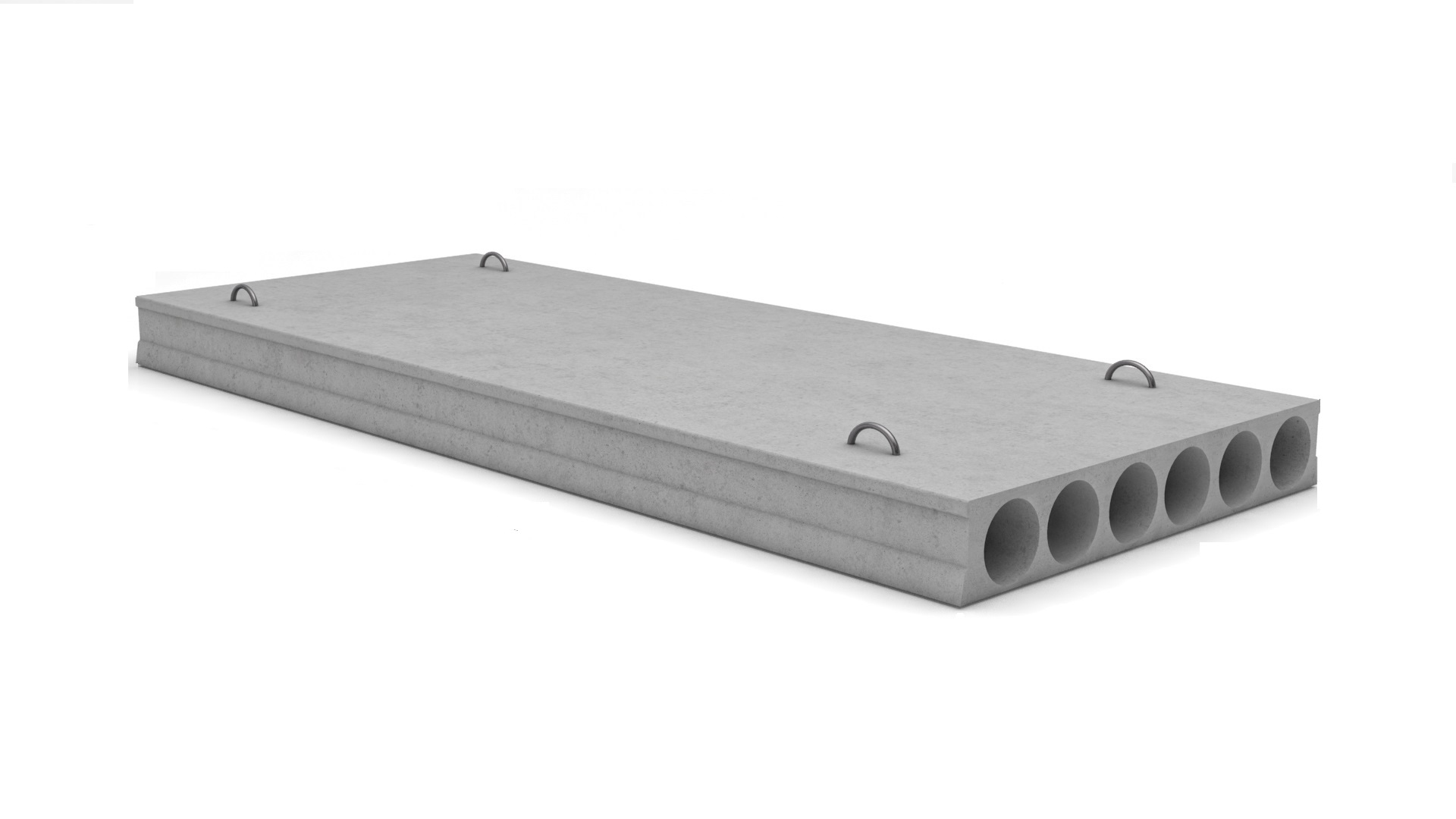

Многопустотные плиты маркировки ПБ

ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК

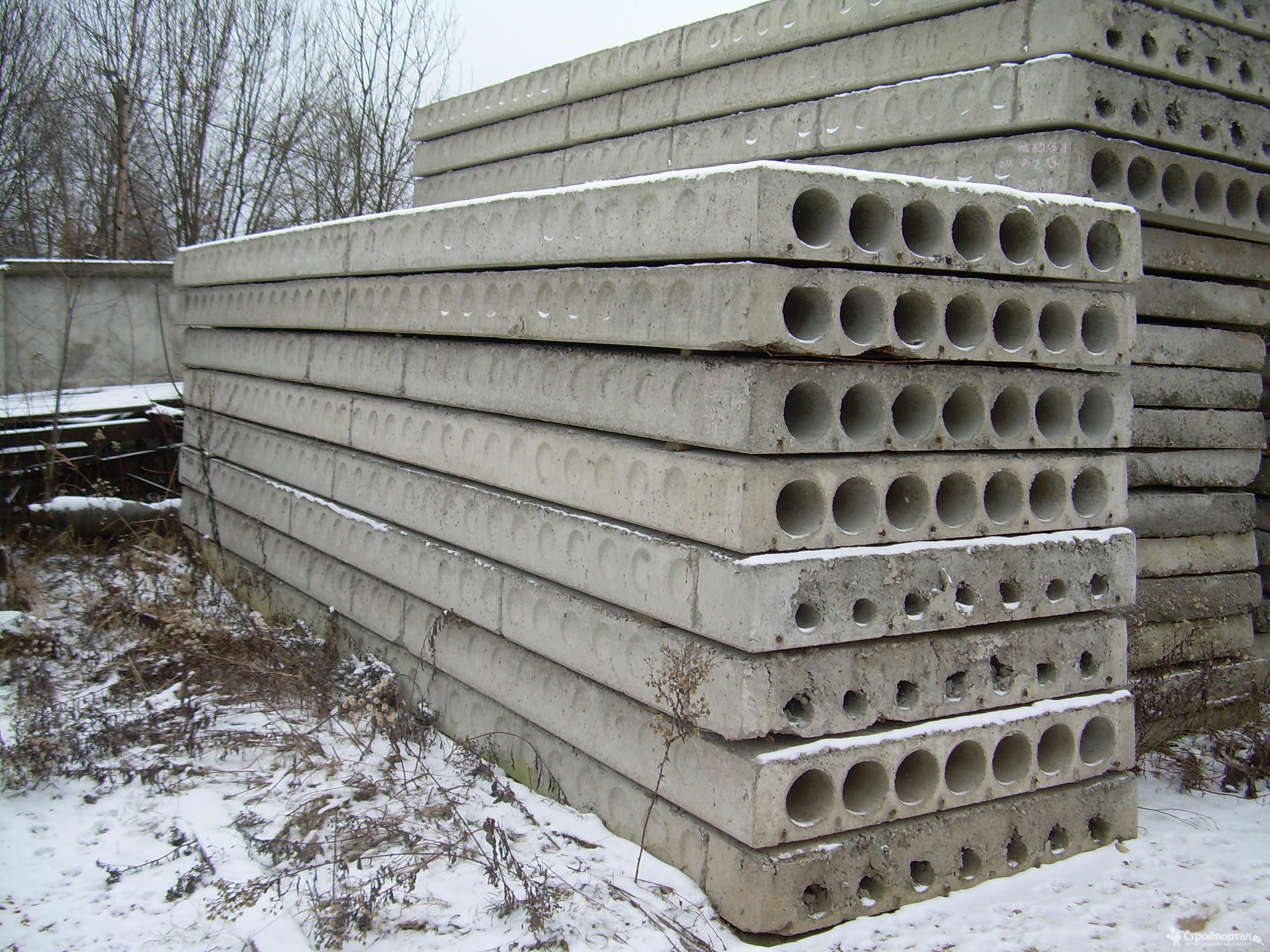

Многопустотные плиты маркировки ПК

ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину. Нагрузка, которую в состоянии выдержать такие плиты составляет от 6 до 12 килопаскалей, не считая собственного веса. Такие плиты производят из предварительно напряженного железобетонного сырья путем заливки в формы и последующего виброуплотнения с финальной термообработкой.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.
• НВК — плиты с двумя рядами армирования, длиной от 6000 до 9000 мм и расчетной нагрузкой — от 300 до 2200 кгс/м2.
• НВКУ — плиты с двумя рядами армирования, длиной от 9000 до 12000 мм и расчетной нагрузкой от 300 до 1250 кгс/м2.
• 4НВК — плиты с двумя рядами армирования, длиной от 6000 до 16200 мм и расчетной нагрузкой от 300 до 2500 кгс/м2.
Такие виды плит не предусматривают наличие монтажных петель и закладных деталей. Установка их производится канатными стропами.

2. Облегченные плиты перекрытия

Облегченные плиты перекрытия

Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3. 1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.
Что же касается физических свойств, которыми обладают такие плиты, то, это можно назвать их главным достоинством. Они имеют прекрасные звуко- и теплоизоляционные характеристики, за счет дополнительного армирования отличаются высокой прочностью, а также меньшим весом.
Основной задачей при разработке такого типа плит было уменьшение нагрузки на фундамент сооружений. А также возможность увеличить объем зданий. Это удалось за счет производства таких плит меньшей высоты. Их высота составляет 160 мм (стандартные же плиты имеют 220 мм).
Таким образом, можно говорит о том, что облегченные плиты выигрывают в сравнении со стандартными. Кроме явных плюсов в их характеристиках, по подсчетам специалистов определено, что строительство с использованием таких плит может быть в среднем на 15% экономнее. Маркировка облегченной плиты будет такой: ПБО 63-12-8, h=160мм, L=6280мм, В=1190мм, рассчитана на нагрузку 800кг/м2.
Кроме этого производят и безопалубочные многопустотные плиты перекрытия (ПБ). Это такие конструкции, которые изготавливаются на специальной линии стендовым методом. Содержимое линии нарезается на части с помощью алмазного диска. Такие плиты отличаются ровной поверхностью, могут изготавливаться как с монтажными петлями, так и без них. Сфера применения таких плит — несущие конструкции промышленных и жилых сооружений из кирпича, блоков, монолитные и каркасные здания. Высота безопалубочных плит составляет 220 мм и рассчитаны они на опору с двух сторон. Они значительно прочнее стандартных плит ПК за счет использования напряженного армирования при изготовлении. Маркировка у них такова: ПБ 90-12-12, h=220мм, L = 9000мм, В = 1200мм, рассчитана на нагрузку 1200 кг/м2.
Безопалубочные многопустотные плиты перекрытия

3. Полнотелые плиты перекрытия
Такие плиты еще называются монолитными. Несложно догадаться, что в отличии от пустотных они представляют собой целостную конструкцию. Существует три вида полнотелых плит:
• ребристые;
• кесонные;
• безбалочные.
А теперь подробнее:

3.1 Ребристые плиты перекрытия

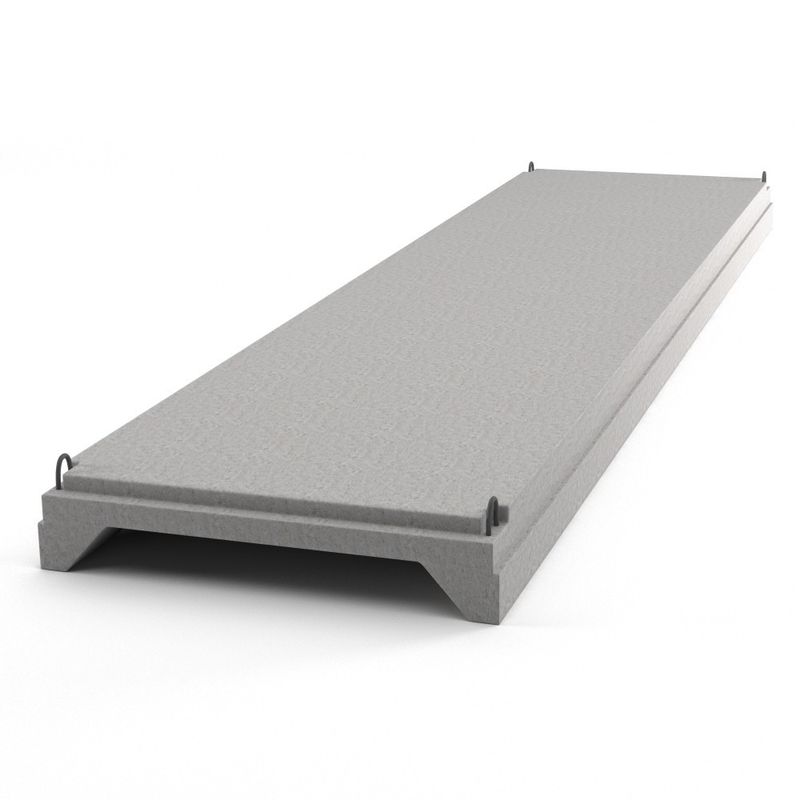

Ребристые плиты перекрытия

Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой. Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях.
Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.
Также в их производстве используется как легкий, так и тяжелый бетон.
Все их характеристики отражаются в маркировке, где есть обозначение типоразмера (1П с опорой на полки ригелей, 2П — на верх ригелей), расчетной нагрузки плиты, вид стали для арматуры и для бетона, наличие отверстий. Например, 2 П1-3 АIIIвт.

3.2 Кессонные плиты перекрытия

Кессонные плиты перекрытия

Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

3.3 Безбалочные плиты перекрытия

Безбалочные плиты перекрытия

Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.
Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

технические характеристики, размеры по ГОСТ и цены

Плиты потолка и пола представляют собой железобетонные изделия, служащие горизонтальными опорами и несущими частями зданий, являются атрибутом любого крупнопанельного сооружения, каркасного строительства. Их доля в общем количестве материалов и элементов – не менее 30 %. Бывают подвальными, междуэтажными, чердачными и цокольными. Размеры ЖБИ плит и марки определяются условиями среды, нагрузкой, необходимостью изоляции.

Оглавление:

Описание разновидностей плит
Маркировка железобетонных перекрытий
Расценки и производители

Они имеют высокое качество, просто устанавливаются, не подразумевают дополнительных монтажных работ и не проседают. Перекрытия учитывают требования прочности, жесткости, огнеустойчивости, звуко-, теплоизоляции, а в некоторых помещениях должны быть водо- и газонепроницаемыми. К последним относят большинство жилых, общественных зданий.

Они тщательно армируются для повышения уровня прочности и долговечности. Кроме обычного применяется еще напряженное армирование, способное выдерживать давление до 7 кПа. Долговечность такой плиты взрастает до нескольких десятилетий.

В соответствии с ГОСТами размеры железобетонных плит перекрытий и структура делят их на 5 основных типов:

Марка	Структура	Диаметр пустот	Толщина, м	Длина, м	Ширина, м
1П	Сплошная однослойная	_	1,2	3-3,6	4
2П	Сплошная однослойная	_	1,6	2,4-6	1,2-6
1ПК	Круглые пустоты	1,6	2,2	7,2	3,6
2ПК	Круглые пустоты	1,4	2,2	1,7-6	1,2-6
ПБ	Многопустотные	_	2,2	2,5	1

2П и 2ПК изготавливаются на основе тяжелых сортов бетона и являются наиболее прочными. Их рекомендовано использовать при повышенных нагрузках на железобетонное перекрытие. Для жилых, легких и декоративных строений подойдут типы ПБ, а также 1ПК и 1П.

Виды перекрытий

1. Многопустотные перекрытия.

Железобетонные многопустотные плиты имеют внутри пространство, отличаются меньшим весом, лучшей тепло- и звукоизоляцией за счет воздушных масс в полом теле. Применяются в строительстве межэтажных и чердачных перекрытий жилых зданий и сооружений, где не предполагаются большие нагрузки. Высота сборных круглопустотных плит составляет 220 мм. При ширине 100 мм имеют длину 235-1190; при 120 мм – 165-895; при 150 – 235-895.

Технические характеристики плит перекрытия из ЖБИ включают:

прочность – 260 кг/м² ;
длина – 2000-9300 мм;
ширина – 1000-1800 мм;
составляющая марки по сжатию – В22;
по морозоустойчивости – F200;
по водонепроницаемости – W4;
плотность – 2000-2450 кг/м³.

В напряженных используется специальная арматура – A-V2, A-VH, A-600, в ненапряженных – A-3, А-200, А-300, петли А1. Огнеустойчивый предел работы – 2 часа. Продольные круглые пустоты бывают разных диаметров – в зависимости от назначения: чем выше предполагаемая нагрузка, тем он меньше.

Типы сборных железобетонных перекрытий:

Крупнопанельные. Позволяют перекрывать большие помещения. Отсутствие стыков в перекрытиях обеспечивает высокую тепло- и звукоизоляцию.
Настилы. Представляют собой ребристые или плоские однотипные конструкции, укладывающиеся вплотную, крестообразно и соединяющиеся с помощью наполнения пустот раствором цемента. Прогоны и стены обеспечивают настильные опоры.
Балочные. Применяются при строительстве жилых зданий, сооружений со средними нагрузками, собственный вес – не более 1 т.

В помещениях с особыми условиями по влагоустойчивости – банях, туалетах, ванных комнатах пустотные плиты перекрытия используются с дополнительными гидроизоляционными материалами. Их наносят поверх панелей отдельным слоем, самый популярный – рубероид.

Сборные железобетонные плиты отличаются экономией материала, меньшей массой, доступной стоимостью и комфортной установкой. Свободное пространство удобно для прокладки различных сетей снабжения. Уступают монолитным только прочностью, поэтому не допустимы там, где существуют большие нагрузки – на заводах, фабриках и пр. объектах промышленности.

2. Монолитные перекрытия.

Железобетонные монолитные перекрытия представляют собой ЖБК сплошного армированного типа. Их отличает наибольшая прочность и масса. Применяются для жилого, промышленного, общественного строительства. Длина – 1780-6265 мм, ширина – 1180-1485, толщина – 120-220, одна плита весит 06-3,7 т. Составляющая железобетонных перекрытий по водонепроницаемости, морозоустойчивости и сжатию та же, что и у многопустотных. Плотность варьируется от 1800 кг/м³ до 2600 кг/м³.

Требует выполнения опалубки по всей площади сооружения, служащей хранителем всей конструкции до ее застывания. Двадцатисантиметровый слой давит на 1 м опалубки с усилием в 500 кг. Диаметр арматуры должен быть от 10 мм – К-7, An-V, A-1V1; бетон тяжелого класса – В15-В50, М200-М400. Снаружи плита должна вмещать слой смеси не менее 200 мм. Не стоит оставлять арматурные стыки на железобетонном перекрытии. Заливку следует выполнять за один цикл.

Виды монолитных железобетонных перекрытий:

Балочные. Применяется на расстояниях свыше трех метров. С промежутками минимум в 1,2 см укладываются на опоры и закрепляются плитной арматурой. Опорная толщина не должна превышать 0,15 м.
Плитные. Снизу имеют стержни, заливающиеся цементом и прилегающие к несущей стене с интервалами в 2-3 см. При пролете меньше 3 м должны иметь толщину от 15 см.
Вкладышевые. Железобетонные перекрытия, включающие в себя серию балок с вкладышами. Пустоты тщательно бетонируются. Имеют недостаточную звукоизоляцию, но упрощают нанесение штукатурки на потолок.
Ребристые. К каркасу монтируются элементы, необходимые для зашивания древесиной. Промежуток между балками должен составлять 0,5-1 м. Имеют сложную конструкцию и применяются на длине до 6 м.

К преимуществам железобетонных плит из монолита относят высокую прочность, надежность и отсутствие необходимости в специальной подъемной технике при возведении. Возможность придания любой формы сделала их популярными в архитектурном строительстве. Недостатки: большой вес, низкая тепло- и звукоизоляция, обязательность выполнения трудоемкой опалубки на всем участке перекрытия и тщательного армирования.

Маркировка ЖБИ

По ГОСТу 22009-78 плиты обозначаются цифренно-буквенным рядом индексов из нескольких групп:

Первая – тип плиты и дециметровые размеры. Округляется до ближайшего числа.
Вторая показывает допустимую нагрузку в кПа, вид напряжения арматуры и бетона.
Третья характеризует дополнительные качества, условия использования, особенности исполнения. Конструктивные свойства отмечаются цифрами или маленькими буквами, нестандартные требования – прописными буквами.

Производители и стоимость

Таблица цен железобетонных перекрытий:

Марка	Длина, м	Ширина, м	Высота, м	Цена, рубли
ПК 17-10,8	1,68	9,9	0,22	2 580
ПК 39-12,8	3,88	1,2	0,22	7 150
ПК 458-15,8	5,78	1,6	0,22	13 280
ПК 66-15,8	6,58	1,6	0,22	18 760
ПК 79-15,8	7,88	3,6	0,22	26 950
ПК 89-12,8	8,88	6	0,22	39 330

В РФ купить ж/б плиты можно у множества производителей: «Универстрой», «БетонПлюс», «МосРемСтрой», «Лиден», «ЖБИ 44», «ПитерБетон», «УралСтрой».

Каталог продукции для частного домостроения

Обустройство пола по бетонному основанию (железобетонные плиты перекрытия)

Утепление плит перекрытия необходимо в случае разных температурных режимов в помещениях первого и второго этажа.

Сборные железобетонные перекрытия в частных домах отличаются повышенной прочностью и способны выдерживать существенные нагрузки в течение всего срока эксплуатации здания.

Большие площади периметра здания требуют устройство перекрытия из сборных плит. При этом между плитами образуются стыки.

На первом этапе устройства пола на сборном железобетонном перекрытии выполняют выравнивающую стяжку. Поверх стяжки в один или несколько слоев в разбежку укладывают энергоэффективные теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ®.

Для предотвращения возможной утечки цементного «молочка» от следующего слоя пола на теплоизоляцию укладывается слой полиэтиленовой пленки или стыки утеплителя проклеиваются скотчем.

Затем выполняется цементно-песчаная стяжка толщиной не менее 50 мм, на которую укладывается финишный слой пола — плитка, ламинат, паркет.

При устройстве пола необходимо предусмотреть зазор 10-20 мм между слоем цементно-песчаной стяжки и стеной для возможного температурного расширения, в который укладывается демпферная лента.

Техническое решение пола по бетонному основанию (железобетонные плиты перекрытия) с ПЕНОПЛЭКС®

Не допускайте ошибок!

Все слои конструкции пола должны быть надёжной тепловой защитой в течение срока жизненного цикла дома. Одной из ошибк при устройстве полов по сборным железобетонным перекрытиям является применение в качестве теплоизоляции пенопластов (ПСБ). Под воздействием нагрузок в течение небольшого промежутка времени пенопласт разрушается, распадаясь на шарики, что приведет к возможной деформации пола и ухудшению теплоизолирующих свойств всей конструкции. При выборе утеплителя для нагруженных конструкций следует применять специально разработанные теплоизоляционные материалы — ПЕНОПЛЭКС ФУНДАМЕНТ^®. Плиты утеплителя отличает прочность на сжатие не менее 30 т/м² в течение всего срока эксплуатации — более 50 лет.

Плиты перекрытия пустотные — Описание, технические характеристики – ГК РОСАТОМСНАБ – арматура, железобетонные плиты

Для строительства крупнопанельных зданий различных типов используются пустотные плиты перекрытия. Этот строительный материал изготавливается из силикатного, легкого или тяжелого бетона и имеет продольные пустоты. Подобная технология изготовления обеспечивает материалу отличные звукоизоляционные свойства и небольшой вес. Длительный срок службы и неплохие прочностные характеристики обусловлены использованием напряженной арматуры или стальных канатов.

Железобетонные плиты перекрытия пустотные для зданий и сооружений должны соответствовать ГОСТ 9561-91. Плиты устанавливаются на несущие конструкции сооружений и зданий различного назначения. Изготовленные из бетона, они имеют толщину равную 220 мм. Круглые пустоты, которые находятся внутри плиты, имеют диаметр равный 159 мм. От центра двух рядом стоящих пустот расстояние составляет 185 мм.

При использовании пустотных плит должны соблюдаться определенные условия, уровень влажности и температура не должны быть выше установленной нормы.

Пустотные плиты перекрытия делятся на несколько видов. Они отличаются друг от друга своими размерами. Что касается технических характеристик, то стоит сказать, что плиты выгодно отличаются высокими теплоизоляционными показателями. Пустотные плиты идеально гасят механические колебания, которые могут образоваться во время топота или некоторых ударов по поверхности.

Технические характеристики плит перекрытия:

1. Длина плиты может варьироваться в пределах от 2,1 м. до 9,2 м;
2. Ширина плиты составляет 1 м., 1,2 м., 1,5м. и 1,8 м; Плиты ПБ и НВ можно изготовить шириной от 0,55м.;
3. Класс бетона на сжатие по прочности В22,5;
4. Марка бетона с учетом морозостойкости F200;
5. Плотность составляет 2000-2400 кг/м3;
6. Прочность бетона составляет 261,9 кг/см2;
7. Марка бетона с учетом водонепроницаемости W4
Если вы хотите уточнить цену и купить плиты перекрытия пустотные, арматуру, блоки фбс, обратитесь в наш отдел продаж в Москве по телефону +7 (495) 989-98-64.

По типу все плиты перекрытия ПК делятся следующим образом:

1ПК (или просто ПК) — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

В качестве примера условного обозначения приведем плиту типа ПК длина которой составляет 6280 мм, а ширина — 1490 мм. Плита выдерживает нагрузку в 6 кПа и производится из тяжелого армированного бетона, класс напрягаемой арматуры — Ат-V. Условное обозначение будет иметь следующий вид — ПК63.15-6АТV.

Многопустотная плита перекрытия НВ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам ИЖ 720 и ИЖ 786.

По типу плиты НВ делятся следующим образом:

1. НВ – одноярдовое армирование. Используется бетон класса В40.
2. НВК – двухярдовое армирование. Используется бетон класса В40.
3. НВКУ – двухярдовое армирование. Используется бетон класса В45.

Многопустотная плита перекрытия ПБ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам серий ИЖ 568.

Многопустотная плита перекрытия безопалубочного формования НВ и ПБ предназначены для применения в зданиях и сооружениях, взамен круглопустотных плит, изготавливаемых по агрегатно-поточной или конвейерной технологии. Плиты НВ и ПБ так же строго соответствуют ГОСТ 9561-91.

Суть технологии в том, что изделия формуются на подогреваемом металлическом полу и армированы предварительно напряженной проволокой или канатными прядями.

Машина формовки движется по рельсам, оставляя непрерывную ленту железобетона за собой, далее сплошную плиту прогревают и разрезают алмазным диском на отрезки нужной длины.

Плиты перекрытия, изготавливаемые методом безопалубочного формования имеют неоспоримые преимущества перед круглопустотными плитами:
— механическое натяжение арматурной проволоки или канатных прядей, контролируемое отдельно для каждого арматурного элемента, обеспечивает достижение одинакового значения предварительного напряжения и соответственно, одинакового строительного выгиба плит.
— виброформование плит автоматизированной системой гарантирует строгое соблюдение заданных геометрических параметров.
— Виброуплотняются обе поверхности плиты, что обеспечивает качество потолочной поверхности, отвечающее всем современным стандартам.
— возможна поперечная резка под углом до 60+-0,5 градусов, что позволяет изготавливать плиты с косыми резами для нестандартных архитектурных проектов.

Плиты перекрытия пустотные получили широкое распространение благодаря невысокой стоимости и отличным качественным характеристикам.

Оформить заказ на продукцию завода ЖБИ РОСАТОМСНАБ: плиты перекрытий каналов и лотков, бетон с доставкой, блоки фбс уточнить цены и характеристики, обратитесь в отдел продаж в Москве по телефону +7 (495) 989-98-64.

Технология монтажа плит перекрытия

В настоящее время подавляющее число строительных проектов по возведению малоэтажной недвижимости, многоэтажных зданий промышленного и гражданского назначения включают в себя применение перекрытий. При этом плиты перекрытия выступают в качестве одного из элементов надежности и прочности зданий, от технологии монтажа которых зависит прочность строения и его долговечность.

Разновидности перекрытий

В зависимости от типа и материала, из которого возводится перекрытие, различают следующие его типы:

плитное;

монолитное;

деревянное.

Наиболее практичным и экономически выгодным является перекрытие, выполненное из готовых железобетонных плит. По конструктивному исполнению они разделяются на:

изделия с наличием продольных ребер;

панели шатрового типа с ребрами по окантовке;

плоские плиты;

многопустотные железобетонные изделия.

Последние две категории могут быть выполнены в пустотном или цельном варианте. Чаще всего при застройке находят применение изделия с многопустотной конструкцией, которые подразделяются на две категории:

ПБ — непрерывного безопалубного формования;

ПК — круглопустотные.

Многопустотные плиты отличаются массовостью производства и имеют минимальную стоимость. При этом технические характеристики продукции разделяются в соответствии с серийными номерами, что создает определенное неудобство при использовании плит для частного индивидуального строительства.

Технологические методы, используемые при производстве данного типа продукции базируются на применении форм многократной заливки. При этом изготовление нетиповых изделий требует больших затрат, которые связаны с подготовкой форм или опалубки с заданными габаритами. Типовые железобетонные плиты перекрытий располагают широким диапазоном длин, который варьируется от 2,7 до 9 метров с шагом 300 мм. Выполненные по стандартам изделия в промышленных условиях имеют ряд преимуществ, среди которых прочность и надежность, обусловленные соответствием технологическому процессу и качественному составу наполнителя, а также высокая долговечность и эффективная звукоизоляция.

Аспекты проектирования зданий и сооружений

На стадии проектирования важно учитывать допустимые размеры плит и делать расчеты, исходя из их габаритов. На практике нередко встречаются случаи, когда процесс строительства осуществляется по чужому проекту с наиболее удобной планировкой. Для успешной реализации таких проектов необходимо придерживаться строго соответствия заложенным в смете проекта материалов. Недопустимо использование проектов для других типов материалов с применением бетонных перекрытий, не обеспечивающих ввиду своих геометрических размеров необходимую величину напуска. В случае, когда расчетные данные оказываются неверными, а длина железобетонных изделий не соответствует реальным, имеющиеся в наличии плиты для установки и монтажа необходимо рубить или пилить.

В идеальном варианте чтобы, уменьшить до минимума себестоимость строительства, необходимо осуществлять монтаж плит нужной длины и габаритов непосредственно с машины. При этом сокращаются расходы на погрузочно-разгрузочные работы, отсутствует необходимость оборудования площадки для складирования и штабелирования стройматериалов. По правилам хранения ЖБИ можно укладывать лишь на ровный грунт с деревянными подкладками, установленными на расстоянии 400 мм от края. Высота штабеля не может превышать 2,5 метра, а железобетонные изделия должны быть разделены между собой рейками толщиной не менее 25 мм. Хранение плит производится под навесом, предотвращающим попадание осадков на поверхность будущих перекрытий. Места складирования выбирают из учета доступности при работе крана.

Этап подготовки перед монтажом

Чтобы правильно и ровно уложить плиту перекрытия, необходимо еще на этапе строительства стен сформировать ровную поверхность верхнего края несущей конструкции. С этой целью применяется специальное и точное строительное оборудование в виде лазерного уровня. На стены за 300 – 400 мм до верхнего края во время строительства устанавливаются метки положения и последние ряды блоков или кирпичей укладываются с точностью до миллиметров по показаниям уровня. В случае применения керамзитобетонных блоков для строительства стен с целью равномерного распределения массы перекрытия используется технология обустройства монолитного пояса.

Перед укладкой плита подвергается подготовке. Отверстия на ее торце необходимо заделать. Как правило, для этого пустое пространство закладывается кирпичом и бетонируется в зазорах. Допускается заполнение отверстий при помощи минеральной ваты.

Укладка

Для проведения монтажных работ по укладке необходима бригада в составе трех рабочих монтажников. В обязанности двоих входят задачи строповки и правильной укладки плит, третий обеспечивает их соединение и корректировку при опускании. Большая часть железобетонных изделий предназначена для монтажа посредством применения шарнирной технологии. Ее суть заключается в том, чтобы опирание производилось исключительно с коротких торцов. При этом под плиту укладывается раствор толщиной не менее 20 мм в густой консистенции, а крановщик обеспечивает натяжение тросов, позволяющее производить корректировку положения при помощи лома. Обычные плиты готовы длительно выдерживать вертикальные нагрузки. Работая на поперечный изгиб, в конструкции плиты предусмотрено армирование в нижней части изделия. Значение глубины напуска для устойчивого положения может варьироваться в среднем от 70 мм до 120 мм. Минимальная величина опирания плит марки ПК и ПБ на стену зависит от длины перекрытия, насчитывая:

70 мм для железобетонных перекрытий с длиной до 4-х метров;

90 мм для ЖБИ с длиной свыше 4-х метров.

В ряде случаев напуск может достигать 250 мм, обеспечивая жесткую фиксацию к опорной конструкции. При подсчете дистанции между стенами в расчет берет длина плиты за вычетом 240 мм, что обеспечивает 120 мм опирания с каждой стороны, которые гарантируют надежный монтаж даже при наличии небольших отклонений при установке изделий.

Для изделий марки ПТ величина минимально необходимого опирания согласно технической документации составляет 80 мм. При этом точки опоры должны быть выставлены по всем четырем сторонам изделия.

В том случае, если глубина опирания оказывается недостаточной, с течением времени могут проявляться дефекты конструкции в виде появления трещин в стене или на плите перекрытия, которые впоследствии могут повлечь за собой их полной разрушение.

При кладке кирпича оптимальной толщиной для стен считается значение 380 мм. Данный параметр также формируется исходя из нагрузки, которая реализуется плитами перекрытия с двух сторон на длине 240 мм. Еще 140 мм пространства стены необходимо, чтобы соорудить стандартный канал вентиляции. Таким образом, стены позволяют производить монтаж следующих этажей с комфортной установкой перекрытий.

Если размеры возводимого здания по ширине не соответствуют размерам ширины плит, наилучшим решением будет сведение промежутков в один общий зазор, который перекрывается за счет применения монолитной технологии. Порой, без монолитных участков в перекрытиях обойтись сложно или, попросту невозможно. Даже в тех случаях, когда проекты предусматривают все необходимые размеры плит и соотношения габаритов меду стенами, может появиться необходимость монтажа дополнительных вентиляционных каналов и прочих систем, корректирующих размеры. При этом производится усиление – армирование, для которого задействуются изогнутые сетки. Преимущественно для перекрытий монолитного типа используют бетон марки не ниже чем В25.

Рубка плит

В случае, когда возникает необходимость укоротить железобетонные изделия, производится их рубка. Технология подразумевает последовательность операций:

точка рубки фиксируется на бруске таким образом, чтобы часть подлежащая отделению располагалась навесу;

для ровного шва контур разделения отмечается и пропиливается при помощи углошлифовальной машины;

бетон, расположенный над пустотами ломается с использованием ударных инструментов;

разрушаются перегородки в плите;

арматура распиливается с помощью специнструмента и постепенно отделяется от ненужной части.

Плиты марок ПТ и ПК не допускается разрезать вдоль по длине по причине конструктивных особенностей. Поскольку в местах установки и концентрации силы располагается усиленное армирование изделий, их рубка вдоль может повлечь за собой значительное снижение нагрузочной способности и вызвать последующее разрушение. Разделять плиты по длине рекомендовано по месту ослабленного сечения – вдоль отверстия. Такой вариант рубки приемлем для изделий типа ПК, однако ввиду малого значения ширины стенок между отверстиями не рекомендован для плит марки ПБ.

В ряде случаев при реализации строительства по индивидуальным планам застройки в плите может понадобиться прорубить отверстие квадратной, прямоугольной или круглой формы. Его назначением может стать люк или, например, переход по лестнице с нижнего этажа на верхний. Учитывая разнообразие форм и конструкций малогабаритных винтовых лестниц, размеры таких окон в плитах могут быть довольно невелики. Длинная сторона такого выреза, как правило, может достигать размера 1400 мм. При этом используются те же инструменты и правила для вырубки отверстия, позволяя сохранить несущую прочность и надежность конструкции.

Максимальному риску потери несущей прочности при рубке подвержены железобетонные плиты большой длины, которая превышает 4780 мм при толщине 220 мм. Также нежелательно резать и рубить ЖБИ, конструкция которых предусматривает наличие анкеров, расположенных в торцевой части изделий.

Резка и рубка плит является длительным с точки зрения затрат времени и трудоемким процессом, в котором понадобится углошлифовальная машинка и диски для резки бетона, ударный инструмент в виде кувалды и даже автоген, с помощью которого можно будет устранять попадающуюся на пути реза арматуру.

Анкеровка

После укладки плиты подлежат анкеровке. Для начала железобетонные изделия необходимо стянуть, для чего применяется проволока, которая продевается через монтажные отверстия. Для крепления проволоки применяется сварка. Схемное решение для анкеровки плит приводится разработчиком в проектной документации. При его отсутствии прибегают к стандартному набору решений. По технологии щели, возникшие между плитами перекрытия, подлежат заполнению бетоном. При этом русты заполняют и выравнивают до состояния монолитной поверхности. За счет использования бетонной смеси по периметру конструкция обретает дополнительную прочность и жесткость, которая положительно отражается на сроке службы и безаварийной эксплуатации зданий. Попавшую жидкость внутрь изделия в процессе монтажа необходимо устранить при помощи перфоратора, посредством высверливания отверстий в поверхности перекрытия. При этом осуществляется сверление отверстий диаметром до 140мм в местах расположения пустот. Может быть реализована пробивка в местах исключающих расположение ребер жесткости. В противном случае существует опасность кристаллизации воды и образования льда в холодное время года, который может нарушить целостность железобетона, повлечь его разрушение и вызвать преждевременный выход из строя. В плитах серии ПБ технологические отверстия делать запрещается. При помощи сверления плит также реализуется прокладка электропроводки в ряде случаев. При этом провода также должны быть уложены в пустые полости. В качестве необходимого инструмента для работы понадобятся прочные сверла с алмазной насадкой, а также перфоратор, применение которых актуально для тяжелых марок бетонов.

Назначение железобетонных плит перекрытия — ООО «Атлант

Конструкции перекрытий, технологии и материалы могут быть различными, в зависимости от типа и назначения здания. Однако можно уверенно утверждать, что наибольшее распространение сегодня имеют, безусловно, железобетонные плиты перекрытия.

Их популярность можно объяснить универсальностью применения, которой обладает железобетонная плита перекрытия. Плиты используются для устройства перекрытий не только в зданиях из сборного железобетона, но и в домах с кирпичными стенами, или стенами из ячеистых бетонных блоков.

Для межэтажных перекрытий применяют, как правило, железобетонные плиты перекрытия пустотные, по своим качествам наиболее соответствующие этой цели. Они имеют меньшую массу в сравнении со сплошными плитами, обладают лучшими тепло- и звукоизоляционными характеристиками. Кроме того, пустотные плиты перекрытия, размеры которых варьируются в очень широких пределах, облегчают задачу проектировщиков и строителей, позволяя легко подобрать необходимый типоразмер плиты, и избежать дополнительных работ.

Немаловажным аргументом при принятии решения является и то обстоятельство, что при использовании железобетонной плиты перекрытия цена устройства такого перекрытия сравнительно невысока.

Типы железобетонных плит перекрытия

Существуют различные проектные решения, в которых для каждой конструктивной схемы используются определенные железобетонные плиты перекрытия. Выбор зависит от размеров пролета, допустимых нагрузок, расположения несущих стен, места перекрытия, типа здания.

Здания производственно-хозяйственного назначения покрываются железобетонными ребристыми плитами. Такое покрытие является несущей основой кровли. Железобетонные плиты перекрытия ребристые обладают повышенной прочностью, позволяющей выдерживать снеговую нагрузку. Однако теплоизоляционные свойства этих плит очень низкие, что и определяет их использование для покрытия производственных цехов, складов, гаражных боксов и других производственных и хозяйственных сооружений. Расчет плиты перекрытия, осуществляемый проектировщиком, определяет, какой тип и размер плиты необходим.

Многопустотные плиты перекрытий имеют самую большую длину и способны перекрывать пролеты размером до 12 метров. Поэтому они применяются при устройстве межэтажных перекрытий в зданиях с продольными несущими стенами. Опираются только на две противоположные стены.

В свою очередь плита перекрытия монолитная (сплошная) применяется в крупнопанельном домостроении, для которого характерна конструктивная схема перекрестных несущих стен и отсутствие больших пролетов. Сплошные плиты предназначены для опирания на три или четыре стены.

Каждый тип плиты перекрытия имеет свой ГОСТ. Плиты перекрытия многопустотные выпускаются по ГОСТ 9561-91.Обозначаются маркой ПК и двумя цифровыми группами, первая из которых показывает длину, а вторая — ширину плиты в дециметрах, округленную до целого значения.

ГОСТ 21506-87 устанавливает технические условия для производства ребристых плит перекрытий марки П. Поскольку они применяются для покрытия зданий, то могут иметь отверстия различного диаметра для выхода вентиляционных каналов и установки крышных вентиляторов.

Монтаж плит перекрытия сплошных марки 1П…6П (ПТ, ПД) имеет свои особенности, связанные с тем, что они могут опираться по всему периметру, либо по трем и двум сторонам. Выпускаются такие плиты по ГОСТ 12767-94.

монолитные, пустотные размеры и цены фото

15.07.2016/в Плита перекрытия /от admin

Что такое плита перекрытия? Так называют изделия из железобетона, которые применяются в качестве перекрытий между этажами жилых домов, промышленных объектов и общественных зданий. Одна сторона такой плиты становится элементом потолка одного этажа, а вторая – частью пола другого этажа. Их также часто используют в процессе прокладывания теплотрасс и постройки тоннелей.

Материалом для производства перекрытий могут быть такие разновидности бетона:

тяжелый бетон;
плотный силикатный бетон;
конструкционный бетон с плотной структурой и небольшой массой.

Существуют также перекрытия, которые работают на изгиб. Для их производства применяют напряженный железобетон. Материал класса В15 и В25 используется в предварительно напряженных плитах, а плиты без такого напряжения делают из бетона классов В15 или В20.

В целом железобетонные плиты перекрытия делят на монолитные (ребристые) и пустотные. Характерной особенностью монолитных конструкций является их высокая прочность и стойкость к внешним воздействиям. Такие изделия почти не провисают и не деформируются со временем. Однако железобетон имеет серьёзные недостатки – очень большой вес, высокий уровень теплопроводности и плохая звукоизоляция.

Пустотные плиты

Железобетонное перекрытие

Форма пустот может быть круглой или овальной. Пустоты зачастую расположены горизонтально, но можно встретить и вертикальные. Нижняя часть обычной пустотной плиты, которая становится потолком нижнего этажа, готова к отделке. Верхняя же сторона будет основанием для пола верхнего этажа.

Пустотные железобетонные перекрытия имеют такие преимущества:

Прочность таких конструкций не уступает монолитным, а их вес за счет пустот становится намного меньше;
Благодаря воздушной прослойке в каналах улучшаются тепло- и звукоизоляционные свойства помещений;
Плиты хорошо защищены от мороза, поэтому помещения с такими плитами могут обходиться без отопления;
Пустотные перекрытия обладают хорошей влагостойкостью, что позволяет использовать их в условиях повышенной влажности;
Пространство между плитами можно использовать для скрытия коммуникаций.

Ребристые (монолитные) плиты

Монолитное перекрытие с установленной опалубкой

Ребра таких плит могут быть направлены вниз или вверх. Железобетонные перекрытия с ребрами вниз в основном используются в зданиях промышленного типа. Плиты с ребрами вверх предназначены для устройства пола.

Достоинства ребристых ЖБ перекрытий:

Расположенные вдоль ребра жесткости позволяют значительно повышают прочность плит и их стойкость к механическим воздействиям. Таким образом, они могут выдержать огромный вес, не деформируясь при этом.
Можно найти монолитные конструкции больших размеров, предназначенные для перекрытий над большими торговыми залами, развлекательными центрами и общественными зданиями.

Недостаток таких плит состоит в их не очень эстетичном виде. Это единственная причина, по которой их пока что редко используют в строительстве многоэтажных домов.

Размеры ЖБ плит

В целом длина сборных пустотных плит перекрытия составляет от 2,8 до 6,4 м. В некоторых случаях ширина может достигать 3,2 м, а высота 0,22 м. Не менее важный показатель – толщина панелей. Так, для пустотных конструкций толщина самой плиты составляет от 25-30 мм, ребер – от 30-35 мм. Монолитные изделия имеют толщину около 50-60 мм. Их ширину часто определяют в зависимости от длины – чтобы градация массы не была больше грузоподъемности кранов 3-5 т. Например, если полка с пустотами имеет ширину 3,2 м и длину 6 м, она весит примерно 5-6 т. Такая плита может полностью перекрыть жилое помещение.

Монолитные железобетонные перекрытия сооружают на месте строительства. Они могут приобретать любую форму, поэтому их использование даёт возможность проектировать дом как угодно, не придерживаясь канонов, которых требуют сборные железобетонные перекрытия. Монолитную плиту сооружают в несколько этапов – монтаж опалубки, создание каркаса из арматуры, заливка цемента и разборка опалубки после застывания конструкции.

Опалубку можно сделать из фанеры или обрезной доски. Лучше всего отдать предпочтение первому варианту, так как фанерная поверхность будет ровнее и потребует меньше швов. Хорошим выбором станет также металлическая опалубка. Сначала плоские детали опалубки устанавливают на горизонтальных балках из дерева или металла, расположенных на вертикальных опорах. В качестве опор желательно выбрать металлические стойки с регулирующейся высотой – так можно будет точно установить горизонтальную плоскость для заливки бетона. Стойки не обязательно покупать, можно взять в аренду. Собранная опалубка должна иметь жесткую форму и в процессе работы выдерживать вес залитой плиты, арматуры, а также любые другие нагрузки.

Собранный арматурный каркас должен быть ровным. Первый его слой – защитный – должен возвышаться над опалубкой на 20-50 мм. Его высота зависит от толщины ЖБ конструкции, а также её параметров. Защитный слой получил такое название, потому что она защищает арматуру от коррозии и делает каркас огнеустойчивым. Арматуру устанавливают на пластиковые опоры, которые и держат её на определённой высоте над опалубкой. Существует много видов этих опор, или фиксаторов, которые подбирают в соответствии с толщиной первого слоя бетона и разреза арматуры. Благодаря специальным арматурным элементам второй слой каркаса поддерживается над первым.

Хранение ЖБ перекрытий

С момента покупки и до монтажа железобетонных плит может пройти много времени, в течение которого их нужно где-то хранить. Таким образом, неправильное хранение может испортить материал и сделать его непригодным для использования. Например, категорически запрещено держать бетон на земле или под открытым небом: бетон имеет пористую структуру, и легко впитывает влагу от грунта или дождевую воду. Резкие изменения температуры – из минусовой в плюсовую и наоборот – приводят к необратимым разрушениям материала. Периодическое намокание может также вызвать так называемое «выщелачивание», или коррозию бетона, что также уменьшает его прочность.

Штабель плит перекрытия при правильном складировании и хранении

Примечание

Если перекрытия подлежат длительному хранению, их нужно накрыть, к примеру, полиэтиленовой плёнкой, рубероидом, шифером и тд. Плиты должны храниться на ровной поверхности, при этом их нужно укладывать штабелями (стопками) так, чтобы высота штабеля не была выше 2,5 м, а монтажные петли находились вверху.

Чтобы в теле изделий не появились трещины, между ними нужно проложить деревянные бруски в местах размещения монтажных петель. Бруски на разных уровнях в этом случае будут находиться друг под другом. Такое хранение железобетонных плит будет соответствовать принятой расчетной схеме во время подъема плиты монтажным краном.

Железобетонная плита | Пол железобетонный

Бетон — широко используемый строительный материал. Он очень популярен в строительстве железобетонных плит.

Содержание

Его состав состоит из песка, цемента, воды и гравия (иногда также щебня или молотого камня), а иногда добавляется некоторый дополнительный элемент, чтобы добавить какой-то дополнительный элемент. Смесь можно приготовить своими руками или в машине — бетономешалке.

Изменение пропорции элементов, используемых для приготовления этой смеси, будет определять желаемый результат. Со смесью, в которой больше воды, будет легче работать, в то время как более высокая доля цемента обеспечивает большую прочность. Выбор будет зависеть от преследуемой цели.

Размер используемых зерен будет зависеть от того, что вы ищете. Существует несколько видов обработки бетонных полов , которые можно выполнить после использования бетона.

Если гравий мелкий, он будет иметь более гладкую поверхность и его можно будет легко отполировать.Крупный гравий или щебень используются, когда целью является создание чего-то деревенского, не требующего окончательной обработки для улучшения эстетики проектируемой конструкции. Это не влияет на качество результата, это только эстетика , которая будет иметь разные характеристики использования.

Эффект гладкости обычно используется в интерьерах, где требуется изысканная и деликатная отделка. Крупные зерна гравия больше используются для наружных работ, где шероховатость не является проблемой.

Для использования бетона необходимо изготовить форму, в которую будет заливаться смесь. Формы используются для устройства перекрытий и столбов. Чаще всего эта форма имеет внутри стальные балки для создания сопротивления в плите.

Что такое железобетонный пол

Железобетонный пол — это пол, который сделан из плиты , которая представляет собой плоскую плиту из бетона, у которой обе поверхности параллельны друг другу, а внутри есть стальные балки, поддерживающие конструкцию.

Один из аспектов, который следует выделить, заключается в том, что если стальные стержни встроены в бетон, образуется так называемый железобетон. Этот вид бетона идеален для использования в конструкциях, требующих высокой прочности.

Как спроектировать железобетонную плиту

Каждая железобетонная плита должна пройти процесс сборки , который не является сложным, но должен строго соблюдаться. Перед тем, как приступить к приготовлению бетонной смеси, необходимо подготовить основание, на котором будет укладываться плита.Вам необходимо:

Удалить все элементы установки.
Выровнять землю . Если необходимо засыпать какую-то часть земли, чтобы выровнять ее в нижних частях, лучше всего использовать калиш (разновидность осадочной породы), потому что ее легко уплотнить. Выравнивают верхние части копанием. Этот шаг необходим для того, чтобы плита стала полностью плоской.
Найдите подходящий уровень влажности. Если будет слишком много влаги, земля станет вязкой массой, что сделает конструкцию нестабильной.Если влаги будет слишком мало, земля будет слишком влажной, что приведет к ее разрушению. В зависимости от типа грунта необходимо подобрать оптимальный уровень влажности. Необходимо добавить воду или почву необходимо аэрировать плугом для повышения или понижения уровня влажности.
Уплотните землю. После определения областей, в которых будет использоваться калише, добавляемые слои должны быть очень тонкими, чтобы их можно было уплотнить роликами. Каждый новый слой сверху должен быть очень тонким, а затем использовать валик, пока не будет достигнут желаемый уровень.Этот процесс придаст грунту устойчивость.

Выполнение всех этих шагов в правильном порядке важно для устойчивости железобетонной плиты.

После того, как земля подготовлена должным образом, необходимо изготовить деревянную форму. Затем внутрь помещают стальные балки диаметром 4 или 6 мм в виде сетки.

Между балками может быть расстояние 15 x 15 см или 15 x 25 см. Эта сетка предназначена для распределения веса конструкции и обеспечения устойчивости к трещинам, которые могут возникнуть в железобетонной плите.

Рекомендуемая толщина для каждой железобетонной плиты будет варьироваться в зависимости от желаемого сопротивления:

Низкое сопротивление, подходит для людей: 10-12 см.
Среднее сопротивление, подходит для легковых автомобилей: 13-15 см. Необходимо выполнить деформационный шов железобетонной плиты.
Высокое сопротивление, подходит для тяжелой техники: 16 и более см.

После завершения заливки смеси можно выполнить черновую отделку или создать компенсационный шов железобетонной плиты , что рекомендуется для полов, которые будут подвергаться большому весу. Эту работу желательно выполнять со свежим бетоном, без сушки, потому что потом это будет сложно.

После того, как железобетонная плита высохнет, рекомендуется провести дополнительную обработку пола, чтобы обеспечить устойчивость к воде и истиранию. В результате получится высококачественный пол из железобетонных плит.

Преимущества железобетонной плиты

Прочность. При правильном уходе железобетонная плита может служить бесконечно долго.
Сопротивление. Бетон — материал, который практически невозможно повредить даже в экстремальных условиях. Если она подвергается слишком большому весу, просто сделайте компенсационный шов плиты, и она останется в идеальном состоянии. Он даже огнестойкий в течение 3 часов.
Простота обслуживания. Бетон можно очищать нейтральными средствами, и он остается в идеальном состоянии.
Универсальность. Поверхность, оставшаяся на бетонной плите, ровная.Поверх этого этажа можно сделать любую конструкцию.
Доступность. Материалы легко доступны в любой точке мира.
Эстетические аппликации. Существует множество конструкций, которые можно применить к железобетонной плите. Швы, если они будут использоваться в эстетических целях, могут иметь любую конструкцию. А сейчас для окрашивания бетона используют химические вещества. Использование железобетонных плит широко распространено в архитектурных сооружениях, которые стремятся отдавать приоритет эстетике и не пренебрегать качеством.

ПОЛИРОВАННЫЕ БЕТОННЫЕ ПОЛЫ BECOSAN

Процесс строительства бетонных перекрытий — Технология бетона

🕑 Время чтения: 1 минута

Процесс строительства бетонной плиты перекрытия включает в себя возведение опалубки, укладку арматуры, заливку, уплотнение и отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты.

Процесс строительства бетонной плиты перекрытия

Сборка и установка опалубки
Подготовить и разместить арматуру
Заливка, уплотнение и отделка бетона
Обработка бетона и снятие опалубки

1.Сборка и установка опалубки для перекрытия

Опалубка должна выдерживать такие строительные нагрузки, как давление свежего бетона и вес рабочих, операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки.
Кроме того, существуют различные строительные аспекты, которые необходимо учитывать при возведении опалубки. Например, он должен быть правильно расположен, выровнен и выровнен, швы должным образом герметизированы, а также не допускать попадания гвоздей в бетон и т. Д…
Кроме того, для опалубки бетонных перекрытий можно использовать различные материалы, такие как дерево, сталь и алюминий.

Рис.1: Опалубка бетонных перекрытий

Наконец, есть несколько общих недостатков конструкции опалубки, о которых инженер на объекте должен знать и предотвращать их появление, в противном случае может произойти отказ опалубки. Эти конструктивные недостатки указаны ниже:

Плохое или отсутствие проверки опалубки во время и после укладки бетона для выявления необычных прогибов или других признаков возможной неисправности, которые можно исправить
Недостаточное крепление гвоздями, болтами, сваркой или креплением
Неправильные боковые распорки
Изготовить опалубку, не соответствующую чертежам формы
Отсутствие надлежащей полевой проверки, чтобы убедиться, что конструкция формы была правильно интерпретирована создателями формы
Использование поврежденных или некачественных пиломатериалов, имеющих меньшую прочность, чем необходимо.

Также прочтите: Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий, колонн, опор

2. Подготовьте и разместите арматуру для перекрытия

Перед размещением арматуры для конструкции бетонной плиты перекрытия осмотрите и проверьте формы, чтобы убедиться, что размеры и расположение бетонных элементов соответствуют структурным планам.
Кроме того, формы должны быть тщательно очищены и смазаны маслом, но не в таком количестве, чтобы они попадали на стержни или бетонные строительные швы.На проектных чертежах представлены необходимые детали армирования, поэтому требуется только понимание того, как использовать стержень определенного размера, отрезать необходимую длину и сделать необходимые крючки и загибы.
После завершения подготовки стальные стержни размещаются на своих местах с соблюдением указанных расстояний и бетонного покрытия.
Бетонное покрытие и расстояние между плитами перекрытия можно поддерживать с помощью распорок и опор для стержней. Провода используются для обвязки основной арматуры и термоусадочной и температурной арматуры (распределительной арматуры).

Рис. 2: проволока, используемая для связывания арматуры, и опоры, используемые для поддержки бетонного покрытия

Следует знать, что неправильное размещение арматуры может привести к серьезным повреждениям конструкции бетона. Неправильное бетонное покрытие подвергает арматурные стержни опасности и нарушает сцепление бетона со сталью.
Наконец, после того, как все требования по размещению арматуры (положение, покрытие бетона, расстояние и правильный размер стержней, длина, крюки и изгиб) будут согласованы, инженер сайта может заказать бетонирование.

Рис. 3: Обеспечение бетонного покрытия для арматурных стержней в плите

Также читайте: Детализация армирования железобетонных плит

3. Заливка, уплотнение и отделка бетонной плиты перекрытия

Смешивание, транспортировка и погрузочно-разгрузочные работы с бетоном должны быть согласованы с укладкой и отделочными работами. В плите перекрытия начните укладку бетона по периметру на одном конце работы, при этом каждую партию укладывают на ранее нанесенный бетон.

Рис.4: Укладка бетона началась с одного конца плиты

Бетон следует укладывать в конечное положение или как можно ближе к нему, чтобы предотвратить расслоение. Таким образом, необходимо предотвратить укладку бетона большими и отдельными сваями с последующим их перемещением по горизонтали в окончательное положение.
Кроме того, инженер-строитель должен тщательно следить за бетонированием и искать признаки проблем. Например, потеря раствора является признаком неправильной герметизации и подвижности швов. Кроме того, необходимо проверять и устранять растрескивание, чрезмерное отклонение, выравнивание и отвес, а также любое движение, чтобы предотвратить дальнейшие проблемы.

Рис. 5: Бетонирование с помощью насосов

Кроме того, свежий бетон должен быть надлежащим образом уплотнен, чтобы формировать его внутри форм и вокруг закладных элементов и арматуры, а также для устранения каменных карманов, сот и захваченного воздуха. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона.
Наконец, плиты можно отделывать разными способами в зависимости от пола. Полезную информацию о формах до, во время и после бетонирования можно найти в ACI 311.1р.

Рис. 6: Укладка и вибрация свежего бетона

Также читайте: Методы отделки затвердевших бетонных поверхностей

4. Обработка бетона и снятие опалубки

По окончании отделки необходимо использовать подходящую технику для адекватного затвердевания бетона. Методы отверждения плит, такие как отверждение в воде; бетон залит; прудился; или распыление тумана.
В дополнение к водоудерживающему способу, при котором покрытия, такие как песок; холст; мешковина; или солома, используемая для непрерывного увлажнения поверхности плиты, химические мембраны и водонепроницаемая бумажная или пластиковая пленка.Что касается отверждения, рекомендуется снять опалубку через 14 дней. Чтобы узнать подробное время снятия опалубки, нажмите здесь.

Рис. 7: Отверждение бетонной плиты заливкой

Весь процесс строительства бетонной плиты перекрытия показан на Рис.8 и Рис.9.

Рис. 8: Иллюстрация конструкции железобетонной плиты

Рис. 9: Проволока, используемая для связывания основной, усадочной и температурной арматуры ( Деталь A )

Также прочтите: Методы отверждения бетонных конструкций и их сравнение

Типы бетонных плит — конструкция, стоимость и применение — Практическое руководство

🕑 Время чтения: 1 минута

Железобетонная плита является важным элементом конструкции и используется для обеспечения плоских поверхностей (полов и потолков) в зданиях.На основе предоставленного армирования, опоры балки и соотношения пролетов плиты обычно делятся на односторонние и двухсторонние. Первый поддерживается с двух сторон, а отношение длинного пролета к короткому больше двух. Однако последний опирается на четыре стороны, а отношение длинного пролета к короткому меньше двух.

Различные условия и положения требуют выбора подходящей и рентабельной бетонной плиты с учетом типа здания, архитектурной планировки, эстетических особенностей и длины пролета.Таким образом, бетонные плиты подразделяются на плиты с односторонним перекрытием, плоские плиты, плоские плиты, вафельные плиты, пустотные плиты, сборные плиты, плиты на уровне уклона, выносливые плиты и композитные плиты.

1. Односторонние перекрытия на балках

Метод «заливка на месте» используется для устройства односторонних плит на балках, который включает в себя закрепление опалубки с последующей установкой арматуры и, наконец, заливкой свежего бетона.

Односторонние плиты на балках наиболее подходят для пролетов от 3 до 6 м и динамической нагрузки от 3 до 5 кН / м ².Их также можно использовать для больших пролетов с относительно более высокой стоимостью и более высоким прогибом плиты. Однако необходима дополнительная опалубка для балок.

Рис.1: Односторонняя плита на балках

2. Односторонняя плита перекрытия (ребристая плита)

Состоит из плиты перекрытия, обычно толщиной от 50 до 100 мм, с опорой.
железобетонными ребрами (или балками). Ребра обычно имеют конусообразную форму.
равномерно разнесены на расстоянии не более 750 мм. Ребра поддерживаются
на балках, опирающихся на колонны.

Бетонная плита с односторонней балкой подходит для пролетов 6-9 м и временных нагрузок 4-6 кН / м. ². Из-за глубоких ребер количество бетона и стали относительно невелико, но необходима дорогая опалубка.

Рис. 2: Ребристая плита с односторонним движением

3. Вафельная плита (сетка)

Это тип железобетонной плиты, которая содержит квадратные решетки с глубокими сторонами. Процесс строительства вафельной плиты включает в себя крепление форм, размещение коробов на опалубке, установку арматуры между опалубками, установку стальной сетки поверх опалубки и заливку бетона.

Сетчатые плиты подходят для пролетов 9-15 м и временных нагрузок 4-7 кН / м. ². Опалубка, в том числе с использованием противней, стоит довольно дорого.

Рис.3: Вафельная плита

4. Плоские пластины

Плоские плиты могут быть построены как односторонние или двухсторонние плиты, и они напрямую поддерживаются колоннами или стенами. Его легко построить и требуется простая опалубка.

Плоские плиты наиболее подходят для пролетов от 6 до 8 м и временных нагрузок от 3 до 5 кН / м ².Кроме того, диапазон пролетов для предварительно напряженных плоских плит составляет от 8 до 12 м, и они также могут быть сконструированы как плиты после напряжения.

Преимущества использования плоских плит включают дешевую опалубку, открытые плоские потолки и более быстрое строительство. Плоские пластины имеют низкую стойкость к сдвигу и относительно низкую жесткость, что может вызвать заметный прогиб.

Рис.4: Плоская пластина

5. Плиты плоские

Обычно это армированная плита, поддерживаемая непосредственно колоннами или крышками, без использования балок.Этот тип перекрытия, как правило, прост в изготовлении и требует небольшого количества опалубки. Нагрузки передаются непосредственно на колонны.

Плоские плиты лучше всего подходят для пролетов от 6 до 9 м и для временных нагрузок 4-7 кН / м2. Для них требуется больше опалубки, чем для плоских плит, особенно для капителей колонн. В большинстве случаев используются только откидные панели без капителей колонн. Она может быть сконструирована как плоская плита, подвергнутая пост-натяжению.

Рис.5: Плоская плита

6. Двусторонние перекрытия на балках

Конструкция этого типа плиты аналогична конструкции односторонней плиты на балках, но может потребоваться больше опалубки, поскольку двусторонние плиты поддерживаются со всех сторон.Плиты на балках подходят для пролетов от 6 до 9 м и временных нагрузок 3-6 кН / м ². Балки увеличивают жесткость плит, обеспечивая относительно низкий прогиб. Нужна дополнительная опалубка для балок.

Рис.6: Двусторонняя плита на балках

7. Пустотная плита

Это
представляет собой тип сборных плит, через которые проходят сердечники. Мало того, что эти ядра
снизить собственный вес плиты и повысить конструктивную эффективность, а также действовать как
служебные каналы. Подходит для случаев, когда требуется быстрое строительство.

Нет ограничений на пролет блоков пустотных плит, их стандартная ширина составляет 120 мм, а глубина колеблется от 110 мм до 400 мм.

Блоки перекрытий обычно устанавливаются между балками с помощью кранов, а промежутки между блоками заполняются стяжками. Было замечено, что пустотная плита может выдерживать нагрузку 2,5 кН / м ² на пролете 16 м. Подходит для офисов, магазинов или парковок.

Рис.7: Пустотная плита

8.Харди Плита

Он построен из прочных кирпичей, которые значительно уменьшают количество бетона и, в конечном итоге, собственный вес плиты. Толщина выносливой плиты обычно больше, чем у обычной плиты, и составляет около 270 мм.

возведение выносливой плиты предполагает установку опалубки, укладку выносливых блоков,
размещение арматуры в промежутках между блоками, размещение стальной сетки на
блоки и, наконец, заливка бетона.

Экономичен для пролетов длиной до 5 м, снижает количество бетона ниже нейтральной оси и требует применения умеренных временных нагрузок.Он построен в местах с очень высокими температурами. Применение этого типа плит можно увидеть в Дубае и Китае.

Рис.8: Харди Блок

Рис.9: Конструкция Hardy Slab

9. Пузырьковая плита перекрытия

Он конструируется путем размещения пластиковых пузырей, которые предварительно изготовлены, и затем арматура помещается между пластиковыми пузырями и поверх них и, наконец, заливается свежий бетон. Пластиковые пузыри заменяют неэффективный бетон в центре плиты.

Плиты Bubble Deck уменьшают вес, увеличивают прочность, могут быть обеспечены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически чистым, поскольку уменьшает количество бетона.

Рис.10: Типы плит перекрытия из пузырчатого настила

Рис.11: Пузырьковая плита перекрытия

10. Плита композитная

Обычно он строится из железобетона, отлитого поверх профилированного стального настила.Настил действует как опалубка и рабочая зона на этапе строительства, а также как внешнее армирование в течение всего срока службы плиты.

Для стального настила толщиной 50-60 мм пролёт плиты может достигать 3 м. Однако, если толщину стального настила увеличить до 80 мм, можно построить плиты с пролетом 4,5 м.

Рис.12: Композитная плита

11. Сборная плита

Сборные железобетонные плиты отливаются и выдерживаются на заводах-изготовителях, а затем доставляются на строительную площадку для возведения.Самым выдающимся преимуществом подготовки плит на производственных предприятиях является повышение эффективности и более высокий контроль качества, чего нельзя достичь на месте.

Чаще всего используются сборные плиты швеллерного и двутаврового типа. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размеру и пролетам до 15 м.

Пазогребневой
панель может отличаться по размеру в зависимости от требований к дизайну. Когда они
При размещении шпунт одной панели помещается в паз соседней панели.

Что касается стоимости сборных плит, сообщается, что сборные бетонные плиты дешевле, чем монолитные бетонные плиты примерно на 24%.

Рис.13: Сборная плита

12. Плита на слое

Плита, отлитая на поверхность земли, называется наземной плитой. Обычно плиты по сортам делятся на три типа:

1. Плита на земле

Это самый простой тип плиты на уклоне, который представляет собой композит из балок жесткости, созданных из бетона по периметру плиты, и имеет толщину плиты 100 мм.Он подходит для устойчивых грунтов, которые в основном состоят из песка и камней и не подвержены влиянию влаги, а также для почв, которые под действием влаги подвергаются небольшому смещению.

2. Плотная плита жесткой

Аналогичен плите на земле, кроме
балки жесткости, которые устанавливаются в швеллерных каналах посередине плиты.
Следовательно, он создает своего рода опорную сетку из бетона на основе
плита. Почва с умеренным, сильным и сильным движением из-за влажности.

3. Вафельная плита

Он построен полностью над землей путем заливки бетона на сетку из полистирольных блоков, известную как «пустотные формы». Плиты вафельного плота обычно подходят для участков с менее реактивным грунтом, используют примерно на 30% меньше бетона и на 20% меньше стали, чем плиты из усиленного плота, и, как правило, дешевле и проще в установке, чем другие типы. Эти типы плит подходят только для очень ровной поверхности.

Рис.12: Типы плит на земле

Часто задаваемые вопросы

1.Какие основные типы бетонных плит используются в строительстве?

Основными типами бетонных плит, используемых в строительстве, являются плита с односторонним перекрытием, плоская плита, плоская плита, вафельная плита, плита с пустотелым сердечником, сборная плита, плиты на уровне грунта, прочная плита и композитная плита.

2. Что такое плита на грунте или плита грунта?

Плита, отлитая на поверхность земли, называется фундаментной плитой. Это может быть плита вафельного плота, плита усиленного плота или плита наземного типа.

3.Какое поперечное сечение сборных железобетонных плит является наиболее часто используемым?

Чаще всего используются сборные плиты швеллерного и двутаврового типа. Их можно использовать для пролетов до 15 м. Двойные Т-образные плиты различаются по размеру и пролетам до 15 м.

4. Каковы важные особенности плиты настила Bubble?

Плиты Bubble Deck уменьшают вес, увеличивают прочность, могут быть обеспечены большие пролеты, требуется меньше колонн, не требуются балки или ребра под потолком. Следовательно, это не только снижает общую стоимость строительства, но и является экологически чистым, поскольку уменьшает количество бетона.

Подробнее:

Какой толщины должна быть бетонная плита?

Гидроизоляция плит на земле

Как укрепить бетонную плиту на земле для контроля трещин

Большинство плит на земле не армированы или номинально армированы для контроля ширины трещин. При размещении в верхней или верхней части толщины плиты стальная арматура ограничивает ширину случайных трещин, которые могут возникнуть из-за усадки бетона и температурных ограничений, осадки основания, приложенных нагрузок или других проблем.

Этот тип армирования обычно называют усадочным и температурным армированием.

Усадочная и температурная арматура отличается от структурной арматуры. Структурная арматура обычно размещается в нижней части толщины плиты для увеличения несущей способности плиты. Большинство строительных плит на земле имеют как верхний, так и нижний слои армирования для контроля ширины трещин и увеличения несущей способности. Из-за проблем с конструктивностью и затрат, связанных с двумя слоями армирования, конструкционные плиты на земле не так распространены, как неструктурные плиты.

Несмотря на то, что существует несколько вариантов армирования неструктурных плит на грунте, в этой статье основное внимание уделяется стальным арматурным стержням и арматуре из сварной проволоки для контроля ширины трещин.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Основы

Стальная арматура и арматура из сварной проволоки не предотвращают растрескивание. Армирование в основном бездействует, пока бетон не потрескается.После растрескивания он становится активным и регулирует ширину трещины, ограничивая ее рост.

Если плиты размещены на высококачественных основаниях с однородной опорой и состоят из бетона с низкой усадкой и правильно установленными стыками с шагом 15 футов или меньше, в армировании, как правило, нет необходимости. Скорее всего, случайных или несвязных трещин будет немного. Если все же возникают случайные трещины, они должны оставаться достаточно плотными из-за ограниченного расстояния между стыками и низкой усадки бетона, что ограничивает будущую пригодность к эксплуатации или техническому обслуживанию.

Когда плиты размещаются на проблемных основаниях с риском неоднородной опоры или состоят из бетона средней или высокой усадки или расстояние между стыками превышает 15 футов, тогда необходимо армирование, чтобы ограничить ширину трещин в случае их возникновения. По мере того, как ширина трещины увеличивается и приближается к 35 мил (0,035 дюйма), эффективность передачи нагрузки через блокировку заполнителя уменьшается, и могут происходить дифференциальные вертикальные перемещения по трещинам или «раскачивание» плиты. Когда это происходит, края трещин становятся обнаженными, и, вероятно, произойдет скалывание кромок, особенно если плита подвергается воздействию колесного транспорта и особенно жестких колесных погрузчиков.Как только начинается скалывание, ширина трещин на поверхности становится шире, и износ плиты по трещинам значительно увеличивается.

Если усадочные швы неприемлемы и не устанавливаются, требуется усиление усадки и температурного усиления. Такой подход к проектированию иногда называют непрерывно армированными плитами или плитами без стыков, и он допускает многочисленные, близко расположенные (от 3 до 6 футов) мелкие трещины по всей плите.

Неограниченный рост ширины трещин приводит к выкрашиванию кромок вдоль несоединенных трещин при воздействии колесного транспорта, особенно жестких колесных погрузчиков.

Варианты борьбы с трещинами

В целом, существует два варианта контроля трещин в плитах на земле: 1) контроль местоположения трещин путем установки усадочных швов (не контролирует ширину трещин) или 2) контроль ширины трещин путем установки арматуры (не контролирует трещину. место расположения).

В варианте 1 мы указываем плите, где происходит трещина, и ширина усадочных швов или трещин в швах в значительной степени определяется расстоянием между швами и усадкой бетона.По мере увеличения расстояний между швами и усадки бетона ширина швов увеличивается. Подобно трещинам, если ширина шва приближается к 35 мил, эффективность блокировки заполнителя для передачи нагрузок и предотвращения дифференциальных вертикальных перемещений по швам может быть значительно снижена. По этой причине многие проектировщики используют устройства для передачи нагрузки, включая стальные дюбели, пластины или непрерывную арматуру через усадочные соединения, чтобы обеспечить положительную передачу нагрузки и ограничить дифференциальные вертикальные перемещения в соединениях.

В варианте 2 мы допускаем случайное растрескивание плит, но контролируем ширину трещин с помощью стальных арматурных стержней или арматуры из сварной проволоки. Обычно с этой опцией не устанавливаются усадочные швы. Вместо этого растрескивание происходит беспорядочно, образуя многочисленные плотно скрепленные трещины. Из-за внешнего вида этот вариант борьбы с трещинами всегда следует обсуждать с владельцем.

Обрезка арматуры на стыках

Соблюдайте осторожность при использовании обоих вариантов контроля трещин в одной плите.Если через усадочные стыки проходит слишком много арматуры, стыки становятся слишком жесткими и могут не треснуть и раскрыться, как задумано. Когда усадочные соединения не активируются (т. Е. Трескаются и открываются) из-за армирования, обычно происходит расслоение или случайное растрескивание. Если используются оба варианта, необходимо ограничить количество арматуры, проходящей через стыки, чтобы обеспечить правильную активацию.

Некоторые проектировщики предписывают обрезать всю арматуру в усадочных соединениях, в то время как другие могут указать обрезать все остальные стержни или проволоки.Если перерезать каждый второй стержень или проволоку, оставшаяся арматура поможет обеспечить передачу нагрузки и минимизировать дифференциальные движения панели, но не ограничит срабатывание соединений. Если в спецификациях и строительных чертежах не указано, что делать с температурной и усадочной арматурой в местах стыков, подрядчикам следует подать запрос о предоставлении информации. Часто подрядчиков необоснованно обвиняют в несоответствующем растрескивании, связанном с этой проблемой проектирования.

Метод «тяни и тяни» для перемещения арматуры из сварной проволоки в указанное место является неэффективным методом, которого подрядчикам следует избегать.

Расположение арматуры

Стальную арматуру и арматуру из сварной проволоки следует располагать в верхней трети толщины плиты, поскольку усадочные и температурные трещины возникают на поверхности плиты. Трещины шире на поверхности и сужаются по глубине. Таким образом, арматура для предотвращения трещин никогда не должна располагаться ниже середины плиты. Арматуру также следует размещать достаточно низко, чтобы пропил не повредил арматуру. Для армирования сварной проволокой Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности или в пределах верхней трети толщины плиты, в зависимости от того, что ближе к поверхности.Проектировщики обычно определяют положение армирования, указывая бетонное покрытие (от 1 1/2 до 2 дюймов) для арматуры.

Не рекомендуется размещать один слой арматуры в центре или на средней глубине плиты (за исключением плит толщиной 4 дюйма). Это универсальное место, где проектировщик надеется увеличить несущую способность плиты в дополнение к обеспечению контроля ширины трещин. Однако размещение арматуры в середине плиты не может эффективно решить ни одну из задач.

Стальная арматура и арматура из сварной проволоки должны поддерживаться и в достаточной степени связаны вместе, чтобы минимизировать перемещения во время укладки бетона и отделочных работ. В противном случае арматура может неправильно расположиться в плите. Подкрепите арматуру стульями или опорами из сборных железобетонных стержней. У стульев должен быть песок или опорные плиты, а у брусьев должно быть как минимум 4-дюймовое квадратное основание, чтобы они не проваливались в основание. Используйте такие расстояния между опорами, которые гарантируют, что арматура не провисает между опорами и не сдавливается пешеходами или свежим бетоном.Гибкое армирование, включая арматуру из сварной проволоки, требует меньшего расстояния между опорами. Помимо указания типа и количества арматуры, проектировщики должны указать тип и расстояние между опорами, чтобы обеспечить правильное расположение арматуры.

Сварную проволочную арматуру нельзя класть на землю и тянуть на место после укладки бетона. Техника «зацепи-тяни» всегда приводит к неправильному расположению арматуры. Как рабочие могут равномерно «зацепить и потянуть» арматуру из сварной проволоки в указанном месте, стоя на арматуре?

Арматура, частично заглубленная в основание, не обеспечивает контроль ширины трещины.Без поддержки стульев или сборных бетонных блоков арматура обычно заканчивается внизу плиты или закапывается в основание.

Допуски размещения

Допуск вертикального размещения арматуры в плитах на земле составляет ± 3/4 дюйма от указанного места. Для плиты толщиной 12 дюймов или менее допуск бетонного покрытия составляет — 3/8 дюйма, измеренный перпендикулярно бетонной поверхности, и уменьшение покрытия не может превышать одну треть указанного покрытия.Во многих случаях допуск покрытия имеет приоритет над допуском вертикального размещения. Правильное размещение и поддержка арматуры поможет обеспечить соблюдение этих допусков по вертикальному размещению.

Эта статья была первоначально опубликована 25 февраля 2013 года.

Ссылки:

ACI 117-06. «Спецификация допусков для бетонных конструкций и материалов»

ACI 302.1R-04. «Руководство по устройству бетонных перекрытий и перекрытий»

ACI 360R-06.«Дизайн плит-на-земле»

Положение ASCC № 2. «Расположение катаной сварной проволочной сетки в бетоне»

WRI Tech Facts. «Опоры необходимы для долговременной работы арматуры сварной проволокой в плите на одном слое» (TF 702-R-08)

WRI Tech Facts. «Как определить, заказать и использовать сварную проволочную арматуру» (TF 202-R-03)

Преимущества железобетонных полов

Использование железобетона для промышленных полов и коммерческих помещений чрезвычайно популярно и имеет гораздо лучшую прочность на разрыв, чем обычный бетон, что снижает вероятность его разрушения.

Железобетон — один из самых популярных вариантов, которые мы предлагаем, он поможет обеспечить прочность и долговечность вашей конструкции на долгие годы. Изготовленный из относительно недорогих материалов, чрезвычайно прочных и легко поддающихся заливке различной формы, наш железобетон для промышленных и коммерческих помещений, безусловно, является самым популярным выбором, который мы предлагаем.

Что такое железобетон?

Армированный бетон усиливается за счет армирования стальными стержнями, которые закладываются в пол перед заливкой и схватыванием бетона.Армирование чрезвычайно полезно для бетонных полов, поскольку помогает снизить вероятность растягивающих напряжений, растрескивания или разрушения конструкции. Армирование особенно полезно для промышленных и коммерческих полов, поскольку оно помогает бетонному полу выдерживать огромное давление, интенсивное движение и многолетний износ.

Для правильного армирования бетонных полов бетон необходимо заливать прямо на предварительно уложенные стальные арматурные стержни или сетку, чтобы они могли затвердеть.Затем бетону дается время для схватывания и затвердевания вокруг этих стержней или этой сетки, создавая бетонный пол с дополнительной прочностью стали.

Почему мы используем железобетонные полы?

Есть много причин, по которым железобетонные полы так популярны среди наших клиентов в Великобритании:

Обычный бетон может быть хрупким и иметь относительно низкую прочность на разрыв по сравнению с железобетоном.

Армированный бетон используется для обеспечения того, чтобы ваш бетонный пол оставался устойчивым к таким повреждениям, как растрескивание, изгиб или разрушительное воздействие времени.

Сталь и бетон реагируют друг на друга на тепловые изменения одинаково, а это означает, что исключается любое внутреннее напряжение.

Железобетонные полы имеют лучшую прочность на разрыв, чем обычный бетон, а также более долговечны и обладают более высокой прочностью на сжатие. Любое напряжение, оказываемое на железобетонный пол, переносится на стальные стержни, а это означает, что пол может выдерживать гораздо больший вес, чем обычный бетон.

Где железобетонные полы наиболее выгодны?

Железобетонные полы чаще всего используются в общественных местах, таких как автостоянки, офисные и жилые дома, а также фабрики.Дополнительная прочность, обеспечиваемая железобетоном, делает его популярным во многих секторах. Многие общественные и промышленные помещения подвергаются сильному давлению, поэтому использование железобетона особенно выгодно.

Наша команда имеет опыт укладки бетонных полов

Наша команда имеет более чем 30-летний опыт работы в индустрии бетонных полов и большой опыт в установке высококачественных железобетонных полов.Мы работаем с различными отраслями и помещениями, поэтому вы можете быть уверены, что монтируемые нами железобетонные полы имеют исключительно высокое качество.

Преимущества железобетонных полов

Армированный бетон

обладает многочисленными преимуществами, которые делают его очень популярным среди многих наших клиентов.

Высокая прочность на сжатие и растяжение

Железобетон схватывается и затвердевает вокруг стальных стержней, что позволяет ему выдерживать значительное давление и растяжение.Сам бетон обеспечивает прочность на сжатие, а сталь — на разрыв. Сталь — прочный материал, который часто используется для армирования. Сталь расширяется и сжимается в зависимости от температуры, как и бетон, а это значит, что ее нелегко повредить. Именно эта прочность и гибкость делают железобетон популярным выбором для конструкций и полов, которые должны выдерживать чрезмерное давление.

Железобетон экономичен

Полы из железобетона — один из самых экономичных полов.Цемент смешивают с камнями, гравием, осколками песка и водой перед добавлением в стальную арматуру, чтобы сделать ее прочной. Эта комбинация бетона и стали намного дешевле, чем другие строительные материалы, поэтому железобетонные полы являются отличным решением для вашего пространства — независимо от размера!

Железобетон для быстрого строительства

Мало что может сравниться со скоростью строительства железобетонного перекрытия. Хотя армированный бетон чаще всего заливают в форму на месте, он также может поставляться в виде сборных деталей, чтобы упростить процесс.

Армирование обеспечивает универсальность

Есть много ученых и инженеров, которые изучали бетон и его свойства, и теперь могут позже составить смесь в зависимости от области применения. Добавление определенных материалов в бетон может ускорить его схватывание и стать устойчивым к воздействию экстремальных температур или изменений окружающей среды. Железобетон позволяет инженерам спроектировать и построить несколько типов полов. Более того, натяжение при установке бетона между стальной арматурой может предотвратить растрескивание и сделать пол более прочным.

Железобетон устойчив к атмосферным воздействиям

Еще один популярный элемент из железобетона — это то, насколько он устойчив к изменениям погодных условий. Стальные и бетонные материалы одинаково реагируют на изменения температуры, снижая вероятность растрескивания и ослабления.

Железобетон устойчив к коррозии

Коррозия — обычная проблема для многих напольных покрытий, поскольку они со временем подвержены повреждениям и износу.Однако железобетон прочнее, чем другие типы бетонных полов, и поэтому он гораздо более устойчив к коррозии.

Железобетон огнестойкий

Многие материалы для полов, такие как дерево и металл, не могут выдерживать такие же высокие температуры, как железобетон, без возгорания или серьезного износа. Низкая скорость теплопередачи в бетонном полу означает, что внутри остается намного холоднее, чем на поверхности, что делает химически невозможным возгорание.

Термостойкость бетонных полов делает их идеальными для помещений, которые постоянно должны выдерживать высокие температуры, например, заводские полы или инженерные мастерские.

Наш подход к железобетонным перекрытиям

Здесь, в Concrete Flooring Solutions, мы всегда находим лучшее решение для пола для вашего помещения, помогая создать железобетонный пол, идеально соответствующий вашим требованиям. Мы специализируемся на различных методах укладки полов, в том числе на традиционных полах, армированных сеткой или стальным волокном.Более того, все наши конструкции бетонных полов соответствуют Техническому отчету 34 The Concrete Society, отраслевому стандарту для бетонных промышленных цокольных этажей.

Связь важна для нас

Выбор подходящего бетонного пола для вашего помещения может быть трудным процессом, и для многих людей мы прилагаем все усилия, чтобы эффективно общаться с нашими клиентами. Мы поможем вам найти лучший железобетонный пол для вашей собственности, приложив все усилия, чтобы сообщить вам обо всем и обеспечить вам поддержку на протяжении всего процесса установки.

Обеспечение железобетона более 30 лет

Мы гордимся тем, что поставляем железобетонные полы для наших клиентов более 30 лет. Мы гордимся тем, что предоставляем нашим клиентам по всей Великобритании непревзойденные услуги и исключительные решения для напольных покрытий. Наша команда и наша работа остаются в авангарде технологий бетонных полов, и мы всегда в поисках будущих достижений и разработок в секторе промышленных полов.

Наша команда за железобетонными перекрытиями

Каждый из наших проектов промышленных полов индивидуален, и у наших клиентов индивидуальные требования.Однако каждая установка железобетонного пола, которую мы выполняем, проходит через строгий процесс планирования, чтобы гарантировать выполнение всех требований. Знания и опыт, которые предлагает наша команда по установке бетонных конструкций, помогают успокоить каждого из наших клиентов.

Новейшие методы и навыки

Мы с энтузиазмом относимся к постоянному совершенствованию наших услуг и развитию наших навыков, поэтому мы можем заливать отдельные бетонные плиты площадью до 2 500 м2 и укладывать их с максимальным допуском по плоскостности.Кроме того, мы прилагаем все усилия, чтобы использовать новейшие дизайнерские технологии для создания железобетонных полов на заказ, которые точно соответствуют требованиям наших клиентов. Предлагая методы заливки и строительства широких пролетов, мы можем предложить нашим клиентам железобетонные полы, которыми они могут гордиться.

Услуга по установке железобетонных полов, которой можно доверять

Выбор подходящего железобетонного пола для вашей собственности может оказаться сложной задачей. Однако с помощью нашей команды этот процесс можно значительно упростить.Более того, если ваш промышленный пол не завершен в соответствии с достаточно высокими стандартами или был выполнен неопытными рабочими, его ремонт может оказаться очень дорогостоящим. Нанимая наши услуги, вы можете быть уверены в предоставлении услуг, которым вы можете доверять.

Наш железобетон защищен

Есть несколько общих факторов, которые необходимо учитывать в отношении железобетонных полов:

Поверхностное напыление

Преждевременный износ

Фундамент бетонный

Проблемы с поверхностью — распространенная проблема, которая возникает из-за плохо уложенного бетонного пола.Однако здесь, в Concrete Flooring Solutions, мы используем заранее подготовленные порошки, чтобы обеспечить гораздо большую стойкость к истиранию и позволить различные варианты окраски. Процесс очень прост. Он использует простой разбрасыватель для нанесения пыли, а затем поплавок для завершения мелких деталей.

Свяжитесь с нашей командой сегодня

Если вы хотите узнать больше о преимуществах наших железобетонных полов и о том, что мы предлагаем нашим клиентам, почему бы не позвонить нам? Наша команда всегда готова посоветовать вам лучший вариант напольного покрытия для вашего коммерческого или промышленного помещения.Позвоните нам сегодня и узнайте больше о предлагаемых нами вариантах железобетонных полов.

Бетонные перекрытия

| Журнал Concrete Construction

Качественная конструкция пола включает хорошее уплотнение земляного полотна, плиты одинаковой толщины, бетон с низкой оседанием, прямые линии переборок и контрольные пропилы, расстояние между которыми от 24 до 30 раз превышает толщину плиты.

Распространенных ошибок при строительстве бетонных плит перекрытия можно избежать с помощью надлежащей подготовки основания, дизайна смеси, укладки, отделки и отверждения.При правильном выполнении этих действий владелец может рассчитывать на привлекательное долговечное изделие.

Стандартная толщина бетонной плиты перекрытия в жилищном строительстве составляет 4 дюйма. Рекомендуется от пяти до шести дюймов, если бетон будет время от времени подвергаться тяжелым нагрузкам, например, от домов на колесах или мусоровозов.

Чтобы подготовить основание, вырежьте уровень земли на нужную глубину, чтобы учесть толщину плиты. Удалите весь органический материал и большие твердые предметы, такие как камни и корни деревьев, на глубину не менее 4 дюймов.Если необходимо наращивание уклона, используйте гравий или песчаный грунт и уплотните окончательное основание с помощью виброплиты или аналогичного устройства. Кромки могут быть из любого прямого материала, который может быть закреплен на месте. Подумайте о пластиковых или металлических формах, если нет ровных пиломатериалов. Перед установкой опалубки установите натяжную линию с помощью колышков или бетонных досок, чтобы установить квадратную отметку уровня.

Что касается бетонной смеси, она должна соответствовать требованиям прочности на сжатие (обычно 3000 фунтов на квадратный дюйм) без мер, вызывающих чрезмерную усадку.Поскольку вода увеличивает усадку и растрескивание, для достижения желаемой осадки предпочтительнее использовать пластификатор. Также рассмотрите возможность включения волокон для предотвращения растрескивания при пластической усадке. Для наружных плит, подверженных воздействию морозной погоды или химикатов для борьбы с обледенением, может потребоваться более высокая прочность и увлеченный воздух. В случае сомнений обратитесь к поставщику бетона за рекомендуемой смесью.

Всегда избегайте добавления воды на стройплощадке, превышающей 1–2 галлона на кубический ярд. Если дополнительная просадка действительно необходима, спросите водителя автобетоносмесителя, сколько воды можно добавить, не допуская отклонения бетона от спецификации.

Распределите бетон вокруг плиты как можно ближе к его окончательному положению, а затем сгребите его на место. Уплотняйте смеси с низкой осадкой с помощью ручного вибратора или виброрейки. Закончите с минимальным усилием и минимальными движениями терки, необходимыми для получения гладкой поверхности.

Создайте контрольные швы на расстоянии не более чем в 24–30 раз больше толщины плиты и не более 15 футов по ширине и длине плиты, вдавливая в поверхность инструмент для нарезания канавок глубиной 1 дюйм.Расстояние между стыками более 15 футов требует использования устройств передачи нагрузки, таких как дюбели или дюбели. Для плит, для которых требуется большое расстояние между стыками или отсутствие стыков, рекомендуется стальная арматура. Это увеличит вероятность случайного растрескивания, но будет плотно удерживать трещины, чтобы обеспечить хорошие структурные характеристики.

Правильные условия отверждения имеют решающее значение, и метод отверждения должен применяться, как только готовая поверхность сможет противостоять повреждениям. Бетон не должен замерзать или высыхать.Нанесите на поверхность отвердитель или обеспечьте подходящее влажное отверждение. Если есть риск замерзания, накройте плиту изолятором, например изолирующими одеялами или 4-дюймовым слоем соломы, который утяжеляют, чтобы она не сдулась. Оставьте изолятор на месте, пока бетон не достигнет прочности не менее 500 фунтов на квадратный дюйм. Обычно это происходит в течение нескольких дней.

— Питер Вандерверф — президент Building Works Inc. (www.buildingworks.com), консалтинговой фирмы, которая помогает компаниям внедрять новые строительные продукты.Терри Коллинз — инженер по бетонным конструкциям в Портлендской цементной ассоциации (www.cement.org), которая продвигает использование бетона и других продуктов на основе цемента.

Дополнительная информация о бетонных перекрытиях

Разница между конструкционной бетонной плитой и простой бетонной конструкционной плитой

A : Конструктивно армированная плита на земле состоит из смеси бетона и конструкционной стали, чтобы выдерживать расчетную нагрузку.Конструкционная сталь может быть арматурной или WWF. Площадь поперечного сечения стали вводится в инженерные формулы, найденные в ACI 318, для определения несущей способности для данной конструкции плиты. В конструкционной бетонной плите толщина плиты не является фактором, определяющим несущую способность этой плиты. Площадь поперечного сечения стали, расстояние между ними и ее свойства при растяжении — это параметры стали, используемые в расчетах.

Подчеркнем, что несущая способность конструктивно железобетонной плиты определяется свойствами указанной конструкционной стальной арматуры.ACI 301- «Стандартные спецификации для конструкционного бетона» и 318 являются источниками для выбора подхода к проектированию плиты. Для расчета свойств плиты используются методы проектирования Вестергаарда и / или Майерхофа.

Обычная конструкционная бетонная плита на земле использует свойства бетона, чтобы выдерживать расчетные нагрузки. Здесь толщина плиты, а также характеристики прочности бетона на сжатие и изгиб, основанные на 28-дневных испытаниях, являются контролирующими параметрами. По определению, вторичная / термоусадочная арматура используется для контроля трещин после их образования в поперечном сечении бетона.Вторичная арматура не учитывается при определении несущей способности плиты.

Толщина простой бетонной плиты определяется свойствами бетона, используемого в плите. Гильдия ACI 302 для строительства бетонных перекрытий и перекрытий и ACI 360 Design of Slab on Grade предоставляет методологию проектирования для этого типа перекрытий. Существуют дополнительные протоколы проектирования бетонных конструкций ACI, такие как ACI 330 для парковок.

Как правило, дороги и автостоянки, а также большинство промышленных, складских и коммерческих плит перекрытия проектируются из простого конструкционного бетона.Обычные бетонные плиты будут толще, чем структурные плиты, но в большинстве случаев экономически эффективны по сравнению со структурными плитами. Использование бетона, армированного волокнами, по сравнению с обычной сталью в качестве вторичного армирования в большинстве случаев очень рентабельно, поскольку нет никаких затрат на строительство, связанных с волокнами. Мы можем сжать график проекта, избавившись от необходимости предварительно размещать проволочную сетку. Мы также можем снизить затраты, устраняя необходимость в бетононасосе, когда вместо проволочной сетки в плитах на земле используются волокна.В данном случае использование волокон позволяет автофургону готовой смеси выгружать прямо на основание плиты в месте использования.

Уровень дозировки микросинтетических волокон в качестве вторичного армирования в жилых плитах на земле может варьироваться от 1,0 фунта на кубический ярд для моноволоконных волокон и до 1,5 фунтов на кубический ярд для фибриллированного полипропиленового волокна. Более низкие уровни дозировки для каждого материала могут использоваться, когда единственная ответственность заключается в растрескивании пластической усадки и оседании пластика.Например, спроектированная доза для моноволоконных полипропиленовых волокон с большим количеством волокон в качестве пластической усадочной арматуры составляет ½ фунта / с.

Макросинтетические волокна используются в строительстве плит перекрытий коммерческих, промышленных и складских помещений. Здесь средняя остаточная прочность, определенная в соответствии с ASTM C1399, может быть использована для установления минимальных требований к дозировке макросинтетических волокон.

Некоторые измеримые характеристики прочности бетона могут быть улучшены при использовании волокон.Методы испытаний, используемые для получения этих данных, можно найти в документах ASTM, ACI или других согласованных групп или правительственных агентств. ICC ES AC32 является отличным источником методов испытаний бетона, армированного синтетическим волокном, как для армирования пластических усадочных трещин, так и для армирования на усадку при температуре. ICC ES AC208 доступен для бетона, армированного стальным волокном.

Вторичная арматура, как определено в нескольких документах ACI, в том числе 302, 318 и 330, ограничивает ответственность «удержанием бетона вместе после его растрескивания».Кроме того, количество обычного вторичного армирования определяется по одной из 5 эмпирических формул. Параллельное чтение должно включать статью, написанную для WRI Робертом Андерсоном, PE, в которой обсуждается применение этих формул. В документе г-на Андерсона есть таблица, в которой указано количество вторичного армирования, которое будет обеспечивать каждая формула. Ни одна из пяти формул не дает одинакового ответа.

Основная проблема с использованием проволочной сетки или арматуры № 3 или № 4 в качестве вторичной арматуры заключается в необходимости иметь эту арматуру на надлежащей высоте в пределах поперечного сечения бетона для выполнения работ.Если стулья / опоры не указаны и не используются, WWF обычно не выполняет свои функции. Волокна, с другой стороны, можно найти по всей массе бетона, распределены в трех измерениях, и было доказано, что они обеспечивают усиление вторичной / температурной усадки, а также некоторые другие измеримые преимущества в долговечности, которые продлят срок службы конкретный.

No related posts.

Типы плит перекрытия.

технические характеристики, размеры по ГОСТ и цены

Виды перекрытий

Каталог продукции для частного домостроения

Обустройство пола по бетонному основанию (железобетонные плиты перекрытия)

Техническое решение пола по бетонному основанию (железобетонные плиты перекрытия) с ПЕНОПЛЭКС®

Не допускайте ошибок!

Плиты перекрытия пустотные — Описание, технические характеристики – ГК РОСАТОМСНАБ – арматура, железобетонные плиты

Технология монтажа плит перекрытия

Разновидности перекрытий

Аспекты проектирования зданий и сооружений

Этап подготовки перед монтажом

Укладка

Рубка плит

Анкеровка

Назначение железобетонных плит перекрытия — ООО «Атлант

Типы железобетонных плит перекрытия

монолитные, пустотные размеры и цены фото

Материалом для производства перекрытий могут быть такие разновидности бетона:

Пустотные плиты

Ребристые (монолитные) плиты

Достоинства ребристых ЖБ перекрытий:

Размеры ЖБ плит

Хранение ЖБ перекрытий

Похожие статьи

Железобетонная плита | Пол железобетонный

Процесс строительства бетонных перекрытий — Технология бетона

Типы бетонных плит — конструкция, стоимость и применение — Практическое руководство

9. Пузырьковая плита перекрытия

Часто задаваемые вопросы

Как укрепить бетонную плиту на земле для контроля трещин

Основы

Варианты борьбы с трещинами

Обрезка арматуры на стыках

Расположение арматуры

Допуски размещения

Ссылки:

Преимущества железобетонных полов

Что такое железобетон?

Почему мы используем железобетонные полы?

Где железобетонные полы наиболее выгодны?

Наша команда имеет опыт укладки бетонных полов

Преимущества железобетонных полов

Высокая прочность на сжатие и растяжение

Железобетон экономичен

Железобетон для быстрого строительства

Армирование обеспечивает универсальность

Железобетон устойчив к атмосферным воздействиям

Железобетон устойчив к коррозии

Железобетон огнестойкий

Наш подход к железобетонным перекрытиям

Связь важна для нас

Обеспечение железобетона более 30 лет

Наша команда за железобетонными перекрытиями

Новейшие методы и навыки

Услуга по установке железобетонных полов, которой можно доверять

Наш железобетон защищен

Свяжитесь с нашей командой сегодня

| Журнал Concrete Construction

Дополнительная информация о бетонных перекрытиях

Разница между конструкционной бетонной плитой и простой бетонной конструкционной плитой

Добавить комментарий Отменить ответ
