Что такое перемычка? Перемычки применяемые в строительстве
Что такое перемычка в строительстве? Определение: это конструкция, которая перегораживает, а точнее располагается горизонтально и принимает на себя давление, поступающее сверху от стены или плит перекрытий. Такие конструкции используются при производстве монолитных сооружений, зданий из железобетона, кирпичных сооружений, а также сооружений выполняемых из камня или природных материалов. Этими железобетонными вспомогательными приспособлениями обустраивают проемы над окнами и дверями. Создают перекрытия с использованием конструкций, которые принимают на себя нагрузку.
Виды перемычек
- Монолитные.
- Сборные.
Первые производят на строительном объекте. После установки опалубки фиксируется арматурная сетка, которая впоследствии заполняется цементобетонным раствором. Сборные же изготавливают на производстве и потом в необходимом количестве доставляются на строительные объекты специализированным транспортом.
Классификация перемычек
Перемычки бывают:
- Брусковатого типа. Ширина до 250 миллиметров. Имеет маркировку ПБ.
- Плитная. Ширина более 250 миллиметров. Имеет маркировку ПП.
- Балочная. Используется при опирании или примыкании деталей плиты перекрытия. Имеет маркировку ПГ.
- Фасадная. Что такое перемычка для фасада? Это изделие, которое используют для перекрывания проема. Толщина стены в проеме окна или двери, который выступает, будет от 250 миллиметров и больше. Имеет маркировку ПФ.
Производство
Что такое перемычка? Это изделие из железобетона, при производстве которого используют тяжелый бетон и арматурные каркасы. Вид цементобетонной смеси и тип арматурного каркаса подбирается исходя из необходимых требований прочности предъявляемых в будущем к железобетонному изделию. Также перемычки производятся из ячеистого бетона. Они отличаются малым удельным весом, низкой теплопроводностью, что позволяет не беспокоиться о дальнейшем утеплении.
Они выпускаются с двумя типами армирования:
- из арматуры напряженного типа;
- из арматуры ненапряженного типа;
Ее обрабатывают от воздействия внешних факторов, способных агрессивно воздействовать на арматурный каркас, например, коррозии. Железобетонные изделия отличаются по форме, применяемой технологии отделки и способности воспринимать нагрузку.
Применение облегченных перемычек
Что такое перемычка из ячеистого бетона? Это изделие, которое, несмотря на малый удельный вес, выдерживает необходимые нагрузки на сжатие и излом. Это обеспечивается армированием, качеством заполнителей и четкостью соблюдаемой технологии. Заполнитель воспринимает сжимающие нагрузки, а арматура растягивающие. Изделия из ячеистого бетона используются при возведении сооружений высотой до пяти этажей, потому что они не обладают прочностью свойственной железобетонным изделиям.
Маркировка
Что такое перемычка? Это изделие, которое маркируют при помощи букв и цифр, например, 3ПБ-33. 16-3п. Цифры в маркировке указывают на размер поперечных сечений (длину, ширину, высоту) и показатель, который характеризует рассчитываемую нагрузку для элементов конструкции. Буквы обозначают ее вид, а заключительная буква «П» (если она есть) указывает на наличие подъемных петель.
Транспортирование и хранение
Что такое перемычки в строительстве? Это вспомогательные изделия, которые с легкостью перевозятся в специализированном транспорте горизонтально. При погрузке их укладывают плотно друг к другу, при этом используя прокладки. Перед комплектованием нижнего ряда перемычек вниз перпендикулярно помещают подкладки. Обычно из дерева, потому что они больше других материалов способны распределять на себя получаемое перемычками напряжение. По окончании укладывания перемычек они закрепляются в перевозимом транспортном средстве, распирая о края, если не были уложены в специально изготовленные под них формы. При погрузке и разгрузке перемычек используются грузозахватные механизмы и грузоподъемная техника. Перемычки разгружаются блоками.
Перемычки железобетонные (ПБ, ПП, ПФ, ПГ)
Какие бывают типы железобетонных перемычек?
Какие марки бетона и арматуры используются для изготовления железобетонных перемычек?
Как маркируются перемычки железобетонные? Как расшифровываются условные обозначения маркировки железобетонных перемычек?
Каковы основные правила нанесения маркировочных надписей и монтажных знаков на железобетонные перемычки?
Как правильно хранить и транспортировать железобетонные перемычки?
Какие бывают типы железобетонных перемычек?
Ответ: В зависимости от назначения и конструктивных особенностей железобетонные перемычки подразделяются на следующие типы:
ПБ-перемычки брусковые;
ПП – перемычки плитные;
ПФ – перемычки фасадные;
ПГ – перемычки балочные с четвертью.
Какие марки бетона и арматуры используются для изготовления железобетонных перемычек?
Ответ: Для изготовления железобетонных перемычек используются тяжелые бетоны класса не ниже В15.
Для изготовления арматурных каркасов используется в качестве напрягаемой продольной арматуры:
- арматурная термически упроченная сталь классов Aт-V и Aт-IVC;
- горячекатаная сталь класса A-III.
В качестве ненапрягаемой продольной арматуры применяется:
- горячекатаная сталь класса A-III;
- термически упроченная сталь класса Aт-IIIC;
- арматурная проволока класса Вр-I.
В качестве поперечной арматуры используют:
- горячекатаную арматурную сталь классов A-I и A-III;
- арматурную проволоку класса Вр-I.
Как маркируются перемычки железобетонные? Как расшифровываются условные обозначения маркировки железобетонных перемычек?
Ответ: Перемычки железобетонные обозначаются марками в соответствии с требованиями ГОСТ 23009 – 78.
Марка железобетонной перемычки состоит из буквенно-цифровых групп, разделенных дефисами:
Первая группа – арабская цифра, обозначающая порядковый номер поперечного сечения железобетонной перемычки, тип перемычки и длину перемычки в дециметрах;
Вторая группа – значение расчетной нагрузки на перемычку в кН/м, класс напрягаемой арматуры;
Третья группа – дополнительные сведения, например, наличие монтажных петель или закладных деталей, а так же обозначение дополнительных характеристик, обеспечивающих долговечность в особых условиях эксплуатации.
Пример условного обозначения перемычек брусковых (ПБ):
5ПБ25-37-n –железобетонная перемычка брусковая с поперечным сечением №5, длина перемычки 25 дм. (2460 мм), расчетная нагрузка 37,27 кН/м, изделие предусматривает наличие монтажных петель – n.
Наименование
|
Длина, мм
|
Нагрузка кН/м
|
Сечение
|
Эскиз
|
5ПБ25-37-n
|
2460
|
37
|
№5
|
|
Пример условного обозначения железобетонной плитной перемычки (ПП):
8ПП18-71-AтV –железобетонная плитная перемычка типа ПП, длиной 1810 мм, поперечного сечения № 8, под расчетную нагрузку 70,61 кН/м, с напрягаемой арматурой класса Aт-V.
Наименование
|
Длина, мм
|
Нагрузка кН/м
|
Сечение
|
Эскиз
|
8ПП18-71-AтV
|
1810
|
70,61
|
8
|
|
Каковы основные правила нанесения маркировочных надписей и монтажных знаков на железобетонные перемычки?
Ответ: Маркировочные надписи и монтажные знаки должны наноситься на железобетонные перемычки согласно требованиям ГОСТ 13015. 2-81.
Маркировочные знаки наносятся на торцевой или верхней стороне железобетонной перемычки. Монтажный знак «Верх изделия» должен быть нанесен на торцевой стороне перемычек, имеющих строповочные отверстия.
Как правильно хранить и транспортировать железобетонные перемычки?
Ответ: Транспортировать и хранить железобетонные перемычки необходимо уложенными в штабелях, в рабочем положении, с использованием прокладок и подкладок толщиной не менее 250 мм. Прокладки должны быть расположены на расстоянии 200 – 250 мм от торца перемычки. Высота штабелей железобетонных перемычек должна быть не более 2-х метров.
Располагать перемычки на железнодорожной платформе или кузове автомобиля следует так продольной осью по направлению движения.
Погрузку и разгрузку железобетонных перемычек производят пакетами с помощью специальных грузозахватных механизмов.
виды, маркировка и технология изготовления
Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.
Определение
Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.
Вернуться к оглавлению
Назначение
В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:
- сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
- плотные тяжелые бетоны.
Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.
Вернуться к оглавлению
Виды и маркировка
Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:
- Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
- Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
- Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
- Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.
Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире. Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.
Вернуться к оглавлению
Геометрия
Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.
Вернуться к оглавлению
Технология изготовления
Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.
Вернуться к оглавлению
Основные виды
Предлагается несколько видов перемычек из железобетона:
- оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
- сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
- брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
- несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.
Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.
Вернуться к оглавлению
Опалубка и ее укрепление
Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.
Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.
Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.
Вернуться к оглавлению
Утепление
Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.
В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.
Вернуться к оглавлению
Армирование
Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.
Вернуться к оглавлению
Заливка
Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.
Вернуться к оглавлению
Советы при работе
При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:
- Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
- Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
- Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
- Перемычки должны быть надежными и выполнены качественно.
- Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
- Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
- Тип перемычки определяет вес общей конструкции.
- Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.
Вернуться к оглавлению
Вывод
Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.
Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.
Все о железобетонных перемычках
- Главная
- Все о железобетонных перемычках
»
Железобетонные перемычки — одно из основных изделий любого железобетонного завода. Эти изделия используются в конструкциях оконных и дверных проемов, арок, а также для формирования фасада при определенных типах кладки.
Важна роль перемычек при строительстве различных зданий, поэтому застройщики чаще всего предпочитают закупать эти изделия непосредственно у производителей, что гарантирует высокое качество перемычек. Заводы работают в соответствии с ГОСТами, а также реализуют продукцию по доступным ценам, что делает сотрудничество с ними максимально выгодным. Иногда допускается изготовление перемычек на самом объекте — в нестандартных случаях.
Классификация и виды
Государственный стандарт, регламентирующий производство данной продукции, существует с 1984 года. Изначально он был создан для создания перемычек под кирпичные здания, однако, допускается использование этих перемычек в зданиях из других материалов.
- Перемычки ПБ — это бруски, шириной до 250мм. Стандартная ширина зависит от марки и варьируется от 1030 до 5960мм. Существует некоторое количество вариаций длин этих перемычек, а также можно подобрать армированное изделие или с подходящим весом.
- Плитные перемычки (ПП) состоят из нескольких брусков и формируют цельный блок железобетонных изделий. Характеризуются шириной более 250мм.
- ПГ — железобетонные перемычки балочного типа, Г-образные. Отличаются наличием специальной выемки, обеспечивающей надежное соединение перекрытий.
- Перемычки фасадные (ПФ) необходимы для перекрытия проемов. Используются на фасаде зданий.
Маркировка
Все заводские изделия из железобетона должны соответствовать требованиям и классификации государственного стандарта. Маркировка на ЖБ-перемычки наносится производителем в соответствии с размерами изделия и другими техническими характеристиками. Маркировка позволяет расшифровать тип изделия.
- Первая группа знаков в маркировке содержит сведения о параметрах сечения, классификации перемычки и ее длине.
- Вторая часть маркировки информирует о допустимой нагрузке на данное изделие и классе используемой арматуры.
- Третья часть маркировочной записи содержит дополнительные сведения: монтажные петли, анкерные выпуски, допустимость монтажа в условиях специальной эксплуатации, эксплуатация в сейсмический районах или агрессивных средах и пр.
Стоит помнить, что все размеры железобетонных перегородок соответствуют стандарту и изготавливаются из марочного бетона М250 и выше. При необходимости можно найти производителя, который изготавливает не только стандартные перекрытия. В любом случае изделие будет соответствовать необходимым стандартам.
Нагрузочные расчеты
Основной функцией перемычек является перекрытие проемов между этажами и регламентное стыкование плит, поэтому перемычки из железобетона должны выдерживать определенные нагрузки. Принято выделять следующие нагрузочные типы перекрытий:
- усиленная несущая перемычка выдерживает нагрузку 3,4-3,7 т/м;
- ненесущие перемычки должны выдерживать нагрузку стеновой кладки, расположенной над проемом;
- тонкие перемычки являются несущими, выдерживают нагрузку межкомнатных дверных проемов и характеризуются толщиной 120мм;
- прогонные перемычки отличаются несущей функцией и большой длинной;
- ригельные перемычки имеют значительный вес и специальные выемки, которые позволяют реализовывать упор конструкций.
Типы перемычек рассчитываются на этапе проектирования с учетом необходимой нагрузки. В малоэтажных зданиях чаще всего используют первые три типа железобетонных перемычек.
Обращаем внимание, что возведение бани, сарая или гаража позволяет выполнить все необходимые нагрузочные расчеты своими силами. Конструкция таких построек позволяет использовать изделия 2ПБ, то есть длинные палки. Основные технические характеристики этого изделия:
- длина от 103 до 295 см;
- сечение 120*140 мм;
- вес от 43 до 125 кг;
- нагрузка для перемычек окна 200-800 кг/м;
- нагрузка для перемычек двери — около 3,7 т/м.
Производители учитывают вес конструкций, поэтому оснащают перемычки специальными элементами, облегчающими погрузку, перевозку и монтаж перемычек — монтажными петлями или стопорными отверстиями.
Изготовление перемычек на объекте допускается, однако требует соблюдения технологии. Ведь в случае нарушения процесса срок эксплуатации и безопасность конструкции существенно снижаются.
Заводские перемычки отличаются невысокой ценой и доступностью. Поэтому самостоятельное изготовление перемычек, требующее создания опалубки, соблюдения технологии заливки бетона, времени для выстаивания состава, нерационально.
Номенклатура перемычек брусковых ПБ
Марка |
L
(мм)
|
b
(мм)
|
h
(мм)
|
P
(кг/м)
|
Мин. опир.
(мм)
| Масса (кг) |
Перемычки 1ПБ | ||||||
1ПБ10-1 | 1030 | 120 | 65 | 100 | 100 | 20 |
1ПБ13-1 | 1290 | 120 | 65 | 100 | 100 | 25 |
1ПБ16-1 | 1550 | 120 | 65 | 100 | 100 | 30 |
Перемычки 2ПБ | ||||||
2ПБ10-1 | 1030 | 120 | 140 | 100 | 100 | 43 |
2ПБ10-1-п | 1030 | 120 | 140 | 100 | 100 | 43 |
2ПБ13-1 | 1290 | 120 | 140 | 100 | 100 | 54 |
2ПБ13-1-п | 1290 | 120 | 140 | 100 | 100 | 54 |
2ПБ16-2 | 1550 | 120 | 140 | 200 | 100 | 65 |
2ПБ16-2-п | 1550 | 120 | 140 | 200 | 100 | 65 |
2ПБ17-2 | 1680 | 120 | 140 | 200 | 100 | 71 |
2ПБ17-2-п | 1680 | 120 | 140 | 200 | 100 | 71 |
2ПБ19-3 | 1940 | 120 | 140 | 300 | 100 | 81 |
2ПБ19-3-п | 1940 | 120 | 140 | 300 | 100 | 81 |
2ПБ22-3 | 2200 | 120 | 140 | 300 | 100 | 92 |
2ПБ22-3-п | 2200 | 120 | 140 | 300 | 100 | 92 |
2ПБ25-3 | 2460 | 120 | 140 | 300 | 100 | 103 |
2ПБ25-3-п | 2460 | 120 | 140 | 300 | 100 | 103 |
2ПБ26-4 | 2590 | 120 | 140 | 400 | 100 | 109 |
2ПБ26-4-п | 2590 | 120 | 140 | 400 | 100 | 109 |
2ПБ29-4 | 2850 | 120 | 140 | 400 | 100 | 120 |
2ПБ29-4-п | 2850 | 120 | 140 | 400 | 100 | 120 |
2ПБ30-4 | 2980 | 120 | 140 | 400 | 150 | 125 |
2ПБ30-4-п | 2980 | 120 | 140 | 400 | 150 | 125 |
Перемычки 3ПБ | ||||||
3ПБ13-37 | 1290 | 120 | 220 | 3800 | 170 | 85 |
3ПБ13-37-п | 1290 | 120 | 220 | 3800 | 170 | 85 |
3ПБ16-37 | 1550 | 120 | 220 | 3800 | 170 | 102 |
3ПБ16-37-п | 1550 | 120 | 220 | 3800 | 170 | 102 |
3ПБ18-37 | 1810 | 120 | 220 | 3800 | 200 | 119 |
3ПБ18-37-п | 1810 | 120 | 220 | 3800 | 200 | 119 |
3ПБ18-8 | 1810 | 120 | 220 | 800 | 200 | 119 |
3ПБ18-8-п | 1810 | 120 | 220 | 800 | 200 | 119 |
3ПБ21-8 | 2070 | 120 | 220 | 800 | 170 | 137 |
3ПБ21-8-п | 2070 | 120 | 220 | 800 | 170 | 137 |
3ПБ25-8 | 2460 | 120 | 220 | 800 | 170 | 162 |
3ПБ25-8-п | 2460 | 120 | 220 | 800 | 170 | 162 |
3ПБ27-8 | 2720 | 120 | 220 | 800 | 170 | 180 |
3ПБ27-8-п | 2720 | 120 | 220 | 800 | 170 | 180 |
3ПБ30-8 | 2980 | 120 | 220 | 800 | 210 | 197 |
3ПБ30-8-п | 2980 | 120 | 220 | 800 | 210 | 197 |
3ПБ34-4 | 3370 | 120 | 220 | 400 | 100 | 222 |
3ПБ34-4-п | 3370 | 120 | 220 | 400 | 100 | 222 |
3ПБ36-4 | 3630 | 120 | 220 | 400 | 100 | 242 |
3ПБ36-4-п | 3630 | 120 | 220 | 400 | 100 | 242 |
3ПБ39-8 | 3890 | 120 | 220 | 800 | 210 | 257 |
3ПБ39-8-п | 3890 | 120 | 220 | 800 | 210 | 257 |
Перемычки 4ПБ | ||||||
4ПБ30-4 | 2980 | 120 | 290 | 400 | 100 | 259 |
4ПБ30-4-п | 2980 | 120 | 290 | 400 | 100 | 259 |
4ПБ44-8 | 4410 | 120 | 290 | 800 | 210 | 385 |
4ПБ44-8-п | 4410 | 120 | 290 | 800 | 210 | 385 |
4ПБ48-8 | 4800 | 120 | 290 | 800 | 210 | 418 |
4ПБ48-8-п | 4800 | 120 | 290 | 800 | 210 | 418 |
4ПБ60-8 | 5960 | 120 | 290 | 800 | 250 | 519 |
4ПБ60-8-п | 5960 | 120 | 290 | 800 | 250 | 519 |
Перемычки 5ПБ | ||||||
5ПБ18-27 | 1810 | 250 | 220 | 2800 | 170 | 250 |
5ПБ18-27-п | 1810 | 250 | 220 | 2800 | 170 | 250 |
5ПБ21-27 | 2070 | 250 | 220 | 2800 | 170 | 285 |
5ПБ21-27-а | 2070 | 250 | 220 | 2800 | 170 | 285 |
5ПБ21-27-ап | 2070 | 250 | 220 | 2800 | 170 | 285 |
5ПБ21-27-п | 2070 | 250 | 220 | 2800 | 170 | 285 |
5ПБ25-27 | 2460 | 250 | 220 | 2800 | 230 | 338 |
5ПБ25-27-а | 2460 | 250 | 220 | 2800 | 230 | 338 |
5ПБ25-27-ап | 2460 | 250 | 220 | 2800 | 230 | 338 |
5ПБ25-27-п | 2460 | 250 | 220 | 2800 | 230 | 338 |
5ПБ25-37 | 2460 | 250 | 220 | 3800 | 230 | 338 |
5ПБ25-37-п | 2460 | 250 | 220 | 3800 | 230 | 338 |
5ПБ27-27 | 2720 |
Несущие и ненесущие перемычки
Автор На чтение 17 мин. Опубликовано
Перемычки брусковые марки ПБ изготавливаются в соответствии с серией 1.038.1-1 и предназначены для перекрытий проемов в стенах из кирпича, а также иного кладочного стенового материала. Бетонные перемычки рассчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий. На изделия, расчетная прочность для которых составляет до 800кгс/м, опирание плит перекрытий не допустимо, вес кирпичной кладки на них рассчитаны как кратковременное давление. Перемычки изготавливаются из тяжелого бетона марки М-200 на сжатие. Изделия высотой 140 мм армируются плоскими каркасами, а высотой 220 – пространственными каркасами, выполненными из стальной арматуры разной толщины.
Маркировка брусковых перемычек
Маркировка состоит из буквенно-письменных групп обозначений. Например, 5ПБ 25-37п.
- 5 – типоразмер (250х220),
- ПБ – перемычка брусковая,
- 25 – длина (2460), округленная до дм. ,
- 37 – расчетная прочность 3800 кг/м с учетом собственного веса, округленная до целого числа,
- п – изготовлены со строповочными петлями.
Серией предусмотрено изготовление бетонных брусковых перемычек и без строповочных петель (монтаж в данном случае должен осуществляться с помощью специальных строповочных отверстий), однако на практике такие изделия практически не встречаются.
Нагрузка на бетонные перемычки
С точки зрения сферы применения все перемычки можно поделить на несущие, т.е применяемые для закрытия проемов в несущих стенах, и ненесущие, т.е. применяемые в перегородках.
Брусковые перемычки с нагрузкой менее 800 кг/м, т.е. с сечением 120х140 (маркировка 2ПБ), могут применяться только во внутрикомнатных перегородках.
Остальные же марки 3 ПБ (сечение 120х220) или 5 ПБ (сечение 250х220) имеют повышенную прочность (от 800 до 3800 кг/м) и используются в несущих конструкциях, то есть на них могут опираться плиты перекрытия ПБ.
Несложно заметить, что 3ПБ в 2 раза уже, чем 5ПБ, и могут быть свободно заменены друг на друга в зависимости от потребности строителя.
Опирание перемычек
Проектировщики рекомендуют для перегородок рассчитывать длину изделия исходя из минимальной величины нахлеста на стену в 100 мм. Для бетонных перемычек длиной 2,5 – 3 метра этот размер может доходить до 150 в зависимости от качества стенового материала, а также от Вашей осторожности.
Для несущих конструкций величина опирания должна составлять от 170 до 300 в случае проемов длиной около 3 метров.
В таблице мы свели рекомендуемую величину нахлеста, максимально возможный проем, а также нагрузку для всех размеров.
Перемычки
Устройство перемычек
Оконные, дверные и другие проёмы в кладке из кирпича и камней правильной формы перекрывают перемычками различной конструкции.
По выполняемой работе в кладке перемычки подразделяют на несущие и ненесущие.
Несущие перемычки, помимо массы расположенных над ними участков кладки, несут нагрузку от перекрытий, опирающихся на эти участки кладки.
Ненесущие перемычки несут нагрузку только от собственного веса и участков кладки, расположенных над ними.
Перемычки бывают рядовые, клинчатые, арочные и балочные. Кладку их ведут по опалубке.
Наиболее эффективны перемычки, выполненные из сборных железобетонных элементов – брусков и плит.
Для перекрытия проёмов в каменных стенах применяют в основном брусковые и плитные железобетонные перемычки. А также рядовые, клинчатые и арочные перемычки, выполняемые из неармированной каменной кладки.

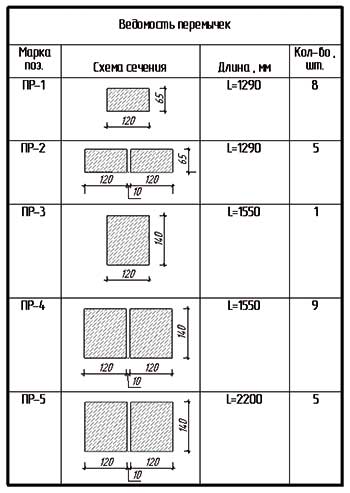

По толщине стены железобетонные перемычки набирают обычно из нескольких элементов, ширина которых кратна размерам кирпичной кладки.
Сборные железобетонные перемычки.
Железобетонные перемычки применяют для перекрытия проёмов:
· брусковые перемычки – в несущих стенах, воспринимающих нагрузки от перекрытий,
· плитные перемычки – в самонесущих стенах, воспринимающих нагрузки только стены, на которую плиты не опираются.
Сборные железобетонные перемычки устанавливают в стенах и заделывают в простенки на глубину:
· для стен – не менее 250 мм;
· для перегородок – не менее 200 мм или арматуру диаметром 5-6 мм с запуском 300 мм.
Сборные железобетонные перемычки устанавливают в стенах в процессе кладки.
Сборные железобетонные перемычки:
а, 6 — брусковые (тип Б), в — плитные (тип БП), г — балочные (тип БУ)
В соответствии с проектом строительства дома, в необходимых случаях, швы кладки под опорами перемычек для повышения прочности армируют сетками.
Сборные ж/б перемычки представляют собой расположенные над проёмами и выкладываемые на опалубке участки на растворе повышенной прочности марки не ниже М-25:
· ПБ – брусковые, шириной до 250 мм включительно;
· ПП – плитные, шириной более 250 мм;
· ПГ – балочные, с чертвертью для опирания или примыкания плит перекрытий
· ПФ – фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более.
Перемычка типа ПБ Перемычки железобетонные
ГОСТ 948-84 серия 1.038.1-1
№ Марка Размеры, мм Класс бетона
Длина ширина высота
1 1 ПБ 10-1 1030 120 65 В 15
2 1 ПБ 13-1 1290 120 65 В 15
3 2 ПБ 10-1П 1030 120 140 В 15
4 2 ПБ 13-1П 1290 120 140 В 15
5 2 ПБ 16-2П 1550 120 140 В 15
6 2 ПБ 17-2П 1680 120 140 В 15
7 2 ПБ 19-3П 1940 120 140 В 15
8 2 ПБ 22-3П 2200 120 140 В 15
9 2 ПБ 25-3П 2460 120 140 В 15
10 3 ПБ 13-37П 1290 120 220 В 15
11 3 ПБ 16-37П 1550 120 220 В 15
12 3 ПБ 18-37П 1810 120 220 В 15
13 3 ПБ 18-8П 1810 120 220 В 15
14 3 ПБ 21-8П 2070 120 220 В 15
15 3 ПБ 25-8П 2460 120 220 В 15
16 3 ПБ 27-8П 2720 120 220 В 15
17 3 ПБ 30-8П 2980 120 220 В 15
18 5 ПБ 18-27П 1810 250 220 В 15
19 5 ПБ 21-27П 2070 250 220 В 15
20 5 ПБ 25-27П 2460 250 220 В 15
21 5 ПБ 27-27П 2700 250 220 В 15
22 5 ПБ 30-27П 2980 250 220 В 15
23 5 ПБ 25-37П 2460 250 220 В 15
24 5 ПБ 27-37-П 2700 250 220 В 15
25 5 ПБ 30-37П 2980 250 220 В 15
Перемычки изготавливаются из тяжелого бетона марки М-200 на сжатие. Перемычки шириной 120 мм армируются плоскими каркасами, а шириной 250 мм – пространственными каркасами.
Перемычка типа ПП
Черт. 2. 1 -технологический уклон
Модификация Размеры, мм
Перемычки [комплексное исследование типов перемычек]
Перемычка, предназначенная для поддержки проема в стенах, когда между проемом в стене и балкой перекрытия должна быть сооружена стена-заполнитель. В дополнение к этому, есть и другие причины для наличия балок перемычки, и они подробно обсуждаются в последней части этой статьи.
Что такое перемычка?
Это структурный элемент?
Ответ: Да / Нет
В основном, мы рассматриваем колонны, балки, перекрытия, стены сдвига, сваи, сваи и т. Д. Как элементы конструкции.Эти элементы обеспечивают устойчивость конструкции и передают нагрузку на землю.
Это независимый элемент, построенный как
- Перемычка окон
- Перемычка двери
- Другие вакансии
Однако в некоторых случаях он соединяется с бетонными колоннами и балками, когда отверстия находятся рядом с опорой.
Давайте кратко обсудим перечисленные выше типы.
Перемычка окон
Обычно высота окна не равна высоте пола.Когда на фасаде кирпичная стена, конструкция над окном (между окном и балкой перекрытия) нуждается в опоре.
Кирпич нельзя устанавливать непосредственно на оконную раму, если он не предназначен для этого. Обычно нужно что-то поддерживать.
Затем строим перемычки.
Он будет действовать как балка и потребует структурного соединения с опорой, если высота удерживаемой стены значительно выше.
Меньшая подпорная высота, он может опираться на ту же кирпичную стену, как показано на рисунке 2.
Однако, когда есть проблемы с осадкой, здание подвергается боковым нагрузкам и т. Д., Рекомендуется продолжить перемычки до опоры конструкции.
Дверная перемычка
То же самое, что и с окнами. Однако большинство из них будет построено внутри компании. Количество элементов снаружи может быть меньше, так как наружу будет мало дверей.
В этом случае могут быть соблюдены те же технические аспекты, которые обсуждались при поддержке окон.
Типы перемычек
В зависимости от характера материалов, которые будут использоваться, и их ограничений в конструкции, существуют разные категории.
Из всех перечисленных ниже типов перемычек наиболее широко применяемым строительным материалом является бетон.
- Бетонная перемычка
- Деревянная перемычка
- Перемычка кирпичная
- Перемычка железобетонная
- Сталь
- Камень
Бетонная перемычка или железобетонная перемычка
Хотя он указан как бетон, мы всегда использовали арматуру для восприятия растягивающих усилий, возникающих из-за приложенных нагрузок.
Отсутствие надлежащего армирования может вызвать трещины в кирпичной стене из-за чрезмерных прогибов и неравномерного распределения нагрузок.
Использование бетона в качестве строительного материала может быть проще по сравнению с другими типами материалов. Кроме того, очень сложно продолжить перемычку другими типами материалов.
перемычка балок разработаны на основе имеющихся нагрузок и опорной шкале.
Типовые детали подготавливаются на основе деталей проекта, чтобы строительная бригада могла приступить к строительству без особого труда.Если пролет известен, можно выбрать расположение перемычки.
Перемычки бывают двух типов в зависимости от типа конструкции.
01. Построен на всех стенах
В одноэтажных зданиях на всех стенах предусмотрены перемычки, которые соединяются между собой. На рисунке 01 показано расположение продолжающейся перемычки.
Рисунок 01: Продольные балки перемычки
02. Построен на определенных участках
В многоэтажных домах чаще встречаются линии других типов.Они предусмотрены только в конкретном проеме, и луч не проходит через стену. Балка упирается в стену. На рисунке 02 показана однопролетная балка перемычки.
Проектирование железобетона по Еврокоду 2
Скачать проект железобетона по Еврокоду 2 …
………….. …………. …… •. …… •
Проектирование железобетона в соответствии с Еврокодом 2
..
r-1
t
Другие материалы, представляющие интерес для инженеров-строителей: Материалы гражданского строительства, пятое издание
ИЗДАНИЕ Н.JACKSON & R.K. DHIR
Количество в гражданском строительстве, шестое издание 1. H. SEELEY Design of Structural Elements
w. М. c. McKENZIE
Проектирование строительных конструкций по EC5, второе издание w. М. с. McKENZIE & B. ZHANG
Вт. М. с. McKENZ IE Проектирование металлоконструкций w. М. с. McKE N ZIE Проектирование структурной кладки
Engineering Hydrology, четвертое издание
E. M. WIL SO N
Анализ и проектирование дорожного движения, третье издание
R. Дж. SALTER
& H. B. HOUNSEll
Soil Mechanics, второе издание
G. E. BARNES
Structural Mechanics, second edition
R. HULSE & J. A. CAIN
J. UR EN &: w. F. PRI CE DES CH AND J.M. DINWOOD IE
Surveying for Engineers, четвертое издание Timber, седьмое издание
HE
Understanding Hydraulics, второе издание Understanding Structures, третье издание
LES HAM ILL
DEREK SEWA RD
m ~ jjj t ·:
~ f :: ~
i ~ li
·································· ········ ···· ····· ·· ············ A….
Конструкция из железобетона в соответствии с Еврокодом 2 SIXT H ED ITI ON
•
БИЛЛ МОСЛИ
БЫВШИЕ ТЕХНОЛОГИЧЕСКИЕ УНИВЕРСИТЕТЫ НАНЯНГ, СИНГАПУР И ДЕПАРТАМЕНТ ГРАЖДАНСКОГО ИНЖЕНЕРА ИНГЕНЕРАЛЬНОЙ ИНЖЕНЕРИИ ВНУТРЕННЕЙ ДЕЯТЕЛЬНОСТИ UN IVE, БУДУЩИЙ 9000 ДЖОНГЭЙПАРТ, 9000, ДЖОНГИПООТ ENGIN EE RIN G UNIVERSITY OF LIV ERPOOL
RAY HULSE БЫВШИЙ ФАКУЛЬТЕТ ENG IN EERING AND COMPUTIN G COVENTRY UNIVERSITY
pal grave macmillan
! . . • WH Mosley and JH Bungey 1976, 1982, 1987, 1990 f ‘W.Х. Мосли, Дж. Х. Банджи и Р. Халс 1999, 2007
Все права защищены. Воспроизведение, копирование или передача этой публикации без письменного разрешения запрещены. Воспроизведение, копирование или передача какого-либо параграфа данной публикации запрещается без письменного разрешения или в соответствии с положениями Закона об авторском праве, промышленных образцах и патентах 1988 г. или в соответствии с условиями лицензии, разрешающей ограниченное копирование, выданной Агентством по лицензированию авторских прав. 90 Tottenham Court Road, Лондон W1P 4LP.Любое лицо, совершившее какое-либо несанкционированное действие в отношении данной публикации, может быть привлечено к уголовной ответственности и может быть привлечено к уголовной ответственности и может быть привлечено к гражданской ответственности за ущерб. Авторы заявили о своем праве называться авторами этой работы в соответствии с Законом об авторском праве, образцах и патентах 1988 г. Впервые опубликовано в 2007 г. компанией PALGRAVE MACMILLAN Houndmills, Basingstoke, Hampshire RG21 6XS и 175 Fifth Avenue, New York, NY 10010 Компании и представители по всему миру PALGRAVE MACMillAN — это глобальный академический отпечаток подразделения Palgrave Macmillan в Сент-Луисе.Martin’s Press, LLC и Palgrave Macmillan ltd. Macmillan — зарегистрированная торговая марка в США, Великобритании и других странах. Palgrave — зарегистрированная торговая марка в Европейском Союзе и других странах. ISBN · 13 978-0-230-50071-6 ISBN-10 0-230-50071-4 Эта книга напечатана на бумаге, пригодной для вторичной переработки и сделанной из полностью управляемых и устойчивых лесных источников. Ожидается, что процессы заготовки древесины, варки целлюлозы и производства будут соответствовать экологическим нормам страны происхождения.Запись в каталоге для этой книги доступна в Британской библиотеке. Запись в каталоге для этой книги имеется в Библиотеке Конгресса США. Номер карточки в каталоге Библиотеки Конгресса — 2007023349 10 16
9 15
8 14
7 13
Напечатано в Китае
6 12
5 11
4 3 2 10 09 08
. …. … ….. •••• …. • ……. •. •. • ••. ••. •••. ••. :: ·· ~ ..
Содержание Предисловие Обозначение
1
X
Свойства железобетона 1.1 1,2 1,3 1,4 1,5 1,6
2
стр. Viii
Комбинированное действие Взаимосвязь напряжения и деформации Усадка и тепловое перемещение Ползучесть Прочность Спецификация материалов
Расчет по предельным состояниям 2.1 2.2 2.3 2.4 2.5
Предельные состояния Характерная прочность материала и характерные нагрузки Частные факторы безопасности Комбинация действий Общий коэффициент безопасности
3 Анализ конструкции в предельном состоянии 3,1 3,2 3,3 3,4 3,5 3,6
Действия Сочетания нагрузок и характер s Анализ балок Анализ каркасов Конструкции поперечных стен, выдерживающие горизонтальные нагрузки Перераспределение моментов
4 Разбор сечения 4.1 4,2 4,3 4,4
Взаимосвязь между напряжениями и деформациями Распределение деформаций и напряжений по сечению при изгибе Изгиб и эквивалентный прямоугольный блок напряжений Одноармированное прямоугольное сечение при изгибе на предельном пределе устаревшего состояния 4. 5 Прямоугольное сечение с арматурой сжатия в предельном состоянии 4.6 Фланцевое сечение при изгибе в предельном состоянии 4.7 Перераспределение моментов и расчетные уравнения 4.8 Изгиб плюс осевая нагрузка в предельном состоянии 4.9 Прямоугольно-параболический блок напряжений 4.10 Треугольный блок напряжений
1 2 3 6 10 11
11
15 16 17 18 23 27 28 29 30 31 38 48 53 58 59 60 62 63 67 72 79 83 91 93
vi
? -! · Содержание
5 Сдвиг, сцепление и скручивание 5,1 5,2 5,3 5,4
6
Связка с анкерным креплением Перехлесты в арматуре Расчет сечения с учетом крутящих моментов
Требования к удобству обслуживания, прочности и устойчивости 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8
Требования к деталировке Эффективные коэффициенты глубины пролета Расчет прогиба Растрескивание при изгибе Термическое растрескивание и растрескивание при усадке Прочие требования к эксплуатации Ограничение повреждений, вызванных случайными нагрузками Проектирование и детализация с учетом сейсмических воздействий
7 Расчет железобетонных балок 7. 1 7.2
Предварительный расчет и определение размеров элементов Расчет на изгиб прямоугольного сечения без перераспределения момента 7.3 Расчет на изгиб прямоугольного сечения с перераспределением момента 7.4 Фланцевые балки 7.5 Однопролетные балки 7.6 Расчет на сдвиг 7.7 Сплошные балки 7.8 Консольные балки и кронштейны 7.9 Сужение и закрепление арматурных стержней 7.10 Расчет на кручение 7.11 Требования к прочности и прочности Servi
8 Расчет железобетонных плит 8.1 8.2 8.3 8,4 8,5 8,6 8,7 8,8 8,9
Сдвиг в перекрытиях Эффективное отношение глубины перекрытия Детали армирования Сплошные плиты перекрытия в одном направлении Полы из плоских плит перекрытия из ребристых и пустотелых блоков Лестничные перекрытия Линия текучести и полосы
9 Колонна конструкция 9,1 9,2 9,3 9..4 9,5 9,6
Нагрузки и моменты Классификация колонн и виды разрушения Детали арматуры Моменты сопротивления и осевые силы коротких колонн Непрямоугольные сечения Двухосный изгиб коротких колонн
99 100 112 116 118 124 125 133 136 147 153 156 158 163 169 171 174 178 182 186 187 191 197 202 204 208 209 210 216 217 218 223 228 236 241245 252 253 254 258 260 269 272
~ == ~
Содержание 9. 7 9,8
Проектирование тонких колонн Стены
275 279
10 Фундаменты и подпорные стены
281285 291295 296 299 300 304 308
10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8
11
Комбинированные опоры
Ленточные фундаменты Ленточные фундаменты Плотные фундаменты Свайные основания Проектирование свайных крыш Подпорные стены
Предварительно напряженный бетон 11.1 Принципы предварительного напряжения 11 .2 Методы предварительного напряжения 11. 3 Расчет бетонного сечения при рабочих нагрузках 11.4 Расчет для предельного состояния эксплуатационной пригодности 11 .5 Анализ и расчет для предельного состояния
12 Композитная конструкция 1 2,1 1 2,2 12,3 1 2,4 12,5 12,6
Методика расчета Расчет стальной балки для условий во время строительства Композитный сечение в предельном состоянии Конструкция соединителей, работающих на сдвиг Поперечная арматура в бетонном фланце Проверка на прогиб в предельном состоянии по эксплуатационной пригодности
Приложение Дальнейшее чтение Индекс
319 321 322 324 329 353 369 372 373 376 381 385 388 393 403 405
vii
. • …. .. ………… • ….. •. .. …. … …
Предисловие
Цель этой книги — дать прямое введение в принципы и методы проектирования бетонных конструкций. L ориентирован в первую очередь на студентов и молодых инженеров, которым требуется понимание базовой теории и краткое руководство по процедурам проектирования. Хотя методы детального проектирования в целом соответствуют европейским стандартам (Curococles), большая часть теории и практики носит фундаментальный характер и поэтому должна.быть полезными инженерами ul Lo в странах за пределами Европы. Поиски гармонизации технических стандартов в Европейском сообществе (ЕС) hw; привели LO к разработке clevelopmeut или серии или этих SrrtrC / 11 ./ «(i / Eurocodes, которые arc
Неразрушающая оценка железобетонных конструкций
перейти к содержанию
О Эльзевире
О нас
Elsevier Connect
Карьера
Продукты и решения
Решения НИОКР
Клинические решения
Исследовательские платформы
Исследовательский интеллект
Образование
Все решения
Сервисы
Авторы
Редакторы
Рецензенты
.
