Размеры бетонных плит перекрытия: Плиты перекрытия: серия, размеры, длина, конструкция

Размеры плит перекрытия для частного дома

Любой, даже одноэтажный небольшой дом имеет хотя бы две плиты перекрытия — ту, которая отделяет жилое пространство от подвала или цоколя и верхнее перекрытие, отделяющее чердачное помещение от всего остального объема. Очень часто применяются бетонные плиты перекрытия, поскольку они конструктивно упрощают архитектуру здания, но требуют некоторых дополнительных мер при установке.

Размеры плит

Любые перекрытия должны обладать определенными параметрами чтобы выдержать нагрузку, быть жесткими, а также иметь другие характеристики, удовлетворяющие нормы. Но в первую очередь, необходимо знать размеры плит перекрытия для частного дома . В таблице мы привели стандартные размеры плиты.

Эти размеры могут отличаться от тех плит, которые изготовлены на региональных заводах ЖБИ, но общее понятие о размерах плит получить можно.

Пустотные и многопустотные плиты

Существует множество плит перекрытия, использующихся в частном малоэтажном строительстве, но пустотные и многопустотные плиты прочно заняли лидирующие позиции. Как можно было убедиться, плиты имеют довольно обширный диапазон размеров в длину, но шире, чем 1,8 метра в частном строительстве используются крайне редко.

Плиты перекрытия производят на базе тяжелых силикатных бетонов, а также на базе легких конструкционных марок бетонов с уплотненной структурой. Плиты для малоэтажного строительства не предполагают использование в условиях агрессивных сред, а также при критических температурах. Также есть определенные нормы по влажности воздуха, которым эти плиты соответствуют, но если значения этих параметров отличается от средних, то применяют плиты из специальных марок бетона и с другим армированием. Все пустотные плиты имеют уже готовые под отделку поверхности — как снизу, для устройства потолков, так и сверху, для укладки полов. При устройстве перекрытий очень важное значение имеет схема опирания плиты, а также вес плиты. В зонах с нестабильной сейсмической обстановкой применяют плиты более высокого класса прочности.

Требования к плитам перекрытия

Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.

1.  Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
2.  Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
3.  Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
4.  Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.

Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.

Плиты перекрытия ребристые

Главная задача плит перекрытия в частном доме — покрыть большую площадь, но при этом иметь малый вес и высокую прочность. Всем этим требованиям отвечают ребристые плиты перекрытия. Они отлично справляются с нагрузкой, тем не менее перекрывают достаточно большую площадь.

Бетонная ребристая плита перекрытия конструктивно состоит из цельной монолитной армированной панели и продольных элементов, которые играют роль ребер жесткости. Для усиления конструкции иногда могут применяться поперечные ребра. Особенность такой конструкции состоит в том, что в зонах повышенной нагрузки на сжатие бетонная масса увеличивается, а зонах растяжения бетон тоньше. Этим объясняется небольшое количество бетонного раствора и сравнительно небольшая масса ребристой плиты.

Стандарт маркировки бетонных плит

Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.

К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.

Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.

размеры и ГОСТ для строительства частного дома из ЖБИ- Обзор +Видео

Плиты перекрытия – это готовая железобетонная продукция, которые используют в строительстве многоэтажных домов, промышленных зданий и дорог. За счет универсальности, плиты перекрытия можно применять и при воздвижении дач, коттеджей.

Несмотря на сборную систему укладки, плиты обеспечивают сплошной слой перекрытия, что способствует хорошей звукоизоляции и теплоизоляции всего строения.

[contents]

Виды плит перекрытия

ЖБ плиты доступны в цене, легко монтируются, с их помощью достигается высокая прочность перекрытия.

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

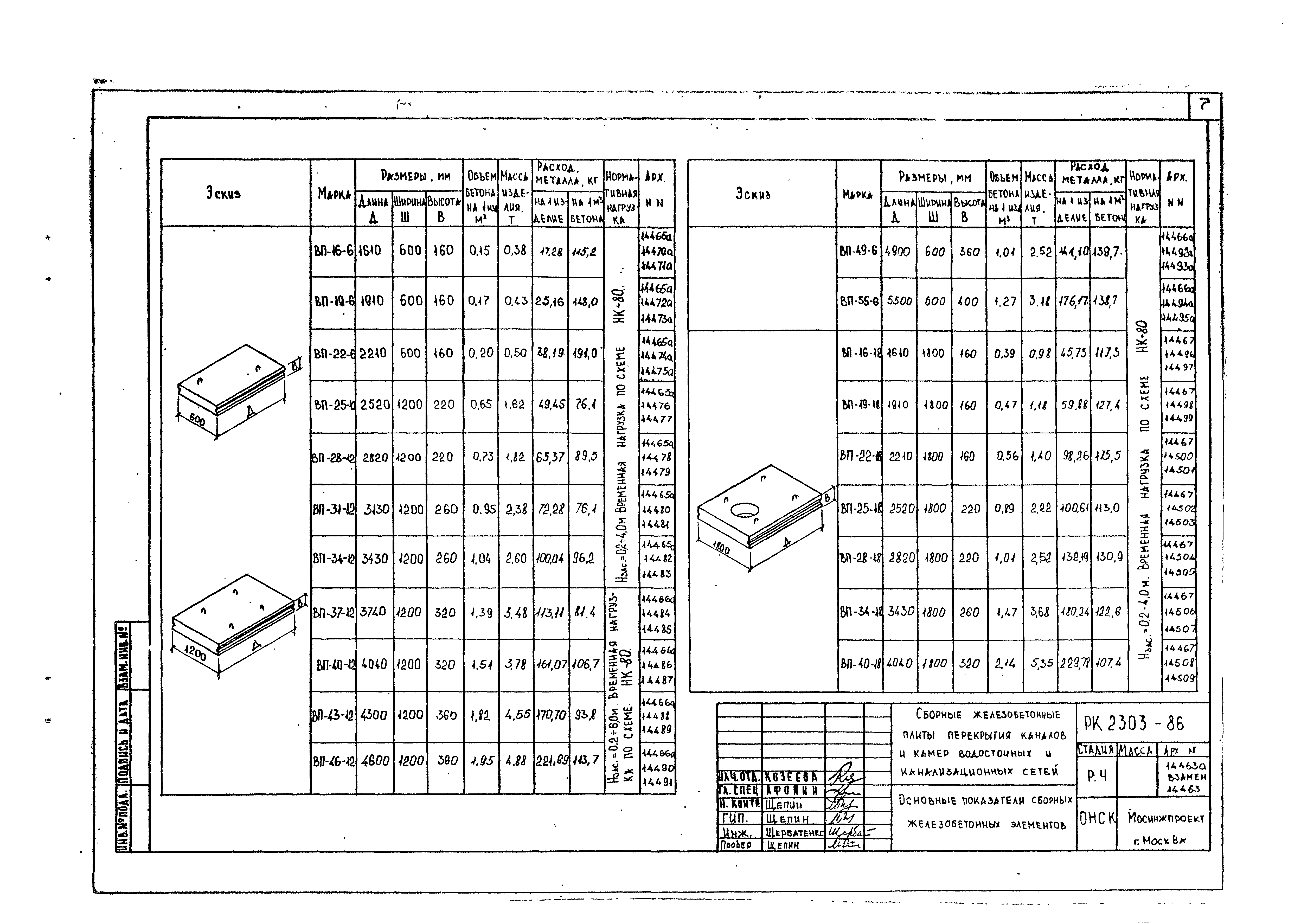

Существуют различные размеры жби плит перекрытия.

Все технические характеристики для удобства собраны в специальный ГОСТ9561-91.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.
2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

ПК – пустотные.

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

 Т – три стороны;

К – четыре.

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

15 – ширина, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

• 2ПД-6ПД – на две стороны;
• 3ПТ-6ПТ – на три стороны;
• 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

• 1 – 100 мм
• 2 – 120 мм
• 3 – 140 мм
• 4 – 160 мм
• 5 – 180 мм
• 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине –  от 1,2 до 6,6 м.

В нормативных документах определяется наличие у готовых бетонных плит конструктивных элементов, для соединения с металлическими и железобетонными элементами каркаса, монтажные петли, а также каналы для проводки коммуникаций.

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Производитель должен выполнять требования нормативов, указанных для ребристых железобетонных плит. Это и закладные стержни и всевозможные допуски и требования к арматуре.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Самым распространенным видом плит перекрытия считаются пустотные.

Не смотря на то, что они уступают в прочности полнотелым плитам, все же для строительства дач, частных домов, коттеджей подходят идеально, так как подобные строения и не подразумевают высокой нагрузки.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

При монтаже плит, будь то фундамент дома или перекрытие, очень важно рассчитать параметры опирания, чтобы в случае ошибки не случилось разрушения здания. Обычно площадь опирания составляет примерно 12 см с каждой стороны.

Плита укладывается на полусухой раствор, а оставшиеся щели и отверстия заделываются специальным утеплителем и цементом.

Размеры и цена железобетонных плит перекрытия

При строительстве зданий возводятся стены, пол и потолок. Обязательно применяют для этого железобетонные плиты перекрытия, которые делят здания на этажи, одновременно обеспечивающих его устойчивость. Это недорогой и удобный материал для строительства.

Характеристика плит перекрытия

При строительстве домов используют в основном железобетонные плиты перекрытия. Они могут изготавливаться из легкого бетона и обычного тяжелого. Чтобы снизить их вес и сэкономить бетон, их изготавливают с продольными круглыми пустотами.

Этот стройматериал обладает следующими качествами:

• большая прочность;
• не пропускает звуки как снизу, так и сверху;
• обладает жесткостью – под определенными нагрузками перекрытие не должно иметь больших изгибов;
• огнестойкость;
• хорошо удерживает тепло.

Преимущества этого стройматериала

Этот стройматериал имеет следующие преимущества перед всеми остальными материалами:

• при возведении конструкции не делают монтаж промежуточных балок;
• работа осуществляется очень быстро;
• такие плиты перекрытия очень прочные, потому что изготавливаются по заводской технологии промышленным способом. Если самостоятельно заливать раствор в опалубку на месте выполняемых работ, получить в конечном результате большую прочность не получится;
• изделие имеет несколько видов, которые можно выбирать. Если изготавливать их самостоятельно, пустотные плиты перекрытия получить не удастся;
• нет усадки;
• имеет ровную поверхность, что делает проще дальнейшую отделку;
• его не могут повредить различные насекомые и грызуны;
• не боится влаги и коррозии.

Единственным, и довольно существенным недостатком является большой вес этого изделия. Поэтому при покупке железобетонных изделий необходимо учесть, что будет нужен кран для их поднятия и укладки.

Кроме того, такой стройматериал подходит не для каждой постройки. Нужно знать, выдержит ли фундамент и несущие стены такую нагрузку.

Виды железобетонных изделий

Железобетонные плиты перекрытия могут иметь отличие по разным признакам, но в основном они делятся на:

• пустотные;
• ребристые;
• монолитные.

Пустотные плиты перекрытия пользуются большой популярностью в качестве междуэтажных перекрытий. Они применяются при строительстве кирпичных и бетонных зданий. Пустотные полости в них обеспечивают хорошую тепло- и звукоизоляцию.

Ребристыми изделиями покрывают кровлю промышленных сооружений, таких как гаражи, ангары, склады.

Монолитными изделиями считаются армированные железобетонные конструкции. Они очень прочные, в отличие от других плит. Используются в строительстве многоэтажных домов, где существует повышенная нагрузка на конструкции.

Вес и размеры

Существуют разные плиты перекрытия, размер и цена которых тоже разная. Стандартные размеры делают цены на них адекватными.

Размеры плит перекрытия колеблются в длину – от 1,18 до 9,7 метра, а в ширину – от 0,99 до 3,5 метров. Самыми популярными считаются изделия с длиной в 6 метров и шириной от 1,2 до 1,5 метров. Величина всегда постоянная – 22 сантиметра. Из-за их большого веса применяют кран мощностью около 5 тонн.

Стандартные размеры пустотных железобетонных изделий признаются самыми удобными строительными деталями. Они не подвержены загоранию, гниению, очень надежны и прочны.

Железобетонные плиты перекрытия имеют пустоты. Именно они делают конструкцию жесткой на изгиб, благодаря чему она выдерживает большие нагрузки. Кроме того, их наличие позволяет прокладывать различные коммуникации внутри них значительно легче.

Железобетонное изделие как фундамент

При строительстве различного рода помещений в качестве фундамента используют плиты перекрытия. В зависимости от нагрузки, которая приходится на определенное строение, применяют пустотные, монолитные и ребристые железобетонные перекрытия. Фундамент из такого стройматериала оказывает небольшое давление на почву, благодаря этому зданию не страшны сезонные колебания земли. Монтаж плиточного фундамента достаточно прост.

Перед тем как уложить плиты перекрытия, необходимо выровнять котлован, а его дно засыпать щебнем, песком или гравием, необходимых для укладки плит перекрытия. Если строящийся дом будет иметь мало этажей, такой фундамент для этого дома будет считаться наилучшим вариантом. Он надежен, по цене очень выгоден, к тому же хорошо изолирует звук и не пропускает тепло. Для создания цельной конструкции швы между плитами перекрывают.

Как правильно уложить железобетонное изделие

Любые железобетонные изделия очень тяжелые. Это считается их главном недостатком, ведь монтаж их довольно прост. Самое главное при укладке – чтобы поверхность опоры была ровная и горизонтальная.

Также важна их площадь опоры при укладке. Самым лучшим вариантом считается такой, когда она будет не менее 12 сантиметров с каждой торцевой стороны. Под плитами перекрытия раствор должен быть обязательно в полусухом виде. Когда используются пустотные плиты перекрытия, необходимо соблюдать температурный режим и влажность. Если укладка выполнена качественно, то открытые пустоты по краям заделываются минеральным утеплителем и замазываются цементом. В этом случае плиты не будут замерзать даже при самых сильных морозах.

цена, размеры и толщина для пола, жб устройство

Плиты перекрытия используют для разделения строения на этажи. Эти элементы конструкции воспринимают массу от мебели и людей, находящихся в здании, служат в качестве диафрагм жесткости, расположенных по горизонтали, улучшают звуко- и теплоизоляцию характеристики помещений.

Для улучшения звукоизоляционных характеристик и уменьшения веса их изготавливают с продольными, обычно круглыми пустотами. Нижняя часть плиты должна быть полностью подготовлена к отделке и выполняет функцию потолка, а верхняя сторона  выступает как основание для настила пола.

Разновидности плит перекрытия

Чтобы подобрать для здания наиболее подходящую плиту перекрытия, используют их особую маркировку. Эта отметка дает возможность получить информацию об основных качествах изделия. Начиная с предельной нагрузки, которую способна без ущерба выдержать плита и заканчивая ее габаритами.

В маркировке желательно полностью разобраться, чтобы впоследствии во время выбора конкретного изделия не допустить ошибки.

Для разного вида зданий и способов строительства используют и разные виды плит перекрытий:

• Ребристые. Не отличаются от подобных изделий особым профилем, благодаря которому плиты лучше выдерживают нагрузки на изгиб. Но, присутствие своеобразных выступов в виде балок, ограничивает их использование для устройства жилых помещений. Производят как сплошные ребристые плиты, так и с проемами. Это дает возможность использовать их при постройке подвалов или чердачных помещений.
• Пустотелые. В основном используют, для создания междуэтажных перекрытий. Эти плиты прекрасно      сохраняют тепло и защищают от шума, их используют при постройке зданий из бетона, кирпича и различных блоков. Плиты такого типа имеют небольшую массу.
• Монолитные. Это наиболее прочные изделия, среди используемых в строительстве плит перекрытия. Именно их повышенная несущая способность и стала основным фактором для их использования – строительство высотных зданий и многоэтажных домов.
• Сплошные. Эта разновидность плит перекрытия в основном используется при строительстве промышленных или сложных зданий. Они способны переносить достаточно высокие нагрузки во время эксплуатации. При их изготовлении используют бетон с максимальными показателями прочности.
• Облегченные. Эта разновидность изделий имеет небольшую массу, благодаря множеству пустот в конструкции. Используют как при постройке производственных зданий, так и при строительстве малоэтажных домов. Главное их преимущество – масса. Это дает возможность их использовать в постройках на легких фундаментах и при строительстве зданий на слабых грунтах.

Сферы использования

• Основная сфера применения различных плит – изготовление межэтажных перекрытий. Для этого лучше всего годятся пустотелые варианты;
• Еще эти элементы конструкции используются для чердачных перекрытий и при строительстве различных перегородок. Для первого способа использования лучше ребристые изделия, а для второго наиболее подходящие пустотные плиты;
• Так же из плит перекрытий можно собирать теплотрассы, устанавливая их как конструктивные или ограждающие элементы;
• При строительстве гаражей, особенно, в строениях на несколько машин — они используются как для крыши, так и для постройки стен, в этом случае лучше выбрать пустотные детали.

Достоинства и недостатки

Преимущества перекрытий из ЖБ плит видны сразу – повышенная прочность, длительный срок службы и надежность. Эти конструктивные элементы могут переносить практически без ущерба огромные нагрузки.

И что очень важно – в течение 50 лет после изготовления бетон, из которого изготовлены плиты, становится только прочнее, обычно такие изделия могут пережить несколько поколений людей.

Преимущества ЖБ плит:

• Длительный срок службы, надежность и прочность;
• Стоимость доступна для большинства людей;
• Высокие показатели тепло и звукоизоляции;
• Простота установки изделий.

Как недостатки можно назвать:

• Необходимость применения во время монтажа мощной грузоподъемной техники;
• Довольно большая масса – например, перекрытия между этажами в постройке из дерева из таких элементов изготовить невозможно, конструкция здания просто не сможет выдержать такой массы;
• Необходимость заливки стяжки для распределения общей нагрузки по всем уложенным плитам.

Но, все эти недостатки полностью перекрывают их положительные свойства, и ЖБ плиты один из самых популярных материалов, как в капитальном, так и в частном строительстве.

Классификация

Длина плит ПК чаще всего стандартная 12 м, высота 0.22-0.31 м, а их ширина – 1 м, 1,2 м, 1,8 м. если в плите есть пустоты или ребра армирования она стает очень прочной на изгиб при небольшой массе. В их пустотах удобно прокладывать линии коммуникаций и электропроводку.

Условно маркируют ЖБ плиты перекрытий с пустотами, на 3 подвида:

1. 1-я группа — это вид изделия, его габариты, разновидность бетона («Л» – легкий, «С» – силикатный плотный) и вид арматуры;
2. 2-я группа указывает расчетную нагрузку, и ее несущую способность;
3. 3-я группа указывает присущие плите дополнительные свойства, отображающие особые условия применения ЖБ плит и уникальные особенности конструкций, к примеру, наличие закладных элементов.

Технические характеристики плит перекрытия

Важнейшие характеристики таких изделий – ширина, длина, ширина, вид и допустимая нагрузка. У разных изделий они могут отличаться, по этой причине необходимо внимательно изучить их маркировку.

Стандартные габариты, ЖБ плит перекрытия, по длине находятся в пределах 1,5-16,2 дециметров, и по ширине 10-18 дециметров. В большинстве случаев толщина может быть 220-400 мм, в зависимости вида плиты и ее длины.

При производстве этих элементов конструкции стандартными габаритами не ограничиваются, и если потребуется, изготовитель может сделать плиту перекрытия на заказ изделие с другими размерами.

По своим характеристикам, разные типы плит перекрытия тоже отличаются.

Некоторые типы требуют использование дополнительной звукоизоляции, так как их небольшая толщина неспособна надежно защитить от шума.

Преимуществом ЖБ плит небольшой толщины, является их небольшая масса. По другим характеристикам такие конструктивные элементы можно разделить по допустимой нагрузке на плиту перекрытия. Это – важный момент в проектировании и строительстве зданий.

Ведь способность плиты выдерживать определенную нагрузку, влияет на ее несущую способность. Эти качества плит перекрытия определяют надежность и срок службы нового здания в целом.

Стандартные размеры

Для экономии средств на строительство дома желательно во время проектирования предусмотреть использование плит стандартных размеров, ведь стоимость изделий, изготовленных на заказ, потребует дополнительных затрат.

Ассортимент предприятий по производству плит перекрытия дает возможность, выполнить какие угодно задачи строительства, ведь это изделие представлено различных размеров. Длина колеблется в пределах 1,6–15,0 м, ширина может быть от 0 до 2,4 м, толщина изделия равна 220 мм.

С помощью такой сетки размеров можно изготовить проект здания любой конфигурации и необходимого размера. Плиты из тяжелого бетона (М200) и легкого бетона в большинстве случаев производят с пустотами длиной плит 2,4-6,6 м. Толщина ЖБ плит равна 220 мм, масса изделия 0,9-2,5 т.

Приобретая ЖБ плиты без пустот, учтите, что их стандартные габариты –2,6 м, 4,2 м, 6,6 м. Для устройства конструкции «на одну комнату» лучше выбирать размеры плит 1,2 – 2,4 м длиной.

Покупая плиты нужно принять в расчет, что если толщина изделия 160 мм, то оно считается тяжелым и способно обеспечить надежную защиту помещений от шума. Если ЖБ плита 120 мм толщиной, то потребуется дополнительно его.

Технология монтажа

Установка на место плит перекрытия – рискованная и трудоемкая работа, по этой причине необходимо тщательно подготовиться к ней.

Монтаж перекрытий сам по себе несложен, необходимо только сделать все поэтапно:

1. После доставки и разгрузки материала, необходимо привлечь к работе автокран. На участки где будут лежать плиты перекрытия, необходимо уложить цементный или бетонный раствор.
2. После этого с помощью автокрана железобетонные плиты, осторожно, поднимают на необходимую высоту и размещают на подготовленном месте, если не удалось сразу правильно уложить ЖБ изделие, то ломиком его перемещают в необходимое положение.
3. Таким образом, поднимая плиты за петли, выполняют укладку остальных плит перекрытия. Благодаря тому, плиты размещают на месте, где уложен раствор, они некоторый период еще остаются подвижными и, если потребуется, их ломом несложно слегка сместить.
4. По длине плит перекрытия в промежутке между ними находится руст, его нужно хорошо замазать раствором. По сторонам пустотелых ЖБ плит, есть много небольших углублений. Когда будут заделаны раствором русты, плиты превратятся в единую конструкцию.

Важно! После укладки плит и заделки рустов, необходимо раствором закрыть торцы ЖБ плит, иначе в зимний период они промерзнут.

Изолировать торцы плит, можно таким образом:

1. Использовать минеральную вату, которой забивают пустоты по торцам примерно на 20-30 см глубиной;
2. Используя легкий бетон, залить торцы плиты на глубину около 25 см;
3. Закрыть торцы кирпичом и после этого промазать их раствором.

Заделку торцов можно произвести при подготовке к укладке плит, так будет значительно удобнее и проще.

Стоимость плит перекрытия

При покупке плит перекрытия их стоимость является одним из важнейших факторов, она прямо пропорциональна габаритам изделия: большие плиты стоят дороже, даже если ширина будет одна, то за длинную плиту заплатить придется больше.

Наиболее дорогими будут монолитные плиты, которые нечасто используются в частном строительстве, так как их изготавливают для использования в местах с высокими нагрузками.

Оптимальным вариантом для строительства 1-2 этажных зданий будет выбор плит с пустотами внутри, эти изделия при небольшой стоимости обладают такими положительными свойствами, как:

• Снижены требования к грузоподъемной технике;
• Улучшенная, зашита от шума;
• Выше теплоизоляционные показатели.

При проектировании нужно принимать в расчет то, что выбор стандартных габаритов плит в финансовом отношении более выгоден, по сравнению с их изготовлением по индивидуальным требованиям. Учтите что ходовые плиты стандартных габаритов по доступной стоимости всегда в наличии.

Нестандартные изделия приобрести значительно сложнее, и может, потребуется делать их на заказ, что будет стоить дороже. Так как ЖБ изделия прекрасно компонуются между собою, то будущий хозяин дома неограничен в конструктивных решениях, этажности здания, и реализации любых дизайнерских замыслов.

Плиты перекрытия для частного дома. Размеры и правила монтажа?

Плиты перекрытия (ПП) пустотные из железобетона являются наиболее распространенным элементом междуэтажных горизонтальных конструкций. Они отделяют цокольный (подвальный) этаж от первого и, в случае многоэтажного строительства, каждый последующий этаж от нижележащего. Железобетонные конструкции используют в капитальных строениях по причине значительного веса перекрытий и необходимости установки плиты на опорную часть длиной не менее 90 мм. Это возможно при толщине стен не менее 200-250 мм.

Использование ПП при возведении дома ускоряет процесс, но требует знаний при их монтаже. Обычно основные правила укладки плит прописаны в рабочих чертежах проекта здания. Если вы наняли грамотных строителей-монтажников, то беспокоиться не о чем. Но при самостоятельной постройке дома нужно знать некоторые правила.

Размеры плит перекрытия ПК

Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.

Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.

Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.

Опорные части ПП

Требования к плитам перекрытия

Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.

Ребристые плиты перекрытия

Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов.  Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.

Установка плит перекрытия

Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта. После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.

После затвердевания раствора можно продолжить дальнейшее возведение стен и подготовить перекрытие под производство чистовых полов. Если вы хотите использовать модный интерьер с использованием полов из бетона – читайте статью.

Монолитные плиты перекрытия размеры гост. Размеры плит перекрытия для частного дома

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

МНОГОПУСТОТНЫЕ ДЛЯ ЗДАНИЙ

И СООРУЖЕНИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 9561-91

Издание официальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТРОИТЕЛЬСТВУ

И ИНВЕСТИЦИЯМ

Г
ОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

___________________________________________________________

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ

МНОГОПУСТОТНЫЕ ДЛЯ ЗДАНИЙ И

СООРУЖЕНИЙ ГОСТ

Технические
условия
9561
—
91

Reinforced concrete multihollow panels

for floors in buildings. Specifications

Дата введения 01.01.92

Настоящий стандарт распространяется на железобетонные многопустотные плиты (далее-плиты), изготовляемые из тяже-лого, легкого и плотного силикатного бетонов и предназначаемые для несущей части перекрытий зданий и сооружении различного назначения.

Плиты применяют в соответствии с указаниями рабочих чер-тежей плит и дополнительными требованиями, оговариваемыми при заказе этих конструкций.

1
.
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1.
Плиты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утверж-денной предприятием-изготовителем, по рабочим чертежам типо-вых конструкций (см. приложение 1) или проектов зданий (соо-ружений).

Допускается по согласованию изготовителя с потребителем изготовлять плиты, отличающиеся типами и размерами от приве-денных в настоящем стандарте, при соблюдении остальных требований этого стандарта.

1.2. Основные параметры и размеры

1.2.1.
Плиты подразделяют на типы:

1ПК — толщиной 220 мм с круглыми пустотами диаметром 159 мм. предназначенные для опирания по двум сторонам;

1ПКТ — то же, для опирания по трем сторонам;

1ПКК — то же, для опирания по четырем сторонам;

2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;

2ПКТ — то же, для опирания по трем сторонам;

2ПКК — то же для опирания по четырем сторонам;

3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

3ПКТ — то же, для опирания по трем сторонам;

3ПКК — то же, для опирания по четырем сторонам;

4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, предназначенные для опирания по двум сторонам;

5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, предназначенные для опирания по двум сторонам;

6ПК — толщиной 300 мм с круглыми пустотами диаметром 203мм, предназначенные для опирания по двум сторонам;

7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, предназначенные для опирания по двум сторонам;

ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам;

ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

1.2.2.
Форма и координационные длина и ширина плит (за исключением плит типа ПБ) должны соответствовать приведенным в табл. 1 и на черт. 1-3. Для зданий (сооружений) с расчетной сейсмичностью 7 баллов и более допускается изготовлять плиты, имеющие форму, отличающуюся от указанной на черт. 1-3.

1.2.3.
Конструктивные длину и ширину плит (за исключениемплит типа ПБ) следует принимать равными соответствующему координационному размеру (табл. 1), уменьшенному на величину а
1 (зазор между смежными плитами) или а
2 (расстояние между смежными плитами при наличии между ними разделяющего элемента, например, антисейсмическою пояса, вентиляционных ка-налов, ребра ригеля), или увеличенному на величину а
3 (напри-мер, для плит, опираемых на всю толщину стен лестничной клет-ки зданий с поперечными несущими стенами). Значения а
1 , а
2 и а
3 ,
приведены в табл. 2.

1.2
4.
Форма и размеры плит типа ПБ должны соответствовать установленным рабочими чертежами плит, разработанными в соответствии с параметрами формовочного оборудования предприятия-изготовителя этих плит.

Таблица 1

Примечание.
За длину плит принимают:

размер стороны плиты, не опираемой на несущие конструкции здания (со-оружения) — для плит, предназначаемых для опирания по двум или трем сто-ронам;

меньший из размеров плиты в плане — для плит, предназначаемых для опирания по контуру.

Плиты типов 1ПК, 2ПК, 3ПК, 5ПК, 6ПК, 7ПК

Плиты типов 1ПКТ, 2ПКТ, 3ПКТ

Плиты типов 1ПКК, 2ПКК, 3ПКК

Плита типа 4ПК

Плита типа ПГ

Черт. 3

Примечания
к черт. 1-3

1.
Плиты типов 1ПКТ, 2ПКТ, 3ПКТ, 1ПКК, 2ПКК и 3ПКК могут иметь технологические скосы по всем боковым граням.

2.
Способы усиления торцов плит показаны на черт 1-3 в качестве примера. Допускается применение других способов усиления, и том числе уменьшение диаметра пустот через одну на обеих опорах без заделки прогивоположных концов пустот.

3.
Размеры и форму паза вдоль продольного верхнего ребра плит типов 1ПКТ, 2ПКТ и 3ПКТ (черт. 1б) и по контуру плит типа 4ПК (черт. 2) устанавливают в рабочих чертежах плит.

4.
В плитах, предназначенных для зданий (сооружений) при расчетной сейсмичности 7-9 баллов,крайние пустоты могутотсутствоватьв связи с необходимостью установки закладных изделий или выпуска арматуры для связей между плитами, стенами, антисейсмическими поясами.

Таблица 2

Конструкция системы плоского двухстороннего бетонного пола

Код

Требования Строительных норм
для конструкционного бетона (ACI 318-14) и комментариев (ACI 318R-14)

Минимальные расчетные нагрузки для
Здания и другие сооружения (ASCE / SEI 7-10)

Совет Международного кодекса,
Международный строительный кодекс 2012 г., Вашингтон, округ Колумбия, 2012 г.

Номер ссылки

Примечания к зданию ACI 318-11
Требования норм для конструкционного бетона, двенадцатое издание, портлендский цемент, 2013 г.
Ассоциация, пример 20.1

Системы бетонных полов
(Руководство по оценке и экономии), второе издание, 2002 г. Дэвид А. Фанелла

Упрощенная конструкция усиленного
Бетонные здания, четвертое издание, 2011 Махмуд Э. Камара и Лоуренс К.
Новак

Расчетные данные

Высота от пола до пола = 9 футов
(предоставляется по архитектурным чертежам)

Накладываемая постоянная нагрузка, SDL = 20 фунтов на квадратный фут для рамного
перегородки, деревянные шпильки штукатурка 2 стороны

ASCE / SEI 7-10 (Таблица C3-1)

Динамическая нагрузка, LL = 40 фунтов на квадратный дюйм для
Жилые этажи ASCE / SEI
7-10 (Таблица 4-1)

f _c = 4000 фунтов на квадратный дюйм (для плит)

f _c = 6000 фунтов на квадратный дюйм (для колонок)

f _y = 60 000 фунтов на кв. Дюйм

Требуемая огнестойкость
рейтинг = 2 часа

Решение

а.
Плита минимум
толщина — Прогиб
ACI 318-14 (8.3.1.1)

В
в этом примере прогиб будет рассчитан и проверен на соответствие проекту
пределы прогиба. Минимальная толщина и глубина стержня из ACI 318-14 будет
используется для предварительной проклейки.

Использование
ACI 318-14 минимальная толщина плиты для двухстороннего строительства без внутренней части
балки в Таблица 8.3.1.1 .

Наружные панели: дюймы ACI
318-14 (таблица 8.3.1.1)

Но не менее 5 дюймов.
ACI 318-14 (8.3.1.1 (а))

Внутренние панели: дюймы ACI
318-14 (таблица 8.3.1.1)

Но не менее
чем 5 дюймов ACI
318-14 (8.3.1.1 (а))

Где л _н
= длина свободного пролета в длинном направлении = 216 16 = 200 дюймов

Примерьте 7-дюймовую плиту для всех панелей
(собственный вес = 87,5 фунтов на квадратный дюйм)

г. Прочность плиты на сдвиг односторонний сдвиг

Оценить среднее
эффективная глубина (рисунок 2):

Где:

c _{прозрачный} = 3/4 дюйма для стального стержня № 4 ACI
318-14 (Таблица 20.6.1.3.1)

d _b = 0.5 дюймов для стального стержня №4

Рисунок 2 —
Двусторонняя система плоского бетонного пола

Факторная статическая нагрузка, psf

Факторная динамическая нагрузка, psf
ACI 318-14 (5.3.1)

Суммарная факторизованная нагрузка psf

Проверить соответствие толщины плиты действию балки (односторонний сдвиг) ACI
318-14 (22.5)

на внутренней колонке:

Рассмотрим 12-дюйм. широкий
полоса. Критический участок для одностороннего сдвига находится на расстоянии d ,
от торца опоры (см. рисунок 3)

Площадь притока для одностороннего
сдвиг фут ²

тысячи фунтов

ACI 318-14 (уравнение 22.5.5.1)

где для бетона нормального веса

тысячи фунтов

Толщина плиты 7 дюймов.подходит для одностороннего сдвига.

г.
Ножницы для перекрытий
двухсторонние сдвиги прочности

Проверить соответствие
Толщина плиты для продавливания сдвига (двухстороннего сдвига) во внутренней колонне (рис.
4):

Приток для двустороннего
сдвиг фут ²

тысячи фунтов

(для квадратной внутренней колонны) ACI
318-14 (Таблица 22.6.5.2 (а))

тысячи фунтов

Толщина плиты 7 дюймов.подходит для двустороннего сдвига.

г. Размеры колонны — осевая нагрузка

Проверить соответствие
размеры колонны для осевой нагрузки:

Площадь притока для
внутренняя колонна

тысячи фунтов

(для квадратной внутренней колонны) ACI
318-14 (22.4.2)

Размеры колонны 16 дюймов x 16 дюймов
адекватны осевой нагрузке.

ACI 318 заявляет, что система перекрытий
должны быть спроектированы с использованием любой процедуры, удовлетворяющей равновесию и геометрическим
совместимость при условии соблюдения критериев прочности и пригодности к эксплуатации.
довольный. Отличие двухкомпонентных систем от односторонних дает ACI.
318-14 (R8.10.2.3 и R8.3.1.2) .

ACI 318 разрешает использование Direct
Метод расчета (DDM) и метод эквивалентной рамы (EFM) для гравитационной нагрузки
анализ ортогональных рам и применим к плоским плитам, плоским плитам и
плиты с балками. В следующих разделах описывается решение для DDM, EFM и
spSlab соответственно.

Двусторонние плиты, удовлетворяющие требованиям
пределы в ACI 318-14 (8.10.2) разрешено проектировать
в соответствии с DDM.

2.1.1. Метод прямого проектирования
ограничения

Там
составляет минимум три непрерывных пролета в каждом направлении ACI 318-14 (8.10.2.1)

Последовательный
длины пролета равны
ACI 318-14 (8.10.2.2)

от длинных до коротких
коэффициент диапазона 1,29 <2 ACI 318-14 (8.10.2.3)

Колонны
не компенсируются
ACI 318-14 (8.10.2.4)

Грузы
равномерно распределены по всей панели ACI
318-14 (8.10.2.5)

Сервис
отношение постоянной нагрузки к статической: 0,37 < 2,0 ACI 318-14 (8.10.2.6)

Плита
система без балок, и это требование не применяется ACI 318-14 (8.10.2.7)

С
все критерии соблюдены, можно использовать метод прямого проектирования.

2.1.2. дизайн
моменты

а.
Рассчитайте
общий статический момент:

фут-фунтов
ACI 318-14 (8.10.3.2)

г.
Распространить
суммарный факторный момент,, во внутреннем и конечном пролете:
ACI 318-14
(8.10.4)

г.
Рассчитайте
колонна полоса моментов.
ACI 318-14
(8.10.5)

Это
часть отрицательных и положительных суммарных расчетных моментов полосы, которым не противодействуют
полосы колонн должны быть пропорционально отнесены к соответствующим двум полусредним
полоски.

ACI 318-14 (8.10.6.1)

Хозяйственные постройки … — Ч5 Элементы конструкции: Полы-Крыши

Хозяйственные постройки … — Ч5 Элементы конструкции: Полы-Крыши

Этажей

Содержание
— Предыдущая — Следующая

Полы в зданиях могут быть такими же простыми, как присутствующий уплотненный грунт
на участке до строительства здания или сложным, как
красиво отделанный паркет из твердых пород дерева.Хорошо подобранный, хорошо сложенный
пол обеспечивает защиту от паразитов и грызунов, легко
чистые, сухие, долговечные и ценные для здания. За
при особых обстоятельствах он может быть предназначен для стирки,
особенно привлекательный, с теплоизоляцией, с уклоном в канализацию
или идеально чистый и ровный.

Для хозяйственных построек, в том числе домов, предлагает простые полы.
твердые, прочные поверхности на уровне земли, вероятно,
подходит для подавляющего большинства ситуаций.Полы могут быть построены
на уровне земли, то есть на почве внутри здания, в котором
в случае, если они называются сплошными или ровными полами, или они могут быть
опираясь на балки и балки, в этом случае они называются
подвесные или надземные полы. Готовый уровень солидный
пол должен быть не менее 150 мм над уровнем земли в качестве
защита от затопления. Верхний слой почвы следует удалить и
заменен на грубый материал до того, как фактическая плита перекрытия будет
построен.

Рисунок 5.30a Бамбук и
стена

Рисунок 5.30b Штукатурка
бамбуковые коврики

Рисунок 5.30c Тканый бамбук
панели (японские стеновые панели)

Рисунок 5.31 Вертикальный брус
сайдинг. Обратите внимание на отдельные гвозди в центре каждой доски и прикрутите доску.
допускают усадку и набухание.

Сплошные или несложные полы

Утрамбованный грунт часто подходит для полов животных
приюты и, возможно, дома фермерских семей.Oни
должны быть спроектированы немного выше уровня земли за пределами
здание и будет улучшено за счет стабилизации муравейником
глина, коровий навоз, известь или портландцемент.

Обсуждение стабилизирующих материалов для различных
обстоятельства описаны в главе 3.

Бетон делает пол более прочным, твердым и чистым.
Правильно построенные бетонные полы можно сделать достаточно сухими, чтобы их можно было
используется для хранения зерна или домашнего хозяйства.На рисунке 5.32 показан крестик
участки стабилизированного грунта и бетонные перекрытия. Земляной пол
подходит для хорошо дренированного участка показан на рисунке а, а
бетонный пол, который должен быть умеренно сухим, показан в b. В
крупнозернистый заполнитель одного размера, показанный в c, используется для предотвращения
капиллярное движение воды к нижней стороне пола. В
полиэтиленовый лист предотвращает попадание влаги на бетонную плиту
а слой песка или раствора защищает лист от
проколотый.

Этаж

— 2 слоя утрамбованного стабилизированного грунта (50 мм)
— Песок утрамбованный
— Существующий грунт (удаленный верхний слой почвы)

Рисунок 5.32a Дренированная скважина
сайт

Этаж

— Бетонная плита (мин. 75 мм)
— Песок утрамбованный (100-150мм)
— Существующие недра

Рисунок 5.32b Хорошо дренированный
сайт

Этаж

— Бетонная плита (мин. 75 мм)
— Полиэтиленовый лист (калибр 750)
— Песок (50 мм) или строительный раствор (25 мм)
— Крупный заполнитель (150-200мм)
— Существующие недра (ев. Уплотненные)

Рисунок 5.32c Плохо дренированный
участок или очень сухой пол требуется

Устройство твердых перекрытий на уровне земли.

Бетонная смесь, выбранная для твердого пола, будет
зависят от интенсивности использования и типа нагрузки. Для глубокого
подстилка или жилище подсобного хозяйства смесь 1: 3: 6
вес может быть удовлетворительным для легкой службы, в которой он будет
быть подвергнутым. Полы, которые будут подвергаться большим нагрузкам, как в
мешок зернового магазина или фермы ремонтной мастерской, нужно будет покрепче.
Соотношение 1: 2: 4 должно быть адекватным, а не прочной. Этажи в
маслозавод или бойня подвергаются кислотной эрозии и
требуется более богатая смесь бетона (1: 2: 3) для получения прочного
поверхность.

Заливка бетонных полов

Полы из монолитного бетона следует укладывать ровно и утрамбовывать.
база из хардкора или гравия. На хорошо дренированных участках также песок или
даже латерит может быть удовлетворительным. Базовый слой должен быть на
толщиной не менее 100 мм. Пока желательно чистовой пол
уровень должен быть не менее 150 мм над окружающей землей, некоторые
заполнение может потребоваться по базовому курсу. Однако заполнить необходимо
быть тщательно уплотненным, чтобы получить необходимую стабильность и,
как правило, поэтому более удовлетворительным является увеличение
толщина основного слоя.Любой материал, используемый для заполнения или для
базовый слой не должен содержать органических веществ. следовательно
вынутый верхний слой почвы должен быть отклонен как насыпь. Если влагозащищенный
барьер (полиэтилен или слой горячего битума толщиной 3 мм) должен быть
после установки следует насыпать слой песка на основание. Песок
также может использоваться как ослепление на хардкорной основе, чтобы уменьшить
количество бетона, которое «исчезает» в промежутках между
камни. Наконец, деревянные стяжки толщиной от 75 до 150 мм укладываются на место, чтобы
использоваться в качестве руководства при зачистке и выравнивании бетона и
арматурные стержни, если это рекомендуется, помещаются на место.В
толщина плиты будет зависеть от ожидаемых нагрузок,
качество используемого бетона, арматуры и несущей способности
характеристики земли.

Площадь пола более 10 м должна быть разделена
в заливы для бетонирования. Это поможет предотвратить
развитие усадочных трещин в процессе отверждения и
позволит отливать, выравнивать и отделывать каждый отсек в пределах
управляемое время. Лучше всего квадратные бухты и 2.Стороны от 5 до 4 м позволяют
плита, которую нужно отлить за один раз.

Затем бетон можно перемешать и укладывать. Независимо от
выбор смеси, бетон должен быть как можно более жестким и
размер крупного заполнителя не должен превышать четверти
толщина плиты. Бухты бетонируются попеременно как
показано на рисунке 5.33. Когда первый набор заливов затвердеет
деревянные стяжки аккуратно удаляются, а оставшиеся пролеты
можно отливать.

После того, как бетон уложен, его выравнивают, перемещая прямой
брус вдоль стяжек или, в случае второго набора пролетов,
уже затвердевший бетон в прилегающих пролетах с распилом
действие. Затем бетон можно слегка «всплыть», чтобы сгладить
поверхность. После первоначального легкого плавания бухту можно оставить
за несколько часов до окончательного всплытия, чтобы он стал гладким
поверхность. Если желателен нескользящий пол, бетон можно
возделывают вскоре после того, как кладут, чтобы получить шероховатую поверхность.Это будет
нельзя трогать снова, пока он не застынет. После того, как бетон застынет, он
следует держать влажным в течение недели.

Подвесные или надземные перекрытия

Деревянные полы

Подвесные деревянные полы первого этажа полезны на наклонных
сайты, где потребуется много заливки для выравнивания
основание для прочного пола.

Деревянные полы первого этажа должны быть хорошо защищены от
влага, грибок и термиты и поэтому должны быть выше
земля.Пространство под таким деревянным полом должно быть высоким.
достаточно, чтобы обеспечить хорошую вентиляцию и позволить человеку ползать
внизу для осмотра пола. Защита от термитов больше
вероятно будет эффективным, если пол будет приподнят над землей на
минимум 45см.

Рисунок 5.33 Бетонный пол
строительство

Опорные опоры часто строятся из дерева, но
лучше из камня, бетона или стали. Пустотелый бетон
армированные и залитые бетоном блоки составляют прочную опору.Металлические щитки от термитов должны быть прикреплены к верхней части
фундаментная стена и более крутые стены и опоры.

Фундаментная стена под деревянным цокольным полом должна
иметь вентиляционные отверстия для обеспечения хорошего воздухообмена
в подползке под полом. Отверстия должны быть
покрыт сеткой 10 мм для защиты от грызунов.

При пролете более 5 м балки могут поддерживаться
поперечные стены, построенные из твердых бетонных блоков толщиной 150 мм, уложенных вокруг
На расстоянии 80 мм в виде сот, чтобы обеспечить свободный проход воздуха.

Балки из стали, дерева или бетона могут использоваться для поддержки
верхние этажи при пролете более 5м.

Рисунок 5.34 Подвешенный
конструкция деревянного пола.

Подвесные бетонные перекрытия

Основным преимуществом подвесного железобетонного пола является
его более высокая огнестойкость и лучшая звукоизоляция, чем у этого
деревянного пола, но, как правило, слишком дорого найти
применения в хозяйственных постройках.

В простейшем виде состоит из монолитного,
однопролетная плита с односторонней арматурой
только между двумя опорами на расстоянии не более 5 м друг от друга. В
усиление может быть как основными стержнями из мягкой стали, так и распределительными
стержни, соединенные проволокой под прямым углом, или армирующая сетка
состоящий из электросварных основных и распределительных стержней
на переходах. Армирование должно быть спроектировано
квалифицированный инженер-строитель или полученный от надежного
стандартный дизайн.

Отделка полов

В сельской местности дополнительная стоимость отделки пола часто составляет
считается ненужным, поверхность плиты из бетона или
стабилизированный грунт с прочностью, удовлетворительной для
большинство целей. Однако отделка пола может улучшить внешний вид
помещения, снизить уровень шума или упростить уборку пола,
в зависимости от типа используемой отделки.

Цементно-песчаная стяжка или отделка гранолитом (одна часть
цемент и три части твердой каменной крошки уложены около 30 мм
толстый) можно использовать там, где требуется чрезвычайно прочное покрытие.Листовые материалы и плитная плитка, вероятно, будут очень дорогими,
но плиточные плиты в исключительных случаях устанавливаются на фермах
здания из-за их прочности. Типичный деревянный пол над
сплошная плита показана на рис. 5.35.

Обратите внимание, что пространство между бетонной плитой и деревом
пол должен вентилироваться. Затвердевший и высохший бетон или
плита из стабилизированного грунта, желательно с гидроизоляционным слоем между
плита и хардкор. b Балки 50 x 50 мм c Напольные зажимы Bulldog d
Пол деревянный или ДСП

Рисунок 5.35 Деревянный пол на
твердый бетон бедный.

Крыши

Крыша является неотъемлемой частью любого здания, поскольку
обеспечивает необходимую защиту от дождя, солнца, ветра, жары и
холодный. Целостность кровли важна для конструкции
само здание, а также обитатели и хранящиеся товары
внутри здания.

Конструкция крыши должна быть спроектирована таким образом, чтобы выдерживать статическую нагрузку.
вызванные кровлей и каркасом, а также силами ветра
а в некоторых местах снег или заносящая пыль.Кровля должна быть
герметичен, прочен и, возможно, удовлетворяет другим требованиям, таким как
быть огнестойкими, иметь хороший теплоизолятор или иметь высокие тепловые
вместимость.

Существует большое разнообразие форм крыш, каркасов и покрытий.
из чего выбирать. Выбор связан с такими факторами, как
размер и использование здания, его ожидаемый срок службы и
внешний вид, а также наличие и стоимость материалов. Крыши могут
можно классифицировать тремя способами:

• 1 Согласно плоскости поверхности, т.е.е. будь то
  горизонтальный или наклонный.
• 2 Согласно конструктивным принципам конструкции,
  то есть способ, которым силы создаются внешними
  нагрузки разрешаются внутри конструкции.
• 3 По размаху.

Плоские и скатные крыши: Крыша называется плоской крышей, если
внешняя поверхность находится в пределах 5 от горизонтали, а скатная крыша
имеет наклон более 5 в одном или нескольких направлениях.Климат и
материал покрытия влияет на выбор между ровным или скатным
крыша. Влияние климата архитектурно менее заметно в
умеренный климат, чем в регионах с экстремальным климатом. В горячем,
в сухих местах плоская крыша является обычным явлением, потому что она не подвергается воздействию
сильный дождь, и он образует полезную гостиную на открытом воздухе. В
районы с сильными ливнями
дождевая вода быстрее.

Двумерные конструкции крыши имеют только длину и глубину и
все силы разрешаются в одной вертикальной плоскости.Стропила,
к этой категории относятся балки перекрытий и стропильные фермы. Они выполняют только
функция охвата и объем достигается за счет использования нескольких
двумерные элементы, несущие вторичные двумерные
члены (изнаночные), чтобы покрыть необходимый пролет.

Трехмерные конструкции имеют длину, глубину, а также
широты, и силы решаются в трех измерениях в пределах
состав. Эти формы могут выполнять обшивку и ограждение.
функции, а также охвата и теперь обычно
называемые «космическими структурами».Трехмерный или космический
конструкции включают цилиндрические и параболические оболочки и оболочки
купола, многоугольные плиты, гнутые плиты и призматические оболочки,
сетчатые конструкции, такие как пространственные рамы, а также подвесные или натяжные
кровельные конструкции.

Длиннопролетные и короткопролетные крыши: пролет является важным фактором
дизайн и выбор конструкции крыши, хотя она и функциональна
требования и экономия также имеют влияние.

Короткие пролеты, до 8 м, обычно могут быть покрыты
деревянные стропила или легкие фермы скатные или плоские.Для средних пролетов от 7 до 15 или 16 м требуются стропильные рамы, спроектированные из
древесина или сталь.

Длинные пролеты более 16 м по возможности разбивать на
меньшие единицы. В противном случае эти крыши обычно разрабатываются
специалисты, использующие балочную, космическую или сводчатую технику.

Для уменьшения пролета и тем самым уменьшения габаритов
элементов, конструкция крыши может поддерживаться опорами или
колонны внутри здания или у внутренних стен.Однако в
хозяйственные постройки свободнопролетная конструкция крыши будет выгодна, если
фермер в конечном итоге хочет изменить внутреннее устройство
здание. Свободное пространство без колонн позволяет больше
удобство в маневренном оборудовании.

Кольцевая балка: в больших зданиях, например. деревенские магазины, в которых есть
блочные или кирпичные стены, квадратная железобетонная балка 150 мм.
иногда устанавливается поверх внешних стен вместо
настенная плита.Цель этого кольцевого луча, который непрерывен
вокруг здания, это для переноски конструкции крыши,
стены рушится от землетрясения. Это также обеспечит
хорошее крепление крыши для предотвращения ее подъема и уменьшения
последствия сильного ветрового давления на стены и неравномерного
поселок.

Рисунок 5.36
Трехмерные конструкции крыши. Земляной купол и свод

.

Рисунок 5.36
Объемные кровельные конструкции.Сетка

Виды крыш

Плоская крыша

Плоская крыша — это простая конструкция для больших зданий, в которых
колонны — не недостаток. Простые балки можно использовать для
простирается примерно до Sm. но для более длинных пролетов необходимо
используйте глубокие балки, перемычки или фермы для обеспечения адекватной поддержки.
Поскольку для хозяйственных построек часто требуются большие площади без колонн,
плоские крыши с монолитной кровлей встречаются нечасто.Плоские крыши бывают
склонны к утечкам. Чтобы лужи воды не собирались на
поверхности они обычно строятся с минимальным уклоном 1:20 к
обеспечить дренаж.

Конструкция крыши состоит из несущих балок, настила,
утеплитель и водонепроницаемая поверхность. Профнастил, обеспечивающий
сплошная опора для изоляции и поверхности, может быть изготовлена
из древесных плит, фанеры, ДСП, металла или асбестоцемента
настилы или бетонные плиты.

Изоляционный материал улучшает термическое сопротивление и
размещается либо над, либо под настилом.

Самая распространенная конструкция водонепроницаемой поверхности — это
сборная крыша с применением рубероида. Этот материал состоит из
основа из волокна, асбеста или стекловолокна, пропитанная
с горячим битумом. Минимальный шаг, рекомендуемый для наращивания
кровли 1:20 или 3, что также близко к максимуму, если ползет
слоев войлока не допускается.

Для чистых кровель используют два или три слоя войлока, первый
укладываются под прямым углом к ​​склону, начинающемуся у карниза.
Если настил деревянный, то первый слой крепится большим
гвозди для валяния с плоской головкой и последующие слои приклеиваются к
это со слоями горячего битумного компаунда. Если настил из
материал кроме древесины все три слоя склеены горячим
битумный компаунд. Пока он еще горячий, последний слой битума
покрыт слоем каменной крошки для защиты
лежащий под ним войлок, обеспечивает дополнительную огнестойкость и придает
повышенное солнечное отражение.Нанесение 20 кг / м 12,5 мм
щебень известняка, гранита или светлого гравия
подходящее.

Если три слоя рубероида используются и правильно уложены,
плоские крыши приемлемы в дождливых районах. Однако они склонны
быть дороже других типов и требовать обслуживания каждые
несколько лет.

Рисунок 5.37 Застроенный
рубероид.

Земляная крыша

Покрытые грунтом кровли имеют хорошую теплоизоляцию и высокую
емкость для хранения тепла.Традиционная земляная крыша подлежит
эрозии во время дождя, требует постоянного ухода для предотвращения
утечка. Кровля укладывается достаточно ровно с уклоном 1: 6 или
Меньше.

Несущая конструкция должна быть спроектирована из
консервант — пропитанная или термитостойкая древесина опор, и
периодически проверяется и обслуживается, так как внезапный обвал
эта тяжелая конструкция может нанести большой вред. Долговечность
грязевой покров можно улучшить, стабилизируя верхний слой почвы с помощью
цемент, и его можно гидроизолировать, поместив пластиковый лист
под почвой.На рисунках 5.38 и 5.39 показаны два типа
земляные крыши.

Рисунок 5.38 Поперечное сечение
земляной кровли улучшенной

Рисунок 5.39 Земляная крыша с
битумная гидроизоляция.

Однако введение этих улучшений добавляет
значительно к стоимости крыши. Улучшенная земляная кровля
поэтому является сомнительной альтернативой недорогой кровле и
следует рассматривать только в сухих местах, где почва-крыша
конструкция известна и принята.

Односкатная крыша

Односкатные крыши имеют односторонний уклон и не имеют конька.
Их легко построить, они сравнительно недороги и
рекомендуется для использования на многих хозяйственных постройках. Максимальный пролет с
длина деревянных элементов составляет около 5 м, поэтому для более широких зданий потребуется
промежуточные опоры. Также широкие здания с такой крышей
будет иметь высокую переднюю стенку, что увеличивает стоимость и оставляет
низ этой стены относительно незащищен крышей
свес.При использовании стальных гофрированных или асбоцементных листов,
уклон не должен быть меньше 1: 3 (от 17 до 18). Меньший уклон может
вызвать утечку, так как сильный ветер может заставить воду подниматься по склону.

Стропила могут быть из круглого леса, пиломатериалов или при более широких пролетах.
требуются деревянные или стальные фермы, которые могут поддерживаться
на сплошной стене или на столбах. Наклонные стропила
скатная крыша стыкуется со стеновыми плитами под углом и их нагрузка
имеет тенденцию заставлять их соскальзывать с пластины.Чтобы уменьшить эту тенденцию
и обеспечить горизонтальную поверхность, через которую может быть
переносится на стену без чрезмерно высокого сжатия
сил стропила в скатных кровлях надрезают над плитами.
Во избежание ослабления стропила глубина надреза (сиденья
рез) не должна превышать трети длины стропила. Когда двойной
стропила используются, как альтернатива — болтовое соединение. Стропила
всегда должны быть тщательно прикреплены к стенам или столбам, чтобы противостоять
поднимающие силы ветра.

Рисунок 5.40 Обрамление опоры для
моноквартирный дом.

Двухскатная (двускатная) крыша

Двускатная крыша обычно имеет центральный выступ с уклоном
обе стороны здания. Благодаря этой конструкции больший свободный пролет
(От 7 до 8 м) возможно с деревянными стропилами, чем с моностеном
крыша. Хотя моноконструкция может быть дешевле в
ширина застройки до 10 м неудобство поддержки многих
колонны благоприятствуют двускатной крыше.Двускатная крыша может быть построена в
широкий выбор скатов для любой из нескольких кровель
материалы. На рисунке 5.41 показан ряд элементов, которые
связаны с двускатной крышей. Следующее описание имеет ключ
к рисунку:

• Нижняя выемка в стропиле, которая опирается на плиту, является
  называется вырезом сиденья или вырезом пластины.
• Верхний пропил, упирающийся в коньковую доску, называется
  срез конька.
• Линия, идущая параллельно краю стропила
  от внешней точки сиденья до центра
  гребень называется рабочей линией.
• Длина стропила — это расстояние по работе
  линия от пересечения с углом сиденья
  разрезать до пересечения с гребневым разрезом.
• Если используется коньковая доска, половина толщины конька
  доску необходимо удалить по длине каждого стропила.
• Подъем стропила — это расстояние по вертикали от
  верх плиты до стыка рабочей линии на
  гребень.

Рисунок 5.41 Двускатная крыша
дизайн.

• Прогон стропил — это горизонтальное расстояние от
  за пределами плиты до осевой линии гребня.
• Часть стропила за пределами плиты называется
  стропильный хвост.
• Стяжка воротника или поперечина предотвращает нагрузку на
  стропил от разрушения стен, что позволило бы
  стропила опустить на конек.Чем ниже воротник
  балка размещена, тем она будет эффективнее.
  Иногда небольшие здания с крепкими стенами
  без воротниковых балок. Единственное преимущество этого
  дизайн — это свободное пространство вплоть до стропил.
  Ножничные фермы, как показано на рисунке 5.51, при этом
  время позволяет немного свободного места.
• На правом стропиле показаны прогоны, перекрывающие стропила.
  и поддерживая жесткий кровельный материал, такой как
  кровля из оцинкованной стали или асбестоцемента.
• Левое стропило покрыто плотным настилом из
  деревянные доски фанера или ДСП. Это будет покрыто
  с гибким кровельным материалом, например рулонным асфальтом
  кровля.
• Левая пещера огорожена вертикальной облицовкой.
  доска и горизонтальный откос.
• Шаг показан на маленьком треугольнике справа.
  боковая сторона.

Угол вырезов гребня и седла можно разложить на
стропила с использованием стального столярного угольника и соответствующего подъема
и значения прогона как на внешней стороне лезвий, так и на обоих
внутри лезвий квадрата, 30 и 20 см в примере в
Рисунок 5.42. Длину можно найти с помощью теоремы Пифагора.
с помощью подъема и спуска стропила. Длина измеряется
по рабочей линии.

Когда двускатная крыша должна пролетать более 7-8 м, фермы
обычно выбирают для замены однотонных стропил. Для больших пролетов
фермы сэкономят общее количество используемого материала и обеспечат более прочный
конструкция крыши. Для сплошного настила крыши обычно используются фермы.
предназначены для размещения примерно 600 мм по центру, а для
жесткая кровля монтируется на прогон, шаг фермы 1200 мм или
больше обычное дело.

Сельскохозяйственная пристройка может обеспечивать конструкции пролетов,
расстояния и нагрузки, которые обычно встречаются на фермах. Также в
В главе 4 обсуждается теория конструкции ферм. Рисунок 5.43
иллюстрирует простую конструкцию фермы.

Рисунок 5.4.2 Схема расположения
обычное стропило.

Рисунок 5.4.3 A »
Ферменная конструкция W «.

Из-за больших отрицательных ветровых нагрузок крыши могут быть повреждены.
сдуло. Поэтому важно закрепить стропильные фермы.
правильно к настенным плитам.Это можно сделать с помощью полосок обруча.
утюг, одна полоска, прикрепляющая настенную пластину к стене через каждые 90 см
а другой привязывает фермы к стеновой плите. См. Рисунок
5.44. В прибрежных районах целесообразно использовать оцинковку.
полоски. Если стены оштукатурены, планки можно утопить в
стены, вырезав канал и засыпав полосу раствором.

Рисунок 5.44 Анкеровка
фермы к стене

Для магазинов или других зданий, где тракторы и грузовики могут
забиваться внутрь, необходима значительная свободная высота.Жесткий
Для этого хорошо подходят каркасные конструкции. Простая рамка
могут быть построены из гамполов или пиломатериалов, соединенных болтами, как
показано на рисунке 5.45.

Жесткие рамы также производятся на заводах из стали и
железобетон.

Вальмовая крыша

Вальмовая крыша имеет в центре гребень и четыре ската. это
намного более сложный по своей конструкции, что требует
резка составных углов на всех укороченных стропилах и
положение под глубокие вальмовые стропила от гребня до
стеновая плита для переноски верхних концов домкратных стропил.В
тенденция наклонной тяги вальмовых стропил к выталкиванию
стены по углам преодолеваются путем связывания двух стеновых плит
вместе с угловой стяжкой. На бедрах и впадинах кровля
материал должен быть разрезан под углом, чтобы он подходил. Долины
склонны к утечкам, поэтому необходимо соблюдать особую осторожность
строительство.

Четыре желоба необходимы для сбора дождевой воды из
крыша, но это не означает, что
количество собранной воды.Потому что это дорогое и
сложный способ кровли здания, следует рекомендовать только
где необходимо защитить глиняные стены или неоштукатуренный кирпич
стены от проливного дождя и для широких зданий, чтобы уменьшить
высота торцевых стен.

Рисунок 5.45 Жесткая древесина
Рамка.

Рисунок 5.46 Вальмовая крыша
обрамление.

Крыша коническая

Коническая крыша — это трехмерная конструкция, которая
обычно используется в сельской местности.Его легко собрать и можно
построен из местных материалов, что делает его недорогим. Это
должны быть построены с уклоном, соответствующим кровле
материалы, используемые для предотвращения утечки. Коническая крыша
конструкция ограничивается довольно короткими пролетами и круговыми или
небольшие квадратные постройки. Не допускает никаких расширений. Если
используются современные кровельные материалы, есть значительные отходы
из-за того, что для правильной подгонки требуется количество разрезов.

Коническая конструкция крыши требует стропил и прогонов,
а в зданиях круглой формы стеновая плита в виде кольца
луч. Эта кольцевая балка выполняет три функции:

• a для равномерного распределения нагрузки с крыши на
  стена,
• b для установки точки крепления стропил и
• c, чтобы противостоять тенденции наклонных стропил к давлению
  стены радиально наружу за счет развития растягивающего напряжения
  в кольцевой балке.Если кольцевая балка спроектирована правильно
  чтобы противостоять этим силам, вторичные кольцевые балки
  установлен ближе к центру, коническая крыша может быть
  используется на довольно больших круглых зданиях.

В случае квадратных зданий внешнее давление на
стены из наклонных стропил нельзя переоборудовать в чистые
растягивающее напряжение в стеновой плите. Вместо этого он напоминает бедро
конструкции крыши и должны быть спроектированы с угловыми стяжками поперек
настенные плиты по углам.

Рисунок 5.47 Коническая крыша
дизайн.

Нажмите здесь, чтобы
продолжить

Содержание
— Предыдущая — Следующая

5 бетонных полов, которые укрепят вашу любовь к этому материалу

Кейси Гофф

Обновлено 30 сентября 2020 г.

asbe / Getty Images

В мире дизайна сейчас очень популярны бетон.Это не только одна из главных тенденций в дизайне 2018 года, это в равной степени гладкость и прочность. Кроме того, он дешев и прост в обслуживании. Нужно ли нам говорить больше? На всякий случай скажем. Бетон может быть вашим самым экологически чистым вариантом напольного покрытия. Если в вашем доме или квартире уже есть бетонная плита, все, что вам нужно сделать, это отшлифовать и загерметизировать. Вам потребуется минимум дополнительных материалов, а это значит, что ваше воздействие на окружающую среду минимально. Более того, бетон длится долго — мы говорим о столетиях.Вот почему так много домов используют его в качестве основы для пола. Если вам нужен прочный, шикарный пол, за которым легко ухаживать, не ищите ничего, кроме бетонных полов. Вот несколько примеров того, как закрепить тренд перекрытия пола.

Карлина Тетерис / Getty Images

Бетонные полы для воздушности

Может показаться нелогичным опираться на такой тяжелый материал, чтобы добавить легкости пространству. Но бетон придает ощущение неземности. Его цвет и текстура — сдержанные лунные, а его гладкая поверхность помогает любой комнате чувствовать себя открытой.Это прекрасно работает в ванной, где вы хотите создать дзен-спа-атмосферу. Он также отлично подходит для офисов и столовых, которые должны чувствовать себя просторными, даже когда они заполнены людьми.

Андреас фон Айнзидель / Getty Images

Универсальность бетона

Если вы думаете, что бетон скучен, подумайте еще раз. Благодаря пятнам, штампам и цветам бетонный пол может быть практически любым, каким вы хотите его видеть. Может быть, вы захотите нанести узор из листьев на свой вход, чтобы погрузиться в атмосферу природы.Может быть, вы хотите окрасить полы глянцевым покрытием для придания им большей гладкости. Или, может быть, вы хотите добавить визуально интересный акцент, как на фото выше. Серые бетонные плиты — это только начало.

JR-сток / Getty Images

Напольное покрытие, которое легко чистить

Поддерживать в хорошем состоянии участки с высокой проходимостью дома — это бесконечная рутина. Вам кажется, что вы всегда преследуете кого-то с метлой? Возможно, вы захотите рассмотреть бетонные полы. Естественный серый цвет бетона идеально защищает от пыли, а гладкая поверхность заставляет глаз думать, что он чистый.Или, если есть грязь определенного цвета, из-за которой вы вырываете волосы, подумайте о пятне от бетона. Коричневое пятно на бетоне на картинке выше идеально подходит для того, чтобы скрыть следы от грязной обуви.

Elenathewise / Getty Images

Ваш чистый холст

Дизайн меняется быстро. То, что было всего несколько лет назад, внезапно устарело. В зависимости от того, как вы к этому относитесь, может быть весело или неприятно. Если вам нравится развиваться с помощью самого модного дизайна сезона, важно убедиться, что более постоянные элементы вашего дома, такие как пол, могут вращаться вместе с вами.Бетонный пол — это чистый лист. В этом году, пока бетон горячий, вы можете оставить большую часть пола открытой. В будущем, когда появится еще одна новая тенденция, которую вы взволновали, вы можете покрыть ее ковриком или песком и заново окрасить. Это постоянное решение, которое позволяет легко изменить дизайн интерьера.

in4mal / Getty Images

Бетонные полы для мужественности

Независимо от того, создаете ли вы холостяцкую квартиру одинокий мужчина, или пара, пытающаяся придать своему дому или квартире гендерно сбалансированный дизайн, вы можете оказаться в тупике.В мужском дизайне так много тенденций в сторону тяжелых предметов, темных цветов и оригинальных спортивных памятных вещей. Однако если вы хотите придать комнате мужской энергии, не раскрашивая ее в черный цвет и не вешая кучу вымпелов, обратите внимание на бетон. Даже с его мягким цветом и чистыми линиями, бетонные полы придают любому пространству ощущение мужественности. Одно примечание о бетоне: он трескается. Если вам нравится естественный, каменный вид, который дает бетон — трещины и все такое — это отличный вариант. Но если вам не нравится добавленный характер трещины здесь или там, будьте готовы изучить другие варианты.Это может быть просто восстановление пола, чтобы трещина была более тонкой, или выбор больших бетонных плиток вместо сплошной плиты. Готовы к приключениям в мире бетона, похожем на плиты? Вы можете найти больше вдохновения в этом геометрическом полу и других конструктивных решениях для бетона. Мы будем рады услышать ваши дизайнерские планы ниже!

Кейси Гофф — писатель по личным финансам, жилищным вопросам и страхованию с более чем пятилетним опытом работы. Она также старается превзойти своего брата, финансового консультанта, знает инсайдерскую информацию об индустрии личных финансов, и тратит часы на изучение последних ставок и правил.Она живет в Вентуре, Калифорния, со своим мужем и собакой, похожей на динго, Бабу. Когда она не пишет, вы можете увидеть, как Кейси занимается йогой, работает в своем саду или планирует новый счастливый час.

% PDF-1.4
%
138 0 объект
>
endobj
xref
138 72
0000000016 00000 н.
0000001791 00000 н.
0000002608 00000 н.
0000003057 00000 н.
0000003299 00000 н.
0000003449 00000 н.
0000003598 00000 н.
0000003748 00000 н.
0000003898 00000 н.
0000004047 00000 н.
0000004198 00000 н.
0000004347 00000 п.
0000004497 00000 н.
0000004646 00000 п.
0000004790 00000 н.
0000004934 00000 н.
0000005084 00000 н.
0000005227 00000 н.
0000005378 00000 п.
0000005522 00000 н.
0000005670 00000 н.
0000005818 00000 н.
0000005966 00000 н.
0000006114 00000 п.
0000006263 00000 п.
0000006412 00000 н.
0000006562 00000 н.
0000006709 00000 п.
0000006859 00000 н.
0000007009 00000 н.
0000007160 00000 н.
0000007310 00000 н.
0000008540 00000 н.
0000009759 00000 н.
0000010001 00000 п.
0000010260 00000 п.
0000010512 00000 п.
0000011737 00000 п.
0000014208 00000 п.
0000014457 00000 п.
0000015683 00000 п.
0000016912 00000 п.
0000017166 00000 п.
0000018289 00000 п.
0000018343 00000 п.
0000018397 00000 п.
0000018451 00000 п.
0000018505 00000 п.
0000018559 00000 п.
0000018614 00000 п.
0000018669 00000 п.
0000018724 00000 п.
0000018779 00000 п.
0000018834 00000 п.
0000018889 00000 п.
0000018944 00000 п.
0000018999 00000 н.
0000019054 00000 п.
0000019109 00000 п.
0000019164 00000 п.
0000019219 00000 п.
0000019274 00000 п.
0000019329 00000 п.
0000019384 00000 п.
0000019439 00000 п.
0000019494 00000 п.
0000019549 00000 п.
0000019604 00000 п.
0000019659 00000 п.
0000019714 00000 п.
0000001951 00000 н.
0000002586 00000 н.
трейлер
]
>>
startxref
0
%% EOF

139 0 объект
>
>>
endobj
208 0 объект
>
ручей
Hb«b«

Подробное сообщение: Детали этажа — первые в архитектуре

Примечания из Строительных правил на крышах

Общие требования — этажи

Следующая информация представляет собой частичный список требований из утвержденных строительных норм и правил — полные и подробные объяснения и требования см. В полных публикациях.

Строительство

Здание должно быть сконструировано таким образом, чтобы площадь совокупных статических, внешних и ветровых нагрузок, воспринимаемых и передаваемых им на землю:

• безопасно
• , не вызывая такого отклонения или деформации какой-либо части здания, которое может ухудшить устойчивость любой части другого здания.

(Утвержденный документ A1)

Здание должно быть построено таким образом, чтобы движение грунта было вызвано:

• набухание, усадка или промерзание недр
• оползень или проседание
• не повлияет на устойчивость какой-либо части здания

(Утвержденный документ A2)

Меры противопожарной безопасности

В качестве меры предосторожности необходимо ограничить распространение пламени по внутренней облицовке здания и количество тепла, выделяемого внутренней облицовкой;

• все несущие элементы конструкции здания должны выдерживать воздействие огня в течение соответствующего периода без потери устойчивости;

• в идеале здание должно быть разделено элементами огнестойкой конструкции на отсеки;

• : все отверстия в противопожарных элементах должны быть надлежащим образом защищены для сохранения целостности непрерывности противопожарного разделения;

• любые скрытые пустоты в конструкции должны быть герметизированы и разделены, чтобы предотвратить невидимое распространение огня и продуктов сгорания, чтобы снизить риск разрушения конструкции и распространения огня.

(Утвержденный документ B3)

Меры предосторожности против влаги

Полы в здании должны надлежащим образом защищать здание и людей, которые используют здание, от вредного воздействия, вызванного:

• влажность грунта
• осадков
• сгущение межузельное и поверхностное
• утечка воды из сантехнического оборудования или стационарных приборов или связанных с ними.

Все этажи рядом с землей, стены и крыша не должны быть повреждены влагой с земли, дождем или снегом и не должны переносить эту влагу в какую-либо часть здания, которую она может повредить.

Защита от загрязнений

Все новые здания, пристройки и переоборудованные здания, которые строятся в районах, где могут быть высокие выбросы радона, могут нуждаться в мерах предосторожности против радона.

(Утвержденный документ C)

Воздушный и ударный звук

Жилые помещения должны быть спроектированы таким образом, чтобы шум от домашней деятельности в соседнем жилище (или других частях здания) поддерживался на уровне, который:

• не влияет на здоровье обитателей жилища
• позволит им спать, отдыхать и заниматься своей обычной деятельностью в удовлетворительных условиях

(Утвержденный документ E1)

Жилые помещения должны быть спроектированы таким образом, чтобы любой внутренний шум, производимый внутри, не мешал жителям спать, отдыхать и заниматься своей обычной деятельностью в удовлетворительных условиях.

(Утвержденный документ E2)

Бытовые здания должны быть спроектированы и построены таким образом, чтобы ограничивать передачу эхо-сигналов.

(Утвержденный документ E3)

Вентиляция

В здании должны быть предусмотрены соответствующие средства вентиляции для людей (утвержденный документ F)

Экономия топлива и энергии

Разумные меры по экономии топлива и энергии в зданиях должны быть предусмотрены:

• ограничение притока и потерь тепла через тепловые элементы и другие части строительной ткани,
• из труб, каналов и сосудов, используемых для отопления, охлаждения помещений и горячего водоснабжения.
• предоставляет услуги стационарного здания, которые являются энергоэффективными и имеют эффективный контроль и вводятся в эксплуатацию путем тестирования и корректировки по мере необходимости, чтобы гарантировать, что они используют не больше топлива и энергии, чем это разумно в данных обстоятельствах.

(Утвержденный документ L)

ОБЩИЕ ПРИМЕЧАНИЯ:

Подвесные деревянные полы должны:

• Убедитесь, что земля укрыта, чтобы противостоять влаге и предотвратить рост растений.

• Между напольным покрытием и древесиной должно быть вентилируемое пространство.

• Иметь влагостойкий слой между деревом и любым материалом, который может переносить влагу из земли.

Полы, отделяющие одно жилище от другого жилища, должны быть устойчивы к передаче звуков, исходящих от воздуха. Полы над жилым помещением, отделяющие его от другого жилого помещения, должны выдерживать:

• Передача ударного звука (например, речи, музыки, громкоговорителей и источников удара, например шагов или движущейся мебели)

• поток звуковой энергии через стены и пол

• уровень воздушного шума

404 WOODWEB ERROR

.
