Сколько в бетонном кольце литров: Сколько весит одно кольцо для колодца и сколько в нем литров? — Сергей Ширин

Содержание

Сколько литров воды в колодезном кольце? Узнайте об основных принципах расчёта.

Означенная выше информация в подавляющем большинстве является необходимой для людей, которые планируют самостоятельно заняться созданием септика на приусадебном участке или колодца. В обоих случаях уместно использование бетонных колец. Но сложность заключается в том, что на рынке они представлены в действительно широком ассортименте. Подход «чем больше, тем лучше» в данной ситуации является неуместным. Достаточно лишь определить объём одного кольца, чтобы при расчёте колодца или септика подобрать оптимальный типоразмер бетонной детали.

Виброформа для изготовления бетонных колец даёт возможность избавиться от воздуха внутри конструктивного материала. Иными словами, прочность подобного изделия весьма велика и может доставляться даже в неподготовленном грузовом транспорте. Ниже будут даны рекомендации в отношении самостоятельного расчёта объёма бетонного кольца.

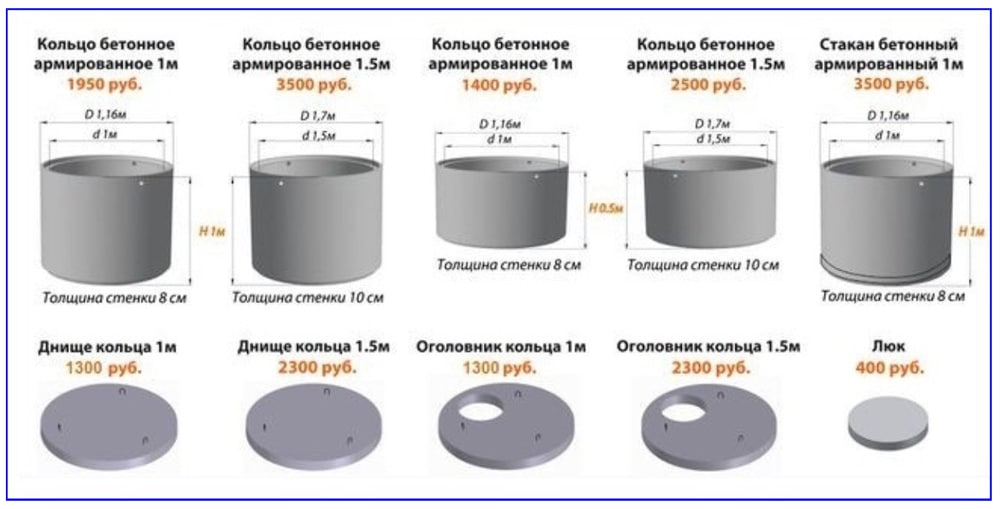

Какие виды бетонных колец бывают?

В пример можно привести следующие наименования:

КС-7-3;
КС-7-9;
КС-15-6;
КС-20-9;
КО-6.

Это лишь модели бетонных колец, которые используются наиболее часто на практике. КС – кольцо стеновое. КО – кольцо опорное. Помимо означенных колец применяются доборные кольца.

По своим габаритным размерам они значительно меньше вышеозначенных наименований. Используются на практике для технического дополнения создаваемого конструктива из бетонных колец. То же самое можно сказать и о подкладке под люк колодцев.

Если у Вас есть непосредственный доступ к бетонному кольцу, то вычислить его объём не представляет никаких сложностей. То же самое можно выполнить и не выходя из дома. Но здесь потребуется найти техническую спецификацию конкретного бетонного кольца.

Принципы расчёта объёма

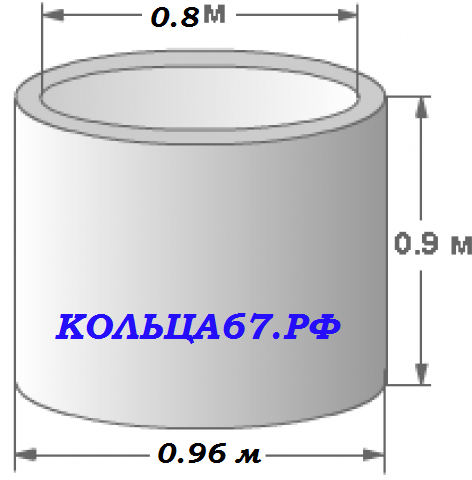

У каждого бетонного кольца есть наружный и внутренний диаметр. Естественно, если речь идёт о применении бетонных колец для организации септиков и колодцев, именно внутренний диаметр нас интересует.

Первым действием важно осуществить расчёт площади круга (внутреннего сечения бетонного кольца). 2. Все величины в этой формуле нам известны, и выполнить расчёт не составит никакого труда.

По своей сути бетонное кольцо является телом вращения (цилиндром). Следовательно, чтобы рассчитать его объём, по требуется площадь сечения перемножить на высоту бетонного кольца.

В видео демонстрируется осуществление монтажа бетонных колец вручную:

Твитнуть

Вопрос-ответ

Планируется врезаться в магистральную водопроводную трубу. Как лучше сделать колодец для обслуживания задвижки?

В случае, если магистральная труба уже проложена. Лучше всего будет выкопать яму в месте врезки на 50-60 см ниже, чем низ магистральной трубы. Залить основание из бетона в качестве дна колодца, толщиной 10-12 см. Выложить по окружности кирпичную кладку из керамического красного кирпича с внутренним диаметром равным внутреннему диаметру планируемого колодца на высоту, примерно на 10–15 см выше поверхности магистральной трубы. В месте, где заходит и выходит магистральная труба установить гильзы из металлической или пластиковой трубы такого диаметра, чтобы была возможность заполнить монтажной пеной пространство между наружными стенками трубы и внутренними стенками гильзы. На уже возведенную и оштукатуренную кирпичную кладку будут устанавливаться кольца и остальные изделия. Далее Вы сделаете отверстие в нужной точке и нужного размера в стенке кольца и проложите врезанную трубу через это отверстие.

Ставить ли кольца на раствор?

В случае если Вы делаете септик, причем на основание не ставите днище, смысла в герметизации всех швов нет никакой! Единственно, необходимо на раствор поставить верхнюю крышку, горловину (КС7-1.5) и люк, чтобы Ваш септик не наполнялся, помимо бытовых стоков, ещё и ливневыми водами.

Если же на основание вы ставите днище и/или у Вас не септик, а водопроводный колодец, то рекомендуем выполнить следующее:

установите все кольца без раствора, кроме верхней крышки, горловины и люка;

верхнюю крышку и горловины установите на раствор;

после монтажа всех изделий спуститесь в Ваш колодец и затворите все щели оставшимся раствором;

в завершении всех работ можно ещё промазать жидким стеклом внутренние поверхности стенок колодца. Приготовить раствор (цемент, жидкое стекло, просеянный мелкий песок в пропорции 1:1:1) и провести повторную замазку колодца.

Зачем кольца скрепляют между собой?

Обычно кольца скрепляют в тех случаях, когда яма получилась очень больших размеров. Ну, например, потому, что яма копалась большим экскаватором или вместо грунта был песок, который постоянно осыпался, соответственно яма имеет большие размеры по диаметру.

В целях того, чтобы при засыпке, опять же механизированным способом, случайно не сместить кольца, друг относительно друга, массой засыпаемого грунта, их скрепляют. Способов для скрепления множество. Наши кольца имеют монтажные отверстия, если их (отверстия) разместить строго друг над другом, можно будет кольца скрутить катанкой.

Либо приготовить пластины из металла с отверстиями и закрепить их в 3-4 местах на каждый стык колец. Этот процесс можете посмотреть по этой ссылке.

Если же яма копалась вручную, то есть после установки колодца вокруг него остаются пазухи шириной не более 30 см, необходимости скреплять кольца, друг с другом нет. Вы просто равномерно будете засыпать пазухи грунтом по окружности колодца и никак не сдвинете кольца друг относительно друга. Скреплять во всех случаях кольца абсолютно бессмысленно.

Зачем нужно окрашивать кольца грунтовкой?

По науке любое бетонное изделие, устанавливаемое в землю, должно иметь защитную грунтованную поверхность. Эти грунты (битумные праймеры и мастики) защищают бетон от воздействия грунтовых вод. Ведь структура бетона имеет мелкие поры, в которые, при отсутствии защитной поверхности бетонного изделия, попадает вода. Особенно негативно на ЖБИ сказывается осенне-весенний период, когда в течение суток на улице положительная температура сменяется на отрицательную неоднократно. Марки бетонов даже подразделяются на классы по “морозоустойчивости”. Поэтому, чтобы продлить срок службы бетонным изделиям их желательно грунтовать, причем за 2 раза. Мы оказываем такую услугу нашим клиентам как грунтование поверхности ЖБИ, и доставляем изделия на объект уже обработанными.

Нужно ли ставить днище на дно септика?

При устройстве септиков по санитарным, экологическим и эпидемиологическим требованиям требуется устанавливать на дно колодца днище, а швы между изделиями заделывать раствором, тем самым, обеспечивая герметичность септика в целом. Таким образом, стоки не попадают в грунтовые воды. В большинстве случаев при устройстве септиков днище не ставят. Цель – это экономия на стоимости днища и, в будущем, на услугах по откачке выгребной ямы. Да, действительно, стоки будут уходить в грунт, следовательно, придется гораздо реже их откачивать. Есть, только несколько “весомых НО”. Во-первых — это нарушение экологических норм. Во-вторых, это Вам самим жить на этой земле, в будущем, пропитанной “нечистотами”. В-третьих, в случае приёмки в эксплуатацию септика, экологи проверяют наличие твердого основания на его дне. В-четвертых, при устройстве скважины на вашем участке очень велика вероятность плохого качества воды. Впрочем, при глубоком залегании грунтовых вод (глубже 20 метров) и высокой плотности грунта (глина) установка септика без дна ни к чему катастрофичному не приведет. ИМХО

Как сделать из бетонных колец септик на участке (внутри двора)?

Действительно, бывают случаи, когда необходимо сделать канализационный септик внутри участка, где разгрузка краном-манипулятором невозможна. В таких случаях септик делается из колец небольшого диаметра (до 1 метра). Кольца перекатываются и устанавливаются в яму методом подкапывания. Еще вариант сделать септик из небольших по массе колец, например КС7-3, вес которых не более 120 кг. Их можно будет вручную опустить в готовую яму.

Как выбрать объем септика?

Объём септика (рабочий) рассчитывается исходя из количества потребляемой воды жителями дома. В среднем человек потребляет около 200 литров воды в сутки. Умножив эту цифру на количество жильцов, и умножив еще на 5, получим объем необходимый для септика. Например, для семьи из трех человек понадобится септик с объемом 3 м³. Хотя конечно немаловажную роль играет грунт, песчаный хорошо впитывает воду, а глинистый соответственно плохо. Поэтому, если у Вас грунт “твердая глина”, то лучше будет септик сделать в полтора раза больше расчетов.

Елена Куликовская, Васкелово | Поиск воды с гарантией

class=»gadget»>

Почему решили копать колодец?

Началось с того, что стали приезжать на дачу зимой. А водопровод в садоводстве только летний. Ну и решили выкопать колодец, чтобы вода была круглый год.

Как выбирали специалистов по поиску воды для колодца?

Стали искать того, кто может найти точное место, где есть вода для колодца. На сайтах нашли очень много предложений. Но после подробного анализа остановились все-таки на варианте Андрея Стародубцева. Свою роль сыграли хорошие отзывы наших знакомых, то, что он занимается поиском воды профессионально много лет со своей специальной методикой, которая практически 100% гарантирует нахождение точного места для колодца с определением его глубины. Мы поняли, что предложение Андрея уникально. Несмотря на то, что услуги поиска воды в компании Андрея несколько дороже, чем у некоторых конкурентов, но надежность важнее.

Как проходили работы по поиску воды на участке?

Созвонились по телефону. Андрей сразу произвел положительное впечатление, подробно отвечал на все вопросы. Договорились, что он приедет в удобный для нас день.

Приехали вовремя, работал Андрей вдвоем с напарником.

Первый вопрос Андрея: где бы мы хотели иметь колодец? Мы показали территорию вдоль забора, и они приступили к зондированию почвы своей аппаратурой. Замеры делали по одной линии через каждый метр (растянули рулетку, вбивали колышки). К почве прикладывали специальный датчик, соединенный с компьютером и ловили сигналы от удара по земле. По первой линии вдоль забора воду не нашли. Тогда мы им показали другой участок ближе к дому. И здесь, наконец они определили место, где есть вода. В этом месте на колышек повязали красную ленточку. Все измерения на участке заняли часа 3 — 4.

Далее Андрей сказал о том, что для уточнения глубины колодца им надо обработать данные по замерам. Через день я получила по электронной почте место колодца на плане участка, профили, графические изображения измерений по точкам и главное данные по глубине колодца: от 6 до 10 м. Это значит, что для колодца надо от 6 до 10 колец.

Сооружение колодца

Купили 10 бетонных колец. Строителей для колодца нашли сами, вроде с опытом и не так дорого.
Уже на 4 кольце начала появляться вода. На 7 кольце работники дальше копать уже побоялись, так как сказали, что докопали до плывуна и вода сама наберется. Неделю мы ждали, но воды набиралось не больше половины кольца. (около 40 см.) Думали – думали и позвонили Андрею Стародубцеву посоветоваться все ли у нас нормально.

Как удалось исправить ошибку при строительству колодца?

В ответ на наш рассказ Андрей сразу сказал, что рабочие, видимо по недостатку опыта, побоялись докопать до основной воды. То, что они называли плывуном, на самом деле плывуном не являлось. Это была сильно обводненная глина, которая говорит, что настоящая вода уже близко. Но глину все равно надо было обязательно вскрыть. То есть колодец нам сначала просто не докопали.

Только такая четкая профессиональна оценка ситуации от Андрея позволила нам обратиться снова к рабочим и заставить их еще углубить колодец почти на метр. После этого вода в колодце поднялась на 3,5 кольца. Как и обещал Андрей мы использовали 8 колец. Теперь в колодце 3,5 — 4 тонны чистой воды! Хватит на все!

Очистка воды в колодце после строительства колодца

Колодец после благоустройства территории

Колодец отделали натуральными булыжниками, вокруг замостили тротуарной плиткой. Бода из колодца поступает в дом с помощью насоса. На участке построили септик. Теперь все городские удобства: душ, удобный туалет а Елены прямо в доме.

Другие отзывы

Елена Куликовская, Васкелово

У Вас есть вопрос?

Вам ответит ведущий специалист!

Задать вопрос онлайн

Андрей Стародубцев
Стаж работы
более 15 лет

+7 921 322-20-16

Сколько литров воды в колодезном кольце? Узнайте об основных принципах расчёта.

Обустройство канализации и колодца – это обязательное условие в частной и многоэтажной застройке. К таким сооружениям предъявляются определённые требования, поэтому они должны полностью соответствовать санитарно-гигиеническим нормам. Кроме того, устраивая колодец очистную систему для загородного дома, любой человек рассчитывает, что сооружение прослужит не один десяток лет, служа верой и правдой.

Поэтому оптимальным решением при выполнении таких работ будет установка бетонного кольца. Это изделие из прочного и долговечного материала, способное прослужить практически вечно, при условии, что кольцо правильно подобрано, монтаж выполнен с соблюдением всех требований. Поэтому имеет смысл рассмотреть особенности бетонных колец, разобраться в размерном ряде и способах установки.

Какие бывают кольца. Виды и назначение

Колодезные кольца – это железобетонные конструкции круглой формы, применяемые для обустройства инженерных коммуникаций, заглубляемых ниже уровня земли. В зависимости от сооружаемой конструкции, применяются следующие виды колец:

Канализационные и водозаборные.
Изделия для прокладывания подземных кабельных электросетей.
Коллекторы.
Газопроводные и водозаборные.

Кроме этого, на рынке встречаются такие разновидности:

Кольца с плоским и замковым торцом.
Ремонтные.
Доборные.
Опорные.

Вне зависимости от вида и предназначения, изделия изготавливаются из тяжёлого бетона, марки 200-500, выполняется армирование.

Причины снижения уровня воды

В норме уровень воды в подобных гидротехнических сооружениях вне зависимости от их типов достигает 2-3 колец, что равно 1400-2100 литрам. Этого должно быть достаточно для любой семьи. Однако при выборе типа колодца следует учитывать и негативные факторы, которые могут привести к снижению уровня жидкости.

Технология производства

Изготавливают кольца для колодцев из жёсткого бетона, который заливается в опалубку. Нужно уточнить, что предварительно делают армирование из стальной проволоки, диаметром 8-12 мм. На противоположных концах конструкции устанавливают два вертикальных стержня, которые выполняют функцию ушек для подъёма кольца.

Форма уплотняется при помощи вибрации, чтобы исключить образование пустот. Опалубку снимают через сутки после заливки бетона. После этого готовые изделия складируются на открытых площадках. Отпускная прочность кольца (50% от заданной) набирается примерно через 7 дней. Полная прочность бетона достигается спустя 28 суток.

Достоинства и недостатки колец из железобетона

Не секрет, что любой строительный материал имеет свои сильные и слабые стороны. Эта особенность относится и к готовым изделиям. Бетонные кольца кажутся идеальными, но даже они не лишены некоторых недостатков.

К неоспоримым преимуществам ЖБ-колец можно отнести следующее:

Высокое качество по доступной цене.
Широкий размерный ряд.
Возможность быстро обустроить систему водопровода и канализации.
Высокая герметичность: плотное прилегание швов исключает попадание внутрь конструкции грунтовых вод.
Длительный срок эксплуатации: армированный бетон нейтрален к любой среде, поэтому может прослужить не менее 100 лет.
Жёсткость конструкции: колодцы из бетонных колец можно монтировать даже на нестабильном грунте.

К явным недостаткам относятся такие моменты:

Габариты и вес: установить бетонное кольцо невозможно без использования строительной техники, что несколько «утяжеляет» стоимость монтажа.
Отсутствие мобильности: перенести такой колодец очень трудно.

Можно заметить, что положительных особенностей больше, этим и объясняется стабильно растущая популярность бетонных колец.

Маркировка согласно ГОСТ. Как правильно прочитать условные обозначения

На каждом железобетонном кольце имеется маркировка, которая определяет сферу применения изделия. Условные обозначения соответствуют нормам ГОСТ, выглядит это так:

КЛК – изделия, предназначенные для обустройства водостока и городских ливневых канализаций.
КВГ – кольца, применяемые для монтажа газопровода и водопроводных колодцев.
КО – опорное кольцо, образующее фундамент колодца.
КС – стеновые модели, устанавливаемые на ограниченных пространствах.
КФК – дренажные системы и сети коллекторов.

Помимо этого, маркировка колец содержит и числовые обозначения.

Пример расшифровки:
КС-7-9. Это означает стеновое кольцо с толщиной стенок 70 и высотой 900 мм.

Требования стандарта

ГОСТ 8020-90 регламентирует производство всех конструкций из тяжелого (то есть не поризованного каким-либо способом) бетона с армированием и без него, применяющихся для строительства круглых колодцев следующего назначения:

Канализационных (смотровых, прочистных, коллекторных и т.д.)
Газопроводных (разумеется, там, где газопровод проходит под землей).
Водопроводных. Сюда попадают колодцы для отвода ХВС на частный дом, предназначенные для установки запорной арматуры на трассе, колодцы для пожарных гидрантов и многие другие.
Колодцев ливневой канализации.

Любопытно: стандарт не предусматривает использования конструкций для вводов централизованного отопления, строительства водозаборных колодцев, септиков и выгребных ям. Однако на практике столь универсальные изделия, разумеется, используются куда более широко, чем предусматривает нормативный документ.

Давайте пробежимся по наиболее любопытным пунктам стандарта.

В маркировке изделия указываются его назначение и основные размеры. Так, КС-25-12 — это стеновое кольцо (предназначенное для рабочей камеры или горловины колодца) диаметром 2,5 метра и высотой 1,19 метра (маркировка округляет реальные значения до ближайшего круглого числа).
Армирование, если оно присутствует, должно быть полностью скрыто бетоном во избежание ускоренной коррозии. При этом типы арматуры жестко регламентированы.
Если конструкция кольца предусматривает наличие ходовых скоб, их ширина принимается равной 30 см, глубина — не менее 12 см. Скобы защищаются от коррозии лакокрасочным покрытием.

Кольца могут складироваться не более чем в два ряда по вертикали. Днища и плиты перекрытия — не более чем в шесть рядов, с обязательной укладкой прокладок, толщиной превышающих высоту монтажных петель.

Стандартные размеры железобетонных колец

Бетонные кольца представлены весьма разнообразным размерным рядом. Стандартные размеры изделий выглядят так:

Высота: 10-100 см.
Толщина стенок: 70-120 мм.
Внутренний диаметр: 70-200 см.
Удельный вес: 46-2 300 кг.

Благодаря таким типоразмерам, подобрать кольца для обустройства индивидуальной системы водоснабжения не составляет труда.

Наименование	Диаметр D, мм	Диаметр d, мм	Высота h, мм	Толщина, мм	Объем бетона, куб.м	Вес, тонн
К-10-10	1160	1000	990	80	0.27	0.68
К-10-5	1160	1000	490	80	0.14	0.35
К-12-10	1410	1250	990	80	0.33	0.82
К-12-5	1410	1250	490	80	0. 17	0.42
К-15-10	1680	1500	990	90	0.44	1.1
К-15-5	1680	1500	490	90	0.22	0.55
К-20-5	2200	2000	490	100	0.33	0.82
К-7-1,5	840	700	145	70	0.024	0.06
К-7-10	840	700	990	70	0.17	0.42
К-7-5	840	700	495	70	0.084	0.21
КС 7.6	840	700	590	70	0.3	0.25
КС10.18а	1160	1000	1790	80	0.46	1.15
КС10.3	1160	1000	290	80	0.08	0.2
КС10.6	1160	1000	590	80	0.16	0.4
КС10. 9	1160	1000	890	80	0.24	0.6
КС10.9а	1160	1000	890	80	0.22	0.55
КС13.6	1410	1250	590	80	0.2	0.5
КС13.9а	1410	1250	890	80	0.28	0.7
КС13.9б	1410	1250	890	80	0.24	0.6
КС15.18	1680	1500	1790	90	0.804	2.01
КС15.18а	1680	1500	1790	90	0.75	1.88
КС15.18б	1680	1500	1790	90	0.72	1.8
КС15.6	1680	1500	590	90	0.265	0.66
КС15.6б	1680	1500	590	90	0.22	0.55
КС15.9	1680	1500	890	90	0. 4	1
КС15.9а	1680	1500	890	90	0.35	0.88
КС15.9б	1680	1500	890	90	0.32	0.8
КС20.12а	2200	2000	1190	100	0.67	1.68
КС20.12б	2200	2000	1190	100	0.64	1.6
КС20.18б	2200	2000	1790	100	1.02	2.55
КС20.6	2200	2000	590	100	0.39	0.98
КС20.6б	2200	2000	590	100	0.3	0.75
КС20.9	2200	2000	890	100	0.59	1.48
КС20.9б	2200	2000	890	100	0.44	1.10
КС25.12а	2700	2500	1190	100	0. 87	2.18
КС25.12б	2700	2500	1190	100	0.76	1.90
КС25.6	2700	2500	590	100	0.48	1.2
КС7.3	840	700	290	70	0.05	0.13
КС7.9	840	700	890	70	0.15	0.38
КЦ12.9	1410	1250	290	80	0.30	0.75
КЦ25.12	2700	2500	1190	100	0.97	2.42
ПК-7С	870	650-670	360	100-110	0.036	0.09

Как выбрать оптимальную глубину

Чтобы определить, сколько должно быть воды в автономном источнике водоснабжения, нужно подсчитать, сколько литров ежедневно тратит семья, и сколько времени потребуется на восстановление прежнего объема колодца при условии его полного опустошения.

Определение оптимального объема воды

По статистике каждый человек ежедневно расходует около 100 литров воды без учета стирки, влажной уборки помещений и приготовления пищи. На эти цели тратится в среднем еще 90 литров. В итоге получается, что ежедневно в распоряжении семьи должно быть порядка 490 литров живительной влаги.

Дебит колодца

Определив предыдущий показатель, можно приступать к подсчету количества колец. В одном стандартном бетонном кольце, диаметр которого равен 1 м, а высота – 0,9 м, вмещается 700 литров воды (или 0,7 кубов).

Теперь следует определить дебит колодца, то есть время, в течение которого восстановится прежний объем влаги в сооружении, при условии ее единовременного забора. Этот показатель, прежде всего, зависит от типа сооружения.

При единовременном заборе воды из ключевого колодца прежний объем восстанавливается в течение 3-10 дней.
Для накопительных типов этот параметр колеблется от 4 до 12 дней.
Несмотря на низкий уровень воды в речных колодцах, он практически никогда не меняется.

Скважина (абиссинкий колодец)

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

Плиты низа – обеспечивают надёжное основание.
Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0. 333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0. 608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0. 21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0. 18	0.45

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Опорные кольца

Наименование	Диаметр D, мм	Диаметр d, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
К-1	840	700	180	0.053	0.13
КО1	900	600	100	0.045	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0. 02	0.05

Кольца с крышками

Наименование	Диаметр D, мм	Высота H, мм	Диаметр d, мм	Толщина B, мм	Объем бетона, куб.м	Вес, кг
ПК 10	1160	890	1000	80	0.36	780
ПК 15	1680	890	1520	80	0.61	1400

Процесс монтажа

Чтобы колодец соответствовал установленным требованиям, монтаж конструкции нужно проводить по всем правилам. Здесь необходимо выполнять общеизвестный порядок действий:

Выбор места
Водопроводные колодцы и дренажные системы не обустраиваются вплотную к жилой застройке. Средняя удалённость от дома – около 5 метров. В выбранном месте не должно быть грунтовых вод, иначе придётся нести дополнительные расходы на герметизацию. Кроме этого, к месту монтажа должна свободно подъезжать спецтехника.
Котлован
Для рытья котлована лучше нанять технику: глубина ямы должна равняться высоте двух колец. Выкопать такой котлован вручную будет весьма проблематично. На дно котлована укладывают дренажную подушку из слоёв песка и щебня, толщиной не менее 50 см.
Кольца
Для нижнего яруса идеально подойдёт кольцо с глухим дном, если изделие сквозное, сначала укладывается плита низа. Элементы устанавливаются друг на друга при помощи автокрана, стык замазывается раствором. Если колодец монтируется на подвижном грунте, стык можно укрепить металлическими скобами.

После установки колец, к колодцу подводят коммуникации, выполняют необходимые соединения, засыпают котлован, накрывают кольца верхней плитой, устанавливают канализационные люки.

Выгребная яма из бетонных колец без дна: монтаж своими руками

Прежде чем приступать к укладке колец, нужно подготовить котлован глубиной 3 метра под выгребную яму. Его ширина должна быть немного больше диаметра выбранных для септика ЖБ-колец.

Вырыть яму под котлован можно самостоятельно лопатами, а можно нанять специальную технику для более быстрого выполнения работы.

Дно котлована должно быть выровнено песком, поверх которого устанавливается бетонное кольцо с дном или обычное стеновое кольцо.

Как монтировать септик из ЖБ-колец:

Установить первое кольцо. Проверить, чтобы оно не клонилось в сторону.
Установив следующее стеновое кольцо, засыпать пространство между септиком и ямой.
Постепенно выстроить септик, не забывая проверять уровень установленных ЖБ-колец.
Стыки между кольцами заделать раствором цемента с песком.
С помощью перфоратора или болгарки сделать отверстия под трубы канализации. Сточная труба из дома устанавливается под небольшим углом.
Если система канализации состоит из нескольких септиков, помимо трубы для отвода стоков, нужно проложить трубу, соединяющую септики. Эта труба располагается на 20-30 см ниже сточной.
Чтобы стоки не попали в грунт, важно правильно выбрать гидроизоляцию. Для этого используется битумная или полимерная мастика.
Завершающий этап – установка крышек на септик. После высыхания стыков можно приступать к пользованию выгребной ямы.

Септик из колец из железобетона не требует особых правил эксплуатации, однако важно вовремя чистить его и использовать специальные бактерии для лучшей переработки стоков.

Цементный кольцевой резервуар, Емкость: 30000 л, Размер: 10 футов (диаметр), 3 рупии / литр

Цементный кольцевой резервуар, Емкость: 30000 л, Размер: 10 футов (диаметр), 3 рупии / литр | ID: 22940587648

Спецификация продукта



30000 L
Материал	50007	Размер	10 футов (Диаметр)	10 футов (Диаметр)
Материал хранения	Вода
Бренд	Bharath Кольцевой резервуар
Толщина	7 дюймов (толщина стенки)
Страна происхождения	Сделано в Индии

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания2015

Юридический статус фирмы Физическое лицо — Собственник

Сфера деятельностиПроизводитель

Количество сотрудников от 11 до 25 человек

Годовой оборотRs. 2–5 крор

IndiaMART Участник с января 2016 г.

GST33AWBPK8729P2ZY

С по 2015 , BHARATH RING TANK занимается этим бизнесом Производитель и поставщик услуг из спектра высшего качества цементного резервуара , резервуара RCC, подземного резервуара для воды, бетонного резервуара и многих других. Наша компания является юридическим лицом Собственности , главный офис которой расположен по адресу Ram Nagar, Coimbatore, Tamil Nadu .Вернуться к началу

Есть потребность?
Лучшая цена

Есть потребность?
Получить лучшую цену

У вас недостаточно прав, чтобы прочитать этот закон в настоящее время

У вас недостаточно прав, чтобы прочитать этот закон в настоящее время

Логотип паблика. Логотип Resource.Org представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public.Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом. Для получения более подробной информации см. досье этого незавершенного судебного дела:
.
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public. Resource.Org (Общественный ресурс),
DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата.
для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах как гражданина в соответствии с законом ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource.
в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала.
Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Различные методы испытаний удобоукладываемости самоуплотняющегося бетона [PDF]

🕑 Время прочтения: 1 минута

Самоуплотняющийся бетон (SCC) — это высокотекучий, нерасслаивающийся бетон, который равномерно и полностью заполняет каждый угол опалубки под действием собственного веса и инкапсулирует арматуру без какой-либо вибрации, сохраняя при этом однородность.
Бетонная смесь может быть классифицирована как самоуплотняющийся бетон только в том случае, если выполняются требования по всем нижеперечисленным характеристикам:

Наполняющая способность (сыпучесть)
Проходная способность,
Сопротивление сегрегации
Вязкость

Таким образом, для измерения всех этих параметров ниже приведены некоторые процедуры испытаний, рекомендованные EFNARC.

Методы испытаний на удобоукладываемость самоуплотняющегося бетона

1. Постоянный поток и испытание T50 см

Испытание на осадку проводится для оценки горизонтального течения бетона при отсутствии препятствий. Это наиболее часто используемый тест, который дает хорошую оценку наполняющей способности. Его можно использовать на участке, тест также указывает на устойчивость к сегрегации. Когда конус осадки поднимется, включите секундомер и определите время, за которое бетон достигнет отметки 500 мм.Это время называется временем T ₅₀. Это показатель скорости растекания бетона.

Оборудование

Используется обычный осадной конус с диаметром основания 200 мм, диаметром вершины 100 мм и высотой 300 мм.
Жесткая опорная плита квадратной формы со стороной не менее 700 мм. Концентрические круги отмечены вокруг центральной точки, где должен быть установлен конус оседания. Твердый круг нарисован диаметром 500 мм
Мастерок
Совок
Рулетка
Секундомер

Процедура

Для этого теста необходимо около 6 литров бетона.

Установите опорную плиту на ровную поверхность.
Держите осадочный конус по центру опорной плиты.
Наполните конус ложкой. Не трамбовать . Просто отбейте уровень бетона кельмой.
Удалите излишки лежащего на основании бетона.
Поднимите конус вертикально и дайте бетону свободно течь.
Измерьте окончательный диаметр бетона в двух перпендикулярных направлениях и рассчитайте среднее значение двух диаметров.Это осадочный поток в мм.

Обратите внимание, что на краю залитого бетона не видно ни воды, ни цементной пасты, ни раствора без крупного заполнителя .

Интерпретация

Чем выше значение текучести, тем больше его способность заполнять опалубку под собственным весом. Для SCC требуется значение не менее 650 мм. В случае сильной сегрегации наиболее крупный заполнитель останется в центре ванны бетона, а раствор и паста — на периферии бетона.Если меньше время T ₅₀, то это указывает на большую текучесть.

2. Тест J-кольца

Испытание J-образным кольцом обозначает пропускную способность бетона. Это также распространенный метод испытаний на площадке. Стержни и секции в этом испытании можно размещать на разном расстоянии друг от друга, чтобы имитировать скопление арматуры на площадке. Как правило, эти секции размещаются в 3 раза больше максимального размера совокупности . Диаметр кольца, образованного вертикальными секциями, 300 мм, высота 100 мм.

Оборудование

Подвижный конус без опор.
Опорная плита площадью не менее 700 мм
Мастерок
Совок
Лента
J-образное кольцо прямоугольного сечения 30 мм x 25 мм, установленное вертикально, образуя кольцо диаметром 300 мм. обычно на расстоянии 48 ± 2 мм.

Процедура

Для теста необходимо около 6 литров бетона.

Смочите внутреннюю часть осадочного конуса и опорной плиты . Р
привяжите J-кольцо по центру к опорной плите, а осадочный конус по центру внутри J-кольца.
Заполните воронку совком, не утрамбовывайте . Просто отбейте уровень бетона кельмой.
Удалите весь лишний бетон.
Поднимите конус вертикально и дайте бетону вытечь через J-образное кольцо.
Измерьте окончательный диаметр в двух перпендикулярных направлениях.
Обратите внимание на любую границу раствора или цементного теста без крупного заполнителя на краю бетона.

Интерпретация

Если бетон обладает хорошей проходимостью, то распределение бетона с J-кольцом и без J-кольца будет одинаковым, или, как правило, будет наблюдаться максимальная разница в 50 мм в распределении.

3. Тест V-образной воронки и Тест V-образной воронки при T

₅ Мин.

V- Воронка используется для определения заполняющей способности (растекаемости) бетона с максимальным размером заполнителя размером 20 мм. Воронка заполняется примерно 12 литрами бетона и фиксируется время, необходимое для его стекания. После этого воронку можно заполнить бетоном и оставить на 5 минут для отстаивания. Если бетон показывает сегрегацию, то время текучести значительно увеличивается.

Оборудование

V-образная воронка
Ведро 12 литров
Мастерок
Совок
Секундомер

Процедура

Для этого испытания необходимо около 12 литров бетона, установите V-образную воронку на твердое основание и увлажните ее изнутри воронки .
Закройте люк и поставьте под него ведро, а затем полностью заполните аппарат бетоном без уплотнения или утрамбовки .
Откройте люк через 10 сек. и запишите время, необходимое для стекания бетона. Об этом можно судить, когда свет виден при взгляде сверху. Весь тест должен быть выполнен в течение 5 мин.

Процедура определения времени течения при Т ₅ мин.

Не очищайте и не смачивайте внутреннюю поверхность воронки .
Закройте люк и снова наполните V-образную воронку сразу после измерения времени истечения, поместите под нее ведро.
Полностью заполните аппарат бетоном , не утрамбовывая и не постукивая , а затем зачистите поверхность бетона шпателем.
Снова откройте люк через 5 минут, дайте бетону стечь и рассчитайте время, необходимое для полного сброса. Его называют временем течения при Т ₅ мин.

Интерпретация

Этот тест измеряет текучесть бетона; более короткое время истечения указывает на большую текучесть.Для SCC считается подходящим время потока 10 секунд.
Форма перевернутого конуса ограничивает поток, а длительное время потока может свидетельствовать о предрасположенности смеси к закупорке. После 5 минут осаждения сегрегация бетона покажет менее непрерывный поток с увеличением времени течения, для теста с V-образной воронкой время течения должно составлять от 8 до 12 секунд. для V- воронки допускается время истечения при Т ₅ мин + 3 секунды.

4. Метод испытания L-бокса

Испытание оценивает текучесть бетона, а также степень, в которой бетон подвергается блокированию арматурой, в большинстве случаев предпочтительно проводить подводное бетонирование

Оборудование

Коробка L из жесткого неабсорбирующего материала
шпатель
совок
секундомер

Процедура

Для этого теста требуется около 14 литров бетона, вертикальная секция заполняется бетоном, затем ворота поднимаются, чтобы бетон перетекал в горизонтальную секцию.
Когда поток остановлен, высота слоя бетона в конце горизонтального участка выражается как доля высоты, оставшейся в вертикальном участке (H ₂ /H ₁ на диаграмме). Он показывает наклон бетона в состоянии покоя. Это показатель проходимости или степень ограничения прохождения бетона через стержни.

Интерпретация

Если бетон течет так же свободно, как вода, в состоянии покоя он будет горизонтальным.Следовательно, h3/h2 будет равно 1. Следовательно, чем ближе испытательные значения коэффициента слипания к единице, тем лучше текучесть бетона, минимально допустимое значение 0,8 предпочтительнее. Время T ₂₀ и T ₄₀ может дать некоторое представление о легкости потока, но подходящие значения предложены не были .

5. Метод испытания U-бокса

Испытание используется для измерения заполняющей способности самоуплотняющегося бетона. Он состоит из сосуда, разделенного средней стенкой на два отсека. Это простое испытание, но оборудование может быть сложным в изготовлении.Он обеспечивает хорошую прямую оценку заполняющей способности

Оборудование

U-коробка из жесткого непоглощающего материала
шпатель
совок
секундомер

Процедура

Для проведения испытания необходимо около 20 литров бетона,
Увлажнение внутренних поверхностей аппарата ,
удалить лишнюю воду заполнить одно отделение аппарата образцом бетона оставить на 1 минуту.
Поднимите раздвижные ворота и дайте бетону вытечь в другой отсек. После того, как бетон остановится, измерьте высоту бетона в заполненном отсеке в двух местах и рассчитайте среднее значение (h2).
Измерьте также высоту в другом отсеке (h3). Рассчитайте h2 — h3, которая также известна как высота заполнения , , и она должна быть как можно меньше.

Интерпретация

Если бетон течет так же свободно, как вода, то в состоянии покоя он будет горизонтальным, поэтому h2 — h3 = 0.Следовательно, чем ближе это тестовое значение, «высота заполнения», к нулю, тем лучше текучесть и проходимость бетона.

6. Метод испытания заполнения контейнера

Испытание используется для измерения заполняющей способности самоуплотняющегося бетона с максимальным размером заполнителя 20 мм. Он состоит из контейнера (прозрачного) с плоской и гладкой поверхностью, контейнер заполняется бетоном через эту наливную трубу, а разница в высоте между двумя сторонами контейнера является мерой заполняющей способности. Даже бетонная смесь с высокой заполняющей способностью будет работать плохо, если пропускная способность и сопротивление сегрегации плохие , она сложна и трудна для выполнения на месте, поэтому обычно не используется.

Оборудование

Наполнитель из жесткого прозрачного неабсорбирующего материала
Совок от 1,5 до 2 литров
Линейка
Секундомер

Процедура

Для проведения испытания необходимо около 45 литров бетона, Увлажнить внутренние поверхности аппарата , удалить излишки воды, заполнить аппарат образцом бетона.Заполните контейнер, добавляя каждые 5 секунд одну мерную ложку с 1,5-2 литрами свежего бетона в воронку, пока бетон не покроет первое верхнее препятствие. Измерьте после того, как бетон остановится, высоту сбоку, с которой контейнер заполнен, в двух местах и рассчитайте среднее значение (h ₁ ). Сделайте то же самое с противоположной стороны (ч ₂ ). Рассчитайте средний процент наполнения как Среднее наполнение

Интерпретация

Если бетон течет так же свободно, как вода, в состоянии покоя он будет горизонтальным, поэтому средний процент заполнения = 100%.Следовательно, чем ближе это тестовое значение, «высота заполнения», к 100%, тем лучше характеристики самоуплотнения бетона.

Калькулятор объема трубы

Как найти объем трубы?

Цилиндр представляет собой трехмерное тело с конгруэнтными основаниями в паре параллельных плоскостей. Эти основания представляют собой конгруэнтные окружности. Осью цилиндра называется отрезок с концами в центрах оснований.
Высота или высота цилиндра, обозначаемая $h$, представляет собой перпендикулярное расстояние между его круглыми основаниями.
В дальнейшем мы будем рассматривать только правый цилиндр, т.е. цилиндр, в котором ось и высота совпадают. Труба или трубка представляет собой полый цилиндр. Полый цилиндр — это цилиндр, который пуст изнутри, а его основание имеет внутренний и внешний радиусы. Полый цилиндр имеет основание в виде кольца. Примеры полых цилиндров: трубы, круглые здания, соломинки и т. д.

Объем трубы — это мера объема пространства, которое занимает труба. Другими словами, объем материала, необходимого для изготовления трубы.3$$

Работа с объемом трубы с шагами показывает полный пошаговый расчет для нахождения объема внутри трубы с длиной внутреннего радиуса $10\;in$ и высотой $8\;in$ по формуле объема. Для любых других значений радиусов основания и высоты трубы просто укажите три положительных действительных числа и нажмите кнопку «Создать работу». Учащиеся начальной школы могут использовать этот калькулятор объема трубы для выполнения работы, проверки результатов объема трехмерных тел или эффективного решения домашних заданий.

часто задаваемых вопросов по гидроизоляции | LATICRETE®

Укрывистость семейства гидроизоляционных материалов LATICRETE различается, поэтому см. расчетную укрывистость для каждого отдельного продукта ниже:

HYDRO BAN®
Одна полная упаковка состоит из 5 галлонов (19 литров) жидкости HYDRO BAN ^® и покрывает примерно 250 футов ² (23,2 м ² ).
Одна мини-блок состоит из 1 галлона (3,8 литра) жидкости HYDRO BAN, чтобы покрыть примерно 50 футов ² (4.65м ² ).

9235 Гидроизоляционная мембрана
Один полный блок состоит из 6 галлонов (23 литров) жидкости для гидроизоляционных мембран 9235 и водонепроницаемой/противоразломной ткани и покрывает приблизительно 300 футов ² (27 м ² ).
Одна мини-упаковка состоит из 2 галлонов (7,6 литров) гидроизоляционной мембранной жидкости 9235 и гидроизоляционной/противоразломной ткани для покрытия примерно 75 футов ² (6.8м ² ).

HYDRO BAN Quick Cure
Одного галлона (3,8 литра) HYDRO BAN Quick Cure хватит примерно на 134 фута ² (12,4 м ² ).

HYDRO BAN Цементная гидроизоляция
Один мешок на 30 фунтов (13,6 кг) цементной гидроизоляционной смеси HYDRO BAN покроет примерно 120 футов ² (11,2 м ² ) при общей толщине 40 мил (1 мм).

ГИДРОБАРЬЕР™
Один полный блок состоит из 3,5 галлонов (13,3 литров) жидкости HYDRO BARRIER и водонепроницаемой/противоразломной ткани и покрывает примерно 175 футов ² (16,2 м ² ).
Одна мини-упаковка состоит из 1 галлона (3,8 литра) жидкости HYDRO BARRIER и гидроизоляционной/противоразломной ткани для покрытия примерно 50 футов ² (4,6 м ² ).

Листовая мембрана HYDRO BAN
Один большой рулон листовой мембраны HYDRO BAN покрывает примерно 323 фута ² (30 м ² ).
Один небольшой рулон листовой мембраны HYDRO BAN покрывает примерно 108 футов ² (10 м ² ).

Связанные документы:

Hydro Ban® DS 663.0
9235 Гидроизоляционная мембрана DS 236.0
Hydro Ban Quick Cure DS 670.4
Hydro Ban Cential Watermproufing DS 386. 2
Hydro Banter DS 105.0
Hydro Ban листовая мембрана DS 041.0

Если я нахожу воздушный пузырь или волдырь в гидро- BAN®, гидроизоляционная мембрана 9235, HYDRO BAN Quick Cure или HYDRO BARRIER™, что мне делать?

Вырежьте пузырь или волдырь, чтобы здоровая и хорошо приклеившаяся мембрана.Нанесите обильное количество гидроизоляционной мембранной жидкости на только что открытую область и нанесите на окружающую мембрану внахлест от 2 до 6 дюймов (от 50 до 150 мм). Если это требуется для оригинального применения мембраны (например, гидроизоляционная мембрана 9235), поместите гидроизоляционную/противоразрывную ткань во влажную жидкость и убедитесь, что жидкость просачивается сквозь ткань. Немедленно покройте область дополнительным слоем мембранной жидкости. Дайте высохнуть на ощупь (обычно 2-4 часа), а затем нанесите на область еще один слой жидкости.При тестировании на затопление подождите указанный период времени, чтобы выполнить испытание на затопление, как указано в техническом паспорте продукта (для используемой мембраны), или обратитесь к часто задаваемым вопросам, приведенным на этой странице.

Связанные документы:

HYDRO BAN® DS 663.0
9235 Гидроизоляционная мембрана DS 236.0
HYDRO BAN Quick Cure DS 670.4
HYDRO BARRIER DS 105.0

На какие основания можно наносить непосредственно гидроизоляционную мембрану HYDRO BAN®, гидроизоляционную мембрану 9235, быстротвердеющую гидроизоляцию HYDRO BAN, цементную гидроизоляцию HYDRO BAN и гидробарьер?

Подложки, общие для HYDRO BAN®, гидроизоляционной мембраны 9235, гидроизоляции HYDRO BAN Quick Cure, цементной гидроизоляции HYDRO BAN и HYDRO BARRIER, представляют собой чистый структурно прочный бетон, клееную фанеру для наружных работ (только для внутренних работ), каменные поверхности, гипсокартонные плиты (только для внутренних работ). ), цементные плиты, подложки из цементного раствора, бетонная и кирпичная кладка, цементные штукатурки.Более полный список подходящих оснований можно найти в технических описаниях отдельных мембран LATICRETE. Для применения во внешних условиях на занятых территориях или при укладке плитки или камня на внешние террасы с деревянным каркасом — см. Plaza and Deck System (DS 290.0).

Связанные документы:

HYDRO BAN® DS 663.0
9235 Гидроизоляционная мембрана DS 236.0
HYDRO BAN Quick Cure DS 670.4
HYDRO BAN Цементный гидроизоляционный материал DS 386.2
HYDRO BARRIER DS 105.0
Plaza and Deck System DS 290.0

Как скоро я обычно могу установить гидроизоляционную мембрану 9235 поверх…?

Новый бетон — минимум 14 дней при 70°F (21°C)
Слои из латексного раствора — на следующий день при 70°F (21°C)
Материалы для выравнивания или заделки — до полного отверждения в течение 72 часов время при 70°F (21°C).

*ПРИМЕЧАНИЕ. Наиболее важно для всех вышеперечисленных материалов; влажность субстрата не должна превышать 5 фунтов./1000 футов ² /24 часа (283 мкг/с•м ² ) при тестировании с использованием хлорида кальция (ASTM F1869) или при относительной влажности 75 % при тестировании с датчиками влажности (ASTM F2170). Более низкие температуры требуют более длительного времени отверждения.

Связанные документы:

9235 Гидроизоляционная мембрана DS 236.0
Инструкции по установке армированной тканью мембраны DS WPAF.5

Как скоро я смогу установить HYDRO BAN® поверх…?

Новый бетон — минимальное время отверждения 14 дней при 70°F (21°C).
Слои из латексного раствора — обеспечивают минимальное время отверждения 72 часа при температуре 70°F (21°C).
Материалы для выравнивания или заделки — минимум 72 часа отверждения при 70°F (21°C) .

*ПРИМЕЧАНИЕ: особенно важно для всех вышеперечисленных материалов; влажность субстрата не должна превышать 5 фунтов/1000 футов ² /24 часа (283 мкг/с•м ² ) при испытании с использованием теста с хлоридом кальция (ASTM F1869) или относительной влажности 75 % при испытании с датчиками влажности (ASTM F2170). Более низкие температуры требуют более длительного времени отверждения.

Связанные документы:

HYDRO BAN® DS 663.0
Инструкции по установке HYDRO BAN DS 663.5

Как скоро я смогу установить HYDRO BARRIER® на…?

*ПРИМЕЧАНИЕ. Наиболее важно для всех вышеперечисленных материалов; влажность субстрата не должна превышать 5 фунтов/1000 футов ² /24 часа (283 мкг/с•м ² ) при испытании с использованием теста с хлоридом кальция (ASTM F1869) или относительной влажности 75 % при испытании с датчиками влажности (ASTM F2170). Более низкие температуры требуют более длительного времени отверждения.

Связанные документы:

HYDRO BARRIER DS 105.0

Как скоро я смогу установить HYDRO BAN® Quick Cure?..?

Новый бетон — время отверждения не менее 24 часов при 70°F (21°C) или как только по бетону можно будет ходить**.
Латексные растворные подложки — время отверждения не менее 1 часа при температуре 70°F (21°C) или как только растворная подложка станет достаточно твердой, чтобы по ней можно было ходить**.
Материалы для выравнивания или заделки — выдержать не менее 1 часа при температуре 70°F (21°C) или как только слой раствора станет достаточно твердым, чтобы по нему можно было ходить**.

**ПРИМЕЧАНИЕ. Твердость основания должна определяться генеральным подрядчиком или ответственным специалистом по проектированию.

Связанные документы:

HYDRO BAN® Quick Cure DS 670.4

Как скоро я могу протестировать гидроизоляционную мембрану 9235 на затопление.

..?

Через семь дней после установки при температуре 70°F (21°C). Более низкие температуры требуют более длительного времени отверждения.

Связанные документы:

9235 Гидроизоляционная мембрана DS 236.0
Армированные тканью мембраны Инструкции по установке DS WPAF.5
Процедуры испытаний на затопление TDS 169

Как скоро я смогу провести испытания HYDRO BAN® на затопление?

Дайте второму жидкому слою HYDRO BAN® высохнуть до однородного оливково-зеленого цвета , а затем дайте высохнуть как минимум в течение двух полных часов при температуре 70°F (21°C) перед началом испытания заливкой.При температурах в диапазоне от 50° до 69° (10°-21°C) дайте второму слою HYDRO BAN высохнуть до однородного оливково-зеленого цвета , а затем подождите не менее 24 часов, прежде чем приступить к испытанию затоплением.

Связанные документы:

HYDRO BAN® DS 663. 0
Инструкции по установке HYDRO BAN DS 663.5
Процедуры испытаний на затопление TDS 169

Как скоро я могу протестировать HYDRO BAN® Quick Cure на затопление?

Дайте второму жидкому слою HYDRO BAN® Quick Cure высохнуть не менее 15 минут при температуре 70°F (21°C) перед началом испытания заливкой.Для температур в диапазоне от 50° до 69° (10°-21°C) перед началом испытания на затопление необходимо выдержать еще 15 минут.

Связанные документы:

HYDRO BAN Quick Cure DS 670.4
Процедуры испытаний на затопление TDS 169

Как скоро я могу проверить HYDRO BARRIER™ на затопление?

Дайте HYDRO BARRIER™ высохнуть в течение как минимум 24 часов при температуре 70°F (21°C) перед началом испытания на затопление. Для температур в диапазоне от 45° до 69° (5°-21°C) дайте высохнуть в течение 3 дней до начала испытания заливкой.

Связанные документы:

HYDRO BARRIER DS 105.0
Процедуры испытаний на затопление TDS 169

Как скоро я могу провести испытания цементной гидроизоляции HYDRO BAN® на затопление?

Дайте цементной гидроизоляции HYDRO BAN® полностью отвердеть, обычно через 2 часа после окончательного отверждения при температуре 70°F (21°C) и относительной влажности 50% до начала испытаний на затопление. Для температур в диапазоне от 50° до 69° (10°-21°C) выждите 24 часа после окончательного отверждения, прежде чем начинать испытание заливкой.

Связанные документы:

HYDRO BAN Цементная гидроизоляция DS 386.2
Процедуры испытаний на затопление TDS 169

Как скоро я могу провести испытания листовой мембраны HYDRO BAN

^® на затопление?

Дайте тонкому отверждению, используемому для приклеивания листовой мембраны HYDRO BAN®, отвердеть в течение как минимум 24 часов при температуре 70°F (21°C) и относительной влажности 50% до начала испытания затоплением. Холодные и/или влажные условия потребуют более длительного времени отверждения.

Связанные документы:

HYDRO BAN Листовая мембрана DS 041.0
Процедуры испытаний на затопление TDS 169

Какие клеи допустимы для укладки плитки на HYDRO BAN®, гидроизоляционную мембрану 9235, HYDRO BAN Quick Cure, HYDRO BAN Цементную гидроизоляцию, HYDRO BARRIER и HYDRO BAN Sheet Membrane

Некоторые опции:
Клей LATAPOXY® 300 (для укладки химически стойких материалов и укладки чувствительного к влаге камня)*
257 Титан
254 Platinum
254R Platinum Rapid
MULTIMAX LITE
TRI-LITE
*ПРИМЕЧАНИЕ: требуется, чтобы гидроизоляционная мембрана 9235 выдерживалась в течение полных 7 дней перед установкой с помощью LATAPOXY 300. Дайте HYDRO BAN ^® высохнуть в течение 2 часов после того, как мембрана полностью высохнет на ощупь при температуре 70°F (21°C), перед укладкой плитки или камня с помощью клея LATAPOXY 300. Дайте HYDRO BAN Quick Cure застыть в течение 30 минут при температуре 70°F (21°C) перед укладкой плитки или камня с помощью клея LATAPOXY 300. Дайте HYDRO BARRIER застыть в течение 24 часов при температуре 70°F (21°C) перед укладкой плитки или камня с помощью клея LATAPOXY 300. Перед укладкой плитки или камня с помощью клея LATAPOXY 300 дайте цементной гидроизоляции HYDRO BAN высохнуть в течение 2 часов при температуре 70°F (21°C).Плитку можно укладывать на листовую мембрану HYDRO BAN сразу же после укладки с помощью клея LATAPOXY 300 или любого подходящего раствора для укладки плитки.

Связанные документы:

9235 Гидроизоляционная мембрана DS 236.0
Hydro Ban® DS 663.0
Hydro Ban Quick Cure DS 670.4
Hydro Ban Centeratious Гидроизоляция DS 386. 2
Hydro Barrier ™ DS 105.0
Hydro BAN листовая мембрана DS 041.0
Latapoxy® 300 Клей DS 633.0
257 Титана DS 292.0
МУЛЬТИМАКС™ ЛАЙТ DS 328.0
254 Platinum DS 677.0
254R Platinum Rapid DS 729.0
TRI-LITE DS 320.0

Какие разрешения доступны для гидроизоляционной мембраны 9235?

Связанные документы:

Сертификат IAPMO на водонепроницаемую мембрану для душевого поддона/водонепроницаемой мембраны — IAPMO 9235
Отчет об оценке ICC ES для душевого поддона/гидроизоляционной мембраны — ICC ESR-1058

Какие сертификаты доступны для HYDRO BAN®?

Связанные документы:

Сертификат IAPMO на водонепроницаемую мембрану для душевого поддона/водонепроницаемой мембраны – IAPMO Hydro Ban
Отчет ICC ES об оценке душевого поддона/гидроизоляционной мембраны – ICC ESR-2417

Какая гарантия на мембраны LATICRETE?

HYDRO BAN®, гидроизоляционная мембрана 9235 и листовая мембрана HYDRO BAN являются компонентами пожизненной гарантии LATICRETE на плитку и камень, 25-летней гарантии LATICRETE на плитку и камень и 10-летней гарантии LATICRETE на плитку и камень при использовании полного комплекта LATICRETE. Система, как указано в соответствующей Системной гарантии LATICRETE.

Воздушно-водяной барьер MVIS™

является компонентом 15-летней гарантии LATICRETE на плитку и камень для наружных фасадов со стальным или деревянным каркасом (DS 230.15).

HYDRO BARRIER является компонентом 5-летней гарантии LATICRETE на плитку и камень для наружных фасадов с деревянным или стальным каркасом (DS 230.05).

На каждый продукт LATICRETE распространяется Гарантия на продукт LATICRETE (DS 230.13) при использовании исключительно в качестве отдельного компонента укладки плитки или камня, при использовании с продуктами LATICRETE, не указанными в гарантийном документе, или при использовании с продуктами конкурентов.

Связанные документы:

9235 Гидроизоляционная мембрана DS 236.0
HYDRO BAN® DS 663.0
Hydro Ban Quick Cure DS 670.4
Hydro Ban Centeritious Гидроизоляция DS 386.2
Hydro BARIR ™ DS 105.0
Гидромазарный банк листовой мембраны DS 041. 0
MVIS ™ Air & Water Barrier DS 661.0
Laticrete LifeTime Системная гарантия (США и Канада) DS 230.99
LATICRETE 25-летняя системная гарантия на плитку и камень DS 025.0
LATICRETE 15-летняя системная гарантия на внешние фасады со стальным или деревянным каркасом (США и Канада) DS 230.15
LATICRETE 10-летняя гарантия на плитку и камень (США и Канада) DS 230.10
LATICRETE 5-летняя гарантия на систему (США и Канада) DS 230.05
Гарантия на продукцию LATICRETE DS 230.13 BAN Quick Cure, HYDRO BAN Цементная гидроизоляция, HYDRO BARRIER™ или HYDRO BAN Sheet Membrane предотвращают попадание паров влаги или воды на нижнюю сторону системы плитки из-за отрицательного гидростатического давления или чрезмерного содержания влаги?

Нет! HYDRO BAN®, Гидроизоляционная мембрана 9235, HYDRO BAN Quick Cure, HYDRO BAN Цементная гидроизоляция, HYDRO BARRIER™ и Листовая мембрана HYDRO BAN предназначены для удержания воды только с положительной стороны.Использование этих мембран не рекомендуется при наличии отрицательного гидростатического давления или избыточной паропроницаемости с обратной стороны. Если требуется влагоизоляционная мембрана, используйте пароизоляционное покрытие LATICRETE NXT™, LATICRETE® SUPERCAP® Moisture Vapor Control или SPARTACOTE™ пароизоляцию до укладки готовой поверхности пола. Листовая мембрана

HYDRO BAN является замедлителем испарения и идеально подходит для использования в качестве гидроизоляции и пароизоляции в парилках/паровых душевых.Обратитесь к техническому описанию продукта для получения дополнительной информации.

Связанные документы:

9235 Гидроизоляционная мембрана DS 236.0
HYDRO BAN® DS 663.0
HYDRO BAN BAN Быстрое лекарство DS 670.4
Hydro Ban Centeritious Гидроизоляция DS 386.2
Hydro Barrier ™ DS 105.0
Hydro BAN листовая мембрана DS 041.0
NXT ™ Superceation Supercap DS 507.0
SuperCap ® Moisture Vapor Control DS 061.0
SPARTACOTE® Пароизоляционный барьер DS 087.5

Можно ли использовать мастику для укладки плитки поверх гидроизоляционной мембраны?

№Усиленный латексом тонкодисперсный раствор (например, 257 Titanium, 254 Platinum и т. д.) или крупногабаритный, тяжелый раствор для плитки (например, MULTIMAX LITE), соответствующий требованиям ANSI A118.4, A118.11 или A118.15, требуется для надлежащего приклейте плитку или камень к гидроизоляционной мембране. Также можно использовать полнорасплавный эпоксидный клей, соответствующий стандарту ANSI A118.3 (клей LATAPOXY 300).

Связанные документы:

HYDRO BAN® DS 663.0
9235 Гидроизоляционная мембрана DS 236.0
HYDRO BAN Quick Cure DS 670.4
HYDRO BARRIER™ DS 105.0
LATAPOXY® 300 Adhesive DS 633.0
257 Титан DS 292.0
MULTIMAX™ LITE DS 328.0
254 Платина DS 677.0

Как долго я могу оставлять мембрану LATICRETE® открытой перед тем, как покрыть ее?

HYDRO BAN®, Гидроизоляционная мембрана 9235, HYDRO BAN Quick Cure, HYDRO BAN Цементная гидроизоляция и HYDRO BARRIER™ должны быть покрыты плиткой, камнем или другим подходящим отделочным материалом в течение 30 дней. Тем не менее, если отделочный материал еще не доступен для укладки, можно нанести защитный слой усиленного латексом тонковолокнистого материала (напр. г. 257 Titanium, 254 Platinum и т. д.) поможет защитить установку до тех пор, пока не будет доступен облицовочный материал. Укладка плитки, камня или другого подходящего материала может производиться на затвердевший защитный слой.

Листовая мембрана HYDRO BAN не имеет ограничений по времени воздействия, но должна быть защищена от чрезмерного пешеходного движения, колесного оборудования и других профессий путем использования фанеры толщиной до 3/4 дюйма (19 мм) или защиты OSB поверх неокрашивающей крафт-бумаги.

Связанные документы:

9235 Гидроизоляционная мембрана DS 236.0
Hydro Ban® DS 663.0
Hydro Ban Quick Cure Cure DS 670.4
Hydro Ban Centeritious Гидроизоляция DS 386.2
Hydro Barrier ™ DS 105.0
Гидромазарный банк листовой мембрана DS 041.0

Какие типы герметиков совместимы с мембранами Laticrete®?

Используйте LATASIL™, 100% силиконовый герметик нейтрального отверждения, который соответствует следующим стандартам ASTM C920; Тип S, класс NS, класс 25, использование NT, использование I, использование M, использование G. LATASIL также соответствует требованиям ASTM C794 по адгезионным свойствам.

Связанные документы:

ЛАТАСИЛ™ DS 6200.1
Видео по установке LATASIL Щелкните здесь

Как обработать водостоки при использовании гидроизоляционной мембраны LATICRETE®?

Вы должны использовать двухсекционный слив с зажимным кольцом (в соответствии с ASME 112.6.3), линейный дренаж HYDRO BAN® или дренаж с соединительным фланцем HYDRO BAN.

Для сборки зажимного кольца, состоящего из 2 частей, гидроизоляционная мембрана HYDRO BAN ^®, 9235, HYDRO BARRIER или листовая мембрана HYDRO BAN должны быть установлены вниз в дренажный узел и зажаты между зажимным кольцом дренажа.Как только гидроизоляционная мембрана высохнет на ощупь, используйте LATASIL™ и нанесите непрерывный слой герметика между гидроизоляционной мембраной и зажимным кольцом, прежде чем привинтить зажимное кольцо.

При использовании линейного слива LATICRETE нанесите HYDRO BAN, гидроизоляционную мембрану 9235 или HYDRO BARRIER на верхний фланец линейного слива HYDRO BAN, чтобы сохранить непрерывность гидроизоляции от слоя раствора или линейного душевого поддона HYDRO BAN с предварительным наклоном на сливной фланец. При использовании листовой мембраны HYDRO BAN с линейным дренажом HYDRO BAN нанесите два слоя HYDRO BAN на верхний фланец линейного дренажа HYDRO BAN и дайте высохнуть.Когда HYDRO BAN высохнет, установите листовую мембрану HYDRO BAN из слоя раствора или линейный душевой поддон HYDRO BAN с предварительным наклоном на сливной фланец.

При использовании соединительного фланцевого слива LATICRETE нанесите гидроизоляционную мембрану HYDRO BAN, гидроизоляционную мембрану 9235 или HYDRO BARRIER на верхний фланец линейного слива HYDRO BAN, чтобы сохранить непрерывность гидроизоляции от слоя раствора или линейного душевого поддона HYDRO BAN с предварительным наклоном. на сливной фланец.

Связанные документы:

HYDRO BAN ^® DS 663.0
9235 Гидроизоляционная мембрана DS 236.0
Hydro Ban Quick Cure DS 670.4
Hydro Barrier ™ DS 105.0
Hydro Ban листовая мембрана DS 041.0
Latasil ™ DS 6200.1
Латазил-мембраны Установка Установка DS WPAF. 5
HYDRO BAR Установка DS 663,5
Чертеж LATICRETE ES-WP302
Чертеж LATICRETE ES-B422BFD Дренажный фланец
Чертеж LATICRETE ES-B415LD Линейный дренаж
LATICRETE ES-B415LD Приклеенный средний канал
LATICRETE Чертеж ES-WP305L EGP – Линейный дренаж -WP305L Бетон – линейный дренаж
Чертеж LATICRETE ES-B415LDS Листовая мембрана, приклеенная к стене – Линейный дренаж
LATICRETE Чертеж ES-B415LDS Листовая мембрана, приклеенная посередине – Линейный дренаж
LATICRETE Чертеж ES-WP302S Листовая мембрана
Приклеиваемый фланец, дренаж Видео по установке – Нажмите здесь 902 Видео по установке линейного дренажа HYDRO BAN – нажмите здесь

Можно ли укладывать виниловую плитку поверх HYDRO BAN®, гидроизоляционной мембраны 9235, HYDRO BAN Quick Cure или HYDRO BARRIER™?

Да – после установки и высыхания гидроизоляционной мембраны HYDRO BAN®, 9235, HYDRO BAN Quick Cure, HYDRO BARRIER™ используйте виниловый клей на латексной основе для приклеивания виниловой плитки к мембране. Убедитесь, что клей не содержит растворителей. Если есть вопрос относительно совместимости винилового клея и мембраны, нанесите сплошной слой жидкого латексного раствора LATICRETE толщиной 3 мм (1/8 дюйма) на тонкотвердеющий раствор LATICRETE (например, 257 Titanium, 254 Platinum и т. д.). ) к мембране и дайте затвердеть, затем уложите виниловое напольное покрытие.

Могу ли я установить HYDRO BAN®, гидроизоляционную мембрану 9235, HYDRO BAN Quick Cure, HYDRO BARRIER™, цементную гидроизоляцию HYDRO BAN или листовую мембрану HYDRO BAN непосредственно поверх фанеры при наружных работах?

Нет! HYDRO BAN®, гидроизоляционная мембрана 9235, HYDRO BAN Quick Cure, HYDRO BARRIER™, цементная гидроизоляция HYDRO BAN и листовая мембрана HYDRO BAN не предназначены для этой установки.Для этого типа установки необходимо использовать LATICRETE Plaza and Deck System.

Связанные документы:

Laticrete Draining ES-F103
Laticrete Draining ES-F103B
Plaza и Show System DS 290. 0
Hydro Ban® DS 663.0
9235 Гидроизоляционная мембрана DS 236.0
Hydro Ban Quick Cure DS 670.4
Hydro Barrier ™ DS 105.0
Hydro Ban Centeritious Гидроизоляция DS 386.2
Листовая мембрана HYDRO BAN DS 041.0
Инструкции по установке армированных тканью мембран DS WPAF.5
Инструкции по установке HYDRO BAN DS 663.5
Наружная укладка плитки и камня на занимаемом пространстве TDS 157

Когда можно укладывать плитку поверх HYDRO BAN®, гидроизоляционной мембраны 9235, HYDRO BAN Quick Cure, HYDRO BARRIER™, цементной гидроизоляции HYDRO BAN или листовой мембраны HYDRO BAN?

При использовании HYDRO BAN®, гидроизоляционной мембраны 9235 или HYDRO BARRIER™ плитку можно укладывать, как только последний жидкий слой полностью высохнет на ощупь. При использовании листовой мембраны HYDRO BAN плитку можно укладывать сразу после ее укладки.Однако соблюдайте осторожность при передвижении по полу со свежеустановленной листовой мембраной HYDRO BAN, чтобы не вызвать движение мембраны.

Если для установки требуется испытание на затопление, пожалуйста, обратитесь к приведенным выше часто задаваемым вопросам для испытаний на затопление используемой мембраны LATICRETE;

Связанные документы:

HYDRO BAN® DS 663.0
9235 Гидроизоляционная мембрана DS 236.0
HYDRO BAN Quick Cure DS 670.4
HYDRO BARRIER™ DS 105.0
HYDRO BAN Цементная гидроизоляция DS 386.2
HYDRO BAN Листовая мембрана DS 041.0
LATICRETE Инструкции по установке мембран, армированных тканью DS WPAF.5
HYDRO BAN Инструкции по установке DS 663.5

Как самодельные выгребные ямы могут увеличить уровень грунтовых вод

«Вся вода, которая когда-либо будет, есть прямо сейчас». — Национальный географический журнал.

Выгребные ямы — это, по сути, точки входа в наши тротуары, чтобы воссоединить землю внизу с гидрологическим циклом путем сбора стоков дождевой воды.

В этом году в штате Тамил Наду только что начался муссон, и многие из них приняли огненное крещение за безводное лето, чтобы начать копать собственные ямы. Муниципальная корпорация усиливает давление, проверяя участки на наличие ям.

Эти карьеры можно интегрировать в любые условия на участке благодаря их техническим ноу-хау и моральному желанию построить их для пополнения запасов подземных вод в вашем районе.

Эффекты выгребной ямы

Выгребная яма, пока идет дождь, будет отводить воду в землю.Это временно поднимет уровень грунтовых вод. Как только яма наполняется, яма начинает нести вес воды, амортизируя землю под ней. Этот вес разрыхляет почву под ним, и открываются новые поры для перезарядки воды.

Поэтому крайне важно выбрать точку на вашем участке вдали от фундамента и желательно рядом с колодцем. Это может сначала пополнить запасы воды на вашем участке. Назначение синего металлического наполнителя играет здесь роль фильтрации любых твердых отходов, которые могут засорить почву, если попадут в нее с дождевой водой.

Земля будет распространять воду по слоям почвы и в конечном итоге пополнять водоносный горизонт. Человек не может строить участки под землей, но ему рекомендуется вымочить яму, чтобы поддерживать гидроцикл и обслуживать себя и своих друзей водой.

Меры предосторожности перед рытьем котлована

Ямы для замачивания бывают разных концепций, но в последнее время в Ченнаи наиболее популярными являются бочкообразные ямы и ямы с бетонным кольцом, которые являются экономически эффективными.

Проверьте тип почвы и угадайте существующие детали на вашем участке.В Ченнаи обычно можно увидеть песчаную, глинистую и каменистую почву. Песчаные почвы очень легко копать, в то время как другие типы нуждаются в мышцах. Это предварительное условие может помочь нам лучше спланировать нашу работу.

Проверьте типы фундаментов, трубопроводы, карликовые стены или цокольные балки. Столкновение с одним из них во время раскопок вызывает беспокойство и увеличивает расходы.

Почва может обвалиться или рассыпаться по бокам во время земляных работ, если земля рыхлая. Мы можем избежать этого, выкапывая большие площади у поверхности и сужая их, чтобы создать платформы.Это необязательно, так как почва не везде легко прогибается. Это может быть опасно только в более глубоких ямах.

Если на вашем участке собирается грязь из-за стока дождевой воды, возможно, с дороги, убедитесь, что установлен желоб фильтра. Если слишком много грязи фильтруется гравием в яме для замачивания, он блокирует просачивание, и вода будет застаиваться.

Перед земляными работами проверьте близость трубопровода дождевой воды, чтобы избежать длинных соединений. Ямы ближе к водосточным трубам позволяют избежать более длинных покупок труб и дополнительной работы.

Последовательность строительства системы бочек

Ямы для бочек имеют глубину всего от 5 до 6 футов и подходят для площадей до 600 кв. футов. Обычно площадки здесь имеют ровную бетонную поверхность или вымощены блоками. Отбойная машина может разбить бетон, и блоки необходимо вырезать.

Выкопать яму размером 4 на 4 фута глубиной 5 футов. Вылейте мусор рядом с раскопками, на случай, если вам понадобится его пополнить. Если места нет, а домовладелец хочет, чтобы мусор был далеко, используйте тележку для его перевозки и избегайте утомления рабочей силы.

Соседнюю полосу поверхности необходимо разбить на ширину подсоединения трубы к приямку от водоотвода террасы. Дно ямы должно быть заполнено голубым металлическим гравием размером 40 мм на высоту 2 дюйма. Поместите пустую пластиковую бочку из-под масла/химикатов емкостью 200 литров по центру выкопанной ямы. Ствол должен быть просверлен с отверстиями вокруг его поверхности и на дне. Крышка бочки должна быть прорезана в большее отверстие для соединения трубы.

Ствол имеет высоту от 3 до 3 футов 6 дюймов. Следовательно, вы должны представить себе, как тренироваться на высоте, чтобы закончить яму на сформированном уровне земли и избежать удара. Верх ямы закрывается крышкой люка, а ее рукава занимают дюйм или два. Следовательно, люк и слой гравия под ним занимают почти 6 дюймов глубины почвы, которую также необходимо выкопать.

После того, как бочка будет отцентрована, заполните яму гравием до краев. После заполнения котлована и покрытия ложа трубы забетонируйте поверхность или установите обратно вырезанные блоки.Если котлован должен быть сделан посередине существующего желоба, то люк не требуется, а верхняя часть бочки должна быть покрыта гравием до поверхности. Убедитесь, что отверстие в бочке зацеплено, чтобы гравий мог сидеть на нем.

Яма для замачивания, заполненная гравием до краев бочки.

Требуется 3 человека, чтобы построить яму с инструментами для раскопок. Обычно требуется 20 наполовину заполненных цементных мешков с голубым металлическим гравием диаметром 40 мм (один такой мешок на тамильском языке называется «кужи»).При предварительном планировании таким образом можно транспортировать точное количество рабочей силы и материалов, чтобы закончить работу за день.

Мешки «Кужи» с гравием.

Последовательность сборки системы бетонных колец

Бетонные кольца изготавливаются диаметром 2 фута, 2 фута 6 дюймов, 3 фута, 4 фута, 5 футов и 6 футов. Самый большой из используемых в городе на данный момент — 4’. Эти кольца имеют толщину 2 или 3 дюйма и должны быть хорошо отверждены, чтобы на поверхности не было слишком много пор. Гладкая отделка означает более прочную поверхность.Кольца, используемые в основном в Ченнаи, имеют высоту 1 фут. В разных городах доступны кольца высотой 1’6” и 2’.

Сбрасывается бетонное кольцо.

При соединении террасных водосточных труб кольца должны быть разорваны по диаметру трубы по краям кольца. Аккуратное выкрашивание бетонного кольца в пределах разметки диаметра трубы гарантирует отсутствие разрушения.

Ямы глубиной 5 и 6 футов хорошо сочетаются с кольцами диаметром 2 фута и 2 фута 6 дюймов.Ямы глубиной 8 и 10 футов должны занимать большие кольца. В качестве альтернативы мы также можем использовать кольца большей емкости с кольцами диаметром от 4 до 6 футов для более мелких ям.

После того, как котлован выкопан, бетонные кольца необходимо осторожно опустить внутрь, обвязав их веревками. Падение колец — самая трудная часть, и при неосторожном обращении они могут травмировать людей. Требуется пять человек наверху и один человек внутри ямы, чтобы опустить кольцо диаметром 3 фута и поместить его по центру ямы. Для каждого кольца необходимо выкопать зазор от 2 до 4 дюймов, чтобы заполнить мусор и гравий вокруг колец.

После того, как кольца сброшены, на стопки колец должна быть установлена круглая крышка люка RCC с отверстием. Только после установки крышки люка следует заполнить зазор вокруг приямка. Во время первых дождей грунт на дне ямы потенциально может прогнуться из-за рыхления. Следовательно, выкопанные обломки должны быть утрамбованы обратно на половину глубины предпочтительно. Оставшуюся половину необходимо заполнить гравием, как в бочкообразной системе.

Гравий может быть заполнен внутри бетонных колец высотой до фута или двух, но это редко соблюдается.Важно не засыпать кольца полностью гравием. Наконец, отверстие в люке может иметь сетку или ловушку в полу, чтобы дождевая вода могла стекать внутрь. На песчаном грунте бетонную яму можно доверху засыпать гравием. На сформированных основаниях отделка может быть любой.

Бетонные кольца сложены и центрированы.

Для 5- и 6-футовых карьеров трое человек, инструменты и материалы справятся с однодневной работой, а для 8- и 10-футовых карьеров потребуется 5 человек и больше инструментов и материалов.

Так как это точечные зарядные устройства, ямы для замачивания лучше всего подходят для небольших участков и более плотных жилых районов. На участке или террасе площадью от 600 кв. футов до 3500 кв. футов следует выбрать одну яму глубиной от 4 до 10 футов. Глубина 4 фута, 5 футов, 6 футов, 8 футов и 10 футов является стандартной и легко монтируемой. Потребность в более глубоких емкостях и больших площадях может быть связана с несколькими ямами для замачивания или более крупной системой.

Анализ затрат

Всегда можно определить более эффективные способы труда.Они также будут зависеть от земных условий и имеющегося оборудования. Это может повлиять на стоимость.

На данный момент система стволов может стоить до рупий. 6500 (89 долларов США), включая все сборы. Бетонные ямы глубиной 5 и 6 футов стоят рупий. от 9000 до 10000 (от 124 до 138 долларов США). Ямы глубиной 8 футов и 10 футов могут стоить до рупий. От 12 000 до 17 000 (от 166 до 235 долларов США) в зависимости от объема сантехнических работ.

В Ченнаи бетонные кольца стоят от рупий. От 300 до 800 (от 4 до 11 долларов США), включая транспортные расходы.Кольца высотой более 1 фута дороже и не обеспечивают эффективной стоимости, так как эти ямы для замачивания малобюджетны. Упомянутые здесь затраты являются фактическими, если учитывать только плату за рабочую силу и оборудование. Сбор дождевой воды сегодня является отчаянным и осуществляется как движение НПО и волонтеров в городе. Строительство ям с консультантами может увеличить коммерческие расходы.

Сделайте воду, в которой вы нуждаетесь, и поделитесь ею

Сбор дождевой воды — это глава о согласовании дизайна с природой путем соблюдения круговорота воды в атмосфере.Приказ правительства штата Тамил Наду о сборе дождевой воды в 2001 году стал ответом на долгие десятилетия ежегодных проблем с водой в штате.

Но равнодушное поведение никогда не выполняло приказ. Чрезмерная эксплуатация и аморальность привели к сбоям в круговороте воды. Их можно исправить с помощью этих простых и самостоятельных решений для сбора урожая, что повлечет за собой распространение этого сообщения.

Все изображения предоставлены Наллор Ваттам и Ветри Вел.

Вместимость башенного силоса

Вместимость башенного силоса

Содержание

Введение
Бетонные бункеры для кормов
Емкость стального бункера для фуража
Емкость бетонного силоса для высокой влажности
Кукуруза

Введение

Емкость башенного силоса зависит от: (а) сжимаемости
хранимого материала; (б) общий объем силоса; (с)
трение между стенкой силоса и материалом; и (г)
отношение осевшей глубины силоса к диаметру
бункерЭтот информационный бюллетень содержит оценки вместимости башенных силосов.
для силоса из люцерны, силоса из цельнозерновой кукурузы и различных видов
кукуруза с высоким содержанием влаги на основании серии анализов вместимости силоса
проведенных в Университете Гвельфа и на исследованиях, проведенных в
исследовательские центры в Нидерландах и Швеции. Показанные значения
являются более точными, чем доступные в предыдущих публикациях расширений.
Большинство ранее опубликованных таблиц мощностей завышают оценки мощностей.
для кукурузного силоса и занижают показатели для кукурузы с высокой влажностью.

Таблицы 1 и 2 показывают вместимость в тоннах наиболее распространенных силосов.
размеров для силоса из люцерны и цельнозерновой кукурузы. Возможности в
Таблица 1 была получена с использованием коэффициента трения 0,6, разумного
смета на монолитные бетонные стены. Таблица 2 рассчитаны мощности
с использованием коэффициента трения 0,4; этот коэффициент был найден
Подходит для стальных стен со стеклянным покрытием. Бетонные силосы с внутренним покрытием
с твердым стеклоподобным покрытием, вероятно, будет иметь емкость, близкую к
те, что в Таблице 2. Сильно корродированные шероховатые бетонные стены, с другой
стороны, вполне может снизить емкость ниже указанной в таблице 1.

Стол
1 . Расчетная вместимость бетонных силосов для фуража, в тоннах. ^(а)

Диаметр силоса x Глубина установки		Люцерна Силос				Кукурузный силос
(м)	(фут)	40%	50% ^(б)	60%	70%	55%	60%	65%	70%
3. 7 х 9,1	12 х 30	32	40	52	75	43	49	56	67	12 х 30
3,7 x 12,2	12 х 40	45	56	73	105	60	68	79	93	12 х 40
3. 7 х 15,2	12 х 50	57	71	94	136	77	88	101	120	12 х 50
4,3 x 12,2	14 х 40	63	78	103	148	84	96	110	130	14 х 40
4. 3 х 15,2	14 х 50	81	101	134	193	110	124	143	168	14 х 50
4,3 x 16,8	14 х 55	90	113	149	215	122	139	159	187	14 х 55
4. 9 х 15,2	16 х 50	109	137	181	261	148	167	191	224	16 х 50
4,9 x 18,3	16 х 60	135	169	224	323	182	206	235	275	16 х 60
4. 9 х 19,8	16 х 65	147	185	245	354	200	225	258	300	16 х 65
5,5 х 15,2	18 х 50	142	178	236	339	191	216	247	288	18 х 50
5. 5 х 18,3	18 х 60	176	221	293	421	237	266	304	353	18 х 60
5,5 х 21,3	18 х 70	211	264	351	504	283	317	361	419	18 х 70
6. 1 х 18,3	20 х 60	224	281	372	533	298	335	381	442	20 х 60
6,1 x 21,3	20 х 70	268	337	446	639	357	399	453	524	20 х 70
6. 1 х 24,4	20 х 80	314	394	522	746	415	464	526	607	20 х 80
7,3 x 18,3	24 х 60	338	423	559	796	442	494	560	647	24 х 60
7. 3 х 21,3	24 х 70	407	511	674	956	529	590	667	767	24 х 70
7,3 x 24,4	24 х 80	479	600	790	1118	616	685	773	888	24 х 80
7. 3 х 27,4	24 х 90	551	690	908	1281	704	782	880	1009	24 х 90
9,1 x 24,4	30 х 80	796	993	1297	1813	989	1164	1343	1480	30 х 80
9. 1 х 27,4	30 х 90	920	1146	1494	2079	1129	1341	1547	1706	30 х 90
9,1 x 30,5	30 х 100	1046	1301	1692	2346	1270	1520	1754	1934	30 х 100
9. 1 х 33,5	30 х 110	1173	1457	1891	2614	1411	1701	1962	2165	30 х 110

^(а) 1
тонна 1000 кг: грузоподъемность в тоннах (2000 фунтов) может быть получена путем
умножив емкости в таблице на 1.1
^(b) содержание влаги в процентах (влажная основа)

Стол
2 . Расчетная вместимость стальных силосов для фуража, в тоннах. ^(а)

Диаметр силоса x Установленная глубина		Люцерна Силос				Кукуруза Силос
(м)	(фут)	40%	50% ^(б)	60%	70%	55%	60%	65%	70%
3. 7 х 9,1	12 х 30	34	43	56	81	46	52	60	70	12 х 30
3,7 x 12,1	12 х 40	49	61	80	115	65	74	84	99	12 х 40
3. 7 х 15,2	12 х 50	63	79	105	151	85	96	110	128	12 х 50
4,3 x 12,2	14 х 40	68	85	112	161	91	102	117	137	14 х 40
4. 3 х 15,2	14 х 50	89	112	148	212	119	134	152	177	14 х 50
4,3 x 16,8	14 х 55	100	125	166	238	133	149	170	197	14 х 55
4. 9 х 15,2	16 х 50	120	150	198	283	158	177	202	234	16 х 50
4,9 x 18,3	16 х 60	150	188	248	354	196	220	249	287	16 х 60
4. 9 х 19,8	16 х 65	166	207	274	389	216	241	273	314	16 х 65
5,5 х 15,2	18 х 50	155	195	256	365	203	227	258	299	18 х 50
5. 5 х 18,3	18 х 60	176	221	293	421	252	281	318	367	18 х 60
5,5 х 21,3	18 х 70	211	264	651	504	302	336	379	435	18 х 70
6. 1 х 18,3	20 х 60	247	308	405	572	315	351	396	456	20 х 60
6,1 x 21,3	20 х 70	300	374	490	688	377	419	471	540	20 х 70
6. 1 х 24,4	20 х 80	354	441	576	806	439	487	547	625	20 х 80
7,3 x 18,3	24 х 60	368	459	600	842	461	512	577	662	24 х 60
7. 3 х 21,3	24 х 70	449	558	727	1013	551	611	686	784	24 х 70
7,3 x 24,4	24 x 80	432	660	857	1187	642	710	795	907	24 х 80
7. 3 х 27,4	24 х 90	616	764	988	1361	734	809	905	1031	24 х 90
9,1 x 24,4	30 х 80	867	1070	1379	1892	1033	1269	1459	1606	30 х 80
9. 1 х 27,4	30 х 90	1007	1240	1590	2169	1202	1472	1690	1860	30 х 90
9,1 x 30,5	30 х 100	1150	1411	1803	2447	1374	1678	1923	2116	30 х 100
9. 1 х 33,5	30 х 110	1294	1584	2017	2726	1549	1886	2159	2374	30 х 110

В Гвельфе не проводились испытания травы. На основе работы
сделано в Нидерландах, трава уплотняется несколько больше, чем люцерна.
Емкость травяного силоса можно оценить по таблицам 1 и 2.
за счет увеличения мощностей силоса люцерны на 10, 15 и 20% для
влажностью 50, 60 и 70% соответственно.

В таблице 3 представлена вместимость силоса для кукурузы с высокой влажностью.Емкости
для цельной и молотой очищенной кукурузы, а также молотого початка
показана кукуруза. Показатели емкости в Таблица 3 были рассчитаны
на основе коэффициента трения 0,6 соответствующая оценка
для бетона. Кукуруза с высоким содержанием влаги гораздо менее сжимаема, чем фураж.
и, следовательно, трение оказывает гораздо меньшее влияние на емкость. Это
рекомендуется для очень гладких поверхностей стен, таких как эмалированные
из стали или бетона с эпоксидным покрытием, чтобы пропускная способность, указанная в таблице 3, соответствовала
увеличилась на 3%.

Стол
3 . Расчетная емкость бетонного силоса для высокой влажности
кукуруза, тонн. ^(а)

(м)	(фут)	25%	30% ^(б)	35%	25%	30	35%	30%	35%	40%
Диаметр силоса	Урегулировано Глубина	Целиком очищенная кукуруза			Земля Очищенная кукуруза			Земля Початок кукурузы
3. 7 х 9,1	12 х 30	74	81	89	77	86	96	66	75	67	12 х 30
3,7 x 12,2	12 х 40	99	109	120	104	116	131	89	102	118	12 х 40
3. 7 х 15,2	12 х 50	125	137	152	131	146	165	113	129	150	12 х 50
4,3 х 12.2	14 х 40	137	150	165	143	160	180	123	141	161	14 х 40
4,3 x 15,2	14 х 50	172	189	209	180	202	228	155	179	208	14 х 50
4. 3 х 16,8	14 х 55	190	209	231	199	223	252	172	198	230	14 х 55
4,9 х 15.2	16 х 50	227	249	275	267	301	205	237	276	224	16 х 50
4,9 x 18,3	16 х 60	274	301	333	288	323	365	249	287	335	16 х 60
4. 9 х 19,8	16 х 65	298	327	362	313	351	397	271	313	365	16 х 65
5,5 х 15.2	18 х 50	289	318	351	303	340	384	263	303	353	18 х 50
5,5 х 18,3	18 х 60	350	384	425	367	412	466	318	368	429	18 х 60
5. 5 х 21,3	18 х 70	410	451	499	431	484	547	374	434	506	18 х 70
6,1 х 18.3	20 х 60	434	477	528	456	512	579	396	459	535	20 х 60
6,1 x 21,3	20 х 70	510	561	620	536	602	680	466	541	631	20 х 70
6. 1 х 24,4	20 х 80	585	644	713	616	692	782	536	622	727	20 х 80
7,3 х 18.3	24 х 60	632	694	768	663	745	841	578	670	781	24 х 60
7,3 х 21,3	24 х 70	742	816	902	780	876	989	681	790	922	24 х 70
7. 3 х 24,4	24 х 80	852	938	1037	896	1007	1132	784	910	1063	24 х 80
7,3 х 27.4	24 х 90	963	1059	1172	1012	1138	1285	887	1030	1204	24 х 90
9,1 х 24. 4	30 х 80	1346	1480	1637	1413	1587	1791	1242	1442	1681	30 х 80
9,1 х 27.4	30 х 90	1521	1673	1851	1597	1794	2025	1405	1633	1905	30 х 90
9,1 х 30. 5	30 х 100	1697	1867	2064	1781	2001	2258	1569	1824	2128	30 х 100
9,1 х 33.5	30 х 110	1872	2060	2278	1965	2208	2492	1734	2016	2352	30 х 110

^(а) 1 тонна
1000 кг: грузоподъемность в тоннах (2000 фунтов) можно получить путем умножения
емкости в таблице на 1. 1
^(b) содержание влаги в процентах (влажная основа)

Таблицы производительности основаны на полностью оселом силосе. Бункер
высоту можно использовать, если бункер заполняется через одну-две недели после
начальная заливка. Если этого не сделать, емкости в таблицах 1,
2 и 3 следует определять по фактической глубине укладки силоса.
примерно через две-три недели, а не высоту бункера. силос
может оседать на 10-15% в течение первых двух недель после пломбирования.Если позволяет пространство в верхней части силоса, следует выполнить еще одну регулировку.
нагромождение материала конусообразной кучей. Чтобы разрешить это
свая, к осевшему можно добавить треть высоты конуса
глубина силоса измеряется у основания конуса.

Нет существенной разницы в емкости между загрузкой сверху
силосы и силосы с донной разгрузкой стреловидной стрелой.

Анализ воды в колодце Елена, как обещала, провела анализ воды в колодце и прислала нам результаты. Вода оказалась великолепной, питьевой.
Дата:		18.11.2014
Заказчик:		Чевилёв Сергей Владимирович
Местность:		Ленинградская обл, Выборгский р-н, Васкелово
Источник:		Колодец
Телефон / e-mail:		8-931-*-63-53; *@yandex. ru
Дополнительно:

РЕЗУЛЬТАТЫ АНАЛИЗА ПРОБЫ ВОДЫ № 6080/3906

№ п/п	Параметр		Единица измерения	Значение	Требования СанПиН 2.1.4.1074-01, не более
1	рН		Ед. рН	7,1	6 — 9
2	Мутность		ЕМф	0,4	2,6
3	Цветность		Град.	42	20
4	Железо общее		мг/л	0,1	0,3
5	Железо трехвалентное		мг/л	0,1	—
6	Железо двухвалентное		мг/л	<0,05	—
7	Жесткость общая		Мг-экв/л	2,7	7
8	Кальций		мг/л	44,1	—
9	Магний		мг/л	6,1	—
10	Марганец		мг/л	0,2	0,1
11	Окисляемость перманганатная (ПМО)		Мг-О2/л	6,2	5
12	Запах			без запаха	—

Сколько литров воды в колодезном кольце? Узнайте об основных принципах расчёта.

Какие виды бетонных колец бывают?

Принципы расчёта объёма

Вопрос-ответ

Елена Куликовская, Васкелово | Поиск воды с гарантией

Почему решили копать колодец?

Как выбирали специалистов по поиску воды для колодца?

Как проходили работы по поиску воды на участке?

Сооружение колодца

Как удалось исправить ошибку при строительству колодца?

Рекомендуем поиск воды от Водоискателя

Анализ воды в колодце

Очистка воды в колодце после строительства колодца

Колодец после благоустройства территории

Другие отзывы

Сколько литров воды в колодезном кольце? Узнайте об основных принципах расчёта.

Какие бывают кольца. Виды и назначение

Причины снижения уровня воды

Технология производства

Достоинства и недостатки колец из железобетона

Маркировка согласно ГОСТ. Как правильно прочитать условные обозначения

Пример расшифровки:

Требования стандарта

Стандартные размеры железобетонных колец

Как выбрать оптимальную глубину

Определение оптимального объема воды

Дебит колодца

Что ещё потребуется? Дополнительные элементы

Крышки для колодцев

Плиты днища

Опорные кольца

Кольца с крышками

Процесс монтажа

Выгребная яма из бетонных колец без дна: монтаж своими руками

Цементный кольцевой резервуар, Емкость: 30000 л, Размер: 10 футов (диаметр), 3 рупии / литр

Спецификация продукта

Изображение продукта

О компании

У вас недостаточно прав, чтобы прочитать этот закон в настоящее время

Примечания

Различные методы испытаний удобоукладываемости самоуплотняющегося бетона [PDF]

1. Постоянный поток и испытание T50 см

Оборудование

Процедура

Интерпретация

2. Тест J-кольца

Оборудование

Процедура

Интерпретация

3. Тест V-образной воронки и Тест V-образной воронки при T

Оборудование

Процедура

Интерпретация

4. Метод испытания L-бокса

Оборудование

Интерпретация

5. Метод испытания U-бокса

Оборудование

Процедура

6. Метод испытания заполнения контейнера

Оборудование

Процедура

Интерпретация

Калькулятор объема трубы

Как найти объем трубы?

часто задаваемых вопросов по гидроизоляции | LATICRETE®

Связанные документы:

Если я нахожу воздушный пузырь или волдырь в гидро- BAN®, гидроизоляционная мембрана 9235, HYDRO BAN Quick Cure или HYDRO BARRIER™, что мне делать?

Связанные документы:

Связанные документы:

Как скоро я обычно могу установить гидроизоляционную мембрану 9235 поверх…?

Связанные документы:

Как скоро я смогу установить HYDRO BAN® поверх…?

Связанные документы:

Как скоро я смогу установить HYDRO BARRIER® на…?

Связанные документы:

Как скоро я смогу установить HYDRO BAN® Quick Cure?..?

Связанные документы:

Как скоро я могу протестировать гидроизоляционную мембрану 9235 на затопление.

Связанные документы:
