Бетонные сваи для фундамента

Компания «Установка Свай» предоставляет услуги по обустройству железобетонных свайных фундаментов. Все работы мы выполняем быстро, качественно и недорого, привлекая для этого современную копровую технику и квалифицированных специалистов.
На данной странице приведена информация о железобетонных сваях, используемых для монтажа свайных фундаментов. Вы узнаете, какие виды бетонных свай существуют и где они применяются. Будет детально рассмотрена технология монтажа ЖБ свай и используемая для этого техника.

Виды бетонных свай для фундамента

Все используемые для обустройства свайных фундаментов бетонные конструкции, исходя из  технологии изготовления, можно классифицировать на три группы:
Забивные конструкции — универсальный, наиболее часто используемый как в жилищной, так и промышленной сфере строительства вид свай. Такие опоры изготавливаются в заводских условиях — для их создания в заливочную форму помещается армокаркас, после чего форма заполняется бетонной смесью.

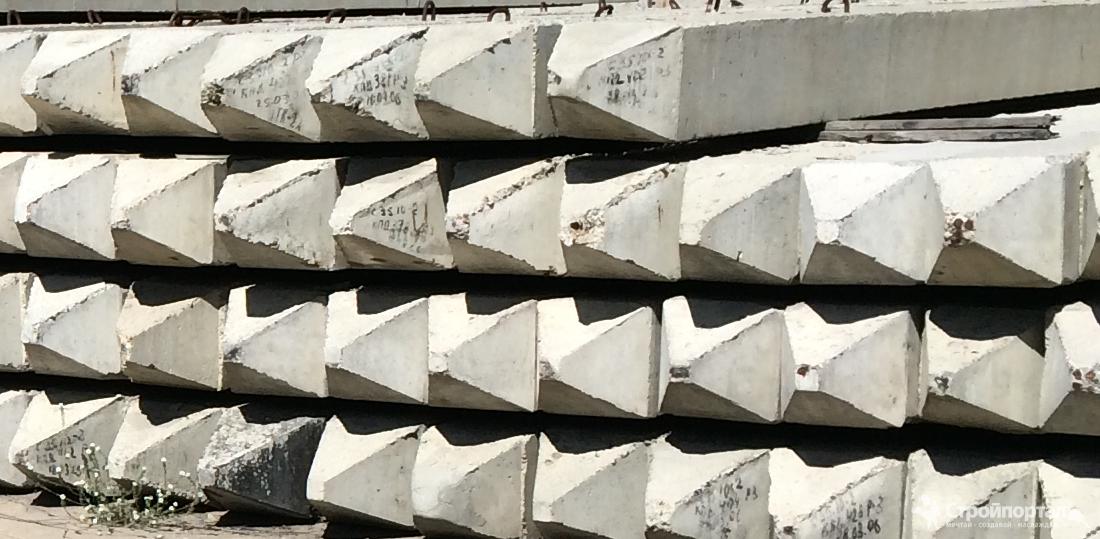

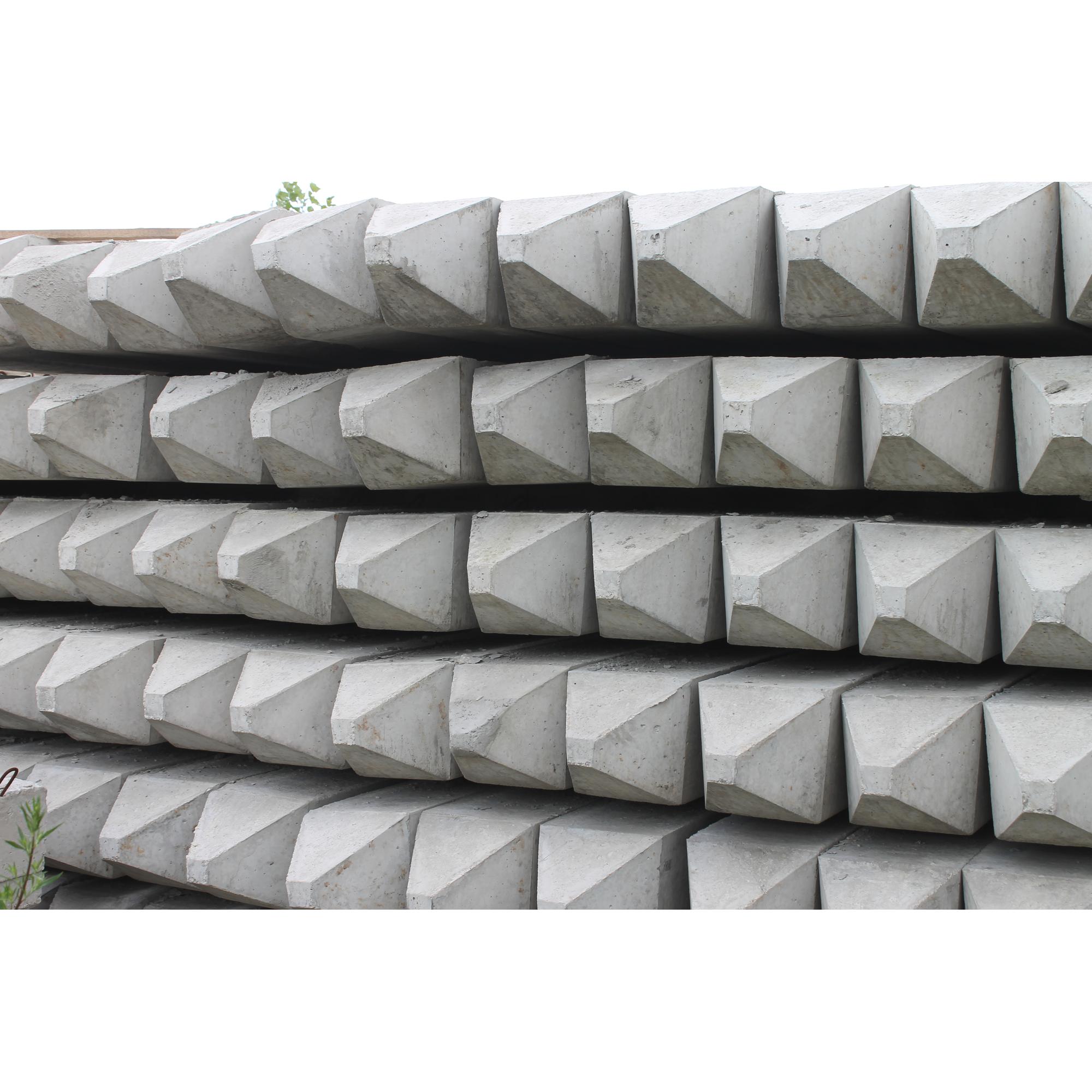

Рис. 1.1: Квадратные забивные сваи

На строительную площадку забивные сваи доставляются в уже полностью готовом к монтажу виде. Исходя из формы сечения, забивные ЖБ сваи делятся на следующие виды:

  • Квадратные;
  • Прямоугольные;
  • Квадратные с круглой полостью;
  • Круглые с внутренней полостью.

Также забивные сваи делятся на цельные и составные. Изделия составного типа состоят их двух, реже трех, секций, соединяющихся между собой в процессе забивки посредством сварного стыка либо закладного стакана. Длина цельных конструкций варьируется в диапазоне 3-15 метров, тогда как длина составных опор может составлять 15-44 м.

Рис. 1.2: Составные сваи с закладным стаканом

Важно: в зависимости от способа армирования забивные столбы делятся на конструкции с продольным и продольно-поперечным армокаркасом. Также существуют изделия с предварительно напряженной арматурой, они обладают большей плотностью бетона и устойчивостью к деформирующим воздействиям.

Набивные и буроинъекционные сваи представляют собой бетонные опоры, сформированные непосредственно на строительной площадке. В конечном счете такие конструкции аналогичны друг другу по всем характеристикам, различия заключаются лишь в технологии их монтажа, о которой мы детально поговорим в соответствующем разделе статьи.

Рис. 1.3: Набивные сваи в грунте

Габаритные характеристики таких свай ограничены лишь функциональными возможностями буровой установки, используемой для их обустройства — диаметр набивных опор может варьироваться в диапазоне от 30 до 300 сантиметров, длина — от 5 до 50 метров.

Сфера применения

Область использования забивных свай зависит от их сечения. Квадратные опоры широко распространены в сфере жилищного и промышленного строительства, где они применяются для:

  • Возведения фундаментов под многоэтажные и малоэтажные сооружения;
  • Обустройства ангаров, складских помещений, зернохранилищ, стойл для скота.

Также конструкции квадратного сечения задействуются как опоры для наземных трубопроводов, линий электропередач и в роли столбов освещения.

Важно: забивные столбы с круглой полостью применяются в аналогичных целях, их цена, за счет экономии материалов при изготовлении, значительно ниже стоимости цельных свай, однако такие конструкции могут применяться лишь в регионах с сейсмичностью не выше 6-ти баллов.

Рис. 1.4: Свайное поле под многоэтажный дом

Конструкции прямоугольного и круглой формы — основной вид свай в сферах автодорожного и гидротехнического строительства. Они применяются в качестве опор для:

  • Автодорожных и ЖД мостов на суше и воде;
  • Фундаментов пирсов, ГЭС, дамб, причалов.

Рис. 1.5: Причал на круглых ЖБ сваях

Набивные и буроинъекционные сваи используются при обустройстве фундаментов наземных сооружений, в которых от опор требуется максимальная несущая способность. Наибольшее сечение забивных конструкций составляет 40*40 см, тогда как в почве можно сформировать сваю любого диаметра, получив в итоге требуемые несущие характеристики.  Также возможно создание набивных свай с уширением опорной подошвы, что придает им дополнительную устойчивость в грунте.

Важно: в отдельную группы отнесем набивные сваи кустарного производства, созданные с помощью подручных средств. Такие конструкции, в плане эксплуатационных характеристик, являются аналогом столбчатых фундаментов, они применяются для создания легких домов высотой 1-2 этажа из щитовых панелей, дерева, пенобетона.

Рис. 1.6: Легкий деревянный дом на самодельных набивных сваях

Любые виды фундаментов на ЖБ сваях рационально применять при возведении зданий на территории с проблемными грунтами, где верхний шар почвы представлен илистыми, заболоченными, низкоплотными либо пучинистыми породами.

Опорная подошва свай располагается в глубинном слою почвы, на который опора переносит исходящую от сооружения нагрузку, минуя неустойчивый верхний шар грунта и все связанные с ним проблемы. Здание, возведенное на ЖБ сваях, защищено от горизонтальных сдвигов, просадок, морозного пучения.

Методы установки

Для монтажа железобетонных свай разных видов используется отличающаяся спецтехника. Забивные сваи погружаются с помощью копровых машин, набивные и буроинъекционные сваи создаются с применением МБУ — мобильных буровых установок.

Рис. 1.7: Забивка железобетонных свай

Последовательность монтажа забивных свай выглядит следующим образом:

  • Сваи доставляются на стройплощадку в низкорамных полуприцепах, после чего разгружаются и распределяются по расходным складам по периметру зоны забивки;
  • Копровая машина размещается на месте погружения сваи, вспомогательный персонал зацепляет конструкцию лебедной копра и машина подтягивает сваю к точке погружения;
  • Строители осуществляют строповку сваи,  машина поднимает ее и устанавливает в вертикальное положение для забивки;
  • Свая подводится под наголовник молота и закрепляется в направляющих узлах мачты, после чего производится ее позиционирование и молот начинает наносить по конструкции удары;
  • До тех пор, пока свая не погрузилась на 1. 5-2 м. молот работает на мощности в 30-35%, далее мощность ударов увеличивает и производится забивка сваи до наступления отказа;
  • Погруженная конструкция отсоединяется от молота и копр приступает к забивке следующей сваи.

Важно: отказ — это величина углубления сваи от определенного количества ударов молота. Требуемый отказ рассчитывается при проектировании фундамента, и когда фактические данные совпадают с расчетными, погружение сваи считается завершенным.

Рис. 1.8: Бурение под набивные сваи под защитой обсадной трубы

Технология монтажа набивных свай

  • Буровая машина разрабатывает скважину требуемой глубины и диаметра. В насыщенных влагой грунтах ведется бурение под защитой обсадной трубы, препятствующей проникновению воды в полость, в склонной к обвалам почве при проходке скважины используется буровой раствор, который образует на ее стенках твердую корку;
  • После проходки скважины буровая колонна изымается на поверхность и в скважину посредством стрелового крана опускается армокаркас;
  • В устье скважины устанавливается бетонолитная труба, через которую превмокомпрессор нагнетает в полость бетон;
  • После заполнения скважины производится уплотнение бетона глубинным электровибратором.

Для монтажа буроинъекционных опор используются буровые колонны (CFA), обладающие внутренним каналом для подачи бетона. Закачивание бетонной смеси в полость производится сразу же по завершению ее проходки, и уже в заполненную выемку посредством вибропогружателя опускается армокаркас.

Рис. 1.8: Этапы создания буроинъекционных свай

Наши услуги

СК «Установка Свай»  — фирма, обладающая более чем 10-ти летним опытом по обустройству фундаментов на железобетонных сваях. В нашем распоряжении штат квалифицированных специалистов и обширный парк современной копровой и буровой техникой.

Наша организация предоставляет следующие виды услуг:

Также мы готовы обеспечить поставки качественных железобетонных свай всех распространенных типоразмеров в объемах, удовлетворяющих потребности самых масштабных проектов. Своим клиентам мы предлагаем лучшие в Московском регионе цены на покупку ЖБ свай и аренду спецтехники.

Рис. 2.0: Наша копровая установка Junttan PM-20

Полезные материалы





Забивка наклонных свай

Погружение наклонных свай — методика, применяемая для создания усиленных свайных оснований и реконструкции.





Заказ поставки бетонных свай

Мы предоставляем услуги поставки и погружения бетонных свай в Москве и области. Для сотрудничества с нашей компанией свяжитесь с представителями фирмы по контактным телефонам, либо воспользуйтесь формой «Отправить заявку» — наши менеджеры перезвонят вам в течении 60 минут и ответят на все интересующие вас вопросы.



Железобетонные сваи в СПб, Цена и Установка ЖБ фундамента

Производство и установка железобетонных свай в СПб и регионе!

Каждому дому требуется качественный фундамент, который примет на себя нагрузки от строения, обеспечит объекту надежность, безопасность и долговечность. В настоящее время существует множество видов оснований, отличающихся между собой стоимостью и сложностью монтажа.

Среди существующих видов фундаментов наибольшей популярностью пользуются свайные. Современные железобетонные сваи погружаются в землю на расчетную глубину методом забивки. Они отличаются долговечностью, хорошими эксплуатационными характеристиками и приятной стоимостью.

Виды железобетонных столбов

Существуют разные виды опорных конструкций, но самые популярные – цельные сваи квадратного сечения с надежным каркасом из арматуры горячекатного типа, диаметром от 1,2 см. Число арматурных стержней в каждой опоре зависит от ее размера. При сечении грани в 20 и 30 см в сваи устанавливают 4 стержня, при сечении в 35 и 40 см – 8 стержней.

В верхних частях опор располагают от 4 до 5 слоев армирующей сетки из проволоки с шагом в 5 см. Они необходимы для укрепления железобетонных изделий в местах, где они будут контактировать с молотом во время забивания, то есть, подвергаться сильнейшим нагрузкам. В нижних частях концы арматуры соединяются в центре колонны.

Существуют и другие типы ЖБ конструкций:

  1. Квадратные столбы с полостью круглой формы. Толщина стенок конструкций составляет от 40 до 65 мм, в зависимости от марки используемого бетона. Они дешевле предыдущих, так как для их производства используется меньшее количество материалов.
  2. Прямоугольные опоры. По конструкции они аналогичны квадратным, но имеют иную форму – прямоугольник.
  3. Круглые полые столбы. Их диаметр может достигать 80 см. Такая форма увеличивает стойкость опор к сгибающим нагрузкам.

Преимущества ЖБ свай

ЖБ опоры в последние годы стали очень востребованными, так как они имеют множество преимуществ:

  1. Долговечность. При использовании качественных свай и при условии их правильного монтажа, опоры могут служить крайне долго. Производители гарантируют срок службы своих изделий на уровне 90 и более лет.
  2. Прочность. Забетонированный арматурный каркас обеспечивает высокую прочность и надежность. Такие изделия способны выдерживать даже сильные нагрузки, создаваемые тяжелыми многоэтажными строениями.
  3. Устойчивость. После установки изделия достигают прочных слоев грунта, опираются на почву и обеспечивают зданию способность выдерживать не только стандартные ветровые и снеговые нагрузки, но также критические перегрузки, вызываемые ураганами и землетрясениями.
  4. Универсальность. Любые типы свай выгодно отличаются от стандартных типов фундаментов (ленточного и плитного) тем, что их можно применять при строительстве зданий разного размера и назначения практически в любых условиях. Они подходят для строительства на почве высокой влажности, на сыпучих и иных грунтах.

Но нельзя сказать, что они имеют только достоинства и лишены недостатков. У них есть отрицательные черты, точнее одна – большой вес и габариты. Крупные железобетонные столбы достаточно сложно транспортировать до места монтажа, а также для их установки обязательно приходится использовать специализированную технику, что приводит к дополнительным расходам, увеличению общей стоимости строительства объекта.

Отзывы наших клиентов

Винтовые сваи

Фундамент на винтовых сваях

Винтовые сваи

Фундамент на винтовых сваях

Винтовые сваи

Фундамент на винтовых сваях

Винтовые сваи

Фундамент на винтовых сваях

Винтовые сваи

Фундамент на винтовых сваях

Винтовые сваи

Фундамент на винтовых сваях

Винтовые сваи

Фундамент на винтовых сваях

Винтовые сваи



Previous



Next

Цены на железобетонные сваи











Расстояние от точки загрузки До 50 км от точки погрузки От 50 до 100 км от точки погрузки От 100 до 150 км от точки погрузки Свыше 150 км от точки погрузки

Длина сваи / Класс бетона

В20-В22. 5

В35

В20-В22.5

В35

В20-В22.5

В35

2.5 м

3600

3800

3800

4000

4100

4300

+100 руб/км

3.0 м

3800

4000

4000

4200

4300

4500

+100 руб/км

3. 5 м

4050

4250

4200

4400

4550

4750

+100 руб/км

4.0 м

4300

4500

4400

4600

4800

5000

+100 руб/км

4.5м

4700

4900

4800

5000

5200

5500

+100 руб/км

5. 0 м

5200

5700

5700

6200

6200

6700

+100 руб/км

5.5 м

5700

6200

6200

6700

6700

7200

+100 руб/км

6.0 м

6200

6700

6700

7200

7200

7700

+100 руб/км







Название Размер / количество Цена, руб
Оголовок стандарт 150*150 мм 400
Оголовок эконом 150*150 мм 250
Пластина на сваю

200
Швеллер №20 1 м. п. 1700
Разбить сваю до арматуры 1 шт. 150

Остались вопросы?

С радостью ответим на все Ваши вопросы по телефону +7 (812) 408 25 00 или через форму обратной связи

Задать вопрос

Сваи железобетонные, составные и забивные

Железобетонные сваи предназначены для строительства фундаментов жилых и промышленных зданий. Свая представляет собой железобетонный стержень со сплошным квадратным сечением. Сваи производятся из тяжелого бетона с использованием ненапрягаемой арматуры. Эти конструкции могут иметь две разновидности: цельные и составные. Сваи железобетонные являются забивными: их забивают в грунт под основание здания. Забивка свай осуществляется при помощи установки, оснащенной дизельным или гидравлическим молотом. Основная функция, которую несут эти железобетонные изделия – укрепление фундамента.

В результате опорного давления сваи передают нагрузку от фундамента на грунт. Как правило, сваи имеют стандартную длину – 12 м, но есть возможность приобрести модели большей длины. Стоимость железобетонных свай зависит от трех факторов:

  • длина;
  • сечение;
  • нагрузка, которую должны выдержать сваи.

Материалом для изготовления свай служит тяжелый бетон. Продольная арматура относится к классу AIII. Благодаря высокой устойчивости бетона к экстремальным температурам, железобетонные сваи можно использовать в любых климатических условиях, даже в тех регионах, где распространены вечномерзлые грунты.

На сегодняшний день железобетонные сваи являются востребованными на каждой строительной площадке. Использование свай считается самым надежным способом укрепления фундамента.

Цены на железобетонные сваи

Цена: от 5 000 р. /шт*

Купить плиты железобетонные сваи от производителя по низкой цене в Москве Вы можете связавшись с нами:

* — отпускная цена зависит условий доставки, подробности уточняйте у наших менеджеров.

Для быстрой связи можно воспользоватся формой онлайн заказа:



Сваи железобетонные | ЖБИ от производителя

Производство свай ЖБИ и область применения



Данная товарная позиция из нашего ассортимента применяется практически в любом строительстве, за исключением возведения небольших частных домой и гаражей, фундамент требуется укреплять сваями. Сваи ЖБИ — это универсальное решение. Корректно установленные, они будут поддерживать строение десятилетиями, конечно, если сваи изготовлены по всем правилам качества.

Мы наладили производство свай ЖБИ с соблюдением всех требований ГОСТ. Это первоклассные образцы, которые на все сто процентов оправдают вложения покупателя.

Типы железобетонных свай

Сваи железобетонные обладают отличающимися друг от друга размерами и типами. Длина сваи начинается от 3 м и заканчивается 15 м. Сам диаметр сваи меняется от 30 см до 50 см. Наша компания при желании клиента может вносить изменения в производственный процесс для согласования нужных размеров свай.

Наш ассортимент железобетонных свай насчитывает:


Забивные сваи

Самый часто запрашиваемый тип свай. Забивные сваи применяются при строительстве целых районов, новых домов. Самая главная причина — это быстрая и надежная забивка сваи. При забивке свая плотно уходит в грунт, а также укрепляет все вокруг себя. В земле данная свая держится очень надежно. Забивные машины используются для установки таких ЖБИ изделий. Продажа забивных свай производится оптом и в розницу для наших клиентов.



Шпунтовые сваи

Поверхность такой сваи имеет пазы и выемки, они и обеспечивают качественное соединение в грунте.



Винтовые сваи

Каждый конец такой напоминает бур, а вид его схож с большим шурупом. Весьма бесшумное вкручивание сваи обеспечивают лопасти бура. Для строительства частного дома, такие сваи подходят однозначно, из-за своей приемлемой цены.

А также железобетонные сваи имеют следующие названия: сваи железобетонные общестроительные, сваи железобетонные забивные цельные с напрягаемой арматурой, сваи бетонные составные забивные с ненапрягаемой арматурой, железобетонные сваи забивные (цельные) с напрягаемой арматурой квадратного сечения.



Наша компания может продать железобетонные сваи по выгодным ценам.

Цена за штуку зависит ее длины, нагрузки, сечения и от нужного объема. На рынке железобетонных изделий наша цена на сваи очень низкая.

Компания «УРАЛ ХОЛДИНГ» осуществляет доставку свай по всей России, в самые трудно доставляемые места Севера и на дальний Восток, в частности. Доставка происходит автотранспортом, так же осуществляем железнодорожную доставку по областям нашей страны. В комплекс услуг включены и погрузочно-разгрузочные работы — таким образом, мы закрываем всю схему логистики для своих заказчиков.

Мы продаем Сваи железобетонные забивные по ГОСТ 19804-91 оптом и в розницу.

Как мы работаем

1. Выбор

В нашем каталоге Вы можете выбрать необходимую продукцию

2. Оформление заказа

Оформляйте заказ заполнив форму на сайте или позвоните нашим менеджерам по телефону +7 (343) 226-42-01

3. Оплата

Оплачивайте заказ удобным для вас способом

4. Доставка

Получите продукцию в оговоренные сроки с доставкой на объект

характеристики, виды, маркировка и монтаж

Железобетонные сваи нашли свое применение с 1897 года. Зачастую их используют в строительстве фундаментов для многоэтажных зданий и сооружений. Применение свай актуально при возвышении тяжеловесных конструкций за счет своей несущей способности. На конструкцию арматуры влияют нагрузки, гидрогеологические условия местности, на котором планируется стройка и другие факторы. Выбирая железобетонные основы, сооружению не потребуется ремонт на протяжении многих десятков лет.

Технические характеристики

Характеристики свай, как и других конструкций из железобетона, состоят из марки бетона, необходимого для приготовления опоры. Для прочности конструкции применяются бетоны с высокой маркой. Маркируя для сваи железобетон, указывают цифры сорта раствора, которые, в свою очередь, определяют предел прочности при сжатии и класс бетона.

В соответствии с ГОСТом определяют устойчивость к морозу и влаге, показатели, которые зависят от марки бетона. При маркировке морозостойкость обозначают латинской буквой «F», а влагостойкость буквой «W». С помощью размеров основания узнают вес опоры из железобетона. Масса железобетонного изделия больше, если применяются большие размеры основы. Также вес железобетонной конструкции зависит от типа используемого бетона.  Преимущество отдают забивной свае, с поперечным сечением 80 см. Они, в свою очередь, подразделяются на несколько видов:

  • арматура, которая в процессе изготовления подвергается напряжению;
  • железобетон ненапрягаемый. Используют стержневую арматуру и арматурную проволоку.

Вернуться к оглавлению

Достоинства и недостатки

Бетонные сваи вне зависимости от вида имеют такие преимущества:

  • Продолжительность использования свай при соблюдении технологических правил его изготовления достигает ни много, ни мало почти век. При этом период эксплуатации протекает без ремонта изделия.
  • Железобетонная свая обладает высокой прочностью и выдерживает на себе тяжеленные нагрузки.
  • Опорам присуща устойчивость, а значит, их можно погружать глубоко в грунт. Также они стойки к атмосферным воздействиям.
  • Способность опор фиксироваться на сложном ландшафте за счет применения основ различной длины.

Существенным недостатком основ из железобетона является их большой вес, значит, требует значительных усилий для их установки и транспортировки.

Вернуться к оглавлению

Разновидности и примеры маркировки

Маркировка опор состоит из группы букв и цифр, с помощью которых определяют типы и размер изделия, измеряемый в дециметрах. Также указывают класс напрягаемой и тип ненапрягаемой арматуры. И в завершение маркирования указывают тип стыка, который бывает: болтовой, сварной, стаканный.

В строительстве зданий и сооружений используют железобетонную опору, которая бывает:

  • Монолитная. Не имеет пустоты внутри изделия, и чтобы погрузить ее, выемка в грунте необязательна. Их погружают с помощью молота или пресса, который вбивает или вдавливает основу конструкции в почву.
  • Пустотелая. Представляет собой оболочку и для ее погружения необходима скважина в грунте.
  • Набивная. Основу на железобетонных сваях погружают в приготовленную заранее выемку.

Вернуться к оглавлению

Монолитные

Забивные монолитные изделия бывают:

  • Квадратной формы, круглой, тавровой и трапециевидной.
  • Конструкция опоры может быть составная и цельная.
  • По форме поверхности нижнего торца основы имеют форму груши и могут быть заостренными и тупыми.

Вернуться к оглавлению

Пустотелые

Пустотелые сваи.

Пустотелые опоры или как их еще называют, оболочковые, бывают таких видов:

  • С продольной арматурой или без нее.
  • Опора круглая или квадратная с круглой полостью.
  • Цельные или состоящие из отдельных частей (составные).
  • Опоры в виде призмы или цилиндра.

Вернуться к оглавлению

Набивные

Забивная опора бывает:

  • сплошная, не имеющая утолщений конструкции;
  • опора с наличием утолщений в придонной области.

Использовать забивные сваи в монтаже конструкции удобно, так как они более контролируемы по проектируемым размерам и выдерживают большую нагрузку.

Вернуться к оглавлению

Технология погружения в грунт

Перед тем как погрузить основу в грунт, нужно провести ряд подготовительных мероприятий, которые включают в себя: испытание эталонной сваей, анализ местности и почвы, ее рельефность. Определяются с типом железобетонных свай, и продумывает способ перемещения сваебойной установки к месту их погружения. Далее подготавливают скважину для пустотелых оснований и делают пробную забивку свай, чтобы выяснить их несущую способность. В зависимости от свойств почвы рассчитывается очередность забивки опоры.

Монтаж с помощью вибропогружателя.

Чтобы погрузить цельные и составные основы в грунт, не обойтись без усилий, которые бывают динамические и статические. Забивая висячие, шпунтовые опоры, наносят удары по их верхушке, при этом применяют наголовники, которые будут оберегать головку сваи от удара молотом.

Для монтажа опор в почву с большим содержанием воды применяют вибропогружатели. Последовательность процесса начинается с подъема опоры в нужное положение и опущения изделия в грунт. Далее транспортируют установку для забивания свай на проектируемое место и непосредственно начинают процесс погружения.

Установка для забивки основ представляет собой:

  • движущуюся на канате чугунную бабу;
  • молот для погружения опоры в грунт;
  • вибропогружатель;
  • силовые механизмы, состоящие из компрессора и паросиловой установки;
  • автоматизированные и ручные лебедки для поднятия свай и молота.

Заканчивают забивать основы после того, как они достигнут заданного в проекте отказа. Монтаж изделия с помощью вибропогружения. Происходит процесс трения и сцепления в грунте за счет вибрации предусмотренной частоты. Применяя завинчивание в погружении опоры, процесс происходит благодаря наличию на установке винтовых наконечников. Для погружения используют сделанную на базе автомобиля самоходную установку или гидрокабестан.

Погружая железобетонные сваи, прилагаются немалые усилия, облегчить этот процесс можно с помощью подмыва грунта, для этого струей воды разрыхляют почву и тем самым снижают сопротивляемость при установке основ.

Забивая цельную или составную опору с помощью вибромолота, вибрационные волны направляются на сваю, проходя по спиральным пружинам, при этом основа вибратора в процессе вибрации бьет бойком по голове опоры. Используя в монтаже забивание, нужно учитывать его шумовое воздействие, потому устанавливать таким способом конструкцию из бетона предпочтительней вдали от жилых массивов.

Сваи железобетонные: типы, характеристики, методы погружения

Железобетонные сваи

В современном строительстве происходит постепенно развитие традиционных методик с внедрением последних достижений науки и производства. Развитие технологий производства строительных материалов позволяет получать прочные и надежные конструкции при минимальных вложениях. Кроме того, в строительстве также растут требования относительно сроков выполнения работ, что стимулирует развитие технологий для обеспечения улучшения показателей выполнения строительства.

Железобетонные сваи представляют собой давно известный способ укрепления основания и выхода на прочные грунты. Технология данных работ постоянно совершенствуется, и сейчас сваи охотно применяют в различных объектах. По своим техническим и эксплуатационным характеристикам ЖБ сваи относятся к числу наиболее востребованных строительных материалов, так как обеспечивают высокую полезность в применении.



Виды железобетонных свай

Жб сваи позволяют при создании фундамента выходить на прочные грунты. Что является ключевым параметром для прочности всей конструкции. При правильном выполнении работ, итоговый результат отличается долговечностью и высокой грузоподъемностью. Современное производство обеспечивает строительство различными типами конструкций. Сейчас на рынке представлено несколько видов железобетонных свай.

Типы железобетонных свай

Самым распространенным типом свай сейчас является конструкция цельного квадратного сечения. Ему присваивается маркировка «С». Внутри сваи имеют ненапрягаемый арматурный каркас. Это дополнительное усиление выполняется из специально подготовленной горячекатаной рифленой арматуры А1 или А2. Рекомендуемый диаметр составляет 12 мм. Также может различаться количество прутьев арматуры в зависимости от сечения. Их может быть от 4 до 8 стержней в теле сваи.

Данная конструкция — оптимальный вариант для большинства проектов строительства свайного фундамента. Верхняя часть сваи имеет 4-5 слоев армирующей сетки, которая обеспечивает достаточную прочность для выдерживания нагрузки в процессе забивания. Книзу каркас арматур сужается.

Кроме данного вида свай также выпускаются прочие разновидности.

Сваи, имеющие квадратное сечение с напрягаемой арматурой. Данная конструкция отличается армирование с помощью отдельного каркаса острия опоры. Маркировка «СН».

Цельные сваи квадратного сечения с круглой полостью. В этой разновидности толщина стенок полости составляет 4,-4,5 см. В зависимости от марки бетона толщина стенок может быть увеличена до 6-6,5 см.

Разновидности свай

Прямоугольное сечение свай используется в сваях, которые обладают большей несущей способностью, которая формируется за счет увеличенной площади соприкосновения с поверхностью.

Также выпускаются полые сваи, имеющие круглое сечение. Диаметр составляет до 800 мм. Также отдельные сваи с оболочкой, которые имеют диаметр более 800 мм. Благодаря круглой форме сваи обладают большей устойчивостью к различным видам нагрузок. Забивка свай осуществляется по стандартной технологии.

Железобетонные забивные сваи обладают высокой прочностью, именно поэтому они наиболее популярны и распространены.



к оглавлению ↑

Железобетонные сваи: характеристики

Технические параметры железобетонных свай различаются в широких пределах, что дает возможность выбрать оптимальный вариант под конкретный проект. Эксплуатационные параметры железобетонных конструкций определяются маркой используемого бетона. Чем выше маркировка бетона, тем прочнее будет конструкция.

Один из ключевых параметров предел прочности сваи на сжатие. Этот параметр определяет надежность сваи, что влияет как на процесс погружения конструкции, так и на прочностные параметры готового основания. Определяется этот параметр маркой бетона и устройством каркаса.

Также при выборе железобетонных свай следует учитывать следующие характеристики:

  1. Морозостойкость, которая обозначается как F.
  2. Влагостойкость сваи W.
  3. Вес сваи (единицы конструкции).

Размеры железобетонных свай обеспечивают возможность создать высокопрочное основание в любых условиях строительства.

к оглавлению ↑

Железобетонные сваи: плюсы и минусы

Забивка железобетонных свай позволяет пройти сыпучие грунты и выйти на надежные слои, обладающие достаточной прочностью. Практическим путем установлены достоинства и недостатки изделия.

Среди преимуществ железобетонных свай выделяются:

Преимущества и недостатки

  1. Продолжительность использование конструкции. При правильном выполнении монтажных работ и выверенном подборе типа сваи период их эксплуатации составляет 90 и более лет.
  2. Высокая прочность опор. Сваи с внутренним каркасом из арматур позволяет выдержать нагрузку многоэтажного здания.
  3. Устойчивость. Сваи максимально контактируют с грунтом, что обеспечивает повышенную устойчивость.
  4. Выполнение монтажа в любых условиях.

Из недостатков материала выделяют массивность конструкции и необходимость привлечения габаритной техники.



к оглавлению ↑

Железобетонные сваи: технология погружения

Забивка жб свай является популярным, но не единственным способом установки сваи в рабочее положение.

Сегодня сваи погружают в грунт преимущественном путем забивки с помощью специальных машин и молотов. Процесс обеспечивает быстрый и точный выход на глубину, определенную в проектной документации. Он подходит для большинства грунтов и условий производства работ.

На выбор технологии погружения оказывает влияние также используемые сваи, в частности их длина.

Среди используемых методов погружения железобетонных свай в грунт встречаются:

  1. Ударный способ погружения с использованием специальных молотов.
  2. Вибрационный способ, при котором сваи постепенно погружается под воздействием вибрации, создаваемой машиной.
  3. Вдавливание. Этот способ оптимален для условий города, так как создает мало шума и минимум деформаций грунта.
  4. Завинчивание сваи.
  5. Буронабивной способ погружения.

Иногда, в особых случаях, используют комбинированный подход, применяя сразу несколько видов воздействия на сваю. Примеры таких технологий:

  1. Виброударный способ.
  2. Вибровдавливание.
  3. Подмыв грунта.



Бетонные винтовые сваи — «Винт Монолит»

Компания Винт Монолит является производителем железобетонных винтовых свай. Теперь нашим клиентам доступен нержавеющий свайно-винтовой фундамент, который простоит долгие годы без обслуживания.

Бетонные винтовые сваи в Москве

Бетонные винтовые сваи для фундаментов

Бетонный винтовой наконечник

Комбинированные бетонные винтовые сваи

Аналогом может выступать любой вид оцинкованных винтовых свай и забивных железобетонных свай. Преимуществ у бетонных винтовых свай значительно больше чем у стальных (металлических) или забивных железобетонных свай. Бетонные винтовые сваи не ржавеют, можно монтировать как под уклоном, так и в воду. Данный вид свай можно использовать как просто оперев на них строение через специальные оголовки, так и связав их в единый монолитный ленточный или плитный фундамент.

Технические характеристики бетонных винтовых свай








Длина, мм
От 1000 до 4000
Диаметр, мм 152
Вес, кг От 30 до 200
Марка прочности B30-B40 (М400-M500)
Несущая способность в глине от 3,5  т
Несущая способность в суглинке 5 т
Несущая способность в песке От 6 т

Где применяются бетонные винтовые сваи:

  • Частное загородное домостроение (жилые, гостевые и дачные дома, бани, хозпостройки)
  • Строительство ленточных и плитных фундаментов, включая те, которые требуется построить на больших перепадах. Применение этой технологии позволяет существенно экономить на бетоне.
  • Промышленные объекты (возведение складов, ангаров, беседок и павильонов, промышленных теплиц, ЛЭП, вышек сотовой связи)
  • Огораживающие и рекламные конструкции (строительство заборов, шумо- и ветро- защитных ограждений и щитов, мачт и флагштоков, тяжелых рекламных и декоративных конструкций)
  • Сельскохозяйственные предприятия, фермы
  • В качестве опор для надводных и надземных построек: пирсов, причалов, набережных
  • Реконструкция существующих зданий и фундаментов

Этапы производства бетонных винтовых свай

  • Изготавливается стальной каркас из арматуры и профильной металлической трубы
  • Арматурный каркас помещается в специальную резиновую форму-опалубку
  • На автоматизированном комплексе дозирования готовится бетон
  • В форму под давлением подается бетон М400-М500 с гидрофобными добавками и тщательно вибрируется
  • Заготовка сваи отправляется в прогревочную камеру, где за 10 часов набирает около 50% прочности
  • Каждое изделие обязательно «дозревает» при определенных температурных условиях в течение 7 суток

Преимущества бетонных винтовых свай

  • Не подвержены коррозии
  • Цена ниже, чем у оцинкованных металлических свай
  • Арматурный каркас, позволяет надежно увязать сваи с ленточным или плитным фундаментом
  • Высокая несущая способность
  • Срок службы более 100 лет
  • Монтаж фундамента 1 день
  • Установка практически в любой грунт
  • Независимость от времени года
  • Дальнейшее строительство дома можно начать на сразу после монтажа фундамента

Комбинированные бетонные винтовые сваи

Диаметр основания 152 мм. Продолжение выполнено из трубы диаметром от 89 до 133 мм. Соединение трубы и бетона выполнено через закладную деталь, которая в бетонном основании жестко связана с арматурным каркасом. Данный тип сваи более экономичен, чем цельнолитые сваи, как в плане производства, так и монтажа. Является аналогом обычных металлических винтовых свай, но более долговечен и способен выдерживать нагрузки, в два и более раза больше. Винт не ржавеет и не гнется при установке.

Бетонный винтовой наконечник

Эту продукцию мы выделили в отдельный товар, так как в таком виде ее могут использовать как компании и бригады, занимающиеся строительством, так и те, кто решил выполнить все работы самостоятельно.

Варианты использования бетонных винтовых наконечников обширны. Они отлично подойдут для самостоятельного изготовления винтовых свай различных диаметров как под заборы, ворота, так и обычных строений. Для этого понадобится лишь приварить к закладной детали трубу.

Для более экономичного строительства заборов, бетонный винтовой наконечник можно использовать без надставки, просто приварив к закладной детали ответный столб. Длина составляет 1 метр. Причем для изготовления не понадобится дорогостоящее оборудование, такое как: труборез, плазморез, пресс для гибки лопастей, компрессор и прочее.

Цены на винтовые сваи можно посмотреть здесь. Оптовикам предусмотрены скидки.

По вопросу закупки звоните к нам в офис по телефону (495) 540-52-34 или присылайте заявку на почту
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

В нашей компании Вы можете заказать установку бетонных винтовых свай по низкой цене.





Сваи из сборного железобетона

Сборные железобетонные сваи — это вытесняемые сваи, которые являются одной из самых экономичных свайных систем по стоимости в расчете на один линейный фут на каждую поддерживаемую нагрузку.

GeoStructures предоставляет сборные железобетонные сваи на основе проекта и с допустимой грузоподъемностью от 125 до более 750 тысяч фунтов на сваю или по мере необходимости для вашего проекта.

ПРЕИМУЩЕСТВА ДИЗАЙН-СТРОИТЕЛЬСТВА

■ Подрядчик / проектировщик обязуется работать с сваями

■ Оптимальное соотношение цены и качества благодаря множеству вариантов конструкции

■ Все сваи — это не единственный ответ — можно комбинировать с опциями улучшения грунта

ПРИМЕНЕНИЕ ДЛЯ ЧАСТНЫХ БЕТОННЫХ СВАЙ

■ Фундаменты зданий — тяжелые нагрузки и мягкие грунты

■ Высокие здания, подверженные землетрясениям

■ Промышленные здания со значительными горизонтальными или изгибающими напряжениями

■ Фундаменты резервуаров

■ Набережная и стеновая опора МСЭ

■ Склады с большой нагрузкой на пол

■ Электростанции

ПРЕИМУЩЕСТВА СВАЙ ИЗ ЖЕСТКОГО БЕТОНА

■ Минимальная добыча — отлично подходит для участков Браунфилд

■ Объем сваи подтвержден для каждой сваи

■ Процесс проектирования / сборки — обеспечивает максимальную ценность за счет эффективного проектирования

■ Механические соединения обеспечивают более быструю установку и минимальное количество отходов

НАИЛУЧШИЕ ГЕОТЕХНИЧЕСКИЕ ПРИМЕНЕНИЯ

■ Условия тяжелых нагрузок и жесткие критерии осадки

■ Глубокие мягкие или органические почвы поверх плотных песков или коренных пород

■ Мягкие или рыхлые грунты глубиной более 30 футов

УЧЕТ ВИБРАЦИИ ПРИ УСТАНОВКЕ

Поскольку используются гидравлические молоты , сваи могут устанавливаться очень близко к зданиям и железнодорожным путям.

Гидравлические молоты

отличаются высокой частотой и малой высотой падения и могут регулироваться для ограничения вибрации, когда это необходимо, рядом с критическими конструкциями.

СВАИ ПОЛНОЙ ДЛИНЫ VS. СОЕДИНЕНИЯ

Механические соединения

могут использоваться для минимизации отходов, увеличения скорости производства и минимизации логистики оборудования и площадки для глубоких свай (> 50 футов).

Для свай длиной более 50 футов GeoStructures может включать механический стык, который прочнее самой бетонной сваи как при изгибе, так и при сжатии.

Соединители обеспечивают мгновенное соединение и требуют около 3 минут для установки.

Новая эра? Бетонные сваи UHPC против стальных свай

Большинство из нас, работающих в строительной отрасли, хорошо знакомы с сваями. Двумя наиболее распространенными типами свай являются бетонные и стальные сваи. Хотя эти два типа свай очень разные, каждый из них имеет определенные преимущества перед другим.

С введением новой инновационной технологии производства бетона — бетона с высокими эксплуатационными характеристиками (UHPC) — многие из преимуществ, которыми могла обладать сталь, должны быть пересмотрены.

Мы даже можем предсказать, что сваи UHPC приведут к упадку стальных свайных фундаментов.

Столкновение: сталь против бетонных свай

Стальные сваи

Опять же, большинство из нас знакомы с преимуществами стальных свай:

  • Часто считается производством самых прочных свай в отрасли из-за их впечатляющей прочности на растяжение и сжатие (обычно в диапазоне 50 000 фунтов на квадратный дюйм [psi]).
  • Легче, чем традиционные бетонные сваи, что упрощает их транспортировку и установку.
  • Сварку легче соединять, чем стандартные бетонные сваи.
  • Используется для поддержки более тяжелых конструкций, таких как небоскребы и большие мосты.
  • Может проникать в твердые слои почвы.

Недостатки стальных свай:

  • Дороже бетона.
  • Корродировать и разрушаться легче, чем бетон; обычно это результат влажности окружающей среды и химически активных почв.

Бетонные сваи

Следует рассмотреть два типа бетонных свай — сборные железобетонные сваи и монолитные бетонные сваи. Основное различие между ними заключается в том, что сборные сваи могут быть построены в различных формах и размерах, чтобы удовлетворить потребности вашего проекта.

Преимущества бетонных свай:

  • Дешевле, чем сталь.
  • Качество бетона можно проверить перед тем, как забивать сваи в землю.
  • Более стабильна на более мягких почвах; местное продольное изгибание играет меньшую роль.

Недостатки бетонных свай:

  • Может вызвать сильное смещение почвы.
  • Может быть поврежден во время движения.
  • Может со временем ухудшиться из-за неблагоприятных условий окружающей среды, таких как влажность, морская вода и циклы замораживания / оттаивания.
  • Может потребоваться сильное усиление, такое как углеродное волокно или нержавеющая сталь, для повышения долговечности, что увеличивает стоимость и затрудняет строительство.

Предварительный просмотр нашего последнего сеанса испытаний на изгиб с FDOT в Таллахасси, Флорида.На этом изображении показана первая часть нашего первоначального теста на изгиб первичной оси.

Бетонные сваи UHPC: сочетание лучшего из обоих миров

Бетон со сверхвысокими характеристиками (UHPC) — это инновационный бетонный материал, который прочнее и долговечнее, чем традиционный бетон. UHPC преодолевает типичные проблемы со стальными сваями, но также обеспечивает те же преимущества прочности, что и сталь, что делает его лучшим выбором для любой конструкции, требующей свайного фундамента.

Бетонные сваи из UHPC прочнее и служат дольше, повышая качество и безопасность конструкций, которые они поддерживают.Исследования доказали преимущества использования UHPC для свай по сравнению с другими материалами.

Испытания проводились в Айове для свай UHPC для мостов. Результаты показали, что сваи UHPC продемонстрировали высокую прочность и отличные характеристики в очень сложных условиях забивки; даже без наличия подушки. Сваи из UHPC также можно было сделать короче (или можно было бы использовать меньшее количество с учетом дополнительной прочности материала), что повысило эффективность процесса строительства.

В недавней публикации PCI также сообщается о многих преимуществах свай из UHPC, в том числе о преимуществах перед сталью.Сваи из UHPC демонстрировали небольшую усадку или ее отсутствие и имели высокий модуль упругости. С учетом самовыравнивающегося качества UHPC и армирования стальной фиброй, сваи из UHPC имеют меньшие требования к поперечному сечению и имеют вес и жесткость на уровне стальных свай. Доказано, что сваи UHPC выдерживают тяжелые нагрузки и обладают превосходной прочностью.

По сравнению со стальными сваями, сваи UHPC обладают многими из тех же преимуществ (практически по той же цене), но преодолевают недостатки:

  • Прочность —UHPC имеет прочность на сжатие 30 000 фунтов на квадратный дюйм после полного отверждения, что дает возможность предварительного сжатия путем предварительного натяжения. Это улучшает управляемость и не оказывает значительного влияния на работу или предельную осевую нагрузку. Некоторые конструкции смесей UHPC могут даже достигать 50 000 фунтов на квадратный дюйм, что соответствует показателям стали.
  • Устойчивость к экологической деградации — Испытания UHPC показали, что образцы были непроницаемы для воды, имели незначительное повреждение поверхности и выдерживали более 1000 циклов замораживания / оттаивания и штормов.
  • Проницаемость —UHPC имеет более высокую плотность, чем обычный бетон.Это делает практически невозможным попадание обычной воды и хлоридов на поверхность UHPC.

Другие преимущества сверхвысокопрочного бетона для конструкции свай:

  • Снижение требований к материалам —Меньше материала требуется для строительства бетонных свай из сверхвысокого давления (UHPC), что позволяет сэкономить деньги на стоимости материалов.
  • Снижение затрат на техническое обслуживание — Множество преимуществ UHPC напрямую выражаются в снижении требований к техническому обслуживанию.Строения служат дольше и требуют меньшего ухода.
  • Экономия средств — Эта новая технология производства бетона обеспечивает гораздо более низкие затраты на жизненный цикл. Поскольку для строительных проектов требуется меньше материалов, снижаются требования к опорам и опорам. Использование бетонных свай UHPC позволяет сократить общее количество свай, необходимых для основания моста. Увеличенный срок службы UHPC практически исключает затраты на техническое обслуживание и значительно продлевает срок службы продукта. Когда стоимость UHPC распределяется на весь срок службы продукта, он дает значительные преимущества по сравнению со сталью.

Вторая часть результатов нашего последнего тестирования с FDOT в Таллахасси, Флорида. Результаты представляют собой испытания вдоль вторичной оси сваи.

Зачем использовать Cor-Tuf для бетонных свай UHPC

Подрядчики и строительные компании должны знать, что на рынке присутствует ряд продуктов UHPC, но не все они одинаковы. Многие обычные смеси UHPC невероятно прочны и долговечны, но создают другие проблемы, когда дело доходит до использования и стабильности.

Например, большинство обычных продуктов UHPC нельзя смешивать, заливать или транспортировать с помощью стандартного бетонного оборудования. Они также не могут производиться массово, что создает нежелательные простои на объекте и может создавать несоответствия в конечном продукте.

Однако

Cor-Tuf UHPC преодолевает все эти препятствия, что делает его правильным выбором для любого проекта, особенно для проектов с бетонными сваями.

Cor-Tuf UHPC может производиться серийно с использованием стандартного оборудования.Вы можете получить однородный продукт с однородной смесью по всей укладке. Фактически, испытания подтвердили согласованность Cor-Tuf UHPC, не обнаружив разграничения между партиями. При использовании обычного UHPC (и даже традиционного бетона) между заливками часто возникает холодный шов.

Это происходит, когда одна партия начинает схватываться до того, как будет разлита следующая, и это создает слабые места в структуре. Испытания Cor-Tuf UHPC показали, что между партиями не образуются холодные стыки, что позволяет получить одну однородную деталь, более прочную и долговечную.

Текучесть — одно из основных преимуществ использования Cor-Tuf UHPC по сравнению с обычными смесями для бетонных свай. Cor-Tuf UHPC заливается так же, как и традиционный бетон, и его можно даже перекачивать. Это упрощает использование для больших конструкций, таких как сваи (тогда как с другими смесями UHPC труднее работать).

Еще одно преимущество Cor-Tuf UHPC заключается в том, что его можно настроить в соответствии с потребностями вашего проекта по укладке бетонных свай. Фирменная смесь может быть изменена для увеличения или уменьшения рабочего времени.Даже сила может быть изменена, убедившись, что вы получаете всю поддержку, необходимую для данного проекта.

Были проведены специальные испытания бетонных свай из Cor-Tuf UHPC с отличными результатами. В ходе этих испытаний с помощью Cor-Tuf UHPC были изготовлены одна 100-футовая предварительно натянутая сваи и две 30-футовые предварительно натянутые сваи на крупном серийном заводе.

Испытания подтвердили, что сборные сваи не имели пустот и не показали признаков внутренней усадки в процессе отверждения.30-футовая свая была способна выдержать давление изгиба вниз 84 000 фунтов на квадратный дюйм и прогиб на 4,5 дюйма перед разрушением. При растрескивании сваи точка разрушения консолидировалась в одну зону без дополнительных расходящихся трещин по сторонам сваи.

100-футовая сваи Cor-Tuf UHPC подверглась давлению от молотов D36 и D62. Независимо от того, какой молот был использован, или насколько сильно или быстро мы пытались ударить по свае, наши данные по этому событию показали, что структурная целостность сваи никогда не опускалась ниже 100 процентов.

В то время как стальные сваи предлагают подрядчикам и инженерам ряд преимуществ, появление бетонных свай из сверхвысокого давления (UHPC) знаменует собой начало новой эры. Бетонные сваи UHPC обладают рядом преимуществ по сравнению со стальными сваями и практически при той же цене, что делает их самым разумным выбором и разумным вложением средств для ваших будущих проектов свай.

В настоящее время мы работаем над несколькими проектами установки H-сваи UHPC в Среднеатлантическом регионе. Оставайтесь с нами, чтобы увидеть полные результаты испытаний и предстоящее видео с наших последних сессий испытаний на изгиб с FDOT в Таллахасси, Флорида.

Бетонная свая — слишком хорошо, чтобы быть правдой? Часть 1

Сегментированные бетонные сваи, также известные как прессованные бетонные сваи, уже много лет используются по всей стране, особенно в Техасе. Изначально они были спроектированы для ремонта фундамента в Техасе из-за обширного характера глинистых почв, расположенных во многих частях штата. Люди искали альтернативу бетонным сваям, залитым на место, отсюда и сборные железобетонные сегменты. Это решение стало очень популярным и распространилось по Техасу и другим южным регионам штатов благодаря фантастическому маркетингу и дешевым ценам.Только что упал другой ботинок.

Благодаря беспрецедентным судебным процессам и образованным инженерам, тенденция уходит прочь от этих сложенных бетонных свай для ремонта фундамента. Вместо того, чтобы обвинять почвы в постоянном движении домов, люди теперь обвиняют подрядчиков по ремонту фундаментов, которые используют этот процесс в своих бесконечных проблемах с фундаментом. Инженерное сообщество стало осведомлено об этих проблемах, и многие инженеры теперь требуют, чтобы любая система ремонта фундамента, которая будет установлена, должна располагаться ниже верхних активных областей грунта до несущего слоя, на который не влияют колебания уровня влажности. .Эту проблему легко увидеть в районах с обширными глинистыми почвами. Когда жаркое летнее солнце сушит глинистую почву, бетонные пресс-сваи не могут проникнуть за активные слои почвы, как стальные опоры. Проблема номер один с этими бетонными сваями, проложенными кабелем или штабелями, — это метод и глубина их забивания.

На что следует обратить внимание при работе с бетонной сваей

Во-первых, следует поднимать красный флаг каждый раз, когда автомобильный домкрат (домкрат для бутылок) используется для подъема конструкции. Автомобильные домкраты подходят для автомобилей или прицепов, но никогда не должны использоваться при ремонте фундамента.Их возможности очень ограничены вместе с тем фактом, что невозможно определить давление, которое они оказывают на дом. При установке прессованных бетонных свай используются автомобильные домкраты для забивания бетонных цилиндров в грунт. Автомобильные домкраты имеют очень маленькую опору, которая соприкасается с основанием, поэтому на бетонное основание воздействует локализованная сила. Часто опоры трескаются или рассыпаются из-за такого метода ремонта фундамента.

Затем бетонные цилиндры с плоским дном диаметром 6 дюймов прижимаются к почве, что приводит к уменьшению глубины забивки. Представьте себе, какое количество силы требуется, чтобы вдавить бетонный цилиндр во двор. Теперь представьте себе, что вы используете металлический вал диаметром 1 дюйм для выполнения этой задачи. Вал диаметром 1 дюйм использует вашу опору, чтобы продавить цилиндр через почву, что явно не очень хорошая ситуация. Мало того, что 6-дюймовые цилиндры не будут заходить очень глубоко, но и принуждение, оказываемое на опору, недопустимо.

Каждый подрядчик по ремонту фундамента на вес соли рассчитывает вес конструкции перед тем, как назначить метод ремонта.Эта информация необходима для проходки секций опор вместе с подъемными конструкциями, когда есть средства управления гидравлическим потоком и давлением. Без возможности контролировать поток или давление, как в случае с автомобильными домкратами, ремонт фундамента превращается в игру в догадки. Правильная глубина и грунтовые условия не могут быть соблюдены, если не рассчитаны вес и прочность конструкции.

Методы и преимущества буронабивных свайных фундаментов

Буронабивная свая, также называемая буронабивным стволом, представляет собой тип железобетонного фундамента, который поддерживает конструкции с большими вертикальными нагрузками. Буронабивная свая — это бетонная свая, монтируемая на месте, то есть свая залита на строительной площадке. Это отличается от других бетонных свайных фундаментов, таких как центробежные и железобетонные квадратные сваи, в которых используются сборные железобетонные сваи. Буронабивные сваи обычно используются для строительства мостов, высотных зданий и массивных промышленных комплексов, для которых требуется глубокий фундамент.

Процесс бурения свай

Установка буронабивной сваи начинается с просверливания вертикального отверстия в грунте с помощью буронабивной машины.Машина может быть оснащена специально разработанными буровыми инструментами, ковшами и грейферами для удаления почвы и камней. Сваи можно бурить на глубину до 60 метров и диаметром до 2,4 метра. Процесс бурения может включать в себя забивание временного стального цилиндра или гильзы в почву. Он остается на месте в верхней части отверстия до тех пор, пока не будет залита куча.

После того, как отверстие просверлено, сооружается конструкция из арматурной стали, которая опускается в отверстие, а затем отверстие заполняется бетоном. Верх сваи может быть покрыт опорой или опорой около уровня земли для поддержки конструкции, расположенной выше.

Работы по бурению свай должны выполняться подрядчиком по бурению свай. Это узкоспециализированная операция, требующая обширных знаний и опыта в области строительства и проектирования буронабивных свай, а также условий почвы и площадки.

Применение буронабивных свай

Буронабивные сваи используются для фундаментов и предназначены для зданий и других конструкций, которые создают нагрузки в тысячи тонн.Они также особенно хорошо подходят для неустойчивых или сложных почвенных условий. Помимо фундаментных систем, буронабивные сваи используются для создания структурных подземных стен для удержания грунта. Сваи могут быть расположены близко друг к другу, с расстоянием между сваями от 75 до 150 мм (так называемая непрерывная свайная стена ), или они могут быть размещены таким образом, чтобы они перекрывали друг друга, чтобы создать секущую свайную стенку , которая часто используется для контроля миграции грунтовые воды.

Проблемы строительства буронабивных свай

Как и любая другая система глубокого фундамента, буронабивные сваи создают проблемы для подрядчика.Поскольку используемый метод бурения зависит от типа почвы, подрядчик должен провести тщательное исследование почвы и составить отчет. Подрядчик по укладке свай полагается на отчет о грунте и прошлый опыт, чтобы выбрать лучший метод бурения, который сведет к минимуму нарушение окружающей почвы.

Когда грунт не связан, например, с песком, гравием и илом, или скважина выходит за пределы уровня грунтовых вод, яма должна поддерживаться с помощью стальных каркасов или стабилизирующего раствора, такого как бентонитовая суспензия.Это решение может оказаться очень запутанным процессом и значительно усложнить проект.

Преимущества буронабивной сваи

Основные преимущества буронабивных свай или буронабивных стволов перед обычными опорами или другими типами свай:

  • Сваи переменной длины можно наращивать через мягкие, сжимаемые или набухающие почвы в подходящий несущий материал.
  • Сваи можно наращивать до глубины ниже промерзания и сезонных колебаний влажности.
  • Объемные выемки грунта и последующая засыпка сведены к минимуму.
  • Меньше разрушения прилегающей почвы.
  • Вибрация относительно низкая, что снижает возмущение соседних свай или конструкций.
  • Кессоны большой вместимости могут быть построены путем расширения основания ствола сваи до трехкратного диаметра ствола, что устраняет необходимость в крышках над группами из нескольких свай.
  • Для многих проектных ситуаций буронабивные сваи обеспечивают более высокую грузоподъемность и потенциально лучшую экономичность, чем забивные сваи.

Забивка железобетонных свай — Геотехнический фотоальбом

На этих фотографиях изображены железобетонные сваи, забиваемые для фундамента офисной башни в центре Окленда, Калифорния, 1991 г. На этом месте было забито около 800 свай.

Железобетонную сваю квадратного сечения длиной 65 футов и 16 дюймов несут к буровой установке на заднем плане. Подъемная штанга используется для поддержки сваи в нескольких точках, тем самым уменьшая изгибающие моменты в свае во время погрузочно-разгрузочных работ.

Кран поднимает сваю с помощью тросов, соединенных в 2 точках на свае. Это снижает изгибающие моменты в свае по сравнению с моментами, которые возникли бы при использовании только одного подъемного троса.

Свая почти готова к выравниванию с «нитями» крана.

В этой точке свая частично забита.Шнек рядом с сваей использовался для предварительного бурения скважины на глубину около 40 футов. Затем свая забивалась в предварительно просверленное отверстие. Предварительное бурение было необходимо, потому что верхние 40 футов включали зоны, которые были слишком плотными для того, чтобы сваю можно было пробить без высокой вероятности ее повреждения. Рабочий кладет новую «подушку» (в данном случае стопку листов фанеры) между головкой сваи и дизельным молотом. Подушка снижает ударные нагрузки на сваю, которые могут определять конструкцию сваи.

Дизельный молот крупным планом.

Регистрируются деформации и ускорения (преобразованные в силу и скорость) в головке сваи (вверху) во время забивки. Эти динамические измерения могут использоваться для определения повреждения сваи или для анализа, который позволяет оценить осевую нагрузочную способность сваи.

Какие общие области применения сборных железобетонных свай?

Забивные сваи создаются путем забивания свай в грунт на глубину более 40 метров.

Это делается с помощью регулируемых гидравлических или дизельных молотов. Это универсальный вариант, подходящий для самых разных почв.

Такая свая может использоваться как основа инженерных сооружений. Это справедливо для разных отраслей и подходит для большинства условий.Сборные железобетонные сваи подходят, когда сухой слой перекрывает мягкий грунт. Они также хорошо работают и в агрессивной или загрязненной почве.

Сваи из сборного железобетона используются для возведения различных строительных и строительных конструкций. Их можно настроить с помощью устройства для обрезки сваи, что позволяет использовать их в самых разных условиях и в самых разных условиях. Это особенно верно при уменьшении количества этих предметов до рекомендуемого уровня обрезки ворса. Таким образом, они представляют собой экономичное решение для забивки свай, которое во многом объясняет их долговечность в отрасли.

Бетонные сваи, устанавливаемые без значительного разложения или побочных продуктов, предлагают многое. Но где лучше всего использовать эти сваи? Почему они до сих пор так популярны в своих строительных отраслях? И что вообще в них такого особенного?

Присоединяйтесь к нам, мы распаковываем одну из самых универсальных свайных систем сегодня!

Что такое сваи?

В строительстве сборные железобетонные сваи обычно представляют собой квадратные или шестиугольные трубы или сегменты труб. Они имеют массивное поперечное сечение для блоков короткой и средней длины. Они также построены легкими, поскольку они имеют шестиугольные, круглые или восьмиугольные секции. В результате получается секция трубы, которая экономит вес и может выдерживать высокое давление.

После забивки сваи внутри можно залить бетоном. Это добавляет структуру для лучшего общего усиления и защиты от атмосферных воздействий. Это особенно важно там, где сваи подвергаются сильному морозу, так как это помогает предотвратить их растрескивание.

Также могут быть созданы дренажные отверстия для предотвращения накопления воды в полых внутренних частях самих труб. Сваи, которые несут приложенные нагрузки преимущественно в концевых опорах, должны проходить через мягкую глину и в плотные пески. Им также потребуется экономия на бетоне и снижение веса, чтобы погрузочно-разгрузочные работы работали должным образом.

Какие преимущества

В целом сборные железобетонные сваи могут выдерживать как высокие растягивающие, так и высокие нагрузки. В качестве растягивающего усилия можно использовать традиционную арматуру.Он также хорошо подходит для горизонтальных моментов для любого дополнительного материала.

В случае свай перед коробкой усиление, присущее их конструкции, придает дополнительную прочность. Это увеличивает сопротивление изгибу во время погрузки, транспортировки и погрузки. Изгиб в результате боковых нагрузок также остался в прошлом благодаря усиленной конструкции. Они могут быть построены в различных конфигурациях, размерах и формах, специфичных для каждого уникального проекта.

Обеспокоены вместимостью традиционно установленных свай? Не волнуйтесь — используя фазовую диаграмму, вы можете определить эту емкость, чтобы все были в курсе.Используя эту технику, несколько сегментов используются для организации и установки свай на большие расстояния.

Земля против моря

Бетонные сваи этого типа можно встретить на морских и водных сооружениях, что имеет смысл. В конце концов, это сценарии, при которых забивная или забивная свая была бы непрактичной или, по крайней мере, неэкономичной.

Для наземных конструкций верно обратное. Руководители проектов предпочтут сборные железобетонные сваи без стыков.Это делается по многим причинам, но главная — финансовая. Как правило, они менее дороги по двум основным причинам:

  1. Сборные сваи требуют арматуры из сборных железобетонных изделий. Это необходимо им для того, чтобы противостоять любым проблемам с изгибом или растяжением, которые могут возникнуть во время обращения. Однако после того, как свая была погружена в землю, большая часть этой дополнительной стали не понадобится, особенно там, где действуют сжимающие нагрузки.
  2. Сборные сваи не поддаются резке для любых изменений, которые могут потребоваться.

Тем не менее, существует ряд ситуаций, когда сборный железобетон может лучше служить наземной конструкции.

Направляющая сваи, часть 1 — Опора сваи свайной опорой

Полную версию можно посмотреть здесь.

Введение

Сваи можно разделить на два основных типа: несущие сваи, и шпунтовые сваи. Существует множество типов несущих свай. На приведенном ниже рисунке показана система классификации свай в зависимости от типа материала, конфигурации, техники установки и оборудования, используемого для установки.Несущие сваи также можно классифицировать по способу передачи нагрузки от сваи на грунтовый массив. Передача нагрузки может осуществляться посредством трения, опоры с носком или их комбинации.

Стальные сваи

Общая информация:

  • Среди всех материалов для сваи стальным сваям приписываются самые высокие допустимые единичные рабочие напряжения, но не обязательно самые высокие по отношению к пределу прочности материала.
  • Стальные сваи обычно считаются сваями большой грузоподъемности, но исторически они использовались для решения широкого диапазона нагрузок.

Стальные двутавровые сваи

Общая информация:

  • Н-сваи — это специально разработанная подгруппа широких полок с одинаковой толщиной стенки и полок.
  • Глубина разреза примерно равна ширине. Двутавровые сваи горячекатаные из слитков на однотипном стане для изготовления широкополок конструкционных профилей.
  • Универсальны и могут использоваться как для подшипников скольжения, так и для концевых подшипников.
  • Изготавливаются как готовый продукт, которым можно управлять со стандартным оборудованием.
  • Может учитываться при расчетной нагрузке от 80 тысяч фунтов (356 кН) до 500 тысяч фунтов (2224 кН).
  • Они наиболее эффективно работают с концевыми подшипниками или частичными концевыми подшипниками.
  • Являются стандартом во многих штатах для опор и опор автомобильных мостов, где рабочие места находятся на удалении.

Фотография предоставлена: American Deep Foundation, Inc. Забивные H-сваи — новый студенческий центр, Афины, TN

Преимущества:

  • Высокая индивидуальная грузоподъемность при движении по твердым или плотным материалам.
  • Готовность к работе; может быть установлен со стандартным приводным оборудованием; длина может быть легко увеличена или уменьшена в соответствии с требованиями работы.
  • Компактная форма с малым смещением — минимальное воздействие на соседние сваи или конструкции; способны проникать туда, где не могут проникнуть многие другие типы.
  • Высокая прочность на изгиб для применений с поперечными нагрузками. При необходимости легко наносится на тесто.
  • Хорошие натяжные сваи для подъема — постоянное поперечное сечение, плюс сталь — лучший материал для прочности на разрыв.

Недостатки:

  • Относительно более высокая стоимость без эффективной загрузки.
  • Невозможность проверить физическое состояние после забивки (преимущество для трубчатых свай с закрытым концом)
  • Непостоянный радиус вращения (преимущество трубных свай в определенных ситуациях).
  • Проблемы с коррозией в определенных условиях окружающей среды, если они не защищены.

Изображение предоставлено: R.W. Conklin Steel

H-образные сваи как опорные сваи:

  • H-образные сваи наиболее эффективны, когда они могут быть забиты до отказа или практического отказа на скале или в плотных материалах, лежащих на скале. Свая функционирует как короткая колонна, поэтому порода может быть прочнее стали для максимальной расчетной нагрузки, которая может быть приложена.

H-образные сваи как фрикционные сваи:

  • Несмотря на то, что многие метры H-образных свай были забиты для фрикционных работ, они не являются сваями смещения и имеют тенденцию продвигаться дальше в рыхлом песке и илистом песке. Однако могут быть веские причины для выбора H-образных свай для этого использования, если, например, вычисляется значительная глубина размыва для опоры сваи моста.

H-образные сваи как солдатские балки:

  • Одним из распространенных применений двутавровых свай является их использование в качестве балок для подпорных стен. Эти подпорные стены могут быть как постоянными, так и временными для земляных работ и раскосов.
  • Как правило, Н-образные сваи забиваются по центрам от 6 до 8 футов (1,8 — 2,4 м) в ряд так, чтобы фланцы были обращены друг к другу. Затем утеплитель — бетонный или деревянный — укладывается так, чтобы концы фланцев были обращены к стенкам. Таким образом, фланцы двутавровых свай сохраняют утеплитель.
  • Поперечные распорки (в случае прорезей со связями) или системы анкеров могут использоваться для обеспечения дополнительной боковой поддержки для более высоких стен или нагрузок.
  • H-образные сваи также используются в сочетании с листовым покрытием для формирования высокомодульных стен; как описано в Руководстве по проектированию шпунтовых свай.

Фотография предоставлена: Power Engineering Construction Co.

Сваи из стальных труб

Общая информация:

  • Трубные сваи обычно состоят из бесшовных, сварных или спирально-сварных стальных труб с толщиной стенки в пределах 0.От 109 дюймов до 2,500 дюймов (2,8–63,5 мм).
  • Доступны сваи диаметром от 8 дюймов (203,2 мм) до 48 дюймов (1219 мм).
  • Стандартные размеры трубных свай можно рассматривать для нагрузок от 60 тысяч фунтов (267 кН) до более 400 тысяч фунтов (1779 кН).
  • Pipe также обеспечивает прочную оболочку для заливки бетона в местах с высоким подземным давлением.
  • Трубные сваи можно забивать открытым или закрытым концом.

Преимущества:

  • Доступен широкий выбор размеров и толщины.
  • Поставка отличная, так как есть много производителей и дистрибьюторов; имеются в наличии популярные размеры.
  • Стандартные сваи труб можно забивать с помощью обычного забивного оборудования. Легкостенная труба с приводом от оправки является эффективной оболочкой для заполнения бетоном.
  • Трубные сваи, забиваемые открытым концом в скалу, очищенные, проверенные и заполненные бетоном, могут выдерживать очень высокие индивидуальные нагрузки.
  • Трубные сваи с толщиной стенки более 1/8 дюйма (3,2 мм), заполненные бетоном, рассматриваются как составные сваи, в которых и сталь, и бетон разделяют прилагаемую нагрузку.Используются преимущества как стали, так и бетона.
  • Трубные сваи могут быть проверены на предмет повреждений и кривизны перед приемкой.
  • Их можно легко соединить для увеличения длины, устойчивости к жесткому вождению и более ровного движения благодаря постоянному радиусу вращения. Они создают более эффективную колонну, где неопорная длина и большие нагрузки являются конструктивными требованиями.

Недостатки:

  • Трубные сваи с открытым концом не так удобны, как двутавровые сваи, для применений без смещения, поскольку грунтовая пробка внутри трубы также обеспечивает сопротивление проникновению.
  • Закрытые сваи представляют собой сваи полного вытеснения с определенными потенциальными проблемами, связанными с вытеснением.
  • Они не могут быть конкурентоспособными по цене с другими вытесняющими сваями.

Закрытые трубные сваи:

  • Свая из труб с закрытым концом может быть заполнена бетоном или оставлена ​​незаполненной.
  • Они могут быть заполнены структурной формой, такой как H-образное сечение, в дополнение к бетону и вставлены в основание (каменные сваи).
  • Если требуется несущая способность по всей площади носка сваи, то носк сваи должен быть закрыт пластиной или коническим наконечником.
  • Оправки обычно не используются для забивки трубных свай, которые обычно забивают из головы сваи.
  • Когда конец трубной сваи оборудован запорным устройством, она становится вытесняемой и хорошо функционирует в качестве фрикционной сваи, особенно в рыхлых песках.
  • При забивке с открытым или закрытым концом она также может функционировать как сваи с высокой нагрузочной способностью.

Открытые трубные сваи:

  • Сваи труб с открытым концом забиваются при резком забивании, вызванном наличием обломков, мелких валунов и т.п.
  • Труба может быть оснащена специальным башмаком, который увеличивает толщину стали на носке, чтобы уменьшить напряжения и повреждения.
  • Сваи из труб с открытым концом также могут быть частично врезаны в породу в месте крутого уклона коренных пород или там, где требуется конструкция сваи на носке.
  • Трубные сваи с забивным открытым концом могут быть заполнены бетоном после очистки пробки, обратной засыпки песком или игнорирования пробки.
  • Сваи этого типа также распространены при установке морских нефтяных платформ, забиваемых с поверхности или под водой. В этих приложениях они в первую очередь предназначены для подъемных нагрузок из-за воздействия на конструкцию волн или ветра.
  • Сваи из труб с открытым концом рекомендуются там, где свая или группа свай должны подвергаться горизонтальным нагрузкам и изгибающим моментам, таким как удар судна и размыв крупных конструкций, таких как мосты.

RR Сваи:

  • Особым типом трубной сваи является свая RR, производимая Makela Metals.
  • Могут быть сформированы системы секционных свай с помощью механических соединений.
  • Используются в качестве опорных свай при ремонте зданий, в качестве опор под основание машин и для фундаментов домов.
  • Легкое монтажное оборудование, экономичное использование материалов и универсальность применения — преимущества, предлагаемые сваями RR.
  • Сваи

  • RR соединяются фрикционными соединениями, поэтому сварка не требуется.

Фотография предоставлена: Power Engineering Construction Co.

Бетонные сваи

Общая информация:

  • Бетонные сваи используют бетон в качестве основного конструкционного материала для сжимающих нагрузок; однако бетон не обладает сопротивляемостью растягивающей нагрузке. Поэтому, когда бетонная свая подвергается прямому растяжению или изгибу, необходимо добавлять сталь, чтобы противостоять этим напряжениям.
  • Бетонные сваи классифицируются как сборные или монолитные в зависимости от способа изготовления. Сборные сваи формируются в станине, отверждаются, а затем забиваются на место.

Сваи монолитные бетонные

Общая информация:

  • Забивные сваи, как следует из названия, залиты в предварительно сформированный котлован на строительной площадке, поэтому бетон не подвергается действию движущих сил.
  • Как правило, монолитные бетонные сваи устанавливаются путем укладки бетона в вырытую яму в земле.В некоторых случаях отверстие закрывается стальной оболочкой или обсадной колонной, которая может быть временной или постоянной.
  • Стальные трубные сваи, заполненные бетоном, могут быть отнесены к этой категории.
  • Предварительное определение длины сваи не так важно, как для сборных железобетонных свай, так как требуемую длину сваи можно легко изменить во время установки.
  • Монолитные бетонные сваи могут устанавливаться с оправкой или без нее, в зависимости от толщины стенки сваи.

Ступенчатые сваи Raymond

Общая информация:

  • Самая популярная из забивных свай, состоящая из стальной конической оболочки, которая устанавливается с помощью внутренней оправки.После извлечения оправки оболочка заполняется бетоном для завершения сваи.

Преимущества:

  • Универсальность, широкий диапазон конфигураций и вариаций возможен для адаптации к различным нагрузкам и условиям почвы.
  • Управляемость, тяжелая оправка позволяет использовать более легкие молотки для более эффективного вождения и развития геотехнических возможностей.
  • Внутренний осмотр возможен после забивки и перед бетонированием.
  • Установка производится без повреждения рабочей сваи, так как забивка производится по оправке, а не по бетону.
  • Диапазон значений вместимости сваи от среднего до очень высокого.
  • Характеристики формы: конфигурация сваи истинного вытеснения в сочетании с конусом для развития способности системы грунт-сваи на меньших длинах, чем у других типов, особенно в рыхлых зернистых грунтах.
  • Оболочка сваи обеспечивает защиту ямы от проникновения почвы.

Недостатки:

  • Вытесняемые сваи особенно уязвимы для вспучивания в пластичных грунтах. За этим состоянием следует внимательно следить.
  • Снаряды с тонким калибром уязвимы для повреждений при обнаружении подземных обломков или валунов.
  • Сращивание на большую длину затруднено.
  • Корпуса уязвимы для обрушения из-за чрезмерного давления земли или гидростатического давления, и в таких ситуациях необходимо принимать специальные меры.

Сваи однотрубные

Общая информация:

  • Однотрубные сваи представляют собой запатентованную оболочку сваи, достаточно жесткую, чтобы ее можно было забивать головой. Жесткость достигается за счет использования толстостенной стали (от 3 до 9), которая в процессе холодной штамповки имеет продольные ребра или «канавки».
  • Основная оболочка имеет коническую форму с наконечниками диаметром около 8 дюймов (203,2 мм) и стыками от 12 дюймов (304,8 мм) до 18 дюймов (457,2 мм). L
  • Диапазон длины от 10 футов (3.От 05 м) до 75 футов (22,9 м).
  • Удлинители секций наконечников выполнены с помощью труб с прямыми сторонами длиной до 40 футов (12 м).
  • После установки оболочка заливается бетоном.
  • Однотрубные сваи конкурируют с более легкими стенными трубными сваями и забиваемыми на оправке сваями как в фрикционных, так и в концевых опорах. Они разработаны с учетом того, что бетон и сталь поддерживают приложенную нагрузку.

Сваи из уплотненного бетона

Общая информация:

  • В методе используется тяжелая съемная оболочка трубы и засыпка специальной бетонной смеси.Для обработки трубы было разработано специальное оборудование и тяжелый молот, который забивает бетонную смесь в почву внутри трубы. По мере того, как смесь опускается, она тянет за собой трубу.
  • Когда достигается желаемая высота, труба фиксируется, и бетонная смесь выбивается из основания, образуя компактный баллон. Затем оболочка сваи врезается в головку луковицы, заканчивающуюся у поверхности.
  • Эта свая лучше всего подходит для сыпучих грунтов и развивает грузоподъемность более 300 тысяч фунтов (1334 кН).Эти сваи имеют те же общие проблемы, что и насыпные сваи, и их длина обычно не превышает 40 футов (12 м).

Составные соединители

Общая информация:

  • Сваи, которые объединяют два типа свай на одной длине, классифицируются как составные сваи.
  • Очень распространенный тип композитной сваи — это предварительно напряженная бетонная свая в сочетании с двутавровой сваей «стингер». Это обеспечивает как защиту пальцев ног, так и помощь от проникновения ворса.
  • При необходимости композитную сваю очень большой емкости можно сформировать из трубной сваи, которую забивают или пробуривают до скалы, очищают и забивают в скалу. Добавляется стальной сердечник и труба заполняется бетоном.
  • Эти сваи довольно дороги, но некоторые строительные нормы и правила допускают очень высокие нагрузки на эту сваю из-за контролируемых условий, в которых она устанавливается.

Фотография предоставлена: Michels

Кессон для бурения

Общая информация:

  • Пробуренные кессоны — это пробуренные стволы, в которых используется забивная обсадная колонна, постоянно или, как правило, временно.
  • Кессон может приводиться в движение ударным или вибромолотом, в зависимости от почвенных условий.
  • Использование вибромолота упрощает снятие кожуха.
  • Соображения по конструкции такие же, как и для просверленных валов.

Сваи из сборного и предварительно напряженного бетона

Общая информация:

  • Часто такие сваи отливают с полым сердечником для уменьшения веса, и в этом случае верхняя и нижняя часть сваи являются твердыми.
  • Пустотелый сердечник можно использовать для размещения приборов во время строительства или для определения повреждений свай.
  • Сборные железобетонные сваи обычно имеют постоянное поперечное сечение, но могут иметь конусообразную вершину.
  • Бетонные сваи считаются некоррозийными, но могут быть повреждены прямым химическим воздействием (например, от органической почвы, промышленных отходов до органических заполнителей), электролитическим действием (химические или блуждающие постоянные токи) или окислением.
  • Требования к сборным железобетонным сваям, как правило, в равной степени применяются к предварительно напряженным элементам, за исключением арматуры.
  • Такие сваи должны быть спроектированы и установлены в соответствии с общими положениями о сваях.
  • Сборные сваи должны быть пропорциональны, усилены, отливаться, выдерживаться, обрабатываться и забиваться таким образом, чтобы противостоять нагрузкам, возникающим при погрузочно-разгрузочных работах и ​​забивке, а также конструкционным нагрузкам.
  • Подъемно-транспортное оборудование должно быть сконструировано таким образом, чтобы уравнять реакции на нескольких линиях подборщиков свай.

Сваи железобетонные

Общая информация:

  • Эти сваи изготавливаются из бетона и имеют арматуру, состоящую из стального арматурного каркаса, состоящего из нескольких продольных стержней и поперечной или стальной стальной арматуры в виде отдельных обручей или спирали.
  • Железобетонные сваи по сравнению с предварительно напряженными сваями более подвержены повреждениям во время погрузочно-разгрузочных работ и забивки из-за растягивающих напряжений.
  • Эти сваи легче соединять, чем предварительно напряженные сваи, и используются там, где существует возможность переменной длины сваи.
  • Эти сваи лучше всего подходят для фрикционных свай из песка, гравия и глины. Как правило, максимально допустимая длина составляет 50 футов.

Предварительно напряженные бетонные сваи

Общая информация:

  • Эта свая имеет конфигурацию, аналогичную обычной железобетонной свае, за исключением того, что предварительно напряженная сталь заменяет продольную армирующую сталь.
  • Сталь для предварительного напряжения может иметь форму прядей или проволок и подвергаться растяжению.
  • Предварительно напряженная сталь заключена в обычную стальную спираль.
  • Такие сваи обычно могут быть легче и длиннее, чем обычные железобетонные сваи той же жесткости.
  • Предварительно растянутые сваи обычно отливают по всей длине в постоянных отливках.
  • Сваи с последующим натяжением обычно производятся секциями, собираются и предварительно напрягаются до необходимой длины на заводе-изготовителе или на строительной площадке.
  • Основным преимуществом предварительно напряженных бетонных свай по сравнению с обычными железобетонными сваями является их долговечность.
  • Поскольку бетон находится под постоянным сжатием, микротрещины остаются плотно закрытыми, и поэтому предварительно напряженные сваи обычно более долговечны, чем сваи, армированные обычным способом.
  • Еще одно преимущество предварительного напряжения (сжатия) заключается в том, что растягивающие напряжения, которые могут возникать в бетоне при определенных условиях движения, менее критичны.
  • Эти сваи лучше всего подходят для фрикционных свай в песке, гравии и глинах.

Предварительно напряженные цилиндрические сваи

Общая информация:

  • Цилиндрические сваи с предварительным напряжением — это сваи, подвергнутые последующему напряжению, которые разливаются методом центрифугирования, скрепляются пластиковым герметиком, а затем предварительно растягиваются на отрезки, содержащие несколько сегментов.
  • Специальный бетон заливается уникальным для цилиндрических свай процессом, который обеспечивает высокую плотность и низкую пористость.
  • Ворс практически непроницаем для влаги.
  • Обычно цилиндрические сваи используются для строительства морских сооружений или эстакад на суше.
  • Сваи обычно выступают над землей и рассчитаны на то, чтобы выдерживать сочетание осевых и поперечных нагрузок.
  • Они доступны в диаметрах от 36 дюймов (914,4 мм) до 90 дюймов (2286 мм).

Фотография предоставлена: Power Engineering Construction Co.

Деревянные сваи

Общая информация:

  • На долю двух видов приходится более 90% использования — южная сосна и пихта Дугласа.Южная сосна выращивается в основном на юге США и состоит из четырех подвидов: длиннолистной, лоблолли, косой и коротколистной. Пихта Дугласа является продуктом Северо-Западного побережья, предпочтительным продуктом для укладки свай является «прибрежная» пихта Дугласа.
  • Некоторые виды специальной древесины импортируются из тропиков для морских свай. Greenheart, завезенный из Южной Америки, является одним из таких видов. Он отличается высокой прочностью и превосходной устойчивостью к гниению и атакам морских организмов-бурильщиков.
  • Деревянные сваи обрабатываются как очищенные (вся внешняя кора и 80% внутренней коры удалены) грубо очищенные (вся внешняя кора удалена) и неочищенные (вся кора сохраняется). Сваи, подлежащие дальнейшей обработке консервантами, необходимо очистить от кожуры.
  • Деревянные сваи часто устанавливаются без кожуры и без обработки. Обычно они используются во временных конструкциях или установках с планируемым коротким сроком службы. Однако в настоящее время большинство деревянных свай обрабатывают химическими веществами, сохраняющими древесину, чтобы продлить срок их службы.
  • Пиломатериалы используются для укладки очень редко, поэтому деревянные сваи всегда имеют округлую форму и конусообразную форму, что является оптимальной формой для сваи.

Качество:

  • Древесина для сваи должна быть из прочной древесины, без гниения и повреждений насекомыми. Другие возможные дефекты определяются следующим образом:
    • Проверка — это отделение древесины, проходящее через годичные кольца от поверхности к центру, но не полностью поперек сечения.Чек не должен выходить за пределы шага (центральной жилы).
    • Встряска — это разделение колец роста по окружности. Длина встряски в головке стопки ограничена.
    • Раскол — это продольное разделение древесины на годичные кольца, проходящее от одной поверхности до другой. Расколы не могут быть длиннее диаметра головы.
    • Узлы, конечно же, являются источником конечностей, оторванных от ствола. На размер и глубину сучков накладываются ограничения на основании того, что они классифицируются как «здоровые» или «несостоятельные».”
    • Прямолинейность требует, чтобы прямая линия от центра головы до центра пальца стопы полностью проходила внутри тела сваи.

Преимущества:

  • Низкая стоимость на тонну мощности.
  • Надежный возобновляемый источник питания — доступен в различных длинах и размерах.
  • Долгая история успешного применения при низких и средних нагрузках.
  • Легко перемещается и приводится в движение с помощью обычного оборудования.
  • Коническая форма и характеристики полного смещения, позволяющие увеличить емкость почвы при меньших длинах.
  • Прочность при растяжении и изгибе.

Недостатки:

  • Нельзя сращивать для увеличения длины.
  • Более уязвим для повреждений при вождении.
  • Уязвимо к порче из-за ряда естественных источников, если не будет обеспечена эффективная защита.
  • Ограничительные свойства в отношении прочности, размеров и длины.

Полную версию можно посмотреть здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
