Температурный шов в бетоне — Строим из бетона

Температурный шов: предназначение и технология монтажа

Трещины на стенах здания не только портят его внешний вид, но делают непригодным для проживания. Причиной такой деформации может стать отсутствие температурного шва, обустройство которого является обязательным, согласно нормативу СНИП.

Что такое температурный шов

Это специальный зазор между отдельными частями строительных сооружений крупного и среднего размера. Шов представляет собой разрез в конструкции здания, который разделяет его на отдельные блоки и снимает напряжение с поверхности. Для обеспечения герметизации, места стыков заполняют пластичным полимерным материалом. Компенсационный температурный надрез располагают на всех элементах по периметру здания, но не доводят до фундамента.

Для чего необходимо делать

Любое монолитное здание меняет свои первоначальные геометрические формы во время резких перепадов температуры. Это приводит к появлению трещин в стенах и фундаменте, что сильно снижает прочность каркаса. Так, стена дома из керамического кирпича, высотой до 25 метров при температуре -45°С сжимается на 20 мм.

Эффективным способом предотвращения такой ситуации является создание температурного шва. Задача компенсационных мероприятий — снизить общее напряжение с элементов конструкции и придать сооружению некоторую пластичность. После обустройства термошва, отдельные части строения могут свободно расширяться, удлиняться и перемещаться по отношению друг к другу.

Что по этому поводу написано в СНИП

Обустройство температурного (деформационного) шва регламентируется пунктами 6.78. — 6.82 СНиП II-22-81. Согласно указанным требованиям, монтаж должен проходить без затруднений в легкодоступном месте, на случай внезапного ремонта. Термошов всегда монтируют вертикально, но не доводят до основания. Это делается во избежание растрескивания фундамента и деформации стены на случай усадки здания.

Расчет ширины и шага термошва производят с учетом:

климатических условий региона строительства,
способа возведения здания (монолитное или сборное),
строительного материала (бетон, кирпич и другое),
внутреннего режима (отапливаемое/ неотапливаемое),
заданных параметров здания (длины периметра).

Шов обустраивают по всей высоте здания, вплоть до уровня кровли, за исключением страховочного кармана над фундаментом.

Устройство температурных швов

Различные типы конструкции обладают индивидуальными техническими характеристиками и требуют обустройства термошва по особой технологии.

Термошвы здесь создают преимущественно на стенах монолитных конструкций при помощи перфоратора. Буром производят специальные надрезы в стене по схеме, рассчитанной опытным инженером. Герметизировать такой шов целесообразно толем или паклей. В качестве декоративной замазки используют смесь из соломы, глины, песка и воды.

Изоляционные швы в стяжке пола обустраивают вдоль всех стен помещения и вокруг громоздких несущих колонн здания. Их задача — пресечь передачу деформационной нагрузки от каркаса здания к наливному покрытию.

Допустимо обустройство на различных строительных этапах:

Формовку сетки проводят алмазными или абразивными кругами по твердеющей бетонной плите с последующим заполнением герметиком. Расчет шага обустройства проводят по формуле: высота стяжки Х 24.
Сетку формируют фрагментарно на этапе заливки смеси. Для этого общую площадь разделяют деревянным брусом или пластиковой вагонкой, которую после застывания стяжки удаляют.

На отмостке

Обустройство термошва проводят до начала бетонных работ. Компенсацию распределяют по линии соединения стены и отмостка простым способом:

По периметру строения роют траншею глубиной 15 см. Ров должен выступать за кровельный козырек на 10 см.
На дно траншеи укладывают подушку из щебня, и укрывают рубероидом.
Проводят армирование и монтаж каркаса с шагом 1,5 м по периметру.
Для организации канавок используют доску, которую убирают после застывания.
Производят защиту щелей герметиком.

Рекомендуемый шаг обустройства термошва на плитке — каждые 3-3,5 м, в зависимости от типа и размера керамических элементов. При укладке на пол керамогранита его также принято закладывать. Плитку укладывают на клей с высокой степенью эластичности, например литоэластик. Шов на бетонной стяжке и между плитками должен совпадать. Для формирования канавок рекомендуется использовать крестики большего размера. Пространство между плитками в месте щелей замазывают полимерным герметиком.

Шов по плитке делают по ширине помещения так, чтобы он не шел от входа.

При облицовке кирпичом

Хороший вариант формирования термошва по кирпичной кладке — в процессе возведения здания, а не по прошествии многих лет эксплуатации. Рекомендуемая ширина — 20-30 мм, допустимый шаг — 15-17 м по периметру здания. Его закладывают в процессе кладки кирпича с одновременным размещением термоизоляционного шнура, а герметизируют после высыхания кладки. Если термошов не заложен изначально, допускается резка по готовой кладке с последующей герметизацией.

На доме, облицованном кирпичом температурный шов не нужен в случае:

монтажа сборных перекрытий,
обустройства продольных стен с шагом 1-2 м,
отсутствия цельной арматуры в конструкции.

Компенсационный шов на крыше снимает общее напряжение с кровли при эксплуатации здания при деформации основания. Устройство его определяется общей геометрией здания.

Их закладывают:

вдоль деформационных швов сооружения,
в местах соединения плит перекрытия,
в области смены направления каркаса сооружения,
на монолитной кровле над местами соединения нескольких зданий.

Чтобы талая и дождевая вода не затекали в швы, делают уклон в сторону от конструкции. На крыше перекрытий их заполняют минеральной ватой, закрывают пластичной массой, проводится теплоизоляция.

Кровельный ковер в местах обустройства температурного шва рекомендуется разрывать, независимо от типа финишного покрытия.

Чем заполняется температурный шов

Материал для заполнения в любом случае должен быть упругим, эластичным, легко восстанавливать первоначальную форму после растяжения или сжатия.

Наибольшее распространение получили:

демпферная лента (ширина 25-250 мм, толщина 3-35 мм),

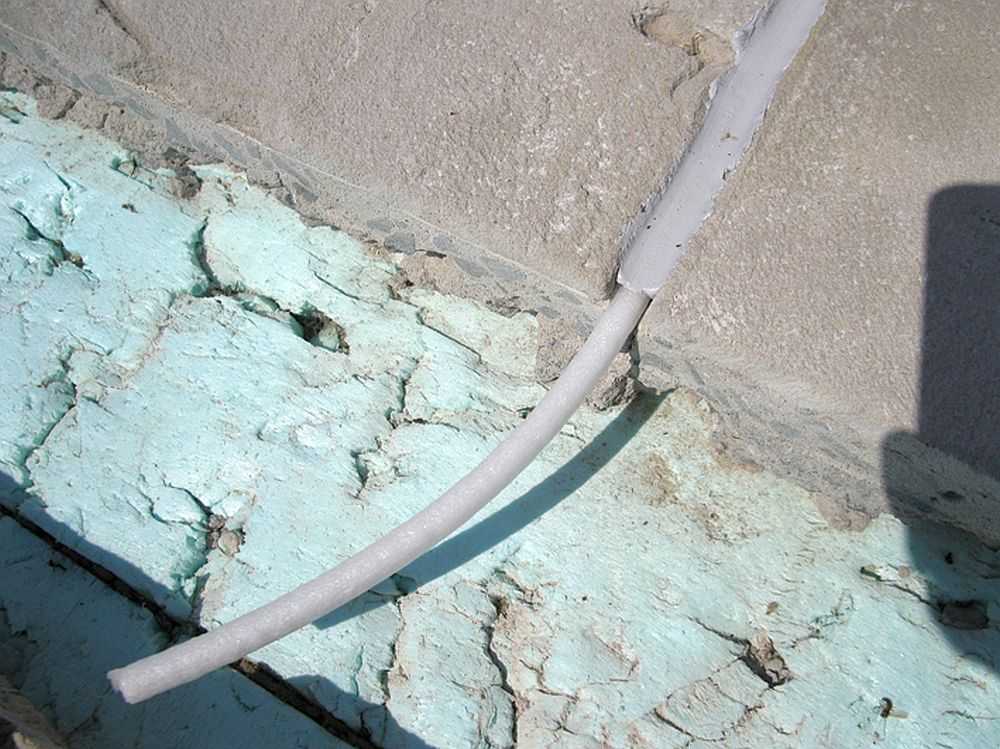

сплошной или полый уплотнительный шнур (диаметр 6-120 мм),
полиуретановый, акриловый, силиконовый герметик,
битумная или битумно-полимерная мастика,
компенсационные профили специальной конструкции.

Самым надежным способом герметизации является комбинированная техника укладки мастики поверх демпфирующего материала.

Максимальную прочность здания обеспечивает исключительно качественный монтаж деформационного шва с применением сертифицированных материалов. Впоследствии его необходимо проверять не реже раза в год и, при необходимости, устранять нарушения.

Зачем и как делаются температурные швы в бетоне: обзор технологии, виды швов и пошаговая схема работы

Поскольку сегодня цена всех строительных материалов постоянно увеличивается, необходимо думать о том, как делать по-настоящему качественные конструкции, чтобы потом не приходилось постоянно исправлять дефекты.

Не являются исключением и всевозможные бетонные конструкции – например, полы и отмостки вокруг здания. Если полы сделать неправильно, то они просто потрескаются, а это автоматом повлечет за собой деформацию финишного напольного покрытия.

Фото, на котором видно температурные линии в структуре бетонного пола

Что же касается отмостки, то она, по сути, отвечает за целостность и нормальное состояние фундаментной ленты. Если в отмостке появятся трещины, то туда будет проникать вода, которая в свою очередь попадет и в структуру фундамента. А это уже чревато серьезными последствиями.

Чтобы минимизировать риск образования трещин устраивается температурный шов в бетоне по СНИПу – с его наличием деформация маловероятна.

По сути, это своеобразные надрезы в структуре бетона, благодаря которым во время температурных перепадов бетон не трескается – так как ему как бы есть куда расширяться.

Правильно сделанная отмостка

На самом деле существует целая классификация защитных линий – и там есть не только температурные. Рассмотрим, какие они вообще бывают, а потом на примере монтажа полов и отмостки разберемся с тем, как устраиваются температурные швы в железобетонных конструкциях.

Виды швов в бетоне

Подробный обзор опубликован в таблице ниже.

Такая вот классификация.

Обратите внимание на то, что устройство температурных швов в бетоне подразумевает их обязательную обработку – это не пустоты. Как правило, такие надрезы заделываются либо герметиками, либо специальными профилями или эластичными вставками. Если этого не сделать, то существенно ухудшается визуальный вид и, конечно, теряются теплоизоляционные качества конструкции.

Заполнения деформационной линии специальным профилем

Теперь можно перейти к тому, как именно делается подобная температурная защита.

Монтаж температурных швов

Как уже упоминалось, мы будем знакомиться с технологией на примере устройства бетонных полов и отмостки по периметру здания. Почему именно эти конструкции? Потому что в большинстве случаев именно их делают своими руками и с характерными ошибками (см.также статью «Сетка для бетона – виды и применение»).

А ошибки как раз и заключаются в том, что отсутствует защитная температурная линия.

Стяжка без защитных надрезов

Прежде чем начать – пару слов об особенностях данных конструкций, в каких случаях их нужно защищать подобной технологией.

Кроме того надрезы нужно обязательно делать и по периметру колонн (если таковые имеются) в точках соприкосновения с полом.

Обратите внимание на то, что устройство температурных швов в бетоне выполняется еще и в стенах. Причем даже в том случае, если они сделаны не из монолита, но и из обычных кирпичей или блоков.

Теперь можно приступать непосредственно к работе. Краткие инструкции по заливке пола и отмостки, в которых основное внимание будет уделено устройству швов.

Защита отмостки

Этот элемент дома делается примерно так:

По периметру здания делается траншея глубиной примерно 15 см. При этом ее ширина должна быть не меньшей, чем выступ козырьков на крыше.
Траншея засыпается щебнем, сверху камня прокладываются полосы рубероида.
Монтируется каркас из арматуры.

Совет: прутья арматуры нужно обязательно вставить в стены дома. Для этого выполняется такая работа, как алмазное бурение отверстий в бетоне, в которые и вставляются концы арматуры.

Заливается слой бетона с уклоном от стен.

Температурный шов делается как раз перед тем, как заливается бетонная смесь. Делается он по линии соединения стен и отмостки. Для того чтобы такие швы организовать – нужно всего лишь вставить между плоскостью стен и отмосткой не очень толстые доски.

Кроме того швы делаются и поперек отмостки – тем же способом (с помощью досок поставленных на ребро). При этом расстояние между температурными швами в железобетоне такого типа должно быть примерно 1,5 – 2 метра.

Опалубка для отмостки с учетом температурной защиты

Получается, что смесь зальет все пространство, кроме тех линий, где установлены доски. После того, как бетон застынет, доски снимаются, а щели заполняются либо герметиком, либо лентой из вспененного полиэтилена.

Здесь главное, проследить за тем, чтобы соединение между домом и отмосткой не получилось пустым – иначе в него будет проникать вода и соответственно толку от данной конструкции не будет никакого.

Перейдем теперь к устройству полов со швами.

Швы в бетонных полах

Порядок заливки бетонного пола рассматривать не будем, так как температурные швы на такой плоскости можно устроить уже после первичного застывания смеси.

Конечно, лучше это сделать до заливки, чтобы при высыхании бетона на поверхности не появились трещины, но, в принципе, это необязательно если делать защитные линии до того как бетон застыл на 100% . Как правило, полное застывание происходит за несколько недель – за это время можно успеть сделать швы, согласитесь.

Защитный надрез в бетоне

Итак, как делаются швы в стяжке.

Определяются линии, по которым будет выполняться резка железобетона алмазными кругами. Расстояние между ними высчитывается по очень простой формуле – 25 умножаем на толщину стяжки, например, это будет 10 см. Соответственно расстояние между параллельными линиями должно быть около 2,5 метров.
Болгаркой прорезаются швы, глубина которых должна быть равна примерно 1/3 от общей толщины стяжки. Что же касается ширины линий, то оптимальная цифра – максимум несколько сантиметров.
Из швов с помощью кистей и пылесоса удаляется вся грязь и пыль, а затем все пространство грунтуется.
После того, как грунтовка высохла, все прорезанное пространство заполняется мастикой, герметиком или каким-нибудь эластичным материалом. Кроме того существуют еще специальные профили, которые предназначены для закладки в такие швы.

Что мы получили в итоге, так это то, что теперь в случае расширения бетонной массы, деформация будет происходить на краях стяжки, по тем линиям, где проходят швы. В этих местах крайние линии бетона максимум немного потрескаются, но зато основное финишное покрытие пола останется абсолютно целым и невредимым.

Швы крупным планом

Что, конечно, сэкономит ваши деньги, так как не нужно будет тратиться на текущий ремонт.

Собственно на этом наш обзор данной технологии закончен, и теперь можно подвести итоги.

Получается, что устраивать на улице и внутри помещения температурные швы в структуре бетона – это очень желательное мероприятие, в результате которого значительно продлевается общий срок службы всей конструкции в целом.

Выходит, что вложившись один раз в устройство таких деформационных швов в бетоне, вы еще и экономите на мелком текущем ремонте.

Температурный шов в бетоне из доски

Деформационный (компенсационный) шов в отмостке: виды, как сделать

Для защиты фундамента строения от преждевременного разрушения по периметру постройки сооружается отмостка. Процесс монтажа предусматривает создание деформационного шва, который выполняет определённую функцию. О правилах выполнения работ и других нюансах пойдёт речь в статье.

Что такое деформационный шов

В целях предотвращения разрушения фундаментной конструкции в результате колебания почвы или под воздействием температурных перепадов специалисты используют такой строительный приём, как деформационный шов на отмостке.

Особенно актуальной такая технология является в регионах, где отмечается сейсмическая нестабильность.

Виды деформационных швов

Деформационные (компенсационные) швы условно делятся на несколько групп:

Каждая разновидность имеет конструктивные особенности, поэтому перед выбором варианта следует адекватно оценить следующие факторы:

• климатические особенности региона,

• степень подвижности пластов земли,

• используемые материалы для создания отмостки.

Все необходимые данные изымаются из документации изыскательских работ, проводимых перед закладкой фундамента строения. Если дом возведёт много лет назад, лучше заказать геодезические исследования для определения состояния грунта и уровня залегания подземных вод. Это поможет создать надёжную защиту фундаменту, продлив тем самым срок эксплуатации всего строения.

Особенность монтажа отмостки и как сделать компенсационный шов

Отмостка выполняет защитную функцию для строения. Она формируется в качестве барьера, препятствующего проникновению поверхностной воды и стоков под фундамент. Большинство неопытных застройщиков создают её на основе бетонной заливки, получая в результате монолитное покрытие. В этом кроется основная ошибка, ведь любая смена сезонов провоцирует движение почвы (ливни, заморозки, оттепель, засуха). Наличие швов в отмостке предотвращает разрушение защитного слоя.

При обустройстве отмостки необходимо учесть важные факторы:

• уровень залегания грунтовых вод (если показатель высокий, то рекомендуется смонтировать по периметру дома дренажную систему, она будет отводить от фундамента поднявшуюся в период оттепели или ливней воду),

• поверхность отмостки должна выполняться под уклоном в сторону от здания, это обеспечит естественный отвод осадков от основания дома,

• в регионах с суровыми зимами рекомендуется утеплять наружную часть фундамента и конструкцию отмостки,

• формируя слои защитного покрытия для фундамента, не стоит забывать о гидроизоляции (в основном используется рубероид, его укладывают в 2 слоя с нахлестом в 15-20 см),

• при обустройстве отмостки из бетона на слой гидроизоляции подсыпается подушка из щебня мелкой фракции (толщина 15 см),

• бетонирование проводится с использованием армирующей сетки.

Деформационный шов размещается между наружной поверхностью фундамента и пирогом отмостки. Для его формирования рекомендуется использовать листы рубероида. Их прокладывают по периметру дома в 2 слоя. Таким образом, предотвращается сцепление фундаментной конструкции с прослойками защитного покрытия.

При формировании прослоек отмостки необходимо через каждые 2-2,5 м создавать компенсационные швы. Это можно сделать с помощью деревянных реек, уложенных перпендикулярно фасаду строения, либо специальной виниловой ленты. Предварительно древесину следует обработать водоотталкивающей пропиткой. Ширина шва в среднем составляет 1,5-2 см.

Последовательность обустройства бетонной отмостки

Существует множество вариантов обустройства отмостки. В этих целях подходит тротуарная плитка, сухая подсыпка с гидроизоляционной прослойкой, декинг и другие материалы. Более простой и одновременно надёжный способ предусматривает использованием бетонного раствора.

• разметка по периметру постройки с установкой колышек и шнура, определяющих границы отмостки,

• снятие грунта на толщину штыка лопаты,

• выравнивание дна траншеи и уплотнение грунта с помощью трамбовки,

• создание гидроизоляционного слоя с использованием листов рубероида,

• подсыпка прослойки из песка и щебня (по 5-7 см каждого материала),

• уплотнение подсыпки трамбовкой,

• установка опалубки или бордюров,

• размещение внутри опалубки брусков или обрезков виниловой ленты, выполняющих функцию деформационных швов,

• заливка первого слоя бетона (толщина до 5 см),

• укладка армирующей сетки после затвердения раствора,

• заливка второго слоя раствора с формированием уклона в сторону от здания.

Если на подготовительном этапе выявляется высокое залегание грунтовых вод, то траншея выкапывается на глубину 2-2,5 штыка лопаты. Дополнительное пространство требуется для обустройства дренажной системы. Это могут быть специальные трубы или подсыпка из песка и щебня (в зависимости от данных геодезистов).

Как уберечь бетонные покрытия от растрескивания при помощи деформационных швов

Способность бетонных покрытий расширяться при повышенных температурах и влажности и сокращаться при падении этих показателей известны всем опытным строителям. Потому что если такие конструкции не будут иметь возможность свободно сжиматься и расширяться, то возникающие напряжения разрушат сооружение. Особенно это важно на этапе высыхания смеси в первые десять дней.

Для чего предназначен деформационный шов в конструкциях из бетона и его типы

При организации монолитных бетонных полов данный элемент конструкции является обязательным условием, способным противостоять таким факторам, как усадка и перепады температур. Особенно это актуально для теплых полов.
Согласно строительным нормативам, деформационный шов в бетоне в обязательном порядке изготавливается в следующих случаях:

площадь стяжки превышает 40 м²,
сложная конфигурация пола,
длина одной стороны комнаты превышает 8 м,
по периметру стен,
возле дверных проемов,
места соединения конструкций,
высокая температура пола.

Анализ причин объемных деформаций, показывает, что конструкции, оснащенные швами способны противодействовать таким факторам, как:

усадка,
изменение влажности окружающего воздуха,
колебания температуры,
химические реакции, происходящие в бетонных смесях,
ползучесть бетона.

Классификация

Наиболее часто применяемые типы деформационных швов:

Подобное разделение основано на особенностях применения того или иного типа, рассмотрим подробнее каждый из них.

Изоляционные швы

Основная задача данного деформационного шва в конструкциях из бетона состоит в исключении передачи деформаций от капитальных архитектурных элементов на стяжку пола. Основное расположение:

вдоль стен,
вокруг колонн,
периметр фундамента.

Операция осуществляется методом укладки изоляционного материала вдоль стен или других конструкций помещения перед нанесением бетонного раствора.

Усадочные швы

Затвердевание бетонного покрытия в своей массе происходит неравномерно – верхний слой высыхает более интенсивно, чем нижний. В результате этого уровень стяжки по краям получается выше, чем в центре, как говорят строители – заворачивается. В результате возникающих напряжений образуются трещины.

Чтобы предотвратить их появление и взять этот процесс под контроль нарезаются усадочные швы. Обычно их располагают по осям колонн и стыкуют с углами таких же нарезанных элементов, идущих по периметру колонн. Нарезка производится на глубину, соответствующую 1/3 толщины стяжки после финишной обработки покрытия. Работа выполняется с применением швонарезчика с функцией орошения.

Но возможен и другой вариант – методом установки реек определенных размеров на стадии пластичности бетонной поверхности.

Конструкционные швы

Данный тип разграничений устраивается в местах, где заканчивается дневная смена по укладке стяжки. Форма торца должна иметь форму соединения «шип-паз», можно применить рейки, уложенные поперек продольной линии, при этом они с одной стороны должны быть обработаны битумом для удобства демонтажа.

При строительстве важно иметь ввиду, что деформационный конструкционный шов в бетоне также работает и в качестве усадочного, допускающего незначительные горизонтальные подвижки.

Крайне желательно добиться максимального их совпадения и соответствия проектной документации, любые изменения должны быть согласованы.

Для чего нужна герметизация?

В помещениях с повышенными требованиями по водонепроницаемости прибегают к герметизации швов, поскольку излишняя влага способствует отслаиванию покрытий. Активизация этого процесса увеличивается при наличии высоких температур.

Герметизация позволяет предотвратить воздействие воды и других агрессивных веществ, а также засорения межшовного пространства. При выборе герметика должны учитываться условия эксплуатации и нагрузки, которым подвергаются бетонные покрытия.

Основные виды герметиков:

мастики (полибутилен),
термопласты горячего и холодного отверждения (битум, бутил-каучук),
термореактопласты (винилацетат, полиуретан, полисульфид),
силиконы.

К примеру, большинство напольных покрытий на промышленных предприятиях должны легко мыться и одновременно выдерживать большие нагрузки. Герметики для таких полов одновременно должны быть и пластичными, и достаточно твердыми, чтобы препятствовать образованию сколов.

Любое сооружение, как по отдельным элементам, так и в целом, постоянно находится в движении, которое связано с изменением объемов, статическим воздействием конструкций, деформациями фундамента и другими факторами. Поэтому решение по обустройству швов должно быть основано на строгом определении их функционального назначения. Именно правильный выбор и реализация нужного вида обеспечат долговечность и надежность постройки.

По месту расположения шва в конструктивной схеме здания существует несколько вариантов:

в напольном покрытии,
в перекрытии,
в фундаментах,
в несущих стенах,
в фасадных конструкциях.

Уплотнительные элементы, используемые в работе, должны быть долговечными и эластичными, а в большинстве вариантов и водонепроницаемыми.

Температурный шов в бетоне из чего делают

Что такое температурный шов в бетоне

Содержание статьи

Что такое температурный шов в бетоне
Для чего делают осадочный и температурный швы
Что такое темперные краски

Температурные швы в бетонном монолите – необходимая составляющая, что обусловлено изменением геометрических размеров бетонной плиты после застывания при температурных и влажностных перепадах. Если в бетоне не будут обустроены такие швы, то в монолите могут возникнуть внутренние напряжения, деформации и трещины. Эти факторы уменьшают прочностные характеристики и долговечность конструкции. Температурные швы способны равномерно распределить дополнительные нагрузки, исключая деформацию.

Температурный шов следует периодически избавлять от посторонних предметов и пыли, чтобы он смог выполнять защитную функцию.

Особенности обустройства температурных швов

Температурные швы допустимо заделывать эластичным составом, который станет предохранять от загрязнений, не влияя на их характеристики. Обустраивать швы следует своевременно. Технологически верно производить нарезку в свежеуложенной смеси после осуществления шлифовки основания. Если вести работы несколько позднее, после отвердения, по краям могут образоваться трещины, понижающие прочность бетона.

Процесс образования швов необходимо осуществлять спустя 12 часов после завершения заливки. Если работы осуществлялись при пониженных температурах, то нарезка должна быть проведена через 24 часа.

Перед началом работ следует произвести расчет глубины шва, она должна быть равна пределу 1/3-1/4 толщины бетонной стяжки. Работы должны осуществляться с соблюдением интервала нарезки. Нарезаемая сетка должна быть лишена внутренних швов, т.к. трещины первоначально образуются в местах внутренних углов.

Швы не должны сходиться Т-образно. Сетка должна быть лишена участков с треугольными углами, это обусловлено тем, что первоначально деформация начинается на острых углах. Если треугольную форму исключить не удалось, следует сделать ее хотя бы равносторонней.

Путем образования швов мастер создает зону слабины, это позволяет бетону давать трещины именно в данной зоне, а не хаотично. Края трещины обладают определенной шероховатостью, что не позволяет возникать вертикальным смещениям до момента, пока трещина не станет излишне широкой.

Проблемы швов

Если нарезка производится по свежеуложенной смеси, то швы следует образовывать с помощью специального резчика, при сухой стяжке швы нужно образовывать методом пропиливания. Для того чтобы температурные швы не появлялись в незапланированных местах, следует процесс нарезки в случае с сухим бетоном производить как можно в более короткие сроки, что позволит исключить осыпание краев.

Деформационные швы в бетонных полах: виды, устройство, технология

Деформационный шов – технологический разрез бетонного пола, понижающий действующие усилия на покрытия и близлежащие архитектурные конструкции. Технические параметры деформационных швов прописаны в проектной документации зданий и сооружений. В зависимости от выполняемых функций, деформационные швы разделяются на несколько типов.

Деформационные швы в бетонных полах

Таблица. Разновидности деформационных швов.

Тип шва	Выполняемые функции
Температурный	Защищает поверхность бетонного пола и расположенные рядом элементы от значительных усилий, возникающих вследствие температурных линейных колебаний. Температурные швы делаются не только в бетонных полах, но и в зданиях, за счет этого исключается вероятность деформации или разрушения целостности сооружений. Размеры швов устанавливаются с учетом максимальных колебаний плюсовой/минусовой температуры в данном климатическом регионе, материала изготовления конструкции, марки бетона, характеристики основания, толщины и площади заливки.
Усадочный	Во время застывания бетон может уменьшать свои первоначальные размеры, вследствие чего появляются внутренние напряжения. Усадка имеет различную глубину, из-за этого могут нарушаться показатели плоскостности.
Осадочный	Вследствие воздействия разнонаправленных усилий на фундаменты междуэтажные перекрытия могут неконтролированно смещаться, в результате чего изменяются первичные свойства бетона. Особенно важно компенсировать негативы осадки на бетонных полах, залитых по непрочным или промерзающим основаниям.
Сейсмический	Гасит усилия разрушения сооружений во время землетрясений, значительно увеличивает устойчивость зданий, минимизирует критические колебания. За счет обустройства сейсмических швов удается не только сохранять целостность зданий, но и предупреждать появление трещин в бетонных полах.

Изоляционные швы устраивают вокруг фундаментов и колонн, а также вдоль стен с целью исключения передачи деформаций от конструкций дома на стяжку пола

Содержание статьи

Нормативные требования к деформационным швам в бетонных полах

Технические параметры деформационных швов прописаны в действующем СНиПе 2.03.03-88.

Деформационные швы обязательны во всех помещениях, в которых возможно изменение температур от плюсовых к минусовым значениям. Швы должны располагаться на одной линии с осями колонн, со швами железобетонных плит перекрытия и специальными деформационными швами в слое основания (если таковые имеются). Деформационные швы должны заделываться пластичными полимерными материалами, ширина зависит от максимальных расчетных линейных колебаний бетонного покрытия.
Проект герметизации деформационного шва полиуретановой смолой
Деформационные швы могут устанавливаться во время заливки пола бетоном или пропиливаться на застывшем основании. Конкретный метод зависит от размеров и назначения бетонного пола. Пропил делается специальными агрегатами с алмазными дисками, работы можно выполнять через 48 часов после заливки, глубина прорезания — не менее 30% толщины бетонного слоя. Технологически допускается во время заливки на месте расположения шва устанавливать рейки, намазанные антиадгезионными составами. После застывания бетона рейки удаляются, а образовавшиеся канавки заделываются герметиками.
Водонепроницаемый деформационный шов
Деформационные швы должны располагаться на расстоянии 8–12 метров, если пол на прочной железобетонной плите. В остальных случаях расстояние между швами проектируется индивидуально с учетом характеристик основания, толщины бетона и условий эксплуатации пола. Линии швов должны быть взаимно перпендикулярными.
Деформационные швы бетонных полов должны располагаться на одной линии с такими же элементами на зданиях. Если полы имеют уклоны для отвода воды, то их следует делать на линии водораздела.

СНиП 2.03.13-88. Полы. Толщина, покрытия полов, прослойка, стяжка и подстилающие слои полов. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).
СНиП 2.03.13-88

Как сделать деформационный шов

Расположение швов должно соответствовать проектной документации на строительство объекта, бетон между картами заливки не должен соприкасаться. Холодные швы со временем увеличиваются по ширине, в связи с этим заполнение герметиком должно делаться не ранее, чем через 5–6 месяцев после заливки. Все остальные типы швов могут заделываться сразу после прорезания или укладки специальных доборных элементов.

На заметку! Деформационные швы нарезаются в местах возможных деформаций и просадок, вокруг колонн, рядом со стенами.

Устройство деформационных швов

Материалы, используемые для заполнения швов бетонного пола

В зависимости от размеров швов и назначения пола, для заполнения деформационных швов могут применяться следующие материалы.

Металлические профили. Наиболее дорогие элементы, рекомендуются к применению в больших помещениях со сложной конфигурацией и большой нагрузкой бетонного пола. Укладываются во время заливки раствора, представляют собой сложный двухсторонний профиль с пластиковыми или резиновыми вставками. Одновременно компенсируют возникающие усилия и герметизируют шов.
Профили для полов
Уплотняющие полосы. Применяются на относительно небольших по площади полах, состоят из эластичного жгута или полос вспененного полимера. Для герметизации используется один или несколько слоев герметика.
PenoProf, жгут
Профилированные ленты. Закладываются в бетон в период закладки, материал изготовления – полимеры или модифицированная резина. Упрощают и ускоряют процесс заливки бетонного пола, универсального использования.
Лента для деформационных швов
Силиконовые герметики. Имеют широкое распространение в небольших по площади помещениях с невысокими нагрузками на половое покрытие. В зависимости от состава, могут быть однокомпонентными или двухкомпонентными. Первые проще в использовании, вторые имеют улучшенные эксплуатационные характеристики.

Выбор технологии изготовления компенсирующих швов должен учитывать максимум характеристик объекта.

Деформационные швы в бетонных полах

~~силиконовый герметик~~

Пошаговая инструкция по монтажу водонепроницаемого деформационного шва с металлическим профилем

Шаг 1. Подготовка поверхности. Нанесите на пол метки, по которым будет монтироваться шов. При помощи длинного правила или отбивочной веревки с синькой нанесите продольные линии. Специальной машиной нарежьте линии внутри сделанных меток. Расстояние между нарезками- примерно 2–3 см, чем оно меньше, тем легче потом будет вырубать канавки.

Нанесение меток

Нарезка штроб

Процесс нарезки швов

Шаг 2. Перфоратором прорубите канавки, следите, чтобы края были ровными.

Вырубка с помощью перфоратора

Шаг 3. Круглошлифовальной машинкой выровняйте дно канавки. При помощи лазерного нивелира проверьте глубину. Проверку следует делать в нескольких местах, чем чаще, тем точнее будут результаты.

Чистовая обработка установочной поверхности

Важно! Минимальная глубина канавки должна соответствовать высоте металлического профиля. Если на дне есть выступы, то их повторно следует срубить перфоратором и выровнять круглошлифовальной машиной.

Контроль уровня с помощью лазерного нивелира

Шаг 4. Залейте дно канавки небольшим слоем упрочненного полимербетона. Дождитесь его полного схватывания и еще раз выровняйте поверхность.

Финишная обработка поверхности после полного схватывания упрочненного полимербетона

Шаг 5. Установите профили в проектное положение. Перед этим необходимо вставить специальные болты в профили, надеть соединительные элементы и зафиксировать их гайками. Таким образом, два профиля соединяются в единую конструкцию, расстояние между ними может изменяться в зависимости от технического задания для деформационного шва. Обращайте внимание, чтобы нижняя плоскость профилей лежала ровно без перекосов в ту или иную сторону. Профиль должен входить в канавку без усилий.

Установка профилей в проектное положение (болты М6 вставлены и зафиксированы гайками)

Важно! На стыках профилей есть направляющий стержень и отверстие, такие приспособления обеспечивают прочность соединение нескольких профилей в одну линию. Перед соединением элементы рекомендуется намазать качественным клеем для металлов.

Шаг 6. Закрепите алюминиевый профиль дюбелями. На широких горизонтальных плоскостях высверлите отверстия соответствующего диаметра по размерам пластиковых элементов дюбелей.

Практический совет. Глубина высверливаемого отверстия должна на 2–3 см превышать длину дюбеля. Делается это для облегчения вбивания дюбеля. Дело в том, что сверлом невозможно удалить из отверстия всю бетонную пыль, а запас по длине в несколько сантиметров позволит пластиковой части дюбеля продавить ее в свободное пространство и войти до конца.

Сверление отверстий под дюбели

Электрической дрелью закрутите до упора металлические элементы дюбелей. Проверьте надежность фиксации. Расстояние между дюбелями — 40–50 сантиметров.

Закрепление алюминиевых профилей деформационного шва дюбелями

Шаг 7. Демонтируйте установочный комплект. Для этого нужно открутить гайки и снять металлическую стяжку. Она фиксируется при помощи втулок с внутренней резьбой. После выкручивания болтики располагаются ниже верхней плоскости деформационных профилей, срезать их нет необходимости. К этим болтикам в дальнейшем фиксируется декоративная вставка. Открутите гайки временной фиксации болтов на профилях.

Демонтаж установочного комплекта

Демонтаж гаек временной фиксации болтов М6

Шаг 8. Приступайте к укладке эластичной сменной вставки. Раскатайте рулон вдоль профиля, начинайте укладку с торца. Положите вставку на профили и осторожно вдавливайте ее в посадочные выступы до упора. Следите, чтобы вставка правильно ложилась, не допускайте перекосов и пропусков. Если элемент уложен правильно, то поверхность будет идеально ровной. Лишний кусок вставки отрежьте при помощи монтажного ножа.

Укладка эластичной сменной вставки

Шаг 9. Установите декоративные накладки. Они могут быть алюминиевыми или из легированной нержавеющей стали. Второй вариант применяется для особо нагруженных полов, отличается увеличенными показателями износостойкости и физической прочности. Накладки имеют специальные технологические отверстия, в них входят торцы монтажных болтиков. Прикрутите элементы гайками. Отверстия вставок позволяют выполнять точную регулировку положения, за счет этого исключаются зазоры между двумя смежными элементами. Верхняя лицевая поверхность вставок защищена от механических повреждений самоклеящейся полиэтиленовой пленкой, снимите ее.

Установка декоративных накладок из нержавеющей стали

Снимается защитная пленка

Стык профиля с направляющим стержнем

Шаг 10. Установите на профиль защитный кожух. Он защищает конструкцию от загрязнения бетоном во время заливки пола. После застывания покрытия защитный кожух удаляется.

Установка защитного кожуха перед заливной финишного слоя бетона

Шов полностью готов, можно начинать заливку пола бетоном.

Нарезные швы

Применяются в относительно небольших помещениях, позволяют снизить себестоимость бетонного пола и ускорить его строительство. Швы нарезаются специальными механизмами согласно плану здания, если его нет, то в наиболее опасных местах с шагом примерно 3–5 метров. Заделывать швы можно двумя методами: с использованием гибкой вставки с герметиком или только пластическими герметиками. Рассмотрим оба метода производства работ.

Нарезные швы

Заделка швов качественным гибридным герметиком

Шаг 1. Тщательно очистите швы от остатков бетонной пыли. Для этого рекомендуется пользоваться тонким шпателем или иным металлическим приспособлением. Вставьте его в шов на всю глубину, передвигайте вперед/назад и немного приподнимайте боковую плоскость шпателя верх. Для того чтобы устроить процесс и улучшить качество очисти шва, пользуйтесь пылесосом. Постоянно держите всасывающий патрубок рядом со шпателем – струя воздуха вытянет всю пыль из канавки, нужно только ее немного поддевать. Дело в том, что во время нарезки швов алмазный диск механизма постоянно охлаждается водой, пыль намокает и прочно склеивается. Шпатель размельчает комки, что позволяет пылесосу качественно их вычищать. Как работать с агрегатом для нарезки швов, мы расскажем в этой статье немного ниже.

Очистка шва

Шаг 2. Пылесосом уберите пыль на верхних поверхностях бетонного пола рядом с канавками. Не спешите, остатки пыли намного уменьшают коэффициент адгезии материалов, герметик со временем может отслоиться. Как следствие, в щель будет попадать грязь с пола, на местах деформационных швов образуются некрасивые пятна. Удалить грязь из щелей очень сложно и долго, для предупреждения повторного появления грязи придется полностью удалять старый герметик и повторять работы по герметизации шва.

Пылесосом убирается пыль рядом с канавкой

Шаг 3. Загрунтуйте поверхности примыкания плоскостей шва с герметиком, используйте для этого специальные составы. Грунтовать можно небольшой кисточкой.

Нанесение грунтовки

Важно! Грунтовку надо наносить не только на горизонтальные поверхности рядом с прорезанной полосой, но и внутрь шва. Для этого берите на кисть максимальное количество грунтовки, пусть излишки стекают в прорезь. Помните, что бетон впитывает большое количество жидкости, наносите грунтовку сразу несколько раз.

Процесс нанесения

Шаг 4. Для понижения затрат на отделку деформационных швов и предупреждения трехстороннего сцепления проложите на необходимую глубину специальный шовный шнур. Пропихивайте его широким шпателем, глубина заделывания — примерно 0,5–1,0 см. Следите, чтобы поверхность шнура не выступала над поверхностью бетонного пола. Диаметр шнура подбирается в зависимости от ширины прорезанной канавки. Если разрезание выполнялось обыкновенным алмазным диском, то ширина канавки стандартная — 3 мм. Увеличение ширины может происходить из-за неисправности агрегата нарезки или кривизны диска.

Прокладка шовного шнура

Шаг 5. Вставьте баллон с гибридным герметиком в универсальный монтажный пистолет. Острым ножом отрежьте торец герметичной упаковки и накрутите наконечник пистолета.

Крепление баллона с герметиком к пистолету

Разрезается край упаковки

Шаг 6. Аккуратно отрежьте кончик наконечника таким образом, чтобы выход из трубки был немного больше ширины шва. Надрез делайте под углом 45°, за счет этого удастся плотно прижимать отрезанную плоскость наконечника к бетону и наполнять шов на нужную глубину.

Отрезается кончик наконечника

Шаг 7. Приложите наконечник к полу и герметизируйте шов. При этом нужно одновременно передвигать инструмент вдоль шва и выдавливать массу, работы требуют определенной сноровки, не расстраивайтесь, если у вас сразу не получается. Через непродолжительное время появятся практические навыки и работа пойдет значительно быстрее.

Герметизация шва

Процесс герметизации

Шаг 8. Подождите несколько минут и чистым шпателем аккуратно удалите выступающий над полом герметик.

Удаление лишнего герметика

Такие же действия следует повторить на всех швах. Метод считается самым простым с технологической точки зрения, а по эффективности почти не уступает остальным.

Герметизированный деформационный шов

Шпаклевка деформационных швов двухкомпонентным герметиком

Метод несколько сложнее, но поверхность получается идеально ровной. Еще одно преимущество такого способа – шов не только пластичный, но и прочный, это значительно минимизирует риски повреждения покрытия во время эксплуатации помещений. В какой очередности выполнять работы? Очистка шва от бетонной пыли выполняется таким же методом, как описано выше. Внешние и внутренние поверхности шва покройте грунтовкой.

Шаг 1. Приготовьте герметик к использованию, руководствуйтесь инструкцией производителя. В емкость влейте основной компонент герметика и добавьте к нему затвердитель. Состав тщательно перемешайте электрическим миксером, дайте немного времени на выход воздушных пузырьков.

Приготовление герметика

Процесс приготовления

Важно! Имейте в виду, что время использования двухкомпонентной шпаклевки ограничено, сколько можно пользоваться материалом указано на упаковке. Как только начнутся реакции полимеризации, добавлять любой из компонентов запрещается.

Перемешивание состава

Шаг 2. Приготовьте простейшее приспособление для заливки жидкого герметика в узкий шов, делается это просто.

Найдите чистую пластиковую бутылку объемом 1-2 л, в крышке просверлите отверстие диаметром примерно 0,5 см. Если отверстие будет иметь меньший диаметр, то герметик будет вытекать слишком медленно, время проведения работ значительно увеличится. Если диаметр отверстия будет большим, то состав не успеет проникнуть на всю глубину шва и начнет растекаться по горизонтальной поверхности, что становится причиной перерасхода дорогостоящего материала.
Около дна бутылки вырежьте отверстие диаметром примерно 5 см. Сквозь него будет заливаться герметик.

Приспособление для заливки герметика

В крышке просверлено отверстие

Шаг 3. Налейте в бутылку герметик примерно на половину ее объема. Прислоните крышку с отверстием к прорези и медленно передвигайте емкость для заполнения шва герметиком. Скорость передвижения подбирается опытным путем. Нужно выбрать такой режим, чтобы максимальное количество герметика наполняло шов, а на поверхности оставалось лишь немного. Если обнаружилось, что герметика слишком мало и на поверхности бетонного пола появились углубления, то нужно вернуться и вылить еще немного материала. Проверьте качество заливки несколько раз, при необходимости исправляйте проблемные участки. Таким способом наполните все швы в помещении.

Герметик наливается в бутылку

Заполнение шва герметиком

Еще одно фото процесса

Шаг 4. Дайте время для застывания, оно может составлять 12 часов и более. Производитель указывает приблизительное время, конкретные значения зависят от влажности бетонного пола и параметров микроклимата в помещении.

Далее нужно дождаться застывания герметика

Шаг 5. После того как материал полностью отвердеет, начинайте шлифовку поверхности шва. Пользуйтесь специальной круглошлифовальной машинкой.

Шлифовка поверхности шва

Деформационный шов после шлифовки

Эффективность деформационного шва зависит от двух факторов: правильности выбора месторасположения, оптимальной глубины и ширины. Что касается заделки, то она носит скорее декоративную, чем функциональную нагрузку. Если выбор швов должны делать архитекторы, то за качество нарезки отвечают рабочие. Для того чтобы правильно нарезать шов, нужно знать технологию проведения работ и устройство нарезной машины. С технологией все просто: машина должна передвигаться только по отбитым линиям, движение должно быть равномерным, без остановок. А как пользоваться машиной для нарезки?

Нарезчик швов BFS 735

Практические советы работы с машиной для нарезки швов

Если нарезка выполняется в помещениях без доступа трубопроводов с водой, то ее следует обязательно заливать в специальный пластиковый бак. Сухая резка быстро выводит из строя алмазный диск.
Перед запуском машины поднимите диск в крайнее верхнее положение и зафиксируйте его в таком состоянии. Приподнимание осуществляется специальной поворотной ручкой, для фиксации есть стопор.
Как работать нарезчиком швов
Линии разрезания должны быть четкими и не бояться смыва водой. Дело в том, что во время работы диск разбрасывает воду вперед, линия становится малозаметной. Если на агрегате есть указатель направления движения, всегда им пользуйтесь.
На незаведенном двигателе опустите рабочий диск до касания с поверхностью пола, установите на указателе глубины нулевую отметку. Опять приподнимите диск и только после этого можно запускать двигатель. Он может быть как бензиновым, так и электрическим. Включите подачу воды и медленно опускайте диск на нужную глубину. Обороты должны быть немного выше средних.
Нарезка швов в бетоне
Если бетонный пол шлифованный, то метку для резки рекомендуется делать при помощи малярного скотча. Во время резания ведите агрегат медленно, регулируйте скорость передвижения в зависимости от нагрузки на двигатель, не допускайте перегрузок. Как только услышите, что обороты падают – уменьшите скорость резания.

И последнее. Обязательно соблюдайте правила техники безопасности, не работайте на неотрегулированном агрегате и с неисправными режущими инструментами.

Видео — Нарезчик швов HUSQVARNA FS 413

~~нарезчик швов~~

Видео – Изготовление деформационных швов

Устройство температурных швов в бетоне

Бетонный пол для промышленных и жилых помещений – это наиболее долговечный и износостойкий вариант пола, применяемый в строительстве. Благодаря ровной поверхности пола, поддерживается функциональность погрузочных машин (в торговых центрах) и уменьшается водопоглощение. Но заливка бетонных полов – дело отнюдь не простое. Устройство бетонного пола предполагает много нюансов. Например, правильно сделанный шов на 90% повышает износостойкость и прочность пола. Давайте рассмотрим устройство некоторых распространенных бетонных швов.

Температурные лучше нарезать в свежеуложенном бетоне. Пропиливание в сухом бетоне чаще всего приводит к трещинам.

Деформационный шов – это очень важный этап при проведении работ по устройству бетонных полов.

Устройство температурных на бетонных полах разделяют на три больших вида:

конструкционные;
усадочные;
изоляционные.

Разновидности температурных

Изоляционные устраивают вдоль всех стен помещения, а также вокруг громоздких сооружений в виде колонн. Данная процедура проводится для того, чтобы предотвратить передачу деформации конструкции здания к стяжке пола.

Схема расположения различных видов.

Деформационный создают, прокладывая теплоизоляцию вдоль всей конструкции здания, непосредственно перед тем, как заливается бетонная смесь. Усадочные же предотвращают хаотичное растрескивание стяжки пола во время ее затвердевания. Такой прием позволяет создать прямые полосы слабины, и растрескивание всегда происходит в заданном направлении. Эти швы обязательно должны быть нарезаны по осям колонн, они стыкуются с углами, которые расположены по периметру колонн. Карты пола, которые образуются из усадочных, должны быть квадратными.

По возможности надо избегать L- образных карт. Длина должна составлять не более, чем 1,5 ширины. Усадочные должны быть ровными, ответвления должны отсутствовать. Швы в проходах и проездах должны быть равны ширине стяжки. Если дорожка достигает 300-360 см, то в центре она должна обязательно иметь продольное углубление. Если вы бетонируете дорожки на открытом воздухе, то помните, что каждые 3 метра должно быть выполнено углубление.

Правильно сделанный температурный позволит уменьшить вероятность самопроизвольного растрескивания бетона. Нарезать усадочные углубления следует только после полной финишной обработки бетонной поверхности. Накладывать швы следует 6*6 в той последовательности, в которой укладывался и бетон. Глубина должна составлять 1/3 от толщины стяжки. Именно соблюдение этой пропорции позволяет создать слабую зону в бетоне. Благодаря этому при усадке бетон начинает растрескиваться именно там, а не в разные стороны. К тому же образованные трещины имеют шероховатые края, что позволяет конструкции оставаться на месте, а не смещаться вертикально (вертикальное смещение возможно только при очень широких растрескиваниях).

Теперь о конструкционных. Данный вид углублений выполняется после проведения дневной работы по укладке бетона.

Форма краев стяжки должна напоминать принцип шип – паз, для этого можно использовать рейки, которые располагают поперек. Устанавливайте рейки под правильными углами в середине глубины стяжки. Один край рейки следует смазывать битумом для того, чтобы его можно было беспрепятственно перемещать в стяжке. Конструкционный работает по принципу, похожему на усадочный. Он позволяет небольшой горизонтальный сдвиг бетона, но ни в коем случае не вертикальный. Отличным вариантом будет совпадение усадочного и конструкционного швов. Деформационные же выполняются в соответствии с проектом здания, если в процессе работы возникают какие-либо изменения, их нужно срочно согласовать с проектной организацией по месту жительства.

Герметизация углублений

Устройство температурных в стяжке пола.

Если в помещении (где вы решили залить бетонный пол) постоянно высокая влажность, например, там находятся душ или ванна, то вам следует серьезно и ответственно отнестись к герметизации. Отсутствие герметика во влажном помещении (особенно при высоком температурном режиме) может привести к тому, что органические покрытия попросту отслоятся от плиты пола.

Проводя работы по герметизации углублений, обязательно следует учитывать коэффициент температурного расширения, а также возможную усадку бетона и деформацию поверхности. Особое внимание уделите участкам сопряжения фундамента с полом (место для тяжелого оборудования, колонн и т.д.). Качественная герметизация убережет вас от проникновения воды и засорения, что поможет избежать появления различных грибков и скопления бактерий.

Выбирайте герметики, учитывая особенности эксплуатации здания. Если бетонный пол будет подвергаться постоянной нагрузке, соприкасаться с водой, то на герметике экономить нельзя, выбирайте наиболее твердый и надежный материал. В то же время герметик должен быть пластичным, чтобы при необходимости выдерживать открытие / закрытие углубления.

Уменьшение образования трещин

Можно снизить объем воды при замешивании бетона. Такой прием позволит заметно уменьшить количество трещин, но усадки бетона все равно не избежать.

Устройство деформационного в конструкции “теплый пол”.

Как вы понимаете, усадки избежать не удается никогда, вот поэтому и рекомендуется дать возможность появляться трещинам там, где это необходимо. Трещина должна быть в виде прямой линии, это и является деформационным. Такие углубления создаются специальным инструментом – резчиком. Процедура проводится на свежеуложенном бетоне, если создавать швы в сухом бетоне, то высока вероятность того, что они будут пропиливаться, а случайные трещины не заставят себя долго ждать. Можно ли как-то уменьшить вероятность появления этих трещин ? Конечно, можно. Для этого следует помнить некоторые общепринятые правила выполнения работы. Нарезайте углубления вовремя, то есть на свежеуложенном бетоне. Сразу после шлифовки поверхности приступайте к данному этапу работы. Если же вы решили нарезать швы на сухом бетоне, то время должно составлять не более 12 часов после укладки. Спешите! Иначе края углублений неизбежно начнут осыпаться. Если же в помещении достаточно холодно, то возможно продлить время с 12 до 24 часов.

Этапы ремонтных работ в местах деформационных швов.

Ширина по правилам должна составлять 1/4-1/5 от толщины стяжки. Если швы выполняются по свежезалитому бетону, то допускается уменьшение глубины. Интервал при нарезке должен быть в пределах 25-35 см, умноженных на ширину стяжки. Например, на 10 см стяжки режутся швы на расстоянии 250-350 см друг от друга. Если бетон дает большую усадку, то рекомендуется приблизить интервал к нижней планке (250 см). Исключайте появление внутренних углов при помощи сетки. Исключайте Т-образного пересечения углублений, ведь оно может привести к огромным трещинам в бетоне. Все участки, которые ограничены швами, должны напоминать квадрат своей формой. В любом случае избегайте длинных и узких участков, трещины там появляются чаще всего. Избегайте образования треугольных участков. Все углы данного участка со временем растрескаются и испортят весь бетон. Если у вас нет выхода, то постарайтесь создавать равносторонние треугольники, чтобы хоть как-то обезопасить себя от преждевременного растрескивания. Если бетон заливался в сухую и жаркую погоду, то, чтобы предотвратить растрескивание, в течение нескольких дней (при затирке тоже) смачивайте его тщательно водой.

Следуя этим несложным правилам, вы сможете избежать растрескивания бетона. Устройство температурных – не такой длительный и сложный процесс, как может показаться. На самом деле важна точность и аккуратность, чтобы придать более эстетичный вид, дабы он не заострял внимание людей, проходящих по бетонному полу. Если вы качественно выполнили работу, то можно акцентировать внимание на шве, используя цветной герметик, тогда ваш пол дополнительно будет являться элементом декора.

Температурные швы в бетонных конструкциях: назначение и виды

Вертикальные температурно-усадочные швы зданий

В зданиях большой протяженности, а также строениях с разным количеством этажей в отдельных секциях СНиП-ом предусмотрено обязательное обустройство вертикальных деформационных зазоров:

Температурных – для предотвращения образования трещин из-за изменения геометрических размеров конструктивных элементов здания вследствие перепадов температур (среднесуточных и среднегодовых) и усадки бетона. Такие швы доводят до уровня фундамента.
Осадочных швов, препятствующих образованию трещин, которые могут образовываться из-за неравномерной осадки фундамента, вызванной неодинаковыми нагрузками на его отдельные части. Эти швы полностью разделяют строение на отдельные секции, включая фундамент.

Конструкции обоих видов швов одинаковы. Для обустройства зазора возводят две спаренные поперечные стены, которые заполняют теплоизолирующим материалом, а затем гидроизолируют (для предотвращения попадания атмосферных осадков). Ширина шва должна строго соответствовать проекту здания (но быть не менее 20 мм).

Шаг температурно-усадочных швов для бескаркасных крупнопанельных зданий нормируется СНиП-ом и зависит от материалов, примененных при изготовлении панелей (класса прочности бетона на сжатие, марки раствора и диаметра продольной несущей арматуры), расстояния между поперечными стенами и годового перепада среднесуточных температур для конкретного региона. Например, для Петрозаводска (годовой перепад температур составляет 60°С) температурные зазоры необходимо располагать на расстоянии 75÷125 м.

В монолитных конструкциях и зданиях, построенных сборно-монолитным методом, шаг поперечных температурно-усадочных швов (согласно СНиП) варьируется в пределах от 40 до 80 м (в зависимости от конструкционных особенностей здания). Обустройство таких швов не только повышает надежность строительной конструкции, но и позволяет поэтапно отливать отдельные секции здания.

На заметку! При индивидуальном строительстве обустройство таких зазоров применяют крайне редко, так как длина стены частного дома обычно не превышает 40 м.

В кирпичных домах швы обустраивают аналогично панельным или монолитным постройкам.

Новости блога

Друзья скоро новый год и мне не хочется конкурс «Как я делал ремонт», который начал и отменил, переносить в следующий год. С выхода этой статьи 07.12.14 конкурс считается открытым и продлится до 10.01.15 года. В новогодние каникулы, между праздничными застольями, думаю, будет время вспомнить и рассказать читателям блога свою историю, связанную с ремонтом или строительством.

Температурно-компенсационные швы в бетонных полах и цементно-песчаных стяжках

Отмостка фундамента — это уложенная полоса фундамента дома, которая служит для защиты его от внешних источников влаги, таких как дождь и паводковые воды. Кроме того, она предохраняет грунт по периметру фундамента от размывания, так как если она не будет выполнена, вода, которая стекает во время осадков с крыши и стен дома, попадет сразу в грунт, окружающий фундамент.

Схема отмостки при фундаменте ТИСЭ.

Выполняется защита фундамента из различных материалов, но конструкция при этом остается неизменной, состоящей из подстилающего и гидроизоляционного слоев. Основанием служит подстилающий слой, поверх которого укладывается гидроизоляционный слой. При устройстве основания чаще всего используют щебень и песок. Верхним слоем станет гидроизоляция. Она служит как препятствие попаданию в околофундаментный грунт воды.

Отмостку делают из глины, бетона, асфальта или вымащивают ее камнем.

Защита фундамента

Наиболее экономичный и простой вариант устройства защиты фундамента — с использованием глины, одновременно являющейся подстилающим и гидроизоляционным слоем. Глину тщательно утрамбовывают. Поверх глины можно укладывать газон или насыпать песок либо щебень, которые способны защитить поверхность от размывания.

Схема амортизационной подушки: 1 – дренажные трубы; 2 – кольцевая подушка; 3 – асфальт; 4 – гидроизоляция; 5 – стенка; 6 – подсыпка из щебня; 7 – песок; 8 – песчанная подушка.

Часто выполняют асфальтирование. Для основания такой защиты фундамента используется гравий, на который кладут асфальт толщиной 3 см. Сравнительно простой вариант, дороже, чем глиняный, но хорошо противостоящий влаге.

Наиболее основательное решение — бетонная защита. В данном случае тоже используется гравий. Бывает отмостка армированной монолитной или из отдельных плит. Но здесь важно правильно выполнить все работы из бетона с учетом компенсационных швов между определенными участками и между отмосткой и самим фундаментом дома. Если не предусмотреть такие важные моменты, под воздействием морозного пучения может произойти деформация, и отмостка отходит.

Независимо от способа исполнения, между фундаментом и отмосткой выполняют компенсационный шов около 10-20 мм шириной.

Такой шов можно сделать из слоя экструдированного пенополистирола или из песка. Если выполнить сплошную заливку с фундаментом, то при пучении грунта отмостка может отойти, взяться трещинами и даже повредить облицовку цоколя.

В железобетонных конструкциях зданий размеры перекрытий, как и размеры остальных элементов, могут меняться в зависимости от температурных перепадов. Поэтому при их монтаже необходимо обустройство компенсационных швов.

Материалы для их изготовления, размеры, места и технология укладки заранее указывают в проектной документации на строительство здания.

Иногда такие швы конструктивно делают скользящими. Для обеспечения скольжения в тех местах, где плита перекрытия опирается на несущие конструкции, под нее укладывают два слоя оцинкованного кровельного железа.

При заливке цементно-песчаной стяжки или обустройстве бетонного пола необходимо изолировать все строительные конструкции (стены, колонны, дверные проемы и так далее) от соприкосновения с заливаемым раствором по всей толщине. Этот зазор выполняет одновременно три функции:

На этапе заливки и схватывания раствора работает как усадочный шов. Тяжелый мокрый раствор сжимает его, при постепенном высыхании бетонной смеси размеры залитого полотна уменьшаются, а материал заполнения зазора расширяется и компенсирует усадку смеси.
Он препятствует передаче нагрузок от строительных конструкций бетонному покрытию и наоборот. Стяжка не давит на стены. Конструктивная прочность здания не изменяется. Сами конструкции не передают нагрузки на стяжку, и она не растрескается в процессе эксплуатации.
При перепаде температур (а они обязательно происходят даже в отапливаемых помещениях) этот шов компенсирует изменения объема бетонной массы, что препятствует ее растрескиванию и увеличивает срок эксплуатации.

Для обустройства таких зазоров обычно используют специальную демпферную ленту, ширина которой несколько больше, чем высота стяжки. После отвердевания раствора ее излишки обрезают строительным ножом. Когда обустраивают в бетонных полах усадочные швы (в случае, если финишное напольное покрытие не предусмотрено), полипропиленовую ленту частично удаляют и производят гидроизоляцию паза при помощи специальных герметиков.

В помещениях значительной площади (либо когда длина одной из стен превышает 6 м) согласно СНиП необходимо производить нарезку продольных и поперечных температурно-усадочных швов глубиной ⅓ от толщины заливки. Температурный шов в бетоне производят с помощью специального оборудования (бензинового или электрического швонарезчика с алмазными дисками). Шаг таких швов не должен быть более 6 м.

Внимание! При заливке раствором элементов теплого пола усадочные швы обустраивают на всю глубину стяжки.

Отмостки фундаментов, предназначенные для защиты основания дома от вредоносного влияния атмосферных осадков, также подвержены разрушениям вследствие значительных перепад температур в течение года. Чтобы этого избежать обустраивают швы, компенсирующие расширение и сжатие бетона. Такие зазоры изготавливают на этапе строительства опалубки отмостки.

Все вышеперечисленное относится и к обустройству бетонных дорожек на улице или парковочных мест возле собственного дома. Однако шаг деформационных зазоров можно увеличить до 3÷5 м.

Отмостка вокруг дома

Здания вокруг, которых делали отмостку строились с разрытия котлованов под фундаменты, после их устройства производили обратную засыпку песком. Соответственно пока дошли до отмостки песок под дождями уплотнился.

Если у вас дом строился без котлована и грунт вокруг него остался не тронутый. То перед устройством отмосткой вам необходимо удалить грунт на толщину 20-25 сантиметров. Хорошо утрамбовать основание с помощью ручной трамбовки.

Не буду вдаваться в теорию, как надо правильно делать расскажу, как делали вокруг здания на стройке. Будем считать что у нас основание готово, где много было песка убирали, где не хватало, досыпали и проходили трамбовкой.

Первое, что делали это устанавливали бордюры по всему периметру на ширину 80 сантиметров от здания. Ширина отмостки может достигать до 1 метра, чем шире, тем лучше будет защита от проникновения воды.

Как устанавливали бордюры и обо всех этапах этой работы можно почитать здесь. После установки бордюр подготавливали основание, бетонная отмостка должна лежать под наклоном от здания для отвода воды. Край отмостки у бордюра делали ниже края у здания на 5 сантиметров.

Чтоб уложить отмостку с таким наклоном, необходимо с помощью оптического нивелира подготовить основание. Как работать с оптическим нивелиром? Выставляем нивелир, снимаем отметку верха бордюра. Отнимаем от этой отметки 10 сантиметров, делаем съемку основания. Под заданную отметку выравниваем песчаное основание.

Если у вас нет оптического нивелира, то можно сделать проще с помощью строительного уровня перенести отметку от бордюра на здания, отложить от нее 5 сантиметров это и будет верх отмостки. От этих отметок выровнять основание на толщину минимум 10 сантиметров.

Почему 10 сантиметров? Это толщина бетона, больше не имеет смысла закладывать, так как нагрузок никаких отмостка не будет принимать. Для экономии бетона необходимо основание подготовить с заданным уклоном, если этого не сделать то толщина отмостки у здания будет 15 сантиметров, а у бордюра 10 см.

По проекту, данному от заказчика отмостка должна иметь щебень, утрамбованный в песчаное основание. После выравнивания песчаного основания укладывали щебень толщиной не более 5 сантиметров и тщательно его утрамбовывали.

Основание подготовили, вызывали лабораторию для проверки плотности основания. После заключения выданное лабораторией, что основание проходит по плотности для укладки бетонной смеси, приступили к следующему этапу.

Далее укладываем полиэтиленовую пленку по всему периметру отмсотки. Пленка служит, во первых, для гидроизоляции. Во вторых при укладке бетонной смеси не дает воде из бетона уйти в песок, что сохраняет его подвижность.

После полиэтиленовой пленки, укладывают железную дорожная сетка из проволоки толщиной 6 мм и с ячейками 10Х10 или 15Х15 сантиметров. Если сетки нет, то армирование можно сделать из проволоки толщиной от 6 до 8 миллиметров.

Армирование служит для усиления отмостки противодействию нагрузок для растяжения и сжатия в бетоне. Кроме этого арматурная сетка не даст трещинам в бетоне широко раскрываться.

К материалам, предназначенным для обустройства швов (независимо от вида и размеров), предъявляют одинаковые требования. Они должны быть упругими, эластичными, легко сжимаемыми и быстро восстанавливающими форму после сжатия.

Демпферная лента

Она предназначена для предотвращения растрескивания стяжки в процессе ее высыхания и компенсации нагрузок от строительных конструкций (стен, колонн и так далее). Широкий выбор размеров (толщиной: 3÷35 мм; шириной: 27÷250 мм) этого материала позволяет обустроить практически любые стяжки и бетонные полы.

Уплотнительный шнур

Популярным и удобным в применении материалом для заполнения деформационных зазоров является шнур из вспененного полиэтилена. На строительном рынке представлены его две разновидности:

сплошной уплотнительный шнур Ø=6÷80 мм,
в виде трубки Ø=30÷120 мм.

Диаметр шнура должен превышать ширину шва на ¼÷½. Шнур устанавливают в паз в сжатом состоянии и заполняют ⅔÷¾ свободного объема. Например, для заделки пазов шириной 4 мм, нарезанных в стяжке, подойдет шнур Ø=6 мм.

Герметики и мастики

Для заделки швов применяют различные герметики:

полиуретановые;
акриловые;
силиконовые.

Они бывают как однокомпонентные (готовые к применению), так и двухкомпонентные (их готовят путем смешивания двух составных частей непосредственно перед применением). Если шов небольшой ширины, то достаточно заполнить его герметиком; если ширина зазора значительная, то этот материал наносят поверх уложенного шнура из вспененного полиэтилена (либо другого демпфирующего материала).

Разнообразные мастики (битумные, битумно-полимерные, составы на основе сырой резины или эпоксидные с добавками для придания эластичности) используют в основном для герметизации наружных деформационных зазоров. Их наносят поверх уложенного в паз демпфирующего материала.

Специальные профили

В современном строительстве температурные швы в бетоне с успехом заделывают, применяя специальные компенсационные профили. Эти изделия имеют самые различные конфигурации (в зависимости от области применения и ширины шва). Для их изготовления применяют металл, пластик, резину или комбинируют несколько материалов в одном устройстве.

Некоторые модели данной категории необходимо устанавливать уже в процессе заливки раствора. Другие же можно устанавливать в паз уже после окончательного затвердевания основания. Производители (как иностранные, так и отечественные) разработали широкий модельный ряд таких приспособлений, как для наружного применения, так и для установки внутри помещений. Высокая цена профилей компенсируется тем, что такой метод заделки зазоров не требует их последующей гидроизоляции.

Здравствуйте, уважаемый читатели блога, в статье отмостка дома покажу фото и расскажу, как делали отмостку на одном из строительных объектов. Данный метод устройства отмостки можно применить в строительстве своего дома.

Из статьи «Отмостка дома» вы узнаете для чего необходима эта конструкция и какую роль играет в гидроизоляции дома. Напомню, отмостка служит защитой фундамента от внешних вод, уменьшает промерзание грунта, сохраняет тепло, отводит воду в ливневую канализацию, дренаж, если они есть.

Новости блога

Отмостка вокруг дома — специальная горизонтальная полоса из бетона или другого материала, которая отводит осадки от строения стен и фундамента. Влага и сырость, которые приносят дождь или тающий снег, негативно влияет на состояние дома, особенно деревянного. Бревенчатые стены постепенно темнеют гниют, на поверхности образуется плесень. Фундамент регулярно намокает и проседает. Кроме того, повышается риск затопления подвала или цокольного этажа.

Чтобы избежать подобных проблем, делают отмостки вокруг дома. Давайте разберем, какие виды конструкций бывают, и как правильно их установить.

Что такое отмостки

Отмостка дома представляет горизонтальную полосу шириной 60-120 сантиметров. Она имеет небольшой уклон по периметру здания, за счет чего вода и уходит от стен строения и фундамента. В зависимости от материала изготовления они бывают из бетона и щебня, в виде тротуарной плитки и каменной брусчатки.

Конструкция выполняет ряд полезных функций:

Задерживает и отводит талую и дождевую воду от стен и фундамента дома;
Защищает фундамент от растрескивания и проседания;
Уменьшает промерзания почвы под домом сохраняет тепло в помещении;
Предупреждает образование плесени и гнили, сохранят первоначальный облик строения и повышает эксплуатационный срок фундамента;
Выполняет и декоративную функцию, завершает внешний облик дома.

Перед тем, как сделать отмостку вокруг дома, рассмотрите виды конструкций и материалов, а затем выберите подходящие. Если планируется отмостка вокруг дома своими руками, лучше выбрать бетон. Такой монтаж не требует профессиональной подготовки и большого опыта.

Какие бы виды конструкции вы не выбрали, важно очистить участок вокруг здания и сделать разметку. Оптимальной шириной отмостки считают 1 метр. Важно, чтобы соотношение выступа кровли и дома была не менее 20 сантиметров. Таким образом, правильная ширина рассчитывается по формуле: карниз 20 см. Чем шире отмостка, тем сильнее защита стен и строения от влаги.

Отмостки прокладывают непрерывно по периметру дома и делают под уклоном до пяти градусов от строения. Уклон формируют на этапе установки либо при прокладывании покрытия и рассчитывают в соотношении 15 мм на 1 м ширины. После разметки и подготовки участка делают траншею глубиной 20-25 сантиметров и прокладывают опалубку из досок, брусков или других подручных материалов. В опалубку укладывают глину, песок и щебень. Слои выравнивают и тщательно тромбуют. Высота такой основы составляет около 20 сантиметров.

На основу внахлест выкладывают гидроизоляционную пленку. Для более долгого эксплуатационного срока можно сделать армирование. Сетку соединяют в виде квадратных ячеек при помощи специальной проволоки. Нельзя использовать сварочный аппарат, так как места сварки будут подвергаться коррозии! За счет армирования отмостки выдержат любые нагрузки.

Компенсационный шов (деформационный или температурный) делают в месте соединения цоколя и отмостки. Он сохранит конструкцию при проседании грунта и предотвратит расколы зимой в минусовую температуру. Такой шов представляет промежуток между цоколем и отмосткой, который заполняют песком и мелким гравием, мастикой или несколькими слоями рубероида. Во время заливки бетоном компенсационный шов делают каждые 2-3 метра.

После проведенных работ можно укладывать бетон. Учтите, что бетонная смесь должна быть качественная и надежная. Выбирайте бетон марки не ниже М200 В15. Если хотите сделать раствор самостоятельно, смешайте цемент, песок и щебень в пропорции 1:3:5. Массу разбавьте водой в соотношении 60% от цемента.

Укладывать бетон следует постепенно ровными и одинаковыми по составу слоями. После заливки бетонную поверхность закрывают пленкой или тканью и оставляют до полного затвердевания. В сухую погоду следует периодически поливать бетон водой.

В процессе эксплуатации на отмостке могут появиться трещины и щели. Такие дефекты устраняют при помощи жидкого цементного раствора. Крупные трещины, которые занимают большую площадь, вырубают на полную глубину и очищают от грязи. Затем отверстия заполняют мастикой и посыпают сверху песком. Значительные недостатки восстанавливают с использованием свежего бетона.

Оформление отмостки

Изготовление деформационных швов в отмостке.

После всех проделанных работ делают деформационные швы. Деформационный или температурный шов служит для защиты отмостки от разрыва и появления трещин от деформации бетона при наборе прочности, при просадке основания.

С помощью таких швов конструкция отмостки состоит из отдельных карт, которые работают отдельно друг от друга на сжатие, растяжение и просадку.

В изготовление деформационных швов применяют ламинированную фанеру, вырезали из нее полоски длиной 80 см (ширина отмостки) и высотой 10 см. Если нет фанеры, то применяют деревянные рейки толщиной 2-3 сантиметра. Рейки необходимо обработать битумной мастикой или отработанным маслом для защиты их от гниения.

По нашему проекту деформационные швы делают через 3 метра и по диагоналям углов здания. Рейки закрепляли с помощью арматурных стержней и старались выставлять в уровень с верхом бетона.

Забегу не много вперед, примерно через две недели после укладки бетона в отмостку, промазывали деформационные швы битумной мастикой. Для предотвращения попадания воды между рейкой и бетоном.

Перед приемкой бетона в отмостку необходимо повесить на цоколь пленку, для защиты от загрязнения. На строительной площадке бетон заливали с миксера и соответственно если не укрыть цоколь, то он будет заляпан цементным молочком от бетона.

Бетон стягиваем по заданным отметкам, которые установили при подготовке основания. Необходимо затереть бетон максимально гладко, чтоб вода не задерживалась на отмостке, а беспрепятственно стекала. Для получения гладкой поверхности необходимо пройтись гладилкой по еще не совсем затвердевшему бетону.

Последняя операция это сохранение бетона. При укладке бетонной смеси в жаркую погоду, необходимо его укрыть тканевым полотном и периодически проливать водой. Если этого не сделать то влага из бетона будет быстро испаряться, что приведет к образованию трещин на бетонной поверхности. При не больших минусовых температурах рекомендуется бетон укрыть опилками для сохранения тепла и предотвращения замораживания.

Хотел бы высказать свое мнение по поводу деформационных швов. Может я ошибаюсь, но через пару зим трещины, при попадание и замораживание воды в щелях между бетоном и деревянной рейкой станут шире, что приведет к разрушению отмостки.

Если делать деформационные швы, то лучше как в бетонных полах после укладки бетона, через 2-3 дня, нарезать диском по бетону на глубину примерно 3 сантиметра. Далее загерметизировать специальным герметикам для наружных работ. Такой способ устройства деформационных швов отмостки вокруг дома, по моему мнению, сохранит ее на много дольше.

Буду рад вашим комментариям к статье “Отмостка вокруг дома”.

С уважением, Олег Клышко.

Cтатьи похожей тематики:

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Температурные швы в бетоне

Температурный шов в бетоне

Температурный шов в бетоне представляет собой необходимую составляющую этого типа конструкции. Их следует делать по той причине, что при застывании бетона, а потом при температурном перепаде и изменении уровня влажности происходит сжатие или расширение бетонной плиты. Если температурный шов отсутствует, то из-за появления внутренних напряжений могут возникнуть разнообразные деформации конструкции, трещины, из-за чего снижается прочность и долговечность. Благодаря таким решениям удается равномерно распределить появляющиеся дополнительные нагрузки, предотвращая деформационные процессы.

Температурный шов делают при создании строений любых типов, мостов и тротуаров. Со временем он может забиться пылью или камнями, из-за чего не будет выполнять возложенные на него защитные функции. По этой причине следует проводить периодическую очистку швов. Можно заделывать температурные швы в бетоне с использованием специальных эластичных материалов, предохраняющих их от загрязнения, но это не повлияет на их свойства. Перед заливкой бетона обычно производят расчеты коэффициента расширения поверхности, определяют ширину и длину швов, а также дистанцию между ними.

Нарезая температурный шов, необходимо руководствоваться определенными рекомендациями:

— Производить процедуру своевременно. В технологическом плане правильным решением можно назвать их нарезку в свежеуложенном бетоне непосредственно после того, как будет отшлифована поверхность. Если работы проводить намного позже, то есть когда материал затвердеет, то по краям могут появиться трещины, ухудшающие пространственные характеристики материала. Именно поэтому швы рекомендуется нарезать спустя 12 часов после заливки либо через сутки, если работы осуществлялись при пониженной температуре.

— Температурный шов в здании должен иметь расчетную глубину, колеблющуюся в пределах одной трети-одной четверти от всей толщины полученной стяжки.

— Нарезка должна производиться с обязательным соблюдением интервала.

— Нарезаемая сетка не должна содержать внутренних швов, так как в первую очередь образование трещин происходит во внутренних углах.

— Температурно-усадочные швы не должны перекрещиваться Т-образно, так как такое соединение часто становится причиной образования трещин, пересекающих полученный шов.

— На сетке не должно быть участков, имеющих треугольные углы, так как деформации чаще всего начинаются на концах острых углов. Если не удалось избежать треугольной формы, то фигуру следует сделать равносторонней.

Температурный шов предназначен для предохранения стен от возникновения трещин во время температурных деформаций. Можно по следующим данным судить, насколько велики такие деформации: каменное здание, которое при уровне температуры +20 градусов имеет длину 20 метров, при уровне температуры -20 градусов становится на 10 миллиметров короче. Выполняют шов в виде шпунта, глубина которого должна быть примерно 5-10 миллиметров.

fb.ru

Для чего нужен деформационный шов в бетоне, его виды и способы реализации

Для чего предназначен деформационный шов в конструкциях из бетона и его типы

При организации монолитных бетонных полов данный элемент конструкции является обязательным условием, способным противостоять таким факторам, как усадка и перепады температур. Особенно это актуально для теплых полов. Согласно строительным нормативам, деформационный шов в бетоне в обязательном порядке изготавливается в следующих случаях:

площадь стяжки превышает 40 м²;
сложная конфигурация пола;
длина одной стороны комнаты превышает 8 м;
по периметру стен;
возле дверных проемов;
места соединения конструкций;
высокая температура пола.

Анализ причин объемных деформаций, показывает, что конструкции, оснащенные швами способны противодействовать таким факт

виды компенсационных зазоров (температурный и другие), как правильно и чем заделать щель между цоколем дома, из чего сделать термошвы?

Отмостка выполняет защитную функцию для фундамента и цокольной части дома, поэтому к ее прочности и конструктивных особенностям предъявляют строгие требования, контролируемые строительными нормативами.

Закладка компенсационных швов необходима при строительстве отмостки для всех типов использованных материалов – бетона, тротуарной плитки, щебенки и т.д.

О том, что собой представляет деформационный шов в отмостке, для чего его делают, какими материалами заполняют и изолируют, расскажем в статье.

Что такое компенсационный шов?

Деформационными швами называют особенность конструкции отмостки, которая заключается в делении ленты вокруг дома на фрагменты в пределах несущего каркаса.

Зазор между элементами позволяет компенсировать изменение геометрических размеров конструкции под действием температурных перепадов, устранить нагрузки в материалах и защитить обшивку цоколя от преждевременного разрушения.

Зачем нужен?

Воздушно-газовое состояние почвы вокруг дома меняется под действием сил морозного пучения из-за содержащейся в ней влаги. Изменения в объеме грунта приводят к движению поверхностей и возникновению сил, действующих на фундамент и отмостку.

Чтобы продлить срок службы конструктивных элементов силовой конструкции, в отмостке делают компенсационные швы. В результате лента, опоясывающая периметр сооружения, становится менее упругой и свободно переносит температурное расширение материалов и осадку строения.

Последствия отсутствия

Отказ от устройства компенсационных швов – нарушение технологии, что сказывается на целостности отмостки уже после первой зимы.

В результате в опоясывающей ленте, если она сделана из железобетона, возникают внутренние напряжения, который приводят к деформациям и появлению трещин.

Чем больше площадь конструкции, тем сильнее будет выражаться разрушающее действие в результате нагрузок. Образование трещин в отмостке передается через связанный каркас на перекрытия, балки, фундамент и несущие стены.

Минимальные сдвиги в положении конструктивных элементов создают угрозу для целостности всего сооружения. Если надолго оставить проблему без внимания, то отсутствие компенсационных швов может стать причиной разрушения каркаса здания.

Виды и их устройство

В зависимости от направления действия сил и природы их происхождения, различают температурные, осадочные, усадочные и сейсмические швы в отмостке. Согласно своду правил СП 21.13330.2012, размер швов выбирают с учетом таких параметров, как:

климатические условия в регионе;
геологические особенности грунта;
использованные в строительстве материалы и т.д.

Температурные

Температурные швы обустраивают между любой отмосткой и стенами дома, а также в теле ленты. Конструкция позволяет нивелировать перепады высот в результате осадки дома, подвижек грунта, изменения объема материалов из-за температурных перепадов.

Особое внимание уделить вопросу устройства компенсационных швов нужно при строительстве в регионах с большой сезонной разницей температур.

Если по периметру дома предусмотрены колоны, то вокруг них также оставляют компенсирующие зазоры.

Усадочные

Бетонная стяжка твердеет по всей площади неравномерно, в результате чего высота слоя в центральной части будет ниже, чем по краям. Чтобы избежать перекоса, в промышленном строительстве делают надрезы с помощью орошаемого водой шванорезчика. В случае частного домостроения по всей площади отмостки ставят поперечные рейки с проектным шагом, которые потом удаляют.

Осадочные

Деление конструкции на изолированные части позволяет компенсировать напряжение, которое возникает в результате неравномерной осадки сооружения по всему периметру. Для бетонных стяжек, тротуарной плитки и брусчатки используют специальные профили, которые ставятся на слой гидроизоляции в процессе строительства отмостки. Роль осадочного шва также выполняет зазор между стенками дома и лентой.

Сейсмические

Чтобы горизонтальные и вертикальные деформационные сдвиги земной коры не разрушили конструкцию, перед заливкой бетона устраивают систему из поперечных профилей, изготовленных из:

алюминия,
нержавеющей стали,
ПВХ,
термопластичных эластомеров.

Систему поперечных реек необходимо устраивать в том случае, если дом построен в регионе с повышенной сейсмической активностью.

Мягкой отмостке из щебенки, деревянных мостков, крошки облицовочного материала постепенная просадка и вертикальные колебания грунта не носят вреда.

Правила создания

Чтобы отмостка прослужила максимального долго, перед устройством компенсационных швов строителю нужно учесть:

рельеф участка и геологию почвы;
систему отвода сточных вод;
размер отмостки и тип материала, из которого она строится;
конструкционные особенности дома;
суммарные нагрузки на ленту и т.д.

Расстояние между демпферными зазорами в отмостке из бетона принимают равным от 2 до 2,5 м., из брусчатки – 4–5 м. Расчетом точных характеристик занимается специалист на этапе проектирования. Высота шва по всей его длине должна быть одинаковой.

Как правильно заделать щель между цоколем дома и отмосткой?

Строительство отмостки с компенсационными зазорами проходит по такой схеме:

Размечают участок, снимают слой грунта.
Дно траншеи выравнивают и утрамбовывают.
Прокладывают слой гидроизоляции из глины или выстилают с этой целью слой рубероида.
Устраивают утрамбованную дренажную подушку из песка и щебня.
Монтируют опалубку для бетона, либо бордюры для тротуарной плитки или щебенки.
Устанавливают барьер между стенами домом и отмосткой (осадочный шов), чтобы защитить облицовку от разрушения под действием сезонных подвижек грунта. С этой целью обычно используют специальную демпферную ленту, размер которой несколько выше бетонной стяжки.
Когда раствор примет окончательную прочность, излишки ленты обрезают. Разделяющие конструкции в обязательном порядке устраивают в местах, где есть перепады уровней, в углах отмостки и в районе дверных проемов.
Монтируют поперечные рейки с проектным шагом для температурных/усадочных швов, которые предотвратят разрушение отмостки под действием внешних факторов. Г-образные участки делят на прямоугольники. С это целью можно использовать покрытые битумом или промасленные брусья, пластиковые элементы, куски стекла.
Сверху заливают первый слой бетона.
Выкладывают армирующую секу между поперечными рейками для компенсационного шва.
Сверху делают бетонную стяжку или засыпают щебенкой.
Когда бетон застынет, вынимают рейки и заполняют свободное пространство изолирующим материалом.

Как сделать деформационный шов в бетонной отмостке, подскажет видео:

Чем заполнить зазор?

Деформирующие зазоры можно заполнять такими материалами:

строительным герметиком для наружных работ – после затвердевания материал на основе битума или полиуретана остается эластичным, не попускает грязь и воду;
шнуром из пластифицированного ПВХ – удобный в работе материал, используют при работе с большими площадями;
гидрошпонкой – смесью полимеров и мастики, после монтажа проем закрывают рейкой из металла, чтобы предотвратить попадание пыли;
жидким битумом – недорогой материал с эластичной структурой при затвердевании, не пропускает влагу.

Также в образовавшееся пространство можно поставить конструкции, разработанные специально с этой целью.

Для заделки компенсационных швов в отмостке из клинкерной плитки выбирают материал такой фракции, чтобы одновременно был удобен в использовании и гарантировал достаточную стабильность просачивания.

Как правило, используют смесь щебенки фракции 0–4, 0–5, 0–8 мм, при этом объем частиц с минимальными размерами должен занимать не меньше двух процентов от объема всего сыпучего материала.

Как и чем изолировать термошвы?

В месте соединения отмостки со стенами цоколя, подвала или фундамента делают компенсационный зазор шириной до 2 см.

Варианты заполнения свободного пространства:

забить песком, перемешанным с щебнем мелкой фракции;
залить жидкой мастикой или битумом;
заполнить герметиком;
проложить скрученный рубероид;
использовать шнур из пенополиэтилена (диаметр на 20% больше, чем ширина зазора).

Ошибки при создании

Проект монтажа отмостки составляется на основе индивидуальных условий, поэтому модели устройства компенсационных швов во все случаях будут различаться. Если проектированием занимается собственник или начинающий строитель, то можно сделать следующие ошибки:

Слишком большой шаг между швами. Ситуация приводит к тому что в полотне отмостки рано или поздно появляются трещины. Решить вопрос можно расширением швов с последующим заполнением пространства уплотнительным шнуром. Таким образом получится герметичная мембрана, которая не боится усадок и вибраций.
Отказ от утепления в регионах с большими перепадами температур, а также на участках с высокой степенью пучения почвы может привести к тому, что компенсационные мероприятия не справятся с возникающими нагрузками. Избежать деформаций можно, закладывая на этапе строительства теплоизолирующий слой из экструзивного пенополистирола – материла, который отличается высокой прочностью, влагостойкостью и одновременно обеспечивает достаточное теплосопротивление конструкции.
Жесткое соединение отмостки и цокольной части приведет к появлению трещин, которые представляют опасность для целостности всей конструкции. В зависимости от размера трещин выбирают изоляционный материал между монтажной пеной, полиуретановыми герметиками, битумной мастикой и демпферной лентой. Ситуация также может возникнуть, если изначально не продумана гидроизоляции отмостки, даже если был устроен демпферный зазор.

Таким образом, технология монтажа компенсационных швов тесно связана с методикой устройства отмостки.

Нарушая последовательность технологических этапов или отказываясь от некоторых из них, собственник непременно сталкивается с разрушением конструкции, что существенно снижает срок службы не только ленты вокруг дома, но и фундамента.

Устроенные щели нельзя оставлять открытыми, поскольку в них будет скапливать влага, провоцируя появление новых трещин и других деформаций.

Заключение

Компенсационные швы в отмостке защищают полотно от преждевременного разрушения в результате температурных расширений материала, сезонных или сейсмических подвижек грунта, осадки здания и т.д.

Поскольку все элементы конструкции тесно связаны между собой, то деформирующие зазоры нивелируют действие избыточных напряжений, возникающих в процессе эксплуатации сооружения. Отказавшись от проведения мероприятия, строитель рискует тем, что уже после первой зимы в отмостке и облицовке цоколя появятся трещины и сколы.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

TL-0011 — Техническое письмо по компенсационным швам в бетонных конструкциях (версия для США) | Ресурс

Типы систем уплотнения компенсаторов

Большинство систем уплотнения компенсационных швов делятся на один из четырех основных типов, и принципы соединения с любой из этих систем определяются общим планом работы, как и все остальное.

Поверхностные системы

Сильфонное уплотнение

Примером этого типа является семейство продуктов Expand-O-Flash ^® производства Manville (05800 / MAN).Присоединение к гидроизоляционной мембране Bituthene ^® выполняется путем перекрытия двух систем вдоль фланцев узла стыковой крышки. Перед установкой необходимо убедиться в совместимости систем. По возможности рекомендуется, чтобы фланцы были «зажаты» между двумя слоями мембраны Bituthene ^®.

Уплотнительная лента

Он состоит из плоского резинового материала, который может быть заложен в конструкционный бетон различными способами.Совместимость с компонентами необходимо определить. Продукция этого типа производится такими фирмами, как Situra, Sika Corp. и Watson Bowman Associates, Inc.

Компрессионные системы

Компрессионные уплотнительные системы предназначены для установки в стык в сжатой или сжатой конфигурации, а затем могут расширяться или сжиматься, чтобы приспособиться к стыку. Давление, оказываемое сжатым уплотнением на стороны соединения, по крайней мере частично, препятствует прохождению воды через соединение.Некоторые системы полностью полагаются на давление, чтобы удерживать уплотнение на месте, другие имеют системы механического крепления или могут быть приклеены эпоксидной смолой или другими сложными клеями. Примеры систем этого типа производятся компанией Watson Bowman Associates, Inc. (05800 / WAR), которая производит экструдированные системы с внутренними перепонками. Соединение с гидроизоляционной мембраной Bituthene ^® Для установки гидроизоляционной мембраны Bituthene ^® необходимо заделать мембрану жидкой мембраной Bituthene ^® по краю стыка непосредственно рядом с материалом компрессионного уплотнения.По возможности использование металлического шва может обеспечить большую надежность как герметика, так и гидроизоляционной системы.

Герметики для заливки или распыления

Другой тип герметика для швов — это гибкий герметик для швов, заливаемый на месте или распыляемый на месте. Это могут быть двухкомпонентные продукты, соответствующие федеральной спецификации TT-S-00227E, или однокомпонентные материалы, соответствующие федеральной спецификации TT-S-00230C. Герметики предназначены для работы на различных уровнях движения суставов.Рекомендуемые типы — уретаны или силиконы.

Полисульфидные герметики нельзя использовать в контакте с мембраной Bituthene ^®.

Требуется какая-либо форма заполнителя шва и / или подкладочного стержня, чтобы предотвратить попадание этих материалов в шов слишком далеко и предотвратить прилипание герметика к нижней части шва. Кроме того, существуют руководящие принципы, установленные производителями, в отношении отношения глубины к ширине и возможностей перемещения для большинства этих продуктов. Все это влияет на гидроизоляционные свойства этих систем и должно быть тщательно проверено проектировщиком перед установкой.

Бронированные шарниры в сборе

Это, безусловно, самые сложные и дорогостоящие системы герметизации стыков, способные выдерживать самые большие движения и нагрузки. В этой группе есть разные конструкции, но основные различия заключаются в механизме компенсации движения расширения-сжатия. Большинство из них довольно похожи по конструкции носа и крепления.

Соединения, используемые с глухой / предварительно нанесенной гидроизоляцией

Стыки, которые могут использоваться для стыковки с гидроизоляционной мембраной, обычно представляют собой систему с фланцами.Примерами такого типа стыков являются Emseal BG System или Situra FlameLINE ^®. Мембраны Preprufe ^® и Bituthene ^® могут быть успешно включены в эти системы. Из-за повышенного риска, связанного с гидроизоляцией швов ниже уровня земли в гидростатических условиях, обратитесь к производителю системы компенсационных швов для правильного выбора шва и GCP для получения конкретных требований к деталям для выбранной системы.

Заключение

Чтобы правильно спроектировать и определить наиболее подходящую систему уплотнения компенсатора, необходимо учесть несколько вопросов:

Расстояние между швами
Размер шва
Совместное движение
Совместимость компонентов уплотнения с гидроизоляционными мембранами Preprufe ^® и Bituthene ^®
Безопасность.Поскольку в определенное время года компенсаторы будут находиться в нейтральном положении, необходимо сделать поправку на герметизацию стыков в закрытом положении летом и в открытом положении зимой.

Это техническое письмо предоставляется только в качестве руководства при проектировании и определении систем герметизации компенсаторов. Для получения помощи при проектировании необходимо проконсультироваться с производителями уплотнений.

Условия

Деформационный шов — Отверстие или зазор между соседними частями строительной конструкции или бетонных работ, которые допускают безопасное и несущественное относительное перемещение этих частей, вызванное тепловыми колебаниями или другими условиями.

Крышка компенсатора — Защитная крышка, закрывающая стык и перекрывающая его. Может быть сборным или изготовленным на месте. Предназначен для сгибания при движениях сустава без потери защиты сустава.

Заполнитель для компенсационных швов — Сжимаемый материал, используемый для заполнения шва, чтобы предотвратить проникновение мусора и обеспечить поддержку герметиков.

Герметик для компенсирующих швов — Сжимаемый материал, используемый для предотвращения попадания воды и твердых посторонних материалов из швов.

Опорный стержень или опора — Любой материал или вещество, помещенное в герметизируемый стык, чтобы уменьшить его глубину и / или предотвратить провисание герметика.

Этот список является репрезентативным для производителей и не обязательно является полным. Включение в этот список не означает одобрения какого-либо производителя или продукта.

Расширительные швы для тротуаров и бетонных проездов

Устройство бетонной подъездной дороги требует большего, чем просто укладка бетона.Чтобы избежать появления непривлекательных трещин на новом тротуаре, важно установить компенсаторы.

Расширительные швы

Швы в бетонном покрытии делятся на две основные категории:

1) Соединения, допускающие перемещение (изоляционные и компенсационные швы)
2) Соединения, контролирующие растрескивание бетона (контрольные или усадочные швы)

Деформационный шов первой категории, также известный как изолирующий шов, представляет собой пространство между смежными частями бетона для предотвращения образования трещин.

Фактически, существует разница между компенсатором и изоляционным швом.

Изолирующие швы используются для отделения покрытия от любых примыкающих к зданиям, существующих покрытий или жестких конструкций, таких как дренажные ямы, смотровые люки или колонны, которые могут удерживать покрытие и тем самым повышать риск образования трещин.

Деформационные швы используются на больших площадях мощения для компенсации расширения и могут быть размещены между проезжей частью и соседними бетонными плитами, такими как фундамент гаража или дома.

Деформационные швы позволяют каждой секции бетона двигаться независимо от других. Бетон расширяется в основном из-за повышенных температур в жаркую погоду и сжимается в холодную погоду, и без компенсационных швов, обеспечивающих пространство для этого движения, могут образоваться большие трещины .

Там, где бетонная плита примыкает к другим поверхностям здания, обычно предусматривают изоляционные швы. Обычно это тот же материал, что и компенсаторы.

1 — Расстояние:

Итак, расстояние между управляющими шарнирами имеет решающее значение.Количество компенсаторов, необходимых в проезжей части, зависит от ее длины.

— Убедитесь, что стыки на подъездной дорожке расположены с интервалом 15 футов или меньше.
— Это общепринятая практика, когда расстояние равно ширине проезжей части. Соотношение ширины к длине не должно превышать 1: 1,5.
— Если ваша плита проезжей части будет иметь острые углы 90 градусов, контрольные швы должны выходить из этих углов внутрь плиты.
— Для декоративных работ швы по возможности должны быть расположены в соответствии с предлагаемым декоративным рисунком или отделкой.
— Если ваш тротуар представляет собой длинный путь, вы захотите использовать компенсационные швы, но компенсационные швы не нужны, если усадочные швы расположены через каждые 5 футов вдоль тротуара.

2 — Размер и толщина:

Размер и толщина компенсационных швов зависят от толщины бетона на проезжей части или тротуара.

— Таким образом, компенсационный шов проезжей части, как правило, имеет ширину от 1/2 до 3/4 дюйма (от 12,7 мм до 19 мм) и такую же глубину, как толщина проезжей части (от 5 до 6 дюймов). . Деформационные швы должны покрывать всю толщину бетона и проходить от конца до конца, когда они установлены.
— Все тротуары должны быть толщиной не менее 4 дюймов.
— Деформационный шов может быть размещен немного ниже верхней поверхности тротуара, если вы скругляете край или придаете бетону острые края.
— Деформационный шов никогда не должен выходить за верхнюю часть тротуара.
— Более толстый бетон — хорошая идея для проезжей части. Однако арматурная сталь — необходимость. Сталь стоит очень недорого, и она помогает значительно укрепить бетон. Сталь скрепит плиты с трещинами .

3 — Материал:

Материалы, используемые для компенсационных швов, должны быть устойчивыми к экстремальным погодным и температурным условиям.

— Предварительно формованные материалы, такие как асфальтово-волокнистая плита, резина, а также доски из пластмассы или пробки, являются обычными заполнителями швов.
— Однако любой материал, используемый в качестве наполнителя для расширительного шва на проезжей части, должен быть чрезвычайно эластичным и не становиться мягким в жаркую погоду или хрупким на морозе. Они прикрепляются к опалубке перед заливкой бетона.
— Материал компенсационного шва доступен в предварительно отформованных размерах, или вы можете отрезать его до желаемого вами размера.
— 12-миллиметровый шов формируется в бетоне с использованием чего-то вроде мягкой древесины или пенополистирола, который затем удаляется, когда бетон застывает. Затем стык заполняется герметиком.

Расширительные швы для тротуаров

4 — Примечание:

Деформационные швы на подъездных дорожках к старым домам часто засыпаны сорняками в результате использования деревянных компенсаторов подъездных путей строительными подрядчиками в прошлом. Когда древесина гниет, все, что остается, — это трещина шириной с доску, которая изначально заполняла ее.Пространство быстро заполняется грязью, камнями и сорняками и становится бельмом на глазу.

Решение : Очистите стыки, промойте их механической шайбой и поместите в них подходящий материал. Однако, если зазоры шире, чем у покупного наполнителя, можно использовать расширяемую, устойчивую к атмосферным воздействиям герметик для заполнения лишнего пространства.

Бетонный компенсатор

— Boomle.com

Армированный Бетон — важный строительный материал, он обладает прочностью. Конструкции спроектированы с учетом расширения и сжатия швов в соответствующих местах, чтобы это движение могло происходить.

ancon.co.uk>
Расширяющиеся и усадочные швы в бетоне

Установка расширения Соединения В Бетон Приводы

Необходимость расширения Соединения . Бетон схватывается очень твердо, больше, чем многие другие популярные приводные поверхности. Но, как и большинство материалов, он также расширяется и сжимается при нагревании и охлаждении.

drivewayexpert.co.uk>
Укладка компенсационных швов в бетон

Типы бетона Соединения в строительных конструкциях | Расширение Соединения …

Расширение Соединения . Это структурное разделение между элементами здания, которое позволяет независимое движение без повреждения сборки. Расширение Соединение используется в бетоне и стали.

aboutcivil.org>
Типы бетонных швов в строительных конструкциях |

Изготовление Расширение Швы в Бетонные плиты | DoItYourself.com

Расширение стыки устанавливаются в бетонную плиту , где вероятно возникновение расширения и сжатия, вызванного температурными циклами и влажностью. Расширение Швы также могут смягчить …

doityourself.com>
Выполнение деформационных швов в бетонных плитах |

Бетон Расширение Соединение , Бетон Расширение Соединение Поставщики …

Найти Бетон Расширение Соединение Производители, Бетон Расширение соединение Поставщики & Оптовики бетон расширение стык типов для индийских торговых центров Модель MSDGP состоит из четырех частей…

tradekey.com>
Бетонный деформационный шов, Бетонный деформационный шов

Бетон Расширение Соединения производителей, Китай … | Global Sources

Найти Бетон Расширение Соединения производителей из Китая. Импортное качество Бетон Расширение Соединения поставляются опытными производителями из Global Sources.

globalsources.com>
Производители бетонных деформационных швов, Китай…

Бетон Расширение Соединения по лучшей цене в Индии

Бетон Расширение Соединение , которое мы предлагаем, рекомендуется среди клиентов из-за его легкой установки и коррозии. Расширение Швы в этих компонентах здания неизбежны.

dir.indiamart.com>
Бетонные деформационные швы по лучшей цене в

Reflectix 4 дюйма x 50 футов. Расширение Соединение для бетона -EXP04050

3 дюйма Малое Бетон Расширение Соединение Образец упаковки. Расширение Соединение расширяется на , если оно слишком велико. Я удваиваю расширение материал стыка в нескольких местах и использовал шпатлевку стык для удержания на месте.

homedepot.com>
Reflectix 4 дюйма x 50 футов компенсатора для

Китай Бетон Металл Расширение Соединение , Бетон Металл Расширение …

Похожие запросы: Бетон Металл Расширение Совместное Металлическое строительство Производители Металла Металл Строительный материал Алюминий Металлический сплав Металл Сталь Здания Стекло Металл Металл …

Made-in-China.com>
Китай Бетонные металлические компенсаторы, бетон

бетон расширение стык герметик | eBay

Отмените подписку бетон расширение стык конопатите, чтобы перестать получать обновления в ленте eBay.Вы будете получать уведомления по электронной почте и в ленте, когда поступают новые товары.

ebay.ca>
герметик для компенсационных швов из бетона |

PPT — Соединения в бетонной конструкции Презентация PowerPoint, скачать бесплатно

Соединения в бетонной конструкции Matt Mettler, P.E. DOWL HKM

Определение соединения • Изолирующие соединения • Строительные соединения • Усадочные соединения • Деформационные соединения

Конструкция соединения • Штифтованные • Связанные • Шпоночные • Шпоночные • Вставки (застежки-молнии) • Стыковые соединения

904

Изоляционные швы • Тип управляющего шва • Позволяет сушить усадку и другие движения • Не ограничивает вертикальное или горизонтальное положение • При необходимости может действовать как компенсационный шов

Изолирующий шов

Строительные швы • Может быть выполнено из нескольких типов соединений: • Дюбель • Связанный • Шпоночный • Стыковое соединение • Разнесены и / или расположены для облегчения строительства • Ограничение количества бетона • Последовательность строительных задач

Строительный шов

Усадочный шарнир • Также известен как управляющий шарнир • Контролирует растрескивание из-за к усадке при высыхании • Могут быть изготовлены различными методами: • Ручная обработка • Распил (мое предпочтение) • Вставки

Усадочные швы

Деформационные швы • Используется в основном во внешних условиях • Может использоваться со шпонками, но без шпонок или стяжек • Допускает неограниченные движения из-за перепадов температур • Может герметизировать

Деформационный шов

Расстояние между швами • В зависимости от толщины бетона, размера крупного заполнителя и осадки бетона • PCA рекомендует, чтобы расстояние между стыками в 2–3 раза (в футах) превышало толщину бетона (дюймы) • Пример: 5-дюймовая плита будет иметь стыки, расположенные на расстоянии от 10 до 15 футов. • Рекомендуется сохранять квадратную форму настолько, насколько это возможно.

Расстояние между стыками

Расстояние между стыками • Геометрия конструкции и другие элементы, такие как внутренние стены, колонны и d опоры могут диктовать расположение.

Рекомендации для гидротехнических сооружений • Усадочные швы: • должны быть закреплены штифтами или привязаны • Спиленные полы • На стенах имеются полосы для снятия фаски • Постарайтесь сохранить квадратную форму между швами • Может потребоваться гидрошпонка или герметик для швов • Строительство шарниры: • должны быть закреплены шпонками или завязаны и зафиксированы шпонками • Используйте полосы для снятия фаски для надлежащего уплотнения • Может потребоваться особое внимание к дренажу из-за гидравлической нагрузки.

Ссылки • Бюро мелиорации, «Руководство по бетону», 8-е издание, пересмотренное, 1981 г.

Температурный шов в бетоне — Строим из бетона

Температурный шов в бетоне из доски

Температурный шов в бетоне из чего делают

Деформационные швы в бетонных полах: виды, устройство, технология

Нормативные требования к деформационным швам в бетонных полах

Материалы, используемые для заполнения швов бетонного пола

Пошаговая инструкция по монтажу водонепроницаемого деформационного шва с металлическим профилем

Нарезные швы

Заделка швов качественным гибридным герметиком

Шпаклевка деформационных швов двухкомпонентным герметиком

Практические советы работы с машиной для нарезки швов

Видео — Нарезчик швов HUSQVARNA FS 413

Видео – Изготовление деформационных швов

Устройство температурных швов в бетоне

Разновидности температурных

Герметизация углублений

Уменьшение образования трещин

Температурные швы в бетонных конструкциях: назначение и виды

Вертикальные температурно-усадочные швы зданий

Новости блога

Температурно-компенсационные швы в бетонных полах и цементно-песчаных стяжках

Защита фундамента

Отмостка вокруг дома

Демпферная лента

Уплотнительный шнур

Герметики и мастики

Специальные профили

Новости блога

Что такое отмостки

Оформление отмостки

Изготовление деформационных швов в отмостке.

Cтатьи похожей тематики:

Температурные швы в бетоне

Температурный шов в бетоне

Для чего нужен деформационный шов в бетоне, его виды и способы реализации

Для чего предназначен деформационный шов в конструкциях из бетона и его типы

виды компенсационных зазоров (температурный и другие), как правильно и чем заделать щель между цоколем дома, из чего сделать термошвы?

Что такое компенсационный шов?

Зачем нужен?

Последствия отсутствия

Виды и их устройство

Температурные

Усадочные

Осадочные

Сейсмические

Правила создания

Как правильно заделать щель между цоколем дома и отмосткой?

Чем заполнить зазор?

Как и чем изолировать термошвы?

Ошибки при создании

Заключение

TL-0011 — Техническое письмо по компенсационным швам в бетонных конструкциях (версия для США) | Ресурс

Типы систем уплотнения компенсаторов

Поверхностные системы

Сильфонное уплотнение

Уплотнительная лента

Компрессионные системы

Герметики для заливки или распыления

Бронированные шарниры в сборе

Соединения, используемые с глухой / предварительно нанесенной гидроизоляцией

Заключение

Условия

Расширительные швы для тротуаров и бетонных проездов

— Boomle.com

PPT — Соединения в бетонной конструкции Презентация PowerPoint, скачать бесплатно

Добавить комментарий Отменить ответ
