Удельная масса бетона: удельный и объемный вес, масса бетона

Содержание

удельный и объемный вес, масса бетона

Бетон – популярный строительный материал, применяемый при строительстве монолитных и сборно-монолитных строительных конструкций, производстве ЖБИ, проведении ремонтно-строительных работ. В состав этой рациональной строительной смеси входят: вяжущее, крупный и мелкий заполнители, вода, при необходимости – добавки.

При расчетах объектов различного назначения важную роль играет плотность – количество материала в единице объема.

Сколько весит куб бетона, зависит от номенклатуры используемых компонентов и их процентного соотношения. В соответствии с ГОСТом 25192-2012 бетонные смеси по плотности разделяют на следующие типы: особо легкие (теплоизоляционные), легкие, мелкозернистые, тяжелые, особо тяжелые.

Перед описанием каждого типа ознакомимся с понятиями, используемыми в нормативной и проектной документации.

Физические характеристики бетона: масса, плотность, вес, объемный и удельный вес

В современной нормативной документации на бетоны и другие строительные растворы и смеси используются такие физические характеристики, как масса и плотность.

Масса – скалярная положительная физическая величина, характеризующая инерционные свойства тела. По международной системе СИ она измеряется в кг.

Плотность определяется как отношение массы тела к объему, которое оно занимает. Измеряется в кг/м3.

Ранее в стандартах применялись другие физические величины – вес, объемный вес, удельный вес.

Вес – это сила, с которой тело действует на опору в поле сил тяжести. В системе СИ для измерения этой характеристики используется величина Ньютон (Н). Хотя вес и масса с научной точки зрения – разные понятия, их строгое различие принято только в науке и технике, а в повседневной жизни они часто взаимозаменяемы.

Удельный и объемный вес: в чем отличие

Понятие «плотность» аналогично понятию «объемный вес». Объемный вес определяется как отношение массы тела с порами к занимаемому им объему, а удельный вес – как отношение массы тела без пор к его объему. Объемный и удельный вес равны для жидкостей и абсолютно плотных тел. В большинстве случаев удельный вес больше объемного. На практике понятие «удельный вес» применяется редко.

Особо легкие и легкие бетоны: виды и характеристики



Технические условия на эти виды бетонных смесей регламентируются ГОСТом 25820-2014. Особо легкие бетоны имеют вес куба не более 800 кг/м3. Плотность легких смесей – от 800 до 2000 кг/м3. Материалы с плотностью до 500 кг/м3 используются как теплоизоляционные, 500-1600 кг/м3 – конструкционно-теплоизоляционные, свыше 1100 кг/м3 – конструкционные.

По способу производства эти материалы разделяют на следующие группы:

  • Ячеистые или поризованные. Эти материалы получают путем введения добавок – пенообразующих или газообразующих. В первом случае конечным продуктом является пенобетон, во втором – газобетон. Газобетоны на сложном вяжущем (цемент+известь, причем известь составляет большую часть) называют газосиликатами. Крупные и мелкие заполнители подбирают, в зависимости от функционального назначения смеси. Твердение составов может быть естественным, в тепловлажностных камерах, автоклавным.
  • На пористых заполнителях. В качестве крупных пористых заполнителей используют пемзу, вулканический туф, керамзит, вермикулит, перлит и другие. Количество воздушных полостей – до 6%.
  • Крупнопористые. Иначе они называются беспесчаными, поскольку мелкий заполнитель в них отсутствует. Крупный заполнитель – пористый. Процентное содержание воздушных полостей – до 25%.

Тяжелые и мелкозернистые бетонные смеси: виды и характеристики

Технические условия на тяжелые и мелкозернистые бетоны, вес 1 м3 которых составляет 2000-2500 кг, определяет ГОСТ 26633-2015. Тяжелые бетонные смеси – наиболее распространенные материалы, используемые в строительстве.

Они используются для создания несущих конструкций – фундаментов, стен, перекрытий.

В состав тяжелых смесей входят:

  • вяжущее – обычно портландцемент марок М400 или М500;
  • крупный заполнитель – плотный, наиболее распространенные варианты – гранитный, гравийный, известняковый щебень;
  • мелкий заполнитель – карьерный или речной песок, очищенный от вредных примесей;
  • чистая вода;
  • добавки, улучшающие определенные характеристики пластичной бетонной смеси или продукта после твердения.

В состав мелкозернистого бетона входят: вяжущее, плотный мелкий заполнитель, вода и добавки (при необходимости). Мелкозернистые смеси используют для изготовления тонкостенных конструкций, тротуарных плит, предметов ландшафтного дизайна.

Особо тяжелые бетоны: производство и области применения

Особо тяжелые бетоны, имеющие вес кубометра более 2500 кг/м3, – специфические материалы, в рядовом гражданском строительстве не используемые. Они востребованы для сооружения объектов, связанных с воздействием радиоактивных излучений.

Для увеличения плотности материала в качестве заполнителей используют магнетиты, красный и бурый железняк, бариты. При производстве особо тяжелых бетонных смесей востребованы: чугунная дробь, лом, крошка.

Таблица зависимости между классами прочности бетона и весом одного куба






Виды бетона по плотности

Классы прочности

Сколько весит куб бетона, кг

Особо легкие

В3,5-В5

До 800

Легкие

В7,5-В15

800 — 2000

Тяжелые

В15-В30

2000 — 2500

Особо тяжелые

В 35 и выше

Свыше 2500

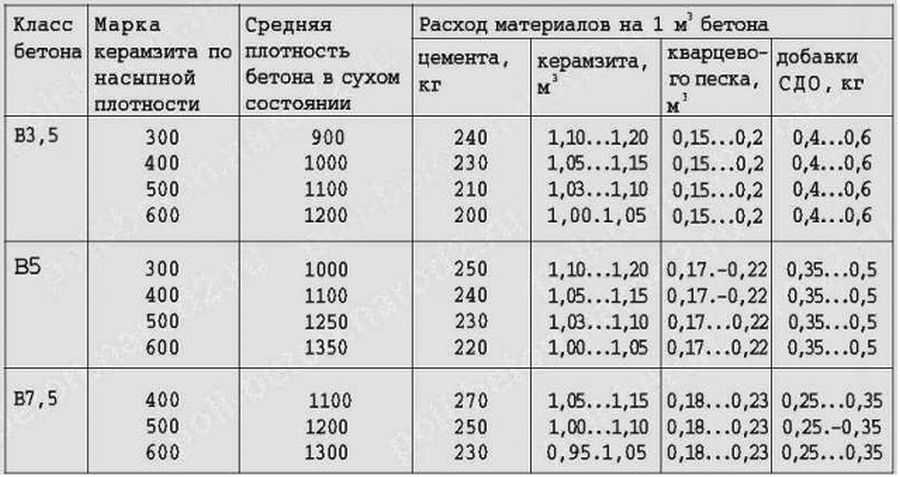

Таблица зависимости веса бетона от вида заполнителя и других компонентов









Заполнители и другие компоненты

Вес бетона в затвердевшем состоянии, кг/м3

Заполнители и другие компоненты

Вес бетона в затвердевшем состоянии, кг/м3

Плотные заполнители из природного камня

2400

Перлитовый заполнитель

600-1200

Керамзитовый щебень и керамзитовый песок, могут присутствовать пенообразующие добавки

500-1800

Заполнители из пемзы и шлаков

800-1600

Туфовый заполнитель

1200-1800

Доменные гранулированные шлаки

1200-1800

Пемзовый щебень

800-1600

Зольный гравий

800-1400

Вулканические шлаки

800-1600

Газо- и пенообразующие добавки, вяжущее – портландцемент или портландцемент + известь

300-1000

Керамзитовый щебень, кварцевый песок, добавки для поризации

800-1200

Газо- и пенообразующие добавки, зола

800-1200

Керамзитовый щебень, перлитовый песок

800-1000





Вес бетона в 1м3: таблица и значения

Существует много способов узнать массу, но наверняка определить это можно лишь произведя взвешивание

В процессе расчёта несущей способности конструкций, либо непосредственно на стройплощадке бывает острая необходимость узнать вес 1м3 железобетона например, демонтированных конструкций.

В общем случае для среднеармированного тяжелого бетона определяют объем изделия в м3, умножают на плотность 2,5 т/м3, и получают значение в тоннах. Так выглядит упрощенный расчет веса бетона. Но это не универсальная формула, т. к. разновидностей данного строительного материала существует большое количество. Вот о них и поговорим.

Содержание статьи

Что такое объемная масса и где ее взять

Пример Паспорт на ЖБИ. Пункт 10 — средняя плотность бетона

Вес 1 м3 вещества без пустот называют его истинной плотностью.

  • В зависимости от этого значения, различают и виды бетона — чем оно выше, тем больше вес 1м3.
  • На практике, чтобы определить, сколько весит бетон, используют другую величину — объемный вес.
  • Но эта характеристика непостоянна, зависит от компонентов, на основе которых приготавливалась смесь, и количества воды, используемой при замесе раствора.

Сколько весит бетон, зависит от его компонентов

Для детальных расчетов обращаются к соответствующей нормативной литературе. Это могут быть ГОСТы, СНиПы, либо просто паспорт на бетонную смесь или заводское ж.б. изделие.

Там можно найти характеристики:

  • объемный вес;
  • удельный вес;
  • объемная масса;
  • плотность.

Состав бетона

Единица измерения у всех одинакова — это т/м3 либо кг/м3. Конечно, вдаваясь в тонкости и относительности — они не равны между собой. Но, если речь не идёт о строительстве в космосе, то чтобы узнать, сколько весит 1 м3 бетона, можно пользоваться любой из этих величин.

Тем более — для грубых подсчетов на стройплощадке, или укрупненного сбора веса для смет или грузоперевозок.

Эскиз моста из ЖБИ. Вес бетона В25 равен 2502 кг

На заметку: если указано безразмерное значение, например, как в паспорте к ЖБИ, то нужно смотреть на количество знаков. То есть, если это 3-х или 4-значное число (500, или 2400 как на картинке выше) — единица измерения будет кг/м3. Если значение маленькое и дробное (0,5 или 2,4) — оно указано в т/м3.

Важно рассчитать вес бетона для выбора спецтехники нужной грузоподъемности. Вес 1 тонны бетона равен 1000 кг.

  • Теперь, когда известна объемная масса — дело за малым: вычислить объем в м3 и перемножить одно на другое.
  • Но, что делать, как посчитать вес бетона, если нужную характеристику плотности никак не найти?
  • Тогда, потребуется на глазок определить, к какому типу относится бетон, и использовать справочные значения, представленные в статье.

Вес по видам бетона

Так ли сильно отличается вес 1 м3 тяжелого бетона от ячеистого? Да, значительно

В зависимости от плотности выделяют виды:

  • особо легкие;
  • легкие;
  • тяжелые;
  • особо тяжелые.

Фундаменты обычно закладывают из тяжелого армированного бетона, а для стен всё чаще применяют газобетон, керамзитобетон и прочие, относящиеся к ячеистым и другим видам. Строительство атомных электростанций, бункеров для хранения ядерных отходов ведут из особо тяжелых бетонов. А особо легкие — используют для теплоизоляции. Объемный вес для каждого вида будет сильно отличаться.

Укладка ленточного фундамента.

На заметку: Иногда требуется узнать, сколько весит литр бетона. Всё просто: нужно перевести литры в кубометры, и умножить на справочное значение объемной массы. 1л равен 0,001м3. Аналогично подсчитывается и сколько весит ведро бетона 10 литров. Соответственно 10л — это 0,01 м3

В зависимости от марки и вида, вес кубометра можно определить по таблице:

Справочные значения

Вес бетона В30 составляет 2376 кг

Калькулятор объема бетона

В литературе можно встретить данные по удельному весу, в зависимости от его вида и заполнителя:

Справочные данные

Марка и класс бетона, в чем разница?

Испытание образца по прочности на сжатие

Марка бетона означает предел прочности на сжатие в кгс/см², и является основным показателем его кр

Вес бетона

Материал Объемный вес  (Т/м3) Коэффициент надежности по нагрузке

Железобетон

Железобетон невибрированный на гранитном щебне 2,400 1,1
Железобетон вибрированный на гранитном щебне 2,500 1,1
Железобетон невибрированный на кирпичном щебне 2,000 1,1
Железобетон вибрированный на кирпичном щебне 2,150 1,1
Железобетон на пемзе или туфе 1,300 1,3

Бетон

Тяжелый бетон на гравии или щебне 2,400 1,1
Бетон на кирпичном щебне 1,800 1,3
Бетон на пемзе 0,900 1,3
Газо- и пенобетон 0,400 1,3
Глиняно-песчаный раствор 1,500 1,3
Известково-песчаный раствор 1,300 1,3
Цементно-перлитовый раствор 0,800 1,3
Цементно-песчаный раствор 1,800 1,3
Цементно-шлаковый раствор 1,200 1,3
Бетон легкий марки по средней плотности D800 0,800 1,2
Бетон легкий марки по средней плотности D900 0,900 1,2
Бетон легкий марки по средней плотности D1000 1,000 1,2
Бетон легкий марки по средней плотности D1100 1,100 1,2
Бетон легкий марки по средней плотности D1200 1,200 1,2
Бетон легкий марки по средней плотности D1300 1,300 1,2
Бетон легкий марки по средней плотности D1400 1,400 1,2
Бетон легкий марки по средней плотности D1500 1,500 1,2
Бетон легкий марки по средней плотности D1600 1,600 1,2
Бетон легкий марки по средней плотности D1700 1,700 1,1
Бетон легкий марки по средней плотности D1800 1,800 1,1
Бетон легкий марки по средней плотности D1900 1,900 1,1
Бетон легкий марки по средней плотности D2000 2,000 1,1
Поризованный бетон по средней плотности D800 0,800 1,2
Поризованный бетон по средней плотности D900 0,900 1,2
Поризованный бетон по средней плотности D1000 1,000 1,2
Поризованный бетон по средней плотности D1100 1,100 1,2
Поризованный бетон по средней плотности D1200 1,200 1,2
Поризованный бетон по средней плотности D1300 1,300 1,2
Поризованный бетон по средней плотности D1400 1,400 1,2
Ячеистый бетон марки по средней плотности D500 0,500 1,2
Ячеистый бетон марки по средней плотности D600 0,600 1,2
Ячеистый бетон марки по средней плотности D700 0,700 1,2
Ячеистый бетон марки по средней плотности D800 0,800 1,2
Ячеистый бетон марки по средней плотности D900 0,900 1,2
Ячеистый бетон марки по средней плотности D1000 1,000 1,2
Ячеистый бетон марки по средней плотности D1100 1,100 1,2
Ячеистый бетон марки по средней плотности D1200 1,200 1,2

Поглощение и удельный вес. Удельный вес

Сухой вес BulkVolume

Процедура испытаний на ОБЕСПЕЧЕННУЮ УДЕЛЬНУЮ ВЕСУ И ВОДОПОГЛОЩЕНИЕ СОВМЕСТНОГО TxDOT Обозначение: Tex-201-F Дата вступления в силу: январь 2016 1.ОБЛАСТЬ ПРИМЕНЕНИЯ 1.1 Используйте этот метод для определения насыпного удельного веса

Дополнительная информация

17 апреля 2000 г. РУКОВОДСТВО ПО ЛАБОРАТОРИИ 1811.0

17 апреля 2000 г. РУКОВОДСТВО ПО ЛАБОРАТОРИИ 1811.0 1811 УДЕЛЬНАЯ ВЕСА (GMB) И ПЛОТНОСТЬ УПЛОТНЕННЫХ БИТУМИНОЗНЫХ ОБРАЗЦОВ, ИСПОЛЬЗУЕМЫХ ПАРАФИНОМ ИЛИ ПАРАФИЛЬМ Обозначение ASTM D 1188 (MN / DOT Modified) 1811. 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Этот тест

Дополнительная информация

Руководство по стандартным процедурам тестирования

STP 206-1 Стандартные процедуры тестирования Раздел: 1.ОБЛАСТЬ ПРИМЕНЕНИЯ 1.1. Описание испытания 2. АППАРАТ Этот метод описывает процедуру определения зависимости между гранулометрическим составом

Дополнительная информация

Руководство по стандартным процедурам тестирования

STP 206-4 Стандартные процедуры тестирования Раздел: 1. ОБЛАСТЬ ПРИМЕНЕНИЯ 1.1. Описание испытания Этот метод описывает процедуру определения предела текучести, предела пластичности и индекса пластичности крупнозернистого

Дополнительная информация

Ситовый анализ агрегатов

Пересмотрено в 2007 г., лист данных WKS No.30 MOHAWK КОЛЛЕДЖ ПРИКЛАДНОГО ИСКУССТВА И ТЕХНОЛОГИЙ ОТДЕЛЕНИЕ СТРОИТЕЛЬСТВА И СТРОИТЕЛЬНЫХ НАУК Ситовой анализ совокупностей ВВЕДЕНИЕ Оценка распределения

Дополнительная информация

Глава 8 Проектирование бетонных смесей

Глава 8 Проектирование бетонных смесей 1 Основная процедура расчета бетонных смесей применима к бетону для большинства целей, включая тротуары. Бетонные смеси должны встречаться; Технологичность (просадка / вебе) на сжатие

Дополнительная информация

Руководство по стандартным процедурам тестирования

STP 205-13 Стандартные процедуры тестирования Раздел: 1.ОБЛАСТЬ ПРИМЕНЕНИЯ 1.1. Описание испытания Этот метод описывает процедуру определения зависимости между влажностью и плотностью мелкозернистого материала

.

Дополнительная информация

ИСПЫТАНИЕ НА КОЛЕСО В ГАМБУРГЕ

Процедура испытания для HAMBURG WHEEL-TRACKING TEST TxDOT Обозначение: Tex-242-F Дата вступления в силу: сентябрь 2014 г. 1. ОБЛАСТЬ ПРИМЕНЕНИЯ 1.1 Этот метод испытаний определяет склонность к преждевременному разрушению битумных смесей

Дополнительная информация

Прочность бетона

Прочность бетона При проектировании и контроле качества бетона обычно указывается прочность. Это связано с тем, что по сравнению с большинством других свойств испытать прочность относительно легко. Кроме того,

Дополнительная информация

6 ПРОЦЕДУРЫ КОНТРОЛЯ КАЧЕСТВА

6 ПРОЦЕДУРЫ КОНТРОЛЯ КАЧЕСТВА Производитель Персонал Менеджмент Представитель Сертифицированные техники по асфальту Квалифицированные технические специалисты Справочные публикации Полевая лаборатория Дневник калибровки испытательного оборудования Материалы

Дополнительная информация

Статья 902.АГРЕГАТЫ

902.01 Статья 902. АГРЕГАТЫ 902.01. Основные требования. Департамент может повторно проверить и повторно протестировать агрегаты независимо от проверки на заводе-производителе. Обеспечьте безопасный доступ к материалу для

Дополнительная информация

ЛАБОРАТОРИЯ ПОРОШКОВЫХ СВОЙСТВ

Основные правила ЛАБОРАТОРИЯ ПОРОШКОВЫХ СВОЙСТВ Вы будете работать в команде, состоящей не более чем из 6 человек. В конце этого лабораторного занятия каждая команда представит единый отчет.Отчет будет рассмотрен,

Дополнительная информация

ПРОЦЕДУРЫ СВЯЗИ ЦЕМЕНТА SC2000

Стр.1 ПРОЦЕДУРЫ СВЯЗИ ЦЕМЕНТА SC2000 Широко признанный лучший в мире холодный вулканизируемый цемент REMA SC2000 — это решение ваших проблем промышленного склеивания. При использовании отвердителя REMA UTR20 с

Дополнительная информация

1.5 Бетон (Часть I)

1.5 Бетон (Часть I) В этом разделе рассматриваются следующие темы. Составляющие бетона Свойства затвердевшего бетона (Часть I) 1.5.1 Составляющие бетона Введение Бетон — композитный материал

Дополнительная информация

Достижения в области водопроницаемых покрытий

Достижения в области водопроницаемых покрытий Семинар инженеров Колледж Сент-Винсент 14 и 15 марта 2013 г. Проницаемые покрытия Есть несколько разных слов, которые используются для описания покрытия, из которого стекает вода

Дополнительная информация

РУКОВОДСТВО ПО УСТАНОВКЕ RAW

ПРЕДЛОЖЕНИЯ / ФАКТОРЫ ДЛЯ РАССМОТРЕНИЯ BIANCO CARRARA Маленькие отверстия, обычно называемые «tarolo», являются естественной характеристикой bianco carrara.В отделке Raw эта характеристика

Дополнительная информация

Набор задач плавучести

Набор задач по плавучести 1) Камень весит 105 фунтов в воздухе. Когда он погружен в воду, он весит 67,0 фунта. Найдите объем и удельный вес камня. (Удельный вес объекта: отношение плотности объекта

Дополнительная информация

Испытания портландцемента

Испытания портландцемента Dr.Школа гражданского строительства Кимберли Куртис Технологический институт Джорджии Атланта, Джорджия Состав Химическое название Силикат трикальция Химическая формула 3CaO SiO 2 Сокращенное обозначение

Дополнительная информация

Контроль качества: Приложение-А.

Контроль качества: Качество выполненных работ было проверено нашими сотрудниками в соответствии с периодичностью и положениями, указанными в разделе 900 MoRT & H, и в соответствии с положениями, указанными в Соглашении о концессии.

Дополнительная информация

Фильтр вспомогательной фильтрации

Вспомогательная фильтрация Фильтрация Фильтрация — это отделение твердых частиц от жидкостей путем принудительного протекания жидкости через пористую среду и осаждения твердых частиц на ней. Фильтрующее средство (мелкодисперсный материал

Дополнительная информация

Свойства свежего бетона

Свойства свежего бетона Введение Потенциальная прочность и долговечность бетона данной пропорции смеси во многом зависят от степени его уплотнения.Поэтому жизненно важно, чтобы

Дополнительная информация

Глава 5 — Практическое значение результатов испытаний совокупного удельного веса | Усовершенствованные методы испытаний удельного веса и поглощения грубого и мелкого заполнителя

Ниже приведен неисправленный машинно-читаемый текст этой главы, предназначенный для обеспечения наших собственных поисковых систем и внешних систем богатым, репрезентативным по главам текстом каждой книги для поиска. Поскольку это НЕПРАВИЛЬНЫЙ материал, пожалуйста, рассматривайте следующий текст как полезный, но недостаточный прокси для авторитетных страниц книги.

64
Практическое значение агрегата
Результаты испытаний на удельный вес
В этой главе обсуждается практическое значение
относительная точность определения удельного веса. В
основной вопрос заключается в том, насколько близок должен быть результат
Пересмотренный метод испытаний соответствовать текущему методу? Отвечать
На этот вопрос было проведено два анализа.Первый анализ
было определить, есть ли различия в результатах пересмотренных и
нынешние методы были в приемлемом диапазоне текущего
методы аренды. Второй анализ оценивал чувствительность
объем портландцементного бетона и асфальтобетонной смеси
ric свойства для суммирования значений удельного веса.
Анализ повторяемости
Первый анализ был основан на повторяемости текущего
аренда удельного веса испытаний. С практической точки зрения это
приемлемо, если результаты разных процедур отличаются
(я. е., альтернативные методы) меньше различий в результатах
дубликаты образцов протестированы в соответствии с действующими методами.
Оценки точности текущих методов доступны в
AASHTO T 84 и T 85, а также ежегодно определяются
Образцы программ повышения квалификации и отчеты AMRL
Веб-сайт. Стандартные отклонения в пределах лаборатории (Sr) и приемлемые
возможный диапазон двух результатов (D2S) от AASHTO T 84 и T 85,
соответственно, следующие:
AASHTO T 84 Гсб: Sr = 0,011; D2Sr = 0,032
AASHTO T 85 Гбит / с: Sr = 0.009; D2Sr = 0,025
Показатели точности для мелкого и крупного заполнителя Gsbs
определяется ежегодно Примерными программами квалификации
показаны в таблицах 5-1 и 5-2 соответственно. Как можно видеть,
оценки точности значительно различаются от года к году
частично из-за использования разных агрегированных источников в
программа. Для точных оценок совокупной точности данные для
последние 4 года свидетельствуют об улучшении внутрилабораторных
и межлабораторная статистика. Однако следует отметить, что
в программе «Образец квалификации» использовался другой метод
данных скрининга с 2006 г. Новый метод обнаруживает больше
выбросы, в результате чего оценки точности меньше, чем
те, о которых сообщалось в предыдущие годы, и те, которые цитируются в текущем
стандарты. Оценки точности для крупного агрегата Gsb
показанные в Таблице 5-2, также показывают более низкие значения внутри лаборатории и между
лабораторная статистика с 2006 по 2009 год, но результаты 2010 года увеличиваются
до уровней, более соответствующих предыдущим 8 годам.
Для этого анализа статистика точности из текущего
стандарты, показанные в таблицах 5-1 и 5-2, были использованы для оценки
насколько хороши результаты альтернативных методов по сравнению с
результаты стандартных методов, оцененных в гл.
тер 3.В таблице 5-3 показаны результаты экспериментов по Gsb.
сравнить испытания агрегатов во влаге на месте
кондиционирования и сушки с помощью аппарата CoreDry для агрегации
ворота, приготовленные стандартным методом сушки в печи. Полученные результаты
который отличался от метода сушки в печи более чем
Внутрилабораторный допустимый диапазон двух результатов выделен в
закрашенные клетки. Из этой таблицы было видно, что только тестирование
крупнозернистого заполнителя в условиях естественной влажности обеспечивает
результаты, которые достаточно согласованы (основаны на практических
диапазонов) методом сушки в печи.В таблице 5-4 показаны результаты Gsb эксперимента по
сравнить насыщение вакуума в разные периоды времени с
гидростатическое замачивание в течение 15 часов. Из этой таблицы было очевидно
Вне зависимости от того, что для крупных заполнителей, результаты с использованием вакуумного насыщения
рацион были достаточно последовательными (исходя из практических диапазонов)
с гидростатическим замачиванием, для каждого из трех периодов времени
использованный в эксперименте. Для мелких заполнителей результаты с использованием
15-минутное время вакуумирования вполне соответствовало
статическая пропитка, за исключением песчаника Престон.Как-
однако этот результат был близок к лабораторному диапазону 0,032.
Анализ чувствительности
Другой способ рассмотреть проблему — спросить, насколько чувствительны
конструкции из бетона и асфальтобетонных смесей до значений совокупного
удельный вес ворот? Для этого анализа проект асфальтобетонной смеси
К А П Т Е Р 5

65
с градацией 50 процентов, проходящей через сито № 4
считалось. Стандартное отклонение для комбинированного
Gsb смеси будет средним значением стандарта
отклонения от Т 84 и Т 85.Точно так же приемлемый
диапазон измерения двух Гбит / с комбинированного агрегата
должно быть в среднем для крупного и мелкого заполнителя
D2S диапазоны. Следовательно, разумная оценка точности для
Gsb смеси составляет (0,032 + 0,025) = 0,0285 = 0,029, что
это практически достижимый предел с помощью существующих методов.
Следующий расчет показывает, насколько это приемлемо.
диапазон повлияет на вычисленную VMA для примера
асфальтовая смесь.
Год Образец Количество лабораторий Один оператор Многолаборатория
Нет.Участвовало * Использованные данные ** 1 с d2s 1 с d2s
2010 год 167/168 1293 1081 0,006 0,017 0,012 0,034
2009 163/164 1282 1091 0,007 0,020 0,017 0,048
2008 159/160 1189 1001 0,006 0,018 0,015 0,043
2007 г. 155/156 1025 946 0,006 0,018 0,014 0,040
2006 151/152 1044 1016 0,017 0,048 0,029 0,081
2005 147/148 965 939 0,016 0,045 0,033 0,093
2004 143/144 951936 0,019 0,054 0,041 0,115
2003 139/140 864 850 0,017 0,048 0,037 0,105
2002 135/136 753 739 0,014 0,040 0,034 0,095
2001 131/132 656 642 0,015 0,044 0.033 0,093
2000 127/128 586 579 0,021 0,060 0,041 0,115
1999 123/124 551 540 0,013 0,038 0,028 0,079
1998 г. 119/120 483475 0,035 0,098 0,045 0,127
Примечания:
* Общее количество лабораторий, участвовавших в программе каждый год
** Количество лабораторий, данные которых использовались для определения оценок точности
Таблица 5-1. Оценки точности AASHTO T 84 / ASTM C128, опубликованные AMRL.
Год Образец Количество лабораторий Один оператор Многолаборатория
№ Участвовавшие * Используемые данные ** 1 с d2s 1 с d2s
2010 169/170 1384 1246 0.015 0,043 0,034 0,096
2009 165/166 1332 1093 0,003 0,010 0,006 0,017
2008 161/162 1298 1133 0,009 0,025 0,016 0,046
2007 г. 157/158 1198 995 0,005 0,015 0,009 0,025
2006 153/154 1175 956 0,005 0,014 0,009 0,025
2005 149/150 1072 1046 0,012 0,034 0,024 0,067
2004 145/146 1031 991 0,031 0,086 0,019 0,054
2003 141/142 939 919 0,018 0,051 0,044 0,124
2002 137/138 847 838 0,016 0,044 0,026 0,074
2001 г. 133/134 789 766 0,010 0,027 0,019 0,052
2000129/130 696 693 0,015 0,043 0,027 0,075
1999 125/126 590 579 0.045 0,128 0,029 0,081
1998 121/122 545 542 0,019 0,053 0,031 0,088
Примечания:
* Общее количество лабораторий, участвовавших в программе каждый год
** Количество лабораторий, данные которых использовались для определения оценок точности
Таблица 5-2. Оценки точности AASHTO T 85 / ASTM C127, представленные AMRL.

66
Дано: Gmb = 2.400, Pb = 5.0, Gsb = 2.650
VMA
G P
грамм
мб б
сб
100
1
100
2,400 100 5,0
2,650
14,0%
() () () = ∠’Ö âˆ’ï £« ï £ ï £ ¶ï £ ¸ = ∠’Ö −
знак равно
Если Gsb был изменен на 0.029, новый VMA будет
следующим образом:
Дано: Gmb = 2.400, Pb = 5.0, Gsb = 2.679
VMA = 14,9%
Это ясно показывает, что VMA очень чувствительна к Gsb. Этот
также иллюстрирует один из серьезных недостатков использования VMA в качестве
конструкция смеси или критерий приемки асфальтобетонной смеси —
туров. Методы испытаний материалов настолько разнообразны, что
было бы легко разработать или принять смесь, которая появляется
может быть удовлетворительным, но может иметь слишком низкий или слишком высокий VMA.
В методе абсолютного объема пропорции бетонной смеси
При установке содержание песка (мелкого заполнителя) определяется в последнюю очередь.
и рассчитывается исходя из объема других вычтенных ингредиентов.
от общего объема единицы (т.е.г., куб. Следовательно, когда
изменяется удельный вес крупного заполнителя, чистая
эффект — это изменение объема или пропорции песка, используемого в
бетонная смесь. Обратите внимание, что ACI 211.1, Стандартная практика
для выбора пропорций для нормального, тяжелого и массового
В бетоне используется «относительная плотность (удельный вес) в сухом состоянии».
(т. е. Гсб) грубых и мелких заполнителей в методе для
определение конструкций бетонных смесей. Также обратите внимание, что все спе-
Значения удельного веса, используемые в стандартах ACI, сообщаются в
сотые места (эл.г., 2,68).
Следующие компоненты смеси взяты из примера
дизайн смеси в проектировании и контроле бетонных смесей, (31,
pp 163–166).
Вода = 270 фунтов / (1 Ö 62,4 фунт-фут) = 4,33 фут3
Цемент = 643 фунта / (3,15 Ö 62,4 фунт-фут) = 3,27 фут3
Материал 15-Hr
Замочить
5 мин.
Вакуум
Diff. 10 минут.
Вакуум
Diff. 15 мин.
Вакуум
Diff.
Крупный заполнитель (D2Sr = 0,025)
Доменный шлак 2,333 2,325 0,008 2,334 -0,001 2,328 0,005
Элморский гравий 2,563 2,561 0,002 2,559 0,004 2,560 0,003
PS Грубый 2,499 2,496 0,003 2,496 0,003 2.492 0,007
RC Известняк 2,523 2,541 -0,018 2,540 -0,017 2,544 -0,021
RE Бетон 2,347 2,365 -0,018 2,365 -0,018 2,351 -0,004
Мелкий заполнитель (D2Sr = 0,032)
Природный песок 2,619 2,627 0,008 2,630 -0,011 2,624 -0,005
Шлак доменной печи мелкий 2,715 2,734 -0,019 2,723 -0,008 2,720 -0,005
PS Fine 2,531 2,591 -0,060 2,578 -0,047 2,567 -0,036
Ж / б Известняк 2,511 2,541 -0,030 2,518 -0,007 2,533 -0,022
Техас Сэнд 2,552 2,598 -0,046 2,594 -0,042 2,555 -0,003
Таблица 5-4. Сравнение результатов Gsb после 15-часовой выдержки (текущий стандарт) с
результат вакуумного насыщения.Сушка материала в печи против влажности на месте
Состояние
Сушка в печи против метода CoreDry
Духовой шкаф
Сушка
Духовка различий на месте
Сушка
CoreDry Разница
Крупный заполнитель (D2Sr = 0,025)
Доменный шлак 2,333 2,337 0,004 2,333 2,360 0,027
Элморский гравий 2,563 2,565 0,002 2,563 2,566 0,003
PS Грубый 2,489 2,490 0,001 2,489 2,496 0,007
Ж / б Известняк 2,523 2,545 0,022 2,523 2,552 0,029
RE Бетон 2,347 2,333 0,014 2,347 2,396 0,049
Мелкий заполнитель (D2Sr = 0,032)
Природный песок 2,619 2,631 0,012 2,619 2,633 0.014
Доменный шлак Мелкий 2,715 2,692 0,023 2,715 2,752 0,037
PS Fine 2,531 2,594 0,063 2,531 2,582 0,051
Ж / б Известняк 2,511 2,553 0,042 2,511 2,508 0,003
Техасский песок 2,552 2,599 0,047 2,552 2,595 0,043
Таблица 5-3. Сравнение результатов Gsb сушки в печи (текущий стандарт) с результатами
из условий влажности на месте и методами CoreDry.

67
Воздух = (7,0% / 100) × 27 фут3 = 1,89 фут3
Грубый заполнитель = 1674 фунта / (2,68 Ö 62,4 фунт-фут) = 10,01 фут3
Вес крупного заполнителя определяется по фиг.
уре 9.3 или в таблице 9.4 (Насыпной объем грубого заполнителя на
Удельный объем бетона) и удельный вес сухих стержней
крупный агрегат (31).
Сумма вышеуказанных объемов составляет 19,50 кубических футов, что меньше
от 27,0 кубических футов, чтобы оставить 7,50 кубических футов для
сухой мелкий заполнитель. Тогда масса сухого мелкого заполнителя равна
определяется путем умножения этого объема на Гсб штрафа
агрегат и удельный вес воды 62,4 фунт-фут:
Мелкий заполнитель = 7,50 фут3 × 2,64 × 62,4 фунт / фут = 1236 фунтов
Затем вес пробной партии корректируется с учетом бесплатного
(поверхностная) вода в агрегатах, используемых для приготовления замеса.Здесь в игру вступают значения поглощения. На экзамене-
Например, грубый заполнитель имеет абсорбционную способность 0,5%.
цент и влажность 2 процента. Мелкий заполнитель
имеет абсорбционную способность 0,7 процента и влагосодержание.
палатка 6 процентов.
Вес партии агрегатов увеличивается за счет многократного увеличения
укладывать высушенные в печи навески на 1 плюс влажность
содержание, а именно:
Грубый заполнитель = 1674 фунта × 1,02 = 1707 фунта
Мелкий заполнитель = 1236 фунтов × 1,06 = 1310 фунтов
Затем объем воды уменьшается на количество свободной воды.
с каждым агрегатом.Процент свободной воды различен.
Между содержанием влаги и абсорбцией. Для
крупный заполнитель, процент свободной воды составляет 2,0% — 0,5% =
1,5%, а для мелкого заполнителя процент свободной воды составляет
6,0% — 0,7% = 5,3%.
Настроенная вода для замеса составляет 270 фунтов — (1674 фунта — 0,015) —
(1236 фунтов × 0,053) = 179 фунтов
Если совокупный удельный вес изменился на
lab D2S, приведенный выше пример будет пересчитан как
следует:
Объемы воды, цемента и воздуха, а также вес партии будут
остаются теми же.Объем крупного заполнителя будет
Грубый агрегат = 1674 фунта / ((2,68 + 0,025) – 62,4 фунт-фут)
= 9,92 фут3
Объем мелкого заполнителя будет
27,00 — (4,33 + 3,27 + 1,89 + 9,92) = 7,59 фут3
При изменении удельного веса мелкого заполнителя
с помощью внутрилабораторного D2S вес партии мелкозернистого заполнителя
было бы
7,59 куб. фут × (2,64 = 0,032) × 62,4 фунтов на фут
= 1266 фунтов (увеличение на 30 фунтов или 2,4%)
Стандартные отклонения (Sr) внутри лаборатории и приемлемые
диапазон двух результатов поглощения (D2S) от AASHTO T 84
и Т 85 являются
AASHTO T 84% абсорбции: Sr = 0.11%, D2Sr = 0,31%
AASHTO T 85% абсорбции: Sr = 0,088%, D2Sr = 0,25%
Если примерные значения поглощения для грубых и мелких
агрегаты варьировались в этих диапазонах, мелкий агрегат
имеют абсорбцию 0,7% + 0,31% = 1,01%, а грубые
агрегат будет иметь поглощение 0,5% + 0,25% = 0,75%.
Содержание свободной воды в крупных агрегатах будет
2,0% — 0,75% = 1,25%, а для мелкого заполнителя — свободный
процент воды будет 6,0% — 1,01% = 4,99%. Таким образом,
скорректированный вес партии для воды будет
270 фунтов — (1674 фунтов × 0.0125) — (1266 фунтов × 0,0499) = 186 фунтов
Это изменение на 7 фунтов (менее 4 процентов) в
вес замеса для воды. Согласно тексту на партии
Корректировки в проектировании и контроле бетонных смесей (31,
стр. 165), увеличение содержания воды для смешивания на 5 фунтов приведет к
уменьшить содержание воздуха на 1 процент и увеличить осадку
на полдюйма.
Поэтому для конструкций бетонных смесей изменения в конкретных
плотности для агрегатов, которые меньше повторяемости
точность определения Gsb может привести к небольшому изменению
в пропорциях крупного и мелкого заполнителя, но не
может существенно повлиять на свойства свежего
или затвердевший бетон.Изменения значений совокупного поглощения на практике
диапазон внутрилабораторных пределов D2S будет иметь небольшое влияние на
содержание воздуха и удобоукладываемость бетона. На основании фиг.
ure 9.4 в Проектировании и контроле бетонных смесей (31), потеря
1% воздуха может оказать умеренное влияние на сопротивление
устойчивость бетона к замораживанию-оттаиванию и химикатам для борьбы с обледенением
Таким образом, практические диапазоны внутрилабораторной точности
оценки для определений Gsb разумны для подтверждения
Крит. Однако для асфальта результат теста GSB имеет очень большой
воздействие на VMA, один из наиболее важных критериев для асфальта
сочетание дизайна и принятия.Чтобы снизить влияние на VMA до
допустимый уровень, допустимый диапазон различий между
внутрилабораторные реплики, альтернативные методы должны быть
менее 0,010, что составляет примерно треть от текущего
практически достижимо.

УДЕЛЬНЫЙ ВЕС / ПЛОТНОСТЬ ГИДРАВЛИЧЕСКОГО ЦЕМЕНТА (IS: 4031-Часть 11-1988)

Удельный вес определяется как отношение веса данного объема цемента к весу равного объема воды.

Измерительные приборы

НАИМЕНОВАНИЕ ОБЪЕМ / ДИАПАЗОН / РАЗМЕР ТОЧНОСТЬ / НАИМЕНЕЕ КОЛИЧЕСТВО
Колба Лешателье
Остаток
Водяная баня

Другое оборудование

Колба ле шателье

  1. Высушите колбу Ле-Шателье и залейте керосиновым маслом или нафтой до точки на стержне от 0 до 1 мл.
  2. Высушите внутреннюю часть колбы над уровнем жидкости.
  3. Погрузите колбу в водяную баню с постоянной температурой, поддерживаемой при комнатной температуре, на достаточное время.
  4. Запишите уровень керосина в колбе в качестве начального значения.
  5. Налейте в колбу около 60 г цемента, чтобы уровень керосина поднялся примерно до отметки 22 мл. Следует избегать разбрызгивания и не допускать прилипания цемента к стенкам колбы над жидкостью.
  6. Вставьте стеклянную ниппель в колбу и осторожно поверните ее в наклонном положении, чтобы освободить цемент от воздуха до тех пор, пока пузырьки воздуха не перестанут подниматься на поверхность жидкости.
  7. Снова поместите колбу на водяную баню с постоянной температурой и запишите новый уровень жидкости в качестве окончательного показания.

Разница между первым и окончательным показаниями представляет собой объем жидкости, вытесненный массой цемента, использованного в испытании.

Плотность рассчитывается по приведенной ниже формуле с точностью до второго десятичного знака.

  • Примечание :: Должны быть проведены два испытания и указано среднее значение. Если разница между двумя значениями отличается более чем на 0.03, испытание следует повторить.
  • При заливке цемента в колбу Лешателье следует соблюдать осторожность, чтобы избежать разбрызгивания, и цемент не должен прилипать к внутренней части колбы над жидкостью.
  • Керосин или нафта не должны содержать воды.
  • Тест на определение удельного веса портландцемента изначально считался полезным для обнаружения фальсификации и недожога, но больше не считается важным, поскольку другие тесты приводят к более определенным выводам.
  • IS: 4031 (Pat 11): 1988-Методы физических испытаний гидравлического цемента (Определение плотности)

Определите удельный вес почвы

Этот тест проводится для определения удельного веса мелкозернистого грунта методом бутылки плотности согласно IS: 2720 (Часть III / Раздел 1) — 1980. Удельный вес — это отношение веса в воздухе данного объема
материала при стандартной температуре по отношению к весу в воздухе равного объема дистиллированной воды при той же указанной температуре.
Используемый аппарат:
i) Две бутылки плотности примерно 50 мл вместе с пробками
ii) Водяная баня с постоянной температурой (27,0 + 0,2 o C)
iii) Вакуумный эксикатор
iv) Духовка, способная поддерживать температуру От 105 до 110 o C
v) Весы с точностью до 0,001 г
vi) Шпатель

ПОДГОТОВКА ОБРАЗЦА
Образец почвы (50 г) при необходимости следует измельчить для прохождения через сито 2 мм IS.Суб-образец от 5 до 10 г должен быть получен рифлением и высушен в печи при температуре от 105 до 110 o ° C.

Процедура определения удельного веса мелкозернистого грунта
i) Бутыль для измерения плотности вместе с пробкой следует высушить при температуре от 105 до 110 o C, охладить в эксикаторе и взвесить с точностью до 0,001 г (W 1 ).

ii) Промежуточный образец, который был высушен в печи, следует перенести в бутыль для определения плотности непосредственно из эксикатора, в котором он охлаждался.Флаконы и их содержимое вместе с пробкой следует взвесить с точностью до 0,001 г (W 2 ).

iii) Залейте почву безвоздушной дистиллированной водой из стеклянной промывной бутылки и оставьте на 2–3 часа. для замачивания. Добавьте воды примерно наполовину.

iv) Захваченный воздух можно удалить путем нагревания баллона с плотностью на водяной или песочной бане.

v) Держите баллон без пробки в вакуум-эксикаторе примерно на 1-2 часа.пока не исчезнет дальнейшая потеря воздуха.

vi) Аккуратно перемешайте почву в бутылке с плотностью чистой стеклянной палочкой, осторожно смойте приставшие частицы со стержня несколькими каплями дистиллированной воды и убедитесь, что частицы почвы больше не теряются.

vii) Повторяйте процесс до тех пор, пока в водно-почвенной смеси не перестанут наблюдаться пузырьки воздуха.

viii) Следите за постоянной температурой в бутылке и записывайте.

ix) Вставьте пробку в бутылку с плотностью, протрите и взвесьте (W 3 ).

x) Теперь опорожните бутылку, тщательно очистите и наполните бутылку плотности дистиллированной водой той же температуры. Вставьте пробку в бутылку, вытрите насухо снаружи и взвесьте (W 4 ).

xi) Сделайте как минимум два таких наблюдения для одной и той же почвы.

Объявления

ОТЧЕТНОСТЬ
Удельный вес G почвы = (W 2 — W 1 ) / [(W 4 1 ) — (W 3 -W 2 )]

Удельную массу следует рассчитывать при температуре 27 o ° C и выражать с точностью до 0.01. Если температура в помещении отличается от 27 o C, необходимо сделать следующую поправку: —
G ‘= kG
, где
G’ = скорректированный удельный вес при 27 o C
k = [Относительная плотность воды при комнатной температуре] / Относительная плотность воды при 27 o C.

Образец проформы для записи результатов испытаний приведен ниже. Относительная плотность воды при различных температурах взята из таблицы. Относительная плотность воды

Эти бетонные гравитационные поезда могут решить проблему накопления энергии

Энергетические сети колеблются в течение дня по мере увеличения и уменьшения спроса и производства.Обычно в часы пик спрос на электроэнергию близок к производственной мощности в это время или превышает ее. В нерабочее время, обычно в ночное время, производственная мощность намного превышает то, что берется из сети. Это приводит к естественной нестабильности в энергосистеме, и эксперты экспериментируют, чтобы убедиться, что свет всегда включен.

Один из наиболее распространенных способов накопления энергии в больших масштабах для сети — это гидроаккумулирующие плотины с накачкой.Водохранилище Таум Саук является одним из этих типов «физических батарей», которые по существу накапливают избыточную энергию за счет потенциальной энергии в водной массе. При избыточной мощности вода перекачивается на большую высоту водоема. Когда мощности слишком мало, вода высвобождается, таким образом снова генерируя электричество. Хотя это актуальное решение, оно подходит только в идеальном географическом положении.

Одна калифорнийская компания предложила другое решение, Advanced Rail Energy Storage System, или сокращенно ARES.

Источник: ARES

Эта технология, по сути, представляет собой наземный поезд, который забирает избыточную электрическую энергию и накапливает ее за счет потенциальной энергии, полученной в поездах большой массы. Проще говоря, это эквивалентно толканию большого камня в гору, когда у вас есть энергия, чтобы вы могли толкнуть его позже, когда вам понадобится больше энергии.

В технологии ARES используются железнодорожные вагоны, которые по сути доставляют чрезвычайно тяжелые бетонные блоки на вершину холма или определенного уровня. Вагоны могут получать электроэнергию от сети в непиковые часы, когда спрос невелик.В часы пик железнодорожные вагоны спускаются с вершины своего уклона и спускаются с холма, переводя потенциальную энергию в электрическую посредством рекуперативного торможения.

Хотя эта технология может показаться слишком простой для работы, компания заявляет, что коэффициент полезного действия энергии на входе и выходе энергии через накопители составляет 80 процентов . Каждый автомобиль может обеспечивать постоянную мощность до 8 часов.

Компания собрала несколько испытательных систем, включая 268-метровую трассу в Калифорнии.Комиссия по коммунальным предприятиям штата Невада поручила ARES построить энергосистему в горах Невады, чтобы стабилизировать их сеть.

Хотя это может звучать абсурдно, всего через несколько лет электрическая сеть Невады может быть стабилизирована за счет парка автоматических поездов весом 300 тонн по каждый. Компания специально разработала систему для наилучшей работы с содержанием 7,2%. Это позволяет наилучшим образом передавать энергию от потенциальной к кинетической, а также позволяет поездам сохранять устойчивость.

Когда каждый поезд 300-тонный движется вниз по склону, он может обеспечить мощностью 50 МВт для стабилизации сети. В целом, трасса для системы Невада будет протянуться через пустыню на 9,2 километра с перепадом высот 640 метров (2100 футов).

Одним из наиболее выгодных качеств энергосистемы является низкая стоимость по сравнению с другими методами накопления энергии. Компания заявляет, что его можно внедрить за половину стоимости самой дешевой системы хранения электроэнергии.Система также не требует внешнего входа в виде топлива или воды, она работает исключительно за счет энергии, поступающей из сети. Эти качества впечатляют многие электрические компании по всему миру, и они взяли довольно примитивный дизайн и превратили его в возможное универсальное решение.

Концепция физических аккумуляторов, аккумулирующих избыточное электричество за счет потенциальной энергии, в настоящее время является лидером в области крупномасштабных технологий хранения энергии. С появлением электромобилей Илон Маск и другие ведущие умы считают, что будущее поддержания стабильной электросети лежит в аккумуляторных батареях всех наших автомобилей.

Позволяя энергосистеме получать электроэнергию от наших автомобилей в часы ночной зарядки, это может позволить каждому электромобилю по существу функционировать как небольшая батарея, помогая общей инфраструктуре поддерживать уровень производительности. Однако для того, чтобы эта система практически работала, всю энергосистему необходимо было бы перепроектировать для двухстороннего потока, и необходимо было бы установить определенные ограничения относительно того, как и когда можно брать энергию от автомобильного аккумулятора.

В целом, между электромобилями и бетонными самотками управление электросетью становится значительно лучше.

Масса, вес, плотность или удельный вес воды при различных температурах

Масса, вес, плотность или удельный вес воды при различных температурах

Резюме: —
Масса, вес, плотность или удельный вес воды при различных температурах
C и тепловой коэффициент расширения воды

добавить в избранное или добавить эту страницу в закладки

Плотность, уд. Воды при различных температурах

  • При 4 ° C чистая вода имеет плотность (вес или массу) около 1 г / куб.см, 1 г / мл,
    1 кг / литр, 1000 кг / куб.м, 1 тонна / куб.м или 62,4 фунта / куб.фут
  • При 4 ° C чистая вода имеет удельный вес 1. (Некоторые ссылаются на базовую температуру s.g. как 60F.)
  • Вода необходима для жизни. Большинство животных и растений содержат более 60% воды по объему.
  • Более 70% поверхности Земли покрыто около 1,36 миллиарда кубических километров воды / льда
  • Плотность
    чистая вода является постоянной при определенной температуре и не зависит от
    от размера образца.То есть это интенсивное свойство. В
    плотность воды зависит от температуры и примесей.
  • Вода — единственное вещество на Земле, которое существует во всех трех физических состояниях материи: твердом, жидком и газообразном.
  • Когда вода замерзает, она быстро расширяется, добавляя около 9% по объему. Пресная вода имеет максимальную плотность около 4 ° по Цельсию.
    Вода — единственное вещество, у которого при затвердевании не возникает максимальной плотности. Поскольку лед легче воды, он плавает.
  • Вода имеет очень простую атомную структуру. Эта структура состоит из двух атомов водорода, связанных с одним атомом кислорода —
    Н 2 О
  • Примечание; кг / м 3 разделить на 16,02 = фунт / куб. фут. кг / м 3 разделить на 1000 = г / мл
    Перевести г / см 3 = г / куб.см = г / мл = г / мл — все они одинаковы.
Таблица плотности чистой и водопроводной воды и удельного веса

Температура
(° C)

Плотность
чистая
вода
(г / см 3 )

Плотность
чистая вода
(кг / м 3)

Плотность
кран
вода
(г / см 3 )

Плотность
чистая
вода
фунт / куб.футов

Удельный вес
Ссылка 4 ° C

Удельная
Плотность

60 ° F
ссылка

0 (сплошной)

0.9150

915,0

0,915

0 (жидкость)

0.9999

999,9

0,99987

62,42

0.999

1,002

4

1,0000

1000

0.99999

62,42

1.000

1,001

20

0.9982

998,2

0,99823

62,28

0.998

0,999

40

0,9922

992.2

0,99225

61,92

0,992

0.993

60

0,9832

983,2

0.98389

61,39

0,983

0,985

80

0.9718

971,8

0,97487

60,65

0.972

0,973

100 (газ)

0,0006

* Это для средней чистой питьевой воды.Он будет отличаться от региона к району.

Связанные
страницы

Другое
полезные разделы


Для использования таблицы
ниже
, бегите вниз по левому столбцу на целые градусы, затем переходите на
десятые доли градуса.
Например, строка / столбец, заштрихованные желтым цветом, показывают плотность чистой воды при 17,7 ° C = 0,998650 г / см 3

Плотность воды (г / см 3 ) при температуре от 0 ° C (жидкое состояние) до 30,9 ° C на 0,1 ° C вкл.

спасибо
к Чаку Снеллингу

0,0

0.1

0,2

0,3

0,4

0,5

0.6

0,7

0,8

0,9

0 0,999841 0,999847 0.999854 0,999860 0,999866 0,999872 0,999878 0,999884 0,999889 0,999895
1 0,999900 0,999905 0,999909 0,999914 0,999918 0.999923 0,999927 0,999930 0,999934 0,999938
2 0,999941 0,999944 0,999947 0,999950 0,999953 0,999955 0,999958 0,999960 0.999962 0,999964
3 0,999965 0,999967 0,999968 0,999969 0,999970 0,999971 0,999972 0,999972 0,999973 0,999973
4 0.999973 0,999973 0,999973 0,999972 0,999972 0,999972 0,999970 0,999969 0,999968 0,999966
5 0,999965 0,999963 0,999961 0.999959 0,999957 0,999955 0,999952 0,999950 0,999947 0,999944
6 0,999941 0,999938 0,999935 0,999931 0,999927 0,999924 0.999920 0,999916 0,999911 0,999907
7 0,999902 0,999898 0,999893 0,999888 0,999883 0,999877 0,999872 0,999866 0,999861 0.999855
8 0,999849 0,999843 0,999837 0,999830 0,999824 0,999817 0,999810 0,999803 0,999796 0,999789
9 0.999781 0,999774 0,999766 0,999758 0,999751 0,999742 0,999734 0,999726 0,999717 0,999709
10 0,999700 0,999691 0,999682 0.999673 0,999664 0,999654 0,999645 0,999635 0,999625 0,999615
11 0,999605 0,999595 0,999585 0,999574 0,999564 0,999553 0.999542 0,999531 0,999520 0,999509
12 0,999498 0,999486 0,999475 0,999463 0,999451 0,999439 0,999427 0,999415 0,999402 0.999390
13 0,999377 0,999364 0,999352 0,999339 0,999326 0,999312 0,999299 0,999285 0,999272 0,999258
14 0.999244 0,999230 0,999216 0,999202 0,999188 0,999173 0,999159 0,999144 0,999129 0,999114
15 0,999099 0,999084 0,999069 0.999054 0,999038 0,999023 0,999007 0,998991 0,998975 0,998959
16 0,998943 0,998926 0,998910 0,998893 0,998877 0,998860 0.998843 0,998826 0,998809 0,998792
17 0,998774 0,998757 0,998739 0,998722 0,998704 0,998686 0,998668 0,998650 0,998632 0.998613
18 0,998595 0,998576 0,998558 0,998539 0,998520 0,998501 0,998482 0,998463 0,998444 0,998424
19 0.998405 0,998385 0,998365 0,998345 0,998325 0,998305 0,998285 0,998265 0,998244 0,998224
20 0,998203 0,998183 0,998162 0.998141 0,998120 0,998099 0,998078 0,998056 0,998035 0,998013
21 0,997992 0,997970 0,997948 0,997926 0,997904 0,997882 0.997860 0,997837 0,997815 0,997792
22 0,997770 0,997747 0,997724 0,997701 0,997678 0,997655 0,997632 0,997608 0,997585 0.997561
23 0,997538 0,997514 0,997490 0,997466 0,997442 0,997418 0,997394 0,997369 0,997345 0,997320
24 0.997296 0,997271 0,997246 0,997221 0,997196 0,997171 0,997146 0,997120 0,997095 0,997069
25 0,997044 0,997018 0,996992 0.996967 0,996941 0,996914 0,996888 0,996862 0,996836 0,996809
26 0,996783 0,996756 0,996729 0,996703 0,996676 0,996649 0.996621 0,996594 0,996567 0,996540
27 0,996512 0,996485 0,996457 0,996429 0,996401 0,996373 0,996345 0,996317 0,996289 0.996261
28 0,996232 0,996204 0,996175 0,996147 0,996118 0,996089 0.996060 0,996031 0,996002 0,995973
29 0.995944 0,995914 0,995885 0,995855 0,995826 0,995796 0,995766 0,995736 0,995706 0,995676
30 0,995646 0,995616 0,995586 0.995555 0,995525 0,995494 0,995464 0,995433 0,995402 0,995371

0,0

0,1

0.2

0,3

0,4

0,5

0,6

0.7

0,8

0,9

Расширение воды при различных температурах
В следующей таблице показан объем, который занимает 1 грамм воды при изменении температуры.Данные скорректированы на плавучесть и
тепловое расширение емкости.

Температура (° C)

Объем (мл)

17.0

1.0022

18,0

1,0024

19,0

1,0026

20.0

1,0028

21,0

1,0030

22,0

1.0033

23,0

1,0035

24,0

1,0037

25.0

1,0040

26,0

1,0043



тепловой коэффициент расширения воды равен 0.00021 на 1 ° Цельсия
при 20 ° Цельсия.


Удельный вес морской воды

Специфический
плотность морской воды на поверхности колеблется от примерно 1,020 до
1.029
На дне океанов удельный вес увеличивается до
примерно до 1,070
Чем холоднее морская вода, тем плотнее.
Чем соленее морская вода, тем плотнее.
Соленость изменяет удельный вес гораздо больше, чем температуру
делает.
Тропическая пресная вода, как в озере Гатун на Панамском канале,
имеет удельный вес всего 0,9954
Красное море, жаркое, не имеющее выхода к морю и засушливое, имеет удельный вес
около 1.029



: -:

последняя
модифицировано: 28 тыс.февраль 2015

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
