Видео прогрев бетона: Прогрев бетона в зимнее время: методы и схемы электропрогрева

Электропрогрев бетона проводом ПНСВ: технология прогрева, расчет длины

Процедура заливки бетона заметно усложняется, если проводить ее в холодное время года. Связано это с возникновением вероятности замерзания воды, что не позволит раствору набрать необходимой технологической прочности. Даже если получится избежать такого эффекта, то рентабельность проводимых работ окажется под вопросом, так как высыхать состав будет на протяжении довольно длительного времени. Решить проблему можно с помощью прогрева бетона. Для этих целей используется провод ПНСВ.

Для прогрева бетона вам потребуется приобрести или арендовать станцию или трансформатор для прогрева бетона, а также греющий кабель. Обратитесь в компанию АО «ДАКСпол» за всем необходимым оборудованием:

Электропрогрев позволяет придать материалу нужную твердость. Данная процедура регламентируется нормами СП 70.13330.2012. Его применение допускается в ходе выполнения абсолютно любых строительных работ. С экономической точки зрения целесообразно использовать дешевый провод ПНСВ, так как после затвердевания бетона он остается внутри конструкции.

Применение

С помощью кабеля ПНСВ можно решить сразу две проблемы, возникающие с бетоном в зимний период. Вода, входящая в состав раствора переходит в кристаллическое состояние. В результате полностью останавливается реакция гидратации. Всем известно из школьной программы, что при замерзании воды происходит ее расширение. В таких условиях сформировать прочные связи в бетоне невозможно, поэтому добиться нужной прочности не получится.

Чтобы состав затвердел правильно, необходимо обеспечить температуру окружающей среды на уровне +20⁰С. При ее снижении до нулевых показателей данный процесс замедляется даже при условии выделении тепла в результате протекания гидратации. Для выдержки нужных параметров без провода ПНСВ не обойтись. Необходимость в прогреве бетона возникает в следующих случаях:

• Недостаточная теплоизоляция монолита или опалубки.
• Низкая температура воздуха.
• Слишком большие размеры монолита.

Характеристики провода

Кабель ПНСВ состоит из жилы сечением 0,6-4 мм² и диаметром 1,2-3 мм. Некоторые марки покрываются оцинковкой для подавления негативного воздействия агрессивных составляющих раствора. В качестве дополнительного покрытия используется поливинилхлорид или полиэстер. Такая термоустойчивая изоляция отличается высокой прочностью и удельным сопротивлением, хорошо гнется, не повержена истиранию.

Технические характеристики кабеля ПНСВ:

• Диапазон рабочих температур – от -60⁰С до +50⁰С.
• Удельное сопротивление – 0,15 Ом/м.
• Расход провода – 60 м на каждый куб бетона.
• Допустимая температура монтажа – -15⁰С.
• Нижний температурный порог применения – -25⁰С.

Кабель соединяется с холодными краями посредством алюминиевого провода АПВ. Питается провод от трехфазной сети 380В. В некоторых случаях при правильных расчетах допускается использование домашней сети 220В. Главное условие – длина кабеля должна быть минимум 120 м. Также необходимо, чтобы по системе протекал ток номинальной величиной 14-16 А.

Процедура укладки и технология прогрева

Прежде, чем устанавливать систему прогрева, необходимо смонтировать арматуру и опалубку. Только после этого можно приступать к раскладке ПНСВ. Интервал между поворотами должен составлять 80-200 мм. Конкретное расстояние выбирается в зависимости от наружной температуры, уровня влажности и скорости ветра. Провод не должен иметь натяжение. Для его крепления к арматуре нужно использовать специальные зажимы. Минимальный радиус изгиба – 25 см. Также необходимо позаботиться об отсутствии перехлестов жил, по которым передается ток. Они должны прокладываться на расстоянии 15 мм друг от друга. При нарушении этого правила возникает рис короткого замыкания.

Наибольшей популярностью пользуется схема укладки под названием «змейка». Укладка ПНСВ в данном случае чем-то напоминает процедуру монтажа теплого пола. При таком методе расход греющего кабеля будет минимальным, а обогреть получится максимальный объем массива. Заливать бетон нужно в сухую опалубку, при этом температура раствора должны быть выше +5⁰С, а схема подключена правильно. Также необходимо проверить, чтобы холодные концы были выведены на необходимую длину.

Перед началом прогрева бетона необходимо ознакомиться с инструкцией, которая идет в комплекте с проводом ПНСВ. Подключение через секции шинопроводов может осуществляться двумя способами: через «звезду» или «треугольник». Первая схема подразумевает соединение трех проводов в один узел. Подключение к трансформатору выполняется через свободные контакты. Во втором случае система делится на 3 участка, каждый из которых подключается к выводам трехфазного трансформатора.

Прогрев бетонной смеси с помощью кабеля ПНСВ выполняется в несколько этапов:

1. Каждый час температура плавно повышается на 10⁰С. Так удастся обеспечить равномерность прогрева.
2. В условиях постоянной температуры прогрев нужно осуществлять до момента набора смеси половины своей технологической прочности. Оптимальным показателем является 60⁰С, а максимальным – 80⁰С.
3. Остывать бетон должен на 5⁰С в час. При несоблюдении данной рекомендации существует вероятность растрескивания монолита.

Если все технологические требования были соблюдены, то материал наберет необходимую прочность. ПНСВ после завершения работ остается в массиве и выполняется функции дополнительного армира.

Применять такие кабели, как ВЕТ или КДБС намного проще, так как их подключение производится напрямую в бытовую сеть или щитовую с напряжением 220В. Разделение на секции устраняет возможность перегрузок. Единственным недостатком таких этих кабелей является высокая стоимость. В связи с этим их реже используют при масштабном строительстве.

Также довольно большой популярностью пользуется технология, при которой опалубка оснащается электродами и ТЭНами. В этом случае греющий кабель не нужен, однако данный способ требует больших энергозатрат. Связано это с тем, при затвердевании бетона его сопротивление повышается, что делает проводимость воды ниже.

Расчет длины

При расчете длины кабеля ПНСВ необходимо учитывать ряд факторов, основным из которых является количество тепла, подаваемое к монолиту с целью его качественного затвердевания. На данный параметр влияет температура воздуха, форма и размеры конструкции, влажность, а также наличие теплоизоляции.

Также нужно определить шаг укладки провода, учитывая в расчетах среднюю длину петли (28-36 м). Если температура воздуха составляет -5⁰С, то шаг должен быть 200 мм, -10⁰С – 160 мм, -15⁰С – 120 мм.

Рассчитывая длину кабеля, нужно знать его мощность. Для провода диаметром 1,2 мм – 0,015 Ом/м, 2 мм – 0,044 Ом/м, 3 мм – 0,02 Ом/м. Величина рабочего тока не должна превышать 16 А. В случае с ПНСВ 1,2 мм удельное сопротивление будет равняться 38,4 Вт. Для расчета суммарной мощности нужно это число умножить на длину использованного провода.

Для расчета напряжения понижающего трансформатора используется эта же схема. Если диаметр ПНСВ составляет 1,2 мм, а всего его уложено 100 м, то общее сопротивление будет равняться 15 Ом. Сила тока все та же (16 А). Напряжение – это произведение сопротивления и силы тока. В рассматриваемом примере оно будет составлять 240 В.

Заключение

Прогрев бетонной смеси с помощью провода ПНСВ является одним из самых бюджетных способов. Однако использовать его лучше при наличии достаточного опыта в сфере строительства. Кроме этого, для укладки ПНСВ может понадобиться специальное оборудование. Этот вид кабеля можно использовать в быту. Главное, верно рассчитать потребляемую мощность. Для снижения расходов на прогрев бетона рекомендуется применять теплоизоляционные материалы. Они ускорят процесс и будут способствовать более равномерному остыванию, что положительно скажется на качестве монолита.

Статьи по теме:

Секция нагревательная кабельная 40КДБС-3: в Нижнем Новгороде от компании «ООО «АрендаСтрой»»

Инструкция по монтажу прогревочного кабеля

1.    Определить прогреваемые поверхности каждого элемента конструкции исходя из того, что прогревочный кабель внутри элемента не должен пересекаться и находится в массе бетона, но не глубже 20 см от поверхности. Масса внутри элемента конструкции обычно не прогревается.

2.    Прокладку кабеля начинаем с мест сопряжения заливаемой конструкции с другими элементами конструкции, обеспечиваем прогрев стыков. При этом кабеля не пересекают компенсационные швы. Укладка кабеля должна обеспечить равномерность прогрева при единовременной заливке.

3.    Пересечение большой площади прогреваемого элемента с бетонными и кирпичными массивами недопустимо – масса выстудит элемент, мощности прогрева не хватит.

4.    Каждый элемент надо просчитать по калькулятору и набрать нужную длину кабелей из предложенного таблицей набора – от самого длинного типоразмера к меньшему. Т.е. можно набрать хоть тройками, но дешевле работать по 85 м и меньше выходов.

5.    Полученные значения на каждый элемент сложить и взять процентов 20-30 разных типоразмеров сверх расчетного количества в запас для работы по месту.

6.    Обычно на 1кв. м прогреваемой поверхности идет 4 м.п. кабеля. Массив внутри бетона обычно не греют, это зависит от конфигурации элемента и мощности на1м3.

7.    Компании по производству бетонно-монолитных работ рекомендуют следующие расчеты: примерный расчет — на 1 м3 монолитного бетонного изделия требуется от 0,4 — 1,5 кВт мощности прогрева, это зависит от толщины и материала опалубки, устройства парника, температуры и ветра, также важно учитывать и применяемые присадки для бетона.

8.    Используем выполненный нами расчет мощности для контроля – витки кабеля можно приближать друг к другу до 4 см, главное, не пересекать, если возможно провисание. Крепить обычной арматурной проволокой или пластиковыми хомутами, нормальным усилием.

9.    Мы не можем выполнить расчет, не видя арматурной сетки, сопряжений, размеров и конфигураций по месту. Наши клиенты легко выполняют как монтаж, так и консультирование на объектах уже после первой заливки.

Прогрев бетона | Блог прораба Олега Клышко

Бетон характеризуется не только своими преимуществами. Актуален для этого материала и ряд недостатков. Особо при этом выделяется проблемность ведения строительства с его использованием в зимний период времени.

Отрицательная температура вызывает замерзание приготовленной бетонной смеси. А это исключает возможность набора бетоном проектной прочности. При этом повреждается структура материала, а спустя некоторое время построенное с нарушениями здание может разрушиться.

Причем многие пользователи даже не осознают имеющейся проблемы. Для исключения подобных неприятностей необходимо прогревать бетон после заливки. При этом можно использовать несколько различных технологий. Каждая из них имеет свои особенности и преимущества, а при внедрении того или иного варианта важно избежать основных ошибок. Поговорим о тех из них, которые встречаются наиболее часто.

Электродный прогрев бетона и 3 главные ошибки при этом

Специальные электроды погружаются в свежеуложенную бетонную смесь и подключаются к сети с переменным током. При этом пользователи совершают несколько ошибок, а именно:

• Первая – плохой контакт между бетоном и электродами довольно часто провоцирует преждевременное отключение подогрева. Виной всему пузырьки воздуха, которые формируются при низком качестве вибрирования смеси. При этом имеет место лишь частичный контакт электрода с бетоном, а это провоцирует закипание воды и повышение удельного сопротивления вещества. За счет пара поверхность электрода оказывается заблокированной, а сам прогрев на этом завершается. Полученная при этом бетонная смесь имеет крайне низкое качество;

• Вторая – при электродном прогреве зачастую встречается еще одна проблема. После размещения электродов внутри смеси они смещаются и начинают контактировать с арматурой. При контакте сразу двух электродов с разными фазами возникает замыкание. Это может привести не только к перегоранию проводов, но и к выходу трансформатора из строя;

• Третья – довольно часто при использовании электродов наблюдается увеличение плотности тока. Возникает проблема на при электродном участке, а заканчивается все вскипанием бетона в этом месте и выгоранием электродного металла. Здесь же происходит и обезвоживание бетонной смеси с формированием ее чрезмерной пористости. Прочность материала при этом существенно снижается.

Провод ПНСВ для прогрева и 2 ошибки его использования

Использование проводов для прогрева также имеет свои ошибки и недостатки. Среди них:

• Первая – при использовании проводов ПНСВ весьма проблематично осуществить контроль правильности подключения используемых элементов. Да и с проверкой целостности самих проводов также возникают серьезные сложности. При этом происходит отключение нагревательного модуля, а прогреваемая им бетонная смесь лишается источника своего тепла. Все это влечет за собой нарушение температуры твердения бетона. А при неравномерном прогреве возможны проблемы с целостностью конструкции и ее прочностью;

• Вторая – связана с отсутствием контроля за правильностью укладки проводов и качеством их изоляции. Избыток длины кабеля вызывает перерасход энергии. При этом уменьшается и испытываемая проводом погонная нагрузка. За счет этого бетон прогревается более медленно, а само строительство растягивается на неопределенный период времени. Но ситуация может быть и обратной. При излишне коротком проводе перегревается бетонная смесь и сам провод. При этом изоляция расплавляется и возникает вероятность появления короткого замыкания.

Термоматы VS прогрев бетона проводом ПНСВ сравнение видео

Среди главных минусов использования для прогрева специальных проводов стоит выделить такие:

• Правильная укладка кабеля сопряжена с определенными сложностями;
• Сама технология такого прогрева требует проведения сложных расчетов;
• Для прогрева большой площади необходим внушительный объем электроэнергии.

Оптимальное решение для прогрева бетона

Без должного опыта и познаний не стоит пытаться осуществить прогрев бетона любым из описанных выше способов. Такую работу следует доверять исключительно профессионалам. Но если это невозможно? Как поступить в подобной ситуации?

Если времени достаточно, то можно просто закрыть бетон тентом. При этом будет осуществляться естественный прогрев уложенной смеси за счет того тепла, которое формируется при наборе прочности. Но при очень низкой температуре такой способ не имеет особого эффекта. Да и времени подобный прогрев занимает довольно много.

Для оперативного и качественного прогрева всей площади лучше использовать термоматы для прогрева бетона. Их укладку проводят прямо на бетонную смесь, а сами они способны обеспечить равномерную температуру прогрева всей закрытой площади. Причем без малейших участков локального перегрева. За счет этого бетонные конструкции обретают требуемую им прочность, надежность и долговечность.

Использование термоматов ФлексиХИТ дает возможность:

• Термоматы Флекси ХИТ позволят прогреть всю площадь бетонируемой площади;
• Повысить качество возводимых строений;
• Минимизировать все возможные издержки;
• Повысить скорость самого строительства;
• Исключить проблемы с бетоном при дальнейшем эксплуатировании здания.

Видео обзор термоматов ФлексиХИТ

В результате многолетнего использования термоматов на строительных площадках и при производстве ЖБИ были выявлены недостатки термоэлектроматов предыдущей модели и разработана новая модель.

Сравнительная характеристика новой и предыдущей модели термоматов

ФлексиХит 8 (800) 505-50-46
Разработка и Производство инфракрасных обогревателей

принцип действия, виды, укладка и монтаж

Строительные работы по возведению объектов ведутся круглогодично. Часто строители производят бетонирование для формирования цельных конструкций в зимнее время. При этом важно обеспечить прочность монолита и предотвратить кристаллизацию воды. Осуществляя прогрев бетона важно поддерживать требуемую температуру смеси и создать благоприятные условия для гидратации цемента. Остановимся на технологии разогрева, основанной на применении инфракрасных лучей и электроэнергии. Рассмотрим достоинства и недостатки каждого метода.

Блок: 1/8 | Кол-во символов: 531
Источник: https://pobetony.expert/stroitelstvo/progrev-betona

Применение

Прогрев бетона в зимнее время кабелем дает возможность решить две основные проблемы. При температурах ниже нуля вода в растворе превращается в кристаллики льда, в результате реакция гидратации цемента не просто замедляется, она прекращается полностью. Известно, что при замерзании вода расширяется, разрушая образовавшиеся в растворе связи, поэтому после повышения температуры он уже не наберет нужной прочности.

Раствор затвердевает с оптимальной скоростью и сохранением характеристик при температуре порядка 20°C. При падении температуры, особенно ниже нуля, эти процессы замедляются, даже с учетом того, что при гидратации выделяется дополнительное тепло. Чтобы выдержать технические условия, зимой не обойтись без прогрева бетона проводом ПНСВ или другим предназначенным для этого кабелем в таких ситуациях, когда:

• не обеспечена достаточная теплоизоляция монолита и опалубки;
• монолит слишком массивен, что затрудняет его равномерный прогрев;
• низкая температура окружающего воздуха, при которой замерзает вода в растворе.

Блок: 2/5 | Кол-во символов: 1030
Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Режимы прогрева бетона электродами

Режим выбирают исходя из массивности и геометрии конструкции, марки бетонной смеси, погодных условий, эксплуатации возводимой конструкции. Электродный прогрев бетона проводят по одной из следующих схем:

• две стадии: прогрев бетонной смеси и последующая изотермическая выдержка;
• две стадии: нагрев и остывание с полной теплоизоляцией или сооружением греющей опалубки;
• три стадии: прогрев, изотермическая выдержка, остывание.

Схема прогрева бетона

При прогреве бетона электродами критично важно соблюдать температурные параметры. Процесс начинают с +5 градусов, затем увеличивают температуру со скоростью 8–15 градусов в час. Максимальные допуски зависят от марки бетона и составляют +55… +75 градусов. Для контроля проводятся периодические замеры температуры.

Температурный лист прогрева бетона

Время изотермической выдержки определяется на основании лабораторных исследований кубиковой прочности при сжатии. Зависит от типа цемента, температурного режима нагрева и требуемой прочности готового бетона.

Допустимая скорость остывания 5–10 градусов/час. Точный параметр зависит от объёма конструкции. Повторная теплоизоляция после распалубки требуется, если разница температур окружающего воздуха и бетонных поверхностей более 20 градусов.

Блок: 2/5 | Кол-во символов: 1271
Источник: https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami.html

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением.
Кабель ПНСВ обладает следующими техническими характеристиками:

• Удельное сопротивление составляет 0,15 Ом/м;
• Стабильная работа в температурном диапазоне от -60°C до +50°C;
• На 1 кубометр бетона расходуется до 60 м провода;
• Возможность применения до температур до -25°C;
• Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Блок: 3/5 | Кол-во символов: 1102
Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола.

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Блок: 3/9 | Кол-во символов: 1200
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Технология прогрева и схема укладки

Перед установкой системы прогрева бетона в зимнее время монтируется опалубка и арматура. После этого раскладывается ПНСВ с интервалом между проводами от 8 до 20 см, в зависимости от наружной температуры, ветра и влажности. Провод не натягивается и прикрепляется к арматуре специальными зажимами. Нельзя допускать изгибов радиусом менее 25 см и перехлестов токоведущих жил. Минимальное расстояние между ними должно составлять 1,5 см, это поможет не допустить короткого замыкания.

Наиболее популярная схема укладки ПНСВ – «змейка», напоминающая систему «теплый пол». Она обеспечивает обогрев максимального объема бетонного массива при экономии греющего кабеля. Перед заливкой в опалубку раствора необходимо убедиться в том, что в ней нет льда, температура смеси не ниже +5°C, а монтаж схемы подключения проведен правильно, на достаточную длину выведены холодные концы.

К проводу ПНСВ прикладывается инструкция, с которой нужно ознакомиться перед тем, как прогреть бетон. Подключение осуществляется через секции шинопроводов двумя способами через схему «треугольник» или «звезда». В первом случае систему разделяют на три параллельных участка, подключаемых к выводам трехфазного понижающего трансформатора. Во втором – три одинаковых провода соединяются в один узел, потом три свободных контакта аналогично подключаются к трансформатору. Питающее устройство устанавливается не далее, чем в 25 м от места подключения, прогреваемый участок обносится ограждением.

Система подключается после полной заливки всего объема строительного раствора. Технология прогрева бетона греющим кабелем ПНСВ включает в себя несколько этапов:

1. Разогрев осуществляется со скоростью не более 10°C в час, что обеспечивает равномерное прогревание всего объема.
2. Нагрев при постоянной температуре длится до тех пор, пока бетон не наберет половину технологической прочности. Температура не должна превышать 80°C, оптимальный показатель 60°C.
3. Остывание бетона должно происходить со скоростью 5°C в час, это поможет избежать растрескивания массива и обеспечит его монолитность.

При соблюдении технологических требований материал наберет марку прочности, соответствующую его составу. По окончанию работ ПНСВ остается в толще бетона и служит дополнительным армирующим элементом.

Нужно отметить, что применять кабель КДБС или ВЕТ значительно проще, поскольку их можно подключать напрямую к сети 220 В через щитовую или розетку. Они разделены на секции, что помогает избежать перегрузки. Но эти кабели стоят дороже ПНСВ, поэтому реже применяется при строительстве крупных объектов.

Еще одна популярная технология – использование опалубки с ТЭН и электродами, когда арматура вставляется в раствор и подключается к сети, используя сварочный аппарат или понижающий трансформатор другого типа. Этот способ прогрева не требует специального греющего кабеля, но более энергозатратен, поскольку вода в бетоне играет роль проводника, а его сопротивление при затвердевании значительно возрастает.

Блок: 4/5 | Кол-во символов: 2974
Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Блок: 4/9 | Кол-во символов: 1428
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м. Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Блок: 5/5 | Кол-во символов: 1976
Источник: https://betonpro100.ru/tehnologii/progrev-provodom-pnsv

Правила безопасности при электродном прогреве

Использование технологии прогрева бетона электродами на стройплощадке требует повышенного внимания к соблюдению правил безопасности:

Схема подключения электродов

• Прогрев заливки с армирующей конструкцией проводится при пониженном напряжении (60–127 В).
• Использование напряжения до 220 В возможно для прогрева локального участка, который не содержит никаких токопроводимых элементов (металлического каркаса, армирования) и не связан с соседними конструкциями.
• Прогрев напряжением до 380 В допустим в исключительных случаях для безарматурных участков.
• Электроды должны быть установлены в строго определенных проектом местах. Категорически нельзя допускать их соприкосновения с армирующими элементами – это приведёт к короткому замыканию и выходу из строя оборудования.

Электродный прогрев бетонной смеси необходимо выполнять в строгом соответствии с технологией. Нарушение временного или температурного режима, схемы расстановки электродов может привести к местным перегревам и недостаточному набору прочности, что впоследствии приведёт к появлению трещин в конструкции и возможному разрушению. При правильно выполненной работе раствор твердеет с равномерной усадкой, что обеспечивает однородную структуру полученного материала и прочность изделия при эксплуатации.

Видео по теме: Электропрогрев бетона

Блок: 5/5 | Кол-во символов: 1355
Источник: https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami. html

Монтаж ПНСВ

Приведем краткое руководство стандартной методики:

1. Выбираем диаметр провода согласно техкарте, как правило это 1,20-4,0 мм. Если планируется обогрев армированных конструкций, то рекомендуется остановиться на ПВХ изоляции, поскольку она более прочная. Для неармированных конструкций допускается применять провод с полипропиленовым покрытием.
2. Нарезка производится сегментами равной длины, после чего их сворачивают спиралью (Ø 30,0-45,0 мм).

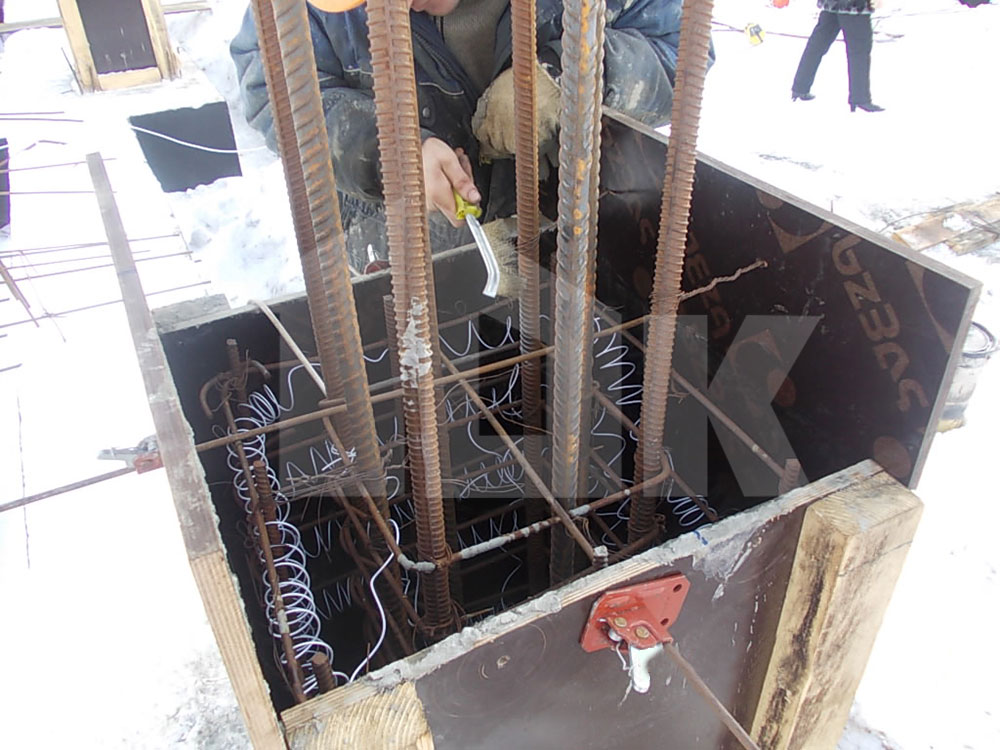

3. Укладка спиральных ниток производится в арматурный каркас или их располагают в фанерном или деревянном каркасе (опалубке).
4. Характеристики ПНСВ не предполагают его работу в качестве обогревателя за пределами бетонной смеси. При таких условиях он сразу выходит из строя. Для исправления ситуации используется любой монтажный провод большего сечения, который подключают к выводам сегмента. Пример как подключить ПНСВ с помощью холодных концов
5. После того, как опалубку зальют бетонной смесью, дожидаются, пока она начнет схватываться, после чего производится включение трансформаторной подстанции. С ее помощью осуществляют установку необходимой температуры путем увеличения или уменьшения напряжения.

Обратим внимание, принцип и схема укладки ПНСП, ПНБС, ПТПЖ практически не отличается от ПНСВ.

Использование сварочного аппарата в качестве ПТ.

Такой способ подогрева вполне возможен, приведем пример как это можно реализовать такой метод. Допустим, нам необходимо залить плиту объемом 3,7 кубических метра, при температуре на улице – 10°С. Для этой цели потребуется сварочная установка на 200,0-250ампер, клещи для измерения тока, провод ПНСВ, холодные концы и тканевая изоляционная лента.

Нарезаем восемь сегментов по 18,0 метров, каждый такой может выдержать ток до 25,0 А. Мы оставим небольшой запас и возьмем для подключения к сварочному аппарату на 250,0 А восемь таких сегментов.

К каждому выходу отрезка подсоединяем на скрутке монтажный провод (подключаем холодные концы). Производим укладку ПНСВ, ее схема будет приведена ниже. Соединение холодных концов (плюс и минус отдельно) желательно делать при помощи клеммника, размещенном на текстолите или любом другом изоляционном материале.

Подключение ПНСВ к сварочному аппарату

Завершив заливку, подключаем прямой и обратный выход аппарата (полярность не имеет значения), предварительно выставив ток на минимум. Проводим измерение тока нагрузки на отрезках, он должен быть порядка 20,0 А. В процессе нагрева сила тока может немного «проседать», когда это происходит, увеличиваем ее на сварке.

Блок: 6/9 | Кол-во символов: 2497
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Использование предварительно разогретого раствора

Метод разогрева бетонной смеси до выполнения работ по бетонированию – наиболее простой. Технологический алгоритм предусматривает следующие операции:

• нагрев бетонного раствора на стадии смешивания компонентов;
• заливку нагретой смеси непосредственно на участке работ.

Для практической реализации данной технологии производят специальные расчеты, направленные на определение рабочей температуры.

При этом учитывают:

• количество заливаемого бетона;
• время на транспортировку и заливку;
• температуру окружающей среды.

При отклонениях в расчетах осуществляют дополнительный нагрев любым из известных методов.

Блок: 7/8 | Кол-во символов: 653
Источник: https://pobetony.expert/stroitelstvo/progrev-betona

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Блок: 7/9 | Кол-во символов: 809
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Заключение

Принятие решения по выбору оптимального способа разогрева требует профессионального подхода. Важно изучить технологические особенности каждого способа и определить экономическую целесообразность его применения. Рекомендации профессионалов помогут разобраться в достоинствах и недостатках применяемых технологий нагрева.

Originally posted 2017-12-26 18:13:05.

Блок: 8/8 | Кол-во символов: 370
Источник: https://pobetony.expert/stroitelstvo/progrev-betona

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

• В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
2. Утеплить опалубку.

• Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
• Защита кабеля позволяет приматывать его к арматуре.
• Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
• Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
• Между разными контурами должно быть не менее 40,0 мм.
• Запрещено пересечение греющих проводников.

Блок: 8/9 | Кол-во символов: 1447
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

• Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
• В отличие от сушки электродами вероятность поражения электричеством минимальна.
• Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Блок: 9/9 | Кол-во символов: 1194
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Кол-во блоков: 22 | Общее кол-во символов: 30542
Количество использованных доноров: 4
Информация по каждому донору:

1. https://betonpro100. ru/tehnologii/progrev-provodom-pnsv: использовано 4 блоков из 5, кол-во символов 7082 (23%)
2. https://pobetony.expert/stroitelstvo/progrev-betona: использовано 7 блоков из 8, кол-во символов 8581 (28%)
3. https://www.asutpp.ru/provod-dlya-progreva-betona.html: использовано 7 блоков из 9, кол-во символов 9435 (31%)
4. https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami.html: использовано 4 блоков из 5, кол-во символов 5444 (18%)

принцип действия, виды, укладка и монтаж

Строительные мероприятия, связанные с бетонированием монолитных конструкций, осуществляются на протяжении года. Зимой строителям приходится решать ряд задач по обеспечению прочности бетона и предотвращению замерзания входящей в раствор воды. С целью поддержания положительной температуры раствора и обеспечения оптимальных условий схватывания осуществляется прогрев бетона. Рассмотрим детально методы нагрева с использованием электрической энергии и инфракрасных лучей.

Блок: 1/8 | Кол-во символов: 470
Источник: https://pobetony.ru/stroitelstvo/progrev-betona/

Разделы статьи

Зимний прогрев бетона

Итак, существует пять технологий прогрева бетона в зимний период:

1. Строительство тепляка.
2. Укладка термоматов.
3. Применение специальной обогревающей опалубки.
4. Монтаж электродов.
5. Прогрев бетона проводом ПНСВ.

Первый метод представляет собой возведение короба. Каркас можно соорудить из брусьев, а пролеты между его ребрами обтянуть полиэтиленовой пленкой.

Сам по себе тепляк не обеспечит необходимую температуру. Нужно, чтобы внутри находились тепловые пушки (калориферы). Кроме того, за температурой нужно следить.

Значит, необходимы термометры. Этот метод обладает как плюсами, так и минусами.

Минус – большие затраты на возведение «теплицы» над бетоном.

Плюс же в том, что обогрев смеси возможен даже там, где нет электричества. Тепловые пушки бывают и автономные. Они работают на дизельном топливе. Кроме того, напряжение 220 Вольт есть повсеместно, что нельзя сказать о 380. Это условие может сделать метод самым оптимальным вариантом.

Второй метод прогрева – обкладывание бетона специальными матами, повышающими температуру, работая от сети электрического тока.

Третий способ подходит более профессиональным организациям. Опалубка с ТЭН стоит дорого, и покупать ее иногда нецелесообразно. Можно взять ее в аренду, но принцип работы достаточно сложен и требует большого количества устройств и приспособлений.

Такая опалубка имеет электроды, которые подключены в цепь. Вся система подключается к сети электрического тока через трансформатор. Минус в том, что опалубка имеет ряд стандартных размеров. Если они не совпадают с габаритами бетонного конструктива, нужно воспользоваться иным методом.

Четвертый метод заключается в монтировании цепи электродов, которые находятся в бетоне и там останутся после схватывания. Питание на систему подается через трансформатор или сварочный блок. Опять же, этот метод применяют для горизонтальных поверхностей.

Пятый метод. Берется провод, укладывается зигзагом на поверхности бетона и подключается в сеть. Трансформатор также необходим.

Сложность в том, что необходимы специальные знания электротехники. Для того, чтобы рассчитать шаг витков, длину провода, необходимое напряжение и прочее, нужно оценить сечение укладываемого кабеля и его сопротивление.

Блок: 2/3 | Кол-во символов: 2197
Источник: https://betonnijzavod.ru/progrev-betona

Как происходит строительство в зимний период?

Зима период низких температур, как же происходит возведение комплексов из бетонных конструкций в это время? Ведь известно, что бетон — это смесь гравия, песка, цемента и воды в определенной пропорции. А время, за которое раствор набирает расчетную прочность составляет 28 дней. Также знаем, что вода, замерзая, занимает больший объем, и способна разорвать монолитные конструкции.

Есть несколько способов обойти температурное ограничение, но они все сводятся к одному, поддержание температуры раствора выше нуля. Если не соблюдать эту норму, возведенная конструкция будет недостаточно прочной и очень быстро разрушится. Ниже мы предоставим несколько популярных методов прогрева бетона на стройке в зимнее время.

Блок: 2/7 | Кол-во символов: 759
Источник: https://samelectrik.ru/kak-progret-beton-zimoj-vo-vremya-strojki.html

Подключаем провод для прогрева бетона ПНСВ

Применяя кабель прогревочный для бетона можно добиться положительной температуры смеси в зимние месяцы. Методика выполнения работ несложная. Следует уложить в конструкцию, подлежащую бетонированию, кабель с маркировкой ПНСВ и подать на него напряжение питания от источника электрической энергии.

Указанному способу обогрева часто отдают предпочтение благодаря серьезным достоинствам:

• повышенной эффективности. Правильно уложенный обогревающий кабель, который выбран расчетным путем, может поддерживать температуру, необходимую для застывания значительного объема бетона;

Как правило, электропитание ПНСВ кабелей осуществляют через подстанции, обладающие несколькими ступенями пониженного напряжения

• экономичности. Расход электрической энергии приемлемый. Это позволяет вложиться в смету строительных мероприятий и не допустить перерасхода денежных средств;
• сохранению бетонной структуры. При подключении провода к источнику электрической энергии исключено растрескивание бетонного массива и образование в нем воздушных пор;
• универсальности. Технология электрического разогрева может применяться для цельных строительных конструкций, которые изготавливаются из обычного или армированного бетона.

Наряду с неоспоримыми преимуществами, технология имеет и слабые места:

• нуждается в выполнении подготовительных работ, в процессе которых производится укладка провода. Гибкий кабель для прогрева бетона требует соблюдения аккуратности при размещении в армированной конструкции и укладывается согласно чертежу;
• требует применения понижающего трансформатора. Технические характеристики оборудования для уменьшения питающего напряжения должны позволять произвести плавную регулировку нагрева бетонной смеси в требуемом диапазоне.

Применяется провод специальной конструкции, который состоит из следующих элементов:

• токопроводящей жилы;
• защитной изоляции.

Подбор кабеля осуществляется после выполнения расчетов с учетом следующих параметров:

• напряжения на выходе трансформатора;
• сечения токопроводящей части;
• суммарной длины уложенного кабеля.

Температура конструкции не должна опускаться ниже технологически обусловленного минимума

При выполнении работ соблюдайте следующие рекомендации:

• производите укладку провода на очищенной поверхности, избегая его повреждений;
• равномерно формируйте петли кабеля, не допуская перегибов.

Покупая ПНСВ провод, проверьте соответствие продукции сертификату. Репутация изготовителя кабеля играет немаловажную роль. Технология применения провода для разогрева бетонной смеси имеет много общего с методом формирования обогреваемого пола.

Блок: 3/8 | Кол-во символов: 2600
Источник: https://pobetony.expert/stroitelstvo/progrev-betona

Укрытие и тепловые пушки

Технология довольно простая — над нужным участком строится палатка и тепловыми пушками нагнетается тепло. Довольно распространенный дедовский способ прогрева фундамента горячим воздухом. Используется на небольших площадях строительства, трудоемкий процесс, связанный с возведением теплоудерживающего купола.

Если вы хотите прогреть бетон тепловой пушкой, учтите, что это будет достаточно затратный вариант. Единственное преимущество данной методики — возможность обогрева бетонной стяжки без электричества. Существуют автономные тепловые пушки, чаще всего дизельные. Если доступа к сети 220 вольт нет, этот вариант прогрева будет самым выигрышным.

Наглядно увидеть такой способ обогрева вы можете на видео:

Использование тепловых пушек

Блок: 3/7 | Кол-во символов: 764
Источник: https://samelectrik.ru/kak-progret-beton-zimoj-vo-vremya-strojki.html

Как производится прогрев бетона сварочным аппаратом

Технические характеристики сварочного трансформатора позволяют использовать его для разогрева бетонной смеси. Устройство регулирует ток, который подается на электроды.

Оборудование применяется при изготовлении зимой следующих конструктивных элементов зданий:

• опорных колонн;
• капитальных стен;
• различных ограждений.

Питающее напряжение подается на следующие токопроводящие элементы:

• арматурные стержни;
• проволоку сечением 0,6–0,8 см;
• стальные пластины.

Пожалуй, самым распространенным методом прогрева является пропускание через бетон электрического тока при помощи электродов

Технология выполнения работ:

1. Воткните электроды в жидкую смесь.
2. Подайте напряжение и отрегулируйте силу тока.

При разогреве вертикальных конструкций малой площади можно использовать один токопроводящий стержень. При этом напряжение от трансформатора подается на арматурный каркас и стальной пруток, вставленный в раствор.

Для обеспечения эффективности прогрева соблюдайте следующие рекомендации:

• погрузите электроды с интервалом 0,8–1 м;
• плавно регулируйте ток, обеспечивая требуемую температуру.

Преимущества технологии:

• легкость осуществления;
• возможность применения на различных объектах;
• быстрый монтаж и подключение.

К недостаткам относится:

• увеличенное потребление электрической энергии;
• расходы, связанные с невозможностью вторичного применения электродов.

При выполнении работ важно соблюдать требования техники безопасности.

При помощи таких электродов можно прогревать конструкции любых форм, даже самых сложных

Блок: 4/8 | Кол-во символов: 1552
Источник: https://pobetony. expert/stroitelstvo/progrev-betona

Разновидности и особенности кабелей КДБС и ВЕТ

Основной недостаток описанных выше термопроводов – необходимость дополнительного оборудования, позволяющего регулировать мощность тепловыделения путем изменения напряжения. Значительно упростить задачу можно применяя двужильные секционные саморегулирующие термокабели, а именно финский ВЕТ или отечественный КДБС. Они не требуют для подогрева дополнительного оборудования и подключаются напрямую к сети 220 вольт. Устройство прогревочного кабеля представлено ниже.

Основные элементы конструкции кабеля обогревочного

Обозначение:

• А – Выходы нагревательных жил.
• В – Установочный кабель, служащий для подключения КДБС к сети 220в, для этой цели можно использовать любой соединительный провод, например АПВ.
• С – Муфта, для подключения нагревательной секции.
• D – Концевая изоляторная муфта.
• Е – Нагревательная секция фиксированной длины.

Конструктивно кабель ВЕТ практически не отличается от рассмотренного выше отечественного аналога, что касается основных технических характеристик, то они приведены в сравнительной таблице ниже.

Таблица сравнительных характеристик кабелей ВЕТ и КДБС

Что касается маркировки, то отечественные изделия данного типа кодируются в следующем виде: ХХКДБС YY, где ХХ – характеристика линейной мощности, а YY – длина секции. В качестве примера можно привести маркировку 40КДБС 10, которая указывает мощность 40 Вт на метр, а сама секция десятиметровой длины.

Блок: 4/9 | Кол-во символов: 1428
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Использование нагревающей опалубки

С помощью специальной сборной опалубки, в щитах которой смонтированы электрические нагреватели, можно в зимнее время обеспечить поддержание положительной температуры бетонного раствора.

Преимущества этого метода:

• возможность быстрой замены электрических нагревателей, доступ к которым осуществляется с внешней стороны конструкции;
• универсальность опалубки, которая многократно может использоваться на различных объектах;
• повышенная эффективность, позволяющая выполнять строительные мероприятия при снижении температуры до минус 25 градусов Цельсия;
• увеличенный коэффициент полезного действия, благодаря которому снижаются энергозатраты, и повышается рентабельность;
• ускоренный монтаж опалубки, конструкция которой позволяет за ограниченное время соединить щиты и подключить электроэнергию.

Для обогрева бетона таким методом в опалубку монтируются нагревательные элементы, замена которых производится по мере необходимости

Несмотря на комплекс достоинства, имеется ряд недостатков:

• повышенная стоимость конструкции;
• проблематичность применения на сложных конфигурациях.

Метод греющей опалубки положительно зарекомендовал себя на крупных строительных объектах.

Блок: 5/8 | Кол-во символов: 1196
Источник: https://pobetony.ru/stroitelstvo/progrev-betona/

Опалубки с ТЭН и электродами

Для прогрева наливаемых стен и бетонных колонн фирмы застройщики используют опалубку с подогревом. Опалубки теплоизолированны и со стороны бетонного раствора установлены нагреватели. Конструкция с ТЭН не требует дополнительного сложного оборудования, элементы легко заменяемые.

Электродная опалубка состоит из стержней или полос металла прикрепленных к опалубке через равные промежутки. Электроды подключают к специальному трансформатору, и за счет воды в растворе цемента происходит его нагрев. Как бы недостаток согревающих опалубок — это стандартные размеры, и если у заказчика нестандартный проект, применяют другие способы прогрева бетона в зимнее время.

Блок: 5/7 | Кол-во символов: 690
Источник: https://samelectrik.ru/kak-progret-beton-zimoj-vo-vremya-strojki.html

Технология прогрева с использованием ПНСВ

Принцип действия довольно простой: при подаче напряжения происходит нагрев провода, который в свою очередь нагревает бетонную смесь. Поскольку для нагрева рекомендуется ограничится напряжением 70 В, потребуется понижающий трансформатор (далее ПТ) соответствующей мощности.

Трансформаторная подстанция КТПТО 80 для работы с термопроводом

Перед тем, как осуществлять монтаж, необходимо рассчитать длину прогревочного провода. При этом необходимо принимать во внимание его тип и характеристики, напряжение трансформаторной подстанции, объема бетонной смеси, температуры окружающей среды, а также характер конструкции (предполагается заливка колоны, балки) и т. д. Чтобы не запутаться в расчетах, можно воспользоваться онлайн калькулятором для расчета нагревательного проводника ПНСВ или другого кабеля (ПНБС, ПТПЖ и т.д.).

Для нагрева бетонной смеси, объемом один кубометр необходимо около 1200-1300 Вт. Если мы будем использовать провод данной марки сечением 1,20 мм, то потребуется прогревочник 30-45 м (для точного расчета длины необходимо знать температурные условия).

Помимо этого необходимо учитывать силу тока, для нормальной работы погруженного в раствор кабеля допустимо 14,0 – 18,0 Ампер (в зависимости от схемы подключения).

Электрическая схема подключения ПНСВ А) звездой В) треугольником

Блок: 5/9 | Кол-во символов: 1337
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Недостатки подогрева электродами

В нашем случае нужно говорить об использовании в качестве электродов арматуры катанки. Обычно ее подбирают диаметром 8-10 миллиметров, что вполне достаточно для эффективной работы. Казалось бы, какие тут могут быть недостатки, но они есть.

Во-первых, это довольно большие энергозатраты. Каждый электрод будет потреблять порядка 50 А. При этом необходимо использовать понижающие трансформаторы. К примеру, модель на 80 кВт потянет не так и много. Поэтому помимо электродов нужно покупать дополнительное оборудование, что довольно дорого.

Еще один существенный недостаток, из-за которого многие застройщики обходят данный метод стороной – высокая стоимость. Дело в том, что электроды из катанки являются одноразовыми. После их установки они навсегда остаются в теле конструкции, и извлечь их не представляется возможным. Но те, кто все же решил воспользоваться именно таким методом, остаются довольны. Прочность конструкции сохраняется в течение длительного времени, а эксплуатационные характеристики находятся на высоком уровне.

Блок: 6/18 | Кол-во символов: 1062
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Электроды

Чаще всего используют для того, чтобы греть колонны и стены из бетона. После заливки элементов каркаса в опалубке, вставляют арматуру в раствор, располагая и распределяя их группами, подключив к трансформатору или сварочнику, как показано на схеме ниже:

Возможно и заблаговременное размещение струнных электродов вдоль каркаса. На фото наглядно показывается принцип установки электродов в бетон:

Вода в растворе играет роль проводника и постепенно по мере затвердения ток через электроды падает. Катанка после застывания смеси остается частью конструкции. К недостаткам данного способа прогрева можно отнести колоссальные энергозатраты и дополнительные расходы на материал электродов.

Блок: 6/7 | Кол-во символов: 699
Источник: https://samelectrik.ru/kak-progret-beton-zimoj-vo-vremya-strojki.html

Провод ПНСВ

Универсальный и доступный способ прогрева бетона в зимнее время с помощью высокоомного кабеля и понижающего трансформатора. Во время увязки каркаса из арматуры укладывается греющий кабель, размеры и форма конструкции значения не имеет.

Этот способ подогрева применим как на стройплощадке, так и для домашних мастеров строителей. Расскажем немного подробнее, как прогреть бетонную смесь проводом ПНСВ в домашних условиях.

После армирования каркаса конструкции или укладки маяков под наливной пол, провод укладывается змейкой не ближе 20 сантиметров друг от друга (оптимальный шаг укладки). Длина одной петли составляет от 28-36 метров. В качестве источника напряжения можно использовать сварочный аппарат. Схема подключения в этом случае будет выглядеть так:

Нюанс прогрева, ПНСВ нельзя подключать неукрытый раствором, т.к. без поглощения тепла из-за высокой температуры на открытом воздухе, он перегорит. Чтобы избежать перегорания делают переход на алюминиевый кабель, оставляя выходные концы нагревательного провода ПНСВ по 10 см из раствора. Производитель рекомендует ток в кабеле 11-17 ампер, который можно контролировать токовыми клещами. О том, как пользоваться токоизмерительными клещами, мы рассказывали в отдельной статье.

Для домашнего строительства достаточно ПНСВ диаметром 1.2 мм. Его характеристики:

• сопротивление 0,15 Ом/м;
• рабочий ток погруженного в раствор 14-16 ампер;
• температура укладки от -25 до 50 °C.

Расход провода на куб бетона 60 погонных метров. Температура, до которой нагревается бетон — 80 °C, ее контроль осуществляется любым термометром. Скорость набора температуры раствором не должна превышать 10 градусов за час. Чтобы избежать бессмысленных трат на счетах за электроэнергию, нагреваемый участок укрывают любым материалом, препятствующему нагреванию атмосферы, например, засыпают опилками. Для получения отличного результата бетонную смесь перед заливкой также подогревают, температура смеси не должна быть ниже +5 °C. Вот по такой инструкции можно прогреть бетон в зимнее время своими руками. Технология трудоемкая, однако под силу даже неопытному человеку. О том, как укладывать греющий кабель в фундаменте, рассказывается в видеоуроке:

Обогрев фундамента проводом

Кстати, вместо провода ПНСВ можно также использовать кабель BET для прогрева бетона. На видео ниже вкратце рассмотрена инструкция по монтажу греющего проводника:

Как работает обогрев кабелем BET

В статье указаны не все способы подогрева бетона зимой. Существуют индукционный, инфракрасный метод и другие, но их не рассматриваем ввиду их малой распространенности и сложности. Мы дали общее представление о технологии строительства бетонных конструкций, и возможности использования домашними мастерами методов нагрева стяжек и стен. Кстати, использование провода ПНСВ возможно не только во время нагрева строящийся конструкции, но уже и после того. Его можно использовать, как готовый теплый пол или анти лед на лестницах или тротуарах. Короткие участки подключаются через понижающий трансформатор от 400 до 1500 ватт. Для подключения напрямую в сеть 220 вольт провод в длину будет более 120 метров.

Вот и все, что хотелось рассказать вам о том, зачем нужен прогрев бетона в зимнее время и как его осуществить с помощью тепловых пушек, электродов либо провода ПНСВ. Надеемся, наши инструкции были для вас понятными. Больше информации вы можете получить, просмотрев видеоуроки в статье.

Блок: 7/7 | Кол-во символов: 3430
Источник: https://samelectrik.ru/kak-progret-beton-zimoj-vo-vremya-strojki.html

Прогрев бетона электродами: технология

А сейчас давайте вкратце рассмотрим суть данного метода. Как было отмечено выше, он не подходит для заливки бетонной плиты, только для колонн, стен, а также диафрагм. Уже после того, как заливочные работы будут завершены, в стены вставляются металлические стержни. На них подается напряжение через понижающий трансформатор. Обычно выбирают интервал между двумя соседними электродами от 60 до 100 сантиметров, что зависит как от погоды, так и конфигурации объекта.

С понижающего трансформатора на арматуру подается три фазы, в результате чего пространство между электродами прогревается и замерзание исключается. Стоит обратить ваше внимание на то, что прогрев бетона в зимнее время основан на прохождении электрического тока через воду, содержащуюся в растворе. В результате мы имеем равномерный нагрев. Нужно понимать, что если есть арматурный каркас, то напряжение не должно быть более 127 В, а если таковой отсутствует, то можно подавать 220 и 380 В, но не более.

Блок: 7/18 | Кол-во символов: 1006
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

• сложность расчетов при расчете длины провода;
• необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Блок: 7/9 | Кол-во символов: 809
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Подводим итоги

Выбор оптимального метода – сложная задача. Важно оценить эффективность метода и правильно рассчитать суммарный объем затрат. Необходимо тщательно проанализировать достоинства и недостатки и не допустить ошибки, принимая решение.

Блок: 8/8 | Кол-во символов: 245
Источник: https://pobetony.ru/stroitelstvo/progrev-betona/

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

• В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
2. Утеплить опалубку.

• Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
• Защита кабеля позволяет приматывать его к арматуре.
• Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
• Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
• Между разными контурами должно быть не менее 40,0 мм.
• Запрещено пересечение греющих проводников.

Блок: 8/9 | Кол-во символов: 1447
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Разновидности электролитов для прогрева бетона

В зависимости от вида и геометрии конструкции используются различные электроды для прогрева бетона. Для каждого из них разрабатывается своя схема подключения:

• Струнные.
• Стержневые.
• Пластинчатые.
• Полосовые.

Схема подключения электродов

Струнные. Изготавливают из арматуры длиной 2–3 м диаметром 10–15 мм. Используют для колонн и других подобных вертикальных конструкций. Подключают к разным фазам. В качестве одного из электродов может использоваться армирующий элемент.

Стержневые. Представляют собой куски арматуры толщиной 6–12 мм. Располагаются в растворе рядами с расчётным шагом. Первый и последний электрод в ряду подключают к одной фазе, другие – ко 2-ей и 3-ей. Используются для участка любой сложной геометрии.

Стержневые электроды для бетона

Пластинчатые. Подвешиваются на противоположные края опалубки без заглубления в раствор и подключают к разным фазам. Электроды создают электрическое поле, которое и прогревает бетон.

Расстановка пластинчастых электродов

Полосовые. Выполняются в виде металлических полосок шириной 20–50 мм. Их располагают на поверхности раствора с одной стороны конструкции и подключают к разным фазам. Используют для плит перекрытий и других элементов в горизонтальной плоскости.

Блок: 3/5 | Кол-во символов: 1264
Источник: https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami.html

Прогрев бетона электродами: схема подключения

Необходимо понимать, что метод подключения электроподогрева будет отличаться в зависимости от выбранного типа электрода. При работе с пластинчатыми электродами одна фаза подается на первый электрод, а вторая на расположенный с противоположной стороны. В результате мы имеем два электрода, которые находятся параллельно друг другу, на каждом есть фаза. В случае со стержневой арматурой к одной фазе подключаются первый и последний электроды в ряду. Остальные работают от 2-й и 3-й фазы.

Хотелось бы отметить, что не стоит пренебрегать монтажом трансформаторов. Они в некоторых случаях не нужны, но в большинстве ситуаций их имеет смысл установить. Так, температура прогрева бетона будет оптимальной, то есть не слишком высокой, в противном случае может появиться такой нежелательный эффект, как пересушивание. По этой простой причине имеет смысл подводить все электроды через понижающий трансформатор.

Блок: 9/18 | Кол-во символов: 948
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

• Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
• В отличие от сушки электродами вероятность поражения электричеством минимальна.
• Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Блок: 9/9 | Кол-во символов: 1194
Источник: https://www.asutpp.ru/provod-dlya-progreva-betona.html

Подогрев элекродами: важные правила

Для эффективной работы электроподогрева, необходимо подключение к различным полюсам электросети. Данное правило является очень важным к исполнению, так как если использовать одну фазу, то результата не будет никакого.

Кроме того, замыкание цепи происходит только через влажный бетон. Для каждого случая составляется специальный проект, в котором указывается шаг между электродами, расположение понижающих трансформаторов и допустимое напряжение.

Стоит обратить ваше внимание на то, что некоторые марки бетона теряют свою прочность. К примеру, потери в размере 20-25% считаются допустимыми. Тем не менее перед тем, как начать технологический прогрев бетона, рекомендуется в течение некоторого времени выдерживать его без подогрева.

Блок: 10/18 | Кол-во символов: 767
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Несколько деталей

Вот мы с вами и рассмотрели, что такое прогрев бетона электродами. Технология может отличаться в зависимости от используемых электродов. Однако стоит отметить, что для улучшения конечного качества и прочности бетонной смеси целесообразно применять специальные добавки. К примеру, хлористый кальций, добавленный в шлако-портландцемент, позволяет сократить потери прочности и время затвердевания на 20-30%. Если же заметили, что даже при наличии понижающего трансформатора присутствует высушивание, то поверхность необходимо увлажнить водой или отключить подогрев на некоторое время.

Блок: 11/18 | Кол-во символов: 601
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Виды прогрева

Сквозной (внутренний, погружной)

Применяется для конструкций, имеющих большую толщину или сложную форму. Из названия понятно, что электроды размещаются внутри залитой массы раствора. Общее правило – электроды устанавливаются на расстоянии не менее 3 см от элемента опалубки.

Периферийный (поверхностный, нашивной)

Под полосы устанавливается подкладка. На практике для этого чаще всего берутся куски рубероида, что позволяет такие электроды легко снимать и использовать многократно.

Общее правило

Если в опалубку установлен металлический каркас, то использовать напряжение более 127 В ЗАПРЕЩЕНО. Для конструкций неармированных оно может быть не более 380 В.

Что учесть при прогреве бетона

• По мере отвердевания залитой массы изменяется ее эл/сопротивление, так как происходит испарение влаги. Следовательно, необходимо систематически корректировать силу подаваемого тока, поэтому в схему обязательно должен быть включен элемент регулировки (например, реостат, трансформатор с несколькими выходами).
• Поверхность конструкции, подлежащей прогреву, должна быть укрыта материалами, снижающими теплопотери. Это могут быть опилки, маты, пленка п/э, рубероид и тому подобное. В противном случае сам процесс прогрева теряет смысл.
• При стержневом методе нужно соблюдать одинаковые расстояния между электродами как в одном ряду, так и в соседних. Это обеспечит равномерность загрузки «линий» и исключит перекос фаз.
• Снижения энергозатрат можно добиться введением в состав раствора специальных добавок-пластификаторов, ускоряющих процесс отвердевания бетона.
• Специалисты не рекомендуют применять электродный прогрев для мелких конструкций. Для этого существуют другие методики.
• В качестве «питания» нельзя использовать источник постоянного тока, так как в этом случае не избежать электролиза жидкости.
• При небольших объемах заливки в качестве источника напряжения можно использовать сварочные трансформаторы.
• Единой рекомендации по размещению электродов на (в) заливке раствора нет. Схема определяется индивидуально и зависит от внешних условий, параметров опалубки, марки цемента и ряда других факторов.
• Через определенные временные промежутки (зависят от специфики работ) делается замер температуры. Для этого проделываются специальные «шурфы».
• ЗАПРЕЩАЕТСЯ. При использовании прутьев арматурного каркаса в качестве электродов работать с напряжением свыше 60 В. В исключительных случаях (более этого номинала) – только при соблюдении дополнительных мер и локально (на отдельных сегментах конструкции).

Для получения из раствора качественного искусственного камня рекомендуется комплексный обогрев массы, сочетающий несколько методик, в том числе, и «пассивную» («термос»).

Прогревание бетона при помощи электродов делается в зимнее время или на территории с минусовой температурой воздуха.

Данный процесс осуществляется для того, чтобы водный раствор, входящий в состав бетона, не замерзал при холоде и не превращался в лед. Только в жидком состоянии вода может вступить в химическую реакцию с цементным раствором.

Плюс, во время замерзания воды в бетоне нарушаются все связи, и они просто начинает трескаться, соответственно говорить о прочности конструкции не имеет уже смысла.

Блок: 15/18 | Кол-во символов: 3183
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Когда применяют подогрев бетона

Бетонирование при проведении строительных работ проводится не только в летний период, но и в зимний, при пониженной температуре. А низкая температура это дополнительные проблемы во взаимодействии многих строительных материалов. Не просто так ведь большинство строек на зимнее время просто прекращается.

Правда это никак не может быть отнесено к климатическим зонам, для которых минусовая температура – практически норма.

Всем известно, что вода под воздействием минусовых температур превращается в лед. При бетонных работах нельзя допускать замерзания водного раствора, иначе останавливается процесс гидратации и бетон перестает затвердевать.

Кроме этого нарушается структура бетона. После нагрева лед оттаивает, возобновляя процесс гидратации, однако разрушенную структуру восстановить уже невозможно.

Подобная картина наблюдается, если замораживать бетон в арматуре. Образующаяся ледяная корка притягивает к себе воду из неохлажденных участков и разрушает структуру материала.

Поэтому строители во время проведения работ с бетоном обязательно применяют прогрев, чтобы раствор максимально затвердел и обрел прочность.

Для прогрева применяют различные приспособления – сварочные аппараты, инфракрасные волны, специальные термоматы и электроды.

Из всех перечисленных вариантов одним из самых популярных является прогрев при помощи электродов.

Блок: 16/18 | Кол-во символов: 1374
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Что важно знать при прогреве бетона

При затвердевании бетонной массы из-за испарения влаги меняется показатель электрического сопротивления.

Поэтому важно при прогреве пользоваться трансформатором или другими средствами для регулировки силы подаваемого тока.

Залитую бетоном конструкцию нужно укрыть опилками, полиэтиленовой пленкой, рубероидом или любым другим материалом, уменьшающим теплопотерю.

При использовании стержневого метода прогрева важно разместить электроды на одинаковом расстоянии во всех рядах.

Таким образом, удастся добиться равномерности загрузки и избежать перекоса фаз. Для снижения энергопотребления можно ввести в состав бетона специальные добавки, которые ускорят процесс затвердевания раствора.

Есть и рекомендации, по которым использование электродов исключено, это:

• Не рекомендуется применять метод прогрева бетона электродами для слишком маленьких конструкций, для них лучше использовать другие способы нагрева.
• Нельзя применять источник постоянного тока для питания, иначе можно столкнуться с таким явлением как электролиз жидкости.
• При небольшом объеме заливаемого бетонного раствора сварочный трансформатор отлично подойдет в качестве источника напряжения.
• Если электродами выступают стержни арматуры, запрещается использовать напряжение выше 60 В.

Обратите внимание на наше популярное видео о зимнем прогреве бетона.

Блок: 18/18 | Кол-во символов: 1376
Источник: http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html

Кол-во блоков: 42 | Общее кол-во символов: 45149
Количество использованных доноров: 8
Информация по каждому донору:

1. https://betonnijzavod.ru/progrev-betona: использовано 2 блоков из 3, кол-во символов 3858 (9%)
2. https://pobetony.expert/stroitelstvo/progrev-betona: использовано 2 блоков из 8, кол-во символов 4152 (9%)
3. https://pobetony. ru/stroitelstvo/progrev-betona/: использовано 3 блоков из 8, кол-во символов 1911 (4%)
4. https://SpecNavigator.ru/materialy/beton/tehnologiya-progreva-elektrodami.html: использовано 4 блоков из 5, кол-во символов 5444 (12%)
5. https://ru.wikipedia.org/wiki/%D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BF%D1%80%D0%BE%D0%B3%D1%80%D0%B5%D0%B2_%D0%B1%D0%B5%D1%82%D0%BE%D0%BD%D0%B0: использовано 2 блоков из 7, кол-во символов 1234 (3%)
6. http://beton-stroyka.ru/fundament/progrev-betona-elektrodami-zapreschen.html: использовано 13 блоков из 18, кол-во символов 14793 (33%)
7. https://www.asutpp.ru/provod-dlya-progreva-betona.html: использовано 6 блоков из 9, кол-во символов 7415 (16%)
8. https://samelectrik.ru/kak-progret-beton-zimoj-vo-vremya-strojki.html: использовано 5 блоков из 7, кол-во символов 6342 (14%)

Прогрев бетона проводом — морозы больше не страшны!

Электро-прогрев бетона проводом ПНСВ часто производится в зимнее время года, когда встречается отрицательная температура, потому как понятно, что при аналогичных условиях не проходит гидратация смеси.

А это в дальнейшем отражается на качестве материала и его долговечности.

Обогрев бетона проводом — одна из важнейших процедур в зимнее время

на видео презентация ПНСВ-провода для нагрева бетона

Если работы проводятся во время зимы, то не проходит полностью реакция гидратации, бетон затвердевает, а где нибудь не успевает и замерзает. И если даже она оттает вновь, нарушенные связи уже не восстановить.

Вследствии этого в первую очередь важно делать прогрев бетона. При соответствующих условиях температур ускорится процесс твердения смеси, структурные связи не нарушатся, а бетонную надёжность не сумеет пострадать. Каким же образом разрешено делать прогрев? Во многих случаях выделяют следующие способы: метод «термоса», добавление противоморозных компонентов, при помощи проводов и электродов, индукционный или инфрокрасный метод. Каждый из них имеет свои преимущества. Но мы намного подробнее расскажем о прогреве проводом, как наиболее популярном и доступном методе.

Наиболее эффективная операция прогрева бетона проводом

видео бетонирования фундамента во время зимы

Сегодня, прогрев смеси из бетона при помощи проводов используют многие строительные фирмы. Конкретно этот вариант популярен во время строительства конструкций большого размера. Операция прогрева бетона проводом пнсв не выделяется сложностью и находится в следующем. На опалубке закрепляют провода. Дальше заливается бетон. Провода подключают к сети и выделяемое от них тепло подается бетону. Таким образом можно разогреть смесь до температуры +45 С. При этом t воздуха может быть -30 С. Питание аналогичных проводов делается благодаря особенным станциям, которые имеют сразу несколько ступенек низкого напряжения. Иначе их называют трансформаторами.

Одной лишь такой установкой можно прогреть смесь объемом до тридцати метров3. Причем на каждый метр кубический необходимо около 60 метров провода пнсв. Все провода заключены в части. Их длина определяется в зависимости от напряжения подстанции (трансформатора). Если к примеру напряжение равно 220 В, то длина может составлять 110 м. Естественно, чем ниже напряжение, тем меньше длина. Перед тем как ставить все части обязательно ведется их испытание, в ходе которого определяется реальный прогрев. Так как он может изменяться в зависимости от мощности линии питания и мощности трансформатора.

Если говорить намного подробнее о трансформаторе (или подстанции), то они бывают разных вариантов. Но в общем, все имеют примерно одинаковое устройство. Как правило, состоят из нескольких частей:

• Активный блок;
• Блок управления;
• Автоматический выключатель.

Нельзя применять подстанцию во взрывоопасных и вибрационных условиях и переносить трансформатор, если он включен в электрическую сеть.

Одними из наиболее популярных аппаратов считаются: КТП-63/ОБ, ППЭБ.

Особенности эксплуатации проводов пнсв — знакомимся ближе

Выше мы рассказали о желаемых условиях использования трансформатора. Однако при укладывании и эксплуатации проводов тоже обязаны быть исполнены определенные правила.

Установленные кабеля не должны контактировать. Расстояние мимнимум, которые может быть между ними — 20 мм. Работать провода могут в длительном или повторно-кратковременный режиме.

Желаемая температура воздуха во время укладки провода должна составлять не меньше -15°С.

Питание нагревательной части делается через «холодные» концы. Соединение Нагревательного элемента и «холодного конца» происходит путем пайки. Допустим и иной вариант, если он обеспечит необходимую качество и надежность при использовании.

Позволяется изготовление секций обогревания, состоящую из 3-х отрезков проводов. Главное, чтобы они имели качественное соединение. Уложенные провода было бы хорошо покрывать металлической фольгой для достижения одного и того же теплового поля.

Бетон, WA Отопление и кондиционирование воздуха

Местные обзоры

для бетона, WA

Отопление и кондиционирование воздуха Barron Рейтинг 5. 0 из 5 звезд
на основе 3 отзывов клиентов

Услуги по отоплению

Свяжитесь с нами для получения профессиональных услуг по отоплению в Бетоне, штат Вашингтон.Одна из самых распространенных и досадных ошибок, которые мы наблюдаем у домовладельцев Concrete, WA, заключается в том, что они слишком долго ждут, чтобы модернизировать или заменить свою систему отопления. В то же время они изо всех сил пытаются чувствовать себя комфортно и слишком много платят за это. Причиной ожидания обычно является стоимость, но, учитывая сумму ненужных счетов за ремонт, имеет смысл инвестировать в новый обогреватель. Если у вас есть растущие счета за отопление, возраст обогревателя старше 10 лет или чрезмерно шумное оборудование, мы — команда, к которой можно обратиться за надежными и безопасными услугами отопления.

Монтаж и ремонт систем отопления

Качественное тепло начинается с качественной системы отопления. Чтобы убедиться, что это то, что у вас есть, вам нужна надежная команда, такая как наши эксперты по домашнему производству, которая точно и безопасно установит ваше отопительное оборудование и обслуживает его по мере необходимости. Спросите о наших членствах в техобслуживании. Мы предлагаем несколько вариантов членства в Silver Shield и Gold Shield, чтобы предотвратить самый крупный ремонт. Кроме того, узнайте о признаках неисправности нагревателя, таких как холодные точки или странные запахи, исходящие из системы, и немедленно свяжитесь с нашей командой.Мы предлагаем установку отопления и ремонт отопления в Бетоне, Вашингтон, 24/7!

Услуги по кондиционированию воздуха

Знаете ли вы лучший способ предотвратить преждевременную замену кондиционера? Современные кондиционеры рассчитаны на 10-15 лет эксплуатации, но только при хорошем уходе! Это означает выполнение ежегодных и двухгодичных настроек, а также заключение одного из наших вышеупомянутых соглашений о техническом обслуживании! Конечно, когда вам нужен новый кондиционер, мы готовы выполнить эту работу.Мы работаем с ведущими продуктами и брендами. На самом деле, мы являемся авторизованным дилером Carrier и рекомендуем их качество и длительный срок службы. Позвоните нам сегодня, чтобы получить экспертные услуги по кондиционированию воздуха в Бетоне, штат Вашингтон.

Установка и ремонт кондиционеров

В Barron Heating & Air Conditioning нам некомфортно, пока не станете комфортно вы. Вот почему мы работаем с лучшими кондиционерами на рынке и обеспечиваем надежную установку и ремонт кондиционеров в Бетоне, штат Вашингтон. Обращайтесь за установкой центральных кондиционеров, бесканальных систем и тепловых насосов! Кроме того, мы доступны в тот же день, если это необходимо для ремонта вашего кондиционера.Если вы заметили нехватку охлажденного воздуха, ваш кондиционер не достигает желаемой температуры на термостате или система работает с короткими циклами, пришло время набрать наш номер.

Услуги по контролю качества воздуха и Aeroseal

Мы предоставляем комплексные услуги по воздуховодам в Бетоне, штат Вашингтон, включая тестирование, очистку и герметизацию воздуховодов. Это гарантирует не только максимально эффективную работу ваших систем HVAC, но и защиту качества воздуха. Это не все, что мы делаем для улучшения качества воздуха в вашем помещении! Мы здесь, чтобы предложить вам решения для вентиляции всего дома с помощью нашего передового продукта Aeroseal, услуги по защите от атмосферных воздействий, включая защиту от грызунов, энергоаудит и многое другое! Мы также решаем проблемы с влажностью, с которыми сталкиваются многие домохозяйства на северо-западе Вашингтона, для обеспечения оптимального домашнего комфорта.

Установка трубы Pex для обогрева пола из бетонных плит

Установка трубы Pex для обогрева пола из бетонной плиты является одним из самых простых способов установки лучистого тепла . При установке в бетонную плиту, теплые полы очень эффективны и удобны . Поскольку установка бетонной плиты довольно проста, многие люди не выполняют несколько простых, но очень важных шагов, думая, что это сработает, несмотря ни на что.Чтобы убедиться, что вы делаете работу правильно, пожалуйста, прочитайте это руководство.

Когда вы покупаете трубку в компании Radiantec, мы предоставим вам индивидуальную компоновку трубки . Этот макет является частью нашей бесплатной помощи в дизайне, и многие наши клиенты считают его очень полезным. Поскольку бетон является хорошим проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении труб . Вы должны попытаться использовать все указанные трубки, разместить их достаточно хорошо и убедиться, что длина трубок не слишком короткая и не слишком длинная.В местах с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в шкафах, разместите их дальше друг от друга.

Общие практические правила для установки напольного отопления из бетонных плит

Эти рекомендации носят общий характер. Как и в случае любого строительного проекта, обязательно сверьтесь со своим официальным кодом перед началом работы.

1. Поверх уплотненной земли или песка уложите пароизоляцию.
2. Уложите не менее 2 дюймов изоляции из жесткого пенопласта.Экструдированный или пенополистирол является предпочтительным материалом. Radiantec не рекомендует использовать лучистые барьеры или изоляцию из пузырчатой ​​пленки для лучистого обогрева пола.
3. Установите проволочную сетку или арматуру для бетонной плиты.
4. Прикрепите трубку к проволочной сетке или арматуре с помощью пластиковых стяжек. Если нет стали, допускается прикреплять трубы скобами непосредственно к изоляции.
5. Подсоедините трубку к коллектору плиты Radiantec и испытайте давление.

Обязательно ознакомьтесь с нашим Руководством по проектированию и изготовлению и позвоните нам по любым вопросам. Мы здесь, чтобы помочь убедиться, что ваш проект напольного отопления установлен правильно и обеспечит многолетнюю бесперебойную работу.

Radiantec_Radiant_Heat_Within_Slab_Installation_Manual

Сочетание экологичного отопления и отверждения бетона

Среди всех преимуществ, которые обеспечивают системы обогрева DryAir, мы очень гордимся экологичным отоплением. Мы считаем, что политика экологически безопасного нагрева важна при создании продуктов для выполнения процедур отверждения бетона и когда мы разрабатываем оборудование для отверждения бетона для отверждения бетона.
В процессе отверждения бетона необходимо использовать много тепла, поэтому в DryAir мы стараемся сделать отверждение бетона экологически безопасным процессом нагрева. Мы можем сделать процесс отверждения бетона и нагревания экологически безопасным, оптимизировав наше оборудование для отверждения бетона для выделения минимального количества загрязняющих веществ. Оборудование для отверждения бетона экономит энергию, что снижает загрязнение, выделяемое нагревателями. Мы верим, что бетоноотверждение и оборудование для отверждения бетона можно оптимизировать таким образом, чтобы повысить производительность процессов и в то же время достичь экологически безопасного состояния нагрева.
Отверждение бетона — это процесс, который широко используется в строительстве, и отверждение бетона является важной частью эффективного и действенного завершения работ. Высококачественное оборудование для твердения бетона имеет решающее значение для завершения процесса твердения бетона. Затвердевание бетона и защита от замерзания плит, колонн и стен является важным и основным этапом строительных работ. В DryAir мы знаем, что бетон должен быть отвержден до того, как можно будет проводить другие процедуры, поэтому мы принимаем это во внимание при создании и установке оборудования для отверждения бетона.В оборудование для твердения бетона мы включаем модуль центрального отопления, который создает горение вдали от площадки, но покрывает большую площадь.
Применяя политику экологически безопасного отопления, мы стремимся обеспечить минимальное загрязнение окружающей среды при максимальной эффективности оборудования для твердения бетона. Теплопередача наших продуктов очень быстрая и сбалансированная, а это означает, что они отдают тепло равномерно, а отверждение бетона может происходить одновременно в нескольких областях и с одинаковой скоростью. Кроме того, наш продукт позволяет выполнять разные задачи одновременно. Вам нужна одна экологически безопасная система отопления для одновременного нагрева, оттаивания и отверждения бетона. Поскольку наше оборудование для отверждения бетона позволяет варьировать отверждение бетона, вы можете легко настроить отопление для каждого проекта в любом месте, чтобы процесс отверждения бетона применялся в оптимальные время и условия. Отверждение бетона может выполняться во время нагрева конструкции, что позволяет выполнять несколько задач в проекте, что приводит к более быстрому завершению и снижению стоимости проекта.
В DryAir мы считаем, что тщательная и выгодная конструкция оборудования для твердения бетона не должна идти вразрез с окружающей средой, и поэтому мы создаем экологически чистые системы отопления, которые эффективны и выгодны для каждого проекта. От процесса затвердевания бетона до оттаивания, мы гарантируем, что наш продукт оптимизирует окружающую среду для ваших рабочих и для вашего рабочего места. При проектировании и настройке нашего оборудования для твердения бетона мы учитываем, что твердение бетона должно осуществляться определенными способами, в определенное время, при определенной температуре и влажности воздуха. Мы гордимся тем, что у нас есть экологически чистая система отопления, которая гарантирует успешное завершение любого процесса на объекте.

Действительно ли они имеют значение?

Укладка черных труб, благодаря которым работает вся концепция бетонных полов с подогревом.

Здесь, в горах Северной Каролины, где BarndominiumLife.com берет свое начало — невероятно — мы иногда получаем хвост жестоких Нор’Истеров, которые приносят снежные обстоятельства в штаты, расположенные дальше к северу от нас.

Мы также не избегаем последствий, хотя, возможно, ветер, иногда достигающий скорости 60 миль в час в течение нескольких часов подряд, может привлечь ваше внимание быстрее, чем 1-футовый снегопад и температура, часто достигающая подросткового возраста.

Еще одна причина серьезно задуматься о том, чтобы обогреть барндо с нуля, как это делают многие люди в наши дни, и не без оснований.

Бетонные полы с подогревом: действительно ли они имеют значение? Исследования показали , что вы можете сэкономить энергию и создать более здоровую и комфортную среду обитания, если пол сам будет распределять тепло — снизу вверх — через систему лучистого обогрева пола.

Более традиционные системы отопления больше не являются доминирующими

Системы принудительной вентиляции отошли на второй план, так как все больше и больше владельцев барндоминиумов задумываются о далеком будущем — укладка черных труб в направлении вперед-назад, чтобы получить максимальную выгоду от своих систем обогрева пола. .

Обоснование, лежащее в основе практики, не совсем ракетостроение,

Трубка обеспечивает циркуляцию горячей воды, встроенной в бетонную плиту, или, в некоторых случаях, электрические нагревательные элементы, в результате чего поверхность становится приятной и теплой даже для ног без носков в эти утренние морозы,

И не только ноги в тепле.Остальное тело чувствует себя комфортно, даже в барндо без какой-либо другой системы отопления.

Это, конечно же, также может привести к резкому снижению затрат на электроэнергию в зимнее время.

И хотя такие вещи лучше всего подходят для установки на этапе подготовки к строительству амбара вашей мечты, вы также можете модернизировать существующий пол с помощью лучистого тепла с помощью гипсовых накладок или более новых методов встраивания нагревательных труб или змеевиков под ним — а точнее внутри — твой нынешний этаж.

Concretenetwork.com объясняет:

«Что делать, если у вас уже есть бетонный пол? Лучистое отопление все еще вариант.

«Доступны новые сверхтонкие электрические нагревательные маты, которые можно встраивать в тонкозастывшие цементные или гипсовые покрытия, что позволяет модернизировать существующие плиты без значительного увеличения высоты пола».

Далее в этой статье содержится информация о

• что такое теплый пол,
• как это работает,
• преимущества лучистого тепла и
• где найти установщиков.

Вот еще один взгляд на это

The Radiant Panel Association предлагает еще более убедительную визуализацию процесса: поднесите руку к чашке кофе и почувствуйте тепло. Логичный вывод — тепло поднимается.

Логично, может быть, но неверно, говорят они.

««Горячий воздух» поднимается вверх, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло кофейной чашки, поднеся к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает свое тепло более холодной поверхности.

Обратите внимание, продолжает представитель Ассоциации, как солнце (10 000°F) нагревает землю (61°F). «Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

«Система лучистого обогрева пола просто излучает тепло вверх от пола, обеспечивая оптимальный комфорт и множество других преимуществ».

Преимущества бетонных полов с подогревом

Вот отличное видео, в котором рассказчик устанавливает теплый пол внутри фундамента каркаса Morton Buildings неизвестных размеров.Все, что мы знаем, это то, что он большой.

И хотя этот молодой человек, который четко знает, что делает, и дает главу и стих о том, как лучше всего укладывать бетонный пол для сельскохозяйственных животных и тракторов, мы задаемся вопросом — зачем им вообще нужен пол с подогревом за 10 000 долларов для этой цели?

Но его очень подробное объяснение и невероятно большое количество просмотров на YouTube показывают, что его явный опыт в установке труб на большой площади вызывает восхищение по меньшей мере полумиллиона зрителей.

Мы включаем его сюда только потому, что его удивительно тщательный процесс установки лучистого тепла может найти хорошее применение любому, кто построил металлический каркас любого размера, особенно тем, кто будет заканчивать его как первоклассный дом-амбар или доминиум. с теплыми полами.

Вот 11-минутное видео, в котором содержится как минимум два часа подробных знаний об установке. Вы быстро поймете, что мы имеем в виду.

Мы искренне надеемся, что это будет полезно.

Бетонные полы с подогревом — Пол с подогревом

Современный бетон в Ист-Провиденс, Род-Айленд

Отопление дома с помощью печи с принудительной подачей воздуха — не единственный вариант, если у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную среду обитания, если пол сам будет распределять тепло снизу вверх через систему лучистого обогрева пола.

Принцип лучистого обогрева пола довольно прост: трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы устанавливаются в бетонную плиту при ее заливке, превращая тепловую массу бетона в незаметный радиатор теплого, ровного тепла.

Найдите подрядчиков по бетонированию полов для установки лучистого отопления.

Бетонный пол с подогревом предлагает следующие преимущества:

• Ваши ножки всегда в тепле
• Температура постоянна и легко регулируется
• Вы не почувствуете сквозняков и не услышите шума выдуваемого воздуха
• Никакая пыль или аллергены не циркулируют в вашем доме через вентиляционные отверстия

Лучше всего то, что вы, как правило, платите меньше за коммунальные услуги, чем при использовании системы принудительной вентиляции, потому что лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление все еще вариант. Доступны более новые сверхтонкие электрические нагревательные маты, которые можно встраивать в тонкие цементные или гипсовые покрытия, что позволяет модернизировать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление в помещении, как оно работает, о преимуществах лучистого тепла и о том, где найти монтажников.

Информация о поверхностном отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и почувствуйте тепло.Логичный вывод — тепло поднимается. Логично, может быть, но неверно!

«Горячий воздух» поднимается вверх, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло кофейной чашки, поднеся к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность отдает свое тепло более холодной поверхности.

Рассмотрим, как солнце (10 000° F) нагревает землю (61° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого обогрева пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и множество других преимуществ.

Преимущества напольного отопления

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного отопления пола в бетонных полах.

Помимо экономии денег на счетах за отопление, лучистое отопление пола имеет много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки напольного отопления ниже.

Удобные бетонные полы

С лучистым теплом бетонного пола в вашем доме больше не будет горячих или холодных точек — только ровное, тихое тепло без сквозняков. В отличие от тепла от приточно-вытяжной системы, которое быстро поднимается к потолку, тепло от лучистого пола равномерно распределяется по помещению и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Теплый пол — это более здоровая альтернатива традиционному воздушному отоплению, поскольку воздух не продувается через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязняющие вещества по всему дому.Лучистое тепло также не увеличивает инфильтрацию наружного воздуха. Эта работа без пыли может быть особенно полезной для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно улучшить качество воздуха, установив декоративный бетонный пол и оставив его открытым, а не укладывая ковровое покрытие (см. «Почему бетон — это здоровая альтернатива»).

Лучистое тепло незаметно и бесшумно

Одним из самых больших преимуществ лучистого тепла является его невидимость и бесшумность.Система полностью скрыта под полом и не загромождает стены и помещения вентиляционными отверстиями, плинтусами или настенными радиаторами. Это дает больше свободы в расстановке мебели. Вы также не услышите шумных вентиляторов приточно-вытяжной системы или лязга труб настенного радиатора. Помимо ощущения тепла и комфорта, вы даже не заметите, как работает система.

Экологичность с теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков, напольное лучистое отопление из бетона обеспечивает многочисленные экологические преимущества.Вот некоторые из них:

• Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
• Вода обладает в 3500 раз большей способностью переноса энергии, чем воздух.
• Адаптируется к различным энергоэффективным источникам тепла, таким как солнечные и геотермальные.
• Улучшение качества воздуха в помещении.
• Излучающие системы, в которых вместо медных труб используются трубы PEX, ускоряют подачу горячей воды и сокращают количество отходов воды. Стенки труб PEX обеспечивают лучшую изоляцию, чем медь.
• Сокращает количество строительных материалов, необходимых для маскировки воздуховодов и компенсации высоты потолка.
• Обеспечивает большую полезную площадь, что позволяет использовать меньшие площади, не жертвуя удобством для жизни.

Внутреннее лучистое отопление также может помочь внести свой вклад в экологическое строительство в рамках двух недавно введенных национальных программ: LEED (Лидерство в энергетическом и экологическом проектировании) для домов (см. Национальную программу сертификации для зеленых домов) и Национальная ассоциация домостроителей. Программа зеленого строительства.Ассоциация лучистых панелей работала с NAHB над разработкой своих руководств по строительству экологически чистых домов, которые были выпущены в 2005 году. Руководящие принципы RPA по установке панельных лучистых систем отопления и систем снега/льда включены в качестве признанного справочника по проектированию для получения баллов за экологичное строительство. Кроме того, строители могут зарабатывать баллы за использование сертифицированного специалиста RPA для установки системы.

Как обогревать бетонные полы

Два наиболее распространенных способа обогрева пола:

• Электрически, с помощью нагревательных кабелей, сетки, формованных матов или элементов, залитых пластиковой пленкой
• Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от стоимости энергии в вашем районе и размера проекта.По данным Radiant Panel Association, электрические системы, как правило, дешевле, чем гидравлические, потому что они проще по конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты питания, электричество может быть выходом. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Тем не менее, согласно RPA, доступны низковольтные системы, которые могут работать всего от 24 вольт, используя трансформатор для снижения сетевого напряжения.Некоторые электрические излучающие системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

С гидравлическими системами у вас больше гибкости при выборе источника энергии. Котел, который нагревает воду, может работать на электричестве и практически на любом топливе (в том числе на природном газе, пропане, нефти и дровах). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например, геотермальный тепловой насос или солнечную энергию.Однако не всегда нужно покупать отдельный котел. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные для обеспечения как отопления помещений, так и горячей воды для бытовых нужд.

Трубка PEX

по сравнению с металлической трубой:

Водяное отопление бетонных полов не является новой технологией. В 1930-х годах архитектор Фрэнк Ллойд Райт провел горячую воду по бетонным перекрытиям многих своих строений. Тысячи домов, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовали систему, в которой нагретая вода циркулировала по стальным или медным трубам, встроенным в бетонные плиты на уровне пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступали в химическую реакцию с бетоном и в конечном итоге подвергались коррозии и протечкам.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX — прочному гибкому пластику, изготовленному из сшитого полиэтилена.PEX обладает свойствами, которые делают его идеальным для напольного отопления и сантехники. В отличие от медных труб, PEX является гибким и может легко укладываться змеевидными петлями и сгибаться вокруг углов и препятствий. Он также устойчив к коррозии и образованию накипи, устраняет шум ударов, приглушает шум бегущей воды и обеспечивает герметичность без необходимости пайки.

Компоненты системы лучистого обогрева пола

Вот компоненты, необходимые для системы лучистого обогрева пола:

• Источник отопления — это может быть электричество, солнечная энергия, природный газ, пропан, нефть, дерево или любой другой источник тепла.
• Бойлер – содержит воду для нагрева
• Насос — для циркуляции воды по трубопроводу, расположенному под полом.
• Трубки — вода будет циркулировать по трубам, проложенным под полом в бетоне, под деревянными полами или по основанию из дерева, сборного железобетона или бетонной плиты на уровне грунта.
• Квалифицированный установщик системы — компания, которая проектирует систему лучистого обогрева пола, также может установить эту систему. Ищите послужной список довольных клиентов.См. наем подрядчика.
• Квалифицированный системный разработчик — как и любую механическую систему, квалифицированный, опытный разработчик должен проектировать системы лучистого обогрева полов.

Разработчик будет знать, какие компоненты хорошо работают вместе, возможности различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителей.

Проектировщик должен провести анализ теплопотерь вашего дома или здания по комнатам, а также пошаговый процесс определения размеров системы.

Источники информации:

Radiant Comfort Guide, 2018 г., Radiant Professionals Alliance

8.3: Сравнение домашних систем отопления (III)

Типы лучистого теплого пола

Существует три типа теплого пола:

• Полы воздушные лучистые (теплоносителем является воздух)
• Электрические теплые полы
• Теплые водяные (водяные) теплые полы.

Сравните традиционное отопление плинтуса с лучистым отоплением пола, посмотрев видеоролики ниже.

Типы установки

Все три типа лучистого теплого пола (воздушный, электрический, водяной) можно дополнительно разделить по типу установки:

• Установки, в которых используется большая тепловая масса пола из бетонных плит или легкого бетона поверх деревянного основания (так называемые «мокрые укладки»), как показано на рис. 8.1.2

Рисунок 8.1.2. Бетон лучистый

• Те, в которых установщик «зажимает» трубу теплого пола между двумя слоями фанеры или прикрепляет трубку под готовым полом или черновым полом («сухая установка»), как показано на рис. 8.1.3

Рисунок 8.1.3. Древесина лучистая

Экономичность

Теплые воздушные полы

Поскольку воздух не может удерживать большое количество тепла, теплые воздушные полы нерентабельны в жилых помещениях и устанавливаются редко.

Теплые электрические полы

Электрические теплые полы обычно рентабельны только в том случае, если ваша электроэнергетическая компания предлагает тарифы на время использования. Повременные нормы позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно 9 ч.м. до 6 утра). Если тепловая масса пола достаточно велика, аккумулированное в нем тепло будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных затрат электроэнергии. Эта практика экономит значительное количество долларов энергии по сравнению с отоплением при пиковых тарифах на электроэнергию в течение дня.

В приведенном ниже видеоролике объясняется, как взимается плата за бетонный пол по тарифам на время использования.

Гидравлические системы

Гидравлические (жидкостные) системы, популярные и экономичные системы для климата с преобладанием отопления, широко используются в Европе на протяжении десятилетий.

Гидравлические системы теплого пола перекачивают нагретую воду из бойлера по трубопроводу, уложенному под полом. Температура в каждой комнате регулируется путем регулирования расхода горячей воды через каждую трубную петлю с помощью системы зональных клапанов или насосов и термостатов.

На видео ниже показано, как работает система водяного теплого пола.

Установка

«Мокрые» укладки — старейшая форма современных систем обогрева полов. Как показано на рисунке 8.1.4, при мокрой укладке труба заделывается в бетонную фундаментную плиту, или в плиту из легкого бетона поверх чернового пола, или поверх предварительно залитой плиты.

Рисунок 8.1.4. «Мокрая» установка: плита по грунту и тонкая плита по каркасному полу

В последние годы широкое распространение получило водяное отопление пола нового поколения, в котором используются нержавеющие трубы для подачи горячей воды. При таком типе системы тепло распределяется равномерно, а полы теплые под ногами.Нагревать воду может различное отопительное оборудование: водонагреватель или бойлер на природном газе или пропане, электрический котел, дровяной котел, тепловой насос, солнечный коллектор или даже геотермальная энергия.

Трубопровод для гидравлической системы может быть установлен в обычную бетонную плиту или в легкую гипсоцементную плиту. Его также можно прикрепить к нижней стороне чернового пола, как показано на рис. 8.1.5.

Рисунок 8.1.5. Скрепление скобами и сэндвич-панелями поверх каркасного пола

Рисунок 8.1.6 изображена коррозионностойкая трубка для горячей воды, прикрепленная скобами к нижней стороне чернового пола.

Рисунок 8.1.6. Нержавеющий шланг для горячей воды

Лучистые напольные покрытия

Хотя керамическая плитка является наиболее распространенным напольным покрытием для лучистого теплого пола, можно использовать практически любое напольное покрытие. Однако некоторые работают лучше, чем другие. Часто указываются обычные напольные покрытия, такие как листы винила и линолеума, ковровое покрытие, дерево или голый бетон.

• Ковровое покрытие
  Всегда следует помнить, что все, что может изолировать пол, также снижает или замедляет поступление тепла в помещение из системы пола, что, в свою очередь, увеличивает расход топлива.Если требуется ковровое покрытие, предпочтительнее тонкий ковер с плотной набивкой. Если в некоторых комнатах, но не во всех, будет напольное покрытие, то в этих комнатах должен быть отдельный контур трубопровода, чтобы система обогревала эти помещения более эффективно, потому что вода, текущая под накрытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие.
• Деревянный пол
  В большинстве ссылок на теплые полы также рекомендуется использовать ламинированный деревянный пол вместо цельного дерева, что снижает вероятность усадки и растрескивания древесины под воздействием тепла при высыхании. Несмотря на то, что полы из цельного дерева можно использовать, установщику настоятельно рекомендуется хорошо ознакомиться с системами лучистого пола, прежде чем пытаться укладывать пол из натурального дерева поверх системы лучистого пола. Большинство производителей и руководств, касающихся теплых полов, предлагают рекомендации, которые помогут вам решить эти проблемы.

Трубка для теплого пола

В системах лучистого теплого пола используются различные типы трубок.

• Медные или стальные трубы — В более старых системах теплого пола использовались медные или стальные трубы, встроенные в бетонные полы.Если строитель не покрыл трубы защитным составом, химическая реакция между металлом и бетоном часто приводила к коррозии труб и возможным утечкам.
• PEX или резиновые трубки — Основные производители водяных систем обогрева полов теперь используют сшитые полиэтиленовые (PEX) или резиновые трубки с барьером для диффузии кислорода. Эти материалы зарекомендовали себя как более надежные, чем старые варианты трубок. Присадки к жидкости также помогают защитить систему от коррозии.
• Дефектная трубка — недавно были сообщения о проблемах с резиновыми трубками, произведенными одним химическим производителем. Утечки возникают в металлических соединениях или фитингах, а в некоторых случаях трубки становятся жесткими и ломкими. До сих пор неясно, с чем связана эта проблема, но, теоретически, в этом может быть виновата чрезмерно высокая температура воды. Подтяжка соединений и хомутов лишь временно устраняет утечки. Помните, что эта проблема касается только определенной марки резиновых трубок; это не имеет ничего общего с трубкой PEX, которая очень надежно работала в течение многих десятилетий.Поскольку цена медных труб сейчас значительно ниже, чем несколько лет назад, они снова набирают популярность из-за своих превосходных свойств теплопередачи по сравнению с трубками на основе пластика.

В таблице 8. 1.2 анализируются детали систем лучистого обогрева пола.

Таблица 8.1.2. Преимущества и недостатки систем лучистого обогрева пола

«Самоочищающийся» бетон поможет зданиям выглядеть как новые (видео)

Природа может похвастаться множеством примеров самоочищающихся поверхностей, от листьев лотоса до лапок гекконов. Капли воды, ударяясь об эти супергидрофобные или экстремально ненавидящие воду поверхности, скапливаются в капли, если поверхность ровная, или полностью скатываются, если она наклонена, в то же время удаляя частицы пыли и загрязнения. Ученые пытались придать бетону эти свойства самоочищения, добавляя гидрофобные материалы. Однако поверхностные покрытия со временем могут поцарапаться или стереться, а гидрофобные материалы, добавляемые в объемный бетон перед сушкой, часто ослабляют его. Синь Сюй и его коллеги хотели разработать простой метод изготовления пористого бетона с прочными механическими и самоочищающимися свойствами

Исследователи добавили масло, эмульгатор и гидрофобный силиконовый полимер под названием полидиметилсилоксан (PDMS) во влажный бетон.С помощью эмульгатора масло образовало множество крошечных капелек, содержащих ПДМС. Затем команда высушила и нагрела бетон, испарив масло, так что поры, покрытые PDMS, остались позади. Полученный пористый бетон был легким, но механически прочным. Он отталкивал частицы пыли и жидкости, включая молоко, пиво, соевый соус, кофе и окрашенную воду, и его можно было погружать в жидкости и удалять, не оставляя пятен. Даже при механическом шлифовании, термообработке и химическом воздействии материал оставался супергидрофобным.Пористый бетон также поглощал звуки и изолировал от потерь тепла — еще два привлекательных свойства строительных материалов.

Авторы выражают благодарность Национальному научному фонду Китая, Программе стратегического сотрудничества Китайской национальной нефтяной корпорации и Китайской академии наук и Открытому фонду Государственной ключевой лаборатории передовых огнеупорных материалов.

Примечание: ACS не проводит исследования, но публикует и публикует рецензируемые научные исследования.

.
