Что такое армопояс и для чего он нужен? Сама конструкция армопояса представляет собой армированную бетонную ленту, которая охватывает все здание. На эту ленту опираются перекрытий, как по внутренним, так и по внешним стенам. Армопояс выполняет важную функцию по укреплению стен строения, которые выполнены с помощью газобетона.

Стены лучше оказывают сопротивление имеющимся и возможным нагрузкам, помимо этого в конструкции не возникает деформации и перепадов температуры.

С помощью армопояса здание фактически связывается в единую конструкцию. У него появляются ребра жесткости, что естественно делает строение более крепким и выносливым к горизонтальным воздействиям. В тот момент, когда у здания появляются ребра жесткости, и оно становится более крепким, на нем появляется возможность делать проемы, которые впоследствии станут дверями и окнами.

Важно! При строительстве из газобетона обязательно необходимо делать армопояс.

Основные причины установки армопояса:

• Армопояс защищает газобетон от точечного воздействия, которое на него отрицательно воздействует. Такое воздействие возникает в том месте, где крепится крыша к стене (крепление производится с помощью шпилек и анкеров).
• С помощью армопояса компенсируются распирающие нагрузки, которые возникают, если используется система висячих стропил. Нагрузка распределяется на весь дом пропорционально.
• Также выравнивается деформация стен, с помощью армопояса они нивелируются.

Если в строении несколько этажей и перекрытий, то армопояс устанавливается на каждом. Также он устанавливается и на уровне стропильной системы. Бывают случаи, когда появляется необходимость установки армопояса по фундаменту строения.

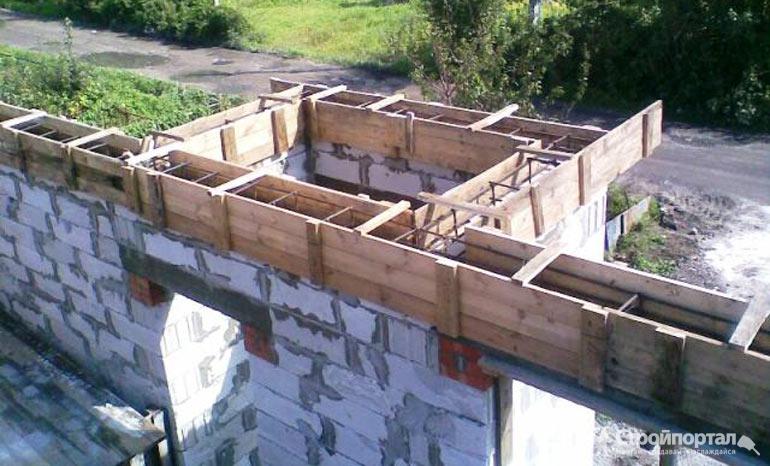

Установка деревянной опалубки для армопояса

Установка деревянной опалубки не вызовет никаких сложностей при строительстве:

1. Первоначально необходимо выполнить установку опалубки из деревянных досок. Необходимо учитывать, что высота досок должна быть около тридцати сантиметров, это позволит установить дополнительные доски на расстоянии 60 см. друг от друга. Вся эта процедура производится для того, чтобы бетон не разбил деревянную опалубку вод воздействием своей массы.
2. После того, как бетон залит, необходимо уложить арматуру диаметром 12.
3. После того, как арматура уложена, ее необходимо перевязать и уложить на специально предназначенные звездочки. С помощью такой укладки получается активный нижний слой.
4. Когда все действия проделаны, остается выровнять бетон и уплотнить его. Армопояс полностью готов.

К готовому армопоясу крепятся шпильки, которые необходимы для закрепления перекрытия. Шпильки устанавливаются по всей площади на расстоянии 60 сантиметров. С помощью шпилек будет закреплено перекрытие и крыша.

Арматурный каркас для армопояса

Армопояс представляет собой конструкцию из четырех стержней арматуры, которые соединяют перемычками, которые представляют собой кольцевой арматурный каркас. Соединения перемычек в поперечном разрезе представляют собой прямоугольник и квадрат. Для изготовления арматурного каркаса необходима арматура, которая должна быть продольной ребристой.

Армопояс для газобетона с использованием U-блоков

U-блоки укладываются следующим образом:

• Укладка производится на верхний ряд кладки, которая обработана клеевой смесью.
• В сам U-блок укладывается теплоизоляция, делается это ближе к наружной стене;
• Укладывается арматура и заливается бетонная смесь;

Армопояс из перегородочных блоков

• Первоначально укладываются перегородочные блоки на саму кладку, которая покрыта клеевой смесью;
• В наружные блоки укладывается теплоизоляция
• Укладывается арматура и заливается бетон.

Плюс данного способа заключается в том, что перегородочные блоки играют роль несъемной опалубки.

Армопояс с использованием съемной деревянной опалубки

Существует способ изготовления съемной щитовой деревянной опалубки, которая будет служить армопоясом. Данный способ применим при строительстве дома из газобетонных блоков, толщина которых составляет от 200 до 300 мм.

Данная опалубка выполняется либо из досок, либо из фанеры, которые с внешней стороны крепятся перемычками. Ширина такого армопояса не должна превышать толщины стены.

Крепление происходит следующим образом: нижняя часть каркаса закрепляется к стене, выполнить это возможно с помощью саморезов, далее остальное соединяется поперечными стяжками.

Для предотвращения разрыва конструкции внутрь укладывается арматура, а уже затем заливается бетонный раствор.

Армопояс из перегородочных блоков и деревянной опалубки

Установка данной конструкции производится по стандартной схеме установки армопояса, и происходит на верхний ряд кладки на клейкую основу.

Заливка армопояса бетоном

Армопояс можно заливать бетонным раствором, когда он полностью установлен на место и в него заложена арматура. Для заливки необходимо использовать бетон, специально предназначенный для фундаментных работ.

Важно! Необходимо выполнить работы по заливке бетонного раствора за один раз. Если за один раз выполнить заливку что-то препятствует, то устанавливаются деревянные перегородки и заливка выполняется по отсекам. Когда перемычки убираются,  остаются места стыков, которые необходимо обильно обработать водой, а затем обработать бетоном.

Когда бетон залит, его уплотняют и убирают пустоты, если такие образовались. Их убирают с помощью протыкания, и они заполняются раствором.

Если бетонный раствор заливается в жаркую погоду, то его необходимо закрыть пленкой, которая предотвратит быстрое высыхание влаги, а вследствие этого образование трещин. При хороших погодных условиях время полной готовности армопояса составляет 4 дня, после чего можно продолжать строительные работы.

Крепление армопояса к газобетону

Для того чтобы начать заливку необходимо произвести геометрические расчеты всех характеристик. Определиться с шириной и высотой, ширина в свою очередь, соответствует ширине стены, а высота должна быть около 300 мм. Для того чтобы начать работу по заливке бетона, необходимо изготовить опалубку из досок. Закрепление щита производится с помощью саморезов к внутренней и внешней частям стены.

В опалубку закладывается арматурный каркас, а уже затем заливается бетон. В растворе необходимо оставить желоб, который будет проложен утеплителем, и будет улучшать теплопроводность, не позволяя выходить теплому воздуху из помещения.

Во время строительства понадобится следующий инструмент:

• Саморезы;
• Бетономешалка;
• Выбровочная машина;
• Шпильки и болты;
• Дистанцеры;
• Кельма зубчатая;
• Киянка;
• Рулетка.

При наличии всех инструментов работа выполняется быстро и качественно. Нет необходимости прибегать к помощи профессионалов, работающих в этой сфере.

Процесс заливки бетона в опалубку

Данный процесс, в глобальном строительстве, происходит с использованием строительного рукава и бетономешалки. Но данный метод нельзя применять повсеместно, так как из рукава бетон подается с большой высоты и может разрушить опалубку. В данном случае необходимо либо сделать крепкую опалубку, либо производить погрузку вручную.

Важно! Изготовлением цемента можно заняться самостоятельно, для этого необходимо произвести смешивание следующих предметов: цемент, щемень и песок (пропорция 1-3-5) + вода.

Ну и главное, производить заливку цемента необходимо за один раз. В случае если это не возможно, то необходимо устанавливать перегородки, которые будут препятствовать прохождению бетона. Места стыков заливают водой и укладывают следующий отсек.

Свойства материала и особенности работы с ним

Данный материал обладает рядом положительных качеств, к которым можно отнести и стоимость, и строительные характеристики, а самое главное простоту работы с ним. Во многих характеристиках газобетон превосходит кирпич. Единственное в чем уступает газобетон, это в своей прочности.

Именно по этой причине необходимо учитывать нюансы при строительстве из газобетона:

1. Для такого дома должен быть хороший фундамент.
2. Ровная поверхность для строения.
3. Для строений из газобетона необходимо устройство армопояса, который обязателен.

Армопояс предусмотрен для газобетона, чтобы предотвратить разрушение стен, которое может произойти под давлением кровли. Также эта конструкция упрощает возможность крепления мауэрлата. Сам материал – газобетон, недостаточно прочно удерживает крепежные элементы. Для строительства строений из газобетона необходимо придерживаться существующей технологии.

Для установки армопояса можно применять два способа. В первом способе используется деревянная опалубка, во втором – доборные блоки. Если рассматривать оба случая, то точно можно сказать, что первый сложней в исполнении, второй проще, но более дорогостоящий.

Технология и причины создания армопояса над проемами

Часто при строительстве дома, где происходит переход первого этажа во второй, получается перекрытие, и оно нависает над открытым пространством (нет ни одной стены). Стены строения утепляются при помощи пенопласта и кирпича, кирпич выполняет дизайнерскую функцию.

В таком строении необходимо возведении опор перекрытий:

1. Для этого в строении возводятся вертикальные столбы из кирпича. Каждый столб выполняется в полтора кирпича. Внутри каждого столба устанавливаются трубы диаметром 60 мм.
2. Каждая труба почти на метр углубляется в землю и приваривается к арматурному каркасу. С помощью таких труб в столбах создается дополнительная опора, которая позволит выдержать большую нагрузку. Промежуток между столбами должен составлять около двух метров.
3. В дальнейшем на эти столбы опирается армированный пояс. Они помогают конструкции быть более крепкой и надежной. Не будет провисаний, и газобетон не будет деформироваться под воздействием давления из вне, создаваемые как давлением от крыши, так и окружающей средой.

   Если конструкция полностью не укреплена, она может в короткий промежуток времени потребовать ремонта и реконструкции.

4. Ширина и высота армированного пояса рассчитывается по следующим параметрам: высота балки должна быть равна или быть больше длины проема.
5. Над проемами сооружается армопояс, который по ширине соответствует ширине блока. Арматурная конструкция представляет собой  четыре продольных прута, диаметр которых 14 мм. Располагают их по следующей схеме: два прута сверху и два снизу. Их необходимо скрепить между собой с помощью проволоки, либо сварить между собой.

При соблюдении всех правил и тонкостей строительства выполненное строение прослужит долгие годы и не доставит его обладателю проблем.

Изготовление армопояса для газобетона — О цементе инфо

Создание армопояса

Функции армопояса

Использование газобетона при строительстве домов связано с устройством армированного пояса.

Схема армирующего пояса в газобетоне: 1 – Стена, 2 – Перекрытие, 3 – Армирующий пояс, 4 – Мауэрлат, 5 – Элементы кровли.

Монолитный пояс, располагаемый по всему периметру здания, называют также сейсмопоясом, армированным поясом, разгрузочным поясом, армопоясом. Эта конструкция является кольцевой, замкнутой и непрерывной.

Если проект разработан для строительства двухэтажного дома, то потребуется укладка как минимум двух армопоясов, которые будут находиться на стыке первого и второго этажа, а также второго этажа и крыши. Чаще всего при строительстве дома из газоблоков не обходятся двумя поясами, поскольку может понадобиться и третий монолитный пояс – для фундамента.

Схема силового пояса с консольным основанием для эркера.

Газобетон имеет свои преимущества и недостатки. Преимуществами являются:

1. Стоимость строительства. Дом из газобетона почти в три раза дешевле, чем из кирпича.
2. Блоки газобетона обладают легкостью, морозоустойчивостью, влагостойкостью. Они устойчивы к биологическим воздействиям, огнестойкие.
3. Срок эксплуатации жилья составляет не меньше ста лет.

Недостатки газобетона в отличие от кирпича:

1. Пористая структура, вызывающая разуплотнение и ведущая к разрушению конструкции, требует качественной гидроизоляции стен помещения.
2. Возможность образования трещин – армирование стен и фундамента.

Укрепление постройки из газобетона влечет дополнительные расходы, поэтому многие полагают, что лучше всего либо укрепить стены ближе к фундаменту, либо через каждый ряд блоков. В процессе эксплуатации здание может подвергаться воздействию ветра, перепадов температуры, нагрузке, оседанию и деформации по причине неравномерной плотности грунта, поэтому необходимо строить монолитный пояс.

Использование армопояса

Армирующий монолитный пояс выполняет несколько важных функций в процессе строительства надежных помещений. Устройство армирующих поясов необходимо для следующих целей:

Схема стены из газобетонных блоков.

1. Недопущения деформаций стеновых конструкций в результате сезонных движений грунта, неравномерности при усадке помещения.
2. Обеспечения дополнительной прочности и жесткости конструкции.
3. Распределение всей нагрузки равномерно по периметру стен.
4. Предотвращение точечных нагрузок в результате крепления балок к стенам помещения с помощью анкерных болтов либо шпилек.

Созданный армирующий пояс должен быть неразрывным, потому что основное его предназначение – это увеличение силы сопротивления стен помещения нагрузкам, способным привести к трещинам и деформациям. Работы по строительству поясов производятся в основном для стен, выполненных из газосиликатных блоков. Какие причины можно указать для того, чтобы обосновать необходимость укрепления армирующим поясом? Вот основные из них:

1. Мауэрлат стропильной системы кровельной конструкции крепят к стенам, используя анкеры либо шпильки, которые являются источниками точечной нагрузки на газобетонные блоки. В этом случае возможны трещины в газобетоне, как и при укладке балок стропильной системы на газобетон.
2. Висячие стропила создают дополнительную нагрузку на газобетонные блоки, которые расширяются, поэтому армопояс здесь понадобится для распределения нагрузки на всю постройку.

Мауэрлат – это брус, который служит в качестве опоры для всей стропильной системы кровли, он предназначен для соединения крыши со стенами дома, обеспечивая тем самым равномерность распределения нагрузки от крыши по всей поверхности стеновых конструкций.

Монтаж армопояса

Схема монтажа армопояса.

Перед началом работ выполняют точный расчет всех геометрических характеристик армирующих поясов. Ширина пояса обычно равна ширине стены, в то время как высота – 300 мм. Перед тем как начать заливку пояса бетоном, необходимо изготовить съемную опалубку из досок, имеющих толщину 20 мм и более. Снизу щит крепится саморезами к внутренней и внешней частям стены. Опалубкой для стен из газобетонных блоков может служить U-образный блок. Затем в опалубку укладывают арматурный каркас и бетонируют всю конструкцию бетонным раствором, приготовленным вручную или с использованием машины.

В верхней части должен остаться желоб, который скрепляется поперечниками с учетом шага 50-100 см. Поскольку теплопроводность газобетонных блоков различная, то лучше всего устанавливать щит опалубки внутрь на 3-5 см с внешней стороны стены. Ниша, которая получается в результате выполненных работ, заполняется утеплителем, что позволяет уменьшать потери тепла через армированный пояс.

Необходимые инструменты для создания армопояса:

1. Бетономешалка.
2. Вибровочная машинка.
3. Саморезы.
4. Крепеж, дистанцеры.
5. Анкерные болты или шпильки.
6. Зубчатая кельма.
7. Киянка.
8. Рулетка.

Все материалы, которые понадобятся, приведены ниже:

1. Газоблоки.
2. Клей.
3. Арматура.
4. Доски.
5. Оснастка по газобетону.
6. Бетонная смесь.
7. Вода.
8. Камень.
9. Щебень или осколки кирпича.
10. Штроборезы (ручной, электрический).
11. Поперечники.
12. Утеплитель.

Создание опалубки

Схема устройства армопояса из несъемной опалубки.

Для устройства опалубки используют вязальную проволоку и дистанцеры, выполненные из дерева, представляющие собой бруски, длина которых составляет 15 см. Для связывания арматурных стрежней использовать сварку не рекомендуется. В углах контура и местах пересечений стен можно применять сварку. Связывать стержни необходимо прямо в опалубке, иначе каркас будет сложно поднять. Их устанавливают внутри опалубки и заливают бетоном. В опалубку устанавливают каркас из арматурных стержней диаметром 10-20 мм.

В разрезе пространственный арматурный каркас для бетонной конструкции может представлять собой либо треугольник из продольной арматуры, либо квадрат, то есть две нити внизу и одна наверху, либо две внизу и две наверху. Иногда применяют две нити, например, в коттеджах, имеющих легкие перекрытия: получается плоский арматурный каркас.

Поперечная арматура должна проходить на расстоянии 20 – 25 см и иметь диаметр от 8 мм. Сам каркас должен находиться на расстоянии от газобетона внутри опалубки, которое поддерживают крепежные звездочки, подкладываемые под нижние стержни арматуры. Можно использовать с этой целью камни или кирпич, учитывая, что расстояние от арматуры до каждого края конструкции должно быть не меньше 5 см.

http://youtu.be/YBuR-1–LOg

После того как каркас будет собран, а опалубка готова, они выставляются по уровню путем применения нивелира. Перед тем как бетонировать опалубку, закладывают шпильки, имеющие диаметр 10 – 12 мм, которые устанавливаются через 1 м друг от друга, их фиксируют вязальной проволокой к каркасу из арматуры. Для наилучшей связки блоков и армопояса перед заливкой можно забить ряд гвоздей в верхний ряд газоблоков.

Заливка армопояса

После выполнения всех работ по устройству опалубки можно приступать к заливке бетона в конструкцию монолитного пояса. Готовая бетонная смесь может быть куплена заранее, она должна быть марки М200 и выше. Процесс создания бетонной смеси трудоемкий, но не сложный, она должна включать цемент, песок и щебень в соотношении 1/3/5. Разбавив водой эти компоненты, следует тщательно перемешать до необходимой консистенции весь раствор, используя бетономешалку.

Опалубка заливается за один раз, а не частями, либо можно установить перемычки между слоями бетона из досок или частей газоблоков. При следующей заливке бетонной смеси требуется убрать бетонные перемычки, полить водой стыки и залить опалубку раствором.

Когда бетон залит, необходимо удалить все пустоты, которые в нем есть, используя отрезок арматурного стержня, которым следует протыкать бетон, уплотняя его структуру. Если погода стоит благоприятная, то опалубка снимается на пятый день, получается готовый армированный пояс.

Созданный по периметру здания армированный монолитный пояс требует утепления для того, чтобы мостик холода был отсечен. Опалубку лучше всего сместить вглубь стены, заполнив образовавшиеся ниши материалом для теплоизоляции. После того как бетон залит, его необходимо накрыть пленкой, чтобы не происходило быстрого испарения влаги. Так бетон быстрее схватится и будет прочнее. Осуществив очистку пояса от строительного мусора, требуется покрыть его грунтовкой, используя жесткую щетку. Возможно утепление пояса с помощью листов экструзионного пенополистрирола «ТехноНиколь», а также других утеплителей. Монолитный пояс утепляют листами, приклеивая специальным клеем для пенополистирола, не доходя до 1-го метра от входа в помещение. Этого будет достаточно, но можно и со всех сторон, предварительно рассчитав площадь утепления.

Армопояс для газобетона, являясь обязательной монолитной конструкцией, позволит придать строительному сооружению дополнительную прочность. Тем более, если после процедуры заливки бетонной смеси провибрировать раствор с помощью вибровочной машинки для исключения образования пустот.

как сделать, закрепить и нужен ли?

По своей сути армопояс на газобетоне помогает зданию противодействовать всевозможным нагрузкам, а также защищает стены от деформации.

Он представляет собой конструкцию по всему периметру верхних стен строения из железобетона.

Его необходимо создавать между перекрытиями каждого этажа, а также перед тем, как будет уложен мауэрлат.

К примеру, если строящийся дом будет иметь два этажа, то необходимо будет обустраивать два отдельных армопояса.

Первый будет находиться на стыке первого и второго этажей, в свою очередь второй — на стыке верхнего этажа и крыши, непосредственно в том месте, где будет уложен мауэрлат.

Вся работа подразумевает несколько отдельных этапов работ.

Изначально потребуется опалубка, которую необходимо будет крепить к самим стенам возводимого строения.

Далее поверх кирпича внутри опалубки следует сделать армирование и на завершающем этапе все это заливается бетоном.

Если армированный пояс на газобетоне создавался непосредственно перед возведением крыши, то поверх него укладывается мауэрлат.

Данную работу при соблюдении технологии и наличии всего необходимого инструмента достаточно быстро можно сделать своими руками.

Основное предназначение армопояса

Перед тем как сделать армирующий пояс на газобетоне своими руками, необходимо досконально разобраться в том, для чего именно он предназначен и какие важные функции выполняет.

Как известно, он укладывается поверх кирпича и препятствует, в первую очередь, деформации конструкций стены, которая может произойти вследствие движения грунта, а также при его усадке.

Кроме этого, армопояс на газобетоне добавляет дополнительной прочности и жесткости всей конструкции дома.

Нужно отметить, что он также способствует равномерному распределению всех возможных нагрузок вдоль стены.

Армопояс помогает предотвратить различные точечные нагрузки, которые могут появиться от крепления балки перекрытия к стенам из кирпича.

По своей конструкции он должен быть неразрывным и монолитным, так как только благодаря ему увеличивается сила сопротивления стены к разного рода нагрузкам, в результате которых могут появиться как трещины, так и деформация.

В большинстве случаев делать армопояс следует для тех стен, которые выгнаны из газосиликатных блоков.

Связано это, главным образом с тем, что крепление мауэрлата к стенам осуществляется при помощи анкеров или шпилек, а именно эти элементы являются основными источниками появления точечных нагрузок непосредственно на блоки из газобетона.

Если мауэрлат уложить поверх стены без этого специального пояса, то, скорее всего, пойдут трещины. Тоже самое можно сказать и про балки перекрытия, которые также могут стать источником трещин.

Вообще мауэрлат является источникам нескольких видов нагрузок, однако за счет армопояса их удается минимизировать.

Кроме этого, висячие стропила для мауэрлата дополнительно нагружают блоки из газобетона, вследствие чего они начинают расширяться, а данный защитный пояс помогает равномерно распределить все возможные нагрузки на стены.

Мауэрлат специалисты не рекомендуют укладывать поверх стен без их дополнительного усиления.

Предварительные работы

Перед тем как начинать необходимые работы по устройству армопояса на газобетонные стены дома, под балки перекрытия или мауэрлат своими руками, следует сделать расчеты и все тщательно подготовить.

Необходимо максимально точно рассчитать все геометрические характеристики возводимого защитного пояса.

По общепринятой практике толщина пояса берется такая же, как и непосредственно толщина самой стены, притом, что его высота в среднем равняется порядка тридцати сантиметров.

На первом этапе работ по устройству армопояса на газобетоне выполняют соответствующую опалубку. Для этих целей следует собрать каркас из досок, высота которых и берется равной высоте пояса.

Также тщательно продумывают каждый этап работ и проводят предварительную разметку по периметру стен. Устройство армопояса одинаково как под балки перекрытия, так и под мауэрлат.

Также следует подготовить все необходимое оборудование и инструмент, которые могут понадобиться в процессе работы. Для приготовления необходимого раствора потребуется бетономешалка.

В процессе работы придется воспользоваться специальной вибровочной машинкой, при помощи которой можно будет устранить все пустоты в растворе.

Также следует запастись достаточным количеством саморезов, крепежей и дистанцеров. Кроме этого, потребуются анкерные болты, их можно заменить шпильками соответствующих размеров.

Следует приобрести кельму зубчатого типа, небольшую киянку и рулетку. Из строительных материалов понадобятся непосредственно сами газоблоки, специальный клей и арматура в достаточном количестве.

Кроме этого под опалубку необходимо приобрести доски и специальную оснастку, а также штроборезы. Для приготовления смеси необходимой консистенции потребуется песок, щебень, вода и, конечно же, цемент.

Подготовив весь необходимый инструмент и компоненты, можно приступать к устройству армопояса своими руками, как показано на видео, размещенном ниже.

Устройство опалубки

На первом этапе следует подготовить деревянные щиты, которые затем нужно будет крепить непосредственно к стенам. Деревянные щиты делают из досок, толщина которых должна быть не менее двух сантиметров.

Их крепление осуществляется путем просверливания стены и установки дополнительных стяжек с шагом, равным в среднем шестидесяти сантиметрам.

Это позволит хорошо закрепить доски, в результате чего они не смогут разъехаться в тот момент, когда будет осуществляться заливка бетонного раствора.

Собранные щиты следует хорошо закрепить вдоль всего периметра стен.

Видео:

Также дополнительное крепление опалубки осуществляется при помощи саморезов и вязальной проволоки.

После того как по всему периметру стен будут укреплены и проверены на прочность деревянные щиты, можно приступать к армированию.

Во внутреннее пространство опалубки следует уложить арматурные штыри, рекомендуемый диаметр которых составляет порядка двенадцати миллиметров.

Далее нужно аккуратно перевязать своими руками всю арматуру и уложить ее на специальные звездочки. Таким методом будет обустроен нижний армирующий слой.

После этого следует сделать верхний слой, который особенно нужен, если предполагаются значительные нагрузки.

При проведении армирования следует помнить, что арматура нигде не должна касаться краев собранной конструкции, а также верхнего основания кирпича.

Также нужно помнить, что все соединения арматуры между собой осуществляются при помощи вязальной проволоки, сварку рекомендуется исключить.

После того, как арматурный каркас будет полностью собран и укреплен, его следует обязательно выставить максимально ровно, воспользовавшись уровнем.

Порядок заливки

Завершающим этапом по устройству армопояса на газобетоне является его заливка раствором на основе цемента.

Залить армопояс без особых проблем можно и своими руками. Для этих целей нужен бетон марки М200, подойдет и тот, который имеет более высокую марку.

Конечно, легче всего заказать уже готовый раствор, однако не всегда это финансово оправдано, тем более, если есть бетономешалка, его можно приготовить и своими руками.

Для его приготовления необходимо взять одну часть цемента, три части песка и пять частей крупного щебня. Это оптимальное соотношение, которое позволит сделать армопояс на газобетоне прочным и надежным.

При приготовлении раствора следует аккуратно добавлять в него воду, а также следить, чтобы он был однородным. В итоге раствор должен получиться необходимой консистенции.

Порядок работ по заливке армопояса на газобетон можно посмотреть на видео ниже.

Видео:

Заливая армопояс на газобетоне важно помнить то, что это необходимо сделать за один раз.

Специалисты не рекомендуют заливать армопояс в несколько подходов, так как в этом случае он утратит свои основные качества. В том случае, когда залить армопояс в один подход не получается, то придется делать специальные вертикальные отсечки.

В качестве такой временной перемычки можно взять обыкновенную доску. Перед тем как работа по заливке армопояса на газобетоне будет продолжена, перемычка вынимается, а место стыка обильно проливается обыкновенной водой.

В процессе работы для исключения образования пустот внутри армопояса следует регулярно пользоваться специальным вибратором, который поможет максимально уплотнить смесь.

Снимать деревянные щиты опалубки при хорошей погоде можно на третий день, после полного окончания заливки армопояса на газобетоне.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков. Именно он помогает защитить стены от различных воздействий, а кроме этого дополнительно придает прочность всему строению.

Не стоит экономить при проведении работ по обустройству армопояса на газобетоне, так как это впоследствии может сказаться не только на качестве дома, но и на его долговечности.

устройство и назначение при строительстве из газобетона. Статьи компании «ООО «Торговый Дом ВТМ». Поставки строительных материалов»

В данной статье разберем ответы на такие вопросы, как: что же такое армопояс, для чего он служит и из чего он состоит?

Газобетон – универсальный материал для возведения стен, но при строительстве из газобетона возникает несколько технических вопросов, которые требуют решения. Одна из главных особенностей газобетона со знаком минус – его нелюбовь к точечным нагрузкам.

 Важно знать: при монтаже перекрытий дома или крыши появляется необходимость в одной важнейшей конструкции — армированном поясе.

Кто-то считает, что для дома из газобетонных блоков армопояс не нужен, но большинство строителей все же склоняются к единому мнению — без него обойтись нельзя.

Что же такое армопояс, для чего служит и из чего он состоит?

По сути армирующий пояс — это цельная (монолит) конструкция из железобетона, опоясывающая дом по всему периметру. Названий может быть много: армопояс, армирующий, армированный разгрузочный пояс или сейсмопояс.

Армированный пояс создается для повышения надежности стен и фундамента, укрепления их и увеличения жесткости и сопротивления различным нагрузкам, как извне, так и снаружи. Это и проседание грунта, и температурные сезонные колебания, разные виды осадков, деформация элементов конструкции и прочее. Отсюда и название — разгрузочный.

При использовании в качестве строительного материала газобетонных блоков, иногда возникают вопросы: использовать готовые U-блоки для армопояса или распиливать обычные и из их частей собирать тот же U-образный блок.


Так в чем же разница?

Безусловно, у простых блоков цена ниже. От них отпиливаются куски нужной толщины и размера, с наружной стороны они садятся на клей. Из минеральной ваты или пенополистирольной плиты устраивается тепловой контур толщиной 5-10 см, а с внутренней стороны стены ставим 5-сантиметровый блок или опалубку.

Получаем ту же U-образную форму, куда помещается армопояс, но уходит больше времени и сил, чем при применении U-блоков.

 Стоимость U-блоков будет несколько выше, но таким образом экономится время, и повышается скорость работы, а зачастую, это основополагающие моменты в любом строительстве.

Для тех, кому подходит более быстрый и удобный вариант, рекомендуется использовать U-блоки, которые в ассортименте представлены на нашем сайте. Если время терпит, подойдут и обычные распиленные газобетонные блоки.

 Чаще всего, первый армопояс ставят под перекрытия между этажами путем укладки поверх газобетонных блоков. Таким образом, он предотвращает появление трещин в стенах, стягивает их по всему периметру дома и не дает стенам «гулять».

 Второй устанавливается под кровельными балками, принимая на себя вес крыши и ветровую нагрузку. Причем здесь в конструкцию пояса вставляются специальные шпильки, на которые ложится перекрытие. Это делается для того, чтобы крыша держалась ровно, и ее нагрузка на стены была равномерной.

Конструкция армирующего пояса

Теперь о самой конструкции армирующего пояса: он выполняется из арматурных прутьев диаметром не менее 12 мм, хотя некоторые строители, бывает, используют и меньший диаметр.

Каркас должен иметь форму квадрата или прямоугольника. Арматура и перемычки соединяются между собой вязальной проволокой. Иногда применяется крепление арматуры при помощи сварки (например, на стыках или пересечении стен). Вес такой конструкции весьма приличный, поэтому собирается каркас непосредственно в том месте, где он и будет находиться.

Далее следует заливка всего разгрузочного пояса, но здесь хотим обратить ваше внимание: стержни арматуры не должны касаться поверхности газобетонных блоков, то есть отступать от стен и основания минимум на 5 см. Для этого используются подставки: куски кирпича или специальные крепежные звездочки, которые продаются на любом рынке.

Итак, заливка бетоном осуществляется вручную и за один раз, чтобы он лучше схватился и равномернее застыл. После бетонирования убираются пустоты внутри смеси, то есть придается однородность. Это легко сделать обычным арматурным прутом или вибратором для бетона (О разновидностях бетона и для чего он применяется, читайте в статье Бетон и его классификация).

Рекомендуем Вам посмотреть подробное видео о заливке армопояса дома из газоблоков:

Если вы задумываетесь о том, какой материал выбрать для строительства дома, читайте наши статьи: Из чего построить дом: выбор стенового материала; Плюсы и минусы газобетона.

все способы изготовления Правильный армопояс для газобетонных блоков

Как строительный кладочный материал газобетон приобрел популярность лишь в последние десятилетия. Благодаря своим уникальным физическим и эксплуатационным характеристикам этот материал внес существенные коррективы в традиционные технологии строительства. Эти изменения касаются и устройства стропильной системы.

1. Стропильные ноги могут опираться только на армопояс. По своим физическим параметрам он должен гарантировать прочность и устойчивость конструкции.
2. Армирующий пояс необходимо заливать под все полы и потолки. Ни железобетонные плиты, ни балки перекрытий не могут лежать непосредственно на газобетонных блоках.
3. Категорически запрещается закреплять в блоках шпильки крепления мауэрлата или другие несущие элементы конструкции стропильной системы. Они могут быть только в бетонной ленте.

Такие жесткие требования обусловлены очень низкими механическими свойствами газобетонных блоков.

На всех технических характеристиках останавливаться не стоит, только три из них влияют на технологию возведения стропильной системы.Более того, они взаимосвязаны и не могут существовать отдельно друг от друга. Имеется в виду теплопроводность, плотность и физическая прочность.

Низкая теплопроводность – основное преимущество материала, особенно в наше время, когда стоимость энергоносителей постоянно растет. Современные затраты на содержание конструкций в зимний период составляют большие суммы даже для очень состоятельных соотечественников. В связи с этим пеноблоки считаются оптимальным кладочным материалом для строительства энергоэффективных домов.

Низкой теплопроводностью обладают только материалы с низкой теплопроводностью. удельный вес . Самым эффективным теплоизолятором считается воздух, чем его больше, тем меньше энергии теряется. Соответственно, чем больше воздушных камер, тем эффективнее теплосбережение, тем лучше кладка по этому параметру.

Но чем больше воздуха, тем ниже прочность. В результате пеноблоки не выдерживают высоких механических нагрузок, особенно разнонаправленных ударных нагрузок. Среди существующих кладочных материалов прочность газоблоков самая низкая.Все нагруженные конструкции должны иметь максимальную площадь примыкания, только так можно уменьшить точечные значения усилий и повысить надежность и устойчивость зданий.

Именно эти звенья: низкая теплопроводность — малый вес — недостаточная механическая прочность требуют обязательного применения специального армирующего пояса под мауэрлат.

Цены на газобетонные блоки

Газобетонный блок

Два способа наполнения армопояса

Есть два совершенно разных метода заливки армирующего пояса, каждый из них имеет свои сильные и слабые стороны.

Способ заполнения армопояса	Краткое описание, преимущества и проблемы
	Наряду с обычными блоками компания производит специальные элементы, в том числе U-блоки. Они имеют внутри пустоты, в которые заливается бетон для армирующего пояса. Эти элементы используются вместо традиционной разборной опалубки. Преимущества специальных блоков в том, что процесс изготовления армирующего пояса происходит намного быстрее и проще.Недостатки: работать надо очень осторожно из-за хрупкости тонких боковых стенок, уменьшается ширина нижнего основания армопояса. Что касается стоимости работ, то она практически одинакова во всех вариантах. Но с учетом стоимости потерянного времени специальные блоки считаются экономически выгодными.
	Традиционный способ изготовления различных бетонных конструкций, а не только армопоясов. Для опалубки потребуются строганные доски толщиной не менее 25 мм, планки, метизы и другие материалы для создания надежной конструкции. Монтаж опалубки требует не только много времени, но и специальных практических знаний исполнителей. После застывания армирующего пояса деревянную конструкцию необходимо демонтировать. Это все недостатки, единственное преимущество традиционного метода – увеличивается полезная ширина армопояса. Окончательное решение должен принимать профессиональный архитектор на основе расчета максимальных нагрузок.

Для изготовления армопояса необходима строительная арматура периодического профиля диаметром 6–8 мм, проволока из мягкого железа и бетон.

Пошаговая инструкция по установке армирующего пояса

Исходные данные. Бетон заливается в специальные U-блоки, арматура из прутьев Ø6мм, в качестве анкеров используются штыри из оцинкованной стали. Изготовление армирующего пояса состоит из нескольких этапов, каждый из которых оказывает большое влияние на конечный результат.

Кладка специальных блоков для опалубки

Шаг 1. Поднимите U-блоки на фасадные стены. Для облегчения работы их рекомендуется сразу выкладывать по периметру здания, так тогда кладка выполняется намного быстрее.Поднимайте блоки очень осторожно, помните, что тонкие стенки откалываются даже при легком ударе.

Шаг 2. Приступить к кладке последнего ряда фасадных стен из специальных блоков. Работа ничем не отличается от алгоритма обычной кладки, постоянно нужно контролировать положение блоков с помощью пузырькового уровня. Толщина раствора составляет примерно один сантиметр.

Раствор следует готовить только из просеянного песка; наличие мелких камней в массе категорически запрещено.

Если весь блок не помещается в ряд, то его следует отпилить. Делается это простой ножовкой по дереву с мелкими зубьями.

Практические советы. Еще до начала кладочных работ нужно изготовить простейшие приспособления для отпиливания пеноблоков.

Такое приспособление значительно облегчает процесс подгонки блоков по размеру. Срез не только ровный, но и всегда под прямым углом, что очень важно при кладке стены.

Шаг 3. Замените вырезанную деталь, при необходимости подровняйте ее плоскости и откорректируйте размеры.

Шаг 4. Соединить угол кладки под армопоясом. В этом месте один блок имеет открытый наружу паз; с перпендикулярной стороны, наоборот, закрыто. Чтобы исправить ситуацию, нужно отпилить часть блока, закрывающую соединение, и вставить его в торец стены.

Таким образом выложите весь ряд блоков по периметру дома, оставьте на сутки для схватывания раствора.

Не нужно терять время, пока стена застывает, приступайте к изготовлению армирующего пояса из металлических прутьев и креплению шпилек в блоки.

Подготовка арматуры

Стандартная длина арматуры 6м; для изготовления каркаса требуется четыре стержня. Рассчитать общий метраж и купить металлопрокат.

Шаг 1. Согните все стержни под прямым углом посередине длины. Поднимите их к дому, примерно разложите по периметру здания.

Шаг 2. Сделайте каркасы из армирующего пояса, сторона квадрата 10×10 см. Это значение может быть изменено в зависимости от размеров U-блока.

Важно. При определении размеров ленточной рамы необходимо учитывать, что стержни со всех сторон должны быть залиты слоем бетона толщиной не менее двух сантиметров. Если арматура касается стенок блока, то она не усиливает пояс.

Каркас из арматуры сделать проще, если в качестве шаблона использовать ячейки металлической сетки размерами 10×10 см. Такие ячейки нужно вырезать, при этом оставляя длинные концы по углам. К ним прижимается арматура и фиксируется проволокой.

Шаг 3. Поместите арматурный каркас в пазы блоков, проверьте положение конструкции.

С помощью кусков блоков или специальных пластиковых захватов сделайте необходимые зазоры со всех сторон, включая дно.

Если длины каркаса не хватает, то сращивайте его кусками стержней, можно фиксировать элементы обычными пластиковыми хомутами.

Шаг 4. Установите металлические шпильки для крепления мауэрлата. Рекомендуется использовать шпильки М16 длиной около 33 см каждая. Но можно взять элемент и меньшего диаметра, все зависит от размеров кровли и возможных нагрузок на мауэрлат.

Длина шпилек должна учитывать следующие требования:

• углубление в газоблок не менее 5 см;
• толщина армопояса не менее 15см;
• Мауэрлат толщиной 10-15см;
• высота резьбы под гайку ок.3 см.

Практические советы. При разметке мест установки шпилек необходимо предусмотреть положение стропильных ног. Стропила не должны опираться на них, иначе деревянные элементы придется подрезать. Это не только отнимает дополнительное время, но и негативно сказывается на устойчивости конструкции.

Установка шпилек производится в следующем порядке.

Цены на популярные электрические дрели

Электродрель

В процессе заливки бетона в ленту необходимо постоянно проверять положение шпилек.

Теперь третий этап изготовления армирующего пояса.

Практические советы. Если в будущем возле дома планируется построить террасу, то опытные мастера рекомендуют для ее фиксации сразу закрепить в армирующем поясе металлические шпильки.

Просверлите отверстия в блоках на расстоянии около одного метра, вставьте в них шпильки и закрутите гайки со стороны бетона. Всегда помните, что никакие нагруженные элементы нельзя крепить напрямую к газобетонным блокам, а бетонный пояс решает все проблемы.

Заливка бетоном

Массу можно приготовить самостоятельно в электрической бетономешалке. На одну часть цемента дается три части песка и четыре части щебня. Количество воды зависит от влажности ингредиентов, но примерно соответствует количеству цемента. Если нагрузка на армопояс значительная, рекомендуется увеличить количество цемента на 20-25%.

Этап 1. Приготовьте бетонную смесь. Для улучшения качества в него могут быть добавлены пластификаторы. Они должны использоваться в соответствии с инструкциями производителя.

Шаг 2. Постепенно заливайте арматуру бетоном. Обратите внимание, чтобы рамка не двигалась и не касалась плоскостей блока. Если нет электрического вибратора, уплотнение придется производить вручную. Арматуру рекомендуется немного подвигать, за счет таких подвижек бетон очень плотно сцепляется с периодическим профилем и надежно его держит. А это очень важно для любой железобетонной конструкции, в том числе и для армопояса.

Чтобы не засорить резьбу шпилек, заклейте ее малярным скотчем. Затем его можно легко удалить; нет необходимости очищать резьбу от налипшего бетона.

Шаг 3. Прежде чем бетон начнет затвердевать, отрегулируйте положение стоек с помощью пузырькового уровня. Они должны находиться в строго вертикальном положении, если это условие не соблюдается, то при монтаже мауэрлата возникают большие проблемы.

Шаг 4. Выровняйте бетонную поверхность кельмой и под уровнем, лента должна быть горизонтальной и максимально ровной.

Важно. Вам нужно рассчитать свои силы таким образом, чтобы армопояс был залит по всему периметру в течение одних суток. Если сделать перерыв, то несущая способность конструкции значительно снижается.

Нужно знать, что очень жидкий бетон сильно дает усадку, поверхность может проседать и трескаться. Консистенция смеси для армопояса должна быть такой же, как для заливки мелкозаглубленного ленточного фундамента.

Затвердевание бетона займет около 10-14 дней; в жаркую погоду поверхность армопояса следует обильно увлажнить и накрыть полиэтиленовой пленкой. В домах из пеноблоков рекомендуется монтировать армированный пояс и мауэрлат не только под стропильными ногами, но и по всему периметру. За счет него значительно повышается устойчивость конструкции, она не так негативно реагирует на циклические ветровые нагрузки.

Видео — Армопояс для мауэрлата

Мауэрлат – элемент кровельной системы здания. На эту устойчивую конструкцию, расположенную по периметру стен, опираются стропила крыши. В зависимости от формы крыши крепить стропила можно по-разному . Вы сможете узнать все тонкости и нюансы крепления стропильных ног, а также ознакомиться с пошаговой технологией.

Что такое армопояс на газобетонную стену? Виды, советы как сделать с учетом типа фундамента и ассортимента стеновых материалов.Назначение и характер взаимодействия данного конструктивного элемента со стеной из газоблоков.

Одним из преимуществ стеновых блоков из газобетона является большой размер элемента. Но это чревато уязвимостью кладки к неравномерным осадкам фундамента. При этом может произойти не только раскрытие вертикального шва, но и разрушение лежащих выше блоков. Это связано с тем, что газобетон очень плохо противостоит изгибающим и растягивающим нагрузкам.

Для чего нужен армопояс по газобетону?

Армопояс по газобетону — элемент армирования сплошной стены. Он, в свою очередь, принимает на себя нагрузку, возникающую от неровной постройки. Обычно кладку выполняют из штучных блоков, соединенных тонкими клеевыми швами. Преимущество армированного пояса в том, что он изготавливается из монолитного бетона, который армируется продольной и поперечной арматурой.

Бетон имеет очень высокую прочность на сжатие.Арматура, в свою очередь, отлично работает на растяжение. Железобетон способен выдерживать колоссальные нагрузки на изгиб, превышающие нормативные – без деформаций. Стена над армопоясом испытывает нагрузки, соответствующие незначительным деформациям пояса. Поэтому он не трескается и не разрушается. Это как-то мощно.

Как делается на легкобетонных блоках

Устройство пояса, армированного арматурой на стенах, в котором штучный камень скреплен толстым слоем раствора, вполне очевидно.А вот газобетонную стену кладут на тонкий клеевой слой. В него нельзя утопить толстую арматуру. Поэтому армопояс для газобетона изготавливают в виде отдельного конструктивного элемента, составляющего монолитный участок стены из блоков.
Возникает проблема при значительной разнице в градиенте теплопередачи между бетоном и газоблоком. Благодаря этому монолитный пояс станет не просто мостом, а воротами холода.

Важная часть армопояса на газобетоне находится снаружи.Уменьшает ширину элемента. Производители газоблоков предлагают коробчатые элементы. Они разработаны специально для целей теплоизоляции, но можно обойтись и без традиционных теплоизоляционных материалов, например:

• пенополистирол листовой;

пенополиуретан

• ;
• жесткая базальтовая или каменная вата.

Минимальная толщина утеплителя должна быть десять сантиметров, это при наименьшей теплопроводности.Таким образом, ширина пояса будет равна толщине стены за вычетом утеплителя.

Где сплошная арматура стен из газобетона

Наиболее ответственными участками стены в габаритах одного этажа являются первый ряд блоков и последний. На него укладываются элементы пола или крыши. Если вы определились с их устройством, то газобетонная стена должна иметь как минимум два армированных пояса. Как и конструкция армирования стен – должна быть легче.Высота сечения пояса принимается в зависимости от его конструкции и почвенных условий.

С учетом нагрузки на стены

При использовании стандартных коробчатых элементов высота пояса будет равна их глубине. В остальных случаях необходимо иметь в виду, что чем больше высота сечения элемента, тем большие изгибающие нагрузки он воспринимает без деформации. Например, нижний армопояс на газобетоне вдоль ленточного сборного фундамента можно сделать выше, на двадцать – тридцать сантиметров.Верхний пояс, распределяющий в основном нагрузки от элементов перекрытия или кровли, может иметь минимальную толщину, (достаточную для укладки одного слоя арматуры).

Если за основание газобетонной коробки принимают монолитную железобетонную плиту, мелкозаглубленный фундамент с верхним и нижним армированием, железобетонный ростверк из свай или монолитную ленту с арматурным каркасом в верхнем сечении. То есть нет необходимости устраивать нижний пояс стеновой арматуры. Достаточно усилить верхний срез под потолком пола.

Устройство монолитной бетонной балки, не являющейся сплошным контуром, например, в среднем сечении стены, ломаной, также не имеет смысла. В этих местах необходимо провести конструктивное армирование кладки с помощью сетки и специальных каркасов для кладки в тонкий слой раствора, либо заглубив арматуру в щелевые трубы газоблоков. Это армирование не создает непрерывный пояс.Но в то же время значительно повышает устойчивость кладки к местным нагрузкам и местным деформациям.

Устройство армопояса по газобетону

Конструкция выполнена из бетона марки М-200 и выше и арматурного проката периодического профиля, диаметром 12 миллиметров. Из них собирается каркас, соединенный поперечной арматурой диаметром 4-6 миллиметров. Каркас состоит из верхнего и нижнего ряда стержней с зазором по высоте 10-15 сантиметров.Их размещают в одной плоскости, с шагом в поперечном направлении около десяти сантиметров. Прутья укладываются по длине внахлест вязальной проволокой с нахлестом около пятнадцати сантиметров. К ней же они крепятся, с элементами поперечной арматуры.

Ремень может быть выполнен из одного слоя арматуры. Это можно сделать без сборки решетчатого прогона, а только соединив стержни продольной арматуры с поперечными. В точках поворота и излома контура стены стержни перекрываются и соединяются в точках пересечения.

Укладка каркаса в опалубку

Каркас укладывается в опалубку или полость коробчатого блока. В этом случае необходимо предусмотреть зазор между наружной гранью любого армирующего элемента и внутренней гранью полости или опалубки. Она должна быть не менее трех-пяти сантиметров. Это необходимо для создания , который предотвратит коррозию арматуры. Облегчить эту задачу помогут специальные пластиковые элементы в виде опорных столиков и звездочек.Они позволят закрепить стержни на необходимом расстоянии от опалубки. Их можно приобрести у всех поставщиков, торгующих материалами для бетонирования.

Установить в опалубку арматурный каркас и, при необходимости, теплоизоляционный фасадный слой. Далее нужно залить его бетоном, тщательно утрамбовывая. Применение вибробулавы ограничено незначительной глубиной армопояса на газобетоне. В него можно установить необходимые закладные детали. Например, для монтажа мауэрлата или крыши.Выровняйте поверхность уложенного материала с помощью правила и кельмы.

После достижения исходной прочности бетона в течение двух-трех дней рабочий цикл можно продолжить. Примерно через неделю опалубку можно снимать. В жаркую погоду бетон несколько раз проливают водой и защищают полиэтиленом. При замерзании бетон защищен от замерзания.

Аналогичным способом изготавливают монолитные перемычки над оконными и дверными проемами, с той лишь разницей, что вместо подстилающего слоя кладки используют низ опалубки, который фиксируют в проектном положении.

Устройство армопояса повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и объекта, ветровым воздействиям, сейсмическим колебаниям и перепадам температур.

Устройство Армопояс фото

Опалубка для армопояса. Виды и способы устройства

Армопояс представляет собой монолитную железобетонную конструкцию. Лента имеет кольцевой контур, оседает на стенки и не имеет разрывов (зазоров) в своем теле.Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки – доска. Опалубку для армопояса делают либо из отдельных досок, либо из готовых деревянных щитов, соединенных друг с другом снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг стяжек 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать и другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются той же ширины, что и стена, и имеют полость внутри для укладки связанного арматурного каркаса и бетона. Особенно выгодно устраивать пояс с такой «опалубкой» вдоль наружных стен, ведь боковые стенки П-образных блоков выполняют функции утепления и исключают образование «мостиков холода».Недостатком лотковых блоков является высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитных конструкций определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см. Так как опора сборного или монолитного перекрытия на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять за меньший размер. Рекомендуемая высота армопояса 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоской рамы. Каркас лестницы готовится прямо на стене, прямо в опалубке. Состоит из 2 стержней (3 стержня для широкой стены) периодического профиля (диаметр по расчету), соединенных между собой поперечными стержнями. Шаг стержней 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делают объемным из 4 или 6 продольных арматурных стержней и связывают поперечными проволочными хомутами.

Армопояс на газобетоне

Каркас со всех сторон должен иметь защитный слой бетона 4-5 см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Следует отметить, что армопояс устраивается на газобетоне не только по наружным стенам, но и по несущим внутренним стенам. А если по длине стены поперечные стержни и хомуты можно соединить вязальной проволоки, затем по углам конструкции и в местах ответвлений каркаса к внутренним несущим стенам соединение продольной арматуры и поперечных элементов выполняют сваркой.Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При устройстве стропильной конструкции кровля, ее нижний ряд — мауэрлат, крепится к несущей стене с помощью специальных анкеров и шпилей. Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполняться так же, как и при монтаже монолитного пояса внахлест.Армопояс под мауэрлат служит как для распределения нагрузки на всю поверхность стены, так и для закладки в нее крепежных элементов для самого мауэрлата.

Как заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитной конструкции. Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант – изготовление бетона на строительной площадке. Цемент М400, песок и щебень берутся в пропорции 1:3:5.Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не частями. Для удаления пузырьков воздуха из смеси после заливки бетонной смеси вибрируют или интенсивно прокалывают бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике как вариант усиления стеновых конструкций иногда делают армопояс для газобетона из кирпича. Представляет собой обычную полнотелую кирпичную кладку, усиленную арматурой. Армирование осуществляется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используется цементно-песчаный в пропорции 1:4. Высота кирпичного пояса берется от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, а может быть уже. Конечно, армопояс из кирпича нельзя назвать равноценным по прочностным характеристикам поясу из железобетона.Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения подсобных помещений и хозяйственных построек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования на нем конденсата необходимо утеплить армопояс. Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее внешнего края.Важно выдерживать минимальную ширину армированного пояса равной 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом, представляющим собой уложенные на ложках (10 см) блоки-перегородки из газобетона, пенополистирольные плиты и другие материалы.

Армированный монолитный или кирпичный пояс придает строительным конструкциям дома из газобетонных блоков повышенной прочности. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого пребывания в новом доме.

Для строительства дома используются различные материалы, которые имеют свои функциональные характеристики. Одним из вариантов строительных материалов являются газобетонные блоки. Достоинств у материала достаточно, но на определенных этапах и местах укладки его необходимо укреплять. Вспомогательным элементом в процессе является сооружение железобетонного пояса.

Что такое армопояс?

Является закрытым конструктивным элементом здания из монолитного железобетона, точно повторяющим контуры здания по всему периметру. Его можно использовать как для несущих стен, так и для внутренних стен. Армирующий пояс имеет и другие названия, такие как сейсмический и разгрузочный.

Для чего он нужен?

• Повышает уровень стойкости стен здания от вредных атмосферных воздействий.
• Газобетонные блоки под давлением кровли могут подвергаться некоторой степени деформации от сильного давления на них, а армопояс придает жесткость всей конструкции.
• В случаях строительства дома на участке с рыхлым грунтом или в сейсмоопасной зоне возможны трещины стен от неравномерной усадки фундамента.Разгрузочная лента способствует равномерной усадке.
• Блоки имеют хрупкую структуру и при возведении кровли не рекомендуется крепить к ним брус анкерами, т.к. точечная нагрузка превышает показатели устойчивости. Качественной основой для этого является армопояс.

Что это?

Конструктивный элемент здания — армопояс, представляет собой металлический каркас (в виде различных геометрических фигур — параллелепипеда, квадрата), заполненный бетоном или клеевой смесью. После полного застывания бетона конструкция становится монолитным образованием с основанием (блоки из газобетона) и допускает дальнейшие строительные работы.

Способы устройства армопояса

1. Самый распространенный способ сооружения армирующего пояса – крепление непосредственно к стенам здания.
2. Опалубкой для железобетонного пояса могут быть специальные П-образные формы из газобетона, в которых процесс возведения каркаса и заливки бетона не отличается от способа с использованием деревянных планок.С одной стороны, это быстро и удобно, а с другой – очень дорого.
3. Армирующий пояс можно выполнить с помощью, но используя в качестве жесткого крепления армирующую сетку.

Виды армопояса

Для каждого этапа строительства здания существует свой тип армирующего пояса – все зависит от необходимости их использования:

• Фундаментный пояс ().
• Фундаментный пояс (сейсмический).
• Межэтажный пояс.
• Основной пояс для сооружения кровли, для крепления.

Необходимые материалы и инструменты

Инструменты:

• Бетономешалка.
• Деревянные доски и гвозди.
• Лопата — штык и «червяк».
• Ручная пила или электролобзик.
• Молоток.
• Сварочный аппарат и электроды.
• Плоскогубцы.
• Строительный уровень.

Материалы:

• Песок.
• Цемент марки М400-500.
• Ликвидация.
• Металлические стержни диаметром 10-12мм.
• Проволока вязальная (резинка).

Монтаж армопояса на газобетон

Сооружение армирующего пояса – процесс непростой и требующий определенных навыков. Следует учитывать все параметры и правильно выбирать материалы. Он состоит из нескольких этапов:

• Опалубка строительная.
• Изготовление и установка арматурного каркаса.
• Заливка бетона.

Подробное пошаговое руководство

Опалубка строительная

1. Для возведения деревянной опалубки потребуются деревянные планки различной ширины, но толщиной не менее 20 мм, чтобы предотвратить возможное распирание в сучковатых местах. Если есть возможность, можно использовать деревянные щиты.
2. Нижняя часть досок крепится непосредственно к газобетонным блокам.Через доски можно забить длинные гвозди (150-180 мм) или закрутить саморезы.
3. Следующие доски крепятся к исходному основанию путем соединения их между собой обрезной доской с внешней стороны по длине (перпендикулярно).
4. Идентичные стыки досок происходят с внешней и внутренней стороны стен по всему периметру.
5. В процессе возведения опалубки необходимо постоянно проверять уровень верхней плоскости досок, т.к. это граница будущей бетонной смеси.Перепады плоскости относительно нулевой отметки от уровня грозят дополнительными строительными работами.
6. Для предотвращения растекания параллельных плоскостей деревянной опалубки в разные стороны от давления бетона при заливке бетона между ними устанавливаются перемычки. Шаг перемычек должен быть 800-1000 мм.

Изготовление и установка арматурного каркаса

1. Следует отметить, что возведение металлического каркаса происходит непосредственно в опалубке, т. к. разместить каркас в собранном виде невозможно из-за перегородок и значительного веса самой конструкции.
2. Чтобы каркас находился в «подвешенном» состоянии и его элементы не соприкасались с газобетонными блоками, под него укладывают остатки кирпича или другой строительный мусор.
3. Расчет боковых элементов металлического каркаса (стержней жесткости) предполагает отступ от опалубки по 50 мм с каждой стороны.
4. Для начала процесса на дно опалубки укладывают параллельно два длинных металлических стержня, между которыми приваривают сужения (соединители). Если сварочный аппарат не используется, стыки стягиваются бандажной проволокой.
5. Стержни привариваются или привязываются перпендикулярно к созданной базовой «лесенке». Для создания полноценного армирующего «каркаса» — верхняя часть крепится к стержням аналогично нижнему варианту.
6. По всей длине каркаса и особенно по углам здания арматуру следует усиливать дополнительными примыкающими стержнями. Чем больше перемычек и дополнительных элементов в кадре, тем лучше.

Заливка бетона в металлический каркас

Перед началом заливки построенного каркаса — необходимо убедиться, что мощности бетономешалки, количества материалов для бетона — достаточно, чтобы не было зазоров.Ведь главным условием создания качественного пояса является бесперебойность подачи (заливки) бетона. Если процесс соответствует технологии, в армопоясе никогда не появятся трещины и гарантирована целостность конструкции.

Бетонные компоненты:

• Цемент М400-500.
• Песок.
• Дробное просеивание (5×6 или 5×7мм).
• Соотношение пропорций 1:3:5 плюс вода в необходимом количестве.

Приготовленный раствор постепенно заливается в опалубку и для предотвращения образования «воздушных подушек» на поверхности необходимо пройтись ручным инструментом-виброплитой. С его помощью бетонная смесь проникнет во все части опалубки.

Залитую бетонную опалубку нельзя демонтировать в первые двое суток (естественное сцепление смеси). По истечении срока демонтаж необходим, но приступать к дальнейшим работам нельзя, т.к. окончательная прочность армопояса достигается через 15-20 дней после заливки.

Современные цены

• 1 п.м. прутка (12мм) — 80-100 руб.
• Перевязочная проволока (100м) — 250-300 руб.
• Песок (1000кг) — 800руб.
• Скрининг (1000кг) — 1700руб.
• Цемент (50кг) — 450-500 руб.

В соответствии с действующим курсом рубля — цены могут меняться и цены условны. Также необходимо учитывать, что если работы выполняются путем найма специализированных рабочих, к общей смете на заготовку материалов следует прибавить — +45-50% к их заработной плате.

Размеры/толщина армопояса

В соответствии с установленными нормами толщина пояса соответствует ширине стены возводимого здания (30-60 см). Высота пояса может варьироваться, но строители рекомендуют 25-35см.

Изменения габаритов вполне допустимы, т.к. здания имеют разные характеристики, и только армопояс может гарантировать прочность стен.

Газобетон без армопояса

В 95% случаев не рекомендуется возводить здания без укрепления их стен армирующим поясом, т. к. срок службы значительно сокращается.При малейших вибрациях, вызванных усадкой грунта или природными явлениями, здания слегка деформируются и трескаются в стенах (это сквозняк).

Чем заменить?

Учитывая тот факт, что железобетонная конструкция (армопояс) является достаточно дорогим конструктивным элементом при строительстве дома, ее можно заменить менее дешевым кирпичом. Как правило, используется он, который в процессе кладки выполняет две функции – придание эстетичного вида и армирование газобетонных блоков.

Чем заменить?

Вместо железобетонной конструкции можно использовать кирпичную кладку. В этом процессе качество кирпича не имеет значения, ведь в дальнейшем его поверхность будет облагораживаться – оштукатуриваться.

Армопояс выполняется как обычно, но с одним дополнением — между рядами укладывается металлическая сетка(0,5-07мм). Таким образом предотвращается возможность малейшего смещения (деформации) между кирпичами. Этот способ может на 70% эквивалентен настоящему армопоясу, но придаст уверенности.

• Не рекомендуется выполнять работы по заливке бетонного слоя при температуре ниже -5-10°С.
• Все работы должны выполнять мастера-строители, а не «шабашники».
• Необходимо следить за качеством материалов и их соответствием ГОСТу (предоставляется производителем).

Заключение

Строительство дома из газобетонных блоков — ВСЕГДА должен быть оборудован армопоясом, а в некоторых случаях и не одним.Такой пояс надолго сохранит целостность здания.

Армопояс представляет собой монолитную железобетонную конструкцию, проложенную по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, что вызывает деформацию стен. Армопояс для газобетона обычно устанавливается между этажами под балки перекрытия и непосредственно под кровлю, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались щели.

Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

• При возведении стропильной конструкции крыши для крепления мауэрлата к стене используются анкеры и шпильки. В результате возникает точечная нагрузка, которую газобетон не выдерживает.
• Если укладывать балки стропильной системы прямо на газобетон, без создания армированного пояса, это может привести ко многим проблемам. При малейшем отклонении уровня крыши появятся трещины.
• Сейсмопояс представляет собой жесткий каркас, который также равномерно распределяет нагрузку на весь дом. Это важно, когда в стропильной системе используются висячие стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая при этом множество правил.

Материалы, инструменты, последовательность работ

Для создания такого устройства вам потребуются следующие материалы:

• Вода.
• Газоблоки, например.
• Доски.
• Арматура.
• Камень.
• Бетонная смесь.
• Нетто.
• Осколки кирпича или щебня.
• Изоляция.
• Штроборезы электрические и ручные.
• Сечения.
• Оснастка из газобетона.

Также понадобятся следующие инструменты:

• Рулетка.
• Саморезы.
• Молоток.
• Анкерные болты или шпильки.
• Вибромашина.
• Бетономешалка.
• Зубчатый шпатель.
• Уровень.
• Распорки, крепежные детали.

Сначала нужно произвести точный расчет. Обычно толщина сейсмического пояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывают диаметр арматуры и ее необходимое количество.

Опалубка

Для заливки конструкции бетоном используется съемная опалубка, чаще всего изготавливается из досок, толщина которых 2 см и более. Подойдут и U-блоки, кирпичи, но мы остановимся на классическом варианте.

Арматура укладывается и крепится в опалубку, которая заливается бетонным раствором, ее несложно приготовить своими руками с помощью бетономешалки, ведь раствора понадобится большое количество.

Для обустройства опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Простым вариантом опалубки считается каркас из досок. Они сращены между собой снаружи кусками дерева.Сверху короб нужно соединить поперечными стяжками, чтобы он выдержал заливку бетона и не разрушился. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которая заполняется утеплителем. Это необходимо для того, чтобы потери тепла через разгрузочную ленту были минимальными.

Армокаркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата). Вы можете рассчитать это исходя из того, какая будет нагрузка. Если в здании нет тяжелых бетонных перекрытий, то может быть достаточно двух стержней. Не рекомендуется использовать сварку для крепления арматуры. Лучше всего связать его специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую ​​конструкцию в собранном виде будет проблематично. Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура отступала от стенок опалубки не менее чем на 5 см.

Большое значение имеет правильное заполнение разгрузочной ленты, она монолитна, поэтому заполнять ее нужно за один раз. Многие заказывают готовый бетон, но он должен иметь марку не ниже М200. При приготовлении раствора своими силами необходимо смешать щебень, песок и цемент, в пропорции 5:3:1, и довести раствор до нужной консистенции добавлением воды, лучше всего арендовать бетономешалку .

Самое главное, что бетон заливается только один раз, много слоев заливать нельзя. Если нет возможности сразу приготовить необходимое количество раствора, то устанавливаются вертикальные отсечки. Когда очередная порция будет готова к заливке, перегородку убирают, а место стыка нужно обильно смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют штыковой метод – несколько раз протыкают раствор куском арматуры. Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.

Чтобы быстро и качественно создать армопояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества рабочих. Армирование стен из газобетонных блоков иногда обязательно; без монолитного пояса конструкция может быстро разрушиться.

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформаций и подвижек. Другими словами, этот пояс представляет собой не что иное, как железобетонную конструкцию, предназначенную для укрепления стен и фундамента дома от различных нагрузок, возникающих под воздействием как внешних, так и внутренних факторов. К внешним факторам относятся воздействие ветра, подвижки грунта, особенности рельефа участка и, конечно же, сейсмическая активность земли. К внутренним факторам относятся перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установка дополнительных креплений и конструкций.

Для более детального изучения вопроса рассмотрим процесс монтажа армопояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но, прежде всего, определимся с факторами, действующими на стены, и разберемся, зачем нужен армопояс в том или ином случае.

Зачем нужен армопояс в доме

Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома. Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта в основании, так и по другим причинам. Также это может быть вызвано неправильным расчетом несущей способности, в результате чего стены на различных участках будут получать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть конструктивно к ним не готовы. В результате стены будут трескаться.Добавляя армирование бетоном по верху кладки между этажами, мы дополнительно защитим стены от разрушения.

Возьмем, к примеру, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, что еще тот же защитный пояс. Правильно выполненная деформация хорошо справляется с нагрузками, поэтому проблем на этом уровне быть не должно. С помощью межэтажного армопояса мы добавляем в конструкцию усиление, способное справиться с нагрузками. При этом сама стена становится более жесткой и условно работает как двутавр. Также монолитный пояс во много раз лучше противостоит боковым нагрузкам от ветра и распирающим нагрузкам от кровли. В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием для любого жилого дома в сейсмоопасных районах. Мы рассматривали многоэтажную схему, однако армопояс применим и в одноэтажном доме с мансардой или без нее.В этом случае совместно с фундаментом используется пояс для мауэрлата.

Армопояс также хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, не готовых к работе с локальными точечными нагрузками – это газосиликатные блоки и другие подобные материалы. Поэтому в доме из газобетона обязательно нужно выполнять армирование железобетонных плит перекрытия. Похожий принцип перераспределения нагрузок и у деревянной основы для стропильных ног.Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, необходим армопояс. Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления стропильных конструкций.

Расчет армированного пояса

Армопояс — основные этапы изготовления

Арматурная рама

Сборка каркаса начинается с установки арматуры на стенки верхней части.При укладке необходимо, чтобы впоследствии он был заглублен в бетон не менее чем на 40 мм от внешних границ монолитного пояса. Работая с газобетоном, для удобства в него можно вбить контрольные отрезки арматуры. И уже к отрезкам прикрепить каркас с заданным отступом от вершины кладки. Чтобы связать арматуру между собой, понадобится мягкая вязальная проволока. Для установки размеров каркаса рекомендуется создать квадрат из четырех штифтов или согнуть из цельного стержня (поперечный зажим).Крепятся эти хомуты в первую очередь к вбитым через равные промежутки в стену секциям — обычно 250-300 мм . Если не вбивать контрольные штифты, то потребуются специальные накладки — хомуты для поднятия самой рамы. Поэтому подумайте о целесообразности того или иного метода. Выполнив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры наматывается на каркасы-хомуты и связывается проволокой. Таким же образом крепится верхний ряд (продольная арматура должна быть внутри хомута).Как обсуждалось выше, необходимый минимум — два фитинга внизу и два вверху. Для дополнительной жесткости можно изменить количество арматуры и конфигурацию каркаса. Естественно, это скажется на материальных затратах. Но если это необходимо, пренебрегать расчетом не стоит. Отметим также, что длина отрезков или сплошных угольников (поперечных хомутов) связана с толщиной армопояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных хомутов 220Х220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы от краев не менее 40 миллиметров.

Опалубка

Рассмотрим опалубку. Какие варианты установки монолитного пояса в частном доме могут быть:

• Использование заводских или самодельных U-образных блоков в качестве опалубки.
• Опалубка из.

Блоки U-образные из газобетона применяются в качестве несъемной опалубки для устройства армированных монолитных перемычек, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных обвязочных поясов, придающих пространственную жесткость всему зданию и перераспределяющих нагрузка от полов.П-образные блоки являются элементами несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки U-блока выбирают расчетным путем в зависимости от воспринимаемой нагрузки. При выборе этих элементов в качестве опалубки учитывайте способ утепления бетонной ленты. Блок желательно утеплить снаружи, но если это невозможно в определенных случаях, уложить утеплитель внутри (учитывая внутренние заводские размеры, это не лучший вариант).

При возможной толщине наружной стенки 375-400 миллиметров может иметь следующую структуру:

• Снаружи — блок толщиной 100-150 мм.
• Дальше по порядку — утепляем армопояс, чтобы отсекать мостик холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад».
• Усиливающая рама.
• С внутренней стороны стены в качестве несъемной опалубки используются блоки толщиной 50-100 миллиметров.Оставшееся пространство заливается бетоном.

К преимуществам данного вида опалубки можно отнести скорость ее монтажа. Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.

Выполняет несколько функций: придает форму бетону, предохраняет его от растекания и впоследствии служит отличным утеплителем.

Преимущества этого метода опалубки:

• Простота сборки опалубки.Производятся готовые блоки, включая угловые соединения.
• Высокая скорость установки.
• Облегчает укладку арматуры, т. к. для нее предусмотрены специальные пазы.
• Легче контролировать размеры бетонной ленты.
• Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температуры.
• Пенополистирол экструдированный – гидроизоляционный материал.

Может показаться, что эта технология очень дорогая.Но если учесть стоимость утепления, стоимость монтажа и демонтажа обычной деревянной опалубки, то разница становится незначительной. Как вариант, можно сделать эту опалубку не из заводских блоков, а самостоятельно из пенополистирола. Но это будет более затратный по времени вариант.

Для армопояса в газобетонном доме самый трудоемкий в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого сложите их вместе и соедините между собой с помощью деревянных брусков и гвоздей.

На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты. Бетонный раствор будет создавать давление на стенки опалубки, поэтому, чтобы опалубка не разъехалась, необходимо обязательно скрепить всю конструкцию хомутами.

Заливка бетоном

В целом этот этап не должен вызывать затруднений. Единственное неудобство – доставка бетона на самый верх стены.Качество бетона не должно быть ниже. При самостоятельном изготовлении раствора с использованием цемента М-500 поможет следующая пропорция — ведро цемента/три ведра песка/пять ведер щебня … Бетон рекомендуется использовать густой — так он не сильно давит на опалубка. Не следует забывать, что бетон необходимо правильно уплотнить. После заливки бетона накройте его пленкой. Таким образом, вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух суток, после чего опалубку можно снять (при условии, что она разборная).

Видео: армопояс в газобетонном доме

В этом видео демонстрируется устройство мауэрлатного армированного пояса на газобетонных стенах. В этом случае опалубка выполняется из щитовых щитов. При осмотре обратите особое внимание на соединения арматуры в углах. Шпильки для крепления крыши лучше дополнительно привязать к арматуре каркаса и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

В заключение отметим, что армопояс в доме из газобетона и любого другого блочного материала гидроизолируется перед дальнейшими этапами работ.Вам решать, целесообразно это или нет. Естественно, учитывая пояс фундамента, он в любом случае должен быть покрыт утеплителем, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном устройстве стен влаги бетона быть не должно. Но все же не лишним будет отделить мауэрлатный пояс с гидроизоляцией от деревянных конструкций стропильной системы.

Газобетон – теплый, недорогой и простой в монтаже материал.Именно поэтому он считается очень хорошей альтернативой кирпичу. Однако по прочности блоки из такого материала последним, к сожалению, значительно уступают. Поэтому кладка стен из этого материала имеет некоторые свои нюансы. Во-первых, это нужно делать на очень прочном фундаменте, во-вторых, при строительстве следует тщательно проверять ровность конструкции. Третьим условием надежности газобетонных стен является устройство сверху по всему периметру железобетонного армопояса. Об этом мы поговорим в этой статье.

Назначение конструкции

Армопояс для газобетона заливается специально для предотвращения растрескивания стен под давлением кровли. Кроме того, такая конструкция используется для более надежного крепления мауэрлата. Одним из недостатков газобетона является то, что он плохо держит крепеж. Конечно же, устраивать армопояс следует, строго придерживаясь положенной технологии.

Способы устройства

Сделать армопояс для стен из газобетона правильно и своими руками можно двумя способами — используя деревянную опалубку или специальные доборные блоки.Первый вариант заливки более сложен технологически. Устройство конструкции с использованием блоков – очень простая процедура, но обойдется она дороже.

Как сделать армопояс с помощью опалубки?

При таком способе возведения армирующей конструкции необходимо подготовить следующие материалы:

Материал	Технические характеристики	Что нужно для
Доска обрезная	Минимум 2. толщиной 5 см	Изготовление опалубки
Балки	40×40 мм	Изготовление опалубки
Гвозди		Крепление досок к стене
Проволока	Гибкая	Для придания жесткости опалубке
Пенополистирол	20мм	Утеплитель армопояс

Из инструментов понадобится дрель и ножовка

Высота армопояса обычно 40 см.Поэтому каждую сторону опалубки придется сбивать из двух досок шириной 20 см. Вместо досок также можно использовать толстую фанеру.

Важно: Устанавливать опалубку необходимо сразу по всему периметру стены. В бетоне не должно быть горизонтальных швов.

Щиты опалубки крепят к стенам саморезами, либо просто прибивают элементы длинными гвоздями. Сверху между щитами устанавливаются распорки из бруса 40х40, вырезаются распорки такой же длины, равной ширине армопояса.Их устанавливают между досками с шагом 1,5 метра. Чтобы армопояс на газобетоне получился абсолютно ровным, следует усилить конструкцию. Для этого противоположные бруски, скрепляющие щиты (они должны выступать над поверхностью примерно на 20 см), перехватывают проволокой и скручивают железным стержнем, плотно прижимая стенки к распоркам.

Совет: Изнутри дома опалубочный щит (изнутри) можно обложить листами пенополистирола.Бетон имеет гораздо более высокую степень теплопроводности, чем газобетон и поэтому без утепления армопояс станет мостиком холода, что ухудшит эксплуатационные характеристики здания. После заливки армопояса и снятия опалубочного щита пенополистирол можно крепить к бетону дюбелями, «грибками» или каким-либо другим способом.

Заливка

Устраивается армопояс здания из газобетона с обязательным его армированием.Чтобы конструкция была более надежной, используется стержень 12 мм. Каркас из него обвязывается вязальной проволокой. Сварка не допускается, так как металл внутри бетона быстро начнет ржаветь.

Каркас устанавливается внутри опалубки на блоки 30 мм или специальные пластиковые опоры. Сама заливка должна быть сделана за один раз. Если этого сделать нельзя, то предварительно заливают слой по всему периметру опалубки без перерыва. Следующий нужно будет заполнить не позднее, чем через 12 часов.

Устройство армопояса с использованием блоков

При таком монтаже армопояса все предельно просто. Блоки устанавливаются на стены в обычном порядке. Далее их центральная пустая часть армируется и также заливается бетоном.

Что ж, надеемся, теперь вы поняли, как сделать армопояс для газобетона. Такая конструкция обязательна для домов такого типа. Заполнить его, как видите, несложно, при этом стены получатся намного надежнее и долговечнее.

Видео на тему «Как сделать армопояс на газобетоне своими руками»:

Снимите с деревянной бочки стальные обручи, и она развалится. Снимите армированный пояс с дома и здание долго не простоит. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Тот, кто собирается строить добротный дом, найдет для себя полезную информацию о назначении, видах и устройстве армопоясов.

Что это за структура и какие функции она выполняет? Армопояс представляет собой ленту из монолитного железобетона, которая укладывается на несколько уровней строящегося здания.

Заливка армированного пояса производится в фундамент, под плиты перекрытий и под мауэрлаты (опорные балки стропил).

Этот метод усиления выполняет четыре важные функции:

1. Увеличивает пространственную жесткость здания.
2. Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
3. Предотвращает продавливание тяжелых плит перекрытий через хрупкий газо- и пенобетон.
4. Надежно соединяет стропильную систему крыши со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный армопояс. Он состоит из 4-5 рядов кирпичной кладки, ширина которых равна ширине несущей стены. В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

В каких случаях нужен армопояс?

Для стен

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

• твердый грунт (скальный, крупнозернистый или крупнозернистый песок, не насыщенный водой) залегает под основанием фундамента;
• стен построены из кирпича;
• строящийся коттедж, перекрытый деревянными балками, а не железобетонными панелями.

Если на участке присутствуют слабые грунты (пылеватый песок, суглинок, глина, лесс, торф), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены построены из керамзитобетона или ячеистых блоков (пенобетона или газобетона).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от плит перекрытий. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для (толщина стены не менее 30 см, класс прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянный брус, на который опираются стропила, называется мауэрлатом. Он не может продавить пеноблок, поэтому кому-то может показаться, что армопояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армопояса допускается для кирпичных стен.Они надежно удерживают анкеры, которыми к ним крепится мауэрлат.

Если мы имеем дело с легкими блоками, то армопояс придется лить. B, и анкеры не могут быть надежно закреплены. Поэтому очень сильный ветер может оторвать мауэрлат от стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент монтируется из блоков ФБС, то обязательно нужен армопояс. Причем делать это нужно в два уровня: на уровне подошвы (основания) фундамента и на его верхнем срезе. Этот раствор защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для ленточных фундаментов из бутобетона также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Бутобетон — материал экономичный, но неустойчивый к подвижкам грунта; следовательно, он нуждается в усилении.Но монолитная «лента» не нуждается в армопоясе, так как ее основой является стальной объемный каркас.

Нет необходимости в устройстве данной конструкции для сплошной фундаментной плиты, которая заливается под постройки на слабых грунтах.

Для каких типов межэтажных перекрытий нужен армопояс?

Под панелями, которые опираются на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Его не нужно заливать под монолитным железобетонным перекрытием, так как он равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, опирающийся на легкие блоки (газобетон, керамзит, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Кто-то может нам возразить, указав на ряд случаев, когда армопояс под деревянный пол заливают. Однако в этом случае усиление требуется не потому, что деревянные балки на бетонных подушках способны продавить кладку, а для увеличения пространственной жесткости коробок здания.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В целом состоит из трех операций:

• Изготовление арматурного каркаса;
• Монтаж опалубки;
• Заливка бетоном.

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины несущей части основной бетонной «ленты». Это значительно снизит давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может быть от 40 до 50 см.

Армированный пояс первого уровня изготавливается для всех несущих стен здания, а не только для наружных. Каркас для него делается путем вязки арматурных хомутов. Сварку применяют только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундаменте)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент есть, то проблем с установкой опалубки под армопояс нет. Для этого в нем нужно оставить свободное пространство (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

Ситуация сложнее, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые подпирают щиты опалубки снизу. Перед установкой на щиты набивают обрезные доски, которые выступают за габариты опалубки на 20-30 см и не позволяют конструкции смещаться вправо или влево. Для соединения щитов опалубки по верху досок прибивают короткие поперечины.

Систему крепления можно упростить, используя резьбовые стержни.Их укладывают попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, получаем достаточно прочную и устойчивую конструкцию для заливки бетоном без деревянных опор и перекладин.

Эта система также подходит для опалубки, для которой требуется армопояс для плит перекрытий.

Стойки, которые будут заливаться бетоном, необходимо обернуть пергаментом или смазать их небольшим количеством машинного масла. Это облегчит задачу удаления их из бетона после его затвердевания.

Армопояс для плит перекрытий

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, когда фасад будет полностью облицован плитным утеплителем. Если решено использовать для отделки только гипсовый раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты. В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода весьма солидных размеров.

Делая армопояс на газобетоне, можно использовать и другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними помещают стальной каркас и заливают бетоном. Блоки выполняют роль опалубки и изолируют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать блоки-перегородки толщиной 10 см.

При меньшей толщине стенки можно вырезать полость под армопояс в стандартном кладочном блоке своими руками или купить готовый газобетонный U-блок.

Армированный пояс под мауэрлат

Основной особенностью, отличающей армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус прочно фиксируется к стене без риска отрыва или смещения под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции между металлом и наружной поверхностью пояса со всех сторон оставалось не менее 3-4 см защитного слоя бетона.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, здание оседает, грунт вокруг него вспучивается и т. д. Ну а сильный ветер и продолжительные ливни негативно сказываются на целостности конструкции. Для защиты от таких воздействий поверх стен создается армопояс из бетона своими руками. В нашей статье хотелось бы рассказать о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин.Они, в свою очередь, образуются при движении грунта или воздействии атмосферных осадков. Такой элемент помогает равномерно распределить нагрузки от расположенных над ним тяжелых конструкций.

Например, бетонные полы укладываются просто поверх армирующего пояса. Многие заблуждаются, думая, что деревянных полов быть не должно. Это далеко не так – этот элемент нужен для закрытия стен любого дома. В данном случае тип перекрытия не имеет значения.Ведь, как известно, дома строятся на долгие века, а не на короткое время.

Устройство армопояса: этапы работы и их особенности

Как правильно завязать армированный пояс. Армопояс в газобетонном доме. Какая марка бетона нужна для армопояса

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армопояса из бетонного раствора.Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома. Такая конструкция повышает надежность газобетонной стены и всей конструкции на порядок. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для армопояса

в газобетонном доме

Многие начинающие строители не до конца понимают, зачем нужен армопояс для стен дома.Особенно, если здание одноэтажное. На самом деле необходимость его строительства исходит из следующих причин:

• Ремень связывает воедино всю конструкцию, являясь своего рода ребром жесткости. Это повышает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без такого армирования возрастает вероятность образования трещин в стенах.
• Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
• Благодаря армопоясу становится возможным делать оконные и дверные проемы любой ширины.
• Анкерная стропильная система на крыше должна быть очень надежной, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от размеров самой стены:

• Армопояс проходит по всему периметру здания, в том числе и по внутренним стенам.
• Высота армопояса может быть меньше или равна высоте газоблока.Не рекомендуется делать ее больше 30 см. Это неоправданный расход средств с такой же степенью защиты. К тому же будет повышенная нагрузка на стены.
• Толщина армопояса для газобетона может быть равна толщине стены, а может быть и меньше.
• Сечение армопояса рекомендуется делать квадратным. Существует правило стойкости: квадратное сечение более устойчиво к механическим воздействиям, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают армопояс из кирпичей. Он состоит из 4-5 рядов кирпичей, между которыми укладывается арматура или армирующая сетка. Поскольку кирпичный пояс уступает по прочности бетону, его можно использовать для возведения небольших зданий или хозяйственных блоков.

Разберем, как правильно сделать армопояс для газобетона методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приведены ниже:

Использование стандартных U-блоков

Эти продукты имеются в продаже.В разрезе каждого U-блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный газобетонный клей сначала по углам стены, а затем соединяются в один ряд. Блоки укладывают более толстой стороной на наружную стену здания.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными опорами. Перемычки должны быть вровень с верхом предыдущего ряда газоблоков.

Этот способ прост и быстр в установке, но не популярен из-за высокой стоимости U-блоков. Как вариант, вы можете сделать U-образные блоки своими руками, вырезав ножовкой средние части.

Использование дополнительных блоков

Можно использовать дополнительные блоки, чтобы сделать армопояс разной толщины. Для наружных стен используются заготовки толщиной 10 см, а для внутренних – 5 см. Они устанавливаются на клей поверх предыдущего ряда. Изоляция должна прилегать к наружным блокам.В зазор между блоками укладывают арматурный каркас и заливают бетоном.

Вариант с односторонней надставкой

Используются дополнительные блоки толщиной 10 см. Они устанавливаются на клей с внешней стороны стены. Сразу возле блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируются с опалубкой.В полученной нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонный пояс не будет виден, поэтому этим же материалом можно делать любую наружную отделку.

Применение двусторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ней снаружи, вкладывается слой утеплителя. После этого монтируется арматурный каркас, а затем в опалубку заливается бетон.После застывания бетона и снятия опалубки необходимо произвести ремонт утеплителя. Чаще всего это делается совместно со штукатуркой стен или отделкой пенопластовыми листами.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит за пределы здания, требуется устройство обязательной опалубки. Ее можно изготовить из плоских досок, ОСП, листов фанеры, плит ЛДСП… Опалубка крепится непосредственно к газобетонным стенам с помощью шурупов.Если используются доски, то необходимо предусмотреть наличие вертикальных перемычек для обеспечения жесткости конструкции.

Совет: Верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковым по толщине. Тогда ряд блоков, который на него поместится, не изменит геометрию стены дома.

Поверх опалубки крепятся горизонтальные перемычки, фиксирующие ее с двух сторон. Перемычки прикручивают саморезами или прибивают через каждые 80–100 см.

Если слой утеплителя выходит на наружную стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а прямо на стене. После снятия опалубки остается полость глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Это обеспечивает наполнение армопояса за 1 проход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя его необходимо армировать. Для этого используется металлическая или стеклопластиковая арматура сечением 8–12 мм. Обычно достаточно четырех стержней вдоль стен. Арматура связывается вязальной проволокой через каждые 50 см, образуя квадратный или прямоугольный каркас. Сварку для шатунов использовать не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в местах сварки.

Арматурный каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые хомуты для усиления. Каркас удобнее вязать внутри опалубки.

Наполнение армопояса

Рассмотрим, как правильно заливать армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 и выше. Его можно купить в готовом виде или сделать самостоятельно из песка и цемента марки М400.При самостоятельном изготовлении следует придерживаться пропорций раствора:

• Цемент — 1 часть.
• Песок — 3 части.
• Щебень — 5 частей.
• Вода — до загустения.
• Пластификатор — по рекомендации производителя.

Бетонный раствор замешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлического штифта бетон уплотняют и удаляют из него пузырьки воздуха.

Совет: рекомендуется заливать армопояс за один раз во избежание расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхность залитого слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон полностью затвердеет. Опалубку можно снять. В эти дни желательно поливать армопояс водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Говорили о необходимости обустройства армопояса на газобетоне между этажами. Нужен ли такой слой бетона снизу мансардного этажа? Не будет ли дом с несколькими ремнями слишком громоздким? Мауэрлат нельзя крепить сразу к ряду газоблоков, так как этот материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сдвинется со своего места.

Кроме того, стены будут усилены, чтобы на них не появлялись трещины. 2 бетонных пояса не утяжелят всю конструкцию, поэтому за сохранность стен можно не беспокоиться. Поэтому армопояс необходим, но он имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего 2 арматурных стержня.

Мауэрлат должен быть надежно прикреплен к армопоясу. Для этого еще до заливки бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянные балки мауэрлат крепится к бетону этими шпильками и сверху фиксируется гайками.

Других отличий в этой конструкции нет.

Бетонный армопояс, изготовленный по всем правилам, обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную кровлю… Потратив 2-3 дня на изготовление железобетонного пояса, вы в несколько раз продлите срок службы дома.

Армопояс для газобетона под балки перекрытия

В строительной отрасли внедряются прогрессивные технологии, создаются новые материалы. Возросла популярность ячеистых бетонов, используемых для жилищного строительства. Широко используется газобетон, который имеет множество преимуществ. Однако материалу не хватает прочности и требуется армирование, чтобы предотвратить растрескивание.Для устранения проблемы на газобетон устанавливается армопояс. Это повышает устойчивость стен здания к нагрузкам и прочностные характеристики конструкции.

Возведение монолитной железобетонной конструкции по периметру здания позволяет усилить участки склонные к растрескиванию. Это основные стены, несущие нагрузки пола, проемов дверей и окон. Монолитный пояс предотвращает влияние деформации конструкции в результате ветровых нагрузок, сейсмической активности, реакции грунта, а также допускает крепление под балки перекрытия.

Самостоятельное возведение армопояса из газобетона требует определенной подготовки, специальных знаний, использования качественных материалов. Остановимся на этой технологии подробно, рассмотрим.

Армопояс — конструкция по всему периметру верхних стен здания из железобетона

Характеристики материала

Принимая решение использовать газобетон для возведения стен, следует ознакомиться со свойствами материала и его эксплуатационными характеристиками. .. Это позволит убедиться, что вы выбрали правильный вариант для выполнения строительных работ. Технология изготовления предусматривает формирование воздушных ячеек в бетонном массиве.

Именно благодаря равномерно распределенным в бетонном монолите воздушным полостям материал обладает повышенными теплоизоляционными характеристиками и применяется для строительства зданий, не нуждающихся в специальном утеплении. Использование газобетона для возведения капитальных стен значительно снижает затраты на отопление помещений.

Газобетон имеет множество положительных характеристик. Основные преимущества:

• повышенный коэффициент теплоизоляции, что позволяет снизить затраты на поддержание комфортного температурного режима на 25%;

устойчивость

• к отрицательным температурам, позволяющая сохранять целостность материала под воздействием многократных циклов заморозки;
• повышенные звукоизоляционные характеристики, препятствующие проникновению посторонних шумов;
• экологическая чистота материала, не оказывающего негативного влияния на здоровье человека;
• возможность ускоренной обработки и резки газобетона без применения специального оборудования, что позволяет придать материалу необходимую конфигурацию;
• малая масса, за счет чего снижается нагрузка на фундамент и облегчается процесс транспортировки газобетонных изделий;
• невозможность образования плесени, грибка и гниения на поверхности и в недрах массива.

Если армированный пояс на газобетоне создавался непосредственно перед возведением кровли, то поверх него укладывается мауэрлат

Армопояс для газобетона позволяет предотвратить растрескивание газобетонной массы, вызванное снижением прочностных характеристик. Армирование газобетонной конструкции арматурным каркасом и крепким бетонным раствором проводят в проблемных местах, нуждающихся в усилении.

Устройство и назначение

Как устроен армопояс для газобетона? Конструкция представляет собой замкнутый по периметру здания монолитный контур, выполненный из бетона марки М300 и стальных арматурных каркасов.Для обеспечения устойчивости здания к воздействию внешних и внутренних факторов, на разных уровнях здания устанавливаются прочные армокаркасы. Предназначены для следующих целей:

1. Компенсация сил, связанных с усадкой основания.
2. Обеспечение устойчивости конструкции при пучениях грунта.
3. Формирование конструкции, устойчивой к порывам ветра.
4. Усиление несущей поверхности стен, воспринимающих нагрузки от кровли.
5. Предусмотрена возможность строительства здания с наклонной поверхностью грунта.
6. Сохранение целостности здания, расположенного в районах с повышенной сейсмической активностью.

Прежде чем сделать армирующий пояс на газобетон своими руками, необходимо досконально разобраться, для чего именно он предназначен и какие важные функции выполняет

Воздействие этих факторов на газобетонные стены, не усиленные армирующей петлей, может нарушить целостность здания.Имея простую конструкцию, монолитный пояс необходим зданию, возводимому из газобетонных композитов.

Чем вызвана необходимость усиления газобетона?

При строительстве зданий существуют определенные конструктивные особенности, вызывающие необходимость выполнения армопояса на газобетоне. Остановимся на таких факторах:

• крепежные элементы, применяемые при монтаже кровельной конструкции, оказывают локальное воздействие на опорную поверхность, склонную к образованию трещин, нарушающих целостность массива;

Опорная конструкция крыши

• в основании висячих стропил создает распирающие нагрузки, стремящиеся сместить основные стены. Монолитный пояс гасит силы тяги и пропорционально распределяет их по верхнему ярусу;
• монолитный армирующий контур затрудняет усадку стен, которые по-разному воспринимают действующие силы.

Можно не сомневаться, нужен ли армопояс для газобетона? Он необходим, так как выполняет важную функцию – компенсирует нагрузки, обеспечивая целостность конструкции.

Следует отметить, что он также способствует равномерному распределению всех возможных нагрузок по стене

Проблемные зоны

Для усиления нагруженных участков на газобетоне формируется армопояс.Армирующий контур выполняется на разных уровнях. Остановимся на участках, требующих усиления:

1. Участок между фундаментом и первым рядом газобетонной кладки, подверженный воздействию значительных усилий от стены и пола здания. Высота армопояса составляет 40 см, что позволяет пропорционально распределить нагрузку, передаваемую массой конструкции на основание.
2. через каждые 4 блока выполняется стальная сетка или арматурные стержни.
3. Опорная поверхность капитальных стен, являющаяся основанием для балок перекрытий, принимает на себя массу кровли. Для армирования используются стальные стержни диаметром 12 мм, объединенные в замкнутый армирующий контур, распределяющий усилия по периметру здания от несущих конструкций кровли.
4. Проемы для дверей и окон требуют сильного усиления. Их армируют стальными стержнями диаметром 10 мм, уложенными в пазы газобетонных блоков.После установки стержней пазы бетонируют, обеспечивая прочность проемов, воспринимающих массу кладки.

результаты
Голосовать

Где бы Вы хотели жить: в частном доме или квартире?

Задняя часть

Где бы Вы хотели жить: в частном доме или квартире?

Задняя часть

Правильно выполненный армопояс на газобетоне укрепляет проблемные места, увеличивает прочность и срок службы здания.

По своей конструкции она должна быть сплошной и монолитной, так как только благодаря ей стойкость стены к различного рода нагрузкам

Необходимые инструменты

Для устройства армопояса на газобетон подготовьте:

• «Болгарку», необходимую для резки арматуры;
• пазорез, предназначенный для изготовления каналов для укладки стержней;

рулетка

• , треугольный уровень, используемый при измерениях;
• инструмент для гибки стальных прутков;

крючок

• для вязания с проволочной стальной арматурой;
• бетономешалка, позволяющая приготовить бетонный раствор для заливки армирующего пояса.

Применимые материалы

Для армирования газобетона подготовить необходимые материалы:

1. Сетка из стальных стержней диаметром 4 мм, образующая квадратные ячейки 5х5 см. Усиление осуществляется путем закрепления сетки на газобетонную поверхность. Затем сетка цементируется путем нанесения слоя раствора. Для предотвращения коррозии сетка должна быть полностью в цементном составе.
2. Стержни арматурные диаметром 10-14 мм, сечение которых соответствует нагрузкам.Усиление осуществляется арматурой, расположенной в пазах, выполненных штроборезом. После помещения стержней в полости их цементируют. Угловые элементы армируют таким же образом, выполняя радиусный паз.

Также понадобится цементный раствор для заливки армирующих элементов, бетон для заливки поясов под балки перекрытия и вязальная проволока, используемая при изготовлении каркасов.

При заливке армопояса на газобетон важно помнить, что это нужно делать за один раз.

Технология работы

Учтите — опора под балки перекрытия. Сначала подготовьте опалубку – деревянный каркас из досок, надежно закрепленный на стенах. Размеры опалубки подберите так, чтобы высота армопояса была 30 см, а ширина соответствовала толщине стен.

Этапы работ по изготовлению опалубки:

• подготовить и нарезать доски толщиной 3-4 см;
• сбиваем щиты нужного размера;
• закрепить боковые поверхности опалубки к газобетонным стенам;
• установить поперечины в верхней части деревянной конструкции с интервалом 0.8–1 м.

Приступать к изготовлению и установке арматурного каркаса в опалубку можно, выполняя работы в следующей последовательности:

1. Подготовить арматуру диаметром 8–12 мм.
2. Установите 2 стержня параллельно (по длине опалубки) на опоры.
3. Нижний уровень соединить вязальной проволокой.
4. Установите вертикальные опорные стойки для верхнего яруса, соблюдая расстояние 0,5 метра.
5. Прикрепите продольные стержни верхнего уровня, зафиксировав их поперечной арматурой так же, как и для нижнего уровня.
6. Установите резьбовые стержни вертикально (шаг 0,6 м), чтобы закрепить опоры пола.

Следует отметить, что армопояс является обязательной конструкцией при строительстве дома из газобетонных блоков

Надежно закрепив опалубку и поставив на опоры усиленный каркас, приступайте к бетонированию. Бетонные работы производить по следующему алгоритму:

• Приготовить бетонный раствор марки М300 и выше из портландцемента, просеянного песка, мелкого щебня и воды.При проведении перемешивания следить за концентрацией песчано-цементной смеси 3:1;
• лить непрерывно, это обеспечит прочностные характеристики бетонного монолита;
• уплотнить бетонный массив с помощью арматуры или , что позволит выйти воздуху и исключит образование полостей;
• обеспечивают неподвижность бетонного состава, увлажняют поверхность при повышенных температурах;

полиэтилен

• кладут, что затрудняет испарение влаги;
• демонтировать опалубку после окончательного застывания бетонной массы в течение четырех недель.

Соблюдение данной последовательности технологических операций позволит сформировать на газобетоне армопояс, являющийся надежным основанием для балок перекрытий. После того, как бетон приобрел эксплуатационную прочность, приступают к монтажу элементов перекрытия, стропильной системы и монтажу кровли.

Заключение

После прочтения материала статьи не возникнет вопрос, нужен ли армопояс для повышения прочностных характеристик здания из газонаполненного бетона.Это проверенное временем конструктивное решение, помогающее строителям обеспечить устойчивость и долговечность зданий. Важно придерживаться технологии, использовать качественные материалы, при необходимости обращаться к профессиональному строителю.

Пояс бетонный

, металлоармированный , является одним из важных конструктивных элементов стен дома из газобетонных блоков. Прочность стен, воспринимающих вертикальные нагрузки от перекрытий и крыш и передающих их на фундамент здания.Также армопояс дополнительно укрепляет конструкцию дома от деформации при движении грунта.

Бетон сам по себе является материалом, обладающим наибольшей прочностью на сжатие, при этом арматура хорошо ведет себя в момент растяжения. Поэтому армопояс железобетон способен выдерживать очень большие нагрузки на изгиб без малейших деформаций. При этом расположенные под ним газоблочные стены будут испытывать в несколько раз меньшую нагрузку, так как армопояс распределяет ее на них равномерно.

Заливается армопояс на стены из газоблока под кровлю, для монтажа (опорные балки для стропил), под плиты и балки междуэтажных перекрытий, а также для усиления блочного, свайного и столбчатого фундамента.

Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, зачем стены одноэтажного дома заливать железобетонным армирующим поясом … А необходимость его устройства заключается в следующих причинах:

Армопояс размеры

Монолит заливается по периметру всего здания, а его размеры привязаны к ширине наружных и внутренних стен.

По высоте можно заливать по верхнему уровню газоблока или ниже, но выше 300 мм поднимать не рекомендуется — будет просто ненужный перерасход материала и увеличение нагрузки на стены газоблока дом.

Ширина армопояса для газобетона делается по ширине стены, но может быть немного уже.

Армирование бетонного пояса

Для армирования используется металлическая или стеклопластиковая арматура.Обычно его сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных брусков, которые укладываются вдоль стены дома . Из них с помощью скоб из арматуры меньшего сечения формируют квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Не рекомендуется использовать сварку для их соединения в раме, потому что металл в месте проплавления ослаблен, и вместе с тем в этом месте может появиться коррозия.

Не допускайте контакта каркаса с газобетонными блоками. Для этого под него подкладывают специальные пластиковые подкладки высотой около 30 мм. В крайнем случае можно положить отдельные бутовые камни.

Внимание … Для правильного изготовления каркаса под армированный пояс рекомендуется использовать только арматуру с ребристой поверхностью, обеспечивающей жесткое сцепление с бетоном.

Когда можно обойтись без армопояса

Не всегда есть смысл заливать армированный пояс для укрепления стен.Поэтому, чтобы не тратить лишние средства на закупку материалов, следует знать, когда можно обойтись без железобетонного пояса:

• Фундамент расположен на прочной скале .
• Стены дома построены из кирпича.

Также не нужно заливать газобетонные блоки поясом из бетона, если на них будет опираться деревянный пол. Для разгрузки пола под несущими балками перекрытия достаточно будет залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глинах и других слабых грунтах, необходимо делать армопояс. Без него особенно невозможно обойтись при возведении стен из газобетона, керамзитобетона и других крупноячеистых блоков, являющихся хрупкими материалами.

Газоблоки

практически не способны нести точечные нагрузки и покрываются трещинами при малейших просадках фундамента или при подвижках грунта.

Как правильно заливать армопояс бетоном

При заполнении необходимо соблюдать следующие правила:

1. Бетон должен быть помещен в один непрерывный рабочий цикл …Для качественного железобетонного пояса недопустимы частично высохшие слои бетонной массы.
2. Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры и тем самым снижают прочность затвердевшего бетона.

Чтобы этого не произошло, свежезалитый бетон необходимо уплотнить с помощью глубинного вибратора или специальной насадки с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штифтом.

Типы ремней и их функции

Железобетонные пояса отливают для усиления таких конструкций, как:

Иногда при возведении небольших хозяйственных построек применяют армированный кирпичный пояс на газобетонных стенах.Для этого на стенах на всю ее ширину в 4 или 5 рядов выкладывается строительный кирпич. Между рядами в армопоясе из кирпича на стенах из газобетона в процессе работы его укладывается на растворную металлическую сетку, сваренную из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху можно уложить балки перекрытия или деревянный мауэрлат для крепления крыши.

Армированный армопояс на газобетоне

Для армированного пояса, которым заливают блоки из газобетона, применяют бетонный раствор марки М 200.Несущая арматура, сечением 12 мм, крепится в каркасе поперечными квадратными или прямоугольными скобами с вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура накладывается друг на друга внахлест не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс может быть изготовлен без объемного каркаса из 4-х арматурных стержней. Иногда достаточно плоской рамы из двух стержней, которая собирается почти так же, как и объемная.Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни .

Соединяемый каркас можно уложить в деревянную опалубку, изготовленную из досок. Также может использоваться в качестве опалубки, газобетонных блоков верхнего ряда. Но сначала нужно вырезать из них внутреннюю часть, чтобы блок получился чем-то вроде коробки без торцевых стенок. Блоки укладываются получившимися полками вверх, после чего в них укладывается каркас.

При кладке каркаса необходимо следить за тем, чтобы между арматурой и стенками опалубки, а также нижними блоками оставался небольшой зазор около 20 — 30 мм.

После закладки в арматурный каркас опалубки можно дополнительно изготовить и закрепить необходимые закладные детали, которые понадобятся для крепления мауэрлата или других элементов от конструкции дома.

Отдельный армированный пояс под монолитную плиту без нахлеста. Сама плита равномерно распределяет почти все вертикальные нагрузки на стены, и в то же время является основным ребром жесткости для дома и связывает между собой практически все стены здания, объединяя их в одну пространственную конструкцию.

Идеально будет, если он займет всю ширину стены. Но это обычно делается, если со стороны фасада будет уложен утеплитель , блокирующий мостик холода, который может образоваться через бетон. Но в случае, когда снаружи предполагается только оштукатуривание, его толщину нужно будет уменьшить в пределах 40 – 50 мм для укладки пенопласта или другого утеплителя.

Для утепления пояса также можно использовать тонкие (100 мм) перегородки, которые устанавливаются и временно открепляются по краю стены.Между ними укладывается каркас и все заливается бетоном. При этом перегородочные блоки играют роль опалубки и одновременно утеплителя.

Армированный пояс под деревянный мауэрлат

Так как газобетонные блоки имеют хрупкую пористую структуру, прочно прикрепить к ним стропильную систему крыши не получится. Под воздействием ветра крепления со временем просто расшатаются и крыша может деформироваться … А при сильном порывистом ветре ее может просто унести.

Кроме того, при расшатывании кровли, ослаблении ее креплений верхние ряды блочной кладки также со временем разрушатся. Поэтому железобетонный пояс для прочного соединения кровли со стенами из газобетонных блоков просто необходим.

Армированный пояс для монтажа мауэрлата может быть меньше по ширине, чем его аналоги для пола и фундамента, так как вертикальная нагрузка на него самая низкая. Поэтому для его усиления часто в целях экономии используется каркас с двумя арматурными стержнями.

Для надежного крепления мауэрлата в поясе вертикальные анкеры устанавливаются еще до его заливки. болты с наружной резьбой
, которые вместе с каркасом заливаются бетоном. При этом нить возвышается над бетоном примерно на 200 – 250 мм.

Для прочного закрепления мауэрлата в нем просверливают сквозные отверстия, через которые он надевается на анкеры, после чего плотно прижимается к бетону гайками.

Со временем — правильно изготовленный железобетонный пояс может обеспечить дому, построенному из газобетонных блоков, высокую прочность и долговечную эксплуатацию.При этом он сможет защитить стены от деформации, появления трещин, сохранить прочность кровли и продлить срок эксплуатации дома в 3-4 раза.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям. В частности, здание оседает, грунт вокруг него вспучивается и т. д. ну а сильный ветер и продолжительные ливни — негативно сказываются на целостности дома структура. Для защиты от таких воздействий поверх стен создается армопояс из бетона своими руками.В нашей статье хотелось бы рассказать о технологии изготовления армирующего пояса, а также о его назначении.

Назначение и конструкция армопояса

Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин. Они, в свою очередь, образуются при движении грунта или воздействии атмосферных осадков. Такой элемент помогает равномерно распределить нагрузки от расположенных над ним тяжелых конструкций.

Например, бетонные полы, уложенные сразу поверх армирующего пояса.Многие заблуждаются, думая, что деревянных полов быть не должно. Это далеко не так – этот элемент нужен для закрытия стен любого дома. В данном случае тип перекрытия — не имеет значения. Ведь, как известно, дома строятся на долгие века, а не на короткий срок.

Устройство армопояса: этапы работы и их особенности

Армопояс в доме из газобетона, кирпича (других блочных материалов) при строительстве служит дополнительной защитой стен и других несущих конструкций от деформации и смещения.Другими словами, этот пояс представляет собой не что иное, как железобетонную конструкцию, предназначенную для укрепления стен и фундамента дома от различных нагрузок, возникающих под действием как внешних, так и внутренних факторов. К внешним факторам относятся воздействие ветра, подвижки грунта, особенности рельефа участка и, конечно же, сейсмическая активность земли. К внутренним факторам отнесем перераспределение нагрузки от несущих элементов, соединение столбчатых элементов (фундамента), установку дополнительных креплений и конструкций.

Для более детального изучения вопроса рассмотрим процесс монтажа армопояса на примере дома из газобетона. Однако эта технология применима и к другим типам домов, где стены могут быть выполнены из кирпича, керамзитоблоков и любых других блочных материалов. Но, прежде всего, определимся с факторами, действующими на стены, и разберемся, зачем нужен армопояс в том или ином случае.

Зачем нужен армопояс в доме

Схема дома из блочных материалов

Чтобы понять принцип работы армирующей защитной конструкции, рассмотрим ее в рамках строительства дома.Любой каменный или блочный материал лучше работает на сжатие, чем на растяжение. Растягивающие и скручивающие нагрузки могут возникать как в результате осадки здания, при пучении грунта в основании, так и по другим причинам. Это также может быть вызвано неправильным расчетом. несущей способности, приведение стен на разных участках будет воспринимать как сжимающие, так и более критические растягивающие нагрузки. Эти участки кладки могут быть конструктивно к ним не готовы. В результате стены будут трескаться. Добавляя армирование бетоном по верху кладки между этажами, мы дополнительно защитим стены от разрушения.

Возьмем, к примеру, дом из газобетона и рассмотрим схему. В нижней части почти всегда выполняется, что еще тот же защитный пояс. Правильно выполненная деформация хорошо справляется с нагрузками, поэтому на этом уровне проблем быть не должно. С помощью межэтажного армопояса мы добавляем в конструкцию усиление, способное справиться с нагрузками. При этом сама стена становится более жесткой и условно работает как двутавр. Также монолитный пояс во много раз лучше противостоит боковым нагрузкам от ветра и распирающим нагрузкам от кровли.В сумме всех этих свойств повышается и сейсмостойкость дома, что является обязательным требованием для любого жилого дома в сейсмоопасных районах. Мы рассматривали многоэтажную схему, однако армопояс применим и в одноэтажном доме с мансардой или без нее. В этом случае совместно с фундаментом используется пояс для мауэрлата.

Армопояс также хорошо перераспределяет точечные нагрузки. Особенно это важно для материалов, не готовых к работе с локальными точечными нагрузками – это газосиликатные блоки и другие подобные материалы.Поэтому в доме из газобетона обязательно нужно выполнять армирование под железобетонные плиты перекрытия. Аналогичный принцип перераспределения нагрузок и у деревянной основы для стропильных ног. Но, в то же время, чтобы качественно закрепить мауэрлат к конструктивно слабой стене, нужен армопояс. Подкровельный пояс повысит как конструктивную жесткость стен, так и позволит решить вопросы крепления стропильных конструкций.

Расчет армированного пояса

Перед началом необходимых работ по устройству армопояса на стены дома, под балки перекрытия или мауэрлат следует произвести расчеты нагрузок и определить геометрические характеристики возводимого защитного элемента.

Каждый конкретный вариант требует индивидуального расчета в зависимости от материала перекрытий, типа поясной балки. Если подытожить и взять для примера стандартную коробку из газобетона с , то на изготовление армопояса будет потрачено минимум затрат и материалов.

По общепринятой практике толщину пояса принимают такой же, как и толщину самой стены, причем его высоту устанавливают в среднем от 150 до 300 миллиметров.В качестве образца минимального арматурного каркаса выступает конструкция – два стержня диаметром 10-12 миллиметров снизу и сверху, скрепленные шпангоутами из стержня 6-8 миллиметров.

Армопояс — основные этапы изготовления

Арматурная рама

Сборка каркаса начинается с установки арматуры на стенки верхней части. При укладке необходимо, чтобы впоследствии он был заглублен в бетон не менее чем на 40 мм от внешних границ монолитного пояса.Работая с газобетоном, для удобства в него можно вбить контрольные отрезки арматуры. И уже к отрезкам прикрепить каркас с заданным отступом от вершины кладки. Чтобы связать арматуру между собой, понадобится мягкая вязальная проволока. Для задания размеров каркаса рекомендуется создать квадрат из четырех штырей или согнуть из цельного стержня (поперечный зажим). Эти хомуты в первую очередь крепятся к секциям, вбитым в стену через определенный интервал – обычно 250-300 миллиметров.Если не вбивать управляющие штифты, то потребуются специальные накладки — хомуты для поднятия самой рамы. Поэтому подумайте о целесообразности того или иного метода. Выполнив эту работу, переходим к крепежу арматуры.

Нижний ряд продольной арматуры наматывается на каркасы-хомуты и связывается проволокой. Таким же образом крепится верхний ряд (продольная арматура должна быть внутри хомута). Как было сказано выше необходимый минимум- два штуцера внизу и два вверху.Для дополнительной жесткости можно изменить количество арматуры и конфигурацию каркаса. Естественно, это скажется на материальных затратах. Но если это необходимо, пренебрегать расчетом не стоит. Отметим также, что длина отрезков или сплошных угольников (поперечных хомутов) связана с толщиной армопояса. Например, толщина ремня 300 миллиметров, тогда размеры поперечных хомутов 220×220 миллиметров (с учетом того, что высота ремня тоже 300 миллиметров).То есть оставляем отступы от краев не менее 40 миллиметров.

Усиление углов пояса

Опалубка

Рассмотрим опалубку. Какие варианты установки монолитного пояса в частном доме могут быть:

• Использование заводских или самодельных U-образных блоков в качестве опалубки.
• Опалубка из газобетонных блоков малой толщины.
• Опалубка из.
• Опалубка разборная щитовая из досок или фанеры.

	Блоки U-образные газобетонные применяются в качестве несъемной опалубки для устройства армированных монолитных перекрытий, перекрывающих проемы в стенах и перегородках, а также для устройства монолитных армированных обвязочных поясов, придающих пространственную жесткость всему зданию и перераспределяющих нагрузку от этажей. П-образные блоки являются элементами несъемной опалубки для железобетона. Диаметр арматуры и класс бетона для заливки U-блока выбирают расчетным путем в зависимости от воспринимаемой нагрузки.При выборе этих элементов в качестве опалубки учитывайте способ утепления бетонной лентой. Целесообразно утеплять блок снаружи, но если это в определенных случаях невозможно – укладывать утеплитель внутри (учитывая внутренние заводские размеры, это не лучший вариант).
	Опалубка из газобетонных блоков малой толщины с возможной толщиной наружной стенки 375-400 миллиметров может иметь следующую конструкцию: Снаружи — блок толщиной 100-150 мм. Дальше по порядку — утепляем армопояс, чтобы отсекать мостик холода. Вместо экструдированного пенополистирола толщиной 50-100 мм можно использовать минеральную вату высокой плотности, которая используется в технологии «мокрый фасад». Усиливающая рама. С внутренней стороны стены в качестве несъемной опалубки используются блоки толщиной 50-100 миллиметров. Оставшееся пространство заливается бетоном. К преимуществам этого вида опалубки можно отнести скорость ее монтажа.Для усиления конструкции можно дополнительно использовать стяжки из брусков или арматуру, соединяющую внутренний и наружный блок.
	Опалубка из пенополистирола выполняет несколько функций: придает форму бетону, предохраняет его от растекания и впоследствии служит отличным утеплителем. Преимущества этого метода опалубки: Простота сборки опалубки. Производятся готовые блоки, включая угловые соединения. Высокая скорость установки. Облегчает укладку арматуры, т. к. для нее предусмотрены специальные пазы. Легче контролировать размеры бетонной ленты. Бетон затвердеет в опалубке, что защитит его от быстрого высыхания, резких перепадов температуры. Пенополистирол экструдированный – гидроизоляционный материал. Может показаться, что эта технология очень дорогая. Но если учесть стоимость утепления, стоимость монтажа и демонтажа обычной деревянной опалубки, то разница становится незначительной.Как вариант, можно сделать эту опалубку не из заводских блоков, а самостоятельно из пенополистирола. Но это будет более затратный по времени вариант.
	Разборная щитовая опалубка из щита или фанеры для армопояса в газобетонном доме наиболее трудоемка в изготовлении. На первом этапе нужно сделать щиты из досок. Для этого сложите их вместе и соедините между собой с помощью деревянных брусков и гвоздей. На втором этапе по периметру будущего армированного пояса устанавливаются готовые щиты.Бетонный раствор будет создавать давление на стенки опалубки, поэтому, чтобы опалубка не разъехалась, необходимо обязательно скрепить всю конструкцию хомутами.

Заливка бетоном

В целом этот этап не должен вызывать затруднений. Единственное неудобство – доставка бетона на самый верх стены. Качество бетона не должно быть ниже. При самостоятельном приготовлении раствора с использованием цемента М-500 поможет следующая пропорция – ведро цемента/три ведра песка/пять ведер щебня.Рекомендуется использовать густой бетон — так он не будет сильно давить на опалубку. Не следует забывать, что бетон необходимо правильно уплотнить. После заливки бетона накройте его пленкой. Таким образом, вы уменьшите испарение влаги. Обычно для полного схватывания бетона требуется около двух суток, после чего опалубку можно снять (при условии, что она разборная).

Видео: армопояс в газобетонном доме

В этом видео демонстрируется устройство мауэрлатного армированного пояса на газобетонных стенах.В этом случае опалубка выполняется из щитовых щитов. При осмотре обратите особое внимание на соединения арматуры в углах. Шпильки для крепления крыши лучше дополнительно привязать к арматуре каркаса и не тратить силы на бесполезную арматуру в хрупком газосиликатном блоке.

В заключение отметим, что армопояс в доме из газобетона и любого другого блочного материала гидроизолируется перед дальнейшими этапами работ. Вам решать, целесообразно это или нет.Естественно, учитывая пояс фундамента, он в любом случае должен быть покрыт утеплителем, так как рядом находится увлажненный грунт. При поясах над фундаментом, при правильном устройстве стен влаги бетона быть не должно. Но все же не лишним будет отделить мауэрлатный пояс с гидроизоляцией от деревянных конструкций стропильной системой.

Высота армопояса стен из шлакоблоков. Армирующий кирпичный пояс. Зачем нужен армопояс в доме из газобетона

Армопояс представляет собой металлоконструкцию, изготовленную вручную из арматуры.Его назначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и при подвижках грунта. При строительстве дома монтируют несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Его заливают бетоном до его застывания.

Преимуществом данной опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, низкие финансовые затраты и легкость демонтажа. Для зачистки потребуется снять крепления и убрать доски после застывания бетона. В дальнейшем их можно будет собрать заново и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии опалубки фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для любого типа дома.Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению кровли с каркасом здания. В доме из газобетона он крепится с помощью дополнительных блоков или опалубки. Первый вариант проще, но дороже. Дешевле сделать своими руками деревянную конструкцию. Правильно построить ее поможет инструкция:

Схема разреза армопояса в опалубке для газоблока

1. Доски высотой 30 см присверливаются к газобетонной стене.
2. Прикрепите стяжки через каждые 50-70 см для увеличения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Уложите внутрь арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативному воздействию окружающей среды, то подойдут стержни максимального диаметра. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели минимального диаметра.
4. Уложите арматуру на специальные звездочки, создающие активный нижний слой на газобетонных блоках.
5. Свяжите стержни проволокой.
6. Залить бетоном, уплотнить и выровнять слой.

Если опалубка устанавливается с целью крепления кровли, то перед заливкой бетона для крепления перекрытий устанавливаются шпильки. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут сделать правильную опалубку для армопояса для дома из газобетона в случае затруднений.Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и закупить нужное количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных щитов требует грамотного подхода. При неправильной установке конструкции есть риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы выполнить работу своими руками правильно, нужно учесть несколько нюансов:

• устройство опалубки состоит из щитов, которые необходимо крепить с тщательным контролем вертикальности и горизонтальности конструкции;
• поверхность плит, соприкасающихся с бетоном, зачищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетона, панели изнутри покрыты пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать это своими руками будет гораздо проще;
• многократное использование плат не допускается.Если они подвергались воздействию атмосферных осадков, то при повторном использовании, скорее всего, разрушатся;
• редко изготавливают несъемную конструкцию, чаще ее собирают из блоков пенополистирола, с уже встроенной фурнитурой. Укладывается нанизыванием элементов на стержни;
• перед работой стоит сделать выбор между первоначальным изготовлением армопояса и опалубки. В некоторых случаях проще уложить арматуру на газобетонные блоки, а затем приступить к сбору деревянной конструкции.

Опалубка для арматурного каркаса изготавливается самостоятельно без применения дорогостоящих материалов и специального оборудования. Но только грамотно организованная и проведенная работа гарантирует создание надежной и долговечной конструкции. При возникновении трудностей в процессе сборки рекомендуется обратиться за консультацией к профессионалу, чтобы не допустить серьезных ошибок, которые могут привести к разрушению конструкции.

Дома из газобетона

очень популярны – преимуществ у этого стройматериала масса.Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габаритные размеры газобетонного блока — имеет и обратную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом разрушаются не только вертикальные швы, но и сами блоки могут сломаться, так как газобетон не любит деформаций растяжения и изгиба.

Для решения этой проблемы предназначена специальная железобетонная конструкция — армопояс(армопояс).Он укрепляет стены и сглаживает нагрузки, возникающие от неравномерной осадки фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами из клея или раствора, то армопоясная конструкция включает в себя монолитный бетон и арматурную арматуру, уложенную поперечно и продольно. При этом бетон прекрасно выдерживает сжатие, а армирующие компоненты отлично сопротивляются растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки.Поэтому стена, возведенная на армированном поясе, подвергается очень малому воздействию и не разрушается, так как все основные нагрузки принимает на себя железобетонная конструкция.

Так как газобетонные блоки укладываются на очень тонкий связующий слой, в него нельзя помещать арматуру. Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. В этом случае возникает серьезная проблема – из-за большой разницы в теплоотдаче бетона и газобетона армопояс становится температурным мостом (сечением с низким тепловым сопротивлением), отсюда большое значение приобретает наружное утепление усиленный пояс.Чаще всего утеплитель делают минеральной ватой, пенополистиролом или пенополиуретаном. Для эффективной теплозащиты минимальная толщина утепляющего слоя должна быть 10 см, следовательно, армопояс должен быть уже наружной стены на эту величину.

В стену газобетонного дома следует встраивать не менее 2-х армопоясов — перед первым вертикальным рядом, по верхнему периметру фундамента и над последним вертикальным рядом, на котором возводится перекрытие.Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армопояса. Кроме того, под каждым межэтажным перекрытием рекомендуется устраивать армированные пояса. Вертикальный размер армопояса зависит от особенностей грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, то есть ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм. Из прутьев собирается каркас, который вяжется в поперечном направлении арматурой площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, расположенных на расстоянии 10-15 см по высоте. Стержни располагаются в одной плоскости на расстоянии около 10 см друг от друга. Они соединяются между собой по длине металлической проволокой и укладываются при этом с нахлестом около 15 см.Этой же проволокой стержни соединяют с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки. Зазор необходим для создания внешней бетонной заливки стержней. Затем снаружи каркаса укладывается теплоизоляционный материал, в опалубку заливается бетонный раствор. В процессе заливки бетон тщательно уплотняют. При необходимости в армопояс можно установить дополнительные детали, например, для крепления крыши.После завершения заливки поверхность конструкции необходимо выровнять кельмой.

Бетону дают постоять 3-4 дня, чтобы он восстановил свою первоначальную прочность, после чего можно продолжать кладку стен. Через 7-10 дней опалубку можно разобрать. В процессе созревания бетон необходимо защищать от воздействия внешних климатических факторов – зимой его утепляют теплоизоляционным материалом, а в жару заливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция по заливке армопояса на газобетон

Делаем опалубку.

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру скрепляем длинными шурупами.Расставляем шпильки 12 диаметров с шагом в каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и ​​угольники из гладкой проволоки диаметром 6

Эти элементы можно согнуть вручную например на таком приспособлении из уголка и трубы

Заполняем армопояс вручную или бетононасосом.Штыкаем арматурой или вибрируем вибратором. Обматываем шпильки молярным скотчем перед заливкой.

Накрываем армопояс пленкой

Снятие опалубки за несколько дней

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по всему периметру стен дома.Такая конструкция повышает надежность газобетонной стены и всей конструкции на порядок. Для одноэтажного дома армопояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для армопояса

в газобетонном доме

Многие начинающие строители не до конца понимают, зачем нужен армопояс для стен дома. Особенно, если здание одноэтажное.На самом деле необходимость его строительства исходит из следующих причин:

• Ремень связывает воедино всю конструкцию, являясь своего рода ребром жесткости. Это повышает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе застройки, усадке строительного материала. Без такого армирования возрастает вероятность образования трещин в стенах.
• Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
• Благодаря армопоясу становится возможным делать оконные и дверные проемы любой ширины.
• Анкерная стропильная система на крыше должна быть очень надежной, а газоблоки этого обеспечить не могут.

Размеры армопояса

Размеры армопояса зависят от размеров самой стены:

• Армопояс проходит по всему периметру здания, в том числе и по внутренним стенам.
• Высота армопояса может быть меньше или равна высоте газоблока.Не рекомендуется делать ее больше 30 см. Это неоправданный расход средств с такой же степенью защиты. К тому же будет повышенная нагрузка на стены.
• Толщина армопояса для газобетона может быть равна толщине стены, а может быть и меньше.
• Сечение армопояса рекомендуется делать квадратным. Существует правило стойкости: квадратное сечение более устойчиво к механическим воздействиям, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают армопояс из кирпичей. Он состоит из 4–5 рядов кирпичей, между которыми укладывается арматура или армирующая сетка. Поскольку кирпичный пояс уступает по прочности бетону, его можно использовать для возведения небольших зданий или хозблоков.

Разберем, как правильно сделать армопояс для газобетона методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые приведены ниже:

Использование стандартных U-блоков

Эти продукты имеются в продаже.В разрезе каждого U-блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. U-блоки устанавливаются на обычный газобетонный клей сначала по углам стены, а затем соединяются в один ряд. Блоки укладывают более толстыми сторонами на внешние стены зданий.

Деревянные перемычки монтируются над дверными и оконными проемами, которые крепятся вертикальными опорами. Перемычки должны быть вровень с верхом предыдущего ряда газоблоков.

Этот способ прост и быстр в установке, но не популярен из-за высокой стоимости U-блоков. Как вариант, вы можете сделать U-образные блоки своими руками, вырезав ножовкой средние части.

Использование дополнительных блоков

Для изготовления армопояса можно использовать дополнительные блоки разной толщины. Для наружных стен используются заготовки толщиной 10 см, а для внутренних – 5 см. Они устанавливаются на клей поверх предыдущего ряда. Изоляция должна прилегать к наружным блокам.В зазор между блоками укладывают арматурный каркас и заливают бетоном.

Вариант с односторонней надставкой

Используются дополнительные блоки толщиной 10 см. Они устанавливаются на клей с внешней стороны стены. Сразу возле блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода. Опалубка монтируется с внутренней стороны стены.В полученной нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонный пояс не будет виден, поэтому этим же материалом можно делать любую наружную отделку.

Применение двусторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ней снаружи, вкладывается слой утеплителя. После этого монтируется арматурный каркас, а затем в опалубку заливается бетон.После застывания бетона и снятия опалубки необходимо произвести ремонт утеплителя. Чаще всего это делается совместно со штукатуркой стен или отделкой пенопластовыми листами.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона армопояса выходит за пределы здания, требуется устройство обязательной опалубки. Ее можно изготовить из ровных досок, ОСП, листов фанеры, плит ЛДСП… Опалубка крепится непосредственно к газобетонным стенам с помощью саморезов по дереву.Если используются доски, то необходимо предусмотреть наличие вертикальных перемычек для обеспечения жесткости конструкции.

Совет: Верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковым по толщине. Тогда ряд блоков, который на него поместится, не изменит геометрию стены дома.

Поверх опалубки крепятся горизонтальные перемычки, фиксирующие ее с двух сторон. Перемычки прикручивают саморезами или прибивают через каждые 80–100 см.

Если слой утеплителя выходит на наружную стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а прямо на стене. После снятия опалубки остается полость глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубка устанавливается сразу по всему периметру стен. Это обеспечивает наполнение армопояса за 1 проход.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя его необходимо армировать. Для этого используется металлическая или стеклопластиковая арматура сечением 8–12 мм. Обычно достаточно четырех стержней вдоль стен. Арматура связывается вязальной проволокой через каждые 50 см, образуя квадратный или прямоугольный каркас. Сварку для шатунов использовать не рекомендуется, так как металл быстро начнет ржаветь даже внутри слоя бетона именно в местах сварки.

Арматурный каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые хомуты для усиления. Каркас удобнее вязать внутри опалубки.

Наполнение армопояса

Рассмотрим, как правильно заливать армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 и выше. Его можно купить в готовом виде или сделать самостоятельно из песка и цемента марки М400.При самостоятельном изготовлении следует придерживаться пропорций раствора:

• Цемент — 1 часть.
• Песок — 3 части.
• Щебень — 5 частей.
• Вода — до загустения.
• Пластификатор — по рекомендации производителя.

Бетонный раствор замешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлического штифта бетон уплотняют и удаляют из него пузырьки воздуха.

Совет: рекомендуется заливать армопояс за один раз во избежание расслоения нескольких слоев бетона. Если такой возможности нет, то на поверхность залитого слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, а затем продолжают заливку.

Примерно через 5 дней бетон полностью затвердеет. Опалубку можно снять. В эти дни желательно поливать армопояс водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Говорили о необходимости обустройства армопояса на газобетоне между этажами. Нужен ли такой слой бетона внизу мансардного этажа? Не будет ли дом с несколькими ремнями слишком громоздким? Мауэрлат нельзя крепить сразу к ряду газоблоков, так как этот материал не отличается повышенной прочностью. От воздействия ветровых нагрузок крепления просто расшатаются, а брус сдвинется со своего места.

Кроме того, стены будут усилены, чтобы на них не появлялись трещины. 2 бетонных пояса не утяжелят всю конструкцию, поэтому за сохранность стен можно не беспокоиться. Поэтому армопояс необходим, но он имеет свои особенности.

Армопояс под мауэрлат может отличаться своими габаритами в меньшую сторону, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего 2 арматурных стержня.

Мауэрлат должен быть надежно прикреплен к армопоясу. Для этого еще до заливки бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянные балки мауэрлат крепится к бетону этими шпильками и сверху фиксируется гайками.

Других отличий в этой конструкции нет.

Бетонный армопояс, изготовленный по всем правилам, обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу.Потратив на изготовление железобетонного пояса 2-3 дня, вы продлите срок службы дома в несколько раз.

Любой застройщик, задумав построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его еще называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажами и т. д.). Этот элемент необходим для равномерного распределения нагрузки и соединения стен между собой.Это снижает риск образования трещин при неравномерной усадке здания. Также армопояс укладывается под мауэрлат при монтаже кровли.

Максим Пан Пользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем под действием ветровой нагрузки крепления будут расшатываться. При устройстве армопояса чердачного перекрытия по газобетону с деревянным перекрытием происходит перераспределение точечной нагрузки с бруса на всю стену.

Наглядный пример — форумчанин с ником mad-max, который исчерпывающе отвечает на вопрос
когда нужен армопояс в доме из газобетона .
Не успел залить армопояс под мауэрлат, и дом ушел в «зиму». Уже во время холодов арочные проемы под окнами в доме треснули ровно посередине. Сначала трещины были небольшими — около 1-2 мм, но постепенно они стали увеличиваться и большей частью вскрылись до 4-5 мм. В итоге после зимы форумчанин залил пояс 40х25 см, в который перед заливкой бетонного раствора установил анкер под мауэрлат. Это решило проблему роста трещин.

mad-max пользователь FORUMHOUSE

К этому хочу добавить, что фундамент под мой дом ленточный — монолитный, грунт каменистый, подвижек в фундаменте не было до начала строительства дома. Я считаю, что причиной появления щелей стало отсутствие армопояса под мауэрлатом.

Дом из газобетона, а тем более дом в два этажа, нуждается в армопоясе. При его изготовлении следует помнить следующее правило:

Главным условием правильной «работы» армопояса является его сплошность, непрерывность и зацикливание по всему периметру стен.

Существует несколько вариантов устройства армопояса в газобетонном доме. Изготовление армопояса начинается с расчета его сечения и выбора типа опалубки – съемная или несъемная, а также «пирог» всей конструкции.

Eyeonenow пользователь FORUMHOUSE

Строю дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором 3,5 см. Использовать для заливки армопояса специальные П-блоки заводского изготовления не хочется. У нас на форуме видел следующую схему при строительстве дома, как утеплить армопояс — на стеновой блок устанавливается перегородочный блок толщиной 10 см, затем утепляется (ЭПС), а изнутри дома монтируется съемная опалубка…Еще видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, какой вариант выбрать, обратимся к опыту экспертов FORUMHOUSE.

44alex FORUMHOUSE пользователь

Строил дом из газобетона толщиной 40 см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, оптимально оставить зазор в 5 см.Если посмотреть на «пирог» армопояса изнутри наружу, то он был таким:

• съемная опалубка;
• бетон 20 см;
• EPS 5 см;
• перегородка 15 см.

Армопоясом

называют железобетонную конструкцию, которая предназначена для укрепления стен дома. Это необходимо для защиты стен от нагрузок, возникающих от внешних/внутренних факторов. Внешние воздействия включают ветер, наклонную/холмистую местность, плавучий грунт и сейсмическую активность земли.В перечень внутренних факторов входят все бытовые строительные приспособления, используемые при внутренней отделке дома. Если сделать армопояс неправильно, то из-за этих явлений стены просто растрескаются, а что еще хуже, разойдутся. Ввиду этого очень важно знать, как сделать армопояс. О видах, назначении и способе установки армопояса пойдет речь в этой статье.

Есть 4 вида бронепоясов:

• Ростверк;
• подвал;
• межэтажный;
• под мауэрлат.

Перед началом работы следует подготовить инструменты/материалы:

1. Арматура.
2. Цемент.
3. Песок.
4. Щебень.
5. Проволока для вязки арматуры.
6. Доски.
7. Саморезы.
8. Кирпич.
9. Лопата.
10. Лом/ломик.

Для того, чтобы все проделанные Вами работы были выполнены качественно, предлагаем Вам ознакомиться с технологией изготовления армирующей сетки/каркаса и опалубки.

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армопояс/каркас. Соединение стержней арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это связано с тем, что при сварке место возле производимого шва перегревается, что приводит к ослаблению прочности арматуры. А вот сварные швы незаменимы при изготовлении сетки.Свариваются середина и концы рамы, соединяются остальные соединительные узлы.

Стержни скрепляются между собой для фиксации арматуры в необходимом положении при заливке бетона. Для этих целей используется тонкая проволока; прочность сетки/каркаса от этого не зависит.

Для изготовления армопояса используются только стержни ребристые. Бетон цепляется за ребра, что увеличивает несущую способность конструкции. Такой ремень может работать на растяжение.

Для изготовления каркаса возьмите 2 стержня толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам хватит стержней толщиной 10 мм. В центре и по краям следует приварить поперечную арматуру. Остальные стержни как раз подходят. Сделав две сетки, повесьте их так, чтобы остался зазор. Сварите их по краям и по центру. Это создаст каркас. Для изготовления ремня нет необходимости сваривать каркасы.Их укладывают с нахлестом 0,2–0,3 м.

Установка и крепление опалубки осуществляется несколькими способами. Для установки деревянных щитов через них необходимо пропустить анкер, на них с помощью электросварки смонтировать заглушки. Цель этих действий – закрепить опалубку таким образом, чтобы она не выдавливалась под тяжестью бетона.

Для крепления опалубки при заливке межэтажного армопояса часто используют более простой способ.В нижней части щита следует закрепить шуруп диаметром 6 мм и длиной 10 см. Расстояние между ними 0,7 м. Итак, прикрепите к стене деревянный щит, просверлите в нем отверстие, вставьте в него грибок и забейте шуруп.

Отверстие в щитке должно быть чуть больше 6 мм в диаметре. Это необходимо для того, чтобы легко установить грибок.

Верхняя часть опалубки также крепится с помощью быстрого монтажа.Но в этом случае следует вкручивать саморез, а не шуруп. Итак, пробиваем отверстие в облицовочном кирпиче. Затем забейте в нее арматуру. Если кирпич полнотелый, то ситуация проще – достаточно вбить гвоздь/армирование в вертикальный шов. Стяните саморез и фурнитуру вязальной проволокой. Расстояние между креплениями 1–1,2 м. Такой крепеж способен выдержать предстоящие нагрузки.

После застывания армопояса можно снять опалубку с помощью лома/гвоздодёра.В теплое время года бетон схватывается за сутки. В этом случае демонтаж опалубки можно проводить на следующий день. В холодное время года эту процедуру проводят через несколько дней.

Изначально следует определить глубину фундамента. Этот параметр зависит от типа грунта, глубины его промерзания, а также глубины залегания грунтовых вод. Затем следует выкопать траншею по периметру будущего дома. Это можно сделать вручную, что долго и утомительно, или с помощью экскаватора, что быстро и эффективно, но влечет за собой дополнительные затраты.

После спецтехники дно и стенки траншеи должны быть выровнены до твердого грунта. Поверхность должна быть максимально твердой и ровной.

Теперь нужно сформировать песчаную подушку, высота которой должна быть 50–100 мм. При необходимости засыпки песка более 100 мм его необходимо смешать со щебнем. Это действие может понадобиться для выравнивания дна траншеи. Еще один способ выровнять дно – залить бетоном.

После засыпки песчаной подушки ее необходимо утрамбовать.Чтобы быстрее выполнить работу, полейте песок водой.

Затем следует уложить арматуру. При строительстве в нормальных условиях следует применять арматуру из 4–5 жил, диаметр каждого стержня должен быть 10–12 мм. Важно, чтобы при заливке ростверка фундамента арматура не касалась основания. Он должен быть залит бетоном. Таким образом, металл будет защищен от коррозии. Для этого армирующую сетку следует поднять над песчаной подушкой, подложив под нее половинки кирпичей.

Если вы строите дом на пучинистом грунте или там, где высокий уровень грунтовых вод, то ростверк следует делать более прочным. Для этого вместо армирующей сетки используйте арматурный каркас. Он представляет себе 2 сети, состоящие из 4 жил диаметром 12 мм. Их следует укладывать снизу и сверху армопояса. В качестве основы вместо песчаной подушки используется гранулированный шлак. Его преимущество перед песком в том, что со временем гранулированный шлак превращается в бетон.

Для изготовления сетки используется вязальная проволока, а не сварочный шов.

Для ростверка следует использовать бетон марки М200. Чтобы высота заливки соответствовала заданному значению, в траншею устанавливают маяк – металлический колышек, равный высоте ростверка по длине. Это поможет вам.

Перед возведением стен цокольный армопояс следует залить на фундамент. Его необходимо заливать по периметру здания вдоль наружных стен, но нельзя этого делать по внутренним несущим стенам.Армопояс цоколя служит дополнительным усилением конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных стержней составляет 10–12 мм. Арматура укладывается в один слой.

Если вам необходимо усилить цокольный пояс, то используйте более толстую арматуру или установите больше стержней. Другой вариант – уложить сетку в 2 слоя.

Толщина цоколя и наружной стены одинакова. Он колеблется от 510 до 610 мм. При заливке цокольного армопояса можно обойтись без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать кладку в полкирпича с обеих сторон стены. Образовавшуюся пустоту можно заполнить бетоном, предварительно заложив в нее арматуру.

При отсутствии ростверка делать армопояс подвала бесполезно.Некоторые умельцы, решив сэкономить на ростверке, армируют цокольный пояс арматурой большего диаметра, что якобы улучшает несущую способность дома. На самом деле такое решение необоснованно.

Ростверк – это основа дома, а цокольный пояс – это дополнение или усиление несущей способности армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и ​​при высоком уровне залегания грунтовых вод.

Также необходимо сделать армопояс между стеной и плитами перекрытия. Его заливают по наружным стенам высотой от 0,2 до 0,4 м. Межэтажный армопояс экономит на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом фурнитуры. Таким образом, нагрузка на конструкцию будет распределяться равномерно.

Если на стены установить армопояс из материала, не воспринимающего нагрузки, то нагрузка от плит перекрытия будет распределяться равномерно по всей длине стен, что благотворно скажется на их прочностных характеристиках.

Армирование межэтажного пояса выполняется сеткой из ребристых арматурных стержней толщиной 10–12 мм в 2 сердечника. Если толщина стены колеблется в пределах 510–610 мм, то можно использовать двухстороннюю опалубку из кирпичной кладки, как для цокольного пояса. Но при этом и для внутренней кладки, и для внешней фасадной следует использовать закладной кирпич. В этом случае армопояс будет иметь ширину 260 мм. При меньшей толщине стены закладной кирпич следует укладывать на ребро или вместо него использовать деревянную опалубку, а снаружи, так же, как и в предыдущем случае, укладывать облицовочный кирпич.

Заливать армопояс под мауэрлат можно только после затвердевания клея/раствора для кладки. Технология, по которой укладывается армопояс на газобетон, отличается устройством опалубки, но об этом мы поговорим чуть позже. Изготовление деревянной опалубки осуществляется по уже знакомой вам схеме. Бетон готовят по следующей формуле: на 1 часть цемента 2,8 части песка и 4,8 части щебня.Таким образом, вы получаете бетон марки М400.

После заливки устранить оставшиеся пузырьки воздуха в массе. Для выполнения этих задач используйте строительный вибратор или проткните навоз стержнем.

При устройстве монолитного армопояса следует соблюдать правила крепления мауэрлата. При монтаже каркаса из арматуры с него следует снять вертикальные отрезки на высоту, указанную в проекте. Прутья арматуры должны возвышаться над армопоясом на толщину мауэрлата + 4 см.В стержне следует сделать сквозные отверстия, равные диаметру арматуры, а на его концах нарезать резьбу. Таким образом, вы получите надежное крепление, которое даст возможность качественно выполнить монтаж кровли любой конфигурации.

Газобетон – альтернатива кирпичу, обладающая высокими теплоизоляционными качествами при невысокой стоимости. Газобетонные блоки уступают кирпичным по прочности. Если при монтаже армопояса на кирпичные стены заливка бетона не требуется, так как арматура укладывается в процессе кладки, то с газобетоном дела обстоят иначе.Как сделать армопояс на деревянной опалубке уже упоминалось выше, поэтому в данном подразделе мы рассмотрим, как сделать армированный пояс из П-образных газобетонных блоков D500. Хотя стоит сразу отметить, что эта технология более затратная.

В данном случае все предельно просто. Установите блоки на стену обычным способом. Затем проводят армирование их центральной части, после чего заливают бетоном. Таким образом, стены вашего дома будут более прочными и надежными.

Если у вас остались вопросы по теме, то задайте их специалисту, работающему на сайте. При необходимости вы можете проконсультироваться с нашим специалистом по поводу наполнения армопояса. Есть личный опыт? Делитесь ею с нами и нашими читателями, пишите комментарии к статье.

Видео

Как сделать армопояс для дома из газобетона вы можете узнать из видео:

Правильный монолитный армопояс в газобетонном доме. Самостоятельное изготовление опалубки для армопояса Армопояс на шлакоблочный дом

Устройство армопояса повышает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и объекта, воздействию ветра, сейсмических колебаний и перепадов температур.

Устройство Армопояс фото

Опалубка для армопояса. Виды и способы устройства

Армопояс представляет собой монолитную железобетонную конструкцию. Лента имеет кольцевой контур, оседает на стенки и не имеет разрывов (зазоров) в своем теле. Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки – доска. Опалубку для армопояса делают либо из отдельных досок, либо из готовых деревянных щитов, соединенных друг с другом снаружи деревянными обрезками.Снизу доски крепятся к стене саморезами. Сверху противоположные стенки опалубки соединяются деревянными стяжками (на гвоздях). Шаг завязок 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать и другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются той же ширины, что и стена, и имеют полость внутри для укладки связанного арматурного каркаса и бетона.Особенно выгодно устраивать пояс с такой «опалубкой» вдоль наружных стен, ведь боковые стенки П-образных блоков выполняют функции утепления и исключают образование «мостиков холода». Недостатком лотковых блоков является высокая цена.

Как сделать армопояс качественно

Геометрические и технические характеристики монолитной конструкции определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см.Так как опора сборного или монолитного перекрытия на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять за меньший размер. Рекомендуемая высота армопояса 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоской рамы. Каркас лестницы готовится прямо на стене, прямо в опалубке. Состоит из 2 стержней (3 стержня для широкой стены) периодического профиля (диаметр по расчету), соединенных между собой поперечными стержнями.Шаг стержней 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делают объемным из 4 или 6 продольных арматурных стержней и связывают поперечными проволочными хомутами.

Армопояс на газобетоне

Каркас со всех сторон должен иметь защитный слой бетона 4-5 см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Следует отметить, что армопояс устраивается на газобетоне не только по наружным стенам, но и по несущим внутренним стенам.И если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой, то по углам конструкции и в местах ответвления каркаса к внутренним несущим стенам соединение продольное армирование и поперечные элементы выполняются сваркой. Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При монтаже стропильной конструкции ее нижний ряд — мауэрлат, крепится к несущей стене специальными анкерами и шпильками.Сама стропильная система создает распирающую нагрузку, что может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполняться так же, как и при монтаже монолитного пояса внахлест. Армопояс под мауэрлат служит как для распределения нагрузки на всю поверхность стены, так и для закладки в нее крепежных элементов для самого мауэрлата.

Как заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитной конструкции.Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант – изготовление бетона на строительной площадке. Цемент М400, песок и щебень берутся в пропорции 1:3:5. Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не частями. Для удаления пузырьков воздуха из смеси после заливки бетонной смеси вибрируют или интенсивно прокалывают бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике как вариант усиления стеновых конструкций иногда делают армопояс для газобетона из кирпича. Представляет собой обычную полнотелую кирпичную кладку, усиленную арматурой. Армирование осуществляется кладочной сеткой из проволоки: 4-5мм через каждый ряд кладки по высоте. Раствор используется цементно-песчаный в пропорции 1:4. Высота кирпичного пояса берется от 20 см до 40 см.Ширина пояса может соответствовать ширине стены, а может быть уже. Конечно, армопояс из кирпича нельзя назвать равноценным по прочностным характеристикам поясу из железобетона. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или для возведения подсобных помещений и хозяйственных построек.

Утепление армопояса

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования на нем конденсата необходимо утеплить армопояс.Поэтому монолитный или кирпичный пояс, чаще всего, выполняют не на всю ширину стены, а с отступом от ее внешнего края. Важно выдерживать минимальную ширину армированного пояса равной 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом, представляющим собой уложенные на ложках (10 см) блоки-перегородки из газобетона, пенополистирольные плиты и другие материалы.

Армированный монолитный или кирпичный пояс придает строительным конструкциям дома из газобетонных блоков повышенную прочность.А для всех домочадцев он становится гарантом безопасного, долгого и счастливого пребывания в новом доме.

Необходимость создания армопояса для мауэрлата при возведении кровли не всегда очевидна для начинающих строителей. У них часто возникает неправильное представление об армированном усилении основания для возведения кровли как о чем-то ненужном и лишнем. Однако армопояс является важным медиатором, распределяющим нагрузку кровли на стены здания.Рассмотрим, зачем нужен армопояс под крышу, какие функции он выполняет и как его сделать своими руками.

В этой статье

Необходимость армопояса

Начнем рассмотрение армированного основания крыши с его основных функций.

Преобразование нагрузки

Стропильные ноги передают нагрузку на мауэрлат, основная концентрация которой приходится на места опирания стропил на стены дома. Задача мауэрлата и армопояса – преобразовать эту нагрузку, сделав ее равномерной.На мауэрлат действуют два вида нагрузок. Это вес самой кровли, скопившийся на ней снег, воздействие порывов ветра на крышу и другие явления природы.

Еще одна нагрузка связана с расширением стропил стен здания. С увеличением веса кровли она значительно увеличивается. Современные материалы для строительства зданий, такие как керамзитобетон, газобетон, обладая рядом положительных характеристик, не способны выдерживать такую ​​разрывную нагрузку.Перед установкой на них мауэрлата обязательно нужно создать армированный пояс.

Кирпичные стены обладают большей выносливостью к точечным нагрузкам, поэтому для монтажа на них мауэрлата достаточно использовать анкеры или закладные детали. Однако специалисты рекомендуют использовать армопояс для кирпичных стен, если здание возводится в сейсмоопасном регионе.

Крепление крыши к дому

Важнейшей и основной задачей мауэрлата является прочное крепление крыши к дому.Таким образом, сам мауэрлат должен быть надежно закреплен к зданию.

Основные задачи армированного основания под крышу можно резюмировать следующим образом:

• Сохранение строгой геометрии здания в любых ситуациях: сезонные колебания грунта, землетрясения, усадка дома и т.п.;
• Выравнивание стен в горизонтальной проекции, исправление неточностей и недостатков возведения стен;
• Обеспечение жесткости и устойчивости всей конструкции здания;
• Равномерное и распределенное распределение нагрузки крыши на стены здания;
• Возможность жесткого крепления к армированному основанию важных элементов кровли, в первую очередь мауэрлата.

Расчет армированного основания под крышу

Процесс армирования основания под мауэрлат начинается с планирования и расчетов. Необходимо рассчитать размер армопояса. По строительным нормам она должна быть равна ширине стены и быть не менее 25 см. Рекомендуемая высота армированного основания – в районе 30 см. Армопояс и уложенный на него мауэрлат должны опоясывать весь дом.

Если стены возводятся из газобетона, то верхний ряд выполняется из камня в форме буквы П, что создает опалубку.В него необходимо заложить армирующие элементы и залить всю конструкцию цементным раствором.

Перед началом собственно строительных работ также необходимо подготовить необходимые инструменты и строительные материалы. Для создания армированного основания под крышу вам потребуются:

• Бетономешалка для качественного перемешивания цементного раствора;
• Специализированный вибратор, ускоряющий цементный раствор в опалубке, препятствующий созданию воздушных пустот в конструкции;
• Материалы для строительства опалубки;
• Арматура.

Технология монтажа

Монтаж армопояса начинается после кладочных работ. Необходимо дождаться полного высыхания кладки.

Создание опалубки и размещение арматуры

Первый этап – сооружение опалубки. В зданиях из газобетонных блоков крайний ряд кладки выполняется из блоков в форме буквы U. При их отсутствии наружная часть опалубки выполняется из пиломатериалов 100 мм, а внутренняя часть сделана из досок.Монтаж осуществляется в строгом соблюдении горизонтального уровня.

В опалубку закладывается каркас из арматуры. Его продольная часть формируется из 4-х арматурных стержней диаметром от 12 мм. Поперечные крепления выполняются из прутьев диаметром 8 мм при условии шага не более 25 см. В проекции кадр выглядит как квадрат или прямоугольник. Детали каркаса монтируются с нахлестом до 20 см. Стыки соединяются вязальной проволокой.В решении такой усиленный каркас существует как монолитный.

Укладка каркаса предусматривает соблюдение некоторых правил:

• Толщина бетона от каркаса до опалубки не менее 5 см;
• Для соблюдения этого правила под каркас подкладывают подставки из брусков необходимой высоты.

Важной частью работы является усиление каркаса опалубки. Если этого не сделать, то он будет прогреваться от веса бетона.Это можно сделать различными способами:

Установка креплений для мауэрлата

После работы с опалубкой и укладки арматуры можно приступать к установке креплений для мауэрлата. Мы рекомендуем использовать резьбовые стержни. Удобно приобрести шпильки диаметром 12 мм. Длину шпилек рассчитывают с учетом того, что их нижняя часть крепится к раме, а верхняя выступает над мауэрлатом на 2-2,5 см.

Установка шпилек производится с учетом:

• Между двумя стропилами имеется не менее одной шпильки;
• Максимальный шаг установки не более 1 метра.

Заливка цементным раствором

Главной особенностью армированного основания под мауэрлат является его прочность. Добиться этого можно только при заливке бетонного раствора за один раз.

Для создания бетонной смеси используется бетон не ниже М200. Наилучшую смесь для заливки пояса готовят в следующих пропорциях:

• 1 часть цемента М400;
• 3 части промытого песка и столько же щебня.

Использование пластификаторов поможет увеличить прочность и скорость застывания смеси.

Так как для создания армопояса требуется сразу много смеси, для подачи раствора целесообразно использовать бетономешалку и специальный насос. При отсутствии техники потребуется помощь нескольких человек для приготовления и непрерывной подачи готовой смеси.

После заливки бетона в опалубку важно удалить весь воздух из воздушных карманов. Для этого может использоваться специальное вибрационное устройство и простая арматура, с помощью которой смесь прокалывается по всему периметру.

Монтаж мауэрлата

Снятие опалубки с армопояса возможно, как только бетон достаточно затвердеет, а монтаж на конструкцию мауэрлата можно начинать не ранее, чем через 7-10 дней после заливки армопояса.

Перед укладкой детали мауэрлата должны быть специально подготовлены:

• Брус мауэрлата обработан антисептиками;
• Соединения отдельных его элементов выполняются методом прямого замка или косой врезки;
• На армопояс накладывается мауэрлат и отмечаются места для шипов.Просверливаются отверстия для крепежа.

Укладке мауэрлата предшествует покрытие армированного основания слоем рулонной гидроизоляции, как правило, для этого используется рубероид.

Мауэрлат крепится большой шайбой и гайкой, для безопасности используются контргайки. После затяжки всех креплений оставшиеся верхушки шпилек срезаются болгаркой.

Подведем итоги

Усиленное основание под мауэрлат скорее необходимость, чем роскошь.Довольно большое влияние на стены дома оказывает кровельная конструкция, которая хоть и распределяется равномерно благодаря мауэрлату, но может негативно сказаться на прочности всего здания.

Создание армопояса необходимо в конструкциях из газо- и керамзитобетона в связи с хрупкостью этих материалов, в районах с повышенной сейсмической активностью. Стены под мауэрлат также целесообразно укреплять при создании тяжелых кровельных конструкций.

Армирование верхней части стен не представляет сложности и требует привлечения специалистов.При соблюдении ряда правил и привлечении помощников его можно выполнить своими силами.

Время считывания ≈ 3 минуты

Армированный пояс считается одним из важнейших этапов строительства блок-хауса. Это делается в конце каждого этажа. Армопояс на газобетоне придает жесткость всей поверхности дома, «склеивая» всю конструкцию и укрепляя весь дом.

Если вы сомневаетесь в собственных силах и умениях, то можете пригласить для этих целей специалистов, но тем, кто более-менее ориентируется в строительном деле, вполне по силам наполнить армопояс, следуя пошаговой инструкции.

Как сделать армопояс для газобетона?

Для этого необходимо купить дополнительные блоки толщиной 10 см. Блоки укладывают снаружи дома с помощью клея, затем устраивают тепловой контур из экструдированного пенополистирола или из минеральной ваты. Затем изнутри дома кладут блоки толщиной 5 см или опалубку в виде фанеры. В итоге получается самодельный блок, внутри которого закладывается арматура для армопояса, от 8 до 12 диаметров.

Вяжется в виде прямоугольника, при этом каркасы вяжутся — по два прутка сверху и снизу. На любом рынке можно приобрести специальные монтажные звездочки, которые используются в работе. Это делается для того, чтобы арматура не лежала на самом блоке, а находилась в воздухе – создается так называемый защитный слой бетона, с зазором в 3 см вверху и внизу.

После этого заливается бетон, тщательно выравнивается и получается готовый армопояс для плит перекрытия.Более подробное описание можно посмотреть на видео, на фото также представлены чертежи, схемы и пошаговые инструкции по изготовлению конструкции.

Если внимательно присмотреться, то по всему периметру можно увидеть шпильки, к которым впоследствии будут крепиться перекрытия, чтобы крыша держалась максимально ровно и не съезжала в стороны. Длина шпилек зависит от толщины плиты. Как правило, берутся метровые элементы и разрезаются пополам.

Как правильно залить армопояс своими руками? Этот вопрос волнует многих, особенно начинающих мастеров.Наверное, многим знакома картина, когда заливают бетон из рукава – специального бетононасоса, доставляющего материал в нужное место. Но в большинстве случаев устройство армопояса не позволяет выполнить эту задачу, так как бетон под давлением будет падать с большой высоты, и опалубка может просто разлететься. Поэтому часто приходится использовать ручной труд, как бы он ни был тяжел.

При заливке армопояса в доме из газобетона следует рассчитывать последующую нагрузку.Если он не предполагается слишком большим, можно сэкономить. Объем конструкции можно сделать меньше, но не за счет его сужения, а за счет уменьшения толщины. Опытные мастера знают, как правильно рассчитать размер армопояса и удешевить его изготовление, при этом не потеряв качество всей конструкции, что очень важно.

Когда дело доходит до затенения, есть еще один важный совет. Этот процесс должен быть выполнен один раз, а не в несколько проходов.Если такой возможности нет, то рекомендуется предварительно установить специальные деревянные перемычки. Когда приходит время заливки новой детали, перекрытие снимают, швы тщательно увлажняют и только после этого можно заливать новую порцию бетона.

По окончании монтажа необходимо уплотнить бетонную смесь для устранения пустот. Для этого берут кусок арматуры и пробивают им бетон. Если работы ведутся летом, при высоких температурах, то армопояс под мауэрлат рекомендуется накрыть полиэтиленом, чтобы не испарялась влага и не образовывались трещины на поверхности.

Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс представляет собой цельную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

Включает каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Эта смесь называется железобетон.

Армопояс — это тот же фундамент, но он расположен между этажами здания.Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

• с мелкозаглубленным фундаментом;
• при строительстве здания на склоне горы или холма;
• , если поблизости есть реки или овраги;
• , если грунт под зданием просадочный;
• в зоне сейсмической активности.

Чаще всего армопояс заливают при укладке последнего ряда строительного камня на стену.Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает устойчивость конструкции к силе ветра, процессу усадки дома, сезонным колебаниям температуры.

Если нет необходимости строить армопояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков должна иметь армопояс. К стене из газосиликатного камня нельзя крепить брус, на который будут устанавливаться стропильные ноги.Поможет только усиленный ремень.

Для двухэтажного дома придется залить 2 таких пояса. Первый армопояс заливается после укладки стен 1 этажа. На него позже будут укладывать потолочные плиты. После завершения кладки 2-го этажа выполняется следующий армопояс. К нему будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота усиленного пояса обычно 30 см. Иногда может быть чуть меньше или больше.Его ширина равна толщине стены. Для возведения опалубки используют доски толщиной от 20 мм и более. Нижний край доски крепится к внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Возможно изготовление перемычки крепления через каждые м. Они не позволят доскам прогибаться под тяжестью бетона.

Вернуться к содержанию

Создание арматурного каркаса

Каркас собирается из горизонтально уложенных прутьев арматуры диаметром 8-12 мм. Они должны быть ребристыми. Бетонная масса крепче цепляется за такие стержни. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или обвязывается вязальной проволокой. В углах здания арматура может быть дополнительно усилена приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают фрагменты кирпича, чтобы приподнять ее. Если нагрузка предполагается достаточно высокой, для армирования используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой. Остальные места соединения правильно соединить проволокой, так как сварка ослабляет конструкцию металла.

Вернуться к содержанию

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса через каждые 80-100 см укладывать в опалубку куски проволоки. С ее помощью в дальнейшем к поясу будут крепиться деревянные балки, на которые устанавливаются стропильные ноги. Для заливки используется обычный строительный бетон из смеси песка, цемента и щебня. Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня.Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры для выпуска воздуха.

В жаркое время дня нужно обильно полить конструкцию и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивной сушки, а влага не испарялась слишком быстро. Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку.Но для полного созревания бетона потребуется 2-3 недели. Из вбитых в блоки гвоздей или кусков проволоки рекомендуется сделать подобие ежика для лучшего сцепления бетона со стеной.

Большой популярностью пользуются дома из газобетона – этот строительный материал имеет множество преимуществ. Но одно из них, значительно упрощающее строительно-монтажные работы, — большие габаритные размеры газобетонного блока — имеет и обратную сторону медали. Здания, построенные из таких крупных блоков, очень чувствительны к просадке фундамента, при этом разрушаются не только вертикальные швы, но и сами блоки могут сломаться, так как газобетон не любит деформаций растяжения и изгиба.

Бороться с этой проблемой призвана специальная железобетонная конструкция – армопояс (армопояс). Он укрепляет стены и сглаживает нагрузки, возникающие от неравномерной осадки фундамента. Если стены газобетонного дома состоят из крупных строительных элементов, которые скрепляются тонкими швами из клея или раствора, то в состав армопояса входят монолитный бетон и армирующая арматура, уложенная поперечно и продольно.При этом бетон прекрасно выдерживает сжатие, а армирующие компоненты отлично сопротивляются растяжению, поэтому такая конструкция, совершенно не деформируясь, выдерживает очень большие нагрузки. Поэтому стена, возведенная на армированном поясе, подвергается очень малому воздействию и не разрушается, так как все основные нагрузки принимает на себя железобетонная конструкция.

Так как газобетонные блоки укладываются на очень тонкий связующий слой, в него нельзя помещать арматуру.Поэтому в данном случае армопояс выполняется как отдельная конструктивная единица, представляющая собой монолитную часть стены. При этом возникает серьезная проблема – из-за большой разницы в теплоотдаче между бетоном и газобетонным блоком армопояс становится температурным мостом (участок с низким тепловым сопротивлением), поэтому наружная теплоизоляция армированного пояса имеет большое значение. Чаще всего утепление делают минеральной ватой, пенополистиролом или пенополиуретаном.Для эффективной теплозащиты минимальная толщина теплоизоляционного слоя должна быть 10 см, следовательно, армопояс должен быть уже наружной стены на эту величину.

В стену газобетонного дома должно быть встроено не менее 2-х армопоясов — перед первым вертикальным рядом, по верхнему периметру фундамента и над последним вертикальным рядом, на котором возводится перекрытие. Однако если в качестве фундамента дома используется монолитная железобетонная плита, то можно обойтись и без нижнего армопояса.Кроме того, под каждым межэтажным перекрытием рекомендуется устраивать армированные пояса. Вертикальный размер армопояса зависит от особенностей грунта, в котором сделан фундамент, и от конструктивных особенностей дома. На практике чаще всего применяется коробчатая конструкция, то есть ширина армопояса принимается равной его высоте, но следует учитывать, что более высокий армопояс способен выдерживать большие деформирующие нагрузки.

Армированный пояс изготавливается из высококачественного бетона (марка не ниже М-200) и металлических стержней с площадью поперечного сечения не менее 12 мм.Из прутьев собирается каркас, который вяжется в поперечном направлении арматурой площадью сечения 4-6 мм. Каркас формируется из 2-х рядов прутьев, расположенных на расстоянии 10-15 см по высоте. Стержни располагаются в одной плоскости на расстоянии около 10 см друг от друга. Они соединяются друг с другом по длине металлической проволокой и укладываются с нахлестом около 15 см. Этой же проволокой стержни соединяют с поперечной арматурой.

Арматурный каркас укладывается в опалубку, но не вплотную, а с небольшим зазором (3-5 см) между стержнями и внутренней поверхностью опалубки.Зазор необходим для создания внешней бетонной заливки стержней. Затем снаружи каркаса укладывается утеплительный материал, в опалубку заливается бетонный раствор. В процессе заливки бетон тщательно уплотняют. При необходимости в армопояс можно установить дополнительные детали, например, для крепления крыши. После завершения заливки поверхность конструкции необходимо выровнять кельмой.

Бетону дают постоять 3-4 дня, чтобы он восстановил свою первоначальную прочность, после чего можно продолжать кладку стен.Через 7-10 дней опалубку можно разобрать. В процессе созревания бетон необходимо защищать от воздействия внешних климатических факторов – зимой его утепляют теплоизоляционным материалом, а в жару заливают водой и укрывают полиэтиленом.
Грамотный монтаж армированного пояса придаст стенам дополнительную прочность и увеличит срок службы дома в несколько раз.

Фото-инструкция по заливке армопояса на газобетон

Делаем опалубку.

Для опалубки делаем пирог с улицы: газобетонные блоки 10 см, утеплитель 3-5 см, место для армопояса, съемная опалубка из досок или фанеры. Доски и фанеру скрепляем длинными шурупами. Расставляем шпильки 12 диаметров с шагом в каждый метр. Для каркаса используем четыре ряда арматуры диаметром 10.

Для вязки арматуры используем вязальную проволоку, пластиковые хомуты в труднодоступных местах и ​​угольники из гладкой проволоки диаметром 6

Эти элементы можно согнуть вручную например на таком приспособлении из уголка и трубы

Заполняем армопояс вручную или бетононасосом.Штыкаем арматурой или вибрируем вибратором. Обматываем шпильки молярным скотчем перед заливкой.

Накрываем армопояс пленкой

Снятие опалубки за несколько дней

Конструкция и назначение. Заливка армопояса в газобетонном доме как резать блок под армопояс

— Специальная строительная конструкция, укрепляющая здание, фиксирующая кирпичную кладку. Сейсмопояса незаменимы при возведении архитектурных сооружений.Конфигурация монолитного пояса из железобетона соответствует контуру дома. Заливка Армопояса – строительная операция, требующая специальных навыков. Процесс актуален и ему уделяется повышенное внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка Армопояса производится после укладки заключительного ряда из шлакоблока, газоблока, пеноблока или другого строительного материала недостаточной прочности. К хрупким стройматериалам проблематично закрепить брусья для установки стропила.Если вы правильно зальете Армопоис, то обеспечите надежность крепежных элементов. Пояс – это фундамент, расположенный между этажами объекта, повышающий устойчивость объекта строительства. Он пересчитывает усилия, создаваемые элементами конструкции. Сейсмопояс повышает устойчивость строительной конструкции к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс – специальная конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства двухэтажный дом, то заливают два одинаковых армопласта.Устройство первого выполняется, когда завершено строительство сплошности цепей нижнего этажа. На него устанавливаются элементы потолочного перекрытия. Второй уровень усиления выполняется после окончания строительства второго этажа. Является основой для крепления стропил.

Особенности армированного пояса

В каких случаях требуется усиление здания, можно ли без него? Заливать сейсмопяс в следующих ситуациях:

• недостаточно освещенный фундамент;
• расположен в непосредственной близости от оврагов и водоемов;
• здание построено в горном рельефе;
• возможная усадка грунта при строительстве;
• Объект находится в сейсмоопасной зоне.

Для чего нужна эталонная структура?

Ряд современных материалов, применяемых в строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости они негативно воспринимают точечные усилия. Предотвратить разрушение можно, выполнив устройство Армопоя. Это событие является обоснованной необходимостью современных конструкций, в том числе кирпичных.

Если дом построен из блочных материалов, то он часто подвергается природным воздействиям

Перекрытие кровли воздействует на конструкцию двумя видами усилий:

• Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровая нагрузка, снежный покров, сейсмические составляющие.Точечное воздействие на стропильную ферму преобразуется в равномерно распределенное.
• Распорка передается на основание с зализанными стропилами. Крышу пытаются укрепить конструкцию. Этому противостоит пояс из армированных стальных стержней.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

• сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
• выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
• обеспечение жесткости строящегося здания;
• распределение местных или точечных усилий по опорной плоскости несущих поверхностей;
• фиксирующая замкнутая линия, являющаяся основой для крепления кровли.

Вне зависимости от ваших планов по размещению над первым этажом дома мансарды, следующего этажа или крыши, помните, что вам необходимо позаботиться об укреплении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, в кладке закладывая на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции пояса, армированного стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя собой конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции осуществляется из газобетона, то монтаж завершающего ряда выполняется специальными блоками П-образной конфигурации. Эта цепь представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется за счет установки кирпичей на половину толщины, а внутренний – выполняется из досок.

результаты
Голосовать

Где бы Вы хотели жить: в частном доме или в квартире?

Задняя часть

Где бы Вы хотели жить: в частном доме или в квартире?

Задняя часть

Строительный каркас, обратите внимание на его непрерывность по всему периметру объекта. Общая система Крыши дома предусматривают специальные элементы: лису или стойку коньков, опирающиеся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также следует возводить каркас усиления. Контроль горизонтальности верхнего края Проверьте с помощью уровня воды.

Последовательность подготовительных операций

Для Армопояса можно выполнить все этапы работ, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:

• Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски, имеющие толщину не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо просверлить опалубку гвоздями для обеспечения жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для армопоя. Выступающие из гвоздей аккуратно согнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.

  Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин

• Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стенки. Фиксация формы осуществляется к доскам гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
• Герметизация швов. Закупорку торцевых пазов производят густым раствором, который не должен заштриховываться, оставаться внутри по периметру. Также можно добавить монтажную пену или пленку для герметизации щелей.

Усиление специфичности

Для установки арматурного каркаса потребуются гофростержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо выполнять с обеих сторон: один ряд к внутренней части стены конструкции, а другой – к внешней. Как закрепить усиленную раму? Для этого требуется сварка, с помощью которой аккуратно раскачивается вся рама. Это относится ко всем металлическим деталям и соединениям. Углы ремня, которые выполняют, следует оббить по всему периметру.

После армирования конструкция будет уплотнена двумя целыми стальными кольцами. Перегородки здания, не несущие перекрытия силовой нагрузки, армируются традиционным способом.Поверх клапанов обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к сетке арматуры осуществляем с использованием вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечьте минимальный размер вертикально армированного контура — 20 сантиметров. Несущие несущие элементы рамы закреплены пайкой. Это обеспечит монолитность пояса после бетонирования.

Заливка бетона. В целом этот этап не вызывает затруднений

Подготовка бетона

Возможно использование раствора, применяемого при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, Гравий крупных фракций, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одну часть цемента смешивают с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.

Заливка бетонного раствора

Обеспечьте требуемую прочность, следуя следующим рекомендациям:

• опалубка по технологии Армопояс бетонируется за один прием;
• выполнять работу непрерывно;
• раствор желательно наносить бетононасосом прямо в деревянную форму;
• залить бетоном, пока он не покроет арматуру на глубину 5 см;
• предпочтительно использовать бетон марки не ниже М 200;

Недопустимы воздушные полости

• , отрицательно влияющие на прочность.Для устранения используйте специальные вибраторы;
• применение пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
• в течение 3-х недель должна выделиться бетонная масса;
• в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.

Заключительные операции

Снять каркас опалубки через неделю после укладки бетона.К этому времени он достигнет прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или монтажу кровли. Перед монтажом кровли или монтажом плит перекрытия обязательно используйте рулонные гидроизоляционные материалы. В местах крепления кровельной системы при необходимости выполняются отверстия для анкеров.

Экономить на стройматериалах нецелесообразно. При заполнении армированного пояса с учетом технологических требований гарантируется долговечность здания и прочность конструкции.Армопояс под крышу, соблюдая данные рекомендации, сделать несложно! Вы можете сделать это сами!

Любое без исключения сооружение из любых блочных материалов будет постоянно подвергаться природным явлениям – вздутию грунта, осадке здания, другому подвижку грунта. Кроме того, на целостность всего здания могут влиять усиленные ветры, а также дожди. Именно для устранения различных подвижек здания по стенам и выполняется бетонная армировка.А как сделать Армопояс своими руками и поговорим в этой статье.

Устройство Армопоя

Армирующий пояс или, как иногда его называют сейсмопой, позволяет повысить прочность всего дома, а также позволяет предотвратить оседание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Кроме того, если правильно сделать армопояс, то он позволяет равномерно распределить нагрузку от кровельного покрытия или бетонного перекрытия на него.

Внимание! Даже если в доме перекрытие оборудовано деревом, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, будет Аропояс или нет. В любом случае пояс должен закрывать все стенки.

С назначением Армопояса все понятно. Теперь несколько слов о его конструкции. Обычный Армопояс имеет два стандартных элемента – жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В общем, все довольно просто, но сделать Армопояс своими руками, не изучив свои особенности, наверное, будет сложно.

Как сделать Армопояс — последовательность

Для определения сложности работы, а также для более детального анализа способа изготовления армопояса проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что мы даем конкретную инструкцию по изготовлению Армопояса.

Металлический каркас Каркас

Начинать сборку каркаса нужно с того, что отрезок арматуры должен быть установлен у верхней стены.Для этого нужно либо просто вбить отрезки, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается по точкам пересечения стен и по всему периметру строения через 1-1,5 мета. Сегменты задаются квадратом из четырех штук, они будут задавать размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этой вязальной проволоки к вертикально установленным штырям привязывают продольные прутья.Таким образом фиксируются два параллельно идущих стержня.

После установки продольной арматуры ее необходимо соединить с короткими перемычками на 2,5-3 см. Для перемычек необходимо использовать отрезки арматуры.

Вертикальные сегменты устанавливаются таким образом. Позже они будут прикреплены к верхнему продольному ряду арматуры. Верхний ряд будет крепиться таким же образом и с тем же шагом, что и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина 19-250 мм. Из этих размеров и нужно определить длину вертикальных отрезков. Продольные стержни арматуры крепятся к вертикальным отрезкам, которые затем скрепляются поперечными отрезками. В общем, все ровно так же, как и с нижним уровнем продольных тяг.

Опал

На данном этапе можно поступить двумя способами: либо установить аварийную опалубку, либо сделать сборно-разборную из досок. Наиболее оптимальным вариантом будет разборная конструкция.Собирается почти что из любых досок или листовых материалов. В процессе возведения опалубки необходимо следить за верхним краем – перепад не должен быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй – на застывший составной раствор будет удаляться. Если фасад промерзает каким-либо материалом или прогревается, то с лицевой стороны можно поставить несъемную опалубку из полистирола, которая впоследствии станет одним из элементов утепляющего слоя.С внутренней стороны можно установить обычную плиту или OSB, закрепить которую можно с помощью прикладной фурнитуры и крепежа. Чего не скажешь о работе с пенобетоном, который имеет свои.

Самым сложным моментом здесь будет соединение двух частей опалубки Армопояс. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части так, чтобы склеиваемый бетон не раздавил их вокруг. Для этого по верхнему краю опалубки нужно закрепить деревянные распорки с шагом 30 – 40 см, а также можно стянуть проволокой.Чтобы закрепить проволоку, необходимо просверлить в досках отверстия и провернуть проволоку, которая протягивается двумя частями конструкции. После застывания раствора этот провод просто перекусывается окнами и остается внутри армопоя. После стяжки можно переходить к следующему этапу армирующего пояса.

Заливка бетона

Здесь всего мало, кроме подъема бетона внутри опалубки по верху стены. Но с этим вопросом можно легко разобраться при заказе.У фирм, оказывающих услуги по доставке бетона есть возможность заказа бетононасоса, который осуществляет перекачку раствора в любую точку Армопоя бесплатно.

Скажем еще несколько слов о качественной бетонной смеси И о способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже В15. Но если готовить самостоятельно, то состав будет таким: одно ведро цемента и по два ведра щебня и песка .Бетонная смесь лучше всего будет подготовлена ​​к шагу, т.к. она не будет сильно давить опалубку. Однако у такого решения есть свой нюанс – смесь в опалубке необходимо тщательно утрамбовать и уплотнить. В идеальном случае для этого используется глубинный вибратор, но в бытовом строительстве он встречается нечасто. Для уплотнения можно использовать либо отрезок арматуры, либо отрезок деревянного бруска, который тщательно утрамбовывают весь раствор в опалубке.

Завершение

Завершающим этапом изготовления Армопояса своими руками является контроль заливки бетона.Сразу после заливки бетонной смеси лучше всего укрыть ячейку пленкой. Это необходимо для уменьшения потери влаги и появления трещин на армопоясе. Через несколько дней, когда будет набрана первоначальная прочность, опалубку можно снять (съемную). Кстати, советуем прочитать статью « ».

Это вообще все. Уточним только один пункт, который касается гидроизоляции Армопояса. Обычно Маурылалат укладывают на Армопояс для дальнейшего монтажа на крышу.Для этого на поверхность бетона нужно уложить раннероид или другой современный битумный материал для гидроизоляции. Точно так же можно защитить основание своей крыши от поступающей влаги со стен.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление арможуанов из бетонного раствора. Армопояс для газобетона представляет собой монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок повышает надежность стены из газобетона и всей конструкции.Для одноэтажного дома Аропояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного – между этажами и под крышей.

Что нужно для аропояса

в дом из газобетона

Многие начинающие строители не до конца понимают, зачем нужна армокаска для стен дома. Особенно, если строение одноэтажное. На самом деле необходимость его строительства исходит из следующих причин:

• Ремень связывает воедино всю конструкцию, являясь своеобразной жесткостью.Это повышает сопротивляемость здания ветровым нагрузкам, сейсмической активности, подвижкам грунта в районе строительства, усадке строительного материала. Без наличия такого укрепления вероятность появления трещин на стенах возрастает.
• Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
• Благодаря Армопоясу появляется возможность изготовления оконных и дверных проемов любой ширины.
• Крепление системы тележки на крыше нужно очень надежное, а газоблоки не предусмотрены.

Размер армопоя

Размеры армоплеуаса зависят от толщины самой стены:

• Армопояс проходит по всему периметру здания, включая внутренние стены.
• Высота армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать ее больше 30 см. Это неоправданный расход средств при одинаковой степени защиты. К тому же будет повышенная нагрузка на стены.
• Толщина армопояса для газобетона может быть равна толщине стены, а может быть и меньше.
• Сечение Армопоя рекомендуется делать квадратным. Существует правило пересчета: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления Армопояша

Некоторые строители в целях экономии делают армопуа из кирпича. Он представляет собой 4-5 рядов кирпичей, между которыми уложена арматура или арматурная сетка.Поскольку кирпичный пояс уступает бетонному, из него можно строить небольшие постройки или хозблоки.

Разберем, как сделать Армопояс на газобетоне методом монолитной заливки. Существует несколько вариантов изготовления Армопояса, которые приведены ниже:

Использование готовых U-блоков

Такие продукты доступны. В разрезе каждого U-блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены 10 см, а второй — 5 см.U-блоки устанавливаются на обычный клей для газобетона в начале заделки стены, а затем соединяются в один ряд. Блоки устанавливаются более толстыми сторонами на наружные стены Здания.

Над дверью I. оконного прохода Монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны быть на одном уровне с верхом предыдущего ряда газоблоков.

Этот метод отличается простотой и скоростью монтажа, но не пользуется популярностью ввиду высокой стоимости U-образных блоков.Как вариант, можно самостоятельно изготовить U-блоки, вырезав в них средние детали.

Использование хороших блоков

Можно использовать для изготовления блоков Армопояс Добли разной толщины. Для наружных стен используются заготовки толщиной – 10 см, а для внутренних – 5 см. Они устанавливаются на клей сверху предыдущего ряда. К наружным блокам следует подгонять утеплитель. В промежутке между блоками укладывают арматурный каркас и заливают бетоном.

Вариант с односторонним коротким блоком

Блоки

Dobly используются толщиной 10 см.Они устанавливаются на клей с внешней части стены. Листы экструдированного пенополистирола толщиной 5 см вставляются непосредственно возле блоков. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В полученной нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонный пояс не будет виден, поэтому этим же материалом можно выполнить любую внешнюю отделку.

Применение двухсторонней опалубки

Опалубка устанавливается с обеих сторон стены. Внутрь опалубки, вплотную к ее наружной стороне, вставлен слой утеплителя. После этого монтируется каркас из арматуры, а затем заливается бетон внутри опалубки. После парения бетона и снятия опалубки необходимо заделать утеплитель. Чаще всего это делается совместно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона Армопояса выходит за пределы здания, требуется сооружение обязательной опалубки.Его можно изготовить из гладких плит, ОСП, листов фанеры, плит ЛДСП. Крепление опалубки непосредственно к газобетонным стенам осуществляется с помощью шурупов. Если используются доски, необходимо предусмотреть вертикальные перемычки, обеспечивающие жесткость конструкции.

Совет: Верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковым по своей толщине. Тогда количество блоков, которое на ней поместится, не изменит геометрию стены дома.

Горизонтальные перемычки, фиксирующие его с обеих сторон, крепятся к опалубке поверх опалубки.Прыгуны увлекаются самопрессовкой или гвоздями через каждые 80-100 см.

Если слой утеплителя выходит на наружную стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а прямо на стене. После снятия опалубки остается глубина около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: Опалубка устанавливается сразу по всему периметру стен.Таким образом, приготовление Армопояса обеспечивается за 1 раз.

Армирование бетона

Для повышения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стеклопластиковая арматура сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуры связываются друг с другом вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Не рекомендуется для сварки стыковочных стержней, так как металл быстро начнет ржаветь даже внутри слоя бетона в несостоявшихся местах.

Арматурный каркас не должен лежать на газобетоне. Его нужно приподнять над ним примерно на 3 см. Для этого используются специальные пластиковые замки для фурнитуры. Раму сопряжения удобнее выполнять внутри опалубки.

Заливка Армопояш

Рассмотрим, как правильно залить Армопояс бетонным раствором. Для этого рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. Для самостоятельного изготовления следует соблюдать пропорции раствора:

• Цемент — 1 часть.
• Песок — 3 части.
• Щебень — 5 частей.
• Вода — по плотности.
• Пластификатор — по рекомбруции производителя.

Бетонный раствор замешивается вручную или бетономешалкой. После этого раствор заливается внутрь опалубки. С помощью металлического штифта бетон уплотняют с удалением из него пузырьков воздуха.

Совет: Натягивать Armopois рекомендуется за один подход, чтобы предотвратить расслоение нескольких слоев бетона.Если такой возможности нет, то на поверхность обводненного слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, после чего продолжают заливку.

Примерно через 5 дней бетон окончательно замерзнет. Опалубку можно снять. В эти дни Армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Обговорили между собой необходимость обустроить Аропояс на прокладку между этажами.Нужен ли такой слой бетона снизу чердачного перекрытия? Не будет ли слишком громоздким дом с несколькими ремнями? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепление просто расшатается, и брус сместится со своего места.

Дополнительно будут усилены стены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжеляют всю конструкцию, поэтому за сохранность стен можно не переживать.Следовательно, армопояс нужен, но имеет свои особенности.

Аропояс для мауэрлата может отличаться по своим габаритам меньшей стороной, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего 2 арматурных стержня.

Мауэрлат должен быть надежно прикреплен к Армопоясу. Для этого еще до заливки бетонного раствора приподнять шпильки с гайками вертикально. Деревянный бар. Этими шпильками мауролалат крепится к бетону, а сверху фиксируется гайками.

Других отличий в такой конструкции нет.

Изготовленная по всем правилам бетонная армомасса обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление железобетонного пояса 2-3 дня, вы продлите срок службы дома в несколько раз.

Аропояс – обязательный элемент при строительстве дома, выполняющий множество важных функций.О видах, назначении и технологии изготовления армированного ремня мы поговорим в нашей статье.

В общем случае армирующий пояс представляет собой монолитную железобетонную конструкцию, охватывающую несущие или хотя бы наружные стены здания. Существует несколько названий этого элемента: сейсмопояс, разгрузочный пояс, армопояс, армопояс и др. В любом случае это каркас или сетка из арматуры, залитая бетоном. Обязательное условие Для любого Армопояса — он не должен прерываться, а значит, заливка выполняется по очереди без перерывов, за один раз.

Армопояс выполняет несколько основных функций:

1. Укрепляет стены и не дает им «маскироваться».
2. Равномерно распределяет нагрузку на стены нижнего этажа со стороны верхних стен.
3. Позволяет избежать неравномерной усадки здания и образования трещин.
4. Выполняет выравнивание кладки за счет распределения жидкого бетона строго в горизонтальной плоскости.
5. Иногда возникают точечные нагрузки из-за перекосов или ошибок строителей, и применение Армопоя позволяет избежать этих пагубных явлений.

В зависимости от способа возведения, перекрытий здания, формирования фундамента и геологических особенностей местности применяют от одного до 4-х армированных поясов.

Когда Армопояс не нужен

Скажем так, межэтажные и пьяные армоомы нужны всегда. В случае монолитного фундамента на подушке Руральск и основание Армопоя не нужны.

Также не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда свайные конструкции из дерева применяют, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить не такой прочный.

Свайный вальдшнеп выполняет функции цокольной арматуры, так что его конструкция вполне рациональна. Если вальдшнеп делать не под сборный ленточный фундамент, то второй пояс тоже можно не делать, пользы от него не будет, да и стоять за дом долго.

Типы армированных ремней

Существует 4 основных типа доспехов:

1. Скарлет, или Армопояс субфонд, а так же куча туров.
2. Армопоис между фундаментом и стенами здания, основание Армоплеомас.
3. Армированный пояс по верхнему ряду стен, к которому будут укладываться плиты перекрытия (межпояс).
4. Разгрузочная лента под крышу, к которой будет крепиться Маурылалат.

Если увеличивается затопление здания, соответственно увеличивается количество межэтажных поясов. Теперь стоит рассмотреть каждый из перечисленных армированных ремней в отдельности.

Ростверк

Скарлет – дно, чаще всего подземное Армопояс, на которое опираются стены ленточного фундамента.Также окрашен как Армопояс, соединяющий отдельные сваи или сваи столбчатых или свайных фундаментов. В этом случае он чаще всего играет роль пояса-основы.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то траншея должна быть вырыта на глубину, которую должен определить инженер, исходя из выбранных для закладки климатических, геодезических, сейсмических и других исходных данных. строительство участка. Дно траншеи засыпают песком перед дробленым, иногда чистым песком, если грунт твердый и не залит водой.

Высота рамы обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других видов поясов, вальдшнеп прокладывается под всеми несущими стенками конструкции. Нижний пояс должен быть самым прочным, ведь на нем будет стоять весь дом. Этот элемент будет испытывать наиболее серьезные нагрузки, связанные с усадкой и сползанием грунта, воздействием влажности грунта и т. д.

Арматуру лучше использовать 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки – не более 200 мм. Сначала кладем на землю два прута арматуры длиной 6 метров и привариваем поперечный кусок арматуры по краям и посередине. Остальные поперечные отрезки вяжут проволокой, так как сварка изменяет прочность арматуры посредством температурного воздействия или, что проще, «выпускает» металл.

Далее делаем такую ​​же «лесенку», после чего на концах и посередине привариваем эти дамы крестообразно, как и раньше.Остальную часть перекладины вяжем, просто вяжем! Так мы получили арматурный каркас, который будет проложен в Руральске. Размеры (толщину и высоту) следует делать с расчетом, чтобы бетон покрывал арматуру на 5 см со всех сторон. Если арматура коснется Земли или «выглянет» наружу, она быстро провернется и монолитная конструкция разрушится.

Это основа дома, и она должна быть крепкой. Алые лучше делать с запасом прочности 20-30%, не жалея арматуры и не экономя на марке бетона.Впоследствии это окупится.

Столбчатый визг также распределяет нагрузку и соединяет отдельные столбы в единое целое, не позволяя им разъезжаться. Он также не позволяет происходить точечной усадке дома, а заставляет «врастать» здание в грунт равномерно и одинаково во всех точках

Однако ворсовые и столбчатые Алые часто выполняют из дерева, называя его обвязкой. Это не считается Армопояс.

После возведения стен коллективного ленточного фундамента на сплошной деревянной конструкции, например, из бетонных блоков или кирпича, вновь армируется армированный пояс.Стены фундамента могут выполняться над землей, могут быть закрыты ею, Аропояс мы строим вне зависимости от этого.

Считается, что если Скарлет сделан правильно и в его прочности нет сомнений, то базовый пояс можно особо не усиливать. Но мы строим «на века», поэтому на долговечности дома и его прочности экономить не будем, но и переливы тоже ни при чем.

Например, считается, что базовый пояс устраивают только по периметру наружных стен, а вот если перекрытия плитные, то лучше делать его по всем несущим стенам.Если наружное утепление стен не планируется, то ширина армоплея равняется ширине стены. Если утепление есть, то ширину оружейки надо делать с учетом утеплителя, либо вставлять под опалубку до заливки подготовленные полосы пенополистирола.

Арматура в принципе вполне и сетка, т.е. без каркаса. Для сетки используем три продольных прутка 12 мм и поперечные прутья 10 см. Высота пояса обычно составляет 20-40 см.Лучше сделать 40 или хотя бы 30, будет прочнее и надежнее. Не забудьте про гидроизоляционные прокладки из двойного слоя резиноида или другого материала, чтобы влага не поднималась вверх в ваш дом по капиллярам бетона. Гидроизоляции фундамента это, конечно, не отменяет, но пользоваться все же обязательно.

Пояс межэтажный армированный

Межэтажный пояс конструируется для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома.Именно поэтому этот пояс называется разгрузочным.

Он также не позволяет стенам стремиться к этому под действием осевых нагрузок. Ну и в итоге он выстраивает плоскость венца коробки, по которой может «ходить» даже при каменщике-мастере.

Межэтажные пояса лучше выполнять каркасом из 4-х продольных арматурных стержней высотой 12 мм, 40 см и шириной как стены с учетом теплоизоляции. Остановка необходима для всех несущих стен.Многие утверждают, что под все стены нужно класть только шкворень, а вот плиты перекрытий будут давить на все несущие конструкции, поэтому межстанционный армопояс лучше делать на все стены.

Плач или мауэрлат Армопояс

Тоже довольно важный пояс. Во-первых, он распределяет нагрузку от стропильной системы, фронтонов и крыш в целом. Во-вторых, это позволяет нам обезопасить Маурилалат. В-третьих, он, опять же, выравнивает горизонталь коробки, что немаловажно для удачного возведения стропильной системы, где важна геометрическая точность.

Последний Армопояс выполняется по аналогии с предыдущим. Если укладка плит не планируется, то пояс монтируется по периметру наружных стен, а если стропила наклонные, то не мешает кладке на средней несущей стене, к которой будут примыкать стойки конька и литра. отклоненный.

Опалубка и бетонные работы

Опалубку обычно выполняют из досок, идущих к щитам на земле и крепящихся к стене для быстрого монтажа.Иногда доски прошивают арматурой и стягивают сваркой, приварив набалдашник. Также может выполняться и стальная проволока, которая загружается в просверленные заранее отверстия и затягивается рычагом из арматуры или металлического стержня.

Вид сверху на опалубочный щит, соединенный врезками из бруса или доски. В целом способы усиления опалубки зависят от способов заливки: если отливка производится с достаточной высотой, то опалубку следует максимально усилить.Если бетон заливается от Verder, то такая перестраховка не понадобится. Особое внимание следует обратить на тряску щитов, повороты и повороты.

Наибольшую нагрузку воспринимает нижняя часть опалубки, поэтому иногда ее прибивают, усиливая приварной перемычкой, не позволяющей доске отходить от стены.

Арматурный каркас укладывается таким образом, чтобы стержни были закрыты со всех сторон слоем бетона не менее 5 см.

Так как заливка производится на высоте, целесообразно использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заливки опалубки. Такую воронку следует перенести на подъемный кран.

Фундаменты из монолитного литья, вибрации и другие подобные вопросы подробно описаны в других статьях, например «как залить фундамент под дом». О выборе цемента можно прочитать в статье «Как выбрать цемент».Единственное замечание по работе по литью на высоте – это вопрос безопасности. Также следует осторожно производить вибрацию, чтобы не повредить опалубку и каркас.

Опалубка снимается сором или ломиком. В жару это можно сделать за сутки, в холода — лучше подождать два-три дня. Марка бетона должна использоваться не ниже М400.

Итак, вы узнали:

1. Армопояс — нужный элемент системы несущей конструкции.
2. Armopoyais бывает нескольких видов, и все они необходимы при определенных обстоятельствах.
3. Армопояс не является конструктивным элементом.
4. Стоимость армированного пояса оправдывает полученные преимущества.

Конечно, лучше во всех работах определиться с параметрами, применимостью, необходимостью и другими особенностями этого конструктивного элемента, а его изготовлением занимались опытные специалисты. Это та часть, переделать которую практически невозможно, а функции она выполняет важные.Поэтому сэкономьте лучше на чем-то другом: обоях или перилах на крыльце, но только не на Армопоясе.

04.06.2018

Вопрос: Что такое армированный укрепляющий пояс и его устройство

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и увеличение ресурса эксплуатации. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции нужно укреплять должным образом.Одним из таких укреплений и является Аропояс.

Аропояс — что это такое

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все капитальные стены здания, связывая их в единый каркас.

Основной задачей армопоя является распределение равномерной нагрузки на несущие стены здания и на фундамент.

Армированный пояс укладывается в несколько уровней строящегося здания, в фундамент, под плитное перекрытие и под мауэрлат (Брусок, разгружающий стропила крыши).

Какие функции выполняет Армопояс

Можно выделить несколько причин, определяющих необходимость устройства Армопояса при строительстве дома:

• Повышение пространственной жесткости — армированный пояс связывает конструкцию здания в одно целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость к негативным факторам, ветровым нагрузкам, подвижкам грунта, землетрясениям;
• Равномерное распределение нагрузки — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам затирки и межэтажных перекрытий продавать хрупкий газобетон и пенобетон;
• Выполнение проемов — железобетонный пояс позволяет без применения специальных перемычек делать проемы любой ширины для дверей и окон;
• Соединение стропильной системы со стенами — монолитный армопояс обеспечивает жесткое и надежное крепление для монтажа стропильной системы, особенно актуально при обшивке стен конструкции легкими блоками.

Всегда ли нужен армопояс?

Укрепление в домашних условиях не всегда. Рассмотрим ситуации, в которых можно пренебречь строительством Армопояса:

• фундамент расположен на прочном грунте: скальном грунте, крупно- и крупнощебневом песке, грунт не водонасыщенный;
• стен дома будут выложены из кирпича;
• Стены дома будут возводиться из арболитовых блоков, толщиной не менее 30 см и прочностью не ниже В2.5;
• строительный коттедж, перекрытие которого будет выполнено из деревянного бруса, а не из бетонных плит.

В том случае, если грунт на участке слабый и не очень устойчивый, например, пылевато-песчаный, лессиса, глина, суглинок или торфяник, то необходимо сооружение армоплеуаса.

То же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, Аропояс нужен! Это связано с тем, что эти блоки не рассчитаны на подвижки грунта и точечные нагрузки, исходящие от перекрытия плиты.

Армопояш строительная техника

Техника устройства монолитного арможуаза аналогична технологии заливки обычного монолитного фундамента:

1. Сборка и установка арматурного каркаса;
2. Опалубка установлена;
3. Бетон залит.

Некоторые дополнительные нюансы, тонкости и мелкие изменения в технологии зависят от зоны расположения железобетонного пояса.

Типы армопояса или зоны расположения

Основные разгрузочные армоооис
или Основание
(Этаж 1 — под фундамент) — На эту конструкцию большие усилия от всей массы здания и реакции грунта.Основание будет усилено арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Грунт Армопояс
(2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять усилия, действующие на основание.

Армопояс между этажами под плиты
— Это сплошной железобетонный пояс, расположенный между верхними стенами дома и расположенный между этажами.бетонные плиты Перекрытия. Его задача – обеспечить неподвижность несущих стен и не допустить появления в них трещин. Он распределяет нагрузку от межэтажных плит по контуру здания и снижает вероятность деформации проемов.

Аропояс последнего этажа под мауэрлат
— Этот армированный пояс заливается после возведения последнего этажа и служит основанием для мауэрлата. Он компенсирует нагрузку от самой кровли и дополнительно от осадков, снега и ветра.

Армопояс первый уровень (под фундамент)

Чтобы значительно снизить давление дома на грунт, аропояс под фундамент следует делать шириной 30-40 см из основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопойс первого уровня делается под всеми несущими стенами строения, а не только по периметру наружных стен. Арматурный каркас для него изготавливается исключительно методом вязки, а не сварки.Сварку можно использовать только при предварительном соединении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг – не более 20 см.

Очень важно, чтобы при заливке бетоном фундамента арматурный каркас не соприкасался с основанием. Клапан должен быть утоплен посередине. Добиться этого можно, положив камешки или половинки кирпичей.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку армированного пояса бетоном производить за один подход. Это необходимо для того, чтобы избежать стыков, снижающих прочность конструкции.

Armopois второго уровня (на фундаменте)

Прежде чем приступить к возведению стен на фундаменте, необходимо залить армированный пояс основания. По сути является продолжением основного фундамента и служит дополнительным усилением конструкции.

Если было 8 стержней основной арматуры для сопряжения каркаса для первого уровня каркаса, то 4 стержня армированного пояса второго уровня будет достаточно для использования 4 стержней арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция заливается по периметру здания вдоль наружных стен. Высота в среднем получается от 20 до 40 см. Бетон для заливки цоколя Армопояс – М200 и выше.

Армопояс первого уровня является основой дома, а цокольный пояс является дополнением и усилением несущих способностей армопояса для фундамента. Поэтому, если армопояс первого уровня был выбран качественно, то пояс второго уровня (цокольный) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных армий первого и второго уровня – это гарантия надежности и долговечности фундамента на любых грунтах.

Армопояс под плиту перекрытия

Если строится многоэтажный дом, плиты перекрытия несут большую нагрузку на стены. Чтобы уменьшить эту нагрузку, на высоте сопряжения между стеной и плитами перекрытия также необходимо установить армированный пояс. Он заливается по периметру наружных стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопояса, то желательно, чтобы он был равен ширине стены.

Расстояние между печью и поясом не должно превышать ширины 1-2 кирпича.Идеальным расстоянием будет от 10 до 15 см.

Вендинг арматурного каркаса межэтажного пояса выполняется в виде сетки из двухжильных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен здания выполняется из газобетонных блоков, то можно установить два тонких блока в качестве опалубки по краям и установить между ними арматурный каркас и залить бетоном.

Для стен толщиной 40 см в качестве опалубки можно использовать 10 см перегородочных блоков.

Если толщина стены менее 40 см, то в штатном газобетонном блоке можно вырезать желоб для укладки в него армированного пояса. Или заранее купить специальный газобетонный П-блок с готовым желобом.

Армопойс под Маурилалат

Армированный пояс, устанавливаемый под кровлю, обеспечивает возможность прочного монтажа кровли (маурылалат + стропила) и устройство деревянных и бетонных перекрытий между мансардой и последним этажом.

Аропояс для Маурылалат, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, приходящаяся на этот пояс, самая минимальная.

Мауэрлат

крепится к Армопоясу с помощью анкерных распилов с резьбой, диаметр которой должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и за счет упругости удерживаются в нем.

Чтобы не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в дальнейшем они оказались посередине между скоростными конструкциями.Нагоны так, чтобы стропильные ноги потом совпадали со шпильками. После заливки бетоном длина разливов должна быть достаточной для установки мауэрлата и его фиксации двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетона между каркасом и наружной поверхностью бетона оставалось не менее 3-5 см.

Ремень Arkrpic

При строительстве больших домов, особенно многоэтажных, укрепляющий пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где нет мощного усиления, пояс кладут из кирпича.

Кирпичный пояс Armo design Представляет собой от 3 до 5 рядов кирпичной кладки, армированной армирующей сеткой. В швы каждого ряда кирпичей укладывают стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек примерно 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для усиления прочности конструкции кирпичи укладывают не горизонтально, а торцами вертикально.

Нужно ли утеплять Армопояс

В теплоизоляционном плане армирующий пояс показывает себя не очень хорошо и зимой через него теряется некоторое количество тепла.Из-за чего изнутри может образовываться конденсат, что приводит к образованию плесени.

Чтобы этого избежать, при строительстве Армопояса его необходимо утеплить снаружи с помощью теплоизоляционных материалов.

«А чем греть Армопояс» спросите вы. Вариантов ответа на этот вопрос несколько. Самый распространенный материал – пенополистирол, но также можно использовать пено- и газобетон.

Главное, перед вязкой арматурного каркаса и заливки бетоном нужно учесть и не забыть оставить пространство (от внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для армо

Для изготовления армированного пояса под межэтажные перекрытия и стропильные системы минимальным требованием является использование бетона марки М200 или М250, а можно и выше. Необходимый бетон можно приобрести готовым или замесить его из цемента М400.

Для самостоятельного изготовления бетона важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор – добавка, повышающая подвижность и текучесть бетона.

Что касается коэффициента плавучести. Она должна быть от 0,5 до 0,7 на единицу цемента, другими словами, на 10-7 частей воды должно приходиться от 5 до 7 частей цемента.

Чрезмерное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его не таким прочным.

Стоимость заливки Армопояса

Стоимость Армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Определение основных параметров конструкции и материалов, из которых будет построен дом.

В первую очередь, в зависимости от того, какие стены здания выложены, определяется технология изготовления брони для фундамента, для Малюэриа (крыши) и если в здании несколько этажей, то для межэтажных перекрытий .

Как правило, усиливающий пояс обязательно необходим при строительстве дома из легких материалов, таких как газобетон, шлагобетон, пенобетон, полистиролбетон, керамзитобетон и арболитобетон.Это связано с тем, что блоки из этих материалов не обладают высокой прочностью и боятся высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

Рассчитать стоимость заливки Армопоярсана задача несложная, так как дома практически всегда разные и в каждом проекте есть множество факторов, которые будут влиять на окончательную цену.

Если обратиться в частную программу за услугами частной программы, то она поможет определить и рассчитать все работы по устройству Армопоясада вашего дома.

Стоимость наполнения армированного пояса составит 250 руб. Для метрового хода.

Доверяйте профессионалам

Доверять Монтаярмопоя стоит только профессиональным строителям.

Выбирая исполнителей, обращайте внимание только на узкоспециализированных специалистов, которые не впервые известны в своей области и знакомы с особенностями монтажа данного вида конструкций.

В стоимость работ должна быть включена бригада, вся необходимая для строительства техника и оборудование.

С квалифицированной строительной бригадой вы сможете сделать надежную конструкцию дома, а опытный прораб поможет минимизировать время и затраты на смету.

Чтобы узнать цену на Аропояс в проекте вашего дома, свяжитесь с нашим специалистом, по контактам указанным на сайте.

Нужен ли армопояс. Заливка армопояса на газобетон. Фото инструкция. Как залить армированный ремень? Дополнительный армирующий пояс в существующей шлакоблочной стене

Армопояс, он же армирующий пояс, армирующий железобетонный пояс, армированный разгрузочный пояс, а также сейсмопояс представляет собой цельную железобетонную конструкцию вокруг дома, повторяющую контур его стен.

Включает каркас из арматуры и проволоки. Каркас погружается в смесь песка, цемента и щебня. Эта смесь называется железобетон.

Армопояс — это тот же фундамент, но он расположен между этажами здания. Правильно заполненный пояс служит для придания прочности стенам за счет перераспределения нагрузки со всех элементов здания.

• с мелкозаглубленным фундаментом;
• при строительстве здания на склоне горы или холма;
• , если поблизости есть реки или овраги;
• , если грунт под зданием просадочный;
• в зоне сейсмической активности.

Чаще всего армопояс заливают при укладке последнего ряда строительного камня на стену. Это может быть газоблок, пеноблок, шлакоблок и другой хрупкий материал. Армирующий пояс повышает устойчивость конструкции к силе ветра, процессу усадки дома, сезонным колебаниям температуры.

Если нет необходимости строить армопояс для стен из шлакоблока, то конструкция из пеноблоков и газоблоков должна иметь армопояс.К стене из газосиликатного камня нельзя прикрепить брус, на который будут устанавливаться стропильные ноги. Поможет только армированный пояс.

Для двухэтажного дома придется залить 2 таких пояса. Первый армопояс заливается после укладки стен 1 этажа. На него позже будут укладывать потолочные плиты. После завершения кладки 2-го этажа выполняется следующий армопояс. К нему будут крепиться опоры для стропильной конструкции.

Опалубка для армопояса

Высота усиленного пояса обычно 30 см.Иногда может быть чуть меньше или больше. Его ширина равна толщине стены. Для возведения опалубки используют доски толщиной от 20 мм и более. Нижний край доски крепится к внешней и внутренней стороне стены саморезами. Верхние соединяются обрезками досок. У вас должно получиться своеобразное корыто высотой 30 см. В нескольких местах стенки опалубки можно скрепить между собой вязальной проволокой. Возможно изготовление перемычки крепления через каждые м.Они не позволят доскам прогибаться под тяжестью бетона.

Вернуться к содержанию

Создание арматурного каркаса

Каркас собирается из горизонтально уложенных прутьев арматуры диаметром 8-12 мм. Они должны быть ребристыми. За такие стержни плотнее цепляется бетонная масса. Они выложены в 2 нити. Поверх продольных стержней накладываются поперечные перекладины в виде лестницы с шагом 70 см. Каркас сваривается или обвязывается вязальной проволокой.В углах здания арматура может быть дополнительно усилена приваренными к ней уголками.

Элементы каркаса должны углубляться в бетон примерно на 5 см, поэтому под арматуру снизу подкладывают фрагменты кирпича, чтобы приподнять ее. Если нагрузка предполагается достаточно высокой, для армирования используется не лестница, а объемная конструкция из 4-х продольных арматурных стержней, которые соединяются в виде параллелепипеда. На концах и посередине они соединяются сваркой.Остальные места соединения правильно соединить проволокой, так как сварка ослабляет конструкцию металла.

Вернуться к содержанию

Заливка опалубки

Рекомендуется перед заливкой верхнего армопояса укладывать отрезки проволоки в опалубку через каждые 80-100 см. В дальнейшем к поясу будут крепиться деревянные балки, на которые устанавливаются стропильные ноги. Для заливки используйте обычный строительный бетон из смеси песка, цемента и щебня.Пропорции примерно такие: 1 часть цемента, 3 части песка, 4-5 частей щебня. Рекомендуется заливать всю опалубку за 1 цикл. Раствор необходимо периодически уплотнять, протыкая его куском арматуры для выпуска воздуха.

В жаркое время дня нужно обильно полить конструкцию и накрыть полиэтиленовой пленкой. Это делается для того, чтобы бетон не трескался в процессе интенсивной сушки, а влага не испарялась слишком быстро.Так бетон быстро наберет прочность. Через 4-5 дней можно аккуратно демонтировать опалубку. Но для полного созревания бетона потребуется 2-3 недели. Из вбитых в блоки гвоздей или кусков проволоки рекомендуется сделать подобие ежика для лучшего сцепления бетона со стеной.

Давайте сначала разберемся, что такое армопояс и зачем заливают армопояс в процессе строительства частного дома. Армопояс представляет собой самодельную железобетонную конструкцию, составными частями которой являются: каркас из стальной арматуры и проволоки, который погружен в застывшую смесь из цемента, песка и щебня (железобетон).Его назначение – распределить несущую нагрузку от других элементов здания на стены и придать этим стенам дополнительную прочность в целом.

Армированный пояс заливается однородным цельным элементом по всему периметру дома, который ни в коем случае не должен иметь разрывов по всей длине. Это одно из важнейших правил его создания.

Обычно армопояс заливают после укладки последнего завершающего ряда строительного камня при возведении стен (шлакоблок, газоблок и т.п.). В этом случае его целью будет повышение общей стойкости конструкции от действующих деформирующих нагрузок: силы ветра на крышу, процесса усадки дома, межсезонных колебаний фундамента, точечной нагрузки плит перекрытий или нагрузки- несущие балки.

Действительно ли нужно строить армированный пояс для дома, построенного из прочного шлакоблока – это довольно спорный вопрос, этот материал и так прекрасно переносит нагрузки, но если, вы решили строить стены из более хрупких по физическим характеристикам блоков (газоблоков блок или пеноблок), то принять на себя весь удар просто необходимо.

В каких случаях требуется армопояс?

Например, вы планируете строить дачный дом или коттедж из газосиликатного камня, на завершающем ряду вам предстоит уложить деревянный брус (мауэрлат), к которому будет крепиться вся стропильная система. Возникает вопрос: а как этот самый мауэрлат вы прикрепите к стене, выложенной из блоков, не терпящих практически всех точечных нагрузок?

Крепление мауэрлата с помощью анкерных болтов к строительному камню этой категории и им подобным строго запрещено! Вы рискуете получить трещины или поломки в местах крепления.

Стены, выложенные из газоблока, под давлением кровли будут подвергаться вертикальной нагрузке, стропильная система будет нагружена от ветра и снежный кровельный пирог будет давить на них, как вниз в сторону фундамента, так и вбок, как бы пытаясь выдавить стены. Чтобы не случилось непоправимого, необходимо собрать весь каркас дома сплошным и крепким поясом, скрепить его в одну прочную по свойствам систему.

В том случае, если по проекту вы хотите делать двухэтажный дом, то вам придется залить целых 2 армированных пояса – первый заливается после того, как будут уложены стены первого этажа, плиты перекрытий будут на него укладываются, а сразу после окончания кладки блоков второго этажа на него будут укладываться опоры, предназначенные для возведения кровли.

Как установить опалубку для армопояса?

Стандартная высота укладываемого армопояса обычно не превышает 30 см, а его ширина должна соответствовать ширине стен, то есть блока, выбранного для возведения стен.Для установки опалубки при заливке армопояса используется доска 20 мм, закрепленная по всему периметру с внешней и наружной стен.

Нижняя часть первых досок прикручивается к самим стенам саморезами, а верхние доски устанавливаются по строительному уровню куски древесных отходов сбиваются. В итоге у нас должно получиться что-то вроде корыта высотой 30см и шириной, соответствующей ширине стенок.

Для придания дополнительной прочности всей конструкции через каждые 70-90см с внешней стороны опалубки прибивают вертикальные доски для предотвращения выдавливания бортов бетонной смесью при заливке армопояса.В некоторых местах по центру опалубку можно стянуть вязальной проволокой.

Принцип устройства армированного каркаса для армопояса практически не отличается от создания каркаса для фундамента или оконных перемычек. Его также изготавливают из горизонтально уложенных стержней арматуры диаметром 8-10 мм, уложенных внахлест вязальная проволока по всему периметру стены, и обвязывается кольцами из проволоки диаметром 4-6 мм. Ниже вы можете увидеть фото, чтобы наглядно оценить сложность выполненной работы:

Для исключения слишком близкого приближения «армирующего каркаса» для армопояса к поверхности последнего ряда блоков необходимо подложить под каркас в некоторых местах по всей его длине куски битого кирпича, таким образом приподняв его на 3-5 см.

Технология заливки армопояса

Когда все готово для заливки полости бетоном, позаботьтесь сразу о том, как вы хотите в дальнейшем крепить мауэрлат к стене, если у вас запланирован коттедж. Специалисты-строители рекомендуют заранее подложить отрезки вязальной проволоки или шпильки внутри конструкции через каждые 0,8-1м, которые в дальнейшем будут служить креплением для деревянного бруса, несущего стропильные ноги.

В качестве бетонной смеси для заливки армопояса используется обычный цементно-песчаный раствор с добавлением щебня фракции 5-20 или речного песка той же фракции.Замешивать такой раствор лучше с помощью электрических мобильных бетономешалок или, на худой конец, вручную. Поднимитесь на высоту с ведрами, используя веревки с крюком на конце. В процессе заливки бетона необходимо уплотнять раствор, чтобы не допустить образования пустот и пузырьков воздуха, что снизит прочность конструкции.

Эту работу желательно начинать рано утром, чтобы успеть сделать за 1 день или потребуется десяток человек. Так как армированный пояс необходимо заливать за один цикл, не допуская высыхания бетонной смеси и прерывания процесса, то есть образования разрывов.

В жаркую погоду не забывайте обильно поливать всю конструкцию водой, чтобы предотвратить образование трещин, будет хорошо, если после каждого полива вы наденете сверху полиэтиленовую пленку, чтобы влага не испарялась быстро, а бетон набирал прочность Быстрее. Примерно через 3-4 дня опалубку можно аккуратно снять.

После возведения стен дома из штучных материалов (кирпича или блоков) следующей важной операцией обычно является заливка армированного пояса.Особое значение этот элемент общей конструкции приобретает при строительстве домов из газосиликатных блоков – подобная верхняя обвязка нужна как для придания жесткости всей «коробке», так и для крепления мауэрлата, то есть в качестве своеобразного «ленточного фундамента». Для последующего монтажа кровли.

Бывает, что ведущие самостроя владельцы участков, стараясь на всем сэкономить, ищут способы обойтись без армопояса, какие есть технологии крепления мауэрлата непосредственно к блоку или кирпичной кладке.И хотя, да, в теории такие методы существуют, назвать их абсолютно надежными очень сложно. Поэтому — добрый совет: никогда не отказывайтесь от армированного ремня, тем более что в ряде случаев он не потребует слишком больших финансовых и трудовых затрат.

А чтобы оценить масштаб предстоящих работ, воспользуйтесь калькулятором количества бетона для заливки армопояса — он не только покажет количество раствора, но и выдаст «раскладку» по исходным ингредиентам для его самостоятельной подготовки.

Цены на бетоносмесители

бетономешалка

Некоторые пояснения к расчетам будут даны ниже.

Любой застройщик, задумав построить дом из газобетона, сталкивается с необходимостью изготовления армопояса (его еще называют сейсмопоясом). Армопояс на газобетоне представляет собой монолитную железобетонную ленту, залитую по всему периметру стен (между первым и вторым этажами и т. д.). Этот элемент необходим для равномерного распределения нагрузок и связывания стен между собой.Это снижает риск образования трещин при неравномерной усадке здания. Также армопояс укладывается под мауэрлат при монтаже кровли.

Максим Пан Пользователь FORUMHOUSE, Москва.

Нельзя крепить брус (мауэрлат) непосредственно к газобетону на шпильки. Если это сделать, то со временем под действием ветровой нагрузки крепления будут расшатываться. При устройстве мансардного перекрытия армопоясом на газобетоне с деревянным перекрытием произойдет перераспределение точечной нагрузки с бруса на всю стену.

Наглядный пример — форумчанин с ником mad-max, который исчерпывающе отвечает на вопрос
когда нужен армопояс в доме из газобетона .
Не успел залить армопояс под мауэрлат, и дом ушел в «зиму». Уже во время холодов арочные проемы под окнами в доме треснули ровно посередине. Сначала трещины были небольшими — около 1-2 мм, но постепенно они стали увеличиваться и большей частью вскрылись до 4-5 мм.В итоге после зимы форумчанин залил пояс 40х25 см, в который перед заливкой бетонного раствора установил анкер под мауэрлат. Это решило проблему роста трещин.

mad-max пользователь FORUMHOUSE

К этому хочу добавить, что фундамент под мой дом ленточный — монолитный, грунт каменистый, подвижек в фундаменте не было до начала строительства дома. Я считаю, что причиной появления щелей стало отсутствие армопояса под мауэрлатом.

Дом из газобетона, а тем более дом в два этажа, нуждается в армопоясе. При его изготовлении следует помнить следующее правило:

Главным условием правильной «работы» армопояса является его сплошность, непрерывность и зацикливание по всему периметру стен.

Существует несколько вариантов устройства армопояса в газобетонном доме. Изготовление армопояса начинается с расчета его сечения и выбора типа опалубки – съемная или несъемная, а также «пирог» всей конструкции.

Eyeonenow пользователь FORUMHOUSE

Строю дом из газобетона толщиной 37,5 см, с облицовкой кирпичом и вентилируемым зазором 3,5 см. Использовать для заливки армопояса специальные П-блоки заводского изготовления не хочется. У нас на форуме видел следующую схему при строительстве дома, как утеплить армопояс — на стеновой блок устанавливается перегородочный блок толщиной 10 см, затем утепляется (ЭПС), а изнутри дома монтируется съемная опалубка…Еще видел вариант, когда утеплитель прижимается вплотную к кирпичной кладке. При такой схеме получается пояс большей ширины.

Чтобы понять, какой вариант выбрать, обратимся к опыту экспертов FORUMHOUSE.

44alex FORUMHOUSE пользователь

Строил дом из газобетона толщиной 40 см. На мой взгляд, вентилируемого зазора между стеной и облицовкой в ​​3,5 см недостаточно, оптимально оставить зазор в 5 см.Если посмотреть на «пирог» армопояса изнутри наружу, то он был таким:

• съемная опалубка;
• бетон 20 см;
• EPS 5 см;
• перегородка 15 см.

Снимите с деревянной бочки стальные обручи, и она развалится. Снимите армированный пояс с дома и здание долго не простоит. Это упрощенное, но очень наглядное объяснение необходимости укрепления стен. Тот, кто собирается строить добротный дом, найдет для себя полезную информацию о назначении, видах и устройстве армопоясов.

Что это за структура и какие функции она выполняет? Армопояс представляет собой ленту из монолитного железобетона, которая укладывается на несколько уровней строящегося здания.

Заливку армированного пояса производят в фундамент, под плиты перекрытия и под мауэрлаты (опорные балки стропил).

Этот метод усиления выполняет четыре важные функции:

• Увеличивает пространственную жесткость здания.
• Защищает фундамент и стены от трещин, вызванных неравномерной осадкой и морозным пучением грунта.
• Предотвращает продавливание тяжелых плит перекрытий через хрупкий газо- и пенобетон.
• Надежно соединяет кровли стропильной системы со стенами из легких блоков.

Основным материалом для повышения жесткости стен был и остается железобетон. Для небольших хозяйственных построек можно использовать менее мощный кирпичный армопояс. Представляет собой 4-5 рядов кирпичной кладки, ширина которых равна ширине несущей стены.В шов каждого ряда на раствор укладывается сетка с ячейкой 30-40 мм из стальной проволоки диаметром 4-5 мм.

Укрепление стен армированным поясом требуется не всегда. Поэтому не нужно тратить деньги на его устройство в следующих случаях:

• твердый грунт (скальный, крупнозернистый или крупнозернистый песок, не пропитанный водой) залегает под основанием фундамента;
• стены построены из кирпича;
• Строится одноэтажный дом, который перекрыт деревянными балками, а не железобетонными панелями.

Если на участке залегают слабые грунты (пылеватые пески, суглинки, глины, лёссы, торфяники), то ответ на вопрос, нужен ли армирующий пояс, очевиден. Без него не обойтись в том случае, когда стены построены из керамзитобетона или ячеистых блоков (пенобетона или газобетона).

Это хрупкие материалы. Они не выдерживают подвижек грунта и точечных нагрузок от плит перекрытий. Армопояс исключает риск деформации стен и равномерно распределяет нагрузку с плит на блоки.

Для арболитовых блоков (толщина стены не менее 30 см, класс прочности не ниже В2,5) армопояс не нужен.

Для мауэрлата

Деревянный брус, на который опираются стропила, называется мауэрлатом. Он не может продавить пеноблок, поэтому кому-то может показаться, что армопояс для него не нужен. Однако правильный ответ на этот вопрос зависит от материала, из которого построен дом. Монтаж мауэрлата без армопояса допускается для кирпичных стен… Они надежно удерживают анкеры, которыми к ним крепится мауэрлат.

Если мы имеем дело с легкими блоками, то армопояс придется лить. В газобетонных, пенобетонных и керамзитобетонных блоках анкерное крепление невозможно надежно закрепить. Поэтому очень сильный ветер может сорвать мауэрлат со стены вместе с крышей.

Для фундамента

Здесь подход к проблеме усиления не меняется. Если фундамент монтируется из блоков ФБС, то обязательно нужен армопояс.Причем делать это нужно в два уровня: на уровне подошвы (основания) фундамента и на его верхнем срезе. Этот раствор защитит конструкцию от интенсивных нагрузок, возникающих при подъеме и оседании грунта.

Для бутобетонных ленточных фундаментов также требуется армирование армированным поясом, по крайней мере, на уровне подошвы. Бутобетон — материал экономичный, но неустойчивый к подвижкам грунта; следовательно, он нуждается в усилении. Но монолитная «лента» не нуждается в армопоясе, так как ее основой является стальной объемный каркас.

Нет необходимости в устройстве данной конструкции для сплошной фундаментной плиты, которая заливается под строениями на слабых грунтах.

Для каких межэтажных перекрытий нужен армопояс?

Под панелями, опирающимися на керамзитобетонные блоки, газо- или пенобетон, в обязательном порядке необходимо делать армированный пояс.

Перекрытие монолитное железобетонное не требует заливки, так как равномерно передает нагрузку на стены и прочно связывает их в единую пространственную конструкцию.

Армопояс под деревянный пол, опирающийся на легкие блоки (газобетон, керамзитобетон, пенобетон) не требуется. В этом случае достаточно будет залить под балки опорные площадки из бетона толщиной 4-6 см, чтобы исключить риск продавливания блоков.

Как правильно сделать армопояс?

Технология устройства армированного пояса жесткости ничем не отличается от способа заливки монолитного фундамента.

В общем случае состоит из трех операций:

Определенные тонкости и нюансы в работе проявляются в зависимости от расположения армопояса.

Армированный пояс для фундамента

Отвечая на вопрос, как сделать армированный пояс под фундамент (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины несущей части основного бетона» Лента». Это значительно снизит давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может быть от 40 до 50 см.

Армированный пояс первого уровня изготавливается для всех несущих стен зданий, а не только снаружи. Каркас для него делается путем вязки арматурных хомутов. Сварку применяют только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Армояс второго уровня (на фундамент)

Данная конструкция по сути является продолжением ленточного фундамента (бутобетонный, блочный). Для его усиления достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент бетонный, то проблем с установкой опалубки под армопояс не возникает. Для этого нужно оставить в нем свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС дело обстоит сложнее, так как для них не ставится опалубка. В этом случае следует использовать деревянные распорки, которые подпирают щиты опалубки снизу. Перед установкой на щиты набивают обрезные доски, которые выступают за габариты опалубки на 20-30 см и не позволяют конструкции смещаться вправо или влево.Для соединения щитов опалубки по верху досок прибивают короткие поперечины.

Вариант крепления армопоясной опалубки на фундаментных блоках

Систему крепления можно упростить, используя резьбовые шпильки. Их укладывают попарно в щиты опалубки на расстоянии 50-60 см. Затянув шпильки гайками, получаем достаточно прочную и устойчивую конструкцию для заливки бетоном без деревянных опор и перекладин.

Эта система также подходит для опалубки, для которой требуется армированный пояс для плит перекрытий.

Стойки, которые будут заливаться бетоном, необходимо обернуть пергаментом или смазать их небольшим количеством машинного масла. Это облегчит задачу удаления их из бетона после его затвердевания.

Армопояс для плит перекрытия

В идеале его ширина должна быть равна ширине стены. Это можно сделать в том случае, когда фасад будет облицован полностью. плитное утепление . Если решено использовать для отделки только штукатурный раствор, то ширину армопояса придется уменьшить на 4-5 сантиметров, чтобы оставить место для пенопласта или минеральной ваты.В противном случае в зоне укладки пояса жесткости появится сквозной мостик холода весьма солидных размеров.

Делая армопояс на газобетоне, можно использовать и другой раствор. Он заключается в установке двух тонких блоков по краям кладки. В пространство между ними помещают стальной каркас и заливают бетоном. Блоки выполняют роль опалубки и изолируют пояс.

Если толщина газобетонной стены 40 см, то для этой цели можно использовать перегородочные блоки толщиной 10 см.

При меньшей толщине стены можно вырезать полость под армопояс в стандартном кладочном блоке своими руками или купить готовый газобетонный U-блок.

Армопояс под мауэрлат

Основной особенностью, отличающей армопояс под мауэрлат от других видов арматуры, является наличие в нем анкерных штифтов. С их помощью брус прочно фиксируется к стене без риска отрыва или смещения под действием ветровых нагрузок.

Ширина и высота арматурного каркаса должны быть такими, чтобы после заделки конструкции между металлом и наружной поверхностью пояса со всех сторон оставалось не менее 3-4 см защитного слоя бетона .

Как сделать опалубку для армопояса. Усиленная рама

Любое без исключения сооружение из любых блочных материалов будет постоянно подвергаться природным явлениям — вздутию грунта, осадке зданий и прочим подвижкам грунта.Кроме того, усилившиеся ветры, а также дожди также могут повлиять на целостность всего здания. Именно для исключения различных движений здания по стенам и выполняется бетонный армопояс. А как сделать армопояс своими руками и поговорим в этой статье.

Устройство армопояса

Армирующий пояс или, как его иногда называют сейсмопояс, позволяет повысить прочность всего дома, а также позволяет предотвратить растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений .Кроме того, если сделать армопояс правильно, то позволяет равномерно распределять нагрузки от кровли или бетонных перекрытий над ней.

Внимание! Даже если полы в доме деревянные, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, делать армопояс или нет. В любом случае пояс должен закрывать все стенки.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции.Обычный армопояс имеет два стандартных элемента – жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать армопояс своими руками без изучения его особенностей, наверное, будет сложно.

Как сделать армопояс — последовательность

Для того, чтобы определить всю сложность работы, а также для более детального анализа того, как изготавливается армированный пояс, разобьем технологию изготовления на несколько этапов.Можно сказать, что мы дадим определенные указания по изготовлению армопояса.

Металлический каркас из арматуры

Начинать сборку каркаса необходимо с того, что в верхней части стены должны быть установлены отрезки арматуры. Для этого нужно либо просто вбить отрезки, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается в точках пересечения стен и по всему периметру конструкции на 1-1.5 метаинтервалов. Сегменты устанавливаются квадратом по четыре штуки, они будут задавать размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этого продольные прутья привязывают вязальной проволокой к вертикально установленным штырям. Таким образом фиксируются два параллельных стержня.

После установки продольной арматуры ее необходимо соединить короткими перемычками через каждые 2.5-3 см. Для перемычек нужно использовать армирующие отрезки.

Аналогично задаются вертикальные сегменты. К ним позже будет крепиться верхний продольный ряд арматуры. Верхний ряд будет крепиться так же и с тем же шагом, что и горизонтальный. Длина отрезков будет зависеть от общей толщины армопояса. Рекомендуемая толщина армопояса 200 — 250 мм. Из этих размеров необходимо определить длину вертикальных отрезков.К вертикальным отрезкам снова крепятся стержни продольной арматуры, которые затем скрепляются поперечными отрезками. В целом все точно так же, как и с нижним уровнем продольных стержней.

Опалубка

На данном этапе можно поступить двумя способами: либо установить несъемную опалубку, либо сделать разборную опалубку из досок. Самым оптимальным вариантом станет разборная конструкция. Собирается практически из любых досок или листовых материалов.В процессе возведения опалубки необходимо следить за ее верхним краем – перепад не должен быть более 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а вторая, после застывания залитого раствора, будет сниматься. Если фасад будет отделываться каким-либо материалом или утепляться, то с лицевой стороны можно поставить несъемную опалубку из полистирола, которая впоследствии станет одним из элементов утепляющего слоя.С внутренней стороны можно положить обычную доску или ОСБ, которые можно закрепить подручными метизами и крепежом. Чего не скажешь о работе с пенобетоном, который имеет свои.

Самым сложным моментом здесь будет соединение двух частей армопоясной опалубки. Здесь нужно подойти со всей ответственностью и продумать, как соединить две противоположные части таким образом, чтобы заливаемый бетон не раздавил их по бокам. Для этого по верхнему краю опалубки нужно закрепить деревянные распорки с шагом 30 – 40 см, а также можно стянуть проволокой.Для крепления проволокой необходимо просверлить в досках отверстия и продеть проволоку, которая стянет две части конструкции. После застывания раствора просто откусите бокорезами эту проволоку и она останется внутри армопояса. После стяжки можно переходить к следующему этапу возведения армирующего пояса.

Заливка бетоном

Здесь все достаточно не сложно, за исключением подъема бетона внутри опалубки поверх стены.Но этот вопрос легко решается при заказе. Фирмы, предоставляющие услуги по доставке бетона, имеют возможность заказать бетононасос, который перекачивает раствор в любую точку заливаемого армопояса.

Скажем еще несколько слов о качестве бетонной смеси и способе ее приготовления, если вы готовите ее самостоятельно. При заказе марка должна быть не ниже В15. А вот если варить самостоятельно, то состав будет такой: одно ведро цемента и по два ведра щебня и песка … Бетонную смесь лучше приготовить погуще, потому что она не будет слишком сильно мять опалубку. Однако у такого решения есть свой нюанс – смесь в опалубке необходимо тщательно утрамбовать и утрамбовать. В идеале для этого используется глубинный вибратор, но он не часто встречается в бытовом строительстве. Для уплотнения можно использовать либо кусок арматуры, либо кусок деревянного бруска, которым тщательно обжимается весь раствор в опалубке.

Завершение

Завершающий этап изготовления армопояса своими руками – контроль затвердевания бетона.Сразу после заливки бетонной смеси ее лучше всего накрыть целлофановой пленкой. Это необходимо для уменьшения потери влаги и появления трещин в армопоясе. Через несколько дней, когда будет достигнута первоначальная прочность, опалубку можно снять (съемную). Кстати, советуем прочитать статью « «.

На этом, в общем-то, все. Уточним только одну деталь, которая касается гидроизоляции армопояса. Обычно на армопояс укладывается мауэрлат для дальнейшего монтажа кровли.Для этого на поверхность бетона для гидроизоляции необходимо уложить рубероид или другой современный битумный материал. Таким образом, вы сможете защитить основание своей крыши от поступающей влаги со стен.

В частных жилых домах из блочных материалов для обеспечения дополнительной защиты от смещения и деформации несущих стен и элементов конструкций предусмотрено устройство армопояса.

Аналогичная железобетонная конструкция, возведенная по периметру дома.

Позволяет снизить и перераспределить нагрузки на стены и фундамент, возникающие в результате сейсмической активности, влияния ветра, нагрузок от внутренних конструктивных элементов дома. Но чтобы правильно сделать такой узел конструкции, потребуется смонтировать надежную опалубку.

Обычно состоит из панелей из дерева или фанеры для придания бетону необходимых размеров и формы.

Может быть вертикальным — колонны и опоры — и горизонтальным.Для изготовления армопояса необходима горизонтальная опалубка.

Основные требования к такой конструкции следующие:

• Прочность;
• Жесткость;
• Водонепроницаемый;
• Легко устанавливается и снимается;
• Возможность вторичного использования;
• Небольшая цена.

При возведении здания армирующий пояс делается несколько раз. Это число зависит от того, сколько этажей в доме, каков материал стен и полов.Основной несущий армопояс заливается на этапе возведения фундамента. Безопасность здания зависит от того, насколько качественно оно выполнено.

Второй ремень устанавливается на блоки или основание. Далее армопояса монтируют поэтажно до самой крыши, укладывая поверх них плиты перекрытий.

Монтировать опалубку необходимо сразу по периметру ленточной отливки. Если такой возможности нет, то сначала положите ее на углы и стыки стен. Для получения более гладкой поверхности доски покрывают полиэтиленом.

Выбор материала

Прежде чем монтировать опалубку под армопояс, необходимо выбрать подходящий материал… Это может быть:

• Металл;
• Древесина;
• Листовые материалы — ДСП, фанера, пластик;
• Комбинации различных материалов.

Вариант крепления на стене зависит от используемого материала. Элементы опалубки для армирующего пояса чаще всего изготавливают из строганной обрезной доски толщиной не менее 25 мм и шириной 150-200 мм.

Применение более широких досок нецелесообразно, они деформируются от влаги, и армопояс получится неровным. Доски монтируются в щиты, нижний из которых называется палубой.

Высота армопояса

Высота типового армопояса составляет 300 мм, а его ширина соответствует толщине стены или фундаментной плиты. Для сборки опалубки необходимо запастись строганной доской.

Гвозди забивают с изнанки, сшивая доски насквозь, и загибают с другой стороны.Доски соединяются брусками или обрезными досками.

Крепление деревянной опалубки

Экономичная временная конструкция может быть собрана из досок по следующему технологическому приему:

• Нижняя часть — стартовая доска — крепится к стенам по периметру здания с обеих сторон. Обычно он фиксируется винтами.
• Последующие щиты опалубки укладывают над первыми и забивают в щиты с помощью обрезков бруса или досок.Прежде чем крепить доски, нужно убедиться, что они стоят вертикально.
• В итоге по периметру стен должен получиться прямоугольник без зазоров с высотой боковины 300 мм.

Необходимую жесткость опалубке придают вертикально упакованные обрезки досок. Их крепят снаружи через каждые 700 мм. Между параллельными досками необходимо установить проволочные стяжки с шагом 80–100 см, чтобы давление бетона не выдавило деревянные преграды.

Завершающей частью установки является проверка качества установки. Убедитесь, что конструкция достаточно прочная, чтобы не разрушиться под давлением бетона. Проверьте вертикальность боковин, чтобы армопояс не вышел криво.

Осмотрите форму конструкции на наличие щелей, это поможет предотвратить протечки бетона.

Небольшие трещины заделывают паклей или пенополиуретаном, шириной более 10 мм забивают накладной рейкой.

Опалубка армопояса крепится к кирпичной или пеноблочной стене с помощью метизов длиной 9–10 см. В боковине и стене сверлятся отверстия с шагом 70–100 см, в которые устанавливаются дюбели, затем щиты плотно прижимаются к стене саморезами.

Установка на фундаментные блоки несколько сложнее. Ширина такого блока 600 мм, бетонного раствора потребуется гораздо больше, чем на стеновой армопояс. Делается такая конструкция из доски толщиной 35–40 мм.Это должно быть закреплено по-другому. Боковины стягиваются шпильками и гайками через просверленные в панелях отверстия.

На шпильки надеваются обрезные трубы длиной по ширине опалубки. Подойдет любая, главное, чтобы шпилька без проблем двигалась внутри.

Шпилька с трубой служит опорой и нижним креплением щитков. Верх скреплен стержнями. После застывания бетона опалубку снимают. Сначала снимаются верхняя, а затем нижняя обоймы, и демонтируются щитки.Шпильки аккуратно снимаются с труб. Затем трубы герметизируют раствором или запенивают монтажной пеной.

Если шпилек нет, их можно заменить. деревянные бруски, установленные внутрь опалубки и закрепленные к панелям саморезами. После демонтажа брусья остаются в бетоне.

Установка несъемной опалубки

Самый простой вариант для самостоятельного возведения армопояса. Использование готовых блоков позволяет быстро создать бетонную конструкцию.

Аппликация помогает избавиться от мостиков холода, которые обязательно появляются в незащищенном железобетонном поясе.

Опалубочные блоки выпускаются разных размеров и форм, что способствует быстрому и простому монтажу армопояса необходимого размера. Для простоты на них устанавливаются пазогребневые замки, это еще больше упрощает работу.

Изготовление арматурного каркаса

Дальнейшее устройство армопояса заключается в укладке арматурного каркаса.Для армирования применяют стальные стержни сечением от 8 мм и более. Их скрепляют между собой проволокой и укладывают в форму в горизонтальном положении.

Через каждые 50 см стержни скрепляются кольцом из мягкой стальной проволоки.

Заливка бетона

Бетон можно подавать в опалубку из лотка смесителя или непосредственно из бетононасоса. В последнем случае предлагается более качественная смесь с добавками, повышающими проницаемость. Но этот вариант дороже.

Можно сэкономить и сделать желоб, по которому бетон будет подаваться самостоятельно. Или используйте звонок. Заливается цементный раствор, затем в нужном месте открывается сливное отверстие, и смесь уходит в опалубку. Он должен быть правильно выровнен.

Во время заливки из бетонной смеси необходимо удалять пузырьки воздуха — они ускоряют разрушение конструкции.

Обычно это делается с помощью глубинных вибраторов. Если установлена ​​несъемная опалубка, их использование нежелательно.

Смотреть видео:

Борта съемной опалубки снимают через пару дней, а настил — через три дня, чтобы бетон лучше схватился. Чистую и высушенную структуру можно использовать заново.

В этой статье мы разберемся, зачем нужен армопояс на газобетон. Основные требования к этому элементу конструкции будут подробно рассмотрены, а также вы узнаете, как правильно сделать армопояс для газобетона самостоятельно.

Армопояс для газобетона – это ленточная конструкция из монолитного бетона, повторяющая все контуры стены здания. В газоблочных домах этот пояс является необходимым элементом, значительно улучшающим прочностные характеристики всего здания.

Для того чтобы армирующий пояс не был слабым звеном дома в плане теплоизоляции, технология предусматривает создание поясов не на всю ширину стены, а с отступом от ее внутренней стороны.

В этом случае минимальная ширина ленты должна быть 25 сантиметров для кирпича и 20 сантиметров для бетона. Образовавшееся после заливки армопояса свободное пространство заполняют утеплителем и закрывают подогнанным по размеру пеноблоком.

Вот отзывы строителей, специализирующихся на строительстве домов из пенобетона, которые помогут составить полное представление о необходимости обустройства армирующего каркаса для керамзитобетонных блоков:

Игорь, 49 лет, Москва:

Вот уже семь лет мой коллектив использует в качестве основного строительного материала пенобетон, я слышал исключительно положительные отзывы от клиентов о нашей работе.

Количество поклонников этого материала с момента его появления на отечественном рынке выросло в геометрической прогрессии. Мы устанавливаем армопояса на газобетон в каждый построенный нами дом.

Я считаю, что для пенобетона обязательно необходим армированный каркас, а заявления производителей о том, что прочности блоков уже достаточно для устройства любых перекрытий, не соответствуют действительности. Как по мне, лучше лишний раз перестраховаться и закрепить работу, чем потом кусать локти.
Олег, 45 лет, г. Ростов:

Строим дома из газоблоков. Каркас арматуры должен быть установлен в обязательном порядке, особенно для висячих стропил и для крепления бетонных плит. Недавно построил на своем дачном участке подсобное помещение для домашней птицы, в качестве строительного материала использовал шлакоблок.

Устроил на нем кирпичный арматурный каркас, т. к. уверен, что «врач прописал» его крепить ко всем постройкам из стройматериалов на основе пенобетона.

2.3 Обустройство армопояса своими руками (видео)

Арматура в армопоясе состоит из рабочей арматуры (10-12мм) и конструктивной арматуры меньшего диаметра (каркас — 6мм). Часто арматуру делают из 4 или 6 стержней. В этой статье мы подробно опишем и покажем схемы армирования, способы сгибания арматуры и другие нюансы армопояса.

Каркас арматуры необходим для фиксации рабочей арматуры в правильном положении.То есть два-три стержня арматуры внизу армопояса, и два стержня сверху.

Для каркаса вполне подойдет арматура диаметром 6 мм; можно использовать даже толстую проволоку.

Размер каркаса должен соответствовать толщине вашей стены с учетом утеплителя и защитного слоя бетона. В качестве утеплителя лучше всего подойдет экструдированный пенополистирол толщиной от 30 до 50 мм.

Часто рамка имеет размер лица около 120-200 мм.

Такие квадратные рамки можно легко сделать следующим образом.

Берем доску (толщина 20-50 мм. Ширина 200 мм.), чертим квадрат, например, 150 на 150 мм, сверлим отверстия в углах квадрата.

Отверстия должны быть около 9 мм, чтобы 10-мм фитинги плотно прилегали. Сами арматурные стержни должны быть длиной около полуметра.

Положите доску на землю, через отверстия в доске вбейте в землю четыре арматурных стержня. Шаблон для складывания рамок готов.Арматуру удобнее согнуть вдоль каркаса трубой. Для такого каркаса заготовки арматуры должны быть длиной около 600 мм.

Армопояс рабочая арматура

Рабочая арматура — толстая ребристая проволока диаметром 10 мм, предпочтительно 12 мм. Рабочая арматура в армопоясе работает на изгиб, создавая высокую жесткость конструкции. Армирование должно быть сплошным (кольцевым) и проходить по всем несущим стенам. Если в здании очень длинные проемы, то места армопояса над проемами необходимо усилить дополнительным нижним стержнем арматуры.

Рабочая арматура должна находиться внутри рамы, и привязываться к рамам обычной вязальной проволокой, сварка здесь не нужна.

1. Высота армопояса изготавливается от 200 до 300 мм.
2. Расстояние между рамами должно быть от 200 до 400 мм.
3. Нахлест арматурных стержней должен быть 500 мм.
4. Для меньшего расхода арматуры лучше использовать более длинные стержни, чтобы уменьшить количество нахлестов.
5. Не забудьте про бетонное покрытие, которое должно быть 40 мм со всех сторон.

Обязательно согните рабочую арматуру по углам и используйте дополнительные хомуты арматуры, см. схему ниже. Арматуру удобно сгибать с помощью длинной трубы.

Схемы армирования для армопояса

Также стоит отметить, что армокаркас лучше монтировать в месте его заливки, так как в собранном виде он будет много весить.

Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона. Особое внимание уделите выравниванию опалубки по всем плоскостям.

Если у вас нет профессионального инструмента для вибрации бетона, можно воспользоваться следующим методом: взять перфоратор и постучать по арматуре в ударном режиме, бетон уплотнится и выйдут пузырьки воздуха.

Армопояс представляет собой металлоконструкцию, изготовленную вручную из арматуры. Его назначение – повышение прочности несущих стен и сохранение целостности под воздействием природных условий и при подвижках грунта.При строительстве дома монтируют несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Его заливают бетоном до его застывания.

Преимуществом данной опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, низкие финансовые затраты и легкость демонтажа. Для зачистки потребуется снять крепления и убрать доски после застывания бетона. В дальнейшем их можно будет собрать заново и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не отличается от технологии опалубки фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для любого типа дома. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению кровли с каркасом здания. В доме из газобетона он крепится с помощью дополнительных блоков или опалубки.Первый вариант проще, но дороже. Дешевле сделать своими руками деревянную конструкцию. Правильно построить ее поможет инструкция:

Схема разреза армопояса в опалубке для газоблока

1. Доски высотой 30 см присверливаются к газобетонной стене.
2. Прикрепите стяжки через каждые 50-70 см для увеличения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Уложите внутрь арматуру диаметром от 8 до 12 мм.Выбор зависит от расположения дома. Если на стены будет негативно воздействовать окружающая среда, то подойдут стержни максимального диаметра. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели минимального диаметра.
4. Уложите арматуру на специальные звездочки, создающие активный нижний слой на газобетонных блоках.
5. Свяжите стержни проволокой.
6. Залить бетоном, уплотнить и выровнять слой.

Если опалубка устанавливается с целью крепления кровли, то перед заливкой бетона для крепления перекрытий устанавливаются шпильки.Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Специалисты помогут сделать правильную опалубку для армопояса для дома из газобетона в случае затруднений. Перед работой рекомендуется произвести расчеты, чтобы не допустить ошибок и закупить нужное количество стройматериалов.

Нюансы при работе с деревянной конструкцией

Опалубка из деревянных досок требует грамотного подхода.При неправильной установке конструкции есть риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы выполнить работу своими руками правильно, нужно учесть несколько нюансов:

• устройство опалубки состоит из щитов, которые необходимо крепить с тщательным контролем вертикальности и горизонтальности конструкции;
• поверхность плит, соприкасающихся с бетоном, зачищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечек бетона, панели изнутри покрыты пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать это своими руками будет гораздо проще;
• многократное использование плат не допускается.Если они подвергались воздействию атмосферных осадков, то при повторном использовании, скорее всего, разрушатся;
• редко изготавливают несъемную конструкцию, чаще ее собирают из блоков пенополистирола, с уже встроенной фурнитурой. Укладывается нанизыванием элементов на стержни;
• перед работой стоит сделать выбор между первоначальным изготовлением армопояса и опалубки. В некоторых случаях проще уложить арматуру на газобетонные блоки, а затем приступить к сбору деревянной конструкции.

Опалубка для арматурного каркаса изготавливается самостоятельно без применения дорогостоящих материалов и специального оборудования. Но только грамотно организованная и проведенная работа гарантирует создание надежной и долговечной конструкции. При возникновении трудностей в процессе сборки рекомендуется обратиться за консультацией к профессионалу, чтобы не допустить серьезных ошибок, которые могут привести к разрушению конструкции.

.
