Деформационные швы в бетонных полах

Статью опубликовал: Николай Стрелковский

Обновлено: 14.08.2019

К категории бетонных полов относят все виды покрытий, в структуре которых присутствуют мелкофракционные каменные материалы. Это могут быть не только пески и щебни, но и отсевы гранита, крошка мрамора. Связующей основой чаще всего является портландцемент, но в некоторых случаях он может быть заменён и жидким полимером. Изготавливают такие полы либо из плит заводской формовки, укладываемых на подбетонку, либо заливают монолит. В последнем случае для помещений большой площади очень важно предусмотреть деформационные швы в бетонных полах, которые призваны компенсировать конструкции разницу в нагрузках или температурах и тем самым уберечь её от нежелательного растрескивания.

Деформационные швы в бетонных полахДеформационные швы в бетонных полах

Деформационные швы в бетонных полах

Содержание статьи

Зачем нужны швы и как они работают

Многие считают армированный бетон самым прочным «неубиваемым» искусственным камнем. Это, конечно, так, но данный материал очень сильно разнится по характеристикам, которые определяются присутствующим в его составе набором компонентов.

График нарастания прочности твердеющего монолитаГрафик нарастания прочности твердеющего монолита

График нарастания прочности твердеющего монолита

  1. При достаточно высоких показателях твёрдости и отменной прочности бетон не выносит возникающего внутри напряжения и плохо противостоит механическим ударам извне. И если в случае с полом его поверхность может быть защищена декоративным покрытием, то от внутренних деформирующих процессов могут защитить только предусмотренные в плите зазоры, которые и называют компенсационными швами.
  2. Проблемы у бетона могут начинаться уже с момента его твердения, ведь несмотря на то, что стяжка может формироваться разными способами (мокрая, полусухая), равномерного созревания камня добиться невозможно ни в том, ни в другом случае.
  3. Поверхностные слои высыхают быстрее, глубокие — дольше. Тот, что уже схватился, начинает терять объём и сжиматься, тогда как в нижележащем слое гораздо больше влаги. Чем толще стяжка и чем обширнее её площадь, тем возникает большее несоответствие объёмов, которое сопровождается расслаиванием монолита и появлением сетки трещин.Неправильно залитый пол – результат налицоНеправильно залитый пол – результат налицо

    Неправильно залитый пол – результат налицо

  4. Чтобы избежать таких последствий, в плите устраивают компенсационные зазоры. Но у них есть и ещё одно предназначение – дать возможность бетону беспрепятственно расширяться при нагреве. В условиях обычного жилого дома роль деформационных швов играют зазоры, оставляемые по периметру и заполняемые демпферной лентой.
  5. Особенно важно предусмотреть такие зазоры при внедрении в стяжку нагревательных элементов, с помощью которых сейчас повсеместно организуют напольное отопление. Колебания температур негативно влияют на любой материал, а не только на цементный камень. При расширении он увеличивается в объёме, и если нет зазора – упирается в препятствие.

    теплый пол

    В данном случае компенсационный шов сделан в проёме между комнатамиВ данном случае компенсационный шов сделан в проёме между комнатами

    В данном случае компенсационный шов сделан в проёме между комнатами

  6. Невозможность плиты занять нужное ей пространство запускает деформационные процессы – и не только в напольной плите, то и в тех конструкциях, на которые она при этом оказывает давление. Поэтому, при проектировании бетонных полов обязательно предусматриваются швы, количество которых зависит не только от площади помещений, но и от эксплуатационных условий.Уровень бетонного основания, разметкаУровень бетонного основания, разметка

    Уровень бетонного основания, разметка

На заметку! В большей степени необходимость устройства компенсационных зазоров внутри монолитной плиты (а не только по периметру) относится к промышленным полам. Минимальные расстояния между швами для неармированной стяжки определяются строительными нормами в 20 м, а армированной – 30 м. Жилых помещений с такой длиной или шириной пола не бывает (ну может за редким исключением в помещениях студийного типа), поэтому в комнатах бывает достаточно и пристенных зазоров.

Кромочная лента в роли демпфера по периметру примыкания стяжкиКромочная лента в роли демпфера по периметру примыкания стяжки

Кромочная лента в роли демпфера по периметру примыкания стяжки

Соответственно, когда речь идёт о технологических швах в напольном монолите, по умолчанию подразумеваются именно полы в производственных помещениях. А вот какими они бывают и как обустраиваются – об этом читайте далее.

Конструкционные особенности зазоров

Формирование шва может осуществляться либо за счёт соответствующей конфигурации опалубки, либо его нарезают в уже готовой стяжке. Это зависит от конкретно поставленной задачи.

  1. Разделение периметров примыкания пола к вертикальным конструкциям – стенам, колоннам, перегородкам. Эти швы предназначены для компенсации усадки бетонной смеси и называются изоляционными. Их минимальная ширина составляет 10 мм, а заполняются они, как уже было отмечено, упругой лентой.
  2. Второй вариант – это разграничение зон монолитной конструкции, которые по тем или иным причинам приходится заливать в разное время. Этот шов так и называется – разграничительный (или конструкционный). Фактически, заливается две плиты, зазор между которыми затем заполняется герметиком.Горизонтальные короткие выпуски арматуры обеспечат хорошее сцепление при устройстве разграничительного шваГоризонтальные короткие выпуски арматуры обеспечат хорошее сцепление при устройстве разграничительного шва

    Горизонтальные короткие выпуски арматуры обеспечат хорошее сцепление при устройстве разграничительного шва

    Компенсационные рейки для заливки полаКомпенсационные рейки для заливки пола

    Компенсационные рейки для заливки пола

    Вариант гидроизоляции швовВариант гидроизоляции швов

    Вариант гидроизоляции швов

  3. Пристыковать вторую плиту удобно, если у первой в процессе заливки предусмотреть зубчатые края либо горизонтальные выпуски закладной арматуры. В этом случае свежий бетон отлично сцепится с уже затвердевшим. Как вариант, при устройстве монолита используют специальные рейки, которые располагают на границе конструкционного шва. Устраивать его можно не ближе одного метра к усадочному шву.
  4. Усадочный — это третий вариант зазора, который призван облегчить бетону процесс потери объёма. Шов нарезают уже после того, как произведена перетирка стяжки — в этот момент монолит ещё сохраняет некоторую пластичность, но и рассыпаться при работе бетонорежущего оборудования уже не будет.
  5. Чтобы компенсировать деформации, возникающие из-за усадки бетона, при толщине заливки в 100 мм бывает достаточно прорезать шов на глубину до 30 мм. Самое главное в устройстве таких швов – их правильная конфигурация, которая должна быть прямоугольной. Кроме того, очень важно соблюсти соотношение толщины слоя бетона к расстоянию между швами, которое выглядит как пропорция 1:30.
  6. То есть при толщине стяжки 9 см прорези нужно делать через каждые 2,7 метра. Отклонения допускаются, но небольшие – в пределах 10%. Все эти расчёты строители, конечно, сами не производят – для этого в проекте здания имеется карта пола, согласно которой и осуществляется его устройство.

Прорезка усадочного шваПрорезка усадочного шва

Прорезка усадочного шва

Схема устройства усадочного шваСхема устройства усадочного шва

Схема устройства усадочного шва

Усадочные швы в помещении с колоннамиУсадочные швы в помещении с колоннами

Усадочные швы в помещении с колоннами

В небольших помещениях усадочные швы тоже нужно предусматривать. В прямоугольных обычно делают два диагональных шва, при большом превышении длины над шириной, добавляют ещё и продольный. Если в здании имеются колонны, то прорези делают вдоль их оси, крест-накрест — а так же отчерчивают вокруг них квадрат, углы которого совпадают с осевыми швами.

Заделка полости шва

Ещё одна немаловажная задача, которую приходится решать до того, как помещение будет сдано в эксплуатацию – это герметизация полости шва, в которую не должна попадать влага, агрессивно воздействующие жидкости и мусор. Какими способами его можно оформить, мы и рассмотрим далее.

Таблица. Способы оформления шва.

Вид материала Особенности его применения
Специализированный профильСпециализированный профиль

Специализированный профиль

Производители предлагают огромный ассортимент как встраиваемых, так и накладных профилей, с помощью которых можно грамотно и эстетично оформить деформационный зазор. Как вариант, это сдвоенные профилированные планки той или иной конфигурации, между которыми имеется эластичная вставка. Она исполняет роль демпфера и одновременно закрывает шов.

На заметку! Эти профили достаточно дорогие, их применение имеет смысл только в том случае, когда стяжка имеет большую толщину.

Уплотняющий жгутУплотняющий жгут

Уплотняющий жгут

Прекрасным недорогим вариантом для уплотнения шва является жгут из вспененного полиуретана или другого полимера. В зависимости от глубины зазора, полоски уплотнителя закладывают в один или два слоя, после чего заполняют оставшееся пространство жидким, быстро затвердевающим на воздухе герметиком.
ГидрошпонкаГидрошпонка

Гидрошпонка

Гидрошпонками принято называть специальные профилированные ленты из полимера или резины, которые внедряются в массу монолита ещё в процессе заливки. За счёт своей эластичности и способности менять объём, они прекрасно справляются с возникающими в теле бетона деформациями и сглаживают их последствия.
Эластичная мастикаЭластичная мастика

Эластичная мастика

Индустрия производства строительных материалов предлагает для герметизации швов в бетоне огромный ассортимент мастик, которые даже после затвердевания остаются эластичными. Они удобны и простотой нанесения, и своей готовностью к применению (хотя есть и двухкомпонентные составы, которые нужно смешивать), и невысокой ценой. Но главное – они полностью герметизируют шов и справляются с ролью демпфера даже без вкладышей.

профиль для деформационного шва

Заделка неровностей и трещин на бетонном полуЗаделка неровностей и трещин на бетонном полу

Заделка неровностей и трещин на бетонном полу

Какой бы способ ни был применён при заделке шва, очень важно, чтобы в нём не оставалось пустот. При глубине выемки более 50 мм часть её может быть заполнена мелким сыпучим наполнителем – например, песком. Далее уже можно укладывать жгут и заполнять оставшийся объём зазора мастикой. Как это правильно делается, наглядно показано на схеме снизу.

Герметизация глубокого шваГерметизация глубокого шва

Герметизация глубокого шва

Грамотно устроенный и качественно герметизированный шов, защитит плиту бетонного пола от преждевременного разрушения.

Способ устройства и ремонта деформационного стыка

В зависимости от предусмотренной проектом технологии, компенсационные швы могут устраиваться как в процессе заливки, так и по её окончании. Кроме того, в процессе эксплуатации пола может возникнуть необходимость ремонта старого шва.

Таблица. Один из способов, который может быть применён для обустройства шва в готовой плите.

Шаги, фото Краткое описание процесса
Шаг 1 - разметкаШаг 1 - разметка

Шаг 1 — разметка

Так как места расположения и параметры швов (глубина и ширина) определяются проектом, разметка осуществляется согласно данным чертежа. По готовому основанию её можно выполнить простым карандашом.
Шаг 2 – нарезка штробШаг 2 – нарезка штроб

Шаг 2 – нарезка штроб

По расчерченным линиям пускается электрический штроборез с присоединённым к нему пылесосом. Ширину шва обозначат две параллельные штрабы по контуру, но если он широкий, для облегчения последующей выемки бетона, в промежутке можно сделать ещё несколько прорезей.
Шаг 3 – выемка бетонаШаг 3 – выемка бетона

Шаг 3 – выемка бетона

После нарезки полос, бетон между ними разрушается при помощи перфоратора с насадкой «лопатка».
Шаг 4 – обработка дна выемкиШаг 4 – обработка дна выемки

Шаг 4 – обработка дна выемки

Дно выемки при этом плоским не получается, поэтому, чтобы была возможность установить профиль, поверхность штрабы приходится дорабатывать. Для этой цели используется углошлифовальная машинка (в народе «болгарка»), оснащённая спецкожухом и алмазной чашкой.
Шаг 5 – установка профильного комплектаШаг 5 – установка профильного комплекта

Шаг 5 – установка профильного комплекта

Когда полости шва будет придана геометрически правильная форма, в неё укладывают комплект из двух профилей, скреплённых между собой временными перемычками. Его положение обязательно выверяется с помощью геодезических приборов.
Шаг 6 – сверление отверстийШаг 6 – сверление отверстий

Шаг 6 – сверление отверстий

Сквозь монтажные отверстия в профилях производится сверление под крепёж, с обязательным удалением образовавшейся пыли.
Шаг 7 – забивка анкераШаг 7 – забивка анкера

Шаг 7 – забивка анкера

Профили крепятся анкерами HRD 8*80. Сначала вставляется пластиковый дюбель, в который болт до половины забивается молотком.
Шаг 8 – докрутка болта гайковёртомШаг 8 – докрутка болта гайковёртом

Шаг 8 – докрутка болта гайковёртом

Далее его уже докручивают ударным гайковёртом
Шаг 9 – демонтаж временных перемычекШаг 9 – демонтаж временных перемычек

Шаг 9 – демонтаж временных перемычек

Когда все анкера будут находиться на своих штатных местах, перемычки, временно фиксирующие профили, можно демонтировать.
Шаг 10 – установка эластичной вставкиШаг 10 – установка эластичной вставки

Шаг 10 – установка эластичной вставки

Теперь нужно установить герметизирующую прокладку из резины или другого эластичного материала. Сначала её отматывают от бухты, не отрезая, и оставляют в течение суток отлежаться, чтобы распрямилась. После этого её уже можно кроить и укладывать в установочный канал между профилями.
Шаг 11 – монтаж декоративных накладокШаг 11 – монтаж декоративных накладок

Шаг 11 – монтаж декоративных накладок

Чтобы зафиксировать прокладку, поверх неё монтируются декоративные планки. У них есть овальные пазы, которые насаживают на выступающие из профиля стерженьки с резьбой.
Шаг 12 – фиксация планокШаг 12 – фиксация планок

Шаг 12 – фиксация планок

На шпильки накидывают пружинные шайбы, потом гайки, которые сначала закручиваются рукой…
Шаг 13 – затяжка гаекШаг 13 – затяжка гаек

Шаг 13 – затяжка гаек

… а потом, без чрезмерного энтузиазма, затягивают шуруповёртом с регулировкой усилия.
Шаг 14 – установка защитного коробаШаг 14 – установка защитного короба

Шаг 14 – установка защитного короба

Чтобы при замоноличивании профиля раствор не попал на декоративную часть шва, её закрывают накладкой в виде оцинкованного металлического кожуха. Его элементы просто стыкуются друг с другом с небольшим нахлёстом, и хорошо прижимаются к основанию.
Шаг 15 – замоноличивание профиляШаг 15 – замоноличивание профиля

Шаг 15 – замоноличивание профиля

Для зачеканки профиля можно использовать любой вариант тиксотропных смесей в готовом или сухом заводском исполнении, предназначенных для ремонта бетона.
Шаг 16 – заполнение шва герметикомШаг 16 – заполнение шва герметиком

Шаг 16 – заполнение шва герметиком

После того как ремсостав, которым заливался профиль, полимеризуется, защитный кожух удаляют и приступают к герметизации шва. В данном случае она выполняется эластичной мастикой, наносимой посредством монтажного пистолета. Герметик не должен выступать за поверхность пола, поэтому его излишки сразу же аккуратно удаляют.

тиксотропная смесь для ремонта бетона

Заключение

Обустройство швов, компенсирующих деформации в бетоне, является вынужденной мерой, предписываемой действующими строительными нормативами. Но стопроцентной гарантии на то, что в основании пола не появятся трещины, они, к сожалению, не дают. Причиной тому и другие условия задачи, которые могут повлиять на конечный результат. К примеру, под полом может оказаться недостаточно хорошо уплотнённое основание, при затворении бетона может быть нарушено водоцементное соотношение, или во время созревания монолита за ним осуществлялся неправильный уход.

Подземный паркинг с продольным компенсационным швомПодземный паркинг с продольным компенсационным швом

Подземный паркинг с продольным компенсационным швом

Так что, затевая строительство масштабного здания – крытого рынка или парковки, супермаркета или склада, не экономьте на полах, чтобы через небольшой промежуток времени их не пришлось переделывать.

Видео — Герметизация уменьшения объема и деформации швов бетонных полов

Швы в бетонном полу: назначение, виды и устройство

Полы это завершающая часть строительства здания. От качества и соблюдения технологических требований в процессе строительства зависит дальнейшая их эксплуатация. Задача швов в бетонных полах уменьшить влияние внутренних напряжений, изолировать отдельные участки от динамических и температурных нагрузок от работы оборудования, передвижения транспорта и т.п.

Деформационные швы в бетонных полах

Функции швов в бетонном полу

Под действием статических или динамических сил, приближающихся к пределу прочности, в бетонном основании могут возникнуть трещины. При изменении температуры в бетонных конструкциях появляются внутренние напряжения, из-за которых могут изменяться их линейные размеры.

Есть два варианта устройства бетонных полов:

  1. Непосредственно на земле.
  2. На монолитных армированных или панельных перекрытиях.

В первом случае напряжения могут появиться от проседания грунта, во втором от динамических нагрузок, возникающих от движения людей или работы технологического оборудования.

Чтобы не допустить разрушения бетонных покрытий нарезают деформационные швы согласно проектно-конструкторской документации. Они представляют собой разрезы определённой глубины и разделяют полы на отдельные блоки которые заполняют изоляционными материалами, герметиками.

На стяжку укладывают износостойкое покрытие. Это верхняя часть, наиболее подвергающаяся эксплуатационным воздействиям.

При эксплуатации промышленных и гражданских зданий конструкционные элементы подвергаются воздействию различных сил, а деформационные швы служат компенсаторами напряжений в бетонных полах. Под стяжку могут укладывать слои:

  • звукоизоляционные;
  • гидроизоляционные;
  • теплоизоляционные;
  • пароизоляционные.

Таким образом, пол может состоять из нескольких слоёв материалов, которые выполняют разные задачи. Предназначение деформационных швов — это снятие напряжений в местах примыкания к:

  • колоннам;
  • стенам;
  • сточным лоткам;
  • каналам;
  • трапам;
  • лестничным клеткам.

Деформационный шов

Температурные, а также усадочные швы устраивают для таких видов напольных покрытий:

  • мозаичных;
  • поливинилацетатцементно-бетонных;
  • из брусчатки;
  • плиточных;
  • ксилолитовых.

Их устройство предупреждает вспучивание, препятствует появлению трещин и разрушению покрытия, повышает устойчивость к знакопеременным динамическим нагрузкам превышающим допустимые. Такие методы применяются в общественных помещениях большой площади: вокзалах, гипермаркетах, спортивных площадках.

Виды деформационных швов

Они делятся на четыре типа:

  • температурные;
  • усадочные;
  • конструкционные;
  • изоляционные.

Температурные колебания, усадка, повышенная влажность в помещениях, наличие знакопеременных эксплуатационных нагрузок — это те основные факторы, которые влияют на долговечность покрытий. Они минимизируют негативные влияния от движения монолитных участков  в горизонтальном направлении и тем самым увеличивают срок службы. Часто температурные, усадочные и изоляционные швы совпадают, но они должны располагаться в одну линию с деформационными швами железобетонных перекрытий и бетонных полов.

Разновидности и назначение швов

Температурные

На стыках бетонного пола и других конструкционных элементов стен, колонн, лестниц устраивают, согласно расчётам, разрывы между отдельными участками. Их задача не допустить передачу деформационных нагрузок от каркаса зданий, уменьшить влияние на отдельные участки пола от перепадов температуры.

Усадочные

Это искусственно оставленный промежуток между залитыми картами в бетонном полу. Их можно делать сразу во время заливки или после начала затвердевания прорезать специальным инструментом. Такую процедуру делают сразу же после финишной обработки бетона. Разрывы делят пол на отдельные карты. После заливки стяжки происходит естественное твердение и усадка стяжки. В результате химических реакций гидратации цемента в нём создаются напряжения и по стяжке могут пойти трещины. Для того чтобы этого не происходило, нарезают усадочные швы. Они препятствуют хаотичному появлению трещин в стяжке во время твердения бетона при монолитно-каркасном строительстве.

Конструкционные

Их устраивают во время заливки полов, когда по тем или иным причинам предвидится длительный перерыв в работе. Они допускают небольшие перемещения бетонной стяжки в горизонтальном направлении. Во время строительства стараются сделать так, чтобы конструкционные совпадали с изоляционными и усадочными швами. Сколько необходимо и где их делать принимают решение на месте, беря в расчёт: коэффициент температурного расширения и коэффициент усадки. Устройству деформационных швов в промышленных бетонных полах необходимо уделять повышенное внимание. Они должны выполняться в соответствии с технологическими картами потому что от точности выполнения и применения качественных герметиков будет зависеть срок службы покрытия.

Изоляционные

Их устраивают вдоль стен, а также колонн, фундаментов под оборудование и другие капитальные сооружения. Их предназначение — изоляция стяжки от возможных горизонтальных сил, возникающих в местах соприкосновения с конструкцией здания.

Применение швов в полах

Нормативные требования

Подготовительные работы, устройство стяжки, расчёт количества деформационных швов в полах регламентируется строительными нормами и правилами. Для производителей работ составляется технологическая карта где учитываются:

  • предназначение помещения;
  • марка бетона и материал и толщина подстилающего слоя;
  • расчётные статические и динамические нагрузки.

При проектировании зданий и сооружений деформационные швы стараются расположить в осях здания. Они должны совпадать со стыками железобетонных плит перекрытий или деформационными швами в полах согласно проекту.

Они должны:

  • Быть взаимно перпендикулярными;
  • Толщина и глубина швов должна соответствовать проектной документации;
  • Пазы должны нарезаться в установленные сроки;
  • Между пазами должно быть расстояние, указанное в проекте;
  • Заделка пазов должна проводиться специальными полимерными составами.

Инструкция по устройству деформационных швов

Для того чтобы не было трещин, после заливки стяжки большой площади и протяжённости, надо сделать швонарезчиком пропилы глубиной минимум 30% от её толщины.

Порядок выполнения работ:

  1. Сделайте разметку помещения, нанесите цветные линии в местах расположения пропилов. Для этого используйте строительный отбивочный шнур с цветной синькой.
  2. Швонарезчиком с алмазным кругом сделайте пропилы необходимой ширины и глубины.
  3. Перфоратором удалите лишний раствор.
  4. Для выравнивания дна канавки примените круглошлифовальную машину и ещё раз проверьте глубину пропила по всей длине. Для этого сделайте шаблон из двух планок. Канавка должна быть глубиной не меньше высоты металлического профиля.
  5. Ямы, получившиеся от работы перфоратора надо залить тонким слоем полимербетона и повторно выровнять их круглошлифовальной машиной.
  6. Установите профили в пропилы параллельно друг другу. Соедините их между собой планками так, чтобы они имели равное расстояние друг от друга. Если этого не сделать. То на следующем этапе будет невозможно установить декоративные стальные накладки.
  7. Просверлите по месту установки профилей отверстия для фиксации профилей в стяжке.
  8. Закрепите алюминиевые профили пластмассовыми дюбелями.
  9. Приступайте к демонтажу установочного комплекта: открутите гайки, снимите металлические стяжки.
  10. Уложите сменную эластичную вставку. Укладку необходимо проводить последовательно с одного конца к другому.
  11. Металлические планки имеют выступы для фиксации. Вот в них и надо вдавливать гибкую вставку до упора. Перекосы необходимо устранять сразу, иначе нельзя будет смонтировать декоративные накладки.
  12. Установите металлические декоративные накладки.
  13. Установите защитный кожух перед финишной заливкой пола раствором.
  14. Снимите полимерную защитную плёнку с декоративных планок.

Материалы для устройства швов

Одновременно с заливкой стяжки полов большой протяженности в неё вставляют металлические профили с резиновыми или пластмассовыми вставками в сборе. Их установка позволяет избежать промежуточных операций. Отпадает нарезка и обработка деформационных швов в бетонных полах, увеличивается производительность труда бетонщиков. Однако они имеют один недостаток — высокую цену.

Для небольших помещений применяют уплотняющие полосы в виде эластичного круглого жгута. Жгуты дешевле, но требуют точного пропила и герметизации рабочих холодных швов.

Ещё один способ — применение профилированных лент из полимеров или модифицированной резины.

Кроме описанных вариантов, для герметизации деформационных швов в стяжке пола используют однокомпонентные или двухкомпонентные силиконовые герметики. Они применяются в помещениях с небольшими нагрузками на половое покрытие.

Применение деформационных швов для полов существенно уменьшает риск появления трещин и повреждений напольных покрытий.

PRO: Деформационные швы в бетонных полах

Типы деформационных швов в бетонной стяжке

Самый распространенный тип деформационного шва в бетонном полу называется усадочным и устраивается с целью предотвращения появления внутреннего напряжения, создаваемого за счёт высыхания и уменьшения объемов бетона стяжки пола.

Кроме того, деформационный шов в бетонных полах устраивается также с целью компенсации расширения бетонной стяжки под воздействием температур и резких перепадов температур. Такое явление широко распространено в складских помещениях, промышленных помещениях без отопления.

Одним из важных причин появления трещин в бетонном полу является также усадка самого здания. В процессе усадки здания изменяется сила и место, на которых давит грунт или почва. Целью предотвращения появления критических точек напряжения устраиваются усадочные деформационный швы.

Когда нужны деформационные швы в бетонном полу

Деформационные швы и обязательны согласно действующим строительным нормам и правилам в следующих случаях:

  • Когда общая площадь стяжки бетонного пола составляет 40 квадратных метров и более;
  • Пол имеет сложную геометрию геометрию, например тетраэдра;
  • Любая из сторон периметра пола превышает длину 8 м;
  • Деформационный шов находится в складском помещении или в любом другом неотапливаемом помещении;
  • Согласно СНиП также необходимо делать деформационный швы в местах соединения полов и стен, возле дверных проемов, а также по всему периметру стен.

Деформационные швы можно устраивать как в процессе бетонирования, после выполнения процессов по заливке стяжки и шлифовки, а также на застывшем основании. Деформационный шов необходимо выпилить специальным инструментом или болгаркой с алмазными дисками. Деформационный шов выпиливается через двое-трое суток после отделки бетона.

При нарезке шва необходимо соблюдать точные геометрические пропорции шва в соответствии с проектной документацией, при существенных расхождениях, например когда в проектном узле указана ширина деформационного шва в 50 мм, а в реальности ширина деформационного шва составляет от 30 до 80  мм, в дальнейшем будут трудности с установкой дилатационного устройства, а также утеплением деформационного шва жгутами типа Вилатерм или Гернит.

Расстояние между деформационным швами в бетонном полу

Согласно строительным нормам и правилам 2.03.13 – 88 “Полы” в бетонных полах при эксплуатации которых возможны резкие перепады температур, например складских помещениях или промышленных, необходимо предусматривать устройство температурных деформационных швов, расположенных перпендикулярно друг другу на расстоянии от восьми до 12 м. Такие деформационный швы в полах должны совпадать с швами зданий.

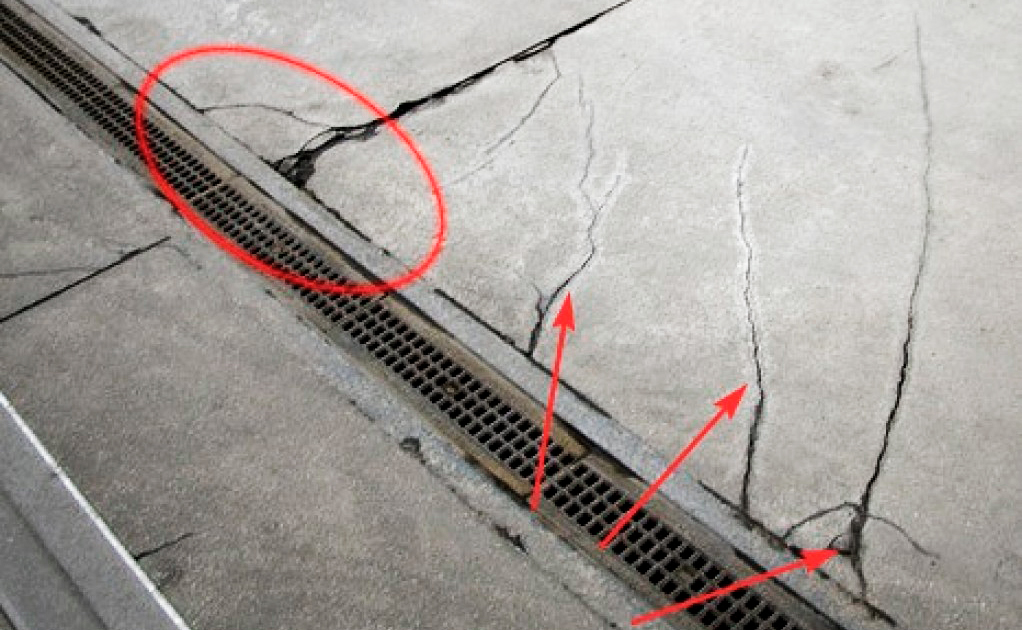

Последствия отсутствия деформационного шва в бетоне

Устройство деформационных швов в бетонных полах

Деформационные швы являются очень важным и необходимым элементом пола, который выполнен из бетона. Они предназначены для сокращения нагрузок на элементы конструкций там, где возможна деформация, образующаяся из — за колебания температуры воздуха и сейсмических явлений.

Очень важным технологическим моментом при устройстве фундамента, выполненного из бетона под укладку напольных покрытий, является нарезка специальных деформационных швов, это рекомендуют технические требования Снип (Строительные Нормы и Правила). Эти швы дают прекрасную возможность выполнить стяжку пола максимально стойкой к различным динамическим воздействиям. Деформационные швы рекомендуется нарезать через некоторые промежутки по всей квадратуры заливки выполненной из бетона с пристеночными зазорами, где устанавливаются необходимых размеров кромочная лента требуемой геометрии, указанной в СНиП.

Если деформационные швы в бетонных полах выполнены грамотно и своевременно, то строительный объект либо сооружение прослужит долго. Статистика эксплуатации построек, оснащенных швами, показывает, что они могут противостоять следующим негативным факторам:

  • температурные колебания;
  • процессы усадки;
  • химические реакции в толщине пола;
  • ползучесть бетона.

Классификация деформационных швов

Существуют такие виды компенсирующих швов:

  • Изоляционные. Их устраивают вдоль для недопущения влияния деформированности от конструкций сооружения на пол из бетона. Производятся посредством прокладки изолирующего материала по периметру помещения.
  • Усадочные разрезы. Их целенаправленность – недопущение растрескивания стяжки пола при застывании бетона.

Устройство деформационных швов в полу

Прорезка деформационного шва

Деформационные швы – это определенные разрезы в монолитной поверхности, что разделяют ее на несколько раздельных плит (карт), которые без затруднений двигаются по отношению друг к другу в характерных пределах. Для положительного выполнения разрезами своих функций, следует:

  • Грамотно рассчитать число и размер карт, на которые в дальнейшем распиливается поверхность.
  • Правильно подобрать ширину разрезов и их расположенность. В любом отдельно взятом случае требуется расчет, с учетом применяемых стройматериалов, нагрузки, которые будет испытывать пол и иные критерии.

Заделка швов в бетонных полах, герметизация

Герметизация шва

Деформационные швы заполняют  изолирующим материалом, далее наносится герметический состав. Для улучшения процесса уборки и обеспечения поддержки при разных типах нагрузки, шву необходима герметизация. Герметичность идеально предохраняет от попадания влаги, пыли и всевозможного мусора. Выбор пастообразной композиции подбирается в зависимости от среды эксплуатации и массы нагрузки. К примеру, если напольное покрытие постоянно моется либо по нему проезжает большегрузный транспорт, то тут эффективным будет твердый и эластичный герметический материал.

В производственных комплексах швы требуется заполнять специальным составом, который поддерживает шов и может выдерживать огромные нагрузки. Герметик следует наносить не ранее, чем через 28 дней, после заливания стяжки. Каждый шов перед процессом герметизации, требуется продуть от сора и пыли, при помощи аппарата с жатым воздухом и металлической щетки. Посредством специального процессора, в начале следует определить, не оставляет ли он в швах масляные образования.

Виды деформационных зазоров

Используемые швы, которые нарезаются в стяжке, могут иметь разную функциональную предназначенность. В зависимости от их целенаправленных задач будет определяться дальность между ними и конфигурация. Шов может быть использован для разных целей, например, для:

  • Выполнения необходимой изоляции разнообразных конструкций при выполнении работ по строительству (стена, пол и так далее).
  • Выполнения процессов компенсации возникающих усадочных явлений при создании раствора из бетона.
  • Ограничения различных участков где выполнена стяжка.Технология нарезки деформационных швов

Перед тем, как нарезать усадочные швы, надо знать, что все они должны быть ровными. Специалист, выполняющий нарезку, должен знать, какова правильная глубь нарезки, последовательность швов. Также он должен уметь предотвращать быстрое изнашивание лезвия, если используется твердая бетонная смесь. Выполнение швов производится только после того, как бетонная смесь станет прочной, а иначе, материал можно нечаянно испортить лезвием, но, до этого, может произойти трещины. Нарезку в бетонном напольном покрытии лучше выполнять через сутки, но не позднее, трех суток после заключительной обработки.

Технология нарезки деформационных швов

Нарезка деформационных швов

Деформационные швы желательно нарезать на глубину 1/3 толщи стяжки, благодаря чему там создается пространство “слабины”. Месторасположение отдельно нарезанного элемента нужно замечать посредством мела по натянутой нитке, можно веревке. Ориентировка нарезки – линейка либо фанера.

Если нет желания переживать о растрескивании бетона, нужно нарезать каждый третий либо четвертый шов перед интервальным. Их выполнение должно происходить в аналогичной поочередности, в которой укладывается бетон. Что касается глубины, то она 1/3 толщи стяжки. Так, в этой глубине, создается место “слабины”, во время усадки бетона он трескается конкретно в этой зоне.

У краев возникшей трещины шершавая структура, благодаря чему не происходит вертикальное смещение швов, а растрескивание не станет увеличиваться и расширяться.

Как устанавливать изоляционный материал

Усадочные швы

Усадочные швы

Как правильно выполнять их нарезку? Они обязательно нарезаются по осям колонн и соединяются с углами швов, располагающиеся по всему периметру колонн. Дальность от колонны до шва по основанию должно быть в двух кратно толщине стяжки. Плиты напольной поверхности образованные усадочными швами, желательно делать равномерными, а лучше квадратной формы. Следует не допускать г-образных карт в два раза большей ширины.

Усадочные швы делаются ровными, без различных ответвлений, и в проходных местах размещаться на расстоянии, которое равняется ширине стяжки. У дорожек превышающих 360 см, должен иметься проходящий продольный шов по направлению длины к периметру. Во дворах строений промежутки между швами составляют 3 метра. Чем карта меньшего размера, тем менее появление внезапных растрескиваний. Усадочные швы делаются на наружных углах, чтобы избежать появления угловых трещин. Зона стяжки с острым углом, чаще трескается. Следует избегать острых углов, если нет возможности это сделать, то подоснову хорошо утрамбовывают. Для прочности стяжки ее проводят армирование прутами из стали.

Конусные швы

Их работа аналогична усадочным швам, однако они способствуют только горизонтальным подвижкам. Устанавливаются так: выполняется установка реек посреди глубины стяжки под углами по шву. Эти реи нельзя комбинировать со шпилечными.

Холодные технологические швы

В технологическом процессе полов из бетона в редких моментах стяжка заливается с перерывами больше, чем на 24 часа. Это предусматривается только в помещениях небольшой квадратуры и при непрерывной подаче бетонной смеси. Как правило, стяжка производится с интервалами для технологического застывания бетона до определенной прочности. Там где происходят стыки бетонов с разными периодами заливки, в обязательном порядке нарезаются холодные швы. Такие швы по правилам должны находиться с промежутком в 1,5 м от иных типов швов.

Края стяжки дляхолодных швов придают форму шипового соединения. Когда боковые выступы выполнены из деревянного материала, конус 30 градусов будет идеальным для стяжки слоем 20-30 см (категорически нежелательны конусы под углом 45 градусов). Согласно технологии завода изготовителя можно применять конусы из металла.

Изоляционные швы

Изоляционные швы

Способствуют движению стяжек в отношении колонн, стен и оснований. Изолирующий материал заполняет шов, он должен быть восприимчив к пластическим деформированиям без разрушения, то есть, он должен стягиваться. Шовную толщину нужно рассчитывать, учитывая величину линейного расширения стяжки. Как правило, шов толщиной 1,3 см. Изоляционные швы в основном заделывают герметичным составом, предварительно заготовленным волокном либо прочими аналогичными материалами. Укладка герметика следует до заливки бетона.
Для опытных строителей не является удивительным то, что бетон склонен к растрескиванию во время высыхания. К сожалению, и после того, как материал высохнет, он продолжает растрескиваться, что губительно для уже готового строительного сооружения. И если не произвести своевременную компенсацию образующихся напряжений, которые спровоцированы из — за усадочных расширений бетона, постройка начнет медленно разрушаться.

Видео нарезки деформационных швов

Остались вопросы? Задайте их нашему эксперту!

Самые интересные вопросы

Как сделать деформационные швы в стяжке пола: нарезка и герметизация.

Деформационные швы в стяжке пола являются необходимым элементом, обеспечивающим надежность и долговечность конструкции. Искусственные зазоры в бетонных площадках, при всей их простоте, играют огромную роль. Они предотвращают разрушение материала в период эксплуатации. Обязательность элемента и его параметры закладываются в нормативные строительные документы.

Что такое деформационный шов

Шов представляет собой разрез (искусственный зазор) в монолитной, бетонной плите, который разделяет ее на участки, способные независимо друг от друга перемещаться в небольших пределах.

Зачем нужен разрез в напольной стяжке? По сути, это монолитная, бетонная плита, которая подвержена таким серьезным нагрузкам, как давление со стороны всего строения, усадка, температурное расширение, набухание. Неоднородная структура большого монолита вызывает неравномерное расширение (сжатие) разных участков, что вызывает внутренние напряжения, приводящие к растрескиванию.

Разрез большой плиты на несколько элементов снижает внутренние напряжения. Каждый блок может смещаться относительно соседнего участка, независимо от него. В результате этого вероятность растрескивания снижается.

Наибольшие расстояния между швами в стяжке пола

По своему назначению деформационные зазоры делятся на 3 основные категории:

  1. Изоляционный тип. Такой зазор формируется по периметру помещения, возле стен, а также вокруг колонн и других архитектурных элементов. Он предназначен для компенсации расширения, как стен, так и самой стяжки.
  2. Усадочные. Они должны предотвратить разрушение бетона в результате неравномерной усадки при застывании. Эти зазоры разделяют бетонную плиту на отдельные квадраты с соотношением длины и ширину порядка 1,2-1,5. Они выполняются в форме прямых зазоров, без ответвлений. Наибольшее расстояние между деформационными швами в стяжке пола составляет 3 м. Если ширина плиты 3,5-4 м, то шов делается посредине. Глубина зазора обычно составляет не менее 1/3 толщины покрытия.
  3. Конструкционный. Он устраивается при перерыве в заливке бетона в том месте, где работа приостановлена. Конструкционный шов может совпадать с усадочным зазором.

Параметры деформационных зазоров зависят от коэффициента температурного расширения материала, усадочных характеристик, нагрузки, эксплуатационных факторов. Расстояние между ними принято рассчитывать из выражения (25-37)h, где h — толщина стяжки. При значительной усадке бетонного раствора параметр берется на нижнем пределе. Ширина шва выбирается в пределах 4-6 см.

Вы соблюдаете расстояния между швами в стяжке пола?

Особенности нарезки швов

Вопрос о том, как выполняются деформационные швы, решается в зависимости от вида стяжки (полусухая, наливная и т.д.), размеров помещения и конкретных условий. Вероятность растрескивания бетона растет по мере повышения влажности раствора и увеличения скорости отвердения, при нарушении пропорций ингредиентов. Снижается риск за счет правильного ухода после заливки, предусматривающего постепенное застывание бетона. Важная роль отводится контролю влажности и температурного режима в помещении.

Деформационные швы разного типа выполняются на различных стадиях возведения пола. Схема их расположения разрабатывается заранее с расчетом расстояния между ними и глубины нарезки. При формировании канала следует помнить, что растрескивание характерно для острых углов, а потому надо избегать их.

Все швы можно разделить на 2 типа:

  1. Технологические элементы. Они нужны только на стадии изготовления бетонной стяжки и ее полного застывания. В последующем необходимость в них отпадает, а потому их надо загерметизировать. К этой категории относятся конструкционные и усадочные швы.
  2. Постоянный тип. Основной представитель — изоляционный шов. Деформирующие нагрузки сохраняются в течение всего срока эксплуатации здания, что требует постоянного наличия компенсационного зазора.

Исходя из назначения швов, планируются и соответствующие работы. Зазоры технологического характера будут мешать и их приходится устранять. Для этого обеспечивается этап заделки и герметизации на определенной стадии строительства. Постоянные швы необходимо сохранить в рабочем состоянии, но замаскировать для придания надлежащего внешнего вида.

В полусухой стяжке

Наиболее типичная для частного строительства полусухая стяжка производится из густого раствора с минимальным содержанием воды. Это несколько снижает усадочные проблемы, но не избавляет от них. Такие стяжки требуют нарезания всех указанных видов деформационных зазоров:

  1. Изоляционный шов формируется на стадии изготовления стяжки. Для этого перед заливкой бетона по всему периметру помещения, впритык к стене, укладывается полоса (рейка), не имеющая адгезии с раствором. Толщина ее выбирается в пределах 10-20 мм. После схватывания бетонного раствора она извлекается, открывая полость между стяжкой и стеной. Далее, шов маскируется плинтусом.
  2. Усадочные разрезы нарезаются после заливки, но до полного отвердения массы. Они не нужны в период активного испарения влаги, когда усадка еще не происходит, но необходимы на этапе структурных превращений. Формировать швы необходимо в период 2-6 суток после заливки. Для их нарезания лучше всего использовать специальный швонарезчик по бетону. Можно воспользоваться болгаркой. Иногда используется следующая технология. Через несколько часов после заливки, когда масса еще сохраняет определенную пластичность, в нее вдавливается планка. Глубина усадочного шва выбирается в пределах 1/3-1/4 от толщины стяжки.
  3. Конструкционные швы — это особые элементы. Они необходимы только при вынужденном перерыве в заливке бетона. В этом случае после завершения работы на границе заливки устанавливаются поперечные рейки или металлические конусы. В результате шов формируется по системе «паз-шип». По сути, это единственная разновидность деформационного зазора с неровными стенками канала. При планировании работ следует заранее продумывать расположение конструкционных разрезов.

Нарезка швов в стяжке осуществляется в следующем порядке. Проводится разметка пола с прочерчиванием прямых, параллельных линий. Лучше использовать металлическую линейку шириной 4 см, а линии проводить с ее обеих сторон, что даст возможность сразу наметить и ширину зазора. Далее, аккуратно прорезаются каналы, ведя инструмент по направляющей рейке.

В наливном полу

У многих людей складывается ошибочное мнение о необходимости деформационных швов при заливке наливных, самовыравнивающихся полов. В этом случае действительно усадочный процесс менее значителен, но он все-таки присутствует. Крайне редко возникает потребность в конструкционных швах, т.к. технология самовыравнивания пола требует проведения заливки всей поверхности в один заход. Необходимость же в изоляционных и усадочных разрезах остается и для наливных стяжек.

Методика формирования швов на наливном поле не отличается от технологии их изготовления на полусухой стяжке. Возможно лишь увеличение максимального расстояния между усадочными зазорами до 4-5 м (с учетом меньшей усадки).

Герметизация деформационных швов

Герметизация необходима для устранения канала для воды и придания зазорам эстетичного внешнего вида. Используются такие способы:

  1. Герметизирующий жгут. Это наиболее простой способ. Он реализуется путем укладки в полость разреза уплотнителя в виде жгута. Чаще всего используется жгут из вспененного полиэтилена, имеющий достаточную эластичность и низкую цену.
  2. Герметики. Можно использовать специальные герметизирующие мастики, реализуемые в готовом виде. После отвердения масса превращается в монолит, обеспечивая гидроизоляционные свойства. Заполнение швов производится с помощью резиновых шпателей.
  3. Гидрошпонки. Они изготавливаются в форме ленты из пластика или резины. Специальный профиль позволяет их плотное и прочное размещение в полости канала.
  4. Профильные элементы. По сути, это специальная система из резиновых вставок и профилей. Главное преимущество — защита от существенных механических нагрузок.

Каким методом загерметизировать шов следует решать с учетом конкретных условий. Надо учитывать размеры зазоров, реальные нагрузки. Не следует забывать о внешнем виде.

Деформационные зазоры необходимы при изготовлении бетонной стяжки пола. Компенсационный, изоляционный зазор должен сохраняться на протяжении всего срока эксплуатации дома. Другие типы швов необходимы только на стадии строительства. Их придется аккуратно и элегантно загерметизировать.

Популярное

Устройство деформационных швов в бетонных полах

Сделать качественный пол непросто. Надо знать немало. Например, при заливке стяжки требуются делать швы. О том, как и зачем делать деформационные швы в бетонных полах — пойдет речь дальше.

Блок: 1/5 | Кол-во символов: 191
Источник: https://chudopol.ru/deformatsionnyj-shov-v-betonnyh-polah

Что такое деформационный шов и для чего он нужен

Как известно, стяжка и любой бетон не способен переносить деформации. При возникновении любого напряжения он трескается. В результате имеем потрескавшуюся стяжку. Трещины в стяжке появляются по разным причинам:

  • Из-за внутреннего напряжения, которое возникает при высыхании. Каждый метр стяжки становится «короче» на 1 мм. Не так много, но если это 5 метров, то уже 5 мм, если 10 метров, то 1 см. Для нейтрализации этого типа напряжений делают усадочные швы.
  • Температурное расширение имеют все материалы, и бетон тоже. Трещины часто возникают над теплым полом, или если стяжка проходит как над подогреваемыми участками, так и над «холодными». Также наличие температурных швов обязательно в неотапливаемых помещениях. Старт отопления или замерзание — все это приводит к возникновению напряжения в бетоне. Швы для компенсации таких изменений, называют температурными или температурно-влажностными.

    Если говорить про квартиры, то деформационные швы в бетонных полах — это уложенная по периметру помещения и в дверном проходе перед заливкой стяжки лента

  • Из-за усадки зданий. Вообще, стяжку не рекомендуют заливать в новостройках. Желательно дождаться осадки дома и только потом делать бетонный пол.
  • При заливке стяжки в несколько этапов, на стыке старого и нового бетона также возникает напряжение. Тут тоже должен быть шов, который называют конструкционным.

Любая из перечисленных выше причин приводит к появлению трещин в стяжке. Появляются они хаотично, хотя некоторые места можно предсказать. Произвольно расползающиеся трещины особенно опасны и неприятны в стяжке над полами с подогревом. Трещина может порвать тубу, греющий мат или пленку. Чтобы бетон не трескался произвольно, делают деформационные швы в бетонных полах. Нужны они для того, чтобы бетон трескался в строго определенных местах. В запланированных местах, перед заливом бетона, устанавливают эластичный материал. Это может быть специальная лента, шнур, деревянная планка, планка из пенопласта требуемой толщины.

Для отмостки вокруг дома или для террасы, деформационный шов — это планки (деревянные или специальные), уложенные в ключевых точках

Если швы в стяжке были сделаны для компенсации изменения размеров при высыхании бетона, заполняющий швы материал извлекается. Образовавшиеся пустоты заполняются ремонтным или эластичным составом. Эластичность потребуется на теплом полу или в помещениях с постоянно меняющимися условиями. Тут обязательно нужны компенсационные швы. Особенно если сверху уложить жесткое и жесткозакрепленное покрытие. Например, плитку или керамогранит.

Блок: 2/5 | Кол-во символов: 2591
Источник: https://chudopol.ru/deformatsionnyj-shov-v-betonnyh-polah

Для чего выполняется деформационный шов в бетонных полах

Согласно требованиям проектной документации выполнение технологических разрезов бетонных оснований – обязательное мероприятие. Несмотря на способность воспринимать значительные сжимающие усилия, бетон – довольно хрупкий материал. Под воздействием пластических деформаций бетонная основа не деформируется, подобно пластмассе, обладающей повышенной пластичностью. Бетон теряет целостность, растрескиваясь аналогично стеклу.

Деформационный шов – технологический разрез бетонного пола, понижающий действующие усилия на покрытия и близлежащие архитектурные конструкции

Образование трещин вызвано следующими факторами:

  • действующими нагрузками, превышающими прочность материала;
  • внутренними напряжениями, возникающими в бетонном основании;
  • температурными перепадами, характерными для определенной местности;
  • усадочными деформациями, связанными с неравномерным твердением;
  • осадкой строения, вызванной давлением почвы на фундамент здания;
  • реакцией грунта на пол, залитый непосредственно на почву;
  • резкими колебаниями, возникающими в результате сейсмических явлений.

Нарезка деформационных пазов позволяет минимизировать влияние указанных негативных процессов и обеспечить целостность пола.

Блок: 2/7 | Кол-во символов: 1226
Источник: https://pobetony.ru/poleznye-stati/deformacionnye-shvy-v-polah-betonnyh/

Нормативные требования к устройству деформационных швов в бетонных полах

Определение деформационных швов и правила их формирования регламентируют СП 70.13330.2012 (актуализированная редакция СНиПа 3.03.01-87), СП 29.13330.2011 (актуализированная редакция СНиПа 2.03.03-88), другие нормативные акты.

Основные требования при создании деформационной защиты здания:

  • Швы должны быть расположены на одной линии с осями колонн, швами ЖБ плит перекрытий, специальными деформационными разрезами, предусмотренными в основании.
  • Для заделки технологических разрезов могут использоваться пластичные полимерные материалы, составы на основе цемента не ниже марки М400 (ЦЕМ I 32,5), жгуты, ленты, металлопрофили. Для цементации швов, раскрытие которых не превышает 0,5 мм, применяют маловязкие растворы на основе цемента.
  • Компенсационные швы внутри монолитной плиты, а не только по ее периметру, изготавливаются в основном на объектах производственного назначения.
  • Зазоры могут формироваться, благодаря особой конфигурации опалубки, или нарезаться в уже отвердевшем бетоне. Пропил делают через двое суток после заливки смеси инструментом с алмазными дисками. Во время заливки можно устанавливать в смесь рейки, обработанные антиадгезионными составами. После схватывания материала рейки удаляют, а место их расположения заделывают заполнителем.
  • Технологические зазоры располагают на расстоянии 8-12 м друг от друга, если основанием пола является железобетонная плита. В других случаях места компенсационных разрезов определяются инженерными расчетами и отображаются в проектных документах.

Блок: 3/4 | Кол-во символов: 1594
Источник: https://udarnik.spb.ru/vse-o-betone/temperaturnye_shvy_v_betone/

Классификация

Наиболее часто применяемые типы деформационных швов:

  • изоляционные;
  • усадочные;
  • конструкционные.

Подобное разделение основано на особенностях применения того или иного типа, рассмотрим подробнее каждый из них.

Изоляционные швы

Основная задача данного деформационного шва в конструкциях из бетона состоит в исключении передачи деформаций от капитальных архитектурных элементов на стяжку пола. Основное расположение:

  • вдоль стен;
  • вокруг колонн;
  • периметр фундамента.

Операция осуществляется методом укладки изоляционного материала вдоль стен или других конструкций помещения перед нанесением бетонного раствора.

Усадочные швы

Затвердевание бетонного покрытия в своей массе происходит неравномерно – верхний слой высыхает более интенсивно, чем нижний. В результате этого уровень стяжки по краям получается выше, чем в центре, как говорят строители – заворачивается. В результате возникающих напряжений образуются трещины.

Чтобы предотвратить их появление и взять этот процесс под контроль нарезаются усадочные швы. Обычно их располагают по осям колонн и стыкуют с углами таких же нарезанных элементов, идущих по периметру колонн. Нарезка производится на глубину, соответствующую 1/3 толщины стяжки после финишной обработки покрытия. Работа выполняется с применением швонарезчика с функцией орошения.

Но возможен и другой вариант – методом установки реек определенных размеров на стадии пластичности бетонной поверхности.

Конструкционные швы

Данный тип разграничений устраивается в местах, где заканчивается дневная смена по укладке стяжки. Форма торца должна иметь форму соединения «шип-паз», можно применить рейки, уложенные поперек продольной линии, при этом они с одной стороны должны быть обработаны битумом для удобства демонтажа.

При строительстве важно иметь ввиду, что деформационный конструкционный шов в бетоне также работает и в качестве усадочного, допускающего незначительные горизонтальные подвижки.

Крайне желательно добиться максимального их совпадения и соответствия проектной документации, любые изменения должны быть согласованы.

Блок: 3/5 | Кол-во символов: 2036
Источник: https://kakpostroit.su/deformacionnyj-shov-v-betone/

Зачем нужны швы и как они работают

Многие считают армированный бетон самым прочным «неубиваемым» искусственным камнем. Это, конечно, так, но данный материал очень сильно разнится по характеристикам, которые определяются присутствующим в его составе набором компонентов.

График нарастания прочности твердеющего монолита

  1. При достаточно высоких показателях твёрдости и отменной прочности бетон не выносит возникающего внутри напряжения и плохо противостоит механическим ударам извне. И если в случае с полом его поверхность может быть защищена декоративным покрытием, то от внутренних деформирующих процессов могут защитить только предусмотренные в плите зазоры, которые и называют компенсационными швами.
  2. Проблемы у бетона могут начинаться уже с момента его твердения, ведь несмотря на то, что стяжка может формироваться разными способами (мокрая, полусухая), равномерного созревания камня добиться невозможно ни в том, ни в другом случае.
  3. Поверхностные слои высыхают быстрее, глубокие — дольше. Тот, что уже схватился, начинает терять объём и сжиматься, тогда как в нижележащем слое гораздо больше влаги. Чем толще стяжка и чем обширнее её площадь, тем возникает большее несоответствие объёмов, которое сопровождается расслаиванием монолита и появлением сетки трещин.

    Неправильно залитый пол – результат налицо

  4. Чтобы избежать таких последствий, в плите устраивают компенсационные зазоры. Но у них есть и ещё одно предназначение – дать возможность бетону беспрепятственно расширяться при нагреве. В условиях обычного жилого дома роль деформационных швов играют зазоры, оставляемые по периметру и заполняемые демпферной лентой.
  5. Особенно важно предусмотреть такие зазоры при внедрении в стяжку нагревательных элементов, с помощью которых сейчас повсеместно организуют напольное отопление. Колебания температур негативно влияют на любой материал, а не только на цементный камень. При расширении он увеличивается в объёме, и если нет зазора – упирается в препятствие.

    теплый пол

    В данном случае компенсационный шов сделан в проёме между комнатами

  6. Невозможность плиты занять нужное ей пространство запускает деформационные процессы – и не только в напольной плите, то и в тех конструкциях, на которые она при этом оказывает давление. Поэтому, при проектировании бетонных полов обязательно предусматриваются швы, количество которых зависит не только от площади помещений, но и от эксплуатационных условий.

    Уровень бетонного основания, разметка

На заметку! В большей степени необходимость устройства компенсационных зазоров внутри монолитной плиты (а не только по периметру) относится к промышленным полам. Минимальные расстояния между швами для неармированной стяжки определяются строительными нормами в 20 м, а армированной – 30 м. Жилых помещений с такой длиной или шириной пола не бывает (ну может за редким исключением в помещениях студийного типа), поэтому в комнатах бывает достаточно и пристенных зазоров.

Кромочная лента в роли демпфера по периметру примыкания стяжки

Конструкционные особенности зазоров

Формирование шва может осуществляться либо за счёт соответствующей конфигурации опалубки, либо его нарезают в уже готовой стяжке. Это зависит от конкретно поставленной задачи.

  1. Разделение периметров примыкания пола к вертикальным конструкциям – стенам, колоннам, перегородкам. Эти швы предназначены для компенсации усадки бетонной смеси и называются изоляционными. Их минимальная ширина составляет 10 мм, а заполняются они, как уже было отмечено, упругой лентой.
  2. Второй вариант – это разграничение зон монолитной конструкции, которые по тем или иным причинам приходится заливать в разное время. Этот шов так и называется – разграничительный (или конструкционный). Фактически, заливается две плиты, зазор между которыми затем заполняется герметиком.

    Горизонтальные короткие выпуски арматуры обеспечат хорошее сцепление при устройстве разграничительного шва

    Компенсационные рейки для заливки пола

    Вариант гидроизоляции швов

  3. Пристыковать вторую плиту удобно, если у первой в процессе заливки предусмотреть зубчатые края либо горизонтальные выпуски закладной арматуры. В этом случае свежий бетон отлично сцепится с уже затвердевшим. Как вариант, при устройстве монолита используют специальные рейки, которые располагают на границе конструкционного шва. Устраивать его можно не ближе одного метра к усадочному шву.
  4. Усадочный — это третий вариант зазора, который призван облегчить бетону процесс потери объёма. Шов нарезают уже после того, как произведена перетирка стяжки — в этот момент монолит ещё сохраняет некоторую пластичность, но и рассыпаться при работе бетонорежущего оборудования уже не будет.
  5. Чтобы компенсировать деформации, возникающие из-за усадки бетона, при толщине заливки в 100 мм бывает достаточно прорезать шов на глубину до 30 мм. Самое главное в устройстве таких швов – их правильная конфигурация, которая должна быть прямоугольной. Кроме того, очень важно соблюсти соотношение толщины слоя бетона к расстоянию между швами, которое выглядит как пропорция 1:30.
  6. То есть при толщине стяжки 9 см прорези нужно делать через каждые 2,7 метра. Отклонения допускаются, но небольшие – в пределах 10%. Все эти расчёты строители, конечно, сами не производят – для этого в проекте здания имеется карта пола, согласно которой и осуществляется его устройство.

Прорезка усадочного шва

Схема устройства усадочного шва

Усадочные швы в помещении с колоннами

В небольших помещениях усадочные швы тоже нужно предусматривать. В прямоугольных обычно делают два диагональных шва, при большом превышении длины над шириной, добавляют ещё и продольный. Если в здании имеются колонны, то прорези делают вдоль их оси, крест-накрест — а так же отчерчивают вокруг них квадрат, углы которого совпадают с осевыми швами.

Заделка полости шва

Ещё одна немаловажная задача, которую приходится решать до того, как помещение будет сдано в эксплуатацию – это герметизация полости шва, в которую не должна попадать влага, агрессивно воздействующие жидкости и мусор. Какими способами его можно оформить, мы и рассмотрим далее.

Таблица. Способы оформления шва.

Вид материала Особенности его применения

Специализированный профиль

Производители предлагают огромный ассортимент как встраиваемых, так и накладных профилей, с помощью которых можно грамотно и эстетично оформить деформационный зазор. Как вариант, это сдвоенные профилированные планки той или иной конфигурации, между которыми имеется эластичная вставка. Она исполняет роль демпфера и одновременно закрывает шов.

На заметку! Эти профили достаточно дорогие, их применение имеет смысл только в том случае, когда стяжка имеет большую толщину.

Уплотняющий жгут

Прекрасным недорогим вариантом для уплотнения шва является жгут из вспененного полиуретана или другого полимера. В зависимости от глубины зазора, полоски уплотнителя закладывают в один или два слоя, после чего заполняют оставшееся пространство жидким, быстро затвердевающим на воздухе герметиком.

Гидрошпонка

Гидрошпонками принято называть специальные профилированные ленты из полимера или резины, которые внедряются в массу монолита ещё в процессе заливки. За счёт своей эластичности и способности менять объём, они прекрасно справляются с возникающими в теле бетона деформациями и сглаживают их последствия.

Эластичная мастика

Индустрия производства строительных материалов предлагает для герметизации швов в бетоне огромный ассортимент мастик, которые даже после затвердевания остаются эластичными. Они удобны и простотой нанесения, и своей готовностью к применению (хотя есть и двухкомпонентные составы, которые нужно смешивать), и невысокой ценой. Но главное – они полностью герметизируют шов и справляются с ролью демпфера даже без вкладышей.

профиль для деформационного шва

Заделка неровностей и трещин на бетонном полу

Какой бы способ ни был применён при заделке шва, очень важно, чтобы в нём не оставалось пустот. При глубине выемки более 50 мм часть её может быть заполнена мелким сыпучим наполнителем – например, песком. Далее уже можно укладывать жгут и заполнять оставшийся объём зазора мастикой. Как это правильно делается, наглядно показано на схеме снизу.

Герметизация глубокого шва

Грамотно устроенный и качественно герметизированный шов, защитит плиту бетонного пола от преждевременного разрушения.

Блок: 2/4 | Кол-во символов: 8164
Источник: https://pol-spec.ru/raznoe/deformacionnye-shvy-v-betonnyx-polax.html

Способ устройства и ремонта деформационного стыка

В зависимости от предусмотренной проектом технологии, компенсационные швы могут устраиваться как в процессе заливки, так и по её окончании. Кроме того, в процессе эксплуатации пола может возникнуть необходимость ремонта старого шва.

Таблица. Один из способов, который может быть применён для обустройства шва в готовой плите.

Шаги, фото Краткое описание процесса

Шаг 1 — разметка

Так как места расположения и параметры швов (глубина и ширина) определяются проектом, разметка осуществляется согласно данным чертежа. По готовому основанию её можно выполнить простым карандашом.

Шаг 2 – нарезка штроб

По расчерченным линиям пускается электрический штроборез с присоединённым к нему пылесосом. Ширину шва обозначат две параллельные штрабы по контуру, но если он широкий, для облегчения последующей выемки бетона, в промежутке можно сделать ещё несколько прорезей.

Шаг 3 – выемка бетона

После нарезки полос, бетон между ними разрушается при помощи перфоратора с насадкой «лопатка».

Шаг 4 – обработка дна выемки

Дно выемки при этом плоским не получается, поэтому, чтобы была возможность установить профиль, поверхность штрабы приходится дорабатывать. Для этой цели используется углошлифовальная машинка (в народе «болгарка»), оснащённая спецкожухом и алмазной чашкой.

Шаг 5 – установка профильного комплекта

Когда полости шва будет придана геометрически правильная форма, в неё укладывают комплект из двух профилей, скреплённых между собой временными перемычками. Его положение обязательно выверяется с помощью геодезических приборов.

Шаг 6 – сверление отверстий

Сквозь монтажные отверстия в профилях производится сверление под крепёж, с обязательным удалением образовавшейся пыли.

Шаг 7 – забивка анкера

Профили крепятся анкерами HRD 8*80. Сначала вставляется пластиковый дюбель, в который болт до половины забивается молотком.

Шаг 8 – докрутка болта гайковёртом

Далее его уже докручивают ударным гайковёртом

Шаг 9 – демонтаж временных перемычек

Когда все анкера будут находиться на своих штатных местах, перемычки, временно фиксирующие профили, можно демонтировать.

Шаг 10 – установка эластичной вставки

Теперь нужно установить герметизирующую прокладку из резины или другого эластичного материала. Сначала её отматывают от бухты, не отрезая, и оставляют в течение суток отлежаться, чтобы распрямилась. После этого её уже можно кроить и укладывать в установочный канал между профилями.

Шаг 11 – монтаж декоративных накладок

Чтобы зафиксировать прокладку, поверх неё монтируются декоративные планки. У них есть овальные пазы, которые насаживают на выступающие из профиля стерженьки с резьбой.

Шаг 12 – фиксация планок

На шпильки накидывают пружинные шайбы, потом гайки, которые сначала закручиваются рукой…

Шаг 13 – затяжка гаек

… а потом, без чрезмерного энтузиазма, затягивают шуруповёртом с регулировкой усилия.

Шаг 14 – установка защитного короба

Чтобы при замоноличивании профиля раствор не попал на декоративную часть шва, её закрывают накладкой в виде оцинкованного металлического кожуха. Его элементы просто стыкуются друг с другом с небольшим нахлёстом, и хорошо прижимаются к основанию.

Шаг 15 – замоноличивание профиля

Для зачеканки профиля можно использовать любой вариант тиксотропных смесей в готовом или сухом заводском исполнении, предназначенных для ремонта бетона.

Шаг 16 – заполнение шва герметиком

После того как ремсостав, которым заливался профиль, полимеризуется, защитный кожух удаляют и приступают к герметизации шва. В данном случае она выполняется эластичной мастикой, наносимой посредством монтажного пистолета. Герметик не должен выступать за поверхность пола, поэтому его излишки сразу же аккуратно удаляют.

тиксотропная смесь для ремонта бетона

Блок: 3/4 | Кол-во символов: 3683
Источник: https://pol-spec.ru/raznoe/deformacionnye-shvy-v-betonnyx-polax.html

Материалы, используемые для заполнения швов бетонного пола

В зависимости от размеров швов и назначения пола, для заполнения деформационных швов могут применяться следующие материалы.

  1. Металлические профили. Наиболее дорогие элементы, рекомендуются к применению в больших помещениях со сложной конфигурацией и большой нагрузкой бетонного пола. Укладываются во время заливки раствора, представляют собой сложный двухсторонний профиль с пластиковыми или резиновыми вставками. Одновременно компенсируют возникающие усилия и герметизируют шов.

    Профили для полов

  2. Уплотняющие полосы. Применяются на относительно небольших по площади полах, состоят из эластичного жгута или полос вспененного полимера. Для герметизации используется один или несколько слоев герметика.

    PenoProf, жгут

  3. Профилированные ленты. Закладываются в бетон в период закладки, материал изготовления – полимеры или модифицированная резина. Упрощают и ускоряют процесс заливки бетонного пола, универсального использования.

    Лента для деформационных швов

  4. Силиконовые герметики. Имеют широкое распространение в небольших по площади помещениях с невысокими нагрузками на половое покрытие. В зависимости от состава, могут быть однокомпонентными или двухкомпонентными. Первые проще в использовании, вторые имеют улучшенные эксплуатационные характеристики.

Выбор технологии изготовления компенсирующих швов должен учитывать максимум характеристик объекта.

Деформационные швы в бетонных полах

силиконовый герметик

Блок: 3/6 | Кол-во символов: 1466
Источник: https://pol-exp.com/deformatsionnye-shvy-v-betonnyh-polah/

Что делать, если деформационные швы не сделали

Не все уверены в необходимости использования демпферной ленты и в том, нужны ли вообще эти компенсационные/демпферные/температурные швы. Раньше делали без этих «выкрутасов», разве что на улице закладывали деревяшки. А в квартирах и домах ничего подобного не делали. Действительно, не делали, но требования к отделке были другие, другие материалы использовались. О подогреве пола вообще речи не шло. Какие полы были? Деревянные по лагам, линолеум жуткого качества, да паркет в больших городах. Все. Их клали на плохое основание — сейчас такое в качестве черновой основы не все захотят принимать. Так что, да, раньше несколько трещин в полу — это норма, сегодня мало кто с этим согласится. А чтобы стяжка была ровной и без трещин, нужны деформационные швы в бетонных полах.

Что делать, если стяжку залили, а швы не заложили, не предусмотрели. Можно нарезать швы при помощи болгарки, после того как бетон «станет». Когда по нему можно будет ходить, но когда он еще не начал сохнуть. При нормальной температуре (+17°C и выше), это 1,5-2 суток (36-48 часов). Пропил делается алмазным диском по намеченным линиям. Вдоль стен, на переходах из комнаты в комнату, на наружных углах, если такие есть.

Если стяжка уже залита, а про температурные и усадочные швы в бетоне забыли, можно по периметру и в дверях их нарезать при помощи болгарки и алмазного диска

Есть, конечно, специальные машины для нарезания швов, но для бытового применения они нерентабельны. Хотя, контролировать глубину при работе болгаркой тяжело. В обычных выравнивающих стяжках это не так страшно, а вот если внизу трубы или греющий кабель…

Блок: 4/5 | Кол-во символов: 1647
Источник: https://chudopol.ru/deformatsionnyj-shov-v-betonnyh-polah

Разновидности специальных пазов

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 839 ( 7.59 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 5048 ( 45.66 % )

Зачем выбирать что-то одно? В городе квартира, а за городом — частный дом. 4675 ( 42.28 % )

Я — свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 494 ( 4.47 % )

В зависимости от выполняемых функций, существуют различные типы деформационных разрезов:

  • изоляционные. Они формируются по периметру стен, по контуру фундаментов для установки оборудования, а также вокруг опорных конструкций. Швы предназначены для исключения силового воздействия конструктивных элементов строения на стяжку. Кроме того, они позволяют компенсировать усадку бетонного массива при уменьшении объема в процессе твердения. Конфигурация изоляционных пазов, расположенных по периметру колонн, может быть радиусная или квадратная. Для обеспечения целостности стяжки важно выдержать угловое смещение квадратного шва на 45 градусов относительно колонны;
  • усадочные. Этот тип пазов позволяет компенсировать внутренние напряжения, вызывающее растрескивание бетонного массива. Усадочные пазы формируют в стяжке ослабленные зоны, в которых по мере твердения бетона образуются трещины. Формирование швов может выполняться специальными планками, устанавливаемыми в пластичный бетон, а также путем разрезания затвердевшего бетона. Глубина разреза не превышает третью часть от толщины стяжки, а длина стороны составляет от 3 до 6 метров. Это позволяет заранее сформировать ослабленные зоны и снять напряжение монолита на определенных участках;
  • конструкционные. Они выполняются на границах участков, забетонированных в разное время. Не всегда при бетонировании увеличенных площадей имеется возможность в течение рабочего дня залить всю площадь. Во время остановок, связанных с доставкой дополнительного объема смеси, ранее залитый бетон постепенно твердеет, приобретая прочность. Именно на таких зонах устраиваются швы конструкционного назначения. Расстояние от пазов до других типов разрезов должно составлять более полутора метров. Такой вид швов работает аналогично усадочным, компенсируя незначительные горизонтальные смещения.

При формиров

Деформационные швы в бетонных полах: требования, разновидности, устройство

Дата: 28 ноября 2017

Просмотров: 3373

Коментариев: 0

Неотъемлемой частью строительных мероприятий по возведению складских помещений, производственных предприятий, вокзалов, терминалов, торговых центров и других объектов является устройство бетонных оснований. Такие полы способны воспринимать значительные нагрузки и абразивное воздействие. Для повышения ресурса эксплуатации и предотвращения появления трещин выполняются деформационные швы в полах бетонных. Они представляют собой специальные технологические пазы, снижающие нагрузку на основание.

Для чего выполняется деформационный шов в бетонных полах

Согласно требованиям проектной документации выполнение технологических разрезов бетонных оснований – обязательное мероприятие. Несмотря на способность воспринимать значительные сжимающие усилия, бетон – довольно хрупкий материал. Под воздействием пластических деформаций бетонная основа не деформируется, подобно пластмассе, обладающей повышенной пластичностью. Бетон теряет целостность, растрескиваясь аналогично стеклу.

Деформационный шов – технологический разрез бетонного пола, понижающий действующие усилия на покрытия и близлежащие архитектурные конструкции

Образование трещин вызвано следующими факторами:

  • действующими нагрузками, превышающими прочность материала;
  • внутренними напряжениями, возникающими в бетонном основании;
  • температурными перепадами, характерными для определенной местности;
  • усадочными деформациями, связанными с неравномерным твердением;
  • осадкой строения, вызванной давлением почвы на фундамент здания;
  • реакцией грунта на пол, залитый непосредственно на почву;
  • резкими колебаниями, возникающими в результате сейсмических явлений.

Нарезка деформационных пазов позволяет минимизировать влияние указанных негативных процессов и обеспечить целостность пола.

Требования строительных норм и правил к деформационным разрезам

Положениями действующих нормативных документов регламентированы параметры швов, связанные с рядом факторов:

  • колебаниями температуры для конкретного региона;
  • маркой бетона, используемого для заливки пола;
  • толщиной монолитной основы;
  • величиной механического воздействия;
  • площадью залитого основания.

В зависимости от выполняемых функций, деформационные швы разделяются на несколько типов

Главные требования указаны в действующих строительных нормах и правилах:

  • пазы необходимо выполнять во всех типах помещений, где возможны температурные колебания от положительного до отрицательного значения;
  • расположение каналов должно соответствовать координатам осей колонн и зазорам между железобетонными панелями перекрытия;
  • заделка полостей должна осуществляться специальными полимерными составами, обладающими повышенной пластичностью;
  • интервал между деформационными разрезами должен составлять 8–12 м для оснований, усиленных стальной арматурой;
  • индивидуальный расчет расстояния между полостями должен выполняться в зависимости от толщины монолита и специфики эксплуатации пола.

Важно обращать внимание на следующие моменты:

  • перпендикулярность расположения разрезов. Это позволит компенсировать деформации массива и предотвратить образование трещин;
  • соответствие размеров требованиям проектной документации. Глубина пазов должна составлять 25-30% толщины стяжки;
  • своевременность формирования пазов. При выполнении разрезов в затвердевшей основе возможно образование трещин и осыпание материала по краям;
  • соблюдение размеров разбивки, в результате которой образуются участки, максимально приближенные к квадратной форме. Следует избегать Т-образного пересечения;
  • обеспечение правильного расстояния между пазами. Интервал должен превышать толщину стандартной стяжки в 24–36 раз.

Соблюдение положений СНиП гарантирует целостность бетонного пола.

Температурные швы делаются не только в бетонных полах, но и в зданиях, за счет этого исключается вероятность деформации или разрушения целостности сооружений

Разновидности специальных пазов

В зависимости от выполняемых функций, существуют различные типы деформационных разрезов:

  • изоляционные. Они формируются по периметру стен, по контуру фундаментов для установки оборудования, а также вокруг опорных конструкций. Швы предназначены для исключения силового воздействия конструктивных элементов строения на стяжку. Кроме того, они позволяют компенсировать усадку бетонного массива при уменьшении объема в процессе твердения. Конфигурация изоляционных пазов, расположенных по периметру колонн, может быть радиусная или квадратная. Для обеспечения целостности стяжки важно выдержать угловое смещение квадратного шва на 45 градусов относительно колонны;
  • усадочные. Этот тип пазов позволяет компенсировать внутренние напряжения, вызывающее растрескивание бетонного массива. Усадочные пазы формируют в стяжке ослабленные зоны, в которых по мере твердения бетона образуются трещины. Формирование швов может выполняться специальными планками, устанавливаемыми в пластичный бетон, а также путем разрезания затвердевшего бетона. Глубина разреза не превышает третью часть от толщины стяжки, а длина стороны составляет от 3 до 6 метров. Это позволяет заранее сформировать ослабленные зоны и снять напряжение монолита на определенных участках;
  • конструкционные. Они выполняются на границах участков, забетонированных в разное время. Не всегда при бетонировании увеличенных площадей имеется возможность в течение рабочего дня залить всю площадь. Во время остановок, связанных с доставкой дополнительного объема смеси, ранее залитый бетон постепенно твердеет, приобретая прочность. Именно на таких зонах устраиваются швы конструкционного назначения. Расстояние от пазов до других типов разрезов должно составлять более полутора метров. Такой вид швов работает аналогично усадочным, компенсируя незначительные горизонтальные смещения.

При формировании пазов строители руководствуются требованиями проекта с учетом реальных условий выполнения работ.

Во время застывания бетон может уменьшать свои первоначальные размеры, вследствие чего появляются внутренние напряжения

Устройство деформационных швов в бетонных полах

Технология регламентирует возможность выполнения деформационных каналов на различных этапах:

  • при бетонировании пола. После заливки и шлифовки пола, в зоне расположения паза, устанавливается планка, обработанная антиадгезионным материалом. Она легко удаляется после твердения бетона с последующей заделкой канавок герметиком;
  • на готовом основании. Для выполнения пропила на застывшем полу применяются специальные агрегаты, оборудованные алмазными дисками. Технология предусматривает возможность выполнения разрезов через двое суток после бетонирования.

При выполнении резки сухого бетона, а также при извлечении реек из затвердевшей основы важно обеспечить целостность краев.

На примере выполнения паза в затвердевшем бетоне определим последовательность работ:

  1. Выполните разметку поверхности.
  2. Настройте оборудование на необходимую глубину.
  3. Нарежьте пробный шов, проверьте качество выполненных работ.
  4. Продолжайте резать штробы с помощью налаженного оборудования.
  5. Формируйте пазы, соблюдая последовательность заливки.
  6. Герметизируйте полости с помощью герметика.

Выполнять работы можно через 2–3 суток после завершения чистовой обработки поверхности. При нарезке швов важно обращать внимание на целостность краев и соблюдение постоянной глубины, равной 30% от толщины стяжки.

Деформационные швы обязательны во всех помещениях, в которых возможно изменение температур от плюсовых к минусовым значениям

Подбираем герметик для деформационных швов в бетонных полах

Готовые швы важно защитить от доступа влаги, мусора и агрессивных веществ. Для этого применяются силиконовые герметики, состоящие из одного или двух компонентов. Первый вид проще использовать, а второй тип отличается повышенными эксплуатационными свойствами.

Вид применяемого герметика зависит от следующих факторов:

  • действующих нагрузок;
  • эксплуатационных условий.

Герметик должен обладать следующими характеристиками:

  • твердостью, благодаря которой сохраняется геометрия краев и предотвращается их откалывание;
  • пластичностью, позволяющий надежно защищать шов в процессе усадки бетона или температурных скачков.

До нанесения герметика важно тщательно очистить полость от мусора и пыли, используя сжатый воздух, щетку или пескоструйную установку.

Подводим итоги

Выполняя деформационные каналы, можно повысить прочность пола, и значительно продлить ресурс эксплуатации. Важно соблюдать технологические рекомендации по устройству полов, а также правильно формировать разрезы. Они помогут предотвратить растрескивание. Помните при выполнении работ о соблюдении требований техники безопасности.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Соединения в бетонном строительстве — типы и расположение бетонных соединений

Соединения в бетонном строительстве — это строительные, компенсационные, усадочные и изоляционные соединения. Эти стыки помещают в бетонные плиты и тротуары через равные промежутки времени, чтобы предотвратить развитие трещин в бетоне.

Типы соединений в бетонных конструкциях

Типы стыков в бетонных конструкциях:

  1. Строительные соединения
  2. Расширительные швы
  3. Суженные суставы
  4. Изоляционные муфты

1.Строительные Соединения

Строительные швы помещаются в бетонную плиту, чтобы определить размеры отдельных размещений, как правило, в соответствии с заранее определенной компоновкой швов.

Конструкционные швы должны быть спроектированы так, чтобы допускать смещения между обеими сторонами плиты, но в то же время они должны передавать изгибные напряжения, возникающие в плите под действием внешних нагрузок.

Конструкционные швы должны допускать горизонтальное смещение под прямым углом к ​​поверхности шва, которое обычно вызывается термическим и усадочным движением.В то же время они не должны допускать вертикальных или вращательных смещений. На Рис.1 показано, какое смещение должно допускаться или не допускаться конструкционным швом.

Рис.2: Типы строительных швов в бетонных конструкциях

2. Компенсаторы

Бетон подвержен изменению объема по многим причинам. Так что мы должны решить эту проблему с помощью суставов, чтобы снять стресс. Расширение зависит от длины.Здания длиной более 45 м обычно снабжены одним или несколькими компенсаторами. В Индии рекомендованный интервал между к / к составляет 30 м. Стыки образуются путем обеспечения зазора между частями здания.

Также читайте: Деформационные швы в бетоне — типы и характеристики

3. Суженные суставы

Усадочный шов — это пропиленная, формованная или обработанная канавка в бетонной плите, которая создает ослабленную вертикальную плоскость. Он регулирует расположение трещин, вызванных изменением размеров плиты.

Нерегулируемые трещины могут расти и приводить к неприемлемо шероховатой поверхности, а также к проникновению воды в основание, основание и земляное полотно, что может привести к другим типам повреждения покрытия.

Усадочные швы — наиболее распространенный тип швов в бетонных покрытиях, поэтому общий термин «шов» обычно относится к усадочному шву. Усадочные соединения в основном определяются их расстоянием и методом передачи нагрузки. Обычно они составляют от 1/4 до 1/3 глубины плиты и обычно расположены через каждые 3.1-15 м

Также читайте: Усадочные швы в бетоне — их расположение и конструкция

4. Изолирующие соединения

Стыки, изолирующие перекрытие от стены, колонны или водосточной трубы

Изолирующие швы имеют одну очень простую цель — полностью изолировать плиту от чего-либо еще. Это может быть стена, колонна или водосточная труба. Вот несколько моментов, которые следует учитывать при использовании изоляционных соединений:

Стены и колонны, которые находятся на собственных основаниях и глубже, чем земляное полотно плиты, не будут двигаться так же, как плита, поскольку она сжимается или расширяется в результате высыхания или изменений температуры, или когда земляное полотно немного сжимается.

Даже деревянные колонны следует изолировать от плиты.

Если плиты соединены со стенами, колоннами или трубами, по мере их сжатия или оседания возникает ограничение, которое обычно приводит к растрескиванию плиты, хотя это также может повредить трубы (стояки или стоки в полу).

Деформационные швы практически не нужны для внутренних плит, потому что бетон не так сильно расширяется — он никогда не становится настолько горячим.

Деформационные швы в бетонном покрытии также необходимы редко, так как усадочные швы открываются достаточно сильно (от усадки при высыхании), чтобы учесть температурное расширение.Исключением может быть тротуар или парковка рядом с мостом или зданием — тогда мы просто используем немного более широкий изоляционный шов (возможно, ¾ дюйма вместо ½ дюйма).

Взрывы из-за расширения бетона из-за жаркой погоды и солнца чаще возникают из-за неуплотненных швов, которые затем заполняются несжимаемыми материалами (камни, грязь). Также они могут быть связаны с очень длинными несоединенными секциями.

Очень длинные несоединенные секции могут достаточно расшириться от горячего солнца и вызвать взрывы, но это случается редко.

Изоляционные швы формируются путем размещения предварительно отформованного шовного материала рядом с колонной, стеной или стояком перед заливкой плиты. Материал изоляционного шва обычно представляет собой пропитанный асфальтом ДВП, хотя также доступны пластик, пробка, резина и неопрен.

Изоляционный шовный материал должен проходить через плиту, начиная с основания, но не должен выходить за верх.

Чтобы изоляционный шов выглядел более чистым, верхнюю часть предварительно отформованного наполнителя можно отрезать, а пространство заполнить эластомерным герметиком.Некоторые патентованные соединения поставляются со съемными крышками, образующими резервуар для герметика.

Шовные материалы варьируются от недорогих ДВП, пропитанных асфальтом, до пробки и неопрена с закрытыми порами. Пробка может расширяться и сжиматься вместе с швом, не выдавливается и изолирует воду.

Скотт Уайтелам из APS Cork говорит, что требуемые характеристики определяют выбор материалов для швов. Ожидаемое движение, воздействие солей или химикатов, а также ценность конструкции — все это будет иметь значение — и, конечно же, стоимость.

Соединительный материал из вспененного полиэтилена бывает различных цветов. C2 Продукты

В колоннах усадочные соединения должны подходить со всех четырех направлений, заканчиваясь изоляционным соединением, которое должно иметь круглую или ромбовидную конфигурацию вокруг колонны. Для стальной колонны двутаврового типа может подойти конфигурация вертушки.

Всегда кладите бетонную плиту в первую очередь и не укладывайте изоляционный материал шва и заливку вокруг колонны до тех пор, пока колонна не будет нести полную статическую нагрузку.

Подробнее:

Что такое холодный шов в бетоне? Методы лечения холодных швов

Разница между управляющим шарниром и компенсатором?

Герметизация различных типов стыков в строительстве

.

Бетонных изоляционных швов — Бетонная сеть

Изолирующие швы имеют одну очень простую цель — полностью изолировать плиту от чего-либо еще. Это может быть стена, колонна или водосточная труба. Вот несколько моментов, которые следует учитывать при использовании изоляционных соединений:

    Даже деревянные колонны следует изолировать от плиты.

  • Стены и колонны, которые находятся на собственных основаниях и которые глубже, чем земляное полотно плиты, не будут двигаться так же, как плита, поскольку она сжимается или расширяется из-за высыхания или изменений температуры или когда земляное полотно немного сжимается.
  • Очень длинные несоединенные секции могут достаточно расшириться от горячего солнца, чтобы вызвать взрывы, но это редко.

  • Если плиты соединены со стенами, колоннами или трубами, по мере их сжатия или оседания возникает ограничение, которое обычно приводит к растрескиванию плиты, хотя это также может повредить трубы (стояки или стоки в полу).
  • Деформационные швы практически не нужны для внутренних плит, потому что бетон не так сильно расширяется — он никогда не становится настолько горячим.
  • Деформационные швы в бетонном покрытии также необходимы редко, так как усадочные швы достаточно открыты (от усадки при высыхании), чтобы учесть температурное расширение.Исключением может быть тротуар или парковка рядом с мостом или зданием — тогда мы просто используем немного более широкий изоляционный шов (возможно, ¾ дюйма вместо ½ дюйма).
  • Взрывы из-за расширения бетона из-за жаркой погоды и солнца чаще возникают из-за неуплотненных швов, которые затем заполняются несжимаемыми материалами (камни, грязь). Также они могут быть связаны с очень длинными несоединенными секциями.
  • Изоляционный материал из вспененного полиэтилена бывает различных цветов.C 2 Продукты

  • Изоляционные швы формируются путем размещения предварительно отформованного шовного материала рядом с колонной, стеной или стояком перед заливкой плиты. Материал изоляционного шва обычно представляет собой пропитанный асфальтом ДВП, хотя также доступны пластик, пробка, резина и неопрен.
  • Изоляционный шовный материал должен проходить через плиту, начиная с основания, но не должен выходить за верх.
  • Чтобы изоляционный шов выглядел более чистым, верхнюю часть предварительно отформованного наполнителя можно отрезать, а пространство заполнить эластомерным герметиком.Некоторые патентованные соединения поставляются со съемными крышками, образующими резервуар для герметика.
  • Шовные материалы варьируются от недорогих ДВП, пропитанных асфальтом, до пробки и неопрена с закрытыми порами. Пробка может расширяться и сжиматься вместе с швом, не выдавливается и изолирует воду. Скотт Уайтелам из APS Cork говорит, что требуемые характеристики определяют выбор материалов для швов. Ожидаемое движение, воздействие солей или химикатов, а также ценность конструкции — все это будет иметь значение — и, конечно же, стоимость.
  • В колоннах усадочные соединения должны подходить со всех четырех направлений, заканчиваясь изоляционным соединением, которое должно иметь круглую или ромбовидную конфигурацию вокруг колонны. Для стальной колонны двутаврового типа может подойти конфигурация вертушки. Всегда сначала кладите бетонную плиту и не укладывайте изоляционный шовный материал и заливку вокруг колонны до тех пор, пока колонна не будет нести полную статическую нагрузку.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
