какие опоры бывают и на что обратить внимание при выборе

Линии электропередач (ЛЭП) нуждаются в опорах. На них монтируются коммуникации, закрепляется оборудование.

Отработанным решением по созданию опор является применение железобетона. Этот материал создается из смеси с высоким классом прочности и армируется стальными элементами.

Понятие «железобетонная опора ЛЭП» — это общее название сразу для нескольких элементов. Центральный — это стойка из железобетона. Она может быть вибрированной или центрифугированной. В состав входят дополнительные элементы — подпятник, ригели, приставки, подкосы. Предусмотрены анкеры и различные металлоконструкции. Это обеспечивает устойчивость и надежное закрепление оборудования.

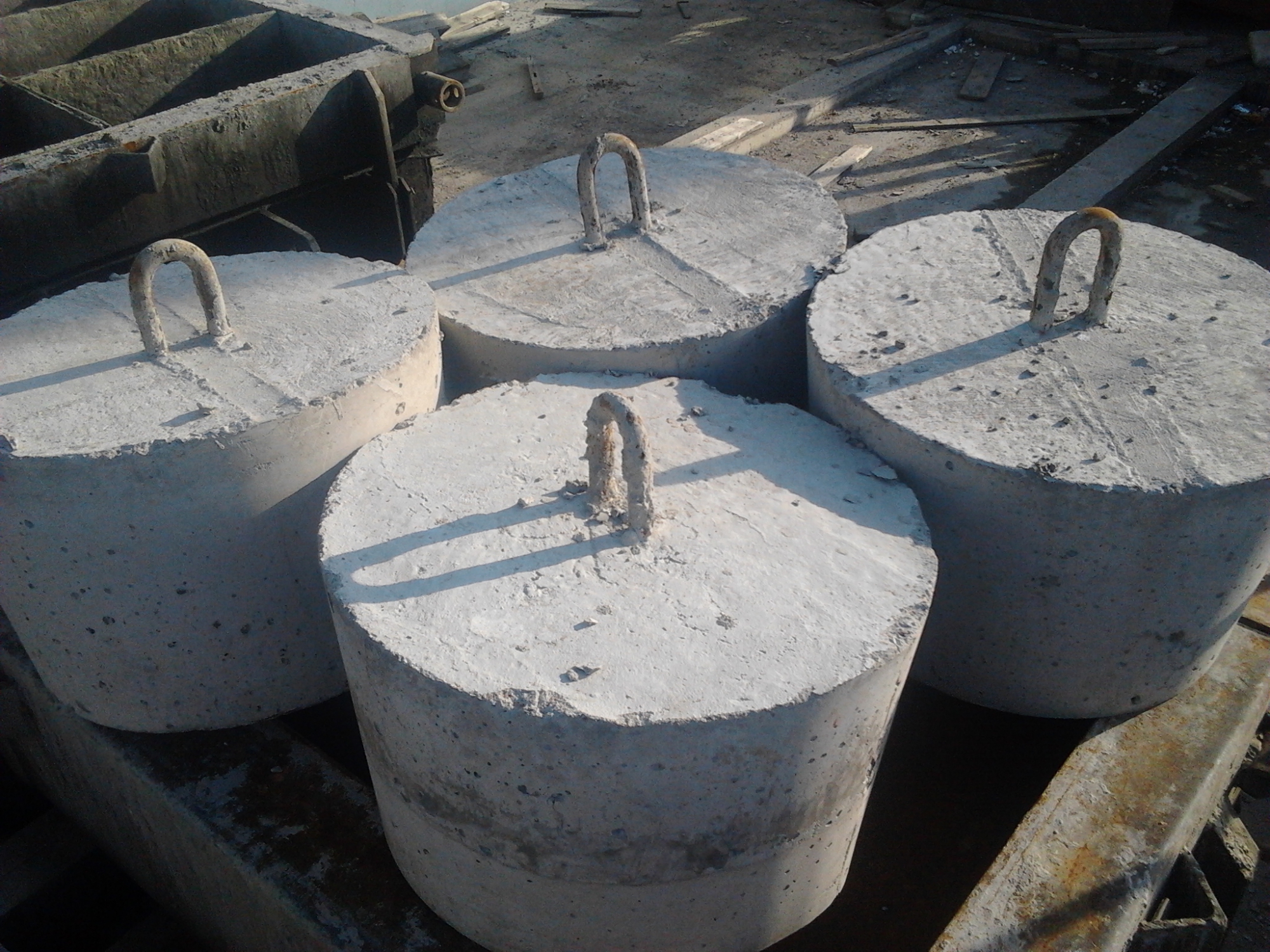

При монтаже конструкции на грунте, создается фундамент. Предусмотрен вариант размещения на слабых и подвижных грунтах.

В числе достоинств железобетонных опор:

  • защита от отрицательных температур и возможность эксплуатации при -55°С;
  • безопасность от биологического воздействия;
  • возможность монтажа в различных районах.

Залог качества конструкции — правильный выбор бетона и армирующего материала. Если все элементы подобраны верно, удается эксплуатировать несколько десятков лет службы.

Какими бывают железобетонные опоры ЛЭП?

Предусмотрено три варианта классификации опор — по конструкции, по количеству цепей и по назначению.

По конструкции предусмотрены портальные железобетонные с оттяжками и свободностоящие с внутренними связями. Помимо этого, есть варианты с оттяжками и свободностоящие разновидности с одной, двумя, тремя и большим количеством стоек.

В рамках классификации по количеству цепей выделяют одноцепные, двухцепные и многоцепные разновидности.

Деление по назначению предусматривает такие опоры, как:

  • Промежуточные. Разработаны для прямых участков и поддерживают провода. Самая многочисленная категория.
  • Анкерные. Подходят для прямых участков. Отличаются от промежуточных тем, что могут воспринимать нагрузку и использоваться в местах, где меняется количество и материал проводов.
  • Угловые. Подойдут для установки там, где трасса меняет угол расположения.
  • Концевые. Монтируются в конце и начале трасс, приспособлен для работы с большими нагрузками.

Помимо перечисленного, существуют и специальные опоры. Это транспозиционные, переходные, ответвительные, противоветровые и перекрестные. Они созданы для решения отдельных задач, там, где стандартные варианты не подходят.

Какие опоры выбрать: деревянные или железобетонные?

Заказчики часто интересуются, какой вариант опор лучше — деревянные или железобетонные. Чтобы ответить на этот вопрос, нужно проанализировать характеристики обоих типов.

Конструкции из железобетона оказываются долговечнее. Они служат не менее 40-60 лет, в то время как хорошо пропитанное дерево редко можно использовать более 50 лет.

Еще одна особенность — железобетон не представляет опасности для окружающей среды. Степень вредности использования дерева зависит от выбранной пропитки. Класс опасности для некоторых моделей доходит до 4.

Если говорить о возможностях использования, то здесь они схожи. И дерево, и железобетон можно применять при температуре до -55°С.

Высокая влажность способна одинаково негативно влиять на оба описываемых материала. Однако дерево без специальной пропитки быстрее гниет. Железобетон же не подвержен негативному бактериальному давлению, прочнее, устойчив к обледенению.

При прочих разных показателях заказчики чаще выбирают опоры для линий электропередач из железобетона, они экономичнее, долговечнее, да и удобнее в использовании.

смотрите

ТАКЖЕ

Стойки железобетонные для опор наружного освещения СКЦ9, СКЦ10, СКЦ11, СКЦТ11,5

Главная / Стойки железобетонные для опор наружного освещения


Железобетонные стойки для опор освещения типа СКЦ9, СКЦ10, СКЦ11, СКЦТ11,5

Назначение

Стойки типа СКЦ и СКЦТ широко применяют в коммунальном хозяйстве крупных населенных пунктов для опор освещения или контактных сетей. Благодаря простоте конструкции, доступной цене, прочностным и качественным характеристикам, опоры освещения на базе конических центрифугированных стоек пользуются заслуженной популярностью. Конструкция стойки рассчитана на размещение кронштейнов с осветительными приборами и закрепление консолей и гибких поперечин контактных сетей горэлектротранспорта. Центрифугированные стойки из тяжелого бетона рассчитаны на эксплуатацию в условиях воздействия неагрессивной газовой среды в различных температурных режимах. В зависимости от назначения стойки имеют различные маркировки:

  • Для освещения улиц при условии подземного подвода питания используют стойки СКЦ9-2,5-1К, СКЦ10-2,5-1К, СКЦ11-2,5-1К, при условии воздушного подвода питания используют СКЦ9-2,5-1, СКЦ10-2,5-1, СКЦ11-2,5-1.
  • Для установки деталей контактных сетей горэлектротранспорта используют транспортные стойки СКЦТ11,5-47,29-7,2, СКЦТ11,5-47,29-9,6.
  • Для устройства в городских условиях ЛЭП 0,4-10 кВ используют СКЦ11-2,5-2, СКЦ11-2,5-2К, СКЦ11-3,5-2.

Особенности конструкции

Стойки по форме, представляют собой, конические со сбегом железобетонные конструкции кольцевого сечения.

Все разработанные конструкции изготавливают способом центрифугирования тяжелого бетона во вращающихся опалубках конической формы. В металлическом каркасе стоек используется арматура следующих типов: продольная стержневая класса А-I, А-III, и поперечная спиральная арматура из проволоки Вр-1.

Особенности изготовления

Опоры освещения и транспортные опоры на базе стоек СКЦ и СКЦТ выпускаются согласно ТУ66-16-59-93 по чертежам серии 3398-7-000; 3398-7-000КС; 3933-7-000С; 3434-7-000. Технология производства стоек кольцевого сечения разных марок, основывается на центрифугировании бетона класса В30 на разных режимах вращения. Достижение кольцевой формы центрифугированных железобетонных стоек, происходит благодаря действию центробежной силы. Тепловая обработка помогает скорее добиться отпускной прочности бетона.

Условное обозначение стойки типа СКЦ

  • СКЦ – стойка коническая центрифугированная;
  • Т – транспортная;
  • 9; 10; 11; 11,5 – длина в метрах;
  • 47,29 – диаметр на нижнем, верхнем срезе транспортной стойки в см;
  • 2,5; 3,5; 7,2; 9,6 – несущая способность в тс*м;
  • К – указывает на кабельный подвод питания.
Наименование Размеры, мм Объем, м3 Масса, т Mизгиб, тс*м Морозо-
стойкость
Водонепро-
ницаемость
Класс
бетона
Вагонная
норма, шт
L Dв Dн t
Стойки для опор наружного освещения с воздушной подводкой питания
СКЦ-9-2,5-1 9000 170 335 55 0,293 0,7 2,5 F100 W2 B30 40
СКЦ-10-2,5-1 10000 170 320 55 0,334 0,82 2,5 F100 W2 B30 40
СКЦ-11-2,5-1 11000 170 335 55 0,375 0,94 2,5 F100 W2 B30 40
Стойки для опор наружного освещения с кабельной подводкой питания
СКЦ-9-2,5-1К 9000 170 335 55 0,293 0,7 2,5 F100 W2 B30 40
СКЦ-10-2,5-1К 10000 170 335 55 0,334 0,82 2,5 F100 W2 B30 40
СКЦ-11-2,5-1К 11000 170 335 55 0,375 0,94 2,5 F100 W2 B30 40
Стойки для опор наружного освещения и опоры линий электропередач 0,4-10 кВ
СКЦ-11-2,5-2 11000 170 335 55 0,375 0,94 2,5 F100 W2 B30 40
СКЦ-11-2,5-2К 11000 170 335 55 0,375 0,94 2,5 F100 W2 B30 40
СКЦ-11-3,5-2 11000 170 335 65 0,422 1,05 3,5 F100 W2 B30 40
Стойки для опор контактных сетей трамвайно-троллейбусного транспорта
СКЦТ-11,5-47,29-7,2 11500 290 470 105 1,043 2,61 7,2 F150 W4 B30 24
СКЦТ-11,5-47,29-9,6 11500 290 470 105 1,043 2,68 7,2 F150 W4 B30 24

Железобетонные стойки опор освещения и контактных сетей горэлектротранспорта, доставляются потребителю с помощью железнодорожного или автомобильного транспорта.

Железобетонные опоры освещения ЖБ: цена в Нижнем Новгороде

Каждый вид железобетонных опор обладает определенным сечением, отличается по длине, нагрузке. Маркировка элемента содержит цифры, буквы. Железобетонные опоры освещения в Нижнем Новгороде. Жб конструкции представляют два основных вида железобетонных опор. Для первого используется квадратное сечение. Характеристики стойки определяют по цифрам, буквам. СВ 95-2 — стойка вибрированная с расчетным изгибающим моментом в 2 tf*m и длиной 9,5 метров.

Другая группа – опоры, где используется круглые сечение. Этот вид железобетонных опор освещения содержит в названии цифры и буквы. Аббревиатура СКЦ 11-2,5-1к обозначает С – стойка, К – коническая, Ц – центрифугированная.

Цифры после СКЦ 11 – длина в метрах, 2,5 — расчетный изгибающий момент. Опоры с цифрой 1 в конце оборудованы в верхней части закладной деталью. опоры с цифрой 2, где в верхней части есть 3 сквозных отверстия. «К» после цифры указывает на опору с внутренней проводкой, без нее – с наружной проводкой.

Каталог, цена железобетонных опор освещения в Нижнем Новгороде

Стойки железобетонные вибрированные (ТУ 5863-00700113557-94)
Изделие Размеры, мм Цена
L B t h h2
СВ 95-2 Опора (стойка) железобетонная 9500 150 150 175 150 6 900 руб
СВ 95-3 Опора (стойка) железобетонная 9500 150 245 175 150 7 300 руб
СВ 110-3,5 Опора (стойка) железобетонная 11000 165 280 185 175 8 000 руб
СВ 110-5 Опора (стойка) железобетонная 11000 165 280 185 175 8 700 руб
СВ 164-12 Опора (стойка) железобетонная 1640 200 210 380 390 32 000 руб
СВ 164-20 Опора (стойка) железобетонная 1640 200 210 380 390 32 000 руб
ВС 90-112 Стойка — опора ЛЭП 9000 407 397 309 299 22 500 руб
ВС 105-167 Стойка — опора ЛЭП 10500 407 397 293 283 30 000 руб
ВС 140-257 Стойка — опора ЛЭП 14000 500 490 240 260 35 500 руб
СНВ 7-13 Стойка — опора ЛЭП 13000 220 310 235 205 22 050 руб

цены на центрифугированные, неподвижные и опоры уличного освещения – МЕТАЛЛОМАРКЕТ в Москве

Виды, особенности строения


Монтаж воздушных линий элекропередач осуществляют с использованием железобетонных опор и приставок. Опоры представляют собой железобетонные столбы, на вершинах которых смонтированы горизонтальные устройства с изоляторами для подвески проводов ЛЭП. Железобетонные опоры обладают высокой прочностью и долговечностью, однако стоят довольно дорого по сравнению с железобетонными приставками. Их целесообразно использовать для монтажа высоковольтных ЛЭП, имеющих большой срок службы.


Для воздушных линий электропередач до 35 кВ, временных ЛЭП и телефонных линий экономически более выгодно применять опоры из железобетонных приставок. Их эксплуатационные качества немного ниже, чем у опор, однако они имеют более низкую стоимость. Кроме того, они часто применяются для монтажа ЛЭП деревянных опор.


Производство


Железобетонные опоры и приставки производят примерно по одинаковой технологии. Сначала изготавливается сварной металлический каркас, который заливается раствором тяжелого бетона. Для уплотнения раствора часто используют вибрацию. После монолитизации бетонного раствора изделия готовы к эксплуатации. Основное различие между опорами и приставками заключается в величине их габаритных размеров. Длина железобетонных опор изменяется от 10 до 15,6 метров. Длина приставки составляет 4,25 м.


Контроль качества изготовленных деталей содержит следующие операции:


  • Оценка внешнего вида органолептическим методом. Поверхность должна быть ровной и гладкой, без крупных сколов, раковин и трещин, достигающих арматуры.
  • Определение прочности на разрушающее напряжение, изгиб и растяжение с помощью специальных стендов.

Методики проведения испытаний и величины проверяемых параметров должны соответствовать требованиям, которые изложены в соответствующей технической документации: ГОСТ 13015.0, ГОСТ 19330-99 и ТУ 5863-006-00113557-94.


В качестве металлической арматуры используют высокопрочную проволочную и стержневую арматуру.


Хранение и транспортировка


Готовые железобетонные изделия складируются в складских помещениях и на открытых площадках в штабелях высотой не более 5 рядов. Укладываются послойно, с порядным чередованием толстых и тонких концов опор.


Транспортировка разрешается любым видом транспорта. При транспортировке необходимо исключить возможность соударения изделий друг с другом, которая может привести к их повреждению.


Погрузочно-разгрузочные работы проводят с использованием подъемно-транспортного оборудования.


  • Ассортимент продукции постоянно обновляется
  • Постоянным клиентам скидки и бонусы
  • Услуги автокрана и автотранспорта

Опоры ЛЭП СВ

Опоры ЛЭП СВ



Производство опор ЛЭП – один из основных видов деятельности ООО «СМУ 4». Наша компания занимается не только изготовлением опор ЛЭП, но и осуществляет доставку этих железобетонных изделий в любую точку России.

 Установка опор ЛЭП железобетонных



Опоры ЛЭП СВ – железобетонные изделия, активно использующиеся в современном гражданском и промышленном строительстве, а также для возведения линий электропередач. Железобетонные опоры ЛЭП незаменимы и для организации освещения территорий: автодорог, жилых кварталов, спортплощадок и прочих важных объектов.

 Монтаж опор ЛЭП может проводиться в самых различных климатических зонах. Эти сверхпрочные железобетонные конструкции способны выдерживать как очень низкие (до -65°С), так и крайне высокие температуры. Важными особенностями ЖБ опор ЛЭП являются их устойчивость к коррозии, агрессивным средам и любым механическим нагрузкам.

 Производство и продажа опор ЛЭП СВ



ООО «СМУ 4» предлагает купить опоры ЛЭП превосходного качества, изготовленные из современных материалов с использованием новейших технологий производства ЖБИ. Наши железобетонные опоры СВ обладают уникальными характеристиками, поэтому спрос на эти железобетонные изделия высок как среди частных клиентов, так и у ведущих строительных и хозяйственных предприятий страны.



Важным преимуществом железобетонных опор ЛЭП СВ является отсутствие необходимости в их окрашивании и покрытии специальными защитными составами. Также ЖБИ опоры ЛЭП СВ не нуждаются в заземлении и требуют постоянного, специализированного ухода.



Строгое соответствие ГОСТ опор ЛЭП объясняет высокие срок эксплуатации железобетонных изделий. А благодаря относительно невысокой стоимости опор ЛЭП и простоте их установки, ЖБИ стойки СВ пользуются  современных строителей огромной популярностью



ЖБ опоры ЛЭП СВ: преимущества

 Наши железобетонные стойки СВ обладают уникальными качественными характеристиками:

  • сверхпрочность;
  • устойчивость к коррозии;
  • трещиностойкость;
  • морозоустойчивость;
  • огнестойкость;
  • устойчивость к деформации;
  • долговечность.



Благодаря большому разнообразию размеров опор ЛЭП СВ, вы легко найдете максимально подходящий для вашего проекта вариант. Маркируются железобетонные опоры ЛЭП с помощью буквенно-цифровых комбинаций. Например, опора СВ 95-3:

  1. СВ – стойка вибрированная.
  2. 95 – длина опоры в дециметрах.
  3. 3 – расчетный изгибающий момент.



Цены на стойки ЛЭП СВ в ООО «СМУ 4» – в разделе «Прайс-лист».



Стойки ЛЭП
СВ9,5-3 9500*165*240 0,30   0,75 6550,00
СВ9,5-2 9500*165*240 0,30   0,75 6400,00
СВ105-3,5 10500*205*280 0,47   1,18 6600,00
СВ110-3,5 11000*185*280 0,45   1,125 6800,00
СВ105-5 10500*205*280 0,47   1,18 7721,00
СВ110-5 11000*185*280 0,45   1,125 7989,00
СНВ7-13 13000*235*310 0,75   1,85 дог.
СВ164-12 16400*380*370/390 1,45   3,62 23120,00
СВ164-20 16400*380*370/390 1,45   3,62 дог.

Железобетонные опоры СВ с доставкой от компании «Мир ЖБИ».

Фильтр товаров

Сортировать по
Не сортировать

СВ 95-2

480001

Железобетонные опоры СВ — широко востребованные изделия, служащие для удержания проводов в подвешенном состоянии на требуемой высоте. Исходное сырьё для изготовления опор СВ 95-2 — качественный плотный бетон и усиливающий армирующий каркас. Такие материалы придают опорам ЛЭП надёжность и стойкость к воздействию внешних факторов.

У опор освещения категории СВ есть ряд положительных особенностей, которые выгодно отличают их от других изделий аналогичного назначения:

  • долгий срок эксплуатации;
  • высокая функциональность и устойчивость, намного превышающая устойчивость опор из металла;
  • способность противостоять высоким нагрузкам и негативным атмосферным явлениям.

Стойки СВ можно устанавливать двумя способами: непосредственно в грунт, или на фундамент из железобетона, с теми же техническими характеристиками, что и сама опора. Железобетонные столбы относятся к опорам основного типа, и используются для того, чтобы качественно и надёжно поддерживать различные части ЛЭП. У одной опоры может быть одна, две или три стойки. Именно на них фиксируются все необходимые для работы линий электропередач комплектующие, такие как различные металлоконструкции, провод СИП, провода телефонных и радиолиний, а также уличные светильники.

5200
RUB

СВ 95-3

480002

Опоры СВ 95-3 применяются не только для устройства новых ЛЭП, но и для реконструкции уже действующих линий. Такие стойки ЛЭП можно устанавливать для того, чтобы комплектовать любые виды опор, анкерных, и промежуточных.

В производстве ЖБИ опор категории СВ применяются высококачественные материалы, обеспечивающие прочность, жёсткость и устойчивость конструкции. Наличие армирующего каркаса обеспечивает опоре высокую прочность в любых условиях эксплуатации, в том числе и при случайных механических повреждениях. Опоры СВ не только поддерживают провода , по которым течёт ток. Их верхняя часть включает в себя траверсы и консоли различных типов, к которым провода прикрепляются при помощи специальных блоков изоляторов. К одной опоре можно прикрепить несколько проводов. Провода при использовании опор освещения всегда находятся на требуемом расстоянии от земли, что обеспечивает не только стабильную работу, но и более долгий срок эксплуатации токопроводящих коммуникаций.

Железобетон, из которого изготовлены опоры, устойчив к биогенной и техногенной коррозии, поэтому стойки СВ намного надёжнее опор из других материалов, срок их службы составляет не менее 50 лет.

6500
RUB

СВ 95-3С

480003

Опоры СВ 95-3С широко востребованы при строительстве или модернизации ЛЭП, и как опоры уличного освещения, их можно использовать для устройства анкерных и промежуточных опор. Каждая опора в зависимости от типоразмера может иметь одну, две или три стойки, на которых размещаются стальные конструкции и необходимое оборудование.

Стойка СВ 95-3С изготавливается в опалубке практически прямоугольной формы по современной технологии с использованием вибрации. Для увеличения жёсткости стойки применяется стальной армирующий каркас.

В конструкцию стоек входит обязательный заземляющий элемент, в виде продольной арматуры с выпуском на торцах. С его помощью заземляются все металлоконструкции, входящие в состав опор ЛЭП.

Такую стойку удобно монтировать и закреплять всё необходимое оборудование. Монтаж электротехнического оборудования и проводов, а также работы при аварийных ситуациях можно выполнять, не демонтируя сами опоры. Конструкция устанавливается в грунт или на специально оборудованный фундамент. Она высокой прочностью и надёжностью, поэтому может работать даже в сложных условиях эксплуатации, например, на территориях с проблемным климатом или в зонах высокой сейсмоактивности.

5750
RUB

СВ 105-3,5

480004

СВ 105-3,5 успешно используются как в нормальных, так и в сложных условиях внешней среды, например, при сильных морозах, при значительных ветровых нагрузках, при гололёде, даже при повышении сейсмоактивности.

Преимущества применения опор освещения категории СВ:

  • Они изготовлены так, чтобы монтировать их можно было как можно удобнее.
  • Также удобно фиксировать на таких стойках и большое количество металлоконструкций.

Применение железобетонных опор ЛЭП позволяет выполнить работы по ремонту и замене оборудования, не демонтируя при этом сами опоры.

Маркировка опор является обязательной. В ней указывается:

  • категория изделия, СВ — стойка вибрированная;
  • длина в дм, в данном случае 105 дм;
  • изгибающий момент, он в данном случае составляет 3,5 Тс*м

ЖБ опоры СВ могут выдержать до девяти единиц электропроводов воздушной линии, и до 4 радиопроводов.

9520
RUB

СВ 105-5

480005

ЖБИ опоры вибрированные производятся из качественного тяжелого бетона. Так как стойки ЛЭП устанавливаются своей нижней частью в грунт, эта их часть обрабатывается специальными защитными составами.

Приобрести железобетонные опоры этой категории можно для использования в различных климатических зонах. ЖБ стойки необходимы в любом населенном пункте: с их помощью освещают дороги, в том числе и автомагистрали, а также улицы и другие объекты городского хозяйства. С помощью опор СВ можно устанавливать и укреплять различные уличные светильники: фонари, лампы, прожектора. Основной материал для производства опор ЛЭП — качественный армированный бетон с высокими показателями трещинностойкости и прочности.

ЖБ опора СВ 105-5 морозоустойчива и способна противостоять сильным ветрам, значительному обледенению, и даже быть устойчивой при колебаниях почвы, вызванных высокой сейсмоактивностью. Опоры освещения категории СВ могут быть использованы в парковых зонах, для устройства освещения любых городских объектов.

Высокие эксплуатационные характеристики опор СВ из железобетона делают их незаменимыми при строительстве линий электропередач как в обычных, так и в сложных и экстремальных климатических условиях.

9699
RUB

СВ 110-3,5

480006

ЛЭП и системы освещения больших масштабов требуют использования надёжных и прочных вспомогательных конструкций. Опоры СВ — популярные и широко востребованные конструкции, рассчитанные на долгий срок службы. Основные преимущества опор СВ, дающие возможность использовать их в различных климатических зонах:

  • Современный и привлекательный внешний вид;
  • Устойчивость к перепадам температур;
  • Стойки СВ не подвержены коррозии, как электрохимической, так и биогенной;
  • Устойчивость к воздействию агрессивных сред;
  • Опорам ЛЭП не нужна дополнительная окраска или нанесение защитными покрытий, ни сразу после изготовления, ни в течение всего срока эксплуатации;
  • Опоры освещения не подвергаются нападениям вандалов, так как дорогостоящие составные части в них не предусмотрены;
  • При установке стоек СВ можно ограничиться минимумом земляных работ;
  • Срок их службы составляет 50 — 70 лет.

Качественный железобетон и прогрессивные технологии производства позволяют опорам СВ 110-3,5 работать в тех местах, где конструкции из металла или дерева не способны должным образом выполнить свои функции: например, при высокой влажности, или в условиях сильного холода. При необходимости контактирования с агрессивными средами ЖБ опоры выдерживают высокую ветровую нагрузку и обледенение.

7000
RUB

СВ 110-5

480007

Опоры освещения должны долго и надежно выполнять возложенные на них функции, поэтому наряду с соблюдением технологии установки, их нужно грамотно монтировать. В подготовительные работы включается анализ будущих условий функционирования железобетонных столбов. Использование прочных материалов для производства опор СВ позволяет использовать опоры ЛЭП с высокой результативностью. Стойки СВ могут эффективно работать в неблагоприятных обстоятельствах, оставаясь при этом надёжными и прочными. Они не деформируются и не трескаются при резких изменениях температуры, высокой сейсмической активности, высокой ветровой нагрузке, и прочих неблагоприятных воздействиях.

Монтаж опоры ЛЭП производится непосредственно в грунт или на специальные приставки.

Используют стойки СВ 110-5 для анкерных и промежуточных опор. На такие опоры надёжно крепится провода СИП и лини связи и оповещения. ЖБ опоры отличаются габаритами и сопротивлением изгибающим нагрузкам. Опоры ЛЭП предназначаются для освещения территорий, на них подвешивают провода от линий электропередач, телефонные и радио провода. Материал изготовления ЖБ опор — прочный бетон со специальными добавками, обеспечивающими высокую морозостойкость и сопротивление температурным перепадам.

8300
RUB

СВ 164-12

480008

Железобетонные стойки СВ отличаются высокой прочностью, износостойкостью и долговечностью. Такие опоры ЛЭП могут поддерживать не только провода линии электропередачи, но также кабели оповещения, телефонные провода, а в последние годы и оптоволоконные кабели. Наиболее часто такие опоры используются для устройства уличного освещения. Так как опоры освещения постоянно подвергаются воздействию внешних факторов, (таких, как атмосферные осадки, перепады температуры, ветровая нагрузка), они должны обладать высокой прочностью и сохранять свою геометрию весь срок эксплуатации.

Железобетонные опоры СВ изготавливаются из качественного армированного бетона, и представляют собой прочные и надёжные конструкции. Монтаж опор СВ 164-12 не требует масштабных земляных работ, поэтому выполняется быстро и относительно легко.

Преимущество использования опор:

  • эстетичность конструкции;
  • сохранение прочностных характеристик в сложных условиях эксплуатации;
  • устойчивость к действию к коррозии;
  • опоры ЛЭП не подвержены влиянию влаги, в том числе и атмосферной;
  • они не требуют нанесения защитно-декоративных покрытия;
  • в стойках СВ минимум дорогостоящих элементов, поэтому на такие опоры не покушаются вандалы.

Маркировка опор СВ 164-12, как и любых ЖБИ массового спроса, является обязательной. В маркировке обязательно указывается:

  • категория изделия;
  • длина в дм;
  • изгибающий момент, 12 Тс*м

34000
RUB

Для установки и прокладки специальных световых и электрических коммуникаций используют железобетонные опоры ЛЭП. Опоры СВ применяют как основной элемент для возведения линий электропередач, при помощи таких элементов провода имеют надежную защиту и опору. Их также применяют в прочих направлениях строительной сферы, например, в качестве приспособлений для подъема от земли электротехнического оборудования или приспособлений. Совместно с опорами используют опорно-анкерные плиты.

Особенности ЖБИ-стоек различного назначения

Стойки СВ это железобетонные стержни квадратного, прямоугольного или трапециевидного сечения, которые используют для энергетического строительства. Их изготавливают из бетонов тяжелых марок и дополняют арматурными каркасами. Так как основная технология вибропрессование, то стойки называют соответственно вибрированными и маркируют буквенно-цифровой комбинацией, например, опора СВ 95 (стойка вибрированная длиной 95 дц.). Дополнительно в маркировку может входить указание унифицированной вертикальной нагрузки. Обозначение производится согласно действующим стандартам Серии и ГОСТы.

Стойки для ЛЭП могут изготавливаться из разных материалов, однако железобетон считается одним из наиболее прочных, надежных и долговечных. Оцинковка или дополнительное покрытие от коррозии значительно продлевает срок службы сооружения.

Технические характеристики опор ЛЭП

Опорные изделия проявляют стойкость и к другим неблагоприятным действиям среды морозы, низкие температуры, сейсмическая активность (вплоть до 9 баллов по шкале Рихтера) и прочие. ЖБ поры СВ имеют высокую морозостойкость F200, низкую проницаемость W6-W8, коррозионная стойкость и внушительную трещиностойкость изделий. Стойки СВ имеют высокий запас по прочности и надежности, поэтому применяется в условиях значительных изгибающих деформаций. Это гарантирует высокую надежность готового сооружения даже в условиях агрессивной и интенсивной эксплуатации.

Опоры СНВ проявляют стойкость к действию кисло-щелочной среды грунтов, поэтому могут быть использованы в I-V ветровых районах и в I-IV районах по гололеду (при раскачивании проводных коммуникаций до I-III). Кроме того, для их изготовления применяют только экологически чистые материалы.

Выгодное предложение от компании «Мир ЖБИ»

Компания «Мир ЖБИ» предлагает к продаже полный номенклатурный ряд железобетонных стоек и опор ЛЭП различного назначения. На всю продукцию мы предлагаем низкие цены. Качество подтверждено сертификатами.

Железобетонные Опоры электропередач (ЛЭП) — ЖБИ, жилого строительства

Материалы из железобетона имеют широчайший спектр применения при строительстве любых сооружений, независимо от назначения. Используется в возведении конструкций, столбов, лестниц, плиток, тротуаров, заборов, что характеризует изделие как мощный и долговечный материал для строительства. Так, применяется и для строительства опоры ЛЭП железобетонные, которые являются самой важной частью электрической сети.

Использование ЖБИ для ЛЭП

Перед возведением, к таким конструкциям проводят подключение напряжения с минимальной величиной 0,38 кВт. Опоры изготавливаются исходя из высококачественных свойств и параметров, так как они применяются в различных погодных условиях. Стоит отметить, что железобетонные опоры 10 кв способны выдержать температурную нагрузку до – 55 С до одной недели, что делает конструкцию незаменимой в наши дни.

Также, особенностью столба из железобетона является его стойкость к землетрясениям. Это позволяет применять возведение в различных поясах и климатических зонах. Перед тем, как провести установку, столбы жби проверяются на производительность соответственными методами, включая устойчивость к большим температурным свойствам. И только после тщательной диагностики на воздействие внешних факторов, устройства устанавливают для постройки или подведения электричества к дому.

Виды железобетонных опор ЛЭП.

Все столбы, панели или ЖБИ панели,имеют маркировку и соответствующие сертификации качества. После проведения необходимых расчетов специалистами, уже проводиться приобретение стоек из железобетона. В нашем интернет магазине, Вы сможете совершить заказ на быструю доставку опоры стойки железобетонные, не выходя из дома, что является удобным и практичным способом.

Положительные качества и свойства железобетонных опор:

  • Возможность применения в любой среде;
  • Быстрый монтаж и новейшая технология разработки;
  • Срок службы достигает пятидесяти лет;
  • Безопасность и высокая устойчивость к нагрузкам;

Стоит отметить, что опора освещения железобетонная является важнейшим элементом для высококачественного соединения электрических линий и наиболее выгодным и практичным способом установки.

Доставка изделий в нашей компании осуществляется любым удобным способом на объект клиента. Наша компания предоставляет для клиента широкий ассортимент строительной продукции на любую стоимость и назначение. Наши менеджеры, при необходимости, помогут подобрать для потребителя необходимый материал высокого качества, так как основным заданием работы интернет магазина является индивидуальный подход к каждому клиенту.

Помимо вышеуказанных устройств, у нас вы сможете купить бордюр дорожный жбипо стоимости, ниже, чем у конкурентов на рынке строительной продукции. Стоит отметить, что железобетонные бордюры, которые предоставляются нашей компанией, имеют высокий уровень прочности и долговечность эксплуатации. Приобретая вспомогательные элементы для строительства, потребитель сможет обеспечить себя качественным и практичным материалом на долгие годы, получая гарантию и постоянное техническое обслуживание.

Использование опор с арматурой при заливке бетона

Арматура — общий термин для металлического стержня, используемого для армирования налитого бетона — должна быть заделана на нужную глубину (известную как покрытие), чтобы обеспечить надлежащую прочность. Стулья из арматуры или аналогичные устройства используются для поддержки арматурного стержня, отделения его от бетонной формы или основания, так что арматурный стержень встраивается в бетон на заданную глубину покрытия.

Существует много типов стульев и других опор для различных применений.Выбор правильной опоры для конкретного проекта зависит от нескольких факторов, таких как тип поверхности под бетоном, тип бетонной опалубки и проектные характеристики проекта.

Общие устройства поддержки включают:

  • Стандартные стулья с арматурой
  • Дистанционные колеса
  • Многоуровневые стулья с арматурой
  • Прокладки с наконечниками (круглыми крышками)

Стул со стандартной арматурой

Самый распространенный тип стула просто приподнимает арматурный стержень от земли, так что он полностью погружается в бетон по мере его заливки.Их часто используют на фундаментах, бетонных плитах и ​​других плоских конструкциях. Стулья могут быть изготовлены из металла, пластика или другого неагрессивного материала. Они обеспечивают стабильность, легкие, экономичные и простые в установке.

Специальные версии стандартных стульев включают в себя стулья с плоским дном, которые обеспечивают устойчивую поверхность и предотвращают пробивание кончиками пара пароизоляции под плитами. Стандартные стальные стулья могут быть оснащены пластиковыми ножками для предотвращения точечной коррозии на бетонной поверхности.Существуют также стулья из нержавеющей стали, которые не вызывают коррозии и используются, когда пластик не допускает проникновения в бетон или когда вес арматуры слишком велик для пластиковых стульев.

Распорка колеса

Дистанционные колеса используются на колоннах, стенах, балках, сборной опалубке и круглой опалубке. Изготовленные из пластика колеса имеют внутреннюю перемычку или каркас, удерживающий арматурный стержень в центре колеса. А поскольку колесо круглое, оно не может опрокинуться при перемещении арматуры, как это иногда бывает со стульями.Дистанционные колеса прочные и легкие, имеют минимальный контакт с поверхностью и доступны для арматуры различных размеров.

Стулья из многоуровневой арматуры

Многоуровневые стулья используются на циновках или других конфигурациях, которые включают несколько слоев стали. Многоуровневые стулья можно размещать на разной высоте, что позволяет устанавливать нижний слой, промежуточный слой и верхний слой, сохраняя правильный интервал между всеми слоями арматуры. Эти стулья обычно обеспечивают большую устойчивость и обеспечивают надлежащий поток бетона между распорками.Это решение может сэкономить время и деньги, уменьшив или исключив необходимость изготовления индивидуальных опор.

Наконечник (круглая крышка) Распорка

Наконечник или круглая прокладка крышки требуется, когда арматурный стержень устанавливается вертикально и требует нижнего или верхнего бетонного покрытия. Колпачок устанавливается на конце арматурного стержня и имеет тонкий удлиненный наконечник, который поддерживает арматурный стержень и позиционирует его на точной высоте. Наконечник также разработан, чтобы обеспечить лучшую текучесть бетона и предотвратить прорывы.

Распространенные проблемы со стульями из арматуры и другими опорами

Стулья из арматуры и другие опоры работают так, как задумано, только при правильном обращении и установке.

  • Одной из распространенных проблем является опрокидывание стульев во время заливки. Чаще всего это происходит, когда необходимое покрытие превышает 2,5 дюйма, так как отношение высоты стула к ширине может способствовать его опрокидыванию, когда рабочие наступают на арматуру. Увеличение количества стульев может помочь предотвратить эту проблему.
  • Другая проблема заключается в том, что опоры расположены слишком далеко друг от друга, что позволяет арматурному стержню изгибаться посередине или вызывать поломку стульев из-за веса стержня.Здесь тоже можно предотвратить проблему, увеличив количество опор.
  • Стальные стулья с пластиковыми ножками могут оторваться во время установки, что может привести к попаданию ржавчины на бетонную поверхность. Следует позаботиться о том, чтобы стулья не пострадали во время установки.

Размещение арматурной стали | Журнал Concrete Construction

Adobe Stock / Peangdao

Хотя на более крупных объектах металлурги будут размещать арматуру, большинство подрядчиков размещают арматуру.Размещение его в нужном месте и сохранение его там во время укладки бетона имеет решающее значение для производительности конструкции. Арматуру следует размещать так, как показано на чертежах размещения. Там детейлер укажет количество стержней, длину стержней, изгибов и положения.

Крышка

Одной из важных причин для правильного размещения арматурной стали является достижение правильного количества бетонного покрытия — количества бетона между арматурной сталью и поверхностью бетонного элемента.Покрытие является самым важным фактором защиты арматурной стали от коррозии. Покрытие также необходимо, чтобы гарантировать, что сталь достаточно хорошо сцепляется с бетоном и развивает его прочность. Требования к минимальному покрытию обычно перечислены в спецификациях проекта или показаны на чертежах. Если не указано иное, минимальное покрытие для монолитного бетона определяется Строительными нормами ACI 318.

Выбор позиции

Важно помнить, что конструкция конструкции основана на размещении стали в правильном месте.Неправильное размещение арматурной стали может привести и привело к серьезным повреждениям конструкции бетона. Например, опускание верхних стержней или подъем нижних стержней на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, может снизить ее несущую способность на 20%.

Укладка арматуры поверх слоя свежего бетона с последующей заливкой поверх нее не является приемлемым методом позиционирования. Вы должны использовать опоры для арматурных стержней, которые сделаны из стальной проволоки, сборного железобетона или пластика.Стулья и опоры доступны разной высоты для поддержки определенных размеров и положений арматурных стержней. В целом пластмассовые аксессуары дешевле металлических опор. Справочное руководство по арматурной стали Института бетонной арматурной стали или классическое Размещение арматурных стержней содержит три таблицы, в которых показано большинство доступных в настоящее время опор из различных материалов и описаны ситуации, в которых каждая из них используется наиболее эффективно.

Недостаточно просто разместить штанги на опорах. Арматурная сталь должна быть закреплена во избежание смещения во время строительных работ и укладки бетона. Обычно это делается с помощью проволочной стяжки. Связующая проволока поставляется в мотках по 3 или 4 фунта. Провода помещаются в держатель для проводов или катушка подвешивается к ремню рабочего для доступа. Обычно это проволока 16½ или черная, мягкая, отожженная проволока калибра 16, хотя для более тяжелого армирования может потребоваться проволока калибра 15 или 14 для удержания арматурного стержня в правильном положении.В индустрии армирования бетона используются различные типы стяжек (стяжки — это в основном проволочные скрутки для соединения пересекающихся стержней), от защелок до седельных стяжек. CRSI Размещение арматурных стержней иллюстрирует типы связей и описывает ситуацию, в которой каждая из них используется наиболее эффективно.

Для связывания стержней с эпоксидным покрытием используйте стяжки из ПВХ (поставляемые American Wire Tie). Также доступны запатентованные защелкивающиеся стяжки, такие как стяжка Speed-Clip Rebar Tie от Con-Tie Inc. Это простое устройство, которое вручную прикрепляет арматурный стержень параллельно или под любым углом.Никаких инструментов не требуется.

При связывании стержней нет необходимости связывать каждое пересечение — обычно достаточно каждого четвертого или пятого. Помните, что стяжка не придает прочности конструкции, поэтому больше необходимо только тогда, когда сталь может сместиться во время укладки бетона. Убедитесь, что концы стяжных проволок не касаются поверхности бетона, где они могут заржаветь. Для предварительно собранных матов или арматурной стали свяжите достаточное количество пересечений, чтобы сделать сборку достаточно жесткой для размещения — как правило, каждое пересечение снаружи и каждое пересечение в середине мата.Прихваточная сварка пересечений обычно не допускается, поскольку это уменьшает поперечное сечение стержней.

Допуски при размещении
Хотя стержни следует размещать как можно ближе к указанному положению, всегда будут небольшие отклонения. Допуски на положение арматурных стержней, определенные ACI 117, «Допуски для бетонных конструкций и материалов», показаны в таблице. Запомните, что это означает: допуск, согласно ACI 117, — это допустимое отклонение от заданного размера, другими словами, насколько далеко арматурный стержень на самом деле находится от того, что показано на чертежах.Так, например, если расстояние в свету между внешней стороной арматурного стержня и лицевой стороной бетонной балки шириной 6 дюймов задано равным 2 дюймам, допуск позволяет ему составлять не менее 1,5/8 дюйма.
Допуск на положение продольных стержней довольно слабый — ± 3 дюйма. Это потому, что точное положение не так важно, пока поддерживается надлежащее покрытие и указанное количество полосок.

При размещении арматуры следует помнить о некоторых вещах:

  • Опоры для стержней не предназначены для использования в качестве опоры для строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
  • Расстояние между опорами стержня зависит от размера поддерживаемого арматурного стержня. Например, для односторонней цельной плиты с термоусадочными стержнями №5 высокие стулья используются на расстоянии 4 фута от центра; для баров №4 высокие стулья будут размещены на расстоянии 3 фута от центра.
  • Нельзя допускать укладку арматуры на слои свежего бетона или регулировку положения стержней или арматуры из сварной проволоки во время укладки бетона. Неосмотрительная практика в строительстве плит, когда арматура укладывается на земляное полотно и поднимается вверх во время укладки бетона, называется «зацеплением».”
  • Прокладки для вертикального бетона (конструкции стен) традиционно использовались в качестве опции. Боковые распорки включают двуглавые гвозди, сборные железобетонные блоки (добиес) и запатентованные цельнопластиковые профили.
  • Слесарь, слесарь-слесарь, подрядчик и инспектор несут ответственность за правильное размещение арматурных стержней в бетонной конструкции.
  • Отклонение от указанного места: в плитах и ​​стенах, кроме хомутов и стяжек ± 3 дюймаСтремена: глубина балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

Стандартная практика для предприятий по производству арматурных стержней из нержавеющей стали (ANSI / CRSI – IPG4.1)

Спирально армированные бетонные колонны в Revit

Продольные стержни арматуры в колоннах могут быть связаны между собой отдельными поперечными стержнями меньшего диаметра по высоте колонны или могут быть спирально армированы.

Спирально-армированные колонны — это колонны, в которых продольные стержни расположены по кругу, окруженному близкорасположенной непрерывной спиралью.

Преимущества использования спирально армированных колонн

Использование спирально-армированных колонн имеет два основных преимущества перед связанными.

Повышенная безопасность вашей конструкции — Несколько важных конструкций рухнули из-за раскрытия хомутов под воздействием сейсмических воздействий. Этот риск сводится к минимуму в случае использования спиральных хомутов, поскольку они состоят только из одной проволоки в качестве поперечной арматуры по всей длине элемента.

Сборка на месте — Бетонные колонны круглого сечения со спиральным поперечным армированием легче производить, для сборки требуется меньше времени, а при воздействии боковых нагрузок разрушение из-за раскрытия хомутов невозможно.

Создание спирально армированных колонн в Revit

Теперь вы можете задаться вопросом, можно ли смоделировать армированные спирально колонны в Revit и как это сделать.
Ответ: ДА вы можете это сделать, и процесс добавления такой арматуры очень похож на добавление обычных хомутов, но немного сложнее.
В следующей серии шагов я покажу вам, как создавать спирально-армированные круглые колонны в Revit:

1. В Диспетчере форм арматурных стержней можно уточнить форму спирали. В шаблоне для Великобритании это форма арматурного стержня 77. Вы можете быть удивлены тем, что выбрать эту форму и попытаться добавить ее в бетонную колонну не получится, потому что программное обеспечение не позволяет вам добавлять эту конкретную форму, как вы можете делать с другими.

2. Вместо того, чтобы добавлять эту спиральную форму, сначала вам нужно создать круговую форму (например.g, форма 75), затем измените ее на спиральную (форма 77) с помощью свойств арматуры.

3. В отличие от других семейств арматурных стержней, спиральный арматурный стержень является многоплоскостным и не может редактироваться на уровне семейства. Однако вы можете редактировать отдельные экземпляры. Например, вы можете легко настроить высоту спирального арматурного стержня с помощью элементов управления треугольной формы в верхней части и у основания спирали арматурного стержня. Просто перетащите стрелки, чтобы удлинить или сократить спираль. Эти элементы управления не растягивают спираль.Они добавляют пропорциональное количество витков, необходимое для поддержания указанной высоты спирального арматурного стержня.

4. Следующие свойства экземпляра являются уникальными для спирального арматурного стержня на палитре свойств экземпляра.

Основание чистовых оборотов -Указывает количество полных витков для закрытия спирального основания.
Top Finishing Turns — Указывает количество полных витков для закрытия спирального верха.
Высота — указывает общую высоту спирального арматурного стержня.
Шаг — указывает расстояние между витками арматуры в спирали.

Чтобы узнать о других советах и ​​приемах, связанных с использованием Revit для детализации бетонных арматурных стержней, посетите эти публикации о BIM и балке:

@tomekf

Виды армирования в бетоне

Арматурный бетон

Армирование в бетоне создается из щебня и мелких камней, смешанных с цементом для повышения его прочности и долговечности при сжатии. Однако для армирования этого бетона используются различные материалы, включая арматуру, поликарбонат, конструкционные металлы круглого сечения, стекловолокно и другие. Он обладает невероятной прочностью и может использоваться в различных областях, включая небольшие декоративные элементы, а также тяжелые конструкционные мосты и плотины.

Традиционная арматура

Арматура

используется в наливном бетоне для увеличения предела текучести и прочности на растяжение. Он предлагается в различных сортах, длине и габаритных размерах.Им легко манипулировать, и его можно сгибать в самых разных формах, чтобы удовлетворить требованиям практически любой разливки.

Бетон с последующим натяжением

Многие современные жилые бетонные плиты и коммерческие полы изготавливаются из бетона с последующим напряжением. В дополнение к использованию традиционной армированной (арматурной) стали, метод пост-натяжения использует стальные тросы внутри пластиковой втулки или канала, который обеспечивает натяжение после затвердевания бетона. Стальные тросы натянуты под большим натяжением, образуя плотную ленту по периметру плиты.

Бетон, армированный стекловолокном

Бетон, армированный стекловолокном (GFRC), представляет собой легкое решение, позволяющее заливать бетон очень тонкими слоями. GFRC, который часто используется в бетонных столешницах, обеспечивает большую прочность при толщине от одного дюйма и более. Он обеспечивает исключительную прочность на изгиб без необходимости использования других видов армирования. Это позволяет размещать конструкции сложной формы, не беспокоясь о растрескивании или сколах. Кроме того, он используется в качестве вторичной арматуры для обеспечения более высокой прочности на разрыв бетонной смеси

Нить ПК

PC (предварительно напряженная бетонная полоса) представляет собой многопроволочный продукт из высокоуглеродистой стали.Он используется для создания сил сжатия. Он часто эффективно используется для сборных конструкций вместе с другими приложениями, включая коммерческие здания, мосты, парковочные площадки и другие проекты, требующие решений для перекрытий на уровне грунта. Поликарбонатная прядь, доступная в виде оцинкованного продукта, является эффективным и прочным решением, поскольку ее отношение прочности к весу чрезвычайно велико, а продукт очень экономичен.

Решения круглых конструкций

Круглый конструкционный металл, который часто называют проволочной сеткой или проволочной сеткой, используется в качестве эффективного армирования при заливке бетона.Многие из этих доступных круглых конструкционных металлов производятся с прикрепленной бумажной основой, используемой для формирования усиливающей опоры для распыления облицовки бассейнов и других форм. Кроме того, арматурные сетки из углеродного волокна предлагают альтернативу использованию легкой арматуры или стальной сетки при укладке бетона. Он имеет значительное структурное усиление для всех типов отливок.

Кроме того, армирующие сетки из углеродного волокна хорошо подходят для бетонных столешниц благодаря своим уникальным свойствам.Их можно легко разместить чуть ниже готовой бетонной поверхности, в отличие от традиционной стальной арматуры. Они устойчивы к коррозии и очень легкие.

Подрядчики используют решения по армированию бетона для различных целей, включая создание рабочих поверхностей, заливку облицовки бассейнов и строительство плотин, мостов, проезжей части, плит и террас.

Бетонная установка

: когда нужно армирование?

Железобетон стал популярным материалом для многих видов строительства.Тем не менее, до сих пор ведутся споры о необходимости армирования бетона, когда он используется для плит, укладываемых на землю. Чтобы понять, почему существуют разногласия, может быть полезно сначала обсудить свойства бетона и типы доступных систем армирования.

Бетонная установка: когда требуется армирование?

Каковы свойства бетона?

Бетон содержит щебень и песок, и эти заполнители помогают бетонным плитам противостоять повреждениям, вызванным сжатием.Однако прочность бетона на растяжение составляет лишь около одной десятой его прочности на сжатие. Практически во всех случаях разрывы и трещины вызваны нарушением прочности бетона на растяжение. В большинстве случаев системы, используемые для армирования бетона, направлены на повышение прочности плиты на разрыв.

Какие системы армирования доступны?

Наиболее распространенные системы армирования основаны на арматуре и / или армирующей сетке. При установке в бетонную плиту эти добавки помогают более равномерно распределять растягивающий вес.Другой метод армирования бетона — добавление в смесь стальной фибры.

Насколько эффективны системы армирования?

Как правило, системы армирования не увеличивают способность плиты выдерживать более тяжелые нагрузки и не предотвращают образование трещин. Однако они могут сделать трещины более плотными и часто могут предотвратить выкрашивание. Во многих случаях меры по армированию не так эффективны, как обеспечение постоянной толщины плиты, правильное расположение швов, использование смеси, рассчитанной на низкую усадку, введение дюбелей в швы и хороший контроль основания.

Какие примеры приложений требуют усиления?

Если плита устанавливается на высококачественное основание с равномерной опорой, обычно нет необходимости в армировании бетона. Однако, если основание проблематично или расстояние между стыками превышает 15 футов, следует использовать усиление. Если усадочные швы не устанавливаются, например, когда заказчик желает получить непрерывный бетонный пол, плиту необходимо укрепить.Бетонные плиты, которые будут выдерживать большие нагрузки, в том числе столбы или опоры, должны быть усилены. Бетонные плиты также необходимо укрепить, если местные строительные нормы и правила требуют использования железобетона.

Где находится арматурный стержень внутри плиты?

Расположение арматуры рядом с нижней, средней или верхней частью плиты зависит от конечного использования плиты, размера используемой арматуры и расстояния между стыками. Таким образом, ваш подрядчик будет лучшим человеком, который ответит на любые ваши вопросы по установке арматуры.

Где получить дополнительную помощь

Alpha Paving — это подрядчик по укладке асфальта и бетона, который предлагает полный спектр услуг, связанных с бетоном, включая бетонные проезды, бетонные автостоянки, бетонные пандусы, бетонные тротуары и бетонные бордюры. Мы — очень уважаемая компания, обслуживающая Остин и большую часть Центрального Техаса, и заработали свою репутацию благодаря качеству нашей работы, профессионализму и исключительному обслуживанию клиентов. Мы часто предоставляем услуги по укладке дорожных покрытий для аэропортов, муниципалитетов, административных единиц, домовладельцев, церквей, учебных заведений, предприятий розничной торговли, производственных предприятий, гостиниц, ресторанов, офисных парков, жилых комплексов и медицинских учреждений.В дополнение к бетонным работам мы также предлагаем асфальтирование, шлифовку асфальта, строительство дорог, герметизацию, разметку парковок, фрезерование асфальта, обслуживание улиц, лежачих полицейских, автомобильные остановки и знаки для парковок. Если вам нужны исключительные результаты по конкурентоспособным ценам, свяжитесь с Alpha для получения бесплатной оценки, заполнив форму запроса предложения онлайн или позвонив по телефону (512) 677-9001.

Арматура для круглых колонн (82) | Tekla User Assistance

Последнее обновление 10 марта 2020 г. от

Tekla User Assistance
[email protected]

Армирование круглой колонны (82) создает арматуру для бетонной колонны, имеющей круглое поперечное сечение геометрической формы части, сечение которой перпендикулярно ее оси

.

Используйте для

Ситуация Описание
Круглая бетонная колонна с главными стержнями, изогнутыми за пределы колонны. Непрерывная спиральная скоба.
Круглая бетонная колонна с прямыми основными стержнями, выступающими из колонны или полностью внутри колонны. Отдельные стремена. Верх колонны усилен.

Ограничения

Не использовать для прямоугольных столбцов.

Порядок выбора

  1. Выберите главную деталь (1), которая существует в строительном объекте и которая определяет номер позиции для сборки или отлитого элемента и направление чертежей сборки или отлитого элемента.

    (1) Основная деталь может быть главной деталью сборки или главная деталь отлитого элемента.

    (2) входная часть, которую пользователь выбирает первой при создании компонента.

    (2) Соединения и детали всегда имеют основную часть компонента.

    (столбец).

    Компонент создается автоматически при выборе детали.

Идентификационный ключ детали

Часть
1 Основные стержни
2 Стремена
3 Арматура торца колонны

Используйте вкладку Основные стержни для управления длиной вертикальных и горизонтальных выступов основных стержней в верхней и нижней части колонны, толщиной бетонного покрытия над хомутами и деталью торца набора кривошипов, которая создает кривошипы для определенного армирования. стержни в наборе арматуры

Кривошипы относятся к кривошипным изгибам, и они могут быть созданы с помощью модификаторов конечных деталей набора арматуры или разделителей набора арматуры.

основных стержней.

Главный бар свойства

Опция Описание
Количество стержней Количество основных стержней.
Вращение Вращение основных стержней.
Марка Прочность стали, используемой в арматурных стержнях.
Размер Диаметр основных стержней.
Радиус изгиба Радиус изгиба основных стержней.
Класс

Используйте «Класс» для группировки арматуры.

Например, можно отображать арматуру разных классов разными цветами.

Имя

Название основных стержней.

Tekla Structures использует это имя в чертежах и отчетах.

Префикс Префикс для номера позиции детали.
Стартовый номер Начальный номер для номера позиции детали.

Крючки сверху / снизу

Опция Описание

Тип

Выберите угол зацепа.

Длина

Длина крючка.

Радиус изгиба

Радиус изгиба крючка.

Коленчатый вал

Можно создавать изогнутые арматурные стержни вверху и внизу колонны.Введите размеры вертикального и наклонного расстояния.

Введите горизонтальные размеры верхнего и нижнего коленчатого стержня как расстояние между центрами стержней или как внешнее расстояние стержней:

Используйте вкладку «Стремена», чтобы контролировать толщину бетонного покрытия стремена в верхней и нижней части колонны, расстояние и количество скоб или перехлестов в каждой группе стремена, типы скоб и формы скоб.

Размеры хомута

  1. Толщина бетонного покрытия хомутов вверху и внизу колонны.Толщина покрытия по умолчанию — 50 мм.

    Группа 1 — это верхняя группа хомутов, 5 — нижняя группа хомутов. Группа 3 создается всегда.

  2. Расстояние между хомутами в каждой группе хомутов.

  3. Количество хомутов в каждой группе хомутов.

  4. Выберите способ распределения хомутов.

    • Точное пространство, гибкость на концах: Tekla Structures использует точно указанное вами значение интервала и выравнивает распределение хомутов на концах колонн.

    • Целевое пространство: Tekla Structures создает хомуты на равном расстоянии и пытается использовать указанное вами значение расстояния.

Типы хомутов

Опция Описание
Стремена раздельные
Одиночная, непрерывная спиральная скоба
Отдельные спиральные хомуты
Одиночная непрерывная скоба

Форма выступа

Выберите форму хомута из списка.

Перекрытие хомутов

Выберите угол или длину перекрытия хомутов. Опция неактивна, если вы создали спиральные хомуты.

Максимальный угол перекрытия составляет 180 градусов.

Длина перекрытия может быть в миллиметрах или дюймах.

Используйте вкладку Атрибуты Stirrup для управления свойством класса, размера и класса, которое группирует детали в соответствии с идентификаторами, заданными пользователем.

Идентификаторами классов обычно являются числа.Классы можно использовать, например, для определения цвета деталей в модели. Класс не влияет на нумерацию объектов модели.

, имя и нумерация: процесс присвоения номеров позиций деталям, отлитым элементам, сборкам или армированию

В Tekla Structures номера позиций, присвоенные в нумерации, отображаются, например, в метках и шаблонах.

свойства хомутов.

Собственность стропила

Опция Описание
Марка Прочность стали, используемой в арматурных стержнях.
Размер Диаметр хомутов.
Имя

Название стремена.

Tekla Structures использует это имя в чертежах и отчетах.

Класс

Используйте класс для группировки арматуры.

Например, можно отображать арматуру разных классов разными цветами.

Префикс Префикс для номера позиции детали.
Стартовый номер Начальный номер для номера позиции детали.

Используйте вкладку «Верх» для управления толщиной бетонного покрытия верхней арматуры, количеством верхних стержней, а также их шагом и поворотом.

Арматура верхней колонны

  1. Определите толщину бетонного покрытия.

  2. Определите длину конечной ноги.

Вращение верхней арматуры колонны

Выберите способ поворота арматуры в верхней части колонн.

Свойства армирования верхней части колонны

Опция Описание
Количество стержней Количество верхних стержней.
Марка Прочность стали, используемой в арматурных стержнях.
Размер Диаметр верхних стержней.
Класс

Используйте класс для группировки арматуры.

Например, можно отображать арматуру разных классов разными цветами.

Имя

Имя для верхних стержней.

Tekla Structures использует это имя в чертежах и отчетах.

Префикс Префикс для номера позиции детали.
Стартовый номер Начальный номер для номера позиции детали.

Используйте вкладку «Нижняя» для управления толщиной бетонного покрытия нижней арматуры, количеством стержней, а также их шагом и поворотом.

Армирование днища колонны

  1. Определите толщину бетонного покрытия.

  2. Определите длину конечной ноги.

Вращение нижней арматуры колонны

Выберите способ поворота арматуры внизу колонн.

Свойства армирования днища колонны

Опция Описание
Количество стержней Количество нижних стержней.
Марка Прочность стали, используемой в арматурных стержнях.
Размер Диаметр арматурного стержня.
Класс

Используйте класс для группировки арматуры.

Например, можно отображать арматуру разных классов разными цветами.

Имя

Имя нижних стержней.

Tekla Structures использует это имя в чертежах и отчетах.

Префикс Префикс для номера позиции детали.
Стартовый номер Начальный номер для номера позиции детали.

Используйте вкладку «Дополнительно» (основные полосы) для управления расширениями основных полос отдельно для каждой полосы.

Таблица 1. Расширения
Опция Описание

В поле Индекс стержней введите номер стержня, для которого нужно определить расширение.Определите размер, расстояние от края колонны и длину каждого расширения.

Выберите, будут ли основные стержни сужаться или перемещаться в соответствии с верхней поверхностью, если верх колонны наклонен.

Укажите, резать ли стержни по прорези в колонне.

Группа арматуры

Выберите, чтобы создать стержни как группу арматурных стержней, группу арматурных стержней, которые расположены рядом и имеют идентичные свойства, за исключением возможного изменения длины стержней

или как отдельные стержни из списка Метод создания.

FAQ — Sonotube

FAQ

Часто задаваемые вопросы

Как узнать, какого размера труба или основание трубы и арматурный стержень мне нужны для моего проекта и какой вес выдержит колонна?
Выбора соответствующих материалов и конструкции системы поддержки для любой структуры зависит от полного дизайна структуры, почвенна характеристика стройплощадки, местные строительных норм и других деталей задания конкретных.Эти ответы должен предоставить лицензированный инженер или архитектор, знакомый с вашим проектом.

Какая максимальная скорость заливки?
Наши перечисленные стандартные настенные сонотрубки (длина 12 футов) и толстостенные коммерческие (длина 20 футов) предназначены для заполнения в одном лифте без ограничения скорости заливки, однако для достижения наилучших общих результатов рекомендуется использовать несколько более коротких подъемов, вибрация. Если высота колонны превышает 20 футов, обратитесь за технической помощью.

Необходимы ли стальные ленты или другие дополнительные опоры для форм сонотрубок?

Можно ли использовать волоконные формы Sonotube в воде?
№ Формы для сонотрубок нельзя использовать в стоячей воде. Однако запатентованная Sonoco технология RainGuard® позволяет бетонным формам Sonotube выдерживать влажные погодные условия до 24 часов. Для максимальной прочности бетонные формы Sonotube Commercial могут выдерживать влажную погоду до 72 часов. При установке форм в сырую погоду обязательно закрывайте верхнее отверстие, чтобы они не заполнились водой.

Государственные меры предосторожности, которые необходимо соблюдать при заливке бетона сверху очень длинной формы Sonotube.
Стяжки здесь очень важны для удержания трубы в нужном положении. Бетон следует укладывать с помощью тележки-слона или аналогичных средств — минимизируйте свободное падение бетона.

Какое минимальное время демонтажа разрешено большинством инженеров или архитекторов?
Обычно 24 часа, но требования к бетонной кладке диктуются. Максимальное рекомендуемое время перед зачисткой — пять дней.

Нужно ли снимать форму сонотрубки с колонны после застывания бетона?
Удаление формы является общей практикой для открытых поверхностей колонн.В приложениях ниже класса нет особой необходимости удалять форму, если это не требуется местными строительными нормами. Круглая форма Sonotube не содержит опасных химикатов и поддается биологическому разложению, за исключением пластикового вкладыша толщиной 1-2 мил на внутренней стороне формы.

Если подрядчик хочет оставить форму Sonotube на колонне на неопределенное время для защиты колонны во время строительства, что ему делать?
Удалите части пополам или большего размера и оберните их вокруг колонны — свяжите проволокой или ремнями.

Может ли подрядчик соединить вместе две части форм Sonotube?
Да. Используйте отрезок трубки того же диаметра длиной 12 дюймов с вертикальным разрезом и наденьте на две соединяемые секции. Оберните ремень сверху и снизу стыка или проденьте винты для листового металла через стену.

Каковы основные требования к распоркам форм сонотрубки?
Трубка должна быть надежно закреплена, чтобы удерживать ее в нужном положении, сверху и снизу, а также следить за тем, чтобы она не согнулась или не сломалась посередине.Как правило, длина до 12 футов обычно ограничивается только сверху и снизу. Длина более 12 дюймов обычно требует дополнительных распорок посередине формы.

Сколько времени нужно, чтобы бетон принял начальное схватывание?
Практическое правило — один час, но оно может сильно варьироваться в зависимости от температуры и бетонной смеси. Холодные температуры могут задержать первоначальное схватывание на несколько часов. В рецептуру бетона можно добавлять замедлители схватывания и ускорители для увеличения или уменьшения времени схватывания.

Нужно ли вибрировать бетон?
Да, правильная и адекватная вибрация важна для уплотнения бетона, удаления захваченного воздуха, устранения сотов и дырок от насекомых.

Где я могу найти дополнительную информацию о вашей Sonotube TubeBase?
Square Foot® предлагает полезную информацию о Tubebase, включая методы установки, конкретные калькуляторы и т. Д.

Где я могу купить сонотрубки?
У местного дистрибьютора Sonotube….позвоните в службу поддержки клиентов: 888-766-8823, чтобы найти ближайшего дистрибьютора.

Каков рейтинг огнестойкости сонотрубок?
Сонотрубки не имеют огнестойкости, поскольку их предполагаемое назначение — временное, одноразовые бетонные формы, которые необходимо удалить с рабочей площадки до завершения проекта.

Каково значение разрушения сонотрубки?
Сонотрубки не предназначены для восприятия структурных нагрузок. Использование Sonotubes для любых целей или приложений, отличных от их предполагаемого назначения, осуществляется исключительно на собственный риск пользователей.

Как далеко в грязи вам нужно положить сонотуб? Насколько глубоко нужно закладывать его в землю, прежде чем я начну заливать бетон?
Глубина несущей опоры определяется местными строительными нормами. Как правило, основание опоры должно быть глубже линии промерзания и соприкасаться с твердой ненарушенной почвой. Всегда уточняйте у своего инспектора строительных норм и / или лицензированного инженера-строителя.

Как долго трубка может находиться в воде и работать? Можно ли использовать сонотрубки в воде?
Хотя сонотрубки производятся с использованием запатентованной водостойкой технологии, они не предназначены для длительного воздействия стоячей воды.Мы не можем гарантировать их производительность в этих условиях, но понимаем, что иногда это неизбежно. Если грунтовые воды просачиваются в отверстие, в котором вы собираетесь установить Sonotube, или если почва насыщена, мы рекомендуем использовать нашу коммерческую форму Sonotube, полностью заклеив нижний край трубы изолентой и завершив заливку бетона. более 4 часов после воздействия воды.

Будет ли трубка точной 24-дюймовой трубкой?
Диаметр сонотрубки является «номинальным», что означает, что внутренний диаметр будет не меньше заявленного, но может быть на 1 дюйм больше указанного диаметра.

Где я могу получить документы Leed или информацию о переработанном содержимом?
Позвоните в службу поддержки клиентов: 888-766-8823

Что такое спецификации ACI и как их найти?
ACI (Американский институт бетона). Технические характеристики должны быть получены (приобретены) в ACI.

Где я могу получить CSI Product Guide Технические характеристики для ваших продуктов.
Их можно найти и скачать с нашего сайта.

Какой тип пилы я использую для резки Sonotube?
Обычно используется ручная циркулярная или сабельная пила.Вы можете использовать широкую плоскую ленту, обернутую по окружности, чтобы обозначить прямую линию для резки.

Что такое полный напор жидкости? Каков рейтинг силы взрыва сонотрубок?
Полный напор жидкости относится к давлению, которое свежеуложенный бетон может оказывать на поверхность формы, пока он находится в жидком состоянии перед схватыванием. Это давление в нижней части сонотрубки приблизительно равно 150 фунтам на квадратный фут (psf) на каждый фут высоты бетона. Круглые формы Sonotube предназначены для 12 футов полного напора жидкости, то есть: 12 футов x 150 фунтов на квадратный дюйм / фут = 1800 фунтов на квадратный дюйм.Sonotube Commercial и Finish Free рассчитаны на 20 футов полного напора жидкости, то есть: 20 футов x 150 фунтов на квадратный фут / фут = 3000 фунтов на квадратный фут.

Требуются разделительные агенты?
Хотя разделительные агенты не являются абсолютно необходимыми, они могут облегчить удаление формы. Мы действительно рекомендуем использовать реактивный разделительный агент. Поговорите со своим дистрибьютором для получения дополнительной информации об агентах выпуска.

Можно ли использовать Sonovoid Round формы вертикально? Как глубоко?
Да, Sonovoid Round Forms можно использовать в вертикальных приложениях.Рекомендуется связаться со службой поддержки клиентов Sonoco 888-766-8823, чтобы обсудить ваше конкретное приложение.

Зонотрубка какого размера мне нужна для фонарного столба высотой 30 футов?
Sonoco не имеет полномочий или лицензий на предоставление рекомендаций по проектированию конкретных проектов или приложений. Вы должны проконсультироваться с квалифицированным инженером.

Зонотрубка какого размера мне нужна для заборного столба 4×4 ”?
Практическое правило — использовать трубу диаметром в 3 раза больше ширины стойки, поэтому используйте сонотрубку диаметром 12 дюймов для стойки 4×4.

Как устранить дыры от жучков / дыр?
Прочтите об устранении дыр от ошибок здесь.

Как я должен засыпать звуковую трубку, вставленную в землю?
Засыпьте грунт осторожно вручную слоями не более 12 дюймов за раз, утрамбовывая почву вручную. Использование экскаваторов-погрузчиков или механических трамбовок может привести к обрушению сонотрубки.

Сколько бетона мне нужно?
Воспользуйтесь нашим полезным калькулятором объема бетона здесь.

Как связать Sonovoids, чтобы предотвратить всплытие во время заливки?
Соновоиды должны быть надежно привязаны к твердому основанию или к основанию формы. Соновоиды не следует привязывать к арматуре, так как это может привести к всплыванию арматуры.

Где я могу получить паспорт безопасности материала или паспорт безопасности для сонотрубок?
Паспорта безопасности материалов не применяются к сонотрубкам, но информационный листок может быть предоставлен по запросу. Обратитесь в службу поддержки клиентов 888-766-8823

Как мне установить сонотрубку вокруг существующей стальной колонны, которая привязана к потолочной стальной конструкции?
Мы рекомендуем использовать две трубки. Отрежьте каждую трубочку по длине. Оберните первую трубку вокруг колонки, затем оберните вторую трубку вокруг первой трубки с прорезью на противоположной стороне разреза на внутренней трубке (180 градусов друг от друга). Убедитесь, что прорезь на внутренней трубке плотно закрыта, затем скрутите две трубки вместе. Мы рекомендуем стальные ленты или грузовые ремни вокруг внешней трубы через каждые 12 дюймов или около того, чтобы удерживать трубы вместе против внутреннего давления бетона.

Есть ли у вас специальные инструкции по укладке бетона в соединенную ультразвуковую трубку без финиша?
При использовании «соединенных» форм колонн без отделки Sonotube Finish, вы ДОЛЖНЫ соблюдать следующие инструкции при заливке бетона.Любые другие опубликованные значения расхода НЕ применимы.

  • Выполняйте монтаж осторожно, чтобы арматура не повредила внутреннее покрытие. Надежно закрепите верхнюю, среднюю и нижнюю части трубки.
  • Нет ограничений по скорости заливки ниже стыка, но вы НЕ МОЖЕТЕ налить полный напор жидкости на высоту до 20 футов при использовании «соединенной» финишной свободной трубы, если стык находится ниже уровня 20 футов.
  • При заливке трубы со свободной отделкой, НЕОБХОДИМО разместить бетон на высоте 3-4 фута над стыком, произвести вибрацию, а затем дать бетону затвердеть.Под стыком нет ограничений по скорости заливки. Затем вы можете повторно вибрировать верхние 1-2 фута бетона, чтобы избежать холодного стыка, прежде чем продолжить заливку.
  • После того, как вы снова начнете заливку, НЕ ПРОПУСКАЙТЕ вибратор мимо стыка и, желательно, не ближе, чем на 2 фута от стыка.
  • После возобновления заливки не следует заливать шов более чем на 6-8 футов в час над стыком.
  • Как и во всех формах колонн без отделки Sonotube Finish, держите каждый подъемник на минимальной высоте и вибрируйте каждый подъемник в достаточной степени для получения наилучшей поверхности без ошибок.

Можно ли использовать сонотрубки в качестве опор для вынутой ямы?
Абсолютно НЕТ! Сонотрубки не предназначены для того, чтобы выдерживать давление и вес рушащейся почвы, и никогда не должны использоваться таким образом. Это может привести к серьезным травмам или смерти.

Какова толщина стенок ваших сонотрубок, мне не удалось найти ее на вашем сайте? Каков фактический внешний диаметр?
Толщина стенки зависит от типа и диаметра продукта и рассчитана в соответствии с их назначением.Внешний диаметр обычно будет на ½ — 1 дюйм больше, чем размер трубы, но может быть на 2 дюйма больше, поскольку трубы большего размера производятся в большинстве размеров для снижения транспортных расходов.

Если на форме Sonotube есть довольно большая вмятина из-за повреждений при обращении, выпрямится ли вмятина при заполнении бетоном?
Нет, вмятину следует удалить перед заливкой бетона.

Почему круглые столбцы предпочтительнее других форм, если они открыты?

  • Меньше препятствий для обзора.
  • Нет острых углов, которые можно сколоть и сломать.
  • Легко отделывается.

Каковы некоторые преимущества форм Sonotube по сравнению с другими типами бетонных форм для кладки?

  • Требуются минимальные распорки.
  • Легкий — простой в обращении.
  • Отделка хорошего качества.
  • Можно разрезать на работе ручной или циркулярной пилой.
  • Благодаря форме для каждого столбца, ход выполнения задания может двигаться сколь угодно быстро.
  • Дорогостоящие расходы на транспортировку бетона исключаются благодаря возможности планировать несколько заливок за один день, в отличие от стеклопластиковых или стальных форм, заливка которых требует нескольких дней, в зависимости от количества колонн.

Когда формы Sonotube более экономичны, чем формы из стали и стекловолокна?

  • Когда скорость выполнения работ критична для бетонной кладки.
  • Когда для одной работы требуются разные диаметры.
  • Когда для одного и того же задания требуются разные длины.
  • Когда внешняя отделка имеет первостепенное значение.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
