Монолитный железобетонный погреб от производителя

  Любой дачный или приусадебный участок немыслим без такого элемента благоустройства, хранилища для урожая, заготовок и запасов как бетонный погреб. При всем многообразии материалов по своим потребительским качествам и характеристикам, надежности и стоимости погреб из бетона стабильно лидирует на рынке. И неудивительно, погреб бетонный готовый-это лучшее решение для участка. Идеально, если вы приобретаете бетонный погреб под ключ. Предлагаем купить бетонный погреб в Москве от производителя. Наше предприятие «ТерраКом» производит и устанавливает железобетонные монолитные погреба в строгом соответствии ГОСТам. Бетонные погреба от производителя избавят вас от трудоемкого приготовления бетонной смеси, расчетов толщины стенок, допустимой высоты погреба.

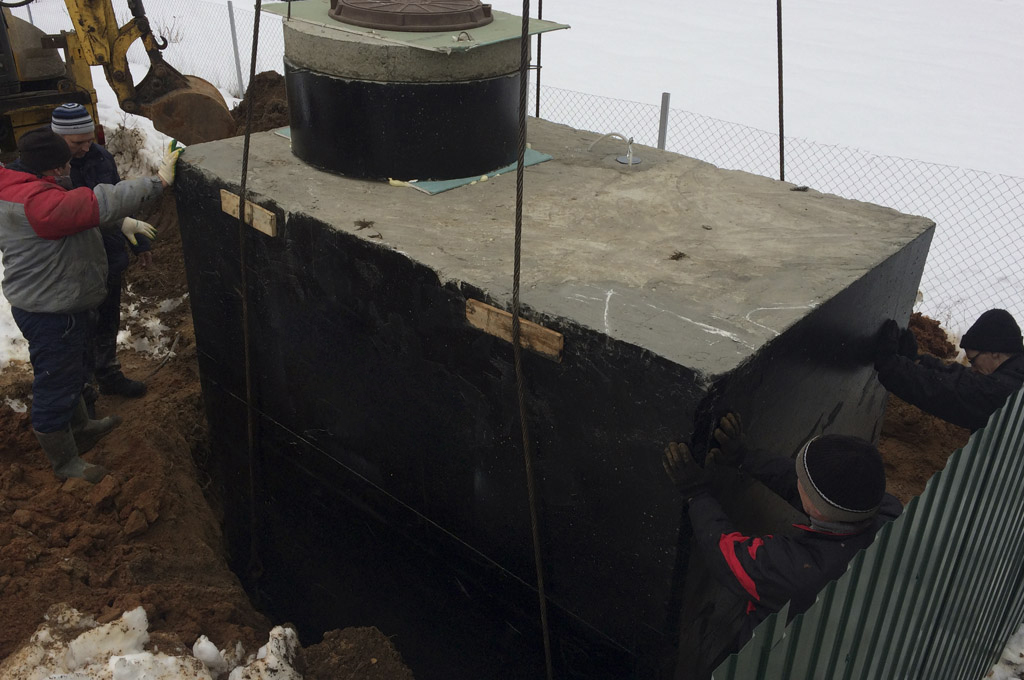

 Если решили бетонный погреб купить – мы привезем и установим его на вашем участке за 1 день! Важным достоинством, которым обладает погреб бетонный под ключ – цена. Бетонный погреб при оптимальной цене гарантирует высокое качество изделия, которое прослужит нескольким поколениям. Простота конструкции – наш бетонный погреб полностью монолитный, не имеет швов и стыков, – чем обусловлена и надежность, и высокая скорость монтажа.

  Прочность и долговечность бетона не требует обоснования-бетон чрезвычайно прочный материал, и бетонный погреб выдержит очень высокие нагрузки. Качественный бетон марки М-400, гидроизоляция, вентиляция, покрытие эмалью, правильный монтаж конструкции – все эти составляющие гарантируют долгий срок службы погреба и его беспроблемную эксплуатацию.

  Погреб из бетона безопасен для здоровья, бетон-экологически чистый материал из натуральных компонентов, что особенно важно, исходя из назначения погреба-хранение выращенных овощей и фруктов, запасов консервированной продукции. Если хотите купить бетонный погреб в Москве, Подмосковье-обращайтесь к нам! Мы привезем и установим комфортабельный готовый погреб из бетона, который надежно защитит ваши запасы, обеспечив им постоянную оптимальную влажность и температуру.

Железобетонный погреб «Балтиец-10» |Срок службы 100 лет

Каждый дачник и хозяин частного дома понимает, что овощи и фрукты самые лучшие те, что выращены своими руками. Но ближе к зиме, когда все заготовки сделаны, урожай собран, возникает вопрос, а где же все это хранить? Лучшим вариантом является земляной погреб на даче. Но не всегда есть возможность построить такой погреб, чтобы он нормально функционировал – не замерзал зимой, не пропускал воду весной и, что тоже немаловажно, поддерживал постоянную температуру и допустимый уровень влажности.

Появившиеся в последние года железные и пластиковые погреба недолговечны – некачественный монтаж, обвалы грунта, непредсказуемые течения подземных вод, перепады температуры делают свое дело. Нередки случаи, когда отдельно обустроенные погреба выдавливает зимой морозом, а весной благодаря обильным подземным водам вся конструкция буквально всплывает из-под земли.

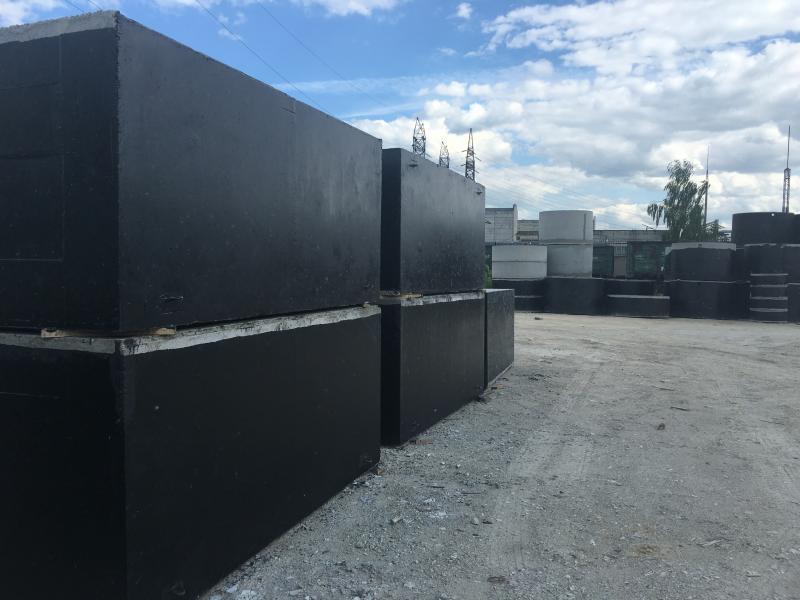

Производимый нами готовый бетонный погреб «Балтиец» доставляется на объект уже в готовом виде. Качество самого погреба от того, что он произведен на специализированной промышленной площадке существенно выигрывает. При изготовлении погреба на месте неизбежно возникает нарушение технологии, что влияет на герметичность и срок службы конструкции, время монтажа существенно увеличивается. А срок установки нашего погреба составляет всего 4 часа.

«Балтиец» является монолитным бетонным погребом и лишен всех недостатков пластиковых и железных погребов.

Он изготовлен из гидротехнического бетона М-350, на 100% герметичен и обеспечивает эффективную защиту Ваших запасов. Встроенный комплект вентиляции обеспечивает необходимый приток воздуха, гарантирует отсутствие плесени, грибка и гнили.

За счет внушительного веса железобетонный погреб «Балтиец» не всплывет по весне, прост в монтаже и не требует дополнительных расходов на якорение, гидроизоляцию и защиту корпуса.

Обладает прочным армированным каркасом, не может быть сдавлен грунтом как пластиковый или железный. В отличие от тех же пластиковых погребов изготовлен из экологически чистых материалов и не воздействует на продукты, хранящиеся в нем.

Производство и монтаж погребов «УРАЛЕЦ» в Москве и Московской области —

Поздняя осень… Закончился ещё один напряженный, беспокойный, но такой счастливый дачный сезон. Хрустит под ногами первый, ещё не окрепший лед. В саду тихо и светло. Земля, потрудившись наславу, теперь отдыхает. Укрытые тонкой белой порошей  дремлют грядки. Застыли в ожидании будущей весны прозрачные и невесомые теплицы. Бережно, по-хозяйски, очищен и убран в сарайку рабочий инвентарь. Пора уезжать. Становится немного грустно от того, что всё так быстро закончилось.

Зато, какая радость видеть плоды своих трудов! Урожай, как всегда, несмотря на  холода, дожди, вспышки  на солнце  и унылые прогнозы метеорологов  — собран великолепный. Огромные, важные тыквы  с крутыми боками, сочная, хрустящая, крупная, как на подбор, морковь…
А, царица  огородов, кладезь витаминов — бордовая свекла…
А, ядреная, бодрящая русская редька…
А, молодильные, ароматные антоновские яблоки…

Да, разве всё перечислишь!? Такое буйство цвета, формы, размеров, что в пору брать кисть, краски и писать живописные натюрморты. И лишь одна  забота  тревожит сердце — как этот чудесный урожай сохранить?!

Наши мудрые предки строили для этой цели погреба, разные – земляные, деревянные, каменные. Да, вот только, и они не всегда помогали сохранить урожай — климат у нас, на Урале, уж больно суровый.

Появившиеся в наше время железные и пластиковые погреба, как говорится, «погоды тоже не сделали» — оказались ненадежными и недолговечными. Грунтовые  воды, обильные  осадки, тяжелые, словно живые, глиняные породы легко и быстро выводят их из строя. Кажется, что сама  Земля-Матушка напрочь отвергает всё инородное, вредное, враждебное её Божественной Природе.

Есть ли надежда  на спасение нашего урожай!?

Есть! Чудо-погреб «Уралец», словно былинный богатырь — свой, местный, всегда  готовый прийти к Вам на помощь. Мощный, монументальный, железобетонный, созданный на века, он  может выдержать всё, даже землетресение.

Наш «Уралец» надежно будет служить Вам, Вашим детям, внукам и правнукам! Для родовых гнезд и родовых имений — ничего лучше  не  придумаешь. Внутреннее убранство погреба, как  душа  русская — просторное и светлое. С удобной  деревянной  лестницей, полками хорошей вентиляцией и освещением. Ваш урожай будет бережно храниться в комфортных условиях, при оптимальных температуре и влажности.

Что нужно сделать, чтобы наш «Уралец» оказался на Вашей любимой даче и во дворе Вашего загородного дома? Всего лишь позвонить нам по телефону, выбрать модель погреба и назначить  дату и время для его установки. Профессиональная бригада монтажников быстро, аккуратно и в течение нескольких часов выполнит все необходимые работы.

И сделать это удобнее и выгоднее именно сейчас — в зимний период. Так как подмерзшая почва Вашего участка не будет травмирована тяжелой техникой, необходимой для монтажа. А Вы получаете – предновогодние скидки, рассрочки и другие подарки.

И после этого с радостью наполняете погреб своими овощами, фруктами, расставляете на полках банки с солениями и варениями… и продолжаете жить: надеяться, любить, верить, готовить новогодние  подарки, и ждать весну, которая обязательно – будет!

Будьте счастливы! Берегите себя!

С уважением к Вам и Вашему дому, компания «СК-УРАЛ»

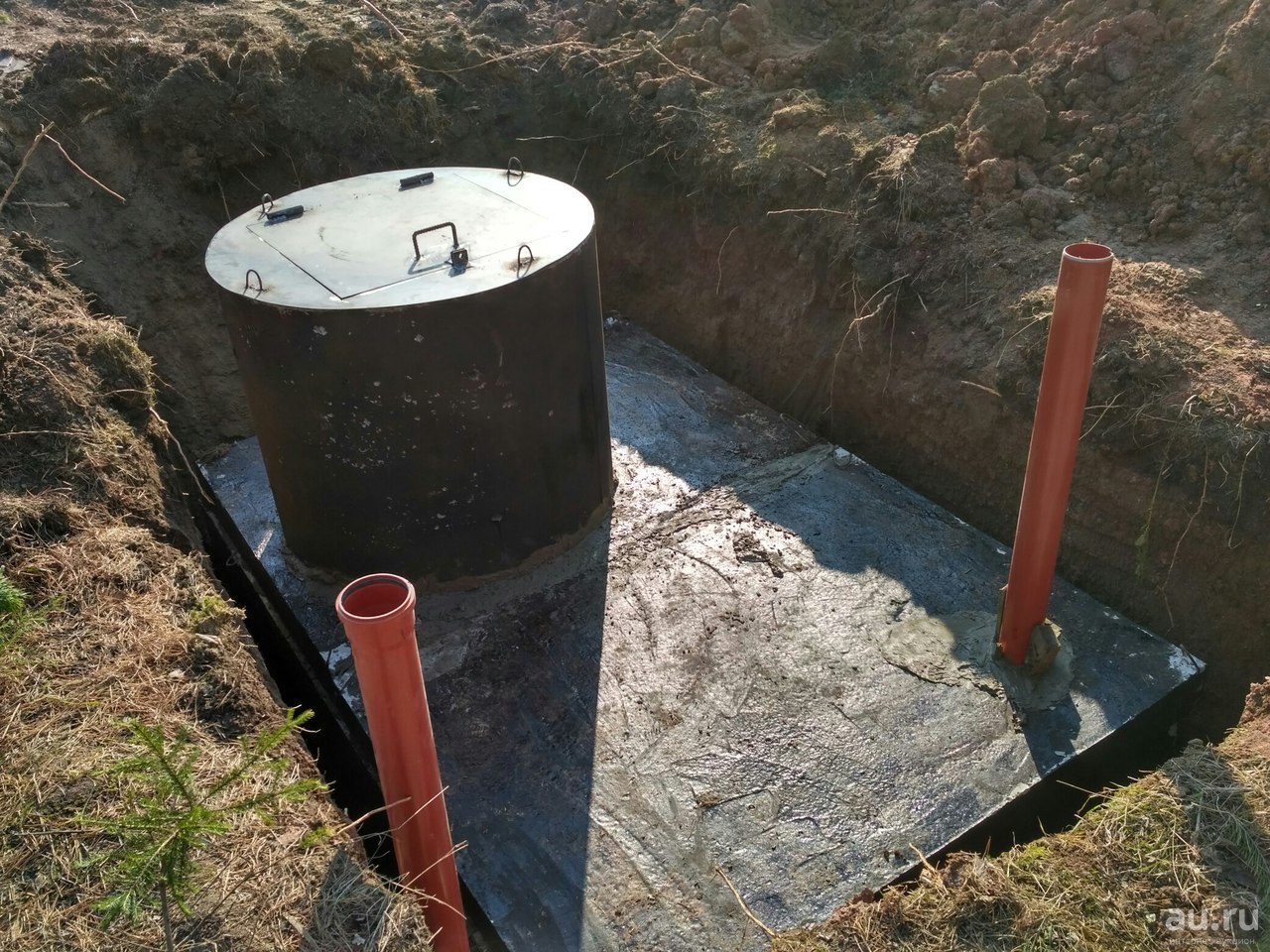

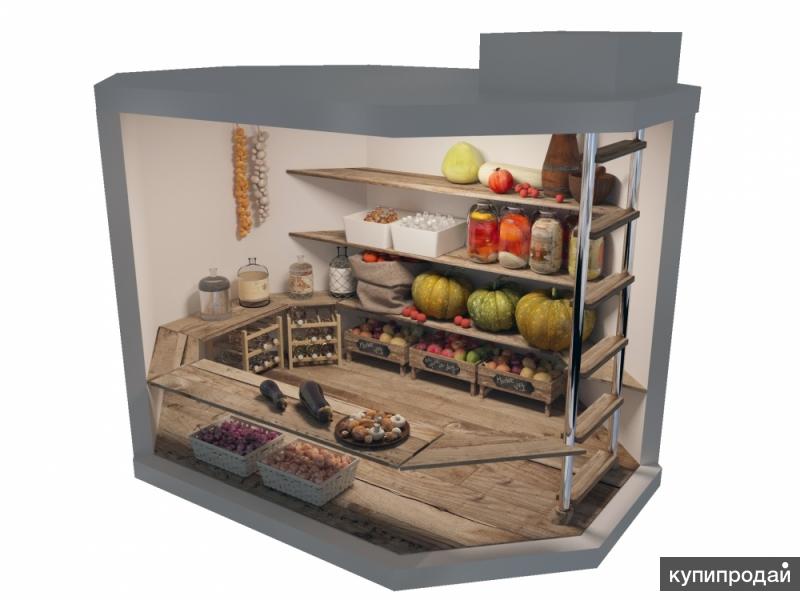

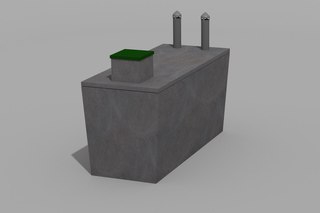

Погреба железобетонные в Челябинске под ключ

Наличие: В наличии

Объём: 6м3, 7,2м3, 10м3

Общий вес: 5,8т. Нижняя часть — 3,8т. Верхняя часть — 2т. для Кладовочки и 7т для Лабаза. Вес погреба Челябинский — 10т

Внешние размеры Д*Ш*В:  Кладовочка 2,3*1,6*2,2м., Лабаз 2,3*1,9*2,2м.,  Челябинский 2,45*2,45*2,2м.

Материал нижней чаши — Железобетон повышенной сульфатостойкости

Материал верхней чаши — Железобетон повышенной морозостойкости



Преимущества:

— Низкая цена по сравнению с пластиковыми погребами

— Не изменяет геометрию от давления грунта

— Прямоугольная форма железобетонного погреба Concretный в отличие от криволинейных погребов других производителей позволяет использовать стандартные прямоугольные стеллажи и короба.

— Не требует анкерения к бетонной плите и засыпки песко-цементной смесью при монтаже, в отличие от пластиковых аналогов

— Возможно индивидуальное расположение лаза и труб приточно-вытяжной вентиляции, что даёт возможность легко встроить погреб Concretный в уже существующий проект дома или гаража

— В качестве приточно-вытяжной вентиляции используется стандартные канализационные трубы диаметра 110мм. При монтаже трубы вставляются в муфты, которые залиты в крышку погреба на этапе его изготовления.





Описание:

Компания «Септик-Бетон» является производителем железобетонных погребов в Челябинске

Погреб изготовлен из гидротехнического железобетона, предназначен для использования в частном домостроении для устройства хранения консерваций, фруктов, овощей. Ёмкость изготавливается из сульфатостойкого бетона, верх погреба — из морозостойкого бетона. Нами подобран комплекс добавок и пластификаторов для изготовления бетона, которые имеют допуск для применения в пищевой промышленности. Рекомендуется избегать попадания пищевых кислот из консерваций на дно и стенки погреба. Возможна комплектация колодцем лаза со ступенями и  крышкой из стального листа толщиной 3мм окрашенного в 2 слоя антикоррозийной грунтовкой. Доставим на  объект и смонтируем железобетонный погреб под ключ!



Наглядно демонстрируем водонепроницаемость нашего бетона

В ёмкость, изготовленную нами из бетона, была налита вода, потом она простояла в ёмкости несколько часов. На видео видно, что бетон отлично держит воду, даже без гидроизоляции. Наши железобетонные Погреба изготовлены из аналогичного бетона и прошли проверку временем. Сотни погребов  в Челябинской области служат для хранения овощей, фруктов и заготовок наших земляков — любителей загородной жизни.

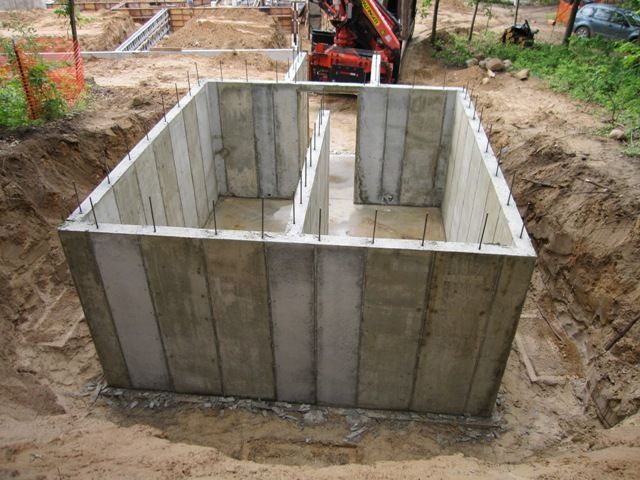

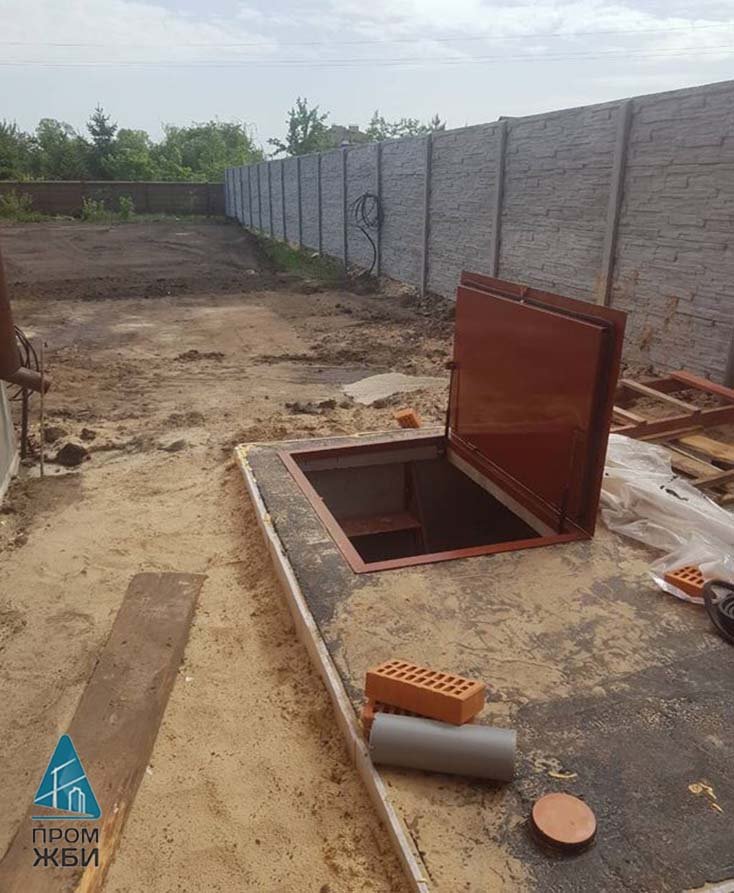

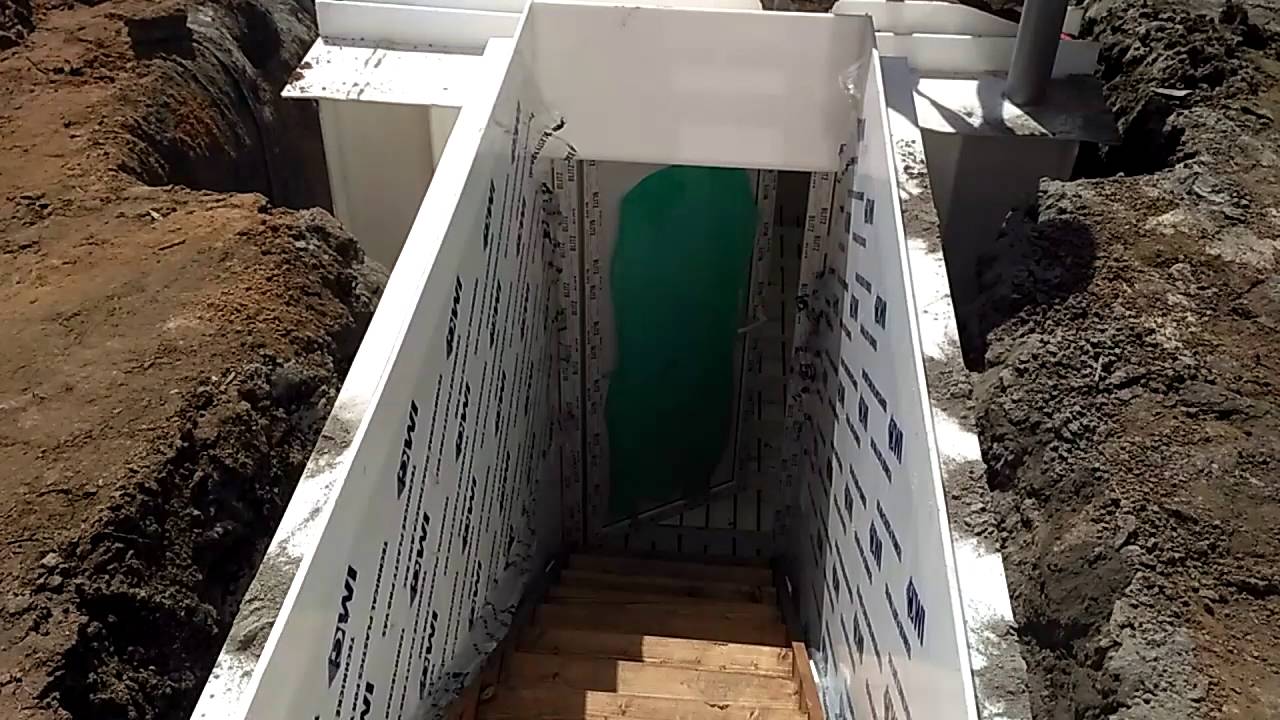

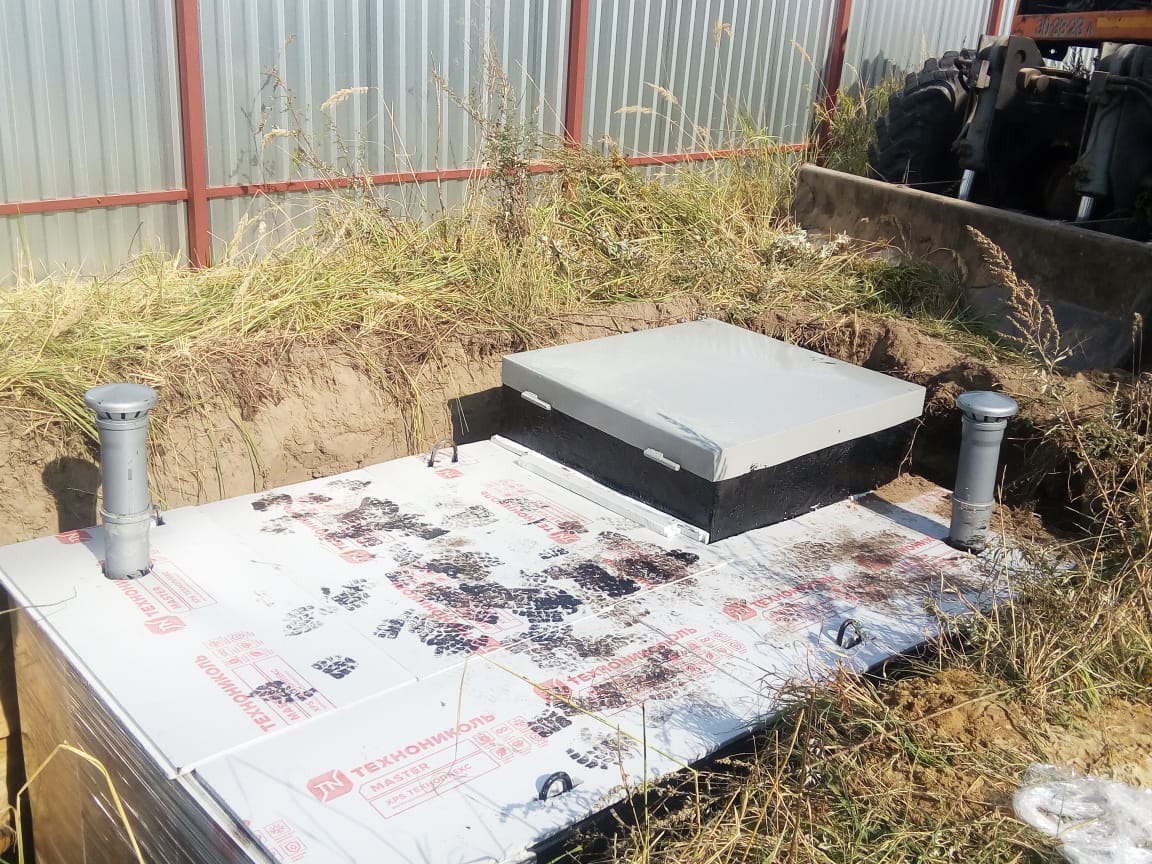

Пример смонтированных железобетонных погребов

Какой погреб выбрать: металлический, пластиковый или бетонный

Надежный, качественный, хороший погреб – это возможность хранить свой урожай в консервированном и свежем виде в течение длительного времени. Естественно установку подобного помещения лучше доверить специалистам. Сегодня на монтаж стандартного погреба уходит не более 4-х часов времени. На рынке представлено достаточное количество моделей, выполненных из железобетона, пластика и металла. Какой из материалов окажется более надежным? Какой погреб будет более практичен в эксплуатации и прослужит дольше других? На эти вопросы мы постараемся ответить в данной статье.

Цена

Жб погреб (+)   Металлический погреб (–)   Пластиковый погреб (–)

Первое, на что обычно обращают внимание при установке нового погреба – это его стоимость. В данном случае в выигрышной позиции находятся модели, выполненные из железобетона, их цена является более чем доступной при высоком уровне качества.

При изготовлении пластиковых погребов зачастую используется импортное сырье, что сказывается на росте цены. Использование зарубежных материалов обусловлено, прежде всего, гарантией отсутствия токсичных компонентов и большей экологичностью.

Металлические конструкции при производстве требуют дополнительных вложений, связанных со специальной обработкой металла и подбором тех материалов, которые наименее подвержены коррозии. Именно поэтому их стоимость высока.

Уровень влажности

Жб погреб (+)   Металлический погреб (+)   Пластиковый погреб (+)

Образование конденсата – проблема, которой практически невозможно избежать в ходе эксплуатации погреба. Перепады температур способствуют росту уровня влажности, что в последствии может привести к образованию плесени или даже грибка. Современные технологии позволяют минимизировать данную проблему. В погребах, выполненных из металла и пластика обязательной является дополнительная внутренняя изоляция.

В то же время железобетонные конструкции не требуют проведения дополнительных работ, поскольку образование конденсата в подобных погребах минимально или отсутствует вовсе.

Воздействие грунтовых вод

Жб погреб (+)   Металлический погреб (–)   Пластиковый погреб (–)

Металлический погреб наиболее подвержен влиянию грунтовых вод. В первую очередь это связано с возможным образованием ржавчины. Крайне важно, чтобы все сварочные работы в ходе производства погреба были проведены должным образом. Любая, даже самая небольшая трещина или отверстие – это не только потенциальный очаг коррозии, но и возможность попадания воды внутрь погреба.

Пластиковому корпусу ржавчина не страшна. Однако воздействие грунтовых вод может привести к его деформации, что также может иметь место и в случае монтажа погреба, выполненного из металла.

Погреб, выполненный из железобетона мало восприимчив к негативному влиянию грунтовых вод. Ему не страшны ни деформация, ни протекание. Справедливости ради стоит отметить достаточно внушительный вес такой конструкции. Однако этот минус легко может стать плюсом, если говорить о потенциальном всплытии. В данном случае такое просто невозможно, чего нельзя сказать о пластиковых или металлических моделях.

Статья на тему: Строительство погреба при высоком УГВ.

Материалы

Жб погреб (+)   Металлический погреб (+)   Пластиковый погреб (–)

В случае с железобетонным изделием, как, собственно и с металлическим, вы можете быть уверены в том, что такой погреб будет абсолютно безвреден для здоровья. Обеспечивается это использованием экологически чистых материалов.

В то же время в погребе, выполненном из пластика, не всегда можно наверняка быть уверенным, что в ходе производства было использовано экологически чистое сырье. Без соответствующих гарантий от производителя всегда есть вероятность негативного воздействия токсинов на хранящиеся продукты. Более того, перепады температур и режима влажности могут спровоцировать разрушение пластиковой конструкции, что также может стать причиной процессов распада и выделения нежелательных веществ.

Грызуны

Жб погреб (+)   Металлический погреб (+)/(–)   Пластиковый погреб (+)/(–)

Никто не желает обнаружить следы незваных гостей в своем погребе. Тем не менее, подобное вполне возможно, если вы решили установить пластиковый или даже металлический погреб. Пластик, как и металл (в случае некачественной сварки) может быть поврежден грызунами, что может быть причиной достаточно неприятных последствий: попадание грунтовых вод, повышенная влажность, отсутствие температурного режима, порча продуктов и, как результат, необходимость ремонта или замены погреба.

Статья на тему: Как избавиться от грызунов в погребе.

Если вы остановили свой выбор на конструкции, выполненной из железобетона, вы гарантированно избавите себя от необходимости борьбы с вредителями, позарившимися на ваш урожай.

Таким образом, преимущества железобетона перед другими материалами вполне понятны. Если вы хотите сэкономить деньги, получив при этом качественное изделие, и вас не пугает массивность и приличный вес конструкции, то стоит задуматься об установке именно железобетонного погреба. Прежде, чем делать окончательный выбор, обязательно проконсультируйтесь со специалистами. Хороший погреб — это надежный погреб!

Другие статьи по теме:

Пластиковый погреб для дачи, монтаж готового пластмассового мини погреба. Погреб под дачей для овощей и фруктов


Пластиковый погреб для дачи решает проблемы хранения консервации, солений, свежих овощей и фруктов, прочей продукции. Они популярны, ведь построить и оборудовать полноценный подвал из бетона или кирпича — долгая, финансово затратная задача, которая потребует серьезных усилий. Подпол должен быть герметичным и прочным, что не всегда удается добиться непрофессиональным строителям при возведении конструкций из традиционных материалов. Поэтому все чаще альтернативой становится пластиковый погреб.


Изделие представляет герметичную конструкцию из пластика, закопанную в землю. Его используют дачники, собственники частных домов и гаражей для хранения урожая, консервированных овощей, фруктов. В него можно поставить вино, любые другие продукты, требующие определенного температурного режима. Стандартный погреб для овощей имеет объем в несколько кубометров, цилиндрическую и прямоугольную форму емкостей.

Устройства пластиковых погребов


Это простая конструкция, которая изготавливается методом экструзионного сваривания с использованием ребер жесткости. Ребра увеличивают прочность изделия. Верхний люк является обязательным элементом погребка из пластика, через него человек заходит внутрь. Многие модели оборудуются дополнительным боковым входом, что делает их более удобными в эксплуатации, особенно в ситуации, когда подвалом придется пользоваться часто. Правда, с боковым входом пластиковый кессон для погреба имеет более габаритные размеры, что важно учитывать при ограниченной площади дачного участка.


Важное условие длительного хранения продуктов — оборудование вентиляции, она обеспечит приток свежего воздуха, создаст нужный микроклимат в помещении. Для ее нормального функционирования в корпус монтируют приточный воздуховод и вытяжку из металлических или пластиковых труб, располагающиеся по разным углам емкости. При этом концы каждой трубы примерно на 40—50 см выходят наружу.


Грызуны являются большой проблемой для бетонных хранилищ. Чтобы они не проникали в готовый пластиковый погреб через трубы, на них ставят сетки или решетки. Со скоплением влаги внутри воздуховодов борются путем их утепления, в качестве утеплителя используют любой подходящий материал — минеральную вату, стекловату, другие средства.

Рекомендации по установке


Для начала выберите качественную емкость от проверенного производителя, обязательно с ребрами жесткости — это поможет избежать в будущем многих проблем, в частности, при подвижках грунта, который может со временем уничтожить непрочное хранилище.


Купив погреб для дачи, подготовьте котлован. Его размеры должны быть примерно на 30 см больше самой конструкции. Контейнер устанавливается на песчаную подушку высотой до 15 см, которая позволит легко выровнять его. При наличии грунтовых вод укладывается бетонная плита. Небольшой короб фиксируется к плите специальными стропами, большая конструкция дополнительно крепится поясом, проходящим по центральной части.


Зафиксировав бесшовный пластиковый погреб производится его засыпка. Смесь песка и цемента из расчета 5:1 укладывается в промежуток между стеной котлована и контейнером. Трубы вентиляции необходимо монтировать с разных сторон — одну снизу, другую сверху. Смесь засыпается до тех пор, пока на поверхности не останется одна горловина.


После засыпки выполняются внутренние монтажные работы — устанавливаются лестницы, полки для продукции, прочие элементы. Пластиковый погреб, монтаж которого выполняется в холодном регионе, дополнительно сверху обкладывается пенопластом.

Достоинства и недостатки


Полипропиленовые погреба имеют свои плюсы и минусы. Зная их, можно подобрать оптимальный вариант, о котором не придется жалеть в будущем. Начнем с достоинств:

  • Универсальность. Конструкция кессонного короба позволяет использовать его не только на дачном участке, но и в гараже, сарае, на другой подходящей территории, где есть свободная площадь.

  • Материал. Современные полимеры обладают массой достоинств — они не пропускают свет и воздух, прекрасно изолируют продукты от ненужного воздействия окружающей среды. Материал не пропустит внутрь контейнера грызунов, насекомых, плесень. Он не впитывает посторонние запахи, легкий в уходе.

  • Антикоррозийность. Пластмасса не ржавеет, поэтому погреб под дачей прослужит минимум 50 лет.

  • Герметичность. Свойства полипропилена или пластика позволяют избежать проникновения внутрь влаги, не требуют проведения дополнительных работ по улучшению герметичности короба, не имеют швов.

  • Легкий вес. Овощной пластмассовый погреб для дачи сравнительно мало весит, что упрощает монтаж, который часто не требует привлечения дополнительной техники.

  • Ассортимент. Рынок предлагает большой выбор продукции, среди которого всегда можно найти подходящий по стоимости и характеристикам экземпляр.

Минусы


Из недостатков отметим, что готовый погреб для дачи с услугами монтажа имеет достаточно высокую стоимость. Цена зависит от производителя и качества продукции, объема контейнера, внутренней начинки, от некоторых других параметров. Конечно же, на рынке можно выбрать и дешевые хранилища, но обычно они имеют массу недостатков, главные из которых — некачественный материал и отсутствие ребер жесткости. Сэкономив, покупатель получает недолговечную конструкцию. Советуем обращать внимание на проверенные бренды.


Остальные проблемы во время эксплуатации возникнут только в случае, если контейнер был неправильно монтирован. Это может привести к выдавливанию погреба под действием грунтовых вод или к скоплению конденсата из-за неправильной работы вентиляции. Именно поэтому советуем обращаться к специалистам, соблюдающим технологию монтажа.

Сравнение с железобетонными погребами


Сравним кессонный погреб для фруктов и его бетонный аналог, который считается основным конкурентом на рынке. Железобетонный погреб отличается высокой прочностью, впрочем, и качественно изготовленный пластиковый подвал с ребрами жесткости выдержит практически любые механические воздействия. А вот в вопросе герметичности пластмассовые изделия дадут фору — дополнительная заделка швов является обязательным условием нормальной работы бетонного подпола, и некачественная работа даже на небольшом участке может привести к большим неприятностям: проникновению грызунов, насекомых, влаги.


Бетонные конструкции тяжелые — при меньших габаритах они весят больше, чем полимерный погреб. Это усложняет монтаж, работу приходиться вести нескольким рабочим с привлечением специальной техники. Кроме того, из-за большой массы бетонный погреб склонен к усадке, опускание на несколько сантиметров — обыденная ситуация для таких конструкций, особенно в условиях рыхлого грунта.


Круглая форма бетонного хранилища не всегда оправдана. Но пластмассовый подвал имеет разную геометрию, круглый пластиковый погреб можно заменить на прямоугольный, что добавляет в универсальности.


Как видим, преимущества ощутимые, чтобы сделать выбор в пользу пластиковых емкостей.

На что обратить внимание при выборе


Итак, если вы решили установить мини погреб на даче, то воспользуйтесь следующими рекомендациями:

  • Заказывая емкость для хранения, рассчитайте ее габариты с небольшим запасом. Увеличение семьи или другие факторы, возможно, потребуют расширения хранилища, что сделать будет уже невозможно. Немного переплатив сегодня, вы будете уверенны, что завтра, даже в самый урожайный сезон ваш кессон вместит все заготовки.

  • В комплекте с контейнером часто идут дополнительные атрибуты — лестницы, полки, утеплители. Возможно наличие воздухоотводов, электрической проводки и других нужных вещей, которые в любом случае придется покупать для нормальной работы погреба и улучшения комфорта, но на которых можно сэкономить, если они уже идут в комплекте.

  • Изучите гарантийные обязательства на товар — чем больше срок, тем лучше. При самостоятельном монтаже оборудования гарантии могут не предоставляться. В любом случае выясните этот вопрос.


Погреба из пластика давно стали альтернативой подвалов из традиционных материалов благодаря своим преимуществам. Важно правильно выбрать изделие, чтобы хранить продукты, не опасаясь за их сохранность.

Строительство погреба, Томск. Как построить хороший погреб своими руками

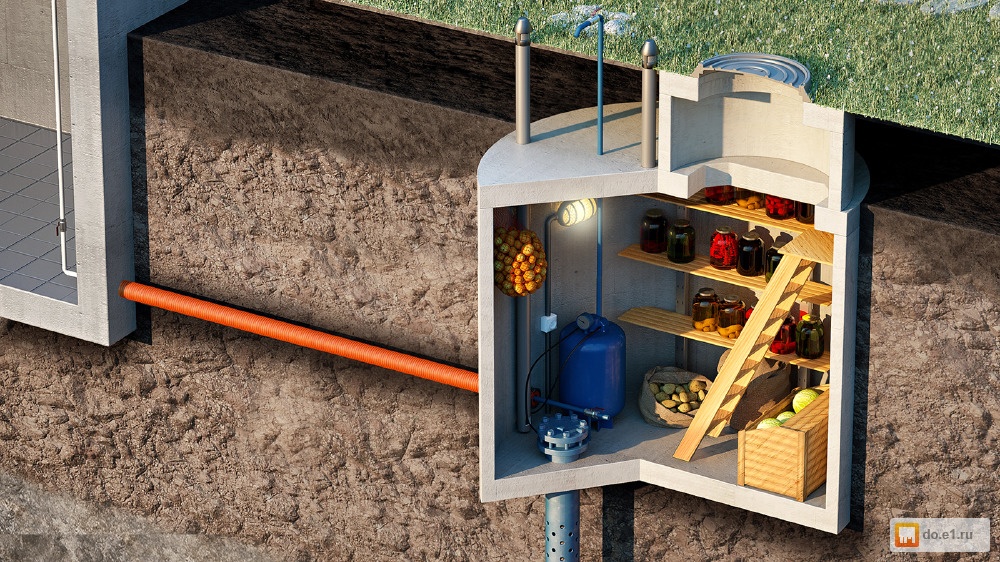

Погреб из железобетонных колец



Сегодня в жизни каждого хозяина большое значение имеет погреб. Томск — город, в котором очень мало фирм предлагают строительство погреба. В ассортименте нескольких фирм, в том числе и нашей, есть пластиковые погреба «Тингард». Но пластиковые хранилища нужно предварительно заказывать, они достаточно дороги, и в их стоимость не учтены работы по монтажу. Кроме этого, пластиковые погреба целесообразно применять при высоком уровне грунтовых вод (УГВ) или в заболоченных местах. Если же УГВ достаточно низкий, можно рассмотреть другой вариант — хороший погреб из железобетонных колец.





Какие преимущества погреба из бетонных колец?

  • Простая и надежная (прочная) конструкция, удобство и легкость в эксплуатации.

  • Бетонный погреб легко выдерживает давление почвы и смещение грунта в период заморозки-оттаивания.

  • Железобетонный погреб из колец имеет длительный срок эксплуатации — более 50 лет.

  • Продукты и провизия никогда не промерзнут в погребе из бетонных колец (при правильной теплоизоляции).



Как построить погреб своими руками (погреб в Томске)?



Многие задаются вопросом, можно ли построить погреб своими руками. Приобрести кольца не составит проблем, а вот для правильного их монтажа в яму потребуется работа специалистов. Еще одним немаловажным моментом в вопросе, как построить погреб, является утепление погреба, чтобы зимой не промерзал, а летом не пропускал тепло. Именно поэтому монтаж помещения для хранения запасов следует доверить профессионалам. Заказывая погреб «под ключ» у нас, вы можете не волноваться за все необходимые материалы. Мы профессионально выполним монтаж погреба из ж/б колец.

Посмотреть варианты бетонных погребов



Железобетонный погреб — недорого и быстро!



В указанную на сайте стоимость бетонного погреба входит все необходимое: стоимость и доставка материалов, работа экскаватора, монтаж самой конструкции, гидроизоляция, утепление, монтаж вентиляции, монтаж лестницы, утепленная крышка, комплект деревянных полок и т.д. Вам не стоит беспокоиться ни о чем. Мы вам построим правильный погреб, а вы сэкономите время, силы и деньги!





Заказывайте правильный погреб в компании «ЗСК-1»!



Для стоительства погреба из железобетонных колец лучше всего использовать кольца диаметром 2м (КС20. 9) или диаметром 2,5 м (КС25.12)



Погреб «Стандарт 25»

Погреб «Стандарт 25» — полноценное вместительное хранилище площадью 4,9 м2 для большого количества овощей, солений и консервации. Прекрасный выбор для больших семей из нескольких человек. В строительстве погреба «Стандарт 25» используются железобетонные кольца диаметром 2,5 метра (КС25.12). Полезная высота погреба — 1,8 метра.

Погреб из колец



Погреб «Стандарт 20»

В погребе «Стандарт 20» на полезной площади 3,14 м2 поместятся все овощи, соления и консервированные продукты, необходимые для небольшой семьи. Удобный в эксплуатации погреб «Стандарт 20» строится из железобетонных колец диаметром 2 метра (КС20.9) и устанавливается локально в виде подземной камеры. Полезная высота погреба — 1,8 метра.

Погреб из колец



Заказывайте строительство железобетонного погреба в нашей компании «ЗСК-1» по разумной стоимости. Наши специалисты знают, как правильно построить погреб. Хороший погреб поможет вам сохранить урожай!

Заказать строительство ж/б погреба

Постройте бетонный подвал

Выпуск № 168 • Ноябрь / декабрь 2017 г.

Я должен был быть кротом — находиться под землей так безопасно, прохладно и тихо. Поэтому, когда 20 лет назад мой дом сгорел дотла, и человек, работавший с экскаватором, копал новые ямы для фундамента, я попросил его выкопать в земле яму глубиной 12x16x8 футов, чтобы я мог построить большой огнеупорный погреб для корней. Я планировал использовать его в основном для хранения всех моих фотографий, негативов, компакт-дисков, видео и 70 фотоальбомов — с тех пор, как я всю жизнь занимался фотографией и видео.Но его также можно было использовать в качестве бомбоубежища, убежища от ураганов, комнаты для хранения продуктов или чего-нибудь еще, что может понадобиться другому кроту, — настроив соответствующим образом.

В нашем округе мы можем построить здание площадью менее 200 квадратных футов без разрешения (но без водопровода и проводки), поэтому я начал исследовать подземное строительство. У меня есть тенденция строить все, что даже надежнее, чем того требует код, поэтому я был уверен, что этот подвал будет целым и невредимым и перестроенным, как и все мои другие проекты.

Сначала я подумал об использовании пиломатериалов, обработанных давлением, и обработанной фанеры, чтобы я мог работать в одиночку со скоростью улитки, но быстро передумал использовать бетон вместо этого и пригласил моего добродушного парня Кирта помогать на каждом этапе. Мы были командой!
Поскольку нам не пришлось бы платить за какой-либо ручной труд, я исследовал цены и подсчитал, что стоимость раскопок, плюс материалы и бетон, составят около 5000 долларов — неплохо для постоянного и полезного «Комната без-» Вид.”

Копаем яму

Пол

Сначала мы выровняли дно ямы, уложили 6-8 дюймов гравия и снова выровняли. Затем мы установили отвес, уровень и квадратную раму 2 × 8 по периметру, закрепили по углам под углом 45 градусов и забили шипами, чтобы стороны не растекались во время заливки пола толщиной 8 дюймов. По всему периметру в нижней части рамы 2 × 8 мы скрепили плоские конструкции 2×4 с рядами отверстий, просверленных на расстоянии 16 дюймов друг от друга по центру, чтобы поддерживать ⅝-дюймовый арматурный стержень, торчащий внутри еще не сформированной полости стены и чтобы он оставался посередине этой полости.Перед формированием стен мы также подключили горизонтальную арматуру к вертикали на расстоянии 16 дюймов друг от друга, чтобы создать 16-дюймовую сетку внутри стен.

Мы стратегически разместили распорки на гравии (половинки кирпичей), чтобы удерживать арматурный стержень на 2 дюйма от дна, и уложили 12-дюймовую сетку из арматурного стержня № 5 (⅝ дюйма). (Мы арендовали ручной резак для арматуры, чтобы разрезать по мере необходимости.) Затем мы вызвали Ready Mix, чтобы подойти и выполнить заливку. Они рекомендовали добавить в смесь стекловолокно, чтобы защитить ее от растрескивания в будущем, поэтому, конечно, я согласился и заплатил номинальную дополнительную плату.

Напольная сетка

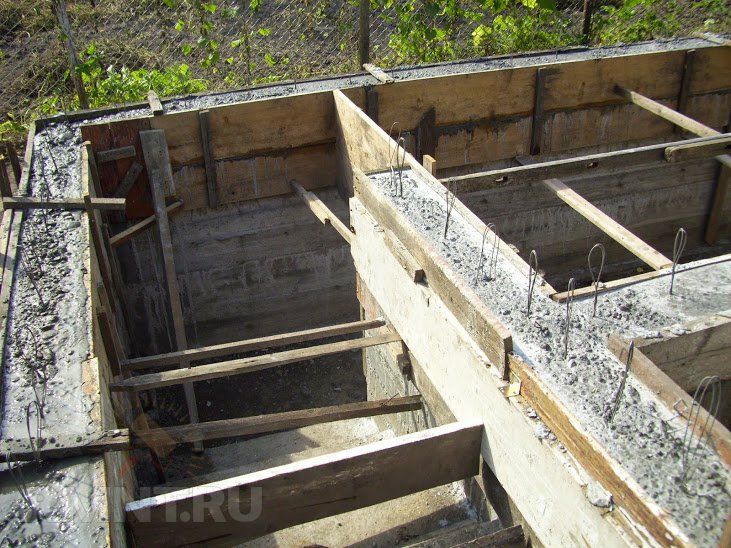

Формы, валки и карабины

После того, как пол был затертен, выровнен, «плавно» идеально выровнен и стал твердым, как скала, мы построили формы стен (например, поддоны) из шпилек 2 × 4 и листов толщиной 4 × 8 футов ¾ » фанеры и уложил их вдоль так, чтобы каждая заливка была 4 фута высотой. Когда бетон закачивается, возникает такой большой вес и давление, что максимальная высота заливки составляет 4 фута.

Waler

Мы укрепили каждую пару форм, расположенных на расстоянии 8 дюймов друг от друга, с двухъярусными каретками 2×4, расположенными горизонтально — с каждой стороны — и скрепили их вместе с помощью защелок с помощью конусов и металлических клиньев, сделанных специально для этой цели.Эти ряды горизонтальных элементов, называемых «ригелями», располагались на расстоянии всего одного фута друг от друга, чтобы стены не «вылетали» во время заливки, а нижняя часть формы имела двойные распорки. Длинные карабины зажаты между сдвоенными 2х4 и проходят через каждую стену (через отверстия, просверленные в фанере) и надежно удерживаются на месте конусами или шайбами ​​и металлическими клиньями с каждой стороны — через каждые 18-22 дюйма. валеры. (У карабинов есть концы пуговиц, которые входят в прорези для замочной скважины на металлических клиньях.)

Длинный шланг насоса Заливка юбок и утрамбовка Эрика

После первой заливки на 4 фута мы методично подняли формы и потребовали вторую заливку, чтобы поднять стены до 8 футов. (Формы снимались легко, потому что мы предварительно слегка опрыскали их водяной печатью Томпсона.) Затем мы отломили все выступающие защелки, оставшиеся торчащими из открытых бетонных стен, скручивая их с помощью куска трубы небольшого диаметра, достаточно длинного для хорошее кредитное плечо.

Перед второй заливкой мы протянули через стену 2-дюймовую трубу из ПВХ, которая позже использовалась для кабеля питания.

Плавающая крыша

После второй заливки мы отшлифовали верхний периметр шириной 8 дюймов по всему периметру и протыкали арматуру каждые 3 фута или около того для анкерных болтов крыши. Затем мы кладем кусок трубы диаметром 1,5 дюйма на каждый стержень арматурного стержня диаметром ⅝ дюйма, чтобы крыша могла немного двигаться, если это когда-либо понадобится, например, при землетрясении или обычном расширении и сжатии от жары и холода. .

Эрик стяжка стены

Нашей целью было сделать так, чтобы крыша могла независимо «плавать» поверх стен.Чтобы он не прилипал к стенам во время заливки, мы положили 8-дюймовую полосу тента (войлок 30 #) поверх стен по всему периметру.

Примечание: старый бывший строитель резервуаров для воды на пенсии посоветовал нам сделать это, чтобы «крышка» никогда не треснула. Гениальный торговый трюк.

Все прошло очень хорошо. Мы построили каркас для крыши, а также обрамили проем для лестницы и надежно закрепили все, чтобы противодавление не выпячивало каркас.Мы уложили фанеру, которая опиралась снизу на мощные леса с регулируемыми колесиками, жестко прижатыми к ней. Чтобы сделать конструкцию крыши без опоры более прочной, мы установили жесткую 6-дюймовую сетку из арматуры, удерживаемую на этот раз «арматурными стульями» от фанеры (профессиональные распорки более точны, чем полукирпичи). Я вырезал 12-дюймовое отверстие в фанере и вставил ветряную турбину диаметром 12 дюймов в сторону, противоположную проему лестницы — для будущей циркуляции воздуха — а затем потребовал залить крышу толщиной 8 дюймов.

Арматурная сетка крыши Плавающая крыша

Мы потратили немало времени на стяжку и затирку последней заливки, а также на чистовую отделку поверхности с помощью «поплавка», насколько это было возможно. Сын Эрик и друг Вадим бросились на помощь; было жарко, и пришлось спешить с чистовой отделкой.
Когда крыша была твердой, но все еще «зеленой», мы сняли короткие трубы с выступающей арматуры, затем срезали заглушки заподлицо с помощью Sawzall и заделали их силиконом для предотвращения ржавчины.

После того, как крыша окончательно установилась и долго отверждалась при поддержке строительных лесов, мы решили, что она достаточно прочная, чтобы припарковать машину!

Засыпка и дренаж

Когда все было сделано, мы покрыли стены снаружи гидроизоляционным герметиком и дополнительно защитили их 1-дюймовым жестким пенопластом, а затем вызвали гравийщика, чтобы тот подошел и засыпал стены гравием.Компания называется CAD (Conveyor Aggregate Delivery), и они отлично справляются с полной засыпкой вокруг конструкции, точно снимая гравий с расстояния и контролируя его с помощью дистанционного управления. Я не помню, какова была плата, но я помню, что она стоила каждого пенни!

Гравийный стрелок

До того, как появился САПР, я проложил черную гофрированную дренажную трубу диаметром 10 футов на 12 дюймов вертикально вниз по стене на нижней стороне холма, чтобы в случае скопления воды мы могли опустить небольшой отстойник на 8 футов в яму и откачать его. Но за последние 20 лет мне ни разу не приходилось этого делать. В этом конкретном корневом погребе нет дренажа, за исключением перфорированного / гофрированного французского водостока диаметром 4 дюйма на верхней стороне погреба. Он заглублен на 12 дюймов и уложен большой дугой, так что дневное освещение идет с каждой стороны за пределами подвала. Если когда-нибудь затопит, я выкопаю траншею глубже.

Думаю, нам повезло с расположением. Большинство подвалов для корнеплодов вырыты в холме, поэтому одна сторона находится на уровне земли с дверью, а не вырыта со всех сторон, как подвал.Строитель должен серьезно подумать о наводнении и спланировать дренаж. Я рискнул на этом сухом месте и решил, что если все остальное не поможет, мы могли бы использовать его как крытый бассейн!

Последние штрихи

Я построил 12-футовые ступеньки для лестниц и 4-футовые ступени из 2х12 и установил их под удобным углом «подъем и бег» (8 дюймов на 11 дюймов). Мы разобрали леса и вытащили их наверх по лестнице.

Вход на лестничную клетку

Затем Кирт построил симпатичный «домик» над лестничной клеткой, чтобы он соответствовал другим строениям на участке, и поместил белые полупрозрачные панели из поликарбоната на навесную часть крыши, чтобы впустить свет.Я сделал для него дверь из доски и батта, а затем продолжил попытки украсить внутреннюю часть помещения. Я выложил внутренние стены и потолок мелкояковыми сосновыми досками размером 1 × 12, идущими горизонтально. Мне пришлось арендовать пистолет для гвоздей по бетону, который использовал пули калибра 22, чтобы прикрепить вертикальные планки 2 × 4 к бетону. (Беруши обязательно!) Затем я прикрепил красивые доски красивыми винтами и сделал несколько снимков. Как только он был заполнен, я знал, что он больше никогда не будет выглядеть таким чистым и просторным.Я установил клееный ковер и временно переставил в него кровать, стол и стулья, чтобы попить кофе или вздремнуть.

Сосновые стены в погребе

Смета и расчеты

На завершение строительства корневого погреба ушло около 21 кубического ярда бетона и два месяца. Мне пришлось заплатить дополнительную плату за откачку за узкие стены, потому что для установки ствола нужно было использовать насосный шланг, а для пола и крыши они использовали желоб.
Чтобы вычислить, сколько кубических ярдов бетона вам понадобится: умножьте длину в футах на ширину в футах на толщину в долях фута и разделите на 27 (27 кубических футов = 1 кубический ярд).

По стране средняя стоимость бетона сейчас составляет около 100 долларов за кубический ярд. Двадцать лет назад он стоил 85 долларов, так что он не сильно вырос. Это все еще доступно! В общем, весь проект действительно стоил 5000 долларов (бетон стоил 2000 долларов) и является отличным дополнением к собственности. Я могу спастись оттуда, когда на улице жарит жара или ледяной холод, а температура от 50 до 70 градусов круглый год. Это сделали родинки.

Заявление об ограничении ответственности

В этой статье рассказывается, как я построил свою подземную комнату, не обязательно то, как вы должны построить свою. Расположение и детали конструкции подземного сооружения зависят от климата, количества осадков, почвы, уровня грунтовых вод, корней деревьев поблизости и дренажа. Прежде чем начинать такой проект, нужно учесть множество соображений. Изучите и ознакомьтесь с местными правилами и положениями. Есть отличные веб-сайты (и книги), которые инструктируют и иллюстрируют, как именно создавать и устанавливать конкретные формы. Удачного рытья!

Чтобы узнать больше о строительных проектах Дороти, обратитесь к Доротиейнсворт.com или посмотрите ее книгу на Amazon.com:

Дом, который построила Дороти .

CPD 1 2015: Лучшие практики строительства водонепроницаемых бетонных подвалов | Характеристики

Как пройти этот модуль

Программа дистанционного обучения CPD UBM открыта для всех, кто хочет развить свои знания и навыки. Каждый модуль также предлагает членам профессиональных организаций возможность заработать от 30 до 90 минут кредитов для выполнения своих ежегодных требований к НПР.

Эта статья аккредитована Службой сертификации CPD. Чтобы заработать кредиты CPD, прочтите статью, а затем щелкните ссылку ниже, чтобы заполнить свои данные и ответить на вопросы. Вы получите свои результаты мгновенно, и если на все вопросы ответите правильно, вы сразу же сможете загрузить свой сертификат CPD.

КРЕДИТЫ CPD: 60 МИНУТ
СРОК СРОКА: 7 МАРТА 2015 г.

ВВЕДЕНИЕ

Создание дополнительного пространства на цокольном этаже становится все более популярным вариантом для новых домов.Однако утечки в подвалах встречаются крайне часто, и их очень сложно исправить. Обычно это происходит не из-за плохого дизайна. Чтобы преодолеть ожидаемые утечки, дизайнеры часто используют подход «пояса и скоб», определяя внешние мембраны, глиняные покрытия и штукатурку для внешней стороны нового подвала, а также внутренний дренаж за стеной из карнизов внутри.

К сожалению, не по вине конструкции или самих систем это может привести к обратным результатам. Для начала, даже если подвал не протекает, такой подход существенно уменьшит доступное для клиента пространство подвала.Более того, некачественная работа со стороны любого из субподрядчиков, приводящая к незначительной неполадке в одной из систем, может быть достаточной, чтобы подорвать гидроизоляцию подвала. Если возникает такая ситуация, количество используемых различных продуктов может затруднить определение проблемы, ответственность установщика и, следовательно, того, кто должен оплатить ремонт.

По этой причине простое добавление в конструкцию гидроизоляционных свойств может быть обреченным на провал. Менее сложный подход — убедиться, что первичный конструкционный материал не просто герметичен, а полностью водонепроницаем.Это четко возлагает ответственность на одного продукта и одного субподрядчика.

Этот CPD представляет методологию, разработанную для обеспечения водонепроницаемости бетонных подвалов без использования лент, полос, мембран, штукатурки, глины, отстойника или насоса. В соответствии с этим подходом субподрядчик должен строить из стали и бетона точно так, как указано, но в остальном несет ответственность за устранение всех утечек — они могут возникнуть только в результате неправильного применения материалов. Все работы по бетонированию должны контролироваться представителем заказчика на объекте, который будет отмечать любое невыполнение их в соответствии с правилами, изложенными ниже.

Некоторые поставщики включают представительство в некоторой степени со своей продукцией, а «Водостойкий бетон» с контролем на объекте предлагает представительство на всем протяжении без дополнительных затрат. В ряде испытаний как с неопытными, так и с опытными бандами этот подход был неизменно успешным. Несмотря на то, что бетонирование необходимо проводить немного медленнее и обойдется немного дороже, в целом можно сэкономить деньги и время.

Роль архитектора / специалиста

Спецификация бетонной смеси жизненно важна для успеха проекта водонепроницаемого подвала. Бетон должен иметь сертификат испытаний в соответствии с BS EN 12390-8: 2009, подтверждающий, что бетон, доставленный и используемый в проекте, полностью непроницаем. Базовая смесь должна быть минимум P350, CEM1 и отшлифована для перекачивания.

Он также должен включать мощный пластификатор PCE. Это связано с тем, что важно, чтобы бетон имел низкое водоцементное соотношение (WCR), чтобы закрыть сеть капилляров. Вода необходима для завершения гидратации — химической реакции, вызывающей затвердевание бетона, — но мощный пластификатор обеспечивает консистенцию, необходимую для укладки бетона и легкого уплотнения с меньшим количеством воды.Максимальный WCR должен составлять 0,45 — другими словами, на каждый 1 кг используемого цемента следует использовать не более 0,45 л воды. Для получения дополнительной информации см. Здание CPD 26 от 2014 г. «Водонепроницаемый бетон».

В базовую смесь не следует добавлять никаких дополнительных добавок.

Помимо выбора правильного бетона, архитектор играет важную роль в предотвращении попадания воды рядом с водонепроницаемым бетоном или поверх него. Более тонкий участок в бетоне, скрытый внешней отделкой, под порогами, вокруг окон подвала и над подпорным элементом стены подвала — распространенное и очень эффективное решение.

Роль инженера-строителя

Инженер-строитель должен убедиться, что стальная арматура спроектирована таким образом, чтобы контролировать растрескивание — важный фактор в водонепроницаемом бетоне. BS EN 1992-3: 2006 / Еврокод 2 не содержит формул для расчета ширины трещины, вместо этого заявляя, что инженер должен полагаться на испытания. Прочный бетон CEM1 нагревается и набирает прочность быстрее, чем CEM2 смешивается с летучей золой (которую трудно водонепроницаемо).

Полезными источниками для расчета ширины трещин являются:

  • CIRIA C660: «Контроль за ранними тепловыми трещинами в бетоне», 2007 г.
  • «Бетонные фундаменты: Руководство по проектированию и строительству монолитных конструкций фундаментов для Еврокоды », Центр бетона, 2012 г.

Один поставщик пластификатора, обеспечивающего гидроизоляцию бетона, опубликовал свои выводы в Интернете по адресу www.waterproofconcrete.co.uk/structural%20engineer.html. Другой поставщик советует использовать большее количество стержней, а не более толстые стержни:

  • Для стенки толщиной 200 мм достаточно армирующей сетки A393 и 12 мм стартовых стержней с центрами 200 мм на обеих сторонах.Но в стене толщиной 300 мм это не всегда предотвратит более широкие вертикальные трещины. Используйте дополнительные 10-миллиметровые распределительные стержни посередине между горизонтально сваренными арматурными стержнями A393, то есть с центрами 100 мм.
  • В углах эти дополнительные стержни должны пересекаться только на 10 мм, а прямые отрезки — только на 50 мм.
  • Плиты имеют тенденцию к образованию трещин гораздо меньше, чем стены, вероятно, потому, что они легче теряют тепло, чем бетон, удерживаемый в опалубке. Армирующей сетки A393 в верхней и нижней части 200-300-метровой плиты должно быть достаточно.
  • В стыках между перекрытиями и стенами двух поверхностей 12-миллиметровых стартовых стержней не всегда достаточно для полного контроля над растрескиванием. Как минимум, стержни диаметром 16 мм должны использоваться на внешней стороне и стержни диаметром 12 мм на внутренней стороне, все с центрами 200 мм.
  • Некоторым инженерам нравится использовать заглушки по всему верху стены, а иногда даже центральную распределительную планку. Однако бетон нельзя заливать через трубу ко дну или должным образом уплотнять с помощью вибрирующей кочерги с таким количеством препятствий.Вместо этого, эти же стержни особенно полезны, когда они размещаются по всей стальной стене с вертикальными и горизонтальными центрами 1200 мм. Как будет показано ниже, стены более герметичны при заливке в два полукольца. Следовательно, эти U-образные стержни должны быть как при первой заливке, так и при второй заливке, сохраняя надлежащее расстояние между стальными стенками.

Роль субподрядчика

Используя указанный водостойкий бетон и арматуру, субподрядчик строит железобетонную конструкцию. Однако это слишком часто приводит к утечкам через пустоты, грязь и трещины, что в свою очередь требует дополнительных гидроизоляционных материалов. Однако при соблюдении следующих правил это должно предотвратить образование пустот, грязи и трещин, так что первый выбор водонепроницаемого бетона специалистом — это все, что необходимо для предотвращения проникновения воды.

Контроль

Обучение и контроль бригады бетонирования жизненно важны. Некоторые поставщики конкретных добавок включают мониторинг в свои цены (в большей или меньшей степени).Присутствие компетентного человека, способного заметить, где за один присест наливается слишком много бетона, где упускается покер и т. Д., Снижает вероятность возникновения этих ошибок. Стандарты будут расти дальше, если спецификатор запрашивает отчет после каждой заливки.

Отбойные молотки

Никогда не следует использовать отбойные молотки по бетону, поскольку их практически невозможно сформировать из водонепроницаемого бетона. Если они формируются одновременно с плитой, то бетонный кикер погружается в плиту во время уплотнения.Если они будут образованы из водонепроницаемого бетона намного позже, бетон будет слишком мелким, чтобы должным образом уплотняться без потери бетона в виде брызг. Вот почему кикеры обычно изготавливаются из неподходящего бетона и не уплотняются достаточно хорошо, чтобы предотвратить утечки. Дополнительные сведения и методы предотвращения кикеров можно найти на http://waterproofconcrete.co.uk/kickers.html.

Стыки

Стыки необходимо тщательно зачистить — механический или химический процесс, при котором с поверхности удаляется тонкий слой.Затем их следует очистить и содержать в чистоте до тех пор, пока они не будут покрыты прочным водонепроницаемым бетоном.

Ленты и полосы в стыках могут быть контрпродуктивными, поскольку рабочие иногда ослабляют свои усилия, чтобы добиться успеха только с бетоном. Однако бывают случаи, когда лента или полоска являются разумным дополнением, например, при заливке стены напротив котлована, когда абсолютная чистота невозможна.

Опалубка

Бетон, отделяемый от насоса или скипа наверху стандартной стены, теряет раствор из-за стали и опалубки; разбивается о плиту и расслаивается; и часто слишком низко, чтобы кочерга могла нормально дотянуться.По этим трем причинам очень часто протекает дно стен. Для получения хорошего бетона по всей стене:

  • Высота вертикальных опор не должна превышать 1,8 м для каждой заливки. Для уплотнения бетона следует использовать вибрирующий стержень, но его нужно поднимать не более чем на 1,7 м от дна, прежде чем его можно будет перемещать, чтобы, даже если он скручивается, он все равно достигал основания, и рабочий, поднимающий этот тяжелый предмет, мог делайте это дольше, прежде чем усталость снизит его эффективность.
  • Пространство между вертикальными поверхностями стали должно быть не менее 120 мм по всей длине, если используется 20-миллиметровый заполнитель, или минимум 80 мм, если используется заполнитель 10 мм.Это необходимо для гарантии того, что бетонирующая труба может быть вставлена ​​между сталью на расстоянии 1250 мм от дна до того, как бетон будет высвобожден. долговечное водонепроницаемое уплотнение без необходимости ремонта — потому что ремонт не будет.

Бетон заливка

  • Бетон необходимо заливать в форму через частые промежутки времени
  • Его нельзя заливать более чем на 500 мм за один проход после уплотнения
  • свободное падение более 1250 мм.Это означает, что перед разгрузкой смеси необходимо опустить в стены тремиевую трубку.
  • Кочергу нельзя держать на месте. Он помещается в бетон и медленно извлекается, затем перемещается вдоль 200 мм
  • Перед снятием опалубки бетон должен остыть до температуры окружающей среды
  • Вся опалубка должна быть снята, чтобы можно было проверить весь бетон
  • Водонепроницаемость бетон далек от самовыравнивания и начинает довольно быстро застывать
  • Обычно приемлемая отделка достигается только путем протыкания.Если требуется более гладкая поверхность, следует указать покрытие Power Float.

Добавление добавки в бетон

Если это выполняется на бетонном заводе, водитель грузовика может не знать точно, сколько бетона уходит в его грузовик — например, если он собирается доставить последний частичная нагрузка. Следовательно, это должно выполняться на месте более компетентным лицом, например, контролером поставщика. Более того, если бетон по какой-либо причине не подходит, наблюдатель на месте может проверить талон и взглянуть на смесь до того, как добавка будет введена — после этого загрузка должна быть принята и оплачена.Наличие монитора рядом с грузовиком, когда он подъезжает, также предотвращает несанкционированное добавление воды, что слишком часто встречается на объекте.

Засыпка

Водостойкий бетон не должен быть покрыт каким-либо материалом, который будет удерживать любое количество воды, пока бетон не затвердеет. В основном это касается засыпки.

Как пройти этот модуль

Программа дистанционного обучения UBM CPD открыта для всех, кто хочет развить свои знания и навыки. Каждый модуль также предлагает членам профессиональных организаций возможность заработать от 30 до 90 минут кредитов для выполнения своих ежегодных требований к НПР.

Эта статья аккредитована Службой сертификации CPD. Чтобы заработать кредиты CPD, прочтите статью, а затем щелкните ссылку ниже, чтобы заполнить свои данные и ответить на вопросы. Вы получите свои результаты мгновенно, и если на все вопросы ответите правильно, вы сразу же сможете загрузить свой сертификат CPD.

КРЕДИТЫ CPD: 60 МИНУТ
СРОК СРОКА: 7 МАРТА 2015

Политика конфиденциальности

Информация, которую вы предоставляете UBM Information Ltd, может быть использована для публикации, а также для предоставления вам информации о наших продуктах или услугах в форма прямого маркетинга по электронной почте, телефону, факсу или почте. Информация также может быть предоставлена ​​третьим лицам. UBM Information Ltd может присылать обновления о Building CPD и других соответствующих продуктах и ​​услугах UBM. Предоставляя свой адрес электронной почты, вы соглашаетесь на то, что UBM Information Ltd или другие третьи стороны свяжутся с вами по электронной почте. Если в любое время вы больше не хотите получать что-либо от UBM Information Ltd или предоставлять свои данные третьим лицам, свяжитесь с координатором по защите данных, UBM Information Ltd, FREEPOST LON 15637, Tonbridge, TN9 1BR, бесплатным телефоном 0800 279 0357 или электронная почта [email protected] Ознакомьтесь с нашей полной политикой конфиденциальности на сайте www.building.co.uk/cpd

БЕТОННАЯ КЛАДКА ПОДВАЛЬНАЯ СТЕНА КОНСТРУКЦИЯ

ВВЕДЕНИЕ

Подвалы позволяют владельцу здания значительно увеличить полезную жилую, рабочую или складскую площадь при относительно низких затратах.Старые представления о подвалах оказались устаревшими из-за современной гидроизоляции, улучшенных дренажных систем и естественного освещения, такого как оконные колодцы. Другие потенциальные преимущества подвалов включают пространство для расширения полезной площади, повышение стоимости при перепродаже и убежище во время штормов.

Исторически простые (неармированные) бетонные стены из кирпича использовались для эффективного противостояния нагрузкам грунта. Однако в настоящее время армированные стены становятся все более популярными как способ использовать более тонкие стены, чтобы противостоять большому давлению обратной засыпки.Независимо от того, является ли стена простой или армированной, успешное выполнение стены подвала зависит от качественного строительства в соответствии с конструктивным решением и техническим заданием проекта.

МАТЕРИАЛЫ

Каменная кладка

Бетонные блоки должны соответствовать Стандартным техническим условиям для несущих бетонных блоков, ASTM C90 (ссылка 8). Могут быть указаны определенные цвета и текстуры, чтобы обеспечить законченный интерьер подвала.При желании гипсокартон можно установить и на планки обрешетки. Эмпирическое правило для оценки количества бетонных блоков кладки для заказа: 113 блоков на каждые 100 футов 2 (9,3 м 2 ) площади стены. Эта оценка предполагает использование строительных швов размером ⅜ дюйма (9,5 мм).

Миномет

Раствор выполняет несколько важных функций в бетонной кладке стены; он связывает элементы вместе, герметизирует стыки от проникновения воздуха и влаги и связывается с арматурой стыков, стяжками и анкерами, так что все компоненты работают как структурный элемент.

Строительный раствор должен соответствовать Стандартным техническим условиям на строительный раствор для каменной кладки, ASTM C270 (ссылка 9). Кроме того, большинство строительных норм и правил требуют использования строительных растворов типа M или S для строительства стен подвала (ссылки 2, 4, 5, 9, 13), потому что растворы типов M и S обеспечивают более высокую прочность на сжатие. В таблице 1 перечислены пропорции раствора.

В типичной бетонной кладке используется около 8,5 футов 3 (0,24 м 3 ) раствора на каждые 100 футов 2 (9,3 м 2 ) площади каменной стены. Эта цифра предполагает минометные швы толщиной дюйма (9,5 мм), закладку облицовочного раствора и 10% -ный допуск на отходы.

Таблица 1 — Объемные пропорции строительного раствора (Ссылка 12)

Раствор

В железобетонной кладке раствор используется для соединения арматуры и кирпичной кладки. Затирка должна соответствовать Стандартным техническим условиям на затирку для каменной кладки, ASTM C476 (см.10) с пропорциями, указанными в Таблице 2. В качестве альтернативы соблюдению требований к пропорциям в Таблице 2 можно указать, что цементный раствор имеет минимальную прочность на сжатие 2000 фунтов на квадратный дюйм (13,8 МПа) в течение 28 дней. В раствор следует добавить достаточно воды, чтобы он имел осадку от 8 до 11 дюймов (от 203 до 279 мм). Высокая осадка позволяет раствору быть достаточно жидким, чтобы стекать по арматурным стержням и в небольшие пустоты. Это изначально высокое соотношение воды и цемента значительно снижается, так как кирпичи поглощают избыток воды в смеси. Таким образом, раствор приобретает высокую прочность, несмотря на изначально высокое водоцементное соотношение.

Таблица 2 — Пропорции раствора по объему (Ссылка 10)

КОНСТРУКЦИЯ

Перед укладкой первого ряда кладки верхнюю часть фундамента необходимо очистить от грязи, грязи, льда или других материалов, которые уменьшают сцепление раствора с основанием.Обычно это можно сделать с помощью щеток или веников, хотя чрезмерное количество масла или грязи может потребовать пескоструйной обработки.

Каменщики обычно сначала кладут углы подвала, чтобы легко поддерживать выравнивание. Это также позволяет каменщику спланировать, где необходимы разрезы для оконных проемов или соответствовать плану здания.

Чтобы компенсировать неровности поверхности фундамента, первый слой кладки укладывается на стык раствора, толщина которого может составлять от до ¾ дюйма (от 6,4 до 19 мм).Этот начальный стык постели должен полностью засыпать первый ряд кладки, хотя раствор не должен чрезмерно выступать в ячейки, которые будут залиты.

Все остальные швы из раствора должны иметь толщину примерно дюйма (9,5 мм) и, за исключением частично залитой цементным раствором кирпичной кладки, должны обеспечивать только облицовку облицовки каменной кладкой. В частично залитой заделкой конструкции перемычки, прилегающие к залитым раствором ячейкам, заделываются строительным раствором, чтобы предотвратить попадание раствора в незаполненные ядра. Швы головок должны быть заполнены сплошным слоем на толщину, равную толщине лицевой оболочки агрегатов.

Вогнутые стыки с уплотнением обеспечивают максимальное сопротивление проникновению воды. На внешней стороне стены швы из раствора могут быть прорезаны заподлицо, если будут нанесены грунтовочные покрытия.

При использовании арматуры швов ее следует укладывать непосредственно на блок, а раствор наносить поверх арматуры обычным способом. Между внешней поверхностью стены и арматурой стыка должен быть предусмотрен слой раствора толщиной не менее дюйма (15,9 мм). Крышка ступки толщиной ½ дюйма (12. 7 мм) необходим на внутренней стороне стены. Для дополнительной защиты от коррозии рекомендуется горячее цинкование швов.

Детали конструкции см. На рисунках 1-4.

Рис. 1 — Подвал / фундаментная стена (поз. 1)

  1. Бетонные блоки, обычно 8 дюймов. единицы. Для некоторых условий грунта и высоты засыпки могут потребоваться большие размеры.
  2. Раствор, как правило, типа S. Швы должны быть обработаны для улучшения герметичности, если внешняя сторона не очищена.
  3. Вертикальные арматурные стержни, если требуется. Арматуру следует размещать рядом с проемами, в углах и на максимальном расстоянии, определяемом структурным анализом. Позиционеры удерживают вертикальные стержни в правильном положении.
  4. Арматура для стыков или горизонтальные арматурные стержни, помогающие контролировать растрескивание при усадке, и в сейсмических расчетных категориях C, D, E и F.См. TEK 14-18B (ref. 7) для получения дополнительной информации о требованиях к сейсмической арматуре.
  5. Раствор с минимальной прочностью на сжатие 2000 фунтов на квадратный дюйм (13,8 МПа) в сердцевинах, содержащих арматуру. Уплотните раствор путем образования луж или вибрации, чтобы уменьшить пустоты.
  6. Цельный залитый и армированный верхний слой для распределения нагрузки от верхних стен и повышения устойчивости к почвенным газам и насекомым.
  7. Анкерные болты. Обычно анкерные болты длиной 7 дюймов (178 мм) и диаметром ½ дюйма (12,7 мм) располагаются на расстоянии не более 4 футов (1 дюйм).2 м) по центру. Анкерные болты значительно увеличивают сейсмостойкость и устойчивость к сильному ветру.
  8. Бетонный фундамент. Опоры распределяют нагрузки на поддерживающий грунт. Бетон должен иметь минимальную прочность 2500 фунтов на квадратный дюйм (17,2 МПа) и иметь толщину не менее 6 дюймов (152 мм), хотя многие проектировщики предпочитают, чтобы толщина фундамента была равна толщине стены и в два раза шире толщины стены. Использование двух стержней №4 (или больше) увеличивает возможность охвата слабых мест.
  9. Бетонная плита, обычно не менее 2500 фунтов на квадратный дюйм (17.2 МПа), толщиной 4 дюйма (101 мм). Расстояние между усадочными швами не должно превышать примерно 15 футов (4,6 м). Сварная сетка, расположенная рядом с центром плиты, увеличивает прочность и плотно удерживает незапланированные усадочные трещины. Сварную сетку следует разрезать по усадочным швам.
  10. Агрегатная база. Основание из промытого заполнителя от 4 до 6 дюймов (от 102 до 152 мм) (от до 1 ½ дюйма (от 19 до 38 мм) в диаметре) равномерно распределяет нагрузки плиты на подстилающий грунт, обеспечивает ровную чистую поверхность для укладки плиты, и позволяет включить систему разгерметизации почвенного газа.
  11. Замедлитель пара. Непрерывные или наложенные внахлест листы из полиэтилена толщиной 6 мил (152 мм), ПВХ или аналогичного материала снижают повышающуюся влажность и блокируют проникновение почвенного газа через плиту. Замедлители образования пара могут быть размещены сверху на основе заполнителя, чтобы повысить эффективность системы газового барьера почвы, или под заполнителем, чтобы уменьшить трудности с укладкой и отверждением бетона.
  12. Водонепроницаемая или влагонепроницаемая мембрана. Гидроизоляция, в которой не возникает гидростатического давления. При высоком уровне грунтовых вод, медленном дренаже почвы или высоком уровне газообразного радона следует рассмотреть возможность использования водонепроницаемых мембран, таких как прорезиненный асфальт, модифицированный полимером асфальт, бутилкаучук и / или дренажные плиты.
  13. Фундамент водосточный. Перфорированная труба собирает и отводит грунтовые воды от подвала. Сливы должны быть расположены ниже верхней части плиты и должны иметь уклон от здания к естественному водостоку, ливневой канализации или отстойнику.
  14. Засыпка со свободным сливом. Не менее 12 дюймов (305 мм) промытого гравия или другого материала обратной засыпки со свободным дренажом следует разместить вокруг дренажа для облегчения дренажа. Покройте верх гравия фильтрующим геотекстилем, чтобы предотвратить засорение.
  15. Засыпка. Засыпку следует размещать после того, как стена наберет достаточную прочность и будет правильно закреплена или поддержана.
  16. Ненарушенная почва. Грунт под фундаментами и плитами не должен быть нарушен или уплотнен.
  17. Высший класс. Окружающая почва должна иметь уклон в сторону от здания, чтобы отводить воду от стен. Верхний слой почвы от 4 до 8 дюймов (от 102 до 203 мм) должен иметь низкую проницаемость, чтобы вода медленно впитывалась в почву.
  18. Напольная диафрагма. Диафрагма перекрытия поддерживает верхние части каменных стен и распределяет на них нагрузки от надстройки.
  19. Мигает. Вверху подвальных стен следует установить гидроизоляцию, чтобы вода не попадала в стену.

Рисунок 2 — Типичная деталь опоры (Ссылка 1)

Рисунок 3 — Типовое подключение к полу (поз. 1)

Рис. 4. Подробная информация о компоновке стандартного угла

Армированная кладка

Для армированной кирпичной кладки арматурные стержни должны быть правильно расположены, чтобы они были полностью функциональными.В большинстве случаев вертикальные стержни располагаются по направлению к внутренней стороне стен подвала, чтобы обеспечить максимальное сопротивление давлению почвы. Позиционеры стержней вверху и внизу стены предотвращают смещение стержней во время заливки швов. Между стержнем и лицевой панелью блока должно оставаться пространство не менее ½ дюйма (12,7 мм) для крупнозернистого раствора и дюйма (6,4 мм) для мелкого раствора, чтобы раствор мог полностью стекать вокруг арматурных стержней.

По мере того, как блоки поглощают воду из смеси, в растворе могут образовываться пустоты.Соответственно, после укладки цементный раствор должен быть заложен или уплотнен, чтобы устранить эти пустоты и увеличить связь между раствором и каменными блоками. Большинство норм допускают образование луж раствора, когда он помещается в лифты менее 12 дюймов (305 мм). Подъемники более 12 дюймов (305 мм) должны быть механически уплотнены, а затем повторно уплотнены примерно через 3–10 минут.

Склеивание поверхностей

Другой метод возведения стен из бетонной кладки состоит в том, чтобы высушить блоки штабеля (без раствора), а затем нанести поверхностный клеящий раствор на обе стороны стены. Строительный раствор для поверхностного склеивания содержит тысячи мелких стеклянных волокон. Когда раствор наносится должным образом до необходимой толщины, эти волокна, наряду с прочностью самого раствора, помогают создавать стены, сопоставимые по прочности с стенами из обычной кирпичной кладки. Стены с поверхностным склеиванием обладают преимуществами превосходных гидроизоляционных покрытий на каждой стороне стены и простоты строительства.

Стены, уложенные сухим штабелем, следует укладывать в первый слой строительного раствора, чтобы выровнять первый слой.Для поддержания ровного хода используйте шлифовальный камень для сглаживания небольших выступов на поверхности блоков и вставляя прокладки каждые два-четыре хода.

Устойчивость к проникновению воды

Защита подземных стен от проникновения воды предполагает установку барьера для воды и водяного пара. Непроницаемый барьер на внешней поверхности стены может предотвратить попадание влаги. Барьер является частью комплексной системы предотвращения проникновения воды, которая включает надлежащую конструкцию стен и установку водостоков, желобов и надлежащую планировку.

Строительные нормы и правила (ссылки 2, 4, 5, 9, 13) обычно требуют, чтобы стены подвала были гидроизолированы в условиях, когда гидростатическое давление не возникает, и гидроизолированы там, где может существовать гидростатическое давление. Гидроизоляция уместна там, где дренаж грунтовых вод хороший, например, там, где имеется гранулированная засыпка и система дренажа грунта. Гидростатическое давление может возникать из-за высокого уровня грунтовых вод или из-за плохой дренирующей засыпки, такой как тяжелые глинистые почвы. Материалы, используемые для гидроизоляции, обычно эластичны, что позволяет им перекрывать небольшие трещины и выдерживать незначительные движения.

При выборе водонепроницаемой или влагонепроницаемой системы следует учитывать степень устойчивости к гидростатическому напору воды, характеристики поглощения, эластичность, стабильность во влажной почве, устойчивость к плесени и водорослям, устойчивость к ударам или проколам и стойкость к истиранию. Полное обсуждение систем гидроизоляции, гидроизоляции и дренажа включено в TEK 19-3B (ref. 6).

Все системы гидроизоляции и гидроизоляции должны применяться к чистым стенам, свободным от грязи, грязи и других материалов, которые могут уменьшить связь между покрытием и бетонной кладкой.

Отвод воды от стен подвала значительно снижает давление, которому стены должны сопротивляться, и снижает вероятность проникновения воды в подвал в случае выхода из строя системы гидроизоляции (или гидроизоляции). Исторически сложилось так, что перфорированная труба при правильной установке считается удовлетворительной. При размещении с внешней стороны стен подвала перфорированные трубы обычно укладываются в щебень для облегчения дренажа. Чтобы предотвратить попадание мелкозернистого грунта в канализацию, поверх гравия часто кладут фильтровальную ткань.

Дренажные трубы можно также разместить под плитой и подсоединить к отстойнику. Трубы через фундамент или стену отводят воду с внешней стороны стены подвала.

Дренажные и гидроизоляционные системы всегда следует проверять перед засыпкой, чтобы убедиться, что они правильно расположены. Любое сомнительное качество изготовления или материалы следует отремонтировать на этом этапе, так как после засыпки ремонт является сложным и дорогостоящим.

Засыпка

Одним из наиболее важных аспектов строительства подвала является то, как и когда правильно засыпать.Перед засыпкой стены должны быть правильно укреплены или уложен первый этаж. В противном случае стена, которая рассчитана на поддержку сверху, может треснуть или даже разрушиться из-за большого давления почвы. На рисунке 5 показана одна из схем крепления, которая широко использовалась для стен жилого подвала. Для высоких стен или большого давления обратной засыпки может потребоваться более прочное крепление.

В качестве материала обратной засыпки должен использоваться свободно дренирующийся грунт без крупных камней, строительного мусора, органических материалов и мерзлой земли.Насыщенные грунты, особенно насыщенные глины, обычно не должны использоваться в качестве засыпных материалов, поскольку влажные материалы значительно увеличивают гидростатическое давление на стены.

Материалы для засыпки следует укладывать в несколько подъемников, и каждый слой уплотнять небольшими механическими трамбовками. Следует проявлять осторожность при укладке засыпных материалов, чтобы не повредить дренажную, гидроизоляционную или внешнюю изоляционную систему. Таким образом, следует избегать скольжения валунов и грунта по крутым склонам, поскольку создаваемые высокие ударные нагрузки могут повредить не только дренажные и гидроизоляционные системы, но и стены.Аналогичным образом, тяжелое оборудование не должно эксплуатироваться на расстоянии около 3 футов (0,9 м) от любой системы подвальных стен.

Верхний слой материала обратной засыпки от 4 до 8 дюймов (от 102 до 203 мм) должен быть грунтом с низкой водопроницаемостью, чтобы дождевая вода медленно впитывалась засыпкой. Уклон должен иметь уклон от подвала не менее 6 дюймов (152 мм) в пределах 10 футов (3,1 м) от здания. Если земля имеет естественный уклон в сторону здания, можно установить неглубокую канаву для перенаправления стока.

Рис. 5 — Типовые распорки для бетонного фундамента

Строительные допуски

Спецификации каменных конструкций (исх.8) определяет допуски для строительства бетонной кладки. Эти допуски были разработаны, чтобы избежать структурных повреждений стены из-за неправильного размещения.

  1. Размеры элементов в поперечном сечении или по высоте
    …………………………………….-. Дюйма (6,4 мм), + ½ дюйма (12,7 мм)
  2. Толщина шва: слой ……………………… .. ± дюйма (3,2 мм)
    головка ………………………………… ..- дюйма (6,4 мм), + ⅜ дюйма (9,5 мм)
  3. Элементы
    1. Отклонение от уровня: стыки лож ………………………………………….
      ± ¼ дюйма(6,4 мм) на 10 футов (3,1 м), ± ½ дюйма (12,7 мм) макс.
      верхняя поверхность несущих стен …………………………………………… ..
      ± ¼ дюйма . (6,4 мм), + ⅜ дюйма (9,5 мм), ± ½ дюйма (12,7 мм) макс.
    2. Отклонение от вертикали …………. ± дюйма (6,4 мм) 10 футов (3,1 м)
      ……………………………………… ± дюйма (9,5 мм) на 20 футов (6,1 м)
      …………………………………………… ± ½ дюйма (12,7 мм) максимум
    3. Точно по линии ………………… . . ± дюйма (6,4 мм) на 10 футов (3,1 м)
      ………………………………………… ± дюйма ( 9,5 мм) на 20 футов (6,1 м)
      …………………………………………… ± ½ дюйма (12,7 мм) максимум
    4. Выравнивание колонн и несущих стен (нижнее и верхнее)
      …………………………………………………………….. ± ½ дюйма (12,7 мм)
  4. Расположение элементов
    1. Показано на плане …………… .. ± ½ дюйма (12,7 мм) на 20 футов (6,1 м)
      ………………………………………………. ± дюйма ( 19,1 мм) максимум
    2. Указано на отметке
      ……………………………………. ± дюйма (6,4 мм) в высоту этажа
      …………………………………………… . ± ¾ дюйма (19,1 мм) максимум

Изоляция

Тепловые характеристики кирпичной стены зависят от ее коэффициента сопротивления R, а также от тепловой массы стены. R-значение описывает способность противостоять тепловому потоку; более высокие значения R дают лучшие изоляционные характеристики.R-значение определяется размером и типом кирпичной кладки, типом и количеством изоляции, а также отделочными материалами. В зависимости от конкретных условий участка и предпочтений владельца изоляция может быть размещена на внешней стороне блочных стен, в сердцевине пустотелых блоков или на внутренней стороне стен.

Термическая масса описывает способность таких материалов, как бетонная кладка, сохранять тепло. Стены из кирпичной кладки остаются теплыми или прохладными еще долгое время после отключения тепла или кондиционирования воздуха, сохраняя комфорт в помещении.Тепловая масса наиболее эффективна, когда изоляция размещается снаружи или внутри блока, где кладка находится в непосредственном контакте с внутренним кондиционированным воздухом.

Наружные изолированные каменные стены обычно используют жесткую изоляцию из плит, приклеенную к грунтовой стороне стены. Изоляция требует защитной отделки там, где она обнажена выше класса, для сохранения прочности, целостности и эффективности.

Сердцевины из бетонной кладки могут быть изолированы вставками из формованного полистирола, заполнителями из вспененного перлита или вермикулита или вспененной на месте изоляции. Вставки могут быть помещены в сердечники обычных блоков каменной кладки, или они могут использоваться в блоках, специально разработанных для обеспечения более высоких значений R.

Внутренняя изоляция обычно состоит из утеплителя, установленного между планками обшивки, отделанного гипсокартоном или панелями. Изоляция может быть волокнистым войлоком, жесткой плитой или волокнистой выдувной изоляцией.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Отделка интерьера

Блок с разделенными гранями, насечками, полировкой и рифлением дает владельцам и дизайнерам дополнительные возможности для стандартных поверхностей блоков.Цветные блоки можно использовать во всей стене или по частям, чтобы добиться определенного рисунка.

Хотя конструкция с шахматными вертикальными швами из раствора (непрерывная связь) является стандартной для строительства подвала, появление сплошных вертикальных швов из раствора (наборный рисунок соединения) может быть достигнуто за счет использования насеченных блоков или армированной кирпичной кладки.

Естественное освещение

Благодаря модульному характеру бетонной кладки окна и оконные колодцы различных форм и размеров могут быть легко размещены, обеспечивая подвалам теплое и естественное освещение.Для дополнительной защиты и конфиденциальности стеклянные блоки могут быть встроены вместо традиционных стеклянных окон.

Список литературы

  1. Руководство по проектированию и строительству подвала с использованием бетонной кладки, TR-68A, Национальная ассоциация бетонщиков, 2001.
  2. Национальный строительный кодекс BOCA. Country Club Hills, IL: Building Officials and Code Administrators International, Inc. (BOCA), 1999.
  3. Строительные нормы и правила для каменных конструкций, ACI 530-02 / ASCE 5-02 / TMS 402-02.Сообщено Объединенным комитетом по стандартам кладки, 2002 г.
  4. Международный жилищный кодекс. Фоллс-Черч, Вирджиния: Международный совет по кодам, 2000.
  5. Международный строительный кодекс. Фоллс-Черч, Вирджиния: Международный совет по кодам, 2000.
  6. Предотвращение проникновения воды в бетонные стены низкого качества, TEK 19-3B. Национальная ассоциация бетонщиков, 2012.
  7. Положения по сейсмическому проектированию каменных конструкций, TEK 14-18B, Национальная ассоциация бетонных каменных кладок, 2009.
  8. Спецификации каменных конструкций, ACI 530.1-02 / ASCE 6-99 / TMS 602-02. Сообщено Объединенным комитетом по стандартам кладки, 2002 г.
  9. Стандартные строительные нормы и правила. Бирмингем, Алабама: Международный Конгресс Южного Строительного Кодекса (SBCCI), 1999.
  10. Стандартные технические условия на раствор для каменной кладки, ASTM C476-01. Американское общество испытаний и материалов, 2001.
  11. Стандартные технические условия для несущих бетонных блоков, ASTM C90-01. Американское общество испытаний и материалов, 2001.
  12. Стандартные технические условия на строительный раствор для каменной кладки, ASTM C270-00. Американское общество испытаний и материалов, 2000.
  13. Единый Строительный Кодекс. Уиттиер, Калифорния: Международная конференция строителей (ICBO), 1997.

NCMA TEK 03-11, доработка 2001 г.

NCMA и компании, распространяющие эту техническую информацию, не несут никакой ответственности за точность и применение информации, содержащейся в этой публикации.

Проектирование бетонных стен подвала

Проектирование бетонных стен подвала


Убедитесь, что стена достаточно прочная, чтобы выдерживать боковое давление почвы

Бетонные стены подвала предназначены для выполнения двух основных задач. Одна работа — содержание дома; другой сдерживает давление почвы на стену подвала.

Учитывая характер бетона, меньшее беспокойство вызывает удержание веса дома.Прочность бетона на сжатие намного больше, чем необходимо для поддержки дома. Пока грунт под основанием имеет достаточную несущую способность, способность бетонной стены выдерживать нагрузку не является проблемой.

Давление почвы на стены подвала, с другой стороны, иногда может быть проблемой. Боковое усилие на стене подвала вызывает растяжение одной стороны стены (см. Рис. 1 на следующей странице), и прочность бетона на растяжение намного ниже, чем его прочность на сжатие.Проектирование стены для предотвращения разрушения при изгибе требует надлежащего анализа нагрузок на грунт и соответствующего конструктивного решения стены. Важно учитывать не только конструкцию стены, но также предусмотренный дренаж и способ крепления стены к каркасу пола дома.

Боковое давление почвы

Рис. 1.
величина давления, оказываемого почвой, варьируется: это зависит от типа
почва, условия дренажа и глубина засыпки.Ил обычно
оказывает на 50% большее давление, чем песок или гравий; и глины при насыщении
с водой, может применяться в два или три раза больше давления песка или гравия.

В любом типе грунта боковое давление грунта увеличивается с глубиной, поэтому высокие стены испытывают большее давление, чем короткие. При идентичных почвенных условиях нагрузка, испытываемая 9-футовым подвалом, примерно на 50% больше, чем нагрузка 8-футового подвала. 10-футовый подвал ощущает почти вдвое большую нагрузку, которую испытывает 8-футовый подвал в том же типе почвы (рис. 2).

Сочетание обоих условий — более высокая стена плюс «более тяжелая» почва — последствия могут быть очень серьезными. Например, 10-футовая стена подвала, засыпанная умеренно мягкой глинистой почвой в недренированном состоянии, испытывает нагрузку в 4000 фунтов на фут — почти в четыре раза больше, чем примерно 1250 фунтов на фут стены, испытываемой 8-футовым подвалом. засыпается песком или гравием. Чтобы выдержать нагрузку, более высокая стена в более тяжелой почве потребует более прочной конструкции.

Таким образом, способность высокой стены подвала выдерживать давление почвы, особенно в плохо дренированном иле или глинистой почве, не является чем-то само собой разумеющимся.Важно определить тип грунта на участке, оценить давление, которое конкретный грунт будет оказывать на стену той высоты, которую вы строите, и соответствующим образом спроектировать стену. Многие блочные или обработанные деревянные подвалы и даже некоторые бетонные подвалы оказались разрушенными, если при проектировании использовалось предполагаемое давление грунта, типичное для песка или гравия, но фактические почвенные условия включали плохо дренированный ил или глиняную засыпку.

Сравнение нагрузок: тип грунта и высота стены

Рисунок 2. Почва
тип и высота засыпки влияют на боковое давление на подвал
стена. Засыпка глинистым грунтом вместо песка может увеличить нагрузку
вдвое или более, при переходе от 8-футовой стены к 10-футовой стене, просто
Увеличение высоты на 25%, добавляет 50% к боковому давлению. Более высокие стены засыпаны
с более тяжелым риском разрушения почвы, если не соблюдаются правильные методы проектирования.

Тип почвы, дренаж и давление
Грунт может быть самым твердым материалом во всем строительстве. Даже на одном участке почва редко бывает однородной по размеру частиц, плотности, минеральному составу или содержанию влаги. И очень сложно определить почву на глаз: лопата с почвой, в которой, кажется, много песка и гравия, вполне может содержать 30% глины или больше. В таком случае он будет вести себя как глина, а не песок, в отношении несущей способности, дренируемости и бокового давления почвы.

Компьютеры помогли нам уточнить наши расчеты механики почвы, но анализ нагрузок на почву по-прежнему связан с большой неопределенностью.Теории и формулы, которые мы используем, обычно являются лишь общими приближениями. Неопределенность в отношении нагрузки на грунт — одна из причин, по которой инженеры обычно используют важные факторы безопасности при проектировании фундамента.

Но знание и понимание почвы могут помочь правильно оценить поперечное давление почвы. Почвы можно идентифицировать, и после определения их свойств можно с достаточной уверенностью прогнозировать. Это создает основу для безопасных и экономичных проектных решений.

Кроме того, поскольку сухая почва оказывает меньшее давление, чем влажная, боковое давление почвы может быть уменьшено путем обеспечения хорошей дренажной системы фундамента.Это позволяет опытному проектировщику использовать менее консервативный фактор безопасности при проектировании конструкции стены, если хороший контроль качества на месте гарантирует, что надлежащие детали дренажа надежно установлены.

Категоризация почв. В США большинство инженеров и строительных компаний используют Единую систему классификации почв для идентификации и категоризации почв (сокращенную версию см. В Таблице 1). Если вы проводите лабораторные испытания образца почвы, в отчете, вероятно, будут использоваться эти классификации типов почвы.

Для наших целей я упростил картину, сгруппировав различные типы почвы в пять основных классов, основываясь на приблизительных значениях бокового давления почвы (Таблица 2, стр. 5). (Эти классы не совпадают с «группами», приведенными в Таблице 1. ) Если вы можете быть уверены в том, к какому классу относятся грунты на вашем участке, вы можете оценить боковое давление грунта на стену и построить стену соответствующим образом. Однако не угадайте: если у вас нет надежных данных о грунте из отчета специалиста по грунтовым поверхностям или лабораторных испытаний грунта, предполагайте условия нагрузки, типичные для глины, а не для песка.

Свойства почв по Единой системе классификации почв

Группа почв

Единый грунт
Классификация
Системный символ

Описание почвы

Дренаж
Характеристики

Мороз
Подъем
Потенциал

Объем
Изменить
Потенциал
(Расширение)

Группа I

ГВт

Гравий мелкозернистый, гравийно-песчаный
смеси, мелкие или нулевые штрафы

Хорошо

Низкий

Низкий

GP

Гравий или гравий с плохой сортировкой —
песчаная смесь, мелкая мелочь или ее нет

Хорошо

Низкий

Низкий

SW

Пески мелкозернистые, пески гравийные,
небольшие штрафы или их нет

Хорошо

Низкий

Низкий

SP

Пески плохой сортировки или
гравийный песок, мелкие или совсем мелкие

Хорошо

Низкий

Низкий

GM

Гравий ил, гравийно-песчаные смеси

Хорошо

Средний

Низкий

SM

Песок илистый, песчано-иловые смеси

Хорошо

Средний

Низкий

Группа II

GC

Глинистый гравий, гравийно-песчано-глинистые смеси

Средний

Средний

Низкий

SC

Пески глинистые, смеси песчано-глинистые

Средний

Средний

Низкий

мл

Илы неорганические и очень мелкие пески,
каменная мука, илистый или глинистый мелкий песок или
глинистые илы со слабой пластичностью

Средний

Высокая

Низкий

CL

Глины неорганические от низкой до средней
пластичность, гравийные глины, песчаные глины,
илистые глины, тощие глины

Средний

Средний

от среднего до низкого

Группа III

CH

Глины неорганические высокой пластичности, глины жирные

Плохо

Средний

Высокая

MH

Илы неорганические, слюдистые или диатомитовые
мелкие песчаные или илистые почвы, упругие илы

Плохо

Высокая

Высокая

Группа IV

OL

Илы органические и органические
илистые глины низкой пластичности

Плохо

Средний

Средний

OH

Глины органические от средней до
высокая пластичность, органические илы

Неудовлетворительно

Средний

Высокая

Pt

Торф и прочие высокоорганические почвы

Неудовлетворительно

Средний

Высокая

Скорость просачивания для хорошего дренажа составляет более четырех дюймов в час,
средний дренаж от двух до четырех дюймов в час, а плохой — менее
два дюйма в час.

Таблица 1. Таблица
выше показаны двухбуквенные обозначения типов почв, определенных в
Единая система классификации почв, широко применяемая в строительстве.
инженерия. В отчете о грунтовом строительстве эта схема обычно используется для определения
почвы на участке. В целом, песок и гравий обладают хорошими характеристиками.
для несущей способности и дренажа, в то время как почвы, содержащие более мелкий ил
или глина слабее и стекает медленнее.Почвы, содержащие большое количество
разлагающегося растительного материала (торфа и органических глин) не годятся для
здание и должны быть удалены.

Давление грунта дается в форме «эквивалентного давления жидкости».
Это основано на понимании того, что давление почвы, как и давление воды,
увеличивается с глубиной. Так же, как давление воды на подводную лодку глубоко в океане
больше, чем давление воды на эту подводную лодку на поверхности, и точно так же
наибольшее давление влажного бетона на дно форм, давление грунта
обнаруживается, что внизу стены подвала больше, чем вверху. Когда
оцениваем общую нагрузку на стену от бокового давления грунта, складываем
накопленное давление на каждой глубине и выразить это одним числом.
Чем больше эквивалентное давление жидкости для данного типа почвы, и тем больше
чем высота засыпки (глубина стены), тем больше будет эта общая нагрузка.

Значения, которые я предоставил для эквивалентного давления жидкости в каждом классе грунта, предполагают, что строитель обеспечил непрерывные внешние дренажные каналы с гравийным покрытием.Однако в некоторых частях страны строители по-прежнему устанавливают водостоки внутри фундаментов под цокольным полом, а не за их пределами, хотя в большинстве мест это нарушает нормы. Если вы используете внутренний, а не наружный дренаж, дренаж будет не таким эффективным, и почва может находиться в недренированном состоянии и оказывать более высокое давление. Таким образом, без наружного дренажа в основании конструкции стены следует использовать давление грунта следующего более высокого класса: то есть 45 фунт-фут / фут в песчаном грунте, 60 фунт-фут / фут в илистом грунте и так далее. Я видел много разрушений стен подвала в фундаментах из кирпичных блоков, оборудованных внутренними, а не внешними дренажными системами.

Класс I

Класс II

Класс III

Класс IV

Класс V

30 шт. Фут / фут

45 шт / фут

60 шт. Фут / фут

75 фунтов / фут

90 шт. Фут / фут

GP, GW, SW, SP, GM

GC, SK, SC, SM-SC

ML, CL, ML-CL

ПР

OH, CH, MH

Таблица 2. Для целей
конструкции стены подвала автор создал эту простую группу
типы почв из Единой системы классификации почв. У каждого класса есть
типичное «эквивалентное давление жидкости», которое используется для оценки
общее боковое давление грунта на стену подвала. Крупный, зернистый
песок и гравий первого класса оказывают наименьшее давление, в то время как
более мелкие и пластичные почвы попадают в более высокие классы и
предполагается прикладывать большую нагрузку.Глины и илы с высокой пластичностью.
(сгруппированы в Класс V) оказывают наибольшее боковое давление; стены в таких
грунт должен быть очень толстым или содержать большое количество арматурной стали.
Эффективный дренаж может помочь снизить рабочую нагрузку на всех
типы грунта.

Крепкие стены
Прочность бетонной стены зависит от качества бетона, толщины стены и наличия или отсутствия стальной арматуры. Когда почвенные условия создают более высокую нагрузку на стену, необязательно добавлять в стену сталь; вместо этого, используя метод проектирования простого бетона, описанный на странице 7, вы можете увеличить прочность стены за счет утолщения стены, использования более прочной бетонной смеси или того и другого.

Для самых высоких нагрузок иногда может понадобиться сталь; но до определенного момента выбор между простым бетоном и железобетоном является практичным — любой вариант может быть более экономичным, в зависимости от ваших местных затрат на бетон, сталь и рабочую силу.Но независимо от того, тратите ли вы свой бюджет на бетон (заливка более толстой стены) или на сталь и рабочее время (наличие места для бригады и арматуры), важно согласовать решение с реалистичными предположениями о нагрузке.

Код ACI 318. Правила проектирования бетонных конструкций можно найти в «Требованиях строительных норм и правил для конструкционного бетона » (ACI 318), документе Американского института бетона, который периодически пересматривается с учетом достижений в области технологий и понимания.

Метод предельной прочности. Таблица 3 для стен, армированных сталью, взята непосредственно из метода «предельной прочности», давно установленного в ACI 318. Чем выше стена и чем больше предполагаемое давление грунта, тем больше требуется стали. Приведенные здесь центральные размеры относятся как к вертикальной, так и горизонтальной стали. Для этой таблицы я предположил, что прочность бетона на сжатие составляет не менее 3000 фунтов на квадратный дюйм (28-дневное значение), но прочность бетона меньше структурной проблемы, когда стальная арматура обеспечивает необходимую прочность на растяжение на растянутой поверхности стены.

Требования к стали для стен в различных почвенных условиях
Разработаны в соответствии с методом максимальной прочности ACI 318

Тип грунта

Песок

Ил

Глина

Влажный ил или глина

Жировая глина

Эквивалентное давление жидкости (f)

f = 30 шт. Фут / фут

f = 45 шт. Фут / фут

f = 60 шт. Фут / фут

f = 75 шт. Фут / фут

f = 90 шт. Фут / фут

Требования к стали

Стенка 8 дюймов, высота 8 футов 0 дюймов с засыпкой 7 футов 4 дюйма

№ 4 стержня при 48 «О.С.

# 4 бар при 36 «ОК.

# 4 бар при 24 «O.C.

# 4 бар при 24 «O.C.

# 4 бар при 18 «O.C.

8-дюймовая стенка, высота 9 футов 0 дюймов, засыпка 8 футов 4 дюйма

# 4 бар при 36 «ОК.

# 4 бар при 24 «O.C.

№ 4 стержня на 18 «О.С.

# 4 бар при 16 «O.C.

# 4 бар при 12 «O.C.

8-дюймовая стенка, высота 10’0 дюймов
с засыпкой 9’4 «

# 4 бар при 24 «O.C.

# 4 бар при 16 «O.C.

# 4 бар при 12 «ОК.
или № 5 бар при 18 «O.C.

# 5 бар при 16 «О.С.

# 5 бар при 12 «O. C.

Таблица 3. Таблица
Выше показаны требования к стали для бетонных стен, возводимых в грунтах различной
эквивалентное давление жидкости на разной высоте, основанное на «предельном
прочности «, найденный в ACI Американского института бетона.
318 Код. Чем выше стена и чем больше давление почвы, тем больше
необходимое количество стали.В этой таблице предполагается, что стена размером 8 дюймов
толщина. Во всех случаях следует использовать бетонную смесь под давлением 3000 фунтов на квадратный дюйм.

Метод плоского бетона. Последняя версия Кодекса 318, ACI 318-99, содержит новую главу 22, в которой объясняется метод «простого бетона», используемый для проектирования неармированных стен. Согласно этому методу, чем больше предполагаемое давление грунта или чем выше стена, тем толще должна быть стена. Повышение прочности бетона на сжатие также улучшает способность стены выдерживать поперечное давление грунта, потому что прочность бетона на растяжение, хотя и низкая, увеличивается при увеличении прочности на сжатие. В таблицах 4a и 4b (предыдущая страница) я применил метод главы 22, чтобы получить требуемую толщину стен для стен высотой 8 футов, 9 футов и 10 футов в диапазоне классов грунта. Я включил только три значения прочности на сжатие (2500 фунтов на квадратный дюйм, 3500 фунтов на квадратный дюйм и 4500 фунтов на квадратный дюйм), но можно получить большую прочность стенок, используя более сильные смеси, что, возможно, позволяет использовать более тонкую стенку.

Стены, спроектированные методом простого бетона, являются стенами неармированными; Единственный арматурный стержень, который я обычно требую в этих стенах, — это два горизонтальных стержня №4 (полдюйма) рядом с верхом и один горизонтальный стержень №4 рядом с низом для контроля трещин.(Также может быть полезно разместить арматуру возле оконных и дверных проемов и за карманами балок, но это тема для другой статьи.)

Таблица 4a получена в результате применения методов главы 22 в книге. Таблица 4b основана на моем собственном опыте и знаниях в области проектирования и строительства стен и представляет собой то, что я считаю подходящей модификацией фактора безопасности, чтобы отразить эффект внимательного отношения к дренажным и крепежным деталям. Как видите, при некоторых почвенных условиях таблица 4b допускает более тонкую стенку, чем таблица 4a.

Примеры плоских бетонных стен подвала с обратной засыпкой

Различные типы почв

Таблица 4a
(Предполагается, что сплошная дренажная плитка на внешнем основании с гравием
крышка и одобренное соединение стены с порогом)

Тип почвы

Песок

Ил

Глина

Влажный ил или глина

Жировая глина

Эквивалентное давление жидкости (f)

f = 30 шт. Фут / фут

f = 45 шт. Фут / фут

f = 60 шт. Фут / фут

f = 75 шт. Фут / фут

f = 90 шт. Фут / фут

Минимальная толщина стены (бетон 2500 фунтов на кв. Дюйм)

(стена высотой 8 футов 0 дюймов с засыпкой 7 футов 4 дюйма)

8 дюймов

10 дюймов

10 дюймов

12 дюймов

12 дюймов

(стена высотой 9 футов 0 дюймов с засыпкой 8 футов 4 дюйма)

10 дюймов

12 дюймов

12 дюймов

требуется инженерное дело

требуется инженерное дело

(стена высотой 10 футов 0 дюймов с засыпкой 9 футов 4 дюйма)

10 дюймов

12 дюймов

требуется инженерное дело

требуется инженерное дело

требуется инженерное дело

Минимальная толщина стены (бетон 3500 фунтов на кв. Дюйм)

(стена высотой 8 футов 0 дюймов с засыпкой 7 футов 4 дюйма)

8 дюймов

8 дюймов

10 дюймов

10 дюймов

12 дюймов

(стена высотой 9 футов 0 дюймов с засыпкой 8 футов 4 дюйма)

8 дюймов

10 дюймов

12 дюймов

12 дюймов

требуется инженерное дело

(стена высотой 10 футов 0 дюймов с засыпкой 9 футов 4 дюйма)

10 дюймов

12 дюймов

требуется инженерное дело

требуется инженерное дело

требуется инженерное дело

Минимальная толщина стены (бетон 4500 фунтов на кв. Дюйм)

(стена высотой 8 футов 0 дюймов с засыпкой 7 футов 4 дюйма)

6 дюймов

8 дюймов

10 дюймов

10 дюймов

требуется инженерное дело

(стена высотой 9 футов 0 дюймов с засыпкой 8 футов 4 дюйма)

8 дюймов

10 дюймов

12 дюймов

12 дюймов

требуется инженерное дело

(стена высотой 10 футов 0 дюймов с засыпкой 9 футов 4 дюйма)

10 дюймов

12 дюймов

требуется инженерное дело

требуется инженерное дело

требуется инженерное дело

Таблица 4b
(Предполагается, что сплошная дренажная плитка на внешнем основании с гравийным покрытием,
одобренное соединение стены с подоконником и дренаж с ямками
мембрана, прикрепленная к фундаментной стене для улучшения дренажа почвы)

Тип почвы

Песок

Ил

Глина

Влажный ил или глина

Жировая глина

Эквивалентное давление жидкости (f)

f = 30 шт. Фут / фут

f = 45 шт. Фут / фут

f = 60 шт. Фут / фут

f = 75 шт. Фут / фут

f = 90 шт. Фут / фут

Минимальная толщина стены (бетон 2500 фунтов на кв. Дюйм)

(стена высотой 8 футов 0 дюймов с засыпкой 7 футов 4 дюйма)

6 дюймов

8 дюймов

10 дюймов

10 дюймов

10 дюймов

(стена высотой 9 футов 0 дюймов с засыпкой 8 футов 4 дюйма)

8 дюймов

10 дюймов

10 дюймов

12 дюймов

требуется инженерное дело

(стена высотой 10 футов 0 дюймов с засыпкой 9 футов 4 дюйма)

10 дюймов

12 дюймов

12 дюймов

требуется инженерное дело

требуется инженерное дело

Минимальная толщина стены (бетон 3500 фунтов на кв. Дюйм)

(стена высотой 8 футов 0 дюймов с засыпкой 7 футов 4 дюйма)

6 дюймов

8 дюймов

8 дюймов

10 дюймов

10 дюймов

(стена высотой 9 футов 0 дюймов с засыпкой 8 футов 4 дюйма)

8 дюймов

8 дюймов

10 дюймов

12 дюймов

12 дюймов

(стена высотой 10 футов 0 дюймов с засыпкой 9 футов 4 дюйма)

8 дюймов

10 дюймов

12 дюймов

требуется инженерное дело

требуется инженерное дело

Минимальная толщина стены (бетон 4500 фунтов на кв. Дюйм)

(стена высотой 8 футов 0 дюймов с засыпкой 7 футов 4 дюйма)

6 дюймов

8 дюймов

8 дюймов

10 дюймов

10 дюймов

(стена высотой 9 футов 0 дюймов с засыпкой 8 футов 4 дюйма)

8 дюймов

8 дюймов

10 дюймов

10 дюймов

12 дюймов

(стена высотой 10 футов 0 дюймов с засыпкой 9 футов 4 дюйма)

8 дюймов

10 дюймов

12 дюймов

12 дюймов

инженерные работы

Таблица 4. Столы
выше показаны результаты применения метода проектирования из простого бетона из
ACI 318-99 для стен различной высоты и различных почвенных условий. Использование обратной засыпки
материал с более высоким эквивалентным давлением жидкости или увеличивающаяся стенка
высота и глубина засыпки, увеличивает нагрузку на стену. Увеличение
прочность бетонной смеси или толщина стены увеличивает
емкость стены. Поэтому более высокие стены на более тяжелых почвах следует делать толще.
или с более прочным бетоном.Таблица 4a основана непосредственно на методе ACI,
но для Таблицы 4b автор применил сокращенное «снижение прочности
фактор », запас прочности. Автор считает, что приведенный коэффициент
безопасности для работы в жилых помещениях, если дренаж из листа с ямочками
мембрана наносится на фундаментную стену для обеспечения дренированного состояния
в грунт обратной засыпки. Таблица 4b предназначена только для иллюстрации; инженер
следует консультироваться по конкретным проектам.

На мой взгляд, главу 22 следует снова пересмотреть, чтобы учесть менее консервативную конструкцию стен при правильном рассмотрении дренажа и распорок, как в таблице 4b. Я считаю, что исторический опыт эксплуатации реальных стен показывает, что это было бы подходящим изменением. Но это еще предстоит сделать, поэтому имейте в виду, что таблица 4b — это только мнение одного инженера. Вы должны применять аналогичный подход к своей работе только с совета и одобрения дизайнера или инженера, ответственного за конкретную работу.

Нагрузки от давления на грунт в перспективе
По мере продолжения строительства «хорошие» строительные площадки израсходуются. Нам все чаще приходится строить дома на маргинальных землях. Низколежащие участки у воды, вероятно, будут иметь мягкую, плохо дренирующуюся почву, а городские участки, которые использовались ранее, могли быть засыпаны неподходящим материалом. Каждый раз, когда вы не уверены в типе почвы, просверливание почвы или отчет инженера на стройплощадке — хорошая гарантия.

Большинство структурных разрушений стен происходит во время строительства из-за небрежной засыпки без надлежащего крепления стен.При эксплуатации большинство разрушений стен происходит из-за постепенного уплотнения насыщенного мелкозернистого грунта, что приводит к чрезмерной нагрузке на грунт после многих лет возрастающего давления.

Мелкозернистые почвы, в частности, оказывают более низкое давление в осушенном состоянии. Таким образом, хороший поверхностный дренаж и надлежащий дренаж в основании по всему периметру являются наиболее важными характеристиками водонепроницаемых и структурно прочных подвальных стен. Дренажные мембраны с ямочками обеспечивают лучший дренаж и позволяют безопасно использовать большинство типов почвы для обратной засыпки, поскольку почву можно поддерживать в осушенном состоянии.

Укрепление фундаментных стен против нагрузок обратной засыпки — второй по важности фактор. Каркас пола лучше всего привязать к фундаменту перед засыпкой; в противном случае рекомендуется использовать жесткую стеновую скобу каждые 15 футов или около того.

Конструкция стены должна соответствовать конструкции стены боковым нагрузкам грунта. Но если соблюдать описанные мною процедуры крепления и дренажа, нагрузка на почву создает меньший риск. Конструкция стены может учитывать этот уменьшенный риск. В результате стена будет хорошо работать по более доступной цене.

Брент Андерсон — профессиональный инженер и консультант по бетону. Его компания в Миннеаполисе предоставляет услуги по строительству, исследованию и ремонту бетона.


Эта статья предоставлена ​​сайтом www.jlconline.com. JLC-Online выпускается редакторами и издателями The Journal of Light Construction, ежемесячного журнала, обслуживающего жилищных и коммерческих строителей, реконструкторов, дизайнеров и других профессионалов отрасли.

Присоединяйтесь к нашей сети

Общайтесь с клиентами, которые хотят реализовать ваши наиболее прибыльные проекты в тех сферах, которые вам нравятся.

Строительство и проектирование подвалов

Хорошее строительство подвала начинается с твердых, крепких грунтов. Фундамент и опоры здания должны быть расположены на твердом грунте или на так называемом ненарушенном грунте . Нетронутая почва — это почва, которая существовала тысячи лет. Никто не выкопал его и не засыпал обратно. Мать-природа в течение долгого-долгого времени уплотняла его силой тяжести. Частицы почвы стали плотно упакованы.Нетронутая почва не уплотняется под весом дома. Это то, что вам нужно при строительстве подвала.

Ваш фонд никогда не должен упускать до . Поселение в доме — заблуждение. Вы часто слышите, как люди говорят о трещинах от поселений в своем доме. У них есть двери, которые залипают, и гипсокартон с трещинами. Они думают, что их фундамент рухнул, и верят, что это произошло потому, что фундамент вошел в землю. Вероятно, на самом деле этого не было, если только конструкция подвала не была очень плохо спроектирована и построена или грунты не были проверены или испытаны перед заливкой фундамента. Фактическое оседание или проседание почвы может произойти, особенно в глинистых почвах. Но дома обычно меняют форму по другим причинам.

Трещины от поселений — на самом деле ваш дом усаживается

Причина, по которой в новых домах образуются так называемые «оседающие» трещины, заключается в их усадке. Деревянные балки, стропила, подоконники и даже гвоздики дома, которые являются его каркасом, будут сжиматься по мере потери влаги. Наибольшая усадка древесины происходит в направлении, перпендикулярном волокнам.Древесные волокна сближаются, когда влага уходит. Шипы не сильно усаживаются по длине, так как это направление параллельно волокнам древесины. Но плиты и подоконники, лежащие горизонтально сверху и снизу стоек, балок пола и балок потолка, могут сильно усадиться.

Однажды я провел расчет и был шокирован, обнаружив, что двухэтажный каркасный дом может сжиматься на два дюйма сверху вниз по мере высыхания древесины до предельного содержания влаги.Гипсокартон, двери, окна и другие компоненты дома не сильно усаживаются. Из-за разной усадки вы получите липкие двери и трещины в гипсокартоне. На молдингах и в полу появляются щели. Эти трещины будут расти и уменьшаться в зависимости от сезона. Но после первого зимнего отопительного сезона ситуация должна стабилизироваться. Как только это произойдет, вы можете исправить ситуацию. Большинство из них не вернутся, если ваш дом построен правильно.

Испытание грунтов на прочность

Извините за отвлекающий маневр.Теперь вернемся к нашему обсуждению строительства подвала. Если ваш дом построен на твердом грунте, вы не получите осадки фундамента или стен подвала. Если вы строите в районе, который, как вы знаете или подозреваете, имеет плохую почву или неподходящие почвы, вам понадобится совет специалиста по почвам , правильнее называть инженер-геолог .

Он или она проверит вашу почву и пропишет, что нужно сделать, чтобы почва была достаточно прочной, чтобы поддерживать ваш дом в течение долгого-долгого времени. Это может потребовать удаления и замены плохой почвы. Это может означать осушение и уплотнение влажных почв. Но что бы вы ни делали, когда поправка почвы будет завершена, обязательно попросите инженера повторно проверить и подтвердить, что почвы теперь пригодны для строительства.

Типы конструкции подвальных стен

Строительство подвала может быть выполнено из бетонных блоков, заливного бетона, сборного бетона или даже из обработанной древесины . Я не строил подвал со стенами из обработанного дерева и не могу комментировать их достоинства или недостатки.Но Международный Жилой Кодекс содержит требования и подробности об этом типе строительства.

Сборные железобетонные фундаментные системы позволяют сэкономить деньги за счет снижения затрат на строительство. В этом типе цокольного строительства используются бетонные панели заводского изготовления, которые доставляются на объект и собираются на построенных на месте фундаментах. Часто основания на самом деле представляют собой траншеи, засыпанные гравием, а не заливным бетоном. Снижение затрат с помощью этой системы достигается за счет устранения необходимости строить бетонные опалубки, а затем снимать их и транспортировать за пределы строительной площадки.Но обычно эти преимущества несущественны для «единственного в своем роде» дома. В домах, которые строятся многократно в подразделениях, существует экономия на масштабе с помощью сборных железобетонных фундаментов, которые могут сэкономить время и деньги, которые умножаются на многие дома.

Конструкция подвала из сборного железобетона достаточно прочная. Но эта система фундамента используется не так часто, как заливной бетон или бетонный блок. Если вы покупаете дом с таким фундаментом, вам не о чем беспокоиться.Только не забудьте получить документально подтвержденный технический сертификат по проекту. Это подарит вам душевное спокойствие, а также убедит будущего покупателя в целостности фундамента подвала и дома.

Строительство подвала из бетонного блока довольно распространено. В большинстве мест это даст прочный фундамент. Бетонный блок, как правило, является наиболее экономичным способом строительства подвала. У вас будет гораздо больше каменщиков из бетонных блоков, которые будут участвовать в торгах, чем субподрядчиков, которые могут выполнить строительство бетонных фундаментов.Конкуренция имеет тенденцию производить более низкие цены. Однако бетонный блок, даже если он армирован, не подходит для участков с обширной почвой, такой как многие виды глины. Это почва, которая сильно набухает при намокании и сжимается при высыхании. Набухание этой почвы создаст боковые нагрузки (давление) на стену подвала (толкает ее вбок) и может фактически привести к растрескиванию и разрушению конструкции подвала. Если это ваш тип почвы, вам понадобятся стены подвала из железобетона. Опять же, местный строительный кодекс или инженер-геолог или инженер по грунтам могут помочь вам определить это.

Хотя фундамент из бетонных блоков не так прочен, как железобетонный цокольный этаж, он достаточно прочен, чтобы выдержать дом, и его можно укрепить, чтобы сделать его еще прочнее, если этого требуют условия вашего участка. Количество необходимого армирования будет зависеть от количества почвы, которую будут удерживать стены подвала. Инженер-строитель может посоветовать вам, как именно это сделать. Но вот несколько основных рекомендаций.

Если уровень почвы за пределами вашего подвала (это называется готовой засыпкой) выше, чем ваш цокольный этаж, считается, что у вас «несбалансированная засыпка». Состояние. Если высота несбалансированной засыпки меньше четырех футов, строительство подвала можно выполнить с помощью простой неармированной 8-дюймовой блочной стены.Если несбалансированная засыпка достигает пяти футов, вам понадобится 12-дюймовая блочная стена. Если она достигает шести футов, вам понадобится 12-дюймовая стена из бетонных блоков, залитая цементным раствором или построенная из массивных блоков. Если несбалансированное заполнение превышает это значение, вам потребуется дополнительная стальная арматура. Помните, что это всего лишь приблизительные практические правила. Ваш местный строительный кодекс может дать вам конкретные требования для строительства подвала в вашем регионе. Всегда полезно проконсультироваться с инженером-строителем, чтобы убедиться, что ваш фундамент и подвал структурно прочны и соответствуют строительным нормам.

Для территорий с обширными почвами и если ваш дом будет иметь несбалансированное заполнение выше шести футов, лучше всего подойдет конструкция подвала из железобетона. Это самый дорогой вариант. Но учтите, сколько вы вкладываете в строительство своего дома. Вероятно, это разумное вложение, чтобы убедиться, что фундамент вашего дома будет работать по назначению и не потребует дорогостоящего ремонта в будущем. Для проектирования железобетонного фундамента необходим инженер-строитель.

Строительство цокольного этажа из монолитного бетона представляет собой многоступенчатую операцию. Сначала возводятся формы по конструктивным или архитектурным планам. Затем арматурные стержни собираются внутри форм и связываются между собой. Когда это будет завершено, в формы заливается бетон.

Когда бетону исполнилось день или два, формы снимаются, а бетонные стены подвала остаются. К тому времени бетон становится достаточно прочным, чтобы поддерживать себя за это короткое время.Через семь дней бетон будет иметь до 90% предельной прочности, и можно начинать возведение дома поверх фундаментных стен. Интересно, что процесс отверждения бетона будет продолжаться еще несколько недель, пока химический процесс внутри бетона не завершится и бетон не наберет 100% своей прочности.

Есть один аспект строительства подвала из заливного бетона, который фактически компенсирует некоторые дополнительные расходы. Бетонный фундамент можно построить очень быстро, иногда всего за неделю.Это ускоряет график строительства. Дождь и ненастная погода могут задержать продвижение по бетонному основанию. Экономия времени превращается в экономию денег, которую вы увидите на затратах на надзор за строительной площадкой и финансировании строительства.

Еще одно преимущество бетонной конструкции подвала состоит в том, что бетонные стены по своей природе гораздо более устойчивы к проникновению воды, чем стены из бетонных блоков. Вы все равно должны правильно гидроизолировать стены подвала. Но повышенная водонепроницаемость заливного бетона даст вам вторую линию защиты от разрушительного проникновения воды.

Вот как построить крепкий подвал. Затем вы хотите убедиться, что это водонепроницаемый подвал .

Фундаменты здания DOE Раздел 2-1 Структура

Фундаменты здания DOE Раздел 2-1 Структура

Рисунок 2-1. Бетонная кладка стены подвала с внешней изоляцией

КОНСТРУКЦИЯ

Основными конструктивными элементами подвала являются стена, основание и пол (см. Рисунок 2-2).Стены подвала обычно строятся из монолитного бетона или бетонных блоков. Стены подвала должны быть спроектированы таким образом, чтобы выдерживать боковые нагрузки от грунта и вертикальные нагрузки от конструкции выше. Боковые нагрузки на стену зависят от высоты насыпи, типа почвы, влажности почвы и сейсмической активности. Из-за большого количества переменных, участвующих в структурном проектировании фундамента, окончательное определение толщины стен, прочности бетона, размеров фундамента и армирования должно производиться после консультации с местными строительными нормами или проектированием лицензированным инженером-строителем.

Рисунок 2-2. Компоненты структурной системы подвала

Бетонные опоры служат опорой для бетонных и каменных стен и колонн подвала. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы. За исключением случаев, когда они основаны на коренных породах или на грунтах, не подверженных промерзанию, опоры должны располагаться ниже максимальной глубины промерзания или быть изолированными, чтобы предотвратить промерзание.

Полы из бетонных плит

обычно проектируются таким образом, чтобы иметь достаточную прочность для выдерживания нагрузок на пол без армирования при заливке на ненарушенный или уплотненный грунт. Использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, что является важной проблемой для внешнего вида и снижения потенциальной инфильтрации радона. Плиту следует вылить на материал контрольного шва, чтобы он мог двигаться независимо от фундаментной стены. При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента.В этих случаях рекомендуется проконсультироваться с местными строительными чиновниками и инженером-строителем.

Авторские права © 2013 Риджентс Миннесотского университета, Центр исследований в области устойчивого развития. Все права защищены.
Этот веб-сайт был разработан совместно Университетом Миннесоты и Национальной лабораторией Окриджа.

Как построить подвал за 7 шагов

Мы решили, что нашей маленькой ферме нужен погреб для хранения нашей продукции.Для тех, кто не знаком с этим термином, корневой подвал — это подземная комната, которая действует как естественный холодильник, поддерживая температуру в пределах 30 градусов по Фаренгейту зимой и до 50 градусов летом.

Шаг 1: Отверстие

Выкопайте яму в земле. Нам повезло, что у нас есть местный могильщик, настоящий художник с экскаватором-погрузчиком. Он может вырезать отверстие с прямыми сторонами почти в пределах дюйма от того, о чем вы просите.

Шаг 2. Нижний колонтитул

Залить бетонный нижний колонтитул стен.

Шаг 3. Положите блоки

Начать укладку блоков. Около 320 человек вошли в этот подвал размером 8 на 8 футов. А теперь самое интересное — заливка бетонной крыши. Простая плоская плита не подойдет, так как вы хотите, чтобы конденсат стекал в стороны. Итак, я создал фанеру с арочным верхом. Арка также создаст более прочную крышу. Это также создало очень сильную форму.

Шаг 4. Постройте форму крыши

Построил форму в магазине, потом разобрал.Арки сделаны из фанеры толщиной 1/2 дюйма, вдавленной в углубления размером 2 × 4 дюйма. Это создало чрезвычайно прочную структуру.

Шаг 5: Соберите форму на крыше

Удовлетворенный формой, я снова собрал ее на стенках корневого подвала. Хорошая плотная посадка, поддерживаемая тремя вертикальными 2х4 с каждой стороны. (На рисунке не показаны 8 кусков фанеры 1/2 дюйма размером примерно 6 на 23 дюйма. Они были установлены после добавления листов фанеры. Они используются в качестве дополнительных ребер жесткости, вклинивая их между листами фанеры и верхом 2 × 4.) Далее фанера, лист пластика и много 1/2 арматуры. Много арматуры. Арматура дешевая, так почему бы и нет? Если бы это была плоская 4-дюймовая плита, расчетная грузоподъемность составила около 250 фунтов / квадратный фут. Более чем достаточно. Но он арочный и толщиной до 5 дюймов. Также арматура заходит на фут в стены и фиксируется на месте. Не уверен, какая сейчас номинальная нагрузка, но она определенно более чем достаточна.

Шаг 6: Арматура и заливка крыши

18 полудюймовых арматурных стержней с 8-дюймовым центром.Достаточно сильный! Далее добавляем периметр к форме и заливаем бетон. Стоит около 4000 фунтов. Я ожидал хотя бы небольшой деформации своей формы, ведь весь этот вес несли мои 5 арок, но не было никакой! Впечатляющий.
Не рискуя, я не заходил в подвал, пока не был уверен, что бетон полностью затвердел.

Извлечь форму изнутри было несложно, так как она была разработана с возможностью легкой разборки и повторного использования.

Вид на вершину до того, как вход был завершен, а подвал засыпан 2 футами земли.Древесина сзади закрывает концы арматуры, чтобы предотвратить травмы. Они будут частью армирования прохода.

Я залил крышу на 3 секции, потому что это самый бетонный материал, с которым я могу справиться, работая в одиночку. Швы практически незаметны снизу и водонепроницаемы. Сделать арку наверху из стандартного бетона не составило труда. Радиус верхней арки примерно на 6 дюймов больше, чем у нижней.

Арочный потолок такой же глянцевый, как столешница, благодаря пластиковому листу, который я положил поверх фанеры.См. Свет, отражающийся от потолка на рисунке ниже.

Шаг 7: Внутренняя отделка

Добавьте лестницы и двери вверху и внизу, и у вас будет прекрасный корневой погреб, готовый для множества фруктов и овощей. Сейчас мы храним яблоки, морковь и картофель, и мы довольны результатом. Одно из двух 4-дюймовых вентиляционных отверстий можно увидеть в углу. Другой — в противоположном углу.

Чтобы сэкономить труд и материалы, я построил лестницу, половина ее лежала на фундаменте на уровне пола, а другая половина — чуть ниже линии промерзания.Я чувствовал, что если выкопать всю лестничную клетку до уровня пола, это просто создаст большое недоступное пространство.

Этот проект занял несколько месяцев по вечерам после работы летом. Тогда было прохладнее, и раствор высыхал не слишком быстро. Весь бетон и раствор, всего около 8000 фунтов, были смешаны либо небольшой мешалкой, либо вручную.

Макет

Вот чертеж блочного расположения. Чтобы выровнять лестницу по центру, мне пришлось разрезать несколько блоков на две части: 12-дюймовую и 4-дюймовую.Это потому, что моя внутренняя ширина составляет 88 дюймов. Если вы сделаете ширину 96 дюймов, вам не придется этого делать. Пила для мокрой плитки с легкостью прорезает бетонные блоки. Я использовал свой, чтобы разрезать множество блоков, в том числе угловые, которые образуют арочные вершины стен. Поскольку пила может резать только глубиной около 1/2 дюйма, вы делаете надрезы с каждой стороны. Блоки легко расколются, если вбить долото в разрез. Делайте легкие удары, перемещая зубило вдоль пропила, и они аккуратно сломаются.На фотографиях стен до заливки крыши видно, насколько хороши разрезы.

Заключительные мысли

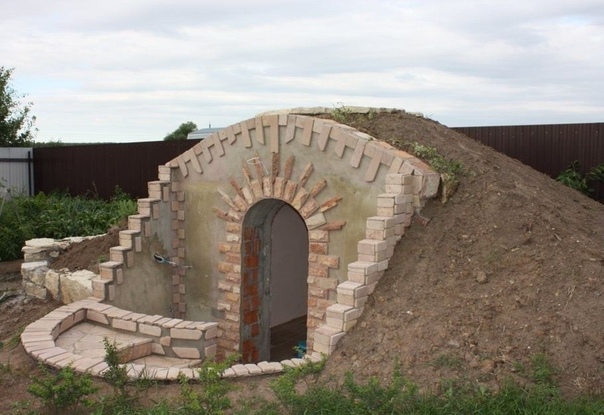

Вот фотография очень похожего погреба. Он использовал более высокую арку, что я бы сделал, если бы мне пришлось делать это снова и снова, поскольку конденсат с трудом стекает в стороны от моей более плоской арки. Он был очень консервативен и использовал 28 вертикальных опор. Я использовал только 6. Его крыша весила 5 000 фунтов мокрой против моих 4 000 фунтов, поэтому его опоры выдерживали только 250 фунтов каждая, а моя — 670 фунтов.Однако его потолок был намного выше моего, и его 96-дюймовые опоры были бы более подвержены изгибу под нагрузкой, чем мои 65-дюймовые опоры. Его деревянные арки имеют центры 16 дюймов, а мои — центры 24 дюймов. Тем не менее, у меня есть «позвоночник», состоящий из 2 × 4, идущих по верху, и 2 ряда фанерных прямоугольников, помещенных между моими деревянными арками. Он смолил бока, я — нет. Смолить или нет, зависит от того, насколько влажная у вас земля. Для получения дополнительной информации см. Это.

Примечание от Walden Labs: Если у вас влажная земля или идет сильный дождь, настоятельно рекомендуется установить надлежащий дренаж под полом и вдоль внешних стен корневого погреба.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
