Желоб для стока воды бетонный: Бетонные стоки (желоба, водостоки) для воды

Содержание

классификация, размеры, водоотводное ценообразование и характеристики

Лотки железобетонные

Для предохранения коммуникаций от механического и коррозионного разрушения необходимы прочные и долговечные устройства. Такими свойствами обладают железобетонные лотки — они незаменимы при монтаже кабельных систем и трубопроводов, обеспечивают свободный доступ к ним в аварийных ситуациях. Кроме того, изделия из железобетона, служат для отведения от зданий дождевых и талых вод.

Назначение, особенности и разновидности

Лотки изготавливают из бетона марки М-200 и выше, упрочняя его стальными стержнями из арматуры класса А-I, A-II либо проволокой Bp-I. Технологический процесс вибрационного прессования позволяет получать плотный железобетон, стойкий к агрессивным факторам внешней среды. Согласно ГОСТ 21509-85, к нему предъявляются требования по следующим направлениям:

  • морозоустойчивость и влагонепроницаемость;
  • технические характеристики арматурной стали;
  • толщина бетонного слоя;
  • антикоррозионные качества;
  • исходные материалы бетонной смеси;
  • равномерная структура без пустот;
  • механическая стойкость.

По конструкции, цели применения, способа монтажа лотки относятся к трем основным типам:

  • водоотводные;
  • кабельные;
  • для теплотрасс.

Водоотводные ЖБИ лотки

Они служат для транспортирования воды, отличаются по назначению и исполнению и выполняют следующие функции:

  • дренажные – удаление почвенной и дождевой влаги от цокольного этажа и фундамента здания;
  • прикромочные – отведение воды с дороги к откосам;
  • телескопические — канальное отведение влаги с мостов и склонов;
  • ливневые – сбор и отвод ливневых стоков;
  • канализационные – перемещение сточных вод в коллекторы;
  • водопропускные (желоба для стока) – отведение воды самотеком.

Классификация водоотводных лотков по форме:

  • параболические;
  • трапециевидные;
  • П-образные;
  • трапециевидные и П-образные с круглым желобом.

В зависимости от условий, поставленных проектом водоотведения, подбираются сплошные или с проемом для вертикального водостока. Лотки для водоотведения бывают цельными и сборными, различных типоразмеров (они указаны в серии 3.006.1-2/87).

Маркировка содержит букву Л и два числа: первое обозначает номер в серии, второе – вертикальную нагрузку, на которую рассчитан лоток (чем оно больше, тем глубже он монтируется).

Производители выпускают их различных габаритов, например, компания ЭРБА предлагает изделия с такими параметрами: длина 0,72 – 6 м; ширина 0,4 – 1,84 м; высота 0,38 – 1,32 м.

Железобетонные лотки теплотрасс

Трубы теплоснабжения защищаются от коррозии, грызунов, потерь тепла за счет установки специальных каналов двух типов:

  • КЛп — лотки накрываются съемными крышками;
  • КЛс — конструкцию образуют верхние и нижние лотки, соединенные посредством швеллеров.

Преимущества современных устройств перед применявшимися ранее кирпичными конструкциями:

  • простота укладки;
  • низкая стоимость;
  • высокая несущая способность;
  • возможность монтажа в сейсмоактивных районах, при слабом грунте и подпочвенных водах – это обеспечивается за счет деформационных швов и гидроизоляции их битумной мастики.

В маркировке лотка для теплотрасс указывают букву (Л или ЛК), его номер из серии 3.006.1, расчетную нагрузку. Если длина отличается от стандартной (6 м), ставят число, обозначающее долю стандартного размера (2 обозначает ½). Ширина изделий варьируется от 0,57 до 2,46 м, а высота – от 0,36 до 1,32 м.

Стоимость лотков из железобетона

Прежде чем купить ЖБИ лотки, следует выбрать товар по расчетным данным: максимальной нагрузке, размерам и форме. После этого изделия подбирают по стоимости, проверяя наличие сертификатов на них у производителя. Средние цены на лотки приводятся в таблице.

Обозначение Размеры, мм Цена, рубли
ЛК-1 350 х 350 х 2970 1 700
Л 2-8/2 360 х 570 х 2970 2 450
ЛК 300.45.30-1 280 х 430 х 2990 3 315
Л 10-8/2 550 х 1480 х 2970 6 630

Источник: http://stoneguru. ru/lotki-zhelezobetonnye.html

Лотки для отвода воды

В процессе установки дренажной системы используются лотки из различных материалов, таких как пластик, бетон или чугун. Кругом лотков можно сделать дорожку с решетчатого настила, о котором можно узнать здесь.

В данной статье мы рассмотрим типовые разновидности лотков, дополняя обзор рекомендациями по применению таких водосборников в линейных водоотводах.

Стандартная схема водоотводного лотка

Схема стандартного лотка состоит из литого П-образного канала, открытая сторона которого закрыта чугунной решеткой.

Водоводы разделяются на четыре разновидности:

  1. Сточный лоток, выполнен в прямолинейной форме.
  2. Коробчатый лоток, выполнен в форме П-образного желоба, сверху расположена съемная решетка.
  3. Щелевой лоток, в форме квадратной балки, вдоль оси расположено сквозное отверстие, вверху расположена щель, пропускающая сточные воды.
  4. Бордюрный лоток, в виде желоба со щелью, вверху расположен Г-образный выступ.

Данные виды лотков достаточно функциональны, их успешно применяют как у садовых дорожек, так и в крупных аэропортах.

Для изготовления водоотводных лотков используют материалы, обладающие пластичными и термопластичными свойствами. Благодаря этому, изготовитель производит лотки с различными характеристиками, как по прочности, так и по эксплуатации. Поэтому лотки классифицируются в основном по типу используемого материала. Чуть ниже мы предоставим классификацию чугунных, полимерных и бетонных лотков.

Лотки для отвода воды пластиковые

Для полимерных лотков используют полипропилен с минеральным наполнителем. Эти материалы имеют высокую прочность и стойкость к поломкам. Выдерживают температурные колебания в радиусе от -50 до 120 градусов Цельсия.

Благодаря данным качествам эти лотки можно применять в любом месте, как для домашнего обустройства, так и для применения в крупных масштабах. Вес лотка колеблется от 9–14 килограмм.

Размеры стандартного полимерного лотка:

  • Длина составляет 1 метр.
  • Ширина колеблется от 0,14 до 0,5 метра.
  • Высота колеблется от 0,06 до 0,79 метра.
  • Условный диаметр примерно от 0,1 метра.

Бетонные лотки для отвода воды

Для изготовления бетонных лотков применяют различные составы: армированное стекловолокно, полимерные нити, стальная проволока. Технология изготовления заключается в вибрационной технологии литья, когда емкость с еще не застывшим раствором подвергается вибрационным движениям.

Данные лотки обладают повышенной прочностью, по сравнению с другими железобетонными изделиями.

Спектр применения таких лотков достаточно велик. Их можно использовать и в оборудовании домашней дренажной системы, а также в промышленных масштабах, к примеру, автострады, различные дороги.

Размеры бетонных лотков:

  • Длина колеблется в радиусе от 500 до 4000 мм.
  • Ширина и высота, варьируется от 140х150 мм, до 430х880 мм.
  • Размеры отверстия для воды обозначены согласно условному диаметру, не менее DN 100.

Все размеры лотков находятся под контролем стандартов и технических свойств.

Для чугунных лотков используют чугун двух видов. Первый вид- это чугун с пластичным графитным зерном. Второй вид- чугун со сферическим графитным зерном. Завершают процедуру изготовления процессом горячего цинкования, чтобы избежать неприятностей с коррозией.

Спектр применения достаточно широк: за счет своей прочности широко используется в аэропортах и больших стоянках автомобилей.

Размеры чугунных лотков:

  • Длина достигает до 500 мм.
  • Ширина достигает до 200 мм.
  • Ширина решетки порядка 50 мм.
  • Отверстие для поступления воды не меньше DN 100.

Основные правила установки водоотводных лотков

К монтажу водоотводных лотков нужно подойти со всей ответственностью, ведь установка лотков может проходить на тех видах грунта, где особой поддержки от него ожидать не стоит.

В связи с тем, что зимой земли имеют свойство промерзания, на лотки будет действовать выталкивающая сила.

Чтобы избежать этих и других проблем необходимо запомнить некоторые правила:

  • Выбор лотка рассчитывается из расчетов среднемесячного количества осадков плюс 25%.
  • Лотки выбирают из расчета нужной местности, к примеру, бордюрный лоток не прослужит долго в зоне аэропорта.
  • Уклон погонного метра лотка должен составлять 10 мм.
  • Обеспечьте под лотком подложку из песка и гравия, это дополнительно прибавит прочность конструкции.
  • При выборе решеток, обратите внимание на стальные нержавеющие решетки, благодаря своей легкости монтаж осуществлять намного легче.
  • Наличие пескоуловителя в дренажной системе.
  • Прочная фиксация механизма с помощью винтового замка.

Принцип сборки линейного водоотвода

Рассмотрим процесс сборки водоотвода при помощи дренажных лотков:

  1. Изначально, на выбранном месте, наносится разметка будущего водоотвода.
  2. На основе метеорологических наблюдений узнают средние нормы стоков за сутки, согласно этому подбирают пропускной диаметр.
  3. По подобранному диаметру определяют модель и размеры водоотвода.
  4. Из расчета размеров, проделывают выкапывание почвы немного с запасом. Следует учесть, что глубина рва будет ниже лотка на 10–15 см. В конечном счете край дренажной системы должен быть ниже, чем нулевой уровень.
  5. После выкапывания и утилизации лишнего грунта проделывают подсыпку, благодаря которой обрисовывают уклон, и закрепляют дно траншеи.
  6. Следующий этап, это укладка лотков и пескоуловителя.
  7. И последним этапом является заливка бетоном расстояния между лотком и выкопанной траншеей, что дополнительно придает прочность установленной конструкции.

Такой вид системы хорошо проявил себя вдоль дорожек на участке, отлично справляется со своей задачей, если он расположен между воротами и главным входом. Для кольцевого водоотвода свойственно обведение системой вокруг отмостки дома, тем самым защищая от дождевых осадков.

Для пристенного водоотвода вполне подойдет пластик, а для водоотвода дорожного, рекомендовано использовать бетонные блоки.

Источник: http://sxteh.ru/lotki-dlya-otvoda-vody.html

Виды и характеристики лотков из железобетона

Обустройство систем дренажа, гидротехнических, очистных сооружений, теплотрасс и других аналогичных инженерных конструкций требует надежных материалов. Основной элемент – долговечные и высокопрочные железобетонные лотки. Именно их применение обеспечивает коммуникациям устойчивость к различным негативным факторам.

Оглавление:

Технические характеристики

Железобетонные конструкции универсальны. Они предназначены для благоустройства территорий вокруг зданий, садово-парковых и прогулочных зон, защиты кабелей и трубопроводов от механических повреждений, водоотведения, дренажа (в том числе железнодорожного) и так далее.

Лотки выпускаются из бетона плотностью минимум 2 400 кг/м3 – марка М250 и выше. Заводские изделия проходят процедуру вибропрессования либо вибролитья, что позволяет сделать их высокопрочными, устойчивыми к механическим и химическим воздействиям, а также инертными к перепадам температур.

Стальные комплектующие должны соответствовать классу AI-AIII сечением не ниже 6 мм.

Эксплуатационные характеристики готовых железобетонных элементов должны соответствовать ГОСТам 13015.0-83, 26633-91, 10922-90, 13015.1-81, 21509-76.

Маркировка лотков регламентируется государственными стандартами. Так, лотки, устанавливаемые на опорах и плитах, обозначаются буквенным сочетанием ЛР, а укладываемые в грунт – ЛРГ.

Цифры в наименовании означают высоту боковой стенки в дециметрах.

Выпускаются в 3 конфигурациях:

1. Трапециевидные водоотводные железобетонные лотки, иначе называемые телескопическими. Активно применяются при строительстве дорог и мостов, обустройстве ливневой канализации и дренажа. При монтаже лотки вставляются один в другой от точки водоотвода вниз по склону, выдерживают значительный напор и давление воды.

2. Квадратные либо прямоугольные лотки теплотрасс. Предназначены для прокладки под землей каналов, которые используются как основа под трубопроводы разного назначения (теплотрассы, электрические, телефонные, оптоволоконные кабели). Укладываются рядом, зазоры заполняются бетонной смесью марки М-50 и выше. Наружная гидроизоляция проводится обмазочными средствами.

3. Полукруглые (параболические) лотки для канализации, водоотведения, дренажа. Комплектуются специальными стальными или чугунными решетками, которые придают эстетичный вид конструкции, обеспечивают безопасность и грубую фильтрацию мусора. Установка производится стандартным способом на бетонную «подушку», швы заполняются раствором.

В каждой группе есть различные модификации лотков:

  • Монолитные.
  • Сборные.
  • Узкие.
  • Широкие.
  • Доборные и другие.

Некоторые относят к группе лотков круглые ЖБИ, но это ошибочное суждение, поскольку они классифицируются как трубы (длиной более 1 м) либо кольца (менее 1 м). К тому же трубопроводы нередко используются для слива агрессивных жидкостей, поэтому изготавливаются из специальных видов бетона (сульфатостойкие и так далее).

Железобетонные лотки выпускаются в широком диапазоне размеров. Условно их можно подразделить на две категории:

1. Стандартные по ГОСТам. Наиболее востребованы следующие габариты:

Для квадратных и прямоугольных лотков:

  • 2,97х0,42х0,36 м;
  • 2,97х1,84х0,57 м;
  • 2,97х2,78х1,06 м.

Для квадратной и прямоугольной продукции:

  • 2,99х0,28х0,28 м;
  • 2,99х1,18х0,43 м;
  • 2,99х2,08х0,88 м.

Для полукруглых железобетонных лотков:

  • 0,72х0,42х0,36 м;
  • 0,72х1,16х1,31 м;
  • 0,72х2,78х1,06 м.

2. Нестандартные. Изготавливаются под заказ для крупных объектов, однако основные параметры должны соответствовать типовым показателям. Так, защитный слой бетона для арматуры должен быть не менее 3 мм, готовое изделие выдерживает на сжатие от 24 МПа.

Виды лотков из армированного бетона

Конструктивно железобетонные лотки подразделяются на:

1. Водоотводные – в дорожном, дренажном, коммуникационном строительстве. Долговечность и практичность материала по достоинству оценена инженерами, поэтому чугунные, стальные и пластиковые аналоги применяются редко.

Водопропускные, ливневые и дренажные лотки не требуют во время монтажа подготовительных работ, траншея под водоводы копается немного ниже глубины установки, в качестве основы насыпается песок или гравий, заливается тонкий слой бетона.

Для прочности и фиксации железобетонного лотка он наносится и на боковые скаты.

2. Кабельные, используемые для прокладки надземных и подземных сетей (телефон, интернет, высоковольтное электричество и другие). Идеально защищают силовые линии от контакта с водой, предотвращают разрывы и повреждения.

3. Теплотрассные, обеспечивающие соответствующее утепление и безопасность магистральной подачи горячей воды и отопления. Такие «теплые» каналы часто снабжаются защитными крышками, которые защищают открытую часть труб от механического повреждения, скопления большого количества мусора и грязи.

Особенности монтажа и стоимость

Поскольку каждая секция весит немало, при установке используется погрузочная техника. Под железобетонные лотки выкапывается траншея заданной проектом глубины.

На дне устраивается «подушка» из песка, гравия или мелкофракционного щебня, в некоторых случаях заливается тонкий слой бетона, затем в котлован опускаются лотки, выравниваются по уровню, фиксируются скобами или упорами.

Швы и боковые пазы заделываются бетоном, реже применяется грунт, песок или ПГС.

Большинство заводов предлагают купить ЖБИ лотки оптом и в розницу без посредников. Это стандартная практика, так как продукция довольно специфична и узконаправленна. Стоимость зависит от габаритов, в Москве и Московской области водоотводные железобетонные каналы можно приобрести по цене от 2 000 руб/шт.

Источник: http://hardstones.ru/vidy-i-xarakteristiki-lotkov-iz-zhelezobetona.html

Бетонные и железобетонные водостоки

Железобетонные желоба незаменимы при прокладке различных коммуникаций. Внутри их размещают электрические и телефонные кабеля, трубопроводы, а еще ж/б водостоки используют для канализаций. В обустройстве ливневых систем применяются бетонные водостоки с решеткой, препятствующей проникновению крупного мусора, засоряющего канал.

Материал для изготовления водостоков

Железобетонное изделие называют по-разному: водосток, желоб, лоток. Все это одно и то же, только конструкция ЖБИ бывает разной.

Изготавливают водостоки из фибробетона с добавкой мелких полипропиленовых волокон.

Благодаря их свойствам повышается сопротивление бетонной конструкции к изгибанию, а также снижается показатель усадочной деформации. Допускается замена полипропилена на металлическую фибру.

Некоторые модели водостоков изготовлены из обычного цемента М 500. Прочность конструкции придает дополнительное армирование металлическими прутами. О том, что лоток является водосточный, говорит комплектующая его решетка. Она присутствует на любом желобе, даже с вертикальным водосливом. Крепится решетка к лотку с помощью винтов, а при необходимости ее можно снять для чистки канала.

Материал решетки подбирают по воздействию предполагаемой на нее нагрузки, зависящей от месторасположения водостока.

Желоба, находящиеся на магистрали, накрывают металлическими или чугунными решетками. В качестве защиты изделия от коррозии используется оцинкованное покрытие.

Встречаются решетки из нержавейки, но они очень дорогие. Изделиями из прочного пластика закрывают тротуарные водостоки.

Конструкция решетки может быть выполнена в виде щелей или ячеек. Самыми прочными считаются щелевые решетки, сделанные из чугуна.

Железобетонный лоток на производстве изготавливают 2 способами:

  • Бетон, подвергшийся вибропрессовке, в своей структуре не имеет воздушных пузырьков. Водостоки, изготовленные с помощью пресса, обладают повышенной прочностью и устойчивостью к растрескиванию.
  • Изготовленные желоба методом вибролитья тоже довольно прочные. Процесс их производства заключается уплотнением бетонного раствора, залитого в специальные формы, с помощью вибростола.

По способу монтажа лотки из бетона производят сборной модификации, а также цельные. Кроме того, желоба бывают прямые и оборудованные вертикальным водосливом. Дно лотка тоже имеет свою особенность – ровное или с уклоном.

Важно! При самостоятельном обустройстве ливневой канализации нельзя бетонные водостоки просто укладывать внутрь вырытых канав на голую землю. Движение грунта сместит желоба, нарушив целостность водоотводного канала.

Водостоки используются для разных целей, и в зависимости от этого ж/б изделия подразделяют на несколько групп:

  • Водопропускные желоба предназначены для строительства самотечных водоотводных каналов.
  • Ливневые лотки устанавливают возле тротуаров, зданий, на площадях. Они служат для сбора дождевой и талой воды с последующим ее отведением в дренажные колодцы.
  • Дренажные желоба из бетона востребованы в строительстве фундаментов зданий с подвальным помещением.
  • Прикромочные водоотводы исполняют ту же роль, что и ливневые аналоги. Они отводят воду от автодорог в кюветы.
  • Телескопические лотки предназначены для отвода воды с больших склонов и мостов.
  • Канализационные ж/б конструкции помогают отводить нечистоты в коллекторные системы.

Существует 2 серии железобетонных водостоков. Стандартные желоба рассчитаны на нагрузку от 1,5 до 25 т. Их устанавливают на тротуарах, а также небольших автодорогах с узкими обочинами. Усиленные желоба рассчитаны на нагрузку от 40 до 90 т. Их оптимально монтировать на аэродромах, больших автострадах, площадях, где часто происходят погрузочные работы.

Размеры водостоков и их объем

Для всех ж/б лотков существует единый стандарт по длине – 1 м. В некоторых моделях допускаются небольшие отклонения длины, что зависит от габаритов и веса изделия. Ширина канала колеблется от 0,14 до 4 м, а высота боковых полок – от 0,06 до 1,68 м.

Объем водостока зависит от его габаритов. Самыми ходовыми считаются желоба объемом 0,07, 0,14 и 0,3 м3.

Стандартные требования к бетонным водостокам

Производство любых бетонных желобов происходит согласно ГОСТ 13015—2003. Документ содержит следующие требования:

  • Бетонная конструкция должна быть без трещин, выбоин, а также других дефектов любого размера.Тот же ГОСТ указывает на исключение из требований, указывающее на возможность наличия мелких трещин, возникающих от напряжения арматуры во время прессовки. Но сами желоба не считаются предварительно напрягаемыми изделиями.
  • На поверхность ж/б изделия допускается только выход монтажных металлических петель. Других выступов из арматуры не должно быть.
  • Бетонные стенки лотков должны быть сухие серого цвета без проявления ржавчины и жирных пятен.

Согласно стандарту, производитель обязан выпускать ж/б водостоки из бетона, соответствующего ГОСТу 26633.

Монтаж бетонных водостоков

Перед началом строительства ливневой канализации разрабатывают проект с точным указанием места расположения водостоков, а также других комплектующих узлов.

Совет! На подготовительном этапе монтажа надо договориться об аренде спецтехники и инструмента. Это позволит ускорить выполнение работ, плюс уменьшить расходы.

Порядок монтажа состоит из следующих шагов:

  • По разметке участка выкапывают траншею немного больше размера лотков. Запас нужен для закрепления почвы и будущей конструкции. Дно ровняют и плотно трамбуют. Первым в траншею насыпают слой песка, затем заливают бетонный раствор. Толщина слоев подбирается примерно из соображений, что решетка водостока будет находиться на 5 мм ниже уровня тротуарного или другого покрытия. Использование бетонного раствора обязательно. После застывания он будет играть роль опоры лотков.
  • Легкие желоба укладывают вручную, тяжелые – с помощью подъемной техники. Между собой водостоки скрепляют пазовым замком, а по бокам – бетонным раствором. Если необходимо уплотнение стыков, применяют герметик.

Внимание! При укладке желобов необходимо соблюдать уклон в сторону слива.

После того как все желоба будут уложены и соединены с

Желоб бетонный для стока воды pvsservice.ru

Водоотводные лотки бетонные: типы, характеристики и установка +Фото

Талый снег, дожди приводят к образованию излишней влаги на дорогах, тротуарах, стоянках, парковках и т. д., что создает массу неудобств. Избежать подобного скопления жидкости помогут водоотводные бетонные лотки. По ним вода стекает в специально предназначенные места. Лотки бетонные бывают с решеткой и без. Разумеется сфера применения лотков не ограничивается границами дорог, также они необходимы для частного сектора.

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

  • с прямолинейным профилем;
  • П-образной формы;
  • с щелевой конструкцией;
  • телескопические;
  • с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Будьте внимательны. Удалите все пузырьки воздуха, иначе образуются трещины.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

  • Класс А15 — максимальный вес 1, 5 т.
  • Класс В125 — максимальный вес 12, 5 т.
  • Класс С250 — максимальный вес 25 т.
  • Класс D400 — максимальный вес 40 т.
  • Класс Е600 — максимальный вес 60 т.
  • Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

  • ГОСТ 21509 – 85,
  • ГОСТ 13015.0−83,
  • ГОСТ 26633–91,
  • ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

  • Ширина от 0,14 до 4м.
  • Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

Сами решетки выполняются из трех материалов:

  • чугун;
  • резина;
  • метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Как выбрать бетонный лоток для водостока?

Основной приоритет при выборе — это цель применения.

Для шоссе, площадей, заправок, производства используются дренажи повышенной прочности. В местах с меньшей нагрузкой применяют стандартные.

Высота и ширина лотка зависит от предполагаемого водного потока. Чем выше скорость и объем воды, тем шире и глубже лоток.

Как самостоятельно установить бетонные лоток.

Для самостоятельной установки потребуется вырыть траншею по размерам больше лотка. Утрамбовать ее. На дно насыпать песок. Следом залить фундамент.

На фундаментную подушку укладываются лотки, между собой для герметичности и предотвращения расползания производится пазовое соединение.

В местах стыков обрабатывается акриловым или битумным герметиком. По бокам заливается жидким раствором. После затвердевания накрывается решеткой. Водоотвод подключается к ливневой канализации.

Решетка должна быть ниже основного покрытия на 5 мм.

Обязательно для самотека сделать уклон.

В конце дренажной системы устанавливается пескоуловитель.

Бетонные водоотводные лотки: виды и их особенности

Если Ваш участок находится в проблемной зоне, например, не имеет нужного склона для отвода талого снега или, напротив, слишком сухой, то нужно использовать специальные стоки. В большинстве случаев, для организации наружной дренажной канализации применяются бетонные водоотводные лотки.

Зачем нужны желоба из бетона

Все чаще сейчас используются трубопроводы, выполненные из пластика или созданные при помощи естественных материалов. Но не всегда трубы ПВХ подходят, ведь они плохо переносят резкие перепады температуры, а дренажная система из хвороста имеет свойство загнивать. Чтобы устранить такие проблемы нужно использовать бетонные стоки.

Фото — бетонный лоток с решеткой



Бетонные водоотводные или дорожные лотки ГОСТ 21509-76 – это основные магистральные направляющие, которые необходимы для контроля эффективности обеспечения нужного отвода воды с участка (либо на него). Вместе с дренажными колодцами и дополнительными элементами они помогут организовать наиболее практичную наружную канализацию.

Достоинства бетонных лотков, сравнительно с металлическими и пластиковыми:

  1. Не поддаются коррозии;
  2. Отлично переносят перепады температур. В отличие от вариантов ПВХ, они не пострадают, даже если в желобе замерзнет жидкость;
  3. Долговечность. Средняя длительность использования таких стоков – 50 лет;
  4. Доступность. Бетонные водоотводные стандартные лотки можно купить в строительном магазине, на рынке и в Интернете, либо сделать самостоятельно.

Виды и конструктивные особенности лотков

В целом эта конструкция не полностью выполнена из бетона, т. к. цементный раствор для повышения прочности должен обязательно армироваться. Дорожные лотки представляют собой довольно простую канализацию, которая состоит из открытой трубы. Она может быть разных форм (квадратной, круглой) и дополняться различными материалами.

Фото — конструкция бетонного дренажа



К примеру, полимербетонные конструкции отличаются от арматурных своей легкостью и гладкостью. Они отлично транспортируют воду даже с небольшими абразивными частицами, редко засоряются и значительно меньше весят. Это облегчает монтаж дренажа. Часто бетон облегчается тем, что заливаются раствором неметаллические пруты, а жгуты из стекловолокна (для пучинистых почв).

Виды водоотводных лотков:

  1. Прикормочные. Обладают наименьшим диаметром, эти каналы используются для направления небольших потоков воды. В большинстве случаев их применяют для осушения дорог, трасс или создания периметральной дренажной системы вокруг дома;

    Фото — прикормочный лоток

  2. Гаражные. Их высота не более 10 см, поэтому их в большинстве случаев устанавливают на участки, где нет необходимости сильного поглощения и отвода воды. Достоинством является то, что благодаря гладким внутренним стенкам, они могут проводить воду с песком и грязью, не забиваясь;

    Фото — гаражный канал

  3. Коттеджные. Имеют несколько больший рабочий объем, нежели изделия для гаража. У них глубина более 15 см, следовательно, и значительно выше эффективность. В большинстве случаев, чтобы защитить их, конструкции накрываются крышкой;
  4. Дорожная система применяется при постоянных нагрузках. Её рабочая глубина более 19 см, а ширина свыше 16. Главным достоинством является то, что когда нагрузка значительно превышает допустимую норму, то дренажная система сгибается только в одной точке, а не по всей длине. Это помогает сохранить эффективность работы наружной канализации даже в сложных условиях работы – при таянии снегов, сильных ливнях или повышении уровня грунтовых вод;
  5. Канальная оснащена наибольшим рабочим сечением. Такие лотки также называются «междушпальные», т. к. устанавливаются на рельсах в проблемных местах. Их глубина может быть от 30 см до 60, при этом ширина остается приблизительно одинаковой – 30 см. Такие каналы используются не только для железных дорог, но и для болотистых почв и суглинков. Стоит отметить, что это одна из немногих лоточных систем, которая может не покрываться перекрытием – они изначально продаются без гнезда для решетки;

    Фото — водоотводящий лоток без крышки

  6. Телескопические лотки. От всех прочих отличаются разностью форм. Их наиболее часто используют для участков, которые находятся под некоторым уклоном. Этот тип каналов отлично справляется даже с высоким напором стоков.

Размеры бетонных водоотводных лотков могут изменяться в зависимости от Ваших потребностей. К примеру, некоторые компании изначально предлагают к продаже специальные системы, которые могут раскрываться.

Как сделать лоток

Производители используют различные технологии для создания каналов из цементного раствора: добавляют в него полимеры, волокно, специальные вещества для придания поверхности гладкости. В домашних условиях можно сделать водоотводные лотки, если просто залить формы бетонным раствором.

Пошаговая инструкция:

  1. Подготовьте оборудование для заливки. Вам понадобятся формы (пластиковые или металлические) и машинное масло. Жидкостью хорошенько смажьте основы и установите в них арматуру;
  2. Металлические проволоки обязательно должны быть закреплены между собой. Для этого часто применяется сварка. Учтите, что металлические концы не должны выступать из-под цемента;
  3. После заливки закрепите формы, они должны до момента застывания цемента, находиться в определенном положении. Это нужно для того чтобы обеспечить максимальную ровность поверхности;
  4. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или прочим покрытием. Это поможет повысить эффективность канализk

Как укладывать водостоки бетонные — bmi-rus.ru

Бетонные водосточные желоба – особенности, преимущества и этапы укладки

Любой приусадебный участок нуждается в системе поверхностного водоотвода, вне зависимости от глубины залегания подземных вод. Иначе во время продолжительного дождя или в период таяния снега повсюду будет грязь, слякоть и многочисленные лужи, постепенно превращающиеся в болота. Даже песчаный грунт не в состоянии постоянно впитывать влагу, а о глинистой почве и говорить не стоит. Чтобы избежать подобных ситуаций, вдоль строений, дорожек, въездов и бассейнов укладывают пластиковые или бетонные водосточные желоба, которые являются основной частью линейных водоотводов. Подобные конструкции встречаются на парковках, улицах города, спортивных площадках, возле складов и гаражей.

Особенности бетонного водостока

Основным предназначением водостока является отвод дождевой или талой воды к дренажному колодцу или дождеприемнику, а в упрощенном варианте – к месту сброса. Бетонные водостоки состоят из отдельных готовых желобов, а по форме они различаются:

  • на мелкие – открытые полукруглые желоба;
  • на углубленные – имеющие в поперечном сечении форму четырехугольника и закрывающиеся сверху решеткой.

Открытые водостоки достаточно безопасны и удобны в обслуживании, но в случае сильного ливня они не справляются с потоками воды. Углубленные бетонные желоба прикрываются металлическими защитными решетками во избежание травм и для возможности беспрепятственного проезда транспортных средств.

Решетки предохраняют водостоки от попадания внутрь крупного мусора, но чистить лотки требуется периодически.

Бетонный желоб может выполнять дополнительную функцию – декоративную. Часто при укладке тротуаров используют разные виды, формы и цвета плитки. Водосток, в этом случае, может стать своеобразным разделителем.

Как делаются бетонные желоба

В заводских условиях водосточные желоба из бетона изготавливают двумя способами:

Метод вибропрессования является наиболее прогрессивным, а изделия, в этом случае, получают наилучшие эксплуатационные характеристики:

  • надежность – высокую устойчивость к воздействию воды, агрессивным средам и механическим ударам;
  • экономичность – бетонные желоба являются наиболее бюджетным вариантом при организации водостока;
  • универсальность – возможность использования в различных местах, от загородного участка до грузовых терминалов;
  • самоочищаемость – гладкие стенки практически не покрываются наслоениями из грязи и не забивают систему, хотя время от времени ее необходимо прочищать;
  • влагостойкость – при вибропрессовании из бетонной смеси максимально удаляются пузырьки воздуха, что делает готовые изделия прочными и плотными. В результате – влага не впитывается, поэтому бетонные желоба не разрушаются при отрицательных температурах.

При изготовлении желобов используют прочные виды бетонов. Укрепляют конструкции армированием с помощью стальных каркасов. Некоторые производители для своей продукции используют фибробетон. В качестве армирования здесь используется фибра, представляющая собой:

  • обрезки тонкой проволоки;
  • металлические волокна;
  • полимеры;
  • отходы, остающиеся при производстве гвоздей и др.

Изделия из фибробетона получаются легче железобетонных, материал обладает повышенной трещиностойкостью и пониженной деформативностью.

Купить бетонный водосточный желоб можно в крупных торговых точках, специализирующихся на продаже стройматериалов, или непосредственно на производственных складах компаний-производителей. Стоимость продукции зависит, в основном, от конфигурации и размеров лотка. Мелкий желоб будет стоить дешевле более глубокого, так как материала на него пойдет меньше.

Монтаж бетонного желоба

Основным условием при устройстве водостока является правильная организация его уклона, оптимальный размер которого должен находиться в пределах 0,1-0,2 процента. При меньшем уклоне вода будет просто застаиваться.

Добиться требуемого уклона можно одним из способов:

  • за счет естественного перепада высот;
  • устанавливая бетонные желоба, имеющие разную глубину;
  • используя специальные лотки с внутренним уклоном.

Все желоба должны иметь прочное соединение с основанием и между собой, во избежание каких-либо сдвигов вследствие воздействия водных потоков.

На начальном этапе выкапывают траншею с необходимым уклоном, шириной вдвое большей бетонного желоба. Ее глубина складывается из нескольких величин:

  • толщины защитно-декоративной решетки;
  • высоты лотка;
  • толщины бетонного основания;
  • размеров щебеночной и песчаной подушки.

Следует заметить, что правильное расположение верхней поверхности решетки должно находиться на расстоянии 3-5мм ниже уровня основного покрытия (плитки, асфальта, бетона).

Дно траншеи выравнивают песчаной подушкой, толщина которой зависит от организации уклона водостока. Сверху насыпают слой щебня и заливают дно тощим бетоном марки М50 или М75 на высоту 10см. Сверху устанавливают заранее соединенные желоба (они имеют с одной стороны шпунт, а с другой – паз), фиксируют их, а пазухи заливают тем же бетонным раствором. На конечном этапе лотки закрывают защитными решетками, в зависимости от конструкции водостока.

Специалисты рекомендуют перед началом монтажа бетонных желобов натянуть шнур, чтобы определиться с верхним уровнем укладки.

Правильно спроектированная и смонтированная водосточная система из бетонных желобов поможет сохранить любые строения и продлит срок их службы.

Обустройство и виды водостока для тротуарной плитки

При обустройстве территории важным элементом является водосток для тротуарной плитки. К системе предъявляются технические требования, а производство и монтаж регламентируется строительными нормами.

Что такое водосток?

Дренажный желоб монтируется вдоль тротуара, чтобы обеспечить сток, его установка проводится под уклоном. При этом полотно покрытия остается сухим, безопасным, увеличивается срок эксплуатации.

Линия водостока должна быть уложена сплошной трассой. Уровень для стока оборудуется ниже рабочей поверхности покрытия. При обустройстве можно использовать желоба любой конфигурации, но с нагрузкой лучше справляются круглые элементы.

Все элементы конструкции должны быть высокого качества, отличаться прочностью, устойчивостью к износу. Рынок строительных материалов представлен различными видами покрытий, в комплект поставки могут входить водостоки одного тона с основными элементами укладки.

Зачем нужен водосток?

Облицовочный материал подвергается воздействию влаги, которая проникает внутрь через микропоры. Процесс испарения воды длится долго, а при ее замерзании может отрицательно отразиться на качестве покрытия.

Водостоки тротуарной плитки являются красивым и простым решением отвода влаги. Он предназначен для направления осадков в русло и не выделяться на фоне покрытия территории.

При благоустройстве территории предъявляются требования к функциональности покрытия, которая сочетается с качеством и дизайном.

Изделия для обустройства территории изготавливаются методом вибрационного литья или прессования. Технология производства обеспечивает уплотнение смеси, но не исключает наличия пустот. В этом случае можно покрыть поверхность гидрофобным материалом, который защитит ее от влаги. Но под механическим воздействием повреждается слой, элементы укладки становятся уязвимыми к влиянию внешних факторов.

Водоотведение позволяет убрать влагу и защитить от появления пустот. Поэтому при обустройстве территории рекомендуется устанавливать отлив для брусчатки и тротуарной плитки.

Технические требования для водостока

Система может располагаться внутри и снаружи. Согласно установленным требованиям, наружный водосток монтируется по периметру. Строительными нормами и правилами предусмотрены условия создания проекта.

При составлении проектов рассчитывается количество желобов, соединительных и крепежных деталей. Ливневые водостоки монтируются в местах наибольшего скопления воды. При выборе желоба нужно учитывать количество стекающей воды, диаметр конструкции должен выдерживать нагрузку.

Виды водостоков

Для монтажа системы отвода воды применяются элементы дождевой канализации. Установка проводится с помощью пластиковых труб различного диаметра, которые можно подключить к резервуару или канализации. Для отвода воды с тротуарной плитки и брусчатки используются стоки.

Плиты с вдавленным желобом используются при укладке узких аллей, тротуаров и садовых дорожек. Каналы устанавливают на широких участках, площадью больше 20 м². Чтобы защитить систему от попадания сторонних предметов, мусора и грязи, используются решетки.

Изделия монтируются на территории свыше 200 м² и шириной, превышающей 6 м, обустраивают закрытые решетками каналы или колодцы. Желоба для отвода воды должны быть высокого качества.

Производители продукции предлагают широкий ассортимент элементов для обустройства водоотлива, изготовленных из бетона, металла. Чугунные конструкции выдерживают вес до 90 т, устанавливаются в местах с высокой нагрузкой на покрытие.

Эта система защищает дорожное покрытие, фундамент от влияния влаги. Качественная и эффективная канализация предусматривает установку точечных дождеприемников. При обустройстве территории частного дома можно использовать системы из пластика, снабженные металлической решеткой. Этот конструкционный элемент защищает систему от повреждений.

Металлический водосток

Изделия из металла отличаются прочностью, легким весом, для предотвращения коррозии поверхность изделий покрывается цинком. Такие системы выдерживают нагрузку потока воды. Они применяются для кровли и тротуарной плитки.

Конструкция состоит из отдельных модулей, которые можно легко демонтировать и заменить при необходимости. Установки этого типа сложно подобрать по цвету, а их монтаж выполняется непосредственно в бетонную смесь. Канал сверху укрывается металлической планкой с перфорацией, которая защищает лоток от грязи.

Пластиковый водосток

Этот тип конструкций отличается легким весом, устойчивостью к коррозии, воздействию химических и биологических веществ. Изделия из этого материала имеют привлекательный вид, а широкая цветовая гамма позволяет подобрать водостоки подходящего оттенка. Изделия просто монтируются, имеют низкую стоимость и ограниченный срок эксплуатации.

Бетонный водосток

Конструкция из бетона отличается высокой стоимостью, но характеризуется прочностью, инертностью к нагрузкам, длительным сроком эксплуатации.

На рынке строительных материалов представлены изделия разных форм, сечения и размера. Плотность водостоков обеспечивает вибрационный способ производства, использование бетона марки М300.

Бетонный сток для воды при укладке брусчатки монтируется из наборных деталей, созданных из аналогичного материала. Такие конструкции просты в обслуживании, в них не набивается мусор. Каналы, которые укладываются на широкий тротуар, отличаются большими размерами. Бетонные лотки изготавливаются толщиной 5-10 см. Они накрываются железными или чугунными решетками. Такие конструкции имеют большой вес, что усложняет работу.

Особенности монтажа

Установка водостока защищает покрытие. Задача системы заключается в отводе влаги. Для обеспечения качественного монтажа требуется предварительный расчет элементов системы. Технология обустройства зависит от варианта желоба и других факторов.

Водостоки с мелким заглублением устанавливаются по краям дорожного полотна. Варианты с решеткой монтируются на любую глубину. Устройство конструкции возможно на основание под брусчатку.

Водосборники устанавливают в местах, где с кровли сливается вода. Качественный водосток требует обустройства канализации. Лоток для дождя и водосток для канализации относятся к важным конструкционным элементам.

Перед закупкой материалов рекомендуется правильно составить проект установки, провести расчеты. Рекомендуется периодически очищать канал и корзину дождеприемника. Правильная установка обеспечивает надежную эксплуатацию. При расположении компонентов требуется учитывать характер ландшафта.

Водоотводные лотки бетонные: типы, характеристики и установка +Фото

Талый снег, дожди приводят к образованию излишней влаги на дорогах, тротуарах, стоянках, парковках и т.д., что создает массу неудобств. Избежать подобного скопления жидкости помогут водоотводные бетонные лотки. По ним вода стекает в специально предназначенные места. Лотки бетонные бывают с решеткой и без. Разумеется сфера применения лотков не ограничивается границами дорог, также они необходимы для частного сектора.

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

  • с прямолинейным профилем;
  • П-образной формы;
  • с щелевой конструкцией;
  • телескопические;
  • с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Будьте внимательны. Удалите все пузырьки воздуха, иначе образуются трещины.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

  • Класс А15 — максимальный вес 1, 5 т.
  • Класс В125 — максимальный вес 12, 5 т.
  • Класс С250 — максимальный вес 25 т.
  • Класс D400 — максимальный вес 40 т.
  • Класс Е600 — максимальный вес 60 т.
  • Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

  • ГОСТ 21509 – 85,
  • ГОСТ 13015.0−83,
  • ГОСТ 26633–91,
  • ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

  • Ширина от 0,14 до 4м.
  • Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

Сами решетки выполняются из трех материалов:

  • чугун;
  • резина;
  • метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Как выбрать бетонный лоток для водостока?

Основной приоритет при выборе — это цель применения.

Для шоссе, площадей, заправок, производства используются дренажи повышенной прочности. В местах с меньшей нагрузкой применяют стандартные.

Высота и ширина лотка зависит от предполагаемого водного потока. Чем выше скорость и объем воды, тем шире и глубже лоток.

Как самостоятельно установить бетонные лоток.

Для самостоятельной установки потребуется вырыть траншею по размерам больше лотка. Утрамбовать ее. На дно насыпать песок. Следом залить фундамент.

На фундаментную подушку укладываются лотки, между собой для герметичности и предотвращения расползания производится пазовое соединение.

В местах стыков обрабатывается акриловым или битумным герметиком. По бокам заливается жидким раствором. После затвердевания накрывается решеткой. Водоотвод подключается к ливневой канализации.

Решетка должна быть ниже основного покрытия на 5 мм.

Обязательно для самотека сделать уклон.

В конце дренажной системы устанавливается пескоуловитель.

Водоотводы можно устанавливать, как на новом покрытии, так и созданном ранее.
Выполненная по всем стандартам и правилам установка водоотводных бетонных лотков гарантирует своевременный отвод воды и увеличит скор службы любого покрытия.

Бетонные и железобетонные стоки (желоба, водостоки) для воды: виды, монтаж, размеры

Бетонные стоки для воды используются для организации поверхностного дренажа и удаления с участка избыточной влаги, появившейся в результате осадков, потоков талых вод. Конструкции данного типа активно применяют на территориях жилых/промышленных комплексов, на автомобильных магистралях и других объектах.

Железобетонные лотки и стоки для воды – наиболее эффективный вариант обустройства водоотводных конструкций. Из лотков создается дренажная система, которая может выступать одновременно функциональным элементом и даже украшением участка (при выполнении из цветного бетона, оригинальной конструкции, сочетающихся с тротуарной плиткой, архитектурными объектами).

Основные преимущества использования ЖБ лотков и блоков

Водоотводные желоба используются сегодня повсеместно, так как подходят для создания и эксплуатации системы любой сложности, объема, на том или ином объекте. С использованием бетонных изделий можно легко и быстро смонтировать всю конструкцию.

Главные плюсы создания системы для отвода воды из бетонных стоков:

  • Простой и быстрый монтаж
  • Эффективный отвод с участка сточной, грунтовой, дождевой, талой воды в соответствии с установленными стандартами
  • Эстетичность и отсутствие необходимости в особом уходе
  • Механическая прочность, надежность и долговечность системы
  • Стойкость к температурным перепадам, различным внешним негативным воздействиям

Примеры размещения

Водоотводные бетонные водостоки используют в самых разных ситуациях и условиях – монтируют вдоль подъездных путей, в пешеходных зонах, на разного типа спортивных объектах, в местах активного движения транспорта, часто на автомобильных стоянках. Также актуальны такие системы на частных и промышленных объектах, где нужно обеспечить отвод воды и тем самым повысить комфорт и качество эксплуатации.

Лотки должны размещаться таким образом, чтобы не мешать проходу людей и проезду транспорта, сохранять свои характеристики и свободно выдержать немалый вес автомобилей. Обычно для данных целей создают прочные и надежные водосточные лотки из железобетона прямоугольного или квадратного сечения.

Там, где есть ограничение по глубине (гаражи, кровли, балконы и др.), используют водоотводные бетонные лотки, выполненные в формате небольших мелких секций.

Современные производители предлагают достаточно большой выбор самых разных вариантов исполнения ЖБИ данного типа, поэтому в процессе проектирования главным этапом становится правильное выполнение расчетов, а уж отыскать элементы для формирования системы нужной конфигурации не составит труда.

Цены, особенности и характеристики

Бетонный лоток водоотводной является базовым элементом водосточной системы. Цена изделия может варьироваться в достаточно ощутимых пределах и зависит от материала изготовления, величины и веса, конструкционных особенностей: лоток может быть сделан из бетона или полимерпесчаной смеси, серого цвета или с добавкой пигментов, с армированием или без, комплектоваться решеткой (из меди, нержавеющей или обычной стали, чугуна).

Где приобрести

Купить желоба бетонные для водостока можно непосредственно на заводе или у компаний, сотрудничающих с производителями. При выборе стоит обращаться только в проверенные фирмы, у которых есть сертификат на качество продукции, все соответствующие лицензии и разрешения.

Качество изделия гарантируется такими условиями: использование в производстве современного высокоточного оборудования и безопасных высококачественных материалов, полное соответствие процесса установленной технологии, соответствие готовых изделий ГОСТам и всем указанным в них параметрам, что определяется при многоступенчатых проверках (как правило, на каждом этапе производства).

Виды используемых лотков

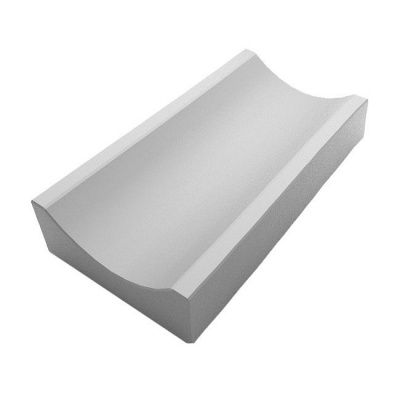

Лоток бетонный может быть разным по форме, конфигурации, внешнему виду, прочности, назначению и другим параметрам. По способу установки лотки бывают телескопическими (элементы устанавливаются один в другой, отводят воду с насыпей, мостов по откосу) и прикромочными (обычно монтируются каскадом или вдоль дорог на едином уровне).

Виды лотков по форме сечения:

  • Трапециевидные – предполагают телескопический монтаж, выполнены в формате трапеции.
  • U-образные – созданы для отвода несущественных объемов воды, идеальный выбор для частного домохозяйства.
  • П-образные – обладают наибольшей площадью сечения, используются для монтажа систем с большой нагрузкой.

По материалу исполнения желоба бывают бетонными, с добавлением полимеров и песчаной смеси.

Самые прочные и долговечные изделия, выдерживают внешнюю нагрузку величиной от 60 до 90 тонн. Изготавливаются из цемента и наполнителей, могут армироваться, быть разного цвета (если в бетон добавляется пигмент), представлено огромное разнообразие форм и размеров.

Полимербетонные

Обладают одновременно свойствами пластиковых и бетонных стоков. Их производят из гранитной крошки и кварцевого песка со специальными эпоксидными и полиэфирными смолами. Цемент заменяется полимерными соединениями, что делает конструкцию стойкой к воздействию разного типа химических элементов.

За счет включения в состав пластика изделие получается небольшого веса, что облегчает монтаж и создание всей системы. Часто такие стоки используют в частном домостроении, оснащая их решетками.

Полимерпесчаные

Такие желоба – наиболее современное и технологичное решение. Стоки обладают высокими показателями пластичности, чрезвычайно длительным сроком эксплуатации. Делают их из полимерной крошки со специальным песком очень мелкой фракции.

Размеры и объемы

Все данные про размеры и объемы изделий можно найти в маркировке. Первые буквы и цифры рядом – это размер, а следующее число обозначает вертикальную нагрузку, далее указана длина лотка. Производители придерживаются единых стандартов в маркировке.

Кроме длины, высоты и ширины изделия указывается гидравлическое сечение – все это важно для расчета водопропускной способности всей системы дренажа. Чтобы определить нужные размеры, профессионалы делают гидравлический расчет с использованием специальной формулы. Вес лотков напрямую зависит от размеров и класса нагрузки, он учитывается лишь в процессах транспортировки и монтажа.

Размеры и объемы стоков для отвода воды:

  • Гидравлическое сечение лотка (DN) – это ширина внутреннего сечения, выражается в цифрах (миллиметрах). Так, DN100 говорит о том, что внутренняя ширина желоба равна 100 миллиметрам. Есть DN100, 150, 200, DN300, 400, 500.
  • В – наружная ширина лотка, обычно варьируется в пределах 140-603 миллиметров, зависит от толщины стенок стока и гидравлического сечения.
  • L – длина, обычно равна метру (1000 либо 1050 миллиметров), но есть и такие типоразмеры: 500, 1100, 1200, миллиметров, а также 2060, 2360, 2400 и 2950 мм.
  • Н – высота может быть в диапазоне 60-700 миллиметров. Иногда в документах указывают и внутреннюю высоту стока (гидравлическую), которая зависит от толщины стенок. Если лотки высоты небольшой, их еще называют мелкосидящими.

Объем стоков для воды:

  • Л 1-7 – 0.07 м3
  • Л 2-7 – 0.07 м3
  • Л 3-8 – 0.14 м3
  • Л 300 – 0.3 м3

При выборе нужно ориентироваться на расчеты и условия эксплуатации, место установки, объемы отводимой воды – так, к примеру, дорожный лоток для автомагистрали будет намного больше, чем сток для придомовой территории.

Самостоятельный монтаж

Выполнить монтаж системы водоотвода своими руками не так трудно, как это может показаться. Самый ответственный момент – это расчеты всех значений и подбор изделий с нужными параметрами, а уж их установка осуществляется сравнительно легко.

Подготовка траншеи

Часто под стоки прокладывают бетонные каналы в виде бетонного слоя на дне ямы и боковых опор. Каналы делают с уклоном для обеспечения самоотвода воды. При этом, длина траншеи должна быть равна протяженности всей системы, ширина – больше ширины стока на 20 сантиметров. Глубину делают равную высоте желоба с решеткой плюс бетонный слой и 5 миллиметров расстояние до поверхности.

Месторасположение траншей можно пометить шнурами. После того, как траншеи готовы, их засыпают песком слоем в 10-15 сантиметров, затем тщательно трамбуют. Сверху на песок заливают бетонный раствор слоем толщиной в 10 сантиметров. Только после этого можно монтировать лотки.

Укладка лотков

Лотки укладываются по определенной технологии. Несмотря на то, что сам процесс достаточно простой, не стоит игнорировать ни один из этапов.

Последовательность укладки лотков:

  • Выкладка стоков вдоль каналов, выбор самой высокой точки траншеи.
  • Установка желоба на еще свежий бетон, чтобы при нагрузках элементы не смещались. Обязательно нужно выдерживать определенный уровень наклона при монтаже.
  • Когда смонтированы 2 лотка, нужно обеспечить герметизацию стыков жгутом из любого мягкого полимера, потом залить бетонным раствором.
  • В центре траншеи устанавливают лоток, а чтобы удалять остатки бетона было легче, по окончании накрывают пленкой из полиэтилена.
  • Бетонной смесью заливают расстояние между лотками и бортами траншеи.
  • Все углы также обрабатывают герметиком.
  • Если планируется сверху на систему водоотвода стелить асфальт, желательно накрыть траншеи древесноволокнистыми плитами.
  • После того, как лотки установлены, все боковые пространства аккуратно засыпают смесью песка и гравия, трамбуют тщательно (можно также залить бетоном вместо засыпки).
  • После того, как все утрамбовано (если бетон заливали, то он должен застыть), верхние части стоков накрывают решетками. При необходимости выполнения угловых соединений решетки аккуратно пилят пилой с алмазным диском.

Бетонные стоки для воды – качественные и прочные изделия, благодаря которым можно быстро и легко смонтировать эффективную систему отвода воды, гарантируя комфорт и безопасность эксплуатации территории и находящихся на ней объектов.

Обзор бетонных желобов для отвода воды

Качественное отведение ливневой/грунтовой воды — залог долговечности постройки на участке. Если вовремя не предпринять должных действий, со временем объект выйдет из строя по причине нарушения целостности прочного основания. В качестве системы отведения грунтовых/ливневых вод используют бетонные водосточные желоба, цена на них зависит от объема, производителя, типа материала, из которого изготовлены лотки.

Преимущества и недостатки бетонных водосточных желобов

Железобетонные лотки используются для устройства ливневой канализации и системы водоотведения более 100 лет. Основными преимуществами конструкций являются:

  • Высокая устойчивость к нагрузкам. В состав ЖБ-изделий добавляют полимерное волокно в качестве армирования, поэтому лотки способны претерпевать нагрузки на линейное расширение.
  • Антикоррозийные свойства. Бетон не ржавеет и не гниет даже при условии долгосрочной эксплуатации.
  • Устойчивость к агрессивным средам. Ливневые стоки с примесью реагентов не способны повредить стенки конструкций.
  • Отличная устойчивость к температурным перепадам. Даже при сильном морозе лотки из бетона не лопаются.
  • Исключение риска смещения мощной ливневки благодаря внушительному весу коммуникации.
  • Экологичность изделий. Желоба из бетона не загрязняют окружающую среду, не выделяют токсинов ни в грунт, ни в атмосферу, ни в ливневые стоки.
  • Конкурентоспособная цена изделий. Она сравнительно ниже чугунных лотков и чуть выше полимерных (при условии, что приобретаются желоба из полимербетона).

К относительным недостаткам железобетонных или полимербетонных лотков можно отнести их вес, который требует спецтехники для укладки ливневки. Также к минусам изделий относят в меру шероховатую внутреннюю поверхность желоба, на которой может образовываться наиливание. В полимербетонных изделиях стенки достаточно гладкие.

Избежать разрастания ила и дальнейшего засора канализации можно методом регулярной чистки коммуникации, либо путем установки при монтаже специальных пескоуловителей.

Виды бетонных желобов

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

  • Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
  • Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
  • Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
  • Дренажные. Используются для монтажа системы водоотведения от подвалов зданий и цокольных этажей.
  • Прикромочные. Применяются для устройства ливневки вдоль автомобильных трасс.
  • Канализационные. Являются элементами канализационного коллектора.

При выборе нужного вида желобов стоит руководствоваться и их классом нагрузки. В зависимости от предназначения ливневки устанавливают более или менее усиленные лотки. Делят их на классы:

  • А15: предназначены для использования на пешеходных тротуарах, велосипедных дорожках, в частных садовых владениях.
  • В125: применяются на малых парковках, дорогах с низкой интенсивностью движения.
  • С250: используются при умеренных нагрузках на дорогах или для бытового строительства. Стоимость таких желобов одна из самых низких.
  • D400: применяются на больших парковках, дорогах с интенсивным движением и в зонах немасштабных промышленных объектов.
  • Е600: предназначены для устройства системы водоотведения с железнодорожного полотна, крупных автобанов и автомагистралей, больших промышленных объектов.
  • F900: самый мощный тип желобов, который применяется при устройстве ливневки на взлетных полосах.

Также все железобетонные лотки классифицируют по форме:

  • U-образные;
  • П-образные;
  • трапециевидные;
  • параболические.

Чтобы подобрать оптимальные желоба из бетона для устройства ливневой канализации, следует правильно рассчитать предполагаемый объем сточных дождевых вод. Он определяется СНиП 2.04.03-85 – для каждого региона имеется свой показатель объема стоков за год. Только после этого выбирается сечение лотков.

Классификация лотков из бетона распространяется и на габаритные параметры. Если длина изделий равна 1 м стандартно, то внутреннее сечение желобов варьируется в пределах 100-500 мм. Самые маленькие используются для устройства бытовой ливневки.

Стоимость изделий

Настоящая цена железобетонных желобов варьируется в зависимости от региона и производителя. Однако в среднем можно ориентироваться на такую стоимость:

Как укладывать водостоки бетонные

Бетонные водосточные желоба – особенности, преимущества и этапы укладки

Любой приусадебный участок нуждается в системе поверхностного водоотвода, вне зависимости от глубины залегания подземных вод. Иначе во время продолжительного дождя или в период таяния снега повсюду будет грязь, слякоть и многочисленные лужи, постепенно превращающиеся в болота. Даже песчаный грунт не в состоянии постоянно впитывать влагу, а о глинистой почве и говорить не стоит. Чтобы избежать подобных ситуаций, вдоль строений, дорожек, въездов и бассейнов укладывают пластиковые или бетонные водосточные желоба, которые являются основной частью линейных водоотводов. Подобные конструкции встречаются на парковках, улицах города, спортивных площадках, возле складов и гаражей.

Особенности бетонного водостока

Основным предназначением водостока является отвод дождевой или талой воды к дренажному колодцу или дождеприемнику, а в упрощенном варианте – к месту сброса. Бетонные водостоки состоят из отдельных готовых желобов, а по форме они различаются:

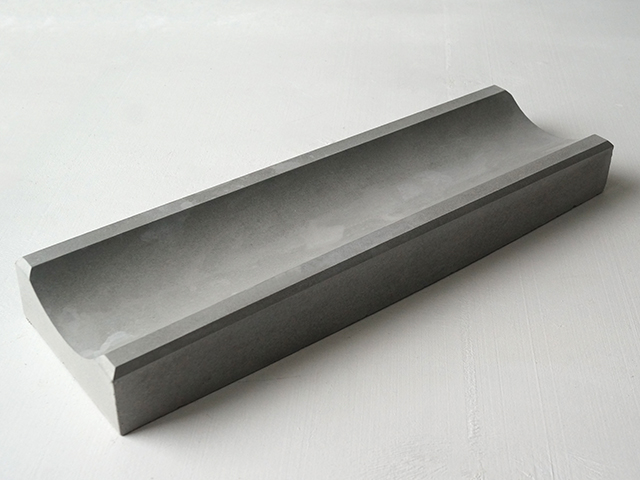

  • на мелкие – открытые полукруглые желоба;
  • на углубленные – имеющие в поперечном сечении форму четырехугольника и закрывающиеся сверху решеткой.

Открытые водостоки достаточно безопасны и удобны в обслуживании, но в случае сильного ливня они не справляются с потоками воды. Углубленные бетонные желоба прикрываются металлическими защитными решетками во избежание травм и для возможности беспрепятственного проезда транспортных средств.

Решетки предохраняют водостоки от попадания внутрь крупного мусора, но чистить лотки требуется периодически.

Бетонный желоб может выполнять дополнительную функцию – декоративную. Часто при укладке тротуаров используют разные виды, формы и цвета плитки. Водосток, в этом случае, может стать своеобразным разделителем.

Как делаются бетонные желоба

В заводских условиях водосточные желоба из бетона изготавливают двумя способами:

Метод вибропрессования является наиболее прогрессивным, а изделия, в этом случае, получают наилучшие эксплуатационные характеристики:

  • надежность – высокую устойчивость к воздействию воды, агрессивным средам и механическим ударам;
  • экономичность – бетонные желоба являются наиболее бюджетным вариантом при организации водостока;
  • универсальность – возможность использования в различных местах, от загородного участка до грузовых терминалов;
  • самоочищаемость – гладкие стенки практически не покрываются наслоениями из грязи и не забивают систему, хотя время от времени ее необходимо прочищать;
  • влагостойкость – при вибропрессовании из бетонной смеси максимально удаляются пузырьки воздуха, что делает готовые изделия прочными и плотными. В результате – влага не впитывается, поэтому бетонные желоба не разрушаются при отрицательных температурах.

При изготовлении желобов используют прочные виды бетонов. Укрепляют конструкции армированием с помощью стальных каркасов. Некоторые производители для своей продукции используют фибробетон. В качестве армирования здесь используется фибра, представляющая собой:

  • обрезки тонкой проволоки;
  • металлические волокна;
  • полимеры;
  • отходы, остающиеся при производстве гвоздей и др.

Изделия из фибробетона получаются легче железобетонных, материал обладает повышенной трещиностойкостью и пониженной деформативностью.

Купить бетонный водосточный желоб можно в крупных торговых точках, специализирующихся на продаже стройматериалов, или непосредственно на производственных складах компаний-производителей. Стоимость продукции зависит, в основном, от конфигурации и размеров лотка. Мелкий желоб будет стоить дешевле более глубокого, так как материала на него пойдет меньше.

Монтаж бетонного желоба

Основным условием при устройстве водостока является правильная организация его уклона, оптимальный размер которого должен находиться в пределах 0,1-0,2 процента. При меньшем уклоне вода будет просто застаиваться.

Добиться требуемого уклона можно одним из способов:

  • за счет естественного перепада высот;
  • устанавливая бетонные желоба, имеющие разную глубину;
  • используя специальные лотки с внутренним уклоном.

Все желоба должны иметь прочное соединение с основанием и между собой, во избежание каких-либо сдвигов вследствие воздействия водных потоков.

На начальном этапе выкапывают траншею с необходимым уклоном, шириной вдвое большей бетонного желоба. Ее глубина складывается из нескольких величин:

  • толщины защитно-декоративной решетки;
  • высоты лотка;
  • толщины бетонного основания;
  • размеров щебеночной и песчаной подушки.

Следует заметить, что правильное расположение верхней поверхности решетки должно находиться на расстоянии 3-5мм ниже уровня основного покрытия (плитки, асфальта, бетона).

Дно траншеи выравнивают песчаной подушкой, толщина которой зависит от организации уклона водостока. Сверху насыпают слой щебня и заливают дно тощим бетоном марки М50 или М75 на высоту 10см. Сверху устанавливают заранее соединенные желоба (они имеют с одной стороны шпунт, а с другой – паз), фиксируют их, а пазухи заливают тем же бетонным раствором. На конечном этапе лотки закрывают защитными решетками, в зависимости от конструкции водостока.

Специалисты рекомендуют перед началом монтажа бетонных желобов натянуть шнур, чтобы определиться с верхним уровнем укладки.

Правильно спроектированная и смонтированная водосточная система из бетонных желобов поможет сохранить любые строения и продлит срок их службы.

Обзор бетонных желобов для отвода воды

Качественное отведение ливневой/грунтовой воды — залог долговечности постройки на участке. Если вовремя не предпринять должных действий, со временем объект выйдет из строя по причине нарушения целостности прочного основания. В качестве системы отведения грунтовых/ливневых вод используют бетонные водосточные желоба, цена на них зависит от объема, производителя, типа материала, из которого изготовлены лотки.

Преимущества и недостатки бетонных водосточных желобов

Железобетонные лотки используются для устройства ливневой канализации и системы водоотведения более 100 лет. Основными преимуществами конструкций являются:

  • Высокая устойчивость к нагрузкам. В состав ЖБ-изделий добавляют полимерное волокно в качестве армирования, поэтому лотки способны претерпевать нагрузки на линейное расширение.
  • Антикоррозийные свойства. Бетон не ржавеет и не гниет даже при условии долгосрочной эксплуатации.
  • Устойчивость к агрессивным средам. Ливневые стоки с примесью реагентов не способны повредить стенки конструкций.
  • Отличная устойчивость к температурным перепадам. Даже при сильном морозе лотки из бетона не лопаются.
  • Исключение риска смещения мощной ливневки благодаря внушительному весу коммуникации.
  • Экологичность изделий. Желоба из бетона не загрязняют окружающую среду, не выделяют токсинов ни в грунт, ни в атмосферу, ни в ливневые стоки.
  • Конкурентоспособная цена изделий. Она сравнительно ниже чугунных лотков и чуть выше полимерных (при условии, что приобретаются желоба из полимербетона).

К относительным недостаткам железобетонных или полимербетонных лотков можно отнести их вес, который требует спецтехники для укладки ливневки. Также к минусам изделий относят в меру шероховатую внутреннюю поверхность желоба, на которой может образовываться наиливание. В полимербетонных изделиях стенки достаточно гладкие.

Избежать разрастания ила и дальнейшего засора канализации можно методом регулярной чистки коммуникации, либо путем установки при монтаже специальных пескоуловителей.

Виды бетонных желобов

Классификация бетонных желобов для отвода воды на земле происходит по нескольким критериям. По типу прокладки коллектора различают стандартные горизонтальные лотки и изделия с вертикальным водосливом.

По типу назначения все ЖБИ желоба бывают:

  • Ливневые. Используются вблизи строительных объектов и мест общественного назначения для качественного водоотведения дождевых стоков.
  • Водопропускные. Применяются в строительстве самотечных каналов для отведения грунтовой воды.
  • Телескопические. Предназначены для удаления излишков влаги канальным методом с дорожных склонов и мостов.
  • Дренажные. Используются для монтажа системы водоотведения от подвалов зданий и цокольных этажей.
  • Прикромочные. Применяются для устройства ливневки вдоль автомобильных трасс.
  • Канализационные. Являются элементами канализационного коллектора.

При выборе нужного вида желобов стоит руководствоваться и их классом нагрузки. В зависимости от предназначения ливневки устанавливают более или менее усиленные лотки. Делят их на классы:

  • А15: предназначены для использования на пешеходных тротуарах, велосипедных дорожках, в частных садовых владениях.
  • В125: применяются на малых парковках, дорогах с низкой интенсивностью движения.
  • С250: используются при умеренных нагрузках на дорогах или для бытового строительства. Стоимость таких желобов одна из самых низких.
  • D400: применяются на больших парковках, дорогах с интенсивным движением и в зонах немасштабных промышленных объектов.
  • Е600: предназначены для устройства системы водоотведения с железнодорожного полотна, крупных автобанов и автомагистралей, больших промышленных объектов.
  • F900: самый мощный тип желобов, который применяется при устройстве ливневки на взлетных полосах.

Также все железобетонные лотки классифицируют по форме:

  • U-образные;
  • П-образные;
  • трапециевидные;
  • параболические.

Чтобы подобрать оптимальные желоба из бетона для устройства ливневой канализации, следует правильно рассчитать предполагаемый объем сточных дождевых вод. Он определяется СНиП 2.04.03-85 – для каждого региона имеется свой показатель объема стоков за год. Только после этого выбирается сечение лотков.

Классификация лотков из бетона распространяется и на габаритные параметры. Если длина изделий равна 1 м стандартно, то внутреннее сечение желобов варьируется в пределах 100-500 мм. Самые маленькие используются для устройства бытовой ливневки.

Стоимость изделий

Настоящая цена железобетонных желобов варьируется в зависимости от региона и производителя. Однако в среднем можно ориентироваться на такую стоимость:

Бетонные и железобетонные стоки (желоба, водостоки) для воды: виды, монтаж, размеры

Бетонные стоки для воды используются для организации поверхностного дренажа и удаления с участка избыточной влаги, появившейся в результате осадков, потоков талых вод. Конструкции данного типа активно применяют на территориях жилых/промышленных комплексов, на автомобильных магистралях и других объектах.

Железобетонные лотки и стоки для воды – наиболее эффективный вариант обустройства водоотводных конструкций. Из лотков создается дренажная система, которая может выступать одновременно функциональным элементом и даже украшением участка (при выполнении из цветного бетона, оригинальной конструкции, сочетающихся с тротуарной плиткой, архитектурными объектами).

Основные преимущества использования ЖБ лотков и блоков

Водоотводные желоба используются сегодня повсеместно, так как подходят для создания и эксплуатации системы любой сложности, объема, на том или ином объекте. С использованием бетонных изделий можно легко и быстро смонтировать всю конструкцию.

Главные плюсы создания системы для отвода воды из бетонных стоков:

  • Простой и быстрый монтаж
  • Эффективный отвод с участка сточной, грунтовой, дождевой, талой воды в соответствии с установленными стандартами
  • Эстетичность и отсутствие необходимости в особом уходе
  • Механическая прочность, надежность и долговечность системы
  • Стойкость к температурным перепадам, различным внешним негативным воздействиям

Примеры размещения

Водоотводные бетонные водостоки используют в самых разных ситуациях и условиях – монтируют вдоль подъездных путей, в пешеходных зонах, на разного типа спортивных объектах, в местах активного движения транспорта, часто на автомобильных стоянках. Также актуальны такие системы на частных и промышленных объектах, где нужно обеспечить отвод воды и тем самым повысить комфорт и качество эксплуатации.

Лотки должны размещаться таким образом, чтобы не мешать проходу людей и проезду транспорта, сохранять свои характеристики и свободно выдержать немалый вес автомобилей. Обычно для данных целей создают прочные и надежные водосточные лотки из железобетона прямоугольного или квадратного сечения.

Там, где есть ограничение по глубине (гаражи, кровли, балконы и др.), используют водоотводные бетонные лотки, выполненные в формате небольших мелких секций.

Современные производители предлагают достаточно большой выбор самых разных вариантов исполнения ЖБИ данного типа, поэтому в процессе проектирования главным этапом становится правильное выполнение расчетов, а уж отыскать элементы для формирования системы нужной конфигурации не составит труда.

Цены, особенности и характеристики

Бетонный лоток водоотводной является базовым элементом водосточной системы. Цена изделия может варьироваться в достаточно ощутимых пределах и зависит от материала изготовления, величины и веса, конструкционных особенностей: лоток может быть сделан из бетона или полимерпесчаной смеси, серого цвета или с добавкой пигментов, с армированием или без, комплектоваться решеткой (из меди, нержавеющей или обычной стали, чугуна).

Где приобрести

Купить желоба бетонные для водостока можно непосредственно на заводе или у компаний, сотрудничающих с производителями. При выборе стоит обращаться только в проверенные фирмы, у которых есть сертификат на качество продукции, все соответствующие лицензии и разрешения.

Качество изделия гарантируется такими условиями: использование в производстве современного высокоточного оборудования и безопасных высококачественных материалов, полное соответствие процесса установленной технологии, соответствие готовых изделий ГОСТам и всем указанным в них параметрам, что определяется при многоступенчатых проверках (как правило, на каждом этапе производства).

Виды используемых лотков

Лоток бетонный может быть разным по форме, конфигурации, внешнему виду, прочности, назначению и другим параметрам. По способу установки лотки бывают телескопическими (элементы устанавливаются один в другой, отводят воду с насыпей, мостов по откосу) и прикромочными (обычно монтируются каскадом или вдоль дорог на едином уровне).

Виды лотков по форме сечения:

  • Трапециевидные – предполагают телескопический монтаж, выполнены в формате трапеции.
  • U-образные – созданы для отвода несущественных объемов воды, идеальный выбор для частного домохозяйства.
  • П-образные – обладают наибольшей площадью сечения, используются для монтажа систем с большой нагрузкой.

По материалу исполнения желоба бывают бетонными, с добавлением полимеров и песчаной смеси.

Самые прочные и долговечные изделия, выдерживают внешнюю нагрузку величиной от 60 до 90 тонн. Изготавливаются из цемента и наполнителей, могут армироваться, быть разного цвета (если в бетон добавляется пигмент), представлено огромное разнообразие форм и размеров.

Полимербетонные

Обладают одновременно свойствами пластиковых и бетонных стоков. Их производят из гранитной крошки и кварцевого песка со специальными эпоксидными и полиэфирными смолами. Цемент заменяется полимерными соединениями, что делает конструкцию стойкой к воздействию разного типа химических элементов.

За счет включения в состав пластика изделие получается небольшого веса, что облегчает монтаж и создание всей системы. Часто такие стоки используют в частном домостроении, оснащая их решетками.

Полимерпесчаные

Такие желоба – наиболее современное и технологичное решение. Стоки обладают высокими показателями пластичности, чрезвычайно длительным сроком эксплуатации. Делают их из полимерной крошки со специальным песком очень мелкой фракции.

Размеры и объемы

Все данные про размеры и объемы изделий можно найти в маркировке. Первые буквы и цифры рядом – это размер, а следующее число обозначает вертикальную нагрузку, далее указана длина лотка. Производители придерживаются единых стандартов в маркировке.

Кроме длины, высоты и ширины изделия указывается гидравлическое сечение – все это важно для расчета водопропускной способности всей системы дренажа. Чтобы определить нужные размеры, профессионалы делают гидравлический расчет с использованием специальной формулы. Вес лотков напрямую зависит от размеров и класса нагрузки, он учитывается лишь в процессах транспортировки и монтажа.

Размеры и объемы стоков для отвода воды:

  • Гидравлическое сечение лотка (DN) – это ширина внутреннего сечения, выражается в цифрах (миллиметрах). Так, DN100 говорит о том, что внутренняя ширина желоба равна 100 миллиметрам. Есть DN100, 150, 200, DN300, 400, 500.
  • В – наружная ширина лотка, обычно варьируется в пределах 140-603 миллиметров, зависит от толщины стенок стока и гидравлического сечения.
  • L – длина, обычно равна метру (1000 либо 1050 миллиметров), но есть и такие типоразмеры: 500, 1100, 1200, миллиметров, а также 2060, 2360, 2400 и 2950 мм.
  • Н – высота может быть в диапазоне 60-700 миллиметров. Иногда в документах указывают и внутреннюю высоту стока (гидравлическую), которая зависит от толщины стенок. Если лотки высоты небольшой, их еще называют мелкосидящими.

Объем стоков для воды:

  • Л 1-7 – 0.07 м3
  • Л 2-7 – 0.07 м3
  • Л 3-8 – 0.14 м3
  • Л 300 – 0.3 м3

При выборе нужно ориентироваться на расчеты и условия эксплуатации, место установки, объемы отводимой воды – так, к примеру, дорожный лоток для автомагистрали будет намного больше, чем сток для придомовой территории.

Самостоятельный монтаж

Выполнить монтаж системы водоотвода своими руками не так трудно, как это может показаться. Самый ответственный момент – это расчеты всех значений и подбор изделий с нужными параметрами, а уж их установка осуществляется сравнительно легко.

Подготовка траншеи

Часто под стоки прокладывают бетонные каналы в виде бетонного слоя на дне ямы и боковых опор. Каналы делают с уклоном для обеспечения самоотвода воды. При этом, длина траншеи должна быть равна протяженности всей системы, ширина – больше ширины стока на 20 сантиметров. Глубину делают равную высоте желоба с решеткой плюс бетонный слой и 5 миллиметров расстояние до поверхности.

Месторасположение траншей можно пометить шнурами. После того, как траншеи готовы, их засыпают песком слоем в 10-15 сантиметров, затем тщательно трамбуют. Сверху на песок заливают бетонный раствор слоем толщиной в 10 сантиметров. Только после этого можно монтировать лотки.

Укладка лотков

Лотки укладываются по определенной технологии. Несмотря на то, что сам процесс достаточно простой, не стоит игнорировать ни один из этапов.

Последовательность укладки лотков:

  • Выкладка стоков вдоль каналов, выбор самой высокой точки траншеи.
  • Установка желоба на еще свежий бетон, чтобы при нагрузках элементы не смещались. Обязательно нужно выдерживать определенный уровень наклона при монтаже.
  • Когда смонтированы 2 лотка, нужно обеспечить герметизацию стыков жгутом из любого мягкого полимера, потом залить бетонным раствором.
  • В центре траншеи устанавливают лоток, а чтобы удалять остатки бетона было легче, по окончании накрывают пленкой из полиэтилена.
  • Бетонной смесью заливают расстояние между лотками и бортами траншеи.
  • Все углы также обрабатывают герметиком.
  • Если планируется сверху на систему водоотвода стелить асфальт, желательно накрыть траншеи древесноволокнистыми плитами.
  • После того, как лотки установлены, все боковые пространства аккуратно засыпают смесью песка и гравия, трамбуют тщательно (можно также залить бетоном вместо засыпки).
  • После того, как все утрамбовано (если бетон заливали, то он должен застыть), верхние части стоков накрывают решетками. При необходимости выполнения угловых соединений решетки аккуратно пилят пилой с алмазным диском.

Бетонные стоки для воды – качественные и прочные изделия, благодаря которым можно быстро и легко смонтировать эффективную систему отвода воды, гарантируя комфорт и безопасность эксплуатации территории и находящихся на ней объектов.

Водоотводные лотки бетонные: типы, характеристики и установка +Фото

Талый снег, дожди приводят к образованию излишней влаги на дорогах, тротуарах, стоянках, парковках и т.д., что создает массу неудобств. Избежать подобного скопления жидкости помогут водоотводные бетонные лотки. По ним вода стекает в специально предназначенные места. Лотки бетонные бывают с решеткой и без. Разумеется сфера применения лотков не ограничивается границами дорог, также они необходимы для частного сектора.

Разновидности водоотводных лотков

По форме и структуре

Водоотводные лотки бывают таких видов:

  • с прямолинейным профилем;
  • П-образной формы;
  • с щелевой конструкцией;
  • телескопические;
  • с решеткой и без.

Лотки с прямолинейным профилем принимает воду по всей длине.

Применяют два варианта установки. В первом случаи лоток кладется на фундаментную подушку. Во втором не используется фундамент и обмуровка.

Дренаж П-образной формы всегда укрывается решеткой, для от фильтровки крупного мусора.

Водоотводные лотки с щелевой конструкцией, по функционалу похожи на П-образные. Разница в том, что в одном блоке решетка, а в другом узкая щель вдоль дренажа. Щель может быть прерывающаяся или в длину всего блока.

Телескопические блоки собираются, как черепица. Они не имеют решетки. Устанавливаются для отвода воды с возвышенности. Их монтаж требует выполнения и соблюдения всех норм. Скорость водного потока высокая. При неправильной установке происходит заиление, через непродолжительное время образуются трещины. Размывается грунт, блоки расходятся и перестают выполнять свою функцию.

С решеткой или без. Решетка предназначена для двух функций. Первая от фильтровка мусора. Вторая безопасность и эстетика.

По материалу

Бетон. Изготавливают на предприятиях. Отливают по стандартам в формы. Удаляют лишний воздух, используя вибрацию. Для изготовления водостоков применяются сорта тяжелого бетона, и используется арматура, что значительно повышает прочность.

Изготовить водоотводные лотки из бетона, можно самостоятельно.

Будьте внимательны. Удалите все пузырьки воздуха, иначе образуются трещины.

Обязательно применяйте арматуру, используя сварку. Концы проволоки должны утонуть в цементе.

Форму обработайте машинным маслом. Она может быть из металла или пластика. После заливки зафиксируйте изделие.

В течение 7 дней дайте высохнуть.

При желании готовые лотки можно покрасить.

По стандартам

Все изделия для монтажа водостоков должны отвечать европейским стандартам EN1433. Каждое изделие классифицируется:

  • Класс А15 — максимальный вес 1, 5 т.
  • Класс В125 — максимальный вес 12, 5 т.
  • Класс С250 — максимальный вес 25 т.
  • Класс D400 — максимальный вес 40 т.
  • Класс Е600 — максимальный вес 60 т.
  • Класс F900 — максимальный вес 90 т.

Лотки водоотводные производятся в двух категориях:

Стандартная— изделия выдерживают постоянную нагрузку 1,5-25 тонн. Используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.

Усиленная— элементы выдерживают нагрузку 40-90 тонн. Лотки повышенной прочности, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Существует отечественный стандарт ГОСТ:

  • ГОСТ 21509 – 85,
  • ГОСТ 13015.0−83,
  • ГОСТ 26633–91,
  • ГОСТ 17608–91.

По размерам

Все лотки имеют стандарты размеров:

  • Ширина от 0,14 до 4м.
  • Высота от 0,06 до 1,68

Высота латка по стандарту не больше метра. В остальных случаях она зависит от веса и ширины изделия.

С решеткой и без

Решеткой накрывают водостоки на открытых участках пешеходных зон и на шоссе. Есть классические и дизайнерские(с рисунком) На их функционал наличие рисунка ни как не влияет. В случае установки телескопических и щелевых лотков этот элемент не используется.

Сами решетки выполняются из трех материалов:

  • чугун;
  • резина;
  • метал

Чугун самый надежный крепкий материал. Практически не подвергается износу.

Металл хорош, как и чугун. Разница только в весе, и в сроке службы.

Резиновые решетки применяют в основном в общественных зданиях и по их периметру.

Как выбрать бетонный лоток для водостока?

Основной приоритет при выборе — это цель применения.

Для шоссе, площадей, заправок, производства используются дренажи повышенной прочности. В местах с меньшей нагрузкой применяют стандартные.

Высота и ширина лотка зависит от предполагаемого водного потока. Чем выше скорость и объем воды, тем шире и глубже лоток.

Как самостоятельно установить бетонные лоток.

SDD 8d1 Бетонные бордюры, бетонные бордюры, желоба и стяжки

% PDF-1.6
%
22 0 obj>
ручей
PScript5.dll Версия 5.2.22019-05-22T09: 25: 27-05: 002018-11-28T17: 57-06: 002019-05-22T09: 25: 27-05: 00application / pdf

  • SDD 8d1 Бетонный бордюр, бетон Бордюр, желоб и галстуки
  • WisDOT — Энн-Мари Кирш (608) 267-3766
  • ДРЕНАЖ — ЦЕПЬ, ВОДОСТОЧНЫЙ И ПОВЕРХНОСТНЫЙ ДРЕНАЖ
  • Acrobat Distiller 11.0 (Windows) uuid: d1c62a71-e285-4728-b23a-77de8caa65c9uuid: b5692993-87b0-4b2f-8342-cac2c5db973c

    конечный поток
    endobj
    57 0 obj >>>>>>] / ON [76 0 R 77 0 R] / Order [] / RBGroups [] >> / OCGs [76 0 R 77 0 R] >> / OpenAction [58 0 R / XYZ null null null] / Outlines 91 0 R / PageLabels 52 0 R / PageMode / UseOutlines / Pages 54 0 R / Тип / Каталог >>
    endobj
    153 0 объектов >>>
    ручей
    x} `T̛w = 96 9H! w

    Канальный дренаж | Водостоки и дренаж

    перейти к содержанию
    Перейти в меню навигации

    Wickes

    • Строка заказа 0330123 4123

    • Список проектов

    • Обслуживание клиентов
    • Войдите или зарегистрируйтесь

    Поиск

    Корзина

    Корзина

    0

    вернуться наверх

    Просматривать


    Назад

    • Магазин

      • Новое в

        • Ванные комнаты

        • Отопление

        • Кухни

        • Наружное освещение

        Просмотреть все Новое в

      • Кухни

        • Выставочный зал кухонь

          • Посмотреть все диапазоны

          • Кухня Галерея

          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

          • Брошюра о кухне

          • Продажа кухни

          • Офисная мебель

        • Готовые кухни

          • Посмотреть все диапазоны

          • Кухонные гарнитуры

          • Мэдисон Кухня

          • Орландо Кухня

          • Дакота Кухня

          • Кухня Огайо

        • Кухонный гарнитур

        • Метчики

          • Все смесители для кухни

          • Кухонные моноблочные смесители

          • Смесители для кухни

        • Аксессуары

          • Ручки и ручки для шкафа

          • Хранение на кухне

          • Отопление и электричество

          • Ящики для кухни

          • Освещение Кухни

          • Краска для кухни

          • Плитка для кухни

        • Раковины

          • Раковины из нержавеющей стали

          • Керамические мойки

          • Раковины из гранита и композитных материалов

          • Установки для утилизации отходов

        • Бытовая техника

          • Духовки

          • Варочные поверхности

          • Плиты

          • Вытяжки

          • Холодильники и морозильники

          • Посудомоечные машины

        • Обувь для скинали

        • Шкафы

          • Кухонные гарнитуры

          • Декоративные панели

          • Двери для бытовой техники

          • Цоколи и карнизы

          • Винные шкафы

        • Столешницы и Тумбы

          • Столешницы из ламината

          • Столешницы из массива дерева

          • Подставки

          • Фартуки

          • Рабочие поверхности из инженерного дерева

          • Столешницы барной стойки

        Посмотреть все кухни

      • Ванные комнаты

        • Выставочный зал ванной комнаты

          • Посмотреть все люксы

          • Галерея Ванной

          • Брошюра для ванной

          • Продажа ванных комнат

          • Забронируйте БЕСПЛАТНУЮ встречу по дизайну

        • Ванная комната

          • Мебель и шкафы

            • Мебель для умывальника

            • Шкафы и Хранение

            • Туалеты

            • Встроенная мебель для ванной

            • Модульная мебель для ванных комнат

            • Столешницы для ванной

            • Зеркала для ванной

          • Метчики

            • Все смесители для ванной

            • Смесители для бассейнов

            • Смесители для ванны

            • Шайбы для кранов и ремонт

          • Душевые и ограждения

            • Душевые кабины

            • Душ

            • Аксессуары для душа

            • Душевые поддоны

            • Душевые Панели

            • Прогулка в душевых и влажных помещениях

            • Шторки для ванной

          • Раковины

            • Мебель для умывальника

            • Раковины столешницы

            • Гардеробные Раковины

            • Пьедестал бассейнов

            • Настенные бассейны

            • Подставка для бассейна

          • Ванны и Аксессуары

            • Все ванны

            • Прямые ванны

            • Душевые ванны

            • Панели для ванны

            • Отдельностоящие ванны

            • Двухсторонние ванны

            • Фигурные ванны

          • Туалеты и аксессуары

            • Все туалеты

            • Комбинированные туалеты

            • Сиденья для унитаза

            • Туалеты

            • Вернуться к стене туалета

            • Подвесные туалеты

            • Низкие и высокие туалеты

          • Аксессуары

            • Все аксессуары для ванной

            • Аксессуары для душа

            • Сиденья для унитаза

            • Зеркала для ванной

            • Полки для ванной

            • Держатели туалетной бумаги

          • Полотенцесушители

            • Клапаны радиатора

            • Вертикальные радиаторы для полотенец

            • Горизонтальные радиаторы для полотенец

            • Электрические радиаторы для полотенец

            • Радиаторы для черных полотенец

            • Современные радиаторы для полотенец

          Посмотреть все ванные комнаты

        • Строительные материалы

          • Древесина

            • Строганная древесина с квадратными кромками

            • Обработанные пиломатериалы

            • CLS Studwork Древесина

            • Обработанный пиломатериал C16

            • Сушеные пиломатериалы в печи

            • Сушеный Пиломатериал C16

            • Доска для строительных лесов

          • Листовые материалы

            • Листы фанеры

            • Листы МДФ

            • Декоративные панели

            • Листы OSB

            • ДСП

            • Оргалит

          • Гипс и гипсокартон

            • Угловой бус и арочные углы

            • Ковинг

            • Соединения Соединения

            • Штукатурка

            • Гипсокартон

            • Ленты и клеи для штукатурки

            • Дюбели и крепления для гипсокартона

          • Цемент и агрегаты

            • Балласт и вспомогательная база

            • Цемент

            • Бетон

            • Строительство и ландшафтный дизайн

            • Декоративный камень и гравий

            • Миномет

            • Песок

          • Кровля

            • Битумные гофрированные листы

            • Стеклопластик и плоская кровля

            • Листы поликарбоната

            • Гофрированные листы ПВХ

            • Кровельный Войлок

            • Клеи и грунтовки для кровельного войлока

            • Черепица

          • Изоляция

            • Утепление чердака

            • Изоляционная плита

            • Акриловые листы

            • Исключители проекта

            • Изоляция стен полостей

            • Трубы и куртки

          • Водостоки и дренаж

            • Эффект чугуна

            • Канальный дренаж

            • Водосточные желоба большой емкости

            • Водосточный желоб Mini Line

            • Водосточные желоба круглой линии

            • Почва и вентиляция

            • Квадратная линия водостока

          • Облицовка

            • Внешняя деревянная облицовка

            • Наружное покрытие из ПВХ

            • Внутренняя деревянная облицовка

            • Внутренняя облицовка ПВХ

            • Оконные доски

          • Кирпичи, блоки и перемычки

            • Блоки

            • Кирпичи

            • Бетонные перемычки

            • Стальные перемычки

          • Фасции и софы

            • Фасции и крышки

            • Доски для Софита

            • Профили и стыки

            • Вентиляторы и крепления

          • Защита от воды и влаги

            • Курс защиты от влаги

            • Влагостойкие мембраны

            • Защита от наводнений

            • Жидкости для ремонта крыш

            • Жидкости для защиты от воды и влаги

          Посмотреть все строительные материалы

        • Двери и Окна

          • Внутренние двери

            • Двери из дубового шпона

            • Внутренние белые двери

            • Внутренние двери из сосны

            • Внутренние противопожарные двери

            • Внутренние застекленные двери

            • Внутренние двустворчатые двери

            • Внутренние французские двери

          • Внешние двери

            • Двери патио двойного сложения

            • Дверные навесы

            • Французские двери

            • Передняя и задняя двери

            • Гаражные двери

          • Дверные ручки и ручки

            • Ручки и ручки для шкафа

            • Дверные ручки

            • Наборы дверных ручек

            • Дверные петли

            • Дверные ручки

            • Дверные замки и защелки

          • Дверные коробки и крепления

            • Наружные дверные накладки и рамы

            • Облицовки и рамы межкомнатных дверей

            • Дверные уплотнения и дефлекторы

            • Дверные петли

            • Полосы и уплотнения противопожарных дверей

          • Окна

            • Окна из ПВХ

            • Кровельные окна

            • Деревянные окна

            • Туннели солнечного света

            • Карнизы

            • Жалюзи

          • Встроенные двери шкафа

            • Дверные дорожки

            • Раздвижные двери на заказ

            • Модульная Гардеробная Мебель

            • Раздвижные двери для шкафов

            • Аксессуары для дверей шкафа

            • Гардеробы

          • Безопасность дверей и окон

            • Дверные болты

            • Полосы и уплотнения Firedoor

            • Замки

            • Безопасность и сигнализация

            • Безопасность окон

          • Зимние сады

            • Придерживайтесь консерваторий

            • Эдвардианские консерватории

            • Викторианские консерватории

          • Дверные звонки и куранты

            • Цифры и дверные аксессуары

      Водостоки и водостоки | Building America Solution Center

      Несколько дюймов дождя, падающего на крышу дома, могут произвести несколько тысяч галлонов воды (EPA 2015).Этот сток необходимо отводить от фундамента здания, чтобы подвал или подвал должен оставаться сухим, а вода не просачивается внутрь здания, где она может создать проблемы с влажностью. Если не слить воду из дома, огромное количество воды, стекающей с крыши, может быстро пропитать почву, окружающую здание, и проникнуть через фундамент внутрь здания. (См. Рис. 1.) Попав внутрь, эта влага может привести к множеству проблем, включая плесень и гниль. Влага в домах является одновременно причиной проблем с качеством воздуха в помещениях и важным фактором, влияющим на долговечность здания (Lstiburek and Brennan 2001).

      Рисунок 1. Если не слить воду из дома, объем воды, стекающей с крыши во время сильного ливня, может быстро пропитать почву и проникнуть через фундамент внутрь здания.

      В качестве передовой практики для всего дома важно спроектировать внешний вид дома с учетом климатических условий, свесов, желобов, водосточных труб и дренажных плоскостей, чтобы отводить дождевую воду и отводить ее от дома (Baechler et al. 2010). Система желобов и водосточных труб особенно важна для предотвращения попадания воды на фундамент здания в районах с обширными и / или разрушающимися грунтами.

      Расширяющиеся грунты разбухают при намокании и могут оказывать сильное давление на фундамент, вплоть до возникновения трещин или подъема материалов фундамента. Складывающийся грунт — это рыхлый грунт, который при намокании сжимается в объеме, вызывая обрушение грунта. По крайней мере, когда эти почвы становятся влажными вокруг здания, они могут образовывать желоб, в который собирается вода, увеличивая вероятность того, что вода просочится в фундамент. В крайних случаях некоторые разрушающиеся почвы могут оседать до точки смещения или растрескивания фундамента здания (Геологическая служба Колорадо, 2011 г.).Оценка того, является ли почва расширяющейся или разрушающейся, должна выполняться сертифицированным гидрологом, почвоведом или инженером.

      Контроль стока крыши

      Как указано в объеме работ, у строителей есть четыре варианта решения проблемы стока дождевой воды с крыши:

      • Установите водостоки и водосточные трубы, которые заканчиваются на расстоянии не менее 5 футов от фундамента. ИЛИ
      • Установите водостоки и водосточные трубы, которые заканчиваются в подземной водосборной системе, на расстоянии не менее 10 футов от фундамента.ИЛИ
      • Установите систему сбора дождевой воды с правильно спроектированным стоком для адекватного регулирования перелива и соблюдения требований к расстоянию слива. ИЛИ
      • Вместо водосточных желобов установите вокруг дома каменную подушку на одном уровне с дренажной трубой в траншеях с облицовкой под кроватью для отвода воды на наклонную поверхность на расстоянии не менее 5 футов от фундамента, или в сухой колодец, или в другое утвержденное место ; дом должен быть защищен от повреждений брызгами, как описано ниже.

      Основы системы водостоков

      Водосточные системы состоят из двух частей: 1) водосточных желобов, идущих горизонтально по краю крыши для сбора сточных вод, и 2) водосточных желобов, по которым собранная вода спускается до уровня грунта.Желоба или другие дренажные системы необходимы везде, кроме самого засушливого климата Соединенных Штатов. В холодном климате водосточные желоба замерзают, поэтому их следует избегать. Вместо этого в холодном климате следует устанавливать дренажные системы на уровне земли (как описано ниже).

      Желоба обычно доступны в размерах 4, 5 и 6 дюймов. Их называют по форме. Существуют желоба типа K (также известные как желоба типа «ogee», потому что форма напоминает этот тип молдинга) и желоба U-типа (или полукруглые), как показано на рисунке 2.Стиль в основном эстетический; существенной разницы в производительности нет. Больший размер будет проводить больше воды с большей скоростью при условии, что водосточная труба достаточна для слива желобов (EPA 2015).

      Рис. 2 — Стандартные стили желобов, используемые в строительных центрах, включают стили «K» и «U». Разница чисто эстетическая.

      Оба стиля доступны из винила, алюминия, оцинкованной стали и меди. Все материалы хорошо переносят погодные условия, хотя медь и оцинкованная сталь обладают тем преимуществом, что выдерживают удары лестниц и веток деревьев лучше, чем винил и алюминий, которые могут треснуть или вмятин.

      Установите водосточные желоба вдоль карниза крыши так, чтобы они имели уклон не менее 1/16 дюйма на фут пробега. Это обеспечит положительный дренаж для направления воды в водосточные трубы.

      Водосточные трубы отводят воду с крыши до уровня земли. Они должны заканчиваться на расстоянии не менее 5 футов от фундамента или подземной водосборной системы, расположенной на расстоянии не менее 10 футов от фундамента (Рисунок 3).

      Рисунок 3 — Если водосточные трубы не подключены к подземной водосборной системе или ливневой канализации, они должны отводить дневной свет на расстояние не менее 5 футов от фундамента.

      Как установить водосточные трубы

      1. Установите водосточные трубы через каждые 20–50 футов вдоль желоба. Чем ближе водосточные трубы расположены вдоль желоба, тем больше воды может быть отведено во время сильных ливней.
      2. Подсоедините конец водосточной трубы к боковому трубопроводу, сделанному из неперфорированной гибкой трубы ABS или ПВХ Schedule 40.
      3. Вытяните боковой трубопровод на расстояние не менее 5 футов от здания. Используйте уровень и рулетку, чтобы обеспечить уклон трубы от фундамента как минимум 5/8 дюйма на фут (уклон 5%).
      4. Конечный конец боковой трубы к дневному свету (или к водосборной системе или ливневой канализации). Очень важно, чтобы сток для дневного света сливался на наклонный уклон, который направляет воду от здания и не позволяет воде стекать обратно в здание. Брызговик, размещенный на конце боковой трубы, поможет контролировать эрозию в этом месте (EPA 2012).

      Как установить водосточную трубу

      1. Установите водостоки для водостоков и водостоков, которые заканчиваются в подземной водосборной системе на расстоянии не менее 10 футов от фундамента, или направьте воду в подземную ливневую канализацию или другую утвержденную точку сброса.Используйте в качестве слива неперфорированную, гладкую или гофрированную пластиковую трубу.
      2. Если установлена ​​система сбора дождевой воды, правильно спроектируйте слив, чтобы адекватно управлять переливом и соответствовать требованиям к расстоянию слива в 10 футов.
      3. Подсоедините и закройте трубу непосредственно к водосточной трубе.
      4. Закопайте дренажную трубу на уклоне, соответствующем окончательному уклону вокруг дома (т. Е. С уклоном ≥ 0,5 дюйма на фут от дома на расстояние ≥ 10 футов). Не подсоединяйте сливную трубу желоба к дренажной трубе перфорированного фундамента; такая практика пропитает фундамент (см. рисунок 4).

      Рисунок 4 — Используйте надлежащую планировку площадки, дренажные каналы в фундаменте из крупного гравия, гравий под плитой, свободный дренаж плюс непроницаемую засыпку и полиэтиленовый пароизоляционный слой для защиты фундамента от проникновения воды.

      Обычная дренажная система

      В холодном и очень холодном климате, где снег может накапливаться на крышах, вода в желобах может замерзнуть. Поэтому в холодном и очень холодном климате следует избегать водостоков. Вместо этого установите дренажную систему на уровне грунта, которая отводит сток с крыши от фундамента, как показано на рисунке 5.

      Рисунок 5 — Желоба могут замерзнуть в холодном и очень холодном климате. Поэтому в холодном климате вместо желобов устанавливайте дренажную систему на уровне земли, как показано здесь.

      Как установить дренаж первого уровня

      1. Спроектируйте и установите фундамент так, чтобы между грунтом на уровне земли и первым рядом сайдинга было от 8 до 16 дюймов фундаментной стены. Это предотвратит повреждение материалов сайдинга брызгами.
      2. Установите дренаж в фундаменте по периметру на уровне фундамента, как описано в руководстве по дренажной трубе для фундамента. Стандартная дренажная система фундамента, показанная на рисунке выше, состоит из перфорированного трубопровода Schedule-40 и чистого камня, который изолирован от окружающей почвы фильтровальной тканью.
      3. Засыпьте дренажную систему фундамента хорошо дренирующим материалом обратной засыпки. Прекратите засыпать 16–18 дюймов от уровня пола.
      4. Положите кусок кровельного покрытия из каучука EPDM или другой непроницаемой мембраны в траншею, чтобы изолировать дренажную систему на уровне грунта от дренажной системы фундамента, расположенной ниже.
      5. Уложите ландшафтную ткань и 1 или 2 дюйма чистого камня или гравия в трубу.
      6. Установите перфорированную трубу из ПВХ или АБС Schedule-40 или аналогичный дренажный трубопровод по периметру перфорацией вниз. Этот трубопровод должен выходить за угол фундамента не менее чем на 5 футов и сливаться на дневной свет или подключаться к водосборной системе или ливневой канализации.
      7. Засыпьте вокруг дренажной трубы от 4 до 6 дюймов дополнительного чистого камня и оберните фильтровальную ткань поверх камня с перекрытием от 4 до 6 дюймов.Поднимите стороны изоляционной мембраны EPDM вверх по бокам траншеи, чтобы создать закрытый канал, чтобы вода стекала по перфорированным трубам и не переливалась и не пропитывала засыпку фундамента.
      8. Установите дополнительные 4–6 дюймов чистого камня поверх ландшафтной ткани (EPA 2012).

      Подземная водоотводящая система

      В качестве альтернативы слива воды с крыши на дневной свет водосточная труба может подключаться к водосборной системе, ливневой канализации или системе сбора дождевой воды.На рис. 6 показан один из типов, известный как «сухой колодец», который можно установить, но доступны и другие типы подземных и надземных водосборных систем. Системы сбора дождевой воды, предназначенные для сбора сточных вод с крыш и надлежащего отвода перелива, могут также использоваться для удовлетворения требований к водоотведению с крыши.

      Рисунок 6 — Система отвода стоков с крыши, такая как показанный здесь сухой колодец, должна располагаться на расстоянии не менее 10 футов от фундамента здания.

      Как установить дренажную систему

      1. Подсоедините водосточные трубы к боковому трубопроводу, отходящему не менее чем на 10 футов от фундамента.
      2. Обеспечивает защиту от перелива, чтобы уменьшить водную нагрузку во время пикового дождя. Найдите переливную трубу на ответвлении водосточной трубы или тройнике рядом с верхней частью водосборного бассейна. Если он ответвляется от водосточной трубы, как показано на этом рисунке, он должен выступать не менее чем на 5 футов от фундамента здания и пропускать дневной свет.
      3. Установите очистку в водосборном бассейне. В сухом колодце, как показано здесь, эта очистка состоит из перфорированной трубы, проходящей через центр гравия, что позволяет периодически промывать резервуар. Очистка также должна подключаться к боковой трубе, чтобы можно было удалить листья и другой мусор.
      4. Изолируйте водосборный бассейн с помощью фильтрующей ткани из геотекстиля, чтобы предотвратить засорение системы проникновением почвы.
      5. Заполните область бассейна крупным гравием.Типичный гравий составляет от 1 до 1 ½ дюйма. Мелкий гравий будет слишком быстро забиваться (EPA 2012).

      Примечание о выталкивателях для климата с сильными дождями

      В климатических зонах с проливными дождями, которые могут превысить вместимость водосточного желоба, дивертер (также известный как «вытяжная планка») должен быть встроен в обшивку дома. Пошаговые инструкции по переключателям выбивки можно найти в руководстве «Шаговая и отбойная миграция на пересечениях крыши и стены» и в главе 12 Baechler et al.(2010).

      Бордюр и желоб — Сеть тротуаров

      Бетонный бордюр и водосточный желоб обычно устанавливают по периметру дороги или стоянки. Он не только определяет края участка, но и фактически удерживает дорожное покрытие на месте и служит «завершением» для предотвращения расширения и разрушения покрытия.

      Например, асфальтированная подъездная дорога не имеет оконечной кромки, и вы обычно заметите, что она сначала ломается по краям. Кромка — самое слабое место, и когда по ней проезжают автомобили, она может вытолкнуться наружу в грязную зону, что приведет к поломке.

      Часть обочины и желоба, которую вы не видите, имеет толщину около 8 дюймов ниже уровня земли, образуя чрезвычайно прочный барьер.

      Дренажные системы на большинстве парковок спроектированы с использованием «желобов» бордюров и желобов в качестве линий потока. Бетон можно укладывать гораздо точнее, чем асфальт, что дает возможность дренировать даже довольно плоские участки. Бордюр и желоб — это первая часть парковки, которая должна быть установлена ​​со строгими допусками. Асфальт обычно укладывается так, чтобы он стекал к бордюру и водостоку, позволяя воде в конечном итоге стекать в водосборный бассейн или другую точку выхода.

      Процесс:
      • Разметьте и отметьте области, которые необходимо удалить и заменить. Бетонный бордюр и желоб рекомендуется вынести до ближайшего стыка.
      • Установите предупреждающие заграждения, чтобы сделать рабочую площадку безопасной.
      • Пила обрезать кромку ремонта и произвести гладкую кромку.
      • Выкопайте изношенный бетон и доставьте на предприятие по переработке.
      • Если материал земляного полотна мягкий или в плохом состоянии, удалите его на глубину не менее 4 дюймов и замените щебнем.Камень необходимо выровнять и тщательно утрамбовать с помощью вибротрамбовки.
      • Установите бетонные формы, используя металлические или деревянные формы, прикрепленные с достаточным интервалом, чтобы форма не деформировалась или не «взорвалась» при заливке бетона.
      • Залить бетон, используя воздухововлекающий раствор с давлением 3000 фунтов на кв. Воздухововлечение используется только для наружного бетона и помогает бетону выдерживать изменяющиеся погодные условия.
      • Затереть бетонный уровень и заделать швы с интервалом 10 футов.Деформационные швы следует размещать примерно через каждые 100 футов.
      • Потяните за лицевую поверхность только что уложенного бетона, как только он частично схватился, и затереть поверхность бордюра.
      • Нанесите щетку параллельно направлению обочины.
      • После схватывания бетона зачистите формы и удалите. Любую имеющуюся грязь на месте можно использовать для заполнения пустот, где были формы.
      • Удалите оставшийся мусор или мусор.

      Очистка водосточных желобов — Техническое обслуживание желобов Oxford LTD

      Здесь, в Gutter Maintenance, мы являемся экспертами в установке, обслуживании и ремонте водосточных водосточных систем в Оксфордшире, Нортгемптоне, Бакингемшире и других графствах, предлагая качественное мастерство и индивидуальное обслуживание клиентов.Мы заработали прочную и надежную репутацию ведущих специалистов по водоотводам, выполняющих работы как на современной, так и на старинной собственности. Все расценки и оценки БЕСПЛАТНЫ.

      Работая как на бытовом, так и на коммерческом уровне, мы имеем опыт монтажа и ремонта всех типов водосточных желобов, а также систем облицовки и перекрытия, включая чугун, алюминий, ПВХ и изготовление на заказ.

      Какой бы ни была ваша собственность или внешний вид, мы можем работать в гармонии с текущими и существующими стилями, обеспечивая плавный переход.

      Мы работали с местными советами, жилищными ассоциациями, больничными группами, церквями, фермами и новостройками, предлагая индивидуальные решения для водосточных желобов, обеспечивающие разовую установку и регулярное обслуживание и ремонт высочайшего качества.

      Мы также поставляем продукцию таких производителей, как Alumasc Swish BP, по всему Оксфордширу.

      Мы являемся утвержденными установщиками прорезиненных желобов Plygene Gutterline, проверенного решения для устранения утечек и проблем с дренажем в бетонных желобах Finlock.Их водонепроницаемые и гибкие свойства предотвращают утечку воды, обеспечивая вам полное спокойствие.

      Профессиональная очистка желобов

      Инвестиции в профессиональную чистку водосточных желобов — один из наиболее эффективных способов поддерживать водосточные желоба в хорошем состоянии, чтобы дождевая вода не попадала в кирпичную кладку или производственные здания. Если потребуется ремонт или замена, мы сможем помочь и в этом.

      Наши тесные рабочие отношения с такими лидерами отрасли только подчеркивают нашу и без того блестящую репутацию и выбор номер один для многих.Более того, наши специалисты всегда готовы ответить на любые ваши вопросы, а также при необходимости предложить советы, рекомендации и варианты опроса.

      Так что сделайте правильный выбор и выберите Gutter Maintenance, ведущих специалистов по всем вопросам, касающимся водосточных желобов, включая очистку желобов. Позвоните в наш филиал в Оксфорде сегодня по телефону 01869 277100, чтобы поговорить с одним из наших сотрудников. Посмотрите наши предыдущие работы на нашей странице галереи .

      Зачем устанавливать бетонные бордюры и водосточные желоба по краю проезжей части?

      Рисунок 1 — Бетонный бордюр и желоб вдоль края проезжей части

      Хотя во многих случаях бордюр и желоб образуются как одно целое, как показано на рис. 1, каждый из них имеет свои преимущества, причем некоторые из них частично совпадают.

      Рисунок 2 — Использование двухбарабанного катка для уплотнения слоя фундамента проезжей части
      Рисунок 3 — Материал фундамента проезжей части уплотняется без бордюра
      Рисунок 4 — Материал основания проезжей части уплотняется бордюром

      Уплотнение:

      Правильно построенный фундамент подъездной дороги с асфальтовым покрытием требует сильного уплотнения основания. Обычно это делается с помощью механизированных роликов, как показано на рисунке 2.Если края фундамента не ограничены, трудно, если вообще возможно, уплотнить края должным образом, так как в процессе уплотнения основание хочет разрастаться. При установке бордюров основание ограничивается и, следовательно, плотно уплотняется.

      На рис. 3 показан вес, прикладываемый к краю слоя фундамента для уплотнения. Красная стрелка показывает направление веса, а синие стрелки показывают направление движения материалов фундамента.

      На Рисунке 4 показано такое же уплотнение слоя фундамента и результирующее направление движения земли, если установлен бордюр.

      То же самое и с асфальтовым покрытием. Необходимо, чтобы асфальт был уплотнен, и если края асфальта не ограничены, асфальт будет растекаться, а не плотно уплотняться.

      Подъездная дорога с хорошо утрамбованным основанием и слоем асфальта с меньшей вероятностью потрескается под нагрузками от веса проезжающих по ней транспортных средств.

      Дренаж:

      Подъездные пути должны иметь уклон для отвода дождевой воды.Однако даже у подъездной дороги с правильным уклоном будет немного дождевой воды, стекающей по сторонам проезжей части, и это в сочетании с дождевой водой, попавшей на ландшафт, прилегающий к подъездной дорожке, приведет к проникновению воды в слой фундамента.

      Бордюры и желоба обеспечивают канал и направление для дождевой воды и предотвращают проникновение дождевой воды и ее насыщение слоем фундамента.

      Вода вызывает вспучивание фундамента, особенно в географических областях, подверженных отрицательным температурам.Вода, проникая в поверхностный слой асфальта, вызывает образование выбоин.

      Дополнительная информация о причинах и ремонте выбоин.

      Функционал:

      Использование бордюров и желобов предохраняет край асфальта от повреждений из-за транспортных средств. Транспортные средства, движущиеся и / или припаркованные близко к краю асфальтированной проезжей части, вызовут прогибание краев под весом.

      Бордюр удерживает асфальтовое покрытие на месте, даже если автомобиль едет или останавливается на краю асфальтового покрытия.Во-вторых, желоб и / или бордюр определяют поверхность проезжей части, и, как правило, люди не будут подъезжать так близко к краю проезжей части, на которой есть бордюр.

      На участках, подверженных снегопадам, бордюры определяют зону чистой уборки снега, предотвращая повреждение прилегающего ландшафта.

      Ландшафтный дизайн по обе стороны проезжей части с бордюрами лучше обозначен. Траву можно легко подрезать, мульча и другие материалы для ландшафтного наполнения не останутся на подъездных дорожках.

      Освещение проезжей части в некоторой степени защищено от возможного повреждения транспортного средства при размещении на ландшафтной стороне обочины, поскольку обочина создает физический барьер.

      Обращение к бордюру:

      Подъездная дорога с бордюрами чище и аккуратнее, чем подъездная дорога, у которой нет определяющих элементов. Уже одна эта функция делает проезжую часть с бордюрами более привлекательной.

      Резюме:

      Добавив бордюр и / или желоб, вы повысите способность надлежащего уплотнения как фундамента, так и поверхностного слоя асфальта.Вы обеспечите лучший дренаж проезжей части.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
