Гидроизоляция фундаментной плиты

Для защиты плитного фундамента нужна гидроизоляция. Гидроизоляция плиты фундамента производится рулонными, обмазочными материалами и проникающей гидроизоляции. Какую методику выбрать зависит от бюджета и условий на участке.

Блок: 1/4 | Кол-во символов: 225
Источник: https://SmeloStroi.ru/gidroizolyaciya-plity-fundamenta/

Особенности и устройство фундамента плиты

Фундамент в виде цельной бетонной плиты, усиленной стальной арматурой, достаточно популярен. Он используется для крупных многоэтажных строений или массивных железобетонных конструкций.

Этот вид оснований формируют на различной высоте от уровня грунта:

мелкозаглубленный вариант сооружают в предварительно подготовленном приямке путем заливки бетонной смеси на песчано-щебеночную подушку;
незаглубленное основание формируется непосредственно на спланированную поверхность грунта методом бетонирования в щитовую опалубку.

Указанные разновидности оснований усиливаются арматурным каркасом, который собирается на утрамбованной щебеночно-песчаной подсыпке.

Технология регламентирует различные способы формирования плитной основы:

цельное основание сооружается в процессе непрерывной заливки бетонной смеси в опалубку с арматурным каркасом;
сборный вариант предусматривает использование стандартных железобетонных панелей, зазоры между которыми бетонируются.

Плитный фундамент, или монолитная плита, относится к мелкозаглубленным или незаглубленным фундаментам

Пользуется популярностью монолитная конструкция, изготавливающаяся по следующему алгоритму:

Извлекают грунт, подготавливая приямок.
Формируют щебеночно-песчаную подушку и тщательно уплотняют ее.
Устанавливают опалубку и застилают пленкой подсыпку.
Собирают арматурный каркас и неподвижно размещают в опалубке.
Производят непрерывную заливку бетонной смесью и уплотняют ее.

Важным моментом, влияющим на продолжительность эксплуатации основания, является профессионально выполненная гидроизоляция фундаментной плиты. Она осуществляется различными методами, затрудняя проникновение влаги в бетон.

Блок: 2/10 | Кол-во символов: 1692
Источник: https://pobetony.expert/bloki-i-perekrytiya/gidroizolyaciya-fundamentnoj-monolitnoj-plity

Для чего выполняется гидроизоляция плитного фундамента

В монолитном массиве присутствуют небольшие поры, которые при повышенной влажности работают, как капилляры.

Незащищенный бетон постепенно поглощает влагу, что вызывает негативные последствия:

снижаются прочностные характеристики монолита при постоянном переувлажнении;
в порах концентрируется вода, которая при кристаллизации увеличивается в объеме;
влажное основание вызывает сырость в помещении, что ведет к образованию плесени.

При отсутствии гидроизоляции фундамент постепенно придет в негодность. Это, соответственно, отразится на устойчивости здания.

Какой бы способ монтажа фундамента вы не выбрали, важно помнить о том, что мероприятия по отсечению от него грунтовой влаги обязательны

Гидрозащита решает ряд серьезных задач:

герметизирует бетон, сохраняя его целостность. Бетонный массив ослабляется при замерзании влаги;
позволяет поддерживать благоприятный микроклимат в помещении. В условиях нормальной влажности не происходит образование плесени;
повышает срок эксплуатации основы. Прекращается подъем влаги по капиллярам, что положительно влияет на долговечность;
защищает арматурные прутки от коррозии. Гидроизоляция фундамента сохраняет прочностные свойства арматуры.

Используются различные методы влагозащиты, имеющие свои преимущества и слабые стороны. Каждый способ направлен на ограничение доступа влаги путем специальной обработки фундамента плиты.

Блок: 3/10 | Кол-во символов: 1425
Источник: https://pobetony. expert/bloki-i-perekrytiya/gidroizolyaciya-fundamentnoj-monolitnoj-plity

Как производится гидроизоляция монолитной плиты

Эта задача может быть решена несколькими способами. Каждый из видов гидроизоляции обладает своими плюсами и минусами. На сегодняшний день наиболее распространенными являются:

Обмазочная. Достаточно проста в применении, дает хороший результат, долговечна.
Проникающая. Является более современным способом отсечения влаги. Отличается тем, что при ее нанесении происходит реакция состава с бетоном, в результате чего при последующем контакте с влагой он кристаллизуется и запечатывает мельчайшие поры бетона.
Рулонная. Давно известный способ, вполне оправдывающий себя, хотя долговечность такой гидроизоляции не слишком велика.

Основной проблемой в устройстве плитного фундамента является гидроизоляция плиты снизу, поскольку она имеет значительную площадь. Обычно эти работы производятся двумя способами – с помощью рулонных или обмазочных материалов.

Начинать работы можно только после полного отвердения бетона, на сухой поверхности!

Раньше в строительстве применялся рубероид – рулонный материал, в котором битум наносился на картонное основание. Долговечность его была невелика, поскольку бумажная основа быстро приходила в негодность, этот материал обладал невысокой прочностью на изгиб, а также сопротивляемостью к воздействию высоких и низких температур, ультрафиолетового излучения и т.д. Битум, который применялся при его производстве, также не обладал достаточной вязкостью и эластичностью. В результате материал быстро растрескивался, и гидроизоляционный барьер терял свою герметичность.

Современные материалы для устройства рулонной гидроизоляции – рубемаст, стеклоизол и т.п. – изготавливаются на основе стеклоткани или стеклохолста. Это придает им гораздо большую прочность. В состав битума, которым пропитывается основа, входят модифицирующие добавки – благодаря этому материал становится эластичным, обладает значительной прочностью на изгиб, сопротивлением к перепадам температур.

Рулонная гидроизоляция под фундаментную плиту удобна в применении, так как просто укладывается на гравийно-песчаную отсыпку, не требуя дополнительной стяжки. Стыки между полосами материала тщательно проклеиваются с помощью битумной мастики. Укладка производится достаточно быстро и просто, из приспособлений достаточно лишь горелки для разогрева мастики. По периметру фундамента полосы гидроизоляционного материала загибаются вверх примерно на 10-15 см.

Гидроизоляция обязательно наносится также и на боковые поверхности фундамента

Обмазочная гидроизоляция с помощью битумных мастик является более современным способом отсечения воды от монолитной плиты. Она представляет собой нанесение на бетонное основание модифицированного битума с помощью кисти, валика, распылителя и т.д. Трудность в том, что для гидроизоляции подошвы фундамента необходимо на песчано-щебеночную подушку уложить слой цементной стяжки, на который и наносится слой битумной мастики. После заливки поверх нее самой плиты, производится нанесение гидроизоляции на боковые и верхнюю стороны фундамента.

Аналогичным способом выполняется проникающая гидроизоляция монолитной плиты. На песчано-гравийное основание укладывается цементная стяжка, которая покрывается рулонными гидроизоляционными материалами. После заливки плиты на ее боковые и верхнюю поверхности наносится проникающая изоляция. Принцип ее работы заключается в химической реакции между гидроксидом кальция (известью), который содержится в бетоне, капиллярной влагой, находящейся в толще бетона и активными веществами, входящими в состав гидроизоляционного материала. В результате поры бетона запечатываются кристаллическими соединениями, препятствующими проникновению воды. Причем эта реакция продолжается длительное время, продолжая «самозалечивание» микроскопических трещин в толще бетона. Такой способ гидроизоляции монолитного плитного фундамента является самым эффективным, высокотехнологичным и современным.

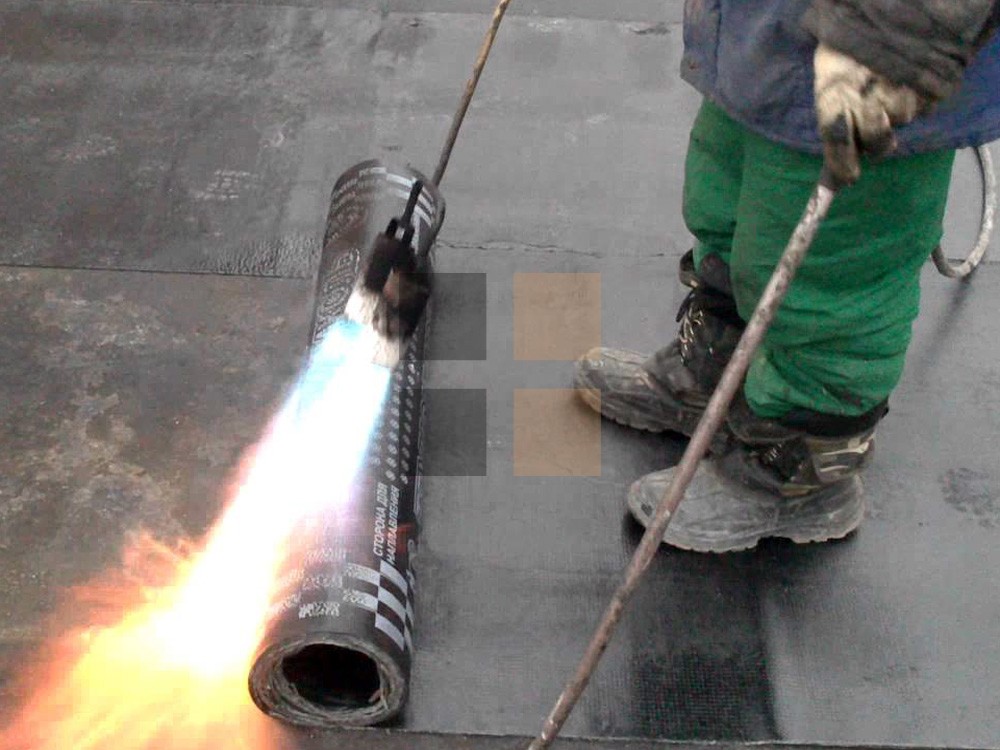

Гидроизоляция фундаментной плиты рулонными материалами

Блок: 5/8 | Кол-во символов: 3945
Источник: http://GidroGuide. ru/remont/gidroizolyaciya-fundamentnoj-plity.html

Методы гидроизоляции монолитного фундамента

Покрытие фундаментной плиты проникающей гидроизоляцией техниколь

Современная строительная индустрия предлагает несколько видов гидроизоляции:

Обмазочная. Гидроизоляция легко наносится, обладает значительным сроком службы и относительно недорогая.
Проникающая гидроизоляция. Появилась относительно недавно, но уже успела зарекомендовать себя с лучшей стороны. Благодаря специальной структуре, она проникает даже в минимальные поры, там твердеет и кристаллизуется. Производится на основе битума и полиэстера или полиэфира (высокомолекулярные соединения, которые получают приемущественно поликонденсацией многоосновных кислот), дополнительно используются минеральные и полимерные добавки, улучшающие характеристики гидроизоляционного слоя.
Рулонная гидроизоляция. Это классический вариант, стоит дешево и доступен среднему уровню достатка потребителя. Но срок службы рулонной гидроизоляции относительно небольшой и она подвержена механическому воздействию.

Рассмотрим каждый метод защиты основанийподробнее.

Блок: 3/7 | Кол-во символов: 1048
Источник: https://FundamentClub.ru/zashhita/gidroizolyaciya-fundamentnoj-plity.html

В чем суть гидроизоляции фундамента?

Гидроизоляция фундамента заключается в том, чтобы обеспечить полноценную герметичную защиту от проникновения грунтовых вод в структуру бетона. Для этого в строительстве применяются различные технологии и материалы.

Каждый способ защиты от влаги имеет свои достоинства и недостатки, однако подход во всех случаях остается один и тот же – полностью перекрыть доступ влаги при помощи обработки водонепроницаемыми материалами фундамента плиты.

Гидроизоляция входит в устройство любого здания, потому что от нее во многом зависит прочность конструкции и ее долговечность

Блок: 4/11 | Кол-во символов: 603
Источник: https://pobetony.ru/bloki-i-perekrytiya/gidroizolyaciya-fundamentnoj-monolitnoj-plity/

Видео по теме

Блок: 4/4 | Кол-во символов: 15
Источник: https://SmeloStroi.ru/gidroizolyaciya-plity-fundamenta/

Способы влагозащиты

Гидроизоляция монолитной плиты в строительстве выполняется несколькими способами:

Обмазочный – он эффективен, прост в применении и отличается высокой долговечностью.
Проникающий – гидроизоляция плиты заключается в нанесении специального состава, который приводит к образованию специальных кристаллов. Эти кристаллы характеризуются гидрофобным действием и не допускают проникновения влаги внутрь бетонной структуры.
Рулонный – старый и распространенный метод, который заключается в герметичном обматывании рулонным водонепроницаемым материалом. Мнения относительно него расходятся коренным образом – одни специалисты считают, что рулонная гидроизоляция фундамента себя изжила, другие верят, что это наиболее доступный и эффективный метод.

Именно рулонные материалы чаще всего применяются как гидроизоляция под фундаментную плиту снизу. Из-за большой площади и специфики расположения они удобнее остальных средств.

Блок: 5/11 | Кол-во символов: 933
Источник: https://pobetony.ru/bloki-i-perekrytiya/gidroizolyaciya-fundamentnoj-monolitnoj-plity/

Типы гидроизоляции фундаментной плиты

Какие же технологии применяются для гидроизоляции плиты фундамента?

Рулонные материалы: мембраны и пленки. Наиболее распространенный тип, используется в 90% случаев.
Проникающие составы. Заполняют поры железобетона и предотвращают капиллярное течение влаги в плите.
Добавки в бетон приводящие к эффекту применения проникающей гидроизоляции (например, «Пенетрон Адмикс»).
Окрасочная, обмазочная и штукатурная гидроизоляции используется как дополнительные: гидроизоляция фундаментной плиты снизу таким способом невозможна.

Рулонная гидроизоляция

Гидроизоляция плиты фундамента рулонными материалами имеет ряд преимуществ, среди которых принято считать понятную и довольно простую технологию нанесения при высоком гидроизолирующем качестве. Эти работы вы можете сделать самостоятельно без какого-то особого профессионального оборудования.

По цене не всё так однозначно: вы можете использовать доступный по цене рубероид (или его усовершенствованные аналоги) или дорогую полимерную мембрану.

В итоге получается слой гидроизоляции около 2 мм и способный выдержать давление около 0,5 МПа.

Очередность процесса:

Создание подушки (слой песка, слой щебня по 20 см) и бетонной подготовки.
На застывшую бетонную подготовку укладываются рулонные гидроизоляционные материалы: в 2-3 слой с применением битумной или битумно-полимерной мастики (стыки разных слоев не должны совпадать, материал стыкуется с нахлёстом 15-20 см).
Выпуск гидроизоляционного слоя за приделы будущей плиты делается на 30-50 см.

При использовании горячей битумной мастики влажность бетонной поверхности должна быть менее 4%.

После этого устанавливается опалубка, делается арматурный каркас и заливается фундаментная плита.

После удаления опалубки гидроизоляционный слой заворачивается на боковины и верх плиты.

Использовать какие-то другие материалы для гидроизоляции боковин (обмазочные или штукатурные) не нужно. Это может помешать рулонной гидроизоляции надежно крепится к фундаменту в этих местах.

Проникающая гидроизоляция

После набора бетоном 30% прочности можно применить проникающие гидроизоляционные составы. Бетон с 30% прочностью уже позволяет передвигаться по нему, что необходимо.

Этапы нанесения проникающего состава:

Приготовьте смесь. Для «Пенетрон» разведите состав водой (0,4 литра на 1 кг смеси) до консистенции сметаны. Удобно использовать миксер.
Нанести на влажный бетон кистью в два слоя. Предыдущий слой должен высохнуть перед тем как наносить следующий. Можно использовать распылитель.

Расход смеси примерно 1 кг/м2.

Успейте использовать смесь за час с момента приготовления.

Добавки для бетона

Если вы замешиваете бетон на месте заливки, то для повышения гидрофобных свойств можно использовать специальные добавки в бетон.

На примере добавки «Пенетрон Адмикс» рассмотрим, как это сделать.

Добавка вносится в воду для бетонного раствора (1,5 весовых частей добавки к 1 воды. Остальная технология замеса бетона не меняется.

Сочетать рулонную гидроизоляцию с проникающей не имеет смысла. Напорное давление под подошвой плиты отсутствует и можно обойтись одним из вариантов гидроизоляции.

Блок: 3/4 | Кол-во символов: 3079
Источник: https://SmeloStroi.ru/gidroizolyaciya-plity-fundamenta/

Гидроизоляция стыков плит сборного фундамента

При возведении плитного фундамента из готовых железобетонных конструкций обязательно следует уделить внимание гидроизоляции соединений между отдельными элементами. При укладке швы заполняются бетоном, который сильно впитывает влагу. Чтобы такого не случалось, их запечатывают специальными полиуретановыми шнурами, герметиками и обмазочной гидроизоляцией.

Блок: 6/8 | Кол-во символов: 402
Источник: http://GidroGuide.ru/remont/gidroizolyaciya-fundamentnoj-plity. html

Обмазывающая защита

Обмазывающая гидроизоляция фундаментной монолитной плиты заключается в нанесении битумной мастики на поверхность бетона. При этом создается герметичный слой, который не пропускает влагу внутрь.

Обмазочная. Достаточно проста в применении, дает хороший результат, долговечна

При таком методе на песчано-гравийную подушку следует предварительно положить тонкую цементную стяжку и дождаться ее высыхания. После этого поверхность тщательно зашкуривается и покрывается битумной мастикой. Для этого можно использовать валик, кисть или распылитель.

Здесь важно проконтролировать, чтобы поверхность в момент нанесения мастики была абсолютно сухой – одна капля влаги может катастрофически нарушить герметичность.

После того, как мастика высохнет, начинайте заливку монолита – когда он будет готов, понадобится аналогичным образом обработать боковые стенки и верхнюю часть.

Блок: 8/11 | Кол-во символов: 885
Источник: https://pobetony. ru/bloki-i-perekrytiya/gidroizolyaciya-fundamentnoj-monolitnoj-plity/

Гидроизоляция швов между плитами фундамента

Заполнение пустот между фундаментными плитами перекрытия (фото)

Плитные фундаменты отличаются меньшей прочностью, чем монолитные конструкции, за счет использования фабричных железобетонных плит, соединенных между собой. Уязвимое место таких оснований – это стыки. Они могут быть различного размера, поэтому защищать от попадания воды нужно не только бетон, но и соединения. Делается это так:

Сначала устанавливаются плиты, и соединения между ними обмазывается бетонным раствором.
Плиты соединяются между собой и оставляются на несколько дней сохнуть.
Затем швы расширяются с помощью болгарки или ударной дрели.
На дно заливается жидкий битум, поверх него бетонный раствор.
На верхней кромке стыков укладывается полиуретановая нить и запаивается горелкой.

Таким образом, существует несколько методов гидроизоляции фундаментной плиты, метод выбирается индивидуально в зависимости от требований, так как каждый вариант гидроизоляции имеет свои недостатки и преимущества, играет важную роль и финансовый вопрос.

Блок: 7/7 | Кол-во символов: 1078
Источник: https://FundamentClub.ru/zashhita/gidroizolyaciya-fundamentnoj-plity.html

Отсечение влаги внутри дома

Гидроизоляция только начинается с фундамента: отсечение влаги необходимо производить и в самом строении. Особенно это касается многоэтажных панельных домов, для которых заливы и потопы – обычное дело. Существует и капиллярная фильтрация влаги, прежде всего, в помещениях, подверженных постоянному увлажнению – ванных, туалетах, кухнях.

Гидроизоляция плиты перекрытия осуществляется разными способами, основными из которых является рулонная, обмазочная и проникающая гидроизоляция.

Рулонные материалы используются, главным образом, в кухнях и санузлах. Перед укладкой декоративного покрытия (чаще всего в его роли выступает керамическая плитка) на уложенную гидроизоляцию наносится цементная стяжка. Она предохраняет материал от повреждения и служит основой для качественной укладки плитки. В «мокрых зонах» рулонная гидроизоляция укладывается на пол с нахлестом на нижнюю часть стены не менее 20 см. Это позволяет избежать проникновения влаги при больших протечках.

Обмазочная гидроизоляция проще в использовании, т.к. наносится на подготовленное основание при помощи распылителя или кисти. Ее преимущество – в большем сроке службы, а также в том, что в этом случае нет необходимости в дополнительной стяжке, следовательно, уровень пола повышается незначительно.

Проникающая гидроизоляция – самый надежный способ защиты плит перекрытий от проникновения влаги. Эти материалы имеют еще одно важное преимущество: производители выпускают специальные шовные составы, которые укладываются непосредственно в стыки между плитами. Такой способ гидроизоляции самый надежный. Еще один плюс – его можно наносить на минеральные основания, к которым относятся и оштукатуренные поверхности, следовательно, он может использоваться уже после окончания черновой отделки стен и полов.

Гидроизоляция укладывается на этапе черновой отделки

Блок: 7/8 | Кол-во символов: 1848
Источник: http://GidroGuide.ru/remont/gidroizolyaciya-fundamentnoj-plity.html

Гидроизоляция балконной плиты

Практически в каждой квартире имеется балкон. Его основанием служит железобетонная плита, которая подвергается воздействию окружающей среды со всеми вытекающими негативными последствиями – разрушением, отсыреванием, появлением плесени. Постепенно все эти проблемы переходят с балкона в квартиру – по мере проникновения влаги по капиллярам бетонной плиты.

Основной проблемой является комплексное воздействие имеющейся в бетоне влаги и отрицательных температур за окном. Вода, замерзая, превращается в лед, который, согласно законам физики, увеличивается в объеме. В результате вода, проникшая в мельчайшие полости в толще бетона, разрывает их, постепенно разрушая всю плиту.

Согласно строительным нормам балконная поверхность должна иметь уклон в сторону улицы 1-2 градуса. В действительности это требование соблюдается не всегда, более того, встречаются случаи обратного уклона. Таким образом, дождевая и талая вода не стекает с балкона, а задерживается на нем, постепенно впитываясь в бетон. Результатом является плачевное состояние плиты уже через несколько сезонов. Поскольку открытый балкон невозможно защитить от воздействия низкой температуры, необходимо предотвратить попадание влаги в поры бетона. Для этого удобнее всего использовать обмазочную гидроизоляцию на основе битума.

В борьбе с сыростью на балконе все средства хороши!

Перед началом работы необходимо замерить уклон плиты, и, при необходимости, нанести на нее слой цементной стяжки, чтобы образовать искомый наклон в 1-2 градуса. Особое внимание следует уделить уже имеющимся трещинам и местам стыков балконной плиты со стенами, парапетами, точкам выхода вмурованных металлических прутов балконного ограждения и т.д. Их необходимо проклеивать полосами стеклохолста, которые вжимаются в нанесенный слой мастики. Поскольку работать гидроизоляции придется в достаточно экстремальных условиях, стоит использовать современные, качественные материалы с длительным сроком службы.

Как видно, борьба с влагой в строительстве носит тяжелый и затяжной характер. Чтобы эта война не превратилась в «Столетнюю» – лучше привлечь на поле боя профессионалов: экономя на мелочах, очень легко проиграть в главном.

Блок: 8/8 | Кол-во символов: 2195
Источник: http://GidroGuide.ru/remont/gidroizolyaciya-fundamentnoj-plity.html

Кол-во блоков: 20 | Общее кол-во символов: 19373
Количество использованных доноров: 5
Информация по каждому донору:

https://pobetony.expert/bloki-i-perekrytiya/gidroizolyaciya-fundamentnoj-monolitnoj-plity: использовано 2 блоков из 10, кол-во символов 3117 (16%)
https://FundamentClub.ru/zashhita/gidroizolyaciya-fundamentnoj-plity.html: использовано 2 блоков из 7, кол-во символов 2126 (11%)
https://pobetony.ru/bloki-i-perekrytiya/gidroizolyaciya-fundamentnoj-monolitnoj-plity/: использовано 3 блоков из 11, кол-во символов 2421 (12%)
https://SmeloStroi. ru/gidroizolyaciya-plity-fundamenta/: использовано 3 блоков из 4, кол-во символов 3319 (17%)
http://GidroGuide.ru/remont/gidroizolyaciya-fundamentnoj-plity.html: использовано 4 блоков из 8, кол-во символов 8390 (43%)

Гидроизоляция фундаментной плиты

Избыточная влажность всегда являлась главным врагом фундамента, который не был правильно гидроизолирован. Фундаментная железобетонная плита устанавливается в котловане на утрамбованную песчано-щебневую подушку. Если она монолитна – подготовленную опалубку укрепляют арматурным каркасом и заливают товарным бетоном. Если фундамент сборный – его составляют из дорожных плит или других готовых конструкций из железобетона. Но в обоих случаях необходима гидроизоляция под фундаментную плиту, которая позволит зданию прослужить положенное и безаварийное количество лет. Гидроизоляция фундаментной плиты цена

Способы отсечения влаги

Гидроизоляция фундаментной монолитной плиты может выполняться несколькими способами. Простым, качественным и долговечным вариантом является обмазочный метод. Более современная гидроизоляция выполняется с помощью полимерной гидроизоляции Блокада , который входит в контакт с бетоном и образует полимерную поверхность основания. Данный состав Блокада герметично запечатывают самые микроскопичные поры бетона и гарантированно предотвращают попадание вод в фундамент. Также популярен рулонный способ гидроизоляции, однако он не может похвастаться своей долговечностью. Гидроизоляция фундамента видео

Особенности гидроизоляции

При строительстве сборного фундамента необходимо тщательно заизолировать соединения между железобетонными конструкциями. Обычно их заполняют с помощью герметиков, специальных полиуретановых шнуров и обмазочных материалов. После завершения строительства, гидроизоляцию необходимо провести и внутри самого здания – особенно если это панельный многоэтажный дом, часто подвергающийся ванным и кухонным потопам. Для гидроизоляции плит перекрытий в основном используют рулонные, обмазочные и проникающие материалы. Рулонное отсечение влаги чаще всего применяют в санузлах и на кухнях, перед укладкой декоративной керамической плитки. Затем на слой гидроизоляции наносят цементную стяжку, которая защищает его и позволяет качественно уложить плитку. В зонах, наиболее подверженных воздействию влаги, рулонные материалы укладывают на пол, захватывая при этом как минимум 20 см нижней части стены. Благодаря этому можно предотвратить проникновение влаги при большом затоплении.

Применение обмазочных гидроизоляционных материалов. Обычно их наносят на подготовленную основу кистью или распылителем, что делает этот способ более простым в применении. Обмазочная гидроизоляция служит максимально долго и не требует создания дополнительной цементной стяжки, поднимающей уровень пола. Самым надежным способом предотвращения проникновения влаги в плиты перекрытия является использование полимерной безбитумной гидроизоляции. Помимо ее уникальных свойств, идеально подходящих для гидроизоляции поверхностей, также можно приобрести шовные проникающие составы, которые надежно защищают стыки между плитами. Кроме этого, данные материалы подходят для нанесения на оштукатуренные поверхности и другие минеральные основания. Гидроизоляция купить

Гидроизоляция фундаментной плиты — материалы, правила, способы и технологии от компании Ингри

В регионах, где преобладают неустойчивые и нестабильные грунты, для строительства домов используется фундамент типа монолитная плита. Данная конструкция позволяет сделать сооружение устойчивым и не подверженным воздействию различных неблагоприятных факторов, связанных с почвой. Тем, кто намерен соорудить монолитный фундамент своими руками, стоит внимательно отнестись к процессу непосредственной заливки, ведь от него зависит, насколько надежной и прочной будет конструкция.

Что такое монолитная плита?

Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.

Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.

Рецепт первый: гидроизоляция плитного фундамента

Процесс сооружения гидроизоляции для малозаглубленного основания плитного типа выглядит следующим образом:

По контуру периметра будущего фундамента в грунте роют котлован глубиной 20-30 сантиметров.
В котлован подсыпают 10 или 15 сантиметровый слой щебня и такой же слой песка. Далее этот сэндвич трамбуется вибромашиной или вибропрессом.
Поверх уплотненного сэндвича из щебня и песка настилают рулонный рубероид, перекрывающий контуры периметра фундамента на 40-50 сантиметров. Альтернативой рубероиду может выступить битумная мастика или мембранная пленка с односторонней проницаемостью. Ее укладывают шипами вниз.
Поверх пленки (мастики, рубероида) заливают 5 или 10-сантиметровую стяжку из цементно-песчаной смеси, легированной щебнем. Подошва фундамента ляжет именно на эту стяжку.
После отвердения стяжки ее покрывают слоем жидкой резины, изолирующей плоскость подошвы будущего основания. То есть, окончательная гидроизоляция монолитной плиты фундамента реализуется именно на этом этапе.
Далее, по гидроизоляционному напылению заливают еще одну стяжку, толщиной в три-четыре сантиметра – она предохранит мягкое, резиновое покрытие от контакта с арматурой и опалубкой.

В итоге, опалубку и арматурный каркас будущей плиты монтируют прямо на последнюю стяжку. А после заливки бетона многослойный сэндвич будет работать и как амортизатор и как гидроизоляционный протектор.

Зачем нужна защита от влаги монолитного фундаментного основания?

Мероприятия, направленные на защиту силовой конструкции от проникновения в ее структуру капель воды, обязательно включены в комплекс работ по строительству фундамента.

К увлажнению бетонной конструкции приводят не только грунтовые воды, но еще паводковая и дождевая влага, случайные стоки. При этом в состав жидкости могут входить кислоты, щелочи и соли, которые ускоряют процессы коррозии металла и разрушения бетона в несколько раз.

Требования к гидроизоляции железобетонных конструкций регламентированы СП

Плитный фундамент

Плитный тип фундамента предназначается для тяжеловесных многоэтажных зданий, или построек с тяжелой многотонной конструкцией. Плитный фундамент в подавляющем большинстве случаев планируют для незаглубленных зданий или строений с небольшим заглублением.

Технология рассчитана на формирование железобетонного основания. В предварительно подготовленном котловане формируют песчано-щебневую подушку, на которую после тщательной утрамбовки укладывается арматура и заливается бетон.

Плитный фундамент формируется двумя вариантами, это такие виды:

Монолитная технология
Сборная технология

В первом случае заливается бетон на подготовленную опалубку. То есть устанавливается арматура, с учетом всех нюансов фундамента, затем заливается бетон.

При втором варианте используются уже готовые железобетонные плиты, закупленные у производителя. Независимо от того какой вид плитного фундамента планируется выполнять при строительстве, он нуждается в качественной гидроизоляции фундамента.

Оборудование и материалы

Размер гидроизоляционного настила должен превышать размер будущего фундамента, чтобы, в дальнейшем, можно было завернуть вверх края настила, припаяв их к торцу плиты фундамента.

Для плитного основания устройство изоляции предполагается сплошным, без разрывов на всем своем протяжении. Она бывает вертикальной и горизонтальной. В первом случае устройство ее способствует защите бетонной плиты и здания от влаги. Горизонтальная же гидроизоляция оберегает несущую стену от капиллярной влаги. Оба типа соединяют в единую систему. Плитный (монолитный) бетон обязательно оборудуется системой дренажа, устройство ее обязательно. Чтобы сделать гидроизоляцию на монолитный (плитный) блок потребуется набор инструментов и сырье. Этот перечень включает: лопату, ведра, цемент марки не ниже М-100, грунтовку, строительный уровень, рубероид, растворы.

Это можно без труда приобрести в любом строительном магазине и сделать все самому. В качестве смесей и растворов можно использовать кристаллизол, гидроизол, технониколь, глимс и другие. Можно выделить 3 способа гидроизоляции фундамента после возведения бетона: оклеечный, обмазочный и штукатурный.

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
Длительный срок эксплуатации основания.
Такой фундамент можно считать основой для строения с любой этажностью.
Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;
в связи с неглубоким заглублением основания требуется проведение точных расчетов;
Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Разновидности гидроизоляции

Выбор типа изоляции определяется несколькими факторами. В расчет берется тип и сложность фундамента, глубина его заложения, возможность доступа к внешним стенам. Существуют разные методики и широкий выбор материалов для проведения гидроизоляции.

Горизонтальная гидроизоляция. Выполняется на этапе строительства до момента укладки блоков или заливки бетона. Используются рулонные и наливные материалы, плотная глина или особый сорт водостойкого бетона, в состав которого входят пластификаторы. Также способ применяется для защиты от влаги верхних поверхностей фундамента в тех местах, где осуществляется возведение стен, колон и прочих несущих конструкций.
Вертикальная. Эта технология применяется к уже возведенным сооружениям после их полного отвердения. Гидроизоляционные материалы для фундаментов выбираются исходя из особенностей, конфигурации конструкций и предполагаемых условий их эксплуатации.
Обмазочная. Способ представляет собой нанесение водонепроницаемых составов на стены оснований с помощью кистей и валиков. Для защиты бетона используются однокомпонентные и двухкомпонентные смолы и мастики на полимерной, битумно-полимерной и битумно-резиновой основе. Обмазки сохраняют эластичность даже при отрицательной температуре, являются надежной защитой от влаги и активных реагентов.
Рулонная гидрозащита
Рулонная. Обработка стен проводится путем нанесения на них гибкого водонепроницаемого материала продающегося в рулонах. Фиксация с поверхностью осуществляется с помощью клея или наплавления. Если раньше повсеместно использовался рубероид, то сейчас ему на смену приходят более технологичные и долговечные материалы. Большой популярностью у частных застройщиков пользуется гидроизоляция фундамента Технониколь, Гидроизол, Бикрост и Линокром. Продукция отличается особой надежностью, но и цена на нее довольно высока.
Окрасочная и штукатурная. Отделка наносится с помощью шпателя, после отвердения образует прочный герметичный слой с эстетичной поверхностью. Чаще применяется для защиты цокольного уровня с целью его выравнивания и придания привлекательного вида. Для ровных поверхностей используются особые виды красок, сочетающие в себе гиброфобность и способность пропитывать бетон на несколько миллиметров. Попутно может окрашиваться узел стального газового трубопровода, проходящего вдоль стены здания. Технология недорогая, проста в выполнении, но недолговечная.
Монтаж гидроизолирующих матов
Монтируемая. Здесь применяется наружный монтаж панелей или матов, основой которых является очищенная глина. Плиты прикручиваются к фундаменту, после чего под воздействием внешнего давления глина прилипает к бетону, образуя плотный и герметичный слой. Применение этой технологии предполагает большие трудозатраты, а поэтому используется редко. Кроме этого, должно пройти время, пока возникнет прочный контакт матов и фундамента.
Проникающая. Этот способ чаще используется при внутренних работах, если этап гидроизоляции снаружи был упущен на этапе строительства. Суть технологии заключается в проникающих свойствах материала. Жидкость пропитывает бетон на глубину 15-25, после чего кристаллизуется и наглухо закупоривает все поры и капилляры. Средство дорогое, эффективность результата достигается точным соблюдением инструкции по применению.
Инъекционная. Эта технология применяется при аварийных ситуациях, связанных с возникновением протечек в фундаменте. Особенностью инъекционного вещества является возможность его нанесения на сырой бетон. После проникновения в полости оно застывает, образуя герметичную прослойку толщиной до 20 см. При этом наружная часть фундамента продолжает разрушаться под воздействием сырости и реагентов.

Инъекционная

Намазывание изолирующего состава

Проникающая

Штукатурная

Правильный выбор технологии гидроизоляции обуславливается анализом устройства фундамента, степенью его поражения, составом и влажностью грунта, расчетным сроком эксплуатации здания.

Процесс гидроизоляции монолитной плиты фундамента

Гидроизоляцию фундамента можно осуществить несколькими способами. У каждого варианта имеются определенные преимущества и недостатки. На данный момент можно выделить 3 наиболее распространенных метода гидроизоляции плитного фундамента.

Обмазочная изоляция. Простой процесс нанесения материала, быстрый и качественный результат, длительный срок эксплуатации. Материал наносится ручным или машинным способом.

Проникающая изоляция. Активные химические компоненты гидроизоляции растворяются в воде и вступают в реакцию с ионными комплексами алюминия и кальция, солями и оксидами металлов, которые содержатся в бетоне. В ходе этих реакций формируются более сложные соли, способные взаимодействовать с водой и создавать нерастворимые кристаллогидраты.

Гидроизоляция в рулонах. Используются диффузные пленочные мембраны или оклеечные материалы (рубероид, пергамин и т. д.), которые укладываются поверх «подушки» из песка и щебня.

Во время установки плитного фундамента может возникнуть проблема с обеспечением изоляции нижней плиты, так как она обладает достаточно большой площадью. Решением становится использование рулонной или обмазочной гидроизоляции плиты.

Утепление монолитной плиты фундамента пеноплексом — Все об утеплении и энергоэффективности

Монолитное плитное основание фундамента прекрасно зарекомендовало себя при эксплуатации в слабых и пучинистых грунтах. Ежегодное промерзание грунтов в зимний период приводит к неравномерному поднятию и осадке плитного основания, что способствует возникновению механических деформаций, способных вызвать разрушение самой плиты и построенного на ней здания.

Надёжно изолировать фундаментную плиту от зоны морозного пучения, контактов с почвенной влагой и предотвращения промерзания, способен слой горизонтального утепления.

Преимущества утепления плитного основания

Горизонтальное утепление плиты

Качественное утепление фундаментной монолитной плиты гарантирует долговечность постройки и долговременную эксплуатацию без потребности проведения незапланированных ремонтных работ. Особенно актуальным является утепление фундаментной плиты под жилыми зданиями, когда удается избежать значительных теплопотерь на первых этажах дома.

Утепление фундаментной плиты необходимо выполнить по следующим причинам:

Обеспечение повышенной гидроизоляции фундамента.
Значительное снижение теплопотерь.
Экономия средств на отопление жилой постройки, реальный режим теплосбережения.
Предупреждение образования конденсата, способного разрушить строительные конструкции здания.
Повышение комфортности проживания.
Стабилизация температуры во внутренних помещениях эксплуатируемого жилого дома.

Материалы для утепления монолитного плитного фундамента

Выбор материалов для утепления плитного основания зависит от ряда определенных условий, в первую очередь — от возможности привлечения специальной техники (утепление полиуретаном необходимо выполнять с использованием специальной установки ППУ для распыления утеплителя), наличия достаточного количества свободных средств на приобретение изоляционных материалов.

Обычно утепление фундаментных конструкций выполняют с использованием следующих материалов:

Один из лучших утеплителей — пенопласт

Пенополиуретан – разновидность вспененной пластмассы, которая пронизана порами с пузырьками воздуха. Состав для утепления ППУ изготавливается непосредственно на строительной площадке, для чего смешивают два состава, которые в результате химической реакции образуют прочную затвердевшую пену. Различные соотношения при смешивании исходных позволяют получить изоляционные составы с различными качествами, подходящие для утепления оснований из разных материалов (в том числе – железобетона). ППУ обладает уникальными качествами: способствует сохранению тепла в помещении; уменьшает шум; улучшает звукоизоляцию; не разлагается под воздействием излишней влажности; устойчив к ряду химических жидкостей. Материал обладает высокой устойчивостью к воспламенению (некоторые марки ППУ не способны к возгоранию, относятся к группе трудносгораемых материалов).
Пенопласт — структура материала состоит из вспененного вещества, содержащего поры, наполненные воздухом. Пенопласт используется для утепления строительных конструкций, в том числе фундаментов, но поверхность такого утепления требует дополнительной поверхностной защиты ввиду низкой механической прочности материала.
Экструдированный пенополистирол – выпускается в виде прямоугольных листов, имеющих мелкоячеистую структуру. Материал обладает уникальными свойствами – способностью выдерживать высокие нагрузки на сжатие без изменения геометрических размеров и внутренней структуры. Экструдированный пенополистирол широко используется для выполнения теплоизоляции фундаментной плиты без дополнительной защиты. Очень важно при использовании материала для изоляции фундаментных плит предусматривать специальные отверстия для свободного выхода почвенной влаги.

Технология утепления фундаментной плиты

При устройстве утепления фундаментной плиты используется горизонтальное и вертикальное утепление, при котором слой утеплителя прокладывается под плитным основанием или по боковым стенкам фундаментной конструкции. В качестве изоляционного материала чаще всего используется пенополистирол или пенопласт. Посмотрите видео, как утеплить фундаментную плиту пенополистиролом.

Утеплитель прокладывается во время монтажа фундамента по следующей технологии выполнения утепления (рассмотрим вариант утепления фундамента пенополистиролом):

Утепленная монолитная плита прослужит долгие годы без разрушений конструкций от воздействия неблагоприятных факторов.

Утепление плиты фундамента

Утепление — важная часть любого строительства. Изолировать от потерь тепла необходимо все наружные части здания: стены, кровлю, подвал и фундамент. Утепление основания здание не только ограничивает теплопотери, но и предупреждает морозное пучение грунта. Как выполняют утепление монолитного фундамента? И какие особенности монтажа изоляции на стену и пол фундаментной плиты?

Выбор материалов для устройства гидроизоляции фундамента

Мы предлагаем два вида материалов на битумно-полимерной основе для гидроизоляции монолитной плиты фундамента и под нее: — напыляемые — битумно-латексная эмульсия «Рапидфлекс». Жидкий двухкомпонентный состав, наносится автоматизированным способом. Этот материал рационально использовать для гидроизоляции большого по площади плитного фундамента: быстро, легко, демократичная цена; — мастики на битумно-полимерной или полиуретановой основе. В ассортименте ООО ТП «Протект» битумно-полимерные мастики – это однокомпонентный «Эластопаз», двухкомпонентный «Эластомикс». Первый можно наносить самостоятельно и вручную, и с помощью аппарата безвоздушного давления. Второй – только ручным способом. Полиуретановая мастика «Инопаз» наносится и вручную, и методом безвоздушного напыления. Мастики лучше всего подходят для устройства локальной гидроизоляции, обработки поверхностей небольших размеров своими руками — праймеры — ещё одна важная составляющая надёжной гидроизоляции с использованием битумно-полимерных материалов. У нас можно купить битумный праймер (грунтовку) PazPrimer, который используется для подготовки поверхности к нанесению мастики, улучшает адгезию.

Технониколь — гидроизоляция для фундамента

Работы по обеспечению гидроизоляции здания одни из самых важных в процессе строительства. Неверное ведение процесса или плохо подобранные материалы могут быть причиной аварий и разрушений постройки.

Материалы Технониколь, гидроизоляция фундамента при помощи которых будет качественной и долговечной, содержат в своей линейке множество предложений. Продукты отличаются по способу нанесения, условиям работы и внешнему виду покрытия. Единственное, что их объединяет неоспоримое качество.

Гидроизоляция технониколь — технические характеристики

Материалы компании технониколь подразделяются на:

обмазочные;
рулонные;
окрасочные;
пропитки.

Все виды имеют различные характеристики и зоны применения. Самыми простыми в работе и дешевыми являются обмазочные материалы или мастики. Она бывает холодного и горячего нанесения. В настоящее время распространение получили готовые мастики.

Перед работой с таким материалом необходимо обработать поверхность специальным праймером. Некоторые виды мастик не подходят для применения в холодное время года, например, AquaMast. Расход таких материалов в среднем 1,5 кг на 1м2. Мастики не только защищают конструкцию от влаги, а и уменьшают воздействие на нее грунта. Это касается засоленных и кислотных грунтовых масс.

Материалом для рулонной гидроизоляции является полиэстер толщиной от 5 до 5,5 мм. С одной стороны, он покрыт мелкозернистой песчаной посыпкой, а с другой — полимерным покрытием. При воздействии тепла полимеры оплавляются, способствую сцеплению материала со стеной.

Срок службы окрасочных материалов может достигать 50 лет. Они устойчивы к возгоранию и гниению, механическим воздействиям, имеет повышенную адгезию к любым видам материалов. Также такие гидроизоляционные материалы легко наносятся и способны сдерживать рост нитеобразных трещин.

Пропитки или праймеры применяются при высокой пористости поверхности под гидроизоляцию. Поверх праймера наносят рулонные покрытия или мастики. Диапазон температур применения данной защиты от +5 до +400°С. Расход составляет 0,3 л на 1 м2 поверхности. Более подробно про гидроизоляцию фундамента можно прочесть в следующей статье.

Рулонная гидроизоляция технониколь для фундамента

Компанией создан научный институт, занимающийся усовершенствованием и разработкой материалов. Потому в линейке гидроизоляционных рулонов одной позицией не обошлось. Технониколь барьер очень гибкий, так как в нем нет основного слоя. На одной его стороне имеется самоклеящаяся мембрана. Гибкость и тонкость покрытия позволяет его применение даже при нестандартных формах конструкций.

Барьер лайт, внешний слой которого состоит из нетканого полотна, используется как основа под наклейку плитки. Лучше монтировать данный вид рулонов при температуре выше пяти градусов. В другом случае придется дополнительно подогревать полотно для его сцепления с фундаментом.

Из наплавляемых материалов самым эффективным против воздействия влаги является Техноэласт. Данный вид рулонного полотна используется для работы в особо сложных условиях. Им оклеивают внутренние стенки резервуаров, фундаменты глубокого заглубления, свайные конструкции. Самым важным в монтаже является правильный и достаточный нахлест стыков.

Гидроизоляция плитного фундамента, отсечение влаги от подошвы или прослойка между конструкциями может быть исполнена гидроизоляционным ковром Техноэластмост.

Такой вид наплавляемого материала характеризуется повышенной прочностью и устойчивостью к растягивающим усилиям. Также гидроизоляционный ковер устойчив к действию температур.

Технониколь гидроизоляция фундамента не деформируется при плюсовых показателях и не становится менее гибкой при минусе.

Причины, по которым проводится защита фундамента от воды

Монолитный фундамент представляет собой цельную железобетонную плиту незаглубленного или мелкозаглубленного типа. Основным элементом монолитного фундамента является бетон, пористая структура которого отлично впитывает влагу. Вода оказывает разрушающее воздействие на бетонное монолитное основание, результатом которого становится следующее:

Факторы которые влияют на защиту фундамента от воды

Проникая в поры бетона, вода вымывает из него соли и минералы, что приводит к снижению прочностных характеристик материала.
В грунтовой влаге содержатся примеси различных гидрокарбонатов, хлоридов и сульфатов. Попадая в бетон, эти вещества превращаются в кристаллы и, соответственно увеличиваются в объеме. В этом состоянии они разрушительно воздействуют на внутреннюю структуру бетона.
Сырость от насыщенного влагой фундамента в результате неправильной или некачественной гидроизоляции передается стенам, которые очень быстро покрываются плесенью и грибками. В результате материалы, подверженные гниению, также начинают разрушаться. Кроме того плесень поражает внутреннюю и внешнюю отделку помещения, что приводит к дополнительным расходам и незапланированному ремонту.

Отсутствие гидроизоляции значительно сокращает срок службы и основания, и всего строения.

Армирование и заливка

Армировать плитный фундамент следует металлическими прутьями, диаметр которых обычно составляет 10 мм. Далее необходимо поступить так:

Каркас из арматуры вяжется в два ряда. Нижний ряд ложится на спецфиксаторы, чтобы расстояние между гидроизоляцией и арматурой было до 7 см. Из обычной проволоки вяжется сетка с шагом в 20 см.
Второй ряд вяжется так, чтобы после заливки арматура скрылась под бетоном на 5 см. Оба ряда нужно связать стойками из той же арматуры.
После подготовки каркаса можно приступать к заливке бетона. Самая распространенная марка для изготовления фундамента – это М300. Чтобы получить качественный фундамент, бетон следует заливать за один день, желательно, чтобы промежутки времени между заливками были как можно меньше.
Залитый бетон следует выровнять. Чем ровнее она будет изначально, тем проще строить стены потом. Выравнивается фундамент обычно доской или рейкой.
После заливки бетону нужно дать отстояться на протяжении 30 суток. За этот период он окончательно затвердеет.

Для более полного представления об изготовлении фундамента своими руками можно посмотреть видео.

Плитный фундамент, то есть основание в виде монолитной железобетонной плиты является довольно дорогим решением при создании фундаментной опоры, но, тем не менее, он рекомендуется для использования многими проектировщиками.

Такой фундамент будет идеально себя чувствовать на непрочных плавающих грунтах. Массивная плита потребует от вас больших затрат на бетонный раствор, однако сам процесс строительства фундамента в виде массивной монолитной плиты выглядит довольно просто и доступен даже для владельцев с небольшими технологическими навыками.

Тонкости проектирования плитного фундамента

Принципы создания схемы плитного фундамента отличаются от технологии проектирования других видов оснований. Важно учесть особенности почвы, а также нагрузки: масса строения, эксплуатационный вес, давление снега. Также необходимо придерживаться СП

Данный вид основания — цельная конструкция, в которой плита и часть над фундаментом функционируют совместно. Следует тщательно изучить все узлы строения и несущей конструкции, важно разработать и просчитать проект коттеджа, указав эпюры распределения нагрузок, а также их направления.

Как сделать плитный фундамент прочным и надежным? Необходимо правильно смоделировать изгибающие нагрузки, крены, испытываемые плитой, а также определить оптимальную толщину основания, конфигурацию, решить, нужно ли армировать фундамент, возможно, это необходимо сделать локально.

Чаще всего используются плиты, толщина который 20–40 см.

Обратите внимание! Согласно результатам многих расчетов, для одного и того же коттеджа допустимо использовать плиты с разной толщиной, главное грамотно выбрать процент армирования.

Для примера разберем ситуацию, когда нужно сделать основание для дома. Если толщина плиты будет 20 см, потребуется локально доармировать высоконагруженные области, сделав правильные расчеты. Когда плита будет иметь толщину 25 см, можно сделать равномерный каркас, при этом основание получится надежным. Чтобы возвести 30-сантиметровое основание, потребуется большое количество как арматуры, так и бетонной смеси.

ТОП-5 статей по строительству:

Можно ли построить на участке второй дом: разбираемся в законодательстве
Расположение дома на участке: учитываем стороны света, расстояние до соседей и нормативные акты
Из чего лучше строить дом: обзор популярных материалов
Дом на 2 семьи с разными входами: планировка и преимущества
Материнский капитал на строительство дома: как получить и потратить

Если вы хотите сделать армирование плитного фундамента и сэкономить, следует произвести все необходимые расчеты. Тогда можно будет применять достаточно тонкие плиты 15–18 см.

Когда ваша задача — повысить сопротивляемость фундамента продавливанию, при этом используя тонкие плиты (существенно экономя на бетоне), следует сделать утолщения на углах, в областях, где состыковываются несущие конструкции, по периметру, под колоннами. Подобные усиленные плиты носят название «американских» и выглядят как призма в сечении.

Размер плитного основания не должен быть меньше площади коттеджа, важно учесть консольные участки. К примеру, когда планируется облицевать дом кирпичом либо иным тяжелым материалом, плиту следует использовать большего размера, чтобы обеспечить точки опоры для облицовки.

Что собой представляет шведская плита и как ее уложить

Перед началом строительства дома необходимо выбрать надежный фундамент. Важно, чтобы решение было рациональным и оптимальным и позволяло изготовить фундамент для дома с минимальными затратами.

Один из популярных вариантов для частного домостроения – “утепленная шведская плита” (сокращенно – УШП).

Обратите внимание

Технология устройства данного основания позволяет одновременно выполнять несколько действий, которые требуются при строительстве фундамента своими руками.

В конце данной статьи – видео с инструкцией по устройству фундамента “шведская плита” своими руками.

Что такое шведская плита

Технология по изготовлению УШП используется сравнительно недавно. Начался процесс использования в Европе.

Конструкция – утепленная монолитная плита, в которой проложены основные коммуникации и система водяных полов.

Технология изготовления такого фундамента позволяет не беспокоиться о возникновении сил морозного пучения, которых так боятся любые типы фундаментов. Устройство фундамента:

Устройство утепленной шведской плиты

Строительство утепленной монолитной плиты (УШП) не имеет серьезных отличий в изготовлении от обычной. Фундамент такого типа обладает следующими преимуществами:

Возможность монтажа в конструкции плиты теплого пола и других коммуникаций. Это существенно упрощает процесс строительства дома. Нет необходимости в обустройстве технического подполья, где обычно протягивают трубы водоснабжения и водоотведения. За счет этого сокращаются не только затраты на производство работ, но и их продолжительность.
УШП позволяет уменьшить затраты на эксплуатацию дома. Помимо прокладки системы подогрева технология предусматривает монтаж утеплителя, который предотвращает снижение температуры в помещениях. Фундамент позволяет сохранить тепло внутри дома, не пустить его в землю.
Стены защищены от сырости благодаря отсутствию условий для возникновения конденсата. За счет этого они не боятся плесени, грибка и гниения. Шведский плитный фундамент позволяет увеличить долговечность всего дома.
Такая опорная часть подходит практически для всех видов строений с разными геологическими условиями участков. Благодаря тому, что фундамент не заглублен в землю, исключается влияние на него уровня грунтовых вод. Монолитная плита имеет высокую несущую способность, поэтому технология подойдет как для строительства легких каркасных и деревянных зданий своими руками, так и для массивных кирпичных домов.
Предотвращение морозного пучения. Это явление делает фундамент особенно уязвимым, поскольку приводит к неравномерной усадке основания. Пучение возникает при одновременном воздействии двух факторов влаги и отрицательных температур. Избавившись хотя бы от одного из них, можно не беспокоиться о сохранности конструкций. Монолитная утепленная шведская плита (УШП) – это фундамент, который предотвращает охлаждение почвы в зимний период непосредственно под пятном застройки. Это вызвано тем, что в полу расположена система водяного отопления, которая хоть и отделена от земли слоем утеплителя, все равно отдает ей какую-то часть тепла.
Ровность поверхности плиты позволяет укладывать напольное покрытие первого этажа без дополнительных мероприятий. Это позволяет упростить отделочные работы, сократить стоимость и сроки строительства дома.
Устройство фундамента не требует наличия большегрузной техники. Утепленная плита, как и другие монолитные варианты, позволяет выполнять работы без привлечения грузоподъемных кранов. Кроме того, незаглубленный вариант не предполагает серьезной разработки грунта: достаточно лишь снять плодородный слой почвы, глубина которого составляет 20-30 см (работу можно выполнить своими руками) и сделать трамбовку.
Конструкция всегда имеет одинаковую температуру. У УШП нет циклов замораживания-оттаивания, которые приводят к ограничению срока эксплуатации элементов дома.

Выбор теплоизоляционного материала

Перед началом работ важно выбрать качественный утеплитель, чтобы проблемы с фундаментом вас не коснулись. Для обеспечения нормального температурно-влажностного режима и сохранения тепла в объеме дома для УШП потребуется эффективный теплоизолятор с низкой теплопроводностью.

Монтаж монолитного фундамента: пошаговая инструкция

Технология строительства любого фундамента предусматривает подготовительный этап:

проводятся изыскательские работы, разрабатывается проект;
для строительства монолитного фундамента необходимо подготовить участок.

Когда определен характер грунта, установлены уровни промерзания и залегания грунтовых вод, можно приступать к расчистке участка. Необходимо подготовить проезд для спецтехники, при создании монолитного фундамента своими руками подготовку котлована лучше механизировать.

Разметка

Периметр будущего фундамента намечают с помощью колышков и шнурки (веревку выбирают эластичную, не впитывающую воду). Контур намечают по углам. Перпендикулярность проверяется строительным угольником.

Необходимо правильно произвести разметку будущего фундамента

Обустройство котлована

Перед рытьем котлована полностью удаляется плодородный слой, в грунте не должно быть растительных остатков. Глубина выемки грунта определяется с учетом толщины песчаной подушки и монолитного слоя бетона, он должен быть выше уровня земли не менее 10 см. Фундамент для частного дома с цокольным этажом делается ниже уровня земли, глубина котлована соответствует проектной.

Дно и стенки уплотняют, выравнивают по уровню, затем устилают геотекстилем. Листы укладывают внахлест, чтобы обеспечить изоляцию песчаной подушки от почвы. Стыки рекомендуют проклеивать влагостойкой лентой, чтобы материал не расползался под весом песчано-гравийной смеси.

Геотекстиль необходим для гидроизоляции подушки от почвы

Формирование песчаной подушки

Песок или песчано-гравийная смесь засыпается в несколько этапов, каждый слой заполняет весь котлован, увлажняется, трамбуется для уменьшения количества пустот. Чтобы бетон не намокал, поверх песка укладывают слой полимера. Влагостойкая мембрана снижает риск растрескивания, бетонный монолит сохранит прочность. Мембранная пленка укладывается внахлест так, чтобы по порам вода уходила наружу. Мембраной укрывают с нахлестом на конструкцию опалубки.

Дренаж

Прежде, чем залить монолитный фундамент, стоит подумать об отведении дождевых и талых стоков. Параллельно с обустройством песчаной подушки делается дренажная система. С отступом от периметра по всей длине роется траншея глубиной до 80 см, делается песчаная или гравийная подушка высотой 10–20 см в зависимости от влажности почвы на участке, укладывается геотекстиль, затем перфорированные трубы. Необходимо предусмотреть наклон для стока воды. Дренажный канал монтируют в единую систему, предусматривают ливневку или открытый слив стоков. Сверху на трубу укладывают щебень, затем слой дерновой земли.

Дренаж необходим для отведения дождевой и талой воды

Возведение опалубки

Для заливки бетона необходима опалубка. Конструкцию делают из необрезных досок или фанеры (если планируется съемная опалубка). Конструкцию усиливают с внешней стороны раскосами, чтобы дерево выдержало натиск бетона.

Опалубка должна выдержать вес бетона

Формирование железобетона

Бетонный слой необходимо армировать. Сначала делают цементную стяжку, затем приступают к гидроизоляции и утеплению основания со всех сторон. При утеплении листы пенополистрола укладываются в два слоя со смещением на стыках. Следующая операция – создание армирующего каркаса. Капитальный фундамент для дома усиливают готовой сварной сеткой или прутьями, связывая их вязальной проволокой. Когда каркас готов, приступают к прокладке коммуникаций. После этого производится заливка бетона.

Армирующий каркас делается для прочности конструкции

Чем лучше делать при строительстве своими руками?

На разных этапах строительства принимают меры гидроизоляции, для которых используют определенные материалы. Ниже представлены популярные виды гидроизоляции, большую часть из которых можно использовать, если строить плитный фундамент своими руками.

Рулонные материалы

Способ походит для защиты подошвы основания от грунтовых вод. С этой целью используют полимерные пленки, профилированные мембранные и другие рулонные материалы, которые годятся для устройства под основанием плиты.

В частном домостроении используют с этой целью:

рубероид,
Стеклоизол,
Унифлекс,
Линокром,
Технониколь и не только.

Среди всех рулонных гидроизоляторов широкое распространение получил Технониколь из-за доступной стоимости и высоких эксплуатационных характеристик. Полотно укладывают на ровную поверхность с перехлестом от 15 см. Начинают раскатывать материал сверху вниз, закрепляя верхний край специальной рейкой.

Обмазочные гидроизоляторы

К обмазочным материалам относят:

специальные мастики на основе битума,
жидкую резину,
полимерную эмульсию,
различные смолы,
пасты и т.д.

За счет специальных добавок смесь приобретает эластичную структуру, благодаря чему легко наносится вручную и сохраняет прочностные характеристики в течение десятков лет.

Обмазочными материалами покрывают всю поверхность плитного фундамента, когда стяжка наберет требуемую прочность.

Проникающие составы

Речь идет о специальной пропитке, которую добавляют в бетонный раствор, чтобы улучшить его показатели водонепроницаемости и морозостойкости. Проникающий материал можно также наносить на поверхность плитного основания после застывания, тогда смесь замешивается с водой непосредственно перед применением.

С этой целью можно использовать такие пропитки, как:

Пенетрон,
Осмосил,
Гидрохит и др.

После нанесения на поверхность вещества проникают в структуру бетона на глубину 12–17 см, при контакте с водой превращаются в кристаллы и закупоривают поры, в разы увеличивая плотность материала.

Жидкая резина

Материал наносят с помощью пульверизаторов на видимую поверхность плитного фундамента, стараясь формировать защитный слой в виде ровного покрытия.

Преимущества жидкой резины:

Высокая водостойкость.
Эластичная структура.
Простота нанесения.
Прочность покрытия.
Хорошая адгезия.
Износостойкость.

От применения жидкой резины частных застройщиков может останавливать высокая цена материала, но такие расходы полностью компенсируются качественной гидроизоляцией фундамента на десятки лет.

Штукатурная

Материал представляет собой минеральную смесь, приготовленную с использованием глины и цемента. Такой раствор на воздухе очень быстро твердеет, превращаясь в прочный защитный слой, который подходит для выравнивания поверхности готового плитного фундамента и одновременно служит водоотталкивающей основой.

Преимущество методики заключается в низких затратах на приготовление глинистого раствора.

Экранированная

Метод основан на использовании специальных матов, которые создают надежный гидроизоляционный экран на поверхности плитного фундамента.

Маты крепят на монтажную пену или вставляют в специальные замки, установленные по краям конструкции. Самостоятельно провести монтаж невозможно, для работы привлекают лицензированных специалистов.

Напыляемые гидроизоляторы

Защитную пленку высокой плотности получают напылением специального материала (жидкой резины, Гидропласта, Техноэласта, Гидроизола и т.д.) на бетонную поверхность.

Водонепроницаемость покрытия толщиной 2–3 мм сравнима со свойствами рубероида или другого рулонного материала, наложенного в несколько слоев.

Преимущества методики:

высокая скорость и простота работы,
отсутствие швов в готовом покрытии,
эластичность,
без токсичных веществ в составе материала и т. д.

Этапы монтажа и виды укладочных работ

Чтобы создать качественную гидроизоляцию при помощи рулонных материалов, используется горелка. Это конструкция, работающая на газу, прогревает материал для дальнейшего соединения элементов между собой. Чтобы прогладить материал используется валик из тяжелых материалов, например, из дерева. Таким образом, можно избавиться от скопления воздуха.

Подготовительный этап

Заключается в тщательной очистке поверхности основания. Удаляются скопления пыли и грязи, трещины заполняются. При помощи раствора забиваются щели, а мастика помогает ликвидировать швы при деформации. Данные мероприятия позволяют избежать возникновение разрывов в гидроизоляционном материала, когда начнется усадка конструкции.

В некоторых ситуациях простого выравнивания недостаточно, тогда используется тонкий слой бетонной стяжки. Толщина не должна быть больше 3 см. После полного высыхания поверхности, сверху конструкция промазывается мастикой из битума для усиления сцепления с бетоном.

Применение вертикального метода

Чтобы облегчить процесс укладки своими руками, целесообразно подключить команду помощников.

При использовании вертикального метода рекомендуется придерживаться следующего порядка:

на заранее подготовленной ровной поверхности раскатать гидроизоляционный материал. Это необходимо для того, чтобы избавиться от лишнего воздуха и исключить волнистость. Современный вариант принято раскатывать сверху вниз и размещать внахлест до 15 см. Однако для удобства оклеивания можно осуществить раскладку продольно, но данный вариант сложнее для работников без профессионального опыта. Стыковочная зона не должна быть меньше 10 см; мастику наносить в небольшом количестве. Поскольку она быстро высыхает, ее используют уже после того, как гидроизоляционный материал посажен. Обработка внешней поверхности осуществляется посредством валика и гладилки. При этом инструмент плотно прижимается; места стыков сваривают при помощи горелки

Если работы проводятся в вертикальном направлении Важно обратить внимание на точность шва, поскольку вода способна быстро проникать через изъяны в конструкции; чтобы приступить к дальнейшей проклейке слоев, первоначально нужно подождать, пока конструкция полностью высохнет. Важно не забыть про припуск Шов должен в результате сдвинуться на 25-30 см.

Защитные материалы должны наноситься в беспрерывном порядке равномерным слоем по всей поверхности площади

Особое внимание обратить на стыковочные места в фундаменте. Подбирая материалы, необходимо помнить про вероятное взаимное разрушение

Так, например, мастику из битума не рекомендуется использовать вместе с пленкой из поливинилхлорида.

Перемещаясь к нижнему сегменту, нужно обращать внимание на переходной отлив. Для защиты используется два слоя внахлест

Применение горизонтального метода

В сравнении с вертикальным методом, использование горизонтальной техники требует повышенного внимания к проведению подготовительного этапа.

Это связано с тем, что в данном случае должно быть обеспечено максимальное прилегание изоляции к грунтовочной поверхности или основанию из бетона.

Наличие неровностей может привести к тому, что изоляционный слой прорвется.

Чтобы отделить подошву основания от прохождения грунтовых вод, монтаж осуществляется при помощи полной засыпки. Площадку тщательно очищают, удаляют лишний слой земли, а поверхность полностью выравнивают. Также формируется песчаная подушка.

Мембранный гидроизолятор укладывается сверху геотекстиля. Внахлест не менее 10 см накладывается пленка. В стыковочных зонах в обязательном порядке производится качественная очистка полотен. При использовании сварки вручную, рекомендуется использовать строительный фен. Сначала полосы максимально прогревают, а затем при помощи валика из тефлона прокатывают.

В процессе сварки используется двойной метод шва. Ширина первой полосы составляет от 1,5см, после должно быть оставлено воздушное пространство, а затем действие выполняется повторно. Торцы обязательно герметизируются.

Рулонная изоляция сверху покрывается толстым слоем геотекстиля, что позволяет исключить механические повреждения и компенсировать возможные нагрузки. Поверх стелется полиэтиленовая пленка, что позволяет избежать проникновения бетона в геотекстиль.

Чтобы склеить конструкцию, достаточно воспользоваться строительным скотчем. Пленка помогает сделать поверхность скользящей и помогает сгладить воздействие грунтового движения на фундамент.

В качестве последнего этапа служит нанесение бетонной стяжки поверх гидроизоляционного покрытия. При этом должны быть соблюдены универсальные правила заливки.

Технология утепления плитного основания

При устройстве плитного фундамента утепляют силовую конструкцию не только снизу, но и с боковых сторон. Последовательность технологических этапов следующая:

На выравненное дно котлована засыпают слой нерудного материала (песок, щебень) и тщательно утрамбовывают его, формируя плотный несущей пласт для фундамента.
Сверху расстилают слой геосинтетического материала, чтобы при подвижках грунта листы пеноплекса не расходились и не образовывались мостики холода.
Под теплоизолятором выстилают слой гидроизоляции. Этот этап можно пропустить при глубоком залегании подземных источников, поскольку сам по себе пеноплекс отличается низкой влагопроницаемостью.
Листы экструдированного пенополистирола кладут максимально близко друг к другу, заполняя швы монтажной пеной или специальным клеем.
По периметру силовой конструкции монтируют опалубку, с внутренней стороны которой также устраивают ряды из листов пеноплекса на высоту будущей бетонной стяжки. Здесь также листы теплоизолятора тщательно склеивают между собой.

После того, как строители соберут конструкцию из пеноплекса, во внутренне пространство можно укладывать армирующий каркас и инженерные коммуникации, затем переходят непосредственно к бетонированию.

Как производится утепление фундаментной плиты пеноплексом, расскажет видео:

Какой бетон использовать?

Как уже говорилось выше, гидроизоляция монолитной плиты фундамента начинается с выбора бетона. Итак, чтобы сделать основание максимально водонепроницаемым, учитывают несколько важных факторов:

Если возводится невысокий каркасный и щитовой дом, то плиту заливают бетоном W
Если речь идет о деревянном доме, то в условиях слабопучинистого грунта применяют тот же W4, а в случае с пучинистой поверхностью — W
База для строений из керамзито-, пено- или газобетона заливается W8 либо W
Если дом из кирпича или монолитный, то только W

Для того, чтобы придать бетону гидрофобные средства, в раствор также добавляют специальные присадки.

Песок и щебенка для раствора не должны иметь частиц глины. А показатель морозостойкости бетона должен быть равен F35-75.

Гидроизоляция фундаментной плиты — материалы, правила, способы и технологии от компании Ингри

Вода является агрессивной средой, которая негативно влияет на состояние фундаментных плит, именно поэтому мероприятия по гидроизоляции необходимо проводить в обязательном порядке. В данной статье мы рассмотрим, что представляет собой гидроизоляция фундаментной плиты, каким образом следует ее осуществлять и какие преимущества она дает.

Что представляет собой плитный фундамент?

Начать статью следует с описания плитного фундамента, его структуры и метода укладки. Данный тип фундамента относится к незаглубленным или мелкозаглубленным конструкциям, в зависимости от типа грунта. Для его укладки необходимо изначально создать котлован. Железобетонная плита устанавливается на организованную заранее подушку, созданную из песка и щебня, которые, в свою очередь, были плотно утрамбованы.

Плитный фундамент может быть двух типов: монолитным и сборным, каждый из них требует укладки гидроизоляции. При первом варианте уже подготовленная опалубка заливается товарным бетоном. Предварительно устанавливается каркас из арматуры. Второй вариант укладки плитного фундамента предполагает составление конструкции из заранее подготовленных железобетонных блоков, которые могут различаться по своей структуре.

Вне зависимости от выбранного типа фундамента необходимо устроить надежную гидроизоляцию плиты, чтобы обеспечить его долговечность.

Последствия отсутствия гидроизоляции фундаментной плиты

Вода способна крайне негативно повлиять на состояние многих строительных материалов, в том числе это касается и бетона, который служит основой для фундаментной плиты. Негативные последствия связаны с его пористой структурой, которая отлично впитывает в себя попадающую влагу.

Из-за того, что в проникающей из грунта в бетон воде находятся примеси минеральных солей, плита без надлежащей гидроизоляции разрушается. Причиной этому являются процессы кристаллизации и увеличения объема воды, конструкция подвергается давлению изнутри, ее прочность снижается, что может привести к обрушению здания.

Возможное негативное влияние воды также может быть связано с тем, что при попадании в бетон она вымывает из него все соли и ряд других элементов. Это приводит к скорому разрушению конструкции. При отсутствии качественной гидроизоляции фундаментной плиты стены могут начать вытягивать влагу из фундамента, что становится причиной появления плесени и сырости в доме.

Процесс гидроизоляции монолитной плиты фундамента

• Обмазочная изоляция. Простой процесс нанесения материала, быстрый и качественный результат, длительный срок эксплуатации. Материал наносится ручным или машинным способом.

• Проникающая изоляция. Активные химические компоненты гидроизоляции растворяются в воде и вступают в реакцию с ионными комплексами алюминия и кальция, солями и оксидами металлов, которые содержатся в бетоне. В ходе этих реакций формируются более сложные соли, способные взаимодействовать с водой и создавать нерастворимые кристаллогидраты.

• Гидроизоляция в рулонах. Используются диффузные пленочные мембраны или оклеечные материалы (рубероид, пергамин и т. д.), которые укладываются поверх «подушки» из песка и щебня.

Процесс состоит из нескольких этапов, на первом из которых по контуру периметра будущего фундамента в грунте создается котлован глубиной 20–30 см. Около 10–15 см образовавшегося углубления занимает слой щебня и слой песка такой же толщины. Осуществляется утрамбовка при помощи вибромашины или вибропресса. Поверх уплотненного слоя песка и щебня настилается рулонная гидроизоляция плиты, перекрывающая контуры периметра фундамента на 40–50 см. В качестве гидроизоляции может выступать битумная мастика или мембранная пленка. Поверх изолирующего слоя заливается стяжка из цементно-песчаной смеси, легированной щебнем. Именно на нее впоследствии будет уложена подошва фундамента. Далее осуществляются напыление дополнительного слоя гидроизоляции для фундаментной плиты и укладка еще одной стяжки, защищающей покрытие от контакта с опалубкой и арматурой.

Гидроизоляция монолитного фундамента своими руками

Стремительное развитие современного общества требует такого же бурного развития остальных отраслей, в том числе и строительства. Каждый год создается большое количество новых зданий, используются инновационные технологии и стройматериалы, происходит постоянная модернизация и совершенствование строительного процесса. Но неизменным остается одно – для того, чтобы сооружение простояло долго и нормально выполняло все свои функции, оно должно быть построено на прочном и качественном фундаменте.

Основание здания можно залить самостоятельно, а можно обратиться к специалистам. Но без хорошо сделанной гидроизоляции фундамент долго не протянет. Поэтому в статье мы рассмотрим, как правильно произвести гидроизоляцию монолитного фундамента своими руками. Необходимость ее выполнения очевидна. Ведь фундамент подвергается агрессивному воздействию грунтовых и поверхностных вод. Монолитные блоки способны поглощать влагу, в результате чего вы можете получить строительную конструкцию, нормальная эксплуатация которой невозможна. Стоит разобраться в вопросе, как правильно выполнить гидроизоляцию монолитной плиты фундамента, так как она имеет существенные отличия от гидроизоляции других типов оснований.

Вернуться к содержанию

Монолитный фундамент: особенности гидроизоляции

Защиту строительной конструкции от воды можно осуществить как во время создания монолитного основания дома, так и после того, как оно застынет. Учитывая то, что фундамент создается при помощи бетонной смеси, можно осуществить гидроизоляцию совместно с постройкой самого основания. Главное в этом случае – быть точным и осторожным.

В бетонную смесь под фундамент включают добавки, которые способны расширить свойства несущей конструкции, к примеру, сделать ее водостойкой. Но выполнить всю технологию для достижения такого эффекта довольно сложно и затратно.

Осуществить гидроизоляцию можно иначе. Сделать ее между основанием и грунтом. Поверхность плиты обработать специальными гидроизоляционными материалами: рулонными, обмазочными материалами — битумной мастикой.

Рекомендуем статью по изготовлению бетона своими руками. Она может быть весьма полезна, когда заказанного бетона немного не хватило, либо требуется залить небольшой объем. Для достижения хорошего результата следует правильно рассчитывать пропорции бетона, которые можно легко определить с помощью нашего калькулятора состава бетона.

Вернуться к содержанию

Инструменты и стройматериалы

Монолитный плитный фундамент – сплошной, неразрывный. Он гораздо прочнее сборных типов фундаментов, имеет массу преимуществ и является незаменимым для построек на пучинистых и песчаных видах грунтов. Известно, что такие грунты характеризуются высоким уровнем грунтовых вод, поэтому хорошая гидроизоляция монолитного фундамента особенно важна.

Изоляция также должна быть сплошной. Ее можно разделить на вертикальную и горизонтальную. Вертикальная применяется для общей защиты монолитной плиты и постройки от жидкости. Горизонтальная изоляция необходима для сохранения несущей стены от капиллярного подъема влаги с плитного фундамента. Вместе они образуют общую гидроизоляционную систему.

Рулонная гидроизоляция фундамента Технониколь

При создании плитного основания здания обязательным является устройство дренажной системы. Чтобы осуществить полноценную защиту от влаги понадобятся определенные инструменты и материалы:

Лопата;
Несколько ведер;
Цементный раствор;
Уровень;
Специальные растворы;
Рубероид.

Все вышеназванное вы можете без труда найти в строительных гипермаркетах и осуществить гидроизоляцию самостоятельно, без привлечения дополнительных рабочих сил.

Вернуться к содержанию

Виды гидроизоляции

Существует несколько способов гидроизоляции, которая осуществляется после заливки бетонной смеси. Это оклеечная или рулонная, обмазочная, штукатурная и гидроизоляция жидкой резиной.

Оклеечный метод гидроизоляции выполняется при помощи специальных рулонных материалов, зачастую применяется обычный рубероид. Рулонные материалы наклеиваются на бетонную поверхность при помощи газовой горелки, битумной мастики или специального клейкого слоя самого гидроизоляционного материала. Такая гидроизоляция осуществляется в минимальные сроки, характеризуется хорошей устойчивостью к динамическим нагрузкам, материал легко наносится и имеет хорошее сцепление с бетонной поверхностью.

Гидроизоляция монолитного сплошного фундамента может выполняться и обмазочным методом. В таком случае применяются обычные битумные мастики, битумно-полимерные, полимерные, одно- и двухкомпонентные гидроизоляционные материалы. Такое гидроизоляционное покрытие характеризуется устойчивостью к разным температурам, имеет антикоррозийные свойства, создает бесшовную поверхность. Может быть использовано в качестве отдельного материала и совместно с другим.

Защита фундамента здания при помощи жидкой резины – нововведение в строительстве. Этот инновационный материал был внедрен в строительную сферу сравнительно недавно, но уже заслужил массу положительных отзывов. Характеризуется простотой нанесения, отличной адгезией, бесшовностью, высокой прочностью, экологичностью, безопасностью и эластичностью.

Более подробно с технологией жидкой гидроизоляции можно ознакомиться в нашей статье, где подробно рассмотрены методы гидроизоляции жидкой резиной, жидким стеклом и проникающими составами. Наносится жидкая резины и проникающая гидроизоляция методом напыления.

Штукатурная изоляция осуществляется нанесением смеси с водостойкими включениями как обычная штукатурка. Она выполняет защитную функцию поверхности от воды, а также выравнивает поверхность.

Вернуться к содержанию

Технология гидроизоляции монолитной плиты фундамента

При гидроизоляции монолитного (плитного) фундамента необходимо добиться его ровной поверхности, для этого заливается цементная стяжка, и лишь после этого можно выполнять изоляцию специальной смесью или рулонными материалами. Потом осуществляется утепление, сверху вновь заливается стяжка, а сверху – напольное покрытие.

Основные этапы гидроизоляции:

Прежде чем приступить к гидроизоляции, следует выполнить некоторые земляные работы. Необходимо вскопать землю со всех сторон основания здания и выкопать траншеи в глубину на 50 см от нижней плоскости фундамента. Ширина траншей должна составлять не меньше чем 1 метр.
Выполнить покрытие поверхности цементно-песчаным раствором (слой от 2 до 3 см). Ее следует выровнять и высушить.
Следующий этап — полотна рубероида накладываются на поверхность (слой от 2 до 3 см). Расстояние до земли должно быть больше 20 см. На рубероид сверху наносится слой горячей битумной мастики, в которую предварительно была включена специальная гидратная известь в соотношении 1:2. Толщина слоя битумной мастики должна быть не больше 7-10 миллиметров.
После высыхания покрытия укладывается гидроизол в 2 слоя. Соблюдается нахлест полотен от 15 см. Между слоями необходимо промазать битумной мастикой.

Если вы сделали выбор в пользу ленточного фундамента, тогда рекомендуем вам прочесть подборку методов и описание технологии по гидроизоляции данного типа фундамента.

Вернуться к содержанию

Как приготовить битумную мастику

Вы можете приготовить битумную мастику своими руками. Одним из самых простых способов, который можно сделать дома является использование кускового битума.

Найдите строительный материал, который продается по 25 килограмм или по 20 килограмм. Раздробите его при помощи кувалды и расплавьте. Долейте масляную отработку в емкость с битумом, это придаст ему пластичность, и после затвердевания на поверхности не будут появляться трещины. Необходимо взять на 25 кг кускового битума около 5 л отработки. При помощи кисти-макловицы, предназначенной для нанесения битума, обмазать поверхность фундамента. Рекомендовано прикрепить к ней ручку из металла, используйте для этого саморезы. После использования 25 кг битума кисть нужно будет сменить.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Гидроизоляция фундамента с применением битумно-полимерных рулонных материалов

Часть 2 Нравоучительная

Вместо предисловия ко второй части…

Как мы уже говорили в первой части, битумно-полимерные рулонные материалы серии Техноэласт обеспечивают надежную защиту заглубленных сооружений различного назначения и степени ответственности. Известность технологии, высокое качество материалов, простота их укладки и отсутствие дорогостоящего оборудования – все это делает битумно-полимерные материалы самыми востребованными на рынке гидроизоляционных материалов. Тем не менее существует вероятность ошибок, которые могут привести к сбою гидроизоляционной мембраны.

По данным различных исследований можно выделить четыре основных типа ошибок:

• Ошибки проекта – 5-7%;

• Ошибки подбора материалов – 10-12%;

• Ошибки эксплуатации – 15-20%;

• Ошибки производства работ – 40-45%.

Ошибки проекта

Основные ошибки, возникающие при проектировании гидроизоляции строительных конструкций:

1. Отсутствие замкнутого контура гидроизоляции.

Гидроизоляционная мембрана должна иметь замкнутый контур, чтобы эффективно защищать строительную конструкцию от негативного воздействия подземных вод. В проектах встречаются решения, в которых вертикальная гидроизоляционная мембрана идет с внешней стороны конструкции, а горизонтальная – с внутренней (рисунок 1).

Рис. 1 Незамкнутый контур гидроизоляционной мембраны

Такая конфигурация создает условия для проникновения подземных вод внутрь конструкции по технологическому шву. Помимо этого, горизонтальная гидроизоляционная мембрана из паронепроницаемых материалов создает барьер для движения паров воды, что приведет к образованию биологической коррозии под гидроизоляционным покрытием.

Рис. 2 Биологическая коррозия под паронепроницаемым покрытием

К числу часто встречающихся ошибок можно отнести случай, когда фундаментную плиту выполняют из бетона с повышенным значением водонепроницаемости (W 10-14) без дополнительной защиты, а на вертикальные конструкции укладывают гидроизоляционную мембрану. Типовая ошибка в данном случае заключается в том, что вертикальную гидроизоляционную мембрану обрубают на верхней полке фундаментной плиты, что приводит к протечкам по технологическому шву сопряжения вертикальной и горизонтальной конструкций. Правильное решения в данном случае – завести гидроизоляционное покрытие на торец фундаментной плиты в максимально возможную нижнюю точку (рисунок 3). При этом, на всей поверхности фундаментной плиты гидроизоляционная мембрана должна быть полностью приплавлена к основанию, вне зависимости от способа ее крепления на остальной поверхности. О различных способах крепления гидроизоляционной мембраны из битумно-полимерных рулонных материалов, об их достоинствах и недостатках можно ознакомиться в первой части статьи.

А) Нерекомендуемый вариант Б) Рекомендуемый вариант

Рис. 3 Стыковка гидроизоляционной мембраны с водонепроницаемым бетоном фундаментной плиты

Такая гидроизоляционная система (фундаментная плита с повышенной водонепроницаемостью без дополнительной защиты) подразумевает качественное выполнение бетонных работ. При невозможности обеспечить высокое качество их выполнения, рекомендуется предусматривать дополнительную защиту гидроизоляционными мембранами, т. к. затраты на их устройство будут невысокими, а потенциально возможные затраты по устранению протечек и восстановлению водонепроницаемости – очень высокими.

2. Незаведение гидроизоляционной мембраны выше уровня земли.

Современное строительство подразумевает плотную городскую застройку, что способствует максимально возможной эксплуатации подземного пространства. Это приводит к изменению гидрогеологической обстановки в районе освоения подземного пространства: меняются уровни подземных вод, меняются плотности грунтов основания (что может привести к просадкам), увеличивается насыщение грунта водой из-за утечек из коммуникаций (по данным исследований потери составляют 15-20 процентов). В этих условиях некоторые старые нормы проектирования защиты подземных конструкций становятся неактуальными, в том числе и необязательность заведения гидроизоляционной мембраны выше уровня земли. Для надежной защиты строительных конструкций от негативного воздействия подземных вод и грунтов основания необходимо заводить гидроизоляционное покрытие выше уровня земли минимум на 300 мм.

Рис. 4 Гидроизоляция заглубленных конструкций фундамента, гидроизоляционная мембрана Техноэласт ТЕРРА заведена выше уровня земли, ЖК «Огни», г. Москва

3. Выполнение гидроизоляционного покрытия из разных типов материалов.

Для создания замкнутого контура гидроизоляционной мембраны не рекомендуется применять различные типы гидроизоляционных материалов на различных основах, с различными физико-механическими характеристиками. Во-первых, зачастую состыковать некоторые типы материалов не представляется возможным из-за химической несовместимости. Во-вторых, зачастую грамотное обустройство такого узла очень дорого и трудозатратно. В-третьих, в любом случае, такое соединение будет самым слабым звеном во всем гидроизоляционном покрытии.

Рис. 5 Попытка состыковать горизонтальную гидроизоляционную мембрану из плотной п\э пленки и вертикальную гидроизоляционную мембрану из битумно-полимерной мастики

Но если по каким-то причинам все-таки необходимо выполнить стыковку двух гидроизоляционных мембран, выполненных из различных типов гидроизоляционных материалов, то такую стыковку следует выполнять на рядовой поверхности, на которую не действуют высокие сжимающие или растягивающие усилия, и не рекомендуется выполнять в районе следующих узлов:

• Деформационных швов;

• Перехода с вертикальной на горизонтальную поверхность;

• Внутренних и внешних углов;

• Установки фундаментов под тяжелое оборудование;

• Примыкания к сваям.

4. Отсутствие праймера для наплавляемых материалов.

Праймирование основания, при выполнении работ методом полного наплавления битумно-полимерных рулонных материалов, является обязательным этапом производства работ. Это позволяет обеспечить необходимую величину адгезионного сцепления гидроизоляционного материала с основанием, а также связать мелкие частицы пыли, которые негативно влияют на адгезию.

5. Неверный узел перехода гидроизоляционного покрытия с горизонтальной поверхности на вертикальную.

Одним из самых сложных узлов при устройстве гидроизоляционного покрытия является узел стыковки вертикальной и горизонтальной гидроизоляционных мембран. В настоящее время существует три способа обустройства такого узла:

• Стыковка на предварительно обустроенной рядом с фундаментом вертикальной стенке;

• Стыковка на вертикальной части фундаментной плиты;

• Стыковка на вынесенной за пределы фундамента бетонной подготовке.

Основываясь на практическом опыте, мы рекомендуем применять вариант стыковки гидроизоляционных мембран на бетонной подготовке. Для этого необходимо вынести бетонную подготовку на 300 мм за край фундаментной плиты.

Рис. 6 Рекомендуемый вариант стыковки горизонтальной и вертикальной гидроизоляционных мембран

Если в районе строительства возможны просадки, что может привести к излому бетонной подготовки, то в этом случае рекомендуется выполнить ее армировку в зоне края фундаментной плиты. Армировку можно выполнить дорожной сеткой на 150 мм в каждую сторону от края фундаментной плиты.

Главными недостатками двух остальных вариантов являются:

• Невозможность обеспечить качественного сплавления рулонов битумно-полимерного материала;

• Частичное наплавление материалов стороной непригодной для наплавления;

• Необходимость одновременно наплавлять гидроизоляционную мембрану на длинном отрезке (несколько десятком метров).

6. Отсутствие защитного покрытия.

Одну из самых больших опасностей для гибкой гидроизоляционной мембраны представляет период от выполнения работ нулевого цикла до выполнения обратной засыпки пазух котлована, так как в этот период мембрана не защищена от воздействий: механических повреждений, собственного веса, ультрафиолетового излучения и т. д. При выполнении обратной засыпки грунтом очень велик риск повреждения гидроизоляционной мембраны механизмами, крупными (или смерзшимися) включениями, строительным мусором. При дальнейшей эксплуатации здания есть опасность осадки грунта обратной засыпки, прорастания корней деревьев сквозь гидроизоляцию, морозного пучения грунтов. Для предотвращения нежелательных процессов разрушения мембраны, ее необходимо защищать.

Эффективным способом защиты является применение профилированных мембран PLANTER. Материалы PLANTER изготавливаются из полиэтилена высокой плотности с отформованными шипами высотой 8 мм.

Рис. 7 Применение профилированной мембраны PLANTER для защиты гидроизоляционной мембраны Техноэласт ТЕРРА, Бизнес-школа Сколково, г. Москва

Для защиты гидроизоляционного покрытия от механического повреждения также применяют теплоизоляционные плиты из экструзионного пенополистирола XPS CARBON.

Под термином «теплоизоляция» принято понимать проведение мероприятий по сокращению расходов на отопление сооружения при его эксплуатации, обеспечения требуемой и постоянной во времени температуры внутри помещения, предотвращению образования конденсата на внутренних поверхностях заглубленных сооружений. Установлено, что теплопотери сооружения через фундамент и ограждающие конструкции подземных частей составляют 10÷20 % от общего объема теплопотерь конструкции в целом. Кроме того, теплоизоляционная защита является составным элементом гидроизоляционной системы и предохраняет от разрушения и температурного старения гидроизоляционную мембрану.

Применение плит из экструзионного пенополистирола XPS CARBON для теплоизоляции заглубленных сооружений приводит к снижению затрат на отопление, улучшаются условия работы конструкций, повышается комфортность помещений для персонала и т.д. Применение теплоизоляционного слоя также способствует продлению долговечности гидроизоляционных мембран.

Рис. 8 Утепление фундамента с применением плит экструзионного пенополистирола XPS CARBON, ЖК Кварталы, г. Москва

Приведенные выше способы значительно эффективней традиционных, которые являются очень материало- и трудоёмкими:

• Защита плоским шифером толщиной 8 м;

• Защита кирпичной стенкой толщиной в полкирпича;

• Защита монолитной бетонной тонкой стенкой, набетонкой.

Ошибки подбора материалов

Данный раздел мы достаточно подробно разбирали в первой части. Коротко повторим:

1. Применение материалов невысокого качества. Не рекомендуется применять материалы на окисленном битуме, или с недостаточным количеством полимермодификатора из-за невысокой долговечности таких материалов.

2. Применение материалов с основой на стеклохолсте и стеклоткани. Материалы на данных основах резко ухудшают свои физико-механические характеристики даже при незначительной химической нагрузке.

Рис. 9 Испытание различных типов битумно-полимерных рулонных материалов, гибкость на брусе

Ошибки эксплуатации

Несмотря на то, что гидроизоляционная мембрана из битумно-полимерных рулонных материалов является надежной, и ошибки эксплуатации в большей степени относятся к покрытиям кровли, существует ряд ограничений и на фундаментах, несоблюдение которых может привести к ее повреждению:

• Необходимость защиты от ультрафиолета;

• Необходимость защиты от механического повреждения.

Варианты защиты гидроизоляционной мембраны от механического повреждения, то мы рассматривали этот момент в рамках данной статьи чуть выше.

Необходимость защиты от ультрафиолета обусловлена тем, что битумно-полимерные рулонные материалы Техноэласт ЭПП и Техноэласт ТЕРРА не имеют защитой крупнозернистой посыпки, защищающей от негативного воздействия ультрафиолетовых лучей. Поэтому, не рекомендуется оставлять уложенный материал без дополнительной защиты на солнце более 14 дней.

Ошибки производства работ

Самый распространенный тип ошибок, на долю которого приходится более 40% отказов по гидроизоляции. Но об этом мы поговорим в третьей части нашей статьи.

Гидроизоляция фундаментной монолитной плиты и под нее.

Цельный вариант фундаментной основы считается хорошим для всех вариантов строений до трех этажей. Как видно из практики, сплошная плита наиболее устойчива, надежна и эксплуатируется долговременно. В основе такого варианта фундаментной основы расположена армированная железобетонная плита, имеющая высоту не меньше 30 см.

Содержание статьи:

По всей плоскости расположены арматурные стержни, которые создают прочное, не подвластное частичному оседанию частей основание. Так как это сплошная часть, то она равномерно расположена на земле, что способствует равному давлению строения на расположенный под ним грунт. Поэтому такой фундамент подходит под все виды материалов, под кирпич, деревянный сруб, пеноблоки и бетонные блоки.

Такие фундаментные основания устанавливаются в местах нестабильного грунта, и там, где существует возможность подтапливания зданий из-за высокого уровневого поднятия грунтовых вод. При продуманном гидравлическом обеспечении, этот вариант фундаментной плиты наиболее приемлем при постройке цокольных этажей и подвальных отделений. Такой фундаментный слой еще принято среди строителей называть «Плавающим» так как его сплошная основа не позволяет перемещаться строению вместе с плывущим грунтом.

Устройство монолитного фундамента

Сначала производятся земляные начальные работы по рытью котлована под застройку. Далее устанавливается деревянная листовая опалубка и засыпка щебне-песчаной подушки, которая утрамбовывается виброплитой. Производится закрытие пленочным покрытием основания и все заливается стяжкой из смеси песка и бетона. Далее делается устройство капиллярной и гидравлической изоляции основания с дальнейшей армировкой каркаса и заглаживанием бетона.

Гидроизоляция фундаментной монолитной плиты должна выполняться с самого начала работ, так как такие основания уходят глубоко под землю и для их защиты необходимо использовать современные варианты защиты. Для этого можно использовать смесь Пенетрон. Это проникающий вариант гидравлической изоляции, который надежно защищает основание за счет своих свойств.

Нанесенный состав глубоко проникает через микротрещины вглубь строения, вытесняет воду и, взаимодействуя с солями, образует кристаллическую основу, которая неразрывно срастается с самим основанием, что создает плотные водонепроницаемый заслон. Монолитные основы обрабатывают «Пенетрон-Сази» при возведении деревянных строений. Этот состав хорошо обработает основание и не позволит проникнуть влаге в деревянную постройку.

Гидроизоляция под фундаментную плиту делается с применением жидкой резины. Сначала подушка из щебня обрабатывается напором горячей резины при помощи пульверизатора, а сверху производится заливка фундаментного основания. Такой вариант будет дорогостоящим, но при обработке этим методом, произведется непосредственная защита всего строения и невозможность проникновения водных масс через поры, соприкасающиеся с грунтом.

Компания Технопрок предлагает мастики и резину, которые наносятся на все основание и гидроизоляция монолитной плиты будет полной и не допускающей проникновения влажных потоков через пористый состав бетона. Есть составы, которые можно наносить с помощью кисти, при небольших объемах работ и пульверизатором, на объемном фундаменте.

Такой вид материала выбирается потому, что ее применение не связано с применением горелок и огневых работ. Жидкая резина не относится к токсичным составам, является экологичной и разбрызгивается в холодном виде. Она пожаробезопасна и взрыво-неподдающаяся. При сравнении с рулонными вариантами резина создает на высоком фундаменте сплошную мембрану без швов и соединений.

Подготовка для нанесения резины

Перед началом работ необходимо всю поверхность убрать и прочистить, желательно под сильным водяным напором, чтобы на основании не осталось ни соринки. Далее проверяется наличие больших трещин, так как при заливке где-то мог быть плохо перемешанный бетон и в том месте образовывается трещина. Ее нужно залить, чтобы не было большого углубления, и жидкая резина не имела возможности прорваться.

Делается горизонтальная обработка монолитного основания жидкой резиной. Для этого пульверизатором разбрызгивается готовый состав равномерно по поверхности, ряд за рядом, без пропусков. После первого шара желательно нанести второй перпендикулярно нижележащему для более плотного покрытия и невозможности пропусков.

После обработки плиты производится возведение фундаментных монолитных стен. Следует не забыть, что плита основания выносится за пределы стен на 20-30 см. То есть размер плиты под строением больше чем сам дом. Это делается для лучшей состыковки гидравлической изоляции стен с изоляции плитного основания. Гидроизоляция стыков плит производится перед основным нанесением сплошного пленочного покрытия жидкой резиной. Они расчищаются от мусора и заполняются резиной.

Когда выведены стенные блоки фундамента, получается сплошная коробка, которая опирается на сплошную плиту. Гидроизоляция под монолитную плиту, которая была произведена, заизолировала строение от поступления воды через внутренние капилляры. Далее производится изоляционная защита боковин фундамента, чтобы получился сплошной резиновый мешок.

Фундамент плавающий сплошной

Бывает так, что хозяевам не нужно подвальное отделение, тогда рытье котлована не делается, а фундаментное монолитное основание производится непосредственно на щебневую подушку. Такая плита будет служить полом для первого этажа и одновременно фундаментным основанием. Поэтому изоляционные работы по защите фундамента, одновременно являются и половой обработкой.

Такой вариант основания под дом приобрел наименование плавающего фундамента. Потому что отливка их производится выше полосы промерзания грунта, фактически на поверхности. Поэтому они испытывают все колебания нижележащей земли, которые происходят во время промерзания зимой и оттаивания в весенние периоды. Все нагрузки, происходящие в почве, передаются основанию, и дом вместе с фундаментом то поднимается, то оседает.

До недавнего времени такие варианты использовались при постройке магазинов и павильонов, но сейчас часто при строительстве загородного домика применяется этот вариант фундамента, особенно там, где почва пучинистая.

Гидравлическая изоляция плавающего основания

После полного застывания бетонной заливки в сплошной плите производятся изоляционные работы. Если площадь основания большая, то предпочтительнее наносить Рапидфлекс или Технопрок с применением специального пульверизирующего оборудования. При небольшой площади и ручном нанесении применяется Эластопаз или жидкая резина холодного производства Эластомикс. Они относятся к экологичным материалам, в процессе нанесения и дальнейшего применения не выделяют химических испарений, которые могли бы нанести вред организму.

Гидравлическая изоляция под плиту фундамента

Говоря про изоляционные работы фундаментного основания, следует сначала сказать про гидравлические работы под плиту. Так как изоляционные работы производятся до отливки самой плиты.

Перед заливкой плитного основания укладывается щебень на 10 см и песок на 15 см. Далее производится уплотнение с применением виброплит, для более сильной утрамбовки. Далее на готовую поверхность расстилаются рулонные гидроизоляционные материалы или мембраны, вниз шипами.

Далее заливается первый слой 5-10 см тощего бетона. Тощим он называется из-за присутствия большого количества щебня и малого цемента. Получается основание бетонной фундаментной плиты. Гидравлическая изоляция производится именно по слою тощего бетона. А сверху заливается основная часть фундаментного основания сплошной монолитной плиты. Поэтому и выходит, что произведена гидравлическая изоляция под монолитное основание плиты.

Существует нюанс, на который следует обратить взгляд. При установке арматурного каркаса сверху заизолированного тощего бетона, изоляцию можно повредить. Чтобы избежать этого, на изолированную поверхность сверху расстилают геотекстиль и делают заливку. Если нужен каркас из арматуры, то на геотекстиль необходимо произвести стяжку. Далее вяжется арматура и заливается монолитная плита.

Сплошной монолитный фундамент с гидравлической изоляцией жидким составом резины

Для увеличения срока эксплуатации фундаментных сплошных оснований, современная практика предлагает применение варианта с заливкой всей поверхности жидким составом резины. Это увеличивает сроки службы строения, так как в подвальные и цокольные этажи не поступает агрессивная влага, которая вместе с разрушающей силой может принести еще и грибковые земельные заболевания. А, как известно, появившийся в доме грибковый налет может за год полностью уничтожить любое покрытие, произведенное в середине здания, даже плитку расщепит на кусочки, проникнув в ее середину и разрушив соединения. Также правильные изоляционные работы позволят избавиться от сырости в подвальной части строения, а также обеспечат комфортный воздух на первом этаже без примеси сырости.

После полной очистки от пылевых составов и грязи следует промыть полностью все основание, так как жидкая резина хорошо сцепляется с основанием, которое не совсем сухое. Еще одно преимущество использования жидкого варианта резины для изоляционных работ — это то, что он создает паровую защиту и охраняет от радонного излучения.

В связи с постоянными загрязнителями воздуха, земля пропитывается радиационными накоплениями, которые долгое время не разлагаются и излучают в атмосферу и естественно в построенные строения радонное излучение. Этот элемент таблицы наиболее сильно производит облучение человеческого организма, попадая в легкие вместе с воздухом. Распадаясь в дыхательных путях, он вызывает ожоговые пятна, а большая его концентрация приводит к раковым опухолям.

Попадая в организм, радон влияет на все его части, включая хромосомную и детородную. В дом радон попадает из грунта, через не изолированный фундамент. К тому же при производстве кирпича, блоков, используется не очищенная вода, которая также заражает строительные материалы радиацией. Так как газ тяжелее воздуха, он опускается в нижние подвальные части дома.

Но наибольшее накопление стенами и внутренними помещениями происходит из почвы, находящейся под строением. При обработке жидкой резиной фундаментного основания, происходит еще и защита человека от возможности проникновения радонных излучений в помещение, так как резина полностью изолирует просачивание радиации в дом. Поэтому для защиты своего дома и здоровья следует выбрать гидравлическую изоляцию жидкой резиной.

Гидроизоляционный фундамент гаража с рулонными материалами

Гидроизоляция фундамента гаража рулонными материалами – наиболее эффективный и часто применяемый способ защиты от разрушительного воздействия влаги на бетонное основание зданий и сооружений. От качества гидроизоляционных работ зависит прочность и долговечность такого важного элемента конструкции, как фундамент. Вопреки распространенному мнению, сделать качественную гидроизоляцию фундамента своими руками не так уж и сложно.Видео всего процесса с пошаговыми комментариями есть в свободном доступе. Здесь мы рассмотрим информацию об основных гидроизоляционных материалах для фундамента и технологии их нанесения на поверхность.

Классификация рулонных гидроизоляционных материалов

Все гидроизоляционные рулонные материалы, выпускаемые современной строительной отраслью, принято делить на 3 основных вида:

Рулонные липкие материалы. Представляют собой полоски водоотталкивающего материала различного состава, скрученные в рулоны.Монтаж осуществляется путем наклеивания на поверхность, которую требуется защитить, с помощью клеевой мастики или уже нанесенного на материал клеевого слоя. Для качественной защиты применяется несколько слоев внахлест. Наиболее известными материалами этого типа являются: рубероид, пергамин, глассизол.

Материалы, подвергающиеся нагреву горелкой или строительным феном при монтаже. Гидроизоляция фундамента рулонными материалами методом наплавки обеспечивает очень хорошее сцепление с защищаемой поверхностью.Смягчающий эффект специального битумного или полимерного слоя возникает при сильном нагреве.

Диффузионные современные пленочные мембраны. Это технологичный материал, который благодаря особому расположению пор способен не только защищать от внешней влаги, но и отводить водяной пар изнутри помещения. Благодаря этому фундамент, гидроизолированный таким образом, очень долго сохраняет прочность и целостность.

Гидроизоляционная мембрана

Первые два вида рулонных материалов используются для приклеивания гидроизоляции.Технология каждого материала имеет свои нюансы, но для всех есть общие правила.

Технология устройства для приклеивания гидроизоляции

Из самого названия понятно, что такие материалы нужно приклеивать к защищаемой поверхности фундамента. Делается это в несколько шагов:

Подготавливают поверхность, очищая ее от загрязнений, сглаживая неровности и сглаживая острые углы.
Нанесение грунтовочных смесей, в том числе специальных грунтовок, повышающих адгезию к бетонной поверхности.
Покрытие фундамента мастиками, которые дополнительно усиливают сцепление с фундаментом.
Непосредственно монтаж рулонного материала путем склеивания нескольких слоев согласно приложенной к нему инструкции.
Нанесение дополнительного слоя мастики на поверхность материала.
Устройство защитного или декоративного слоя в виде кирпичной кладки или листовых материалов, под которыми делают теплоизоляцию.
Проведение дренажных работ с частичной засыпкой фундамента грунтом.Для этого на расстоянии 1 метра от стены вокруг дома роют траншею, в которую укладывают дренажную трубу.
Строительство отмостки. Его ширина должна быть 60 – 100 см.

Гидроизоляция фундамента рулонными материалами ленточного типа имеет невысокую стоимость, но часто связана с необходимостью «грязных работ» и применением открытых источников огня.

Полезный совет! При устройстве отмостки вокруг здания необходимо гидроизолировать ее тем же материалом, что и фундамент.Это обеспечит дополнительную защиту от потоков воды с кровли при их отводе в сторону от фундамента.

Состав битумно-полимерного гидроизоляционного материала

Разновидности мембранных гидроизоляционных материалов

Гидроизоляционные мембраны были изобретены не так давно. Изготавливаются из полимерных материалов по специальной технологии, обеспечивающей отличную защиту фундамента от грунтовых и поверхностных вод. Технология монтажа делает такую гидроизоляцию очень устойчивой к осадкам и деформации фундамента.Мембранные материалы доступны как для вертикальной, так и для горизонтальной гидроизоляции.

Вертикальные наружные стены фундаментов испытывают значительные постоянные нагрузки от окружающего грунта. Для таких поверхностей предназначена профилированная мембрана, которая способна равномерно распределить нагрузку на поверхность. На внешней стороне материала имеются шиповидные выступы, которые отлично защищают мембрану от давления. На них скапливается влага, которая беспрепятственно стекает в дренажное устройство.

Гидроизоляция фундамента рулонными материалами с гладкой структурой осуществляется с защитой его горизонтальных поверхностей. Гладкая пленка препятствует подъему воды по капиллярам грунта к основанию фундамента.

Монтаж пленок для вертикальной и горизонтальной гидроизоляции осуществляется по разным технологиям. Шипованная мембрана приваривается строительным феном к специальным металлопластиковым направляющим, закрепленным на стенках фундамента.Гладкая пленка просто накладывается внахлест, а затем сваривается горячим воздухом.

Гидроизоляция фундамента гаража рулонными материалами: вертикальный способ

Работы по устройству гидроизоляции фундамента рулонными материалами мембранного типа горизонтальным способом выполняются в следующем порядке:

Тщательная подготовка базовой плоскости. Фундамент очищается от всех видов загрязнений и шлифуются все выступы и торчащие куски арматуры.При сильных загрязнениях, которые невозможно устранить, на фундамент наклеивают геотекстиль.
Внутренние углы армируются специальной лентой или мастикой из полимеров. Можно, кроме того, установить на них галтели.
Через каждые 1,5 м в длину и 2 м в высоту к поверхности крепятся рондели, необходимые для того, чтобы приварить на них лист мембраны горячим воздухом.
Материал нарезается по размеру фундамента. Запас на припуски 10 см.
С помощью фена материал приваривается к ронделям в нескольких точках. Чтобы подобрать необходимую температуру, нужно экспериментировать. Особенно качественно необходимо проварить стыки. Делать это следует двойным швом через 20 мм.

Полезный совет! Гладкие мембраны необходимо обклеить сверху геотекстилем. Для этого используйте специальный клей. Это покрытие защищает гидроизоляцию от повреждений. Шипованные и профилированные материалы не нуждаются в защите.

Гидроизоляция фундамента своими руками: описание горизонтального способа

Горизонтальная гидроизоляция устраивается для защиты нижней поверхности фундамента от грунтовых вод. Есть много видео о том, как сделать такую гидроизоляцию фундамента своими руками. Однако стоит подробно проанализировать процесс.

Гидроизоляция горизонтального фундамента

Так как на пленку ложатся колоссальные нагрузки от всего монолита, основание нужно готовить очень качественно.На дно траншеи для фундамента укладывается песчаная подушка, которую тщательно утрамбовывают и выравнивают. Его толщина может достигать 10 см. На подушку укладывается геотекстиль плотностью 400 г/м ² внахлест с припуском 15 см, который сваривается горячим потоком воздуха. На геотекстиль уже уложена мембрана с нахлестом 10 см.

Полезный совет! В местах стыков мембрана должна быть сварена двойным швом, чтобы получился закрытый карман, который затем надувается компрессором для проверки герметичности.Давление в этой полости должно держаться около 20 минут. Если это условие не выполняется, процедуру сварки повторяют.

Гидроизоляция фундамента горизонтальным способом

Поверх гидроизоляционного материала укладывают еще один слой геотекстиля плотностью 500 г/м ² . Он компенсирует нагрузку и обеспечивает дополнительную защиту от повреждений. Сверху дополнительно укладывается полиэтиленовая пленка толщиной 200 микрон. Это не позволит бетону просочиться на гидроизоляционный слой.После этого залить монолит фундамента. На этом можно считать законченной горизонтальную гидроизоляцию фундамента своими руками. Видео этой технологии позволяет наглядно увидеть все нюансы процесса.

Качественная гидроизоляция фундамента рулонными материалами обеспечивает надежную и длительную эксплуатацию, что влияет на долговечность и безопасность всего здания.

Гидроизоляция и гидроизоляция фундаментных стен

Рано утром телезрители в Портленде, штат Мэн, рано или поздно встретятся с Тони Хаффордом, основателем T.C. Системы подвала Хаффорда. Приветливый торговец стоит под огромным зонтиком и продвигает бизнес, посвященный «всем подвальным вещам». Хаффорд — один из сотен, а то и тысяч специалистов по всей стране, сделавших карьеру на восстановлении влажных, заплесневелых подвалов и подвалов. Но мало кто в бизнесе будет спорить, что даже успешная модернизация лучше, чем не допускать попадания воды в подвал.

«Всегда лучше обрабатывать снаружи, — говорит Питер Барретт, менеджер по продукции и маркетингу Dörken Systems Inc., которая производит различные гидроизоляционные изделия. «Всегда лучше стараться не допускать попадания воды в систему, чем управлять водой, когда она попадет в систему».

Ожидания от подземных пространств продолжают расти, как отмечает ученый-строитель Джон Штраубе в этом вебинаре на веб-сайте Dörken. Одно время домовладельцы ожидали, что их подвалы время от времени будут влажными. Кого это волновало? Они использовались в основном для хранения угля и картофеля. Это уже не так. По словам Штраубе, подвалы все чаще становятся жилыми помещениями для родственников, мужскими пещерами и домашними кинотеатрами, где отделочные материалы могут конкурировать с отделочными материалами в надземных частях дома.И для этого любое количество воды является потенциально серьезной проблемой.

Продукты и методы управления просачиванием воды выходят далеко за рамки ведер с асфальтовой массой, которую строители наносят на нижележащие участки стен фундамента. Хотя это по-прежнему распространенный подход к гидроизоляции фундаментов, строители также найдут ряд других продуктов, от гидроизоляционных мембран, наносимых в жидком виде, до синтетического каучука, наносимого в жидком виде, предназначенного для перекрытия трещин в бетоне, которые неизбежно появятся со временем.

Когда строители комбинируют эти продукты с водостоками по периметру ниже уровня земли, а также разумной планировкой участка и системами водосточных желобов, которые отводят дождевую воду от дома, шансы сохранить подвал сухим начинают выглядеть очень хорошо.

Вам нужна гидроизоляция или гидроизоляция?

Даже в тех частях страны, где нет высокого уровня грунтовых вод и не бывает обильных дождей, в соответствии с Международным жилищным кодексом (раздел R406.1) требуется гидроизоляция. К одобренным материалам относятся битумные покрытия (асфальт, разбавленный растворителями), акриловый модифицированный цемент или связующий цемент.Асфальтовые покрытия очень распространены. Их можно наносить распылителем или кистью, и во многих частях страны только стены фундамента будут мешать контролю влажности.

Гидроизоляция противостоит прохождению жидкой воды, не находящейся под гидростатическим давлением, что имеет место при засыпке фундамента хорошо дренируемым материалом и не подвергается стоячей воде. «В подавляющем большинстве жилых случаев гидроизоляции более чем достаточно», — говорит Барретт.«В большинстве случаев гидроизоляция в жилых помещениях не требуется».

Простые гидроизоляционные материалы, такие как асфальтовое покрытие фундамента, имеют два недостатка. Одна из них заключается в том, что они не будут перекрывать любые трещины, которые образуются в стене фундамента, а трещины в фундаменте считаются почти неизбежными. Во-вторых, хотя они и эффективны в блокировании миграции влаги через бетон, они не способны блокировать прохождение воды, находящейся под гидростатическим давлением.

Асфальтовые покрытия могут быть на основе растворителя или на водной основе.Жидкость является носителем, говорит Расс Сноу, менеджер по продажам и менеджер группы продуктов W.R. Meadows, но после испарения жидкости и отверждения покрытия продукты практически не отличаются. Почему одно над другим? Это может быть температура во время нанесения, которая благоприятствует продуктам на основе растворителей при температурах ниже точки замерзания, или это могут быть правила, ограничивающие количество летучих органических соединений (ЛОС), как это имеет место в Калифорнии.

Одной из причин, по которой строители могут придерживаться простой гидроизоляции, является стоимость, говорит Стив Гейгер, менеджер группы продуктов W.Р. Медоуз. Гидроизоляционная листовая мембрана, которую продает компания, стоит примерно 1 доллар за квадратный фут (180 долларов за рулон, из которого получается около 175 квадратных футов пригодной для использования мембраны), в то время как гидроизоляционная гидроизоляция на водной основе стоит 300 долларов за 55-галлонную бочку, или около 22 центов за квадратный фут. Если строитель обрабатывает 1000 квадратных футов стены фундамента, стоимость составит 1000 долларов против 220 долларов (без учета труда). На участках с низким уровнем риска, где предусмотрена обратная засыпка и дренирование по периметру, особенно там, где использование подвала ограничено, гидроизоляция может иметь смысл для застройщика, который ищет любой способ сократить расходы.

Мат с ямочками и дренажная доска

Dimple mat, или ямочная доска, представляет собой продукт, который, кажется, находится где-то между простой асфальтовой гидроизоляцией и полноценной гидроизоляционной мембраной. Версия Дёркена называется Delta MS. Это лист полиэтилена высокой плотности, сочетающий переработанные и первичные материалы, поверхность которого усеяна ямочками высотой 5/16 дюйма. Лист устанавливается таким образом, чтобы углубления были обращены к стене фундамента, создавая воздушное пространство между мембраной и фундаментом.Вода, которая проходит через лицевую сторону листа, должна стекать к водосточным желобам по периметру у основания стены без гидростатического давления, которое может вызвать проблемы. Он также используется внутри фундаментов при реконструкции подвала.

Мат

Dimple одобрен как самостоятельный продукт — его можно использовать для обеспечения гидроизоляции в соответствии с требованиями кодекса (однако в Канаде это не так, где также требуется дренажный слой). «Несмотря на то, что коврик с ямочками непроницаем для воды, он все же не считается гидроизоляционным слоем, потому что он не герметизирован в нижней части стены», — говорит Барретт.Поднимающийся уровень грунтовых вод может вытолкнуть влагу за мембрану у основания.

Дренажная плита, такая как Dörken Delta-Drain, аналогична мату с ямочками, за исключением того, что ямки обращены наружу и покрыты слоем геотекстиля. Геотекстиль удерживает отложения, а текстурированная поверхность мембраны создает воздушный зазор для снижения гидростатического давления. По словам Барретта, дренажную плиту можно использовать для защиты гидроизоляционного или гидроизоляционного слоя, но она не является самостоятельным продуктом. Часто используется как часть гидроизоляции.

В некоторых случаях требуется гидроизоляция

Строителям придется перейти на настоящий гидроизоляционный материал, когда условия на площадке включают высокий уровень грунтовых вод или когда принимаются дополнительные меры предосторожности против проникновения воды. Можно использовать различные листовые и наносимые жидкостью мембраны, все из которых предназначены для сопротивления гидростатическому давлению грунтовых вод. Как объясняет в этом онлайн-видео ученый-строитель Джозеф Лстибурек, вода может оказывать большое давление: давление всего в 1 дюйм.стоячей воды равно 250 паскалям, что равносильно ветру со скоростью 70 миль в час. Таким образом, на участке, где фундамент может находиться на глубине фута или двух, даже сезонно, существует много сил для создания утечек.

Кодекс разрешает использовать различные гидроизоляционные материалы (даже рулонную кровлю), но наиболее распространенными для жилых помещений, вероятно, являются наносимые жидкостью и клеящиеся листовые мембраны. Жидкие разновидности можно наносить распылением, валиком или шпателем на поверхность, как правило, до толщины 60 мил во влажном состоянии (отверждение до 40 мил).Смеси стирол-бутадиенового каучука при отверждении приобретают гибкую эластичную консистенцию. По данным Concrete Network, жидкие мембраны быстро изнашиваются и относительно недороги. Хотя наносимые жидкостью мембраны являются бесшовными, их потенциальной слабостью является неравномерное нанесение, что приводит к неравномерной толщине бетона.

«В случае распыления контроль качества всегда возлагается на тех, кто занимается распылением, — сказал Барретт. «Какую бы толщину вы ни получили, это то, что парень наденет».

С другой стороны,

Snow предпочитает наносимые жидкостью мембраны, потому что в них нет швов и стыков.По его словам, характеристики наносимых жидкостью и листовых мембран одинаковы, а затраты аналогичны. Выбор может сводиться к личным предпочтениям архитектора или строителя.

Гидроизоляционные мембраны можно напылять для создания бесшовного эластичного покрытия. Это Mel-Rol LM от W.R. Meadows. Фото предоставлено У. Р. Медоузом.

Гидроизоляционные мембраны, наносимые в жидком виде, могут быть нескольких сортов, при этом более качественные продукты производителя гарантируют большее значение гидростатического напора.Tremco, например, предлагает две версии своей флагманской мембраны Tuff-N-Dry — битума, усиленного полимерами. По данным компании, версия H8 будет выдерживать 8 футов напора, в то время как XTS, используемая как в жилых, так и в легких коммерческих целях, выдерживает 12 футов гидростатического напора. Эти покрытия обычно сочетаются с изоляцией из стекловолокна, которая одновременно изолирует стену и защищает гидроизоляцию.

Мембраны Peel-and-Stick продаются рядом компаний под разными торговыми названиями — например, Blueskin WP 200 от Henry или Mel-Rol от W.Р. Медоуз. Некоторые, но не все листовые мембраны наносятся поверх грунтовки, и производители предлагают версии, которые можно наносить при температурах до 0°F.

При использовании гидроизоляционной мембраны на стенах фундамента следует помнить об одном, говорит Штраубе. Если мембрана не соединена с гидроизоляционным слоем под плитой, подвал все еще находится в опасности. При достаточном гидростатическом напоре вода будет вытесняться через плиту, даже если стены водонепроницаемы.

Подход «хорошо-лучше-лучше»

Straube предлагает трехуровневый подход к защите фундамента, выбор которого зависит от местных условий и бюджета.«Начальный уровень хорошей производительности», по словам Штраубе, будет состоять из дренажной мембраны, такой как карта ямок, плюс дренаж по периметру у основания стены. Мембрана обеспечит пароизоляцию и разрыв капилляров. Небольшое количество воды может попасть через прокол или отверстие от гвоздя, но небольшое количество воды не должно быть проблемой.

Blueskin WP 200 — одна из нескольких доступных на рынке гидроизоляционных мембран. Фото предоставлено компанией Генри.

Второй уровень производительности включает гидроизоляционный слой (например, напыленный на битумную эмульсию), а также дренажную мембрану, такую как мат с углублениями, и дренаж у основания стены. Верхний край мембраны должен быть прижат к фундаменту. Эта сборка, которую он называет «наиболее выгодной», должна быть в состоянии справиться с относительно влажными условиями и работать на всех участках, кроме самых сложных. Если вода проникнет через лист с ямками, гидроизоляция предотвратит ее поглощение бетоном. (Эта сборка очень похожа на первоклассную противодождевую стену, где коврик с ямочками занимает место внешней облицовки, а гидроизоляция выполняет роль водонепроницаемого барьера.)

Для очень влажных мест, с большим количеством воды в почве или в ситуациях, когда жилое пространство в подвале особенно уязвимо для влаги, Straube рекомендует еще один шаг. Слои будут состоять из гидроизоляционного слоя, листа с ямочками для обеспечения воздушного зазора, а затем дренажного листа с геотекстильным слоем, который сбрасывает воду вниз к нижней части стены, где ее собирает дренаж по периметру.

Во всех случаях необходимо установить дренаж по периметру ниже уровня цокольного этажа.

Комбинация нескольких слоев для дополнительной защиты

Сочетание различных слоев контроля влажности популярно среди многих строителей. Один из них, Мэтт Райзингер из Техаса, начинает с наносимой жидкостью или клеящейся мембраны, которая наносится непосредственно на стену фундамента (сначала он заполняет все большие пустоты раствором). После распыления на 60-миллиметровый слой бутадиен-стирольного каучука, Райзингер объясняет в этой статье в Journal of Light Construction , он наносит толстый слой герметика на холодный стык между стеной и фундаментом.Дефекты напыленного покрытия ремонтируются или заполняются герметиком (Risinger рекомендует Poly Wall 2200). В качестве альтернативы, он будет использовать пленочную мембрану толщиной 40 мил поверх грунтовки. Далее идет изоляционный слой, за которым следует дренажная плита со встроенным воздушным зазором. Дренажная плита защищает гидроизоляционный слой, снимая гидростатическое давление. Дренажи по периметру из 4-дюймового ПВХ Schedule 40, покрытые крупным гравием или септическим камнем в фильтрующей ткани, завершают установку.

Строитель из штата Мэн Ben Bogie использует самоклеящуюся гидроизоляционную мембрану или наносимый жидкостью гидроизоляционный продукт, а также в сочетании с ямочным матом и водостоками по периметру.

Hammer & Hand, проектно-строительная компания на Тихоокеанском Северо-Западе, рекомендует в своем Руководстве по передовой практике наносить жидкую эластомерную мембрану непосредственно на бетон, а затем дренажный мат со встроенной фильтрующей тканью. Руководство также рекомендует расширяющуюся гидроизоляцию из бентонита над капиллярным разрывом между основанием и стеной фундамента.

Другие материалы для гидроизоляции

В жилых помещениях широко распространены самоклеющиеся и наносимые жидкостью мембраны, но производители предлагают несколько других вариантов.Они включают в себя гибкие цементные покрытия, такие как двухкомпонентный Cem-Kote Flex ST от W.R. Meadows, и панели, сделанные из слоя бентонита натрия (разновидность глины), который расширяется, образуя водонепроницаемый барьер при намокании. HDPE/бентонит Tremco типичны для этих продуктов. Он сочетает в себе бентонит и лист полиэтилена высокой плотности, который устанавливается снаружи фундамента перед обратной засыпкой. Влага в почве заставляет бентонит расширяться, изолируя грунтовые воды.

По словам Гейгера, бентонитовые панели

по-прежнему широко используются в коммерческих гидроизоляционных работах и остаются популярными у некоторых архитекторов и строителей.Но, добавляет он, точно так же, как вода заставляет бентонит набухать, недостаток воды заставляет панели сжиматься. В почвах, которые проходят повторяющиеся циклы увлажнения и высыхания, панели в конечном итоге проявляют признаки износа и становятся менее эффективными, чем если бы они все время оставались влажными.

Реже используется термоплавкая мембрана. Как описано Сноу в статье, которую он написал для журнала The Journal of Architectural Coatings, , эти мембраны изготавливаются из битума, модифицированного стирол-бутадиен-стиролом, и для расплавления подложки и размягчения битума требуется горелка. Тепло сплавляет слои вместе и устраняет некоторые недостатки самоклеящихся мембран, обеспечивая полное покрытие стыков и других деталей. Сноу добавляет: «Однако эти системы требуют применения опытными установщиками и могут быть довольно опасными».

Хотя ряд других материалов также удовлетворяет требованиям IRC в отношении гидроизоляции, доступность такого большого количества напыляемых и самоклеящихся мембран, вероятно, делает многие из них либо устаревшими, либо менее надежными.

Модернизация может быть сложной

Остановить течь воды в существующем фундаменте сложнее. С этим можно справиться снаружи (ремонт положительной стороны) или изнутри (ремонт отрицательной стороны). Но перед выполнением каких-либо работ на самом фундаменте, возможно, стоит проверить уклон вокруг дома и состояние (или наличие) желобов и водосточных труб, чтобы убедиться, что сток не скапливается вокруг фундамента, а направляется в безопасное место от дома. .Некоторые проблемы с мокрым подвалом можно решить только с помощью этих шагов.

Когда подвал используется только для хранения или механики, небольшое количество воды время от времени может не иметь большого значения. Но когда подвал превращается в жилое помещение, решение проблемы влажности становится очень важным. Ремонт снаружи включает рытье траншеи снаружи фундамента, добавление водостоков по периметру, если они еще не существуют, и добавление мата с ямочками или другого типа мембраны снаружи стены фундамента.Цветочные клумбы, нависающие террасы, близлежащие соседи и множество других условий участка могут сделать это трудным, и это будет дорого.

Точечный ремонт, направленный на устранение ограниченного количества трещин в бетонном фундаменте, может быть выполнен менее навязчивым способом, чем вскапывание всего периметра фундамента. Как объяснил Мэтт Сток, президент и владелец компании U.S. Waterproofing, расположенной в Чикаго, можно выкопать землю за пределами фундамента, чтобы обнаружить трещину с помощью лопаты или копателя, а затем обработать участок бентонитом. В других случаях может потребоваться более капитальный ремонт. Как отмечает Сток, решение должно учитывать условия площадки. «Нет универсального решения для всех», — сказал он в телефонном разговоре.

Подрядчики, такие как U.S. Waterproofing, предлагают множество вариантов ремонта изнутри. Как поясняется в этом документе Building Science Corporation, бетонную плиту можно обрезать по краю, выкопать траншею для размещения дренажной трубы и щебня, а также установить внутренний водоотливной насос для отвода воды из подвала.Можно добавить внутренний дренажный слой, такой как коврик с ямочками или листовая гидроизоляционная мембрана. Для неровных бутовых фундаментов поверх гидроизоляционной мембраны можно нанести слой изоляции из напыляемой пены, как показано на рисунке ниже.

Гидроизоляция внутри (исправление «отрицательной стороны») может включать более одного материала, включая мембраны и изоляцию, как показано на иллюстрации Building Science Corporation.

Один из потенциальных рисков при таком подходе заключается в том, что если вы не аккуратно отрежете плиту и не откроете пол, это создаст путь для радона, естественного радиоактивного газа, проникнуть в дом. «Лично я думаю, что это ужасная идея», — говорит Барретт, добавляя, что радон является второй по значимости причиной рака легких в США после курения. «Если вам нужно сделать это, сделайте это как можно герметичнее».

В отчете Building Science этот вопрос рассматривается следующим образом: «Если используется внутренний дренажный слой, он должен быть газонепроницаемым (соответствует требованиям к воздухонепроницаемым материалам/сборкам) и паронепроницаемым (пароизоляционный слой класса I) по отношению к внутреннему пространству. ».

Hammer & Hand использует практически ту же процедуру.Одно отличие состоит в том, что 16-дюймовые секции плиты оставляют нетронутыми через каждые 15-20 футов, чтобы поддерживать устойчивость стены фундамента, как показано на рисунке ниже. Выгребной колодец всегда закрывается паро- и воздухонепроницаемой крышкой.

Руководство Hammer and Hand Best Practices подробно описывает, как следует добавить внутренний французский водосток к существующему фундаменту. Иллюстрация предоставлена Hammer and Hand.

Если трещины в бетонном основании не являются конструкционными, их можно устранить, заполнив их изнутри эпоксидной смолой или уретаном.По словам Сток, герметик проталкивается на всю глубину трещины, чтобы эффективно закупорить утечку. В методе, называемом инъекцией навесной стены, в фундаменте просверливается ряд отверстий, и в грунт, окружающий стену или плиту, закачивается герметик для создания водонепроницаемого барьера. Но такой подход более характерен для кирпичного фундамента, чем для монолитно-бетонного.

Покрытия, наносимые изнутри

Еще один способ решения проблем с протечками стен подвала — использование гидроизоляционного покрытия внутри.В ходе одного из тестов Wingnut в реальных условиях технический директор и строительный консультант GBA Питер Йост экспериментировал с несколькими гидроизоляционными составами: UGL Drylok Extreme, Koster NB1 Grey и Xypex Concentrate. Действительно ли работают эти внутренние системы контроля влажности? Это то, чему Питер решил научиться.

Для этого Питер построил полые колонны из каменных блоков размером 8 на 8 дюймов и сделал гидроизоляцию снаружи в соответствии с указаниями производителя. Затем он наполнил полые ядра колонн водой, чтобы проверить, работают ли покрытия.Два продукта — Koster NB1 Grey и Xypex Concentrate — представляют собой так называемые кристаллические покрытия, которые предназначены для просачивания в бетон и образования кристаллической матрицы при отверждении. UGL Drylok Extreme — нет.

Вот как они это сделали.

- UGL Drylok Extreme гарантированно выдерживает подъем на высоту 15 футов и служит до 15 лет. Однако двойного слоя этого похожего на краску материала было недостаточно, чтобы предотвратить просачивание некоторого количества воды на дно колонны.Когда Питер попытался устранить активную утечку гидравлическим цементом Drylok Fast Plug, колонка продолжала протекать, в том числе прямо в пробке.
- Компания Xypex возражала против метода испытаний Питера, утверждая, что блоки CMU слишком сильно различаются по составу, чтобы обеспечить надежную герметизацию. В CMU недостаточно гидроксида кальция для роста кристаллов, поэтому они предложили Питеру подождать еще две недели, пока материал затвердеет, прежде чем он приступит к тесту на воду. Две недели спустя в колонке стало очень медленно просачиваться вода в нижней части колонки.После того, как Питер смочил блок водой и натер Xypex Patch-n-Plug, утечки исчезли.
- Koster USA выразил те же оговорки по поводу методов испытаний. Компания предложила Питеру заменить часть воды в смеси NB 1 Grey на SB Bonding Emulsion и нанести на блок грунтовку (Polysill TG500) перед нанесением покрытия на CMU. Даже предприняв эти шаги, Питер обнаружил небольшое просачивание в некоторых местах в нижней части колонны. После двухнедельного ожидания и повторного тестирования Питер не обнаружил никаких утечек воды на колонке.

Что нам делать с этими «крылышками»? Во-первых, давайте помнить, что Питер будет последним, кто заявит о лабораторной точности своих тестов. Тем не менее, UGL Drylok, по-видимому, не в состоянии противостоять гидростатическому давлению, по крайней мере, с таким напором в колонне CMU, которую он построил. С некоторым уговором два кристаллических покрытия действительно не пропускали воду. Насколько они надежны, как гидроизоляция на внешней стороне фундамента – другой вопрос.

Tremco также предлагает обработку пятен негативной стороны для трещин.EasyDri компании — это однокомпонентный полиуретан, который используется для обработки трещины, а не всей стены, — говорит менеджер бренда Аманда Хелбер. Его можно наносить на мокрую стену. Но эксперты предостерегают от покрытия всей стены уретановым или эпоксидным герметиком, который не является паропроницаемым. Гидростатическое давление может оттолкнуть покрытие от стены.

Трудности, присущие устранению протечек воды на существующем фундаменте, являются хорошей причиной, чтобы подумать о том, чтобы сделать больше, чем простая гидроизоляция, когда у вас есть выбор.Несколько тысяч долларов вперед на сайте, где условия сомнительны, кажутся хорошей страховкой. Таков подход Райзингера, и опыт Стока в области модернизации, похоже, поддерживает его.

«Однажды укусила, дважды застенчива», — сказал Сток по телефону. «Как правило, люди, которые вкладывают деньги в гидроизоляцию нового строительства, будь то жилой или коммерческий объект, — это те, кто либо был укушен раньше, потому что у них был другой дом, и он протекал, либо у них есть очень консервативный архитектор или строитель, который собирается сказать хозяину правду.

Первоначально опубликовано на GreenBuildingAdvisor.com.

Гидроизоляция фундамента, которая работает | JLC Онлайн

Один из худших телефонных звонков, которые вы можете получить, будучи строителем, — это звонок от клиента, который сообщает, что у него в подвале есть вода. Мы делаем все возможное, прежде чем засыпать фундамент, чтобы избежать этого звонка. Конечно, эффективная система гидроизоляции фундамента стоит дороже. Но по сравнению с необходимостью возвращаться на место, выкапывать весь фундамент и устранять проблему, первоначальные затраты — это выгодная сделка. Добавьте к этому потерю репутации и все те обиды, которые у вас возникнут по отношению к клиенту, и вы поймете, что затраты на то, чтобы сделать все правильно с самого начала, ничтожны.

В этой статье я сосредоточусь на трех компонентах эффективной системы гидроизоляции фундамента и рассмотрю некоторые продукты, на которые я полагаюсь для поддержания сухости подвалов.

Черная липкая масса не помогает

В старые времена для гидроизоляции фундамента использовали черную неприятную липкую массу на асфальтовой основе. Этот материал является побочным продуктом нефтепереработки и на самом деле считается не гидроизоляцией, а только гидроизоляцией.«Асфальтовая жижа не может блокировать объемную воду, которая скапливается на фундаменте; он может только предотвратить просачивание влаги из влажной почвы в бетон. Как только эта влага накапливается и насыщает почву, она создает гидростатическое давление, которое может прогнать воду прямо через асфальтовую гидроизоляцию.

Эффективная гидроизоляция фундамента — это больше, чем просто продукт; это система с тремя важными компонентами: мембрана для защиты бетона; дренажный коврик, чтобы уменьшить гидростатическое давление и позволить воде стекать вниз, а не внутрь; и французский дренаж на уровне основания для подачи воды в дневной сток или в водоотливной насос.

Первая линия обороны

В порядке строительства первым компонентом системы является настоящий гидроизоляционный материал, наносимый на поверхность стен фундамента. Это может быть покрытие, наносимое жидкостью, или мембрана, отслаивающаяся и прилипающая.

Первым шагом при нанесении этого материала является осмотр поверхности стен и заполнение раствором любых больших пустот.

Жидкая мембрана . Жидкие материалы нового поколения, в которых используется SBR (стирол-бутадиеновый каучук), специально разработаны для гидроизоляции бетона.Они функционируют как настоящая гидроизоляция, потому что полностью нерастворимы в воде и могут противостоять гидростатическому давлению (хотя мы хотим ограничить это давление, как я объясню далее). Материал наносится распылением в виде жидкости, поэтому он представляет собой непрерывную монолитную мембрану. В критических местах — переходах между колонтитулом и стеной фундамента, внутренних углах или проходах труб — жидкий материал идеально соответствует вариациям поверхности без большого количества причудливых оригами.

Все проходы через стены являются критическими.Холодный шов между фундаментом и стеной нуждается в толстом валике
герметик, например Poly Wall’s 2200.

Существует ряд продуктов для гидроизоляции бетонных стен. Мой друг-строитель Брайан Лонг верит в Poly Wall’s Home Stretch Liquid, продукт из синтетического каучука, который использовался на коммерческом рынке более двух десятилетий, но только недавно был представлен на рынке жилья.

Герметик должен быть обработан для обеспечения хорошей адгезии и полного покрытия.

Первым шагом при нанесении этого материала является осмотр поверхности стен и заполнение раствором любых больших пустот. Меньшие пустоты в порядке; резина заполнит их. Но более крупные неровности заполнятся неравномерно и создадут слабое место в монолитной поверхности.

Все проходы через стену и холодный стык между фундаментом и стеной являются критическими областями, которые в первую очередь требуют нанесения толстого слоя герметика, такого как герметик Poly Wall 2200. Герметик должен быть обработан для обеспечения хорошей адгезии и полного покрытия.

Брайан Лонг любит распылять на стену жидкую мембрану.

За ним следует член экипажа с катком, чтобы выровнять круги.

Вы можете наносить жидкую мембрану, но Брайану Лонгу нравится распылять ее на стену. Распыление происходит быстрее и облегчает контроль толщины.За ним следует член экипажа с катком, чтобы выровнять круги.

Материал напыляется до толщины 60 мил, который высыхает до цельного покрытия без швов толщиной 30 мил.

Материал напыляется до толщины 60 мил, после высыхания образует цельное покрытие без швов толщиной 30 мил. Бригада использует гидравлический распылитель Graco 733 и периодически проверяет толщину в процессе работы. Одна приятная особенность распылителей: вы можете оставить материал в машине на срок до двух недель, что дает вам возможность вернуться к одной работе в течение нескольких дней без серьезной очистки.

Бригада использует герметик 2200 для заполнения любых отверстий или мест с неполным покрытием.

После нанесения мембраны бригада Лонга проверяет поверхность мембраны и устраняет любые дефекты, используя герметик 2200 для заполнения любых отверстий, выбоин или мест с неполным покрытием. Этот шаг может показаться невероятно придирчивым. Но опять же, по сравнению с работой с недовольным клиентом, это время потрачено не зря.

Барьер ColdJoint накладывается на горизонтальный выступ фундамента и вверх по стене примерно на фут.Он перекрывается Delta-Thene, стеновой мембраной толщиной 40 мил и шириной около 3 футов.

Анкеры имеют самоклеящийся клей, который прикрепляет их к поверхности.

Самоклеящиеся мембраны представляют собой отличную альтернативу гидроизоляции. Для достижения наилучших результатов я начинаю с мембраны толщиной 40 мил, нанесенной на горизонтальный край фундамента и вверх по стене примерно на фут, чтобы защитить этот важный стык фундамента. Вертикальная ножка этого барьера для холодного соединения должна быть перекрыта 40-миллимитровым клеящимся продуктом шириной около 3 футов. Обычно мы запускаем мембрану вертикально. Большинство самоклеящихся продуктов, предназначенных для нанесения на бетон, требуют грунтовки. После того, как грунтовка нанесена, мы снимаем подложку с мембраны, чтобы нанести ее, создавая цепкую адгезионную связь между клеями.

Поверх гидроизоляционной мембраны укладываем изоляционный слой. Здесь, в Остине, нам нужен только один дюйм пены; в северных регионах нужно больше, конечно.Нам повезло с пластиковыми анкерами для установки изоляции. Анкеры имеют самоклеящийся клей, который приклеивается к поверхности стеновой мембраны. Когда они на месте, все, что нам нужно сделать, это надавить на изоляцию, чтобы удержать ее на месте. Мы можем использовать те же анкеры для установки дренажного мата. Самое главное, что в итоге мы не проходим через гидроизоляционную мембрану.

Дренаж

После гидроизоляции фундамента многие строители считают, что работа сделана, и переходят непосредственно к обратной засыпке. Но тем самым вы позволяете воде скатываться прямо к мембране, где она может найти несовершенство и создать утечку.

Идеальный способ решить эту проблему – положить дренажную доску поверх мембраны. Основная цель этой дренажной доски — обеспечить воздушный зазор, чтобы вода, текущая к фундаменту, попадала в этот зазор и стекала в стоки основания. Думайте о зазоре как о клапане сброса давления. Если есть открытый зазор, давление воды не может легко создаться против фундамента.

Во-вторых, дренажная панель защищает гидроизоляционную мембрану от камней, основания дороги или любого другого материала, который вы используете в качестве материала для обратной засыпки.

Дренажные доски проходят вертикально и устанавливаются поверх изоляции с помощью тех же забивных анкеров.

Я использовал Delta-Drain, коврик с ямочками от Cosella-Dorken. Как и большинство дренажных досок, он покрыт фильтрующей тканью, которая не позволяет почве забивать щель. Плиты располагаются вертикально и устанавливаются поверх изоляции с помощью тех же анкеров, упомянутых выше.

Сливная доска Arroyo от Poly Wall также подойдет. Он поставляется с уникальным расположением ямочек: более крупные в нижней части стартового поля шириной 2 фута и меньшие ямочки в верхней части секции, которые соединяются с ямочками следующего поля шириной 4 фута.

Плиты устанавливаются с помощью аэрозольного контактного клея, наносимого на заднюю часть и на стену.

Клею дают высохнуть.Затем к стене прикладывается сливная доска.

Бригада Лонга устанавливает продукт Arroyo с помощью аэрозольного контактного клея, который они наносят на заднюю часть доски и на стену. Они позволяют клею испариться, как если бы вы использовали клей для столешницы, а затем приклеивают доску к стене. Держится цепко, и нет нужды в крепежах, которые делали бы проходки через водную преграду. На поворотах экипаж забивает спину, чтобы аккуратно прорваться и согнуть угол. Вы не хотите нигде резать фильтровальную ткань. Ткань по краям длинная, так что вы можете растянуть ее по ходу над углом или за угол. Вы хотите поддерживать непрерывную, однородную поверхность ткани, чтобы предотвратить попадание любого осадка и засорение пространств, созданных ямочками.

Экипаж забивает спину, чтобы чисто прорваться и согнуть угол.

Дренажные доски Arroyo располагаются горизонтально, поэтому их можно устанавливать в подъемниках, засыпая по ходу дела. Это облегчает работу экипажа, потому что им не нужно тянуться на всю высоту высокой стены.

Система Arroyo предлагает выпускную систему, которая работает, если вы не используете традиционный французский слив.

Система Arroyo предлагает выпускную систему, которая работает, если вы не используете традиционный французский слив. Выпускные отверстия подсоединяются прямо к сливной доске и позволяют вам подсоединить прочную трубу для слива воды прямо из доски.

Дренаж

Любая система гидроизоляции фундамента, защищающая фундамент от воды и снижающая гидростатическое давление, нуждается в третьем важнейшем компоненте: способе дренажа. Мы всегда устанавливаем традиционную французскую дренажную систему — стандарт, который американцы используют в домах на протяжении поколений. Он состоит из дренажной трубы, проложенной в скальной породе. Обычно мы используем 4-дюймовую трубу Schedule 40. Мы обнаружили, что Schedule 20 может разрушиться (и черная гофрированная труба кажется практически бесполезной), поэтому стоит использовать трубу из ПВХ с более толстыми стенками. Отверстия предварительно просверлены и всегда направлены вниз. Труба по периметру покрыта крупным гравием или септическим камнем, который должен быть отделен от окружающего грунта фильтрующей тканью, чтобы почва не забивала камень.

Во французском водостоке используются две трубы, каждая из которых имеет очистку, установленную на каждом углу.

В обычном дренаже фундамента используется одна труба по периметру и фильтрующий рукав, но носок ограничивает объем камня, который можно установить для обеспечения дренажа.

Лонг поднимает французскую канализацию на совершенно новый уровень, используя две трубы с очисткой, которые он устанавливает на каждом углу. Если когда-нибудь возникнет проблема с дренажной системой, будет легко запустить змею, чтобы освободить засор.

Спрей-клей наносится на один край фильтрующей ткани.

Ткань натягивают на скалу, приклеивая край к ткани, драпированной вверх по стене.

По периметру фундамента Лонг насыпает гравий на двойные дренажные трубы, образуя то, что он называет «дренажным буррито», начиная с широкого куска фильтрующей ткани, спускающегося по стене на дно котлована.Он закладывается в водосточные трубы и засыпает их изрядным количеством септической породы. Затем он наносит аэрозольный клей вдоль одного края фильтрующей ткани и натягивает ткань на камень, приклеивая край к ткани, накинутой на стену. Вдобавок к этому он приходит с еще одним слоем фильтровальной ткани, а затем покрывает его еще одним слоем фильтровальной ткани. Этот двойной слой камня и ткани гарантирует, что он не допустит попадания осадка в канализацию; дом, показанный на фотографиях, находится в той части Техаса, где есть прекрасный каличе, который умеет находить путь в канализацию, поэтому Лонгу нужно было тщательно продумать, как он детализировал ткань.

Поверх этого накладывается еще один слой фильтровальной ткани. Это покрыто еще одним слоем ткани.

Во многих домах, которые я строю, мы также прокладываем второй французский водосток по внутренней стороне фундамента. Внутренний дренаж и внешний дренаж соединены короткими участками Графика 40 через каждые 8-10 футов, которые проходят через основание поперек. Это обеспечивает хорошую отказоустойчивость: если одна секция дренажа выйдет из строя, вода может уйти во внутренний или внешний канал и все равно выйти.

На холмистой местности обычно несложно провести дренаж по периметру на дневной свет, но в большинстве случаев мы подключаем его к дренажному насосу. Однако дренажные насосы, как правило, выходят из строя во время сильных дождей из-за сверхурочной работы или останавливаются при отключении электроэнергии. Поскольку это не тот случай, когда вы хотите остаться без работающего дренажного насоса, мы всегда включаем дополнительный насос, подключенный к системе с резервным аккумулятором.

Лучший способ гидроизоляции подвала

Какая в настоящее время является лучшей гидроизоляцией ниже уровня земли?

Лучшим продуктом будет мембранная система.При этом система начинается с нижнего колонтитула. 38-дюймовая мембрана накладывается снаружи нижнего колонтитула и перекрывается на 2-3 дюйма в каждом ряду по мере подъема фундамента.

На все стыки и заделки наносится мастика для обеспечения водонепроницаемости. После герметизации фундамента поверх мембраны будет установлена дренажная доска или лист, который будет действовать как водоотвод между мембраной и обратной засыпкой.

Мембрана «Рулонная резина» лучше, чем «Блочная связка»?

Рулонная резиновая мембранная гидроизоляция считается Кадиллаком среди гидроизоляционных материалов. Его сложнее установить, но это будет быстрее, что сэкономит деньги домовладельца на стоимости рабочей силы.

Он обеспечивает более высокую степень гидроизоляции и является более долговечным продуктом, чем обычные доступные блочные продукты. Таким образом, снижаются долгосрочные затраты на гидроизоляцию фундамента.

Что такое хорошая, но экономичная гидроизоляция?

Если домовладелец ищет более дешевую наружную гидроизоляцию, ему следует рассмотреть цементное покрытие, такое как фундаментное покрытие, содержащее стекловолокно.

Эти продукты обладают гидроизоляционными свойствами, а волокно придает дополнительную прочность стенам фундамента. Они недороги и просты в применении. В качестве вторичного продукта для нанесения поверх этого покрытия вы можете нанести тональное покрытие «Смола»; недорогое покрытие для небольшой части ума, что основа является водонепроницаемой.

Как лучше сделать гидроизоляцию подвала?

Наилучшие шаги по гидроизоляции фундамента должны начинаться в начале строительства во время земляных работ. Наклоните уклон в сторону от дома, затем используйте дренаж по периметру (змеевиковая перфорированная труба) снаружи нижнего колонтитула и под бетонным полом, выходящий наружу от фундамента.

Покрыть промытым камнем для предотвращения засорения трубы почвой. Также рекомендуется укладка пароизоляции под плиту. С применением внешней мембранной системы домовладелец должен годами наслаждаться сухим фундаментом.

Внутренние стены из каменной кладки могут быть покрыты цементным гидроизоляционным покрытием, наносимым кистью, для повышения степени гидроизоляции.

Если в моем подвале сыро, что можно предпринять?

Ключ к устранению протекающего фундамента — перенаправить воду от фундамента. Желоба и водосточные трубы, которые отводят воду от дома, являются простым и очень эффективным первым шагом.

Не менее важно выровнять двор, чтобы отвести воду от жилого дома. Может помочь добавление водонепроницаемых покрытий к внутренней части фундамента, но, в конечном счете, вода должна куда-то уходить, поэтому внутренняя гидроизоляция стен и полов является временным решением.

Какие продукты можно использовать для внутренней гидроизоляции?

Распространены цементные покрытия, также доступны «красочные» гидроизоляционные средства, такие как Drylok. Можно также использовать воздухопроницаемый прозрачный герметик.

Решения по гидроизоляции фундамента

от CETCO

Мы понимаем сложные задачи, возникающие при строительстве. Обладая более чем полувековым опытом, CETCO разработала комплексную линейку прочных гидроизоляционных систем, основанных на характеристиках создания активной, надежной герметизации бетонного фундамента.Наши проверенные технологии гидроизоляции и программа обеспечения качества обеспечивают наиболее комплексную систему из одних рук на рынке; разработаны, чтобы выдерживать даже самые сложные условия и загрязнения.

Совместная работа наших продуктов и интегрированный подход к обеспечению качества гарантируют, что гидроизоляционная система защитит ваши инвестиции.

Ничто так не угрожает структурной целостности здания и качеству внутренней среды, как проникновение воды. От ведущих в отрасли мембранных технологий до дренажа фундамента и гидроизоляционных швов бетона, CETCO предлагает комплексное решение для гидроизоляции фундамента.

Гидроизоляционные материалы CETCO протестированы на предмет защиты конструкции от воды при гидростатическом напоре до 70 метров (231 фут). Каким бы ни было ваше применение, полный ассортимент продукции CETCO обеспечивает оптимальную производительность для всех ваших потребностей в гидроизоляции фундамента.

Защитите свою конструкцию с помощью ведущей в отрасли программы обеспечения качества HydroShield™, проверенного систематического подхода, который защищает вашу конструкцию с помощью безлимитной гарантии на 100 %, непропорциональной защиты на весь срок гарантии и включает:

Помощь в проектировании
Обзор системы
Детали САПР для конкретных работ
Полное предложение продукта
Обученные, лицензированные специалисты
Независимая инспекция третьей стороны
Подотчетность по контракту 1
Благодаря более чем 60-летнему опыту в области гидроизоляционных технологий компания CETCO завоевала мировое признание за качество, производительность и надежность. Вы можете быть уверены в оптимальной производительности для всех ваших потребностей в гидроизоляции фундамента, будь то подплита, граница участка или засыпка стен.

%PDF-1.4
%
583 0 объект
>
эндообъект
внешняя ссылка
583 93
0000000016 00000 н
0000002884 00000 н
0000002997 00000 н
0000003584 00000 н
0000003739 00000 н
0000003879 00000 н
0000004016 00000 н
0000004043 00000 н
0000004442 00000 н
0000004628 00000 н
0000004740 00000 н
0000004854 00000 н
0000004881 00000 н
0000006916 00000 н
0000007218 00000 н
0000009269 00000 н
0000009296 00000 н
0000011994 00000 н
0000012261 00000 н
0000014243 00000 н
0000014375 00000 н
0000014513 00000 н
0000014645 00000 н
0000015158 00000 н
0000015608 00000 н
0000016049 00000 н
0000016506 00000 н
0000019181 00000 н
0000020337 00000 н
0000020422 00000 н
0000021059 00000 н
0000021103 00000 н
0000023287 00000 н
0000024581 00000 н
0000025894 00000 н
0000027178 00000 н
0000028589 00000 н
0000030109 00000 н
0000030702 00000 н
0000031017 00000 н
0000031319 00000 н
0000031389 00000 н
0000031544 00000 н
0000033611 00000 н
0000033880 00000 н
0000034718 00000 н
0000034788 00000 н
0000034858 00000 н
0000034965 00000 н
0000035075 00000 н
0000062393 00000 н
0000073722 00000 н
0000074003 00000 н
0000102607 00000 н
0000102677 00000 н
0000102779 00000 н
0000131594 00000 н
0000131869 00000 н
0000132220 00000 н
0000132247 00000 н
0000134195 00000 н
0000134265 00000 н
0000134367 00000 н
0000151183 00000 н
0000151467 00000 н
0000151962 00000 н
0000151989 00000 н
0000153972 00000 н
0000154042 00000 н
0000154166 00000 н
0000183376 00000 н
0000183648 00000 н
0000184195 00000 н
0000184222 00000 н
0000186573 00000 н
0000205473 00000 н
0000205751 00000 н
0000206048 00000 н
0000221203 00000 н
0000221473 00000 н
0000221918 00000 н
0000235879 00000 н
0000236160 00000 н
0000236466 00000 н
0000269343 00000 н
0000269601 00000 н
0000269895 00000 н
0000288093 00000 н
0000288363 00000 н
0000288807 00000 н
0000291590 00000 н
0002059196 00000 н
0000002156 00000 н
трейлер
]/предыдущая 10476555>>
startxref
0
%%EOF
675 0 объект
>поток
hspoke_HSqǿnN{VWj5t(S!Y#K(l!Ç ~»* LzPLVIr |~״t
Гидроизоляция для конструкций ICF | Журнал ICF Builder
Мембраны воздушного зазора
Мембрана с воздушным зазором или мембрана с углублениями представляет собой пластиковую мембрану с выступающими плоскими выступами на одной стороне. Мембрана устанавливается вертикально, приподнятые выступы упираются в стену, создавая равномерное пространство между стеной и мембраной. По мере увеличения гидростатического давления воздух вытесняется, сбрасывая давление на фундамент или фундамент. Эта мембрана также обеспечивает четкую плоскость дренажа у стены.
Другие варианты гидроизоляции
Другие доступные системы включают покрытия, нанесенные валиком, шпателем и распылением. Важно отметить, что покрытия на основе растворителей растворяют пену.Некоторые покрытия могут делать это медленно, и это может остаться незамеченным до тех пор, пока не будет выполнено обратное заполнение
. Без пены, поддерживающей покрытие, гидроизоляция теряет свою эффективность. Протестируйте эти продукты на пенополистироле перед применением.
Добавки для гидроизоляции бетона
Добавки для бетона, обеспечивающие интегральную кристаллическую гидроизоляцию, доступны от различных компаний. Активный ингредиент, кристаллический кремнезем и гидратированные соединения в бетоне реагируют в присутствии воды.Нерастворимый кристалл растет в пустоте по направлению к источнику воды, эффективно герметизируя трещины и щели в бетоне.
Эти добавки лучше всего использовать для предотвращения затекания воды в ядро бетона или в случае попадания воды в полость стены. Бетон может образовывать небольшие капилляры, которые позволяют воде проходить сквозь стену. Этот тип инфильтрации воды трудно обнаружить, так как вход и выход влаги могут быть далеко друг от друга. Эти материалы также повышают прочность бетона на сжатие и обеспечивают водостойкий буфер, защищающий арматуру от влаги и коррозии.
Листы
Dimple обеспечивают отличную дренажную плоскость, а также служат защитой при обратной засыпке.
Дренажные системы фундамента или основания
Надлежащий дренаж вокруг фундаментов или основания необходим для поддержания сухости подвала. Для дренажа по периметру используется несколько методов, включая дренажную плитку, гофрированную трубу и специальные дренажные изделия. Несъемные системы формирования фундамента соединяют водосток внутри и снаружи фундамента. Этот дренаж соединяется с отстойником или дневным стоком, а также может быть предназначен для отвода радонового газа из фундамента через пассивную или активную вентиляцию.Многие коды смещаются в сторону активной вентиляции. Если используется пассивная вентиляция и отстойник, отстойник должен быть герметизирован и протестирован, чтобы предотвратить попадание газообразного радона через дренажную систему.
Контроль влажности ниже уровня земли
Надлежащая обратная засыпка стен ниже уровня грунта требует большего, чем замена и уплотнение грунта вокруг стен. Материалы для обратной засыпки не должны содержать крупных включений, таких как камни, палки или другой крупный мусор. Они могут повредить гидроизоляцию.Если гидроизоляция повреждена, может потребоваться удаление обратной засыпки и замена участков гидроизоляции, что сопряжено с большими затратами.
После того, как на всю стену нанесен гидроизоляционный слой, ее следует правильно засыпать. Правильный тип материала должен быть размещен в надлежащем месте
и уплотнен, как указано. Мелкий гравий должен быть размещен на высоте не менее 12 дюймов у основания вокруг дренажной трубы или оставаться на месте, формируя систему. Затем поверх гравия должен быть помещен слой иловой ткани, прежде чем будет уложена дополнительная засыпка.Обратная засыпка может производиться только после заливки стен и установки ферм перекрытий, которые помогают поддерживать стены от давления обратной засыпки.
Обратная засыпка и уплотнение должны выполняться осторожно, чтобы не допустить отрыва гидроизоляции от стен. Затем материал обратной засыпки следует наращивать вокруг фундамента или стен ствола/мороза до тех пор, пока он не будет выше уровня окружающего грунта и иметь плавный уклон в сторону от дома или здания, обеспечивая отвод стоячей воды от стен фундамента.
Контроль влажности выше уровня
Пенополистирол
считается замедлителем паров класса 2. Снижает пропускание влаги и водяного пара через материал. Бетонное ядро также обеспечивает защиту от водяного пара при правильной установке, с хорошо дренируемым основанием и соответствующей гидроизоляцией и гидроизоляцией.
Воздушные барьеры
могут представлять собой любое количество материалов или покрытий, используемых для замедления или устранения проникновения воздуха. ICF обычно не нуждаются в воздушном барьере во всю стену, так как бетонное ядро служит очень эффективным воздушным барьером.Для соответствия некоторым стандартам (LEED, Passivhaus, Net-Zero и др.) может потребоваться установка воздушного барьера на окнах и дверях, герметизация распорки к стене и оконной или дверной рамы к распорке.
Независимое тестирование в соответствии со стандартом ASTM E283 показало, что сборка стены ICF с шестидюймовым бетонным ядром имеет незначительное проникновение воздуха, и поэтому сборка стены сама по себе действует как воздушный барьер. Никаких дополнительных материалов не требуется устанавливать поверх опалубки ICF, чтобы стеновая система действовала как воздушный барьер.
Контроль влажности вокруг окон и дверей
Раскряжевка — это процесс использования формовочного материала из дерева, стали, винила или пенополистирола для создания отверстий в стене ICF. Они также служат анкерами или точками крепления для окон и дверей. Гидроизоляция проемов обычно состоит из применения внешней гидроизоляции, такой как самоклеящиеся материалы или лента HVAC, покрывающая распорный материал и каркас.
Обертывания не нужны на стенах ICF, но могут быть необходимы на каркасных частях, таких как фронтоны, слуховые окна и оконные стены.
Обшивка
используется во многих областях установки ICF и предназначена для направления потока жидкой воды от чувствительных к влаге материалов и от внутренней части дома. Он всегда должен выходить за пределы слоя под ним, подобно тому, как черепица на крыше постоянно перекрывается. Оклады окон и дверей выполняют двойную функцию защиты от проникновения влаги и воздуха.
Оклад должен быть установлен в верхней части стены, вокруг дверей и окон, а также у основания стен, где в холодном стыке может присутствовать вода. Оклад также можно использовать под кирпичом или наружной отделкой, чтобы направить воду за пределы структурных слоев стен.
Заключение
Существует множество проверенных способов предотвращения проникновения влаги или жидкой воды через стену ICF ниже или выше уровня земли. Размещение соответствующего барьера для влаги имеет решающее значение для обеспечения того, чтобы стены ICF работали на самом высоком уровне. Конкретная комбинация материалов для использования в вашем проекте зависит от местных условий и рекомендаций производителя.Спроектируйте и постройте свою конструкцию с самого начала и предотвратите затяжные проблемы, вызванные срезанием углов, экономией на материалах или неправильной установкой. Многие производители рекомендуют гидроизолировать все подвалы или подвальные помещения ниже уровня земли, даже если они не используются в качестве жилых помещений. Ознакомьтесь с местными нормами и выберите решение, которое обеспечит наилучшую защиту ниже уровня земли на весь срок службы конструкции.
No related posts.

Гидроизоляция фундаментной плиты

Особенности и устройство фундамента плиты

Для чего выполняется гидроизоляция плитного фундамента

Как производится гидроизоляция монолитной плиты

Методы гидроизоляции монолитного фундамента

В чем суть гидроизоляции фундамента?

Видео по теме

Способы влагозащиты

Типы гидроизоляции фундаментной плиты

Рулонная гидроизоляция

Проникающая гидроизоляция

Добавки для бетона

Гидроизоляция стыков плит сборного фундамента

Обмазывающая защита

Гидроизоляция швов между плитами фундамента

Отсечение влаги внутри дома

Гидроизоляция балконной плиты

Гидроизоляция фундаментной плиты

Способы отсечения влаги

Популярные методы

Особенности гидроизоляции

Гидроизоляция фундаментной плиты — материалы, правила, способы и технологии от компании Ингри

Что такое монолитная плита?

Рецепт первый: гидроизоляция плитного фундамента

Зачем нужна защита от влаги монолитного фундаментного основания?

Плитный фундамент

Оборудование и материалы

Плюсы и минусы решения

Разновидности гидроизоляции

Процесс гидроизоляции монолитной плиты фундамента

Утепление монолитной плиты фундамента пеноплексом — Все об утеплении и энергоэффективности

Преимущества утепления плитного основания

Материалы для утепления монолитного плитного фундамента

Технология утепления фундаментной плиты

Утепление плиты фундамента

Выбор материалов для устройства гидроизоляции фундамента

Технониколь — гидроизоляция для фундамента

Гидроизоляция технониколь — технические характеристики

Рулонная гидроизоляция технониколь для фундамента

Причины, по которым проводится защита фундамента от воды

Армирование и заливка

Тонкости проектирования плитного фундамента

Что собой представляет шведская плита и как ее уложить

Что такое шведская плита

Выбор теплоизоляционного материала

Монтаж монолитного фундамента: пошаговая инструкция

Разметка

Обустройство котлована

Формирование песчаной подушки

Дренаж

Возведение опалубки

Формирование железобетона

Чем лучше делать при строительстве своими руками?

Рулонные материалы

Обмазочные гидроизоляторы

Проникающие составы

Жидкая резина

Штукатурная

Экранированная

Напыляемые гидроизоляторы

Этапы монтажа и виды укладочных работ

Подготовительный этап

Применение вертикального метода

Применение горизонтального метода

Технология утепления плитного основания

Какой бетон использовать?

Гидроизоляция фундаментной плиты — материалы, правила, способы и технологии от компании Ингри

Что представляет собой плитный фундамент?

Последствия отсутствия гидроизоляции фундаментной плиты

Процесс гидроизоляции монолитной плиты фундамента

Гидроизоляция монолитного фундамента своими руками

Монолитный фундамент: особенности гидроизоляции

Инструменты и стройматериалы

Виды гидроизоляции

Технология гидроизоляции монолитной плиты фундамента

Как приготовить битумную мастику

Гидроизоляция фундамента с применением битумно-полимерных рулонных материалов

Часть 2 Нравоучительная

Ошибки проекта

1. Отсутствие замкнутого контура гидроизоляции.
