Анкер. Виды и работа.Применение и особенности.Монтаж и демонтаж

Анкер – это крепежное изделие, которое сочетает в себе конструктивные особенности болта и дюбеля. Он применяется для закрепления в камень, кирпич, бетон и прочие твердые и пористые материалы. Использование анкеров позволяет добиться высокой прочности крепления, которая существенно превышает возможности дюбеля или шурупа.

Классификация анкеров по размерам

Название анкер с немецкого языка переводится как «якорь». Действительно этот крепеж обеспечивает надежную фиксацию. Его применяют, когда нужно закрепить турник или другой спортивный снаряд на стену. Он используется при монтаже кондиционеров, для закрепления элементов балкона к фасаду, для фиксации сантехники и пр. Анкерные болты выдерживают большую динамическую нагрузку, вибрацию и прочее механическое воздействие.

Данные крепежи делят на группы по размеру:
  • Малые – диаметр до 8 мм, а длина до 55 мм.
  • Средние – диаметр до 12 мм при длине до 120 мм.
  • Большие – достигают толщины в 24 мм и длины до 220 мм.

В строительстве выбор анкеров зависит от требований ГОСТ. Для определенных целей устанавливаются четкие параметры крепежа, который должен применяться.

Конструкции классических анкеров

Конструкция анкерного болта может отличаться по способу монтажа, а также подсоединению различных элементов к ним. Самыми востребованными разновидностями этого крепежа являются следующие конструкции:
  • Распорные.
  • Забивные.
  • Клиновые.

Распорные

Распорные анкеры являются самой распространенной конструкцией. Она представляет собой болт или шпильку, носик которого выполнен в виде конуса. На этот стержень одевается гильза с продольным разрезом. Поскольку ее внутренний диаметр меньше конуса на носике, то она не может сойти со шпильки. Специальная гайка на вершине анкера, выступающей из стены, при наворачивании тащит на себя шпильку, которая не может пройти сквозь гильзу и разжимает ее. В результате последняя деформируется, плотно прилегая к стенкам отверстия и удерживая весь анкерный крепеж в целом.

Распорные крепежные изделия обеспечивают эффективную фиксацию только в тех материалах, которые имеют плотную внутреннюю структуру. Это в первую очередь бетон. Если такие анкеры монтировать в пустотелые материалы, то особой прочности добиться не удастся.

Распорный анкер бывает с:
  • Гайкой.
  • Крючком.
  • Кольцом.
  • Двухраспорные.
  • Шестигранной головкой.

Анкеры с гайкой представляют собой шпильку, которая поджимается обычной гайкой. В ней применяется длинная гильза, что обеспечивает большую площадь контакта внутри отверстия. Особенность использования подобного анкера заключается не только в том, что гайкой можно прижать определенную конструкцию к стене, но и дает возможность накрутить другую гайку на его шпильку. Это может быть рым-гайка или специальный сварной наконечник любой формы.

Анкеры с кольцом или крючком являются практически идентичной конструкцией, что и с гайкой. В них используется шпилька, на конце которой предусмотрено крепежное кольцо или крюк. Непосредственно сама деформационная гильза имеет плотную вершину с накатанной резьбой. При выкручивании шпильки гильза разжимается, поскольку имеет продольные сквозные прорези, которые делают центральную часть более пластичной. Данный крепеж применяется в тех случаях, когда необходимо зацепить шнур, трос или веревку. Также с его помощью можно подсоединить цепь к стене. В быту они обычно применяются для надежного подвешивания люстры к потолку. Также на них крепят детские качели в квартирах.

Двухраспорные анкеры имеют особенную конструкцию. Главное отличие данного крепежа в том, что при выкручивании шпильки одна распорная втулка входит во вторую. Распор осуществляется близко к концу анкера, что особенно важно, если необходимо провести закрепление в пористом материале. Благодаря тому, что крепеж фиксируется в глубине стены, обеспечивается максимально возможная фиксация.

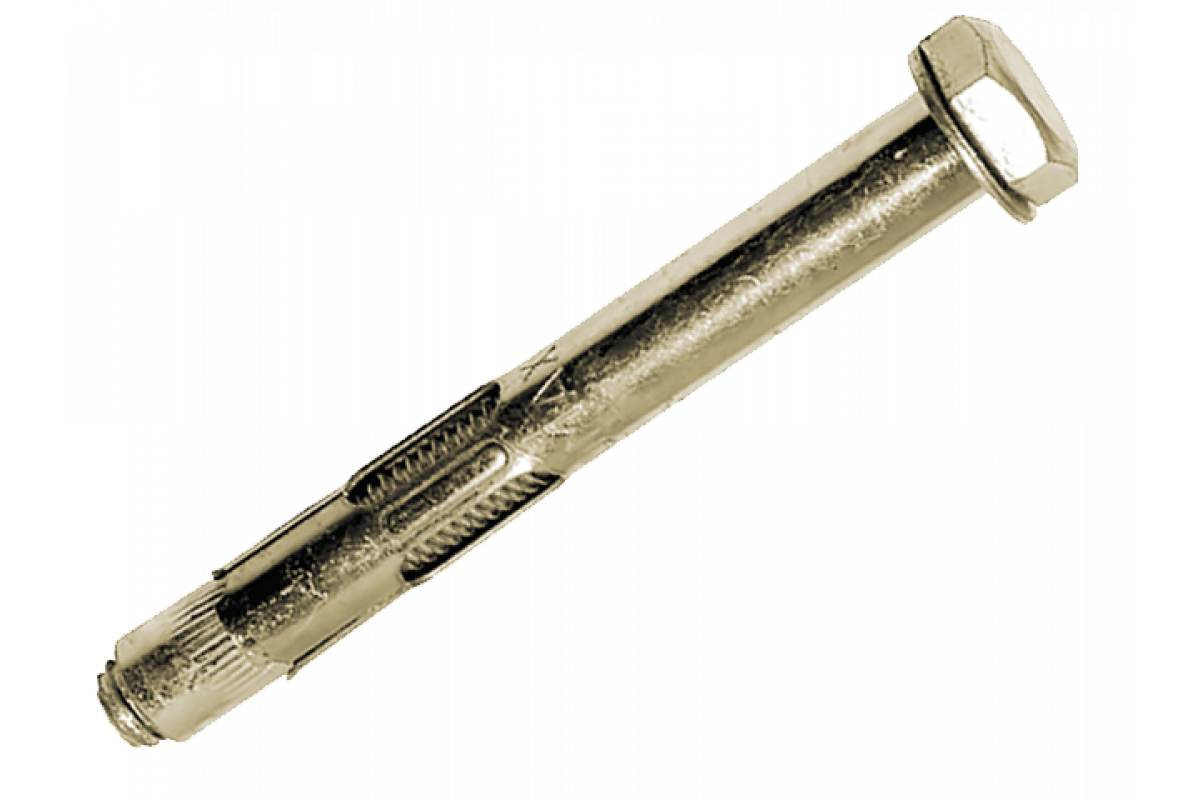

Анкер с шестигранной головкой представляет практически такую же конструкцию что и с гайкой. Единственное отличие в том, что вместо шпильки и гайки в нем применяется обычный болт. При закручивании имеющийся на конце конус начинает тащить гильзу к шляпке болта, попутно раздавливая ее стенки. В результате он плотно сжимает гильзу и деформирует ее до полного заполнения габаритов отверстия. Данная конструкция может быть рассчитана под гаечный ключ, а также дополнительно под отвертку. Такие анкеры редко делают большими, и обычно их диаметр не превышает 12 мм.

Клиновые

Клиновые анкеры представляют собой длинную металлическую шпильку, на конце которой имеется деформационная гильза. При завинчивании шпильки обеспечивается расширение маленьких лепестков. Это происходит в глубине стены далеко от лицевой части, поэтому исключается растрескивание материала.

Забивные

Забивной анкерный болт в корне отличается от прочих конструкций. Для обеспечения его раскрытия необходимо предварительно посадить саму гильзу, а уж потом вворачивать шпильку. Для того чтобы воспользоваться таким крепежом необходимо подготовить отверстие, после чего поставить в него втулку анкера. После этого уже в установленную гильзу прикладывается штырь, по которому нужно ударить молотком. Это позволяет деформировать гильзу и плотно прижать ее к стенкам отверстия. Далее штырь извлекается и закручивается болт, к которому и проводится фиксация.

Химические анкеры

Химические, или клеящиеся, анкеры являются очень надежными крепежными элементами, которые обеспечивают прочную фиксацию. Данный крепеж представляет собой набор из обычной шпильки и клея. Для использования такого крепежа проводится высверливание отверстия, которое прочищается от пыли и в последующем заполняется клеящим составом. После этого в него вставляется шпилька и оставляется до застывания. Недостаток такого крепежа заключается в том, что он долго набирает максимальную прочность. В случае с обычными анкерами, крепеж может использоваться сразу же.

Химический крепеж используется в тех случаях, когда нужно зафиксироваться в мягком или пористом материале, который не может выдержать большую нагрузку. Для того чтобы добиться максимально возможной силы удержания шпильки, необходимо правильно подготовить отверстие. Сначала сверло углубляется на требуемое расстояние, после чего круговыми движениями проводится выборка пустоты в форме конуса. Нужно сделать так, чтобы дно отверстия было значительно шире, чем его горловина. Это позволит залить больше клея. После застывания он будет не только удерживать шпильку за счет прилипания к стенкам, но и физически не сможет вырваться с отверстия, в связи с узким выходом.

Как правильно использовать обычный анкер

Для того чтобы анкер работал на полную, необходимо провести его правильный монтаж. В первую очередь нужно подобрать сверло, которое будет соответствовать диаметру анкера. Необязательно, чтобы оно было толще на доли миллиметра, поскольку при сверлении дрелью, перфоратором или шуруповертом, получаемое отверстие всегда будет немного больше, в связи с дребезжанием инструмента в руках. Стоит контролировать глубину, чтобы не перестараться, поскольку это снизит характеристики крепежа. Далее необходимо обязательно продуть отверстие, чтобы извлечь из него крошку и пыль. Сделать это можно компрессором, баллоном со сжатым воздухом, пылесосом или на крайний случай спринцовкой. Лишь после этого можно вставить анкер и затянуть его.

Некоторые строители для увеличения надежности крепежа при работе с пористыми материалами предпочитают дополнительное использование клеящих составов. В частности, применяются жидкие гвозди. Масса в небольшом количестве выдавливается в отверстие, после чего в него забивается анкерный болт. Фактически после затягивания распорки обеспечивается жесткая фиксация не только ребрами, но и клеем.

Обычно при установке анкера его довольно сложно вогнать в подготовленное отверстие. Если с этим не возникает проблем, значит отверстие получилось чрезмерно толстым и рассчитывать на надежное соединение нельзя. Если подобное случилось, то придется выбрать более толстый анкер.

Для того чтобы загнать крепеж в подготовленное отверстие его можно забить, применяя молоток. При этом нужно использовать мягкую подкладку. Если фиксируется крепеж с крючком или кольцом на конце, то бить можно и напрямую. В том случае, когда вершины анкера — это резьбовое соединение, то удары могут ему повредить. Нужно совместить на один уровень кончик шпильки и боковую часть гайки. После этого прикладывается деревянный брусок, и совершаются удары молотком. Как только крепеж зайдет до конца, можно провести его затягивание с помощью гаечного ключа.

Как можно вытащить анкерный болт

Соединение, получаемое анкером, очень надежное, но бывают случаи, когда нужда в нем заканчивается. В этом случае необходимо извлечь крепеж из стены. Это довольно трудно, но вполне выполнимо. Для работы понадобится гаечный ключ, а также зубило, молоток и плоскогубцы. Сначала нужно выкрутить шпильку таким образом, чтобы она больше не распирала гильзу. Данная процедура отличается в зависимости от устройства анкера. В одних случаях можно просто заворачивать болт, а в других ослабить гайку и с помощью молотка забивать шпильку вглубь отверстия.

После того как гильза будет освобождена ее можно будет вытащить. В большинстве случаев зацепиться за нее плоскогубцами не удастся, поэтому потребуется разрушить немного стены вокруг отверстия, в которое посажен анкер. Для этого подставляется зубило возле гильзы анкера, и делается канавка около 1 см глубиной. После этого удастся зацепиться за гильзу плоскогубцами и вытащить ее наружу.

Похожие темы:

Анкерный болт — разновидности, применение и особенности монтажа анкеров по бетону

20.05.2019

Анкерный болт (от нем. Anker — якорь) – это крепежный элемент, соединяющий объекты с бетоном. Он универсален и применяется как в промышленности, в быту, и надежно прикрепит любой объект к полу, стене или на потолке. Анкеры могут использоваться для всего – от прикрепления строения к его фундаменту до установки тяжелого промышленного оборудования к полу на фабрике.

В нашем каталоге можно купить анкерные болты разных видов. Каждый тип имеет свои собственные преимущества, размеры, и функции. Также делятся по типу установки. Болт состоит из 2 основных частей: само основание и крепежный элемент (гайка, кольцо или крюк). Чаще всего встречается болт с гайкой, так как ее можно закрутить на болт с помощью обычного гаечного ключа.


При  надлежащей установке они образуют прочную и долговечную связь объекта с поверхностью. Такие болты можно приобрести как в строительных магазинах, так и у производителя напрямую.


Преимущества анкерных болтов

  • Обеспечивают надежную, долгосрочную фиксацию.
  • Их очень легко устанавливать на любую поверхность.
  • Рассчитаны на довольно большой вес и давление конструкции.

Анкерные болты по типу установки


Классический тип – это анкеры, вставляющиеся на месте. Эти болты вставляются в бетон, пока он еще не засох, резьбовой частью наружу. Когда бетон засыхает, болт остается внутри, и объекты могут быть закреплены к нему гайкой, накручивающейся на резьбу. Они часто используются в новых строительных проектах, когда известно расположение стен и других элементов, которые нуждаются в присоединении к фундаменту.


Другой тип – это болт, который устанавливается в бетон после того как он засохнет. Такие болты требуют просверленного отверстия, и их можно закрепить на месте с помощью эпоксидной смолы или же анкер сам закрепится с помощью распорок, если это предусмотрено конструкцией. Для строительства и подобных задач этот вид болта может быть очень полезен, но очень важно установить их правильно, иначе вся конструкция может быть неустойчивой, что может привести к плачевным последствиям.

Виды анкеров

Клиновый анкерный болт


Является одним из самых востребованных видов крепежных элементов из-за своей прочности, стойкости к коррозии и легкости монтажа. Клиновый болт вставляют в отверстие на 1,2 сантиметра шире, чем клиновый элемент и на 16 мм глубже, чем длина самого болта. После того как болт будет вставлен, открывается клиновый механизм и распирает отверстие для надежного закрепления болта.

Гильзовый анкерный болт



Гильзовый болт имеет внешнюю оболочку, которая раздвигается и закрепляет его крепко в отверстии. После установки в отверстие его оболочка раздвигается на 4,5 сантиметра. Такой вид анкерного болта хорошо подходит для работы с бетонными или кирпичными поверхностями.

Забивной анкерный болт



Такие болты очень крепкие и устанавливаются с помощью молотка. Болт вставляется в отверстие, просверленное на ширину болта и на него крепят шайбу и гайку. За распорку втулки отвечает специальный механизм, по которому нужно ударить, чтобы активировать механизм. Болт нужно вставить в отверстие и ударить по нему молотком, чтобы открыть распорки.




Анкерный болт с гайкой




Такой болт подходит для кирпича, бетона и бетонных блоков. Длинные анкеры подойдут для мягких материалов. Просверлите отверстие на 3 см глубже, чем длина болта, поместите болт в отверстие, закрутите гайку на болт и затяните ее.

Анкерный болт с крюком



Это самый обычный болт, но вместо гайки у него установлен крюк. Обеспечивает удобство при работе с навесными конструкциями. Гайка также стоит у изголовья болта и выступает лишь как регулятор распорной втулки, обеспечивающий надежное крепление конструкции к поверхности. Одно из главных преимуществ такого типа – это то, что закрепленный объект можно снять когда вам угодно.


Анкерный болт с кольцом



На его верхней части установлен крепеж в форме кольца или, иногда, полукольца. В то время как принцип его работы такой же, как и у болта с крюком. Однако, этот болт не сам закрепляет конструкцию а объекты крепятся на кольцо, а сам болт – это опорная точка. На нем удобно крепить навесные объекты, различные цепи и тросы.

Двухраспорный анкерный болт



У такого типа распорочные клинья расположены в двух местах: в основании и в изголовье для уменьшения воздействия вибрации и лучшего закрепления. Анкер с двойным расширением устанавливается в отверстие на 3 см глубже длины болта, затем в него вставляется стальной болт и закручивается. После установки болта в анкер, если он плотно закреплен, раскрываются 2 части распорочных клиньев. Он имеет сильный хват из-за чего его можно использовать в мягких материалах и устанавливать на него очень тяжелые конструкции.

Как правильно использовать анкеры


Если вы собираетесь прикреплять необходимый объект к стене, полу или потолку, сделанному из кирпича, бетона или гипсокартона, анкерный болт лучший крепеж, который поможет вам это сделать. Есть много видов анкерных болтов, некоторые из которых должны быть установлены во влажный цемент, а другие — после того, как бетон засохнет. Проконсультируйтесь с профессионалами СтройМашСервис, если вы хотите выбрать подходящие анкерные крепежи для вашего проекта.

Подготовка


Сначала нужно определить размер болта и крепежного элемента, которые будут удерживать все, что вы будете прикреплять к поверхности. Болты стоит выбирать такие, чтобы они выдерживали необходимую нагрузку, но размещать их слишком близко друг к другу нельзя, поскольку это может повредить поверхность.


Факторы, влияющие на прочность, включают в себя вес, который должен выдерживать болт, силу напора на болт и температуру, в которой он будет находиться. Существуют различные типы анкерных болтов, подходящие для разного рода работ.





Выберите подходящий болт в соответствие с вашими целями



Определитесь с областью и моментом установки болта. Собираетесь ли вы устанавливать его в еще не засохший или в уже затвердевший бетон. Если необходимо, проделайте отверстие поверхности с помощью дрели или шило. Для гипсокартона предпочтительнее шило, чтобы избежать затупления сверла и повреждения поверхности.


Однако, при установке в поверхность из бетона кирпича или другого камня стоит воспользоваться сверлом по камню. Для установки болта в гипсакартон нужно проделать отверстие диаметром немного меньше чем диаметр болта.

Установка


Поместите анкер в отверстие. Если понадобится, вбейте его молотком. Он должен плотно прилегать к стенкам отверстия.Вкрутите болт в резьбовой вал анкера и сразу затяните его. Распорки анкера должны раскрыться и вцепиться в материал, не дав болту выскочить.


Инструменты, которые могут вам понадобиться:

  • Молоток
  • Отвертка
  • Дрель
  • Шило
  • Сверло по камню

Как вытащить анкерный болт из бетона


Анкерные болты обычно закрепляются в бетоне. Чтобы удалить анкерный болт из бетона, все, что нужно, это выкрутить болт из анкера. Изредка возникают проблемы с упрямыми крепежами, которые не хотят откручиваться; в таком случае придерживайтесь представленной ниже инструкции.



Шаг 1

Подберите торцевой ключ по размеру гайки болта. На многих болтах размер напечатан сверху шляпки.


Шаг 2

Выверните болт из бетона с помощью ключа. Если он заржавел, смажьте его маслом, соляркой, бензином или антифризом и дождитесь, пока жидкость впитается. После того как она впитается, попробуйте ключ еще раз.


Шаг 3

Если болт упрямится и не выходит, стоит попробовать съемник. Присоедините съемник к дрели и поместите на болт. Просверлите бетон до основания болта. Вытащите болт с помощью плоскогубцев.


Шаг 4

Вставьте шило в отверстие. Дайте шилу несколько резких ударов молотком, пока оно не прорежется до основания. Уберите части болта с помощью плоскогубцев.


Шаг 5

Если ни один из предыдущих методов не помог, отпилите шляпку болта болгаркой. Отшлифуйте или вырежьте верх болта так, чтобы он находился ниже поверхности бетона. Удалите мусор и залейте отверстие бетоном.

Заключение


При работе с анкерными болтами в строительстве, работник должен соблюдать строительные нормы, включающие размер болтов и необходимое расстояние между ними. Цель установки заключается в том, чтобы распределить нагрузку конструкции равномерно по всем точкам, уменьшая нагрузку на каждый отдельный болт или участок бетона. Инженер или архитектор должны рассчитать производимое давление и нагрузку, для того чтобы удостоверится, что болты будут установлены правильно.



Главный недостаток этих болтов это то, что, после установки, их нельзя вытащить, не выбив кусок бетона. В ситуации, когда болт является лишь дополнительным элементом конструкции эта проблема не так важна, но это становится помехой, когда болты закрепляют тяжелое промышленное оборудование. Если завод, например, переоснащается для производства других предметов, старые болты могут сильно помешать.

Классификация анкеров

Классификация анкеров

Одно из главных направлений деятельности компании «МКТ» — изготовление и реализация анкеров. За период своей практики, нам удалось выйти на международный уровень, поскольку за качество продукции мы отвечаем своей репутацией.

В нашем ассортименте находятся различные наименования, которые можно приобрести по выгодной цене. При возникновении трудностей в выборе, позвоните по контактному номеру +7(495)508-00-37. В компетенцию специалистов входит информационное сопровождение клиентов.

Подробнее об анкерах

Строительство схоже на собирание пазлов — без одного элемента оно не может быть до конца закончено. Одним из таких элементов является анкер: это маленькое, но весомое изделие, которое закрепляется в несущих основаниях и удерживает конструкцию.

    Они классифицируются по способам закрепления и размерам:

  • Малые имеют длину до 55мм, а их диаметр составляет до 8мм;
  • Длина средних до 120мм, диаметр до 12мм;
  • Длина крупных анкеров – до 220мм, диаметр до 24мм.

Существует множество металлических сплавов, из которых они изготавливаются, основные это латунь, нержавеющая сталь, алюминий и другие. Область применения анкеров также зависит от их классификации: они востребованы в капитальном и частном строительстве, машиностроении, землеустройстве, судостроении и даже применяются в стоматологии.

Разновидности анкеров

Из-за своей уникальности, анкерные болты для высоких нагрузок являются самыми востребованными. Эти металлические детали заворачивают, забивают или закладывают в заранее подготовленном твердом основании. Они отлично подходят для крепления стен, а также для сводов горизонтальных ходов в рудных телах.

Механические. Данный вид анкеров является профессиональным, поскольку требует особых навыков в установке: их легко устанавливать, однако необходимо рассчитать внутреннее давление, напряжение и дальнейшие нагрузки. Также следует предусмотреть возможные изгибы в выступающих частях и будет ли деталь поддаваться химическим реакциям. Механические анкеры бывают: закладные, распорные, забивные, клиновые, фасадные, потолочные.

Химические. В сравнении с аналогами, химические анкеры более дорогостоящи, поскольку обладают рядом преимуществ:

  • Они пригодны для внутренних и наружных работ.
  • Стойки к вибрациям.
  • Могут устанавливаться на краю рыхлых и тонких конструкция.
  • Высокое сопротивление к трению.

Перечисленные факторы образуются за счет влияния синтетических смол и клеев.

Пластиковые
. Эта классификация анкеров применяется в землеустройстве. Они состоят из цельнолитых крепежных элементов. Основной материал – полимер, способный переносить низкие температуры.

В процессе производства подвергается нескольким этапам обработок, включая химическую. Благодаря этому, конечное изделие не подвергается коррозии, воздействию химических и агрессивных сред. Часто применяется в возведении трубопроводов, водоемов, потому что не боится грунтовых вод.

Каталог предлагаемой продукции

Вышеперечисленные анкеры можно купить в нашей компании по доступной стоимости. Также у нас вы найдете клиновые, клеевые, забивные и другие модели. Сотрудничая с нами, вы гарантировано получите надежное изделие из качественных материалов.

Анкерные болты по бетону – размеры и виды, советы по выбору

Такой вид крепежа используется при монтаже различных конструкций на все виды бетонных изделий, причем не только полнотелых, но и ячеистых. Конструктивно анкерные болты состоят из двух основных частей – распорного элемента и шпильки. Технология производства одинакова, разница лишь в линейных параметрах, форме и дополнительных «приспособлениях».

Все изделия имеют свои численные обозначения (в «мм»). К примеру, 8/10 х 50. Как расшифровываются цифры?

  • Первая – размер резьбы (8).
  • Вторая – диаметр (10).
  • Третья – длина изделия (50).

Каких размеров бывают анкера по бетону?

  • Резьба – от М5 до М20.
  • Диаметр – от 6 до 24.
  • Длина – от 18 до 400.

Выбор соответствующего размера изделий – это еще не все. Нужно подумать и об удобстве производства монтажных работ, особенностях эксплуатации тех предметов (устройств), которые закрепляются. Поэтому, чтобы иметь более полное представление об анкерных болтах, стоит указать и на основные разновидности этого типа крепежа (о дюбелях читайте здесь).

С шайбой

Такие изделия используются, если нужно что-то плотно прижать к поверхности крепления. К примеру, корпус бытового прибора, предмета меблировки «навесного» типа.

С гайкой на конце

С ней удобно размещать на высоте массивные предметы. Соответствующие отверстия в корпусе «надеваются» на заранее установленные в стене болты, а потом производится фиксация по месту гайкой.

«Г-образной» формы

С помощью таких изделий удобно крепить тяжелые бытовые приборы, которые придется периодически снимать с места установки. Например, настенные котлы, бойлеры и тому подобное (для ремонта или обслуживания).

С кольцом, крюком

Как правило, их используют для установки осветительных приборов, при монтаже трасс инженерных коммуникаций и в ряде других случаев.

Подбор соответствующего типоразмера болтов производится индивидуально для каждого закрепляемого изделия. Правило простое – чем массивнее предмет, тем толще должен быть крепеж. Что касается длины, то нужно ориентироваться также на толщину основы, на которую производится монтаж.

К примеру, для небольшого телевизора достаточно болта на 6 мм, а для гамака, тем более рассчитанного на взрослого человека, меньше 12 мм устанавливать не стоит.

В принципе, этой информации вполне достаточно, чтобы сделать оптимальный выбор. Но в особо проблемных случаях следует ознакомиться с данными по максимальной нагрузке в прилагаемой таблице, в которых, кроме того, указаны поправочные коэффициенты на размеры и рекомендуемое расстояние.

Особенности монтажа анкеров разных видов

Анкера – вид крепежа (метизы), фиксирующиеся различными способами в подготовленное отверстие.

Применяются для обеспечения надежного крепления тяжелой конструкции (легкие конструкции крепятся на дюбеля).

Анкера крепятся в бетон, камень, полнотелый кирпич. При монтаже в других менее плотных основаниях применяют дюбеля.



Основные разновидности

По способу монтаж анкеров делятся на предназначенные для сквозного монтажа через прикрепляемую деталь, и трубеющие предварительной установки.

К первому виду относятся:

Ко второму виду все остальные.

Основные виды анкеров:

  1. Забивной анкер;
  2. Втулочный анкер;
  3. Анкер для высоких нагрузок;
  4. Химический анкер;

Забивной анкер

Бывают 2-х видов – стальные и латунные.

Внешний вид похож, но принцип работы отличается.

Стальной анкер состоит из 2-х элементов – цанги с внутренней резьбой с лепестковыми пропилами и клина, который вставлен внутрь).

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. С помощью любого крепежа с соответствующей размером и резьбы производится крепление.

Латунный анкер сделан из латуни, что повышает его коррозионные свойства, представляет из себя цилиндрическую цангу сложной формы с внутренней метрической конусообразной резьбой.

Инструкция монтажа:

  1. В просверленное отверстие вставляется анкер
  2. Cпециальным инструментом забивается клин в тело анкера и разжимает лепестки, которые фиксируют его в материале основания.
  3. Монтаж осуществляется с помощью соответствующего по размеру метрического крепежа, который расклинивает цангу в отверстии при закручивании. Для предотвращения прокручивания в отверстии анкер имеет рифленую наружную поверхность.



Клиновый анкер

Используется прежде всего, для прочной фиксации и крепления тяжелого оборудования.

Фиксируются за счет специального «якоря» на теле клинового анкера, который расклинивается при вытаскивания.

Инструкция монтажа:

Монтаж осуществляется забиванием анкера в просверленное отверстие.



Втулочный анкер

Состоит из 3х и более элементов, в зависимости от конструктивных особенностей.

Основные элементы – цанга, расклинивающий элемент, резьбовой стержень (или болт или винт). Вставляется в отверстие и при закручивании клиновой элемент входит в цангу, которая распирается в отверстии.

К данным видам крепежа относится:

  1. Анкерный болт с гайкой
  2. Анкерный болт



Анкер для высоких нагрузок

Конструктивно похожи с втулочными анкерами, но имеют усиленные многосоставные элементы, которые повышают площадь распора и позволяют создать большее усилие.

К данным видам крепежа относится:

Анкер двухраспорный



Химический анкер

Данный крепеж представляет из себя специальные растворы на основе смол, которые при смешивании застывают в материале основания со вставленным крепежным элементом.

Данные растворы имеют большую адгезию к материалу основания и выдерживают большие физические нагрузки – это позволяет надежно закрепить практически любой элемент.

Инструкция монтажа:

  1. Сверлится необходимое отверстие, тщательно отчищается от пыли крошек.
  2. Заливается раствор и вставляется крепежный элемент.

Как правило при нормальных условиях застывание анкера происходит в течение 20-30 минут (зависит от влажности, температуры).

Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

  • форме анкера и его конструкции;
  • способу крепления;
  • материалу изготовления составных частей;
  • размерам;
  • предназначению.
анкера (рис.1)
анкерный болт с гайкой (рис.2)



Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

анкерный болт с крюком (рис.3)
анкерный болт с кольцом (рис.4)



Размеры анкерных болтов по бетону с гайкой:

  • диаметр 6-28мм;
  • длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

анкерный болт двухраспорный (рис.5)
анкер забивной (рис.6)



Размеры анкерных болтов по бетону с крюком:

  • М 6, М8, М10;
  • М12,М14, М16, М20;
  • М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

клиновой анкер (рис.7)
анкера под крестообразную отвертку (рис.8)



Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

химические анкера (рис.9)
установка (рис. 10)



Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

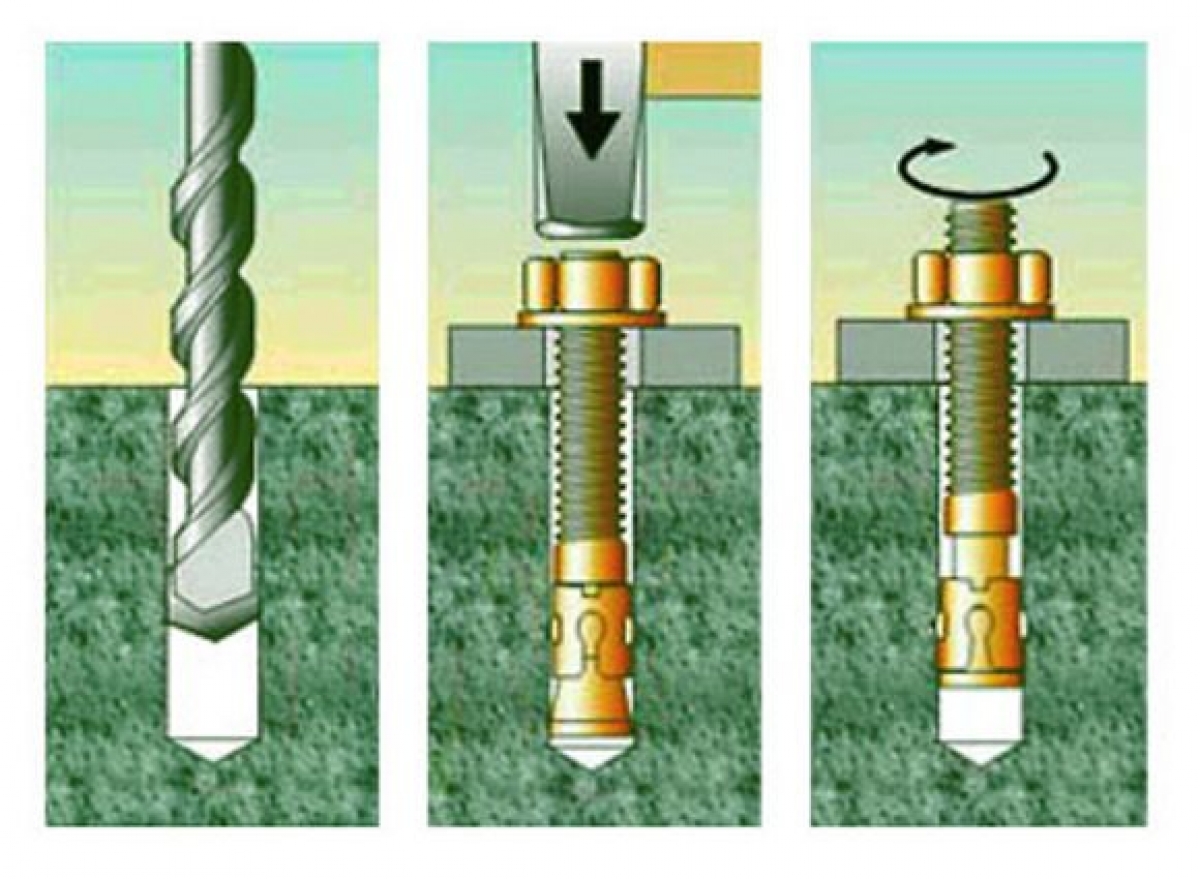

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:

Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

Анкерный болт: понятие, маркировка, классификация, монтаж

Для строительства зданий широко используется бетон, прочность которого затрудняет выполнение отверстий для монтажа предметов интерьера, оборудования, бытовых приборов. Стандартные гвозди и саморезы, обеспечивающие фиксацию к деревянным поверхностям, не могут применяться для бетона или кирпича. Анкерный болт позволяет решить проблему крепления к различным поверхностям. Рассмотрим, что такое анкерный болт и его применение в области капстроительства и частного ремонта. Остановимся на классификации крепежных элементов и особенностях монтажа.

Анкерный болт позволяет решить проблему крепления к различным поверхностям

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

  • сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
  • усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
  • склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.

Анкерный болт для бетона

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

  • буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
  • цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
  • число 35 указывает на максимальную толщину присоединяемого материала;
  • цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

  • повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
  • расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
  • применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
  • простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
  • возможность применения анкеров для укрепления имеющейся конструкции;
  • стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.


Наряду с достоинствами, имеется ряд недостатков:

  • повышенная стоимость изделий по сравнению с другими видами метизов;
  • необходимость предварительного выполнения отверстия в твердой основе;
  • подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.

Анкерный болт имеет стойкость к воздействию усилий

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

  • изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
  • химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

  • варианту конструктивного исполнения;
  • сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.

Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

  • клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
  • втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
  • цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
  • забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.

Забивной анкерный болт для бетона

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.

Цанговый болт используют при креплении лестничных маршей

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

  • стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
  • крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

  • максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
  • предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.

Анкерный болт клиновой с гайкой 12х100 мм

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

  • конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
  • коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
  • алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

  • Выполнить на поверхности разметку и обозначить точки установки фиксатора.
  • Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
  • Подготовленное отверстие тщательно очистить от пыли или продуть.
  • Установить анкерный болт с фиксируемым элементом в сформированную полость.
  • Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Якорь | морское устройство | Britannica

Якорь , устройство, обычно металлическое, прикрепленное к кораблю или лодке с помощью троса или цепи и опускаемое на морское дно для удержания судна в определенном месте с помощью лапы или остроконечного выступа, который врезается в море Нижний.

Древние якоря состояли из больших камней, корзин с камнями, мешков с песком или деревянных бревен, нагруженных свинцом; они удерживали судно только своим весом и трением о дно. По мере того, как корабли становились больше, им требовалось более эффективное устройство для их удержания, и деревянные крюки, которые вкалывались в морское дно, стали использоваться в качестве якорей. В их конструкции железо заменило дерево, и были добавлены зубы или лапы, чтобы крючки могли врезаться в дно. Другим важным усовершенствованием было добавление приклада или горизонтального рычага, который установлен под прямым углом к ​​рычагам и ламелям нижней части якоря. Ложа обеспечивает вертикальное положение рук на морском дне, и, таким образом, одна лапа врезается в нее, обеспечивая максимальную удерживающую способность.Этот тип с двумя ламелями и прикладом под прямым углом оставался основным якорем на протяжении многих столетий. Он известен как якорь для акций в Соединенных Штатах и ​​как якорь для рыбака в Соединенном Королевстве.

Изогнутые рычаги начали заменять прямые рычаги в анкерах в начале XIX века. Этот тип якоря, который до сих пор используется для легких работ и для лодок, показан на рисунке 1. Кольцо (или скоба) — это часть якоря, к которой крепится цепь или трос. Удалив стопорный штифт, ложа может быть снята с головы, так что якорь можно разместить на якорной станине на корабле.Затем ложа должна быть снова разложена (, т. Е. в запасе) перед тем, как отпустить, чтобы одна из двуусток вонзилась в землю. Вертикальный вал якоря называется хвостовиком; он содержит балансировочную ленту, установленную в центре тяжести якоря, так что якорь уравновешивается горизонтально при подъеме. Стержень соединяется с каждым плечом на макушке. На конце каждой руки есть лапа, которая состоит из треугольной плоской поверхности (, то есть ладони) с заостренным клювом, который впивается в землю.

Рис. 1: Якорь со штоком

Encyclopædia Britannica, Inc.

Якорь без ложи (рис. 2), запатентованный в Англии в 1821 году, получил широкое распространение в основном из-за простоты обращения и укладки. Корона, рычаги и лапы анкера без ложа отлиты как одно целое и могут слегка поворачиваться из стороны в сторону на стержне. Ласточкины длинные и тяжелые, у их основания выступающие плечи, которые цепляются за морское дно. По мере увеличения сопротивления плечи выталкивают лапы вниз на дно.Бессточные якоря заменили старый якорь на большинстве крупных кораблей мира.

Рисунок 2: Бессточный якорь

Encyclopædia Britannica, Inc.
Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту.
Подпишитесь сейчас

Широко используются несколько других типов анкеров. Легкие якоря Danforth и якоря для плуга имеют длинные острые лапы, которые поворачиваются вокруг ложи в нижней части стойки и глубоко врезаются в нее; эти якоря обычно используются для яхт и других малых судов.Грибной якорь имеет форму перевернутого гриба и широко используется в качестве постоянного швартовки для плавучих маяков, земснарядов и лихтеров.

Руководство по типам анкеров

Что такое анкер?

Якорь относится к морскому или морскому оборудованию, предназначенному для ограничения движения транспортного средства или конструкции в воде. Якоря достигают своей цели, либо используя свой вес для удержания конструкций на месте, зажимая дно водоема, либо используя комбинацию обоих этих методов.

Кроме того, якоря могут также действовать как якоря (механизм принудительного сопротивления) для судов и других подобных судов во время штормов. Они обеспечивают восстанавливающее сопротивление, которое поддерживает устойчивость и устойчивость судна и предотвращает захлопывание носовой части или затопление из-за загрузки зеленой воды в нестабильных условиях.

Хлопок носом относится к носу корабля, который сильно ударяется о поверхность воды из-за больших волн, которые могут вызвать деформацию конструкции и разрушение.

Зеленая вода — это технический термин, обозначающий любую воду, которая присутствует на верхних палубах судна из-за частичного затопления в результате естественного движения водоемов.

Изображение только для ознакомительных целей

Хотя военно-морские архитекторы обычно стараются максимально уменьшить сопротивление при проектировании движущихся конструкций, чтобы увеличить их скорость по прямой, сопротивление может замедлять суда во время штормов, чтобы они оставались под контролем своей двигательной установки. Это препятствует тому, чтобы накатывающиеся волны могли повредить суда или другие плавающие на воде конструкции.

Обычно якоря обнаруживались на борту больших судов, таких как генеральные грузовые суда и танкеры, чтобы удерживать их на месте либо во время швартовки к причалу в порту, либо если они должны были полностью стоять посреди моря или океан.

С появлением нефтяных вышек и других подводных сооружений, размещаемых посреди крупных водоемов, якоря используются для соединения этих больших полупогружных сооружений с морским дном.

Обычно анкеры являются временными, чтобы их можно было наматывать обратно на конструкцию, когда возникает необходимость. Однако для некоторых морских сооружений требуются постоянные якоря, чтобы удерживать их на дне водоема, поскольку они остаются в одном месте в течение длительных периодов времени.

Из чего сделаны анкеры?

Анкеры обычно изготавливаются из металлов, устойчивых к длительной коррозии, с использованием подходящих методов защиты, таких как гальваника и гальваника.

Однако они также могут быть изготовлены из армированных волокном композитов или полимеров, таких как углеродное волокно. Преимущество использования таких материалов заключается в том, что они имеют высокое отношение прочности к весу. Это означает, что по сравнению с обычными металлами, даже легкие армированные композитные конструкции могут выдерживать огромные нагрузки или деформации.

Однако недостатком использования таких анкеров является то, что стоимость разработки и крупномасштабного производства значительно выше. Кроме того, некоторые методы швартовки используют вес якоря, чтобы помочь удерживать конструкцию в неподвижном состоянии.

Поскольку композиты очень легкие, эти типы анкеров в таких ситуациях не дают ощутимого эффекта. Предстоящая область исследований — использование многослойных перекрещенных волокон в композитах для обеспечения немного лучших весовых характеристик без отрицательного влияния на прочность анкера.

Базовая конструкция анкера

Современные конструкции анкеров, которые чрезвычайно устойчивы и способны легко держаться за поверхности, как правило, являются производными от трех стандартных конструкций, которые использовались с 10 по век и далее.

Это якоря типа Fluked, Admiralty и Stockless, которые часто все еще используются для небольших судов и легких лодок.

В конструкции с ламелями используются лапы, прикрепленные к центральному рычагу якоря, обычно называемому хвостовиком.Лапы — это конструкции, похожие на зубцы вилки, которые используются для обеспечения сцепления и увеличения веса якоря.

Этот дизайн чаще всего использовался на кораблях, принадлежавших ранним британским морякам и викингам. В книгах и схемах, изображающих якоря на рисунках, часто используется случайный дизайн для вдохновения, поскольку он ошибочно принимается за структуру современных якорей. Это одна из самых простых конструкций, в которой вес якоря используется для того, чтобы загнать лапы на дно океана.

В конструкции адмиралтейства используются две лапы, прикрепленные к центральной стойке с помощью плеч, перпендикулярных главной оси.Длинный стержень, прикрепленный к месту пересечения звеньев хвостовика и цепи, известен как приклад. Он используется для того, чтобы тянуть якорь к дну или дну океана, пока одна из двуусток, наконец, не вонзится в дно и не осядет.

Из-за опускания лапа вдавливается в кровать под своим весом и дополнительной силой от приклада. Однако проблема с конструкцией адмиралтейства заключается в том, что она может забить якорь из-за того, что рукава не врезана в дно океана.

Чтобы решить эту проблему, в современных конструкциях предусмотрены рычаги, которые могут складываться на центральную стойку.Таким образом, якорь превращается в конструкцию с одной стойкой и ламелями, которую можно легко складывать и которая не будет засорять якорь при раскрытии.

Основным изменением стандартного образца адмиралтейских якорей был якорь без ложа. Он включал в себя базовую конструкцию адмиралтейского якоря с выступами на дне, которые заставляли сосальщиков погружаться в дно или дно океана.

Однако, несмотря на эти дополнения, удерживающая способность бессточных якорей меньше, чем у их адмиралтейских аналогов. Что делает их широко используемыми в наши дни, так это их простота хранения. Их можно быстро поднять и прижать к корпусу.

Цепь или трос, образующие звенья, соединяющие двигатели якоря с хвостовиком, наматывают через отверстие в боковой части корпуса, известное как кошачье отверстие или трубка. Удобная конструкция бессточного — это то, что делает его обычным для современных кораблей, несмотря на то, что это относительно старый дизайн.

Постоянные анкеры

Морские сооружения часто развертываются на длительные периоды времени, когда они остаются в одном месте с минимальным перемещением.Из-за дорогостоящего и чрезвычайно чувствительного оборудования, используемого на нефтяных вышках и энергетических комбайнах, они не могут позволить себе перемещаться более чем на несколько миллиметров.

Репрезентативное изображение — Фотография Андрея Вакарчука

Кроме того, риск повреждения важных компонентов или утечки масла требует, чтобы эти конструкции были закреплены таким образом, чтобы подводные течения и небольшие волны не могли легко сместить и переместить всю установку. В связи с этим используются постоянные анкеры для ограничения движения таких конструкций.Кроме того, специализированный класс буксиров, известный как буксиры для обработки якорей (AHTS), часто использует этот якорный трос для буксировки этих полупогружных конструкций из одного места в другое для развертывания.

В общем, такие якоря не предназначены для частого перемещения и длительного пребывания на одном и том же месте. Однако, когда приходит время переместить плавучую конструкцию, якоря часто приходится наматывать на поверхность или буксировать с помощью AHTS.

В таких случаях, чтобы выбить якорь, к головке прикрепляют страховочный трос, который соединяется с конструкцией.В случае, если головка якоря прилипает к морскому дну, спусковой трос может использоваться для создания дополнительной силы для перемещения якоря. Иногда взрывчатые вещества или небольшие контролируемые заряды используются, чтобы нарушить дно океана.

Затем якорь поднимается на поверхность. В дополнение к этим двум методам в некоторых типах якорей используются съемные головки, которые можно оставить на морском дне после завершения операций и когда пришло время перемещать конструкцию. Якорная цепь и приклад наматываются на конструкцию, оставляя голову позади.

Проблема с якорем такого типа заключается в том, что он приводит к загрязнению дна океана, особенно если металлы токсичны для морской флоры и фауны. Кроме того, существует риск случайного отсоединения головки от остальной части анкера во время эксплуатации конструкции. Наиболее распространенный метод снятия якоря — использование троса с удерживаемыми зарядами, развернутыми близко к дну океана.

Важно определить количество анкеров, которые будут использоваться для крепления любой конструкции.Из изучения механики тела известно, что с помощью механизма трехточечного крепления любую конструкцию можно полностью удерживать в неподвижном состоянии. Это связано с тем, что силам с любого направления всегда можно противодействовать выравниванием анкеров в такой системе.

Обычным типом анкеров, используемых в таких ситуациях постоянного развертывания, являются методы «грибовидный», «шнековый», «высокий удержание» и «дедвейт».

Постоянные анкеры грибовидные

Грибные якоря, как следует из названия, имеют форму перевернутых грибов, головку которых кладут в море или на дно океана.Этот тип якоря использует свой вес, мощность всасывания и относительное трение между дном и головкой якоря, чтобы оставаться прочно прикрепленным к слоям дна океана. Однако он работает только в условиях, когда на дне океана преобладают грязь, ил или песок.

Другие материалы, такие как камень и песок, не могут обеспечить адгезию, необходимую для надежного крепления якоря к дну океана. Наука, лежащая в основе работы этой системы, заключается в том, что якорь использует производную версию принципа Архимеда для мягких, зернистых или вязких сред, таких как грязь и песок.

Поскольку эти материалы обычно не могут выдержать вес якоря (этот вес может достигать нескольких тонн для судов с аномально большим водоизмещением), они позволяют головной части погружаться, пока она не сместит достаточно материала пластов, равного ее весу.

Из-за огромных размеров таких якорей они могут легко составлять несколько метров глубины в океане или на морском дне. Они могут противостоять практически всем типам волновых движений и даже самым сильным штормам.

Для их удаления песок или грязь, окружающие якорь, удаляют до тех пор, пока адгезионное притяжение между головкой и материалом пласта не станет достаточно слабым, чтобы его нарушила тяговая сила якоря, создаваемая двигателями на конструкции.

Хотя сила, обеспечиваемая этими якорями, делает их очень полезными для ограничения движения, они могут работать только в регионах, где дно океана или моря обеспечивает достаточное всасывание, чтобы опустить якорь. Это делает их идеальными в регионах, близких к пляжам или лагунам.

Постоянные анкеры шнека

Якоря шнекового типа используют физику, лежащую в основе высокой удерживающей способности конструкции шнека, и их способность оставаться заблокированным в определенном положении в течение длительных периодов времени. Эти якоря состоят из больших резьбовых головок, которые просверливаются в морском или океанском дне, где должна быть установлена ​​конструкция.

Часто вместо того, чтобы попасть прямо в дно океана, сначала к дну океана прикрепляют кожух с прорезанными в нем канавками.Корпус и головки винтов часто изготавливаются из титана или аналогичных сплавов и материалов, устойчивых к ржавчине и коррозии в результате воздействия воды и подводных организмов.

Причина использования титана заключается в том, что он идеально подходит для создания прочных и инертных компонентов, таких как соединения райзеров на нефтяных вышках. Однако относительное обилие титана и тщательная обработка материалов, используемых при производстве этого типа якоря, имеют тенденцию делать процесс производства и установки дорогостоящим.

Еще одна проблема, которая возникает при установке якоря, заключается в том, что должен быть обеспечен свободный доступ к корпусу и головке винта, поскольку требуется идеальное выравнивание, а любые ошибки при бурении океана или морского дна могут привести к повреждению оборудования. Таким образом, этот тип постоянного якоря в основном используется в мелководных районах, расположенных близко к берегу или имеющих отливы, которые позволяют получить доступ к обсадной колонне и головной части.

Проблемы могут также возникнуть, когда нижний слой сделан из мягких податливых материалов, таких как ил, ил или песок.Поскольку винт работает по принципу трения между корпусом и головкой, такие материалы не создают достаточного тягового усилия для того, чтобы винт должным образом захватил океан или морское дно.

Винт и его корпус будут непрерывно поворачиваться, фактически не имея возможности закрепить конструкцию. Однако, несмотря на множество ограничений на расположение и развертывание этого типа якоря, он считается одним из самых надежных методов постоянного крепления любой конструкции. Эти якоря обычно встречаются в операционных средах, где выполняются все основные требования.

Постоянные высокие удерживающие анкеры

Типы якорей с высокой удерживающей способностью — это класс якорей, которые характеризуются своей высокой удерживающей способностью (HHP) или сверхвысокой удерживающей способностью (SHHP). Эти якоря используются в нефтегазовой промышленности для крепления больших полупогружных конструкций или для удержания подводных трубопроводов, проходящих через дно океана или морское дно. Такие анкеры значительно крупнее и тяжелее своих аналогов.

Чтобы быть заявленным как анкер с высокой удерживающей способностью, они должны обладать прочностью и удерживающей способностью, вдвое превышающими нормальные значения обычных анкеров.Обычный анкер, рассматриваемый в справочных целях, должен иметь тот же вес, что и проверяемый анкер HHP. Для достижения этой отметки необходимо успешно провести три испытания, а анкер — как минимум на трех различных типах грунта. По сравнению с двумя предыдущими типами постоянных якорей эта классификация гарантирует, что якорь функционирует в любых условиях.

Подобно анкерам HHP, сверхвысокая удерживающая сила — это классификация, которая гарантирует, что испытуемый анкер может выдерживать минимальную силу, в четыре раза превышающую силу обычного анкера, имеющего такой же вес. В этом случае также применимы условия испытаний из теста HHP.

После того, как на проверяемый якорь нанесен ярлык HHP или SHHP, морскими правилами допускается снижение веса на 25%. Благодаря удерживающей способности этих типов анкеров это снижение часто не является значительным. Чтобы установить этот тип якоря, часто требуются вымпельные канаты и буксиры из-за их огромных размеров и веса.

Интересным моментом в этих стилях анкеров является то, что HHP и SHHP классифицируют только удерживающую способность и могут применяться как к постоянным, так и к временным анкерам.В этом случае обычный якорь, используемый в качестве эталона, также должен рассматриваться как временный или постоянный, чтобы проверенные значения точно переводились в реальный мир.

Постоянные анкеры дедвейт

Эти якоря — самый простой и самый экономичный способ привязать плавучие конструкции к одному месту. Они используют вес плотных конструкций, таких как цельные металлические блоки или бетонные кирпичи, для создания направленной вниз силы.

Единственная проблема с этим типом якоря заключается в том, что он должен быть относительно большим, чем обычные якоря, чтобы он мог успешно удерживать большие полупогружные аппараты, нефтяные вышки и другие морские установки.В таком случае может быть сложно транспортировать и хранить большой якорь на конструкции и постепенно опускать его на дно океана.

Этот тип якоря похож по конструкции на якорь-гриб в том, что они используют свой вес для удержания конструкции на поверхности воды.

Подобно грибовидным анкерам, грузоподъемные анкеры могут работать лучше, если имеется присущее им всасывание или тяга груза вниз. Таким образом, головка якоря погружается на несколько метров в дно океана и прочно закрепляется в пластах.

Кроме того, он лучше грибовидных анкеров тем, что может работать в абсолютно любой среде без явной потребности в каком-либо всасывании или адгезии. Это делает их дешевым вариантом для швартовки или швартовки больших конструкций в одном месте.

Если мы сравним анкеры-грибы и противовесы аналогичной конструкции, грибовидный тип всегда более эффективен из-за его меньшего размера и способности затягиваться в грязь или почву. Из-за большого размера грузоподъемного анкера с ним может быть трудно работать.Это компенсируется возможностью работать в любых условиях дна океана или морского дна.

Временные анкеры

Как следует из названия, эти анкеры предназначены для кратковременного использования. Как правило, они используются для швартовки и швартовки судов или для остановки их мертвых в воде по разным причинам.

В отличие от постоянных анкеров, простого прикрепления тяжеловеса к анкерной линии недостаточно, так как откручивание этих анкеров становится практически невозможным.Следовательно, временные якоря зависят от зажима или зацепления якоря на морском дне или дне океана.

Для этого он использует комбинацию своего веса и силы тяжести, чтобы приводить в движение набор ламелей или заостренных валов, предназначенных для встраивания в нижние слои. Большинство современных временных якорей получают свою базовую конструкцию от якоря с ламелями, адмиралтейства и бессточного якоря.

Поскольку временные якоря используются для привязки судов и других судов, нет необходимости делать их из дорогих материалов, таких как титан.Поскольку их всегда можно вытащить обратно на судно за считанные минуты, они часто сделаны из металлов или сплавов, которые не подвержены коррозии, и покрыты основным слоем цинка или другого более дешевого некоррозионного металла.

Углеродное волокно или другие армированные полимеры также служат для закрепления на дне океана из-за их высокого отношения прочности к весу.

Для снятия якоря кораблей с морского дна или для отделения его от материала на дне океана используются натяжные тросы, обеспечивающие дополнительный момент тяги.Они также служат дополнительным источником силы, которая при необходимости может быстро вытащить анкерную головку на поверхность.

Чтобы поставить якорь, их опускают, пока они не коснутся дна океана, пока корабль все еще замедляется. Важно, чтобы они быстро зацепились за обломки, небольшие камни или трещины на дне океана, прежде чем судно полностью остановится. Как только это будет сделано, они должны успокоиться и предотвратить движение из-за световых волн и токов.

В общем, для судов в море, которые по какой-то причине бросили якорь, небольшие движения из-за волн не имеют значения и никоим образом не влияют на судно, команду или грузы.Однако для пришвартованных судов или судов, стоящих у причала или порта, они не должны сдвигаться со своего места. Любое обширное движение может привести к повреждению как корпуса корабля, так и самого порта. Чтобы этого не произошло, используются буксиры и дополнительные швартовные тросы для поддержки якоря и удержания судна в устойчивом положении.

К распространенным типам временных якорей, используемых на лодках и судах, относятся якоря Northill, grapnel, Herreshoff, Danforth, Bruce и якоря для плуга.

Временный анкер Northill

Анкер Northill — это легкая конструкция, которая в наши дни не используется широко из-за превосходной современной конструкции. Это комбинация стандартного якоря и сдвоенного плуга по обе стороны от центральной стойки. Эта конструкция плуга позволяет зацепиться за любую неровную поверхность на дне моря или океана, которая может использоваться в качестве места для швартовки.

Однако из-за своей формы и серьезных ограничений он обычно не встречается, за исключением использования гидросамолетами и другими легкими судами. Проблема с конструкцией Northill заключается в том, что она зависит от того, зацепляется ли один из двух ножей плуга за обломки или камни на дне.

Это может занять довольно много времени, поскольку в отличие от обычных анкеров в этой конструкции работают только два лезвия. Более того, ничто не удерживает якорь, кроме его собственного веса. Таким образом, он работает только в регионах, где дно океана имеет пересеченную местность.

Временный якорь с грейфером

Этот тип якоря похож на грейпнели, используемые в армии или в скалолазании. Центральный металлический рычаг состоит из нескольких более коротких заостренных рычагов, известных как зубцы (обычно их четыре), которые держатся за поверхность дна океана. Он идеально подходит для неровных конструкций дна с несколькими выступами или трещинами, обеспечивающими место для пальцев, за которые можно держаться.

Кредит изображения: Мохин Рияд / Викимедиа

Что делает стиль захвата полезным, так это тот факт, что независимо от того, как якорь устанавливается, он будет цепляться за дно океана из-за нескольких зубцов, прикрепленных к центральному рычагу. Однако он не работает в грязи, почве или другом рыхлом материале, составляющем дно океана. Это связано с тем, что зубцы анкера не могут захватить основание и просто отрываются от него при небольшом движении.

Еще одна проблема с этим типом привязки заключается в том, что его может быть трудно извлечь после того, как он будет встроен. Обычно это происходит, когда якорная головка или сосальщики застревают в каменистых или коралловых условиях. Однако с помощью натяжного троса можно вытащить такие якоря обратно на судно.

При укладке на судно он может повредить другие компоненты из-за своей неудобной конструкции. Следовательно, эти якоря обычно вешают на борт самого корабля или просто укладывают на борт небольших судов и водных лодок, а затем сбрасывают, когда возникает необходимость.

Временный анкер Herreshoff

Подобно базовому якорю Адмиралтейства, используемому на кораблях и других судах, Herreshoff является распространенной версией этой конструкции. Он использует тот же принцип, что и Адмиралтейство, но более управляем. Его можно разобрать на три или более частей для удобства хранения и собрать обратно без каких-либо серьезных требований. Это позволяет быстро и легко развернуть якорь.

Как и Адмиралтейство, здесь возникает та же проблема, связанная с засорением головы якоря из-за естественных движений корабля из-за волн и световых течений.В анкере Herreshoff реализованы усовершенствованные конструкции, так что рычаг, который не прикреплен к каким-либо обломкам или камням на дне, может обрушиться на стойку. Это позволяет якорю свободно функционировать, не мешая якорному тросу холостой рычаг.

Danforth Временный анкер

Danforth — это легкая, дешевая и легко хранимая конструкция, в которой используются два треугольных лезвия или лапы, прикрепленные к хвостовику, чтобы зацепить или закопать дно океана.Зазор между ламелями позволяет якорю цепляться за обломки и камни, а не просто действовать как парус против течения воды. Кроме того, хвостовик и лапы являются шарнирными, так что ориентацию ламелей можно менять в зависимости от типа материала на морском дне.

В этой конструкции используется линия отключения, прикрепленная к наконечникам ламелей, так что ориентация может изменяться по мере того, как якорь достигает дна. Согласно исследованиям, идеальный угол погружения ламелей в ложе составляет 30 градусов.Таким образом, пока якорь не достигнет дна, весь якорь сбрасывается как единая вертикальная конструкция, чтобы уменьшить сопротивление и влияние паруса.

Когда якорь полностью опускается, плавники ориентируются правильно, и им позволяют погрузиться в дно океана или зацепиться за кораллы или камни на дне.

Конструкция легкая, и ее можно сложить, чтобы легко хранить. Это делает Danforth обычной конструкцией для небольших судов, работающих в регионах с малой и средней глубиной, так что можно использовать стропы.

Временный анкер Bruce

Якорь этого типа обычно называют когтем из-за его формы и конструкции. Он используется, чтобы зацепиться за камни на дне океана, а затем осесть. Однако он не работает, когда материал на дне представляет собой рыхлый песок, ил или грязь. Кроме того, водоросли и другие конструкции могут запутать захват анкера, не создавая реальной силы фиксации. Вместо этого они, как правило, препятствуют поднятию якоря, когда судну пора идти дальше.

Изображение предоставлено: Ciacho5 / Wikimedia CC3.0

Оригинальный дизайн когтя Брюса — это относительно повторяющийся дизайн, от которого теперь отказываются в пользу более практичных конструкций. Более современные конструкции включают коготь, похожий на лопату, который может захватывать большинство материалов внизу. Они включают в себя поперечную балку для обеспечения дополнительной устойчивости якорной головки до тех пор, пока она не сможет зацепиться за камни или обломки на дне океана. Такие конструкции, как Rocna, Vulcan и Ultra, используют эту конструкцию лопаты для обеспечения необходимой силы фиксации.

Временный анкер для плуга

Подобно плугу, используемому в сельском хозяйстве, якоря этой конструкции используют плоские лезвия или пластины, прикрепленные к центральной стойке. Цель состоит в том, чтобы лезвия врезались в дно океана и захватили его. Часто вместо одной пластины на конце хвостовика используются от трех до четырех лезвий, идущих перпендикулярно центральной линии. В современных конструкциях используется изогнутый хвостовик, который можно использовать для быстрой установки плуга в нижние слои пласта.

Основная проблема якоря для плуга заключается в том, что он плохо работает в иле, почве или сыпучих материалах, составляющих дно океана. Это потому, что они просто тянутся по дну, когда корабль движется без какого-либо сопротивления, пока они не зацепятся за камень или подобный мусор внизу. Точно так же при небольшой восходящей силе из-за нормальных волновых движений лопасти или пластины плуга могут смещаться и выскакивать из дна океана. Следовательно, для работы этого типа якоря требуются идеальные условия.

Современные варианты якоря для плуга включают дизайн Delta, который состоит из жесткой дугообразной стойки и комбинации пластин или лезвий, прикрепленных к ней.В отличие от обычных якорей для плугов, которые используют шарнирную стойку, это отдельные конструкции, которые используют вес якоря и присущую ему конструкцию для сцепления с дном океана.

Заключение

Другие типы оборудования, которые используются вместе с якорем для удержания судна или установки, плавающей на поверхности воды, включают оснастку (например, страховочные тросы), якорные цепи и канаты, складское оборудование и т. Д.Якорные цепи и веревки являются важным фактором при определении надежности данного якоря, поскольку они обеспечивают единственное соединение между конструкцией и якорем. Они должны выдерживать огромное количество силы как при растяжении, так и при сжатии. Точно так же линии срабатывания должны быть достаточно прочными, чтобы прикладывать силу к якорю, чтобы ориентировать его в определенном направлении.

Суть любой конструкции якоря состоит в том, что исходные три стандартных конструкции (плавучая, адмиралтейская и бессточная) были получены и изменены с течением времени с появлением новых технологий и требований.В зависимости от того, хотим ли мы использовать постоянные или временные анкеры, основной принцип остается неизменным. Все, что меняется, — это стили дизайна, зависящие от таких факторов, как время погружения и материал, найденный на дне или дне океана.

Заявление об ограничении ответственности: Мнения авторов, выраженные в этой статье, не обязательно отражают точку зрения Marine Insight. Данные и диаграммы, если они используются в статье, были получены из доступной информации и не были подтверждены каким-либо установленным законом органом.Автор и компания «Марин Инсайт» не утверждают, что они точны, и не принимают на себя никакой ответственности за них. Взгляды представляют собой только мнения и не представляют собой каких-либо руководящих принципов или рекомендаций относительно какого-либо курса действий, которым должен следовать читатель.

Данная статья или изображения не могут быть воспроизведены, скопированы, переданы или использованы в любой форме без разрешения автора и Marine Insight.

Ищете практичные, но доступные морские ресурсы?

Ознакомьтесь с цифровыми руководствами Marine Insight:

Электронные книги для палубного отдела — Ресурсы по различным темам, связанным с палубным оборудованием и операциями. Электронные книги для машинного отделения — Ресурсы по различным темам, связанным с механизмами и операциями машинного отделения.

Экономьте по-крупному с помощью комбо-пакетов — Наборы цифровых ресурсов, которые помогут вам сэкономить по-крупному и включают дополнительные бесплатные бонусы.

Электронные книги по судовым электрическим системам — Цифровые ресурсы по проектированию, обслуживанию и поиску и устранению неисправностей морских электрических систем

Теги: анкеры типы анкеров

Общие сведения о анкерах — Fastener Mart


Технические данные крепежа | Общие сведения о серии Введение

Рано или поздно вам может понадобиться якорь — не якорь для лодки (извините, моряки), а способ прикрепить приспособление к полой стене или, возможно, к твердому бетону.

Доступно множество различных стилей: от легких до тяжелых; некоторые — самосверлящие, другие требуют предварительно просверленного отверстия; в некоторых случаях вам может потребоваться винт, в других случаях вы будете использовать анкер в сборе и предварительно собранном . .. просто чтобы упомянуть несколько отличий.

Ниже приводится список характеристик, в котором обобщены основные характеристики различных типов анкеров…

  • Химическим анкерам требуется время для «отверждения», и они не могут быть установлены в холодную погоду, но во время установки не возникает напряжения расширения.
  • Некоторые анкеры можно использовать повторно — их можно снимать и снова устанавливать.
  • Некоторые анкеры имеют резьбу крепежных винтов, в то время как другие предназначены для использования с шурупами по дереву, шурупами для листового металла и / или шурупами с шестигранной головкой. В этих случаях вам, скорее всего, потребуется поставить винт.
  • Некоторые анкеры предварительно собраны с помощью винта или шпильки с резьбой.
  • Многие якоря нельзя использовать для служебных приложений.
  • После установки откручивание винта приведет к ослаблению некоторых анкеров.
  • Несколько анкеров самосверлящие; для большинства требуется предварительно просверленное отверстие.
  • Для установки или «установки» определенных анкеров требуется специальный инструмент.
  • Для некоторых анкеров требуется отверстие, превышающее размер его винта (например, болты с коленчатым рычагом).
  • Некоторые анкеры съемные, некоторые считаются постоянными, а другие устойчивы к взлому.
  • Анкеры часто классифицируются как легкие, средние и тяжелые.
  • Некоторые анкеры предназначены для полых стен, другие — для твердых материалов, а третьи — для полых стен и твердых материалов.
  • При установке иногда рекомендуется перфоратор.
  • Винт приводит в действие одни якоря, другие — под действием силы тяжести или пружины.
  • Доступны несколько анкеров в длинных и коротких версиях, а также для использования в неглубоких скважинах.
  • Нижние опорные анкеры нельзя использовать в отверстиях глубже анкера.
  • Минимальная глубина заделки зависит от конструкции.
  • Иногда требуется дополнительная глубина во время установки, например, для болтов.
  • Некоторые анкеры предназначены для крепления приспособления во время установки анкера.
  • При использовании анкеров для полых стен убедитесь, что вы находитесь в пределах указанного минимального и максимального диапазона захвата.
  • Некоторые анкеры металлические; другие неметаллические, что делает их непроводящими и немагнитными, но некоторые химические вещества могут влиять на них.
  • В некоторых случаях винт или гвоздь являются полноценным анкером.
  • Некоторые анкеры специально рассчитаны на вибрацию.

Анкеры

делятся на семь основных категорий: с внутренней резьбой, с внешней резьбой, шурупы и штифты для каменной кладки, шурупы, полые стенки, гильзы и приводные анкеры. Ниже мы приводим подробную информацию о каждом. Кроме того, чтобы упростить выбор, см. Нашу удобную таблицу…

Анкеры с внутренней резьбой используются с крепежными винтами, винтами с головкой под ключ или резьбовыми стержнями, которые вы поставляете, и предназначены для бетона, блоков, кирпича и камня (вставные анкеры указаны только для бетона). Может потребоваться установочный инструмент, и они не являются съемными или многоразовыми.

Анкерные болты

Экраны расширения болта машины

Таблица 1. Анкеры с внутренней резьбой.
Якорь Также известен как Описание
Забивные анкеры Многофункциональные вставные анкеры с красной головкой, многоцелевые распорные анкеры Разработанные для анкеровки в бетоне, Multi-Set Drop-In Anchors Red Head имеют внутреннюю резьбу и вставку с расширяющимся конусом.Установочный инструмент (требуется) приводит в движение конус, чтобы расширить анкер внутри отверстия. Анкеры с губами устанавливаются заподлицо с поверхностью материала; если желательна установка ниже уровня поверхности, выберите анкер без выступа. Используется с винтами с головкой под ключ, стержнем с резьбой и другими крепежными деталями с резьбой. Эти анкеры типа оболочки могут использоваться для подвесного анкерного крепления.
Крепежный винт
Анкеры
Забивные анкеры состоят из предварительно смонтированного конуса расширителя с внутренней резьбой и уплотнительной втулки из свинцового сплава.Используется в бетоне, блоке, кирпиче и камне. Установочный инструмент (требуется) проталкивает уплотнительную втулку в отверстие, поскольку конус расширителя заставляет ее расширяться и заполнять отверстие. Благодаря небольшой длине они идеально подходят для неглубоких отверстий. Используется с болтами с головкой под ключ и другими крепежными деталями с резьбой. Не используйте этот якорь в служебных приложениях.
Двойное расширение
Экраны
Двусторонние расширительные щиты с машинными болтами, двухсторонние распорные анкеры Благодаря системе двойного расширения, экранирующие щиты с двойным креплением на машинных болтах хорошо подходят для твердого бетона, блоков, кирпича и камня.Они имеют внутреннюю резьбу и расширяются при затягивании винта или болта (не входят в комплект). Не используйте в служебных приложениях.
Одинарное расширение
Экраны
одиночные, одиночные анкеры расширения Разработанный для бетона, блоков, кирпича и камня, одинарный расширительный экран с машинным болтом состоит из расширительного конуса с внутренней резьбой и набора расширительных пластин. Затягивание винта (не входит в комплект) заставляло клиновидный конус расширять экраны внутри отверстия.Используется с болтами с головкой под ключ и другими крепежными деталями с резьбой. Не для использования в накладных приложениях.

Анкеры с внешней резьбой , предназначенные для анкеровки бетона, имеют открытую резьбовую шпильку. В комплект могут входить гайка и шайба, и установочный инструмент не требуется. Они не предназначены для удаления или повторного использования.

Химические капсулы

Анкеры-шпильки с красной головкой

Клиновые анкеры

Таблица 2. Анкеры с внешней резьбой.
Якорь Также известен как Описание
Химические анкеры

Химический капсульный якорь, зубило в сборе используются с узлами шпильки долота.Внутри капсулы находится «синтетический раствор», который прикрепляет резьбовую шпильку механического винта к бетону. Применяется в легких и мягких основаниях кладки, химическое соединение сопротивляется ослаблению от ударов и вибрации. Кроме того, не создается напряжения, в отличие от анкеров, требующих установки или других форм расширения.
Анкер-шпилька B Анкер-шпилька с красной головкой предварительно собраны и состоят из корпуса болта и торцевой заглушки с расширителем.Разработанные для анкеровки бетона, они требуют предварительно просверленного отверстия того же диаметра, что и анкер. При забивании анкера молотком плунжер расширителя расширяет анкер, что устраняет необходимость в затяжке. Эта нижняя несущая конструкция полезна при выравнивании и подъеме.
Анкер клиновой A Анкер клиновой Эти высокопрочные клиновые анкеры с резьбовой шпилькой предназначены для бетона. Требуется предварительно просверленное отверстие диаметром анкера.Затягивание гайки приводит к расширению конусного расширительного конца анкера.
Анкер клиновой B Клиновые анкеры с красной головкой Эти усиленные клиновые анкеры с красной головкой, выпускаемые с резьбовыми шпильками под крепежный винт, диаметром от 1/4 «до 1 1/4», разработаны для бетонных работ. Диаметр анкера — это требуемый размер отверстия. Поскольку анкер не является нижним подшипником, его можно использовать в отверстиях глубиной больше, чем его длина. Разверните анкер, затянув гайку.
Анкер клиновой C wej-it Анкер клиновой wej-it — это полностью собранные бетонные анкеры, для которых требуется предварительно просверленное отверстие того же диаметра, что и анкер. Эксклюзивная особенность сводит к минимуму расшатывание клина из-за вибрации.

Винтовые и штифтовые анкеры по бетону / каменной кладке — это неразъемные анкеры, используемые для бетона, кирпича и блоков, как указано. Для шурупов по бетону / каменной кладке требуется предварительно просверленное отверстие, и они снимаются.Штифты не требуют отверстия и считаются постоянными.

Анкеры-шурупы расширяются при установке шурупа для листового металла, шурупа по дереву или шурупа — как указано и не входит в комплект поставки. Как правило, это анкеры для легких нагрузок, предназначенные для использования в одном или нескольких из следующих материалов: бетон, кирпич, блоки, камень, строительные швы, стеновые плиты, дерево, керамическая плитка и штукатурка.

Расширительные щиты

Анкеры типа «Аллигатор»

Таблица 4. Анкерные болты.
Якорь Также известен как Описание
Стяжной винт
Экраны
Расширительные щиты с длинным запаздыванием, Расширительные щиты с коротким запаздыванием, анкеры с растягивающимся винтом разработаны для бетонных и растворных стыков блоков и кирпича. Поскольку они не имеют внутренней резьбы, используйте стопорные винты (которые иногда называют стопорными болтами). Используйте укороченный стиль для более твердой кирпичной кладки, чтобы сократить время сверления; Длинный стиль развивает лучшую прочность в мягкой или непрочной кладке.
Ребристый пластик
Анкеры
Полисеты Эти ребристые пластиковые анкеры для легких нагрузок используются в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых плитах. Анкер расширяется, чтобы захватить стену, когда вы затягиваете шуруп для дерева или листового металла (не входит в комплект).
Пластиковые конические
Анкеры
Пластиковые анкеры-шурупы Для легкого анкерного крепления в бетоне, пустотелых блоках и кирпиче, полнотелом кирпиче и стеновых панелях. Ребра на ребристом корпусе предотвращают вращение конических пластиковых анкеров при установке шурупа для дерева или листового металла (не входит в комплект).
Трубчатый пластик
Анкеры
Пластиковые дюбели, дюбели, пластиковые заглушки Эти легкие трубчатые пластиковые анкеры, предназначенные для бетона, блоков, кирпича и камня, используются с шурупами для листового металла и деревом (не входят в комплект).Якорь расширяется при установке винта. Не для накладных расходов.
Анкер-крокодил
(Toggler)
Нейлоновые анкеры для полых / полых стен Toggler Alligator Toggler — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон. Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.
Пластиковые тумблеры Длинные переключатели Poly Poly, переключатели Rawl Medium Poly, переключатели Rawl Short Poly Пластиковый фиксатор — это пластиковый анкер, предназначенный для обшивки панелей, стеновых панелей и массивной кирпичной кладки, который приводится в действие винтом (винт не входит в комплект). Обломайте внешние крылья при установке в твердые базовые материалы.

Анкеры для полых стен рассчитаны на легкие, средние и тяжелые нагрузки, как указано. У них есть выступы, крылья или корпус, приводимые в действие винтами или пружиной, или пластина, работающая под действием силы тяжести, которая расширяется за стеной для фиксации анкера на месте.Некоторые из них являются самосверлящими, но для большинства требуется предварительно просверленное отверстие. Используйте их в одном или нескольких из следующих материалов, как указано: гипсокартон, гипсокартон, гипсовые стены, пустотелые двери, тонкие панели, деревянные панели, пустотелый кирпич и пустотелый блок. Некоторые стили нельзя удалить. Из тех, которые можно удалить, не все можно использовать повторно.

Болты с шарнирным соединением

Нейлоновые анкеры для сплошных / полых стен марки Toggler

Таблица 5. Анкеры для пустотелых стен.
Якорь Также известен как Описание
Анкер для полых стен

Анкеры для полых стен типа сверла, анкеры Молли, анкеры для полых стен типа привода болтов Молли Предлагая лучшую удерживающую способность, чем гвозди и шурупы, эти анкеры втулочного типа обычно используются для крепления приспособлений к полым стенам, таким как гипсокартон (стеновая плита) и деревянные панели. Зубцы под фланцем протыкают монтажную поверхность, чтобы предотвратить вращение анкера при затяжке его винта (входит в комплект). Между тем внутри стены вспыхивают металлические полосы, фиксируя анкер на месте. Винт можно снимать и заменять, не затрагивая анкер. Анкеры для полых стен доступны в двух стилях: Для стиля сверления требуется предварительно просверленное отверстие. Drive Style проделывает собственное отверстие, когда вбивается в гипсокартон.
Самосверлящие
Анкеры для стеновых панелей
анкеры Валлборд одного шага, самосверлящие анкеры гипсокартона Э-З Анкор Эти одноступенчатые самосверлящие анкеры предназначены для гипсокартона 3/8 «, 1/2» и 5/8 «.Доступны в металлическом и нейлоновом исполнении. Треугольный наконечник просверливает небольшое отверстие, а затем анкерные винты в стенной плите до тех пор, пока он не встанет заподлицо. Забейте анкер с помощью биты Phillips №2. Используйте винты для листового металла (не входят в комплект) для крепления приспособлений. Самосверлящие анкеры для гипсокартона E-Z Ancor съемные.
Т-образные анкеры Анкер для полых стен Эти Т-образные анкеры для полых стен работают под действием силы тяжести. Т-образный стержень вставляется в отверстие в полой стене.Затем поверните анкер, пока штанга не перевернется, чтобы зафиксировать анкер.
Переключатели ремешка Анкеры с шарнирно-рычажным механизмом, никогда не падающие анкерные болты Toggler Анкеры для болтов с откидной головкой похожи на болты с откидной головкой и могут использоваться в большинстве полых стен, потолков и полов, включая: пустотелый кирпич; пустотелый, шлакобетонный и бетонный блок; цементно-гипсовые плиты; гипсокартон; штукатурка; и вагонка. Устанавливаемая без винта, стена зажимается между крылом (внутри стены) и заглушкой (снаружи стены), соединенной ремнями, поэтому вы не потеряете крыло внутри стены при установке или снятии винта.Для них требуется отверстие меньшего размера, чем у сопоставимых болтов с шарнирным соединением, поэтому они идеально подходят для тяжелых нагрузок.
Стопорный болт прорезанные болты шарнирного соединения грибовидной головки, прорезанные шарнирные болты с круглой головкой используются в полых стенах, таких как гипсокартон и бетонный блок, и представляют собой сборку из двух частей, которые состоят из крепежного винта и рычага с пружинным крылом. Для установки крылья откидываются и вставляются через предварительно просверленное отверстие. Под действием пружины створки открываются внутри стены, как только они выйдут из входного отверстия.Удаление винта приведет к падению крыла тумблера внутрь стены. (Пружинные крылья продаются отдельно.)
Переключатель крыльев Крылья пружинного переключателя (без винтов) Это те же пружинные перекидные крылья, которые поставляются с болтами с круглой и грибовидной головками. Используйте их, если ваш безнадежно потерялся в стене или если вы хотите выбрать другой винт. Болты с откидной головкой представляют собой анкеры для полых стен (см. Список болтов с откидной головкой).
Анкер-крокодил
(Toggler)
Нейлоновые анкеры для полых / полых стен Toggler Alligator — это анкеры общего назначения, которые можно использовать в большинстве материалов, включая бетон, дерево, штукатурку, кладку, камень, керамическую плитку, штукатурку и гипсокартон.Шуруп для дерева или листового металла (не входит в комплект) расширяется и сжимает анкер, заставляя его прилегать к поверхности отверстия.

Анкеры с гильзой используют предварительно установленный винт или резьбовую шпильку для расширения анкера внутри отверстия. Рассчитан на большие нагрузки по бетону и каменной кладке.

Таблица 6. Анкеры-гильзы .
Якорь Также известен как Описание
Анкер-гильза

Анкеры с гильзой Acorn Nut, Анкеры с плоской головкой, Анкеры с шестигранной гайкой, Анкеры с круглой головкой, Одношаговые анкеры, Анкеры с болтами
Анкеры с гильзой

, включающие в себя типы «желудь» и «шестигранную гайку», а также с плоской и круглой головкой, используются в бетонных и каменных работах. Требуется предварительно просверленное отверстие, размер которого должен совпадать с диаметром анкера. Когда гайка или винт затягиваются, внутренний расширитель заставляет расширительную втулку расширяться, плотно захватывая отверстие. Они предварительно собраны и рассчитаны на большие нагрузки.

Приводные анкеры устойчивы к взлому и используют штифт для расширения анкера после того, как он будет установлен. Используйте их в бетоне, блоке, кирпиче и камне, как указано.

Таблица 7. Приводные анкеры .
Якорь Также известен как Описание
Заклепки ведущего пальца
(кладка)
Заклепки с захватом для шплинта для каменной кладки, заклепки для каменной кладки Эти устойчивые к взлому заклепки Masonry Pin Grip Drive Заклепки крепятся к кирпичной кладке и блокам без специальных монтажных инструментов. Если вставить штифт заподлицо с головкой заклепки, выступы расширяются внутри кладки, образуя прочное заклепочное соединение.
Молоток
Анкеры
Анкеры с забивным гвоздем, забивные анкеры, гвозди Эти легкие анкеры с защитой от несанкционированного вскрытия используются для постоянного крепления в бетоне, блоке, кирпиче и камне.Вставьте центральный штифт заподлицо, чтобы расширить корпус и зафиксировать его на месте. Не используйте анкеры с молотковым приводом для надземных работ.

При выборе анкера следует учитывать несколько важных фактов…

  • Толщина стенки должна быть в пределах диапазона захвата для определенных стилей. Если стена тоньше указанного минимума, анкер ослабнет; если стена толще максимальной, анкер может не зафиксироваться должным образом. Также имейте в виду, что иногда толщина приспособления должна быть добавлена ​​к толщине стены, если анкер устанавливает приспособление напрямую.
  • Для достижения номинальной прочности убедитесь, что соблюдены все минимальные требования к заделке. Это означает, что определенная длина должна быть надежно заделана внутрь материала.
  • Минимальная температура установки для большинства анкеров не указана. Тем не менее, основной материал для химических анкеров (см. Химический капсульный анкер для узла долотообразной шпильки) должен иметь температуру не менее 23 градусов по Фаренгейту или, как указано иное.
  • Большинство анкеров можно использовать сразу после их установки.Как и в случае с минимальной температурой, необходимо время для отверждения «синтетического раствора» химических анкеров (см. Химический капсульный анкер для сборки долотообразной шпильки).
  • Некоторые анкеры рассчитаны на полые И сплошные стены. Не используйте анкер для полой стены в сплошной стене или анкер для сплошной стены в полой стене.
  • Во многих случаях требуемый размер отверстия равен размеру анкера. Иногда, однако, может потребоваться отверстие большего размера, например, для болтов.

Если вам нужны анкеры, обратите внимание на Fastener Mart , где вы найдете огромный выбор качественных анкеров.

Технические данные крепежа | Общие сведения о серии Введение

США: ЯКОРЯ v1.1

Лучшие анкеры для гипсокартона: 4 типа анкеров для стен

Фото: istockphoto.com

Гипсокартон, состоящий из прессованного гипса (мягкий сульфитный минерал), создает удивительно гладкие стены. Однако вставьте в него гвоздь или винт, и он может рассыпаться, что часто приводит к ослаблению крепежа и падению подвешенного предмета на пол. Решением является использование анкеров для гипсокартона, которые предназначены для размещения внутри или за панелью гипсокартона, создавая давление, которое фиксирует анкер на месте.

Перед тем, как взять старый анкер для гипсокартона, хорошенько подумайте о том, какая опора вам понадобится для предмета, который вы собираетесь повесить на стену. Это поможет вам сузить диапазон вариантов. Для этого типа оборудования существует четыре основных типа, которые в значительной степени отличаются весом, который они способны удерживать. Чтобы узнать больше о каждом типе и увидеть наши главные рекомендации, продолжайте читать.

  1. LIGHT-DUTY PICK: Ребристые пластиковые анкеры для гипсокартона Qualihome
  2. MEDIUM-DUTY PICK: TOGGLER SnapSkru Самосверлящие анкеры для гипсокартона
  3. VERSATILITY

    03 VERSATILITY Болты с толстым покрытием 903 -DUTY PICK: Hillman Group 370054 Болты с рычагом

Знать необходимую удерживающую силу

Анкеры для гипсокартона бывают различных конструкций, размеров и удерживающей силы (максимальный вес объекта, который можно безопасно повесить).Хотя производители не обязаны указывать удерживающую способность своих анкеров, многие это делают либо на упаковке, либо в прилагаемой литературе. Кроме того, основные типы анкеров для гипсокартона связаны с диапазоном удерживающей силы (см. Описания отдельных анкеров ниже). Всегда используйте якорь, удерживающая сила которого соответствует или превышает вес предмета, который вы хотите повесить.

Выбор правильного размера для шурупов и сверл

Анкеры для гипсокартона можно приобрести отдельно от винтов, которые они удерживают на месте, но если у вас нет шурупов правильного размера, будет разумно покупать анкеры. широкий выбор винтов под рукой.Если вы предпочитаете приобретать анкеры и винты отдельно, вы найдете нужный размер винта на упаковке. Если для выбранного типа анкера требуется предварительно просверленное пилотное отверстие, вы также найдете сверло соответствующего размера на упаковке.

Типы анкеров для гипсокартона

Фото: istockphoto.com

1. РАСШИРИТЕЛЬНЫЕ АНКЕРЫ ДЛЯ СУХОЙ СТЕНЫ

Верные своему названию, распорные анкеры распространяются для создания плотного соединения со стеной и предназначены для удержания легких Предметы. Стержень анкера (конический конец) разделен пополам. Для установки в стене просверливается пилотное отверстие, в него вставляется анкер, а затем с помощью молотка слегка ударяется по головке анкера заподлицо со стеной. Когда шуруп вставляется в анкер, разделенные концы стержня расширяются, расширяясь и оказывая давление на внутреннюю часть гипсокартона, чтобы надежно удерживать его.

Расширительные анкеры:

  • Часто изготавливаются из пластика, но также могут изготавливаться из нейлона или металла с цинковым покрытием.
  • Доступный, в среднем от 0,03 до 0,20 доллара за анкер, в зависимости от размера.
  • Простота установки и удобство в использовании.
  • Вмещает от пяти до 25 фунтов, в зависимости от марки и размера (более крупные якоря выдерживают больший вес).
  • Не подходит для потолочного гипсокартона, так как давление вниз может вызвать выскальзывание анкера.

2. РЕЗЬБОВЫЕ АНКЕРЫ ДЛЯ СУХОЙ СТЕНЫ

Анкеры для гипсокартона с резьбой, также называемые «самосверлящими» или «самонарезающими», изготавливаются из твердого нейлона или металла и могут удерживать более тяжелые предметы. Они имеют острые заостренные стержни, которые можно вкрутить в стену без предварительного просверливания отверстия с помощью отвертки или шуруповерта. Как только анкер находится в стене, вставляется шуруп, который заставляет стороны анкера расширяться и плотно прижимать анкер к гипсокартону.

Они имеют следующие атрибуты:

  • Удерживающая сила от 25 до 75 фунтов, в зависимости от размера.
  • Самосверлящие; пилотное отверстие не требуется.
  • Стоимость от 0,25 до 0,40 доллара за анкер, в зависимости от марки и размера.
  • Легко устанавливается с помощью отвертки или шуруповерта.
  • Не подходит для потолков.

3. БОЛТЫ MOLLY

Эти анкеры для полых стен с металлической гильзой, известные как «болты молли» или просто «молли», обеспечивают удерживающую способность среднего веса, но обладают уникальной функцией — возможностью удаления винт и вставьте его, если потребуется в будущем.

Вот как это работает: в гипсокартоне просверливается пилотное отверстие, а затем в отверстие вставляется анкер. На нижней стороне головки анкера есть острые металлические наконечники, которые протыкают поверхность гипсокартона. Когда винт вставлен в анкер, каждый поворот винта заставляет стержень анкера сжиматься (в продольном направлении), в то время как он расширяется вбок. При правильной установке винт можно вынуть из анкера, который надежно остается в стене, а затем снова вставить. Это очень удобно, если вы заменяете предметы на одном и том же месте, например держатели для туалетной бумаги.

Эти анкеры:

  • Имеют удерживающую силу от 25 до 55 фунтов., в зависимости от размера.
  • Требуется предварительно просверленное отверстие.
  • Имеют постоянно прикрепленную стойку, но винт можно вынуть.
  • Может использоваться в потолочном гипсокартоне для легких предметов, таких как дымовые извещатели.
  • Стоимость от 0,25 до 0,40 доллара за анкер, в зависимости от марки и размера.

4. ПЕРЕКЛЮЧАТЕЛЬНЫЕ БОЛТЫ

Если вам нужна серьезная удерживающая сила, выберите коленчатые анкеры, которые бывают разных размеров, конструкций и материалов, включая металл и пластик.

Традиционные металлические коленчатые болты — самые прочные из всех, но их не так просто установить, потому что они требуют сверления отверстия, которое примерно в три раза шире диаметра болта (необходимого для вставки анкера). В них анкер имеет одну или две планки (или крылья), которые при установке плоско складываются относительно болта. После того, как он вставлен, быстрое вращение болта ослабляет крылья, заставляя их расширяться наружу. Когда болт затягивается отверткой, крылья втягиваются внутрь, образуя прочную перпендикулярную скобу вдоль задней стороны гипсокартона.Сложность установки заключается в том, чтобы удерживать болт в центре отверстия во время его затяжки. Чтобы сделать это правильно, потребуется некоторая практика и терпение, но как только вы это сделаете, вы будете впечатлены сильной удерживающей силой. Более вероятно, что сама стена выйдет из строя раньше, чем болт.

Крылатые пластиковые анкеры (новые дети в блоке) имеют пластиковые «крылышки», которые плотно складываются вместе, поэтому анкер можно вставить в предварительно просверленное отверстие. После того, как якорь встал на место, через отверстие проталкивается палочка (входящая в комплект якоря), чтобы расширить крылья на задней стороне.Затем вставляется шуруп, который плотно прижимает крылья к тыльной стороне гипсокартона.

Краткое описание поворотных болтов:

  • Максимальное удерживающее усилие для металлических рычагов составляет 100 фунтов, в зависимости от размера; Пластиковые клеванты с крыльями имеют удерживающую способность до 20 фунтов, в зависимости от размера.
  • На потолках можно использовать как металлические, так и пластиковые ручки с удерживающей силой 1/3, указанной для стен, до максимум 15 фунтов. Гипсокартон может отделиться от балок потолка при более тяжелом весе.
  • Металлические переключатели сложно удерживать на уровне стены во время установки.

Наши фавориты

Наши лучшие анкеры для гипсокартона неизменно превосходно подходят для домашнего использования и являются фаворитами среди домашних мастеров. Если не указано иное, указанные удерживающие способности относятся к стандартному гипсокартону толщиной 1/2 дюйма.

Фото: amazon.com

Для надежной опоры в легких условиях (до 15 фунтов) положитесь на ребристый пластиковый анкер для гипсокартона Qualihome. В комплекте 201 штука (100 пар анкеров и винтов), так что у вас под рукой будет много анкеров.Стержни анкера разделены, что позволяет им расширяться (с помощью винта) для надежного крепления.

Фото: amazon.com

Самосверлящиеся анкеры для гипсокартона TOGGLER SnapSkru, изготовленные из стеклонаполненного нейлона, достаточно жесткие и достаточно острые, чтобы вкручивать их в гипсокартон без предварительно просверленных отверстий. Самоделкам нравится их простота использования и, в частности, их огромная удерживающая способность. Каждый Secure SnapSkru вешает предметы весом до 45 фунтов. Пакет анкеров с резьбой содержит 50 анкеров и 50 винтов.

Фото: amazon.com

Для универсальности в категории болтов molly выберите набор Glarks Heavy Duty из оцинкованной стали для болтов Molly. Он поставляется с 42 анкерами шести размеров и предназначен для использования на гипсокартоне 1/2 дюйма, 5/8 дюйма и 3/4 дюйма (два размера анкера для каждой толщины гипсокартона). Изготовленный из оцинкованной углеродистой стали, самый большой из этих стеновых анкеров втулочного типа надежно удерживает предметы весом до 50 фунтов при установке в гипсокартон 3/4 дюйма. Самые маленькие анкеры выдерживают до 18 фунтов в гипсокартоне 1/2 дюйма, а анкеры среднего размера выдерживают до 25 фунтов в гипсокартоне 5/8 дюйма.Вы найдете эти моллинги подходящими для подвешивания вешалок, зеркал и других предметов среднего веса.

Фото: amazon.com

Имея удерживающую способность до 55 фунтов, сложно превзойти Hillman Group Toggle Bolts для установки стеллажей и других предметов среднего веса. Вы также можете использовать эти переключатели, чтобы подвесить к потолку предметы весом до 13 фунтов. Благодаря своей исключительной прочности и универсальности — и косвенно благодаря безупречной репутации Hillman как, возможно, выдающегося производителя крепежных изделий в Америке — эти болты с шарнирным соединением часто встречаются в ящиках для инструментов и поясах для инструментов домашних мастеров и профессионалов.

Определение якоря по Merriam-Webster

ан · чор

| \ ˈAŋ-kər

\

1

: Устройство, обычно металлическое, прикрепленное к кораблю или лодке тросом и выброшенное за борт, чтобы удерживать его в определенном месте с помощью лапы, которая врезается в дно.

2

: надежная или основная опора : опора

защитник, который был якорем нападения команды

3

: то, что служит для надежного удержания объекта.

анкер для кабеля на болтах и ​​гайках

4

: объект в форме якоря корабля.

5

: телеведущий (как в программе новостей), который представляет репортажи других вещателей и обычно читает новости : ведущий или ведущая

ведущий теленовостей

6

: член команды (например, эстафетной команды), который соревнуется последним

7

: крупный бизнес (например, универмаг), который привлекает клиентов и другие предприятия в торговый центр или торговый центр.

8
альпинизм

: фиксированный объект (например, дерево или крюк), к которому привязана веревка альпиниста.

на якоре

: ставится на якорь

корабль на якоре

поставлен на якорь; якорь \
ˈAŋ- k (ə-) riŋ

\

переходный глагол

1

: для удержания в воде с помощью якоря

бросить якорь корабль

2

: для надежной защиты : fix

закрепить столб в бетоне

3

: действовать или служить якорем для

… Именно она ведет кампанию восстановления… — Грей Д.Бун ведет вечерние новости

Что такое анкерные болты? | Крепежные изделия

Автор Джоди Муэланер

Несколько различных типов анкерных болтов.По часовой стрелке сверху слева: оригинальный Rawlplug, сделанный из связок джута; пластиковая заглушка для фиксации легкого шурупа в кладке; самовходной анкер для гипсокартона; раскладной анкер для гипсокартона; и прочный металлический якорь.

Анкеры-шурупы — это вставки, обычно сделанные из пластика, металла или волокна, которые позволяют прикреплять винты к хрупким материалам, таким как кладка или сухая стена.

Известные в Великобритании как дюбели, анкеры-шурупы доступны во многих формах и предлагают решения для анкеровки различных оснований с разной степенью прочности.

Самый распространенный тип анкера-шурупа — это коническая пластиковая трубка, которая вставляется в плотно прилегающее просверленное отверстие и нарезается заподлицо с поверхностью с помощью молотка. Отверстие в центре трубки принимает винт, и, когда он затягивается, он расширяет трубку в радиальном направлении наружу, прижимая винтовой анкер к стенке отверстия.

Обычно трубка имеет прорези в основании для облегчения ее расширения и ребра по бокам для предотвращения ее вращения при затягивании винта.

Винтовые анкеры были изобретены британским инженером Джоном Джозефом Роулингсом в 1910 году, который по контракту с Британским музеем прикрепил электрические соединения, не повредив их каменные стены. В связи с отсутствием какой-либо альтернативы проделыванию отверстия и забиванию деревянного бруска, чтобы забить его гвоздями или ввинчиванием, решение Роулингса было основано на концепции «расширение означает захват».

Его «Rawlplug» был построен из восьми сегментов джута, расположенных параллельно друг другу в форме цилиндра и скрепленных клеем, сегменты расширялись друг от друга, когда винт вбивался в центр цилиндра.

Пластиковый анкер-шуруп был изобретен в 1958 году немецким изобретателем Артуром Фишером. Компания Fischer Fixings по-прежнему производит оригинальную конструкцию — расширительную заглушку Fischer S — нейлоновый анкерный винт диаметром от 4 мм (1/8 дюйма) до 20 мм (13/16 дюймов) для фиксации легких объектов в бетоне и твердой каменной кладке.

Для гипсокартона требуется специально разработанный анкер, так как он недостаточно толстый, чтобы в нем можно было разместить винтовой анкер для кирпичной кладки. Доступно множество конструкций с различной прочностью.

Распространенные типы анкеров для гипсокартона:

  • Самопривод, полый пластмассовый винт с крупной резьбой, вбитый в пилотное отверстие
  • Молли, металлическая втулка, которая расширяется и захватывает заднюю часть доски
  • Toggle, металлический быстрее с подпружиненными крыльями, которые расширяются, чтобы контактировать с задней поверхностью доски

Анкеры-шурупы также могут описывать шурупы, которые саморезуются в предварительно просверленное отверстие в кирпичной кладке.Эти анкерные болты, также известные как шурупы для каменной кладки и обычно называемые торговой маркой Tapcon, имеют резьбу из закаленной стали с вырезами, которые позволяют пыли, образующейся при нарезании резьбы, попадать на винт, уменьшая трение и снижая крутящий момент.

Шовные анкеры | ShoulderDoc

Шовные анкеры

— очень полезные фиксирующие устройства для фиксации связок и сухожилий к кости. Они состоят из:

  1. Анкер — вставляется в кость.Это может быть винтовой механизм или посадка с натягом (например, болт с резьбой, используемый в домашних условиях). Они могут быть сделаны из металла или биоразлагаемого материала (который со временем растворяется в организме).
  2. Ушко — это отверстие или петля в анкере, через которое проходит нить. Это привяжет якорь к шовному материалу.
  3. Шовный материал — прикрепляется к анкеру через ушко анкера. Это также может быть не рассасывающийся материал или рассасывающийся материал. Подробнее о шовных материалах можно узнать здесь .

Щелкните изображение, чтобы увеличить

Таким образом, фиксатор вставляется в кость, а нить прикрепляется к сухожилию, таким образом фиксируя сухожилие к кости с помощью фиксатора шовного материала (см. Ниже):

1. Анкер (прикрепленный к устройству для вставки) направлен в точку вставки на кости.

2. Анкер ввинчивается в кость.


3. Устройство для вставки удалено, обнажая швы (прикрепленные к фиксатору)


Рекомендации по использованию фиксаторов шовного материала (Snyder):

  1. Следуйте инструкциям производителя и ознакомьтесь с правильной техникой установки этого имплантата.
  2. Используйте направляющие для сверла для точной установки имплантата на краю суставной впадины или на бугорке. В качестве альтернативы анкер следует помещать в кость под контролем зрения, удаляя достаточно мягких тканей, чтобы проверить положение анкера.
  3. Анкер следует вводить через канюлю подходящего размера, чтобы окружающие мягкие ткани были защищены и не препятствовали установке анкера.
  4. Хирург должен знать, что передне-нижний гленоид имеет наименьшую погрешность при установке стабилизирующих анкеров.Точно так же при ремонте вращающей манжеты хирург должен знать, какие области плечевой кости
    имеют самую сильную и самую слабую кость. Некоторые анкеры и прихватки хорошо работают с твердой, но не мягкой костью.
  5. Тип используемого фиксатора шовного материала (например, завинчивание или фиксатор ложного типа) не компенсирует неадекватную хирургическую технику (например, неправильно установленный фиксатор)
  6. У хирурга должен быть запасной план операции на случай, если устройство выйдет из строя или не выполнит свою функцию по прижатию ткани к кости.

Перед началом процедуры хирург должен иметь на месте следующее:

  1. Разнообразные имплантаты для разных применений и мест, например устройства, которые могут обеспечить лучшую фиксацию в гленоиде или бугорках
  2. План установки незакрепленного имплантата или сломанной системы введения
  3. План извлечения устройства в случае его миграции или неправильного позиционирования

Полезные ссылки:

Изображения любезно предоставлены Linvatec, UK

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
