Содержание

Заземление антистатического пола

Укладка антистатического напольного покрытия в УЗЭ способствует снятию электростатических зарядов с персонала, по системе заземления «Сотрудник — обувь — пол», и передвижного оборудования (к примеру: ESD стойки, ESD подкатные столы и тележки).

Согласно действующим стандартам ГОСТ IEC 61340-5-1 — 2019 сопротивление системы должно быть менее 1,0 х 10Е9 Ом, напряжение тела менее 100 В (модель МЧТ). Важно убедиться в правильности подключения напольного ESD покрытия! Стекание заряда будет более эффективным, при укладке в основании медной ленты.

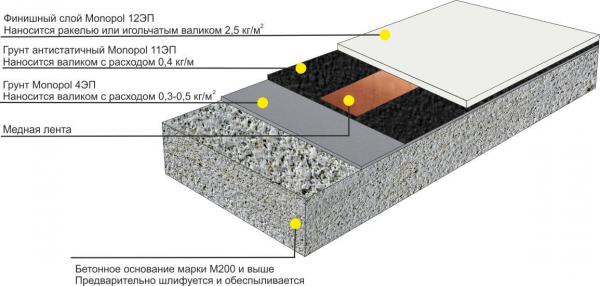

Медная лента для заземления антистатического пола укладывается через 1 метр, в виде сетки.

Рисунок 1. Применение медной ленты SMK 210315.

Часто возникают ошибки при монтаже ESD покрытия:
— Антистатический пол не подключают к шине заземления;

— Антистатический пол подключают к шине заземления через ненадежные соединения;

— Антистатический пол, подключенный к шине заземления, невозможно проверить по методике IEC 61340-4-1.

Рисунок 2 и 3. Типовые выводы от антистатического анпольного покрытия.

Компания СмартКомплект реализует специальные гарнитуры для правильного заземления антистатических напольных покрытий.

В соответствии с действующими нормативными документами, на выбор предлагаются следующие варинты:

1) Соединительная колодка, 9400
Розетка на 5 посадочных мест, для подключения проводов к ESD земле.

Рисунок 4. Соединительная колодка, арт. 9400.

При достаточно низкой стоимости, данная колодка имеет ряд недостатков при подключении напольного покрытия:

— В ней не предусмотрено посадочное место под медную ленту;

— В ней отсутствует 4 мм штепсельное гнездо для оперативной проверки сопротивления покрытия;

— В ней отсутствует кабель заземления.

2) Гарнитура для заземления ESD напольных покрытий, SMK 210320

Специально сконструированная точка заземления для антистатических напольных ковриков, ESD линолеума, эпоксидных наливных полов.

Значительные преимущества:
— Колодка закрытого типа;
— Паяные соединения;

— Медная лента, длиной не менее 1 метра, жестко зафиксирована в колодке;

— Имеет 4 мм штепсельное гнездо для подключения измерительных приборов, при проверке сопротивления покрытия;

— Имеет выводной кабель заземления, длиной не менее 1,5 м, с кольцевым наконечником под болт М5;

— Имеет яркую, глянцевую окраску;
— Занимает очень мало места, размер 36х36х15 мм.

Рисунок 5, 6. SMK 210320 Гарнитура для заземления ESD напольных покрытий.

Правильное заземление антистатического напольного покрытия в УЗЭ, через гарнитуру SMK 210320, обеспечивает дополнительную защиту чувствительной к электростатическим разрядам электронике.

По вопросам приобретения и консультаций, просим обращаться:
Тел.: +7 (499) 391-79-85
Эл. почта: [email protected]
Через форму обратной связи.

Дата: Пятница, 01 Ноября 2019

Испытание антистатических напольных покрытий

ИСПЫТАНИЕ АНТИСТАТИЧЕСКИХ НАПОЛЬНЫХ ПОКРЫТИЙ
Современное многообразие предлагаемых антистатических напольных покрытий, таких как ESD линолеум, наливной электропроводящий эпоксидный пол, токопроводящие коврики и т. д., применимы для системы заземления «Сотрудник – обувь – напольное покрытие», имея общее сопротивление менее 35МОм, способны снимать накопившийся заряд с тела человека.
Исходя из частоты использования, срока службы, внешнего вида, возможности загрязнения и влияния на программу ЭСР-управления в случае неисправности, необходимо, в рамках разработанной и внедренной программы ЭСР-управления, периодически тестировать применяемое напольное покрытие с целью подтверждения соответствия требованиям действующих Российских стандартов ГОСТ Р 53734.5.1 (2), а также международным стандартам IEC (МЭК) 61340-5-1 (2).
Стандартом для испытания электрического сопротивления материалов полов является Российский стандарт ГОСТ Р 53734.4.1-2010 (МЭК 61340-4-1:2003) Электростатика. Методы испытаний для прикладных задач. Электрическое сопротивление напольных покрытий и установленных полов. Обратите внимание, метод испытания разработан для диапазона сопротивлений до 1,0х10Е9 Ом, т. к. в ГОСТ Р 53734.5.1 установлен предел максимального испытательного напряжения для напольных систем, возникающих на теле человека (по модели МЧТ), используемых как часть программы ЭСР-управления, не превышающий 100 В.
В ХОДЕ ВЫПОЛНЕНИЯ УСЛУГИ, ПРИМЕНЯЕТСЯ СЛЕДУЮЩЕЕ ОБОРУДОВАНИЕ:

Комплект для определения поверхностного сопротивления. Предназначенный для измерения сопротивления покрытий от точки до точки (Rтт или Rpp), и сопротивление относительно шины заземления (Rpg или Rg).

Портативный измеритель статических потенциалов, для определения величины потенциала и ее полярности. Модификация ЗПМ (Заряженный плоский монитор).

КОМПЕТЕНЦИЯ НЕЗАВИСИМЫХ ESD ЭКСПЕРТОВ:

Услуги проводятся нашими квалифицированными сотрудниками, имеющими большой опыт проведения данных работ, проходящих на постоянной основе курсы по повышению квалификации ESD-инструкторов, участвующих в тематических семинарах и вебинарах.

ПЕРЕЧЕНЬ ПРИЛАГАЕМЫХ К ОТЧЕТУ ДОКУМЕНТОВ:

Результаты контроля параметров (протокол).

Анализ обработанных данных (включая рекомендации).

По завершению выдается Заключение (свидетельство) о проведении независимой оценки антистатических свойств ESD пола.

Обратите внимание:

При первичной установке напольного покрытия необходимо осуществить его испытание на предмет соответствия ГОСТ Р 53734.5.1.

Частота периодических проверок обычно определяется методикой эксплуатации. Однако в качестве общего руководства рекомендуется выполнять такие проверки не реже, чем один раз в три месяца.
