Арматура для плитного фундамента: Армирование плитного фундамента: зачем проводится, выбор арматуры, схема армирования, этапы работ

Содержание

Какая арматура нужна для монолитной плиты фундамента


Расчет арматуры для монолитной плиты

Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

  • определить марку бетона
  • тип арматуры,
  • просчитать схему ее укладывания,
  • продумать систему изоляции от воздействия воды и тепла,
  • подсчитать, сколько стройматериала необходимо для проведения работ.

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная . позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования .

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

  • Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
  • Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

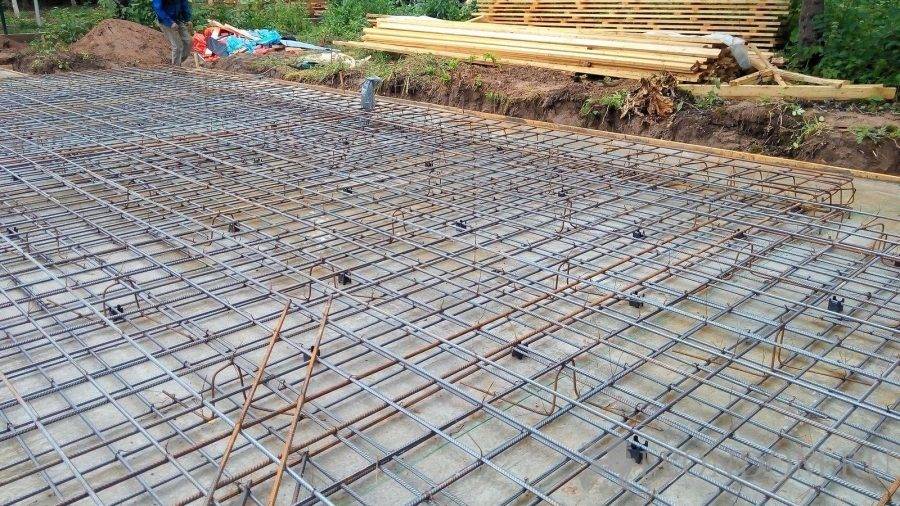

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры . Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.



Необходимый расчёт арматуры на монолитную плиту

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Расчет арматуры позволяет обеспечить прочностной запас для максимально возможного ресурса конструкции при минимальном сечении прутка, шага ячейки сетки. Кроме того, для стальных прутков необходим защитный слой (15 – 40 мм), на который их необходимо погрузить в бетон для отсутствия коррозии.

Порядок расчета арматуры

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

  • вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
  • подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

  • стандартный размер арматуры 6 м либо 12 м
  • доставить на объект легче 6 м прутки
  • если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
  • минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

  • в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
  • они связываются квадратными хомутами через каждые 30 – 60 см
  • ребра обязательны по периметру
  • могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

  • при толщине 5 – 7 см она не требует армирования
  • заливается в один прием
  • выравнивает основание
  • защищает гидроизоляцию от порывов щебнем
  • снижает толщину защитного слоя (нижнего) на 20 – 35 мм
  • использует тощий бетон

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Похожие статьи:

Навигация по записям



Расчет фундаментной плиты, армирование и устройство плитного фундамента дома

Монолитная фундаментная плита – это плита из бетона с арматурным укреплением. Правильный расчет фундаментной плиты является основой крепкого и прочного дома. Этот тип фундамента в основном применяют при строительстве не особо тяжелых зданий на размываемых грунтах. Чтобы правильно провести расчет фундаментной плиты, нужно определить вид и качество грунта в том месте, где будет строиться дом.

Что учесть при расчете фундаментной плиты

Защитить от продавливания и обеспечить прочность основания поможет расчет фундаментной плиты. Устройство плитного фундамента требует правильного расчета для того, чтобы узнать марку и класс бетона, количество арматуры внутри плиты. При проектировке здания на плиту опирают либо колонны, либо стены. Именно поэтому для каждого отдельно взятого объекта расчёты индивидуальны.

Итак, чтобы провести армирование фундаментной плиты, нужно учесть, что расчет монолитной плиты – это вычисление размеров основания и установление количества материалов для изготовления фундамента. Преимущества монолитного фундамента в том, что площадь покрытия грунта достаточно велика.

Устройство плитного фундамента имеет некоторые особенности, которые стоит учесть: промежуток между сетками арматуры, толщину бетонного слоя и толщину арматуры.

Самый простой способ рассчитать толщину плитного фундамента – это суммировать все показатели. От состава грунта зависит конечный результат и решение, какую схему армирования выбрать. Путем несложных подсчетов получается, что минимальная толщина фундамента должна быть приблизительно 60 см.

Этот показатель неокончательный и зависит от веса будущей постройки и характеристик грунта. Конкретные показатели можно вычислить путем точного расчета, который лучше доверить профессиональным строителям.

Основные расчёты

Узнать, что такое фундамент, плита своими руками можно самостоятельно, как и научиться проводить расчеты фундамента.

Первым делом необходимо рассчитать нагрузку всего строения на фундамент. Кроме постоянных нагрузок, учесть нужно и временные, такие как погодные условия. К постоянным нагрузкам относится вес здания и его эксплуатационные характеристики: количество жильцов, мебели и других предметов, которые будут постоянно проживать и находиться в доме.

Начинается расчет монолитной плиты с определения площади опоры. Стоит учесть, какие строительные материалы планируют использовать при возведении фундамента и самого дома. Зная, что такое фундамент, плита своими руками вполне реальный процесс для непрофессиональных строителей. Но, возводя дом самостоятельно, нужно иметь хотя бы приблизительные расчеты.

Такие расчёты можно производить даже вручную. Для этого нужно определить вес будущего дома, который включает в себя такие элементы, как фундаментальные плиты, стены, потолок, цоколь. крыша, пол и наличие лестниц.

Зная данные удельного веса стройматериалов для возведения всех этих элементов, можно рассчитать примерный вес строения и округлить сумму, которая вышла в большую сторону.

Нагрузка на грунт рассчитывается с помощью показателей веса фундамента и самого дома. Размер и вес фундамента напрямую зависят от типа постройки.

Итак, подводя итог, можно выделить такие основные направления расчета:

  1. Рассчитывается нагрузка на фундамент.
  2. Примерный вес здания.
  3. Нагрузка на грунт.
  4. Расчёт на продавливание.

Армирование плитного фундамента

Плитный фундамент – это лучший выбор для слабого грунта. Такой тип фундамента имеет свои преимущества: защищает стены от микротрещин, от грызунов и насекомых и не требует больших денежных вложений.

Слой утрамбованного щебня или песка называют подушкой или основой для фундамента. Устройство плитного фундамента предусматривает укладку арматуры и заливку бетона.

Армирование фундаментной плиты осуществляется с помощью обычной арматуры любого класса. Фундаментная плита может эффективно служить и защищать грунт, если проводить армирование в два ряда.

В этом случае она будет полноценно выполнять свои функции #8212; не даст стенам строения разрушаться и предотвратит изменения в грунте. Таким образом, устройство плитного фундамента имеет следующую схему: так называемая подушка (песок либо щебень), армирование и сама плита.

Ошибки, которые допускаются при армировании фундамента

Армирование новичками в строительном деле влечет за собой возможные допущения различных ошибок и недочетов. Это может привести к негативным последствиям, поэтому рассмотрим самые распространенные ошибки:

  • Отсутствие полиэтиленовой пленки. Этой пленкой после заливки обязательно покрывать конструкцию, иначе цемент может вытечь.
  • Не утрамбовывается перед заливкой подушка или же подушка вообще не выполняется, что ведет к деформации фундамента.
  • Не устраняются щели при устройстве опалубки.
  • Отсутствие слоя гидроизоляции.
  • Не устанавливается защитный слой в торцы плитного фундамента.

Если не допускать таких ошибок и подойти к процессу ответственно, то вполне реально уложить фундамент самостоятельно. Главное в этом деле качественная подготовка и точные расчеты.

Вы можете порекомендовать этот материал другим пользователям в социальных сетях

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Добавить комментарий

Отменить ответ


Источники: http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity.html, http://fundamentdomov.ru/raschet-armatury-na-monolitnuyu-plitu/, http://funddom.ru/plitnyjj-fundament/raschet-fundamentnojj-plity-armirovan/




Комментариев пока нет!

Диаметр арматуры для плитного фундамента. Арматура для фундамента. ArmaturaSila.ru


Как выполнить укладку арматуры в плитный фундамент

  • Арматура для плитного фундамента
  • Укладка арматуры в фундамент
  • Расчет арматуры

Арматура для плитного фундамента

Арматура представляет собой стержни гладкого или ребристого профиля, изготовленные из стали. В настоящее время арматура также изготавливается из стеклопластика. Основным показателем прутков является диаметр, который колеблется в пределах от 5,5 до 32 мм. Для индивидуального строительства достаточно арматуры диаметром 8-16 мм. Выбор зависит от типа конструкции, области использования.

Один из вариантов армирования плитного фундамента является сооружение каркаса из прутьев арматуры при помощи проволоки.

При заливке фундамента используется в основном арматура ребристого профиля. Такие стержни лучше сцепляются с бетонным раствором, выдерживают большие нагрузки на растяжение. Гладкие прутки используются, как правило, в качестве конструктивного элемента каркаса армирующего пояса, способствующего правильной ориентации ребристой арматуры в пространстве.

Плитный фундамент является самым прочным и надежным, но и самым дорогим.

Обязательным при его заливке является усиление конструкции при помощи армирующего пояса.

Схема устройства плитного фундамента.

Иногда стоимость арматуры может составить около 20% об общей суммы, потраченной на строительство сооружения.

Для плитного фундамента лучше всего брать ребристые прутья диаметром 10-16 мм. Диаметр подбирается исходя из особенностей грунта. Если он непучинистый или малопучинистый, то слишком толстые прутья брать не обязательно, т.к. фундамент вряд ли будет подвергаться деформациям. Еще один фактор, влияющий на параметры арматуры, #8211; это вес будущего здания. Чем мощнее и тяжелее оно будет, тем толще стоит брать прутья.

Вернуться к оглавлению

Укладка арматуры в фундамент

Арматура в плитный фундамент может укладываться различными способами. Наиболее простой и быстрый способ #8211; это изготовление каркаса путем сварки прутков. Однако такой армирующий пояс не обладает особо высокой прочностью. В местах сваривания теряется прочность, что в дальнейшем может сказаться на прочности основания в целом. Поэтому изготовление пояса с помощью сварки лучше не использовать. Прибегают к такому способу только в крайних случаях.

Более распространенным методом является вязка стержней в местах их пересечения при помощи проволоки. Для повышения прочности проволока складывается в два раза. Такой арматурный «скелет» является более прочным и надежным по сравнению со сварным каркасом. Изготовление армирующего пояса с помощью данного способа довольно трудоемко, требует значительных затрат времени. Однако результат полностью себя оправдывает.

Для вязки чаще всего используется проволока диаметром 1-1,2 мм. Лучше выбирать термически обработанную проволоку, так как она более прочная, тягучая, хорошо гнется и прилегает к арматуре. Если же брать не обожженную проволоку, то работать с ней будет гораздо сложнее, а при вязке она может ломаться.

Вернуться к оглавлению

Расчет арматуры

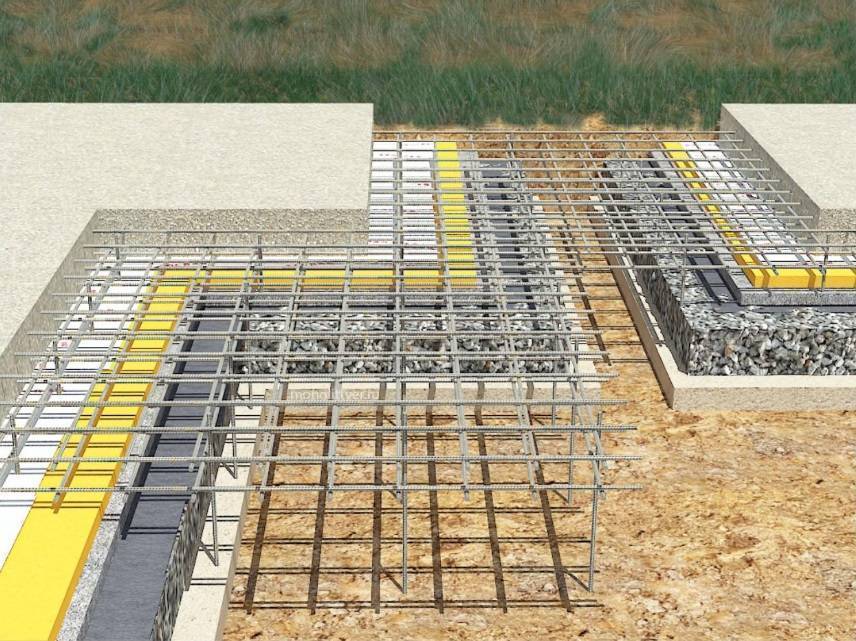

Схема армирования плитного фундамента.

Чтобы правильно провести армирование плитного фундамента. необходимо предварительно сделать расчет. Это поможет выполнить усиление основания правильно и избежать перерасхода или, наоборот, излишней экономии материала.

Для расчета необходимо знать тип фундамента (в данном случае плитный), его размеры и диаметр арматуры. Для определения характеристик основания необходим проект будущего дома, либо можно самостоятельно начертить схему. Исходя из диаметра стержней и их количества, в дальнейшем определяется конечная стоимость материала.

Необходимо определиться и с характеристиками арматуры, а именно с диаметром.

Горизонтальная часть каркаса обычно изготавливается в 0,2 м. Поэтому при расчете длина плиты делится на 0,2. В результате получается количество необходимой арматуры. Далее полученное количество умножается на ширину плитного фундамента. В результате получаем общую длину прутков. Так как пояс для армирования фундаментов состоит из двух одинаковых частей, то полученное количество следует умножить на 2.

Два каркаса необходимо соединить при помощи вертикальных прутьев. В данном случае можно использовать арматуру меньшего диаметра, так как на нее будет оказываться меньшая нагрузка.

Вертикальных стержней нужно столько, сколько будет пересечений по длине и ширине. Поэтому количество арматуры в длину перемножается на количество их в ширину. Чаще всего толщина плиты составляет 0,2 м, поэтому прутки должны быть длиной 0,1 м. Соответственно, полученное количество стержней умножается на 0,1. В результате узнаем общую длину вертикальных стержней.

Далее следует рассчитать количество проволоки, необходимой для обвязки горизонтальных пересекающихся прутков. Для соединения двух пересекающихся стержней требуется примерно 0,15 м проволоки, которая складывается вдвое. Соответственно, 0,3 необходимо умножить на количество пересечений.

В результате всех этих несложных действий можно получить необходимое количество материалов, требуемое для создания армированного пояса.


© Copyright –, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты

  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент



Справка

Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.



Расчет армирования фундамента

Часто в процессе подготовки к строительству возникает вопрос, какая толщина арматуры оптимальна? С одной стороны, от правильного расчёта зависит прочность фундамента, а следовательно надёжность и долговечность всего строения. Это особенно важно, учитывая, какие средства тратятся на строительство. С другой стороны – естественное желание не переплачивать.

Строители профессионалы при определении параметров арматурного каркаса пользуются положениями СниП 52-01-2003 Бетонные и железобетонные конструкции . В частном же строительстве, при выборе диаметра стержней и их числа, более чем достаточно выполнения одного единственного правила: в площади сечения железобетонной конструкции доля суммарной площади всех армирующих стержней не должна быть менее одной тысячной (или 0,1 %).

Пусть формулировка кажется слегка запутанной, на самом деле пользоваться правилом несложно. Для наглядности произведём, в качестве примеров, несколько практических расчётов. В вычислениях нам понадобятся некоторые исходные данные, их мы будем брать из нижеприведённой таблицы.

Пример расчета аматуры для ленточного фундамента.

Проектируется ленточный фундамент с сечением:

— ширина ленты 0,4 м.

Требуется рассчитать возможные варианты продольной арматуры и выбрать оптимальный.

Рассчитаем площадь сечения фундамента: 1,8. 0,4 = 0,72 м.кв.

Минимальное суммарное сечение арматуры: 0,72 / 1000 = 0,00072 м.кв.

Разделив полученное значение на площади сечения арматуры различных диаметров (из вышеприведённой таблицы), получим минимально необходимое количество прожилин. Так для арматуры диаметром 6 мм имеем:

0,00072 / 0,0000285 = 25,30580079 шт.

Округлив полученное значение в большую сторону (для запаса прочности), получим: для того, чтобы произвести армирование фундамента с заданными размерами арматурой шестёркой , понадобится смонтировать 26 продольных стержней. Конечно же – не самое лучшее инженерное решение.

Продолжив расчёт для других диаметров арматуры, получим следующие варианты:

— для стержней диаметра 6 мм — 26 шт;


Источники: http://moifundament.ru/armirovanie/plitnyj-ukladka-armatury.html, http://masterabetona.ru/calc/kalkulyator-armatury, http://volgaproekt.ru/stati/raschet-armirovaniya-fundamenta.html




Комментариев пока нет!

Диаметр арматуры для плитного фундамента

Количество арматуры плитного фундамента

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Расчет арматуры для фундамента – важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и его необходимого количества.

Для начала следует понять, для чего в монолитном бетонном основании нужна металлическая арматура. Бетон после набора им промышленной прочности отличается высокой прочностью на сжатие, и значительно более низкой прочностью на растяжение. Не армированное бетонное основание при вспучивании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры для фундамента

Расчет арматуры для плитного фундамента

Плитный фундамент часто используют при строительстве коттеджей и дачных домов, а также других строений без подвального помещения. Он представляет собой бетонную плиту, армированную прутком в обоих перпендикулярных направлениях, при толщине фундамента более 20 см сетка выполняется в верхнем и нижнем слое.

До начала расчета необходимо определиться с маркой арматурного прутка. Для плитного фундамента, выполняемого на прочных непучинистых грунтах, где вероятность горизонтального сдвига здания ничтожна, допускается использовать ребристый арматурный пруток класса A-I диаметром от 10 мм. Если грунт слабый, пучинистый либо здание стоит на уклоне – пруток необходимо выбирать не менее 14 мм в диаметре. Для вертикальных связей между нижней и верхней арматурной сеткой достаточно гладкого прутка с диаметром 6 мм класса A-I.

Материал стен также имеет значение, так как нагрузка здания существенно отличается у каркасных или деревянных домов и строений из кирпича или газобетонных блоков. В общем случае, для легких небольших строений допускается использовать пруток диаметром 10-12 мм, для кирпичных или блочных – арматуру 14-16 мм в диаметре.

Расстояния между прутьями в сетке обычно составляют 20 см и в продольном, и в поперечном направлении. Это означает, что на 1 метр длины дома необходимо уложить 5 арматурных прутков. Между собой перпендикулярные пересекающиеся прутки связывают мягкой отожжённой проволокой с помощью крючка для вязки или вязального пистолета.

Образец установленной арматуры для фундамента

Пример расчета:

Дом из газобетонных блоков, устанавливается на плитный фундамент толщиной 40 см на среднепучинистых суглинках. Габаритные размеры дома – 9х6 метров.

  1. Поскольку толщина фундамента значительна, необходимо две арматурные сетки, а также вертикальные связи. Горизонтальные сетки для блочного строения на среднепучинистом грунте выполняют из армированного прутка диаметром 16 мм, вертикальные – из гладкого прутка диаметром 6 мм.
  2. Количество прутьев продольной арматуры вычисляют так: длину большей стороны фундамента делят на шаг решетки: 9/0,2 = 45 продольных арматурных прутьев длиной 6 метров, а общее количество прутка равно 45·6 = 270 м.
  3. Аналогично находят количество прутка для поперечных связей: 6/0,2 = 30 прутков; 30·9 = 270 м.
  4. Общее количество прутка на две арматурных сетки равно: (270+270)·2 = 1080 м.
  5. Вертикальные связи имеют длину, равную высоте фундамента. Их количество находят по числу пересечений продольных и поперечных арматурных прутков: 45·30 = 1350 штук. Их общая длина 1350·0,4 = 540 метров.
  6. Таким образом, для выполнения фундамента необходимо:
  7. 1080 метров прутка класса A-III D16;
  8. 540 метров прутка класса A-I D6.
  9. По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 1,58 кг; метр прутка D6 – 0,222 кг. Вычисляем общую массу: 1080·1,58 = 1706,4 кг; 540·0,222 = 119,88 кг.

Сумарная площадь сечения стержневой арматуры

Расчет арматуры для ленточного фундамента

В ленточном фундаменте основная нагрузка на разрыв приходится вдоль ленты, то есть направлена продольно. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связей допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

Образец установки арматуры для ленточного фундамента

Пример расчета:

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

  1. Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
  2. Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
  3. Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.
  4. Для коротких сторон 2·6·2·2 = 48 метров.
  5. Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
  6. Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
  7. Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента понадобятся:
  • 144 метров прутка класса A-III D12;
  • 316,2 метров прутка класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.

Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений. Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Грамотное армирование монолитной ж/б плиты

Армирование монолитной плиты — это сложная и ответственная задача. Конструктивный элемент воспринимает серьезные изгибающие нагрузки, с которыми бетону не справится. По этой причине при заливке монтируют арматурные каркасы, которые усиливают плиту и не дают ей разрушаться под нагрузкой.

Как правильно армировать конструкцию? При выполнении задачи нужно соблюдать несколько правил. При строительстве частного дома обычно не разрабатывают подробный рабочий проект и не делают сложных расчетов. Из-за небольших нагрузок считаю, что достаточно соблюсти минимальные требования, которые представлены в нормативных документах. Также опытные строители могут заложить арматуру по примеру уже сделанных объектов.

В общем случае армирование плиты перекрытия и фундаментной не имеет критических отличий. Но важно знать, что в первом случае потребуются стержни большего диаметра. Это вызвано тем, что под элементом фундамента есть упругое основание — земля, которое берет на себя часть нагрузок. А вот схема армирования плиты перекрытия не предполагает дополнительного усиления.

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.

При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Армирование монолитной плиты перекрытия

Расчет арматуры для плиты перекрытия в частном строительстве выполняется редко. Это достаточно сложная процедура, выполнить которую сможет не каждый инженер. Чтобы заармировать плиту перекрытия, нужно учесть ее конструкцию. Она бывает следующих типов:

Последний вариант рекомендуется при выполнении работ самостоятельно. В этом случае нет необходимости устанавливать опалубку. Кроме того, за счет использования металлического листа повышается несущая способность конструкции. Самая низкая вероятность ошибок достигается при изготовлении перекрытия по профлисту. Стоит отметить, что оно является одним из вариантов ребристой плиты.

Перекрытие с ребрами залить непрофессионалу может быть проблематично. Но такой вариант позволяет существенно сократить расход бетона. Конструкция в этом случае подразумевает наличие усиленных ребер и участков между ними.

Еще одни вариант — изготовит сплошную плиту перекрытия. В этом случае армирование и технология похожи на процесс изготовления плитного фундамента. Основное отличие — класс используемого бетона. Для монолитного перекрытия он не может быть ниже В25.

Стоит рассмотреть несколько вариантов армирования.

Перекрытие по профлисту

В этом случае рекомендуется взять профилированный лист марки Н-60 или Н-75. Они обладают хорошей несущей способностью. Материал монтируется так, чтобы при заливке образовались ребра, обращенные вниз. Далее проектируется монолитная плита перекрытия, армирование состоит из двух частей:

  • рабочие стержни в ребрах;
  • сетка в верхней части.

Армирование плиты перекрытия по профлисту

Наиболее распространенный вариант, когда в ребрах устанавливают по одному стержню диаметром 12 или 14 мм. Для монтажа прутов подойдут инвентарные пластиковые фиксаторы. Если нужно перекрыть большой пролет, в ребро может устанавливаться каркас из двух стержней, которые связаны между собой вертикальным хомутом.

В верхней части плиты обычно укладывается противоусадочная сетка. Для ее изготовления используют элементы диаметром 5 мм. Размеры ячейки принимаются 100х100 мм.

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Источники: http://stroy-calc.ru/raschet-fundamenta-plita, http://stroyvopros.net/fundament/raschet-armaturyi-dlya-fundamenta.html, http://postroifundament.ru/armirovanie-plitnogo-fundamenta.html

Расчет арматуры для фундаментной плиты

Использование арматуры позволяет существенно увеличить прочность плитного фундамента. Связано это с тем, что сталь, из которой выполняются пруты для армирования, отличается высокими прочностными характеристиками, превышающими в разы аналогичные показатели у бетона. Укладывать и использовать пруты для армирования следует таким образом, чтобы основная нагрузка от здания приходилась именно на них.

Арматура плитного фундамента

Чаще всего пруты для армирования производятся из стали в двух разновидностях:

Ребристые прутья необходимы для перераспределения нагрузки, а гладкие для придания конструкции в целом определенной четко обозначенной формы. Учитывая обозначенный факт, при выборе материалов для армирования, особенно пристальное внимание следует уделять именно ребристым элементам армирования.

В последнее время на рынке начала появляться пластиковая арматура для фундаментов. Но, несмотря на ее многочисленные преимущества, использовать такие прутья решаются далеко не все строители, отдавая предпочтения проверенным временем вариантам.

Расчет арматуры

Расчет арматуры для плитного фундамента – это задача, к решению которой следует подходить основательно. Чтобы правильно рассчитать, какое количество стальных прутков, имеющих определенный диаметр, потребуется для плитного фундамента, следует учитывать не только размер здания и его параметры, но и тип грунта.

В первую очередь придется определиться с тем, какой диаметр арматурного прута необходим в конкретном случае. Для относительно легкого здания или сооружения, возводимого на устойчивом и непучинистом грунте, достаточно остановить выбор на стержнях, диаметр которых варьируется от 10 до 20 см. Если же планируется строительство тяжеловесного дома на сыпучем либо пучинистом грунте, лучше выбрать больший диаметр – от 14 до 16.

Что касается плитного фундамента, для него обычно производится укладка арматуры большого диаметра. Чаще всего речь идет о прутьях сечением 14 мм.

Расчет шага укладки арматуры

Чтобы армирующий каркас в полной мере выполнял возложенные на него функции, необходимо максимально точно рассчитать шаг укладки арматуры. Для армированных плитных оснований он может варьироваться в диапазоне от 20 до 30 см. При этом, чем тяжелее здание, и чем сложнее грунт, на котором он строиться, тем меньше должен быть шаг.

Количество используемого прутка должно рассчитываться с обязательным учетом габаритов здания и условий его эксплуатации. Поясов армирования для плитного основания чаще всего требуется два: нижний и верхний.

Пример расчета арматурного каркаса

Количество применяемых прутков и их диаметр для каждого случая рассчитывается строго индивидуально. Самое большое количество арматуры требуется на укрепление плитных фундаментов. Шаг чаще всего используется 20*20 см. Делается при этом два пояса, которые соединяются один с другим при помощи вертикальных прутов. Метод расчета количества арматуры выглядит следующим образом. Нужно рассчитать, какое количество прутьев, имеющих нужный диаметр, ложится поперек и вдоль основания. Полученная цифра и будет тем количеством, которое потребуется для создания одного пояса. Поскольку поясов арматуры для плиточного фундамента требуется два, и второй в полной мере идентичен первому, то полученную цифру следует умножить на два.

Еще потребуются вертикальные прутки для создания вертикальных стоек. При этом высоту следует делать на 10 см ниже толщины плиты.

Последовательность работ при вязке плитного основания выглядит следующим образом. Первым делом необходимо произвести соединение стержней нижнего пояса. Затем в местах пересечения монтируются вертикально специальные стойки, которые тоже между собой перевязываются. На следующем этапе производится перевязка верхнего пояса. При этом настоятельно рекомендуется устанавливать сперва продольные прутья арматуры, а потом уже поперечные.

Таким образом, каждая точка пересечения должны быть обвязана дважды. Для того чтобы сделать одно пересечение, понадобится 25-50 см проволоки. Точное количество зависит от того, какой диаметр имеет прут. Наиболее часто применяют отрезки размером 30 см.

Точно рассчитать такие показатели, как количество и диаметр металлического каркаса, невозможно без знаний свойств непосредственно самого знания. Ведь именно на основании его характеристик и производится подбор арматурных прутьев. Расчет производится одновременно по следующим показателям:

  • длина каждого элемента;
  • масса каждого элемента;
  • совокупный вес каркаса;
  • диаметр прутьев;
  • количество прутьев.

На первый взгляд использование максимального количества арматуры дает возможность добиться наилучших технико-эксплуатационных качеств строящегося здания. Но по факту это совершенно не так. А все потому что некорректное распределение нагрузки на основании способно привести к кардинально противоположным результатам и в итоге существенно ослабить конструкцию.

Учитывая вышесказанное, прежде чем осуществить подбор материала, который будете использовать для армирования, определять его диаметр и количество, обязательно следует выяснить показатель нагрузки. Именно с этой целью производится анализ грунта и выбирается тот или иной тип основания. Расчет сечения арматура следует производить только после этого. Для монолитного плитного фундамента выбор делается в пользу стержней диаметром выше 10 мм. И при этом ни в коем случае не следует забывать про уровень нагрузки на грунт, на котором осуществляется строительство. Только после этого следует приступать к расчету сечения тех арматурных прутьев, которые будут использоваться для выполнения работы. При строительстве на слабом грунте стержни выбираются более толстые, а на прочном и беспроблемном – более тонкие.

Правильно рассчитанное армирование – это весьма существенная доля успешно выполненного строительства. Поэтому если у вас недостаточно собственного опыта для выполнения данной работу, поручите ее опытным специалистам, которые смогут справиться с задачей на высоком профессиональном уровне.

Диаметр арматуры для плитного фундамента

Как выполнить укладку арматуры в плитный фундамент

  • Арматура для плитного фундамента
  • Укладка арматуры в фундамент
  • Расчет арматуры
Арматура для плитного фундамента

Арматура представляет собой стержни гладкого или ребристого профиля, изготовленные из стали. В настоящее время арматура также изготавливается из стеклопластика. Основным показателем прутков является диаметр, который колеблется в пределах от 5,5 до 32 мм. Для индивидуального строительства достаточно арматуры диаметром 8-16 мм. Выбор зависит от типа конструкции, области использования.

Один из вариантов армирования плитного фундамента является сооружение каркаса из прутьев арматуры при помощи проволоки.

При заливке фундамента используется в основном арматура ребристого профиля. Такие стержни лучше сцепляются с бетонным раствором, выдерживают большие нагрузки на растяжение. Гладкие прутки используются, как правило, в качестве конструктивного элемента каркаса армирующего пояса, способствующего правильной ориентации ребристой арматуры в пространстве.

Плитный фундамент является самым прочным и надежным, но и самым дорогим.

Обязательным при его заливке является усиление конструкции при помощи армирующего пояса.

Схема устройства плитного фундамента.

Иногда стоимость арматуры может составить около 20% об общей суммы, потраченной на строительство сооружения.

Для плитного фундамента лучше всего брать ребристые прутья диаметром 10-16 мм. Диаметр подбирается исходя из особенностей грунта. Если он непучинистый или малопучинистый, то слишком толстые прутья брать не обязательно, т. к. фундамент вряд ли будет подвергаться деформациям. Еще один фактор, влияющий на параметры арматуры, #8211; это вес будущего здания. Чем мощнее и тяжелее оно будет, тем толще стоит брать прутья.

Вернуться к оглавлению

Укладка арматуры в фундамент

Арматура в плитный фундамент может укладываться различными способами. Наиболее простой и быстрый способ #8211; это изготовление каркаса путем сварки прутков. Однако такой армирующий пояс не обладает особо высокой прочностью. В местах сваривания теряется прочность, что в дальнейшем может сказаться на прочности основания в целом. Поэтому изготовление пояса с помощью сварки лучше не использовать. Прибегают к такому способу только в крайних случаях.

Более распространенным методом является вязка стержней в местах их пересечения при помощи проволоки. Для повышения прочности проволока складывается в два раза. Такой арматурный «скелет» является более прочным и надежным по сравнению со сварным каркасом. Изготовление армирующего пояса с помощью данного способа довольно трудоемко, требует значительных затрат времени. Однако результат полностью себя оправдывает.

Для вязки чаще всего используется проволока диаметром 1-1,2 мм. Лучше выбирать термически обработанную проволоку, так как она более прочная, тягучая, хорошо гнется и прилегает к арматуре. Если же брать не обожженную проволоку, то работать с ней будет гораздо сложнее, а при вязке она может ломаться.

Вернуться к оглавлению

Расчет арматуры

Схема армирования плитного фундамента.

Чтобы правильно провести армирование плитного фундамента. необходимо предварительно сделать расчет. Это поможет выполнить усиление основания правильно и избежать перерасхода или, наоборот, излишней экономии материала.

Для расчета необходимо знать тип фундамента (в данном случае плитный), его размеры и диаметр арматуры. Для определения характеристик основания необходим проект будущего дома, либо можно самостоятельно начертить схему. Исходя из диаметра стержней и их количества, в дальнейшем определяется конечная стоимость материала.

Необходимо определиться и с характеристиками арматуры, а именно с диаметром.

Горизонтальная часть каркаса обычно изготавливается в 0,2 м. Поэтому при расчете длина плиты делится на 0,2. В результате получается количество необходимой арматуры. Далее полученное количество умножается на ширину плитного фундамента. В результате получаем общую длину прутков. Так как пояс для армирования фундаментов состоит из двух одинаковых частей, то полученное количество следует умножить на 2.

Два каркаса необходимо соединить при помощи вертикальных прутьев. В данном случае можно использовать арматуру меньшего диаметра, так как на нее будет оказываться меньшая нагрузка.

Вертикальных стержней нужно столько, сколько будет пересечений по длине и ширине. Поэтому количество арматуры в длину перемножается на количество их в ширину. Чаще всего толщина плиты составляет 0,2 м, поэтому прутки должны быть длиной 0,1 м. Соответственно, полученное количество стержней умножается на 0,1. В результате узнаем общую длину вертикальных стержней.

Далее следует рассчитать количество проволоки, необходимой для обвязки горизонтальных пересекающихся прутков. Для соединения двух пересекающихся стержней требуется примерно 0,15 м проволоки, которая складывается вдвое. Соответственно, 0,3 необходимо умножить на количество пересечений.

В результате всех этих несложных действий можно получить необходимое количество материалов, требуемое для создания армированного пояса.

© Copyright –, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты
  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент
Справка

Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры. По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня. По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу. Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23. Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.

Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Арматура для фундамента. Расчет арматуры для плитного фундамента

Достичь оптимальной прочности здания в современном строительстве помогает технология армирования. Способы ее реализации многообразны и выбор конкретного зависит от целого ряда параметров укрепляемого объекта. Наибольшее распространение арматура получила в качестве элемента фундамента – именно благодаря металлическим прутьям формируется высокопрочный строительный компонент под названием железобетон. При этом интеграция стержней в бетонную основу должна строго рассчитываться, иначе все усилия по созданию надежной платформы будут напрасными.

Параметры для расчета арматуры

Вычисление объема и параметров металлического «скелета» невозможно без знания требуемых свойств относительно самого здания. На основе его характеристик подбирается арматура для фундамента. Расчет производится по нескольким показателям, определяющим технико-эксплуатационные качества строения.

Список базовых значений включает следующие параметры:

  • масса используемых прутьев;
  • длина каждого элемента;
  • общий вес каркаса;
  • диаметр и ребристость;
  • количество стержней.

Казалось бы, применение максимально возможного количества арматуры позволит добиться наивысших технико-эксплуатационных качеств основы здания. Но это не так, поскольку неправильное распределение нагрузок на фундамент может повлечь обратный эффект, ослабив конструкцию.

Одним из популярных типов фундамента является плитный. В этом случае применяются ребристые стержни диаметром не менее 1 см. Выбор толщины зависит от планируемой массы дома и характеристик грунта. Например, если возводится деревянное строение, то расчет арматуры для плитного фундамента может предполагать минимально допустимую толщину. В случае с каменным или кирпичным домом этот показатель составляет в среднем 1,5 см. На основе этих данных подбирается оптимальный объем армирующего материала.

Шаг арматурной сетки

Количество прутьев, а также их типоразмер необходимо рассчитывать по шагу сетки. Так, если планируется армирование на плитном фундаменте 6х6 м, то промежуток составит 20 см. То есть потребуется установить по 31 стержню вдоль и поперек. Соответственно, расчет количества арматуры для фундамента в этом случае показывает необходимость применения 62 прутьев. Но и это еще не все – поскольку у плиты формируется два пояса, то первичный результат умножается на два – в итоге получается 124 единицы. Совокупная длина материала при условии, что один стержень имеет протяженность в 6 м, составит 744 м.

Также потребуется и соединительная арматура. Ее рассчитывают индивидуально и на основе ширины пояса – это сцепляющие прутья длиной в несколько дециметров. В случае с описываемым фундаментом общая длина вспомогательной арматуры составит около 100 м.

Расчет для ленточного фундамента

При сооружении ленточной основы для дома также используется арматура с диаметром 10-14 мм. Но есть одно отличие, которое определяет специфику расхода стержней в таких фундаментах. Дело в том, что бетонная конструкция ленточного типа более устойчива к изгибам, поэтому толщина изначально будет занижена, если сравнивать с плитным аналогом.

Для продольного армирования используются стержни марки А3. На их функцию возлагается прием непосредственной нагрузки на фундамент, что определяет необходимость использования прутьев с ребристой поверхностью. Менее высокие нагрузки ложатся на вертикальные и поперечные элементы, поэтому они могут быть гладкими – марка А1. Обычно расчет арматуры для ленточного фундамента предполагает установку четырех стержней в продольном направлении – по два на каждый пояс. Если же требования к надежности повышаются ввиду нестабильности грунта или характеристик самого здания, то возможно увеличение количества прутьев.

Расчет для столбчатого фундамента

Данный тип фундамента предполагает использование армирующих прутьев с наименьшей толщиной – распространен диаметр в 1–1,2 см. Основную нагрузку берут на себя ребристые вертикальные стержни А3, в то время как элементы горизонтального направления (толщиной в 0,6 см) выполняют лишь функцию связки.

В качестве иллюстрации укрепления можно взять столбец длиной 2 м и диаметром 40 см. Здесь потребуются четыре элемента диаметром 1,2 см, между которыми сохраняется шаг в 20 см. Их скрепление выполнят гладкие прутки диаметром 6 мм. Относительно длины расчет арматуры столбчатого фундамента можно представить так: четыре вертикальных прутка по 2 м в общем составят 8 м.

Схемы армирования

От выбранной схемы армирования зависит форма металлического каркаса в бетонной основе. Последняя, в свою очередь, определит эффективность применяемой конфигурации – в каждом случае может быть разной.

Основным правилом в выборе схемы формирования конструкции из металлических прутьев является уклон в сторону правильных форм. Установка элементов армирования в виде прямоугольника или квадрата, как показывает практика, обеспечивает наивысшую надежность зданию. Впрочем, не исключены и другие решения по устройству армирующего каркаса, если проект самого дома отклоняется от стандартов.

Схема расположения прутьев в бетонной конструкции должна учитывать и дополнительное усиление, которое, впрочем, не так и обязательно, если сооружается фундамент плита. Расчет арматуры с укреплением обычно применяется в ленточных железобетонных закладках, когда формируются углы и стыки.

Крепление арматуры

Даже правильный расчет арматуры не обеспечит надежность и долговечность фундаменту, если выбран неудачный метод фиксации прутьев. Обычно для соединения металлических конструкций и деталей применяется сварка, но в случае с армированием желательно остановиться на проволочном креплении – структура материала сохранит свои изначальные качества, надежно укрепив бетон.

Для этого применяется вязальная проволока и специальный крючок, позволяющий создавать узлы. Оптимальная прочность каркаса возможна только при равномерном соединении участков схождения стержней – исключения касаются угловых участков, которым требуется усиление. Дополнительно укрепленная арматура для фундамента, расчет которой учитывает «проблемные» места стыков и поворотов, обеспечит защиту конструкции от физических воздействий.

В среднем на каждый стык расходуется порядка 25 см вязальной проволоки. Повысить надежность узлового соединения можно посредством двойной обвязки, после чего использовать вязальный крюк.

Лучший способ застраховаться от неправильного выбора и монтажа арматуры – неуклонно следовать проектной документации. Игнорирование установленных параметров строительства может быть связано с желанием экономии, отсутствием нужного материала и т.д. Каждый из этих случаев создает риск для безопасности сооружаемого объекта. Также не рекомендуется забывать о технологических правилах, по которым выбирается арматура для фундамента. Расчет ее позволит оптимизировать дальнейшую укладку, но главный вклад в успешность проекта внесет первичное качество материала.

Кроме того, в организации и самом армировании необходимо предотвратить следующие ошибки:

  • Применение несоответствующей по характеристикам арматуры. Гладкие прутья не смогут заменить аналоги с ребристой поверхностью, как и одна категория материала – другую.
  • Неподготовленная поверхность металла. Наличие жира, коррозии и грязи недопустимо, поскольку снижает адгезивные качества материала.
  • Ошибки в расчете промежутков, в соответствии с которыми укладывается арматура для фундамента. Расчет шага от одного стержня до другого не должен быть менее 2 см – это неоправданно с точки зрения надежности конструкции и пропорционального распределения нагрузок.
  • Соединение арматуры в местах растяжения бетонной основы. При нехватке длины арматуры применяется соединение по методу накладки. Хотя бывают случаи, когда такой прием допускается, желательно избегать лишних точек скрепления.

Особенности расчета стеклопластиковой арматуры

Достоинства композитного аналога металлических прутьев обусловили его популярность. В отношении диаметра и массы расчет стеклопластиковой арматуры для фундамента несколько отличается. Во-первых, инновационный материал в разы легче стали – так, масса 100-метровой арматурной накрутки из стеклопластика составляет 8 кг. Во-вторых, композит повышает прочностные качества бетона, что позволяет сокращать толщину элементов армирования. Например, если в проекте заявлены металлические прутья с диаметром в 1 см, то можно ограничиться 0,8-сантиметровым диаметром.



Как правильно армировать плитный фундамент

Для чего армируются плитные фундаменты. Правильный выбор схемы каркаса и арматуры. Порядок выполнения работ и распространенные ошибки

Плитный фундамент чаще всего используют в тех случаях, когда грунт обладает недостаточной несущей способностью, поэтому его и называют еще «плавающим». У него множество преимуществ перечислим хотя бы некоторые:

  • Небольшая толщина (даже Останкинская телебашня смонтирована на плите толщиной всего 4,6 метра).
  • На таком основании невозможны просадки элементов здания.
  • Устройство плитного фундамента дешевле, чем забивка свай.

Минус этого типа — под строением нельзя обустроить цокольный этаж и подвал.

Нужно отметить — если ленточные фундаменты иногда не армируются (особенно в зданиях старой постройки) то каркас для плитного обязателен. Рассмотрим этот вопрос подробнее.

Особенности армирования плитного фундамента

Назначение арматуры в железобетонных конструкциях — сопротивление нагрузкам на разрыв, при приложении которых в отличие от сжимающих сил бетонный камень менее устойчив. Если в ленточных фундаментах на растяжение чаще всего работает только нижний слой, то в плитном такие усилия могут возникнуть в любом месте, из-за небольшой толщины конструкции. Поэтому, несмотря на то, что другие основания иногда армируются только сетками в нижней части, то для плитного необходим каркас по всему объему. Проектируя каркас нужно учитывать — основные нагрузки на арматуру прилагаются к ней в горизонтальный плоскости, по обоим направлениям. По вертикали разрывные напряжения практически отсутствуют. Таким образом, армирование плитного фундамента представляет собой набор прочных сеток связанных между собой вертикальными стойками. Это похоже на конструкцию плит перекрытия, но из-за неравномерного распределения нагрузок по объему для фундамента, неприменим метод предварительного напряжения стержней, который широко используется для перекрытий.

Какая должна быть арматура для плитного основания?

Нагрузки на каркас могут достигать довольно больших величин, поэтому стоит выбирать качественную арматуру высоких марок. Естественно, сверхпрочный прокат, предназначенный для высотных зданий и мостов, укладывать не стоит, он только увеличит стоимость строительства, но желательна марка арматуры не ниже третьего класса. Исключение можно сделать только для вертикальных элементов, так как уже говорилось выше, нагрузки здесь меньше.

Можно использовать как готовые сетки промышленного производства, так и вязать или сваривать их на месте. Выбор способа монтажа не имеет значения, прочность железобетонного монолита не пострадает от выбора способа соединения. Стыки прутьев должны удержать конструкцию до и во время заливки бетонной смеси. В затвердевшем бетоне монолитной плиты то, какую прочность имеют соединения элементов каркаса между собой, не важно.

Точно выбрать марку проката, диаметр, шаг арматуры можно только путем расчета, требующего множества исходных данных, в том числе и исследований грунта на месте строительства. При самостоятельном возведении конструкции лучше всего оттолкнутся от похожих объектов или типовых проектов для данного региона.

Также отметим — любая конструкция имеющая контакт с почвой подвергается воздействию повышенной влажности. Хотя бетонный камень и защищает сталь от коррозии благодаря тому, что создает щелочную среду, а так же несмотря на то, что фундамент укладывают на гидроизоляцию, все равно необходимо позаботиться, чтобы металл был максимально защищен от коррозии. Поэтому следует отдавать предпочтение легированным сталям. Целесообразным можно считать и использование современных стеклопластиковых или полимерных стержней.

Этапы монтажа каркаса

На самом деле работы по армированию на столь сложны, их легко выполнить, самостоятельно имея минимальные навыки строительных работ. Перечислим этапы. При этом не будем уделять внимания тому, с помощью какой технологии проводится соединение, так как (что уже говорилось выше) нет разницы сварка это или вязка. Связывание занимает больше времени но не требует специального оборудования при сварных стыках затраты времени на устройство сокращаются. Перед началом монтажа каркаса выполняем все предварительные операции — устройство подушки и гидроизоляции, опалубки. Заготовку материала (нарезание по размеру) можно проводить как предварительно, так и в процессе работы. Второй вариант предпочтительнее, так как может потребоваться подгонка отдельных узлов. Затем собираем арматуру:

  • Вначале укладываем и соединяем между собой нижнюю сетку, для того чтобы обеспечить необходимую толщину защитного слоя используем фиксаторы.
  • К нижней сетке крепим вертикальные элементы. В местах их сближения с боковыми стенками плиты также устанавливаем фиксаторы.
  • Крепим остальные ярусы горизонтальных сеток.
  • При необходимости устанавливаем закладные детали.
  • По окончании сборки проверяем соответствие размерам и прочность соединений. По необходимости устраняем огрехи.

После всего этого можно приступать к бетонированию.

От чего зависит расположение стержней?

Согласно СНиП расстояние между стержнями не может превышать 40 сантиметров. Шаг также зависит от диаметра и класса арматуры. Минимальный зазор, как и понятно, должен быть больше чем фракция самого крупного заполнителя, хотя мелкие ячейки применяют редко. При отсутствии проекта лучше всего взять расстояние не меньше чем 20 сантиметров. Также нужно учитывать, что в местах опоры на фундамент стен и колон расстояние между вертикальными элементами каркаса нужно уменьшать из-за увеличения нагрузок.

Самые распространенные ошибки

Хотя правильно смонтировать армирование плиты фундамента несложно, все-таки часто допускают ошибки при выполнении этой работы, приводящие к снижению прочности и долговечности. Перечислим наиболее распространенные недочеты.

  • Соединение стержней встык. Для того чтобы арматурный прут работал как целый его необходимо (даже необязательно сваривать) соединять с предыдущим внахлест на длину не менее 15 диаметров.
  • Несоблюдение защитного слоя бетона. Для фундаментов он должен быть не менее 30 миллиметров. Точно его выдержать помогают фиксаторы.
  • Крепление стержней к опалубке или установку их в землю. Таким образом создается место для проникновения влаги к металлу, кроме того заглубление вертикальных элементов в грунт неизбежно повреждает гидроизоляцию. Требование по защитному слою относится не только к расстоянию от поверхности бетона до плоскости сетки, расстояние от торцов стержней должно быть не меньше.

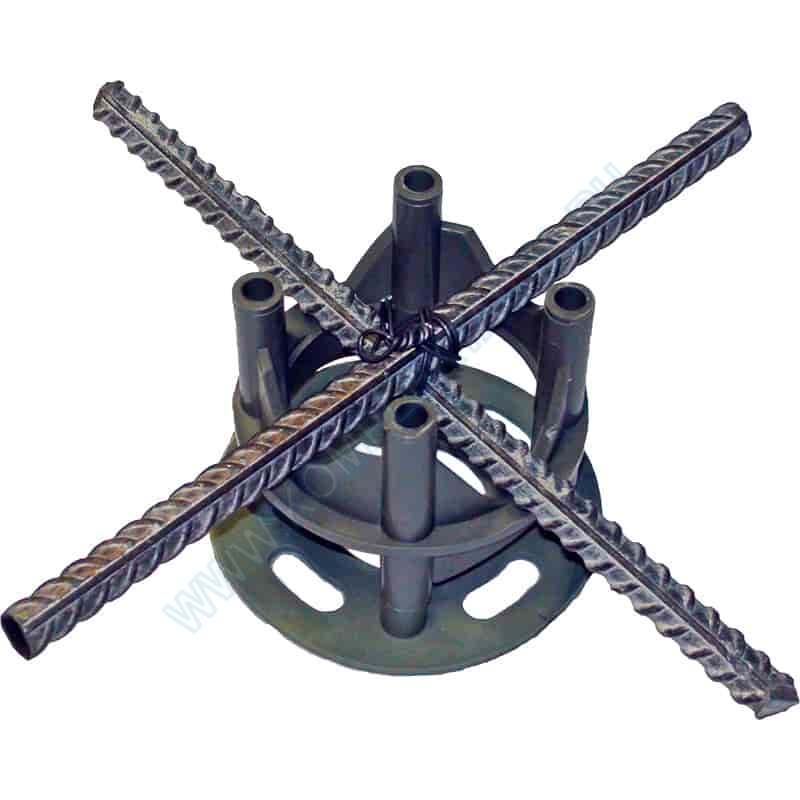

  • Использование вместо фиксаторов деревянных брусков или других нестандартных материалов. После заливки раствора они остаются внутри монолитного бетона и нарушают его целостность. Кроме того пористые материалы могут послужить мостом для проникновения воды к арматуре а дерево разбухнуть и разрушить фундамент. Поэтому для крепления арматуры нужны, использовать только стандартные фиксаторы.

Какую арматуру использовать для фундамента дома

С целью повышения прочности на изгиб бетонных элементов используются силовые каркасы из стальных или полимерных композитных арматурных стержней или стальной проволоки. Сортамент металлической арматуры определяется ГОСТом 5781-82. Диапазон диаметров – 6-80 мм. Для частного малоэтажного строительства наиболее часто используются стержни 10-16 мм. Но при строительстве на слабонесущих грунтах применяют прутки диаметром не менее 16 мм. Поверхность арматурных элементов может быть ребристой, обеспечивающей хорошее сцепление с бетонной смесью, и гладкой. Изделия второго типа применяются исключительно в роли соединительных перемычек.

Какая арматура нужна для ленточного фундамента дома?

Для устройства ленточного основания здания, сооружаемого на устойчивом грунте, обычно применяют арматурные стержни диаметром 10-14 мм для устройства двух горизонтальных поясов и более дешевые прутки или проволоку с гладкой поверхностью диаметром:

  • 6 мм – для конструкций высотой до 800 мм;
  • 8 мм – свыше 800 мм.

В одном горизонтальном ряду для фундаментной ленты шириной до 400 мм обычно прокладывают два прута, более 400 мм – 3-4. Перемычки располагают на расстоянии 300-500 мм. Чем больше масса строения, тем меньше должно быть расстояние между перемычками. Рекомендуемый класс арматуры – не ниже AIII (A400). Согласно ГОСТу 5781-82, продукция изготавливается из стали низколегированных марок: 35ГС, 25Г2С, 32Г2Р.

Обязательным условием является сохранение расстояния не менее 50 мм от металлического прута до поверхности бетона. Бетонный слой защищает стальные пруты от коррозии и быстрого разрушения. В нижней части фундамента защитный слой может не превышать 30 мм. Сильно углублять силовой каркас в бетон также не рекомендуется.

Какую арматуру выбрать для плитного фундамента?

Этот вид основания – самый дорогой и надежный, для его армирования выбирают рабочие стержни периодического профиля диаметром 10-16 мм. Обычно для изготовления плиты монолитного фундамента используют два горизонтальных пояса из арматуры. Каждый из них представляет собой клети из прутов с размером ячеек 200х200-300х300 мм. Чем тяжелее строение и сложнее тип грунта, тем меньше шаг. В каждой точке пересечения горизонтальных стержней приваривают вертикальную перемычку.

Последовательность работ:

  • соединяют все элементы нижнего пояса сваркой или связыванием;
  • в местах пересечения приваривают или привязывают вертикальные перемычки;
  • в верхнем поясе сначала укладывают продольные прутки, а затем поперечные.

Что нужно учесть при покупке арматуры для фундамента?

После расчета количества армирующего материала добавляют запас примерно 5%. При покупке следует самостоятельно проверить диаметр прута с помощью штангенциркуля. Продукция должна иметь сертификат соответствия, паспорт, санитарное заключение. В документах обязательно указываются: марка стали, используемая для изготовления проката, диаметр, класс, завод-изготовитель. При визуальном осмотре необходимо убедиться, что на изделиях отсутствуют следы пластической деформации, механические повреждения, коррозия – отслаивающаяся ржавчина. Небольшие участки свежей ржавчины допустимы, поскольку они даже способствуют улучшению сцепления металла с бетонной смесью.

Калькулятор монолитного фундамента

Калькулятор фундамента в виде монолитной плиты предназначен для расчета общих размеров фундамента, объема бетона, количества композитной арматуры, боковой поверхности для опалубки.

Плитный фундамент — цельное монолитное бетонное основание, которое служит опорой для всей площади постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких строений, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Параметры монолитного фундамента

Калькулятор монолитного фундамента учитывает только общие сведения о фундаменте. Он не способен учесть особенности грунта и уровень нагрузки строения на плитный фундамент.

Так как фундамент это основа любого строения, то проектирование фундамента нужно осуществлять особенно тщательно и качественно, так как в случае неверного расчета произойдет деформация, а это, в свою очередь негативно отразится на конструкции постройки. При этом исправить ошибки уже будет невозможно, а если будет возможен ремонт, то он будет очень сложной и дорогостоящей процедурой.

Консультация специалиста

Проектирование любого фундамента имеет свои особенности. Если вы не обладаете навыками проектирования основания, то для определения подходящего типа фундамента и его расчета лучше обратится к профессионалам.

Купить арматуру для плитного фундамента

Для того чтобы купить композитную арматуру для монолитного плитного фундамента в Самаре достаточно связаться с нами по указанному на сайте телефону, также можно написать нам на WhatsApp. На странице товара вы можете заполнить и отправить специальную форму, после того как наш сотрудник получит заявку он свяжется с вами по оставленному номеру телефона и уточнит детали заказа и доставки.

Армирование монолитной плиты фундамента под дом

Основой любой конструкции — от бани до многоквартирного дома — является фундамент. И для того, чтобы он простоял долгое время, не требуя ремонта углов и не создавая опасности для постройки, его следует должным образом укрепить своими руками и сделать правильный монтаж ростверка и балок.

Армирующий каркас для плиты фундамента

Обустройство, а также армирование фундаментной плиты и армирование отмостки дома своими руками нужно использовать в двух случаях: первый – когда по проекту строительства дома расчет предусматривает оборудование цокольного этажа для дома, второй – когда оборудование и укладка основания для дома выполняется своими руками на почве имеющей большой поцент насыщения влагой.

Назначение и особенности

Фундаментная плита является залитой из бетона монолитной конструкцией. Использовать монтаж и оборудование фундамента на основе такой плиты считается одним из самых надежных типов оснований пола, сколько по параметру несущей способности, так и по устойчивости дома к внешней динамической нагрузке по грунту.

В дополнение к вышеперечисленным достоинствам, можно добавить, что оборудование и монтаж цельнобетонной плиты своими руками позволяет оптимальным образом распределить по фундаменту поперечное напряжение дома. Вследствие чего остается минимальный процент опасности образования просадок дома, из-за сезонного пучения почвы.

Виды плитных фундаментов своими руками по грунту имеют только один минимальный но существенный недостаток – высокий процент материалоемкости, так как правильное оборудование монолитной плиты, согласно требованиям СНиП и ГОСТ, требует выбрать и использовать большой процент бетона и арматуры.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

к оглавлению ↑

Расчет арматуры

Учитывая расчет, что в больших объемах металлическая или стеклопластиковая арматура под фундамент заказывается в тоннах, а на армирование фундамента своими руками требуется использовать большое количество материала, вам понадобится выполнить расчет необходимой длины арматуры, ее диаметр, после чего перевести его в массу.

Для примера возьмем фундаментную плиту габаритами 980*720 сантиметров. Расчет производится по следующему алгоритму:

  1. Выполняем расчет необходимого количества арматуры для поперечной укладки (учитывая шаг в 20 см) – 720/20= 36 прутьев длиною в 7.2 м: 36*7.2=259,2 метра на одну сторону каркаса, а поскольку нам нужно две стороны, мы получаем: 259,2*2= 518.4 метра.
  2. Расчет арматуры продольной укладки на армопояс для фундамента пола: 980/20=49; 49*9,2=450,8; 450,8*2= 901,6 метров.
  3. Общая длина арматуры, которая нам потребуется, составляет: 901,6+518,4= 1420 метров.
  4. Учитывая, что один погонный метр арматуры (допустим, 16-го диаметра), равен 1.58 кг, мы получаем: 1420*1,58=2243,6 килограмм арматуры.

Вес арматуры в зависимости от диаметра

к оглавлению ↑

Особенности выполнения работ по армированию

Для резки арматуры на прутья необходимого диаметра вам понадобится ручная болгарка, и круг по металлу, диаметром 125, либо 250 миллиметров. Если армирование плитного фундамента выполняется посредством арматуры имеющей средний диаметр 10-12 мм, то целесообразно резать по нескольку прутьев сразу, что несколько ускорит процент подготовительных работ.

Нарезку своими руками можно выполнять поэтапно, шаг за шагом – сперва можно поперечные прутья, затем продольные. Поскольку стандартный размер цельных арматурных прутьев составляет 12 метров, то в большинстве случаев у вас будут остатки по 2-3 метра, которые можно сваривать между собой, и укладывать в центре арматурного каркаса под армирование монолитной плиты.

Учитывайте, что согласно требований СНиП и ГОСТ раскладка и оборудование подразумевает, что армирующий каркас должен быть утоплен в фундаментной плите на глубину как минимум на 5 сантиметров, поэтому прутья необходимо сваривать или резать на 10 сантиметров короче, чем соответствующие размеры плиты.

Читайте также: как делается ручная вязка арматуры для фундамента?

к оглавлению ↑

Соединение арматуры

Споры о том, как можно лучше соединять (скручивать или варить) виды прутьев арматуры в один каркас, наверное, не утихнут никогда. Существует два способа, которые предусмотрены стандартами СНиП и ГОСТ – сваривать каркас посредством дуговой сварки, и монтаж углов с помощью вязальной проволоки.

Процент противников первого способа доказывают, что сварка, которая дает возможность варить армопояс под плиты перекрытия, полностью жесткого, монолитного каркаса, негативно влияет на итоговые виды прочностных характеристик железобетонного фундамента.

Так как арматура под фундамент ослабевает вследствие повышенных температур, при которых происходит сваривание. При использовании вязальной проволоки шаг за шагом, этого не происходит. Плюс ко всему, композитная арматура для фундамента приобретает дополнительную эластичность, которая помогает ему лучше переносить внешние динамические нагрузки. Если вы не знаете как правильно армировать фундамент, то мы рекомендуем отдать предпочтение второму варианту в котором не используется сварка, ввиду важности вышеприведенных доводов.

к оглавлению ↑

Монтаж нижней части каркаса

После завершения всех подготовительных работ можно приступать к оборудованию нижней части каркаса пола по грунту. Чтобы приподнять его на требуемую высоту (5 см) можно приобрести специальное проставочное оборудование, или воспользоваться обрезками уголка, либо обычными кирпичами, подогнанными по размер углов. Подставлять их по грунту необходимо не в хаотичном порядке, а в виде дорожек, при этом, стоит учитывать, что перед заливкой плиты бетоном основной процент кирпичей будет необходимо убрать, так как они снижают проектную прочность фундаментной плиты.

Для начала укладки нижней части каркаса пола по грунту лучше всего выбрать поперечное направление, так как арматура под фундамент идущая по ширине плиты пола короче – с ней удобнее работать, а уже потом укладывать продольные прутья.

Как поперечное, так и продольное укладывание арматурного каркаса пола по грунту, выполняется с четко фиксированным шагом в 20 сантиметров.

Поперечный разрез плиты

Именно такое расстояние имеет арматура под фундамент которое нормируется стандартами СНиП и ГОСТ, и гарантирует максимальную прочность монолитной плиты пола. После укладки всех элементов каркаса арматура под фундамент соединяется вязальной проволокой.

к оглавлению ↑

Монтаж верхней части каркаса

Поскольку всю нагрузку на сжатие принимает на себя бетонная часть монолитного фундамента, а нагрузку на разрыв – крайние стороны углов арматурного каркаса пола, особого смысла в создании трехшарового армирования нет. По этому, верхнюю часть арматурного каркаса необходимо поднять над его нижней частью по грунту так, чтобы верхняя сетка находилась на расстоянии пяти сантиметров от поверхности дорожной фундаментной плиты.

Зная какая арматура нужна для фундамента, вам понадобится варить вертикальные арматурные прутья подходящей длины к нижней части столбчатого каркаса (ориентировочно, к каждому шестому прутку). После этого соединить их между собой горизонтальной арматурой, которая будет выполнять несущую функцию для остального столбчатого каркаса.

Далее, по той же технологии выполните укладку и соединения остальной арматуры. По завершению монтажа, удалите из под центра каркаса большую часть кирпичей, оставив лишь необходимое количество проставок по периметру углов – жесткость сетки будет держать её в нужном положении.

к оглавлению ↑

Заливка плиты бетоном

После того как все работы с обустройством армирующего каркаса закончились, можно приступать к заливке плиты бетоном. Не стоит экономить на его качестве, так как именно от бетона, в первую очередь будет зависеть, получит ли фундаментная плита необходимые прочностные характеристики. Согласно требованиям СНиП и ГОСТ, для заливки должен использоваться бетон марки М250, либо М300.

Расчет сколько необходимо требуемого объема бетона выполняется по формуле: А*Б*С, в которой: А – длина плиты, Б – ширина, С – её высота. Бетон лучше всего заказывать на заводе с доставкой, так как рекомендуется осуществлять в короткий временной промежуток, поскольку заливание свежего бетона на уже затвердевший участок чревато образованием микротрещин, негативно влияющих на итоговую прочность плиты.

Читайте также: этапы и правила укладки фундаментных блоков.

к оглавлению ↑

Нюансы армирования фундаментной плиты (видео)

к оглавлению ↑

Основные ошибки при армировании фундаментной плиты

Если в процессе выполнения работ по обустройству фундаментной плиты вы усомнились в квалификации привлеченных специалистов, либо вами принято решение делать всё собственноручно, а человек, который мог бы оценить итоговый результат на предмет соответствия стандартам технологии, отсутствует, очень важно обращать внимание на недопущение следующих распространенных ошибок:

  1. Пренебрежение уплотнительной подушкой. Категорически воспрещается заливать бетон сразу же, после создания котлована, на неподготовленную почву. Отсутствие хорошо утрамбованной подсыпной подушки, созданной из смеси песка и мелкофракционного щебня, пагубно сказывается на прочности конструкции балок, столбчатого основания и ростверка.
  2. Неравномерный шаг вертикальных перемычек при армировании фундаментной плиты или ростверка столбчатого фундамента. Расстояние, принятое согласно нормам СНиП и ГОСТ, составляет 40 сантиметров по нормальному грунту, и 20 сантиметров для проблемных грунтов склонных к движениям и пучения.
  3. При выполнении работ по армированию плиты столбчатого фундамента или ростверка также часто встречается ситуация, когда строители не придерживаются необходимой глубины залегания арматурного каркаса в стенках бетонной плиты, вследствие чего темпы коррозии арматуры увеличиваются, и она быстро ржавеет от углов.
  4. Неправильное соединение армирующего каркаса у углов плиты ростверка столбчатого основания и в местах приямков, вследствие которого каркас не приобретает процент необходимых прочностных характеристик (правильно и неправильное соединение демонстрирует схема 1.2).
  5. Отсутствие гидроизоляции углов, без которой будет происходить ускоренное вымывание бетона грунтовыми водами.
  6. После выполнения всех работ по строительству плиты, залитую конструкцию очень часто не покрывают полиэтиленовой пленкой, что крайне необходимо, так как такая пленка способствует удержанию цементного молочка внутри бетона.
  7. Нарушение целостности опалубки. Если в материалах, использующихся для создания опалубки, есть трещины, то после заливки плиты, раствор может вытекать в них, вследствие чего плита будет иметь неровную поверхность.
  8. Для поднятия арматурного каркаса на необходимую высоту над предварительной плитой используются деревянные бруски. Для подставочных элементов необходимо использовать специальные железные основания, либо, на крайний случай, кирпичи.

Армирование для плит на земле | Журнал «Бетонное строительство»

Существует множество мнений относительно преимуществ или недостатков армирования плит на грунте. Не все армирование работает одинаково. Чтобы иметь возможность понять потенциальные преимущества и недостатки любой конкретной системы подкрепления, нужно понимать, как эта система работает теоретически, а также то, что происходит в реальном мире. Цель этой статьи — обсудить некоторые из этих систем подкрепления, а также то, что они будут делать, а что нет.

Стальная арматура и арматура из сварной проволоки

Бетон очень прочен, когда его сжимают при сжатии, но очень слаб, когда его разрывают при растяжении. Хорошее эмпирическое правило заключается в том, что при сжатии он примерно в 10 раз прочнее, чем при прямом растяжении. Таким образом, всякий раз, когда вы видите трещину в плите на земле, это происходит из-за того, что к ней приложено большее растягивающее напряжение (от линейной усадки, ограничений до этой усадки, скручивания, нагрузок и т. д.), чем ее прочность на растяжение.Стальная арматура и арматура из сварной проволоки очень прочны на растяжение, имеют такие же характеристики теплового расширения и сжатия, что и бетон, и, таким образом, могут выдерживать высокие напряжения растяжения, в то время как бетон может выдерживать значительные напряжения сжатия.

Одна из важных концепций заключается в том, что обычно используемая арматура (исключением являются арматура после натяжения и компенсирующая усадку арматура бетона) не предотвратит растрескивание бетона. Причина этого в том, что арматура не может начать сопротивляться значительному растяжению до тех пор, пока бетон не растрескается.До этого момента он в основном неактивен внутри вашей плиты. Правильно подобранная и расположенная арматура будет удерживать трещины достаточно плотными и пригодными для использования, если они возникнут, но не предотвратит их. Кроме того, подавляющее большинство железобетонных конструкций, которые были рассмотрены для плит на грунте, не имеют достаточного армирования, чтобы фактически увеличить несущую способность плиты по сравнению с неармированной плитой. Таким образом, если армирование не используется для других целей (таких как концепция «длинного дюбеля/усиленной блокировки заполнителя», упомянутая далее в этой статье), обычно это довольно дорогая страховка от проблемы растрескивания, которая может никогда не возникнуть, если другие соответствующие процедуры следует, например, правильное расстояние между стыками, дюбели в стыках, постоянный контроль допусков по толщине плиты, хороший контроль основания и расчет смеси с низкой усадкой.

Многие люди считают, что плиты на земле обычно должны иметь некоторую арматуру, но большинство плит в Северной Америке изготовлены из неармированного бетона и работают хорошо. Если используется подкрепление, количество, которое следует использовать, зависит от того, что должно быть достигнуто. Процент армирования относится к площади поперечного сечения стали для данной ширины плиты, деленной на площадь поперечного сечения рассматриваемой площади плиты. Например, если плита толщиной 6 дюймов используется с арматурным стержнем № 3 с шагом 18 дюймов по центру, процентное содержание стали для ширины 12 дюймов будет:

(0.11 дюймов2)(12 дюймов/18 дюймов)(100)/(6 дюймов) (12 дюймов) = 0,10%

В отношении армирования, достаточного для достижения улучшенного сцепления заполнителя, Комитет 360 Американского института бетона (ACI) по проектированию плит на грунте отметил, что конструкции с использованием деформированной арматуры на 0,10% через компенсационные швы успешно использовались. Количество армирования значительно меньше 0,10 % не обеспечивает надежной передачи нагрузки; и гораздо больше, чем это, вызвало чрезмерное растрескивание вне соединения. Эта деформированная арматура является альтернативой гладким стальным дюбелям, и эксперт по плитам Элдон Типпинг придумал термин «длинные дюбели» для этой концепции.При продолжении армирования через усадочный шов трещины, которые образуются под распилами, будут более плотными, чем они были бы в противном случае. Таким образом, армирование должно усилить сцепление заполнителя, на которое обычно нельзя полагаться при длительной передаче повторяющихся нагрузок, если трещина составляет от 0,025 до 0,035 дюйма или шире, согласно исследованию Portland Cement Association. Арматурные стержни № 3 с шагом 16 или 18 дюймов в центре являются наиболее распространенными схемами армирования, используемыми на плитах, построенных с помощью лазерной стяжки.Это связано с возможностью вести бетоновозы и лазерную стяжку по ним, когда они лежат на основании, а затем поднимать их прямо перед укладкой бетона, когда рабочие стоят между решетками. Как правило, арматуру располагают на расстоянии от трети до половины высоты плиты от верха, чтобы спил не перерезал арматуру. Доступность и использование пил с ранним входом сделали этот метод еще более надежным, потому что пропилы должны быть сделаны как можно скорее.

В некоторых ситуациях желательно исключить деформационные швы в больших местах и ​​использовать достаточно армирования, чтобы образовалось множество очень узких трещин, которые не раскалываются при движении колес и не представляют эстетической проблемы; типичным примером является истинное «суперплоское» размещение полосы плиты.Чтобы иметь такие характеристики, которые иногда называют «бесшовным» полом, в верхней части плиты необходимо использовать армирование от 0,50% до 0,60%. Эти трещины будут видны, поэтому эстетику этих трещин следует обсудить с владельцем. В большинстве крупных проектов для перехода на другой тип плиты потребуются некоторые конструкционные швы с дюбелями. Эти стыки обычно открываются больше, чем стыки с типичным расстоянием от 10 до 15 футов. Таким образом, если будет значительное движение колес, следует рассмотреть возможность использования очень хорошей системы дюбелей, например пластинчатых дюбелей, в строительном стыке и армировании стыка.

Для армирования 0,10% расстояние между швами плиты должно быть таким же, как и для неармированной плиты. Рекомендации по расстоянию между швами для минимизации растрескивания таких плит приведены в ACI 360 и, как правило, должны быть в диапазоне от 10 до 15 футов, указанном ранее. Следует проявлять особую осторожность, если принимается решение несколько увеличить расстояние между швами за счет увеличения армирования, но не до 0,50–0,60 %, что необходимо для «бесшовных» полов. Основная причина дополнительной осторожности заключается в том, что скручивание значительно увеличивается с каждым увеличением расстояния между швами на 1 фут, что значительно увеличивает вероятность растрескивания вне швов неприемлемой ширины и проблем с швами.

Было высказано много мнений относительно наилучшего вертикального расположения одного слоя армирования плит на грунте.

Некоторые считают, что он должен быть в нижней части плиты из-за напряжения в нижней части плиты, когда должны были быть приложены сосредоточенные нагрузки. Другие считают, что он должен быть посередине, чтобы обеспечить некоторое сопротивление растяжению при изгибном напряжении либо в верхней, либо в нижней части плиты. Однако лучше всего низ плиты сделать неармированным, а арматуру расположить в верхней части плиты.

Располагать арматуру в верхней части плиты лучше всего, если вы пытаетесь контролировать видимую ширину трещин из-за нагрузки, скручивания и трения основания. Скручивание плит создает значительное растягивающее напряжение в верхней части всех обычных бетонных плит; если трещины все же возникают, они имеют V-образную форму с самой широкой частью в верхней части плиты. Таким образом, чем выше арматура, тем плотнее она будет сдерживать любые трещины, идущие перпендикулярно направлению арматуры. Однако, если армирование слишком высокое, это может привести к пластическим усадочным трещинам, которые проходят прямо поверху и параллельно каждому стержню или проволоке. Таким образом, если стержни расположены на расстоянии 12 дюймов от центра и через каждые 12 дюймов наблюдаются относительно прямые трещины, то это тип растрескивания. Вероятность пластических усадочных трещин увеличивается, если происходит одно или несколько из следующих событий: увеличивается диаметр армирования, уменьшается защитный слой бетона, повышается температура армирования, как правило, из-за солнечного света, увеличивается скорость вытекания бетона, подвижность армирования, пока бетон еще пластичен, или что-либо, что увеличивает влажность. скорость испарения с поверхности плиты, например, более высокая температура бетона или окружающей среды, более высокая скорость ветра или более низкая влажность.

Стальные волокна

Стальные волокна доступны в США с середины 1970-х годов. Волокна типа 1 изготавливаются из тянутой проволоки различной геометрии, а волокна типа 2 изготавливаются из листовой стали с прорезями. Как и в случае армирования стальным стержнем и проволокой, стальная фибра не предотвратит трещины, но может удерживать трещины, если они возникают, достаточно плотными, если используется достаточное количество фибры и соответствующее расстояние между стыками. Если имеется достаточное количество для конкретной ситуации — исходя из использования плиты, расстояния между швами, потенциальной усадки бетона и т. д.- несущая способность стальной фибры после образования трещины может быть очень полезной. Однако, если трещины становятся достаточно широкими, чтобы расколоться, это может стать серьезной проблемой. Таким образом, как и в случае с другими типами армирования, дозировка волокна должна быть тщательно продумана в зависимости от конкретной ситуации.

Если стальная фибра должна использоваться для долговременного усиленного сцепления заполнителя, а расстояние между швами должно составлять от 10 до 15 футов, минимальное количество фибры, рассматриваемое для бетона с типичными свойствами усадки, составляет 40 фунтов на кубический ярд.Если ожидается, что бетон будет иметь высокую усадку, расстояние между швами должно быть в нижней части диапазона и/или дозировка фибры должна быть выше. Как и в случае армирования стальным стержнем или проволокой, необходимо соблюдать осторожность, если расстояние между стыками выходит за пределы этой спецификации. Для более длинных швов рекомендуется не менее 75 фунтов на кубический ярд.

Волокна уменьшают осадку бетона, но это можно компенсировать правильным составом смеси и пропорциями. Как правило, те же самые вещества, которые составляют хорошую смесь без волокон, составят ее и с ними.При 40 фунтах на кубический ярд или более хороший понизитель воды среднего или высокого уровня (последний в низкой дозировке) может быть очень полезным и необходим по мере увеличения дозировки клетчатки.

О плитных фундаментах | Ремонт фундамента мастера

Плитный фундамент состоит из фундаментов по периметру, с бетонной плитой, которая является полом дома, без доступа под ним. Глубина фундамента для одноэтажных домов составляет минимум 12 дюймов в ширину и 12 дюймов в глубину, усиленных двумя арматурными стержнями ½ дюйма, расположенными горизонтально.Бетонные плиты обычно имеют толщину 4 дюйма и предпочтительно армируются арматурой или проволочной сеткой. В зависимости от его возраста между плитой и почвой может быть влагозащитный барьер, вероятно, встроенный в песчаную подложку под плитой.

Качество установленных плит и фундаментов напрямую влияет на будущие характеристики фундамента. Старые плиты часто укладывают без надлежащей армирующей стали или со сталью, которая не помещается в середину плиты, что повышает вероятность их растрескивания.Сталь без покрытия бетоном может ржаветь, вызывая трещины и не скрепляя бетон. Плиты, размещенные на обширной почве без песчаного основания, с большей вероятностью будут вздыматься, когда влага расширяет глину. Утечка водопровода под плитой может повлиять на почву, что приведет к растрескиванию плит. Корни деревьев могут проникать под плиту, поднимая и растрескивая бетон. Бетон низкого качества или чрезмерный нагрев во время заливки могут вызвать усадочные трещины по мере затвердевания бетона.

Плитный фундамент марки

применялся с конца 1940-х гг.В Сан-Диего в это время было застроено больше территорий, и для того, чтобы найти ровные участки для строительства на склонах холмов и каньонах, они были выровнены. Выравнивание участка на ровной поверхности подразумевает врезку в склон холма на склоне холма и использование этой почвы для спуска по склону. Часто почва не уплотнялась, что влечет за собой использование техники для утрамбовки почвы, поскольку она укладывается слоями на склоне участка. Если грунт не уплотнить должным образом, он сожмется, что позволит конструкции дома двигаться. Кроме того, почва могла быть уложена без уступа склона, в основном вырезая ступени в склоне перед укладкой насыпи.

Ремонт трещин в плитах

Ремонт плит можно выполнить несколькими способами. Там, где в плите есть небольшие трещины (шириной 3/16 дюйма) без перепада высоты с каждой стороны трещины, типичный ремонт заключается в заполнении трещины инъекцией эпоксидной смолы. Этот метод ремонта включает в себя присоединение портов к трещине наверху, заделку трещины эпоксидной смолой, а затем использование портов для введения эпоксидной смолы в трещину с помощью пневматического инструмента для смешивания эпоксидной смолы. Затем порты и излишки эпоксидной смолы удаляются.Если все сделано правильно, эпоксидная смола заполнит трещину, скрепив ее прочнее, чем исходный бетон.

При наличии более крупной трещины или трещины с перепадом может быть осуществлен ремонт в дополнение к впрыскиванию. Арматурные швы состоят из арматурной стали, уложенной в пазы, прорезанные в бетоне перпендикулярно трещине, затем заполненные эпоксидным раствором. Это расширяет ремонт за пределы области трещины, укрепляя плиту.

Когда плита трескается в нескольких направлениях, или когда происходит вздутие или оседание плиты, часть или вся плита может быть удалена и заменена.Он состоит из распила бетонных плит, удаления плиты и части подзоны, а затем заливки новой плиты. Новая плита должна быть размещена поверх песка толщиной не менее 4 дюймов или разложившегося гранита с гидроизоляцией из пластикового листа толщиной 10 мил. Новая плита должна иметь арматурную стальную эпоксидную смолу, вставленную в оставшиеся плиты и фундаменты.

Армирование стены бетонного фундамента | БРАНЗ Сборка

АРМАТУРА ДЛЯ БЕТОННЫХ ФУНДАМЕНТОВ стен и фундаментов обычно представляет собой деформированные арматурные стержни диаметром 12 мм (D12). Использование деформированных стержней – стержней с неровной поверхностью – создает прочную связь между арматурой и бетоном.

Стены фундамента из монолитного бетона и бетонной кладки

Требования к армированию стен фундамента из монолитного бетона и бетонной кладки, поддерживающих подвесные каркасные полы и легкую облицовку, описаны в NZS 3604:2011, рисунки 6.13, 6.14 и 6.15. Расположение арматурных стержней, как по горизонтали, так и по вертикали, зависит от:

  • высоты стены
  • от того, является ли фундаментная стена монолитным бетоном или бетонной кладкой
  • от того, будет ли стена поддерживать одноэтажное или двухэтажное здание конструкция или представляет собой консольную фундаментную стену.

Подробности см. в таблице 1 и на рисунках 1 и 2.

Вернуться к началу

Фундаментные стены к бетонной плите на первых этажах

Армирование для комбинированных фундаментных стен/бетонных плит перекрытий, поддерживающих легкие конструкции, описано в NZS 3604:2011, рисунки 7. 13(B), 7.14(B) и 7.14(C). ).

Если комбинированная плита фундамента/перекрытия поддерживает каменную облицовку, армирование описано в NZS 3604:2011, рисунки 7.15(B), 7.16(B) и 7.16(C).

Детали армирования для комбинированных фундаментных стен/бетонных плит перекрытий, не поддерживающих каменную облицовку, приведены в таблице 2 и на рисунках 3 и 4. Детали конструкции из бетонной кладки приведены в NZS 4229:2013 Здания из бетонной кладки, не требующие специального инженерного проектирования .

Рис. 1 Армирование монолитной стены фундамента (неконсольной) одноэтажного дома.

B1/AS1, поправка 11, удалены несвязанные детали плиты/фундамента, показанные на рис. 7.13(А), 7,14(А), 7,15(А) и 7,16(А). Теперь все бетонные плиты на цокольных этажах должны быть усилены, а арматура плиты привязана к арматуре стены фундамента (см. Бетонные плиты и контрольные швы, Сборка 138 , стр. 24–25).

Вернуться к началу

Перехлесты и связи

Перехлесты должны быть не менее 500 мм там, где горизонтальные арматурные стержни требуют нахлеста и где арматура меняет направление. На углах стены фундамента нахлесты должны составлять 500 мм в каждом направлении, как показано в NZS 3604:2011, рисунок 6.15(А).

Арматура внахлест должна быть связана черной отожженной стальной проволокой диаметром 1,6 мм через равные промежутки и на каждом конце нахлеста. Черная отожженная стальная проволока мягкая и легко гнется.

Рисунок 2 Армирование консольной бетонной кладки фундаментной стены 1 или 2 этажей.

Вернуться к началу

Укрепление для фундамента Стены (обрамленные подвесные полы)

Тип основы стены Усиление
in Situ бетон Одноэтажный 1 / D12 * (см. Рисунок 1) D12 @ 450 мм CRS для стен> 1 м Высокие D12 @ 600 мм CRS
2-х этажный 2 / D12 D12 @ 450 мм CRS для стен высотой >1 м D12 @ 500 мм crs
  Консольный D12 @ 400 мм crs в обе стороны D12 @ 400 мм crs макс. D12 @ 400 мм CRS
Бетонная кладка Одноэтажный 1 / D12 * D12 @ на середине высоты для стен> 1 м Высокий D12 @ 800 мм CRS
2-х этажный 2 / D12 D12 @ на середине высоты для стен> 1 м Высокий D12 @ 800 мм CRS
кантилеверед D12 @ 400 CRS в обе стороны (см. Рисунок 2) D12 в соединительных балках @ 800 мм crs макс. D12 @ 400 мм crs

* 2/D12, если стена поддерживает кирпичную кладку.

Для бетонных плит требуются пары горизонтальных арматурных стержней в фундаментных стенах. Они должны быть связаны хомутами, образованными из арматурного стержня R10, установленными с шагом 400 мм и обвязанными стальной проволокой в ​​местах соединения арматуры и хомутов.

Изгибы в арматуре для образования крюка или прямого угла должны иметь диаметр не менее пятикратного диаметра стержня – минимальный диаметр изгиба деформированного арматурного стержня диаметром 12 мм должен быть не менее 60 мм.

Вернуться к началу

Другие требования к армированию

Существует несколько других требований к армированию фундаментных стен и фундаментов:

  • Ступенчатые фундаменты должны иметь дополнительное армирование в соответствии с NZS 3604:2011, рис. 6.12 (см. рис. 5).
  • Там, где бетон или бетонная кладка прилегают к земле, армирование должно иметь минимальный слой бетона 75 мм.
  • Проемы размером более 300 мм в любом направлении должны иметь по одной обрезной планке D12 с каждой стороны проема, которая должна выступать не менее чем на 600 мм за каждый угол проема.Если перемычка имеет глубину менее 650 мм, стержни для обрезки косяка должны быть согнуты более чем на 60 мм от верха бетона.

Рис. 3 Армирование кромки монолитного бетонного фундамента для 1 или 2 этажей.

Рисунок 4 Армирование кромки фундамента из бетонной кладки для 1 или 2 этажей. Это альтернативное изолированное решение.

Таблица 2 Таблица 2 Усиливание для фундамента Стена для бетона пола плита
3

3 и 4) Усилитель
in situ (1 или 2 этажа) 2/D12 1/D12 R10 @ 600 мм crs (на крюке вокруг горизонтальной арматуры) 400 мм
Монолитный бетон ) 2/D12 (горизонтальный) 1/D12 R10 @ 600 мм крс (зацепляется за горизонтальную арматуру) 400 мм
2-эт. кирпичная кладка) 2/D12 (укладываются горизонтально рядом друг с другом или штабелируются вертикально) 1/D12 R10 @ 600 мм crs (зацепляется за горизонтальную арматуру в основании в чередующемся прямом ионов) 400 мм
Бетонная кладка (1 или 2-этажная опорная каменная кладка) 2/D12 (горизонтальная) 1/D12 R10 1/D12 R10 1/D12 R10 переменное направление) 400 мм

Рисунок 5 Армирование ступенчатых фундаментов.

Наверх

Скачать PDF

Алиде Элкинк

Внештатный технический писатель, Веллингтон

Посмотреть все статьи
Алиде Элкинк

Статьи верны на момент публикации, но с тех пор могут устареть.

ЗДАНИЕ НА ПРОЧНОМ ФУНДАМЕНТЕ: КОМПЛЕКТЫ АРМАТУРЫ ДЛЯ ЖИЛОГО СТРОИТЕЛЬСТВА

Мало что вызывает столько волнения и беспокойства, как планирование нового дома с нуля. Это ваш шанс создать идеальное жилое пространство в соответствии с вашими мечтами и бюджетом. Чтобы ваш дом простоял долгие годы, вам нужен прочный фундамент. Может ли монолитный бетонный фундамент выдержать со временем без арматурного стержня?



Профессионалы в области строительства первыми признают, что по этому вопросу существует несколько точек зрения.Большинство строителей домов осознают необходимость минимального анкерного стержня фундамента. Другие предпочитают конструкции с большим количеством арматуры. В конечном счете, все сводится к местным правилам и/или предпочтениям владельца. Мы предлагаем рассмотреть некоторые моменты, когда вы начинаете процесс проектирования.

ДЕЛО ДЛЯ ФУНДАМЕНТА В ЖИЛЫХ ПРИМЕНЕНИЯХ

В отличной статье в Concrete Construction говорится следующее: «Существует много мнений относительно преимуществ или их отсутствия в армировании плит на земле… [В]сякий раз, когда вы видите трещину в плите на земле, это это связано с тем, что к нему приложено большее растягивающее напряжение (от линейной усадки, ограничений до этой усадки, скручивания, нагрузок и т. ), чем его прочность на растяжение. Стальная арматура и арматура из сварной проволоки очень прочны на растяжение, имеют свойства теплового расширения и сжатия, аналогичные характеристикам бетона, и, таким образом, могут выдерживать высокие растягивающие напряжения».

Другими словами, планируете ли вы строительство многоэтажного особняка или скромного владельца ранчо, арматура для фундамента может предложить решения экологических проблем и будущих изменений.

Контроль трещин

По данным Ассоциации бетонных фундаментов Северной Америки (CFA), из-за самой природы бетона некоторое растрескивание неизбежно.Кроме того, «растрескивание может быть результатом одного или комбинации факторов, таких как усадка при высыхании, термическое сжатие, сдерживание (внешнее или внутреннее) укорочения, осадка грунтового основания и приложенные нагрузки. Растрескивание невозможно предотвратить, но его можно значительно уменьшить или контролировать, если принять во внимание причины и принять превентивные меры… [R]армирующая сталь может быть установлена, чтобы уменьшить количество трещин или предотвратить слишком широкое раскрытие тех, которые все же возникают. ».

Морозное пучение

Морозное пучение происходит, когда земля промерзает зимой.Снег, тающий и вновь замерзающий до линии промерзания, которая на большей части территории Колорадо имеет глубину от одного до двух футов, расширяется в почве вокруг вашего фундамента, оказывая большое давление на бетонную стену или плиту на уклоне. Поскольку неармированный бетон имеет низкую прочность на растяжение против бокового морозного пучения, целесообразно установить арматуру внутри стены.

Расширяющиеся грунты

Как и морозное пучение, расширяющиеся почвы также давят на ваш фундамент, когда они насыщены.Чем больше содержание глины в почве, тем больше вероятность ее расширения. В Переднем хребте есть много областей глинистых и расширяющихся грунтов, которые могут упираться в вашу плиту как по уклону, так и по стене фундамента. Даже если тест на расширяющуюся почву на вашей строительной площадке дал отрицательный результат, продолжительный сезон дождей может насытить совершенно хорошую почву и нанести ущерб более слабым фундаментам.

Неустойчивые песчаные почвы

Неустойчивые песчаные почвы трудно предсказать. Если ваша почва более песчаная, чем сбалансированная, ваш дом может оседать неравномерно.Без достаточного армирования бетона вы можете заметить вертикальные трещины, более широкие вверху, чем внизу, что свидетельствует о повреждении конструкции.

Необычно тяжелые материалы выше уровня земли

Запланированные собственные нагрузки выше уровня земли также определят, является ли арматура фундамента хорошей идеей. Чем тяжелее нагрузка, тем прочнее должен быть фундамент. Кирпичные фасады, несколько этажей и крыши из бетонной черепицы требуют большего количества материала ниже уровня земли.

Будущие нагрузки

Хотя сейчас вы можете запланировать легкий EIFS (внешняя система изоляции и отделки), а не более тяжелый кирпич, штукатурку или сайдинг внахлестку; и асфальт — или даже более легкий металл — для вашей крыши, вы можете заменить эти элементы в будущем. После того, как несколько ливней с градом разрушили ваши асфальтовые кровельные системы, вы можете перейти на бетонную черепицу. Обычные прочности фундамента, вероятно, не выдержат инженерной проверки, чтобы учесть черепичную крышу.

Возможно, в будущем вы захотите внести и другие изменения. Возможно, например, может стать желательной безопасная комната с бетонными стенами на верхнем уровне. Хотя вы можете относительно легко усилить вертикальные опоры, чтобы выдержать дополнительный вес, не так просто увеличить мощность вашего фундамента.Лучший план — уже иметь достаточно прочный фундамент.

РАСШИФРОВКА КОДОВ

Если вы надеетесь использовать строительные нормы и правила в качестве основного руководства по использованию арматуры в системе фундамента, вы можете обнаружить, что от них у вас просто закружится голова. По сути, код часто зависит от обычаев, разработанных инженерами годами, и профессионалы могут не согласиться. В технической записке вышеупомянутого CFA говорится: «На самом деле существует три различных подхода, которые проектировщик может выбрать для строительства жилых домов из бетона. Это обычный бетон, умеренно армированный бетон и железобетон. Умеренно армированный бетон относится к использованию арматурной стали в качестве гибкой стали…. Обычный и армированный бетон традиционно признается ACI [Американским институтом бетона], однако умеренно армированный нет…. В настоящее время ACI 332 позволяет использовать расстояние между стержнями до 48 дюймов для стен фундамента с минимальной толщиной 71/2 дюйма».

Дело в том, что между IRC и кодексом, принятым в вашей местной юрисдикции, может существовать много различий.Но хорошая новость заключается в том, что ваш архитектор/инженер и производитель арматуры — конечно же, Barton Supply — остается вашим лучшим выбором для понимания требований (если таковые имеются) и преимуществ (множество) для фундаментной арматуры, которая будет использоваться в вашем уникальном проекте.

ЭКОНОМИЧЕСКИЕ ЖИЛЫЕ АРМАТУРНЫЕ ПАКЕТЫ

Поскольку большинство проектировщиков фундаментов домов часто следуют предписанному образцу арматуры, Barton Supply предлагает наборы арматуры для жилых домов. Они предлагают все компоненты, которые предполагается использовать, и могут сэкономить вам деньги по индивидуальному заказу.Обязательно свяжитесь с нами, чтобы узнать больше о наших пакетах арматуры для жилых помещений.

В настоящее время у вас недостаточно прав для чтения этого закона

В настоящее время у вас недостаточно прав для чтения этого закона

Логотип Public.Resource.OrgЛоготип представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public.Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом. Для получения дополнительной информации см. досье этого незавершенного судебного дела:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA),
и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) v.Public.Resource.Org (общедоступный ресурс),
DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за
ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата.
для имени и адреса поставщика.Для получения дополнительной информации о указах правительства и ваших правах гражданина в соответствии с законом ,
пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов.
Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource.
в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона. Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала.
Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2]   https://public.resource.org/edicts/

[3]   https://public.resource.org/pro.docket.2015.html

Пост-натяжение против обычного | C|P|H Structural Engineering, Inc.

Во-первых, можно утверждать, что последующее натяжение превосходит традиционный армированный бетон в чисто инженерном смысле.Причина в том, что пост-натяжение — это метод предварительного сжатия, что означает, что бетон приводится в состояние сжатия, что позволяет бетону изгибаться без образования трещин. Чтобы визуализировать это, представьте себе стопку квадратных блоков, выстроенных вместе.

Если вы просто взяли «A» и «D» и подняли, только эти два блока будут подняты. Однако, если вы поместите ладони на внешние стороны букв «G» и «J», а затем нажмете, подняв их, вы соедините всю группу блоков.Можно было нажимать достаточно сильно и даже иметь возможность нести какой-то груз поверх блоков.

Эта концепция называется «предварительное сжатие» или также называется «предварительное напряжение». «Предварительно» просто означает, что в бетоне до присутствуют напряжения для любой нагрузки, которая должна быть приложена. «Столб» возникает из-за того, что напряжение возникает после того, как бетон уложен и достиг необходимой прочности. Предварительное напряжение является важным отличием бетона после натяжения от обычного армированного бетона.

Видите ли, условно железобетон просто означает, что в бетоне нет активных напряжений до тех пор, пока после не будет приложена нагрузка, на которую он рассчитан. Из-за этого обычный армированный бетон должен войти в «растрескавшееся» состояние, прежде чем будет использована его несущая способность.

ДВИЖУЩИЕ ФАКТОРЫ

Существует 3 фактора, влияющих на использование арматуры после натяжения:

  1. Знакомство
  2. Наличие
  3. Восприятие или прием

Учтите, что проектирование не обязательно является определяющим фактором!

Другими словами, поскольку последующее натяжение — это просто метод армирования бетона, решение зависит только от знания проектировщика.Многие инженеры не имеют опыта проектирования с предварительным напряжением и просто избегают этого. Кроме того, подрядчики, не знакомые с требованиями к установке, могут просто избегать его.

Доступность  также является важным фактором просто потому, что, если он недоступен в определенной области, это может быть не лучшая система выбора. Поставка материалов может быть дороже из-за транспортных и командировочных расходов. Опять же, инженеры и подрядчики, которых нет на определенном рынке или в географическом регионе для обслуживания проекта постнатяжения, могут запретить его использование.

И, наконец, восприятие (или рецепция) . В некоторых приложениях перспектива наличия активных сил сжатия, существующих в бетоне, беспокоит владельцев зданий, которые могут потребовать относительно частых модификаций, таких как перекрытия торговых помещений. Тот факт, что каждый раз, когда для улучшения арендатора требуется распиловка бетонной плиты, также потребуются инженер и подрядчик, обладающие опытом предотвращения или целенаправленной резки кабелей после натяжения, обычно сдерживает использование.Кроме того, общественность считает, что последующее натяжение является дешевой альтернативой арматуре и используется за счет снижения качества. Однако, как отмечалось выше, это просто неправда и на самом деле верно как раз обратное. Как инженерная техника, она лучше.

СТОИМОСТЬ :   Мнение общественности о том, что постнатяжение является дешевой альтернативой арматуре, на 100% верно! Повсюду в США, где постнатяжение знакомо, доступно и используется без негативного восприятия/рецепции, это приводит к снижению затрат на строительство фундамента.

Без этих трех факторов использование пост-натяжения в качестве системы армирования может столкнуться с сопротивлением. Теперь вы знаете, почему!

МИФЫ

Ниже приведены некоторые общепринятые убеждения общественности:

  1. Фундаменты после натяжения – это то, что используют строители домов и квартир, поэтому они более низкого качества.
  2. Натяжные фундаменты не подходят для наших грунтов. Арматура работает лучше здесь.
  3. Эти натяжные тросы однажды могут порваться, вылететь и кого-нибудь убить.
  4. У меня есть постнатяжной фундамент с трещинами. Я думаю, что эти кабели не были достаточно натянуты.
  5. Я видел столбчатый фундамент до заливки бетоном и в нем не хватило армирования.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Вышеприведенное обсуждение касается строительства фундамента из плит на уровне земли. Этот тип фундамента классифицируется как «неглубокая» система фундамента и подвержен движениям приповерхностных грунтов. И системы с пост-натяжением, и системы с обычным армированием имеют связанные с ними методологии проектирования, принятые нормами, которые инженеры-строители используют для определения правильного проекта для применимых условий движения грунта. Однако существуют и другие системы фундаментов, которые снижают риск подвижек грунта вблизи поверхности. Эти системы включают в себя «глубокие» элементы фундамента, такие как опоры, устойчивость которых опирается на глубокие грунты. Эти глубокие элементы существенно увеличивают стоимость фундамента. Таким образом, обсуждая «качество» фундамента, нужно говорить о яблоках с яблоками с точки зрения системы.

Толщина фундамента из бетонной плиты | Типы бетонных плит | Стоимость бетонной плиты?

Толщина фундамента из бетонной плиты | Типы бетонных плит | Стоимость бетонной плиты?

Бетонная плита

Что такое бетонная плита?

Бетонная плита — популярный конструктивный элемент, используемый в современных зданиях, который состоит из плоской горизонтальной поверхности, изготовленной из монолитного бетона. Плиты, армированные сталью, обычно толщиной от 100 до 500 мм, чаще всего используются для устройства полов и потолков, хотя более тонкие глинобитные плиты могут использоваться для мощения снаружи.

Первый этаж многих жилых и промышленных зданий построен из широкой бетонной плиты, опирающейся на фундамент или непосредственно на грунт. Эти плиты бывают либо опорными, либо подвесными.

Если плита опирается непосредственно на фундамент, она является несущей; в противном случае плита подвешивается. Существует множество распространенных конструкций перекрытий для многоэтажных конструкций (другие типы см. в разделе «Проектирование»):

Балки и блоки, также известные как ребра и блоки, обычно используются в жилом и промышленном строительстве.

Этот тип плиты состоит из предварительно напряженных балок и пустотелых блоков, которые подпираются до тех пор, пока они не схватятся, что занимает около 21 дня.

Сборная многопустотная плита, устанавливаемая на месте с помощью крана.

Более тонкие сборные железобетонные плиты подвешиваются между стальными каркасами для изготовления полов и потолков на каждом уровне высотных зданий и небоскребов.

Монолитые плиты используются в высотных зданиях, крупных торговых центрах и жилых домах. Для отливки этих плит на месте на месте используются жалюзи и армированная сталь.

Железобетонные плиты часто обозначаются на технических чертежах аббревиатурой «железобетонные плиты». плита» или просто «ж/б». Инженеры-строители часто используют программное обеспечение САПР для выполнения расчетов и чертежей.

Какой толщины должна быть бетонная плита для сарая?

Обычная толщина бетона большинства жилых двориков, дорожек и тротуаров составляет 4 дюйма, что является оптимальной толщиной бетона для навеса. Если вы храните что-то тяжелое, вы можете налить 6-8 дюймов, но это редкость.Как правило, бетонные плиты заливают на 4-8 дюймов утрамбованного гравия и грязи.

Какой толщины должна быть стандартная бетонная плита?

В жилом доме стандартная толщина бетонной плиты перекрытия составляет 4 дюйма. Если бетон будет время от времени подвергаться серьезным нагрузкам, например, передвижным домам или мусоровозам, рекомендуется толщина от пяти до шести дюймов. Чтобы начать подготовку основания, вырежьте уровень земли на соответствующую глубину, соответствующую толщине плиты.

Нужна ли вам арматура для 4-дюймовой плиты? Бетонная плита какого размера нуждается в арматуре?

4-дюймовая бетонная плита на уклоне не требует арматуры.Плита толщиной 4 дюйма, брошенная на землю и находящаяся в постоянном контакте с ней, будет плавать без арматуры. Для бетона толщиной 5-6 дюймов рекомендуется использовать арматуру.

Арматура рекомендуется для бетона толщиной 5-6 дюймов. Спрос на арматурную арматуру зависит от вида и планируемого применения бетона. Для наилучшей работы арматуру следует располагать в центре или немного выше центра бетонной плиты, поэтому она должна иметь заданную толщину.

Как залить бетонную плиту для сарая?

Шаг 1: Отметьте местоположение сарая.

Первый шаг — отметить место, где вы хотите разместить сарай. Мы не хотели оказаться на коммуналке или на земле соседа. Мы отметили место бетонной подушки рулеткой и краской из баллончика.

Шаг 2: Выкопайте фундамент.

С помощью лопаты или лопаты выкопайте яму для бетонного фундамента. Отверстие должно быть примерно на 4 дюйма глубже, чем будет плита.

Шаг 3: Соберите бетонную форму.

Используйте рычаг и молоток, чтобы согнуть листы полудюймовой фанеры в квадрат.Это послужит формой для вашего основания. Прикрепите фанеру к кольям размером 4×4 дюйма с помощью гвоздей или шурупов. Вы можете прибить или привинтить поперечины 2 × 4, чтобы лист не провисал, когда вы заливаете его бетоном. Вы также можете вставить колья по углам плиты, чтобы они не смещались во время заливки.

Шаг 4: Добавьте арматурные стержни.

Самое интересное. Используйте рулетку, чтобы равномерно распределить секции арматуры размером 2 × 6 дюймов, известные как стержни, вокруг внутренней части формы. Каждый стержень имеет два конца, как вилка. Плоский конец пойдет сверху и упрется в лист фанеры, а зубчатая сторона войдет в отверстия, просверленные в бетонном фундаменте. Одного стержня через каждые три или четыре фута должно быть достаточно для плит шириной менее 4 футов.

Шаг 5: Подготовьте место для заливки.

Место заливки бетона должно быть ровным, чтобы бетон не стекал в ту или иную сторону. Используйте строительный уровень, чтобы убедиться, что поверхность ровная, прежде чем заливать фундамент.

Шаг 6: Залейте бетон.

Распакуйте цемент из контейнера и смешайте его в тачке с песком и водой, чтобы получилась кашица. Залейте бетон в форму, предварительно залив его поверх арматуры. После того, как он схватится, полейте плиту водой из разбрызгивателя или из шланга.

Шаг 7: Завершение и очистка.

После того, как бетон затвердеет, можно закончить укладку брусчатки и посыпать опалубку песком. При необходимости вы можете добавить еще один слой бетона, чтобы закончить плиту.

Сколько стоит бетонная плита?

Средняя стоимость бетонной плиты составляет 8 долларов США за квадратный фут, при этом фактическая стоимость зависит от размера и глубины плиты. Наиболее распространенная глубина составляет 4 дюйма, что стоит от 7 до 9,50 долларов за квадратный фут. Плита глубиной 6 дюймов немного дороже, в среднем от 7 до 10 долларов за квадратный фут.

Стандартная бетонная плита 8 × 8 стоит 380 долларов в диапазоне цен от 300 до 500 долларов, в то время как бетонная плита большего размера 24 x 24 стоит 3460 долларов в диапазоне цен от 2800 до 4100 долларов.

Бетонная плита глубиной 6 дюймов обеспечивает дополнительную структурную стабильность и устойчивость к растрескиванию, чем обычная плита глубиной 4 дюйма. Типичная стоимость 6-дюймовой плиты на 7-10% больше, чем у 4-дюймовой плиты. Для большинства проектов более высокая стоимость более толстой 6-дюймовой плиты является хорошим компромиссом для улучшения структурной поддержки и долговечности.

Сколько стоит бетонная плита 30×40

Средняя стоимость заливки бетонной плиты 30×40 с армированием металлической арматурой составляет от 8000 до 12000 долларов.Эта цена указана за универсальное использование, такое как гараж, тогда как фундамент для строения может быть дороже.

Сколько стоит заливка бетонной плиты 12×12?

Сколько стоит бетонная плита 12×12? Типичная стоимость заливки бетонной плиты размером 12×12 и толщиной 4 дюйма составляет от 888 до 1584 долларов США, включая работу специалистов и материалы.

Сколько стоит залить плиту 20×30?

Типичная стоимость заливки бетонной плиты размером 20×30 и толщиной 6 дюймов составляет от 3400 до 3800 долларов США, включая работу специалистов и материалы.

Сколько стоит бетонная плита 40×60

Бетонная плита размером 40 x 60 футов и толщиной 6 дюймов будет стоить от 8500 до 12000 долларов. Это основано на средних показателях по стране для полностью спроектированной, готовой бетонной плиты, включая рабочую силу и материалы, примерно по 5 долларов за квадратный фут.

Сколько стоит бетонная плита 24×30?

Средняя стоимость заливки бетонной плиты размером 24×40 мм и толщиной 6 дюймов составляет 4320 долларов США.

Сколько стоит бетонная плита 24×24?

Стандартная бетонная плита для гаража 24 × 24 стоит примерно 3060–5940 долларов США, при этом цена за квадратный фут обычно варьируется от 5 долларов США.От 30 до 8,30 долларов США за 4-дюймовую бетонную плиту и от 6,82 до 10,32 долларов США за 6-дюймовую бетонную плиту.

Бетонная плита затраты калькулятор

Вот приблизительная средняя стоимость бетонной плиты по размеру (в ногах):

5

1 Total квадратные ножки

9 0121 $ 2,860

Размер бетона плиты (в ногах) Стоимость (USD)
64 $ 380122
$ 380122
10 × 10 100 $ 600122
10 × 12 120 $ 720122
10 × 20 200 $ 1,200 $ 1,200
12 × 12 $ 144 $ 865
15 × 15 225 $ 1,360121
16 × 20 320 $ 1 950
18 × 18 324 $ 1,950 $ 1,950
20 × 20 400 $ 2 400
20 × 24 480
20 × 25 500 $ 3000
20 × 30 600 $ 3600
20 × 40 800 $ 4 800
24 × 24 576 $ 3400 $ 3 400
30 × 30 $ 5 400 $ 5 400
30 × 40 1200 $ 7200
30 × 50 1500 $ 9000
40 × 40 1600 $ 9600 $ 9 600
40 × 50 2000 $ 12 000
40 × 60122

2400 $ 14 400
40 × 80 3200 $ 19 200
×50 2500 15 000 $



 Дешевле ли заливать бетон самостоятельно?

Самостоятельное изготовление бетона — один из самых экономичных вариантов. Магазин товаров для дома продаст вам пакеты со смесью. Как правило, все, что вам нужно сделать, это добавить воды, чтобы она была готова к заливке.

Однако очень важно добиться идеального соотношения и правильно перемешать бетон. В противном случае вы рискуете получить более слабый бетон после его затвердевания, что через несколько лет может привести к трещинам или крошению.

Аренда грузовика — хорошая идея, потому что перемешивание мешков по одному ограничивает ваши возможности для достижения регулярных результатов.

Нужна ли арматура для небольшой бетонной плиты?

В каждом конкретном проекте не обязательно использовать арматуру.Обычное эмпирическое правило заключается в том, что если вы заливаете бетон глубиной более 5 дюймов, вам обычно следует добавить арматуру, чтобы поддержать всю конструкцию.

Вам нужен гравий под бетон?

Под бетонную плиту, фундамент или патио требуется гравий. Гравий, поскольку его можно уплотнить, обеспечивает прочную основу для вашего бетона. Это также помогает с дренажом, не давая воде скапливаться под тротуаром.

Фундамент из бетонной плиты

Фундамент из бетонной плиты представляет собой тип фундамента, используемый для обеспечения ровного основания для строительства дома.Он обеспечивает прочный, долговечный и прочный фундамент для жилых и коммерческих зданий.

Фундамент строится путем рытья ямы для фундамента, а затем заливки бетонной плиты.

Бетон обычно имеет толщину 4–6 дюймов и армирован арматурой для придания прочности и устойчивости. Размер и форма фундамента будут зависеть от строящегося дома.

Фундамент из бетонной плиты сооружается из сверхпрочного цемента и заполнителя. Фундамент использует большой вес бетона, чтобы противостоять любому удару.Бетонный плитный фундамент также является лучшим основанием для вас, если вы находитесь в районе, подверженном землетрясениям.

Во многих домах с более теплым климатом есть подвал под домом для лучшей циркуляции воздуха и сохранения прохладной температуры летом.

Дома с подвалами обычно имеют дополнительные опоры для фундамента и стен.

Бетонные плиты являются экономичной альтернативой традиционному фундаменту. Этот тип фундамента часто предпочтительнее в следующих ситуациях:

  • Если участок имеет значительный уклон.
  • Когда почва слишком грязная, чтобы копать без риска оползня.
  • Когда есть необходимость в подпорных стенках по обеим сторонам фундамента.
  • В районах с частыми землетрясениями, наводнениями или пожарами.

Фундаменты из бетонных плит также могут быть полезны в местах с промерзающей почвой или грунтовыми водами. Это потому, что бетон не содержит органических материалов, а это значит, что он не будет гнить и давать усадку, а также обеспечит некоторую изоляцию.

Средняя стоимость фундамента из бетонных плит составляет $5-7 за квадратный фут.Их легко установить, и у многих строителей есть бригада, которая специализируется на строительстве бетонных плит.

Толщина фундамента из бетонных плит

Толщина фундамента из плит обычно составляет 4–6 дюймов в центре. Часто под бетонную плиту добавляют слой песка, чтобы облегчить дренаж или действовать как подушка. В домах, построенных на плите, нет ни подполья, ни места под полом.

Что такое бетоноукладчики

Бетоноукладчики представляют собой тонкие бетонные плиты, которые обычно используются для мощения дорожек или патио.Они часто носят декоративный характер, но не всегда должны быть таковыми. Бетонные плиты используются часто, потому что они просты в установке и относительно дешевы.

Бетонные плиты для укладки тротуарной плитки часто используются в качестве напольного покрытия для патио, террас у бассейнов или других открытых площадок. Они бывают разных цветов и отделки, чтобы соответствовать любому стилю. Это отличный и доступный вариант напольного покрытия, который будет хорошо сочетаться со многими растениями и деревьями, которые часто встречаются на открытом воздухе.

Бетонные плиты — это поверхность, которую часто можно увидеть как в жилых, так и в коммерческих помещениях. Чаще всего бетонные плиты используются в качестве покрытия для проезжей части и тротуаров. Еще одно применение бетонных плит — это покрытие патио.

Бетонные плиты для брусчатки представляют собой очень прочную поверхность, но за ними нужно ухаживать с помощью правильного продукта или обработки поверхности.

Бетоноукладчик является одним из наиболее часто используемых материалов для мощения дорожек, пешеходных дорожек и патио. При подготовке к укладке тротуарной плитки важно, чтобы поверхность была покрыта слоем щебня, который будет служить основой.

Типы бетонных плит

Эта статья посвящена различным доступным типам бетонных плит;

Фундаментные плиты

Фундаментные плиты, иногда называемые «наземными» или «наземными» плитами, часто используются для цокольных этажей в жилых и некоторых коммерческих зданиях. Это экономичный и целесообразный способ строительства для участков с неактивной почвой и небольшим уклоном.

Крайне важно строить опорные плиты вокруг такого типа почвы, поскольку некоторые почвы, такие как глина, слишком динамичны, чтобы поддерживать плиту равномерно по всей ее площади. Это приводит к растрескиванию и деформации любых элементов, связанных с полом, например, стоечных стоек.

Перед заливкой бетона очень важно выровнять площадку, так как наклонная поверхность приведет к неравномерному затвердеванию бетона, что приведет к неравномерному расширению. В некоторых случаях можно выровнять участок с естественным уклоном, просто удалив почву с возвышенной стороны.

Если участок имеет большой уклон, можно использовать метод «вырезать и засыпать», который включает удаление грязи с возвышенностей и засыпку низин.

Наряду с заполнением нижней стороны плиты эта секция может поддерживаться бетонными опорами, уходящими в землю. В этом сценарии материал наполнителя менее важен с точки зрения конструкции, так как собственный вес плиты поддерживается опорами. С другой стороны, наполнительный материал необходим для поддержки затвердевающего бетона и его армирования.

Сборные бетонные плиты

Сборная бетонная плита представляет собой бетонный пол, отлитый в окончательном месте либо на уровне земли, либо на приподнятой опоре. Эти плиты часто используются из-за их прочности и простоты использования. Сборные плиты обычно изготавливают из предварительно напряженного бетона, высокопрочного бетона или железобетона.

Сборные секции легче и быстрее устанавливать, чем монолитные секции, поскольку для их правильной установки требуется меньше людей. Сборные железобетонные плиты считаются постоянными перекрытиями, так как вес плиты вместе с ее основанием будет больше, чем предел прочности человека.

Предварительное напряжение позволяет строителям использовать в данном проекте более тонкие профили и, таким образом, сокращать затраты и время, легко заменять поврежденные плиты или даже модернизировать старые здания.

Сборная бетонная плита — сборная бетонная конструкция, используемая для создания стен, плит перекрытий, лестниц и других конструкций. Сборный железобетон в виде блоков или панелей легко транспортируется и устанавливается на месте. Он используется с первой половины 20-го века, а инновации различных компаний идут в ногу с новыми исследованиями и разработками.

Монолитные бетонные плиты

Монолитная бетонная плита формируется путем заливки жидкого бетона в форму, где он затвердевает и затвердевает.Затем отливку можно извлечь из формы, чтобы обнажить готовую бетонную плиту.

Сборные бетонные плиты обычно толще и дороже, чем сборные железобетонные плиты. Преимущество монолитного бетона заключается в том, что его можно настроить по форме или размеру, чтобы учесть любые неровности на поверхности земли под ним.

Конструкционные бетонные плиты

Конструкционная плита представляет собой опорный элемент в виде плиты, который существует между землей или земляным полотном и несущими структурными элементами, такими как стены, балки перекрытий, балки, балки и колонны.

Конструкционная бетонная плита может быть изготовлена ​​с использованием многих технологий изготовления, от монолитных до сборных.

Целью плиты является распределение несущего веса конструкции на большую площадь (минимальная площадь основания) и упрощение сборки относительно толстых (толщиной не менее 1″) плит.

Может использоваться в качестве основной опоры для пола, стены или потолка. В большинстве случаев конструкционный бетон заливается непосредственно поверх системы плитного фундамента.

Подвесные плиты

Подвесные плиты (также называемые «плавающими плитами») используются в зданиях для обеспечения безопасного разделения между зданием и землей.

Наиболее известные примеры используются в офисных зданиях (например, потолок, подвешенный к полу), но их можно найти и во многих других областях. Как правило, это более крупные и толстые бетонные плиты.

Односторонние плиты

Односторонние плиты обычно используются в тех случаях, когда нагрузка на плиту снижается, поскольку она не должна поддерживать структуру выше.Поскольку плита не должна нести нагрузку, можно использовать меньшую толщину.

В новом строительстве односторонние плиты обычно располагают непосредственно под крыльцами, балконами или другими зонами, не требующими полной нагрузки здания, например, подсобными помещениями.

Двусторонние плиты

Двусторонние плиты используются так же, как и односторонние плиты, но обычно требуют больше усилий для изготовления. Двусторонняя плита построена с использованием настила, который охватывает всю ширину здания, а не пола, который простирается горизонтально.

Он поддерживается не стойками или балками, а полностью опирается на верхнюю поверхность. Этот тип плит обычно используется при строительстве больших складских помещений и производственных зданий, где будет интенсивный пешеходный трафик.

Композитная плита

Композитная плита представляет собой тип бетонной плиты, которая может быть составной по структуре с включением нескольких различных типов арматуры. Фундамент, структурные элементы и отделочная поверхность из бетона спроектированы так, чтобы быть совместимыми.

Они не рассматриваются как единый объект, а рассматриваются как отдельные объекты, работающие параллельно.

Термин «композитная плита» также используется многими подрядчиками, когда речь идет о плите, армированной стальной арматурой, стальной сеткой или другими типами арматурных стержней или проволочной сеткой, уложенной перед заливкой бетона.

Плита Hardy

Плита Hardy — это тип бетонной плиты, которая не имеет герметика от стружки от производителя бетона.

Плиты Hardy чаще всего используются, чтобы не иметь пластичности или «податливости» между плитой и землей, например, когда монолитные плиты используются в фундаментах домов. Прочные плиты также можно найти на автостоянках, где из-за движения большегрузных автомобилей часто происходит сдвиг.

Пустотная плита

Пустотная плита представляет собой бетонную плиту прямоугольной формы. Пустотные плиты часто используются для создания легких или временных бетонных полов.

Пустотные плиты используются в качестве напольного покрытия в жилых помещениях, таких как веранды, балконы и террасы, поскольку отсутствие зазора между бетоном и поверхностью, на которую он опирается, создает пространство над ним, через которое может стекать любая вода.

Вафельная плита (сетчатая плита)

Вафельная плита представляет собой плиту, состоящую из решетки из металлических стержней, уложенных параллельно земле для удержания бетона на месте. Это уменьшает количество бетона, которое необходимо залить на землю.

Он также дает более легкую бетонную плиту с меньшим весом и необходимым армированием, особенно для больших и тяжелых строительных проектов.

Плоские плиты

Плоская плита представляет собой тип бетонной плиты, которая не имеет никакой арматуры, кроме арматуры в бетоне, и используется в строительных проектах, где требуется несущая конструкция, но нет определенных краев или углов .Этот тип плиты может быть использован для возведения стен подвала, внутренних и наружных стен и полов.

Шлепок для фундамента

Фундамент является неотъемлемой частью любого строения. Фундаменты можно разделить на низкоуровневые и высококлассные. Фундамент ниже уровня земли – это фундамент, на котором строится здание непосредственно на почве.

Надземные фундаменты, такие как опоры зданий, построенных на свалке, располагаются над землей и образуют центральную опору здания.

Фундаментная плита представляет собой тип бетонной плиты, которая используется при строительстве больших зданий. Фундаментные плиты — это большие плиты, поддерживаемые колоннами и балками, чтобы выдерживать вес здания. Плиты могут быть изготовлены из обычного бетона, сборного железобетона или сборных армированных многопустотных плит.

Сборная армированная многопустотная плита

Сборная армированная многопустотная плита представляет собой тип бетонной плиты со стальными стержнями внутри плиты, обеспечивающими армирование для поддержки тяжелых нагрузок.Полое пространство в середине плиты заполняется бетоном, а иногда и песком, чтобы создать прочную конструкцию, способную выдержать большой вес.



Преимущества и недостатки бетонных плит

Преимущества бетонных плит

Низкая стоимость

Сборка бетонных плит относительно недорога (можно легко сделать с помощью основного оборудования и без использования кранов). Бетонные плиты также могут быть залиты во многих различных формах, таких как простые формы, которые можно построить за один день, или более сложные формы, на изготовление которых уходит несколько дней.

Бетонные плиты также могут быть отлиты на месте с использованием грузовиков или вертолетов для транспортировки материала. Это делает его очень экономичным способом закладки фундамента под зданиями.

Бетонные плиты очень экономичны для возведения фундаментных стен, фундаментов и других конструкций. Бетонные плиты можно залить и построить менее чем за день, в то время как на изготовление бетонных форм уходит несколько дней или даже неделя.

Для больших зданий бетонные плиты можно заливать с помощью кранов, грузовых прицепов или другого тяжелого оборудования.Бетонные плиты также очень безопасны и представляют низкий риск по сравнению со строительными материалами, такими как изделия из дерева.

Время

Бетонные плиты можно заливать и укладывать очень быстро, в зависимости от размера, в течение нескольких часов. Это делает бетонные плиты экономически выгодными, поскольку их можно построить за несколько дней, а не за недели или месяцы.

Время изготовления монолитных бетонных плит также относительно невелико, поскольку процесс заливки относительно прост и занимает короткое время. Однако, поскольку бетонные плиты тяжелые, их необходимо поднимать на место с помощью кранов или другого тяжелого оборудования.

Безопасность

Бетонные плиты очень безопасны. Обычно они намного прочнее деревянного каркасного здания и могут выдерживать значительный вес или удары, не вызывая структурных повреждений здания.

Например, при землетрясении бетонные плиты могут остаться целыми, а здания и сооружения из дерева рухнут под тяжестью конструкций над ними.Бетонные плиты также имеют низкий риск возгорания из-за их прочности и негорючих строительных материалов.

Простота ремонта

Бетонные плиты легко ремонтируются. Если одна секция бетонной плиты конструктивно ненадежна, ремонтировать нужно только эту секцию. Если в плите есть дыра или трещина, ее можно просто заполнить дополнительным количеством бетона, который затвердеет, если оставить его на воздухе.

Бетон также имеет низкий риск возгорания, как и деревянные конструкции, потому что он не может легко загореться. Бетон также выглядит так же хорошо и почти всегда гармонирует, когда построен на фундаменте.

 Влажность

Бетонные плиты являются наиболее прочным типом строительного материала на современном рынке, когда речь идет о проблемах с влажностью из-за низкой скорости поглощения водяного пара. Плита может быть спроектирована так, чтобы соответствовать требуемым условиям проектирования в течение определенного периода времени.

Плиты также непористые, что означает, что водяной пар не проходит через материал.Это является значительным преимуществом, поскольку препятствует просачиванию влаги через плиту в другие области здания или конструкции.

 Easy Building

Бетон является наиболее широко используемым строительным материалом на земле. Многие страны мира используют бетон в качестве основного строительного материала. Бетон является одним из самых универсальных доступных строительных материалов, и его можно использовать для строительства практически всего, от небольших самодельных фундаментов до больших коммерческих зданий.

Он очень прочный и выдержит серьезное повреждение или пожар, в отличие от почти любого другого строительного материала, включая деревянные каркасные конструкции, которые склонны к возгоранию при некоторых погодных условиях, таких как удар молнии, землетрясение или сильный шторм.

Недостатки бетонных плит

Вес

Бетонные плиты очень тяжелые, и их необходимо перетаскивать или поднимать в нужное положение с помощью кранов или тяжелого оборудования. Это дорого и долго для подрядчика.

Стоимость

Бетонные плиты относительно дороже по сравнению с другими формами строительства. Тем не менее, вы получаете то, за что платите, и бетон прослужит дольше, чем большинство других строительных материалов, что делает его экономически выгодным в долгосрочной перспективе.

Проницаемый

Бетон пористый по своей природе и может поглощать различные типы жидкости. Это может вызвать значительную угрозу повреждения здания водой, особенно от большого количества воды в течение длительного периода времени.Бетонные плиты также подвержены образованию грибка и плесени.

Гибкость

Бетонные плиты не могут быть легко разрезаны, чтобы соответствовать масштабу здания. Также очень трудно удалить или отремонтировать любые поврежденные участки здания, потому что плита очень прочная, и для ее разрезания и полного снятия плиты потребуется тяжелая техника. Это очень дорого для подрядчиков.

Время бетонирования

Большинство форм бетона затвердевают в течение 24 часов, но бетонные плиты затвердевают примерно за 1 день от заливки до полностью затвердевшего состояния.Это время, которое требуется для ожидания любым лицам, занимающим пространство под плитой, что может быть существенным недостатком для домовладельцев или арендаторов.

Холодный

Бетонные плиты не изолированы и не обеспечивают достаточную теплоизоляцию, что означает, что в условиях холодной погоды в здании может стать слишком холодно для проживания или даже в определенное время дня из-за наличия больших окон или стекла стены на его внешней стороне.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
