нормативы и типы устройства конструкции, технология проведения работ

foto15473-2Армирование входит в перечень технологических процессов при производстве буронабивных и железобетонных свай.

Процедура необходима для придания жесткости силовой конструкции, а также предотвращения разрушения опорных элементов при воздействии деформирующих сил со стороны грунта.

Подробнее о технологии, разновидностях армирования свай расскажем в статье.

Нормативы и типы устройства силовой конструкции

Технология армирования предполагает использование трех основных методик:

  1. Монтаж армирующего каркаса продольного типа.
  2. Продольно-поперечно армирование.
  3. Армирование по методу предварительного напряжения.

Принципы устройства силовой конструкции описаны в таких нормативных документах:

  • foto15473-3сварные арматурные изделия для ж/б конструкций – ГОСТ 10922-90, ГОСТ 19804.4-78 и ГОСТ 19804.2-79;
  • вычисления необходимого расстояния между элементами арматурного каркаса – СП 63.13330.2018;
  • требования к качеству металлопроката для армирования свай – в вышеуказанном СП 63.13330, ГОСТ 5781-82, ГОСТ 10884;
  • испытание ж/б конструкций на образование трещин – ГОСТ 19804.0.

Продольного типа

По технологии арматура располагают параллельно друг к другу без горизонтальных перемычек. Для свай с сечением 200х200 и 300х300 мм используют 4 прута, а для опорных элементов 350х350 и 400х400 мм – 8 стержней.

Назначение свай с продольным армированием – закладка фундамента в почвах средней плотности (глина, супесь, суглинок) под наземные сооружения.

Такие силовые конструкции обходятся дешевле, но они характеризуются слабым сопротивлением относительно растягивающих и сгибающих нагрузок. Эта особенность ограничивает сферу применения фундамента, исключая строительство гидротехнических сооружений.

Продольно-поперечного вида

Сварная конструкция такого типа состоит из продольных прутьев с приваренной арматурной сеткой или горизонтальными перемычками. По краям каркаса шаг между поперечными элементами составляет 100 мм, в средней части – 200 или 300 мм, если глубина опорной подошвы больше 13 м.

Опоры с армокаркасом продольно-поперечного типа выгодно отличаются устойчивостью к различным нагрузкам в процессе службы, а также свободно переносят столкновения с крупнообломочными породами.

Это расширяет сферу применения свайных фундаментов для строительства сооружений жилищного и промышленного назначения на:

  • высокоплотных глинистых,
  • песчаных,
  • вечномерзлых грунтах,
  • а также на участках с каменистыми включениями.

Помимо наземных сооружений, сваи с продольно-поперечным армированием подходят для возведения:

  • дамб,
  • мостов,
  • причалов.

Метод предварительного напряжения

При изготовлении свай в металлическую форму помещают аромокаркас и растягивают его с помощью гидравлических домкратов. Одновременно на прутья оказывают воздействие энергией СВЧ-поля для уменьшения плотности стали. После этого опалубку заполняют раствором.

Когда бетон схватывается, натяжение ослабляют и прутья сжимаются до первоначального состояния. При этом сжимающие силы воздействуют на бетон, в результате чего он приобретает максимальную плотность.

Такой фундамент используют для строительства наземных сооружений, а также возведения построек на воде в геологических условиях, где силовая конструкция будет подвергаться изгибающим и растягивающим нагрузкам.

Какие столбы армируются?

foto15473-5Армированию подлежат все железобетонные свайные фундаменты, которые будут использованы для строительства жилых сооружений, а также построек I класса ответственности.

К таким силовым конструкциям относятся:

  1. Забивные опоры.
  2. Буронабивные и буроинъекционные столбы.
  3. Винтовые бетонные стержни.

С целью экономии собственники могут использовать бетонные сваи без арматуры только в том случае, если их несущая способность и эксплуатационный ресурс удовлетворяет проектным условиям. Как правило, речь идет о строительстве легковесных построек на высокоплотных грунтах, которые могут оказывать незначительной деформирующее воздействие на фундамент.

Например, если буронабивные сваи диаметром 300 мм будут испытывать только вертикальную нагрузку от вдавливания в несущий пласт с высоким сопротивлением, то прочность фундамента будет достаточной без армирования. Металлические винтовые и полые забивные сваи армированию не подлежат.

Особенности для забивных опор

Армирование выполняется на одной производственной линии вместе с остальными этапами изготовления ж/б опор. При этом предприятия могут закупать готовые каркасы у сторонних компании или заниматься их производством самостоятельно. Ближе к концу каркаса пруты загибают к центру, формируя острие сваи.

Для строительства в геологических условиях с высокоплотным грунтом или большим содержанием крупнообломочных пород, острый конец конструкции защищают стальной обоймой. Верхнюю часть каркаса дополнительно оснащают арматурной сеткой с шагом в 50 мм, чтобы укрепить конструкцию для оптимального восприятия ударов молота.

Для изготовления каркаса используют горячекатаные рифленые пруты из стали класса АI и АII (Ø от 12 мм).

Для армирования свай по методу предварительного напряжения применяют металлопрокат из стали марок:

  • 25Г2С,
  • 35ГС,
  • 30ХГ2С,
  • 20ХГ2Ц (Ø12–20мм).

Для буронабивных и буроинъекционных оснований

Необходимость армирования набивного и буроинъекционного основания определяется на этапе проектирования после расчета нагрузок, несущей способности, а также анализа конструкции на возможность деформации.

foto15473-6Армокаркас для фундамента изготавливают из продольной рифленой арматуры класса АI и АII (Ø 10–16 мм). Для горизонтальных перемычек используют гладкий металлопрокат (Ø 6–8 мм).

Соединять конструкции можно двумя способами:

  1. Фиксировать прутья вязальной проволокой.
  2. Использовать сварочный аппарат.

Места сварочных швов защищают и покрывают гидроизоляционным материалом.

Подготовка к процессу

Когда сборка армокаркаса будет проводиться своими руками, мастеру необходимо предварительно изучить нормативные требования, подготовить оборудование и запастись металлопрокатом в нужном количестве.

Необходимые инструменты

Чтобы сделать армокаркас своими руками, конструктору понадобятся такое техническое оснащение:

  • болгарка для резки металлопроката;
  • сварочный аппарат и/или вязальный пистолет/плоскогубцы;
  • рулетка, карандаш, кисть для защиты швов антикоррозийной грунтовкой.

Определение количества материала

Согласно требованиям из СНиП 52-01-2003 (актуальная редакция СП 63.13330.2018), содержание продольной арматуры в силовой конструкции не должно быть меньше 0,1%. Поэтому сначала рассчитывают опорную площадь фундамента и в соответствии с этим значением подбирают количество прутьев.

Шаг между поперечными перемычками – 1 м. Размер хомутов определяют, исходя из конфигурации каркаса (кольцо, квадрат). Длину арматуры рассчитывают, складывая глубину скважины и высоту ростверка.

Как правило, на один узел идет 30–40 см вязальной проволоки. Удобно вести расчет, имея перед собой чертеж силовой конструкции с нанесенными размерами.

Технология проведения работ

Алгоритм работы следующий:

  1. foto15473-4Подготавливают арматуру – нарезают прутья на отрезки нужной длины с помощью болгарки.
  2. Изгибают гладкие прутья, придавая им нужную форму.
  3. Размещают две рифленых арматуры параллельно друг к другу на рабочей поверхности.
  4. Надевают на продольные прутья заготовленные квадраты и фиксируют с помощью сварки или обвязывают проволокой.
  5. Переворачивают конструкцию и фиксируют две оставшиеся продольные арматуры.
  6. Покрывают металлический каркас гидрофобным составом.

Готовый армокаркас устанавливают внутри скважины и заливают бетонным раствором. Над поверхностью бетона должны выступать прутки для связки с ростверком.

Изготовление арматурного каркаса для буронабивных свай — в видео:

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Заключение

Технология армирования применяется, чтобы придать свайному фундаменту необходимую прочность и стойкость по отношению к деформирующим нагрузкам, которые возникают в процессе монтажа и эксплуатации. Готовые железобетонные конструкции изначально оснащены армирующим поясом, который закладывается в форму при производстве.

В случае с буронабивными и буроинъекционными сваями изготовить силовую конструкцию можно своими руками по технологии, описанной в статье. Требования к качеству и количеству арматуры контролируются нормативными документами.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Армирование буронабивных свай: пошаговое руководство

Буронабивные сваи – это железобетонные устройства, состоящие из круглых столбов, устанавливаются по всему периметру будущей постройки. Глубина конструкции может быть самой разной, все зависит от несущей способности и типа почвы. А на количество столбов и их расположение влияет общая тяжесть дома. Чем она выше, тем ближе будут монтироваться сваи, но обязательно под несущими основными стенами. Форма изделий предполагает армирование буронабивных свай прутками круглыми и продольными.

Процесс армированияПроцесс армирования

Процесс армирования

Для установки бурится скважина минимум диаметром 15 см, но при необходимости опора может увеличиться в размере способом расширения. Для постройки легкого каркасного дома на склоне, где отмечаются большие перепады высоты, этот фундамент на сваях будет рациональным и верным решением. Особенно важно установить такую конструкцию в местах, где почва промерзает ниже 150 см.

Техника выполнения армирования

Подготавливается схема армирования буронабивных свай, место под монтаж и бурения скважин, где устанавливается опалубка цилиндрической формы. Она может быть съемной или нет, изготавливается из гибкого ПВХ. Достоинства материала: дает возможность поднять оголовок, устроить расширенную систему; материал удобный при транспортировке и легкий, хорошо сворачивается в компактный рулон.

Неподвижной сухой почве ПВХ идеально подходит, для многослойных грунтов используется опалубка из стали с цинковой защитной или полимерной обработкой от коррозии. Получить больше надежности можно, добавив рубероид, он заранее сворачивается в трубу. Это нужно, чтобы изолировать материал от агрессивной внешней среды, погодной непредсказуемости, влаги и существенно увеличить срок службы установки.

Неважно, какой материал вы взяли для опалубки, диаметром он должен соответствовать размерам сваи или быть меньше. Армирование буронабивных свай без устройства опалубки не выполняется. Это может привести к сдвигу арматуры и обвалу грунта.

Столбы из арматурыСтолбы из арматуры

Столбы из арматуры

  1. Строительство начинается с точной разметки закладки будущего основания, проводится расчет необходимого материала;
  2. В условленном месте раскапывается траншея глубиной 0,5 м;
  3. Теперь, где были поставлены метки грунтового промерзания, нужно пробить отверстия конической или цилиндрической формы;
  4. Проводится укладка рубероида в 2 слоя, в месте установки сваи;
  5. В подготовленное углубление вставляется армированный скелет, важно следить, чтобы он не достал дна отверстия;
  6. Готовится бетонный раствор;
  7. Окончательно правильно фиксируются сваи;
  8. Осуществляется заливка бетоном.

Устройство опалубки и ростверка

Для удаления образовавшихся воздушных пузырьков потребуется специальная вибрационная машинка. Также необходимо уплотнить бетонный состав и сформировать хорошую основу. Торчащие отрезки арматуры далее закрепятся в толще ростверка. Если образовались зазоры между сваями и обсадкой, они устраняются песочной смесью. Как правило, армирование буронабивных свай диаметром 30 см происходит гораздо чаще, чем с другими размерами. Подобная конструкция хорошо держит дома, которым необходим фундамент с большой глубиной залегания.

Установка арматурыУстановка арматуры

Установка арматуры

Следующий этап заключается в устройстве опалубки и засыпке песка в траншее. Это нужно для амортизационного эффекта дома. Далее, происходит армирование опоры здания, монтируются связанные решетки из арматуры. Следующим слоем кладется ростверк и производится последняя стадия бетонирования основания.

Использование ростверка на этом этапе жизненно важно для фундамента. Он является прочным каркасом, который будет противостоять всем разрушительным силам извне, во время длительной эксплуатации объекта. До полной готовности и сушки фундамента должно пройти несколько дней.

Арматурный каркас

Это вертикально стоящие металлические прутки, соединяющиеся между собой такими же деталями, только вертикальными. Поверхность изделий ребристая. При вертикальном армировании берется арматура – 10-12-16 диаметра. Они хорошо держат нагрузку. Горизонтальная обработка выполняется из гладкой арматуры 6-8 мм диаметра. Шаг составляет 1м для связки жесткой конструкции.

Каркас делается следующим образом:

  • используются прутки продольной формы;
  • проводится жесткая или нежесткая сцепка арматуры.

Для жесткой связки понадобится сварка, арматура берется диаметром 8 мм. Для нежесткой сцепки понадобится проволока, которой делают спиралевидную обвязку снизу вверх. Бетон используется марки М 400, он работает на прочность осевого сжатия и по морозостойкости отвечает всем требованиям.

Что нужно знать про свайный фундамент?

Монтаж арматурМонтаж арматур

Монтаж арматур

Фундамент на буронабивных сваях идеально подходит для небольших частных строений. Причем плюсы здесь очевидные: уменьшение финансовых затрат, повышение безопасности и долговечности постройки. Нагрузка на фундамент будет идти равномерно, даже самое сложное строение его не исказит. Следует подчеркнуть, что согласно снип, каркас для армирования может быть круглой или квадратной формы сечения.

Несмотря на доступность сделать процесс армирования своими руками, это достаточно сложная процедура, нужно знать много нюансов:

  • Обнаружив на дне пробуренной скважины воду даже в малых количествах, она должна быть немедленно откачена, еще перед заливкой бетона;
  • Труба из рубероида обязательна для подвижных почв. Когда застывает бетон, он не должен смешиваться с водой, иначе жидкость потечет в почву, что может привести к постепенному разрушению конструкции. Без рубероида действие мороза будет сильнее проявляться на сваях. Бетон должен быть постоянно влажным до полного застывания. Если он сухой, то нарушаются его прочностные способности. Только рубероид способен предотвратить утечку цементного молока в грунт;
  • В процессе соединения ростверка со столбами вертикальные стержни располагаются выше высоты заливаемых свай. Расстояние равняется +3 см к высоте ростверка;
  • Через ростверк передается основная нагрузка постройки на грунт. На пучинистой почве его устанавливают на высоте 120-200 мм;
  • После установки каркаса в скважину бетон лучше подавать слоями.

Для почвы с большим, частым горизонтальным движением свайные фундаменты не подойдут. Зато он незаменим для грунта с неглубоким слоем промерзания. В частном домостроительстве буронабивные сваи гораздо практичнее и надежнее забивных. В самых сыпучих грунтах первые гарантируют фундаменту полную безопасность, значит, и дом будет в порядке. Такой фундамент вне всякой конкуренции среди других типов оснований, а срок эксплуатации превосходит в несколько раз службу винтовых установок.

Сжатие и разрыв свай

Для бурения скважины подходят ручные, бензиновые или электрические буры, их на рынке сейчас полно по самым разным ценам. Как известно, сваи работают на разрыв и на сжатие. В случае с фундаментом процесс идет на сжатие, поэтому они справляются с сильным морозным пучением. Бывает когда для столбчатого фундамента используется армирование буронабивных свай диаметром 50 см и возводится в пучинистой почве, что предполагает работу на разрыв.

Конструкция такую нагрузку выдержит, только если фундамент будет армироваться вертикальным способом. Понадобится арматура 1 см диаметром, разрешается 1,2 см. Гладким прутом скрепляются между собой прутки периодичностью в 1 м. Диаметр такого прута от 6 до 8 мм, длина 5 – 8 см. Получается надежная, жесткая, прочная металлическая конструкция, которая погружается в скважину.

Одно из основных преимуществ в строительстве фундамента буронабивными сваями – это малозатратность. В качестве основного материала выступает бетон, арматура разного профиля, инструменты, подручный материал для опалубки. Поэтому столбчатые фундаменты популярны в строительстве каркасных домов, дач, гаражей, бань.

Еще очень важное достоинство – простота в сборке, даже армирование свай под буронабивной фундамент под силу выполнить одному, причем неспешна. Каждая свая – это отдельный элемент, который также поштучно обрабатывается. Благодаря этому не нужно замешивать тонны бетона и быстро его использовать, как при монолитных конструкциях.

Недостатки фундамента на армированных трубах: нет возможности обустроить подвальную комнату, небольшая теплоизоляция нижней части дома.

Армирование буронабивных свай. Способы и рекомендации.

10 Октябрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
2295

армирование свай

Армирование буронабивных свай

Современные строительные технологии сделали большой шаг вперед за последние несколько лет, что позволило сделать шаг вперед в строительстве на новых территориях. Так, например, армирование буронабивных свай позволило проводить крупномасштабные строительные работы на площадях с нестабильными грунтами. Данная технология хорошо себя зарекомендовала, и многие строители стали широко его применять.

Множество разнонаправленных сил в толще земли оказывают постоянное давление, что приводит к деформации фундамента, изгибу, сдвигу или разрушению его отдельных элементов. Бетон, как материал, способен хорошо выдерживать только лишь сжимающие нагрузки, но никак не изгибающие. Для придания необходимых свойств и была введена в практику технология армирования свай. Применение стальных стержней, которые вводятся в толщу бетона, позволяет модернизировать материал, придавая дополнительную устойчивость свайному фундаменту к нагрузкам на растяжение.

Общие данные о буронабивных сваях

Буронабивные и буросекущие сваи могут состоять лишь из бетона, однако новые железобетонные конструкции имеют более высокие эксплуатационные характеристики за счет применения арматуры. Несмотря на кажущуюся сложность данной технологии, абсолютно все этапы их изготовления могут быть выполнены и неподготовленными лицами без специального образования. Помните, что армирование буронабивных свай – эта относительно простая технология, которая позволит значительно укрепить фундамент Вашего дома.

Для проведения работ по созданию подобного фундамента Вам потребуются некоторые специфические инструменты:

  • Автоматический бур – в зависимости от глубины, на которую необходимо погрузить сваю, бур выбирается соответствующей мощности и длины бурильной рукояти. Конечно, если глубина невелика, то можно применять обычные ручные садовые буры, однако гораздо эффективнее и быстрее работы будут проведены с автономным бензорубом или буровой установкой;
  • Одна или несколько бетономешалок, совковые лопаты, мастерки и ведра;
  • Болгарка с минимальным набором дисков для работы с арматурой;

Кроме всего прочего, перед началом работ необходимо проверить запас необходимых материалов, среди которых обязательно наличие:

  • Обсадных труб или рубероида;
  • Арматуры для усиления или армирования буронабивных свай;
  • Необходимое количество цемента, песка, щебня – для создания раствора бетона надлежащего качества;

Помните, что обеспечив себя всем необходимым заранее, Вы сведете к минимуму временные потери в будущем.

к оглавлению ↑

Сжатие и разрыв свай

Как было упомянуто выше, для проведения работ по армированию буронабивных свай необходимо предварительно провести бурение скважины. На современном строительном рынке Вы без труда найдете множество различных буров (ручных, бензиновых или электрических) по самым доступным ценам.

Известно, что сваи прекрасно справляются с механической деформацией на разрыв и сжатие. В отличие от них, фундамент способен справляться лишь с сжатием. Именно совместным использованием двух конструкций возможно достичь высоких показателей противостоянию с сильнейшим морозным пучением или же пучением в рыхлых почвах. Очень хорошо для решения подобных проблем себя показали буронабивные сваи с диаметром 30 см. Именно такой поперечник позволяет справиться с чрезмерными нагрузками практически в любых условиях.

сжатие и разрыв свай

Армирование вертикальным методом, показывает максимальную прочность

Для придачи максимальной прочности необходимо проводить армирование вертикальным методом. Для этого используют арматуру с диаметром в 1 см (иногда 1,2 см). Гладкие прутья используются для скрепления арматуры в единую конструкцию через один метр. Диаметр гладких прутьев может варьироваться от 6 до 8 мм, а длина – до 8 см. Таким образом, возможно бюджетное создание надежной, жесткой, прочной металлической конструкции, которая впоследствии будет погружена непосредственно в полость скважины.

Итак, несмотря на относительную сложность процесса создания подобной укрепляющей конструкции, ее основным преимуществом является низкая стоимость по сравнению с технологиями по укреплению фундамента. Для ее создания применяют очень доступные материалы, которые возможно приобрести в любом строительном магазине, что позволяет ее применять при возведении каркасных домов, дач, гаражей, бань и загородных домов.

Именно благодаря устойчивости к высоким нагрузкам на сжатие и разрыв буронабивные сваи диаметром 300 мм получили такую большую популярность. Помните, что стандартный бетонный фундамент практически не способен переносить такие виды нагрузок, что приводит к его быстрому разрушению. Подобные разрушения зачастую приводят к появлению повышенной влажности, грибка, плесени, потере температуры и многим другим отрицательным последствиям, которые способны значительно ухудшить микроклимат в помещении.

Согласитесь, что минимальные финансовые потери, которые Вы можете понести в ходе создания и установки буронабивных свай, это адекватная цена за комфорт и удобство на протяжении многих лет Вашей жизни в будущем доме.

к оглавлению ↑

Классификация буронабивных свай

Сегодня инженеры активно работают над усовершенствованием данной технологии, однако уже на текущий момент времени существует целый ряд различных способов армирования фундамента с помощью свай, среди которых выделяют следующие:

  • Одиночные сваи, которые устанавливаются через определенный шаг и объединяются стяжками из деревянных досок, железобетонных плит или стальных тонкостенных листов;
  • Бурокасающиеся сваи;
  • Опережающие и пересекающиеся сваи;

классификация свай

Армирование фундамента с помощью свай

Кроме всего прочего, сваи классифицируют и по ряду других признаков, среди которых форма (цилиндрические с различным сечением или квадратные), материал (бетон, железобетон или цементно-песчаные растворы), способ армирования сваи (армированные пространственно по всей длине или частично), а также множество других.

Для удобства, в современной профессиональной литературе все типы данной технологии смогли объединить в три больших класса, которые удобны для понимания абсолютно всем:

  • Сваи, которые не требуют спец. подготовки для закрепления боковых стенок скважин;
  • Сваи, стены скважин которых укреплены дополнительным глинистым или иным раствором или чрезмерным водяным давлением;
  • Сваи, которые изготавливаются с закреплением боковой стенки не извлекаемой или инвентарной обсадной трубой;

Конечно, все они обладают рядом преимуществ и недостатков, но в мелкомасштабном строительстве широко прижились первые два способа, которые показывают замечательный результат и способны выдерживать возлагаемые на них нагрузки.

к оглавлению ↑

Какие сваи армируются?

Помните, что абсолютно все типы железобетонных свай (забивные, буронабивные, буроинъекционные) должны быть подвержены армированию. При проведении крупномасштабных строительных работ и подготовке материалов для их проведения, все сваи забивного типа создаются на специализированных производственных линиях, где завершают все этапы по их формированию. Данные виды работ производятся как на заводах, так и на специализированных металлопрокатных предприятиях.

Буронабивные и буроинъекционные конструкции изготавливают непосредственно на месте строительства, а затем там же и завершают их армирование. Методика армирования обоих типов конструкций практически идентична, однако отдельные этапы производятся в различной последовательности. При установке буронабивных свай изначально создается скважина, куда затем помещается поперечно-продольный армированный каркас. После этого с помощью специального механизма производят заполнение полости скважины бетонным или иным специализированным укрепляющим раствором. Установка буроинъекционных свай происходит после заливки в полость скважины бетона путем вибрационного погружения.

виды свай

Буроинъекционные и буронабивные сваи

Обе технологии показали себя с хорошей стороны, однако второй способ требует наличия дополнительного дорогостоящего оборудования. Несомненно, для малоэтажных строений идеально подойдет первый вариант, так как он требует гораздо меньше технических, финансовых и временных затрат.

к оглавлению ↑

Фундамент на буронабивных сваях собственноручно

Перед началом работ по усилению свай необходимо тщательно проанализировать формирование строения фундамента, так как непосредственно от него будет полностью зависеть применяемые методы укрепления для достижения наилучших результатов. Для начала производят точную разметку границ фундамента, а затем в четко определенных местах выкапывают траншею, глубина которой должна достигать полуметра. Затем в соответствии с проведенными расчетами намечают точки бурения, которые обычно располагаются по периферии самого здания и под точками, где располагаются несущие опоры.

После того, как была завершена разметка, непосредственно приступают к бурению скважин. Используя специализированную технику, создают цилиндрическое или конической отверстие (форма зависит от опорных поверхностей свай) в отмеченных точках до момента достижения границы промерзания грунта. Затем закладывают листы рубероида в два слоя в полость скважины для создания изоляционной границы, которая защитит сваю от пагубного влияния грунтов, повышенной влажности. Данный метод способен вдвое продлить срок гарантированной службы сваи. Конечно, можно обойтись и без изоляции, но так можно поступать лишь при наличии грунтов высокой плотности. Наличие неустойчивого грунта является показателем к обязательному использованию рубероида.

После этого приступают к усилению буронабивных свай. В созданное отверстие погружают армированный скелет, который не должен касаться дна скважины. Следующим этапом является приготовление бетонного раствора любым удобным способом, а затем производят его заливку. Помните, что для достижения наилучших результатов необходимо применить так называемую вибрационную машину, которая позволит максимально уплотнить смесь бетона в скважине и устранит пузыри воздуха в толще раствора.

Затем приступают к созданию амортизирующей подушки, которая создается путем засыпания песчаной смеси в ранее приготовленную траншею. Следующим этапом является создание опалубки и армирование фундамента. Помните, что важно создать прочную связь опалубки с колоннами буронабивных свай, чтобы гарантированно создать общий армированный стержень, который будет противодействовать нагрузкам во время эксплуатации здания.

Итак, как Вы можете видеть, современные строительные технологии сделали большой шаг вперед, что позволило значительно увеличить гарантированный срок службы строящихся помещений. Кроме того, относительная простота технологий и их дешевизна позволяет их применять даже при самостоятельном бюджетном строительстве. Как показывает опыт, практически все справляются с установкой и укреплением фундамента буронабивными сваями. Не бойтесь допустить ошибку, так как сваи даже с минимальной ошибкой добавят прочности Вашему фундаменту за счет уникальных свойств арматуры и железобетонной конструкции, которая обязательно поможет сохранить Ваш дом в будущем. Очень внимательно производите предварительные расчеты необходимого количества материала, чтобы после завершения работ у Вас не осталось неиспользованных строительных единиц. Это позволит Вам максимально снизить финансовые потери в ходе строительства.

    Метки: Буронабивные сваи

Армирование свай

На данной странице представлена информация о армировании свай. Вы узнаете, какие сваи подлежат армированию и какие виды укрепления железобетонных изделий существуют. Также будет детально рассмотрена технология армирования буронабивных конструкций и расчеты, предшествующие данному процессу.
Наша фирма предоставляет услуги по реализации свайных изделий с квадратным, прямоугольным и круглым сечением, обладающих продольным и продольно-поперечным армированием. Мы поставляем все распространенные типоразмеры свай длиной от 3-12 метров. СК «Установка свай» ведет приемлемую ценовою политику — стоимость наших свай существенно ниже, чем у конкурентов не только по Москве, но и по всему центральному региону России.

Виды армирования свай

Важно: классификация способов армирования свай приведена в нормативе ГОСТ №10992 «Арматурные каркасы для ЖБ изделий». Согласно данному документы, выделяют два вида армирования — продольным и продольно-поперечным каркасом.

Рассмотрим каждый способ подробнее.

Армирование продольного типа

Железобетонные конструкции, армированные продольным способом, подлежат к использованию в устойчивой среднеплотной почве, к которой относится суглинок, глинистый грунт и супесь. Из-за уменьшения расхода арматуры при производстве такие сваи стоят дешевле, однако в плане сопротивления нагрузкам на изгиб и растяжение они уступают конструкциям с продольно-поперечным армированием, что не позволяет применять их в гидротехническом строительстве и в сейсмически опасных регионах.

Важно: армокаркас при продольном армировании состоит из параллельно расположенных арматурных прутьев в количестве 4 (для свай 20х20 — 30х30 см) или 8 шт. (для свай 35х35 и 40х40 см). Диаметр применяемой арматуры варьируется в пределах от 12 до 15 мм. (используются стержни рифленого типа марки А1 и А2).

Рис. 1.1: Продольное армирование свай

Части ствола сваи, испытывающие в процессе погружения повышенную нагрузку, укрепляются дополнительным армированием:

  • Верхний контур сваи усиливается металлическими сетками, расположенными на расстоянии 5 см. друг от друга (количество 4-5 шт). За счет наличия сеток уменьшается риск возможного повреждения конструкции в процессе забивки молотом;
  • Нижняя часть ствола укрепляется стальной обоймой конической формы, которая приваривается к поверхности подогнутых вовнутрь арматурных прутьев. Обойма усиливает бетонное острие сваи, которое во время погружения может сталкиваться с камнями и горными породами.

Армирование продольно-поперечного типа

Для продольно-поперечного способа армирования железобетонных конструкций применяется пространственный армокарас, состоящий из параллельных прутьев арматуры (диаметр 11-15 мм., класс А1 или А2) и соединяющих их поперечных перемычек (диаметр 8-12 мм). Также в качестве соединяющих элементов может применяться собранная в цилиндр металлическая сетка, такой подход реализуется при армировании свай круглого сечения.

Рис. 1.2: Каркас для продольно-поперечного армирования

Важно: поскольку разные участки ствола в процессе забивки свай и работы в грунте испытывают отличающиеся по силе нагрузки, шаг поперечных перемычек по периметру ствола отличается. В центральной части он варьируется в диапазоне 20-30 см. (для конструкций длиной до 12 м — 30 сантиметров, длиннее 12 м — 20 см), по боковым граням ствола — 10 см.

Рис. 1.3: Продольно-поперечное армирование

Оголовки свай, армированных данным методом, также усиливаются арматурной сеткой и конусообразной стальной обоймой на острие ствола.

Армирование по методу предварительного напряжения

Метод преднапряжения является вспомогательной технологией, реализация которой позволяет достичь увеличения плотности бетона и, как следствие, существенного повышения сопротивления сваи нагрузкам на разрыв и изгиб.

Преднапряжению подлежат сваи как с продольными, так и с продольно-поперечными армокаркасами. Главное условие — используемая арматура должна изготавливаться из высокопрочных сталей 35-ГС и 30-ХГ2С (применяются стержни 13-20 мм в диаметре).

Рис. 1.4: Гидродомкрат для преднапряжения арматуры

Суть метода состоит в следующем: после укладки армокаркаса в заливочную форму он растягивается с помощью гидравлических домкратов (для увеличения эффективности растяжения на арматуру воздействуют электрическим током, за счет которого снижается плотность стали). После фиксации каркаса в растянутом состоянии заливочная форма заполняется бетоном. Напряжение домкратами убирается после схватывания бетона «на отлип» — арматура возвращается до первоначального размера и в месте с ней сжимается и уплотняется бетон, частично отвердевший вокруг прутьев.

Рис. 1.5: Гидродомкрат в процессе работы

Какие сваи армируются

Важно: армированию подлежат все виды железобетонных свай — забивные, буронабивные и буроинъекционные.

Армирование забивных конструкций

Изготовление свай забивного типа осуществляется на производственной линии, где выполняются все стадии их формирования, включая укрепление арматурным каркасом. Создание армокаркаса может выполняться как на заводе, изготавливающем ЖБИ, так и на предприятиях, специализирующихся на металлопрокате, у которых завод закупает арматурную заготовку.

Рис. 1.6: Изготовления арматурного каркаса

Армокаркас при производстве сваи размещается внутри металлоформы — специальной опалубки, разделенной продольными бортами на отсеки, соответствующие размерами форме изготавливаемых свай. После укладки арматурных каркасов отсеки металлоформы заполняются бетоном, и опалубка транспортируется в камеру пропарки, где при повышенной температуре происходит отвердевание бетона. После набора бетоном нормативной прочности сваи, посредством лебедочных механизмов, изымаются из металлоформы и складируются на месте хранения.

Рис. 1.7: Металлоформа для свай

Армирование буронабивных и буроинъекционных конструкций

Данные виды свай изготавливаются в почве непосредственно на территории строительного объекта, там же происходит и их армирование.

Методика армирования набивных и инъекционных конструкций отличается лишь последовательностью реализации технологических операций:

  • При монтаже свай буронабивного типа первоначально в грунте пробуривается скважина, после проходки полости на требуемую глубину в нее с помощью крана устанавливается продольно-поперечный армокаркас. Далее в устье скважины монтируется бетонолитная труба и полость заполняется бетонной смесью;
  • Скважины для буроинъекционных свай разрабатываются специальными буровыми колоннами, во внутренней части которых присутствует канал для нагнетания бетона. Заполнения полости бетоном происходит сразу же по завершению ее проходки, и уже в бетон посредством вибропогружателя загружается каркас из арматуры.

Рис. 1.8: Погружение армокаркаса в скважину под буронабивную сваю

Технология армирования набивных железобетонных конструкций при их самостоятельном изготовлении практически не отличается от вышеприведенной, за исключением того, что все технологические операции выполняются вручную.

Расчёты

Армирование железобетонных свай требует проведения предварительных расчетов, направленных на определение количества используемой для создания каркаса арматуры. В качестве примера рассмотрим расчет арматуры под 20 буронабивных свай диаметром 30 см и высотой 2 м., используемых для обустройства фундамента под дом из пенобетона.

Рис. 1.9: Схема армирования буронабивных свай

Для армирования свай диаметром 30 и больше сантиметров используется пространственный армокаркас и 4-ех продольных прутьев и соединяющих их поперечных перемычек в количестве 3-ех шт., по одной в каждой части ствола сваи (низ-центр-верх).

Важно: длина продольных прутьев должна на 25-30 см. превышать высоту тела сваи, выпуски арматуры впоследствии соединяются с армокаркасом ростверка.

Имея исходные данные можно рассчитать общую длину требуемой продольной арматуры:

  • 4*(2+0.3) = 9,2 м. — на одну сваю;
  • 20*9,2 = 184 м. — на все сваи.

Далее высчитываем длину гладкой арматуры, используемой в качестве продольных перемычек (по 3 шт. на каждую сваю). Для этого потребуется определить длину окружности сваи, делается это по формуле O = p*d, в которой: d — диаметр сваи, p — 3,14 (константа). В нашем случае длина окружности составляет 94.5 см.

  • 3*0,945 = 2,84 м. — на одну сваю;
  • 20*2,84 = 56,7 м. — на все сваи.

В итоге мы определили, что для армирования 20 буронабивных свай нам потребуется 184 м. продольной арматуры (используются рифленые прутья диаметром 12-50 мм) и 57 м. арматуры для поперечных перемычек (гладкие прутья диаметром 8-10 мм).

Важно: учитывая отходы при резке арматуры, имеет смысл брать прутья с запасом в 10-15 метров, поскольку сваривание недостающих по размеру обрезков с краев арматуры в один стержень негативно сказывается на общей прочности армокаркаса.

Как выполняется армирование ЖБ свай

Для армирования железобетонных конструкций, при их самостоятельном изготовлении, нужна болгарка и сварочная установка. Сварка, при надобности, заменяется вязальной проволокой, которой также можно соединять отдельные стержни в армокаркас.

Рис. 2.0: Вязка армокаркаса проволокой

Технология выполнения работ следующая:

  • Арматурные прутья болгаркой нарезаются на отрезки требуемой длины. Имеет смысл заготавливать материалы предварительно, чтобы потом одним заходом сделать каркасы для всех свай;
  • Подготавливаются прутья для поперечных перемычек — их можно выгнуть, придав стержням требуемую округлую форму, либо разрезать на 4 отдельных куска, которые впоследствии будут привариваться по боковым контурам продольного каркаса;
  • Имея в наличии исходный материал начинается сборка армокракасов — два продольных прутка укладываются параллельно друг другу и соединяют в трех местах (по центру, снизу и сверху) поперечными перемычками. Далее аналогичным образом свариваются оставшиеся два прутка, после чего заготовки стыкуются между собой;
  • По завершению сборки каркасов арматура покрывается антикоррозийным грунтом.

Рис. 2.1: Сварной арматурный каркас

Монтаж армокаркаса в скважину выполняется по следующей технологии:

  • После проходки скважины на требуемую глубину ее дно устилается геотекстилем либо рубероидом;
  • Поверх геотекстиля делается 10 сантиметровая подсыпка из мелкофракционного щебня;
  • Из рубероида скручивается цилиндр (фиксируется скотчем) высотой равный размеру продольных прутьев, и опускается в скважину;
  • Подготовленный армокракас устанавливается внутри опалубки;
  • Скважина заполняется бетонной смесью (класс бетона — М200 либо М300). После заливки бетон штыкуется арматурным прутком с целью удаления из смеси полостей воздуха.

Рис. 2.2: Скважина под набивную сваю перед заливкой бетоном

К дальнейшему строительству армированная свая будет готова спустя 25-30 дней после заливки — простой нужен для набора бетоном прочности.

Полезные материалы

Арматурный каркас для фундамента

Арматурный каркас — это остов фундамента, собираемый из стальных прутьев, воспринимающих растягивающие нагрузки и препятствующий деформациям.









Армирование буронабивных свай в Москве

Армирование буронабивных свай – важный этап работ в современном строительстве. Это одно из достижений отрасли за последнее время. Оно способствует проведению строительных работ крупных масштабов на территориях с нестабильными почвами. Хорошо зарекомендовавшая себя методика широко применяется многими строительными компаниями. Одной из них является и компания «СтройМастер», специализирующаяся на работах по погружению свай.

Во время строительства существует потребность в проведении дополнительных мероприятий для повышения устойчивости и надежности конструкций. Ряд сил в толще грунта действуют в разных направлениях и оказывают давление, приводящее к деформированию фундамента. В состав свай может входить сам бетон, но такие конструкции обладают менее высокими эксплуатационными свойствами, чем те, которые содержат арматуру. Как известно, бетону в строительных работах сложно найти достойную замену. Он подвержен восприятию сжимающих усилий до 1 тонны на кв. см площади, однако плохо реагирует на нагрузку, растягиваясь и впоследствии разрушаясь. Для этого и производится армирование свай. Арматура в комбинации с бетонной смесью дает в результате возможность получения материала, удовлетворяющего все необходимые требования по строительным нормам к предполагаемой нагрузке. Поэтому и предпочитают применение буронабивных свай. Это состоящие из устанавливаемых по периметру предстоящего объекта круглых столбов железобетонные конструкции. Способность выдерживания нагрузки и тип грунта влияют на глубину этих конструкций, а общий вес сооружения – на численность колонн. Армирование буронабивных свай бывает круглым и продольным. Правильный выбор вариантов упрочнения строительных конструкций способен:

  • предотвратить появление трещин;
  • увеличить жесткость;
  • повысить эксплуатационные ресурсы сооружений.

Закладка буронабивных свай производится при разметке фундамента. Подготовка лунок для свай происходит с помощью специальной буровой техники. Для неровных поверхностей, болотистых почв или на почвах с промерзанием ниже 1,5 м предпочтение лучше отдавать именно использованию буронабивных свай для фундамента. С ними строение будет иметь надежную опору.

Процесс армирования и его особенности

Армирование свай предполагает следующие действия:

  • подготовку схемы;
  • нахождение места для монтажных работ и бурения скважин;
  • установку опалубки в форме цилиндра – съемной либо изготовленной из поливинилхлорида.

К достоинствам поливинилхлорида относятся:

  • удобство применения;
  • гибкость;
  • легкость;
  • способность скручиваться в рулон небольших размеров.

Этот материал – идеальное решение для сухого грунта, не подверженного сдвигам, однако для многослойной почвы предпочтительнее выбирать стальную опалубку с защитой, направленной на предотвращение коррозийных процессов. Увеличить надежность можно при помощи рубероида. Влияние негативных факторов внешней среды, плохих погодных условий, влаги можно уменьшить путем применения изоляции с добавлением рубероида. Он же способен существенно увеличить долговечность установки. Предварительно его сворачивают в трубу. Диаметр опалубки обязательно должен быть не больше размеров буронабивных свай. Армирование свай обязано быть с опалубкой, иначе арматура способна сдвинуться, а также может и грунт обвалиться. Строительные работы предполагают следующие действия:

  • проведение точной разметки закладывания будущего основания и расчета материалов для конкретного случая;
  • рытье траншеи в определенном месте глубиной в полметра;
  • пробивание отверстий (конических либо цилиндрических) в местах с отметками промерзания почвы;
  • укладывание в местах для установки свай двух шаров рубероида;
  • монтаж армированного скелета в подготовленное отверстие, причем ему не следует доставать до дна углубления;
  • подготовку бетонной смеси;
  • окончательную фиксацию сваи по всем правилам;
  • заливание бетонной смесью.

Что такое арматурный каркас?

Конструкция из вертикально расположенных металлических прутов, которые соединены вертикальными деталями из такого же материала, представляет собой арматурный скелет. Прутья имеют поверхность с ребрами. Существует:

  • вертикальное армирование свай – с арматурой диаметром 10; 12; 16 мм, которая способна отлично держать нагрузку;
  • горизонтальное армирование свай – используется арматура с гладкой поверхностью диаметральным размером от 6 — 8 мм.

Изготовление каркаса предполагает использование прутков продольной формы. Соединение арматуры может быть жестким и нежестким. Жесткая связка нуждается в использовании сварочных работ и арматуры диаметром 8 миллиметров, а нежесткое сцепление выполняется с помощью проволоки путем спиралевидного обвязывания, начиная снизу с продвижением вверх. Используют бетон марки М400, который упрочняет сжатие по оси и характеризуется отвечающей всем нормам морозоустойчивостью.

Особенности фундамента со сваями

Фундамент с применением буронабивных свай широко используется и в строительстве небольших частных объектов. Положительные стороны этого использования:

  • такое строительство менее затратное;
  • благодаря распределению равномерной нагрузки на фундамент с использованием буронабивных свай повышается надежность и срок службы строения.

В каркасе может быть использована арматура как с круглым, так и с квадратным сечением.

Выгодное предложение от компании «СтройМастер»

Компания «СтройМастер» работает на рынке забивания, погружения, вдавливания свай с 2012 года. Заинтересованных в оперативном и качественном выполнении работ, связанных с погружением свай, в том числе и армирование буронабивных свай, предлагаем воспользоваться услугами наших специалистов. Благодаря наличию собственного автопарка специализированной техники для работы со сваями и ограждениями, а также большому опыту по оказанию таких услуг и четкому соблюдению методик и СНиП мы можем гарантировать своим клиентам:

  • профессионализм;
  • высокий уровень качества;
  • оперативность выполнения работ;
  • надежность;
  • достойный сервис;
  • доступные цены;
  • индивидуальный подход.

Обращайтесь к профессионалам! Ждем вашего звонка!
Заказать

Закажите услугу у нас!

Армирование столбчатого фундамента на буронабивных сваях

Арматурный каркас для свай.Арматурный каркас для свай.

Армирование столбчатого фундамента является обязательным условием, позволяющим получить прочное, надежное основание для дома. Бетон способен выдерживать нагрузки на сжатие, но деформируется под воздействием на изгиб и растяжение. Существует несколько видов металлических каркасов для буронабивных свай. Они монтируются по различной технологии в зависимости от параметров опоры и условий ее эксплуатации.

Виды металлического каркаса

Армирование может быть нескольких видов:

  • Плоским, сделанным из нескольких слоев металлических прутьев, соединенных между собой поперечными перемычками с помощью проволоки или сварки. Используются в качестве основы для закладки буронабивных опор и повышения прочности железобетонных опор небольшого диаметра.
  • Объемным в виде круга или квадрата, изготавливаются с помощью автоматизированных сварочных линий. Требуют выполнения точных расчетов перед монтажом. Применяются для конструкций, несущих на себе значительную нагрузку от домостроения.

Согласно ГОСТа 10992, армирование свай может быть продольным и поперечно-продольным.

Продольным способом армируют конструкции, устанавливаемые в устойчивом грунте средней плотности: супеси, глина, суглинки. В сейсмически активных районах такое армирование не применяют из-за плохого сопротивления на изгиб и растяжение.

Армированный продольный каркас состоит из рифленых металлических стержней, соединенных между собой с помощью перемычек. В продольном ряду должно быть от 4 до 8 рядов прутьев, сечением от 12 до 15 мм.

В процессе погружения верхняя и нижняя части сваи испытывают максимальную нагрузку. Чтобы конструкция не деформировалась, ее усиливают сверху стальными сетками, установленными на расстоянии 50 мм друг от друга. Таких сеток монтируют 4-5 штук. Нижнюю часть укрепляют стальной обоймой, изготовленной в форме конуса. Ее приваривают к выступающим прутьям арматуры, подогнутым вовнутрь.

Каркас округлой формы.Каркас округлой формы.

Продольно-поперечный способ более надежный. Из-за большого расхода металла, стоят такие опоры значительно дороже. Но они способны выдерживать повышенные нагрузки. Изготавливают каркас из металлических прутьев диаметром от 11 до 15 мм, класса А1 или А2. Поперечные перемычки, соединяющие продольные ряды, изготавливают из металла, сечением от 8 до 12 мм.

При армировании круглых опор иногда применяют стальную сетку, собранную в цилиндр.

Расстояние между поперечными перемычками выбирают в зависимости от плотности грунта. В центральной части шаг составляет 200-300 мм. Если опора более 12 м расстояние между перемычками должно быть не более 200 мм.

Верхние концы опор усиливают сеткой из арматуры, а на нижний конец надевают стальной наконечник.

Расчет параметров каркаса

Свайный фундамент находит широкое применение при строительстве небольших домов из легких материалов. Чем выше масса постройки, тем шире должно быть сечение опоры. Наиболее часто применяют буронабивные сваи диаметром 30 см.

При расчете количества опор, их сечения и способа армирования нужно учитывать характеристики грунта на строительном участке и массу дома с учетом материалов, применяемых для строительства, мебели, людей, которые могут находиться в доме.

Такой важный этап лучше доверить профессионалам. При неправильных расчетах опора может не выдержать несущей нагрузки от домостроения и деформироваться или разрушиться. Это повлечет за собой в лучшем случае необходимость капитального ремонта, а в худшем варианте развития событий создаст угрозу жизни людей, находящимся в доме.

На устойчивых грунтах, при достижении пласта плотной почвы, достаточно будет свай, сечением 30 см и длиной 2, 5 мм. Для устройства фундамента под домостроения средних размеров понадобится около 40 штук армированных свай.

Армирование буронабивных свай

Буронабивные опоры изготавливаются на строительном участке, там же происходит и их усиление металлическим каркасом.

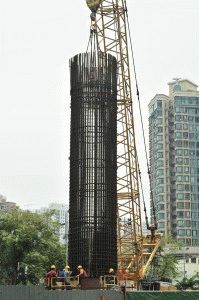

В грунте бурят скважину нужных размеров. Затем в нее с помощью крана вставляют предварительно смонтированный стальной каркас. Затем устанавливают трубу и заливают бетонным раствором.

Последовательность монтажа буронабивных свай:

  1. Выполняют все необходимые расчеты. Определяют количество и диаметр свай.
  2. Согласно проекту выполняют разметку расположения опор на участке.
  3. Бурят скважину: 150-200 см земли удаляют с помощью буровой насадки, остальную глубину достигают, используя шнек.
  4. На дно отверстия насыпают песок, толщиной 250-300 мм, песчаная подушка служит для повышения несущих свойств почвы.
  5. Опускают обсадную трубу, выполняющую функцию опалубки.
  6. Выполняют армирование буронабивных свай. В пробуренное отверстие с помощью крана вводят каркас из арматуры. Его изготавливают с горизонтальной обвязкой из вертикальных прутьев диаметром 10-16 мм.
  7. Скважину заливают цементно-песчаным раствором, приготовленным в пропорции 1:3.
  8. Обсадную трубу по мере заполнения полости раствором поднимают.
  9. Когда скважина полностью заполнена бетонным раствором, обсадную трубу вынимают, формируют оголовок опоры.

Для предотвращения нарушения целостности только что залитой сваи, опоры заливают бетонным раствором через одну. Стоящую рядом сваю монтируют после того, как предыдущая наберет прочность не менее 30%.

Армирование буроинъекционных опор

Технология устройства буроинъекционных свай похожа на монтаж буронабивных опор. Меняется только последовательность при заливке и монтаже армирования.

При монтаже буроинъекционных опор сначала отверстие заливают цементным раствором, сразу пока он не застыл внутрь опускают предварительно смонтированный армированный каркас.

Буроинъекционное строительство включает в себя метод нагнетания мелкодисперсного бетона в заранее подготовленную скважину. Таким способом устанавливают опоры сечением до 25 см.

Армирование забивных опор

Сваи забивного типа изготавливают в заводских условиях. На специальных производственных линиях выполняются все циклы производства, включая монтаж металлического каркаса.

Опалубкой служит металлическая труба, в нее вставляют армированный каркас. После этого конструкцию заполняют бетоном и перевозят в специальную камеру, где под действием определенной температуры происходит затвердевание бетона. Когда прочность достигает нужных параметров, сваю перевозят на склад.

Армирование свай своими руками

Подготовить все необходимое для изготовления металлического каркаса нужно заранее. Для монтажа буронабивных опор понадобятся такие инструменты и материалы:

  • болгарка для нарезки металлических прутьев;
  • сварочный аппарат для монтажа армированного каркаса;
  • вибрационный аппарат для уплотнения бетонного раствора внутри сваи;
  • буровая машина;
  • бетономешалка;
  • лопаты;
  • готовый бетон или его составляющие: песок, цемент, щебень;
  • металлические прутья рифленые и гладкие;
  • рубероид;
  • проволока.

Пошаговая инструкция по армированию свай своими руками:

  1. Стальные прутья нарезают на отрезки нужной длины с помощью болгарки.
  2. Для поперечных перемычек отрезки прутьев выгибают до получения округлой формы или подготавливают 4 куска, которые впоследствии приваривают по бокам продольного каркаса.
  3. Нужное количество продольных прутьев укладывают параллельно друг другу, соединяют их верхние, нижние концы и середину поперечными перемычками.
  4. Собирают вторую часть каркаса. Соединяют между собой двойным сварным швом.
  5. Обрабатывают составами против коррозии.
  6. Опускают армированный каркас в подготовленное отверстие.
  7. Заливают бетонным раствором, уплотняют его вибрационной установкой.

Соединение арматуры для свай с каркасом ростверка.Соединение арматуры для свай с каркасом ростверка.

После монтажа свай и набора ими достаточной прочности приступают к монтажу ростверка. Монтируют опалубку из досок, которая должна быть выставлена строго по уровню.

Армирование ростверка

Ростверк служит для равномерной передачи нагрузки от домостроения через столбы на плотные слои грунта. Он предохраняет постройку от чрезмерной усадки в местах наибольшей несущей нагрузки. Он бывает висячий или заглубленный в грунт.

Армирование выполняют двумя рядами металлических стержней, уложенных вдоль бетонной ленты. Верхний и нижний ряды прутьев соединяют с помощью вертикальных и горизонтальных перемычек.

В качестве перемычек применяют:

  • Выгнутую в виде хомутов арматуру прямоугольной формы. Ее изготавливают из гладких металлических стержней класса А, сечением 8-10 мм.
  • Прутья приваривают к верхнему и нижнему продольным рядам. Все элементы должны быть изготовлены из одного материала.

В продольных рядах стержни монтируют с шагом 10 сантиметров по 3-4 ряда стержней в каждом поясе. Перемычки устанавливают на расстоянии 200-300 мм. Вертикальные стержни крепят с шагом, не менее 40 см друг от друга.

Арматура должна быть спрятана в бетон. При взаимодействии с воздухом и осадками она со временем начнет разрушаться.

После обрезки свай до нужного размера, из них будет выступать арматура. Она будет использоваться в качестве соединительного элемента между ростверком и столбами.

Перед началом армирования рассчитывают нагрузки, делают чертеж расположения арматурного каркаса.

Свайный фундамент с ростверком.Свайный фундамент с ростверком.

Пошаговая инструкция по армированию ростверка:

  1. Монтируют опалубку, следят, чтобы ее боковые стенки располагались строго по уровню.
  2. Металлические стержни скрепляют между собой по 3-4 штуки проволокой и опускают в опалубку. Перемычки устанавливают на расстоянии друг от друга 200-400 мм.
  3. Углы соединяют с помощью гнутых Г- и П-образных профилей.
  4. Арматура должна отступать от опалубки по 50 мм с каждой стороны и снизу, чтобы впоследствии не оказалось, что ее края выступают из бетонной ленты.

Стальной каркас должен располагаться строго по горизонтальному и вертикальному уровню. От этого зависит качество ростверка и надежность дома.

Диаметр применяемых свай должен быть не менее 30 см, количество стальных прутьев в продольном поясе от 3 и более штук, припуск арматуры под монтаж ростверка предусматривают не менее 50 см.

Нюансы строительства столбчатого фундамента представлены на видео:

Чтобы дом имел длительный срок эксплуатации, был прочным и надежным, а также не давал неравномерной усадки, нужно выполнять армирование столбчатого фундамента и ростверка. Должны быть выполнены все расчеты в зависимости от типа грунта и веса будущего дома.

Обеспечение продольной арматуры в сваях: решенный пример

Сборные сваи спроектированы таким образом, чтобы выдерживать нагрузки, возникающие при их установке, а также нагрузки, связанные с их сроком службы. С другой стороны, буронабивные сваи, как правило, рассчитаны на то, чтобы выдерживать нагрузки, которым они подвергаются при опоре надстройки, и другие ожидаемые воздействия. Это могут быть силы землетрясения, другие боковые нагрузки или подъемные силы. Кроме того, сваи всех типов могут подвергаться изгибающим напряжениям, вызванным эксцентрической нагрузкой, либо в результате расчетных условий нагружения, либо в результате отклонения головок свай от предполагаемого положения.Этот пост направлен на изучение методов обеспечения продольного армирования буронабивных свай и минимально допустимого армирования.

Изгиб свай, заделанных в твердый грунт, не может произойти, если они не загружены сверх их грузоподъемности, поэтому нет необходимости проектировать такие сваи как тонкие колонны. Однако, когда сваи выступают над уровнем земли, необходимо учитывать такое поведение. Кроме того, когда свая проходит через очень слабый пласт глины с низкой боковой жесткостью и опирается на твердый пласт, изгиб становится проблемой.Если прочность грунта на сдвиг без дренажа c u составляет менее 10 кН / м 2 , то необходимо проверить коробление.

Читайте также….

Конструктивное проектирование крышек свай с использованием модели распорок и стяжек

Проектирование свай в песке: пример Lekki Pennisula Lagos

Требования к армированию и детализация буронабивных свай
Раздел 9.8.5 стандарта EN 1992-1-1: 2004 касается требований к детализации буронабивных свай. В пункте 9.8.5 (3) сказано, что буронабивные сваи диаметром не более 600 мм должны иметь минимальное продольное армирование A s, bpmin .Рекомендуемый минимальный размер продольного армирования забивных буронабивных свай приведен в таблице 9.6N стандарта EN 1992-1-1: 2004 и воспроизведен ниже;

Требование также гласит, что минимальный диаметр продольных стержней не должен быть менее 16 мм. Сваи должны иметь не менее 6 продольных стержней, а расстояние в свету между стержнями не должно превышать 200 мм по периферии сваи.

Однако эти правила отличаются от требований стандарта BS EN 1536: 2010 + A1 (2015), который гласит, что для армированных свай минимальная продольная арматура должна составлять 4 стержня диаметром 12 мм, а расстояние должно быть максимальным для обеспечения надлежащего расход бетона, но не более 400 мм.

В соответствии с пунктом 6.9.2.1 стандарта BS 8004: 2015 расчетное сопротивление сжатию (R c, d ) усиленной длины сваи, забитой на месте, определяется по формуле;

R c, d = f cd A c, d + f ярдов A s, d

Где;
f cd = расчетная прочность бетона на сжатие = (α cc × f ck ) / (k f × γ c )
α cc = коэффициент, учитывающий долгосрочное снижение по прочности бетона (принять за 0.85)
f ck = нормативная прочность бетона на сжатие
k f = множитель на частный коэффициент бетона для бетонных свай, монолитных без несъемной опалубки (значение 1,1)
γ c = частный коэффициент для бетона
A c, d = площадь поперечного сечения сваи

f ярдов = расчетный предел текучести стали = (f yk / γ s )
f yk = характеристический предел текучести стали
γ c = частный коэффициент для стали

A s, d = Требуемая площадь стали

Звенья, обручи или спиральные арматуры должны быть спроектированы в соответствии с EC2, но диаметр стержня не должен быть менее 6 мм или одной четверти максимального диаметра продольных стержней.Максимальное армирование следует принимать равным 4% площади поперечного сечения.

В соответствии с пунктом 6.9.2.6 стандарта BS 8004: 2015, в зависимости от величины нагрузки, монолитная свая может быть усилена по всей длине, по части ее длины или просто снабжена короткими стыковочными стержнями. вверху для приклеивания к шапочке ворса. Если ожидается, что бетонная свая будет противостоять растягивающим усилиям, арматуру следует удлинить на всю длину.

Решенный пример

Свая диаметром 500 мм имеет безопасную рабочую нагрузку 540 кН, а фактическая нагрузка, которой она подвергается, составляет 485 кН.Обеспечьте подходящее усиление сваи, если характерная прочность бетона и стали составляет 30 МПа и 500 МПа соответственно.

Решение

R c, d = f cd A c, d + f ярдов A s, d

A c, d = πd 2 /4 = (π × 500 2 ) / 4 = 196349,54 мм 2
f кд = (0,85 × 30) / (1,1 × 1,5) = 15,45 Н / мм 2

f ярд = (500/1.15) = 434,782 Н / мм 2
R c, d = 540000 N

540000 = (196349,54 × 15,45) + 434,782 A s, d
Небольшое рассмотрение покажет, что решение для A s, d даст нам отрицательное значение, поэтому обеспечит минимальное усиление

Поскольку Ac <0,5 м 2 ;
A s, bpmin = 0,005 × A c, d = 0,005 × 196349,54 = 982 мм 2
Обеспечить 6х26 мм (A s, prov = 1206 мм 2 )

В строгом соответствии с требованиями EC 2 к деталям, расстояние в свету 200 мм не было превышено.

Обеспечивает спиральные звенья h20 мм с шагом 300 мм

Читайте также;

Как применить модель нагрузки 1 к автомобильным мостам

Анализ ферм с использованием метода прямой жесткости

Минимальные бетонные покрытия (пункт 7.6.4 BS 8004: 2015)
60 мм для свай диаметром> 600 мм
50 мм для свай диаметром ≤ 600 мм

При особых обстоятельствах крышка может быть увеличена до 75 мм.

Спасибо, что посетили Structville сегодня… Да благословит вас Бог

.

Буронабивная бетонная свая, ее конструкция и применение

Что такое монолитная свая?

Буронабивные сваи, набивные на месте, сооружаются путем выкапывания ямы в земле подходящими средствами, такими как ударный или роторный метод, с использованием временной или постоянной обсадной колонны или бурового раствора. После этого конструкция завершается заливкой ямы железобетоном.

В этой статье будут рассмотрены различные аспекты конструкции буронабивной монолитной бетонной сваи в зависимости от условий ее применения.

Порядок строительства буронабивной монолитной сваи

В этом разделе представлена ​​процедура, используемая для строительства буронабивной сваи на месте:

До начала строительства свай

  • Подготовить программу строительства, которая включает основные этапы проекта.
  • Подготовить и поддерживать все шаблоны и форматы проверки качества

Разметка точек сваи

  • Точно разметьте точки сваи согласно проектным чертежам.Согласно IS 2911, наибольший допустимый допуск для диаметра сваи 60 см или более составляет 75 мм или D / 2. Для свай диаметром до 600 мм предел допуска составляет 50 мм.
  • Разметьте точки правильно, чтобы точки были четкими, и зафиксируйте их, чтобы избежать пагубного воздействия других действий в районе.
  • Используйте тахеометр или теодолит для определения положения сваи. Не забудьте еще раз проверить эти точки перед началом работы по укладке свай. Для этого установите временные ориентиры (ТР).

Рис.1: Расположение сваи

План подготовки к перемещению буровой

  • Подготовьте схему, которая иллюстрирует ожидаемую траекторию движения буровой установки на основе рабочей программы и запланированного развертывания ресурсов.
  • Компоновка должна гарантировать легкое перемещение всех буровых установок, не создавая помех и проблем для других операций на буровой.
  • Если макет подготовлен в соответствии с приведенными выше инструкциями, то у команды будет четкое представление о планировании работы на следующий день.

Растачивание

  1. Установите буровую установку над установленной точкой сваи. Проверьте точность точки, сравнив ее с другими контрольными точками.

Рис. 2: Установка на сваи

2. Диаметр режущего инструмента должен быть не менее необходимого диаметра сваи более чем на 75 мм.

3. После установки буровой установки забейте обсадную трубу в землю. Забейте стальной корпус на глубину не менее 1 м ниже уровня земли, чтобы принять боковые нагрузки и перемещения на площадке.Модель

.

Буронабивные сваи | посвящен контролю над проектом

Предварительное бурение — исследование площадки

  • Предварительное растачивание будет проводиться в каждом месте, чтобы определить целевой уровень основания.
  • При бурении с роторной установкой используется стальной керн, который используется, когда требуется отбор керна. Другой тип расточки называется «промывочная скважина» или «ударная скважина», что просто означает, что ствол промывается и используется, когда не требуется пробы почвы.Типовые ставки …
Тип слоев Б / у Скорость (м / час)
Верхние мягкие отложения заполнения площадки Ударно-вращательный 10,00
Отложения породы V / IV Мойка расточного 3,15
Тройной отбор проб 0.75
Отложения породы III / II степени Поворотный 0,50
Тройной отбор проб 0,50

Для стандартной буровой установки, работающей в 12-часовую смену, возможна типичная производительность 66 часов / скважина / буровая установка.

  • Текущая информация. По Центральной рекультивации, контракт UA11 / 91, бурение скважины завершено со следующими результатами…
  1. Средняя глубина 61,15 м, общая глубина 428 м
  2. Средняя глубина врезки 4,65 м
  3. Продолжительность варьировалась от 4 до 8 дней
  4. В среднем 5,85 дня, общая продолжительность 41 день.

Целевой уровень основания

  • Это определяется как необходимое углубление в коренную породу, которая определяется как умеренно разложившаяся порода класса III или выше с извлечением керна более 85% (допустимая несущая способность 5 мПа).Целостность основной породы демонстрируется путем продолжения предварительно пробуренной скважины максимум на 5 метров или в 3 раза больше диаметра сваи, в зависимости от того, что больше.
  • Керны регистрируются, хранятся, фотографируются и отправляются вместе с предлагаемыми уровнями основания на утверждение.

Расстановка

Перед началом выемки грунта на месте сваи выполняются следующие шаги:

  • Обследовать и записать существующий уровень земли в месте расположения сваи
  • Установите расположение сваи по контрольным точкам и для контроля положения стальной обсадной трубы, контрольные штифты обычно устанавливают в двух ортогональных положениях, смещенных от центра сваи.

Допуски свай

  • В случае смещенных обсадных труб, регулировка может быть сделана для сохранения вертикального выравнивания и положения в плане в пределах не более 75 мм смещения центра относительно положения в плане и не отклонения более чем на 1:75 от вертикали. ось.

Выемка грунта / обсадные трубы

  • Ствол сваи выкапывается внутри временной стальной обсадной трубы с наружным диаметром, скажем, примерно на 200-300 мм больше диаметра сваи.Кожух используется в основном на участках с неустойчивым грунтом и приводится в движение гидравлическим осциллятором кожуха, прикрепленным к гусеничному крану или вибратором кожуха.
  • Выемка ствола производится с помощью грейфера с одним или двумя молотами, поддерживаемого гусеничным краном. Носок стальной обсадной колонны удерживают перед уровнем выемки до тех пор, пока он не окажется на 0,5 метра над уровнем выреза сваи. Ствол сваи часто заливается бентонитом или водой, и выемка продолжается до вершины CDG.
  • Земляные работы затем продолжаются бурением с обратной циркуляцией (RCD) с использованием бурильных головок большого диаметра со специальными каменными резаками и промывкой эрлифтом.Уровень бентонита или воды всегда поддерживается выше уровня грунтовых вод, чтобы гарантировать устойчивость вала.

Расчет времени строительства буронабивной сваи / выемки

  • Время укладки свай можно сократить за счет использования сервисных кранов для армирования и бетонирования.
  • Для некоторых свай часто требуется дополнительная расширенная смена, а также время простоя УЗО.
  • Время построения прогноза может быть получено с использованием скорости выпуска (часов на единицу)…

Эксплуатация

Элемент

Детали

Часы

Добавить или удалить

Установка обратного сверления (RCD)

, включая сверло

2 часа

Добавить или удалить

сверло RCD

(включая сборку бурильной колонны)

5 часов

Бит сигнализатора УЗО

(включая бурильную колонну и стабилизаторы)

5 часов

Установка

Эрлифт тремми-трубка

5 часов

Арматурные каркасы

(время присоединения к каждой клетке)

2 часа

Время очистки

Первичная очистка эрлифта

(после завершения земляных работ)

8 часов

Окончательная очистка эрлифта

(после крепления стального каркаса)

2 часа

Бетонирование

Включая вытяжной кожух

(глубина <70 м)

12 часов

(глубина> 70 и <95 м)

14 часов

(глубина> 95 и <135 м)

48 часов

Время отверждения

Требуется только перед снятием телескопических кожухов

72 часа

Время цикла

Переместить установку свай на следующее место

2 часа

Вал выемки

Страты

Используемое оборудование

Скорость (м / час)

General Fill (верхние уровни земли)

Грейф

3.50 м / час

Песок, мелкий щебень

Грейф

2,10 м / час

Морские / аллювиальные месторождения

Грейф

2.50 м / час

CDG <150

УЗО / Грейфер

1,50 м / час

CDG> 150 <200

УЗО

1.00 м / час

CDG> 200, гравий уплотненный

УЗО

0,50 м / час

CDT

УЗО / Грейфер

0.50 м / час

Corestones

УЗО / Зубило

0,50 м / час

Rock Socket — класс IV / V

УЗО

0.25 м / час

Rock Socket — класс II / III

УЗО

0,125 м / ч

Rock Socket — (Ставка торгов)

УЗО

0.10 м / час

  • Прогноз времени выемки грунта или цикла может быть получен путем анализа состояния грунта. Исследование площадки предоставит глубину / типы пластов, которые затем могут быть сопоставлены с темпами добычи (см. Выше).
  • Примечание. Диаметр сваи незначительно влияет на время производства и поэтому не учитывается.

Пример — Для установки сваи на скале на глубину 60 м …

(a) Рассчитайте допуск на заводское время / другие элементы (часы)….

Элемент Часы

Настройка УЗО

5,0

Время раскопок

См. Ниже

Снять УЗО (включая буровую коронку, колонну и стабилизаторы)

5.0

Установка / снятие воздушной трубки Tremmie

5,0

Авиаперелет после выемки грунта

5,0

Установите арматуру (5 без клеток на 12 м = 5 x 2 часа)

10.0

Установка / снятие воздушной трубки Tremmie

5,0

Окончательный авиационный транспорт после армирования

2,0

Забетонировать и снять кожух

12.0

Перейти к следующему месту

2,0

Расчет общей продолжительности строительства / завода

52,0 часа

(b) Рассчитать допуск на время земляных работ (часов) …

Глубина пласта (м)

Тип породы

Производительность (м3 / час)

Завод Б / У

Время (часы)

0–20

Песок / мелкий щебень

2.00

Грейф

10,0

20–35

CDG менее 150

1,50

УЗО / Грейфер

10.0

35–47

CDG более 150

1,00

УЗО

12,0

47–57

CDG> 200 / corestones

0.50

УЗО

20,0

57–60

Рок-гнездо

0,20

УЗО

15.0

(c) Рассчитать общее время выемки сваи = 67,0 часов

(d) Общее время сваи

Строительство / Завод Время

(«b» выше)

52,0 часа

Время раскопок

(буква «d» выше)

67.0 часов

ВРЕМЯ ОБЩЕГО ЦИКЛА

(«b» + «d»)

119 часов

(при 12-часовой смене)

(«б» + «г»)

9.9 дней

Строительные работы по сооружению буронабивных свай

  • Общее правило времени накопления (дней) …

Глубина (м) =>

<20

<40

<70

<90

<135

дней на кучу

4.0 *

8,0

10,0

25,0

45,0

Примечание — из-за необходимого времени сборки и эксплуатации завода 4 дня являются минимально возможным сроком строительства сваи для любой ситуации.

Методы преодоления препятствий

  • Если препятствие неглубокое (например, от 0 до 2.5 м ниже уровня земли) будет использоваться экскаватор-отбойник, чтобы сформировать подходящую яму.
  • Если препятствия расположены на большей глубине, временная обсадная колонна увеличенного размера перемещается осциллятором к вершине препятствия.
  • Если препятствие находится выше уровня воды, используется ручной пневмоударник, типичная скорость = 0,8 м / час
  • Если ниже уровня воды будет использоваться забойный молоток или тяжелое долото, поддерживаемое гусеничным краном, типичная скорость = 0.5 м / час
  • Если требуется бетонная «заглушка» для создания хорошо сформированной стенки шахты при обнаружении препятствия, чрезмерного перелома или разлома …
Элемент Часы
Снять УЗО 5 часов
Установить бетонную трубу Tremie 5 часов
Установите бетонную заглушку 2 часа
Отверждение бетона 36 часов
Заменить УЗО и бурильную колонну 5 часов
ОБЩАЯ ПОТЕРЯ ВРЕМЕНИ 53 часа (2.2 дня или 4,4 смены)

Очистка основания сваи

  • Отверстие ствола сваи очищается с помощью эрлифта до тех пор, пока вода не станет чистой или не будут удалены незначительные частицы во взвешенном состоянии.

Арматурные каркасы

  • Клетки состоят из подходящих секций, обычно длиной порядка 12 м, в комплекте со звуковыми трубками и трубками для отбора керна.
  • Изготовление, клетка длиной 12 м с 6 фиксаторами…
Изготовить 1 клетку 2,5 часа
Всего необходимых клеток 5 нет
Общее время изготовления 12,5 часов

Изготовление и установка стальных стоек на

  • Стойки обычно изготавливаются на месте и поставляются секциями. Перед установкой секции свариваются вместе, чтобы сформировать полную опору.Размеры стоек обычно составляют 525 мм x 525 мм.
  • При средней длине, скажем, 28 м, время сварки составит около 5 дней и проверено ультразвуковым испытанием сварки и испытанием MPI.
  • После установки арматурного каркаса на вал стойку поднимают так, чтобы она висела вертикально. Затем его опускают в котлован и зажимают.

Бетонирование

  • Бетонирование свай выполняется под водой методом «треми», при котором уровень воды или бентонита внутри обсадной колонны поддерживается на уровне существующего уровня грунтовых вод или выше него.Трубка для дрожания (250 мм) снимается в процессе бетонирования, обеспечивая минимальный напор бетона в 2 метра над верхом трубы для дрожания.

Последовательность укладки свай

  • Последовательность сооружения свай выбирается таким образом, чтобы не было повреждений соседним сваям, которые еще строятся или недавно забетонированы (т.е. менее 3 дней).
  • На 12-метровой сетке нормальная компоновка будет означать, скажем, наличие двух необработанных свай на каждой открытой выемке в продольном направлении (т. Е. Расстояние 36 метров), таким образом, оставляя место для крана и т. Д., И меньшее расстояние между каждой другой сваей. (то есть расстояние 24 метра).

Испытание свай

  • Технологичность бетона проверяется на месте путем измерения осадки и температуры бетонирования во время разгрузки в ствол сваи. Лабораторные испытания проводятся для проверки прочности уложенного бетона. Изготовлено несколько тестовых кубиков и протестировано через 7 и 28 дней.
  • Тест на керновое бурение — Некоторые сваи, выбранные Инженером, будут заполнены на всю глубину. Глубина стержней в основном материале (породах) обычно составляет не менее 600 мм.Керны помещаются в правильном порядке и относительном положении в стержневые ящики, которые четко обозначают глубину стержней. Керны обычно фотографируются и отправляются инженеру. Испытание керна предоставит дополнительную информацию о качестве бетона, а также о состоянии границы раздела между бетоном и горной породой.
  • Тест звукового каротажа — Для проверки качества бетона, а также целостности сваи по общей длине и состояния подошвы сваи используется звуковое тестирование керна.Звуковые трубки устанавливаются вместе с арматурным каркасом, чтобы позволить опускать передатчик сигнала и датчик приемника сигнала на дно сваи. Эти пробирки запечатаны снизу.
  • Испытания на вибрацию — Этот тест определяет длину и форму сваи, а также общее качество бетона сваи. Это специальный тест.

.

4 ФАЗА, УЧАСТВУЮЩИЕ В РАБОТАХ ПО СТРОИТЕЛЬСТВУ БЫСТРОГО ОТЛИВА НА МЕСТЕ

Сваи могут быть забиты в грунт (забивные сваи) или установлены в предварительно пробуренную скважину (буронабивные сваи или пробуренные стволы). Строительство монолитной бетонной сваи состоит из 4 основных этапов

1. бурение свай,

2. Опускание каркаса арматуры,

3. Промывка

4.Бетонирование свай.

Теперь обсудим каждую фазу по очереди.

Процесс установки свай

1.Свая расточная

  1. Гидравлическая установка / шнек с ручным управлением должны быть мобилизованы в требуемом месте
  2. Четыре контрольные точки (две линии, перпендикулярные друг другу) должны быть отмечены для проверки центра отверстия сваи во время бурения сваи.
  3. Начальное бурение примерно 2,0 метра должно быть выполнено с помощью режущего инструмента желаемого диаметра сваи
  4. Затем будет проведено бурение в соответствии с отчетом о разведке недр в этом месте. Это будет сделано с использованием лайнера, бентонита или того и другого.
  5. Временная направляющая обсадная колонна длиной примерно 2,0 метра с внешним диаметром, эквивалентным номинальному диаметру сваи, затем может быть опущена в ствол скважины. В этом случае диаметр режущего инструмента будет немного меньше, максимум на 75 мм меньше наружного диаметра обсадной колонны для свободного перемещения в обсадной трубе во время работы.
  6. Положение / осевая линия направляющей обсадной трубы по отношению к контрольным точкам сваи, уже закрепленным вокруг места сваи, должно быть проверено для смещения / регулировки обсадной трубы для обеспечения продолжения бурения в точном месте сваи без каких-либо отклонений.
  7. Бурение должно проводиться до пластов основания в соответствии с чертежами / заранее заданной глубиной с использованием периодически бентонитовой суспензии в соответствии с требованиями. В случае необходимости в ствол скважины подается бентонитовая суспензия из бентонитовой установки. Циркуляционный канал бентонита будет проложен от ствола скважины до бентонитового резервуара, а свежая суспензия бентонита будет закачиваться в скважину через шланговые трубы. За 24 часа до начала бурения сваи убедитесь, что бентонит полностью диспергирован в воде и достиг необходимой плотности для стабилизации стенок ствола скважины во время бурения.Бентонитовая суспензия заданного качества должна непрерывно циркулировать во время процесса бурения.
  8. Бентонит, используемый для стабилизации стенок ствола скважины, должен соответствовать требованиям, перечисленным в плане проверки и испытаний. Плотность раствора бентонита следует проверять во время бурения, чтобы убедиться, что плотность составляет примерно от 1,05 г / см до 1,10 г / см, вязкость болотного конуса от 30 до 40 и значение pH от 9,5 до 12.
  9. Суспензия бентонита перекачивается поршневыми насосами высокого давления / вертикальным насосом в ствол скважины, и он может перетекать через ствол скважины.Переливная суспензия с просверленным буровым раствором / почвой и т. Д., Которая выходит вместе с бентонитовой суспензией, проходит по каналам и собирается в отстойниках, где осаждаются осадки, и бентонит можно повторно использовать. При необходимости бентонит можно пропустить через резервуар для шлифования, чтобы удалить частицы песка перед его повторным использованием.
  10. Глубина сваи должна проверяться измерительной цепью, и точная глубина должна быть записана в отчете о сваях.
  11. После растачивания на требуемую глубину будет произведена недробитка расширителем желаемого диаметра.Завершение желаемой резки луковицы будет подтверждено (i) вертикальным перемещением ручки и (ii) использованием L-образного стержня, длина которого достаточна для достижения точки луковицы примерно на 2 фута над уровнем земли, и горизонтальный размер равен 0,5 диаметра луковицы минус диаметр ворса.

2. Опускание каркаса арматуры

  1. Сборный арматурный каркас, подготовленный в соответствии с чертежами и утвержденной глубиной, доставляется и хранится рядом с местом расположения сваи во время бурения.
  2. После получения разрешения инженера арматурный каркас будет аккуратно поднят и опущен краном / вручную в просверленное отверстие. Необходимое бетонное покрытие будет получено за счет использования уже сделанных круглых блоков перекрытия такой же прочности, как и свая.
  3. Если арматурный каркас очень длинный, т.е. его невозможно переместить за один подъем, он будет подниматься один за другим и привариваться к стыкам, а затем опускаться внутрь просверленного отверстия.
  4. Необходимо проверить, достиг ли арматурный каркас до низа сваи, измерив расстояние от верха каркаса до уровня земли.

3. Промывка

  1. После опускания сепаратора в отверстие необходимо опустить трубу диаметром 200 мм подходящей длины. Операция выполняется путем опускания одной трубы tremie за другой и соединения их резьбой для поддержания водонепроницаемости по всей длине до тех пор, пока зазор между основанием сваи и Tremie не будет составлять 75-100 мм. труба tremie фиксируется / поддерживается сверху для поддержания уровня, а воронка прикрепляется сверху.
  2. Дренажная головка, которая должна быть установлена ​​на трубе для трения для промывки.Канал промывается свежей суспензией бентонита через тремировочную головку. Перекачивание для промывки осуществляется с помощью циркуляционного бурового насоса. Промывка будет проводиться для удаления всех рыхлых отложений, которые могли скопиться на пластах основания. Далее, операция промывки должна продолжаться до тех пор, пока консистенция поступающей и вытекающей суспензии не станет одинаковой.

4. Бетонирование свай

  1. Укладка бетона не должна продолжаться, если плотность жидкости около забоя скважины превышает 1250 кг / м. 3 .
  2. Определение плотности бурового раствора у основания ствола скважины должно выполняться путем отбора проб жидкости из подходящей пробы суспензии, одобренной ответственным инженером, в первых нескольких сваях и в дальнейшем с подходящим интервалом между сваями, и результаты записываются .
  3. После завершения промывки необходимо снять тремми-головку и присоединить к трубе треми воронку.
  4. Осадка бетона будет поддерживаться на уровне от 150 мм до 200 мм.
  5. Работы по бетонированию будут проводиться с использованием труб диаметром 200 мм.
  6. Первичная заправка бетона должна подаваться в воронку с помощью пробки. Общее количество бетона в воронке должно быть больше, чем объем всей трубы плюс свободное пространство под грунтом. Это обеспечит водонепроницаемость бетонной смеси.
  7. Подъем и опускание повторяются, постоянно поддерживая достаточное количество бетона в воронке. По мере бетонирования трубу-тремор следует снимать одну за другой, следя за тем, чтобы труба-тремор имела достаточную заделку в бетон, пока не будет забетонирована вся труба.Необходимо поддерживать достаточный напор зеленого бетона, чтобы предотвратить попадание почвы или воды в бетон. Укладка бетона должна происходить непрерывно от подошвы до верха сваи.
  8. Бетон заливается в воронку. Когда бетон достигает верха воронки, заглушка поднимается, чтобы позволить бетону течь в соответствии с укладкой каждой партии бетона.
  9. Бетонирование сваи должно выполняться на высоте не менее 300 мм над уровнем отсечения, чтобы получить хороший и прочный бетон на уровне отсечения.
  10. После завершения бетонирования воронку и другие аксессуары необходимо тщательно промыть и сохранить в надлежащем состоянии штабелирования рядом с местом расположения следующей сваи.
  11. При бетонировании под водой в каждую партию следует добавлять 10% дополнительного цемента сверх проектной смеси.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
