Армирование кладочной сеткой: Некоторые тонкости армирования газобетона — М-Сет

Содержание

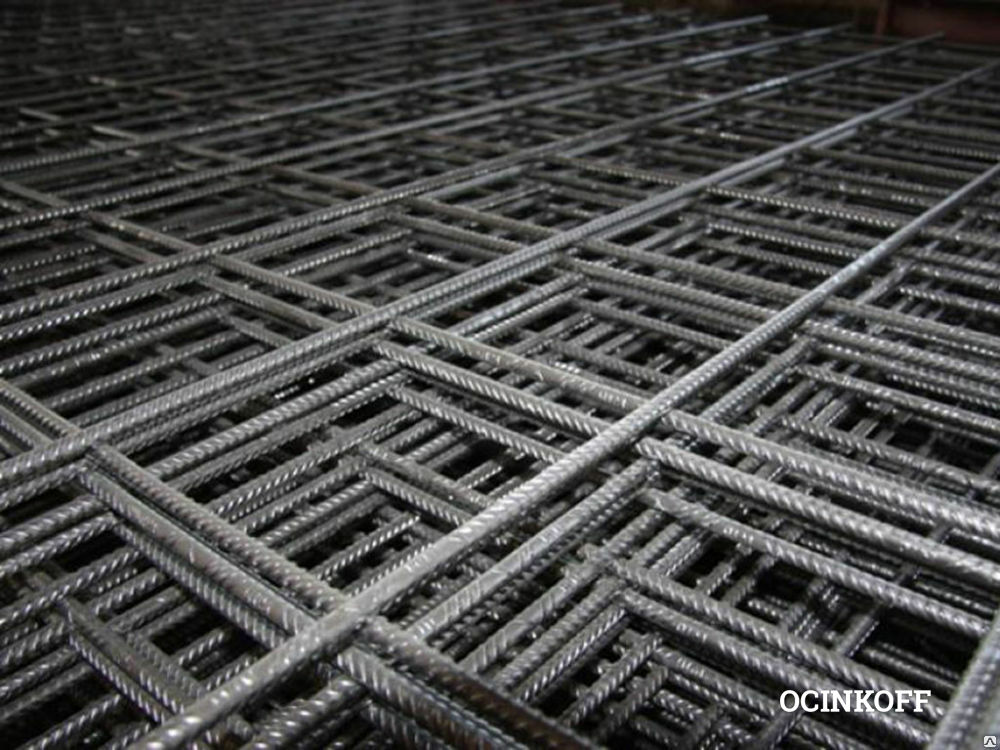

Использование кладочной сетки для армирования бетона

Для усиления бетонной или кирпичной кладки используется оцинкованная кладочная сетка. Она изготавливается свариванием тонких металлических прутьев или вязкой полимерных материалов так, чтобы получались ячейки. Наиболее ровная и точная сетка получается на сварных станках с многоточечным оборудованием.

Технические характеристики и разновидности

Стандартом сеточного полотна считается размер 380х1500 мм. Согласно ГОСТам, для противостояния коррозии сетка оцинковывается или покрывается полимерными веществами.

Диаметр может меняться в диапазоне 0,5-5 мм, размер арматуры изменяется в пределах 6-12 мм, ячейки колеблются по габаритам в промежутке 5-200 мм. Ячейки бывают квадратными, ромбовидными и трапециевидными. Поставляется материал в рулонах или картах. При выборе следует следить за весом: реальный вес и вес, указанный на упаковке, должны совпадать, допустимо не более чем пятипроцентное отклонение.

Область применения

Кладочная сетка участвует в усилении бетонной или кирпичной кладке, в укреплении построек из газоблоков, пеноблоков и шлакоблоков. Другие сферы применения:

  • возведение оград, клеток и теплиц;

  • распределение щебня и других стройматериалов;

  • упрочнение арочных конструкций;

  • укладка напольной плитки;

  • стяжка полов;

  • штукатурные и фасадные работы;

  • строительство дорог (дорожного полотна).

При укладке газобетона усадка зданий вызывает большую растягивающую нагрузку. Она устраняется базальтовой либо оцинкованной металлической сеткой, укладываемой через каждые четыре ряда блоков. Это подходит для использования газобетона, шлакоблоков и керамзитобетона. Если используются кирпичи (например, при облицовке), сетка кладется через каждые три ряда. Эти стандарты могут меняться в зависимости от качества укладочного материала.

Армирование стен, фундаментов и несущих конструкций делается металлической оцинкованной сеткой. Газобетону более предпочтительна базальтовая сетка, а стенам, не несущим большую нагрузку — стеклопластиковая разновидность (с полимерным покрытием).

Сетка используется для армирования пола, она предотвращает трещины и проседания. Для пола подходят любые разновидности, наиболее часто применимая — металлическая или полимерная кладочная сетка. Габариты ячеек подбираются в зависимости от степени нагрузки на пол и толщины бетона. Можно укладывать сетку и на гидроизоляцию, главное — использовать подставки, чтобы она не касалась изоляции.

Как выполнить армирование кирпичной кладки с использованием кладочной сетки и арматуры

Дома из кирпича считаются одними из самых прочных и долговечных. Такой материал для стен выбирают люди, которые хотят, чтобы их жилье прослужило не меньше 70 лет. Одним из минусов кирпичных стен можно назвать риск появления трещин. Они образуются из-за неправильного проектирования, просадки грунта или нарушения технологии укладки.

Чтобы избежать подобных негативных последствий, специалисты советуют делать армирование кирпичной кладки. Этот процесс довольно прост и не требует специальных умений, но он играет важную роль в продлении жизни дома. И, конечно, стоимость материалов для армирования намного ниже затрат на ремонт или восстановление кладки. Перед тем, как закупить арматуру, необходимо посоветоваться со специалистами, которые помогут подобрать подходящие стержни.

В каких случаях нужно армировать кладку?

Есть несколько случаев, когда армирование должно быть выполнено в обязательном порядке. В противном случае, надежность конструкции будет сильно уменьшена и есть большой риск обвала стены.

Итак, армирование необходимо:

  1. Когда на стены оказывается большая нагрузка. Чаще всего такие условия возникают при возведении многоэтажного дома. На нижнюю часть стены приходится колоссальная нагрузка (плиты перекрытия, лестницы, крыша, отделочные материалы и мебель), которую обычная кладка просто не выдержит.
  2. Когда дом возводится на грунте, дающем усадку. Если почва может со временем осесть, это может вызвать неравномерную просадку дома. В результате на стенах могут образоваться трещины. Чтобы избежать этого, важно сделать правильный армирующий каркас здания.
  3. Если не хватает кирпича или раствора. В условиях, когда имеется недостаточное количество материала, в ход нередко идет колотый кирпич или более дешевые растворы. В таком случае армирование просто необходимо, чтобы конструкция обладала достаточной прочностью.
  4. В районах с сейсмической активностью. Если в местах, где ведется строительство, есть риск землетрясений, то требуется не просто армирование, а серьезное укрепление кладки. Чаще всего в таких ситуациях используют продольную технику армирования, а также применяют дополнительные приемы для усиления. Такой подход позволяет кирпичным зданиям выдерживать достаточно большие колебания, оставаясь при этом целыми.
  5. При возведении колонн и столбов. Делается это в том случае, если конструкции имеют недостаточную толщину. Арматура играет роль дополнительной опоры, которая делает колонну прочнее.
  6. Возле дверных и оконных проемов. Двери и окна армируются в двух рядах над проемами, а окно еще и в двух рядах под проемом. Это позволяет усилить слабые места в стене, чтобы кладка выдерживала дополнительную нагрузку.
  7. Когда новое здание присоединяют к старому. Места соединения двух построек чаще всего ненадежны и подвержены расколам, поэтому здесь требуется дополнительное укрепление. Армирующий пояс призван соединить старое и новое здание и усилить постройки. Сетка располагается таким образом, чтобы ее середина оказалась в месте стыка двух зданий.
  8. Если кирпичная кладка осуществляется без перевязки швов. Уложенный таким образом кирпич смотрится очень эффектно и не обычно, однако в этом случае резко снижается прочность стен. Во время кладки обязательно нужно использовать арматуру, причем укладывать ее надо в каждом 3-ем ряду.

Более подробные нормативы, когда же нужно армировать кладку, вы можете найти в СТБ 2087-2010 — Возведение каменных и армокаменных конструкций. Обычно при возведении малоэтажных коттеджей владелец может самостоятельно армировать стены. Если же здание достаточно большое или находится в зоне с сейсмологической активностью, процесс армирования лучше доверить профессиональным проектировщикам и строителям. Они произведут необходимые расчеты с учетом особенностей вашей местности и рассчитают количество арматуры.

Виды армирования

В строительстве выделяют 3 вида армирования кирпичной кладки:

  • поперечное;
  • продольное;
  • вертикальное.

Для любого из них понадобятся прутки арматуры или готовая кладочная сетка, которую можно купить на любой металлобазе. Вместе с перевязкой кирпича и прочным раствором арматура будет способствовать усилению кладки.

Поперечное армирование

При поперечном армировании  используется кладочная сетка, которую размещают между рядами. Сетка бывает готовой или связанной из отдельных прутьев проволокой. Обычно прутки имеют диаметр не менее 5 мм и не больше 8 мм. Если применять арматуру большего диаметра, это может утолстить кладку и негативно сказаться на ее прочности.

Как правило, поперечное армирование выполняется через каждые 2-5 рядов. Прямоугольные сетки укладываются через 5 рядов. Если используется толстый кирпич, то через 4 ряда. При использовании зигзагообразной сетки ее укладывают в двух соседних рядах, чтобы стержни были перпендикулярны. Дистанция для такой кладки рассчитывается исходя из расстояния между сетками одной направленности. При возведении кладки необходимо постоянно следить, чтобы концы сетки торчали на 3-5 мм за стенкой. Благодаря этому можно контролировать местонахождение арматуры в стене. Для усиления кладки обычно используется раствор марки 50 и выше. В дальнейшем этим материалом закрывают арматуру со всех сторон не меньше, чем на 2 мм для предотвращения коррозии.

Поперечное армирование особенно эффективно при строительстве арок и других наклонных конструкций. Чтобы не мучиться с зигзагообразной арматурой, лучше купить кладочную сетку в Минске уже в готовом виде. Она более удобна в применении и всегда есть в продаже.

Продольное армирование

Продольное армирование чаще всего применяется для усиления стен на боковые нагрузки и изгиб. Как видно из названия, сетка располагается вдоль кладки, чтобы укрепить продольные швы. Чаще всего для этого типа армирования применяются отдельные прутки.

Высота между уложенными сетками должна составлять 40 см, а сами сетки должны укладываться в горизонтальных швах стены. Толщина шва, где будет находиться арматура, должна быть больше диаметра стержня минимум на 4 мм. Марку раствора лучше выбирать не меньше 25 либо 50.

Продольное армирование также может выполняться снаружи кладки. Его можно делать уже после того, как часть стены готова. Это удобно, когда отсутствуют необходимые материалы для армирования. Шаг хомутов должен быть не больше 15 диаметров стержней.

Вертикальное армирование

Вертикальное армирование чаще всего применяется для усиления различных колонн, выполненных из кирпича. Для реализации этого типа армирования вам нужно будет купить прутки разной длины. Чаще всего диаметр арматуры составляет 10-15 мм, но для больших зданий может потребоваться материал в 30 мм.

Особенностью процесса является то, что кладку делают с учетом установки прутьев. В кладке должны быть пустоты, в которые затем вставляют арматуру и заливают раствором. Пустоты должны повторяться через несколько рядов. Благодаря такой технологии можно возводить прочные столбы без увеличения их размеров.

Существует два вида армирования:

  • Внешнее. Стержни устанавливаются по внешним сторонам колонны и затем заливаются бетоном. В этом случае также применяется сетка, которая делает конструкцию еще прочнее.
  • Внутреннее. Пруты вставляются внутрь столба и заливаются раствором. По углам колонны устанавливаются армирующие уголки, которые соединяются между собой перемычками. Они выкладываются по мере возведения колонны и берут на себя часть нагрузки.

Какая арматура применяется для кирпичных кладок?

Как уже было сказано выше, чаще всего для любого типа армирования используются металлические пруты размером 3-8 мм. Однако в настоящее время арматуру также изготавливают из полиэтилена или ПВХ. Наиболее ходовой среди строителей является сетка кладочная 50х50х3 и 50х50х4. Она отлично подходит для типовых зданий с небольшим количеством этажей и умеренными нагрузками.

Если вам необходимо использовать арматуру диаметром 6-8 мм, то лучше приобретать отдельные пруты, а не сетку. Дело в том, что готовая сетка таких размеров будет достаточно толстой, из-за чего увеличится толщина шва. В таких случаях стержни просто отдельно укладывают зигзагом. Как правило, стержни располагаются на расстоянии 40-100 мм друг от друга. Выбор конкретного расстояния зависит от особенностей здания.

Арматурную сетку можно сделать самостоятельно прямо на строительной площадке. Для этого необходимо соединить отдельные пруты на одинаковом расстоянии. Специалисты рекомендуют соединять стержни с помощью специальной вязальной проволоки, так как из-за сварки металл может постепенно ржаветь.

Если вы используете стержни из черного металла, их обязательно нужно покрасить. Это также предотвратит появление коррозии, из-за которой кладка потеряет прочность.

Видеоурок: армирование кирпичной кладки

Преимущества металлической кладочной сетки

Наиболее распространенной на рынке является сетка из металла. Она имеет несколько неоспоримых преимуществ:

  • Способность выдерживать даже самые сильные нагрузки, что особенно важно при возведении высотных зданий. При этом сетка не деформируется и не снижает прочность всей конструкции.
  • Устойчивость к коррозии при правильной обработке. Нанесение специальных веществ на поверхность сетки делает ее устойчивой к появлению ржавчины. Это существенно продлевает ее срок службы и долговечность стены в целом.
  • Металлическая сетка имеет приемлемую стоимость. Особенно выгодно покупать товар сразу оптом.
  • Большой выбор размеров. Это позволит вам выбрать именно ту сетку, которая идеально подойдет для ваших стен. Наиболее распространены сетки с мелкими ячейками, подходящие для большинства домов.

Соединение облицовочного кирпича с основной стеной

В некоторых случаях кирпич применяют для облицовки еще не готовых основных стен, которые будут построены позже из других материалов. Несмотря на то, что кладка не несет таких больших нагрузок, как в кирпичных домах, ее также необходимо укреплять. Благодаря этому облицовка продержится много лет и не будет разрушаться под воздействием вредных факторов.

Для армирования понадобятся металлическая сетка диаметром 4 мм. Она гораздо удобнее в использовании, чем отдельные пруты. Это существенно упростит работу и позволит соединить кладку со стеной без лишних проблем. Также можно использовать проволоку или стальную ленту.

  1. Если вы используете проволоку, нужно нарезать ее на куски подходящей длины. Это можно сделать с помощью болгарки, болтореза или обычного лобзика. Если всех этих инструментов нет под рукой, подойдут и пассатижи.
  2. Уложенная на кирпич проволока или сетка прижимается другим кирпичом, а затем соединяется с забутовочной кладкой. Выполняя одновременную кладку основных стен и облицовки, вы можете выдерживать одинаковый уровень высоты подоконников и кладки. Кроме того, упрощается установка перемычек над дверями и окнами. Однако во время процесса необходимо быть очень осторожными, чтобы не загрязнить облицовку раствором.
Видеоурок: устройство перемычек с армированием

Возводя свой дом, не игнорируйте этап армирования стен. Эта часть здания несет самые большие нагрузки, поэтому их укрепление должно стоять на первом месте во время строительства. Даже если вы уверены в качестве кирпича, использование дополнительной арматуры будет совсем нелишним. Этим вы обеспечите долговечность вашего дома и надолго забудете про ремонт стен.



Металлобаза «Аксвил» предлагает купить оптом и в розницу с доставкой по Беларуси следующие виды металлических сеток:



Армируем кладку базальтовой сеткой своими руками. Кладочная базальтовая сетка — советы от профессионалов по монтажу

При возведении здания из кирпича или пеноблоков, обязательным технологическим моментом выступает армирование. Отличным вариантом в данном случае станет кладочная базальтовая сетка. Об особенностях, преимуществах и способах укладки данного материала поговорим далее.

Оглавление:

  1. Преимущества базальтовой сетки и сфера ее использования
  2. Особенности применения базальтовой сетки
  3. Технология армирования газобетона базальтовой сеткой
  4. Рекомендации по укладке базальтовой сетки на кирпичное основание
  5. Армирование кладки — способы и их описание

Преимущества базальтовой сетки и сфера ее использования

Для изготовления армирующей сетки используют непрерывные волокна на основе базальта., в дальнейшем пропитаны специальным веществом. Сетка отличается высокой прочностью, хорошими эксплуатационными характеристиками, способностью выдерживать высокую нагрузку.

Сфера использования не ограничивается кладкой стен, выполненных из кирпича или камня, материал также широко распространен при монтаже пеноблоков и керамоблоков. Кроме того, сетка используется для создания клеевых конструкций на основе цементно-песчаного раствора.

Из базальтовых волокон производят сетки, армирующие прутья, тканые и рулонные материалы. Базальтовая сетка широко используется в дорожно-строительной отрасли для укрепления дорожных путей и асфальтированных покрытий.

Среди достоинств материала выделим:

  • снижение появления трещин на поверхности и укрепление ее;
  • стойкость перед влагой, коррозией, температурными колебаниями и растяжением;
  • в сравнении с арматурой, базальтовые стержни не ржавеют и имеют более продолжительный срок эксплуатации;
  • стойкость перед агрессивной средой и влагой;
  • обширная сфера использования;
  • укрепление стен и кладки;
  • возможность армирования каменных сооружений;
  • снижение уровня растрескивания бетонных изделий.

Базальтовая сетка отличная альтернатива стальным армирующим материалам. В местах сваривания, узлы стальных сеток поддаются коррозии, окисляются и через время разрушаются, приводя к появлению трещин и дефектов на стенах. Это происходит по причине воздействия щелочного кладочного раствора на поверхность.

Кроме того, металлическая сетка обладает большим весом, по сравнению с базальтовой. Она нагружает конструкцию здания и фундамент. Пружинистость стальной сетки приводит к возникновению трудностей в процессе ее монтажа на стену. Острые прутья требуют особой аккуратности в работе.

Эластичность базальтовой сетки позволяет армировать сложные по конфигурации многоуровневые конструкции, об нее сложно пораниться, а вес материала не затрудняет его транспортировку и не нагружает общую конструкцию здания.

Предлагаем сравнение стальной армирующей сетки с базальтовой:

1. Базальтовый вариант отличается низкой тепловой проводимостью. Стальная сетка, из-за высокой теплопроводности образует внутри стен мостики холода.

2. Одинаковый диаметр стальной и базальтовой сетки, у второй — отличается лучшим растяжением и способностью выдерживать большую нагрузку.

3. Один метр квадратный базальтовой ваты весит до 300 грамм, такой же объем металлической сетки — 2000 грамм.

4. Базальтовая сетка отличается стойкостью к большинству агрессивных составов, используемых при строительстве здания, она не покрывается коррозией и не разрушается под их воздействием.

5. Стоимость базальтовой сетки на порядок ниже, чем стальной. Базальтовая сетка более комфортная в работе, она легко складывается и разворачивается. Материал ровно укладывается на стену, легко режется, при необходимости, даже обычными ножницами.

6. Согласно проведенным исследованиям, стены с армированием базальтовой сеткой, отличаются высокими несущими способностями, по сравнению с не армированными элементами.

Сфера использования базальтовых сеток довольно обширна. Их применяют в малоэтажном возведении зданий, в процессе возведения каменных, кирпичных или пеноблочных стен. Кроме того, сетки активно используют при оштукатуривании, они отлично армируют стены, и предотвращают растрескивание.

Особенности применения базальтовой сетки

Базальтовая сетка используется для соединения двухслойной кладки. Например, если стены выполнены из пеноблоков, но дополнительно их облицовывают кирпичом. Базальтовая сетка отличается высокой механической прочностью, хорошей химической антикоррозийностью, низкой теплопроводностью.

Перед укладкой сетки, подсчитайте количество материала, необходимого для работы. Далее сетку нужно нарезать в соотношении с размерами стен, на которые ее укладывают. Нарезка материала выполняется обычными ножницами или ножницами по металлу. Дальнейшие действия определяются наличием или отсутствием теплоизоляционной прослойки.

Для монтажа сетки потребуется минимум два человека. Стыки между определенными отрезками укладывают с соблюдением нахлеста в 3-4 ячейки. После фиксации сетки на стене, поверх ее укладывается облицовочный кирпич или ячеистые блоки. Учтите, что грубое смещение сетки или ее деформация — недопустимы. Это приведет к снижению несущих способностей стен. Базальтовая сетка используется в том случае, если кладка выполняется с использованием цементного, известкового раствора или клея.

Сетка укладывается таким образом, чтобы выступать с боку на 0,5 см. Монтаж базальтовой сетки выполняется через два ряда установки крупногабаритного камня или пеноблока. Армирование кирпичной кладки подразумевает выполнение таких требований:

  • для соединения смежных сеток между собой устанавливайте сетку с нахлестом в 3 мм;
  • толщина шва армированной кладки составляет диаметр пересечения двух стержней;
  • при периодическом завершении кладки, обустройте штраб, благодаря которому в дальнейшем будет продолжено армирование;
  • угловые части дома армируют с помощью специальных элементов;
  • все работы проводятся с соблюдением правил безопасности.

Технология армирования газобетона базальтовой сеткой

Кладка стен из газобетона выполняется с помощью специальных клеевых составов или цементного раствора. Первый вариант — дороже, но намного эффективнее. Количество клея, для соединения газоблоков меньше, чем цемента в 3-4 раза, а стоимость — в два раза выше, чем цемента. Поэтому, рекомендуем все же использовать клеевой состав при выполнении кладки.

Кроме того, клей, по сравнению с цементом, положительно сказывается на низкой теплопроводности базальтовой сетки, дополнительно улучшая теплоизоляцию в доме. Если внешняя часть дома изготавливается из кирпичей, то в таком случае, армирующая сетка, соединяет их с пеноблоками. Довольно часто, между этими слоями укладывают утеплитель или пароизоляцию.

Эталонный вариант стены состоит из таких слоев:

  • армирование пенобетонных конструкций;
  • плитный или минераловатный утеплитель;
  • пароизоляция;
  • армирование;
  • вентиляционная прослойка;
  • облицовка кирпичом.

Газобетон, какбольшинство строительных материалов дает усадку, через 2-3 месяца после монтажа. Отсутствие армирования приводит к растрескиванию кладки и появлению трещин на стенах, а также к снижению их несущих способностей. Армирование базальтовой сеткой имеет определенное функциональное назначение, а именно:

  • снижает снижение вибрационных процессов на здание;
  • защищает гидроизоляционный слой;
  • повышает ударную прочность.

Армирования газобетона индивидуальный процесс, разделяющийся на два варианта;

  • полное армирование;
  • частичное армирование.

Независимо от того, какой вариант актуален для дома. Существуют обязательный участки, поддающиеся укрепление базальтовой сеткой. Среди них отметим:

  • начальная кладка на первом этаже;
  • нижняя часть оконных проемов;
  • перемычки и зоны перекрытия.

При расстоянии между блоками минимум в 300 см, кладочная сетка устанавливается в двух или трех местах. При меньшем интервале, армированию подлежат только оконные проемы и участки под ними. Если кладка выполняется всплошную, то сетка фиксируется по центру. Стены, на которые постоянно воздействует ветровая нагрузка или механические факторы, армируются обязательно.

Полимерная или базальтовая сетка для газобетона отличается такими преимуществами:

  • длительная эксплуатация — более сотни лет;
  • легкость монтажа — легкий вес, удобство установки, гибкость и эластичность;
  • способность выдерживать большую нагрузку;
  • отсутствие мостиков холода в стенах, армированных базальтовой сеткой;
  • доступная стоимость.

Выделяют два варианта базальтовой сетки для армирования:

  • рулонная — используется на гладкой поверхности, ширина полотна около 100 см;
  • узкая сетка, ее называют серпянкой — укрепляет стыки между полотнами, укладывается по углам, отличается разными размерами от 40 до 200 см.

Выбирая сетку для армирования газобетона, приобретайте материал с запасом минимум в 10%. Армированное полотно делает газобетонную кладку качественнее, а отсутствие усиления приводит к образованию трещин.

Рекомендации по укладке базальтовой сетки на кирпичное основание

Выделяют три варианта армирования кирпичной кладки:

  • перпендикулярный;
  • парралельный;
  • продольный.

Сетка используется при поперечном армировании. Сетчатая арматура повышает себестоимость строения и увеличивает трудозатраты на его возведение. Однако, именно поперечное армирование увеличивает несущие способности стен на 50%.

Для армирования кирпичной кладки своими руками, выполните такие действия:

1. Установите сетку на ранее уложенный ряд кирпичей. Соедините ее с раствором.

2. Уложите на основание еще один слой раствора, таким образом, чтобы он полностью покрыл сетку.

3. Продолжайте укладывать кирпич, вжимая его в сетку и корректирую положение по уровню. Армирующий пояс имеет специальный зажим, который удерживает кирпич, плотно соединяя его с раствором.

Учтите, что от типа используемого кирпича напрямую зависит технология и правильная укладка базальтовой сетки. Например, для кирпича М150 силикатного типа, сетка укладывается через каждые пять рядов, а для двойного кирпича — через четыре, для керамических вариантов — через три.

Армирование кладки — способы и их описание

Сетчатый вариант армирования используется только в случае использования кирпичей высокой марки и раствора, который не обеспечивает максимальную прочность кладке. Сетчатая арматура, используемая в таком случае, составляет минимум 0,1% от величины объема кладки.

Интервал укладки арматурной сетки рассчитывается индивидуально и определяется нагрузкой на здание, материалом стен, наличием утеплителя. Минимальное значение диаметра арматурной сетки составляет 0,3 см. Арматура для горизонтальных швов должна быть толще в диаметре около 0,6 см.

Поперечный вариант армирования основывается на закладывании сетки между рядами кирпичей. Диаметр прутьев в таком случае составляет от 0,5 до 0,8 см. Интервал армирования — от двух до пяти рядов.

Выбирая рядность учтите высоту кирпичей, необходимую прочность стен, их смещение или дальнейшую деформацию. Если сетка заменена проволокой, выполняйте армирование сразу в двух рядах, укладывая ее перпендикулярно.

Усилить кирпичную кладку поможет специальный раствор на основе цемента высокого качества. Базальтовая сетка укладывается на кирпич таким образом, чтобы ее края выступали со стены на пол сантиметра.

Продольное армирование позволяет усилить межстенные перегородки в доме перед изгибом и боковыми нагрузками. В таком случае, арматуру укладывают по кладке для дополнительного усиления. Выделяют два варианта такого армирования:

  • внешнее;
  • внутреннее.

Для фиксации элементов между собой используют сварочный аппарат, а также прутья и анкера.

Усилить кирпичные строения поможет вертикальное армирование. В данном случае, армировать кирпичную кладку помогают специальные элементы в виде уголков, поперечных перемычек и прутьев.

Базальтовая армирующая сетка актуальна только в случае поперечного армирования. Кроме того, данный метод наиболее эффективен при выполнении кирпичной кладки. Качество полученного здания также определяется типом раствора, вариантом выбранной кладки, наличием или отсутствием утепления. В любом случае, армирование — очень важный компонент, который напрямую определяет длительность эксплуатации кирпичного, каменного или газобетонного здания.

Монтаж базальтовой сетки видео:

виды и размеры материала- как применять +Видео

Ни один строительный материал из керамики или на основе бетона не может обеспечить 100% гарантию прочности построенному из него сооружению без дополнительного элемента. Таким элементом является кладочная сетка. По техническим характеристикам она имеет несколько различий.

В статье рассказывается о одном из самых важных материалов в строительстве, кладочной сетки. Области применения её разнообразны как по прямому предназначению, так и для сопутствующих целей, но от этого её роль не становится меньше.

Все обозначенные факторы говорят об важности применения кладочной сетки для прочного здания. Недорого, прочно, выгодно, быстро и надёжно!

Кладочная сетка для кирпича. Общие сведения

Материал исполнения

Металлическая кладочная сетка

Она состоит из стальной проволоки класса ВР толщиной от 3 мм до 5 мм.

Отрезки арматуры необходимой длинны, свариваются на станках точечным полуавтоматическим аппаратом в местах перекрещивания.

При дополнительных требованиях готовые карты, для уменьшения риска коррозии, покрываются цинком.

Сетка из базальтового волокна

При изготовлении жилы соединяются между собой вязкой с помощью стяжных хомутов из полиэтилена. В отдельных случаях поверхность проволоки покрывается песком с помощью клеевого состава для лучшей сцепки с раствором. Материал по прочности не уступает стальной сетке, не подвержен коррозии.

Стеклопластиковая армировочная сетка с полимерным покрытием

Изготавливается монолитным способом на станках. Применяется только в конструкциях не несущих большой весовой нагрузки.

Технические размеры

  • Стандартная толщина жил 2,5 мм, 3 мм, 4 мм, 5 мм. применяется редко.
  • Размер ячеек равен 50х50 мм, 50х100 мм, 100х100 мм.
  • По форме ячейки делают квадратными, ромбовидными, зигзагообразными.
  • По длине готовый лист кладочной сетки равен 200 см, 300 см, 500см,
  • Ширина листа 50 см,100 см, 200 см.

Область применения

Основной функцией кладочных сеток из любого материала является усиление конструктивного материала посредством армирования.

Существуют места непрямого назначения по использованию такого материала:

  • устройство оград,
  • изготовление временных клеток для животных,
  • укрепление мест хранения сыпучих материалов на строительной площадке.

Использование сетки

Стальная кладочная сетка по своим техническим характеристикам является самой востребованной при монтажных работах в строительстве зданий, в основном её используют в нижеописанных случаях.

Стальная кладочная сетка при армировании кладки стен из кирпича

Как основной несущей конструкции, так и облицовке стен. Она прокладывается через каждые 3 ряда кирпичной кладки в раствор.

Применяется сетка из проволоки толщиной 3 мм или 4 мм, ячейки размером 50х50 мм или 50х100.

Используют два основных способа армирования: горизонтальное укрепление и вертикальное устройство сетки. Последний способ применяется для усиления колонн и простенков, как самых слабых звеньев здания.

Полосы необходимых размеров вырезаются из цельных листов в соответствии с шириной стены, но допускается выход прожилин из кладки внутрь помещения.

Это действие подразумевает два результата; визуальное подтверждение применения сетки при заключении акта скрытых работ, и в дальнейшем отрезки участвуют в армировании слоя штукатурки.

Для армирования углов стеновой кладки используют отрезки проволоки не связанные между собой, но их сгибают под необходимым углом.

Армирование кладочной сеткой не только усиливает прочность стены, но и производится равномерное перераспределение весовой нагрузки на фундамент здания. Тем самым опосредственно увеличивается срок эксплуатации сооружения.

В сейсмоопасных районах уменьшается риск фатальной деформации постройки.

Кладочная сетка применяется при выполнении монолитных работ и изготовлении стяжки для предотвращения растрескивания большого массива бетона перед укладкой плитки.

Для кладки керамических блоков можно применить базальтовую сетку

Она легче по весу, а по остальным параметрам не уступает стальному армированию.

Нюанс в том, что прочность базальтового волокна зависит от диаметра жилы, равный параметр со стальной сеткой с проволокой в 3 мм достигается большим диаметром базальтовых жил, 6 мм.

Толщина шва при кладке одинарного полнотелого кирпича не должна превышать 5 мм. во избежание образования мостика холода, поэтому используется стальная кладочная сетка с меньшей толщиной жил.

А при постройке стен из керамических блоков максимальная толщина шва разрешается до 8 мм. Сам блок является пустотелым и лёгким по весу, поэтому можно использовать базальтовую кладочную сетку с большей толщиной прожилин. Она в несколько раз легче и поддаётся коррозии.

При возведении элементов здания ненесущих весовой нагрузки применяют полимерную сетку

Она прокладывается в кирпичной кладке через каждые 5 рядов, обеспечивая необходимую прочность стене. Её применяют для возведения межкомнатных перегородок и стен санузлов.

Заключение

Такой небольшой элемент как кладочная сетка является одним из самых важных материалов при строительстве любых зданий и сооружений.

Она недорогая, производится в короткие сроки, с длительным сроком службы. Польза её не оспоримая для надёжности и долговечности объекта.



Армирование блоков из газобетона металлической сеткой

Главная \ Кладочная сетка для пено- газобетона

Новинка в ассортименте продукции завода — кладочная оцинкованная сетка для межблочного армирования зданий из пено- газобетона и других вариантов блоков.



Производители пеногазобетонных блоков и клея для них в большинстве своем утверждают, что дополнительное армирование швов сетками не имеет необходимости, в то время когда многие проектировщики зданий закладывают в проекты межблочную сетку. Кто же из них прав? Попробуем разобраться…

Отсутствие необходимости межблочного армирования производители блоков (кстати далеко не все) определяют как преимущество своей продукции вследствие следующих аргументов:

  • Дополнительные трудозатраты на армирование при использовании полос из проволоки ВР и арматуры, так как слой межблочного клея минимален и для укладки армопоясов необходимо штробить выемки под прутки
  • Дополнительные затраты денег на приобретение армирующих компонентов в виде сеток, либо стеклопластиковой арматуры и увеличение стоимости объекта.
  • Армопояс из сеток металлических без покрытия (черных, типа ВР1 и прутка) подвержен коррозии и гниению внутри шва.

С этим можно согласиться, если строящийся объект находится в идеальных условиях для строительства, не подразумевающих воздействия движений грунта и сейсмики,



«Необходимость определяет проектировщик, исходя из конструктивных особенностей и протяженности стен будущего строения, сейсмической зоны местности, силы и розы ветров в данной местности, особенностей грунта в зоне застройки и типа фундамента, а также характеристик материала стен. Здесь выясняется, хватит ли прочности у применяемого при строительстве газосиликата выдерживать возникающие нагрузки и не давать микротрещин. (izbloka.com)»

Специалистами конструкторского отдела нашего предприятия была разработана и введена в поточное производство продукция, которая ставит точку в решении этого вопроса: Кладочные полосы из сетки ПВС, произведенные из оцинкованного сырья, имеющие ряд преимуществ:

  • Низкая цена кладочной сетки
  • Коррозионная стойкость
  • Ячейки ориентированы продольно кладке блоков, что придает дополнительную прочность при армировании.

Технология армирования утверждена конструкторской документацией с описанием всех узлов и соответствует строительным правилам.

Виды сеток и их цена со склада завода в Иркутске:

Цена на кладочную сетку для газопенобетона (длина изделия 1250 мм):



ширина, мм

размер ячейки по

большой диагонали

ромба

покрытие (сырье)цена, руб/шт
10062,5оцинк. 14,00
180125оцинк.15,00
240125оцинк.21,00
380125оцинк.30,00
480125оцинк.37,00



По вопросам правильного применения, приобретения, наличия на складах либо сроков производства обращаться по телефону в г. Иркутске:

+7 (3952) 919-715

либо по заявкам на почту отдела сбыта: [email protected]

Кладочная сетка для пеноблоков и газобетона – виды и особенности + видео

Кладочная сетка стала весьма частой гостьей на строительной площадке, ведь нередко в качестве материалов для каркаса используются пеноблоки или газобетон. Почему эти простые и дешевые материалы требуют укрепления? О сетке и ее применении расскажем в статье.

1
Зачем в каждой кладке нужна сетка, и можно ли обойтись без нее?

Для любой кладки, создаваемой из блоков, требуется дополнительное укрепление путем армирования – расположения металлических стержней или проволоки между стыками. Для простоты и скорости их заменяет кладочная сетка. И хотя многие специалисты считают, что современные строительные материалы обладают достаточной механической прочностью, и слой арматуры лишь нарушит толщину швов кладки, при проектировании дома всегда в документации требуется обязательное применение кладочной сетки.

Использование кладочной сетки в строительстве

Механической прочности строительного материала недостаточно, чтобы предотвратить появление трещин при возведении стен. Они могут повлиять на качество и срок службы постройки. Наличие трещин достаточно сложно замаскировать, такие дефекты портят внешний вид здания. Кроме того, могут появиться щели в швах кладки. Это грозит значительной потерей тепла. Появление щелей, как правило, вызвано неравномерной усадкой строения. Любой возведенный дом в течение 2–3 месяцев вследствие погодных условий и просыхания материала будет давать усадку. Использование кладочной сетки поможет увеличить прочность конструкции, предотвратить растрескивание швов, неравномерную усадку стен.

Такие приспособления изготавливают их металла, полимерных или композитных материалов. Для армирования зданий из пеноблоков и газобетона, а также стен из кирпича подходят оцинкованная металлическая, монолитная пластиковая и базальтовая сетки. Такой незамысловатый слой снижает воздействие внешних и внутренних вибраций, улучшает гидроизоляцию и повышает ударную прочность кладки.

2
Изделие из металла – секционное и рулонное

Металлическая сетка активно используется при строительстве сооружений из кирпича, пеноблоков и газобетона. При ее изготовлении берется стальная проволока с техническими показателями согласно ГОСТ 23279–85. Отрезки диаметром от 3 до 5 мм перпендикулярно соединяются друг с другом путем точечной сварки. Следует учитывать, что наименьший размер ячеек увеличивает прочность сетки в целом. Кроме того, этот параметр зависит от ее весовой характеристики. Чем выше вес, тем большую нагрузку может выдержать кладочная сетка.

Рулонная кладочная сетка

Металлические изделия с наибольшим диаметром не рекомендуется укладывать, поскольку они ухудшат соединение блоков, что будет препятствовать общей монолитности конструкции. Преимущества металлической сетки:

  • обладает прочным и надежным соединением, что обеспечивает долгий срок службы;
  • небольшая масса;
  • благодаря высокому уровню прочности выдерживает большие нагрузки.

При всех своих положительных характеристиках, оцинкованная сетка имеет очень важный недостаток – подверженность коррозии, что отражается на первоначальной прочности материала. Хоть у нее и имеется защитный слой, он все равно не уберегает от этого недуга, лишь отсрочивает его.

Металлические полотна кладочной сетки классифицируются в зависимости от области применения и величины нагрузок. Для штукатурки используют полотна, толщина которых до 1,5 мм, звенья – до 30 мм. При стяжке пола применяют изделие с ячейками от 100х100 и сечением проволоки от 2,5 мм. На прутья сетки наносятся насечки, что обеспечивает лучшее сцепление с раствором при укладке. В строительных магазинах предлагаются два типа металлической сетки – секционная (применяется в основном для стяжки) и рулонная (удобна для штукатурки).

3
Пластиковая и базальтовая сетки – какую предпочесть?

Для изготовления пластиковой кладочной сетки используется пропилен, который обеспечивает сетку рядом преимуществ:

  • высокий уровень прочности;
  • долгий срок службы благодаря устойчивости материала к щелочной среде бетонных растворов;
  • небольшой вес и легкость транспортировки;
  • хорошие антикоррозийные свойства;
  • безопасность в использовании;
  • легкость при монтаже – легко поддается резке, принимая необходимую форму.

Пластиковая сетка для блоков

Выпускается в виде двух форм полотен – в рулонах и узких полосах. Второй вид предназначен для укрепления стыков между углами и панелями в домах из пеноблоков или газобетона. Недостатком стеклопластиковой сетки считается необходимость использования строительных гильз для соединения прутков друг с другом, поскольку сварка для соединения в данном случае использоваться не может.

Базальтовая сетка считается наиболее оптимальным вариантом при строительстве из пеноблоков благодаря своим выигрышным сторонам:

  • обладает механической прочностью к нагрузкам;
  • содержит в составе большое количество полимерных добавок;
  • не подвергается воздействию агрессивной щелочной среды;
  • маленький вес;
  • не подвергается влиянию перепадов температуры, соответственно, обладает устойчивостью к появлению плесени, гниения;
  • не проводит электричество;
  • обладает минимальной теплопроводностью;
  • легко режется.

С ценовой точки зрения более дорогим вариантом будет металлическая кладочная сетка. Чуть-чуть уступает в стоимости базальтовая. Самым доступным вариантом можно считать пластиковую сетку.

4
Определяемся с выбором и учимся считать

Металлическая кладочная сетка подойдет для армирования почти всего – стен из кирпича, газобетона и пеноблоков. Но в некоторых случаях можно выбрать более подходящую альтернативу. Например, при строительстве здания из газобетона лучше подойдет качественная базальтовая кладочная сетка, поскольку клей, применяющийся для соединения таких блоков, пагубно влияет на металл, вызывая коррозию.

Применение сетки при возведении стен

При строительстве из кирпича кладочная сетка – это важная необходимость. Во-первых, укладка пустотелых элементов без такой ячеистой прокладки требует большего расхода раствора цементной смеси. Проникновение его в полость кирпича снижает теплотехнические характеристики стен, теплопроводность падает. Рекомендуется использовать кладочную сетку с небольшим размером ячеек. Хорошо подойдет пластиковый вариант в рулонах. Его необходимо укладывать на каждый ряд кирпичей, затем наносить раствор.

При покупке кладочной сетки для пеноблоков и газобетона необходимо учитывать, что устилать придется с небольшим нахлестом, количество материала необходимо приобретать примерно на 10 % больше площади армируемой поверхности. Вычислить ее несложно, зная параметры стены и кирпича или блока. Допустим, один блок имеет сторону 30 см и укладывается простой кладкой друг за дружкой вдоль этой стороны, а длина запланированной стены 9 м. Значит, на нее понадобится 30 блоков. Короткая сторона кирпича 15 см, умножаем на 30 – площадь 450 см2. Далее снова умножаем на 30 штук и получаем 13 500 см2, т.е. 1,35 м2, а еще плюс 10 % – 1,485 м2 на одну стену.

Кладочная сетка для пеноблоков

Пенобетон – хрупкий материал, нуждающийся в дополнительном укреплении. Для создания монолитных построек кладку пористых материалов армируют. Сегодня выпускается огромное разнообразие кладочных сеток для пеноблоков из разных материалов, каждая из которых имеет свои плюсы и минусы. Грамотный выбор армирующей сетки значительно повысит прочность кладки и улучшит эксплуатационные качества пенобетона.

Зачем нужна арматурная сетка

Не все полотно кладки пористых блоков нуждается в укреплении арматурной сетки. Прокладка сетки нужна лишь в зонах с усиленной нагрузкой. К таким областям относят первый этаж помещения. Особое внимание при укреплении уделяют:

  • первому ряду кладки;
  • месту под оконными проемами;
  • места соединений перемычек и межэтажных перекрытий.

При расстоянии между этажами выше трех метров сетку укладывают в двух местах. При меньшем расстоянии укрепление производят только в области окон. Если стены укладывают всплошную, арматуру монтируют посредине кладки. В дополнительном укреплении нуждаются стены, выходящие на ветреную сторону.

Выбор лучшей кладочной сетки

Специалисты не рекомендуют пренебрегать армирующими прокладками при работе с пористыми материалами. Если на небольших перегородках или ограждениях отсутствие кладочной сетки никак не скажется, то при эксплуатации монолитных построек такая оплошность может привести к разрушениям.

Пластик и металл

Арматурное полотно используется для кладки несущих конструкций. Она защищает швы от растрескивания и обеспечивает равномерную усадку всей постройки. Арматурные сетки производят из:

  • металла;
  • полимеров и пластика.

Оба вида кладочной сетки активно используются для армирования пеноблоков. Однако их характеристики существенно отличаются.

Металлическая арматура

Основой для арматуры из металла выступает рифленая проволока ВР1, ее характеристики соответствуют ГОСТу. Пруты имеют диаметр от 3 до 5 мм. Толщина прутьев совпадает с толщиной кладочного шва, рекомендуемого профессионалами.

Арматура в швах кладки не вызывает образование мостиков холода, потому что не увеличивает щели между блоками.

Размер ячеек и диаметр проволоки указывается на маркировке. Так 40×40×4 говорит о том, что расстояние между прутьями сетки составляет 4 см, а толщина прута составляет 4 мм.

К достоинствам металлической кладочной сетки относят следующие характеристики:

  • Для соединения прутов применяют контактную сварку и низкоуглеродистую сталь. Такой синтез технологий и материалов создает очень прочный каркас.
  • Материал производится на высокотехнологичном оборудовании.
  • Полотно не имеет острых выступов, что делает работу с ней максимально безопасной.
  • Материал поставляется в компактном рулоне, который очень просто транспортировать.
  • Демократичная цена.
  • Имеет удобную форму выпуска (квадратами и рулонами).
  • Благодаря разной ширине очень просто подобрать арматуру, подходящую к ширине пеноблока.
  • Полотно снижает расход раствора. Она препятствует проникновению состава в поры, что повышает теплопроводность кладки.

Обратите внимание! Единственный существенный недостаток металлической арматуры – подверженность коррозии. Защитить металл от подобного процесса можно, обработав его со всех сторон влагозащитным раствором.

Полотно выпускается в широкой размерной линейке. Полнотелые блоки рекомендуется укреплять сеткой 50×50, а пустотелые сеткой с небольшими ячейками от 10 до 25 мм. Средний диаметр прута арматуры составляет 4 мм, такой толщины достаточно для снижения расхода раствора и укрепления кладки.

При прокладке швов толстой проволокой увеличивается щель между блоками, что снижает теплопроводность материала и ухудшает качество всей кладки.

Полимерная арматура

Базальтовые полотна также имеют разный размер и толщину прута. Полимерные материалы включают в себя:

  • стеклопластиковую арматуру;
  • базальтовую сетку.

Для небольших построек используют стеклопластиковую арматуру, так как она имеет невысокую прочность и устойчивость к механическим нагрузкам. Такое полотно используют при постройке ограждений, небольших приусадебных построек и гаражей. Однако для армирования полномасштабных построек такая кладочная сетка не годится, она не выдержит больших механических нагрузок.

Полотно на основе базальта обладает лучшими эксплуатационными характеристиками: она имеет очень высокую долговечность. Благодаря этому качеству такую арматуру используют для укрепления несущих стен и крупных объектов. Базальтовое полотно во многом не уступает металлу, к тому же она устойчива к коррозии, в отличие от остальных материалов.

Для изготовления прута для полимерной сетки базальт растягивают и пропитывают полимерами и другими составами. К преимуществам такой арматуры относят следующие показатели:

  • устойчивость к грибкам, вредителям и гниению;
  • низкая теплопроводность;
  • высокая эластичность;
  • безопасна;
  • удобна в работе;
  • имеет демократичную стоимость;
  • проста в транспортировке и нарезке;
  • устойчива к агрессивным средам, включая щелочь.

Базальтовая арматура выпускается в широкой размерной линейке, что позволяет выбрать материал для всех видов пеноблоков.

Обратите внимание! Несмотря на легкость и гибкость полимерная арматура имеет высокую прочность, сравнимую по показателям с металлическими материалами.

Минимальный размер ячеек арматуры составляет 5×5 мм, максимальный – 50×50мм. Высота рулонов материала колеблется от 40 до 100 см.

Для стандартных стен из пористых блоков используют арматуру с ячейками 25 мм. Такой размер ячейки не закупоривает поры материала, что не понижает теплоизоляционные показатели пенобетона. Подобное свойство незаменимо при строительстве домов и гаражей в оживленной местности.

Армирование стен и перегородок

Для укрепления пенобетона используют металлическую ячеистую сетку. Процесс армирования включает в себя следующие этапы:

  • на кладку наносят раствор, укладывая сверху рулон сетки;
  • сетку аккуратно погружают в раствор, убирая образовавшиеся излишки клея.

Кладочная сетка не должна выступать над поверхностью кладки и раствора, иначе прочность конструкции будет нарушено. Поэтому степень погружения арматуры необходимо тщательно регулировать.

При укреплении стен арматурой, процедуру также разбивают на два этапа. Сначала в материале проделывают пазы, размеры которых совпадают с диаметром прута. Для подобной процедуры используют специальный инструмент – бороздодел. В качестве укрепления пористых материалов оптимальна арматура диаметром от 8 мм. После проделывания пазов, их заполняют раствором, укладывая сверху пруты. Раствор, нанесенных сверху, выравнивают до нужного уровня, монтируя поверх следующих ряд блоков.

После укладки перегородки или стены, ждут застывания раствора. Затем поводят отделку штукатуркой и финишным покрытием.

Обратите внимание! Перегородки и стены из пеноблоков и других ячеистых материалов обязательно нужно армировать, особенно это касается построек в районах с повышенной сейсмической активностью.

Сравнение материалов

Прежде чем определиться с выбором той или иной арматуры, необходимо ознакомиться с характеристиками всех видов сеток. Композитное полотно превосходит металлическое в проверке на разрыв, показателях теплопроводности и легкости. К тому же базальтовая арматура дешевле других кладочных материалов примерно в 2.5-3 раза.

Для резки базальтовой сетки не нужно сложное оборудование, достаточно обычных ножниц. Низкая стоимость полимерных арматурных сеток позволит значительно снизить траты на строительство.

Здание, построенное без укрепления кладочным полотном, в первые годы эксплуатации может потрескаться и разрушиться. Исправить подобные дефекты невозможно, так как их число со временем будет лишь возрастать.

Помимо вышеописанных способов и материалов, для укрепления существуют и другие, но они имеют меньшую эффективность и более высокую стоимость. Описанные методы позволят вам провести армирование пеноблоков сеткой или прутом без особых временных и денежных трат.

Кладочная сетка для армирования кирпичной стены

Кладочная сетка , также называемая армированной сеткой для каменных стен, используется для армирования бетонных конструкций, обычно используемых для армирования стен. Это сварная и сборная стальная армирующая конструкция, которая укладывается в стык станины для усиления каменных панелей без утолщения стены. Он может предотвратить или уменьшить образование трещин в стенах, склеивая блоки кладки вместе, чтобы укрепить кирпичную панель в том месте, где она установлена.

Характеристики

  • Места сварки нитей основы и уточной проволоки находятся на одной поверхности.
  • Повышает прочность на боковой изгиб и устойчивость кладки стен при различных нагрузках.
  • Повышает сопротивление проникновению воды и растрескиванию кирпичной кладки.

Разнообразие по формам

  • Армирование сеткой лестницы.
  • Арматурная сетка фермы.
  • Армирование каменной сеткой Т-образной формы.
  • Арматурная сетка кирпичная сварная.

Различные материалы и обработка поверхности

  • Материал: проволока из низкоуглеродистой стали, проволока из нержавеющей стали, проволока из оцинкованной стали.
  • Сварное перед гальваническим цинкованием.
  • Сварной после гальванического цинкования.
  • Сварено перед горячим цинкованием.
  • Сварка после горячего цинкования.
  • Сварен проволокой из нержавеющей стали.

Армирование сеткой лестницы

  • Диаметр проволоки: 2.5 мм — 8,0 мм.
  • Стандартная длина: 3,05 м (10 футов).
  • Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
  • Поперечные провода находятся на расстоянии от 300 до 400 мм друг от друга.

Армирование лестничной сеткой, используемой для кладки стен в строительстве

Арматурная сетка

  • Диаметр проволоки: 2,5–8,0 мм.
  • Стандартная длина: 3,05 м.
  • Ширина: 50 мм, 100 мм, 150 мм, 200 мм, 250 мм, 300 мм.
  • Тип: две продольные штанги; три продольных стержня; четыре продольных стержня.

Сетка фермы с поперечными стержнями и тремя или четырьмя продольными стержнями обеспечивает лучшее сцепление

Т-образная кладочная сетка

  • Диаметр проволоки: 2,5–8,0 мм.
  • Типичное применение: его можно использовать для армирования углов кирпичной стены из-за его типичной Т-образной формы.

Связка кладочных сеток Т-образной формы для армирования углов стен.

Сетка кирпичная сварная

  • Диаметр проволоки: 2,5–8,0 мм.
  • Длина: по вашему требованию.
  • Типичное применение: в рулонах, легко режется и сгибается.

Рулон кирпичной сварной сетки, обычно используемый для армирования стен.

Примечание: все размеры могут быть изготовлены в соответствии с шириной стены и вашими строительными потребностями.

Упаковка
Картонная коробка в полиэтиленовой упаковке, поддон.

Приложение
Армированная сетка для каменных стен широко используется в строительстве зданий, обычно используется для армирования стен.

Запрос на наш продукт

При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

Сварная проволочная сетка в листе лестницы для армирования кирпичной стены

Быстрый просмотр

Мы поставляем два типа арматурных сеток для кирпичных и каменных стен: сварные стальные лестничные сетки и обрешетки из расширенной металлической сетки. Арматура лестничного типа из углеродистой стали предназначена для заделки в горизонтальные стыки строительных блоков стеновых блоков, а просечно-вытяжная металлическая сетка должна быть встроена в каменные композитные стены для контроля трещин.

Проволока лестничной формы, изготовленная с поперечными стержнями

Сетка лестничная сварная предназначена для заделки в горизонтальные растворные швы кладки и кирпичных стен. Он состоит из двух параллельных боковых стержней с поперечными стержнями, приваренными с углом наклона 16 дюймов (400 мм), таким образом, образуя лестничную конфигурацию. Общий размер (поперечный стержень) примерно на 2 дюйма (50 мм) меньше номинальной толщины стенки.

Еще одно преимущество лестничной проволоки проявляется при укладке и уплотнении раствора.Отсутствие диагональных (анкерных) поперечин улучшает растекание и уплотнение раствора. В соответствии со статьями 3.43 B.4.d Кодекс MSJC обычно требует размещения блока CMU (то есть полых блоков) таким образом, чтобы вертикальные ячейки, подлежащие заливке, были выровнены.

P Соединение арматурной стальной лестничной сетки дает следующие преимущества:
1. Конструкция лестницы может обеспечить беспрепятственный путь для потока раствора.
2.
Сварная сетка размещается поперечными стержнями по центру непосредственно над перемычками блоков, на ней размещаются сварные встык Т-образные пересечения каждой продольной проволоки с поперечными стержнями. Оболочки торца блока встречаются с каждой перемычкой. При укладке по схеме непрерывного сцепления двухъячеечные блоки укладываются только под засыпку из облицовочного раствора. Блочные сетки укладываются только строительным раствором рядом с вертикально армированными ячейками.

Стеновая арматурная сварная сетка имеет на одной поверхности места сварки основной и уточной проволоки. Этот лист лестницы значительно снижает растрескивание, одновременно увеличивая прочность на изгиб и эластичность.
Он обеспечивает значительную экономию времени и средств по сравнению с традиционными методами работы при строительстве поверхностей зданий, стен, грунта, мостов, берегов реки и аэропортов.

Пруток 3/16 дюйма и сварная лестничная сетка из проволоки 9 калибра, размещенная поверх перемычки блока

Общие размеры:
Диаметр проволоки: стандартный
(9га x 9га).
Heavy (боковые стержни 3/16 дюйма x поперечные стержни 9ga).
Extra Heavy (боковые стержни 3/16 ″ x поперечные стержни 3/16 ″).

Обработка поверхности:
Оцинкованная прокатка
Горячее цинкование Нержавеющая сталь

Спецификация:
Ширина листа: 2 дюйма, 4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов, 12 дюймов , 14 ».Длина рулона или листа: 10 футов

Упаковка:
50 штук в пачке, 1000 штук на поддоне.

Подходит для использования в различных областях:
Бетонные пешеходные дорожки;
Плиты грунтовые промышленные и торговые;
Сборное панельное строительство;
Плиты и опоры жилые;
Сварная панель с лестничной сеткой, используемая для строительства поверхностей, наружных стен, грунта и мостов.

Преимущества использования:
Защита качества проекта;
Повышение противоударных и растрескивающих характеристик;
Сохранить стальной материал;
Ускорение строительства;
Снижение стоимости проекта.

Мы можем предоставить клиентам специальные спецификации:

Армирование сетки сварной сеткой 6х6 для перекрытия на уклоне;
1/4 дюймовая кирпичная стена, армированная сварной проволочной сеткой;
Арматура из кирпичной сетки 12 дюймов;
Оцинкованная кирпичная стена 1×1, армированная сварной проволочной сеткой;
Кирпичная арматура, 75 мм x 75 мм Сварная сетка.

Армирование блочной сетки, Стеновая сетка для блочного применения, 9-го калибра Армирование из оцинкованной углеродистой стали для стыков строительного блока.

Рассматриваете материалы сетки подогрева пола? Кликните сюда. Добро пожаловать, чтобы связаться с нами с вашими конкретными требованиями.

Армирование швов: меньше значит больше

Рис. 1: Проволока в форме лестницы способствует центрированию арматуры в соответствии с требованиями правил и не мешает укладке раствора.

22 января 2016 г. 7:00 CST

Получайте новости каменной промышленности на почту

Подпишитесь на Masonry Messenger , чтобы получать ресурсы по каменной кладке и информацию, необходимую, чтобы оставаться в курсе.

Нет, спасибо

Икс

Подрядчики каменщика уполномочены помочь улучшить спецификации армирования швов

по
Даниэль Зехмайстер, Джефф Снайдер

Вы до сих пор сталкиваетесь со спецификациями проектов, которые требуют (часто или время от времени) анкерной проволоки, сверхпрочной проволоки, готовых уголков и / или Ts? Если да, то пора подниматься по служебной лестнице, чтобы ваша компания могла положительно повлиять на конструктивность, производительность и экономическую эффективность проектов вашего клиента.

Слишком много спецификаций для армирования горизонтальных швов непреднамеренно включают требования, которые могут подорвать способность соответствовать нормам и отрицательно повлиять на конструктивность, производительность и экономическую эффективность армированных стеновых систем CMU. Некоторые требования представляют собой просто ненужные отходы, а некоторые, такие как сборные конструкции Ts для пересекающихся стен, могут даже повысить уровень безопасности.

Подрядчики каменщиков могут уполномочить себя вмешиваться (до или во время процесса подачи заявки), чтобы обучить проектировщиков проектов и специалистов по строительству бесчисленному количеству доступных данных о соответствии нормам и производительности.Должны быть чуткие уши, потому что никто не хочет брать на себя ответственность за то, чтобы требовать от вас продолжения установки, связанной со спецификациями, которые могут подорвать вашу способность соответствовать кодексу.

Еще одно преимущество этого упражнения заключается в том, что в случае успеха вы не только положительно повлияете на конкретный проект, обновив основные спецификации дизайнера, но и окажете эффект домино на будущие проекты.

Основная цель этой статьи — предоставить вам инструменты (знания), которые поддерживают идею «меньше значит больше», когда речь идет об армировании горизонтальных швов. Мы начнем с краткой истории, включая то, почему, где и что такое провод, включая множество факторов, влияющих на его использование. Мы также касаемся углов, пересечений и отделки. Наконец, мы представляем общую спецификацию, которая обеспечивает соответствие кодексу IBC и TMS с прицелом на улучшенную конструктивность и экономичность.

История

По данным Национальной ассоциации бетонных кладок (NCMA) TEK 12-2B (2005), «Армирование швов для бетонной кладки»: «Изначально оно было задумано в первую очередь для контроля растрескивания стен, связанного с горизонтальной термической усадкой или расширением под действием влаги, а также в качестве альтернативы каменным коллекторам, когда связывание кирпичной кладки.

В этом примечании TEK далее говорится, что он «… также увеличивает сопротивление стены горизонтальному изгибу, но не широко признается модельными строительными нормами для структурных целей».

Самым значительным изменением конструкции стен с одинарной и многослойной кладкой, поскольку армирование проволокой стало нормой в 1960-х годах, стал переход на вертикальную и горизонтальную стальную арматуру (арматуру) в CMU (блок) в 1990-х годах. Это охватило все неармированные рынки Северной Америки, а не только сейсмические зоны.

Согласно NCMA TEK 10-3 (2003), Таблица 2 (Максимальный интервал горизонтальной арматуры для соответствия критериям> 0,0007 An) для стен, не залитых раствором или частично залитых раствором, вертикальное расстояние между проволокой составляет 16 дюймов по центру для восьми- и 12-дюймовый блок. Кроме того, в таблице 2 указано, что расстояние в 16 дюймов применяется к проводу девяти калибра с двумя проводами (по одному проводу на лицевую часть блока). Редко бывает стена CMU без часто размещаемых вертикальных арматурных стержней и соответствующих связующих балок с арматурными стержнями, заключенными в раствор.

Размещение арматуры

Когда инженеры-строители проектируют армированную кладку, они обычно требуют, чтобы вертикальная перемычка располагалась в центре ячеек блока. Нормы кладки требуют, чтобы допуск на размещение вертикального арматурного стержня составлял +/- ½ дюйма (по ширине блока) и +/- два дюйма (по длине блока), измеряемых от центра ячейки блока (Стандарты каменного шва Комитет, Общество масонства (TMS) 2011 Спецификация: статьи 3. 4 B. 11. a и b).

Рис. 2: Проволока в форме фермы мешает центрированию арматуры в соответствии с нормативными требованиями и может привести к зависанию раствора на диагональных проводах.

Форма имеет значение

Проволока в форме лестницы имеет перпендикулярные поперечные стержни, приваренные встык на расстоянии 16 дюймов по центру к продольным проволокам. Он размещается поперечными стержнями по центру непосредственно над стенками блока (см. Рисунок 1). Размещение лестничного троса таким образом устраняет препятствия, вызванные диагональными поперечными стержнями, общими с формой фермы, особенно если блочные ячейки спроектированы так, чтобы содержать вертикальные стержни (см. Рисунок 2).

Расход раствора

Еще одно преимущество лестничной проволоки проявляется при укладке и уплотнении раствора.Отсутствие диагональных (анкерных) поперечных проволок улучшает растекание и уплотнение раствора. Как правило, правила кладки требуют, чтобы блоки (пустотелые блоки) размещались таким образом, чтобы вертикальные ячейки, подлежащие заливке, были выровнены, что обеспечивает беспрепятственный путь для потока раствора (спецификация TMS 2011: статья 3. 3 B. 3. D). Согласно NCMA TEK 12-2B, «…. Поскольку диагональные поперечные проволоки могут мешать укладке вертикальной арматурной стали и цементного раствора, армирование швов ферменного типа не должно использоваться в армированных или залитых раствором стенах.”

Рис. 3: Проволока в форме лестницы улучшает контроль усадки за счет образования сцепления Ts на поперечных перемычках.

Контроль усадки

Лестничная проволока, размещенная с поперечными стержнями по центру непосредственно над стенками блоков, имеет еще одно отличительное преимущество. Он размещает сварные встык «Т» пересечения каждой продольной проволоки с поперечными стержнями непосредственно над «Т» пересечениями, где торцевые поверхности блоков встречаются с каждой стенкой. При укладке по схеме непрерывного склеивания двухъячеечные блоки укладываются только с облицовкой из раствора облицовки (внешней и внутренней).Блочные перегородки только укладываются строительным раствором рядом с вертикально армированными ячейками. Подложка облицовочного раствора будет выдавливаться на перемычках при сжатии во время укладки блока, полностью закрывая Т-образные пересечения проволоки, прикрепляя проволоку к бетонной кладке (см. Рисунок 3). Следовательно, конечный результат должен заключаться в улучшенном контроле трещин от усадки.

Стандартный девять калибра против усиленного 3/16 дюйма

Помимо формы (ферма или лестница), в процессе укладки важна толщина проволоки. Чаще всего указанная толщина швов раствора составляет 3/8 дюйма.Максимальный диаметр проволоки, разрешенный нормами кладки, должен составлять половину толщины шва 3/8 дюйма, или 3/16 дюйма [Кодекс TMS 2011: раздел 1.16.2.3]. Однако есть веские причины использовать провод меньшего диаметра девятого калибра.

Рис. 4. Прочная проволока диаметром 3/16 дюйма может оставить недостаточно места для надлежащего покрытия раствором. Верх и низ проволоки могут находиться в прямом контакте с кладкой (без раствора).

Допуски размещения

Допуск норм кладки для размещения толщины шва слоя раствора составляет +/- 1/8 дюйма [Спецификация TMS 2011: Статья 3. 3 Ф. 1. б.]. Следовательно, указанный шов из раствора 3/8 дюйма может иметь толщину от ½ до ¼ дюйма. При толщине строительного шва от до 3/8 дюйма, использование сверхпрочной проволоки диаметром 3/16 дюйма с горячим цинкованием [Кодекс TMS 2011: раздел 1.16.4.2] может оставить недостаточно места для герметизации покрытия раствором ( см. рис. 4) при рассмотрении гальванического покрытия, ровности верхней поверхности блоков CMU, поддерживающих провод, и плоскостности провода.

В буквальном смысле блок можно было разместить прямо на проводе (блок на проводе на блоке).Согласно статье Марио Дж. Катани в журнале Masonry Construction за январь 1995 года, озаглавленной «Выбор правильного армирования швов для работы», он заявляет: «Одной из веских причин для использования арматуры девяти калибров является удобство и конструктивность. В то время как код позволяет армированию швов иметь диаметр, составляющий половину ширины шва раствора, допуски, разрешенные для узлов, соединений и самой проволоки, могут препятствовать размещению арматуры большого диаметра. Используйте его только тогда, когда другого выбора нет.”

Рис. 5: Простая последовательность из трех шагов для формирования углов.

Формовка углов

Существуют некоторые споры относительно преимуществ заказа заводских сборных внутренних и внешних углов по сравнению с их формированием на месте. Поскольку Кодекс TMS не различает достоинств ни одного из методов (и, действительно, почти не признает их), некоторые комментарии необходимы. Промышленный стандарт для притирки арматурной проволоки в любом месте всегда один и тот же: он требует не менее шести дюймов, будь то притирка прямых 10-футовых участков друг к другу или там, где прямой участок встречается с углом (Спецификация TMS 2011: статья 3.4 В.10.б). Это требование также может применяться к углам, сформированным в поле. Внутреннюю продольную проволоку можно разрезать и согнуть так, чтобы получился угол 90 градусов с минимумом шести дюймов нахлеста параллельно недавно сформированной внутренней продольной проволоке (см. Рисунок 5).

Заводские углы могут показаться естественным выбором, но это может потребовать дополнительных затрат времени и средств для любого размера или конфигурации, кроме стандартной восьми- или 12-дюймовой двухпроводной арматуры. Это особенно актуально для настраиваемых конфигураций с крючком и проушиной, изготовленных на заказ.

Рисунок 6: Сетчатые стяжки, утвержденные Кодексом, безопасны, экономичны и легко доступны.

Пересекающиеся стены

Кодекс TMS допускает сборные Т-образные горизонтальные участки армирования проволокой, где внутренняя ненесущая кирпичная стена пересекает другую для боковой поддержки. Однако это может быть не лучший выбор. Такие Т-образные секции обычно закладываются на 16 дюймов по центру во время строительства в продольной стене, оставляя выступающую ножку Т-образного профиля, выступающую на 24 дюйма, пока не будет построена пересекающаяся стена.

Многие каменщики согласятся, что оголенные участки провода могут быть опасными на месте, особенно на высоте глаз. К счастью, Кодекс TMS также допускает использование оцинкованной аппаратной ткани с сеткой ¼ дюйма для внутренних ненесущих интересных стен (см. Рисунок 6). Кроме того, Кодекс TMS требует Z-образных анкеров для стен, которые пересекаются там, где требуется передача сдвига. Выступающие Z-образные ремни создают аналогичные проблемы безопасности с открытыми Т-образными профилями.

Однако их нужно использовать только тогда, когда конструкция требует передачи сдвига, что часто неправильно понимается сообществом разработчиков.Когда возможно, сетчатые стяжки обычно являются лучшим выбором. Они легко доступны, просты и экономичны в установке, и их можно безопасно сгибать, пока пересекающаяся стена не достигнет их высоты.

Для пересекающихся внутренних несущих стен боковая поддержка обычно достигается за счет опорных элементов каркаса и не зависит от пересекающихся стен для боковой поддержки.

Варианты отделки

Двумя наиболее распространенными видами отделки для армирования проволоки являются цинкование на заводе и горячее цинкование. Первая категория разрешена Кодексом TMS для большинства внутренних помещений, не контактирующих с влагой или высокой влажностью. Стандартные оцинкованные покрытия производятся путем электро-гальванизации, процесса, при котором слой цинка связывается со сталью, когда электрический ток пропускается через раствор соли / цинка с цинковым анодом и стальным проводником. Этот процесс выполняется, когда проволока находится в необработанном состоянии, перед ее изготовлением (т. Е. Нарезкой и сваркой для придания формы) арматуры.

Горячее цинкование требуется для всех наружных работ, а также любых внутренних стен, подверженных воздействию влаги или высокой влажности.Это процесс нанесения на сталь толстого слоя путем погружения ее в ванну с расплавленным цинком. Этот процесс выполняется после изготовления проволоки для формирования арматуры.

В некоторых уникальных областях применения нержавеющая сталь может иметь ценность. Хотя это очень дорого, это может быть необходимо в высококоррозионных средах или там, где необходимы немагнитные свойства.

Рис. 7: В этом руководстве описывается выбор армирования стыков.

Мириады преимуществ

К сожалению, не все, кто проектирует или задает арматуру проволоки, успевают за переходом на армированные CMU.Есть много мест в стране, где все еще используются устаревшая форма фермы и / или сверхпрочная проволока. На рисунке 7 показаны преимущества лестницы и недостатки фермы, а также стандартная арматура девятого калибра по сравнению с усиленной проволокой.

Кроме того, проволока в форме лестницы с боковыми и поперечными стержнями девяти калибра имеет другие преимущества, включая более низкие затраты на производство, упаковку и транспортировку. Более легкий вес связки снижает риск травм спины при работе с ними на рабочем месте. Конфигурация лестницы также упрощает установку проводов, арматуры и раствора.Это, в свою очередь, увеличивает производительность каменщика.

Рис. 8: Здесь показаны варианты проводов в форме лестницы, требуемого минимального нахлеста и регулируемой проушины для стыковой сварки.

Общие технические характеристики

Ниже и на Рисунке 8 представлен пример рекомендуемой формулировки для усиления горизонтальных швов в одинарных и многослойных кирпичных стенах:

Продукция части 2

2.1 Армирование кладки
A. Совместное армирование, общее: ASTM A 961
1. Внутренние стены: оцинкованные, ASTM A 641 (0.10 унций на квадратный фут), углеродистая сталь
2. Наружные стены: горячеоцинкованная углеродистая сталь
ASTM A 153, класс B-2 (1,50 унции на квадратный фут).
3. Внутренние стены, подверженные воздействию высокой влажности: горячеоцинкованные, углеродистая сталь
ASTM A 153, класс B-2 (1,50 унции на квадратный фут).
4. Размер проволоки и боковые стержни: W1,7 или 0,148 дюйма в диаметре (калибр девять)
5. Размер проволоки и поперечные стержни: W1,7 или 0,148 дюйма в диаметре (калибр девять)
6. Размер проволоки для шпоновых стяжек: W2,8 или 0,1875 дюйма (3⁄16 дюйма)
7.Расстояние между поперечными стержнями: 16 дюймов по центру
8. Обеспечьте длину 10 футов

B. Армирование швов кладки для однопроволочной кладки: лестничного типа с одной парой боковых стержней

C. Армирование швов кладки для многополюсной кладки: лестничного типа с регулируемыми (из двух частей) конструкция, с отдельной двойной проушиной, приваренной встык к боковым стержням 16 дюймов по центру; двойные крючки, которые входят в проушины, приваренные к арматуре, и препятствуют перемещению перпендикулярно стене. Длина стяжки с крюком должна быть достаточной для выхода минимум на 1⁄2 дюйма во внешнюю торцевую оболочку для полых элементов и 1 мм.Минимум 5 дюймов в сплошные блоки, но с минимальной крышкой 5⁄8 дюйма с внешней стороны.

Заключение

Подрядчики Mason могут положительно повлиять на конструктивность, производительность и рентабельность своих проектов, и все это с дополнительным преимуществом обновления спецификаций проектировщика для лучшего соответствия требованиям кодекса.

Чтобы предотвратить возможное растрескивание в результате усадки в бетонной кирпичной стене, требуется правильное размещение контрольных швов и усиление горизонтальных швов. Армирование горизонтальных швов в стене CMU не предотвращает растрескивание, а, скорее, контролирует его.Без него в бетонной кладке стены могут быть видны усадочные трещины, размер которых легче проникает сама природа.

При армировании стыков в виде лестницы девяти калибра в бетонной стене из кирпича продольная проволока испытывает растяжение по мере усадки бетонной кладки. Следовательно, случайные микроскопические трещины не должны быть заметны и будут менее уязвимы для элементов. Использование проволоки в форме фермы, которую необходимо изменить, чтобы она подходила к вертикальной арматуре, может не соответствовать нормам и может отрицательно повлиять на целостность системы железобетонных стен.

Таким образом, в отношении утверждения «может подорвать способность соответствовать нормам», учтите следующее: Лестничный трос при правильном размещении не будет мешать минимальным требованиям норм для допусков размещения вертикальной полосы. Лестничная проволока, если она размещена правильно, не будет мешать соблюдению минимальных требований кодекса для укладки и уплотнения раствора. Стандартная проволока девятого калибра оставила бы больше места для герметизации покрытия строительного раствора, когда толщина стыка раствора строится в пределах минимальных допусков норм.

Когда дело доходит до армирования кладочной проволокой, верна старая поговорка «меньше да лучше». Лестничная проволока, изготовленная отрезками длиной 10 футов с непрерывными боковыми стержнями девяти калибра и приваренными встык поперечными стержнями девяти калибра, расположенными на расстоянии 16 дюймов по центру, идеально подходит для высокопроизводительных стеновых систем CMU.

Формованные на месте углы и сетчатые стяжки на перекрестках обеспечивают большую производительность, экономичность и безопасность. Стандартные оцинкованные мельницы для внутренних работ и горячеоцинкованные для наружных работ, а также во влажной или влажной среде соответствуют нормам и требованиям к производительности.

Первоначально опубликовано в журнале Masonry .

Об авторах

Дэниел Зехмайстер П. Э., FASTM — исполнительный директор Института масонства Мичигана.

Джефф Снайдер — владелец MASONPRO, Inc. в Нортвилле, штат Мичиган.

Статьи по теме

Важность кирпичного шпона в ограничении влажности

Армирование швов

Барьерная стена: каменный шпон / железобетонный блок

Другие заголовки о масонстве

(PDF) Укрепление кирпичной кладки сварной проволочной сеткой

Международный журнал инженерии и технологий

Рис.8: Значения модуля упругости призмы с сеткой и без нее

4. Заключение

Прочность сцепления при изгибе испытаний призм из каменной кладки была определена

в соответствии с инструкциями, приведенными в ASTM. Результаты испытаний:

следует за

. Значительное улучшение прочности сцепления при изгибе было отмечено в

, вся сетка с эпоксидным покрытием и призма с заделкой из проволоки GI.

Сетчатые призмы с эпоксидным покрытием достигли на 18% (в среднем) выше значения

, чем проволока GI. сетка, а G.I заделка проволочной сетки

увеличенная на 41% FBS к кирпичной призме

Модуль разрыва каменной призмы и ее поглощение энергии

Пропускная способность достигнута лучше, чем у контрольного образца

Значения коэффициента пластичности значительно улучшены, и

очевидно, это показывает долговечность каменной призмы

5. Благодарность

Авторы могут поблагодарить вице-канцлера SASTRA

УНИВЕРСИТЕТА за предоставление экспериментальных

работ в Школе гражданского строительства для выполнения этот экзамен

работы и, кроме того, за непрерывную помощь и поддержку, предоставленные всем

в рамках этой исследовательской работы.

Справочные документы

[1] Андреас Тривиёно, Ариф. Б. Нугрохо, Афанасий Д. Фирстядия,

Фарис Оттама, «Прочность на изгиб и пластичность бетонного кирпича

кирпичной стены, усиленной стальной арматурой», Процедура

Engineering 125 (2015) 940 — 947.

[2] C Шерми Р.Н. Дубей, «Исследование внеплоскостного поведения неармированной кирпичной кладки

, усиленной сварной проволочной сеткой и раствором

», Строительные материалы 143 (2017) 104-120.

[3] Ю. Лин, Дерек Лоули, Лиам Уотерспун, Джейсон М. Ингхэм, «Из-

испытания плоскости неармированных каменных стен, укрепленных

с использованием торкретбетона ECC», Structures 7 (2016) 33-42.

[4] Хасим Али Хан, Радхикеш Прасад Нанда, Диптеш Дас, «В плоскости

прочность кирпичной панели, усиленной геосинтетикой»,

Строительные материалы 156 (2017) 351-361.

[5] Саркар Нур-И-Худа, Маника Дханасекар, П.Дэвид

Тамбиратнам, «Неплоскостная деформация и разрушение кирпичной кладки

стен с различными формами армирования», Composite Structures

140 (2016) 262–277.

[6] Б. Сачин Кадам, Йогендра Сингх, Бинг Ли, «Укрепление неармированной кирпичной кладки

с использованием сварной проволочной сетки и бетона микро-

», Поведение при действии в плоскости Строительство и

Строительные материалы 54 (2014 г. ) 247–257.

[7] С.Б. Сингх, Панкадж Мунджал, «Прочность сцепления и напряжение сжатия —

характеристики деформации кирпичной кладки», журнал Building

Engineering 9 (2017) 10–16.

[8] Эрнест Бернат-Мазо, Луис Гил, Кристиан Эскриг, «Анализ кирпичной кладки

, усиленной полимерами, армированными волокном, и

, подвергнутых эксцентрическим сжимающим нагрузкам», Строительство и

Строительные материалы 84 (2015) 169 –183.

[9] М.I. Исмаил Кешта, Пайам Шафиг, Мохд Замин Джумаат, Азиз

Ибрагим Абдулла, Зайнах Ибрагим, Убагарам Джонсон Аленгарам,

«Использование композитной проволочной сетки и эпоксидной смолы для улучшения характеристик изгиба

и бетонных балок», Материалы Проект 60 (2014)

250–259.

[10] M.A. Najafgholipour, Mahmoud R. Maheri, P.B. Lourenço,

«Взаимодействие емкости в кирпичной кладке при одновременных плоских

и внеплоскостных нагрузках», Строительные материалы 38

(2013) 619–626.

[11] R. Capozucca, V. Риччи, «Укрепление полос GFRP на современной и

исторической кирпичной кладке», Composite Structures 140 (2016)

540–555.

[12] Наджиф Исмаил, М. Джейсон Ингхэм, «Испытания в плоскости и вне плоскости

неармированных каменных стен, укрепленных с помощью полимерного текстиля.

армированный раствор», Engineering Structures 118 (2016) 167–177.

[13] М. Базили, Г. Маркари, Ф. Вестрони, «Нелинейный анализ каменных панелей

, усиленных текстильным раствором», Engineering

Structures 113 (2016) 245–2.

[14] А. Самуэль Бабатунде, «Обзор методов усиления кирпичной кладки

с использованием полимеров, армированных волокном», Композитные конструкции

161 (2017) 246–255.

[15] Американское общество испытаний и материалов (ASTM), Стандарт

Спецификация портландцемента1, ASTM C150 / C150 M — 17.

[16] Американское общество испытаний и материалов (ASTM), Стандарт

Испытание

Метод определения относительной плотности (удельного веса) и абсорбции

мелкозернистого заполнителя, ASTM C128-15.

[17] Бюро стандартов Индии (BIS), Методы испытаний обожженной глины

строительных кирпичей, IS 3495: 1992 части 1-4.

[18] Американское общество испытаний и материалов (ASTM), Стандарт

Метод испытания прочности на сжатие призм кладки, ASTM

C1314 — 16.

[19] Американское общество испытаний и материалов (ASTM), Стандарт

Методы испытаний прочности сцепления кладки при изгибе, ASTM E518

/ E518-15.

0

0,2 ​​

0,4

0,6

0,8

1

1,2

1,4

1,6

1,8

2

FSN FS1 FSN2 FSN3 FSE1

FSN FSN2

FSN FSN2 FSE1 Сетка из стекловолокна изготавливается из стекловолокна и эпоксидной смолы, поэтому в использовании она намного проще и удобнее. Сетка — незаменимый строительный материал. Сетка из стекловолокна представляет собой соединенные между собой стержни, которые образуют очень прочный стержень для всех видов механических и химических воздействий. Применение композитной сетки в 2 раза снижает образование трещин. Широко применяется при строительстве дорог, построек из кирпича и камня, всех видов полов, а также при заливке бетонных полов. Высоких температур и чрезмерного количества влаги не боится стекловолоконная или базальтовая сетка, в отличие от своего металлического аналога.

Свойства каменной кладки из стекловолокна, дороги:

Коррозионная и химическая стойкость

Стекловолокно в отличие от металла демонстрирует отличную стойкость к окислению и коррозии от воздействия солей влажного микроклимата или химикатов.Благодаря этому, таким образом повышая долговечность бетонной плиты, армированной композитной сеткой

Strength

, в ходе исследований было определено, что чистая композитная прочность в 3-4 раза превышает аналогичный диаметр металлической сетки. Благодаря этому сетка из стекловолокна имеет более высокую прочность на разрыв и выдерживает большую нагрузку на изгиб и растяжение. Кроме того, гранулированное покрытие, которое наносится на поверхность сетки в процессе производства, обеспечивает высокую прочность сцепления с бетоном

Низкая теплопроводность

теплопроводность композитной арматуры примерно в 100 раз меньше теплопроводной металлической арматуры и составляет 0 . 46 Вт / м². Таким образом, композитная сетка может использоваться для предотвращения образования «холодных стыков» внутри конструкции.

Ease

По сравнению с металлической и композитной сеткой того же размера, композитная сетка в 6 раз легче, чем ее металлический аналог, который значительно упрощает строительно-монтажные работы.

Прочность

Сетка каменщика — чрезвычайно прочный материал, который долго не теряет своих свойств. Согласно исследованиям британских ученых, 100-летний период снижения прочности композитного армирования равен 1.25, т.е. прочность материала поддерживается на 79,6% от исходного уровня

Также кладочная стеклосетка не электризуется, не намагничивается, имеет отличную устойчивость к вибрациям и сохраняет форму даже при разрушении бетонной конструкции, замедляя тем самым дальнейшее разрушение бетона.

Сфера применения Стеклопластиковая кладка, дорожная

Благодаря уникальным свойствам композитной арматуры, ее можно использовать практически во всех областях строительства. Наиболее оправдано использование стеклопластиковой кладочной сетки во влажных условиях при создании объектов химического производства и очистки сточных вод и гидротехнических работ, но арматурная сетка Армпласт хорошо зарекомендовала себя и в других видах строительства:

Корпус

Корпус стеклопластиковая сетка Армпласт зарекомендовала себя как арматура для фундаментов, даже тех, которые расположены ниже уровня грунтовых вод. Его можно использовать для усиления кладки стен, для армирования полов и потолков, а также для создания декоративных элементов из гипса или бетона — колонн, балюстрад, барельефов и т. Д.

В строительстве

В строительстве композитная арматура нашла свое применение при возведении зданий и сооружений из бетона — для усиления внутренних и внешних стеновых панелей, балок, полов, перекрытий. Также его применяют при армировании кирпичных и каменных построек, заливке фундаментов. Кладочная сетка из базальта идеальна в качестве арматуры для различных гидротехнических работ и береговых сооружений.

В дорожном строительстве

В дорожном строительстве сетку Армпласт можно использовать как основу для армирования дорожных плит и мостов, для создания заграждений на автомагистралях и железных дорогах, а также для укрепления проезжей части.

Описание Стеклопластиковая кладка дорожная Армпласт

Армпласт на основе сетки — стеклопластиковые и базальтовые стержни круглого сечения, расположенные перпендикулярно друг другу и жестко закрепленные друг к другу в точках соединения. Ячейки в квадрате сетки в основном минимального размера — 50 × 50 мм, а изделия выпускаются, но с более крупными ячейками. Композитная сетка обычно изготавливается в виде рулонов или карточек (листов). ширина ячеек может достигать 2 метров, а длина — любой.

Кладочная сетка Армпласт имеет все необходимые разрешительные документы, процесс производства сертифицирован по международным стандартам ISO 9001: 2008 TUV Cert.

Характеристики и характеристики строительной базальтовой сетки, дорожной

Базальтовой строительной сетки, используемой для армирования в кирпичной кладке, штукатурке и дорожного робота. Он отличается особой прочностью благодаря базальтовой основе. Базальтовая сетка по сравнению с металлической имеет множество преимуществ, так как состоит из твердой базальтовой породы, не подвержена коррозии и химическим соединениям, а также очень прочна.У базальтовой сетки теплопроводность намного меньше, чем у металлической, поэтому нет проблем с мостами холода с армированием Пенобетон и кладка. Также стоит отметить его высокую стойкость к агрессивным средам, т.е. базальтовая строительная кладочная сетка не реагирует на удары бетона. Так как композитная базальтовая сетка легкая, ее очень удобно носить с собой и экономически выгодно по сравнению с металлическими аналогами.

Арматурная сетка для кирпича

Вы здесь: Металлическая сетка для строительства: Сварная сетка: Арматурная сетка для кирпича

Арматурная сетка для кирпича

Сварная проволочная сетка, армированная кирпичными стенами, от Arch обеспечивает сетку для армирования швов при строительстве каменных стен.

Имеет непрерывные отрезки армирования швов, которые заделываются в горизонтальные швы кладки кирпичных стен. Уже давно доказано, что армирование швов необходимо для превосходных характеристик строительства каменных стен.

Техническая информация от Arch

Разновидность: Арматурная сетка
Армирование «лестница-сетка»

Доступно: горячее цинкование, гальваническое цинкование или нержавеющая сталь

Более тканая проволочная сетка от Arch
Запрос на интересующие вас товары от WireMesh. Нетто
На нашем веб-сайте собраны технические знания и информация, которые охватывают весь спектр предлагаемых нами продуктов и услуг из проволочной сетки и экранов. Arch является исчерпывающим и надежным источником информации о продуктах из проволочной сетки, технических данных, новых инноваций и быстрой доставки.
Отправить письмо

Арматурная сетка для кирпичной кладки — оцинкованная — рулон 225 мм x 20 метров | Расширенный металл и листы

Стоимость доставки:

Клиенты с торговым кредитным счетом D W Nye получают бесплатную местную доставку

Все расходы по доставке включают НДС.

Местная доставка — крупногабаритные товары
Более 120 фунтов стерлингов = Бесплатная доставка
Менее 120 фунтов стерлингов = 12 фунтов стерлингов Доставка на следующий день

Калькулятор доставки на следующий день:

до

12:00

День и время заказа Ожидаемый день доставки
С 14:00 с понедельника по пятницу Следующий рабочий день
Пятница после 14:00 Следующий вторник
Заказы на субботу должны быть до 12:00 пятницы

Местная доставка — мелкие товары
Более 60 фунтов стерлингов = 6 фунтов стерлингов с доставкой на следующий день или бесплатно для 2–4-дневной доставки с момента отправки
Менее 60 фунтов стерлингов = 12 фунтов стерлингов при доставке на следующий день или 6 фунтов стерлингов для 2 -4 дня доставки с момента отправки

День и время заказа Ожидаемое время отправки
До 14:00 с понедельника по пятницу Следующий рабочий день до 10:00
Пятница после 14:00 и по выходным В следующий понедельник до 10:00

Национальная доставка — крупногабаритные товары
свыше £ 600 (включая НДС) = Бесплатная доставка в течение 2-4 дней с момента отправки
Менее 600 фунтов стерлингов (включая НДС) = 40 фунтов стерлингов 2-4 дня Доставка с момента отправки

День и время заказа Ожидаемое время отправки
До 14:00 с понедельника по пятницу Следующий рабочий день до 12:00
Пятница после 14:00 и по выходным В следующий понедельник до 14:00

Полный день по пункту Отправка считается днем ​​отправки, а не днем ​​доставки. Как только товар будет отправлен, вы получите уведомление о фактическом дне доставки

Национальная доставка — Мелкие товары
Более 60 фунтов стерлингов (включая НДС) = 6 фунтов стерлингов при доставке на следующий день или бесплатно в течение 2–4 дней с момента отправки
Менее 60 фунтов стерлингов (включая НДС) = 12 фунтов стерлингов при доставке на следующий день или 6 фунтов стерлингов для доставки в течение 2-4 дней с момента отправки

День и время заказа Ожидаемое время отправки
До 14:00 с понедельника по пятницу На следующий рабочий день до 10:00
Пятница после 14:00 и по выходным В следующий понедельник до 10:00

Информация о доставке и получении

Местная доставка:
Наш главный склад находится в Кингсфолде, недалеко от Хоршема на границе графств Суррей и Сассекс. Почтовый индекс: Rh22 3SD. У нас есть местная служба доставки с этого единственного депо. Наша зона обслуживания для местных перевозок составляет в среднем 25 миль.

Если у товара есть отметка «Местная доставка», мы можем доставить его в большинстве случаев на наших грузовиках. Иногда мы будем использовать внешних перевозчиков.

Доставка будет производиться до обочины только до ближайшего безопасного места по адресу доставки и выгружена на твердую землю. Если водителя попросят покинуть шоссе и въехать на территорию собственности или участка, любой ущерб, который может быть причинен вашей собственности или собственности местных властей (например, пешеходные дорожки и крышки люков), будет нести вы или ваши агенты вместе с стоимость любого ремонта или замены предметов.Въезд в собственность или разгрузка крана через стены, живые изгороди и заборы будет производиться по усмотрению наших водителей, если это предварительно не согласовано с транспортным бюро.

Мы постараемся доставить товар в указанный день, но не несем ответственности в случае задержки по независящим от нас обстоятельствам. Пожалуйста, постарайтесь не договариваться с торговцами о начале работы до прибытия материалов, поскольку D W Nye Ltd не несет ответственности за любые расходы, понесенные в результате несоблюдения срока поставки.

Национальная доставка:
Многие из наших продуктов могут быть отправлены в любую точку страны либо почтой, либо транспортным средством. Это означает, что продукт будет либо от нас самих, либо от стороннего поставщика. Для большинства транспортных средств это будет либо в фургоне, либо в фургоне с насосом. Они не смогут доставить с помощью крана грузовой автомобиль с разгрузкой. Если у вас есть особые требования к доставке, сообщите нам об этом.

Получение из магазина:
Ожидается, что эти товары будут в наличии большую часть времени (иногда сроки поставки продлеваются, и мы не можем иметь 100% складских запасов в 100% случаев).Вам понадобится номер вашего заказа и карта, которую вы использовали для онлайн-оплаты.

У нас есть ряд оборудования для погрузки ваших материалов на ваш автомобиль, будь то насыпные или насыпные заполнители, частичные или полные поддоны с кирпичами или блоками, и если вы спешите, пожалуйста, позвоните заранее, и мы можем подготовить ваш чтобы сэкономить время при сборе.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
