Болт анкерный виды: Анкерные болты – виды и технические характеристики крепежа + Видео

Содержание

Болт анкерный. Конструкция, назначение, способы крепления

Предназначение болта анкерного – это фиксация приборов, устройств, оборудования и предметов мебели на строительных основаниях, созданных из природного/натурального камня, нещелевого кирпича либо полнотелого бетона.

Принцип действия основан на увеличении диаметра цилиндрической рабочей поверхности под воздействием давления, оказываемым конусообразным хвостовиком резьбового стержня или такой же по форме гайкой. Способность воспринимать данной крепежной деталью значительные усилия обусловлена совокупностью следующих факторов:

Анкерный болт в классическом исполнении представляет собой комбинированную конструкцию из металла. Его составными частями являются:

Схожей по конструкции анкерному болту является другая пользующаяся немалой популярностью крепежная деталь – дюбель. Их основное отличие кроется в материале изготовления. Рабочая часть дюбеля – не твердая, а мягкая. Выполняется она, обычно, из пластика. В ней фиксируется сам элемент крепления, например, саморез. В основе принципа работы дюбеля находится исключительно действие силы трения между его поверхностью и монтажным основанием.

Анкерный болт производится из металла. В качестве такового может выступать и сталь, и алюминий, и цветной цинксодержащий сплав латунь. Ввиду этого, прочное скрепление болта анкерного с основой обеспечивается не только за счет действия силы трения. Второй важный фактор –сопротивление материалов. Поэтому анкерный болт более устойчив к воздействию нагрузок динамического и статического характера, чем сопряжения элементов конструкций, созданные на основе дюбеля.

Допустимые нагрузки

Современная металлургия производит анкерные болты большого числа разновидностей. Но по вопросу расчета допустимой рабочей нагрузки принят единый подход. Сформулировать его можно так: величина данного параметра не должна превышать ¼ от максимального усилия на вырывание при монтаже в бетоне, характеризующемся прочностью от 200 до 250 кгс/см кв. С увеличением данного показателя такого материала основы рекомендуемая нагрузка на крепеж возрастает пропорционально.

И еще один важный момент. Когда в бетоне имеются трещины, нагрузку на вырывание нужно умножить на 0,6 и высчитывать одну четвертую часть от полученного результата.

Преимущества и недостатки

Отметим основные преимущества анкерного болта.

  • Стойкость к воздействию внешних усилий. Крепежная деталь остается неподвижной при приложении к ней вибрационных нагрузок;

  • Применяя анкеры, можно укрепить конструкцию, уже находящуюся в эксплуатации.

  • Простота монтажа. Необходимость применения для фиксации какого-то специального оборудования отсутствует. Сроки проведения данной операции небольшие.

  • Широкая товарная номенклатура. Подобрать оптимальный экземпляр анкерного болта с учетом условий монтажа особых сложностей не составляет.

  • По критерию «Нагрузочная способность» данный крепежный элемент является безусловным лидером среди всех метизов.

Заслуживающих внимания недостатков у болта анкерного заметно меньше.

  • В твердом основании предварительно нужно проделывать отверстие.

  • Повышенная цена по сравнению с иными подобными по функционалу деталями.

Классификация и подразделение на виды

Механические фиксаторы принято подразделять на 2 категории. Для этого используются следующие характеристики:

  • конструктивное исполнение;

  • область применения.

Коротко рассмотрим разновидности болтов анкерных с учетом каждого из этих критериев.

Конструктивное исполнение

Данные элементы крепления в зависимости от конструктивного исполнения бывают ниже перечисленных видов.

  • Болт анкер-клин. Представляет собой металлическую резьбовую шпильку, расположенную внутри цанговой муфты. При завинчивании шпильки лепестки втулки расходятся за счет давления, оказываемого конусообразным сегментом стержня на ее нижнюю грань. В бетоне ячеистого типа эта крепежная деталь не применяется. Причина – в материале монтажной основы анкер-клин продуцирует по площади соприкосновения повышенное давление.

  • Втулочный анкер с гайкой. Важным конструктивным элементом этой крепежной детали является фиксирующая гильза. А хвостовик стержня выполнен в виде усеченного конуса. При затягивании гайки втулка перемещается по резьбовому отрезку и распирается под давлением конусообразной поверхности конца стержня. Конструктивные особенности, присущие крепежу этого вида, предоставляют возможность его монтировать, в том числе, в таких хрупких стройматериалах, как кирпич, произведенный из обожженной глины, и бетон с ячеистым внутренним строением. Причина – этот анкер продуцирует уменьшенное напряжение в монтажной основе.
  • Болт цанговый распорного типа. Конструкция данного крепежного элемента более сложная по сравнению с предыдущим вариантом анкерной техники. Выполненные на поверхности разжимной муфты/гильзы продольные прорези формируют 4 лепестка, постепенно раскрывающиеся под воздействием давления, оказываемого распорным элементом. В результате поперечное сечение увеличивается. Фиксацию обеспечивают:
    • преобразование формы поверхности гильзы;

    • усилия, связанные с действием силы трения.

Уровень способности болта цангового распорного выдерживать внешние нагрузки сопоставим с этой характеристикой анкер-клина.

  • Анкерный забивной болт. Данный фиксатор имеет следующие конструктивные особенности:

    • на внутреннюю коническую часть распорной муфты нанесены продольные прорези;

    • во внутренней полости гильзы находится клин. Под ударным внешним воздействием он перемещается, в результате чего втулка распирается.
    Анкерный забивной болт устанавливается только в бесщелевой кирпич и полнотелый (неячеистый) бетон по причине продуцирования в области соприкосновения с материалом основания повышенных усилий на распор. Монтаж осуществляется достаточно оперативно и не сопряжен со сложностями.

Классификация по сфере применения

В соответствии с критерием «Сфера использования» болты анкерные принято подразделять на группы деталей, обеспечивающих фиксацию:

  • конструкций, выполненных из стали;

  • элементов инженерных систем;

  •  натяжных потолков;

  • лестничных маршей;

  • оборудования с электроприводом бытового применения;

  • дверных коробок и оконных блоков.

Размерные характеристики болтов анкерного типа, устанавливаемых в бетон

Значения длины анкеров (обозначение L) и диаметра (обозначение D) резьбового отрезка определяются их назначением.

      Крепежные детали с метрической резьбой D <12 мм и L ≤ 20 см применяются, в основном, при осуществлении ремонтных работ самими владельцами объекта недвижимого имущества.

      Стальные фиксаторы, параметр D которых достигает отметки 20 мм, а L≤35см, широко используются в целях организации промышленного производства и в строительстве для фиксации массивных и крупногабаритных конструкций.

От размерных характеристик анкерного болта напрямую зависят следующие показатели:

  • предельная величина несущей поверхности. Изменяется для крепежных деталей различного вида в диапазоне 5 см…30 см;

  • максимальная толщина подлежащих монтажу элементов – в пределах от 1,5 см до 6 см;

  • максимальное усилие на вырыв – min 1,5 кН; max 30 кН

Материал изготовления

С помощью анкерного болта, выполненного из металла, крепятся массивные конструкции. Обеспечивается такая возможность использованием в качестве сырья прочных материалов. Речь идет о таких, как:

  • сталь конструкционная с пониженным уровнем содержания углерода, например, следующих марок Cт.20Г, Cт.20, Cт.15 и Cт.10. Металл этих видов характеризуется высокой прочностью, поэтому произведенные из него фиксаторы демонстрируют устойчивость к воздействию повышенных нагрузок;

  • сталь с антикоррозионными свойствами. В ее состав входят легирующие компоненты. Наряду с устойчивостью к воздействию процессов коррозии, позволяющей использовать изготовленные из нее анкерные болты во влажных условиях, такая сталь обладает к тому же повышенной прочностью. Отечественная металлургия выпускает такие марки антикоррозионной (читай, нержавеющей) стали: 12Х18H9Т, 12X18Н9, 08Х18h20 и др.

  • алюминиево-цинковые сплавы, которые принято называть латунью. Используются, преимущественно, с целью крепления приборов, устройств и различного оборудования в бытовых условиях. Для изготовления анкерных болтов подходит латунь литейная. Это, например, следующие марки: ЛЦ40C, ЛЦ40Mц1,5, ЛC59-1 и др.

Заключение

В заключение просмотрите очень полезное видео. В нем доступно раскрываются особенности выпускаемых современной металлургией анкерных болтов. Для запуска ролика наведите курсор мышки на картинку, а далее действуйте в соответствии с высветившейся подсказкой.

Анкер, виды анкерных болтов

Анкер или анкерный болт представляет собой крепёжную деталь, относящуюся к метизам. Анкер состоит двух, иногда трёх элементов.

Областью применения анкеров является строительные и ремонтные работы для крепления тяжёлых конструкций.

Давайте рассмотрим виды возможных анкерных болтов:

1. Клиновой анкер (анкер-шпилька) – как применяется для наружных работ в промышленном строительстве. Их специализация сквозной монтаж через устанавливаемый на основной материал.

Для установки клинового анкера просверливается отверстие, и забить в него сам анкер, после чего затягивается гайка на его конце, в результате чего распорное кольцо на обратной стенке разожмётся, тем самым закрепит анкер.

2. Винтовые анкеры,  сходны по своему строению с клиновыми анкерами, но вместо гайки имеется винт, который утапливается во втулку.

3. Забивной анкер-клин, строение данного анкерного болта упрощено, по своей сути это шпилька со стопорной шляпкой и клин, который двигается вдоль шпильки. Процесс работы прост, сверлится отверстие, вставляем туда анкер-клин и забиваем, в результате клин, вдоль шпильки передвигается вдоль шпильки и расклинивается.

4. Анкер с подрезкой используется для крепления твёрдых оснований: бетон, камень (природный) и тд. Принцип действия тот же что и у клинового анкерного болта.

5. Распорный анкер, используется для креплении жёстких оснований и работает следующим образом: сверлится отверстие, куда начинает вкручиваться головка болта, находящееся на задней части распорное кольцо разжимается.

6. Анкер-гильза  — болт с гильзой, данный вид болтов используется для работы с жесткими полнотелыми основаниями. При закручивании болта происходит разжимание гильзы.

7. Складной пружинный анкер со шпилькой – предназначен для крепления чего-либо в запреградном пространстве. Работа с этим видом анкеров начинается со сверления отверстия, куда отправляется пружинный анкер (в сложенном виде). После проникновения лепестков анкера в пустоты они раскладываются, чем и удерживают деталь. Для полной фиксации затягивается гайка.

8. Анкер со сменной пружиной используется для монтажа не постоянных конструкций (временных), к примеру, при постройке опалубки. Установка происходит при помощи гайковёрта, пружина является средством расклинивания.

9. Анкер-крюк используется для создания растяжек и подвесов. Вместо болта в него встроен крюк, принцип действия данного изделия может быть рамный и клиновый.

10. Рамный анкер, по своей сути винт со шлицом и конусной гайкой, при этом находится это всё в разрезанной стальной втулке. В результате закручивания винта происходит распивание втулки.

Это не все виды и подвиды анкерных болтов, но одни из основных  наиболее востребованных.

При этом анкера являются, как правило, оцинкованным продуктом, что делается для его защиты от процессов коррозии.

При этом есть ещё один интересный вид анкеров, так называемый химический анкер, действие, которого отличается от вышеизложенных аналогов.

Читайте так же:

Полоса стальная

Отличия стального круга от гладкой арматуры и катанки

Анкерный болт: виды и характеристики

Если речь идет о фиксировании к полу тяжелых конструкций, креплении на стену массивных предметов или подвеске к потолку каких-либо изделий, имеющих «солидный» вес, то ничего невозможно придумать лучше, чем анкерный болт. Если говорить об монтаже такого крепежа в плотный и твердый материал, то его с полной уверенностью можно назвать универсальным.

Где используются анкерные болты?

Механические анкеры нашли широкое применение. С их помощью крепятся различные массивные предметы, подвесные потолки, несущие консоли, устанавливаются кабельные трассы, ворота и многие другие конструкции. Крепеж с помощью анкеров не подходит для пустотелых стеновых блоков или перекрытий из газобетона. Его основное предназначение — это крепление в бетоне, прочность которого не менее 200–250 кг/кв.см. Такие метизы идеально подходят для сквозной установки в тонкие бетонные перегородки или являются прекрасным вариантом для одностороннего монтажа в стены с трещинами или другими дефектами.

Виды анкеров

Данный вид анкеров является одним из наиболее востребованных видов крепежных изделий. На рынке строительных материалов они представлены довольно широко и всегда можно купить распорные, клиновые, забивные анкеры, анкеры–болты, шпильки и другие виды этих крепежных соединений.

Они устанавливаются быстро и просто и необходимы для надежного крепления отдельных элементов всей конструкции. В зависимости от размеров анкерных болтов, их видов и характеристик такой крепеж можно устанавливать в бетон, кирпич и даже природный камень. Но перед монтажом рекомендуется учитывать, на какую допустимую нагрузку рассчитана эта крепежная деталь, какой материал взят в качестве основания, в которое она будет вкручиваться, а также условия, в каких метизы будут эксплуатироваться.

Конструкции анкерных болтов

Для обеспечения прочности и долговечности соединений к каждому виду конструкции необходимо подбирать свой анкер. Это может быть крепеж с крюком или кольцом, анкер–шпилька или анкерный болт с гайкой. По своему виду все они представляют стержень, на котором нарезана наружная резьба. К нему в комплекте прилагается хвостовик, имеющий внутреннюю резьбу, и гильза с цангой. Назначение гильзы заключается в том, что она защищает резьбу на стержне от повреждений, возможных при установке анкера. Устанавливая такое крепление, конец стержня сначала закручивают в хвостовик, после чего лепестки цанги разгибаются, чем и обеспечивают жесткое и надежное крепление.

Характеристики крепежа

Каждому из анкерных болтов характерны определенные свойства и технические характеристики:

  • Максимальная нагрузка. Она характеризует возможность болта вырываться из основания. Ее величина зависит от толщины, прочности и структуры материала основания, в которое анкер крепится, размеров болта (его длины и диаметра), глубины посадки, а также от того, как профессионально и качественно выполнен монтаж.
  • Рекомендуемая нагрузка. Увеличивая прочность бетона, мы тем самым изменяем в большую сторону нагрузку, которая становится более безопасной. Однако, на практике, она не должна быть выше величины, равной 25–30% наибольшей нагрузки на вырывание.
  • Нагрузка на деформацию, в том числе срез, излом или изгиб. Ни в коем случае нельзя превышать указанные значения нагрузки. Под ее воздействием анкер деформируется или может быть сломан, что повлечет за собой разрушение конструкции и замену крепежной детали.
  • Материал крепежа. Именно от того, из какого материала сделан анкер, будет зависеть его пожароустойчивость, а также устойчивость к коррозии, действию агрессивных сред, а также к воздействиям других негативных факторов. Обычно для изготовления болтов используют нержавеющую сталь, цветные металлы и их сплавы, углеродистую сталь, имеющую цинковое покрытие.
  • Размеры анкерного болта. Диаметр крепежа подбирают так, чтобы он соответствовал диаметру бура, используемого для сверления в бетоне отверстий. Длина метиза определяется с учетом вида и размера прикрепляемой конструкции, а также в зависимости от необходимой глубины вкручивания в основание.
  • Тип изделия. Кроме механических анкерных болтов бывают и химические анкеры.

Кроме данных крепежных изделий выпускают и узкоспециализированные виды метизов, имеющие свои определенное назначение и характеристики.

диапазон выбора анкерных соединений устроит и строителя, и землеустроителя

Этот вид крепежа оказался самым эффективным при горной выработке, для крепления стен и сводов горизонтальных ходов в рудном теле. И немцы, и англичане нашли в нём сходство с «якорем». Так появился универсальный по сфере применения крепёжный элемент — анкер. Анкерный болт — металлическая деталь заворачиваемая, забиваемая или закладываемая в заранее подготовленное твёрдое основание.

Анкерный крепёж


Типичный анкерный болт представляет собой стержень от 45 до 200 мм из легированной стали (09Г2С-6), характеризующийся 6-8 категорией прочности. Болт имеет шестигранную головку и крепёжный конец с нарезной резьбой. Принципиальные особенности анкерному болту придают втулка с продольными прорезями и коническая гайка, движение которой по стержню осуществляет принцип анкеровки. Технические характеристики анкерных болтов подробно рассмотрены в данной статье.


Способ крепления анкера определяется характером полезных нагрузок, которые и осуществляют его прочную связь с конкретным по материалу основанием. Это и сила трения, и противодействие в упоре, и адгезия при использовании химических веществ или преобразования поверхности в условиях термического воздействия.


Самым дешёвым и распространённым видом анкерного крепежа является соединение с основанием на применении силы трения, которую испытывает болт в отверстии тела крепления. Для тонкостенных материалов эффективнее внешний упор, при котором наружный элемент крепёжного конца позволяет затягивать базовую основу между ним и головкой болта. Самым перспективным и универсальным по своим возможностям считается химический анкер, включающий в систему крепления синтетические смолы или клеи. Фактически, способ крепления анкера и определяет его тип.


Достоинством анкерного крепежа является возможность эффективно сочетать различные способы соединения, исходя из конкретной строительной задачи и особенностей материала соединяемых конструкций.

Классификация анкеров


Основу классификации анкеров определяют:

  • техника введения анкера в основу: забивочные, лепестковые, винтовые, бурильные;
  • по признакам заделки места крепежа: с бурением, с расширением, трубчатые;
  • по конструкционным признакам основного элемента: цилиндрические, стержневые, из проволочных прядей;
  • по срокам эксплуатации: временные и постоянные.


Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

  1. Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.

  2. Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.

  3. Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.

  4. Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.

  5. Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.

  6. Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.

  7. Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.

  8. Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.

  9. Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.

  10. Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Химические анкера

Этот вид крепежа к силе трения и упора добавил ещё и надёжности силы склеивания, которую обеспечивает использование синтетических смол и клеёв. К ведущим достоинствам анкерного крепежа добавились новые:

  • создание крепежа- монолита:

  • пригодность для наружных и внутренних работ;

  • исключительная эффективность в крепеже рыхлых и тонкостенных материалов, на краю конструкции;

  • стойкость к вибрации;

  • компактность упаковки;

  • большие сроки эксплуатации.

Предложения ведущих фирм HILTI, BIT и Chemofast насытили отечественный строительный рынок уникальными марками химических составов для анкерного крепежа, которые расцениваются как ноу-хау в этой области.


Простые в использовании, доступные в цене, химические анкеры доказали свои преимущественные свойства.

Пластиковые анкеры


Пластиковые анкеры — разновидность анкеров, применяемых в землеустройстве. Крепёжные элементы, произведены как цельнолитые изделия из композиций на основе полимера, обладающие ударопрочностью и морозостойкостью. Представляют собой стержень от 60 до 120 см длинной. Комплект состоит из пробойников, пластиковых анкеров и АТРклипов (для анкерирования ячеек), шнура из полиамида.


Анкер имеет Те-образную форму, в грунт забивают его пробойником. В монтаже с АТРклипом, позволяет протянуть полимерный трос для закрепления георешётки. Будучи несущим элементом, пластиковый анкер устанавливается до отстыпки грунта.

Он не боится грунтовых вод, коррозии, воздействия химических веществ. Используется при строительстве трубопроводов, дорожных насыпей, укрепления берегов водоёмов.

Грунтовые анкеры


Это гиганты среди анкерных соединений: длина стержней достигает 15 -22 метра, что обусловлено их практическим назначением. Грунтовые анкеры используются для укрепления откосов строительных котлованов и обеспечения безопасности строительных работ производимых рядом с ними, а также для устройства подпорных стенок и укрепления оползней.

В процессе работ закладывают высокопрочную винтовую арматуру анкера в пробуренное под углом 40 градусов отверстие, закрепляя его нижний конец бетоном. Натяжение анкера до необходимой прочности осуществляют с помощью домкрата, закрепляют конусными гайками поверх анкерных плит.

Анкеры для устройства фундамента


Чтобы увеличить сцепление конструкций с фундаментом используют фундаментные болты: съёмные, глухие и закладные. Их делают прямыми, изогнутыми, составными или даже в соединении с анкерной плитой, что позволяет монтировать прямо в жидкий бетон. Самые большие сложности с установкой глухих болтов: их положение точно выверяют с помощью стальных кондукторов (стоек и связей), поскольку после заливки бетоном уже ничего нельзя поправить.

Анкер регулировочный по высоте


Такой вид крепежа востребован там, где сочетание конструкций из разных материалов предполагает разные характеристики усадки. За счёт двух стальных площадок на резьбовом стержне, гаек и шайб он позволяет урегулировать горизонтальное положение конструкции относительно основания.

Регулировочные анкеры могут различаться величиной площадок, размером анкер-шпильки, весом и ценой. Материал для такого анкерного болта — легированная сталь с оцинковкой поверхности.

Классификация анкеров по материалу соединяемых конструкций

  1. Для листовых материалов: панели ДСП,гипсокартон и т.п.
  2. Для плотных материалов: природный камень, бетон, кирпич.
  3. Для пустотелых материалов: пенобетон, газобетон, щелевой кирпич.

В зависимости от массы соединяемых конструкций и материала выбирается способ анкерного соединения или комплексный подход к его использованию.

Установка анкерных болтов


Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке.

Расчёт нагрузок анкерных болтов. Цены


Расчёт ведётся на основании соотношения размеров болта, его категории прочности и разрушительных сил (динамические нагрузки), спровоцированных массой соединяемых конструкций (статические нагрузки):

  • вырывающая сила;
  • изгибающий момент;
  • крутящий момент;
  • комбинированные нагрузки.


Из чего складывается цена на анкерные болты.


Разброс цен на рынке строительных материалов всегда позволяет товару найти своего покупателя. При сопоставлении прайс-листов, видно, что цены на анкерные болты складываются из различий:

  • в величине изделия;
  • по назначению;
  • по материалу;
  • в величине закупочной партии
  • инновационных модификаций;
  • популярности производителей.

Статья взята с ru-house.net

виды, размеры и фото анкерного крепежа

Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности. Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью. Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

«Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

Виды анкерных болтов и сферы их применения

Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

Чтобы правильно выбрать крепеж данного типа, необходимо не только хорошо разбираться в его разновидностях, но и знать, какие виды анкеров применяются в тех или иных случаях. Рассмотрим наиболее популярные виды анкерных крепежных элементов, сферы их применения и обоснованность их выбора в конкретной ситуации.

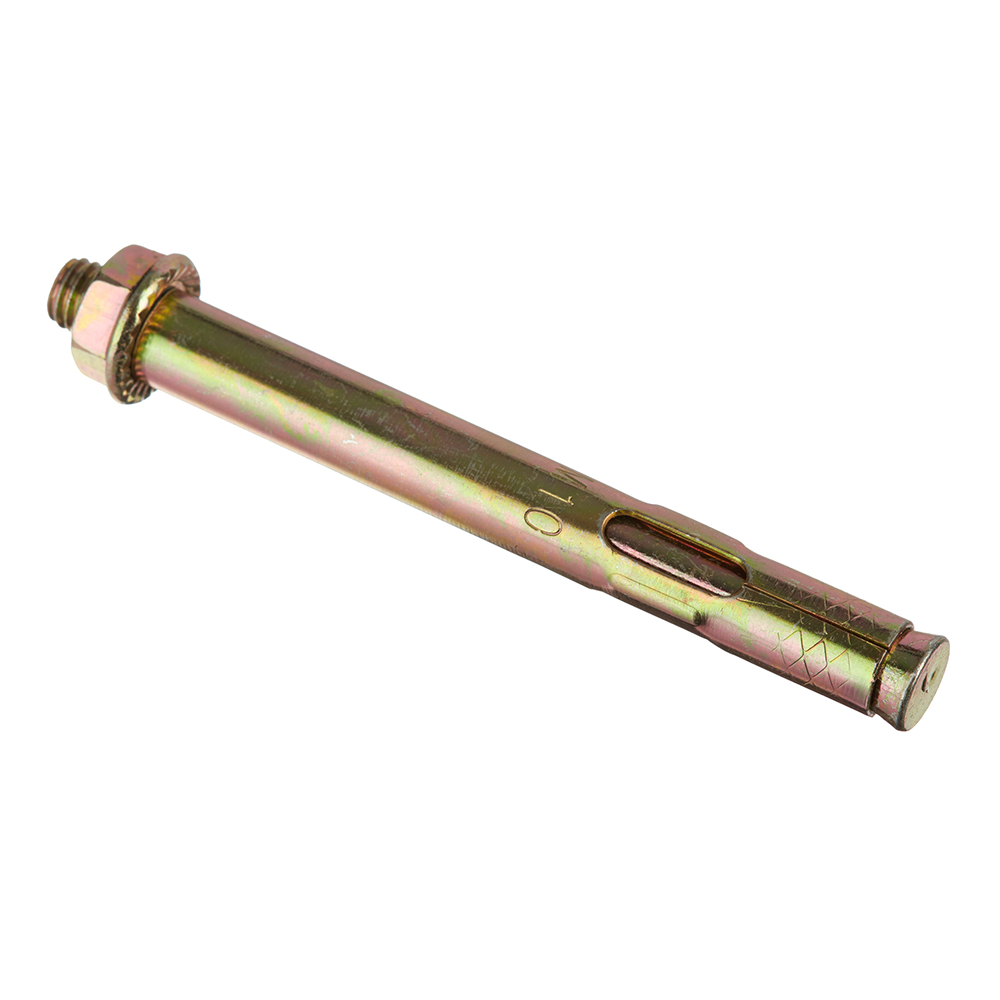

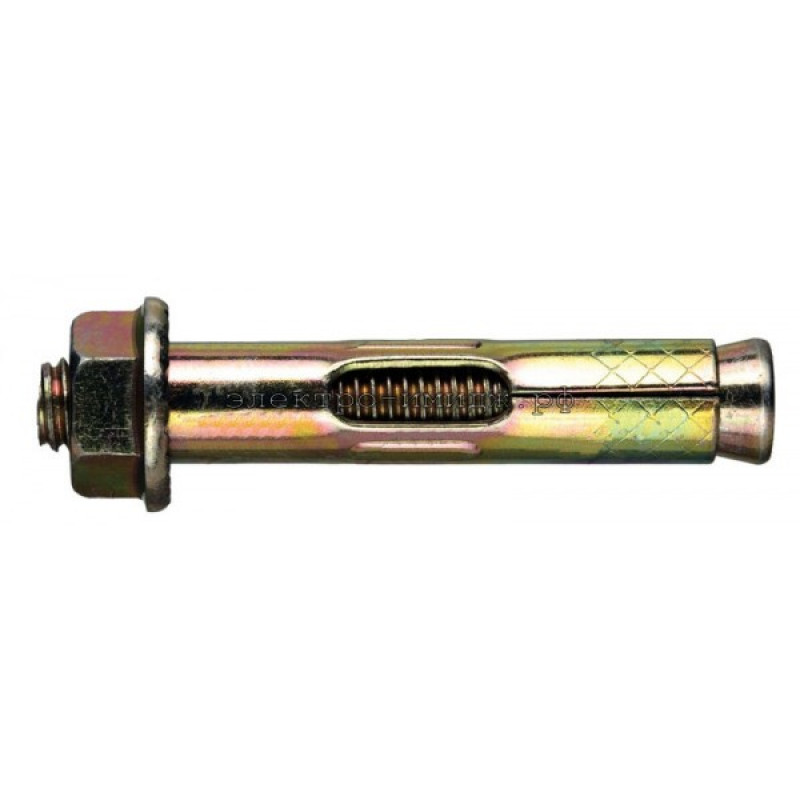

С гайкой

Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии. Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником. Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах



Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм. Что касается длины, то она может находиться в интервале 60–300 мм. Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

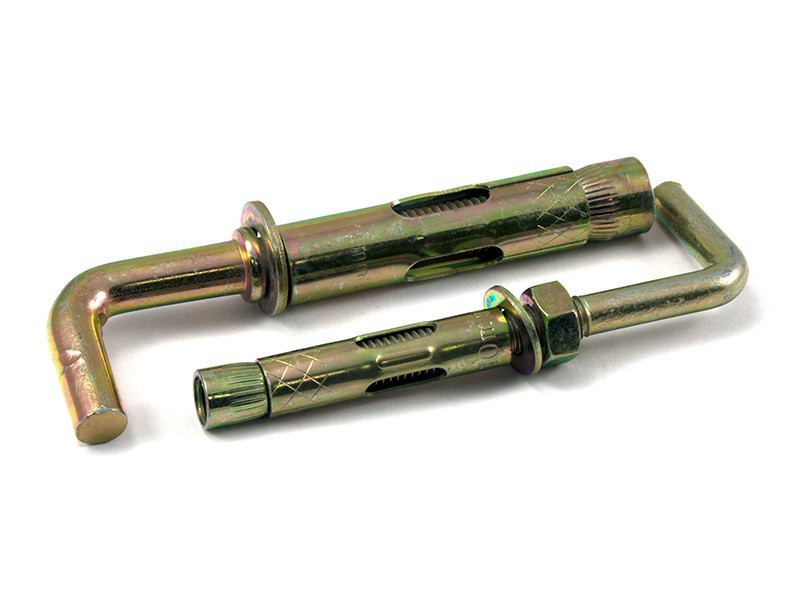

С крюком

Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий. Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

Технические параметры анкерных болтов с крюком (нажмите для увеличения)

Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

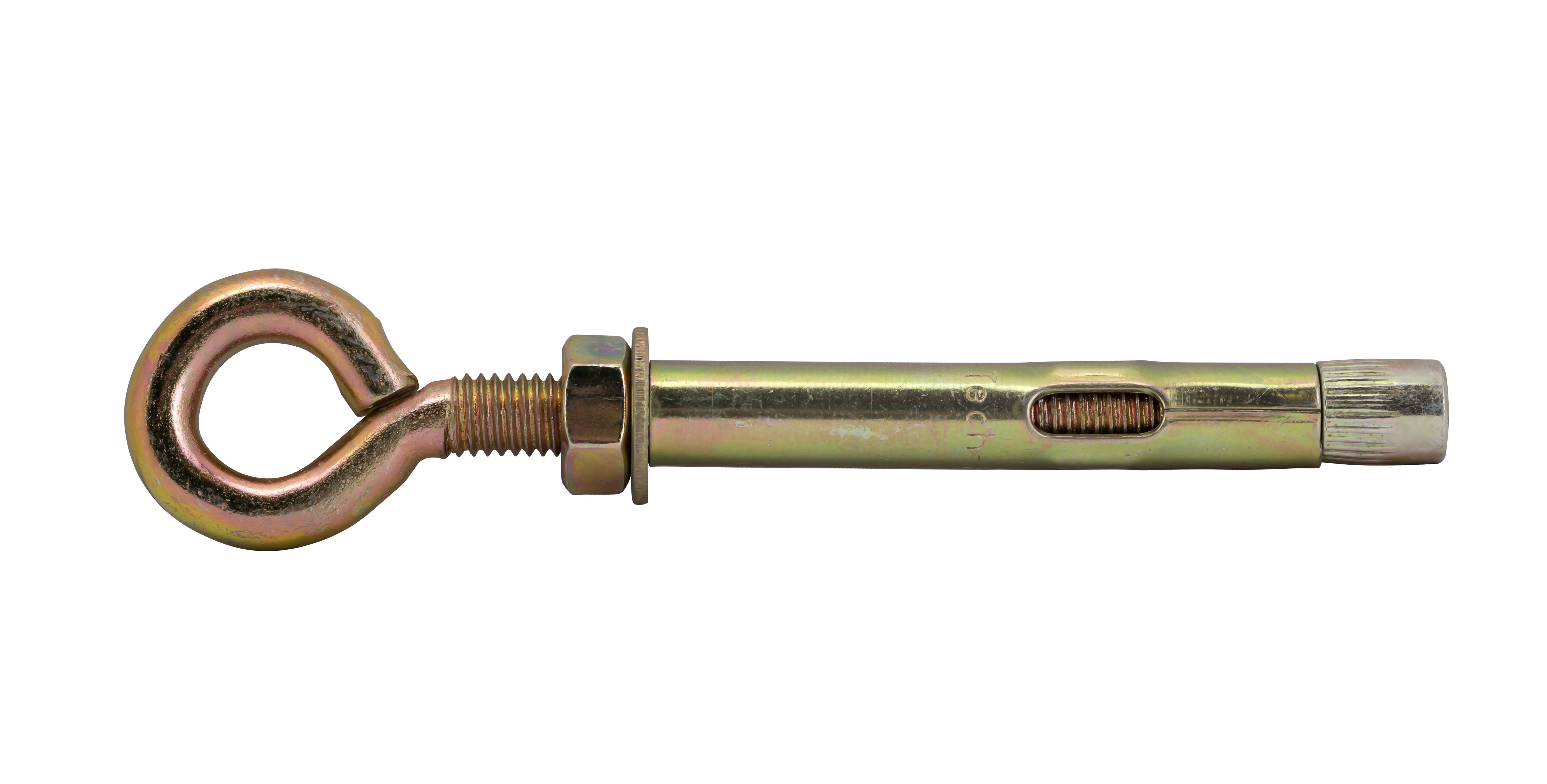

С кольцом

От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.




Двухраспорные

Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента. Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже. За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

Разновидности двураспорных анкеров




Клиновые

Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото. Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент. Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

Анкер-болт клинового типа считается модернизацией стандартного анкера





Забивные

За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом. В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента. После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

Размеры и параметры забивных анкеров (нажмите для увеличения)

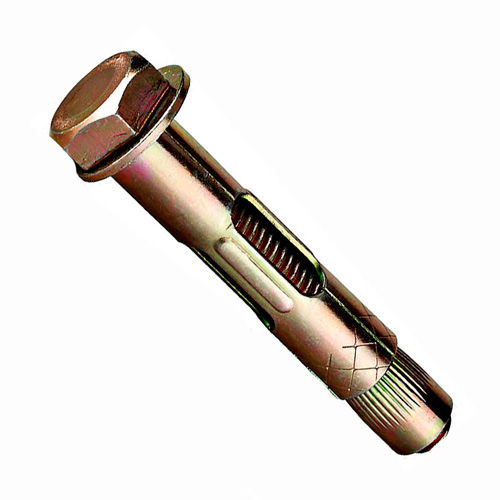

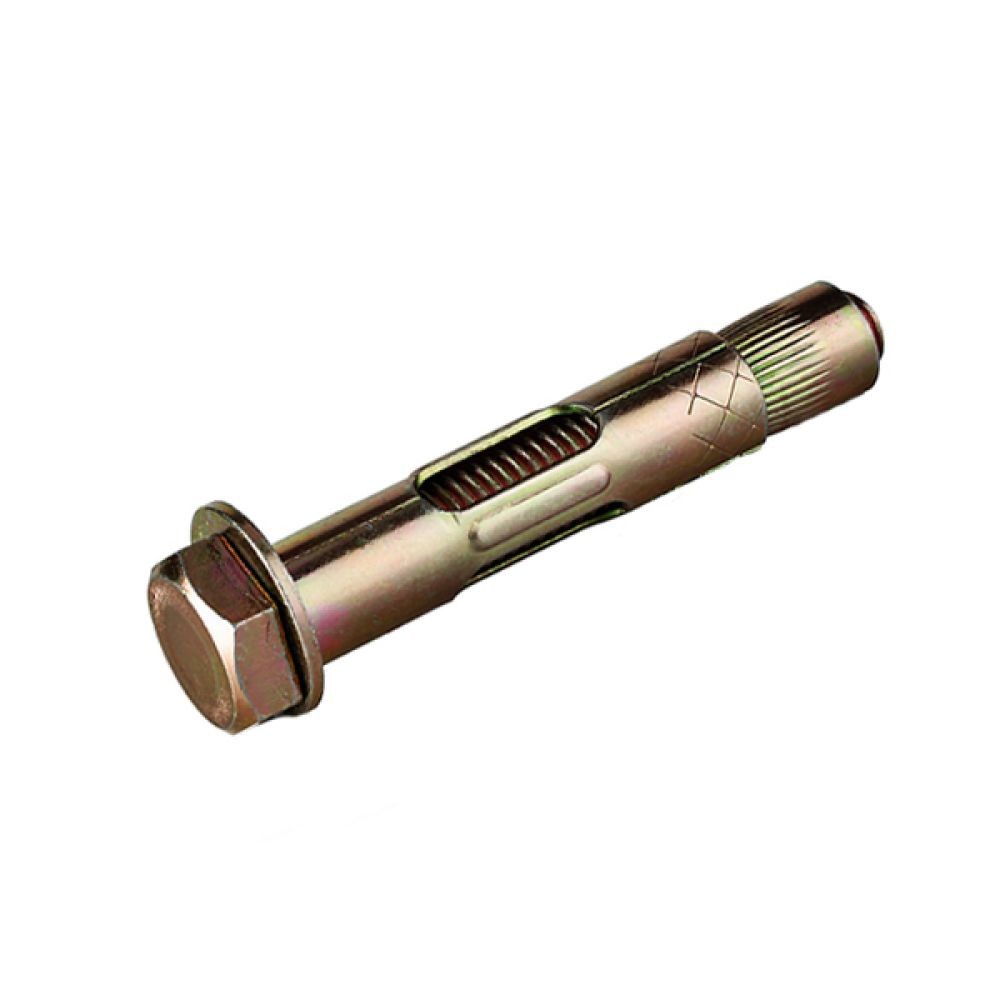

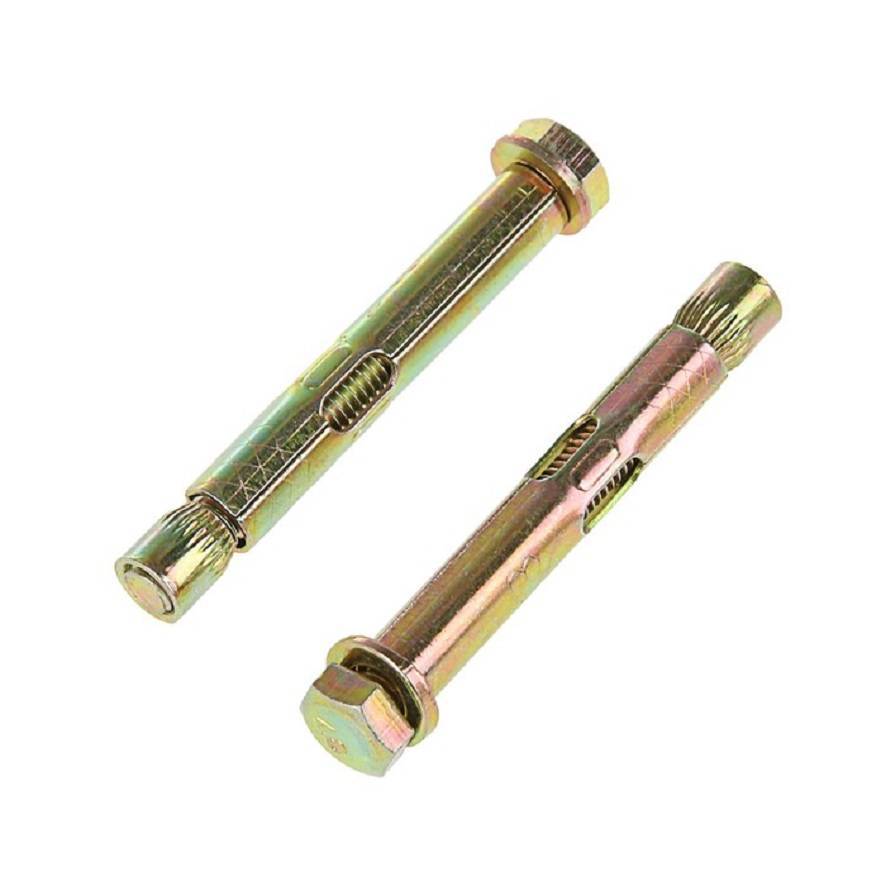

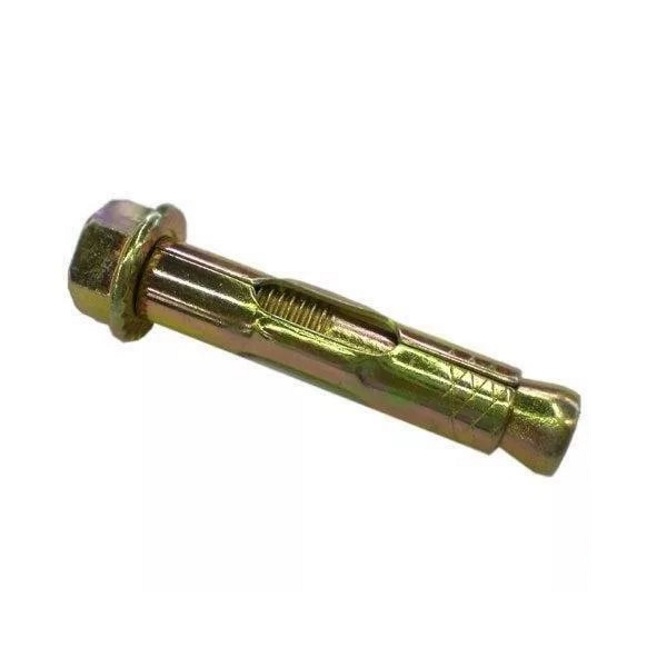

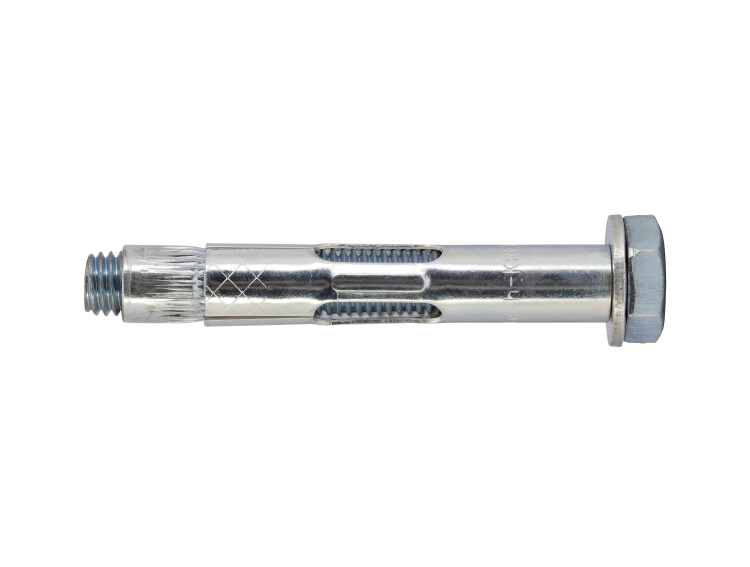

С шестигранной головкой

Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии. Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.




Особенности монтажа

На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  1. В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  2. Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  3. Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  4. После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.

Типы монтажа анкерных болтов (нажмите для увеличения)



Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

Последовательность монтажа забивного анкера

На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа. Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки. Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

Очевидно, что в использовании анкерных болтов нет ничего сложного, для этого не нужны специальные навыки, сложное и дорогостоящее оборудование. Главное, на что следует обращать внимание при необходимости применения такого крепежного элемента, – это его правильный выбор. Только в этом случае вы сможете получить при помощи анкерного болта надежное и долговечное соединение различных предметов с элементами строительных конструкций.



Оценка статьи:

Загрузка…

Поделиться с друзьями:

Механические анкерные болты — установка, разновидности, варианты применения

Мы уже обсуждали химические анкеры в этой статье, теперь предлагаю рассмотреть механические анкерные болты.

Механический анкерный болт — принцип работы, установка, виды болтов

Анкерные болты (фото 1) предназначены для крепления подвесных элементов к таким основаниям:

  • кирпич;
  • бетон;
  • камень;
  • древесина;
  • природный камень и др.

Анкерный болт состоит из таких элементов:

  • внутренний болт;
  • гайка;
  • корпус;
  • пластиковая прокладка.

Фото 1. Анкерные болты

Основные преимущества механических анкеров
  1. Выдерживает большие нагрузки.
  2. Легкий и простой монтаж.
  3. Сокращает время монтажа, снижает трудоемкость процесса.
  4. Достаточно долговечное крепление.
Область применения механических анкеров

Анкерные болты применяются в основном в строительных и ремонтных работах для крепления тяжёлых конструкций, так как они способны выдерживать большие нагрузки. Например, с помощью анкерных болтов можно закреплять такие элементы:

  • водонагреватель;
  • спортивная стенка;
  • спутниковая тарелка;
  • настенный котел;
  • настенная мебель и пр.

Таким образом, основное назначение анкерных болтов:

  • крепление тяжелых элементов;
  • соединение между собой различных элементов.

Принцип работы анкерного болта. Анкерный болт следует установить в предварительно подготовленное отверстие нужного диаметра. После чего с помощью ключа закручивают гайку. Гайка, подвигаясь к основанию болта, расклинивает корпус анкерного болта, что приводит к фиксации анкера в отверстии. Анкерный болт фиксируется в отверстии с помощью сил трения и распора.

 Последовательность по установке механического анкерного болта

  1. Определение положения анкера; разметка.
  2. Сверление отверстия с помощью перфоратора. Диаметр отверстия должен соответствовать внешнему диаметру анкерного болта. Длина отверстия должна быть не меньше длины анкера.
  3. Очистка отверстия от пыли.
  4. Установка анкера в отверстие. Анкер должен заходить туго, лучше с помощью легкого постукивания молотком.
  5. Фиксация анкерного болта в стене вследствие затяжки гайки в направлении часовой стрелки.

Фото 2. Последовательность работ по установке анкерного болта

Основные размеры механических анкерных болтов

Все анкерные болты имеют свою маркировку, фото 3. Например:

  • 8×6×60 или 8/6×60;
  • 12×10×100 или 12/10×100;
  • 16×12×110 или 16/12×110.

Приведем ниже простую расшифровку маркировки анкерных болтов:

  • первая цифра – внешний диаметр анкера, мм;
  • вторая цифра – диаметр внутреннего болта, мм;
  • третья цифра – общая длина анкера, мм.

Анкерные болты могут иметь следующие буквенные обозначения:

  • HA – анкер с кольцом;
  • HG – анкер с крюком;
  • HL – анкер с изгибом под 90°.

Фото 3. Размеры и маркировка анкерных болтов

Основные виды анкерных болтов приведены на фото 4 и в табл. 1.

Фото 4. Виды анкерных болтов: а) клиновой; б) винтовой; в) складной пружинный анкер со шпилькой; г) рамный анкер; д) анкер с подрезкой; е) забивной анкер-клин; ж) анкер-гильза; з) анкер-крюк или анкер с кольцом; к) анкер со сменной пружиной; л) распорный; м) закладной анкер

Виды механических анкерных болтов

Таблица 1

Вид анкерного болта

Особенности крепления, преимущества, недостатки

Область применения

1. Клиновой анкер (анкер-шпилька)

Особенность: универсальный крепеж.

Принцип действия: в заранее просверленное отверстие вставляется (вбивается) анкер, после затяжки гайки на анкере распорное кольцо на обратной стенке разжимается.

Для наружных работ в промышленном строительстве.

2. Винтовые анкеры

Особенность: по своей конструкции такой же как клиновой анкер, только вместо гайки и болта установлен винт. То же

3. Складной пружинный анкер со шпилькой

Принцип действия: анкер вставляется в отверстие и затягивается гайка, лепестки раскладываются и фиксируют надежное положение анкера. Для крепления различных навесных элементов. Для монтажа несущих консолей, тяжеловесных конструкций, кабеля, мачт, ограждений к полнотелому основанию и перегородкам.

4. Рамный анкер

Принцип действия: в результате закручивания винта происходит расклинивание втулки. Соединение расклинивается за счёт латунной или стальной цанги.

Особенность: Это облегчённый вариант анкерного болта. Рамный анкер имеет такую форму головки, которая позволяет закрутить в один уровень с поверхностью основания.

Для крепления различных навесных элементов. Для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня.

5. Анкер с подрезкой

Принцип действия тот же что и у клинового анкерного болта Для крепления в твёрдых основаниях: бетон, камень.

6. Забивной анкер-клин

Особенность: похожий по конструкции на шпильку со стопорной шляпкой и клином, который двигается вдоль шпильки. Установка выполняется вручную или с помощью пневматического инструмента.

Принцип действия: анкер-клин фиксируется вследствие забивки клина в шпильку (металлическую надрезанную втулку).

Для крепления в плотных основаниях.

7. Анкер-гильза (болт с гильзой)

Принцип действия: при закручивании болта происходит разжимание гильзы. Для крепления в жесткие полнотелые основания.

8. Анкер-крюк или анкер с кольцом

Особенность: вместо прямого болта в анкер установлен крюк — загнутый под 90°.

Принцип действия: рамный и клиновый зажим.

Для создания растяжек, подвесов, натягивания тросов, надевания цепей. Для крепления к тонким перегородкам из бетона

9. Анкер со сменной пружиной

Принцип действия: установка происходит при помощи гайковёрта, пружина является средством расклинивания.

Может быть с крюком или кольцом.

Для монтажа временных или тонкостенных конструкций. Для использования в обустройстве интерьера.

10. Распорный анкер

Принцип действия: в отверстие вставляется головка болта, а затем вкручивается болт, вследствие чего, находящееся на задней части распорное кольцо разжимается.

Разновидностью распорного анкера является двухраспорный анкер, который имеет две гильзы, что позволяет получить более надёжное соединение.

Крепление к жёстким основаниям. Для крепления массивной конструкции на основу из бетона, кирпича или камня.

11. Закладной анкер

Принцип действия: устанавливается в бетон, на этапе изготовления конструкции, после набора прочности бетона анкер можно использовать. Анкер рассчитан на высокие нагрузки.
Общие характеристики механических анкерных болтов
  1. Анкерные болты изготавливаются из высокопрочной легированной стали таких марок (6…8 категория прочности):
  1. Возможный диаметр стержня анкера – 6…20 мм.
  2. Стандартная длина стержней – 45…220 мм.
  3. Вес16…100 гр.
  4. Вырывающая сила в бетоне — 10,5…18,3 кН.
  5. Допустимый изгибающий момент — 5,2…25,7 Н´м.
  6. Максимальный крутящийся момент 10…40 Н´м.

Качественные анкерные болты покрываются защитным антикоррозионным слоем цинка толщиной 40…45 мкм.

В зависимости от предполагаемой эксплуатации анкерные болты разделяют на:

  • конструктивные или типовые;
  • расчетные – для конкретных и ответственных задач.

Автор публикации – эксперт GIDproekt

Конев Александр Анатольевич

Анкерные болты

Анкерные болты

Бетон – ключевой материал для строительства многих зданий. Однако его текстура усложняет подбор крепежных элементов, как во время строительства, так и при выполнении ремонтных или отделочных работ. Гвозди и саморезы плохо подходят для крепления к бетону и некоторым видам кирпича. Анкерные болты порой становятся единственным методом решения этой задачи.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске: с гайкой, распорные, с измененной формой головки, с крюком или петлей. Широкий выбор позиций обеспечивает возможность удовлетворения спроса, даже если требуется изготовление металлоизделий по чертежам заказчика.

Анкерный болт: его особенности и возможности

Фундаментный высокопрочный болт, или анкерная группа, — это металлический фиксатор, обеспечивающий безупречное крепление к бетону, а также к неоднородным поверхностям. За счет определенных факторов анкер дает лучшее крепление:

  • Трение. Благодаря распирающей силе, которая создается путем пластикового дюбеля или распора металлической цанги, анкер воспринимает и передает нагрузки на материал основания путем трения об это основание.
  • Упор. Анкер воспринимает нагрузку и компенсирует ее силами сопротивления излому или смятию, обеспеченные глубиной анкеровки.
  • Склеивание. Нагрузки, приходящиеся на анкерный болт, компенсируются внутренним касательным напряжением в месте, где тело анкера соприкасается с материалом.

Комбинация этих принципов физики обеспечивает самое надежное крепление с помощью высокопрочных болтов.

Маркировка анкерных болтов

Понимать особенности маркировки фундаментных и других анкерных болтов необходимо, чтобы уметь определять, какой тип продукции нужен в том или ином случае. Можно рассмотреть пример М6 15/35х90:

  • обозначение М6 указывает на диаметр резьбы болта;
  • цифра 35 – максимальная толщина материала, который будет соединять крепеж;
  • 15 – диаметр сверла, которое нужно использовать для создания отверстия в бетоне;
  • 90 – минимальная глубина отверстия.

Все характеристики указываются в миллиметрах для достижения предельной точности.

Важно! Анкерные болты производства Nedwal’s, в том числе разработанные инженерами компании, обладают повышенной прочностью и не разрушаются со временем, как китайские аналоги.

Маркировка анкерного болта представлена десятками различных наименований, что позволяет заказчику выбрать лучшее решение для тех или иных задач.

Высокопрочные анкерные группы – это уникальные строительные элементы, размер которых может существенно отличаться. Например, фундаментные болты могут достигать длины более 2-3 метров, тогда как крепежный элемент для отделочных работ не превышает размера в 10 см.

Сильные и слабые стороны анкерного крепления

В строительстве и промышленности используется колоссальное количество различных крепежей: алюминиевых заклепок, винтов, шпилек, которые, кстати, служат одним из элементов анкерного крепежа, болтов и сопутствующих деталей. У каждого из этих вариантов есть список преимуществ и нередко – недостатков.

Однако анкерные болты – один из самых универсальных элементов крепежа, недостатков у которого совсем немного. Начинать следует именно с них:

  • экономическая нецелесообразность применения анкерных конструкций для крепления легких предметов в ходе дизайнерских работ, монтажа и ремонта, в том числе крепление на деревянные стены;
  • в сфере метизной продукции анкерный болт – один из самых дорогих, что обусловлено его надежностью и сложной, многосоставной конструкцией;
  • перед установкой в стене нужно сделать точное отверстие, которое обеспечит надежное крепление, и собственными силами не всегда удается подобрать верный вариант;
  • важно оценивать сложность предстоящей работы, особенности крепления, и выбирать подходящий вариант конструкции анкерного болта – непрофессионал в этом вопросе тоже может сделать ошибку.

Но, если грамотно подойти к производству анкерных болтов, выбрать хорошую конструкцию, а также использовать крепеж по назначению, то все эти минусы нивелируются.

Важно! Менеджеры и инженеры «Недвальс» помогут сделать правильный выбор: оценят объект и подберут лучшую анкерную позицию.

Правильный выбор и монтаж поможет в полной мере насладиться преимуществами анкерных болтов:

  • Максимальная устойчивость к нагрузкам. Ни один другой метиз не способен выносить нагрузки без повреждений так, как это умеет анкерный болт. Особенно важно это преимущество при строительстве и креплении конструкций бетонных панелей.
  • Широкий выбор фиксаторов. Учитывая особенности монтажа в той или иной сфере, болт можно подобрать под любой тип установки: крепление к полу, потолку, стенам, боковым поверхностям.
  • Простая установка крепежа. Для монтажа не нужно использовать специфического оборудования. Также конструкция анкера обеспечивает ускорение процесса установки деталей.
  • Возможность использования на готовых конструкциях. Анкер подходит для монтажа как во время возведения объекта, так и после этого.
  • Устойчивость к статическим и динамическим нагрузкам. Анкерная группа лучше другого крепежа выносит даже сильные вибрации.

Некоторые виды анкерных болтов подходят для повторного демонтажа. Для многих строительных работ, в том числе в промышленности, выбор всегда происходит в пользу таких крепежных элементов, как анкеры. Ведь в надежности, простоте монтажа и безопасности они выигрывают у большинства других метизов.

Материалы для изготовления болтов

Высокопрочные анкерные болты для массивных конструкций используются из лучших сплавов, устойчивых к коррозии и излому. Эти материалы регламентированы ГОСТом и техническими условиями. Чаще всего применяют:

  • Конструкционные стали. Предпочтение отдают материалам с низким содержанием углерода. Они отличаются повышенной прочностью.
  • Стали, устойчивые к коррозии. При изготовлении анкерных болтов в Новосибирске применяются легирующие сплавы. Это могут быть цветные и черные металлы, повышающие устойчивость конструкции не только к износу, но и к коррозийным процессам. Широко легированные стали используются в сфере строительства морских конструкций и объектов, взаимодействующих с агрессивной средой.
  • Алюминиево-цинковые сплавы. Другим словом, латунь, -отличается высокой стоимостью и в промышленной сфере применяется несколько реже, чем в бытовой.

Важным условием для изготовления высокопрочного крепежа считается использование защитного покрытия. Цинкование – наиболее эффективный и экономичный способ защиты анкерного болта. При этом используется несколько методов покрытия метизов.

Классическое цинкование – более простая технология. Крепеж, изготовленный с таким покрытием, чаще всего используется в условиях средней влажности. Его применяют для обустройства внешних и внутренних работ. Важное условие для долгого срока службы цинкового крепежа – его применение в среде без высокой степени агрессивности.

Вторая технология – горячее цинкование анкерных болтов. В результате получается высокопрочное, надежное покрытие, защищающее крепеж даже в условиях повышенного воздействия атмосферных осадков, кислот и щелочей.

Компания Nedwal’s изготавливает анкерные болты в Новосибирске, используя любой из методов на усмотрение заказчика, учитывая условия, в которых предстоит эксплуатация объекта. К нам обращаются представители специализированных производств, где применение высокопрочных болтов, оцинкованных горячим методом, очень востребовано.

Особенности анкеров для газо- и пенобетона

Пенобетон – материал с низкой горючестью и невысокой плотностью, которые обеспечивают ему прекрасные теплоизолирующие свойства и повышенную стойкость к перепадам температур. В структуре пеноблока находится много застывших пузырьков, что представляет определенную сложность при креплении классическими элементами из-за риска разбалтывания. Для пенобетона одним из лучших вариантов будет использование пластиковых и химических анкеров, которые снижают степень износа за счет уменьшенного трения.

Газобетон также обладает пористой структурой, но в него можно устанавливать металлические клиновые анкерные болты, длина которых не должна быть меньше 10-15 см. В нем, как и в пенобетоне, можно использовать химические анкеры.

Виды анкерных болтов в зависимости от сферы применения

В каждой ситуации, когда требуется использование высокопрочного крепежа, эксперт стремится подобрать лучший вариант конструкции анкерного болта. Ведь сферы его применения практически безграничны, но использовать один и тот же тип метиза нельзя в разных ситуациях.

Анкерный болт с гайкой

Самый простой вариант анкерного болта – с гайкой на одном конце. Состоит он из следующих элементов:

  • высокопрочная резьбовая шпилька с конусообразным концом;
  • распорная втулка, на которой имеются боковые прорези;
  • гайка, которая фиксирует шпильку в отверстии.

Принцип действия анкера сводится к тому, что конструкция помещается в высверленное отверстие, точно соответствующее диаметру распорной втулки, а затем закручивается гайка. Резьбовой элемент постепенно вкручивается в распорную втулку и разжимает ее конусообразным наконечником. Увеличенная в диаметре втулка создает прочное и неподвижное крепление анкера в отверстии.

Размеры анкерного болта с гайкой могут существенно отличаться – от 6 до 28 мм в диаметре и длине от 6 до 30 см. Используется подобный метиз с плотными материалами, такими как: полнотелый кирпич, бетон, природный камень.

Метиз с крюком на конце

В отличие от классического анкера с прямым резьбовым концом, метиз с крюком оснащен незаконченной петлей. Элемент широко распространен при монтаже в потолок и стены, когда нужно установить подвесную конструкцию. Гайка в этом случае устанавливается под крюком. Она гарантирует разжимание распорной втулки и надежную фиксацию строительной конструкции.

Анкерный болт с крюком чаще всего используется, когда закрепленный предмет предстоит снимать с установленного крепежа: при монтаже осветительных устройств и тяжелого оборудования, которому требуется самая надежная фиксация.

Анкерный болт с кольцом

Обладает почти такой же конструкцией, как метиз с крюком, только в этом случае у анкерного болта на конце расположено полукольцо или полноценное кольцо. Принцип действия анкера аналогичен: гайка нужна для распорки втулки, а на кольцо крепятся подвесные элементы. В отличие от крюка, кольцо больше подходит для установки различных цепей и тросов.

Двухраспорная анкерная группа

Конструкции этих анкерных болтов состоят из 2 расширяющихся элементов. Они разжимаются при закручивании резьбового элемента: одна втулка входит во вторую, при этом разжимается параллельно вместе с ней при вкручивании винта. Подобный крепеж повышает площадь контакта с отверстием, поэтому использовать анкерную конструкцию можно в пористом или пустотелом материале.

Клиновые метизы

Клиновые конструкции стоят дороже большинства других видов анкерных болтов из-за их особенностей. Это сделало вид продукции мало востребованным и в строительной, и в ремонтной сфере. При завинчивании анкерного болта винт воздействует на передвигающийся клиновый элемент, который давит на распорную втулку и обеспечивает ее полное раскрытие.

Забивные анкерные элементы

В отличие от остальных видов, этот анкерный болт не вкручивается в материал, а вдалбливается в него. Здесь основой конструкции служит не винт, а ударный элемент, или гвоздь. Процесс установки метиза выглядит так:

  1. В отверстие в бетоне или другом материале помещается втулка.
  2. Далее происходит установка путем долбления.
  3. Ударный элемент расширяет втулку.
  4. После фиксации ударный элемент удаляется из стены и в него вкручивается шпилька или болт.
  5. Затем происходит установка фиксируемого объекта.

Забивные конструкции используются достаточно часто – в твердых и, наоборот, более мягких материалах.

Анкерные болты с шестигранной головкой

Основой конструкции в этом случае становится болт, вставленный в конусообразную дыру в распорной втулке. В этот момент болт расширяет подготовленную дыру и разжимает распорку, обеспечивая железобетонную фиксацию.

Одной из разновидностей анкерного болта становятся изделия, сверху которых есть прорези под крестовую отвертку. В большинстве случаев анкеры изготавливаются небольших размеров – до 12 мм, хотя встречаются и более крупные варианты. Обусловлено это тем, что с помощью отвертки нельзя добиться такой же надежной фиксации, как гаечным ключом.

Химический анкер

Химический крепеж – это двухкомпонентная масса, в составе которой часто используются синтетические смолы. Среди наименований крепежа нередко можно встретить такие названия, как: вклеивающий анкер, инжекционная масса, жидкий дюбель.

Факт! Впервые химический анкерный болт начали использовать в горнодобывающей отрасли для крепления оборудования и конструкций к рыхлым и неустойчивым породам.

Но со временем элемент нашел применение и в других сферах строительства. Ведь его адаптивность к материалам за счет полного заполнения сколов, трещин и рыхлых участков позволила повысить надежность и прочность сцепления метиза с любыми материалами.

В составе анкеров химического типа присутствуют:

  • цементная смесь – связывает остальные ингредиенты, обеспечивает прочность и наполнение состава;
  • отвердитель – обеспечивает финальную фиксацию крепежа;
  • кварцевый песок – выполнять роль наполнителя;
  • синтетические смолы из полиуретана, полиэфира или акрила.

Химический анкер сочетает 2 рода элементов. Принцип работы связан с установкой металлической шпильки в бетон, в том числе пористый, в кирпич или другой материал посредством сцепления с клеящим составом. Химический материал обеспечивает 100% заполнение всех пор, ведь вводится он в отверстие после сверления специальным строительным шприцем в жидкой форме. Когда смола отвердеет, достать ее будет уже не так просто.

Важно! В связи с применением отвердевающей конструкции устанавливать объект на анкерный болт можно только после того, как клеящий состав затвердеет.

Сфера применения столь прочных и надежных анкерных болтов широка за счет их технических свойств:

  • крепление козырьков;
  • установка балконов;
  • строительство мостов в подводной части;
  • применение в случаях, когда даже качество сцепления классических анкерных болтов кажется недостаточным.

Существует немало производителей химических материалов для установки анкерных болтов.

Среди преимуществ химического крепежа выделяют:

  • 100% герметичность закупорки отверстия, сделанного для анкерного крепления;
  • отсутствие растягивающего напряжения в материалах с пористой структурой;
  • простая и быстрая установка, не предъявляющая специфических требований к опыту мастера;
  • безукоризненная прочность конструкции после отвердения материала;
  • возможность установки на несущих конструкциях;
  • полная устойчивость к действию коррозии, атмосферных осадков и химических веществ.

Срок использования химического анкерного болта превышает 15 лет. А для внутренних работ можно подобрать составы, в которых отсутствуют токсичные элементы.

Среди недостатков химического метиза можно выделить только то, что перед продолжением монтажа других конструкций на анкер требуется длительный период отвердевания. Если температура окружающей среды равна 5 градусам тепла, то это время достигает 6 часов ожидания. Также при монтаже химических анкерных болтов важно помнить, что после вскрытия картриджа нужно сразу же использовать материал.

Правила монтажа анкерных болтов

Методика установки анкерного болта определяется типом его конструкции. Здесь применяется сочетание методов установки шпильки ГОСТ, болтов. Классическая технология, используемая при креплении простых анкеров, выглядит так:

  1. Проделывают отверстие в стене или потолке. На этом этапе важно правильно подобрать сверло, чтобы оно соответствовало требуемой длине и диаметру анкерной композиции. Если анкер не войдет в стену полностью, на него нельзя будет крепить объект.
  2. Установка анкера в проделанное отверстие. Сначала из отверстия нужно удалить пыль, оставшуюся от сверления. Устанавливают крепеж легким ударом молотка, без усилия в стену он входить не должен.
  3. Закрепление конструкции анкера. Приступают к затягиванию гайки, которая обеспечит раскрытие распорного механизма. Затягивают крепеж до упора.

В строительстве монтаж анкерных болтов может существенно отличаться, особенно если применяются фундаментные разновидности крепежа.

Заказ анкерных болтов в Nedwal’s: быстрее и надежнее!

Компания Nedwal’s занимается изготовлением анкерных болтов в Новосибирске с 2000 года, обеспечивая нужды строительства целых районов города. Среди преимуществ сотрудничества с нашей фирмой:

  • менеджеры, знакомые с рынком и технологиями строительства, монтажа различных объектов, где могут применяться анкерные болты;
  • возможность изготовления партии продукции в течение 8 часов за счет постоянной работы производственного цеха – без выходных и перебоев;
  • доставка подготовленной продукции транспортом компании на адрес заказчика;
  • трехступенчатый контроль изготовленных метизов на производстве и в отделе технической регуляции;
  • договорные условия оплаты – внести ее можно после проверки и получения товара;
  • стоимость анкерных болтов ниже на 25% в сравнении с магазинами, которые продают готовую продукцию.

Заказать изготовление высокопрочных болтов могут как физические, так и юридические лица. Цех способен за короткий промежуток времени обеспечить клиентов партиями от 30 кг товара.

Компания «Недвальс» также изготавливает разные фундаментные болты по ГОСТ, шпильки, заклепки и сопутствующий крепеж. Если вам нужно обеспечить объект металлоизделиями – обратитесь к нам, и мы поможем снабдить любые работы «под ключ».

10 типов анкерных болтов, которые необходимо знать

Handyman’s World является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения вознаграждения за рекламу путем рекламы и ссылок на amazon. com.

Изучив планы вашего следующего монтажного проекта, вы, возможно, заметили необходимость в анкерных болтах на каком-то этапе реализации проекта. Это могло дать вам паузу, особенно если у вас нет большого опыта использования этих застежек.

Вы можете быть немного ошеломлены огромным количеством типов анкерных болтов, доступных сегодня.

К счастью, вы можете обратиться к этому руководству. Здесь вы найдете информацию о 10 типах анкерных болтов, которые могут пригодиться в вашем предстоящем проекте. Более того, они разделены на 2 широкие категории, чтобы упростить выбор варианта, который соответствует потребностям вашей установки.

Имея в виду все эти типы анкерных болтов, вы должны быть в состоянии выбрать по крайней мере пару жизнеспособных вариантов, которые позволят безопасно удерживать вашу тяжелую технику или оборудование на месте в обозримом будущем.

5 типов анкерных болтов, монтируемых на месте

Анкерные болты первой категории — анкерные болты, монтируемые на месте.

Как следует из названия, эти анкерные болты являются самыми простыми и часто самыми прочными, поскольку они заливаются непосредственно в материал. Практически во всех случаях это означает, что монтируемый анкерный болт будет вставлен в бетон, пока он еще влажный.

Это позволяет полностью закрепить бетонную поверхность по мере затвердевания и затвердевания бетонной поверхности.

Ниже приведены лишь несколько хорошо известных типов монтируемых анкерных болтов.

Забивной анкер

Забивной анкер довольно прямолинейный.

Пока бетонная плита еще влажная, в смесь вставляется оболочка с пробковыми винтами так, чтобы она была заподлицо с поверхностью плиты. Затем, когда смесь высохнет, в ней появится порт, в который можно вставить соответствующий болт.

Вставные болты находят широкое применение в промышленных условиях благодаря своей простоте и универсальности.

J-Bolt

J-образный болт не требует пояснений с точки зрения его формы.

По сути, J-образный болт представляет собой удлиненный болт, который зацеплен на конце таким образом, что образует J-образную форму. Изогнутый конец этих болтов утоплен в мокром бетоне, что позволяет навинтить гайку на открытый конец с целью закрепления объекта.

Они также довольно часто используются в строительстве из-за простоты использования.

L-образный болт

По большей части L-образные болты точно такие же, как J-образные болты, за исключением формы их нижней половины (то есть той половины, которая погружена в мокрую бетонную плиту).

Как вы могли догадаться, изогнутый конец L-образного болта изогнут под прямым углом, что создает форму буквы L. Они работают по тому же принципу распределения веса, что и J-образные болты, поэтому их часто можно использовать в одних и тех же ситуациях.

Болт для пластин

Болты для пластин могут иметь несколько различных форм, но чаще всего это система крепления, состоящая из Т-образного болта, установленного в перевернутом виде в мокрый бетон. Т-образный конец этих болтов обычно имеет секцию с резьбой, на которую устанавливаются (или даже привариваются) гайка и круглая пластина.

Затем на противоположный открытый конец (который также включает штопор) можно добавить гайку, чтобы закрепить прикрепленный объект.

Считается «стандартным» вариантом, который подходит для многих типов якорных целей.

Гильза

Втулочные анкеры имеют некоторое сходство в эксплуатации со стандартными вставными анкерами.

Однако они, как правило, немного длиннее и оптимизированы для использования в кирпиче (в первую очередь потому, что они не расширяются при вставке болта. Они не так прочны, как клиновые анкеры, когда используются таким образом, но по-прежнему являются жизнеспособным вариантом.

5 типов анкерных болтов после установки

Анкерные болты после установки также широко используются в строительной и монтажной промышленности.

Фактически, эти болты находят большее применение в ситуациях, когда монтажное устройство необходимо изменить после укладки бетонной или кирпичной поверхности. Таким образом, этот процесс требует просверливания отверстия в этой поверхности перед установкой винта.

Вот лишь несколько распространенных анкерных болтов, установленных после установки.

Стяжной винт

Этот тип анкера, который иногда называют «экранированными стягивающими винтами», похож по форме и функциям на пластиковые стеновые анкеры, используемые при ввинчивании шурупов в гипсокартон.

С этой целью такая система крепления включает в себя металлическую оболочку, которая расширяется, когда в нее вставляется стягивающий винт. Это делает этот анкерный болт довольно простым в установке и гибком использовании.

Штифт отвертки для молотка

Штифт отвертки для молотка сначала выглядят как специальный гвоздь, используемый для крепления тонких материалов к бетону.

Это недалеко от истины, так как эти шпильки лучше всего использовать для крепления фанеры на бетонные поверхности. Сам якорь состоит из тонкой металлической оболочки, которая вставляется в пол перед заполнением штифтом отбойного молотка.

По сравнению с другими типами анкерных болтов, они могут быть установлены очень быстро.

Перекидное крыло

При работе с полой стеной (например, гипсокартоном) лучше всего подойдет откидное крыло.

По сути, этот тип анкерного болта состоит из длинного винтового болта, на который крепится откидной механизм крыла.В сочетании оба вставляются через предварительно просверленное отверстие, где крылья будут расширяться после прохождения через отверстие.

Однако они не выдерживают большого веса при использовании на гипсокартоне.

Двойной расширительный экран

Как следует из названия, этот тип анкерного болта на основе оболочки использует две параллельные точки расширения в пределах обычной экранированной анкерной точки.

Они идеально подходят для использования в кирпиче, поскольку они удваивают степень контакта между оболочкой и материалом, уменьшая давление в каждой точке и, таким образом, предотвращая растрескивание кирпича.

Клин

Клиновые анкеры сегодня также широко используются в полевых условиях.

Они состоят из специального болта, в основании которого имеется подвижный клин. В результате эти болты затягиваются вверх по направлению к крепежной гайке, когда гайка затягивается вниз по направлению к уровню поверхности.

Однако они могут привести к отрыву всего устройства от бетона, если они будут чрезмерно затянуты, поэтому всегда следует соблюдать осторожность при установке клинового анкерного болта.

Сводка

Как видите, в вашем местном хозяйственном магазине есть несколько вариантов анкерных болтов.

Однако все эти анкерные болты не похожи друг на друга. Поэтому важно отметить, какие типы вы сможете полностью использовать в своем предстоящем проекте. Не стесняйтесь испытать каждый тип в домашней мастерской.

Таким образом, когда придет время, вы сможете чувствовать себя более уверенно, используя каждый тип анкерных болтов из этого списка.

Проектирование анкерных болтов бетонного фундамента | Инженеры Edge

Связанные ресурсы: гражданское строительство

Конструкция анкерных болтов для бетонного фундамента

Проектирование и выбор анкерных болтов для бетонного фундамента:

Анкерный болт используется для крепления объектов или конструкций к бетону.Существует много типов анкерных болтов, конструкции которых в основном являются собственностью компаний-производителей. Все они состоят из конца с резьбой, к которому можно прикрепить гайку и шайбу для внешней нагрузки. Анкерные болты широко используются во всех типах проектов, от типовых зданий до плотин и атомных электростанций. Они также могут использоваться для надежного крепления закладных плит к бетонному фундаменту при использовании с конструкционным стальным элементом.

Самый простой анкерный болт — монолитный анкер.Как видно на рисунке 1, большинство конструкций состоит из стандартного болта с шестигранной головкой, который заливается в мокрый бетон до того, как он затвердеет. Существуют и другие конструкции, некоторые из которых состоят из изогнутого болта с зацепом на конце или другого вида изгиба. Монтируемые на месте анкерные болты — это самый прочный тип крепежа, но отливка затруднена, и они обычно используются только для тяжелых машин, установленных на заливных бетонных полах. Другой вариант использования этого анкерного болта — соединение бетонного фундамента здания с его стеной.Благодаря этому здание более устойчиво к землетрясениям. В настоящее время существует несколько устройств для удержания и установки анкерного болта в бетон. Эти устройства в основном сделаны из композитного пластика. После заливки и схватывания бетона единственными другими типами болтов, которые можно использовать, являются механические и эпоксидные болты. Эпоксидные болты являются самыми прочными, но их установка может быть очень сложной, так как эпоксидная смола должна быть смешана в соответствии с точными спецификациями, отверстие должно быть очень чистым и необходимо соблюдать установленное время.Также должна быть строгая программа тестирования. В бостонском проекте Big Dig эти процедуры не были выполнены должным образом, в результате большая бетонная плита раздавила автомобилиста.

Анкерные болты являются важным связующим звеном между оборудованием и фундаментом. К сожалению, дизайнеры часто упускают из виду важные моменты, касающиеся анкерных болтов, такие как их длина и прочность, а также величина предварительного натяга. Анкерные болты, а также другие части системы поддержки, такие как подошвы и подкладки, могут быть один из основных точек отказа на новых строительных проектах.Выход из строя обычно происходит в течение первого года эксплуатации. В то время как количество и размер анкерных болтов устанавливаются производителем оборудования, их длина, конфигурация и материал конструкции находятся в руках проектировщика фундамента. На рисунке 1 показаны хорошие и плохие конструкции.

Рисунок 1

Эволюция анкерных болтовых конструкций. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Длина: короткие анкерные болты исторически вызывали проблемы в фундаментах компрессоров.Часто возникают горизонтальные трещины в фундаменте. Лучшая практика сегодня — сделать их как можно более длинными, заделав их в бетонный мат под бетонным фундаментом. Таким образом, они не способствуют горизонтальному растрескиванию и имеют дополнительное преимущество, заключающееся в добавлении эффекта пост-напряжения.

Материал: Анкерные болты для любой динамической машины не могут быть слишком прочными. Сегодня анкерные болты из стали, соответствующие стандарту ASTM A-193 с пределом текучести 105 000 фунтов на квадратный дюйм, ненамного дороже стали, наполовину меньшей прочности.Поскольку потребность в высоких усилиях зажима для компрессоров признается, болты из легированной стали по ASTM A-193 обеспечивают необходимую нагрузку без использования анкерных болтов большего размера.

Предварительная нагрузка: хотя некоторые производители компрессоров указывают начальное значение крутящего момента для первоначальной установки, зачастую практический опыт показывает, что для уменьшения движения / вибрации рамы требуется гораздо более высокое (возможно, в два-три раза) усилие зажима. Если анкерные болты, заложенные в фундамент, не имеют дополнительной мощности, машина не будет работать должным образом, или придется провести дорогостоящую модернизацию.

Системы поддержки:

На рис. 2 показан ряд вариантов поддержки газового компрессора — от старого метода заливки цементным раствором до новейших технологий регулируемых опорных систем.

Рисунок 2

Типы систем опор каркаса компрессоров. (Иллюстрации любезно предоставлены Robt. L. Rowan & Assoc., Inc.)

Регулируемые опоры сегодня являются предпочтительной системой, поскольку они устраняют потенциальную проблему плохого начального выравнивания, которая время от времени случается при заполнении цементным раствором полного слоя. Регулируемые системы также позволяют достичь оптимальных условий работы в горячем состоянии, поскольку раму можно повторно выровнять для корректировки изменений центровки, возникающих при нагревании оборудования в течение первых 100 часов работы.

Затирка:

С момента появления в 1957 году эпоксидных растворов для затирки газовых компрессоров использование цементных растворов, смешанных с водой, практически прекратилось. Эпоксидные растворы прочнее, устойчивы к маслам и многим химическим веществам и хорошо работают в условиях динамических нагрузок.

Хотя цементный раствор не обязательно должен иметь более высокую прочность на сжатие, чем бетон под ним, хороший раствор будет достаточно прочным, чтобы выдерживать ударные и циклические нагрузки от динамической машины, которую он поддерживает. По этой причине прочность на сжатие выше 5000 фунтов на квадратный дюйм и предел прочности на разрыв выше 1000 фунтов на квадратный дюйм — это все, что требуется. Более высокая прочность на сжатие не обязательно лучше, если продукт является хрупким и при эксплуатации чрезмерно трескается. Почти все хорошие растворы для машинного оборудования могут треснуть, поэтому требуются компенсационные швы.Компенсационные швы должны быть расположены так, чтобы в зоне передачи основной нагрузки, прилегающей к анкерным болтам, не образовывались трещины.

Рисунок 3

Вид в разрезе со стороны маховика в сторону масляного насоса. (Иллюстрация любезно предоставлена ​​Robt. L. Rowan & Assoc., Inc.)

Ремонт фундаментов

Почти каждый фундамент возрастом 20-20 лет, спроектированный с минимальным армированием стали, подлежит замене или ремонту.Общие методы ремонта включают удаление верхних от 24 дюймов до 30 дюймов раствора и бетона, обрезку и обновление анкерных болтов, добавление тяжелой арматурной арматуры в выемку грунта и последующее натяжение ремонта к старому оставшемуся бетону.

Чрезвычайно важно, что использовать для ремонта с последующим напряжением, описанного выше. Если график работ позволяет от 21 до 28 дней, портландцементный бетон — лучший выбор. Если требуется продукт для 24-часового отверждения, следует использовать бетон, модифицированный полимером.Любой продукт будет иметь модуль упругости не менее 4 000 000 фунтов на квадратный дюйм и будет иметь незначительную ползучесть при типичных температурах основания компрессора.

Что не следует использовать в качестве ремонтного материала для глубокой заливки для замены удаленного бетона, так это эпоксидный материал для затирки, который используется в качестве окончательной заглушки на верхней части фундамента. Эпоксидные растворы — это всего лишь раствор, предназначенный для использования с толщиной от 2 до 4 дюймов. Эпоксидные растворы, как класс материалов, имеют модуль упругости в диапазоне от менее 1000000 фунтов на квадратный дюйм до 2500000 фунтов на квадратный дюйм, причем нижний диапазон является наиболее распространенным.Это означает, что эпоксидный раствор будет сжиматься под нагрузкой в ​​два-пять раз больше, чем бетон. Кроме того, некоторые эпоксидные растворы обладают достаточной ползучестью при типичных температурах фундамента, что вызывает смещение оборудования. Были катастрофические отказы машин в результате глубоких заливок эпоксидного раствора. Новый фундамент компрессора не должен быть спроектирован с залитым сверху слоем эпоксидного раствора толщиной 14 дюймов, и старый бетонный фундамент не должен ремонтироваться таким образом.

Помимо модернизации анкерных болтов, также добавлена ​​регулируемая опорная система для облегчения переналадки.На рисунке 3 показан типовой проект ремонта фундамента.

Артикулы:

1. Пракаск, Шамшер и Виджай К. Пури, Основы машин: анализ и проектирование, Серия Wiley в геотехнической инженерии.
2. Rowan, Robert L. & Associates, Inc., Повторная заливка поршневых газовых компрессоров, 5-летний ремонт по сравнению с 20-летними критериями надежности, Информационный бюллетень по технологии цементации 1:12.

© Copyright 2000-2021, ООО «Инжиниринг Эдж» www.Engineersedge.com
Все права защищены
Отказ от ответственности

| Обратная связь | Реклама
| Контакты

Дата / Время:

7 самых распространенных типов бетонных анкеров

Узнать, какие бетонные анкеры подходят для работы, не так сложно, как вы думаете, если вы знаете, что такое разные бетонные анкеры, что они делают и как они это делают. , и почему.

Самые распространенные типы бетонных анкеров

Основное различие между бетонными анкерами заключается в том, какой анкер — охватываемый или охватывающий.Анкеры с наружной резьбой крепятся к бетону с помощью гайки и шайбы и вставляются через приспособление (или объект, который нужно закрепить) в предварительно просверленное отверстие.

Внутренние анкеры вставляются в отверстие, просверленное в бетоне. Затем приспособление помещается над отверстием, и болт вставляется через приспособление в отверстие, где он принимается анкером. Чтобы определить отверстие для внутреннего анкера, требуется установочный инструмент.

Якоря

также отличаются множеством других соображений.Вот 7 самых распространенных типов бетонных анкеров.

1. Клинный анкер для бетона : Названный в честь клиньев, которые открываются и расширяются на 1/16 дюйма в основании при затягивании болта, этот клиновой анкер с наружной резьбой широко используется, поскольку он устойчив к коррозии, легко вставляется, и среди самых прочных бетонных анкеров. На самом деле это шпилька, состоящая из двух соединенных частей: одна деталь имеет резьбу на верхнем конце, а другой конец состоит из механизма, который включает в себя зажим и клинья, которые расширяются между шпилькой и стенкой дыра в бетоне.Клиновые анкеры обычно являются хорошим вариантом для тяжелых нагрузок или сдвиговых нагрузок. Сейсмические клиновые анкеры для тяжелых условий эксплуатации используются в районах, часто подвергающихся сейсмической активности.

Несколько замечаний относительно клиновых анкеров:

  • Отверстия, просверленные в бетоне под клиновой анкер, должны быть равны размеру диаметра анкера.
  • Клиновые анкеры предназначены только для твердого бетона и не могут использоваться в кирпиче, блоке, растворе или камне.

2. Забивной анкер для бетона : Забивной анкер, который иногда путают с клиновым анкером, потому что он расширяется аналогично, забивной анкер — это анкер с внутренней резьбой, который помещается в предварительно просверленное отверстие.Расширительная пробка в основании анкера устанавливается с помощью установочного инструмента, который по сути представляет собой стальной стержень с одним концом, загнутым вниз. Суженная часть инструмента вставляется в вставной анкер и ударяется молотком до тех пор, пока выступ анкера не соприкоснется с выступом установочного инструмента. Как и клиновой анкер, забивные анкеры предназначены только для твердого бетона и не могут эффективно использоваться в кирпиче, блоке, растворе или камне.

3. Анкер с бетонной гильзой : Анкеры с гильзой — это крепежные детали с наружной резьбой, которые состоят из болта с резьбой, охватываемого расширительной втулкой на верхнем конце, и гайки и шайбы на другом конце.Анкер продевается через приспособление в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне. При повороте гайки на болте болт вытягивается вверх через втулку, в результате чего втулка расширяется до ⅛ дюйма, создавая необходимую фиксацию. Анкеры-гильзы можно использовать в бетоне, кирпиче или камне.

4. Машинный анкер с винтовым креплением: Анкер с внутренней резьбой, этот тип крепежа состоит из цилиндрического основания, вставленного (или забиваемого молотком) в предварительно просверленное отверстие в бетоне, кирпиче, растворе или камне.Анкерный винт продевается через приспособление в отверстие и основание. Для поворота винта используется установочный инструмент. По мере того, как винт опускается в основание, он расширяет основание, чтобы закрепить анкер в отверстии, тем самым прикрепляя приспособление к бетонной поверхности. Каждый анкер с крепежным винтом имеет специальный установочный инструмент, который определяется диаметром используемого анкера с крепежным винтом. Якорь установлен правильно, когда кромка установочного инструмента встречается с кромкой якоря. Примечание: для крепежных винтов требуемый размер отверстия больше размера используемого анкера.

5. Ударный анкер (он же молотковый привод, ударный набор, металлический ударник или приводной штифт молота, анкер ): это охватываемая застежка, используемая для крепления относительно легких приспособлений, таких как кронштейны для полок, кабелепровод и электрические коробки, к твердому конкретный. Ударный анкер представляет собой крепежный элемент, увеличивающий ударную нагрузку, состоящий из трубчатого корпуса, закрытого приводным штифтом, выступающим из трубчатого кожуха. После того, как ударный анкер вставлен в предварительно просверленное отверстие, головка его штифта продвигается дальше в трубку посредством ударов молотка, расширяя трубку и тем самым создавая необходимую фиксацию в отверстии.Диаметр отверстия, которое необходимо просверлить для ударного анкера, должен быть таким же, как и диаметр используемого анкера. Забивные анкеры позволяют быстро установить оборудование на длинных участках, но после установки их, как правило, не снимать.

6. Lag Shield Anchor : Это охватывающий анкер, состоящий из ребристой, слегка сужающейся втулки из сплава цинка без резьбы, который вставляется в отверстие, предварительно просверленное в бетоне или в стыках блоков или кирпичных стен. Когда стопорный винт входит и расширяет втулку, он нарезает собственную резьбу и прижимает внешнюю стенку экрана к основному материалу.

Анкеры с защитным экраном обычно обозначаются как короткие или длинные, в зависимости от диаметра болта, который входит в анкер. В большинстве случаев длинный анкерный экран обеспечивает лучшую удерживающую способность в более мягких и менее плотных базовых материалах, в то время как более короткий защитный экран лучше всего работает в более твердых или плотных базовых материалах, таких как кладка, где он может помочь сократить время сверления.

Пара дополнительных советов по анкерам защитного экрана:

  • Из-за гибкости клина из мягкого металла анкерные болты защитного экрана хорошо работают в ситуациях, когда опора может подвергаться вибрации.
  • При сверлении отверстия для анкера защитного экрана помните, что правильный размер отверстия является обязательным. Щит просто вращается в слишком большом отверстии, а если отверстие слишком маленькое, щит будет раздавлен ударами вашего молотка.

7. Анкеры с раздельным приводом : Упругий состав цельного анкера с раздельным приводом является источником его удерживающей силы. Разъемные приводы, изготовленные из прочной углеродистой стали, представляют собой охватываемые анкеры с расширенным разделенным основанием.Пока разъемное основание сжимается, когда анкер забивается в предварительно просверленное отверстие, оно поддерживает внешнее давление на стенки отверстия, придавая анкеру с разъемным приводом его удерживающую способность.

Дополнительные советы по установке анкеров с раздельным приводом:

  • Размер отверстия должен быть равен диаметру основания анкера.
  • Анкеры с разъемным приводом предназначены для облегченного крепления к бетону, кирпичу или блоку.

См. Таблицу ниже, которая поможет вам выбрать лучший бетонный анкер для вашего проекта.

V = Подходит M = Подходит

Тип материала Бетон Soilis Пустотелый бетонный блок Блок, заполненный раствором Кирпич Миномет
Анкер клиновой В M
Анкер-гильза В В В В В
Забивной анкер В M
Анкер-винт M В M В В
Анкер-шуруп по свинцу В В В В
Анкер одинарный распорный M M В В В
Анкер двойного растяжения M M В В В

Другие соображения при выборе правильного бетонного анкера

Ржавчина и коррозия

Анкеры, изготовленные из нержавеющей стали, наиболее устойчивы к ржавчине, и их следует использовать, если анкер будет погружен в воду или подвергаться периодическим влажным условиям на открытом воздухе. Оцинкованные анкеры можно использовать на открытом воздухе, но со временем они заржавеют. Для использования в сухих помещениях достаточно стандартных оцинкованных анкеров.

Требования к нагрузке

Нагрузка — это давление на бетон по отношению к закрепляемому к нему предмету. Анкер должен выдерживать нагрузки сдвига и растяжения. Все, что прикреплено к бетону, несет на себе вес, называемый «нагрузкой». Приведенная ниже таблица предназначена для общей справки относительно значений нагрузки и должна использоваться вместе с конкретными данными о нагрузке от производителя крепежа.

Значения предельной нагрузки в бетоне 2000 фунтов на кв. Дюйм

Размер Мин. Кодовый объект сверло Вытяжка (фунты) Сдвиг (фунты)
1/4 дюйма 1-1 / 8 « 1/4 дюйма 877 1082
5/16 дюйма 1-1 / 8 « 5/16 « 892 1156
3/8 дюйма 1-1 / 2 « 3/8 дюйма 1525 3238
1/2 « 2-1 / 4 « 1/2 « 2999 5564
5/8 дюйма 2-3 / 4 « 5/8 « 3749 6198
3/4 дюйма 3-1 / 4 3/4 дюйма 4978 9378
7/8 дюйма 3-7 / 8 « 7/8 « 6294 13687
1 « 4-1 / 2 « 1 « 7329 17712
1-1 / 4 « 5-1 / 2 « 1-1 / 4 « 13162 24206

Масса

Как правило, небольшие объекты, которые весят меньше, можно закрепить с помощью крепежа диаметром 3/16 дюйма и 1/4 дюйма. Для предметов среднего веса должно хватить крепежа диаметром ⅜, 1/2 или ⅝ дюйма, а крепежи диаметром, ¾ или 1 дюйм лучше всего подходят для тяжелых предметов.

Бетонные анкеры и крепежные детали могут использоваться в различных бетонных приложениях и проектах. Перед установкой каких-либо бетонных анкеров важно знать различия между бетонными анкерами и их применением, чтобы вы могли выбрать лучший для работы.

Типы анкеров для каменной кладки | Крепежные изделия округа Олбани

На сегодняшний день доступно множество типов кладочных анкеров.Проблема для многих состоит в том, чтобы определить, какие из этих якорей им нужны для выполнения работы. Ниже перечислены некоторые из наиболее распространенных крепежных изделий, используемых в кладке.

Забивные анкеры

Забивной анкер для каменной кладки в основном используется в заливном бетоне. Они используются в высокопрочных устройствах для закрепления болта во внутренней резьбе анкера. Они также доступны с нарезкой на катушку (более грубая резьба для стержня с катушкой). Некоторые анкеры для каменной кладки имеют выступ, чтобы анкер не упал слишком глубоко в бетон.

Для установки забивного анкера просверлите отверстие того же диаметра, что и анкер, но глубиной не менее самого анкера. Затем опустите анкер в отверстие и вставьте в него установочный инструмент. Затем ударьте молотком по установочному инструменту. Нижняя часть анкера деформируется, что приведет к заклиниванию анкера, который невозможно удалить.

Анкеры с защитным экраном

Бетонный анкер Lag Shield используется в сочетании с винтом с растягиванием для создания анкера в бетоне. Защитные экраны состоят из двух частей, и когда винт запаздывания вбивается в экран, он расширяется, в результате чего в бетоне образуется плотный клин.

Анкеры

Lag Shield очень похожи на анкеры с откидной крышкой, но разработаны специально для установки винта с отстойником. Анкеры со шурупами также не требуют установочного инструмента для установки.

Саморезы по бетону

Винты по бетону для каменной кладки, иногда также называемые Tapcons, вероятно, являются наиболее распространенным используемым крепежом для бетона. Шурупы по бетону легко отличить по ярко-синему покрытию. Применяются для крепления дерева или металла к разным материалам кладки. Они доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Установить саморез по бетону очень просто. Сначала просверлите отверстие в обоих материалах, а затем просто вверните в него винт. Убедитесь, что вы используете винт достаточной длины, чтобы можно было протянуть оба материала, иначе у вас не будет надежной фиксации.

Подвесные анкеры Sammys

Винты Sammys

— это обычные анкеры, используемые для подвешивания. Эти анкеры, чаще всего устанавливаемые вертикально или горизонтально, имеют отверстие с резьбой, используемое для установки стержня с резьбой.Sammys обычно используются в приложениях HVAC для подвешивания воздуховодов. Термин Sammys, как и Tapcon, является торговой маркой. Доступно множество типов этих подвесных анкеров.

Чтобы установить винт Sammys, сначала просверлите отверстие в материале и с помощью гаечного ключа или торца вбейте анкер в материал. После установки на серебряную головку снимите гаечный ключ и вверните кусок стержня с резьбой.

Анкер с забивным ударником

Анкер с забивным стержнем — это небольшой анкер, который в основном используется для крепления фанеры к бетону.Эти анкеры очень просты в использовании. У них есть выступ на головке, что делает его совместимым с отверстиями, которые могли случайно попасть слишком глубоко в материал.

Чтобы установить один из этих анкерных болтов, просверлите отверстие в обоих материалах и опустите анкер в отверстие. Как только выступ сядет на верхнюю часть материала, ударьте молотком по оголенному штифту. Штифт продвигается вниз через середину застежки, выталкивая обе стороны клином, удерживая застежку на месте.

Анкеры с перекидным крылом

Анкер с перекидным крылом используется при наличии полой стены. Это обычное дело, когда шлакоблоки используются для создания стен здания. Они также обычно используются в гипсокартоне. Не рекомендуется использовать эти анкеры с большим весом, особенно в гипсокартоне, поскольку они могут прорезать материал.

Чтобы установить один из этих анкеров, сначала необходимо просверлить отверстие достаточно большого размера, чтобы через него могла протолкнуться коленчатая часть анкера. Попав в полую часть стены, крыло клевант расширится.Затем с помощью крестообразной отвертки или отвертки с шлицевой головкой болт вбивается в крыло коленчатого рычага, прижимая его к другой стороне стены. Это позволяет болту затягивать подвешиваемый материал.

Анкер с двойным расширительным экраном

Анкеры с двойным расширительным экраном

используются в основном в кирпиче и блоках. Когда винт вбивается в анкер, он начинает тянуть вниз к середине, в результате чего анкер расширяется. Эти якоря только расширяются. Причина этого — предотвратить растрескивание кирпича.

Чтобы установить анкер с двойным расширительным экраном, просто просверлите отверстие достаточно большого размера, чтобы анкер мог упасть, а затем установите винт в анкер. Когда вы затягиваете винт, он потянет нижнюю часть к середине и прижмет верхнюю часть к середине. Результат — ограниченное, но эффективное расширение якоря. Предел расширения значительно снижает вероятность растрескивания кирпича или блока.

Анкер-гильза

Анкеры с гильзой

довольно просты в использовании и в основном используются в кирпиче или блоке.Их можно использовать в бетоне, но они не считаются такими прочными, как клиновой анкер. Таким образом, для креплений от легких до средних, анкер с гильзой — хороший выбор. Существует два распространенных типа анкеров-гильз. Это гайка, которая обычно используется для дополнительной прочности, и плоская головка с комбинированным приводом с крестообразным шлицем и шлицем, которая используется, когда требуется поверхность заподлицо.

Чтобы установить гайку с приводом, просверлите отверстие и поместите в него анкер втулки. Затем наденьте шайбу и гайку на открытую резьбу и начните затягивать гайку.Когда анкер вытягивается из бетона, гильза вокруг него начинает расширяться, вклинивая анкер в отверстие внутри отверстия. Вы можете установить комбинированную плоскую головку почти таким же образом, за исключением того, что вы используете диск Phillips, и установка будет оставлять верхнюю часть заподлицо с поверхностью установочного материала.

Анкер клиновой

Клиновые анкеры

чрезвычайно популярны и являются одними из самых надежных анкеров для удержания. Клиновые анкеры выглядят и функционируют как анкерные гильзы, но имеют втулку гораздо меньшего размера в нижней части анкера.

Чтобы установить клиновой анкер, просто просверлите отверстие того же диаметра, что и анкер, и поместите его в отверстие. После размещения материала, удерживаемого на бетоне на открытой части, поместите шайбу и навинтите крепеж на анкер. По мере того, как гайка затягивается против шайбы, она начинает тянуть анкер вверх. Это приведет к тому, что клиновидная юбка зацепится за бетон и расширится и углубится в бетон при вытягивании анкера.

Анкерные болты —

Бетонные анкеры

Atlantic Bolt специализируется на всех типах бетонных анкеров: анкерные болты F1554 с прямым и L-образным профилем, клиновые анкеры, гильзовые анкеры, эпоксидные анкеры, Titen HD, шпильки с головкой под приварку и многое другое. Мы продаем различные анкерные болты и можем изготовить индивидуальные анкерные болты F1554 в соответствии с вашими спецификациями. Все это обсуждается здесь.

L-образные и прямые анкеры

Прямые анкерные болты

L-образные и прямые анкерные болты заливаются на место для закрепления больших конструкций, таких как фонарные столбы или большие стальные опоры зданий. Большинство анкерных болтов в этой категории имеют класс 36, 55 или 105 по ASTM F1554. L-образные болты уже давно являются стандартом в этой категории, и у нас есть самые распространенные размеры изогнутых анкерных болтов. Мы также можем изготовить L-образные анкерные болты по вашему запросу.

В последние годы анкерные болты с прямой или «головкой» стали популярны благодаря их превосходному сопротивлению выдергиванию. Эти типы анкерных болтов обычно имеют гайку и / или шайбу (обычно приваренную) на заделанном конце. Прямые анкерные болты бывают самых разных диаметров и длин, иногда с приваренными пластинчатыми шайбами.

Другие типы анкеров для бетона

Другие анкерные устройства, используемые в затвердевшем бетоне, фактически относятся к категории распорных анкеров, ввинчивающихся или эпоксидных / химических анкеров.Когда необходимо закрепить материал на затвердевшем бетоне, используются эти анкеры и требуется предварительно просверлить отверстие. В этих типах бетонных анкеров используется какой-либо механизм трения, чтобы удерживать их в бетоне. Клиновые анкеры используют небольшой клин и подходят для прочного, устойчивого бетона. Клиновые анкеры

Оцинкованные анкеры с гильзой

используют клин большего размера, который распределяет удерживающую силу по большей площади. По этой причине они используются в бетонных блоках, кирпичной кладке, кирпиче, растворе или другом, менее прочном бетонном материале.Существуют и другие, редко используемые типы распорных анкеров, но они редко используются в коммерческом строительстве и не требуют рассмотрения здесь.

Винтовые анкеры для бетона

Titen | Анкер THD

Относительно новый тип анкерных болтов — это винтовые анкеры. В основном это большие винты по бетону, такие как Tapcons. Некоторые общие термины для этих анкерных болтов — клиновые болты, анкеры Titen, высокопрочные анкеры, анкеры LDT или THD. Они устанавливаются путем просверливания пилотного отверстия и ввинчивания винта / болта.В некоторых регионах страны эти анкерные болты признаны утвержденными заменами или заменителями литых анкерных болтов в жилищном строительстве.

Эпоксидные анкеры для бетона

Химические анкеры или эпоксидные анкеры — последняя форма анкерных болтов, которую мы здесь обсудим. Как следует из названия, в этих анкерах используется эпоксидная смола для закрепления резьбовых стержней в бетоне. Эти анкеры используются в затвердевшем бетоне, а иногда и в блочных помещениях. Если анкерные болты установлены неправильно, для решения этой проблемы широко используются химические анкеры.

Если вам нужны гнутые анкерные болты, анкерные болты с головкой, анкерные болты с пластинчатыми шайбами ​​или любые анкеры, упомянутые выше, Atlantic Bolt может вам помочь.

Вопросы? Свяжитесь с нами, используя нашу контактную форму, напишите нам или позвоните по телефону 704-597-5082

8 типов конструкции бетонных анкерных болтов

Широкий спектр типов анкерных болтов конструкции указывает на широкое разнообразие применений этих крепежных элементов.Узнайте больше о 8 типах конструкции бетонных анкерных болтов и их использовании.

Клиновые анкерные болты

Клиновые анкерные болты являются одними из самых популярных благодаря своей прочности, устойчивости к ржавчине и простоте установки. Анкерный болт клина входит в отверстие, просверленное на ширину клина и на 1/2 дюйма длиннее, чем болт. Когда болт затягивается, клинья открываются на 1/16 дюйма в основании, чтобы надежно закрепить болт.

Анкерные болты с гильзой

Анкерный болт с гильзой имеет внешний корпус, расширяющийся у основания, чтобы плотно удерживать болт в бетоне.Затягивание болта после вставки открывает кожух втулки, который расширяется примерно на 1/8 дюйма. Анкерные болты с рукавами хорошо работают в кирпиче и бетоне.

Забивные анкерные болты

Прочные и прочные анкерные болты устанавливаются с помощью молотка вместо динамометрического ключа. Вставьте болт через гайку и шайбу скобки в отверстие, просверленного по ширине болта страйка. Поместите анкер в отверстие и один раз постучите по нему молотком, чтобы открыть фланцы анкера. Забивные анкерные болты могут быстро закрепить алюминиевые или железобетонные прямоугольные анкеры к бетону и кирпичу.

Анкерные болты защитного экрана

Используйте анкерный болт защитного экрана там, где закрепляемый материал может подвергаться вибрации. Защитный экран закрывает болт и открывается в виде клина с двух сторон, длина которого почти равна длине болта, для надежной фиксации в твердых и мягких материалах. Сначала вставьте щиток в просверленное отверстие, поместите внутрь болт и затяните динамометрическим ключом.

Анкеры из свинцового дерева

Анкеры из свинца окружают болт из листовой стали. Они подходят для кирпича, заливного бетона и бетонных блоков.Для более мягких материалов используйте более длинные дюбели из свинца. Просверлите отверстие на 1/8 дюйма глубже свинцового анкера, вставьте анкер и забейте его молотком. Вставьте стальной винт и затяните отверткой.

Двойные распорные анкеры

Эти анкеры имеют фланцы, которые расширяются в верхней части и у основания анкера, чтобы противостоять вибрации. Вставьте двойной распорный анкер в отверстие на 1/8 дюйма глубже анкера. Поместите стальной болт внутрь и затяните динамометрическим ключом, чтобы расширить 2 комплекта фланцев.

Анкеры для штор для ураганов

С помощью этих анкеров прикрепите ставни для ураганов к кирпичному, лепному или бетонному дому. Используйте большую длину для лепнины, чтобы заделать до 5/8 дюйма. У этих анкеров есть самовставляющиеся головки, чтобы сэкономить время и силы. Просверлите отверстие сверлом по каменной кладке 7/16 дюйма и вставьте анкер. Закрепите заслонку болтами диаметром 1/4 дюйма номер 20.

Анкерные болты с разъемным приводом

Для крепления легких грузов к бетону в местах, где не будет вибрации, используйте бетонный анкер с разъемным приводом.Анкер с раздельным приводом имеет плоскую или полукруглую головку и вставляется в просверленное отверстие шириной с анкерное основание. Просверлите отверстие на 1/4 дюйма глубже, чем вы хотите утопить болт. С помощью молотка забейте болт сквозь материал, прикрепляемый к бетону или кирпичу.

Что такое анкерный болт?

Анкерный болт — это используемый тип крепежа, предназначенный для соединения одного или нескольких объектов с бетонной поверхностью. Поскольку бетон является хрупким, для подобных задач можно использовать обычные болты.Чтобы соединенный объект или объекты оставались на месте, необходимо использовать анкерные болты.

Основы анкерных болтов

По определению, анкерный болт — это прочный крепеж, который используется для соединения объектов с бетоном. Например, стальные столбы часто крепятся к бетонным поверхностям с помощью анкерных болтов. Анкерные болты продвигаются через основание столба в сам бетон. Благодаря уникальной конструкции анкерных болтов столб остается устойчивым и надежным.

Различные типы анкерных болтов

Все анкерные болты предназначены для соединения объектов с бетоном, но способ, которым они выполняют эту задачу, зависит от типа. Самый распространенный тип анкерных болтов — залитый на место. Он называется «монолитным», потому что буквально залит бетоном. Чтобы установить литой анкерный болт, сначала просверлите отверстие подходящего размера в бетонной поверхности. Затем вы вставляете болт в отверстие. Наконец, вы заливаете влажный бетон в оставшееся пространство.Влажный бетон естественным образом будет окружать болт, и как только он затвердеет, анкерный болт не должен сдвинуться с места.

Там же просверливаются анкерные болты. Также известные как анкерные болты после установки, они не требуют использования влажного бетона. Вы просто просверливаете их в затвердевшем бетоне. Как именно работают просверленные анкерные болты? Некоторые просверленные анкерные болты зависят от свойств механического расширения. Когда вы просверливаете их в бетон, они сжимаются и / или расширяются.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
