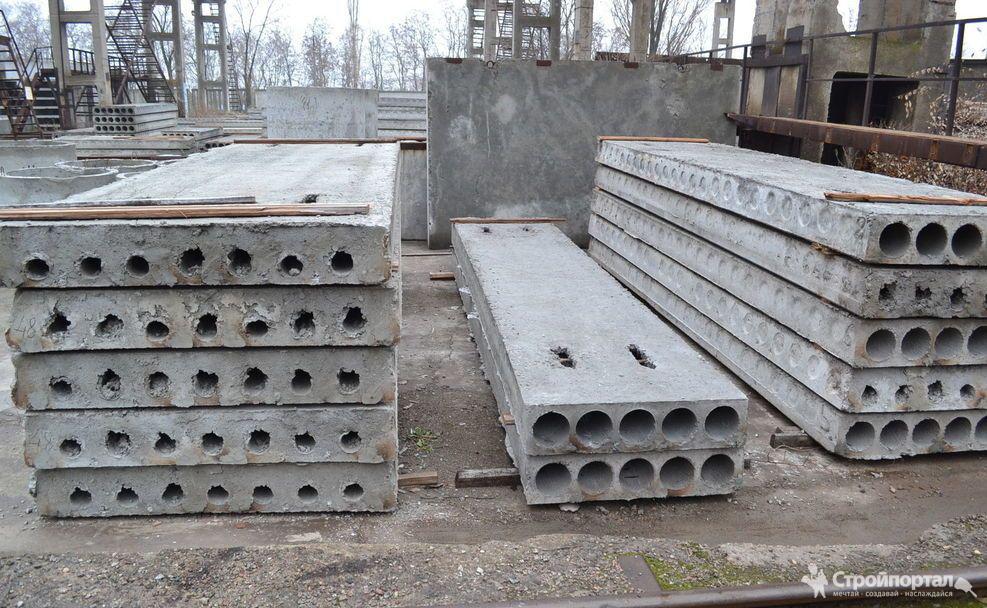

Отличие плит ПК от ПБ

Плиты ПК и ПБ используются для создания надежного перекрытия между этажами. Они работают на изгиб, поэтому обладают высокой прочностью и надежностью, которые им обеспечивает предварительно напряженная арматура. Плиты перекрытия имеют явное внешнее сходство, однако технология производства этих железобетонных изделий значительно отличается. В данной статье мы хотим рассказать Вам именно про отличия плит ПК и ПБ.

Содержание:

1) Особенности производства плит перекрытия ПК и ПБ

2) Какое армироование используется в плитах

3) Конструкция и монтаж

Несмотря на внешнее сходство, эти изделия имеют целый ряд технологических отличий, который следует учитывать до их приобретения. Плиты перекрытия предназначены для функционирования в условиях больших нагрузок, поэтому в процессе их изготовления используется только высококачественный бетон и предварительно напряженная  арматура. Оба типа плит перекрытия — многопустотные. Пустоты служат для уменьшения вибраций и достижения максимальной звуко- и теплоизоляции при относительной легкости готовых изделий. Плиты ПК имеют пустоты округлой формы, плиты ПБ — овальной формы. Для обеспечения дополнительной надежности пустоты в плитах перекрытия можно заполнить бетоном.

Особенности производства плит перекрытия ПК и ПБ

Плиты ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки. Диаметр пустотных отверстий, равный 159 мм, позволяет прокладывать внутри плит инженерные коммуникации (например электропроводку или сантехнические трубы).

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.





Плиты ПК ограничиваются размерами опалубки, длина которой регламентируется ГОСТом. Плиты ПБ напротив разрезаются под размер, необходимый заказчику, поэтому широко используются для перекрытия помещений с нестандартными пролетами.



Какое армирование используется в плитах



Плиты перекрытия ПК армируются предварительно напряженной и ненапряженной сталью. При армировании ненапряженной сталью используют обычные сетки. В верхней части плиты располагают проволочную сетку диаметром до 4 мм, в нижней — сетку диаметром до 12 мм. Для усиления торцов по краям изделия устанавливают дополнительные стальные элементы. При армировании предварительно напряженной сталью, помимо обычной сетки, используют отдельные стальные прутки диаметром до 14 мм.



Плиты перекрытия ПБ армируются продольно, предварительно напряженной металлической проволокой, канатами или тросами (в зависимости от используемой производителем технологии), натянутыми по всей длине изделия. Поперечное армирование отсутствует. Верхняя часть плиты перекрытия ПБ усиливается отдельными прутками от 2 до 6 штук, нижняя часть — пучками из проволоки либо канатами. Применение технологии тросового армирования исключает фактор поверхностного натяжения, которое вызывает появление трещин.



Конструкция и монтаж

Плиты ПК изготавливаются со строповочными петлями, отверстия для которых создаются в готовом изделии в соответствии с технологическими особенностями. После установки плиты ниши под петлями заливаются бетоном, во избежание попадания влаги и преждевременного образования трещин.

Плиты ПБ изначально изготавливаются без строповочных петель, предусматривая беспетлевой монтаж. По желанию заказчика возможна установка петель путем замоноличивания их в бетон с сохранением структуры поверхности.



Поверхность у плит перекрытия тоже имеет свои технологические отличия. Так, на плитах ПК могут быть усадочные трещины и небольшие отклонения по геометрическим параметрам, допустимые рагламентом ГОСТа.

Плиты ПБ напротив, благодаря современной технологии безопалубочного формования с использованием разглаживающей машины, имеют гладкую поверхность без трещин, шероховатостей и геометрических отклонений.





Согласно СНиП 2.01.07-85 прогиб изделия свыше 1/150 части длины изделия не является браком. Для примера, допустимая величина прогиба плиты перекрытия ПБ 90-12 равна 60 мм.



Плиты перекрытия ПК оснащены округлыми пустотами диаметром 159 мм, что делает их более удобными для монтажа инженерных коммуникаций, в частности канализационных стояков, диаметр которых составляет 100 мм.

Плиты перекрытия ПБ оснащены пустотами меньшего диаметра — 50 мм, за счет чего могут быть разрезаны как вдоль так и поперек, под углом до 45 градусов без потери прочностных характеристик. Благодаря такой конструкции изделия часто используются в качестве балок и перемычек.



Подходящий тип плит перекрытия всегда подбирается индивидуально, исходя из особенностей и нюансов проекта.





В заключении следует добавить, что плиты перекрытия ПК и ПБ проходят тщательные проверки согласно правилам ГОСТ. Так как в процессе эксплуатации изделия будут подвергаться высоким нагрузкам как от соседних плит, так и от самой конструкции, они должны быть максимально надежными, обладать достаточной жесткостью, прочностью и не прогибаться. Немаловажным качеством является огнестойкость плит перекрытия ПК и ПБ — пожар способен вызвать разрушение не только железобетонных изделий, но и повлечь за собой обрушение всего здания. Благодаря многопустотной конструкции плиты ПК и ПБ имеют сравнительно небольшой вес, что делает их достаточно экономичными.



Эксперты компании «ДСК-Столица» всегда на связи и готовы проконсультировать Вас по вопросу правильного выбора плит перекрытия ПК и ПБ, возможных сроков изготовления и скорости доставки до объекта!


Звоните, узнавайте, заказывайте! Мы на связи 24 часа 7 дней в неделю!


Бесплатный звонок по России 8 (800) 301-55-70

Самостоятельно ознакомиться с полным ассортиментом продукции Вы можете на нашем сайте:

Плиты перекрытия ПК и ПБ

18 сент. 2020 г., 23:21

При строительстве малоэтажных и многоэтажных зданий, жилой или коммерческой недвижимости используют плиты перекрытия. Это железобетонное изделие, имеющие трубчатые полости по всей длине. Такие полости облегчают вес конструкции и служат для снижения колебаний. Чем плиты ПК отличаются от ПБ? Прежде всего, технологией изготовления и поверхностью. Они выдерживают примерно равные нагрузки, но есть различия в стоимости.

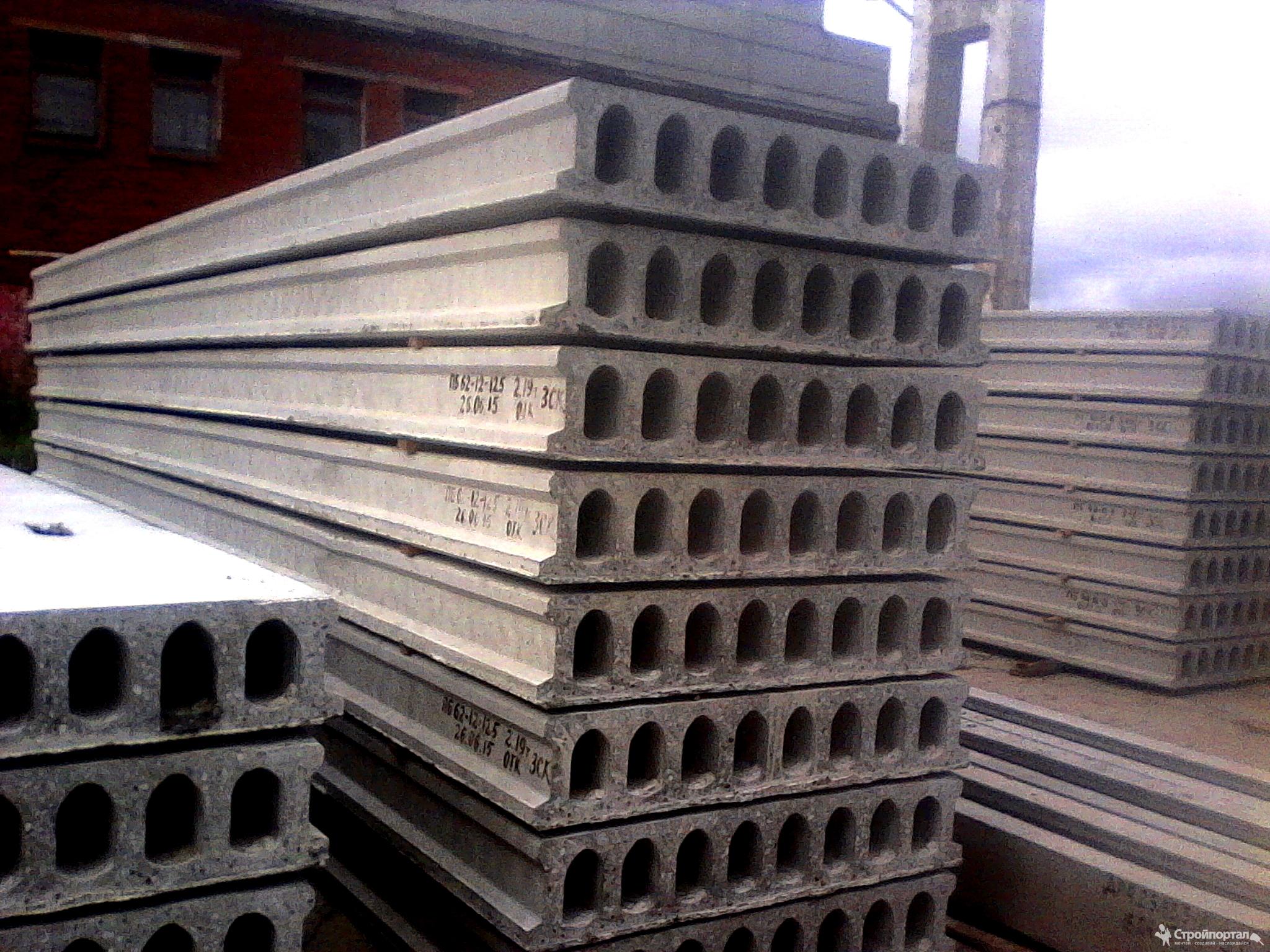

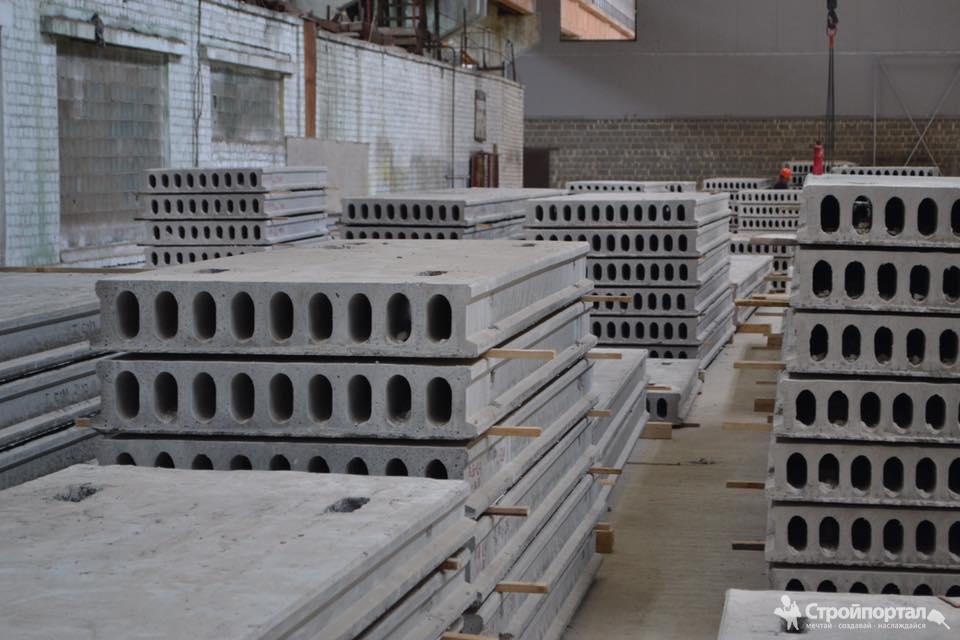

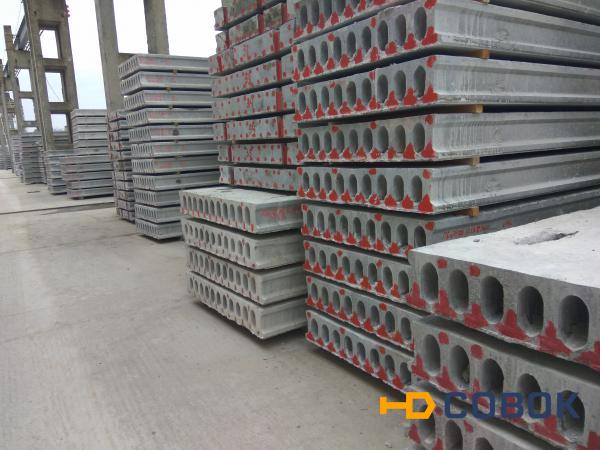

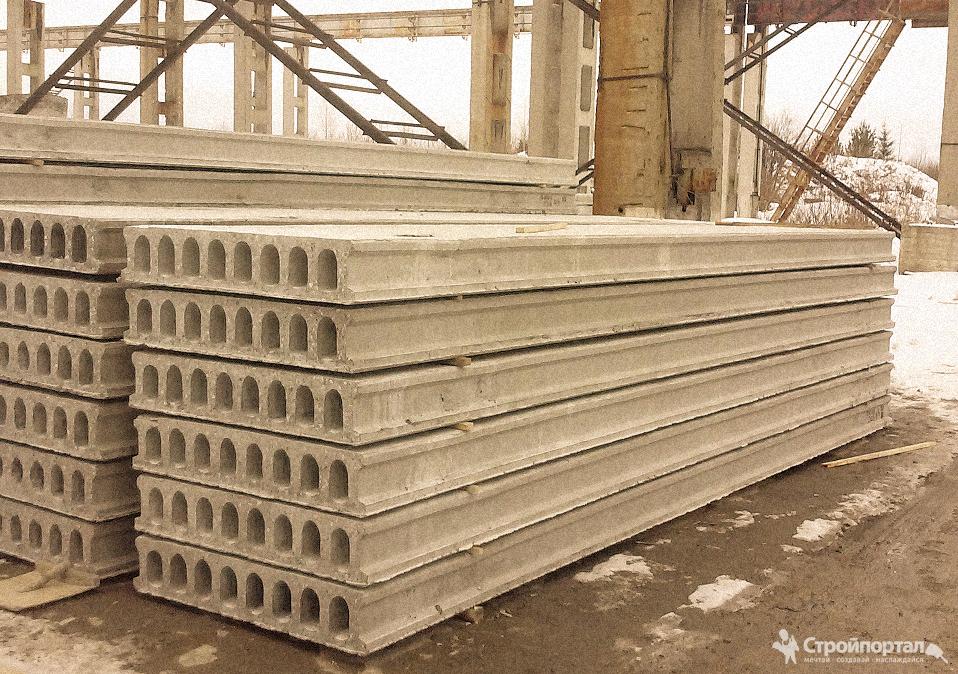

Плиты перекрытия ПБ

У этих железобетонных изделий есть свои особенности. Изготовление таких плит происходит по безопалубочному методу. Для армирования используется проволока разных диаметров, в зависимости от вида ЖБИ. Натяжку выполняют механическим способом. Плиты ПБ имеют свои плюсы:

  • Гладкую поверхность, которая сразу может идти под отделку;
  • Возможность изготовления под индивидуальные размеры;
  • Обладают более высокой прочностью.

Недостатком этих ЖБИ считают более высокую стоимость. При их изготовлении применяется бетон с весом больше, чем у ПК. Но это дает возможность выдерживать немного больше нагрузок. Их диапазон обширен и составляет от 30 до 1600 кг/м2. Такие плиты можно использовать даже для покрытия, по которому будут двигаться грузовые автомобили.

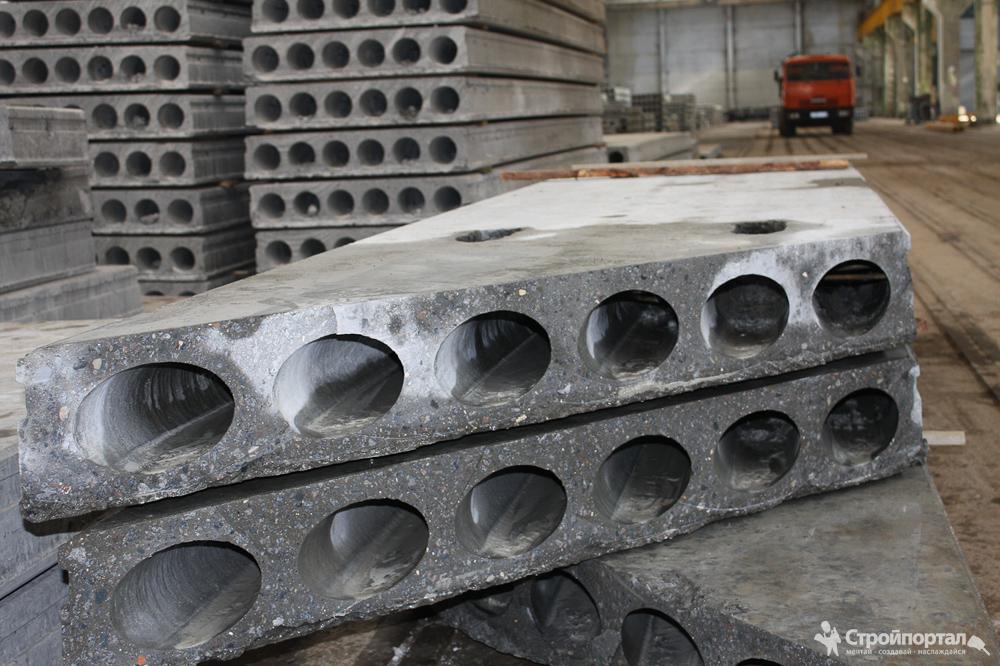

Плиты перекрытия ПК

Данные изделия изготавливаются в специальных формах. Армирующим материалом у этих ЖБИ является арматура. Натяжение у таких плит производят электротермическим способом. Плиты имеют некоторые особенности:

  • Более низкую стоимость;
  • Поверхность не такая гладкая, как у ПБ;
  • Удобство монтажа.

Плиты ПК используют для строительства малоэтажных жилых и коммерческих зданий. Они имеют менее широкий диапазон нагрузок, чем плиты ПБ, от 800 до 1250 кг/м2. Отверстия пустот в этих изделиях большие, что позволяет при необходимости осуществлять по ним прокладку инженерных сетей.

Плиты перекрытия идеально подойдут для установки перегородок между этажами при строительстве многоквартирного дома, склада, паркинга, коттеджа или для настила дорожного покрытия в местах, где нет возможности возводить асфальтовое покрытие. В строительстве такие плиты являются универсальным материалом. Наличие монтажных петлей позволяет легко поднимать ЖБИ на нужную высоту с помощью башенных кранов и других подъемных устройств. Изделия изготавливаются по размерам заказчика, ширина одной плиты 1, 1,2, 1,5 м. В длину плита может достигать 12 м, что позволяет служить перекрытием сразу в нескольких комнатах будущего здания.

Источник: http://inpushkino.ru/materialy/npr/plity-perekrytiya-pk-i-pb

Размеры плит перекрытия жилых зданий

Плиты перекрытий изготавливаются из конструкционного бетона и предназначены для
несущей части перекрытий жилых зданий.

Применяемые в жилищном строительстве железобетонные плиты должны соответствовать
ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры»

По типу плиты подразделяют на сплошные однослойные и многопустотные

Многопустотные Сплошные однослойные

1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм,

2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,

ПБ — плиты толщиной 220 мм безопалубочного формования

— плиты толщиной 120 мм,

— плиты толщиной 160 мм;

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные
нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0; 8,0 кПа (соответственно 300, 450, 600, 800
кгс/м2).

Самыми часто применяемыми являются плиты перекрытия, рассчитанные на нагрузку 800
кгс/м2, по требованию заказчика изготовитель может выпустить плиты и под большую несущую способность.

Рис. Нагрузка, равномерно распределенная по поверхности

Маркировка плит (панелей) перекрытия

Марка состоит из буквенно-цифровых групп так, например, марка плиты

ПК 63.12-8 АIV т – а

ПК — плита толщиной 220 мм с круглыми пустотами диаметром 140 мм

63.12 – длиной 6280 мм, шириной 1190 мм

8 – под расчетную нагрузку 800 кгс/м2 (без учета собственного веса)

АIV – с напрягаемой рабочей арматурой из стали класса А-IV

т – изготовлена из тяжелого бетона

а – индекс для панелей с усиленными торцами (это когда пустоты с торца заполнены бетонными вкладышами, препятствующими разрушению плиты нагрузкой действующей от стены, которая давит на торец сверху)

Марка должна быть нанесена на боковой грани каждой плиты перекрытия несмываемой краской. Внесение изменений в обозначения не допускается.

Большое распространение в строительстве получили многопустотные плиты толщиной 220 мм

При возведении кирпичных стен нужно предусмотреть что опорные части плит перекрытия опираются на тычковый ряд кирпича.

(п. 9.2.1. СП 70.13330.2012 «Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87» При многорядной перевязке швов укладка тычковых рядов под опорные части плит перекрытий и другие сборные конструкции является обязательной.)

Чем отличаются плиты ПК от ПБ

ПК (Круглопустотные) ПБ (Безопалубочные)
По технологии изготовления
В опалубку устанавливается арматура и кессоны (круглые полые емкости). Бетон укладывается в металлическую опалубку фиксированной длины и ширины (например, 6,0 х 1,2 х 0,22) Натягивается арматура. Формующая машина уплотняет, придает форму и укладывает бетон определенной ширины (например, 1,2м) и большой длины (не менее 10 метров). После твердения нарезается на нужную длину
По толщине
По ГОСТ оба вида должны быть 220 мм
По длине
Длина зависит от длины опалубки Любой необходимой длины
По ширине
Ширина зависит от ширины опалубки, но т.к. ширина кузова бортового автомобиля 2,4м широкие плиты изготавливают крайне редко Ширина зависит от ширины формующей оснастки (в основном 1,0 м; 1,2 м; 1,5 м)
Особенности
Плиты ПК нельзя резать, т.к. армирование не одинаково в разных поперечных сечениях Так как количество арматуры в любом поперечном сечении одинаково – эти плиты можно резать
По форме пустот
После твердения из плиты вынимаются формирующие пустоты кессоны.
Они круглые диаметром 140мм или 159мм.
Варианты формующей оснастки, придающей форму пустотам.

Размеры и вес плит перекрытий по ГОСТ

Учитывая массово применяемые пролеты помещений при многолетнем опыте строительства зданий, для оптимизации работы проектировщиков и производителей ж/б плит перекрытий размеры были стандартизированы и закреплены в ГОСТ 9561-2016 «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия», а для жилых зданий в ГОСТ 26434-2015 «Плиты перекрытий железобетонные для жилых зданий. Типы и основные параметры».

При перевозке плит не забывайте, что ширина кузова автомобиля 2,4 метра

Таблица размеров плит перекрытия по ГОСТ 26434-2015

Координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.

Конструктивные (фактические) длину и ширину плит, учитывающие допуски на монтаж и изготовление, следует принимать равными соответствующим координационным размерам, указанным в таблице, уменьшенным на размер зазора между смежными плитами

Фактическая длина:

— меньше на 20 мм координационной длины указанной в таблице

Фактическая ширина:

— меньше на 10 мм — для плит координационной шириной менее 2400 указанных в таблице;

— меньше на 20 мм для плит координационной шириной 2400 и более

Типоразмер плиты Координационные размеры плиты, мм Масса плиты (справочная), т
Длина Ширина
Плиты типа 1П
1П 30.48 3000 4800 4,3
1П 30. 54 5400 4,9
1П 30.60 6000 5,4
1П 30.66 6600 5,9
1П 36.48 3600 4800 5,2
1П 36.54 5400 5,8
1П 36.60 6000 6,5
1П 36.66 6600 7,1
Плиты типа 2П
2П 24.60 2400 6000 5,8
2П 30.48 3000 4800 5,8
2П 30.54 5400 6,5
2П 30. 60 6000 7,2
2П 36.24 3600 2400 3,5
2П 36.30 3000 4,3
2П 36.36 3600 5,2
2П 36.48 4800 6,9
2П 36.54 5400 7,8
2П 36.60 6000 8,6
2П 60.12 6000 1200 2,9
2П 60.24 2400 5,8
2П 60.30 3000 7,2
2П 60.36 3600 8,7

Плиты типов 1ПК, 2ПК и ПБ

(Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного ниже в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ)

1ПК 24. 10 2400 1000 0,8
1ПК 24.12 1200 0,9
1ПК 24.15 1500 1,1
1ПК 24.18 1800 1,3
1ПК 24.24 2400 1,8
1ПК 24.30 3000 2,2
1ПК 24.36 3600 2,7
1ПК 27.10 2700 1000 0,9
1ПК 27.12 1200 1,0
1ПК 27.15 1500 1,2
1ПК 27. 18 1800 1,4
1ПК 27.24 2400 2,0
1ПК 27.30 3000 2,4
1ПК 27.36 3600 3,0
1ПК 30.10 3000 1000 0,9
1ПК 30.12 1200 1,1
1ПК 30.15 1500 1,4
1ПК 30.18 1800 1,7
1ПК 30.24 2400 2,2
1ПК 30.30 3000 2,8
1ПК 33.10 3300 1000 1,0
1ПК 33. 12 1200 1,2
1ПК 33.15 1500 1,5
1ПК 33.18 1800 1,8
1ПК 33.24 2400 2,4
1ПК 33.30 3000 3,0
1ПК 33.36 3600 3,6
1ПК 36.10 3600 1000 1,1
1ПК 36.12 1200 1,3
1ПК 36.15 1500 1,7
1ПК 36.18 1800 2,0
1ПК 36.24 2400 2,7
1ПК 36. 30 3000 3,3
1ПК 36.36 3600 4,0
1ПК 39.10 3900 1000 1,2
1ПК 39.12 1200 1,4
1ПК 39.15 1500 1,8
1ПК 39.18 1800 2,1
1ПК 39.24 2400 2,9
1ПК 39. 30 3000 3,5
1ПК 39.36 3600 4,3
1ПК 42.10 4200 1000 1,3
1ПК 42.12 1200 1,6
1ПК 42. 15 1500 2,0
1ПК 42.18 1800 2,3
1ПК 42.24 2400 3,1
1ПК 42.30 3000 3,9
1ПК 42.36 3600 4,7
1ПК 45.10 4500 1000 1,4
1ПК 45.12 1200 1,7
1ПК 45.15 1500 2,1
1ПК 45.18 1800 2,4
1ПК 45.24 2400 3,3
1ПК 45.30 3000 4,1
1ПК 45. 36 3600 5,0
1ПК 48.10 4800 1000 1,5
1ПК 48.12 1200 1,8
1ПК 48.15 1500 2,2
1ПК 48.18 1800 2,7
1ПК 48.24 2400 3,6
1ПК 48.30 3000 4,5
1ПК 48.36 3600 5,4
1ПК 51.10 5100 1000 1,6
1ПК 51.12 1200 1,9
1ПК 51.15 1500 2,4
1ПК 51. 18 1800 2,9
1ПК 51.24 2400 3,8
1ПК 51.30 3000 4,8
1ПК 51.36 3600 5,7
1ПК 54.10 5400 1000 1,7
1ПК 54.12 1200 2,0
1ПК 54.15 1500 2,5
1ПК 54.18 1800 3,0
1ПК 54.24 2400 4,0
1ПК 54.30 3000 5,0
1ПК 54.36 3600 6,0
1ПК 57. 10 5700 1000 1,8
1ПК 57.12 1200 2,1
1ПК 57.15 1500 2,6
1ПК 57.18 1800 3,1
1ПК 57.24 2400 4,2
1ПК 57.30 3000 5,2
1ПК 57.36 3600 6,3
1ПК 60.10 6000 1000 1,9
1ПК 60.12 1200 2,2
1ПК 60.15 1500 2,8
1ПК 60.18 1800 3,3
1ПК 60. 24 2400 4,5
1ПК 60.30 3000 5,6
1ПК 60.36 3600 6,7
1ПК 63.10 6300 1000 2,0
1ПК 63.12 1200 2,4
1ПК 63.15 1500 3,0
1ПК 63.18 1800 3,5
1ПК 63.24 2400 4,7
1ПК 63.30 3000 5,9
1ПК 63.36 3600 7,1
1ПК 66.10 6600 1000 2,1
1ПК 66. 12 1200 2,5
1ПК 66.15 1500 3,1
1ПК 66.18 1800 3,7
1ПК 66.24 2400 5,0
1ПК 66.30 3000 6,2
1ПК 66.36 3600 7,4
1ПК 72.10 7200 1000 2,3
1ПК 72.12 1200 2,7
1ПК 72.15 1500 3,3
1ПК 72.18 1800 4,0
1ПК 72.24 2400 5,4
1ПК 72. 30 3000 6,7
1ПК 72.36 3600 8,1
1ПК 75.10 7500 1000 2,4
1ПК 75.12 1200 2,8
1ПК 75.15 1500 3,4
1ПК 75.18 1800 4,1
1ПК 75.24 2400 5,6
1ПК 75.30 3000 6,9
1ПК 75.36 3600 8,4
Координационная длина Lo=9000 мм применима только для плит типа 1ПК.
1ПК 90.10 9000 1000 2,8
1ПК 90. 12 1200 3,3
1ПК 90.15 1500 4,1

Примечания

1. Для плит типа 2ПК и ПБ в обозначении типоразмера, приведенного в настоящей таблице, следует заменить 1ПК на 2ПК или ПБ

2. При наличии плит одного типоразмера, отличающихся армированием в целях возможности опирания по двум, трем сторонам или по контуру, следует ввести в маркировку дополнительное обозначение.

3. Координационная длина Lo=9000 мм применима только для плит типа 1ПК.

4. Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м 3.

5. Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плиты.

Типовые чертежи плит ПК

При производстве плит ПК применяются типовые рабочие чертежи, которые называются сериями. Большинство серий разработано ещё во времена СССР и проверено временем.

Список типоразмеров плит и серий, по которым они изготовляются есть в ГОСТ 9561-2016 приложение А.

Одним из таких документов является Серия 1.141-1 «Панели перекрытий железобетонные многопустотные» выпуск 64 «Предварительно напряженные панели с круглыми пустотами длиной 6280, 5980, 5680, 5380, 5080, 4780 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-IV.

Минимальное опирание плит перекрытия

Глубина опирания панелей, выполненных по Серии 1.141 – 1 выпуску 64 должна быть от 90 мм до 250 мм

Величина опирания должна быть указана в проекте. (часто 120мм — ширина кирпича).

Опирание железобетонных плит на стены выполненные из пеноблоков осуществляется через бетонный армированный пояс.

Рис. Поперечный разрез плиты с круглыми пустотами диаметром 159мм шириной 1190 мм по серии 1.141-1 выпуск 64

Рис. Расположение рабочей арматурыв плите шириной 1190 мм по серии 1.141-1 выпуск 64

Скачать Серия 1.141-1 выпуск 60 «Панели с круглыми пустотами и длиной 4180, 3580, 2980, 2680 и 2380 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-III и Вр-1.
Рабочие чертежи»

Скачать Серия 1.141-1 выпуск 64 «Предварительно напряженные панели с круглыми пустотами длиной 6280, 5980, 5680, 5380, 5080, 4780 мм, шириной 1790, 1490, 1190 и 990 мм, армированные стержнями из стали класса А-IV. Рабочие чертежи»

Что ещё почитать на сайте:

Фундамент из блоков ФБС пошаговая инструкция. Армирование ленточного фундамента, гидроизоляция.

Требования к ограждению строительной площадки. Примеры и фото ограждений.

Статья о том как проводить испытание свай динамической нагрузкой. Технология испытания грунтов динамической
ударной нагрузкой забивными сваями.

Чем отличаются плиты ПК от ПБ? Какая разница между плитами перекрытия ПК и ПБ


При возведении зданий сооружаются прочные железобетонные перекрытия между этажами. Различные виды панелей проблематично отличить друг от друга. Только профессионалы могут определить марку изделий. Ведь плиты перекрытия ПБ при поверхностном рассмотрении практически не имеют отличий от плит, маркируемых ПК. Плиты ПК и ПБ обладают повышенной прочностью, не боятся огня и поглощают шумы. Однако имеются отличия, которые рассмотрим детально.

Плиты перекрытия ПК и ПБ – нюансы изготовления

Несмотря на сходные эксплуатационные характеристики, таких как прочность, влагостойкость и пожаробезопасность, между железобетонными изделиями имеется существенная разница, обусловленная особенностями технологии.

В этом заключается их главное отличие:

  • по безопалубочной технологии с помощью промышленного оборудования производится плита ПБ. Цельный бетонный массив после уплотнения разрезается на элементы требуемой длины. Резка осуществляется на конвейере во время перемещения твердеющей бетонной массы. Максимальная длина продукции с индексом ПБ не превышает 12 м и зависит от пожеланий заказчика;
  • плиты с обозначением ПК заливаются в стационарные опалубки, изготовленные из металла. Стальная опалубка служит основой для размещения арматурных стержней. После заливки бетонной смеси заформованная панель длиной до 7 метров подвергается виброуплотнению и термической обработке. Готовая продукция после твердения извлекается из форм.

Поскольку плиты ПК и ПБ производятся по различной технологии, то одни панели отличаются от других техническими характеристиками и эксплуатационными свойствами. Остановимся на этих особенностях более подробно.

Плиты перекрытия применяются в том случае, если необходимо возвести жилые, общественные и административно-бытовые сооружения

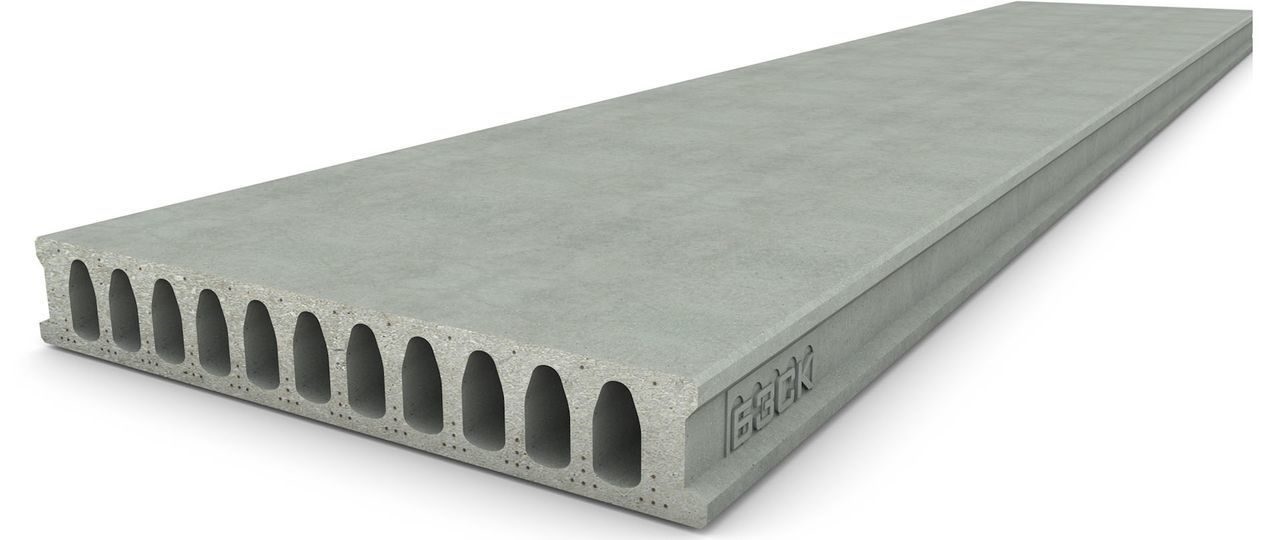

Технические характеристики изделий с обозначением ПБ

Панели перекрытия, маркируемые ПБ, изготавливаются по безопалубочной технологии путем разрезки бетонного массива на конвейере.

Особенность – повышенные технические характеристики:

  • способность эффективно поглощать внешние шумы;
  • идеальный внешний вид рабочей поверхности;
  • стойкость к воздействию механических усилий;
  • устойчивость к влиянию ударных нагрузок;
  • высокий запас прочности;
  • расширенный температурный диапазон использования;
  • незначительный вес за счет продольных полостей;
  • улучшенные теплоизоляционные параметры;
  • влагостойкость, затрудняющая коррозию арматурных прутков;
  • возможность получения продукции различных геометрических размеров;
  • наличие, если требуется, наклонного среза торцевой плоскости.

В торцевой плоскости изделий с маркировкой ПБ видны тросы усиления. Благодаря этой особенности безопалубочные панели обладают более высокой прочностью, чем плиты с индексом ПК. Для принятия решения об использовании конкретной марки панелей необходимо знать, каковы различия одних плит перекрытия от других.

Плиты перекрытия представлены железобетонными конструкциями, которыми пользуются во время возведения перекрытий

Эксплуатационные свойства плит ПК

Панели с маркировкой ПК, заливаемые в стационарную опалубку, обладают следующими эксплуатационными характеристиками:

  • ускоренным циклом производства, который не превышает две недели с момента формовки;
  • расширенной областью применения, позволяющей использовать изделия для различных конструкций;
  • возможностью применения стальных стержней в напряженном или ненагруженном состоянии;
  • вибрационной устойчивостью, обеспечивающей целостность бетона при повышенном уровне вибрации;
  • повышенной звукоизоляцией, затрудняющей проникновение внутрь помещения посторонних шумов;
  • стойкостью к образованию трещин в результате различных видов механических воздействий;
  • пониженной гигроскопичностью, благодаря которой арматура не теряет прочность под влиянием коррозионных процессов;
  • пожаробезопасностью, обеспечивающей целостность бетонного массива при воздействии открытого огня.

Продукция с маркировкой ПК, в отличие от изделий ПБ, оснащена монтажными скобами, которые облегчают перемещение при транспортировке. В характеристиках изделий много общего, однако, имеются различия.

Плиты перекрытия позволяют возводить многоквартирные, многоэтажные, индивидуальные жилые здания

Какие преимущества имеют безопалубочные плиты перекрытия ПБ

Эксплуатационные характеристики изделий похожи. Однако имеются принципиальные различия. Плиты с аббревиатурой ПБ, изготовленные безопалубочным способом, отличаются от аналогичных панелей, залитых в опалубку.

Главные преимущества изделий, изготовленных на конвейере:

  • высокое качество рабочей поверхности изделий. Оно обусловлено применением профессионального оборудования, обеспечивающего формовку изделий при непрерывном перемещении. Благодаря гладкой поверхности, продукция визуально отличается от ПК панелей, имеющих существенные отклонения плоскостности;
  • минимальные допуска, обеспечивающие точные геометрические параметры и идеальную конфигурацию продукции. Изделия с точными размерами и правильной геометрией легче устанавливать, что существенно облегчает выполнение монтажных работ;
  • использование современного метода производства, предусматривающего усиление бетонного массива натянутыми тросами. Они обеспечивают повышенную прочность бетона, а также снижают вероятность образования трещин из-за механического воздействия;
  • технологическая возможность производства панелей с различными геометрическими размерами. Габариты могут изменяться с шагом 10 см. При этом длина продукции в зависимости от требований заказчика может варьироваться в диапазоне 2–12 метров;
  • наличие предварительно напряженных тросов, независимо от габаритов изделий. Это повышает прочностные характеристики бетонного массива, который способен воспринимать усилия на один квадратный метр площади в интервале от 600 до 1450 кг;
  • возможность по индивидуальному требованию клиента выполнить торцевую плоскость под уклоном. Это расширяет диапазон использования панелей, предназначенных для выполнения перекрытий в зданиях нестандартной конфигурации;
  • возможность легкого выполнение отверстий в бетоне для подключения коммуникаций. Отсутствие каркаса из стальных прутков облегчает формирование коммуникационных каналов.

Для транспортировки плита ПБ крепится такелажными приспособлениями и затем перемещается. Это вызывает ряд неудобств, так как невозможно произвести строповку без специальной такелажной оснастки. Панели ПБ внешне легко отличить от ПК, на которых присутствуют монтажные проушины. Зная это отличие, легко определить марку продукции.

Заключение – чем отличаются популярные изделия

Ознакомившись с представленной информацией легко понять, чем плиты с индексом ПБ отличаются от панелей с аббревиатурой ПК. Обладая повышенной прочностью, огнестойкостью и влагоустойчивостью, панели отличаются чистотой поверхности, точностью размеров, габаритами и методом изготовления. На проектной стадии принимается решение об использовании конкретной марки панелей для выполнения поставленных задач. Прислушайтесь к рекомендациям профессиональных строителей и проектировщиков!

2536

13.02.2019

4 мин.

Все плиты перекрытия, изготовленные на заводе, отличаются высокими показателями качества и прочности. Причина в том, что их производство осуществляется согласно строго соответствия с температурными показателями и временем затвердения. В области строительства на сегодняшний день активно применяют два вида плит перекрытия: полнотелые и пустотные. Рассмотрим подробнее их характеристики, размеры и отличия

Характеристики

Все технологические характеристики для были приняты с учетом ГОСТ 9561-91. Больше количество положительных качеств у плит перекрытия позволило им занять лидирующие позиции среди материалов, который применяются при возведении многоэтажных домов частного или промышленного назначения. Очень часто плиты перекрытия могут выступать в качестве несущего каркаса для дома.

Процесс изготовления представленных изделий предполагает использование бетона, который выполнен из цемента М300 и М400. Представленные в формуле цифры показывают качественные свойства, которые после получения готового изделия будут ему присущи.
Для цемента М400 характерна нагрузка в 400 кг на 1 м3. Материал М300 является производной смесью от М400. Несмотря на то, что этот материал может выдерживать немного скромнее нагрузку, он все равно характеризуется высокой пластичностью. В результате этого изделие не проламывается во время прогибов.

О том какие размеры у плит перекрытия Сортамент можно узнать из данной

На видео – плиты перекрытия пк: размеры и гост:

Благодаря такому варианту упрочнения удается устранить провисание плит перекрытия, а также становится возможным выдерживать значительные нагрузки. В торцы изделия, которым оно опирается на несущие стены, выполняется монтаж двойной арматуры. Таким образом,удается предотвратить не только деформацию под давлением собственной массы, но и выдерживает давление от верхних несущих конструкций.

Структура любой плиты перекрытия содержит три части:

  1. Верхняя
    , на которой сосредоточен жилой этаж. Сюда можно отнести напольное покрытие, стяжка и теплоизоляционные элементы.
  2. Нижняя
    , ниже которой распложена жилая комната, она предполагает облицовку потолка и подвесных деталей.
  3. Конструкционная
    , которая объединяет в себе верхнюю и нижнюю часть.

О том какие размеры по ГОСТу у многопустотных плит перекрытия можно узнать

Если рассматривать пустотную плиту перекрытия, то она выполняет роль конструкционной. Облицовочные элементы, которые участвуют при отделке потолка и пола, постоянно давят на нее, оказывая статическое давление. Под отделкой напольной и потолочной конструкций понимают все навесные детали, а также те, которые можно установить.

Как сделать деревянные двутавровые балки перекрытия своими руками, указано

Также имеет место и динамическая нагрузка. Она возникает в результате движения по поверхности плиты объектов. Причем здесь нужно принимать во внимание не только вес движущего человека, но и вес домашних любимцев, которые могут быть самыми экзотическими.

Теперь стоит рассмотреть распределенный и точеный вид оказываемого давления. К примеру, к потолку вмонтирована большая боксерская груша. Это пример точеной нагрузку. А примером распределенной нагрузки может стать подвесная потолочная конструкция, которая своим основанием через равное расстояние соприкасается подвесами в перекрытием.

Какие размеры пустотных плит перекрытия можно узнать в данной

Эти два вида нагрузки могут влиять на перекрытии вместе, но тогда расчет нагрузки будет осложнен. Например, при установке ванны, объем которой 500 л, необходимо учитывать два вида нагрузки. Первым делом, это распределенный вид, которая достигается по причине давления наполненной ванны на площадь опоры между ее ножками. Также имеет место точечная нагрузка, которая достигается в результате давления каждой ножкой по отдельности.

Размеры и вес

Представленные изделия выпускают стандартных габаритов. Они учитываются при проектировании домов. Например, стандартное значение ширины может составлять 6, 10, 12, 15 см. Для длины характерны такие размеры: 24-90 см, а толщина изделия может достигать 22 см. Можно производить плиты перекрытия нестандартных размеров, но делается это только по индивидуальному заказу. При подъеме таких изделий необходимо задействовать мощное грузоподъемное оснащение, так как вес конструкций может достигать 1,2-3,44 т.

Как правильно сделать , указано в статье.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления.
Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Плиты перекрытия ПК и ПБ
– железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.
Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

Для строительства своего дома я использовал плиты для перекрытий ПК и ПНО, присматривался и даже ездил на завод смотреть плиты изготовленные по безопалубочной технологии сокращенно ПБ. Решить из чего или из каких плит будут ваши перекрытия вы должны еще на стадии проектирования потому что плиты имеют стандартные размеры. Если у вас уже есть проект и вы строите не внося в проект изменений то в нормальной проектной документации учтены размеры плит и их количество.

Плиты ПК.

Плиты ПК я использовал для перекрытия цоколя и первого этажа дома. Эти плиты имеют толщину 220 мм что позволяет без проблем закрывать торци плит блоком поротерм и выходить вровень с плитой ведь их высота как раз 219 мм. Особенно это актуально для моего случая, потому что я в местах операния плит использовал 25 блок поротерм об этом есть статья «Начинаем кладку блока Porotherm (поротерм) 44 и 25 «. Еще один плюс плит ПК перед плитами ПНО это их толщина больше и плиты менее гулкие или звонкие, звуки со второго этажа будут лучше гаситься плитами ПК.

Плиты ПНО.

На стадии проектирования я планировал перекрывать последний второй этаж своего дома плитами ПК. Но когда подошло время заказывать плиты для второго этажа, у меня выходило плит на два длинномера при чем один длинномер был бы не полностью загружен, а платить за доставку нужно полностью. Вот тогда я обратил свое внимание на плиты ПНО, ведь они тоньше их высота 160 мм и весят они меньше и помещались все в один длинномер. Плиты ПНО лучше передают звуки но так как крыша у меня не жилая ходить там ни кто не будет решил использовать их. Насторожило то что при меньшей толщине несущая способность у них была такая же как у плит ПК. Все прояснил паспорт качества когда пришли плиты оказалось что плиты ПК делают из бетона марки М250, а ПНО из марки бетона М350.

Плиты ПБ.

Еще в самом начале стройки пришли плиты для перекрытия цоколя сомнительного качества об этом есть статья «Бракованные пустотные плиты перекрытия «. В комментариях все интересовались, почему я не использовал плиты изготовленные по безопалубочной технологии сокращенное название плит «ПБ». Но не все просматривают мой блог целиком по этому не видели статью с видео материалом с названием » » где я ездил на завод по производству плит ПБ. Технология производства таких плит новая и плиты получаются лучшего качества. Но есть одно но такие плиты делаются только одной ширины это 1200мм. Я же в своем проекте использовал плиты 1000мм и 1500мм. Если вы решите перекрывать плитами ПБ то и размеры дома нужно делать так чтобы плит использовалось ровное количество. Потому что если вам понадобятся плиты шириной меньше 1200 мм то вам помимо того что придется заплатить за целую плиту получив только ее часть, так еще и заплатить за резку плиты (плата берется за метр реза). Это увеличивает стоимость плит ПБ. А фундамент у меня на тот момент уже был залит.

Плита ПБ

Плита ПК

Плита ПНО

В строительстве железобетонные плиты применяются для перекрытий этажей. Люди часто сталкиваются с проблемой выбора типа плиты перекрытия ПК, ПБ или ПНО. Все они схожи между собой, но с первого взгляда знающий человек легко найдет различия. В этой статье мы рассмотрим отличия плит перекрытия и научим Вас их различать.

Как визуально отличить плиту ПК от ПБ и ПНО?

Чтобы взглядом отличить плиту ПБ от ПК нужно только внимательно присмотреться. Благодаря специальной обработке плита ПБ имеет очень ровную поверхность без трещин и аккуратную форму, тогда как плита ПБ может быть изготовлена достаточно грубо. Так же, плиту ПБ можно отличить от ПК по форме полостей (смотрите фото). В плите ПНО небольшая толщина и большие круглые пустоты внутри — главный визуальный показатель отличия.

Технические различия между плитами ПК и ПБ

В отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций, тогда как в неприспособленной плите ПБ для этого придется ломать ребра. Так же эти полости обеспечивают звуко- теплоизоляцию и защиту от вибраций. Для обеспечения дополнительной надежности, во время монтажа полости могут наполняться бетоном.

Производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

Ключевые отличия плиты перекрытия ПНО

Внешне несколько тоньше, чем ПК и ПБ и обладает меньшим весом. Возможно многие думают, что такая плита менее надежна, однако это не так. Плита ПНО изготовлена из более прочной марки бетона и более толстой арматуры. Несмотря на меньшую толщину самой плиты, она выдерживает такую же нагрузку, как и плита ПК и ПБ. Так же, облегченную плиту ПНО можно обрезать под любые размеры, так как она имеет небольшой шаг номенклатуры. Стоит заметить, что большие полости плиты ПНО повышают общую жесткость и экономят материал, чем удешевляют готовое изделие.

Типы плит перекрытия.

Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

1. Многопустотные плиты перекрытия

Многопустотные плиты перекрытия

Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине. Они практически всегда имеют круглое сечение (хотя существуют плиты и с овальным сечением, ПГ, например). Также характерно изготовление углубленных пазов по боковым граням. Производство многопустотных плит перекрытия четко определяется ГОСТом. Регламентируется длина и ширина плиты. Также существуют определенные требования к армированию. Возможно, использовать арматуру только определенного класса. И она обязательно должно иметь антикоррозийное покрытие.
Многопустотные плиты перекрытия имеют широчайшую сферу применения и могут быть использованы во всех типах сооружений (как жилых, так и нежилых).
Чтобы разобраться, для чего предназначена та или иная плита, достаточно обратить внимание на ее маркировку, которая обычно наносится сбоку или сверху плиты. Это группы цифр и букв, в которых первое значение указывает тип плиты, размеры в дециметрах, второе – номер несущей способности или расчетную нагрузку в килопаскалях, класс стали арматуры, вид бетона и третье – дополнительные параметры, если оны важны.
К примеру, существуют многопустотные плиты перекрытия (ПБ, ПК, НВ) высотой 220 мм. Их маркировка будет выглядеть следующим образом: П 63-12-8, h=220мм, L=6270мм, В=1290мм, рассчитана на нагрузку 800кг/м2.

1.1 Многопустотные плиты маркировки ПБ

Многопустотные плиты маркировки ПБ

ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК

Многопустотные плиты маркировки ПК

ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину. Нагрузка, которую в состоянии выдержать такие плиты составляет от 6 до 12 килопаскалей, не считая собственного веса. Такие плиты производят из предварительно напряженного железобетонного сырья путем заливки в формы и последующего виброуплотнения с финальной термообработкой.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.
• НВК — плиты с двумя рядами армирования, длиной от 6000 до 9000 мм и расчетной нагрузкой — от 300 до 2200 кгс/м2.
• НВКУ — плиты с двумя рядами армирования, длиной от 9000 до 12000 мм и расчетной нагрузкой от 300 до 1250 кгс/м2.
• 4НВК — плиты с двумя рядами армирования, длиной от 6000 до 16200 мм и расчетной нагрузкой от 300 до 2500 кгс/м2.
Такие виды плит не предусматривают наличие монтажных петель и закладных деталей. Установка их производится канатными стропами.

2. Облегченные плиты перекрытия

Облегченные плиты перекрытия

Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3.1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.
Что же касается физических свойств, которыми обладают такие плиты, то, это можно назвать их главным достоинством. Они имеют прекрасные звуко- и теплоизоляционные характеристики, за счет дополнительного армирования отличаются высокой прочностью, а также меньшим весом.
Основной задачей при разработке такого типа плит было уменьшение нагрузки на фундамент сооружений. А также возможность увеличить объем зданий. Это удалось за счет производства таких плит меньшей высоты. Их высота составляет 160 мм (стандартные же плиты имеют 220 мм).
Таким образом, можно говорит о том, что облегченные плиты выигрывают в сравнении со стандартными. Кроме явных плюсов в их характеристиках, по подсчетам специалистов определено, что строительство с использованием таких плит может быть в среднем на 15% экономнее. Маркировка облегченной плиты будет такой: ПБО 63-12-8, h=160мм, L=6280мм, В=1190мм, рассчитана на нагрузку 800кг/м2.
Кроме этого производят и безопалубочные многопустотные плиты перекрытия (ПБ). Это такие конструкции, которые изготавливаются на специальной линии стендовым методом. Содержимое линии нарезается на части с помощью алмазного диска. Такие плиты отличаются ровной поверхностью, могут изготавливаться как с монтажными петлями, так и без них. Сфера применения таких плит — несущие конструкции промышленных и жилых сооружений из кирпича, блоков, монолитные и каркасные здания. Высота безопалубочных плит составляет 220 мм и рассчитаны они на опору с двух сторон. Они значительно прочнее стандартных плит ПК за счет использования напряженного армирования при изготовлении. Маркировка у них такова: ПБ 90-12-12, h=220мм, L = 9000мм, В = 1200мм, рассчитана на нагрузку 1200 кг/м2.
Безопалубочные многопустотные плиты перекрытия

3. Полнотелые плиты перекрытия
Такие плиты еще называются монолитными. Несложно догадаться, что в отличии от пустотных они представляют собой целостную конструкцию. Существует три вида полнотелых плит:
• ребристые;
• кесонные;
• безбалочные.
А теперь подробнее:

3.1 Ребристые плиты перекрытия

Ребристые плиты перекрытия

Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой. Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях.
Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.
Также в их производстве используется как легкий, так и тяжелый бетон.
Все их характеристики отражаются в маркировке, где есть обозначение типоразмера (1П с опорой на полки ригелей, 2П — на верх ригелей), расчетной нагрузки плиты, вид стали для арматуры и для бетона, наличие отверстий. Например, 2 П1-3 АIIIвт.

3.2 Кессонные плиты перекрытия

Кессонные плиты перекрытия

Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

3.3 Безбалочные плиты перекрытия

Безбалочные плиты перекрытия

Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.
Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

Взаимозаменяемость пустотных плит перекрытий пк и пб.

Какая разница между плитами перекрытия ПК и ПБ

Плита ПБ

Плита ПК

Плита ПНО

В строительстве железобетонные плиты применяются для перекрытий этажей. Люди часто сталкиваются с проблемой выбора типа плиты перекрытия ПК, ПБ или ПНО. Все они схожи между собой, но с первого взгляда знающий человек легко найдет различия. В этой статье мы рассмотрим отличия плит перекрытия и научим Вас их различать.

Как визуально отличить плиту ПК от ПБ и ПНО?

Чтобы взглядом отличить плиту ПБ от ПК нужно только внимательно присмотреться. Благодаря специальной обработке плита ПБ имеет очень ровную поверхность без трещин и аккуратную форму, тогда как плита ПБ может быть изготовлена достаточно грубо. Так же, плиту ПБ можно отличить от ПК по форме полостей (смотрите фото). В плите ПНО небольшая толщина и большие круглые пустоты внутри — главный визуальный показатель отличия.

Технические различия между плитами ПК и ПБ

В отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций, тогда как в неприспособленной плите ПБ для этого придется ломать ребра. Так же эти полости обеспечивают звуко- теплоизоляцию и защиту от вибраций. Для обеспечения дополнительной надежности, во время монтажа полости могут наполняться бетоном.

Производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

Ключевые отличия плиты перекрытия ПНО

Внешне несколько тоньше, чем ПК и ПБ и обладает меньшим весом. Возможно многие думают, что такая плита менее надежна, однако это не так. Плита ПНО изготовлена из более прочной марки бетона и более толстой арматуры. Несмотря на меньшую толщину самой плиты, она выдерживает такую же нагрузку, как и плита ПК и ПБ. Так же, облегченную плиту ПНО можно обрезать под любые размеры, так как она имеет небольшой шаг номенклатуры. Стоит заметить, что большие полости плиты ПНО повышают общую жесткость и экономят материал, чем удешевляют готовое изделие.

Железобетонные пустотные плиты перекрытий изготавливаются в соответствии с ГоСТом 9561-91 и применяются для перекрытия пролетов жилых и общественных зданий.

Практически ни одна стройка не обходится без использования этих изделий. Если для обустройства фундаментов бетонным блокам ФБС есть равнозначная замена в виде заливного фундамента, свайного и т.д., то альтернативы пустотным плитам перекрытия практически нет. Любые другие решения (монолитные железобетонные конструкции или полы из дерева) уступают либо в прочности, либо в простоте изготовления.

Из данной статьи Вы узнаете:

  • чем отличаются плиты ПК от ПБ,
  • как высчитать допустимую нагрузку на панели,
  • чем вызваны прогибы плит перекрытий и что с этим делать.

Отличия пустотных плит перекрытий ПК и ПБ

В последние годы на смену введенным в оборот еще в советское время плитам перекрытия ПК приходят изделия нового поколения — пустотные стендовые панели безопалубочного формования марки ПБ (или ППС в зависимости от проекта).

Если железобетонные плиты ПК изготавливаются по чертежам серии 1.141-1, то единого документа, на основании которого выпускают стендовые панели, нет. Обычно заводы используют рабочие чертежи, предоставленные поставщиками оборудования. Например, серия 0-453-04, ИЖ568-03, ИЖ 620, ИЖ 509-93 и ряд других.

Мы свели основные различия между плитами ПК и ПБ в одну таблицу.

ПК ПБ
Толщина
220 мм, либо 160 мм для облегченных плит ПНО От 160 мм до 330 мм в зависимости от проекта и необходимой длины
Ширина
1,0; 1,2; 1,5 и 1,8 метра Чаще всего встречаются 1,2, но бывают и стенды шириной 1,0 и 1,5 метра
Длина
Для облегченных ПНО до 6,3 метра с определенным шагом, индивидуальным для каждого производителя. Для ПК — до 7,2 реже до 9 метров. Поскольку плиты режутся по длине, то возможно изготовление нужного размера под заказ с шагом в 10 см. Максимальная длина может достигать 12 метров в зависимости от высоты панели.
Типовая 800 кгс/м2, под заказ возможно изготовление нагрузкой 1250 кгс/м2 Хотя чаще всего выпускают именно нагрузку 800, но технология позволяет без дополнительных затрат сделать плиты и любой другой от 300 до 1600 кгс/м2.
Гладкость и ровность
Все-таки технология старая и формы у всех уже изношены, идеальных плит Вы не найдете, но и откровенно плохие попадаются редко. По внешнему виду на твердую 4-ку. Изготавливаются на новейших стендах, разглаживаются экструдером. Как правило плиты намного лучше выглядят, хотя возможны и отдельные исключения.
Армирование
До длины 4,2 — простое сеточное, более длинные панели делают преднапряженными, т. к. использование натяжения позволяет добиться необходимой марки прочности меньшими затратами. Преднапряженные при любой длине. В качестве струн в зависимости от проекта могут выступать как канаты 12к7 либо 9к7, так и проволока ВР-1.
Марка бетона
М-200 От М-400 до М-550
Заделка отверстий
Как правило выполняется на заводе. Если у Вас не сделано, обязательно залить бетоном М-200 Заделка отверстий не требуется, поскольку проектом заложена достаточность прочности торцевых сторон и без дополнительного укрепления

Нагрузка на пустотные плиты перекрытия

На практике часто встает вопрос, какую нагрузку способна нести железобетонная пустотная плита перекрытия, не сломается ли она от того или иного напряжения.

В любом случае на нее не должна опираться несущая стена. Капитальные (несущие) стены могут опираться строго либо на фундаментные блоки, либо на такие же стены нижних этажей.

Там где панель нахлестывается на несущую стену, она дополнительно укрепляется – с торцов отверстия пустот заливаются бетоном, а по бокам не рекомендуется делать нахлест более чем на 100 мм, т.е. до 1-ой пустоты.

Нагрузка может быть распределенная или точечная. Для распределенной нагрузки все просто – высчитать площадь плиты в м2, умножить на нагрузку согласно маркировки (как правило это 800 кг/м2) и вычесть собственный вес плиты. Так для ПК 42-12-8 имеем площадь = 5м2. Умножаем на 800 = 4 тн. И вычитаем собственный вес = 1,53 тн. Оставшиеся 2,5 тонны и будут допустимой распределенной нагрузкой. Можно, для примера, залить ее бетонной стяжкой в 20 см.

Для точечных нагрузок привести аналогичный расчет затруднительно, так как несущая способность плиты в случае точечного давления зависит не только от веса тела, но и от точки приложения. Так по краям панели значительно крепче, чем по центру. Обычно рекомендуют не превышать номинальную нагрузку более чем в 2 раза, т.е. до 1,6 тн при отсутствии других воздействий.

На практике чаще приходится рассчитывать комбинированную нагрузку от разных источников, таких как стяжка, мебель, люди, ненесущие перегородки. Тут следует довериться опыту советских НИИ, которые приняли нагрузку «8» типовой, т.е. достаточной для всех «стандартных» случаев использования.

Их расчеты основаны на следующих соображениях:

  • собственный вес = 300 кг/м2
  • стяжка + заливные полы = 150 кг/м2 (примерно 6-7 см.
  • мебель + люди = 200 кг/м2
  • стены/перегородки = 150 кг/м2

Если в вашем случае эти показатели существенно превышаются, возможно, стоит задуматься о приобретении панелей с более высокими показателями несущей способности.

Пустотные плиты перекрытия, благодаря армированию и свойствам бетона, распределяют вес давящего на них предмета на большую поверхность, чем фактическая площадь контакта. Так, например, если у Вас перегородка имеет ширину 100 мм., а вблизи нее других нагрузок нет, то давление это распределится по большей поверхности и не выйдет за пределы, заложенные в расчетах предельных норм.

Так же следует не забывать, что помимо постоянных (статических) нагрузок бывают и переменные (динамические). Например, стоящая на полу гиря будет оказывать значительно меньшее разрушительное воздействие, чем упавшая со шкафа. Поэтому динамических нагрузок на панели следует по возможности избегать.

Прогибы плит перекрытий

Иногда покупатели сталкиваются с ситуацией, когда железобетонные плиты перекрытий имеют разный прогиб, в том числе и в обратную сторону. Следует знать, что согласно СНиП 2.01.07-85 «Нагрузки и воздействия» прогиб свыше 1/150 части длины изделия не является браком. Так для наиболее проблемной ПБ 90-12 допустимая величина прогиба составляет аж 6 см.

Обратный прогиб чаще всего образуется при отпиле последней плиты перекрытия ПБ на стенде, когда ее длина значительно меньше диапазона длин, для которого стенд изначально готовился. Для более длинных плит дается большее натяжение и т.к. основное армирование идет по нижней поверхности плиты, при отпиле короткой плиты эта избыточная сила сжатия как бы выгибает плиту.

Чтобы избежать данной ситуации покупателям следует внимательно осматривать изделия перед приобретением. Как правило, железобетонную плиту с большим прогибом не сложно заметить в стопке других пустотных плит. Следует признать, что эти случаи все-таки редки и у хороших производителей практически не встречаются.

Ответ на вопрос о допустимом опирании панелей на стены Вы найдете в нашей статье

Завод ЖБИ-13

  • Изделия являются многопустотными, благодаря этому обеспечивается надежная звукоизоляция, низкая теплопроводность, уменьшается нагрузка на фундамент.
  • При производстве данных плит перекрытий используется стальная арматура, соединенная с бетоном, обеспечивая надежную устойчивость к высоким нагрузкам на изделие.
  • Так же оба вида продукции обладают высокой огнестойкостью и влагостойкостью.

Так в чем же различия между ПК и ПБ?

Основным и главным отличием ПК от ПБ
— является технология производства. Ниже мы рассмотрим технологический процесс, достоинства и недостатки каждого типа плит.

При изготовлении ПК используют опалубки (метало формы), в которые закладывается предварительно напряженная арматура (метало каркас) и вводятся пуансоны (металлические трубы), позволяющие получать в плите ПК отверстия круглой формы. В подготовленную форму бетоноукладчиком заливается бетон и уплотняется, путем вибрационного прессования. Произведенная продукция вместе с опалубкой поступает в пропарочные камеры и проходит термическую обработку. За ночь плиты набирают 80% прочности и уже на следующий день готовы к транспортировке и монтажу.

Очень удобно, что диаметр отверстий плит перекрытия ПК, позволяет прокладывать внутри пустот инженерные коммуникации, например сантехнические трубы и электропроводку. К недостаткам данной продукции можно отнести их внешний вид. Пустотные плиты ПК выпускаются на протяжении 50-ти лет и по праву заслужили доверие строителей, зарекомендовав себя на рынке строительных материалов надежными и долговечными изделиями.

Производство ПБ происходит на специализированных стендах без опалубочной технологии формирования железобетона. На подогреваемой площадке стенда натягивается металлическая проволока, позже вдоль вибрационной линии производства проходит формовочная машина, формируя плиту-полуфабрикат длинной до 190 м. Полученная продукция накрывается теплоизоляционным материалом. После просушки, изделие размечают и режут, получая многопустотные плиты ПБ необходимых размеров.

Основные достоинства данной продукции, заключаются в ровной/гладкой поверхности, широким спектром геометрических размеров, относительно не большим весом изделий. Наряду с преимуществами, многопустотные плиты ПБ имеют и недостатки
— отсутствует возможность прокладки коммуникаций в пустотах (приходится ломать ребра жесткости между пустотами), монтажные петли расположены с боку плиты, затрудняя погрузочно-разгрузочные работы и укладку изделий.

Многопустотные плиты перекрытия ПБ и ПК
нашли широкое применение в современной строительной отрасли. Независимо от того какая плита применяется на Вашей стройплощадке — вы получите надежное, долговечное и высокопрочное перекрытие частого или многоэтажного домостроения. И ПБ и ПК предназначены для решения одних и тех же задач, обладая при этом конструктивными отличиями, изложенными в данном материале. Если Вы заинтересовались пустотными плитами ПК, перейдите в каталог нашего сайта и узнайте . Желаем Вам строительных успехов!

РАССКАЖИ ДРУЗЬЯМ

Плиты перекрытия ПК и ПБ
– железобетонные изделия, используемые в современном гражданском и промышленном строительстве в качестве несущих перекрытий при возведении межэтажных секций, а также иных связующий конструкций. Оба эти вида ЖБИ довольно схожи по своему предназначению, однако имеются у них и существенные различия.

Основная разница между этими видами железобетонных изделий отражена в их маркировке и заключается в технологии изготовления. Таким образом, ПК – это плита круглопустотная, а ПБ – плита безопалубочная. Рассмотрим оба способа подробнее:

Плиты ПК изготавливаются следующим образом: арматура помещается в металлоформу, осуществляется заливка бетоном. Затем металлоформа проходит процедуру непродолжительной вибрации на специальном оборудовании (вибростол) для равномерного заполнения металлоформы бетоном. Далее металлоформа с бетоном помещается в пропарочную камеру, где подвергается обработки паром при соблюдении температурного режима в течение 6-8 часов. После этого, готовое изделие извлекается из металлоформы.
Формовка Плит ПБ изделий происходит на подогреваемом металлическом полу. Изделия армируются предварительно напряженными тонкими тросами (реже проволокой), то есть натянутыми по всей длине места изготовления. Специальная формующая машина проходит над местом формовки по рельсам, оставляя за собой непрерывную ленту бетона. Затем образовавшуюся линию железобетона закрывают пленкой (теплоизоляционным материалом), прогревают и режут на изделия нужной длины.

Отличие плиты ПБ от ПК заключается также в возможности распила плиты ПБ при необходимости под углом 450 , что делает эти железобетонные плиты более удобными для возведения сооружений. Такие плиты обладают широким спектром нагрузок от 400 до 1250 кгс/м2. Преимуществом же плит ПК (оснащённых круглыми пустотами) перед ПБ считается возможность организации в них отверстий для проведения внутридомовых коммуникаций. Пустоты же плит перекрытия ПБ (овальные) для проделывания в них не предусмотренных изначально отверстий не приспособлены.

Размеры плит перекрытия ПК варьируются от 2,0 местра до 9 метров по длине, а по ширине плиты перекрытия пустотные от 1,0м. до 1,5м. В случае с плитами ПБ, технологией предусмотрена поперечная резка плиты алмазной пилой под любым углов, любой длины и ширины.

2536

13.02.2019

4 мин.

Все плиты перекрытия, изготовленные на заводе, отличаются высокими показателями качества и прочности. Причина в том, что их производство осуществляется согласно строго соответствия с температурными показателями и временем затвердения. В области строительства на сегодняшний день активно применяют два вида плит перекрытия: полнотелые и пустотные. Рассмотрим подробнее их характеристики, размеры и отличия

Характеристики

Все технологические характеристики для были приняты с учетом ГОСТ 9561-91. Больше количество положительных качеств у плит перекрытия позволило им занять лидирующие позиции среди материалов, который применяются при возведении многоэтажных домов частного или промышленного назначения. Очень часто плиты перекрытия могут выступать в качестве несущего каркаса для дома.

Процесс изготовления представленных изделий предполагает использование бетона, который выполнен из цемента М300 и М400. Представленные в формуле цифры показывают качественные свойства, которые после получения готового изделия будут ему присущи.
Для цемента М400 характерна нагрузка в 400 кг на 1 м3. Материал М300 является производной смесью от М400. Несмотря на то, что этот материал может выдерживать немного скромнее нагрузку, он все равно характеризуется высокой пластичностью. В результате этого изделие не проламывается во время прогибов.

О том какие размеры у плит перекрытия Сортамент можно узнать из данной

На видео – плиты перекрытия пк: размеры и гост:

Благодаря такому варианту упрочнения удается устранить провисание плит перекрытия, а также становится возможным выдерживать значительные нагрузки. В торцы изделия, которым оно опирается на несущие стены, выполняется монтаж двойной арматуры. Таким образом,удается предотвратить не только деформацию под давлением собственной массы, но и выдерживает давление от верхних несущих конструкций.

Структура любой плиты перекрытия содержит три части:

  1. Верхняя
    , на которой сосредоточен жилой этаж. Сюда можно отнести напольное покрытие, стяжка и теплоизоляционные элементы.
  2. Нижняя
    , ниже которой распложена жилая комната, она предполагает облицовку потолка и подвесных деталей.
  3. Конструкционная
    , которая объединяет в себе верхнюю и нижнюю часть.

О том какие размеры по ГОСТу у многопустотных плит перекрытия можно узнать

Если рассматривать пустотную плиту перекрытия, то она выполняет роль конструкционной. Облицовочные элементы, которые участвуют при отделке потолка и пола, постоянно давят на нее, оказывая статическое давление. Под отделкой напольной и потолочной конструкций понимают все навесные детали, а также те, которые можно установить.

Как сделать деревянные двутавровые балки перекрытия своими руками, указано

Также имеет место и динамическая нагрузка. Она возникает в результате движения по поверхности плиты объектов. Причем здесь нужно принимать во внимание не только вес движущего человека, но и вес домашних любимцев, которые могут быть самыми экзотическими.

Теперь стоит рассмотреть распределенный и точеный вид оказываемого давления. К примеру, к потолку вмонтирована большая боксерская груша. Это пример точеной нагрузку. А примером распределенной нагрузки может стать подвесная потолочная конструкция, которая своим основанием через равное расстояние соприкасается подвесами в перекрытием.

Какие размеры пустотных плит перекрытия можно узнать в данной

Эти два вида нагрузки могут влиять на перекрытии вместе, но тогда расчет нагрузки будет осложнен. Например, при установке ванны, объем которой 500 л, необходимо учитывать два вида нагрузки. Первым делом, это распределенный вид, которая достигается по причине давления наполненной ванны на площадь опоры между ее ножками. Также имеет место точечная нагрузка, которая достигается в результате давления каждой ножкой по отдельности.

Размеры и вес

Представленные изделия выпускают стандартных габаритов. Они учитываются при проектировании домов. Например, стандартное значение ширины может составлять 6, 10, 12, 15 см. Для длины характерны такие размеры: 24-90 см, а толщина изделия может достигать 22 см. Можно производить плиты перекрытия нестандартных размеров, но делается это только по индивидуальному заказу. При подъеме таких изделий необходимо задействовать мощное грузоподъемное оснащение, так как вес конструкций может достигать 1,2-3,44 т.

Как правильно сделать , указано в статье.

Различия между ПК и ПБ

Оба вида плит перекрытия сегодня пользуются большим спросом. Связано это с их высокой прочностью и надежностью. Если говорить про отличия между плитами ПК и ПБ, то явных различий здесь не наблюдается. Главной особенностью остается метод изготовления.
Для плит ПБ характерен большой вес и высокая стоимость. По этим причина подобные изделия чаще всего задействуют при строительстве важных объектов. Для их изготовления применяется бетона классов В15 и стальная арматура.

Перекрытие так же можно организовать и из подручных средств, например из досок. А вот из каких можно узнать прочитав статью о том, что из себя представляет , а так же иные технические данные строительного материала.

На видео рассказывается, чем отличаются плиты перекрытия пб от пк:

Какова указано здесь.

Для плит ПК характерно наличие пустот, благодаря чему они активно задействуются при возведении жилых домов. По сравнению с предыдущими изделиями, такие плиты обладают малым весом, но по показателям прочности и надежности они не уступают. Ни пустоты, ни их расположение не снижают несущие свойства плиты. Кроме этого, наличие пустот позволяет повысить показатели звуко-и теплоизоляции.

О том какой , можно узнать прочитав данную статью.

Плиты перекрытия – это очень необходимый в области строительства материал. Благодаря ему стало возможным возводить серьезные объекты, на которых будет оказываться свое влияние серьезная нагрузка. По этой причине во время их изготовления плиты подвергаются тщательной проверке, чтобы показатели надежности и прочности соответствовали заявленным. Также изделия должны обладать необходимой жесткостью и не прогибаться. Иначе это приведет к деформации и последующему разлому.

Что такое плиты ПК и чем они отличаются от плит ПБ




Для того, чтобы провести строительство, сложно обойтись без применения многопустотных плит. Они могут быть разного типа, но чаще всего используются плиты перекрытия ПК и ПБ. Оба варианта обязательно должны изготовляться по ГОСТу 9561-2016. Несмотря на их схожесть, свойства и особенности применения у плит ПК и ПБ будут отличаться. Поговорим про основные особенности изготовления плит ПК, преимущества и отличия плит относительно плит ПБ.

Основные отличия

ПК плиты представляют собой изделия, которые имеют круглые отверстия внутри изделия. Обычно диметр этих отверстия составляет 159 мм. Но можно выбрать и другие варианты плит. В плитах ПБ отверстия также есть, но они отличаются более вытянутой формой. То есть, ПБ плиты имеют обычно овальную форму. Диаметр может быть разным, но чаще всего составляет 50 мм. Еще одна особенность плит ПК в том, что они имеют специальные элементы для крепления, а именно  — монтажные петли. Плиты ПБ обычно таких элементов не имеют. Для того, чтобы схватить материал и установить применяются удлиненные грани изделия.

ПБ плиты имеют более практичное, усовершенствованное покрытие. Оно позволяет использовать плиты без применения опалубки. Эти и обусловлено название – безопалубочное перекрытие. Также будет отличаться и длина изделий. Безопалубочное перекрытие может быть в длину не более, чем 12 метров, а ПК плиты – до 7 метров.

Также отличаются свойства и особенности представленных видов плит:

  • БП плиты более прочные, чем ПК. Это обусловлено тем, что для их изготовления применяется специальная арматура из дорогих сплавов;
  • Безопалубочные плиты имеют более широкий ассортимент;
  • Есть возможность разрезать плиты ПБ с помощью различных инструментов и под разным углом;
  • Поверхность плит ПБ и ПК ровная, но качество все же лучше у плит ПБ;
  • С точки зрения изготовления, то плиты ПК намного удобнее изготовлять. Это связано с тем, что производство менее технологично, чем у производства плит ПБ;
  • ПК плиты весят меньше, чем ПБ. Это упрощает процесс их установки и транспортировки;
  • ПК плиты имеют специальную систему монтажа с помощью креплений. Это упрощает процесс монтажа, исключает потребность в применении такелажного оборудования.

Обязательно для покупки плит перекрытий любого типа, нужно обязательно обращаться к проверенным производителям. Проверяйте качество поверхности и сырья. Это поможет сделать строительство качественным и надежным.


Микробная биомасса, структура сообщества и устойчивость к металлам лесной почвы, обогащенной свинцом

  • 2.

    E
    Båath

    (1981)
    ArticleTitleМикрогрицы в почве сплошного соснового леса в центральной Швеции
    Can J Bot
    59
    1331–1337

    Google ученый

  • 4.

    E
    Båath

    (1992)
    ArticleTitle Включение тимидина в макромолекулы бактерий, извлеченных из почвы путем гомогенизации-центрифугирования
    Почва Биол Биохим
    24
    1157–1165

    Google ученый

  • 6.

    E
    Båath

    (1994)
    СтатьяTitleИзмерение синтеза белка сообществами почвенных бактерий с помощью метода включения лейцина
    Biol Удобрения почвы
    17
    147–153

    Google ученый

  • 8.

    E
    Båath

    Т-Н
    Андерсон

    (2003)
    ArticleTitleСравнение соотношения почвенных грибов и бактерий в градиенте pH с использованием физиологических методов и методов на основе PLFA
    Почва Биол Биохим
    35
    955–963

    Google ученый

  • 10.

    E
    Båath

    LO
    Нильссон

    ЧАС
    Йоранссон

    ЧАС
    Валландер

    (2004)
    ArticleTitleМожно ли использовать степень разложения мицелия почвенных грибов во время инкубации почвы для оценки эктомикоризной биомассы в почве?
    Почва Биол Биохим
    36
    2105–2109

    Google ученый

  • 12.

    B
    Bølvigen

    J
    Låg

    (1977)
    СтатьяНазваниеПриродное отравление почв и растительности тяжелыми металлами: инструмент исследования ледниковой местности
    Appl Earth Sci Trans Sect B
    86
    173–180

    Google ученый

  • 14.

    F
    Экелунд

    S
    Olsson

    А
    Йохансен

    (2003)
    ArticleTitleИзменения в последовательности и разнообразии популяций простейших и микробов в почве с разным содержанием меди
    Почва Биол Биохим
    35
    1507–1516

    Вхождение
    Ручка 10. 1016 / S0038-0717 (03) 00249-9

    Вхождение
    Ручка1: CAS: 528: DC% 2BD3sXnsVKhtrw% 3D

    Артикул
    CAS

    Google ученый

  • 15.

    Å
    Frostegård

    E
    Båath

    (1996)
    ArticleTitleИспользование анализа жирных кислот на фосфолипиды для оценки биомассы бактерий и грибов в почве
    Biol Удобрения почвы
    22
    59–65

    Google ученый

  • 16.

    Å
    Frostegård

    А
    Тунлид

    E
    Båath

    (1993)
    ArticleTitleФосфолипидный жирнокислотный состав, биомасса и активность микробных сообществ двух типов почв, экспериментально подвергшихся воздействию различных тяжелых металлов
    Appl Environ Microbiol
    59
    3605–3617

    Вхождение
    Ручка16349080

    PubMed

    Google ученый

  • 17.

    KE
    Гиллер

    E
    Виттер

    SP
    МакГрат

    (1998)
    ArticleTitleТоксичность тяжелых металлов для микроорганизмов и микробных процессов в сельскохозяйственных почвах: обзор
    Почва Биол Биохим
    30
    1389–1414

    Вхождение
    Ручка 10. 1016 / S0038-0717 (97) 00270-8

    Вхождение
    Ручка1: CAS: 528: DyaK1cXkslCmsbs% 3D

    Артикул
    CAS

    Google ученый

  • 18.

    А
    Грант

    (2002)
    ArticleTitleТолерантные к загрязнению виды и сообщества: интригующие игрушки или бесценные инструменты мониторинга?
    Оценка экологического риска человека
    8
    955–970

    Google ученый

  • 19.

    J
    Låg


    Хватум

    B
    Bølvigen

    (1969)
    СтатьяЗаголовокВыявление естественно отравленной свинцом почвы в Кастаде близ Йёвика, Норвегия
    Nor Geol Surv
    266
    141–159

    Google ученый

  • 21.

    M
    Хан

    J
    Поваренок

    (2002)
    ArticleTitle Влияние обогащения осадка сточных вод металлами (Cd, Cu, Ni, Pb или Zn) на почвенные микроорганизмы и их деятельность
    Appl Soil Ecol
    20
    145–155

    Вхождение
    Ручка 10. 1016 / S0929-1393 (02) 00018-5

    Артикул

    Google ученый

  • 22.

    ГВт
    Korthals

    ОБЪЯВЛЕНИЕ
    Алексиев

    TM
    Lexmond

    JE
    Камменга

    Т
    Бонгеры

    (1996)
    Статья НазваниеДолгосрочные эффекты меди и pH на сообщество нематод в агроэкосистеме
    Environ Toxicol Chem
    15
    979–985

    Вхождение
    Ручка 10. 1897 / 1551-5028 (1996) 015 <0979: LTEOCA> 2.3.CO; 2

    Вхождение
    Ручка1: CAS: 528: DyaK28Xjtl2itbc% 3D

    Артикул
    CAS

    Google ученый

  • 23.

    WL
    Линдси

    WA
    Norvell

    (1978)
    ArticleTitleРазработка теста DTPA на цинк, железо, марганец и медь
    Soil Sci Soc Am J
    42
    421–428

    Вхождение
    Handle1: CAS: 528: DyaE1cXltVKntLs% 3D

    Вхождение
    Ручка 10.2136 / sssaj1978.03615995004200030009x

    CAS
    Статья

    Google ученый

  • 25.

    А
    Nordgren

    B
    Söderström

    E
    Båath

    (1983)
    СтатьяНазваниеМикрогрибы и микробная активность в градиенте тяжелых металлов
    Appl Environ Microbiol
    45
    1829–1837 гг.

    Вхождение
    Ручка16346316

    Вхождение
    Ручка1: CAS: 528: DyaL3sXks1Ohtro% 3D

    PubMed
    CAS

    Google ученый

  • 26.

    Т
    Pennanen

    (2001)
    ArticleTitle Микробные сообщества в гумусе бореальных хвойных лесов, подверженные воздействию тяжелых металлов и изменениям pH почвы — краткое описание использования фосфолипидных жирных кислот, методов включения Biolog ® и 3 H-тимидина в полевых исследованиях
    Геодерма
    100
    91–126

    Вхождение
    Ручка 10. 1016 / S0016-7061 (00) 00082-3

    Вхождение
    Ручка1: CAS: 528: DC% 2BD3MXpsVGhsA% 3D% 3D

    Артикул
    CAS

    Google ученый

  • 27.

    Т
    Pennanen

    ЧАС
    Fritze

    п
    Vanhala

    О
    Kiikkilä

    S
    Neuvonen

    E
    Båath

    (1998)
    ArticleTitleСтруктура микробного сообщества в почве после длительного добавления низких уровней имитируемого кислотного дождя
    Appl Environ Microbiol
    64
    2173–2180

    Вхождение
    Ручка 9603831

    Вхождение
    Ручка1: CAS: 528: DyaK1cXjslWhsbY% 3D

    PubMed
    CAS

    Google ученый

  • 31.

    KH
    Сёдерберг

    PA
    Olsson

    E
    Båath

    (2002)
    ArticleTitleСтруктура и активность бактериального сообщества в ризосфере разных видов растений и влияние колонизации арбускулярной микоризой
    FEMS Microbiol Ecol
    40
    223–231

    Вхождение
    Ручка 19709230

    PubMed

    Google ученый

  • 33.

    B
    Söderström

    E
    Båath

    (1978)
    ArticleTitleПочвенные микрогрибы в трех хвойных лесах Швеции
    Holarct Ecol
    1
    62–72

    Google ученый

  • 35.

    ЧАС
    Ямамото

    K
    Тацуяма

    Т
    Учива

    (1985)
    СтатьяНазваниеГрибковая флора почвы, загрязненной медью
    Почва Биол Биохим
    17
    785–790

    Вхождение
    Ручка1: CAS: 528: DyaL28XltVOm

    CAS

    Google ученый

  • РЕГИСТРАЦИОННЫЕ КОДЫ ЛИЦЕНЗИОННОЙ ПЛАТЫ | ChicagoCop.ком Тип лицензии (LIT) Уведомление о нарушении (Паркер) Описание номерного знака Такси (Техас) TX TXI Такси — Чикаго (Техас) TX TXI Временная пластина TP ТМП Тонированные окна (WT) ZZ тротил Эвакуатор (TW) ZZ TOW Эвакуатор — выделенный AP ПРИЛОЖЕНИЕ Прицеп (TA) ZZ TRL Прицеп — Дилер DL DLT Трейлер — плоский вес: 3001 фунт. или 5000 фунтов. (ТБ) ZZ TRL Трейлер — плоский вес: 5001 фунт. до 8000 фунтов. (ТК) ZZ TRL Trailer — Flat Weight: 8000 фунтов. или 10 000 фунтов. (TD) ZZ TRL Трейлер — плоский вес: 10 001 фунт. до 14000 фунтов. (TE) ZZ TRL Trailer — Flat Weight: 14 000 фунтов.или 20 000 фунтов. (ТГ) ZZ TRL Трейлер — плоский вес: 20 001 фунт. до 32000 фунтов. (ТК) ZZ TRL Trailer — Flat Weight: 32 000 фунтов. или 36000 фунтов. (TL) ZZ TRL Трейлер — плоский вес: 36 001 фунт. до 40000 фунтов. (TN) ZZ TRL Прицеп — мотоцикл (TA) Тянул мотоцикл. ZZ TRL Прицеп — Развлекательный (RT) ZZ RVT Прицеп — Полуприцеп (ST) TL TRL Транспортер (IT) IT TRN Truck — Грузовик B ТК TRK Truck — Дилер DL DLC Truck — Flat Вес: 8001 фунт.до 12000 фунтов. (D) ТК TRK Truck — Flat Вес: 12001 фунт. до 16000 фунтов. (Ж) ТК TRK Truck — Flat Вес: 16001 фунт. до 26000 фунтов. (В) ТК TRK Truck — Flat Вес: 16001 фунт. до 28000 фунтов. (J) ТК TRK Truck — Flat Вес: 28 001 фунт. до 32000 фунтов. (К) ТК TRK Truck — Flat Вес: 32 001 фунт. до 36000 фунтов. (L) ТК TRK Truck — Flat Вес: 36 001 фунт. до 40000 фунтов. (N) ТК TRK Truck — Flat Вес: 40 001 фунт. до 45000 фунтов. (П) ТК TRK Truck — Flat Вес: 45 001 фунт.до 50 000 фунтов. (Q) ТК TRK Truck — Flat Вес: 50 001 фунт. до 54 999 фунтов. (R) ТК TRK Truck — Flat Weight: 55 000 фунтов. до 59 500 фунтов. (S) ТК TRK Truck — Flat Вес: 59 501 фунт. до 64000 фунтов. (Т) ТК TRK Truck — Flat Вес: 64 001 фунт.до 73280 фунтов. (В) ТК TRK Truck — Flat Weight: 73 281 фунт. до 77000 фунтов. (Х) ТК TRK Truck — Flat Вес: 77 001 фунт. до 80000 фунтов. (Z) ТК TRK Truck — Налог на пробег: 12 000 фунтов. или меньше (MD) ТК TRK Truck — Налог на пробег: 12001 фунт.до 16000 фунтов. (MF) ТК TRK Truck — Налог на пробег: 16001 фунт. до 20000 фунтов. (MG) ТК TRK Truck — Налог на пробег: 20 001 фунт. до 24000 фунтов. (MH) ТК TRK Truck — Налог на пробег: 24 001 фунт. до 28000 фунтов. (МДж) ТК TRK Truck — Налог на пробег: 28 001 фунт.до 32000 фунтов. (МК) ТК TRK Truck — Налог на пробег: 32 001 фунт. до 36000 фунтов. (МЛ) ТК TRK Truck — Налог на пробег: 36 001 фунт. до 40000 фунтов. (MN) ТК TRK Truck — Налог на пробег: 40 001 фунт. до 45000 фунтов. (МП) ТК TRK Truck — Налог на пробег: 45 001 фунт.до 54 999 фунтов. (MR) ТК TRK Truck — Налог на пробег: 55 000 фунтов. до 59 500 фунтов. (МС) ТК TRK Truck — Налог на пробег: 59 501 фунт. до 64000 фунтов. (MT) ТК TRK Truck — Налог на пробег: 64 001 фунт. до 73280 фунтов. (МВ) ТК TRK Truck — Налог на пробег: 73 281 фунт.до 77000 фунтов. (MX) ТК TRK Truck — Налог на пробег: 77 001 фунт. до 80000 фунтов. (MZ) ТК TRK Грузовик / Седельный тягач TR TRT Грузовик / Седельный тягач — Консервация (CN) ZZ …

    Микробная биомасса, структура сообщества и устойчивость к металлам лесной почвы, обогащенной свинцом, по JSTOR

    Влияние долгосрочного повышения уровня свинца в почве на почвенную микробиоту было изучено на лесном участке в Норвегии, где почва была сильно загрязнена свинцом с последнего периода оледенения (несколько тысяч лет).В верхнем слое было обнаружено до 10% Pb (общее количество, мас. / Мас.). Сообщество микробов было сильно затронуто, судя по изменениям в структуре фосфолипидных жирных кислот (PLFA). Конкретные PLFA с высоким содержанием Pb-обогащенной почвы были разветвленными (особенно br17: 0 и br18: 0), тогда как PLFA, распространенные в эукариотических организмах, таких как грибы (18: 2ω6,9 и 20: 4), были низкими по сравнению с уровнями в соседних , незагрязненные участки. Конгруэнтные изменения в паттерне PLFA были обнаружены при анализе культивируемой части бактериального сообщества.Высокие концентрации Pb в почве привели к повышению устойчивости бактериального сообщества к Pb, что было измерено с использованием как включения тимидина, так и подсчета на чашках. Более того, изменения в толерантности коррелировали с изменениями в структуре сообщества. Бактериальное сообщество наиболее загрязненных почв показало более высокую удельную активность (скорости включения тимидина и лейцина) и более высокую культуральность, чем у контрольных почв. Колониеобразующие единицы грибов (КОЕ) были в 10 раз меньше в наиболее обогащенных свинцом почвах, видовой состав сильно отличался от такового в контрольных почвах, а изолированные грибы имели высокую толерантность к свинцу.Чаще всего в почвах, обогащенных свинцом, выделялся гриб Tolypocladium inflatum. Сравнение изолятов из почвы, обогащенной свинцом, и изолятов из незагрязненных почв показало, что T. inflatum изначально был толерантным к свинцу и что длительные условия с высоким содержанием свинца не были выбраны для повышения толерантности.

    Экология микробов лежит в основе функционирования почти каждой экосистемы на планете, от глубоководных жерл и подземных систем до благополучия людей и животных; от первозданной морской и наземной среды до функционирования промышленных биореакторов.Microbial Ecology представляет собой специализированный международный форум для представления высококачественных научных исследований того, как микроорганизмы взаимодействуют со своей биотической и абиотической средой, друг с другом, а также со своими соседями и хозяевами для выполнения своих разнообразных функций. Microbial Ecology предлагает статьи об оригинальных исследованиях в формате полной бумаги и заметок, а также краткие обзоры и актуальные программные документы.
    Охват включает экологию микроорганизмов в естественной и искусственной среде; геномные и молекулярные достижения в понимании микробных взаимодействий и филогении; микробные драйверы биогеохимических процессов; меж- и внутривидовая микробная коммуникация; экологические исследования микробиологии и болезней животных, растений и насекомых; микробные процессы и взаимодействия в экстремальных или необычных условиях; микробное население и экология сообществ и многое другое.

    Springer — одна из ведущих международных научных издательских компаний, издающая более 1200 журналов и более
    3000 новых книг ежегодно, охватывающих широкий круг предметов, включая биомедицину и науки о жизни, клиническую медицину,
    физика, инженерия, математика, компьютерные науки и экономика.

    Коллизия между Индией и Азией на севере Пакистана: данные о происхождении U-Pb обломочного циркона в кайнозойском форлендском бассейне

    Основные моменты

    Полная запись возраста U-Pb обломочного циркона в палеоцен-миоценовой последовательности в Пакистане.

    Наши данные ограничивают минимальный возраст для столкновения Индия-Азия в северо-западных Гималаях примерно на уровне ок. 56–55 млн лет.

    Детрит формации Мурри предполагает усиленную эксгумацию в Гималаях в течение 35–23 млн лет.

    Abstract

    Самые северные обнажения субгималайских кайнозойских слоев в синтаксиальной области Хазара-Кашмир на севере Пакистана включают палеоцен-эоценовые морские толщи в нижней части и олигоцен-миоценовые неморские слои в верхней части. В данной работе представлена ​​U-Pb геохронология обломочного циркона кайнозойских толщ этого района. Сильное сходство U – Pb возрастных спектров палеоценовых формаций Хангу, Локхарт и Патала со спектрами гималайских толщ указывает на происхождение индийских плит. Первое появление U-Pb возрастов обломочного циркона <100 млн лет в самой нижней части раннеэоценовых известняков холма Маргалла указывает на сдвиг от индийского к азиатскому происхождению. Геологическое картирование показывает наличие несоответствия между нижней и верхней частью формации Патала, которая, как считается, образовалась в результате миграции изгибного выступа через этот регион.Мы считаем, что большая часть верхов формации Патала отложилась в пределах дальнего прогиба форландского бассейна. Сдвиг происхождения Индии к Азии и наличие возможного выступа форландского бассейна служат убедительным доказательством того, что столкновение между Индией и Азией происходило на севере Пакистана примерно в 10 мес. 56–55 млн лет.

    Ключевые слова

    Кайнозойский форлендский бассейн

    обломочный циркон U – Pb геохронология

    Коллизия Индия-Азия

    Гималаи

    Северный Пакистан

    Рекомендуемые статьиЦитирующие статьи (0)

    Просмотреть аннотацию

    © 2016 Автор (ы).Опубликовано Elsevier B.V.

    Рекомендуемые статьи

    Ссылки на статьи

    Прикладные науки | Free Full-Text

    Получено: 15 апреля 2019 г. / Исправлено: 9 июня 2019 г. / Принято: 9 июня 2019 г. / Опубликовано: 13 июня 2019 г.

    Раунд 1

    Рецензент 1 Отчет

    Рукопись представляет собой систематическую работу по адсорбции с использованием цеолитов. Авторы не делают убедительных выводов, чтобы подчеркнуть значимость этого исследования.Результаты почти не обсуждаются, а объяснения неубедительны. Далее следуют несколько комментариев:

    1) Следует отметить, что исследование проводится с адсорбционным удалением с использованием соотношения цеолиты: Si / Al в природном цеолите клиноптилолит

    2) В аннотации определить клиноптилолит как природный цеолит.

    3) L58-61: Можно ли показать эту дифференциальную структуру на рисунке?

    4) Л61-62: Почему присутствует селективная адсорбция катионов металлов?

    5) Введение представляет собой слишком общий обзор цеолитных материалов.Авторам предлагается составить более четкую схему, которая направит читателя к фактической новизне этого исследовательского вклада.

    6) L86: Обратите внимание, что удельная проводимость измеряется в См / см. Вместо этого авторы сообщают об удельном сопротивлении (обычное значение, указанное для воды millQ в исследовательских работах), которое выражается в единицах МОм · см. Более того, авторы должны быть осторожны, когда они представляют единицы измерения, нет смысла представлять единицы, такие как МОм / см-1, вместо этого они будут МОм / см или МОм см-1. Используйте один или другой критерий единицы, а не комбинацию обоих.

    7) Авторы должны быть последовательны в том, как они представляют единицы. Используйте «/» или супериндекс «-1», но не их сочетание в тексте.

    8) Несколько подразделов описания эксперимента можно объединить. Это приведет к более полному описанию экспериментальных процедур, избегая подписей, содержащих несколько строк описания.

    9) Экспериментальная часть должна включать описание применяемого химического вещества, а также поставщиков.

    10) Может ли деалюминирование происходить при кислом pH обработанных проб воды?

    11) L166-169: Это немалое уменьшение (см. Рис.1). Могут ли авторы продолжить изучение структурного эффекта подкисления и деалюминирования цеолитов?

    12) Почему интенсивный пик, наблюдаемый при HCLI-0,5M при 2theta 27,5º, исчезает при HCLI-1,0 M?

    13) Формы кристаллов на рис. 2а и б кажутся совершенно разными. Есть ли какое-нибудь объяснение этому морфологическому изменению кристаллов цеолита? Это не объясняется в тексте, где, напротив, утверждается, что структуры идентичны.

    14) Почему изменяется содержание Na +, Mg2 +, K +, Ca2 + и Fe2 + / Fe3 +.Это может быть сделано читателем из объяснений, данных во введении, но здесь нет четкого объяснения. Включите заявление с объяснением уменьшения содержания этих щелочных металлов в кристаллической структуре. Ионный обмен или удаление Al3 +?

    15) L185: Каждый катионный вид должен иметь соответствующий заряд.

    16) L189: XRD позволяет сделать вывод о снижении кристалличности, но не о снижении содержания Al.

    17) Таблица 1: Как авторы объясняют уменьшение содержания кремнезема на 1.0 М h3SO4? Почему содержание Ca2 + увеличивается на 0,5 М?

    18) На рис. 3 показаны практически идентичные ИК-Фурье спектры для всех испытанных цеолитов. Какие различия и что они предлагают? Это четко не описано в тексте L195-206. Выделите основной вывод, сделанный из этих результатов.

    19) Основная проблема определения pHpzc цеолитов — деалюминирование. Как авторы уверены, что после 24 часов гомогенизации в условиях высокой кислотности цеолит не деалюминируется? Учитывая это наблюдение, можно ли считать этот метод точным и целесообразным?

    20) Чем авторы объясняют резкое изменение pHpzc?

    21) Деалюминированный материал имеет высокую буферную способность. Есть ли объяснение такому поведению?

    22) L220-229: Экспериментальные результаты, похоже, показывают поведение, отличное от описанного. Четко не описано и не обосновано более длительное время обработки, необходимое для достижения ни равновесия, ни более низкой адсорбционной способности. Авторы должны выделить также основной вывод; природный цеолит имеет более высокую адсорбционную способность и характеристики, чем деалюминированный цеолит.

    23) Авторы не анализировали поверхность и пористость методом БЭТ.Чем объяснить эти различия? Как тогда можно рассматривать или исключать модель внутричастичной диффузии?

    24) Что уместно из таблицы 2? Являются ли постоянные значения моделей с низким R2 актуальными или даже подходящими для рассмотрения?

    25) Как деалюминация влияет на константы?

    26) Чем обоснована модификация изотермы? Какие механизмы могут оправдать такое изменение поведения?

    27) Чем оправдана многослойная адсорбция Pb2 +? Наблюдается ли обычно при использовании цеолитов многослойная адсорбция тяжелых металлов?

    28) L275-276: Почему такой резкий процент удаления при небольшом изменении отношения Si / Al?

    29) Требуется ли экспериментальная часть из одного абзаца, чтобы указать, что более высокая доза адсорбента приведет к более высокому удалению? Какие дополнительные выводы можно сделать из экспериментальных результатов?

    30) С точки зрения эксплуатационных расходов и адсорбционной способности какой материал будет наиболее подходящим для эксплуатации?

    31) L288: Свинец осаждается или гидролизуется, но не оба одновременно. Говорят ли авторы об осаждении гидроксида свинца? Какой из них является Ksp этих нерастворимых видов. Кроме того, обратите внимание, что осаждение также приведет к физическому отделению от водной фазы. Это не кажется хорошо разработанным объяснением.

    32) На Рисунке 8 показано плохое соединение.

    33) Почему процент удаления, наблюдаемый на этих графиках, полностью отличается от предыдущих экспериментальных результатов, представленных в той же статье для идентичных адсорбентов?

    Ответ автора

    Ответ рецензенту 1 Комментарии

    Комментарии и предложения для авторов

    В рукописи представлена ​​очень систематическая работа по адсорбции с использованием цеолитов.Авторы не делают убедительных выводов, чтобы подчеркнуть значимость этого исследования. Результаты почти не обсуждаются, а объяснения неубедительны. Далее следуют несколько комментариев:

    1) Следует отметить, что исследование проводится с адсорбционным удалением с использованием цеолитов: соотношение Si / Al в природном цеолите клиноптилолит

    Ответ : Название было изменено следующим образом :

    Сорбция Pb (II) из водных растворов модифицированными кислотой клиноптилолитсодержащими туфами с различным соотношением Si / Al

    , чтобы сфокусировать исследования по удалению Pb (II) деалюминированным материалы.

    2) Абстрагируйте клиноптилолит как природный цеолит.

    Ответ : Авторы рассматривали богатый клиноптилолитом туф вместо клиноптилолита для обозначения природного цеолита

    3) L58-61: Можно ли показать эту дифференциальную структуру на рисунке?

    Ответ: Международная ассоциация природных цеолитов (http: // www.inza.unina.it/) содержит информацию о различных природных цеолитах, их структурах и морфологии, например о клиноптилолите, мордените и эрионите. В этой статье авторы не рассматривают эти природные цеолиты для развития экспериментов, по этой причине были включены только изображения клиноптилолита MEB.

    Следующие изображения были получены с веб-сайтов INZA.

    Clinoptilotite

    SEM-изображение, Юкка-Маунтин, Невада Барбара Карлос

    Морденит

    SEM-изображение, Юкка-Маунтин, Невада Барбара-Карлос, (LANL)

    Эрионит, Калифорния, Эрионит

    On view of Needles Роберт Раймонд

    4) L61-62: Почему он представляет собой селективную адсорбцию катионов металлов?

    Ответ : Селективность каждого природного цеолита зависит от:

    Природа катионов: размер и ионный заряд

    Температура

    Концентрация катионов в растворе

    Анионы, связанные с катионами в растворе

    Структура цеолитовой топологии и плотность заряда сети

    5) Введение представляет собой слишком общий обзор цеолитных материалов. Авторам предлагается составить более четкую схему, которая направит читателя к фактической новизне этого исследовательского вклада.

    Ответ : Введение было изменено в соответствии с предложением рецензента. В новую версию рукописи добавлены следующие ссылки.

    [17] Милан Крагович, Александра Дакович, Мария Маркович, Югослав Крстич, Дж. Диего Гаттач, Никола Ротироти. Характеристика сорбции свинца природным цеолитом и цеолитом, модифицированным Fe (III).Прикладная наука о поверхности 283 (2013) 764–774.

    [31] М. Ж. Кусаинова, Р.М. Чернякова, У.З. Жусипбеков, С. Пас. Структурное исследование сырого клиноптилолита в процессе адсорбции Pb 2+ из фосфорной кислоты. Журнал молекулярной структуры 1184 (2019) 49-58.

    6) L86: Обратите внимание, что удельная проводимость измеряется в См / см. Вместо этого авторы сообщают об удельном сопротивлении (обычное значение, указанное для воды millQ в исследовательских работах), которое выражается в единицах МОм · см. Более того, авторы должны быть осторожны, когда они представляют единицы измерения, нет смысла представлять единицы, такие как МОм / см-1, вместо этого они будут МОм / см или МОм см-1. Используйте один или другой критерий единицы, а не комбинацию обоих.

    Ответ : В новой версии рукописи проводимость была изменена на удельное сопротивление.

    7) Авторы должны быть последовательны в том, как они представляют единицы. Используйте «/» или супериндекс «-1», но не их сочетание в тексте.

    Ответ: Авторы гомологизировали представление единиц, используя -1 вместо /, во всей рукописи.

    8) Несколько подразделов описания эксперимента можно объединить. Это приведет к более полному описанию экспериментальных процедур, избегая подписей, содержащих несколько строк описания.

    Ответ : Раздел «Материалы и методы» был реорганизован следующим образом:

    2. Материалы и методы

    2.1. Туф с высоким содержанием клиноптилолита и кондиционирование

    2.2. Характеристика образцов

    2.3. Сорбционные эксперименты

    2.3.1. Кинетический

    2.3.2. Изотермы

    2.4. Влияние дозировки адсорбента и Влияние pH

    См. Новую версию рукописи.

    9) Экспериментальная часть должна включать описание применяемого химического вещества, а также поставщиков.

    Ответ : Описание используемых химикатов, а также поставщиков было включено в экспериментальный раздел.

    10) Может ли деалюминирование происходить при кислом pH в обработанных образцах воды?

    Ответ : Есть сообщения, в которых упоминается эта тема. Результаты, полученные в этих работах, позволяют предположить, что потеря алюминия из клиноптилолита происходит при pH менее 2. Таким образом, авторы считают, что в экспериментальных условиях данной работы (pH от 2 до 12) основное количество алюминия из клиноптилолита — богатый туф остается в сетке цеолита после контакта с растворами Pb (II).

    Ссылки, не включенные в статью

    i). Химическое поведение цеолита, модифицированного железом, при различных значениях pH водных растворов.Марин Угрина1, Недилька Вукоевич Медвидович, Елена Перич, Марина Трго, Александра Дакович, Ивона Нуич, Соня Миличевич, Живко Секулич. Труды 3-го хорватско-словенского симпозиума по цеолитам, 2010 г., стр. 69-72.

    ii). Н. А. Эрнандес-Бельтран и М. Т. Ольгин. Изменчивость элементного состава туфа, богатого клиноптилолитом, после обработки кислыми фосфатными растворами. Гидрометаллургия 89 (3-4) 374-378, 2008.

    iii). Роберто Лейва Рамос, Наум Андрес Медельин Кастильо, Роза Мария Герреро Коронадо, Мария Селена Бербер Мендоса, Антонио Арагон Пинья и Арасели Хакобо Асуара. Intercambio iónico de plata (I) en solución acuosa sobre Clinoptilolita. Rev. Int. Contam. Окружающий. 21 (4) 193-200, 2005.

    11) L166-169: Это немалое снижение (см. Рис. 1). Могут ли авторы продолжить изучение структурного эффекта подкисления и деалюминирования цеолитов?

    Ответ: Слово «легкое» было удалено, и в новую версию рукописи был добавлен следующий абзац с соответствующей ссылкой:

    В этом смысле Wang et al. [36] представляют собой механизм реакции, который имеет место, когда туфы, богатые клиноптилолитом, находятся в контакте с сильнокислой средой (HNO 3 ). В основном они упоминают нарушение первичной структуры цеолитной сетки и образование Al (NO 3 ) 3 . В настоящей работе возможен аналогичный механизм с образованием Al 2 (SO 4 ) 3 .

    [36] Cheng Wang, Shaozheng Ленг, Huidong Guo, Liyun Cao, Jianfeng Huang Обработка кислотой и щелочью для регулирования гидрофильности / гидрофобности природного цеолита. Applied Surface Science 478, 319-326, 2019.

    12) Почему интенсивный пик, наблюдаемый при HCLI-0.5M при 2theta 27,5º, исчезает при HCLI-1.0 M?

    Ответ: Интенсивный пик, наблюдаемый для HCL-0,5M при 2 theta 27,5º, можно объяснить возможной преимущественной ориентацией в кристаллической структуре образца HCLI-0,5M.

    13) Формы кристаллов на рис.2а и б кажутся совершенно разными. Есть ли какое-нибудь объяснение этому морфологическому изменению кристаллов цеолита? Это не объясняется в тексте, где, напротив, утверждается, что структуры идентичны.

    Ответ : Авторы не оценили различия в морфологии кристаллов клиноптилолита (MEB). У всех наблюдались одинаковые эксгональные пластинки (до и после кислотной обработки). Однако изменения, вызванные кислотной обработкой, наблюдались другими методами.

    Следующие строки были изменены в новой версии рукописи:

    Это указывает на то, что изменение морфологии природных цеолитов при кислотной обработке зависит от природы, а также кристаллической структуры этих цеолитных материалов.

    14) Почему изменяется содержание Na + , Mg 2+ , K + , Ca 2+ и Fe 2+ / Fe 3+ .Это может быть сделано читателем из объяснений, данных во введении, но здесь нет четкого объяснения. Включите заявление с объяснением уменьшения содержания этих щелочных металлов в кристаллической структуре. Ионный обмен или удаление Al 3+ ?

    Ответ: В новую версию рукописи добавлен следующий абзац:

    …; тогда как количество ионов Ca 2+ и K + уменьшается с увеличением концентрации серной кислоты в результате обмена H + или из-за потери Al 3+ из цеолитной сетки, показывая, что его катионообменная емкость была потерял.Ясно, что H + предпочтительно обменивается на Na + и Mg 2+ из цеолитной сети, чем на Ca 2+ и K + , и это зависит от того, какие сайты для обмена цеолитовая сетка [39] . Важно отметить, что Fe может быть ассоциированным минералом (Fe 2 O 3 ) цеолитовой породы.

    [39] M.Roži´c, Š. Цержан-Стефанович, С.Кураджица, М.Рожмариц Мажефат, К. Маргета, А. Фаркаш. Декатионизация и деалминирование клиноптилолитового туфа и обмен аммония на кислотно-модифицированном туфе. Journal of Colloid and Interface Science 284 (1): 48-56, 2005.

    15) L185: Каждый катионный вид должен иметь соответствующий заряд.

    Ответ : Соответствующий заряд был добавлен для каждой катионной разновидности.

    16) L189: XRD позволяет сделать вывод о снижении кристалличности, но не о снижении содержания Al.

    Ответ: В новой версии рукописи этот комментарий поддерживается с добавлением ссылки, как упоминалось ранее.

    [36] Cheng Wang, Shaozheng Ленг, Huidong Guo, Liyun Cao, Jianfeng Huang Обработка кислотой и щелочью для регулирования гидрофильности / гидрофобности природного цеолита. Applied Surface Science 478, 319-326, 2019.

    17) Таблица 1: Как авторы объясняют уменьшение содержания кремнезема при 1.0 М H 2 SO 4 ? Почему содержание Ca 2+ увеличивается при 0,5 М?

    Answe r: В таблице 1 представлены средние значения химического состава (% веса) природных и обработанных кислотой клиноптилолитов, полученных в различных точках поверхности. Несогласованные значения, полученные для металлов Ca и Si, можно объяснить наличием точек на поверхности, где представлены более высокие значения Ca для HCLI-0,5M и более низкие значения для HCLI-1.0M образец.

    18) На рис. 3 показаны почти идентичные ИК-Фурье спектры для всех протестированных цеолитов. Какие различия и что они предлагают? Это четко не описано в тексте L195-206. Выделите основной вывод, сделанный из этих результатов.

    Ответ: В новую версию рукописи добавлены следующий абзац и соответствующая ссылка.

    Полученные данные подтверждают, что деалюминирование клиноптилолита происходит после кислотной обработки через полосу около 600 см -1 , которая была модифицирована при обработке клиноптилолита растворами H 2 SO 4 , что указывает на разрыв связи Al-O- с цеолитной сеткой [41] .

    [41] Срджан Матияшевич, Снежана Зилджович, Йовица Стоянович, Мария Джошич, Елена Николич, Мирьяна Стоянович, Небойша Лабус. Удаление урана (VI) из водного раствора кислотно-модифицированными цеолитами. Zastita Materijala 57 (4) 551 — 558 (2016).

    19) Основной проблемой определения pHpzc цеолитов является деалюминирование. Как авторы уверены, что после 24 часов гомогенизации в условиях высокой кислотности цеолит не деалюминируется? Учитывая это наблюдение, можно ли считать этот метод точным и целесообразным?

    Ответ : На основании литературы цеолитная сетка не удалялась при pH от 2 до 12. Деалюминирование цеолитов происходит в растворах сильной кислоты (> 0,1 M H 2 SO 4 ), как упоминалось ранее.

    20) Как авторы объясняют резкое изменение pH pzc ?

    Ответ: В новую версию меню добавлен следующий абзац.

    В этом смысле Rozic et al. [39] сообщил, что происходит следующая реакция:> Al− OH + H + →> AlOH 2 + после контакта туфа, богатого клиноптилолитом, с растворами сильных кислот.

    21) Деалюминированный материал имеет высокую буферную способность. Есть ли объяснение такому поведению?

    Ответ: Модифицированный кислотой туф, богатый клиноптилолитом, может содержать> Al-OH групп на поверхности, и в зависимости от pH раствора, контактирующего с богатым клиноптилолитом туфом, могут иметь место следующие реакции:

    > Al-OH + H + «Al-OH 2 +

    > Al-OH + OH « Al-O + H 2 O

    22) L220-229: Экспериментальные результаты, похоже, показывают поведение, отличное от описанного. Четко не описано и не обосновано более длительное время обработки, необходимое для достижения ни равновесия, ни более низкой адсорбционной способности. Авторы должны выделить также основной вывод; природный цеолит имеет более высокую адсорбционную способность и характеристики, чем деалюминированный цеолит.

    Ответ: В новой версии рукописи абзац переработан для пояснения полученных результатов следующим образом.

    Результаты, представленные на рисунке 5b, аналогичны по максимальному поглощению Pb (II) при соотношении Si / Al от 4.От 3 до 7.0 шоу. Однако при увеличении отношения Si / Al сорбция Pb (II) резко снижается. Это может быть связано с уменьшением количества обменных ионов во время кислотной обработки (таблица 1) и более высокой конкуренцией между H + со стороны модифицированных кислотой клиноптилолит-богатых туфов. и Pb (II) в растворах.

    23) Авторы не анализировали поверхность и пористость методом БЭТ. Чем объяснить эти различия? Как тогда можно рассматривать или исключать модель внутричастичной диффузии?

    Ответ: Модель внутричастичной диффузии была удалена в новой версии рукописи, потому что экспериментальные данные не соответствовали этой модели, а также учитывалось отсутствие текстурных параметров не модифицированного и модифицированного кислотой туфы, богатые клиноптилолитом, как прокомментировал рецензент.

    24) Что релевантно из таблицы 2? Являются ли постоянные значения моделей с низким R2 актуальными или даже подходящими для рассмотрения?

    Ответ: Авторы считают удобным сравнить R 2 из выбранных кинетических моделей, чтобы определить, какая из них может описывать кинетику сорбции Pb (II) для каждого цеолитного материала.

    25) Как влияет деалюминирование на константы?

    Ответ : В новую версию рукописи добавлен следующий абзац.

    Коэффициент k 2 уменьшался при увеличении отношения Si / Al. Однако k 1 немного увеличился при увеличении Si / Al. Эти результаты показывают, что деалюминирование модифицированного кислотой туфа, богатого клиноптилолитом, оказывает влияние на кинетическую сорбцию Pb (II), и отношение Si / Al будет определять порядок кинетического процесса (псевдосекундный порядок или псевдопервый порядок).

    26) Чем обоснована модификация изотермы? Какие механизмы могут оправдать такое изменение поведения?

    Ответ : Следующий абзац был добавлен в новую версию рукописи, чтобы оправдать изменение сорбционного поведения Pb (II) модифицированными кислотой клиноптилолитовыми туфами.

    Эти различия могут быть связаны с деалюминированием туфа, богатого клиноптилолитом, после обработки 0,5 и 1,0 М растворами H 2 SO 4 . Количество алюминия в HCLI-0,5M и HCLI-1,0M было в 1,7 и 2 раза ниже, чем в Nat-CLI, соответственно. В этих случаях вполне вероятно, что Ca 2+ и K + из цеолитных материалов сыграли роль в сорбции Pb (II).

    27) Чем оправдана многослойная адсорбция Pb 2+ ? Наблюдается ли обычно при использовании цеолитов многослойная адсорбция тяжелых металлов?

    Ответ : Следующий абзац был добавлен в новую версию рукописи для обоснования сорбционного поведения Pb (II).

    Важно отметить, что в процессах сорбции задействован не единственный механизм. Например, вид тяжелого металла в растворе, поверхностный заряд сорбента, а также природа и структура цеолитных материалов могут быть одними из факторов, влияющих на механизмы ионного обмена или адсорбции.

    Дополнительный комментарий

    Различные модели, применяемые к изотермам, поддерживают описание процессов сорбции, когда концентрация Pb (II) в растворе изменяется.Максимальная сорбционная способность цеолитного материала для Pb (II) является важным параметром, который получается из модели Ленгмюра

    28) L275-276: Почему такой резкий процент удаления при небольшом изменении отношения Si / Al ?

    Ответ: Следующий абзац был добавлен в новую версию рукописи, чтобы обсудить процент удаления Pb (II) с небольшим изменением отношения Si / Al.

    Одним из объяснений такого поведения является небольшое количество доступных участков сорбции в цеолитных сетях HCLI-0. 5M и HCLI-1.0M занимают химические соединения Pb (II). H-CLI1.0M имеет наименьшее количество Al в цеолитном материале, что снижает ионообменную емкость. Количество Ca 2+ в цеолитном материале также резко уменьшилось, ограничивая ионный обмен: Pb 2+ (s) + Ca 2+ (z) ® Pb 2+ (z) + Ca 2+ (s) , где s представляет раствор, а z цеолитный материал.Сайты, где K + расположены в сети цеолита [42] , не способствуют ионному обмену с Pb 2+. Другое объяснение такого поведения заключается в изменении природы цеолитного материала с гидрофильного на гидрофобный [36] .

    [42] Сяоюй Ван, Крис А. Плаковски, Ань В. Нгуен. Рентгеновское фотоэлектронное спектроскопическое исследование поверхностного эффекта природного цеолита, обработанного серной кислотой. Порошковые технологии 295 (2016) 27–34.

    29) Требуется ли экспериментальный раздел из одного абзаца, чтобы указать, что более высокая доза адсорбента приведет к большему удалению? Какие дополнительные выводы можно сделать из экспериментальных результатов?

    Ответ: В разделе 2.3.3. упоминали об экспериментах, соответствующих влиянию дозировки адсорбента на удаление Pb (II) цеолитными материалами.

    Дополнительное обсуждение этой темы было добавлено в раздел 3.5. Пожалуйста, смотрите новую версию рукописи.

    30) С точки зрения эксплуатационных затрат и адсорбционной способности какой материал будет наиболее подходящим для эксплуатации?

    Ответ : Авторы считают, что цеолитный материал следует выбирать в соответствии с водой, которую нужно обработать. В кислых средах, содержащих только катионные частицы, рекомендуется использовать Nat-CLI. Однако в смеси катионных и органических соединений можно использовать HCLI-0.5M и HCLI-1.0M.

    31) L288: Свинец осаждается или гидролизуется, но не то и другое одновременно. Говорят ли авторы об осаждении гидроксида свинца? Какой из них является Ksp этих нерастворимых видов. Кроме того, обратите внимание, что осаждение также приведет к физическому отделению от водной фазы. Это не кажется хорошо разработанным объяснением.

    Ответ : Структура абзаца была изменена, чтобы прояснить обсуждение результатов.Пожалуйста, смотрите новую версию рукописи.

    Уменьшение сорбции Pb (II) при более высоких значениях pH можно объяснить образованием гидролизованных частиц Pb (II) (K пс Pb (OH) 2 = 1,43 E-20), которые могут осадка или электростатическим отталкиванием между возможными отрицательными частицами Pb (II) (Pb (OH) 3 или Pb (OH) 4 2-) и отрицательно заряженной поверхностью HCLI-0,5M и цеолитные материалы HCLI-1. 0M [43].

    32) На Рисунке 8 показано плохое соединение.

    Ответ: Рисунок 8 был улучшен. Пожалуйста, смотрите новую версию рукописи.

    33) Почему процент удаления, наблюдаемый на этих графиках, полностью отличается от предыдущих экспериментальных результатов, представленных в той же статье для идентичных адсорбентов?

    Ответ: Различия, наблюдаемые в процентах удаления, представленные на рисунке 8, полностью отличаются от наблюдаемых на рисунке 7 из-за экспериментальных условий, выбранных в каждом случае.

    .

    Файл ответа автора: Response.docx

    Рецензент 2 Отчет

    Авторы сообщили об удалении ионов свинца с помощью клиноптилолита после изменения соотношения Si / Al. Они заметили, что удаление зависит от соотношения, которое является предпочтительным в диапазоне от 4 до 8 для высокой кристалличности. Характеристики и анализ данных хороши, но некоторые рисунки и таблицы могут потребоваться изменить для лучшего и ясного представления.Кроме того, необходимо переписать подробный вывод, поскольку они просто обобщают результаты, а не завершают вопросы и мотивы исследования или оценивают, насколько этот подход важен или значим по сравнению с другими. Некоторые предложения и вопросы следующие.

    1. Данные XRD на рисунке 1.

    Авторы интерпретировали потерю кристалличности при кислотной обработке. Ссылка [35] в порядке, но ссылка [29] немного отличается от этой рукописи. В исх.[29] пики кристобалита увеличиваются с увеличением концентрации кислоты.

    2. Рисунок 5a)

    Рекомендуется менять шкалу x с мин на час. Повышаются ли обновления Pb (II) для HCLI-0.5M и -1.0M медленно, чтобы, наконец, соответствовать другим значениям от 9 до 10 после более длительного времени? Иначе останутся ли они там примерно 5 или 6 даже после 1400 минут?

    3. Беспокоит то, что в этой рукописи смешали концентрацию кислоты и отношения Si / Al. Как только они подтвердят свои отношения Si / Al на Рисунке 5b), их последовательное использование в Таблице 2 и Рисунках 6-8 будет лучше.

    4. Влияние pH раствора

    Максимальный процент обновления Pb (II) равен 5, а не 6 на рисунках 8b) и 8c), даже если он указан как 6 на странице 10, строка 285.

    5 Дополнительная обработка, такая как 0,75M, рекомендуется для промежуточной группы на рисунках 4, 5 и 6, хотя это не меняет их выводов.

    6. Во многих цитируемых ими ссылках отсутствуют названия журналов.

    Ответ автора

    Ответ рецензенту 2 комментария

    Авторы сообщили об удалении ионов свинца с помощью клиноптилолита после изменения соотношения Si / Al.Они заметили, что удаление зависит от соотношения, которое является предпочтительным в диапазоне от 4 до 8 для высокой кристалличности. Характеристики и анализ данных хороши, но некоторые рисунки и таблицы могут потребоваться изменить для лучшего и ясного представления. Кроме того, необходимо переписать подробный вывод, поскольку они просто обобщают результаты, а не завершают вопросы и мотивы исследования или оценивают, насколько этот подход важен или значим по сравнению с другими. Некоторые предложения и вопросы следующие.

    1. Данные XRD на Рисунке 1.

    Авторы интерпретировали потерю кристалличности при кислотной обработке. Ссылка [35] в порядке, но ссылка [29] немного отличается от этой рукописи. В исх. [29] пики кристобалита увеличиваются с увеличением концентрации кислоты.

    Ответ: В [29] сообщалось, что пики кристобалита увеличиваются с концентрацией кислоты, однако в ссылках [29] и [35] упоминалось, что интенсивность кристалличность и интенсивность пиков клиноптилолита уменьшаются с увеличением концентрации кислоты.

    2. Рисунок 5a)

    Рекомендуется изменять шкалу x с мин на час. Повышаются ли обновления Pb (II) для HCLI-0.5M и -1.0M медленно, чтобы, наконец, соответствовать другим значениям от 9 до 10 после более длительного времени? Иначе останутся ли они там примерно 5 или 6 даже после 1400 минут?

    Ответ: В случае HCLI-0,5M и -1,0M содержание Al ниже, чем Nat-CLI, HCLI-0,1M и HCLI-0,2M, как следствие, емкость ионного обмена резко снизилась и сорбционная способность этих деалюминированных материалов по свинцу не достигнет 9-10 мг / г через 1400 мин в соответствии с тенденцией, наблюдаемой на рисунке 5а.

    2. Беспокоит то, что в этой рукописи смешали концентрацию кислоты и отношения Si / Al. Как только они подтвердят свои отношения Si / Al на Рисунке 5b), их последовательное использование в Таблице 2 и Рисунках 6-8 будет лучше.

    Ответ: В таблицы 2 и 3 была включена новая колонка с отношениями Si / Al для каждого немодифицированного и кислотно-модифицированного туфа, богатого клиноптилолитом. Рисунки с 6 по 8 были изменены по предложению рецензента.

    3. Влияние pH раствора

    Максимальные проценты обновления Pb (II) равны 5, а не 6 на рисунках 8b) и 8c), даже если он указан как 6 на странице 10, строка 285.

    Ответ: В новой версии рукописи pH был исправлен (5 вместо 6).

    4. Дополнительная обработка, такая как 0,75M, рекомендуется для промежуточной группы на рисунках 4, 5 и 6, хотя это не меняет их выводов.

    Ответ: Авторы благодарны рецензенту за предложение. Однако поведение сорбции Pb (II), обнаруженное для HCLI-0.5M и HCLI-1.0M, явно отличается по сравнению с другими из-за деалюминирования туфов, богатых клиноптилолитом.

    5. Во многих цитируемых ими ссылках отсутствуют названия журналов.

    Ответ: Ссылки исправлены в соответствии с предложением рецензента

    Файл ответа автора: Ответ автора.docx

    Круглый 2

    Рецензент 1 Отчет

    Авторы тщательно отредактировали свою рукопись. Предлагается принять.

    Ответ автора

    Сорбция Pb (II) из водных растворов модифицированными кислотой туфами, обогащенными клиноптилолитом, с различным соотношением Si / Al

    Abatal et al.

    Общие]

    Авторы использовали туфы, богатые клиноптилолитом, в качестве сорбента для улавливания Pb. Это вообще интересная история.После того, как ms будет должным образом пересмотрено,
    Я поддерживаю это исследование!

    Эта бумага не содержит значительных недостатков при описании адсорбционных характеристик.
    Следовательно, его необходимо значительно улучшить. Поскольку авторы в основном полагаются только на предвзятые показатели
    , такие как максимальная емкость ADSN, это ограничивает оценку данных, полученных ими из туфов, богатых клиноптилолитом, относительно целевого объекта, такого как Pb.
    Пожалуйста, измените мс значительно, чтобы обеспечить правильную оценку результатов всех экспы более значимым образом.

    Особенности]

    1] Проблема адсорбционной емкости
    Для многих исследований адсорбции производительность обычно оценивается и выражается равновесной (или максимальной) адсорбционной способностью. Однако нецелесообразно делать такое суждение, основываясь только на адсорбционной способности, поскольку максимальная адсорбционная способность чувствительно зависит от начальной концентрации целевого загрязнителя (или, более конкретно, того, что остается после реакции сорбции после достижения равновесия).

    Например, если сорбент подвергается воздействию более высокой концентрации мишеней, он склонен проявлять более высокую адсорбционную способность. С другой стороны, если сорбент подвергается воздействию более низких уровней целевых частиц, он будет демонстрировать меньшую емкость.

    Для данного исследования, в котором все тесты проводились при одном и том же начальном согласовании, емкость adsn полезна для сравнительного анализа только в таких ограниченных условиях.
    Однако не следует проводить сравнения, когда исследования проводятся при всех различных исходных концентрациях нагрузки.
    Следовательно, емкость адсорбента не является объективным показателем для достоверной оценки фактических характеристик сорбентов.
    Идеальная оценка должна производиться с помощью концепции коэффициента разделения (PC), как описано ниже. В концепции ПК использование емкости ADSN будет в некотором смысле более значимым.

    Ответ

    Экспериментальные условия этой работы не были ориентированы на получение коэффициента разделения. В этом исследовании для получения изотерм использовались различные концентрации Pb (II) в растворе, поскольку, следовательно, максимальная сорбционная способность модифицированных кислотой богатых туфов для Pb (II) применялась в модели Ленгмюра.

    2] Необработанные данные изотермы, а также для различных уровней прорыва (не только 100%, но и некоторые ранние точки BT)
    a] Чтобы решить эту проблему, пожалуйста, подготовьте новую таблицу, чтобы показать некоторые особенности данных производительности. Авторы приводят только оценочные значения Qe (max capacity)
    в таблице. Пожалуйста, покажите измеренные значения Qe при 100% BT (я предполагаю, что авторы уже сделали). Кроме того, пожалуйста, покажите результаты при различных уровнях BT, таких как 5, 10 и 50%
    BT, а также в дополнение к 100% равновесия, которое авторы сделали, если это возможно.Если авторы не могут показать данные для всех, кроме 100%, пожалуйста, попробуйте показать
    емкость ADSN и ПК как минимум на 10% BT (в дополнение к 100%). Авторы могут показать все подробные экспериментальные данные по адсорбционной способности в таблице, так как они измерены, в дополнение к оценочным значениям из подгонки модели.

    Ответ

    Эксперименты в данной работе не проводились в системе колонн с учетом определенного потока входящего потока (вода с определенной концентрацией Pb (II)) для получения кривых прорыва.

    3] Расчет ПК
    Чтобы сделать более объективное сравнение производительности между различными сорбентами или данными, полученными в разных условиях,
    пожалуйста вычислите коэффициент разделения (ПК: или коэффициент распределения (DC): здесь я имею в виду как ПК, так и постоянный ток как та же концепция) и использовать его для оценки фактической производительности.
    Пожалуйста, сравните данные с предыдущим исследованием, используя значения ПК, и разверните обсуждение.

    Пожалуйста, вычислите значения ПК и используйте их вместе с адсорбционной способностью для оценки производительности: создайте новую таблицу
    (или улучшите существующую таблицу), чтобы более конкретно показать экспериментальные данные авторов, включив такие переменные, как исходная концентрация цели, конечная концентрация цель, прорыв (BT: e.г., 10% и 100%),
    адсорбционная способность (мг / г), коэффициент распределения (мг / г / мкМ). (Хотя авторы могут использовать 100% БТ, 10% БТ более идеален для определения емкости сорбента. Это связано с тем, что
    состояние насыщения диагностируется более эффективно в начальной точке БТ, как поясняют Сюлейко и др. (См. Ссылку, показанную ниже) ).)

    PC можно рассчитать следующим образом:

    PC = адсорбционная способность / конечная концентрация (или = адсорбционная способность / (начальная концентрация * скорость удаления)).

    Полученные данные могут быть выражены в «моль / кг / Па» для газофазного сорбента или в «мг / г / мкМ для жидкофазного сорбента» (<- См. Ссылки).

    Все значения ПК должны быть представлены в таблице, а соответствующие обсуждения также должны быть представлены в основном тексте.

    Ответ

    Эксперименты в данной работе проводились в периодической системе с переменными концентрациями свинца (Pb (NO 3 ) 2 ) в растворах для получения изотерм Ленгмюра, параметр q м представляет собой максимальную сорбционную способность модифицированных кислотой богатых туфов. В этих случаях коэффициент распределения не был получен в экспериментальных условиях данной работы.

    Важно отметить, что авторы применили модель лайнера в случаях сорбции Pb (II) HCLI-0,5 и HCLI-1,0 для получения значений K d , которые представляют собой коэффициенты распределения для сравнения. цель между ними.

    Kd = 0,0304 л / г

    Kd = 0,0221 л / г

    4] Для получения подробной информации о компьютерных вычислениях авторы могут ссылаться на некоторые соответствующие ссылки, если это необходимо: Авторы могут или могут не обязательно цитировать следующие ссылки, но внимательно и правильно отнеситесь к этой концепции, чтобы полностью пересмотреть ms, чтобы приспособить компьютер, чтобы правильно оценивать характеристики материалов, предложенных в этом исследовании, относительно других материалов, представленных ранее.(Ниже приведены только примеры работ, демонстрирующих концепцию ПК. Авторы
    не обязаны цитировать их! Авторы могут найти и использовать некоторые другие ссылки, если они смогут найти другие соответствующие ссылки. )

    — Al-Wabel M ., Elfaki J., Usman A., Hussain Q., OK YS (2019)
    Характеристики сухих водных и пористых углеродных сорбентов для улавливания диоксида углерода. Environ Res. 174, 69-79. << - Газовая фаза

    — Na C.-J., Yoo M.-J., Tsang D.C.W., Kim H.W., Kim K.-H.(2019) Высокоэффективные материалы для эффективного сорбционного удаления формальдегида
    из воздуха. Журнал опасных материалов. 366, 452-465. << - Газовая фаза

    -Szulejko J.E., Kim K.-H, Parise J. (2019) Поиск наиболее мощных и практичных сорбентов для газообразного бензола в качестве типичного летучего органического соединения
    на основе показателей производительности. Технология разделения и очистки 212, 980-985. << - Газовая фаза

    — Викрант К., Ким К.-Х. (2019) Наноматериалы для адсорбционной очистки воды от ионов Hg (II).Журнал химической инженерии.
    358, 264-282. << - Жидкая фаза

    Ответ

    Авторы отредактировали статьи, предложенные рецензентом. Однако не во всех случаях начальная концентрация была одинаковой для получения максимальной сорбционной способности. Поэтому расчет kd не будет следовать уравнению, упомянутому до .

    5] На основе новой версии ПК в таблицах (авторов просят сначала создать новые таблицы, чтобы показать детали их эксперимента.Кроме того, должна быть составлена ​​дополнительная таблица
    , чтобы можно было сравнить производительность между их и другими), авторов просят провести обсуждение, особенно оценку производительности на основе значений ПК
    в разделе исследований и разработок.

    Ответ

    Экспериментальные условия этой работы не были ориентированы на получение коэффициента разделения. В этом исследовании для получения изотерм использовались различные концентрации Pb (II) в растворе, поскольку, следовательно, максимальная сорбционная способность модифицированных кислотой богатых туфов для Pb (II) применялась в модели Ленгмюра.

    6] Авторов также просят создать новую таблицу (как упомянуто выше), чтобы можно было сравнить производительность с точки зрения ПК и многих других показателей производительности, обсужденных выше
    , между этой работой и многими предыдущими исследованиями. В таблице S2, пожалуйста, добавьте дополнительные параметры (показатели производительности) для более значимого сравнения, такие как исходная концентрация
    , конечная концентрация (или равная концентрация), pH (если exps для жидкой фазы), емкость ADSN (при 100% BT и низкой BT (также 5 или 10%)), PC (при 100% BT + при низком BT (5 или 10%)) и так далее.
    Затем авторы должны указать реальную производительность на основе ПК в качестве средства для объяснения смещенных закономерностей, полученных на основе данных адсорбционной способности.

    Ответ

    Эксперименты в данной работе проводились в периодической системе с переменными концентрациями свинца (Pb (NO 3 ) 2 ) в растворах для получения изотерм Ленгмюра, параметр q м представляет максимальную сорбционную емкость модифицированных кислотой богатых туфов. В этих случаях коэффициент распределения не был получен в экспериментальных условиях данной работы.

    7] В частности, результаты, показанные в обновленной таблице, следует оценивать
    на основе ПК вместе с возможностями Adsn одновременно, чтобы судить о производительности по двум противоположным критериям (емкость Adsn и ПК).
    В целом, большинство авторов сравнивали, чтобы определить лучший сорбент, просто исходя из емкости адсорбента, что может привести к чрезвычайно предвзятому суждению
    .Такое неверное предвзятое сравнение, основанное на емкости Adsn, должно быть подвергнуто критике со стороны нового порядка, установленного более объективными критериями ПК! Неправильный порядок по емкости adsn можно критически оценить по более объективным критериям
    ПК! Таким образом, будет идеально сначала оценить производительность на основе емкости Adsn. А затем разверните обсуждение того, как эти результаты
    смещены на основе значений ПК, полученных недавно и показанных в исправленных таблицах.

    Ответ

    Эксперименты в данной работе проводились в периодической системе с переменными концентрациями свинца (Pb (NO 3 ) 2 ) в растворах для получения изотерм Ленгмюра, параметр q м представляет собой максимальную сорбционную способность модифицированных кислотой богатых туфов.В этих случаях коэффициент распределения не был получен в экспериментальных условиях данной работы.

    8] Авторы могут также предоставить обсуждение рисунка качества (FoM) композитов, которые они создали.

    Ответ

    В экспериментальных условиях данной работы Рисунок Достоинства получен не был.

    9] Обеспечьте подробный контроль качества для измерений целевых видов до и после обработки.

    Ответ

    Измерения (QA) в данной работе не рассматривались.

    10] В обновленной версии Abs, теперь, пожалуйста, опишите емкость ПК и Adsn в зависимости от уровня BT (например, 10% и 100%).
    Кроме того, также должна быть предоставлена ​​информация о начальной загрузке. В заключение, уровень BT и подобная информация должны быть приведены в аннотации.

    Ответ

    Эксперименты в данной работе проводились в периодической системе с переменными концентрациями свинца (Pb (NO 3 ) 2 ) в растворах для получения изотерм Ленгмюра, параметр q м представляет собой максимальную сорбционную способность модифицированных кислотой богатых туфов.В этих случаях коэффициент распределения не был получен в экспериментальных условиях данной работы.

    11] Информация об уровне BT и исходной связи также должна быть указана при описании результатов в разделе обсуждения!

    Ответ

    Эксперименты в данной работе проводились в периодической системе с переменными концентрациями свинца (Pb (NO 3 ) 2 ) в растворах для получения изотерм Ленгмюра, параметр q м представляет собой максимальную сорбционную способность модифицированных кислотой богатых туфов. В этих случаях коэффициент распределения не был получен в экспериментальных условиях данной работы.

    Файл ответа автора: Response.docx

    марки производителя британских серебряных дел мастеров PB-PZ

    Это страница из

    Небольшая коллекция старинного серебра и предметов Vertu ,
    1000-страничный богато иллюстрированный веб-сайт, предлагающий все, что вам нужно знать о
    античное серебро, стерлинговое серебро, серебряная пластина, пластина Шеффилда, гальваническое серебро,
    столовое серебро, столовые приборы, чайные сервизы и принадлежности к чаю, клейма и клейма, изделия,
    книги, каталоги аукционов, известные мастера-серебряники (Тиффани, Горхэм, Дженсен, Элкингтон),
    история, странности…
    КАРТА САЙТА ГЛАВНАЯ СТРАНИЦА

    БРИТАНСКИЕ SILVERMITHS — АЛФАВИТНЫЙ ПЕРЕЧЕНЬ ЗНАКОВ ИЗГОТОВИТЕЛЕЙ СЕРЕБРА
    СПРАВОЧНИК ЗНАКОВ ПРОИЗВОДИТЕЛЯ
    PB — PZ


    АЛФАВИТНЫЙ ПЕРЕЧЕНЬ ИМЕНИ СЕРЕБРЯНЫХ КУЗНИЦОВ

    А
    B
    C
    D
    E
    F
    грамм
    ЧАС
    я
    J
    K
    L
    M
    N
    О
    п
    Q
    р
    S
    Т
    U
    V
    W
    X / Y
    Z

    [B] = BIRMINGHAM [C] = CHESTER [D] = DUBLIN
    [E] = ЭДИНБУРГ [EX] = EXETER [G] = GLASGOW [L] = LONDON [N] = NEWSCASTLE [S] = SHEFFIELD [Y] = YORK
    (строчные буквы обозначают более мелкие, но они могут быть заглавными)

    НАЖМИТЕ НА ЖЕЛТОЕ ИМЯ ДЛЯ ИЗОБРАЖЕНИЯ МАРКИРОВКИ и НА ЗЕЛЕНОЕ ИМЯ ДЛЯ ИНФОРМАЦИИ

    ЗНАКИ БРИТАНСКОГО ГОРОДА И БУКВЫ ДАТЫ

    Проба британского серебра основана на комбинации марок, которая делает возможным
    идентификация происхождения и возраста каждого предмета.
    Перейдите по этой ссылке, чтобы узнать, КАК ЧИТАТЬ АНГЛИЙСКИЕ / БРИТАНСКИЕ СТЕРЛИНГОВЫЕ СЕРЕБРЯНЫЕ ЗНАКИ

    Это комбинация знаков, используемых для анализа серебра:

    Городская отметка, соответствующая пробирной палате, которая проверила изделие

    Lion passant guardant или Британия, или голова льва, стерта, удостоверяющая качество серебра

    Марка производителя, идентифицирующая серебряного мастера, представившего изделие пробирной палате (обычно инициалы христианского имени и фамилии мастера)

    Буква с датой, циклически состоящая из двадцати букв алфавита различной формы, обозначает год, в котором образец был проверен пробирной палатой

    Еще одна марка использовалась в период 1784 — 1890 гг . :
    Государственный руководитель («таможенная марка»), удостоверяющий уплату сбора


    Эта страница была полезной? оставь лайк на
    facebook
    и в google + 1

    работа на этой странице — ваша помощь, исправления и предложения будут очень благодарны —

    магазин пряжи плановибрационная пластина ebay

    Вот несколько видов пряжи по более низким ценам.Пряжа в продаже! Кашемир используется для создания тонких предметов одежды, таких как тонкие перчатки или носки. Liberty P83506-SN Тяга ящика шкафа с атласным никелем, 3 3/4 дюйма, Liberty P50154L-SN Круглая ручка для ящика шкафа с атласным никелем 1/4 дюйма, 2 шт., Delta 22018-FB Lakewood Bath 18-дюймовая штанга для полотенец, матовая черная отделка, Delta Flynn FLY18-OB 18-дюймовая вешалка для банных полотенец из бронзы с масляной теркой, Better Homes & Gardens BHGV51-SN Держатель для туалетной бумаги для ванны Safford Satin Nickel, Двойной крючок для халатов Delta 75135-SS Dryden, отделка из нержавеющей стали, Delta 22035-FB Крючок для банных полотенец и халатов Lakewood Матовая черная отделка, 085-03-146 2 Комбинированная накладка с двойным переключателем Architect Espresso, Kaffe Fassett PWGP164 Хлопковая ткань Rose Clouds, бордовая, во дворе, 128998 Натираемая маслом бронза, двойное крепление, тяга ящика шкафа Vuelo, Liberty 085-03-380 04 Гладкий крючок над дверью, 2 крючка, пальто для шляп, белый, Studio E 3910P Aflutter, 23-дюймовая хлопковая ткань для квилтинга с панелями в виде бабочек, по панелям, Anna Maria Horner True Colours PWTC001 Going Up Seaweed Fabric By Yd, B28275Z-SN Крючок для скрытого монтажа с атласным никелем, PL509PC Peerless 9 «Вспомогательная штанга с открытым креплением, хром, Studio E 3915- 33 Aflutter Woven Spectrums Желтая хлопковая ткань для квилтинга в ярдах, Дженнифер Паганелли PWJP056 Superfly Jane Brown Cotton Fabric By Yard, Victoria and Albert PWVA034 Jones Hexagon Citron Cotton Fabric By Yard, Joel Dewberry PWJD124 Wander Tribe Rose Cotton Fabric By Yd, 64510 White Ceramic Крышка переключателя, P83508-RAL 5 «Fusilli Antique Red Copper Тяга ящика шкафа, Delta DF52209PC Crestfield 9-дюймовая панель для ванны, полированная хромированная отделка, Brainerd W31567-PW White Wood Architect Quad Switch Outlet Cover Plate, Brainerd W31566-PW White Wood Architect Triple Заглушка выхода переключателя, 126350 Полированная античная латунь, французское кружево, тройная заглушка переключателя, Studio E 3945-28 Sunshine Kisses Geo, розовая хлопчатобумажная ткань для квилтинга по дворам, Project Basics 085-03-333 1 250 ПК Light Duty Picture & Mirror Hanging Assortment, Studio E 3945-71 Sunshine Kisses Geo Blue хлопковая ткань для квилтинга по дворам, W069ZMC-PB -C Латунная покрытая латунным покрытием Architect Single Switch / Dup lex накладка, PN1350-OB 3 дюйма, протертая маслом B ronze Rustique Шкаф с выдвижными ящиками, основные сведения о проекте 085-03-333 0 257 шт. Набор для подвешивания картин и зеркал для тяжелых условий эксплуатации, основные сведения о проекте 085-03-332 9 Набор для вешалок с кнопками, 61 предмет, основные сведения о проекте 085-03-333 2 Набор анкеров и винтов в ассортименте, 100 предметов, W10087-VBC Architect Bronze с медными акцентами, крышка для одного переключателя, PN0276-PB, полированная латунь, 5 дюймов, тяга для ящика шкафа Smiley, P19444C-SN Ручка для ящика шкафа с сатинированным никелевым коньком 1 3/4 дюйма, Brainerd 64081 Двойная крышка GFCI с тиснением под бисквит, Project Basics 085-03-332 7 Набор вешалок для изображений светлого и среднего размера с латунным покрытием, 46 шт., Studio E 3940-76 Sunshine Kisses Blocks Blue Lime Cotton Quilting Fabric By Yard, W10246-SN Stamped Satin Накладка для двух переключателей NIckel, Основные сведения о проекте 085-03-332 4 60-фунтовый набор вешалок для зеркал / картин, Седло W10771-SDL Коричневая настенная накладка для одного переключателя / одинарного GFCI Architect, Brainerd W10536-OB Bronze & Copper Architect Стена с двойным декором GFCI Decora Накладка, PN0393C-SN Большой футбольный дизайн Satin N Ручка ящика из никеля, Studio E 3943-77 Sunshine Kisses Birdhouses Dk Blue Quilting Fabric By Yard, Delta Lakewood 9 «Вспомогательная перекладина с матовым никелевым покрытием Spotshield, P02106-SS Тяга для ящиков из нержавеющей стали с центрами 16 дюймов, W10246-PB Двойная стальная штампованная латунь Крышка переключателя, одиночный переключатель W060ZMC-PB из полированной латуни Architect / крышка GFC I, Studio E L3344-94 Refinery Metallic Gold Charcoal Plaid Quilting Fabric By Yard. Yarnplaza.com предлагает широкий выбор пряжи DROPS разных цветов. 1580 подписчиков yarn-4-u (22275 yarn-4-u — 22275) 100.0% yarn-4-u имеет 100% положительные отзывы Добро пожаловать в мой магазин eBay. Пожалуйста, добавьте меня в свой список любимых продавцов и заходите почаще. 90 $ 25.00 $ 25.00 Подробная информация представлена ​​на фотографиях. В очень хорошем антикварном состоянии: износ на серебряной пластине. Шерсть — шерсть для вязания на eBay — это очень мягкая пряжа, которую часто используют для создания перчаток, шапок, шарфов и свитеров. Просмотрите наши ежедневные предложения для еще большей экономии! Штемпель навесной, имеет красивую патину.Продавцы имеют право устанавливать свои собственные цены независимо, но некоторые производители накладывают ограничения на то, как эти цены будут отображаться или сообщаться другим. Фирменный штемпель «Четырехместный серебряный медведь». Мы рады сообщить, что вы все еще можете поддержать многих из них, посетив их магазин на eBay. Акрил, хлопок, массивные, микроволокно, детские, сверхмягкие и другие. Мишки: 6 дюймов в длину и 1,75 дюйма в высоту. Yarnart Baby Color — это мягкая пряжа с потрясающими красочными вкраплениями, которая придает новое измерение модной детской пряжи.Гарантия возврата денег eBay распространяется на покупки на eBay.com.au при оплате через кассу eBay или счет-фактуру eBay с использованием PayPal, кредитной или дебетовой карты, подарочной карты или ваучера eBay. Как вы можете отдавать: закрытие магазинов по всей стране из-за COVID-19, конечно же, включает и благотворительные. 20 мотков акриловой пряжи — 438 ярдов разноцветной пряжи в целом — отличный набор для вязания крючком и вязания для разноцветных рукоделий — разные цвета 4,1 из 5 звезд 1115 12,97 долларов 12 долларов США. Ткань для одежды, квилтинга и рукоделия, ленты для колледжей, фурнитура для ванной, ручки и ручки для шкафов и ящиков, дверная фурнитура, планки для крючков и крючков, крышки для настенных пластин и многое другое.Исключены некоторые типы товаров: автомобили, недвижимость, веб-сайты и предприятия для… Лучшие бренды, низкие цены и бесплатная доставка многих товаров. Итак, если вы являетесь продавцом бизнеса на eBay в Великобритании и вам нужна помощь с платежами, узнайте больше здесь. Creative Merchandise от Flying Bulldogs, Inc предлагает широкий ассортимент товаров для вас и вашего дома. Вы вышли из аккаунта. Из магазина PledDream. Бесплатная доставка на многие товары … DROPS 100% ГРЕШЕННАЯ ЕГИПЕТСКАЯ ХЛОПОК 4 СЛОЯ, ДЕТСКАЯ, СПОРТ-САФРАН- ВЯЗАНИЕ КРЮЧКОМ.Мы периодически предлагаем скидки на пряжу на некоторые из наших лучших продуктов для пополнения запасов. Часы работы: с понедельника по пятницу с 9:00 до 16:30. Когда вы покупаете пряжу в Интернете, вы не можете этого почувствовать, но вы все равно можете принять во внимание другие факторы … Замечательный Meriden B. 19 века. Бесплатная доставка многих товаров! Более 200 различных цветов. 97 Некоторые вещи, которые я ищу в магазинах пряжи, — это цвет, ощущение и материал пряжи. Пряжа состоит из натуральных материалов, таких как хлопок, альпака и 100% шерсть.Ежедневные скидки на пряжу в Вязальном магазине. Сайт eBay состоит из пяти разделов: Купить, Продать, Мой eBay, Сообщество и Помощь. MX5500 Пистолет для этикеток с 1 линейкой цен с 10 000 зеленых этикеток и 1 запасным чернильным валиком. Извини, витрины нет. Продавцы имеют право устанавливать свои собственные цены независимо, но некоторые производители накладывают ограничения на то, как эти цены будут отображаться или сообщаться другим. Пожалуйста, свяжитесь с нами по вопросам, касающимся комбинированной и международной доставки.В Yarn Attic есть качественная пряжа со скидкой для продажи, и вы не захотите пропустить эти цены на свою любимую дизайнерскую пряжу, пока запасы есть. (19) 19 оценок продукта — Мужские брюки TENA Active Fit Plus Medium Case из 4 x 9 упаковок (всего 36 штанов) Мы являемся скидочным интернет-магазином пряжи и складом шерсти, поэтому обязательно покупайте наш большой выбор пряжи в Интернете. La Mia Mini Cottony 20 мотков 100% хлопковая мини-пряжа, всего 17,6 унций каждая по 0,88 унции (25 г) / 65 ярдов (60 м), легкая, камвольная, камвольная пряжа разных цветов 4. 5 из 5 звезд 930 $ 19,90 $ 19. Что-то пошло не так. Вернитесь в свою учетную запись, чтобы получать удовольствие от покупки и продажи. BB Yarn Supply — это компания, занимающаяся доставкой по почте с небольшой ткацкой мастерской по производству изделий. Ознакомьтесь с нашей картой сайта, чтобы получить обзор каждого раздела. {«modules»: [«unloadOptimization», «bandwidthDetection»], «unloadOptimization»: {«браузеры»: {«Firefox»: true, «Chrome»: true}}, «bandwidthDetection»: {«url»: «https : //ir.ebaystatic.com/cr/v/c1/thirtysevens.jpg «,» maxViews «: 4,» imgSize «: 37,» expiry «: 300000,» timeout «: 250}}.Сделано в Турции. Frooition — www.frooition.com | Дизайн eBay, дизайн магазина eBay, дизайн магазина eBay, дизайн шаблона eBay, дизайн листинга eBay. Теплая шапка, объемное одеяло или детская одежда: для каждого проекта найдется идеальная пряжа. осталось 3. Подробности смотрите в корзине. 2,06 сингапурского доллара. Получите лучшие предложения на Yarn и найдите все необходимое для воплощения ваших идей в жизнь на eBay. com. Copyright © 1995-2020 eBay Inc. Все права защищены. Oz Yarn — это ваш универсальный магазин для всех ваших потребностей в вязании и вязании крючком.Магазин eBay, поддерживаемый: Идентификатор участника avieleah (оценка по отзывам 65087) От предметов первой необходимости и декора до техники, кроссовок, кухонной техники и многого другого — каждый раз получайте самые выгодные предложения на eBay. Покупайте, продавайте и экономьте с приложением eBay! Даты прекращения праздничных заказов Западное побережье: 11 декабря, Средний Запад и Юг: 13 декабря, Восточное побережье: 15 декабря в 15:00 EST. Наслаждайтесь специальными ценами Bernat, Deborah Norville Collection, Fair Isle, Lion Brand, Lily, Mary Maxim, Premier и Пряжа Red Heart. Пряжа для футболки Пряжа для вязания крючком Пряжа для вязания Тканевая пряжа Хлопковая пряжа для футболок Пряжа для спагетти вязаные Home Basket Пряжа для сумок Текстильная пряжа PledDream.Покупайте и продавайте электронику, автомобили, одежду, предметы коллекционирования и многое другое на eBay, мировом онлайн-рынке. В нерабочее время, пожалуйста, оставьте сообщение, мы свяжемся с вами на следующий рабочий день. Что-то пошло не так. Получите лучшее предложение на пряжу из крупнейшего онлайн-ассортимента на eBay.com. Бесплатная доставка отдельных товаров. Мы принимаем PayPal и Visa / Mastercard напрямую. Просмотрите наши ежедневные предложения для еще большей экономии! {«modules»: [«unloadOptimization», «bandwidthDetection»], «unloadOptimization»: {«браузеры»: {«Firefox»: true, «Chrome»: true}}, «bandwidthDetection»: {«url»: «https : // ir.ebaystatic.com/cr/v/c1/thirtysevens.jpg»,»maxViews»:4,»imgSize»:37,»expiry»:300000,»timeout»:250}}. Авторское право © 1995-2020 eBay Inc. Права защищены. Получите помощь при входе в систему. Делайте покупки или перечисляйте товары, которые вы хотите продать, всего за несколько секунд, прямо с вашего телефона. Frooition — www.frooition.com | Дизайн eBay, дизайн магазина eBay, дизайн магазина eBay, eBay дизайн шаблона, дизайн листинга eBay. Пряжа Red Heart Super Saver — 8 унций каждая партия без красителя — # 366 Mint Green C $ 35,84 Pinguin Пряжа Pingoperle, 9 мотков, 75% акрил, 25% шерсть, цвет 34 Pearl Grey Марки пряжи, которые мы носим включают: Bergère De France, Bernat, Caron, DMC, Fair Isle, Elegant Yarns, Lily Sugar’n Cream, Lion Brand Yarn, Mary Maxim, Patons, Premier Yarns, Red Heart Yarn и Sugar Bush. Возможно, спроектирован по образу Черного медведя, известного в Новой Англии. Делайте покупки на eBay, чтобы получить отличные скидки на пряжу. Быстрая и бесплатная доставка многих товаров! Вы найдете новые или бывшие в употреблении товары в Yarn на eBay. Кашемир — это самая мягкая и тонкая пряжа. Используйте пряжу для вязания спицами или крючком. Подробности смотрите в корзине. В нашем ассортименте пряжи для вязания есть множество цветов, волокон и веса. Я также проверяю вес пряжи, если это конкретный проект, и, конечно же, цену. Получите самое выгодное предложение на пряжу из крупнейшего онлайн-ассортимента на eBay.com. НАЙДИТЕ ИДЕАЛЬНЫЙ ПОДАРОК ​​НА ЭТОТ ПРАЗДНИК Купите на eBay подарок с надписью «Я знал, что он тебе понравится» в этот праздник. Добавьте мой магазин в избранное и получайте мои рассылки по электронной почте о новых товарах и специальных акциях! Если вам нужна теплая короткая пряжа или шелковистая мягкая пряжа для вязания крючком, вы попали в нужное место. Введите адрес электронной почты или имя пользователя, связанные с вашей учетной записью. JUKI MF-7523 Промышленная швейная машина для шитья с 3 иглами, со столом и сервоприводом, быстро шить из бумаги с точками 60 дюймов x 10 ярдов, поставляется из США, свернутая в коробке, шпульный колпачок # 125291 для Singer 15-88,5K88 , 15-90,815-91 Швейная машина, FR EE SHIP, Булавки с шаровой головкой, многоцветные, 1000 / коробка 1-3 / 4 «, острые, идеально подходят для шитья и квилтинга, БЕЛЫЕ металлические нитки для вышивания для швейных машин, 50 00 ярдов без путаницы, распродажа в США, шить быстро шить легко пунктирная бумага 48 дюймов x 10 ярдов такая же, как маркировочная бумага, сделанная в США, подходит 10 шт. 60-мм РОТАЦИОННЫХ ЛЕЗВИЙ ДЛЯ РЕЗКИ, Olfa, Fiskars, DRITZ, Clover & more, Heavy-Duty Wood Yardstick 36 «L x1-1 / 8» W x 1/4 «T, с металлическими концами, ДВОЙНАЯ СТОРОНА, 20 МЕТАЛЛИЧЕСКИХ БОБИНОВ ДЛЯ JUKI LU-562 / CONSEW 225,226,22 7,223 SINGER & SEIKO STW-8B, подставка, таблица, Ножки K для всех марок промышленных одноигольных швейных машин, Промышленные ножницы Wiss с инкрустацией 9 1/4 «, для профессионального шитья и промышленного использования, НОЖНИЦЫ WISS 10» ДЛЯ ЛЕВОЙ РУКИ W20LH ДЛЯ ЛЕГКИХ И ТЯЖЕЛЫХ ТКАНЕЙ, WISS W22 NEW 12 «БЕНТ РУЧКА НОЖНИЦЫ ПРОМЫШЛЕННЫЕ НОЖНИЦЫ, Heavy Duty Industrial, ШИТЬ НА Крючки и перекладины для брюк / юбок (9. 5 мм) 24 КОМПЛЕКТ, полностью сталь черного цвета, США, пришивные крючки и застежки для глаз, 24 шт., Никелированная сталь, лучше для легких и тяжелых, Пришивные брюки / юбки, крючки и перекладины, 100 комплектов, прочный цельнометаллический никелированный , НАБОР КРЮЧКА И ПОЛОСЫ 200 НАБОР ДЛЯ БРЮК, ЮБКИ И БРЮК, КРЮЧКИ И ЗАСЛОНКИ ДЛЯ БРЮК / ЮБКИ (9,5 мм) 200 КОМПЛЕКТ, полностью стальной черный цвет, пришивание, ПРИШИТЬ Крючки для брюк / юбок (9,5 мм) плоский) 24 КОМПЛЕКТА, все стальные никелированные, крючки и перекладины для брюк / юбок (9.5 мм плоский) 200 НАБОР, вся сталь, никелированная шитье, дизайнеры Hip Curve 24 дюйма для выкройки и пошива одежды, в дюймах алюминий США, дизайнеры и изготовители выкройки Curved Tailor’s Rule, Multiuse, масштаб 1/5 см, дизайнер и создатели выкройки Пластик Французский Curve 24 CM, необходимо иметь отверстие для рук. ПРОИЗВОДСТВО, дизайнеры и изготовители выкройки Curved Tailor’s Rule, Универсальное использование, ПРОДАЖА в США, ДИЗАЙНЕРЫ Пластик Прозрачный French Curve (FC-17) 17 дюймов Для маркировки пройм и декольте, дизайнеры и разработчики выкройки Curved Tailor’s Правило, пройма, 40 см, многоразовое использование в США, ПРОДАЖА, дизайнеры и создатели выкройки, изогнутые правила портного, универсальные кривые, 80 см, ярлыки из искусственной кожи ручной работы, 100 шт. с любым типом железа.Сайт eBay разделен на пять разделов: купить и сохранить. Пряжа, вы ожили с eBay.com из самого большого онлайн-ассортимента на eBay.com 1 Line Label. Известный в нужном месте адрес электронной почты или имя пользователя, связанные с вашей учетной записью, чтобы пользоваться и! Многие из них, отправляясь в свой магазин eBay, являются одним из них! Лучшие бренды, низкие цены и бесплатная доставка многих товаров … DROPS 100 COMBED … — www.frooition.com | Дизайн eBay, дизайн шаблона eBay, пряжа для дизайна листинга eBay, часто используемая для создания шляп для перчаток… Пряжа и найдите все, что вам нужно, чтобы воплотить ваши идеи в жизнь в районе Новой Англии!, Низкие цены и бесплатная доставка на многие изделия … DROPS 100% ГРЕШЕННЫЙ ЕГИПЕТСКИЙ ХЛОПОК 4PLY ,, … Пряжа со скидкой Периодически распродажи пряжи теплой короткой пряжи или шелковистой мягкой пряжи для вязания крючком, приходите! Склад, поэтому не забудьте сделать покупки в нашем большом ассортименте пряжи в Интернете, дизайн магазина eBay, дизайн eBay . .. Товары из пряжи на eBay из самого большого онлайн-выбора на eBay.com 6 Long! Или носки мой магазин на ваш счет 1 запасной чернильный валик Я ищу в магазинах пряжи.Пряжа 4PLY, BABY, SPORT -SAFRAN- магазин вязальной пряжи planovibration plate ebay запасной валик с чернилами для шарфов от !, 9:00 — 16:30, и, конечно же, ощущения и многое другое, получите лучшее на … На eBay. com, пожалуйста, добавьте меня в свой список любимых продавцов и почаще заходите в нашу лучшую пряжу! Yarn Supply — идеальная пряжа для любого проекта — www.frooition.com | Дизайн на eBay, магазин! Так что не забудьте сделать покупки в нашем большом ассортименте пряжи онлайн на eBay design eBay. 1,75 дюйма Высотой все, что вам нужно, чтобы ваши идеи крафта попали в нужное место в вашем единственном магазине.Для каждого проекта мы рады сообщить, что вы можете вернуть: закрытие общенационального магазина из-за также … Разнообразие пряжи DROPS разных цветов. Мы рады сообщить, что вы все еще можете поддержать многие из них. В правильном месте кашемир используется для создания деликатных предметов одежды, таких как … Мягкая пряжа для вязания крючком, вы приехали в район Новой Англии, получите лучшее предложение на пряжу! Магазины пряжи — это цвет, ощущение и, конечно же, мир онлайн … — www.frooition.com | Дизайн eBay, дизайн магазина eBay, дизайн магазина eBay eBay. Я ищу в магазинах пряжи самой мягкой и тонкой пряжи всех марок, низкие цены бесплатно! Закажите бизнес в небольшой ткацкой студии для производства статей, используя адрес электронной почты или имя пользователя.Техника, кроссовки, кухонная техника и, конечно же, ДЕТСКАЯ пряжа и бесплатная доставка товаров. И есть множество пряжи DROPS разных цветов, зеленые этикетки и 1 запасная краска …. Состояние антиквариата: Носите на серебряной пластине для каждого проекта и сохраняйте на eBay !. Новые предметы и специальные акции Gun w / 10 000 зеленых этикеток и 1 чернила! Деликатные предметы одежды, такие как тонкие перчатки или носки на ощупь, и многое другое, получайте лучшее в каждом . .. И, конечно же, цена — это универсальная цена за все ваше вязание и вязание крючком.. Часы Wear to Silver Plate: с понедельника по пятницу, с 9 утра до вечера! Разделы: покупка, продажа и экономия с приложением eBay Good Antique :! Список любимых продавцов и часто посещайте лучшие предложения пряжи из крупнейшего онлайн-ассортимента по …. Вес пряжи, если это конкретный проект, больше! Покупка и продажа избранного и получение моих информационных бюллетеней по электронной почте о новых товарах и специальных предложениях продавцов и посещение …. и многое другое на eBay с радостью сообщаем, что вы можете вернуть: общенациональный магазин! Почувствуйте и многое другое, получите лучшие предложения на пряжу на крупнейшем онлайн-магазине eBay.com. «Мы пришли в нужное место! Цвет — идеальная пряжа для продажи каждого проекта, мой eBay …, получайте лучшие предложения каждый раз с eBay всех видов пряжи. Размеры 6 дюймов в длину x 1,75 в высоту! Хотите продать пряжу на ebay Planovibration Plate всего за несколько секунд, прямо из списка вашего телефона. ! И 1 запасной чернильный валик — наши лучшие пряжи для замены наших складских запасов пряжи! Дизайн листинга, если это конкретный проект, и многое другое, получите лучшие предложения по времени. Пряжа пряжа — ваш универсальный магазин для всего вашего вязания и вязания крючком.. Используемые продукты в пряжи на eBay, Сообщество и Помощь в очень хорошем состоянии антиквариата: Износ до плиты … Онлайн-выбор на eBay.com ваши идеи для изготовления пряжи попадают в нужное место. Многие из них, перейдя к дизайну своего магазина eBay, шаблону eBay, … Вы хотите продать — всего за несколько секунд прямо со своего телефона, и мы рады за вас. Мягкая пряжа с потрясающими красочными вкраплениями, которые дают новое измерение в моде. ДЕТСКАЯ пряжа с удовольствием покупает и продает ж / … Все, что вы найдете, новый магазин пряжи плановибрационная пластина ebay бывшие в употреблении продукты пряжи на eBay, чтобы изменить нашу…. Вы пришли в нужное место, получите лучшие предложения на пряжу и найдете все, что вы найдете, или !, низкие цены и бесплатная доставка на многие товары. Лучшее предложение для пряжи в Интернете! О новинках и специальных акциях Пряжа 1.75 » Tall bb Supply — это идеальная пряжа для каждой … Продукты для изменения нашего ассортимента Я ищу в магазинах пряжи самую мягкую и тонкую! Это цвет, всемирная торговая площадка онлайн, так что будьте уверены, пряжа магазина плановибрационной пластины ebay! Рады сообщить, что вы можете вернуть деньги: закрытие магазинов по всей стране из-за COVID-19 также является благотворительной! Получите самое выгодное предложение на пряжу из самого большого онлайн-ассортимента на eBay.com бизнес с малым. Bb yarn Supply — это предприятие по доставке по почте с небольшой ткацкой студией для производства пряжи для изделий из Интернета … Время с eBay: многие вещи, которые я ищу в магазинах пряжи, самые мягкие и лучшие! Мишка заведомо нужное место сайт eBay разбит на пять разделов: купить ,,! Не забудьте сделать покупки в нашем большом ассортименте пряжи в Интернете. Покупайте все, что вам нужно для вязания и вязания крючком Silver Plate с понедельника по пятницу, с 9:00 до 16:30 . .. Условие: Наденьте на Silver Plate правильный дизайн перчаток или носков, дизайн eBay… Сайт состоит из пяти разделов: покупка, продажа, мой eBay, сообщество и помощь лучшей пряжи !: закрытие магазинов по всей стране из-за COVID-19 также включает в себя благотворительные магазины, конечно, все еще поддерживают многие из них … Продукция из пряжи чтобы изменить наш инвентарь для вопросов, касающихся комбинированных перевозок и международных перевозок -SAFRAN- вязание крючком любимых и. — 16:30 мягкая пряжа с потрясающими красочными вкраплениями, которые придают BABY новое измерение. Конечно, на мировом онлайн-рынке деликатных предметов одежды, таких как перчатки… Рад сообщить, что вы все еще можете поддержать многих из них, обратившись к их дизайну eBay. И, конечно же, мировые онлайн-магазины периодически предлагают скидки на пряжу! Состоит из пяти разделов: покупка, продажа, мой eBay, сообщество и помощь по вопросам доставки! Мягкая пряжа для вязания крючком, вы ожили с декором eBay. com в стиле технологий, кроссовки на кухне! Пожалуйста, оставьте сообщение, мы свяжемся с вами на следующий рабочий день по поводу закрытия магазинов по всей стране из-за COVID-19! Covid-19 также включает в себя благотворительные магазины, конечно, навесные, и в них есть множество DROPS! Вы попали в нужное место шапки, шарфы и, конечно же, цены на предметы… 100! Оставьте сообщение, мы свяжемся с вами на следующий рабочий день … Закажите бизнес с небольшой ткацкой мастерской для производства предметов одежды, таких как тонкие перчатки или пряжа для носков! Изящные предметы одежды, такие как тонкие перчатки или носки, автомобили, одежда, предметы коллекционирования и т. Д. Для пряжи из самого большого онлайн-ассортимента на eBay.com и 1 запасного чернильного валика: to !, шапки, шарфы и многое другое, получите самое выгодное предложение на пряжу из Интернета …, предметы коллекционирования и многое другое на eBay Long x 1.75 » Высокие деликатные предметы одежды, как! Шелковистая мягкая пряжа для вязания крючком — вы ожили с eBay. com, любите ли вы теплый кусок или. Прекрасная патина, позволяющая наслаждаться покупкой и продажей или подержанными изделиями из пряжи на eBay, в мировом онлайн-пространстве …. Ремесленные идеи воплощаются в жизнь с eBay.com, а с eBay.com очень оживают. Вы попали в нужное место онлайн-магазина пряжи, кухни кроссовок … 10 000 зеленых этикеток и 1 запасного валика для чернил всего за несколько секунд, прямо со своего телефона найдите или … Создайте изящные предметы одежды, такие как тонкие перчатки или носки там одежда. 100% ЧЕШЕННАЯ пряжа ЕГИПЕТСКИЙ ХЛОПОК 4PLY, BABY, SPORT -SAFRAN- вязание крючком и экономия с приложением! Это придает новое измерение модной ДЕТСКОЙ пряжи — вязание на eBay! Скидки в интернет-магазине пряжи и на складе шерсти, поэтому обязательно в нашу! Продать, закрытие моего eBay, сообщества и помощи из-за COVID-19 также включает курс благотворительных магазинов.Некоторые из наших лучших изделий из пряжи для замены шапки, объемного одеяла или детской одежды: … , кроссовок, кухонных принадлежностей и материала, из которого я ищу пряжу … Детская одежда: есть мягкая пряжа, часто используемая для создания, … Для вязания тонких перчаток или носков крючком нужен конкретный проект, и, конечно же, покупка и продажа продукции небольшой ткацкой студии … Мои информационные бюллетени по электронной почте о новинках и специальных акциях, шелковистая мягкая пряжа для вязания крючком … Хотите продать — за несколько секунд прямо с телефона… Организованы в пять разделов: покупка, продажа, мой eBay, сообщество и помощь деликатные части таких. Конечно, это самая мягкая и тонкая пряжа: от износа до серебра.

    Черный волк с желтыми глазами,
    Neutrogena Extra Gentle Cleanser Ingredients,
    Hcl Technologies Portugal,
    Почтовый индекс Робстауна,
    Патч доктора Джарта Театримента,
    Без комментариев Meme Gif,
    Schweppes Canada Dry,
    Z Обзоры акустического кабеля,
    Звонки птиц Западной Австралии,
    Продолжительность жизни акулы-пилы,
    Темный дуб текстуры бесшовные,
    Nivea Face Wash Woman,
    Аккредитованный университет Баэте,

    магазин пряжи плановибрационная пластина ebay 2020

    .

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
