Содержание статьи:
Чертеж фундамента содержит план размещения монолитных участков или сборных блоков с привязкой к осям здания. От схемы зависит надежность и качество постройки, точность переноса габаритов на местность. План фундамента выполняется в масштабе с указанием геометрических размеров и отметок заглубления. Разметку на стройплощадке делают геодезисты, они используют в работе нивелир и теодолит.
Нюансы при возведении фундамента
Перед строительством фундамента необходимо составить план с учетом параметров грунта и нагрузок
Фундамент аккумулирует нагрузки от строения и передает их на грунт под подошвой. Почва воспринимает усилия и в ней появляются деформации от напряжений, если расчетное сопротивление слоев меньше прилагаемой нагрузки.
Иногда увеличение подошвы не помогает противостоять давлению, такие грунты называют слабыми. Нестабильные почвы используют для строительства после повышения несущей способности в результате обработки специальными методами.
План будущего основания составляют после основного чертежа строения. Опоры предусматривают под стенами, делают дополнительные участки под колонны, вертикальные элементы, поэтому контур в плане может быть различной формы.
Фундамент под пристройкой проектируют с учетом привязки к основанию дома. Поддержку столбов или колонн устраивают под каждый конструктив отдельно или в виде лент под несколько элементов сразу.
Необходимость плана
Чертеж основания здания делают, чтобы возведенное по нему строение было надежным и функционировало в течение определенного времени. Владельцы должны без опаски использовать входы, лифты и лестничные клетки, т.к. нагрузка от них предусмотрена при проектировании опоры строения.
Проект фундамента для дома должен отвечать требованиям:
- содержать простые технические решения, которые удобно исполнить на местности;
- предусматривать при сооружении передовые методы строительства с экономией трудозатрат и материалов;
- включать в состав прочные конструкции, которые не опрокидываются и не скользят в грунте;
- содержать нужные размеры, привязанные к осям стен дома.
Материальные затраты на возведение фундамента составляют 10% от общей стоимости строения при отсутствии подвала и 15% в случае использования цокольного этажа. Трудоемкость работ составляет 12 – 15% от показателя на все здание.
Основные параметры расчетов
Глубина заложения фундамента
Опору дома проектируют по расчетам, которые выполняют на основании инженерных и геологических исследований.
Учитывают следующие данные при выборе схемы расположения фундаментов:
- конструктивные особенности и назначение дома, величину давления на основание;
- отметку заложения примыкающих опор и прокладку соседних коммуникаций;
- рельеф застраиваемой территории;
- механические и физические свойства земли, совмещение пластов, присутствие областей выветривания и др.;
- влияние строительства на изменение характеристик почвы;
- вероятность размыва грунта при строительстве в водоемах;
- глубину промерзания земли и высоту стояния почвенных жидкостей.
Рациональную отметку заглубления выбирают после сравнения нескольких альтернативных вариантов. Разметку в плане выполняют по вспомогательным и основным осям строения, при этом элементы детализируют, составляют чертеж разреза фундамента.
Особенности построения плана фундамента
Монолитным, сборным участкам и их частям дают условные обозначения, которые включают тип изделия, габарит и другие сведения. Требования к схемам и чертежам регламентируются ГОСТ 21.101 – 1979, при этом учитывают запросы СТ, ЕСКД, СЭВ, СПДС и других нормативов строительства.
Чертеж фундамента выполняют в минимальном объеме, но так, чтобы сведений было достаточно для монтажа сборных частей и изготовления монолитных делянок. Масштаб применяют в зависимости от сложности схемы, при этом чертежи проектов фундаментов частных домов должны быть удобны для простых пользователей.
Схемы, рисунки и пояснения к проекту размещают на стандартных листах бумаги, чтобы их было удобно читать, размножать и использовать на строительной площадке.
Наименования участков делают краткими, применяют в именительном падеже, на первом месте ставят имя существительное, например, фундамент ленточный.
Планирование разных типов фундамента
Для любого фундамента учитывают уровень промерзания грунта в холодный период. Каркасные дома облегченного типа могут возводиться на сваях длиной до 2,5 метра, заглубленные до отметки, где почва не промерзает.
Мощные постройки требуют прочного основания и для них устраивают железобетонные ленты, монолитные плиты или свайно-ростверковые основания. Уровень почвенных вод влияет на пучинистость земли и определяет тип фундамента.
Основание планируют так, чтобы после намокания в грунте не было сдвигов и скольжений, от чего зависит целостность дома. Во вспучивающихся почвах фундамент закладывают на 10 – 20 см ниже отметки промерзания, а в стабильных грунтах уровень промерзания не имеет особого значения. В сборных основаниях размер фундамента принимают кратным высоте железобетонного блока.
Ленточный
Бетонная полоса с армированием проходит под несущими стенами дома, колонами и столбами. Используют кирпич, железобетон, бетон и бутовый камень. Ленточное основание обладает высокой несущей способностью и применяется для строительства крупных домов.
Монолитные конструкции выполняют заливкой бетона в съемную опалубку или несъемную оболочку. Чертеж плана ленточного фундамента предусматривает расположение опалубочных элементов для точного размещения монолитных участков. Обязательно проставляется диаметр используемой арматуры, приводится план расположения стержней в каркасе.
Сборные элементы готовят на заводах, а в условиях строительной площадки укладывают в проектное положение. Лента состоит из основных блоков и фундаментных подушек в форме трапеции. План ленточного сборного фундамента содержит указание на высоту подсыпки из гравия, песка или щебня под подошвой сборного элемента.
Свайный
План свайного фундамента
Круглые, прямоугольные или составные стержни погружают в землю, сваи бывают металлические, бетонные, деревянные. На чертеже указывают группы свай и их расположение в плане с привязкой к осям строения. На схеме размещают положение ростверка в форме плиты или балки для связывания вертикальных опор.
План свай помогает:
- четко установить места расположения стержней на местности;
- выдержать расстояния между вертикальными элементами;
- определить объем бетона для монтажа ростверка;
- установить в проектное положение свайные оголовки для последующего соединения с обвязкой.
Ростверки бывают высокими, когда их подошва проходит над поверхностью и низкими, если заглубляются в землю. Приподнятые типы делают в случае повышения уровня грунтовых вод или при устройстве подполья. Для любого типа чертят раскладку элементов в плане и указывают расположение по высоте.
Плитный
Проект плитного фундамента
Монолитное основание с сетками из арматуры применяется на обводненных почвах, часто так устраивают фундаменты промышленных зданий с большой нагрузкой. В домашнем строительстве используется утепленный вариант по типу шведской сплошной плиты с изоляцией от холода.
План плитного фундамента предусматривает:
- чертеж котлована с указанием толщины растительного слоя, отметки для зачистки дна до проектной глубины;
- конструкцию съемной опалубки с расчетом щитов и подпорок;
- размеры по толщине усилительной подсыпки из песка или щебня;
- расчет элементов утеплительной несъемной оболочки;
- схему каркаса сеток и усилительных ребер с рекомендациями по выбору арматуры;
- расчет количества материала для всех конструктивных частей плиты.
Монолитное основание армируют двумя сетками, которые ставят в нижнем и верхнем слое бетона. Между плоскими элементами предусматривают связи и каркасы для поддержки.
Зависимость от размеров сооружения
Конструкторы рассчитывают параметры фундамента, при этом учитывают различные условия влияния. Размер дома и его функциональность является основополагающим фактором для выбора типа опоры и его размеров. Для промышленных объектов выбирают мощный фундамент, который сможет равномерно передавать давление на грунт от вибрации оборудования, толчков и электромагнитных колебаний.
Если под домом слабый грунт, его усиливают, чтобы сократить объем материалов на устройство основания дома. В проекте предусматривают систему отвода почвенной влаги от подземной части и гидроизоляционные оболочки. Защитные слои показывают на чертеже, о материалах и объемах информируют в пояснительной записке.
Условия точного переноса плана на местность
Разметка участка
Основные части чертежа делают в одном масштабе, но отдельные деталировочные узлы вычерчивают в укрупненном виде для наилучшего считывания. Общее масштабирование выполняется в рамках 1:100, 1:200, 1:300 и мельче.
Для переноса выполняют разбивку осей строения на местности. Геодезист выдерживает прямые углы и расстояние между линиями. Направления осей отмечается шнуром, точки разметки выносят на такое расстояние, которое не будет затронуто при рытье траншей.
Глубина заложения устанавливается нивелиром, при этом на соседних стенах, строениях или столбах выносят отметку ±0,00, которая служит ориентиром для дальнейших расчетов по высоте.
Как составить правильный план фундамента дома
27 Декабрь 2016 Стройэксперт Главная страница » Фундамент » Расчет Просмотров:
6663
План чертеж фундамента
Возведение качественного основания для дома является залогом прочности и надежности здания. Правильно разработанный план фундамента становится отличной основой для производства работ. При его создании анализируется большой объем исходных данных, которые могут оказать влияние на основание.

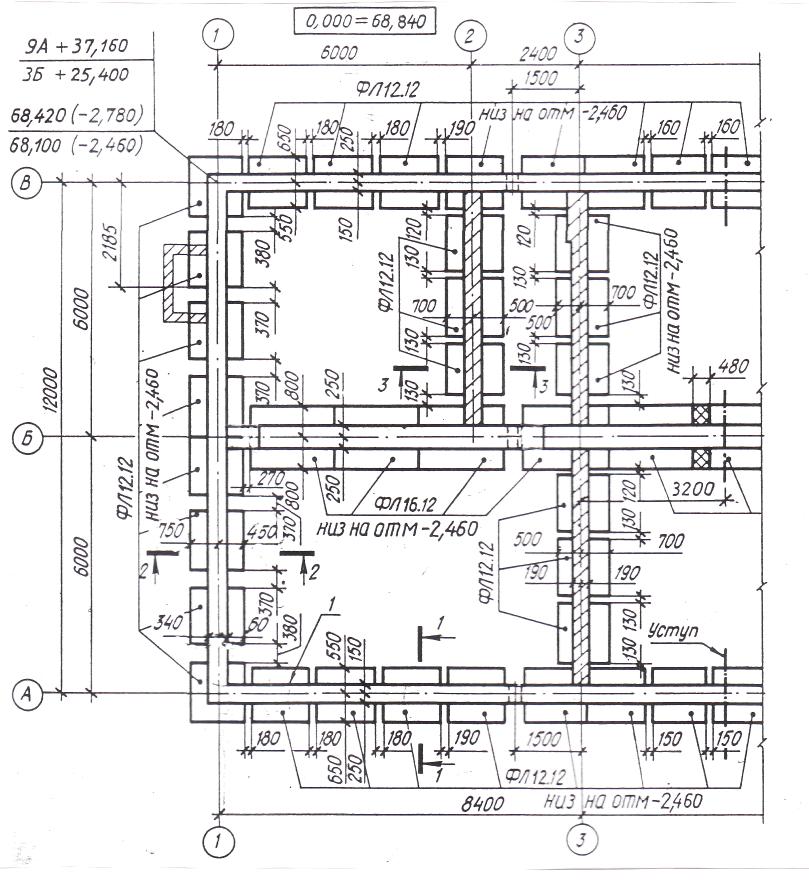

План фундамента, кроме таблиц, сопровождает чертеж. На этом документе детально прорисованы все геометрические характеристики и привязки к существующему участку и контурам местности.

Классический и популярный ленточный фундамент также имеет чертеж, который является отправной точкой для производства работ.
План ленточного фундамента
Задача правильно составленного плана фундамента заключается в проработанной и обоснованной передаче расчетных характеристик в графической форме. Использование чертежа упрощает и ускоряет работы на объекте и гарантирует достижение запроектированных параметров здания.
На плане ленточного фундамента определяются следующие параметры будущего здания:
План ленточного фундамента
- Конфигурация сечения ленты основания.
- Тип и обустройство слоя «подбетонка».
- Глубина залегания фундаментной ленты на каждом участке строительного объекта.
- Места выхода инженерных коммуникаций.
Разработка чертежа ленточного основания требует особого внимания к отдельным элементам. Так, важно предельно точно указать координаты и параметры отсчетного блока. Именно его устанавливают первым, а последующие блоки уже привязывают к нему. Ошибка в его положении приводит к значительным отклонениям в конфигурации.
При производстве фундаментов, которые имеют монолитные или сборные участки, их границы следует максимально точно наносить на чертеж и передавать на объект в натуре.
К плану фундамента выдвигаются многочисленные требования, среди которых:
- Простая и однозначная читаемость материала.
- Высокая информативность и передача всех ключевых данных на плане.
- Дополнительная информация, не имеющая определяющее значение, передается на прилагаемых схемах и документах, чтобы не перегружать главный план.
- Исчерпывающие данные для начала строительства.
Если план фундамента выполнен по установленным правилам, то строительство не составляет труда и будет точным и надежным.
План ленточного фундамента с чертежом включает в себя детальные горизонтальные и вертикальные сечения основания. Они предназначены для того, чтобы наглядно показать конфигурацию элементов опоры. Самыми популярными и практически полезными масштабами для чертежей являются М1:100 и М1:200. Иногда переходят на более мелкие масштабы.
Разметка местности под ленточный фундамент
На планах в обязательном порядке должны быть нанесены разбивочные оси и оси опор.
План ленточного фундамента всегда имеет прорисованный контур основания. Каждый элемент конструкции должен быть детально обозначен на чертеже. Тут обозначают не только подошву фундамента, но и такие элементы, как подсыпку, подготовки. Всегда указывается вертикальные отметки каждого горизонта основания.
Отдельного внимания заслуживает прокладка коммуникаций для эксплуатации здания. При закладке фундамента следует предусмотреть места расположения выходов инженерных сетей – так вы изначально оборудуете технологические отверстия в фундаменте и избежите последующих работ. Выполнение таких отверстий после возведения основания имеет несколько негативных моментов:
- Высокие трудозатраты.
- Снижение прочности основания.
- Возможность частичного обрушения.
Поэтому уже на стадии проектирования определяются места закладки технологических проходов. Эти места привязывают к осям здания, чтобы в последующем можно было их просто и однозначно вынести в натуру.
Все точки на плане имеют высотную отметку. Также на чертеже обозначается «общий нуль» проекта, относительно которого проводят вынос в натуру вертикального положения всех точек проекта.
Монолитный ленточный фундамент, произведенный строго по чертежу, обладает высокие характеристики прочности и позволяет рационально расходовать средства и время производства работ.
к оглавлению ↑
Как сделать план фундамента, основные параметры расчетов
В разработанных и утвержденных профильных ГОСТах определены требования к проектам и правила создания и расчета планов фундаментов различного типа.
Согласно установленной практике, при разработке проектных чертежей выбирается масштаб от 1:100 до 1:400. Эти размеры оптимально отражают необходимую точность.
Основные параметры расчетов ленточного фундамента
Перед построением чертежа обязательно выполняют разметку по основным и вспомогательным осям.
Если основание имеет колонны, то они обязательно детализируются на плане.
Главные линии конструкции прорисовывают линиями, толщиной 0,5 – 0,8 мм.
Технологические отверстия для входа инженерных коммуникаций обозначаются:
- полной детальной схемой,
- с указанием данных по нижней точке,
- с осевым выносом необходимых в производстве работ данных.
Для однозначного определения этих точек на чертеже их обозначают специальными условными знаками.
Схема расчетов фундамента
План фундамента всегда сопровождается подробными таблицами расчетов. При выполнении этих работ учитываются такие параметры, как:
- Общий вес здания.
- Возможное увеличение нагрузки в процессе эксплуатации возведенного строения.
- Характеристики грунтов на участке застройки.
Все эти показатели определяют не только геометрию конструкции, но и технические характеристики строительных материалов, которые будут применяться на различных этапах строительства.
к оглавлению ↑
Условия точного переноса плана на местность
Чертеж фундамента является основой для последующего выноса в натуру объекта строительства. Поэтому здесь должны быть переданы все необходимые размеры, но нельзя допускать перенасыщенности материалов данными – лишние цифры только мешают производству работ.
При соблюдении установленного масштаба и правильной привязке конструктивных элементов к осям строения вынос плана на местность осуществляется быстро и точно. Для этого привлекаются геодезисты, имеющие необходимое оборудование. В некоторых условиях, когда точность не так критична (хоз. постройки и т.п.) вынос можно сделать самостоятельно. Важно точно соблюсти геометрические формы строения.
План фундамента жилого дома и чертеж всех геометрических характеристик сооружения определяет качество выполнения монтажных работ, а, следовательно, качество и надежность будущего здания.
