Что такое подрозетник: Что такое подрозетник?

Что такое подрозетник?

Введите ваш запрос для начала поиска.

Купить розетки и подрозетники сегодня более чем просто, менеджеры помогут подобрать подходящие размеры и характеристики.

При обустройстве электрической системы в бытовом или коммерческом помещении важно использовать современные изделия, которые обезопасят всю конструкцию и сделаю монтаж более простым. Если проводиться монтаж розеток, крайне рекомендуется использовать так называемые подрозетники. Подрозетник — это специальная монтажная коробочка, которую монтируют в стены для дальнейшей установки в нее розетки. Такое изделие обеспечивает розетке лучший комфорт, безопасность и длительную работоспособность. В зависимости от места установки выделяют подрозетники для сплошных стен и для скрытой установки. Для сплошных стен их монтируют в кирпичную или бетонную стену, для скрытой установки подходят сухие перегородки. Купить розетки и подрозетники сегодня более чем просто, менеджеры помогут подобрать подходящие размеры и характеристики.

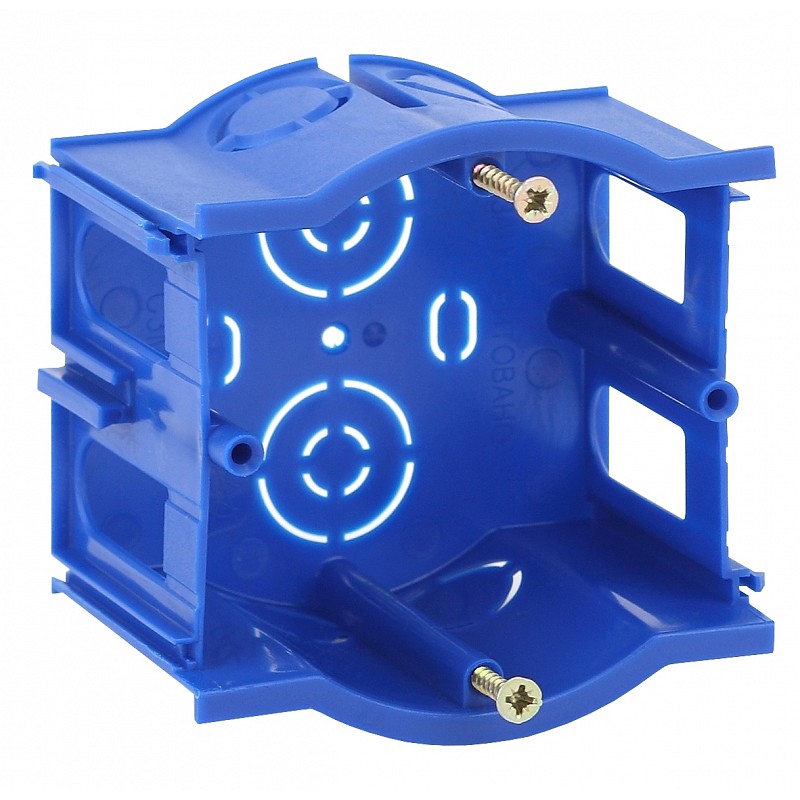

Классическими и наиболее популярными считаются те подрозетники, где внутренний диаметр колеблется в пределах 60-65 мм, а глубина монтажа достигает 40-45 мм. Для более точной установки такого подрозетника лучше воспользоваться коронкой 68-70 мм, ведь диаметр нужно брать с небольшим запасом. Также производитель предлагает ассортимент из нескольких типов, которые создаются в зависимости от конструкции.

• Несъемные тоннели — соединительные тоннели в подрозетнике нельзя снять, при этом они имеются на всех экземплярах. Если некоторые соединительные тоннели не будут задействованы, их придется удалять вручную. Для многих это небольшой, но недостаток.
• Съемные тоннели — в подрозетнике отсутствуют соединительные части, их приходиться покупать отдельно.

Конструкция подрозетника продумана максимально простой для монтажа, присутствуют отверстия под шурупы для быстрого крепления. В большинстве изделий уже присутствуют шурупы. Если монтаж необходим на сплошные стены. Зафиксировать коробку можно при помощи гипсовой смеси, а отверстие предварительно смачивают. Важно расположить подрозетник максимально ровно к уровню стены. Убедитесь, что в подрозетник уже проведены провода и только тогда можно фиксировать коробку в стене.

При монтаже подрозетника в полые стены используются специальные крепежи, они присутствуют на изделии и называются подрозетниками. При закручивании крепежных винтов зажимы раздвигаются и коробка надежно фиксируется в отверстии. Отличный вариант для быстрого монтажа.

Монтажные коробки

Особенности подрозетников (коробок монтажных)

Подрозетник — электроустановочное изделие, необходимое при монтаже или замене розетки. Иначе подрозетник называется «коробкой монтажной».

Основное предназначение подрозетника — надежное закрепление розетки в стене. В деревянных постройках коробки монтажные также служат для предотвращения возникновения пожаров и их распространения в помещении. Данные изделия бывают различными по конструктивным особенностям, размерам и материалу изготовления.

Материал изготовления подрозетников

Коробки монтажные в зависимости от материала изготовления применяются в различных сферах. На сегодняшний день существуют подрозетники из пластика и металла.

Пластиковый подрозетник — изделие наиболее популярное, а современные технологии позволяют делать его негорючим. Последняя особенность дает возможность применения в деревянных поверхностях. Металлические подрозетники вытесняются пластиковыми, поскольку являются электропроводными, а это крайне опасно.

Также существуют и деревянные изделия, которые используются в основном в монтаже открытой проводки, т.е. при установке розетки на стене. На сегодняшний день данный способ исполнения не является популярным.

Подрозетники: особенности конструкции, установка  и размеры

Одним из основных отличий множества подрозетников является сама конструкция. Например, одним из видов коробки монтажной является пластиковый стакан, который предназначен для монтажа в гипсокартон и бетон. Отличительной характеристикой изделий являются специальные прижимные лапки, выполняющие роль дополнительного фиксатора стакана в поверхности.

Традиционные коробки монтажные из пластика применяются для установки в бетон и газобетон, в кирпич и пеноблоки. Основательно зафиксировать изделие в отверстии можно при помощи использования алебастра, который накладывается в проем.

Установка подрозетников бывает двух типов: открытая и закрытая. Подрозетник для открытой установки монтируется на плинтусе в ситуации необходимости проведения электропроводки в нем.

Скрытые подрозетники те, что имеют распорные лапки и устанавливаются в углублении.

Форма коробок монтажных также может быть абсолютно различной: круглые, квадратные, овальные. Самым часто используемым является круглый тип подрозетников, но в специфических ситуациях необходимо использование квадратной коробки, которая отличается особой вместительностью. Изделия овальной формы незаменимы в одновременном подключении двойной розетки или же розетки и выключателя.

Существуют составные конструкции подрозетников, которые применяются в установке блоков розеток. Для этого необходимы специальные соединители, позволяющие объединить до пяти коробок монтажных в единое целое.

Подрозетники также различаются глубиной стакана. Изделия бывают узкими, углубленными и стандартными. Конкретный вид коробки монтажной соответствует конкретной ситуации. Например, глубокие подрозетники применяются в монтаже электрической проводки без использования распределительных коробок. То есть, в данном случае подрозетник будет выполнять функции распредкоробок.

Стандартными размерами коробок монтажных являются габариты 68см на 45см, при этом внутренние размеры несколько меньше 65см на 40см. Глубина узких подрозетников – 25мм, а углубленных – 80 мм. Диаметр может быть различным. Размеры монтажных коробок квадратной формы варьируются, в зависимости от производителя. Самыми популярными параметрами являются 70 мм на 70 мм.

Ассортимент подрозетников на современном рынке очень широкий, что дает большой выбор, исходя из ваших предпочтений и особенностей ситуации.

Приобрести подрозетники от известных и надежных производителей Вы можете в торгово-выставочной сети «Планета Электрика».

Подрозетники и установочные коробки для сплошных стен

Монтажные коробки (подрозетники) для кирпичных стен

Подрозетник — монтажная коробка под механизмы электроустановочных изделий

Подрозетники являются очень важной деталью в процессе устройства и монтажа электрической проводки. И гражданские здания, и промышленные не могут обойтись без этого элемента. Подрозетник можно назвать «тенью» розетки, а розетки самая важная деталь, благодаря которой и функционируют все электрические приборы. Подрозетник представляет собой короб, который вставляют в углубление в стене, а следом за ним и непосредственно на него крепят и розетку. В корпусе подрозетника есть отверстия для введения проводов и отдельные — для закрепления самой розетки.

Ещё одно название подрозетника — «монтажная коробка». Некоторые разделяют это два понятия. Существует мнение, что монтажной коробкой называется навесные выступающие детали, а подрозетники — исключительно утопленные. Это неверно.

Зачастую подрозетники плохого качества приводят к выпаданию розеток, а это напрямую отразится на здоровье людей, в особенности маленьких детей. При замене электрооборудования и розеток в частности настоятельно рекомендуется использовать подрозетники. В некоторых случаях они даже необходимы для того, что розетка смогла упереться в них своими распорками. Сейчас для изготовления этого вида изделий используется пластик (полипропилен) или же металл. В первом случае, подрозетник будет дешевле, но в металлическом исполнении — надёжнее и долговечнее. Усы розетки могут продавиться через пластиковые стенки, что повлечёт за собой выпадение самой розетки.

Три вида монтажа подрозетников. Первый — » в короб», когда изделие устраивается непосредственно в стену. Второй — навесной. И третий — специальный для гипсокартонных стен.

Два главных размера по ширине — 60 и 75 миллиметров. Глубина заделки определяет соответствующий габаритный размер подрозетника (25, 32, 44 миллиметров и другой). Форма бывает круглой, квадратной, прямоугольной и так далее. Круглые подрозетники встречаются чаще всего, так как являются более универсальными.

При монтаже подрозетника выступающие части по бокам следует расположить в горизонтальном положении, так изделие будет зафиксировано. Но прежде всё-таки рекомендуется немного расширить отверстие в стене, если это возможно. После пространство до стены следует залить строительной смесью, обычно используют гипс или алебастр. Монтировать нужно «заподлицо» со стенкой. Чтобы повысить звукоизоляционные свойства, лучше подложить под заднюю стенку самой коробки полоску любого звукоизоляционного материала.

Подрозетники для гисокартонных стен

Подрозетники для гисокартонных стен служат для монтажа в них механизмов, которые относятся к электрическим установкам (розеткам, выключателям, димерам, датчикам, термостатам). При создании проекта электроточек подбирается подрозетник исходя из конструктивных особенностей и типа используемого механизма.

Отличительная деталь данного вида подрозетников — регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона. Глубина подрозетников быват сорок, сорок пять и пятьдесят миллиметров. Строение подрозетника позволяют закрепить их в одну линию. В интернет-магазине представлены товары российских и европейских производителей, подрозетники могут монтироваться в одно-, двух-, трёх-, четырёх- и пятипостовые.

Существует возможность использования специальных монтажных колец, которые используется в случае, если толщина стены не позволяет закрепить подрозетник. С помощью крышки и специального клеммника подрозетник может быть использован в качестве ответвительной коробки.

Установка подрозетника в стену из гипсокартона

Автор:
Евгений Чертушко
Рубрика:
Электрика своими руками

Вы сейчас здесь: Главная » Электрика своими руками » Розетку в подрозетник, а подрозетник куда?

Розетку в подрозетник, а подрозетник куда?

Здравствуйте, уважаемые посетители сайта Elektrika56!

Дело было в Оренбурге. Один молодой человек купил квартиру. Денег у молодых людей обычно не очень много, поэтому от «ремонта под ключ» он отказался. Дорого. Решил въехать в новое жилье и потихоньку-помаленьку заниматься ремонтом. Где-то сам, где-то с помощью узбекских товарищей, где то искал специалистов. Когда возникла необходимость в перепланировке электропроводки, обратился к нам. Через интернет нашел.

Работы в принципе было немного: установить плафон освещения в тамбуре с подключением датчика движения, добавить  7 розеток на кухне, выровнять по уровню выключатели в коридоре, перенести несколько выключателей в комнатах, ну и заменить механизмы розеток/выключателей.

.

В квартире была произведена перепланировка, из одной большой комнаты было решено сделать две поменьше, благо размеры позволяли.  Новую стену сделали из гипсокартона. В спальне заказчик попросил перенести выключатель освещения. Как оказалось переносится он с бетонной стены на стену из ГКЛ.

Говорю заказчику:: «Чтобы перенести нужен подрозетник для гипсокартона».

«Хорошо»- говорит он, — «только у меня вопрос, что такое подрозетник и какой нужен для гипсокартона?»

Заметив мое недоумение поясняет:» Квартиру я купил первый раз, капитальный ремонт делаю первый раз, так-что некоторых вещей я не знаю, не удивляйтесь. Уже почти год у меня дома»Школа ремонта» в прямом эфире!»

.

Именно для тех, кто пока не очень разбирается в секретах монтажа электрооборудования я и решил написать эту статью.

Давайте сначала определимся, что будем считать подрозетником. Потому- что, если быть точным, то подрозетником называется то что под розеткой — такая круглая или квадратная пластина, деревянный или пласмассовый изолятор-переходник. Облегчает крепление наружной розетки на стену.
Ну а то что все (и я то-же) называют подрозетником, на самом деле зовется «коробка установочная».

или такой

С названиями разобрались, далее говорим подрозетник — имеем ввиду коробку установочную. Теперь о том, какие бывают подрозетники. Подрозетники бывают красные, зеленые, синие и желтые. Конечно-же это капля юмора в довольно-таки серьезной статье. Цвет это наименее важная характеристика подрозетника. Самое главное — это то, для какого типа стены подрозетник предназначен. Тут два типа: для установки в гипсокартон (или какой-то похожий, тонкий материал) и для установки в бетонную/кирпичную стену).
Подрозетник для гипсокартона выглядит так:

Его особенность — две лапки и более широкая каемка по краю. Кайма не дает подрозетнику провалиться в вырезанное для него отверстие. А лапки зажимают лист гипсокартона, тем самым надежно фиксируя подрозетник. Хотя слова «надежно фиксируя» я бы взял в кавычки. Потому что фиксировать что либо к гипсокартону надежно… Ну сами понимаете.
Процесс установки элементарный. Отмечаем центр будущей розетки/выключателя.Если есть возможность сделайте с помощью уровня вертикаль и горизонталь, так будет проще правильно установить подрозетник, ну и розетку потом в него.

Прикладываем подрозетник к стене тыльной стороной, обводим простым карандашом. Получается не очень ровно, но это не беда. Здесь основной момент — не вырезать отверстие больше, чем ограничительная кайма. Если так произойдет, подрозетник просто провалится внутрь.  Вообще на каждом подрозетнике должна быть напечатана или выдавлена следующая информация: производитель (в моем случае это HEGEL), класс влагозащищенности -ip30, допустимое напряжение -400V, артикул, ГОСТ или ТУ, пожаростойкость — 850С, ну и установочный диаметр (у меня он оказался 68мм, все как обычно). Поэтому проверяем диаметр получившейся окружности линеечкой. Семь раз отмерь, один отрежь, потом выброси и купи новый)).

Вырезаем гипсокартон. Чем вырезать? Если вам необходимо установить один подрозетник, вам на помошь придет обычный канцелярский нож. Тут главное не торопиться и не давить слишком сильно. Нож штука острая, если сорвется или гипсокартон попортите, или кровавую жертву принесете богу ремонта.

Если же у вас в планых установка 33 подрозетников, рекомендую приобрести специальную коронку для гипсокартона.
Выглядит вот так:

Время экономит однозначно.

Далее, если вы заинетересованы в том, чтобы розетка держалась на своем месте как можно дольше, кромки полученного отверстия необходимо обработать грунтовкой и прошпаклевать. Это придаст гипсокартону дополнительную жесткость.
Дожидаемся высыхания смеси и приступаем собственно к монтажу подрозетника в гипсокартон. В корпусе подрозетника имеется несколько заранее подготовленных технологических отверстий для ввода провода.

В зависимости от того, с какой стороны подходит провод, удаляем ножом часть подрозетника, заводим в него провод и вставляем в стену.

Выравниваем по уровню винты крепления розетки и придерживая руками подрозетник, закручиваем винты крепежных лапок. Крутить нужно до надежной фиксации, но без лишнего энтузиазма. Если сорвете резьбу, подрозетник на утилизацию, потому-что розетка в нем будет болтаться.

Если подрозетник установлен, можно крепить механизм розетки или выключателя.

Проверяем напряжение. Пользуемся.

Декоративную облицовку до окончания отделочных работ можно не одевать, чтобы не отмывать ее от краски потом.

Как видите, ничего сложного. Если все материалы и инструменты под рукой — установка подрозетника в стену из гипсокартона занимает 15-20 минут.
В следующей статье мы так же подробно рассмотрим установку подрозетника в бетонную стену.

С уважением Elektrika56.

Подрозетник (коробка монтажная) — ОБО Беттерман

Монтажные коробки (подрозетники)

Подрозетник – элемент, с помощью которого осуществляется установка розеток согласно схеме. Компания ОБО Беттерманн выпускает такие изделия разной конфигурации. Они могут использоваться для монтажа электроустановочных изделий в стены из различных материалов.

Подрозетники обеспечивают защиту внутренних компонентов розетки, а также проводов от загрязнений и других воздействий. Кроме этого, их наличие значительно упрощает монтаж электроустановочных изделий.

Монтаж подрозетников (монтажных коробок)

Подрозетники используются при установке розеток в стены из следующих материалов:

• Кирпичные.
• Из пеноблоков.
• Бетонные.
• Деревянные.
• Гипсокартонные и пр.

Технология монтажа подрозетников зависит от материала стены, в которую они устанавливаются. Если это кирпич, бетон или пеноблоки, для фиксации данного элемента в посадочном месте используется цементный раствор. Если же речь идет о конструкциях из дерева или гипсокартона, для фиксации этих изделий используются зажимные лапки.

Как выбрать монтажную коробку

Один из главных факторов, на который нужно обращать внимание, выбирая подрозетник – материал, из которого он изготавливается. ОБО Беттерманн использует для этого полимерные материалы, характеризующиеся отличными противопожарными свойствами. ПВХ и полипропилен, применяемый при производстве подрозетников, является самозатухающим, не поддерживающим горение.

Кроме этого, нужно обращать внимание на следующие моменты в описании изделия:

• Размер электроустановочных изделий, для монтажа которых используется подрозетник (в большинстве случаев применяются элементы с диаметров 60-68 мм).
• Глубина. Этот показатель варьируется в пределах 25-80 мм, но наиболее часто при выполнении монтажных работ используются изделия с глубиной 40 и 45 мм, которые подходят для розеток стандартных размеров.
• Форма. Эти элементы могут быть круглыми, овальными или квадратными.
• Степень защищенности от внешних факторов. Для монтажа внутри сухих помещений подойдет вариант с показателями защищенности IP 20 или 30. Если же речь идет о влажных помещениях, либо о наружном монтаже, показатели IP должны быть не ниже 44.

Купить подрозетник ОБО Беттерманн в необходимых объемах Вы можете у официальных представителей компании. Будьте уверены в точном соответствии размеров этих изделий, а также в их пожаробезопасности.

установка, размеры, выбор коронки для монтажа + видео

Организация электропроводки, проходящей по поверхности гипсокартонных конструкций, предполагает комплекс определённых действий. Подрозетники и их монтаж — необходимая часть процесса. Элементы выполняют важную функцию и обязательны при установке системы выключателей и розеток.

Выбор материала для подрозетника

Разнообразные гипсокартонные конструкции являются эффективным вариантом для создания ниш, перегородок и других сооружений. При этом часто необходимо проложить электропроводку там, где обустроена конструкция из гипсокартонного листа (ГКЛ). Важным элементом электрической системы являются подрозетники, которые служат основой для розеток и выключателей. Такие детали обеспечивают безопасность, качество и надёжность для этой системы.

Подрозетники удобны и практичны

Подрозетники изготовлены из самозатухающей пластмассы, скорость возгорания и плавления которой значительно ниже, чем у обычных вариантов. Таким образом, при коротком замыкании происходит снижение скорости распространения огня или самоликвидация небольшого возгорания. Поэтому они должны обладать высоким качеством и надёжностью.

Размеры подрозетника

Качественные подрозетники классифицируются по двум главным характеристикам: глубина (Н) и диаметр внешний (d2). Производители представляют ряд изделий, обладающих стандартными размерами, но встречаются и редкие модели с необычными параметрами. Наиболее распространены подрозетники с диаметрами 60, 64, 65, 68, 70 и 75 мм. Для монтажа на гипсокартонной стене лучше всего подходит вариант, имеющий диаметр 68 мм.

Цвет изделия может быть любым

Глубина изделий также представлена рядом стандартных параметров: 40, 42, 45, 60 и 62 мм. При большой толщине проводится установка подрозетников, глубина которых 60 или 62 мм. В таком случае делать подключение гораздо легче, а результат работ будет более эффективным. При отсутствии распределительных коробок расключение проводится непосредственно в подрозетниках. Тогда необходимы просторные элементы, позволяющие легко соединить кабели.

Подготовка подрозетника к установке

Качественный подрозетник имеет заглушки в проёмах для кабеля. Отверстия различного размера предназначены для проведения электропровода определённой толщины. И также изделия имеют металлические крепёжные лапки для фиксации подрозетника с другой стороны гипсокартонного листа. Они крепятся с помощью саморезов. Предварительно рабочая поверхность и подрозетник нуждаются в подготовке. Такой процесс предполагает следующие действия:

• выбор оптимального подрозетника, который соответствует типу розеток и выключателей. А также часто используется целый блок для установки комплекса устройств;
• проводится разметка поверхности и определяется место монтажа подрозетника. Над уровнем пола розетки не должны располагаться ниже 30 см, а в ванной и кухне такой показатель составляет от 100 см;
• разметка проводится прямо на стенах простым карандашом. Такой метод обеспечивает точную и правильную установку деталей электросистемы.

При монтаже учитываются правила размещения розеток

Перед монтажом необходимо удалить заглушки в области введения кабеля. При этом провод с оптимальными параметрами подбирается заранее.

Пошаговая инструкция

Процедура монтажа подрозетника на гипсокартонную стену предполагает не только тщательный выбор пластикового элемента, но и соблюдение правил работы. Предварительно проводится разметка и определяется место установки детали.

Сначала необходимо обвести на стене подрозетник и отметить его центр. При монтаже блока центральные части отмечаются через каждый 71 мм. Важно знать местоположение металлических профилей, на которых закреплены ГКЛ. В противном случае велик риск повреждения опорных элементов.

Круглая коронка — стандартный инструмент

Создание отверстия проводится с помощью перфоратора и круглой коронки для гипсокартона. Её диаметр должен быть равен размеру подрозетника.

Диаметр коронки берется исходя из размера подрозетника

Дальнейший комплекс манипуляций включает в себя следующие этапы:

• при монтаже блока подрозетников важно учитывать расположение центра каждого элемента. Центральная точка всех деталей блока должна быть размещена на одной вертикальной или горизонтальной линии;
• с помощью сверла в 6 мм в центральной точке создаётся отверстие;
• там, где располагаются зажимы, следует немного расширить отверстие в гипсокартоне;

  Ножом аккуратно корректируется отверстие

• кабель вставляется в специальное отверстие, а подрозетник монтируется в стену и фиксируется на лапки;

  На ГКЛ подрозетник крепится с помощью зажимов

• после закрепления элемента нужно подключить кабель к механизму розетки и вставить его в подрозетник, а затем закрепить крышку.

Для создания отверстия лучше всего использовать коронку, предназначенную для работы по дереву. Зубья такого элемента довольно мягкие и позволяют создать аккуратное отверстие в ГКЛ. При этом легко избежать повреждения конструкции.

Видео: установка подрозетника

Окончание работ

После закрепления подрозетника не нужно сразу подключать розетку к электросети. Установочные работы требуют использования шпатлёвки для устранения щелей и зазоров. С помощью шпателя все трещины и щели аккуратно замазываются, а после высыхания состава поверхность немного шлифуется.

Подрозетники в ГКЛ должны выглядеть аккуратно

После высыхания шпатлёвки и шлифовки отверстий проводится установка и подключение розеток. В заключение фиксируется внешняя крышка розеток и выключателей.

Критерии выбора подрозетника

Подрозетник — важный элемент, который необходим при организации электросистемы выключателей и розеток в любом помещении. Деталь позволяет обезопасить комплекс устройств, предотвратить различные неприятные ситуации и обеспечить эффективную работу розеток.

От качества подрозетника зависит безопасность электросистемы. А также важны оптимальные размеры элемента и поэтому при выборе учитывается диаметр изделия. Наиболее распространены стандартные детали с диаметром 70 мм. Они подходят для простых розеток, а для плиты следует выбрать специальное устройство.

Надежные лапки обеспечивают хорошее крепление

При размещении в подрозетнике только механизма розетки следует выбирать элементы глубиной 45 мм для стандартных устройств. Если же планируется монтаж в подрозетнике ещё и электропроводки, то необходимы более просторные варианты. При этом форма играет важную роль. Часто используются круглые варианты, которые просты в монтаже. Существуют и квадратные модели, которые оптимальны при установке нестандартных механизмов или для получения большего пространства.

Элементы квадратной формы редко используются

При установке нескольких подрозетников используются разные методы крепления. В некоторых случаях необходимы коннекторы, но есть модели, в которых присутствуют специальные слоты, что довольно удобно. А также особенно важно учитывать при выборе такой критерий, как назначение подрозетника. Элементы разделяются на две группы: для сплошных или для полых стен. В последнем случае детали имеют специальные лапки, которые облегчают крепление подрозетников на ГКЛ, деревянные или другие поверхности.

В подрозетниках для сплошных стен отсутствуют лапки

Изделия могут быть любого цвета, но этот фактор не влияет на эстетические моменты, так как элемент монтируется внутри стены. Снаружи деталь скрывается внешней крышкой розетки, края замазываются шпатлёвкой. При этом изделие должно быть надёжным и выполненным из негорючего пластика.

Основные производители

Ассортимент изделий для монтажа розеток довольно обширен и включает в себя разнообразные варианты, отличающиеся по цене, качеству и свойствам. Одним из самых популярных производителей является бренд Hegel, который представляет множество моделей. Изделия из самозатухающего пластика отличаются простой конструкцией, лёгкой установкой и доступной ценой.

Для полых стен оптимальны модели бренда LEXEL. Изделия практичны в эксплуатации и представлены в широком ассортименте. Другие производители также имеют множество вариантов подрозетников, но основным правилом выбора является соответствие изделия всем необходимым требованиям.

Видео: выбор подрозетника

Подрозетник — необходимый элемент при организации электросистемы в любом помещении. Деталь выполняет важные функции и поэтому существенное внимание уделяется качеству и правильности монтажа изделий.
