Диаметр арматуры для столбчатого фундамента: Армирование столбчатого фундамента | ИНФОПГС

Содержание

Армирование столбчатого фундамента | ИНФОПГС

Пособие попроектированию бетонных и железобетонных конструкций (к СП 52-101-2003)
2.4. Для железобетонных конструкций рекомендуется принимать класс бетона на сжатие не ниже В15; при этом для сильно нагруженных сжатых стержневых элементов рекомендуется принимать класс бетона не ниже В25.

Продольное армирование
Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.

3.31. Подколонники, если необходимо по расчету, должны армироваться продольной и поперечной арматурой по принципу армирования колонн.
Площадь сечения продольной арматуры с каждой стороны железобетонного подколонника должна быть не менее 0,05 % площади поперечного сечения подколонника.
Диаметр продольных стержней монолитных подколонников должен быть не менее 12 мм.

Шаг поперечного армирования
СП 52. 103-2007
8.3.12 Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах при наличии необходимой по расчету сжатой продольной арматуры с целью предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 15d и не более 500 мм (d — диаметр сжатой продольной арматуры).
Если площадь сечения сжатой продольной арматуры, устанавливаемой у одной из граней элемента, более 1,5 %, поперечную арматуру следует устанавливать с шагом не более 10d и не более 300 мм.

Армирование подошвы
Руководство по проектированию фундаментов на естественном основании под колонны зданий и сооружений промышленых предприятий. МОСКВА 1978г
 5.14 Армирование подошвы отдельных фундаментов рекомендуется осуществлять сварными сетками. Расстояние между осями стержней сеток должно приниматься равным 200 мм.
 Диаметр рабочих стержней, укладываемых вдоль стороны фундамента размером 3м и менее, должен быть не менее 10 мм; диаметр рабочих стержней укладываемых вдоль стороны размером более 3 м — не менее 12 мм.
 Арматурные сетки должны быть сварены во всех точках пересечения стержней. Допускается часть пересечений связывать проволокой при условии обязательной сварки всех точек пересечения в двух крайних рядах по периметру сеток.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.
3.27. Диаметр рабочих стержней арматуры (сварной или вязаной) подошвы, укладываемых вдоль стороны 3 м и менее, должен быть не менее 10 мм, а стержней, укладываемых вдоль стороны более 3 м, — не менее 12 мм.

3.29. Допускается, при необходимости, армировать подошвы фундаментов отдельными стержнями. В этом случае стержни раскладываются во взаимно-перпендикулярных направлениях, параллельных сторонам подошвы. Шаг стержней рекомендуется принимать 200 мм, длина стержней каждого направления должна быть одинаковой. В случае применения арматуры периодического профиля два крайних ряда пересечений стержней по периметру сетки должны быть соединены сваркой. Допускается применение дуговой сварки. Внутренние пересечения должны быть перевязаны через узел в шахматном порядке. Если для армирования подошв применяется гладкая арматура, стержни должны заканчиваться крюками, а сварка пересечений по периметру в этом случае не требуется.

Подготовка
СП 50.101-2004
13.2.22. При возведении монолитных фундаментов, как правило, устраивают подготовку из уплотненного слоя щебня или тощего бетона, обеспечивающую надежную установку арматуры и не допускающую утечки раствора из бетонной смеси бетонируемого фундамента. Если основание сложено глинистыми грунтами с показателем текучести более 0,5 или водонасыщенными песками, уплотнение следует выполнять легкими катками или трамбовками.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.

3.24. Под монолитными фундаментами независимо от грунтовых условий (кроме скальных грунтов) рекомендуется всегда предусматривать бетонную подготовку толщиной 100 мм из бетона марки М50, а под сборными — из среднезернистого песка слоем 100 мм.
При необходимости устройства фундаментов на скальных грунтах следует предусматривать выравнивающий слой по грунту из бетона марки М50.
3.26. Толщина защитного слоя бетона аб для рабочей арматуры подошвы монолитных фундаментов должна удовлетворять требованиям п. 3.3 настоящего Руководства и приниматься не менее 35 мм (с учетом, что выполняется бетонная подготовка), а при отсутствии бетонной подготовки — 70 мм. Толщина защитного слоя в сборных фундаментах и подколонниках монолитных фундаментов должна быть не менее 30 мм.

При необходимости армирования подошвы фундамента, устраиваемого на скальном грунте, следует предусматривать защитный слой бетона толщиной 35 мм.

Защитный слой бетона
СП 52-101-2004
8.3.2 Толщину защитного слоя бетона назначают исходя из требований 8.3.1 с учетом типа конструкций, роли арматуры в конструкциях (продольная рабочая, поперечная, распределительная, конструктивная арматура), условий окружающей среды и диаметра арматуры.

Минимальные значения толщины слоя бетона рабочей арматуры следует принимать по таблице 8.1.

Условия эксплуатации конструкций зданий



Толщина защитного слоя бетона, мм, не менее

1. В закрытых помещениях при нормальной и пониженной влажности

20

2. В закрытых помещениях при повышенной влажности (при отсутствии дополнительных защитных мероприятий)

25

3. На открытом воздухе (при отсутствии дополнительных защитных мероприятий)

30

4. В грунте (при отсутствии дополнительных защитных мероприятий), в фундаментах при наличии бетонной подготовки

40

Для сборных элементов минимальные значения толщины защитного слоя бетона рабочей арматуры, указанные в таблице 8. 1, уменьшают на 5 мм.

Для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры.

Во всех случаях толщину защитного слоя бетона следует также принимать не менее диаметра стержня арматуры.

Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона(без предварительного напряжения) МОСКВА СТРОЙИЗДАТ 1978 г.
3.26. Толщина защитного слоя бетона аб для рабочей арматуры подошвы монолитных фундаментов должна удовлетворять требованиям п. 3.3 настоящего Руководства и приниматься не менее 35 мм (с учетом, что выполняется бетонная подготовка), а при отсутствии бетонной подготовки — 70 мм. Толщина защитного слоя в сборных фундаментах и подколонниках монолитных фундаментов должна быть не менее 30 мм.
При необходимости армирования подошвы фундамента, устраиваемого на скальном грунте, следует предусматривать защитный слой бетона толщиной 35 мм.


Арматура для фундамента, Расчет арматуры для фундамента

4 июня 2021 г.

Фундамент — строительная конструкция, воспринимающая нагрузку от находящегося над ним сооружения и распределяющая ее по всему основанию.

При строительстве зданий применяются следующие виды фундаментов:

Выбор конкретного типа фундамента зависит от вида залегающих в его основании грунтов, специфики возводимого здания и формируемой им нагрузки, сейсмической активности в регионе строительства.

Фундамент закладываются ниже глубины промерзания грунта, чтобы предотвратить разрушение, как самого фундамента, так и всего строения в следствии промерзания и оттаивания грунта.

Фундаменты испытывают нагрузки связанные с весом здания, сдвигом грунта и морозного пучения. При этом разные части фундамента одновременно подвергаются и сжатию, и растяжению.

На фундамент действуют следующие виды нагрузки:

  • на сжатие – под весом строения;
  • на разрыв – пучение грунта действует зимой, неравномерно сжимает стенки и пытается поднять вверх;
  • на излом / сдвиг — горизонтальные подвижки грунта при замерзании действуют зимой, а сдвиг водонасыщенных или слабых грунтов действует летом.

Бетон не пластичный материал и при растяжении и кручении разрушается.

Для того чтобы предотвратить появление трещин в фундаменте его необходимо армировать.

Армирование позволяет распределить нагрузку по всей конструкции фундамента, позволяет избежать появления трещин и изломов, увеличить его жесткость, устойчивость к перепадам температур, силам растяжения, кручения и сжатия.

Армирование фундамента — предназначено для укрепления бетона, материалом, обладающим более высокими свойствами по прочности.

Для повышения прочности (армирования) фундамента используется строительная рифленая стальная или композитная арматура.

Строительная арматура — это стержни заданного диаметра из металла или композитных материалов, с гладкой или рифленой поверхностью, монтируемые в железобетонные конструкции и предназначенные для восприятия, распределения и компенсации нагрузок на растяжение и изгиб.

Для разных типов фундаментов используются соответствующие схемы монтажа арматуры, в результате формируются так называемые арматурные каркасы и арматурные сетки.

Согласно принятым в сфере строительства методиками классификации арматуры, см. статью «Сортамент арматуры», арматурный прокат (арматуру) принято подразделять на:

По наличию рифелей (профиля) на поверхности прутков на:

По применению, в процессе армирования на:

  • рабочую арматуру — предназначенную для компенсации нагрузки в готовых железобетонных изделиях;
  • конструктивную или распределительную арматуру — предназначенную для компенсации усадки / расширения, темперных воздействий;
  • монтажную арматуру — предназначенную для соединения рабочей и конструктивной;
  • анкерную арматуру — используется при изготовлении закладных деталей.

По расположению прутков арматуры в железобетонной конструкции:

  • поперечную — предназначенную для предотвращения образования наклонных трещин;
  • продольную — предназначенную для компенсации растягивающих или сжимающих нагрузок и предотвращения образования вертикальных трещин.

Рабочая, конструктивная и монтажная арматура вместе формируют арматурные каркасы и сетки.

Выбор диаметра арматуры для фундамента

Диаметр или толщина арматуры оказывает критически важное значение, как на прочность арматурного каркаса или сетки, так и на эффективность взаимодействия бетонного с арматурным скелетом.

В соответствии с нормативным документом СНиП 52-01-2003 «Бетонные и железобетонные конструкции» для обеспечения необходимой надежности строительной конструкции площадь сечения армирующих продольных элементов на срезе фундамента должна составлять не менее 0,1%. Т.е. площадь поперечного сечения стержней арматуры по отношению к общей площади фундамента в разрезе должна соотноситься как 0,001 к 1.

Для расчета количества прутов арматуры и их диаметра можно воспользоваться таблицей, приведенной ниже.

Как рассчитать количество прутков и диаметр арматуры для фундамента?

Для ленточного фундамента

Например, вам необходимо залить ленточный фундамент размером:

  • Шириной 30 см (300 мм) и высотой 100 см (1000 мм).
  • Площадь поперечного сечения фундамента будет составлять: 300 мм х 1000 мм = 300 000 мм2.
  • Умножаем площадь поперечного сечения фундамента на коэффициент 0,001: 300 000 мм2 х 0,001 = 300 мм2 или 3 см2.
  • Из приведенной выше таблицы видно, что минимальное количество прутов рифленой арматуры необходимое для обеспечения надежности фундамента: 6 прутов диаметром 8 мм или 4 прута диаметром 10 мм.
  • Необходимо учитывать, что согласно пособию по проектированию «Армирование элементов монолитных железобетонных зданий», при длине фундамента по одной из сторон более 3 метров минимальный рекомендуемый диаметр арматуры должен составлять 12 мм.

Для плитного фундамента

Подход аналогичен расчету для ленточного фундамента, с учетом того, что для плитных фундаментов, необходимо учитывать продольное сечение фундамента.

Максимальный шаг монтажа стрежней арматуры для плитных фундаментов составляет 20 см!

Например, вам необходимо залить плитный фундамент размером:

  • Шириной 600 см (6000 мм), длиной 800 см (8000 мм) и высотой 30 см (300 мм).
  • Площадь продольного сечения фундамента будет составлять: 8000 мм х 300 мм = 2 400 000 мм2.
  • Умножаем площадь продольного сечения фундамента на коэффициент 0,001: 2 400 000 мм2 х 0,001 = 2 400 мм2 или 24 см2.
  • Из приведенной выше таблицы видно, что минимальное количество прутов арматуры необходимое для обеспечения надежности фундамента: 6 прутов диаметром 8 мм или 4 прута диаметром 10 мм.
  • Из приведенной выше таблицы видно, что минимальное количество прутов арматуры необходимое для обеспечения надежности фундамента: 80 прутов диаметром 8 мм
  • Так как длинна фундамента более 3 метров то нам необходима арматура диаметром 12 мм.

Для столбчатого фундамента

Для столбчатых фундаментов площадь поперечного сечения стержней арматуры по отношению к поперечной площади заливаемого столбчатой опоры должна соотноситься как 0,002 к 1, т.е. в 2 раза больше!

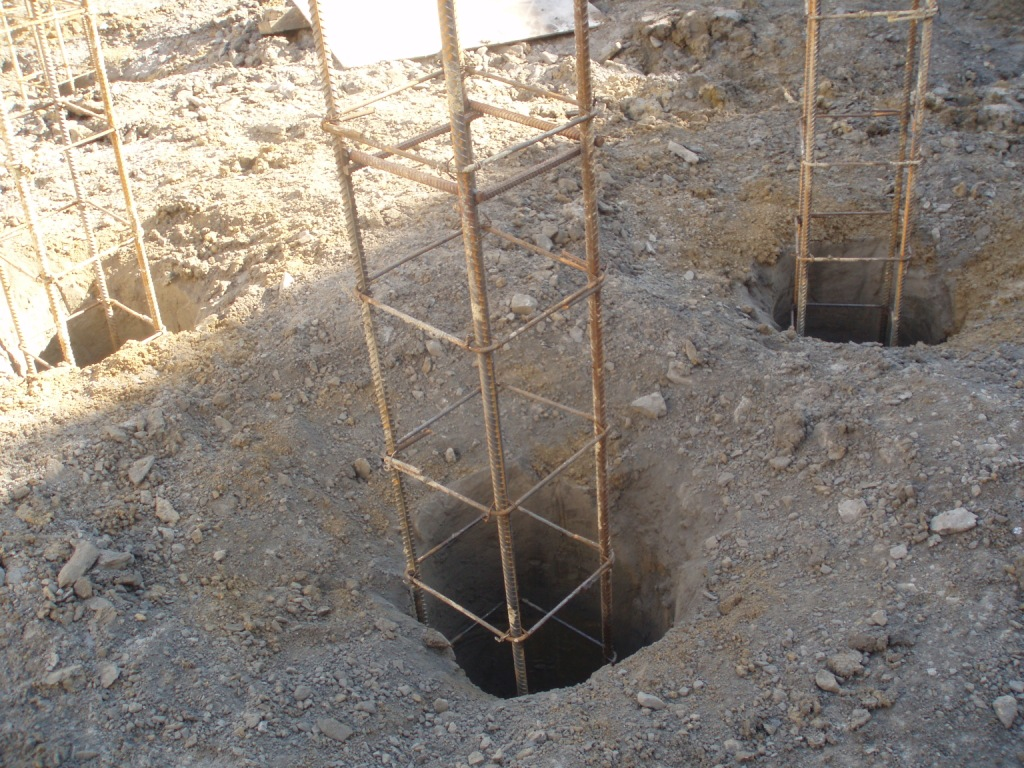

Для армирования опор столбчатого фундамента используют пространственные арматурные каркасы.

Применение различных типов и диаметров арматуры при заливке фундамента

В таблице, приведенной ниже, описаны рекомендации по использованию гладкой А1 и рифленой А3 арматуры в зависимости от их диаметра.

Как правило, пруты арматуры диаметром 6—8 мм используются в качестве монтажных, а с большим диаметром в качестве рабочей и конструктивной.

Диаметр арматуры, мм

Профиль арматуры

Применение

6

Гладкий А1, Рифленый А3

Монтажная

8

Монтажная, рабочая для буронабивных свай

10

Рифленый А3

Рабочая

12

Рабочая

14

16

Рабочая для больших зданий и сложных грунтов



В таблице, приведенной ниже приведены рекомендации по использованию композитной арматуры взамен стальной.

Характеристика

Стальная арматура класса АIII

Композитная арматура

Соответствие диаметров стальной и композитной арматуры при равных прочностных характеристиках, мм

8

4

10

6

12

8

14

10

16

12

18

14

20

16





Смотрите также:

Арматура для фундамента.

Расчет арматуры для плитного фундамента

Достичь оптимальной прочности здания в современном строительстве помогает технология армирования. Способы ее реализации многообразны и выбор конкретного зависит от целого ряда параметров укрепляемого объекта. Наибольшее распространение арматура получила в качестве элемента фундамента – именно благодаря металлическим прутьям формируется высокопрочный строительный компонент под названием железобетон. При этом интеграция стержней в бетонную основу должна строго рассчитываться, иначе все усилия по созданию надежной платформы будут напрасными.

Параметры для расчета арматуры

Вычисление объема и параметров металлического «скелета» невозможно без знания требуемых свойств относительно самого здания. На основе его характеристик подбирается арматура для фундамента. Расчет производится по нескольким показателям, определяющим технико-эксплуатационные качества строения.

Список базовых значений включает следующие параметры:

  • масса используемых прутьев;
  • длина каждого элемента;
  • общий вес каркаса;
  • диаметр и ребристость;
  • количество стержней.

Казалось бы, применение максимально возможного количества арматуры позволит добиться наивысших технико-эксплуатационных качеств основы здания. Но это не так, поскольку неправильное распределение нагрузок на фундамент может повлечь обратный эффект, ослабив конструкцию.

Расчет для плитного фундамента

Одним из популярных типов фундамента является плитный. В этом случае применяются ребристые стержни диаметром не менее 1 см. Выбор толщины зависит от планируемой массы дома и характеристик грунта. Например, если возводится деревянное строение, то расчет арматуры для плитного фундамента может предполагать минимально допустимую толщину. В случае с каменным или кирпичным домом этот показатель составляет в среднем 1,5 см. На основе этих данных подбирается оптимальный объем армирующего материала.

Шаг арматурной сетки

Количество прутьев, а также их типоразмер необходимо рассчитывать по шагу сетки. Так, если планируется армирование на плитном фундаменте 6х6 м, то промежуток составит 20 см. То есть потребуется установить по 31 стержню вдоль и поперек. Соответственно, расчет количества арматуры для фундамента в этом случае показывает необходимость применения 62 прутьев. Но и это еще не все – поскольку у плиты формируется два пояса, то первичный результат умножается на два – в итоге получается 124 единицы. Совокупная длина материала при условии, что один стержень имеет протяженность в 6 м, составит 744 м.

Также потребуется и соединительная арматура. Ее рассчитывают индивидуально и на основе ширины пояса – это сцепляющие прутья длиной в несколько дециметров. В случае с описываемым фундаментом общая длина вспомогательной арматуры составит около 100 м.

Расчет для ленточного фундамента

При сооружении ленточной основы для дома также используется арматура с диаметром 10-14 мм. Но есть одно отличие, которое определяет специфику расхода стержней в таких фундаментах. Дело в том, что бетонная конструкция ленточного типа более устойчива к изгибам, поэтому толщина изначально будет занижена, если сравнивать с плитным аналогом.

Для продольного армирования используются стержни марки А3. На их функцию возлагается прием непосредственной нагрузки на фундамент, что определяет необходимость использования прутьев с ребристой поверхностью. Менее высокие нагрузки ложатся на вертикальные и поперечные элементы, поэтому они могут быть гладкими – марка А1. Обычно расчет арматуры для ленточного фундамента предполагает установку четырех стержней в продольном направлении – по два на каждый пояс. Если же требования к надежности повышаются ввиду нестабильности грунта или характеристик самого здания, то возможно увеличение количества прутьев.

Расчет для столбчатого фундамента

Данный тип фундамента предполагает использование армирующих прутьев с наименьшей толщиной – распространен диаметр в 1–1,2 см. Основную нагрузку берут на себя ребристые вертикальные стержни А3, в то время как элементы горизонтального направления (толщиной в 0,6 см) выполняют лишь функцию связки.

В качестве иллюстрации укрепления можно взять столбец длиной 2 м и диаметром 40 см. Здесь потребуются четыре элемента диаметром 1,2 см, между которыми сохраняется шаг в 20 см. Их скрепление выполнят гладкие прутки диаметром 6 мм. Относительно длины расчет арматуры столбчатого фундамента можно представить так: четыре вертикальных прутка по 2 м в общем составят 8 м.

Схемы армирования

От выбранной схемы армирования зависит форма металлического каркаса в бетонной основе. Последняя, в свою очередь, определит эффективность применяемой конфигурации – в каждом случае может быть разной.

Основным правилом в выборе схемы формирования конструкции из металлических прутьев является уклон в сторону правильных форм. Установка элементов армирования в виде прямоугольника или квадрата, как показывает практика, обеспечивает наивысшую надежность зданию. Впрочем, не исключены и другие решения по устройству армирующего каркаса, если проект самого дома отклоняется от стандартов.

Схема расположения прутьев в бетонной конструкции должна учитывать и дополнительное усиление, которое, впрочем, не так и обязательно, если сооружается фундамент плита. Расчет арматуры с укреплением обычно применяется в ленточных железобетонных закладках, когда формируются углы и стыки.

Крепление арматуры

Даже правильный расчет арматуры не обеспечит надежность и долговечность фундаменту, если выбран неудачный метод фиксации прутьев. Обычно для соединения металлических конструкций и деталей применяется сварка, но в случае с армированием желательно остановиться на проволочном креплении – структура материала сохранит свои изначальные качества, надежно укрепив бетон.

Для этого применяется вязальная проволока и специальный крючок, позволяющий создавать узлы. Оптимальная прочность каркаса возможна только при равномерном соединении участков схождения стержней – исключения касаются угловых участков, которым требуется усиление. Дополнительно укрепленная арматура для фундамента, расчет которой учитывает «проблемные» места стыков и поворотов, обеспечит защиту конструкции от физических воздействий.

В среднем на каждый стык расходуется порядка 25 см вязальной проволоки. Повысить надежность узлового соединения можно посредством двойной обвязки, после чего использовать вязальный крюк.

Ошибки в армировании

Лучший способ застраховаться от неправильного выбора и монтажа арматуры – неуклонно следовать проектной документации. Игнорирование установленных параметров строительства может быть связано с желанием экономии, отсутствием нужного материала и т.д. Каждый из этих случаев создает риск для безопасности сооружаемого объекта. Также не рекомендуется забывать о технологических правилах, по которым выбирается арматура для фундамента. Расчет ее позволит оптимизировать дальнейшую укладку, но главный вклад в успешность проекта внесет первичное качество материала.

Кроме того, в организации и самом армировании необходимо предотвратить следующие ошибки:

  • Применение несоответствующей по характеристикам арматуры. Гладкие прутья не смогут заменить аналоги с ребристой поверхностью, как и одна категория материала – другую.
  • Неподготовленная поверхность металла. Наличие жира, коррозии и грязи недопустимо, поскольку снижает адгезивные качества материала.
  • Ошибки в расчете промежутков, в соответствии с которыми укладывается арматура для фундамента. Расчет шага от одного стержня до другого не должен быть менее 2 см – это неоправданно с точки зрения надежности конструкции и пропорционального распределения нагрузок.
  • Соединение арматуры в местах растяжения бетонной основы. При нехватке длины арматуры применяется соединение по методу накладки. Хотя бывают случаи, когда такой прием допускается, желательно избегать лишних точек скрепления.

Особенности расчета стеклопластиковой арматуры

Достоинства композитного аналога металлических прутьев обусловили его популярность. В отношении диаметра и массы расчет стеклопластиковой арматуры для фундамента несколько отличается. Во-первых, инновационный материал в разы легче стали – так, масса 100-метровой арматурной накрутки из стеклопластика составляет 8 кг. Во-вторых, композит повышает прочностные качества бетона, что позволяет сокращать толщину элементов армирования. Например, если в проекте заявлены металлические прутья с диаметром в 1 см, то можно ограничиться 0,8-сантиметровым диаметром.

Размер стальной арматуры для фундамента G+0, G+1, G+2 и G+4 здания

Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4 | размер стальной арматуры для фундамента здания G+0 | диаметр стального стержня арматуры для фундамента здания G+1 | диаметр стального стержня арматуры для фундамента здания G+2 | диаметр стального стержня арматуры для фундамента здания G+3.

Размер арматурного стержня для фундамента здания G+0, G+1, G+2 и G+4

Фундаменты являются основной важной частью конструкции вашего здания.Обычно они изготавливаются из бетона со встроенной арматурой (арматурным стержнем), который заливается в выкопанную траншею. Целью фундаментов является поддержка фундамента и предотвращение оседания.

В конечном счете, вся общая нагрузка вашей строительной конструкции приходится на фундамент, от фундамента она безопасно переходит на другой слой грунта, чтобы предотвратить оседание или разрушение конструкции, вам понадобится прочный фундамент из фундаментов. На ум приходят общие вопросы: «Какой размер или диаметр арматурного стержня наиболее подходит для фундамента вашего здания G+1, G+2 и G+4, некоторые люди путают использование арматуры.Обычно мы используем арматурный стержень размером 10 мм (#3), 12 мм (#4), 16 мм (#5) и 20 мм (#6) для сетчатого стержня прочных оснований.

Фундамент фундамента здания G+0, G+1, G+2 и G+4, как правило, выполняется из железобетона, в котором сетчатые стержни, состоящие из основной арматуры и распределительной арматуры, залитой в бетон, повышают прочность бетона на растяжение.

Поскольку бетонная конструкция состоит из смешанной смеси портландцемента, песка, гравия и воды в необходимой пропорции для достижения их заданной прочности на сжатие, она хороша на сжатие, но слаба на растяжение, для повышения прочности бетона на растяжение арматурный стержень встроен в это, если бетон армирован сталью, которая известна как железобетон цемента.

Как известно, в разных странах мира есть своя градация, спецификация стали и запись обмеров арматурного проката. Во-первых, помните, что арматура измеряется по-разному в США и Европе. в то время как Соединенные Штаты используют обычную систему измерения США. В Соединенном Королевстве измерения основаны на имперской и метрической системе, и в большинстве других стран мира используется метрическая система.

Арматура представляет собой короткую форму арматурного стержня или стальной арматуры, это стальной стержень или стальная арматура, используемая в качестве натяжного стержня, используемая в железобетонных конструкциях, таких как фундамент, фундамент, колонна, балка и плита строительства дома, а также используется в армированной каменной конструкции. как подпорная стена и несущая стена.Применяется для повышения прочности бетонной конструкции.

В этой статье вы узнали о размерах (диаметре) арматурного стержня или стального стержня для фундамента здания G+0, G+1, G+2 и G+4. Это поможет зрителям лучше понять и легко выбрать наиболее подходящую арматуру в соответствии с требованиями.

Размер стальной арматуры для фундамента зданий G+0, G+1, G+2 и G+4

В Соединенных Штатах, в соответствии с имперской и американской системой измерения, обычно мы используем стальную арматуру с номерами 3 (#3), №4, №5 и №6 (#6) или диаметром от 3/8 дюйма до 3/4 дюйма. брус для фундаментов 1-го этажа (Г+0), 2-го этажа (Г+1), 3-го этажа (Г+2) и 4-го этажа (Г+4) здания.

В Индии, в соответствии с метрической системой, обычно мы используем стальной арматурный стержень размером 10 мм, от 12 мм до 16 мм или диаметром для фундаментов 1-го этажа (G+0), 2-го этажа (G+1), 3-го этажа (G+2) & 4-й этаж (G+4) здания.

Используя эмпирическую линейку, как правило, арматурный стержень диаметром 10 мм или № 3 на расстоянии 6 ″ C/C ([email protected]″ C/C из Fe500), используемый для фундамента одноэтажного здания (G+0), 12 мм или # 4 ([email protected]″C/C из Fe500) для двухэтажного (G+1) и трехэтажного (G+2) и диаметра используемой арматуры 16 мм или #5 ([email protected]″C/C из Fe500) для фундамента четырехэтажного дома (Г+3).

Размер стального стержня арматуры для фундамента G+0/ 1-го этажа здания :- мы примем конструкцию G+0 (одноэтажного) жилого дома со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, использование Сетчатый стержень 10 мм или номер 3 (#3) размера (диаметра) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум 3-4 фута в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм.Таким образом, наиболее подходящий диаметр 10мм (№3) арматуры (стальной арматуры) для фундамента 1 этажа/1 этажа/жилого дома G+0.

Размер арматурного стержня для фундамента здания G+1/2-й этаж :- мы примем конструкцию жилого дома G+1 (двухэтажного), используя стандартные стены толщиной 4″, в соответствии с общим эмпирическим правилом, использование Сетчатый стержень 12 мм или номер 4 (#4) размера (диаметра) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум от 4 до 5 футов в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундаментов двухэтажных/2-х этажей/жилых домов Г+1.

Размер арматурного стержня для основания G+2/ 3-го этажа здания :- мы примем конструкцию G+2 (трехэтажного) жилого дома, со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, использование Сетчатый стержень 12 мм или номер 4 (#4) размера (диаметра) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум от 5 до 6 футов в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм.Таким образом, наиболее подходящий диаметр 12мм (№4) арматуры (стальной арматуры) для фундамента трехэтажного/3-го этажа/жилого дома G+2.

Размер арматурного стержня для основания G+3/4-этажного здания :- мы примем конструкцию G+3 (четырехэтажного) жилого дома со стандартными стенами толщиной 4″, в соответствии с общим эмпирическим правилом, Сетчатый стержень 16 мм или номер 5 (#5) размера (диаметра) стальной арматуры в качестве основного и распределительного стержня ([email protected]″C/C из Fe500) наиболее подходит для прочного основания, для изолированного основания размер глубины должен быть минимум от 6 до 7 футов в трапециевидной форме и с использованием бетона марки m20 с прозрачным покрытием 50 мм. Таким образом, наиболее подходящий диаметр 16 мм (№5) арматуры (стальной арматуры) для фундаментов четырехэтажного/4-го этажа/жилого дома G+3.

◆Вы можете подписаться на меня в Facebook и

Подпишитесь на наш канал Youtube

На память

1) Диаметр стального стержня арматуры для фундамента G+0/одноэтажного дома

● диаметр основного стержня = 10 мм (#3)
● диаметр распределительного стержня = 10 мм (#3)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)

2) Диаметр стального стержня арматуры для фундамента G+1/двухэтажного здания

● диаметр основного стержня = 12 мм (#4)
● диаметр распределительного стержня = 12 мм (#4)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)

3) Диаметр стального стержня арматуры для фундамента G+2/трехэтажного дома

● диаметр основного стержня = 12 мм (#4)
● диаметр распределительного стержня = 12 мм (#4)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)

4) Диаметр стального стержня арматуры для фундамента G+3/четырехэтажного дома

● диаметр основного стержня = 16 мм (#5)
● диаметр распределительного стержня = 16 мм (#5)
● расстояние между основными стержнями = 150 мм (6″)
● расстояние между распределительными стержнями = 150 мм (6″)

Как сделать бетонные столбы фундамента.

Как сделать столбчатый фундамент самостоятельно. Цены на закладку фундамента

Практически все счастливые владельцы частных домов, дач или загородных домов хотели бы иметь на своем участке отдельно стоящую баню. Для ее возведения можно воспользоваться услугами профессиональных строителей или построить баню самостоятельно.

Фундамент, несомненно, является основой прочности и долговечности любого здания. Часто для строительства бани используется деревянный материал – бревна или брус, благодаря чему строительство достаточно легкое.Именно поэтому баню целесообразно строить на столбчатом фундаменте, представляющем собой опорные столбы из различных материалов, заглубленных в грунт. Такие опоры можно монтировать из дерева, кирпича, камня, труб, фундаментных блоков, железобетона.

Столбчатый фундамент — схема

Перед началом работ необходимо очистить и спланировать площадку для будущего строительства. Для этого снимите верхний слой грунта (около 30 сантиметров) под планируемой постройкой вместе со всей растительностью.

Затем необходимо максимально выровнять все ямы, неровности, а при глинистой почве засыпать песком и щебнем.

Далее переносим план бани непосредственно на земельный участок с помощью рулетки, строительного уровня, обычных деревянных или металлических колышков и строительной нитки для разметки осей. Если участок расположен на участке со значительным перепадом высоты сторон, то для определения высоты столбов фундамента целесообразно воспользоваться помощью профессионала и выровнять поверхность.Это гарантия того, что будущая ванна не будет перекошена.

Раскопки

Независимо от выбора материала для установки столбчатых опор все фундаменты этого типа монтируются по аналогичному принципу (кроме варианта с ростверком). Это касается и земляных работ, перед началом которых нужно определить тип грунта, близость к поверхности грунтовых вод и глубину их промерзания.

Эти факторы напрямую влияют на глубину установки опорных стоек. Для определения типа почвы и уровня грунтовых вод необходимо выкопать яму глубиной не менее 1-1,2 метра (оптимально). Если на этой глубине грунтовые воды отсутствуют, а грунт не пучинистый — промерзающий, то такой глубины для столбчатого фундамента бани вполне достаточно.

В противном случае копать нужно до плотного несжимаемого слоя почвы, ориентируясь на следующий показатель: глубина промерзания + 40 сантиметров.Необходимо помнить, что к пучинистым грунтам относятся те, которые содержат глину. И чем больше его содержится, тем больше земля склонна к промерзанию. Если эти условия не соблюдены, то под воздействием воды или минусовых температур фундамент может не только треснуть или деформироваться, но и полностью разрушиться.

Столбчатые опоры фундамента должны располагаться по углам здания, в местах пересечения стен, по всему периметру и под перегородками через 1.5-2,0 метра, в зависимости от общего веса конструкции. Отверстия для опор можно выкопать лопатой, а можно воспользоваться специальным ручным конусообразным буром необходимого диаметра, благодаря которому удается получить максимально ровные отверстия.

Исходя из того, какой материал будет использоваться для возведения столбчатого фундамента, определяется необходимый диаметр отверстия, который должен быть на 7-10 сантиметров больше следующих параметров:

  • для столбов из кирпича и камня оптимальны 50х50 сантиметров;
  • для столбов из бутового камня – 60х60 сантиметров;
  • для асбестоцементных труб Ø200 мм;
  • для железобетонных опор достаточно 30-35 сантиметров;
  • для промежуточных, это 25-30 сантиметров.

На дно каждой подготовленной лунки насыпаем около 20 сантиметров песка, добавляем немного воды и тщательно утрамбовываем, получая таким образом нужную песчаную подушку. На этом подготовительные и земляные работы заканчиваются. Можно переходить к непосредственному обустройству столбчатого фундамента из выбранного материала.

Фундамент столбчатый из труб

Оптимальный вариант для столбчатого фундамента бани – металлические или асбестоцементные трубы Ø200 мм, которые легко разрезаются болгаркой на куски необходимой длины. Следует учесть, что столб из трубы должен выступать над поверхностью примерно на 0,4 метра.

Наименование продукции Масса 1 трубы, кг Внутренняя наружная
Диаметр, мм
Цена за 1 п/м, руб.
БНТ 100 * 3,95м 24 100/118 102,97
БНТ 150*3,95м 36 141/161 165,79
БНТ 200*5м 85 200/222 319,99
БНТ 250*5м 125 238/266 392,76
БНТ 300*5м 162 292/320 617,46
БНТ 400*5м 279 365/407 958,66
БНТ 500*5м 430 456/508 1732,51

Крайне важно, чтобы трубы были защищены от влаги и других негативных факторов. Для этого нужно сделать гидроизоляцию – обмотать поверхность трубы рубероидом с битумом, наклеить гидроизоляционные материалы или обработать специальными мастиками.

Подготовленные трубы аккуратно и ровно опускают в каждое отверстие.

Щель между стенкой трубы и землей засыпается предварительно выкопанной землей или песком с гравием (толщина слоя 40-50 сантиметров), которые желательно тщательно утрамбовать.

Посередине устанавливаемых труб на расстоянии 7 сантиметров друг от друга должны быть вставлены арматурные стержни Ø12-14 миллиметров, выполняющие роль армирующего каркаса.Так как арматура должна выступать над готовыми столбами, ее длина должна быть на 20% больше размера трубы.

После выполнения этих подготовительных работ можно приступать к заливке столбов фундамента. Оптимальный вариант – бетон марки М400. Его можно заказать в специализированных предприятиях или изготовить самостоятельно с помощью бетономешалки. Для самостоятельного изготовления достаточно использовать цемент марки М400, крупный песок, щебень мелкой и средней фракций, которые необходимо смешать в пропорции 1:1.5:3. Необходимое количество воды составляет 0,4 части от количества взятого цемента.

Сам процесс заливки бетонной смеси происходит в несколько этапов (см. таблицу).

Заказ на работу Иллюстрация
внутри установленной трубы залит бетон на треть ее высоты
труба поднимается, что дает возможность бетону образовать своеобразную подушку, а затем запрессовывается в это основание
В дальнейшем поэтапно продолжаем заливку бетоном внутри и вокруг трубы, утрамбовывая ее через каждые 0.3 метра глубинным вибратором по бетону, а при его отсутствии можно использовать арматурный стержень. Это необходимо для избавления от пузырьков воздуха и улучшения качества бетона.

Накройте сделанные таким образом стопки пленкой и оставьте на 7-10 дней. За это время бетон набирает необходимую прочность и строительство бани можно продолжать.

Этот способ возведения столбчатых фундаментов является одним из самых популярных благодаря высокой надежности, относительной дешевизне, быстрому монтажу с минимальными навыками.

Цены на асбестоцементные самотечные трубы

Трубы самотечные асбестоцементные

Подготовительные и земляные работы перед устройством столбового фундамента из кирпича аналогичны работе с трубами. Но для удобства мастера отверстия для будущих столбов придется не сверлить, а выкапывать вручную или по технологии, что гораздо быстрее, но и дороже. При этом не забудьте немного увеличить громкость для удобства работы.

Засыпаем дно подготовленной ямы пятнадцати-, двадцатисантиметровым слоем песка, который утрамбовываем, образуя песчаную подушку. Поверх него необходимо залить бетонное основание, армированное сеткой из арматуры. Для изготовления сетки берем арматурные прутья сечением 12-14 миллиметров, нарезанные по параметрам котлована. Укладываем их перпендикулярно, образуя квадратные ячейки, места пересечения которых скрепляем тонкой вязальной проволокой диаметром 2-3 миллиметра.Для удобства вязания можно использовать специальный крючок, который следует приобрести в строительном магазине. Толщина бетонного основания (М400) вместе с армирующей сеткой не должна превышать 20 сантиметров.

Фундамент столбчатый кирпичный — схема

Дав бетону несколько дней набрать прочность, можно приступать непосредственно к кирпичной кладке. Необходимо учитывать, что пустотелый кирпич для этого совершенно не подходит. Оптимальным будет использование полнотелого керамического кирпича (например, М-100), обладающего необходимой прочностью и устойчивостью к низким температурам.

При выполнении кирпичной кладки каждый ряд желательно проверять уровнем. Это позволит получить ровный столбик. Для большей прочности столбов можно через 3-4 ряда кирпича уложить сетку из арматуры. Заглубляем кирпичную опору фундамента на высоте 15-20 сантиметров над уровнем земли и защищаем гидроизоляционным материалом – мастикой или рубероидом с горячим битумом. Через 5-7 дней готовый кирпичный столб засыпаем землей, которую тщательно утрамбовываем.

Несмотря на популярность такого столбчатого фундамента, он имеет свои недостатки.Швы между кирпичами делают такую ​​опору довольно хрупкой и под воздействием неблагоприятных факторов она может подвергнуться разрушению.

Цены на кирпич

Для его изготовления используются фундаментные бетонные блоки промышленного производства. Чаще всего используется полнотелый или с незначительными пустотами блок размером 20х20х40 сантиметров.

Это прочный строительный материал, выдерживающий значительные нагрузки. Столбчатый фундамент из блоков монтируется по аналогии с кирпичными опорами с учетом некоторых отличий:

  • за счет большего веса блоков толщина монолитного железобетонного основания поверх песчаной подушки варьируется от 50 до 70 сантиметров;
  • допустимо вместо песчаной подсыпки делать ее из щебня крупной и средней фракции. Это помогает удалить любую присутствующую влагу;
  • перед установкой первого ряда блоков необходимо сделать из раствора подушку, на которую следует установить стройматериал;
  • монтируемый ряд должен состоять как минимум из двух блоков. Каждая последующая устанавливается перпендикулярно предыдущей и крепится к ней обычным цементным раствором для кладки.

Последний ряд блоков монтируется на высоте 20-30 сантиметров над землей и покрывается гидроизоляционным материалом для защиты швов и самих блоков от воздействия влаги и низких температурных режимов, которые в совокупности могут привести к разрушению столбчатого фундамента данного типа.При укладке блоков на поверхность нужно тщательно контролировать их расположение относительно размеченных осей будущей банной постройки. Зазор вокруг смонтированных блочных опор заделываем предварительно вырытым грунтом, который также утрамбовываем.

Блочный фундамент — фото

Размещение блоков на наклонной площадке требует особого внимания. Ни в коем случае нельзя укладывать блочные опоры на одинаковую глубину. Это может привести к последующему перекосу ванны и разрушению столбчатого фундамента.

Бетонный фундамент

Наиболее прочным и надежным является армированный монолитный столбчатый фундамент из бетона.

Для его изготовления проводим подготовительные и земляные работы по общей технологии. Из арматуры Ø12-14 миллиметров делаем круглые и квадратные рамы (используем соответственно 3 или 4 стержня) необходимой длины с учетом выступа над стойкой на 15-20 сантиметров.Для этого соединяем прутья тонкой проволокой с круглыми или квадратными кольцами, согнутыми из гладкой арматуры Ø6-8 мм.

Залить фундаментный столб необходимого размера можно только с помощью опалубки, которая должна быть изготовлена ​​из обрезной доски, ДСП и других подходящих материалов. Однако этот способ достаточно длительный, трудоемкий и финансово затратный.

На дно подготовленной ямы насыпаем слой 10-20 сантиметров и утрамбовываем песчаную подушку, поверх которой укладываем рубероид или полиэтилен, необходимые для удержания влаги в залитом бетоне.

Погружаем смонтированную опалубку в отверстие и устанавливаем туда усиленный каркас.

Фундамент столбчатый — опалубка и схема армирования

Заливают в опалубку бетон марки 400, который готовят из цемента марки М 400, крупного песка, щебня мелкой и средней фракции, смешанных в соотношении 1:1,5:3 с водой в количестве 0,4 части используемого цемента .

Через каждые 30-35 сантиметров заливки бетон утрамбовываем, удаляя воздух.

Готовую опору накрываем пленкой и даём постоять несколько дней, после чего с затвердевшего бетона снимаем опалубку.

Готовые опоры покрываем гидроизоляционными материалами и засыпаем пазухи предварительно выкопанной землей.

Для сокращения затрат и времени при устройстве столбчатого фундамента под бетонную баню вместо жесткой опалубки можно использовать несъемную мягкую опалубку, представляющую собой кровельный материал со стеклосеткой. При этом ямки для опоры необходимо делать с помощью бура соответствующего размера. Отрезав рубероид необходимой длины, скрутите его и установите в подготовленное отверстие. Однако также требуется песчаная подушка и нижний изолирующий слой. Далее устанавливаем арматурный каркас и заливаем бетоном как в случае со съемной опалубкой. Используя такой материал, мы получаем готовую сваю, сразу покрытую гидроизоляционным материалом. И сразу после того, как бетон наберет прочность, можно выполнять следующий этап работ.

Фото процесса заполнения

Цены на кровельные материалы

рубероид

Видео — Заливка столбчатого фундамента

При строительстве более тяжелого здания бани (например, из кирпича) или при желании оборудовать цоколь можно смонтировать столбчатый фундамент с ростверком.Это монолитная железобетонная ленточная конструкция, соединяющая верхние точки всех заглубленных в землю элементов фундамента.

Для заливки ростверка потребуется опалубочный материал: доска обрезная толщиной от 20 до 40 миллиметров, фанера, ОСП или другой аналогичный строительный материал. А также арматура сечением 10-12 миллиметров и бетон не ниже марки 150. Чаще всего для заливки ростверка используется бетон марки 200, а если делать своими руками, то нужно смешать цемент М400, крупнозернистый песок и щебень средней или мелкой фракции в соотношении 1:2, 5:4.5.

Рассчитаем количество бруса для опалубки. Следует учесть, что высота ростверка должна быть не менее 0,3 метра, а его ширина на 10 сантиметров больше ширины изготавливаемых столбчатых опор.

  1. Определяем прямую высоту ростверка и прибавляем к ней еще 0,2 метра, так как высота опалубки должна быть больше уровня залитого в нее бетона.
  2. Фиксируем толщину материала для опалубки в метрах.
  3. Измеряем общую длину будущего ростверка.
  4. Перемножаем все полученные параметры между собой и получаем необходимое количество материала для опалубки в кубометрах.

Сбиваем короб опалубки из подготовленного пиломатериала. В ее нижней части следует вырезать отверстия для ранее изготовленных столбов, которые должны немного возвышаться над нижней частью опалубки.

Видео — Монтаж опалубки

Необходимо изготовить каркасы из арматурных стержней с поперечными квадратными хомутами, которые можно согнуть из более тонкой гладкой арматуры или из проволоки Ø6-8 мм.Они придадут необходимую прочность и надежность конструкции. Через каждые 30-35 сантиметров соединяем хомуты и прутья арматуры вязальной проволокой в ​​количестве, равном всему периметру ростверка. Рассчитываем размер каркаса так, чтобы от него до стенок опалубки было 5-7 сантиметров.

Если готовые фундаментные столбы находятся на значительном расстоянии друг от друга, то для надежности опалубку можно усилить деревянными опорами, которые необходимо установить строго горизонтально.

Перед заливкой бетона в короб опалубки установим арматурный каркас, закрепив его нижнюю часть на выступающей из колонн арматуре.

Видео — Столбчатый фундамент. Опалубка, арматура, заливка

Если заливка осуществляется из бетономешалки, то заливают всю бетонную смесь за один раз, удаляя при этом воздух строительным вибратором, прутом арматуры или просто лопатой.

Если вам предстоит замешивать бетон самостоятельно и заливать нужно несколько дней, то:

  • за один раз засыпаем часть ростверка, разделенную по вертикали, не забывая удалять воздух;
  • перед заливкой следующей части край готового блока с уже затвердевшим бетоном обильно смачивается водой.

Залив опалубку полностью бетонной смесью, накрыть пленкой и дать постоять несколько дней. Затем аккуратно снимаем деревянный ящик и наш висячий ростверк готов.

Стоит отметить, что вне зависимости от материала, используемого для обустройства столбчатого фундамента, этот вариант основания для будущей бани надежнее традиционного – ленточного, и при этом значительно дешевле (почти в два раза).

Видео — Свайно-ростверковый фундамент

Видео — Нюансы строительства свайно-ростверкового фундамента


На выбор основания под дом или другое строение влияет множество факторов.Для каждого конкретного случая может использоваться своя конструкция фундамента. На первом месте по частоте использования полосовая структура; для неустойчивых грунтов распространен свайный фундамент. Своими руками построить столбчатый фундамент, который по некоторым параметрам не уступает перечисленным вариантам основания, довольно просто. Этот дизайн имеет свои разновидности и нюансы в закладке. Каждый из этих пунктов будет рассмотрен в статье.

Преимущества решения

За время использования данного типа конструкции фундамента пользователями и строителями удалось составить определенный перечень выявленных положительных качеств.Среди них:

  • возможность самостоятельного оформления;
  • относительная простота расчетов;
  • возможность использования на различных типах грунтов;
  • возможность использования на участках с перепадом уровней;
  • возможность избежать планирования сайта;
  • высокая скорость строительства;
  • длительный срок службы;
  • относительно низкая стоимость проекта.

Возможно, эти нюансы касаются не всех типов конструкций столбчатого фундамента, но для классической конструкции с бетонным ростверком это как раз тот случай.Есть и недостатки, которых значительно меньше. Одним из них является невозможность строительства тяжелых зданий, стены которых сложены из кирпича. Последний способен оказывать значительное давление на основание, что нередко приводит к его разрушению. Это связано с усадкой, хотя в промышленных масштабах такая конструкция фундамента применяется для кирпичных построек на вечномерзлых грунтах. Еще одним неприятным моментом является невозможность устроить подвал или гараж непосредственно под домом, так как фундамент такого типа не предусматривает закладку монолитной конструкции на большую глубину.

Внимание! Столбчатые фундаменты чаще всего используются для возведения сооружений, в которых используются газонаполненные блоки или которые выполнены по каркасной технологии. Также разрешено строить здания из оцилиндрованного бревна.

Разновидности конструкций

Конструкция столбчатого фундамента во многом будет зависеть от того, для какого конкретно строения он будет использоваться. Если речь идет об обычной беседке, то ее размеры будут намного меньше тех, что нужны для бани или дачи.По используемому материалу типы столбчатых фундаментов можно разделить на:

  • монолитные с бетонным ростверком;
  • монолитный с деревянным ростверком;
  • кирпич;
  • с бутонами;
  • бутовый бетон;
  • дерево;
  • монолитные из асбестовых труб;
  • столбчато-свая.

Первый вариант конструкции самый прочный. Это связано с тем, что столбы и ростверк представляют собой единую конструкцию, способную равномерно распределить нагрузку на все столбы.Такая конструкция дороже других, но прослужит гораздо дольше. Такой столбчатый фундамент позволяет возводить дома в несколько этажей по каркасной технологии или из сруба. Следующий вариант столбчатого фундамента с ростверком выполняется по аналогичной технологии. Его столбы также залиты монолитным бетоном с армированием, только на них уложены деревянные балки, являющиеся основой для стен строения.

Чаще всего, когда говорят о столбчатом фундаменте, имеют в виду именно третий вариант конструкции, который кладут с помощью кирпича.В отличие от предыдущих вариантов кирпичный столбчатый фундамент достаточно прост в сооружении и требует сравнительно меньших затрат. При хорошем качестве грунта, а также правильном подходе к строительству можно добиться срока службы в несколько десятков лет. Многие старинные постройки, дошедшие до нашего времени, построены на таком типе фундамента. В некоторых населенных пунктах на таком фундаменте можно построить дом в несколько этажей.

Внимание! В качестве основы для кирпичного фундамента можно использовать и другие виды блоков.При этом прочность и устойчивость основания будет полностью зависеть от качества и прочности используемого материала.

Насыпной столбчатый фундамент закладывается из кирпича или камня от старых построек. Это решение подходит для устойчивых грунтов и для участков, где нет перепадов уровней, так как устойчивость такого фундамента значительно ниже, чем у предыдущих вариантов. Основание конструкции из бутобетона также строится с использованием упомянутых выше материалов, но связующим звеном в данном случае выступает цементный раствор.В результате получается монолитная, но не усиленная конструкция.

Деревянное основание конструкции сейчас практически не используется, но по-прежнему остается актуальным для участков, где необходимо поднять конструкцию на значительную высоту во избежание затопления. Это относится к более теплым частям мира. Подобный метод применялся и в других областях, но для правильного выполнения требуется специальная обработка древесины, предотвращающая гниение и усыхание. Столбчатый фундамент из дерева – отличное решение для дополнительных построек возле дома.Это касается, например, террас. Помимо антисептических пропиток, древесину также покрывают гидроизоляционным материалом. В качестве последних часто используют битумные мастики.

Еще один интересный вариант оформления – фундамент из асбестовых труб. Чаще всего изготавливается аналогично монолитному столбчатому раствору. В этом случае трубы выполняют роль опалубки, в которую вставляются прутья арматуры и заливается бетонный раствор. Обычно используется труба диаметром от 20 см и более.Столбчато-свайный фундамент изготавливается с использованием винтовых или других видов свай. В первом случае для возведения основания не требуется никакой специальной техники, кроме бетономешалки. Винтовые сваи может устанавливать небольшая бригада из трех человек.

Преимуществом этого решения является большая устойчивость основания конструкции. Это связано с тем, что свая погружается на значительную глубину, которая проходит уровень промерзания и достигает плотных слоев грунта, где осуществляется закрепление.Конструкцию с винтовыми сваями можно использовать под сруб или под каркас. Если речь идет о буронабивных сваях, которые переплетаются с бетонным ростверком с металлическим каркасом, то такой фундамент используется при строительстве домов из блоков.

Разновидности по глубине

Различие между фундаментами заключается не только в материалах, которые используются для их закладки, но и в глубине, на которую монтируется основание. Проще говоря, как и ленточные фундаменты, бывают двух видов:

В первом случае заглубление обычно составляет 50 или 80 см, что несколько снижает затраты на обустройство самого основания.Такая опорная конструкция используется для зданий, которые имеют малый вес. Заглубленная конструкция подразумевает использование опор, уходящих в землю на 150 или 200 см. Это зависит от степени заморозки. Такая конструкция более предпочтительна для участков, где наблюдается наличие пучинистых грунтов или высокая неустойчивость верхних слоев. Помимо глубины основания различается и высота, на которой располагается ростверк. В связи с этим имеются:

  • надземные;
  • наземный;
  • встраиваемый.

Варианты конструкции надземного фундамента отлично подходят для тех случаев, когда верхние слои грунта отличаются высокой степенью пучинистости. Если ростверк уложен прямо на землю, то есть вероятность перекоса или повреждения. В случае возведения надземного варианта конструкции столбы делают большей высоты, чтобы поднять ростверк на определенную высоту. Недостатком этого решения является необходимость дополнительного утепления пола.Это происходит за счет свободной вентиляции пространства под домом. Обычно борта закрыты и для вентиляции остается лишь небольшое количество воздуха.

Надземная конструкция строится на подготовленной песчано-гравийной подушке. Его размещают так, чтобы он был вровень с поверхностью. С одной стороны, это исключает сильное продувание, как в случае с надземной конструкцией, но с другой стороны, для такой конструкции становится необходимым правильный подход к гидроизоляции.Мелкозаглубленный вариант столбчатого фундамента очень похож на аналогичный ленточный фундамент, но кроме того, в траншее готовятся опорные элементы в виде столбов или свай, которые заглубляются на значительную глубину. Второй и третий варианты чаще реализуются с использованием бетонного ростверка.

Основные понятия

Почти все типы столбчатых фундаментов имеют один принцип, по которому они устроены. Для достижения успеха важно учитывать определенные нюансы.Среди них:

  • подушка под стойки;
  • опора в виде пятки;
  • строительство столбов;
  • расположение колонн;
  • Устройство ростверка

  • .

Если речь не идет о свайных опорах, то требуется предварительная заливка под столбы. Для этих целей обычно используют среднезернистый песок. Толщина самой подушки зависит от количества влаги в грунте, а также от предполагаемого веса.Она может достигать 30 см, а минимально допустимое значение находится в пределах 10 см. Если требуется дополнительный дренаж, то под столбы укладывается дополнительный слой щебня, который быстрее пропускает воду, чем песок. Функциональное назначение такой подушки – равномерно распределять давление, а также снижать уровень влажности под столбами.

Для монолитных столбов, которые изготавливаются методом заливки, изготавливают подошвы, представляющие собой небольшие бетонные плиты толщиной до 50 см. Он превосходит опорную стойку по ширине и длине, чтобы увеличить площадь взаимодействия.Следующий нюанс такого фундамента – необходимость армирования. Если говорить о монолитном фундаменте, то вопросов по армированию не возникает, но это касается и других вариантов. Только в этом случае проводится внешнее армирование, исключающее деформацию стоек. Чтобы влага не поднималась на ростверк и здание, необходимо правильно подойти к вопросу гидроизоляции.

Важно правильно определить количество столбов в фундаменте и распределить их по территории.От этого будет зависеть, как будет распределяться нагрузка. Вылет стоек над уровнем земли будет зависеть от места, с которым сделан ростверк, а также от того, каков рельеф участка. В некоторых случаях владельцы домов на столбчатых фундаментах предпочитают делать подхват. Это дополнительная бетонная конструкция, которая устраивается между стойками для перекрытия подпольного пространства. Для него также требуется армирование. Подборщик для столбчатого фундамента дополнительно укрепляет всю конструкцию.

Внимание! В районах, где возможно затопление, высота столбов может достигать до 2,5 метров над уровнем земли. Расчет основан на максимальном уровне воды в данном районе.

Самостоятельный расчет

Залогом успешного завершения строительства сооружения является расчет столбчатого фундамента и составление проекта. Они начинаются еще до подготовки и планирования площадки под фундамент.Лучше, если в составлении проекта поможет профессионал своего дела. Благодаря этому можно будет учесть все нюансы, которые касаются грунта и предполагаемой нагрузки. Также учитываются пожелания заказчика. Основным исходным параметром для составления дизайн-проекта является площадь, которая отводится под здание. Следующий важный показатель – масса конструкции. Для правильного составления всех документов потребуется геодезическая съемка на местности и привязка будущего строения к конкретному участку.

При проектировании также будут учитываться следующие моменты:

  • специфика почвы;
  • близость водоносных горизонтов;
  • уровень промерзания грунта;
  • этажность;
  • материалы строительные;
  • возможные дополнительные нагрузки.

Первый и второй факторы будут определять необходимую глубину расположения стоек или свай для устройства фундамента, а также их уровень над землей.Третий фактор необходим для определения, ниже какой глубины должны располагаться опорные элементы фундамента. Этажность влияет на количество опорных элементов, а также на выбор материала для строительства. Учитываются дополнительные нагрузки, которые могут оказывать ветер, изменения грунта или осадки. Все эти факторы дают четкое представление о количестве и параметрах столбов будущего фундамента.

При наличии достаточного опыта можно попробовать выполнить проектирование конструкции самостоятельно.Для этого потребуется собрать все данные, относящиеся к конкретному месту. Их можно найти на официальных сайтах различных сервисов или получить напрямую с сервисов. При выводе показаний требуется знание многих формул. Но даже использование онлайн-помощников может не помочь, так как будут упущены важные факторы, оценить которые можно только при нахождении на конкретном сайте. Если вы обратитесь к специалистам, которые уже выполнили не один десяток расчетов для конкретного региона, то можете быть уверены, что они хорошо знают все нюансы грунта в данной местности.Кроме того, профессиональные услуги подразумевают выдачу конкретных документов, которые потребуются при получении необходимых разрешений на строительство.

Процесс строительства

Каждый вариант возведения фундамента имеет свои нюансы строительства, поэтому стоит рассмотреть пошаговые инструкции для нескольких вариантов. Первым из них будет монолитный столбчатый фундамент.

Монолитный вариант

После составления дизайн-проекта переходим к практической работе. Первым делом необходимо подготовить и разметить площадку под монолитно-столбчатый фундамент.

Как видно на фото выше, необходимо выполнить предварительную разметку участка, на котором будет располагаться конструкция. Для этого углы постройки отмечают колышками. Между последними натягивается хорошо заметная веревка или шпагат. Особой точности углов не требуется, так как разметка конструкции выполняется для предварительной подготовки территории к строительству.

Следующим шагом будет удаление верхнего слоя почвы вместе с растительностью, которая на нем расположена. Для удобства использования вы можете уплотнить область, чтобы упростить навигацию.

Когда предварительный этап окончен, можно переходить к более точной разметке конструкции фундамента. Для этого угловые колышки устанавливаются точно по месту, проверяется расстояние между ними. Также необходимо определить, равны ли диагонали получившейся фигуры будущей конструкции фундамента.Если они не совпадают, то стоит выяснить, какой из углов имеет неправильный угол и сместить один или несколько столбиков.

В соответствии с разработанным проектом наносится разметка стоек, которые будут монтироваться позже. Для этих целей используются дополнительные колья и веревки. Последние натягиваются в местах, где будут проходить ряды стоек. На фото видно, что струна, натянутая посередине, обозначает край столбов конструкции фундамента.Одновременно с этой процедурой делаются пометки, где именно будут располагаться столбы под фундамент.

Если обратить внимание на фото выше, то видно, что мастер специально отмечает границы ямы под колонну. Для этого по его краям вбиваются четыре куска арматуры, что облегчает ориентацию при копании. Приступать к нему можно сразу после разметки конкретного элемента конструкции фундамента. Это можно сделать механически или вручную.Все будет зависеть от качества почвы, которая находится на том или ином участке. Стандартным считается квадратный каблук со стороной 40 см, но в определенных случаях он может быть увеличен до 80 см. Именно такого размера плюс зазор на опалубке и должен быть котлован.

Расстояние между отдельными стойками конструкции может варьироваться от одного до трех метров. Когда котлован под фундаментный столб готов, необходимо гидроизолировать нижнюю часть, где будет заливаться пятка опорного элемента.На фото выше видно, что для этого на дно укладывается полиэтиленовая клеенка. Плотность клеенки должна быть 200 микрон. Он расположен завитком на стенах. Дополнительной гидроизоляцией и одновременно опалубкой конструкции служит бикрост, рубероид или аналогичный материал, не имеющий присыпки. Гидроизоляцию можно прикрепить к стене гвоздями или другим крепежом. Впоследствии он будет задавлен бетоном. Высота такой опалубки должна быть равна высоте пятки, которая будет залита под столб.

Следующим этапом возведения конструкции столбчатого фундамента является подготовка армирующих элементов, которые будут заливаться бетоном. Для этих целей применяют стержни с ребрами, которые имеют диаметр 10 мм и более. Необходимо рассчитать элементы таким образом, чтобы пятка была больше по размеру, а вертикальная арматура соответствовала стойке. Высота арматуры должна быть достаточной для соединения столбов с монолитным ростверком фундамента, который будет залит позже.

Чтобы было проще сгибать арматуру, можно сделать приспособление аналогичное показанному на фото выше. Для этого используются два металлических уголка, которые прикручиваются к стене болтами. При этом их длина равна длине элемента, который будет гнуться. Расстояние между двумя полосами равно диаметру используемой для фундамента арматуры. Чтобы было легче сгибать прутья, в качестве рычага можно использовать металлическую трубу.

Для облегчения сборки ящика делаются подставки, как показано на фото выше.К вертикальной плоскости прикручивается опора, в которой делаются насечки на расстоянии стержней арматуры, которые будут заделываться в колонну. Дополнительно изготавливается стойка, которую можно переставлять в зависимости от длины арматуры. Его можно увидеть справа.

Горизонтальные элементы конструкции располагаются на равном расстоянии друг от друга. Для этого используется рулетка или другое приспособление. Следующим шагом будет установка еще двух вертикальных стоек, как видно на фото выше.Для фиксации модулей конструкции между собой необходимо использовать вязальную проволоку, которая надежно их зажимает. Для вязания можно сделать небольшой крючок самостоятельно, что упростит задачу.

Армирование под пятку выполняется отдельно и представлено квадратиком, в котором стержни уложены перпендикулярно, как показано на фото выше. Они завязываются во всех точках пересечения, чтобы обеспечить надежную фиксацию.

Далее осуществляется подготовка опорных стоек конструкции, которые поднимут арматуру под пяту и под колонну не на малое расстояние от земли.Это необходимо для того, чтобы элемент снизу был заполнен бетонным раствором.

На пластиковые ножки устанавливается арматура для пяточной конструкции, сверху закрепляется арматура для стоек. Все элементы связываются между собой вязальной проволокой. Чтобы получилось так, как показано на фото ниже.

По готовности армирующих элементов конструкции столбчатого фундамента производится опалубка каждой колонны. Для этого отлично подходит плита ОБС толщиной более 12 мм.Если взять материал меньшей толщины, то он прогнется под давлением бетонного раствора. Для правильного армирования столбчатого фундамента бетон должен закрывать сетку не менее чем на 5 см с каждой стороны. Это значит, что длина и ширина должны быть на 10 см больше, чем усиливающие элементы. Высота может быть увеличена на 5 см.

Для крепления стенок опалубки под стойки между собой подходят подвесы для гипсокартонного профиля.В этом случае вырезается средняя часть конструкции и остаются только перфорированные полоски, которые загибаются в уголки, как показано на фото ниже. Они прикручиваются к стенам и объединяются в необходимую конструкцию.

Когда все элементы готовы, их собирают в общую конструкцию, что обеспечит качественную заливку фундамента.

Чтобы конструкция OSB под столбами фундамента обладала достаточным водоотталкивающим эффектом и не набухала под воздействием влаги из раствора, ее необходимо покрыть битумной мастикой холодного приготовления.Делается это как снаружи, так и внутри.

Следующим этапом является установка пояса арматуры под конструкцию фундамента в подготовленные котлованы.

Каркас необходимо разместить ровно посередине подготовленного котлована, чтобы бетонный раствор мог свободно и равномерно заполнить пространство вокруг конструкции. Кроме того, конструкция должна быть выровнена точно по вертикали. Для этого можно использовать прием, показанный на фото ниже.

Для приведения конструкции в вертикальное положение используется обычный пузырьковый уровень. После этого к дополнительно уложенному брусу привязывается армирующая основа, чтобы не было смещения при заливке. Брус фиксируют грузами в виде кирпичей или других приспособлений.

Таким способом осуществляется монтаж всех элементов, отвечающих за устойчивость конструкции столбчатого фундамента.

Затем замешивается бетон для конструкции фундамента.Столбы будут заполняться поэтапно. Первым делом нужно закрепить пятку стойки под фундамент. Достаточно размять для каждой пяточки. Раствор для фундамента можно укладывать лопатой. Его уровень будет равен высоте подготовленной гидроизоляции. Электровибратор необходим для равномерного распределения бетона в пятке под фундаментом. Его опускают в раствор для заполнения пустот и удаления воздуха, который может ослабить конструкцию столба фундамента.

Осталось дождаться времени, в течение которого пятка под фундаментной колонной наберет прочность.Как только это произойдет, можно приступать к установке опалубки для столба, которую подготовили из листов ОСП. Опалубку выставляют таким образом, чтобы арматура располагалась посередине.

Если залить бетон в опалубку без ее фиксации, это приведет к смещению опалубки и нарушению конструкции фундамента. Поэтому необходимо выполнить обратную засыпку, которая зафиксирует опалубку под фундаментным столбом. При обратной засыпке фундаментной конструкции земля может попасть в опалубку стоек.Чтобы этого не произошло, верхнюю часть опалубочной конструкции под фундамент закрывают плотной пленкой, как показано на фото выше.

Дополнительно крепится к опалубке с помощью строительного степлера, чтобы клеенка не смещалась в процессе эксплуатации.

Для обратной засыпки можно использовать грунт, вынутый при рытье котлованов под фундаментные столбы. Его аккуратно заливают между стенкой котлована и опалубкой под столб фундамента.Затем уплотнение можно выполнить с помощью ручной трамбовки, которую легко сделать из бревна и небольшой рукоятки.

Для защиты всех, кто будет передвигаться по строительной площадке, необходимо закрыть торчащие стержни пластиковыми бутылками. Последних легко найти, и они прекрасно справятся со своей задачей.

Чтобы засыпка была плотной, ее можно дополнительно уплотнить водой, что позволит грунту проседать под собственным весом.

С опалубки под фундаментным столбом снимается защитная пленка.На дне конструкции остаются мелкие камни, а также другой мусор, который может помешать хорошему сцеплению. Для устранения этого можно удалить их с помощью обычного или промышленного пылесоса, трубка которого будет привязана к шесту, как показано на фото выше.

Перед заливкой очередной партии бетона под фундамент необходимо увлажнить пятку под фундамент, а также опалубку. Это делается для лучшего взаимодействия компонентов конструкции фундамента.После этого можно заливать колонну в подготовленную опалубку. Раствор следует уплотнить вибратором, чтобы исключить наличие воздуха в конструкции. Чтобы в процессе набора прочности колонна под фундаментом не теряла слишком много влаги, на арматуру фундамента необходимо положить клеенку, препятствующую попаданию земли внутрь колонны.

После заливки столбов под фундамент можно приступать к рытью траншеи между столбами фундамента.В этом случае понадобится траншея для устройства ростверка под фундамент. Его глубина рассчитывается таким образом, чтобы поместить в него подушку из гравия и песка. Второй в этом случае будет 30 см, а первой будет достаточно и 15 см. В этом случае также необходимо определить, на каком уровне будет ростверк фундамента. Если чуть глубже, то до этого уровня надо углубляться.

Первый – песчаная подушка под конструкцию фундамента, которую хорошо утрамбовывают.Далее засыпается вторая подушка под фундамент в виде мелкого щебня. Его также нужно хорошо утрамбовать, чтобы добиться равномерного распределения нагрузки от фундамента на грунт. Для этого используется бензиновый или электрический вибратор. Лучше всего работать, располагая его перпендикулярно траншее под фундамент, чтобы не собирать щебень по краям.

Когда подушка под фундаментную конструкцию готова, можно приступать к возведению опалубки для столбчатого фундамента.Вам понадобится обрезка деревянного бруса. Длина такой балки для опалубки фундамента должна быть такой, чтобы она могла быть погружена в землю на 45 см и выступать на всю высоту ростверка фундамента. Чтобы брус было легче вбивать в землю, его нужно снизу заточить топором, как показано на фото.

После этого элемент выравнивается и забивается кувалдой на необходимую глубину. Периодически необходимо проверять уровень конструкции, так как она может сбиться.Кроме того, это будет залогом правильной установки опалубки под фундамент.

К установленным опорам под опалубку прибивается доска. Располагать отдельные элементы опалубки фундамента необходимо таким образом, чтобы между ними не было зазоров.

Щит опалубки фундамента деформируется от воздействия влаги, поэтому его необходимо защищать. Проще всего это сделать с помощью полиэтиленовой пленки.Крепится к доскам строительным степлером.

Для усиления конструкции опалубки устанавливаются укосины, которые упираются в другую стойку. Элементы монтируются через одну стойку. Свободные стойки связываются между собой при помощи вязальной проволоки, как видно на фото ниже.

Дополнительно поверх конструкции прибиваются поперечные элементы, стягивающие стенки опалубки фундамента. Сначала необходимо уложить арматуру внутрь, так как потом сделать это будет проблематично.

Внимание! Для армирования фундамента используется арматура диаметром 14 мм. При этом хомуты можно изготовить из стержней диаметром 8 или 10 мм.

Оставшуюся торчащую из фундаментных стоек арматуру необходимо согнуть, чтобы переплести ее с арматурой для ростверка. Его привязывают к стержням, уложенным в опалубку с помощью вязальной проволоки.

Когда все будет готово, можно залить фундамент бетоном.Это проще сделать с помощью бетононасоса, которым можно управлять по всему периметру фундамента. После заливки ростверк фундамента обрабатывается вибратором и выравнивается кельмой.

Когда фундамент наберет достаточную прочность, можно демонтировать опалубку и очистить фундамент от остатков грунта. Наглядно процесс монтажа конструкции этого фундамента вы можете увидеть на видео ниже.

С кирпичными столбами

Этот вариант конструкции строится несколько проще предыдущего, но следует понимать, что столбчатый фундамент из блоков нельзя использовать для серьезных сооружений. Он отлично подойдет для навесов или беседок, где вес будет минимальным. Разметка для данного типа конструкции фундамента выполняется аналогично предыдущему варианту.

Котлованы под фундаментные столбы сооружают с небольшим запасом, чтобы опорная подушка была немного больше, чем площадь, необходимая для опирания блоков. На дно подготовленной ямы укладывается щебень. Его слой может достигать 20 см. Важно хорошо утрамбовать материал. Он не только обеспечивает правильное распределение нагрузки, но и отвечает за дренаж, что исключит влияние жидкости на уложенные блоки.

После укладки щебня засыпается песок. Его слой составит десять сантиметров и более. Важно хорошо его утрамбовать и выровнять по горизонтали.

После этого можно приступать к кладке блоков. Их выравнивают и скрепляют цементным раствором. Второй ряд выкладывается перпендикулярно первому, чтобы обеспечить перевязку швов для большей прочности конструкции. Поверх блоков укладывается гидроизоляция фундамента в виде рубероида. Необходимо предотвратить попадание влаги на ростверк, которая может сгнить от него. В качестве ростверка для таких конструкций фундамента чаще всего используется деревянный брус сечением 15 см. Его укладывают по всему периметру фундамента.

В месте пересечения конструкции плетение выполняется посредством шипового соединения. На фото видно, что два бруса можно соединить и наполовину. При этом в каждом из элементов для ростверка фундамента делается врез на половину толщины и на ширину бревна.После этого два элемента фундамента фиксируются между собой при помощи шпильки или самореза с шестигранной головкой.

Свайный вариант

Следующий вариант устройства фундамента, который также можно отнести к разряду столбчатых, это свайный фундамент с ростверком. Для самостоятельного строительства подходят винтовые сваи, которые проще всего установить без дополнительного оборудования. Такой фундамент обладает достаточной надежностью и позволяет закрепиться в твердых слоях грунта. Делается это довольно просто, так как сваи для такого фундамента можно подобрать самой разной длины. Единственным вопросом будет удобство их вкручивания. В некоторых случаях при начале работы потребуются дополнительные площадки. Но чаще всего такой фундамент устанавливается без них.

Вопрос наценки на устройство фундамента на винтовых сваях на начальном этапе является относительным. Это связано с тем, что начинать при работе стоит с первой стопки.Его установка за фундамент определяется планом, на котором указано, как именно должен располагаться дом на участке. Необходимо выбрать любой угол фундамента, с которого будет удобно начинать работу. Эта свая будет отправной точкой, от которой будет легко произвести остальные замеры для фундамента.

Установить сваю будет проще, если подготовить для нее небольшой котлован. Обычно для этих целей достаточно глубины 30 см.Диаметр котлована делают немного больше диаметра сваи для фундамента. Выкопать его можно садовым буром, если позволяет его диаметр, или обычной лопатой.

Установить такой фундамент будет проще, если вкручивать сваю не просто рычагом, который вставляется в отверстие, а специальным приспособлением. Вы можете арендовать ворсовый рукав, как показано на фото выше. Благодаря дугам, расположенным по бокам сцепления, легче передавать усилие от рычага, находящегося в любом положении.В этом случае погружение сваи под фундамент происходит плавно. Вращение сваи под фундамент через отверстие, расположенное сверху, не всегда удобно, так как могут быть ограничения по площади перемещения вокруг сваи.

В качестве рычага, который будет использоваться для погружения сваи в грунт, одной трубы будет недостаточно, так как направление силы, которая будет приложена с ее помощью, может изменить положение фундаментной сваи, что очень неудобно.Для возведения конструкции требуется как минимум два рычага. Длина каждого от трех метров. В некоторых случаях потребуются более длинные рычаги для правильной установки конструкции, если свая должна быть расположена достаточно глубоко.

Для облегчения монтажа конструкции требуется как минимум три человека. Два из них воздействуют на рычаги. Задача третьего на начальном этапе – удерживать сваю в вертикальном положении. Пока основная часть сваи находится на поверхности, нет смысла использовать для строительства пузырьковый уровень.Это связано с тем, что свая имеет еще значительную амплитуду смещения.

Внимание! Толщина стенки рычага должна быть не менее 3 мм, чтобы обеспечить необходимое усилие для завинчивания сваи.

Вкручивание по часовой стрелке. Это можно определить по направлению винта на конце свайной конструкции. Как видно на фото, основная нагрузка при вкручивании конструкции для того, кто держит ее в вертикальном положении, ложится не на руки, а на плечо.Руки выступают помощниками, так как хорошо обхватить стопку такого диаметра практически невозможно. Опора поддерживается широко расставленными согнутыми ногами.

Как только большая часть свайной конструкции окажется в земле, усилие необходимо увеличить, так как завинчивание будет затруднено. Для этого рычаги выдвигаются на максимальное расстояние, чтобы только небольшая часть муфты зацепляла дуги.

Как только станет ясно, что свая находится в правильном положении и прочно удерживается грунтом, можно переходить к точному вертикальному позиционированию конструкции.Для этого потребуется уровень, который можно закрепить на теле сваи с помощью магнита. На фото видно, что уровень расположен на стопке неспроста. Он расположен перпендикулярно двум опорным рычагам. Только так можно правильно отследить положение сваи. Для удобства отслеживания можно использовать еще один уровень, который устанавливается прямо под рычагом.

Когда уровень на своем месте, необходимо расположить конструкцию несколько иначе.Если в предыдущем варианте свая удерживалась плечами, то теперь ее необходимо выровнять весом тела, направив его в сторону, противоположную той, в которую наклонена свая. Опора также осуществляется на широко расставленные и согнутые в коленях ноги.

Чем глубже идет свая, тем больше усилий необходимо приложить для ее направления и вращения. Возможно, вам придется заручиться поддержкой еще нескольких человек, как вы можете видеть на фото.

Когда монтаж первого конструктивного элемента фундамента будет завершен, необходимо определить точку, в которой будет располагаться вторая угловая свая, находящаяся на одной линии с первой.Измерения лучше проводить в центрах кругов. Это означает, что конец ленты устанавливается по центру трубы. Измеряется расстояние до центра второй сваи для фундамента. Она будет равна общей длине или ширине дома, из которой вычитается ширина одной стены. После определения расстояния необходимо выровнять сваи фундамента. Проще всего для этих целей найти общий ориентир, например забор, и разместить конструкцию фундамента на одинаковом расстоянии от него.

Вторая свая ввинчивается так же, как и первая. Но теперь необходимо следить не только за вертикальным уровнем сваи для фундамента, но и за расстоянием, на котором она находится от первой сваи. Если в процессе возникает необходимость поправить положение конструкции, то действовать просто наклоном в намеченную сторону не стоит. На фото видно, что свая должна быть наклонена в сторону, противоположную той, в которую свая должна быть выровнена.После этого под фундамент делают два оборота сваи, и выравнивают ее до вертикального положения. Если при этом не удается добиться желаемого эффекта, то операцию необходимо повторить.

Когда две сваи уже установлены, можно переходить к установке третьей. Точка его крепления рассчитывается несколько сложнее, чем в первом и втором случаях. Для установки третьей сваи конструкции столбчатого фундамента необходимо руководствоваться теоремой Пифагора.Ширина здания известна, длина тоже известна, теперь необходимо вычислить диагональ или гипотенузу прямоугольного треугольника. Для этого из ширины и длины вычитается толщина стены, так как измерение центрировано, а каждое число возводится в квадрат. Сумма полученных чисел и будет размером диагонали. На фото видно, что одним из способов разметки третьей точки конструкции фундамента является использование двух рулеток. Точка, в которой находится третья свая, находится на пересечении искомых значений.

Внимание! Если нет двух длинных рулеток, то можно использовать шпагат, на котором отмечен нужный размер.

После определения места расположения третьей сваи под столбчатый фундамент свая предварительно устанавливается в подготовленный для нее котлован. Когда он прочно установлен на место, вам необходимо повторно измерить, чтобы убедиться, что фундаментная свая находится на месте. Если есть определенные погрешности, то необходимо выровнять сваю фундамента тем способом, который был приведен выше.

Когда установка сваи на место завершена, необходимо ее дополнительно закрепить. Для этого выкопанную ранее яму засыпают грунтом. Последнюю важно хорошо утрамбовать, чтобы верхняя часть сваи фундамента не расшатывалась.

Четвертая свая фундамента также монтируется с использованием диагональных и стеновых размеров. В этом случае все показатели известны, поэтому можно воспользоваться рулеткой или шпагатом и вкрутить сваи на место под фундамент. Периодически при вкручивании сваи на место необходимо проверять, соблюдаются ли расстояния, на которых она должна располагаться по отношению к другим сваям.

Опора всей конструкции готова, теперь будет проще установить оставшиеся сваи под фундамент. Для этих целей между всеми стояками натягивается тетива. Он должен располагаться как можно ближе к земле. Действовать будет проще, если между сваями фундамента натянуты две струны, которые укажут коридор, в котором должны располагаться сваи.Каждая стена разделена на две половины. Полученный размер отмечается на натянутой струне и под нее выкапывается котлован для сваи будущего фундамента. Таким образом, необходимо воздействовать на все четыре стороны дома.

При ввинчивании необходимо следить за тем, чтобы отмеченная точка находилась в центре трубы сваи. Все сваи фундамента погружены до необходимого уровня.

Фундаментные сваи также потребуются для внутренних стен. Для их обозначения можно использовать точки пересечения между линиями существующих свай. Для этого между сваями натягиваются веревки, которые хорошо видны. В местах пересечения, где это необходимо, подготавливается яма и вкручивается свая. При этом она должна располагаться таким образом, чтобы не натягивать веревку и не прогибать ее. Важно следить за уровнем фундаментной сваи на протяжении всего процесса завинчивания.

Свая должна располагаться в месте пересечения натянутых канатов, как показано на фото выше. Веревки касаются друг друга, поэтому центр фундаментной сваи не совпадает с центром ввинчиваемой сваи.

После того, как все сваи установлены, их необходимо подрезать по горизонтали. Это позволит правильно расположить фундамент даже на наклонном участке. Для этой цели можно использовать два инструмента. Одним из них является лазерный уровень. Его проще использовать. Достаточно расположить балку на необходимой высоте и спроецировать ее на тело сваи. После этого на сваи для фундамента наносится разметка и выполняется подрезка болгаркой.

Другой вариант — использовать водяной уровень. Перед использованием его необходимо хорошо выровнять, чтобы избежать каких-либо изгибов. Далее на одну из свай устанавливается емкость, в которой находится вода для гидроуровня. Один из мастеров опускает часть трубки в емкость, а второй создает вакуум, чтобы вода под собственным давлением начала заполнять трубку.

Далее выполняется проверка гидравлического уровня. Два его конца соединены вместе и ожидается определенное время. После его прохождения жидкость в двух патрубках должна достичь одного общего уровня.Если это произошло, то можно переходить к процессу измерения высоты для свай фундамента. Если нет, то стоит внимательно его осмотреть и выявить перегибы или места, где имело место проветривание.

Внимание! Чем больше длина гидроуровня, тем дольше жидкость внутри него успокаивается.

На одной из угловых свай фундамента чертится точка, в которой должны располагаться все сваи фундамента. К ней прикладывают одну часть гидроуровня, а вторую подводят к соседней угловой свае. Как только уровень воды успокоится, на ворсе можно сделать отметку, которую нужно обрезать. Это перенесет метку на все угловые сваи в фундаменте.

Для разметки линии по всей площади сваи фундамента необходимо изготовить форму из пластиковой трубы, которая будет обрезана с одной стороны для удобства установки на трубу. С помощью маркера нарисуйте круг.

Для переноса линии разметки на остальные сваи, находящиеся в середине конструкции фундамента, необходимо натянуть прочную леску по меткам на крайних сваях.Она будет индикатором нужной строки. После этого выполняется разметка маркером в выбранной точке. С помощью подготовленного куска проводится линия по всей площади свай.

Как только разметка свай для фундамента будет завершена, можно переходить к подрезке всех элементов по нарисованным линиям.

Следующим шагом будет заливка установленных винтовых свай для фундамента. Делается это не бетоном, а обычным цементно-песчаным раствором в пропорции три к одному. Раствор должен быть достаточно жидким, чтобы заполнить полость сваи. Целью этой процедуры является не придание дополнительной жесткости фундаменту, а предотвращение воздействия кислорода на внутренние стенки сваи, что может привести к коррозии и разрушению фундамента. Заливка производится не до самого верха. Необходимо оставить зазор в 10 см. Наполняется сухой смесью, которую можно приобрести в готовом виде.

Следующим этапом является установка оголовка на сваю.Он должен располагаться на горизонтальной поверхности. Назначение оголовка – удерживать ростверк, на котором будут крепиться стены. Оголовок приваривается к свае, чтобы фиксация была максимально надежной.

Сварные швы зачищены и окрашены для защиты от коррозии. Видео полного процесса строительства для этого типа фундамента ниже.

Резюме

Как видите, столбчатый фундамент – достаточно распространенная конструкция.Это незаменимый вариант, когда планируется построить небольшое здание легкой конструкции. Последним может быть оцилиндрованное бревно или каркас. При закладке фундамента важно учитывать все особенности грунта, а также другие параметры, которые были описаны в статье.

Фундамент под дом может быть ленточный или блочный. А вот для небольших построек оптимальным вариантом является фундамент, возведенный по столбчатой ​​технологии. Как сделать столбчатый тип фундамента, давно популярный в отечественном строительстве, своими руками?

При строительстве беседки, гаража, хозяйственной постройки, теплицы или другого сооружения, не предусматривающего большой нагрузки от конструкции, целесообразнее будет использовать столбчатую технологию возведения основания.

Главное преимущество столбчатых фундаментов в том, что их использование позволяет значительно сэкономить средства на материалы и время строительства.

Определение

Столбчатый фундамент состоит из столбов, заглубленных в грунт и выступающих наружу. Материал для изготовления может быть:

  • бетонная смесь;
  • различных видов кирпича;
  • дерево;
  • натуральный камень;
  • Трубы

  • металлические или асбестоцементные в качестве несъемной опалубки.

Можно установить как готовые сваи, так и залить их самостоятельно в различные виды опалубки. Самый распространенный и дешевый вариант – заливка бетоном в деревянную или несъемную опалубку колонн в виде труб разного диаметра. Кирпич также довольно активно используется.

Использование деревянных столбов осталось в прошлом, так как древесина требует дополнительной обработки от гниения и не может похвастаться таким же сроком службы, как бетон. Для этого варианта лучше всего использовать дубовые колоды, а дуб сейчас стоит немалых денег.Несмотря на всю обработку, древесина вряд ли прослужит так долго, как бетонная свая.

Глубина всей конструкции столбчатого фундамента зависит от многих факторов, таких как:

  • уровень промерзания грунта;
  • тип грунта;
  • уровень грунтовых вод;
  • тип здания.

Если для садовой беседки достаточно 40-50 см, то для более серьезного сооружения глубину лучше сделать на 20-30 см ниже уровня промерзания грунта.

Технология и этапы устройства

Первый шаг — пометить сайт. Если монтаж столбчатого фундамента будет производиться с использованием несъемной опалубки столбов в виде асбестовой или металлической трубы, то для рытья ям можно использовать ручную дрель или выкапывать ямы необходимой глубины вручную.

Столбчатые основания необходимо ставить по всем углам будущего строения и в местах пересечения стен, где будут наибольшие нагрузки. Расстояние между столбами не должно быть более 3 м.Верх стоек выравнивается на одной высоте с помощью уровня. На дно котлована насыпают около 20 см песка, устанавливают трубы или опалубку из досок, фанеры или плит ОСП. Внутри трубы или опалубки необходимо установить армирующий каркас из арматуры.

В зависимости от диаметра столба — изготавливается из нескольких стержней диаметром 10-14 мм с обязательной горизонтальной обвязкой проволокой 6 мм, стержни должны выступать из опалубки на 10-20 см для последующего заполнения ростверк. Полученный каркас вставляется в трубу или опалубку. Затем можно приступать к заливке бетоном опалубки столбчатого основания.

(Видео: опалубка столбчатого фундамента, процесс изготовления)

Заливка бетона

Для заливки потребуется бетономешалка такого объема, чтобы залить одну сваю, не дав застыть раствору. Можно размешать раствор руками, но тогда без помощников не обойтись. Его засыпают слоями по 20-30 см, чтобы максимально эффективно удалить из раствора воздух.Для удаления воздуха и пустот в бетоне следует использовать глубинный вибратор.

Если этот инструмент недоступен, вы можете использовать металлический стержень. Для этого частыми движениями его нужно воткнуть в раствор, стремясь удалить пустоты и воздух.

Гидроизоляция

После заливки бетона и его высыхания требуется гидроизоляция столбчатого основания. Несъемную столбчатую опалубку из труб можно обернуть парой слоев рубероида, а стыки обработать смолой или скотчем.

Устройство ростверка

Ростверк – верхняя часть конструкции, соединяющая сваи между собой. Его делают из бетонных балок или заливают бетоном в опалубку. Смысл только один – связать выступающие концы свай сверху. Ростверк может быть высоким (от 50 см над уровнем земли) или низким (лежит на земле). Для легких конструкций типа беседки можно сделать из деревянного бруса.

Для монтажа ростверка из арматуры изготавливают армирующий пояс, который связывают с выступающими из свай концами стержней, устанавливают опалубку и заливают бетоном.Часто между землей и ростверком ставится кирпичная стена – подхват.

Это делается для защиты пространства под зданием от снега, мусора, воды и прочего. В этом случае в нем необходимо предусмотреть отверстия для вентиляции пространства под зданием и монтажа коммуникаций. Для предотвращения трещин при осадке кирка не привязана к сваям.

Столбчатый фундамент своими руками – это достаточно легко и экономично, но также надежно и качественно.Хорошего результата можно добиться только при соблюдении всех строительных норм и требований, так как любое нарушение может привести к перекосу здания или его повреждению. Важнейшим запретом при строительстве строительной площадки является невозможность проведения монтажных работ на пучинистом грунте. Есть много видео и литературы с описанием процесса установки, но сегодня мы с вами обсудим самую простую схему и научимся правильно выполнять работу.

Преимущества и недостатки

Главным преимуществом такого фундамента является, прежде всего, его универсальность.Это качество проявляется в возможности установки фундамента на любом типе площадки с незначительными подготовительными процессами и гидроизоляцией. Сделать закладку на него достаточно просто и не требует особых навыков, поэтому процесс можно выполнить своими руками. Помимо всего этого, прибор имеет еще и такой ряд достоинств:

  • Очень простой способ построить здание, не требующий строительных навыков и просмотра тысяч видео для его завершения;
  • Установка не требует специализированного оборудования и присутствия на объекте мастеров;
  • Конструкция совместима со всеми типами грунтов, кроме пучинистых;
  • Возможно проведение строительных работ на холмистой местности;
  • Нет необходимости в подготовительных работах с земельным участком;
  • Довольно низкая стоимость материалов по сравнению с другими видами;
  • Скорость строительства объекта — не более двух недель;
  • Минимальные гидроизоляционные характеристики;
  • Хороший уровень базовой прочности;
  • Долгий срок службы. Если все нормы соблюдены, то конструкция выдерживает около 50 лет.

Внимание! Конечно, это далеко не весь перечень преимуществ работы фонда, их примерно в два раза больше.

К этому огромному списку достоинств нужно добавить реальные недостатки, которыми обладает установка. Итак, они проявляются в следующих характеристиках:

  • Очень низкая несущая способность;
  • С таким фундаментом строительство цокольного этажа становится нереальным.

Как видите, список минусов довольно краток, если в вашем проекте не планируется возведение цокольного этажа, а само здание относится к строению легкого типа, то вы легко сможете возвести столбчатый фундамент своими руками.

Материалы для работы

Еще одним огромным преимуществом таких оснований является возможность выбора разных материалов. Опираясь на видеорекомендации и литературу, мы выделили для вас самые популярные варианты такой конструкции:

  • Трубы асбестовые. .. Такой материал обладает достаточно высокой прочностью, экономичностью и простотой монтажа.
  • Кирпич. Это один из самых востребованных вариантов закладок. Хотя стоит отметить, что из его достоинств можно выделить только долгий срок службы и прочность. К тому же такой материал имеет ряд недостатков, таких как сложность монтажа, дороговизна материалов и подверженность пучининию земли, что приводит к появлению деформаций.
  • Бревна из дерева… Этот вариант является наиболее экономичным, и используется в проектах строительства легких типов зданий. Также к плюсам следует отнести простоту монтажных работ объекта. Среди недостатков такие отрицательные характеристики, как недолговечность и обязательная необходимость гидроизоляции и обработки специальным септиком.
  • Железобетонный материал . Бетон имеет очень высокий уровень прочности и долгий срок службы. Следует отметить, что это именно тот вариант, когда качество приравнивается к цене.Но, есть и недостаток, который проявляется в сложности монтажных работ.

Внимание! Глядя на вышеперечисленные материалы, можно сказать, что столбчатый фундамент своими руками можно сделать как из монолита, так и из сборной конструкции.

Стоит отметить, что свой выбор лучше отдать в сторону монолитного основания, так как в комплект входит оно и арматура, повышающая способность фундамента выдерживать нагрузку.Если вы выберете быстровозводимый тип здания, то в зимнее время года столбы могут вытолкнуть наружу, что приведет к многочисленным ремонтам. Именно по этой причине мы все же рекомендуем выбирать монолит.

Конструктивные особенности

Сделать столбчатый фундамент своими руками очень просто, но чтобы выполнить монтаж правильно, нужно знать особенности конструкции. Именно этой информации посвящен наш раздел. Основание анкерных точек утрамбовывают 20-сантиметровой песчаной подушкой, которая способствует отводу осадка.После этого их нужно залить бетонным раствором – это создаст монолит основания. В состав конструкции также входит столбчатая опора с арматурной арматурой. Столбы должны возвышаться над землей на полметра. Стоит учесть, что между собой они соединены ростверком.

Внимание! Очень важной и необходимой частью целостности конструкции является гидроизоляция, которую можно выполнить рубероидом.

Выполняем расчеты для строительства

Многих граждан, планирующих возведение здания, волнует вопрос, как сделать столбчатый фундамент.Именно по этой причине и была написана эта статья. Первый. Что вам нужно сделать, это сделать точные расчеты. Для этого процесса лучше воспользоваться услугами профессионалов, так как это достаточно сложный и ответственный процесс.

Если рассматривать элементарные данные, то к ним относятся площадь здания и его вес. Также следует выполнить геодезический анализ участка. Помимо этих данных, расчетная информация должна содержать еще такой список описаний:

  • Возможная величина дополнительной нагрузки на каждую опору;
  • Материалы, которые потребуются для работы;
  • Количество этажей в здании;
  • Глубина промерзания грунта и уровень выступания одновременно;
  • Сведения о залегании поверхностных вод;
  • Особенности земельного участка на территории объекта строительства.

Полученная информация позволит определить количество столбов, глубину закладки, требуемую технологию монтажа, тип ростверка и многие другие данные. При желании можно сделать расчет своими руками на калькуляторе.

Внимание! Если у вас есть документация профессионального уровня, зарегистрировать проект будет намного проще.

Этапы строительства из различных материалов

Еще на этапе проектирования мы определяемся с выбором необходимого материала.Как мы уже выяснили, наиболее полярными из них являются следующие виды столбов:

  • Бетон;
  • Кирпич;
  • Щебень бетонный;
  • Кирпич;
  • Камень.

Изучив литературу и видео по этой теме, мы определили самый простой способ возведения фундамента. Перед началом нужно расчистить участок и выровнять поверхность. Если у вас на участке глинистая почва, то необходимо добавить щебень, который добавит грунту жесткости. После этого можно приступать к разметке. Это действие должно указывать точки расположения всех частей конструкции. Если подытожить все, то предлагаем вам вариант как сделать столбчатый фундамент своими руками пошаговая инструкция:

  • Расчистка территории;
  • Разметка территории;
  • Земляные работы, которые можно выполнять вручную или с использованием специального оборудования;
  • Если вы устанавливаете столбы не длинной до метра, то колодцы укреплять не нужно;
  • В противном случае необходимо расширение ямки и установка спейсера.Также можно создать на дне железобетонную подушку, что даст возможность избежать проседания помещения.
  • Далее следует выполнить опалубку. Для такого действия лучше всего подходят деревянные щиты.
  • Выполняем армирование столбов. В этом процессе нам помогут прутья сечением 12 мм. Для создания горизонтальных перемычек нужно использовать проволоку. Чтобы в дальнейшем не было проблем с обвязкой ростверка, нужно оставить над верхом столба расстояние 15 см.
  • Когда арматура уже подключена, можно приступать к заливке раствора. При выполнении этого процесса следует следить за тем, чтобы не оставалось пустот. Если они появились, то нужно утрамбовать смесь.
  • Также стоит выполнить гидроизоляцию, которая защитит вашу конструкцию от лишней влаги. Выполнить эту задачу можно с помощью мастики или рубероида.
  • После всех работ нужно приступить к изготовлению ростверка. Этот элемент собирается из арматуры с перемычками, с помощью которых создается каркас и устанавливается опалубка.Теперь залейте в эту форму бетон и дайте ему высохнуть.
  • Последний этап строительных работ – это сборка фундамента, который в основном делается из кирпича. Стоит учесть, что обязательно нужно оставить вход для вентиляции и коммуникаций.

Как мы выяснили, столбчатая база — это достаточно простой процесс закладки, не требующий навыков или часового изучения видео-инструкций.

Среди всех используемых сегодня видов бетонных фундаментов особого внимания заслуживает столбчато-ленточный фундамент. Чаще всего такую ​​конструкцию используют при обустройстве тяжелых и массивных строек.

При условии правильного возведения столбчато-ленточная конструкция будет иметь самые высокие эксплуатационные показатели. При этом на обустройство такого фундамента тратится сравнительно немного времени и средств, а все требуемые работы можно выполнить своими силами.

Ознакомьтесь с общей информацией о столбчато-ленточных фундаментах, изучите руководство по обустройству таких конструкций и приступайте к работе.

Применение такой конструкции будет оправдано при выполнении строительных работ в районах с большой глубиной промерзания грунта.

В таких ситуациях возведение обычного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а малозаглубленная конструкция просто не справится с возложенными на нее задачами.

В таких условиях отличным вариантом является столбчато-ленточный фундамент. С обустройством такой конструкции справится даже новичок.

Дополнительным преимуществом рассматриваемого фундамента является возможность его устройства на наклонных участках. Но если подземный водоносный горизонт расположен слишком близко к поверхности почвы, от такого решения рекомендуется воздержаться.

В рассматриваемой конструкции наибольшая часть нагрузки приходится на основания столбов. При этом столбы должны быть помещены в землю не менее чем на 200 мм ниже точки промерзания грунта.Благодаря этому будут обеспечены максимальные показатели долговечности и надежности конструкции.

Чтобы в дальнейшем лента не поднималась под влиянием естественных изменений структуры почвы, ее нижнюю часть необходимо сделать несколько шире.

В конструкции столбчато-ленточного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного увеличения прочности основания.В этом случае лента не оказывает нагрузки на грунт.

С помощью ленты обеспечивается максимально равномерное распределение нагрузки на основные столбы фундамента.

Фундамент должен быть спроектирован так, чтобы после полного завершения обустройства конструкции между нижним краем ростверка и верхним слоем грунта оставалось не менее 150-200 мм свободного пространства. Благодаря наличию такого зазора фундамент не получит значительных повреждений даже при сильном пучении земли.

Из чего сделаны столбы?

Прежде чем приступить к самостоятельному обустройству столбчато-ленточного основания, необходимо подобрать оптимальный материал для изготовления опор. Доступные решения включают древесину, бетонные блоки, кирпич, асбестоцементные и металлические трубы. Ознакомьтесь со спецификой каждого варианта и выберите решение, наиболее подходящее для вашей ситуации.

Используются крайне редко из-за относительно низкой долговечности.Деревянные столбы подходят только для устройства фундамента, предназначенного для устройства террасы или другой подобной конструкции.

Оптимальный диаметр деревянных столбов 150-200 см.

Перед заглублением столбов из рассматриваемого материала в землю их необходимо обработать антисептической и антипиреновой пропиткой. Благодаря такой обработке значительно повысится устойчивость материала к гниению, поражению вредителями и огню.

Мастики на битумной основе идеально подходят для гидроизоляции древесины.

Для обустройства столбчато-ленточной конструкции хорошо подходит железорудный кирпич. С его применением также возводят мелкозаглубленные столбчатые фундаменты.

Опоры в виде железобетонных столбов, дополнительно усиленных арматурой, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.

Бетонные столбы могут быть как цельной (монолитной) конструкции, так и состоять из нескольких блоков.

Важно, чтобы ширина стоек была не менее 40 см.

Трубы из асбоцемента или металла очень просты в монтаже. Монтаж сводится к размещению полых труб в заранее подготовленных углублениях, установке прутьев арматуры внутрь труб и отделке полости бетоном.

Работа выполняется очень быстро и легко. Оптимальный диаметр трубы подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

Этапы устройства фундамента

Строительство фундамента данного типа осуществляется в два этапа. Сначала вам нужно будет создать основу конструкции из столбов, а затем обустроить мелкозаглублённую бетонную ленту.

Столбы

Перед началом работ определите оптимальную глубину столбчато-ленточного фундамента. На данном этапе рассмотрим следующие параметры:

  • тип и особенности строения почвы;
  • уровень промерзания земли;
  • глубина прохождения грунтовых вод.

Различают мелкозаглубленные и заглубленные фундаментные сооружения. При устройстве мелкозаглубленного основания столбы обычно погружают в землю на 40 см, а в случае устройства заглубленного основания опоры углубляют на 10-50 см ниже точки промерзания грунта.

Выдерживать шаг установки опор в пределах 100-250 см в соответствии с будущей нагрузкой. Чем выше нагрузки на основание, тем меньше должно быть расстояние между устанавливаемыми опорами.Профессиональные строители настоятельно не рекомендуют ставить опоры с шагом более 250 см, поскольку это приведет к значительному снижению прочности готовой конструкции.

Приступить к установке опорных стоек. Это довольно простая работа, выполняемая в несколько шагов.

Первый шаг. Подготовьте сайт к предстоящим событиям. Для этого снимите плодородный ком почвы и разровняйте участок. Если верхний слой почвы на вашем участке глинистый, снимите его побольше и засыпьте полученное основание небольшим слоем песка.

Второй шаг. Отметьте область. Подойдут любые подходящие колышки и видимая веревка. Натяните нить на расстоянии, соответствующем ширине будущей бетонной ленты.

Обратите внимание на угол пересечения шнуров. Важно, чтобы нити пересекались точно перпендикулярно.

Разметить места пересечения и примыкания внутренних перегородок и наружных стен строения, углы будущего строения и участки, которые будут подвергаться наиболее серьезным нагрузкам.

Шаг третий. Выкопайте траншею в месте расположения ленточной части фундамента. Достаточно будет ямы глубиной около 400 мм. Траншея должна быть на 70-100 мм шире ширины ленты. Такой зазор необходим для установки щитов опалубки.

Четвертый шаг. Сделайте углубления в местах установки опорных столбов. В этом вам поможет дрель или другое подходящее приспособление. Диаметр углублений подбирайте индивидуально в соответствии с предполагаемыми нагрузками на фундамент.Чем выше нагрузки, тем больше должен быть диаметр опорных столбов.

Если по проекту столбы будут залегать более чем на 100 см, обязательно установите опоры из прочных досок. Они предотвратят осыпание почвы. Если ямы глубиной до 100 см, от установки опор можно отказаться.

Пятый шаг. Засыпьте дно каждой выемки слоем просеянного песка толщиной 100 мм.

Шестой шаг. Приступайте к установке столбов.В данном примере опоры выполнены из асбестоцементных труб.

Сначала сделайте гидроизоляцию опор. Для этого оклейте их двойным слоем рубероида или другого подобного материала. Вставьте гидроизоляционную трубу в углубление до упора.

Связать арматурный каркас стальными стержнями и вязальной проволокой. Используйте стержни диаметром 12-14 мм. Арматура должна быть такой длины, чтобы ее верхние концы выступали из труб на 150-250 мм.

Начать заполнение.Сначала нужно залить бетоном свободное пространство в ямах вокруг опор примерно на 20 см высоты углублений, а затем заливать непосредственно трубы.

Оставьте готовые столбы сохнуть и набраться прочности.

лента

Приступить к обустройству ленточной части конструкции.

Первый шаг. Обвяжите каркас арматурными стержнями и стальной вязальной проволокой. Приварите конструкцию и прикрутите ее к арматурным стержням, выступающим из забетонированных опорных столбов.

Второй шаг. Устанавливаем ленточную литейную опалубку. Соберите опалубку из досок толщиной 40 мм и шириной около 150 мм. Доски можно заменить ДСП, фанерой или листовым металлом.

Шаг третий. Покройте внутреннюю поверхность опалубки влагозащитным материалом. Полиэтилен подходит для гидроизоляции; также могут быть использованы более современные мембранные материалы.

Четвертый шаг. Залейте опалубку бетоном. Чтобы сэкономить время и силы, вы можете заказать товарный бетон.При желании раствор можно приготовить своими руками. Заполнить за один проход. Вылейте раствор горизонтально. Вертикальные швы категорически запрещены – они растрескаются еще до полного затвердевания бетона.

Залитый бетон обработать специальным вибратором. Такая обработка устранит пустоты и лишний воздух. При отсутствии вибратора хотя бы проткните бетон арматурой в нескольких местах, а затем тщательно заделайте отверстия бетоном.

Наполнитель высохнет в течение месяца. Демонтировать опалубку рекомендуется только после полного затвердевания отливки. Некоторое время (обычно 1-1,5 недели) залитый бетон необходимо дополнительно увлажнять, иначе он растрескается.

Частоту и продолжительность увлажнения определяют индивидуально в соответствии с «поведением» бетона и погодными условиями.

Гидроизолируйте затвердевший и затвердевший бетон, засыпьте оставшиеся траншеи землей и приступайте к запланированным строительным работам.

Удачной работы!

Видео — Столбчато-ленточный фундамент своими руками

%PDF-1.4
%
4 0 объект
>
эндообъект

внешняя ссылка
4 101
0000000016 00000 н
0000002657 00000 н
0000002753 00000 н
0000003494 00000 н
0000003939 00000 н
0000003973 00000 н
0000004017 00000 н
0000029528 00000 н
0000029919 00000 н
0000030101 00000 н
0000030231 00000 н
0000049463 00000 н
0000049723 00000 н
0000050296 00000 н
0000066723 00000 н
0000089005 00000 н
0000089387 00000 н
0000111382 00000 н
0000134203 00000 н
0000154994 00000 н
0000171715 00000 н
0000173792 00000 н
0000176441 00000 н
00001

00000 н
0000193555 00000 н
0000203124 00000 н
0000205547 00000 н
0000218833 00000 н
0000221256 00000 н
0000241824 00000 н
0000244272 00000 н
0000248129 00000 н
0000253920 00000 н
0000256286 00000 н
0000258980 00000 н
0000261058 00000 н
0000293578 00000 н
0000295656 00000 н
0000309338 00000 н
0000311416 00000 н
0000337365 00000 н
0000339443 00000 н
0000363803 00000 н
0000365881 00000 н
0000378574 00000 н
0000380652 00000 н
00003

00000 н
0000392831 00000 н
0000411699 00000 н
0000413744 00000 н
0000414454 00000 н
0000414489 00000 н
0000415007 00000 н
0000415716 00000 н
0000415789 00000 н
0000415903 00000 н
0000416203 00000 н
0000416276 00000 н
0000416579 00000 н
0000416898 00000 н
0000416993 00000 н
0000417135 00000 н
0000445480 00000 н
0000445735 00000 н
0000446231 00000 н
0000463785 00000 н
0000464034 00000 н
0000464444 00000 н
0000471035 00000 н
0000471299 00000 н
0000471625 00000 н
0000481594 00000 н
0000481856 00000 н
0000482382 00000 н
0000501010 00000 н
0000501268 00000 н
0000501642 00000 н
0000502109 00000 н
0000502369 00000 н
0000502673 00000 н
0000535628 00000 н
0000535876 00000 н
0000535945 00000 н
0000536381 00000 н
0000536406 00000 н
0000536999 00000 н
0000537112 00000 н
0000537185 00000 н
0000577394 00000 н
0000577721 00000 н
0000577751 00000 н
0000577814 00000 н
0000577928 00000 н
0000578039 00000 н
0000578112 00000 н
0000584192 00000 н
0000584521 00000 н
0000584552 00000 н
0000584617 00000 н
0000584733 00000 н
0000002316 00000 н
трейлер
]>>
startxref
0
%%EOF

104 0 объект
>поток
xb«Hb`a«x81FA%$$(f`d`:øA81a. C7;k&»y-8Xszp,!ƩʕZ45Յ5հ?gl’Lk2a0`df0`cTcpc([K%Feun0e걚%c,.׌
30f««0QA!!@|9C4″8K|4#0

Размещение арматурных стержней в фундаментах – горизонтальные и вертикальные арматурные стержни

🕑 Время чтения: 1 минута

Стальная арматура является важной частью бетонного фундамента. Таким образом, правильное размещение горизонтальных и вертикальных стержней в фундаменте имеет первостепенное значение, как и укладка бетона. Размещение, размер, покрытие, связывание и допуск в стальной арматуре считаются необходимыми для достижения максимальной эффективности фундамента.

Рис. 1: Типовые детали армирования изолированного фундамента.

Размещение арматуры в фундаментах

Размещение арматуры в фундаменте требует таких действий, как проверка бетонного покрытия, местоположения, вязки арматуры и опор и т. д.

1. Минимальное бетонное покрытие

Защитный слой бетона представляет собой толщину или количество бетона, помещенного между арматурной сталью и поверхностью бетонного элемента. Покрытие является наиболее важным фактором защиты арматурной стали от коррозии.Покрытие также необходимо для обеспечения достаточного сцепления стали с бетоном для развития его прочности.

Рис. 2: Бетонные распорки, используемые в фундаменте.

Минимальный защитный слой для монолитного бетона указан в Строительном кодексе ACI 318.

  • Для бетона, залитого и постоянно соприкасающегося с землей (например, фундаменты) — 3 дюйма
  • Для бетона, подверженного воздействию погодных условий или земли (например, стены подвала)
    • Стержни №6 и больше — 2 дюйма
    • Стержни #5 или меньше — 1½ дюйма
  • Для бетона, не подвергающегося воздействию погодных условий или соприкасающегося с землей:
    • плиты, стены и балки — стержни #14 и #18 — ½ дюйма
    • 0

    • Плиты, стены и балки —
      • Стержни №11 и меньше — ¾ дюйма
      • Балки и колонны — 1½ дюйма

    2.

    Размещение арматуры

    По общему правилу арматура должна располагаться со стороны растяжения в нижней части фундамента. В квадратном фундаменте арматура размещается равномерно в обоих направлениях. Код ACI требует, чтобы арматурные стержни располагались на расстоянии не более 18 дюймов друг от друга.

    В прямоугольном фундаменте арматура в длинном направлении размещается равномерно, но не в коротком направлении. Код ACI (15.4.4.2) требует, чтобы определенная часть арматуры в коротком направлении размещалась в полосе, равной ширине фундамента в короткое направление.

    Коэффициент распределения длины по короткой стороне рассчитывается на основе соотношения сторон фундамента как —

    Размещение арматуры в фундаменте оказывает большое влияние на несущую способность фундамента. Любое неправильное размещение может привести к серьезным поломкам конструкции. Например, если опустить верхние стержни или поднять нижние стержни на ½ дюйма больше, чем указано для плиты глубиной 6 дюймов, это может снизить ее несущую способность на 20 %.

    3. Армирующие опоры

    Арматура фундамента не может быть размещена в почве или твердом грунте, так как она подвержена коррозии.Даже размещение арматуры над слоем свежего бетона с последующей заливкой бетона также недопустимо, так как положение арматуры может измениться при заливке бетона.

    Рис. 3: Арматурные опоры, используемые в фундаменте.

    Опоры для стержней

    используются для удержания арматурных стержней на месте для достижения надлежащей глубины покрытия.

    Для правильного размещения используются арматурные опоры различных размеров и из различных материалов, таких как стальная проволока, сборный железобетон или пластик.
    Стулья и опоры доступны разной высоты для поддержки арматурных стержней определенного размера и положения.

    4. Арматурная стяжка

    Хотя анкерная сталь не способствует прочности арматуры, она используется для фиксации и предотвращения смещения арматурных стержней во время строительных работ и укладки бетона.

    Для связывания арматурных стержней используется вязальная проволока, которая обычно представляет собой черную, мягкую, отожженную проволоку калибра 16½ или 16, хотя для более тяжелой арматуры может потребоваться проволока калибра 15 или 14, чтобы удерживать арматурный стержень в правильном положении.

    Связывание всех пересечений не требуется, обычно достаточно каждого четвертого или пятого. Необходимо следить за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

    При связывании стержней нет необходимости связывать каждое пересечение – обычно достаточно каждого четвертого или пятого. Следите за тем, чтобы концы вязальной проволоки не касались поверхности бетона, где они могут заржаветь.

    Типы вязки арматуры

    Существуют различные способы привязки вязальной проволоки к арматуре в зависимости от ситуации и места, где они были привязаны —

    Рис. 4: Детали связывания арматуры.

    1. Деталь A:  Стяжка с защелкой является самой простой и обычно используется для арматуры в горизонтальном положении.
    2. Деталь B:  «Стяжка с защелкой» обычно используется при связывании арматуры вертикальной стены, чтобы надежно удерживать стержни на месте.
    3. Деталь C:  «Седельный галстук» более сложен, чем стяжки с защелками или завязки с защелками. Они обычно используются для крепления связей к угловым стержням колонн и хомутов к угловым стержням балки.
    4. Деталь D:  «Оберточная и седельная стяжка») похожа на седельную стяжку, за исключением того, что проволока оборачивается 1-1/2 раза вокруг первого стержня, а затем завершается, как деталь C.
    5. Деталь E:  «Связь в виде восьмерки» можно использовать на стенах вместо хомутов или стяжек с защелками. Этот тип галстука используется для закрепления тяжелых матов.

    Дополнительная информация по размещению арматуры фундамента

    1. Опоры для стержней не предназначены для поддержки строительного оборудования, такого как бетононасосы, тележки или лазерные стяжки.
    2. Расстояние между опорами стержней зависит от размера поддерживаемого арматурного стержня. Например, для односторонней сплошной плиты с термоусадочными стержнями № 5 высокие стулья используются на расстоянии 4 фута от центра; для баров № 4 стульчики для кормления должны быть размещены на расстоянии 3 фута от центра.
    3. Укладка арматуры на слои свежего бетона или регулировка положения стержней или арматуры из сварной проволоки во время укладки бетона не допускается. Опрометчивая практика в строительстве плит размещения арматуры на земляном полотне и вытягивания ее вверх во время укладки бетона называется «зацеплением».
    4. Распорки для вертикального бетона (строительство стен) традиционно не являются обязательными. Распорки боковых опалубок включают гвозди с двойной головкой, сборные железобетонные блоки (доби) и запатентованные цельнопластиковые формы.
    5. Сварщик, бригадир слесарей, подрядчик и инспектор несут ответственность за правильность размещения арматурных стержней в бетонных конструкциях.
    6. Отклонение от указанного положения: В перекрытиях и стенах, кроме хомутов и связей ±3 дюйма. Хомуты: высота балки в дюймах, деленная на 12. Стяжки: ширина колонны в дюймах, деленная на 12.

    Сейсмостойкость соединения колонны с фундаментом из высокопрочной анкерной арматуры — Penn State

    TY — JOUR

    T1 — Сейсмостойкость соединения колонны с фундаментом из высокопрочной анкерной арматуры для CFST

    AU — Wang, Xuanding

    AU – Xu, Tianxiang

    AU – Liu, Jiepeng

    AU – Wang, Saining

    AU – Chen, Y.Франк

    N1 — Информация о финансировании:
    Авторы выражают благодарность за финансовую поддержку, оказанную Национальным фондом естественных наук Китая (518

    ) и Фондом научных и технологических инноваций Чунцина (cstc2019yszx-jscxX0001). A площадь поперечного сечения образца, Ab площадь анкерных арматурных стержней, Ab1 площадь одинарных анкерных арматурных стержней, Ac площадь бетона, At площадь стальной трубы, D диаметр стальной трубы, E рассеяние энергии коэффициент, Ec модуль упругости бетона, fb предел текучести анкерной арматуры, fco безнапорная прочность бетона, fcu кубическая прочность бетона на сжатие, ft предел текучести стальной трубы, Kj усредненная окружная жесткость образца, L расстояние от поверхности фундамента до верхней стороны торцевой плиты, lh высота стального шарнира, M изгибающий момент при пиковой нагрузке, N приложенная осевая нагрузка, n0 коэффициент осевой нагрузки, nb количество анкерных арматурных стержней, P боковая нагрузка, Pmax боковая нагрузка образца в пиковом состоянии, Py боковая нагрузка образца в состоянии текучести, Pu боковая нагрузка образца в предельном состоянии, R радиус стальной трубы, rbi вертикальное расстояние от центроида о f i анкерный арматурный стержень к центральной оси сечения колонны, ts толщина стальной трубы, ab коэффициент усиления, ? коэффициент пластичности, ? боковое смещение, ?max боковое смещение образца в пиковом состоянии, ?y поперечное смещение образца в состоянии текучести, ?u боковое смещение образца в предельном состоянии, ?h среднее значение поперечной деформации, ? hL поперечная деформация стальной трубы с левой стороны, ?L осевая деформация анкерной арматуры с левой стороны, ?R осевая деформация анкерной арматуры с левой стороны, ?v среднее значение продольной деформации, ?h поперечное напряжение стальной трубы, ?v продольное напряжение стальной трубы, ?z эквивалентное напряжение стальной трубы, Заявление автора.Сюаньдин Ван. Сюаньдин Ван участвовал в концептуализации, управлении проектом, написании исходного проекта, а также в написании-рецензировании и редактировании рукописи. Тяньсян Сюй. Тяньсян Сюй внес свой вклад в концептуализацию, обработку данных, исследование, методологию, администрирование проекта, программное обеспечение, проверку, написание исходного проекта, а также написание, проверку и редактирование рукописи. Цзепэн Лю. Jiepeng Liu участвовал в концептуализации, формальном анализе, привлечении финансирования, управлении проектом, надзоре, проверке, написании исходного проекта, а также в написании-обзоре и редактировании рукописи.Сайнин Ван. Сайнин Ван участвовал в управлении проектом, надзоре, проверке, написании исходного проекта, а также в написании-рецензировании и редактировании рукописи. Ю. Фрэнк Чен. Ю. Франк Чен участвовал в управлении проектом, надзоре, написании исходного проекта, а также в написании-рецензировании и редактировании рукописи. Мы заявляем, что у нас нет каких-либо коммерческих или ассоциативных интересов, которые представляют собой конфликт интересов в связи с представленной работой.

    Авторское право издателя:
    © 2020 ООО «Эльзевир»

    Авторское право:
    Copyright 2020 Эльзевир Б.В., Все права защищены.

    PY — 2020/10

    Y1 — 2020/10

    N2 — Соединение колонны с фундаментом из анкерной арматуры (ARCFC) предлагается для колонны из стальных труб, заполненных бетоном (CFST), для упрощения процесса строительства соединения колонны с фундаментом. В этой статье в общей сложности восемь образцов были испытаны до разрушения при постоянной осевой нагрузке и циклической поперечной нагрузке. Экспериментально исследовано влияние коэффициента армирования, конфигурации кольцевых колец и коэффициента осевой нагрузки на сейсмические характеристики ARCFC.Вид разрушения всех образцов характеризуется изгибом, местного коробления труб в испытанных образцах, кроме закладного соединения, не наблюдалось. Экспериментальные результаты показывают, что все образцы обладают хорошей пластичностью с коэффициентом пластичности более 4,5. Анализ проводится для изучения влияния параметров испытаний на кривые нагрузки-перемещения скелета, ухудшение жесткости, способность рассеивания энергии и развитие деформации стальных труб и анкерных стержней.Результаты анализа показывают, что сейсмические характеристики предлагаемого соединения аналогичны закладным соединениям, когда они спроектированы в соответствии с принципами «эквивалентности сжатия» и «эквивалентности изгиба». По результатам испытаний предложена и проверена методика расчета поперечной прочности нижнего сечения.

    AB — Соединение колонны с фундаментом из анкерной арматуры (ARCFC) предлагается для колонны из стальных труб, заполненных бетоном (CFST), для упрощения процесса строительства соединения колонны с фундаментом.В этой статье в общей сложности восемь образцов были испытаны до разрушения при постоянной осевой нагрузке и циклической поперечной нагрузке. Экспериментально исследовано влияние коэффициента армирования, конфигурации кольцевых колец и коэффициента осевой нагрузки на сейсмические характеристики ARCFC. Вид разрушения всех образцов характеризуется изгибом, местного коробления труб в испытанных образцах, кроме закладного соединения, не наблюдалось. Экспериментальные результаты показывают, что все образцы обладают хорошей пластичностью с коэффициентом пластичности более 4.5. Анализ проводится для изучения влияния параметров испытаний на кривые нагрузки-перемещения скелета, ухудшение жесткости, способность рассеивания энергии и развитие деформации стальных труб и анкерных стержней. Результаты анализа показывают, что сейсмические характеристики предлагаемого соединения аналогичны закладным соединениям, когда они спроектированы в соответствии с принципами «эквивалентности сжатия» и «эквивалентности изгиба». По результатам испытаний предложена и проверена методика расчета поперечной прочности нижнего сечения.

    UR — http://www.scopus.com/inward/record.url?scp=85088817065&partnerID=8YFLogxK

    UR — http://www.scopus.com/inward/citedby.url?scp=85088817065&partnerID=8YFLogxK

    U2 — 10.1016 / j.jcsr.2020.106269

    do — 10.1016 / j.jcsr.2020.106269

    м3 — Статья

    An — Scopus: 85088817065

    VL — 173

    Jo — Журнал строительных стальных исследований

    JF — Journal of Constructional Steel Research

    SN — 0143-974X

    M1 — 106269

    ER —

    %PDF-1.6
    %
    3273 0 объект
    >
    эндообъект

    внешняя ссылка
    3273 162
    0000000016 00000 н
    0000005574 00000 н
    0000005713 00000 н
    0000005802 00000 н
    0000006005 00000 н
    0000007992 00000 н
    0000008133 00000 н
    0000008629 00000 н
    0000008765 00000 н
    0000009352 00000 н
    0000009391 00000 н
    0000009470 00000 н
    0000009770 00000 н
    0000010023 00000 н
    0000010338 00000 н
    0000010585 00000 н
    0000063095 00000 н
    0000063254 00000 н
    0000063474 00000 н
    0000113790 00000 н
    0000165392 00000 н
    0000214876 00000 н
    0000264727 00000 н
    0000315290 00000 н
    0000364316 00000 н
    0000364452 00000 н
    0000364586 00000 н
    0000414303 00000 н
    0000416975 00000 н
    0000429288 00000 н
    0000429540 00000 н
    0000429739 00000 н
    0000451383 00000 н
    0000464990 00000 н
    0000465236 00000 н
    0000465450 00000 н
    0000492647 00000 н
    0000492812 00000 н
    0000492958 00000 н
    0000493123 00000 н
    0000493270 00000 н
    0000493414 00000 н
    0000493550 00000 н
    0000493715 00000 н
    0000493863 00000 н
    0000494002 00000 н
    0000494136 00000 н
    0000494275 00000 н
    0000494423 00000 н
    0000494588 00000 н
    0000494753 00000 н
    0000494901 00000 н
    0000495066 00000 н
    0000495216 00000 н
    0000495363 00000 н
    0000495503 00000 н
    0000495668 00000 н
    0000495816 00000 н
    0000495958 00000 н
    0000496093 00000 н
    0000496258 00000 н
    0000496423 00000 н
    0000496578 00000 н
    0000496735 00000 н
    0000496892 00000 н
    0000497057 00000 н
    0000497212 00000 н
    0000497371 00000 н
    0000497530 00000 н
    0000497676 00000 н
    0000497841 00000 н
    0000498006 00000 н
    0000498171 00000 н
    0000498336 00000 н
    0000498482 00000 н
    0000498628 00000 н
    0000498770 00000 н
    0000498912 00000 н
    0000499077 00000 н
    0000499242 00000 н
    0000499384 00000 н
    0000499541 00000 н
    0000499706 00000 н
    0000499863 00000 н
    0000500020 00000 н
    0000500185 00000 н
    0000500342 00000 н
    0000500507 00000 н
    0000500657 00000 н
    0000500822 00000 н
    0000500987 00000 н
    0000501137 00000 н
    0000501285 00000 н
    0000501433 00000 н
    0000501598 00000 н
    0000501736 00000 н
    0000501884 00000 н
    0000502031 00000 н
    0000502196 00000 н
    0000502349 00000 н
    0000502510 00000 н
    0000502656 00000 н
    0000502821 00000 н
    0000502963 00000 н
    0000503128 00000 н
    0000503276 00000 н
    0000503426 00000 н
    0000503566 00000 н
    0000503719 00000 н
    0000503861 00000 н
    0000504022 00000 н
    0000504187 00000 н
    0000504352 00000 н
    0000504509 00000 н
    0000504657 00000 н
    0000504796 00000 н
    0000504930 00000 н
    0000505095 00000 н
    0000505243 00000 н
    0000505391 00000 н
    0000505556 00000 н
    0000505694 00000 н
    0000505859 00000 н
    0000506006 00000 н
    0000506150 00000 н
    0000506298 00000 н
    0000506463 00000 н
    0000506611 00000 н
    0000506750 00000 н
    0000506915 00000 н
    0000507054 00000 н
    0000507188 00000 н
    0000507353 00000 н
    0000507501 00000 н
    0000507649 00000 н
    0000507814 00000 н
    0000507964 00000 н
    0000508111 00000 н
    0000508251 00000 н
    0000508416 00000 н
    0000508577 00000 н
    0000508725 00000 н
    0000508867 00000 н
    0000509002 00000 н
    0000509167 00000 н
    0000509322 00000 н
    0000509479 00000 н
    0000509636 00000 н
    0000509801 00000 н
    0000509956 00000 н
    0000510115 00000 н
    0000510276 00000 н
    0000510441 00000 н
    0000510600 00000 н
    0000510748 00000 н
    0000510913 00000 н
    0000511078 00000 н
    0000511235 00000 н
    0000511383 00000 н
    0000511548 00000 н
    0000511686 00000 н
    0000003618 00000 н
    трейлер
    ]/предыдущая 3926563>>
    startxref
    0
    %%EOF

    3434 0 объект
    >поток
    B;szmU}4hdOA7;cUwCN}TQ4N*&?B'[&(]$irX;
    1j7jL
    jYX8NN>JYLaCayCbw|a
    :[@W]uBfRP

    Bentley — Документация по продукту

    MicroStation

    Справка MicroStation

    Ознакомительные сведения о MicroStation

    Справка MicroStation PowerDraft

    Информация о MicroStation PowerDraft

    Краткое руководство пользователя MicroStation

    Справка синхронизатора iTwin

    ProjectWise

    Справка службы автоматизации Bentley

    Ознакомительные сведения службы автоматизации Bentley

    Bentley i-model Composition Server для PDF

    Подключаемый модуль службы разметки PDF для ProjectWise Explorer

    Справка администратора ProjectWise

    Справка службы загрузки данных ProjectWise Analytics

    Коннектор управления результатами ProjectWise для ProjectWise

    Справка по порталу управления результатами ProjectWise

    Информация об управлении результатами ProjectWise

    Справка по ProjectWise Explorer

    Справка по управлению полевыми данными ProjectWise

    Справка администратора ProjectWise Geospatial Management

    Справка обозревателя ProjectWise Geospatial Management

    Ознакомительные сведения о ProjectWise Geospatial Management

    Модуль интеграции ProjectWise для Revit Readme

    Руководство по настройке управляемой конфигурации ProjectWise

    Справка ProjectWise Project Insights

    Подключаемый модуль ProjectWise для Bentley Web Services Gateway Readme

    ProjectWise ReadMe

    Таблица поддержки версий ProjectWise

    Справка ProjectWise Web и Drive

    Справка ProjectWise Web View

    Справка по порталу цепочки поставок

    Управление эффективностью активов

    Справка AssetWise 4D Analytics

    Справка AssetWise ALIM Linear Reference Services

    Интернет-справка AssetWise ALIM

    Руководство по внедрению AssetWise ALIM Web

    AssetWise ALIM Web Краткое руководство по сравнению

    Справка AssetWise CONNECT Edition

    Руководство по внедрению AssetWise CONNECT Edition

    Справка AssetWise Director

    Руководство по внедрению AssetWise

    Справка консоли управления системой AssetWise

    Руководство по администрированию мобильных устройств TMA

    Мобильная справка TMA

    Анализ моста

    Справка по OpenBridge Designer

    Справка OpenBridge Modeler

    Строительный проект

    Справка по AECOsim Building Designer

    Файл ознакомительных сведений AECOsim Building Designer

    Ознакомительные сведения SDK AECOsim Building Designer

    Генеративные компоненты для справки Building Designer

    Ознакомительные сведения о генеративных компонентах

    Справка по OpenBuildings Designer

    Ознакомительные сведения о конструкторе OpenBuildings

    Руководство по адаптации OpenBuildings Designer

    Ознакомительные сведения SDK OpenBuildings Designer

    Справка OpenBuildings GenerativeComponents

    Ознакомительные сведения о OpenBuildings GenerativeComponents

    Справка OpenBuildings Speedikon

    Ознакомительные сведения OpenBuildings Speedikon

    Справка OpenBuildings StationDesigner

    Ознакомительные сведения об OpenBuildings StationDesigner

    Гражданский проект

    Справка по канализации и инженерным сетям

    Справка по OpenRail ConceptStation

    Ознакомительные сведения для OpenRail ConceptStation

    Справка по OpenRail Designer

    Ознакомительные сведения для конструктора OpenRail

    Справка по проектировщику воздушных линий OpenRail

    Справка по OpenRoads ConceptStation

    Ознакомительные сведения о OpenRoads ConceptStation

    Справка по OpenRoads Designer

    Ознакомительные сведения о конструкторе OpenRoads

    Справка по OpenSite Designer

    Ознакомительная информация OpenSite Designer

    Строительство

    Справка по ConstructSim Executive

    ConstructSim Executive ReadMe

    Справка ConstructSim i-model Publisher

    Справка ConstructSim Planner

    Файл ReadMe для планировщика ConstructSim

    Справка по стандартному шаблону ConstructSim

    Руководство по установке клиента сервера рабочих пакетов ConstructSim

    Справка сервера рабочих пакетов ConstructSim

    Руководство по установке сервера рабочих пакетов ConstructSim

    Энергия

    Bentley Coax Помощь

    Справка Bentley Communications PowerView

    Bentley Communications PowerView Readme

    Bentley Медь Помощь

    Bentley Fiber Help

    Bentley Inside Plant Help

    Справка Bentley OpenUtilities Designer

    Bentley OpenUtilities Designer Readme

    Справка по подстанции Bentley

    Ознакомительные сведения о подстанции Bentley

    Справка по OpenComms Designer

    Ознакомительные сведения о конструкторе OpenComms

    Справка OpenComms PowerView

    Ознакомительные сведения о OpenComms PowerView

    Справка инженера OpenComms Workprint

    Ознакомительные сведения инженера OpenComms Workprint

    Справка по подстанции OpenUtilities

    Ознакомительные сведения о подстанции OpenUtilities

    Справка PlantSight AVEVA Diagrams Bridge

    PlantSight AVEVA PID Bridge Help

    Справка по экстрактору PlantSight E3D Bridge

    Справка по PlantSight Enterprise

    Справка по основным компонентам PlantSight

    PlantSight Open 3D Model Bridge Help

    Справка по программе PlantSight Smart 3D Bridge Extractor

    Справка по мосту SPPID PlantSight

    Обещание.Электронная справка

    Информация о Promis.e

    Руководство по установке Promis.e — управляемая конфигурация ProjectWise

    Руководство пользователя sisNET

    Руководство по настройке подстанции — управляемая конфигурация ProjectWise

    Инженерное сотрудничество

    Справка Bentley Navigator Desktop

    Геотехнический анализ

    Ознакомительная информация о PLAXIS LE

    Ознакомительная информация о PLAXIS 2D

    Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 2D

    Ознакомительная информация о PLAXIS 3D

    Ознакомительные сведения о средстве просмотра выходных данных PLAXIS 3D

    Ознакомительная информация о проектировщике моносвай PLAXIS

    Управление геотехнической информацией

    Справка администратора gINT

    Справка gINT Civil Tools Pro

    Справка gINT Civil Tools Pro Plus

    Помощь коллекционеру gINT

    Справка по OpenGround Cloud

    Гидравлика и гидрология

    Bentley CivilStorm Справка

    Bentley HAMMER Помощь

    Bentley SewerCAD Справка

    Bentley SewerСправка GEMS

    Справка Bentley StormCAD

    Bentley WaterCAD Справка

    Bentley WaterGEMS Справка

    Шахтный дизайн

    Справка по обработке материалов MineCycle

    Ознакомительные сведения по обработке материалов MineCycle

    Моделирование мобильности

    ЛЕГИОН 3D Руководство пользователя

    Справка по подготовке к САПР LEGION

    Справка конструктора моделей LEGION

    Справка API Симулятора LEGION

    Ознакомительные сведения API симулятора LEGION

    Помощь симулятора ЛЕГИОН

    Моделирование

    Bentley Просмотреть справку

    Bentley Посмотреть ознакомительные сведения

    Морской структурный анализ

    SACS Устранение пробелов в сотрудничестве (электронная книга)

    Информация о SACS

    Анализ напряжений в трубах и сосудов

    AutoPIPE Accelerated Pipe Design (электронная книга)

    AutoPIPE Советы новым пользователям

    Краткое руководство по AutoPIPE

    AutoPIPE & STAAD.Про

    Проект завода

    Конфигурация AutoPLANT для OpenPlant WorkSet

    Ознакомительные сведения для заводов-экспортеров Bentley

    Bentley Raceway и справка по прокладке кабелей

    Ознакомительные сведения Bentley Raceway и системы управления кабелями

    Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

    Справка OpenPlant Isometrics Manager

    Ознакомительные сведения об OpenPlant Isometrics Manager

    Справка OpenPlant Modeler

    Файл ознакомительных сведений OpenPlant Modeler

    Справка OpenPlant Orthographics Manager

    Ознакомительные сведения для OpenPlant Orthographics Manager

    Справка по OpenPlant PID

    Информация о PID OpenPlant

    Справка администратора проекта OpenPlant

    Readme администратора проекта OpenPlant

    Справка по поддержке OpenPlant

    Ознакомительные сведения о технической поддержке OpenPlant

    Справка PlantWise

    Ознакомительные сведения о PlantWise

    Реальность и пространственное моделирование

    Справка по карте Bentley

    Информация о карте Bentley

    Справка по мобильной публикации Bentley Map

    Консоль облачной обработки ContextCapture Справка

    Справка по редактору ContextCapture

    Ознакомительные сведения о редакторе ContextCapture

    Мобильная справка ContextCapture

    Руководство пользователя ContextCapture

    Помощь Декарта

    Ознакомительные сведения о Декарте

    Справка по карте OpenCities

    Информация о карте OpenCities

    Справка OpenCities Map Ultimate для Финляндии

    Карта OpenCities Ultimate для Финляндии Readme

    Структурный анализ

    Справка OpenTower iQ

    Справка по концепции ОЗУ

    Справка по структурной системе ОЗУ

    STAAD Закройте пробел в сотрудничестве (электронная книга)

    СТАД.Профессиональная помощь

    Ознакомительная информация STAAD.Pro

    Программа физического моделирования STAAD.Pro

    Расширенная справка Фонда STAAD

    STAAD Foundation Advanced Readme

    Детализация конструкции

    Справка ProStructures

    Информация о ProStructures

    Руководство по внедрению конфигурации ProStructures CONNECT Edition

    Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
