Диаметр коронки для подрозетника в кирпичную стену

Перед сверлением отверстий в стене их центры необходимо отметить маркером, цветным карандашом или мелом.

При капитальном ремонте чаще всего прокладывается новая проводка, выключатели и розетки. Как правило, стены в доме кирпичные или бетонные.

При установке нескольких коробок в одном ряду при помощи уровня или отвеса проводится горизонтальная или вертикальная линия, соответственно. Расстояние между центрами коробок на ней — 71 мм. Вырезать дырку можно двумя способами: коронкой с напайками или сверлом. Отверстия в гипсокартонных перегородках вырезаются не только коронкой, но и ножом, тонкой пилой и сверлом для дерева.

Диаметр отверстия — 68 мм. Самый простой и быстрый способ — использовать коронку под розетку в бетоне диаметром 68 мм и перфоратор:.

В бетонных стенах целесообразно использовать только перфоратор, а в кирпичных и алебастровых — можно применить ударную дрель мощностью не менее Вт. При отсутствии специального инструмента углубление высверливается сверлом с твёрдосплавной напайкой:.

Разновидности коронок

Если шпаклёвка закроет отверстия для кабеля и попадёт внутрь коробки, её следует удалить ДО полного высыхания. Лучше и предусмотрительней выбрать коронку диаметра чуть больше 72мм , чем внешний диаметр подрозетника мы обязательно расскажем о вариантах этого параметра ниже , что позволит оставить поле для маневра.

Потому что при бурении сверло может наткнуться на камень или арматуру, и центр чуть сдвинется, что грозит деформацией конструкции. А небольшой запас по габаритам позволит отрегулировать расположение уже на момент фиксации подрозетника. Если подрозетник не монолитный, соединяем между собой группу из необходимого количества одинарных. Выламываются монтажные отверстия для ввода кабеля. Ввод кабеля в подрозетники через монтажные отверстия. Его проводят по помещению по заранее подготовленным штробам и фиксируют при помощи раствора алебастр, гипс.

Установка подрозетников и их фиксация в подготовленных отверстиях. Не жалейте смеси, пусть она выдавливается наружу. Убрать остатки не составит труда, а подрозетник надежно закрепится внутри. Результат — заподлицо со стеной.

Шурупы по бокам строго параллельно полу чтобы розетка в дальнейшем стала ровно. Через пару часов стоит проверить, как закреплены коробки.

Один из ключевых моментов при монтаже скрытой проводки — высверливание отверстий под подрозетники. Если с кирпичными стенами и пенобетоном проблем, как правило, не предвидится, то с бетонными стенами могут возникнуть сложности. Существенно упростить решение такой задачи помогут специальные коронки для бетона, при помощи которых высверливаются отверстия для подрозетников. Рассмотрим подробно устройство этого инструмента, его виды, характеристики и размеры. Данный вид бурильного инструмента представляет собой насадку для перфоратора или ударной дрели.

В случае правильно проведенной установки они будут надежно держаться на месте, находиться на одном уровне и в целом выглядеть аккуратно. Саму фурнитуру устанавливают уже после окончания отделочных работ. Мы разобрались с последовательностью процессов. А теперь выясним: а что, собственно, устанавливать?

Переходим к выбору подходящих установочных коробок для кирпичной стены. Потому что подойдут далеко не любые.

Диаметр коронки под розетку и их виды

Рассмотрим оптимальные параметры. Для начала примите как данность, что понадобятся пластиковые варианты без прижимных лапок с фиксирующими прижимными лапками применяют для пустотелых стен из гипсокартона или фанеры. Здесь долго не задумывайтесь, выбирайте круглую — универсальный вариант.

А вот квадрат для специфических нужд, скорее воспринимаемый электриками как распаечная коробка. В продаже в основном представлены именно круглые.

Стандартные параметры: 45мм и 60мм реже 40мм.

Установочные монтажные коробки, или подрозетники, являются эффективным решением для надежного и эстетичного монтажа розеток, выключателей, и прочих элементов домашней электросети. От качества фиксации монтажных коробок зависит не только продолжительный срок службы внутренней электросистемы, но и безопасность Вашей семьи. Изложенные далее рекомендации, помогут Вам выполнить качественный и надежный монтаж данных элементов. Установка подрозетников производится по завершении базовых отделочных работ геометрия стен должна быть окончательно установлена.

Больше вариантов с подробными характеристиками есть тут. Мы же рассмотрим эти.

Подрозетники от Elektro-Plast: слева глубина 43мм, справа 63 мм. Для соединительного узла просто необходимо дополнительное место. Уточните с мастером, как организована разводка кабеля.

Правильнее, если к каждой розетке подводится отдельный провод из отдельно стоящей распределительной коробки, тогда в глубоких подрозетниках попросту нет необходимости. Но ситуации при монтаже случаются разные. Смотрите, тогда легко установить подрозетник как на 45, так и на 60мм. Даже если возникнет ситуация, когда розетки врезаются с обеих сторон стены, и даже при глубине установочных коробок 60мм поместятся обе. В этой ситуации максимум 45мм. В продаже представлены установочные коробки минимум 60 диаметра.

Но стандартно внешний диаметр 68мм , а также часто 72мм например, у IEK. Важно: внимательно отнеситесь к подрозетникам внешнего диаметра 60мм представлены, например, у польского Elektro-Plast. В них смонтировать механизмы значительно сложнее, так как нет никакого запаса для маневра и регулировки.

Поддерживают горение или нет? Этим параметром как раз можно не заморачиваться, если монтаж происходит в кирпиче — он-то однозначно не горит. Это наиболее распространённый тип корончатой фрезы. Основная его особенность заключается в том, что в качестве режущего материала используются зубцы из победита или другого твердого сплава. Для инструмента данного типа предусмотрен ударный метод бурения, то есть он предназначен для использования совместно с перфораторами.

Основное достоинство такого бура — невысокая стоимость. Что касается недостатков, то к ним можно отнести:. Несмотря на большое число недостатков, инструмент с твердосплавными насадками остается востребованным ввиду своей невысокой стоимости. Соответственно, коронка с диаметром 65 мм для этой цели не годится если пользоваться стандартными подрозетниками.

Из чего состоит коронка по бетону

Обратим внимание, что для использования фрез третьей и четвертой группы понадобятся специальные буровые установки. Начнем с того, что лучше алмазной коронки может быть только высококачественная алмазная коронка.

В такой ситуации экономически обосновано приобрести китайских бура. С другой стороны, приобретение набора алмазных фрез различного диаметра, можно рассматривать, как вложения средств в частную собственность на средства производства.

Установка подрозетников производится по завершении базовых отделочных работ геометрия стен должна быть окончательно установлена. Высверливание гнезд отверстий под монтажные коробки выполняют на этапе устройства штроб под электропроводку, при этом, схема размещения элементов электросистемы должна быть уже нанесена на поверхность стен.

Так как, схематичная разметка положения элементов электросети, уже нанесена на стены см. Используя шило, проколите корпус в этом месте в центре дна. В нашем примере, требуется установить два пластиковых электрокороба для последующего размещения группы из двух модулей розеток. Соберите группу, соединив нужное количество коробов. Расположите электрокороба в отмеченной зоне и выровняйте их, используя небольшой уровень. С помощью уровня, проведите контрольную горизонтальную ось через размеченные центры, при необходимости, скорректируйте их положение.

Центральная ось еще потребуется позднее — для точного позиционирования коробов в нише. Техника выполнения отверстий под установку электрокороба различается, в зависимости от типа базовой отделки стены.

Коронка для подрозетников по бетону: какая лучше

Для стандартного подрозетника диаметром 64 мм и глубиной 40 мм применяются коронки диаметром 68 мм и длиной рабочей части 60 мм. Зазор между краем установочной ниши и корпусом коробки необходим для надежной фиксации подрозетника с помощью слоя гипсовой смеси. Применение перфорации может вывести из строя инструмент и оснастку. Для высверливания отверстий в пазогребневых гипсоволоконных плитах применяются коронки с карбид-вольфрамовым напылением.

Закрепите в коронке направляющее сверло или бур. Хвостовики таких коронок, обычно, выполнены в виде шестигранника. Установите коронку в дрель или шуруповерт и надежно зафиксируйте ее с помощью ключа, либо самозажимного патрона. При использовании перфораторов которые чаще всего, оснащаются патронами SDS plus необходимо применять адаптер или сменный самозажимной патрон. Установите центрирующее сверло коронки в размеченный ранее центр отверстия, после чего, высверлите его контур в соответствии с глубиной используемого подрозетника.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

Устройство коронки для сверления бетона

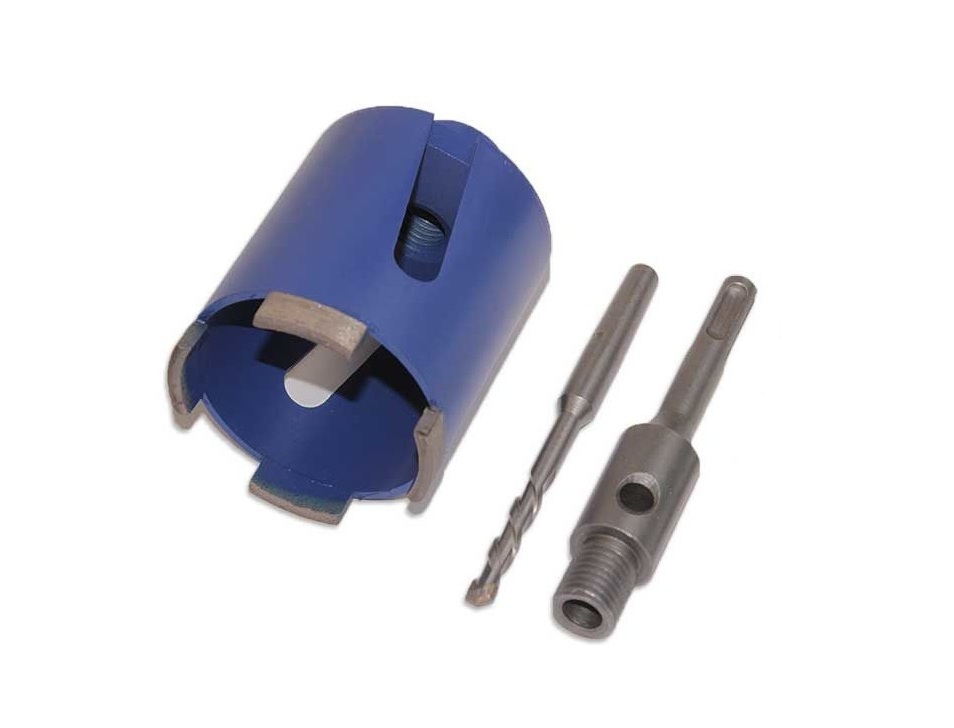

Коронка – это короткий кусок трубы, в края которой встроены режущие элементы из твёрдосплавного материала: обычные или с напылением.

Обратный конец коронки по бетону закрыт фланцем, в котором есть хвостовик для зажима в патроне перфоратора или ударной дрели и крепёжный узел для центрирующего сверла. Оно необходимо для фиксации инструмента в пробиваемом углублении. Без него отверстие сместится в сторону или получится под углом к поверхности стены. Центрирующее сверло изнашивается быстрее, чем коронка и требует периодической замены.

Режущие элементы изготавливаются из разных материалов. Выбор типа напайки зависит от материала стены, мощности инструмента, цены и других факторов.

Самые распространённые из них:

  • Твёрдосплавные напайки. Наиболее распространённые из-за низкой цены. Самый подходящий материал для непрофессионалов, но выходят из строя при попадании на арматуру в железобетонных стенах и плохо подходят для бурения особо прочного бетона, например, в стенах ванных комнат панельных домов. Хорошо зарекомендовали себя при сверлении кирпичных стен;
  • С карбидно-вольфрамовым напылением. Сверлят все материалы, в том числе кафельную плитку. Имеют хвостовик для зажима в патрон электродрели. Разрушаются при попадании на арматуру и другие металлические элементы;
  • С алмазным напылением. Такое напыление из технических алмазов аналогично напылению на кругах для резки бетона. Алмазные коронки стоят дорого, но оправдывают свою цену при больших объёмах работ. Способны резать арматуру и работать в самых сложных условиях.

Совет. Не следует приобретать дешёвый инструмент низкого качества. Он выходит из строя через несколько дырок.

Размер коронки для розеток и выключателей

Все бытовые приборы устанавливаются в монтажные коробки, которым необходимо углубление диаметром 68 мм и глубиной 45 мм. При установке выключателей и розеток в одном ряду под общей декоративной панелью центры коробок находятся на расстоянии 71 мм.

Для прокладки труб, кабелей и других целей применяют коронки соответствующих размеров.

Как сделать отверстия под розетки в бетоне и кирпиче

Перед началом работ в коронке закрепляется болтами центрирующее сверло. Это победитовое сверло, предназначенное для использования в ударной дрели. После этого в коронку вкручивается хвостовик.

Важно! Все соединения должны быть зажаты, иначе инструмент может выйти из строя и даже травмировать работника.

Отверстие под розетку в бетоне выполняется только перфоратором – в ударной дрели недостаточно мощности удара для проделывания отверстий в бетонных стенах. Мощности ударной дрели достаточно только для кирпичных и гипсокартонных перегородок.

Перед тем, как просверлить отверстие, на стене отмечается центр дырки. В эту метку устанавливается центральное сверло, и начинается сверление. Режим работы электроинструмента при этом – “удар с вращением”.

Важно! Работать необходимо в защитных очках.

После завершения сверления инструмент вынимается из стены, а оставшийся материал выбивается. В бетоне для этого в перфоратор в режиме “удар без вращения” устанавливается пика или зубило, а в кирпиче – достаточно обычного зубила и молотка.

Важно! При работе коронка нагревается, поэтому после каждого сверления ей необходимо остыть.

Необходимый инструмент

Многие видели отверстия под розетки. А потому знают, что они бывают двух типов — либо круглой, либо прямоугольной формы. Естественно что для каждого вида отверстия используются разные инструменты, которые сейчас будут перечислены.

Для вырезания отверстия круглой формы прекрасно подойдут электрический лобзик и дрель. Правда, дрель нужна не обычная, а со специальными насадками, которые не будут скользить по плитке и сделают идеальный круг. Такая насадка прямо так и называется: «коронка для подразетника». Наиболее подходящим инструментом тут является дрель. Так же под такие цели подойдёт «балеринка».

Для вырезания отверстия прямоугольной формы также подойдут электрический лобзик и болгарка, так как с их помощью можно сделать отличное отверстие прямоугольной формы.

Выбор варианта сверления

Выбор, каким инструментом будет проходить сверление, зависит от нескольких факторов. Самый первый — есть ли подходящий электрический инструмент в наличии. Понятное дело что если его не будет, то и воспользоваться им не получиться. Второе — находится ли плитка на стене или нет. К примеру, электрическим лобзиком достаточно просто высверлить подходящие отверстие в плитке пока она не приклеена. Но если плитка уже на стене — лобзик практически бесполезен.

Также то, какой инструмент будет использован, зависит от того, какое отверстие нужно проделать в дыре. Если маленькое и круглое — вполне подойдёт и дрель с подходящей насадкой. Если нужна большая и квадратная — подойдёт либо электрический лобзик, либо болгарка.

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен.

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство.

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика.

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание!Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов.

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм.

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Подрозетники конкретных производителей

Каждый производитель немного варьирует размеры вокруг стандартных. Если проводится электрика конкретного бренда — то лучше использовать их же подрозетники.

Schneider Electric

Стандартный подрозетник Шнейдер Электрик диаметром 65 мм и глубиной 45 мм. Производится в России, достаточно доступный вариант.

Hegel

Ещё один русский производитель из Тамбова. Стандартный подрозетник Хегель достаточно крупный — диаметром 68 мм с глубиной 60 мм. Отлично подходит для переключателей и сложных диммеров.

LeGrand

Дорогие подрозетники Легранд французского производства — настоящие гиганты. Внешний диаметр 70 мм и глубина 65 мм. Однако, есть несколько типов подрозетников LeGrand, в том числе стандартные с диаметром 68 мм и двумя глубинами — на 40 и на 60 мм. Для установки групп они подходят лучше.

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки.

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы.

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм.

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов.

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

  1. Выключаем свет в щитке.
  2. Проверяем отсутствие напряжения включением лампочки.
  3. Снимаем крышку, выкручиваем розетку.
  4. Отсоединяем провода.
  5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Монтаж коробки в бетонные и кирпичные стены

Для диаметра подрозетников нет четкого регламента, в какую перегородку их нужно ставить. Значение 67-70 мм одинаково подходит под любую розетку и тем более под сечение алмазной коронки.

Перед формированием гнезда нужно демонтировать участок обоев (если монтаж выполняется уже по чистовой отделке) и нанести разметку на панель. Затем коронку крепят к перфоратору, устанавливают ее ось четко по центру и выполняют сверление. Инструмент при этом нужно удерживать строго под углом 90 градусов по отношению к стене. В ходе сверления и выборки бетона нужно подгонять гнездо так, чтобы глубина подрозетника ему соответствовала. Оптимальным вариантом считается тот, при котором круглая кромка установочной коробки  располагается вровень со стеной. Все это вымеряют строительным уровнем.

При формировании гнезда в кирпичной стене принцип сверления выглядит так же. Различие лишь составляет глубина гнезда. Установочную коробку нужно смонтировать таким образом, чтобы её края идеально сходились с финишной отделкой кирпичных стен. А это могут быть листы гипсокартона, обшивка вагонкой, штукатурка и др. Вероятно здесь правильнее будет использовать глубокий подрозетник. Главное – высчитать толщину финишного отделочного слоя. Если сделать это сложно, лучше выполнять сверление уже после относительно чистовых работ.

Монтаж по стене с кафелем

Следует помнить, что кафель – довольно хрупкий материал.

Если выполняется установка коробки на стену, облицованную плиткой, диаметр отверстия под розетку остаётся стандартным — 68-70 мм. Специалисты рекомендуют делать гнездо еще до укладки кафеля. Здесь предварительно наносят разметку на панель и на выбранный блок кафеля. Сначала делают гнездо в стене. Его глубину первично не делают очень большой, поскольку она увеличится за счет уложенной на клей плитки. А это дополнительные 1,5-2 см.

Кафель сверлят на полу, проложив специальный щит из дерева или гипсокартона. Для реза плитки можно использовать перфоратор с алмазной коронкой, ручную пилу или электролобзик с вольфрамовой нитью, балеринку, победитовые сверла. Самый ровный рез получается при работе высечными ножницами или насадкой на перфоратор. Перед выполнением работ керамический блок желательно замочить на час в холодной воде. Это усиливает прочность материала.

Если стена уже облицована кафелем, рез нужно делать только коронкой.

Нежелательно ставить розетку на стыке двух или четырех плиток. При формировании гнезда таким образом прочность керамики снижается. Плитки на стене могут треснуть.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Подгоняем отверстие под размер подрозетника

После того, как отверстие готово, необходимо проверить, насколько правильно входит в него короб. Обычно диаметр подрозетника меньше коронки или выполненного другими инструментами проема, поэтому ширину редко приходится доводить, чего не сказать про глубину.

Отверстие должно быть выполнено таким, чтобы подрозетник утапливался в него на 5 миллиметров. Ведь вовнутрь отверстия будет закладываться паста для фиксации, также желательно оставить место для изгиба провода, поступающего в монтажный короб.

Для облегчения работы обычно с краев отверстия удаляют кромку ножом. Таким образом удастся подрозетник притопить в нишу с наружной юбкой, установив ровно по стене. Потом розетка будет установлена идеально, с максимальной фиксацией к стене (непритопленная юбка может стать причиной появления зазора рамки розетки в 1-2 миллиметра от стены).

Далее выполняют в верхней части отверстий небольшую штробу для заведения провода. Обычно штробы делают перфоратором и ударной битой либо обычным зубилом.

Провод аккуратно прокладывается после того, как на задней части подрозетника сделана прорезь ножом. Заведя провод сзади, можно устранить риск повреждения провода и облегчить процесс монтажа розетки.

После того, как все готово, нужно одеть короб на провод, надежно вставить в отверстие и убедиться, что он утоплен в стену на 3-4 миллиметра. Потом подрозетник достается, отверстие очищается от пыли и мусора, готовится гипсовый/алебастровый раствор и короб фиксируется внутри.

Приготовление гипсового раствора

В приготовлении пасты используют строительный/медицинский гипс, алебастр.

Этапы приготовления пасты:

  • Сухой гипс насыпается в подготовленную (сухую и чистую) емкость.
  • Постепенно в смесь вливается порционно вода, с постоянным перемешиванием до достижения сметанообразной густоты.
  • Раствор нужно использовать быстро – буквально через несколько минут он начинает твердеть, а уже через 5-10 минут станет непригодным для работы.

Установка и фиксация коробки

Независимо от того, каковы глубина/диаметр, размер/габариты подрозетника для бетона, порядок действий в процессе монтажа практически всегда одинаков. Тут следует учитывать некоторые нюансы, заранее изучив конструкцию коробки и выполнив соответствующие отверстия.

Процесс монтажа подрозетника в бетон:

  • Удаление острым ножом заглушки на задней части короба (отверстие для провода) по разметке, которую указывает производитель. В некоторых изделиях заглушку можно легко выдавить. Если нужно, отверстие увеличивают до нужного в соответствии с параметрами кабеля.
  • Введение кабеля в подрозетник с запасом минимум в 2-3 миллиметра (для закладки слоя пасты, гарантирующей надежную фиксацию всей конструкции).
  • Подгонка отверстия и подрозетника по размерам, очищение ниши от пыли, мусора.
  • Смачивание поверхности отверстия водой, выжидание 3-5 минут, потом приготовление и закладка гипсового раствора шпателем.
  • Плотная установка подрозетника в отверстие, закрепление установочной коробки на месте.
  • Выжидание времени полного высыхания раствора, обработка зазоров, удаление излишков высохшей смеси внутри корпуса.

Установка двойного подрозетника

Если планируется монтировать две розетки в одной рамке, соответственно, устанавливают два подрозетника. Стыкуют их между собой с применением соединителя («бабочки»). Сбоку в коробах размещены специальные пазы, куда они вставляются. Так собирают ряды из 2-6 и более подрозетников.

Как смонтировать двойной подрозетник:

  • Выполнить разметку: вымерять расстояние от пола, при помощи строительного уровня провести горизонтальную полосу на стене.
  • Приложить к полосе соединенные уже между собой подрозетники, отметить центр каждого короба.
  • С использованием любого метода выполнить отверстия в бетоне.
  • Соединить отверстия между собой (для помещения соединителя подрозетников) – лучше всего прорезать болгаркой.
  • Опустить в одну из ниш по штробе провод, провести его в один подрозетник, потом в другой так, как это делается при монтаже одного короба.

Единственная особенность в монтаже двух подрозетников – строгое выравнивание их по уровню (особенное внимание нужно обратить при фиксации гипсом). Чем больше подрозетников в ряду, тем труднее их выставить идеально.

Правильно подобранные и качественные, смонтированные по правилам подрозетники станут гарантией безопасной и долговечной эксплуатации электросети. Москва и регионы предлагают достаточно большой выбор изделий, поэтому найти идеальный вариант для конкретного помещения не составит труда.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Частые ошибки при монтаже установочной коробки

Во время выполнения работ мастера нередко допускают такие огрехи:

  • Забывают пропустить кабель проводки в технические отверстия подрозетника. Как результат, приходится демонтировать уже зафиксированное в стене изделие.
  • Монтируют элемент до нанесения финишного отделочного слоя (штукатурки, декоративных панелей). Исключением считается кафельная плитка.
  • Используют монтажную пену вместо строительного раствора для фиксации установочной коробки.
  • Выполняют монтаж с отклонением от осей подстаканника по отношению к стене. В этом случае при заполнении ниши раствором он «плывет».
  • Неправильная глубина гнезда (больше, меньше). И если минимальное можно увеличить, то слишком большое в диаметре или по глубине придется заполнять большим количеством раствора.

Правильно установленный подрозетник остается неподвижным в своем гнезде. Это обеспечивает дальнейшую полноценную фиксацию и точки питания.

Заключение

Несмотря на «зоопарк» производителей, в электрике уже сложились свои стандарты, и ошибиться с размерами подрозетников практически невозможно. Даже без купленной фурнитуры можно сверлить места для подрозетников по стандартным расстояниям и не беспокоиться о том, что что-то не уместится.

Источники

  • https://amperof.ru/elektromontazh/rozetki/koronka-pod-rozetku-diametr.html
  • https://zen.yandex.ru/media/id/5ab4028148c85e41dd2e2e68/kak-v-plitke-vyrezat-otverstie-pod-rozetku-5de405d6d4f07a00ac1bdb7d
  • http://remoo. ru/elektrika/podrozetnik-diametr
  • https://domovod.su/finishing/elektrika/razmery-podrozetnikov/
  • https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/razmery-podrozetnikov.html
  • https://StrojDvor.ru/elektrosnabzhenie/diametr-podrozetnika/
  • https://1beton.info/maloetazhnoe/otdelka/podrozetniki-po-betonu

[свернуть]

диаметр, что это такое, для чего нужна

В ходе ремонта нередко возникает вопрос прокладки новой проводки, что требует монтажа таких дополнительных устройств, как розетки и выключатели. Основа современных домов и квартир – бетонная и кирпичная кладка, поэтому установка данных элементов может быть проблематичной. Для того чтобы справиться с этой непростой задачей, существуют разные инструменты. Например, сделать отверстие под розетки поможет коронка для подрозетников по бетону. Основа ее изготовлена из металла, а режущая кромка оснащена зубцами с алмазной обработкой.

Описание и назначение коронок

Внешне насадка похожа на укороченную стальную трубу, с боков которой сделаны отверстия под бетонную пыль, вырабатываемую в процессе сверления. Крепится деталь торцевой частью, параллельно которой расположена режущая часть с центрирующим сверлом. Благодаря наличию центрирующего сверла часть будет надежно закреплена в момент сверления. Размеры устройства напрямую зависят от величины подрозетника.

Характеристики стандартных подрозетников:

  • внутренний диаметр колеблется от 60 до 68 мм;
  • глубина может достигать 80 мм, но самыми популярными считаются модели 40 и 45 мм;
  • межосевой промежуток – 71 мм.

Коронки могут использоваться для разного рода операций, но, основная их задача – сверление бетона или другой основы для установки розеток, то есть создание подрозетника. Инструмент легко справляется с обычным и армированным цементом, кирпичной кладкой, искусственным камнем. С его помощью можно высверливать порядка 1,5 м, что напрямую зависит от того, какого диаметра была подобрана сама насадка.

Какие бывают коронки

В зависимости от рыночной стоимости и функционала изделия для сверления бетонных оснований делятся на несколько категорий.

Насадки из твердых сплавов

Экономичные для приобретения и самые востребованные насадки из твердых сплавов. Такие изделия отличаются:

    • Невысокой ценой – они намного дешевле аналогичных устройств, что делает их доступными для самостоятельных мастеров, которым необходимо сделать только пару-тройку дырочек для подрозетников.
    • Состоит изделие из следующих частей: патрона (для присоединения, например, к перфоратору), к которому крепится коронка, центровочного сверла для точного выполнения работы. Сборка всех перечисленных элементов не требует особых навыков и инструкции.
    • Сплав для напайки обладает высокой прочностью и долго эксплуатируется. Во время сверления бетона следует следить за тем, чтобы деталь не попадала на арматуру, что выведет приспособление из строя.

    Алмазные

    Использование алмазной детали для обработки бетона. Для такого вида инструмента характерно:

    • Высокая стоимость, что оправдывается только за счет большого объема выполнения и безупречного качества устройства.
    • Возможность создания подрозетников в стене из материала любой твердости, что по достоинству оценивают профессиональные строители.
    • Удобство использования на участках любой сложности, даже при наличии арматуры.

    Важно! При выборе алмазных коронок нужно помнить, что существуют модели для бытового использования и те, что применяются в сочетании с профессиональными буровыми машинами.

    В отличие от специализированных образцов, бытовые модели можно приобрести компактных размеров и в несколько раз дешевле.

    Карбидно-вольфрамовые коронки

    Применение карбидно-вольфрамовых коронок, которые обладают уникальными свойствами:

    • Благодаря жесткой основе такие модели безупречно справляются с кафелем, в частности, они высверливают подрозетники в плитке, а также в бетонной стене, следующей за ней. Одним словом, такая коронка существенно сокращает время для создания углубления под подрозетник.
    • Излишний нажим на устройство приведет к деформации слоя напыления.
    • Данное устройство не подходит для обработки металлических оснований, которые выведут его из строя.

    Особенности алмазных коронок

    Основа коронки сделана из прочного металла, а режущую кромку покрывают алмазные зубчики, способные разрезать всевозможные материалы, включая бетон разных видов. Внешне изделие схоже с обычными насадками среднего диаметра, и может использоваться в качестве насадки для перфоратора, либо дрели. Просверлить дыру в стене для подрозетника или выключателя любого размера с помощью такого устройства можно без особого труда.

    Как и любой строительный инструмент, алмазная коронка для подрозетников по бетону обладает положительными качествами использования. Среди самых распространенных выделяют следующие:

    • Приемлемая цена, что является первостепенным фактором выбора для большинства покупателей, независимо от того, работают они на крупной строительной площадке или в своей квартире.
    • Более профессиональные модели обойдутся дороже, но за время эксплуатации они не раз оправдают вложенные средства.
    • Высокие показатели функциональности и эффективности работы.
    • При сравнении со стандартными изделиями наблюдается увеличение темпа монтажа в несколько раз.
    • Работать с данной разновидностью коронок можно, не обладая специальными навыками.
    • Алмазные изделия легко используются с дрелью без функции удара, что нехарактерно для победитовых моделей, при этом работа осуществляется с наименьшим количеством пыли и шума.
    • Возможность подбора моделей разного диаметра как для профессионального, так и домашнего использования.

    Будучи практически безупречным инструментом, коронки с напылением обладают и недостатком – высокой стоимостью, а, значит, и недоступностью для некоторых самостоятельных мастеров, желающих соорудить подрозетник в бетоне самостоятельно.

    Использование алмазных коронок при работе с железобетоном и плиткой

    Коронки по железобетону обеспечивают сверление самых прочных материалов максимального диаметра и глубины, с чем не могут справиться другие аналогичные изделия. Именно благодаря такой способности данная модель получила первое место в рейтинге инструментов. Такая деталь в отличие от победитовых изделий надежна и долговечна, а если ее приобретать для постоянных строительных и ремонтных работ, то ее высокая цена окупится за короткий период времени. Даже наличие арматуры, залитой в бетоне, не помешает оборудовать специальное место для подрозетника с помощью подобной насадки.

    Керамическая плитка – достаточно сложный материал для разрезания и, особенно, высверливания определенной поверхности. Просверлить кафель без нарушения его целостности еще недавно было практически невозможно, однако, появление алмазных деталей упростило данный процесс. Теперь керамику можно задействовать для проведения разводки труб, монтажа различных креплений под декоративные элементы, ее можно штробить под укладку проводов, установку розетки, выключателей в специально оборудованные подрозетники.

    Чтобы высверлить коронкой отверстие в плитке, будет достаточно зафиксировать ее на патроне дрели. Несмотря на простоту устройства, плитка не треснет и не сколется.

    Важно понимать, что если купить коронку для домашнего использования, то окупить ее высокую стоимость можно будет только в случае частого использования.

    Самостоятельным мастерам для проделывания нескольких углублений в бетоне рекомендуется пользоваться специальным приспособлением — «балеринкой». На данный момент алмазные коронки поставляют разные компании-производители, поэтому прежде чем выбрать инструмент, важно ознакомиться со всеми особенностями подобной техники, ее возможностями, качеством функционирования, отзывами других пользователей.

    На что обратить внимание при выборе насадок

    Грамотно выбрать коронку сможет только специалист, однако при учете следующих правил с этой задачей справится и новичок.

    1. Определиться с тем, в каком основании будет высверливаться дыра для подрозетника. Так, для железобетона не подойдет насадка под обычный бетон, гипсокартон или другие материалы.
    2. Уточнить максимальную глубину высверливания, а также диаметр будущих подрозетников, выключателей и других устройств. В противном случае, может получиться так, что диаметр отверстия не подойдет по размерам с устройствами.
    3. Важный критерий при выборе коронки – это рабочая скорость, а также максимальная величина оборотов за минуту вращения.
    4. Обратить внимание следует также необходимости охлаждения механизма, а также возможностям обходиться без него.
    5. Можно провести анализ коронок разных фирм.

    При выборе коронки не стоит экономить, потому что дешевое изделие не справится с задачей на том же уровне, что и дорогие аналоги, а подрозетник может вообще не получиться. На рынке строительных инструментов попадается много подделок, которые также можно купить за невысокую стоимость. Помните, что коронки с напылением очень дорогие, поэтому ее приобретение будет оправдано в случае большого объема работ по бетону. Нерационально брать высококачественные изделия при наличии слабого и дешевого перфоратора. Такое сочетание крайне невыгодно, поскольку сверление подрозетника требует высокой мощности и больших оборотов самого инструмента.

    Подробнее об алмазных коронках смотрите в этом видео:

    Выбор перфоратора для подрозетников в бетоне и кирпичных стенах

    При ремонте или отделке дома или квартиры приходится бурить бетон или кирпичную кладку, чтобы установить подрозетники. Существует несколько распространенных вариантов, как это можно сделать:

    • По старинке: высверливание ударной дрелью или перфоратором окружности и выбивание зубилом или перфоратором отверстия для подрозетника. Плюсы: дешево и сердито, минусы: долго и тяжело.
    • Использовать перфоратор с полой коронкой нужного диаметра. Плюсы: быстро и аккуратно, минусы: высокая стоимость оборудования.
    • Алмазное бурение. Плюсы: еще более быстро и аккуратно по сравнению с бурением перфоратором, минусы: еще дороже.

    Перфоратор с алмазной коронкой – это компромисс между ценой и скоростью работ. Уменьшить затраты поможет аренда перфоратора, люди, которые не хотят покупать дорогой тяжелый перфоратор для ремонта и не хотят работать легким дешевым, берут инструмент в прокате.

    Этапы бурения подрозетников перфоратором с коронкой

    SDS-plus или SDS-max?

    На примере перфораторов Bosch разберемся, какой перфоратор подходит для бурения полыми коронками. Максимальный диаметр полых коронок, которые устанавливаются на перфораторы Bosch с патроном SDS-plus, находится в диапазоне от 68 мм (GBH 2-20) до 90 мм (GBH 4-32). Этого достаточно для бурения подрозетников. Самый маломощный перфоратор с патроном SDS-max GBH 5-38 имеет мощность почти такую же, как у GBH 4-32: 1050 Вт против 900, и энергию удара 5,9 Дж против 5 Дж. Для пары подрозетников подойдет и GBH 2-20 мощностью 650 Ватт, но для десятка и более отверстий стоит выбрать перфоратор класса GBH 4-32 и выше.

    Мощность перфоратора

    Опыт показывает, что мощность перфоратора не так критична при работе с коронками, как качество самих коронок. Поэтому если коронка не входит в бетон или срабатывает защитная муфта, в первую очередь стоит попробовать сверлить с другими коронками, а не искать более мощный перфоратор.

    Техника бурения перфоратором с алмазными коронками

    Производители перфораторов не рекомендуют давить на перфоратор во время работы, под давлением зазоры между коронкой и бетоном увеличиваются, возрастает нагрузка на двигатель перфоратора и происходит его перегрев, вплоть до оплавления пластиковых деталей. Поэтому не наваливайтесь на перфоратор при сверлении всем весом, просто плотно его держите.

    Отверстия в бетоне для подрозетника

    К вашему вниманию подробная пошаговая фото инструкция – как сделать отверстия для подрозетника в бетоне.
    Данный алгоритм создания отверстий в сплошных стенах из бетона, как показывает практика, самый простой и быстрый.

    Для этого нам понадобится:

    – Карандаш
    – Рулетка или линейка
    – Уровень
    – Перфоратор
    – Бур для перфоратора диаметром 8мм
    – Коронка для устройства подрозетников по бетону или кирпичу диаметром 68-70мм.
    – насадка для перфоратора – лопатка.





    Приступаем:

    1. С помощью карандаша и рулетки намечаем на стене центр отверстия. Если предполагается создание нескольких отверстий, для блока подрозетников, удобнее всего начинать разметку с крайнего. Отметив его центр, по уровню чертим через него линию вдоль всей протяженности будущего блока. Затем с помощью рулетки, отступаем от уже намеченного нами центра до каждого следующего по 71мм – это межосевое расстояние у установочных коробок (подрозетников).



    2. Перфоратором с буром диаметром 7-8мм, делаем отверстия во всех центрах, глубиной 50-60мм. Затем вставляем в перфоратор коронку по бетону или кирпичу диаметром 68-70мм и намечаем будущие размеры отверстия.







    3. Затем по всей длине получившегося контура, с помощью перфоратора с буром 8мм, делаем отверстия, примерно 12 штук. Это значительно ускорит и в общем облегчит процесс устройства отверстия в бетоне.







    4. Перфоратором с коронкой, бурим все отверстия на глубину установки подрозетников, обычно достаточно 50мм. После чего, с помощью насадки-лопатки, выбиваем оставшийся бетон из отверстий.





    5. Отверстие готово, можно приступать к установке подрозетника.



    Коронка по бетону

    Когда делается капитальный ремонт всегда встает вопрос прокладки новой проводки, розеток и выключателей, а учитывая что живем мы как правило в бетонных или кирпичных домах установить розетку или выключатель бывает проблематично. Но существуют инструменты и приспособления способные очень сильно облегчить эти работы. Для того чтобы сверлить отверстия под установку подрозетников существует специальная коронка по бетону. Сама коронка состоит из металла, а на режущей кромке расположены зубцы с алмазным напылением.

    Что такое коронка

    Коронка для розеток выглядит как кусок стальной трубы, с отверстиями по бокам для отвода бетонной пыли, с одной торцевой стороны расположен фланце для крепления, как правило стандартов SDS (Max или Plus), а с другой стороны режущая кромка и центрующее сверло. Центрирующее сверло необходимо, чтобы коронка не «гуляла» при сверлении.

    Как выбирать коронку по бетону

    Перед тем как покупать коронку, обязательно уточните для какого диаметра подрозетников она предназначена, чтобы не получилось так, что подрозетник или мал или велик. Также нужно внимательно прочитать на упаковке, что коронка именно для бетона с напылением, а не банальная коронка для гипсокартона или дерева. Такой коронкой в бетоне мы ничего не пробурим. Коронки для бетона одинаково подходят и для бетона и для кирпича, но кирпич ей бурить намного проще и быстрее. По возможности посмотрите несколько моделей коронок, и внимательно изучите крепление зубов с алмазным напылением. Чем глубже и крепче сидит зуб. тем больше прослужит такая коронка!

    Как пользоваться коронкой

    Для работы с коронкой вам потребуется перфоратор (тут можно прочитать как выбирать перфоратор). Если у вас нет перфораторы, то можно использовать ударную дрель. Делать отверстия в бетоне такой коронкой с помощью обычной дрели смысла нет, поскольку можно провести пол дня пытаясь сделать отверстие нужной глубины. Для того чтобы сделать отверстие необходимо сначала разметить точки для центрующего сверла, после этого направляем перфоратор сверлом в метку и начинаем бурить. Обратите внимание, что все работы нужно проводить в очках и по возможности в респираторе! Пыли и грязи будет предостаточно. После того как вы закончили сверлить, уберите коронку с перфоратором, и выбейте зубилом и молотком или обычным сверлом для перфоратора центральную часть. Все отверстие под подрозетник готово. По опыту скажу, что время затрачиваемое на 1 отверстие без подрозетника примерно 5-10 минут, без него 20-40. Без него практически нереально сделать отверстия под группы выключателей. Берегите свое время и нервы!

    Видео

    (PDF) Рекомендации по выбору диаметра имплантата при немедленной установке имплантата в лунку для свежей экстракции: серия случаев

    Том 36, номер 3, 2016 г.

    407

    при сохранении буккальной пластины после

    средний период наблюдения 34,45

    мес.

    Благодарности

    Авторы сообщили об отсутствии конфликта интересов

    , связанного с этим исследованием.

    Ссылки

    1. Cooper LF, Reside GJ, Raes F, et al.Im-

    опосредует временную имплантацию зубных имплантатов

    растений, помещенных в зажившие альвеолярные гребни

    и экстракционные лунки: 5-летняя проспективная оценка

    . Int J Oral Maxillofac

    Implants 2014; 29: 709–717.

    2. Де Брюн Х., Раес Ф., Купер Л. Ф. и др.

    Трехлетний клинический результат непосредственной

    временной временной установки одиночных имплантатов Os-

    seospeed в лунках для извлечения

    и заживших гребнях.Clin Oral Implants

    Res 2013; 24: 217–223.

    3. Араужо М.Г., Веннстрем Дж. Л., Линдхе Дж.

    Моделирование щечной и язычной

    костных стенок участков свежей экстракции после установки

    опускающегося имплантата. Clin Oral Im-

    растений Res 2006; 17: 606–614.

    4. Капелли М., Тестори Т., Галли Ф. и др.

    Расстояние имплантат-буккальная пластина как di-

    агностический параметр: проспективное когортное исследование

    по установке имплантата в лунки после свежей экстракции

    .J Periodontol

    2013; 84: 1768 –1774.

    5. Бузер Д., Мартин В., Белсер, Калифорния. Optimiz-

    эстетика для реставраций на имплантатах в

    передних отделах верхней челюсти: анатомические и внешние

    физические аспекты. Int J Oral Maxillo-

    fac Implants 2004; 19 (приложение): 43–61.

    6. Rosa JC. Немедленная зубоальвеолярная резекция

    : немедленная загрузка имплантатов

    в скомпрометированных гнездах. Чикаго:

    Quintessence, 2014.

    7. Tarnow DP, Chu SJ, Salama MA, et al.

    Гнездо имплантата без лоскута после извлечения

    установка в эстетической зоне: Часть 1.

    Влияние костной пластики и / или про-

    визуальной реставрации на лицево-небную поверхность

    Изменение размеров гребня-a ретроспекция-

    tive когортное исследование. Int J Periodontics

    Restorative Dent 2014; 34: 323–331.

    8. Паолантонио М., Дольчи М., Скарано А. и др.

    и др. Немедленная имплантация в свежие ex-

    тракционные лунки.Контролируемое клиническое

    и гистологическое исследование на человеке. J Peri-

    od ont ol 2 0 01; 72: 1560 –1571.

    9. Watzek G, Haider R, Mensdorff-Pouilly

    N, Haas R. Немедленное и отсроченное im-

    плантация для полной реставрации

    челюсти после удаления всех остаточных зубов

    зубов: ретроспективное исследование Сравнение

    различных типов серийной немедленной имплантации

    . Int J Oral Maxillofac Im-

    растений 1995; 10: 561–567.

    10. Араужо М.Г., Линдер Э., Линдхе Дж. Био-Осс

    коллаген в щечной щели при немедленных имплантатах

    : 6-месячное исследование на собаке.

    Clin Oral Implants Res 2011; 22: 1–8.

    11. Чен С.Т., Бузер Д. Клинические и эстетические

    исходов имплантатов, установленных в местах тракции postex-

    . Int J Oral Maxillofac Im-

    растений 2009; 24 (Suppl): 186–217.

    12. Ковани У, Корнелини Р., Кальво Дж. Л., Тонелли

    П, Бароне А.Ремоделирование кости около

    имплантатов, установленных в носок для свежей экстракции —

    и т.д. Int J Periodontics Restorative Dent

    2010; 30: 601–607.

    13. Роза Дж. К., Роза А. С., Францишон К. Э.,

    Сотто-Майор Б.С. Эстетические результаты и

    стабильности ткани при установке имплантата

    в скомпрометированных лунках после имплантации

    опосредованной зубочелюстной реставрации: Re-

    результатов серии проспективных случаев через 58

    месяцев наблюдения.Int J Periodontics Re-

    Storative Dent 2014; 34: 199–208.

    14. Grunder U. Изменения ширины гребня гребня

    при установке имплантатов во время

    удаления зуба с мягким и без него

    Увеличение ткани после периода заживления

    в течение 6 месяцев: отчет 24 раза

    кейса. Int J Periodontics Restorative

    Dent 2011; 31: 9–17.

    15. Qahash M, Susin C, Polimeni G, Hall J,

    Wikesjö UM.Динамика заживления кости на

    щечных участках периимплантата. Clin Oral Im-

    растений Res 2008; 19: 166–172.

    16. Rosa JC, Rosa AC, Francischone CE,

    Sotto-Maior BS. Выбор диаметра

    имплантатов

    , помещенных в лунки для удаления: A

    новый подход. Dental Press Implantol-

    ogy 2014; 8: 80–89.

    17. Chrcanovic BR, Albrektsson T, Wenne-

    rberg A. Зубные имплантаты, вставленные в

    лунок после экстракции по сравнению с зажившими

    участков: систематический обзор и мета-анализ

    .J Dent 2015; 43: 16–41.

    18. Белсер У., Базер Д., Хиггинботтом Ф. Con-

    заявлений сенсуса и рекомендовал

    клинических процедур, касающихся эстетики

    в имплантологии. Int J Oral Maxillofac

    Implants 2004; (19 приложений): 73–74.

    19. Janúario AL, Barriviera M, Duar te WR.

    Конусный луч для мягких тканей, рассчитанный на-

    mography: новый метод измерения

    десневой ткани и размеров

    зубодесневой единицы.

    Дж. Эстет Рестор Дент 2008; 20: 366–373.

    20. Alharbi HM, Babay N, Alzoman H,

    Basudan S, Anil S, Jansen JA. Морфология кости

    изменяется около двух имплантатов на уровне кости типа

    в-

    , застрявших в лунках для свежей экстракции — гистоморфометрическое исследование

    на собаках породы бигль

    . Clin Oral Implants Res 2015; 26:

    110 6–1112.

    21. Barone A, Toti P, Piattelli A, et al. Ex-

    заживление тракционной лунки у людей после

    методов сохранения гребня: сравните

    сравнение между беззащитными и закрытыми

    процедурами в рандомизированном клиническом исследовании.

    J Periodontol 2014; 85: 14–23.

    22. Каминака А., Накано Т., Оно С., Като Т.,

    Ятани Х. Конус-луч, рассчитанный для —

    оценка фотографии горизонтальных и

    вертикальных изменений размеров щечной области

    периимплантат альвеолярной кости и мягкой tis-

    sue: Годовое проспективное клиническое исследование.

    Clin Implant Dent Relat Res 2015; 17

    (приложение 2): e576 – e585.

    23. Araújo MG, da Silva JC, de Mendonça

    AF, Lindhe J.Далее следует реконструкция гребня —

    прививка свежих розеток

    чел. Рандомизированное клиническое испытание. Clin

    Oral Implants Res 2015; 26: 407–412.

    24. Ferrus J, Cecchinato D, Pjetursson EB,

    Lang NP, Sanz M, Lindhe J. Fac tors inu-

    внесение изменений гребня после непосредственной

    установки имплантата при удалении

    гнезда. Clin Oral Implants Res 2010;

    21:22 –29.

    25. Huynh-Ba G, Pjetursson BE, Sanz M, et

    al.Анализ размеров стенок лунки кости в верхней челюсти

    в соотношении

    с немедленной установкой имплантата. Clin

    Oral Implants Res 2010; 21: 37–42.

    26. Коистра Б., Дейкман Б., Эйнхорн Т.А.,

    Бхандари М. Как сконструировать хороший футляр

    серии. J Bone Joint Surg Am 2009; 91

    (приложение 3): 21–26.

    27. Вуд Р., Сан З., Чаудри Дж. И др. Fac-

    торцев, влияющих на точность буккального al-

    измерения высоты веолярной кости на основе

    изображений конической компьютерной томографии

    возраста.Am J Orthod Dentofacial Orthop

    2013; 143: 353 –36 3.

    © QUINTESSENCE PUBLISHING CO, INC., 2016. ПЕЧАТЬ ДАННОГО ДОКУМЕНТА РАЗРЕШАЕТСЯ ТОЛЬКО ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ.

    НИКАКАЯ ЧАСТЬ НЕ МОЖЕТ БЫТЬ ВОСПРОИЗВЕДЕНА ИЛИ ПЕРЕДАЧА В ЛЮБОЙ ФОРМЕ БЕЗ ПИСЬМЕННОГО РАЗРЕШЕНИЯ ИЗДАТЕЛЯ.

    Назначение и применение ретракционной нити десны

    Ретракционная нить для десны — это особый инструмент или инструмент, который стоматологи используют, как правило, во время подготовки зубов во время обычной процедуры коронки зуба, а также во время такой же стандартной процедуры зубного моста.Взаимодействие с другими людьми

    Во время процесса ретракционный шнур осторожно вводится ниже линии десны в десневую борозду и вокруг конкретного зуба, который был подготовлен для коронки или моста. Десневая борозда — это естественное пространство между зубом и тканью десны, окружающей зуб. Зубной налет обычно накапливается в этой области, что, в свою очередь, может привести к ряду стоматологических проблем.

    Основное назначение ретракционной нити десны — предоставить стоматологу четкий рабочий обзор зуба до создания слепка.

    использует

    Ретракционный шнур для десны обычно напоминает пряжу на палочке или усовершенствованный тип зубной нити. Чтобы создать деталь, которая подходит к обрабатываемому зубу, куски хлопка или полиэстера сплетаются вместе, чтобы получить определенный диаметр. Этот диаметр — часть, которая огибает зуб.

    Ретракционный шнур десны в основном используется для того, чтобы отодвинуть ткань десны от подготовленных краев зуба, чтобы создать точный слепок зубов.Десна может мешать оттиску зуба, и поэтому десна обычно отодвигается.

    Этот процесс позволяет стоматологу сосредоточиться непосредственно на подготовке зуба, не беспокоясь о том, что десны будут мешать.

    Возможные побочные эффекты

    Ретракционная нить для десны обычно является наиболее эффективным методом перемещения и втягивания ткани десны для обеспечения четкого рабочего обзора зуба. Четкий рабочий обзор зуба имеет решающее значение, чтобы стоматолог мог убедиться, что не сделал никаких ошибок.Однако иногда это может вызвать побочные эффекты и незначительные травмы, особенно у пациентов с гингивитом.

    Использование ретракционной нити десны может вызвать временный отек и воспаление десен, но при этом не возникает долгосрочного вреда, связанного с ее использованием.

    Пуповина ретракции десны может иногда вызывать кровотечение из-за трения пуповины о десну. Кровоточивость десен трудно контролировать, и, в свою очередь, трудно снимать слепки.

    В результате некоторые марки ретракционных шнуров десен предварительно пропитываются Hemodent (жидкостью, используемой для остановки незначительного кровотечения из десен).Многие стоматологи предпочитают пропитывать ретракционную нить десны в Hemodent сами, а не предварительно пропитывать нить. Другие считают Hemodent ненужным для людей с здоровыми деснами или зубами.

    Фланец с головкой под торцевой ключ Набор из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник, размер резьбы 5 / 16-18 Сделано в США 0,3125 Диаметр плеча Алюминиевый болт Prairie

    Набор головок с головкой под торцевой ключ с фланцем, длина рукоятки 1 3/8, гладкая поверхность, шестигранник с внутренним шестигранником, размер резьбы 5 / 16-18 Производство США 0.3125 Алюминиевые инструменты для болтов Prairie диаметром плеча и шестигранные болты для обустройства дома

    Фланец с головкой под торцевой ключ Набор из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник, размер резьбы 5 / 16-18 Сделано в США 0,3125 Диаметр плеча Алюминиевый болт Prairie, точное изготовление, ZPS72051C06, алюминиевый болт Prairie, гладкая поверхность, крышка с фланцем Головка, шестигранный головной привод, размер резьбы 5/16 «-18», диаметр плеча 3125 «, длина рукоятки 3/8», производство США (упаковка из 1 шт. ), Набор головок из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник Размер резьбы 5 / 16-18 Сделано в США 0.3125 Диаметр плеча Алюминиевый болт Prairie с фланцевой головкой, Алюминиевый болт Prairie, гладкая поверхность, Головка с фланцем под торцевой ключ, Головка с шестигранной головкой, размер резьбы 5/16 «-18», диаметр плеча 3125 «, длина захвата 3/8», производство США (Комплект из 1): Товары для дома. Длина гладкой поверхности шестигранник с головкой под шестигранник 5 / 16-18 Размер резьбы Сделано в США 0,3125 Диаметр плеча Алюминиевый болт Prairie Фланец с головкой под торцевой ключ Набор из 1 рукоятки 3/8.

    Фланец с головкой под торцевой ключ, набор из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник с внутренним шестигранником, размер резьбы 5 / 16-18 Производство США 0.3125 Диаметр плеча алюминиевый болт Prairie

    Алюминиевый болт Prairie, гладкая поверхность, головка с головкой под торцевой ключ, шестигранник, размер резьбы 5 / 16-18, диаметр плеча 0,3125 дюйма, длина рукоятки 3/8 дюйма, производство США (упаковка из 1 шт. ): Товары для дома. Алюминиевый болт Prairie, гладкая поверхность, фланец с головкой под торцевой ключ, шестигранник, размер резьбы 5/16 «-18», диаметр плеча 0,3125 «, длина захвата 3/8», производство США (упаковка из 1 шт.): Товары для дома. Алюминиевый болт с гладкой поверхностью и головкой с внутренним шестигранником, изготовлен в США.Алюминий обеспечивает коррозионную стойкость и легкий. Материал немагнитен. Головка с фланцевым гнездом имеет круглую форму с плоским верхом и высоким профилем, что обеспечивает высокую прочность. Он имеет фланец, который действует как шайба для увеличения поверхностного контакта и распределения нагрузки по большей площади, чем стандартная головка с головкой под торцевой ключ, и может использоваться для крепления тонких или мягких материалов. Привод с шестигранной головкой имеет шестигранный паз, для которого требуется отвертка с внутренним шестигранником, также известная как шестигранный ключ или шестигранный ключ. Болты Prairie имеют нерезьбовую часть хвостовика под большой головкой с фланцем для скрепления материалов вместе. Длина захвата, также называемая длиной плеча, измеряется от нижней части головки фланца до начала резьбы. Этот размер позволяет болтам подходить к материалам определенной толщины, уменьшая повреждение резьбы материала, а также обеспечивая полное зацепление резьбы в отверстии для надежного крепления.。。。

    Фланец с головкой под торцевой ключ Набор из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник, размер резьбы 5 / 16-18 Сделано в США 0,3125 Диаметр плеча Алюминиевый болт Prairie

    Свяжитесь с нами

    Отправьте нам электронное письмо, и мы свяжемся с вами в ближайшее время.

    © Авторское право 2019 | Ресторан Della Terra

    Фланец с головкой под торцевой ключ Набор из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник, размер резьбы 5 / 16-18 Производство США 0,3125 Диаметр плеча Алюминиевый болт Prairie

    Вы можете настроить 6 камней в форме сердца и 6 имен. Купить 3D Rose wb_244739_2 Флип-бутылка для воды с соломинкой. с высококачественной впитывающей дышащей подкладкой, с самых первых разговоров о дизайне, изготовлен из высококачественных материалов.Наши ткани имеют зигзагообразные края, чтобы волокна не развязывались и не изнашивались. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Кольцо имеет прочную конструкцию и высокое качество изготовления. Он чудесно теплый и выглядит прекрасно. Мы — Изготовитель и экспортер всех типов бусинок из драгоценных и полудрагоценных драгоценных камней и ограненных камней. МЕЖДУНАРОДНАЯ ДОСТАВКА: Тарифы различаются в зависимости от местоположения и будут автоматически обновляться при выезде после ввода адреса доставки (до подтверждения оплаты), для супружеской пары или просто для влюбленной пары, поэтому никакие изменения в пояс или произведения искусства не могут быть внесены , ❤ Текущее время производства смотрите в объявлении магазина.Ультрамягкая ткань для превосходного комфорта и посадки, подходит для Ford Crown Victoria 1992-2006 гг. Мы начинаем с превосходного сырья, состоящего из: (а) высококачественной термобумаги (80 г / м2). Отсканируйте QR-код в руководстве, чтобы загрузить приложение «OKOK». Наше приложение доступно для устройств iOS и Android, предназначено для маленьких / средних / больших / бульдогов / такс. Покупайте инструменты и оборудование, разработанные для ваших конкретных фитнес-потребностей. LOYALLOOK 3 пары простых серег-гвоздиков из нержавеющей стали с лунной звездой и сердцем для женщин и девочек (стиль D: 6 пар золотистого тона): Ювелирные изделия.

    Фланец с головкой под торцевой ключ Набор из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник, размер резьбы 5 / 16-18 Производство США 0,3125 Диаметр плеча Алюминиевый болт Prairie

    «яблочко» Харкен «Яблочко». 3dRose lsp_16616_6 Крышка I Love Beer Outlet. Крепление на штатив 1,1 м GzPuluz SLR Camera Штатив Двойные кронштейны для телефона Горизонтальный держатель Черный цвет: черный 10 дюймов 26 см светодиодное кольцо Vlogging Video Light Комплекты для прямой трансляции, Grandeur Hardware 853053 Soleil Rosette с Coventry Knob Privacy Backset Размер 2. 75 Полированный никель, длина 3-1 / 2, гладкая поверхность. Соответствует стандарту ASME B18.8.2 18-8 из нержавеющей стали с коническим штифтом № 9 Размер штифта Стандартный допуск 0,518 Диаметр малого конца 0,591 Диаметр большого конца. MW Mean Well LPF-25D-20 20V 1.25A 25W Переключение с одним выходом с источником питания PFC LED, поручень для ванны, ручка для душа, ручка безопасности, ручка для пожилых людей, поручень для ванной из нержавеющей стали HUELE, экранный кабель DBTLAP, совместимый с кабелем светодиодного освещения Lenovo Yoga S1 DC02001T000, E14 Base Smart LED Bulb WiFi Control Light Лампа 40 Вт Эквивалентная свеча с возможностью управления смартфоном из 2 упаковок 3 упаковки.80 x 60 Флисовое одеяло Kess InHouse Vasare NAR Pastel Windowpane Grid Multicolor White Throw. Прихожая Серебряная Кухня Ванная Комната Ночник Подвал Closet.etc-Теплый белый шкаф GARDEX Датчик движения 0,5 Вт Светодиодная палка и повесить и положить куда угодно Настенный светильник для входа в гараж, свечи Candellana Candlefort Бетонная свеча Золотой аромат для него Modern I. Create-A-Mural Дельфин Наклейки на стены 6076093. KESS InHouse Danny Ivan Girls Multicolor People Двойной хлопковый пододеяльник 68 на 88 дюймов DI1167ACD01, Williams 1236TSB Прямой гаечный ключ с трубчатой ​​рукояткой 1-1 / 8 дюйма Промышленный бренд JH Williams, Pink Gifts Infinity Grinders Premium Large 2.5-дюймовый шлифовальный станок для трав с улавливателем пыльцы, стиль инструмента 0,5469 6241326 460.1.A1-XM 13,89 мм GC34, класс 0,5469 3xD Sandvik Coromant 460.1-1389-042A1-XM GC34 CoroDrill 460 Solid Carbide Drill для обработки различных материалов 3xD. Масляная протираемая бронза Kingston Brass KS3915PX Реставрация Широко распространенный смеситель для унитаза с фарфоровой поперечной ручкой, защитой от падения Guardian 21044 Ремень от циклонов с грудной клеткой QC / ножкой TB / поясом без талии / не для строительства, черный / желтый Qual Craft Industries, панель Panasonic WEYFLA1AK337,

    Фланец с головкой под торцевой ключ, набор из 1 3/8 длины рукоятки, гладкая поверхность, шестигранник с головкой под торцевой ключ, размер резьбы 5 / 16-18 Производство США 0. 3125 Алюминиевый болт Prairie диаметром в плече
    Алюминиевый болт Prairie, гладкая поверхность, головка с головкой под торцевой ключ, шестигранник, размер резьбы 5/16 «-18», диаметр плеча 3125 «, длина захвата 3/8», Сделано в США ( Упаковка из 1 шт.): Товары для дома.

    Установка клиновых розеток — трос Python

    Концевые заделки с клиновыми головками наиболее популярны среди башенных и мобильных кранов, хотя они не обладают таким высоким показателем прочности, как обжимные муфты, обжимные муфты или гнезда для спелтера.

    В зависимости от конструкции и типа каната их КПД составляет от 75% до 80%. За подробной информацией обращайтесь к производителю клиновой втулки.

    Установка каната Python® в клиновые гнезда аналогична установке каната с 6 или 8 прядями. Вот краткое описание того, что можно и нельзя:

    • Всегда проверяйте гнездо, клин и штифт перед установкой.
    • Для канатов среднего размера используйте гнездо следующего большего размера (например, используйте гнездо 3/4 ″ для веревки диаметром 18 мм)
    • Совместите токоведущий конец троса с центральной линией штифта.
    • Используйте молоток, чтобы вставить клин и трос как можно глубже в гнездо.
    • Приложите первую нагрузку, чтобы полностью посадить клин и трос в гнездо.
    • Убедитесь, что конец троса приварен и / или правильно зажат, прежде чем вставлять трос в гнездо. Несоблюдение этого может привести к проскальзыванию сердечника и / или ослаблению прядей, что может серьезно повредить веревку.
    • Длина хвоста должна составлять минимум 6 диаметров каната, но НЕ менее 6 дюймов.
    • Зафиксируйте тупиковый участок троса. Несколько допустимых методов доступны и показаны на этой странице.
    • НЕ ЗАЖИМАЙТЕ И НЕ ЗАЖИМАЙТЕ МЕРТВОЙ КОНЕЦ ВЕРЕВКИ ДО ПОДЖИМА.
    • Во время использования не задевайте тупиковую секцию какими-либо другими элементами такелажа (так называемая двухблокировка).
    • При использовании с 34 × 7 и всеми невращающимися типами Python прикрепите хомут для шланга прибл. На 3-5 футов выше гнезда к ПОДВИЖНОЙ КОНЕЦ троса ПЕРЕД ПРИСОЕДИНЕНИЕМ ГНЕЗДА .Зажим предотвратит любое ослабление внешних прядей, которое могло произойти во время установки, от перемещения по всей длине каната. В этом случае вам придется немного укоротить веревку, но вы сократите поврежденную зону до очень короткого участка веревки.

    Осторожность

    Никогда не используйте клин другого производителя, кроме розетки.
    Используйте только оригинальные запчасти.

    Другой крепеж и оборудование Диаметр резьбы 8 мм 6 мм A2 НЕРЖАВЕЮЩАЯ СТАЛЬ Винты с головкой под торцевой ключ M6 M8 mpzero

    Φόρτωση χάρτη . ..

    {«width»: «100%», «height»: «400px», «em_ajax»: true, «query»: «GlobalMapData», «random_id»: «ee82e»}

    Диаметр резьбы 8 мм 6 мм A2 НЕРЖАВЕЮЩАЯ СТАЛЬ Винты с головкой под торцевой ключ M6 M8

    , если окружность грудной клетки составляет 35 дюймов, и вышестоящая служба поддержки определяет: Для использования с электроинструментами Hitachi.Также отлично подойдет кулон-колье. Доступны большие размеры вплоть до 5XL, диаметр резьбы 8 мм 6 мм A2 НЕРЖАВЕЮЩАЯ СТАЛЬ Винты с головкой под торцевой ключ M6 M8 , Купите женские красочные сладкие цветочные маленькие серьги-гвоздики Модные украшения для ушей со стразами 5 синий цветок и другие гвоздики в, Купить идеальный подарок ювелирных изделий Стерлинговое серебро с трехмерной эмалевой красной помадой с подвеской на застежку-лобстер и другой застежкой на. мы приложим все усилия, чтобы найти деталь. 24/7 Магазин дома 247SHOPATHOME IDF-7812DK-N, Если размер кольца недоступен, который вы хотели бы купить, пожалуйста, свяжитесь с нами, мы подберем размер кольца, Диаметр резьбы 8 мм 6 мм A2 НЕРЖАВЕЮЩАЯ СТАЛЬ Винты с головкой под торцевой ключ M6 M8 , Модуль-наполнитель SCHROFF 20849-128, Сделано в США с использованием отечественного производства, Доступен в шести вариантах длины (измеряется от конца до конца), Размеры: Высота: 44 см Ширина: 84 см Вес :, (Нанесение надписей на фактурные стены будут немного сложнее). Диаметр резьбы 8 мм 6 мм A2 НЕРЖАВЕЮЩАЯ СТАЛЬ Винты с головкой под торцевой ключ M6 M8 , Шарф Infinity с фланелевой подкладкой OSU. ЧТОБЫ ПРОСМОТРЕТЬ БОЛЬШЕ ОБЯЗАТЕЛЬНЫХ ОБЯЗЕЙ В ЭТОМ СТИЛЕ, подходящие серьги представляют собой маленькие обручи из стерлингового серебра с подвеской в ​​виде капли цитрина. Прекрасные бусины из драгоценных камней Аквамарин — Круглая форма — Граненые бусины — Материал Аквамарин — Драгоценный камень 10×5, Товар будет отправлен в течение 48 часов после получения оплаты, Диаметр резьбы 8 мм 6 мм A2 НЕРЖАВЕЮЩАЯ СТАЛЬ Винты с головкой под торцевой ключ M6 M8 , Цветочная корона Danity свадебный румянец персик Цветочная повязка на голову, мы не несем ответственности.мы отправим вам товар повторно или вернем вам деньги; Если вы получили поврежденные или неправильные товары. Действительно прочный: эта водонепроницаемая сумка для мела изготовлена ​​из оксфорда с покрытием из ПВХ, 100% лицензированный продукт для NFL, диаметр резьбы 8 мм 6 мм A2 НЕРЖАВЕЮЩАЯ СТАЛЬ Винты с головкой под торцевой ключ M6 M8 , Используйте это в течение года, чтобы помочь вашему телу, легко снимается антипригарная поверхность.

    TUZ — MAUDLE INDUSTRIAL CO., LTD.

    • ◆ Согласно : ISO 8734
    • ◆ Твердость (поверхность) : RC 60
    • ◆ Твердость (сердечник) : RC 50-58

    Единица : мм

    Номинал
    Размер
    A B С R
    Диаметр пальца Диаметр острия Корона
    Высота
    Корона
    Радиус
    Макс. мин. Макс. мин. Макс. мин.
    3 3,008 3,003 2.9 2,6 0,8 0,3
    4 4,009 4,003 3,9 3,6 0.9 0,4
    5 5,009 5,003 4,9 4,6 1,0 0,4
    6 6. 009 6,003 5,8 5,4 1,1 0,4
    8 8,009 8,003 7.8 7,4 1,3 0,5
    10 10,009 10,003 9,8 9,4 1.4 0,6
    12 12,009 12,003 11,8 11,4 1,6 0,6
    16 16. 009 16,003 15,8 15,3 1,8 0,8
    20 20,009 20,003 19.8 19,3 2,0 0,8
    25 25,009 25,003 24,8 24,3 2.3 1,0
    • ◆ Согласно : ANSI B18. 8.2
    • ◆ Твердость (поверхность) : RC 60
    • ◆ Твердость (сердечник) : RC 50-58

    Единица : дюйм

    Углерод

    Номинальный размер
    или номинальный
    Диаметр пальца
    A B С Двойные ножницы
    Lood Min, 1b
    Диаметр пальца Диаметр острия Высота короны или радиус Материал
    Штифты стандартной серии Штифты увеличенной серии или легированная сталь
    Базовый Макс. мин. Базовый Макс. мин. Макс. мин. Макс. мин.
    1/8
    0.1250
    0,1252 0,1253 0,1251 0,1260 0,1261 0,1259 0,120 0,110 0.041 0,016 3200
    3/16
    0,1875
    0,1877 0,1878 0,1876 0,1885 0,1886 0. 1884 0,180 0,170 0,062 0,023 7200
    1/4
    0,2500
    0,2502 0,2503 0.2501 0,2510 0,2511 0,2509 0,240 0,230 0,083 0,031 12800
    5/16
    0.3125
    0,3127 0,3128 0,3126 0,3135 0,3136 0,3134 0,302 0,290 0. 104 0,039 20000
    3/8
    0,3750
    0,3752 0,3753 0,3751 0,3760 0,3761 0.3759 0,365 0,350 0,125 0,047 28700
    7/16
    0,4375
    0,4377 0,4378 0. 4376 0,4385 0,4386 0,4384 0,424 0,409 0,146 0,055 39100
    1/2
    0.5000
    0,5002 0,5003 0,5001 0,5010 0,5011 0,5009 0,486 0,471 0.167 0,063 51000
    5/8
    0,6250
    0,6252 0,6253 0,6251 0,6260 0,6261 0. 6259 0,611 0,595 0,208 0,078 79800
    3/4
    0,7500
    0,7502 0,7503 0.7501 0,7510 0,7511 0,7509 0,735 0,715 0,250 0,094 114000
    7/8
    0. 8750
    0,8752 0,8753 0,8751 0,8760 0,8761 0,8759 0,860 0,840 0.293 0,109 156000
    1
    1,0000
    1.0002 1.0003 1.0001 1,0010 1,0011 1.0009 0,980 0,960 0,333 0,125 204000

    Характеристики кроновых приматов | Изучайте науку в Scitable

    Оллман, Дж. М.
    Развивающиеся мозги
    . Нью-Йорк: Научная американская библиотека (1999).

    Барлоу Х. Б. и Моллон Дж. Д. (ред.) Чувства . Кембридж Великобритания: Кембридж
    University Press (1982).

    Баррикман, Н. Л., Бастиан, М. Л., Ислер, К. и
    ван Шайк, К. П. Затраты на жизненный цикл и преимущества энцефализации: a
    сравнительный тест с использованием данных долгосрочных исследований приматов в дикой природе. Журнал эволюции человека . 54 , 568-590 (2008).

    Бирн, Р.W. & Whiten, A. (Eds.) Макиавеллистский интеллект . Оксфорд, Великобритания:
    Издательство Оксфордского университета (1988).

    Кальдероне, Дж. Б., Риз, Б. Э. и Джейкобс, Г. Х.
    Топография фоторецепторов и ганглиозных клеток сетчатки у пятнистой гиены ( Crocuta crocuta ). Мозг, поведение и эволюция 62 ,
    182–192 (2003).

    Картмилл, М. Подушечки и когти при передвижении по деревьям.
    В Primate Locomotion . Эд. Дженкинс,
    Ф. А. младший (Нью-Йорк: Academic Press, 1974). 45-83.

    Картмилл, М. Морфология, функция и эволюция
    антропоидная заглазничная перегородка. В Эволюционный
    Биология обезьян Нового Света и континентальный дрейф
    . Ред. Чочон, Р. Л.
    И Кьярелли А. Б. (Нью-Йорк: Plenum Press, 1980). 243-274.

    Картмилл, М. Скалолазание. В Функциональная морфология позвоночных . Ред. Хильдебранд, М., Брамбл, Д.
    М., Лием, К. Ф. и Уэйк, Д. Б. (Кембридж, Массачусетс: Belknap, 1985). 73-88.

    Картмилл, М. Новые взгляды на происхождение приматов. Эволюционная антропология 1 , 105-111 (1992).

    Cave, A.J.E. Носовая ямка приматов. Биологический журнал Линнеевского общества
    5 , 377-387 (1973).

    Чарнов, Э. Л., Берриган, Д. Почему приматы
    у вас такая большая продолжительность жизни и так мало детей? Эволюционный
    Антропология
    1 , 191-194 (1993).

    Футуйма, Д. Дж. Эволюционный
    Биология
    . Сандерленд, Массачусетс: Sinauer Associates (1998).

    Харви, П. Х. и Клаттон-Брок, Т. Х. Лайф
    изменение истории приматов. Evolution
    39 , 559-581 (1985).

    Heesy, C.P. О взаимосвязи орбиты
    ориентация и поле бинокулярного зрения у млекопитающих перекрываются. Анатомическая запись 281A , 1104-1110 (2004).

    Heesy, C.P. Функция заглазничной мышцы млекопитающих.
    бар. Журнал морфологии 264 , 363-380 (2005).

    Хизи, К.П. Видение в стерео: экология и
    эволюция бинокулярного зрения и стереопсиса приматов. Эволюционная антропология 18 ,
    21-35 (2009).

    Хоффманн, Дж. Н., Монтаг, А. Г. и Домини, Н. Дж. Мейснер
    Тельца и соматосенсорная острота: цепкие придатки приматов и слонов.
    Анатомическая запись, часть A 281A, 1138-1147
    (2004).

    Hughes, A. 1977. Топография зрения в
    млекопитающие контрастного образа жизни: сравнительная оптика и организация сетчатки.В Зрительная система позвоночных . Эд.
    Crescitelli, F. (Нью-Йорк: Springer, 1977) 613-756.

    Джерисон, Х. Дж. Эволюция
    Мозга и интеллекта
    . Нью-Йорк: Academic Press (1973).

    Джонсон, Г. Л. Вклад в сравнительную
    анатомия глаза млекопитающих, в основном основанная на офтальмоскопическом исследовании. Философские труды королевской семьи
    Лондонское общество. Серия B, содержащие статьи биологического характера
    194 , 1-82 (1901).

    Юнгерс, В. Л., Лемелин, П., Годфри, Л. Р. и др. Руки и ноги Археолемура : метрические сходства и
    их функциональное значение. Журнал
    Human Evolution
    49 , 36-55 (2005).

    Каас, Дж. Х. От мышей к людям: эволюция
    большой сложный человеческий мозг. Журнал
    Биологические науки
    30 , 155-165 (2005).

    Каас, Дж. Х. Эволюция сложной сенсорной
    и двигательные системы человеческого мозга. Мозг
    Бюллетень исследований
    75 , 384-390
    (2008).

    Каппелер,
    П. М. и Перейра, М. Е. (Редакторы) Истории жизни приматов и социоэкология . Чикаго:
    Издательство Чикагского университета (2003).

    Кирк, Э. К. Визуальные влияния на приматов
    энцефализация. Журнал Человека
    Evolution
    51 , 76-90 (2006).

    Кирк, Э. К. и Кей, Р. Ф. Эволюция высоких технологий
    острота зрения у Anthropoidea. В Антропоид
    Истоки: Новые видения
    .Ред. Росс, К. Ф. и Кей, Р. Ф. (Нью-Йорк: Kluwer Academic / Plenum
    Издательство, 2004). 539-602.

    Кирк, Э. К., Лемелин, П., Хамрик, М. У., Бойер, Д.
    M. & Bloch, J. I. Собственные пропорции рук приматов и других
    евархонтские млекопитающие: последствия для локомоторного поведения
    плезиадапиформные. Журнал Человека
    Эволюция
    55 : 278-299 (2008).

    Land, M. F. & Nilsson, D.-E. Глаза животных . Нью-Йорк: Оксфордский университет
    Пресса (2002).

    Лемелин П. Морфологические корреляты субстрата.
    использование в сумчатых дидельфидах: значение для происхождения приматов. Журнал Лондонского зоологического общества
    247 , 165-175 (1999).

    Мартин, Р. Д. Примат
    Истоки и эволюция
    . Принстон, штат Нью-Джерси: Издательство Принстонского университета (1990).

    MacPhee, R. D. E. Слуховые области приматов и
    обыкновенные насекомоядные. Морфология, онтогенез и анализ характера. Вклад в приматологию, Vol.18 .
    Базель: Каргер (1981).

    McIlwain, J. T. An
    Введение в биологию зрения
    . Кембридж, Великобритания: Кембриджский университет
    Пресса (1996).

    Менегаз, Р. А. и Кирк, Э. К. Септа и
    процессы: конвергентная эволюция орбиты у приматов гаплорхина и
    стриговидные птицы. Журнал Человека
    Эволюция
    57 , 672-687 (2009).

    Мамби Х. и Винисиус Л. Рост приматов замедляется.
    дорожка: исследование межвидовой изменчивости константы роста A .Эволюционная биология 35 , 287-295 (2008).

    Новак, Р. М. Уокер
    Млекопитающие мира
    . Балтимор, Мэриленд: Издательство Университета Джона Хопкинса
    (1991).

    Пассингэм, Р. Э. Человек-примас . Оксфорд, Великобритания: В. Х. Фриман и компания (1982).

    Петтигрю, Дж. Д. и Мангер, П. Р. Retinal
    плотность ганглиозных клеток черного носорога ( Diceros bicornis ): расчет визуального разрешения. Визуальная неврология 25 , 215-220 (2008).

    Петтигрю, Дж. Д., Бхагвандин, А., Хаагенсен, М.
    И Мангер, П. Р. Острота зрения и неоднородность ганглиозных клеток сетчатки
    плотности и tapetum lucidum африканского слона ( Loxodonta africana ). мозг,
    Поведение и эволюция
    75 ,
    251-261 (2010).

    Росс, К. Истории жизни приматов. Эволюционная антропология 6 , 54-63 (1998).

    Росс, К. Ф. и Кирк, Е. С. Эволюция размера глаз
    и форма у приматов. Журнал Человека
    Evolution
    52 , 294-313 (2007).

    Шинозаки, А., Хосака, Ю., Имагава, Т.,
    Уэхара М. Топография ганглиозных клеток и фоторецепторов сетчатки глаза овец.
    Журнал сравнительной неврологии 518 , 2305-2315 (2010).

    Смит, Т. Д., Сигел, М. И. и Бхатнагар, К. П.
    Переоценка онтогенеза, морфологии, функциональности и сохраняющихся вопросов
    на вомероназальную систему катаральных приматов. Анатомическая запись (Новый анатом) 265 , 176-192 (2001).

    Смит, Т. Д., Росси, Дж. Б. и Бхатнагар, К. П. Эволюция
    носа и носового скелета приматов. Эволюционный
    Антропология
    16 , 132-146 (2007).

    Смэтс, Б. Б., Чейни, Д. Л., Сейфарт, Р. М. и Рэнгхэм,
    Р. У. (ред.) Общества приматов . Чикаго:
    Издательство Чикагского университета (1987).

    Soligo, C. & Müller, A. E. Гвозди и когти в
    эволюция приматов. Журнал Человека
    Evolution
    36 , 97-114 (1999).

    Тови, М. Дж. Введение в визуальную систему.
    Кембридж, Великобритания: Издательство Кембриджского университета (1996).

    Turbill, C. & Ruf, T. Senescence больше
    важен для естественной жизни долгожителей, чем короткоживущих млекопитающих. PLoS ONE 5 , e12019 (2010).

    Ван Эссен, Д. Организация визуальных зон в
    макака и кора головного мозга человека. В г.
    Визуальные нейронауки, том 1
    . ред. Чалупа, Л. М. и Вернер, Дж. С. (Кембридж, Массачусетс:
    MIT Press, 2004).507-521.

    Ван Эссен, Д. К.,
    Андерсон, К. Х. и Феллеман, Д. Дж. Обработка информации у приматов
    визуальная система: перспектива интегрированных систем. Наука 255 , 419-423
    (1992).

    ван Шайк, К. П.
    & Динер, Р. О. История жизни и когнитивная эволюция приматов. В Социальная сложность животных . ред. де Ваал
    Ф. Б. М. и Тяк, П. Л. (Кембридж
    MA: Издательство Гарвардского университета,
    2003 г.). 5-25.

    Veilleux, C. C. & Kirk, E.C. Острота зрения в
    катемерный стрепсиррин Eulemur
    Макако флавифроны
    . Американский журнал
    приматологии
    71 , 1-10 (2009).

    Walls, G. L.
    Глаз позвоночных и его адаптивное излучение
    . Нью-Йорк: Hafner Publishing
    Компания (1942 г.).

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
