Конструкции крупнопанельных зданий

Основные конструкции крупнопанельного здания состоят из ленточных или столбчатых сборных фундаментов, элементов каркаса, цокольных панелей, панелей наружных и внутренних стен, перекрытий, покрытий, крыши, сборных крупноразмерных элементов лестниц, карнизов и др. (рис. 164).

Сборные элементы крупнопанельных зданий соединяют сваркой стальных деталей (закладных деталей). Подавляющее большинство сварных соединений крупнопанельного здания находится в швах (стыках) панелей стен, перекрытий, покрытий и др. Панели представляют собой качественный заводской элемент, а стык панелей является элементом построечным. Если к тому же в конструктивном решении шва есть недостатки, то и стальное сварное соединение панелей оказывается в дальнейшем в худших условиях, чем основные заводские части здания. Швы крупнопанельных зданий должны быть объектом внимания как проектировщиков, так и производственников и эксплуатационников.

Из-за жесткости конструкции крупнопанельные здания очень чувствительны к неравномерным осадкам фундаментов. Такая осадка прежде всего сказывается на состоянии шва между панелями, где находится жесткий сварной узел. Поэтому фундаменты и все конструкции подвала (или подполья) крупнопанельного здания должны выполнять с особой тщательностью.

Сварные соединения, в том числе и соединения, находящиеся в швах наружных стен, замоноличивают. Стальные закладные детали сборных заводских элементов и дополнительные стальные детали, с помощью которых осуществляется сварное соединение (накладки, скобы), должны быть защищены от коррозии специальными покрытиями. Бетон высоких марок, находящийся в нормальных влажностных условиях, надежно защищает сталь от коррозии только при определенной толщине и в стыках крупнопанельных зданий не применяется.

Наиболее крупными и тяжелыми сборными элементами надземной части крупнопанельного здания являются стеновые панели, панели и плиты перекрытий и лестничные марши. Размеры и вес стеновых панелей зависят от назначения и конструктивной схемы здания, материала панелей и местных физико-климатических условий района строительства, а также принятой системы разрезки фасада.

Основным вариантом разрезки фасада крупнопанельной стены является однорядная разрезка с панелями на одну, две и реже— на три комнаты (рис. 165). Изредка встречаются крупнопанельные здания с двухрядной и смешанной разрезкой фасадов. При всех вариантах, кроме случая с двухрядной разрезкой, крупнопанельные стены монтируют без перевязки вертикальных швов. Так как наиболее уязвимым местом крупнопанельного здания является шов наружной стены, то чем меньше швов на фасаде, тем выше эксплуатационные качества здания.

Рис. 165. Разрезка панельных стен:
а — вертикальная мелкопанельная; б, в — однорядная крупнопанельная; г — двухрядная; д — разрезка фасада каркасного здания; 1 — проемы; 2 — швы панельных стен; 3 — подоконная вставка; 4 — самонесущая двухэтаж* ная простеночная панель


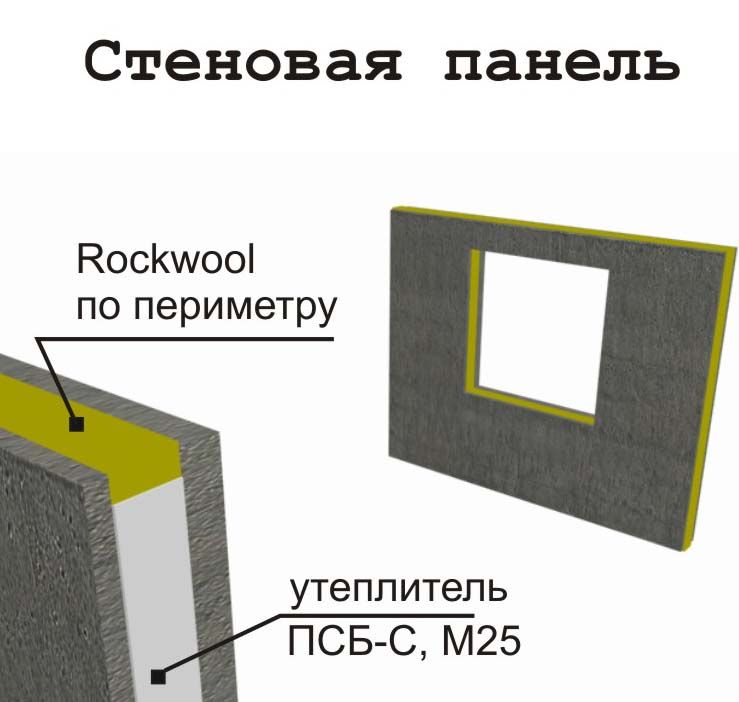

Рис. 166. Наружные стеновые панели:
а — однослойная; б — двухслойная; в — трехслойная; 1 — стальные каркасы; 2 — монтажные петли; 3 — стальные закладные детали; 4 — ребристая железобетонная панель; 5 — жесткий утеплитель; 6 — внутренний отделочный слой; 7 — наружный железобетонный слой; 8 — минераловатная плита; 9 — внутренний железобетонный слой; 10 — ребра из керамзитобетона

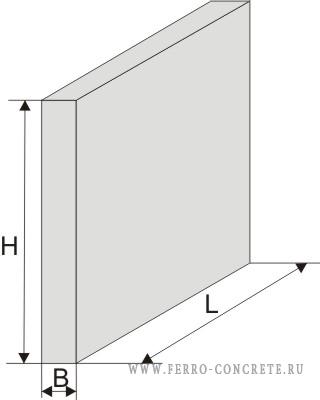

Толщина наружных стеновых панелей колеблется от 16 до 40 см, а внутренних — от 12 до 20 см.
В зависимости от принятой конструктивной схемы здания и роли различных стеновых панелей последние подразделяются на несущие, самонесущие или навесные.

Существует две основные разновидности конструктивных решений стеновых панелей: панели однослойные и многослойные. Панели двух- и трехслойные, виброкирпичные, панели с применением пластических масс являются разновидностями двух указанных основных групп.

При подсчете числа слоев для определения типа панели наружные и внутренние фактурные слои в число слоев не включают, но в теплотехнических расчетах их учитывают.

Однослойные панели в сравнении с многослойными требуют меньше металла, менее трудоемки в изготовлении, обеспечивают лучший теплотехнический режим в помещении (в таких стенах меньше мостиков холода), достаточно прочны. Обладая относительно большой толщиной, они успешно используются в несущих стенах. Из многослойных панелей лучшей является трехслойная (две тонкие железобетонные скорлупы с эффективным утеплением между ними). В двухслойной панели (одна скорлупа и слой утеплителя) опасность накопления влаги в утеплителе, не изолированном железобетонной плитой, больше, чем в трехслойной.


Рис. 167. Панели внутренних несущих стен:
а — панель продольной несущей стены; б — то же, поперечной; в — панель подвесной несущей перегородки; г — виброкирпичная панель; 1 — гнезда для опирания подвесных перегородок; 2 — арматура в железобетоне; 3 — проем; 4 — монтажные петли; 5 — виброкирпичная кладка; 6 — отделочный слой; 7 — армированные растворные пояса

Крупные панели выполняют из различных материалов. Однослойные панели могут быть выполнены из керамзитобетона, пенобетона, в виде однослойной внутренней железобетонной или виброкирпичной панели и т. д. Многослойные панели состоят из одного или нескольких слоев конструктивного материала, образующего панель (железобетон, армированный виброкирпичный слой, листы алюминия, жесткий пластик, асбестоцементные листы), и слоя жесткого или гибкого утеплителя в виде легкого керамзитобетона, пенобетона, газобетона, различных легких теплоизоляционных плит, матов и легких пористых пластмасс. Панели с применением пластических масс пока являются экспериментальными.

Основные принципы решений одно-, двух- и трехслойных наружных стеновых панелей показаны на рис. 166.
Железобетонные и виброкирпичные панели внутренних несущих стен показаны на рис. 167.

Виброкирпичные панели очень трудоемки в изготовлении и в течение последних лет не применяются.

Горизонтальные конструкции крупнопанельных зданий (перекрытия, покрытия, балконы и т. д.) выполняют из сборных плит заводского изготовления (пустотных или сплошных). Более индустриальными являются крупноразмерные плиты, употребляемые для перекрытий и покрытий размером на комнату. Такие плиты могут быть гладкими (толщиной 10 и 14 см), ребристыми или тонкими кессонными. В последнем случае перекрытие крупнопанельного здания состоит из двух разобщенных плит: потолочная—ребрами вверх и плита пола—ребрами вниз; такая конструкция обладает хорошей звукоизоляцией.

Все горизонтальные элементы соединяют с несущими вертикальными элементами сваркой закладных деталей; места таких соединений замоноличиваются.

Для санитарно-технических и других коммуникаций внутри крупнопанельных зданий проектируют специальные панели или блоки, составляющие стены лестничных клеток и примыкающих к ним кухонь и санузлов. В этих панелях или блоках располагают газоходы и вентиляционные каналы. Желательно, чтобы такой элемент с вертикальными каналами не был стеной жилой комнаты, так как каналы большой протяженности по вертикали не только не снижают звукопроводности стены, а наоборот, резонируют и усиливают передачу звука.

Лестницы крупнопанельных зданий выполняют только из крупноразмерных элементов (цельный марш и площадка или марш-панель).
Наружная отделка крупнопанельного здания чаще всего представляет собой побелку по готовому заводскому водостойкому и морозостойкому наружному слою панели. Следует отметить, что в воздухе современных индустриальных городов много примесей, поэтому известковая окраска не эффективна и не долговечна. Для окраски фасадов следует применять более стойкие красители.

Несмотря на малую начальную стоимость, окраска менее экономична, чем другие виды отделки (табл. 10).

  ПРОДОЛЖЕНИЕ >>>

115 фото примеров выбора стеновых панелей

Ремонтные работы предполагают решение многих вопросов, и один из наиболее важных – правильный выбор облицовочных материалов для облицовки стен. Дизайнерские идеи могут быть самыми разными от простой покраски до облицовки камнем, однако реализация большинства из них – это трудоемкая работа: поверхность стен необходимо тщательно подготовить, они должны быть идеально ровными.

Если человеку никогда не приходилось штукатурить, он с задачей справиться не сможет, ему придется нанимать опытных мастеров.

Посмотрите на фото панелей для стен: готовые решения, которые предлагают потребителям современные компании-производители.


Неоспоримые достоинства стеновых панелей

  • Большой ассортимент;
  • Нет необходимости подготавливать поверхность стены;
  • Отличные показатели звукоизоляции и теплоизоляции;
  • Возможность закрыть панелями неприглядные инженерные коммуникации;
  • Низкая цена;
  • Простая установка.

Дизайн панелей удовлетворяет потребительский спрос, покупатель с любыми вкусовыми пристрастиями подберет вариант для себя.

Классификация отделочных материалов

Виды панелей для стен различают по разным параметрам, для изготовления изделий используют всевозможные принты, изображения, цветовые оттенки и текстуры.

Типы материалов по формам и размерам

Различают 3 типа материалов:

  • Наборные реечные. Своим внешним видом изделия напоминают вагонку, размеры варьируются – ширина от 10 до 30 см, толщина от 8 до 25 см и длина от 250 до 600 см, фиксация осуществляется за счет системы «шип-паз».
  • Плиточные или квадратные. Изделия в виде плиток с нанесенными на поверхность узорами монтируются по принципу реечных панелей.
  • Листовые. Имеют внешнее сходство с пластами оргалита, размеры листов представлены в широком диапазоне от 122х244 см до 260х490 см с толщиной 3-6 мм.

Облицовочные панели наклеивают на поверхность стен, если они достаточно ровные, когда видно, что стены кривые невооруженным глазом, понадобится сначала установить обрешетку.


По уровню устойчивости к влаге

Если вы планируете проводить отделочные работы в помещениях, где наблюдается повышенная влажность, в ванной или на кухне, понадобится выбирать изделия, которые устойчивы к постоянному воздействию влаги:

  • Деревянные панели должны иметь защитное покрытие из воска или других специальных составов.
  • Сделанные из дешевых материалов, но покрытые с помощью ламинированной пленки.
  • Панели из пластика.

Влага пагубно воздействует на незащищенные материалы, если модели не имеют ламинированного покрытия, велика вероятность того, что они скоро придут в негодность.

Актуальные дизайнерские идеи

Пластиковые панели или изделия из других материалов с успехом применяются для обустройства различных помещений.

Панели МДФ. Модели создают из древесных отходов с помощью способа горячего прессования, в составе материала нет токсичных примесей. Безопасные изделия применяют даже для облицовки детской комнаты, внешний вид материала улучшает декоративная пленка, украшенная необычным рисунком или имитирующая различные фактуры. Если панели ламинированные, их можно смело протирать влажной губкой, монтаж производится с помощью наличников и уголков.

На основе древесноволокнистых плит. Дешевые панели ДВП, изготовленные способом горячего прессования, по толщине превосходят модели МДФ, а по эксплуатационным характеристикам незначительно им уступают.

На основе древесностружечных плит. Изделия производят из стружек с опилками, однако в составе присутствуют связующие вещества, которые нельзя назвать экологичными. ДСП боится влаги, модели лучше использовать для облицовки нежилых помещений: прихожей и коридора.

Деревянные. Эстетичные панели привносят в интерьер благородство и престижность, материалом для облицовки служит шпон дорогостоящих пород дерева, дополнительный эффект создают вставки из зеркал, естественность оттенков, резные элементы и позолота.

Пробковые. Производители выпускают эти панели в основном двухслойными. Прессованная пробковая крошка находится снизу, в верхний слой добавляют кусочки коры пробкового дуба. Панели улучшают звуко- и теплоизоляцию, они отличаются долговечностью и не подвержены плесени.


Пластиковые. Панели ПВХ могут применяться в любых помещениях: они экологичные, огнеупорные, влагостойкие. Легкий монтаж панелей для стен – важное преимущество, каждый мастер сможет выполнить облицовку своими руками.

Бамбуковые панели – экзотические изделия, они применяются для оформления интерьера в африканском, кантри или этно стиле.

3D панели. Изделия имеют трехслойную структуру, сверху находится декоративно-укрепляющий слой, придающий высокую прочность конструкции.

Стеклянные. Это востребованная новинка на рынке облицовочных материалов, ее популярность объясняется отличной устойчивостью к влаге или другим воздействиям извне.
