Дюбель гвоздь — виды метиза, размеры и назначение + Видео

Дюбель гвоздь являет собой разновидность обычного дюбеля, от которого он отличается возможностью быстрого монтажа посредством забивания в стену. Такие крепежные элементы широко используются при проведении ремонта: они позволяют быстро и надежно закрепить на стене, потолке или полу практически любой материал.

1 Строение и принцип работы дюбелей-гвоздей

Использование дюбелей-гвоздей позволяет одинаково легко работать с бетоном, деревом или кирпичной кладкой. Особенно быстро удается производить такие операции, как крепление плинтуса, отделка внешних стен облицовкой или работа с гипсокартонными конструкциями. Крепежи также часто используют для теплоизоляции дома, установки водосточных отливов над окнами и балконами.

Для правильной работы важно понимать, что такое дюбель-гвоздь, его принцип действия и особенности работы с различными материалами.

Дюбель-гвозди для различных материалов

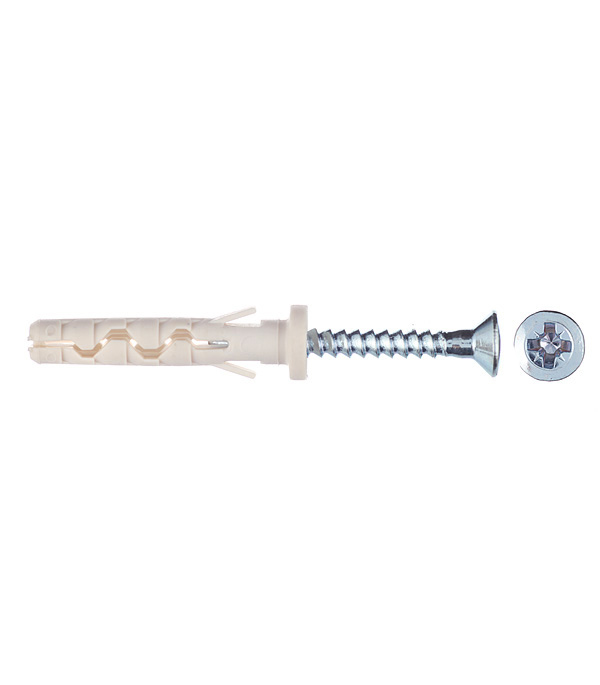

Дюбель-гвоздь являет собой крепеж специальной формы, предназначенный для увеличения скорости установки. Основные его составляющие: гвоздь с конической резьбой, зауженной в сторону острия, что позволяет без проблем работать с ним не только шуруповертом, но и молотком, и пластиковый дюбель. Данный тип крепежей нашел широкое применение в работах с кирпичной кладкой, бетонными стенами, а также для гипсокартона, природного камня и других материалов.

Основное отличие дюбеля-гвоздя от остальных видов дюбеля в том, что основной крепежный элемент действует по принципу гвоздя, а не шурупа. Хотя некоторые выпускаемые изделия имеют в головке крестообразный шлиц, работать с дюбелями гораздо быстрее при помощи обычного молотка.

Пластиковая часть крепежа, при забивании в нее гвоздя, расширяется и обеспечивает надежное и долговечное крепление. Один из краев дюбеля имеет специальное расширение — манжетку, которая не дает дюбелю «с головой» уйти в предназначенное отверстие. Манжетка может быть разной формы, в зависимости от которой выделяют несколько видов дюбелей:

Гвоздь-грибок. Такой вид пластиковой части крепежа имеет скругленное окончание, которое, на первый взгляд, напоминает гриб. Используется в тех случаях, когда конструкция требует повышенной прижимной силы. Благодаря большой толщине манжеты, давление распределяется равномерно и не приводит к разрушению крепежа или прижимаемого материала.
Дюбель гвоздь-потай. Используется в местах, где требуется спрятать головку шурупа в один уровень со стеной.

2 Технические характеристики

Один из основных параметров любого материала, на который предполагается применение физических нагрузок, его технические характеристики. Для дюбелей главные показатели следующие:

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

диаметр отверстия, которое следует проделать в поверхности стены, составляет от 6 до 10 мм. Условное обозначение модели крепежа составляется из двух показателей: диаметра отверстия и длины, и выглядит как 6х40, 8х100, 10х100 и т.д.

Модель метиза с размерами 6х40 мм

Максимальная толщина материалов, которые может прикрепить дюбель, составляет от 10 до 100 мм. Этот показатель важно учитывать при подготовке материалов для теплоизоляции, так как неправильно выбранный крепеж может просто не дойти до стены, или место его раскрытия будет недостаточно глубоко.

Производство крепежей осуществляется из высококачественной стали марки Ст 50, 60, 70, покрытой оцинковкой для предотвращения коррозии. Раскрывающаяся часть производится из различных полимерных материалов: полиэтилена, полипропилена, полиамида. Первые два материала обладают низкой стойкостью к отрицательным температурам, тогда как полиамид хорошо подходит для внешних работ, например, для теплоизоляции и гидроизоляции дома, установки обрешетки под сайдинг или блок-хаус и т.п.

3 Виды дюбелей-гвоздей

В зависимости от материала изготовления распорной части, дюбели бывают пластиковыми и металлическими. Что касается формы и предназначения, то здесь классификация дюбелей значительно расширяется. Перечислим основные виды наиболее часто используемых крепежей:

Дюбели-гвозди для монтажного пистолета (рис. 4). Их особенность в том, что они не оборудованы пластиковой расширяющейся частью и держатся в стене только за счет своей резьбы.
Дюбель гвоздь металлический забиваемый (рис. 5). Когда разговор идет о дюбелях-гвоздях, чаще всего имеют в виду именно такой вид. Состоит из стального стержня с резьбой, покрытого цинком, и пластиковой части, которая расширяется при его забивании в стену. Позволяет быстро и надежно соединять конструкции из разных материалов.
Дюбель для гипсокартона. Имеет широкую пластиковую часть (рис. 6), которая равномерно распределяет создаваемое металлическим стержнем давление. Такие крепежи для гипсокартона снижают риск разрушения этого хрупкого материала, одновременно обеспечивая надежное крепление. Некоторые варианты исполнения имеют зауженное острие, которое действует на гипсокартон в качестве сверла, позволяя обходиться без предварительной подготовки отверстий в поверхности материала.
Дюбель-бабочка. Такие крепежи на конце пластиковой или металлической расширяющейся части имеют резьбу, проходя сквозь которую гвоздь заставляет всю конструкцию разложиться по принципу зонтика (фото 1). «Крылья» такой «бабочки» раскрываются на обратной стороне материала, обеспечивая очень устойчивое крепление. Чаще всего, используется для гипсокартона.

Крепеж дюбель-бабочка

Шляпка гвоздя может быть как прямой, так и шлицевой. В первом случае, работать с такими крепежами можно только молотком. Второй тип дает возможность использования других инструментов: шуруповерта или отвертки. Также такие гвозди можно демонтировать и заменить либо использовать повторно.

4 Где используют дюбели-гвозди?

Данные крепежи используют для создания надежного соединения в местах, в которые тяжело добраться шуруповертом, или в случаях, когда такого инструмента нет под рукой. Вторая важная причина такого выбора — скорость монтажа, по которой такой гвоздь металлический значительно превосходит аналоги. Для установки этих гвоздей не нужно производить точную разметку для идеального совпадения с отверстием в материале. Гнездо под них сверлят напрямую сквозь прикрепляемый материал, после чего устанавливают дюбель в отверстие и забивают молотком. Такой гвоздь для плинтуса может в несколько раз ускорить работу, не изменяя при этом качества крепления.

Установка дюбеля в отверстие

Очень распространено использование крепежей для теплоизоляции внешних и внутренних стен дома. Особенности крепления с твердыми материалами (бетон, кирпичная кладка) позволяют применять дюбель гвозди монтажные для обшивки стен облицовочными материалами или гипсокартоном.

Дюбелями, предназначенными для работы с монтажным пистолетом, очень удобно крепить металлические конструкции к кирпичному, бетонному или деревянному основанию. Наглядный пример такой работы — крепление металлических козырьков над балконами и окнами.

5 Последовательность монтажа материалов с использованием дюбелей-гвоздей

В зависимости от материала, к которому осуществляется крепление, отличаются особенности использования крепежей.

При работе с кирпичной кладкой следует учитывать ее особенность — пустотелость, вследствие чего дюбель может слабо держаться. Для такой работы отмечают место под отверстие, после чего выбирают сверло подходящего диаметра и на минимальных оборотах проделывают гнездо под дюбель. Перед установкой следует выдуть из отверстия строительную пыль, а затем установить пластиковую часть и молотком вбить в нее гвоздь.

Работа с бетонной стеной мало чем отличается от кирпичной. Различие только в том, что скорость вращения сверла не имеет значения, в остальном все технологические операции сходны с предыдущим описанием.

Работа с бетонной стеной

Крепление в гипсокартоне следует устанавливать очень осторожно, так как материал не выдерживает больших нагрузок. Здесь дюбель-гвоздь подойдет для того, чтобы прикрепить полку, повесить фото или крючок для одежды. Для этого в поверхности гипсокартона проделывают отверстие подходящего диаметра, после чего аккуратно и медленно вкручивают пластиковый дюбель. Гвоздь в данном случае лучше не забивать, а закрутить шуруповертом либо отверткой.

Забивной крепеж часто применяют и в работах с керамической плиткой. В такой ситуации важно проделать отверстие, не повредив при этом кафель. Для этого в поверхности эмали делают небольшое отверстие стеклорезом, после чего очень аккуратно сверлят на минимальных оборотах.

При создании отверстий, следует помнить одну особенность: его диаметр должен в точности соответствовать диаметру пластиковой части, а глубина быть на 10-12 мм больше длины крепежа.

Дюбели-гвозди используют во многих случаях, как мелкого, так и капитального ремонта помещений. Они находят широкое применение в креплении материалов для теплоизоляции, гипсокартона и дерева к стенам из кирпича и бетона. Работать с такими крепежами предпочтительно и для создания деревянной обрешетки перед облицовкой дома сайдингом, вагонкой или блок-хаусом.

Простота применения, надежность и скорость работы — вот главные преимущества таких дюбелей.

Это делает их весьма эффективным материалом для проведения ремонтных работ разного масштаба. Благодаря своей особенной форме, такие гвозди можно забивать при помощи молотка, не используя отвертки или шуруповерта.

Дюбель-гвозди: какие бывают и как применяются | Своими руками

Мир метизов огромен и разнообразен, перечислить их все могут себе позволить только толстенные энциклопедии. Поэтому мы решили остановиться на таком популярном виде креплений, как дюбель-гвозди. Как они выглядят, наверное, знают все. А вот об их разновидностях расскажем в этой статье.

ПРЕИМУЩЕСТВА ДЮБЕЛЬ-ГВОЗДЕЙ

Отдельно следует сказать о преимуществах данного вида крепежа, поскольку многие люди для фиксации тяжёлых (а порой и не очень) конструкций пользуются как раз дюбелями.

Причин популярности именно дюбель-гвоздей несколько. Используется этот метиз в первую очередь с целью закрепления разных по своим свойствам материалов («кирпич + дерево», «бетон + пластик», другие комбинации). В основном это достаточно твёрдые поверхности, такие как кирпич или бетон, в которые загнать гвоздь или саморез достаточно трудно.

Простота монтажа, наверное, один из весомых аргументов в пользу использования этого вида крепежа. С дюбелем справится даже новичок: достаточно просверлить дрелью или перфоратором отверстие, вставить дюбель и забить (закрутить) изделие.

Высокая надёжность такого крепления — это также немаловажный показатель. Дюбели выдержали проверку временем и подтвердили свою прочность.

Ну и, наконец, по соотношению «цена — качество» это один из лучших крепёжных элементов на рынке. Стоимость дюбель-гвоздей весьма демократична — всегда можно подобрать метиз по карману.

Ссылка по теме: Шурупы по дереву – какие зачем

КОНСТРУКЦИЯ ДЮБЕЛЯ

УДЕРЖИТСЯ ЛИ ПОЛКА НА СТЕНЕ?

Не упадёт ли с потолка люстра? Нередко это зависит от одной маленькой детали — дюбеля. Именно он помогает винту или крюку так плотно «вжиться» в кирпич или в бетон, чтобы даже большой вес не мог вырвать крепление из стены.

Как известно, дюбель-гвоздь представляет собой комплект, состоящий из крепёжного изделия и дюбеля. Крепёжным изделием может выступать обычный гвоздь, в случае если дюбель без резьбы, или шуруп, если дюбель резьбовой.

Непосредственно сам дюбель может быть пластмассовым (самый распространённый сегодня вариант), деревянным или металлическим.

ДЕРЕВЯННЫЕ ДЮБЕЛИ

Когда пластмассовые дюбели ещё не были распространены повсеместно, в домашних условиях вместо них использовались деревянные шканты-чопики. Эти чопики можно назвать первыми дюбелями.

Использование деревянных дюбелей требует больших затрат сил и времени, шкант часто колется и разваливается на куски, после чего его уже нельзя использовать. А если и не раскололся, то вытащить гвоздь или саморез из него проблематично: чопик выскакивает из отверстия в стене вместе с гвоздём. Разумеется, такая конструкция требовала усовершенствования.

МЕТАЛЛИЧЕСКИЕ ДЮБЕЛИ

Такая разновидность крепления появилась относительно недавно и имеет определённые конструктивные особенности. На металлическом стержне нет резьбовых насечек, то есть дюбель попросту гладкий. Вторым элементом является втулка, в которую вставляют гвоздь: она также выполнена из металла и при забивании гвоздя распирается и плотно фиксируется в отверстии. Этот крепёж считается несъёмным, после установки его просто так не демонтируешь.

Такими дюбелями рекомендуется крепить изделия средней тяжести. Область применения практически такая же, как и у пластиковых дюбелей.

ПЛАСТИКОВЫЕ ДЮБЕЛИ

В категорию пластиковых дюбелей мы решили объединить все разновидности этих крепёжных соединений, изготовленных не из дерева или металла, а из полипропилена, полиэтилена, полиамида или нейлона.

ЭТО ИНТЕРЕСНО!
Первый запатентованный дюбель появился в Британии в 1913 году. Тогда инженер Джон Джозеф Ролингс придумал способ надёжно закрепить винт в кирпичной кладке. В цилиндр из джутового волокна вкручивался винт, который раздвигал стенки цилиндра, не давая крепёжному элементу вывалиться из отверстия, С тех пор прошло уже больше ста лет. Идея не сильно поменялась, правда?

Этот наиболее распространённый вид дюбелей представляет собой пластмассовый элемент с особым строением, которое позволяет ему надёжно закрепляться внутри материала. У пластмассового дюбеля различают две основные части: нераспорную часть и распорную рабочую. Последняя расширяется и изменяет свои размеры при попадании внутрь крепёжного элемента.

Также дюбель может иметь манжету — найму вокруг отверстия, которая не позволяет креплению проваливаться в просверлённое основание или в закрепляемый материал. Применяются дюбель-гвозди для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам. Существует также крепёж, предназначенный для работы с пустотелыми материалами, древесно-стружечными плитами и гипсокартоном.

ВИДЫ ДЮБЕЛЕЙ

УНИВЕРСАЛЬНЫЙ ДЮБЕЛЬ

Нейлоновый дюбель подходит для всех строительных материалов. Универсальный принцип действия (завязывание узлом или распор) позволяет использовать дюбель как в полнотелых, так и в пустотелых и листовых строительных материалах. Вворачивание шурупа обеспечивает распор дюбеля в строительном материале и связывание в пустотелых материалах. Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов. Чтобы обеспечить оптимальное направление шурупа, дюбель имеет идущие под углом насечки. Зубчатые стопорные элементы предотвращают прокручивание дюбеля в отверстии.

Это обеспечивает максимально возможную надёжность монтажа.

Такой дюбель может применяться для того, чтобы повесить картины, светильники, шкафы, карнизы, для монтажа плинтусов и т.п.

Читайте также: Вагонка: категории и виды

РАСПОРНЫЙ ДЮБЕЛЬ

Это мощный нейлоновый дюбель с четырёхсторонним распором, который обеспечивает оптимальное распределение сил в материале и высокую несущую способность в полнотелых и пустотелых строительных материалах.

При вворачивании шурупа дюбель SX расширяется в четырёх направлениях, обеспечивая надёжную фиксацию в материале. Шейка дюбеля не создаёт распора, тем самым предотвращая действие распорных усилий на поверхность материала во время вкручивания шурупа. Это исключает повреждение кафельной плитки и штукатурки. Выступающая кромка предохраняет дюбель от проскальзывания в отверстие, обеспечивая простоту монтажа. Данный вид дюбеля пригоден для шурупов по дереву, для ДСП и для дистанционных шурупов.

Применяется для монтажа светильников, стенных шкафов, гардеробов, кронштейнов для телевизоров, отлично подходит для монтажа сантехники (ванн и унитазов). Также подойдёт и для наружных работ: крепления почтовых ящиков, ставен и поручней.

РАСПОРНЫЙ ДЮБЕЛЬ S

Этот удобный в установке нейлоновый дюбель с двусторонним распором выгодно отличается от других моделей. Благодаря отсутствию кромки распорный дюбель S можно устанавливать так глубоко под слой штукатурки, чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Геометрия дюбеля облегчает его установку в просверлённое отверстие. Это способствует быстрому и простому монтажу.

При использовании данного вида дюбелей есть одна особенность: их не рекомендуется устанавливать очень близко к краю (в идеале расстояние от края должно быть не менее одной длины дюбеля). Поскольку он расширяется только в двух направлениях, можно направлять силы расширения таким образом, чтобы они действовали параллельно краю строительного материала. Для этого достаточно повернуть дюбель в отверстии соответствующим образом. Это позволяет уменьшить давление на края материала. Стопорный элемент предотвращает проворачивание дюбеля в просверлённом отверстии.

Применяется для установки датчиков движения, плинтусов, навешивания шкафов, картин, светильников, полок, карнизов для штор и почтовых ящиков.

РАСПОРНЫЙ ДЮБЕЛЬ M-S

По большому счёту обладает теми же функциями, что и дюбель S, с той лишь разницей, что внутренняя геометрия дюбеля M-S позволяет использовать стандартные болты или шпильки с метрической резьбой для различных условий монтажа. Также, как и дюбель S, M-S может быть забит глубоко в отверстие — чтобы он доставал до несущей основы и обеспечивал максимальную надёжность крепления. Компактная геометрия облегчает его установку, что способствует быстрому и простому монтажу.

СОВЕТ Если вы используете винт или болт без фаски (например, укоротили болгаркой длинный болт) снимите фаску на резьбе, чтобы облегчить вворачивание винтов и резьбовых шпилек.

НЕЙЛОНОВЫЙ ДЮБЕЛЬ

Мощный нейлоновый распорный дюбель с латунным конусом предназначен для болтов и винтов с метрической резьбой. Большой наружный диаметр анкера позволяет выдерживать значительные прилагаемые нагрузки в строительном материале. Это обеспечивает максимальную несущую способность. Высокое расширение анкера делает его нечувствительным к допускам строительных материалов. Это гарантирует простой и надёжный монтаж. Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки и использовать точки крепления повторно. Отлично себя показывает в бетоне и природном камне с плотной структурой.

ЛАТУННЫЙ ДЮБЕЛЬ MS

Компактная конструкция латунного дюбеля с метрической резьбой уменьшает необходимый объём сверления.

Структура поверхности дюбеля предотвращает его проворачивание в отверстии, что повышает надёжность монтажа.

Внутренняя резьба позволяет применять стандартные метрические винты или резьбовые шпильки. Вворачивание метрического винта вызывает расширение передней части латунного дюбеля, обеспечивая его надёжную фиксацию.

Применяется для крепления деревянных и металлических основ к бетону, кирпичу, твёрдым породам камня. Его также применяют для монтажа полок в погребах, поручней,стеновых панелей и даже для подвеса бойлеров.

СОВЕТ
Если требуется слегка расширить латунный дюбель перед монтажом, можно ввернуть в него метрический винт.

МЕТАЛЛИЧЕСКИЙ РАСПОРНЫЙ ДЮБЕЛЬ FMD

Металлический распорный дюбель FMD специально предназначен для саморезов по дереву и для ДСП. Вворачивание самореза вызывает расширение внешних металлических зубцов дюбеля, обеспечивая его фиксацию в материале и высокую несущую способность. Область применения — монтаж газовых и водопроводных труб, а также кабельных и трубных хомутов. Ребристая внутренняя поверхность дюбеля FMD обеспечивает оптимальное направление самореза и позволяет при монтаже пользоваться одними из самых распространённых саморезов — по дереву и ДСП.

СОВЕТ При монтаже дюбелей размером 6 х 32 и 8 38 в пористый материал (например, газобетон), их можно забивать непосредственно в сам материал, без предварительного сверления.

ДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА GB

Дюбель для газобетона GB допущен для использования в газобетоне с пределом прочности на сжатие от 2 до 4 Н/мм², а также в газобетонных стеновых плитах и плитах перекрытий с пределом прочности на сжатие от 3,3 до 4,4 Н/мм2. Это гарантирует надёжность при монтаже подвесных потолков, кабельных лотков, различных трубопроводов, ограждений, элементов фасада и кровельных конструкций, выполненных из дерева и металла. Плюсом таких дюбелей является возможность использования их не только внутри помещений, но и снаружи. Для этого нужно воспользоваться саморезом из нержавеющей стали АД. Внешние рёбра спиральной формы обеспечивают плотную посадку в мягком строительном материале с оптимальным распределением давления и высокой несущей способностью.

ТУРБОДЮБЕЛЬ ДЛЯ ГАЗОБЕТОНА FTP К И FTP M

Универсальный нейлоновый дюбель для газобетона FTP К выгодно отличается от других видов тем, что пригоден и для шурупов по дереву, и для винтов с метрической резьбой. Наружнаясамонарезающая резьба специальной формы обеспечивает практически безраспорную анкеровку и, как следствие, надёжное крепление в газобетоне благодаря плотной посадке. Этот обеспечивает малые межосевые и краевые расстояния в оштукатуренных поверхностях.

Может применяться для установки радиаторов отопления, наружного освещения, датчиков движения, почтовых ящиков, а также картин, полок и шкафов.

Металлический вариант этого дюбеля предназначен для метрических болтов для газобетона. Он имеет маркировку FTP M и монтируется стандартным шестигранником, благодаря чему отпадает необходимость использования биты FTP EK.

ОБРАТИТЕ ВНИМАНИЕ! Для установки дюбеля достаточно иметь молоток — никакой специальный инструмент не требуется. Это позволяет значительно экономить время. Если же всё-таки инструмент (перфоратор) применяется, используйте режим сверления с выключенным ударом.

ЛАТУННЫЙ ДЮБЕЛЬ РАД

Латунные дюбели для тонких плит и полнотелых строительных материалов предназначены для монтажа ручек, мебельных панелей и кронштейнов.

Для короткого латунного дюбеля РА 4 требуется очень небольшая глубина отверстия, что делает его пригодным для тонких древесностружечных плит. Специальная структура поверхности предотвращает проворачивание дюбеля в просверлённом отверстии. Внутренняя резьба позволяет использовать стандартные болты с метрической резьбой, обеспечивая идеальную адаптацию к любым условиям монтажа.

ОБРАТИТЕ ВНИМАНИЕ! Единственный момент, который следует учесть: подобные дюбели устанавливаются с помощью шестигранной металлической биты FTP EK. Поэтому перед покупкой и установкой дюбелей проверьте наличие такой биты в вашем наборе инструментов.

Ссылка по теме: Какие бывают уплотнители и какой лучше выбрать

ДЮБЕЛЬ ДЛЯ КРЕПЛЕНИЯ СТУПЕНЕЙ ТВ/ТВВ

Дюбели ТВ/ТВВ созданы специально для крепления деревянных ступеней к бетонному или стальному несущему основанию.

Геометрия эластичного элемента позволяет поглощать вибрации, предотвращая скрип.

Пластиковый распорный дюбель пригоден для монтажа деревянных ступеней и древесных панелей толщиной менее 30 мм в пустотелом стальном профиле (для этого воспользуйтесь дюбелем ТВ) или в полнотелых строительных материалах (здесь пригодится дюбель ТВВ).

Дюбель ТВ требует очень маленькой полости благодаря короткому v распорному элементу, что позволяет использовать его даже с узким стальным профилем.

МЕТИЗЫ ДЛЯ СБОРКИ МЕБЕЛИ

Сборка мебели — будь то купленный в магазине комплект или созданный своими руками предмет интерьера – невозможна без крепежа. Расскажем, какие метизы рекомендуется использовать в каждом конкретном случае.

Саморезы

Сегодня уже практически не применяются такие виды крепежа, как гвозди и шурупы, однако до сих пор самым распространённым крепежом для мебели остаются так называемые саморезы. Основное их отличие от шурупов заключается в том, что они изготовлены из закалённой стали, шаг резьбы больше, а гребень выше. Кроме того, кончик самореза заострён, что во многих случаях позволяет не делать предварительного засверливания.

Однако при изготовлении мебели следует учитывать, что без засверливания саморез может отклониться от нужного направления и выскочить наружу в самом неудобном месте, а то и вовсе привести к растрескиванию или расслаиванию места крепления, тем самым испортив деталь. Поэтому лучше предварительно просверлить отверстие под метиз. Да и само посадочное место под головку желательно углубить или раззенковать. Это можно сделать сверлом более крупного, чем головка самореза, диаметра.

Для зенкования существует специальное устройство, называемое зенкером. Это может быть отдельный инструмент или дополнительный элемент, который надевается на сверло нужного диаметра и закрепляется на нём. При этом совмещаются операции по засверливанию и зенкованию, что позволяет экономить время и силы, тем самым упрощая и ускоряя сам процесс сборки.

С некоторой натяжкой разновидностью самореза можно назвать широко применяемый в мебельном деле евровинт, или, как его чаще называют, конфирмат. Это элемент специфической формы, с утолщением ближе к головке винта. Такая особенность позволяет быстро и надёжно соединить мебельные детали. Головка евровинта может иметь крестообразный шлиц или углубление под шестигранный ключ. Поэтому при покупке на это следует обратить внимание и при необходимости приобрести набор шестигранных ключей или биту для шуруповёрта нужного размера.

Применяя евровинты, следует засверливать отверстия специальным инструментом – сверлом, совмещённым с фрезой. Оно так и называется – сверло под конфирмат. Купить его можно в любом магазине, торгующем крепежом и инструментом. Без этого несложного инструмента закрепить мебельные детали на евровинт попросту невозможно. В дальнейшем головки евровинтов и саморезов закрываются самоклеящимися заглушками из ламината соответствующего цвета или заглушками из пластика.

Межсекционная стяжка

Зачастую готовые шкафы и тумбы устанавливают вдоль одной стены, образуя тем самым единый гарнитур. В этих случаях для соединения готовых изделий между собой используют специфический крепёжный элемент, который называется межсекционной стяжкой. Она представляет собой соединение двух деталей: одна деталь – это полая трубка с резьбой внутри, вторая – винт с такой же резьбой снаружи. Длина такой стяжки соответствует двойной толщине стенки шкафа. Головки выполнены в виде полукруглых элементов, подобно головкам винта, с крестообразными шлицами под отвёртку или соответствующую биту шуруповёрта.

Эксцентриковая стяжка

В тех случаях, когда необходимо выполнить скрытое или невидимое снаружи соединение, применяют более сложные элементы крепежа. Один из них — эксцентриковая стяжка. Она представляет собой сразу три детали. Одна деталь – сам эксцентрик, который устанавливается в углубление, высверливаемое в первой детали. Вто рая — шпилька со специальной головкой. Шпилька вкручивается в третью деталь – посадочное гнездо, которое помещают в отверстие, выбранное в ответной части второй детали шкафа. Головка шпильки входит в приёмное отверстие эксцентрика, сам эксцентрик поворачивают простой, но достаточно большой и прочной шлицевой отвёрткой по часовой стрелке до упора.

Для эксцентриковых стяжек нужны специальные свёрла. Называются они свёрлами Форстнера. Их особенность в том, что поверхность высверленного углубления остаётся плоской, а не конусообразной, как у обычного сверла.

Диаметр таких свёрл должен соответствовать диаметру эксцентрика и посадочного гнезда. Подобные скрытые соединения требуют особой точности при сверлении углублений и отверстий. В домашних условиях выполнить такую работу удаётся не всегда. А на фабриках по производству мебели для таких работ используются специальные шаблоны — кондукторы.

Мебельные уголки

Не утратили своей популярности и мебельные уголки, широко используемые для соединения мебельных щитов. Разновидностей крепежа довольно много как в металлическом, так и в пластиковом исполнении. Уголки представлены в разных цветовых решениях, благодаря чему их можно достаточно точно подобрать под цвет панели.

Для стёкол и зеркал

Популярные сегодня стёкла или зеркала закрепляют на деталях с помощью специальных клеевых составов, фигурными зажимами с резиновыми вставками или путём сверления отверстий непосредственно в стекле. Выбирая подобный вид крепежа, следует обратить внимание на тот вес, который он способен выдержать. Этот параметр должен быть указан в инструкции по применению этого вида фурнитуры.

Обратите внимание!
Для того чтобы просверлить в стекле или зеркале отверстия, следует использовать специальные свёрла.

Во время работы важно охлаждать обрабатываемое место водой. Закалённое и армированное стекло сверлить самостоятельно нельзя. Такую работу придётся доверить профессионалам.

Какой дюбель для какого материала

	UX	SX	S	M-S	М	MS	FMD	GB	FTP К/ FTP М	РА 4	ТВ/ ТВВ
Бетон	+	+	+	+	+	+	+				+
Кирпич	+	+	+	+		+	+
Пустотелые блоки	+	+	+	+			+
Пустотелые плиты перекрытий	+	+					+	+
Натуральный камень с плотной структурой	+	+	+	+	+	+	+
Газобетон	+	+					+	+	+
Полнотелые гипсовые панели	+	+					+		+
Пустотелый стальной профиль											+
ГКЛ,ГВЛ	+									+
ДСП	+									+
Пластиковые панели										+

МЕБЕЛЬНЫЙ КРЕПЕЖ: ВИДЕО

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Цветочный контейнер своими руками из дерева – чертеж
Как сделать деревянный контейнер для…

Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады…

Как своими руками приготовить средства от вредителей сада и огорода – народные средства
Настои и отвары от вредителей…

Укладка лаг для пола – таблица расчета Как рассчитать толщину досок и…

Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса…

Современные источники света вместо лампочек Чем осветить дом вместо лампочек…

Как помочь деревьям после: урагана, града, ливней и жары: таблица-памятка СТИХИЯ В САДУ: УСТРАНЯЕМ ПОСЛЕДСТВИЯ…

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

особенности крепежей и правила выбора

Дюбель-гвозди – это разновидности крепежей, которые удобно использовать для создания прочных соединений. Относительно недорогие крепежи пользуются спросом в строительстве. В данном обзоре мы расскажем, какие виды строительных дюбель-гвоздей существуют, как правильно подобрать крепеж, какой их расход.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные. В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.

Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.

Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.

Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.

Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.

Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.

Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.

Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Как установить дюбель-гвоздь в кирпичное или бетонное основание?

Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра. Для установки дюбеля воспользуйтесь следующей инструкцией:

с помощью дрели нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;

дрель устанавливается в центре обозначенного отверстия;

образовавшееся отверстие зачищают от пыли и частиц материала;

дюбель вбивают несильными ударами молотка;

молоток можно заменить отверткой или шуруповертом.

Для бетонного основания придерживаемся следующей инструкции:

отверстие обозначаем с помощью кернера, который забиваем молотком;

просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;

убираем мусор;

дюбель забиваем с помощью молотка;

сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.

Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля. Материал склонен к расколам. Для обозначения места отверстия лучше использовать кернер или саморез по металлу. Делайте все аккуратно до момента создания маленького углубления 0,5 мм. Сверлят на небольших оборотах первые 15 мм, затем можно переходить на более высокие. Глубина отверстия – на 1 см больше самого дюбеля.

Как выглядит дюбель-гвоздь?

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.

При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.

Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Технические особенности дюбель-гвоздя

Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

Крепежи изготавливают из стали. Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.

Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.

Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.

Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.

В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.

Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.

Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

Способы монтажа дюбель-гвоздей: фото

Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;

монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.

Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.

Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.

Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.

Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.

Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.

Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.

Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.

Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.

Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

Как выбрать дюбель-гвоздь: ценные советы

Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;

для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;

для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;

при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;

если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;

при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.

Дюбель: описание,виды,характеристики,применение,фото,видео. | Строительные материалы

Крепление какого-либо материала к какому-либо основанию – непременная часть любых строительных работ. Методов же крепления совсем немного: с помощью материала, обеспечивающего сцепление, или при помощи специальных крепежных изделий. К последним и относят дюбель.

Не являясь действительно универсальным решением, дюбели исключительно разнообразны и применяются практически во всех областях. Поэтому сегодня мы и поговорим про виды дюбелей и их применение.

Содержание статьи

Понятие дюбеля

Справедливости ради, дюбель – не само крепление, а та его часть, которая вставляется в основание и обеспечивает самую возможность крепления. Предшественником его была обыкновенная деревянная пробка – чопик, который вколачивали в стены с тем, чтобы появилась возможность вбить гвоздь в основание.

Эту же роль выполняет дюбель и сегодня. Но, правда, современные модели предлагают возможность крепления на самые различные материалы: тяжелый бетон и пористый, пустотелый кирпич и плотный природный камень, гипс, гипсокартон и рыхлый шлакобетон. Обеспечивает столь широкие возможности конструкция изделия.

Дюбель – это втулка или гильза. Сам по себе дюбель крепления не образует, но прочно фиксируется в материале стены. Предмет или материал закрепляют, вкручивая или вбивая в гильзу гвоздь, шуруп или винт. При этом гильза изменяет форму – расширяется, скручивается, складывается, то есть, формирует очень надежное сцепление с основанием.

Технические характеристики

длина стандартных изделий составляет от 40 до 140 мм, с шагом в 20 мм;

диаметр металлического гвоздя — от 5 до 7 мм;

Виды дюбелей

В магазинах можно найти большой выбор разнообразных дюбелей. Но каждый из них создан для тех или иных целей.

	Универсальный полипропиленовый Самый простой, но подходящий для большей части видов работ, в том числе с камнем, бетоном и кирпичом. При вкручивании самореза, материал дюбеля наматывается на металл, тем самым закрепляя конструкцию
	Универсальный распорный дюбель Также изготавливается из полипропилена, но имеет специальные распорки, за счет которых и удерживается внутри отверстия
	Дюбель-гвоздь Позволяет быстро и качественно осуществить крепеж окон, обрешеток, плинтусов, бруса, кабель-канала, металлического профиля, а также фанеры в бетонную, каменную или поверхность из кирпича. Изготавливается из нейлона или полипропилена, гвоздь – из стали
	Дюбель для гипсокартона Создан для монтажа различных элементов в листы из гипсокартона или гипсоволокна, а также пористый бетон. Изготавливается данный крепеж из пластика или металла. Второй вариант (его еще называют дюбель «молли») не требует предварительного сверления отверстий, так как кончик металлического дюбеля выглядит как перовое сверло
	Нейлоновый дюбель Как ясно из названия изготавливается из нейлона. Применять его можно практически в любых ситуациях и для любой поверхности. За счет наличия крепежных усиков, нейлоновый дюбель надежно удерживается в стене. Саморезы для такого дюбеля обычно имеют диаметр 0,02-0,16 см
	Дюбель-бабочка Предназначен для выполнения серьезных монтажных работ. Данный крепеж способен выдержать колоссальные нагрузки даже при условии наличия пустотелых стен. Изготавливается из металла
	Юстировочный дюбель С его помощью крепят обрешетку для будущей обшивки. Главная особенность данного вида крепежа – возможность регулирования (юстировки) положения элементов относительно основы, к которой их прикрепляют
	Дюбель-зонтик Особый вид дюбелей, созданных для монтажа теплоизоляции из минеральной ваты и полистирола. Внешний вид крепежа полностью объясняет его название: широкая круглая шляпка, основное назначение которой – удерживать утеплитель у стены. «Зонтики» изготавливаются как из пластика, так и из металла.Но «зонтиками» называют также и другой вид дюбелей, предназначенных для работы с гипсокартоном, по большей части с навесными конструкциями. Из себя такой металлический «зонтик» Molly представляет гвоздь с металлическими плечами, которые надежно крепятся в пустотелой конструкции, равномерно распределяя нагрузку. При помощи данного вида дюбелей можно без проблем повесить любую люстру в подвесном потолке
	Дюбель-хомут Выглядит как петля, изготовленная из пластика (нейлона), с «усиками» по краям, за счет которых и будет держаться крепеж. Хомуты созданы для монтажа электропроводки к стене. Работать с данным видом дюбелей очень просто: сначала высверливается отверстие необходимого диаметра и глубины, а затем нужный провод просто прижимается хомутом, края которого вставляются в высверленное ранее отверстие. С их помощью можно также прикрепить и гофротрубы небольшого диаметра
	Рамный дюбель Изготавливается из металла, так как область применения его очень специфична. Предназначается для монтажа оконных и дверных коробов. Подойдет металлический рамный дюбель и для крепления обшивки через слой штукатурки и теплоизоляции

Главные достоинства

Дюбельный элемент обладает комплексом преимуществ:

не прокручивается в прослабленных каналах;
хорошо держится в пористых стройматериалах;
Металлический дюбель для листовых материалов W-GS, тип Z/L
выдерживает значительные усилия, не меняя начального положения;
не позволяет крепежному элементу выпасть;
не расшатывается при знакопеременных нагрузках;
легко входит в стройматериал при ударном воздействии.

Наряду с повышенными эксплуатационными характеристиками, дюбельный крепеж отличается надежностью и долговечностью.

Из какого материала изготавливается дюбель пробка

Для изготовления большинства фиксаторов используется пластмасса. Это связано с дешевизной, доступностью, повышенными эксплуатационными характеристиками материала, а также отсутствием необходимости в приложении значительных усилий при завинчивании крепежа.

Для изготовления пластмассовых фиксаторов используют различные виды полимерных материалов:

полиэтилен. Легко поддается деформации, сохраняя целостность. Отличается небольшим весом, а также устойчивостью к коррозии. Может использоваться при снижении температуры до 40 градусов ниже нуля. Недостаток – постепенная потеря эксплуатационных свойств и растрескивание;
полипропилен. Применяется в основном внутри помещений, так как восприимчив к отрицательной температуре. Достоинства – повышенная твердость, износостойкость, а также способность эксплуатироваться при высоких температурах. Слабая сторона – появление трещин в процессе длительной эксплуатации при температурных перепадах;
полиамид. Материал также известен как нейлон. Он мало подвержен износу, не боится механического воздействия. Нейлоновый фиксатор является наиболее прочным и надежным среди остальных пластмассовых креплений.

Дюбель для теплоизоляции с металлическим гвоздем и термозаглушкой Strezzar Стандарт ST-M10х140 — 1

Наряду с пластмассовыми фиксаторами, используются изделия из металла:

нержавеющей стали;
оцинковки;
сплавов на основе латуни или бронзы.

Несмотря на повышенные прочностные характеристики и жесткость металлических фиксаторов, они уступают пластмассе по способности деформироваться, сохраняя целостность. Вместе с тем металл способен воспринимать повышенные нагрузки. Защитные покрытия значительно повышают ресурс эксплуатации дюбельных элементов из металла.

В каких областях применяется дюбель анкер

Дюбельные фиксаторы в зависимости от области применения делятся на следующие виды:

стандартные. Это универсальный крепеж, который применяется в быту. Обеспечивает повышенную несущую способность;
специальные. Имеют узкое назначение — крепят металлопластик, листовой утеплитель, гипсокартон, кабельные коробки и трубы.

Конструкция дюбельного крепления позволяет использовать его для решения различных задач.

Порядок установки дюбеля

Сама процедура монтажа дюбеля в кирпичную стену состоит из следующих этапов.

Первое, что необходимо сделать, – это аккуратно просверлить посадочное отверстие для монтажа крепежного элемента. Сделать это можно при помощи электрической дрели или перфоратора, на котором включен режим только сверления (без удара). Важно, чтобы диаметр сверла, используемого для выполнения такой процедуры, точно соответствовал диаметру самого дюбеля.
После сверления отверстие необходимо тщательно очистить от строительной пыли и кусочков материала, который выкрошился в его внутреннюю полость. Проверить, насколько тщательно вы очистили отверстие, можно при помощи самого дюбеля: он должен входить без затруднений и препятствий.
Когда отверстие тщательно очищено, можно приступать к работам с сухим плиточным клеем, который необходимо развести водой в указанной производителем пропорции. После того как клеевая масса будет готова к применению, ею необходимо заполнить просверленное для дюбеля отверстие. Использовать для этого можно резиновый шпатель, а проталкивать клеевую массу в глубину отверстия можно при помощи самого дюбеля или обычного карандаша. Когда отверстие будет полностью заполнено клеевой массой, можно вставлять в него дюбель, который должен зайти в него до упора. После этого надо дать клеевому составу полностью застыть, на что вполне достаточно 24 часов.
После того как плиточный клей полностью застыл, можно вкрутить в дюбель резьбовой элемент (шпильку или шуруп). При этом обязательно обратите внимание на то, что вкручивание происходит с некоторым усилием. Это означает, что ваш дюбель надежно зафиксировался в кирпичной кладке. Крепеж, полученный по такой несложной технологии, отличается высокой надежностью и способен выдержать даже значительные весовые нагрузки.

Пользоваться таким методом можно и в том случае, если вам необходимо выполнить монтаж крепежа в пористом материале (применение дюбелей для бетона для таких конструкций также под запретом). Такими материалами, в частности, могут быть газо- или пенобетон, пористый кирпич и др. С учетом их высокой популярности на современном строительном рынке выбор крепежных изделий, которые бы смогли обеспечить надежное крепление фиксируемых на таких конструкциях предметов, является достаточно серьезной проблемой.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж. Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм. Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная.

Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см.Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля. Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т. е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.Сделать отверстие под дюбель легко (для примера возьмем дюбель 10):

Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.
Затем понадобится сверло по размеру совпадающее с дюбелем, то есть 10-ка. Отключив ударный режим, доделайте нужное отверстие.

Выполняя данные правила, Вы все сделаете без проблем.

Где используют дюбели-гвозди?

Монтаж дюбель-гвоздей: особенности использования в строительстве

На сегодняшний день дюбель-гвозди стали неотъемлемой частью строительных и монтажных работ у всех мастеров вне зависимости от уровня их квалификации. Такое широкое распространение они получили из-за своих надёжных качеств крепления.

Что же такое дюбель-гвоздь?

Детали представляют собой комплект специализированных устройств, применяемых для осуществления крепежа различных материалов. Изделие собирается из двух частей: гвоздя, сделанного по специальным технологиям и дюбеля. Детали применяются в широком спектре работ, к примеру, ими монтируются различные материалы и конструкции к бетонным, каменным, кирпичным и многим другим основаниям. Для работ с древесными или гипсокартонными поверхностями и изделиями разработаны особые дюбель-гвозди, предназначающиеся именно для этих материалов.

Сама конструкция изделий проста. Стержень детали выполнен в форме цилиндра, состоящий из части, наделённой свойством расширения, и обычного гвоздя. Первая составляющая гвоздей этого вида отвечает за качество крепления. При монтаже дюбель-гвоздя рабочая часть детали раздвигается и надёжно закрепляется в основе. Если необходимо ограничение, которое не позволит изделию запасть в более широкое и глубокое отверстие, необходимо остановить выбор на дюбель-гвоздях со специальной манжеткой. Эта дополнительная деталь закрепит изделие на необходимом уровне, к тому же она имеет несколько разновидностей. Кайма на отверстии может быть выполнена в цилиндрической, округлой или потайной форме.

Благодаря современным технологиям, на гвозди нанесена резьба, а на головке детали установлен шлиц. Это даёт возможность вкручивать дюбель-гвозди с помощью отвёртки, причём осуществить монтаж дюбель-гвоздей достаточно просто, так как изделие имеет в наличии «сглаженную» резьбу. Также есть возможность подобрать необходимые параметры крепёжных деталей. Диаметр стандартных дюбелей составляет 5–10 мм, а длина варьирует от 30 мм до 160.

Монтажное приспособление изготовлено так, что вершина резьбы направляется к головке. По внешнему виду резьба дюбель-гвоздей абсолютно идентична упорной резьбе стандартного вида.

В процессе производства дюбелей используется полиэтилен, полипропилен или полиамид. Сами гвозди изготавливаются из сплавов стали и покрываются цинком. Однако цинковое покрытие встречается не на всех крепёжных изделиях, предлагающихся на строительных рынках.

При помощи этого вида крепежей все монтажные работы выполняются в более короткие сроки, а низкая цена позволяет существенно сэкономить денежные средства.

Использование крепёжных деталей этого вида в работе с бетоном и кирпичом.

Для монтажа дюбель-гвоздей в кирпичное или бетонное основание необходимо знать несколько правил применения

Изначально следует выбрать место для вкручивания, которое идеально подойдёт. В случае с кирпичом оно находится в центре.

Для того чтобы пробурить кладку рекомендуется воспользоваться ударной дрелью. Все работы необходимо выполнять с должной аккуратностью, иначе поверхность может расколоться или треснуть. Начало бурения осуществляется медленным темпом, а после того, как просверлено около 10 мм его можно прибавить.

Перед тем как забить молотком дюбель необходимо удалить всю пыль и кирпичную крошку из отверстия, проще всего это сделать пылесосом.

Если крепёжное изделие устанавливается в бетон, то процесс осуществляется следующим способом

Для начала отверстие следует наметить с помощью молотка и кернера.

Само отверстие в основании рекомендовано пробурить перфоратором, причём маркировка изделия, где указано сечение обязательно должна быть аналогичной с маркировкой бура, а длина дюбеля должна быть меньше отверстия минимум на 5 мм.

Вся грязь вычищается пылесосом, а дюбель забивается молотком.

Забивая гвоздь, следует оставить 3 мм свободного пространства от его головки для установки подвеса.

Монтаж дюбель-гвоздей в гипсокартон или плитку различного вида

При креплении на гипсокартонное основание стоит измерить массу груза. Если она слишком велико, то использование крепёжных изделий этого вида полностью исключается, так как дюбель-гвозди способны разрушить основание под тяжестью закреплённой конструкции. В обратном случае монтаж осуществляется достаточно просто.

Определившись с сечением, делается отверстие в основании.

Дюбель вставляется в гипсокартон до упора, эта процедура выполняется лёгкими постукиваниями молотком.

После этого вкручивается шуруп, при этом используется отвёртка или шуруповерт.

Для того чтобы установить крепёж в облицованное плиткой основание требуется аккуратное выполнение работы

Выбрав место для входа дюбеля, которое может располагаться как на поверхности, так и на шве, маркером отмечается точка.

Используя саморез по металлу, проделывается отверстие до 0,5 мм. После этого инструмент меняется на ударную дрель и с её помощью просверливается кафель.

Крепление дюбель-гвоздей специальным пистолетом

Все способы, описанные до этого, подразумевают собой то, что гвоздь заколачивается в дюбель. Также существует ещё один метод установки этого крепёжного устройства. Для этого необходим строительный пистолет, который «пристреливает» конструкцию к основе.

Для таких работ используется дюбель-крепёж особого вида, который не нуждается в применении дюбелей. Сам гвоздь оснащён специальной шайбой, отвечающей за надёжную посадку изделия даже в плотную основу. Пистолет устроен таким образом, что после «выстрела» шайба, находящаяся на конце дюбель-гвоздя, перемещается к головке детали и фиксируется там.

Такой метод монтажа дюбель-гвоздя широко применяется в случае установки металлической конструкции на твёрдую основу, выполненную из кирпича, бетона, камня или стали. Выпускаются такие изделия длиной 30–80 мм и сечением 3,7 или 4,5 мм. Все они выполняются из стали и покрываются цинком.

Осуществить монтаж дюбель-гвоздей самостоятельно не составляет особого труда. Главное, сделать правильный выбор при покупке дюбель-гвоздей. В случае ошибки все работы будут непригодны, потому что изготовленные крепления для бетонных оснований совершенно не подходят для гипсокартона и так далее. Крепление каждого вида имеет свои особенности и необходимые характеристики, которые сложно запомнить с первого раза, особенно неопытному человеку. Лучше проконсультироваться с продавцом в магазине стройматериалов и не сомневаться в правильности купленного вида и в надёжном креплении.

Товары, которые были описаны в этой статье:

Дюбель. Виды и работа. Применение и устройство. Особенности

Дюбель – крепежный элемент, используемый для фиксации шурупов или саморезов в специфических поверхностях, которые не могут обеспечить достаточное удержание креплений. Он представляет собой пустотелый стержень из металла или пластика, который вставляется в просверленное отверстие, после чего распирается при вколачивании или вкручивании в него металлического крепежа. Дюбеля используются для работы с поверхностями из различных материалов, таких как камень, бетон, пенобетон, гипсокартон, газобетон, ДСП и пр.

Дюбель для различных поверхностей, его популярные конструкции

Существует масса конструкций дюбелей, каждая из которых имеет свое предназначение и рассчитана на работу с различными материалами. От правильности выбора зависит надежность крепления.

По типу поверхности, в которую нужно вставить крепеж, дюбеля делятся на 4 группы для:

Плотных материалов.
Рыхлых материалов.
Листовых или панельных материалов.
Пустотелых материалов.

Для плотных материалов

Для установки крепежных элементов в стены из бетона, камня или монолитного кирпича используется особая конструкция дюбелей, которая создает мощный распор внутри рассверленного отверстия. Поскольку плотный материал обладает повышенной крепостью, то создаваемое давление не приводит к трещинам и другим деформациям стены. Устанавливая дюбель в твердый монолитный материал нужно сверлить отверстие глубже его стержня на 4-10 мм. Это необходимо для предотвращения его застревание, которое может возникнуть в случае наличия большого количества внутренней пыли от работы сверла.

Для плотных материалов обычно используют следующие типы крепежей:

Распорные.
Рамные.
Гвоздевые.

Распорные включает массу модификаций. Они могут быть изготовлены из пластика или металла, но все имеют один принцип работы, который заключается в обеспечении расширения тела гильзы при вкручивании или забивании крепежа. Это простая и надежная конструкция. Нужно отметить, что если требуется выдерживать большую нагрузку, то следует отдать предпочтение металлическим гильзам.

Рамный тип является более длинным, а поэтому и надежным. Он изготовляется из металла, причем затягивание в нем обеспечивается не саморезов, а винтом с резьбой, который вкручивается в металлическую гайку на конце гильзы. Такой способ затягивания обеспечивает очень сильную степень фиксации. Вкручивать винт можно до тех пор, пока на нем не сотрется насечка для отвертки или биты шуруповерта. К примеру, если перестараться с затягиванием распорного шурупа, то саморез просто сорвет сделанную резьбу, поэтому надежным такое крепление уже не будет.

Гвоздевой тип схожий по конструкции с распорным дюбелем. Его отличие заключается в использовании специфического шурупа, который не имеет острых граней. Такой дюбель обеспечивает наименьшую надежность фиксации, но все же имеет свои преимущества. В первую очередь это касается минимальной стоимости. Кроме этого, гвоздевой тип шурупа может забиваться пневматическим инструментом или молотком. Это обеспечивает высокую скорость проведения работ. Обычно гвоздевой тип выбирается для фиксации профиля гипсокартона. Такие конструкции крепятся в нескольких местах, а кроме этого имеют небольшой вес, что позволяет создать надежную фиксацию при использовании дюбелей на расстоянии 30-40 см друг от друга.

Для рыхлых материалов

Для работы с пустотелыми или рыхлыми материалами используются дюбеля особой конструкции, которые обеспечивают надежную фиксацию, несмотря на недостатки поверхности. При работе со стенами из рыхлых материалов, таких как газобетон, пеноблок и прочими, которые расширяются при давлении распорки, используются следующие типы дюбелей:

С распорным концом.
С внешней резьбой.
Дюбель GB.

Распорный тип с распорным концом является универсальным для рыхлых материалов. Он представляет собой стрежень из металла или пластика, который при вкручивании крепежа создает распорку на конце, тем самым уплотняя стену глубоко внутри. При этом создается объемное тело, диаметра большего, чем толщины просверленного отверстия.

Дюбеля с внешней резьбой вкручиваются в просверленное отверстие, как и сами шурупы. Они имеют доступную стоимость и монтируются довольно быстро, при условии использования шуруповерта. При их применении нужно учитывать, что переносимая нагрузка вырывания довольно низкая. Для крепежа длиной 50 мм она составляет около 30 кг, в зависимости от плотности стены. Применяя такой крепеж нужно соблюдать небольшое расстояние между крепежами, что исключит риск вырывания.

Дюбель GB имеет специальные спиральные лопасти на внешней стороне, геометрия которых позволяет создавать хорошее противодействие при вырывании крепежа. Такой стержень забивается в просверленное отверстие молотком, после чего в него вкручивается шуруп. Ребра гильзы разжимаются, врезаясь в пористый материал стены, что обеспечивает равномерное распределение нагрузки на большую площадь. Благодаря этому снижается риск вырывания крепежа из стены, в случае оказания на него нагрузки.

Для листовых или панельных материалов

Нередко бывают случаи, когда необходимо вставить шуруп в панельные материалы, такие как гипсокартон или вагонка. Обычный дюбель для этого не подходит, поскольку зачастую стенки отверстия составляют не более 1 см, после чего начинается пустота. Для решения этой проблемы используются специальные дюбеля, которые имеют боковые прорези практически по всей длины. При вкручивании шурупа их гильза складывается, образовывая зонтик с обратной стороны листовой стенки. Такой тип дюбеля берет панельный материал в тиски, при этом охватывает большую площадь его поверхности, что снижает риск вырывания при нагрузке.

К данному типу крепежей можно отнести:

Молли.
Бабочка.

Конструкция молли представляет собой гильзу из оцинкованной или нержавеющей стали. В зависимости от длины стержня обеспечивается различная площадь складывания, поэтому создаваемая нагрузка на один шуруп отличается. Обычно она варьируется в пределах 12-75 кг. При расчете количества креплений нужно учитывать надежность листовой поверхности. Если это гипсокартон, то даже взяв самый надежный дюбель, крепления в одной точке будет недостаточно.

Тип бабочка является менее надежной, чем молли, но намного эффективней для работы с листовыми материалами, чем дюбеля других конструкций. Бабочка изготовляется из пластика. В отличие от молли она имеет гораздо меньшую площадь прилегания к внутренней поверхности, поскольку фиксация обеспечивается только в двух точках. Рекомендуемая нагрузка на одну бабочку не должна превышать 30 кг, при условии, что используются качественные разводные стержни в сочетании с крепкими листовыми материалами.

Для пустотелых материалов

Для пустотелых материалов можно использовать дюбеля различных конструкций. В первую очередь это распорные, которые применяются для твердых поверхностей, и зонтикового типа для листовых стен. Гильза подбирается таким образом, чтобы ее рабочая часть, которая обеспечивает расширение, имела за что зацепиться. Если используется распорная конструкция, то следует выбрать такой дюбель, который будет расширяться в месте без пустот. При использовании зонтикового типа, наоборот нужно, чтобы складыванию гильзы ничего не мешало. В идеале нужно иметь разрез пустотелого кирпича или блока, из которого построена стена. Просто приложив к нему дюбель, удастся визуально оценить, как он поведет себя внутри стены.

В том случае, если увидеть структуру пустотелой стены невозможно, можно использовать универсальную конструкцию, представляющую собой длинный стержень, который имеет специальный уплотнительный рельеф по всей поверхности. Это позволит создать уверенное крепление, которое будет контактировать с большим количеством ячеек кирпича, шлакоблока или другого материала.

В тех случаях, если стена имеет большие пустоты можно использовать короткие свертывающиеся дюбеля, которые при закручивании шурупа наворачиваются вокруг него, создавая плотный комок пластика, впирающийся в стенку одной из ячеек стены. Этот вид крепления создает надежную фиксацию, но только в том случае, если комок упирается в достаточно устойчивый и крепкий материал.

Существует масса конструкций дюбелей, многие из которых сложно назвать удачными. Неправильный выбор обычно приводит к легкому вырыванию крепления со стены. Чтобы этого избежать стоит использоваться только надежные типы гильз, которые действительно могут удерживать шуруп в тех или иных условиях. Описанные типы дюбелей предлагаются различной длины и диаметра, благодаря чему можно подобрать оптимальный вариант для требуемой поверхности. Не существует универсальной конструкции, которая подходит для любой стены, поэтому к выбору крепления нужно подойти серьезно.

какие бывают, где и как их можно применять. Разновидности и технологии использования.

Гвозди, шурупы, шпильки, гайки, дюбели… Без крепежных метизов не обойтись ни в строительстве, ни на производстве, ни в быту. Дюбель-гвоздь относится к наиболее популярным изделиям данной группы, поскольку обеспечивает надежность крепления при соединении разнообразных конструкций к бетонным, кирпичным и прочим типам оснований.

Что такое дюбель-гвоздь и его разновидности

По технологии установки и назначения дюбель-гвозди подразделяют два основных вида:

Для забивки вручную. Слагается изделие из специального гвоздя и собственно дюбеля. Модели могут быть оснащены стопорным бортиком и иметь распорную зону. В процессе забивания гвоздя распорные элементы создают жесткую и надежную фиксацию присоединяемого предмета к базовой конструкции. Применяют дюбели в ходе отделочных работ, когда крепят легкие конструкции из древесины, пластика и прочих материалов.

Для строительного пистолета. Дюбель-гвозди монтажные для профессионального инструмента состоят из гвоздя, имеющего широкую шляпку, и подвижной шайбы, расположенной в зоне острия. Используют при монтировании массивных тяжелых конструкций.

Дюбели представлены пластмассовыми и металлическими изделиями. Определенный вариант выбирают в зависимости от степени твердости базового материала.

Для изготовления синтетического корпуса применяют полиэтилен, полипропилен, полиамид, гвозди производят из стальных сплавов с защитным оцинкованным слоем. Они подходят для монтирования легких и небольших элементов.

Дюбель-гвозди для бетона металлические применяют, когда предусмотрено соединение тяжелых и сложных конструктивных элементов. Основой крепления является мощный стержень с заостренным концом, который снабжается стопорной шайбой. Наличие у гвоздя массивной шляпки предотвращает его западание вглубь основания. Для изготовления гвоздей служат высокопрочные марки стали. Дюбель-гвозди металлические с наличием резьбовых шпилек или болтов производят для конструкций, имеющих особенно большую массу (до 5 тонн).

Обычный образец дюбеля не годится для фиксации к поверхностям из пустотелых кирпичей и ячеистых бетонов, а также подобных по структуре материалов, поскольку распорный элемент в теле таких конструкций не закрепляется. Но разработаны и выпускаются специальные модификации изделий, ориентированные на крепление в газобетоне и даже в гипсокартонную обшивку. На распорном теле они имеют крупную резьбу, а острие выполнено в виде перистого сверла. Пользоваться таким крепежом удобно, его просто вкручивают в конструкцию отверткой без предварительного сверления отверстий.

Выпускают производители также фасадные дюбели, предназначенные специально для фиксации термоизоляционного слоя. Такие изделия снабжены у основания зубчатой пластиной.

Помимо привычных универсальных крепежей появилась на рынке и такая новинка, как инъекционный дюбель. Пользуются им следующим образом. В высверленное отверстие вставляют специальный анкер в виде сетки, вбивают дюбель, а через втулку с помощью шприца вводят состав, который быстро твердеет и оказывает давление, в результате чего сетка в теле конструкции расправляется.

Как забить дюбель в кирпичную конструкцию или бетон

Монтаж дюбелей ручной установки абсолютно несложный. Состоит он из следующих последовательных операций:

Сверление отверстий в точках крепления. Сверло должно соответствовать диаметру дюбеля. Отверстия выполняют глубиной равной длине крепежного элемента плюс 5 мм.

Удаление остатков материала из отверстия.

Установка дюбеля в подготовленную полость. Ударяя легонько молотком его постепенно погружают в отверстие. Прилегать деталь должна плотно к его стенкам.

гвоздя. Если он имеет резьбу, то гвоздь вкручивают, вооружившись отверткой.

При использовании монтажного пистолета нет необходимости выполнять отверстия в стене. С его помощью пристреливают дюбель-гвоздь сквозь закрепляемую конструкцию, надежно фиксируя ее к базовой поверхности. Такой метод не только ускоряет и упрощает работу, но и избавляет от пыли и мусора, которые появляются при работе с дрелью или перфоратором.

Какие факторы учитывают, выбирая изделия

При выборе крепления ориентируются на следующие позиции:

Величину нагрузки непосредственно на дюбель-гвоздь, базовую конструкцию и монтируемый элемент.

Характер нагрузки, которая бывает стационарной или динамической.

Вид и свойства материала (кирпич, камень, бетон, газобетон и прочие).

Тип фиксации.

Вид конструкции (потолок, несущие стены, перегородки).

Типоразмеры

В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

материал производства;

минимальное и максимальное значение показателей искривления стержня;

толщина защитного оцинкованного слоя, которым покрывают гвоздь;

соблюдение норм несоосности стержня и диаметра шайбы.

В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

Как вытащить дюбель

Ремонт в квартире обязательно предусматривает отделку стен: оштукатуривание, оклейку обоями. Прежде чем приступить к таким работам следует очистить поверхность от торчащих гвоздей и дюбелей. В том случае, когда дюбели выступают из тела стены вместе с гвоздем, такая операция не представляет сложностей. Сначала крепеж расшатывают, а затем резко выдергивают плоскогубцами из конструкции.

Нередко хозяева сталкиваются с тем, что конструкции, ранее закрепленные на стене, давно сняты, гвозди выпали, а пластмассовые элементы остались. Чтобы их вынуть можно действовать различными способами. Например, вкрутить подходящий по диаметру саморез и попытаться выполнить действия аналогичные предыдущему способу. Или постараться высверлить его дрелью. Но нередко такие маневры не приводят к нужному результату: дюбель не извлекается. Строители часто оставляют пластиковый элемент, вбивая его в стену, предварительно срезав шляпку, а затем шпатлюют поверхность.

Случаются ситуации, когда гвоздь при забивке в бетонную стену ломается и частично остается в дюбеле. Как быть в этом случае? Понадобится паяльник или газовая горелка. Пластиковый элемент дюбеля нагревают, чтобы он стал мягким, пластичным, и выдергивают крепеж пока полиэтилен вновь не затвердел. Достигнуть желаемого результата не всегда получается с первого раза, поэтому операцию можно повторить еще и еще раз.

Огромный ассортимент разных видов и размеров дюбель-гвоздей позволяет использовать их для различных целей. И сделать надежным крепление металлических конструкций или деревянного бруса к бетону, кирпичной кладке, зафиксировать штукатурную сетку, монтажную планку, плинтус и многие другие элементы.

Дюбели для крепления, которые использовать дюбель-гвозди

Поделиться в соц. Сетях:

Поделиться на другом:

Закрепить дюбелем не составит труда. Нужно просверлить отверстие подходящего диаметра, вставить туда дюбель, затем забить в него гвоздь или закрутить саморез, который расклинивается и затвердевает.

Но нам нужна крепкая застежка … не разрушится ли наша застежка?

Все дюбели разные по характеристикам, делятся на несколько видов, рассмотрим типы дюбелей, какие выбрать и какие использовать.

Что можно увидеть на прилавке?

В магазине представлен широкий выбор крепежа дюбель-гвоздь. Однако не каждая из них состоит из:

дюбеля — муфта, которая вставляется в отверстие и клинья в нем;
крепеж — гвоздь или шуруп, заклинивающий дюбель.

Сам дюбель может быть из разных материалов:

Подробнее о различных типах пластиковых и металлических дюбелей — где, как и почему они используются.

Деревянный

До недавнего времени для крепления использовались деревянные дюбели. Изготовить такой дюбель сложно, да и надежность его из-за изменения влажности древесины невысока. При застегивании чопики могут потрескаться, помяться. В основном используется сосна. Если под рукой нет магазинного пластикового дюбеля, но его нужно исправить, выручает деревянный чопик.

Металлик

Разработан для средних и тяжелых нагрузок. Гладкий гвоздь заклинивает металлическую втулку при ударе, при ударе саморезом или метрическим болтом.Сила тяги в любом случае может быть значительной. Не рекомендуется использовать в хрупких материалах. Обычно металлический дюбель мнется, он не снимается.

Пластик

Наиболее распространены пластиковые дюбели. Однако под этим общим названием можно использовать разные материалы. Сейчас это в основном дюбели из следующих материалов:

нейлон;
полиэтилен;
полипропилен;
полиамид.

Далее — какие конструктивные элементы можно выделить.

Дизайн

Каждая пластиковая заглушка состоит из следующих частей.

Распорка, которая расклинивает от удара гвоздя (винт, болт).
Часть без проставки — это начальная часть, которая немного расширяется.
Хомут представляет собой расширяющуюся кайму по краю, не позволяющую дюбелям углубляться в просверленное отверстие, но это не обязательный элемент, его может и не быть.
Можно также выделить шипы, ребра, ручки на распорной части, которые создают большую силу тяги в отдельных точках и плотный контакт с материалом.

Далее — различные виды дюбелей, конструктивные особенности, маркировка.

Заглушка универсальная нейлоновая UX

UX относится к универсальным, — может использоваться как в прочных, так и в пустотелых, а также в панельных материалах. Принцип работы — завязать узлом и расстелить.

Крепление осуществляется шурупом, для правильного вкручивания которого имеются внутренние выемки.Шипы, стопорные элементы препятствуют скатыванию. Он широко применяется в быту при легких нагрузках, в том числе в пористых материалах.

Распорка SX

Изготовлен из пластика, имеет четырехстороннюю прокладку. Таким образом, распределение давления оптимально для всех материалов. Нерасширяющаяся часть таких дюбелей обычно довольно прочная и не расширяется, тем самым предотвращая разрушение поверхности, например, покрытие из плитки или штукатурки на стенах. Обычно снабжен манжетой, предотвращающей ее проваливание.

В плотных материалах обеспечивает среднюю нагрузку, поэтому может использоваться для навешивания шкафов и сантехники, а снаружи — для поручней, навесов.

Распорка S

Простой дюбель, дающий распорку в двух направлениях. Отсутствие уширяющейся кромки на торце позволяет устанавливать изделие в глубину материала, при необходимости, например, под толстым слоем штукатурки, нужно достичь прочного основания.

Особенность применения — в регулировке направления расширения поворотом дюбеля.Возле края материала желательно направить разрывные силы параллельно краю, иначе может произойти разрушение.

Также крепление выдерживает значительные усилия, может использоваться для полок, шкафов, антресолей, навесов, карнизов.

Дюбель M-S

Это практически тот же дюбель S, с проставкой в двух направлениях, но только с возможностью вкручивания болтов с метрической резьбой. Его также можно установить в глубине материала, в самых прочных слоях, где можно добиться максимальных усилий расширения с помощью болта или шпильки.

Нейлон M

Дюбель нейлоновый с латунным конусом. Специально изготовлен для метрической резьбы, чтобы создать усилие при затяжке болта. Это мощные конструкции, выдерживающие значительные нагрузки. Применяются в плотных материалах — в бетоне, в натуральном камне … При этом степень расширения и дробления значительна, — анкер прощает податливость материала и неточности монтажа.

Латунь MS

Дюбель распорный металлический, — при вкручивании болта с метрической резьбой передняя часть раздвигается, складывается.Он используется в твердых материалах, особенно в бетоне. Рассчитан на большие нагрузки, например, для подвешивания котла.

Дюбель FMD

Металлический дюбель с металлическими зубьями в расширительной части, специально созданный для шурупов по дереву вместо болтов, что снижает стоимость крепежа. Применяется там, где требуется много таких дюбелей, в первую очередь для подвешивания водогазопроводных труб к бетону.

Для газобетона GB

Дюбель пластиковый для пористых материалов.Спиральные ребра обеспечивают лучшее перераспределение давления и максимальную нагрузку на крепежные детали. Сделано для шурупов по дереву. Применяется в пористом бетоне с прочностью на сжатие 2–4 Н / мм2. Для использования вне помещений, а также для других продуктов рекомендуется использовать винт из нержавеющей стали A4.

Turbo Заглушка для газобетона FTP K (FTP M)

Нейлоновая заглушка подходит как для винтов, так и для метрических винтов. Внешняя саморезная резьба позволяет закреплять без расширения в точных отверстиях в пористых материалах.

Металлический дюбель (M) специально изготовлен для болта из пенобетона.

Латунь PA4 для древесных плит

Для тонких плит нужен короткий, но толстый дюбель. Эта конструкция представляет собой изделие из латуни со скрученными ребрами из PA4. Распорка выполняется в двух направлениях, ориентация в изделии обязательна. Раздвигается метрическим болтом.

Крепежные ступеньки

Дюбели пластиковые ТВ и ТВВ рассчитаны на значительные переменные нагрузки и колебания.Не пищать. Подходит для крепления деревянных ступеней и перил к тонкому металлическому профилю (короткий ТВ-дюбель) или в прочную прочную конструкцию (удлиненный ТВБ).

Заключение

Мы проанализировали несколько типов дюбелей, их конструктивные особенности и области применения. Имеется таблица данных, согласно которой можно выбрать тип крепежа «дюбель-гвоздь» исходя из имеющихся материалов. Прочность крепления будет существенно зависеть не только от вида, но и от типоразмера (диаметра) изделия.

Поделиться в соц. Сетях:

Поделиться на другом:

типов дюбелей — какой дюбель для какой стены?

Все дюбели одинаковые? Вовсе нет, потому что список различных типов дюбелей длинный, даже очень длинный! Например, универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, дюбеля для пенобетона, пружинные раскладывающиеся дюбели, сверхпрочные дюбели, гвоздевые дюбели, пустотелые дюбели и многое другое.Как вы отслеживаете такое количество дюбелей? А как узнать, какой анкер для какой стены подходит? Не волнуйтесь, в этой статье дается обзор наиболее распространенных дюбелей.

Дюбели и их классификация по типам анкеров

Для простоты мы делим дюбели на три различных типа, а именно стандартные дюбели, полые дюбели и специальные дюбели, и описываем здесь наиболее важные представители. Мы углубимся в соответствующее назначение анкера, чтобы понять, какой анкер оптимально удерживается в какой стене.Подробную информацию о конкретном типе якоря можно найти в связанных статьях материалов для каждого якоря.

Дюбель стандартный

Анкер распорный

Самым известным и наиболее важным представителем стандартных дюбелей является распорный дюбель. Хотя он по-прежнему входит в стандартный комплект монтажных материалов, на самом деле он используется очень редко. Из-за очень распространенной сегодня легкой конструкции этот дюбель с трудом держится на стене.

Расширительные дюбели получили свое название от технологии, используемой для ввинчивания шурупов: удлиненные штифты растягиваются как зонтик и, таким образом, обеспечивают надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного анкерного крепления в бетоне и массивном камне.

Дюбели общего назначения

С точки зрения удобства использования распорный анкер, который раньше требовался так часто, был заменен так называемым универсальным анкером. Универсальные дюбели — это универсалы среди дюбелей.Благодаря разнообразию форм они подходят для всех тех установок, где не требуется установка особо тяжелых грузов. Так идеально подходит для повседневной жизни.

Их можно найти практически на всех основаниях, таких как бетон, полнотелый кирпич, пустотелый кирпич, дерево, ДСП или легкие стены, за исключением пенобетона и изоляционных материалов. Поэтому универсальные анкеры — лучший выбор для всех «обычных» установок.

Дюбель полости

Дюбель металлический полый

Благодаря широко распространенной сегодня легкой конструкции наши ящики для инструментов уже невозможно представить без полых дюбелей. Универсальных анкеров обычно достаточно для умеренно тяжелых компонентов. Но с помощью чего более тяжелые компоненты, такие как массивные деревянные полки, металлические конструкции или даже плазменные телевизоры, должны быть установлены на стене? В этих случаях следует использовать специальные дюбели, такие как дюбели для металлических полостей. Эти дюбели подходят для всех гипсокартонных или ДСП на стенах и потолках.

Пружинный анкер

Шарнирный пружинный анкер имеет специальную форму для полого анкера. Так что есть представители с крючками, например, для сборки подвесных цветочных горшков, но есть и тяжеловесы, чтобы можно было собрать раковины целиком.Этот якорь имеет очень широкий спектр возможных применений, даже если индивидуальное применение весьма специфично.

Дюбели специальные

Дюбели изоляционные

Не так часто используются, но чрезвычайно ценны изоляционные дюбели. Простой монтаж предметов на фасаде был бы невозможен без этого практичного типа дюбеля.

Дюбели для пенобетона

Дюбели для пенобетона — это дюбели, специально разработанные для этого материала.Обычные дюбели не держатся в стенах из газобетона или пенобетона.

Дюбели рамные

Благодаря длинному стержню рамные дюбели гарантируют, что тяжелые и надежные компоненты надежно удерживаются даже на толстых стенах большого диаметра. Они являются идеальным выбором для сквозного монтажа.

Дюбель спиральный

Спиральные анкеры представляют собой смесь двух типов анкеров, а именно анкеров для полых стен и анкеров для изоляционного материала.Название происходит от характерной спиральной резьбы, которая также отвечает за необходимую фиксацию в гипсокартоне и изоляционном материале.

Дюбели для гвоздей

Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Анкеры-гвозди в основном используются при сборке легких стен.

Анкер усиленный

Название «сверхпрочный дюбель» говорит само за себя. Когда становится действительно сложно, эти представители помогают.Есть много разных типов этих дюбелей — болты, анкеры или гвозди. Все они предназначены для действительно сложных задач, таких как сборка лестниц и перил.

Типы дюбелей — правильный выбор

Не все дюбели одинаковы — ни по форме и цвету, ни по назначению и устойчивости. Мир дюбелей очень разнообразен, и далеко не каждый дюбель держится в каждой стене. Поэтому особенно важно всегда выбирать правильный анкер из большого количества различных анкеров.Ведь собранные предметы должны оставаться на месте. Картина, падающая со стены, в некоторых случаях может даже показаться забавной, но самое интересное прекращается, когда степень ущерба увеличивается или даже ваша собственная жизнь оказывается под угрозой.

Презентация PowerPoint

% PDF-1. 5
%
1 0 obj
>
/ Метаданные 4 0 R
/ ViewerPreferences 5 0 R
>>
endobj
6 0 obj

/ Создатель
/ rgid (PB: 323291310_AS: 596152613347328 @ 1519145267382)
>>
endobj
2 0 obj
>
endobj
3 0 obj
>
endobj
4 0 obj
>
транслировать
Microsoft® PowerPoint® 2016

PowerPoint Presentation
Кроуфорд, Дэвид

Microsoft® PowerPoint® 20162016-09-21T15: 44: 32 + 02: 002016-09-21T15: 44: 32 + 02: 00uuid: 8041FF94-B54A-4687- 9469-10AAF462F95Auuid: 8041FF94-B54A-4687-9469-10AAF462F95A

конечный поток
endobj
5 0 obj
>
endobj
7 0 объект
>
/ XObject>
/ Шрифт>
>>
/ MediaBox [0 0 540 720]
/ Аннотации [170 0 171 0 172 0 173 0 174 0 175 0 177 0 178 0 179 0 179 р]
/ Содержание 180 0 руб.
/ StructParents 0
/ Родитель 2 0 R
>>
endobj
8 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 190 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 0
>>
endobj
9 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 192 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 1
>>
endobj
10 0 obj
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 193 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 2
>>
endobj
11 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 197 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 3
>>
endobj
12 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 198 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 4
>>
endobj
13 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 203 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 5
>>
endobj
14 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 208 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 6
>>
endobj
15 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 212 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 7
>>
endobj
16 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 215 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 8
>>
endobj
17 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 220 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 9
>>
endobj
18 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 225 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 10
>>
endobj
19 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 228 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 11
>>
endobj
20 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 229 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 12
>>
endobj
21 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 232 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 13
>>
endobj
22 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 234 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 14
>>
endobj
23 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 236 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 15
>>
endobj
24 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 238 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 16
>>
endobj
25 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 243 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 17
>>
endobj
26 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 244 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 18
>>
endobj
27 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 246 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 19
>>
endobj
28 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 247 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 20
>>
endobj
29 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 248 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 21
>>
endobj
30 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 253 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 22
>>
endobj
31 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 255 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 23
>>
endobj
32 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 264 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 24
>>
endobj
33 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 265 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 25
>>
endobj
34 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 268 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 26
>>
endobj
35 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 271 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 27
>>
endobj
36 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 272 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 28
>>
endobj
37 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 273 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 29
>>
endobj
38 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 274 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 30
>>
endobj
39 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 275 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 31
>>
endobj
40 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 276 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 32
>>
endobj
41 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 278 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 33
>>
endobj
42 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 283 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 34
>>
endobj
43 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 285 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 35
>>
endobj
44 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 287 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 36
>>
endobj
45 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 290 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 37
>>
endobj
46 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 291 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 38
>>
endobj
47 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 296 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 39
>>
endobj
48 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 297 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 40
>>
endobj
49 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 298 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 41
>>
endobj
50 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 299 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 42
>>
endobj
51 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 302 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 43
>>
endobj
52 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 304 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 44
>>
endobj
53 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 305 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 45
>>
endobj
54 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 306 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 46
>>
endobj
55 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 313 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 47
>>
endobj
56 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 314 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 48
>>
endobj
57 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 316 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 49
>>
endobj
58 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 318 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 50
>>
endobj
59 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 320 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 51
>>
endobj
60 0 obj
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 322 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 52
>>
endobj
61 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 324 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 53
>>
endobj
62 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 325 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 54
>>
endobj
63 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 330 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 55
>>
endobj
64 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 332 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 56
>>
endobj
65 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 334 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 57
>>
endobj
66 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 336 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 58
>>
endobj
67 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 338 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 59
>>
endobj
68 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 339 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 60
>>
endobj
69 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 340 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 61
>>
endobj
70 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 341 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 62
>>
endobj
71 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 343 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 63
>>
endobj
72 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 344 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 64
>>
endobj
73 0 объект
>
/ Шрифт>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 346 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 65
>>
endobj
74 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 347 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 66
>>
endobj
75 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 349 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 67
>>
endobj
76 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 350 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 68
>>
endobj
77 0 объект
>
/ XObject>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 353 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 69
>>
endobj
78 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 354 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 70
>>
endobj
79 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 355 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 71
>>
endobj
80 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 357 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 72
>>
endobj
81 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 358 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 73
>>
endobj
82 0 объект
>
/ Шрифт>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
>>
/ MediaBox [0 0 720 540]
/ Содержание 359 0 руб.
/ Группа>
/ Вкладки / S
/ StructParents 74
>>
endobj
83 0 объект
>
/ XObject>
/ ProcSet [/ PDF / Text / ImageB / ImageC / ImageI]
/ Шрифт 364 0 R
>>
/ MediaBox [0 0 720 540]
/ Содержание [365 0 R 366 0 R]
/ Группа>
/ Вкладки / S
/ StructParents 75
/ Аннотации [367 0 R]
>>
endobj
84 0 объект
>
endobj
85 0 объект
>
endobj
86 0 объект
>
endobj
87 0 объект
>
endobj
88 0 объект
>
endobj
89 0 объект
>
endobj
90 0 объект
>
endobj
91 0 объект
>
endobj
92 0 объект
>
endobj
93 0 объект
>
endobj
94 0 объект
>
endobj
95 0 объект
>
endobj
96 0 объект
>
endobj
97 0 объект
>
endobj
98 0 объект
>
endobj
99 0 объект
>
endobj
100 0 объект
>
endobj
101 0 объект
>
endobj
102 0 объект
>
endobj
103 0 объект
>
endobj
104 0 объект
>
endobj
105 0 объект
>
endobj
106 0 объект
>
endobj
107 0 объект
>
endobj
108 0 объект
>
endobj
109 0 объект
>
endobj
110 0 объект
>
endobj
111 0 объект
>
endobj
112 0 объект
>
endobj
113 0 объект
>
endobj
114 0 объект
>
endobj
115 0 объект
>
endobj
116 0 объект
>
endobj
117 0 объект
>
endobj
118 0 объект
>
endobj
119 0 объект
>
endobj
120 0 объект
>
endobj
121 0 объект
>
endobj
122 0 объект
>
endobj
123 0 объект
>
endobj
124 0 объект
>
endobj
125 0 объект
>
endobj
126 0 объект
>
endobj
127 0 объект
>
endobj
128 0 объект
>
endobj
129 0 объект
>
endobj
130 0 объект
>
endobj
131 0 объект
>
endobj
132 0 объект
>
endobj
133 0 объект
>
endobj
134 0 объект
>
endobj
135 0 объект
>
endobj
136 0 объект
>
endobj
137 0 объект
>
endobj
138 0 объект
>
endobj
139 0 объект
>
endobj
140 0 объект
>
endobj
141 0 объект
>
endobj
142 0 объект
>
endobj
143 0 объект
>
endobj
144 0 объект
>
endobj
145 0 объект
>
endobj
146 0 объект
>
endobj
147 0 объект
>
endobj
148 0 объект
>
endobj
149 0 объект
>
endobj
150 0 объект
>
endobj
151 0 объект
>
endobj
152 0 объект
>
endobj
153 0 объект
>
endobj
154 0 объект
>
endobj
155 0 объект
>
endobj
156 0 объект
>
endobj
157 0 объект
>
endobj
158 0 объект
>
endobj
159 0 объект
>
endobj
160 0 объект
>
endobj
161 0 объект
>
endobj
162 0 объект
>
endobj
163 0 объект
>
endobj
164 0 объект
>
endobj
165 0 объект
>
транслировать
xyp} h if & i22S4dIҤMIv1M6N2iCMdhJƷ | `cc | bԧ $> uCƦHZmp: ˫ ߻ Z ~ Ϯ} ww? ~ _R

Оценка характеристик изгиба клееной древесины с гвоздями и дюбелями

Огунринде, О. (2019). Оценка гибкости древесины, клееной гвоздями и дюбелями.

Подробности

Фамилия:: Огунринде
Имя:: Olayemi
Название:: Оценка характеристик изгиба древесины, клееной гвоздями и дюбелями
Дисциплина:: Лесное хозяйство и управление окружающей средой
Советник (и):: Мэн Гун
Ин-хэй Чуй
Члены комитета:: Алан Ллойд
Fan-rui Meng
Ling Li
Ying-hei Chui
Meng Gong
Дата:: 2019
Кампус:: Фредериктон
Факультет:: Лесное хозяйство и управление окружающей средой
Степень:: MScFE
Тип:: Диссертация / Диссертация
Формат:: электронный
Объем:: xiii, 146 страниц

Zircon — это разработанная WeebPal тема
для Drupal.

дюбель-гвоздь, дюбель-гвоздь Поставщики и производители на Alibaba.com

О продуктах и поставщиках:

Выберите из широкого ассортимента оптимального качества, эффективности и прочности. Дюбель на Alibaba.com для всех видов различных конструкционных целей. Эти прочные изделия изготавливаются с использованием передовых технологий и бескомпромиссных материалов, которые обеспечивают устойчивость, долговечность и устойчивость к любым внешним воздействиям. Независимо от того, хотите ли вы провести строительные или другие электромонтажные работы, эти.Дюбель может с легкостью решить все ваши задачи. Ведущий. дюбель-гвоздь поставщики и оптовые торговцы на сайте предлагают эту продукцию по конкурентоспособным ценам и огромным скидкам. Отличительные качества. Дюбель , доступный на сайте, изготовлен из материалов, которые обладают высокой прочностью и могут служить в течение длительного периода времени. Эти продукты очень экологичны и могут противостоять всевозможным помехам, не теряя сцепления или фиксации. Эти дельные. Дюбель также наносится методом горячего погружения для повышения качества и оптимальной производительности. Файл. Дюбель , продаваемый здесь, доступен с различной обработкой поверхности, головками и типами хвостовика в зависимости от ваших требований.
Alibaba.com предлагает великолепные варианты. Дюбель , которые доступны в различных формах, размерах, цветах, характеристиках и других аспектах в зависимости от ваших конкретных потребностей. Эти продукты имеют такие характеристики, как антикоррозионные, водонепроницаемые, влагопоглощающие, термостойкие и многие другие.Прочный. Дюбельный гвоздь имеет определенные типы стержней, такие как гладкий стержень, кольцевой стержень, алмазные головки, плоские головки, ударные головки и зонтичные головки. Файл. Дюбель поставляется с полированной оцинкованной обработкой поверхности для повышения производительности.
Просмотрите массив. Дюбель серии на Alibaba. com и покупайте эти продукты в рамках своего бюджета и доступности. Эти продукты имеют гарантии качества от поставщиков. Они сертифицированы и могут быть адаптированы под вас.

Механический крепеж Terraco EIFS, дюбеля, анкера EIFS, крепеж с распорным штифтом

Механические крепления

Terraco предлагает ряд механических крепежных элементов, которые в промышленности иногда называют дюбелями или анкерами. Существует множество типов дюбелей различной длины для использования на различных типах оснований.

Эти механические крепления определяются при составлении архитектурной спецификации, поскольку тип основания и требуемое значение коэффициента теплопередачи, определяемое архитектором, определяют толщину изоляционной плиты и определяют длину и тип требуемых дюбелей.


Крепежный элемент со стальным распорным штифтом	Крепеж с пластиковым распорным штифтом	Крепеж для использования с изоляционной плитой MW

Длина дюбеля зависит от глубины изоляционного материала

УСТАНОВКА

Terraco рекомендует использовать не менее 6 крепежных элементов Terraco EIFS на квадратный метр для изоляции EPS / XPS и не менее 9 крепежных элементов Terraco EIFS на квадратный метр для минеральной ваты в зависимости от высоты здания, чтобы обеспечить достаточное сопротивление отрицательной ветровой нагрузке. Чем выше здание, тем больше дюбелей установлено. Тип используемого гвоздя, пластиковый или стальной, также определяет количество устанавливаемых дюбелей.

В случае ремонтных работ и невидимого крепления, например. оштукатуренные стены следует провести испытания на месте для определения рабочих нагрузок.

Пожалуйста, свяжитесь с вашим представителем Terraco EIFS для консультации по конкретным требованиям проекта.

Крепление следует выполнять после полного отверждения клея Terraco Styrofix.Головки крепежа должны быть заподлицо с поверхностью изоляционной плиты и заделаны базовым слоем Styrobond DP перед нанесением Terraco Terramesh (армирующая сетка EIFS) и Styrobond DP Basecoat.

A Программное обеспечение для моделирования дюбельных соединителей в древесине или других материалах — от [as]

Описание

Программа DOWEL представляет собой средство моделирования методом конечных элементов для дюбельных соединений (например, гвоздей, болтов, шурупов) в дереве. дерево, дерево-сталь или любая другая конфигурация соединительного материала.Базовая модель даже использовалась для моделирования свай в грунте. Он рассчитывает кривые «нагрузка-смещение» для монотонных и циклических нагрузок и отображает деформированные формы с заранее заданными шагами смещения. Материальные исходные данные состоят из основных данных по внедрению материала. Все данные о материалах хранятся в базе данных, которая может быть добавлена пользователем.

Это программное обеспечение предоставляется бесплатно . Рабочий пример включен в программу установки. Пожалуйста, прочтите условия лицензии, прилагаемой к программному обеспечению, перед его использованием.

Дополнительные сведения о программном обеспечении см. В интерактивной документации. Любую документацию по теории или пример применения см. На странице моей магистерской диссертации.

Введение

Это программное обеспечение позволяет моделировать структурное поведение (нагрузка-смещение) одиночного крепежа типа дюбель. В деревянных соединениях крепеж обычно представляет собой гвоздь, болт, дюбель, шуруп с растяжкой или аналогичный элемент. Когда несколько деревянных кусков скреплены между собой, застежка проникает как минимум в два из них.В этом программном обеспечении они представлены слоями. Крепление представлено несколькими одномерными балочными элементами, количество и длина которых может быть указана отдельно для каждого слоя, что позволяет при желании уточнять сетку КЭ.

Для запуска моделирования необходимы только основные данные материала. Поскольку предполагается, что крепежный элемент имеет билинейное поведение при напряжении и деформации, необходимо знать только два параметра — модуль Юнга и предел текучести. Их можно получить из тестов или литературы.Слои имеют 6-параметрическое экспоненциальное поведение, выраженное двумя кривыми. Эти параметры также могут быть получены в результате испытаний или взяты из базы данных поставляемых материалов. Следует отметить, что поведение слоя также включает эффекты от диаметра, формы, типа поверхности (трения) застежки, так что подход с обратной конструкцией (подогнанный) может привести к более точному выводу этих параметров.

По сути, DOWEL — это пре- и постпроцессор для программ DHYST и FEMFIT, которые поставляются и устанавливаются при запуске установщика.Он позволяет создавать модели и историю смещения, выполнять программы моделирования (DHYST) и подгонки (FEMFIT) с использованием параметров и оценивать рассчитанные результаты с помощью текстового редактора и графопостроителя данных x-y. Кроме того, две недавно добавленные процедуры позволяют вычислять среднюю кривую из набора монотонных кривых типа x-y и вычислять замкнутую площадь под монотонной или циклической кривой. Последнее полезно для оценки количества рассеиваемой энергии.

Загрузки

Скриншоты

История изменений

DOWEL v.1.6 (04.08.2005):

GUI: — Обновлен интерфейс Win XP — Добавлен генератор средней кривой: Создает среднюю кривую из набора монотонных кривых типа x-y. Это хороший общий помощник для тестовых данных. Добавлен калькулятор площади кривой: вычисляет площадь внутри монотонной или циклической кривой. Позволяет производить расчет партии для нескольких кривых. Это помогает определить количество рассеиваемой энергии — Добавлен установщик Windows с полной поддержкой удаления — DHYST или FEMFIT не обновлены — Все еще старый файл справки
Исправления ошибок: — Исправлена обработка размера раскрывающегося меню редактирования на месте — Производительность сети улучшенный

DOWEL v.1.5 (13.09.2002):

GUI: — Диалог описания системы для ввода геометрии и параметров крепежа — База данных материалов, доступ к которой осуществляется через диалог. Пользователь может удалять и добавлять материалы — Интерактивное создание истории смещения. Нет ограничений на количество точек данных — Включен простой текстовый редактор — Включен график x-y данных — Диалоги запуска как для DHYST (имитация дюбеля), так и для FEMFIT (подгонка параметров). Хотя в этом выпуске поддерживается FEMFIT, его производительность не проверялась — Установка из архива ZIP
Анализ: — Статический КЭ анализ без учета динамических эффектов — Нелинейный (Ньютон-Рафсон) — Включены P-дельта-эффекты (большие смещения )
Материал фундамента (элементы конструкции): — Макс. 10 слоев — Макс. 10 различных свойств фундамента — Параметрическое экспоненциальное поведение материала (6 параметров) — Ограничение деформаций сжатия позволяет создавать зазоры — Смещение может применяться к одному слою или нескольким слоям или в узловой точке крепежа — Можно ввести допуски на отверстия для каждого слоя отдельно
Крепеж: — Макс. 50 элементов (2-узловая изопараметрическая балка) — прямоугольное, круглое или трубчатое поперечное сечение — Длина элемента может отличаться от слоя к слою — 5 степеней свободы (степеней свободы) на узел: w, w ‘, w ”, u, u ‘- 2,3,4,5,6,7,8 или 9 точек интегрирования Гаусса по x — 2,3,4,5,6,7,8,9,10,11,12,15,16 или 32 Точки интегрирования Гаусса по оси y — Функции формы: полином 5-й степени для w, полином 3-й степени для u — Билинейное поведение материала — Усталость может быть смоделирована с помощью смягчения деформации — Моделирование поведения головки крепежа с помощью линейной однонаправленной пружины — Можно указать осевое усилие

Разное

Похожие сообщения:
