Требования к опалубке для перекрытий

Монолитная плита перекрытия – это часть здания, принимающая существенные нагрузки. Поэтому опалубка для перекрытий должна отвечать определенным требованиям. Опалубочные формы для перекрытия должны иметь возможность:

Пример опалубки для монтажа перекрытий

  • выдерживать высокие динамические и статические нагрузки;
  • достаточно просто собираться и разбираться непосредственно на строительной площадке;
  • иметь высокую сопротивляемость к нагрузкам на изгиб;
  • обеспечивать безопасные условия работы для монтажников и обслуживающего персонала.

Кроме того, выбранный вариант должен быть выгодным с финансовой точки зрения. Разборные конструкции должны выдерживать достаточно большое количество циклов работ.

Преимущества и недостатки опалубки для перекрытия

Планируя применение опалубки для монолитного перекрытия, стоит заранее познакомиться с достоинствами и недостатками технологии. Сначала стоит отметить плюсы:

  • высокая прочность монолитных сооружений, обеспеченная отсутствием швов и зон стыковки, которые присущи сборным конструкциям;

Подготовка опалубки для перекрытий

  • использование опалубки позволяет создавать перекрытия разнообразных форм, что весьма важно, если планируется реализация нестандартных проектов;
  • монолитные конструкции обладают жесткостью, которая исключает смещение перекрытий в продольном или поперечном направлении;
  • возможность провести монтаж конструкции опалубки своими силами без применения грузоподъемной техники;
  • финансовая выгодность. Использование переставной опалубки позволяет выполнить работы многократно, то есть, один комплект оборудования может быть использован для отливки нескольких десятков или даже сотен перекрытий.

К недостаткам технологии стоит отнести следующие моменты:

  • увеличение временных затрат по сравнению с установкой готовых плит. Придется потратить время на сборку и разборку опалубки. Кроме того, потребуется время на то, пока бетонная плита наберет достаточную прочность;

Установленная опалубка перекрытий

  • необходимость применения техники для приготовления и заливки бетонной смеси, так как технология предполагает одновременную заливку большого количества раствора.

Виды опалубки для перекрытий

По типу использования опалубки для монолитного перекрытия выделяют два основных вида:

  • стационарная;
  • переставная.

При выполнении большого объема работ целесообразно использовать переставные формы. Как правило, в этом случае приобретаются комплекты горизонтальных опалубок перекрытий заводского изготовления.

Если объем работ небольшой, например, при строительстве частного дома, то покупать такой комплект нецелесообразно. В этом случае, выгоднее взять оборудование в аренду либо использовать для сборки доступные подручные материалы.

Вариант опалубки для перекрытий

Применение стационарной опалубки для плиты перекрытия позволяет улучшить характеристики отливаемого объекта. Так, применение несъемной опалубки из профлиста позволяет увеличить прочность конструкции. По типу крепления выделяют следующие виды:

  • На телескопических стойках. Этот вариант оборудования применяется при работе на высоте не более 4,5 метров. Особенность стоек в возможности изменять их высоту. Оборудование легко монтируется, к размерам и обработке строительной площадки предъявляются минимальные требования.
  • На объемных стойках. Оборудование применяется при необходимости сооружения перекрытия на высоте более 4,5 метров. Кроме того, оно позволяет создавать крупногабаритные объекты. Преимуществом варианта является устойчивость оборудования, оперативность монтажа и удобство. В комплект входят специальные подмости и лестницы, которые обеспечивают нормальное передвижение рабочих.

Элементы опалубки перекрытий

В комплект опалубки для монолитного перекрытия входят различные элементы, из которых собирается цельная конструкция. Перечень основных элементов опалубки:

Установка стоек для опалубки перекрытий

  • стойки, которые поддерживают отлитое перекрытие. Это может быть телескопические или объемные стойки;
  • треноги, на которые опираются стойки;
  • универсальные вилки со штырями из уголков или металлических штырей;
  • продольные и поперечные балки – элементы, которые закрепляются в универсальных вилках. Чаще всего, применяют деревянные балки, их можно прикрутить через отверстия в штырях унивилки при помощи саморезов;
  • основа опалубки – ровные горизонтальные щиты, они могут быть изготовлены из влагостойкой фанеры, плит вспененного пенополистирола;
  • вертикальные щиты-уголки, которые устанавливают по периметру щита. Их основное назначение – создание бортиков, позволяющих отливать перекрытие любой толщины.

Кроме того, в комплект могут быть включены домкраты для опалубки перекрытий, эти устройства устанавливают в нижней части стоек, с их помощью можно регулировать стойки по высоте.

Установленные опалубочные системы

Совет! В частном строительстве чаще используются телескопические стойки, их выпускают в разных модификациях, поэтому можно выбрать вариант для проектной нагрузки.

Монтаж и демонтаж опалубки перекрытий

Разберемся, как проводят установку опалубки перекрытия своими руками. Прежде всего, нужно рассчитать нагрузку, которая будет оказываться на оборудование. Размеры плиты зависят от проектных параметров.

Можно определить оптимальную толщину плиты самостоятельно. Для этого нужно знать размер пролета, который равен размеру самой длинной стены. Минимальная толщина равна тридцатой части длины плиты.

Процесс демонтажа системы опалубки

Так, для длины пролета в 6 метров минимальная толщина плиты составляет 200 мм. Как правило, к минимальной толщине прибавляют 20-30 мм для надежности. Максимальная толщина в нашем примере составляет 300 мм или 1/20 часть длины.

Совет! Проведение расчетов перекрытий и нагрузок на опалубку все же лучше доверить профессионалам, так как от правильности их выполнения зависит прочность будущего здания.

Чтобы самостоятельно залить перекрытие, нужно предварительно сделать опалубку. И именно эта часть работы является самой сложной. Комплекты опалубки заводского изготовления можно взять в аренду или приобрести, однако это потребует дополнительных затрат.

Поэтому при малоэтажном частном строительстве нередко используются самодельные конструкции. Для монтажа применяют подручные материалы – доски, брус, фанеру, плоский шифер или профлист.

Системы опалубки перекрытий

Однако следует помнить, что строительство опалубки перекрытия – это довольно сложная работа, браться за неё не имея достаточного строительного опыта, не рекомендуется. Для изготовления опалубочных щитов, как правило, используют:

  • влагостойкую или ламинированную фанеру толщиной 2 см;
  • деревянные доски размером 150 х 50 см для сооружения бортиков палуб;
  • деревянные бруски с сечением 50 х 50 для сооружения поперечных балок, на которые будет опираться палуба.

Для изготовления вертикальных стоек можно применять деревянный брус, но более удобным вариантом является применение телескопических стоек, которые можно взять в аренду.

Применение этого оборудования намного облегчит монтажные работы и обеспечит высокое качество отливаемой конструкции. Основные правила для сборки опалубки для отливки перекрытий:

Вариант опалубки для перекрытий

  • расстояние между телескопическими опорами – 1 метр;
  • расстояние между вертикальными опорами, изготовленными из брусьев – 50 см;
  • лучший вариант для монтажа палубы – ламинированная фанера, так как к этому материалу практически не пристает бетонный раствор. Если под рукой нет фанеры, можно использовать ДСП или струганные доски, но в этом случае отливаемые поверхности вряд ли получатся с идеально ровной поверхностью;

Совет! На палубу перед заливкой раствора необходимо настелить толстую полиэтиленовую пленку. Это облегчит разборку форм и позволит после демонтажа использовать материалы опалубки для других целей.

Изучив все нюансы, можно приступать к монтажу. Порядок работ:

  • производится разметка установки стоек;
  • сначала устанавливаются треноги, затем монтируются домкраты, в которые устанавливаются стойки;
  • на верхние части стоек устанавливают унивилки;

Система опалубки для перекрытий

  • на унивилках крепятся несущие балки;
  • на балки укладывают двутавровые поперечные балки, они располагаются перпендикулярно несущим. Шаг расположения балок – 40-50 см;
  • монтируются опорные уголки, а затем настилаются листы палубы;
  • последний этап монтажа – проверка прочности соединения и проверка горизонтальности палубы при помощи уровня. Если поверхности неровные, то производится регулировка при помощи домкратов.

Итак, для отливки горизонтальных конструкций зданий применяется специальное оборудование — опалубка для перекрытий, которая представляем собой щит с бортиками, установленный на высокие стойки. Поддерживают щит специальные балки. Использование оборудования позволяет отливать перекрытия различной площади и толщины. Возможно также осуществление нестандартных проектов, например, с многоуровневыми перекрытиями.

Составные части и вспомогательные элементы опалубки

Опалубка относится к категории временных конструкций и позволяет придать геометрические размеры и требуемую форму бетону. Опалубочная система состоит из основных и вспомогательных элементов. Для придания конструкции формы используются щиты, а для фиксации крепежные детали и другие элементы.

Составные части

  • Опалубка имеет вид формы и служит для производства монолита.
  • Щит включает в себя каркас и палубы для формирования формы.
  • Рама выступает в роли элемента щита. Изготавливается из дерева или металлического профиля.
  • Замкнутые, пространственные или незамкнутые блоки также включают в себя щиты, которые необходимы для опалубливания углов на участке.
  • Панель — конструкция включает в себя щиты, зафиксированные при помощи узлов и крепежных деталей.
  • Палубой называют поверхность, которая непосредственно соприкасается с бетонным раствором.
  • Замки используются для стяжки и фиксации щитов.
  • Стойки, подкосы, рамы, балки перекрытий относятся к категории вспомогательных элементов и применяются с целью фиксации опалубочной системы.

Требования

Выделим основные требования, которые применяются для опалубочных систем.

  • Правильные габариты и форма.
  • Неизменяемость размеров в процессе эксплуатации.
  • Возможность удерживать давление бетонного раствора до набора прочности.
  • Отсутствие щелей и других дефектов.
  • Нейтральность к воздействию химических веществ.
  • Многократное применение для съемного типа конструкций.
  • Быстрая сборка и демонтаж конструкции.

Вспомогательные элементы

  • Подмости навесного типа навешиваются со стороны фасада здания на стену. Крепятся при помощи кронштейнов в заранее подготовленные отверстия.
  • Подмости выкатного типа используются для выкатывания туннельной опалубки.
  • Цоколем называют нижнюю часть стены, высотой в районе 10-20 см.

В процессе изготовления применяются различные материалы. Для поддерживающих элементов применяется исключительно сталь. А вот что касается щитов, то они могут быть выполнены из металла или дерева.

29.07.2019

Элементы стеновой опалубки

Современные опалубочные системы, используемые для возведения стен, различаются между собой по ряду признаков, комплектуясь  технологически схожими элементами. Опалубочные комплексы для стеновых конструкций можно охарактеризовать как сборные многокомпонентные системы, состоящие из: формообразующих элементов, крепежных устройств, опорно-фиксационных элементов и вспомогательных частей.

Формообразующие элементы опалубки стен

К данной группе элементов относятся структурные части системы, предназначенные для сборки  пространственных комплексов, в которые осуществляется заливка бетонной смеси. Функциональная единица формообразующего комплекса – щит стеновой опалубки, состоит из каркаса металлического и присоединенного к нему листа фанеры ламинированной.

Формообразующие элементы стеновой опалубки предназначены для сборки пространственных комплексов, в которые осуществляется заливка бетонной смеси

В зависимости от размера щита каркас может быть выполнен из алюминия или стали. Габариты щита зависят от типа системы – мелкощитовая или крупнощитовая. Ребра каркаса имеют перфорацию, в которую навешиваются кронштейны и устанавливаются стяжки.

Каркас в свою очередь выполнен из соединенных между собой профилей, каждый из которых имеет выступающую грань, защищающую торцевую часть фанеры от повреждений.  Распределение нагрузки по профилю происходит за счет внутренней перемычки.

Щиты в свою очередь подразделяются на: линейные и угловые. Линейный щит является универсальным элементом стеновой опалубки, который можно заменить в случае износа аналогичным. Размер линейного щита зависит от типа опалубки. Угловой щит разделяют на внутренний и наружный, в зависимости от места установки. Существуют также шарнирные угловые щиты, при помощи которых возможно изменение угла.

Линейные щиты стеновой опалубки

Крепежные устройства

К данному виду комплектующих частей стеновой опалубки можно отнести замки, стяжки, шкворни и прочее. Функциональной задачей данного вида составных элементов является надежное скрепления опалубочных щитов и обеспечение их устойчивости к различным нагрузкам, действующих во время и после заливки бетона.

Замок представляет собой фиксирующий механизм, различающийся по методу фиксации. Клиновые замки предназначены для последовательного соединения щитов опалубки между собой. Замок данного вида накидывается на торцевой профиль щита и заклинивается в нужном положении вбиваемым в рабочее отверстие клином. Универсальный замок отличается типом фиксирующего механизма. В данном случае используется стяжной винт, с помощью которого замку задается необходимое положение.

Шкворень – стяжное приспособление, изготавливаемое из арматурного прутка с нанесенной резьбой. Элемент применятся для фиксации всех видов щитов, благодаря чему удается повысить показатель прочности всего опалубочного комплекса. Основными элементами шкворня является арматурный стержень с нанесенной резьбой, гайка и приваренная пластина.

Шкворень

Стяжной винт – приспособление, обеспечивающее жесткое соединение параллельно стоящих щитов опалубки между собой. Представлен он арматурным штырем с нанесенной на два конца резьбой. В рабочем положении затягивается с обеих сторон гайками.

Опорно-фиксирующие устройства

К элементам данной группы относятся устройства, обеспечивающие щиту опалубки надежную опору. Подкосы  разделяются на одно- и двухуровневые. Применение разных видов обоснованно габаритными характеристиками опалубки.

Подкос состоит из:

  • оголовника, крепящегося на каркас опалубки;
  • башмака, фиксируемого на поверхности;
  • штока, воспринимающего основной объем нагрузки.

Двухуровневый подкос имеет составную часть, на которой расположен башмак, и два оголовника, каждый из которых крепится на каркас опалубки.

Двухуровневые подкосы стеновой опалубки

При помощи подкосов осуществляется раскрепление и юстировка стеновой опалубки. Винтовые механизмы позволяют точно настроить нужное положение стенового блока в соответствии с требованиями технологической карты и особенностей местности.

Вспомогательные части

К вспомогательным элементам можно отнести расходные детали (фиксаторы арматуры и т.д.), а также элементы необходимые для устройства рабочей площадки заливщика. Фиксаторы арматуры требуются для выдерживания необходимого расстояния между арматурным блоком и контактной поверхностью опалубочного стола. Для стеновых систем используются «звездочки», «пробки» и ПВХ трубки, защищающие стяжной винт от контакта с жидким бетоном.

Рабочая площадка или подмости собираются из досок, устанавливаемых на кронштейны, которые в свою очередь крепятся на винтовые элементы к каркасу опалубочного щита. Площадка служит для размещения рабочего инструмента и перемещения мастера, осуществляющего заливку.



04.06.2019

Элементы опалубочных систем

Опалубка представляет конструкцию, которая определяет вид будущей постройки. Подразделяется на съемную и несъемную. Задача опалубки – придать бетонной жидкости нужную форму. Опалубочные системы состоят из различных элементов и включают в себя щиты, раскосы, упоры и дополнительные комплектующие. Функция опалубки – сохранить заданные размеры бетонной смеси, а также придать строению проектную конфигурацию.

Требования

  • Опалубка должна быть надежной и прочной. После заливки бетона, конструкция не должна расползаться.
  • Поверхность щитов устойчива к воздействию агрессивных сред.
  • Опалубка изготавливается только из прочных материалов без дефектов.
  • Утечка бетонного раствора должна быть сведена к нулю.
  • Если опалубка несъемная, то конструкция становится частью сооружения.
  • Опалубка съемного типа демонтируется и может быть использована повторно.

Элементы системы

  • Основной элемент системы – это щит, весом до 50 килограмм и размерами до 1,8 метра.
  • Угловые щиты используются для формирования внешних и внутренних углов.
  • Замки пружинные и клиновые выступают в качестве соединительных элементов.
  • Стойки телескопические, балки и ригели для сборки определенных форм.
  • Лестницы выступают в качестве вспомогательных элементов.

Это то, что касается мелкощитовых опалубочных систем. Для крупнощитовой опалубки применяются более габаритные щиты с параметрами от 2,1 до 5,7 метров. Основные элементы для системы аналогичны мелкощитовой опалубки, но есть и отличия.

  • Для выравнивания вертикальных элементов используются домкраты.
  • Подмости для того, чтобы рабочие могли безопасно передвигаться по основанию.
  • Схватки, которые отвечают за жесткость связей между щитами.

Системы блочного типа

Основная сфера использования – обустройство ступенчатых фундаментов, лифтовых шахт. В состав входят крепежные детали, щиты и обжимы. Благодаря использованию опалубки удается ускорить процесс строительства дома. Внутреннюю отделку можно проводить сразу после завершения работ. Системы опалубки позволяют строить малоэтажные здания и частные домовладения.

Классификация опалубки

Опалубочные системы отличаются по типу использования:

  • съемная опалубка;
  • несъемные формы.

Чаще всего используются съемные модели. Отличительная особенность заключается в том, что щиты демонтируются после набор бетоном прочности. Разборный тип опалубки считается наиболее выгодным решением, так как конструкции можно использовать повторно. Жизнеспособность может достигать 500 циклов. Из минусов стоит выделить тот факт, что такую опалубку приходится постоянно собирать и разбирать. Некоторые элементы могут выйти из строя, за счет чего требуется замена и увеличивается финансовая нагрузка. Несъемная опалубка становится частью конструкции на весь срок эксплуатации здания. В роли основного материала для несъемной опалубки выступает пенополистирол.

Отличия опалубки по назначению

Переставная щитовая модель предназначена для отливки стен. Объемные и телескопические стойки понадобятся при обустройстве перекрытий и других горизонтальных элементов, которые находятся на определенной высоте. В процессе производства опалубки в обязательном порядке учитывается назначение. Для колонн, стен и перекрытий необходимо обеспечить гладкость основания. За счет этого удастся облегчить процесс проведения внутренних работ. Если вы сами собираете опалубку и планируете отливать забор, то о гладкости поверхности беспокоиться не стоит.

Материал для опалубки

  • Пенополистирол для несъемного типа опалубочных систем. Материал отличается хорошими показателями теплоизоляции. Выполнена такая система в виде пустотелых блоков. Для фиксации элементов применяются стяжки. Стоит отметить, что пенополистирол утепляет стены.
  • ОСБ или ДСП для несъемной опалубки. У материала есть пазы, куда можно вложить утеплитель. В роли утеплителя можно использовать минеральную вату или пенопласт.
  • Металлические варианты более прочные, но этот материал склонен к коррозии. Щиты из алюминия более легкие, но легко подвержены порче и не могут быть отремонтированы.
  • Щиты из досок для съемной опалубки сколачиваются из струганных досок. Такой вариант подходит только для строительства небольших объектов.
  • Ламинированная фанера применяется для сборки форм для отливки фундаментов или стен.
  • Материалы полимерные для щитов менее надежные, если сравнивать со стальными вариантами, но зато они обладают комфортным весом и устойчивы к коррозийному эффекту.

20.09.2019

Виды и классификация опалубки для монолитного строительства

22 июля 2019 г.

Монолитное строительство — технология не новая, но широко востребованная. Она основана на применении опалубки и полужидкого раствора. Первая представляет собой каркасную конструкцию, образующую ёмкость для заливки бетона или другого подобного состава. Последний при застывании принимает заданную опалубкой форму, тем самым реализуя задумки архитекторов и дизайнеров. Такая технология подходит как для возведения промышленных, общественных, жилых зданий, так и для сооружения ангаров, мостов, тоннелей, коллекторов, водоводов. В каждом конкретном случае требуется установка монолитной опалубки определённого вида, а полная классификация представлена в ГОСТе 52085–2003 «Опалубка. Общие технические условия».

Виды монолитной опалубки по типу бетонируемых конструкций

В монолитном строительстве наиболее часто используются вертикальные и горизонтальные опалубки. С помощью вертикальных сооружают фундаменты, стены, перегородки, ростверки, градирены, трубы, колонны. Горизонтальные применяют для монтажа перекрытий, ригелей, мостовых пролётов, эстакад.

Наклонно-вертикальные и наклонно-горизонтальные опалубки используются чуть реже, но в некоторых случаях они просто незаменимы: при сооружении арок, сфер, оболочек, сводов и других сооружений нестандартной формы.

Разновидности монолитной опалубки по конструкции

В состав опалубок для монолитного строительства обычно входят формообразующие элементы, поддерживающие (стойки, рамы, подкосы) и крепёжные. Тем не менее в строении наблюдаются и особенности, продиктованные назначением систем, целью использования, условиями монтажа. В совокупности схожие и различные параметры определяют виды монолитных опалубок по конструкции.

Крупно- и мелкощитовая опалубки

Крупнощитовая опалубка для монолитного строительства состоит из щитов с большой площадью, конструктивно связанных с поддерживающими элементами. Выравнивается по высоте с помощью системы домкратов. Дополняется специальными подмостями, предназначенными для перемещения рабочих. Для сборки необходимо применение грузоподъёмной техники.

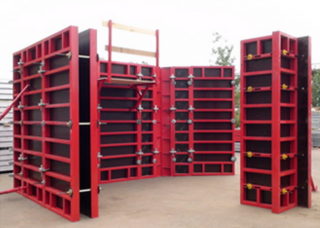

крупнощитовая опалубка для монолитного строительства

Мелкощитовая монолитная опалубка состоит из секций весом до 50 кг, которые для укрупнения конструкции можно стыковать по вертикали. Подходит для отливки сравнительно небольших архитектурных элементов разных форм. Сборка требует значительных трудозатрат, зато возможна вручную или путём использования лёгких кранов.

мелкощитовая монолитная опалубка

Блочная и объёмно-переставная опалубки

Блочная опалубка внутреннего и внешнего контура состоит из щитов с разъёмными либо неразъёмными соединениями. Образует пространственную конструкцию определённой формы. Обычно монтируется вне строительного объекта и на место устанавливается в готовом виде. Для упрощения распалубливания снабжается специальными домкратами. Предназначена для возведения отдельно стоящих замкнутых монолитных конструкций. Во многих случаях способствует экономии средств. Характеризуется высокой оборачиваемостью.

Объёмно-переставная по строению похожа на блочную, но монтируется в предусмотренном проектом месте. Имеет Г- или П-образную форму. Используется при одновременном бетонировании стен и перекрытий, сооружении отдельно стоящих конструкций (ростверков, фундаментов, колонн), внутренних поверхностей замкнутых ячеек жилых домов и лифтовых шахт. Обеспечивает постройкам дополнительную прочность.

объемно-переставная опалубка

Подъёмно-переставная, скользящая, горизонтально перемещаемая опалубки

Подъёмно-переставная с шахтным подъёмником или с опиранием на сооружение — это разборная опалубка, специально разработанная для сооружения вертикальных элементов с постоянным или переменным сечением высотой более 40 м. Укомплектована внешними и внутренними щитами, приводными станциями и закреплёнными на рамах домкратами. С помощью последних осуществляется периодическое поднятие опалубки на новый уровень. Ввиду сложности оборудования и высокой технологичности процесса необходимо использование труда профессиональных рабочих.

Скользящая опалубка для монолитного строительства по конструкции и принципу действия похожа на подъёмно-переставную. Отличия заключаются в том, что она неразборная, предназначена для возведения высоких конструкций с небольшим сечением (например, дымоотводных труб) и обеспечивает непрерывность процесса бетонирования.

Горизонтально перемещаемая (катучая, туннельная) опалубка состоит из щитовых секций, опорных конструкций (тележек), горизонтальных винтов и домкратов. Механизмы позволяют по мере затвердевания бетона передвигать систему в определённом плоскостном направлении. Такая опалубка актуальна при сооружении линейно-протяжённых объектов, в том числе и в закрытом пространстве.

туннельная опалубка

Пневматическая опалубка

Пневматическая (надувная) опалубочная система может быть стационарной и подъёмной. От других видов отличается кардинально. Она представляет собой гибкую ёмкость, напоминающую мешок определённой формы. Под воздействием закачиваемого внутрь воздуха это изделие расправляется и тем самым образует каркас для будущей конструкции. Раствором в данном случае заливается не полость опалубки, а ограниченное пространство вокруг неё. Такой принцип работы позволяет изготавливать плиты с отверстиями, полукруглые своды, купола. При этом монтаж особой сложностью не отличается, поскольку пневмоопалубка относительно лёгкая по весу, простая в использовании и не требует вмешательства строительной спецтехники.

Съёмная и несъёмная опалубки

Все вышеописанные опалубки для монолитного строительства принадлежат к категории съёмных. После затвердевания бетонного раствора их снимают в цельном виде или по частям и убирают с рабочего участка.

Несъёмными являются опалубки, которые не подвергаются демонтажу. При расчётах они могут включаться либо не включаться в сечение будущего сооружения. По окончании процесса бетонирования несъёмные опалубки становятся конструктивной частью объекта и в дальнейшем играют роль облицовочного слоя, гидро- или теплоизоляции.

Виды опалубки для монолитного строительства по материалу основы

Современные опалубочные системы для монолитного строительства производятся из разных материалов. Соответственно, каждая из них обладает отличающимися свойствами, причём как положительными, так и отрицательными.

  1. Деревянная и фанерная опалубки характеризуются лёгкостью и дешевизной. К недостаткам принадлежат высокая гигроскопичность, сравнительно малая прочность и короткий срок эксплуатации — не более 30 циклов.
  2. Пластиковая конструкция тоже лёгкая, но в отличие от деревянной обладает гладкой поверхностью, не пропускает влагу, выдерживает до 200 циклов оборачиваемости. Из-за недостаточной прочности не подходит для возведения многоэтажных зданий.
  3. Стальная — высокопрочная и универсальная в применении опалубка. Её можно повторно использовать 500 и даже более раз. Главный недостаток заключается в значительном весе, затрудняющем применение в частном строительстве.
  4. Алюминиевая достаточно прочная и гораздо легче стальной. Оборачиваемость достигает 300 циклов. Минус — подверженность коррозии при контакте с жидким бетоном.
  5. Комбинированная — это опалубка, в состав которой входят элементы из двух или нескольких материалов. Такая структура позволяет усилить положительные свойства конструкции и свести к минимуму отрицательные.

В последнее время приобретают популярность пенополистирольные, а также несъёмные опалубки из листов стекломагнезита, арболитовых блоков, композитных армопанелей. Они обеспечивают сооружения дополнительной теплозащитой, но в экологическом плане оправдывают себя не всегда. Картонные, наоборот, абсолютно безвредны. Их недостаток — спиралевидный или полосчатый рисунок на поверхности отлитой конструкции.

Резиново-тканевые ёмкостные устройства, то есть пневматические, характеризуются высокой прочностью, простотой в использовании, многоразовостью, но подходят для сооружения только некоторых видов объектов.

Виды опалубки по применяемости при различной температуре воздуха и характеру воздействия на бетон монолита

Самой распространённой является неутеплённая опалубка. Она предназначена для строительства монолитных сооружений при положительных показателях температуры наружного воздуха.

В противовес неутеплённой идёт греющая (термоактивная) опалубка, позволяющая осуществлять зимнее бетонирование. В её составе предусмотрены нагревательные элементы, роль которых могут играть электроды, спирали, ТЭНы, а также пар и разогретые минеральные масла.

Утеплённая — это несъёмная опалубка, материал которой повышает энергоэффективность здания. Наряду со снижением теплопотерь он может выполнять и другие функции. К примеру, полистирол обеспечивает герметичность конструкции и защищает её от биоповреждений.

Описанные выше термоактивная и пневматическая монолитные опалубки иногда классифицируются как специальные, поскольку они используются только в особых случаях. Ещё к этой категории принадлежат виброопалубка и мелкоштучная. Первая оснащена накладными вибраторами, которые ускоряют уплотнение бетонной смеси. Вторая служит для изготовления нетиповых либо сложных конструкций небольшого размера и получения рельефной поверхности. Также её используют при заделке стыков и швов сборных железобетонных сооружений.

Виды монолитной опалубки по оборачиваемости

В зависимости от количества циклов оборачиваемости опалубки для монолитного строительства подразделяются на инвентарные и разового применения. Под инвентарными подразумеваются конструкции, которые пригодны для повторного использования. Например, надувные могут служить от 5–10 раз, подъёмно-переставные — от 60–100, блочные — от 150–300, а объёмно-переставные — от 300 – 500 раз.

Опалубки разового применения — это в первую очередь несъёмные конструкции. Также к данной категории относятся устройства, изготовленные для возведения сооружений нестандартных форм.

Как выбрать и где купить опалубку для монолитного строительства

Представленные выше описания помогут вам сориентироваться в разнообразии монолитных опалубок. Делая окончательный выбор, рекомендуем сначала проконсультироваться с сотрудником нашей компании.

Мы специализируемся на аренде и продаже любых видов монолитной опалубки. Все они соответствуют техническим требованиям ГОСТа, а потому в полной мере обеспечат надёжность будущих объектов!

Комплектующие для опалубки — Виды и характеристики

Качество постройки из монолитного бетона зависит не только от опалубки, но и от правильно подобранных к ней комплектующих. От их надёжности зависит прочность и герметичность опалубочной системы, правильность её установки и закрепления. Поэтому при приобретении опалубки стоит одновременно подобрать и купить комплектующие для опалубки.

Комплектующие для установки и фиксации опалубки стен, фундаментов и колонн

Стяжка опалубки

Стяжка опалубки

Щиты опалубки стен и фундаментов собираются и закрепляются в правильном положении стяжными комплектами. Стяжной комплект изготавливается из высокопрочной стали и включает в себя стяжной болт диаметром 17 мм, литую гайку и шайбу. Длина болтов варьируется от 800 до 6000 мм.

Иногда вместо стяжного комплекта используют пружинный зажим (клипсу), болт здесь заменяет арматура диаметром 6-10 мм, для закрепления зажима применяется специальный ключ. Для установки и фиксации опалубки колонн стяжным комплектом служит шкворень в сборе с гайкой и шайбой.

Выпускаются комплектующие опалубки для фиксации вертикально установленных щитов в нужном положении. Это подкосы винтовые и телескопические, одноуровневые и двухуровневые. Их рабочий диапазон от 2,4 до 14,3 м. Винтовые подкосы применяются при работе на высоте.

Приспособления для соединения щитов

Клиновый замок

Чтобы соединить и выровнять по плоскости щиты опалубки, употребляют замки разных типов:

  • замки клиновые из литой стали, чугунные и стальные винтовые замки с рабочим диапазоном до 140 мм;
  • универсальные удлиненные замки, соединяют плоскости под прямым углом, рабочий диапазон до 390 мм.

Стыки между щитами опалубки укрепляют выравнивающими балками длиной от 800 до 4500 мм. Углы крупных панелей, собранных из отдельных щитов, фиксируются угловыми балками. Угловые элементы из алюминия или стали используют для формирования углов опалубки колонн. Как дополнительные комплектующие при необходимости наращивания длины опалубки применяют доборные щиты-компенсаторы длиной 60-200 мм, высотой 300 мм.

Ламинированная фанера

Ламинированная фанера

Ламинированная фанера

Этот материал используется для опалубки стен, перекрытий, фундамента и колонн. Получил свою популярность благодаря высоким водостойким свойствам. Фанера для опалубки перекрытий – 21 мм, для опалубки колонн, стен и фундамента – 18 мм. Размер листа стандартный 1250Х2500 мм, 1220х2440 мм или 1500х3000 мм.

Комплектующие для опалубки перекрытий

Устройство опалубки на телескопических стойках

Устройство опалубки на телескопических стойках

Телескопические стойки  – комплектующие к опалубке перекрытий, они устанавливаются в треноги. Три изогнутые стальные трубы подвижно соединены между собой, зажим треноги жёстко фиксирует стойку опорной части опалубки перекрытия в вертикальном положении.

Унивилка служит для фиксации деревянных двутавровых балок. Это металлический лист с приваренными к нему штырями, уголками, жёлобами, который крепится на верхнюю часть опорной стойки.

Для создания контуров при бетонировании перекрытий применяют специальные упоры для заливки бетона.

Дополнительные комплектующие опалубки

На стяжной болт при монтаже надевается трубка ПХВ, она защищает болт от бетона и позволяет снять его при демонтаже опалубки. Чтобы бетон не попал в трубку, её закрывают пластиковым фиксатором «конус». На арматуру для защиты металла от коррозии надевают пластмассовые фиксаторы «звёздочка».

Трубка ПВХ

Для обеспечения безопасности рабочих при заливке перекрытий используют кронштейны, ограждающие края столов опалубки и перекрытия. Для безопасной работы монтажников опалубки и строителей, выполняющих заливку бетона в опалубку стен, применяют кронштейны подмостей с перилами ограждений длиной 1500-2400 мм. Защитно-улавливающие сетки длиной 1500-2400 мм страхуют рабочих на случай падения, предохраняют от падения с высоты инструмент, материалы.

25.06.2016

Опалубка для монолитного строительства: устройство, материалы и производители

Содержание статьи:

Технология монолитного строительства широко применяется при возведении объектов промышленного и хозяйственного назначения, многоэтажных жилых домов. Сравнительно недавно с ее помощью начали строить и частные малоэтажные здания. Вызвано это тем, что технология монолитного строительства дает возможность проектировщикам использовать в индивидуальных проектах загородных домов элементы сложной геометрической формы, что придает зданиям известную оригинальность и привлекает дополнительное количество потенциальных заказчиков.

Область применения

Опалубки для монолитного строительства позволяют ускорить и удешевить процесс возведения стен

Технология монолитного строительства, использующая специальную опалубку, придающую элементам здания необходимую форму, позволяет значительно ускорить и удешевить процесс возведения зданий и сооружений.

Опалубка для монолитного строительства используется при заливке:

  • стен, монолитных балок, горизонтальных перекрытий и др.;
  • фундаментов и ростверков;
  • сферических, купольных и арочных конструкций.

Кроме того, опалубочные системы с успехом применяются при строительстве мостов, горизонтальных пролетов, а также обустройстве специальных сооружений строго определенной формы: оболочек реакторов, трубопроводов и пр.

Классификация опалубок

Несъемная опалубка выполняется из материалов-утеплителей

Строительная опалубка для монолитного возведения различных сооружений конструктивно многообразна в своем предназначении и отвечает различным эксплуатационным требованиям: климатические условия, повторное использование и др. Конструкции можно разделить на несколько групп:

  • Несъемная опалубка составляет с заливаемой конструкцией единую конструкцию. Изготавливается из металлических профилированных листов (устройство перекрытий) или пенополистирольных блоков (возведение стен). В отдельных случаях используют также пластиковые или металлические щиты, керамические панели и даже железобетонные плиты. Применяют этот вид опалубки в качестве защитных или декоративных элементов конструкции, а также когда ее демонтаж невозможен или нецелесообразен.
  • Скользящая опалубка – используется при сооружении высотных конструкций самой разнообразной формы. Плоские щиты монтируются на специальные рамы, которые перемещаются по мере затвердевания залитого бетона. Рамы при этом оснащаются электрическими или гидравлическими подъемниками.
  • Разборно-переставная мелкощитовая, ее еще называют инвентарной опалубкой для монолитного строительства, состоит из плоских щитов, которые соединяются друг с другом при помощи специальных креплений. При этом нагрузку на себя принимают несущие конструкции. Используют этот вид опалубки при заливке стен, перекрытий, фундаментов и пр. После того как строительная смесь застынет, опалубку демонтируют.
  • Крупнощитовая опалубка, которая монтируется из панелей весом до 0,5 т. Характеризуется повышенной прочностью. Крепят такие щиты при помощи закладных элементов, предусматриваемых в ранее забетонированных конструкциях. Монтаж и демонтаж этого типа опалубки требует применения подъемных механизмов.
  • Термоактивная опалубка – конструкция, в состав которой входят специальные нагреватели, обеспечивающие равномерный прогрев строительной смеси до достижения необходимой прочности.
  • Перемещаемая опалубка – применяется при поэтапной заливке вертикальных конструкций, например, сужающихся кверху труб, или горизонтальных монолитных сооружений, отличающихся значительной протяженностью. Вертикально перемещаемая опалубка может двигаться при помощи внешних устройств и с использованием закрепленных на ней подъемников. Каркас горизонтально-перемещаемой конструкции устанавливается на специальные тележки и сдвигается при помощи лебедки.
  • Блочная опалубка представляет собой готовые формы для заливки отдельно стоящих конструкций (фундаменты, колонны и пр.). Она собирается и перемещается в собранном виде при помощи специальной грузоподъемной техники.
С подогревом
Блочная
Крупнощитовая
Скользящая

Требования к строительной опалубке оговорены ГОСТ 52085-2003, который регламентирует их основные технические параметры: прочность, надежность фиксации, стабильность геометрических размеров и пр.

Производители опалубки

Опалубка немецкого производителя Peri

Опалубочные системы выпускаются как в России, так и за рубежом. Популярные производители:

  • Peri – немецкая компания, известная как изготовитель крупнощитовых конструкций, которые применяют при возведении промышленных объектов. Опалубочные системы компании Peri комплектуются прямолинейными и угловыми щитами, специальными запорными механизмами, необходимыми кронштейнами для подмостков и т.д..
  • Doca – австрийский производитель модульной опалубки. Поставляет на отечественный рынок опалубочные системы разного типа. Отличительная особенность их заключается в том, что отдельные элементы разных систем совместимы между собой. Предпочтительное использование этих систем – возведение монолитных сооружений сложной конфигурации: тоннели, мосты, гидротехнические объекты и пр.
  • Skudome Geoplast – итальянский изготовитель многоразовой пластиковой модульной опалубки с высотой элементов от 200 мм (пролеты до 6 м) до 400 мм (пролеты до 16 м.). Используют такие системы при строительстве концертных залов, спортивных комплексов, производственных корпусов и пр. Конструкция составных частей не требует мощных подъемников и легко очищается от остатков строительной смеси.

Опалубка Мекос отечественного производителя

Среди отечественных производителей опалубки для монолита наиболее известны компании:

  • «Техноком-БМ», производящая крупнощитовую опалубку, аналогичную продукции компании Peri (Германия). Материалом для изготовления щитов служит многослойная влагозащищенная фанера. В комплект поставки также входят конструктивные элементы, гарантирующие надежную фиксацию всех элементов системы и необходимую жесткость конструкции. Отличительной особенностью продукции этой компании является приемлемая, по сравнению с импортными аналогами, стоимость.
  • «Гелиос» – присутствует на отечественном рынке с 2006 года. Производит высококачественную опалубку из алюминия и стали. Щиты высотой до 3,0 м и шириной порядка 0,2-1,5 м используются в промышленном и гражданском строительстве для возведения сооружений сложной конфигурации.
  • «Мекос» – предлагает потребителям модульные опалубочные системы разного типа (мелко- и крупнощитовые). Применяются они для возведения стен, перекрытий или колонн. Конструктивно системы включают в свой состав алюминиевый каркас и щиты из ламинированной многослойной фанеры. Также предусмотрена возможность установки ходовых площадок.

Технология сборки

Сборка крупногабаритных конструкций производится на месте с помощью подъемной техники

Сборку опалубочных систем проводят в соответствии с типовыми технологическими картами (ТТК), разработанными отдельно для каждого их вида. В этих картах содержатся практические рекомендации по возведению монолитных конструкций (стен, перекрытий, фундаментов и т. д.).

В ТТК подробно описан порядок выполнения подготовительных мероприятий и хода проведения основных работ по возведению объекта при помощи необходимого вида опалубочной системы. Четкое следование рекомендациям, изложенным в технологических картах, позволит:

  • ускорить производство работ;
  • снизить затраты труда;
  • повысить качество выполняемых работ.

ТТК должны пользоваться все производители работ, мастера и бригадиры. Руководствоваться требованиями, изложенными в них, обязаны также работники служб технического контроля, инженерно-технический персонал проектных и строительных организаций и представители заказчика, присутствующие на объекте.

При разработке типовых технологических карт учитываются требования действующей нормативно-технической документации, в том числе СНиП 3.03.01-87, СНиП 12-03-2001, СНиП 12-04-2002 и ППБ -01-93.

Бетонные лестницы | Бетонные ступени

Э.Дж. Бреннан — специалист по бетонным лестницам.

Сюда входят бетонные ступени для сложных изогнутых / спиральных и винтовых.

Мы обслуживаем Лондон и всю Великобританию.

IN SiTU означает строительство на месте, а не сборное железо, БЕЗ КРАНОВ или подъема тяжелых грузов.

Может быть построен на любом этапе строительства, даже когда крыша есть !!

Поскольку мы небольшая компания, мы считаем, что можем предложить более индивидуальный подход

по сравнению с более крупными компаниями.

Мы предоставляем БЕСПЛАТНЫЕ ПРЕДЛОЖЕНИЯ и БЕСПЛАТНЫЙ ВИЗИТ НА САЙТ, чтобы обсудить ваши требования,

включая уровни полов, отделку и т. Д.

Мы можем предоставить полные чертежи, включая фасады / планы, общие сведения, конструктивный дизайн и расчеты.

В качестве альтернативы мы можем с радостью заполнить анкету и предложить БЕСПЛАТНУЮ услугу ДИЗАЙНА.

Это не будет включать структурный дизайн, а просто проектный вклад от нас.

Мы занимаемся торговлей более 10 лет и построили тысячи лестниц.

Наша работа варьируется от небольших строителей до крупных строительных компаний.

Мы завершили работу для Кир, Мэнселла и ISG и это лишь некоторые из них.

Мы тесно сотрудничаем с архитекторами и инженерами, чтобы гарантировать, что лестницы построены в точном соответствии с вашими требованиями.

Благодаря нашим коротким срокам выполнения заказа и быстрой окупаемости они создаются за недели, а не за месяцы.

Мы участвовали в популярном телешоу INSIDE OUT HOMES.

Пожалуйста, посетите нашу страницу тематических исследований, чтобы увидеть проект.

Благодаря нашей растущей репутации, мы дважды фигурировали в журнале GRAND DESIGNS.

Наши изогнутые спиральные лопасти составляют часть стоимости деревянных, металлических или сборных железобетонных изделий.

Можно добавить несколько вариантов отделки, включая ковер, плитку, камень, мрамор и дерево.

Простой слой штукатурки завершит отделку потолка и кромки тетивы и превратит ваш полет в «одноразовое визуальное оформление вашего дома»

мы также можем поставить посадочные площадки на месте, прямые или изогнутые.

Посетите нашу страницу с проектами лестниц для получения дополнительной информации.

Посетите страницу проектов лестниц, чтобы найти ссылку на другие типы лестниц, которые мы строим.

При использовании мобильного телефона нажмите на панель в левом верхнем углу страницы для облегчения навигации.

«WOW» Один из наших проектов был показан в популярном телешоу

ВНУТРИ ДОМА

ПРЕИМУЩЕСТВА ВНУТРЕННЕЙ ЛЕСТНИЦЫ

ПОЧЕМУ В SITU CONCRETE

> Бетон водостойкий, звукоизоляционный

(без скрипов и скрипов)

> Противопожарный — Лестница будет вашим самым быстрым

средства побега

> Изогнутые рейки намного дешевле сборных

Это 100% гарантия.

Узнайте ценовое предложение по сборному железобетону и сравните его с нашим.

> Не беспокойтесь о монтаже лестницы,

представьте себе доставку сборной лестницы,

задвинуто и не подходит

> Для подъема вашего

не требуются дорогие краны

лестницы на место, в отличие от сборной.

> Может быть установлен на любом этапе сборки,

, даже если крыша есть.

Сборный железобетон должен быть установлен на ранних этапах сборки.

> Защита не требуется, даже от элементов

> Средства доступа для других сделок, помогает ускорить

до сборки

> Дизайн можно изменить в любой момент, в отличие от

Лестница из сборного железобетона, заказанная, вот и все.

> «Передумайте о отделке», не беспокойтесь

с In situ, в отличие от сборного железобетона, без регулировки

можно сделать.

> Короткие сроки выполнения заказа и быстрая доставка на месте.

Заказ лестницы из сборного железобетона может занять несколько месяцев.

«У вас есть лестница, о которой вы мечтали, позвольте нам воплотить эту мечту в реальность»

Щелкните одно из изображений ниже, чтобы указать стиль лестницы, который вам нужен

.

VSL | Опалубка

В бетонных конструкциях широко используется опалубка, и на рынке имеется множество поставщиков и систем.

Однако для сложных или крупных конструкций часто требуется специальная опалубка, отвечающая конкретным потребностям или требованиям, например:

  • сложность и форма, как, например, в случае сегментов мостовидных протезов, где обычные формы не могут быть эффективно использованы
  • размера или объема, что имеет место, когда здания или мосты нуждаются в тяжелых балках, требующих проектирования специальных форм.
  • повторяющиеся работы, такие как центральное ядро ​​высотного здания, которое часто требует короткого времени цикла для сокращения графика строительства за счет использования самоподъемной опалубки для минимизации использования кранов

VSL имеет значительный опыт в проектировании, поставке и вводе в эксплуатацию, а также в эксплуатации широкого спектра специализированных систем форм, отвечающих этим конкретным потребностям.

Услуги VSL предлагает

VSL предлагает специализированные опалубочные системы для различных областей применения, в том числе:

Для различных участков строительства здания может потребоваться специальная опалубка:

      • Самоподъемные опалубочные системы VSL могут использоваться для строительства центрального структурного ядра высотных зданий, где требуется короткое время цикла для сокращения периода строительства. Следует максимально сократить использование кранов для перемещения опалубки, оставив краны для других строительных задач.Типичные циклы от трех до четырех дней на один этаж можно обеспечить с помощью самоподъемной опалубки, которая обеспечивает безопасную и эффективную среду.
      • VSL предлагает специальные системы опалубки для сборки тяжелых конструктивных элементов, таких как балки и колонны.
    • Цистерны

Компания VSL разработала системы откидной формы, которые обеспечивают подрядчику преимущества при заливке круглых резервуаров, например резервуаров для сжиженного природного газа (СПГ).

Сборный железобетон широко используется в строительстве мостов, поскольку работы часто повторяются и включают установку множества тяжелых элементов. Специализированная опалубка, как правило, изготавливается по индивидуальному заказу для литья или сборного железобетона различных элементов конструкции, например:

    • Сборные балки, сборные опоры и сборные траверсы
    • Сборные сегменты, которые можно собирать в короткие или длинные линии — VSL имеет обширный опыт в обоих направлениях. Они отливаются спичкой и предварительно натянуты.
    • Предварительное изготовление полных пролетов обычно используется для повторяющихся, длинных и прямых конструкций. Примеры включают такие проекты, как высокоскоростная железная дорога Тайваня.
    • Предварительное изготовление опор моста, готовых к сборке в полевых условиях, может иметь смысл там, где доступ затруднен или где трудозатраты высоки. Такое сборное железобетонное изделие требует, чтобы элементы были отлиты и подвергнуты последующему натяжению.
    • Пилоны мостов, особенно для вантовых конструкций, требуют специальной опалубки, которая может быть самонесущей или использовать прыжковые формы.Компания VSL имеет большой опыт работы с самоподъемной опалубкой, которая обеспечивает безопасную рабочую зону в любое время, в том числе во время подъема. Это позволяет сократить цикл эрекции до трех-четырех дней.
    • Сегменты могут быть брошены на месте с помощью путешественников по форме. VSL разработала собственную модульную систему перемещения формы, которая позволяет повторно использовать опорную раму. Обшивка и опора формы обычно изготавливаются на заказ с учетом геометрии и размеров каждого проекта.
    • Полные пролеты могут быть отлиты на месте с использованием подвижных систем поддержки лесов (MSS).Этот метод менее развит, но может оказаться эффективным для некоторых проектов. Как правило, для этого требуются сложные и тяжелые формы самозапуска, для которых VSL также имеет значительный опыт.

Для всех этих специализированных систем опалубки VSL предоставляет клиентам полный комплекс услуг «под ключ», включая:

  • Определение требований к опалубке
  • Разработка планировки двора сборных железобетонных изделий
  • Установка опалубки на литейный двор
  • Определение и проектирование остальных временных работ, включая, но не ограничиваясь, зажимные приспособления для арматуры, распорные балки и складские помещения
  • Расчет опалубки и рабочие чертежи
  • Производство
  • Монтажные и пусконаладочные работы
  • Эксплуатация

Сопутствующие услуги

Помимо опалубки, VSL предоставляет услуги в строительстве под ключ, в том числе:

  • Проектирование постоянных конструкций
  • Строительное проектирование, поэтапный анализ и контроль геометрии
  • Спектр строительных услуг вплоть до полного управления проектом

Преимущества решений VSL

Эффективность, основанная на большом опыте

VSL имеет опыт, охватывающий весь процесс строительства, от первоначального проектирования до окончательной доставки готовой конструкции.Таким образом, VSL интегрирует детали в свои системы опалубки, которые делают оборудование безопасным в использовании, удобным для пользователя и высокоэффективным.

Полный и интегрированный сервис, предлагающий

VSL предоставляет не только оборудование, но и все связанные с ним услуги, включая работу системы. Это повышает эффективность интерфейсов проекта, которыми в противном случае пришлось бы управлять.

Вклад в устойчивые решения

Несмотря на то, что опалубка VSL, как правило, предназначена для специальных применений по индивидуальному заказу, VSL всегда осознает необходимость сокращения использования сырья.Он стремится стандартизировать основные рамы и гидравлические и механические компоненты, которые используются для работы оборудования.

Для самоподъемной опалубки , используемой для ядер высотных зданий или опор мостов, стандартное оборудование используется повторно от одного проекта к другому. Сюда входит гидравлическое оборудование, такое как домкраты, насосы и пульты управления, а также механические элементы, такие как ролики, основные кронштейны и рамы.В конце проекта необходимо утилизировать только обшивку опалубки и некоторые элементы, изготовленные по индивидуальному заказу.

VSL также разработала модульное опалубочное приспособление для передвижения по форме. Хотя они обычно тяжелее, чем это строго необходимо для проекта, они позволяют повторно использовать всю опорную раму от одного проекта к другому.

Наконец, безопасность всегда является главной проблемой для специализированного оборудования, изготовленного на заказ. Компания VSL хорошо осведомлена об этом, и такие опасения принимаются во внимание на самых ранних этапах выбора оборудования, обеспечивая безопасные рабочие зоны на всех этапах процесса строительства.

Самоподъемная опалубка (для опор и стержней центрального здания)

Проект One Island East, Гонконг

Системы самоподъемной опалубки

VSL имеют модульную конструкцию, легкие и обеспечивают свободный беспрепятственный доступ ко всем рабочим зонам. Их механизированная самоподъемная конструкция облегчает отливку очень сложных конструкций с изменяемой геометрией, обеспечивая при этом высококачественную отделку, требуемую клиентами.Система VSL Climbform обеспечивает оптимальные циклы от трех до четырех дней на подъем, при этом один подъем обычно соответствует одному этажу. Модульная компоновка системы означает, что можно относительно легко приспособить подъемник переменной высоты до максимальной высоты около 6 м.

Базовая система

Гидравлически самоподъемная система VSL состоит из стандартных модульных компонентов. Они предназначены для быстрого и безопасного подъема всех закрытых площадок платформы.

Компоненты могут быть предварительно собраны крупными частями на земле для начальной установки, но могут быть разобраны на более мелкие части после заключительной операции, чтобы минимизировать требуемую грузоподъемность крана. Простая система контроля уровня обеспечивает безопасный процесс подъема.

Подвижные платформы добавляются на один уровень ниже, чтобы можно было закончить бетонную поверхность и закрыть отверстия под уровнем формы. Это позволяет завершить и закончить конструкцию по мере подъема опалубки, избегая необходимости возвращаться позже, чтобы закончить работу с использованием рабочих платформ или других методов доступа.

Основные компоненты стандартизированы для высоты заливки до 4 м, но при необходимости могут также выдерживать более высокие подъемы.

Стандартной функцией является обеспечение безопасного доступа от основной платформы к верхней рабочей и прицепной платформам. Платформы также могут использоваться для хранения таких материалов, как арматура.

Основные компоненты

Основными элементами самоподъемной опалубки являются:

  • Верхняя основная стальная рама для поддержки опалубки и рабочих платформ, которая точно соответствует геометрии строящейся конструкции
  • Гидравлические домкраты и насосы для перемещения системы.Домкраты имеют длинный ход 4 м и более и воздействуют на ранее залитые бетонные стены, поднимая всю систему с одного уровня на другой.
  • Основные рамы, охватывающие гидравлические домкраты, поддерживают основную стальную раму вверху и включают в себя самозакрепляющуюся систему, которая поддерживает всю систему опалубки между подъемниками по всей арматуре, опалубке и бетонным работам.
  • Сама форма, которая стоит на направляющих и обеспечивает место для установки арматуры и любых углублений в формах
  • Подвижные платформы под опалубкой, чтобы можно было закончить бетонные работы, указанные ниже.
Как это работает

Все элементы подъемной платформы соединены с верхней рамой, которая поднимается вверх гидравлическими домкратами, опирающимися на уже построенные стены.

Крепление арматуры происходит на безопасной рабочей площадке.

Подъем рабочей площадки для бетонных работ.

Безопасность

Система по своей сути безопасна, поскольку она опирается на уже завершенные части конструкции и опирается на эту конструкцию, когда она поднимается на следующий уровень.

Все рабочие зоны имеют просторный доступ и закрытые рабочие платформы, что обеспечивает очень безопасную рабочую среду.

Безопасные рабочие зоны предусмотрены
вокруг возводимых стен.

Оптимизированный рабочий цикл

Для оптимизации рабочего цикла для каждого проекта система имеет гибкость, позволяющую поднимать наружную опалубку стен здания вместе с внутренней опалубкой или поднимать отдельно.

Другие соображения, которые необходимо принять во внимание, включают объем для различной высоты заливки, а также ступеньки толщины стенок и предварительно смонтированные арматурные каркасы.По согласованию с заказчиком VSL может предложить такие варианты, как введение бетонной стрелы в подъемную платформу и добавление отверстий для сборных лестниц и лестничных башен.

Сборная опалубка для сегментов и балок

Для сборных конструкций, таких как здания или мосты, VSL обеспечивает проектирование, изготовление и эксплуатацию литейных ячеек, которые могут работать индивидуально или как часть короткой или длинной литейной линии.

Индивидуальная опалубка обычно используется для сборных балок или элементов, которые должны соединяться с помощью швов для монолитного монтажа.

Короткие или длинные линии спичечного литья позволяют отливать сборные элементы друг против друга, чтобы они точно совпадали при сборке в полевых условиях. Стыки между ними обычно склеиваются во время монтажа с помощью материала на основе эпоксидной смолы, который действует как смазка во время сборки и, в конечном итоге, герметизирует стык для повышения прочности конструкции. Эти элементы окончательно скрепляются вместе с помощью дополнительного натяжения.

Короткое литье

Отливка по короткой линии используется там, где есть изменения кривизны в плане и / или по высоте строящейся конструкции.

Ярусное литье

Длинные линии используются в основном, когда конструкция имеет фиксированные кривизны в плане и по высоте.

Литейный двор можно использовать для создания сегментов как для поэтапной, так и для сбалансированной консольной конструкции, готовой к повторной сборке в полевых условиях.

Направляющие для монолитных консольных консольных конструкций мостов

Опалубка позволяет отливать сегменты в нужное положение, перемещая опалубку от одного сегмента к другому.Система поддерживается каркасом, который опирается на ранее возведенный сегмент.

Форма подъема

Модульные переборки используются для

  • Строительство пилона или пирса моста и
  • центральные ядра зданий

Высота опор, доступная грузоподъемность крана и требования графика строительства определяют, будут ли выбраны трамплины или автоматические системы подъема для опор и опор моста.

VSL предлагает модульные компоненты для различных типов подъемных операций и форм опор и пилонов. Верхние рабочие платформы могут подниматься более чем на два уровня над текущим рабочим местом, чтобы обеспечить безопасный монтаж перекрывающейся арматуры. Подвесные платформы можно использовать для отделки бетонной поверхности и закрытия любых проемов.

Могут быть применены предварительно смонтированные арматурные каркасы, а также могут быть обслужены поперечные балки или сплошные головки опор.Возможна высота заливки до 6 м: цикл может составлять 3-4 дня на каждую секцию на регулярной основе.

Использование «умной» опалубки сводит к минимуму время, затрачиваемое на регулировку между секциями.

Безопасный доступ с основной платформы на верхнюю и прицепную рабочие платформы. При необходимости платформу можно использовать для хранения материалов.

Форма

Climbform использовалась для опор заднего пролета моста Stonecutters в Гонконге.

Центральное ядро ​​здания AIG Tower в Гонконге было построено с использованием VSL Climbform.

БОЛЬШЕ +

Профилирование пилона и стержней

Система скользящей опалубки может использоваться для строительства пилонов мостов или ядер зданий.

Скорость заливки примерно 0.3 м / ч

Строительство опор подходного пролета моста Цин Ма, Гонконг

БОЛЬШЕ +

Прыжок

Для коротких опор прыжковая форма, поднимаемая краном, является очень быстрым и универсальным решением. Внутренняя и внешняя формы поднимаются отдельно и оптимизированы для сборки арматуры. Компоненты просты в сборке и просты в эксплуатации.Даже формы, которые наклонены вперед или назад, могут быть построены с помощью формы прыжка. На внутреннюю платформу полых опор и пилонов можно подняться с одиночных подъемных платформ или с использованием полной внутренней платформы.

Сборные ячейки для мостовидных сегментов

Ячейки для сегментов мостовидных протезов

Литейные ячейки используются, когда бетонные сегменты или балки не заливаются на месте. Литейные ячейки используются для сегментов длиной от 2 до 5 метров.Ячейки прочные, и на них можно положиться, чтобы сохранить свою геометрию. Компоненты можно отрегулировать для отливки различных форм в литейной камере. Литейные камеры VSL предназначены для выполнения многократных и быстрых операций сборки и снятия изоляции. Могут быть включены вставки для последующего натяжения и обработки сегментов, а также срезные шпонки в переборках.

Короткое литье

Мост Ходарият в Абу-Даби был построен с использованием короткоструйного заброса для основных сегментов пролета, ширина которых составляет 36 метров.Каждый сегмент был установлен в положение, позволяющее провести матч-розыгрыш следующего.

Ярусное литье

Метод ярусной разливки использовался на метро Сантьяго в Чили.

Паксе в Лаосе применяет метод ярусной разливки.

БОЛЬШЕ +

Сборка опор моста — отливка ячеек в длинные линии

Доступ часто бывает затруднен в густонаселенных районах, например в городах. Это может привести к сборке опор перед сборкой и последующим натяжением на месте.

Для этого можно настроить сборную сборную линию с длиной сегмента, которая зависит от транспортировки и грузоподъемности имеющегося оборудования.

Была установлена ​​железобетонная опалубка для моста Ходарият в ОАЭ, чтобы можно было использовать метод яруса для участков подходных опор.

Сборные сегменты для подходных опор моста Ходарият, ОАЭ.

Сборное железобетонное производство сегментов опоры для моста Ходарият в ОАЭ, упрощенное возведение.

БОЛЬШЕ +

Формы для сборных балок

Формы, используемые для сборных балок, могут достигать более 30 м в длину. VSL предлагает формы для прямых, изогнутых и спиральных балок с точной регулировкой, которые идеально подходят для монорельсовых балок. Учитывается вираж, и формы также снабжены регулируемыми формами софита для работы с выпуклыми и вогнутыми балками.Вставки, такие как пустоты, каналы PT и пальчиковые пластины, могут быть легко зафиксированы. В конструкции учтены требования к выдержке и последующему натяжению балок в формах. Регулируемые перегородки завершают эффективное и точное решение.

.

элементов опалубки — перевод на немецкий — примеры английский


Эти примеры могут содержать грубые слова на основании вашего поиска.


Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Все необходимые элементы опалубки показаны ортогонально и в 3D.

Использование изоляционных элементов опалубки эффективно предотвращает образование мостиков холода.

Die Verwendung wärmedämmender Schalungselemente gibt idealen Schutz gegen die Bildung von Wärmebrücken.

Рабочие места САПР для точной разработки элементов опалубки

В некоторых небольших, особенно неудобных местах использовалась универсальная модульная опалубка, совместимая с LOGO., Благодаря наличию в ней малогабаритных опалубочных элементов различной высоты и ширины.

Einigen wenigen, besonders kniffligen Stellen wurde die mit der LOGO. совместимый RASTER Universalschalung eingesetzt wegen ihrer Vielfalt an kleinflächigen Schalungselementen in verschiedenen Höhen und Breiten.

Они размещаются между элементами опалубки .

А средства для соединения опалубочных элементов , клиновой зажим LOGO, лучше, чем у других поставщиков.

Und das Verbindungsmittel für die Schalelemente , der LOGO Keilspanner, sei besser als das anderer Anbieter.

Программное обеспечение использует современную технологию RFID для точной инвентаризации элементов опалубки .

Die Software setzt moderne RFID-Technologie dafür ein, Schalungselemente objektgenau zu inventoryarisieren.

Качество и разнообразие наших трубопроводных систем и опалубочных элементов наверняка вас впечатлит.

Die Qualität und die Vielseitigkeit unserer Baurohre und Schalungselemente wird Sie begeistern.

PPL 11.0 настолько мощный, что до 50 000 опалубочных элементов можно подробно представить в одной модели.

PPL 11.0 ist so leistungsfähig, dass bis zu 50.000 Schalungselemente in einem Modell detailliert dargestellt werden können.

Исследовательский отдел PASCHAL является первым в мире производителем опалубки, успешно интегрировавшим технологию RFID в опалубочные элементы .

Als weltweit erstem Schalungshersteller ist es der Forschungsabteilung von PASCHAL gelungen, die RFID-Technologie erfolgreich in Schalungselemente zu integrieren.

Арматура по п.9, отличающаяся тем, что на внешних плечах (34, 35) U или V установлены элементы опалубки (13).

Bewehrung nach Anspruch 9, dadurch gekennzeichnet, daß die äußeren Schenkel (34, 35) des U’s bzw. Матрица V Schalungselemente (13) tragen.

Печать пунктов меню, общий вес и общая стоимость элементов опалубки добавлены в настройки.

Menüpunkt Drucken, unter Einstellungen wurde noch das Gesamtgewicht und Gesamtpreis der Schalungselemente hinzugefügt.

Многофункциональная рабочая платформа Multip представляет собой складную систему рабочих платформ, которая крепится к опалубочным элементам для обеспечения высокой степени безопасности при работе.

Многофункциональная Arbeitsplattform Multip ist ein klappbares Bühnensystem, das Schalungselementen befestigt wird, um einen hohen Grad an Arbeitssicherheit zu erzielen.

RFID-метки, прикрепленные к элементам опалубки , строительной технике или строительной технике, облегчают автоматическое отслеживание всех перемещений товаров.

Убер RFID-метки, находятся в Schalungselementen , Baugeräten oder Baumaschinen angebracht werden, lassen sich automatisch all Warenbewegungen verfolgen.

Насос охлаждающей воды (2) по п.1 или 2, в котором пластик, армированный стекловолокном, предусмотренный для формирования элементов опалубки (20), содержит стекловолокно, кварцевый песок и синтетическую смолу.

Kühlwasserpumpe (2) nach Anspruch 1 или 2, bei der der zur Bildung der Schalelemente (20) vorgesehene glasfaserverstärkte Kunststoff Glasfasern, Quarzsand und ein Kunststoffharz umfa.

Захватывающая рука (30) снабжена двумя захватными губками (33, 34), которые могут перемещаться в противоположных направлениях друг к другу и имеют соответствующий профиль для захвата опалубочных элементов .

Die Greifhand (30) ist mit zwei Greifbacken (33, 34) versehen, die gegenläufig zueinander bewegbar und zum Erfassen der Schalungselemente pass profiliert sind.

Длины его сторон (32, 34) согласованы с модульными размерами кубовидных опалубочных элементов , в сочетании с которыми они укладываются вокруг углов для создания наклонной стены между продольной и поперечной стенами.

Die Längen seiner Schenkel (32, 34) sind auf das Rastermaß der quaderförmigen Schalungselemente abgestimmt, mit denen es im Verbund um Ecken herum verlegt wird, um zwischen einer Längs- und Querzeugenine.

Размер опалубочных элементов позволяет изготавливать лестницы с использованием только двух различных ступеней в области стен.

Die Bemessung der Schalungselemente erlaubt die Herstellung von Treppen mit nur zwei unterschiedlichen Stufen im Bereich der Wände.

Будь то в сочетании с кредитом в местном банке или с лизингом, идентифицированные, а также в будущем легко идентифицируемые элементы опалубки служат в качестве обеспечения.

Смотрит в Verbindung mit einem Kredit der Hausbank, dem die identifizierten und auch в Zukunft jederzeit identifizierbaren Schalungselemente als Sicherheit dienen, sei es mit Leasing.

Комплект по п.4, отличающийся тем, что размеры площади матрицы (13) отличаются от размеров опорных элементов опалубки (12), поддерживающих матрицу (13).

Bausatz nach Anspruch 4, dadurch gekennzeichnet, daß die Flächenmaße der Matrize (13) von denen der die Matrize (13) stützenden Schalungselemente (12) verschieden sind.

.

Опалубка ORMA | ULMA Construction

Модульная опалубка ORMA идеально подходит для строительства всех типов вертикальных бетонных конструкций , как при строительстве , так и при строительных работах ( стен, колонн, опор, опор ).

Отличительной особенностью являются высокопроизводительные ставки с минимальными трудозатратами и временем монтажа .

Система состоит в основном из панелей, которые, соединенные зажимами, образуют опалубочные бригады.В нем есть элементы, которые обеспечивают эффективное и безопасное решение для всех типов геометрии.

  • Разработан для выдерживания высоких давлений бетона (сертифицирован GSV )
  • Допустимое давление бетона:
    • Диапазон 3,3 м: 80 кН / м 2
    • Диапазон 2,7 м: 74 кН / м 2
  • Максимальный прогиб:
    • Для 60 кН / м 2 : строка 7, таб.3 DIN 18202
    • Для 80 кН / м 2 : строка 6, таб. 3 DIN 18202
  • При высоте заливки ≤ 3,3 м требуется 2 ряда анкеров по высоте
  • При высоте заливки> 3,3 м требуется 3 ряда анкеров по высоте
  • Широкий диапазон высоты панелей: 3,3 м; 2,7 м, 1,2 м, 0,6 м и до 3,3 x 2,4 м (7,92 м 2 )
  • КОЛОННЫ:
    • Широкий выбор панелей колонн для колонн от 30 см x 30 см до 120 см x 120 см (интервал регулировки каждые 5 см)
    • Высота панели: 2.7 м; 1,2 м; 0,6 м
    • Ширина панели колонны : 0,72 м; 0,92 м и 1,32 м
    • До 80 кН / м 2 Допустимое давление бетона
  • Прочная панель с рамой из оцинкованной стали и усиленными углами.
  • Соединительный элемент между панелями и углами.
  • Отличная отделка за счет высококачественной фенольной фанеры из березы.
  • Широкий диапазон высот панелей: 3,3 м; 2,7 м, 1,2 м и до 3,3 x 2,4 м (7,92 м 2 ).
  • Предметы безопасности : Платформа безопасности SBU. Платформа металлическая оцинкованная с проходами для работ по опалубке стен на высоте (крепление, бетонирование и т. Д.) с абсолютной безопасностью .

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
