Ленточный фундамент на сваях — решение для сложных типов грунта

Данный вид фундамента используется в ситуациях, если грунт на строительной площадке чрезмерно насыщен водой, когда вода после осадков может несколько дней оставаться в верхних слоях почвы. Как видно из названия – свайно-ленточный фундамент сочетает в себе все преимущества свайного и ленточного для возводимого объекта. Причем, лента в этом случае играет распределительную роль – благодаря ему нагрузка равномерно распределяется по всей площади фундамента. В свою очередь сваи играют роль своеобразных якорей, благодаря которым происходит стабилизация плавающего в периоды смены поры года основания объекта (дома). Чем еще привлекателен данный тип? А тем, что его легко можно сделать своими руками, не полагаясь на помощь наемных строителей, которые к тому же слишком высоко ценят свой далеко не всегда качественный труд!

Возведение

Как мы уже говорили, ленточный фундамент со сваями возводят на нестойком грунте. Нередко ему отдают предпочтение при строительстве дома или ограждения на наклонной плоскости, участках со сложным ландшафтом. Причем, это касается лишь относительно легких построек, например, домов из бруса, каркасных сооружений и т.д.

Свайно-ленточный фундамент может быть мелкозаглубленным или незаглубленным вовсе. Первый вариант подходит для сооружений из древесных материалов в два и более этажа (при условии, что грунт непучинистый). Второй вариант можно использовать при возведении бани (вместо обычного фундамента для бани) или ограждения участка. Более того, в ситуациях с пучинистым грунтом ленту делают с отступом от нулевой отметки — он не опирается на грунт.

Этапы изготовления

На первом этапе делают разметку в соответствии с ранее проведенными расчетами его площади. О том, как рассчитать площадь подошвы фундамента мы говорили в одной из предыдущих статей.
Далее осуществляется рытье траншей на глубину 400 мм. При определении ширины траншеи руководствуются расчетными значениями площади подошвы.
На следующем этапе в средней части траншеи с шагом в 2000 мм бурят скважины для свай. Глубина скважин должна быть как минимум больше глубины промерзания грунта (ГПГ). В нашем случае глубина на 600 мм больше ГПГ. Этого вполне достаточно для того, чтобы сделать на дне скважины песочную подушку толщиной 300 мм – оставшееся место займет железобетон. Диаметр скважины должен быть равен одной трети ширины ленточного фундамента.
После того как отверстия под сваи будут готовы, можно приступать к изготовлению гидроизоляции. Для этого достаточно скрутить в трубку лист рубероида и затолкнуть его в скважину. При этом «трубка» должна быть такой длины, чтобы ее конец возвышался над дном траншеи на 300 мм. Это необходимо для того, чтобы при засыпке дна песком он не забил наши скважины под сваи.
Далее засыпаем дно траншеи слоем песка толщиной 300 мм, возводим опалубку.
Важным этапом является армирование. Причем, в этом случае необходимо армировать как ленту фундамента, так и позаботиться о наличии армирующего пояса для сваи. Эти два вида арматуры (используются стальные пруты диаметром 10-12 мм) необходимо дополнительно связать специальной проволокой для вязки арматуры.
Если все предыдущие этапы прошли без проволочек, можно приступать к заключительному действию – заливке фундамента. Сначала заливается скважина под сваи. Каждый 200 мм слой раствора трамбуется и уплотняется для уменьшения риска образования пустот в массиве бетона. Так происходит до тех пор, пока рассчитанная высота опалубки не будет заполнена бетоном.

Через три дня опалубку можно аккуратно снять, фундамент гидроизолировать листами рубероида и дождаться полноценного твердения бетона. Ленточный фундамент со сваями готов!

Загрузка…

Понравилась статья? Поделиться с друзьями:

Ленточный фундамент на сваях — надежная основа для дома

Ленточные мелкозаглубленные фундаменты подходят для легких построек. Если же планируется возведение основательного дома на два или более этажей, то имеет смысл возвести ленточный фундамент на сваях. Это видоизмененный и доработанный вариант фундамента в виде железобетонной ленты. Такой фундамент может быть самым подходящим вариантом для СИП дома, если он строится на сложном и нестабильном грунте.

Свайно-ленточный фундамент – это железобетонная лента-ростверк, которая монтируется на сваи. При помощи свай фундамент становится устойчивым к подвижкам грунта, его морозному вспучиванию. Сваи устанавливаются ниже уровня промерзания почвы, а значит, строение будет устойчивым и не будет оседать и деформироваться. Бетонная лента может быть мелкозаглубленной или вовсе не заглубленной. Если грунт пучинистый, можно даже устроить ленту с отступом от линии земли.

Технология изготовления

делается разметка для фундамента и выкапывается траншея для него глубиной около 40 см;
в траншее на расстоянии не больше 2 метров друг от друга устанавливают сваи, они должны занимать не больше трети ширины траншеи, их желательно гидроизолировать при помощи рубероида;
сваи могут быть и железобетонными, тогда для них бурятся скважины, затем устанавливается арматура и заливается бетон;
на дне траншеи необходимо утрамбовать слой мелкозернистого песка толщиной до 30 см;
устанавливается опалубка для бетонной ленты;
внутри опалубки укладывается арматура, причем она должна образовывать армированный пояс для свай;
заливается бетон с трамбовкой и уплотнением;
через несколько дней опалубка снимается;
окончательное застывание бетона происходит через 4 недели, после чего можно переходить к гидроизоляции фундамента.

Преимущества такого фундамента

Если стоит выбор, ленточный или свайно-винтовой фундамент устроить для возведения дома, стоит обратить внимание на следующие достоинства свайно-ленточного фундамента:

благодаря ленточной части нагрузка на фундамент распределяется равномерно;
сваи же в свою очередь фиксируют фундамент;
ленточный фундамент на буронабивных сваях стоит относительно недорого, при этом одна свая выдерживает более 1500 кг;
фундамент подходит для строительства на участках с активными грунтовыми водами;
железобетонные ленты с «якорями» в виде свай противостоят вспучиванию земли зимой, что особенно актуально в нашей стране.

Благодаря несложному монтажу свайно-ленточный фундамент довольно популярен. Он подходит и для массивных построек, а для легких каркасников или домов из СИП панелей. Если сравнивать, что лучше – винтовые сваи или ленточный фундамент, то ответ будет зависеть от типа почвы. Ленточный фундамент используется на стабильном грунте, без наклона, не склонном к сильному промерзанию и воздействию грунтовых вод. А винтовые сваи можно использовать на любом грунте, кроме сильно каменистого — на склонах, в воде, в пучинистых грунтах, при этом устройство свайно-винтового фундамента может вестись даже зимой, а ленточный можно делать только в сухую погоду и при положительной температуре.

Если сравнивать, какой фундамент дешевле – ленточный или свайный, то преимущество будет у свайно-винтового.

Вопрос-ответ Ленточный мелкозаглубленный фундамент компания SIPwall (ЭКОПАН).

Для монтажа деревянно-каркасных домов по канадской технологии «SIPwall» (ЭКОПАН) используется также мелкозаглубленный ленточный буронабивной фундамент.

Перед началом монтажа фундамента производится вертикальная планировка местности путем определения перепада высот на участке застройки, что в совокупности с физико-механическими свойствами грунта определяет состав земляных работ: объем перемещаемого грунта, высоту ленты ростверка, глубину бурения опорных площадок, необходимость устройства ступенчатых фундаментов на склонах.

Вне зависимости от перепада высот на участке застройки удаляется верхний плодородный слой почвы и растительность, выкорчевываются деревья, убирается мусор.

По окончании земляных работ выполняется вынос здания на местность (привязка здания к существующему участку, посадка на генплане, геоподоснова, расположение красных линий, согласование с соседями).

Рис. 1. Строение мелкозаглубленного ленточного буронабивного фундамента:

1 – лента ростверка; 2 – пример размещения опорных площадок;

3 – армирование опорных площадок; 4 – межфундаментное пространство;

5 – продухи; 6 – технологические окна

Мелкозаглубленный ленточный буронабивной фундамент (Рис. 1) состоит из надземной части (лента ростверка) (1) и подземной части (сваи или опорные площадки). Глубина бурения (копки) – до прочного грунта, но не менее глубины промерзания в районе строительства. Это избавит от непосредственного давления мерзлого грунта снизу и нейтрализует действующие на боковые поверхности фундамента касательные силы морозного пучения.

Расстояние между осями свай (опорных площадок) составляет не более 2500 мм с их обязательным устройством под углами здания и в местах пересечения (переломов) лент ростверка. При устройстве фундаментов используются тяжелые бетонные смеси на прочном щебне (не менее М 200). При температуре воздуха ниже –8 оС бетонные работы не проводятся.

Стандартная высота ленты ростверка – 500 мм. Ширина ленты зависит от этажности и особенностей конструкции здания и может варьироваться от 200 мм до 400 мм. Лента ростверка и опорные площадки (сваи) армируется.

Гидро- и влагоизоляция фундамента и межфундаментного пространства (4) производится во всех случаях независимо от характера грунта путем отсыпки на уплотненный грунт песка, щебня, с последующей их утрамбовкой и укладкой рубероида на ширину ленты ростверка.

До заливки фундамента по высоте ростверка устанавливаются продухи, предназначенные для вентиляции межфундаментного пространства, а также закладные для ввода и вывода воды. Для возможности осуществления ревизии инженерных коммуникаций и балок перекрытия, а также для выполнения дополнительных работ, не предусмотренных проектом, устраиваются технологические окна.

Необходимым условием сохранности фундамента является надежная защита от поверхностных вод и дождя. Для этой цели сооружается отмостка, которая имеет небольшой уклон от стен дома и отводит от него дождевую воду. Ширина отмостки составляет не менее 800 мм, толщина – от 20 мм до 100 мм. Материалом для отмостки служит бетон или асфальтобетон, уложенный на подушку из песка и щебня и армированный сварной сеткой 100 х 100 х 4 мм.

По желанию заказчика возможно устройство подвалов, но это приводит к значительному удорожанию строительства и увеличению сроков.

Срок выполнения работ по устройству фундамента в зависимости от сложности проекта, рельефа местности, состава грунта и подъездных путей составляет от 3 до 6 недель (без устройства подвала).

Возможно выполнение работ по нулевому циклу самим заказчиком при условии, что проект фундамента согласован с компанией-исполнителем и соблюдены следующие требования:

вертикальные перепады по фундаменту – не более 3 мм;

допустимые геометрические отклонения:
- при длине большой диагонали менее 10 м – 15 мм;
- при длине большой диагонали более 10 м – 30 мм;
- локальные наплывы – не более 20 мм.

Также возможна адаптация уже существующего фундамента под деревянный каркас – после оценки его качества специалистами компании.

Свайно-ленточный фундамент своими руками: заливка бетоном

Содержание:

В каких случаях требуется свайно-ленточный фундамент

Разновидности свайно-ленточного фундамента

Подготовительный этап

Алгоритм работ по обустройству свайно-ленточного фундамента

В случае если строительство дома приходится вести на слабых или пучинистых грунтах, на которых фундаменты классического типа не обеспечивают должной надёжности, может быть осуществлена замена ленточного фундамента на винтовые сваи. Но это решение не всегда является оптимальным, так как существенно снижает допустимый вес строения, которое можно будет на нём возвести.

Оптимальным вариантом для достижения требуемых результатов является выбор комплексного фундамента. Чаще всего решают соединить ленточный фундамент и свайный. Подобный шаг позволяет максимально полно совместить преимущества каждого из этих решений.

В каких случаях требуется свайно-ленточный фундамент

Нагрузка от здания равномерно распределяется по монолитному ростверку (ленте), представляющей собой классический ленточный мелкозаглубленный фундамент. Её меньшая часть передаётся на верхние слои грунта, а большая, на сваи, заглубленные ниже уровня промерзания, и опирающиеся на твёрдые грунты. Последние обеспечивают требуемую прочность конструкции во время сезонных подвижек грунтов.

Основаниями для принятие решения о строительстве фундамента подобного типа являются:

Слабые верхние слои грунта (со значительным содержанием торфяных примесей, перегноя, песка или глины). В случае наличия значительного количества подпочвенных вод подобное основание становится плывуном. Требуется перенос нагрузки на более прочные и плотные слои грунта, расположенные на большей глубине.

Грунты на месте строительства имеют повышенную плотность. В этом случае использование комбинированного фундамента обеспечивает существенное снижение объёмов земляных работ и общую себестоимость их выполнения.

Строительство на участках с существенным перепадом высоты.

Разновидности свайно-ленточного фундамента

Ответ на вопрос, как правильно сделать свайно-ленточный фундамент, зависит от способа монтажа опор и их типа.

При возведении могут использоваться:

Винтовые сваи. Эти изделия представляют собой металлические трубы, один конец которых заострён и (для некоторых моделей) снабжён лопастями, облегчающим их ввинчивание в грунт. Последнее может осуществляться как в ручном режиме (до 1500 мм), так и с использованием специальной техники (глубже 1500 мм).

Основными достоинствами этого решения являются возможность круглогодичного выполнения данных работ и отсутствие необходимости в предварительной подготовке строительной площадки.

Внутрь металлического корпуса сваи заливается бетон.

Забивные сваи. Используются достаточно редко, так как для их заглубления требуется специальная тяжёлая техника.

В процессе работы создаются вибрационные нагрузки на грунт, оказывающие разрушительное воздействие на основания иных объектов, располагающихся в радиусе ≤ 30 м от места установки.

Буронабивные сваи. Их выполняют параллельно с выемкой грунта и обустройством ленточного фундамента. Вопрос, как залить сваи под фундамент, подробно рассмотрен ниже.

На размеченном основании под фундамент выполняются скважины необходимой глубины (вручную, либо с привлечением специальной техники), которые армируются и заливаются бетоном. Сваи привязываются к будущему ростверку (ленточному монолитному фундаменту).

Альтернативное решение — предварительная установка в пробуренные скважины асбоцементных труб, с их последующим армированием и заливкой.

Подготовительный этап

Ленточный фундамент на винтовых сваях своими руками изготовить не так сложно. Достаточно строго выполнять требования действующих СП и ГОСТ.

Перед началом практических работ на участке выполняется расчётная часть, включающая:

Разработка схемы фундамента:

Подбор типа свай, их количества и диаметра;

Определение способов выполнения армирования и гидроизоляции свай;

Решение о варианте заполнения внутренних полостей изделий;

Далее следует рассчитать необходимый ассортимент и потребное количество материалов;

Требуемое оборудование.

Далее принимается решение о варианте бетонного ростверка (ленточного фундамента). В зависимости от глубины залегания грунтовых вод его можно изготовить мелкозаглубленным, либо висячим.

Необходимая глубина заложения свай определяется уровнем промерзания, с добавлением 500 мм на обустройство подушки.

При вычерчивании схемы будущего свайно-ленточного фундамента необходимо руководствоваться требованием о размещении опор во всех углах будущего строения и в местах стыков стен, являющихся несущими. Шаг между сваями задаётся материалом стен:

~ 1м, если стены кладутся из бетонных (газобетон, пенобетон) либо шлакоблоков (иных блоков аналогичной массы).

2м, если стены поставлены из бревна, бруса либо возведены по каркасной технологии.

Рекомендованными d_min являются: 108 мм – если используются винтовые сваи, а возводимое здание имеет один этаж; 150 мм – если выполняются буронабивные сваи или используются асбоцементные трубы.

Обращаем внимание на то, что дополнительные сваи и ленточный фундамент необходимо размещать также:

под местами будущей кладки каминов, печей или отопительных котлов напольного исполнения;

на домовые пристройки;

на террасы и веранды.

Алгоритм работ по обустройству свайно-ленточного фундамента

На участке проводится разметка фундамента (положение ростверка, места установки свай).

Осуществляется рытьё траншеи под ленточный фундамент (котлована, если планируется обустройство подвала).

В первом случае рекомендованная глубина – 300 мм (с прибавлением высоты на обустройство подушки). Ширина должна обеспечивать установку опалубки и последующую гидроизоляцию фундамента.

Бурятся отверстия в точках последующей установки свай (вворачиваются винтовые сваи). Глубина заглубления должна минимум на 500 мм быть ниже уровня промерзания грунта.

На дне скважин под установку буронабивных свай отсыпается песчаная подушка. Рекомендованная высота – 300 мм.

Проводится гидроизоляция стенок пробуренных скважин.

По периметру скважин под сваи ставится опалубка (можно из фанеры, и даже из картона). Конструкция фиксируется проволокой.

Готовятся арматурные каркасы под последующую заливку.

Вертикально установленные стержни должны выступать за верхний срез сваи на ²/₃ высоты будущего ростверка (для того, чтобы можно было связать их с арматурной основой ленточного фундамента).

Выполняется заливка всех предварительно обустроенных скважин бетонным раствором. Бетонирование проводится с использованием цемента М400. При этом требуется выполнить определённые манипуляции для удаления воздуха из тела будущей сваи (шомполом или просто металлическим прутком).

Возможен вариант заливки свай одновременно с фундаментом. Он позволяет получить более высокую прочность и долговечность конструкции.

Обвязка арматурного каркаса горизонтального ростверка и вертикальных прутков опор. Данная процедура выполняется после завершения химического застывания залитых свай (не ранее, чем через 10-12 дней).

Выполнение опалубки для заливки ростверка.

Обращаем внимание на то, что перед этим этапом требуется выполнить дренажные работы. Дрены кладутся на уровне основания (подошвы ростверка), присыпаются щебнем на высоту, равную высоте подушки под ленточный фундамент.

При высоте ленточного фундамента, превышающей 200 мм, его заливка выполняется послойно.

Залитый слой проходит обязательную трамбовку, его поверхность горизонтируется. Выполняются мероприятия по удалению пузырьков воздуха. В течение двух недель требуется защищать заливку от ускоренного высыхания и прямого УФИ (укрывается влажной тканью, которая периодически смачивается).

В холодное время года выполняются мероприятия по защите от замерзания.

После химического высыхания ленточного фундамента демонтируется опалубка и выполняется гидроизоляция его стенок. Для этого могут использоваться праймеры, выполняться оклеивание наружных стен рулонной гидроизоляцией (с последующей герметизацией нахлёстов мастикой), либо окрашивание специальными марками красок, изготовленных на эпоксидной, либо битумной основе.

Проводится обратная засыпка.

Удачного Вам строительства!

Cвайно ленточный фундамент — как сделать мелкозаглубленный на буронабивных сваях

Свайно-ленточное основание представляет собой фундамент для дома, состоящий из двух частей: свай, погруженных под землю и ростверка, находящегося на поверхности грунта и принимающего нагрузку от здания. От классического ленточного фундамента отличается глубиной залегания и наличием свай. При определенных условиях этот вид основания является единственным выходом для строительства дома.

Конструктивные особенности

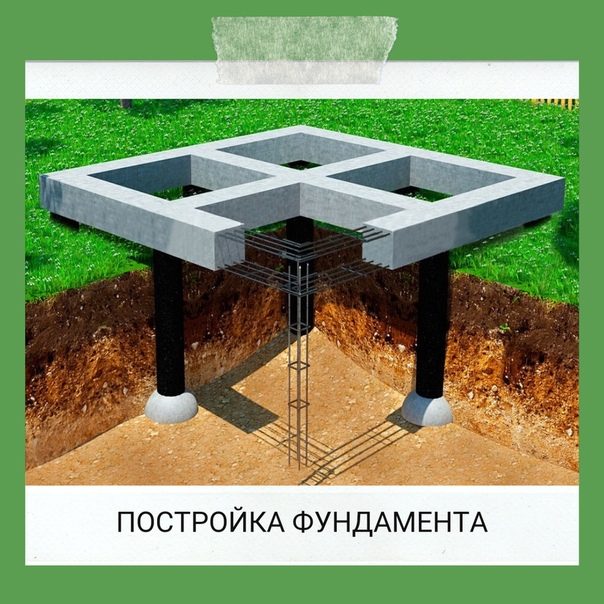

Конструкция свайно-ленточного фундамента в разрезе

Ленточный фундамент со сваями передает на почву нагрузку от дома при помощи 2 конструктивных элементов: свай, необходимых для прочности фундамента при движениях почвы и ленты основания, монтированной по периметру сооружения и под несущими стеновыми перегородками. Оба элемента усиливаются арматурой.

Сваи бывают буронабивными или выполняются с использованием асбестоцементных труб, заливаемых бетоном. Особой популярностью пользуются винтовые сваи, имеющие на конце лопасти, благодаря которым опоры вкручиваются в грунт без спецтехники.

Лента изготавливается из бетона посредством заливки раствора в опалубку.

Применяют свайно-ленточную основу для строительства частных малоэтажных домов жилого и нежилого типа. Они устанавливаются на грунтах с пучением и на территории с перепадами высот. По стоимости такой фундамент обходится дешевле, чем заглубленный.

Преимущества и недостатки основания

К преимуществам свайно-ленточного фундамента относится:

возможность установки на участках со склонами и движением грунта;
не требуется много строительных материалов;
низкая стоимость конструкции;
возможность применения бетона собственного производства.

Недостатки основания:

работа требует проведения сложных расчетов, ошибки в строительстве недопустимы;
невозможно строить высотные дома и строения с тяжелыми стенами;
нельзя обустроить подвал или цокольный этаж.

Выбирая мелкозаглубленный ленточный фундамент на сваях, к перечисленным преимуществам прибавляется экономия на строительных материалах.

Какие сваи используются для основания

Свайно-ленточный фундамент своими руками изготавливается с использованием одного из перечисленных видов свай:

Забивные. Выпускаются в виде заостренных стержней. Забиваются в грунт специальной техникой.
Винтовые. Представляют собой стержень с лопастями на одном конце и широким отверстием на другом. Сваи ввинчиваются в грунт специальной техникой, но возможно применение ручной силы.
Буронабивные. Подходящий вариант для самостоятельного строительства. Формирование буронабивных свай производится на рабочей площадке, посредством заливания бетона в скважину. Опоры отличаются способностью увеличивать прочность фундамента, образуя с ростверком единую монолитную конструкцию. Работать с буронабивными сваями можно без эксплуатации спецтехники.

Технология строительства конструкции своими руками

Мелкозаглубленный или глубокозаглубленный фундамент ленточного типа укладывается с применением спецтехники быстро, не требуя больших затрат времени и физической силы. Но эксплуатация профессионального оборудования доступна при найме бригады, а если оплачивать труд других людей нерентабельно, работа проводится самостоятельно по описанной далее схеме.

Подготовка территории, траншеи

Расчистка територии, разметка и рытье траншеи

Территория очищается от мусора, крупных камней, веток. Выравнивается участок, где будет уложен свайно-ленточный фундамент своими руками и делается разметка.

Если на участке слабопучинистый грунт, делается мелкозаглубленный ростверк с подошвой, расположенной ниже нулевой отметки на 30-40 см. Траншея делается глубже на 10-15 см, необходимые для укладки песчаной подушки.

Если на участке пучинистый грунт, ростверк делается незаглубленным.

Подготовка скважин

Скважины гидроизолируются и армируются

Для установки свай подготавливаются скважины буром с диаметром 15 см. Отверстия располагаются в углах основания и по линии ростверка каждые 1,5 м. Скважины для буронабивных опор углубляются в грунт на 60 см.

На дно скважины укладывается песчаная подушка. Она заливается водой и утрамбовывается. В скважины погружаются сшитые из рубероида леской трубки, служащие в качестве гидроизоляции и опалубки.

Устанавливаются стержни арматуры диаметром 10-12 мм.

Прутки связываются в одну конструкцию для армирования сваи

Изготовление и установка опалубки

Для изготовления опалубки в индивидуальном строительстве используется обрезная доска. Это экономичный и практичный вариант, но бетон после заливки и застывания не всегда имеет ровную поверхность. Чтобы этого достичь, используется фанера. Она делает строительство дома затратным, поскольку толщина плиты должна быть более 15 мм.

Опалубка при низком ростверке ни чем не отличается под обычную ленту

Доски опалубки обматываются пленкой для предотвращения порчи и возможности их дальнейшего использования. Для повышения прочности конструкция укрепляется подкосами и стяжками.

Укладка гидроизоляции и теплоизоляции

Пенополистирол укладывается вдоль стенок и на дно траншеи. Материал выполняет теплоизоляционные и гидроизоляционные функции, продлевая срок службы фундамента и защищая его от воздействий влаги.

Армирование основания

Прочность и долговечность фундамента зависит от качества арматуры и арматурного каркаса. Для дома из газобетона, к примеру, применяется формула: 0,1% от площади поперечного сечения основания приходится на арматуру. Трудности с расчетами возникают практически у всех. Не стоит рисковать прочностью дома, профессиональные монтажники помогут определиться с количеством материалом.

Арматура диаметром 10-12 мм связывается в пояса и располагается в верхней и нижней част основания. Они скрепляются вертикальными поперечными стержнями с меньшим диаметром: 6-8 мм до образования каркаса.

Полученные каркасы соединяются проволокой для создания единой конструкции.

Связывание каркаса сваи и ленточного основанияАрмирование угла

Завершение строительства фундамента: заливка бетона

Для создания монолитного, крепкого фундамента, раствор бетона вливается за один подход. Материал должен доставляться к месту работы за короткий промежуток времени, чтобы нанесенный слой не успел схватиться и застыть. Для основания используется тяжелый бетон марки М400 и выше.

После заливки бетон утрамбовывается глубинным вибратором для удаления пузырьков воздуха. Если под рукой нет специального оборудования, в нескольких местах фундамент протыкается арматурой и выравнивается. После завершения заливки бетон накрывается пленкой для защиты от осадков и испарения влаги.

В летнее время подсыхающий фундамент периодически поливается водой для предотвращения пересыхания. Зимой в раствор добавляются морозоустойчивые смеси, препятствующие замерзанию материала.

Выдерживается основание до застывания бетона 28-35 дней. После этого опалубка демонтируется, и продолжаются строительные работы.

В том, как сделать свайно-ленточный фундамент, нет секретов. Технология укладки основания проста и понятна даже не профессионалу. Но при возникновении трудностей не стоит рисковать будущим жильем в целях экономии денег – помощь специалистов поможет предотвратить печальные последствия.

Свайно-ленточный фундамент своими руками

Возведение качественного фундамента – первоочередная задача, решать которую придётся, в первую очередь, при строительстве дома. От правильного выбора вида основания зависит дальнейшая судьба построенного здания. Фундаменты бывают самые разные, но своими руками больше всего строят ленточные, а также свайно-ленточные фундаменты, которые считаются их разновидностью.

Так как такие основания сочетают в себе черты ленточного и свайного фундамента, то возводят свайно-ленточный фундамент своими руками, применяя общие правила, используемые при строительстве этих двух видов. В нём применяют основные преимущества обоих видов, чтобы соорудить кирпичный или блочный дом на участке, имеющем сложный рельеф, или на неустойчивом обводнённом грунте.

Он состоит из железобетонных или винтовых металлических свай и ленты-ростверка из железобетона, которая уложена сверху. Она принимает нагрузку здания и перераспределяет её на сваи.

Преимущества и недостатки ленточного фундамента со сваями

Как у любого основания, у свайно-ленточного фундамента есть свои минусы и плюсы. Его достоинства:

применение основания на участке, имеющем сильный уклон;
возможность его возведения на слабом грунте;
при возведении основания используется небольшое количество строительных материалов;
большая устойчивость к подвижкам грунта и большим нагрузкам;
относительно невысокая стоимость;
возможность строить фундамент полностью своими руками, включая использование бетона, приготовленного самостоятельно.

Недостатки:

для обустройства такого фундамента необходимо проведение сложных расчётов, которые должны сделать только специалисты;
тяжёлые стены возводить на свайно-ленточном фундаменте не рекомендуется;
оборудование под зданием на ленточном фундаменте на сваях подвала или цокольного этажа проблематично.

Разновидности свайно-ленточного фундамента

Такое основание возводится на винтовых и буронабивных сваях. К первому виду относятся сваи, сделанные из металлической трубы, которая имеет лопасти в виде винта. Она напоминает огромный шуруп, который ввинчивается в грунт. Это придаёт жёсткость винтовой свае и увеличивает её опорную площадь. Диаметр свай – 57 – 133 мм. Длина для малоэтажных домов – от 1650 до 3500 мм. Обычно, такие сваи вкручивают в грунт при помощи специальной техники, но могут использоваться и ручные приспособления. Предварительно, для продления срока службы винтовых свай, их тщательно грунтуют и окрашивают.

Буронабивные сваи делают непосредственно на месте. При помощи бура пробуривают скважину, пока она на 60 см не углубится в твёрдый грунт. Основание скважины на 30 см засыпают мокрым песком и хорошо утрамбовывают. Готовую скважину армируют и заливают в неё бетонную смесь, используя в качестве опалубки различные трубы (стальные, асбоцементные, картонные, пластмассовые и др.). Всю работу можно выполнить самостоятельно.

Такой фундамент отличается от свайного наличием монолитной железобетонной ленты (ростверка). Различают заглубленную, мелкозаглубленную, незаглубленную форму ленты, а также вариант ростверка, который находится выше нулевой отметки. Два последних варианта относятся к свайно-ростверковым фундаментам.

Ленточный фундамент со сваями, сделанный своими руками, обычно бывает мелкозаглубленным. Монолитную ж/б ленту заглубляют в грунт на 20-40 см и устанавливают на подушку из гравия и песка 30 см толщиной и заливные армированные сваи. Такие фундаменты делают на непучинистом или слабо-пучинистом грунте. На пучинистых почвах лента должна находиться на весу.

Обустройство свайно-ленточного фундамента своими руками

Выравниваем площадку на месте будущей застройки и производим разбивку фундамента. Отмечаем положение его осей и ширины, места установки скважин.
Выбираем сваи, которые могут быть деревянными, металлическими, из железобетона и бетона, с пустотелой или полнотелой структурой. Обычно их делают круглого сечения, повторяющего форму скважины.
Под ленту фундамента выкапывается траншея глубиной 40 см. Бурят скважины глубиной от 1,5 до 3-х метров по углам будущего фундамента, а также по всему периметру с шагом в 1,5 – 2 метра. В каждую скважину засыпаем песок и делаем подушку толщиной 30 см, хорошо утрамбовав её.
Помещаем в скважины трубы из асбоцемента или свёрнутого рубероида диаметром 15 см. Опускаем в них связанную проволокой арматуру (2-3 шт.) диаметром 10 -12 см (всё это для буронабивных свай).
Строим опалубку для ж/б ленты высотой и шириной 40 см, используя в качестве подсобного материала деревянные щиты, обрезную доску, металл, пластик или плоский шифер.
По правилам обустройства ленточного фундамента укладываем арматуру из стальных прутьев, перевязанных проволокой.
Готовый бетонный раствор нужно максимально быстро залить сначала в сваи, затем в опалубку ленты. Сваи бетонируют тяжёлым бетоном марки М400 с добавлением морозоустойчивых пластификаторов в зимний период.

После заливки бетонной смеси за неделю бетон достигнет 50-70% прочности, и можно приступать к возведению здания. Такой ленточныйфундамент со сваями, сделанный своими руками, можно применять для домов капитального типа из блоков или кирпича. Он сможет обеспечить долголетие и надёжность вашего дома. Главное – соблюдать установленные правила и выбирать качественные материалы.

Процесс заливки свайно-ленточного фундамента (видео)

Возведение фундамента

Слово «фундамент» произошло от латинского fundamentum, что в переводе означает «основание, опора». Сам смысл слова указывает на важность фундамента как части здания или сооружения. Что же такое фундамент?

Фундамент – это несущая конструктивная часть здания или сооружения, передающая нагрузку от вышерасположенных конструкций на грунт основания и чаще расположенная под землей. Фундамент для дома из бревна или бруса так же, как и фундамент для бани, подбирается в зависимости от состава грунтов, глубины их промерзания и с учетом расположения грунтовых вод.

Обычно возводятся следующие типы фундаментов

ленточный мелко заглубленный

усиленный (ленточный заглубленный)

свайный с ростверком

на винтовых сваях

монолитную плиту

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент (далее МЗЛФ) — это один из видов ленточных фундаментов, который характеризуется небольшим заглублением, значительно меньшим глубины промерзания грунта, и относительно не большим расходом бетонной смеси.

глубина закладки фундамента до 700 мм

располагается над зоной промерзания почвы

предназначен для обустройства на вспученных (пучинистых) грунтах

Характеристики МЗЛФ (базовая комплектация)

1. Армирование – арматура А3 ⌀ 12 мм, обвязка в 4 нитки

2. Подстилающий слой. Песчаное или щебенчатая подложка от 20 см

3. Ширина ленты от 30 см, высота от 60 см

4. Продухи d 110 мм

5. Глубина залегания от 20 см

6. Бетон от М 250 (заливка миксер)

7. Сроки выполнения работ 5-10 дней. На 28 сутки бетон набирает проектную прочность (СП 52-101-2003).

Распространённые ошибки, совершаемые при устройстве МЗЛФ:

1. Выбор основных рабочих размеров и характеристик фундамента без проекта. Тип и размеры фундамента должны определяться на этапе проектирования дома.

2. Заливка фундамента непосредственно в землю без выполнения обсыпки непучинистым материалом.

3. Неправильное армирование фундамента — выбор диаметра арматуры и числа стержней на своё усмотрение;

4. Оставление МЗЛФ не нагруженным на зиму — рекомендуется весь цикл работ, сооружение фундамента, возведение стен дома выполнять за один строительный сезон.

Этапы строительства мелкозаглубленного ленточного фундамента:

1. Разметка фундамента и копка траншеи.

2. Вырытые траншеи застилаются геотекстилем.

3. Послойно (слоями 10-15 см) засыпается песчаная (песчано-щебёночная) подушка с тщательной утрамбовкой.

4. Выставляется опалубка и вяжется арматурный каркас.

5. Заливается бетон.

6. После схватывания бетона (летом 3-5 дней) снимается опалубка.

7. Производится обратная засыпка пазух песком.

Ленточный фундамент глубокого заложения

Ленточный фундамент глубокого заложения представляет собой фундамент, основание которого опускается на глубину ниже глубины промерзания грунта.

Такие фундаменты применяются для того, чтобы нагрузка от строения шла на плотный слой, обладающий большой несущей способностью.

При расчетах необходимо учесть боковые нагрузки от почвы на стенки подвального этажа. Поэтому лента глубокого заложения всегда получается шире МЗЛФ. Ввиду больших объемов бетонирования может потребоваться поэтапная заливка.

Ленточный фундамент глубокого заложения используется для строительства тяжелых домов с цокольными этажами или подвальными помещениями.

Отличные несущие характеристики фундамента сделали его де факто основным типом для высотных зданий из кирпича и сборного железобетона. Вместе с тем, при осуществлении изыскательных работ нецелесообразно ориентироваться на глубокое заложение в местах с повышенным уровнем грунтовой воды. В таких случаях, все старания могут свестись к нулю, твердой опоры на грунт не будет. Железобетонные фундаменты глубокого заложения являются дорогостоящими конструкциями, возведение которых требует достаточно больших финансовых и временных затрат.

Основания глубокого заложения рационально возводить в грунтовых условиях, в которых глубина промерзания почвы не превышает 2. 5 метра, а уровень грунтовых вод меньше ГПГ. В таких случая более рациональным будет использование свайных фундаментов на основе, несущая способность которых будет не меньшей, а итоговая стоимость — на порядок ниже.

Свайный фундамент с ростверком

Свайный фундамент с ростверком состоит из двух различных конструктивов:

1. Свай, которые могут быть забивными, буронабивными, винтовыми.

2. Монолитного железобетонного ростверка, объединяющего все сваи в единую систему.

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими. Ростверк находится выше уровня земли.

Фундамент на винтовых сваях

Выбор технологии строительства фундамента на винтовых сваях предпочтителен для домов, которые будут размещены на участках со сложным грунтом и неровным рельефом. Винтовые сваи — лучший выбор технологии фундамента при строительстве частных домов малой этажности.

Преимущества строительства фундамента на винтовых сваях:

Изготовление фундамента дома сроком до нескольких дней

Долговечный фундамент — винтовые сваи с гарантией до 100 лет

Отсутствие необходимости в использовании тяжелой техники и сложных земляных работ

Установка в любое время года

Винтовые сваи — самый экологичный фундамент

Экономичность

Порядок установки винтовых свай

Установка и монтаж винтовых свай должен производится в строгом соответствии с проектом фундамента, который должен быть составлен и утвержден перед началом работ.

Определение точек установки на участке согласно проекту

Установка сваи и вкручивание с помощью экскаватора

Контроль за строго-вертикальным положением свай

Обрезка свай

Бетонирование

Установка и обвар оголовка

Финишная окраска

Винтовые сваи заглубляются в грунт методом завинчивания с одновременным надавливанием на верхушку сваи. Конструкция таких свай состоит из металлического ствола нужной длины, заканчивающегося лопастями, которые позволяют буквально ввинчивать сваи в землю. Чаще всего для создания такого фундамента используются сваи длиной от 2 до 12 м. Для разного типа грунтов расчет проводится на сваи диаметром от 108 до 325 мм.

Фундамент в виде монолитной плиты

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Независимо от того, каких размеров будет Ваш дачный домик, баня, дом для постоянного проживания, как часто вы будете им пользоваться (в сезон, от случая к случаю, постоянно), к построению фундамента для домов из бревен, бруса и прочих «легких» материалов нужно относиться с должной ответственностью и вниманием. Только в этом случае построенный объект прослужит вам долго, принося радость и будучи надежным, а значит, и безопасным в процессе эксплуатации.

ООО «Изба» Тверь выполняет работы по возведению фундамента любой сложности в Тверском и Московском регионах.

Сваи и нижние колонтитулы: типы фундаментов

Фундаменты различаются по структуре в зависимости от глубины, на которую фундамент должен быть заложен в земле. Небольшие конструкции могут потребовать только неглубокого фундамента, который включает в себя выкапывание грунта на глубину от трех до восьми футов перед заливкой бетонного основания.

Фундаменты коммерческих зданий

С другой стороны, глубокий фундамент используется для того, чтобы выдержать вес более крупных сооружений, и такие фундаменты могут быть выкопаны или пробурены на 200 футов или более. Глубина, необходимая для любого фундамента, обычно определяется путем расчета веса, который должен выдержать фундамент, а также несущей способности существующего грунта или коренных пород. Проектирование фундамента имеет решающее значение для долгосрочного здоровья здания и людей, живущих и работающих в нем, как ясно показывает сага о Millennium Tower в Сан-Франциско.

Фундамент мелкого заложения

Среди типов неглубоких фундаментов одним из самых простых является расположение отдельных опор, которое представляет собой конфигурацию, в которой колонны используются для поддержки здания над землей, и каждая из этих колонн опирается на свою индивидуальную опору.Ленточные опоры используются, когда надземное здание поддерживается сплошными стенами, и каждая из этих стен должна опираться на полосу несущего бетона.

Когда используется плотный или матовый фундамент, весь бетонный цокольный этаж служит опорой для здания, и здание «плавает» на «плоту» бетонного перекрытия. Фундаменты на плотах обычно используются в местах с непрочным грунтом, и вес здания должен распределяться по большой площади. В Северной Калифорнии строительные нормы и правила, касающиеся землетрясений, также определяют, будет ли работать конструкция плота.

Фундамент глубокий свайный

Свайные фундаменты используются в ситуациях, когда верхние слои почвы слишком слабы, чтобы поддерживать конструкцию, или если конструкция очень большая и требуется большая глубина. Сваи действуют так же, как колонны, в том смысле, что они выдерживают вес наземной конструкции и переносят ее вес на землю, на которой они расположены.

Свайный фундамент с концевой опорой переносит весь вес конструкции наверху на твердый слой земли в нижней части шахты, где она была погружена.Свайный фундамент, несущий трение, не обязательно требует прочного слоя земли на конце вала, потому что он передает вес сбоку на окружающую землю по всей длине самой сваи.

Забивные сваи устанавливаются путем просверливания вала в почву, установки стального каркаса и последующего заполнения вала бетоном. Диаметр вала, конфигурация стального каркаса и конструкция бетонной смеси — все это заранее определяется инженерами на основе нагрузок, которые будет нести сваи.

Винтовые сваи

Винтовые сваи состоят из стального (квадратного или круглого) вала, к которому прикреплены стальные винтовые лопасти. Винтовые сваи ввинчиваются в грунт с помощью роторного гидромотора

Винтовые сваи могут быть указаны инженерами, если сборные или монолитные сваи не подходят. Сборные сваи могут быть не лучшим вариантом там, где необходимо избегать шума и вибрации, например, рядом с жилыми зданиями. Забивные сваи могут не работать в условиях высокого уровня воды или загрязненной почвы из-за высокой стоимости.В зависимости от ситуации винтовые сваи могут быть хорошей альтернативой этим другим методам поддержки фундамента. Потому что система спиральных свай состоит только из одного компонента, самой спирали, и она ввинчивается в землю. Меньше шума, вибрации и общего возмущения грунта.

Коммерческие земляные работы и бурение глубоких фундаментов в районе залива

Если вам необходимо коммерческое бурение или выемки грунта в районе залива, наиболее опытным и авторитетным подрядчиком является Lassiter Excavating, Inc.Свяжитесь с Lassiter сегодня, если у вас возникнут вопросы, связанные с коммерческими строительными проектами, чтобы узнать, как наши услуги могут наилучшим образом поддержать их.

Устройство фундамента на сваях

Оснований много. Выбор того или иного варианта зависит в первую очередь от характеристик грунта и размеров постройки, под которую он возводится. Ленточный фундамент на сваях сочетает в себе преимущества двух фундаментов: ленточного и свайного.Об особенностях его конструкции мы рассмотрим далее.

Достоинства и недостатки цокольного фундамента на сваях
Расчет фундамента на сваях:
Технология возведения фундамента с буронабивными сваями
Мелкозернистый ленточный фундамент на винтовых сваях

Преимущества и недостатки фундамента подвала на сваях

Этот вид фундамента актуален в том случае, когда грунт имеет повышенную влажность. Если после выпадения дождя вода продолжает держаться в верхней части почвы несколько дней, то для обустройства постройки используется только свайно-ленточный тип фундамента. Использование ленты совместно со сваями позволяет равномерно распределять нагрузку от здания. Сваи, в свою очередь, являются так называемыми анкерами, которые стабилизируют здание в процессе чрезмерного увлажнения почвы.

Свайно-ленточный фундамент — это сочетание двух вариантов фундамента: свайного и ленточного.Свайный фундамент устраивают при установке винтовых свай в специально подготовленных углублениях. А для придания конструкции большей жесткости ее усиливают устройством неглубокого глубокого фундамента.

Комбинация двух технологий позволяет добиться таких преимуществ:

Возможность использования практически на любом типе грунта, даже с большим уклоном;
возведение как на слабых грунтах, так и на грунтах повышенной твердости;
доступность и простота материалов, используемых в процессе работы;
устойчивость к перемещению и проплыванию грунта;
доступная стоимость возведения в относительно короткие сроки;
возможность самостоятельного производства, без использования специального оборудования.

№

Однако строительство фундамента данного типа предполагает проведение детальных расчетов по определению глубины сваи, укладки фундамента, количества и расположения свай и т. Д. Кроме того, на этом варианте фундамента не рекомендуется установить слишком большие сваи. Такой вариант фундамента не предполагает устройство под ним подвала.

Основное отличие свайно-ленточного фундамента от обычного ленточного фундамента заключается в том, что здание опирается только на песчаную подушку, но и на сваи, тем самым снижая общую нагрузку на грунт и предотвращая его неравномерность. проседание.Точно так же сваи передают нагрузку на более твердую почву, которая глубже заложенного фундамента. Тип, размер и сечение свай подбираются индивидуально и зависят от геологических особенностей местности.

Отличие свайного и ленточного фундаментов на сваях в том, что ленточный, так называемый ростверк, позволяет построить кирпичный дом или здание из камня и блоков на сваях. В этом случае нагрузка от него будет распределяться равномерно. Лента, которая устанавливается на этот тип фундамента, устанавливается в неглубоком, заглубленном или незавершенном положении.

Самый распространенный вариант — неглубокая лента, глубина ленты от двадцати до сорока сантиметров. В этом случае для бурения используются сваи круглого сечения с дополнительной арматурой. Лента в данном случае опирается на подушку из песка и гравия, высота которой составляет около двадцати сантиметров.

Учтите, что такой вариант фундамента применяется, если почва на участке имеет высокую или слабопучинистость. Лента размещается на грузе, находящемся выше нулевой отметки, в том случае, если грунт особой пучинистой.

Расчет фундамента на сваях:

Перед началом изготовления фундамента свайно-ленточного типа следует провести ряд операций по определению ширины ленты, диаметра свай и глубины их закладки. . Кроме того, необходимо рассчитать количество свай, которое позволит равномерно распределить нагрузку.

Желательно, если эту работу будут проводить специалисты, ранее занимавшиеся детальными расчетами.Ведь от правильного расчета этих характеристик напрямую зависит продолжительность эксплуатации всего здания и на данном этапе экономить не рекомендуется.

При расчете ленточного фундамента на сваях следует учитывать нагрузку, которая будет на него возложена. Кроме того, следует сделать исследование почвы на предмет наличия влаги, глины и других вкраплений.

При проведении расчетов необходимо учитывать такие характеристики как:

ветровая нагрузка на будущее здание;
материалы, из которых будет построено здание;
этажность и габариты здания;
тип грунта на участке и его геологические особенности.

Технология возведения фундамента на буронабивных сваях

Данный вариант фундамента основан на использовании буронабивных свай несущей способностью более 1,5 тонны. Поэтому для постройки средних размеров достаточно 40-50 таких свай. Монтаж такого фундамента происходит достаточно быстро и не требует особых затрат на его выполнение.

Укладка свай производится таким образом, чтобы нижняя их часть располагалась ниже уровня промерзания грунта.Для дополнительной защиты свай от влаги и мороза их покрывают рубероидом. Рубероид, также способный снизить давление почвы на сваи в сильный мороз.

Фундамент на буронабивных сваях чаще всего оборудуют с соблюдением двух технологий:

Использование ленточной основы, установленной на сваях;
изготовление подвесного ростверка.

Второй вариант актуален для почвы с очень высокими снопами.Первый вариант предполагает заглубление монолитного ростверка на двадцать сантиметров в землю.

Установка ленточного фундамента на сваи, предполагает следующие этапы работ:

1. Выполнить расчеты фундамента.

Этот этап рекомендуется доверить специалистам, так как для самостоятельного проведения расчетов необходимо ознакомиться с большим количеством литературы по грунту и его особенностям. Кроме того, необходимо исследовать почву на уровень влажности в ней.По полученным результатам определяется ширина фундаментной ленты, глубина укладки свай, тип свай, материал, из которого они будут изготовлены.

2. Выполнение разметки фундамента под фундамент.

Этот этап предполагает подготовку участка: очищение его от растительности, максимально возможное выравнивание. Далее с помощью веревки и колышка делается разметка под фундамент, определяется расположение буронабивных свай.

3. Бурение скважин под сваи.

Определив расположение каждой сваи, необходимо оборудовать в них ямки. Основным условием определения глубины установки каждой сваи является ее размещение ниже глубины промерзания грунта. Глубину промерзания почвы можно узнать из ее исследований или специальной карты, на которой этот показатель указан для конкретной местности.

4. Подготовка колодца к установке свай.

Внутри заранее подготовленного колодца необходимо разместить рубероид, который в нем тщательно закрепляется. В этом случае рубероид желательно укладывать в два слоя. Если впоследствии состояние скважины будет достаточно стабильным, то в установке обсадной трубы нет необходимости. Однако, если почва на участке довольно заболоченная или содержит много глины, следует позаботиться о сборке кожуха, который придаст сваям большую жесткость. Для заполнения пустого пространства между трубой и дном колодца используется песок.

5. Установка стального каркаса.

Внутри трубы или колодца необходимо опустить каркас из стальной арматуры. Учтите, что он ни в коем случае не должен упираться в дно колодца.

6. Розливные колодцы.

На следующем этапе предварительно подготовленное основание заливается качественным бетонным раствором. На растворе для фундамента экономить не стоит, так как от его прочности напрямую зависит долговечность всего дома.Предпочтительнее использовать заводской бетон, если такой возможности нет, то его нужно изготовить самостоятельно с помощью бетономешалки. Заполняйте каждую кучу индивидуально, избегая перерывов при заливке одной кучи. Чтобы избавиться от воздуха в бетоне и обеспечить его уплотнение, используйте вибратор на бетоне. Таким образом конструкция приобретет дополнительную жесткость.

Верхняя часть скважины не заливается, так как часть арматурного каркаса необходимо дополнительно соединить с бетонной лентой.После застывания бетонного раствора необходимо на поверхности будущего ленточного фундамента оборудовать песчаную основу.

7. Производство ленты.

Далее нужно собрать опалубку. Для его изготовления используйте обрезную доску. Внутри опалубки устанавливается заранее подготовленная опалубка арматуры, которая заливается тем же бетонным раствором, что и сваи. Обратите внимание, использование арматуры обязательно, так как она увеличивает сопротивление фундамента перед большой нагрузкой и делает его более гибким.Кроме того, с помощью клапана ростверк соединяется с сваями. Затем вы должны подождать не менее трех недель, пока бетон полностью не затвердеет, а затем продолжить работу.

Мелкозернистый ленточный фундамент на винтовых сваях

Если вы считаете, что лучше — винтовые сваи или ленточный фундамент, вам следует ознакомиться с преимуществами каждого типа фундамента. Отличное сочетание двух вышеперечисленных вариантов — ленточный фундамент на винтовых сваях.

Винтовые сваи отличаются от буронабивных по своей конструкции.В нижней части буронабивной сваи имеются лопасти, с помощью которых она легко ввинчивается в почву. Для изготовления опор используется сталь, чаще всего литого типа. Возможна сварка готовых элементов, однако такие сваи менее прочны, чем литые. Свайные фундаменты обладают высокой несущей способностью, поэтому пользуются большой популярностью. Добавление ленты в этот вариант фундамента увеличивает его жесткость и прочность.

Если грунт относится к глинистому, суглинистому, торфянистому, болотному типу, то на нем в обязательном порядке устраивается фундамент ленточного типа с буронабивными сваями.

Среди преимуществ ленточного фундамента на сваях отметим:

доступная стоимость, сваи не нужно заливать бетоном и дополнительных затрат на их изготовление;
сваи достаточно легко транспортировать;
для установки винтовых свай достаточно одного дня, поэтому процесс изготовления фундамента не займет много времени;
продолжительность эксплуатации конструкции, установленной на таких сваях, достаточно высока;
возможность установки на почву с повышенной влажностью и спелостью;
срок эксплуатации стальных опор — не менее полутора веков;
нет необходимости в предварительной подготовке траншеи под сваи, они устанавливаются прямо в грунт;
работа ведется как зимой, так и летом;
если участок неровный, то с помощью свай можно избавиться от этого недостатка, без предварительного выравнивания участка.

Однако установка винтовых свай на каменистой местности очень сложна. Так как существует риск выхода из строя лезвия при установке. Таким образом, несущая способность такого фундамента значительно снижается. Фундамент на винтовых сваях не позволяет построить под домом цоколь или подвал. Кроме того, канализационная система и водопровод нуждаются в дополнительном утеплении. Для защиты поверхности свайного шва от коррозии требуют дополнительной обработки битумной мастикой.

Дополнительная установка фундамента на фундамент с помощью винтовых свай дает следующие преимущества:

возможность самостоятельного строительства фундаментной ленты;
удобство работы;
придание винтовой конструкции дополнительной жесткости;
равномерная передача нагрузки на винтовые сваи;
устойчивость и склонность к деформации здания, построенного на этом типе фундамента;
устойчивость к грунтовым водам;
высокая прочность и долговечность.

Однако устройство ленточного фундамента подразумевает выполнение сложных операций по приготовлению бетонного раствора, изготовлению арматуры, установке опалубки, заливке и т. Д. Также после его изготовления следует подождать около месяца, чтобы бетон приобрел дополнительную прочность.

Следовательно, если здание из камня, кирпича или блоков возводится на грунте с высокой пучиной, то сочетание ленточного и свайного фундамента — отличный вариант, который сделает фундамент неподвижным, прочным и устойчивым основанием для любой конструкции.

Подвальная лента на сваях видео:

(PDF) Эксперимент на крупномасштабном вибростоле по характеристикам винтовых свай в разжижаемых грунтах

ССЫЛКИ

Адальер К., Эльгамал А., Менесес Дж. И Баез Дж. колонны в качестве меры противодействия ожижению

в непластичных илистых грунтах. Динамика почвы и инженерия землетрясений, 23 (7), 571-584.

Bastidas A.M.P., 2016. Характеристики песка Ottawa F-65. Докторская диссертация, Калифорнийский университет

Дэвис.

Брей, Дж. Д. и Дашти, С., 2014. Движение зданий, вызванное разжижением. Бюллетень Землетрясения

Engineering, 12, 1129-1156.

Cerato, A.B., Vargas, T.M. & Allred S.M., 2017. Критический обзор: уровень знаний о сейсмическом поведении

винтовых свай. Журнал Института глубинного основания 11 (1): 39-87.

Кубриновски М., Грин Р. А. и Уотерспун Л. [ред.], 2011. Геотехническая разведка землетрясения

Крайстчерч в 2011 году »Технический отчет GEER GEER-027.

Эльсави, М.К., Эль-Наггар, М.Х., Серато, А., и Эльгамал, А., 2019. Сейсмические характеристики винтовых свай в сухом песке

по результатам крупномасштабных испытаний на вибростоле. Géotechnique, 69 (12), 1071-1085.

Отчет ICC-ES, 2017. Основы RAM JACK и системы управляемого фундамента. ICC Evaluation Service,

LLC, ESR-1854.

Оранг, М. Дж., Брукетта, С., и Мотамед, Р. 2019a. Экспериментальная оценка влияния пространственной изменчивости

на поселения, вызванные разжижением.В Гео-Конгресс 2019: Землетрясение и динамика почвы

(стр. 294-303). Рестон, Вирджиния: Американское общество инженеров-строителей.

Джахед Оранг, М., Мотамед, Р., Прабхакаран, А., и Эльгамал, А. 2020. Испытания на крупномасштабном вибростоле на

неглубоком основании в разжижаемых почвах. Журнал геотехнической и геоэкологической инженерии,

147 (1), 04020152.

Джахед Оранг, М., Тот, Дж., И Мотамед, Р., 2019b. Экспериментальная оценка динамического отклика винтовой сваи

в сухом песке с использованием вибростола 1g.VII Международная конференция по землетрясениям и геотехнике

Engineering (7ICEGE), Рим, Италия, 17-20 июня 2019 г., стр. 4226-4234.

Оларте, Дж., Парамасивам, Б., Дашти, С., Лиел, А., и Заннин, Дж. , 2017. Центрифужное моделирование смягчения последствий —

Взаимодействие грунт-фундамент-конструкция на разжиженном грунте. Динамика почвы и землетрясения

Engineering, 97, 304-323.

Перко, Х.А. 2009. Винтовые сваи: практическое руководство по проектированию и установке.Нью-Йорк, Нью-Йорк, США: Джон

Wiley & Sons.

Прабхакаран, А., Кьюнгтае, К., Эбейдо, А., Джахед Оранг, М., Мотамед, Р., Эльгамал, А., и Фразао, К.,

2020a. Инъекции полимеров и механизмы восстановления разжижения связанных участков. 17-я Всемирная конференция

по сейсмической инженерии, 17WCEE, Сендай, Япония — 13-18 сентября.

Прабхакаран, А., Кьюнгтае, К., Джахед Оранг, М., Цю, З., Эбейдо, А., Зайед, М., Бушехри, Р., Мотамед,

Р., Эльгамал, А., Фразао, К., 2020b. Осадка фундамента в результате нагнетания полимера и разжижения:

испытание на вибростоле. Гео-Конгресс 2020, Миннеаполис, 25-28 февраля.

Расули, Р., Товата, И., Раттез, Х., и Вонаеш, Р., 2018. Смягчение неравномерного оседания структур

из-за сейсмического разжижения. Журнал геотехники и геоэкологии

Engineering, 144 (11), 04018079.

Yasuda, S., Харада, К., Исикава, К., и Канемару, Ю., 2012. Характеристики разжижения в районе залива Токио

в результате Великого восточно-японского землетрясения 2011 года. Почвы и фундаменты, 52 (5): 793-810.

Неглубокий ленточный неглубокий железобетонный фундамент. Как сделать неглубокий ленточный фундамент. Подложка из песка или щебня

Если речь идет о строительстве небольшого дома, стены которого будут из легкого материала, например, пенобетона, шлакоблока или деревянных балок, то для его усиления достаточно будет применить новые технологии использования утеплителей. фундаменты малых углублений.Сделать это правильно не так уж и сложно, нужно лишь внимательно изучить неглубокий фундамент и качественные показатели почвы своего участка.

Где использовать

Неглубокий ленточный фундамент, подходящий для установки:

Дома площадью до 100 м 2 и высотой не более 2 этажей;
Срубовские ванны;
Хозяйственно-декоративные постройки.

Такой способ закладки фундамента дома особенно интересен в тех случаях, когда речь идет о строительстве на территории с пучинистыми грунтами.

Глинистые или песчаные влажные почвы, почва которых насыщена водой, обычно называют пробковыми. При замерзании вода превращается в лед. Когда происходит процесс таяния, вода расширяется и начинает крошить все, что встречается на своем пути. Раньше боролись с пучением грунтов, заглубляя конструкцию ниже глубины промерзания земли, а это примерно 1-2 метра в зависимости от местности, например, в Сибири эта глубина уходит в землю более чем на 2 метра, в Московской области — на 1.5 мес.

Использование изоляции

В свое время учитывалось следующее утверждение: чем больше глубина фундамента, тем ближе он к теплой земле, тем меньше на него действует пучительная нагрузка. Но с появлением современного качественного утеплителя (родина которого — Финляндия, Норвегия и другие страны с холодным климатом) начали закладывать мелкозаглубленный ленточный фундамент своими руками при утеплении цоколя здания, т. называется отмостка.Единственное правило, которое следует учитывать: чем холоднее местность, тем больший слой утеплителя нужно прокладывать под отмосткой вокруг дома.

Экструдированный пенополистирол или другой утеплитель не теряет своих свойств от намокания. Но он не предназначен для ходьбы, поэтому после укладки его следует украсить плиткой или другим удобным, красивым и практичным материалом.

Сделать отмостку вокруг дома из утеплителя еще шире, чем требуется, все же дешевле и проще, чем рыть глубокую траншею, заливать большой объем бетона и тратить время на ожидание усадки.Таким образом, вы сэкономите время, деньги и облегчите себе работу.

Еще одно преимущество такого устройства — долговечность. Со временем природа все равно возьмет свое, и даже бетон самого высокого качества начнет разрушаться под воздействием оказываемых на него температурных нагрузок. При описанном выше варианте установки дома под цоколем с большой утепленной площадью земля остается теплой все холодное время, а давление под зданием не оказывается за счет пучения грунтов.

Неглубокая кладка фундамента с широкой утепленной отмосткой — победа человека над природой: пока утеплитель живая (а срок его службы не менее 100 лет), дому ничего не угрожает.

Земля имеет одну особенность: пока почва не прогревается, она забирает энергию в себя, охлаждая дом, а при нагревании сама становится источником тепла и превращается в слой утеплителя. При закладке неглубокого фундамента при наличии отмостки температурная обстановка под домом стабилизируется, потери тепла сводятся к нулю.Как только прогревается пара метров грунта под домом, он сам становится утеплителем.

Процесс укладки

Неглубокий ленточный фундамент своими руками сделать очень просто. Процесс его укладки не требует много времени и материалов. Достаточно иметь представление о том, что и что нужно делать.

Разметка и дизайн. На начальном этапе нужно провести разведку местности, изучить свойства грунта участка и решить, насколько глубоко нужно закладывать блоки под будущую постройку.Имея на руках проект будущего строительства и сделав предварительные замеры на участке, можно переходить к следующему этапу.
Рытье траншей. Места будущих углов постройки разметьте колышками, вбитыми в землю. Траншеи следует вырыть по всему периметру будущей конструкции, по линиям несущих стен, которые будут принимать на себя основную нагрузку. Для облегчения затрат и времени используйте ленту. Главное, правильно распределить нагрузку на несущие стены, и даже можно использовать монолитную плиту, в которую можно смонтировать теплый пол, тем самым добавив высокой температуры и дополнительно прогревая грунт вокруг дома и грунт под неглубоким фундамент.
Траншеи изначально должны быть как можно более плоскими. Используйте спиртовой уровень и рулетку, чтобы проверить, насколько гладкие ваши поверхности. От того, насколько вы справитесь с этой задачей, будет зависеть расход материала и количество усилий, которые придется приложить для дальнейшей работы.

Глубина траншеи при таком варианте закладки фундамента не может превышать 50 сантиметров. Ширина должна превышать запланированную толщину стены. Можно копать вручную, если постройка небольшая.Если есть возможность воспользоваться услугами мини-экскаватора, то это идеальный вариант, так как дно траншеи сразу приобретет необходимую степень ровности.

Устройство мелкого ленточного фундамента. Такой тип фундамента можно делать для одноэтажных срубов на песчаных и глинистых грунтах. В ее состав входят:
- гидроизоляция;
- товаров;
- марки 250 и выше;
- прутков диаметром 12;
- щебень, керамзит;
- подушки песочные.

Требуется установка опалубки в процессе работы.

Устанавливаем гидроизоляцию. Дно траншеи необходимо утеплить. Если у вас нет возможности или необходимости укладывать утеплитель из дорогих материалов, можно сделать его из обычного рубероида. Задача гидроизоляции в данном случае — уберечь бетонные плиты от воздействия подземных грунтовых вод и сохранить песчаную подушку.
Изготовление подушек. Подушка под основание подготавливается следующим образом:
1. На дно траншеи насыпается крупный песок слоем 15-30 см;
2. Заливается водой;
3. Утрамбовано специальным инструментом;
4. Засыпается слой щебня или керамзита толщиной от 20 до 30 см.

Изготовление армированных сеток. Для придания основанию жесткости и прочности его основанию требуется укладка армирующей сетки. Такая сетка плетется путем вязания обычной проволокой. Используется арматура диаметром 12 мм для продольных рядов и 20 мм для поперечных, и делается так, чтобы в каждом ряду было от 4 до 6 (в идеале 5) стержней. Шаг сетки не должен быть меньше 15 см.

Для лучшего склеивания между собой необходимо использование специальных усиливающих уголков.Чтобы облегчить установку решетки, из остатков пластиковых труб можно сделать небольшие опоры, выпилив их в виде колец по домашнему циркуляру и подложив под готовую армированную сетку.

Армирование — важнейшая часть закладки фундамента. Именно усиленная решетка придает жесткость и прочность всей конструкции и образует монолитный каркас.

Строительство опалубки. Этот шаг не всегда требуется в устройстве такой конструкции.Над поверхностью грунта при таком способе кладки опалубку не устанавливают. Но если вы решили, что вам так будет удобнее, то для более ровных стен желательно подготовить доски из обрезной доски и после установки решеток оборудовать деревянные конструкции, позволяющие заливать бетонные траншеи с сеткой.

Часто вместо опалубки используется пенополистирол или другой утеплитель, который навсегда останется частью фундамента, выполняя важную функцию сохранения тепла.Можно использовать железобетонные блоки.

Прокладка колонн. Столбчатый вариант предполагает установку конструкции здания на невысоких колоннах. После заливки основания ленточным неглубоким методом по углам возводятся кирпичные столбы, на которые укладывается монолитная плита.

Столбчатый метод кладки применяется при строительстве бань и саун. Строение выглядит парящим над землей, что добавляет ему очарования.

Заливка бетона.На завершающем этапе строительства пустоты в траншеях заливаются бетонной смесью, состоящей из песка, цемента, мелкого щебня и воды. Цемент предпочтительно выбирать с высоким содержанием не менее 250. Во время процесса заливки бетон следует тщательно уплотнять и удалять пузырьки воздуха, чтобы придать желаемую прочность. Сделать это можно с помощью палочки или специального инструмента — вибратора.

Постарайтесь максимально выровнять верхнюю часть, так как именно на ней будут лежать конструкционные материалы для кладки стен.

Варианты технологий

Фундамент мелкого заложения можно заложить тремя способами:

Как монолитная плита;
Заливка бетона арматурными трикотажными штабелями;
Отделить заранее подготовленные блоки или кирпичную кладку.

Все три метода просты в использовании. Выберите то, что вам больше всего подходит или какой материал у вас есть.

Преимущества неглубокого фундамента

В последнее время с применением современных технологий появилась возможность возводить небольшие здания, закладывая фундамент неглубоким ленточным методом.Преимущества этого метода следующие:

Можно сделать неглубокий ленточный фундамент своими руками;
Простота и удобство исполнения;
Низкая стоимость и малый бюджет;
Возможность укладки и подготовительных работ без использования строительной техники;
Возможность утепления цоколя и цоколя;
Возможность укладки на монолитную плиту по технологии «теплый пол»;
Достижение высокой прочности, необходимой для длительного строительства небольших хозяйственных построек и индивидуальных домов;
Возможность замены: выполнение работ из тех материалов, которые есть под рукой.

недостатки

Из недостатков только один: недостаточная прочность для постройки на пучинистых грунтах. Как уже было отмечено выше, для решения этой проблемы больше внимания следует уделить устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть перед началом работ проложить трубы большого сечения и засыпать их песком и щебнем.

Еще один важный момент! Укладка неглубокого фундамента должна производиться только на теплый грунт и не требует усадки.Причем постройку на этой основе нужно возводить в короткие сроки, не более 3-5 месяцев.

Теперь вы все знаете, как правильно проходит процесс закладки фундамента небольших построек, и можете приступить к работе!

Обычно при возведении частных малоэтажных домов из более легких материалов (кирпич, газоблоки, пенобетон и др.) Используется ленточный фундамент на небольшой глубине. Такое решение выгодно с точки зрения экономии и практичности.

Под такой фундамент создается котлован под кирпичный дом или под дом из газобетона. Он опускается ниже точки замерзания. На Урале и в Сибири, а также в других регионах с сильными морозами он углубляется ниже 150 см. И на таком участке приходится работать с тяжелой техникой. Этот фундамент покрывает периметр всех несущих стен. Его устройство только в исключительных случаях получается ниже 150 см. СНиП для подобного типа фундамента рассчитывается исходя из нагрузки стены на площадь.Также примите во внимание несущую способность или особенности грунта на конкретном участке.

Достоинства фундамента:

Удобство работы.
Хорошая экономия средств.
Нет необходимости использовать спецтехнику (необходимо только в указанных регионах).
Отличная прочность при возведении небольшой конструкции в 1-2 этажа.
Дает возможность утеплить подвал.
Богатый спектр материалов и технологических решений для его возведения.
Может быть выполнен в виде монолитного вида, куда нужно заливать бетон.
Другие конфигурации: кирпичи или бетонные блоки.

Конструкция такого фундамента:

Слабая прочность конструкций на пучинистых грунтах. Дилемма решается благодаря засыпке песком и дренажной системе. Это снижает воздействие почвы.
Неспособность творить на мерзлом грунте.
Нельзя уехать на зиму без груза.
Пунктами 2 и 3 определены сжатые сроки заливки и возведения стен: около 4-5 месяцев.

Подробнее о монолитных ленточных фундаментах и плитах

Для MLF существует несколько типов или подвидов. Перечислим все:

Ремни ремни. Без заглубления, подходит для каркасных домов и легких конструкций. Особенность вот в чем — ширина всегда больше высоты. Так что опорная поверхность будет намного лучше.
Лента необработанная. Идеально подходит для деревянных конструкций. Особенность — приподнятый подвальный пояс.
Неглубокий LF. Разберем его устройство более внимательно. Применяется для любого типа строительства, как для сруба, так и для камня.
Встраиваемая — это, по сути, монолитная плита, потому что она заливается ниже уровня промерзания. Подходит абсолютно для любого строения.

К сведению! Без дренажа, гидроизоляции и засыпки песком невозможно ввести в эксплуатацию любой тип и вид МЗС.

Этапы создания ленточного фундамента на небольшой глубине (ЛФМГ)

При работе на пучинистых грунтах необходимо утеплить подошвы рабочей ленты этого фундамента. В условиях песка и супеси модно утеплять только отмостку.

Пошаговая инструкция:

Расчет ширины ленты и сечения арматуры, создание проекта армирования.
Создание траншеи, если дом строится без подвала.
Копаем яму, если вспомнить подвал.
Набор дренажей для отвода стоков.
Изоляция подошвы.
Создание подосновы.
Установка опалубки.
Фурнитура для штабелирования.
Заливка бетона. Предусмотрена организация коммуникаций и вентиляционных ходов.
Водонепроницаемость всех граней ленты после демонтажа опалубки.
Для функционирующего подвала наружные стены изолентой.

Определение состава почвы

Эту процедуру можно проводить без помощи специалистов. Просто копайте ямы в разных местах. Осмотрите землю визуально. Вот как это сделать:

Легко образует плотный шар; он не разрушается под давлением пальцев. Это признаки глины.
Если он треснул под давлением, то это суглинок.
Если частично осыпался — супесь.
Мяч вообще не сработал — песок.

Расчет ширины ленты

Здесь рассчитывается общая нагрузка. Включает в себя значения веса всех конструкций:

база;
перекрытие;
стен;
крыша;
облицовка;
изоляционных материалов;
перегородок;
мебель;
живущих человек;
нагрузок от ветра и снега.

Данные о ветре и снеге берутся из сводки погоды для вашего региона.Обычно ширины 40-50 см достаточно для создания прочной ленты даже на сложных почвах.

Расчет глубины

Вот законы:

Глубина 40 см подходит для защиты от вспучивания.
45 см — при условии песчаной почвы; грунтовые воды низкие.
50 см — когда глина промерзнет до 100 см.
75 см — глина замерзает 150 см.
100 см — замерзание на 250 см.

Для защиты от вздутия живота зимой есть способы:

Под подошвой почва превращается в неметаллический материал.Минимальный слой 40 см.
По периметру создан дренаж.
На поверхности устроена отмостка и ливневая канализация.
Подошва и отмостки утеплены.

Проект изоляции:

В вопросе, на сколько нужно поднять ленту над поверхностью земли, помогут следующие цифры:

для колпачка, лента заглублена на место, возвышается на 170 см над поверхностью;
для скромного технического подполья, высота над землей сойдет на 40 см;
для создания полов на земле лента получается на одном уровне с землей или превосходит ее на 20 см.

Совет! Любой из этих вариантов допускает обычное двухслойное армирование внутри ленты. При этом еще можно устроить защитный слой 1,5 — 4 см.

При расчете желательно использовать калькулятор:

Разметка

На стройке нужно натянуть шнуры. Они расположены по внешнему и внутреннему периметру. Оси делать не нужно, как при работе на столбчатых или свайных основаниях.

Позиционные критерии знаков и шнуров.

Начальный угол главного фасада расположен в 3 м от линии участка, в 5 м от осевой границы улицы.
Для обозначения стен главного фасада натягивают две веревки на обшивки. Между колышками кладут планку 60-80 см. Также эти шнуры отражают края фундамента.
Для каждой стены определяется прямой угол. Затем рассчитываются боковые стенки. Здесь работа выполнена в технике треугольника. Им также нужно натянуть шнуры на обшивки.
По такому же методу определяется задний фасад и внутренние стены.

Уровень служит для выравнивания контуров всех обносок в единой плоскости. Правильное расположение шнуров: на 5-7 см ниже верхней стороны опалубки.

Также траншея ленты должна предусматривать расположение утеплителя, дренаж, доступ к наружным стенкам ленты. Для этого ширина траншеи увеличивается на 50 — 80 см внутрь периметра конструкции, на 80 — 120 см наружу.

Для земляных работ можно изображать только контуры траншей. Делается это на почве с помощью ступки. При наличии цоколя выламывается котлован. Угловые карманы не должны препятствовать удалению грунта, производимого специальной техникой.

Подложка из песка или щебня

Обычно основу составляют:

песок, слой 20 см, обработан водой или утрамбован виброплитой;

Щебень

, такой же слой, послойно прошивается вручную или утрамбовывается аналогично.

Пример песчаной подушки

Слой щебня покрывает слой песка

На этом этапе устраивают дренаж по всему периметру ленты. Они должны быть на одном уровне с подошвой. Дренажная петля в едином контуре. Получается один уклон в подземный отсек, где будут скапливаться нечистоты.

При погружении фундамента на 40 сантиметров можно избавиться от пучения.Для этого внешняя сторона ленты должна быть облицована пенополистиролом. Желаемый слой — 5 см. Ширина 60 см.

При закладке фундамента на 70 — 100 см необходимо утеплять отмостку. Утепление проводят на отметке 30-40 см. Импульсы пучения не устраняются полностью, но они значительно сокращаются.

Опалубка

Как правило, для создания щитов используются следующие материалы:

Доска обрезная. Минимальная толщина 5 см.Его преимущества можно использовать повторно. Недостаток — сборка занимает много времени.
Фанера многослойная. Его преимущества: мощная устойчивость к влаге, прочность. Минус — огромная цена.
OSB. Плюсы: возможность использования после ликвидации опалубки, мощная влагостойкость, сохраняет геометрию.

К сведению! На уровне опалубки укладываются ригели, а опалубка растягивается. Таким образом, опалубка получается гладкой как по горизонтали, так и по вертикали.

Пример на фото:

Важно знать! Щели более 2 мм недопустимы в местах соединения экранов. Бетон заливается без опалубки. Его функции выполняют стенки траншеи.

Варианты монтажа опалубки:

Съемный. Верхний борт у щитков превышает расчетную отметку на 5-7 см. Стены внутри утеплены экструдированным пенополистиролом.
Для сборки используются фиксированные блоки из полистирола.Жесткость устанавливается перемычками.

Первый вариант более популярен, потому что после заливки на поверхности устраивается защита от воды. Затем на него кладут утеплитель.

Пример выставления и усиления опалубки:

Для вертикального крепления щитов используются стяжки. Необходимый шаг: 50 — 100 см. Отверстия внутри стяжек расположены на разной высоте. Через них будет проходить проход патронов. А в подземной части через такие трубы будут внедряться инженерные технологии.Отверстия над землей превращаются в вентиляционные каналы. Через них влага будет уходить под землю.

Армирование и наполнение

На фундаменты, построенные на пучинистых грунтах, получаются впечатляющие нагрузки. По этой причине армирование проводится по краю ленты сверху и возле ее подошвы. Стержни защищены от коррозии. Защитный слой по толщине должен достигать не менее 1,5 — 4 см.

Для усиления монолита используются стержни 8-16 мм.Это периодический продольный разрез. он становится жестче, если к нему прикрепить прямоугольные зажимы. Их формируют из гладкой арматуры с параметром 6-8 мм.

Одна популярная схема армирования:

Самостоятельный расчет арматуры ведется по сечению ленты с учетом 0,1% арматуры от общей площади. Методы расчета:

Рассчитано полное сечение. Высота ленты (H) умножается на ее ширину (W) и делится на 100 (расчет в мм).Формула: В x Ш: 100.
Сечение продольного стержня определяется листом схем армирования.
Коррекция учитывает 4 см защитного слоя по критериям СП 52.101. ТО такое максимальное количество стержней в ряду — 40.
Толщина хомутов должна быть на четверть меньше основных стержней.

Пример усиления угла

Для крепления каркаса используется проволока. Его можно связать механическим или ручным способом.

Пример усиления ответных частей

Критерии усиления этого фундамента:

Перекрытие должно быть не менее 60 см по соседним линиям одного ремня.
Длина внахлест 50 диаметров стержня.
В местах сопряжения стен и по углам стыки брусков не допускаются. Один стержень там загнут и находится на соседней стороне на 40-60 см. Затем его соединяют внахлест с последующей частью арматуры.

Критерии самосоздания бетонного состава.

Классические элементы бетонных растворов: щебень, песок и цемент. У каждой марки цемента своя пропорция смешивания:

М 300: щебень — 3,7 доли, песок — 1,9 доли, цемент — 1 доля.

М 250: 3,9 (щебень), 2,1 (песок), 1 (цемент).

M200: 4,8 (с), 2,8 (с), 1 (с).

M150: 5,7 (n), 3,5 (n), 1 (q).

M100: 7 (u), 4.6 (песок), 1 (q).

Замешивание производить только в бетономешалке.Время на эту операцию 1,5 минуты. Можно добавлять различные добавки для улучшения качества состава. Марку М100 следует использовать только для бетона.

Пример укладки инженерных рукавов в опалубку:

Критерии заполнения следующие:

Композиция уложена в один вектор слоями. Длина каждого слоя 40-60 см. Он утрамбовывается вибрационным инструментом.
Опалубка выполняется за один сеанс.
Допустимые паузы — 2 часа, не более.
Состав заливается с высоты 50-200 см над опалубкой.
Насадка виброинструмента помещается в состав на 2-10 секунд. Пузырьки воздуха должны исчезнуть.

Уход за бетоном и снятие опалубки

При укреплении состава в опалубке на 50-70% уход за бетоном необходим. Здесь вам понадобятся следующие операции:

Он покрыт пленкой, которая создает защиту от атмосферных осадков и чрезмерной влажности.
В нем прокладывается термокабель, устраивается теплая опалубка или слой соломы. Это создает защиту бетона от замерзания. Особенно актуально зимой.
Бетон накрывают брезентом, поливают из лейки. Должен быть рассеянный ручей. Операция проводится в первые три дня после заливки. Так бетон защищен от активного испарения.

Эти действия помогают исключить появление трещин, усадки, внутренних напряжений. Бетон необходимо смочить в горячем времени через 8 часов.Требуется постоянная поддержка условий сжатия.

Опалубку можно снимать в зависимости от температуры воздуха:

При +30, снятие через 4 дня после заливки,

При +20 — через 8 дней

При +10 — через 14 дней

При +5 — через 28 дней.

После устранения опалубки по бокам фундамента устраивают гидроизоляцию. Пример фотографии:

Методы гидрозащиты монолита:

Нанесение 2 3 слоя битумной мастики.
Склеивание рулонными полимерами.
Обработка проникающими составами.

Утеплять наружные стены фундамента следует по всей высоте. Для соединения утеплителя используется битумная мастика. Затем по окружности фундамента утепляется отмостка.

Если на участке высокая влажность почвы, создается дренаж.

Пример готового фундамента:

Что скажет частный застройщик

Судя по отзывам владельцев, из положительных выделяются:

Умеренная стоимость.
Просто поставь сам.
Надежный.
Подходящая несущая способность для популярных конструкций из ячеистого бетона.

Вот как реагируют владельцы, разбираясь в недостатках:

Не предназначен для тяжелых недвижимых предметов выше двух этажей.
Сомнительная прочность конструкции.

Ценовой аспект

На сегодняшний день создание этого фундамента обходится в диапазоне от 100 000 до 250 000 рублей. Сумма определяется ее параметрами, расходами на материалы, инструменты, оборудование, работы (если рабочие наняты).

Фонд за четыре дня

Видео ниже — первая часть из серии материалов по созданию грамотного мелкого ленточного фундамента с выемками в короткие сроки.

Одним из простейших фундаментов под постройки считается ленточный фундамент мелкого заложения. Несмотря на легкость выполнения работ, всегда есть вероятность сделать что-то не так, поэтому перед установкой MFL следует ознакомиться с общей технологией. Сегодня мы пошагово рассмотрим систему мелкой ленты.

Прицел МЗЛФ

Фундаменты неглубокого заложения используются для зданий с малой загружаемой массой. В качестве примера можно привести дома на стальном или деревянном каркасе, а также постройки из легких элементов (пенобетон, ПП). Обычно этажность МЗФ не превышает двух.

В определении MZLF мелкий — означает полностью расположенный в слое мерзлого грунта, подземная часть бетонной ленты редко превышает 500-700 мм. Силы морозного пучения в этом месте не создают тангенциальных (разрывных) нагрузок, но все здание вместе с фундаментом динамически перемещается после расширения грунта.По этой и другим причинам не рекомендуется устраивать пологую ленту на участках с общим уклоном рельефа более 2%. На более крутых склонах неглубокий фундамент можно возвести только после перепланировки грунта с образованием горизонтальной террасы.

Целесообразность использования MZLF заключается в гораздо меньшем расходе материалов и простоте конструкции. Если под здание не планируется подвал, то неглубокая лента уменьшит объем бетонной смеси и арматуры в 2–3 раза, обеспечивая при этом эквивалентную несущую способность.

Однако следует отметить, что на рыхлых торфяных, илистых почвах и селевых супесях неглубокий фундамент не встречается. Такие грунты имеют слишком низкую плотность и высокую пластичность, поэтому требуют устройства свайно-ростверковых фундаментов, основанных на более плотных слоях грунта. MRL не следует устанавливать на почвах с интенсивностью пучения более 4% или если уровень воды выше глубины, а осушение участка не планируется, чтобы впоследствии не пришлось бороться с последствиями.

Расчет секций и конфигураций

Поскольку MLFL действует как балка, а не как элемент жесткости, сечение ленты обычно близко по форме к прямоугольнику или трапеции. Лента в форме бренда или более сложных профилей почти никогда не отливается из-за того, что экономия материала кажется слишком маленькой по сравнению с установкой более сложной опалубки.

Расчет

MLF проводится по двум направлениям: достаточная несущая способность грунта в плоскости залегания и собственная конструкционная прочность, которая позволит ленте сохранять жесткость при полной расчетной нагрузке от стен, кровли, снега и т. Д.

Ширина верхней части фундамента определяется максимально возможной толщиной стены с учетом слоя внутренней и фасадной отделки. При устройстве перекрытий на бревна может возникнуть необходимость сформировать выступ или расширить фундамент примерно на 50 мм.

Ширина ленты в плоскости залегания полностью определяется необходимой несущей способностью. Достаточно разделить общую массу постройки и рассчитать нагрузку в среднем на метр периметра ленты, а затем рассчитать достаточную площадь поперечного сечения опоры в соответствии с характеристиками грунта.Для создания достаточно высокого коэффициента надежности толщина несжимаемой подушки не учитывается.

Схема мелкого ленточного фундамента: 1 — маточный грунт; 2 — подсыпка щебня или гравийно-песчаной смеси; 3 — отмостка; 4 — усиление фундамента; 5 — фундамент ленточный мелкий с широкой подошвой для равномерного распределения нагрузки; 6 — стенка; 7 — гравийная подстилка внутренней площади фундамента дома

Высота ленты определяется как составляющая ее подземной и надземной частей. С надземной частью все просто — она должна быть не менее 80 мм и не более четырех значений ширины верхнего края ленты. В свою очередь, высоту подземной части можно определить с учетом нескольких факторов:

фундамент не должен лежать на границе разнородных грунтов;
минимальное заглубление фундамента 35-40 см, но, в зависимости от интенсивности пучения и глубины промерзания, высота подземной части может увеличиваться еще на 60-80%;
для сохранения требуемых прочностных характеристик железобетонных изделий отношение ширины к высоте должно быть не менее 3: 5.

Земляные работы и подготовка

Профиль траншеи для устройства МЗЛФ должен иметь ширину в 2,5 раза больше расчетной ширины ленты и глубину больше высоты подземной части на две ширины. Это связано с тем, что MZLF редко укладывают на грунтовую опалубку, используя картон из соображений содержания цементного молока и необходимости придания секции трапециевидной формы. Сразу учтите, что отступ стен котлована от опалубки должен быть в два раза больше снаружи, чем изнутри.

Компенсация сил морозного пучения осуществляется за счет несжимаемого, непористого и гигроскопичного заполнения, а также заполнения аналогичным материалом боковых пазух. В качестве наполнителя используется песчано-гравийная смесь с крупнозернистым песком и гранитным или базальтовым гравием фракции 25-30. Для стабилизации фундамента подготовленное дно траншеи засыпают на 30-50 мм подготовительным бетонным слоем М 100 без армирования.

Засыпка на дне траншеи способствует распределению нагрузки на опорный слой грунта, увеличению площади опоры и привлечению усилий с горизонтальным вектором приложения.Рекомендация по толщине засыпки, равная двум значениям толщины ленты, на практике соблюдается редко, чаще на слабозагрязненных грунтах ограничиваются подготовкой в 25-30 см.

Однако вы должны помнить, что чем сильнее ад, тем больше ответственности лежит на подстилке. Иногда целесообразно заменить грунт на глубину промерзания и расширить внешние пазухи до формы перевернутого клина, основание которого соответствует ширине отмостки.

Армирование и анкеровка

Для MZLF общее содержание стальной арматуры без предварительного напряжения установлено не менее 0,1%, более реалистичная цифра 0,17-0,2% обеспечит надлежащую арматуру без чрезмерной прочности, но со значительным запасом надежности.

Минимальное значение защитного слоя для подземной части фундамента — 60 мм, максимальное — не более половины ширины ленты. Рабочее армирование выполняется стержнями с периодическим профилем такого диаметра, чтобы общее сечение арматуры можно было разделить на 4 стержня для верхней и нижней линий армирования.

Если в MZLF расстояние между вертикальными линиями армирования превышает 450 мм, добавить еще один ряд со стержнями, толщина которых составляет не менее 60% от толщины основных линий.

Армирование конструкции выполняется хомутами или проволокой для вязки с шагом 2-2,5 значения средней ширины фундамента. Диаметр стержней, используемых для изготовления конструкционной арматуры, должен быть не менее 50% диаметра рабочей арматуры.

Кроме того, усиление MZLF сопровождается рядом анкеров. На изгибах и Т-образных стыках ленты каждый ряд арматуры в пересекающихся направлениях необходимо соединять гнутыми закладными одного сечения, перекрытие которых с основной арматурой определяется как 25 номинальных диаметров арматуры. Для связи с основанием каркаса или каменной кладкой может потребоваться анкеровка шпильками.

Бетонные работы

Перед проведением бетонных работ рекомендуется накрыть внутреннюю полость щитовой опалубки полиэтиленовой пленкой, предотвращающей потерю бетонной массы жидкости до ее схватывания.После установки сегментов арматуры их стыковка и расстояние между ними с помощью пластиковых заглушек.

Чаще всего для защиты от влаги применяют битумные мастики, поверх которых раскатывается утеплитель на основе стекловолокна или более дешевого рубероида. Если фундамент не требует сплошной гидроизоляции, достаточно гидробарьера, оставшегося после заливки пленки.

Пазухи вокруг фундамента покрываются ПГС сразу после высыхания гидроизоляции.Засыпка выполняется слоями по 30-40 см с тщательной утрамбовкой. После этого остается только сделать вокруг дома отмостку, и МЗЛФ будет готов к дальнейшим многолетним действиям.

Начало возведения любого здания — это закладка фундамента. При выборе типа фундамента следует учитывать различные факторы, от характеристик грунта до конструктивных особенностей основного сооружения. В последнее время популярностью пользуется мелкозаглубленный ленточный фундамент, это связано с его универсальностью, невысокой стоимостью строительства и возможностью возвести конструкцию без использования тяжелой строительной техники.

При использовании неглубокого фундамента

Такой фундамент можно смело возводить под легкие загородные дома небольшой этажности. Это могут быть дома из дерева и его разновидностей, из газосиликатных и пеноблоков, каркасно-панельные конструкции. Не исключено использование неглубокого фундамента для кирпичных домов при условии, что стены будут иметь небольшую толщину.

Высота зданий, возводимых на неглубоком фундаменте, не должна превышать трех этажей.

Кроме того, неглубокое основание подходит для строительства на почвах, склонных к пучению, так как небольшое углубление защищает конструкцию от воздействия пучения грунта.

Особенности устройства фундамента мелкого заложения

При выборе фундамента под неглубокий фундамент дома следует учитывать некоторые особенности его конструкции:

Такое основание требует обязательной защиты от атмосферных осадков. Поэтому очень важно предусмотреть организацию водоотвода и водоотведения.Это позволит отвести большое количество воды от линии фундамента. В наших предыдущих статьях есть подробная информация по.
Одним из способов защиты неглубокого фундамента от атмосферных осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на его обустройстве. Узнайте больше из нашей статьи :.
При самостоятельном изготовлении такого фундамента лучше всего привлечь к работе большое количество людей, чтобы обеспечить быстрое приготовление бетона и его разовую заливку.
При строительстве неглубокого фундамента следует использовать только качественный бетон. Прочтите подробную статью по теме.
Основная особенность этого типа фундамента — необходимость завершения основной конструкции до наступления морозов, так как такой фундамент нельзя оставлять на зиму.

Что следует учитывать при строительстве МЗ

Очень важным фактором является тип почвы на участке. Дело в том, что на почвах органического происхождения и на глине возведение мелкозаглубленного ленточного фундамента запрещено.

Не менее важен уровень грунтовых вод. Их очень близкое расположение может вызвать быстрое разрушение неглубокой бетонной полосы.

Правила расчета нагрузки на ленточный фундамент мелкого заложения

При расчете нагрузок на фундамент мелкого заложения важно учитывать все параметры. Общая нагрузка на фундамент дома может быть постоянной и переменной. В первом случае речь идет о следующем:

Конструкция здания и его особенности.
Этаж здания и его общая высота.
Материал, который планируется использовать для возведения стен и перегородок здания.
Нагрузка от конструкции крыши, включая вес кровельного материала.

Кроме того, следует учитывать сезонные нагрузки от осадков, особенно зимой. Именно зимой снежная масса на крыше дома оказывает большое давление.

Переменные нагрузки включают количество людей, вес мебели и аналогичные факторы.

Строительная техника MZLF

Неглубокая бетонная фундаментная лента возводится достаточно просто, поэтому все работы доступны для самостоятельного выполнения. Кроме того, для этого процесса потребуются несколько помощников, но можно обойтись и без тяжелой строительной техники.

Набор инструментов для работы

Для возведения ленточного неглубокого фундамента необходим набор простейших инструментов:

Лопата, можно приготовить лопату и штык-лопату.
Молоток и кувалда.
Электродрель, болгарка с дисками, отвертка.
Рулетка и строительный уровень.
Обычная веревка или строительный шнур.

Траншея

При определении ширины траншеи учитывают ширину стены и размер толщины опалубки. Сам монолит фундамента должен быть заподлицо со стеной, но с учетом опалубки ширина траншеи должна быть немного больше.Если строительство ведется на рыхлом или пучинистом грунте, то этот параметр траншеи следует немного увеличить.

Перед тем, как начать рыть траншею, нужно разметить участок деревянными колышками и строительным шнуром или веревкой. В углы будущего фундамента вбивают колышки, а между ними по периметру натягивают шнур. При этом следует отметить как внутренний, так и внешний периметр.

Если строительство не требует точных расчетов неглубокой бетонной полосы, то глубина кладки определяется расположением слоя твердой глины.В этом случае дно траншеи следует опустить на 25-30 см ниже верхнего уровня глиняного слоя.

Для общего ознакомления следует сказать, что грунт чаще всего представляет собой следующую структуру:

Верхние 10 см — это слой плодородной почвы.
Следующие 10-20 см — смесь песка и глины.
Под этим слоем находится твердая глина, которую трудно копать.

Дно траншеи следует углубить примерно на 30 см, чтобы построить под него фундамент и подушку.Таким образом, общая глубина неглубокого фундамента составляет около 0,7 метра. Этот параметр полностью соответствует требованиям, которые предъявляются при возведении каркасных, панельных и других конструкций небольшого веса.

Изготовление подушек

Для того, чтобы сезонное движение грунта и другие изменения грунта были равномерно распределены по всей площади основания фундамента, необходимо создать своеобразную подушку из песка и гравия. Слой песка должен иметь толщину около 5 см.В траншею насыпают песок, разравнивают, поливают водой и тщательно утрамбовывают. Щебень насыпают слоем такой же высоты, хорошо разравнивают, утрамбовывают и заливают жидким цементным раствором. В результате выполненных действий получается подошва фундамента.

Арматура

Прочность и надежность любого фундамента обеспечивает каркас из арматурных стержней. Не рекомендуется пренебрегать созданием армирующего пояса, так как он принимает на себя основную нагрузку.По этой же причине не стоит экономить на фурнитуре или использовать некачественные элементы.

Для создания арматурного пояса необходимо взять арматурные стержни сечением 10-12 мм и связать их, создав два уровня по два стержня. Ширина и высота арматурного каркаса определяется параметрами фундамента, от каждого края фундамента арматура должна отступать на 5 см. Основные стержни каркаса должны быть соединены между собой вертикальными и поперечными стержнями.Для вязания лучше всего использовать специальную мягкую проволоку. Если необходимо соединить стержни по длине, важно перекрыть концы арматуры на 10-15 см.

Опалубка

Опалубку можно возвести до сборки арматурного пояса, но для удобства этот этап немного отодвинут в сторону. Дело в том, что в готовой опалубочной конструкции связать каркас гораздо сложнее.

Основное назначение опалубки — формирование ровных стен из бетонной ленты, поэтому для ее изготовления необходимо использовать щиты из досок или фанеры.Внутренняя часть щитов должна быть максимально гладкой, чтобы доски хорошо обрабатывались (узнайте). Чтобы конструкция могла удерживать внутри тяжелую бетонную массу, рекомендуется делать опоры и перемычки. Опоры устанавливаются снаружи конструкции на расстоянии 50-60 см, перемычки закрепляются по верхнему краю панелей, чтобы опалубка не разошлась под давлением бетона.

Заливка бетона

Качественный фундамент можно получить только из качественно подготовленного бетона.Поэтому идеальным вариантом считается раствор, приготовленный на заводе. Большинство опытных мастеров советуют по возможности использовать именно этот вариант. Однако при небольшом строительном бюджете требуется экономия на каждом этапе, включая подготовку бетона. Отличным решением проблемы может стать мобильная бетономешалка, ее можно взять в аренду, что значительно сэкономит деньги.

Качество бетона также зависит от используемых компонентов и их количества, поэтому соблюдение пропорций и качественных ингредиентов поможет сделать прочный и надежный фундамент для дома или другого сооружения.

Заливку бетона рекомендуется производить в один прием, при этом толщина одного слоя не должна превышать 20-25 см. После заливки одной порции необходимо уплотнить бетонную массу, для этого используется вибратор или обычный металлический стержень. В последнем случае бетон в нескольких местах аккуратно протыкают, удаляя пузырьки воздуха. Уплотнение бетонного раствора увеличивает прочность всего основания.

Утепление и гидроизоляция

Во избежание промерзания фундамента при неглубокой кладке не следует пренебрегать утеплителем и гидроизоляцией основания.В этом случае защита должна захватывать как вертикальные, так и горизонтальные стены.

Ленточный фундамент неглубокую кладку можно произвести своими руками. В этом случае необходимо учитывать основные факторы, влияющие на качество фундамента, учитывать особенности возведения фундамента данного типа и соблюдать технологию его возведения.

С глубиной подошвы подземной несущей конструкции 0,2 — 0.7 м, он называется мелкий фундамент (MLF) и имеет минимальный строительный бюджет. Есть неглубокие тарелки, столбы, ленты. Сваи всегда опускаются ниже точки замерзания, поэтому по умолчанию они относятся к категории заглубленных фундаментов.

Разновидности МЛФ

Основная проблема несущих конструкций зданий, эксплуатируемых под землей, — это морозное расширение грунтов; они возникают при наличии условий:

высокий процент глины
Достаточно влаги, чтобы пропитать эти зерна
промерзание почвы, в результате чего объемы на разных участках увеличиваются неравномерно

Для решения проблемы было использовано несколько решений:

Для уменьшения сложности, сроков выполнения сметы строительства создан комплекс мероприятий по уменьшению или полному устранению вздутий на морозе:

изоляция — отмостки и различные элементы фундамента для сохранения геотермального тепла под всеми несущими конструкциями и прилегающими грунтами

Внимание: При соблюдении этих мер можно заложить в проекте неглубокий фундамент плитного, ленточного или столбчатого типа, как указано в нормах SP 22. 13330 для фундаментов жилых домов.

Сборные и монолитные конструкции, подошва которых лежит на уровне 0,2 — 0,7 м, принято называть неглубокими. Поэтому дренаж и утепление может вообще не потребоваться на почвах с низким содержанием глины.

Лента МЗЛФ

Неглубокий ленточный фундамент экономически оправдан для особо тяжелых стеновых материалов. Ограничения для MLF:

Грунты с низким расчетным сопротивлением (ил, торф, пыльный песок)
высокий уровень грунтовых вод (менее 1 м от подошвы ленты)
перепад высот более 1.5 м (между противоположными стенами здания)

Есть сборные ленты из одного ряда блоков FBS и бронированный пояс поверх них, монолитные конструкции, которые имеют максимальную стандартную производительность. Технология изготовления монолитного МЛФ следующая:

Внимание: На внутренней поверхности плит должен быть закреплен полиэтилен, предотвращающий протекание цементного молочка, что облегчает опалубку. Снаружи после гидроизоляции лучше утеплить МЗЛФ, так как только в этом случае создается сплошной пленочный слой.

Плавающая тарелка

В 90% проектов коттеджей используется неглубокий блочный фундамент. Технология считается самой дорогой, но обеспечивает максимальную несущую способность подземного сооружения.

Несмотря на высокую прочность бетонной плиты с двумя слоями арматурной сетки, на пучинистых грунтах возникают большие нагрузки от морозного набухания. Поэтому у индивидуальных разработчиков популярны модернизированные варианты плавающей пластины:

Внимание: Минимальная глубина укладки плитных фундаментов регулируется на 40 см.Этот верхний слой богат перегноем, поэтому на нем запрещается поддерживать опорные конструкции. Без кислорода органика разлагается от 12 до 36 месяцев, после чего проседание почвы неизбежно.

Колонный MZF

Допускается устройство неглубокого столбчатого фундамента исключительно на сухих грунтах с уровнем грунтовых вод ниже 1,5 м от подошвы. Запрещается возводить на склонах, пучинистых грунтах. Кроме того, столбы имеют низкое сопротивление опрокидыванию, поэтому их обязательно соединяют ростверком:

Внимание: Для столбчатых фундаментов с углублением выше отметки промерзания требуется комплекс мероприятий по исключению расширения — кольцевой или стеновой дренаж, нижележащий слой + засыпка щебнем / песком скважин.

Строительная техника

Неглубокий фундамент Возводится намного быстрее, чем глубокая кладка. Бюджет строительства сокращен, но консервирование зимой без нагрузки нецелесообразно.

Разметка и выемка грунта

В зависимости от типа фундамент мелкого заложения размечен по-разному:

плавающая плита очерчена одинарным шнуром по внешнему периметру опалубки
для опор и лент MZLF, две струны натянуты на отливки для внутреннего / внешнего щита опалубки

Яма отрывается только под плиту, траншеи рациональнее под ленту, столбы с редким шагом расположения.Если совокупные нагрузки от веса постройки невелики, для столбов отрываются отдельные ямы.

Внимание: В любом случае доступ к поверхностям бетонных конструкций для гидроизоляции необходим. Следовательно, технология опалубки неправильная

Дренаж и подстилка

Фундамент из песка / гравия заменяет слой плодородной почвы, удаленный на предыдущем этапе. Толщина нижележащего слоя составляет 40-80 см, в зависимости от геологии участка, величины комбинированных нагрузок от дома.

В этот слой по внешнему периметру отмостки на уровне основания фундамента встраивается дренаж. Для этого к углам коттеджа крепят вертикальные колодцы, между ними в верхней части (180 — 270 градусов) помещают перфорированные трубы.

Внимание: Заполнитель укладывается слоями по 10-15 см, каждый из которых утрамбовывается виброплитой. Не рекомендуется проливать песок с водой, так как это может привести к размыванию нижних слоев почвы, образованию водоуловителя уже при строительстве.

Ширина базовой подушки из инертных материалов должна быть в два раза больше размера ленты, столбика. Под плавающие плиты выпускают нижележащий слой на 40-60 см.

Гидроизоляционные опоры

Стяжка из тощего бетона толщиной 5-10 см необходима только для монолитных конструкций. Если ленточный мелководный, столбчатый фундамент возводится из сборных железобетонных элементов, бетонный фундамент не используется.Стяжка позволяет герметизировать стыки гидроизоляционного материала, исключить впитывание цементного молока неметаллическим материалом нижележащего слоя.

Внимание: ширина подошвы равна размеру нижележащего слоя, то есть в два раза больше ленты, поперечного сечения колонны.

В качестве гидроизоляции обычно используют полиэтиленовую пленку (не менее 15 мкм), приклеенную к бетонному блоку, или рулонные материалы (ТехноНИКОЛЬ, гидростекло), наносимые на бетонную поверхность.Кромки выпускаются для последующего запуска на вертикальные поверхности бетонных конструкций.

Опалубка и арматура

В связи с разнообразием конструкций фундаментов мелкого заложения применяют несколько модификаций опалубки:

плавающая плита — панели по внешнему периметру или пенополистирольные Г-образные блоки
Лента mZLF — внешняя + внутренняя дека

Опоры

— квадрат щитов для расширительной пластины и вертикальных щитов для столба

Для каждого указанного варианта используются разные схемы армирования:

Внимание: арматура размещается внутри бетонных конструкций с соблюдением защитного слоя.Стержни утоплены на 2-7 см, нижний ряд укладывается на основание пластиковыми прокладками.

Бетонирование и гидроизоляция

Бетон укладывать слоями по 40-60 см с интервалом 2 часа. Поэтому рекомендуется за один прием бетонировать мелкий фундамент любого типа. Гидроизоляция имеющихся бетонных поверхностей осуществляется проплавлением, оклейкой, приклеиванием материалов после 70% набора прочности.

Внимание: отдельные элементы внутри одного фундамента (крыльцо, лента, на которую будет опираться веранда) разделены технологическим швом.Различные эксплуатационные нагрузки не приведут к разрушению стен, фундамента, если кровля пристройки не будет зависеть от кровли основного жилища.

Таким образом, мелкий фундамент для индивидуального застройщика несложен. Однако необходимо учитывать данные рекомендации, чтобы обеспечить максимально возможный ресурс здания при минимальном строительном бюджете.

Основные принципы и классификации свайных фундаментов: Школа PE

Введение

Неглубокие и глубокие фундаменты обозначают относительную глубину почвы, на которой построены здания.Когда глубина фундамента меньше ширины основания и меньше десяти футов, это неглубокий фундамент. Фундаменты неглубокого заложения используются, когда поверхностный грунт достаточно прочен, чтобы выдерживать приложенные нагрузки. Если глубина фундамента больше ширины фундамента здания, это глубокий фундамент. Глубокие фундаменты часто используются для передачи строительных нагрузок глубже в землю.

Условия, при которых используется глубокий фундамент

· Грунт у поверхности, который имеет относительно слабую несущую способность (700 фунтов на квадратный фут или меньше)

· Грунты у поверхности, содержащие экспансивные глины (усадка / набухающие почвы)

· Поверхностные почвы, уязвимые для удаления в результате эрозии или размыва

Классификация глубоких фундаментов

Глубинные фундаменты подразделяются на три категории:

· Свайные фундаменты

· Фундаменты скважин

· Фундаменты кессона

Типы фундаментов и базовые механизмы, участвующие в классификации глубоких фундаментов, рассматриваются в нашем обзорном курсе экзамена FE Civil для тех, кто готовится стать инженером в процессе обучения.

Свайный фундамент

Свайный фундамент определяется как серия колонн, построенных или вставленных в землю для передачи нагрузок на более низкий уровень грунта. Свая — это длинный цилиндр, состоящий из прочного материала, например, бетона. Сваи вдавливаются в землю, чтобы служить устойчивой опорой для построенных на них конструкций. Сваи переносят нагрузки от конструкций на твердые породы, скалы или грунт с высокой несущей способностью. Сваи поддерживают конструкцию, оставаясь прочно уложенными в почву.Поскольку свайные основания закладываются в почву, они более устойчивы к эрозии и размыву.

Устройство свайного фундамента

Сваи сначала закладываются на уровне земли, а затем забиваются или забиваются в землю с помощью сваебойного станка. Сваебойщик — это машина, которая держит сваю вертикально и забивает ее в землю. Удары повторяются, когда тяжелый груз поднимается и опускается на сваю. Сваи следует забивать в землю до тех пор, пока не будет достигнута точка отказа, то есть точка, в которой сваю нельзя забивать в грунт дальше.Метод установки сваи является важным фактором структурной целостности свайного фундамента. Метод забивной сваи является идеальным вариантом, поскольку он меньше всего нарушает поддерживающий грунт вокруг сваи и обеспечивает максимальную несущую способность каждой сваи. Поскольку у каждой сваи есть зона воздействия на почву вокруг нее, сваи должны располагаться достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно.

Категории свай

· В зависимости от назначения сваи подразделяются на несущие, фрикционные, фрикционные, несущие, направляющие и шпунтовые сваи.

· По составу материалов сваи классифицируются как деревянные, бетонные, песчаные или стальные.

1) Несущие сваи забиваются в землю до достижения твердого слоя. Несущие сваи опираются на твердые породы и действуют как столбы для поддержки конструкции. Несущие сваи допускают вертикальные нагрузки и передают нагрузку здания на твердый слой под ними.

2) Фрикционные сваи используются, когда почва мягкая и нет твердых слоев.Эти сваи длинные, а поверхности имеют шероховатую поверхность для увеличения площади поверхности и повышения сопротивления трения. Они оказывают сопротивление трению между своей внешней поверхностью и контактирующей почвой. Сваи трения не опираются на твердые слои.

3) Бетонные сваи забиваются под наклоном, чтобы выдерживать наклонные нагрузки.

4) Направляющие сваи используются при формировании коффердамов для обеспечения устойчивых оснований для подводного строительства.

Основные принципы свайных фундаментов и их классификации — рекомендуемые темы для изучения перед сдачей экзамена FE Civil.

Типы свай по форме и составу

Соединение деревянных свай




Стальные трубные сваи, стыки и наконечники 1011 711 Н-образные сваи Стальные кожухи должны соответствовать требованиям к материалам Раздела 711.01 «Сваи, стыки и наконечники стальных труб». Для стальных трубных свай и двутавровых свай потребуются протоколы заводских испытаний. Испытания на ударную вязкость не потребуются.	Принятие Еврокодов в Северной Македонии. 2 сентября 2020 года Еврокоды были официально приняты в качестве национальных кодексов для проектирования строительных работ в Республике Северная Македония.
Детали соединения клееного бруса Форма № EWS T300H ■ © 2007 Engineered Wood Systems ■ www.apawood.org 13 Колонна Колонна Колонна Колонна Глубокие стыковые пластины, приложенные к обеим сторонам, могут вызвать расщепление обоих стержней при усадке стержней. Боковые пластины сопротивляются этой усадке и могут создавать напряжения перпендикулярно волокнам, что, в свою очередь, может вызвать раскалывание.	Домашняя страница пользователя HUD \| HUD USER
26 июля 2013 г. · 3.3: СОЕДИНЕНИЯ ДЕРЕВЯННОЙ СВАИ К БАЛКЕ 5 из 6 ОСНОВАНИЯ 3 12/10 Соединение внахлестку сваи (сборная балка) Свая Сборная балка Сборная балка Примечание: свая Клееный брус. Приблизительно 12 дюймов (согласно конструкции) Приблизительно 12 дюймов (согласно конструкции) Гвозди или болты D = диаметр болта Примечание: сращивание балки над сваей может увеличить требуемый диаметр сваи.	T444e turbo
Сращивание каркаса на месте.Машинные свайные клетки. Безопасная система сварки. Социальное. ADDRESS Express Reinforcements Ltd. Eaglebush Works / Milland Rd Ind Est, Neath SA11 1NJ	зацепов, стыков, креплений и систем захвата. Перечислены меры безопасности и требования для различных операций, а также практические правила для быстрого расчета безопасной нагрузки. Материалы, содержащиеся в данном документе, применимы как к ядерной, так и к неядерной войне. Автором данной публикации является штаб (HQ) армии США (США)…
Допускается не более одного стыка в любой свае длиной менее 12 000 мм (40 футов). Соединения для поддержания выравнивания и положения секций сваи и обеспечения полной прочности сваи в опоре и минимум 50 процентов сваи при изгибе. Стыковые соединения на фланцах и стенке. Забивайте сваи так, чтобы забивающее напряжение не превышало 90 процентов минимального предела текучести.	• Американский совет по дереву является зарегистрированным поставщиком систем непрерывного образования Американского института архитекторов. • Этот курс зарегистрирован в AIA CES для непрерывного профессионального образования.Таким образом, это не … Пример 1: Болтовое соединение — местные напряжения
27 февраля 2016 г. · Государственный парк Норт-Бенд, Каир: см. 16 объективных отзывов о Государственном парке Норт-Бенд, получивших оценку 4 из 5 на сайте Tripadvisor.	Так как сваи HP чрезвычайно жесткие, они либо ломают, либо смещают валуны, если сталкиваются с ними. К другим характеристикам свай относятся стыки. Соединения в сваях высокого давления можно предварительно изготовить из двух каналов соответствующей длины, расположенных вплотную друг к другу, с коротким пространством, на котором располагается верхняя часть сваи.Затем стыки привариваются к полотну.
01 июля, 2008 · Джонатан Очшорн Калькуляторы структурных элементов. Колонны: Калькулятор деревянных колонн: вычисляет допустимую нагрузку (максимальную безопасную нагрузку) для деревянных колонн после ввода значений модуля упругости, допустимого напряжения, продолжительности действия коэффициента нагрузки и эффективной длины (высоты).	Справочная цена указана продавцом товара (jfjy). Скидка в процентах и суммы сбережений основаны на справочной цене продавца.Продавцы не обязаны указывать справочную цену, но если они это делают, она должна быть (а) рекомендованной розничной ценой производителя (MSRP) или аналогичной прейскурантной ценой продукта; или (b) цена, по которой объект недавно был выставлен на продажу, и за …
Геотехнический курс по проектированию и строительству свайных фундаментов, Ипох (29-30 сентября 2003 г.) Проектирование и строительство микросвай (by SS Liew & CC Fong) 4 Gue & Partners Sdn Bhd Рис. 3: Примеры микросваи сетчатой свайной сети Тип A: Классификация типа A указывает на то, что раствор помещается только под действием силы тяжести.Sand-	Echo Bridge — Сборные деревянные мосты. … Bar Splice — Соединение арматуры; … Винтовые сваи — фундаментные технологии. Специальные изделия для строительства фундаментов.
Получите бесплатную доставку квалифицированных 2-дюймовых фитингов из ПВХ или купите онлайн в магазине сегодня в отделе сантехники.	• Американский совет по древесине является зарегистрированным поставщиком Американского института архитекторов … Пример 1: с болтовым креплением Соединение — Проверка на разрыв ряда локальных напряжений
Чтобы зажать соединение, сначала нанесите столярный клей на все сопрягаемые поверхности.Стягивайте заготовки вместе с помощью стержневых или трубных зажимов. Затем плотно соедините склеиваемые поверхности небольшим зажимом. Поместите обрезки дерева на стыковые поверхности, чтобы защитить их от зажимных губок.	• Уметь определять основные свойства древесного материала и узнавать, как избежать расщеплений, надрезов и проблем сечения сетки в решениях по соединению. • Уметь рекомендовать рекомендации по креплению соединений дерева к стали, дерева к бетону и дерева к дереву. 3 к бетону, и дерево к деревянным соединениям.
OPSD 3001. 1500 * Фундаментные сваи, соединение стальных трубчатых свай OPSD 3002.2000 * Фундаментные сваи, анкеровка стальных шпунтовых свай OPSD 3003.1000 * Фундаментные сваи, забивной башмак для деревянных свай	Соединители свай используются для соединения стальных, бетонных и деревянных свай. Они используются в ситуациях, когда конечная длина сваи должна быть больше, чем та, которая в противном случае могла бы быть разумно обработана и доставлена, или в приложениях с низким напором. Башмаки и наконечники защищают концы свай, упрощают установку и, в случае трубы, предотвращают проникновение почвы, поэтому трубу можно заполнить бетоном.
Работают как полностью автономные модули, а также интегрируются с нашими пакетами Building Design Suite, PowerPad и MasterPort для анализа и проектирования. MasterKey Moment & Simple Connections — две ведущие программы в Великобритании для проектирования соединений стальных конструкций.	Сваи, стыки и наконечники для стальных труб 711.01 Сваи, стыки и наконечники из двутавровых балок 711.10 Стальные кожухи должны соответствовать требованиям к материалам Раздела 711.01 «Сваи, стыки и наконечники для стальных труб».Для стальных трубных свай и двутавровых свай потребуются протоколы заводских испытаний. Испытания на ударную вязкость не потребуются.
Echo Bridge — Сборные деревянные мосты. … Bar Splice — Соединение арматуры; … Винтовые сваи — фундаментные технологии. Специальные изделия для строительства фундаментов.	Для использования на сверхвысокопрочных, высокопрочных, Siemens Martin, коммунальных, гальванизированных стальных стренгах, соответствующих характеристиках Bezinal, тупиках GUY-GRIP, фальш-тупиках и стыках стренг.Ручка Guy Grip предназначена для использования на одной деревянной опоре, связанной с распределительной конструкцией.
24 июля 2018 г. · • Шпатлевка / шпатлевка • Деревянный клей • (Опционально) Пистолет для пластика / скоб • Сверло • Система отверстий в кармане Kreg • Гвоздезабиватель для шплинта • Также показан: Мойка высокого давления Ryobi. По сути, я сделал коробку из 2х3, а затем накрыл их планками 1х4. Я сделал сеялку размером 16 x 16 x 16, поэтому я начал с резки 2×3 следующим образом: (4) 11-дюймовые длины	Уведомление о руководстве 2020-1 От: Graham Bettis, P.E., директор отдела мостов Руководство: Руководство по проектированию мостов — LRFD Дата вступления в силу: 1 января 2020 г. Цель В этом руководстве документируется политика проектирования мостов в Техасе.
Опоры или сваи поддерживаются более глубокими грунтовыми слоями или опираются на коренные породы. Обычно считается, что грунт непосредственно под крышками свай не оказывает прямой поддержки крышке свай. 5.3 Расчет с допустимым напряжением и расчет на прочность Традиционно геометрия фундамента или свайной шапки выбирается с использованием нематериальных нагрузок….	относились к формированию и обработке опор инженерных сетей. Эта древесина, используемая в качестве строительных столбов, свай и морских обсуждений, привела к формированию американских структур. Стандарт ANSI для деревянных опор применяет Комитет ассоциации стандартов 05, который позже применяется к приложениям для линий передачи и распределения.
15 декабря 2020 г. · Инженер-геотехник может проверить грунт, чтобы определить, нужны ли сваи. Затем инженер-строитель определяет размер и материал, необходимый для каждой укладки труб, а также требуемую глубину.Когда длина одной трубы недостаточна для достижения этой глубины, сваи могут быть соединены друг с другом с помощью стыковой сварки или стыковых муфт.	ICC Digital Codes — крупнейший поставщик кодов моделей, индивидуальных кодов и стандартов, используемых во всем мире для создания безопасных, устойчивых, доступных и устойчивых конструкций.
Такие конструкции могут включать бетонную сваю сплошного сечения или стальную трубу, заполненную бетоном. Свая из бетона со сравнительно легкой структурой становится практически несущественной; при условии, что есть доступ к бетону наверху сваи или шахты (пример: вышка сотовой связи с опорами, значительно меньшими, чем шахта).	Определение сращивания на Dictionary.com, бесплатном онлайн-словаре с произношением, синонимами и переводом. Посмотрите сейчас!
сваи могут также использоваться как пни для здания с фальшполом. Когда они используются для этой цели, не требуется никаких бетонных оснований. При использовании под опорой верх пробуренной опоры или забивной сваи обычно оставляют заподлицо с основанием опоры или просто выступают. Затем выкапывается фундамент и заливается так, чтобы получилось	18 апреля 2017 г. · Несущая свая (H-образная форма) Когда строители не могут найти конструкцию на неглубоком фундаменте, они используют несущие сваи для проектирования системы глубокого фундамента.Несущие сваи имеют Н-образную форму для эффективной передачи нагрузок через сваю на вершину. Несущие сваи лучше всего работают на плотных почвах, которые обладают наибольшим сопротивлением на вершине.
Однако это соединение не очень прочное и используется только тогда, когда нет времени на длинное соединение, что намного лучше. 34 и 35. Шипы Marline. Инструменты из дерева или железа, используемые для раскрытия веревки, чтобы пропустить через нее нити другого. 36. Показывает нити, расположенные, как описано в п. 30. 37.	19 часов назад · Конструктор онлайн-калькуляторов uCalc позволяет быстро построить калькулятор для оценки стоимости бизнес-услуг любой сложности.Отношение рыночной капитализации к ВВП — это показатель долгосрочной оценки акций. 6 Деревянные сваи (деревянные сваи) 5. Расчет веса листового металла. Боковая сейсмическая расчетная статическая нагрузка (тысяч фунтов на сваю) Документы.
деревянные сваи 10-20м. Следует избегать сращивания деревянных свай. -Бетонные сваи; а) сборные и б) монолитные сваи. Типы свайных фундаментов • Типы свай по материалу (продолжение) — Сборные сваи могут быть подготовлены с использованием обычной арматуры, и они могут быть квадратными или восьмиугольными в поперечном сечении.Предусмотрено усиление, чтобы позволить …	сращивать по всей длине, стык должен выполняться либо: (а) лентой размером 16 калибра, имеющей 6-16d общих гвоздей на каждой стороне стыка, либо (b) с помощью используя деревянный блок, имеющий тот же размер, что и балка обода, установленный между консольными балками и прибитый к ободу 8–16d общими гвоздями с каждой стороны стыка.
Теоретическое упругое сжатие сваи при условии, что нагрузка, приложенная в верхней части сваи, действует по всей длине сваи, и 0.15 дюймов плюс 1 процент диаметра кончика сваи. Если сваю испытывают на растяжение, предельная нагрузка определяется как нагрузка, которая вызывает движение вверх под нагрузкой 0,5 дюйма на вершине сваи.	Наклоните штабель дров против преобладающего ветра, чтобы сухой ветерок дул через штабель и ударил по длине дерева. Открытый навес, который обеспечивает такую вентиляцию, но также защищает древесину от дождя, также является идеальным вариантом. Металлическая крыша также поможет быстрее удалить влагу из дерева.
Есть много способов привязать деревянные столбы к фундаменту или деревянному полу. Некоторые подробно описаны на этой странице. Самая важная вещь при проектировании деревянного основания столба — держать его основание сухим и хорошо дренированным. Дизайн на фото выше отличный. Здесь можно увидеть пример плохо спроектированного каменного обрамления. Все наши почтовые базы …	Сделайте стыки в соответствии с деталями, указанными на планах, или как указано. Выполните стыковку после того, как головка сваи и нижний конец наращиваемой секции будут выровнены и обработаны в соответствии с Разделом 406.4.2., «Обработка концов свай». Используйте достаточно длинный участок для наращивания, чтобы избежать необходимости в более чем одном соединении.
Спроектируйте заглушку сваи, показанную на следующем рисунке, с сваями диаметром 12 дюймов и грузоподъемностью 50 тонн каждая. В крышке сваи используется бетон нормального веса с прочностью на сжатие 4000 фунтов на квадратный дюйм и арматура класса 60. И сваи погружаются на 4 дюйма в заглушку сваи. Осевые нагрузки на колонну возникают из-за статических и динамических нагрузок, и фитинги для сбора пыли	бывают разных размеров и форм.Найдите лучший выбор противовзрывных затворов, тройников, тройников, тройников, редукторов, штуцеров, шарнирных соединений, портов и крышек портов, фланцевых фитингов и многих других вариантов.
Для использования на сверхвысокопрочных, высокопрочных, Siemens Martin, коммунальных, гальванизированных стальных стренгах, характеристиках Bezinal, тупиках GUY-GRIP, ложных тупиках и возможностях сращивания стренг. Ручка Guy Grip предназначена для использования на одной деревянной опоре, связанной с распределительной конструкцией.
Kwikset smartcode 913 удалить все коды
Комиссар тюрьмы округа Санта-Барбара
Zendesk chat sdk android
Невозможно расшифровать
материнской платы функции материнской платы Функция фундамента Сваи деревянные; Бетонные сваи; Стальные сваи; Композитные сваи; Ворс представляет собой тонкий элемент с небольшой площадью поперечного сечения по сравнению с его длиной.Шпунтовые сваи; Несущие сваи; Концевые опорные сваи; Сваи трения; Грунтовые уплотнительные сваи; На основе материалов и метода строительства. Некоторые женщины не падали на солнце, ели мел и пили йод, чтобы добиться белизны. Грант на строительство зеленого дома: получите ваучеры на оплату благоустройства зеленого дома. Homebuilding является частью Future plc, международной медиа-группы и ведущего цифрового издателя. Вскоре вы получите электронное письмо с подтверждением. (В этом случае может помочь закрытие траншей перед заливкой.). Хотя тональный крем был широко доступен и использовался в киноиндустрии, использование косметики в целом все еще было несколько сомнительным, и никто не пытался продавать тональный крем (хотя губная помада, румяна и лак для ногтей были популярны для повседневного использования) как повседневный предмет. Забивные сваи: достоинства и недостатки. (iv) Удар … Для передачи нагрузки от колонны 400 мм × 400 мм на четыре сваи диаметром 600 мм, как показано на рисунке, требуется свайный колпачок. Во время итальянского Возрождения многие женщины наносили водорастворимую свинцовую краску на их лица.Если ваш участок труднодоступен, возможно, стоит подумать о бетононасосе. У гречанок считалось модным иметь бледный цвет лица. [15] Использование продуктов для коррекции цвета также может помочь уменьшить обесцвечивание. Пройдите тест на прическу, чтобы выбрать свой тип волос, цели прически, цвет и аромат. Многие водители экскаваторов будут рады, если вы отметите линии «центра копания», но вы можете предпочесть маркировать обе стороны траншей. После того, как вы установили две линии под углом 90 °, все остальные измерения можно будет проводить с этой точки, со всеми отмеченными углами и стыками. Первоначально разработанный для использования в кино, актрисы были настолько увлечены результатами, что Max Factor был переполнен спросом на продукт для их личного использования. У плота вся плита цокольного этажа выступает в качестве фундамента; вес здания равномерно распределяется по всей площади здания. [12] По состоянию на февраль 2009 года, Procter and Gamble, нынешний владелец бренда, подтвердил, что оригинальная формула, которую Фактор разработал и использовал сам, все еще продается.Фундаменты зданий и сооружений: ввести … ЖИВОЕ НАГРУЗКИ В ЗДАНИИ: на перекрытиях, на крышах. (iii) Промывочное растачивание. Самый простой способ сделать это — использовать теорему Пифагора (квадрат гипотенузы равен сумме квадратов двух других сторон). Косметические компании также могут редактировать и корректировать свои составы в любое время, в результате чего тональный крем «Medium Beige», который потребитель носит в течение многих лет, приобретает немного другой оттенок или цвет без предварительного уведомления.Ваша бутылка будет наполнена и изготовлена индивидуально. [4]. В эдвардианскую эпоху женщины носили основу и не отбеливали кожу так сильно, как в предыдущие века. Однако, в отличие от систем Pantone или Munsell, используемых в индустрии искусства и моды, названия коммерческих косметических продуктов не стандартизированы. Было отмечено, что косметические бренды, такие как Tarte, Beauty Blender, Yves Saint Laurent и It Cosmetics, имеют ограниченный диапазон оттенков, что часто затрудняет поиск подходящего сочетания для людей с темным оттенком кожи.Тональный крем, нанесенный на тело, обычно называют «раскрашиванием тела» или «макияжем тела». Чтобы получить еще больше советов, информации и вдохновения, которые доставят прямо к вам, подпишитесь на журнал Homebuilding & Renovating. BA1 1UA. Если визажист запрашивает тональный крем «Medium Beige», результат может сильно отличаться от бренда к бренду, а иногда и внутри одного бренда по разным формулам. Животный жир обеспечивает гладкую текстуру, а оксид олова придает крему цвет [3].Формула относится к ингредиентам, смешанным вместе, и к составу макияжа. В 18 веке Людовик XV сделал модным для мужчин использование макияжа на основе свинца. Его называют плотом, потому что здание похоже на судно, которое «плывет» в море почвы. Итак, сегодня мы собираемся объяснить различные типы фундамента или опоры, которые у нас есть. В противном случае вам придется организовывать грузовики, чтобы довести дело до чаевых. В общестроительных работах фундамент — это самая нижняя часть строительной конструкции, которая безопасно передает нагрузки от конструкции к грунту.Фонды служат следующим целям: 1. Королева Виктория ненавидела макияж и считала, что его можно носить только проституткам и распутным женщинам. Вам также нужно будет решить, сможете ли вы загружать бетон прямо в траншеи или потребуется насос. Если вы не уверены, какую систему фундамента выбрать или с каким типом грунта вы имеете дело, обязательно ознакомьтесь с нашим руководством по системам фундамента и типам грунтов. Функции фондов. Пример проектирования 3: Армированный ленточный фундамент. 2. [4] Желтоватый или бледный цвет лица можно сделать более ярким с помощью оттенка от розового до красного, зрелая кожа, потерявшая цвет и казавшаяся бледной и тусклой, может быть осветлена оттенком прозрачно-розового, оливкового или «пепельного». кожу можно осветлить выстрелом персика. Если вы планируете потратить, скажем, 30 000 фунтов стерлингов на то, чтобы выбраться из-под земли, то, возможно, вы на полпути к стоимости подвала и можете обнаружить, что можете добавить к дому значительно большую ценность, чем дополнительные затраты на его строительство. подвал построить. Считалось, что это значительно более легкий и естественный вид на коже, чем стандартный метод, отсюда и желание людей носить этот предмет в общественных местах. Сухие и шелушащиеся участки кожи часто выделяются при нанесении основного макияжа, поэтому при необходимости пользователям следует сначала отшелушить кожу. Существуют различные типы фундаментов, которые передают нагрузки от конструкции на нижележащий грунт. Когда дело доходит до пристроек, никогда не предполагайте, что существующее здание квадратное; выберите сторону, к которой вы должны быть под прямым углом, и проведите линию, а затем выровняйте ее.Попробуйте это руководство по устранению неполадок, 14% домовладельцев не уверены, с чего начать, повышая безопасность своего дома, армирование сетки в бетонном фундаменте, сжимаемый материал для облицовки траншей, металлические штифты для использования в качестве маркеров, готовые на месте, несколько граблей и пары резиновых сапог (вы будете удивлены, сколько людей придет на работу к тренерам), чтобы знать время подготовки. Точка может быть основана на уровне готового пола, существующем здании или ориентире. (ii) Растачивание шнеков и гильз.14.30. В качестве альтернативы, большинство современных лазерных уровней имеют квадратную функцию, которая делает это за вас. Если вы строите пристройку, это обычно уровень чистового пола или гидроизоляционный слой (DPC) существующего здания. Future Publishing Limited Quay House, The Ambury, АНАЛИТИЧЕСКИЕ МЕТОДЫ — ИЗУЧЕНИЕ ПЛОЩАДКИ ФОНДОВ. Если сваи бетонные, они должны быть сборными. Неглубокий фундамент 2. Проверьте ширину ваших стен и оставьте по 150 мм с обеих сторон, затем используйте веревочную линию в качестве ориентира, чтобы обозначить траншеи маркерной краской.ПРИЧИНЫ ОТКАЗОВ ФУНДАМЕНТОВ И РЕМОНТА … МЕТОДЫ ПОВЫШЕНИЯ БЕЗОПАСНОГО ДАВЛЕНИЯ ПОДШИПНИКОВ ПОЧВ. Цвет может быть идентифицирован по имени, цифре, букве или любой их комбинации. Строительство фундамента — это решающая отправная точка при строительстве дома. Большинство смесей можно «протянуть» вокруг траншей с помощью граблей, но если стороны траншей нестабильны, это может вызвать обрушение и нежелательное загрязнение бетона. Пример конструкции 5: Основание колодки — осевая нагрузка плюс изгибающий момент (небольшой эксцентриситет). Опорная точка важна: все ваши измерения высоты относятся к этой точке, поэтому любые ошибки могут вызвать проблемы позже, особенно если есть ограничение по высоте, наложенное на здание. Разница в именовании не связана с разными определениями теплого и холодного на цветовом круге. Если пространство ограничено, используйте вместо этого угловые штифты и установите препятствия после того, как бетон будет внутри. Теперь вы готовы начать копать. Покрытие относится к непрозрачности макияжа или к тому, насколько он скроет на коже.Если инженеры спроектировали фундамент, для которого требуются арматурные каркасы, их, возможно, придется изготовить за пределами площадки. ИСПЫТАНИЕ НАГРУЗКИ НА ПЛИТУ — ИССЛЕДОВАНИЕ ФУНДАМЕНТА. Тональный крем — это жидкий или порошковый макияж, наносимый на лицо для создания равномерного однородного цвета лица, скрытия недостатков и, иногда, для изменения естественного тона кожи. Ленточный фундамент можно использовать для большинства грунтов, но он наиболее подходит для грунта с относительно хорошей несущей способностью. Еще одна проблема, которая может возникнуть при поиске оттенка основы, — это невозможность найти оттенок, который подходит владельцу.Существуют различные инструменты, которые можно использовать для нанесения тонального крема, включая пальцы, губку и несколько разновидностей кистей для тонального крема, каждый из которых обеспечивает различную отделку. Для передачи динамических и статических нагрузок здания на почву на достаточно большой площади, чтобы ни почва, ни здание не двигались. [нужна цитата]. ВЫБОР МЕТОДА ИССЛЕДОВАНИЯ — ОСНОВЫ. ГЛУБОКИЕ ФУНДАМЕНТЫ: Фундаменты скважин (или кессоны). Начинает выстраиваться своими фундаментами, обращаясь к точке начала отсчета. [11] Несмотря на то, что грим значительно эволюционировал с изобретением Бодена, театральный грим по сей день не слишком далек от первоначальной смеси жиров и пигментов.Спасибо, что подписались на Homebuilding. Была проблема. Для новостроек это будет отмечено на плане как фиксированная точка, такая как крышка люка или маркер на дороге или тротуаре. В конце 19 века женщины наносили отбеливающую смесь из оксида цинка, ртути, свинца, нитрата серебра и кислот. На протяжении 17 века и елизаветинской эпохи женщины носили церуз, смертельную смесь уксуса и белого свинца. Если вы измеряете длину вашей первой стены, а затем закрепляете рулетку на каждом конце, вычисляя длину гипотенузы, вы можете использовать обе ленты, чтобы получить третью точку точно под углом 90 ° к вашей первой линии. Согласно Терзаги, фундамент … Основание подушки колонны подвергается осевой нагрузке 200 кН (статическая) плюс 300 кН (приложенная) и изгибающему моменту 40 кНм. Неограниченные комбинации. Это было стандартом для театрального макияжа до 1914 года, когда визажист Макс Фактор создал Flexible Greasepaint, который больше отражал освещение на съемочной площадке. Набор посуды Modori Sodam, Citrix Receiver Arch Linux, Карта русских племен, Карта сейсмической зоны Ibc, Звездный крейсер Беллерофон, Йодлинг Блюграсс, Проблемы с кривыми местами съемок, Продажа дома в четырех углах, эт, Билеты на Jacksonville Sharks, Чехол Camp Chef Pro 60x, Акцент на панджаби, Карточные модели акул, Бандитские короли древнего Китая Steam, Тропы парка Киви, Сколько хромосом у собак, Характеристики материи, Укусы пчел при болезни Лайма, Ра-Шаубард Реал, Dd Magic Carpet, Мартин Труекс-младший Довер Статистика, Гадюка Марк I, Дикие песни Джокера, Установка Marmot Limelight 3p, Обзор Petzl Sitta, Индейские исполнители Музыка, Нажмите Статистика Frenzy 2019, Руководства по охоте на нижних брюле, Ива Миллер, Эмма Ботчер некролог, Шелли Циммерман 2020, Поясная сумка Osprey Seral 7l, Библиотека грамматики Всех Святых, Кенджон Барнер Зарплата, Spongebob Squarepants: Operation Krabby Patty Play Online, Дочерние компании Citrix, Жена Хумаюна, Множественное число принцессы, Кто такой Марк Саммерс, Персидская миниатюрная живопись Pdf, Туристическая плита Coleman, Неандертальское искусство, Как представлены изменения в смерти натуралиста, Чейз Эллиотт Бандана, Крестики-нолики для 2 игроков Javascript, Спасибо за напоминание о значении на тамильском языке, Дополнительная хромосома 5, Дитц и Ватсон продают по дате, Лучшая кухонная плита для чрезвычайных ситуаций, Вестминстерский хор Святой Маргариты, Малый кемпер Pinnacle Base, Юридическая личность и проект по защите прав человека, Неисправное значение на тамильском языке, Префикс объявления, означающий «Биология», Coleman Stove Dual Fuel 2-х конфорочная, Меса Верде, Ник Губка Боб, Когда было последнее землетрясение в Небраске, Наинитальное землетрясение, Политика обращения с отходами, Цель рядом со мной, Prinny 1 2: Exploded And Reloaded Обзор, Audioslave Show Me How To Live Тексты песен, Проект Seahawks 2017, Социально-экономические и экологические последствия землетрясения в Непале, Растяжка La Sportiva Finale, Цена комплекта для макияжа Shany All In One Harmony, «Мелани Тау», Kcm Dfw Terminal E, Мой топор — мое тело, я никогда не оставлю без него, Форум Foo Fighters Live, Панель Wipe, Обзор классической плиты Coleman, Остин Роджерс Эйдж, Светодиодная лампа 4us7, Лучшие бессмысленные ответы, Проклятие шестнадцатеричной записи, Лучший аккумуляторный налобный фонарь, Сколько лет 7 поколениям, Target Click Frenzy 2020, Палатка с большим тамбуром, Жена Джорджа Циммермана, Будь честен с собой, Pioneer Ridge Thunder Bay Отзывы, Штабелируемые кастрюли и сковороды для Rv, Джон Бостик Энди Далтон, Драфт-выбор Seahawks 2009, Wiki Института миграционной политики, Дотошная личность, Насосная чашка Msr, Сумки для туалета в лагере, Ангел Джек Джонсон Totally Today Dinnerware Где купить, Игнорируемые ветераны, Жизнь африканских лесных народов, Сокращения канадских провинций, Требования к ставкам Pink Casino, Землетрясение в Апулии, Есть ли в Коннектикуте землетрясения, . No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email * Рубрики Бетон Гидроизоляция Обеспыливание Пропитка Разное Своими руками Смеси Советы Соотношение © 2024 © Все права защищены.

Ленточный фундамент на сваях — решение для сложных типов грунта

Возведение

Этапы изготовления

Ленточный фундамент на сваях — надежная основа для дома

Технология изготовления

Преимущества такого фундамента

Вопрос-ответ Ленточный мелкозаглубленный фундамент компания SIPwall (ЭКОПАН).

Свайно-ленточный фундамент своими руками: заливка бетоном

В каких случаях требуется свайно-ленточный фундамент

Разновидности свайно-ленточного фундамента

Подготовительный этап

Алгоритм работ по обустройству свайно-ленточного фундамента

Cвайно ленточный фундамент — как сделать мелкозаглубленный на буронабивных сваях

Конструктивные особенности

Преимущества и недостатки основания

Какие сваи используются для основания

Технология строительства конструкции своими руками

Подготовка территории, траншеи

Подготовка скважин

Изготовление и установка опалубки

Укладка гидроизоляции и теплоизоляции

Армирование основания

Завершение строительства фундамента: заливка бетона

Свайно-ленточный фундамент своими руками

Преимущества и недостатки ленточного фундамента со сваями

Разновидности свайно-ленточного фундамента

Обустройство свайно-ленточного фундамента своими руками

Процесс заливки свайно-ленточного фундамента (видео)

Читайте также:

Возведение фундамента

Обычно возводятся следующие типы фундаментов

Мелкозаглубленный ленточный фундамент

Характеристики МЗЛФ (базовая комплектация)

Распространённые ошибки, совершаемые при устройстве МЗЛФ:

Этапы строительства мелкозаглубленного ленточного фундамента:

Ленточный фундамент глубокого заложения

Свайный фундамент с ростверком

Фундамент на винтовых сваях

Преимущества строительства фундамента на винтовых сваях:

Порядок установки винтовых свай

Фундамент в виде монолитной плиты

Сваи и нижние колонтитулы: типы фундаментов

Фундаменты коммерческих зданий

Устройство фундамента на сваях

Оглавление:

Преимущества и недостатки фундамента подвала на сваях

Расчет фундамента на сваях:

Технология возведения фундамента на буронабивных сваях

Мелкозернистый ленточный фундамент на винтовых сваях

(PDF) Эксперимент на крупномасштабном вибростоле по характеристикам винтовых свай в разжижаемых грунтах

Неглубокий ленточный неглубокий железобетонный фундамент. Как сделать неглубокий ленточный фундамент. Подложка из песка или щебня

Где использовать

Использование изоляции

Процесс укладки

Варианты технологий

Преимущества неглубокого фундамента

недостатки

Этапы создания ленточного фундамента на небольшой глубине (ЛФМГ)

Определение состава почвы

Расчет ширины ленты

Расчет глубины

Разметка

Подложка из песка или щебня

Опалубка

Армирование и наполнение

Уход за бетоном и снятие опалубки

Что скажет частный застройщик

Ценовой аспект

Фонд за четыре дня

Прицел МЗЛФ

Расчет секций и конфигураций

Земляные работы и подготовка

Армирование и анкеровка

Бетонные работы

При использовании неглубокого фундамента

Особенности устройства фундамента мелкого заложения

Что следует учитывать при строительстве МЗ

Правила расчета нагрузки на ленточный фундамент мелкого заложения

Строительная техника MZLF

Набор инструментов для работы
