Фундамент под дом монолитная плита: Монолитная плита фундамента: надежное основание для дома

Содержание

что это такое, конструкция пирога под дом, чертеж, план, схема в разрезе, отзывы и обсуждение, что делать, если появились трещины

Большинство практикующих строителей относят плитный фундамент к наиболее прочным, надежным и долговечным силовым конструкциям под жилые дома, хозяйственные постройки и промышленные объекты.

В чем особенность конструкции представленного типа основания, как выглядит плита на чертеже и в разрезе, нюансы устройства и заглубления – будет рассмотрено в текущей статье.

Плитное основание — что это такое?

Основу фундамента данного типа составляет железобетонный монолит, изготовленный методом заливки бетона под площадью основания проектируемого сооружения. В процессе бетонирования плиту армируют силовым каркасом, представляющим собой связанные в единую схему стальные арматурные прутки.

За счет того, что фундамент является сплошной конструкцией, он может равномерно подниматься и опускаться при подвижках почвенных масс, расположенных по ним. За счет этого качества основание получило название «плавающая плита».

Устойчивость фундамента к вспучиванию грунта, а также его способность противостоять деформирующим нагрузкам обуславливают широкую сферу применения, в том числе на участках с переувлажненными, рыхлыми и нестабильными грунтами и глубоко расположенной точкой промерзания.

Чтобы готовая силовая конструкция гарантировано целостность здания, и в процессе ее эксплуатации отсутствовал риск растрескивания или повреждения, строительство и проектирование основания должно проводиться строго в соответствии с действующими нормами по СНиП и СП, а именно:

  • СНиП 2.02.01-83 – основания зданий;
  • СП 50-101-2004 – проектирование и устройство фундаментов различных сооружений;
  • СП 63.13330.2018 –строительство железобетонных конструкций.

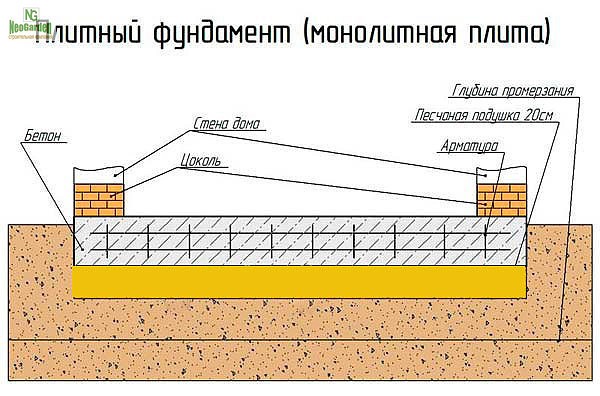

Конструкция и схема правильного пирога плитного основания под дом

Классический «пирог» плитного основания состоит из следующих слоев:

  1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
  2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
  3. Несколько слоев рулонного гидроизоляционного материала.
  4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
  5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
  6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
  7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.

Когда строительство дома ведется на участках с песчаным грунтом, а в регионе наблюдается теплый климат, то иногда строители исключают из «пирога» слой утеплителя.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Фундаментные чертежи и планы в разрезе

Графические документы, составляемые при проектировании плитного фундамента, представляют собой планы и чертежи, которые дают подробную информацию о планируемом объекте, а именно:

  • габаритах;
  • форме;
  • осях;
  • размерах слоев;
  • схеме армирования;
  • вариантах тепло- и гидроизоляции;
  • схемах закладки инженерных коммуникаций.

Ниже представлены примерные планы плитного основания:

Вид сверху:

В разрезе:

Схемы армирования дают полное представление о способе соединения силовой конструкции, диаметрах задействованных прутков, шаге между ними.

Например, на схеме ниже отображена схема армокаркаса, где:

  1. Арматурные стержни класса А3, диаметром 12-16 мм, шаг – 200 мм.
  2. Арматурные стержни А3 диаметром 8 мм, размер ячейки 400х400 мм.
  3. Защитный слой бетона толщиной 35 мм.

План коммуникаций помимо общей схемы должен в обязательном порядке отражать все диаметры инженерных линий, чтобы давать представление о размерах вводных отверстий для строителей:

Особенности устройства монолита на грунте

«Плавающие» плиты, возводимые над нулевым уровнем земли, могут использоваться для различных типов грунта, но наиболее эффективны на почве, которая характеризуется особой склонностью к пучению при минусовых температурах, а также на болотистой местности.

Например, глинистая почва за счет своей сыпучести и пластичности относится к самым тяжелым типам пород для строительства фундаментов, поэтому для таких условий предпочтительно использование фундамента «плавающая плита».

Устройство силовой конструкции плиты начинается с разметки участка и рытья котлована на глубину, которая будет соответствовать толщине подошвы из нерудных материалов, как правило, речь идет о совместном использовании песка и щебня. Большинство практикующих строителей используют традиционную комбинацию слоем: 20 см песка и 20 см щебенки.

Если фундамент строится на глине, то параметры нерудной подушки должны быть больше самой плиты как минимум на 20 см с каждой стороны. Только так можно обеспечить достаточную степень монументальности строения.

В обязательном порядке сверху подушки укладывают слой гидроизолятора:

  1. рубероида;
  2. несколько слоев полиэтилена и/ или экструдированного пенополистирола;
  3. который одновременно выполняет функцию теплизолятора.

Затем строители приступают к монтажу опалубки, вязке арматурного каркаса и непосредственно бетонированию.

Заглубление

Степень заглубления основания в зависимости от типа почвы можно узнать в СП 50-101-2004 таблица 12. 2.

Кроме «плавающих» монолитов, различают другие типы фундамента:

  1. Мелкозаглубленная плитная конструкция . Плита мелкого заложения используется при строительстве сооружений в один или несколько этажей на относительно стабильных грунтах с глубоким расположением подземных источников. Котлован под конструкцию роется на глубину 0,7–1 м. Далее схема строительства аналогична предыдущей методике.
  2. Заглубленный плитный фундамент с ребрами жесткости – позволяет сэкономить на расходе строительных материалов в том случае, если гидрогеологические и проектные условия предопределяют закладку плиты большой толщины. Строительство фундамента заключается в обустройстве траншей для железобетонных лент, на которые в дальнейшем будет опираться монолитная плита толщиной 0,25–0,4 м.
  3. Плитная конструкция, построенная по шведской или финской технологии, совмещенная с системой монтажа «теплого пола» в доме. Для шведских плит вначале снимают слой плодородной почвы, а затем роют траншеи под ленты, которые будут выполнять функцию ребер жесткости. Когда ленточный контур затвердеет, кладут листы теплоизолятора, устраивают опалубку, монтируют армокаркас, совмещенный с системой труб для «теплого пола», а затем делают бетонную стяжку.

Для финской плиты роют один котлован на глубину ленточного железобетонного основания, после затвердевания которого делают обратную засыпку внутреннего пространства нерудным материалом. Под железобетонной плитой размещают листы теплоизолятора. В данном случае систему труб для «теплого пола» монтируют на этапе чистовой отделки напольного покрытия.

Трещины и другие проблемы

Трещины и другие деформации плитного фундамента могут появиться сразу после строительства или в процессе эксплуатации по таким причинам:

  • Нарушена технология строительства;
  • Неправильно рассчитаны проектные нагрузки на фундамент;
  • Не исследованы гидрогеологические особенности участка;
  • Изменилась геология местности, например, поднялся уровень грунтовых вод из-за большого количества выпавших осадков и т. д.

Трещиной допустимого размера считается щель, ширина которой не превышает 0,4 мм. В этом случае застройщик должен проследить за ее динамикой. Если дефект не распространяется, то его можно устранить с помощью песчано-цементного раствора мелкодисперсного состава.

Необходимо применять более сложные и дорогостоящие способы ремонта при распространении трещин, возникновении сети щелей, если они распространились на стены дома:

  • бурение наклонных отверстий в основании и закачка через них скрепляющих растворов;
  • монтаж дополнительного основания с большим заглублением и площадью опоры.

Сложным ремонтом плитных фундаментов занимаются специализированные компании. Перед работой необходимо заново просчитать нагрузки и исследовать геологию, чтобы выбрать подходящий способ реконструкции плиты.

Отзывы

Часто индивидуальные застройщики пренебрегают правилами строительства силовых конструкций и в результате появляются дефекты в плитах, причины которых были рассмотрены в предыдущем разделе.

Частный вариант нарушения методики – заливка раствора в опалубочное пространство не через лотки, как сказано в нормативах, а с одного угла с последующим распределением лопатой по всей плоскости.

В этом случае меняется соотношение жидких и твердых компонентов в растворе, и плита теряет свою прочность.

Нарушается консистенция бетона и в том случае, если были перерывы в заливке бетона. Мелкие трещинки могут появиться уже через полчаса–час после заливки. Чтобы удалить дефекты, нужно заново пройтись по поверхности виброплитой.

Монолитный плитный фундамент и его устройство начинающие строители ищут советов и обсуждают на форуме:

  1. О том, в каких случаях стоит включать щебень в «пирог» подушки, можно прочитать на форуме.
  2. Рассуждения частных застройщиков о том, какой должна быть минимальная глубина закладывания плитного основания тут.
  3. Участники форумов обсуждают варианты ремонта трещин, которые появились в плитном фундаменте в процессе эксплуатации – тут и тут.

Заключение

Существуют различные варианты конструкции монолитной плиты, каждый из которых эффективен в тех или иных проектных условиях. Чтобы построить надежное основание под дом, нужно проанализировать сразу несколько вариантов.

В случае индивидуального строительства целесообразно обсудить выбор со специалистом или доверить проектирование экспертам, ведь, как видно из изложенного материала, малейшие ошибки в строительстве могут привести к дорогостоящему ремонту и даже необратимым последствиям.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Монолитный фундамент-плита и технология его строительства

Стремительный всплеск индивидуального строительства вызвал дефицит участков с благоприятными почвами. Все больше под застройку используются районы с неудовлетворительными гидрогеологическими критериями. В таких условиях свою эффективность и стабильность доказала технология возведения цельной платформы, которая вполне доступна для самостоятельной реализации.

Поведение плиты монолитного фундамента под частным домом в определенных условиях

Чуть ли не единственным способом гарантировать устойчивость постройки на пучинистых и водонасыщенных грунтах, считается организация плавающего плитного основания. Суть этой идеи заключается в том, что почва обладает сравнительно равномерной плотностью, хотя и довольно малой. По этой причине обычно пренебрегают вероятностью сосредоточения нагрузок.



Однако фундамент плита и технология строительства учитывает еще один факт. Хотя грунт под основанием и оказывает по всей площади равномерное противодействие, но нагрузки от стен сосредоточены по периметру. По этой причине при расчете нужно обеспечить прочность монолита на прогиб.

При грамотном подсчете для монолитной конструкции закладывают не только запас надежности около 20-30%, но и учитывают все непредвиденные ситуации и нагрузки:

  • Постоянные – масса строительной конструкции и плиты, вес оборудования и эксплуатационная нагрузка здания.
  • Временные – силы морозного пучения почвы, масса стройматериалов, которые складируются внутри помещений до окончания строительства.
  • Особенные – сейсмические напряжения, а также высокая вероятность возникновения перегрузок по причине изменения структуры почвы.

Способы увеличения устойчивости основания

Монолитная плита фундамента под частный дом – это вид мелкозаглубленного основания. А значит, фактическая устойчивость ограничена опорными свойствами почвы, расположенной на глубине подготовительного слоя. Основными методами, позволяющими повысить уровень стабильности основания, являются увеличение его толщины и количества армирующих элементов.

Если нагрузка превышает допустимые нормы, то никакие манипуляции с усилением монолита не помогут – постройка будет проседать, пока не упрется в более плотный слой грунта. Предугадать, сколько будет плавать основание и как оно поведет себя, невозможно. Более того, не стоит ожидать равномерность усадки – наверняка процессы повлекут образование крена.

Общие рекомендации

Вне зависимости от площади плита не может быть тоньше, чем 200 мм. Это минимальный размер, обеспечивающий верхний и нижний слои бетона с оптимальным расположением каркаса армирования. Для строительства одноэтажного коттеджа из легких блоков или каркасной постройки прочности такого основания вполне достаточно.

Для двухэтажных домостроений толщина основы должна быть в пределах 220-240 мм, при этом сечение арматуры увеличивают. Если планируется наличие цокольного этажа, то цифры увеличиваются до 300 мм. Есть возможность повысить жесткость плитной конструкции без наращивания толщины, а за счет дополнительных ребер жесткости под несущими стенами.



Монолитный фундамент плита для загородного жилья и технология его строительства: основные этапы

Такая система ничем не уступает по надежности ленточному или свайному основанию для здания. Однако строительные организации требуют за его исполнение третью часть цены самого строения. В действительности затраты по этой части строительства не столь и велики. Поэтому многие предпочитают сделать все самостоятельно.

Подготовительные работы

Обычно для устройства плиты монолитного фундамента под частный дом выполняется снятие плодородного слоя грунта. Плавающее основание может не проявлять признаков усадки, располагаясь даже на рыхлой почве, но для этого нужна качественная подготовка.

Подготовительные мероприятия должны обязательно включать трамбование, что практически невыполнимо на пластичных и вязких видах грунтов. Заглубление здесь решает не только этот вопрос, но и устраняет теплопотери. К тому же бетонное основание можно устроить на любой глубине, что позволяет планировать цокольный этаж.

Технологические размеры необходимого котлована и подушки должны превышать формат основания на 80-100 см с каждой стороны для обустройства отмостки и ливневой канализации. После того, как снятый грунт вывезен, процесс проходит по следующим пунктам:

  • Подчистить вручную дно и стенки котлована, чтобы добиться правильной геометрии.
  • Утрамбовать площадку и укрыть ее геотекстилем с плотностью более 200 г/м², что предотвращает продавливание песка в грунт.
  • Насыпать слой речного песка равный толщине плитного основания. Песок насыпается послойно по 6-7 см с тщательной трамбовкой каждого пласта. Каждый слой должен выравниваться правилом по маякам, выставленным по уровню.
  • Передовая технология планирования и строительства плиты фундамента рекомендует поверх песка уложить еще одну прослойку геотекстиля и насыпать слой гранитного гравия до 15 см. В идеале гравийная подсыпка выполняется в два пласта: нижний – фракцией 20-25 мм, а верхний – 5-20 мм.

Монолитное основание допускается устраивать только на ровных участках с уклоном не более 2:100. В остальных случаях прибегают к террасированию.

Гравийный слой можно заменить на подбетонку марки М100 или М150. Она будет распределять нагрузку по подушке и обеспечит ровную площадку для организации основного фундамента. Все пласты должны быть утрамбованы до такой степени, чтобы на поверхности песка не было видно следов от обуви, а на гравии – от строительного оборудования.

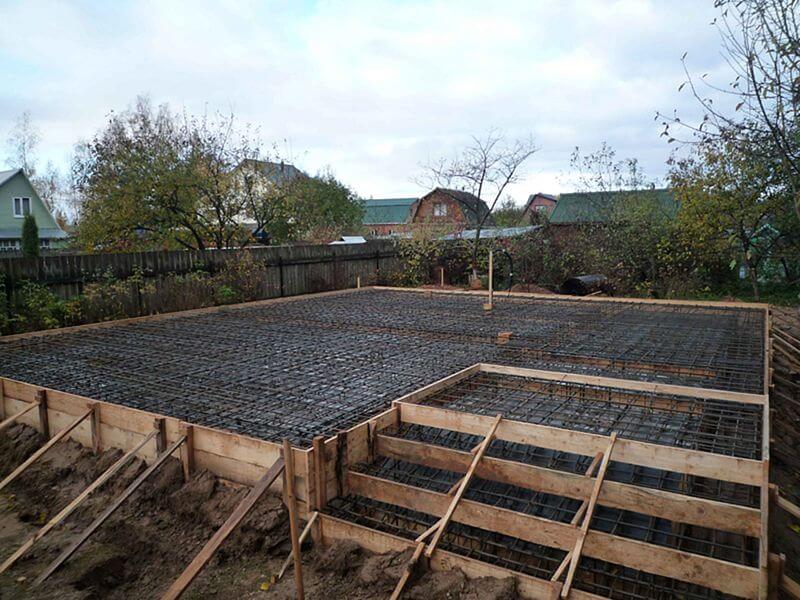

Установка опалубки

Небольшая высота основания облегчает задачу – в основном бывает достаточно одного ряда палуб по периметру. Делают их из листов OSB на каркасе из бруса 60ч60. Ни в коем случае в качестве опалубки нельзя использовать стенки котлована.

Из-за малой высоты бетонной конструкции стенки формы не испытывают большого давления, но по причине большой массы бетона испытывают гидроудары существенной силы. Поэтому и верхняя, и нижняя плоскость опалубки требуют надежной фиксации. Осуществляется это методом установки деревянных брусков на внешней стороне формы через каждые 100 см. К ним крепятся деревянные распорки: одна горизонтально для опоры нижней линии палубы и одна наклонная для верхнего пояса.



Важно! Самыми уязвимыми местами формы считаются ее углы. Для прочной фиксации они нуждаются в дополнительном креплении при помощи раскосов или уголков из металла. Перед разравниванием бетона их снимают.

Организация гидро- и теплоизоляции

В большинстве случаев плита бетонного фундамента под частным домом расположена в промерзающем секторе почвы, поэтому гидроизоляционные мероприятия обязательны. Степень функциональности гидробарьера зависит от уровня грунтовых вод:

  1. На участках, где УГВ находится на низком уровне, достаточно применить пленочный гидроизолятор или рубероид с перехлестом полотен на 100 мм и последующей пропайкой.
  2. В случае, когда УГВ находится на уровне подготовительного слоя, то не обойтись без гидроизолирующей мембраны с обработкой перехлестов специальными материалами.

Барьер укладывают с напуском на боковые стенки опалубки. По углам материал аккуратно подрезают, чтобы не нарушить геометрию формы.

В определенных случаях есть смысл отказаться от дорогих мембран и организовать дренирование, что искусственно снизит показатели уровня грунтовых вод. Выполняют эту операцию перед песчано-гравийной подготовкой:

  • Вырыть по периметру котлована траншею глубиной 250-350 мм и выстелить ее геотекстилем.
  • Насыпать слой крупного щебня и уложить дренажные трубы с учетом уклонов к колодцам.
  • Сделать подсыпку щебнем сверху трубы и завернуть края геотекстиля внутрь.
  • Засыпать траншею песком и утрамбовать.

Если постройка зимой будет отапливаться, то утепление основания необязательно. В других случаях технология строительства монолитной плиты фундамента включает укладку пенополистирольных листов ПСБ-С 25 на слой подготовки. Гидроизоляция всегда должна находиться под теплоизоляцией.

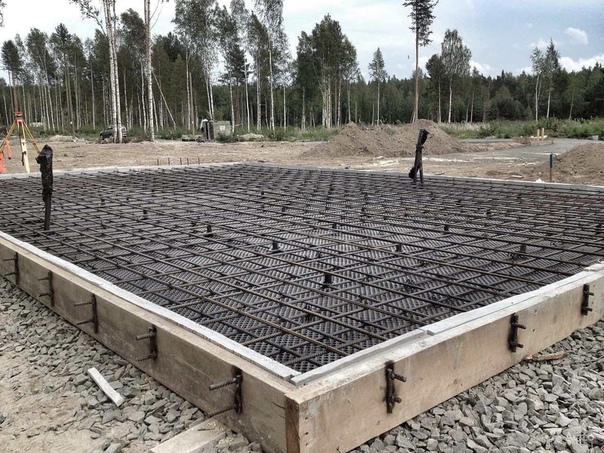

Системы армирования

Для плитного основания традиционно используются два ряда сетки, составленной из арматуры АIII сечением 12-16 мм. Размеры ячеек формируются в диапазоне 20-15 мм. Толщина прутьев берется таким образом, чтобы в поперечном разрезе плиты содержание стали было не менее 0,2%. Технологические нюансы армирования заключаются в следующем:

  • Монтаж металлических сеток начинают с установки дистанционных фиксаторов арматуры. При этом толщина защитного слоя бетона должна быть не менее 50 мм, а пробки ставят с шагом 200-250 мм.
  • На фиксаторы укладывают продольные прутья, затем на них – поперечные.
  • Узлы пересечения арматуры связывают проволокой, а к каждому третьему крепят вертикальный прут для фиксации верхнего ряда сетки.
  • К пруткам нужно приварить продольные прутья 3-го ряда, на них укладывают поперечную арматуру и привязывают ее.
  • Наращивают длину прутьев методом перехлеста на длину не менее пятидесяти диаметров.

Если проект предусматривает ребра жесткости снизу основания, то в слое подготовки формируют траншеи, которые укрепляют опалубкой. Выступы нужно армировать закладными П-образной формы, которые связываются с армирующей сеткой основания. При установке ребер нельзя забывать о защитном слое бетона 50 мм.

Этап бетонирования

Для заливки плиты фундамента под коттедж или частный дом используют бетон с классом прочности не ниже В25. Смотря по ситуации, возможно применение пластификаторов воздухововлекающего действия. Если смесь приготавливается самостоятельно, то есть смысл в употреблении замедлителей схватывания, которые избавят от холодных швов.

Начинают заливать бетон от какого-либо одного внешнего угла. Одновременно производится уплотнение раствора глубинным вибратором. Верхний слой равняется при помощи длинной рейки после заполнения участка, ограниченного опалубкой с трех сторон.

При жаркой погоде первые шесть дней после заливки основание нужно поддерживать во влажном состоянии или прикрыть пленкой. Для качественного пола через 20 дней плиту шлифуют.




Фундаментная плита под дом своими руками: технологический процесс заливки

За годы различных экспериментов и практик, специалисты пришли к мнению, что самым надежным основанием является фундаментная плита под дом, а именно монолитного типа. Она подходит для зданий с большим весом.

Цена установки такого вида фундамента немалая, поэтому прежде чем отдать предпочтение именно такому основанию под дом, следует взвесить все за и против, возможно вам подойдет менее затратный вариант, исходя из особенностей вашего строения.

В этой статье расскажем об особенностях заливки фундаментной плиты под дом из бетона, газобетона, монолитной конструкции из железобетона. Рассмотрим все плюсы и минусы, нормы работы с данным видом основания, а также все технологические процессы и нюансы, которые необходимо соблюдать для качественной установки. Узнаете, какие подготовительные работы следует провести перед заливкой бетона.

Особенности фундаментной плиты под дом

Преимущества

Данный тип плиты относится к монолитам, иначе говоря, это основание укалывают плавающим способом на малой глубине. После отлива, образуется огромная тяжелая и прочная плита, на которой в дальнейшем будет возводиться дом.

Перед тем, как залить железобетонную смесь, строители создают так называемую подушку из гравия и песка, основная задача которой, правильное распределение нагрузки от дома. Такое основание считается самым надежным, если возведение дома проводится на территории, где грунт промерзает очень глубоко, а почва характеризуется нестабильностью.

Примечание.

Железобетонная фундаментная плита по праву считается лучшим вариантом для домов из газобетона, с учетом ее технических характеристик. К тому же, плиту можно заказать уже готовую, или же сделать все самостоятельно по инструкции от специалистов.

Для того, чтобы залить фундаментную плиту под дом своими руками, необходимо заказать бетономешалку с уже готовым раствором железобетона и заливать в подготовленную яму. Главное соблюдать технологию работ.

Среди прочих достоинств фундаментной плиты стоит отметить и то, что нет необходимости вырывать глубокую яму под заливку раствора, достаточно глубины 15 – 40 см. это позволяет сократить объем используемого материала на 1/3 от общей массы при других видах оснований. Времени на заливку фундаментной плиты уйдет намного меньше.

Стоит отметить что все эти плюсы относятся к основаниям малозаглубленного типа, для монолитной железобетонной фундаментной плиты с созданием подвального помещения и цоколя, понадобится денежных вложений и затрат рабочей силы.

В случае стройки дома на нестабильном грунте с цокольным этажом, фундаментная плита станет незаменимой. Она послужит в качестве пола для первого этажа здания. Понятно, что стоимость работ и материла, будет высокой, но примерно 50% всех затрат окупятся со временем высоким уровнем надежности и прочности.

Фундаментная плита под дом монолитного типа применяется в скандинавских странах, на грунте с низкой точкой промерзания, а эффект теплоизоляции завоевываться при помощи утеплительных материалов.

Фундаментная плита под дом и ее виды

Классическая

Устанавливается на песочной подушке под фундаментную плиту с добавлением гравия. Материалы для теплоизоляции используются по усмотрению строителей. Заливка железобетона проводится с толщиной 20 – 50 см. это зависит от предполагаемой нагрузки на фундамент. Перед тем как засыпать гравий с песком, слой плодородной почвы обязательно снимается.

Шведская утепленная плита

Характеризуется наименьшей потерей тепла по причине организации пенополистирольной опалубки. Наверх укладывают теплые полы, который нужно залить бетонным раствором 10 см. Все необходимые для дома коммуникации необходимо заложить на стадии укладки подушки песчано-гравиевой. Данный тип плиты способен сократить время застройки, но в то же время считается одним из самых затратных, и сделать ее своими руками не получится. В этом деле нужны специалисты, которые смогут рассчитать все по правилам.

Русская фундаментная плита

Предусматривает присутствие добавочных ребер жесткости фундаментной плиты под несущими конструкциями и в местах предельной нагрузки на основание. Преимущество данного типа плиты в особой надежности и прочности, недостаток в увеличении времени на застройку.

Важно!

Для того, чтобы создать прочный фундамент под любой вид зданий, необходимо использовать лишь высококачественные материалы.

Производство фундамента с плитой

Основным материалом выступает бетон для фундаментной плиты, который должен иметь следующие показатели качества

  • Водонепроницаемость не менее коэффициента W8.
  • Прочность на уровне класса М300.
  • Показатель подвижности П-3
  • Коэффициент морозоустойчивости F-200.



Примечание. Территории с грунтовыми водами на высоком уровне требуют использования бетона, устойчивого к сульфатам.

Арматура фундаментной плиты выбирается с учетом неких особенностей заливки основания. Для традиционного вида плиты подходит арматура любого типа. Если планируется сварка с иными частями, то выбор нужно остановить на арматуре из стали класса А500С, диаметр которой не меньше 12 мм.

Полимерные битумные материалы применяют с целью гидроизоляции под фундаментную плиту. Продается материал в рулонах. Также на выбор покупателей предлагаются и другие гидроизоляционные материал обладающие хорошим набором характеристик. К примеру, не позволяют мерзнуть зимой, и плавиться от солнца летом.

Не забывайте также и про то, что для утепления фундаментной плиты используются различные утеплители. Раньше, популярностью пользовался пенопласт, в наше время применяют пенополистирол, обладающий отменными качествами теплоизоляции, долговечен и не гниет.

Для того чтобы залить низкозаглубленную фундаментную плиту своими руками необходимо запастись всеми необходимыми инструментами. Вам понадобится: бетонный раствор, рейки для его выравнивания, арматура, опалубная доска, строительный уровень, молоток, джут для разметки участка, совковые и штыковые лопаты, ножовка, топор, крючки и проволока. Возьмите в аренду бетономешалку, а также технику для копания котлована.

Для того чтобы все работы по заливке фундамента прошли качественно, сделайте точные расчёты территории и нагрузку на основание. Определите риски деформаций, усадки и крена основания под дом. Далее вам нужно вырыть котлован и настелить дно геотекстилем под фундаментную плиту, дабы избежать перемешивания подушки из песка и щебенки с землей. Следующий этап – засыпка подушки из гравия и песка послойно. Каждый засыпанный слой фундаментной плиты необходимо утрамбовать виброплитой и провести коммуникационные системы при использовании шведского основания. По завершению подготовительных работ заливают раствор бетона.

Примечание. Бетон заливают весь и сразу, а затем обрабатывают виброплитой глубинного вида, дабы избежать образования слоев и пустот внутри.

Залитая фундаментная плита созревает в течение месяца, и набирает своей прочности за период который, зависит от температуры окружающей среды. В процессе высыхания бетонного основания нужно орошать его водой, особенно это нужно делать, когда на улице стоит жара. К тому же, фундамент необходимо покрыть полиэтиленовой пленкой, дабы на него не попадал дождь, разный мусор и грязь.

Плитный фундамент своими руками: пошаговая инструкция, советы, фото

Плитный фундамент – что это

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

  • Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.
    Классический вариант фундамента монолитная плита без утепления
  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.
    УШП — утепленная шведская плита со встроенным теплым полом
  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Общая информация

Монолитная фундаментная плита представляет собой плавающую незаглубленную конструкцию, которая заливается по всему периметру будущей постройки, создавая цельное основание.

В процессе возведения предусматривается наличие подушки из песка и гравия, поглощающей нагрузку от постройки на почву. На нестабильных почвенных составах или на глинистом грунте с увеличенной глубиной промерзания такой тип фундамента из монолитной плиты является наиболее востребованным.

Область применения и виды

За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.

В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.

Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.

В современном строительстве используются следующие типы фундаментов:

  1. Классический.
  2. УШП (утепленная шведская плита).
  3. Русский.

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.

Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.

Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.

Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.

Типовая схема

Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.

Устройство монолитной плиты фундамента предусматривает наличие такого пирога:

  1. Уплотненная почва на дне котлована.
  2. Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
  3. Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
  4. Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
  5. Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
  6. Сам монолитный фундамент плита.
  7. Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).

Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.

Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.

В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.

Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.

Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.

Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.

С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.

Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.

Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.

Применение и его основные достоинства и недостатки

Разбираясь, как сделать плитный фундамент своими руками, важно ознакомиться со всеми плюсами и минусами такой технологии. Использование подобного типа основания подходит для участков, где расположены нестабильные грунты, а внедрение ленточных или столбчатых конструкций невозможно.

При соблюдении проектных расчетов и грамотном выборе параметров плиты она может использоваться в качестве основы для дома с большим количеством этажей.

За счет равномерного распределения нагрузок давление на почву снижается, даже если придется возвести массивное жилище и инженерный объект. Это позволяет задействовать фундаменты в промышленных масштабах.

Установка дома на плитный фундаментный блок имеет как плюсы, так и минусы. Приверженцы технологии считают ее лучшим решением для всех случаев, полагая, что плиту можно ставить на любой почве, даже на заболоченной. Они аргументируют свою позицию тем, что наличие эффекта плавучести, позволяет конструкции двигаться вместе с почвенными колебаниями, а не деформироваться. Однако научного подтверждения таким предположениям нет.

На практике укладка плит на фундамент только расширяет возможности возведения различных построек на нестабильных и сложных грунтах со средней пучинистостью.

На заболоченной земле с близким залеганием грунтовых вод и высокой вероятностью просадок, лучше задействовать свайный фундамент. В таком случае сваи вкручиваются в несущую породу.

Плита, размещенная почти на поверхности почвы, обладает плавучей способностью и может немного перемещаться вместе с почвой. Однако на нестабильном грунте такие колебания могут обладать высокой амплитудой и неравномерно воздействовать на конструкцию. Если поверхность однородная, подобная проблема может объясняться естественными факторами — южная сторона промерзает меньше, чем северная.

Современные фундаменты на дорожных плитах отличаются повышенными прочностными свойствами, поэтому они не боятся интенсивных нагрузок при подвижках земли.

Однако вероятность образования трещин и деформаций все равно присутствует. Это повлечет за собой стремительное разрушение или крен стен относительно вертикальной оси. В домах из дерева такой эффект не критичен, но бетонные постройки могут сильно пострадать.

Поэтому при объективной оценке всех за и против называть плиту универсальной «панацеей» для всех условий нелогично. Чтобы убедиться в рентабельности такого фундамента на отдельном участке, лучше привлечь экспертов, которые выполнят комплексный геологический анализ территории.

Еще стоит ознакомиться с фактами применения технологии поблизости.

Обратите внимание на следующие нюансы:

  1. Какие и как давно были возведены постройки на базе плитного фундамента.
  2. Толщина основания и глубина залегания.
  3. Отзывы владельцев помещений с плюсами и минусами.

Подобные сведения помогут сделать оправданный выбор и избежать ошибок.

Сегодня на базе монолитов создаются многоуровневые жилища из тяжелых материалов в мегаполисах и небольших городах. По несущим способностям такие основания практически не имеют конкурентов.

Поэтому предположение, что плиты подходят только для компактных построек и могут прослужить не больше 35-50 лет — ошибочное. Точный срок службы зависит от массы факторов, включая грамотность расчетов плиты, чертежи и соблюдение технологии производства.

Если конструкция находится на поверхности почвы с минимальным заглублением, то понадобится избавиться только от верхнего плодородного слоя земли. Глубину котлована выбирают с учетом высоты подушки из песка и гравия. Еще ее можно умножить на площадь будущей постройки.

При использовании плиты глубокого заложения необходимо позаботиться о хорошем котловане. Выкопать его без использования специальной техники проблематично.

Фундамент из монолитной плиты обеспечивает надежное основание для напольного покрытия на первом и цокольном этажах, что является хорошим плюсом. А если кроме подготовки плиты воспользоваться термоизоляционным поясом, пол станет не только прочным, но и утепленным. УШП предусматривает наличие контуров водяного подогрева пола.

Разбираясь, как залить бетонную плиту, необходимо понимать, что такой процесс относится к задачам средней сложности. Заливка монолитной плиты фундамента не требует особой квалификации мастера.

Вся работа разделена на следующие этапы:

  1. Обустройство котлована.
  2. Трамбовка подушки из песка и гравия.
  3. Вязка армопояса.
  4. Монтаж опалубки.
  5. Заливка и распределение бетонной смеси.
  6. Уход за плитой.

Однако отдельные мероприятия требуют использования профессиональной спецтехники и оборудования. Так, чтобы утрамбовать плиту, следует применить мощный вибрационный прибор, а для производства арматурных хомутов придется подготовить специальное приспособление.

Гидроизоляция рулонными материалами выполняется с применением баллонной газовой горелки. А поскольку для заливки бетона потребуется большое количество раствора, лучше заказать его с доставкой, т.к. за 1 день подготовить нужный объем своими руками будет проблематично.

Кроме плюсов у плитной технологии есть и недостатки. В первую очередь это сложности строительства основания на неровных поверхностях.

При наличии перепадов высот схема усложняется и теряет свою целесообразность. Еще возведение такой конструкции требует своевременного расчета плитного фундамента.

Особенности разметки плитного фундамента

Разметка – не сложный, но очень важный этап строительства. Без точной разметки, дальнейшее строительство дома может обратиться в сплошные мучения и неприятности с выравниванием не только самого фундамента, но и стен с крышей.

Как точно произвести разметку фундамента под дом своими руками – я описывал в одной из предыдущих статей, на этом останавливаться не будем. Рассмотрим лишь некоторые незначительные отличия:

  1. Для плитного фундамента, разметка производится гораздо легче, потому что достаточно разметить только периметр дома. А где будут располагаться внутренние стены и перегородки, можно определиться уже на готовом фундаменте.
  2. Плитный фундамент размечается, в каждую сторону, на метр шире, чем периметр дома. Это необходимо для того, чтобы осуществить дренажную систему и отмостку.
  3. Как правило, если в доме присутствуют террасы, балконы, крыльца или пристройки, они тоже размечаются и заливаются вместе с основным фундаментом, потому что плитный фундамент должен быть монолитным. Иначе, целостность стен будущего дома, Вам никто не сможет гарантировать.

Глубина заложения и копка котлована

Глубина заложения плитного фундамента, в первую очередь, зависит от типа грунта на строительном участке.

  1. В случае плотных пород грунта, по разметке выкапывается котлован, как правило, около 50 см глубиной.
  2. Если на участке присутствуют очень слабые породы грунта, такие как торф, например, тогда необходимо эти слои полностью снять. Глубина такого котлована может достигать 1 метр и более.
  3. Дно выкопанного котлована необходимо выровнять по горизонту, большой точности не требуется, но все же примерно ровно должно быть.
  4. Для копки котлована необходимо нанять спецтехнику. Копать своими руками – значительно дороже и дольше. Вручную можно только выровнять дно и края, а также убрать все огрехи, которые сделает экскаватор.
  5. Если экскаватор копнет в некоторых местах глубже, чем Вам необходимо, то ни в коем случае не засыпайте эти ямы тем же грунтом, который выкапываете. Их можно засыпать только песком, который не даст усадку.
  6. В случае, когда устраивается дренажная система с отводом воды, это необходимо сразу учесть и все отводы прокопать заранее с учетом перепада высоты.

Стоит отметить, что в случае устройства хорошей дренажной системы, необходимо сделать небольшой перепад высоты, на дне котлована, в сторону отвода воды.

Песчано-гравийная подушка для плитного фундамента

После того, как котлован готов и выровнен, начинается следующий шаг нашей инструкции по заложению плитного фундамента – устройство песчано-гравийной подушки своими руками:

  1. В выкопанный котлован засыпается песок. Песок должен быть мытый, без глины, мела, извести и других примесей, которые могут дать усадку в будущем. Он засыпается так, чтобы до поверхности грунта осталось менее 20 см, для следующего слоя. Такая песчаная подушка необходима, во-первых, для того, чтобы равномерно передать нагрузку постройки на грунт, а во-вторых – для того, под фундаментом не было пучинистого грунта, который бы пагубно воздействовал на плитный фундамент.
  2. Песок необходимо утрамбовать. Если котлован глубокий, то песок трамбуется послойно. Другими словами – каждый слой в 30-40 см необходимо утрамбовывать, и только затем насыпается следующий слой. Эта процедура нужна для того, чтобы в процессе эксплуатации дома на плитном фундаменте – он не просел.
  3. Уже на этом этапе, или даже раньше, необходимо позаботиться обо всех коммуникациях, которые будут вводиться в дом. Если электричество с газом можно будет и потом ввести, то о воде и канализации нужно будет подумать заранее.
  4. Поверх утрамбованного песка расстилается геотекстиль, либо подобный материал. Он предотвратит смешивание песка со следующим слоем – щебнем, но будет пропускать воду через себя. Так как в слое щебня будет множество пустот, и если, со временем, они заполнятся песком, то вся конструкция вместе с плитным фундаментом и домом – просядет.
  5. На геотекстиль насыпается гравийная подушка (слой гранитного щебня толщиной около 20 см). Этот слой необходим для того, чтобы вода, образуемая осадками, либо какими-то другими явлениями, не задерживалась около плиты и уходила в песок, затем распределяясь равномерно в грунт. Также, щебень необходим для еще более равномерного распределения нагрузки от фундамента и дома на грунт.
  6. Гравий должен быть распределен по песку равномерно, и так, чтобы этот слой был либо вровень с основным уровнем грунта на участке, либо чуть выше, но строго горизонтально. Горизонтальность можно проверять нивелиром, либо обычным гидроуровнем. Слой щебня также, как и песка, тщательно утрамбовывается. Если этого не сделать, то он утрамбуется сам, но позже, когда уже будет построен дом, а это может повлечь за собой неравномерную усадку и повреждения как фундамента, так и дома в целом.

Стоит отметить, что существуют различные технологии устройства плитного фундамента своими руками. Иногда песчано-гравийную подушку устраивают уже в опалубке, а между ней и краями котлована устраивается отдельная дренажная система, но в общем – получается практически одно и тоже.

Устройство опалубки и гидроизоляция фундамента своими руками

В устройстве опалубки и гидроизоляции для плитного фундамента своими руками нет ничего сложного. Вот небольшая пошаговая инструкция:

  1. Следующим шагом в устройстве плитного фундамента своими руками будет установка опалубки. Она устраивается по периметру дома из досок, толщиной 50 мм. Не перепутайте, котлован был выкопан на 1 метр больше в каждую сторону, а опалубку выставляем именно по периметру дома, остальная часть будет использоваться в качестве дренажа.
  2. Опалубку необходимо выставить на высоту, равную толщине плиты, а также, с помощью шнуров и уровня, выровнять ее горизонтально. Это необходимо для того, чтобы при заливке бетона, вопрос с горизонтальностью плиты уже не возникал. Если так сделать не получится, тогда перед заливкой придется ставить метки на самой опалубке. Толщина плиты должна быть рассчитана, для легких домов она может быть меньше, для тяжелых, соответственно больше. Среднее значение толщины плиты – 20-30 см.
  3. После того, как опалубка выставлена и жестко закреплена, необходимо уложить гидроизоляционный слой. Как правило, гидроизоляция выполняется из рулонных материалов на битумной основе.
  4. Полосы гидроизоляционного материала укладываются с напуском на опалубку по всей ее высоте и свариваются между собой. Это не позволит воде и влаге из грунта проникнуть к фундаментной плите. Напуск на опалубку необходим для лучшей гидроизоляции, исключению дыр между досками, а также это позволит с легкостью разобрать опалубку после того, как бетон застынет.

Стоит отметить, что иногда под слой гидроизоляции укладывают плитный утеплитель. Как правило, это экструдированный пенополистирол (ЭППС) с высокой плотностью.

Армирование плитного фундамента и заливка бетона

Армирование плитного фундамента выполняется только после полной укладки гидроизоляции, после армирования, монтаж гидроизоляционного слоя будет практически невозможен.

  1. Армировать плитный фундамент необходимо металлической арматурой. Диаметр рассчитывается в зависимости от нагрузки на фундамент, но, как правило, используется арматура диаметром 10-14 мм.
  2. Арматурный каркас вяжется в два ряда. Нижний ряд кладется на специальные фиксаторы, чтобы между арматурой и гидроизоляцией было 5-7см. Крючком для вязки арматуры вяжется арматурная сетка с шагом 20-25см. Материалом для связывания арматуры служит обычная вязальная проволока.
  3. Второй ряд вяжется так, чтобы после заливки бетона, арматура скрылась внутри минимум на 5 см. Оба ряда необходимо связать вертикальными стойками, выполненными из этой же арматуры. Они нужны, во-первых, для удержания верхнего ряда сетки, а во-вторых, не дадут плите расслоиться, при определенных нагрузках.
  4. Когда арматурный каркас готов, можно приступать к заливке бетона в опалубку. Бетон должен быть марки от М200 и выше. Очень часто используют марку М300. Бетон необходимо залить за один раз. Другими словами, если хотите прочный и надежный плитный фундамент – заливайте его за один день. Причем, чем меньше будут промежутки между доставкой, тем лучше. В процессе заливки, бетон желательно провибрировать промышленным вибратором.
  5. Залитую плиту необходимо выровнять по горизонту, чем она будет ровнее, тем проще будет потом, в процессе возведения стен и устройства полов. Выравнивается плитный фундамент правилом, либо ровной рейкой или доской.
  6. После того, как бетон залит и выровнен, ему необходимо отстоятся 28 суток, до полного отвердевания. Идеальные условия для процесса затвердевания бетона – +20оС, а также влажность около 80%. Поэтому, если на улице жарко, то необходимо на следующий день его пролить водой и накрыть пленкой, которая не даст влаге быстро испариться. В зимний период – необходимо позаботиться о прогреве бетона.

Стоит отметить, если залитый плитный фундамент оставляете на долго, а особенно на целую зиму без крыши, необходимо позаботиться о его «консервации», т.е. укрыть так, чтобы исключить попадание осадков на него.

Советы по устройству плитного фундамента своими руками

  1. Если у Вас на участке болотистый грунт, то любой фундамент, в том числе и плитный, необходимо обеспечить надежной дренажной системой. Она будет способствовать отведению воды из под него, улучшая тем самым поведение фундамента на грунте.
  2. Не слушайте тех, кто говорит, что для плиты достаточно одного ряда арматурной сетки. Для того, чтобы фундамент был надежным, необходимо связать два ряда, один выше основания на 5-7 см, а второй, соответственно, ниже верхней плоскости плиты на те же 5-7см.
  3. Арматуру необходимо связать так надежно, чтобы при заливке и давлении на нее текучего бетона, она оставалась на своем месте, смещения не допустимы.
  4. При расчетах, покупайте все всегда с запасом. Нехватка любого материала может остановить процесс строительства на день и даже дольше.
  5. Не нагружайте фундамент до его полного затвердевания (28 суток). Это может привести к неисправимым последствиям.
  6. При объеме бетона более 2-3 метров кубических, приготовление его своими руками за один день – трудновыполнимая задача. Поэтому лучше использовать покупной бетон, там и качество будет выше.

Срок службы

Как известно из истории, эксплуатационный период такого типа фундаментного основания достаточно продолжительный, и примером тому являются пирамиды в Египте, возведенные в свое время на монолитных плитах. Иными словами, плитная основа объекта, соответствующая требованиям ГОСТа, по сроку службы превосходит большинство других вариантов.

К сожалению, универсальных оснований не существует, и на эксплуатационные сроки фундамента оказываю влияние определенные факторы. При строительстве обычного здания по почвенному составу, требующему устройства плитного фундамента, то для волнений причин не. Но если объект большой и сложный по конструкции, придется внимательно выполнять необходимые расчеты по предполагаемым нагрузкам.

Как правило, плитный фундамент на устраивается на участках, имеющих уклоны, либо под строительство зданий с тремя и более этажами.

Кстати, факт применения плитного фундамента на проблемном почвенном участке способен оказать сильное влияние на малейшие упущения в конструкции. При планировании следует учесть все особенности сезонных изменений почвы, чтобы основание прослужило длительный период.

Как рассчитывается фундамент из монолитной плиты

Чтобы провести расчет фундаментной плиты, необходимо воспользоваться услугами экспертов. На этапе проектирования следует учитывать все особенности участка. Большинство математических вычислений должны проводить специалисты, но легкие расчеты возможно выполнить самостоятельно.

Так, если нужно построить гараж, сарай или баню, то достаточно определить толщину плиты фундамента. При чрезмерно малых параметрах конструкция не сможет справиться с нагрузками на изгиб, а при избыточной толщине появятся неоправданные затраты.

Расчет оптимальной толщины плиты

Расчет толщины фундамента плита своими руками по пошаговой инструкции выполняется после тщательной оценки грунта на стройплощадке. Для этой задачи лучше пригласить специалистов с профессиональным буровым оборудованием. Они помогут определить состав и толщину слоев, найти размещение грунтовых вод и провести дальнейшие расчеты.

У каждого грунта имеется свой показатель несущей способности, который измеряется в килопаскалях (кПа). Распределенное давление от массы будущей постройки не должно превышать несущую способность плиты.

Расчет армирующего каркаса и количество материалов для его изготовления

Если нужно провести армирование плит толщиной 150 мм, понадобится одноярусная вязанная сетка диаметром 12-16 мм, которую закрепляют в центральной части. Если используются конструкции на 200 мм, армированные элементы закрепляют в 2 яруса двумя сетками с шагом 200-300 мм.

Для более надежной фиксации следует уплотнить шаг прутьев и увязать сетки по точкам пересечения прутьев с помощью стальной проволоки.

Чтобы получить точные параметры, следует воспользоваться функциональными онлайн-калькуляторами.

Материалы для строительства

Чтобы от «а» до «я» разобраться в устройстве плитного фундамента, необходимо знать, из каких материалов он устроен. Согласно требованиям руководства по проектированию плитных фундаментов, при строительстве такого основания используют:

  • высококачественную бетонную смесь;
  • металлическую арматуру;
  • разные материалы для устройства гидро- и теплоизоляции.

Для бетонирования выбирается смесь марки М300, в обязательном порядке принимается в расчет устойчивость к воздействию влаги и низким температурным режимам, особое значение уделяется коэффициенту подвижности.

Если уровень грунтовых вод максимально приближен к поверхности земли, рекомендуется применять сульфатостойкую бетонную смесь, представляющую собой большую редкость.

Арматурные прутья выбираются с диаметром 1.2 – 1.6 см, марка может быть любой, соединение в решетку выполняется вязальной проволокой. Если предполагается использовать сварку, то марка сальной арматуры должна соответствовать а500с или а240с.

Для гидроизоляции применяют битумно-полимерные составы, разрешается использование рулонных полиэтиленов, бентонитовых матов. Если устраивается незаглубленное или малозаглубленное основание, в качестве теплоизоляционного слоя применяются синтетические материалы, одним из примеров которых является пенополистирол экструдированный, как наиболее прочный и долговечный утеплитель.

Особое внимание утеплению уделяется в случае, если технологией предусмотрено, что теплая плита фундамента одновременно является полом помещения, находящегося на одном уровне с цоколем.

Этапы выполнения работ

  1. Закладка арматуры для заливки плитыПервая особенность проводимых работ – правильная разметка. Необходимо учесть возможное наличие террасы, веранды, любых дополнительных помещений. Качественный плитный фундамент в обязательном порядке должен быть монолитным. Выполняя разметку важно учесть подведение коммуникаций, а потому сделанная по всему периметру строения разметка, по своей ширине превышает его размеры не менее чем на метр.
  2. Определяя глубину закладки плиты, принимают в расчет  качество грунта. Чем мягче грунт, тем глубже будет заложена монолитная плита. Этот показатель может составить от 50 сантиметров до одного метра или немного больше. В тех случаях, когда котлован вырыт глубже, чем требуется, отсыпку выполняют только песком, чтобы избежать возможной усадки. На этом этапе стоит позаботиться об обустройстве дренажной системы для отвода лишней воды, сделав небольшой уклон в сторону отвода.
  3. Дно готового котлована отсыпают песком. Песчаная подушка представляет собой защитный слой, предотвращающий отрицательное воздействие на плиту со стороны пучинистого грунта, но не менее важно равномерное распределение нагрузки на грунт, которая оказывается постройкой. Важно, чтобы песок, используемый для создания подушки, был чистым. Недопустимо содержание мела, глины или иных примесей, дающих усадку.

Слой песка должен быть достаточно большим. Он не достигает уровня естественного грунта, то есть края котлована, не более чем на 20 сантиметров. Значимым этапом выполняемых работ является трамбовка. Песок, из которого выполнена подушка, необходимо тщательным образом утрамбовать, но предварительно позаботиться о подведении всех необходимых коммуникаций. Если глубина котлована достигает метра, то трамбовать песок следует послойно. Толщина каждого слоя не превышает 40 сантиметров.

Теперь настала очередь использовать геотекстиль. Он выстилается по всей поверхности и представляет собой своего рода преграду для смешивания песка с последующим слоем плитного «пирога». Проницаемость этого материала позволяет ему пропускать воду, а четкая граница между щебнем и песком обеспечит отсутствие деформации и проседания дома.

Поверх геотекстиля укладывают гравий или щебень. Именно этот слой отвечает за равномерную нагрузку на грунт и препятствует скапливанию воды. Влага проходит через гравий, геотекстиль и песок, не скапливаясь под основанием дома. На данном этапе при распределении гравия строителям понадобится нивелир. С его помощью можно абсолютно точно отметить горизонт во время очередного трамбования. Поверхность, подготовленная строго по уровню, также является необходимым условием для равномерного распределения нагрузки и отсутствия деформации разрушения фундамента и дома в целом.

Необходимые инструменты

Как правило, устройство монолитного фундамента предусматривает использование подручных инструментов и материалов. Так, в любом частном хозяйстве всегда найдется обычная лопата, гидроуровень, нивелир и шнур для разметки горизонтального уровня и направления.

Запрещено оставлять бетонный фундамент зимовать в открытом виде.

Как правильно сделать устройство монолитной плиты для фундамента? Ведь на то он и монолитный, что каждый элемент жестко соединен с другим, а устройство предусматривает максимальную жесткость каждого элемента без потери несущих характеристик. Для этого стоит отметить все этапы производства монолитной плиты, а также способы жесткого соединения их в единую конструкцию

Гидроизоляция и устройство фундамента

Укладка рулонной гидроизоляции

Приступая к выполнению работ по устройству гидроизоляции и плитного фундамента для частного дома, важно помнить о том, что опалубка выставляется строго по периметру будущего дома! Разметка для котлована была сделана на 1 метр больше. Именно это расстояние понадобится для обустройства дренажной системы. Высота опалубки полностью соответствует толщине плиты, которая станет основанием частного дома.

В качестве эффективной гидроизоляции используют рулонные материалы на битумной основе. Их укладывают поверх подушки из гравия, сваривают полосы между собой, не забывая о напуске на опалубку. Для армирования понадобятся пруты арматуры, диаметр которой составляет 14 миллиметров, которые связывают между собой. Так готовят два ряда и их тоже связывают, обеспечивая вертикальное крепление. Слой бетона должен скрыть арматуру, поднимаясь над ней не менее чем на 5 см.

Заливая бетон, необходимо постоянно проверять горизонт. Только идеально ровная поверхность монолитной плиты может стать надежным основанием дома.

Чем хорош монолитный плитный фундамент

Плитный фундамент является самым надежным основанием для загородного дома или гаража. Это конструкция, которая выгодно отличается от остальных тем, что может быть возведена на любом грунте. Такое основание не имеет соединительных швов и потому обладает довольно высокой пространственной жесткостью. Такой фундамент идеально подходит для кирпичного или блочного дома, так как данные строения боятся подвижек. Посмотрев видео, Вы узнаете о всех плюсах и минусах плитного фундамента.

Монолитная плита не пропускает воду и прекрасно сохраняет тепло. Большая площадь опоры позволяет снизить давление на грунт, значит, на таком основании можно возводить даже многоэтажные дома. Такая конструкция оберегает постройку при сезонных изменениях уровня грунтовых вод, не позволяя появиться деформации, и является идеальным решением при необходимости осуществить строительство на слабом грунте.

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Утепление

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Утеплитель уложен

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Политая поверхность

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Технология: как правильно выполняется заливка?

Как уже было сказано ранее, уникальностью этого варианта основы является тот факт, что плита распределяет давление на почву, создавая тем самым дополнительную опору для строения.

Чтобы соорудить монолитную плиту по грунту своими руками, требуется подготовить котлован и залить в него бетонную смесь с последующей укладкой теплоизолирующего материала.Как же правильно заливать?

Алгоритм действий для дома без цоколя выглядит следующим образом:

  1. Изначально необходимо создать ленточный фундамент размерами 0.4 м в ширину и 0.4-0.7 м в глубину. Естественно, нужно учитывать не только тип грунта, но и особенности погодных условий того региона, где будет располагаться постройка. Во время этапа установки арматурного каркаса, требуется оставить вертикально торчащие концы арматуры диаметром 1.2-1.4 см по всему периметру фундамента, через каждый полметра. Это необходимо для после

Все о фундаменте монолитная плита для дома, видео, расчет, заливка, размеры и вся пошаговая инструкция по строительству своими руками

Подготовительные работы


1. Необходимо произвести геологическое исследование участка:
а) Определить тип грунта и его несущую способность.
б) Наличие подземных вод под плитой. При мелко-заглубленном фундаменте достаточно бурить 70 см глубиной.
2. Монолитные плиты бывают 2х типов:
а) Плита ниже уровня промерзания ( как правило с цокольным этажом)
б) Плита вровень с землей.
После того как произвели геологическое исследование и определились с типом фундамента, переходим к следующему этапу.


Первый этап при строительстве фундамента монолитной плиты

1. Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2 . Укладываем геотекстиль с выпуском от плиты не менее одного метра, с нахлестом друг на друга.




Укладка песчаной подушки для плиты

Укладывается песчаная подушка с послойной утрамбовкой. Толщина делается от 10-30 см. В 90% случаев делается толщина 20 см. На данном видео был выбран песок: речной мытый.





Укладка щебеночного основания

Толщина щебеночного основания делается от 10-30 см и это больше зависит от наличия грунтовых вод на Вашем участке. При укладке щебня, его также необходимо утрамбовывать послойно.





Устройство подбетонки

Как правило, выполняется из бетона низкого класса B7,5/ B12,5/ B15. Толщина подбетонки делается от 50-100 мм и как правило она делается больше плиты на 10 см во все стороны. На данном видео толщина была сделана 50 мм.





Гидроизоляция фундамента монолитная плита

На застывшую подбетонку укладывается гидроизоляция, как правило, в 2 слоя. Можно применять также и проникающею гидроизоляцию. На данном объекте было использовано 2 вида гидроизоляции. 1 обмазочная и 2я рулонная, которая укладывалась внахлест друг на друга.





Утепление монолитной плиты

Утепление в большинстве случаев делается экструдированным пенополистиролом, от 50-100мм. В представленной видео утепление производилось Пеноплэкс — фундамент 100мм. Если дом для постоянного проживания укладка пленки на утеплитель не обязательна, если же не для постоянного проживания, то укладка пленки рекомендуется.





Армирование фундамента монолитная плита

Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.




Установка опалубки

Площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6 мм. рекомендуем от 8-10 мм. Размер ячейки от 10 см, как правило, делается ячейка 20 на 20 см, арматура от 12-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки. На представленных чертежах Вы можете посмотреть пример.




Заливаем фундамент монолитную плиту

При заливке фундамента монолитной плиты рекомендуем, придерживается данных правил:
а) Сброс бетона с высоты не более 0.5 метра
б) Разгонять бетон более чем на 2 метра от места сброса не рекомендуется.
в) После заливки бетона уплотняем его с помощью вибрирования.






Подведем итог:

После заливки бетона за ним необходимо ухаживать
а) Укрыть пленкой
б) Периодически увлажнять, первая неделя выполняется каждые 4 часа, также и ночью.
в) Опалубка снимается при наборе прочности выше 75%
По ссылки выше Вы можете перейти на пример чертежа фундамент монолитная плита. Важный момент, чтобы защитить любой фундамент от сил природы (пученье, промерзание и.т.д.) мы рекомендуем делать неразрывную систему отмостки с углублением. Видов утепленной отмостки несколько, но мы рекомендуем именно с углублением.


Часто задаваемые вопросы, при заливку фундамента, тип монолитная плита


Вопрос: Можно ли не делать утепленную отмостку?

Ответ: Да можете не делать но учтите что именно она защищает фундамент от сил природы



Вопрос: Как рассчитать усиление плиты

Ответ: Расчет по усилению плиты Вы найдете в наших чертежах, самому же это сделать без опыта затруднительно.



Вопрос: Через сколько нужно снимать опалубку?

Ответ: Когда бетон наберет прочность более 75%, у нас на сайте есть температурная таблица затвердевания бетона

Устройство фундамента монолитная плита под дом, своими руками, технология заливки



Первый шаг перед заливкой фундамента монолитная плита:

Для того чтобы построить правильно монолитную плиту необходимо соблюдать СНиП, перед строительством рекомендуется произвести исследования грунта. В котором будут указаны такие параметры как несущая способность грунта, здесь у Вас проблем не будет, так как данный фундамент подходит почти под все грунты из-за большой площади опоры. А важный параметр из исследования для данного фундамента это: на каком расстояние проходят грунтовые воды. Данный показатель будет сильно влиять на устройство фундамента монолитная плита.
В верхнем окне Вы можете посмотреть 3D модель плиты в разрезе и ее технология заливки.




Устройство фундамента монолитная плита

Здесь мы написали технологию последовательности устройства фундамента монолитная плита:
1 — Снимаем плодородный слой, укладываем дренажные трубы с наклоном и предусматриваем коммуникации.
2- Укладываем геотекстиль с выпуском от плиты не менее 1000мм (между грунтом и песком)
3 — Укладывается песок с послойной утрамбовкой (толщина от 100-300мм, в 90% случаев делается толщина 200мм)
4 — Укладывается щебень с послойной утрамбовкой (толщина от 100-300мм и это больше зависит от наличия грунтовых вод на участке.
5 – Укладываем на щебень пленку ПЭ 200мкм
6 — Заливаем подбетонку (бетон B7,5/ B12,5/ B15,толщина подбетонки от 50-100 мм с выпуском за плиту от 100мм)
7 — Делаем гидроизоляцию подбетонки ( тут много вариантов: 1 слой это обмазочная гидроизоляция, 2й слой рулона, также можно и проникающею и т.д.)
8 – Делаем утепление плиты (рекомендуем экструдированным пенополистиролом толщиной от 50мм-100мм)
9 – Укладываем на утеплитель пленку ПЭ 200мкм
10 – Производим армирование плиты ( площадь сечение арматуры в одном направление не менее 0.3% от общего сечения фундамента. Диаметр вертикального стержня не меньше 6мм, рекомендуем от 8мм-10мм. Размер ячейки от 100мм, как правило, делается ячейка 200мм на 200мм, арматура от 12мм-14 мм. При расчете арматурного каркаса необходимо учитывать все нюансы, а также делать усиления в местах повышенной нагрузки.
11 – Заливаем плиту ( бетон от М300-М400, сброс бетона с высоты не более 0.5 метра)



Бесплатный пример проекта фундамента монолитная плита:






Указание по производству строительно-монтажных работ




Проект котлована






Проект опалубки








Проект армирование фундаментной платы







Проект расположение фундаментных ребер отм. -0.100







Проект фундаментной плиты на отметки -0.200







Схема армирование фундаментной плиты






Практическое руководство по строительству монолитного фундамента из бетонных плит »downTURK

  • Меню категорий

    • ПРИМЕНЕНИЕ

      • Портативный
      • Программное обеспечение для Mac
      • Android
    • ИГРЫ

      • Поиск предметов
      • Dash / Управление временем
      • Match4
      • Пазл
      • Приключения
      • Действие
      • Гонки
      • Ролевая игра RPG
      • Стратегия
      • Строитель / Магнат
      • Моделирование
      • Игры не для ПК
      • Неанглийские игры
    • ДИЗАЙН

      • Вектор
      • Шрифт
      • Графика
      • Инструмент для веб-мастеров
      • Photoshop
      • После воздействия
      • 3D Модели
    • СМИ

      • Фильм на английском языке
      • Фильм на немецком языке
      • Фильм на французском
      • Фильм на другом языке
      • Телешоу
      • Музыка
    • ОБУЧЕНИЕ

      • Электронная книга
      • Журнал
      • Электронное обучение — Урок
      • Аудиокнига
      • комикс
  • Панель входа в систему

    Не помни меня

  • Какой фундамент для моего дома лучше всего? :: EPLAN.ДОМ

    Типы фондов различаются в зависимости от региона. Когда вы выбираете, какой тип фундамента вы будете использовать, учитывайте его стоимость, климат и местные предпочтения. Ниже мы обсудим три основных типа фундаментов.


    Бетонная плита

    Монолитная плита популярна в южных регионах страны и там, где зима мягкая. Монолитная плита — это не только фундамент, но и черновой или чистовой пол на первом этаже.Это объясняет, почему монолитная плита дешевле других типов фундаментов. Поскольку бетон — плохой изолятор, монолитную плиту часто утепляют твердопеновой изоляцией. Обычно канализация находится внутри бетонной плиты, и их необходимо установить и закрепить перед заливкой бетона. Водопроводные трубы и трубы для теплых полов также можно залить бетоном. В качестве варианта утепленных плит в более холодных регионах используется теплая шведская плита (WSP), при которой утеплитель располагается не только по периметру плиты, но и под всей поверхностью плиты.

    Важно: Высота дома от уровня земли будет небольшой, что отрицательно скажется на деревянных стенах дома (брус, бревно, деревянный каркас). В случае вытекания воды из труб под полом это будет видно не сразу. Для ремонта придется взламывать бетонный пол, что неприятно и дорого.

    Виды плитных фундаментов

    Бетонную плиту можно заливать между фундаментными стенами, стоя на подошве.Еще один конструктивный метод — сформировать плиту и залить подошвой. С помощью этого метода бетонный пол просто утолщается по периметру дома (и под несущими стенами или колоннами), образуя подошву. Как и в случае с другими основаниями, подошва должна быть заглублена ниже уровня промерзания грунта.

    Фундамент подполья

    Фундамент для подполья может быть под землей или подвалом. Здесь мы рассмотрим фундамент с подпольем.

    Фундамент для подполья достаточно экономичен для доступного дома. Во влажном климате или на территориях с большим количеством заболоченных территорий такой тип фундамента позволяет поднять жилое пространство над влажной землей. В доме, построенном на сваях и бетонных балках, пол оказывается более упругим и комфортным, чем бетонный пол. Он также обеспечивает легкий доступ к канализации и водопроводным трубам, а также к электрическим проводам, расположенным под изоляцией пола.

    Часто ленточные фундаменты строят просто путем заливки бетона в траншеи, вырытые под всеми стенами.Поверхность фундаментной стены не всегда делают ровной. Затем поверх этой ленты возводят стены из кирпича или бетонных блоков, выравнивая горизонтальную плоскость ленты с раствором. Об экономичности и надежности такого фундамента лучше не говорить.

    Если вы задумываетесь о строительстве цокольного этажа, то вам необходимо решить, делать ли фундаментные стены из монолитного бетона или из бетонных блоков. А также подумать, будете ли вы делать вентиляцию в метро или нет.

    В каталоге планов дома вы можете выбрать проект с необходимым типом фундамента. В описании проекта указан один или несколько свободных типов фундаментов, включенных в документацию по плану дома. Вы можете ознакомиться с проектами коттеджей с подвалом или домов с выходом из подвала.

    Подвал

    Если низ ленточного фундамента расположен достаточно глубоко из-за большой глубины промерзания, то, воспользовавшись отсутствием климата, можно построить подвал, что создаст дополнительное пространство.А в зависимости от высоты подвала и возможности сделать окна на высоте 3 фута от пола можно сделать часть или все помещения подвала жилыми. Подвалы можно строить со стенами из разных материалов: монолитного бетона, бетонных блоков, бутового камня, кирпича и даже делать стены каркасными деревянными. Современные технологии позволяют за один день залить фундамент методом несъемной опалубки.

    Руководство домовладельца по трещинам в фундаменте и когда следует беспокоиться

    Обнаружение трещины в стене или полу подвала может расстроить и вызвать сильное беспокойство.Сразу начинаешь беспокоиться о порчах затопления помещения водой и стоимости ремонта. Вы можете нанять профессионала для проверки, но тогда вас беспокоят серьезные работы по исправлению, которые он может порекомендовать. Как вы узнаете, когда начать беспокоиться?

    Это исчерпывающее руководство по трещинам в фундаменте предоставит краткий обзор всех типов трещин, которые могут поражать ваш подвал, возможных причин и того, какие работы потребуются для их исправления. Существует много типов трещин в фундаменте, которые могут указывать на какой-либо тип повреждений, но ремонтные работы будут зависеть от типа материала основания, а также от размера, формы и местоположения трещины.Важно точно определить размер трещины. Измерение с помощью рулетки или линейки может быть затруднено для любого размера менее 1/4 дюйма. Простая ссылка: 1/32 дюйма = ширина кредитной карты, 1/16 дюйма = ширина цента, 1/8 дюйма = ширина два цента.

    Теперь вы готовы осмотреть и оценить свой фундамент, чтобы определить наилучший курс действий.

    ТРЕЩИНЫ ФУНДАМЕНТА ПО УСАДКЕ СТЕНЫ


    Вы заметите, что они обычно имеют одинаковую ширину или иногда, реже, выглядят как V-образные трещины.Они будут шире вверху и уменьшаться по мере продвижения вниз по стене. Они будут различаться по длине и остановятся, не достигнув нижней части стены. Усадочные трещины появятся под окнами подвала, над дверями, на участках понижений и в центре длинной стены, если не использовались контрольные швы. Обычно они будут меньше 1/16 дюйма в ширину и проявляются в виде тонких, спорадических, случайных и прерывистых трещин или комбинации всех типов в стене. Усадочные трещины почти всегда проходят на всю глубину стены фундамента и могут быть источником проникновения воды.

    Причины усадочных трещин в стенах

    Усадка происходит по мере затвердевания бетона, что является химической реакцией и зависит от количества воды, типа заполнителя, влажности, портлендского бетона, грунтовых вод, воздействия солнца, температуры и других условий. Эти трещины могут быть вызваны в исходной конструкции из-за нескольких факторов, в зависимости от типа конструкции. По мере усадки бетона в нем будут возникать внутренние напряжения. Растрескивание снимает это напряжение во время отверждения.

    Стены фундамента из заливного бетона — Трещины от усадки могут быть вызваны плохим смешиванием, быстрым отверждением, неправильной или отсутствующей стальной арматурой.Колебания температуры, соответствующие смене сезона, также могут вызвать расширение или сжатие бетона, что приведет к растрескиванию.

    Стены блочного фундамента — Усадочные трещины обычно имеют одинаковую ширину, образуются в центре стены, а также возникают в результате отверждения и колебаний температуры.

    Кирпичные стены — В то время как кирпичи больше не используются для современных фундаментов, в старых зданиях все еще могут быть структурные кирпичные стены для поддержки первого этажа.Кирпичные стены обычно не сжимаются, а постоянно расширяются.

    Ремонт трещин от усадки стен

    Усадочные трещины обычно не требуют каких-либо ремонтных работ или структурного контроля в залитых или блочных стенах. Вы можете ожидать большего, когда фундамент полностью высохнет. Однако трещины в кирпичной стене не будут вызваны усадкой и могут указывать на проблему конструкции или опоры. Следует соблюдать осторожность, если слои сцепления нарушены. Существует значительный риск обрушения стены, поэтому немедленно обратитесь к специалисту.

    Усадочные трещины можно заделать, чтобы предотвратить проникновение воды, путем выколотки трещин, заполнения штукатуркой, эпоксидной смолы, пенополиуретана или других герметиков.

    НАСТЕННЫЕ ТРЕЩИНЫ


    Вертикальные трещины в стенах

    Они часто присутствуют в наливных стенах, шире внизу и продолжают увеличиваться в длину и ширину. Они, скорее всего, произойдут вскоре после строительства, распространятся по всей длине стены до пола и, возможно, станут местом проникновения воды.Оседающие трещины могут увеличиваться в размере до 1/4 дюйма или более или полностью исчезать.

    Причины оседающих трещин в стенах

    Они вызваны перемещением фундамента из-за плохо подготовленных фундаментов, неправильно размещенной или отсутствующей стальной арматуры. Гидростатическое давление от осадки основания, горизонтальная нагрузка от конструкции выше и засыпка также могут вызвать неравномерные напряжения и привести к растрескиванию. Гидростатическое давление оказывает давление на внешнюю фундаментную стену и становится более сильным под землей.

    Диагональные трещины в стене

    В то время как большинство оседающих трещин отображается вертикально, диагональные трещины могут возникать в углу бетонной стены, где она была повреждена морозом, в обширной глинистой почве, точечных нагрузках, превышающих используемую бетонную смесь, или даже на дереве / кустарнике, посаженном слишком близко к стене. фундаментная стена. Диагональная трещина под окном первого этажа может возникнуть из-за выпучивания фундамента, свидетельствующего о неглубокой или отсутствующей опоре. Трещины, которые появляются где-либо еще на стене и которые внизу шире, чем вверху, указывают на оседание под зданием.

    Горизонтальные трещины в стенах

    Тезисы часто проявляются при строительстве из бетонных блоков, и то, где они появляются, определяет причину и серьезность. Если они расположены в верхней трети стены блока, они, вероятно, были вызваны поверхностным и подповерхностным замерзанием или загрузкой транспортных средств.

    Трещины высотой до середины стены , скорее всего, вызваны повреждением из-за использования тяжелого оборудования у стены, преждевременной или чрезмерной засыпки до установки каркаса пола или нагрузки грунта, усиленной водой или морозом.

    Трещины с малой высотой стенок обычно возникают из-за нагрузки на землю и усиливаются на участках с влажной или плотной почвой. Давление земли является самым сильным в нижней части стены и может ухудшаться при горизонтальном движении, когда стена толкается внутрь.

    Стены из блоков или кирпича потрескаются прямо вдоль стыка или ступенчато возле концов стены. Это тоже может быть чрезвычайно опасно и может обрушиться, если стены будут разрушены. Во всех случаях трещины будут многократно появляться в различных местах вокруг фундамента.От 16 до 48 дюймов от верха стены и параллельно полу.

    Ремонт трещин в стене

    Условия грунта и материал будут определять тип ремонта, который рекомендуется для устранения проблем с урегулированием. Фундамент должен быть стабилизирован, и забивные стальные штифты являются одним из способов достижения этой цели. Штифты вбиваются в почву рядом с фундаментом и устанавливаются на основание. Это позволяет точно контролировать нивелирование, но может варьироваться от 1200 до 1500 долларов за штифт. Производители обычно дают гарантию на изделие 60 лет, поэтому такой ремонт будет постоянным решением.

    Более короткие винтовые опоры или опоры трения можно использовать для предотвращения дальнейшей осадки там, где нет другой опоры. Нестабильные почвенные условия требуют ремонта с помощью стержней и каналов. Стальные резьбовые стержни прикрепляют поврежденный фундамент к стальным швеллерам снаружи.

    Для проведения капитального ремонта могут потребоваться земляные работы и реконструкция. Этот вид работ обычно сочетается с гидроизоляцией подвала и компонентами дренажа, чтобы предотвратить повторение проблемы. Это может включать исправление проблем со стоком на крыше или поверхности или установку французской водосточной системы.Тяжелые трещины от оседания никогда не следует закрывать герметиком или эпоксидной смолой без выполнения необходимого ремонта.

    УСИЛКА ПОЛА И ОСАДОЧНЫЕ ТРЕЩИНЫ


    Существует три различных метода укладки наливных бетонных полов, каждый из которых имеет свои уникальные характеристики и причины появления трещин:

    • Плавающая плита — Бетон заливается на ровную рыхлую землю или гравий. Поскольку грунт обычно не уплотнен, существует риск растрескивания и оседания. Стекающая вода, затопление или протечки могут просочиться под здание и вызвать оседание.Однако любые видимые трещины в фундаменте не повлияют на общую конструктивную прочность здания.
    • Поддерживаемая плита — В этом случае края пола опираются на выступ бетонного основания. Почвенно-гравийное основание уплотняют. Осадка почвы мало повлияет на этот тип заливки, пока она усилена; однако значительная оседание или неправильное армирование при заливке может привести к полному разрушению.
    • Плита класса — этот метод используется, когда монолитная плита и нижние колонтитулы здания заливаются одновременно.Трещины могут указывать на оседание фундамента и могут быть структурной проблемой.

    Ремонт трещин усадки и оседания пола

    Усадочные трещины в бетонном полу подвала — обычное явление и редко являются поводом для беспокойства. Однако существуют некоторые методы исправления, позволяющие замедлить дальнейшее растрескивание:

    • Добавление контрольных швов, если они не включены в исходную конструкцию, может снизить напряжение усадки. Хотя трещины все еще могут появляться, они, скорее всего, будут располагаться внутри стыков, а не на полу.
    • Неструктурные трещины, через которые проникает вода, могут быть заделаны инъекцией пенополиуретана. Это остановит утечку, и ее можно сгладить и покрыть герметиком для бетона или краской, чтобы замаскировать неприглядные трещины.

    Канадская ассоциация домостроителей рекомендует восстанавливать оседание плиты перекрытия, когда трещины превышают 3/16 дюйма в ширину или 1/8 дюйма вертикального смещения. При установке плиты на грунте рекомендуется ремонт трещин шириной более 1/16 дюйма или вертикального смещения.Опасность споткнуться, даже если структурные проблемы очевидны, также следует устранить. Можно реализовать несколько методов, которые описаны ниже:

    • Подъем бурового раствора — Этот процесс используется для подъема бетонной плиты перекрытия путем закачивания под нее низкопрочного бетона (бурового раствора). Под фундамент можно также залить полиуретановые смолы. Комбинация смол затвердевает в пластик, содержащий пузырьки газа. По мере расширения пол поднимется. Этот метод подходит, если несущие породы или устойчивые почвы не слишком глубоки.
    • Закачка раствора / подъем плит — Этот метод используется для подъема внутренних бетонных плит на уклон, монолитных бетонных плит или заполнения пустот под полом, где коренная порода или устойчивый грунт находятся на большой высоте. Тиксотропный раствор вводится под давлением, чтобы заполнить пустоту под плитой.
    • Французская дренажная система — Когда установлено, что грунтовые воды протекают под полом и размывают почву, можно установить французскую дренажную систему. По внутреннему периметру подвала вырезается траншея, в которой водосточная труба из ПВХ устанавливается в гравий и соединяется с водоотливным насосом, чтобы безопасно отводить излишки воды из дома.

    Некоторые виды ремонта потребуют земляных работ, которые повлекут за собой использование тяжелого оборудования и обнажение стены фундамента. Хотя это позволит провести тщательный осмотр оснований, стен, мембраны и мокрой плитки, это чрезвычайно опасно и должно выполняться профессиональной гидроизоляционной компанией или подрядчиком. Растрескивание пола может быть признаком более серьезной проблемы с укладкой, и этот экстремальный процесс может быть единственным средством решения проблемы.

    ОПРЕДЕЛЕНИЕ ТРЕБУЕМЫХ ДЕЙСТВИЙ

    Трещины в бетонных стенах и полу следует разделить на три категории:

    1. Косметические, не требующие дальнейшего ремонта;
    2. Необходим мониторинг, наблюдение за изменениями или ухудшением условий; и
    3. Значительное, определенно требующее ремонта.

    Разделите трещины, которые вы определили как требующие ремонта, в порядке их приоритетности. Очевидно, что наиболее актуальными являются районы, где есть риск обрушения или небезопасные условия. Для менее срочных пятен обязательно запланируйте восстановительные работы в короткие сроки, так как они, скорее всего, быстро ухудшатся. Профессиональный осмотр должен помочь определить потенциальные повреждения здания и сроки каждого ремонта.

    Принимая упреждающий подход к структурным изменениям, включая трещины в бетонных стенах и полу, вы можете избежать серьезных ремонтных работ.Помните, что в любое время, когда у вас есть вопросы или опасения по поводу трещин в фундаменте или проблем с гидроизоляцией, свяжитесь со специалистами Royal Work Corp. Waterproofing для получения дополнительной информации.

    Строительство прочного нового дома Фонд

    Что вам нужно знать о том, как ваш строитель закладывает прочный фундамент для вашего нового дома.

    Опоры и фундаменты для домов такие же, как ступни и ноги для человеческого тела: опоры прикрепляют дом к земле и поддерживают фундамент, который, в свою очередь, несет вес дома.

    Хотя фундаменты были сделаны из различных материалов — камня, блоков и даже обработанной древесины — железобетон используется в подавляющем большинстве новых домов. Подрядчик возводит деревянные опалубки, устанавливает стальные арматурные стержни («арматуру») между фасадами опалубки, затем заполняет формы заливным бетоном. После схватывания бетона формы снимаются.

    Существует три основных типа фундаментов: цокольный этаж, подвал и фундамент перекрытия. В разных частях страны популярны разные типы, в том числе в условиях грунта и ожиданиях местного рынка.

    Полные подвалы

    Хотя полные подвалы можно найти во многих районах, домовладельцы на Северо-Востоке, как правило, ожидают их. Полноценный подвал обычно состоит из опор, расположенных глубоко ниже морозной глубины региона, и восьми футов высотой стен, которые окружают залитую бетонную плиту толщиной четыре дюйма. Это создает подземную комнату, которую можно использовать как складское и механическое пространство и / или закончить для создания жилой зоны.

    Отделка подвала — растущая тенденция: домовладельцы превращают эти помещения в комнаты отдыха, тренажерные залы и развлекательные центры.Если участок наклонен или допускает конфигурацию прохода, подвал будет иметь естественное освещение, хорошую вентиляцию и более просторный вид. Если вы думаете, что можете поставить унитаз в подвале, подумайте о том, чтобы поставить колодец для насоса-измельчителя.

    Если вы планируете закончить подвал, вы можете рассмотреть возможность установки жесткого пенопласта под плитой. Хотя это может не заметно снизить потребление энергии, это может сделать пространство более комфортным. Даже без отделки подвала изоляция плиты и стен может уменьшить проблемы с плесенью и плесенью, поскольку изоляция снижает вероятность конденсации, поддерживая бетон при более высокой температуре.

    Подвалы с изоляцией под плитой «не пахнут подвалами, а кажутся чистыми и сухими», — говорит архитектор Джесси Каплан из Портленда, штат Мэн. «Это огромное улучшение по сравнению с тем, к чему люди привыкли. Честно говоря, я бы никогда не построил дом без теплоизоляции и пароизоляции между влажной почвой и бетоном только из-за вопросов качества и комфорта ».

    Он говорит, что изоляция под плитой предназначена не только для крайнего севера. «Температуры почвы на юге выше, чем на северо-востоке, но они, вероятно, ниже точки росы даже большую часть года, поэтому влажность является еще большей проблемой.”

    Подлоги

    Подлоги наиболее распространены на юго-востоке и в некоторых частях Среднего Запада. Опоры располагаются ниже линии промерзания, но между землей и каркасом пола остается только высота, достаточная для того, чтобы кто-то мог проползти.

    Большинство рабочих мест включают вентиляционные отверстия в фундаменте. Предполагается, что они предотвращают скопление лишней влаги, но на практике они часто дают обратный эффект, принося влагу в пространство. «Открытые ползунки могут стать рассадниками плесени и влаги», — говорит Брайан Кобл, руководитель программы High Performance Homes в Advanced Energy, исследовательской компании в области строительных наук в Северной Каролине.«Эта влага может пропитать каркас дома, приводя к гниению и разрушению конструкции, а также может переносить споры плесени и другие загрязнители в жилое пространство дома».

    Ученые-строители, такие как Кобл, теперь рекомендуют герметизировать и изолировать пространство для лазания и покрыть землю полиэтиленовой пароизоляцией или даже бетонной плитой. Эти детали увеличивают стоимость, но полевое исследование нескольких домов (27 домов в разных частях страны), проведенное Advanced Energy, подтвердило, что они также могут снизить счета за кондиционирование помещений и уменьшить плесень и грибок.В качестве бонуса вы получите закаленное и сухое место для хранения. При наличии достаточного пространства над головой можно разместить и обогреватель, освободив место в доме.

    Плита на основе

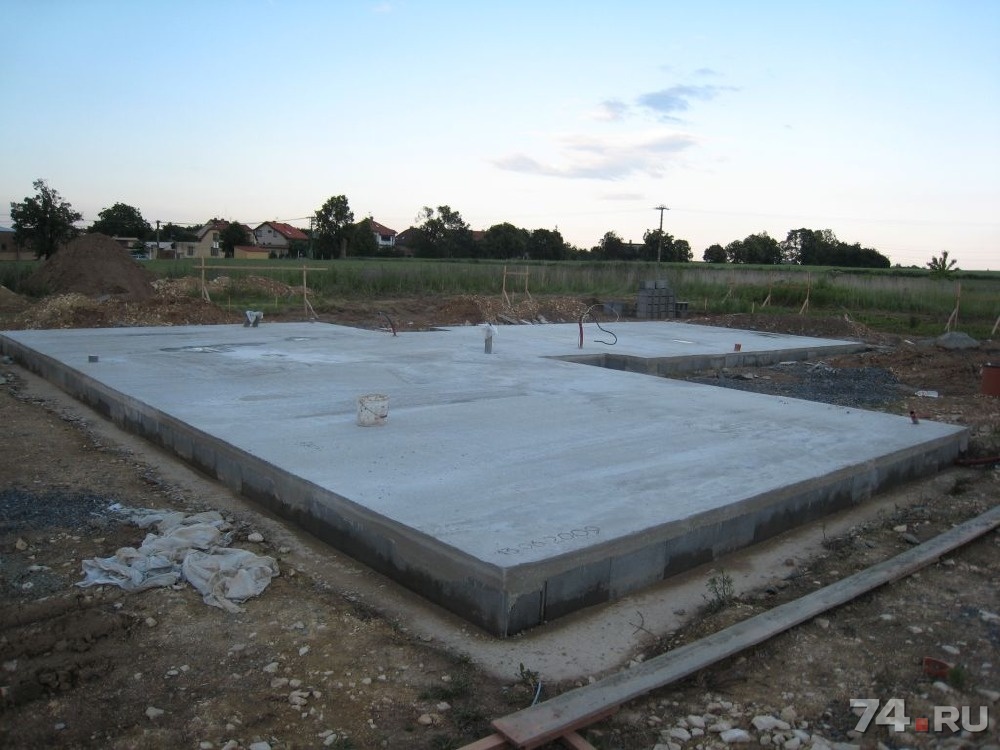

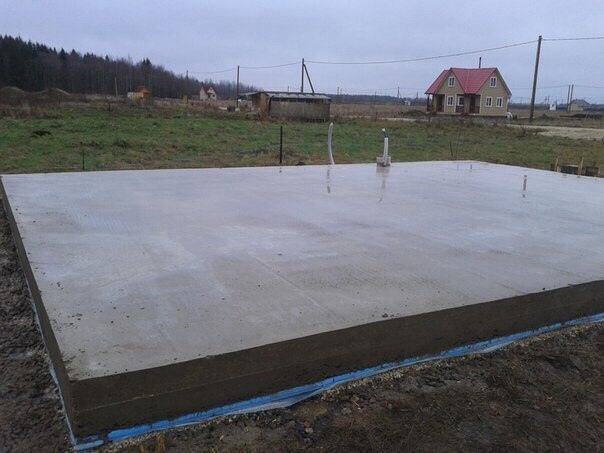

    Фундамент «плита на грунте» — это именно то, на что он похож: бетонная плита, залитая на уровне класса, которая служит черновым полом для основной жилой зоны дома. Неглубокая опора по краям плиты переносит вес стен дома на землю. Перед заливкой слой гравия распределяется по площади плиты, чтобы обеспечить дренаж, раскатывается проволочная сетка, чтобы уменьшить вероятность растрескивания, и устанавливаются любые водопроводные трубы внутри плиты или электрические каналы.

    Фундаменты из плит чаще всего встречаются в теплых регионах и с высокими уровнями грунтовых вод, например, во Флориде. При использовании в северном климате требуются специальные детали для защиты от замерзания, которые в большинстве случаев представляют собой короткую фундаментную стену (называемую «стволовой стеной»), залитую на опоры, расположенные ниже линии промерзания. Укладка слоя жесткого пенопласта под плиту в доме, построенном по принципу «плита-на-уровне», также является хорошей идеей на Севере и абсолютно необходима, если в плиту будет встроено водяное тепло.

    Обратите внимание, что использование фундамента, не распространенного в вашем районе, может повлиять на график и бюджет.В случае плиты, например, механические системы должны быть полностью определены перед заливкой плиты, чтобы соответствующие элементы были установлены на свои места. Если там, где вы живете, это не является стандартной практикой, субподрядчики могут повысить цены, чтобы покрыть непредвиденное время и перерасход средств.

    Особенности почвы

    Независимо от типа фундамента, фундаментные стены и опора предназначены для работы как единое целое, выдерживая вес дома и передавая этот вес на окружающую землю.Насколько хорошо они это делают, частично зависит от того, на каком типе грунта стоит опора.

    Фундаменты коммерческих зданий проектируются индивидуально для каждого участка, но в жилищном строительстве это обычно справедливо только в особых случаях. «Почти все жилые фундаменты спроектированы в соответствии с общими ожиданиями от почвенных условий района», — говорит инженер-строитель Крис ДеБлуа. «Если бригада фундамента начнет рыть и обнаружит необычные условия, то они внесут коррективы.”

    Например, плотная и сухая почва будет стабильной, допускающей несовершенную конструкцию и менее склонной к оседанию после того, как дом будет построен. Но если на участке будет мягкая влажная глина, вероятность оседания фундамента будет гораздо выше, что приведет к потрескавшейся плитке, гипсокартону и даже кладке. В этом случае рекомендуется привлечь инженера к проектированию фундамента, который останется стабильным.

    Сохранение сухости

    Бетон не является водонепроницаемым, поэтому вода, которая находится с внешней стороны фундаментной стены, в конечном итоге попадет внутрь в виде водяного пара.«Поверхностная вода, просачивающаяся в землю возле дома, быстро станет проблемой внутренней влажности», — говорит Стив Исли, инструктор из Сан-Франциско, который консультирует строителей по всей стране по передовым методам строительства. Результат: влажная домашняя среда, которая способствует росту плесени и грибка. Это верно независимо от типа фундамента.

    Чтобы предотвратить это, гидроизоляционное покрытие обычно наносится кистью снаружи фундамента. Перфорированная труба может быть размещена по периметру основания, чтобы улавливать любую воду в почве и отводить ее.Обратите внимание, что для действия гарантии для большинства гидроизоляционных покрытий требуется слив в основании.

    Ландшафтный дизайн также играет важную роль в поддержании сухости фундамента. Исли рекомендует размещать дом достаточно хорошо над уровнем земли, чтобы вода могла легко стекать с фундамента. Также поможет использование твердой, а не рыхлой почвы рядом с домом.

    Признаки неисправности

    Небольшие усадочные трещины по линии роста волос не являются чем-то необычным для нового основания или вызывают серьезную озабоченность, но некоторые другие типы трещин должны вызывать тревогу.«Размер трещины менее важен, чем ее конфигурация», — говорит ДеБлуа. «Узкая вертикальная трещина редко является признаком проблем, но если трещина значительно шире вверху, чем внизу, это может указывать на то, что фундамент оседает неравномерно».

    По словам ДеБлуа, наиболее тревожным типом трещин является горизонтальная трещина, которая может указывать на структурное разрушение стены. К счастью, такой тип разрушения чаще встречается у блочных стен и крайне редко у заливного бетона.

    Фундаменты после натяжения

    Для последующего натяжения, которое должно выполняться на строительной площадке, используются высокопрочные стальные ленты и стержни для улучшения способности выдерживать натяжение и стабилизации конструкции. Это не только предотвращает непопулярный опыт «оседания», когда дома скрипят и стонут в нужное положение, но фундамент после напряжения также является сильным индикатором будущей структурной целостности. Это увеличивает стоимость дома при перепродаже и для многих домовладельцев стоит вложенных средств.

    Защити себя

    Должно быть ясно, что хотя проектирование и строительство прочного, сухого и надежного фундамента для вашего дома — простой процесс, важна правильная детализация. Лучший способ защитить себя и свой дом — это нанять надежного строителя с давней репутацией в области качественной работы.

    В качестве дополнительной меры предосторожности вы можете нанять независимого инспектора для проверки фундамента перед тем, как начинать строительство. Это делается только в меньшинстве домов, кроме Жюля Фальконе, СМИ, Пенн.- домашний инспектор, говорит, что стоит. «Независимый инспектор проверит качество изготовления, чтобы убедиться, что фундамент построен правильно».

    Falcone оценивает стоимость в пару сотен долларов, в зависимости от того, где вы живете. Это небольшая плата за правильное выполнение работы.

    Чарли Уорделл — лицензированный строитель, писатель и редактор с более чем 20-летним опытом работы в сфере жилищного строительства и строительства.

    Житель Массачусетса, его работы появлялись в некоторых ведущих СМИ страны в печати и в Интернете.

    Помимо своих эксклюзивных статей для NewHomeSource, Чарли писал или редактировал публикации, которые включают Architectural Record, Custom Builder, Fine Homebuilding, Green Builder, Harvard Management Update, Popular Science и This Old House.

    Построение дома шаг за шагом — фундамент

    ШАГ 5: Фундаменты (1 неделя) Фундаменты могут быть из кирпича, бетонных блоков или заливного бетона. Каменные фундаменты, как правило, уже не возводят, поскольку они не так прочны, как другие.Камень можно использовать в качестве облицовки, как и кирпич, в эстетических целях, и было бы разумно использовать его только как таковой. Местные нормы и правила могут фактически запрещать использование камня в качестве несущего материала для фундамента.

    Подрядчик фундамента должен быть одним из лучших субподрядчиков. Рядом с вашим плотником он самый важный. Ваш плотник, вероятно, может порекомендовать хорошего подрядчика по строительству фундамента, поскольку он обычно начинает свою работу вскоре после, если не сразу после того, как подрядчик по строительству фундамента готов.Он знает хороших. Я уверен, что ему приходилось следить за плохими, и, вероятно, он помнит, как нужно было подкладывать стены или каким-то другим способом компенсировать неквадратный фундамент. Дома могут и должны иметь квадратные углы.

    Фундаментная стена для дома любого типа должна быть достаточно высокой, чтобы вода могла отводиться от дома последним слоем почвы вокруг дома. Он также должен быть достаточно высоким, чтобы отделка деревом и каркас дома были как минимум на 8 дюймов выше уровня отделки и, таким образом, были защищены от влаги почвы.

    Подземное пространство должно быть не менее 18 дюймов в высоту, чтобы вы могли ежегодно проползать под домом, чтобы проверить, нет ли повреждений термитами. В стенах подполья должны быть закрытые отверстия для вентиляции. Если вы планируете построить полноценный подвал, стены фундамента должны быть достаточно высокими, чтобы в готовом подвале оставалось не менее 7 футов 4 дюйма свободного пространства.

    Если вы сомневаетесь в высоте фундамента, обратитесь к инженеру. Обычно вы с помощью плотника, подрядчика по строительству фундамента, экскаватора или любого, кто умеет использовать переход или уровень, можете определить необходимую высоту.Если участок почти ровный, работа проста. Это становится сложным, когда участок крутой или имеет противоположные уклоны.

    Опытные подрядчики следят за тем, чтобы фундамент был достаточно высоким в самой высокой точке контура фундаментной стены, и используют эту самую высокую точку в качестве контрольной.

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
