Фундамент свайно плитный | Город свай

Появление свайно-плитного фундамента стало прогрессивным открытием в сфере строительства. Основная сфера применения данного вида фундамента — это строительство многоэтажных жилых и нежилых объектов. Закладка свайно-плитного фундамента подразумевает работу с такими дополнительными элементами, как ростверки, строительные высокопрочные железобетонные сваи.

Безусловно, больший процент нагрузки (а это целых 85%) приходится на железобетонные сваи, и лишь 15% нагрузок выпадает на фундаментную плиту описываемого выше вида. При работе со свайно-плитным фундаментом, еще до его закладки, всегда предварительно просчитывают оптимальное распределение нагрузки между плитой и железобетонными сваями, руководствуясь закономерностью — чем толще плита, тем она надежнее и выносливее. Назначением этого фундамента являются регионы с повышенной сейсмической активностью, поэтому выстроенное здание, в основе которого — свайно-плитный фундамент — отличается устойчивостью к различного рода вибрациям.

Комбинированный плитно-свайный фундамент

Комбинированный свайно-плитный фундамент — это современный фундамент, в основе которого лежат плиты и связанные с ними железобетонные сваи. Данный тип фундамента устанавливается там, где пролегают среднепрочные грунты.

Бурозавинтывающиеся сваи, которые применяются для КСП должны иметь диаметр 180-200 мм. (отталкиваться следует от установленных СНиП 2.02.03-85). Допустимо также использовать сплошные забивные железобетонные сваи с квадратным сечением (армирование ствола таких свай должно быть поперечным, допустимые его размеры — 35х35 или 40х40 см). КПСФ появился в результате активного строительства многоэтажных зданий, предназначение которых — выдерживать различные по своей силе нагрузки.

Чтобы максимально правильно подсчитать свайно-плитный фундамент, следует отталкиваться от:

  • жесткости каждой существующей сваи;
  • неравномерного расположения всех составляющих основания железобетонных свай,

Усилия необходимо просчитывать в каждой без исключения свае. Для этого была создана очень удобная программа GeoPlate, предоставляющая возможность производить:

  • расчет осадки непосредственно фундаментной плиты основания;
  • вычисления осадки СПФ;
  • предварительный расчет возможного крена плиты;
  • строгий учет сложной геометрии плиты и неравномерного расположения свай;

Прочность фундамента

Высокая прочность описываемого выше типа фундамента обуславливается применяемыми сваями, которые крепят к плите путем ввинчивания. Применение в строительстве именно СПФ — это вынужденная мера, которая была следствием плохих показателей эффективности других, используемых ранее, типов фундаментов. Кроме высоких показателей прочности фундамента, следует отметить и еще один его плюс — скорость монтажа. Кроме того, СПФ экологичен и не подразумевает под собой наличия большого количества отходов.

Особенности производимого расчета

Расчет свайно-плитного фундамента может быть произведен как расчет плиты на упругом основании с применением переменного коэффициента упругости грунтовой массы. Параметр средней величины грунта может быть найден или в решении непосредственного пространственно-линейного расчета или путем просчитывания осесимметричной задачи для заданной ячейки, которая включает сваю и массив грунта, который будет ее окружать.

В процессе подсчетов и поиска величины коэффициента упругого отпора в краевых зонах и в других участках концентрации напряжений — важно брать во внимание и пространственную работу фундаментов. А показатель планового распределения жесткостных характеристик при таком анализе определяется на основании процесса численного моделирования, использование геотехнических программ в данном случае оправдано и целесообразно.

Расчет комбинированных плитно-свайных фундаментов производится с целью уменьшения общей и неравномерной осадки строящихся сооружений. КСПФ, сочетающий в себе сопротивление свай и плит, может иметь как переменный шаг свай, так и постоянный шаг.

Расчет КСПФ должен в себя непременно включать:

  1. определение усилий в рядовых и крайних сваях, а также в плите ростверка;
  2. определение передвижений конструктивной системы в целом и перемещение ее определенных элементов;
  3. определение нагрузочных долей, которые приходятся на сваи и объединяемые их плиты.

С целью определения длины свай и их шага в составе плиты, необходимо опираться на расчет по деформациям с обеспечением параметра допустимой величины осадок и кренов.

Возведение плитного фундамента

Плитный фундамент используют в основном для малоэтажного строительства ( для постройки дач и коттеджей). Он представляет собой прочную бетонную плиту, равномерно армированную прутком в обоих перпендикулярных направлениях, если же толщина фундамента составляет 20 см и более — армированная сетка должна выполняться в верхнем и нижнем слое фундамента. Плитный фундамент не подразумевает под собой наличия подвального помещения. Данный вид фундамента обеспечивает долговечность строения, благодаря применяемой арматуре обеспечивается прочность постройки. Основа качественного строения — плитный фундамент, расчет материалов которого производился точно и правильно.

Кроме правильных подсчетов необходимо руководствоваться требованиями СНип 52-01-2003 по выбору класса арматуры, сечения и необходимого количества. Если фундамент кладется на плотный грунт, не имеющий признаков вспучивания — ребристый арматурный пруток класса A-I диаметром от 10 мм — будет оптимальным решением. Если же грунт в месте будущего строения слабый, пучинистый либо здание будет стоять на определенном уклоне – пруток необходимо выбирать не менее 14 мм в диаметре.

Расчет арматуры для плитного фундамента, если вязальная проволока вяжется крючком, производится так: 40 см = 1 соединению. Далее, подсчитываем количество соединения в одном ряду, умножаем полученное значение на количество рядов и получаем значение общего расхода проволоки, т.е. общее количество метров. Далее, массу одного метра проволоки умножаем на общий расход проволоки и получаем необходимый вес проволоки.

Применение и срок службы

Сегодня фундамент свайно плитный применяются в России практически повсеместно, начиная от северных регионов страны и заканчивая южными областями России. Практика показывает, что использование плитно-свайных фундаментов выгоднее, нежели устройство общепринятых традиционных монолитных или сборных ленточных фундаментов.

Перспективы развития плитно-свайных фундаментов, по истине, велики. Об этом свидетельствует прогрессирующий спрос на фундаменты данного типа. Благодаря уникальной технологии — КСПФ позволят выстраивать многоэтажные высотные объекты быстро, качественно и с минимальных количеством отходных материалов.

особенности, инструкция по возведению, советы

Свайно-плитный фундамент – это уникальное изобретение в сфере строительства, которое используется в основном для возведения многоэтажных объектов. Стоит обратить внимание, что оно включает в себя несколько значимых элементов: ростверки и железобетонные сваи, отличающиеся высоким уровнем прочности и повышенной устойчивостью.

Целых 85% всей нагрузки приходится, бесспорно, на сваи и только оставшиеся 15% на другую составляющую данного вида фундамента (плиту). Важно, чтобы непосредственно сама плита была, как можно толще (а значит и надежнее). К сожалению, грамотным образом не всегда возможно четко рассчитать правильное распределение нагрузки между сваями и плитой.

Особенности СПФ

Конкретный тип фундамента отличается, в первую очередь, высоким уровнем прочности и безопасности, именно поэтому такие здания выдерживают неблагоприятные природные явления (их строят в сложных, опасных районах). В тех областях, где наблюдается повышенный уровень сейсмичности, несомненно, рекомендуют возводить здания конкретно этого типа фундамента. Такие сооружения, в первую очередь, обеспечивают отличную защиту от создаваемых вибраций.

Возведение свайно-плитного основания

Нужно заострить свой любопытный взгляд на том, что главной отличительной чертой ПСФ (плитно-свайного фундамента) оказывается не столько наличие двух важных составляющих, а то, что они являются несущими элементами надежной, качественной по всем нормам основы. Все это обеспечивает передачу нагрузки от конструкции, находящейся над фундаментом, непосредственно на грунт крепкого, сильного основания (плита всей подошвой, а сваи боковой поверхностью).

Необходимо рассмотреть конкретные примеры тех пространств, местностей, где применение ПСФ жизненно важно и обязательно.

  1. Слабые, насыпные грунты. В опорных зонах существующих колонн ставятся подкрепляющие сваи.
  2. Плотное примыкание к уже существующим основаниям.
  3. Сжимаемость основания, которая происходит достаточно неравномерно. Подкрепляющие сваи – это инструмент, который служит для выравнивания неравномерных осадок определенной плиты.
  4. Существует один из методов «отложенного решения» – это происходит в том исключительном случае, когда нет верных данных о главных особенностях грунта.

Несколько слов о КПСФ

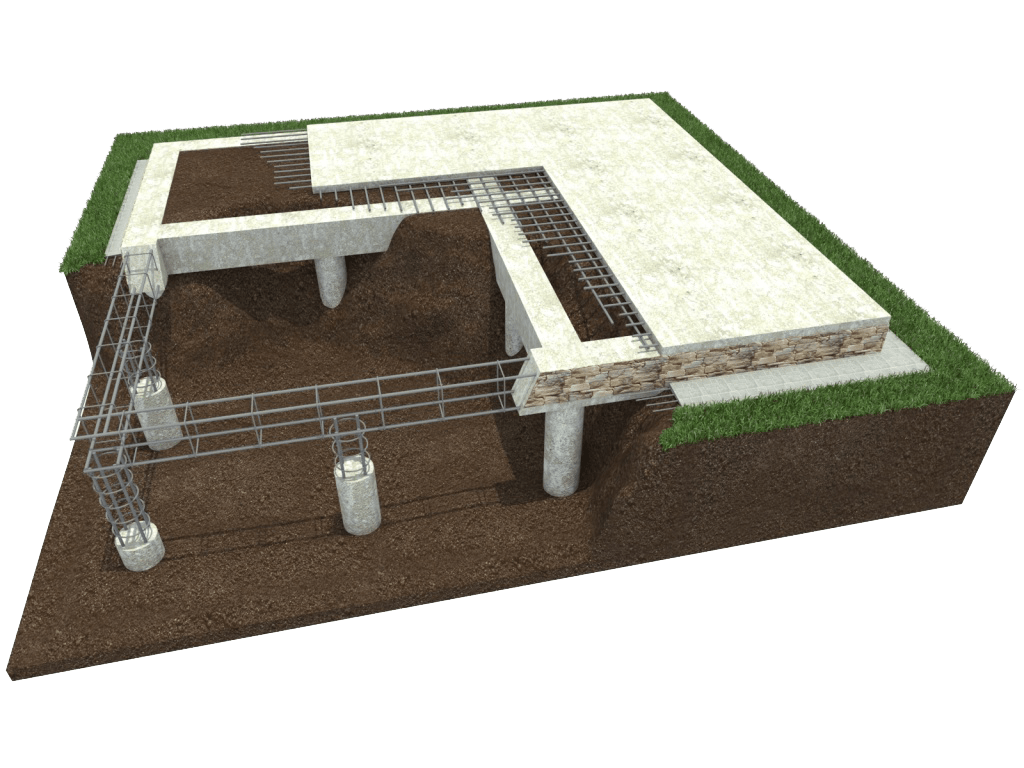

Комбинированный плитно-свайный фундамент – это современная, модернизированная разработка, которая славится хорошим показателем эффективности и продуктивности. Проблемы, связанные с возведением многоэтажных зданий, роста нагрузок, которые приходятся непосредственно на фундамент дали активный, сильный толчок, который послужил скорому появлению данного типа основания (комбинированный ПСФ).

Фундамент со сваями

КПСФ является качественным основанием, которое состоит главным образом из совместно выполняющих свое прямое предназначение элементов (надежной плиты и тесно связанных с ней свай, которые незаменимы). Такая превосходная комбинация выполняет свою роль намного лучше, чем другие фундаменты.

Для того чтобы грамотно произвести расчет свайно-плитного фундамента, нужно учесть некоторые важные особенности. Следует учитывать:

  1. Жесткость каждой имеющейся сваи.
  2. Неравномерное расположение всех составляющих основания свай.
  3. Важно верно рассчитать прилагаемые усилия абсолютно в каждой свае.

В мире техники есть одна из превосходных программ, которая замечательно владеет способностью производить данные расчеты, она имеет название GeoPlate. Уникальная автоматическая система выполняет ряд немаловажных процедур, связанных с определенными вычислительными действиями:

  1. Расчет осадки плиты непосредственного основания.
  2. Расчет осадки СПФ.
  3. Расчет крена плиты фундамента.
  4. Строгий учет непростой геометрии плиты и, кроме того, неравномерного расположения свай.

Таким образом, учитывая все мельчайшие детали, можно выполнить верный и грамотный расчет, но для этого каждой заинтересованной личности просто не обойтись без дополнительного, квалифицированного помощника, которым в данном конкретном случае является специально разработанная компьютерная программа, четко выполняющая свое предназначение. Именно по этой причине математические вычисления происходят быстро, и результат их строго достоверен.

Заливка свай с армированием

Возведение СПФ

Самостоятельно возвести СПФ возможно при наличии достаточных навыков, знаний и определенного набора необходимых элементов и инструментов.

  • Образуется по всей площади котлована свайное поле, благодаря выполнению буронабивных свай, которые имеют одинаковую расчетную длину (строгость важна во всем).
  • Именно в центральной зоне выполняют устройство свай под надежной защитой полимерного раствора.

Технология возведения рассматриваемого фундамента достаточно интересна и удивительна. Стоит более подробно на ней остановиться:

  • Прежде всего, погружают сваи, объединяют их между собой ростверками, которые отличаются тем, что воспринимают все нагрузки, исходящие непосредственно от колонн каркаса.
  • Предусматривают дополнительные выпуски арматуры.
  • Основание подготавливается из верхней части ростверков.
  • Швы разделяют два вида бетона между собой (бетон плиты и бетон ростверков).
  • Высоко герметичный материал служит важным элементом, с помощью которого заполняют появившиеся швы (гидроизоляция).

Габариты самой плиты зависят от нескольких важных моментов, к примеру, от того, насколько опасен район, в котором строится конкретный объект (сейсмические особенности). Толщина всей конструкции должна быть не менее 120 мм – это параметр, который строгим образом следует соблюдать, так как его значение невозможно недооценить.

Свайно-плитный фундамент, созданный своими руками – это достаточно дорогостоящее удовольствие, но на самом деле стоит всех потраченных на эту конструкцию финансовых затрат.

Там, где грунт ненадежен (сыпучий или глинистый) данный тип фундамента является отличным решением сложившейся проблемы. Нужно помнить, что СПФ – это, в первую очередь, достаточно ценное удовольствие, поэтому требует к себе повышенного внимания (грамотное соблюдение технологии, финансовые средства).

В этом деле важна хорошая подготовка, поэтому важно себе на подмогу позвать людей, которые уже имеют определенный опыт, это необходимо, для того чтобы не совершить лишних и ненужных никому ошибок.

Некоторые нюансы

Инструкция – это важная часть, к которой следует обратиться заранее, перед непосредственным выполнением своей прямой цели. СПФ отличается тем, что в его основе лежит свайный фундамент, но с ростверками в виде отличного качества плиты.

  1. Ростверк должен находиться, приблизительно, на уровне 15 см. от грунта.
  2. Между сваями (перед ростверком) создается песчано-гравийная подушка, непосредственно на нее устанавливается опалубка, арматурный каркас, а затем происходит процедура бетонирования.
  3. Для того чтобы выполнить плитный ростверк, прежде всего, срубают головки свай нужного размера и тщательным образом очищают их от грязи.
  4. Затем, прилагая максимум физических усилий, возводят опалубку.
  5. Если опалубка окажется в данном случае съемной, то, в первую очередь, ее нужно защитить от взаимодействия с бетоном.
  6. Только после всех вышеперечисленных процессов переходят к непосредственной заливки бетонной смеси.
  7. Поверхность ростверка аккуратно выравнивают (должна хорошо высохнуть в течение целого месяца).

Комбинированное СПФ основание

Некоторых людей волнует один вопрос, можно ли заливать основу, к примеру, в осенний период времени. Специалисты отвечают утвердительно на это. В этом случае вы просто соблюдаете несколько основных правил. Добавляете противоморозные средства, которые не дают замерзнуть бетону в холодные дни. Укрываете свое создание имеющимися для этой цели материалами (опилки, пленка). Производство термоопалубки – это еще один из вариантов, но он достаточно затратный.

Таким образом, свайно-плитный фундамент – это превосходное решение и уникальное изобретение в сфере строительного дела. Все стремятся создать свой объект прочным, надежным, а самое главное устойчивым. Все эти задачи выполняются, если вы выбираете для себя СПФ. Особенно отлично он подходит для возведения многоэтажных, высотных домов, так как нагрузка в этом случае на фундамент достаточно велика и только проверенное, прочное изобретение может с этим без проблем и затруднений справиться.

Надежность строительных объектов зависит от фундамента

СПФ позволяет решать самые сложные и трудновыполнимые на первый взгляд задачи. Это происходит с помощью свай, которые имеют особую, уникальную конструкцию. Их устанавливают, качественно углубляют значимым способом (ввинчивают).

Данный вид фундамента применим в тех необычных случаях, когда другие типы оснований не могут по своим способностям легко и без проблем справиться с жизненно важной целью. Именно по этой причине СПФ славится высоким уровнем прочности и превосходной надежностью, которую следует, несомненно, выделить из всех его главных свойств. Отличная скорость монтажа – это еще одна важная характеристика конкретно этого фундамента.

Экологичность, чистота на вашем участке будет полностью сохранена (нет огромного количества лишних отходов). Здесь обеспечена замечательная вентиляция всего помещения, а это говорит о том, что в доме вас ждет только комфорт, уют и тепло.

В итоге вы получите массу положительных эмоций, благодаря возведению этого незаменимого, важного типа фундамента.

Для такого уникального и удивительного создания ценовая категория оказывается достаточно приемлемой, так как вам не придется переплачивать за качество. Успех вам гарантирован.

Комбинированный свайно-плитный фундамент: пошаговая инструкция

Свайно-плитный фундамент (СПФ) — комбинированный тип основания, которое способно выдерживать повышенный нагрузки длительное время. Такой фундамент состоит из двух несущих конструкций: свайного поля и бетонной плиты. Основное назначение комбинированного СПФ — многоэтажное строительство. Например, 90% зданий комплекса Москва-Сити построены на свайно-плитныхоснованиях. В малоэтажном строительстве такая конструкция используется редко по причине нецелесообразности и высокой стоимости.

Монтаж СПФ при возведении коттеджа или загородного дома оправдан в следующих случаях:

  1. В зонах с повышенной сейсмической активностью.
  2. На пучинистых грунтах, при этом несущие сваи рекомендуется дополнительно усилить перед сооружением монолитной плиты.
  3. В местах, где глубина промерзания грунта ниже 2,5 м.
  4. Пласты грунтовых вод расположены высоко к поверхности земли.
  5. При возведении сооружений чувствительных к вибрациям (из пенобетона, стекла).
  6. Строительство пристройки к существующему зданию на монолитном или ленточном фундаменте.

Часто свайно-плитное основание применяют при отсутствии данных гидрогеологических изысканий участка. Во многих случаях стоимость устройства СПФ оказывается ниже, чем проведение исследований. Для подстраховки будущие владельцы частного дома выбирают этот тип основания, как самого надежного и долговечного.



Расчеты комбинированного свайно-плитного фундамента

Расчет СПФ состоит из двух частей:

  1. расчет свайного фундамента;
  2. расчет параметров бетонной плиты.

При расчете свайного фундамента определяется диаметр свай, их количество, расстояние между сваями, глубина залегания. Данный расчет не представляет сложности — его легко провести самостоятельно. Результатом расчетов станет схема, на которой указано расположение свай.

Расчет плитной части более сложный. Он учитывает следующие факторы:

  1. планируемая нагрузка на плитное основание;
  2. глубина промерзания грунта;
  3. наличие дренажной системы;
  4. наличие и толщина подушки между подземными водами и основанием;
  5. неравномерность свайного фундамента;
  6. условия взаимодействия плиты с грунтом и пр.

При наличии определенных знаний для расчета СПФ можно использовать профессиональную программу GeoPlate, которая позволит не только точно определить параметры бетонной плиты, но рассчитает осадку с учетом всех физических и геометрических данных.



Точные инженерные расчеты в обязательном порядке проводятся при строительстве многоэтажных сооружений. При возведении частного малоэтажного дома и учета того, что нагрузка на СПФраспределяется следующим образом: 85% — на сваи и 15% — на плиту, а также небольшой массы здания, сложными расчетами плитной части можно пренебречь.

Толщина монолитной плиты зависит от марки бетонной смеси, используемой для ее заливки, площади сооружения и его массы. Для дома 10х10 из тяжелых строительных материалов (кирпич керамический, железобетон) оптимальная толщина плиты будет составлять 30-40 см. Строение такой же площади, но возведенное из легких материалов нуждается в основании толщиной 20-30 см. Для легких конструкций и небольших домиков 6х6 м достаточно плиты толщиной 10 см.

Зная площадь основания и толщину плиты легко вычислить требуемое количество бетонной смеси для устройства СПФ: площадь основания х толщина в метрах = кол-во бетона (м3).

Дом из бруса

24.98%

Дом из кирпича

18.85%

Бревенчатый дом

14.72%

Дом из газобетонных блоков

15.58%

Дом по канадской технологии

11.57%

Дом из оцилиндрованного бревна

3.91%

Монолитный дом

4.13%

Дом из пеноблоков

3.02%

Дом из сип-панелей

3. 24%

Проголосовало: 3146

Расчет осадки

Расчет осадки также производится в профессиональных инженерных программах типа PLAXIS. При строительстве дома массой до 12-15 тонн осадка фундамента будет составлять не более 1-3%, поэтому производить сложные расчеты осадки необязательно. Однако если строительство ведется на пучинистых почвах, то расчет лучше произвести и с его учетом продолжать строительство.

Можно ли самостоятельно рассчитать осадку СПФ? При наличии инженерного опыта, специальных знаний и всех исходных данных произвести расчет можно самому, руководствуясь нормативами СП 24.13330.2011. Из всех способов расчета рекомендуется использовать самый простой — метод послойного суммирования с вычислением осадки каждой отдельной сваи. В идеале расчет осадки лучше заказать проектной организации вместе с разработкой проекта дома.

Технология строительства СПФ

Общая технология строительства описана в СП 22.13330. В соответствии с нормативами процесс обустройства свайно-плитного основания включает следующие этапы:

Подготовительные работы

Под этим понятием подразумевается расчистка участка от мусора, выравнивание, выполнение разметки расположения свай по схеме. Также на данном этапе решается вопрос с покупкой или изготовлением бетонной смеси для плиты. Учитывая, что заливку фундаментной плиты лучше производить за один раз, бетон лучше заказать на ближайшем РБУ. Замесить такое количество бетона самостоятельно практически нереально, однако если у вас есть соответствующее оборудование, опыт и несколько помощников, можно изготовить смесь на участке.

Монтаж свай

Сваи монтируются разными способами в зависимости от их типа, глубины залегания, особенностей участка и пр. В сфере частного домостроения самый востребованный вариант — винтовые сваи. Они имеют множество преимуществ: доступная цена, широкий выбор типоразмеров, простота монтажа. Плитный фундамент на винтовых сваях прослужит не менее 20 лет, а при благоприятных условиях до 50 лет.

Монтаж винтовых свай может осуществляться ручным или механическим способом. После того, как сваи погружены в грунт до нужной глубины проводится их выравнивание путем обрезки. Дальше на готовое свайное поле устанавливается плитная часть основания.



Устройство плиты на винтовых сваях

Плитная часть СПФ изготавливается в следующем порядке:

  • Торчащие из грунта сваи объединяются с металлическим ростверком. Для устройства ростверкаиспользуются швеллеры и уголки размера 20 или 30. Устанавливаются элементы по периметру и внутри свайного поля по линиям установки свай. Свайное поле засыпается гравийно-песчаннойсмесью, образующей «подушку» для будущей плитной части СПФ.
  • Отливается подбетонка — стяжка из тощего бетона марки В7.5 толщиной 10 см. Назначение подбетонки — выравнивание поверхности для укладки гидроизоляции и утеплителя.
  • Монтаж гидроизоляции. Можно применять как современные гидроизоляционные пленки-мембраны, бикростом, технониколь, так и классику — рубероид, гидроизол.
  • Монтаж теплоизоляции. Монолитная плита основания одновременно будет являться нижним слоем пола в доме, поэтому утепление положить лучше сразу, чтобы сделать пол теплым. В качестве теплоизоляции используются плиты пеноплекса толщиной 10-15 см.

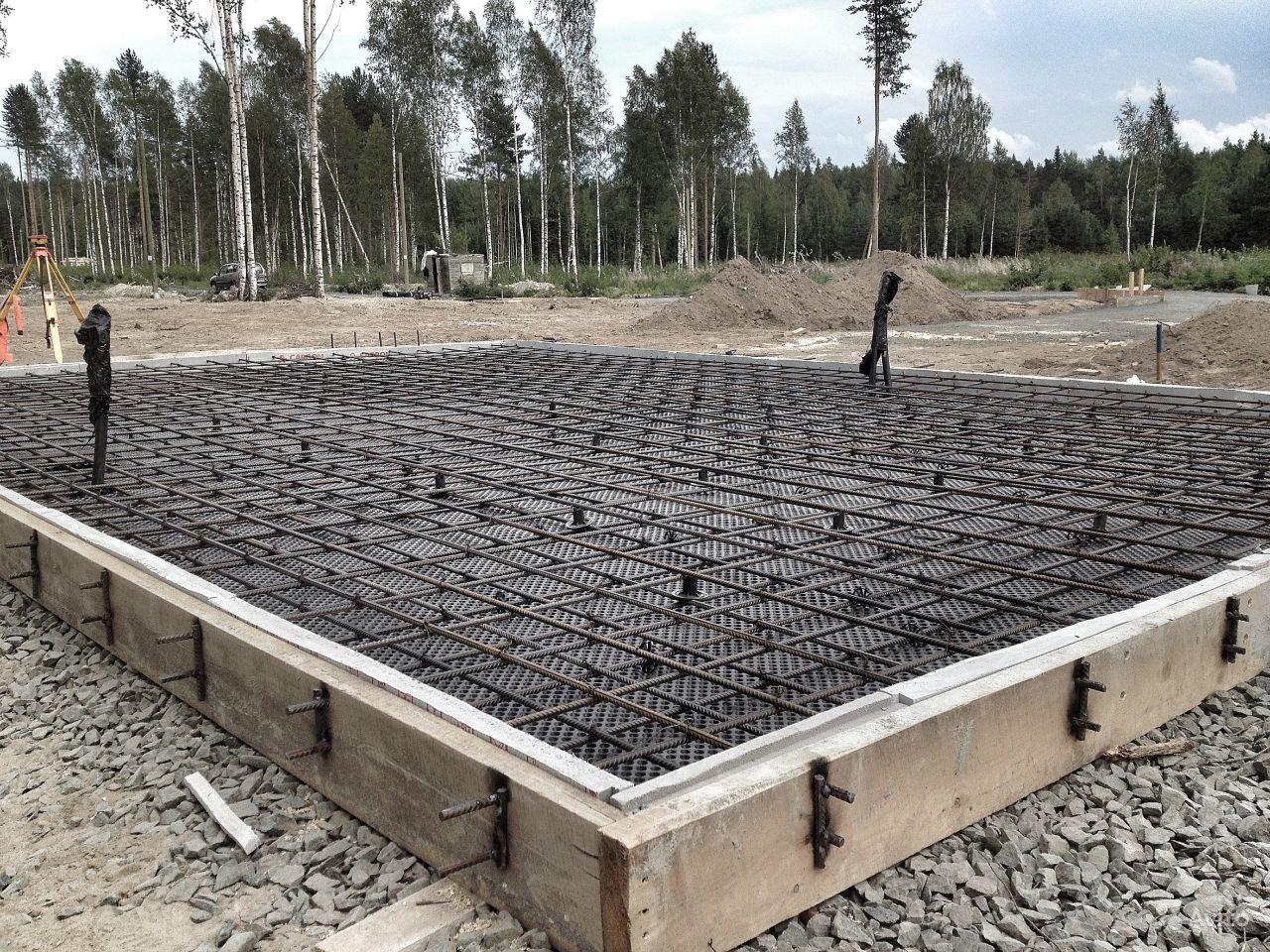

  • По периметру будущего монолитного перекрытия устанавливается опалубка. Высота опалубки должна быть на 10 см выше высоты (толщины) плиты.
  • Внутри выполняется армирование профилем с размером ячейки 30 см. Нижний слой армирующей сетки желательно укладывать на полимерную пароизоляционную подкладку, которая будет покрывать утеплитель. Верхняя часть арматурного каркаса соединяется с выпусками ростверка.

Для усиления конструкции по торцам монтируются П-образные металлические элементы из арматуры.

  • Заливка бетоном марки В15 или В20. Чтобы равномерно залить всю бетонную массу в едином направлении необходимо использовать бетононасос. Таким оборудованием всегда оснащены автобетоносмесители, доставляющие бетон. Для выравнивания бетонного слоя используется правило.
  • Утрамбовка производится при помощи виброоборудования.

Заливка монолитного основания на сваях начинается с мест, где расположены наружные свайные опоры. Утрамбовка также должна производиться сначала вокруг свай, а потом по всей площади плиты.

  • Фундамент на винтовых сваях с монолитной плитой окончательно затвердевает через 7-10 дней. В процессе затвердевания рекомендуется соблюдать температурный режим. При сухой погоде и температуре выше +22 необходимо поливать плиту каждые 2-3 часа, чтобы избежать появления трещин. При наличии осадков нужно укрыть СПФ пленкой или соорудить временный навес.



Свайно-ростверковый фундамент с монолитной плитой

Назначение ростверка — правильное распределение нагрузки и связка двух типов основания: свайного и плитного посредством объединения свайных оголовков. Для СПФ этого типа лучше использовать не металлический, а железобетонный ростверк. Для устройства ж/б ростверка по оголовкам свай выполняется устройство опалубки, армирование, а потом заливка ростверка бетоном марки В10.

После того как монолитный ростверк наберет прочность (через 7-10 суток) приступают к устройству монолитной плиты. Поэтапное строительство в этом случае аналогично тем процессам, которые выполняются при устройстве фундамента на винтовых сваях с металлическим ростверком: подбетонка, гидроизоляция, утепление, опалубка, армирование, заливка бетонного массива, утрамбовка.

Свайно-ростверковый фундамент с плитой может иметь разную высоту:

  1. Приподнятый — расположен выше уровня земли. Это наиболее удобный вариант, позволяющий не делать сложные расчеты осадки.
  2. Нулевой — высота соответствует уровню грунта. Его устройство сложнее и возможно только на стабильных грунтах.
  3. Углубленный — находится ниже уровня земли. Ввиду его сложности не рекомендуется использовать его в частном домостроении.



Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Если вы все же решили сделать нулевой или углубленный фундамент, то опалубку используйте не съемную, а монолитную. Однако учтите, что это приведет к удорожанию и без того дорогостоящего СПФс ростверком.

Свайно-плитный фундамент на буронабивных сваях

Кроме винтовых свай для устройства СПФ могут использоваться буронабивные опоры. Это тип свай, при установке которых в грунте бурятся отверстия требуемой глубины, а затем заполняются бетоном и арматурой. Самый востребованный вариант — опоры типа баретт I-образной формы. Нижняя часть сваи опирается на несущие плотные грунты, а верхняя выступает над поверхностью.

Использование буронабивных свай целесообразно там, где нельзя применять винтовые. Например, в почвах с повышенной щелочностью, т.к. в этом случае металлические винтовые опоры быстро придут в негодность из-за коррозии и утратят несущую способность.

Достоинства СПФ с буронабивными сваями в сравнении с винтовыми:

  1. способны выдерживать на 20% больше нагрузки при одинаковом диаметре опор;
  2. неподверженность коррозии, агрессивным средам;
  3. бурение не оказывает влияния на соседние постройки, поэтому эти сваи часто используют при возведении пристройки к существующему сооружению;
  4. длительный эксплуатационный ресурс — не менее 100 лет.

При необходимости строительства пристройки буронабивные сваи будут успешно соседствовать с винтовыми в одном здании, в полной мере выполняя свои функции.



Установка буронабивных свай

Алгоритм устройства монолитной плиты на свайном фундаменте с буронабивными опорами следующий:

  1. В соответствии со схемой проводится бурение скважин нужной глубины. Способ бурения выбирается исходя из финансовых возможностей владельца, месторасположения участка, типа грунта и пр. При строительстве коттеджей чаще всего используется недорогой и эффективный метод ручного шнекового бурения.
  2. Затем в скважину останавливают обсадную трубу, которая будет выполнять роль опалубки для ж/б буронабивных опор. Труба может быть металлическая, асбестоцементная, железобетонная. В свободное пространство между трубой и стенками скважины насыпается грунт и уплотняется.
  3. При помощи строительного уровня выравниваются обсадные трубы по высоте. Как и в случае с винтовым фундаментом рекомендуется делать СПФ приподнятого типа. Трубы должны возвышаться выше уровня земли на 30-50 см. Излишки труб срезаются.
  4. Скважина заливается цементно-песчаным раствором на цементе не ниже марки М300. Смесь уплотняется при помощи погружного виброоборудования. При отсутствии электрического вибратора можно использовать ручной виброинструмент.
  5. До затвердевания цементно-песчаной смеси в скважину под давлением опускается металлический каркас. Сделать это вручную достаточно проблематично, поэтому при отсутствии специальной техники можно установить армирующую сетку внутри обсадной трубы, а потом производить заливку цементным раствором. В этом случае утрамбовке следует уделить особое внимание!

Опоры связываются между собой железобетонным ростверком. После затвердевания ростверкамонтируется монолитная плита по стандартной технологии.

Заключение

Комбинированные типы фундамента: свайно-плитный, свайно-ростверковый и на буронабивных сваях не распространены в частном строительстве. Статистика по их применению отсутствует. Приблизительные подсчеты свидетельствуют, что СПФ обходится на 50-80% дороже, чем обычный свайный или плитный фундамент. При подсчете сметы необходимо обязательно учесть затраты на аренду техники, доставку и покупку бетонной смеси.

Вы можете задать свой вопрос нашему автору:

Как построить фундамент на сваях — Boothe Concrete

Запись видео, опубликованного 4 ноября 2016 г. на YouTube

Для получения дополнительной информации перейдите на сайт www.MattRisinger.com

Если вы планируете строительство на берегу озера, I ‘ м покажу вам, как сделать фундамент из стальных свай. Наша компания только начинает строительство этого красивого нового дома здесь, на озере Остин. Мы работаем с Shiflett Group Architects, и я хочу поговорить с вами о фундаменте, который мы делаем для этого особенного дома на берегу озера.Как видите, у нас здесь красивый ровный участок, спускающийся к озеру Остин. За пределами нас озеро Остин — это искусственное озеро с постоянным уровнем воды. Мы прямо возле центра города Остин, и прелесть этого в том, что нам не нужно беспокоиться о повышении и понижении уровня воды. Однако оборотной стороной этого свойства является то, что у нас сейчас уровень грунтовых вод, который находится всего в нескольких футах ниже моих ног. Если бы я вырыл прямо рядом со мной яму глубиной около четырех футов, она бы начала заполняться водой. И на этом конкретном участке мы будем использовать стальные сваи.Каждый раз, когда вы строите фундамент, первым делом всегда будет попросить инженера-геолога сделать для вас образец керна. И когда он вошел, подключив этот участок, он пробурил всю глубину до тех пор, пока мы не наткнулись на скалу глубиной чуть более 50 футов. То, что мы обнаружили, было хорошей почвой на первых двух футах, а затем очень хорошей почвой от этого зеркала грунтовых вод до тех пор, пока мы не получили камень. Итак, стальные сваи — это рекомендация инженера-строителя. Итак, позвольте мне поговорить о том, как это работает. Когда мы закончим, это будет похоже на очень типичную плиту на фундаменте, но стальные сваи действительно будут выполнять тяжелую работу по поддержанию этого фундамента.Вот как мы делаем эти стальные сваи. Их закладывает подрядчик свай. Первым шагом по установке этих стальных свай является просверливание ямы глубиной около 10 футов, и это даст нам основу для этих колонн. Эти стальные сваи имеют длину около 30 футов. Стальные стенки толщиной в три восьмых дюйма и диаметром около восьми дюймов. И перед тем, как мы начнем водить их, мы собираемся хорошо заканчиваться, мы не хотим, чтобы эта колонка заполнялась водой или грязью. Мы хотим, чтобы этот столбец оставался свободным, чтобы мы могли заполнить его позже как арматурой, так и бетоном. Итак, первый шаг после того, как мы просверлим это, мы собираемся бросить эту первую трубу. И вы заметите, когда подъедет вилочный погрузчик, что первые 30 футов опускаются как ничто. Все, что мы собираемся сделать, это просто придавить его вилочным погрузчиком. Я упомянул, что скала была 50 футов и глубиной, а эти колонны — 30 футов, поэтому, как только мы окажемся всего в нескольких футах над землей этой первой колонны, мы должны подвести другую колонну. И эти две секции вместе, а затем мы можем продолжать толкать их, как только дойдем до последних пяти футов или около того.Пока мы не ударились о камень, вилочный погрузчик больше не сможет этого сделать, и нам нужно ввести сваебойный погрузчик. В этом случае мы используем сваебойный кран, поддерживаемый краном, который будет загонять стальную колонну полностью вниз, пока она не столкнется с отказом. В данном случае мы ударяемся о скалу глубиной от 55 до 60 футов, и теперь эти стальные фунты, когда они ударяются о скалу и отказываются от удара, каждый из них может выдержать 300 000 фунтов несущей способности. Очень и очень впечатляюще. Инженер проектирует их в виде очень специфической сетки, чтобы наши точечные нагрузки от дома на плиту распределялись по этим сваям, и теперь, по сути, наш дом парит над всем этим супер-промахом под нами.Теперь стальные сваи установлены как для дома, так и для ландшафтного дизайна. Мы собираемся привезти нашу бетонную бригаду, Boothe Concrete, для формирования плиты дома, и мы собираемся интегрировать арматуру дома в стальные сваи. Мы вернемся через пару недель и покажем вам прогресс.

Хорошо, мы вернулись, прошло пару недель, и, как вы можете видеть, ребята из Boothe Concrete проделали фантастическую работу. Осталось всего несколько дней до заливки плиты, но позвольте мне показать вам, что мы установили, как мы интегрировали эту бетонную плиту со стальными сваями, которые мы забили.Итак, вспомните, когда в прошлый раз мы вбивали эти сваи полностью в основание, и вы заметите, что эти сваи находятся у основания наших балок. Если вы не знакомы с железобетонной плитой, вы обычно думаете, что толщина вашей плиты составляет всего несколько дюймов. Фактически, это будет плита толщиной 5 дюймов, но вся сила плиты исходит от балок. Это тот образец сетки, который вы видите. Он глубже на всем протяжении фундамента внутри этих балок. У нас есть слой арматуры, который интегрируется в бетон, укрепляет плиту и придает ей прочность.А внизу балок вот какие будут стальные сваи. Прежде чем мы дошли до этого момента, мы залили эти стальные сваи бетоном, а затем у нас выступила арматура. И этот арматурный стержень будет интегрирован в наш арматурный стержень перекрытия, так что теперь у нас есть сетка из балок. Внизу сваи, и фактически вся бетонная плита будет лежать на этих сваях. Каждая из этих свай может выдержать 280000 фунтов опоры, так что у нас есть несколько миллионов фунтов несущей способности на этой стали.Теперь, когда мы все настроены, это действительно впечатляющая основа. Если вы не знакомы с желтым пластиком, это наша пароизоляция. Мы используем стеганую пленку толщиной 15 мил, которая будет препятствовать попаданию влаги из почвы в бетон. И теперь, когда мы наливаем эту на следующей неделе, мы накроем ее в течение нескольких дней, а затем мы будем готовы двигаться дальше. Вы знаете, что хотите правильно потратить время и деньги на фундамент, потому что, что бы вы ни делали поверх фундамента, переезды будут иметь большие проблемы с вашим домом.Это лучший способ сделать это, если у вас действительно плохая почва. Я настоятельно рекомендую вам поговорить со своим инженером, строителем и / или архитектором о том, могут ли стальные сваи быть вариантом для вашей собственности.

Мат против свайного фундамента

Тип фундамента, который требуется вашему зданию, зависит от многих переменных: типа почвы, нагрузки на здание и окружающей среды, и это лишь некоторые из них. Иногда поверхностная почва очень рыхлая, но под ней скала или очень твердая почва. Более высокие и тяжелые здания требуют более прочного фундамента, в то время как более короткие и широкие здания распределяют нагрузку по большему участку земли и могут использовать более мелкий фундамент.

Два общих фундамента — это матовый фундамент (неглубокий) и свайный фундамент (глубокий).

Мат на основе

Матовый фундамент, иногда его называют плотным фундаментом, как бы выглядит. Это «мат» из бетона, который находится на земле или чуть ниже нее; Другими словами, неглубокий фундамент. Возможно, вы слышали, что это фундамент из плит, часто используемый для стальных зданий.

Фундаменты

Mat подходят для легких металлоконструкций с многопролетными жесткими каркасами и гибкими стенами.И они подходят для строительства на бедных почвах (исключая торф и органику), которые имеют однородную консистенцию.

Тяжелые нагрузки на колонны и стены распределяются по всей площади здания, чтобы снизить контактное давление, в большей степени, чем при использовании опор. Фундаменты из циновок популярны там, где часто встречаются подвалы.

Фундаменты из матов

— это рентабельный выбор для отдельных площадей фундаментов колонн, общая площадь которых превышает половину общей площади завершенного здания. Это наименее затратно, когда верх коврика находится на уровне пола; это означает, что плита не нужна.

На этапе проектирования вы должны учитывать следующее:

  • Жесткость мата
  • Граничные условия
  • Изменчивость нагрузок на колонну

Мат фундамент конструкции

Фундамент

лучше всего подходит для зданий средней площади с регулярной планировкой. Можно разместить центр мата в центре вертикальных нагрузок, удерживаемых колоннами, при условии наличия равномерного давления почвы. Горизонтальные воздействия колонн наружу внутри мата отменяются, в то время как внутренние реакции смягчаются трением мата о почву.Обычно вам не нужно беспокоиться о повышающем давлении просто из-за большого веса бетона. Лучшие конструкции сводят к минимуму эффект оседания между колоннами.

Недостатки матов основы

Некоторые недостатки основы матов:

  • Необходимость тяжелой арматуры в определенных регионах.
  • Морозный пучок может повредить коврик, если он наклонен.
  • Не подходит для траншей и глубоких ям.
  • Конструкция может быть очень сложной.

Фундамент свайный

Опять же, как бы это ни звучало, это фундамент, построенный на сваях, колоннах из прочных материалов. Свайный фундамент — это глубокий фундамент, предназначенный для поддержки зданий на земле с неподходящей почвой вблизи поверхности, но где однородная поддерживающая почва находится глубже. Это очень сложные конструкции, требующие инженерно-геологических знаний.

Проектирование свай

Сваи либо забиваются в землю, либо забиваются на место.Обычно сваи устанавливаются на треногах, группами по три штуки. Это обеспечивает прочное основание, относительно устойчивое к неточному размещению колонн и / или неравномерной нагрузке на колонны.

Свайный фундамент состоит из двух компонентов:

  • Заглушка
  • Одиночная свая или группа свай

Заглушка сваи — это платформа, которая закрывает верхнюю часть группы свай и на которой размещаются опорные элементы конструкции. Сваи представляют собой длинные тонкие элементы (до 15 м и более), простирающиеся от шапки сваи до поддерживающего слоя почвы.Фундамент классифицируется по строительному материалу сваи, типу грунта и характеристикам передачи нагрузки свай.

Свайные фундаменты из дерева, стали или железобетона представляют собой вертикальные или наклонные колонны, которые либо предварительно изготовлены, либо залиты на месте. Сборные сваи можно забивать, заливать раствором, вибрировать или скручивать. Те, которые отливаются на месте, могут иметь или не иметь оболочку, могут быть созданы с помощью множества различных технологий и иметь несколько этапов строительства.

Сваи действуют как колонны с поперечными связями, которые проникают сквозь более слабый грунт в более подходящий грунт. Нагрузка передается на почву через торцевую опору и / или поверхностное трение. Трение лучше против подъема, поскольку на концевую опору приходится только вес самих свай, чтобы удерживать фундамент.

Сваи фактически выдерживают боковую нагрузку за счет изгиба, как консоль, так и балка на упругом основании. Однако для обеспечения характеристик изгиба верхняя часть свай должна значительно смещаться.Это не сулит ничего хорошего для хрупких фасадов зданий. В странах с землетрясениями требуются заглушки свай, которые связаны между собой стяжками, способными передавать силы растяжения или сжатия, составляющие не менее 10% нагрузки на колонну.

Поскольку земли для строительства становится все меньше и меньше, строители рассчитывают на свайный фундамент при размещении конструкций на более мягком грунте, где нельзя использовать матовый фундамент.

Виды свайных фундаментов

  • Сваи с торцевыми опорами — это сваи, в которых нижний конец сваи опирается на слой скальной породы или очень твердого грунта.Строительная нагрузка передается через ворс на более прочный слой основания и действует как столб.
  • Фрикционные сваи переносят строительную нагрузку на грунт по всей длине сваи. Трение грунта о всю сваю передает нагрузку на грунт. Нагрузка не полностью поддерживается до конца.
  • Микросваи или мини-сваи — это небольшие сваи, используемые в местах, где забивка свай ограничена. Сверлильный станок просверливает отверстие в почве, в которое заделывается микроваска.
  • Винтовые сваи имеют прикрепленные спиральные лопасти, которые позволяют им действовать как буровая установка, еще одна альтернатива обычным сваям.
  • Расширенные сваи имеют увеличенные основания, которые формируются механически, до шести метров в диаметре. Низ ворса похож на перевернутый конус. Хороший выбор для экспансивных грунтов, сваи с расширенными стенками обеспечивают большую несущую способность, чем обычная свая.

Недостатки свайного фундамента

Фундаменты свайные дорогие, сделано больше экспертизы.

Забивка сваи очень шумная и может посылать ударные волны через окружающую почву. Результатом может быть структурное повреждение близлежащего здания или нарушение ответственной работы.

С учетом расходов на обрушение здания из-за неисправности

Как видите, матовый и свайный фундамент имеют очень мало общего и подходят для самых разных построек. Однако, если здание будет легким, а почва однородна на поверхности по всей площади основания здания, матовые фундаменты являются вполне приемлемыми и экономичными фундаментами.Для более крупных и тяжелых зданий правильно уложенный свайный фундамент гарантирует, что здание прослужит десятилетия.


Свайный фундамент на плоту — Designing Buildings Wiki

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле, фундаменты можно разделить на мелкие и глубокие:

В своей нормальной форме фундаменты-плоты (иногда называемые матовыми фундаментами) представляют собой неглубокие фундаменты, образованные железобетонной плитой одинаковой толщины (обычно 150–300 мм), покрывающей большую площадь, часто всю площадь здания.Этот «плот» распределяет нагрузку, создаваемую рядом колонн или стен по площади фундамента, и может считаться «плавающим» по земле, как плот плывет по воде.

Однако там, где обычный плотный фундамент не обеспечивает адекватной опоры, его можно усилить добавлением свай, создав так называемое свайное основание для плота .

Сваи — фундамент глубокого заложения. Они состоят из длинных тонких столбчатых элементов, которые обычно изготавливают из стали или железобетона.Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину (Аткинсон, 2007). Свайные фундаменты могут помочь переносить нагрузки через слабые сжимаемые слои или воду на более прочную, более компактную, менее сжимаемую и жесткую почву или скалу на глубине.

Добавление свай к плоту увеличивает эффективный размер фундамента и может помочь противостоять горизонтальным нагрузкам. Это может улучшить характеристики фундамента за счет уменьшения величины осадки и дифференциальной осадки, а также повысить предельную нагрузочную способность.

Фундаменты на свайных плотах обычно используются для больших конструкций и в ситуациях, когда грунт не подходит для предотвращения чрезмерной осадки. Они становятся все более популярным выбором для высотных зданий.

В процессе проектирования определяется оптимальное количество и расположение свай, а также их диаметр, арматура и длина, чтобы обеспечить устойчивость конструкции, обеспечивая при этом экономичное решение, при котором плот и сваи действуют вместе, чтобы гарантировать требуемый расчет не превышен.Обычно сваи обеспечивают большую часть жесткости, в то время как плот обеспечивает дополнительную грузоподъемность при предельной нагрузке.

Если есть одна или несколько неэффективных свай, плот может допускать некоторую степень перераспределения нагрузки на другие сваи, уменьшая влияние слабости сваи на общие характеристики фундамента.

В несвязанном фундаменте свайного плота (UCPRF) сваи не соединены напрямую с плотом, а отделены от него структурной насыпной «подушкой» (такой как уплотненная песчано-гравийная смесь или уплотненный грунт) который перераспределяет нагрузку между плотом и сваями.Это может быть более эффективным и, следовательно, экономичным решением.

[править] Статьи по теме «Проектирование зданий» Wiki

[править] Внешние ссылки

Фундамент на сваях для высотного дома

  • 1.

    Р. Катценбах, А. Шмит, Х. Рамм, «Основные принципы проектирования и мониторинга высотных зданий во Франкфурте-на-Майне», Rekonstr. . Городов Геотехн. Строит. , № 9 (2005).

  • org/ScholarlyArticle»> 2.

    А.Б. Фадеев, Р.А. Мангушев, В.Лукин А. Анализ плитно-свайного фундамента // Вестн. Гражд. Инж. , № 2, 11 (2007).

  • 3.

    Строительный кодекс 50-102-2003. Проектирование и устройство свайных фундаментов [на русском языке].

  • 4.

    Строительные нормы и правила 2.02.01-83. Кровати зданий и сооружений [на русском языке].

  • 5.

    Строительный кодекс 50-101-2004. Проектирование и установка оснований и фундаментов зданий и сооружений [на русском языке].

  • 6.

    ОСТ 50-302-2004. Проектирование фундаментов общественных зданий и сооружений в Санкт-Петербурге и территориях административного подчинения Санкт-Петербургу [на русском языке].

  • 7.

    Фадеев А.Б., Иноземцев В.К., Лукин В.А. Допустимые деформации основания плитных фундаментов // Осн. Fundam. Мех. Грунтов , №2 (2004).

  • 8.

    ОСТ 31-332-2006.Жилые и общественные многоэтажные дома. Региональные строительные нормы и правила , Санкт-Петербург (2006).

  • 9.

    Мангушев Р.А., Ершов А.В., Осокин А.И., Современные свайные технологии , Издательство АСВ, Москва (2007).

    Google ученый

  • Эффективность конструкции сваи-плиты CFG на мягком грунте для поддержки насыпи высокоскоростной железной дороги

    Открытый архив в сотрудничестве с Японским геотехническим обществом

    открытый архив

    Реферат

    Использование цементно-зольной пыли-гравия (CFG ) свайно-плиточные конструкции — новый эффективный метод уменьшения осадки мягких фундаментов в Китае. Было проведено комплексное исследование для изучения эффективности насыпи с опорой на сваи-плиты CFG высокоскоростной железной дороги Пекин-Шанхай в Китае. Во-первых, был сформулирован аналитический метод расчета осадки насыпи с опорными конструкциями из свайных плит CFG. Во-вторых, для предложенного плана испытаний в модельном масштабе были выведены законы механического масштабирования. Модельные тесты были проведены для количественной оценки и интерпретации распределений поселений. В-третьих, влияние трех ключевых факторов (длина сваи, диаметр сваи и толщина плиты) на структурную форму насыпи с опорой на сваи-плиты CFG на распределение осадки было изучено с помощью численного моделирования.Максимальные осадки насыпи с опорой на свайно-плиточную конструкцию CFG при оптимизации структурной формы были получены с использованием трех вышеуказанных методов исследования, а затем они были сравнены друг с другом. Результаты показывают, что (1) осадки, полученные с помощью аналитического метода, испытаний физической модели и численного моделирования, показали хорошее соответствие друг другу; (2) эффект регулирования осадки свайно-плитной конструкции CFG смог удовлетворить требования строительства высокоскоростной железной дороги; (3) свая и грунт несущих Мощности CFG забивка плиты структура поддерживающая насыпи может быть полностью мобилизованной из-за функциями «нагрузки повторного распределения» плита; и (4) зона воздействия инженерной нагрузки имела глубину более 18.75 м и горизонтальной длиной 7,5 м у подножия откоса насыпи.

    Ключевые слова

    Сваи CFG

    Структура сваи-плиты

    Населенный пункт

    Испытание модели

    Численное моделирование

    Рекомендуемые статьи Цитирующие статьи (0)

    Просмотреть аннотацию

    © 2018 Производство и размещение компанией Elsevier BV от имени The Japanese Geotechnical Общество.

    Рекомендуемые статьи

    Ссылки на статьи

    Типы фундаментов и предупреждающие знаки проблем

    От чего зависит, какой фундамент у вашего дома?

    Хороший фундамент имеет решающее значение для структурной целостности и безопасности дома. Сдвинутый или поврежденный фундамент может вызвать множество проблем с домом на нем. Таким образом, домовладельцы и покупатели должны знать, какой у них фундамент и какие признаки проблем с фундаментом.

    Тип фундамента зависит от нескольких факторов:

    1. Тип почвы, на которой построен ваш дом
    2. Сколько веса (нагрузки) будет нести фундамент
    3. «Климат» вашего района — замерзает ли и если да, то насколько глубоко
    4. Если вы живете в зоне, подверженной наводнениям, или на склоне холма
    5. Эра ваш дом был построен в
    6. году

    Основные типы фундаментов

    Есть три основных типа фундаментов, используемых в жилищном строительстве в США.Однако существуют различные другие типы фундаментов, и есть варианты трех основных типов. В разных географических регионах подрядчики и инженеры могут использовать разное словоблудие для описания типа фундамента, что часто сбивает с толку многих.

    • Подвал
    • Плита на уклоне / плита на уклоне с загнутой кромкой
    • Благотворительный фонд

    Прочие типы основ и используемые термины

    • Фундамент свайный
    • Опора и балка
    • Фундамент матовый или плот

    Инженеры часто называют два основных типа фундаментов:

    1. Фундамент мелкого заложения
    2. Фундамент глубокий

    Как правило, большинство домов представляют собой фундаменты неглубокого заложения.Исключения включают,

    • Прибрежные, речные и пойменные зоны
    • Некоторые участки на склоне холма и с опасностью боковой сейсмики.
    • Участки с очень низкой несущей способностью почвы

    Плита на фундаментном фундаменте

    В США это наиболее часто используемый тип фундамента при новом строительстве: примерно 55% всех новых домов построены с использованием этого типа фундамента.

    Подрядчики часто называют это «перекрытием на грунте с загнутым вниз краем».

    Бетонный фундамент этого типа обычно заливается монолитно (залит за один раз) на гравийно-песчаное основание, покрытое влагозащитным слоем (т. Е. Вязким или пластиковым). Бетон обычно имеет толщину от 4 до 6 дюймов со стальной арматурой, проволочной сеткой или тросами для последующего натяжения. (Прочтите, как узнать, есть ли у вас плита постнатяжения)

    Эти плиты являются наименее дорогостоящими в строительстве, но, как правило, они не подходят там, где есть заморозки, заморозки или периодические наводнения.

    Плотное или матовое основание

    Этот тип фундамента подобен фундаменту из плиты на уровне грунта, но спроектирован таким образом, чтобы выдерживать нагрузку дома (конструкции) по всем стихам плиты только на опорах по периметру фундамента. Этот тип фундамента может иметь бетонные ребра или бетонные балки на нижней стороне плиты для придания жесткости и прочности; некоторые говорят, что это может немного походить на поверхность вафли.

    Одним из ключевых преимуществ этого типа фундамента, помимо распределения нагрузки, является то, что он помогает уменьшить дифференциальную осадку, особенно на неоднородных почвах. (Подробнее о дифференциальном урегулировании)

    Фундаменты

    Термин «поднятый фундамент» часто имеет разные значения для разных людей, но в целом он относится к фундаменту, где уровень пола находится на несколько футов или более над окружающей землей.

    Пространство под этими типами домов обычно называется «ползком».

    Самый распространенный тип фальш-фундамента — это фундаментная стена по периметру из кирпичного блока или залитого бетона и внутренних опор пола из столбов и балок (опор и балок), поддерживающих пол дома.Опоры (опоры) могут быть деревянными (т. Е. 4 × 4, 6 × 6 и т. Д., Или бетонная колонна, либо обе лежат на бетонной подушке)

    Другие варианты включают в себя, где стена по периметру также представляет собой деревянную опору или каменные колонны, или где стена по периметру представляет собой твердый бетон или блок, а внутренняя часть, которую она окружает, заполнена землей, а поверх земли заливается бетонная плита.

    Преимущества

    включают простоту добавления или ремонта водопровода под полом, прокладки электропроводки или воздуховодов HVAC.

    Недостатки

    • Полы могут провисать или скрипеть из-за движения грунта
    • Влага может накапливаться или образовываться лужицами в подвесном пространстве
    • Часто бывает плохая вентиляция
    • Может иметь радон, плесень, плесень или термитов и гниющую древесину
    • Жуки и грызуны (иногда кошки и другие мелкие животные) могут проникать в пространство для подползания

    Фундамент подвала

    Фундаменты подвала обычно представляют собой залитые бетонные стены или стены из кирпичных блоков, которые опираются на бетонное основание.Старые дома могут иметь кирпичные или каменные фундаментные стены.

    Примерно 30% новых домов построены с полными или частичными подвалами, и большинство из них находится на Среднем Западе и в северных штатах, где более глубокие морозы и более холодный климат.

    Подвалы обеспечивают экономически дополнительную жилую площадь, и в летние месяцы здесь прохладнее. Они также обеспечивают более глубокую опору, что полезно там, где линия мороза глубже из-за низких температур зимой. В районах, где бывают торнадо, циклоны и сильные ураганы, подвалы часто обеспечивают более безопасное убежище, чем другие дома.

    Утечки и проблемы с влажностью — одна из наиболее распространенных проблем, с которыми сталкиваются подвалы. Возможна повышенная влажность в помещении, а также рост плесени и грибка. Недвижимость с высоким уровнем грунтовых вод или проблемами затопления, как правило, не подходят для фундаментов подвала.

    Фундаменты опор и свай

    Фундамент пирса

    Опоры могут быть построены из дерева, бетона или каменного блока и обычно опираются на опору или бетонную подушку той или иной формы. Обычно они намного короче свай, и их часто путают с свайными фундаментами.

    Фундамент для опор и балок (иногда называемых столбами и балками) обычно представляет собой вертикальную деревянную стойку или вертикальную бетонную или каменную колонну с горизонтальной деревянной балкой (т. Е. Деревянную балку 4X6 или 6X8 или элемент каркаса), соединенную с вершиной опоры. .

    Этот тип фундамента часто встречается в домах, под которыми есть пролезки, или в прибрежных районах с низким уровнем наводнения.

    Преимущества

    • Несколько приподнимает дом, чтобы защитить его от небольшого затопления и влаги.
    • Более легкий доступ к водопроводным и электрическим линиям под домом.

    Недостатки

    • Полы могут провисать или скрипеть из-за движения грунта
    • Возможны лужи и влага под ним
    • Плохая вентиляция
    • Может иметь радон, плесень, плесень или термитов и гниющую древесину
    • Жуки и грызуны (иногда кошки и другие мелкие животные) могут проникать в пространство для подползания

    Фундамент свайный

    Сваи обычно забиваются в землю и длиннее опор.Обычно это круглые или квадратные колонны из бетона, стальных балок, стальных труб или деревянных столбов, которые сбиваются с помощью очень больших ударных или вибрационных молотов на достаточно большое расстояние, чтобы выдержать вес конструкции, расположенной на них.

    Применяются в:

    • Участки с плохой несущей способностью
    • Когда есть проблемы с боковым движением при сильном ветре или сейсмических условиях, а также на крутых склонах
    • Когда есть опасения по поводу сильного ветра и / или скорости воды; включая прибрежные или речные районы, где может быть эрозия, волны, наводнения, штормовые нагоны и размыв у основания свай.

    Предупреждающие признаки проблем с фундаментом

    Инженеры-строители ищут конкретные предупреждающие знаки, указывающие на проблему или проблему с фундаментом. В их числе:

    • Трещины в фундаменте
    • Наклонные перекрытия
    • Провисшая крыша
    • Заедание дверей или окон
    • Трещины в гипсокартоне
    • Трещины в сайдинге или штукатурке
    • Трещины плиты дома

    Наблюдение только за одним из приведенных выше предупреждающих знаков не обязательно означает, что существует серьезная проблема с фундаментом. Помимо предупреждающих знаков, инженеры будут проверять расположение предупреждающих знаков, их серьезность и наличие ряда различных предупреждающих знаков.

    Итог

    В Соединенных Штатах используются различные типы фундаментов, каждый из которых предназначен для поддержки дома, стоящего на нем. Он должен не только выдерживать вес дома, но и противостоять боковым силам ветра, ползучести склонов, эрозии и сейсмическим воздействиям; плюс выдерживать такие климатические проблемы, как циклы замораживания и оттаивания.

    Покупатели и домовладельцы должны знать об общих предупреждающих знаках, что может быть проблема или проблема с фундаментом. Чем быстрее домовладелец обнаружит проблему и решит ее, тем меньше шансов, что ее исправление станет очень дорогостоящим спустя месяцы или годы.

    (PDF) Влияние жесткости сваи на поведение плиты грунта

    698 K. Urbonas et al. Влияние жесткости сваи на поведение плиты грунта

    Elsamee, W. N. A. 2012. Оценка предельной прочности при трении

    , Piles Engineering 4: 778–789.

    http://dx.doi.org/10.4236/rus.2012.411100

    EN 1997-1. Еврокод 7: Геотехническое проектирование — часть 1: общие правила

    . Орган: Европейский Союз в соответствии с Регламентом

    tion 305/2011, Директивой 98/34 / ЕС, Директивой 2004/18/

    ЕС], 2004 г.

    Фиораванте, В. 2002. О моделировании трения вала не-

    сваи в песке, грунты и фундаменты 42 (2):

    23–33. http://dx.doi.org/10.3208/sandf.42.2_23

    Гусев, Г. Н .; Ташкинов, А.А. 2012. Численное моделирование силового взаимодействия

    между свайным фундаментом и грунтом

    Массив

    , Вычислительная механика сплошных сред 5 (3):

    359–363.

    IS 2911-1-4 Свод правил проектирования и строительства свайных фундаментов

    , Часть 1: Бетонные сваи, Раздел 4: Буронабивные сборные железобетонные сваи

    [CED 43: Проектирование грунта и фундамента]. Бюро индийских стандартов. 30 шт.

    Jeong, S .; Чо, Дж. 2014. Предлагаемый нелинейный трехмерный аналитический метод

    для свайных фундаментов на плотах, Компьютеры и гео-

    техника 59: 112–126.

    http://dx.doi.org/10.1016/j.compgeo.2014.02.009

    Katzenbach, R .; Арслан У .; Мурманн, C. 2000. Основание свайного плота —

    проектов в Германии, в J. A. Hemsley (Ed.). Проектирование

    аппликаций плотового фундамента. Лондон: Томас Телфорд,

    323–392. http: // dx.doi.org/10.1680/daorf.27657.0013

    Lee, J .; Парк, Д .; Парк, Д .; Парк, К. 2015. Оценка коэффициентов распределения нагрузки

    для свайных плотов в песках, включая эффекты действия интер-

    , Компьютеры и геотехника 63: 306–314.

    http://dx.doi.org/10.1016/j.compgeo.2014.10.014

    Mendonça, A. V .; Пайва, Дж. Б. 2003. Анализ упругости FEM / BEM

    вертикально нагруженного плота и свайного фундамента,

    Технический анализ с граничными элементами 27 (9): 919–

    933.http://dx.doi.org/10.1016/S0955-7997(03)00061-4

    Поулос, Х. Г. 2001. Фундаменты свайных плотов: проектирование и применение —

    tions, Geotechnique 51 (2): 95–113.

    http://dx.doi.org/10.1680/geot.2001.51.2.95

    Poulos, HG 1994. Приблизительный численный анализ взаимодействия свай

    плот, International Journal for Numeral и

    Analytical Methods in Geomechanics 18: 73–92.

    http://dx.doi.org/10.1002/nag.1610180202

    Рипунджой, Д.2014. Различные методы анализа свайных плотов,

    International Journal of Engineering Technology, Man-

    agement and Applied Sciences 2 (4): 158–167.

    Sagaseta, J .; Tassinari, J .; Fernandez Ruiz, M .; Muttoni, A.

    2014. Пробивка плоских плит с опорой на прямоугольную стойку

    мкм, Engineering Structures 77 (15): 17–33.

    http://dx.doi.org/10.1016/j.engstruct.2014.07.007

    Самофалов, М .; Papinigis, V .; Тунайтис, М.2015. Mechanical

    анализ состояния различных вариантов свайных плотов, The Bal-

    tic Journal of Road and Bridge Engineering 10 (1): 1–10.

    http://dx.doi.org/10.3846/bjrbe.2015.01

    Шадраван, С .; Ramseyer, C .; Канг, Т. Х.-К. 2015. Долгосрочное исследование

    ограниченной усадки бетонных плит на земле,

    Engineering Structures 102 (1): 258–265.

    http://dx.doi.org/10.1016/j.engstruct.2015.08.018

    Smoltczyk, U.(Ред.). 2003. Инженерно-геологический справочник —

    книга. Том 3: Элементы и конструкции. Вайли.

    STR 2.05.05: 2005. Betonini ir gelžbetonini konstrukcijų

    projektavimas. Statybos techninis reglamentas [Бетон

    и железобетонные конструкции. Строительно-техническое регулирование

    ] (на литовском языке).

    Takagi, K .; Chung, K. L. T .; Honjo, Y .; Kunimasa, Y. 2007.

    Определение жесткости вертикальной пружины одиночной сваи

    на основе статистического анализа базы данных о нагрузке на сваи, Jour-

    nal Japan Society of Civil Engineers 53A: 208–217.

    Технический комитет TC18 по свайным фундаментам. 2001. Meth-

    ods анализа свайных фундаментов плотов. Отчет Pre-

    от имени Технического комитета TC18 о сваях

    фундаментов. 46 п.

    Wulandari, P. S .; Тджандра, Д. 2015 Анализ свайного фундамента плота-

    на мягком грунте с использованием PLAXIS 2D, Procedure Engineering

    125: 363–367.

    http://dx.doi.org/10.1016/j.proeng.2015.11.083

    Кястутис УРБОНАС.Д-р доц. Проф. Кафедры стали и древесины. Вильнюсский технический университет им. Гедиминаса. Литва. Направления

    исследований: структурные расчеты, метод конечных элементов, взаимосвязь между грунтом и конструкциями, стальные конструкции, полужесткие стальные соединения.

    Danutė SLIŽYTĖ. Д-р, доц. Профессор геотехнического факультета Вильнюсского технического университета им. Гедиминаса. Направления исследований:

    основание фундамента, взаимосвязь грунта и конструкции, оценка механических свойств грунта, свайный фундамент.

    Римантас МАЦКЕВИЧЮС. Д-р, доц.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *

    *

    *
