ГОСТ 24476-80

ГОСТ 24476-80*

Группа Ж33

Технические условия

Precast reinforced concrete foundations for columns of the framework of different kinds of application for skeletal multistory buildings. Specifications

ОКП 58 1221

Дата введения 1982-01-01

Постановлением Государственного комитета СССР по делам строительства от 18 декабря 1980 г. N 202 срок введения установлен с 01.01.82

* ПЕРЕИЗДАНИЕ (август 1988 г.) с Изменением N 1, утвержденным в январе 1987 г. (ИУС 5-87).

Настоящий стандарт распространяется на сборные железобетонные фундаменты стаканного типа, изготовляемые из тяжелого бетона и предназначенные для применения в многоэтажных каркасно-панельных общественных зданиях, производственных и вспомогательных зданиях промышленных предприятий, проектируемых из конструкций серий 1.020-1/83, 1.020. 1-2с и возводимых в несейсмических и сейсмических районах, в грунтах и грунтовых водах при неагрессивной, слабо- и среднеагрессивной степенях воздействия на железобетонные конструкции.

Настоящий стандарт не распространяется на фундаменты, предназначенные для применения в зданиях, возводимых на просадочных и вечномерзлых грунтах и на подрабатываемых территориях.

(Измененная редакция, Изм. N 1).

1. Типы, основные параметры и размеры

1.1. Фундаменты подразделяют на типы:

1Ф — фундаменты под колонны с поперечным сечением размерами 300х300 мм;

2Ф — то же, под колонны с поперечным сечением размерами 400х400 мм.

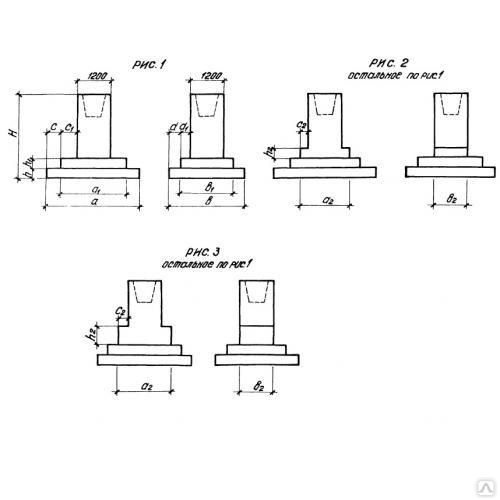

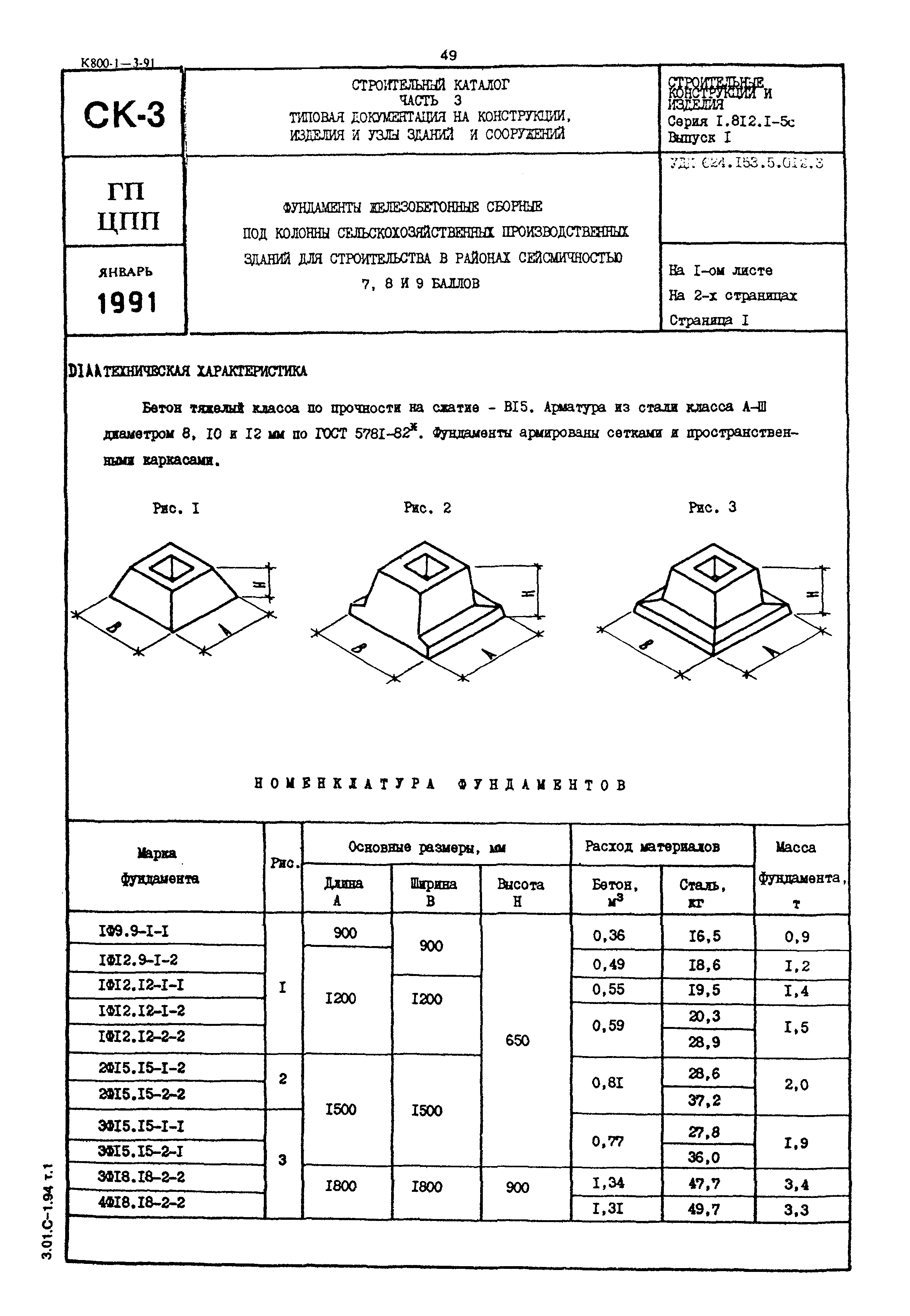

1.2. Форма и размеры фундаментов, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в таблице.

Фундаменты типоразмеров 1Ф12.8; 2Ф12.9

Фундаменты типоразмеров 1Ф15. 8; 1Ф15.9; 1Ф18.8; 1Ф18.9; 1Ф21.8; 1Ф21.9; 2Ф15.9; 2Ф18.9; 2Ф18.11; 2Ф21.9; 2Ф21.11

1 — монтажная петля

Марка
фундамента

Размеры фундамента, мм

Марка
бетона по прочности
на сжатие

Расход материалов

Масса
фундамента
(справочная), т

Бетон,
м

Сталь,
кг

1Ф12. 8-1

1200

750

450

225

—

240

—

М200

0,75

22,3

1,9

1Ф12.8-2

М300

22,0

1Ф12.8-3

М200

43,5

1Ф15. 8-1

1500

260

390

80

1,0

27,7

2,5

1Ф15.8-2

27,7

1Ф15.8-3

М300

27,4

1Ф15. 9-1

900

М200

1,3

41,1

3,2

1Ф18.8-1

1800

750

410

540

1,4

36,4

3,5

1Ф18.8-2

41,8

1Ф18. 9-1

900

1,7

44,0

4,3

1Ф18.9-2

М300

52,7

1Ф18.9-3

63,9

1Ф21.8-1

2100

750

560

690

М200

1,8

49,6

4,5

1Ф21. 8-2

62,0

1Ф21.9-1

900

100

М300

2,2

63,9

5,5

2Ф12.9-1

1200

550

175

—

220

—

М200

0,83

22,8

2,1

2Ф12. 9-2

М300

62,8

2Ф15.9-1

1500

260

370

80

М200

1,2

28,2

3,0

2Ф15.9-2

М300

27,9

2Ф18. 9-1

1800

410

520

М200

1,6

36,9

4,0

2Ф18.9-2

36,9

2Ф18.9-3

М300

51,2

2Ф18. 11-1

1050

100

М200

1,8

53,9

4,5

2Ф21.9-1

2100

900

560

670

2,1

47,2

5,3

2Ф21.9-2

64,9

2Ф21. 9-3

М300

63,9

2Ф21.11-1

1050

2,3

64,4

5,8

1.1, 1.2. (Измененная редакция, Изм. N 1).

1.3. Несущую способность фундаментов в зависимости от действующих усилий принимают по рабочим чертежам.

1.4. Фундаменты изготовляют с монтажными петлями.

Изготовление фундаментов без монтажных петель и применение для их подъема и монтажа захватных устройств допускается по согласованию между изготовителем, потребителем и проектной организацией — автором проекта.

1.5. Фундаменты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка фундаментов состоит из одной или двух буквенно-цифровых групп, разделенных тире.

Первая группа содержит обозначение типа фундамента, длину (ширину) подошвы и высоту фундамента в дециметрах (значение высоты округляют до целого числа).

Вторая группа содержит обозначение несущей способности фундамента, а для фундаментов, предназначенных для эксплуатации в агрессивной среде, дополнительно содержит показатель проницаемости бетона, обозначаемый буквой:

Н — нормальной проницаемости;

П — пониженной проницаемости.

Пример условного обозначения (марки) фундамента типа 1Ф с подошвой размерами 1800х1800 мм, высотой 750 мм, первой несущей способности, предназначенного для эксплуатации в неагрессивной среде:

1Ф18.8-1

То же, типа 2Ф с подошвой размерами 1500х1500 мм, высотой 900 мм, второй несущей способности, из бетона пониженной проницаемости:

2Ф15. 9-2П.

(Измененная редакция, Изм. N 1).

2. Технические требования

2.1. Фундаменты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.020-1/83 и 1.020.1-2с.

(Измененная редакция, Изм. N 1).

2.2. Фундаменты следует изготовлять в стальных формах, удовлетворяющих требованиям ГОСТ 25781-83.

Допускается изготовлять фундаменты в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления фундаментов.

2.3. Бетон

2.3.1. Фактическая прочность бетона (в проектном возрасте и отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105-86* в зависимости от нормируемой прочности бетона, указанной в таблице, и от показателя фактической однородности прочности бетона.
________________
* На территории российской Федерации документ не действует. Действует ГОСТ 18105-2010, здесь и далее по тексту. — Примечание изготовителя базы данных.

2.3.2. Поставку фундаментов потребителю следует производить после достижения бетоном требуемой отпускной прочности.

Значение нормируемой отпускной прочности бетона фундаментов следует принимать равным 70% марки бетона по прочности на сжатие. При поставке фундаментов в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 90% марки по прочности на сжатие. Значение нормируемой отпускной прочности бетона должно соответствовать указанному в проектной документации на конкретное здание и в заказе на изготовление фундаментов согласно требованиям ГОСТ 13015.0-83*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012, здесь и далее по тексту. — Примечание изготовителя базы данных.

Поставку фундаментов с отпускной прочностью бетона ниже прочности, соответствующей его марке по прочности на сжатие, производят при условии, если изготовитель гарантирует достижение бетоном фундамента требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105-86.

2.3.3. Морозостойкость бетона фундаментов должна соответствовать марке по морозостойкости, установленной рабочими чертежами проекта конкретного здания согласно требованиям главы СНиП 2.03.01-84* в зависимости от климатических условий района строительства и указанной в заказе на изготовление фундаментов.
_______________
* СНиП 2.03.01-84 отменены с 01.03.2004 г. — Примечание изготовителя базы данных.

2.3.4. Бетон, а также материалы для приготовления бетона фундаментов, применяемых в условиях воздействия агрессивной среды, должны удовлетворять требованиям, установленным проектом здания согласно требованиям главы СНиП 2.03.11-85 и оговоренным в заказе на изготовление фундаментов.

2.3.1-2.3.4 (Измененная редакция, Изм. N 1).

2.3.5. (Исключен, Изм. N 1).

2.3.6. Материалы, применяемые для приготовления бетона, должны удовлетворять требованиям государственных стандартов или утвержденных в установленном порядке технических условий и обеспечивать выполнение технических требований к бетону, установленных настоящим стандартом.

2.4. Арматурные изделия

2.4.1. Форма и размеры арматурных изделий и их положение в фундаментах должны соответствовать указанным в рабочих чертежах.

2.4.2. Для армирования фундаментов следует применять горячекатаную арматурную сталь класса А-III по ГОСТ 5781-82 или термомеханически упрочненную арматурную сталь класса Ат-IIIС по ГОСТ 10884-81*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 10884-94. — Примечание изготовителя базы данных.

(Измененная редакция, Изм. N 1).

2.4.3. Для изготовления монтажных петель фундаментов следует применять гладкую стержневую горячекатаную арматуру класса А-I марок ВСт3пс2 и ВСт3сп2 или периодического профиля класса Ас-II марки 10ГТ по ГОСТ 5781-82.

Сталь марки ВСт3пс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа фундаментов при температуре ниже минус 40 °С.

2.4.4. Сварные арматурные изделия должны соответствовать требованиям ГОСТ 10922-75*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 10922-2012, здесь и далее по тексту. — Примечание изготовителя базы данных.

2.4.5. Сварные соединения арматурных сеток следует производить контактной сваркой. Сварке подлежат все пересечения стержней.

2.5. Точность изготовления фундаментов

2.5.1. Отклонения фактических размеров фундаментов от номинальных, приведенных в рабочих чертежах, не должны превышать, мм:

по длине (ширине)

±16

по высоте

±10

Отклонения от номинальных размеров стакана под колонну и выступов фундамента не должны превышать ±5 мм.

2.5.2. Отклонение от плоскостности подошвы фундаментов не должно превышать ±5 мм.

2.5.3. Отклонения от номинальной толщины защитного слоя бетона до арматуры не должны превышать +10; -5 мм.

2.6. Качество поверхностей фундаментов

2.6.1. Требования к качеству поверхностей и внешнему виду фундаментов (в том числе требования к допустимой ширине раскрытия технологических трещин) — по ГОСТ 13015.0-83.

Устанавливается категория бетонных поверхностей фундамента А7.

(Измененная редакция, Изм. N 1).

3. Приемка

3.1. Правила приемки фундаментов — по ГОСТ 13015.1-81* и настоящему стандарту.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012. — Примечание изготовителя базы данных.

Число фундаментов в партии должно быть не более 200.

3.2. Фундаменты принимают:

по результатам периодических испытаний — по показателям морозостойкости бетона, а также по водонепроницаемости бетона фундаментов, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;

по результатам приемо-сдаточных испытаний — по показателям прочности бетона (марке бетона по прочности на сжатие, отпускной прочности), соответствия арматурных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.

3.3. При приемке фундаментов по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности следует применять одноступенчатый выборочный контроль.

3.4. Приемку фундаментов по показателям, проверяемым путем осмотра: по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков — следует производить путем сплошного контроля с отбраковкой фундаментов, имеющих дефекты по указанным показателям.

Разд.3 (Измененная редакция, Изм. N 1).

4. Методы контроля и испытаний

4.1. (Исключен, Изм. N 1).

4.2. Прочность бетона на сжатие следует определять по ГОСТ 10180-78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105-86.

Отпускную прочность бетона следует определять неразрушающими методами по ГОСТ 17624-87*, ГОСТ 21243-75**, ГОСТ 22690. 0-77**-ГОСТ 22690.4-77**.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 17624-2012;
** На территории Российской Федерации документ не действует. Действует ГОСТ 22690-88. — Примечание изготовителя базы данных.

4.3. Морозостойкость бетона следует определять по ГОСТ 10060-87* на серии образцов, изготовленных из бетонной смеси рабочего состава.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 10060-2012. — Примечание изготовителя базы данных.

4.4. Водонепроницаемость бетона (при необходимости) следует определять на серии образцов, изготовленных из бетонной смеси рабочего состава, согласно ГОСТ 12730.0-78 и ГОСТ 12730.5-84.

4.5. (Исключен, Изм. N 1).

4.6. Методы контроля и испытаний сварных арматурных изделий — по ГОСТ 10922-75.

4.7. Толщину защитного слоя и положение арматуры в бетоне фундаментов следует определять неразрушающими методами по ГОСТ 17625-83 или ГОСТ 22904-78*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 22904-93. — Примечание изготовителя базы данных.

При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры фундамента с последующей заделкой борозд.

4.8. Размеры, отклонение от плоскостности, качество поверхностей фундаментов, положение монтажных петель,толщину защитного слоя бетона до арматуры, следует проверять в соответствии с требованиями ГОСТ 13015-75* и настоящего стандарта.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012. — Примечание изготовителя базы данных.

4.9. Методы контроля и испытаний исходных материалов для изготовления фундаментов должны соответствовать установленным в стандартах или технических условиях на эти материалы.

5. Маркировка, хранение и транспортирование

5.1. Маркировка фундаментов — по ГОСТ 13015. 2-81*. Маркировочные надписи и знаки следует наносить на боковой грани фундамента.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012. — Примечание изготовителя базы данных.

5.2. Требования к документу о качестве фундаментов, поставляемых потребителю, — по ГОСТ 13015.3-81*.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012. — Примечание изготовителя базы данных.

Дополнительно в документе о качестве фундаментов должна быть приведена марка бетона по морозостойкости, а для фундаментов, предназначенных для эксплуатации в агрессивной среде, водонепроницаемость бетона (если эти показатели оговорены в заказе на изготовление фундаментов).

5.3. Транспортировать и хранить фундаменты следует в рабочем положении в соответствии с требованиями ГОСТ 13015.4-84* и настоящего стандарта.
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ 13015-2012. — Примечание изготовителя базы данных.

5.1-5.3 (Измененная редакция, Изм. N 1).

5.4. Фундаменты должны храниться в штабелях рассортированными по маркам и партиям. Высота штабеля фундаментов не должна превышать двух рядов.

5.5. При хранении каждый фундамент должен укладываться на деревянные инвентарные прокладки и подкладки. Толщина прокладок должна быть не менее 100 мм, подкладок — не менее 30 мм. Прокладки и подкладки в штабеле должны располагаться по одной вертикали.

Подкладки под нижний ряд фундаментов следует укладывать по плотному, тщательно выровненному основанию.

5.6. (Исключен, Изм. N 1).

5.7. Транспортировка фундаментов должна производиться в один ряд на деревянных подкладках с надежным закреплением изделий, предохраняющим их от смещения во время перевозки.

Электронный текст документа
подготовлен ЗАО «Кодекс» и сверен по:
официальное издание
М. : Издательство стандартов, 1989

ГОСТ 24476-80 Фундаменты железобетонные сборные под колонны каркаса межвидового применения для многоэтажных зданий. Технические условия

Текст ГОСТ 24476-80 Фундаменты железобетонные сборные под колонны каркаса межвидового применения для многоэтажных зданий. Технические условия

Цена 3 коп.

ГОСУДАРСТВЕННЫЙ стандарт

СОЮЗА ССР

ФУНДАМЕНТЫ ЖЕЛЕЗОБЕТОННЫЕ СБОРНЫЕ ПОД КОЛОННЫ КАРКАСА МЕЖВИДОВОГО ПРИМЕНЕНИЯ ДЛЯ МНОГОЭТАЖНЫХ ЗДАНИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 24476—80

Издание официальное

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

УДК 624.15 : 691.323 : 006.354 Группа ЖЗЗ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФУНДАМЕНТЫ ЖЕЛЕЗОБЕТОННЫЕ СБОРНЫЕ ПОД КОЛОННЫ КАРКАСА МЕЖВИДОВОГО ПРИМЕНЕНИЯ ДЛЯ МНОГОЭТАЖНЫХ ЗДАНИЙ

Технические условия

Precast reinforced concrete foundations for columns of the framework of different kinds of application for skeletal multistory buildings. Specifications ОКП 58 1221

ГОСТ

24476-80* *

Постановлением Государственного комитета СССР по делам строительства от 18 декабря 1980 г. № 202 срок введения установлен

с 01.01.82

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на сборные железобетонные фундаменты стаканного типа, изготовляемые из тяжелого бетона п предназначенные для применения в многоэтажных каркасно-панельных общественных зданиях, производственных и вспомогательных зданиях промышленных предприятий, проектируемых из конструкций серий 1.020—-1/83, 1.020.1—2с и возводимых в несейсмических и сейсмических районах, в грунтах и грунтовых водах при неагрессивной, слабо- и среднеагрессивной степенях воздействия на железобетонные конструкции.

Настоящий стандарт не распространяется на фундаменты, предназначенные для применения в зданиях, возводимых на просадоч-ных и вечномерзлых грунтах и на подрабатываемых территориях.

(Измененная редакция, Изм. № 1). 00 мм.

1.2. Форма и размеры фундаментов, а также их показатели материалоемкости должны соответствовать указанным на чертеже и в таблице.

Издание официальное Перепечатка воспрещена

* Переиздание (август 1988 г.) с Изменением А& 1, утвержденным

в январе 1987 г. (ИУС 5■—87).

@ Издательство стандартов, 1989

Фандаменты типоразмеров 1Ф12.8; 2Ф12.9

Фундаменты типоразмеров 1Ф15.8; 1Ф15.9; 1Ф18.8; 1Ф18.9Г 1Ф21.8; 1Ф21.9; 2Ф15.9; 2.Ф18.9,: 2Ф18.11; 2Ф2Г.9; 2Ф21.11

1 — монтажная петля

Марка

фундамента

Размеры фундамента, мм

Марка бетона по прочности на сжатие

Расход материалов

Масса

фундамента

(справочная),

т

/

h

Of

flj

Oj

as

Бетон,

и3

Сталь, кг

1Ф12.8—1 1Ф12.8—2

1Ф12. 8—3

1200

750

450

235

—

240

—

М200

мзоо

0,75

22,3

22,0

1,9

М200

43,5

1Ф15.8-1

1Ф15.8-2

1Ф15.8—3

1500

260

1

80

1,0

27.7

27.7

2,5

М300

27,4

1Ф15.9-1

1

М200

U

ш

3,2

1Ф188-1 1Ф18.8—2

шо

750

900

410

540

1,4

36,1

11,8

3,5

1*18.9-1

1Ф189-2

1Ф18.9—3

1,7

11,0

1,3

мзда

52,7

63,9

1Ф21. 8-1 1Ф21.8—2

2100

750

560

690

М200

1,8

19,6

62,0

1,5

Продолжение О

I

Размеры фундамента,

мм

Марка бето-

Расход маюриалов

Марка

фундамента

1

fi

«1

0]

вз

й4

«о

на го прочности на сжатие

Бетон,

м1

Сталь, кг

фундамента

(справочная),

т

1Ф21.9-1

2100

450

225

690

1

Ml

2,2

63,9

5,5

2Ф12.Э—1

1200

220

М200

0,83

22,8

2,1

2Ф12. Э-2

МЗОО

62,8

2Ф15.9—1

1500

900

200

370

М200

1,2

28,2

3,0

2Ф15.9—2

80

МЗОО

27,9

2Ф18.9-1

550

175

М200

36,9

2Ф18.9-2

1,6

36,9

4,0

2Ф18.9-3

1800

410

520

» МП ‘

51,2

2Ф18.11-1

1050

1,8

53,9 ‘

4,5

2Ф21. 9-1

М200

47,2

2Ф21.9—2

900

2,1

64,9

5,3

2Ф21.9-3

2100

560

670

100

63,9

МЗОО

2Ф21.1Н

1050

2,3

мд

5,8

1.1,1.2. (Измененная редакция, Изм. № 1),

1.3. Несущую способность фундаментов в зависимости от действующих усилий принимают по рабочим чертежам.

1.4. Фундаменты изготавливают с монтажными петлями.

Изготовление фундаментов без монтажных петель и применение для их подъема и монтажа захватных устройств допускается по согласованию между изготовителем, потребителем и проектной организацией—автором проекта.

1.5. Фундаменты следует обозначать марками в соответствии с требованиями ГОСТ 23009—78.

Марка фундаментов состоит из двух буквенно-цифровых групп, разделенных тире.

Первая группа содержит обозначение типа фундамента, длину (ширину) подошвы и высоту фундамента в дециметрах (значение высоты округляют до целого числа).

Вторая группа содержит обозначение несущей способности фундамента, а для фундаментов, предназначенных для эксплуатации в агрессивной среде, дополнительно содержит показатель проницаемости бетона, обозначаемый буквой:

Н — нормальной проницаемости,

П — пониженной проницаемости.

П р имер условного обозначения (марки) фундамента типа 1Ф с подошвой размерами 1800X1800 мм, высотой 750 мм, первой несущей способности, предназначенного для эксплуатации в неагрессивной среде:

1Ф18.8—1

То же, типа 2Ф с подошвой размерами 1500X1500 мм, высотой 900 мм, второй несущей способности, из бетона пониженной проницаемости:

2Ф15.9—2П

(Измененная редакция, Изм. № 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Фундаменты следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по рабочим чертежам серий 1.020—1/83 и 1.020.1—2с.

(Измененная редакция, Изм. № 1).

2.2. Фундаменты следует изготовлять в стальных формах, удовлетворяющих требованиям ГОСТ 25781—83.

Допускается изготовлять фундаменты в неметаллических формах, обеспечивающих соблюдение требований настоящего стандарта к качеству и точности изготовления фундаментов.

2.3. Бетон

2.3.1. Фактическая прочность бетона (в проектном возрасте н отпускная) должна соответствовать требуемой, назначаемой по ГОСТ 18105—86 в зависимости от нормируемой прочности бетона, указанной в таблице, и от показателя фактической однородности прочности бетона.

2.3.2. Поставку фундаментов потребителю следует производить после достижения бетоном требуемой отпускной прочности.

Значение нормируемой отпускной прочности бетона фундаментов следует принимать равным 70% марки бетона по прочности на сжатие. При поставке фундаментов в холодный период года значение нормируемой отпускной прочности бетона может быть повышено, но не более 90% марки по прочности на сжатие. Значение нормируемой отпускной прочности бетона должно соответствовать указанному в проектной документации на конкретное здание и в заказе на изготовление фундаментов согласно требованиям ГОСТ 13015.0—83.

Поставку фундаментов с отпускной прочностью бетона ниже прочности, соответствующей его марке по прочности на сжатие, производят при условии, если изготовитель гарантирует достижение бетоном фундамента требуемой прочности в проектном возрасте, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105—86.

2.3.3. Морозостойкость бетона фундаментов должна соответствовать марке по морозостойкости, установленной рабочими чертежами проекта конкретного здания согласно требованиям главы СНиП 2.03.01—84 в зависимости от климатических условий района строительства и указанной в заказе на изготовление фундаментов.

2.3.4. Бетон, а также материалы для приготовления бетона фундаментов, применяемых в условиях воздействия агрессивной среды, должны удовлетворять требованиям, установленным проектом здания согласно требованиям главы СНиП 2.03.11—85 и оговоренным в заказе на изготовление фундаментов.

2.3.1—2.3.4. (Измененная редакция, Изм. № 1).

2.3.5. (Исключен, Изм. 1).

2.3.6. Материалы, применяемые для приготовления бетона, должны удовлетворять требованиям государственных стандартов или утвержденных в установленном порядке технических условий и обеспечивать выполнение технических требований к бетону, установленных настоящим стандартом.

2.4. Арматурные изделия

2.4.1. Форма и размеры арматурных изделий и их положение в фундаментах должны соответствовать указанным в рабочих чертежах.

2.4.2. Для армирования фундаментов следует применять горячекатаную арматурную сталь класса A-III по ГОСТ 5781—82 или

термомеханически упрочненную арматурную сталь класса Ат-ШС по ГОСТ 10884—81.

(Измененная редакция, Изм. № 1).

2.4.3. Для изготовления монтажных петель фундаментов следует применять гладкую стержневую горячекатаную арматуру класса A-I марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса Ас-П марки 10 ГТ по ГОСТ 5781—82.

Сталь марки ВСтЗпс2 не допускается применять для монтажных петель, предназначенных для подъема и монтажа фундаментов при температуре ниже минус 40°С.

2.4.4. Сварные арматурные изделия должны соответствовать требованиям ГОСТ 10922—75.

2.4.5. Сварные соединения арматурных сеток следует производить контактной сваркой. Сварке подлежат все пересечения стержней.

2.5. Точность изготовления фундаментов

2.5.1. Отклонения фактических размеров фундаментов от номинальных, приведенных в рабочих чертежах, не должны превышать, мм:

по длине (ширине)…………±16

по высоте ………….±10

Отклонения от номинальных размеров стакана под колонну и выступов фундамента не должны превышать ±5 мм.

2. 5.2. Отклонение от плоскостности подошвы фундаментов не должно превышать ±5 мм.

2.5.3. Отклонения от номинальной толщины защитного слоя бетона до арматуры не должны превышать +10; —5 мм.

2.6. Качество поверхности фундаментов

2.6.1. Требования к качеству поверхностей и внешнему виду фундаментов (в том числе требования к допустимой ширине раскрытия технологических трещин) —по ГОСТ 13015.0—83.

Устанавливается категория бетонных поверхностей фундамента А7.

(Измененная редакция, Изм. № 1).

3. ПРИЕМКА

3.1. Правила приемки фундаментов — по ГОСТ 13015.1—81 н настоящему стандарту.

Число фундаментов в партии должно быть не более 200.

3.2. Фундаменты принимают:

по результатам периодических испытаний — по показателям морозостойкости бетона, а также по водонепроницаемости бетона фундаментов, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;

по результатам приемо-сдаточных испытаний — по показателям прочности бетона (марке бетона по прочности на сжатие, отпускной прочности), соответствия арматурных изделий рабочим чертежам, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.

3.3. При приемке фундаментов по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности следует применять одноступенчатый выборочный контроль.

3.4. Приемку фундаментов по показателям, проверяемым путем осмотра: по наличию монтажных петель, правильности нанесения маркировочных надписей и знаков — следует производить путем сплошного контроля с отбраковкой фундаментов, имеющих дефекты по указанным показателям.

Разд. 3. (Измененная редакция, Изм. № 1).

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. (И сключен, Изм* № J).

4.2. Прочность бетона на сжатие следует определять по ГОСТ 10180—78 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105—8G.

Отпускную прочность бетона следует определять неразрушающими методами по ГОСТ 17624—87, ГОСТ 21243—75, ГОСТ 22690.0-77 — ГОСТ 22690.4-77.

4. 3. Морозостойкость бетона следует определять по ГОСТ 10060—87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водонепроницаемость бетона (при необходимости) следует определять на серии образцов, изготовленных из бетонной смеси рабочего состава, согласно ГОСТ 12730.0—78 и ГОСТ 12730.5—84.

(Измененная редакция, Изм. № 1).

4.5. (Исключен, Изм. № 1).

4.6. Методы контроля и испытаний сварных арматурных изделий— по ГОСТ 10922—75.

4.7. Толщину защитного слоя и положение арматуры в бетоне фундаментов следует определять неразрушающими методами по ГОСТ 17625—83 или ГОСТ 22904—78.

При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры, фундамента с последующей заделкой борозд.

4.8. Размеры, отклонение от плоскостности, качество поверхностей фундаментов, положение монтажных петель, толщину защитного слоя бетона до арматуры следует проверять в соответствии с требованиями ГОСТ 13015—75 и настоящего стандарта,

4. 9. Методы контроля и испытаний исходных материалов для изготовления фундаментов должны соответствовать установлен* ным в стандартах или технических условиях на эти материалы.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. Маркировка фундаментов — по ГОСТ 13015.2—81. Маркировочные надписи и знаки следует наносить на боковой грани фундамента.

5.2. Требования к документу о качестве фундаментов, поставляемых потребителю, — по ГОСТ 13015.3—81.

Дополнительно в документе о качестве фундаментов должна быть приведена марка бетона по морозостойкости, а для фундаментов, предназначенных для эксплуатации в агрессивной среде, водонепроницаемость бетона (если эти показатели оговорены в заказе на изготовление фундаментов).

5.3. Транспортировать и хранить фундаменты следует в рабочем положении в соответствии с требованиями ГОСТ 13015.4—84 и настоящего стандарта.

5.1—5.3. (Измененная редакция, Изм. № 1).

5.4. Фундаменты должны храниться в штабелях рассортированными по маркам и партиям. Высота штабеля фундаментов не должна превышать двух рядов.

5.5. При хранении каждый фундамент должен укладываться на деревянные инвентарные прокладки и подкладки. Толщина прокладок должна быть не менее 100 мм, подкладок — не менее 30 мм. Прокладки и подкладки в штабеле должны располагаться по одной вертикали.

Подкладки под нижний ряд фундаментов следует укладывать по плотному, тщательно выровненному основанию.

5.6. (Исключен, Изм. № 1).

5.7. Транспортировка фундаментов должна производиться в один ряд на деревянных подкладках с надежным закреплением изделий, предохраняющим их от смещения во время перевозки.

Редактор М. А. Глазунова Технический редактор Э. В. Митяй Корректор М. М. Герасименко

Сдано в наб. 03.01,89 Подп. в печ. 16 03.89 0,75 уел п. л. 0,75 уел. кр.-отт. 0,54 уч.-изд. л.

Тираж 8000 Цена 3 коп.

Ордена «Знак Почета» Издательство стандартов, 123840, Москва, ГСП,

Новопресненский пер., д. 3.

Вильнюсская типография Издательства стандартов, ул. Даряус и Гирено, 39. Зак. 380.

Фундаменты железобетонные сборные под колонны каркаса межвидового применения для многоэтажных зданий. Технические условия

ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР

Фундаменты
железобетонные
сборные под колонны каркаса
межвидового применения
для многоэтажных зданий

Технические
условия



ГОСТ 24476-80



ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ ссср

Москва



ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР

Фундаменты железобетонные
сборные
под колонны каркаса межвидового
применения для многоэтажных зданий



Технические условия



Precast reinforced concrete foundations for columns
of the framework of different kinds of application
for skeletal multistory buildings. Specifications

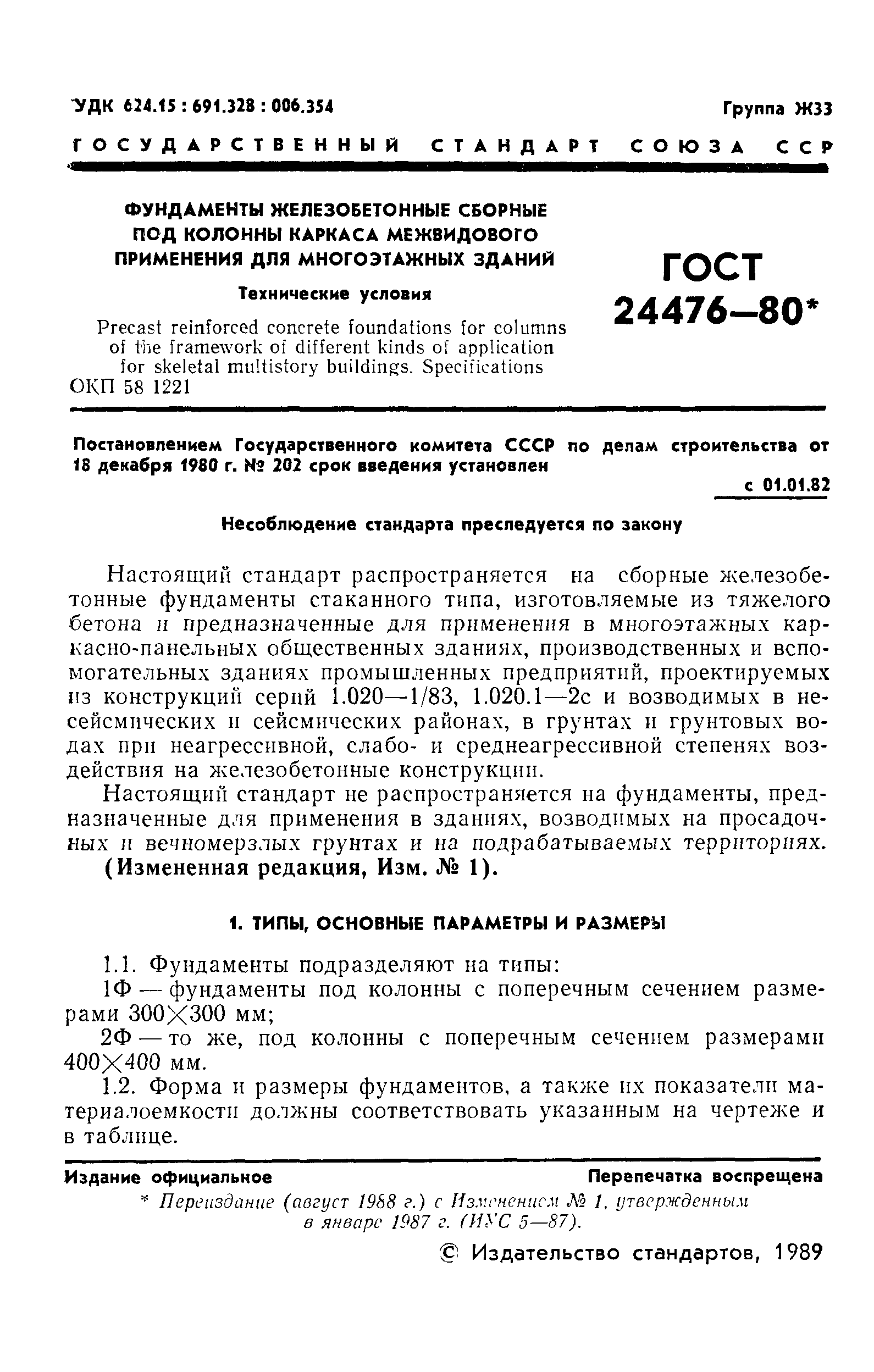

ГОСТ
24476-80*

Постановлением Государственного комитета СССР по делам строительства от
18 декабря 1980 г. № 202 срок введения установлен

с 01.01.82

Настоящий стандарт
распространяется на сборные железобетонные фундаменты стаканного типа,
изготовляемые из тяжелого бетона и предназначенные для применения в
многоэтажных каркасно-панельных общественных зданиях, производственных и
вспомогательных зданиях промышленных предприятий, проектируемых из конструкций серий
1.020-1/83, 1.020.1-2с и возводимых в несейсмических и сейсмических районах, в
грунтах и грунтовых водах при неагрессивной, слабо- и среднеагрессивной
степенях воздействия на железобетонные конструкции.

Настоящий стандарт не
распространяется на фундаменты, предназначенные для применения в зданиях,
возводимых на просадочных и вечномерзлых грунтах и на подрабатываемых
территориях.

(Измененная редакция, Изм. № 1).

1. Типы, основные параметры и размеры

1.1. Фундаменты подразделяют
на следующие типы:

1Ф — фундаменты под колонны
с поперечным сечением размерами 300´300 мм;

2Ф — то же, под колонны с
поперечным сечением размерами 400´400 мм.

1.2. Форма и размеры
фундаментов, а также их показатели материалоемкости должны соответствовать

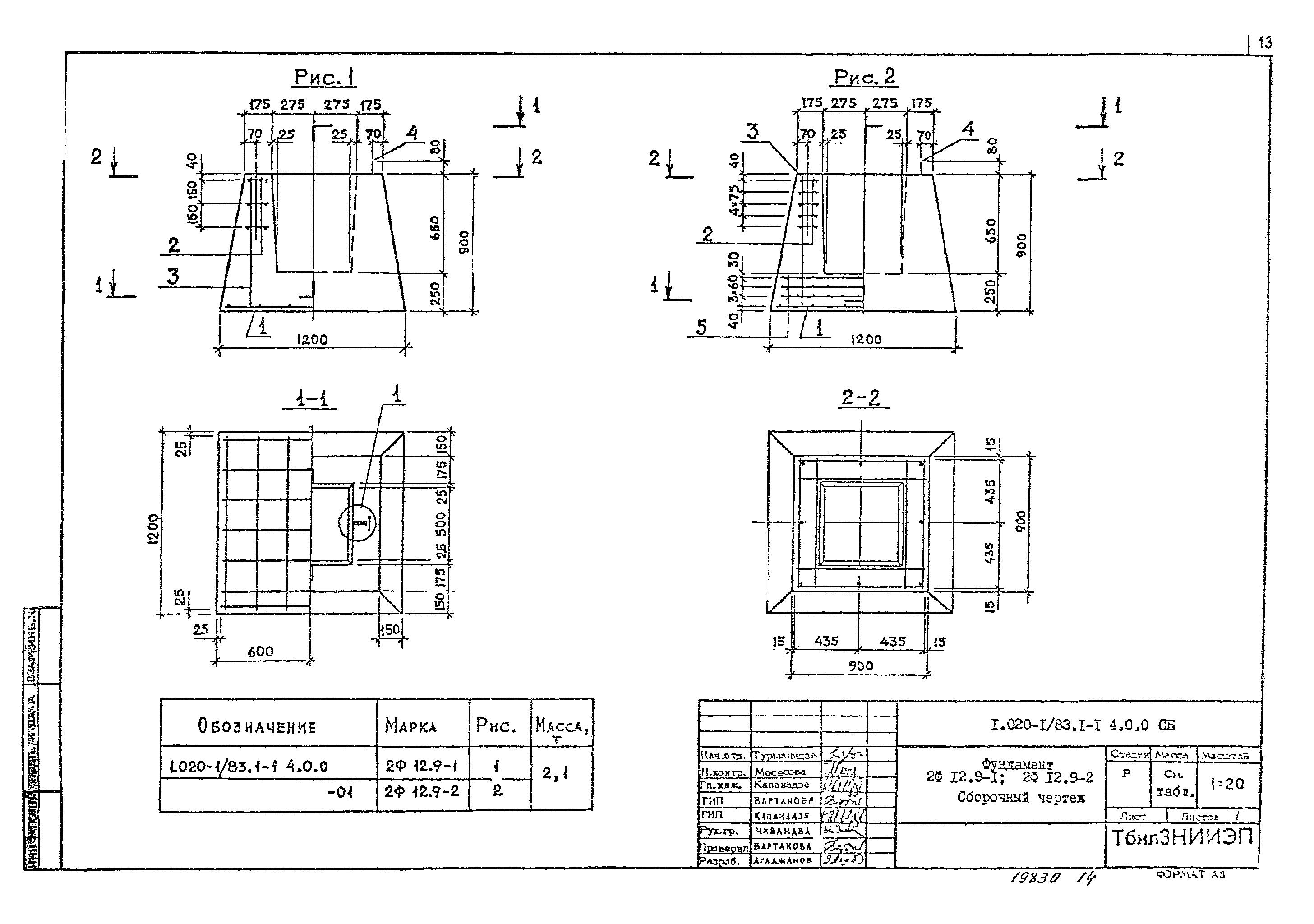

указанным на чертеже и в таблице.





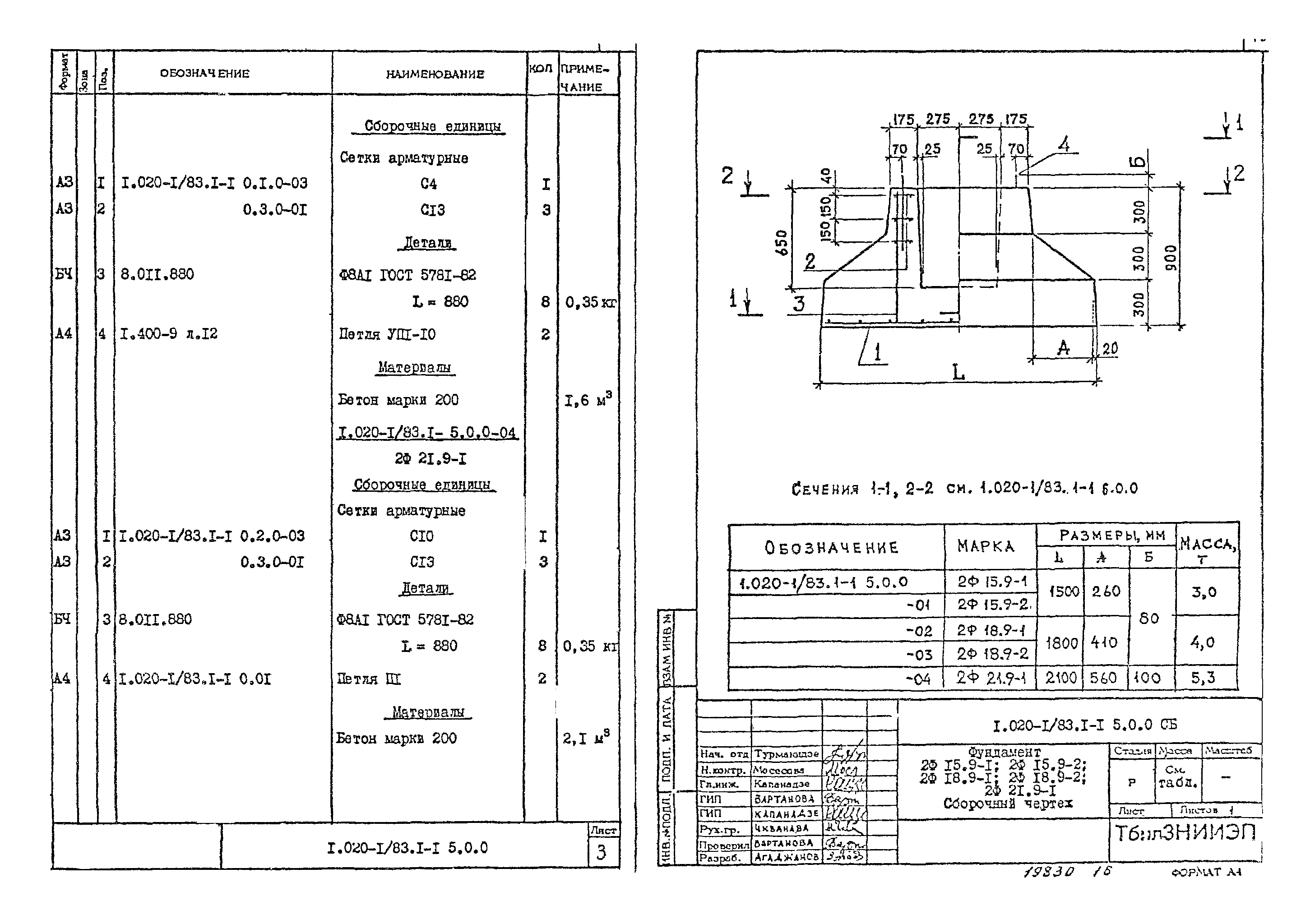

Фундаменты типоразмеров
1Ф12.8;2Ф12.9

Фундаменты типоразмеров
1Ф15.8; 1Ф15.9; 1Ф18.8; 1Ф18.9; 1Ф21.8;1Ф21.9; 2Ф15.9; 2Ф18.9;
2Ф18.11; 2Ф21.9; 2Ф21.11



1 — монтажная петля



Марка фундамента

Размеры фундамент, мм

Марка бетона по прочности
на сжатие

Расход материалов

Масса фундамента (справочная), т

l

h

a1

a2

a3

a4

a5

Бетон, м3

Сталь, кг

1Ф12. 8-1















М200



22,3



1Ф12.8-2

1200







—

240

—

М300

0,75

22,0

1,9

1Ф12.8-3



















43,5



1Ф15. 8-1



750











М200



27,7



1Ф15.8-2

1500







260

390





1,0

27,7



1Ф15.8-3















М300



27,4



1Ф15. 9-1



900













1,3

41,1



1Ф18.8-1



750

450

225









1,4

36,4



1Ф18.8-2















М200



41,8



1Ф18. 9-1

1800







410

540

80





44,0



1Ф18.9-2



900













1,7

52,7



1Ф18.9-3















М300



63,9



1Ф21. 8-1



750











М200

1,8

49,6



1Ф21.8-2

2100

















62,0



1Ф21.9-1













100

М300

2,2

63,9

5,5

2Ф12. 9-1

1200







—

220

—

М200

0,83

22,8

2,1

2Ф12.9-2















М300



62,8



2Ф15.9-1

1500

900





260

370



М200

1,2

28,2

3,0

2Ф15. 9-2















М300



27,9



2Ф18.9-1













80

М200



36,9



2Ф18.9-2

1800



550

175

410

520





1,6

36,9

4,0

2Ф18. 9-3















М300



51,2



2Ф18.11-1



1050













1,8

53,9

4,5

2Ф21.9-1















М200



47,2



2Ф21. 9-2

2100

900





560

670

100



2,1

64,9

5,3

2Ф21.9-3















М300



63,9



2Ф21.11-1



1050













2,3

64,4

5,8

1. 1., 1.2. (Измененная
редакция, Изм. №1)

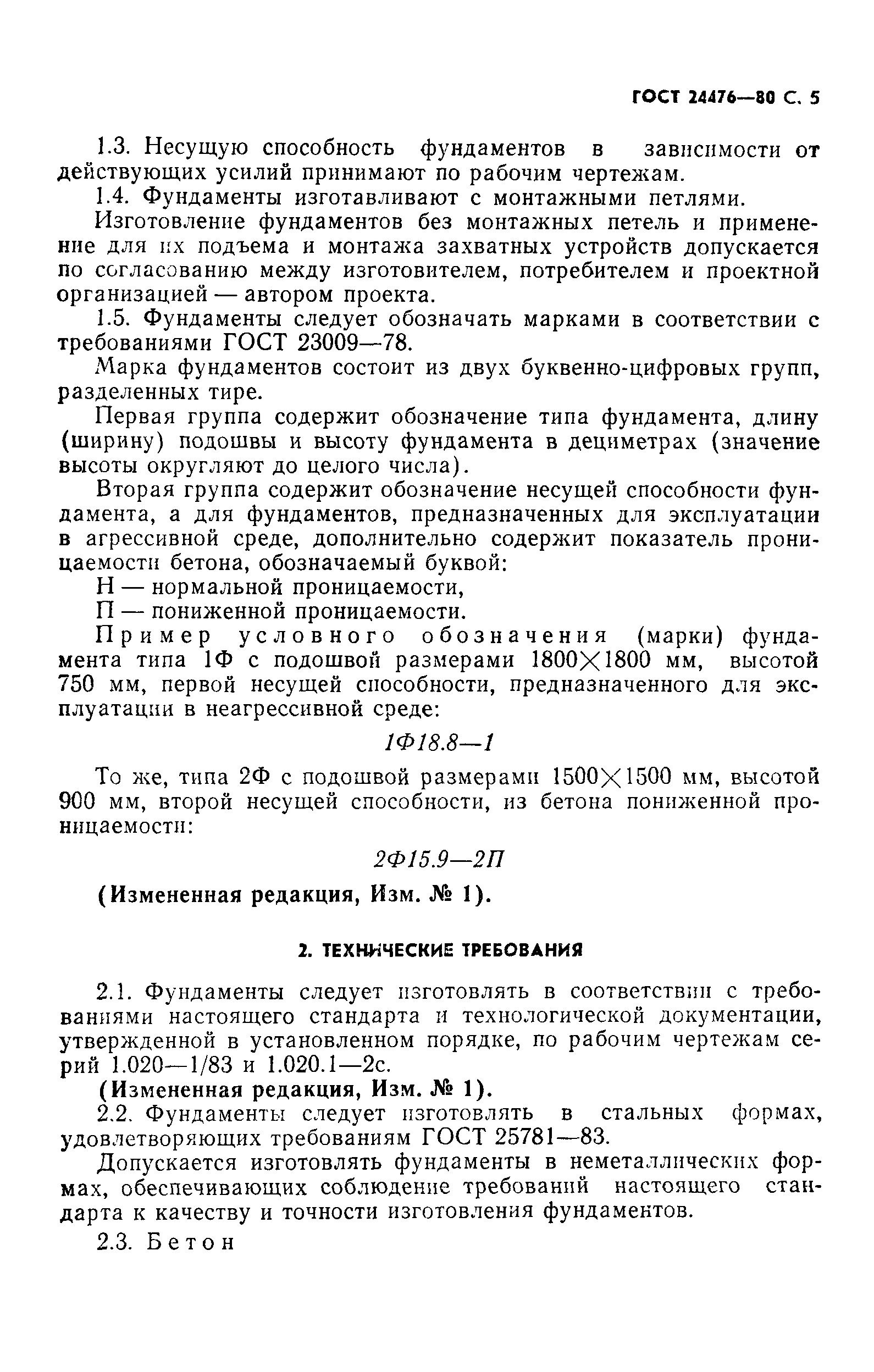

1.3. Несущую способность
фундаментов в зависимости от действующих усилий принимают по рабочим чертежам.

1.4. Фундаменты изготовляют
с монтажными петлями.

Изготовление фундаментов без
монтажных петель и применение для их подъема и монтажа захватных устройств
допускается по согласованию между изготовителем, потребителем и проектной
организацией — автором проекта.

1.5. Фундаменты следует
обозначать марками в соответствии с ГОСТ
23009-78.

Марка фундаментов состоит из
одной или двух буквенно-цифровых групп, разделенных тире.

Первая группа содержит
обозначение типа фундамента, длину (ширину) подошвы и высоту фундамента в
дециметрах (значение высоты округляют до целого числа).

Вторая группа содержит обозначение
несущей способности фундамента, а для фундаментов, предназначенных для
эксплуатации в агрессивной среде, дополнительно содержит показатель
проницаемости бетона, обозначаемый буквой:

Н — нормальной
проницаемости;

П — пониженной
проницаемости.

Пример
условного обозначения (марки) фундамента типа 1Ф с подошвой размерами 1800´1800 мм, высотой 750 мм,
первой несущей способности, предназначенного для эксплуатации в неагрессивной
среде:

1Ф18.8-1

То же, типа 2Ф с подошвой
размерами 1500´1500 мм, высотой 900 мм,
второй несущей способности, из бетона пониженной проницаемости:

2Ф15.9-2П.

(Измененная редакция, Изм. № 1).

2. Технические требования

2.1. Фундаменты следует
изготовлять в соответствии с требованиями настоящего стандарта и
технологической документации, утвержденной в установленном порядке, по рабочим
чертежам серий 1.020-1/83 и 1.020.1-2с.

(Измененная редакция, Изм. № 1).

2.2. Фундаменты следует
изготовлять в стальных формах, удовлетворяющих требованиям ГОСТ
25781-83.

Допускается изготовлять
фундаменты в неметаллических формах, обеспечивающих соблюдение требований
настоящего стандарта к качеству и точности изготовления фундаментов.

2.3. Бетон

2.3.1. Фактическая прочность
бетона (в проектном возрасте и отпускная) должна соответствовать требуемой,
назначаемой по ГОСТ
18105-86 в зависимости от нормируемой прочности бетона, указанной в таблице,
и от показателя фактической однородности прочности бетона.

2.3.2. Поставку фундаментов
потребителю следует производить после достижения бетоном требуемой отпускной
прочности.

Значение нормируемой
отпускной прочности бетона фундаментов следует принимать равным 70 % марки
бетона по прочности на сжатие. При поставке фундаментов в холодный период года
значение нормируемой отпускной прочности бетона может быть повышено, но не
более 90 % марки по прочности на сжатие. Значение нормируемой отпускной прочности
бетона должно соответствовать указанному в проектной документации на конкретное
здание и в заказе на изготовление фундаментов согласно требованиям ГОСТ
13015.0-83.

Поставку фундаментов с
отпускной прочностью бетона ниже прочности, соответствующей его марке по
прочности на сжатие, производят при условии, если изготовитель гарантирует
достижение бетоном фундамента требуемой прочности в проектном возрасте,
определяемой по результатам испытания контрольных образцов, изготовленных из
бетонной смеси рабочего состава и хранившихся в условиях согласно ГОСТ 18105-86.

2.3.3. Морозостойкость
бетона фундаментов должна соответствовать марке по морозостойкости, установленной
рабочими чертежами проекта конкретного здания согласно требованиям главы СНиП 2.03.01-84
в зависимости от климатических условий района строительства и указанной в
заказе на изготовление фундаментов.

2.3.4. Бетон, а также
материалы для приготовления бетона фундаментов, применяемых в условиях
воздействия агрессивной среды, должны удовлетворять требованиям, установленным
проектом здания согласно требованиям СНиП 2.03.11-85 и
оговоренным в заказе на изготовление фундаментов.

2.3.1-2.3.4 (Измененная редакция, Изм. № 1).

2.3.5. (Исключен, Изм. № 1).

2.3.6. Материалы,
применяемые для приготовления бетона, должны удовлетворять требованиям
государственных стандартов или утвержденных в установленном порядке технических
условий и обеспечивать выполнение технических требований к бетону,
установленных настоящим стандартом.

2.4. Арматурные изделия

2. 4.1. Форма и размеры арматурных
изделий и их положение в фундаментах должны соответствовать указанным в рабочих
чертежах.

2.4.2. Для армирования
фундаментов следует применять горячекатаную арматурную сталь класса А-III по ГОСТ
5781-82 или термомеханически упрочненную арматурную сталь класса Ат-IIIС по ГОСТ 10884-81.

(Измененная редакция, Изм. № 1).

2.4.3. Для изготовления
монтажных петель фундаментов следует применять гладкую стержневую горячекатаную
арматуру класса А-I марок ВСтЗпс2 и ВСтЗсп2 или периодического профиля класса
АсII марки 10ГТ по ГОСТ
5781-82.

Сталь марки ВСтЗпс2 не
допускается применять для монтажных петель, предназначенных для подъема и монтажа
фундаментов при температуре ниже минус 40 °С.

2.4.4. Сварные арматурные
изделия должны соответствовать требованиям ГОСТ
10922-75.

2.4.5. Сварные соединения
арматурных сеток следует осуществлять контактной сваркой. Сварке подлежат все
пересечения стержней.

2.5. Точность изготовления фундаментов

2. 5.1. Отклонения
фактических размеров фундаментов от номинальных, приведенных в рабочих
чертежах, не должны превышать, мм:

по длине (ширине)

±16

по высоте

±10

Отклонения от номинальных
размеров стакана под колонну и выступов фундамента не должны превышать ± 5 мм.

2.5.2. Отклонение от плоскостности
подошвы фундаментов не должно превышать ± 5 мм.

2.5.3. Отклонения от
номинальной толщины защитного слоя бетона до арматуры не должны превышать + 10;
— 5 мм.

2.6. Качество поверхностей фундаментов

2.6.1. Требования к качеству
поверхностей и внешнему виду фундаментов (в том числе требования к допустимой
ширине раскрытия технологических трещин) — по ГОСТ
13015.0-83.

Устанавливается категория
бетонных поверхностей фундамента А7.

(Измененная редакция, Изм. № 1).

3. Приемка

3.1. Правила приемки
фундаментов — по ГОСТ
13015.1-81 и настоящему стандарту.

Число фундаментов в партии
должно быть не более 200.

3.2. Фундаменты принимают:

по результатам периодических
испытаний — по показателям морозостойкости бетона, а также по
водонепроницаемости бетона фундаментов, предназначенных для эксплуатации в среде
с агрессивной степенью воздействия на железобетонные конструкции;

по результатам
приемо-сдаточных испытаний — по показателям прочности бетона (марке бетона по
прочности на сжатие, отпускной прочности), соответствия арматурных изделий
рабочим чертежам, прочности сварных соединений, точности геометрических
параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия
технологических трещин и категории бетонной поверхности.

3.3. При приемке фундаментов
по показателям точности геометрических параметров, толщины защитного слоя
бетона до арматуры, ширины раскрытия технологических трещин и категории
бетонной поверхности следует применять одноступенчатый выборочный контроль.

3.4. Приемку фундаментов по
показателям, проверяемым путем осмотра: по наличию монтажных петель,
правильности нанесения маркировочных надписей и знаков — следует производить
путем сплошного контроля с отбраковкой фундаментов, имеющих дефекты по
указанным показателям.

Разд. 3 (Измененная редакция, Изм. № 1).

4. Методы контроля и испытаний

4.1. (Исключен, Изм. № 1).

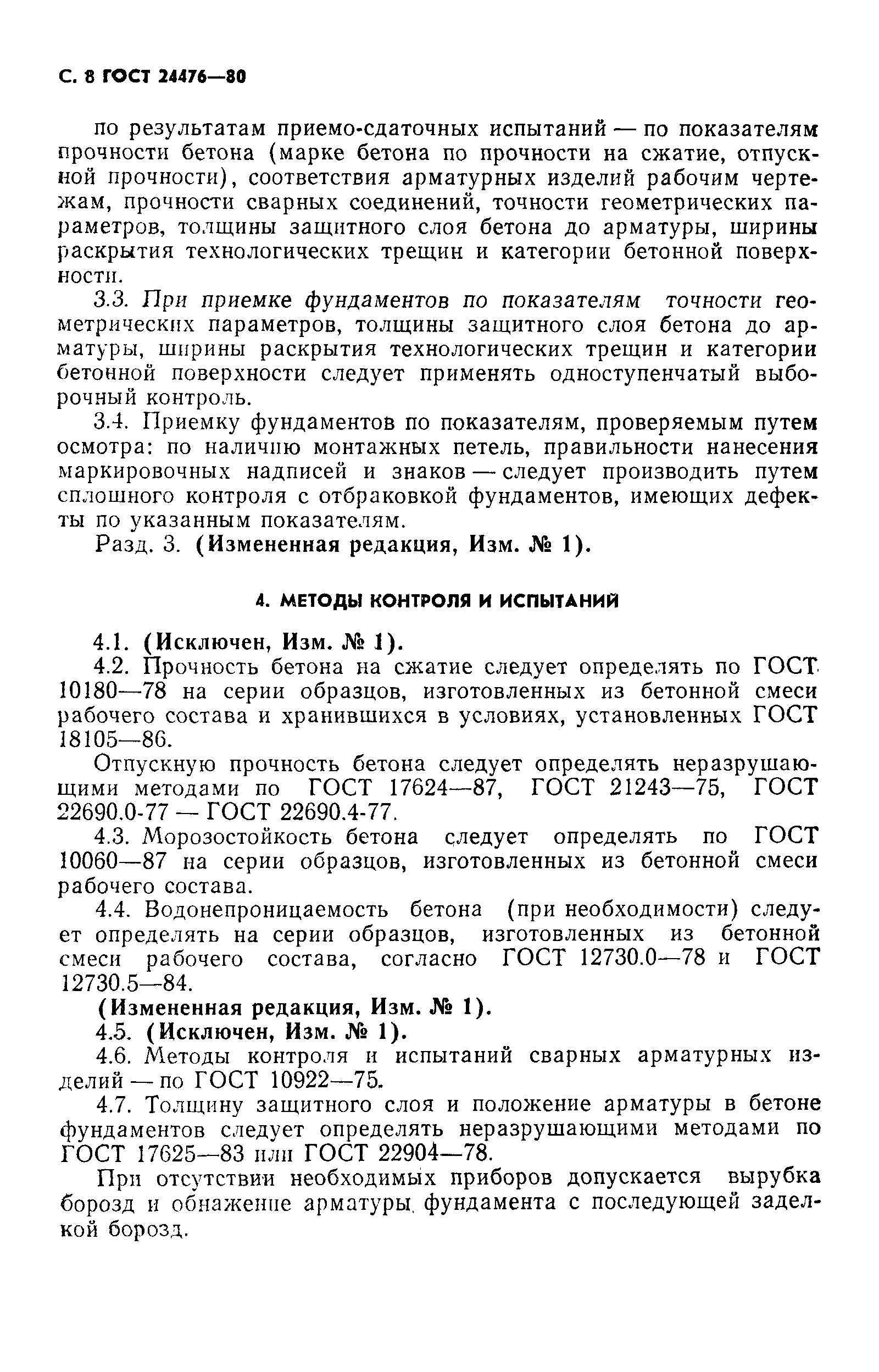

4.2. Прочность бетона на
сжатие следует определять по ГОСТ 10180-78
на серии образцов, изготовленных из бетонной смеси рабочего состава и
хранившихся в условиях, установленных ГОСТ 18105-86.

Отпускную прочность бетона
следует определять неразрушающими методами по ГОСТ 17624-87,
ГОСТ 21243-75, ГОСТ 22690.0-77 — ГОСТ 22690.4-77.

4.3. Морозостойкость бетона
следует определять по ГОСТ 10060-87 на серии
образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водонепроницаемость
бетона (при необходимости) следует определять на серии образцов, изготовленных
из бетонной смеси рабочего состава, согласно ГОСТ
12730. 0-78 и ГОСТ 12730.5-84.

(Измененная редакция, Изм. № 1).

4.5. (Исключен, Изм. № 1).

4.6. Методы контроля и
испытаний сварных арматурных изделий по ГОСТ
10922-75.

4.7. Толщину защитного слоя
и положение арматуры в бетоне фундаментов следует определять неразрушающими
методами по ГОСТ
17625-83 или ГОСТ
22904-78.

При отсутствии необходимых
приборов допускается вырубка борозд и обнажение арматуры фундамента с
последующей заделкой борозд.

4.8. Размеры, отклонение от
плоскостности, качество поверхностей фундаментов, положение монтажных петель,
толщину защитного слоя бетона до арматуры следует проверять в соответствии с
требованиями ГОСТ
13015-75 и настоящего стандарта.

4.9. Методы контроля и
испытаний исходных материалов для изготовления фундаментов должны
соответствовать установленным в стандартах или технических условиях на эти
материалы.

5. Маркировка, хранение и транспортирование

5.1. Маркировка фундаментов
— по ГОСТ
13015. 2-81. Маркировочные надписи и знаки следует наносить на боковой грани
фундамента.

5.2. Требования к документу
о качестве фундаментов, поставляемых потребителю, — по ГОСТ
13015.3-81.

Дополнительно в документе о
качестве фундаментов должна быть приведена марка бетона по морозостойкости, а
для фундаментов, предназначенных для эксплуатации в агрессивной среде,
водонепроницаемость бетона (если эти показатели оговорены в заказе на
изготовление фундаментов).

5.3. Транспортировать и
хранить фундаменты следует в рабочем положении в соответствии с требованиями ГОСТ
13015.4-84 и настоящего стандарта.

5.1-5.3 (Измененная редакция, Изм. № 1).

5.4. Фундаменты следует
хранить в штабелях рассортированными по маркам и партиям. Высота штабеля
фундаментов не должна превышать двух рядов.

5.5. При хранении каждый
фундамент следует укладывать на деревянные инвентарные прокладки и подкладки.
Толщина прокладок должна быть не менее 100 мм, подкладок — не менее 30 мм.
Прокладки и подкладки в штабеле необходимо располагать по одной вертикали.

Подкладки под нижний ряд
фундаментов следует укладывать по плотному, тщательно выровненному основанию.

5.6. (Исключен, Изм. № 1).

5.7. Транспортировка фундаментов
должна производиться в один ряд на деревянных подкладках с надежным
закреплением, предохраняющим от смещения во время перевозки.

СОДЕРЖАНИЕ

1 Типы, основные параметры и размеры

2 Технические требования

3 Приемка

4 Методы контроля и испытаний

5 Маркировка, хранение и
транспортирование







ГОСТ 24476-80* «Фундаменты железобетонные сборные под колонны каркаса межвидового применения для многоэтажных зданий. Технические условия»

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Фундаменты
железобетонные

сборные
под колонны каркаса

межвидового
применения

для
многоэтажных зданий

Технические условия

ГОСТ 24476-80

ГОСУДАРСТВЕННЫЙ
СТРОИТЕЛЬНЫЙ КОМИТЕТ ссср

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР


Фундаменты железобетонные сборные

под колонны каркаса межвидового применения

для многоэтажных зданий


Precast
reinforced concrete foundations for columns of the framework of different kinds
of application for skeletal multistory buildings. Specifications

ГОСТ

24476-80*

Постановлением Государственного комитета СССР по делам строительства от
18 декабря 1980 г. № 202 срок введения установлен

*Переиздание (август 1988 г.). С Изменением №1, утвержденным в январе 1987
г. (ИУС 5-87),

с 01.01.82

Настоящий стандарт
распространяется на сборные железобетонные фундаменты стаканного типа,
изготовляемые из тяжелого бетона и предназначенные для применения в
многоэтажных каркасно-панельных общественных зданиях, производственных и
вспомогательных зданиях промышленных предприятий, проектируемых из конструкций
серий 1.020-1/83, 1.020.1-2с и возводимых в несейсмических и сейсмических
районах, в грунтах и грунтовых водах при неагрессивной, слабо — и
среднеагрессивной степенях воздействия на железобетонные конструкции.

Настоящий стандарт не распространяется на
фундаменты, предназначенные для применения в зданиях, возводимых на просадочных
и вечномерзлых грунтах и на подрабатываемых территориях.

(Измененная редакция, Изм. № 1).

1.1. Фундаменты подразделяют
на следующие типы:

1Ф — фундаменты под колонны
с поперечным сечением размерами 300´300 мм;

2Ф — то же, под колонны с
поперечным сечением размерами 400´400 мм.

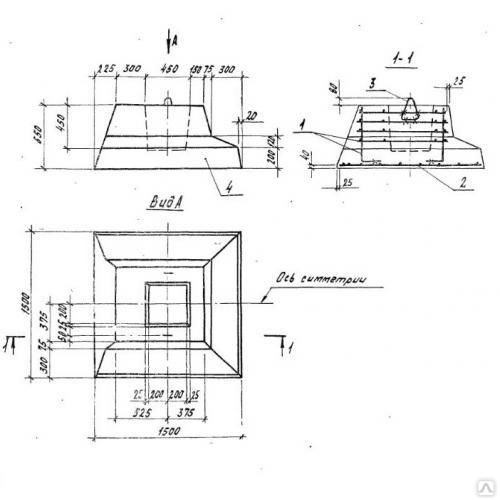

1.2. Форма и размеры
фундаментов, а также их показатели материалоемкости должны соответствовать
указанным на чертеже и в таблице.

Фундаменты типоразмеров                                                                    Фундаменты
типоразмеров

1Ф12.8; 2Ф12.9                                                                                           1Ф15.8;
1Ф15.9; 1Ф18.8;

                                                                                                          1Ф18. 9;
1Ф21.8; 1Ф21.9;

🔨 чертежи и схемы, ГОСТ, технология

Компания «Богатырь» специализируется на изготовлении прочных железобетонных свайных фундаментов. В нашей компании работают высококвалифицированные специалисты, обладающие всеми необходимыми навыками при реализации данной задачи.

Оглавление:

Фундамент под дом является важно составляющей, поэтому к его изготовлению следует относиться ответственно и профессионально. В условиях различного характера почвы, наши специалисты выбирают фундамент соответствующего типа.

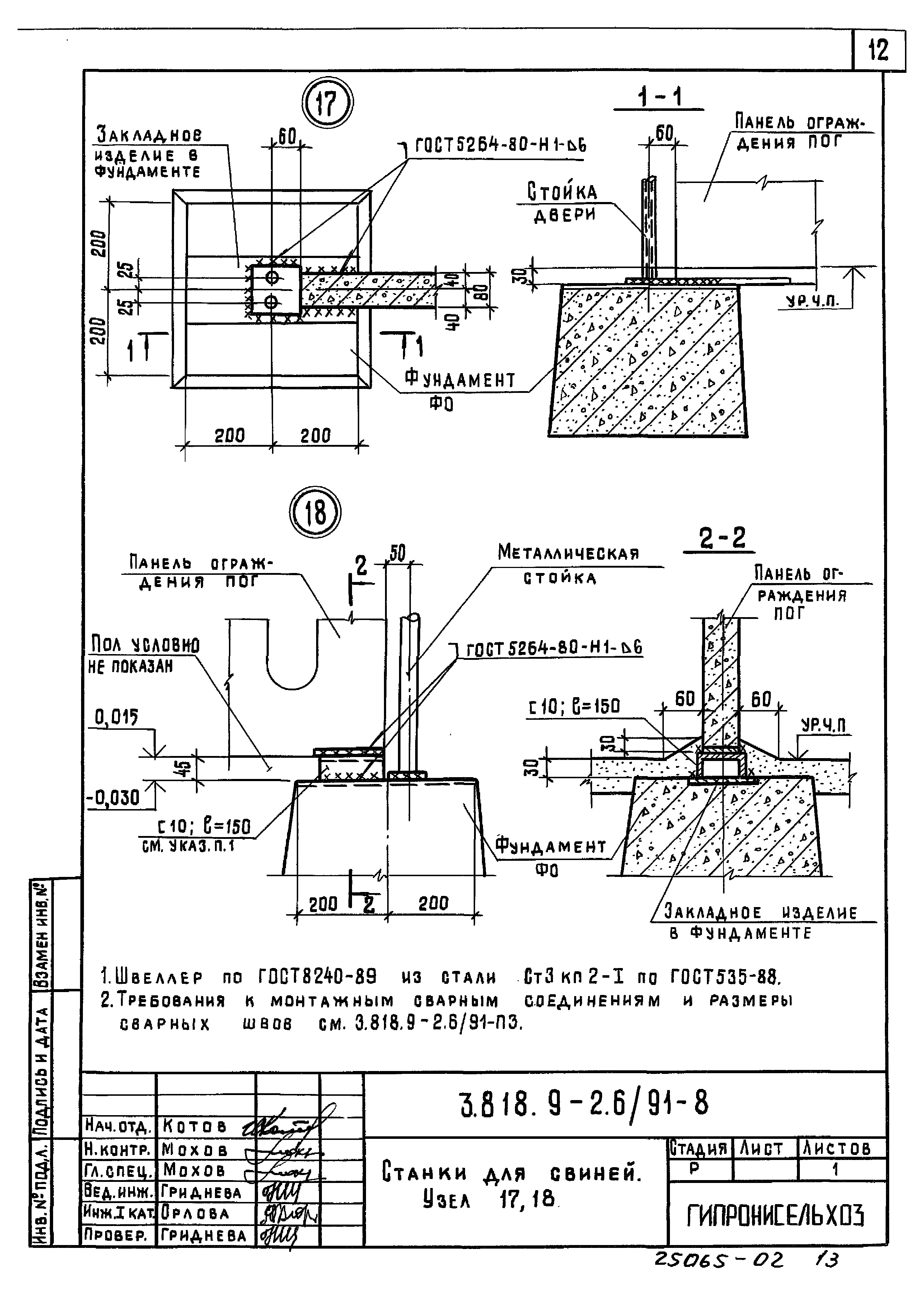

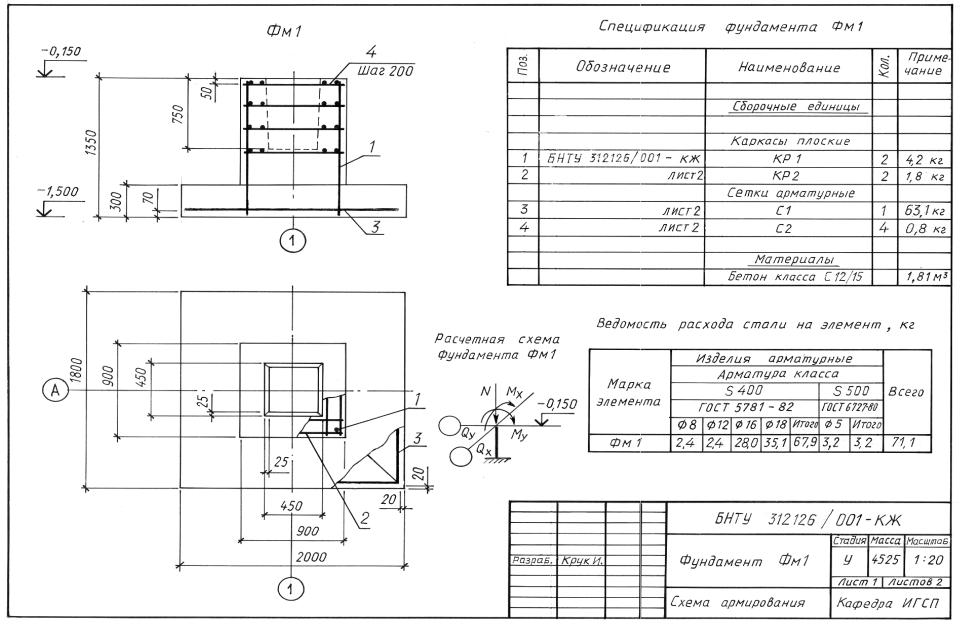

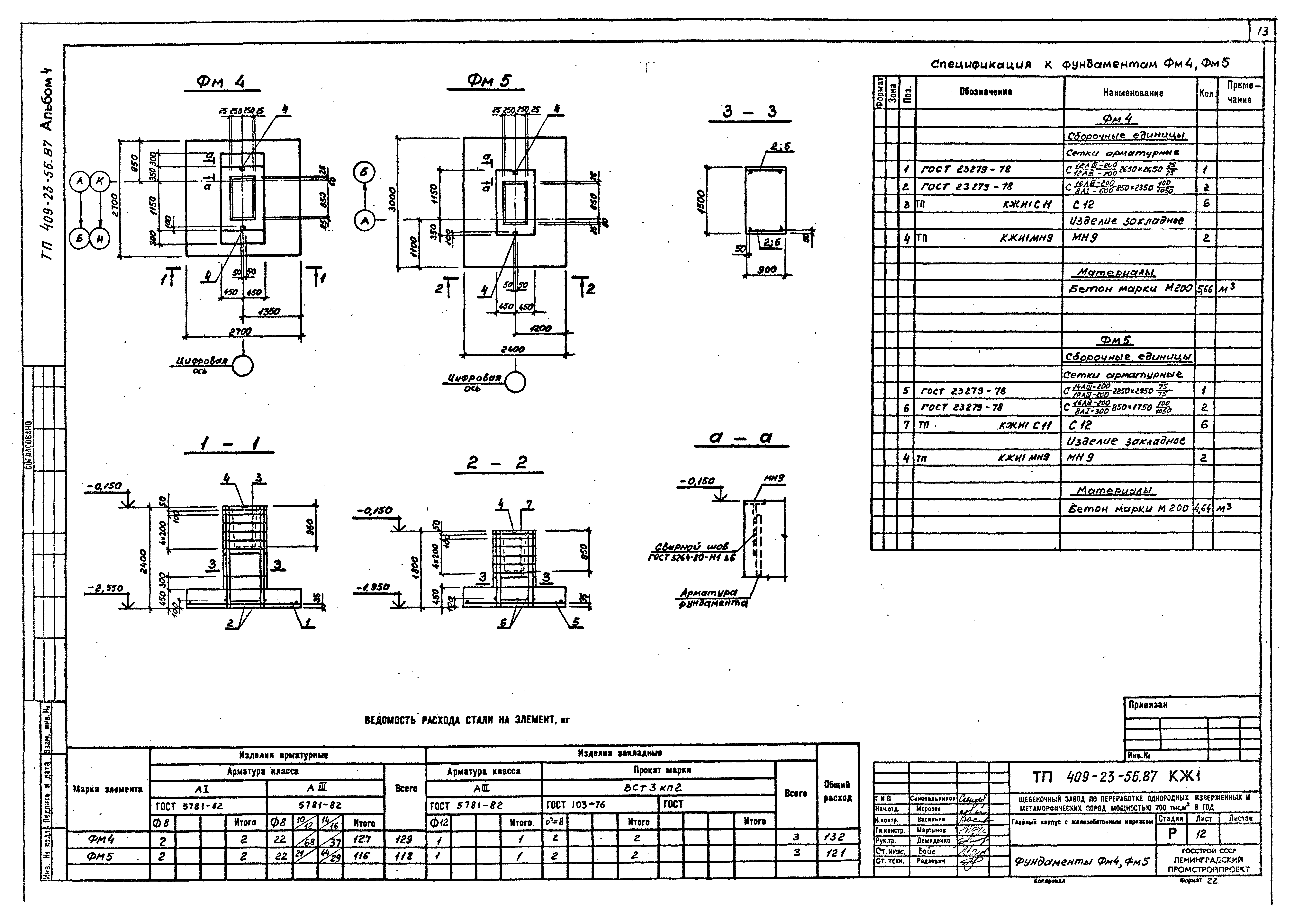

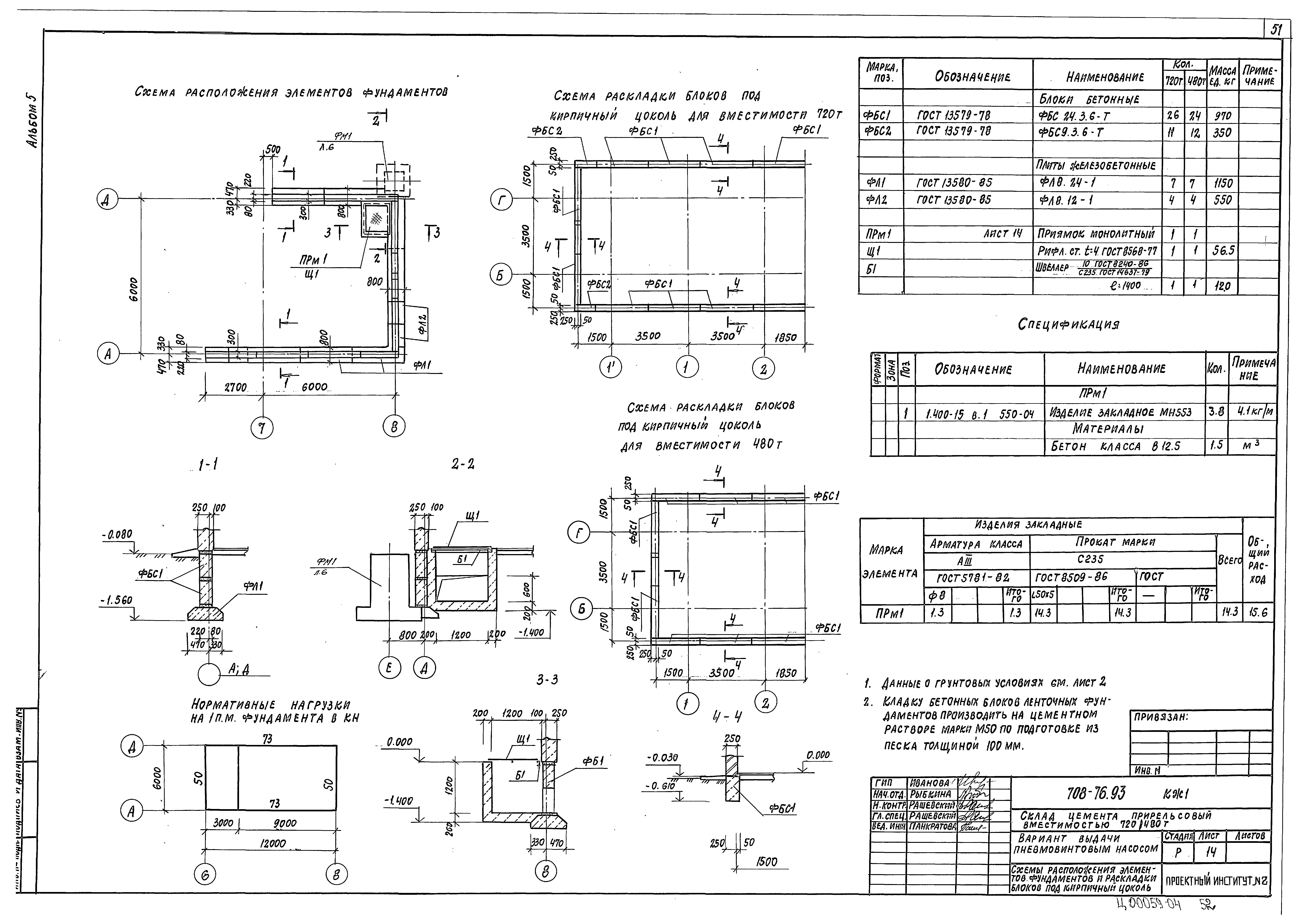

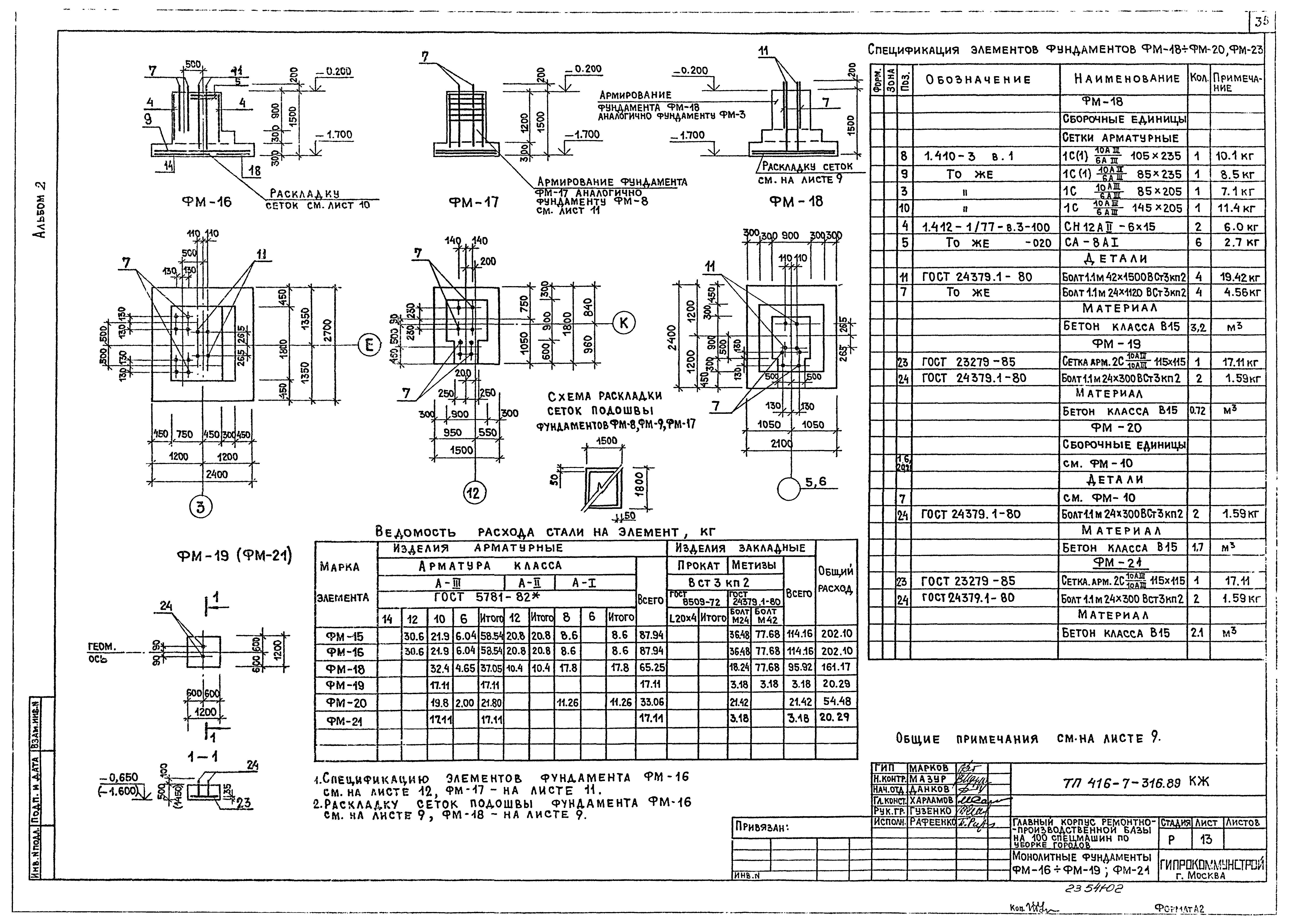

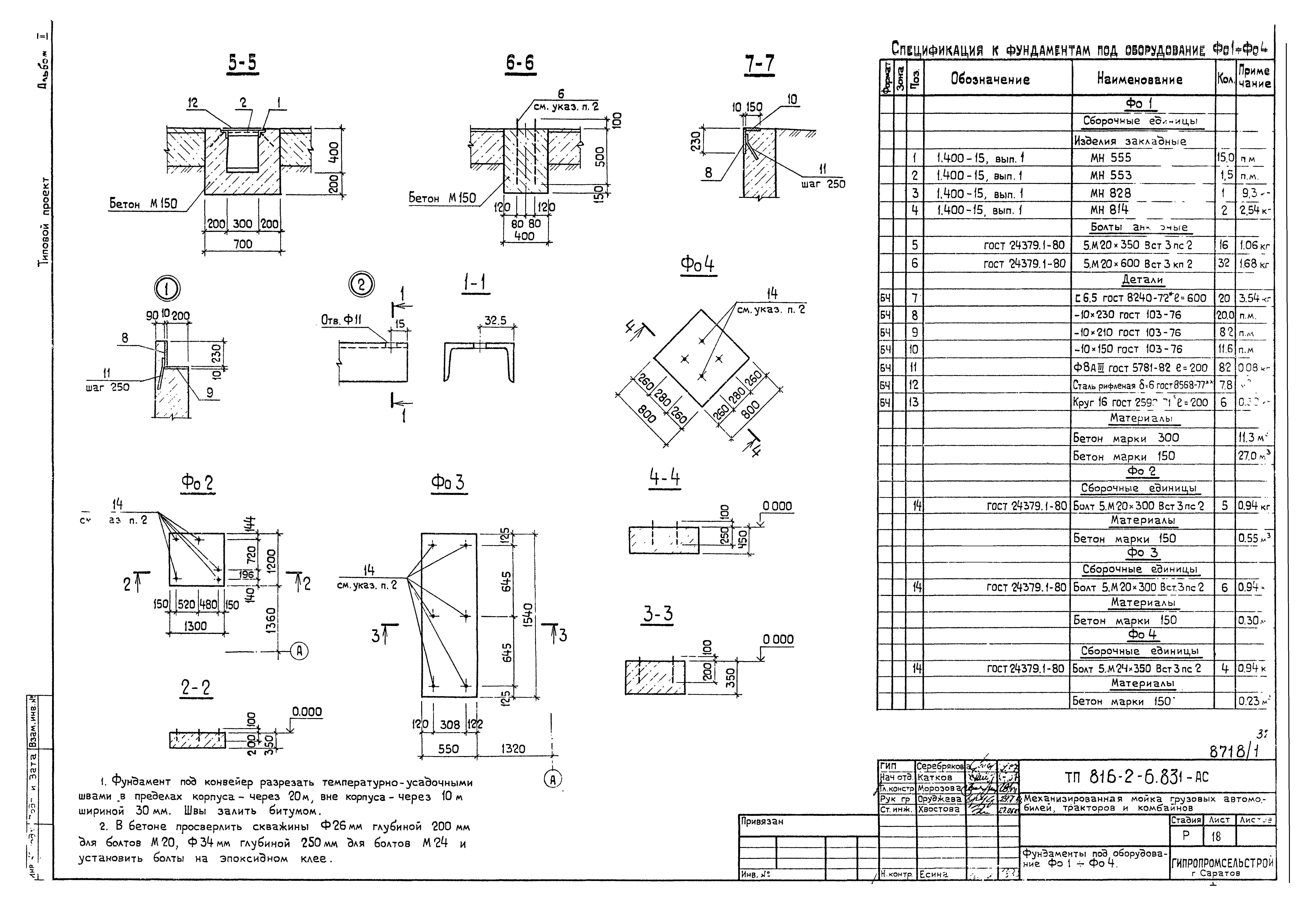

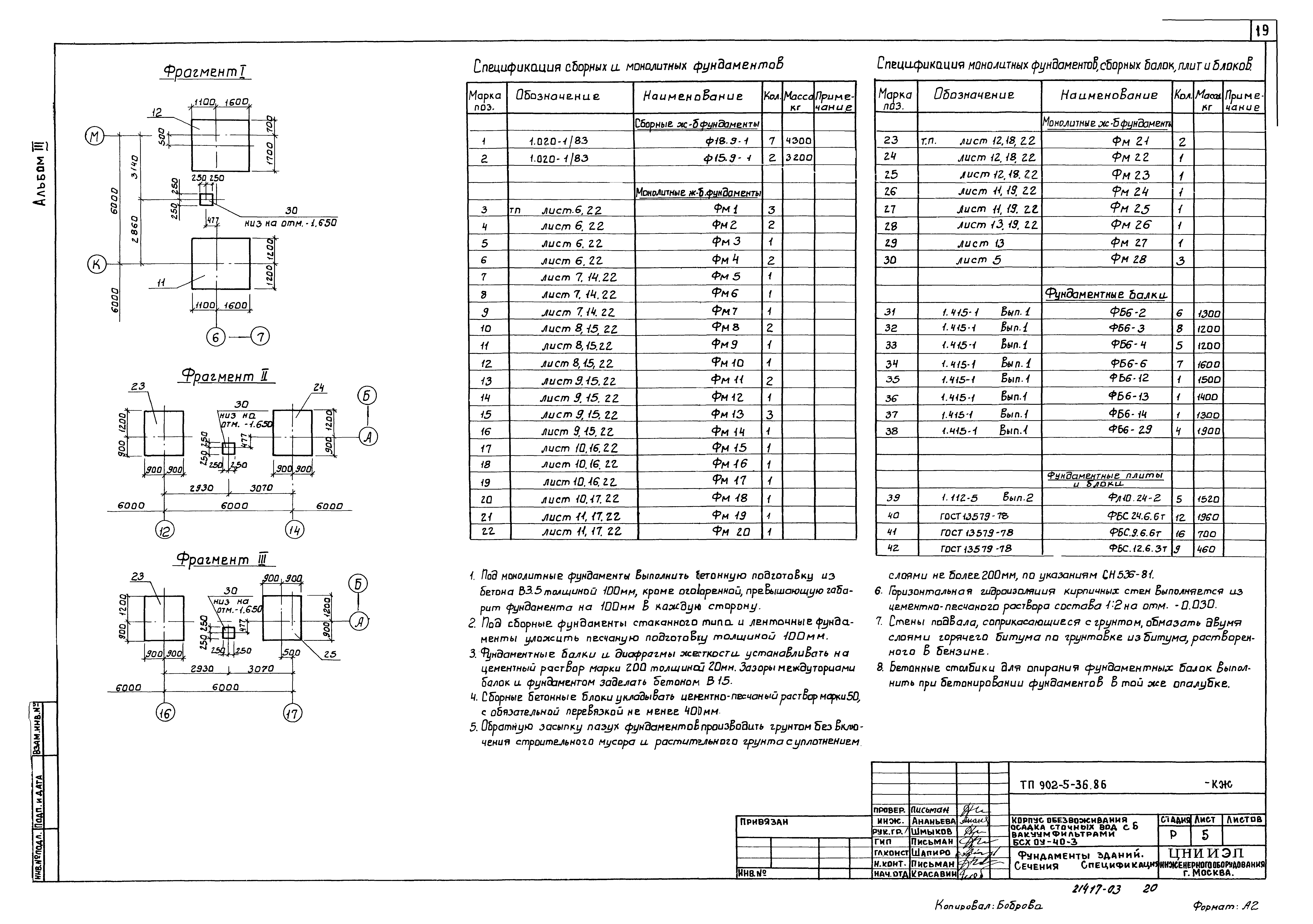

Чертежи и схемы монолитно-ленточного фундамента

Залог успешного результата зависит от хорошо продуманных действий наперед. Перед тем как произвести изготовление монолитно-ленточного основания, специалисты приступают к разработке чертежа. Получившаяся схема должна содержать в себе такие данные:

  • Наличие основных конструктивных элементов.

  • Точные размеры будущего сооружения.

  • Расстояние между отдельными элементами.

  • Указывается точная глубина погружения фундамента в почву.

  • Схема изготовления гидроизоляции и теплоизоляции. Обязательно на чертежах обозначается используемый строительный материал для тепло- и гидроизоляции.

  • На схеме обозначается место формирования цоколя и отмостки.

  • Обустройство будущего напольного покрытия.

Совет эксперта! Во всех этих значениях предоставляемая информация должна быть максимально точной. Небольшие отклонения могут привести к серьезным проблемам.

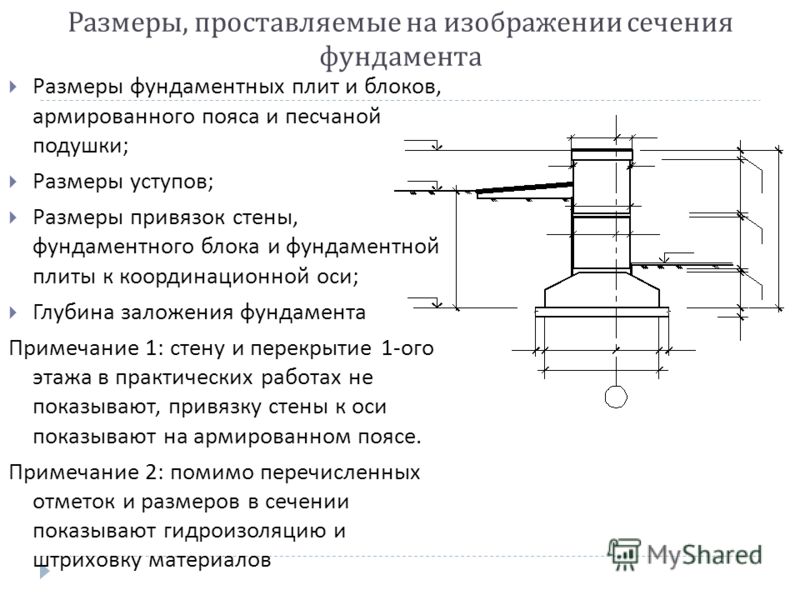

Рис. 1.1: на схеме виден чертеж монолитно-ленточного фундамента. Здесь имеются обозначения и конкретные размеры.

Как показывает наша практика, залог успеха во многом зависит от точных измерений и вычислений на этапе подготовки. Для этого мы привлекаем лучших технологов компании. Благодаря точным данным, мы значительно сокращаем перерасход строительных материалов, а закупка стройматериалов осуществляется строго по проекту.

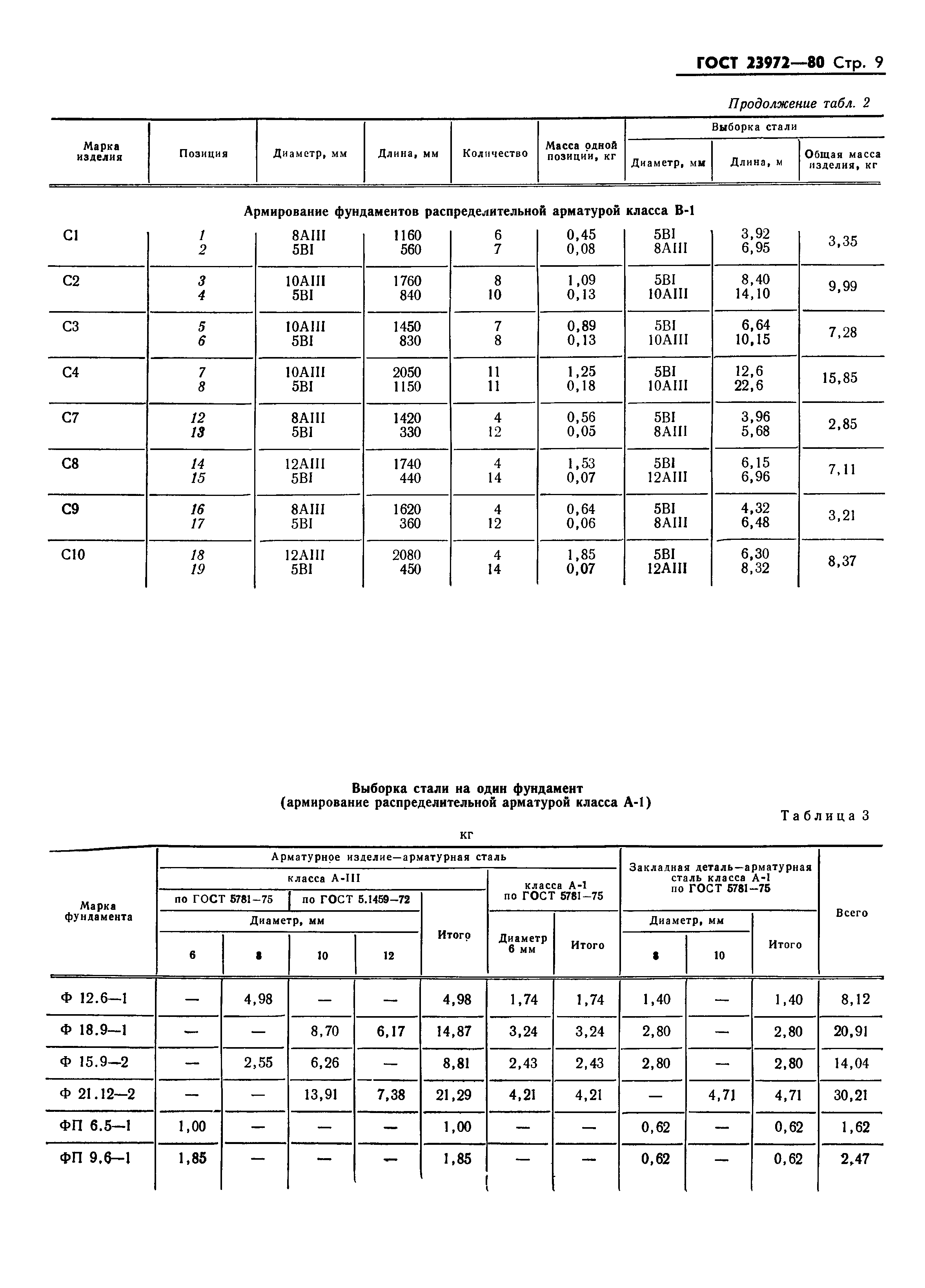

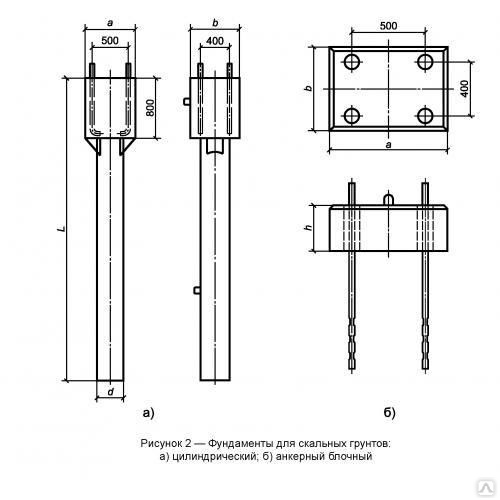

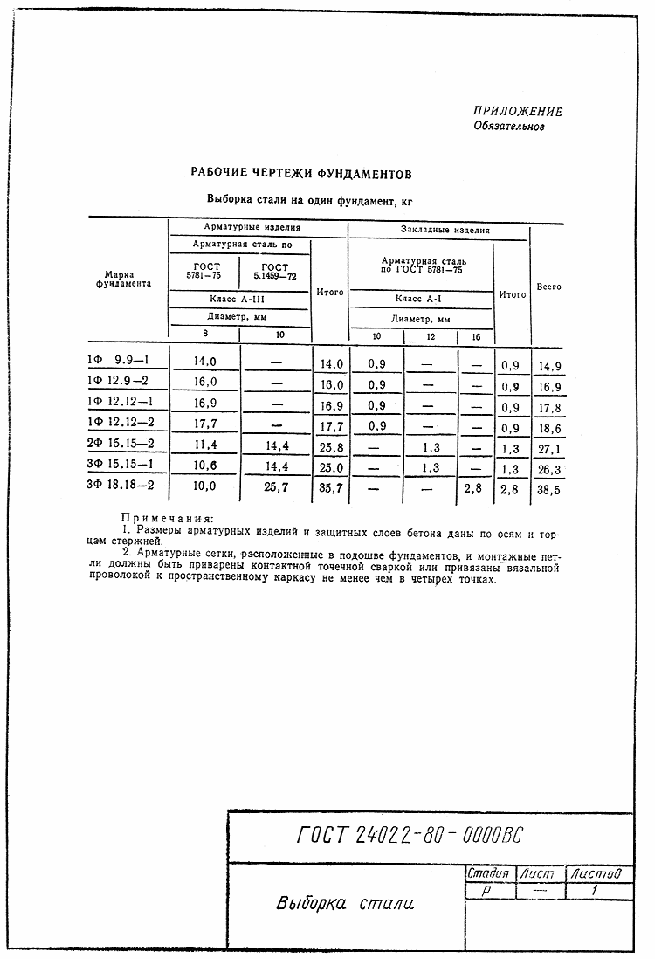

ГОСТы на основание

Закладка фундамента осуществляется при использовании ЖБИ плит. Их производство должно соответствовать ГОСТу 13580-85. За счет этого, готовое изделие идеально подходит для эксплуатации в грунтах как сухих, так и насыщенных влагой. Соблюдение ГОСТов при производстве, позволяет использовать изделие при минусовой температуре до 40℃. Это также идет в полном соответствии с СНиПом 23-01-99.

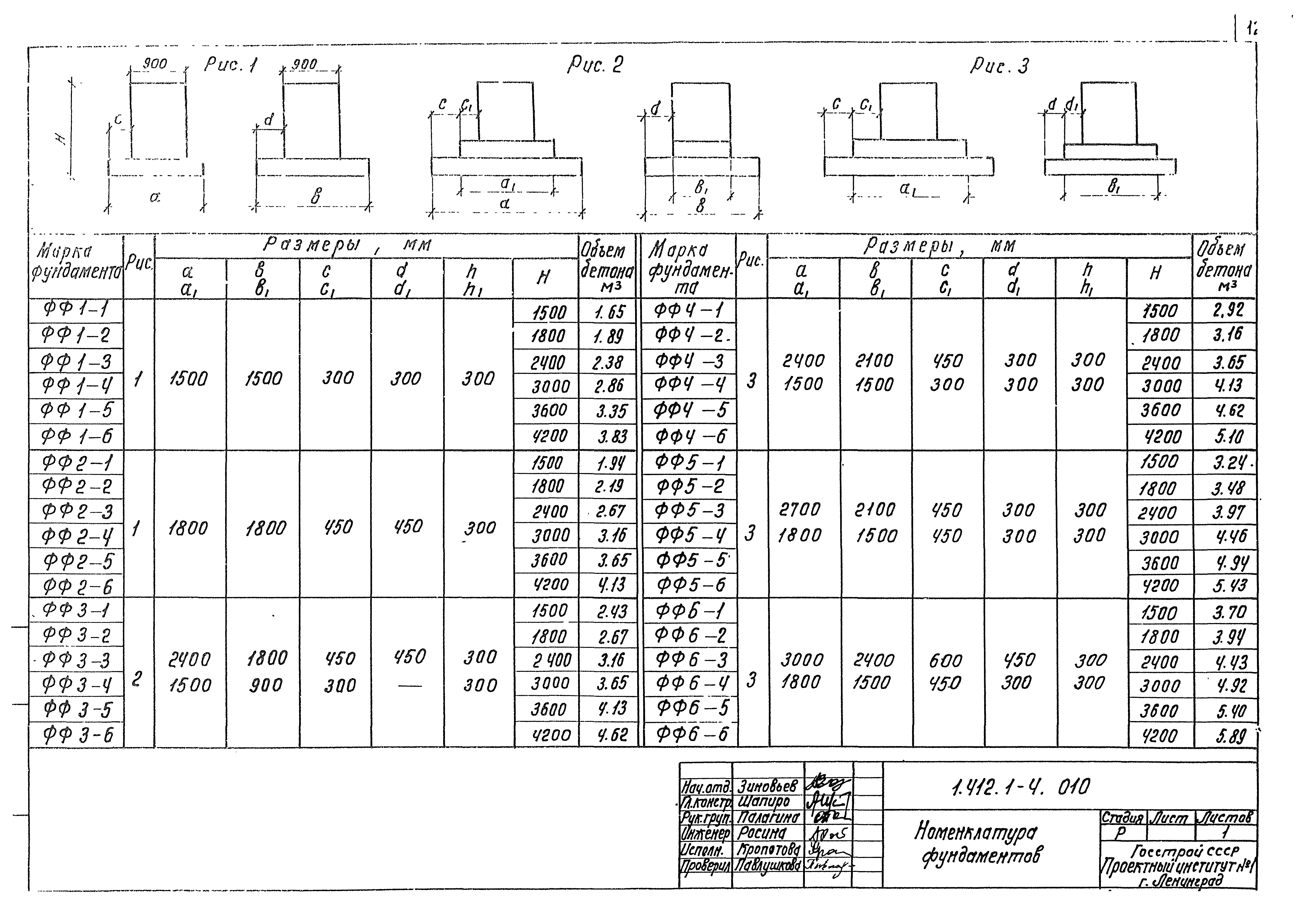

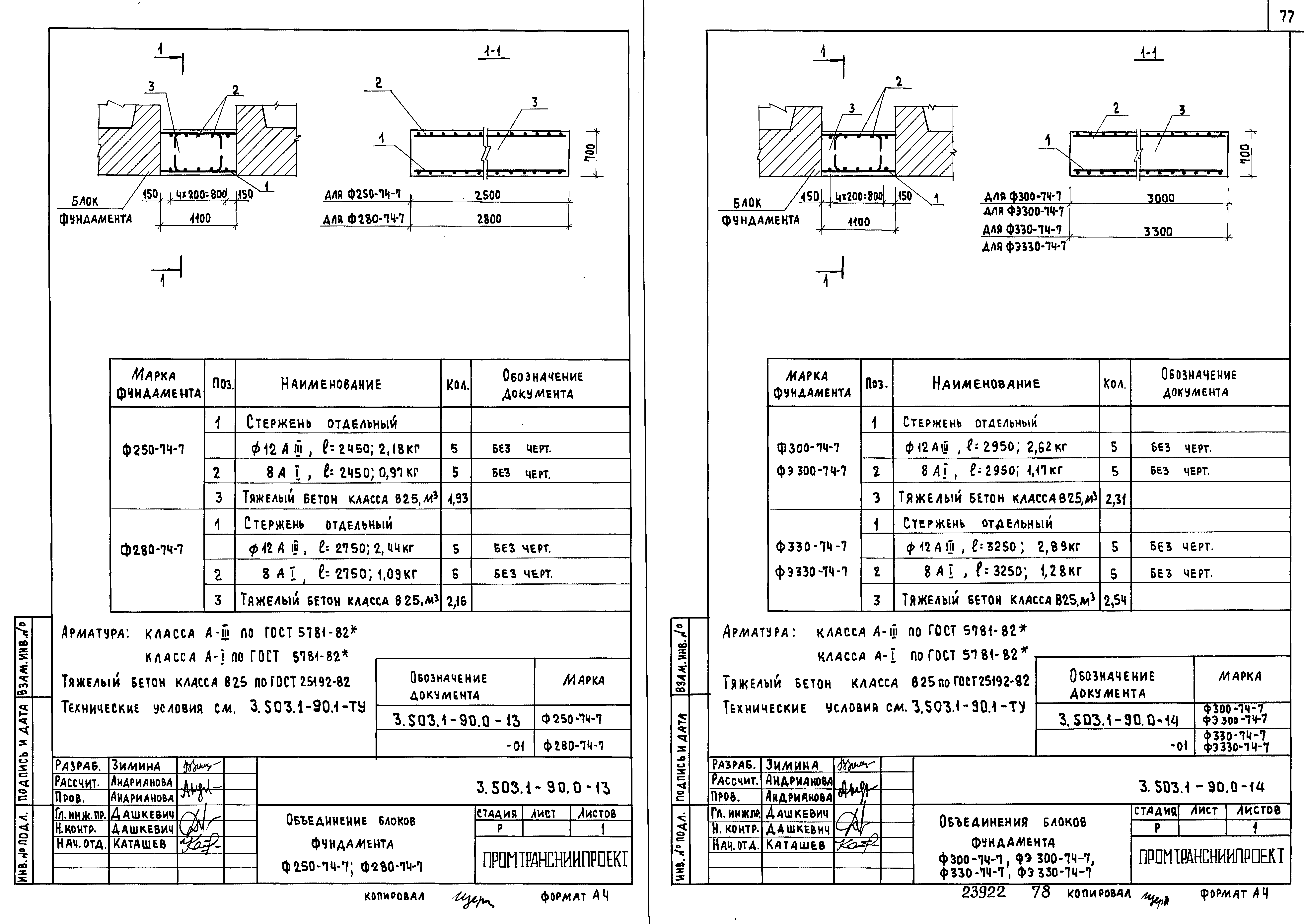

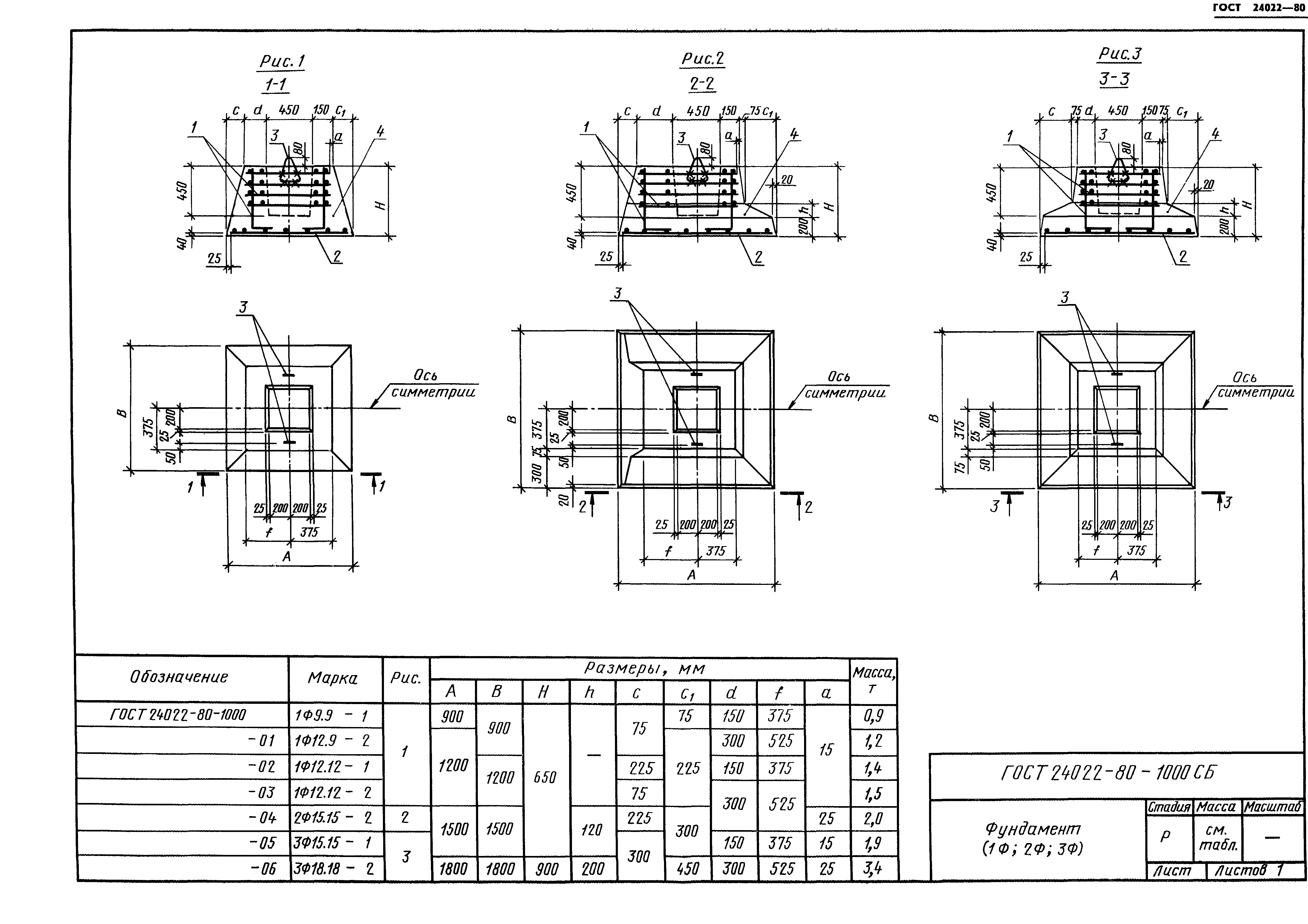

Рис. 1.2: на схеме изображаются размерные характеристики железобетонной плиты по ГОСТу.

Соблюдение ГОСТа позволяет укладывать ленточно-монолитный фундамент в зоне с сейсмической активностью, достигающей до 9 баллов. Данный вид плит идеально адаптирован к почве с наличием агрессивных веществ.

Принятие ЖБИ плит осуществляется, отталкиваясь от ГОСТа 13015-2003, которому соответствуют следующие данные:

  • ГОСТ 10060-87 показатель морозоустойчивости.

  • ГОСТ 10180-90 указывает на прочностные характеристики.

  • ГОСТ 13015.0-83 обозначает контроль геометрии изделия.

  • ГОСТ 1270.0-78 определяет степень водопоглощения.

Немаловажно и соблюдать ГОСТ при формировании песчаной подушки. Здесь задействуется ГОСТ 8736-93. В частности, в нем оговаривается плотность используемого песка, которая не должна быть большей 2,8 г/см. При формировании опалубки для ленточного фундамента соблюдается регламент и требования ГОСТа Р 52085-2003. Когда приходит время армирования, то мы учитываем требования из ГОСТа 5781-82.

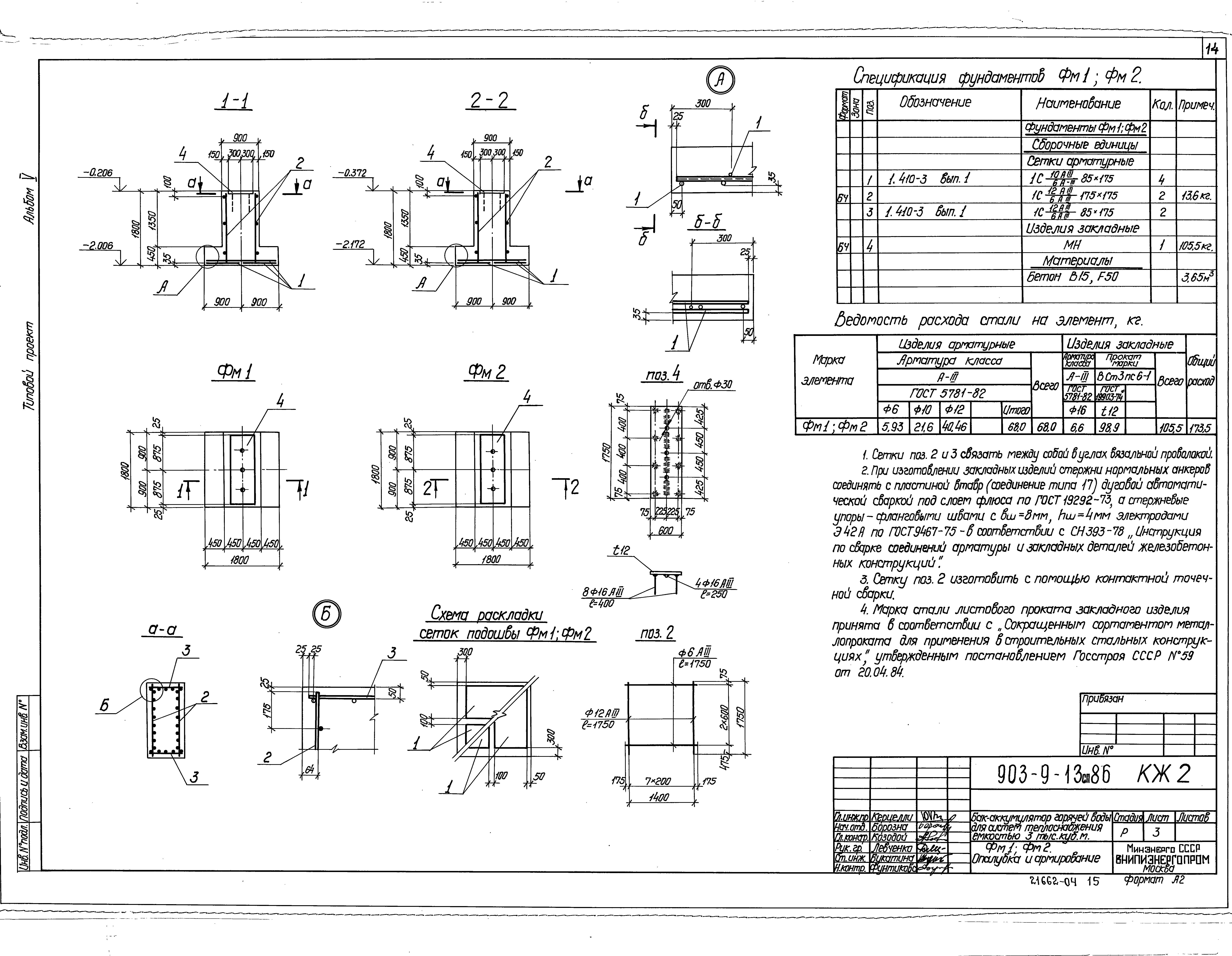

Рис 1.3: пример изготовления ленточного фундамента, согласно требованиям, изложенным в ГОСТе.

Методика обустройства фундамента

Вся работа состоит из нескольких последовательных этапов. Если нарушить изложенную технологию, то достичь полного соответствия по качеству и ГОСТу вам не удастся. По этой причине к этой работе мы привлекаем лучших специалистов, разбирающихся во всех нюансах строительства фундамента.

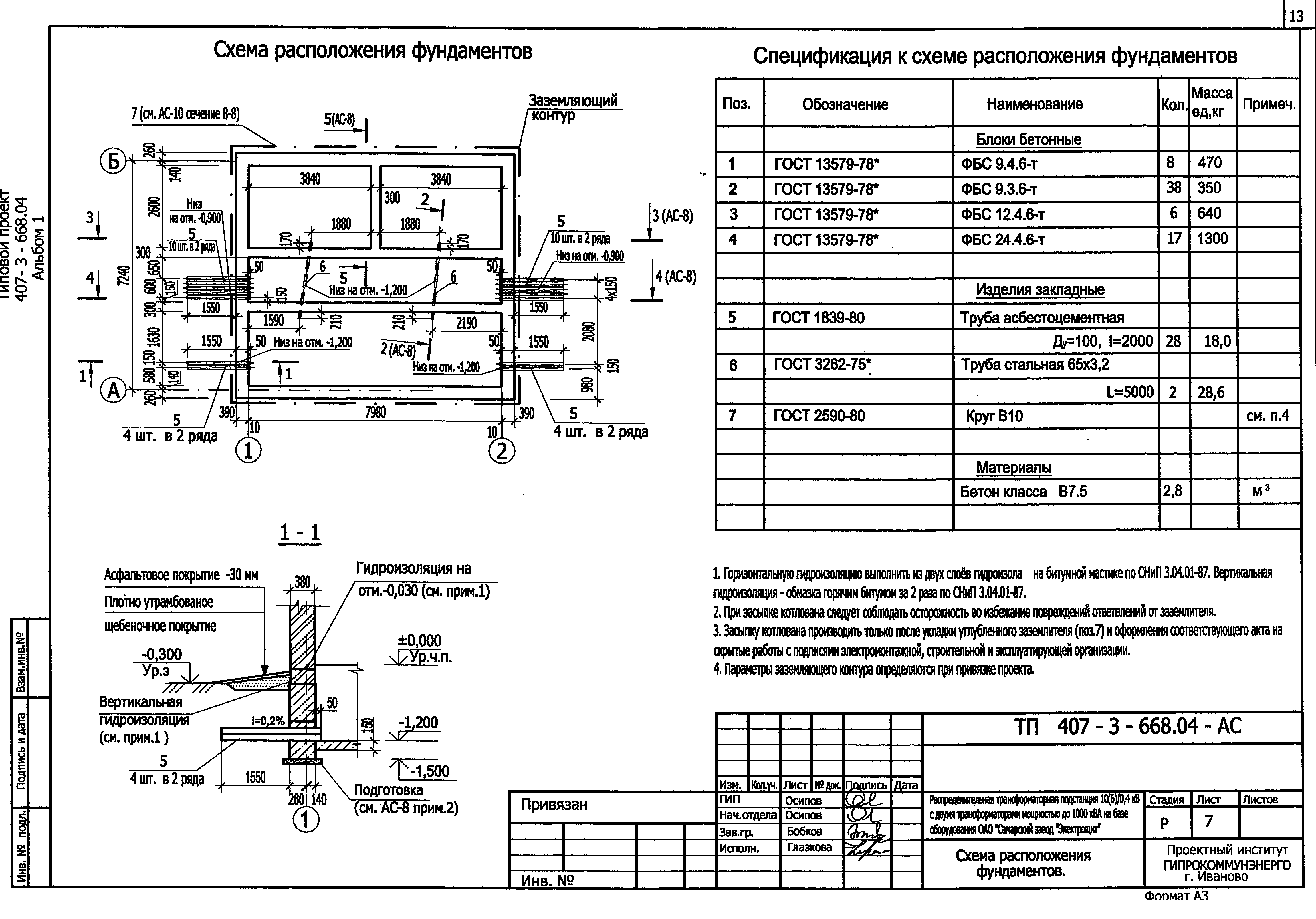

Рис. 1.4: на схеме пример иллюстрирующий ленточно-монолитный фундамент, изготовленный согласно все требованиям ГОСТа.

Так, процесс работы от специалистов компании «Богатырь» проходит так:

  • Геологические изыскания. Это выполняется в первую очередь для определения характера почвы, например, заболоченность, степень промерзание и прочее. При этом процессе учитываются климатические условия того или иного региона страны.

  • Разметка. Обозначив угол будущего фундамента, от него прокладываются две перпендикулярные линии. Ширина основания не должна быть меньше 400 мм. Это также определяется на стадии разметки.

  • Выполняется обноска основания. Требуется обноска с той целью, чтобы зафиксировать точки разметки на расстоянии двух метров от дома. Обноска изготавливается из дерева.

  • Полное удаление слоя плодородной почвы. Как правило, это глубина до 200 мм. Далее строго по разметке выполняется копка траншеи. Если грунт рассыпчатый, то дополнительно укрепляются стенки траншеи.

  • Укладка песчаной подушки, толщиной до 200 мм. Предварительно на дно засыпается гравий, а потом песок. Эта смесь тщательно трамбуется.

Совет эксперта! Перед заливкой фундамента, мы осуществляем изготовление дренажной системы. Это позволит исключить затопление всего сооружения.

  • Далее выставляется опалубка из деревянных щитов.

  • Внутрь опалубки помещается армированный пояс.

  • Дополнительно изготавливаются отверстия для прокладки инженерных коммуникаций.

После всех подготовительных работ наши специалисты выполняют заливку монолитно-ленточного фундамента. Когда бетон приобрел свою прочность, выполняются гидроизоляционные и теплоизоляционные работы.

Где лучше заказывать изготовление фундамента

Фундамент монолитно-ленточного типа является оптимальным решением для почвы сильно плотной. Если на вашей территории грунт не подпадает под эту характеристику, то мы изготовим вам качественный и долговечный фундамент на забивных жб сваях (в том числе мини-сваях). Все работы будут выполнять квалифицированные специалисты, знающие все тонкости этой работы. Компания «Богатырь» является лидером в России по предоставлению услуг в этой сфере.

ГОСТ 13580-85. Фундаментные плиты (ФЛ)

Дата: 24 октября 2018

Просмотров: 2748

Коментариев: 0

Главный документ на армированную продукцию, применяемую для обустройства оснований – стандарт ГОСТ 13580-85. Нормативным документом регламентированы требования к:

  • сфере использования;
  • температурному режиму;
  • уровню сейсмичности;
  • геометрическим параметрам;
  • конструктивным размерам, характеристикам;
  • особенностям установки арматуры;
  • обозначению марки;
  • техническим особенностям;
  • методике приемки;
  • способам проверки;
  • доставке и обеспечению сохранности.

Плиты ленточных фундаментов марки ФЛ предназначены для устройства ленточных фундаментов зданий и сооружений

Согласно документу, фундаментные плиты ФЛ используются для фундаментов ленточной конструкции и оснований, расположенных ниже нулевой отметки. Они предназначены для расширения основания опоры путем увеличения ширины фундамента.

Во введении указано, что их использование допустимо в сухих грунтах, насыщенных водой породах, где отсутствуют агрессивные составляющие, воздействующие на железобетон.

Стандартом регламентированы температурные значения и сейсмические уровни использования продукции, которые, согласно строительным нормам и правилам, составляют:

  • Не менее -40⁰ С – минимально допустимая температура воздуха.
  • Не более 9 баллов – предел сейсмической активности.

Документом предусмотрена возможность применять плиты ленточных фундаментов в среде с разрушающим воздействием на железобетон и при пониженной температуре, если соблюдать специальные требования, регламентированные строительными нормами. Эти требования необходимо оговаривать при заказе.

Материалоемкость и типоразмеры

В таблице приведены основные размеры плит, а также указан расход бетона, стальной арматуры для каждого из типоразмеров. Приведена справочная общая масса, код ОКП для каждого исполнения.

На их основе возводятся деревянные и кирпичные строения

Фундаментные плиты ФЛ отличаются размерами, приведенными в мм:

  • длина, представленная типоразмерным рядом, составляет от 780 до 2980;
  • размер по ширине увеличивается от 600 до 3200;
  • по высоте приведено два значения – 300, 500.

Форма плит имеет незначительные отличия в зависимости от их ширины. При ширине 60 см продольная наклонная поверхность ровная, а при размере 80-320 см – ломаная. Общий вес зависит от размеров, составляет 420-5980 кг.

Разделение по способности воспринимать нагрузку

По своей способности воспринимать усилия от массы стен объекта, кровли и фундамента, продукция делится на 4 категории, отличающиеся воздействием на основание подошвы фундамента. Таблица стандарта содержит значения усилий, измеряемых в МПа (кгс/см²). Они изменяются пропорционально с размером возводимой стены, а также шириной применяемых элементов. Для различных модификаций плит и соотношений параметров величина давления изменяется от 1,5 до 6,0кгс/см². Усилие, действующее на основание фундамента, определяется путем деления расчётного вертикального усилия на ширину плиты.

Значения допустимых нагрузок прямо пропорциональны размерам стен и плит. Ширина стен стандартизирована и составляет 160, 300, 500 мм.

При использовании этих плит значительно увеличивается несущая способность основы дома

Особенности конструкции

Стандарт предусматривает установку крепежных элементов, стальных прутков с учетом положений проекта на возводимый объект или сооружение.

Для перемещения плит используются такелажные приспособления, конструкцию которых оговаривает поставщик, согласовывает с проектировщиком и заказчиком. В изделиях возможно выполнение специальных отверстий для беспетлевой установки, учитывающих особенности конструкции подъемного приспособления.

Нормативный документ допускает оснащение продукции петлями для монтажа, схему установки которых содержит обязательное приложение к стандарту. В зависимости от массы изделия устанавливается от двух до четырех петель (по одному из шести возможных вариантов установки). Потребность в материале на каждую скобу предусмотрена рассматриваемым стандартом.

Армирование

В зависимости от прочности, геометрических размеров армирование выполняется по-разному. Используются следующие варианты усиления:

  • Каркасом из 2-х сеток, сваренных между собой – для плит, имеющих ширину 2,0-3,2 м.
  • Одиночной, плетеной сеткой – при ширине 0,6-1,6м.

Плиты железобетонные ФЛ – универсальное изделие

В документации регламентирована установка сетки либо арматурного каркаса. Для плит различных типоразмеров расстояние от контура усиления до поверхности составляет 30 мм. Это обеспечивает необходимую величину предохраняющего слоя. При заливке фиксация арматуры должна осуществляться неметаллическими материалами, включая пластмассовые прокладки. Требования по диаметру арматуры дифференцируются в зависимости от типов усиления, строповочных устройств, их количества. Потребность в прутке для изготовления приведена в спецификации арматуры.

Диаметр, выраженный в миллиметрах, составляет:

  • Для стали класса А-III – 6-14;
  • для прутка класса Вр-I – 4-5.

Обозначение типоразмера

Применяемый стандарт обязывает производителей железобетонных изделий осуществлять их маркировку, согласно положениям нормативных документов. Плиты маркируются кодовым обозначением, состоящим из букв и цифр, разделённых дефисами и точками.

  • Вначале указывается маркировка продукции (ФЛ). Округленные до целого числа габариты приводятся в дециметрах.
  • Затем указывается категория несущей способности.
  • Последняя часть индекса характеризует степень проницаемости. Дополнительно, при необходимости, обозначают особенности конструкции, связанные с наличием закладных элементов и арматуры.

Изделие имеет особую форму, что позволяет существенно понизить нагрузку на нижние блоки и равномерно перенести ее на основание

В частности, для изделий, эксплуатирующихся в агрессивной среде, последний индекс проницаемости маркируют:

  • Н – нормальная величина;
  • П – пониженная восприимчивость к влаге;
  • О – значительно отличающаяся от пониженной (в меньшую сторону).

Рассмотрим маркировку ФЛ14.30–2–П. Изделие имеет ширину – 1,4 м, длину – 2,98 м, относится ко 2-й категории по воспринимаемой нагрузке. Среднее давление составляет 0,25 Мпа(2,5 кг/см²) для стены, имеющей толщину 16 см. Произведено из бетона, обладающего пониженной восприимчивостью к влаге.

Маркировка наносится на торцевые или боковые грани железобетонного изделия.

Технические моменты

Действующий ГОСТ требует от производителя осуществлять изготовление продукции с соблюдением положений стандарта и утверждённой на предприятии технологии.

Характеристики железобетонных изделий должны соответствовать положениям стандартов, регламентирующим требования к их конструкции по следующим параметрам:

  • Прочностным характеристикам бетона.
  • Устойчивости к отрицательным температурам.

Плиты железобетонные ленточных фундаментов ФЛ выпускаются по ГОСТу 13580-85

  • Производственной готовности.
  • Водопоглощению, водонепроницаемости.
  • Качеству ингредиентов, используемых для изготовления бетона.
  • Прочности сварных стыков арматуры.
  • Марке стали, применяемой для закладных элементов и арматуры.
  • Допускам на размеры защитного слоя.
  • Коррозионной стойкости.
  • Конструкции форм для производства изделий.

Плиты ленточных фундаментов изготавливаются из прочного бетона с плотностью 2,2-2,5 тонны на метр кубический. Стандартом регламентировано четыре класса прочности бетона, характеризующие способность противодействовать сжатию.

Для одной партии продукции прочность бетона должна отличаться более чем на 9%. Монтажные скобы должны иметь трехкратный запас прочности, превышающий регламентированное усилие на скобу.

Допуски размеров

Отклонения параметров изделий, в зависимости от исполнения, не должны превышать значений, мм:

  • по длине и ширине – 10-15;
  • по высоте – 10.

Изготавливаются изделия только из тяжелых бетонов класса по прочности на сжатие не менее В12,5

Допуски плоскостности, характеризующие прямолинейность профиля, составляют 2,5-4 мм.

Специфика приемки

Готовая продукция на предприятии принимается партиями, не превышающими по объему 200 штук. Обязательно проводятся испытания, контролирующие влагонепроницаемость, морозостойкость и водопоглощение состава. По контрольным данным проверяют прочность бетона, сварных соединений, точность размеров.

Выборочный контроль используется при проверке:

  • точности;
  • ширины раскрытия трещин;
  • категории поверхности.

Визуальным методом проверяется наличие: монтажных петель, закладных элементов, правильности маркировки.

Для испытаний монтажных скоб берется выборка из трех изделий, которая подвергается 5 циклам подъема с последующим визуальным осмотром. В зоне установки петель не должно быть признаков нарушения их целостности.

Контроль качества

Прочностные характеристики определяются как разрушающими, так и неразрушающими методами контроля, предусматривающими применение ультразвукового контроля, механических приборов, специального лабораторного оборудования. В соответствующем разделе стандарта указываются ссылки на нормативные документы, согласно требованиям которых контролируются характеристики:

  • прочности на сжатие;
  • морозостойкости;
  • водопоглощения;
  • водонепроницаемости;
  • целостности сварных соединений;
  • положения закладных элементов и арматуры;
  • геометрических параметров;
  • допусков;
  • качества поверхности;
  • величины раскрытия усадочных зазоров;
  • внешнего вида;
  • толщины защитного слоя.

Хранение и доставка

Транспортировка готовой продукции и хранение должны осуществляться штабелями в виде горизонтально расположенных изделий. Запрещается штабелировать на высоту более 2 метров. Между изделиями необходимо устанавливать прокладки в поперечном направлении. Расстояние от края до прокладок увеличивается в зависимости от длины. Оно составляет:

  • 200 мм – для изделий длиной 0,78м.
  • 750 мм – при длине 2,98 м.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

ГОСТ, национальные стандарты, государственные стандарты, ГОСТ Р, ГОСТ Р ИСО, ГОСТ ИСО, ГОСТ EN, ГОСТ IEC стандарты Российской Федерации на английском языке

Стандарты ГОСТ, национальные стандарты, государственные стандарты, ГОСТ Р, ГОСТ Р ИСО, ГОСТ ISO, ГОСТ EN, ГОСТ IEC стандарты Российской Федерации на английском языке.
ГОСТ и ГОСТ Р — национальные стандарты Российской Федерации и стран СНГ. В нашей коллекции представлены все действующие стандарты ГОСТ и ГОСТ Р, а также большая часть отмененных и замененных ГОСТов.Все стандарты ГОСТ доступны в русскоязычных оригиналах и переведены на английский язык.
Мы гарантируем, что стандарты ГОСТ на нашем сайте актуальны и включают все изменения и дополнения.

ГОСТ Р 54418.1-2012

Возобновляемая энергетика.Ветроэнергетика. Ветряные турбины. Часть 1. Технические требования

Статус документа:
Активный

ГОСТ МЭК 60947-6-2-2013.

Аппаратура распределения и управления низковольтная.Часть 6-2. Многофункциональное оборудование. Устройства (или оборудование) управляющие и защитные коммутационные

Статус документа:
Активный

ГОСТ Р ИСО / МЭК 19794-7-2017.

Информационные технологии.Биометрия. Форматы обмена биометрическими данными. Часть 7. Подпись / подпись данных временного ряда

Статус документа:
Активный

ГОСТ Р МЭК 61784-3-12-2016.

Промышленные сети связи.Профили. Часть 3-12. Полевые шины функциональной безопасности. Дополнительные спецификации для CPF 12

Статус документа:
Активный

ГОСТ Р 55938-2014

Цифровое видеовещание (DVB).Методы кодирования и модуляции каналов для систем кабельного телевидения второго поколения (DVB-C2). Основные параметры

Статус документа:
Активный

ГОСТ Р 57301-2016

Информатика здравоохранения.Требования безопасности и конфиденциальности систем EHR для использования при оценке соответствия

Статус документа:
Активный

ГОСТ Р ИСО 13606-1-2011.

Информатика здравоохранения.Электронная история болезни. Часть 1. Эталонная модель

Статус документа:
Активный

ПНСТ 171-2016

Система защиты от мошенничества и подделки.Промышленные данные. Уникальная идентификация и отслеживаемость продукта

Статус документа:
Активный

ГОСТ 1639-78

Лом и отходы цветных металлов и сплавов.Общие технические условия

Статус документа:

Заменен ГОСТ 1639-93

ГОСТ 27487-87

Электрооборудование промышленное.Общие требования и методы испытаний

Статус документа:
Отзыв

ГОСТ 15846-79

Продукция для перевозки в районы Крайнего Севера и других отдаленных регионов.Упаковка, маркировка, транспортировка и хранение

Статус документа:

Заменен ГОСТ 15846-2002

ГОСТ 31443-2012

Трубы стальные для судоходных трубопроводов.Технические характеристики

Статус документа:
Активный

Фонды

Представляем Фонды

Barnard с гордостью опирается на свою 125-летнюю историю с Foundations , новой перспективной учебной программой.Отмечая приверженность Колледжа гуманитарным наукам и его сильную миссию и цели, фонд Foundations является новаторским, строгим и гибким — все, чтобы идти в ногу с быстро меняющимся миром.

Foundations , который вступает в силу для студентов, поступающих осенью 2016 года, готовит студентов Barnard к будущему, добавляя глубины и широты к существующему курсу обучения. Особое внимание уделяется технологиям и цифровому обучению; международное и глобальное обучение; и важность количественных и эмпирических рассуждений.От наших студентов ожидается, что они будут изучать местное — нашу связь с Нью-Йорком — и историческое, а также изучать социальные различия и много думать о них. А с фондами Барнард стал одним из первых гуманитарных колледжей с четкими технологическими требованиями.

Как это будет работать?

Foundations предлагает студентам разнообразную и амбициозную учебную программу, которая является уникальной для Barnard.

Новый набор общих требований к образованию — первый год обучения, требования к распределению, способы мышления, старший опыт — является надежным и адаптируемым к индивидуальным потребностям и интересам.

Первый год опыта

студентов Barnard открывают для себя преимущества Foundations с самого начала. Первый год обучения включает в себя два семестра семинаров: первый год по письму, посвященный критическому чтению литературных текстов и эффективному письму, и первый год семинара, в котором особое внимание уделяется дисциплинарному и междисциплинарному содержанию, которое побуждает студентов писать и говорить убедительно. Студенты первого курса также обязаны пройти один курс физического воспитания.

Требования к распределению

Требования к распределению предназначены для ознакомления учащихся с различными дисциплинами, подходами и навыками, которые вместе образуют единое гуманитарное образование. Требования должны быть гибкими; студенты выбирают из широкого спектра курсов и посещают по два курса по языкам, искусствам и гуманитарным наукам, общественным наукам и естественным наукам (один из которых включает лабораторию). Разумеется, требования к распределению могут быть выполнены в рамках основной программы.

Режимы мышления

В основе Основы — уникальные Режимы мышления, которые отражают нашу институциональную миссию и, по своей конструкции, подчеркивают динамический процесс мышления над достоверностью знания. Модули мышления включают по одному курсу для каждого:

• Мыслить локально — Нью-Йорк — где учащиеся изучают сообщество и среду, в которой они оказываются как жители Нью-Йорка, чтобы лучше понять значение местного контекста.

• Thinking through Global Inquiry — где учащиеся рассматривают сообщества, места и опыт за пределами их непосредственного местоположения, расширяя свои взгляды на мир и свое место в нем.

• Размышляя о социальных различиях — где учащиеся исследуют, как различие определяется, переживается и оспаривается, а также различия в силе и ресурсах во всех их проявлениях.

• Мышление с исторической точки зрения — где учащиеся исследуют способы, которыми исторический контекст формирует и обусловливает мир, побуждая их взглянуть на прошлое свежим взглядом.

• Мышление количественно и эмпирически — где учащиеся знакомятся с числами, данными, графиками и математическими методами, чтобы лучше понять количественные и эмпирические подходы к мышлению и решению проблем.

• Мыслить технологически и цифрово — где студенты открывают для себя новые способы обучения, которые открывают передовые области обучения, включая вычислительные науки и кодирование, цифровое искусство и гуманитарные науки, географические информационные системы и цифровой дизайн.

В рамках гибкости учебной программы курсы по методам мышления и распределительные требования часто пересекаются. Это означает, что некоторые из курсов, выбранных для удовлетворения требований к распределению, также могут использоваться для удовлетворения требований к способам мышления, что позволяет проводить двойной учет определенных классов. Однако важно отметить, что ни один учащийся, независимо от его происхождения или среднего образования, не может исключить общеобразовательные требования.

Важность главного

Подобно тому, как общие требования к образованию поощряют междисциплинарную широту, основные требования обеспечивают дисциплинарную глубину.Хорошо продуманная и строгая специальность служит одновременно трамплином для занятий после колледжа и якорем для тщательной учебы, которая определяет опыт студента в Barnard. В рамках основной специальности студенты находят сообщество единомышленников и устанавливают тесные связи с преподавателями и другими студентами своих факультетов.

К старшему курсу все студенты готовы к выполнению крупного проекта или дипломной работы для старших классов, что является краеугольным камнем их образования в области Барнарда. Это семестровое или годичное мероприятие представляет собой кульминацию академической работы по специальности и может принимать форму письменной диссертации, контролируемого оригинального исследования в лаборатории, окончательного творческого проекта и / или исследования, выполненного в рамках специального семинара для старших руководителей.Заключительная работа выпускников отмечается публичным представлением и демонстрацией, а аннотации ко всем проектам выпускников собираются и публикуются, эффективно создавая архив достижений наших студентов.

Новое видение

Фонды — это результат двухлетнего процесса исследований и открытий в рамках всего колледжа. Он основан на том принципе, что образование Барнарда должно отражать нашу ценность и идентичность как гуманитарного учреждения и быть современным, гибким и амбициозным.С Foundations наши студенты поймут врожденную ценность в мышлении, критике и вызовах, появлении смелости, преобразовании и готовности к лидерству — отличительный признак того, что сделало Барнард выбором исключительных женщин на протяжении более 125 лет.

WebCrypto Библиотека ГОСТ

Реализация интерфейсов API WebCrypto и открытого ключа на чистом Javascript
Инфраструктура для алгоритмов ГОСТ (Российские стандарты криптографии)

Текущая версия 1.76

Скачать

  1. gostCrypto.src.zip Исходные файлы очень полезны для отладки и обучения
  2. gostCrypto.min.zip Минимизированные отдельные модули рекомендуется использовать с AMD, requirejs или Node
  3. gostCrypto.dist.zip Собранный дистрибутив подходит для стандартных сценариев с использованием асинхронных вызовов

Примечание: В собранном дистрибутиве всего два файла.Для полной функциональности достаточно включить только файл
gostCrypto.dist.js.
Второй файл gostEngine.dist.js будет
выполняется асинхронно в рабочем режиме, если возможно, или включается автоматически.

Документация

  1. Содержание: исходные файлы, пространства имен и классы
  2. ГОСТ Низкоуровневые алгоритмы двигателя исх.ГОСТ 28147, ГОСТ Р 34.10, ГОСТ Р 34.11, ГОСТ Р 34.12 и ГОСТ Р 34.13
  3. WebCrypto API основные криптографические операции JavaScript API

    4. Инфраструктура открытого ключа

  4. с использованием X.509 предоставляет средства для обработки сертификатов, списков отзыва сертификатов и т. Д.

    5. Синтаксис криптографических сообщений

  5. реализует спецификацию RFC-5652.
  6. Private Key Management предоставляет возможность использовать форматы хранилища ключей: PFX, CryptoPro, SignalCom и ViPNet.

Тесты, примеры и демонстрация

  1. Самотестирование алгоритмов WebCrypto ГОСТ

Базовые сценарии шифрования и примеры использования

  1. Пример1 Цифровая подпись на документах
  2. Пример2 Шифрование содержимого на основе пароля
  3. Пример 3 Шифрование для доставки сообщений через открытый канал

Интеграция с рабочими экспериментальными инструментами PKI

  1. Создание самоподписанного сертификата в соответствии с сертификатом X.509 CA
  2. Запрос на сертификацию Формат PKCS # 10 и выпуск сертификата
  3. Отзыв сертификата и создание X.509 CRL
  4. Подпишите и проверьте документ PKCS # 7, пример сложного формата
  5. Шифрование и расшифровка сложного формата документа PKCS # 7, пример
  6. Экспорт и импорт хранилища ключей в формате PKCS # 12, сложный пример

Демонстрация инструментов для работы с ключевыми контейнерами

  1. Экспорт и импорт контейнера CryptoPro PrivateKey
  2. Экспорт и импорт SignalCom PrivateKey Container
  3. Экспорт и импорт контейнера ViPNet PrivateKey

Демонстрационные и экспериментальные средства

  1. Преобразование данных из / в различные форматы (char, hex, base64) и кодировки (win1251, utf8, ascii)
  2. Вычислить открытый ключ для предварительно сгенерированного закрытого ключа
  3. Проверить подпись для разных источников и параметров алгоритма
  4. Просмотр ASN.1 содержимое данных в кодировке BER
  5. Просмотр объекта JavaScript синтаксиса данных в кодировке BER

Сводка

Библиотека совместима на двоичном уровне со следующими российскими сервисными криптографическими провайдерами:

Библиотека поддерживает следующие высокоуровневые криптографические протоколы:

Инфраструктура открытых ключей с использованием сертификатов X.509

  • Создание самоподписанных сертификатов X.509
  • Создание запросов на сертификацию PKCS # 10
  • Выпуск сертификатов X.509 на основе запросов PKCS # 10
  • Экспорт / импорт сертификатов в следующих форматах: cer, p7c, p12
  • Списки отзыва сертификатов X.509 (CRL)
  • Экспорт / импорт списков отзыва сертификатов в следующих форматах: crl, p7c, p12
  • Проверка пути сертификации с использованием доверенного хранилища
  • Кодирование / декодирование SubjectPublicKeyInfo для различных CSP на основе ГОСТ

Цифровая подпись содержимого с использованием синтаксиса криптографических сообщений (CMS) PKCS # 7

  • Создание прикрепленной и отдельной цифровой подписи
  • Подпись, основанная на SignedAttributes или непосредственно на содержании данных
  • Использование формата SignedData для доставки сертификатов и списков отзыва сертификатов
  • Encode / Decode SignatureValue для различных CSP на основе ГОСТ

Шифрование содержимого с использованием синтаксиса криптографических сообщений (CMS) PKCS # 7

  • Протокол шифрования соглашения о ключах
  • Протокол шифрования транспортного ключа
  • Протокол шифрования на основе секретного ключа
  • Протокол шифрования ключей на основе пароля
  • Кодирование / декодирование EncryptedKey и EncryptedContent для различных CSP на основе ГОСТ

Хранилище ключей и управление ключами

  • Экспорт / импорт хранилища ключей PKCS # 12 в следующих форматах: pfx
  • Экспорт / импорт закрытых и секретных ключей в следующих форматах: raw, p8, p8e, p12
  • Шифрование асимметричных и симметричных ключей на основе пароля в магазине
  • Кодирование / декодирование PrivateKeyInfo для различных CSP на основе ГОСТ
  • Двоичная совместимость форматов контейнеров ключей для CSP КриптоПро, CSP SignalCom и CSP ViPNet
  • Возможность использования внешнего хранилища ключей для операций PKI

Синтаксис поддержки управления сертификатами через CMS (CMC)

В библиотеке реализованы следующие низкоуровневые алгоритмы:

Для этих алгоритмов библиотека поддерживает режимы 256 и 512 бит.Интерфейс API

Web Cryptography обеспечивает доступ к низкоуровневым алгоритмам в асинхронном режиме.

  • Ключевые функции управления: создание, упаковка и деривация
  • Функции дайджеста сообщения
  • Функции шифрования / дешифрования
  • Функции подписи / проверки

Список литературы

Объекты библиотеки реализуют интерфейс, описанный в стандарте W3C

.

  1. API веб-криптографии

Библиотека содержит методы полифиллов интерфейсов Crypto и CryptoSubtle и расширяет алгоритмы для сценариев шифрования, ориентированных на ГОСТ.Для выполнения алгоритмов, не соответствующих ГОСТу, выполняется переход к собственному методу CryptoSubtle.

Библиотека реализует методы и алгоритмы ГОСТ, описанные в следующих ссылках

  1. RFC 5830 ГОСТ 28147-89: RFC 5830 Алгоритмы шифрования, дешифрования и кода аутентификации сообщений (MAC)
  2. RFC 5832 ГОСТ Р 34.10-2001: Алгоритм цифровой подписи (не рекомендуется)
  3. RFC 7091 ГОСТ Р 34.10-2012: Алгоритм цифровой подписи
  4. RFC 5831 ГОСТ Р 34.11-94: Алгоритм хеш-функции (не рекомендуется)
  5. RFC 6986 ГОСТ Р 34.11-2012: Алгоритм хэш-функции
  6. RFC 4357 Дополнительные криптографические алгоритмы для использования с ГОСТ 28147-89, ГОСТ Р 34.10-94, ГОСТ Р 34.10-2001 и ГОСТ Р 34.11-94 Алгоритмы
  7. RFC 4490 С использованием ГОСТ 28147-89, ГОСТ Р 34.11-94, ГОСТ Р 34.10-94 и ГОСТ Р 34.10-2001 Алгоритмы с криптографическим синтаксисом сообщений (CMS)
  8. RFC 4491 Использование алгоритмов ГОСТ Р 34.10-94, ГОСТ Р 34.10-2001 и ГОСТ Р 34.11-94 с сертификатом инфраструктуры открытого ключа X.509 Интернета и профилем CRL

Базовые алгоритмы и стандарты PKCS описаны в следующих ссылках

  1. RFC 5912 Новые модули ASN.1 для инфраструктуры открытых ключей с использованием сертификатов X.509 (PKIX)
  2. RFC 3279 Алгоритмы и идентификаторы для Интернета X.509 Сертификат инфраструктуры открытого ключа и профиль отзыва сертификатов (CRL)
  3. RFC 5280 Сертификат инфраструктуры открытых ключей Интернета X.509 и профиль отзыва сертификатов (CRL)
  4. RFC 4211 Интернет X.509 Формат сообщения запроса сертификата инфраструктуры открытого ключа (CRMF)
  5. RFC 5272 Управление сертификатами через CMS (CMC)
  6. RFC 5273 Управление сертификатами через CMS (CMC): транспортные протоколы
  7. RFC 5755 Профиль сертификата интернет-атрибута для авторизации
  8. RFC 5750 Secure / Multipurpose Internet Mail Extensions (S / MIME) Версия 3.2 Обработка сертификатов
  9. RFC 5751 Secure / Multipurpose Internet Mail Extensions (S / MIME) Версия 3.2 Спецификация сообщений
  10. RFC 5652 Синтаксис криптографических сообщений (CMS)
  11. RFC 3560 Использование алгоритма переноса ключа RSAES-OAEP в синтаксисе криптографических сообщений (CMS)
  12. RFC 3565 Использование алгоритма шифрования Advanced Encryption Standard (AES) в синтаксисе криптографических сообщений (CMS)
  13. RFC 5753 Использование алгоритмов криптографии с эллиптическими кривыми (ECC) в синтаксисе криптографических сообщений (CMS)
  14. RFC 5958 Пакеты асимметричных ключей
  15. RFC 6032 Синтаксис криптографического сообщения (CMS) Тип содержимого пакета зашифрованного ключа
  16. RFC 2898 PKCS # 5: Спецификация криптографии на основе пароля
  17. RFC 2315 PKCS # 7: синтаксис криптографических сообщений версии 1.5
  18. RFC 5208 PKCS # 8: спецификация синтаксиса информации закрытого ключа, версия 1.2
  19. RFC 2985 PKCS # 9: выбранные классы объектов и типы атрибутов Версия 2.0
  20. RFC 2986 PKCS # 10: спецификация синтаксиса запроса на сертификацию версии 1.7
  21. RFC 7292 PKCS # 12: синтаксис обмена личной информацией v1.1

Обратная связь

Безопасность очень важна для нас.Если у вас есть какие-либо проблемы с безопасностью, пожалуйста, ответственно раскрывайте информацию, отправив электронное письмо
на [email protected], а не путем создания проблемы с github. Мы не предлагаем коммерческие услуги
поддержите библиотеку, но если вы захотите внести свой вклад в развитие проекта, ваше пожертвование будет с удовольствием принято.

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*

*

*
